Скатная кровля и конструкция крыши: материалы и элементы

Завершающим элементом строительства здания считается скатная крыша. От того, насколько правильно рассчитана конструкция, зависит уют и комфорт будущего строения. Уклоны скатных крыш могут колебаться от 10 до 60 градусов. При выборе уклона учитывают климат, используемый вид кровельных материалов, архитектурные и экономические соображения. В районах с большим количеством выпадающих осадков уклон делают от 45 градусов и более, а в регионе с сильными и частыми порывами ветра устанавливают небольшой уклон.

Виды крыш скатного типа

При возведении домов частного, либо дачного типа нередко используются скатные крыши. Они состоят из наклонной поверхности, их угол наклона выше десяти градусов. Конструкция может быть совмещенной или раздельной. В раздельной крыше предусмотрено наличие нежилого помещения — чердака. В совмещенном варианте для перекрытия верхнего этажа используются несущие элементы.

Уклон помогает удалять с поверхности любые атмосферные осадки.

Если для кровли используется керамическая черепица, уклон будет иметь соотношение 1:2, металлочерепицы – 1:3. Если уклон составляет 15% и больше, кровля называется крутой, если до 15%, то она называется пологой. В зависимости от того, из чего состоит скатная крыша, она может быть:

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

односкатной;
двускатной;
вальмовой;
многощипцовой;
ломаной;
купольной и конической;
комбинированной.

Односкатная крыша

Такая скатная крыша состоит из одной плоскости. Наружные стены дома имеют разную высоту, это способствует образованию уклона при возведении стропильной системы. Такая конструкция нередко используется при создании построек для хозяйственных нужд. Она легко сооружается и не требует больших затрат. Конструкция кровли может включать в свой состав ондулин, металлочерепицу, металлический профиль, рубероид, черепицу или шифер.

Важно: Односкатная крыша прослужит долго только, если ветер будет постоянно дуть с ее низкой части. Изменение направления ветра сделает такую конструкцию ненадежной.

На скатной крыше не происходит скопления осадков, они стекают в одном направлении, это упрощает установку ливневой канализации. Недостатком односкатной кровли служит то, что отсутствует чердачное помещение, невозможность реализовать большинство дизайнерских идей. Такой тип включает в свой состав:

стропильную систему, которая несет на себе всю нагрузку;
обрешетку, служащую опорой для кровельного материала;
гидроизоляцию и теплоизоляцию, защищающую от проникновения влаги и удерживающую тепло;
кровельный материал;
дополнительные материалы, увеличивающие прочность.

Двускатная крыша

Такой тип применяется при возведении частных домов, он состоит из скатов, при этом несущие стены имеют одинаковую высоту. Нередко двускатную крышу называют щипцовой, так как она имеет треугольную форму. Подобная скатная крыша выполняется из:

стропил;
мауэрлата;
обрешетки;
несущей части;
горизонтальных ребер;
ендовы;
стоек;
свесов;
тепло- и гидроизоляции.

Чтобы конструкция скатной кровли получилась максимально устойчивой, дополнительно применяются раскосы, подкосы, диагональные детали. С помощью них увеличивается сопротивляемость, укрепляется каркас. Экономичнее всего использовать скатную крышу с углом наклона 35-40 градусов. Такая величина позволяет оптимально распределить общую нагрузку, но чердачное помещение в данном случае невозможно использовать в качестве жилой комнаты.

Рекомендуем к прочтению:

Важно запомнить: Угол наклона кровли влияет на ее сопротивляемость нагрузкам, чем больше будет угол, тем прочнее должен быть каркас.

Двускатный тип может быть симметричным, несимметричным и ломаным:

Первый вид скатной крыши достаточно простой для монтажа и дальнейшего обслуживания, он позволяет использовать чердак в качестве мансарды благодаря созданию обширного подкровельного пространства.
Несимметричный вариант скатной крыши, их конструкция выглядит несколько необычно из-за того, что конек располагается не по центру, а с определенным смещением, но чердачное пространство при этом значительно сокращается.
Ломаная разновидность позволяет увеличить площадь подкровельного пространства. В данном случае верхняя часть остается пологой, а нижняя получается с резким уклоном.

Вальмовая крыша

Она состоит из четырех скатов. Первые два представляют собой равнобедренную трапецию, а другие два имеют вид треугольника. При возведении скатной крыши используется двойная затяжка и балки. Практичная форма позволяет быстро избавляться от снега и воды. Классический вариант, состоящий из достаточно крутого наклона (около 45 градусов), отлично защищает дом от сильных северных ветров.

При сооружении вальмовой конструкции необходимо установить водостоки. Конструкция состоит из:

конькового бруса – места соединения всех граней;
вальмов – двух треугольных скатов, служащих фасадом дома;
трапециевидных скатов;
свесов, защищающих поверхность стен от влаги;
стропильной системы, несущей на себе вес кровельного пирога, формирующих угол наклона скатов;
кровельного покрытия;
водостока;
снегозадержателей.

Важно: Стропильная система вальмовой крыши по сравнению с другими видами кровли отличается высоким уровнем сложности.

Вальмовая крыша может иметь несколько видов сооружения:

Голландская. Вальмы не доходят до нижнего края карниза. Такая конструкция применяется при строительстве небольших коттеджей с деревянными перекрытиями.
Шатровая. Все четыре ската возводятся одинаковой формы и под равными углами. Данный тип используют для больших зданий, у которых есть четырехугольное основание.
Ломаная. Имеет несколько скатов, соединенных разными углами. Такой вариант считается самым трудным, но благодаря ему строение получается эстетически привлекательным.
Датская. В верхней части коротких скатов располагаются фронтоны.

Многощипцовая крыша

В подобной варианте применяются щипцы. Такую скатную крышу устанавливают на строение, имеющее форму прямоугольника, сложную многоугольную, либо ломаную форму.

Применение пространства, расположенного под кровлей, в данном случае возможно для жилой комнаты. Щипец — это своеобразное продолжение стены дома с треугольным завершением и двумя скатами наверху. Его не ограничивает карниз.

Самый распространенный вариант многощипцовой крыши — конструкция с тремя или четырьмя щипцами. В целом такое архитектурное сооружение отличается высокой стоимостью и трудоемкостью возведения. Конструкция состоит из:

несущего звена – мауэрлата;
затяжки, горизонтальной балки между стенами здания;
стропильной группы;
ребра или конька, горизонтального бруса, представляющего собой вершину треугольника;
ригеля, бабки и подкосов;
ендовы;
щипцов;
контробрешетки и обрешетки;
кровельного пирога.

Каждый перечисленный конструктивный элемент может быть дополнен с помощью элементов крыши, они делают сооружение более прочным и долговечным.

Важно знать: Любой оконный проем, выход печной и вентиляционной трубы необходимо заранее учесть в конструкции кровли и определенным образом разметить.

При выборе кровли скатных крыш, отдавайте предпочтение легкому материалу, это поможет снизить нагрузку на конструкцию. Для того чтобы в дальнейшем без проблем применялось пространство, находящееся под кровлей, каждую деталь следует устанавливать так, чтобы их можно было закрыть при помощи декоративных отделочных материалов.

Рекомендуем к прочтению:

Ломаная крыша

Крыша такого типа содержит в своем составе большое количество ломаных линий. Такой вариант идеально подойдет в случае, если вам необходимо вписать в скатную кровлю мансарду необходимого объема. Многие домовладельцы выбирают такой тип из-за необыкновенной формы. Конструкция такова, что она в разы сокращает «мертвые зоны». Основой ломаной кровли может послужить конструкция из дерева, либо капитальные стены.

Важно: Желательно возводить ломаную крышу на зданиях, ширина которых не превышает шести метров, в противном случае могут пострадать прочность и надежность конструкции.

Конструкция состоит из:

верхнего венца из профилированного бруса;
балок;
обшивки потолка и стен;
теплоизоляционного слоя;
пола мансардного помещения;
стойки для выгородки мансарды;
обрешетки;
стропил;
кровельного материала в виде гофрированного листа, ондулина, либо профнастила;
ригелей;
конька.

В зависимости от количества скатов ломаная крыша может быть односкатной, двускатной, трехскатной, четырехскатной. Также существуют различные конфигурации конструкции скатных крыш. Чаще всего используется параболическая форма, ее возводят на частных прямоугольных постройках.

Купольная и коническая крыша

Для сооружения такой конструкции используются изогнутые элементы каркаса, а скатная кровля возводится из твердых, либо мягких материалов. Купол сооружают из особых брусьев, которые потом утепляют и обшивают. В центре конструкции необходимо осуществить установку вертикального столба-опоры. На него крепится кольцо — это верхняя опора для стропил. Нижняя часть элементов арки крепится на мауэрлате. Такая конструкция весьма сложна, поэтому ее редко используют для покрытия.

Важно: Если куполообразная и коническая крыша используется как декор, то она будет покрывать всего лишь часть дома. Поэтому важно внимательно подойти к обустройству стыков с кровлей основного здания.

Конический вариант применим для домов с большим количеством граней. Здесь используется наслонный тип стропильной системы. В центральной части здания должен быть расположен столб, это будет опора конструкции. В качестве элементов кровли лучше всего использовать плоский шиферный лист, так намного легче можно будет подогнать места стыковки.

Комбинированная крыша

Такой тип используют в домах, имеющих пристройку из нежилых помещений, когда крыша переходит из одного уровня в другой. Комбинированный вариант имеет сложную технологию устройства. Для нормальной эксплуатации конструкции важно над одной частью дома провести тепло- и гидроизоляцию, а над другой оборудовать совмещенный кровельный пирог. Покрытием кровли в данном случае служит материал, который одинаково подходит и для плоской, и для выпуклой поверхности. Зачастую это штучные материалы для скатных крыш в виде натуральной черепицы, сланца, гибкой битумной черепицы.

При выборе типа важно сразу понять, справиться ли она с поставленными для нее задачами. Важно, чтобы крыша отвечала не только эстетическим требованиям хозяина, но и была практичной. Запомните, чем сложнее будет выбранная форма, тем больше денежных средств придется потратить.

Open Library — открытая библиотека учебной информации

Дом Скатные крыши, их элементы. Конструктивные элементы наслонных стропил. Назначение слуховых окон. Конструкции крыш над мансардными этажами

просмотров — 282

Понятие о крышах. Классификация крыш, требования к ним

Тема 1.6 Покрытия (крыши)

План

1.6.1 Понятие о крышах. Классификация крыш, требования к ним.

1.6.2 Скатные крыши, их элементы. Конструктивные эл-ты наслонных стропил. Назначение слуховых окон. Конструкции крыш над мансардными этажами.

1.6.3 Кровля, требования к кровле. Кровли скатных крыш. Водоотвод со скатных крыш.

1.6.4 Крыши раздельной конструкции с теплыми и холодными чердаками.

1.6.5 Совмещенные покрытия вентилируемые и невентилируемые.

1.6.6 Рулонные и мастичные кровли. Примыкание кровель к парапетам и карнизам.

1.6.7 Водоотвод с плоских кровель.

1.6.8 Эксплуатируемые кровли, особенности их устройства.

1.6.9 Ограждения на крышах различной конструкции. Выходы на крышу.

1.6.10 Понятие о большепролетных покрытиях.

Крыша (покрытие) – совокупность элементов, завершающих здание и защищающая его от внешних воздействий. Состоит из несущей части и верхнего водонепроницаемого слоя – кровли.

Классификация:

1. по конструкции:

а) чердачные;

б) бесчердачные;

2. по числу скатов:

а) односкатные;

б) двускатные;

в) многоскатные.

3. По условиям эксплуатации:

а) эксплуатируемые;

б) неэксплуатируемые.

Требования к крышам:

1. прочность;

2. водонепроницаемость;

3. влагоустойчивость;

4. долговечность;

5. огнестойкость;

6. индустриальность и экономичность.

Скатные крыши являются одной из разновидностей покрытий здания. Скатными крыши названы потому, что выполняются в виде системы пересекающихся наклонных плоскостей – скатов, способствующих отводу дождевых и талых вод. В большинстве случаев такие крыши устраиваются над чердаками, в связи с этим называются чердачными скатными крышами. Уклон их более 10%. Уклон выражается в градусах наклона ската к условной горизонтальной плоскости через тангенс этого угла в виде дроби или процентов.

Учитывая зависимость отгеометрической формы здания в плане, архитектурных соображений крыши бывают:

Чердак — ϶ᴛᴏ пространство между поверхностью крыши, наружными стенами и перекрытием верхнего этажа. Высоту чердака для движения людей принимают не менее 1,6 м. Для освещения и проветривания чердака в крыше устраивают слуховые окна.

Мансарда – этаж в чердачном пространстве, стены которого частично образованы наклонными бесчердачными скатами крыши.

Элементы скатной крыши:

Ребро – пересечение скатов кровли.

Конек – верхнее горизонтальное ребро.

Накосное ребро – пересечение скатов, образующих выступающий угол.

Ендова — пересечение скатов, образующих западающий угол.

Фронтон – верхняя треугольная часть наружной стены, перекрытая скатами.

Щипец – выступающая часть стены над поверхностью скатов.

Вальмы – треугольные скаты, которые имеет крыша многогранного в плане здания.

Полувальма образуется, если наклонный скат срезает не весь торец двускатной крыши, а только верхнюю или нижнюю ее часть.

Свес – выступ крыши перед фасадом.

Кровельная система — основные элементы и их назначение

Главная
Справочная информация
Кровельные материалы
Кровельная система

Кровельная система — ограждающая конструкция, которая выполняет комбинированные функции, обеспечивая теплозащиту, гидро- и звукоизоляцию, обеспечение необходимых несущих и конструктивных характеристик здания и т.п. Чтобы гарантировать эффективное выполнение всех этих функций, при разработке системы каждый из ее элементов специалисты компании «Вестмет» подбирают в комплексе с другими, определяя его характеристики и расположение так, чтобы получить максимально высокие свойства системы в целом. Кровельную систему часто называют «пирогом» из-за многослойной структуры. В числе основных слоев для скатной кровли находятся несущее основание, слой пароизоляции, утеплителя и гидроизоляции, наружное кровельное покрытие, слой, в котором расположены доборные элементы и элементы выходящих на кровлю инженерных систем.

Основные элементы кровельной системы для скатных крыш

Пароизоляция. Назначение — защита утеплителя от влажных испарений со стороны внутренних помещений. Пароизоляция оказывается «нижним» слоем. Она закрывает утеплитель со стороны чердачного или мансардного помещения. Укладка выполняется в один или несколько слоев, с обязательным выполнением нахлестов, соединением стыков. Требования к характеристикам пароизоляционного материала устанавливают в зависимости от климатических условий в районе строительства, характеристик помещения под кровлей (неотапливаемый или отапливаемый чердак, жилое мансардное помещение и т.п.), свойств используемого утеплителя. Так, минераловатные утеплители требуют обязательного устройства пароизоляции. При увлажнении их теплопроводность резко повышается, и пароизоляционный слой защищает от этого.

Теплоизоляция. Сокращает потери тепла через кровлю, в некоторых случаях дополнительно повышает акустической комфорт в здании. При выборе утеплителя учитывают его теплопроводность и показатели сопротивления теплопередаче, требования к пожаробезопасности, ограничения по токсичности используемых материалов, санитарно-гигиенические нормативы. Помимо этого он должен быть достаточно легким (не нагружать несущие конструкции кровли), долговечным, стойким к деформационным нагрузкам. При обустройстве кровельных систем скатных крыш чаще всего используются минераловатные утеплители. Удобные в монтаже, они долговечны, обладают необходимыми теплоизоляционными свойствами, гигиеничны и пожаробезопасны. Кровельная система может предполагать утепление минеральной ватой в 1 или 2 слоя в зависимости от требований к их общей толщине, свойствам и пр.

В отдельных случаях для утепления кровель используется экструдированный пенополистирол. Этот материал имеет свои преимущества и недостатки — имеет более высокую цену в сравнении с минеральной ватой, не так удобен в монтаже, не является негорючим материалом. Вместе с тем пенополистирол не подвержен действию влаги, паронепроницаем, даже при увлажнении его изолирующие свойства снижаются незначительно. Инженеры компании «Вестмет» обращают ваше внимание: при использовании пенополистирола необходимо исключить формирование точки росы внутри утеплителя, увлажнение и промерзание такой системы.

Ветрозащита. Такой слой располагается выше теплоизоляции. При вентиляции подкровельного пространства он защищает от «выдувания» тепла, повышает энергоэффективность системы в целом. В отдельных случаях используются комбинированные материалы — гидроизоляционная мембрана с ветрозащитным слоем. Такие решения удобны, однако вентиляция кровли в этом случае «работает» так, что воздух циркулирует между гидроизоляцией и внутренней поверхностью кровельного покрытия. При этом притока уличного воздуха к утеплителю нет. Из-за этого в случае увлажнения он не сможет просохнуть.

Гидроизоляция. Пленки или мембраны укладываются поверх стропильных балок и дополнительно фиксируются планками обрешетки. Функция гидроизоляционного слоя — обеспечение защиты внутренних материалов и конструкций кровли от увлажнения конденсатом, попадающими под кровельное покрытие осадками. Гидроизоляция укладывается так, чтобы сформировать сплошное полотно — без разрывов и зазоров. Для этого на стыках выполняют нахлесты. Полотна укладывают от кровельных свесов, чтобы учесть направление тока воды (сверху вниз). Гидроизоляционные материалы могут иметь дополнительные характеристики: паропроницаемость (испарения из подкровельного пространства выводятся в зазор между гидроизоляцией и кровельным покрытием и удаляются оттуда в результате естественной вентиляции), светостабилизация (материал не разрушается под действием солнечных лучей в течение 1-3 месяцев и может использоваться как временная кровля), ветрозащита (описано выше). При укладке поверхность скатов закрывают материалом полностью, закрепляя его по краям механически либо с использованием клеящих лент, мастик, герметиков. В области ендов, ребер, коньков, примыканий слой гидроизоляции усиливают, выполняя увеличенные нахлесты, используя битумную мастику и т.п.

Наружное кровельное покрытие. Во многом требования к характеристикам кровельного пирога определяются выбором покрытия. Так, металлочерепица при пониженных температурах охлаждается, что приводит к образованию конденсата на ее внутренней поверхности. Чтобы конденсат не увлажнял внутренние материалы кровли, предусматривают надежную гидроизоляцию. Битумная черепица укладывается не на обрешетку, а на сплошной настил. В качестве гидроизоляции используются подкладочные ковры, которые не только защищают от влаги, но и дополнительно выравнивают основание для более аккуратного и качественного монтажа. Наконец, при использовании керамической черепицы и других штучных материалов особое внимание уделяют качеству утепления, так как такие кровельные материалы не формируют герметичной поверхности.

Доборные элементы, аксессуары и т.п. Обеспечивают комфортное использование кровли, часто являются частью внутренних вентиляционных и других инженерных систем. При выборе выходящих на кровлю элементов учитывают характеристики внешнего кровельного покрытия (требования к герметичности отверстий в нем, то, является ли поверхность гладкой или профилированной и т.п.). Часть аксессуаров используется для нормального функционирования кровельной системы. В их числе — коньковые и скатные аэраторы, снегозадержатели и пр. Требования к конструкции таких элементов, их количеству, местам монтажа определяются площадью кровельного покрытия, характеристиками чердачного помещения, тем, насколько интенсивная вентиляция подкровельного пространства необходима и т.п.

Компания «Вестмет» поставляет кровельные, изоляционные материалы, а также доборные элементы и комплектующие для обустройства кровли.

У вас есть вопросы?

Мы перезвоним через 10 минут

Нажимая кнопку «Отправить», вы автоматически выражаете согласие на обработку своих персональных данных и принимаете условия Пользовательского соглашения.

Главная
Справочная информация
Кровельные материалы
Кровельная система

Элементы скатных кровель в Екатеринбурге

3. Вальмовая или четырёхскатная кровля. Этот вариант выбирается при покрытии домов прямоугольной формы и может иметь разные углы наклона скатов. Вальмовая крыша позволяет устроить полноценное жилое помещение на втором этаже.

4. Многощипцовая крыша с жилым подкровельным пространством и различными углами наклона скатов.Многощипцовая крыша состоит из большого количества скатов, образующих несколько коньковых элементов и ендов

5. Шатровая кровля. Она устраивается над зданиями квадратной формы и состоит из четырёх равнобедренных треугольных скатов, сходящихся в одной точке. Шатровая кровля является частным случаем вальмовой конструкции, возводимой над домом квадратной формы

6. Коническая или шпилеобразная крыша. Такие кровли требуют особой квалификации строителей, поэтому в жилищном строительстве используются довольно редко. Крыша конической формы является сложной и дорогостоящей конструкцией, поэтому в частном строительстве применяется редко.

При выборе вида скатной кровли необходимо подбирать соответствующий кровельный материал, чтобы он не нарушал гармоничного внешнего вида здания, обладал значительным сроком службы и термостойкостью.

Принципы устройства скатных кровель

При проектировании скатных крыш учитываются требования по прочности и водонепроницаемости, влияющие на принцип сборки несущих конструкций и выбор кровельного материала. Задача несущих элементов состоит в том, чтобы равномерно распределить на стены дома вес крыши, ветровую и снеговую нагрузку. В зависимости от выбранного вида скатной кровли выстраивается и стропильная система, в которую может быть вписано жилое подкровельное пространство. При устройстве холодного чердачного пространства потолочное перекрытие между чердаком и жилыми помещениями необходимо тщательно утеплить.

Устройство скатных крыш должно соответствовать требованиям Федерального закона от 30 декабря 2009 г. N 384-ФЗ «Технический регламент о безопасности зданий и сооружений», а также проектироваться с учётом свода правил СП 17.13330.2011. Крыши, построенные с учётом требований норм и правил, будут обладать прочностью, водонепроницаемостью, теплозащитой и ремонтопригодностью.

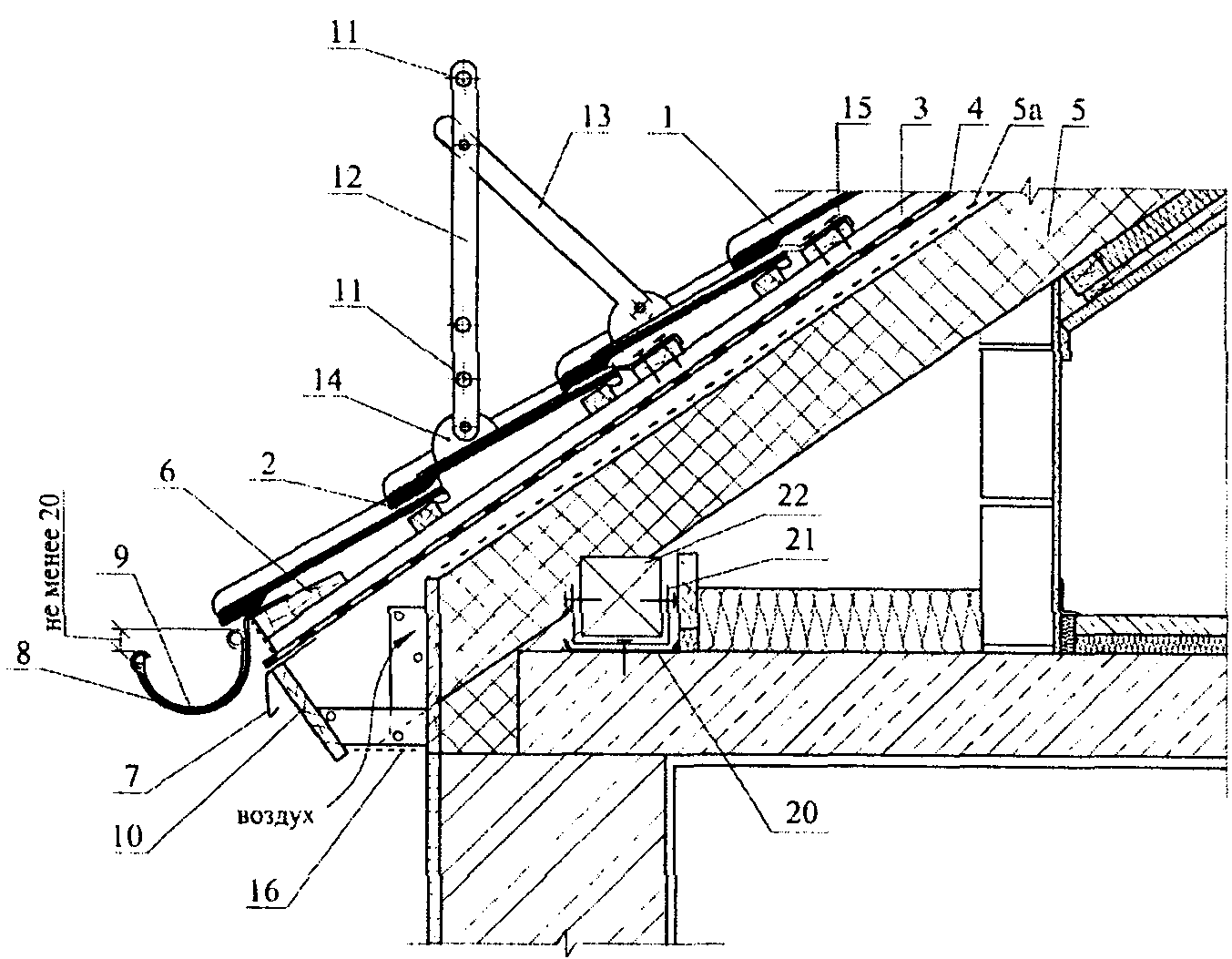

Основные узлы скатных кровель

Выбор конструкции скатной крыши производится с учётом этажности здания и климатических характеристик местности, поскольку от этих параметров зависит угол наклона скатов, конструкция стропил и состав кровельного пирога. Крыша состоит из следующих основных элементов:

• поперечные балки перекрытия (затяжки), которые крепятся к мауэрлату через 60–90 см с выносом от стен дома на величину карнизного свеса;

• стропила, образующие скаты кровли с выбранным углом наклона;

• вспомогательные стропильные элементы, которые используются на крышах сложной формы;

• конёк — место соединения верхних частей стропильных ног, которые фиксируются прогоном;

• ендовы, закрывающие от влаги места нижнего соединения скатов;

• фронтоны;

• карнизы, защищающие стены здания от ветра и осадков;

• обрешётка, обеспечивающая крепление кровельного материала;

• гидрозащитный и теплоизоляционный слой;

• кровельное покрытие.

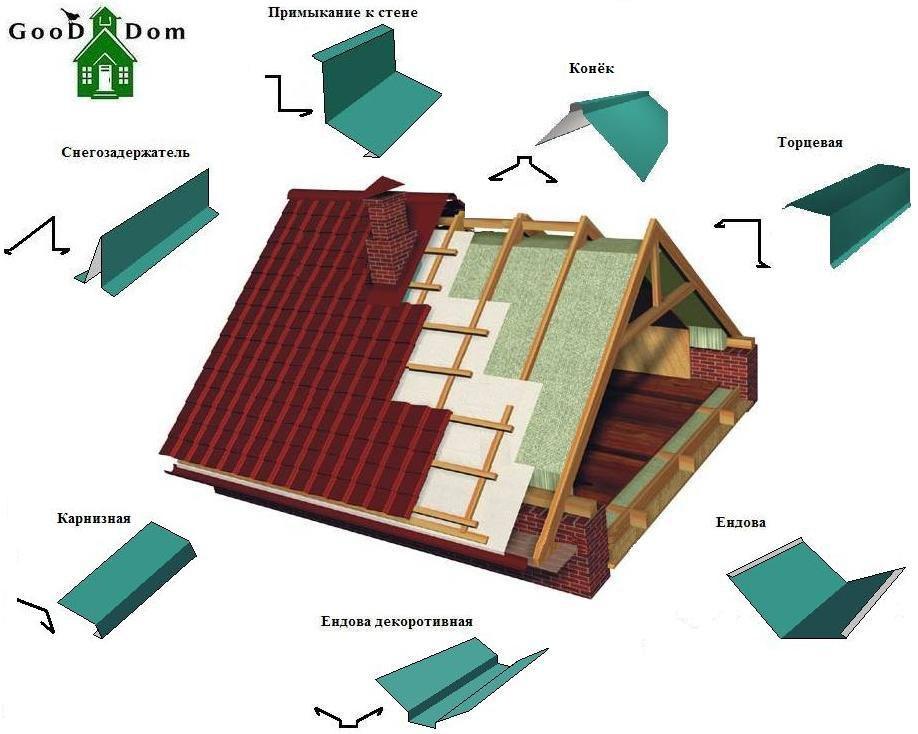

Фотогалерея: основные элементы скатных крыш

Несущие конструкции скатных крыш « Строительное производство

Несущие конструкции скатных крыш выполняют из дерева, стали и железобетона — в виде стропил, стропильных ферм и крупных панелей.

Наслонные стропила. Простейшим видом наслонных стропил для односкатных крыш являются наклонные балки (называемые стропильными ногами), опирающиеся своими концами на подстропильные брусья — мауерлаты. Мауерлаты укладывают по верху наружных стен с антисептированием и подкладкой толя. Они служат для распределения давления от конца стропильной ноги на значительную площадь и для предохранения концов ног от загнивания.

Расстояние между стропильными ногами из бревен и брусьев принимают 1,4—1,7 м, а из досок 1,0 — 1,3 м. Размеры сечения ног определяют расчетом в зависимости от уклона крыши, ее материала и действующих нагрузок (снега, ветра, ремонтных рабочих). Для поддержания кровли по стропилам укладывают настил (обрешетку), сплошной из досок или разреженный из брусков в зависимости от вида кровли.

Прогон усиливается подкосами, которые одновременно создают жесткость конструкции в продольном направлении. При отсутствии подкосов между стойками в нескольких местах необходимо устанавливать диагональные схватки. Для уменьшения пролета стропильные ноги также поддерживаются подкосами, нижние концы которых опирают на лежень.

В современном строительстве получили широкое распространение индустриальные конструкции стропил, изготовляемые на заводах в виде отдельных щитов, звеньев или подготовленного для сборки комплекта деталей.

Опорная конструкция стропил состоит из треугольных дощатых фермочек, устанавливаемых в наклонном положении и выполняющих роль прогонов. По этим опорам укладывают стропильные щиты, состоящие из дощатых стропильных ног, связанных обрешеткой. По нижним концам стропильных ног, опирающихся на мауерлаты, прибивают отдельно изготовленные карнизные щиты. Верхние концы стропильных ног наращивают коньковыми фермочками, по которым укладывают верхние щиты.

Во избежание сноса крыши ветром стропильные ноги, а также опорные фермы и конверты в нижней части скрепляют при помощи проволочных скруток с костылями, заложенными в кладку стен и столбов. В местах опирания стропильных ног на фермы, конверты или прогоны крепление производят при помощи полосовой стали.

По сравнению со стропилами из бревен и брусьев применение индустриальных дощатых конструкций позволяет уменьшить расход древесины, значительно снизить трудоемкость работ и сократить сроки монтажа.

Возможно также устройство наслонных стропил из сборных железобетонных элементов. Однако большого распространения эти конструкции не получили.

Категория:Конструктивные элементы гражданских зданий

Что такое скатная крыша? Части и типы скатной крыши

Скатная крыша — это крыша, имеющая наклонную поверхность или поверхности с углом наклона обычно более 20 градусов. Это двускатная, двуплоскостная крыша с коньком в самой высокой точке. Чтобы быть более конкретным, скатная крыша требует уклона более 10 градусов или крыши с двумя скатами, которые сходятся на центральном коньке.

Скатные крыши имеют более классический вид. Они остаются наиболее распространенным и эффективным решением в сырую и холодную погоду для обеспечения максимальной защиты.

Далее представлены основные части скатных крыш.

Карниз
Фронтон
Гидроизоляция
Вальма
Коньк
Стропила
Фасция
Стропила
Рейки
Балка

Описание этих частей скатных крыш приведено ниже.

Карниз

В крыше — нижняя часть наклонной крыши, выступающая за внешнюю поверхность стены. Основная функция карниза заключается в том, чтобы дождевая вода стекала с крыши прямо на внешнюю стену.Еще даю защиту от солнечных лучей. Иногда карнизы украшают, чтобы увеличить архитектурную красоту.

Фронтон

Треугольная верхняя часть стены в конце коньковой крыши.

Гидроизоляция

Полоса непроницаемого материала, обычно металла, используемого для предотвращения попадания воды в стык между кровельным покрытием и другой частью конструкции.

Предусмотрены оклады для предотвращения попадания влаги в стену и крышу через стыки в ограждениях, парапетной стене и другие проникновения через плоскость крыши.

Вальм

Внешний угол (более 180 градусов), образованный наклонным коньком между двумя пересекающимися скатами крыши.

Конек

Горизонтальное пересечение на вершине двух поднимающихся поверхностей крыши, наклоненных в противоположных направлениях.

Purlins

Это горизонтальные элементы, уложенные на основные стропила от стены к стене для поддержки общих стропил крыши при большом пролете. Прогоны делают из дерева или стали.

Верхние поверхности прогонов должны быть однородными и ровными.Их необходимо покрасить перед установкой сверху.

Фасция

Это деревянная доска, прикрепляемая к опорам общего стропила у карниза. На нее опираются концы самого нижнего кровельного материала.

Стропила

Стропила — конструктивный элемент скатной кровли. Обычно он начинается от опоры крыши (колонны или стены) до конька или вальмы. Несколько стропил используются бок о бок с равным интервалом для поддержки прогона. В типичном домостроении используются деревянные стропила.Для крупных промышленных сараев используются стальные стропила.

Рейки

Это тонкие деревянные полоски, которые закрепляются на общих стропилах или на верхней части потолочных досок для поддержки кровельных материалов, таких как черепица, листы и т. Д. Рейка также может быть сделана из металла или пластика.

Следующие типы скатной крыши

Односкатная крыша
Парная крыша
Закрытая парная крыша
Воротниковая крыша
Прочная крыша
Стропила с фермами

Краткое описание этих типов скатных крыш приведено ниже.

Односкатная крыша

Наклоны от одной стороны или части здания к другой, обычно используемые для создания пристроек.
Состоит из ряда стропил, прикрепленных к пластинам в верхней части стены, а стропильные ноги прибиты к стеновой пластине, которая равномерно распределяет нагрузку по опорной стене.
Балки подходят для создания ровных потолков и могут быть подняты для увеличения высоты.
Балки обычно поддерживаются распорками, что предотвращает провисание стропил.

Парная крыша

Самая простая форма скатной крыши, парная крыша состоит из двух стропил, прислоненных друг к другу, связанных друг с другом наверху.
Очень ограниченный пролет около 3,5 м.
Обратной стороной этой крыши является то, что ее вес создает естественный прогиб опорных стен, выталкивая их вверх наверху. Стены можно укрепить, но это потребует дополнительной кирпичной кладки и лишних затрат.

Закрытая парная крыша

Добавлены потолочные балки, отрезок бруса проходит горизонтально между стропильными ногами, что делает конструкцию намного более безопасной. Балка действует как стяжка, которая предотвращает прогиб стены наружу и увеличивает потенциальный пролет крыши примерно до 5 м.
Балки крепятся к стропильным ногам, а не к стеновой плите, чтобы исключить любой возможный прогиб. Поэтому надежное соединение между стропилами и потолочными балками имеет решающее значение.
Преимущество этой формы крыши заключается в использовании распорок, большая часть пространства на крыше может быть использована для хранения и позволяет использовать это пространство для жилых помещений, если это необходимо.

Крыша с воротником

Высота балок потолка увеличена, так что на крыше можно было разместить любые верхние помещения в пространстве крыши, поэтому высота внешних стен немного уменьшилась.
Недостатком этого метода является то, что подъем балки перекрытия снижает ее сдерживающую силу, увеличивая нестабильность опорных стен и уменьшая пролет примерно до 4 м.
Для сохранения устойчивости балки потолка можно поднять максимум до 1/3 высоты крыши.

Прочная крыша

Путем установки прогонов можно увеличить пролеты крыши без ущерба для устойчивости стен, увеличения размера стропил или дополнительных затрат. Прогоны позволяют стропилам получить дополнительную поддержку, становиться легче и тоньше, обеспечивая потенциальный пролет 8 м.
Преимущество этой формы крыши состояло в том, что при использовании распорок большая часть пространства на крыше могла быть использована для хранения и, в конечном итоге, позволяла использовать пространство для жилых помещений. — наиболее распространенная форма стропильных ферм в современном домостроении.Он состоит из стропил, состоящих из W-образных элементов растяжения и сжатия. Эти стропильные фермы могут иметь пролеты до 12 м и могут быть спроектированы с учетом множества различных углов наклона.
Самым значительным преимуществом является монтаж стропильных ферм вне строительной площадки, что ускоряет весь процесс строительства.
Добавление диагональных связей от карниза к коньку на нижней стороне стропил связывает всю конструкцию в одно целое, а не в серию отдельных ферм, обеспечивая защиту от возможного обрушения из-за силы ветра.
Единственный реальный недостаток стропильных ферм состоит в том, что они требуют тщательного проектирования, если в крыше происходит изменение направления.

ССЫЛКИ:

Типы скатных крыш
Основные компоненты скатной крыши

Скатная крыша: детали, типы, угол наклона и способ определения наклона крыши

Скатная крыша: детали, типы, угол наклона и как определить уклон крыши

Новый дом с классическим внешним видом нужен всем, крыша — одна из важнейших частей любой строительной конструкции, которая предотвращает неблагоприятное воздействие другой конструкции здания и обитателя. климатические погодные условия, а также обеспечение конфиденциальности для жителей. Раньше, с самого начала цивилизации, люди всегда искали дома, построенные из дерева, покрытые крышей, чтобы предотвратить сильные ливни и снегопады.

Дизайн и конструкция крыши зависит от многих факторов, но одним из наиболее распространенных важных факторов являются климатические и погодные условия в ваших окрестностях, в ваших городах и странах. Район с сильными дождями и снегопадами требует хорошего дренажа для крыши, дренаж крыши в зависимости от уклона предоставленной крыши, в зависимости от уклона крыши он подразделяется на два типа: плоская крыша и скатная крыша или наклонная крыша. Это два типа конструкции крыши по уклону.

Плоская крыша — это тип крыши, у которой наклон обычно меньше 10 °, что позволяет обеспечить адекватный отвод дождевой воды только в регионах с низким и умеренным количеством осадков.Скатная крыша — это тип крыши, имеющий наклонную поверхность или поверхность с углом обычно более 20 °, как правило, она имеет уклон, состоящий из одной или нескольких частей, в зависимости от дизайна и конструкции.

Скатная крыша

Когда вы думаете о строительстве скатной кровли, конструкция этих типов скатной кровли зависит от кладочного состояния и пролета крыши, а также уклон играет важную роль при проектировании ската для кровли в бытовой части, например, как складские помещения. , мастерские и т. д. строительства и в основном используются в регионах с сильными снегопадами или дождями.

Эти типы крыш имеют классический внешний вид и приятные на ощупь, поэтому они эффективно применяются для традиционных и современных домов, связанных с экономическими средствами, где аспект финансовых последствий является экономическим.

Скатная крыша — это наиболее распространенные типы крыш, которые представляют собой наклонные поверхности с углом крутизны более 20 градусов по сравнению с вертикальным подъемом крыши над горизонтальным пролетом в строительстве зданий, это наиболее защитное и эффективное решение во влажную и холодную погоду. погоды.

Как правило, наклонная крыша называется скатной крышей, которая имеет классический вид в местах с сильными дождями и снегопадами, это сточные воды, дешевая и экономичная альтернатива для покрытия конструкции здания, наиболее эффективная и широко используемая в театрах, мастерских. , подъезды, склады и холмистые районы.

Что такое скатная крыша?

Что касается того, «что такое скатная крыша?», Она также известна как скатная крыша, ее верхняя поверхность скатная, когда они имеют вид только с одним боковым уклоном для небольших пролетных помещений или верамд, что является самым простым типом скатной крыши. крыши, они также имеют форму общего типа со скатами в двух направлениях, которые пересекаются гребнями, и четырьмя наклонными поверхностями в четырех направлениях, которые образуются на торцах наклонных треугольников.

Облицовочное состояние площадки, характер здания, доступность материалов, производственных мощностей, каркаса крыши, пролета и других факторов — все это влияет на выбор типа кровельного покрытия для скатной крыши. Он разработан с учетом всех этих аспектов. рассмотрение.

Скатная крыша больше подходит для регионов с сильными дождями или снегопадами, иногда для отвода горячего воздуха, в основном для вентиляции на наклонных сторонах крыши.

Скат кровли

Уклон крыши определяется как измерение уклона крыши, которое выражается как отношение вертикального подъема крыши к горизонтальному расстоянию, которое называется пробегом и называется крышей для уклона.

Уклон крыши определяется отношением подъема к длине, в этой крыше для уклона пробег принимается равным 12 дюймам или 1 футам, это означает, что это отношение состоит из деталей о величине подъема крыши, превышающей соответствующий 1 фут или 12 футов. дюймы пробегают.

При определении уклона крыши также вычисляется уклон, уклон, угол и длина стропил в соответствии с введенными значениями вертикального подъема крыши и горизонтального пробега.В этом типе скатной крыши уклон крыши представлен как X / 12, где X — количество дюймов подъема на каждые 12 дюймов пробега, которое иногда называют уклоном, угол наклона крыши такой же, как и угол наклона крыши. уклон крыши, за исключением того, что он выражается в градусах, длина стропил представляет собой длину линии L, а уклон крыши — это наклон крыши, представленный как отношение подъема к длине спуска.

Коэффициент уклона крыши для строительства зданий зависит от некоторых факторов, таких как кровельные материалы и местные условия окружающей среды (климат), которые помогают определить подходящую величину уклона кровли, поскольку на самом деле уклон крыши находится в диапазоне, соответствующем уклону. такие как умеренные, довольно крутые и почти плоские.

Уклон крыши : — проще говоря, уклон крыши — это уклон, создаваемый стропилами. Его можно рассчитать как угол, который стропила образует с горизонталью, или как соотношение между вертикальным подъемом и горизонтальным пролетом крыши. Он может быть выражен в соотношении между подъемом и спуском в форме X: 12, уклон 1:12 означает, что крыша, которая поднимается на 1 дюйм на каждые 1 фут или 12 дюймов пробега, считается «1 к 12». Скат или уклон 1/12 для крыши.

По величине ската крыши можно разделить на следующие типы: —

● Плоская крыша : — на самом деле плоские корни не являются идеально плоскими по своей природе, для них требуется небольшой уклон для стока воды, обычно такие крыши имеют уклон от 1/2: 12 до 2/12 (от 4% до 17%, или от 2 ° до 10 °).

● невысокая крыша : — этот тип кровли имеет уклон от 2/12 до 3/12 (от 17% до 25% или от 10 ° до 18 °). Как правило, их сложно обслуживать и ремонтировать, они требуют специального материала, чтобы избежать утечки.

● Обычная скатная крыша : — Скатную крышу этого типа проще всего построить, и по ней безопасно ходить. Обычно эта крыша имеет уклон от 4/12: 12 до 9/12 (от 33% до 75% или от 18 ° до 37 °).

● Высокий скат крыши : — имеет большой угол наклона, обычно от 10/12 до 21/12 (от 75% до 175% или от 40 ° до 60 °).

Скат крыши

Как определить скат крыши

Что касается этого, то «как определить уклон крыши?» Обычно рассчитывается как отношение вертикального «подъема» крыши к горизонтальному «пробегу», как форма уклона, и его значение выражается как X в 12 где X — подъем, а 12 — расстояние в дюймах, означает, что для 12 ″ горизонтального расстояния крыша будет увеличиваться в высоту на значение подъема X », а также его расчет выражается в виде угла, который обозначается в градусах. 2 (по теореме Пифагора о формуле прямого угла)

● шаг = подъем / бег (где шаг выражается в процентах

● pitch = tan (угол), где угол — это наклон крыши, выраженный в градусах.2 = 4 + 64, стропила = √68, стропила = 8,25 метра, следовательно, стропила для односкатной кровли будет 8,25 метра.

● Рассчитайте уклон крыши как пропорцию подъема и спуска, как уклон = подъем / спуск, уклон = 2/8 = 25%, следовательно, уклон крыши будет 25%.

● Пересчитайте значение уклона в углу, так как pitch = tan (угол), поэтому angle = arctan (шаг) = arctan (0,25) = 14 °, следовательно, уклон крыши будет 14 °.

● Найдите уклон крыши в форме X: 12, так как уклон = X / 12, поэтому X = уклон × 12 = 0.25 × 12 = 3, следовательно, уклон вашей крыши будет 3:12, и его также можно выразить дробью как 3/12, или углом как 14 °, или градусом, что эквивалентно 14 °.

Шаг для крыши

Коэффициент уклона крыши для строительства зданий зависит от некоторых факторов, таких как кровельные материалы и местные условия окружающей среды (климат), которые помогают определить подходящую величину уклона кровли, поскольку на самом деле уклон крыши находится в диапазоне, соответствующем уклону. такие как умеренный, довольно крутой и почти плоский

Хороший уклон кровли, обычно используемый в строительстве, составляет от 4/12 до 9/12.Крыша с низким уклоном имеет небольшой угол ниже, чем уклоны 4/12, плоские крыши связаны с уклоном ниже 2/12, а крыши с крутым уклоном имеют большой угол наклона, то есть с уклоном больше 9/12.

Шаг кровли: — наиболее часто используемый уклон крыши составляет от 4/12 до 9/12 или вертикальный подъем крыши от 4 до 9 дюймов на каждые 1 фут или 12 дюймов горизонтального пробега. Это стандартный и хороший размер ската крыши, обычно используемый для строительства жилых домов, гаражей, домов, сараев, мастерских и т. Д., При этом стандартные уклоны крыш находятся в диапазоне от 18.От 43 ° до 36,87 °.

Что такое скат крыши 4/12?

Крыша, которая поднимается по вертикали на 4 дюйма на каждые 1 фут или 12 дюймов горизонтального пролета, имеет уклон «4 на 12» или 4/12 уклона крыши, а их наклон крыши составляет около 18,43 °.

Что такое скат крыши 5/12?

Крыша, которая поднимается по вертикали на 5 дюймов на каждые 1 фут или 12 дюймов горизонтального пролета, имеет уклон «5 на 12» или 5/12 уклона крыши, а их наклон крыши составляет около 22.62 °.

Что такое скат крыши 6/12?

Крыша, которая поднимается по вертикали на 6 дюймов на каждые 1 фут или 12 дюймов горизонтального пролета, имеет уклон «6 на 12» или уклон крыши 6/12, а их наклон крыши составляет около 26,27 °.

Что такое скат крыши 7/12?

Крыша, которая поднимается по вертикали на 7 дюймов на каждые 1 фут или 12 дюймов горизонтального пролета, имеет уклон «7 на 12» или 7/12 уклон крыши, а их наклон крыши составляет около 30,26 °.

Что такое скат крыши 8/12?

Крыша, которая поднимается по вертикали на 8 дюймов на каждые 1 фут или 12 дюймов горизонтального пролета, имеет уклон «8 на 12» или уклон крыши 8/12, а их наклон крыши составляет около 33,69 °.

Что такое скат крыши 9/12?

Крыша, которая поднимается по вертикали на 9 дюймов на каждые 1 фут или 12 дюймов горизонтального пролета, имеет уклон «9 на 12» или уклон крыши 9/12, а их наклон крыши составляет около 36,82 °.

В каком градусе скат крыши 2/12?

Кровля со скатом 2/12 имеет угол наклона 9.46 °, чтобы преобразовать шаг шага или долю уклона в градусы, выполните следующие действия: — 1) разделите первую часть отношения на 12, чтобы вычислить шаг, например 2/12 = 0,1666, найдите арктангенс шага к Найдите угол в градусах, например, tan-1 (0,1666) = 9,46 °, таким образом, уклон фракции 2/12 или «2 к 12», или в соотношении 2:12 скат крыши эквивалентен 9,46 градусам.

В каком градусе скатная крыша 3/12?

Крыша со скатом 3/12 имеет угол наклона 14,04 °, чтобы преобразовать коэффициент уклона или долю уклона в градусы, выполните следующие действия: — 1) разделите первую часть отношения на 12, чтобы вычислить наклон, например 3 / 12 = 0. 25 найдите обратный тангенс угла наклона, чтобы найти угол в градусах, например, tan-1 (0,25) = 14,04 °, таким образом, дробь 3/12, или уклон «3 из 12», или соотношение ската крыши 3:12 составляет эквивалент 14,04 градуса.

В каком градусе скат крыши 4/12?

Крыша со скатом 4/12 имеет угол наклона 18,43 °, чтобы преобразовать коэффициент уклона или долю уклона в градусы, выполните следующие действия: — 1) разделите первую часть отношения на 12, чтобы вычислить уклон, например 4 / 12 = 0,33, найдите арктангенс шага, чтобы найти угол в градусах, например tan-1 (0.33) = 18,43 °, таким образом, уклон 4/12, или «4 из 12», или скат крыши в соотношении 4:12 эквивалентен 18,43 градусам.

В каком градусе скат крыши 5/12?

Крыша с уклоном 5/12 имеет угол наклона 22,62 °, чтобы преобразовать шаг уклона или долю уклона в градусы, выполните следующие действия: — 1) разделите первую часть отношения на 12, чтобы вычислить уклон, например 5 / 12 = 0,416, найдите арктангенс шага, чтобы найти угол в градусах, например, тангенс-1 (0,416) = 22,62 °, то есть дробь 5/12, или наклон «5 из 12», или соотношение 5:12 скатная крыша эквивалентна 22. 62 градуса.

В каком градусе скат крыши 6/12?

Крыша с уклоном 6/12 имеет угол наклона 26,57 °, для преобразования шага уклона или доли уклона в градусы выполните следующие действия: — 1) разделите первую часть отношения на 12, чтобы вычислить уклон, например 6 / 12 = 0,5, найдите арктангенс шага, чтобы найти угол в градусах, например, tan-1 (0,5) = 26,57 °, то есть угол наклона дробной части 6/12 или «6 из 12», или в соотношении 6:12 уклон крыши эквивалентен 26,57 градусам.

В каком градусе скат крыши 7/12?

Крыша со скатом 7/12 имеет угол наклона 30.26 °, чтобы преобразовать шаг шага или долю уклона в градусы, выполните следующие действия: — 1) разделите первую часть отношения на 12, чтобы вычислить шаг, например, 7/12 = 0,583, найдите арктангенс шага к Найдите угол в градусах, например, tan-1 (0,583) = 30,26 °, таким образом, уклон фракции 7/12 или «7 из 12», или в соотношении 7:12 скат крыши эквивалентен 30,26 градусам.

В каком градусе скат крыши 8/12?

Крыша с уклоном 8/12 имеет угол наклона 33,69 °, чтобы преобразовать коэффициент уклона или долю уклона в градусы, выполните следующие действия: — 1) разделите первую часть отношения на 12, чтобы вычислить уклон, например 8 / 12 = 0.666 найдите арктангенс угла наклона, чтобы найти угол в градусах, например, tan-1 (0,666) = 33,69 °, таким образом, уклон 8/12, или «8 на 12», или соотношение ската крыши 8:12 равно эквивалент 33,69 градуса.

В каком градусе скат крыши 9/12?

Кровля с уклоном 9/12 имеет угол наклона 36,87 °, чтобы преобразовать коэффициент уклона или долю уклона в градусы, выполните следующие действия: — 1) разделите первую часть отношения на 12, чтобы вычислить уклон, например 9 / 12 = 0,75, найдите арктангенс шага, чтобы найти угол в градусах, например tan-1 (0.75) = 36,87 °, таким образом, угол наклона 9/12, или «9 из 12», или скат крыши в соотношении 9:12 эквивалентен 36,87 градусам.

В каком градусе скат крыши 10/12?

Крыша с уклоном 10/12 имеет угол наклона 39,81 °, чтобы преобразовать коэффициент уклона или долю уклона в градусы, выполните следующие действия: — 1) разделите первую часть отношения на 12, чтобы вычислить уклон, например 10 / 12 = 0,833, найдите арктангенс шага, чтобы найти угол в градусах, например, tan-1 (0,833) = 39,81 °, то есть дробь 10/12, или наклон «10 из 12», или соотношение 10:12 скатная крыша эквивалентна 39.81 градус.

В каком градусе скат крыши 11/12?

Крыша с уклоном 11/12 имеет угол наклона 42,51 °, чтобы преобразовать коэффициент уклона или долю уклона в градусы, выполните следующие действия: — 1) разделите первую часть отношения на 12, чтобы вычислить уклон, например 11 / 12 = 0,916, найдите арктангенс шага, чтобы найти угол в градусах, например, tan-1 (0,916) = 42,51 °, то есть дробь 11/12, или наклон «11 из 12», или соотношение 11:12 скат крыши равен 42,51 градусу.

В каком градусе скат крыши 12/12?

Крыша с уклоном 12/12 имеет угол наклона 45 °, чтобы преобразовать шаг уклона или долю уклона в градусы, выполните следующие действия: — 1) разделите первую часть отношения на 12, чтобы вычислить уклон, например 12 / 12 = 1, найдите арктангенс шага, чтобы найти угол в градусах, например, tan-1 (1) = 45 °, то есть дробь 12/12, или наклон «12 из 12», или соотношение 12:12 скат крыши приравнивается к 45 градусам.

В каком градусе скат крыши 13/12?

Крыша со скатом 13/12 имеет угол наклона 47.29 °, чтобы преобразовать шаг шага или долю уклона в градусы, выполните следующие действия: — 1) разделите первую часть отношения на 12, чтобы вычислить шаг, например 13/12 = 1,08, найдите арктангенс шага к Найдите угол в градусах, например, тангенс-1 (1,08) = 47,29 °, таким образом, дробь 13/12, или уклон «13 из 12», или в соотношении 13:12 скат крыши эквивалентен 47,29 градусам.

В каком градусе скат крыши 14/12?

Крыша с уклоном 14/12 имеет угол наклона 49,40 °, чтобы преобразовать коэффициент уклона или долю уклона в градусы, выполните следующие действия: — 1) разделите первую часть отношения на 12, чтобы вычислить уклон, например 14 / 12 = 1.66, найдите арктангенс угла наклона, чтобы найти угол в градусах, например, тангенс-1 (1,66) = 49,40 °, таким образом, дробь 14/12, или уклон «14 на 12», или в соотношении 14:12 скат крыши равен эквивалентно 49,40 градусам.

В каком градусе скат крыши 15/12?

Крыша с уклоном 15/12 имеет угол наклона 51,34 °, чтобы преобразовать коэффициент уклона или долю уклона в градусы, выполните следующие действия: — 1) разделите первую часть отношения на 12, чтобы вычислить уклон, например 15 / 12 = 1,25, найдите арктангенс шага, чтобы найти угол в градусах, например tan-1 (1.25) = 51,34 °, таким образом, доля уклона 15/12, или «15 на 12», или скат крыши в соотношении 15:12 эквивалентен 51,34 градусу.

В каком градусе скат крыши 16/12?

Скатная крыша 16/12 имеет угол наклона 53,13 °, для преобразования шага уклона или доли уклона в градусы выполните следующие действия: — 1) разделите первую часть отношения на 12, чтобы вычислить уклон, например 16 / 12 = 1,33, найдите арктангенс шага, чтобы найти угол в градусах, например, tan-1 (1,33) = 53,13 °, то есть дробь 16/12, или наклон «16 из 12», или соотношение 16:12 скатная крыша эквивалентна 53.13 градусов.

В каком градусе скат крыши 17/12?

Крыша с уклоном 17/12 имеет угол наклона 54,78 °, чтобы преобразовать шаг уклона или долю уклона в градусы, выполните следующие действия: — 1) разделите первую часть отношения на 12, чтобы вычислить уклон, например 17 / 12 = 1,416, найдите арктангенс шага, чтобы найти угол в градусах, например, tan-1 (1,416) = 54,78 °, то есть дробь 17/12, или наклон «17 из 12», или соотношение 17:12 уклон крыши равен 54,78 градуса.

В каком градусе скат крыши 18/12?

Скатная крыша 18/12 имеет угол наклона 56,31 °, чтобы преобразовать шаг уклона или долю уклона в градусы, выполните следующие действия: — 1) разделите первую часть отношения на 12, чтобы вычислить уклон, например 18 / 12 = 1,5, найдите арктангенс шага, чтобы найти угол в градусах, например, tan-1 (1,5) = 56,31 °, то есть дробь 18/12, или наклон «18 из 12», или соотношение 18:12 уклон крыши равен 56,31 градусу.

В каком градусе скат крыши 19/12?

Крыша со скатом 19/12 имеет угол наклона 57.72 °, чтобы преобразовать шаг шага или долю уклона в градусы, выполните следующие действия: — 1) разделите первую часть отношения на 12, чтобы вычислить шаг, например 19/12 = 1,58, найдите арктангенс шага к Найдите угол в градусах, например, tan-1 (1,58) = 57,72 °, таким образом, угол наклона дробной части 19/12, или «19 к 12», или в соотношении 19:12 скат крыши эквивалентен 57,72 градусам.

В каком градусе скат крыши 20/12?

Крыша с уклоном 20/12 имеет угол наклона 59,04 °, чтобы преобразовать шаг уклона или долю уклона в градусы, выполните следующие действия: — 1) разделите первую часть отношения на 12, чтобы вычислить уклон, например 20 / 12 = 1.66, найдите арктангенс угла наклона, чтобы найти угол в градусах, например, tan-1 (1,66) = 59,04 °, таким образом, дробь 20/12, или уклон «20 на 12», или соотношение ската крыши 20:12 равно эквивалент 59,04 градуса.

В каком градусе скат крыши 21/12?

Кровля со скатом 21/12 имеет угол наклона 60,26 °, чтобы преобразовать коэффициент уклона или долю уклона в градусы, выполните следующие действия: — 1) разделите первую часть отношения на 12, чтобы вычислить уклон, например 21 / 12 = 1,75, найдите арктангенс шага, чтобы найти угол в градусах, например tan-1 (1.75) = 60,26 °, таким образом, доля уклона 21/12, или «21 к 12», или скат крыши в соотношении 21:12 эквивалентен 60,26 градусам.

Угол наклона крыши

Угол наклона крыши описывается как значение наклона в градусах, это означает, что, простыми словами, наклон — это отношение подъема к разбегу (подъем / разбег), где наклон выражается в соотношении, например, 4/12, 5/12, 6 / 12, 7/12, 8/12, 8/12 и т. Д., Где pitch = tan (угол), то есть описанный угол — это уклон крыши, выраженный в градусах.

Мы поймем расчет угла ската крыши в простых терминах на примерах, описанных с шагом 6:12. Соотношение подъема и спуска означает, что для 12 ″ горизонтального расстояния высота крыши увеличится на 6 ″, и этот уклон преобразуется в уклон. угол наклона крыши равен 26.57 °

Значение угла ската крыши выглядит следующим образом

Угол ската крыши = 4,76 ° для уклона 1:12

Угол ската крыши = 9,46 ° для уклона 2:12

Угол ската крыши = 14,04 ° для уклона 3:12

Угол ската крыши = 18,43 ° для уклона 4:12

Угол ската крыши = 22,62 ° для уклона 5:12

Угол ската крыши = 26,57 ° для уклона 6:12

Угол ската крыши = 30,26 ° для уклона 7:12

Угол ската крыши = 33,69 ° для уклона 8:12

Угол ската крыши = 36.87 ° для шага 9: 12

Угол ската крыши = 39,81 ° для уклона 10:12

Угол ската крыши = 42,51 ° для уклона 11:12

Угол ската крыши = 45 ° для уклона 12:12

Минимальный угол для скатной крыши в градусах считается равным 10 °, что означает уклон 2:12, а уклон больше в зоне сильного дождя или сильного снегопада, что считается углом ската крыши 33 ° (8:12) и уклоном при идеальном уклоне. Угол 45 °, такой как почти плоский.

Какой уклон крыши 10 градусов?

Уклон крыши 10 ° примерно такой же, как уклон крыши 2/12.Чтобы преобразовать отношение градусов в наклон, вы можете решить следующими способами: — 1) вычислить тангенс угла, так как tan 10 ° = 0,176, это даст вам наклон крыши, 2) умножьте наклон на 12, чтобы найдите X в отношении X / 12, например 0,176 × 12 = 2, таким образом, угол наклона крыши 10 градусов будет таким же, как уклон 2/12 или «2 из 12», или соотношение уклона 2:12.

Какой угол наклона крыши 20 градусов?

Уклон крыши 20 ° примерно такой же, как уклон крыши 4/12. Чтобы преобразовать градус в отношение шага, вы можете решить следующими способами: — 1) вычислить тангенс угла, так как tan 20 ° = 0.3639, это даст вам уклон крыши, 2) умножьте уклон на 12, чтобы найти X в соотношении X / 12, например, 0,3639 × 12 = 4, таким образом, угол наклона крыши 20 градусов будет таким же, как 4 / 12 или наклон «4 из 12», или соотношение шага 4:12.

Какой угол наклона крыши 15 градусов?

Уклон крыши 15 ° примерно такой же, как уклон крыши 3/12. Чтобы преобразовать отношение градусов в наклон, вы можете решить следующими способами: — 1) вычислить тангенс угла, так как tan 15 ° = 0,2679, это даст вам наклон крыши, 2) умножьте наклон на 12, чтобы найдите X в отношении X / 12, например 0.2679 × 12 = 3,2, таким образом, угол наклона крыши 20 градусов будет таким же, как уклон 3/12 или «3 на 12» или соотношение уклона 3:12.

Какой угол наклона крыши 25 градусов?

Уклон крыши 25 ° примерно такой же, как уклон крыши 6/12. Чтобы преобразовать отношение градусов в наклон, вы можете решить следующими способами: — 1) вычислить тангенс угла, так как tan 25 ° = 0,466, это даст вам наклон крыши, 2) умножьте наклон на 12, чтобы найдите X в соотношении X / 12, например, 0,466 × 12 = 5,6, таким образом, угол наклона крыши 25 градусов будет таким же, как уклон 6/12 или «6 на 12», или соотношение уклона 6:12.

Какой угол наклона крыши 30 градусов?

Уклон крыши 30 ° примерно такой же, как уклон крыши 7/12. Чтобы преобразовать отношение градусов в наклон, вы можете решить следующими способами: — 1) вычислить тангенс угла, так как tan 30 ° = 0,577, это даст вам наклон крыши, 2) умножьте наклон на 12, чтобы найдите X в соотношении X / 12, например, 0,577 × 12 = 6,9, таким образом, угол наклона крыши 30 градусов будет таким же, как уклон 7/12 или «7 из 12», или соотношение уклона 7:12.

Какой угол наклона крыши 35 градусов?

Уклон крыши 35 ° примерно такой же, как уклон крыши 8/12.Чтобы преобразовать отношение градусов в наклон, вы можете решить следующими способами: — 1) вычислить тангенс угла, так как tan 35 ° = 0,7, это даст вам наклон крыши, 2) умножьте наклон на 12, чтобы Найдите X в соотношении X / 12, например 0,7 × 12 = 8,4, таким образом, угол наклона крыши 35 градусов будет таким же, как уклон 8/12 или «8 на 12», или соотношение уклона 8:12.

Какой угол наклона крыши составляет 37 градусов?

Угол наклона крыши 37 ° примерно такой же, как уклон крыши 9/12. Чтобы преобразовать из градуса в отношение шага, вы можете решить следующими способами: — 1) вычислить тангенс угла, так как tan 37 ° = 0.7535, это даст вам уклон крыши, 2) умножьте уклон на 12, чтобы найти X в соотношении X / 12, например, 0,7535 × 12 = 9, таким образом, угол наклона крыши 37 градусов будет таким же, как 9 / 12 или наклон «9 из 12», или соотношение шага 9:12.

Какой угол наклона крыши 40 градусов?

Уклон крыши 40 ° примерно такой же, как уклон крыши 10/12. Чтобы преобразовать отношение градусов в наклон, вы можете решить следующими способами: — 1) вычислить тангенс угла, так как tan 40 ° = 0,839, это даст вам наклон крыши, 2) умножьте наклон на 12, чтобы найдите X в отношении X / 12, например 0.839 × 12 = 10, таким образом, угол наклона крыши 40 градусов такой же, как уклон 10/12 или «10 на 12», или коэффициент уклона 10:12.

Какой угол наклона крыши 45 градусов?

Уклон крыши 45 ° примерно такой же, как уклон крыши 12/12. Чтобы преобразовать отношение градусов в наклон, вы можете решить следующими способами: — 1) вычислить тангенс угла, так как tan 45 ° = 1, это даст вам наклон крыши, 2) умножьте наклон на 12, чтобы найдите X в соотношении X / 12, например, 1 × 12 = 12, таким образом, угол наклона крыши 45 градусов будет таким же, как уклон 12/12 или «12 на 12», или отношение уклона 12:12.

Какой угол наклона крыши составляет 60 градусов?

Уклон крыши 60 ° примерно такой же, как уклон крыши 21/12. Чтобы преобразовать отношение градусов в наклон, вы можете решить следующими способами: — 1) вычислить тангенс угла, так как tan 60 ° = 1,732, это даст вам наклон крыши, 2) умножьте наклон на 12, чтобы найдите X в соотношении X / 12, например 1,732 × 12 = 20,784, таким образом, угол наклона крыши 60 градусов будет таким же, как уклон 20/12 или «20 на 12», или коэффициент уклона 20:12.

Детали скатной крыши

Основные технические части скатных крыш:

1.Рейки: рейки — это тонкие деревянные полоски, которые крепятся на стропилах или потолке, которые поддерживают потолок крыши.

2. Карниз-: Карниз — это нижний край крыши, который выступает за несущие стены. Он покрывает концы общих стропил с помощью тонкой деревянной доски, известной как карнизная доска.

Карнизы эффективно используются в дождевой воде, которая проливается с крыши прямо на внешнюю стену, а также используется для защиты от солнечного света.

3. Фронтон -: Фронтон — это верхняя часть стены в форме треугольника, образованная в конце наклонной крыши, известная как фронтон.

4. Вальмовый: внешний угол у ската крыши, который образуется на пересечении двух скатов крыши, называется вальмовым.

5. Уклон: уклон определяется как угол наклона крыши к горизонтальной плоскости, который выражается в градусах и называется уклоном, он определяется отношением подъема к пролету.

6. Прогоны: прогоны — это деревянные или стальные элементы горизонтальных стержней, которые укладываются на основные стропила от стены к стене для поддержки общих стропил скатной крыши при большом пролете

7.Стропила: стропила — это конструктивные элементы, которые простираются от карниза до конька, обычно стропила крепятся к скатной крыше или коньку. Различные типы стропил, такие как обычные стропила, шатровые стропила, домкраты, основные стропила используются бок о бок с равномерно равными интервалами для поддержки прогонов.

8. Балка Дракона -: Луч Дракона — это диагональные элементы конструкции, которые поддерживают нижний конец стропила бедра для поддержки прогонов, это также известно как связка дракона или угловая связь.

Виды скатной кровли

В зависимости от уклона, условий окружающей среды, эстетического вида и количества уклонов скатные крыши подразделяются на три типа:

1. Крыши одинарные

2. Крыша двойная или прогонная

3. Ферменные крыши

Одинарная крыша

Одинарная крыша определяется как типы крыш, в которых общие стропила предусмотрены для каждого ската без какой-либо промежуточной опоры, в этом типе крыши состоят пять типов одинарной крыши, это следующие:

1.Наклон к крыше

2. Парная крыша

3. Парная закрытая крыша

4. Опорная балка кровельная

5. Хомут и ножницы кровельные

Наклон к крыше

Наклонная крыша — это простой тип скатной крыши, который связан только с одной стороной ската в короткопролетной комнате или верамдах, они также известны как односкатная крыша, которая спроектирована так, что одна стена поднимается вверх по потоку выше другой. придать скатной кровле требуемый уклон.

Как правило, скатная крыша используется для простого типа конструкции навесов, розеток, прикрепленных к главному зданию и используемых в таких жилых помещениях, как верамды и т. Д., Он эффективно используется для максимального пролета 2.40 метров.

Пара крыши

Парная крыша — это обычные типы скатных крыш, которые связаны только с двумя сторонами ската, спроектированными как общие стропила, наклоненные вверх от противоположных стен, и они встречаются на участке конька посередине, в этом типе крыши общие стропила. надежно закреплены на обоих концах, т.е. один конец находится на секции гребня, а другой — на стеновой пластине.

Парная крыша

Пара закрытая крыша

Парная закрытая крыша — это распространенный тип скатной крыши, похожий на парную крышу, за исключением того, что ноги общих стропил соединены стяжной балкой, также известной как карнизная балка, которая обеспечивает тенденцию безопасности стропил к расширению. и, таким образом, исключается опасность опрокидывания стены.

Парная закрытая крыша

В парной закрытой крыше, в соответствии с требованиями, анкерная балка может также использоваться в перекрытии перекрытия, и этот тип кровли также может быть экономично использован до пролета до 4,20 метра.

Хомут балки крыши

Крыша с воротниковой балкой представляет собой разновидность парной закрытой крыши, в которой поперечная балка поднимается и размещается на более высоком уровне, форма этого типа балки-перемычки известна как воротниковая балка или воротниковая балка, которая эффективно используется для экономии места и Кроме того, для увеличения высоты крыши в этом типе скатной крыши можно использовать водостоки с максимальным пролетом 4.80 метров.

Хомут и ножницы кровельные

Крыша с воротником и ножницами представляет собой тип скатной крыши, которая похожа на крышу с воротниковой балкой, за исключением того, что две балки с воротником пересекаются друг с другом, создавая вид ножниц. Этот тип крыши известен как крыша с воротником и ножницами.

Крыша с воротником и ножницами

Крыша с двойной или прогонной

Двойные крыши или крыши с прогонами — это тип наклонной крыши, в которой эффективно используются промежуточные опоры для уменьшения размера стропил, когда требуемый размер стропил становится неэкономичным.

Двойные крыши или крыши с прогонами

В двойных крышах или крышах с прогонами, как правило, прогоны появляются под стропилами, в которых каждое стропило, таким образом, поддерживается в трех точках: внизу стены через стеновую плиту, вверху за счет коньковой балки и в центре. обрешеткой.

В этом типе скатной кровли, особенно сточный пролет стропила уменьшается почти вдвое из-за того, что он становится намного легче, чем был бы, если его отшлепать по всей длине от карниза до конька, его также иногда называют Стропильная и прогнутая крыша, этот тип скатной крыши эффективно используется и экономично используется до 4 пролетов.80 метров.

Ферменные крыши

Ферменная крыша — это тип скатной крыши, которая представляет собой каркасную конструкцию, когда пролет конструкции превышает 4,80 метра и отсутствуют внутренние несущие стены или перегородки для прогонов.

В конструкции стропильных крыш на крыше использованы три элемента: стропила для поддержки кровельных материалов, прогоны, используемые для промежуточной опоры, и фермы, используемые для поддержки концов прогонов.

Ферменная крыша обеспечивает пространство в соответствии с нагрузкой на крышу, положением поперечных стен, материалами фермы и пролета, обычно расстояние между деревянными фермами составляет до 3 метров, она эффективно несет секцию конька и прогон. на которую опираются общие стропила.

Фрезовые крыши эффективно используются в некоторых обычных формах, а именно —

1. Ферма центральной стойки

2. Ферма стойки королевы

3. Мансардная ферма

4.Усеченная ферма

5. Бел фаст траст

6. Стальные фермы

7. Фермы композитные.

Ферма центральной стойки

Ферма центральной стойки — это тип ферменной крыши, центральная стойка которой называется стойкой короля, в которой опора для поперечной балки с соответствующими наклонными элементами называется распорками, то есть предотвращает изгиб основных стропил в середине, это также эффективно применяется для ферм King Post пролетом от 5 до 8 метров. В пролете фермы королевской стойки, как правило, расстояние от центра до центра ограничено 3 метрами.

Ферма King Post

Что такое ферма King Post?

Относительно этого вопроса, «что такое ферма King Post?», Ферма King Post спроектирована с элементами нижней поперечной балки, двумя наклонными основными стропилами, двумя распорками и стойкой King, которая эффективно используется, чтобы прогоны поддерживали близко расположенные стропила, стропила поддерживают конструкцию кровельного покрытия, а анкерная балка в основном предотвращает расползание стены из-за нагрузки.

Ферма стойки королевы Ферма стойки фермы

— это тип фермы крыши, которая отличается от фермы стойки короля тем, что имеет два вертикальных элемента, которые удерживаются в положении горизонтального элемента через верхние концы стойки стойки фермы, этот тип фермы принят для крыши пролет от 8 до 12 метров, а также подходящая усиленная ферма длиной до 18 метров с использованием удобной комбинации фермы стойки короля и фермы стойки королевы.

В ферме стойки цоколя верхние части обычно соединяются горизонтальным элементом, это называется натяжной балкой, которая вводится на балку для противодействия нагрузке от элемента сжатия, и используются две стойки для соединения каждой стойки стойки с главной. стропила.

Ферма мансардная

Мансардная ферма представляет собой тип фермы, которая представляет собой комбинацию фермы королевской стойки и фермы стойки королевы, известная как ферма мансарды, которая спроектирована с двухэтажной фермой, верхняя часть которой состоит из фермы стойки короля и части Лоу фермы стойки королевы. .

Мансардная ферма эффективно используется в скатной крыше с двухскатной крышей, верхний шаг фермы королевской стойки варьируется от 30 ° до 40 °, а нижний шаг фермы — от 60 ° до 70 °.

Усеченная ферма

Усеченная ферма — это тип фермы скатной крыши, которая похожа на ферму мансарды, за исключением того, что верхняя часть фактически плоская с пологим наклоном к одной стороне, которая используется, когда в крыше необходимо помещение.

Бел быстроходная ферма

Быстрая ферма Bel — это тонкий кусок древесины, связанный с ее верхним поясом, изогнутым в форме дуги, которая подходит для длинного пролета 30 метров, этот тип фермы эффективно используется для легкого кровельного покрытия, эта ферма также является называется решетчатой стропильной фермой.

Стальные фермы

Стальные фермы спроектированы с углами, склепанными или сваренными вместе через пластины для обеспечения сооружения конструкции крыши, это эффективно и экономично подходит для пролетов более 12 метров.

Конструкция стальных ферм упрощена и выдерживает как напряжения сжатия, так и растяжения, низкоуглеродистая сталь легко доступна в прокатном сечении стандартных форм и размеров, эти фасады эффективно используются в конструкции кровли в виде стальных ферм.

Стальные балки в наши дни широко используются для строительства скатных крыш, так как они экономичны, просты в изготовлении, более жесткие, огнестойкие и долговечные, а также хорошо подходят для строительства.

Фермы композитные

Комбинированные фермы — это фермы скатной крыши, которые состоят из стали или кованого железа и деревянных элементов, которые легкие и экономичные. В этом типе фермы сталь используется для сопротивления растягивающим напряжениям.

В композитных фермах особенно необходимо приспособление на стыке стали и дерева.

Что такое скатная крыша | 23 вида скатной кровли

Что такое скатная крыша?

Скатная крыша — это крыша, имеющая наклон вниз , обычно в две половины под углом к центральному гребню , но иногда в одной части, от одного края к другому.

Крыша может быть классифицирована как скатная крыша , если наклон крыши больше 10 °.

Но он не должен быть больше 70 °, иначе это будет считаться стеной.

Крыша — это самая верхняя часть здания, построенная в виде каркаса для защиты здания от жары, дождя, снега, ветра и других климатических факторов. Крыша также помогает поддерживать внутреннюю среду дома, препятствуя потере тепла.

Существуют различные типы скатных крыш , , например, двускатные крыши , парные крыши , вальмовые крыши , фермы на королевах, фермы крыши, односкатные крыши , купольные крыши и мансардные крыши .

Конструкция скатных крыш используется в мастерских, фабриках, кинозалах, зрительных залах, хозяйственных постройках, складах, ангарах, в деревнях и в холмистых районах.

Для теплоизоляции также сооружается подвесной потолок скатной кровли конструкции .

Подробнее: Крыша Скатная или наклонная конструкция крыши Детали и преимущества s

Типы скатных крыш
Ниже представлены различные типы скатных крыш
1. Односкатная крыша
В этом типе крыши общие стропила используются в качестве верхнего пояса .
Для этих общих стропил в одной крыше не используется промежуточная опора .
Существует четыре типа одинарной крыши, которые будут объяснены ниже.
Наклонная крыша
Парная крыша
Закрытая парная крыша
Хомутовая крыша
Двухскатная крыша
2. Двухскатная крыша
В этом пролет крыши увеличивается на выше 2,4 метра, сечение обычных стропил становится тяжелее, что делает крышу неэкономичной.
Первоначально в одинарной крыше вся нагрузка крыши передается на стены только через конец стропил, что делает секцию громоздкой.
В потолке с обрешеткой используется промежуточная опора в виде обрешетки, чтобы часть нагрузки передавалась через эту обрешетку. Это снижает чистую нагрузку на ногу стропила и позволяет сделать секцию легче.
Мы уже знаем, что нагрузка от крыши может передаваться только прогонами, поскольку крыша переносит только осевую нагрузку.
Двухскатная крыша может быть экономически использована с пролетом до 4,8 метра.
Преимущества двухскатной крыши

Эти скатные крыши типа широко используются для жилищного строительства . стал экономичным решением для кровельных систем, а — его внешний вид действительно хорош.
Двойная скатная крыша имеет наклон от 45 ° до 60 °, и этого достаточно для эффективного дренажа домов в регионах с сильными дождями и снегопадами .
Проектирование данной системы скатной кровли не требует много времени и усилий .
3. Тройная / ферменная крыша
При увеличении пролета первое решение — ввести прогоны или взять опору за перегородки.
Но, если пролет намного больше или если промежуточные опоры невозможны, то вводится ферма.
Ферма — это каркасная конструкция, несущая элемент конька и обеспечивающая опору для прогонов.При строительстве крыш можно использовать различные материалы для стропильных досок, стали и т. Д.
Деревянная ферма s поддерживает пролет длиной 3 метра.
Подробнее: Деталь двускатной крыши — его типы, компоненты, плюсы и минусы s
4. Наклонная крыша Наклон к крыше
Другие названия: Односкатная крыша или крыша прохода или крыша веранды
Крыша с наклоном — это простейшая форма скатной крыши f, в которой уклон предусмотрен только с одной стороны.
В этом типе крыши наклон, необходимый для скатной крыши , обеспечивается самой стеной.
Одна из стен, на которую должна опираться крыша, возвышается над другой стеной. Это дает высоту или наклон.
Поверх этих двух неравных стен укладывают рубероид для получения односкатной крыши .
Удобство использования: навесы, надворные постройки, веранда при основных постройках
Он может просто поддерживать диапазон из 2.4 метра , так как поддерживается только с одной стороны .
5. Соединительная ферма крыши Парная ферма крыши
Это усовершенствованная односкатная крыша . Здесь обе стены, на которые должна опираться крыша, находятся на одном уровне.
Затем кровли устанавливают с наклоном вверх друг к другу.
В середине они пересекаются горизонтальной балкой, называемой гребнем.
Этот тип скатной кровли предусматривает пролет до 3.6 метров .
6. Закрытая парная крыша
По конструкции он похож на парную крышу , за исключением того, что он имеет анкерную балку, соединяющую опоры двух общих стропил возле опорной стены.
Он называется закрытой парной крышей , поскольку анкерная балка закрывает парную конструкцию крыши.
Наличие анкерной балки предотвращает распространение общих стропил наружу. Он также предотвращает опрокидывание стен , на которых опирается кровельная система .
Его можно использовать для посуды s длиной около 4,2 метра или меньше.
7. Хомут на крыше Хомут для стяжки крыши
Это модифицированная форма закрытой кровли.
В соединительной кровле , поперечная балка, которая предусмотрена на опоре общих стропил в соединенной ферме крыши, поднята выше и известна как балка воротника .
Наличие воротниковой балки позволяет кровельной системе экономично использовать пространство . По мере того, как балка поднимается, высота комнаты увеличивается.
Его можно использовать для пролета около 4,8 метра.
8. Простая ферма крыши
Простая ферма крыши может быть адаптирована для пролетом 6-9 м .
Подробнее: 11 типов облицовки стен: доступная альтернатива боли t
9. Крыша King Post Ферма крыши King Post
В этой ферме крыши введена центральная стойка, которая соединяет точку конька с основной связью . Центральный пост известен как королевский пост .
Две общие стропила , простирающиеся от конька до карниза, называются основными (основными) стропилами.
Центральная стойка поддерживает гребень и удерживает вместе оба основных стропила на гребне или вершине наверху.
Он также поддерживает основную стяжку , а предотвращает ее провисание.
Поскольку эта ферма предназначена для более длинных пролетов, существует вероятность того, что основное стропило может прогнуться от середины.Чтобы предотвратить это, предусмотрены наклонные элементы, называемые распорками.
Распорки соединяют середину основного стропила с серединой основной стропы. Здесь он образует соединение с королевской стойкой и другой стойкой.
В большинстве случаев ферма крыши с цапфами изготавливается из дерева, также можно использовать комбинацию дерева и стали .
Юзабилити: Сараи, веранда, гараж, домики и др.
Ферма крыши с опорой на шкворень может быть экономически адаптирована для пролета длиной 5-8 метров.
Ферма крыши Queen Post
10. Крыша со стойкой королевы
Это модифицированная форма фермы крыши с поворотной стойкой . При увеличении пролета балка стяжки будет прогибаться.
Вместо одной стойки в центре ферма на ферме имеет два вертикальных элемента , выровненных горизонтально по пролету.
Эти две вертикальные стойки называются стойками ферзя. Стойки ферзя размещены на расстоянии одной трети от опоры.
Горизонтальный элемент, называемый натяжной балкой , соединяет два верхних конца опорных стоек, а также удерживает их на месте.
Натяжной порог , соединяющий нижнюю часть стоек цоколя , также накладывается на основную стяжку. Этот натяжной подоконник не позволяет ногам стойки стойки приблизиться.
Внутренний квадрат, образованный опорными стойками и натяжной балкой , может быть скреплен по диагонали для придания жесткости ферме.
Purlins предусмотрены на стойках стержня , так что они помогают в передаче нагрузки. Это делает ферму крыши с королевской стойкой легче, чем ферму крыши с королевской стойкой.
Допускается принять на пролет 8-12 метров.
11. Комбинация фермы крыши King Post и Queen Post Комбинация фермы крыши King Post и Queen Post
Ферма крыши на стойке фермы не может быть предоставлена для пролетов , превышающих 12 метров .Чтобы укрепить его структуру, и ферма королевской стойки, и ферма стойки королевы объединены в для получения этой фермы.
Вертикальные вертикальные элементы с каждой стороны предусмотрены для фермы этого типа, которая называется столб принцессы.
Можно принять на пролет до 18 метров.
12. Как крыша Как кровельная ферма
Как мост был впервые разработан Уильямом Хоу, long еще в 1840 году.Он был американским архитектором.
Его конструкция напоминает M-образную форму , в которой вертикальный pos t также установлен в его центре. Общая идея этой стропильной фермы получена из комбинации фермы крыши со штырем цапфы и фермы со штырем цоколя, в которой отсутствуют стойки цапфы и растягивающие балки.
Диагональные элементы наклонены наружу от центра (напротив фермы крыши Pratt) . Следовательно, вертикальные элементы испытывают растяжение в случае , как скреплять , в то время как диагональные элементы находятся в состоянии сжатия.
Состоит из стали и дерева. Эта комбинация придает элегантность этой ферме . Ферма целиком изготовлена из древесины , за исключением элементов , несущих напряжение . Натяжные элементы изготовлены из стали.
Было , использовалось для стальных мостов . Но иногда его используют даже в домах.
Может пролетать от 6 до 30 метров.
13.Двойная крыша Ферма двойной крыши
Если на обеих сторонах фермы предусмотрена дополнительная пара вертикальных и диагональных элементов, ферма называется кровельной фермой Double How.
Его можно использовать для различных конструкций , так как он может быть адаптирован для пролета 18 метров с экономической точки зрения.
Подробнее: Солнечная энергия в домашних условиях | Электростанция в вашем доме
14. Крыша Fink Ферма крыши Fink
Центральная стойка соединяет нижнюю основную стяжку с коньком.По обе стороны от этой центральной стойки элементы стойки расположены в виде двойной V-образной формы .
По мере того, как элементы наклоняются вниз от центра, размер V значительно уменьшается при удалении от центра фермы.

Ферма крыши Fink опирается на на диагональные элементы и эффективно передает нагрузку на опору.

Удобство использования: Дом, пешеходный мост.

Это может быть экономически приспособлено для пролетов 6-9 метров.

15. Двойная крыша Fink Ферма крыши Double Fink

Это модифицированная форма фермы крыши Fink. Вместо двойной V, элементы стойки напоминают форму двойной W в двойной ферме крыши fink.

Тот же узор для фермы крыши Fink повторяется с обеих сторон. Однако центральная стойка заменена на в этой ферме.

Таким образом, стойки расположены по схеме, напоминающей ‘W’.

Эта крыша может быть экономически адаптирована для пролетов до 16 метров.

16. Крыша вентилятора Ферма крыши вентилятора

Это также стальная ферма простой конструкции.

Это модифицированная форма фермы крыши Fink , в которой элементы стойки веером выступают из соединений, предусмотренных на нижнем элементе фермы. Для большей устойчивости предусмотрены даже вертикальные элементы.

Верхние пояса разделены на элементы небольшой длины, чтобы над ними можно было поддерживать больше прогонов.

Эта ферма крыши вентилятора может быть адаптирована для пролета 10-15 метров.

17. Крыша с приподнятым поясом Ферма крыши с приподнятым поясом

В этой ферме нижний элемент натяжения немного приподнят, и в этом элементе также сформирована вершина. Таким образом, основная стяжка в ферме с приподнятым поясом состоит из двух элементов, а не из одного элемента.

Ферма с приподнятой поясной крышей Ферма может использоваться для пролета в диапазоне от 4 до 6 метров.

18. Крыша с повышенным каблуком Ферма крыши с приподнятым каблуком

Он в основном построен из дерева; тем не менее, требуются некоторые дополнительные материалы для поддержки конструкции фермы.

Конструкция фермы с приподнятым каблуком крыши проста и не слишком сложна, так как это ферма обычного типа л.

Изоляционные свойства этой фермы достаточно хорошие, поэтому она на энергоэффективна. Более того, когда галстук поднимается, даже вентиляция чердака значительно улучшается.

Он даже создает пароизоляцию, которая решает проблему плесени и конденсата .

Но стоимость строительства сравнительно выше.

Подробнее: Что такое площадь участка, застроенная площадь и ковровое покрытие a

19. Ножницы для крыши

Плывущие вверх элементы верхнего пояса встречаются на гребне.

В кровельной ферме типа наклонены даже нижние элементы пояса.Даже нижние пояса имеют наклон вверх и сходятся точно под гребнем. И эта точка соединяется с гребнем вертикальной стойкой.

Это делает ферму похожей на открытую ножничную ферму и, следовательно, она названа фермой ножниц.

Кроме того, на каждой стороне фермы предусмотрены горизонтальный и вертикальный элемент.

В стропильной ферме балки или несущие стены необходимы при ее строительстве.

Но, в то же время, он занимает слишком много места, а значит, изоляция невозможна.Этот увеличивает потребление энергии и снижает эффективность.

Однако, поскольку сводчатый потолок, в этой ферме получается просторный чердак.

Удобство использования: Ножничные фермы чаще всего устанавливаются в соборах.

Его можно экономично пролететь на расстояние более 15 метров.

20. Pratt Roof Ферма крыши Pratt

Ферма крыши Pratt появилась в году в 1844 году .Впервые его представили Томас и Калеб Пратт.

Это одна из широко используемых стальных ферм , так как экономична.

Вертикальные элементы этой фермы сопротивляются растяжению, в то время как диагональные элементы сопротивляются сжатию.

Диагональные элементы наклонены вниз к центру в ферме Pratt, как раз противоположно тому, как в случае , как в ферме.

Это дороже по сравнению с кровельной фермой fink.

Ферма крыши Pratt может быть адаптирована для пролетов от 6 до 10 метров.

21. North Light Roof Ферма крыши North Light

Он имеет большой, более широкий набор решетчатых балок, в который также входят фермы, поддерживаемые под прямым углом. Именно эта характеристика удешевляет его конструкцию .

Это одна из старейших ферм на рынке, которая отличается прочностью и универсальностью.

Он даже помогает в обеспечении вентиляции, так как его конструкция позволяет свету проникать в комнату, если смотреть на север. Отсюда его название — ферма северного света.

Более короткая вертикальная сторона фермы северного света часто остеклена, так что эта часть обращена на север, и отражает хорошее количество света внутри конструкции.

Удобство использования: Гостиные, промышленные здания, мастерские и другие большие помещения.

Ферма крыши North Light может быть адаптирована для пролета в диапазоне от 20 до 30 метров.

22. Типы шатровых балок крыши Ферма крыши вальмовой балки

Верхняя заостренная вершина превращается в плоскую вершину в ферме балки бедра .

Уплощение вершины позволяет ферме вальмовой балки выдерживать большие нагрузки. Он также придает устойчивость стропильной ферме.

Конструктивная конструкция заимствована из фермы крыши, точнее , двойной фермы крыши . Стропила верхнего пояса сплющивают между первыми вертикальными стержнями от центра.

Применяется в местах, где часты сильные ветры и ураганы, поскольку ферма оказывает им большое сопротивление.

Ферма крыши вальмовой балки может эффективно перекрывать более 5-8 метров.

23. Шаг вниз от бедра Понижающая набедренная ферма

Это вариант вальмовой фермы, дизайн которой вдохновлен крышей с двойной фермой . Кроме того, это самый универсальный тип из всех набедренных ферм .

Уклон вальмовой фермы с уклоном остается таким же, как у стандартной кровельной фермы. Но верхушка уплощена.

Стропильная ферма вальмовой крыши может эффективно перекрывать около 10 метров.

24. Крыша с носовой тесьмой Ферма крыши с носовой тесьмой

Также известна как ферма крыши Belfast.

Верхний элемент имеет форму дуги без вершины, т.е. в качестве верхнего пояса используется закругленный верхний пояс.

Пояс выходит из верхнего конца с уклоном вниз. Затем следующий аккорд начинается там, где заканчивается предыдущий, но теперь он идет вверх. Это повторяется на протяжении всего раздела.

Стропильная ферма на перекладине крыши пользовалась большой популярностью в 1900-х годах.

Ферма крыши с носовой тягой может использоваться для пролета около 20-30 метров.

25. Альтернативная крыша с носовой тесьмой Альтернативная ферма крыши с носовой тесьмой

Это модифицированная форма тетивы .

Здесь те же пояса, что и в стропильной ферме на тетиве, повторяются в обратном порядке, как показано на рисунке. Также предусмотрены вертикальные пояса.

Альтернативная стропильная ферма может использоваться для пролета около 20-30 метров.

26. Четырехугольная крыша Ферма четырехугольной крыши

Ферма четырехугольной крыши подобна двухстропильной ферме. Внутренняя Т-образная стяжка удерживает этих двух стропил на месте.Соответствующие элементы верхней и нижней пояса проходят параллельно друг другу.

Вертикальные пояса проходят параллельно друг другу, на них действует сила сжатия. Чтобы противостоять силе натяжения, между вертикальными параллельными поясами предусмотрены диагональные элементы.

Юзабилити: Ж / д сараи, зрительный зал и т. Д.

Может выдерживать большой пролет.

27. Продольная крыша Ферма крыши Gambrel

Его дизайнерская идея заимствована из конструкции ферм односкатных и мансардных крыш.

Две плоскости наклонены вниз от общей точки — верхнего гребня.

Как и в случае фермы мансардной крыши, одна из плоскостей имеет меньший уклон, чем другая. Это дает значительное пространство на чердаке. Это чердак настолько велик, что можно предусмотреть даже спальню!

Стоимость конструкции этой двускатной крыши тоже ниже . И это также один из факторов его широкого использования.

Однако не настолько силен, что достаточно, чтобы противостоять сильному ветру или снегопаду . Следовательно, этого следует избегать в районах, подверженных сильным ветровым течениям или большому количеству снегопадов.

Юзабилити: Сараи. Она вполне подходит для сараев, что даже называется крышей сарая. Его даже используют в жилищном строительстве.

Ферма крыши Gambrel может иметь пролет на расстояние более 30 метров.

28. перевёрнутая крыша Ферма перевернутой крыши

Ферма перевернутой крыши по конструкции представляет собой ферму как перевернутую.

Эта ферма позволяет дополнительно естественному свету проникать в комнату.

Эта ферма также дает сводчатый потолок v .

Ферма перевернутой крыши s может быть предусмотрена для пролета до 12 метров.

Двойная перевернутая ферма крыши : Две перевернутые фермы соединяются сверху.

Четыре опоры поддерживают эту ферму, а на внутреннем потолке в центральной части комнаты образуется крутой угол.

Пролет увеличен до 24 метров.

29. Крыша с параллельными поясами

Как видно из названия, ферма имеет как горизонтальные, так и вертикальные пояса, параллельные друг другу. Кроме того, одинаковая высота верхнего и нижнего аккордов.

Кровельная ферма с параллельным поясом

Типичной характеристикой кровельной фермы с параллельным поясом является то, что она создает пароизоляцию. А поскольку пар не проникает внутрь дома, проблемы конденсации и плесени решаются.

Эта ферма может быть построена под малобюджетный , так как она может быть сделана из дерева . В их конструкции не требуется ни балки, ни несущей стены.

Но, , он не поддерживает больший пролет , поскольку эта ферма сделана из дерева.

Однако, если требуется больше устойчивости, эта ферма скрепляется стальными элементами, что тоже увеличивает ее стоимость.

Четырехугольные фермы скатной крыши можно использовать для пролета около 30-60 метров.

30. Двойная консольная крыша Ферма с двойной консолью

В двойной консольной кровельной ферме предусмотрены две горизонтальные балки, выходящие за пределы опор с обеих сторон.

Имеет консоли с обеих сторон. Ферма выходит за пределы подшипника с обеих сторон.

Эта ферма увеличивает общую высоту конструкции .

Помимо этого, двойная консольная ферма также придает конструкции эстетическую ценность .

Удобство использования: Высотные дома, также можно использовать для создания крыльца без введения столбов

31. Мансардная крыша Ферма мансардной крыши

Ферма названа в честь французского архитектора Франсуа Мансара. Для выполнения муниципальных законов он разработал дизайн этой фермы.

Здесь также может быть предусмотрено помещение среднего уровня. Это приводит к экономии места в комнате.

Мансардная ферма находится между фермой королевской стойки и фермой стойки королевы . Он построен с использованием структурной конструкции фермы королевской стойки и фермы королевской стойки.

Нижняя часть этой двухэтажной фермы напоминает ферму королевского столба, а верхняя часть — ферму королевской почты.

В мансардной ферме есть два шага — верхний угол фермы центральной стойки составляет 30-40 °, а нижний шаг фермы 60-70 °.

На эту крышу с плоской крышей можно установить слуховые окна

для облегчения освещения и вентиляции.

Эта кровельная ферма уже устарела. Странный и уродливый внешний вид привел к тому, что ферма устарела. Кроме того, введение стальной фермы препятствовало ее использованию.

32. Усеченная крыша Усеченная ферма

По конструкции аналогичен ферме мансардной крыши . Но верх фермы имеет ровную поверхность и пологий боковой наклон.

Эта кровельная ферма предоставляется, когда на крыше должно быть установлено мм.

Усеченная ферма крыши может использоваться для пролета до 30 метров.

33. Решетчатая крыша Ферма решетчатой крыши

Его конструкция напоминает лук . Верхний шнур состоит из деревянных секций и изогнут.

Его можно эффективно использовать для больших пролетов до 30 метров , но необходимо обеспечить легкое отверждение кровли.

34. Композитная крыша

В композитной ферме используется сочетание дерева и стали.

Здесь используется высокий предел текучести стали, и вместо растягивающих элементов используются стальные элементы.

Специальная фурнитура требуется в местах соединения деревянных профилей со стальными.

Подробнее: Упругие полы и их типы с преимуществами s

Типы ферм скатных крыш, их характеристики и длина пролета

Старший №	Типы фермы скатной крыши	Характеристики	пролет
1	Наклонная крыша / Крыша веранды	=> Самая простая форма скатной кровли. => Поддерживается на стенах, одна выше другой. => Навесы, флигели, веранды при основных постройках.	До 2,4 м
2	Пара типов скатных крыш	=> Обе стены на одном уровне. => Общие стропила предусмотрены с уклоном вверх от опоры	До 3,6 м
3	Закрыть парную крышу	=> Конструкция похожа на пару крыш, за исключением того, что стяжка предусмотрена рядом с опорой. => Эта стяжка предотвращает расползание стропил.	До 4,2 м
4	Хомут-стяжка Виды скатной кровли	=> Измененная форма закрытой парной фермы крыши. => Анкерная балка устанавливается между стропилами на более высоком уровне от опор. => Этот подъем воротниковой балки оставляет больше места в комнате.	До 4,8 м
5	Простая ферма	=> Центрального поста нет. => Стойки расположены по диагонали.	6-9 месяцев
6	Ферма крыши с опорой на шкворень	=> Расположенный в центре Пост короля соединяет гребень с главной связью. => Два общих стропила, идущих вниз от гребня , называются основными стропилами. => Наклонные стержни — распорки, идущие от стыка центральной стойки с главной связью, предотвращают изгиб этих основных стропил . => Сараи, веранда, гараж, домики и т. Д.	5-8 мес
7	Ферма крыши с опорой на стойку	=> Измененная форма фермы крыши с шкворнем. => Две стойки ферзя предусмотрены на расстоянии одной трети от опоры. => На верхнем конце опорных стоек имеется окрашивающий луч , а на нижнем — красящий подоконник. => Purlins предоставляются над стойками маток.	8-12 месяцев
8	Комбинация кровельной фермы со стойками типа «король» и «королева»	=> Верхняя часть напоминает ферму крыши с шкворнем, а нижняя часть похожа на ферму крыши с шкворнем. => Предоставленный вертикальный элемент называется столб принцессы.	18 месяцев
9	Как ферма крыши	=> Создан американским архитектором Уильямом Хоу в 1840 году. => Дизайн напоминает М-образную форму с вертикальной стойкой по центру , а стойки цапфы, а также натяжная балка и натяжные пороги устранены. из комбинации фермы крыши со стойками королевы и королевы. => Вертикальные элементы воспринимают растяжение, а наклонные — сжатие . => Мосты стальные, дома.	6-30 м
10	Ферма двойной крыши	=> Для увеличения пролета предусмотрена дополнительная пара диагональных и вертикальных элементов. => Используется в различных конструкциях	18 месяцев
11	Ферма крыши Fink	=> Предусмотрена центральная стойка, соединяющая основную стяжку с коньком. => Элементы стойки V-образной формы наклонены вниз от центра Дом, пешеходный мост	6-9 месяцев
12	Ферма крыши двойная fink	=> Измененная форма фермы крыши fink Но элементы стойки расположены в W-образной форме, поскольку центральная стойка удалена.	16 месяцев
13	Ферма крыши вентилятора	=> Имеет простой дизайн. => Изготовлен из стали. => Измененная форма фермы крыши fink. => Элементы стойки веером выступают наружу от соединения в основной стяжке. => Верхние пояса разделены на более мелкие для поддержки большего количества изнаночных петель.	10-15 месяцев
14	Ферма кровли с приподнятым поясом	=> Нижняя основная стяжка немного приподнята за счет образования вершины с помощью двух элементов.Оба элемента основной стропильной балки параллельны соответствующим элементам основного стропила .	4-6 месяцев
15	Ферма крыши с приподнятым каблуком	=> Ферма обычного типа. => Конструкция проста. => Изоляционные свойства неплохие. => Вентиляция чердака также усиливается при поднятом галстуке. => Образование пароизоляции предотвращает конденсацию и проблемы с плесенью Более высокая стоимость строительства
16	Ножницы фермы крыши	=> Нижняя основная стяжка немного приподнята за счет образования вершины с помощью двух элементов. => Оба элемента основной стропы параллельны соответствующим элементам основного стропила. => Вершины верхнего и нижнего поясных элементов соединены вертикальной стойкой. => Горизонтальные и вертикальные элементы предусмотрены с обеих сторон. => Балки и несущие стены не требуются. => Сводчатый потолок образует просторный чердак. Используется в соборах.	15 месяцев
17	Ферма крыши Pratt	=> Представлен Томасом и Калебом в 1844 году. => Широко используемая ферма Вертикальные элементы сопротивляются растяжению, а диагональные элементы сопротивляются сжатию. => Дороже, чем ферма крыши fink	6-10 месяцев
18	Ферма крыши северного фонаря	=> Предлагается более крупный и широкий набор решетчатых балок. => Один из старейших типов ферм. => Прочный и универсальный. => Вентиляция усиливается, поскольку свет падает в комнату Более короткая вертикальная сторона часто остеклена для увеличения отражения. => Гостиные, промышленные здания, мастерские и другие большие помещения	20-30 м
19	Ферма крыши вальмовой балки	=> Верхняя заостренная вершина уплощена. => Это выравнивание позволяет ферме выдерживать большую нагрузку. => В местах, где часты сильные ветры и ураганы.	5-8 мес
20	Ферма пониженной вальмы	=> Вариант вальмовой фермы, дизайн которой вдохновлен двойной фермой крыши. => аналогично стандартным фермам крыши. => Вершина сплющена.	10 месяцев
21	Стропильная ферма на перекладине	=> Ферма крыши Белфаста — это другое название. => Закругленный верхний пояс используется в виде арки. => Эта ферма была довольно популярна в 1900-х годах.	20-30 м
22	Альтернативная кровельная ферма на тетиве	=> Модифицированная форма стропильной фермы.	20-30 м
23	Ферма четырехугольной крыши	=> Центральная стяжка удерживает два стропила на месте. => Вертикальные пояса несут силу сжатия. => Диагональные элементы воспринимают силу сжатия. => Ж / д сараи, зрительный зал и др.	Большой пролет
24	Ферма крыши Gambrel	=> Дизайн вдохновлен фермами двускатных и мансардных крыш. => Высота звука уменьшается при движении вверх в верхних аккордах Стоимость конструкции ниже. => Эта ферма не может противостоять сильному ветру или сильному снегопаду. => В амбарах обычно используется ферма двускатной крыши.	30 месяцев
25	Ферма перевернутой крыши	=> По своей структуре она похожа на перевернутую ферму. => Создается сводчатый потолок. => Дополнительный естественный свет также вводится во внутреннюю часть помещения.	12 месяцев
26	Кровельная ферма с параллельными поясами	=> Горизонтальные и вертикальные пояса проходят параллельно. => Пароизоляция создана. => Решены проблемы с конденсацией и плесенью. Малобюджетные фермы. => Стальные распорки для повышения устойчивости
27	Ферма двойной консольной крыши	=> Ферма выходит за пределы подшипника с обеих сторон. => Увеличена общая высота конструкции. => Повышена эстетическая ценность здания. => Крыльцо сформировано из-за отсутствия столбов Высотные дома
28	Ферма мансардной крыши	=> Французская ферма, в которой комната может быть представлена на промежуточном уровне . => Его структура представляет собой комбинацию центральной стойки и фермы крыши стойки Верхний уклон сохраняется 30-40 ° Нижний шаг сохраняется Сохраняется 60-70 ° Слуховые окна также могут быть предусмотрены для облегчения освещения устарело
29	Усеченная ферма	=> Конструкция напоминает ферму мансардной крыши. => Можно предусмотреть помещение над крышей. => Верхний поясной элемент имеет пологий наклон.	30 месяцев
30	Ферма решетчатой крыши	=> Структура напоминает лук. => Деревянные элементы верхнего пояса изогнуты. => Необходимо обеспечить легкое отверждение кровли	30 месяцев
31	Ферма для композитной крыши	=> Используется комбинация стали и дерева. => Сталь предназначена для выдерживания напряжения, так как она имеет высокий предел текучести. => На стыке деревянных и стальных профилей должны быть предусмотрены специальные фитинги

Заключение:

Крыша скатного типа с уклоном более 10 ° используется для различных целей, таких как жилые дома, промышленные здания, навесы, гаражи, склады и другие сооружения.

Чтобы преодолеть проблему устойчивости, возникающую при увеличении пролета, строятся различные типы ферм, в которых изменено расположение диагональных и вертикальных элементов.

Помимо этого, экономия также является решающим фактором при выборе типа фермы.

Приклон к крыше, сдвоенная крыша, ферма крыши королевского столба, ферма крыши королевского столба, ферма крыши How, ферма крыши fink, ферма крыши вентилятора, ферма крыши ножниц и ферма крыши северного света являются наиболее часто используемыми фермами крыши.

Часто задаваемые вопросы:

Скатная крыша

Скатная крыша — это крыша, имеющая наклон вниз , обычно в две половины под углом к центральному гребню , но иногда в одной части, от одного края к другому.Крыша может быть классифицирована как скатная крыша , если наклон крыши больше 10 °. Но он не должен быть больше 70 °, иначе он будет считаться стеной.

Скатная крыша

Наклонная крыша — это крыша, имеющая наклон вниз , обычно в две половины под углом от центрального гребня , но иногда в одной части, от одного края к другому. Крыша может быть классифицирована как скатная крыша , если наклон крыши больше 10 °

Различные типы скатных крыш

G в состоянии крыш
Пара Ферма крыши
H IP крыши
Queen Post Ферма крыши
G ambrel крыш
D ome крыш
Mansard крыш.

Вам также может понравиться:

Что такое скатная крыша? Детали и виды скатной кровли —

Главная »Строительство» Что такое скатная крыша? Детали и виды скатной кровли

Скатная крыша — это крыша с наклонной поверхностью или крышами с углом, обычно приближающимся к 20 градусам.Это двоякая, двуплоскостная крыша в самой высокой точке с наклоном. Точнее, скатная крыша должна иметь уклон более 10 градусов или двухскатная крыша, расположенная на центральном коньке.

Скатные крыши имеют более классический вид. Для обеспечения максимальной безопасности они остаются наиболее эффективным и действенным решением во влажную и холодную погоду.

Части скатной крыши

Ниже представлены основные части скатных крыш.

Фронтон
мигающий
Purlines
Фасция
Рейки
Стропило
Ридж
Бедро
Карниз
Балка

Фронтон

Верхняя часть треугольной стены в конце коньковой крыши.

мигающий

Полоса из непроницаемого материала, обычно металла, используемого для предотвращения попадания воды в стык между кровельным покрытием и другой частью конструкции.

Накладки предназначены для предотвращения попадания влаги в стены и крышу через стыки в ограждающих конструкциях, стенах парапета и другие отверстия в плоскости крыши.

Для получения дополнительной информации: Гражданское строительство

Purlins

Это горизонтальные элементы, устанавливаемые на основных стропилах от стены до стены, чтобы выдерживать стандартные стропила крыши при длинном пролете.Пурпурные цвета сделаны из дерева или стали. Верхние поверхности прогонов должны быть плоскими и ровными. Перед установкой на борт их необходимо покрасить.

Фасция

Это деревянная доска, устанавливаемая под карнизом до низа поднимающегося стропила. На нее ложатся концы мембраны, защищающей самую нижнюю крышу.

Рейки

Это тонкие деревянные планки, которые прикрепляются к обычным стропилам или потолочным доскам для поддержки кровельных материалов, таких как черепица, листы и т. Д.Рейка тоже может быть металлической или пластиковой.

Стропила

Стропила является структурной частью скатной кровли. Обычно это начинается от опоры крыши (колонны или стены) до опоры конька или бедра. Несколько стропил используются бок о бок, чтобы помочь обрешетке с приличным размером. В типичном жилищном строительстве используются все деревянные стропила. Стальные стропила используются в крупных коммерческих хижинах.

Ридж

Треугольное соединение, расположенное под углом в противоположных направлениях наверху двух подъемных поверхностей крыши.

бедра

Внешний угол (более 180 градусов) между двумя пересекающимися скатами крыши, образованный наклонным коньком.

Карниз

В крыше — нижняя часть наклонной крыши, которая выступает за пределы стены. Основная особенность карниза — это попадание дождевой воды прямо на внешнюю стену здания. Я тоже даю защиту от солнечных лучей. Карнизы редко украшают ярко, чтобы максимизировать архитектурную элегантность.

Виды скатной кровли

Закрытая парная крыша
Стропила стропильная
Односкатная крыша
Пара на крыше
Purlin Крыша
Хомут на крышу

Крыша закрытая пара

Добавленные потолочные балки — кусок дерева, проходящий горизонтально между стропильными стойками, сделали здание намного безопаснее. Балка служит связующим звеном, предотвращающим внешний прогиб стены и увеличивающим общую ширину крыши примерно до 5 м.
Вместо стеновой плиты к стропильным ножкам крепятся балки, чтобы исключить любой возможный прогиб. Поэтому надежное соединение стропил и балок на потолке имеет решающее значение.
Преимущество этого типа кровли с использованием распорок заключается в том, что большая часть пространства на крыше может использоваться для хранения вещей, а эта площадь может быть использована для жилья, если это необходимо.

Стропила стропила

Ферма финка, или «w», является наиболее распространенной формой стропильных ферм в современном домостроении.Он состоит из стропил, состоящих из W-образных элементов растяжения и сжатия. Эти стропильные фермы могут иметь пролеты до 12 м и могут быть спроектированы с учетом множества различных углов наклона.
Самым значительным преимуществом является сборка стропильных ферм вне строительной площадки, что ускоряет весь процесс строительства.
Самым значительным преимуществом является установка стропильных ферм вне строительной площадки, которая ускоряет весь цикл строительства.
Включает диагональные связи от карниза до конька на нижней стороне стропил, связывает всю конструкцию в одно целое, а не в набор независимых ферм, обеспечивая защиту от возможного сбоя из-за движения ветра.

Односкатная крыша

Откосы, которые обычно используются для создания пристроек от одной стороны или части здания к другой.
Это включает в себя набор стропил, которые прикрепляются к пластинам в верхней части стены, а стропильные ноги прибивают к стеновой пластине, которая равномерно распределяет нагрузку по опорной поверхности.
Балки построены так, чтобы формировать ровные потолки, и их высота может быть увеличена.
Распорки, предохраняющие стропила от провисания, широко используются для защиты стыков.

Пара крыши

Парная крыша представляет собой простейшую форму скатной крыши, которая состоит из двух стропил, прислоненных друг к другу, соединенных в месте пересечения на вершине.
Очень маленькая протяженность около 3,5 м.

Прочная крыша

Пролет крыши можно увеличить, установив прогоны без ущерба для устойчивости стен, увеличения размера стропил или дополнительных затрат.
позволяют стропилам получить дополнительную опору, становиться легче и тоньше, обеспечивая возможный пролет 8 м.
Преимущество этой формы кровли заключалось в том, что при использовании распорок большая часть пространства на крыше могла использоваться для хранения вещей и, наконец, пространство, используемое для жилых помещений.

Хомут крыши

Высота балок потолка увеличена, так что крыша позволяет создавать любые верхние помещения в пространстве крыши, тем самым значительно увеличивая высоту внешних стен.
Обратной стороной этого подхода является то, что он снижает ограничивающую силу за счет подъема балки потолка, увеличения прочности опорных стен и уменьшения расстояния примерно до 4 м.
Высота балок потолка может быть увеличена максимум до 1/3 высоты крыши для сохранения устойчивости.

(PDF) Исследование различных типов скатных крыш

Исследования в области строительства и окружающей среды www.iiste.org

ISSN 2224-5790 (Бумага) ISSN 2225-0514 (онлайн)

Vol.10, No 3, 2018

Исследование различных типов скатных крыш

Бассам Абу Аввад

1 *

Манал О. Сулиман

2 *

Mansour Safran

Департамент Архитектура, Инженерный колледж, Университет Джареш, Джареш, Иордания

* E-mail

авторов-корреспондентов

: [email protected], [email protected]

2. Кафедра гражданского строительства, Колледж Engineering, Jerash University, Jerash, Jordan

* E-mail автора корреспонденции:

Manal2015sd @ gmail.com

Abstract

Крыша является частью внешней оболочки здания и выполняет ряд функций: во-первых, она защищает пространство под ней, открытое

или закрытое от погодных условий. Здесь наиболее важными аспектами являются эффективный дренаж осадков, обеспечивающий

защиту от солнца и ветра и обеспечивающий конфиденциальность.

В зависимости от функциональных требований или дизайнерского подхода могут использоваться различные конструкции крыши. В этой статье были рассмотрены и сопоставлены

различных типов скатных крыш и представлены их преимущества и недостатки в соответствии с несколькими критериями сравнения

.Обсуждаются параметры каждой из систем, конструкция крыши, обрешетки крыши, гидроизоляция

, методики теплоизоляции и типы отделки.

Ключевые слова:

Скатная крыша, Односкатная крыша, Двускатная крыша, Мансардная крыша

1. Введение

Различные силы, действующие на крышу, должны передаваться непосредственно на землю или через внешние стены, колонны или

фундаменты. Выбор подходящей крыши зависит от ряда факторов.Внешний вид, наверное, самый важный критерий

. Затем переходите к конфигурации и размеру вида сверху; затраты на строительство и соответствующие строительные нормы и правила

играют решающую роль.

Выбор конструкции и материалов должен соответствовать текущему проекту: сложные сборные стальные конструкции

редко используются для строительства частных домов, а для

промышленных зданий

можно избежать ручной отделки на месте.

Выбор наиболее подходящего типа кровли во многом зависит от погодных условий места, где построены здания

. Но функции зданий также привели к появлению типичных форм крыши. Например, крытые теннисные корты

имеют сводчатые бочкообразные крыши, которые повторяют полет мяча; с обычными мероприятиями залы имеют плоскую крышу

для облегчения гибкого использования.

Можно комбинировать разные типы крыш, но это часто приводит к сложной геометрии деталей.Поэтому предпочтительны простые конструкции

, чтобы избежать утечки.

Основное различие типов крыш — скатные и плоские; Как правило, крыша считается скатной

, если она наклонена более чем на 5 градусов. Эти две формы крыш четко различаются по структуре и функциям, и в этой статье будет подробно рассмотрена скатная крыша

Законы и силы

Статика здания связана с его структурной стабильностью: силы, действующие на него, и их влияние должны быть рассчитаны

.Закон Ньютона гласит: сила равна массе за счет ускорения. Как правило, силы не могут быть идентифицированы напрямую,

, а только косвенно по их влиянию. Например, если мы наблюдаем ускорение тела, мы устанавливаем, что

действует одна или несколько сил. Но в здании статика — это теория равновесия сил: различные

частей зданий должны находиться в состоянии покоя. Также важно гарантировать, что внутренние силы также находятся в равновесии,

, что означает, что каждая составная часть должна выдерживать нагрузку.Его способность делать это зависит от его толщины или размеров

, а также от прочности и эластичности материала.

Если нагрузка сжимает элемент конструкции, возникают сжимающие силы. Если силы, действующие на элемент

, разрывают его, возникают силы растяжения. Если противодействующие силы воздействуют на элемент в

разных точках, элемент

пытается скрутиться. В строительной отрасли к этому кручению применяется технический термин «импульс» или «крутящий момент».Сумма максимальных сил

, которые могут быть приложены, определяет общие силы, которые должны быть направлены в конструкцию

ниже и поглощены ею.

Силы, действующие на здание или элемент конструкции, также определяются в соответствии с их направлением. Различают

продольные силы и поперечные силы.

На здания действуют различные силы. Они должны быть определены на этапе планирования и должны быть составлены планы для

Важность уклона крыши и особенности пологих крыш

Уклон вашей крыши определяет тип кровли и материалы, которые подойдут для вашего здания или дома.Он определяет, как будет работать ваша крыша. Это также может указывать на то, насколько хорошо он удаляет воду и мусор. Это также говорит вам, какой продукт подойдет вашему дому.

Например, вы не можете установить черепицу определенных составов и черепичные крыши на скате крыши с уклоном ниже 3:15. Это потому, что у них нет возможности эффективно проливать воду. Кроме того, производители кровли аннулируют свои гарантии, если они устанавливаются на крышах с неправильным уклоном. Прекрасным примером продукта, который подходит для уклонов ниже 3:15, могут быть пологие или плоские крыши.

Эти кровельные системы состоят из нижнего и верхнего слоя. Это покрытие может представлять собой синтетическое покрытие, подобное поливинилхлориду (ПВХ), асфальт или модифицированный битум. Хотя их обычно можно найти на коммерческих зданиях, популярность жилых плоских крыш растет.

Spicer Bros. Construction, ведущий кровельный подрядчик в Льюисе, Делавэр, обсуждает некоторые особенности наших плоских крыш.

Долговечный

Наши плоские крыши обеспечивают долговечность благодаря содержанию гравия и смол.Это позволяет им противостоять большинству повреждений и выдерживать суровые погодные условия. Благодаря плоской симметричной поверхности они не подвержены обдувам по сравнению с угловыми кровельными системами.

Экономия места

Плоские крыши предлагают больше места. Фактически, вы можете использовать имеющуюся площадь и превратить ее в террасу или сад.

Низкие эксплуатационные расходы

За такой кровлей в Льюисе, Германия, также легко ухаживать. Это из-за отсутствия склонов и долин.

Экологичность

Наши плоские крыши имеют долгий срок службы. Это снижает потребность в ранней замене крыши, которая может привести к появлению свалок, вызывая нагрузку на окружающую среду. Кроме того, вы можете использовать пространство, предоставляемое нашей крышей, для установки солнечных батарей для большей экономии энергии.

Сейф

По плоским крышам ходить безопаснее из-за их минимального наклона. Это упрощает осмотр крыши.

Вы можете рассчитывать на то, что мы герметизируем и покроем вашу плоскую крышу, чтобы повысить ее стабильность и производительность.Мы также можем изготовить вашу крышу из самых разных материалов. Мы предлагаем несколько вариантов простой установки, низких затрат на обслуживание и доступности.

Let Spicer Bros. Construction, надежная кровельная компания в Дентоне, штат Мэриленд, предоставит вам высококачественные плоские крыши для жилых домов в соответствии с вашими потребностями. Позвоните нам сегодня по телефону (855) 410-375-0840, чтобы получить дополнительную информацию о наших крышах с низким уклоном.

19 Части крыши дома (подробная схема)

Специальная диаграмма поперечного сечения крыши дома, показывающая множество различных частей жилой крыши, включая структурные части, различные слои, внешний вид и различные элементы крыши, такие как световой люк и дымоход.

Как и многие другие аспекты дома, крыша довольно сложна. В доме есть довольно много частей крыши, включающих разные слои и особенности.

Ниже мы создали очень полезную пользовательскую диаграмму, которая иллюстрирует различные функции и слои типичной крыши. Для получения дополнительной информации о крышах ознакомьтесь с нашими статьями и схемами типов крыш.

Связанные с: Стили вальмовых крыш | Дома с двускатной крышей

Коньковая доска: Горизонтальный брус или металл, опирающийся на вершину крыши.Стропила и фермы соединяются с коньковой доской для получения связного каркаса.

Solid Decking: Композитный настил из твердых материалов. Он похож на натуральное дерево и особенно прочен и устойчив к большим нагрузкам.

Войлочная подкладка: Это гидроизоляционный слой из обычного войлока, уложенный поверх массивной террасной доски и затем полностью покрытый черепицей или другими кровельными материалами.

Битумная черепица: Кровельное покрытие, как правило, плоской и прямоугольной формы из различных материалов, таких как сланец, дерево, каменный камень, пластик, металл и композитные материалы.

Обшивка вентиляционной трубы: Внешняя установка на крыше, в которой используется система вентиляционных труб для предотвращения просачивания воды и создания повреждений.

Мансардное окно: Окно, устанавливаемое на крыше или потолке для дневного освещения.

Обшивка дымохода: Гидроизоляционная прокладка, устанавливаемая на пересечении крыши и дымохода и предотвращающая проникновение влаги.

Дымоход: Вертикальная конструкция, проходящая через крышу, которая выводит дым и дымовые газы из камина, котла или печи в атмосферу.

Балка с воротником: Горизонтальная балка, соединяющая две стропила, пересекающиеся на коньке.

Стропила: Одна из серии диагональных элементов фермы, которые встречаются в вершине, чтобы поддерживать настил крыши и ее нагрузки.

Обшивка впадины: Гидроизоляционная прокладка, установленная вдоль линии впадины крыши с taktekkernbergen.no.

Подкладка Valley: Гидроизоляционный слой, защищающий впадины крыши от протечек.

Обшивка с промежутками: Также называется пропущенной обшивкой, это относится к установке плоских панелей на расстоянии друг от друга и приводит к появлению лестничного типа.

Фасция: Обшивка, закрывающая концы стропил.

Lookout: Горизонтальная балка, консольно выступающая из настенной плиты.

Грабли: Наклонные стороны двускатного конца.

Желоб: Канал для отвода воды в здание.

Водосточная труба: Канал, по которому дождевая вода поступает из водостока.

Блок брызг: Находится под водосточной трубой и используется для отвода дождевой воды из водостока в направлении от дома.

Связанный:

Home Stratosphere Giveaways …

Enter to Win Маленькая бытовая техника

Лучшие мелкие бытовые приборы включают блендер Vitamix, быстрорастворимый горшок, соковыжималку, кухонный комбайн, настольный миксер и кофеварку Keurig.

Бесплатные раскраски и книги для детей

Бесплатно скачать и распечатать.

Скачайте тысячи пользовательских раскраски и пазлов для своих детей.
