Подпорные стенки из металлического гофрированного листа

ЗАО «Гофросталь» является первым и единственным на данный момент производителем подпорных стен из гофрированных стальных листов в Российской Федерации.

Подпорная стенка нового поколения от ЗАО «Гофросталь» – это удачное решение множества строительных задач. Она представляет собой одну или несколько секций, связанных при помощи стоек. Каждая секция имеет вид засыпной металлоконструкции коробчатой формы («бездонный ящик») и состоит из гофрированных оцинкованных профилей, соединенных болтами.

При монтаже выполняется засыпка секций и застенного пространства дренирующим грунтом для плотной и жесткой посадки элементов конструкции. Для предотвращения вымывания грунта водами, рекомендуется укладывать специально предназначенный для подобных целей геотекстильный материал. Засыпанная при помощи грунта и геотекстиля конструкция подпорной стенки работает по надежному принципу классической стены гравитационного типа.

Из-за своей устойчивости, надёжности и гибкости подпорная стенка широко используются в строительных работах. Особенность конструкции позволяет распределять нагрузки между элементами. Кроме того, подобная металлоконструкция очень сейсмоустойчива, что делает её пригодной к использованию на различных территориях.

ПОДПОРНЫЕ СТЕНЫ: ЭЛЕМЕНТЫ КОНСТРУКЦИЙ

Основной элемент конструкции подпорной стены — ригель, представляющий собой горизонтальный элемент трапецеидального профиля. Из него и собираются передняя и задняя грани и диафрагмы стены.

Пространственный каркас формируется при помощи сборной стойки. Она представляет собой два холодногнутых неравнополочных уголка и лицевую пластину. Окончательная сборка конструкции в готовый продукт выполняется болтами на площадке.



МАТЕРИАЛ ЗАСЫПКИ ЯЧЕЕК

В процессе засыпки конструкции рекомендуется использовать хорошо дренирующий фракционированный материал (возможно использование местного грунта), который легко поддается уплотнению классическим способом.

Оптимальные физико-механические характеристики:

  • Размер частиц материала не должен превышать 75 мм (на расстоянии до 300 мм от стен).
  • Количество частиц размером менее 0,075 мм должно быть не более 10%.
  • Угол внутреннего трения не менее 27 градусов.

Этим требованиям в полной мере удовлетворяет песчаный грунт от средне- до крупнозернистого или песчано-гравийная смесь.

Если необходимо построить сооружения на скальном и плотном основании, то под опорными пластинами нужно соорудить неуплотненную грунтовую подушку с толщиной около 200 мм.

В условиях воздействия грунтовых вод на опоры требуется устройство застенного линейного дренажа из перфорированной трубы.

СБОРКА КОНСТРУКЦИИ

Простота конструкции делает время сборки минимальным. Кроме того, не требуется использование сложной профессиональной техники и высококвалифицированных рабочих. Все элементы конструкции поставляются на стройплощадку в полной заводской готовности.

Сборка всей металлоконструкции – это соединение болтами отдельных элементов. Для ее монтажа будет достаточно небольшой бригады. Сборку конструкции следует осуществлять строго по специально выполненной монтажной схеме. Монтажная схема включает в себя: порядок установки элементов и объединения секций, порядок установки болтов и схему специальных монтажных стяжек, оснастки и подмостей на время сборки.

Установка секций диафрагмы в проектное положение

Подготовка к засыпке ячеек и застенного пространства

Засыпка секций грейфером

Уплотнение грунта внутри ячеек


А. Уплотнение пневмотрамбовками
Б. Укладка геотекстиля в углах секций

ПРЕИМУЩЕСТВА ПРОДУКЦИИ ЗАО «ГОФРОСТАЛЬ»

  • Возможность проектирования подпорных стенок значительной высоты и любой возможной конфигурации при оптимальном соотношении несущей способности и веса.
  • Быстрая и экономически выгодная транспортировка.
  • Быстрое и простое строительство без тяжелых строительных механизмов.
  • Снижение материалоемкости и возможность применения местного грунта в качестве основного строительного материала.
  • Отсутствие необходимости в глубоком фундаменте, что делает строительство проще и снижает нагрузку на геологическую структуру грунта.
  • Стены данной конструкции более надежны и стабильны. Кроме того, они обладают повышенной сейсмоустойчивостью и пониженной чувствительностью к неравномерным просадкам, что позволяет применять их при грунтах с низкой несущей способностью.
  • Удобство при строительстве в ограниченных и сложных условиях.

Как прямой производитель ЗАО «Гофросталь» может предложить высококачественную продукцию по выгодным ценам, значительно ниже, чем их аналоги.

ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ

Проверенная временем устойчивость к большинству видов воздействий, надежность и долговечность, позволяет применять подпорные стены из МГК практически в любых случаях:

  • предотвращение размытия берегов, каналов, дамб, дорожных насыпей;
  • откосные крылья лобовых стен мостов, оголовки труб;
  • защита от оползней, лавин и камнепадов;
  • строительство погрузочных платформ и пандусов;
  • для обеспечения удержания и укрепления земляного полотна на косогорных участках железных и автомобильных дорог,  при организации транспортных развязок;
  • для возведения высоких земляных насыпей и выемок, для максимальной экономии используемой земли;
  • во время ландшафтного проектирования – при защите от эрозии, террасировании склонов и вертикальном планировании участков;
  • при проведении ремонта искусственных сооружений на ж/д и автомобильных дорогах;
  • при гидротехническом строительстве, объектов берегового укрепления, регулирования русел;
  • в строительстве промышленного сектора – строительства противоаварийных сооружений на предприятиях (очистные сооружения, химическая промышленность и пр. ), для организации площадок хранения сыпучих материалов, разгрузочных рамп,  при планировании территории промышленных объектов;
  • в строительстве гражданского сектора – для инженерной инфраструктуры городского строительства и решения задач по архитектированию и планированию застройки селитебной территории.

Узнать о преимуществе МГК вы можете, нажав на кнопку ниже. Кроме того вашему вниманию доступен раздел документации:

Преимущества МГК документация

Тел.: 8-800-775-57-66

бесплатная линия E-mail: [email protected]

1.Подпорные стены. Назначение и основные конструктивные решения.

Подп. стены предназначены для восприятия давление грунта в местах резкого перепада отметок его поверхности. Они также обеспечивают устойчивость откосов насыпей и выемок, удерживая грунт от обрушения. Все подпорные стены в основном бывают: каменные, ж/б и бетонные.

Конструкции ж/б подпорных стен

1.Уголковые 2.С контрфорсами 3.Анкерные

1.Уголковые

1) Из цельных блоков длиной 2-3м

2) Из лобовой стенки и фундаментной плиты

Лобовая стенка l=3 м

Фунд.плита l=1,5 м или l=3 м

Уголковые применяются при высоте подпора грунта не более 4,5м.

а)одноэлементная б)двухэлементная

h=1,2; 1,8; 2,4; 3,0; 3,6 м

b=2,2; 2,5; 3,1; 3,7 м

2. Контрфорсовые и анкерные

Применяются при высоте подпора грунта более 4,5м

Они состоят из плит,которые вставлены в базы контрфорсов или рам.

Контрфорсы обычно устанавливаются с шагом 2-3м на сборную фунд. плиту. Все стыки сборных эл-тов осущ. путём сварки закладных деталей или выпуска арматуры.

В анкерные рамы устанавливают с шагом 4-5м. Каждая рама опирается на отдельную фунд. плиту.

С другой стороны рамы закрепляется к анкерной балки, основное назначение которой – препятствовать опрокидыванию и смещению опорной стены.

в)контрфорсная г)анкерная

Другие виды стен

а) с обратным уклоном подошвы

б) с анкерным зубом ниже подошвы опорной плиты

2.Подпорные стены. Особенности проектирования полпорных стен:нагрузки и воздействия,основные виды расчётов

(Расчёт на примере уголковой подпорной стены)

Давление грунта на подпорную стену зависит от след. величин:

  1. плотность грунта

  2. угол естественного откоса грунта

  3. угол наклона внутренней поверхности подпорной стенки

  4. угол откоса грунта выше подпорной стенки

=> ,

Горизонтальная составляющая давления грунта берётся с коэффициентом надёжности по нагрузке

Гориз. сост. Давления грунта на единицу длины равняется

,

b определяется из условия:

— сумма всех вертикальных нагрузок

— сумма всех моментов всех сил относительно ц.т. фундаментной плиты.

А-площадь фунд. плиты;W- момент сопрот. фунд. плиты;R0- расчетное сопротивление грунта

; — в идеале

Для обеспечения устойчивости против опрокидывания должно выполняться условие

Mv – опрокидывающий момент относительно точки А

Mh – удерживающий момент от собственного веса стенки и вертик. Составляющей давления грунта.

Для обеспечения устойчивости подпорной стенки против смещения должно выполняться условие

, µ-коэффициент трения бетона о грунт

Изгибающие моменты в плитной части и стенке уголковой подпорной стены

Внешний вылет фундаментной плиты испытывает давление грунта снизу.

Внутренний вылет – сверху+снизу.

Стенка испытывает горизонтальное давление грунта.

Все элементы рассчитываются как консольные стержни.

3.Подпорные стены. Конструирование элементов подпорных стен

Подпорные стенки армируются сетками, в которых рабочая арматура соединяется между собой при помощи монтажной арматуры.

По мере удаления от зон с максимальным М часть рабочей арматуры обрывается.

Плиты подпорных стен (с контрфорсами и анкерами) рассчитываются на горизонтальное давление грунта как работающие по балочной схеме с пролётом, равным шагу контрфорсов или рам.

Контрфорсы рассчитываются как консольные элементы, жестко сопряженные с фундаментной плитой.

Все стыковые соединения рассчитываются на усилия, которые через них передаются.

Анкерная балка рассчитывается и проектируются из условия недопущения опрокидывания подпорной стены.

Схема армирования уголковой подпорной стены

Подпорные стены

  • Блоки железобетонных стен. Серия 3.503.1-67 выпуск 1

    Осуществляем производство подпорных стен и их элементов (всех типов и размеров) в соответствии с серией 3.503.1-67 выпуск 1.
    Элементы подпорных стен данной серии применяют для укрепления земляных масс при устройствах выемок, а также других конструкций автомобильных дорог, препятствующих оползанию и перемещению грунтов.

    Подробнее
  • Фундаментные плиты ПФ для сборных подпорные стен межотрослевого применения высотой 1. 2-4.8м. Шифр 99015

    Производим все типоразмеры фундаментных плит и других элементов подпорных стен межотраслевого назначения высотой от 1.2 до 4.8 м в соответствии с шифром 99015, являющимся дополнением к серии 3.002.1-1 выпуск 1, изделия которой мы также производим и поставляем во все регионы России и ближайших стран СНГ.

    Подробнее
  • Плиты фундаментные монолитные для сборно-монолитных подпорных стен. Серия 3.002.1-3

    Осуществляем производство всех типоразмеров элементов для устройства подпорных стен на насыпях и выемках дорожных конструкций серии 3.002.1-3 (выпуск 1).

    Подробнее
  • Блоки стен, фундамента, плиты перекрытия, верховые железобетоные стены. Серия 3.501.1-135 выпуск 1

    Осуществляем производство всей номенклатуры железобетонных изделий (блоки стен, блоки фундамента, плиты перекрытия) для устройства подпорных стен для поддержания откосов выемок на железных и автомобильных дорогах. Изделия выпускаются из тяжелого бетона в соответствии с серией 3.501.1-135 выпуск 1.

    Подробнее
  • Плиты подпорных стенок. Серия 3.002.1-1 выпуск 1

    Осуществляем производство всех типоразмеров железобетонных изделий для устройства подпорных стен межотраслевого назначения, применяющихся как при устройстве конструкций выемок и насыпей автомобильных дорог и объектов транспортной инфраструктуры, так и для устройства конструкций промышленных предприятий и объектов энергетической отрасли.
    Подпорные стенки производятся из тяжелого бетона в строгом соответствии с рабочими чертежами серии 3.002.1-1 выпуск 1 и может применяться для подпоров высотой до 4.8 м.

    Подробнее

    • виды, устройство, требования, фото в ландшафтном дизайне

    Многие дачные участки расположены на склонах холмов или имеют овраги. Для предотвращения вымывания плодородного слоя, сдвигов грунта и благоустройства территории на таких участках возводят террасы. Подпорная стенка является основным элементом этих сооружений.

    Подпорные конструкции могут возводиться из различных материалов и выполнять как сдерживающие, так и декоративные функции. Благодаря своим декоративным свойствам, подпорные стенки получили широкое распространение в ландшафтном дизайне.

    Виды и назначение подпорных стенок

    Существует две разновидности конструкций, принципиально отличающихся друг от друга:

    • Декоративные. Этот вид подпорной конструкции широко применяется при благоустройстве участков, независимо от их рельефа. Они не испытывают серьезных нагрузок и используются в качестве декоративных элементов.

    • Укрепительные. Такие стенки могут не отличаться привлекательным внешним видом, но могут выдерживать значительные нагрузки. С помощью укрепительных сооружений можно предотвратить сползание грунта, укрепить берег оврага или водоема.

    Террасирование участка целесообразно при уклоне больше 7-8%. Наличие террас позволяет избежать смывания плодородного слоя почвы потоками талой и дождевой воды, предупреждает оползни и осыпания грунта.

    Основные элементы подпорных конструкций

    Любая подпорная стенка, будь то декоративная конструкция или опорная стена, включает в себя три основных элемента:

    • Фундамент. Именно на подземную часть конструкции приходится основная часть нагрузки.
    • Тело стены. Наземная часть подпорной стенки находится в непосредственном контакте с грунтом по всей протяженности террасы. Наружная часть несет на себе декоративные функции.
    • Защитные коммуникации. К ним относятся дренажная система и водоотвод. Наличие этих систем позволяет своевременно отводить избыток влаги и предотвратить разрушение конструкции.

    Устройство подпорных стенок из природного камня

    Что влияет на устойчивость сооружения

    Подпорные конструкции представляют собой сложные инженерные сооружения, поэтому прежде чем приступить к возведению стены, необходимо выполнить прочностные и проверочные расчеты. Для обеспечения устойчивости необходимо придерживаться приведенных ниже рекомендаций.

    1. Самостоятельно возводить стену можно на супесчаных, глинистых, щебневых и других устойчивых видах грунта. Если грунт склонен к проседанию, лучше прибегнуть к помощи профессионального инженера-строителя.
    2. Устойчивость подпорной стенки зависит от глубины промерзания грунта. Для нормального устройства конструкции она не должна превышать 1,5м.
    3. Минимальная глубина залегания грунтовых вод должна быть не менее 1м. Предпочтительнее, если она будет составлять 1,5м и более.
    4. При самостоятельном возведении подпорных стенок не следует увеличивать ее высоту больше чем на 1,5м. Для возведения более высоких сооружений требуются дополнительные расчеты, выполнить которые может только профессиональный инженер-строитель. Несоблюдение этого правила может привести к обрушению сооружения.

    Придерживаясь приведенных выше рекомендаций, можно своими силами благоустроить участок.

    Как увеличить устойчивость подпорной стенки

    Для того чтобы предотвратить опрокидывание или сдвиг стенки, при проектировании и возведении подпорных конструкций придерживаются следующих правил:

    1. Внутренняя сторона стены сооружается с наклоном в сторону насыпи. Это позволяет уменьшить давление грунта на ограждение. Снижают нагрузку и неровности внутренней поверхности. У бетонных и железобетонных конструкций такие неровности формируются на стадии заливки. Для этого опалубка после заливки каждого слоя смещается на 10-12 см.
    2. Своевременный отвод избыточной влаги также увеличивает устойчивость конструкции. Именно поэтому большинство террас оборудуется дренажной системой и ливневой канализацией.
    3. Ширина фундамента должна быть больше ширины подпорной стенки. Наличие наружной и внутренней консоли увеличивает стабильность сооружения.

    Общие требования к подпорным стенкам

    Независимо от функционального назначения и используемых для строительства материалов, подпорная стенка должна отвечать ряду требований, обеспечивающих устойчивость и длительный срок службы конструкции.

    Требования к фундаменту

    От качества укладки фундамента зависит срок службы подпорной конструкции и его несущая способность. Без фундамента допускается возводить подпорную стенку, высота которых не превышает 0,3 м, в остальных случаях наличие фундамента является обязательным условием. Глубина закладки обусловлена особенностями грунта и составляет:

    • для плотных грунтов – 1/4 от высоты стенки;
    • для грунтов средней плотности – 1/3;
    • для рыхлых и мягких – 1/2.

    Чаще всего, для заливки фундамента подпорных конструкций используется бетон или цементно-песчаный раствор.

    Требования к дренажной системе и ливневой канализации

    Гидроизоляция внутренней поверхности стенки, в сочетании с эффективной дренажной системой и водоотводом, позволяют существенно увеличить срок службы сооружения. Существует три вида водоотводов:

    • Продольный. Основным элементом такого водоотвода является перфорированная труба, диаметр которой может составлять от 100 до 150 мм. Дренажная магистраль проходит вдоль всей стенки, на одном уровне с основанием. Для предотвращения попадания песка и частиц грунта, наружная поверхность трубы обматывается геотекстилем или кокосовым волокном.
    • Поперечный. Конструкция представляет собой отрезок трубы, установленный под углом. Через эти каналы избыток влаги удаляется из насыпи.
    • Комбинированный. Такой вариант является наиболее эффективным, поскольку предусматривает одновременное использование продольных и поперечных дренажных труб.

    Помимо перечисленных выше рекомендаций, каждый материал имеет свои особенности, которые необходимо учитывать при возведении подпорных сооружений.

    Бетонная конструкция

    При возведении бетонных сооружений, помимо состава смеси и фракции наполнителя, большую роль играет правильное армирование конструкции. Бетонные подпорные стенки строятся в два этапа. На первом этапе производится укладка дренажной песчано-щебневой подушки и заливка фундамента. Второй этап включает в себя установку опалубки, армирование и заливку бетоном.

    К преимуществам бетонных сооружений можно отнести длительный срок службы, высокую прочность, устойчивость к воздействию влаги, биологических факторов и агрессивных сред.

    Стенка из бутового камня

    Существует два способа укладки подпорных стенок из натурального камня:

    • сухая укладка. Этот метод целесообразно использовать при строительстве декоративных подпорных конструкций. Швы между отдельными элементами кладки заполняются грунтом и засаживаются декоративной растительностью. Полученная конструкция не обладает высокой прочностью, однако имеет привлекательный внешний вид;
    • укладка на цементный раствор. Такая кладка обеспечивает не только прочность стенки, но и высокие эстетические характеристики.

    В качестве строительного материала используются твердые породы камня: гранит, песчаник, базальт, крупная галька и т.д. Поскольку природный камень отличается большим удельным весом, при возведении подпорных конструкций используются армированные бетонные фундаменты или фундаментные блоки. Ширина основания должна быть в 3 раза больше толщины стенки. Прежде чем приступить к заливке, на дне траншеи формируют щебневую подушку высотой 30-35 см.

    Стенка из габионов

    Габион представляет собой металлический сетчатый контейнер, заполненный камнем, щебнем, осколками кирпича, деревянными поленьями или другим строительным материалом. Габионные подпорные конструкции отличаются простотой монтажа, оригинальным дизайном и высокой прочностью.

    Основанием для подпорных стенок из габионов может служить как бетонный фундамент, так и укладка из цилиндрических габионов. При монтаже таких конструкций, особое внимание следует уделять соединению отдельных блоков между собой и плотности укладки наполнителя.



    Кирпичная стена

    Доступность материала и возможность самостоятельного монтажа делают кирпичные стены одним из самых распространенных вариантов устройства подпорных сооружений. Чаще всего, кирпичные подпорные стенки возводятся на неглубоком бетонном фундаменте, ширина которого превышает толщину стены в 2-3 раза.

    При высоте 0,5-0,8 м, толщина кладки составляет 0,5 кирпича. Если высота подпорки достигает 1 м, стена укладывается в 1 кирпич. При большей высоте конструкции минимальная толщина должна быть не менее 1,5 кирпича. Если для строительства применяется старый или ранее использовавшийся кирпич, повысить эстетические характеристики конструкции можно облицевав стену клинкером или песчаником.

    Стена из блоков ФБС

    Поскольку для возведения стен из фундаментных блоков требуется специальное подъемное оборудование, они не получили широкого распространения в частном строительстве. Укрепление склонов блоками ФБС ведется преимущественно в промышленных масштабах, с привлечением большого количества рабочих и строительной техники.

    Минимальная толщина блока составляет 400 мм. При возведении высоких укрепляющих сооружений ФБС укладываются ступенями, причем толщина нижних опорных блоков составляет 600 мм, а верхних – 400 мм. При большой протяженности стены, для увеличения устойчивости используются контрфорсы, расстояние между которыми может колебаться от 2 до 4 м.

    Ограждение из шпунтовых свай

    Как и ФБС блоки, шпунтовые сваи больше подходят для промышленного строительства, поскольку для их установки требуется специальное оборудование. В частном строительстве бетонные шпунтованные сваи практически не применяются.

    Ограждающие конструкции из дерева

    Деревянные подпорные конструкции уступают в прочности бетонным и каменным сооружениям. Несмотря на это, они получили широкое распространение в частном строительстве благодаря привлекательному внешнему виду, доступной цене и возможности самостоятельной установки.

    Для устройства деревянных подпорных стенок используют бревна диаметром от 15 до 20 см. Длина определяется высотой стены и величиной заглубления. Для надежной фиксации бревна должны быть заглублены не менее чем на 0,5 м. Прежде чем бетонировать конструкцию, нижнюю часть деревянных стоек необходимо обработать битумной мастикой или отработанным машинным маслом.

    Между собой стойки скрепляются с помощью скоб, гвоздей и вязальной проволоки. По окончанию установки, внутреннюю сторону стены покрывают битумом или крепят на нее рулонный гидроизоляционный материал.

    Ограждение из покрышек

    Отслужившие автомобильные покрышки часто используются в самых неожиданных областях. Из них сооружают дренажные магистрали, садовую мебель, используют для обустройства детских площадок. Нашли они свое применение и при возведении подпорных сооружений.

    Технология укладки предусматривает ступенчатое расположение покрышек на сваях. Внутренняя кромка опорного ряда плотно упирается в направляющую и фиксируется в таком положении. Верхний ряд прижимается к сваям противоположной частью внутреннего диаметра и крепится с помощью хомутов и вязальной проволоки. Промежуточные ряды надеваются на столбы и закрепляются в нужном положении.

    После укладки каждого ряда начиная с опорного, полость и внутреннее пространство покрышки заполняется щебнем, песком, галькой или другим подходящим наполнителем.

    Армогрунтовая подпорка

    В качестве альтернативного варианта каменным, бетонным и деревянным подпорным стенкам может использоваться армогрунтовая подпорка. Технология возведения таких конструкций предусматривает заполнение грунтом геотекстильных полотен. Для удобства монтажа, армогрунтовые подпорки собирают из плетеных георешеток. Геотекстильное полотно с наполнителем из щебня или его смеси с грунтом укладывается в несколько рядов. Крепление отдельных элементов конструкции осуществляется с помощью металлических анкеров.

    Благодаря способности геотекстиля сохранять работоспособность при неравномерном проседании грунта, армогрунтовые подпорки получили широкое распространение в регионах с повышенной сейсмической активностью.

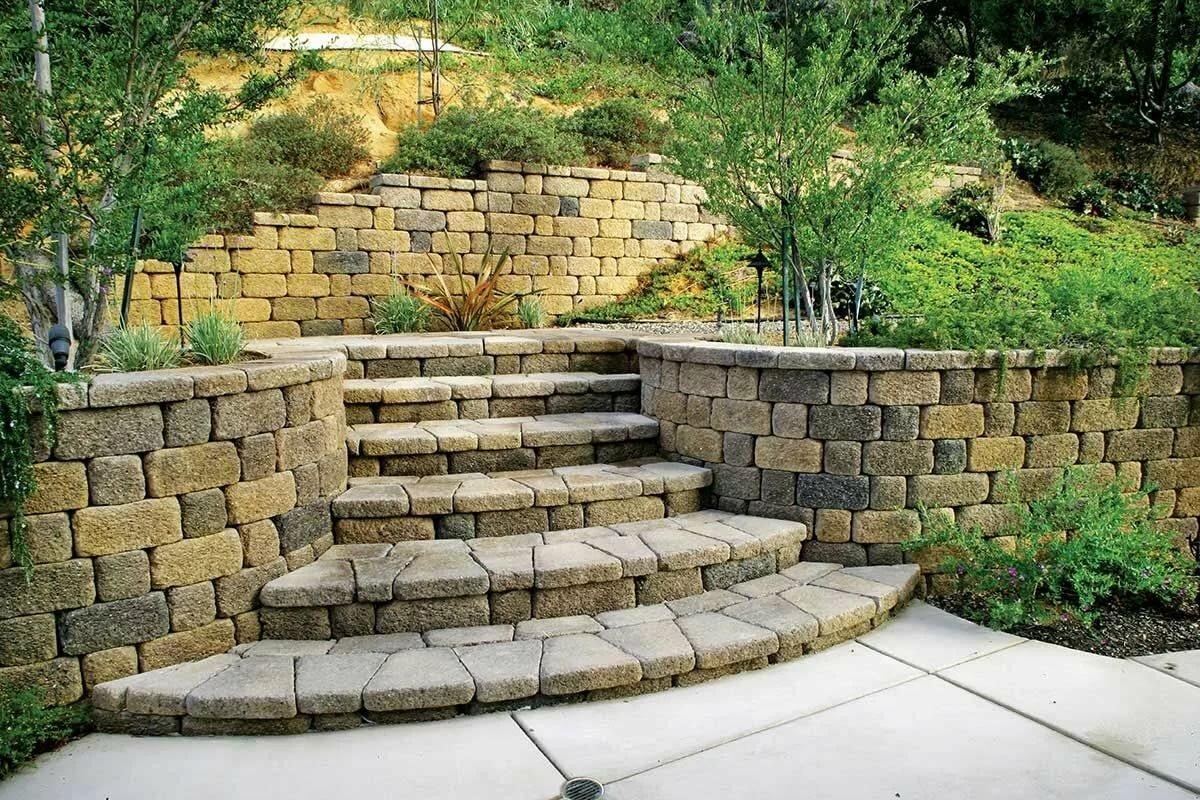

    Подпорные стенки в ландшафтном дизайне

    Помимо основного назначения, заключающегося в укреплении рельефа, подпорные стенки широко используются в ландшафтном дизайне. С помощью этого элемента можно придать участку неповторимый колорит и комфорт. Особенно эффектно выглядит сочетание подпорных конструкций с экзотическими растениями, клумбами, фонтанами и другими декоративными предметами. Ниже приводятся фото наиболее удачных дизайнерских решений.

    Подпорная стенка позволяет укрепить рельеф участка, повысить эффективность использования территории и создать благоприятные условия для выращивания садово-огородных культур. Террасирование позволяет предотвратить оползни и осыпание грунта, сводит к минимуму эрозию почвы. Кроме того, с помощью декоративных ограждений можно в самом выгодном свете представить рельеф участка.

    Подпорные стены

    Подпорные стены предназначены поддерживать грунт, находящийся позади стены (насыпь или откос выемки, иногда отделенный от стены клином насыпного грунта). Обычно массивные подпорные стены сооружают из камня, бетона или железобетона.
    Разрушение подпорных стен может произойти в результате опрокидывания, сдвига, раздавливания. При проектировании в зависимости от местных грунтовых условий необходимо предусмотреть соответствующие меры, обеспечивающие прочность и устойчивость стены.

    Земляная засыпка.

    Устойчивость подпорной стены в значительной степени зависит от качества выполнения работ по засыпке. Однако этому вопросу обычно уделяют слишком мало внимания или совершенно пренебрегают им.
    Наилучшим методом является засыпка стены слоями с небольшим уклоном от стены и уплотнением каждого
    слоя. Засыпку с уклоном от стены надо соблюдать независимо от способа и последовательности ведения работ.
    Для уплотнения засыпки подпорных стен и устоев применяют различные методы. Обычно при больших объемах работ грунт доставляют скреперами или самосвалами, а вблизи от сооружения разравнивают бульдозерами, создающими значительное уплотнение. При меньших объемах широко применяют легкие пневматические трамбовки, создающие достаточное уплотнение. Эти трамбовки, обслуживаемые одним рабочим, по своей конструкции весьма долговечны.

    Клеточная (ряжевая) конструкция.

    Подпорные стены клеточной (ряжевой) конструкции часто применяют взамен каменных или бетонных. Основы проектирования стен ряжевой конструкции во многом совпадают с принятыми для массивных стен. Существенное различие имеется в способах устройства фундаментов: массивные стены опираются на капитальные фундаменты, а ряжевые — непосредственно на грунт. Поэтому их применение должно ограничиваться соответствующими грунтовыми условиями (наличием прочных, устойчивых грунтов и отсутствием стоячей воды). Наибольшую высоту ряжевых стен принимают равной приблизительно 5 м. При большей высоте их применение становится невыгодным из-за значительного возрастания необходимой ширины стены. Лицевой поверхности ряжевой стены придают откос, равный обычно 1 : 6; для массивных стен эту величину принимают в 1 : 24.

    Клетки (ряжи) из заготовленных элементов.

     Элементы для сооружения клеток (ряжей) изготовляют из пропитанного леса, металла (рис. 1) и железобетона. Конструкции из готовых элементов применяют в следующих случаях: для уширения железнодорожного полотна в стесненных земельных условиях; в качестве откосных крыльев устоев мостов; для развития существующих откосных крыльев устоев и т. д.: в качестве набережных и подпорных стен для защиты берегов потоков; в качестве подпорных стен для повышения устойчивости насыпей; для защиты береговой линии частных владений от действия волн; при работах по подъемке пути; в качестве подпорных стен при расположении соседних путей в различных уровнях.
    Для деревянных ряжей изготовляют пропитанные элементы двух типов: «тычки», располагаемые перпендикулярно боковой поверхности стены и проходящие в насыпь, и пересекающиеся с ними «ложки», укладываемые вдоль стены. До пропитки во всех брусьях делают пазы и просверливают отверстия, в которые при укладке забивают металлические штыри.
    Металлические элементы представляют собой «тычки» и «ложки» корытного сечения. По обоим концам каждого «ложка» устраивают выступы, которые входят в соответствующие им гнезда в «ложках». Каждый «тычок» соединяют по концам болтами с нижележащим «ложком».
    Существуют сборные железобетонные элементы подпорных стен, образующие после сборки прямоугольные ячейки. При заполнении этих ячеек стена приобретает свойства массивной «Ложки» обычно имеют прямолинейную форму и квадратное сечение; «тычки» — прямоугольное сечение и Т-образные уширения по концам для перевязки с «ложками».
    Ряжевые стены укладываются без зазоров и с зазорами.

    Дренаж в подпорных стенах.

     Наиболее частой причиной повреждения подпорных стен служит вода, появляющаяся за стеной или в основании. Стены в выемках более подвержены повреждениям, чем в насыпях.

    Рис. 1  Ряжевая подпорная стена из металлических элементов между двумя путями на кривой
    Для предотвращения застоя воды за стеной обычно устраивают водоотводные отверстия через основание и тело стены. Однако в ряде случаев необходимы дополнительные меры, например устройство дренажных труб для сбора воды к водоотводным отверстиям или другим выпускам. Иногда у основания устраивают дренаж для понижения уровня воды у выемки.

    Шпунтовые стены.

     Шпунтовые стены состоят из ряда деревянных, металлических или железобетонных досок, забитых вплотную одна к другой.
    Металлический и железобетонный шпунт появился после деревянного.
    Деревянные шпунтовые стены, находящиеся под водой, могут служить длительное время, будучи оставлены в качестве части сооружения; в случае необходимости их иногда можно извлечь. Однако относительно тонкие шпунтины легко раскалываются и размочаливаются при соприкосновении с камнями и другими твердыми телами, встречающимися в грунте во время забивки.
    Металлический шпунт под ударами молота легче проникает в грунт и менее подвержен повреждениям, чем деревянный. Конструкция его в последнее время постоянно улучшалась для повышения прочности.
    Металлические шпунтины могут быть оставлены в качестве постоянной части подводного сооружения или же извлечены для неоднократного повторного использования.
    Достаточно выдержанные перед употреблением в дело железобетонные шпунтины не подвергаются изменениям в воде и на воздухе, если нет особо неблагоприятных условий. Эго свойство делает их особенно пригодными там, где шпунтовые стены должны служить частью постоянного сооружения. Повторно использовать их вследствие хрупкости очень затруднительно. Для временного употребления лучше деревянные и металлические шпунтины.
    Из шпунтовых рядов можно образовать одиночные или двойные стены. В последнем случае промежуток заполняют грунтом для повышения водонепроницаемости и увеличения устойчивости стены.

    Создай Террасу | Подпорные стены

    Подпорные стенки в ландшафтном дизайне — очень важный декоративный элемент, который является универсальным для любой территории. Они способны полностью преобразить загородный участок, сделать его особенным, своеобразным, стильным, эффектным, независимо от сложности рельефа, величины и других характерных его особенностей.

    Профессиональное и недорогое строительство подпорных стенок: виды стенок, применяемый дренаж и тип кладки

    Заказать подпорную стенку в компании Создай-Террасу Можно под любые задачи. Цены у нас доступные. Разработан базовый прайс-лист, но формирование сметы всегда идет индивидуально. Зависит конечная стоимость от целого рада параметров, включая вариант ограждения, дренаж, тип кладки и материалы.

    Приступая к разработке проекта подпорной стенки, наши специалисты ориентируются на оптимизацию вложений и выполнение максимального числа поставленных заказчиком задач, а также на параметр прочности и длительного срока службы даже при самых неблагоприятных внешних воздействиях, например, обильных ливневых и талых водах.

    Во многом декоративность, практичность и долговечность зависит от выбранной нашим дизайнером кладки подпорной стенки. Она бывает горизонтальной, разновысотной горизонтальной, бутовой, циклопической.

    Очень важный этап оборудования подпорной стенки – создание дренажной системы, особенно, если речь идет об участках, где постоянно случаются ливни, где присутствуют естественные или искусственные водоемы. Как известно, вода точит даже камень, поэтому не стоит думать, что дренаж требуется только при работе с деревом.

    Грамотная дренажная система продлит срок существования подпорной стенки из любого материала, будь то дерево, керамика или булыжник.

    Свой выбор типа дренажной системы проектировщик компании делает, исходя из многих факторов и особенностей местности, присутствующих на ней строений и пр. Это может быть система специально оборудованных фильтрационных отверстий, наземная, подземная.

    Любые недостатки участка с помощью подпорной стенки можно легко превратить в достоинства. При этом важен выбор творческого и талантливого мастера, его опыт и возможности для создания уникальных, правильных и практичных индивидуальных решений. У нас работают именно такие!

    На все ваши вопросы ответит опытный менеджер. Консультации – бесплатно. При объемах работ и повторных обращениях предложим скидки.

    фото и варианты идей, что такое опорная стена, дизайн со ступенями, материалы (из дерева или бетона)

    Добавить в избранное

    При оформлении открытых пространств владельцы приусадебных территорий обычно рассматривают горизонтальные плоскости. Но бывает и так, что участок находится под наклоном или является частью холма. Тогда газон, цветник или сад делают многоярусными — с перепадом высоты между уровнями. Для укрепления этих ярусов применяются подпорные стенки. Подробнее о том, как их использовать в ландшафтном дизайне, читайте далее в материале.

    ПоказатьСкрыть

    Что такое подпорная стенка

    В большинстве случаев опорная или подпорная стенка используется для сдерживания почвенного сползания и придания склону отчётливой формы. Она гармонично вписывается в ландшафт на участке с холмом или стенкой оврага. На высоком склоне загородного дома всегда можно создать многоуровневую террасу.

    Знаете ли вы? До XVIII века подпорные стены возводили с высоким запасом прочности, а с внешней стороны декорировали их мрамором, известняком и песчаником.

    Независимо от того, является ли опора декоративной или выполняет утилитарные функции, она может быть выполнена из различных материалов. Практикуются исключительно те варианты, которые способны выдерживать давление грунта.

    Для сооружения стенки нужно учитывать следующие факторы:

    • тип почвы — от этого зависит сила воздействия грунта на опору;
    • наличие уклона самой конструкции;
    • природные объекты — грунтовые воды, морозы;
    • техногенные факторы.

    Усиленные стенки выполняются с добавлением арматуры — это улучшает их способность выдерживать давление. Если речь идёт о креплении склона, то это более сложный тип опоры и для её создания нужно провести ряд инженерных расчётов. Тогда конструкцию строят с учётом всех параметров для того, чтобы она простояла много лет.

    Важно! Установка козырька или навеса способна продлить существование стенки. Они не позволят воде разрушать кладку и швы между её элементами.

    Подпорная стенка состоит из нескольких частей:

    • фундамента — он расположен под землёй;
    • надземной части;
    • водоотвода.

    Даже если речь идёт о декоративной конструкции, в ней имеются те же элементы. Что касается дренажа, то его продумывают сразу. Он может идти вдоль конструкции, отводя воду за её пределы, или состоять из нескольких труб, вмонтированных в стену для организации водостока.

    Применение в ландшафтном дизайне

    Подпорные стены позволяют преобразовывать ландшафт в ярусы, создавая красивую каменную кладку и сложный рельеф, поэтому они довольно популярны.

    В зависимости от предназначения в дизайне могут использоваться следующие идеи организации опоры:

    Место использования Описание
    Граница между плоскостями Создаётся, если холм находится внутри участка и одна часть двора располагается над ним, а вторая — ниже.
    Терраса на заднем дворе Выравнивает крутой склон и отделяет одну зону от другой. Например, территорию отдыха от детской площадки.
    Основа для патио Врезается в склон и формирует внутренний дворик со стеной и сиденьями.
    Выход на тротуар Формирует стенку со ступенями, по которым владельцы участка сходят на тротуар от своего дома.
    Окантовка сада с созданием внутреннего дворика Создаёт стену, наверху которой находится часть двора, а внизу — небольшой уединённый дворик.

    Выбор материала для создания

    Среди материалов, из которых может быть сделана стена, используются:

    • кирпич;
    • древесина;
    • камень;
    • бетон;
    • бетонные блоки;
    • известняк;
    • плитняк.

    Но прежде чем приступить к выбору, обратите внимание на технические возможности основных и наиболее часто используемых материалов:

    Тип материала Технические особенности Применение в ландшафте
    Дерево Скрепляется винтами, шипами или арматурой. Нуждается в базовой опоре из щебня и Т-образных брусьях для крепления. Для создания такой стенки используют пихту и сосну. Пиломатериалы из них выдерживают длительный контакт с грунтом и могут просуществовать до 40 лет. Часто используется в саду или на заднем дворе. Подходит для естественных пейзажей в стиле кантри, японском, модерн.
    Камень При достаточном дренаже стены из камня, кирпича или бетонных блоков прочны и долговечны. Но для их установки необходим каменщик. Стены из опалубки опираются на железобетонное основание, установленное ниже линии замерзания грунта. Для устранения давления почвы требуется сделать водосточные отверстия. Если стена укладывается без применения бетона, то ей нужна опора из щебня. Часто дополняется плетущимися растениями, которые создают особенный декор.
    Бетон Самый прочный и долговечный материал. Его можно штамповать, окрашивать, облицовывать или вырезать «под камень». Такие стены опираются на железобетонную основу и требуют наличия фундамента. Бетонные конструкции не должны быть однотонными. В дизайне используют разные оттенки и дополнительный декор, чтобы создать эксклюзивный узор.
    Бетонные блоки Подходящий выбор для мастеров-любителей из-за лёгкого веса, ровных боковых сторон и надёжного крепления. Блоки могут сочетаться друг с другом без раствора. Опираются на основание из щебня. Блоки — нейтрального серого цвета. Они огромные и текстурированные, способные добавить глубину в любой сад. Каменные ступени, врезанные в них, хорошо смотрятся и на даче, и в городской черте.
    Кирпич Используется для облицовки бетонных стен. Но может применяться и как самостоятельный материал. Соединение разных по фактуре или цвету кирпичей добавит интересный внешний вид и текстуру опоре, особенно если они совпадают с плиточным садовым покрытием.

    Строительство подпорных стенок

    Для новичка постройку подпорной стены лучше начинать с блоков. Допустимая высота такой конструкции — до 70 см. Работу начинайте с расчёта макета. Для этого нужно знать высоту блока и его ширину. Тогда, используя строительный шнур и колышки, можно наметить контур стены и измерить её. Также пометьте все изогнутые грани. Определите сколько материала понадобится, разделив общую длину на размер одного блока. Очистите участок от сорняков и приступайте к началу строительных работ.

    Важно! Покупайте на 15% больше блоков, чем вы измерили. Некоторые понадобится разрезать в местах изгибов, а остальные пригодятся для возможного последующего ремонта.

    Строительство стенки своими руками из блоков состоит из нескольких шагов:

    1. После нанесения разметки начинайте копать траншею. Её глубина должна быть не менее 15 см, а ширина — 30 см (или размер, вдвое больший ширины блока).
    2. Если траншея идёт под уклон, то всё равно придерживайтесь одной плоскости, чтобы поставить блоки ровно.
    3. Утрамбуйте дно.
    4. Внесите в яму щебень, разровняйте его граблями и уплотните. Обязательно сверьте точность с помощью уровня.
    5. Начиная с конца ряда, установите первый блок. Проверьте, чтобы он стоял ровно с любой стороны.
    6. Уложите следующий блок так, чтобы он совпадал с соседним. Продолжайте установку первого ряда, периодически проверяя ровность.
    7. Заполните получившиеся пустоты щебнем (после установки каждого ряда, сметайте пыль и крошку с его поверхности).
    8. После монтажа нескольких рядов уложите слой гидроизоляции. Материала должно быть достаточно, чтобы хватило до вершины блоков.
    9. Пространство между стеной и почвой заполните гравием.
    10. Два последних ряда укладывайте с использованием бетонного клея или цементного раствора.
    11. Создайте козырёк из плиточных материалов так, чтобы он выступал за стену, предохраняя её от попадания влаги.
    12. Обрежьте лишнюю гидроизоляции.
    13. Уплотните пространство между стеной и грунтом, засыпав его щебнем.

    Особенности использования габионов

    Габионы представляют собой двойные шестиугольные плетёные корзины из оцинкованной стальной сетки. Их ячейки имеют одинаковый размер. Внутри изделие заполняют натуральным камнем. Сетка удерживает его от смещения.

    Знаете ли вы? Великой Китайской стене более 2300 лет, а ее длина составляет более 21 тысячи километров.

    Габионы используются уже более 100 лет для облицовки водных каналов и стабилизации склонов. Они характеризуются гибкостью, долговечностью, прочностью, проницаемостью воды и воздуха, экологичностью и надёжностью. Низкая стоимость и неплохой внешний вид также можно отнести к достоинствам материала.

    Такая конструкция позволяет выдерживать довольно значительные нагрузки. Это свойство особенно важно на нестабильных почвах — там, где грунтовые воды или землетрясения могут нарушить опору конструкции и привести к обрушению. Дренаж такой стены осуществляется естественным образом благодаря пористой структуре. Кроме того, особенность конструкции позволяет выводить избыточную влагу и из самого склона, который удерживается габионами.

    Что влияет на устойчивость подпорных стен

    На готовую стену влияет несколько разных факторов. Среди них силы гравитации и разрушения склонов:

    • вспучивание грунта зимой во время замерзания;
    • сила ветра, если конструкция превышает высоту 1,5 м;
    • частота и интенсивность вибраций в сейсмоопасных районах или там, где проходит железная дорога;
    • грунтовые и ливневые воды.

    Избежать влияния тех или других факторов помогает выбор материалов. В нижней части конструкции не должно быть никакого напряжения. Максимальное давление на стену не должно превышать её несущую способность. Коэффициент безопасности должен быть не менее 2 для боковых сил и 1,5 для общих. Поэтому нужно тщательно анализировать устойчивость откосов, чтобы избежать разрушения.

    Важно! На неустойчивых склонах откажитесь от выбора изогнутых конструкций и вариантов без бетонного скрепления, так как постройка будет недолговечна.

    Современные строительные материалы и технологии позволяют воплотить в жизнь любой проект. Но учитывая то, что склон — это довольно сложный участок, тщательно проверяйте все расчёты, прежде чем покупать материалы и начинать стройку. Отсутствие ошибок в проектировании позволит стене прослужить дольше.

    Подпорные стены из механически стабилизированного грунта (MSE)

    Механически стабилизированная Земля (MSE)

    Подпорная стена из механически стабилизированного грунта (MSE) представляет собой композитную конструкцию, состоящую из чередующихся слоев уплотненной засыпки и элементов усиления грунта, прикрепленных к облицовке стены. Стабильность стеновой системы достигается за счет взаимодействия между засыпкой и арматурой грунта, включая трение и растяжение. Облицовка стены относительно тонкая, ее основная функция заключается в предотвращении эрозии структурной засыпки.В результате получается когерентная гравитационная структура, гибкая и способная выдерживать различные тяжелые нагрузки.

    Раздел: Основные компоненты стены MSE. Влияние арматуры на деформацию грунта.

    Свойства и материалы трех основных компонентов могут различаться, и инженер должен выбрать наиболее эффективную комбинацию материалов, исходя из критериев проектирования стены. Облицовочные элемента представляют собой сборные сборные железобетонные панели или проволочную сетку. Каждый тип облицовки предлагает различные преимущества при рассмотрении таких критериев, как эстетика, долговечность, порядок строительства и ожидаемая осадка. Укрепление грунта обычно бывает стальным или геосинтетическим в виде полос или лестниц. Все варианты армирования грунта обладают уникальными характеристиками в отношении выносливости и прочности на разрыв, коррозии и долговечности. Select backfill обеспечивает надежную конструкцию и эксплуатационные характеристики стены, в которой необходимо тщательно проанализировать градацию, пластичность, электрохимические свойства и общую долговечность. Его можно получить на месте или у дистрибьютора.

    Преимущества MSE:
    • Гибкость для обеспечения высокой дифференциальной осадки и нескольких футов общей осадки
    • Давление на подшипник распределяется по большой площади фундамента
    • Максимально возможная высота стены
    • Могут выдерживать экстремальные нагрузки (опоры мостов, краны)
    • Высокая устойчивость к сейсмическим и другим динамическим воздействиям
    • Свободный дренаж за счет гранулированной засыпки и открытых стыков панелей
    • Формовочные вкладыши или сложные фрески могут изменить эстетику.
    • Усиливающие полосы для грунта могут легко устранять препятствия в объеме засыпки MSE
    • Очень универсален.Специальная конструкция позволяет использовать практически любую геометрию.
    • Быстрое, предсказуемое и повторяющееся строительство
    • Превосходное выравнивание готовых стен
    • Механическое соединение арматуры грунта с облицовочными элементами

    Облицовочные элементы

    Выбор правильного типа облицовки зависит от области применения, эстетики, дифференциальной осадки, срока службы и других факторов.

    Бетонные панели:
    • Формы:
      • Торговая марка RECo Cruciform
      • прямоугольный
      • Площадь
      • Наклонный
      • Полная высота
      • Интегрирован с транспортным барьером
      • Пользовательский
    • Толщина варьируется в зависимости от архитектурной отделки, стен с очень большой высотой или других применений, создающих высокие изгибающие моменты
    • Встроенные соединения для усиления грунта
    Панели и корзины из проволочной сетки:
    • Оцинкованная или черная сталь
    • Временные или постоянные стены
    • Дополнительные аксессуары для соединений арматуры грунта
    Наборные бетонные панели с соединениями для армирования грунта Retained Earth® (петли) и Reinforced Earth® (стяжки).

    Укрепление грунта

    Укрепления грунта

    RECo прошли всесторонние полномасштабные испытания на выносливость, прочность на растяжение, долговечность и коррозию. Они были спроектированы плоскими для достижения превосходного и предсказуемого сцепления с уплотненной засыпкой, не имея возможности образования пустот между грунтом и арматурой.

    Ребристые армирующие полосы с высоким сцеплением (HA)

    • Нерасширяемый
    • Ширина 2 дюйма
    • Сталь оцинкованная
    • Высокая прочность на разрыв и вырыв
    • Идеально подходит для большинства приложений
    • Болтовое соединение с облицовочными элементами
    Лестницы с высоким сцеплением

    • Нерасширяемый
    • Ширина 4 ″ (поперечные стержни)
    • Сталь оцинкованная
    • Повышенная выносливость и пониженная прочность на разрыв
    • Идеально подходит для стен небольшой высоты или с легкой или малопрочной засыпкой
    • Болтовое соединение с облицовочными элементами
    Остаточное заземление ® Двухпроводные широкие лестницы

    • Нерасширяемый
    • Ширина 9 ″ (поперечные стержни)
    • Сталь оцинкованная
    • Повышенная выносливость и пониженная прочность на разрыв
    • Идеально подходит для стен небольшой высоты или с легкой или малопрочной засыпкой
    • Соединение петли троса с облицовочными элементами
    Геосинтетические армирующие полосы GeoStrap®

    • Расширяемый
    • Ширина 2 дюйма
    • Полиэфирные волокна в полиэтиленовой оболочке
    • Высокая прочность на разрыв и вырыв
    • Идеально подходит для высококоррозионных сред
    • Гильзовое или обернутое соединение с облицовочными элементами

    Выбрать засыпку

    • Почва
      • Широкий спектр свойств грунта соответствует техническим требованиям, однако идеальная засыпка должна быть открытой с низкой пластичностью и содержанием мелких частиц, таких как песок или щебень.Это обеспечивает легкое уплотнение и быстрый дренаж.
    • переработанный
      • Щебень и другие переработанные материалы могут успешно использоваться в качестве засыпки MSE select.
    • Легкий
      • В тех случаях, когда стена MSE должна иметь значительно меньшую нагрузку на фундамент, можно использовать легкий материал, такой как легкий заполнитель, ячеистый бетон низкой плотности и заполнитель из пеностекла.

    Познакомьтесь с нашей настенной продукцией MSE:

    Подпорные стены 101 — Боб Вила

    Фото: istockphoto.com

    Есть ли в вашем дворе уклоны, уклоны и уклоны? Тогда у вас, вероятно, есть подпорная стена где-то на вашем участке. Используемые повсюду, от строительства шоссе до ландшафтного дизайна, подпорные стены удерживают землю, которая в противном случае могла бы разрушиться или разрушиться. Домовладельцы часто полагаются на подпорные стены, чтобы поддерживать устойчивость почвы в приподнятых дворах, но они также могут использовать искусственные конструкции при посадке многоярусных садов на наклонных участках двора, борьбе с эрозией на уклоне или создании возвышенного места для сидения.Если вы думаете о строительстве подпорной стены, вот все, что вам нужно знать о поддерживающих конструкциях.

    Основы подпорных стен

    Подпорные стены имеют множество применений во дворе, и все они включают предотвращение просыпания земли с крутого склона. Они незаменимы при создании затонувших патио, подвальных помещений и любых других сложных ландшафтов с резким разделением возвышенностей. Вы также найдете подпорные стены в парках и скверах, где они служат фиксаторами для растений, статуй и декоративных элементов ландшафта.

    Подпорные стены часто строятся из бетона, камня или кирпича. Но если вы хотите заняться своими руками, лучше всего подойдут подпорные стеновые блоки (их можно купить в большинстве магазинов товаров для дома). Эти блоки стоят от 1,25 до 4 долларов за блок, в зависимости от их размера и текстуры, и они имеют фиксирующие фланцы, которые соединяют каждый ряд блоков вместе. Небольшая подпорная стена высотой менее трех футов будет стоить в среднем от 5 до 8 долларов за квадратный фут, если вы построите ее самостоятельно.Подпорные стены большего размера, которые не подходят для использования в домашних условиях, более дорогие из-за затрат на рабочую силу. Подпорная стена из натурального камня или кирпича, заложенная каменщиком, может стоить более 20 долларов за квадратный фут, а подпорная стена из заливного бетона обойдется вам от 13 до 18 долларов за квадратный фут. Подрядчик также может взимать дополнительную плату за рабочую силу и материалы, если ему необходимо залить основание из глубокого инея (поясняется ниже) или удалить корни деревьев, которые мешают опоре.

    Если вы планируете построить подпорную стену, заранее обратитесь в местную строительную администрацию.Подпорные стены могут изменить поток воды и повлиять на ваших соседей, поэтому вам может потребоваться разрешение на зонирование или разрешение на строительство. Местные строительные нормы и правила различаются в зависимости от сообщества, поэтому не пропускайте этот шаг. Вы также можете позвонить в DigSafe (811), чтобы представители местных коммунальных предприятий вышли и проверили, не будут ли вам мешать какие-либо подземные электрические линии.

    Фото: istockphoto.com

    Строительство подпорной стены

    Если вы планируете построить подпорную стену, примите во внимание следующие факторы, касающиеся поддержки, фундамента, обратной засыпки и дренажа.

    Найдите надежных местных профессионалов для любого домашнего проекта

    +

    Поддержка

    При строительстве подпорной стены ландшафтные дизайнеры часто слегка наклоняют ее к земле, которую они содержат. Эта конструкция, известная как «конструкция с отступом», создает прочную конструкцию стены, которая противодействует боковому давлению почвы позади нее. Стены с уступом могут быть построены любым, кто имеет сильную спину и базовые знания в области строительства, при условии, что в них есть блоки, предназначенные для сборки подпорной стены.

    Некоторым типам подпорных стен требуется дополнительная структурная опора для предотвращения их опрокидывания. Сюда входят вертикальные стены, которые не имеют уклона в сторону замкнутой земли, а также стены выше трех футов. В зависимости от высоты стены и давления земли за ней дополнительные опоры могут быть в виде подземных опор, стальной арматуры, консольной конструкции или анкерных креплений, которые уходят глубоко в землю за стеной и соединяются с ней. закопанные якоря называли «мертвецами».Вы также можете добавить дополнительную прочность с помощью «гравитационной стены», которая настолько широка, что ее вес служит опорой против давления почвы позади нее. Однако этот тип стен не является распространенным, потому что для его строительства требуется большое количество камня или бетона.

    Фундамент

    Траншея, заполненная гравием, обеспечивает подходящее фундаментное основание для короткой ступенчатой ​​подпорной стены с тремя-пятью рядами (каждый слой блоков называется «ряд»). Для подпорных стен большего размера обычно требуется подземный фундамент.Для этого ландшафтный дизайнер заливает бетон ниже уровня мороза (глубины, до которой земля промерзнет зимой). Слишком мелко залитые опоры склонны к смещению и перемещению, если влага в почве замерзает и поднимается. Поскольку уровень заморозков варьируется от одного региона к другому, обратитесь в местную строительную администрацию, чтобы уточнить детали, прежде чем строить большую подпорную стену.

    Засыпка

    Пространство непосредственно за недавно построенной подпорной стеной должно быть заполнено гравием или песком, а не грязью.Грязь впитывает воду и разбухает при намокании, оказывая нежелательное давление на обратную сторону стены. Между тем, гравий и песок не набухают и не удерживают воду, поэтому стена будет подвергаться меньшему давлению. Это снижает риск появления трещин и повреждений.

    Детали дренажа

    Стенки из штабелируемых подпорных блоков с гравийной или песчаной засыпкой обычно не имеют проблем с дренажом, поскольку вода просачивается через засыпку и стекает между отдельными блоками.Но если у вас есть прочная подпорная стена, такая как бетонная стена подвала, необходимо принять меры для отвода воды (иначе она может скапливаться за стеной и вызывать трещины). Многие ландшафтные дизайнеры предпочитают устанавливать дренажную плитку, которая направляет грунтовые воды к водостокам, откуда они могут безопасно стекать.

    Фото: istockphoto.com

    Советы по изготовлению подпорных стен своими руками

    При строительстве подпорной стены следуйте этим советам для улучшения конструкции и прочной опоры.

    • Выберите материал, с которым легко работать.Если у вас нет опыта работы с несущими конструкциями, лучше всего подойдут стеновые блоки. Они также широко доступны в большинстве домашних центров.
    • Чтобы нижний ряд блоков не выдвигался наружу, закопайте нижнюю часть подпорной стены. Общее практическое правило — закапывать примерно одну восьмую высоты стены. Например, если ваша стена будет три фута (36 дюймов) в высоту, первый ряд блоков должен начинаться на пять дюймов ниже уровня почвы. Основание из гравия должно начинаться на три дюйма ниже этого.
    • Для достижения наилучших результатов убедитесь, что первый ряд блоков идеально ровен. Если он неуравновешен, вся ваша готовая стена также будет некорректной.

    Найдите проверенных местных профессионалов для любого домашнего проекта

    +

    Консольная подпорная стена | Детали, типы и конструкция консольной стены

    Введение

    Подпорные стены построены для удержания массивов грунта, находящихся на внезапно резко меняющейся высоте, и обеспечения бокового удержания.

    Удерживаемая масса на другой стороне стены оказывает поперечное усилие и опрокидывающий момент на построенную стену, и, таким образом, стена необходима для того, чтобы выдерживать такие силы и момент и безопасно передавать их слоям грунта.

    Возвратные силы и момент создаются либо за счет собственного веса (в случае подпорной стены под действием силы тяжести), либо за счет прочности стены на изгиб (консоль и подпорная стенка Counterfort)

    Гравитационные стены сдерживают такие силы только своим собственным весом, поэтому они чрезвычайно массивны.Таким образом, для экономии места строятся консольные стены, в которых такое ограничение осуществляется за счет прочности на изгиб и частичного собственного веса стены.

    Таким образом, такая стена имеет сравнительно меньшие размеры (ширину) вместе с положениями арматурных стержней. Консольные стены обычно конструируются таким образом, чтобы выдерживать высоту от 10 до 25 футов от перепада высот.

    Эти стены имеют большое основание, которое закреплено на земле, действует как неподвижная опора, а вертикальный шток, подвешенный в вертикальном положении, соединенный с основанием, действует как свободный конец и поддерживает боковую силу удержания; как в консольной балке.Таким образом называются консольные стены.

    Детали консольной подпорной стены
    1. Шток: Это вертикальная вертикальная часть консольной стенки, которая поддерживает или ограничивает боковое ограничение. Стебель имеет более тонкую пропорцию. Иногда стебли делают одинаковой толщины на всем протяжении, а иногда делают более толстыми в основании.
    2. Носок: это фундамент, заложенный в почву с внешней стороны стены, где масса почвы не должна удерживаться.
    3. Каблук: Он также является частью фундамента, заделанного в грунт, но во внутренней части стены, где необходимо удерживать массу грунта. Длина каблука относительно больше. Это сделано для того, чтобы увеличить собственный вес стены. При этом грунт над пяткой действует как часть стены и, таким образом, обеспечивает вес у основания опоры, что увеличивает восстанавливающий момент против момента из-за боковой силы удерживающей массы.
    4. Обозначение: Это небольшая интрузивная конструкция подпорной стены, иногда сооружаемая внизу основания для увеличения пассивной боковой силы и сопротивления скольжению и сдвигу.

    Типы консольных подпорных стенок
    1)
    Консольная стенка без носка (L-образная)
    2) Консольная стенка с другой пяткой (перевернутая L-образная)
    3) Консольная стенка с ключом
    4) Консольная стенка на упоре (Стенка крыла)

    Проектирование консольных стен

    Конструкция консольных подпорных стенок зависит от различных параметров и факторов, таких как параметры грунта: предел текучести, влагосодержание, плотность грунта, свойство сцепления грунта, несущая способность, угол трения о стену, угол сопротивления сдвигу в почва; перепад высот; наличие грунтовых вод и др.

    Перед проектированием стены необходимо должным образом проанализировать свойства грунта на месте и определить значения параметров. Затем следующие процедуры могут быть продолжены для проектирования консольной стены.

    1)
    Определите размер, используя общую пропорцию
    2) Определите боковое давление грунта

    Теория Ренкина и ее формула используются для расчета бокового давления грунта для консольных стен.(Теория Колумба принята для гравитационной и полугравитационной стены)

    Для консольной стены P a — это активное давление, действующее на вертикальную плоскость AB, проходящую через пятку стены. Приложенное давление P a параллельно поверхности засыпки, удерживаемой стеной, и действует на высоте H / 3 от основания стены. Примечание: H — высота плоскости AB

    .

    Таким образом, результирующая сила P R получается путем объединения Па и собственного веса грунта W s между AB и стеной на внешней плоскости разрушения.(См. Рис.8)

    3) Проверить устойчивость

    Определите необходимое давление в подшипнике, равнодействующие силы, результирующие моменты, силу сопротивления, силу трения, силу скольжения, моменты сопротивления, опрокидывающие моменты, используя соответствующие формулы и методы.

    Если консольная стена не находится в безопасном допустимом пределе, то в конструкцию необходимо добавить шпонку, чтобы она увеличивала пассивную боковую силу и сопротивление скольжению.

    эл.Разрушение фундамента

    Круговое скольжение всей массы грунта, включая всю подпорную стенку, может произойти из-за неправильной конструкции. Обычно это происходит, если основа состоит в основном из мягкой глины. Определение критического положения подпорной стены должно быть выполнено в соответствии со спецификациями, показанными на рис. 10

    .

    Если любая из вышеперечисленных проверок дает результирующий отказ, то расчет необходимо повторить с более высокими значениями допущений, чтобы создать безопасный проект.

    4) Расчет арматурных стержней

    Конструкция RCC консольной стены принята в качестве основы для проектирования перекрытий и балок.Три элемента подпорной стены спроектированы как консольная плита, чтобы противостоять факторизованным моментам и поперечным силам.

    Стержень консольной стены рассматривается как вертикальная консольная балка или плита. И основание в качестве опорной плиты. Это можно сделать либо напрямую, проектируя и анализируя приложения, либо вручную отработав метод с помощью IS-кода, проверяя безопасный дизайн для каждой части.

    Я надеюсь, что эта статья « Консольная подпорная стенка » останется для вас полезной.

    Счастливое обучение — Civil Concept

    Автор,

    Инженер-строитель — Раджан Шреста

    Читайте также,

    Каменная стена | Типы, преимущества, процесс строительства

    Типы перегородок | Требования и преимущества перегородки

    Подпорная стенка Counterfort | Типы, детали и конструкция

    Методы штукатурки стен или строительных конструкций

    Просмотры сообщений: 703

    Связанное сообщение

    РУКОВОДСТВО ПО СЕГМЕНТНЫМ ОПОРНЫМ СТЕНАМ

    ВВЕДЕНИЕ

    Сегментные подпорные стены — это подпорные стены из модульных блоков, используемые для вертикального изменения уклона.Стены спроектированы и построены либо как гравитационные подпорные стены (обычные), либо как подпорные стены из армированного грунта. Система состоит из бетонных блоков сухого литья, которые размещаются без раствора (укладываются в сухую штабель) и рассчитаны на то, что их блок на стыке блоков и масса противостоят опрокидыванию и скольжению. Интерфейсы между блоками включают трение, элементы сдвига и блокировку. В системах также может использоваться усиление грунта, которое простирается до засыпки и позволяет возводить стены значительной высоты (например,грамм. более 50 футов (15,24 м)), что не может быть выполнено с помощью одних единиц.

    Сегментные подпорные стены считаются гибкими конструкциями, поэтому фундамент не нужно размещать ниже линии промерзания при наличии достаточной несущей способности фундамента. Блоки SRW производятся в соответствии с отраслевыми стандартами и спецификациями, чтобы гарантировать, что блоки, поставляемые для проекта, имеют одинаковый вес, допуски на размеры, прочность и долговечность — характеристики, которые не обязательно присутствуют в литых материалах на площадке.

    ПРЕИМУЩЕСТВА СИСТЕМЫ

    Сегментные подпорные стены имеют много преимуществ; Среди них гибкость конструкции, эстетика, экономичность, простота установки, производительность и долговечность.

    Гибкость конструкции: Размеры и вес блоков ТРО позволяют возводить стены на сложном рельефе или на участках с ограниченным доступом. Кривые и другие уникальные макеты могут быть легко адаптированы.Сегментные подпорные стены могут одинаково хорошо работать как в крупномасштабных проектах (стены шоссе, опоры мостов, контроль эрозии, опоры для парковок и т. Д.), Так и в небольших проектах жилого ландшафта.

    Эстетика: Поскольку блоки SRW доступны в различных размерах, формах, фактурах и цветах, сегментные подпорные стены предоставляют дизайнерам и владельцам как привлекательную, так и структурно прочную систему стен.

    Экономика: SRW представляют собой привлекательную и экономичную альтернативу другим подпорным стенам.Экономия достигается за счет того, что обычно можно использовать большую часть грунта на месте, что исключает затраты, связанные с импортом насыпи и / или удалением извлеченных материалов, а также потому, что нет необходимости в обширной опалубке или тяжелом строительном оборудовании.

    Простота установки: Большинство блоков ТРО достаточно малы, чтобы их мог разместить один человек. Метод сухой укладки блоков без раствора позволяет возводить стену в короткие сроки.

    Производительность: В отличие от жестких подпорных стенок, гибкая природа сегментных подпорных стенок позволяет им перемещаться и приспосабливаться друг к другу.Сегментные подпорные стены могут легко приспособиться к дифференциальным осадкам порядка 1/200.

    Долговечность: Сегментные блоки изготовлены из бетона с высокой прочностью на сжатие и низкой абсорбционной способностью, что делает их устойчивыми к растрескиванию, истиранию, истиранию, воздействию циклов замораживания-оттаивания, гниению и повреждению насекомыми.

    ТИПЫ СТЕН

    Сегментные подпорные стены могут быть спроектированы как с обычным грунтом, так и с усиленным грунтом, как показано на Рисунке 1.Конструктивная способность системы ТРО будет варьироваться в зависимости от размера, формы блока ТРО, теста и т. Д. Следует соблюдать рекомендации производителя в отношении способности их конкретной системы выдерживать рассматриваемые нагрузки на грунт.

    Рисунок 1 — Системы сегментных подпорных стенок

    Обычный

    Обычные ТРО состоят из блоков с одной или несколькими глубинами.Для обеспечения устойчивости обычная конструкция ТРО должна иметь достаточную массу, чтобы предотвратить скольжение в основании и опрокидывание вокруг носка конструкции. Поскольку система состоит из отдельных блоков, уложенных друг на друга, способность к сдвигу является важным компонентом, гарантирующим, что блоки действуют вместе как единая масса.

    Сдвиговая способность обеспечивает передачу поперечных сил от каждого курса к следующему. Это обеспечивается сопротивлением трения между блоками ТРО; и в виде «ключей», ведущих / замыкающих губ; зажимы, штифты или уплотненные столбики заполнителя помещают в открытые стержни (рис. 2).

    Структурную стабильность ТРО можно также улучшить за счет увеличения толщины стенового теста. Тесто достигается за счет задержки между единицами SRW от одного блюда к другому. В большинстве случаев тесто регулируется расположением срезных штифтов или передней / задней кромки (рис. 2), однако некоторые системы допускают некоторую регулировку теста.

    Более высокие стены также могут быть достигнуты за счет использования блоков различной глубины, как показано на Рисунке 1a. Различная глубина блоков увеличивает вес стеновой системы и обеспечивает более устойчивое основание и большую устойчивость к давлению почвы.Обратите внимание, что ТРО многоглубинных установок всегда должен разрабатывать квалифицированный инженер.

    Армированный грунт

    Стены из армированного грунта должны быть указаны, когда превышена максимальная высота обычных гравитационных стен или когда нижние конструкции перегружены наклонными засыпками, временными нагрузками и / или имеют плохой фундамент. Армированные грунтовые ТРО спроектированы и построены с несколькими слоями армирования грунта, помещенными между рядами ТРО и уходящими обратно в грунт за стеной на заданной высоте и длине, как показано на Рисунке 1b.Геосинтетическое армирование и грунт в усиленной зоне действуют как композитный материал, эффективно увеличивая размер и вес стеновой системы.

    Рисунок 2 — Срезные соединители для SRW

    КОМПОНЕНТЫ СИСТЕМЫ

    Основными элементами каждой системы сегментных подпорных стенок являются грунт фундамента, выравнивающая подушка, блоки сегментных подпорных стенок, удерживаемый грунт, гравийная насыпь и, для ТРО из армированного грунта, армирование грунта.

    Грунт фундамента: Грунт фундамента поддерживает выравнивающую подушку и зону усиленного грунта системы ТРО с усилением грунтом.

    Выравнивающая подушка: Выравнивающая подушка — это ровная поверхность, состоящая из щебня или неармированного бетона, которая распределяет вес блоков ТРО на большую площадь и обеспечивает рабочую поверхность во время строительства. Выравнивающая подушка обычно выступает на 6 дюймов (152 мм) от носка и пятки самого нижнего блока SRW и составляет не менее 6 дюймов.(152 мм) толщиной.

    Блоки сегментных подпорных стен: Блоки сегментных подпорных стенок представляют собой блоки из бетонной кладки, которые используются для создания массы, необходимой для структурной устойчивости, а также для обеспечения устойчивости, долговечности и улучшения внешнего вида на лицевой стороне стены.

    Вяленый грунт: Вдерживаемый грунт — это ненарушенный грунт для срезанных стен или обычный грунт для обратной засыпки, уплотненный за грунтовым заполнением.

    Гравийная засыпка: Гравийная засыпка — это сыпучий сыпучий материал, размещаемый за облицовочными блоками для облегчения удаления попутных грунтовых вод и минимизации накопления гидростатического давления, а также для обеспечения возможности уплотнения без больших сил, действующих на блоки ТРО.В установках с открытыми сердцевинами можно использовать гравий для увеличения веса и прочности на сдвиг. В некоторых случаях между насыпью из гравия и засыпкой устанавливают геотекстильный фильтр для защиты гравия от засорения. Гравийная насыпь должна выступать минимум на 12 дюймов (305 мм) за блоками ТРО независимо от их типа.

    Армированный грунт: Армированный грунт — это уплотненная структурная насыпка, используемая за блоками армированных грунтом ТРО, содержащая горизонтальное армирование грунта.Доступны различные системы геосинтетического укрепления почвы.

    РАЗРАБОТКА

    Типовые проекты и спецификации на ТРО должны быть подготовлены проектировщиком, обладающим техническими знаниями в области механики грунтов и конструкций. Каждый производитель блока ТРО может предоставить информацию о конструкции, адаптированную к своему продукту, в которой будет указана высота стен и расчетные условия, когда ТРО должен быть спроектирован квалифицированным инженером.Кроме того, к уникальным проектным условиям, которые могут потребовать особого внимания, относятся:

      конструкции
    • будут подвергаться дополнительным нагрузкам;
    • стен будут подвергаться действующим нагрузкам;
    • стен будут заложены на плохом фундаменте; или
    • : характер расчетных условий требует особого рассмотрения.

    Необходимо предоставить следующую общую информацию об объекте:

    • профиль стены, включая уклон в верхней и нижней части стены, физическую высоту верхней и нижней части конструкции, которая должна быть сохранена, и изменение расчетного сечения по высоте стены,
    • Описание засыпки, фундамента и удерживаемых грунтов,
    • план стены, который должен включать геометрию для криволинейной длины стены и близость к любым существующим или предлагаемым надбавкам, конструкциям или инженерным сетям, которые могут повлиять на конструкцию или производительность стены.Концы стены должны быть спроектированы с учетом того, как поверхностный поток воды направляется вокруг концов стены, чтобы предотвратить эрозию.

    Эти данные должны быть достаточно точными, чтобы разработать эффективный, безопасный и экономичный проект конструкции.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Руководство по спецификации материалов (продукт / метод) для сегментных подпорных стен доступно в стандартном формате Института строительных спецификаций (CSI) в Руководстве по проектированию сегментных подпорных стен (см.1).

    Традиционная спецификация продукта / метода с указанием материалов и требований к установке предусматривает, что проектирование для конкретного объекта должно выполняться инженером. Конструкции должны быть такими, чтобы указанные свойства ТРО и усиления грунта могли соблюдаться рядом производителей, и должны включать свойства грунта на площадке. Свойства ТРО и усиления грунта затем указываются как минимальные свойства, которые должны быть соблюдены.

    Кроме того, спецификации для блоков SRW можно найти в ASTM C 1372, Стандартные спецификации для блоков с сегментными подпорными стенками (см.3).

    СТРОИТЕЛЬСТВО

    Успех любой установки сегментной подпорной стены зависит от полной и точной информации о полях, тщательного планирования и составления графика, использования указанных материалов, надлежащих строительных процедур и осмотра.

    Рекомендуется, чтобы расположение подпорной стены было проверено представителем владельца. Существующие и предлагаемые степени отделки, показанные на чертежах, должны быть проверены, чтобы гарантировать, что запланированные проектные высоты согласуются с топографической информацией из плана градации проекта.Подрядчик должен координировать доставку и хранение материалов на площадке, чтобы обеспечить беспрепятственный доступ к рабочей зоне и доступность материалов. Материалы, доставляемые на объект, должны сопровождаться сертификатом производителя о том, что материалы соответствуют указанным минимальным требованиям или превышают их.

    Строительство происходит в следующей последовательности:

    1. строительство земляных и выравнивающих площадок,
    2. установка и выравнивание базового курса,
    3. засыпка отверстий агрегатов гравием (если применимо) и заливка гравийной засыпки за агрегатами,
    4. засыпка от обратной стороны гравийной насыпи до конца арматуры (если применимо),
    5. уплотнение засыпки до заданной плотности в подъемниках 8 дюйм.или меньше от передней части стены до задней части арматуры (если применимо),
    6. размещение блоков, засыпка и уплотнение в последующих рядах,
    7. Укладка арматуры грунта, закрепление очередным рядом блоков и насыпью щебня перед натяжением и засыпка (при необходимости),
    8. укупорка и чистовая сортировка.

    Как и в случае любой конструкции, используемой для удержания грунта, особое внимание следует уделять оборудованию для уплотнения и процедурам, используемым во время строительства.При уплотнении грунта в пределах 3 футов (0,91 м) от передней поверхности стены инструменты для уплотнения должны быть ограничены ручным или ходовым оборудованием, предпочтительно виброплитой с минимальным весом 250 фунтов (113 кг). Укрепленный грунт за 3-футовой зоной можно уплотнить с помощью самоходной машины для уплотнения.

    Список литературы

    1. Руководство по проектированию сегментных подпорных стен, третье издание.Национальная ассоциация бетонщиков, 2009.
    2. Симак, М. Р. и Дж. М. Симак, «Определение сегментных подпорных стен», «Ландшафтная архитектура», март 1994 г.
    3. Стандартные технические условия для сегментных подпорных стенок, ASTM C 1372-04e2. ASTM International, 2004.

    NCMA и компании, распространяющие эту техническую информацию, не несут никакой ответственности за точность и применение информации, содержащейся в этой публикации.

    Проектирование подпорных стен — Инженеры Criterium-Schimnowski

    Наши сотрудники специализируются на проектировании подпорных стенок. Мы разработали тысячи проектов и сотни тысяч квадратных футов подпорных стен. С 2011 года мы быстро стали ЦЕННЫМ МЕСТНЫМ РЕСУРСОМ для проектирования и оценки подпорных стен. Вы можете увидеть наши стены в коммерческих застройках; жилые кварталы; и вдоль автомагистралей, автострад и велосипедных / пешеходных дорожек по всей Миннесоте и окружающим пяти штатам.Мы предоставляем качественные услуги по всему Верхнему Среднему Западу.

    Мы проектируем множество типов подпорных стен, в том числе:

    • Блоки сегментные
    • Бетонные блоки
    • Валуны
    • Камень
    • Древесина

    Свяжитесь с нами сегодня, чтобы задать вопросы или запросить дополнительную информацию.

    Мы обслуживаем поставщиков материалов, подрядчиков, ландшафтных дизайнеров, инженеров-строителей, архитекторов, DOT, города, округа, риэлторов и домовладельцев.

    Примечание для застройщиков, строителей домов, стен и домовладельцев: грунт — это сложный уникальный строительный материал, который меняется в зависимости от условий на участке. Опытный лицензированный профессиональный инженер должен быть важным элементом вашей профессиональной команды дизайнеров. Звоните нам с вопросами по этой важной теме.

    Товаров, с которыми мы работаем:

    • Системы Versa-Lok

    • Роквуд

    • Блок Аллана

    • Старый замок

    • Анкерный блок

    • StoneWall

    • Keystone

    • Уездные материалы

    • Маршалл Бетон

    • Энвиролок

    • … и др.

    Мы можем предоставить помощь в проектировании для строительства и оценки проектов как коммерческих, так и жилых (включая домовладельцев).Свяжитесь с нами сегодня, если у вас возникнут потребности в дизайне подпорной стены или строительной площадки.

    Наши услуги:

    • Рабочие чертежи подпорной стены
    • Предварительный расчет количества стен
    • Типовые сечения подпорной стены
    • Конструкции и детали для конкретных проектов
    • Общая информация / ответы по подпорным стенам
    • Расчет стоимости
    • Услуги по дизайну сайта
    • Судебно-медицинская экспертиза
    • Услуги свидетеля-эксперта
    • Служба посещений строительной площадки и анализа строительства

    Наши сборы :

    • Конструкция подпорной стены: 0 руб.95 / SF при минимуме 1000 долларов.
      • Данная комиссия взимается при стандартной доставке продолжительностью 10 рабочих дней.
      • Конструкции, отличные от тех, в которых используются традиционные методы геосинтетического армирования, могут иметь повышенную плату за проектирование.
      • Сложные проекты с большим количеством стен и / или особыми условиями могут иметь повышенную плату за проектирование.
        • За исправления
      • будет взиматься дополнительная плата.
    • Плата за ускоренное обслуживание: 250 долларов США или 10% от стоимости проектирования, в зависимости от того, что больше.
    • Посещение строительной площадки для стен, спроектированных Criterium-Schimnowski: 175 долларов в час, включая все время на стройплощадку / дорогу / отчет, минимум 2 часа.
    • Предпроектный визит: 625 долларов.
      • Это посещение для обсуждения вариантов вашего проекта, когда дизайн еще не завершен. Результатом работы является устное обсуждение и рекомендации. По запросу будет предоставлено письмо с некоторыми вариантами, основанными на ваших желаниях, условиях сайта и нашей компетенции.
      • Обратите внимание, что данная плата применяется к жилым проектам. Плата за ТСЖ и коммерческие проекты определяется в индивидуальном порядке.
      • Дорожные сборы применяются за пределами района метро 7 округа.
    • Посещение объекта после постройки / письмо: 425 долларов США.
      • Этот сбор применяется к стенам, спроектированным Criterium-Schimnowski.
      • Дорожные сборы применяются за пределами района метро 7 округа.
    • Оценка существующей стены: плата зависит от размера стены, типа стены и количества стен.
    • Сборы могут быть изменены и в конечном итоге определяются во время заключения соглашения о предоставлении услуг.

    Примечание о строительной экспертизе

    Обзор строительства является важной частью строительства сегментной подпорной стены.Он защищает всех членов проектной группы (т. Е. Владельца, инженера-проектировщика, подрядчика) от неправильного строительства стен. Плохая конструкция стен является основной причиной выхода из строя подпорных стен. Использование наших услуг по обзору строительства может помочь.

    Следующие элементы стены должны быть проверены инженером подпорной стены до и во время строительства стены:

    • Фундаментальные материалы и подготовка
    • Агрегат дренажный
    • Блоки для сегментных подпорных стен / облицовка стен
    • Засыпка стен
    • Дренажный агрегат
    • Армирование георешетки
    • Геотекстиль и дренажная труба

    Свяжитесь с нами или заполните запрос предложений на этом веб-сайте, чтобы запросить наши услуги.

    10+ типов подпорных стен

    Махадев Десаи — основатель и генеральный директор gharpedia.com и SDCPL, ведущей консалтинговой фирмы в области дизайна, имеющей сильное национальное присутствие. Он имеет степень в области гражданского строительства (BE) и права (LLB) и имеет богатый 45-летний опыт работы. Помимо того, что он является главным редактором, он также является наставником команды GharPedia. Он связан со многими профессиональными организациями. Он также является соучредителем 1mnt.in первого в отрасли программного обеспечения для выставления счетов подрядчикам.Он заядлый читатель, отредактировал 4 книги и пионер движения за чтение книг в Гуджарате, Индия.

    Одна из самых больших проблем, возникающих при строительстве, связана с крутыми склонами и сложными уклонами. Существует огромное беспокойство по поводу эрозии и даже трудностей при планировании. Подпорная стена — одно из решений для строительства в таких местах. Этот тип стены или системы стен сдерживает землю и воду. В сочетании с дренажными системами подпорные стены также могут уменьшить количество ливневых стоков и управлять ими.Они создают прочный барьер, увеличивая ландшафт, делая его более функциональным.

    Также прочтите: Что такое стена сдвига?

    Подпорные стены обычно сооружаются для удержания массы грунта. Прочные подпорные стены также могут быть построены для эстетического озеленения. Различные типы подпорных стен возводятся в разных местах в зависимости от различных факторов, например, типа используемого материала, типа почвы, наклона холма, местных строительных норм и топографии участка.

    Итак, здесь мы обсудили различные типы подпорных стен.

    01. Гравитационные подпорные стены

    Гравитационные подпорные стены зависят от собственного веса только для того, чтобы противостоять боковому давлению грунта. Как правило, гравитационная подпорная стена является массивной, поскольку она требует значительной гравитационной нагрузки для противодействия действующему горизонтальному давлению грунта. При проектировании гравитационной подпорной стенки необходимо учитывать силы скольжения, опрокидывания и опоры. Он может быть построен из различных материалов, таких как камень, бетон и каменная кладка.Подпорная стенка для детской кроватки и подпорная стенка из габиона — это тип гравитационных подпорных стен, которые в настоящее время используются все чаще.

    Также читайте: Строительство каменной кладки: 40+ различных рекомендаций, которые следует помнить!

    02. Консольные подпорные стены

    Консольные подпорные стены выполнены из железобетона. Консольная подпорная стенка состоит из относительно тонкой ножки и опорной плиты. Основание разделено на две части, а именно на пятку и носок.Пятка — это часть основы под засыпкой, а носок — другая часть основы. Он использует гораздо меньше бетона, чем монолитные гравитационные стены, но требует более тщательного проектирования и тщательного строительства. Он может быть сформирован на месте или сборным на заводе.

    Читайте также: Виды каменной кладки — выбирайте с умом для строительства дома!

    03. Подпорные стенки контрфорса

    Подпорные стены контрфорсов такие же, как консольные стены, за исключением того, что они имеют тонкие вертикальные бетонные перемычки, расположенные через равные промежутки времени вдоль задней стороны стены, и эти перемычки известны как контрфорсы.Контрфорсы связывают плиту и основание вместе, и их цель — уменьшить изгибающие моменты и силы сдвига, воздействующие на стену грунтом. Вторичный эффект этих перемычек — увеличение веса стены из-за добавленного бетона. Он может быть сборным или сформированным на месте.

    Также читайте: Преимущества каменной кладки в домостроении

    04. Полугравитационные подпорные стены

    Полугравитационные подпорные стены — это особая форма гравитационных стен.В эти типы подпорных стенок входит немного арматурной стали, чтобы минимизировать толщину стены, не требуя обширного армирования. Они представляют собой смесь консольных стен и конструкций гравитационных стен. Эти стены часто строятся из железобетона, неармированного бетона или каменной кладки. Жесткие гравитационные стены развивают свою способность удерживать почву за счет собственного веса. Полугравитационные стены, такие как монолитные бетонные консольные стены, развивают сопротивление опрокидыванию и скольжению под действием собственного веса и веса грунта над основанием стены.

    Также прочтите: Все о строительстве кирпичной кладки и мерах предосторожности

    05. Сборные модульные гравитационные стены

    Эти стены включают в себя стенки кроватки, стены бункера и стены габиона. Стена для детской кроватки, бетонная или деревянная, представляет собой удерживающую силу тяжести конструкцию, состоящую из взаимосвязанных бетонных или деревянных элементов. Каждый блок кроватки заполнен утрамбованным зернистым грунтом. Стенка бункера, бетонная или металлическая, состоит из примыкающих бункеров с закрытым или открытым фасадом.Каждый бункер заполнен уплотненным зернистым грунтом. Стены габиона состоят из корзин из оцинкованной стальной сетки или проволочной сетки с ПВХ-покрытием. Корзины заполнены прочным камнем размером от 4 до 8 дюймов.

    Также прочтите: Знайте все о каменной кладке

    06. Невесомые консольные стены

    Эти типы подпорных стен развивают боковое сопротивление за счет заделки вертикальных стеновых элементов и поддержки удерживаемого грунта элементами облицовки стен.Вертикальные стеновые элементы обычно уходят глубоко в землю для обеспечения боковой и вертикальной поддержки. Вертикальными элементами стены могут быть сваи, просверленные валы, стальные шпунтовые сваи и т. Д. Поверхности стен могут быть железобетонными, металлическими или деревянными.

    Также читайте: каковы плюсы и минусы кладки в строительстве?

    Для строительства высоких подпорных стен глубокие кабельные стержни или провода вбивают вглубь вбок в землю, затем концы заполняют бетоном, чтобы обеспечить «якорь».Их также называют связками. Эти типы подпорных стен обычно состоят из тех же элементов, что и невесомые консольные стены, но получают дополнительное боковое сопротивление от одного или нескольких ярусов анкеров. Анкерные стены обычно используются в разрезе, когда конструкция продолжается от вершины к основанию стены.

    Также читайте: Типы кладки, которые можно использовать для строительства дома вашей мечты

    08. Стены из механически стабилизированного грунта (MSE)

    Эти типы подпорных стен обычно включают облицовочный элемент и встроенный элемент усиления в засыпку за облицовкой.Облицовочный элемент может быть бетонным, сегментным блоком или панелью, либо стальной сеткой. Армирующий элемент может быть либо геосинтетическим (геотекстиль, геосетка), либо металлическим (полоса, сетка, проволочная сетка). Эти типы подпорных стенок часто используются для поддержки насыпей, и когда ожидается значительная общая и дифференциальная осадка. Большинство стен MSE являются собственностью компании, и список предварительно утвержденных стен MSE для использования можно получить у инженера-геотехника.

    Подпорные стены, в которых для устойчивости используются как масса, так и арматура, называются композитными подпорными стенками или гибридными системами.

    Подпорные стены свай сооружаются путем забивания железобетонных свай рядом друг с другом.

    Сваи забиваются на глубину, достаточную для противодействия силе, которая пытается протолкнуть стену. Он используется как на постоянных, так и на временных работах. Эти типы подпорных стенок обеспечивают удерживающий компонент высокой жесткости, который способен выдерживать боковое давление на больших глубинах выемки грунта практически без нарушения окружающих конструкций или свойств. Стены из шпунтовых свай строятся из стальных листов в откос или котлованы на необходимую глубину, но они не могут противостоять очень высокому давлению.Шпунтовые подпорные стены экономичны до высоты 6м.

    Также читайте: Какой должна быть минимальная глубина фундамента для нового дома?

    11. Подпорные стены из габиона

    Эти типы подпорных стенок представляют собой многоклеточные прямоугольные ящики из проволочной сетки, заполненные камнями или другими подходящими материалами. Он предназначен для строительства противоэрозионных сооружений. Подпорные стены из габиона также используются для стабилизации крутых склонов.

    Эти типы подпорных стен также являются одной из форм гравитационной стены.Они состоят из соединенных друг с другом отдельных ящиков из сборного железобетона или дерева. Ящики заполняются щебнем или другими крупнозернистыми материалами для образования свободной дренажной структуры. Основные типы подпорных стенок для детских кроваток включают подпорные стены из дерева и железобетонные конструкции. Он подходит для поддержки участков с плантациями, но не рекомендуется для поддержки откосов или конструкций.

    Подпорные стены созданы не только для создания красивого пейзажа, но и для выполнения основных функций.Преимущества подпорных стен включают контроль эрозии, предотвращение наводнений и добавление стоимости вашему дому. Короткую подпорную стену также можно превратить в зону отдыха, что делает эти стены действительно универсальным дополнением вашего двора.

    Необходимо прочитать:
    Различные типы бетоносмесителей / машин
    Различные типы древесностружечных плит и их применение
    Различные типы опор для вашего дома

    Изображение предоставлено: изображение 1, изображение 5, изображение 6, изображение 7, Изображение 8, Изображение 9

    Махадев Десаи — основатель и генеральный директор gharpedia.com и SDCPL — ведущая консалтинговая фирма по дизайну, имеющая сильное национальное присутствие. Он имеет степень в области гражданского строительства (BE) и права (LLB) и имеет богатый 45-летний опыт работы. Помимо того, что он является главным редактором, он также является наставником команды GharPedia. Он связан со многими профессиональными организациями. Он также является соучредителем 1mnt.in первого в отрасли программного обеспечения для выставления счетов подрядчикам. Он заядлый читатель, отредактировал 4 книги и пионер движения за чтение книг в Гуджарате, Индия.

    Продемонстрируйте свои лучшие разработки

    Навигация по сообщениям

    Еще из тем

    Используйте фильтры ниже для поиска определенных тем

    1117 — Подпорные стены: основы

    Функциональные подпорные стены строятся для чисто структурных нужд.Например, их можно использовать для выравнивания, удержания или террасирования наклонной площадки; поддерживать существующий сорт вокруг дерева; или чтобы позволить более резкое изменение уклона, чем вы можете достичь на уклонах с уклоном. Они также могут поддерживать ровную площадку, такую ​​как внутренний дворик или подъездная дорожка. Как правило, чем более ограничен или перегружен участок, тем больше потребность в подпорных стенах для обеспечения полезного пространства для ландшафтных целей.

    Другие подпорные стены используются для визуального эффекта в ландшафте и обычно имеют несколько общих характеристик.Например, они отличаются неформальной формой и неравномерным размещением материалов стен. Они меньше по размеру, но визуально более выражены, чем функциональные подпорные стены. Они дополняют другие элементы ландшафта, такие как растения, мощение и мульча. Они более совместимы с деятельностью человека и могут быть адаптированы для многих целей, например, для создания скамейки, в качестве основы для забора или акцентного элемента в ландшафте. Материалы, используемые для строительства декоративных подпорных стен — природный камень, древесина, цветные бетонные кирпичи и блоки — выбираются так, чтобы обеспечить желаемый визуальный эффект в ландшафте.

    Чем выше удерживаемый уклон, тем больше требуется устойчивости конструкции. Во многих случаях критические структурные требования требуют разработки проекта, учитывающего длину откоса, характеристики грунта на площадке, используемый материал стен, доступное строительное пространство и высоту стены. Сложные структурные стены требуют опыта проектирования опытного инженера. Многие муниципалитеты требуют, чтобы стены высотой более четырех футов проектировались инженерами, поэтому вам нужно будет согласовать это требование с вашим муниципалитетом до строительства любой крупной стены.

    Для получения дополнительной информации см. Следующие скрипты Plant talk Colorado ™.

    Расскажите нам, что вы думаете!
    У вас есть вопросы? Попробуйте спросить эксперта!
    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
