Всем давно известно, что дерево начало использоваться в качестве строительного материала очень давно. Что касается кровельного материала, то, как показала практика, лучше  всего для кровли используется дуб, осина, лиственница, кедр . В рамках данной статьи мы разберем, что такое деревянная кровля, как производится монтаж , все преимущества и недостатки такого вида кровли.

Кровля- важный элемент любого здания. От качества ее выполнения зависит не только эксплуатация всего помещения, долговечность здания, но и чувство комфорта для человека.

Стоит также учесть ,что кровля  должна противостоять природным условиям, выветриванию, перепадам температур, ультрафиолетовым лучам и многому другому.

Деревянная кровля — это ПРИРОДНЫЙ кровельный материал, который изготовляется по  старонемецкой технологии из отборных пород  древесины: сибирская лиственница, красный канадский кедр и дуб .

Выбор материала достаточно важен.

Выбранные вами деревья должны быть прямыми и без сучьев. Если же в дранке  очень много веток, то такие деревья для дранки не годятся.

Преимущества и недостатки

Устройство кровли деревянного дома осуществляют при помощи разных материалов:

• дранка, это тип кровли, которая спокон веков  использовалась на Руси. Она имеет вид  тонких  дощечек из таких пород дерева, как ель, ольха или осина. Укладывается   в четыре или шесть слоев;
• шиндель, или более известная как «деревянная черепица». Представляет  собой дощечки не совсем правильной формы. Укладывается, как правило, в шахматном порядке внахлест. Изготовляют шиндель из канадского красного кедра, лиственницы, дуба;
• гонт – пиленые дощечки;
• лемех –деревянные дощечки, по своей форме напоминающие лопату. Ранее такой материал применялся для покрытия  куполов церквей ,шатров и царских палат.
• тес –доски из хвойных пород дерева. Интересный факт, ведь на Руси, для того, чтобы сохранить структуру древесины, их вытесывали из цельного ствола дерева.

Крыша из черепицы

Этот материал изготовляется вручную без применения дополнительных механизмов. К преимуществам можем отнести:

• Обеспечивается 100% герметичность;
•  Кровля из дерева полностью избавляет от необходимости дополнительной пароизоляции крыши;
• Слабое реагирование на морозы;
•  Отличная шумоизоляция;
• Маленький вес;
• Сроки службы составляют от 50 до 100 лет, в зависимости от погодных условий.

Что касается недостатков:

• Высокая трудоемкость при изготовления;
• Ограниченность в применении;
• Слабая пожаробезопасность;
• Деревянная кровля имеет довольно высокую стоимость.

На сегодняшний день существуют огромное количество видов черепицы.

Примеры черепиц

Подготовительные работы при укладке  кровли состоят из множества различных по сложности и характеру производственных операций.

Для их выполнения требуются специальные инструменты, приспособления и детали. Чем удобнее применяемый инструмент, тем приятней  и легче работать.

Особенностью именно черепицы является то, что она укладывается как «чешуйка». Во время дождя она немного разбухает  и вся поверхность еще больше смыкается.

Это способствует тому, что в само помещение не проникает ни капли влаги.

В летнее время года деревянная крыша имеет ряд преимуществ перед железными покрытиями. Как известно, дерево не является источником теплопередачи, что, несомненно, делает проживание в таком доме в солнечную погоду более комфортным, нежели в помещении с железным покрытием.

 Обратите внимание!Деревянная кровля  складывается из множества производственных операций, поэтому для их выполнения следует использовать специальные инструменты и приспособления. Чем удобнее оснастка, тем выше ваша производительности и легче труд.

Правильно произвести монтаж деревянной кровли — обеспечить себе гарантию использования крыши на долгие годы.

При соединении всех деталей крыши деревянных домов, следует пользоваться дополнительными креплениями. Существуют достаточное количество способов соединения деревянных деталей.

Начиная от обычных гвоздей и заканчивая разнообразными шипами и плотничьими врубками. От качества  соединения узлов деревянной кровли зависит очень много. Начнем с того, что это и устойчивость, и прочность, и даже внешний вид.

Существуют такие  узлы деревянной кровли:  плотничьи замки,  шиповые соединения, стропильные врубки.

Конструкция кровли
1 — стропила;
2 — вагонка;
3 — пароизоляция;
4 — деревянная решетка;
5 — теплоизоляция; 6 — ветрозащитный материал;
7 — деревянный настил;
8 — стальные листы;
9 — тесаные доски

Шиповые  соединения, состоят из шипа и гнезда ,но требуют высокой квалификации при изготовлении. Нужно делать все плотно и стараться не разрушить деревянные волокна.

Плотничьи замки. С их помощью плотничьих замков местам, где соединяются узлы деревянной кровли, придается прочность, а всему сооружению — жесткость.

Стропильные трубки используют при изготовлении элементов крыши. Они просты в изготовлении и надежны в использовании.

Последовательность кровли:

1. После изготовления и установки стропильной системы настелите настил из обрезного пиломатериала.
2. Следующим пунктом будет укладка пленки, которая будет выполнять функции защиты от невзгоды при монтаже и создаст эффект вентиляции, что будет способствовать продлению срока жизни кровельного материала и самой стропильной системы. Если в помещении планируете мансарду, то следует утеплить чердачное пространство.
3. Укладываете обрешетку.
4. На обрешетку уложите гидроизоляцию, если есть возможность, то в 2 слоя.
5. Сверху на гидроизоляцию прибейте контробрешетку .
6. На контробрешетку набивается горизонтальная обрешетка.
7. При самом монтаже кровельного материала, доски первого ряда следует укладывать очень плотно и на несколько сантиметров ниже, чем карнизный уровень крыши.
8. Следующие ряды выкладывайте так, чтобы каждая верхняя доска  перекрывала стык двух нижних.
9. Когда  уже дойдете до верха крыши, то приступайте к укладыванию коньковых досок. Верхний зазор прикройте нащельником.
10. Торцевые доски. Их следует укладывать таким образом, чтобы они не были выше уровня самой кровли. То есть все  устройство деревянной кровли должно быть на одном уровне.

Совет!В процессе монтажа лучше всего использовать медные гвозди, водосточные изделия и листы из меди. Поскольку этот материал мало того, что долговечен, он еще и очень хорошо гармонирует.

Правильный монтаж кровли

Существует такой вид монтажа крыши как плоская кровля по деревянным балкам. Выполняется она таким образом:

1. Укладываете деревянные балки
2.  Настелите обрешетку( можете использовать OSB или фанеру).
3. Укладка самой кровли. Начинать стоит справа налево и снизу на верх .Можете использовать как гвозди так и шурупы. Также можно воспользоваться специальными замками.
4. Под кровлей у вас получается некоторое пространство. Его утепляете, а сверху укладываете слой пароизоляции, стыки которой проклейте самоклеящейся лентой.

Перед началом работы, кровля деревянная обязательно  должна быть обработана специальным антисептиком. Это делается для того, чтобы обезопасить себя и свою семью от возгорания вашей крыши.

Также стоит покрасить все доски масляной водостойкой краской. Естественно, это стоит делать для защиты древесины от осадков и влаги.

Для увеличения срока службы конструкции все деревянные конструкции кровли также должны быть обработаны водостойкой краской. Хоть это и затратно, но профессионалы рекомендуют не экономить на этом.

Внимание!Антисептические средства должны быть высоко токсичными по отношению к низшим микроорганизмам, быть  АБСОЛЮТНО безвредными для людей и животных; легко впитываться в древесину ;не ухудшать физико-механические свойства дерева; не вызывать коррозии металлических деталей, применяемых для и крепления деревянных элементов.

Бывают антисептики, применяемые в водных растворах, пасты на основе антисептиков; масляные антисептики.

Обратите внимание на то, что крепление досок к обрешетке тоже стоит проводить по определенной схеме:

1. Уложили доску;
2. Прибили гвоздь сверху по центру;
3. Снизу по бокам также прибили 2 гвоздя.

Снизу доски прибивайте гвозди длинной в 100 мм (сотка),так как они пробивают два слоя кровельной доски. А вот сверху лучше использовать гвозди длинной 70 мм, так как они пробивают один слой доски.

Если деревянная кровля укладывается в два ряда, то сначала полностью  прибейте( 70 мм) первый слой, затем уже прибивайте второй ряд, при этом укладывайте доски второго ряда так, чтобы их центр находился на стыке соединений нижнего ряда. Второй ряд прибивайте 100 мм гвоздями.

Возникает много вопросов ,по поводу того, что делать если дом деревянный? Если конструкция дома бревенчатая — кровля проводится таким же образом, ничего нового использовать не нужно.

Примерная стоимость:

Как мы уже говорили в этой статье, такой вид покрытия имеет достаточно высокую стоимость.

Если же все таки вы решили делать именно такую кровлю, то цена за 1 м² колеблется в диапазоне. Но, поверьте, оно того стоит.

Деревянная кровля издавна считалась средством своего архитектурного самовыражения. Она позволяет воплощать в жизнь самые креативные архитектурные задумки.

Несомненным ее плюсом является экологическая чистота ,безсомненные уникальные эстетические качества. Именно эти факторы, нередко, являются определяющими при выборе того или иного выбора покрытия для вашего дома.

Все это в сумме позволяет утверждать, что данный вид материала продолжает пользоваться популярностью в строительстве и сегодня.

Деревянная кровля – дранка лемех и гонт своими руками

Возвращение к натуральным стройматериалам обусловлено не только модными экологическими аргументами, хотя в их убедительности нет никаких сомнений. Созданная природой органика на своеобразном интеллектуальном уровне самопроизвольно подстраивается под условия жизни владельцев. Она полностью утилизируется после износа, не нарушая природного баланса ни в процессе эксплуатации, ни после него. В ряду «всплывших» из глубины времен материалов фигурирует дранка и другие виды деревянного кровельного покрытия, прочно забытые из-за немалой стоимости и трудоемкого монтажа. Однако именно дранкой крышу покрыть можно весьма экономно. Технология не сложна, но усердием и багажом простых правил будущему кровельщику запастись необходимо.

Плюсы кровли с деревянным покрытием

Несложно догадаться, что монтаж деревянной черепицы будет заключаться в скрупулезном креплении каждого отдельного элемента. Если интересует бюджетная деревянная кровля, нужно будет самостоятельно сделать еще и сам материал. Зато благодаря превосходным изоляционным свойствам древесины хозяев не будет беспокоить шум дождя и гарцующие по крыше кошки. И строение станет уникальным из-за неподражаемого эффекта деревянных пластин.

Все виды кровельных покрытий, объединенных под технологическим названием «гонтовая кровля», работают по принципу еловой шишки. При намокании их элементы набухают, словно, смыкаются между собой, превращаясь в барьер для атмосферной влаги. В сухую погоду древесина ссыхается, предоставляя возможность воздуху свободно циркулировать в кровельных зазорах и в подкровельном пространстве. То есть, как гидроизоляция, так и вентиляция осуществляется природной органикой самостоятельно. Потому деревянные конструкции кровли в большинстве своем не требуют укладки паро и водонепроницаемых прослоек, если угол наклона скатов не ниже пределов, указанных в DIN 68119.

Типы деревянных кровельных покрытий

Для обустройства банной кровли купить можно выполненный в заводских условиях материал или сделать его самостоятельно. Фабричные варианты дешевизной не порадуют, но впечатлить сможет полная готовность к монтажу или художественная резьба нижней кромки. Элементы гонтовых покрытий различаются по технологии изготовления, конфигурации и по способу укладки. На основании перечисленных различий они делятся на следующие типы:

• Гонт – покрытие, вручившее название всем видам из данной категории. Представляет собой отдельные пиленые или колотые пластины, продольный срез которых может быть строго прямоугольным, трапециевидным или может напоминать ласточкин хвост. В случае с хвостом дощечки, шпунтованные данным образом, не только крепятся к обрешетке, но и соединяются между собой по схеме «шип-в-паз». В случае применения нешпунтованного материала, т.е. трапециевидных и прямоугольных в срезе элементов, крепление к обрешетке и соединение между собой выполняется только с помощью гвоздей или саморезов. Крепеж проходит через две пластины без шпунта насквозь и входит в решетину на 2 см.

Обратите внимание! Пиленый материал ощутимо проигрывает по эксплуатационным и техническим характеристикам колотому аналогу. В процессе распиловки нарушается естественная структура волокон древесины, из-за чего она не может также стойко сопротивляться внешним негативным факторам.

• Дранка и щепа – упрощенные вариации на тему гонта, различающиеся между собой лишь габаритами т толщиной. Длина кровельной драни обычно от 40 см до 1 м, щепа поменьше. Как щепа, так и дранка своими руками изготовляется путем колки чурок на некалиброванные дощечки. Бревно для чурок должно быть толстым и хорошо просушенным, иначе много дощечек пойдет в расход. Если наколоть пиломатериал с показателем влажности менее 18%, элементы потрескаются при высыхании. Если использовать мягкий центр бревна – оболонь, дощечки не выдержат долгой эксплуатации. Кроме того не должно быть на элементах кровельной драни «ни сучков, ни задоринок», а также сквозных щелей и склонных к гниению участков. Оптимально использовать осину или ольху, применимы хвойные мягкие породы. Дранка на крышу укладывается по принципу шахматного порядка в два, три, четыре или пять слоев с нахлестами, как по горизонтали, так и по вертикали.

Обратите внимание. Для правильного прилегания на боковых срезах дощечек снимают фаску. Под углом в 45º ее нужно сделать в одном направлении с обеих сторон. Мастера, отлично знающие как сделать дранку, рекомендуют фаску снять для красоты с внешнего поперечного края и с внутреннего для лучшей подгонки.

• Шиндель – выполненная из древесины черепица, монтируемая внахлест, но не в четком шахматном порядке, а с некоторым смещением элементов. Данный прообраз современной гибкой черепицы не крепят жестко к обрешетке. Должен оставаться некоторый винт. Элементы деревянной черепицы не устанавливают плотно друг к другу для обеспечения возможности увеличиваться в размерах от влаги без «вспучивания» упирающихся друг в друга дощечек. При изготовлении шинделя важен учет расположения структурных колец древесины, иначе при многократном высыхании и увлажнении материал будет коробиться в ненужном владельцу направлении.
• Лемех – легендарное покрытие, украшавшее резным великолепием деревянные церкви и боярские хоромы на Руси. Каждая лемешина это художественное изделие, полностью созданное искусными руками мастера. Для изготовления используется исключительно осина и ручной инструмент. Древесину заготавливают в период активной циркуляции наибольшего количества сока по волокнам – в конце весны. На создание элементов лемеха, напоминающих лопатку с резной окантовкой, уходит много тщательно подобранного пиломатериала. Дорогостоящее удовольствие крайне редко заказывают в специализированных артелях для декора малогабаритных архитектурных форм.

• Тес – хвойные доски, укладываемые на кровли вдоль линии карниза или поперек. Второй вариант наиболее практичен, так как служит гораздо дольше. По центру досок, установленных поперек карниза, выстругивают желобок для стока воды. Монтируют кровлю из теса в два слоя в разбежку, с зазором между досками или без него. Крепление производят одним гвоздем. Доски верхнего слоя хорошо остругивают и располагают так, чтобы наружу «смотрела» сердцевина. Доски нижнего слоя не нужно остругивать, устанавливают их сердцевиной вниз. Если выбрано направление укладки вдоль линии карниза, монтаж начинают с крепления обшивной доски, в которую упираться будет первый ряд. Монтаж производят с нахлестом в 5 см каждого последующего ряда на предыдущую доску.

Неопытному домашнему мастеру по плечу самостоятельное изготовление дранки или щепы, не требующее особых навыков и квалификации резчика по дереву. Несмотря на легкость обработки пиломатериала с естественной влажностью, использовать его нельзя, нужно сложить бревна в штабель и высушить. «Созревать» до готовности бревно будет 3 года, процесс можно ускорить, распилив его на чурки с минимальной длиной 40 см. Тогда дрань готова будет через полгода, но лучше подождать 9 месяцев. Колоть высушенную твердую породу очень трудно, но для того, чтобы получилась износостойкая кровельная дранка стоит потрудиться.

Расчет количества пиломатериала на кровлю

Естественно, мало найдется желающих обнаружить недостачу так долго подготавливаемого к укладке покрытия. Потому необходимое количество бревен лучше подсчитать заранее. Для расчетов количества фабричного материала есть специальные таблицы. По ним число дощечек, требующееся для укладки в два или в три ряда на скат с определенным уклоном, можно рассчитать без труда. Материал покупают обычно с запасом 5% на случай неудачной попытки забить гвоздь. Домашнему кровельщику тоже ориентироваться нужно на площадь кровли, размер которой зависит от крутизны верхней ограждающей конструкции. Однако для начала следует вычислить, сколько пластин нужно для покрытия одного метра.

Обратите внимание. Оптимальная крутизна кровли с деревянной черепицей 55º-71º. Кровельщики цифру уклона считают показателем, равнозначным сроку службы покрытия. Критическим пределом угла наклона скатов считают 14º-18º. Чем выше скат, тем больше нужно материала для его устройства.

Четырехметровое бревно, из которого будет производиться деревянная дранка, разделить можно максимум на 10 чурок. Из одной чурки выйдет 3 или 4 доски с шириной около 15 см. Точной калибровки элементов не требуется. По продольной линии на метр кровли можно уложить 7 пластин. Дальнейшие вычисления зависят от числа слоев покрытия. При трехслойной укладке, применяемой для обустройства жилья, на дневную поверхность выходит лишь треть элемента.

Над банями, беседками, верандами деревянную черепицу укладывают обычно в два слоя. Значит, число изготавливаемых пластин нужно удвоить, получим 14. При двухслойной укладке с перекрытием предыдущего ряда в 10 см из-под следующего ряда «выглядывать» будет 30 см доски. То есть, по вертикали выходит приблизительно 3 ряда. Перемножим и округлим, получим 42 элемента, но лучше рассчитывать на 50. Остаток не пропадет при любом раскладе. Гонтом можно отделать фронтон, фасад или облицевать стены внутри.

Обратите внимание. Для выполнения первого от карнизного свеса ряда и для приконькового аналога пластины делают короче.

Технология укладки дранки

Кровля из древесины отнесена к разряду конструкций средней тяжести, дранка для кровли не будет весить более 17 кг. Мощной стропильной системы под нее не нужно. Но обрешетку нужно сооружать с шагом, зависящим от шага крепления элементов. Опытные мастера советуют строить обрешетку сплошным настилом без зазоров из доски. В рассматриваемом нами случае монтажа гонта в два слоя решетины нужно установить через 30 см.

Обратите внимание. Шаг обрешетки для устройства трехслойной готовой кровли рассчитывается путем деления длины элемента на 3. Округление производится в меньшую сторону.

Крепление пластин производят оцинкованными саморезами, предназначенными для работы с деревом, специальными винтообразными или желобчатыми гвоздями. Крепеж располагают в двух верхних углах дранки, не ближе 2х см к кромке.

Внимание! В случае устройства деревянной кровли с утеплением прямой контакт гонта и гидроизоляционного материала недопустим. Между ними нужно сформировать вентиляционный зазор посредством установки контробрешетки. Вентиляция не потребуется, если в качестве изоляционного слоя будет использована супердиффузионная мембрана.

Основные узлы деревянной кровли строят по единому для всех крыш технологическому принципу. Вокруг дымохода и вдоль линий примыканий необходим герметично закрепленный жестяной фартук. Ендовы, выпуклые углы укладываются по веерной схеме. Конек можно оформить укладкой двух состыкованных длинных досок, монтажом коротких дощечек с нахлестом наподобие устройства конька для керамической черепицы. Можно на конек уложить охлупень – бревно во всю длину с продольным пазом, сформированным под заведение под него верхних краев дранки.

конструкция, узлы, схема деревянных кровель

Крыша дома всегда заслуживала особого внимания. Наравне со стенами она несет ограждающую функцию и призвана защищать дом от неблагоприятного атмосферного воздействия. Именно по этой причине устройство крыши деревянного дома заслуживает особого внимания. Она призвана не только защищать дом от проливного дождя и тяжелого снежного покрова, но и выдерживать теплоту палящего солнца и силу порывистого ветра. Можно сказать, что эта конструкция дома постоянно испытывается на прочность, устойчивость, различного рода изоляцию. Кровельные материалы для покрытия крыши должны проявлять морозоустойчивость и стойко противостоять химическому  и радиационному воздействию. В этой статье мы расскажем о том, какой должна быть конструкция крыши деревянного дома, которая будет отвечать всем требованиям надежного укрытия.

Деревянная крыша – основные понятия

Деревянная крыша

Крыша – это конструктивный элемент дома, расположенный над чердачным перекрытием и выполненный из балок, которые могут быть деревянными или бетонными. Финишное покрытие кровли делают из разных материалов – шифера, профнастила, металлочерепицы, битумной мягкой черепицы и т.д. Все это в совокупности призвано защитить постройку и гарантировать уютное и комфортное проживание людей.

Правильно выбрав и соорудив крышу, можно не только не переживать за ее прочность, но и любоваться привлекательным внешним видом, который в каждом отдельном случае отличается особым колоритом и прелестью.

Крыши отличаются не только материалами кровли, но геометрической формой, которая определяется углом наклона крыши по отношению к горизонту. Она бывает плоской с углом наклона до 5 градусов и скатной со значительным уклоном.

При описании наклона применяются обозначения, как в градусах, так и в процентном отношении (высота подъема Н делится на половину перекрываемого пролета и умножается на 100%).

Особенности скатной деревянной крыши

Устройство деревянной крыши будет зависеть от ее конструктивных особенностей.

Скатной крышей называют крышу, состоящую из скатов (так называют наклонные плоскости крыши, которые имеют наклон больше 10%). В зависимости от конструкции, крыши подразделяются на  чердачные (раздельные) и бесчердачные (совмещенные). Чердачные крыши располагают дополнительным нежилым помещением (чердаком), расположенным между чердачным перекрытием и непосредственно крышей. Бесчердачная крыша такого помещения не имеет — в ней перекрытие верхнего этажа одновременно является несущим элементом крыши.

Крыша состоит из несущего остова крыши (он воспринимает нагрузки от нее самой и лежащих осадков) и кровли в виде облицовочного материала, защищающего дом от внешних  воздействий. Благодаря уклону атмосферные осадки стекают или сползают с крыши. Как писалось выше, он определяется в процентах или градусах.

Каким будет уклон крыши, определяют по многим факторам:

1. По величине снежного покрова, характерного для данного климатического района. Он существенного отличается в северных и южных областях, европейской или западной части страны. Больший уклон кровли способствует более легкому сходу снега, а это значит, что в этом случае крыша не будет перегружаться и прослужит дольше.
2. По материалу кровельного покрытия. В зависимости от его вида может быть разный уклон крыши.
3. По архитектурным особенностям здания. Именно кровля часто определят архитектуру постройки. Например, в случае, когда для устройства плоской крыши заказчик просит использовать в качестве финишного покрытия керамическую плитку, архитектору потребуется либо убедить его, что в данном случае это делать нецелесообразно, либо изменить форму крыши. Тогда можно будет использовать предложенный заказчиком кровельный материал.

Виды  скатных крыш

Скатные деревянные крыши, конструкции которых в настоящее время отличаются большим  разнообразием, бывают:

Односкатными. Крыша в этом случае имеет один уклон – от одной стены до другой. Их используют в зданиях, расположенных в черте города, но не имеющих разрешение на водоотвод и размещение водосточных труб, а также сбрасывание снега. Односкатные крыши устраивают на простейших постройках типа гаражей и сараев.

Двускатными или щипцовыми. Они применяются в зданиях разного вида и считаются наиболее распространенными. Представляют собой два ската, направленных в противоположные стороны.

Вальмовая крыша

Вальмовыми и полувальмовыми (двух или четырехскатными), используемыми по большей части в дачных домиках  и сельском строительстве. Предусматривают наличие слуховых окон.

Мансардными или ломанными. Их устраивают над жилыми помещениями с целью получения дополнительной жилой площади или чердачного помещения для хозяйственных нужд.

Шатровыми четырехскатными, когда вершины всех скатов соединяются в одной точке. Такие крыши применяются в зданиях, имеющих квадратный или многоугольный план.

Шпилеобразными, состоящими из очень крутых скатов треугольной формы, которые соединяются в вершине. Ими перекрывается такие архитектурные элементы зданий, как башни, эркеры, стеновые конструкции круглой формы.

Чердачные скатные крыши и их конструктивные особенности

Выбор конструкции крыши определяется несколькими факторами, а именно:

Величиной перекрываемых пролетов. Величина сечения стропильной ноги напрямую зависит от  величины перекрываемого пролета. Чем он больше, тем большая нагрузка  приходится на стропильную ногу. Например, для перекрытия односкатной кровлей постройки, имеющей пролет 5 метров, достаточно стропил с шагом  от 1 до 1,2 метра и сечением 150х50 мм. Если деревянные конструкции крыши рассчитаны на  10 метровый пролет, то потребуются 2 доски того же сечения с шагом стропил 0,6 метров. Можно использовать клееную балку, имеющую высоту в пределах 30 см.

Уклоном крыши дома. Здесь следует учитывать, что снег, который ложится на крышу с уклоном до 50 градусов, будет под тяжестью своего веса сползать вниз. Это означает, что нагрузки на кровельную конструкцию будут наименьшими, а это — возможность использовать для нее стропила меньшего сечения. Когда делается пологая крыша с уклоном в пределах 20 градусов, то стропила должны быть более мощными, поскольку им придется принимать нагрузку от скапливающегося на крыше снега.

Требованиями к сроку службы конструкции. В идеале долговечность крыши должна совпадать со сроком службы самого здания (в случае коттеджей и частных домов – это приблизительно 100 лет). Если за крышей правильно ухаживать и бережно эксплуатировать, то деревянная конструкция может прослужить без капитального ремонта 20-30 лет, металлическая и железобетонная 30—50 лет. Хотя существуют примеры, говорящие о том, что в условиях правильной эксплуатации деревянные крыши служили на протяжении не одной сотни лет.

Огнестойкостью конструкции крыши. Требования к огнестойкости очень важны и имеют большое значение при устройстве кровли и стропильной системы. К примеру, в  малоэтажных зданиях (1-2 этажа) деревянные конструкции чердачной крыши должны сохранять свою целостность и несущую способность при воздействии на них открытого огня  в течение 45 минут. Такого предела огнестойкости можно добиться с помощью оптимального сечения стропил и их качественной огнезащиты (сюда относятся защитные краски, антипирены, негорючие маты, цементно-песчаная штукатурка).

Утепление крыши

Технологическими свойствами кровли. Если вам нужна теплая крыша, то она будет весить больше и, соответственно, деревянные конструкции кровли будут иметь большее сечение и вес составляющих элементов. Например, минераловатные плиты толщиной 100 мм весят от 16 до 50 кг/кв.м. В то же время пенопласт такой же толщины будет весить 6-12 кг/кв.м. В случае устройства теплого потолка, вес утеплителя будет давить на стропила и поэтому его вес нужно включить в расчет их мощности. При холодном потолке действие утеплителя перенесется на чердачное перекрытие, а нагрузка на стропильную систему будет снижена.

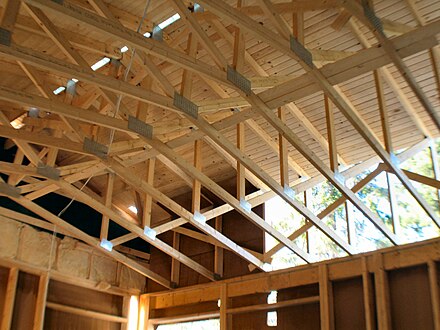

Различные конструкции деревянной крыши

Когда речь идет о малоэтажном строительстве, то наибольшую популярность имеют деревянные конструкции. В большинстве случаев пользуются тремя их  видами:

• наслонными стропилами;
• висячими стропилами;
• деревянными фермами.

Стропильная система включает:

• стропила или стропильные ноги. Такое название  дано деревянным балкам, которые непосредственно воспринимают нагрузку кровли;
• мауэрлат, так называемый брус, который укладывают вдоль стены и который служит опорой для стропил;
• стойки в виде деревянных вертикальных балок;
• стяжки, которые воспринимают растягивающие усилия кровли;
• обрешетку, представляющую собой совокупность брусьев, которые в перпендикулярном направлении укладываются на стропильные ноги.

Остановимся на каждой составляющей отдельно.

Наслонные стропила расположены так, что их нижний конец опирается на мауэрлат, а второй верхний – на стойку или стену дома. Функция мауэрлата сводится к передаче и распределению нагрузки, исходящей от стропил на стену. Стропила имеют шаг 0.6-2.0 метра. На него оказывает влияние нагрузка, вид и сорт дерева, из которого они сделаны. Материалом для стропил служит брус толщиной 150-200мм или же составные доски, имеющие толщину сверх 50  мм. Стойки размещают с шагом в 2-3 метра. Чтобы стропильная конструкция крыши деревянного дома была более жесткой, между стойками делают горизонтальные связи из бруса шириной в 150-200 мм. Стропильная система крепится к дому, иначе ее может снести ветром. Для этой цели используется проволока (скрутка), которая крепится в стене с помощью анкеров.

Стропильная система такого вида является наиболее распространенной. Она привлекает удобной схемой, которую всегда можно изменить, учитывая конфигурацию дома.

Для устройства стропильной системы необходимо иметь одну или несколько продольно расположенных несущих стен, на которые опираются стойки. Ширина дома должна быть минимум 7 метров.

Висячая стропильная система

Висячие стропильные системы используют в строениях, в которых отсутствует несущая стена, находящаяся посередине здания и на которую может опираться крыша. В этом случае ширина дома составляет 6-8 метров. С помощью таких стропил можно перекрыть не очень большие хозяйственные постройки. В данной схеме Нижние концы стропил без каких-либо промежуточных опор опираются непосредственно на боковые стены. При этом на стены оказываются большие горизонтальные напряжения. Жесткость конструкции в этом случае обеспечивается за счет обеспечения стяжки (затяжки) стропил, что позволяет уменьшить распорные усилия и защитить от опрокидывания наружные стены. Крепление всех деревянных конструкций производится с помощью накладок, нигелей (гвоздей) и болтов.

Если вы хотите эксплуатировать чердачное помещение, то стяжки должны находиться на высоте. Обратите внимание, что чем выше они расположены, тем массивнее должны быть.

Деревянные фермы наиболее часто используются при устройстве кровли в промышленном строительстве и менее распространены в частном. Причина кроется в их больших пролетах – 15-20 метров. Конструктивное строение фермы, изготовленной из деревянных клееных досок или брусьев, является довольно сложным. Узлы деревянных крыш в этом случае представляют неизменяемую систему, в которую входят отдельные, связанные между собой элементы (брусья и доски сечением 50-150 см). Применение таких конструкций осуществляется на постройках, которые служат еще с прошлого века и их кровельные системы подлежат замене.  Делают ее на театрах, общественных зданиях и домах «сталинской» постройки. Деревянными  фермами перекрывают одно- и двухэтажные здания сельскохозяйственного назначения, строящиеся для сохранности урожая. В частном строительстве применение таких конструкций экономически неоправданно, поскольку коттеджи не имеют больших 20-метровых пролетов. Для них вполне подойдет стропильная система, опирающаяся на 2-3 продольные стенки.

При сооружении, так называемых, «канадских домов», которые полностью строятся из древесины по типовым проектам, фермы очень популярны.

В конце следует отметить, что среди положительных сторон конструкций крыши, сделанных из дерева, является их долговечность (только необходимо их защищать и правильно эксплуатировать), а также относительная дешевизна и натуральность материала. Среди недостатков можно назвать их легкую воспламеняемость, которая может произойти без надлежащей защиты, возможность гниения и порчу, производимую паразитами.

Деревянная кровля: особенности конструкции, монтаж, огнезащита

Экологичность сегодня в моде. Строя дома и дачи, многие стали задумываться об использовании натуральных материалов, которые не нарушают природный баланс и легко утилизируются. Деревянная кровля – одно из решений, о которых вспомнили на гребне этой волны.

Все больше и больше людей выбирают такое покрытие для крыш своих домов хоть и обходится оно недешево, а его укладка требует знаний и мастерства. Почему? Все очень просто: правильно уложенная кровля может больше века поражать всех красотой и необычным дизайном.

Виды деревянных кровель

Такую кровлю можно сделать самостоятельно или приобрести уже готовый материал заводского образца. Готовая продукция, конечно, обойдется дороже, однако, она проще монтируется и лучше выглядит. Существует несколько видов деревянных кровель. Друг от друга они отличаются способом изготовления и укладки. Вот четыре основных:

• дранка;
• шиндель;
• лемех;
• гонт.

Рассмотрим каждый из них подробнее. Дранка была очень популярна еще во времена Древней Руси. Это покрытие изготавливается из тонких досок, которые откалывают от ствола (желательно – цельного) ели, ольхи или осины и укладывают шахматкой в несколько слоев, обычно – в 4-6. Дранку по ошибке иногда называют щепой. Хотя последняя изготавливается из дощечек меньшей длины.

Шиндель выглядит как деревянная черепица, основа этого материала – колотые дощечки неправильной формы и небольшого размера. Как и дранка, шиндель укладывается шахматкой, но внахлест. Изготавливается этот материал из дуба, красного кедра и лиственницы. Сегодня лучшим считается шиндель, произведенный в Германии.

Лемех очень похож на шиндель, но по форме напоминает уступчатую пирамиду или лопатку. Часто встречается лемех с фигурным краем. Этот материал раньше применялся для обустройства шатров и церквей.

Гонт – это колотые или пиленые пластины. Их продольный срез может быть трапециевидным, прямоугольным или клинообразным, т. е. напоминать хвост ласточки. В последнем случае дощечки не только крепятся к обрешетке, но также собираются с помощью соединения шип-паз. Такой гонт называют шпунтованным.

В трапециевидных и прямоугольных на срезе гонтовых пластинах соединение и крепление к обрешетке делается только с помощью саморезов и гвоздей. Это – нешпунтованный гонт. Каждый из перечисленных материалов кладется на специальные деревянные балки кровли, которые называют обрешеткой.

Преимущества кровли из дерева

Среди преимуществ деревянной кровли стоит выделить следующие:

1. Экологичность. Этот материал полностью натурален. Он изготавливается из качественной древесины и не содержит вредных веществ.
2. Шумоизоляция. Кровля из древесины отличается высоким уровнем шумопоглощения и не позволяет лишним звукам проникать в дом.
3. Прочность. Дерево – надежный материал. Правильно установленная кровля из дерева может прослужить не один десяток лет.
4. Герметичность. Деревянная кровля надежно защищает дом от ветров и осадков, не требует укладки дополнительного паро- и гидроизолирующего слоя. Намокая, элементы кровли набухают и плотно смыкаются между собой, препятствуя попаданию воды в дом. Это своеобразный барьер от влаги.

Когда дерево просыхает, оно, напротив, пропускает в пространство под крышей необходимый воздух, обеспечивая природную вентиляцию помещения. А низкая теплоемкость материала препятствует образованию конденсата.

Кстати, один из наиболее легких современных кровельных материалов – это как раз деревянная кровля, конструкция ее выполнена таким образом, что без труда укладывается даже на легкий каркас и позволяет сэкономить деньги на дополнительных строительных материалах.

Принцип устройства и монтажа

Монтаж кровли из древесины представляет собой крепление всех отдельных элементов между собой. Однако устройство деревянной кровли отличается для каждого из видов материала, поэтому их монтаж имеет свои особенности.

Монтаж кровли из дранки

Дранка делается из древесины хвойных пород (иногда – из лиственных) на специальном станке. Древесина при этом проходит жесткий отбор.

Порченый материал, например, с трещиной и гнилью, сразу отбрасывают. Затем, по направлению вдоль волокон срезают полосы древесины. Они обычно делаются в один слой, а их толщина может варьироваться от 3 до 5 мм. После этого их разрезают на кусочки шириной от 90 до 130 мм и длиной от 400 до 1000 мм.

В производстве дранки используется сколотая древесина. Она дольше сохраняет структуру, а, значит, обеспечивает надежность и долговечность кровельного покрытия.

Дранка легко монтируется и может покрывать даже сложные, с точки зрения архитектуры, строения. Укладывается она в несколько слоев. Иногда в 3, иногда – в 5, в зависимости от назначения помещения.

Проходит устройство кровли из профлиста по деревянной обрешетке, которая обычно изготавливается из брусьев. Средняя толщина каждого из них составляет 60 мм. Укладывается дранка по направлению снизу вверх, при этом каждая пластина на 40-50 см заходит на соседнюю. На столько же миллиметров каждый верхний ряд перекрывает нижний.

Для первого и второго ряда кровли используются пластины покороче – их длина обычно не превышает 500 мм. Последующие выкладываются из длинных пластин – до 750 мм.

У дранки есть свои особенности монтажа. Верхний край изначального слоя гвоздями прикрепляют к брусу обрешетки, а нижний крепят к доске. Для этого обычно используют 50-миллиметровые гвозди, а забивать их стараются так, чтобы гвоздь пробивал верхний край пластины из предыдущего ряда насквозь.

Монтаж кровли из шинделя

Этот вид деревянной кровли лучше всего справляется с шумоизоляцией и считается очень надежным. Изготавливается шиндель из дощечек небольшого размера, которые откалывают от деревянной колоды, не нарушая при этом структуру материала.

Затем дощечки отправляют на просушку в специальные камеры. Влажность в них составляет всего 18%. Благодаря этому материал отлично переносит транспортировку и легко монтируется.

Шиндель хорошего качества можно определить по расположению годовых колец – они должны размещаться под углом 30 градусов.

Дощечки шинделя монтируются по сплошной обрешетке. Укладывается такая кровля в несколько слоев, обычно – в 3. А чтобы шиндель обеспечивал влагоустойчивость и вентиляцию помещения, его необходимо размещать с небольшими зазорами.

Кровля из шинделя оптимальна для крыш с углом наклона от 18 градусов. Чем больше угол наклона – тем дольше прослужит кровля. Что касается длины, то для обычных домов лучше всего подойдут дощечки до 200 мм, а для бань и особняков – до 400 мм.

Монтаж кровли из лемеха

Этот материал часто использовали для покрытия куполов церквей, а также изготовления бочек. При этом один конец дощечки заостряли клином, а второй оставляли треугольным или закругленным. Сегодняшний лемех — это пиленые дощечки прямоугольной формы, в которых проделаны продольные лунки. Изготавливаются они из осины.

Благодаря такой структуре материала, осадки не задерживаются на поверхности, а легко сходят с нее. Дощечки лемеха чаще всего одинаковы по размеру. Укладка такой кровли выполняется снизу вверх, в нижнем ряду при этом стараются оставить напуск.

Составляющие кровли из лемеха крепятся друг к другу помощью гвоздей и саморезов. Выкладываются дощечки шахматкой, при этом соседние должны на две трети перекрывать друг друга и по вертикали, и по горизонтали.

Укладывая такую кровлю, важно предварительно обработать древесину средствами, препятствующими образованию гнили. Сам материал не тяжелый, поэтому покрытие кладется на легкий каркас. Во влажную погоду лемех разбухает и прогибается, за счет чего кровля приобретает форму купола. Затем дощечки ссыхаются, обеспечивая естественное проветривание помещения.

Монтаж кровли из гонта

Гонт состоит из дощечек клинообразной формы, с пазом на одной из сторон. Такие дощечки выпиливаются по направлению вдоль волокон. Их длина обычно составляет от 500 до 700 мм, а ширина – от 70 до 120 мм.

Высота низкого ребра гонта составляет 3 мм, а высокого – 150 мм. Глубина паза в высоком ребре может достигать 12 мм. Ширина по кромке – 3,5 и 5 мм.

Материалом для изготовления гонта служат деревья с правильной геометрической формой ствола: пихта, ель, кедр, сосна и осина. Сделанный из хвойных пород гонт считается менее плотным, но гораздо легче обрабатывается.

Гонт из лиственных пород сложнее в изготовлении, но он прочнее и надежнее. Чтобы обеспечить огнезащиту деревянных конструкций кровли, дощечки гонта предварительно пропитывают антипиренами и антисептическими средствами.

Обрешетка для укладки гонта изготавливается из брусьев 50 на 50 мм. Шаг обрешетки зависит от количества слоев гонта и его длины. Кровля хозяйственных построек обычно делается из 2 слоев, а жилых – из 3. Если слоя 2, то каждая дощечка при укладке должна перекрывать половину предыдущей, а если 3 –то всего две трети.

Прибивают дощечки к обрешетке гвоздевым боем. Укладывается гонт снизу вверх и справа налево – так, чтобы заостренное ребро каждой дощечки входило в левый бок предыдущей. Прикарнизные и приконьковые ряды делаются из укороченных гонтовых дощечек. Здесь материал стелется зигзагом, при этом стык нижнего ряда должен приходиться на середину дощечки верхнего.

Как продлить долговечность деревянной кровли?

Несмотря на огромное количество преимуществ, у кровли из дерева есть один недостаток – она сильно подвержена влиянию природных явлений. В неблагоприятном климате ее срок эксплуатации существенно снижается. Именно поэтому кровлю из дерева необходимо пропитывать антисептиками и средствами огнезащиты. Такая обработка нужна не только при укладке, но и во время эксплуатации. Лучше всего проводить ее каждые 3-4 года.

Также влияет на срок жизни деревянной кровли и техника укладки. Чем грамотнее обустроена сама кровля и подкровельное пространство – тем дольше прослужит покрытие.

Обязательно нужно давать дереву дышать, поэтому не рекомендуется укладывать такую кровлю поверх паро- и гидроизолирующих слоев. Они не пропускают достаточное количество воздуха и от этого дерево начинает портиться.

Уже продолжительное время деревянная кровля остается популярной во многих странах — от Сибири до Скандинавии. Это экологично, красиво и надежно. Она защищает дом от влаги и обеспечивает природное проветривание помещения. А благодаря современным огнезащитным средствам можно не опасаться пожара. И хотя стоит такое покрытие недешево, оно полностью оправдывает вложенные средства.

Автор: Анастасия Лежнева,
специально для xfasad.ru

Полезное видео: кровля из осиновой дранки

особенности конструкции и нюансы монтажа

Дерево всегда считалось традиционным материалом для возведения домов разной конфигурации. Не изменились эти тенденции и со временем. Красивый внешний вид, экологичность и удобство обработки по-прежнему удерживают древесину в лидерах при строительстве зданий. Единственное, что меняется, это дизайнерские решения возводимых конструкций, поэтому особого внимания при проектировании требуют формат стен и устройство крыши деревянного дома.

Деревянный дом – это самое лучшее из всех решений, какие только могут прийти в голову при реализации идеи о строительстве. Ведь древесина придает зданию уникальную совокупность свойств, среди которых основными являются:

• Отличные экологичные показатели;
• Долговечность – при соблюдении технологических процессов по работе с деревом;
• Высокие теплоизоляционные характеристики;
• Надежность и устойчивость возведенной конструкции.

Чтобы получить весь этот комплекс параметров, необходимо еще на стадии возведения здания позаботиться и двух вещах:

1. Соблюсти все правила при обработке древесины;
2. Учесть в проекте возможные деформационные процессы, происходящие с деревом в течение длительного времени.

Древесина очень чувствительно реагирует на температурные перепады и изменение показателей влажности, но более важно то, что со временем любое дерево дает усадку, которая очень сильно влияет на общую геометрию дома.

Деревянный дом со временем дает усадку, что может полностью изменить геометрию его конструкции, если этому не помешать

Чтобы каркас здания и особенно конструкция крыши деревянного дома не пострадали, стоит позаботиться об этом заранее. «Помочь» зданию можно при помощи правильного подхода к выбору и обустройству:

• Кровли, то есть оптимальный подбор кровельного материала и всех необходимых для монтажа элементов;
• Конфигурации крыши – включает в себя выбор формы конструкции «пятого фасада»;
• Стропильной системы, которая зависит от ширины и проектного решения возводимого здания;
• Кровельного пирога.

Прекрасным дополнением к оригинальному дизайну деревянного дома станет яркая кровля из металлочерепицы

Большинство производителей рекомендуют использовать для покрытия крыши деревянного дома облегченную кровлю, которая сможет облегчить несущие конструкции и ускорить все работы по монтажу. Но если посмотреть на проблему с другой стороны, то тяжелая натуральная черепица подходит гораздо лучше. При ее использовании усадка всего дома происходит быстрее и, что более важно, равномернее. А это значит, что сокращаются все сроки ремонтно-строительных работ, включая и внутреннюю отделку помещений.

В целом же узлы деревянных крыш можно оформлять при помощи таких кровельных материалов, как:

• Шифер;
• Металлочерепица;
• Рулонные наплавляемые материалы;
• Керамическая черепица;
• Еврочерепица.

Деревянный дом, покрытый керамической черепицей, быстрее и равномернее проходит процедуру усадки

Также хорошо сочетаются с деревянной основой кровельные покрытия из натуральных материалов – камыш, тростник, солома, бамбук и другие.

Важно! Не советуют укладывать на крыши деревянного дома профнастил, так как его невысокие гидроизолирующие свойства плохо сочетаются с основным материалом стен.

Деревянные дома с крышами из аналогичного материала лучше всего выглядят при любой конфигурации скатов. Плоские же крыши и немного похожие на них односкатные решения – не практичны и неудобны для типовых домов. Среди скатных вариантов можно выбрать такое устройство деревянной крыши, чтобы оно в полной мере соответствовало желаниям собственника, и было оптимальным с точки зрения монтажа.

Дом из бруса с асимметричной двускатной крышей

Скатные крыши классифицируют по количеству наклонных плоскостей, а также по их расположению и углу наклона. Наличие скатов придает крыше дома несколько весьма неплохих характеристик, в том числе:

• Возможность отводить воду далеко за пределы стен дома при устройстве длинных свесов;
• Быстрое самоудаление осадков с поверхности крыши;
• Возможность обустройства мансардных помещений;
• Использование в конструкциях домов недорогих кровельных материалов;
• Отличные теплоизоляционные показатели.

Важно! При всем многообразии типов скатных крыш выбор стоит останавливать на вариантах, предусматривающих чердачные помещения. Наличие чердака улучшает вентилируемость подкровельного пространства, а также открывает доступ к инженерным коммуникациям дома, позволяет контролировать состояние стропил.

Скатная кровля представлена широким многообразием конструкций с определенными наименованиями узлов крыши

Любая скатная кровля состоит из определенных узлов. К ним относятся:

• Скаты – плоскости, наклоненные относительно стен дома под определенным углом. Конструкционно скаты могут быть плоскими или же с некоторым радиусом кривизны.
• Коньки – жесткие соединения скатов, расположенные в верхней части крыши.
• Ребра ската – любые углы, образующиеся при пересечении поверхностей скатов.
• Ендова – вогнутая конфигурация при пересечении скатов.
• Свес (карниз) – часть кровли, которая выступает за пределы стен дома.
• Фронтонный свес – выступающая над стеной часть кровли.
• Элементы водостока – желоб, труба.
• Дымоход.

Независимо от структуры и внешнего вида крыши ее внутренние элементы сформированы по одним и тем же принципам. Если речь идет об обрешетке, то требования к ней предъявляются согласно используемым кровельным материалам. Что же касается кровельного пирога и стропильной системы, то тут надо учитывать особенности исходного материала – дерева.

Стропила – это первый шаг при формировании рельефа скатной крыши. Среди всех типов при возведении деревянных крыш используют один из трех вариантов:

• Деревянные фермы;
• Висячие стропила;
• Наслонные стропила.

Деревянные фермы – очень редко встречающее в индивидуальном строительстве решение. Подобные конструкции рационально использовать для реконструкции зданий старой постройки, а также при возведении промышленных сооружений. Основной характеристикой деревянных ферм является их особенность перекрывать большие пролеты протяженностью до 20 метров и использование неизменных деревянных конструкций.

Висячие стропила используют при отсутствии несущей стены посередине здания

Висячие стропила – это деревянные конструкции крыши, когда в доме нет центральной несущей стены. Применяются в основном для зданий, ширина которых менее 8 метров. Кроме того, висячие стропила используют при сложных архитектурных решениях, например, при возведении крыши дома в китайском стиле.

Наслонные стропила – самая распространенная схема для возведения деревянной скатной крыши. Свое название получили благодаря конструкционной особенности, когда нижний конец стропильной ноги расположен на мауэрлате, а верхний опирается на стойку. Используемый шаг может варьироваться от 60 до 200 см. В качестве материала используют брус или составные доски. Идеальное решение для домов шириной от 7 метров, конструкция которых подразумевает наличие хотя бы одной несущей стены.

Важно! Стропильная система в деревянном доме должна быть изготовлена с учетом особенностей древесного материала и в первую очередь – его усадки. Для этого необходимо предусмотреть «скользящее» крепление стропильных досок к мауэрлату.

При устройстве стропильной системы деревянного дома нужно применять скользящие крепления для стропил

Деревянный дом накладывает особые обязательства и на создание слоев кровельного пирога. «Дышащая» структура дерева, капризно реагирующая на изменение влажности, заставляет соблюдать определенный свод правил при монтаже. Вот, что необходимо помнить строителям, при формировании структуры деревянной крыши:

1. Обязательным является соблюдение промежутка между пароизоляцией и слоем отделочного материала. Минимально допустимое расстояние – 5 мм.
2. Необходимо создать вентиляционный зазор между слоями утеплителя и пароизоляции. Для этого при монтаже стоит допустить некоторое провисание пленки, тогда при перепадах температур она будет натягиваться, но не порвется.
3. Паропроницаемость крыш в деревянных домах имеет тенденцию увеличиваться с внутренней стороны наружу. Поэтому гидроизоляция должна справляться с выводом влаги более интенсивно, чем внутренняя пароизоляция.
4. Вентиляция – необходимое условие при создании деревянных крыш. Для лучшего движения воздуха стоит оставлять отверстия при монтаже свесов, а также в пространстве под коньком.

Важно! Проведение монтажных работ исключает возможность использования монтажной пены. Все крепление ведется внахлест при помощи изоляционных пленок.

«Кровельный пирог» деревянного дома в обязательном порядке имеет расстояния между слоями для лучшей вентиляции и отвода конденсата

Говоря о крышах деревянных домов, обычно подразумевают использование какого-то распространенного варианта кровельного покрытия. Однако здание будет восприниматься более гармонично, если произвести монтаж деревянной кровли.

Под деревянной кровлей понимают какую-то разновидность черепицы или ее прототипа, изготовленную из древесного материала. Чаще всего речь идет о следующих видах:

• Дранка – дощечки небольшой толщины, уложенные в шахматном порядке;
• Шиндель – небольшие дощечки неправильной формы, располагаемые внахлест или по принципу шахматной доски;
• Лемех – лопатообразная форма деревянной черепицы, редко встречающаяся в настоящее время;
• Тес – доски, используемые в качестве кровельного материала. Их особенность – хвойное происхождение;
• Гонт – выпиленные дощечки.

Деревянная кровля – отличное решение для тех, кто ценит эстетику и надежность

Естественно, стоимость деревянной кровли будет существенно выше любого другого вида покрытия, однако немаленькую цену оправдывают достоинства, которых нет в других решениях. Преимуществами данного вида материала являются:

1. Простота монтажа, так как нет необходимости задействовать сложные инструменты и профессиональное оборудование.
2. Герметичность, которая высока настолько, что допускается формирование кровельного пирога без пароизоляционного слоя.
3. Феноменальная климатическая устойчивость натуральной древесины.
4. Небольшой вес помогает создать облегченную конструкцию.
5. Долговечность – деревянная кровля служит до ста лет.

Важно! Все деревянные конструкции отличаются высокой ремонтопригодностью, что позволяет устранять мелкие дефекты кровли без проведения серьезных и длительных работ.

Сочетание конструкции деревянного дома с кровлей из аналогичного материала позволяет получить здание с высокими показателями экологичности.

Дачи, коттеджи, особняки, небольшие уютные домики, шикарные замки – человеческая фантазия безгранична, когда речь заходит возведение домов по собственному проекту. Но ни одно здание не сможет стать воплощенной мечтой, если не уделить внимание таким моментам, как подбор строительных материалов и принятие решение о профессионалах для работ над домом.

Пример крыши деревянного дома с мягкой кровлей

Конечно, многие решат, что реально выполнить все этапы строительства самостоятельно, то есть своими руками. Однако такая непростая конструкция, как деревянный дом, требует очень ответственного подхода. Оптимальное решение – это сотрудничество со специалистами, которые могут взять на себя полную ответственность за качественную работу.

Устройство крыши дома: элементы и технология монтажа

Знать устройство крыши поможет правильно провести ее монтаж, а значит и надежно защитить все строение от атмосферных явлений. А из каких основных элементов и систем состоит эта конструкция? Какие существуют нюансы монтажа? Давайте разберемся.

Деревянные конструкции крыши

Любая конструкция для прочности должна быть оснащена каркасом. Именно он будет выдерживать все нагрузки. Устройство крыши дома также не обходится без создания каркаса. Для этого используются различные деревянные элементы и крепежные приспособления. Среди основных составляющих каркаса кровли можно назвать следующее:

• Верхняя обвязка или мауэрлат;
• Стропильная система;
• Обрешетка.

Схема крепления мауэрлата

Мауэрлат – это основа любого крова. В качестве материала для этого элемента используется мощные деревянные брусья. Если дом выполнен из бревен, то мауэрлатом может служить их верхний ряд. Изредка используется армированный бетон.

При строительстве важно надежно закрепить мауэрлат на стене, ведь имен она нем будут держаться все остальные элементы крыши. Также очень важно, чтобы этот элемент был выровнен по горизонтали. Если эти два требования не будут выполнены, то монтаж кровли пройдет некачественно, и в скором времени придется заново браться за инструменты.

Следующим важным элементом крыши является стропильная система. Для ее создания используются деревянные брусья. Система состоит из стропил, установленных на мауэрлат или непосредственно на стены дома. Кроме этого, в ее состав входят опорные балки, которые поддерживают всю конструкцию.

Стропильная система полностью повторяет форму будущей крыши. Она имеет столько же скатов, сколько и кровля. Но кроме придания формы стропильная система играет другую, более важную роль. На вашу крышу всегда будут оказывать влияние различные факторы. Ветер, дождь, снег, вес самой кровли и других материалов – все это должна выдержать система стропил. Поэтому ее расчет – эта одна из важнейших задач при строительстве.

Но на стропильную систему трудно настелить кровельный материал. Поэтому используется обрешетка. Такая система представляет собой доски, в определенном порядке закрепленные на стропилах. В результате получается поверхность, на которую можно легко закрепить и кровельный материал, и другие элементы.

Не стоит забывать о том, что дерево может подвергаться опасности со стороны плесени, насекомых и огня. Чтобы ваша кровля прослужила достаточно долго, все деревянные конструкции крыши нуждаются в защите. Для этого используют различные пропитки, которыми необходимо предварительно обработать все элементы.

Крыша дома – это важный и довольно сложный элемент. В ее состав входят различные системы. Но в первую очередь – это каркас. Именно он будет выдерживать все нагрузки, и поддерживать саму крышу. Каркас состоит из  мауэрлата (но в некоторых случаях можно обойтись и без него), стропильной системы и обрешетки. Для их строительства используются деревянные брусья и доски. При этом важно четко просчитать и сконструировать все системы, в противном случае о прочности крыши говорить не приходиться.

Устройство крыши — кровельный «пирог»

Перечисленные выше элементы считаются основой крыши, которая должна поддерживать всю конструкцию и придавать ей прочность. Но стропильная система и обрешетка не сможет защитить ваш дом от атмосферных явлений. Для этого необходимо монтировать так называемый кровельный «пирог». Именно он будет предохранять вас от дождя и снега.

В первую очередь стоит узнать основные составляющие такого «пирога». Сюда входят следующие слои:

• Пароизоляция;
• Утеплитель;
• Гидроизоляция;
• Кровельный материал.

Схема кровельного «пирога»

Каждый из этих слоев «пирога» выполняет свою важную роль. Но тут стоит учитывать, какое чердачное помещение вы будете строить. Если оно будет «холодным», то делать утепление нет необходимости. Но при теплом чердаке, все эти элементы обязательны.

Первым на обрешетку стропил укладывается пароизоляция. Этот барьер не даст влаги из воздуха чердака проникнуть в утеплитель. Следом монтируется теплоизоляционный слой. Тут стоит выбирать легкий материал, чтобы снизить нагрузки на стропила. Как правило, для утепления выбирают минеральную вату.

Очень важным слоем является гидроизоляция. Ее укладывают как при холодном, так и при теплом чердачном помещении. Гидроизоляция служит дополнительной защитой от проникновения внутрь атмосферных осадков.

Стоит помнить, что между теплоизоляционным материалом и гидробарьером необходимо оставлять пространство в 20-30 мм. Такая воздушная прослойка необходимо для вентиляции крыши. Если ее не предусмотреть, то материалы кровли начнут гнить и вся конструкция быстро придет в негодность.

Заключительным слоем такого «Пирога» служит кровельный материал. Сложность его монтажа зависит от характеристик. Можно украсить свою кровлю керамической черепицей. Такой кров придаст дому респектабельный вид, но вот ее монтаж обойдется вам весьма дорого.

Самым популярным на сегодняшний день вариантом кровельного материала является профилированный лист и металлочерепица. Такой распространенность есть свои объяснения. Во-первых, эти материалы стоят недорого. Во-вторых, их монтаж не займет много времени. Кроме того, и профилированный лист и металлочерепица служат довольно долго.

Очень часто в кровельный «пирог» добавляется еще один слой. Многие специалисты для улучшения проветривания крыши рекомендуют устанавливать контробрешетку. Поверх слоя гидроизоляции набивается рейки. При этом их направленность должна быть поперек, направлению основной обрешетки. На такое основание монтировать металлочерепицу и профнастил гораздо удобней и надежней.

После установки стропильной системы и других основных элементов каркаса крыши наступает время покрыть все это кровельным «пирогом». Слои паро- и гидроизоляции, утеплителя и самой кровли служит основной защитой от атмосферных явлений. Если сделать все правильно, с соблюдением всех рекомендаций специалистов, то ваша кровля будет надежно защищать вас от любой непогоды.

Главная- ПОДРОБНО — Журнал Архитектура + Строительство Подробнее

E-MAIL-ADRESS

COUNTRYGreat BritainIrelandUSACanadaFranceItalyNetherlandsPoland — AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia & HerzegovinaBotswanaBrazilBritish Индийский океан TerBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanary IslandsCape VerdeCayman IslandsCentral Африканский RepublicChadChannel IslandsChileChinaChristmas IslandCocos IslandColombiaComorosCongoCook IslandsCosta RicaCote D’IvoireCroatiaCubaCuracaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast ТиморЭквадорЕгипетЭль-СальвадорЭкваториальная ГвинеяЭритреяЭстонияЭфиопияФолклендские островаФарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузский Южный ТерГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделия atemalaGuineaGuyanaHaitiHawaiiHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIsle из ManIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea NorthKorea SouthKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalaysiaMalawiMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMidway IslandsMoldovaMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNambiaNauruNepalNetherland AntillesNevisNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorwayOmanPakistanPalau IslandPalestinePanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandPortugalPuerto RicoQatarRepublic из MontenegroRepublic из SerbiaReunionRomaniaRussiaRwandaSt BarthelemySt EustatiusSt HelenaSt Киттс-NevisSt LuciaSt MaartenSt Pierre & MiquelonSt Vincent & GrenadinesSaipanSamoaSamoa AmericanSan MarinoSao Tome & PrincipeSaudi ArabiaSenegalSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri La nkaSudanSurinameSwazilandSwedenSwitzerlandSyriaTahitiTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad & TobagoTunisiaTurkeyTurkmenistanTurks & Кайкос IsTuvaluUgandaUkraineUnited Арабские EmiratesUnited KingdomUnited Штаты AmericaUruguayUzbekistanVanuatuVatican города StateVenezuelaVietnamVirgin острова (Брит) Виргинские острова (США) Услуга IslandWallis и Футана IsYemenZaireZambiaZimbabwe

Вы получите по электронной почте для подтверждения подписки бюллетеня. В благодарность вы получите доступ к бесплатному скачиванию PDF-файла «Деревянное строительство».

Подписаться

строительство | История, типы, примеры и факты

Строительство , также называемое строительство зданий , методы и промышленность, задействованные в сборке и возведении конструкций, в основном тех, которые используются для обеспечения укрытия.

Строительство многоквартирных домов

Строящиеся многоквартирные дома в Кембридже, Англия.

Эндрю Данн

Строительство — это древняя человеческая деятельность. Он начался с чисто функциональной потребности в контролируемой среде для смягчения воздействия климата. Построенные укрытия были одним из средств, с помощью которых люди могли адаптироваться к широкому спектру климатов и стать глобальным видом.

Приюты для людей сначала были очень простыми и, возможно, просуществовали всего несколько дней или месяцев. Однако со временем даже временные постройки превратились в такие изысканные формы, как иглу. Постепенно стали появляться более прочные конструкции, особенно после появления сельского хозяйства, когда люди стали оставаться на одном месте в течение длительного времени. Первые приюты были жилищами, но позже другие функции, такие как хранение еды и церемонии, были размещены в отдельных зданиях. Некоторые структуры стали иметь как символическую, так и функциональную ценность, положив начало различию между архитектурой и строительством.

История строительства отмечена рядом тенденций. Во-первых, это увеличение прочности используемых материалов.Ранние строительные материалы были скоропортящимися, такими как листья, ветви и шкуры животных. Позже стали использоваться более прочные натуральные материалы, такие как глина, камень и дерево, и, наконец, синтетические материалы, такие как кирпич, бетон, металлы и пластмассы. Другой — поиск зданий все большей высоты и размаха; это стало возможным благодаря разработке более прочных материалов и знанию того, как материалы ведут себя и как использовать их с большей выгодой. Третья важная тенденция касается степени контроля, осуществляемого над внутренней средой зданий: стало возможным более точное регулирование температуры воздуха, уровней света и звука, влажности, запахов, скорости воздуха и других факторов, влияющих на комфорт человека.Еще одна тенденция — это изменение энергии, доступной для процесса строительства, начиная с силы человеческих мышц и заканчивая мощной техникой, используемой сегодня.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

В настоящее время строительство сложное. Существует широкий спектр строительных продуктов и систем, которые предназначены в первую очередь для групп типов зданий или рынков. Процесс проектирования зданий высокоорганизован и опирается на исследовательские учреждения, изучающие свойства и характеристики материалов, должностные лица кодекса, которые принимают и обеспечивают соблюдение стандартов безопасности, и профессионалов проектирования, которые определяют потребности пользователей и проектируют здание для удовлетворения этих потребностей. Процесс строительства также высоко организован; в нее входят производители строительных изделий и систем, мастера, которые собирают их на строительной площадке, подрядчики, которые нанимают и координируют работу мастеров, и консультанты, специализирующиеся в таких аспектах, как управление строительством, контроль качества и страхование.

Строительство сегодня является важной частью индустриальной культуры, проявлением его разнообразия и сложности и мерой его владения природными силами, которые могут создавать самые разнообразные застроенные среды для удовлетворения разнообразных потребностей общества.В данной статье сначала прослеживается история строительства, а затем рассматривается его развитие в настоящее время. Для рассмотрения эстетических соображений проектирования зданий, см. архитектура. Для дальнейшего изучения исторического развития, см. Искусство и архитектура, Анатолийский; искусство и архитектура, арабский; искусство и архитектура, египетский; искусство и архитектура, иранский; искусство и архитектура, месопотамский; искусство и архитектура, сиро-палестинский; архитектура, африканская; искусство и архитектура, Oceanic; архитектура, западная; искусство, Центральная Азия; искусство, восточноазиатские; искусство, исламское; искусство, индейцы; искусство, Южная Азия; искусство, Юго-Восточная Азия.

История строительства

Первобытное здание: каменный век

Охотники-собиратели позднего каменного века, которые перемещались по обширной территории в поисках пищи, построили самые ранние временные убежища, которые упоминаются в археологических памятниках. Раскопки в ряде мест в Европе, датируемые периодом до 12000 г. до н.э., показывают круглые кольца из камней, которые, как считается, составляли часть таких убежищ. Они могли укрепить грубые хижины из деревянных шестов или утяжелить стены палаток из шкур животных, предположительно поддерживаемых центральными шестами.

Палатка иллюстрирует основные элементы экологического контроля, которые важны для строительства. Палатка создает мембрану от дождя и снега; холодная вода на коже человека поглощает тепло тела. Мембрана также снижает скорость ветра; Воздух на коже человека также способствует потере тепла. Он контролирует теплопередачу, не пропуская горячие солнечные лучи и удерживая нагретый воздух в холодную погоду. Он также блокирует свет и обеспечивает визуальную конфиденциальность. Мембрана должна поддерживаться против сил тяжести и ветра; структура необходима.Кожаные мембраны обладают высокой прочностью на растяжение (напряжения, создаваемые растягивающими силами), но необходимо добавить полюсы, чтобы выдержать сжатие (напряжения, создаваемые силами уплотнения). Действительно, большая часть истории строительства — это поиск более сложных решений тех же основных проблем, для решения которых была поставлена ​​палатка. Палатка используется по сей день. Шатер из козьей шерсти из Саудовской Аравии, монгольская юрта с его разборным деревянным каркасом и войлочными покрытиями и вигвам американских индейцев с его множественными опорами и двойной мембраной — более изысканные и элегантные потомки грубых убежищ ранних охотников-собирателей.

Сельскохозяйственная революция, датированная примерно 10 000 годом до нашей эры, дала большой толчок строительству. Люди больше не путешествовали в поисках дичи и не преследовали свои стада, а оставались в одном месте, чтобы ухаживать за своими полями. Жилища стали более постоянными. Археологические данные скудны, но на Ближнем Востоке можно найти остатки целых деревень с круглыми жилищами, называемыми толои, стены которых сделаны из утрамбованной глины; все следы крыш исчезли. В Европе толои строили из камня сухой укладки с куполообразными крышами; в Альпах до сих пор сохранились образцы (более поздней постройки) этих ульев.В более поздних ближневосточных толоах появился прямоугольный вестибюль или вестибюль, присоединенный к главной круглой камере — первые образцы прямоугольной формы плана в здании. Еще позже круглая форма была заменена прямоугольной, поскольку жилища были разделены на большее количество комнат, и больше жилищ было объединено в поселения. Толои ознаменовали важный шаг в поисках долговечности; они были началом каменного строительства.

Свидетельства композитного строительства из глины и дерева, так называемого метода плетения и мазка, также встречаются в Европе и на Ближнем Востоке.Стены были сделаны из небольших саженцев или тростника, которые легко резать каменными орудиями. Они были вбиты в землю, связаны друг с другом с боков растительными волокнами, а затем покрыты влажной глиной для придания дополнительной жесткости и защиты от атмосферных воздействий. Крыши не сохранились, но постройки, вероятно, были покрыты грубой соломой или тростником. Встречаются как круглые, так и прямоугольные формы, обычно с центральными очагами.

Более тяжелые деревянные постройки также появились в культурах эпохи неолита (новый каменный век), хотя трудности с рубкой больших деревьев каменными орудиями ограничивали использование больших деревянных конструкций в каркасах.Эти рамы обычно были прямоугольными в плане, с центральным рядом колонн для поддержки гребня и соответствующими рядами колонн вдоль длинных стен; от конька к балкам стены проложены стропила. Боковая устойчивость каркаса была достигнута за счет закапывания колонн глубоко в землю; Стропила и стропила были привязаны к колоннам растительными волокнами. Обычным кровельным материалом была солома: высушенная трава или тростник, связанные вместе небольшими пучками, которые, в свою очередь, были привязаны внахлест к легким деревянным столбам, натянутым между стропилами. Горизонтальные соломенные крыши плохо пропускают дождь, но если их поставить под правильным углом, дождевая вода стекает раньше, чем успевает пропитаться. Первобытные строители вскоре определили уклон крыши, по которому будет проливаться вода, но не солома. В стенах этих каркасных домов использовались многие типы заполнения, в том числе глина, плетень и мазня, кора деревьев (которую предпочитают американские лесные индейцы) и солома. В Полинезии и Индонезии, где такие дома все еще строятся, они поднимаются над землей на сваях для обеспечения безопасности и сухости; кровля часто делается из листьев, а стены в значительной степени открыты, чтобы обеспечить движение воздуха для естественного охлаждения.Другой вариант рамы был найден в Египте и на Ближнем Востоке, где пучки тростника заменили древесиной.

Архитектурные кровельные фермы | WoodSolutions

На общий дизайн архитектурной фермы больше всего влияет особая конструкция элементов сжатия и растяжения. Компрессионные элементы в первую очередь предназначены для достижения максимального сопротивления изгибу, а элементы растяжения — для достижения расстояния до конца соединителя.

Цифры, содержащиеся в этом разделе, дают некоторую информацию о внутренних нагрузках.Элементы фермы имеют цветовую маркировку, чтобы указать тип сил, возникающих в элементах из-за веса кровли и потолка.

• Черный обозначает напряжение
• Красный указывает на сжатие
• Зеленый указывает на очень небольшую нагрузку на полотно, используемое для ограничения нижнего пояса

Современная практика деревянного строительства диктует, что архитектурная конструкция ферм не должна переносить нагрузку на крышу до узла, а скорее, прогоны и потолочные балки нагружают верхний пояс напрямую.Следовательно, верхние пояса несут изгибающую нагрузку, а также осевую нагрузку.

На следующем рисунке показаны возможности скатной крыши с горизонтальным нижним поясом.

А следующий рисунок демонстрирует развитие простой скатной крыши. По мере добавления перемычек напряжение изгиба верхнего пояса уменьшается, что приводит к возможности уменьшения размера верхнего пояса, увеличения расстояния между фермами или увеличения перекрывающей способности.

Традиционные стропильные крыши имеют крутые скаты.Стиль дизайна берет свое начало в северном полушарии, где снегопад был ключевой задачей. Увеличение уклона крыши увеличивает глубину фермы, что, в свою очередь, снижает нагрузки на элементы и соединения фермы.

Направляющие ограничения для максимальных пролетов являются трудными, поскольку существует множество вариантов конструкции фермы. В некоторых случаях массивная ферма из элементов имеет лучший внешний вид для данной конструкции, в то время как в других случаях более тонкая конструкция может быть более подходящей.

Фермы с приподнятыми нижними поясами увеличивают их простор, создавая ощущение простора.Незначительным недостатком является то, что такие фермы потребуют более прочных элементов и соединений по сравнению с некоторыми другими. На следующем рисунке показана эволюция фермы «Полонсо» из более простой фермы «Воротник-балка». Когда эти фермы ножничного типа нагружены, точки опоры имеют тенденцию раздвигаться по горизонтали, и это следует учитывать при проектировании.

Линии скатной крыши можно также получить с помощью параллельных ферм. Обратите внимание, что для транспортировки обычно требуется стыковка поля на вершине.Фермы с параллельными поясами чрезвычайно универсальны и могут использоваться для поддержки полов в антресолях или в качестве балочных ферм, несущих скатные фермы или стропила.

На следующем рисунке показана пригодность ферм с параллельными сторонами для строительства плоских крыш. Небольшая высота звука может быть добавлена ​​на верхнем поясе или на обоих. В качестве альтернативы можно использовать градуированные прогоны для достижения падения на кровлю.

Все обсуждаемые формы фермы можно комбинировать, наклонять или перевернуть в соответствии с требованиями приложения.Обратите внимание, что там, где на крышу действует засасывание ветра, нижний пояс несущей фермы изменяется с растяжения на сжатие, и в этих случаях изгиб может стать проблемой. Другие ситуации, которые поддаются этой проблеме, — это низкие крыши и легкие системы кровля-потолок.
