Датчик движения для включения света: виды, выбор, схемы

Включать освещение в некоторых помещениях или на улице на весь темный период неразумно. Чтобы свет горел только тогда когда нужно, в цепь питания светильника ставят датчик движения. В «нормальном» состоянии он разрывает цепь питания. При появлении в его зоне действия какого-то движущегося предмета, контакты замыкаются, освещение включается. После того, как объект пропадет из зоны действия, свет выключается. Такой алгоритм работы отлично показал себя в уличном освещении, в освещении подсобных помещений, коридоров, подвалов, подъездов и лестниц. В общем, в тех местах, где люди появляются только периодически. Так что для экономии и удобства лучше поставить датчик движения для включения света.

Виды и разновидности

Содержание статьи

Датчики движения для включения света могут быть разных типов, предназначены для различных условий эксплуатации. В первую очередь надо смотреть где может устанавливаться устройство.

Датчик движения для включения света нужен не только на улице

Датчик движения для включения света нужен не только на улице

Уличные датчики движения имеют высокую степень защиты корпуса. Для нормальной эксплуатации на открытом воздухе берут датчики с IP не ниже 55, но лучше — выше. Для установки в доме можно брать IP 22 и выше.

Тип питания

Далее надо учесть, от какого источника питается датчик света. Есть следующие варианты :

  • Проводные датчики с питанием от сети 220 В.
  • Беспроводные, с питанием от батареек или аккумуляторов. Датчики движения бывают проводными и беспроводными

    Датчики движения бывают проводными и беспроводными

Самая многочисленная группа — проводные для подключения к 220 В. Беспроводных меньше, но их тоже достаточно. Они хороши если включать надо освещение, работающее от низковольтных источников тока — аккумуляторных или солнечных батарей, например.

Способ определения наличия движения

Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:

  • Инфракрасные датчики движения. Реагируют на тепло, выделяемое телом теплокровных существ. Относятся к пассивным устройствам, так как сам ничего не вырабатывает, только регистрирует излучение. Эти датчики реагируют на движение животных в том числе, так что могут быть ложные срабатывания.
  • Акустические датчики движения (шума). Также относятся к пассивной группе оборудования. Они реагируют на шум, могут включаться от хлопка, звука открываемой двери. Они могут использоваться в подвалах частных домов, где шум возникает только туда кто-нибудь заходит. В других местах применение ограничено. Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком

    Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком

  • Микроволновые датчики движения. Относятся к группе активных устройств. Сами вырабатывают волны в микроволновом диапазоне и отслеживают их возвращение. При наличии движущегося объекта замыкают/размыкают контакты (есть разного типа). Есть чувствительные модели, которые «видят» даже через перегородки или стены. Обычно используются в охранных системах.
  • Ультразвуковые. Принцип действия такой же, как у микроволновых, отличается диапазон излучаемых волн. Этот тип устройств применяют редко, так как на ультразвук могут реагировать животные, да и длительное воздействие на человека (аппараты постоянно генерируют излучение) пользы не принесет. Разное исполнение, но цвет, в основном, белый и черный

    Разное исполнение, но цвет, в основном, белый и черный

  • Комбинированные (дуальные). Сочетают несколько способов обнаружения движения. Они более надежные, имеют меньше ложных срабатываний, но и более дорогостоящие.

Чаще всего для включения света на улице или дома используют инфракрасные датчики движения. Они имеют невысокую цену, большой радиус действия, большое количество регулировок, которые помогут настроить его. На лестницах и в длинных коридорах лучше поставить датчик с ультразвуком или микроволновой. Они в состоянии включить освещение даже если вы еще далеко от источника света. В охранных системах рекомендованы к установке микроволновые — они обнаруживают движение даже за перегородками.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

  • Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
    • на потолке;
    • на стене. Вид датчика движения по внешнему виду не определишь, можно лишь понять на потолке он устанавливается или на стене

      Вид датчика движения по внешнему виду не определишь, можно лишь понять на потолке он устанавливается или на стене

  • Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

  • Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).
  • Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо. Для многих полезной функцией будет защита от срабатывания при появлении животных

    Для многих полезной функцией будет защита от срабатывания при появлении животных

  • Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны. Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции.

Где разместить

Установить датчик движения для включения освещения надо правильно — чтобы работал он корректно, придерживайтесь определенных правил:

  • Рядом не должно быть осветительных приборов. Свет мешает корректной работе.
  • Поблизости не должно быть отопительных приборов или кондиционеров. Детекторы движения любого типа реагируют на потоки воздуха. С увеличением высоты установки увеличивается зона обнаружения, но снижается чувствительность

    С увеличением высоты установки увеличивается зона обнаружения, но снижается чувствительность

  • Не должно быть больших объектов. Они заслоняют обширные зоны.

В больших помещениях устройство лучше устанавливать на потолке. Его радиус обзора должен быть 360°. Если датчик должен включать освещение от любого движения в помещении, его устанавливают по центру, если контролируется только какая-то часть, расстояние выбирается так, чтобы «мертвая зона» бала минимальной.

Датчик движения для включения света: схемы установки

В самом простом случае датчик движения подключается в разрыв фазного провода, который идет на лампу. Если речь идет о темном помещении без окон, такая схема работоспособна и оптимальна.

Схема включения датчика движения для включения света в темном помещении

Схема включения датчика движения для включения света в темном помещении

Если говорить конкретно о подключении проводов, то фаза и ноль заводятся на вход датчика движения (обычно подписаны L для фазы и N для нейтрали). С выхода датчика фаза подается на лампу, а ноль и земля на нее берем со щитка или с ближайшей распределительной коробки.

Если же речь идет об уличном освещении или включении света в помещении с окнами, надо будет или ставить датчик освещенности (фотореле), или устанавливать на линии выключатель. Оба устройства предотвращают включение освещения в светлое время суток. Просто одно (фотореле) работает в автоматическом режиме, а второе включается принудительно человеком.

Схема подключения датчика движения на улице или в помещении с окнами. На месте выключателя может быть фотореле

Схема подключения датчика движения на улице или в помещении с окнами. На месте выключателя может быть фотореле

Ставятся они также в разрыв фазного провода. Только при использовании датчика освещенности, его надо ставить перед реле движения. В таком случае оно будет получать питание только после того как стемнеет  и не будет работать «вхолостую» днем. Так как любой электроприбор рассчитан на определенное количество срабатываний, это продлит срок эксплуатации датчика движения.

Все описанные выше схемы имеют один недостаток: освещение нельзя включить на длительное время. Если вам надо вечером проводить какие-то работы на лестнице, вам придется все время двигаться, иначе периодически свет будет отключаться.

Схема подключения датчика движения с возможностью длительного включения освещения (в обход датчика)

Схема подключения датчика движения с возможностью длительного включения освещения (в обход датчика)

Для возможности длительного включения освещения, параллельно с детектором устанавливается выключатель. Пока он выключен, датчик в работе, свет включается когда он срабатывает. Если вам надо включить лампу на длительный период, щелкаете выключателем. Лампа горит все время, пока выключатель снова не будет переведен в положение «выключено».

Регулировка (настройка)

После монтажа, датчик движения для включения света необходимо настроить. Для настройки почти всех параметров на корпусе есть небольшие поворотные регуляторы. Их можно поворачивать, вставив в прорезь ноготь, но лучше использовать маленькую отвертку. Опишем регулировку датчика движения типа ДД со встроенным датчиком освещенности, так как они чаще всего ставятся в частных домах для автоматизации уличного освещения.

Угол наклона

Для тех датчиков, которые крепятся на стенах, сначала надо выставить угол наклона. Они закреплены на поворотных кронштейнах, при помощи которых и изменяется их положение. Его надо выбрать так, чтобы контролируемая область была самой большой. Точные рекомендации дать не получится, так как зависит это от угла вертикального обзора модели и от того, на какой высоте вы его повесили.

Регулировка датчика движения начинается с выбора угла наклона

Регулировка датчика движения начинается с выбора угла наклона

Оптимальная высота установки датчика движения — около 2.4 метра. В этом случае даже те модели, которые могут охватывать всего 15-20° по вертикали контролируют достаточное пространство. Настройка угла наклона — это очень приблизительное название того, чем вам придется заниматься. Будете понемногу менять угол наклона, проверять, как срабатывает в таком положении датчик с разных возможных точек входа. Несложно, но муторно.

Чувствительность

На корпусе эта регулировка подписана SEN (от английского sensitive — чувствительность). Положение можно менять от минимального (min/low) до максимального (max/hight).

В основном, регулировки выглядят так

В основном, регулировки выглядят так

Это — одна из самых сложных настроек, так как от нее зависит будет ли срабатывать датчик на мелких животных (кошек и собак). Если собака большая, избежать ложных срабатываний не удастся. Со средними и мелкими животными это вполне возможно. Порядок настройки такой: выставляете на минимум, проверяете, как срабатывает на вас и на обитателей меньшего роста. Если необходимо, понемногу чувствительность увеличиваете.

Время задержки

У разных моделей диапазон задержки выключения разный — от 3 секунд до 15 минут. Вставлять его надо все также — поворотом регулировочного колеса. Подписано обычно Time (в переводе с английского «время»).

Время свечения или время задержки - выбираете как вам больше нравится

Время свечения или время задержки — выбираете как вам больше нравится

Тут все относительно легко — зная минимум и максимум вашей модели, примерно выбираете положение. После включения фонаря замираете и засекаете время, по истечении которого он отключится. Далее меняете положение регулятора в нужную сторону.

Уровень освещенности

Эта регулировка относится к фотореле, которое, как мы договорились, встроено в наш датчик движения для включения света. Если встроенного фотореле нет, ее просто не будет. Эта регулировка подписывается LUX, крайние положения подписаны min и max.

Находится они могут на лицевой или тыльной стороне корпуса

Находится они могут на лицевой или тыльной стороне корпуса

При подключении регулятор выставляете в максимальное положение. А вечером, при том уровне освещенности, когда вы считаете должен уже включаться свет, поворачиваете регулятор медленно к положению min до тез пор, пока лампа/фонарь включатся.

Вот теперь можно считать, что реле движения настроено.

stroychik.ru

разновидности, принцип действия, выбор, установка

Каждый из нас хоть раз, но оставлял включённым свет в туалете и коридоре, или, придя поздно вечером домой, пытался найти в темноте клавишу выключателя. Решением, этой и других проблем, станет датчик движения для включения света. При помощи этого прибора можно экономить электроэнергию, поскольку его конструкцией предусмотрено включение ламп и прожекторов при попадании объектов в зону действия датчиков, а также использовать в качестве световой сигнализации. В сегодняшнем обзоре редакции онлайн-журнала Homius.ru мы рассмотрим, что представляет собой датчик движения, его разновидности, где лучше всего устанавливать их и как самостоятельно смонтировать оборудование.

Датчик движения для включения светаДатчик движения позволяет включать свет на определённое время без выключателя

Содержание статьи

Разновидности устройств и принцип работы

Существует несколько видов (ДД), отличных по принципу действия, а также месту монтажа и эксплуатации. Оборудование, предназначенное для установки снаружи домов, должно иметь степень защиты корпуса не менее IP 55, а для помещений – IP 22 и выше. Теперь рассмотрим различия этих устройств.

Существует несколько видов ДД управления светомСуществует несколько видов ДД управления светом

По типу питания

Для нормальной работы сенсорного оборудования требуется питание. По его типу различают следующие устройства:

  • проводные. Запитка ДД осуществляется от бытовой сети 220 В;
  • автономные. Для питания датчиков используются источники постоянного тока.

Самая большая группа, представленная на рынке – ДД проводного типа с подключением к сети с напряжением 220 В. Хотя автономных моделей меньше, но и они имеются в достаточном ассортименте. Такие устройства являются хорошим вариантом для включения освещения, которое работает от источников постоянного тока.

Датчик проводного типаДатчик проводного типаАвтономная конструкцияАвтономная конструкция

По способу определения движения

Помимо типа питания, ДД различаются по принципу определения движущихся объектов. Итак, устройства для детекции используют:

  • ультразвук;
  • акустику;
  • микроволны;
  • инфракрасные лучи;
  • комбинированные способы.
Датчики различают по способу определения движенияДатчики различают по способу определения движения
Ультразвук и акустика

Ультразвуковые (УЗ) датчики работают по принципу отражению волн от поверхности различных предметов. Устройство генерирует ультразвуковые волны, которые после отражения от преграды улавливаются специальным приёмником. Когда в зоне действия датчиков оказывается движущийся объект, волны, наталкиваясь на него, меняют свою частоту, что и фиксируется сенсором.

Принцип действия УЗ датчика движенияПринцип действия УЗ датчика движения

Акустические ДД могут реагировать на хлопки, звуки закрываемой или открываемой двери и т.п. Устройства, в основном, используются в подвальных помещениях, где срабатывание прибора происходит после того, как туда кто-нибудь входит. В других местах их использование нецелесообразно.

Акустические устройства могут срабатывать от хлопка или громкого разговораАкустические устройства могут срабатывать от хлопка или громкого разговора
Микроволновые и ИК-датчики

Микроволновые ДД относятся к активным устройствам и работают по принципу радиолокатора. Датчик посылает высокочастотный сигнал и принимает его отражение. Любые изменения в возвращенном сигнале приводят к срабатыванию датчика и включению света. Считается, что микроволновые устройства намного чувствительнее ультразвуковых приборов.

Принцип действия микроволновых  ДДПринцип действия микроволновых  ДД

Инфракрасные ДД относятся к пассивной группе устройств. Датчик мониторит окружающую среду, и, если в поле действия сенсоров попадают объекты с температурой выше заданной, то происходит срабатывание устройства, и включается свет. Инфракрасные датчики, как правило, устанавливают внутри помещения, настраивая их таким образом, чтобы они не реагировали на домашних животных.

Устройство и принцип определения движения ИК сенсоромУстройство и принцип определения движения ИК сенсором
Комбинированные

Комбинированные или дуальные датчики включают в себя несколько типов сенсоров. Они отличаются большей надёжностью, точностью и меньшим количеством ложных срабатываний. Единственный недостаток таких устройств – высокая стоимость. На рынке в основном представлены модели с ультразвуковыми и ИК сенсорами.

Комбинированный датчикКомбинированный датчик

Для включения света в доме или на улице чаще всего используются ИК датчики движения, которые отличаются низкой стоимостью, широким диапазоном настроек и большим радиусом обнаружения. В длинных коридорах и на лестницах лучше устанавливать микроволновые или УЗ устройства в качестве проходных выключателей.

Основные характеристики

Разобравшись с разновидностями датчиков движения, рассмотрим их технические характеристики, чтобы правильно выбрать нужную модель устройства. ДД различаются по следующим показателям:

  • дальности;
  • углу обзора;
  • мощности подключаемой нагрузки;
  • наличию дополнительных функций.

Угол обзора и дальность действия

Датчик движения может иметь горизонтальный угол обзора в 90-360°. В том случае, если на объект можно попасть с любого направления, используют сенсорные устройства с радиусом действия 180-360°. При установке ДД на поверхность стен, достаточно будет устройства с обзором в 180°. При монтаже прибора на вышке или на столбе, нужен сенсор на 360°. В помещениях можно устанавливать датчики, мониторящие движение в небольшом секторе.

Существуют модели датчиков движения с вертикальным углом обзора. В недорогих устройствах он составляет 15-20°, в некоторых ДД угол охвата может быть до 180°. Однако подобные приборы, в основном, устанавливают в системах безопасности, а не для включения освещения.

Угол обзора – одна из важнейших характеристик датчика движения для управления освещениемУгол обзора – одна из важнейших характеристик датчика движения для управления освещением

Дальность действия обуславливается местом расположения устройства: снаружи зданий или в помещении. Для установки в квартире или доме достаточно прибора с радиусом обнаружения на 5-7 м. Если же сенсоры будут устанавливаться на улице, то нужен более дальнобойный прибор. Но, в этом случае, нужно быть готовым к частым ложным срабатываниям.

От дальности срабатывания зависит эффективность сенсоровОт дальности срабатывания зависит эффективность сенсоров

Мощность подключаемой нагрузки

Каждое устройство с сенсором рассчитано на работу с определённой нагрузкой, то есть оно рассчитано на пропуск тока конкретного номинала. По этой причине, при выборе датчика, необходимо знать суммарную мощность осветительных элементов, которые будут подключены к прибору. Чтобы сэкономить на счетах за электроэнергию и не переплачивать за пропускную способность устройства, следует использовать газоразрядные, светодиодные или люминесцентные лампы.

Обязательно нужно учитывать мощность подключаемой нагрузкиОбязательно нужно учитывать мощность подключаемой нагрузки

Дополнительные функции

Производители оснащают некоторые свои модели дополнительными функциями. Одни действительно нужны, а без других вполне можно обойтись. Среди таких возможностей:

  • встроенный датчик освещённости. В дневное время нет необходимости в освещении на улице или в помещениях с окнами. Чтобы датчик движения не срабатывал днём, некоторые модели оснащаются встроенным фотореле;
  • настройка на срабатывание от животных. С подобным дополнением прибор не будет реагировать на котов и собак среднего размера. К сожалению, с крупными животными данная опция не поможет;
  • задержка выключения. Большая часть устройств выключает освещение после того, как объект выходит из зоны действия прибора, что довольно неудобно. Именно потому, производители выпускают модели, в которых предусмотрена задержка отключения, а также её настройка.
ДД с фоторелеДД с фоторелеДатчики могут ложно срабатывать на домашних животныхДатчики могут ложно срабатывать на домашних животныхФункцию срабатывания можно настроить по своему усмотрениюФункцию срабатывания можно настроить по своему усмотрению

Это все полезные дополнения для ДД включения света. Особенно важны две последние опции. Всё остальное – это просто ненужные навороты, которые приводят к излишнему удорожанию устройства.

Ведущие производители оборудования и лучшие модели ДД

На рынке электротехнических товаров представлено большое количество производителей. Их продукция отличается ассортиментом, техническими характеристиками, дизайном и стоимостью. Чтобы облегчить выбор датчиков движения для управления светом мы составили небольшой рейтинг наиболее популярных производителей.

Евроавтоматика «F&F» (Белоруссия)

Компания «Евроавтоматика F&F» (Беларусь) была основана в 2003 году для обеспечения собственного, российского рынка и потребностей прочих стран СНГ устройствами бытовой и промышленной автоматики, которая выпускается по технологиям и лицензиям материнской компании F&F (Польша). Продукция этого бренда была известна с 1992 года не только на территории Польши, но и в других европейских странах.

Датчик движения для включения света: что это такое, как выбрать и подключить

На сегодняшний день белорусская компания  Евроавтоматика F&F имеет собственное производство, сложный многоступенчатый контроль соблюдения технологий и использует комплектующие от ведущих зарубежных производителей. Благодаря этому компания предлагает потребителям свыше 650 наименований по 34 функциональным группам.

Модель Изображение Краткие характеристики
DR-05 (B/W) Датчик движения для включения света: что это такое, как выбрать и подключить
  • Мощность подключаемой нагрузки – до 600 Вт.
  • Время срабатывания – 10 с -7 мин.
  • Дальность срабатывания – до 12 м.
  • Напряжение и частота – 230 В и 50 Гц.
  • Угол горизонтального обзора – 140-180°.
  • Угол вертикального обзора – 0-45°.
  • Мощность – 0,45 Вт.
  • Степень защиты корпуса — IP 44.

Датчик движения Евроавтоматика DR-05

Модель Изображение Краткие характеристики
 DRM-02 Датчик движения для включения света: что это такое, как выбрать и подключить
  • Мощность подключаемой нагрузки – до 600 Вт.
  • Время срабатывания – 5 с -12 мин.
  • Дальность работы — 10 м.
  • Напряжение и частота – 230 в и 50 Гц.
  • Угол горизонтального обзора — 360°.
  • Потребляемая мощность – 0,9 Вт.
  • Степень защиты корпуса – IP 40.

Датчик движения Евроавтоматика DRM-02

Модель Изображение Краткие характеристики
 DR-07 Датчик движения для включения света: что это такое, как выбрать и подключить
  • Мощность подключаемой нагрузки – до 300 Вт.
  • Время срабатывания – 3 с — 9 мин.
  • Дальность срабатывания – до 4 м.
  • Напряжение и частота – 230 В и 50 Гц.
  • Угол горизонтального обзора — 360°.
  • Потребляемая мощность — 0,45 Вт.
  • Степень защиты корпуса – IP 20

Датчик движения Евроавтоматика DR-07

TDM ELECTRIC

Датчик движения для включения света: что это такое, как выбрать и подключить

Компания TDM ЕLECTRIC осуществляет производство светотехники, низковольтной аппаратуры, электроустановочное оборудование и многое другое. Ассортимент постоянно расширяется, и производитель намерен довести его в ближайшее время до 12000 наименований. Продукция TDM ELECTRIC отличается надёжностью, высоким качеством  и простотой эксплуатации.

Модель Изображение Краткие характеристики
Датчик движения потолочный ДДП-01Датчик движения для включения света: что это такое, как выбрать и подключить
  • Контроль освещённости,
  • потолочный.
  • Максимальное расстояние для срабатывания – 4 м.
  • Рабочее напряжение и частота – 220-230 В и 50 Гц.
  • Время срабатывания – 5 с.- 8 мин.
  • Горизонтальный угол обзора — 120°.
  • Срабатывание по освещённости – 5-2000 лк.
  • Максимальная подключаемая нагрузка – 1100Вт.

Датчик движения ДДП-01

Модель Изображение Краткие характеристики
 Датчик движения настенный ДДС-02 Датчик движения для включения света: что это такое, как выбрать и подключить
  • Контроль освещённости.
  • Дальность срабатывания – 6 м.
  • Регулировка чувствительности.
  • Напряжение и частота – 220-230 В – 50 Гц.
  • Горизонтальный угол обзора – 180°.
  • Время срабатывания – 5 с.- 8 мин.
  • Срабатывание по освещённости – 5-2000 лк.
  • Максимальная подключаемая нагрузка – 1100 Вт.
  • Степень защиты корпуса – IP44.

Датчик движения настенный TDM ELECTRIC ДДС-02

Модель ИзображениеКраткие характеристики
 Датчик движения, встраиваемый в стену ДДВ-01 Датчик движения для включения света: что это такое, как выбрать и подключить
  •  Контроль освещённости,
  • регулировка срабатывания по освещённости.
  • Максимальная дальность действия  — 4,5 м.
  • Рабочее напряжение и частота – 220-230 В и 50 Гц.
  • Время срабатывания – 5 с.- 8 мин.
  • Горизонтальный обзор — 120°.
  • Срабатывание по освещённости – 10-2000 лк.
  • Максимальная подключаемая нагрузка – 600 Вт.
  • Степень защиты корпуса – IP20.

Датчик движения встраиваемый в стену TDM ELECTRIC ДДВ-01

LEGRAND

Датчик движения для включения света: что это такое, как выбрать и подключить

Компания  Legrand является мировым лидером в создании электрических и информационных систем зданий. Легранд поддерживает мультибрендовость. Продукция этого производителя отвечает высоким европейским стандартам качества. Специалисты компании оказывают всестороннюю поддержку в подготовке и реализации проектов любой сложности. Датчики движения для управления системами освещения пользуются популярностью у потребителей во всём мире.

Модель Изображение Краткие характеристики
Датчик движения для монтажа в подвесном потолке 048944 Датчик движения для включения света: что это такое, как выбрать и подключить
  • Напряжение – 220 В.
  • Мощность нагрузки – 1000 Вт.
  • Угол обзора — 180°.
  • Регулировка времени срабатывания  — 10 с.- 10 мин.
  • Регулировка порога освещённости – 1-1275 лк.
  • Класс защищённости корпуса – IP41.

Датчик движения Legrand 048944

Модель Изображение Краткие характеристики
 Датчик движения для монтажа на стене 048945 Датчик движения для включения света: что это такое, как выбрать и подключить
  • Напряжение – 220 В.
  • Мощность нагрузки – 1000 Вт.
  • Угол обзора –140°.
  • Настенный, накладной.
  • Регулировка порога освещённости – 10 -1275лк.
  • Регулировка времени срабатывания – 10 с -10 мин.
  • Класс защищённости корпуса – IP42.

Датчик движения Legrand 048945

Модель Изображение Краткие характеристики
 Датчик движения для монтажа на стене или потолке  048946

homius.ru

Обзор уличных датчиков движения для включения света



Сегодня освещение на улице интересует главным образом жителей частного сектора или дачных поселков. Для многоквартирных домов освещением улицы занимаются городские службы.

А вот для дачников и людей, живущих в частных домах, отличным решением будет установка уличного датчика движения для автоматического включения на приусадебном участке света.

Такой уличный девайс практически незаменим, он сразу решает несколько проблем, не только по вопросам освещения улицы, но и по возможности охраны частной собственности.

Ассортимент выбора

На сегодняшний день наблюдается тенденция ко все большему проникновению в нашу повседневную жизнь всевозможных технических новшеств. Так, все чаще в наших домах и на улицах стали появляться датчики, реагирующие на движение. С помощью таких устройств можно автоматизировать процесс подсветки любого помещения или улицы.

Реагирование датчика на различного рода движения широко используется на улицах городов и сел. Это позволяет сделать передвижение по улицам и дорогам более безопасным и комфортным.

Такой датчик представляет собой небольшой пластиковый прибор, который можно установить на улице практический в любом месте.

Обратите внимание! Выбор места следует делать на основании требований, предъявляемых прибору. Датчик движения должен иметь широкий охват работы, чтобы адекватно и в полной мере выполнять свои функции по включению света.

Датчик на стене дома

Размещение прибора

Все уличные датчики, реагирующие на различного рода движения, относятся к наружным приборам. Им можно устанавливать только на улице. Поэтому они, в отличие от внутренних устройств, могут выдерживать низкие температурные режимы.

Уличное оборудование подобного рода, в отличие от внутренних датчиков, имеет увеличенный угловой охват на 180 градусов.

Датчик для включения на улице света, точно так же как и внутренние приборы, могут быть следующих видов:

Микроволновой, Ультразвуковой, Инфракрасный

Микроволновой, Ультразвуковой,
Инфракрасный

  • микроволновой. Прибор захватывает сигнал в определенном диапазоне по типу локатора;
  • ультразвуковой. Его принцип работы заключается в улавливании изменений в отражении от предметов ультразвука. По своей организации признан самым доступным и простым;
  • инфракрасный. Он работает по принципу чувствительного термометра и реагирует на изменения температуры в обслуживаемой области. Его можно настроить на температуру тела человека, что позволит избежать возможной активации устройства при прохождении вблизи домашнего питомца.

На рынке электронных устройств можно найти инфракрасные датчики движения для включения на улице света двух типов:

  • активные. Такой датчик очень часто используется для освещения и охраны периметра дома, а также забора;
  • пассивные. Данный тип прибора лучше подходит для защиты широких зон. Их ставят перед входной дверью или у ворот.

Необходимо также знать, что датчики для включения на улице света при возникновении движения в зоне их работы, могут различаться и по месту установки:

  • потолочные;
  • стеновые.

Как видим, ассортимент выбора довольно большой. Поэтому при покупке прибора следует продумать все мелочи его дальнейшего использования и размещения, чтобы купить то, что нужно.



Параметры выбора



Чтобы сделать правильный выбор весь имеющийся ассортимент следует оценить по следующим показателям:

  • место размещения;
  • способ крепления;
  • степень защищенности;
  • мощность и дальность оборудования;
  • габариты и размеры;
  • границы, в которых должно происходить срабатывание сигнала;

Обратите внимание! Важно помнить, что датчик движения может контролировать только видимую им область. При этом снизить радиус обозрения могут любые легкие конструкции, которых на улице предостаточно: карниз, элемент забора, подвесной светильник и т.д.

  • возможность проведения точной настройки параметров работы аппарата. Интересно, что некоторые датчики могут срабатывать даже на дыхание человека.

Помимо этого выбор следует делать и на основании следующих параметров:



Датчик на стене дома

Размещение аппарата

  • качественное освещение. Света должно быть ровно столько, чтобы хватало осветить необходимую область;
  • скорость включения освещения при наличии движения;
  • эстетичность освещенности и внешний вид прибора;
  • долговечность.

Оценив имеющееся предложение на рынке или специализированном магазине по вышеперечисленным параметрам, ваш выбор будет максимально оптимальным и полностью удовлетворит все ваши потребности.

Важно отметить, что датчик должен иметь возможность подключаться не только к осветительному прибору, но и еще к другому оборудованию, например – к звуковому. Это особенно важно для улицы, так как в результате вы получите не только автоматическое включение света в ночное время, но и еще сигнализацию.

Где используются

Главным назначением датчика движения, как не трудно догадаться, является включение света на улице в ночное время. Такая функция очень востребована в следующих ситуациях:

  • в дачных поселках, где имеются проблемы с освещением улиц местными властями;
  • освещение приусадебного участка в ночное время, без необходимости механического подключения освещения;
  • освещение в труднодоступных местах, удаленных от главного дома построек;
  • как прибор, информирующий о проникновении на территорию посторонних. В данном случае датчик включает свет и активирует звуковой сигнал;
  • освещение кладовок, гаражей и других хозяйственных построек.

Кроме этого, автоматизация включения освещения при наличии движения в заданной области позволяет экономить электроэнергию. А это очень важно, так как в последнее время палата за электричество все увеличивается.

Как действует прибор

Как уже отмечалось несколько выше, принцип действия датчика движения заключается в считывании прибором определенного, в зависимости от модели, сигнала и замыкание электроцепи, что приводит к включению света.

Схема улавливания датчика

Принцип работы

Алгоритм работы прибора состоит из следующих этапов:

  • прибор считывает сигналы, поступающие с контролируемой области;
  • при обнаружении изменений (движение), сигнал попадает на улавливающую матрицу, и прибор замыкает электрическую цепь;

Обратите внимание! В роли датчика по приему сигнала может выступать специальная улавливающая матрица — линза Френеля (фотоэлемент).

  • замыкание цепи приводит к включению света.

Любой уличный датчик для регистрации движения и включения освещения работает по принципу непрерывного контроля над выбранной зоной обозрения.

На этом принципе работают все уличные датчики движения. При этом каждый прибор можно настроить в индивидуальном порядке, что позволяет исключить возможность его активации домашними животными. Но в таком случае следует помнить, что свет может включаться на проезжающий мимо транспорт или просто прохожего.

Отдельно стоит отметить, что при своей работе уличный датчик также сверяется с уровнем освещенности контролируемого пространства. Так, если движение было зарегистрировано в светлое время суток, то свет включаться не будет.

Наличие оценки контролируемой зоны на предмет освещенности позволяет экономить электроэнергию и получать автоматические освещение только когда это нужно – ночью. При этом ложные срабатывания датчика можно максимально минимизировать с помощью правильной настройки.

Настройка параметров

Датчики движения настраиваются при помощи специальных потенциометров, которые бывают трех видов:

  • время. То есть, это временной интервал, в течение которого прибор будет работать. Обычно этот параметр выставляется в диапазоне 5-10 с. Правильно выбранное время задержки позволит избежать ненужной активации оборудования. Временной интервал зависит от приобретенной модели;
  • чувствительность. От того, насколько выше будет этот параметр, зависит скорость реакции оборудования на движение в зоне контроля. В ситуации, когда происходят частые срабатывания вхолостую, чувствительность датчика следует понизить. Для того чтобы определить нужную чувствительность аппаратуры, необходимы в среднем три подстройки;

Обратите внимание! Перенастройка чувствительности делается в зависимости от времени года.

  • уровень освещенности. Вы выбираете уровень освещенности, на который прибор должен будет реагировать включением.

Внеся правильно настройки, датчик будет срабатывать без сбоев, точно как часы.

Установка прибора

Уличный датчик подключается к электросети по аналогии с обычным выключателем. Лучше, чтобы подключением занимались профессионалы, но можно справиться и самому, если вы разбираетесь в электричестве.

Процедура подключения такова:

  • отключаем электроэнергию;
  • открываем прибор, сняв с него защитную крышку;
  • подключаем по нужной схеме;
Вариант подключения датчика

Схема подключения

  • кабель от датчика присоединяем к общей проводке дома. Подключение происходит через распределительную коробку;
  • после этого устанавливаем сенсоры, реагирующие на уровень освещенности. В быту их называют сумеречными выключателями. После их подключения и настройки прибор будет срабатывать только ночью.

Как видим, выбор уличных датчиков, реагирующих на движение включением освещения, достаточно обширен и требует скрупулезности. Зато потом вы в полной мере сможете оценить его достоинства и комфорт от автоматизированного подключения света. Но не забывайте, что ключом к успеху здесь служит не только правильный выбор, но и грамотная установка.



1posvetu.ru

Датчик движения для включения света: виды: схема подключения

Чтобы экономить электричество, освещение необходимо включать только там, где нужно и на определенное время. Как правило, так поступают, но зачастую забывают освещение отключать, и электрические лампочки освещают территорию или помещение по несколько часов подряд, без надобности. Если приобрести датчик движения, то он никогда не забудет, как включить свет, так и выключить его. Этот датчик реагирует на движение человека и автоматически включает/выключает электрические лампочки, подключенные к датчику. Датчик движения – это отличный вариант для того, чтобы включать освещение на улице, во дворе, в подсобных помещениях, в хозяйственных постройках и т.д. Он не только позволяет экономить средства, но и не забывает о том, что свет необходимо отключить.

Разновидности датчиков

Разновидности датчиков

Не смотря на одинаковый принцип действия, их назначение может быть разным, в зависимости от условий эксплуатации. Поэтому, выбирая датчик, следует в первую очередь определиться с тем, где он будет установлен.

Устройства, предназначенные для установки на открытом воздухе, выполняются в более защищенном корпусе, тем более, если они работают от сети 220V. Степень защиты помечается двумя буквами (IP) и цифрами. Так, для эксплуатации вне помещения следует выбирать электрооборудование, имеющее степень защиты IP 55 и не ниже, а в случае установки внутри помещения – с пометкой до IP 55.

Выбор по типу питания

В зависимости от конструкционных особенностей, датчики работают:

Наиболее востребованными считаются устройства, работающие от напряжения 220 V, то есть проводные. Меньший спрос на датчики, которые работают от батареек или аккумуляторов, но в последнее время все больше отдают предпочтение независимым источникам питания. К тому же, бывают случаи, когда необходим именно беспроводной датчик движения, работающий от солнечной батареи, например.

Принцип действия датчика движения

Принцип работы датчиков движения может быть различным. Поэтому различают:

  • Инфракрасные датчики движения, которые реагируют на тепло, излучаемое теплокровными существами. Представляют пассивные устройства, поскольку сами никаких сигналов не излучают, а только реагируют на них. Такие типы датчиков реагируют не только на появление человека, но и на движения животных.

    Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком

  • Акустические датчики, реагирующие на звуковые сигналы. Это также пассивные устройства, которые включают различные устройства от хлопка руками или от звука открывающейся двери и т.д. Их удобно устанавливать в подвалах частных домов или городских квартир. Как правило, в подвалах появляется шум только тогда, когда в него кто-то заходит. Что касается других условий эксплуатации, то нужно хорошо подумать.
  • Микроволновые датчики движения. Это уже группа активных устройств, поскольку датчики движения сами генерируют микроволны и сами их отслеживают. Если в их «поле зрения» появляется движущийся объект, то они включают сигнализацию, как световую, так и звуковую. Чувствительные модели таких устройств могут контролировать помещения, находящиеся за перегородками. Как правило, подобные типы датчиков применяются в охранных системах.
  • Ультразвуковые датчики отличаются от микроволновых только диапазоном излучаемых сигналов. Используются не так часто, поскольку на него могут реагировать животные. Длительное излучение ультразвука может также негативно сказаться на здоровье человека.

    Разное исполнение, но цвет, в основном, белый и черный

  • Комбинированные, в которых заложено несколько принципов реагирования на движущиеся объекты. Эти устройства считаются наиболее надежными, но и стоят они гораздо дороже.

Как правило, в основном используются инфракрасные датчики, поскольку это недорогие устройства, а их радиус действия устраивает потенциальных покупателей. К тому же, датчики оборудованы регуляторами для более точной настройки. Ультразвуковые и микроволновые датчики лучше устанавливать в длинных коридорах или на лестницах, поскольку у них гораздо больше радиус действия. Для охраны важных объектов лучше подойдут микроволновые датчики, тем более что они способны обнаружить движущийся объект даже за перегородкой.

Технические характеристики устройств

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.

Угол обзора

Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.

Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.

Радиус действия

Дальность действия следует подбирать с запасом

Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.

Мощность подключаемых источников освещения

Мощность датчика следует расчитывать с запасом

Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.

В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.

Способ крепления и выбор места установки

Чаще всего датчики крепят на стену

Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:

  • Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
  • На потолке.
  • На стене.
  • Встраиваемые модели, предназначенные для скрытой установки.

Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.

Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.

Дополнительные возможности

Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:

Поиск места для установки

С увеличением высоты установки увеличивается зона обнаружения, но снижается чувствительность

Чтобы было как можно меньше ложных срабатываний, датчик движения нужно правильно разместить. При этом необходимо учитывать такие моменты:

  • В зоне действия датчика не должно быть дополнительного, а тем более постоянного источника света.
  • В зоне действия не должно быть никаких отопительных или нагревательных приборов, а также кондиционеров, иначе датчик будет действовать на теплые потоки воздуха.
  • Не должно быть объемных предметов или объектов, которые смогли бы закрыть зону действия датчика.

Когда датчики движения устанавливаются в помещениях, то их стараются разместить под самым потолком. Если нужно, чтобы датчик реагировал на любое движение в комнате, то датчик размещается по центру помещения. Если необходимо контролировать конкретную зону, то место установки выбирают так, чтобы не было «мертвых зон», на которые датчик не реагирует.

Схема подключения

Как правило, датчики движения имеют свою схему включения, в зависимости от требований, предъявляемых к работе датчика. Каждый датчик подключается к сети 220 V, которая имеет фазный провод (L) и нулевой провод (N). Подобная маркировка присутствует и на клеммах подключения датчика движения. Игнорировать подобную последовательность подключения не рекомендуется. На корпусе устройства имеются также клеммы для подключения источника света (лампы освещения).

Если датчик движения устанавливается на улице, то не помешает датчик освещенности (фотореле). В таком случае можно выбрать датчик со встроенным фотореле или использовать обычный выключатель, но тогда его придется отключать утром и включать вечером, когда стемнеет. Если используется независимое фотореле, то его подключают в разрыв фазного провода.

Кроме достоинств данного прибора, он имеет один недостаток. Находясь в зоне действия датчика, необходимо все время двигаться, чтобы свет был включен постоянно. Если этого не делать, то освещение будет то включаться, то выключаться, что не совсем комфортно.

Чтобы этого не случилось, параллельно датчику движения устанавливается обычный выключатель. Достаточно его включить и свет будет гореть столько, сколько необходимо, независимо от работы датчика. Когда постоянно работа электрического освещения не понадобится, выключатель просто отключают, что переводит работу устройства в обычный режим включения/отключения.



Возможности регулировки

После того, как датчик движения смонтирован и закреплен, необходимо его настроить. На корпусе прибора присутствуют поворотные элементы, которые позволяют регулировать его чувствительность и другие параметры. Чаще всего используются устройства типа ДД, с наличием датчика освещенности.

Регулировка угла наклона

Регулировка датчика движения начинается с выбора угла наклона

В первую очередь, особенно для тех датчиков, которые устанавливаются на стенах, следует выставить угол наклона. Для этого на каждом датчике имеется поворотный кронштейн. Угол делают таким, чтобы датчик срабатывал при определенных условиях. Как это сделать? Лучше экспериментальным путем.

Как правило, датчики движения устанавливаются на высоте около 2-х с половиной метров. Даже датчики движения, которые рассчитаны на минимальный угол обзора по вертикали, способны контролировать значительную территорию. Как уже было сказано выше, экспериментальным путем, изменяя угол наклона, добиваются того, чтобы прибор устойчиво работал в пределах заданных параметров. Зачастую это отнимает много времени, но результат получается самый оптимальный.

Регулировка чувствительности

В основном, регулировки выглядят так

Под регулятором этого параметра имеется обозначение «SEN». Другими словами, этот параметр предназначается для того, чтобы прибор не реагировал на кошек и на собак. Прибор регулируется в пределах от минимальной (min) до максимальной (max) величины.

Настройка этого прибора по этому показателю также осуществляется экспериментально. Можно поступить следующим образом: прибор выставляется на минимальную чувствительность и постепенно она увеличивается до тех пор, когда устройство начинает реагировать на человека. На этом следует остановиться и проверить несколько раз, насколько устойчиво работает датчик. Если срабатывает датчик через раз, то чувствительность можно увеличить. Если чувствительность увеличить значительно, то высока вероятность того, что он будет реагировать и на животных.

Регулировка времени задержки выключения

Время свечения или время задержки — выбираете как вам больше нравится

Под регулировочным элементом имеется надпись «Time». Пределы регулировки начинаются с 3 секунд и до 15 минут, что достигается с помощью поворота регулировочного элемента. На каждой модели указывается минимальное и максимальное время задержки. Этот параметр определяется также экспериментальным путем, достаточно засечь время задержки.

Подстройка под уровень освещенности

Под регулировочным элементом этот параметр обозначается буквами «LUX». С помощью этого регулировочного элемента регулируют чувствительность фотореле. Если этого элемента нет, значит фотоэлемента в датчике нет. Отрегулировать этот параметр не составит никакого труда, достаточно установить регулятор в положение «max», а затем вечером, при определенном уровне освещенности регулятор поворачивают в сторону «min», пока датчик сработает, и лампочка не выключится.

После подобных регулировок прибором можно пользоваться.

В заключение

В наше время каждый старается сэкономить максимум электрической энергии, так как ее стоимость ложится непомерным грузом на семейный бюджет. Причем приходится экономить там, где это возможно. Электрическое освещение, особенно в осенне/зимне/весенний период составляет немалую долю от общего количества потребленной электроэнергии. Поэтому многие стараются экономить именно на освещении, поскольку никто не хочет отказываться от остального комфорта. На холодильнике или на морозильной камере, на электрической духовке и других элементах нашей цивилизации экономить в наше время мало кто будет. Поэтому люди устанавливают датчики движения, чтобы хоть как-то сэкономить на электричестве. К тому же не нужно думать о том, что на улице или в подсобном помещении можно просто забыть выключить свет и тогда освещение может остаться включенным до следующего раза. Обидно то, что электрическая энергия расходуется впустую, но за нее все равно придется платить.

С другой стороны, если посмотреть на эту проблему, датчики движения стоят недешево, поскольку собраны на радиоэлементах, которые недешевые. Поэтому, приобретая такой датчик, следует исходить из разумных соображений. Если учесть, что в последнее время многие используют энергосберегающие лампы и более современные светодиодные, то подобный подход к экономии просто неуместен. Скорее всего, датчик движения может быть использован исключительно, как высоко функциональный элемент. Тогда его применение может быть оправдано.

Наиболее оптимальный вариант применения датчика движения – это защитные функции. Если подсчитать, что вор может унести из дома или из квартиры, то стоимость подобных устройств не является столь высокой. Другими словами, наиболее оптимально использовать подобные устройства в охранных системах и здесь, альтернативы им практически нет. Главное – это правильно выбрать модель, в зависимости от типа охраняемого объекта.

Датчики движения, как и множество других радиоэлектронных или электромеханических приборов, облегчают человеку жизнь. Особенно это актуально в наши дни, когда человек испытывает большие морально-психологические нагрузки. Это приводит к тому, что человек зачастую многое забывает и электричество может работать в холостую, без пользы. А ведь для его генерации нужно затратить массу средств и материальных ресурсов, которые не безмерные и в ближайшее время скоро закончатся. И здесь вопрос экономии уже не столько финансовый, сколько этический. Каждый должен думать о том, что лишний киловатт энергии, выброшенный на ветер, это несколько килограммов сырья или земельных ресурсов, выброшенных также на ветер. Причем эти ресурсы не возобновляемые.

Загрузка...

stroyday.com

3 схемы подключения датчика света

подключение фонаря через датчик света

Фотореле, датчик света или как его еще называют датчик день-ночь, необходим для автоматического управления светильниками без вашего участия, в зависимости от уровня освещенности.

Стемнело на улице – фонарь сам собой включился. Утром при восходе солнца отключился.

От него же можно запитывать рекламные баннеры и вывески на фасадах домов и магазинов.

Кто-то в этом деле использует реле времени или таймер-розетки. Однако в связи с постоянным изменением продолжительности светового дня, такие девайсы придется постоянно перенастраивать.

таймер реле времени для управления освещением

Поэтому полноценной альтернативой датчикам света их считать никак нельзя.

Настройка датчика света

Кроме того, у фотореле есть собственная регулировка чувствительности. Вы можете вручную задать тот или иной порог срабатывания.

настройка чувствительности фотореле

То есть, будет фонарь срабатывать при полной темноте уже ночью, или вечером, когда только-только начинает смеркаться.

принцип работы фотореле датчика света

На популярных моделях фотореле от ИЭК ФР-601 и ФР-602 регулятор расположен в основании и поворачивается в диапазоне от “+” до “-”.

фотореле от ИЭК ФР-601

Если вы его выкрутите на максимальный “+”, то фотореле будет срабатывать в сумерках или при плохой погоде (небо в тучах). По техническим характеристикам эта регулировка соответствует примерно 50 Люкс.

что такое световой поток, сила света, освещенность

Если убрать его в крайнее положение на “-”, то датчик сработает только в полной темноте (освещенность 5 Люкс).

Обычно его устанавливают в среднее положение.

Крутилки эти довольно нежные и при чрезмерном усилии легко ломаются. Так что будьте осторожны, в особенности регулируя чувствительность на морозе.

При этом обратите внимание на важный нюанс.

Ошибка №1

Настраивать фотореле следует именно на улице, а не в помещении.

В комплекте с датчиком всегда идет черный пакетик для проверки работоспособности. Накрыли им колпак прибора – реле сработало.

пакетик для проверки фотореле

Так вот, у многих моделей чувствительные фотоэлементы, расположенные внутри корпуса, могут реагировать помимо освещенности еще и на ультрафиолет в составе солнечных лучей.

лампы от комаров инсектицидные лампы работают ли они

Дома за счет остекления 80% УФ-лучей гасится, а на улице – нет. Поэтому настройка в домашних условиях с созданием искусственного затемнения, может отличаться от реальной уличной настройки.

Когда не хватает диапазона, некоторые применяют смекалку и для дополнительной регулировки используют фольгу. Ею обматывают датчик (полностью или наполовину), и тем самым, добиваются изначально большего значения затемнения.

Схема подключения напрямую

Для подключения датчика света используется трехпроводная схема. Она означает, что вам необходимо подать на прибор полноценные 220В (фазу+ноль), а не только фазу.

куда подключать провода на фотореле и датчике светакуда подключать провода на фотореле и датчике света

Практически такая же схема используется и для датчиков движения. Правда там есть варианты и двухпроводного подключения без ноля.

как правильно подключить датчик движения схемы подключения

Куда подключать фазу, а куда ноль? В этом деле можете ориентироваться по цветам.

Обычно один из проводов должен быть синего или зеленого цвета – это ноль.

как различать провода на датчике светакак различать провода на датчике света

Два других проводника также отличаются расцветкой. Например, один будет коричневым (черным), другой – красным.

Коричневый – это входная фаза от автомата питания. Третий провод (красный) – это выход на нагрузку. На нем фаза появляется только в момент срабатывания фотореле.

простейшая схема подключение датчика света на прожекторе

Ее как раз-таки и нужно заводить в светильник.

схема подключения уличного освещения

Заводские провода на датчике коротковаты, поэтому их приходится удлинять. Приготовьте заранее клеммы или гильзы для прессовки.

Наращивание производится кабелем сечением 1,5мм2. Общее соединение всех проводников должно осуществляться в защитной распредкоробке.

неправильное подключение датчика светараспредкоробка для подключения датчика света

Вот как будет выглядеть такая схема подключения напрямую от выключателя расположенного в распредщитке.

схема подключения датчика света напрямую без автомата

Схема подключения через выключатель

Если вы захотите установить еще один промежуточный одноклавишный выключатель, дабы не бегать каждый раз в щитовую для отключения света, то схема соединения проводов фотореле немного изменится:

схема подключение фотореле через выключатель света

В распредкоробку будет заходить 4 кабеля. Фаза питания будет поступать по следующей цепочке:

  • автомат в щитовой
  • выключатель света

Где устанавливать?

Обратите внимание на место установки фотореле.

Ошибка №2

При любой схеме подключения сам датчик не должен попадать в зону освещения светильника.

где можно и нельзя устанавливать фотореле и датчик света

Поэтому в 90% случаев фотореле размещают над фонарем.

правильная установка фоторелегде устанавливается фотореле

Если позволяет корпус прожектора, то можно даже закрепить непосредственно на нем.

установка датчика света на корпусе прожектора

В противном случае вся схема будет работать некорректно и возможны самопроизвольные срабатывания и моргания.

При этом на кратковременные вспышки, например свет фар от проезжающих машин, реле реагировать не должно, благодаря выставленной на заводе задержке по времени.

Если нет никакой возможности спрятать датчик как можно дальше от светильника, то хотя бы прикройте корпус со стороны фонаря фанерой или другой непрозрачной перегородкой.

Также некорректная работа возможна по истечении длительной эксплуатации. Связано это с тем, что колпачок фотореле постепенно загрязняется и темнеет, пропуская со временем уже другое количество солнечных лучей через себя.

неправильно работает датчик света почему

В результате резко меняются пороги срабатывания. Если это обычная грязь и пыль, то проблема легко решается влажной очисткой. А вот когда чернеет от времени пластик, тут уже поможет только замена защитного колпачка или всего прибора целиком.

Еще часто в таких реле сгорает стабилитрон. Это их главное слабое место.

датчик света что внутри

Также при выборе фотореле обращайте внимание на температуру эксплуатации. К примеру, те же ФР-601 хорошо работают до -25С, а потом у них начинаются проблемы.

температура эксплуатации фотореле

В этом случае вам опять поможет обычный выключатель света. Только в схеме его нужно подключать иначе, чем рассматривалось выше.

Фаза через него должна проходить напрямую к светильнику. Это своего рода перемычка на тот случай, если датчик не сработал или вышел из строя.

схема подключения датчика света через выключатель

Свет будет зажигаться обычным щелчком выключателя, ровно также, как и все лампочки у вас дома.

Также в паспортных данных таких фотореле указана степень защиты - IP44.

степень защиты датчика света и его размещение над козырьком

Это означает, что датчики можно спокойно использовать на улице. Они защищены от брызг и капель дождя.

размещение фотореле над фонарем

Однако обращайте внимание на правильное расположение прибора.

Ошибка №3

Например, отдельные модели можно устанавливать только вниз «головой»!

правильное расположение датчика света

У них в защитной крышечке присутствует отверстие, через которое влага запросто может проникать во внутрь устройства.

уличное освещение загородного дома ошибки и правила при выборе и установке фонарей

Работа датчика света наоборот

А если вам для каких-то нужд понадобится, чтобы реле работало в реверсном режиме? Подавало напряжение и включало нагрузку днем, а выключало ночью.

Например, для освещения в сарае с животными, где нет окон. Что делать в этом случае?

Тогда идете в ближайший магазин и покупаете промежуточное реле, у которого один из контактов замыкается, а другой размыкается при срабатывании.

промежуточные реле

Все что вам нужно будет сделать, это подключать данное промежуточное реле после датчика света по нижеприведенной схеме.

схема подключения датчика света день ночь через промежуточное реле для обратной работы

В качестве такого реле может выступать и пускатель с доп.контактами.

чем отличается контактор от пускателя

Схема подключения через пускатель

схема подключения фотореле освещения через пускатель

Также пускатель понадобится при управлении освещением с мощной нагрузкой. Допустим это не одна лампочка, а полноценные уличные прожекторы или фонари с ДРЛ, ДНаТ или другими мощными источниками света.

что такое индукционная лампа сравнение с ДРЛ ДНаТ люминесцентными и светодиодными

Стандартное фотореле от того же IEK ФР-601, рассчитано на подключение нагрузки не более 10А. Это несколько светодиодных прожекторов мощностью около 2кВт.

Хотите больше? Воспользуйтесь следующей схемой с магнитным пускателем.

подключение датчика света через магнитный пускатель

Его катушка подключается как раз-таки к фотореле, а силовые контакты подают питание на основную линию освещения.

Если вас не устраивает большой габаритный колпак датчика света, который портит весь дизайн фасада здания, воспользуйтесь фотореле с выносным датчиком.

фотореле с выносным датчиком фотореле с выносным датчиком

В этом случае основной коммутирующий элемент располагается в щитке и напоминает современный модульный контактор на дин-рейке. Миниатюрный выносной датчик тем временем незаметно прячется под крышей или в любом другом месте.

Схема подключения здесь следующая:

схема подключения фотореле и датчика света через выносной датчик

Более расширенный и усовершенствованный вариант:

схема подключения уличного освещения с фотореле через пускатель

Внутри прибора по прежнему коммутируется фазный проводник.

Настройка чувствительности может осуществляется потенциометром на передней панели, в зависимости от модели. Вам больше не придется каждый раз подниматься на высоту под козырек дома.

настройка чувствительности фотореле с выносным датчиком

Рассчитаны такие приборы уже на несколько большие токи (25А), чем китайские модели ФР-601.

Выносной датчик можно наращивать проводом до 50 метров. Вы его безболезненно сможете протянуть не только через крышу дома, но и через весь участок.

svetosmotr.ru

5 схем подключения датчика движения

датчик движения иек

Для того, чтобы упростить процесс управления освещением и автоматизировать его включение-отключение в определенных местах (подъезд, коридоры, вход в дом на улице и т.д.), применяются такие устройства как датчики движения.

Помимо работы в сетях освещения, они могут использоваться в охранных системах. Например для подачи звукового сигнала (рев сирены, включение звонка) при обнаружении движения в охраняемой зоне.

А еще их можно настроить на автоматическое открывание входных дверей, что широко применяется в торговых центрах и магазинах.

прикольные двери в торговый центр

Давайте же рассмотрим как правильно подключить это устройство, разберем популярные схемы и перечислим ошибки, которые непосредственным образом влияют на погрешность работы прибора.

Двухпроводное подключение датчика движения

Первым делом определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и трехпроводными.

Сначала изучим простейшую двухпроводную схему.

двухпроводной датчик движения в подрозетник

Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:

  • автоматический выключатель для подачи питания 220В
  • распредкоробка

Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.

как подключить двухклавишный выключатель света

При этом связку "датчик - светильник", лучше использовать на отдельном контуре, а не сажать его на общее освещение.

датчик движения на общем освещении квартиры

Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.

кабель для датчика движения

Далее протягиваете уже двухжильный провод до места установки датчика.

двухжильный кабель для датчика движения

Где его лучше всего размещать?

Классический вариант для моделей устанавливаемых в подрозетник - на высоте 1,2-2,0м от уровня пола.

высота установки датчика движения в подрозетнике

Не путайте их с настенными устройствами, размещаемыми в проходных коридорах или подъездах многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок, недалеко от дверей.

датчик движения на потолке

Также обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора датчика.

открытая дверь не перекрывает угол обзора датчика движения

Еще их не рекомендуется ставить над батареей или другими нагревательными приборами.

Далее, кабель идущий на светильник, также заводим в распредкоробку. Внутри нее соединяем все жилы в следующей последовательности.

соединение проводов в распредкоробке на датчик движения

Сначала ноли. От кабеля питания - на кабель светильника.

Далее заземление, если оно конечно есть.

А вот фазу с автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу от кабеля датчика, пускаем на светильник (L датчика).

схема соединения и подключения проводов в распредкоробке на датчик движения

Осталось подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением L, заводим на соответствующую клемму.

куда подключаются провода на датчике движения

Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак "нагрузка", как на рисунке внизу.

подключение двухпроводного датчика движения

Осталось спрятать в подрозетник весь механизм и установить декоративную рамку.

монтаж двухпроводного датчика движения в квартире

Далее на передней панели производим настройку. Для этого выкручиваете по порядку все "флажки".

  • 1 - переводите устройство в автоматический режим
переключение двухпроводного датчика движения в автоматический режим
  • 2-выставляете порог чувствительности
регулировка порогоа чувствительности на датчике движения в квартиру

Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.

  • 3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора
выставление времени отключения датчика движения

На этом все. Подаете напряжение и проверяете работу всей схемы.

Преимущества подобной двухпроводной схемы и данных датчиков движения:

  • простота монтажа и подключения
  • возможность принудительного включения освещения без дополнительных выключателей света
  • универсальность

Вы легко можете заменить любой одноклавишный выключатель подобным устройством и автоматизировать свою систему освещения, без каких либо капитальных затрат.

Однако есть и недостатки. Данные приборы зачастую плохо работают с энергосберегающими и светодиодным лампочками.

почему моргают светодиодные лампочки

Они начинают мерцать, иногда очень даже сильно.

Трехпроводная схема подключения датчика движения

Переходим к трехпроводным датчикам с тремя клеммами. Самые популярные марки на нашем рынке - это инфракрасные датчики движения IEK модели от ДД-009 до ДД-019.

датчик движения ИЭК ДД 009

Популярность их объясняется прежде всего низкой ценой. Но и более дорогие экземпляры от других производителей, в принципе сделаны по точно такому же образцу. И процесс подключения и настройки будет аналогичным.

При покупке таких приборов обращайте внимание на степень их влагозащиты. В основной массе это IP44.

За пределами зданий их можно ставить только под навесом или козырьком. От прямого попадания дождя они не защищены. Здесь уже понадобятся полностью влгаозащищенные модели IP65.

схема подключения уличного освещения

Также смотрите на температуру эксплуатации, если вы намерены его использовать на улице. Большинство из них рассчитаны на работу только до минус 20С. Далее они начинают нещадно глючить.

На трехпроводной датчик придется заводить уже полноценные 220В, то есть фазу и ноль. Вся система также состоит из 4-х элементов:

  • автоматический выключатель
  • распредкоробка
схема подключения датчика движения с тремя контактами

По желанию многие добавляют еще отдельный выключатель света. Эту схему рассмотрим чуть ниже.

При подключении трехпроводного датчика, в распредкоробку будет заходить 3 кабеля:

  • трехжильный от автомата (фаза-ноль-земля)
  • трехжильный на освещение (если у вас светильники с металлическим корпусом)
  • трехжильный на датчик
схема подключения трехпроводного датчика движения в распредкоробке

Нули собираются в одну точку. "Земля" с автомата подключается к "земле" на светильнике. Все как по ранее рассмотренной схеме.

Вот только на датчик движения уже подается не одна фаза, а полноценные фаза-ноль. У данного девайса под корпусом имеется три клеммы.

подключение проводов на клеммы трехпроводного датчика движения
  • две вводных - сюда вы заводите питание 220В

Они могут быть подписаны как L (фаза) и N (ноль).

три клеммы на датчике движения куда подключать провода

Обозначенный к примеру буквой "А".

Чтобы добраться до клемм, открутите на корпусе два самореза и снимите нижнюю защитную крышку.

как разобрать датчик движениякак разобрать датчик движения

Если у вас уже выведено из корпуса три разноцветных провода, ищите в инструкции их маркировку. Обычно это:

  • красный А - выход
  • коричневый L - фаза входная

Но лучше вскрыть крышечку и проверить все визуально.

Выходит именно фаза, которая и управляет всем освещением. В распредкоробке вы ее подключаете к фазной жиле кабеля, идущего на светильники или к другой нагрузке.

Вся схема будет выглядеть упрощенно следующим образом.

упрощенная схема подключения датчика двидения с тремя проводамисхема подключения трехпроводного датчика движения

Если не хотите использовать распаечную коробку в качестве места соединения всех проводов, тогда придется заводить все жилы в сам датчик и соединять их на его клеммнике. Две нулевые жилы скручиваете между собой и затягиваете на клемме N.

Фазу с автомата питания пускаете на клемму L. Ну и к оставшемуся выходу подключаете жилу, уходящую на светильник. Грубо говоря, фазу-ноль с одного кабеля подали, фазу-ноль с другого вывели. Ничего сложного.

подключение кабеля на датчик движения без распредкоробки

Получается та же самая 3-х проводная схема, только без распредкоробки.

простая схема подключения датчика движения

Настройка и регулировка чувствительности

После подключения на корпусе ищите элементы управления и настройки. Одна из "крутилок" отвечает за время суток. Там нарисованы солнышко и луна (Lux).

настройка чувствительности освещения на датчике движения

Для того, чтобы использовать девайс в светлое время суток, переключатель ставите в режим, где значок солнца. Если он вам нужен для работы в ночное время или в темном помещении, где нет естественного света - выкручиваете на луну.

монтаж датчика движения на улице

Второй переключатель настраивает время отключения (Time). Двигаете реостат от минимума к максимуму и увеличиваете время автоматического отключения света, с нескольких секунд до нескольких минут.

Как выставить настройки так, чтобы прибор случайно не реагировал на домашних животных? Запомните главное, в этом случае чувствительность должна регулироваться не переключателями, а углом поворота всей сферы.

датчик движения реагирует на кошку и собаку

То есть, куда смотрит прозрачное окошко, на то оно и будет реагировать. Не хотите, чтобы свет загорался когда мимо пробегает кошка или собака, не направляйте сферу вниз к полу. Выставляйте окошко перпендикулярно плоскости стены или на уровне вашей головы.

Ну а если вдруг захотите, чтобы датчик вообще не срабатывал, то поверните его "голову" так, чтобы окошко смотрело на самый верх, как бы в небо.

Реальная зона захвата лучей датчика - примерно 9-10 метров. Хотя в документации заявляют больше.

зона захвата лучей датчика движения

Еще обращайте внимание на такое свойство, как чувствительность в зависимости от направления движения человека. Она будет максимальна, когда вы проходите мимо, и минимальна, когда идете навстречу лучам.

максимальная и минимальная чувствительность датчика движения

Поэтому в коридоре или подъезде многоэтажек, датчики лучше ставить на сразу над дверьми, а где-нибудь ближе к углу. В этом случае вы по любому будете именно пересекать лучи, а не двигаться навстречу им.

почему датчик движения лучше ставить в углу а не на стене над дверью

Главный недостаток такой 3-х проводной схемы - отсутствие принудительного включения освещения. Датчик движения может выйти из строя или начать некорректно работать. Из-за этого вы останетесь полностью без освещения.

Чтобы избежать подобных проблем, применяют третью схему с дополнительным выключателем света.

Схема включения датчика движения с выключателем

Эта схема является наиболее универсальной. В ней используется обычный одноклавишник.

схем подключения датчиков движения с выключателем и без него

Многие спросят: "У него же всего два контакта и два провода, а у датчика три. Куда девать лишнее?" Все очень просто, достаточно подключить его параллельно.

 То есть, фазу от питающего автомата, нужно сразу завести не только на датчик, но и на одноклавишный выключатель света. Второй провод с одноклавишника присоединяется к контуру освещения, то есть к выходному проводнику с датчика.

Выглядит это следующим образом.

схема подключения датчика движения с одноклавишным выключателем

Теперь вы сможете включать и выключать светильники в любое время, в независимости от того, день у вас или ночь, есть движение в зоне действия девайса или нет, исправен он или сломан.

Кстати, если установить выключатель не параллельно, а последовательно в схему, то есть после него, дабы фаза разрывалась до датчика, вы столкнетесь с не совсем очевидной проблемой.

выключатель последовательно включенный к датчику движениясхема подключения датчика движения после выключателя

Казалось бы, такой вариант наиболее хорош. Всю схему можно полностью отключить от напряжения, а при необходимости ее включить и тут же запустить свет. Но дело в том, что при полном обесточивании и последующей подачи напряжения, лампочка не загорается сразу.

Сколько бы вы не прыгали перед датчиком и не махали руками. Ему нужно определенное время, дабы просканировать всю площадь на наличие объектов. У многих моделей на это уходит по 10-20 секунд.

А вы тем временем будете стоять в темноте и терпеливо ждать света. Согласитесь, что это не очень удобно.

Как подключить трехпроводной датчик к двум проводам

А можно ли подключить 3-х проводной датчик не параллельно, а именно вместо одноклавишника? То есть, выкинуть его из схемы и поставить в разрыв фазы как в самом первом случае, подключив только два провода и не подводя ноля?

С некоторыми светодиодными лампочками такой фокус может пройти. Но вам понадобятся дополнительные компоненты.

можно ли выбрасывать светодиодные лампочки в мусорку
  • конденсатор 2,2мкф на 400В

Диод устанавливается между двух клемм:

включение диода на датчик движения
  • А-выход с датчика
  • N - место подключения ноля

Конденсатор припаивается параллельно лампочке. Схематично получается, что на датчик будет приходить только фаза. Причем заходит на контакт L, а выходит с контакта N.

Обычный выход "А" остается пустым. На нем "сидит" только ножка диода и более никаких проводников сюда подключать не нужно.

схема подключения датчика движения с тремы проводами без ноля на два провода

Эта схема полезна тем, у кого проложен только 2-х жильный кабель, и ничего менять и переделывать вы не хотите.  Однако работает она не со всеми лампами. Модели нужно подбирать индивидуально.

подключение датчика движения через диод и конденсатор

Отдельные виды может и загорятся, но коэффициент пульсации на них будет такой величины, что это сильно ударит по глазам и зрению.

пульсации света светодиодных ламп какой вред здоровью наносят как влияют на глаза

Любую другую нагрузку помимо светодиодного освещения (открывание дверей, сигнализация, лампы накаливания), включать по такой схеме нельзя. Она попросту не будет работать.

Кроме того, суммарная мощность освещения для такого подключения - не более 80Вт.

Схема с двумя датчиками

В том случае, если у вас очень длинный коридор, да еще и с поворотами, приходится ставить несколько датчиков вдоль стены.

Чтобы не тянуть отдельное питания к каждому из них непосредственно от выключателя, применяйте параллельную схему подключения.

схема подключения с двумя датчиками движения

Количество приборов здесь не ограничено. Как это работает? Например, зашли вы в начало коридора, сработал первый датчик, освещение загорелось. Вышли из его зоны, дошли до второго прибора - освещение продолжает гореть.

Зашли за угол, где стоит третий датчик, его элементы замкнулись, лампочки по прежнему горят. И только когда вы выйдете из зоны покрытия всех элементов, свет через заданный промежуток погаснет.

Схема с пускателем или контактором

Все подобные датчики движения рассчитаны на подключение нагрузки порядка 1кВт. А что делать, если речь идет о мощных линиях освещения, выполненных на лампах ДНаТ?

111_DNaT

Или если нужно, чтобы подобные девайсы открывали двери или запускали вентиляторы? В этом случае применяйте схему с магнитным пускателем.

Вся мощная нагрузка будет подключаться через контакты пускателя, а датчик будет управлять его катушкой включения.

схема подключения датчика движения через пускатель контактор

Фазный проводник выходящий из прибора, как раз и будет запитывать катушку. Ноль может поступать как напрямую, так и с того же датчика.

схема включения датчика движения через пускатель для мощной нагрузки

Датчик движения работает неправильно — ошибки подключения

1Ложные срабатывания.

Ложные срабатывания нередко происходят при воздействии посторонних факторов. Например, при неправильном размещении датчиков вблизи нагревательных элементов или на улице, недалеко от деревьев.

ложные срабатывания датчика движения из-за веток деревьев

При ветре и движении веток, прибор будет срабатывать и каждый раз запускать освещение. Но иногда подобное случается по причине неисправности внутренних компонентов.

Чтобы выяснить что же виновато в ложных срабатываниях, просто заклейте непрозрачной изолентой чувствительное окошко.

из-за чего ложно срабатывает датчик движения как узнать

Если это ничего не изменит и прибор по прежнему будет самопроизвольно запускаться, тогда он однозначно вышел из строя и его пора менять.

2Подключение фазы и ноля.

С точки зрения логики работы устройства, без разницы куда вы подключите фазу, а куда ноль. Но с точки зрения безопасности, разрываться должен именно фазный проводник.

То же самое правило действует и при подключении любого патрона светильника.

Как правильно подключить патор от лампочки к проводам

Поэтому здесь все делается аналогично. Заводите фазу именно на ту клемму, куда предписано инструкцией.

3Датчик самопроизвольно включается сразу после отключения.

Подобное может происходить при направлении постороннего луча света, от рядом расположенного светильника в чувствительный элемент.

из-за чего датчик движения самопроизвольно включается

Например, ближайшая лампочка накаливания, при отключении будет затухать не моментально, а постепенно. И ее нить остывая, по прежнему будет излучать инфракрасные волны.

как собрать обогреватель из галогеновой и простой лампочки накаливания

Эти волны уловит инфракрасный датчик и сработает на них, вновь запустив освещение. И так N-ое количество раз до бесконечности.

Поэтому смотрите, чтобы свет от лампочек не бил напрямую в сам датчик, либо они находились от него на удаленном расстоянии. Из-за этого их зачастую и прячут непосредственно под корпусом светильника.

датчик движения под корпусом светильника4Установка потолочного датчика на стену.

Вы должны не забывать, что есть модели потолочные, а есть настенные.

разновидности датчиков движения

У обоих устройств диаграммы работ несколько отличаются. Угол обзора у них разный, а значит и работать они будут не так как вы изначально планировали, порой включаясь в самые неподходящие моменты.

5Влияние ветра и бликов.

Нельзя ставить датчики движения направленные на окна, кондиционеры или монтировать их на улице в сильно продуваемых местах.

датчик движения установленный возле окна

Инфракрасный фотоприемник расположенный внутри, чутко реагирует на любое тепловое излучение. А значит сквозняк или ветер, привнося холодный воздушный поток, запросто могут изменить интенсивность ИК-излучения в зоне действия прибора.

в каких местах можно и нельзя ставить датчик движения

Он будет срабатывать от каждого такого порыва, даже если поблизости нет движения и человека. А еще он может срабатывать от бликов на стекле окна или отражении солнышка в лужице.

Некоторые даже сталкивались вот с такой редкой проблемой. Датчик смонтирован в гипсокартонную стену, внутри которой, по тем или иным причинам, периодически появляется тяга и перемещение теплых потоков воздуха снизу вверх.

сенсорные и инфракрасные выключатели для светодиодной ленты как подключить

Так вот, даже на такую казалось бы не очевидную вещь, эта штука может иногда срабатывать.

6Трещина или грязь на экране.

Дело в том, что это не просто прозрачное стеклышко, как многие думают. Это линза Френкеля.

линза френкеля на датчике движения

Она специальным образом фокусирует ИК излучение за счет вогнутых сегментных зеркал.

линза френкеля в датчике движения

А если у вас будет на внешней стороне грязь или вы случайно уроните корпус и на нем появится трещинка, то прибор начнет работать некорректно.

Источники - https://cable.ru, Кабель.РФ

svetosmotr.ru

Как выбрать и установить выключатель с датчиком движения света

Чтобы упростить себе жизнь и снизить затраты на электричество, хозяева часто устанавливают в своих домах разные системы автоматического управления светом. Одно из таких электронных устройств – это выключатель с датчиком движения (ДД), включающий освещение без участия человека при вхождении того в комнату.

А когда в помещении никого нет, этот прибор сам же и выключает лампочки. Установить такой девайс несложно, а пользы от него масса. Мы расскажем о том, как грамотно подобрать интеллектуальное устройство, в какой порядке и где закрепить.

Содержание статьи:

Как работает выключатель с ДД?

Под автоматическим выключателем с бесконтактным сенсором движения подразумевается комбинированный электроприбор, реагирующий на перемещение кого-либо в определенной зоне контроля. Он подходит для установки в закрытых помещениях и на улице. Надо лишь грамотно выбирать степень его защищенности по IP.

Это может быть как блок управления только с датчиком, так и дополненное клавишным выключателем устройство. Однако в первом случае самостоятельно рукой включить освещение, хлопнув по клавише на стене, не получится. Об этой особенности бесконтактной автоматики забывать не стоит.

Датчик плюс клавишный выключательДатчик плюс клавишный выключатель

В идеале датчик движения лучше всего дополнять обычным клавишным выключателем, абсолютная автоматизация всего и вся при сбоях в электронике может доставить массу хлопот

Модельный ряд рассматриваемых приборов огромен. В магазинах электротехники есть варианты с разными типами детекторов и различной компоновкой. При выборе подобного выключателя самое важное – это заранее определиться с местом его монтажа.

В одних случаях больше подойдет комбинированная модель в одном корпусе, а в других придется брать несколько самостоятельных устройств и соединять их между собой проводами.

Работает выключатель освещения с сенсором движения следующим образом:

  • когда в зоне наблюдения движущихся объектов нет, устройство размыкает цепь питания;
  • при входе в зону человека происходит срабатывание датчика, который замыкает контур электропитания лампочек;
  • пока в пределах действия сенсора кто-либо перемещается, цепь остается замкнутой;
  • после выхода всех из контролируемого помещения (или площадки на улице) происходит обратное размыкание контура с выключением света.

Чтобы попусту не жечь электричество днем, такой выключатель нередко дополняется еще и фотодатчиком контроля уровня освещенности. В этом случае, пока солнечного света достаточно, прибор срабатывать и включать электролампочки не будет.

Схема с фоторелеСхема с фотореле

Если помимо датчика движения выбранный выключатель оснастить и фотореле, то в дневное время освещение включаться не будет даже при появлении в комнате человека

Устанавливаются выключатели с датчиком движения для управления светом в следующих зонах:

  • на лестничных клетках и в коридорах многоквартирных домов;
  • в подвалах, кладовках и гаражах, где естественного света нет вовсе, а кнопку обычного выключателя в темноте найти сложно;
  • в туалетах и санузлах для повышения комфортности пользования сантехникой спросонья по ночам;
  • в частных коттеджах, построенных по технологии «умный дом».

Нередко такой прибор является частью охранной системы. В этом случае при нефункционирующей сигнализации сенсор работает на включение/выключение света, а при задействованной – отслеживает проникновение в охраняемое помещение посторонних.

Разновидности датчиков движения

Чтобы классифицировать приборы, определим два основных фактора: наличие и тип сенсорного устройства, а также особенности монтажа.

Главный элемент в рассматриваемом автоматическом выключателе – это датчик движения. Существует несколько его разновидностей, основанных на разных физических законах.

При этом результат во всех случаях одинаков: при появлении объекта в контролируемой зоне происходит срабатывание сенсора и замыкание контактов питающей приборы освещения цепи.

ИК-датчик движенияИК-датчик движения

Наиболее распространенным датчиком движения является инфракрасный – он ничего не излучает, относительно дешев и может монтироваться не только в помещении, но и на улице

Датчики движения для автоматического включения и выключения света бывают:

  1. Акустические.
  2. Инфракрасные.
  3. Ультразвуковые.
  4. Микроволновые.

Первые две категории сенсоров относятся к пассивным приборам, они ничего не излучают. Детекторы двух оставшихся разновидностей – устройства активные. Эти варианты посылают в помещение волны различной длины, а уже по характеру их отражения определяют наличие или отсутствие новых объектов в зоне своего действия.

Оборудование «активного» класса с излучателем и приемником стоит дороже «пассивных» моделей. Приборы более сложны конструктивно, но обладают низким уровнем ложных срабатываний. Пассивные устройства в этом отношении сильно уступают активным аналогам, зато дешевле конкурентов.

Акустические датчики срабатывают от звуков открывающихся дверей, стука каблуков и просто резких хлопков. Этот вариант лучше всего брать для коридоров общественных зданий.

Оптимально он подойдет и в качестве дополнения к иным сенсорам, чтобы свет можно было включать хлопаньем ладошек. В одиночку его ставить в частном доме не рекомендуется. Слишком много будет ложных реагирований на различные резкие звуки.

Инфракрасные датчики рассчитаны на срабатывание от тепла человека. Но они также реагируют на животных и на нагретые радиаторы. Их необходимо тщательно настраивать, а зону действия устанавливать так, чтобы в нее не попадали батареи отопления. Это наиболее простой, долговечный и дешевый сенсорный датчик для автоматического управления светом.

Распространение звуковых волнРаспространение звуковых волн

Принцип действия у/з датчиков. Ультразвуковые и микроволновые сенсоры схожи по принципу действия, у них лишь разный диапазон излучаемых волн

Работающие за счет излучения микроволн и ультразвука датчики устанавливать в жилых помещениях не рекомендуется. Человек их воздействие почувствовать не способен, но оно есть, а пользы от него точно нет. Замечено, что на это излучение часто в резко негативной форме реагируют домашние животные.

Подобные излучатели больше подходят для паркингов или открытых территорий. При этом активные датчики движения еще и имеют ограниченную дальность действия.

При организации контроля за большой по площади зоной ультразвуковых приборов устанавливать придется немало. Плюс многие из них срабатывает только при резких движениях. Медленно идущий человек может вовсе “выпасть” из поля их действия.

Идеальный вариант – это комбинированный сенсор с несколькими способами обнаружения входящих в контролируемую зону людей. Он надежней и реже ошибочно срабатывает. Однако за эту безошибочность заплатить придется немало, так как подобные датчики стоят заведомо дороже обычных аналогов.

Выбор оптимального места установки

Если клавишный выключатель идет сразу с датчиком в одном корпусе, то он рассчитан на настенный монтаж. Однако если сенсоры поставляются в разобранном комплекте или приобретаются вовсе отдельно, то их можно установить не только на стене, но и на потолке. Причем потолочный вариант зачастую предпочтителен, так как охватывает большую территорию.

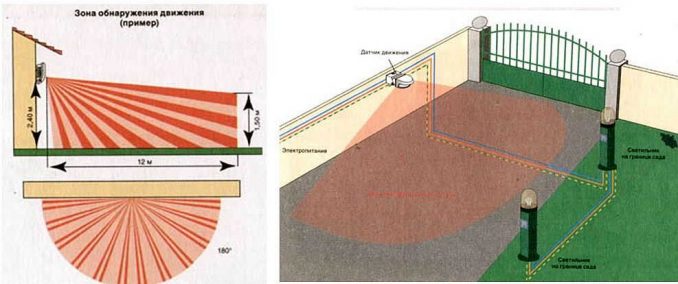

Зона действия датчика движенияЗона действия датчика движения

Место установки напрямую зависит от указанного в техпаспорте угла обзора, на который рассчитан датчик движения для выключателя света

Каждый сенсорный прибор имеет собственный угол обзора в пределах от 10 до 360 градусов. Если у него данный параметр меньше 360о, то отслеживать движения датчик сможет только в узком секторе наблюдения. В этом случае в помещении придется ставить несколько устройств слежения, чтобы они охватывали все нужное пространство.

Широкоугольные и круговые детекторы стоят дороже тех, что рассчитаны на небольшой угол охвата. Однако вторых для полного контроля за комнатой может потребоваться слишком много. Здесь важно все тщательно взвесить и просчитать, прежде чем идти в магазин за расходными материалами.

Если выключатель ставится в небольшой комнате с одной дверью, то с узким сектором обзора вполне хватит. Его надо будет лишь точно навести на вход и установить в настройках максимально возможное время включения света.

Еще один момент – это наличие у детектора движения «глухой зоны» по высоте. При монтаже надо внимательно изучить паспорт, чтобы правильно выставить направление работы датчика.

Плюс еще есть ограничения по дальности зоны обнаружения. Для веранд или длинных коридоров рекомендуется выбирать дальнобойные приборы. Однако помните, что при большой области контроля они могут начать слишком часто срабатывать не тогда, когда надо.

Технические параметры и настройка

Большинство моделей выключателей света с датчиком движения рассчитаны на прямое подключение осветительных приборов к сети 220 Вольт. Фактически это стандартное клавишное устройство включения света, но дополненное детектором и платой автоматики.

Подключение питания к датчикуПодключение питания к датчику

Сенсоры движения могут быть запитаны напрямую от электросети 220 В, батареек и через блок питания 12 В – первый вариант требует большего количества проводов, но надежней и предпочтительней

У каждой модели рассматриваемого выключателя в паспорте указан параметр – максимальная подключаемая мощность. Он отражает суммарную мощность подключаемых ламп. Если прибор берется на группу фонарей в ограде у коттеджа, то эта величина должна быть в районе 1000 Вт.

В противном случае он перегорит при первом же включении. Для установки в комнатах частого дома или квартиры с избытком хватит и девайса на 300–500 Вт.

С правилами подключения датчика движения к обслуживаемому им прибору освещения , содержание которой посвящено разбору этого непростого вопроса.

Степень защиты по минимум должна быть IP44. Для отапливаемых помещений в коттедже этого вполне хватит. Но для установки на улице или в санузле лучше взять с IP «55», «56» или выше.

Как правило, оснащенный датчиком движения выключатель на корпусе имеет три регулятора настройки:

  1. «TIME» – время срабатывания на выключение света после ухода человека из помещения.
  2. «LUX» («DAY_LIGHT») – чувствительность на освещенность (при наличии фотореле).
  3. «SENSE» – чувствительность на движение (температуру в случае с инфракрасным сенсором).

Первый параметр может варьироваться от 0 до 10 минут. Если узкий датчик нацелен только на дверь в кладовке, то эту регулировку лучше выставить на максимум. Тогда при заходе в «мертвую зону» можно будет не опасаться, что свет выключится в самое неподходящее время. При этом 5–10-ти минут для взятия чего-либо с полки в чулане вполне достаточно.

Чувствительность на срабатывания от движения и степень освещенности выставляются методом проб. Здесь сказывается уровень инсоляции, наличие животных в доме и радиаторов отопления рядом, и даже качающихся деревьев поблизости. Если ложных срабатываний происходит слишком много, то постепенно этот параметр нужно снизить и довести до оптимальных значений.

Принципиальные схемы монтажа

Существует несколько схем подключения выключателя и внешнего датчика движения в контур питания приборов освещения. В общих чертах: сенсор вставляется в разрыв провода с фазой. На его корпусе есть три клеммы. На «L» и «N» подсоединяются соответствующие жилы кабеля электросети, а с третьего вывода провод отправляется на лампу.

Классическая схема без выключателяКлассическая схема без выключателя

Простейшая схема с датчиком движения, но без клавишного выключателя – свет включаться будет только от встроенного в прибор сенсора

Если одного автоматического детектора мало и нужен еще ручной способ включения освещения, то «ключ» в цепь можно включить двумя способами. В первом такой выключатель вставляется в фазовый провод, идущий к датчику от щитка. Когда он разомкнут, сенсор просто не работает и напряжения на лампочку не подает.

Второй вариант предполагает вставку выключателя в линию от фазы до ввода на электролампу. При замыкании такого «ключа» свет будет гореть даже при не сработавшем датчике.

Схемы с клавишным выключателемСхемы с клавишным выключателем

Две схемы с разными способами подсоединения клавишного выключателя в контур с нагрузкой (электроприбором освещения) и сенсором движения

Если требуется установить несколько детекторов, то они между собой соединяются параллельно. На лампу питающий провод идет с каждого из них. Свет появится при срабатывании любого из датчиков. Если это решение кажется излишне сложным, лучше приобрести .

Если осветительный прибор мощный или их несколько, то в цепь вместо лампочки следует установить магнитный пускатель с усилителем. А уже посредством него запитать отдельный контур освещения. В этом случае детектор можно выбрать маломощный и более дешевый.

Большинство быстро перегорают при частых включениях и выключениях напряжения. Поэтому подключать их через датчик движения не всегда целесообразно, так как они будут слишком часто выходить из строя. Экономии от применения таких лампочек в результате получится ноль.

Чтобы избежать проблем с перегоранием дорогих ламп, после датчика движения перед ними необходимо ставить блок защиты с мягким включением света. Благодаря отсутствию в электросети резких перепадов по напряжению электролампочки не будут “гореть” столь часто, как без подобного защитного устройства.

С маркировкой и правилами подбора умных выключателей ознакомит , прочесть которую мы настойчиво советуем.

Выводы и полезное видео по теме

Чтобы вам проще было разобраться во всех особенностях выбора и монтажа рассматриваемых приборов, мы сделали для вас подборку видеоматериалов. В них все объяснено подробно и обстоятельно.

Ролик #1. Нюансы подключения датчика движения и стандартного выключателя с клавишей:

Ролик #2. Обзор сенсоров для комбинированных автоматических выключателей освещения:

Ролик #3. Описание схем подключения:

Автоматические «выключатели», имеющие в своем составе датчик движения, предельно просты в монтаже. При этом экономия электроэнергии от их использования существенна. Кроме того, они делают дом более комфортным для проживания.

С установкой таких автоматических устройств медлить не стоит. Все сделать можно самостоятельно, без привлечения высококвалифицированных электриков.

Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, публикуйте фото по теме статьи. Расскажите о том, как выбирали умный выключатель для собственного дома/квартиры/офиса. Делитесь полезными сведениями с посетителями сайта.

sovet-ingenera.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
