Габионы: что это такое, где применимо и как сделать своими руками

Дача… Это, конечно, не Кипр и не Гоа, но каждое лето мы с детьми приезжаем сюда отдохнуть от бешенного городского ритма, от заточения в душных квартирах, от стен и потолков.  Приезжаем, и что же? Поначалу, конечно, свой дом и возможность побыть на свежем воздухе, не отрывая пятую точку от любимого стула, очень даже радуют. Но уже через недельку нет-нет, да что-нибудь начинает раздражать: клумбы напоминают грядки, лавочка у дома – ну просто в лучших сельских традициях семечкощелкателей, а этот жуткий железный забор, выкрашенный зеленой краской, вообще лучше оставить без комментариев… Хуже городских стен в квартире.  И вот уже начинаешь воспринимать этот отдых как ссылку, день за днем все больше соскучиваясь по уютной городской жизни.  Год назад, загарая на лежаке у бассейна в маленьком греческом отеле, я подумала, как же здесь здорово, уютно и красиво, хоть и без особой роскоши, да, к тому же, на площади не больше нашего участка.

В чем секрет? И пришла к выводу, что секрет в эстетике и порядке: когда глаза видят аккуратную упорядоченную зелень с уместным вкраплением ярких цветов вместо заборов и прочих построек. Да, ландшафтный дизайн – это, правда, круто, но мне становится страшно, когда я думаю о ценах на такие услуги, а ведь их придется учитывать наряду с ценами на материалы. Поэтому захотелось мне самой попробовать организовать курортную эстетику на доступном участке земли.  Делюсь разработанным планом. Фразу «Долой забор!» пока не произношу, дабы не спровоцировать гнев верховного главнокомандующего семьи, но думаю, что начать надо именно с этого – с выращивания живой изгороди, которая будет радовать глаз и создавать впечатление уединенности на лоне природы. [article=»17728″] Выяснила, что существует целый ряд растений, которые ландшафтные дизайнеры рекомендуют для создания «высоких конструкций», подходящих как раз для огораживания участка. Кизильник.  Этот вариант подойдет, если есть желание создать плотную высокую зеленую стенку.
К почве и влаге неприхотлив, хотя в первый год нуждается в поливе, хорошо переносит морозы зимой, растет и на солнце, и в тени, а листву дает очень плотную. Хорошо поддается формованию стрижкой. Боярышник.  Тоже хорошо переносит зиму и не требует обильного полива, но в большей степени любит свет и тяжелую (при этом дренированную) почву. Кроме пышной листвы и полезных ягод, имеет еще и острые колючки. Так что, если кто переживает на тему сохранности дачного имущества, может рассмотреть именно этот вариант. Чубушник.  Название не такое красивое, как сам кустарник, представляющий собой разновидность жасмина. Ароматно цветет, а в высоту достигает 2,5 метров, но тут важно не ошибиться с выбором сорта. К почве не особо требователен, а вот избыток влаги не любит, поэтому сажать лучше на солнечном месте или в полутени. Туя. Иногда мне кажется, что я все это задумала, потому что хочу тую на даче. Много туи, ведь она такая красивая и делает воздух целебным! Заглянув в OBI, я поняла, что это одно из самых доступных растений.
Вместе с тем оно легко приживается, к почве не требовательно, дает обильную зелень при высокой влажности и в условиях полутени. Правда, застой влаги не любит.  На мой взгляд, самое ценное качество туи заключается в том, что из нее можно сделать и однородный плотный забор, и более разнообразную конструкцию, если, например, посадить пирамидальные высокие туи в шахматном порядке с более низкими цветущими кустарниками. Собственно именно так я и вижу тую на своем участке: по границе с соседями – сделать однородный плотный забор, а вдоль улицы, откуда к тому же открывается чудесный вид на озеро и закат, – например, вперемешку с кустами спиреи. Спирея – невысокий кустарник с обильными белыми цветами, который вполне благосклонен к тем же условиям, что и туя. Кстати, низкие конструкции – тоже интересная тема. На первый взгляд, кажется, что на небольшом участке городить особо нечего, но на самом деле, низкие изгороди – от 20 см до 1 м – можно использовать, чтобы:  выделить особые зоны на участке (площадку для детских игр или зону пикника) создать цветущие бордюры у дорожки; акцентировать клумбы; создать еще один, более низкий уровень вдоль высокой зеленой изгороди, чтобы повеселее выглядело.
В качестве низких и средних конструкций можно использовать такие растения: айва японская – растение с густой листвой и ярким цветением в весенний период; ива альпийская – неприхотливое растение с густой зеленью, которое необходимо регулярно подстригать, чтобы поддерживать аккуратную форму; вереск обыкновенный – вечнозеленый ветвистый кустарник, который очень красиво и ароматно цветет. В этом же ряду можно упомянуть бузину, гортензию и более привычные нам, россиянам, калину и сирень. В принципе, одних только этих растений, если они логично рассажены по участку и если за ними хорошо ухаживать, вполне достаточно, чтобы создать атмосферу, в которой реально можно отдыхать. Но можно пойти еще дальше и использовать растения для сооружения, так называемых, шпалерных конструкций. Это когда отдельные ветки соседних растений переплетают в определенном порядке, а лишние отстригают, в результате чего создается сетчатая конструкция. Таким образом, можно и оформить забор, и разграничить зоны на участке, и прикрыть какие-нибудь неприглядные сооружения, типа сарая.
Мне подумалось, что это неплохой вариант и для создания беседки на участке. Можно, конечно, поступить проще: воткнуть в землю пару десятков прутиков, посадить рядом с ними что-нибудь вьющееся, хмель или цветущие вьюны – и дело с концом. Но все же это будет не такая уж и прочная конструкция. Она может и упасть, и проржаветь. А можно вообще ничего не изобретать, а просто купить готовые решения в виде забора из бамбука или древовидного папоротника, или же специальные опоры для вьющихся цветов. Вот здесь – https://www.obi.ru/sad-i-dosug/izgorodi-i-ograzhdeniya/c/1465 – можно почерпнуть массу подобных идей. Но если хочется, «как на курорте», повозиться, придется – с тем, чтобы вырастить эти растения, правильно направить веточки, правильно их переплести между собой, создать красивый узор. За один сезон такую красоту не устроить, потребуется минимум 4-5 лет. Какие растения подойдут для создания шпалерных конструкций? Это крушина, ива, лимонник, вяз горный, боярышник, а также – внимание! – груша и яблоня.
  Ну, что ж, идей много. Надо потихоньку воплощать. Не сидеть же на даче без дела!

15 декабря

Что такое габион?




Очень часто при покупке геоматериалов возникает вопрос, что такое габион? Это относительно новый продукт на российском рынке, который постепенно завоевывает интерес строителей, проектировщиков, гидротехников и тех, кто хочет придать неповторимость ландшафтному дизайну. Изначально габионы применялись в военных целях при строительстве фортификационных сооружений: оборонительных линий, укрепрайонов, оборудовании артиллерийских расчетов. В то время габионы представляли собой плетеные корзины из веток гибких пород деревьев и заполненные землей, песком или камнем. Благодаря своей конструкции и удерживающей способности, габионы хорошо сдерживали прямые попадания пуль и картечи, сохраняя жизни солдат в обороне. Первые упоминания габионов относятся к военным кампаниям России конца 18 и начала 19 веков.

Первое применение габионов

В гражданских целях габионы начали применяться в конце 19 века. Началом отсчета послужило укрепление габионными конструкциями русла реки Рено в Италии для предотвращения размыва берегов в период паводка. Тогдашние габионы представляли собой металлические сетчатые конструкции, заполненные камнем. Несмотря на отсутствие цинкового покрытия, подобные сооружения хорошо справлялись со своей работой. Остатки берегоукрепительных сооружений из первых габионов можно и сегодня увидеть на р.Рено. За счет процесса естественного сращивания камней конструкции продолжают держать первоначальную форму даже после полного распада металла.

Сферы применения габионов

В настоящее время габионы активно применяются в гидротехническом строительстве для укрепления берегов, русел рек, искусственных водоемов, при строительстве дамб и искусственных сооружений. Широкое применение габионам нашлось и в дорожном строительстве для укрепления откосов автодорог, армировании дорожного полотна, облицовке конусов мостов, при противокамнепадных и противолавинных мероприятиях.

С выходом на уровень федеральных проектов габионы приобретают все большую популярность в ландшафтном дизайне при строительстве коттеджных поселков, торговых центров и на приусадебных участках. Благодаря широкому применению, купить габионы в Москве, да и в целом по России стало просто. Главный момент — это определиться с понятиями и определениями габионов: их типами и предназначением.

Типы габионных конструкций

Понятие габионы обобщает все типы габионно-сетчатых изделий и относится ко всем типам габионных сеток. Габионы изготавливаются в соответствии с ГОСТ Р 52132-2003, в котором прописаны основные типы габионных изделий, применяемых при формировании единой подпорной конструкции. Очень часто под габионами подразумеваются коробчатые габионы, представляющие короба со стандартной шириной 1м и высотой 0,5 или 1м. Имеют обозначение по ГОСТ — ГСИ-К. Коробчатые габионы используются в основном при строительстве гравитационных подпорных стен в сочетании с матрацами Рено в основании подпорной конструкции.



Матрацы Рено — это второе по популярности габионное изделие, которое применяется в основании гравитационной подпорной стенки, для площадного укрепления склонов без габионов, дна водоема, в качестве пригрузов трубопроводов и пр. Согласно ГОСТу матрацы Рено обозначены как габионно-сетчатые изделия матрацно-тюфячного типа. Почему матрац Рено? Потому что стандартная ширина, определенная ГОСТом соответствует 2м. По определению матрац не может быть высотой 1м, и имеет отметки 0,17, 0,23, либо 0,3м. Имеют обозначение ГСИ-М. Одна из разновидностей матрацев Рено — габион Джамбо, имеющий максимальную высоту 0,5м. Такие конструкции часто применяются при укреплении горных рек для более мощной стабилизации габионной конструкции.

Не меньшей популярностью пользуются габионы с армирующей панелью — Система Террамеш. Данное изделие представляет собой коробчатый габион 2х1х0,5 или 2х1х1 с армопанелью, являющейся продолжением нижней грани габиона. Устойчивость габионной конструкции помимо собственного веса достигается вертикальной нагрузкой грунта на армирующую панель. Длина панели коррелирует с высотой конструкции: чем больше высота стенки, тем больше длина панели габиона. В ГОСТ имеет аббревиатуру ГСИ-КА. Система Террамеш применяется при строительстве армогрунтовых конструкций с высотой больше 3,5м и позволяет сэкономить на камне, удешевив конструкцию. И последний, но не менее функциональный тип конструкции — цилиндрический габион. Имеет форму цилиндра и используется для дноукрепительных работ и при противопаводковых мероприятиях. Обозначается как ГСИ-Ц.

Подводя черту, следует отметить, что перед приобретением габионов необходимо определиться с типом габионной конструкции и изделиями, необходимыми для ее монтажа. Конечно, можно использовать стандартные инженерные решения при укреплении габионами, однако для более точных расчетов необходимо проконсультироваться со специалистами. В основании конструкции должен лежать точный математический расчет, а низкие цены на габионы добавят дополнительные плюсы в пользу их применения.

Смотрите также:

новинка или древность- Преимущества использования габионов


Для тех, кто впервые сталкивается с понятием габионные конструкции, может быть весьма логичен такой вопрос. Ведь ничего не слышим мы обычно либо о чем-то новом, либо о чем-то очень старом. Но, к удивлению многих, габионы соединяют в себе и то, и другое. Дело в том, что это старинная технология, о которой некоторое время назад забыли, посчитав неэффективной.

Но двадцать лет назад о ней вспомнили и стали развивать, в результате чего габионная сетка получила наибольше распространение по всей России. Конечно, в мире строительства двадцать лет – это очень малый срок, чтобы технология вызывала безусловное доверие. Ее использование все еще вызывает некоторые вопросы, особенно, когда речь заходит о недостатках системы, не позволяющей применять ее «без оглядки», то есть без предварительной оценки объекта.

Но количество преимуществ габионов заметно перевешивает, тем более, двадцать лет – достаточный срок для получения опыта работы с такой технологией. За это время технологию постепенно развивалась и улучшалась, а работающие с нею мастера нарабатывали опыт, чтобы избегать грубейших ошибок в работе с сеткой. Поэтому технологию использования габионных конструкций нельзя назвать ни новинкой, ни устаревшей. Скорее, это удачное соединение и того, и другого.

От чего зависит целесообразность использования габионов?

Примеров использования этих конструкций можно привести не мало – за двадцать лет такие сетки устанавливались на многих объектах. Но при этом все еще не выработано конструкций, которые подходили бы вне зависимости от геологии, гидрологии на объекте или размеров сооружения. Все эти факторы могут повлиять на то, можно ли установить габионы или необходимо искать им замену.

Откуда специалисты узнали о том, когда и что можно использовать? К сожалению, в нашей стране все выяснялось методом «проб и ошибок», то есть непосредственно во время строительства и производства строители пробовали что-либо устанавливать и в дальнейшем понимали, насколько эффективно использовать тот или иной способ строительства. Такой опыт помог максимально точно вычислить причины того, что габионную сетку можно использовать или нет.

Однако, далеко не все при работе на своих объектах принимают во внимание опыт их предшественников.

Важно не повторять такой ошибки и предварительно внимательно изучать объект, на котором будет вестись строительство. Подключайте геологов и гидрологов, чтобы они дали свое экспертное мнение еще на этапе получения разрешений. Чем раньше вы изучите объект, тем меньше ошибок вы совершите на этапах проектирования и строительства. Успешность ведения объекта во многом зависит от того, сколько специалистов из смежных областей вы подключите для выявления «дыр», то есть возможных провалов и ошибок.

Различные методики укрепления грунта

Да, сейчас грамотно произведенные габионные конструкции считаются одной из самых перспективных методик по укреплению почвы. Тем более, что она экологична и положительно сказывается на внешнем виде. Но при этом, если вы выявили невозможность использования габионов, рекомендовано обратить внимание на другие методики по укреплению грунта. Возможно, они не будут настолько экономичны и удобны в использовании, но тем самым вы позволите своему объекту быть более успешным в дальнейшем и продержаться в изначальном состоянии намного дольше.

Смотрите также:



что это, виды конструкций, применение в ландшафтном дизайне

Автор Альфира Сагитова На чтение 8 мин. Просмотров 1.9k.

Габионы – конструкции из металлического сетчатого каркаса, заполненного различными материалами. Если в прежние времена они широко использовались военными людьми для защиты от врагов, то сейчас конструкции имеют другое предназначение. С помощью габионов укрепляют берега водоемов, склоны насыпей и холмов. Немаловажное значение имеет их эстетическая привлекательность.

Плюсы и минусы габионов

Применение сетчатых конструкций обусловлено наличием у них множества преимуществ. Среди них:

  • Гибкость каркаса позволяет повторять изгибы ландшафта.
  • Отсутствие необходимости в монтаже дренажной системы, т.к. ряды камней не удерживают воду.
  • Прочность конструкции со временем увеличивается из-за разрастающихся корней травянистых растений.
  • Долгий срок эксплуатации при условии использования качественного материала.
  • Не требуется реставрация, если работы по установке габионов были проведены правильно.
  • Стоит дешевле некоторых других вариантов обустройства (например, железобетонных плит). Кроме того, для установки габионов не нужно тратиться на специальную технику, машины.

Однако постройки из сетки с наполнителем имеют два существенных недостатка. Из-за этого применение габионов подходит не каждому.

Во-первых, стандартная форма конструкций – прямоугольная. Изготовление скругленных изделий потребует большего вложения денежных ресурсов.

Во-вторых, габионы – громоздкие постройки. Поэтому их установка на небольших участках зачастую смотрится неудачно.

Разновидности конструкций

Существует три базовых типа габионов:

  1. Коробчатый
  2. Матрасный
  3. Цилиндрический

Принадлежность к тому или иному виду определяет форма конструкции и ее функциональное назначение. Габионы могут нести как эстетическую, так и полезную нагрузку — либо совмещать оба варианта. Последнему требованию более всего отвечает коробчатый тип.

Коробчатые габионы

Данная разновидность представляет собой параллелепипед, который изготавливается из стальной проволоки двойного кручения. Ячейки выполняются в форме шестигранника. Проволока обеспечивает повышенную надежность и прочность конструкции за счет равномерного распределения давления на площадь сетки. Кроме того, двойное кручение предотвращает дальнейшее расползание сетки в случае, если она порвалась.

Стандартные размеры короба имеют длину от полутора до 4 метров, высоту от половины метра до метра, ширину в 1 метр. Сетчатые ящики длиной более 2 метров оснащаются мембранами, расположенными на расстоянии метра от первой стенки и друг от друга. Это усиливает устойчивость фасада к давлению на него наполнителя.

Короба изготавливаются также сварным методом. В таком случае ячейки имеют квадратную форму, а места соприкосновение прутьев соединены сваркой.

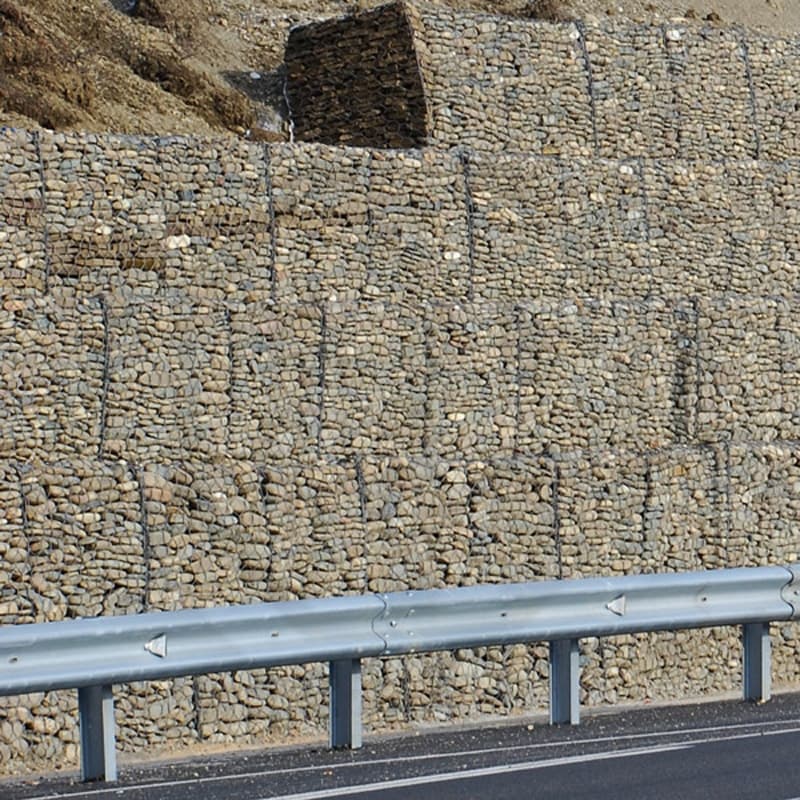

Применяются коробчатые габионы в качестве подпорных стенок, для укрепления берегов, оформления клумб или постройки заборов. Также они могут исполнять роль фундамента, если не планируется тяжелой нагрузки на них.

Инструкция по сборке:

Матрасные габионы

В отличие от предыдущего типа, матрасные (матрасно-тюфячные) конструкции имеют большую ширину — 2 метра, длину от 3 до 6 метров и меньшую высоту – от 17 до 30 см. Внутри конструкций также устанавливаются перегородки-диафрагмы.

Малая высота сеток позволяет повторять все изгибы ландшафта. В связи с этим они подходят для оформления склонов, укрепления береговой линии, могут быть выстелены на дне каналов или склонах оврагов.

Кроме того, их можно использовать в качестве фундамента для коробчатых габионов. Это позволит равномерно распределить нагрузку, повысит устойчивость строения. С их помощью также террасируют участки.

По сравнению с коробчатым видом, матрасный устанавливается более легко, а также требует меньшего количества наполнителя.

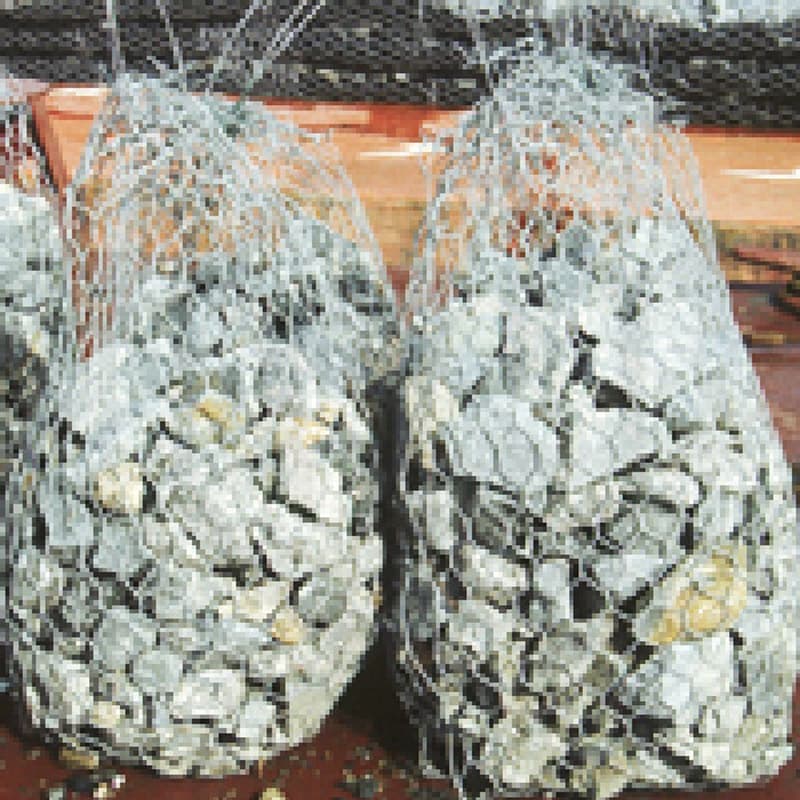

Цилиндрические габионы

Другое название изделий – габионы-мешки. Они имеют цилиндрическую форму с защипнутыми по бокам остатками проволоки. Такой вид придает им схожесть с конфетой в обертке.

Данные конструкции изготавливают длиной от 2 до 4 метров с диаметром от 65 до 95 см. В них отсутствуют усиливающие мембраны, стягивающие стенки. За счет этого цилиндрические габионы обладают относительной пластичностью. Поэтому есть возможность укладывать их на не слишком ровную поверхность. В ландшафтном дизайне их применяют для укрепления прибрежной линии водоемов, укладывают на дно прудов, создают подпорных стенок на участках со сложным рельефом.

Применение в ландшафтном дизайне

Рассмотрев виды габионов, можно сказать, что сфера их использования широка. Они могут:

  1. Служить подпорными конструкциями
  2. Стать материалом для террасирования склона

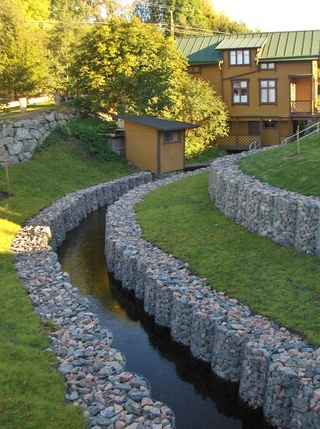

  3. Использоваться для укрепления дна и берегов водоемов

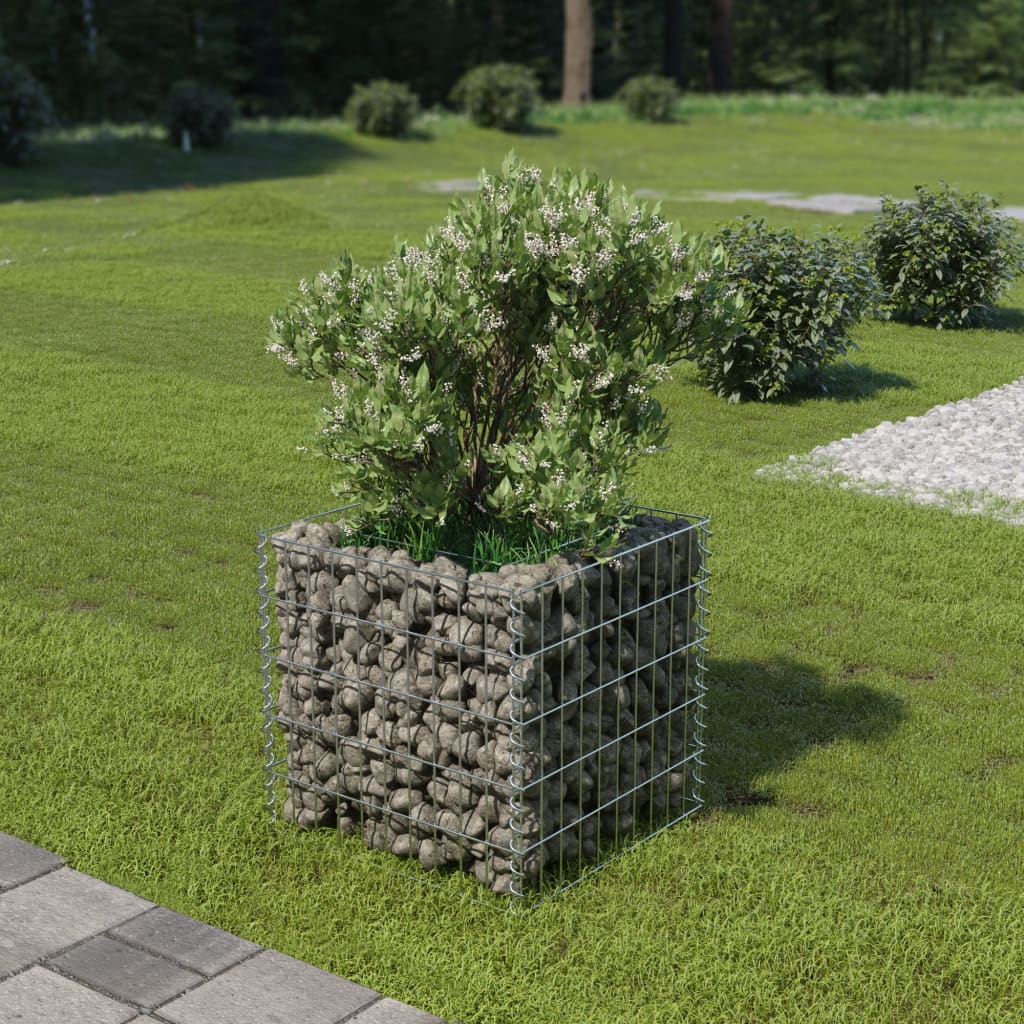

  4. Обрамлять цветочные клумбы, декоративные композиции

Возможны и более оригинальные задумки, которые можно воплотить в жизнь с помощью заполненных сетчатых каркасов:

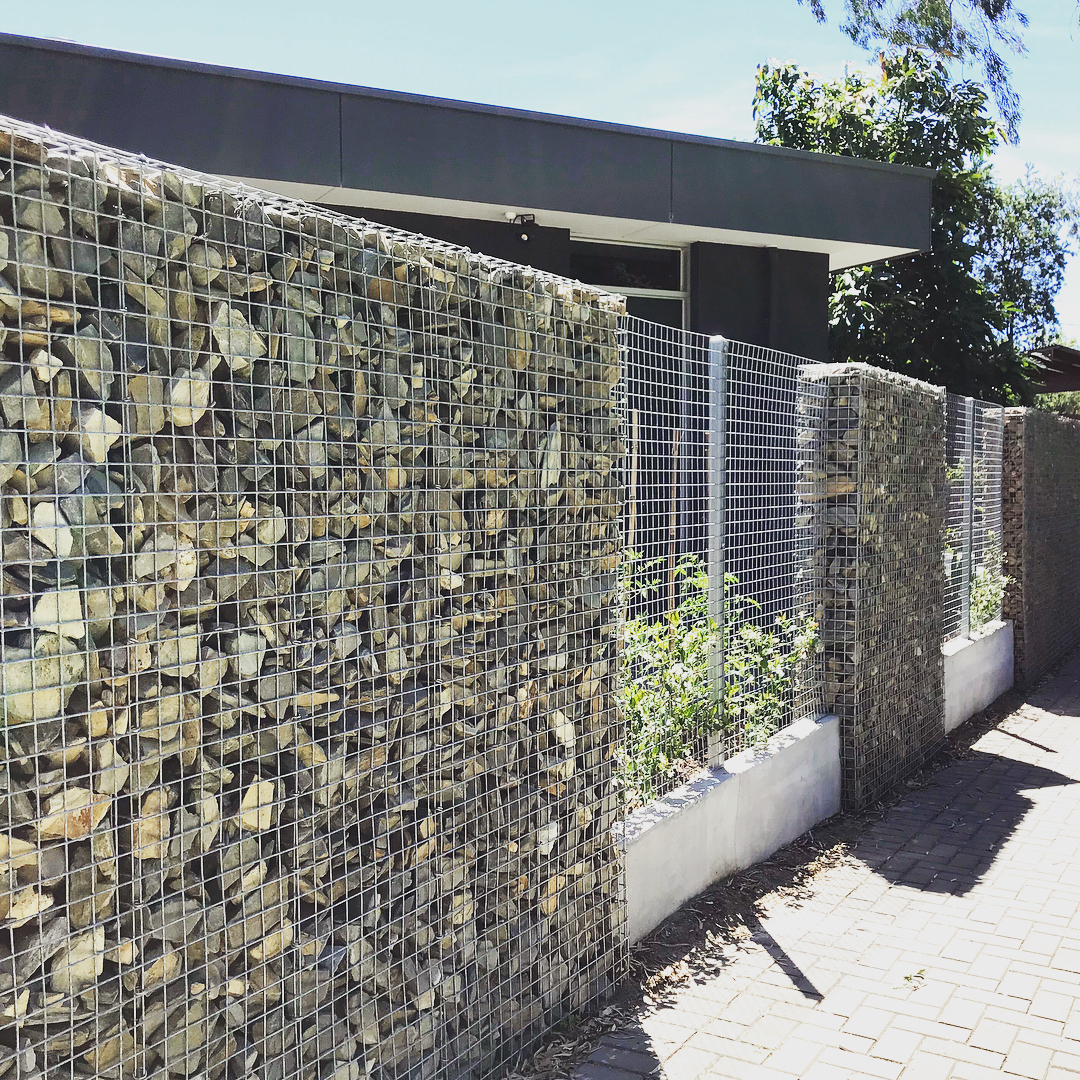

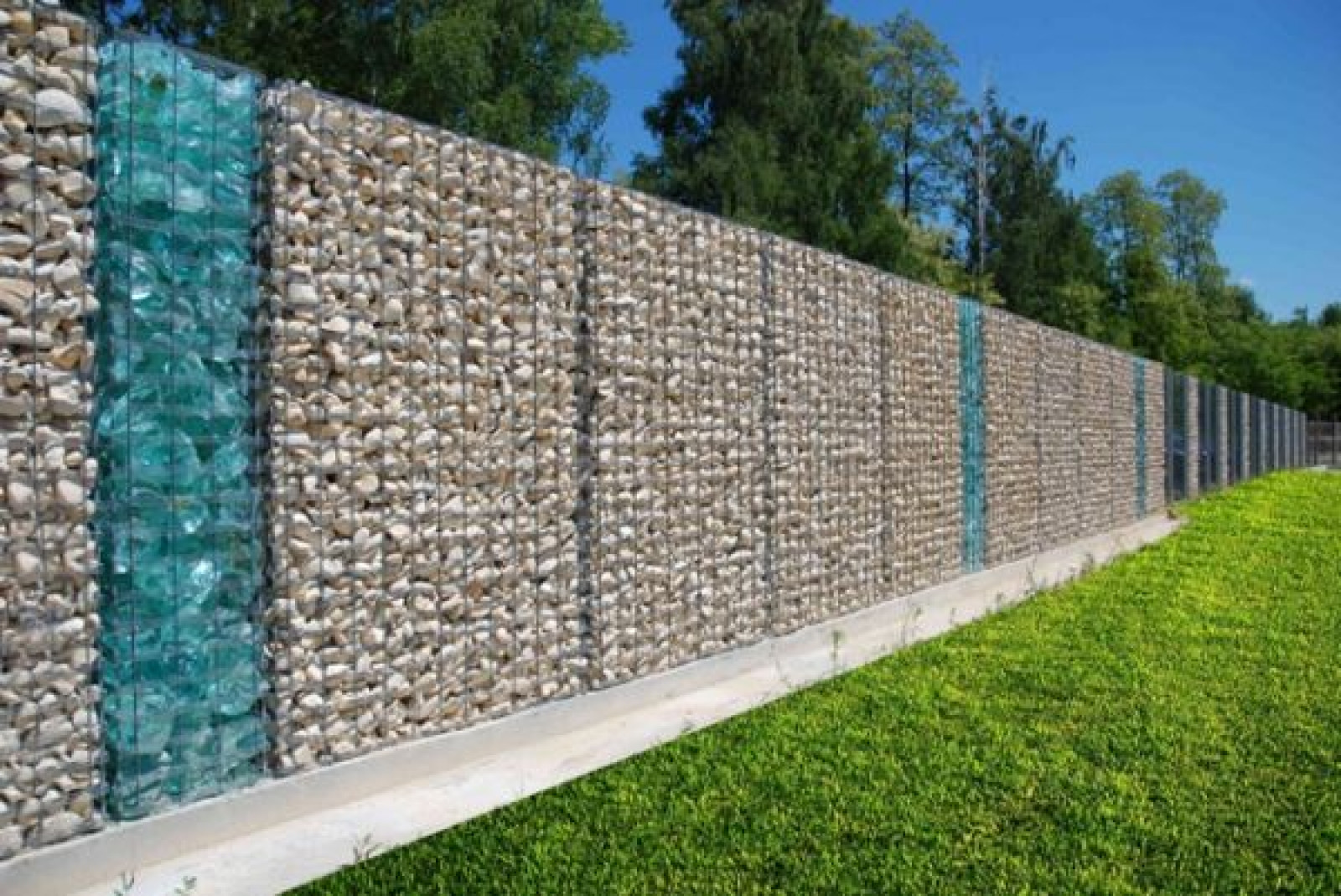

  1. Ограждения, которые могут как ограничивать территорию всего участка, так и делить пространство внутри периметра. В таком случае происходит зонирование территории, что усложняет дизайн участка. Габионы особенно сочетается с зелеными ограждениями, но возможно возведение из них самостоятельного забора.

Для зонирования не обязательно использовать высокие ограждения, это могут быть невысокие бордюры.

  1. Очаги и камины, расположенные на открытом воздухе, также могут быть сделаны из габионов. Однако чтобы их эксплуатация была безопасной, необходимо подобрать устойчивый к высоким температурам наполнитель. Не каждый камень подойдет для этих целей.
  2. Скамьи, обеденные столы и чайные столики из габионов, дополненные деревянными или стеклянными деталями, будут полезным украшением зоны отдыха. Такая мебель гораздо долговечнее привычной, не портится у основания.
  3. Колонны для беседок или шатров, являющиеся основанием для крыши постройки.
  4. Декоративные скульптуры, выполненные в виде зверей и геометрических фигур, композиции, имеющие абстрактные формы.
  5. Своеобразные светильники, если поместить внутрь светодиодную ленту.

Наиболее подходящий тип конструкции для большинства из перечисленных вариантов – коробчатые.

Материалы для габионов

Металлическая сетка

Наиболее простой вариант изготовления чего-либо из габионов – применение купленных заготовок сетчатых коробов, матрасов или габионов-мешков. Параметры сетки, из которой они изготавливаются, соответствуют государственному стандарту и рассчитаны на определенные нагрузки. Однако скелет конструкции можно изготовить самостоятельно либо с самого начального этапа – плетения сетки, либо соединяя между собой уже готовые сетчатые элементы.

Выбирая материал для сетки, следует также руководствоваться обычно применяемыми для изготовления габионов стандартами. Так проволока должна быть оцинкованной и иметь диаметр сечения 3, 4 или 5 мм. Выбор того или иного размера зависит от предполагаемой нагрузки на конструкцию.

Кроме основной проволоки необходимо приобрести вязальную проволоку для сборки составных частей габиона в единое изделие.

Работа с ней должна отвечать следующим требованиям:

  • Проволока должна быть целостной, не иметь повреждений
  • Сращивать концы можно методом скрутки или надставкой. При этом сращивание не должно быть более 20 мм длиной и может выполняться один раз на 20-метровом отрезе.

Диаметр вязальной проволоки зависит от толщины основной проволоки и варьируется в пределах 2-2,4 мм.

Камень для наполнения

Самый универсальный материал для заполнения сеток – камень. Может использоваться как искусственный, так и натуральный. Главное, чтобы он обладал такими характеристиками, как:

  1. Морозоустойчивость
  2. Прочность
  3. Твердость
  4. Тяжесть
  5. Низкая способность впитывать влагу

Более всего этим параметрам отвечают (в порядке убывания):

  • Базальт
  • Гранит
  • Плотный известняк
  • Трахиты
  • Песчаник
  • Мягкий известняк
  • Туф

Однако зачастую применяются иные породы – кварцит, диорит, лабродарит. Также может засыпаться крупная галька.

Размер камней подбирается в зависимости от размера ячеек, лучше, если он будет в 2 раза больше их. Не следует брать камни слишком крупной фракции. Это не позволит им плотно соприкасаться друг с другом, между ними образуются пустоты.

В качестве искусственного камня для заполнения габиона используется кирпич.

Другие наполнители

Среди менее стандартных вариантов наполнителя для габионов выделяются такие как:

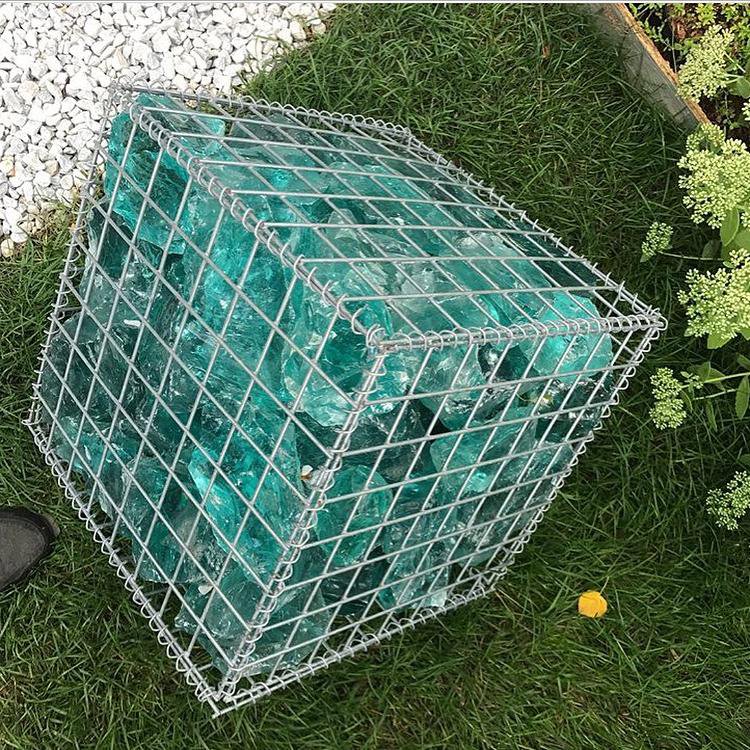

  • Стекло. Именно этот вариант отлично подходит для превращения габиона в светильник. Стекло не мешает проникновению света и даже усиливает яркость. Возможно совмещение стеклянного наполнителя и каменного.
  • Помимо самого стекла могут быть использованы стеклянные тары – бутылки красивой формы. Однако это довольно смелый акцент, который подойдет не всякому участку.
  • Дерево. Пеньки, уложенные спилами к фасаду, подчеркнут эко-стиль. Но долговечность деревянного габиона гораздо меньше привычного каменного. Кроме того, требуется монтаж дренажной подложки, чтобы древесина не гнила снизу.

Конечно, могут использоваться еще более доступные материалы: сосновые и еловые шишки, битая черепица. Однако говорить о долговечности или укрепительной функции таких габионов нельзя.

Создание габионов

Возможно строительство габионов 2 способами: собирая каркас из элементов сетки или используя готовый. В первом случае последовательность действий такова:

  1. Сначала нужно соединить ее части в нужную форму. Скрепляют стороны металлической спиралью либо проволочными скобами. Шаг между витками спирали составляет около 1 см.
  2. Затем подготавливается площадка – участок очищается от мусора и с него снимается дерн, равный ширине конструкции. После этого углубление слегка выравнивается и утрамбовывается.
  3. С помощью арматуры, вбиваемой по углам каркаса, сетчатая форма закрепляется на подготовленном участке.
  4. Далее можно приступать к ее заполнению, оставляя минимум пустот. Для экономии материала в середину засыпается строительный мусор, более мелкие частицы.
  5. После того, как каркас заполнен на треть, следует скрепить фасады, чтобы они не деформировались под давлением наполнителя. Для скрепления используются расчалки – проволочные тросы. Соединять стороны лучше через каждые 3-4 ряда наполнителя, для большей устойчивости. Заполнять габион нужно доверху, на несколько сантиметров выше боковых стенок, т.к. впоследствии камни немного просядут.
  6. В заключение монтируется крышка сетки, она фиксируется с остальной конструкцией с помощью спирали из проволоки. Крышка может отсутствовать совсем, если габионы используются для низких бордюров или оформления клумб.

Если сооружения создаются из готовых каркасов для габионов, то процесс в целом схож. Их стенки скрепляются тем же способом, что и у конструкций из сетки. Однако нужно помнить, что верхнюю пластину скрепляют с остальными в самом конце.

Полезное видео по теме:

ПолезноБесполезно

от строительства редутов до ландшафтного дизайна



вверх ↑

Введение

Часто случается, что изобретения, сделанные в военном деле, применяются в быту. К таким изобретениям относятся габионы. У слова итальянское происхождение. В других источниках слово появилось во Франции, а уж оттуда переместилось в Италию. Габион означает «большая клетка». Использовались для возведения редутов из за доступности, функциональности и прочности.

Возводить и укреплять фортификационные сооружения подходит для военного времени, а склоны, берега рек и откосы рушатся ежедневно. Вслед за прочностными требованиями появляются эстетические запросы. Забор вокруг здания это тоже укрепление. Дизайнер способен создать садово-парковый ансамбль и органично вписать в него дом и ограду вокруг него. Забор вокруг дома может стать оригинальным ограждением. Недостатки приусадебного участка превращаются в достоинства.

вверх ↑

Устройство габионов

Габион выглядит, как металлическая сетка собранная в куб, наполненная камнями или другим материалом. В процессе эволюции строительства укреплений остались только три вида: коробчатый, плоский и цилиндрический.

вверх ↑

Коробчатый габион

Габариты коробчатых габионов, как параллелепипеда, определяются высотой, длиной и шириной. Ширина габиона Джамбо составляет 1 – 2 метра, высота в пределах 0,5 – 1 метра. Длина варьируется в пределах 2 – 6 метров. Большие коробчатые габионы разделяют перегородками. У коробчатых габионов отдельная классификация. Сварные коробчатые габионы более надежная конструкция. Сетчатые коробчатые габионы дешевле сварных конструкций, но проигрывают в эстетичности.

вверх ↑

Матрасный габион

Высота плоских габионов (матрас Рено) в пределах 17 – 30 см. Стандартной длины у матрасов Рено нет. Из за гибкости используются в сложных работах, где конструкции другого вида не применимы (создание подводных фундаментов, укрепление участков с размываемыми почвами).

Прямоугольные габионы совмещают в конструкцию, соединяя стенки контейнеров специальной проволочной спиралью. У сетчатых жесткие каркасы. К ним крепят стальные сетки с шестиугольными ячейками, выполненные из проволоки. Двойное кручение проволоки обеспечивает дополнительную прочность.

вверх ↑

Производство

Короб габиона изготавливают из металлической сетки. К металлической сетке предъявляются требования по ГОСТ. Сетка из углеродистой стали, прошедшей обработку оцинкованием (оцинкованная сталь). Коррозионная стойкость оцинкованной проволоки гораздо выше, чем у стального изделия. В случае с габионами речь идет о стойкости металлов в воде. Оцинкованная металлическая сетка, находясь в воде или в контакте с влажной почвой, не поржавеет и не разрушится. Плотность цинкового покрытия в пределах 250–280 г/м2. При повышенных требованиях к стойкости сетку покрывают ПВХ (поливинилхлорид). Толщина проволоки вместе с покрытием не должна превышать 6 мм. Прочностные характеристики габионов зависят от диаметра проволоки и размера ячейки контейнера. Чем больше диаметр проволоки, тем выше сопротивляемость нагрузкам. Чем меньше размер ячейки, выполненной в форме правильного многоугольника, тем мельче фракция наполнителя. Конструкцию из габионов сооружают, соединяя отдельные контейнеры проволокой. Проволока для соединения берется та же из которой сделаны габионы.

вверх ↑

Применение

У каждого профессионала строительства и ландшафтного дизайна при необходимости укрепления грунта со сложной поверхностью возникает мысль о габионах. Это доступно, дешево, надежно и функционально. При помощи гибкой конструкции грунт укрепится. Водопроницаемость исключает гидростатические нагрузки. Между элементами наполнителя в готовой конструкции попадает земля и прорастают растения. Корни помогают укрепить конструкцию, помогая выполнять возложенные на неё задачи, не нанося урона природной среде.

С помощью габионов на участке укрепляется склон, возводится терраса или оригинальная и надежная ограду вокруг дома. Столбы из кирпича, бетона, дерева гармонируют с конструкцией из габионов. Наполнитель станет дополнительным штрихом в дизайне. Как указывалось выше, в коробах высаживаются растения, тогда зелень укроет конструкцию, создав живую ограду. Так же возможны скамья, столешница и даже гриль опирающиеся на габион.

С помощью матрасных габионов работают со сложными ландшафтами. Плоские габионы превращают недостатки участка в превосходства. Конструкция из матрасов Рено способна повторить изгибы поверхности при укрепление дна ручья, водоема или фундамента для коробчатых габионов.

Создание подводных фундаментов требуют от конструкции дополнительной устойчивости и гибкости. Поэтому для подводных фундаментов и в специальных случаях для подпорных конструкций подходят цилиндрические габионы.

вверх ↑

Габионы для вашего проекта

вверх ↑

Монтаж

Монтаж габионов заключается в соединении между собой отдельных коробов в конструкцию. Под основанием будущей конструкции тщательно выравнивают грунт. Укладывают геотекстиль. Далее стенки коробов соединяются между собой при помощи оцинкованной проволоки. Устойчивости сооружения добиваются при помощи металлических штырей, острые окончания которых забиваются в землю. Другой стороной штыри крепятся к габионам. Соединенные между собой контейнеры заполняют выбранным материалом. Стенки габиона удерживают расчалками (специальными проволочными тросами) или стержнями, выполняющими роль ребер жесткости. Это делается для того, чтобы стенки короба не деформировались и не выпячивались. Дно и стены контейнеров выкладывают крупными фрагментами. В середине материалом более мелкой фракции, а то и строительным щебнем. Чтобы материал мелкой фракции не высыпался из коробов, в контейнеры укладывают геотекстильные фильтры. Заполненные габионы закрывают крышками, которые фиксируют к стенкам спиралями из проволоки.


Чтобы распределить нагрузки и дополнительно укрепить конструкцию, габионы разделяют перегородками (диафрагмами). В сварных габионах прутья проволоки укладывают перпендикулярно друг другу. В местах пересечения производят сварку.

вверх ↑

Наполнение

Человеку комфортно рядом с естественными материалами: камнем, металлом, деревом. Камень человечество использует так давно, что невозможно определить, когда этот природный материал упоминается в первый раз. Достоинства камня известны: твёрдость, прочность, морозоустойчивость.

Размеры камня, используемого в качестве наполнителя для габиона, должны превышать размеры ячейки.

Галька гладкая. У гранита острые края. У твердого диорита зернистая структура. Наполнитель габионов выбирается под проект. В одних случаях используют натуральные камни. В других ситуациях применяют искусственные камни. Выбирая наполнитель, учитывают: размер, состав, форму. Вместе с гранитом популярностью пользуются базальт и кварцит. Находит применение песчаник. Для сооружений из габионов, где в приоритете декоративная составляющая, используют: отходы с деревообрабатывающих предприятий и обрезки полимерных труб, битую черепицу и стекло.

Условия, в которых устанавливается подводный фундамент, гораздо сложнее, чем у наземного сооружения. Соответственно, к подводным сооружениям предъявляются строгие требования, часть которых относится к наполнителям. Для подводных фундаментов величина фракции наполнителя должна на половину превышать размеры ячейки. В наземном строительстве требования к наполнителю мягче. Фракция может быть больше диагонали ячейки на треть.

вверх ↑

Заключение

Конструкция из габионов доступна, экономична, проста в монтаже, экологична, легко транспортируется. Габионы помогут создать неповторимый, как отпечаток пальца, дизайн приусадебной территории, исправив при этом огрехи поверхности.

Габионы для подпорных стен. Что это такое и в чем их особенность.

вверх ↑

Введение

Под понятием «габионы» подразумевают универсальный стройматериал, который можно одинаково успешно использовать как в сухих, так и во влажных условиях. В конструктивном плане устройство габионов это проволочная сетка, которую наполняют каменным материалом. Габионные конструкции различной формы в большом количестве предлагаются на современном рынке. Для создания подпорных стен обычно используют корзиноподобные сетки.



вверх ↑

Характерные особенности габионных подпорных стен



Подпорная стена, созданная с использованием габионов, представляет собой быстровозводимую инженерную конструкцию. Ее можно использовать как в декоративных, так и в технических целях. Это прочное, сверхнадежное и долговечное сооружение, которое не только хорошо гармонирует с окружающим ландшафтом, но и обладает приятным внешним видом. Габионы благодаря использованию в них природного камня способны органично дополнять собой рельеф местности.



вверх ↑

Особенности монтажа



Строительство подпорных стен с использованием габионов обычно осуществляется вручную, что противоречит широко распространенному ошибочному мнению о том, что для таких конструкций необходимо использовать кран. На место монтажа сетки доставляют, как правило, в сложенном виде. Их прикрепляют к необходимым местам, после чего наполняют камнем.



Установка габионов на упор

Нижний, примыкающий к земле ряд габионов закрепляют на основании посредством анкеров, кусков арматуры и прочего крепежа. Друг к другу сетки прикрепляют с использованием вязальной проволоки из стали. В качестве наполнителя габионов может использоваться самый разнообразной камень. Главное требование к нему — это размер. Габариты камня обязательно должны быть больше, чем диаметр ячеек сетки. Внешне подпорная стена может выглядеть как сплошная, так и ступенчатая конструкция.



Габионы не требуют фундамента, благодаря чему существенно ускоряется и упрощается их монтаж. Поскольку работы по монтажу конструкций не предполагают применение цемента, они могут выполняться в любой период года.



Иногда может использоваться фундамент в виде ряда так называемых матрасов — габионов плоской формы. Их минимальная толщина составляет 17 см. Небольшие по толщине габионы позволяют более точно воспроизводить форму рельефа. Конструкции цилиндрической формы при возведении подпорных стен практически не используют.



вверх ↑

Предназначение габионных подпорных стен



Основное предназначение таких конструкций — это удерживание насыпей из грунта. Также их используют в качестве улавливателя в местностях, где есть высокая вероятность возникновения камнепада.



Учитывая то, что габионы обладают хорошей водопропускной способностью, их можно эксплуатировать очень долго. Возведенные из них сооружения не требуют периодического ремонта. Металлические сетки, наполненные камнями, прекрасно справляются с укреплением склонов. Это позволяет на много лет обеспечить им необходимую устойчивость.



Подпорные стены, возведенные из габионов — это идеальное средство корректировки рельефов, обеспечивающее эффективный естественный дренаж.





Проектирование, поставки габионов от производителя, монтаж на объекте.
