Что такое байпас в отоплении: Байпас в системе отопления: использование и схемы установки

Значение термина

Слово «байпас» является заимствованием и изначально переводится с английского как «обводной путь». Применяется данный термин в тесной связи с гидродинамикой, а именно с проведением с помощью труб жидкой субстанции.

То есть байпас на отопление является своеобразным дополнительным путем для движения тока, при этом он обходит стороной основную магистраль. При этом указанное устройство встречается, помимо отопительной системы, во всех аналогичных системах, использующих трубы для транспортирования. Например, это газовая магистраль, нефтепровод, водопровод и так далее.

Необходимость байпаса

Определимся, зачем нужен байпас. Рассматривать принцип работы такого устройства целесообразнее, используя в качестве примера систему водяного отопления. В упомянутой системе байпас обычно расположен возле батареи отопления.

Выглядит такое устройство, как вертикально расположенная труба, которая представляет собой соединение горячей и отводящей магистрали. Рассмотрим, в чем назначение такого участка.

К примеру, если идет отопительный сезон и вдруг что то случается с батареями. Один из вариантов – течет жидкость. Обычно это подразумевает, что требуются определенные работы – трубы снимают, проводят ремонт либо осуществляют замену. Однако, не всегда можно такие работы провести – если на улице низкая температура. В этом случае наилучшим вариантом будет использование обходного пути, который позволит перенаправлять жидкость при ремонте.

Для работы байпаса требуется выполнение следующих действий. Чтобы перенаправить поток, перекрывают кран, который ведет к радиатору и открывают кран, находящийся на байпасе.

Это приведет к тому, что жидкость пойдет по обходному пути, а не через основную магистраль. Таким образом, отопление в целом отключать не нужно, а батареи меняются и ремонтируются, не мешая работе отопительной системы в целом.

Но это не единственное предназначение обходного пути. Помимо аварийной ситуации, байпас в системе водоснабжения можно использовать в целях регулирования объема воды, которая подводится к радиатору, а также помогает в плане регулирования температуры.

Это все можно осуществлять, прикрывая или открывая запорные краны на подающих трубах. Если прикрывать, то вода движется по трубам не так интенсивно, посредством чего температура труб понижается. Отсеченная часть теплоносителя при этом будет сброшена к основной магистрали. То есть байпас оснащает систему отопления дополнительным обводным путем, а также запорными элементами, позволяющими управлять потоками теплоносителя.

Циркуляционный насос и обводной контур

Врезать в систему отопления циркуляционный насос, как правило, нужно вместе с обводным участком трубы. Установку байпасов можно провести своими руками. Циркуляционный насос нужно устанавливать именно на таком участке. При этом байпас будет представлять собой следующие взаимосвязанные части: фильтр, подкачивающее устройство, запорный кран, который может быть заменен автоматическим клапаном.

При этом вся система должна устанавливаться в трубопровод около участка, соединенного с котлом. При этом требуется установка запорного крана на участке от входа до выхода обводного пути.

Рассмотрим принципы работы отопительной системы с циркуляционным насосом и обходным путем. При включении циркуляционного насоса кран, расположенный на обводной трубе, нужно открыть, так как в этот период жидкость движется как раз таки по обходному пути. При этом требуется закрытие шарового крана, который расположен на основном трубопроводе.

Но если необходимо заменить фильтры либо отремонтировать насос, сначала следует открыть краны на обратке, при этом арматура для запора, которой оснащается байпас, должна быть закрыта. Такой вариант позволяет не останавливать работу отопления, при этом теплоноситель продолжает циркулировать в естественной форме.

Аналогичные действия выполняются и в случает отключения электроэнергии, так как в этом случает работа циркуляционного насоса прекращается. Запорная арматура позволит направить воду в сторону обратки. Следует отметить, что система байпас может иметь обратный клапан, в этом случает достаточно обойтись открытием крана на обратной магистрали.

Как установить систему

Желательно устанавливать байпасы одновременно с установкой системы отопления. Иногда такое устройство требуется установить в уже имеющуюся отопительную систему. Наиболее предпочтительный сезон установки в последнем случае – теплые времена года, так как в такой период отопительную систему не эксплуатируют. Следует помнить, что при проведении монтажных работ из трубопровода жидкость нужно сливать.

Необходимо отметить, что сами работы и сложность их осуществления находятся в прямой зависимости от материалов, из которых изготовлен трубопровод, а также сам отопительный контур. Наиболее простыми будут работы с металлопластиком. А полипропилен или металл требуют использования сварочных устройств. То есть установить своими руками не получится, потребуется помощь специалистов.

Но стоит заметить, что в принципе установку любого обводного пути желательно доверить специалистам, так как это наиболее надежный вариант.

При самостоятельной установке нужно помнить, что в первую очередь внимание уделяется участку обводного пути, который устанавливается параллельно с обраткой. Важно не забыть врезать также запорные краны. Также нужно быть внимательным к сторонам трубы – лучше их не путать.

Итак, байпас – важное и полезное устройство, которое может быть помочь во многих ситуациях, поэтому его установкой лучше не пренебрегать.

Фото системы байпаса

Пост опубликован: 12.10

Байпас в системе отопления — установка своими руками, зачем нужен, фото |

Современная гидравлическая система отопления или водоснабжения содержит большое количество запорно-регулирующей аппаратуры, теплообменников, насосов и прочих элементов, которые могут стать неработоспособными. Для их ремонта может быть предусмотрен специальный обходной «путь» для жидкости – байпас, который позволит отключить определенный участок контура, не нарушая функциональности отопления в целом.

Оглавление

Что это такое?

Дословно в переводе с английского «bypass» означает «обходной». Это позволяет понять, что такое байпас в отоплении.

Это обходной участок трубопровода, который располагается параллельно к основной магистрали и позволяет забирать на себя часть потока жидкости из основной магистрали для выполнения регулировки или полностью отключить участок магистрали без остановки работы отопления.

Байпас в системе отопления способен играть несколько функциональных ролей. Рассмотрим их…

Байпас для радиатора в однотрубной магистрали отопления

Установка байпаса в системе отопления параллельно к батарее позволяет обеспечить регулировку потока жидкости через нее и, соответственно, температурный режим, а также обеспечивает возможность замены или ремонта теплового прибора без остановки функционирования отопления, что особенно актуально в многоквартирных домах. Как правильно установить байпас?

Смотрим картинку, подобные системы выглядят примерно так…

Байпас фото которого Вы видите слева — это просто обыкновенная перемычка, соединяющая непосредственно возле батареи подающую (горячую) и обратную (холодную) трубы.

Между перемычкой и радиатором устанавливаются шаровые краны. Именно они позволяют отключить отдельный прибор, а теплоноситель спокойно будет циркулировать по параллельному обходному пути.

Установка байпаса выполняется непосредственно у самой батареи.

Третий кран может быть установлен на самой перемычке и позволяет регулировать режим байпаса — баланс потока жидкости через батарею отопления и обходную трубу. Закрытое положение этого крана обеспечивает циркуляцию всего потока теплоносителя через данный обогреватель. Опционно вместо крана на подающей трубе перед радиатором может быть установлен терморегулятор, поддерживающий в радиаторе выставленную на нем температуру.

В домах с центральным отоплением желательно установить байпас для полотенцесушителя, так как многие модели этого теплового прибора могут быть не рассчитаны под параметры наших котельных. При этом диаметр байпаса выбирается меньше диаметра магистральных труб – обычно это полудюймовая труба.

Для чего нужен байпас? Он позволяет сократить энергозатраты, ограничив количество поступающего в радиатор теплоносителя. Таким образом, теплоотдача батареи отопления уменьшается, а энергия экономиться. Отсутствие возможности регулировки просто приводит к перегреву помещения с последующим открыванием форточек и улетучиванием тепла. Используемый в котлах теплообменник с байпасом позволяет регулировать необходимый расход теплоносителя через него.

Установив байпас своими руками (при наличии у Вас навыков сантехнических работ), Вы оставите значительную сумму денег в своем кармане.

Монтаж циркуляционного насоса при естественной циркуляции

При наличии в доме схемы отопления, которая использует естественный принцип циркуляции теплоносителя, ее можно несколько оптимизировать, установив электрический циркуляционный насос для принудительного движения теплоносителя. Но чтобы сохранить функциональность «естественности» (она может понадобиться при отсутствии электроэнергии) используют байпас с насосом в комплекте с запорными кранами. На самой магистральной трубе устанавливается шаровый кран соответствующего диаметра.

Байпас в системе отопления фото которого Вы видите ниже, включает в себя, вместо шарового крана, обратный клапан для байпаса, который препятствует движению теплоносителя по малому кругу при функционировании насоса.

Обходные варианты в водоснабжении

Подобный байпас в системе водоснабжения может быть использован для установки счетчика воды и обеспечения необходимости аварийного водоснабжения объекта, когда открывается кран на основной трубе, который в обычном режиме закрыт и опечатан. Эта манипуляция помогает увеличить объемный расход воды в случае возникновения пожароопасных ситуаций – через счетчик поток воды ограничен.

Итак, подытожим! Простой байпас в комплекте с необходимым оборудованием в современных отопительных сетях позволяет решать довольно сложные технологические задачи. Главное грамотный расчет, монтаж и правильная эксплуатация подобных узлов.

Рекомендуем прочесть!

что это такое и как произвести монтаж

Содержание:
1. Основные функции
2. Конструкция механизма
3. Монтаж устройства

Для обеспечения условий оптимального прогревания разных помещений в доме, квартире нужно, чтобы отопительная система функционировала эффективно. Иными словами, не должно быть крайностей типа чрезмерной жары или недостаточного обогрева комнат.

Справиться с этой задачей сможет байпас в системе отопления: что это такое – можно понять из его названия.

С английского языка значение этого слова переводится как «обходной». То есть, это трубопровод, расположенный в обход некоего участка теплоподачи.

Основные функции

Этот важный конструктивный элемент представляет собой короткую трубу, соединяющую две подводки: подачи и обратки теплоносителя. Сечение его должно быть на размер меньшим, нежели диаметр труб, которые он соединяет. Его несложно изготовить самому, но можно применить уже готовое изделие.

Он действует по такому принципу: при открытом кране нагретая вода, следуя путем меньшего сопротивления, проходит в байпас и, не поступая в радиатор, сразу же возвращается в обратку. Данная батарея не нагревается, а теплоноситель движется к следующей.

Обеспечивается несколько моментов, для чего нужен байпас в системе отопления дома:

• регулирование уровня подачи воды, благодаря чему контролируется температура нагрева определенного помещения. Можно осуществлять как частичный, так и полный отвод теплоносителя от радиатора – путем степени перекрывания трубы. Таким способом нагрев каждой батареи производится до нужной температуры;
• если задействована принудительная циркуляция, при внезапном отключении электричества насос остановится. Для поддержания дальнейшей работы системы необходимо прекратить прохождение воды в насос и активировать естественную циркуляцию, открыв на магистральном трубопроводе кран;
• когда радиатору необходим ремонт либо замена, благодаря байпасу отключить можно лишь нужный отопительный прибор, не отключая всей системы;
• этот элемент позволяет экономить топливо: тепло не тратится на незадействованные в определенное время батареи, благодаря чему температура воды сохраняется. И хотя кажется, что это несущественная экономия, на поверку выходит, что количество воды сокращается на 30-35%. Соответственно, сокращаются и расходы на ее прогрев.

Конструкция механизма

Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:

• возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
• такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
• можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.

Следует отметить: байпас на радиаторе отопления работает либо постоянно, либо лишь при запуске его работы.

Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом.

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками. Важно только придерживаться нескольких требований:

• подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
• монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
• необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
• вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
• при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
• при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Максимальной отдачи устройства можно добиться, если врезать в середину байпаса обычный шаровый регулировочный кран.

Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%.

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.

Байпас в системе отопления что это такое?

Байпас в системе отопления что это такое?

Байпас (от англ. bypass — обводный канал, обход) – элемент системы отопления, основным назначением которого является проведение ремонта или замены циркуляционного насоса/радиатора без прекращения циркуляции теплоносителя по отопительному контуру. Для проведения ремонта нет надобности останавливать работу систему.

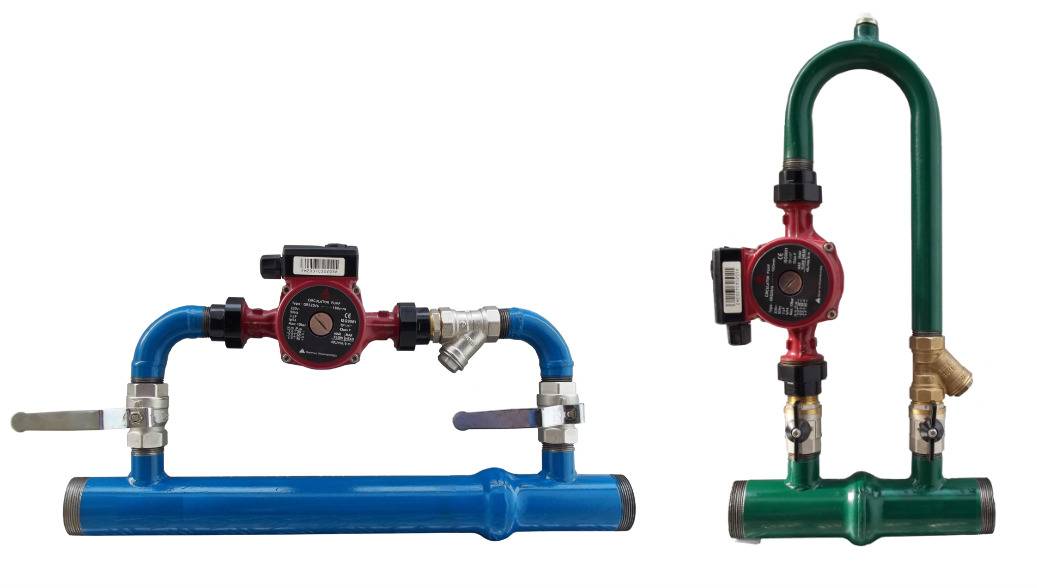

Байпас для циркуляционного насоса

Байпасный узел представляет собой участок трубы, расположенный параллельно подающего или обратного трубопровода, на котором, находятся: 2 шаровых крана; сетчатый фильтр-грязеулоситель и циркуляционный насос. При этом основной трубопровод может оснащаться двумя разновидностями запорной арматурой:

• Шаровым краном, при перекрытии которого поток теплоносителя направляется по байпасу. Кран открывается, если необходимо провести ремонт/замену насоса или прочистку сетчатого фильтра без прекращения работы системы отопления;
• Байпасным клапаном. При работающем циркуляционном насосе, клапан автоматически запирает «основной» трубопровод и движение теплоносителя осуществляется через байпас. В качестве запирающего элемента выступает резиновый шарик, который под давлением потока теплоносителя запирает канал трубопровода.

Байпас с циркуляционным насосом часто используется для улучшения систем отопления с естественной циркуляцией. Байпасный узел превращает естественную систему отопления в «естественно-принудительную». Объединение двух систем в одну делает ее энергонезависимой, т.к. в случае отключения электричества, теплоноситель будет двигаться самотечным путем (благодаря разной плотности теплоносителя на подаче и обратке, холодная, более плотная вода на обратке будет давить на менее плотную разогретую воду на подаче).

Байпас без запорной арматуры.

Существуют клапанные и инжекционные байпасы:

• Инжекционный байпас. Имеет компактные размеры, предназначен для монтажа в ограниченном пространстве.
• Клапанный байпас. Узел стандартных размеров, когда насос, краны и фильтр расположены в одну линию.

Важно! Не разрешается устанавливать байпас с насосом в отопительную систему, где теплогенератором является котел с уже встроенным циркуляционным насосом.

Байпас на радиаторе отопления

Назначением байпасной линии является ремонт/замена приборов отопления без прекращения циркуляции теплоносителя, а также регулирование температуры в помещении путем установки на радиатор терморегулирующей арматуры. При перекрытии запорной арматуры на входе и выходе отопительного прибора, теплоноситель будет продолжать движение через байпасную линию.

Байпасная линия что это такое?

Как правило, диаметр байпаса на размер меньше основного трубопровода. Это делается для того, чтобы большая часть теплоносителя проходила через радиатор, а не через байпас. В противном случае, если сделать байпас радиатора такого же размера, что и основной трубопровод, теплоноситель, двигаясь по пути наименьшего сопротивления будет проходить через байпас, оставляя радиатор недостаточно нагретым.

Помимо этого, байпасная линия не должна устанавливаться слишком далеко от радиатора, т.к. это может привести к тому, что основная часть теплоносителя будет проходить через байпас, практически не заходя в сам прибор отопления.

Байпас на радиаторе отопления устанавливается только в однотрубных системах отопления. В двухтрубных системах он просто не нужен, т.к. теплоноситель, проходя через каждый радиатор сразу поступает в обратную магистраль, а не в подающую, как в однотрубных системах.

Подключение радиаторов с байпасом в однотрубной системе отопления.

Существует несколько вариантов подключения радиатора с байпасом:

1. Диагональное подключение. Теплоноситель заходит через верхний вход, диагонально пересекает радиатор и выходит через нижний выход. При этом байпасная линия расположена снизу;
2. Боковое подключение. Байпасная труба находиться сбоку. Следует помнить, что если устанавливается многосекционный радиатор (более 7 секций), то при боковом подключении последние секции могут прогреваться слабо. Для решения этой проблемы необходимо использовать диагональное подключение, либо установить удлинитель потока;
3. Нижнее подключение. Байпасная труба также расположена снизу.

Однако, даже если на радиаторе стоят шаровые краны с широким сечением проходного канала, все равно не разрешается установка запорной арматуры на байпас, т. к. существует вероятность случайного перекрытия циркуляции теплоносителя по стояку. К примеру может произойти следующая ситуация: в комнате прохладно, мы перекрываем кран на байпасе, в результате чего весь теплоноситель проходит по радиатору; далее в комнате становится слишком жарко, мы перекрывает кран на радиаторе, забыв при этом открыть кран на байпасе, в следствии чего, циркуляция теплоносителя в доме полностью прекращается.

В случае, если есть основания полагать, что система отопления многоквартирного дома работает не идеально, то рекомендуется поменять радиаторы на более мощные, с большим количеством секций. Помимо этого, вместо ручного регулирующего клапана, проходной канал которого заужен, рекомендуется установить на радиатор шаровые краны, которые пропускает гораздо больше теплоносителя, в результате радиатор будет лучше прогреваться.

Видео

Что такое байпас в системе отопления, и для чего нужна эта перемычка?

Сегодня многие способны перебраться за город и жить в большом красивом доме. Но чтобы чувствовать себя в нем комфортно, необходимо тщательно продумать все инженерные коммуникации. Первоочередная задача — установка эффективной системы отопления. Она должна создавать зимой благоприятный микроклимат, чтобы было достаточно тепло, но не слишком жарко и душно. Для этих целей инженерами разработано специальное устройство — байпас. Информация о том, что такое байпас, и как он используется в системе отопления, интересна многим. Поэтому предлагаем детальный разбор этого вопроса.

Любой специалист с техническим образованием знает, что такое байпас, и как он работает в системе отопления. А вот простой обыватель не понимает, для чего нужна описываемая установка, что она собой представляет, и каков принцип ее действия.

По сути, байпас — это обычная перемычка, небольшой отрезок трубы. Он устанавливается между двумя трубами — подачи и обратки. Диаметр этой трубы на порядок меньше диаметра магистральной разводки отопления.

Это нужно для нескольких целей:

1. Для регулировки количества горячей воды в батареях.
2. Обеспечения функционирования энергозависимых систем.
3. Повышения эффективности самой простой однотрубной системы отопления.

Как работает байпас в конкретном варианте?

Регулировка горячей воды в батареях

При помощи перемычки можно организовать быстрый возврат переизбытка горячей воды из батареи в вертикальный стояк. Процесс этот осуществляется и ручным, и автоматическим способом.

Описываемая установка в случае возникновения аварийной ситуации, например, протечки батареи, выступает в роли запорной арматуры. Если установлен байпас, очень легко провести ремонт радиатора без аварийного отключения замкнутой системы отопления. А это очень важно, особенно зимой.

Обеспечение функционирования отопления при возникновении перебоев с электричеством

Для увеличения теплоотдачи батарей в автономных системах отопления приветствуется монтаж циркуляционного насоса. Но его применение делает систему энергозависимой. Поэтому многие обыватели, выбирая тепловое оборудование и обращаясь к специалистам, задают вопрос: «Что делать в случае частого отключения света в доме?»

Спасти положение сможет именно байпас. В такие моменты он позволит просто перекрыть краны, подающие горячую воду в сторону насоса, и открыть затворный механизм на центральной магистральной трубе. Дальше отопление будет работать по принципу естественной циркуляции.

Обратите внимание! Если в сеть отопления вмонтировать байпас, имеющий клапан, то переключение системы произойдет без участия человека, то есть в автоматическом режиме. Если необходимо установить на перемычке дополнительные приборы, например, очистной фильтр или обратный клапан, они монтируются по направлению к теплоносителю.

Правильная установка байпаса рядом со стояком, в который врезан циркуляционный насос, подразумевает использование надежной затворной арматуры. Саму перемычку лучше поставить горизонтально — так она защитит магистраль отопления от формирования воздушных пробок.

Восстановление однотрубного отопления

Сегодня редко кто использует для обогрева частного дома однотрубную систему отопления. Но ее до сих пор можно увидеть в еще советских постройках. Бывает и так, что подобная установка демонстрирует неплохую эффективность, и в домах бывает довольно жарко зимой. Правильно установленная перемычка и здесь поможет соблюсти необходимый баланс.

Установить ее на однотрубную разводку тоже можно, но для этого необходимо соблюдать следующие правила:

• Монтировать байпас в описываемом случае придется как можно дальше от вертикального стояка и как можно ближе к самой батарее.
• Обводная труба при этом устанавливается непосредственно на месте монтажа. Для этого нужен тройник и труба, диаметр которой на порядок ниже диаметра однотрубного трубопровода. Присоединить все это к системе поможет парочка сварных стыков. В специализированных магазинах продаются готовые конструкции байпаса, которые монтируются при помощи обычных резьбовых соединений.
• Между входным отверстием радиатора и байпасом необходимо установить регулировочный вентиль.

Обратите внимание! Установка устройства в однотрубную сеть позволяет получить банальный терморегулятор. Но он поможет самостоятельно контролировать и создавать благоприятный микроклимат.

Как установка байпаса влияет на энергозатраты

Тот, кто пожелает установить у себя байпас, сделав его частью отопительной системы, увидит, что расходы на работу энергоносителя заметно уменьшатся.

В системе автономного отопления описываемое устройство помогает контролировать объем теплоносителя, уменьшать или увеличивать его эффективность на треть. А это, в свою очередь, увеличивает или снижает эффективность теплоотдачи установленных приборов отопления примерно на 10%. В реальной жизни подобные цифры довольно ощутимы. А все потому, что никогда нет переизбытка тепла.

Если параметры отопительных приборов подобраны с учетом существующих нормативов, то запас их эффективности с использованием байпаса увеличивается на 15%. Как видите, байпас становится универсальным рычагом, позволяющим создавать комфортные условия в зимнее время. При этом счета на коммунальные услуги заметно уменьшаются.

Заключение по теме

К сожалению, не все обыватели устанавливают байпасы, когда проводят монтаж отопления своими руками. Многие считают, что это не самая необходимая часть. Но нередко приходится сталкиваться с проблемой неожиданного ремонта радиаторов. И вот тут-то байпас очень пригодится. Если его нет, то приходится отключать отопительный котел, сливать весь теплоноситель и только после этого проводить ремонт. После окончания всех работ и установки отремонтированного радиатора надо заполнить систему теплоносителем и довести его до необходимой температуры.

Это слишком долго, поэтому дом быстро остынет. С байпасом этого бы не произошло. Надо только открыть шаровой кран на нем и закрыть два отсекающих вентиля на отопительной батарее. Теперь радиатор можно снимать и ремонтировать, а отопление так и будет работать в штатном режиме.

% PDF-1.4 % 28 0 объект > эндобдж xref 28 78 0000000016 00000 н. 0000002268 00000 н. 0000002362 00000 н. 0000002404 00000 н. 0000002594 00000 н. 0000003056 00000 н. 0000003295 00000 н. 0000003501 00000 н. 0000004170 00000 н. 0000004667 00000 н. 0000005087 00000 н. 0000005152 00000 н. 0000005222 00000 п. 0000005271 00000 н. 0000005547 00000 н. 0000005792 00000 н. 0000006058 00000 н. 0000006160 00000 п. 0000006260 00000 н. 0000006361 00000 п. 0000011659 00000 п. 0000016973 00000 п. 0000022021 00000 н. 0000022226 00000 п. 0000026380 00000 п. 0000026433 00000 п. 0000030033 00000 п. 0000030381 00000 п. 0000030541 00000 п. 0000030910 00000 п. 0000035248 00000 п. 0000040724 00000 п. 0000045097 00000 п. 0000046222 00000 п. 0000047442 00000 н. 0000055130 00000 н. 0000070178 00000 п. 0000086836 00000 п. 0000087308 00000 п. 0000173563 00000 н. 0000173856 00000 н. 0000173967 00000 н. 0000174527 00000 н. 0000174638 00000 н. 0000175216 00000 н. 0000175327 00000 н. 0000175871 00000 н. 0000175982 00000 н. 0000176274 00000 н. 00001

00000 н. 0000199557 00000 н. 0000199786 00000 н. 0000200267 00000 н. 0000200491 00000 п. 0000201280 00000 н. 0000201519 00000 н. 0000201854 00000 н. 0000202079 00000 н. 0000203416 00000 н. 0000203676 00000 н. 0000204159 00000 н. 0000204281 00000 н. 0000204773 00000 н. 0000204904 00000 н. 0000205396 00000 н. 0000205527 00000 н. 0000206017 00000 н. 0000206147 00000 н. 0000206637 00000 н. 0000206767 00000 н. 0000207253 00000 н. 0000207377 00000 н. 0000239010 00000 н. 0000239049 00000 н. 0000239544 00000 н. 0000239680 00000 н. 0000001856 00000 н. трейлер ] >> startxref 0 %% EOF 105 0 объект > поток xb«g«8

Завод Инжиниринг | Общие сведения о байпасных линиях котла

Ключевые концепции

Обводные линии котла необходимо прокладывать с осторожностью, чтобы не допустить серьезных проблем в системе.

Циркуляционный насос на стороне бойлера байпаса повышает температуру возвратной воды.

Циркуляционный насос на стороне системы байпаса снижает температуру подаваемой воды.

Производители котлов сегодня делают упор на байпасные линии — и не без оснований. Котлы сейчас относительно небольшие. Их теплообменники намного эффективнее, чем в старых котлах. А поскольку они меньше по размеру, современные котлы имеют определенные потребности в расходе и температуре.Следовательно, для многих требуется обходная линия.

Обводные линии следует устанавливать с осторожностью. Стоит внимательно прочитать инструкции. Расположение байпаса в неправильном месте может вызвать проблемы. Вот несколько советов, как правильно разместить эти устройства и правильно прокачать байпасную линию котла.

Во-первых, решите, что должен делать обходной канал. Он может либо повысить температуру воды, возвращающейся в котел, либо снизить температуру воды, поступающей в систему.У разных систем разные потребности.

Затем сделайте эскиз трубопровода вокруг котла. Кончиком карандаша проследите путь воды, протекающей через бойлер и байпас. Помните, когда вода попадает в тройник, она может выйти двумя способами. Вода может течь через байпас в любом направлении, в зависимости от того, где находится циркуляционный насос. А когда дело доходит до производительности системы, такое размещение имеет огромное значение.

Размещение циркуляционного насоса

На рис. 1 показаны четыре возможных места установки циркуляционного насоса.Два местоположения отмечены буквой «А», а два — буквой «В». Естественно, будет использоваться либо местоположение «A», либо местоположение «B», но не то и другое одновременно. Другими словами, ваш циркуляционный насос может быть расположен на стороне подачи системы (всегда наш первый выбор) или на стороне возврата. Решение за вами.

В положении «А» (рис. 2) циркуляционный насос забирает горячую воду из котла и использует ее для повышения температуры воды, возвращающейся из системы. Вода течет из верхней части байпаса в нижнюю.

Однако, независимо от того, расположен ли циркуляционный насос на стороне подачи или на стороне возврата котла, он всегда находится на стороне котла байпаса (рис. 3). Обратите внимание на этот факт: циркуляционный насос на стороне бойлера байпаса повышает температуру возвратной воды.

Зачем повышать температуру воды, возвращающейся в котел? Рассмотрим старую гравитационную установку. Имеет систему большого объема и бойлер малого объема. Если возвратная вода холодная (менее 140 F для чугунного котла), дымовые газы конденсируются внутри котла и вызывают коррозию.Также существует возможность теплового удара, хотя это состояние обычно не вызывает беспокойства, чем конденсация.

Без байпаса счета за топливо обычно намного выше, чем они должны быть, потому что котлу малой мощности трудно достичь своего верхнего предела и отключиться. При таком подключении байпас предотвращает эти распространенные проблемы.

Глядя на другую сторону

В положении «B» циркуляционного насоса (рис. 4) он смешивает более холодную возвратную воду с горячей котловой водой.Другими словами, он снижает температуру горячей воды, поступающей в систему. На этот раз циркулятор находится на стороне системы байпаса. Добавьте этот факт к нашему предыдущему примечанию: циркуляционный насос на стороне системы байпаса снижает температуру подачи.

Зачем понижать температуру воды на выходе из котла? Хотя на первый взгляд это кажется бесполезным, на самом деле это недорогой способ использовать лучистое отопление (рис. 5).

Система работает, например, при температуре 120 ° F, в то время как в бойлере поддерживается температура 180 ° F, что позволяет использовать теплообменник без резервуара для горячей воды.Однако этот тип байпаса не рекомендуется в качестве контроля, поскольку он не реагирует на температуру. Например, если бы в конфигурации было несколько зон, система просто не работала бы.

Тем не менее, такой тип расположения встречается в руководствах по эксплуатации большинства производителей котлов. Важно четко понимать разницу между двумя схемами байпасного трубопровода. Если вы пытались защитить котел от потенциальной проблемы конденсации дымовых газов, неправильная установка циркуляционного насоса на байпасной линии могла бы вызвать серьезные проблемы.

Настройка байпасных линий

Теперь рассмотрим котел с медными оребрениями. Этот тип агрегата допускает более холодные температуры возвратной воды (обычно 105 F), но он очень чувствителен к скорости потока через его теплообменник. Если вода движется слишком медленно по котлу с медными оребрениями, аварийная сигнализация отключит котел.

В котлах с медными оребрениями циркуляционный насос всегда идет на стороне бойлера байпаса, независимо от того, происходит ли перекачка на стороне подачи или на стороне возврата.И большинство производителей настаивают на том, чтобы байпасная линия никогда не была меньше 1 дюйма в диаметре. Чтобы быть уверенным, проверьте инструкции.

Когда байпасная линия устанавливается вокруг современной системы, использование регулирующих клапанов для подачи воды обратно в котел может сэкономить несколько фитингов. Войдите сбоку от клапана управления потоком и перепустите через дно, чтобы выполнить это расположение. И всегда используйте настоящий балансировочный клапан в байпасной линии, чтобы можно было достичь правильной температуры и / или расхода.Производители шаровых кранов предостерегают от использования своей продукции в качестве балансировочных клапанов. Шаровые краны должны быть полностью открыты или полностью закрыты, но без дросселирования. Балансировочное устройство — это откалиброванное устройство для проверки и регулировки, позволяющее пользователю узнать расход в каждом положении клапана.

Напоследок не забываем азы прокачки. В такой системе используется весь доступный напор насоса. В цепях могут возникать переполнения и переполнения, и пользователь может не знать, что происходит, за исключением того, что в зоне холодно.Например, была установлена ​​двухзонная система (рис. 6) для предотвращения конденсации или удара по котлу, и в каждой из двух зон были отдельные циркуляторы. Насосы поставлялись в комплекте с системой; они не были выбраны специально для геометрии трубопроводов.

Однако в такой первично-вторичной системе выбор насоса имеет решающее значение. В этом случае насос котла был рассчитан на 20 галлонов в минуту. Каждый насос для зоны 1 и зоны 2 был рассчитан на 20 галлонов в минуту. В результате на втором этаже (зона 1) персоналу было тепло, а на первом этаже (зона 2) — замерзало.

Насос котла должен обеспечивать общий поток системы (в данном случае не менее 40 галлонов в минуту) плюс любой поток, необходимый для поддержания желаемой температуры обратной воды. Если трубопровод в зоне имеет меньшее сопротивление потоку, чем номинальный напор насоса в конструкции потока, насос будет обеспечивать больший поток для данного сопротивления трубы. Потоки идут до точки наименьшего сопротивления. В этом случае в зону 2 может поступать только рециркуляционная вода зоны и не поступать от котла. Проверьте все размеры и сопротивление труб.Для этого типа системы обычно требуется какое-либо уравновешивающее устройство, чтобы система работала должным образом.

— Под редакцией Жанин Кацель, старший редактор, 630-320-7142, [email protected]

И ЗАГОЛОВОК> Подробнее и / ЗАГОЛОВОК>

Технические вопросы по этой статье можно направлять автору Марку Хегбергу по телефону 847-966-3700 или по электронной почте mhegberg @ fluid.ittind.com.

Дополнительная информация по этому вопросу также доступна на веб-сайте Fluid Handling University по адресу fhs.ittind.com.

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

• В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
• Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
• Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
• Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
• Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Нужен ли мне байпас для обогревателя бассейна?

Нужен ли мне байпас на обогревателе бассейна?

SwimmingPoolSteve.com поддерживается пользователями. Чтобы этот ресурс о бассейнах и спа был доступен бесплатно для всех читателей, я зарабатываю комиссионные за покупки, сделанные по ссылкам на этой странице. Для получения дополнительной информации см. Полную страницу заявления об отказе от ответственности. Используя этот сайт, вы соглашаетесь с условиями.

Если у вас есть обогреватель для вашего бассейна, то это один из самых дорогих отдельных компонентов вашей системы бассейна.Кроме того, это также один из самых темпераментных способов заставить его включиться и работать, когда вы этого захотите. По сравнению с ним, фильтр для бассейна не имеет большого количества движущихся частей, поэтому фильтры имеют тенденцию выходить из строя или требуют значительно меньшего обслуживания, чем нагреватели. Поскольку обогреватели дороги, в них много движущихся частей по сравнению с другими частями вашего оборудования, а обогреватели могут ломаться по-разному, вам, как владельцу бассейна, будет иметь смысл предпринять любые шаги. вы можете защитить свои вложения в более теплую температуру плавания.

Защита обогревателя для бассейна важна, если вы хотите добиться от него максимально длительного срока службы. Что вам обязательно нужно. Если вы хотите изучить эту тему дальше, вы можете прочитать эту статью о том, как установить нагреватель для бассейна, или, если у вас уже есть установка нагревателя, вы можете взглянуть на контрольный список для нагревателя бассейна, чтобы узнать, есть ли что-то, что вы делаете, что может быть повреждение нагревателя. Одна тема, заслуживающая отдельной страницы, — это вопрос о том, следует ли вам использовать зонированный байпас для обогревателя бассейна или нет.Чтобы дать содержательный ответ на этот вопрос, мне нужно затронуть несколько разных тем, чтобы дать некоторый относительный контекст:

Что такое байпас? — Давайте избавимся от простых вещей. Водопроводный байпас, или водопроводные зоны, или зонированный байпас — все это способы описания добавления бокового ответвления от основной водопроводной магистрали, которая является вашей системой циркуляции. Когда что-то устанавливается «последовательно» (в линию), это означает, что все материалы в системе (вода, электричество) должны проходить через это. Когда что-то установлено «параллельно» (в автономном режиме), то материал, в данном случае вода, не обязательно должен проходить через параллельное устройство. Вы можете или можете не делать этого, или с помощью универсальной системы, такой как трехзонный байпас, вы можете иметь возможность отправлять всю воду, ничего или только около воды через периферийное устройство. Для водопроводных систем, когда вы слышите слово «зона», просто представьте клапан. Трехзонный байпас на вашем обогревателе может быть заменен на трехклапанный байпас для вашего обогревателя.Прежде чем мы перейдем к тому, как установить один из них и как они выглядят, сначала вам нужно знать, почему это важно для вашего пула.

Нужно ли отключать обогреватель? — Когда вы правильно ухаживаете за водой в бассейне, вам нужно будет регулярно делать то, что называется суперхлорированием, когда вы увеличиваете уровень свободного хлора как минимум до десятикратного значения связанного хлора и удерживаете его на этом уровне для продолжительной обработки в течение ночи. В этот период уровень свободного хлора нередко превышает 10 частей на миллион.Это то, что необходимо регулярно делать с бассейнами с хлором, чтобы поддерживать уровень связанного хлора ниже 1 ppm. Кроме того, очень вероятно, что будут случаями, когда что-то пойдет не так с вашим обслуживанием воды, и у вас будет вода низкого качества по любому количеству причин. Во время как этих запланированных, так и незапланированных событий для вашего обогревателя было бы огромным преимуществом отключиться от сети и не пропускать через него плохую или агрессивную воду, содержащую химические вещества. Внутренняя коррозия, утечки и выход из строя нагревателей бассейна — наиболее распространенный способ выхода из строя нагревателей бассейна.Принято считать, что использовать зональную байпасную систему, чтобы отключить обогреватель по мере необходимости, чтобы защитить его от воды низкого качества.

Как обойти нагреватель бассейна? — Перепускной канал обогревателя — не панацея для решения ваших проблем с обогревателем. Это всего лишь инструмент, но при правильном использовании он может оказаться очень полезным. Если у вас уже была вода плохого качества до того, как вы отключили обогреватель, то теперь вы застряли в водонагревателе, что может быть хуже, чем циркуляция воды низкого качества.Отключить нагреватель лучше всего заранее, как при плановом суперхлорировании. Когда это делается после обнаружения проблемы, вы хотите ограничить время простоя нагревателя, и в любой период, превышающий 12–24 часа, следует рассмотреть возможность слива или продувки воды изнутри нагревателя. Есть много различных нагревателей и конфигураций. Вы должны попросить местного специалиста по бассейнам или нагревателям оценить вашу уникальную установку и дать совет о том, как наиболее эффективно использовать байпас нагревателя для вашей системы.Слив воды из обогревателя в автономном режиме может быть, а может и не быть хорошей идеей, и это, вероятно, будет зависеть от того, насколько плохая вода находится внутри него. Высокий хлор — это очень плохо. Постоянно высокий pH — это плохо (образование накипи), а период очень низкого pH — плохой (кислый). Высокий уровень хлора в сочетании с очень низким pH, вероятно, является худшим сочетанием для внутренних компонентов вашего обогревателя и определенно то, чего вам следует избегать.

Наступает момент, когда вы можете спросить себя, почему ваш специалист по бассейну не установил байпас нагревателя в первую очередь на вашем бассейне.По крайней мере, по моему опыту, это просто функция стоимости. Когда вы используете байпас для обогревателя бассейна, вам понадобится несколько клапанов. Как минимум два и три для оптимального управления потоком, если вы используете клапаны типа «вход-выход», такие как эти переключающие клапаны Jandy. При желании можно создать зонированный байпас всего с одним трехходовым переключающим клапаном, например, Jandy 4715 (1,5 дюйма) или Jandy 4717 (2 дюйма). Обычно несколько сотен клапанов — это примерно то, что нужно, плюс несколько дополнительных минут, чтобы собрать все вместе, плюс вам нужно немного больше места на площадке оборудования для клапанов и байпаса, а большинство площадок оборудования уже малоразмерны.Это уже несколько сотен долларов, и добавьте к этому еще одно соображение … предохранительные клапаны.

Клапаны сброса давления на нагревателях бассейнов — Все нагреватели бассейнов раньше поставлялись с клапанами сброса давления, потому что они, знаете ли, взрываются с тревожной регулярностью. Современные обогреватели для бассейнов имеют внутренние механизмы безопасности, которые значительно усовершенствовались с первых дней использования обогревателей для бассейнов, и теперь только некоторые обогреватели для бассейнов будут иметь предохранительный клапан, а другие — нет.Некоторые установщики вставляют их, а некоторые нет. В некоторых областях они требуются на всех нагревателях бассейнов, а в других — нет. Однако стоит отметить, что во многих областях нагреватель бассейна, установленный «последовательно» (в линию) в вашей водопроводной системе, не требует клапана сброса давления, однако, если вы решите создать зону в своем нагревателе с байпасом, во многих областях теперь требуется это подогреватель, чтобы установить предохранительный клапан.

За несколько сотен клапанов для байпаса, плюс, возможно, лучшая часть еще одной сотни за сам предохранительный клапан, а также необходимо иметь водопровод, чтобы отвести любую сброшенную (кипящую) воду в безопасное место, так как в отличие от взрыва любого, кто окажется рядом с оборудованием для бассейна.В конце концов, парень, продающий обогреватель за 2500 долларов, переполнен бизнесом, в то время как компания, занимающаяся обогревателями за 2900 долларов, устанавливающая байпасы и предохранительные клапаны буквально без дополнительной финансовой выгоды для себя, вряд ли продаст его. Вот почему у большинства обогревателей бассейнов нет байпаса. Я определенно хочу байпас для обогревателя бассейна, и вы тоже должны это сделать.

Как сделать байпас нагревателя — Вы можете использовать отдельные клапаны, либо две зоны, либо три зоны, чтобы сделать байпас нагревателя.В качестве альтернативы вы можете использовать одинарный трехходовой переключающий клапан, расположенный в месте тройника первой трубы, подающей в байпас нагревателя. Трехходовой переключающий клапан может направлять воду прямо в бассейн или перекрывать проход в бассейне и выталкивать всю воду через нагреватель. Вы даже можете установить его на полпути между двумя, чтобы позволить некоторому потоку к нагревателю, а другому — обойти его и вернуться прямо к бассейну. Не существует «правильного пути» для каждого применения, однако я рекомендую использовать три входных и выходных клапана для создания трехзонного байпаса для нагревателей бассейнов.Мне не нравится вероятность того, что вода будет выталкиваться обратно через выходную сторону нагревателя из единственного перепускного клапана, закрытого на стороне нагревателя.

Максимальная скорость потока нагревателя бассейна — В настоящее время из-за увеличения размера и мощности насосов для бытовых бассейнов более актуальной проблемой является то, что некоторые надежные фильтрующие насосы могут превышать максимальное значение скорости потока для вашего нагревателя. Уточните у производителя нагревателя или в руководстве по эксплуатации ваши конкретные числа, однако многие из них находятся в диапазоне 125 галлонов в минуту для максимального расхода.Это много, и большинство систем бассейнов не будут превышать это число, однако некоторые из более новых насосов с регулируемой скоростью мощностью 2 и 3 лошадиных силы смогут превысить это количество в некоторых водопроводных системах. Если ваша система будет пропускать больше воды, чем максимум, с которым ваш обогреватель может безопасно справиться, вам потребуется установить внешний байпас. В большинстве новых обогревателей установлены внутренние байпасные системы, предотвращающие передачу слишком большого потока через теплообменник, но внешний байпас может быть предпочтительнее.

Контрольный список нагревателя бассейна

Почему мой насос для бассейна вышел из строя раньше?

Как выжать максимум из вашего бассейна

Почему у меня сломался обогреватель для бассейна?

Как установить обогреватель, чтобы он прослужил

Бассейн блог Стива

Есть вопрос — спросите Стива

Если вы хотите продолжить изучение бассейнов и спа от отраслевого эксперта, подпишитесь на бассейн Стива на Facebook, Twitter и YouTube

Подтвержденные бренды для плавательного бассейна Steve

Следующие ссылки и продукты относятся к аффилированным лицам веб-сайта «Бассейн Стива».Это бренды, продукты и услуги, вручную отобранные Стивом для одобрения. Обратите внимание, что эти одобрения могут включать денежную компенсацию, партнерские ссылки и реферальные сборы на Стива в плавательном бассейне, однако при использовании одного из этих продуктов или услуг с вас не взимается дополнительная плата. Доход, полученный от этих ссылок, помогает поддерживать доступ к бассейну и спа-ресурсам для всех. Для того, чтобы ваш продукт или услуга были рассмотрены для включения в список одобренных торговых марок, отправьте письмо по адресу SwimmingPoolSteve @ gmail.com.

Заявление о раскрытии информации Amazon — Как партнер Amazon я зарабатываю на соответствующих покупках.

www.InTheSwim.com

Если вам необходимо заказать оборудование, запчасти или химикаты для бассейнов через Интернет, вам следует выбрать покупку у специалиста, который занимается исключительно продуктами для бассейнов и спа. InTheSwim.com был бы моей рекомендацией владельцам бассейнов, которые хотят делать покупки в Интернете для принадлежностей для бассейнов и спа.

— Бассейн Стив

www.BasecreteUSA.com

Я не могу не подчеркнуть важность использования гидроизоляционного раствора для бетонных бассейнов. Когда дело доходит до технического процесса гидроизоляции бетонных бассейнов, Basecrete — самый эффективный продукт, о котором я знаю. Я настоятельно рекомендую всем владельцам бетонных бассейнов использовать продукты Basecrete.

— Бассейн Стив

www.LightStream.com

Установка пула может быть очень дорогой, особенно когда вы начинаете добавлять дополнительные опции.Строительство бассейна — это событие, которое бывает раз в жизни для большинства людей, и очень важно получить именно тот бассейн, который вы хотите. Финансирование бассейна может помочь вам получить тот бассейн, который вы хотите, и убедиться, что у вас есть деньги, необходимые для того, чтобы сделать это правильно с первого раза.

— Бассейн Стив

www.PoolSuppliesCanada.ca

Когда дело доходит до заказа принадлежностей для бассейнов и спа в Канаде, www.PoolSuppliesCanada.ca, безусловно, является лучшим вариантом. Они продают все, от химикатов до сменных насосов и целых комплектов для бассейнов, с возможностью бесплатной доставки и большим количеством товаров «на складе», чем любой другой канадский интернет-магазин.

— Бассейн Стив

Расстояние байпаса от радиатора в однотрубной системе. Что такое байпас и зачем его устанавливать в системе отопления. Байпасный и циркуляционный насос

Байпас — это отрезок трубы, идентичный отрезку линии, установленный в его ключевых местах. Устанавливается только в однотрубных контурах, обеспечивая протекание только по одному трубопроводу, который берет начало от котла и заканчивается рядом с ним.При этом вода сначала выходит из теплогенератора в сторону всех радиаторов дома, а затем, отдав им свое тепло, возвращается к нему.

Основное отличие двухтрубных систем от одноконтурных — это возможность разделения подводимого и возвратного теплоносителя на отдельные потоки. Следовательно, нет необходимости устанавливать байпас для двухтрубной системы. А в случае одного контура, когда и подача, и возврат неразделимы и идут одним потоком, это просто необходимо.

Такая байпасная конструкция монтируется по контурам одной трубы, которая может выходить в 2-х плоскостях: вертикальной и горизонтальной. Это значит, что байпас можно установить по-разному. Вертикальные обводы доступны в зданиях высотой от 2 этажей, горизонтальные — в частных одноэтажных домах и квартирах.

В зависимости от функций, которые возложены на такую ​​байпасную конструкцию, выбирается место ее установки: на насосе, прогоняющем теплоноситель по трубе, или на отдельных радиаторах.

Независимо от места установки байпасный элемент обеспечивает непрерывность потока жидкости в трубопроводе вне зависимости от исправности основных агрегатов. В отопительном контуре байпас — это резервный канал, по которому жидкость продолжает циркулировать в контуре, а значит, в нем не будет перепадов и скачков давления.

Диаметр байпаса

В зависимости от места установки устройства — на батарее или насосе, требуемый диаметр байпаса может варьироваться.

На насосе установлен байпас меньшего или идентичного диаметра по отношению к основной трубе. Принципиальной разницы между этими вариантами нет, так как его основная задача — только поддерживать циркуляцию теплоносителя в аварийных ситуациях хотя бы самотеком, например, когда насос, работающий от сети, не получает питание из-за временных перебоев в работе. блок питания.

В этом случае невозможно сузить сам контур, и диаметр отходящих от трубопровода патрубков не играет большой роли.Когда насос перестанет работать, протекание через него теплоносителя полностью прекратится, а значит, при идентичных участках его трубы с основной, байпасный элемент не изменит направление потока воды. А если это необходимо для протока воды через насос, достаточно просто перекрыть движение теплоносителя с помощью шарового крана на магистральном трубопроводе.

Но в условиях установки байпаса непосредственно на аккумуляторы большую роль играет его диаметр, так как он должен оптимально сочетаться с другим оборудованием. Во-первых, по сравнению с патрубками, соединяющими радиаторы с магистралью, байпас должен быть на 1 размер меньше в диаметре. Во-вторых, отводы к самим радиаторам отопления требуют на порядок меньшего калибра, чем основная труба.

Таким образом, работа обеспечивается по следующей схеме:

1. Теплоноситель течет по контуру к месту установки на нем радиаторов.
2. Встречая на своем пути разветвление между прямым потоком к радиатору и обходным путем через байпас, вода будет течь по пути, на котором в настоящее время существует наименьшее сопротивление.
3. Вода потечет , преодолевая сопротивление, не изменяя своего исходного вектора движения.

Если диаметры отводных труб совпадают с диаметром байпаса, в радиаторы не попадет достаточное количество воды и их тепловой КПД снизится. А если диаметр байпаса превысит такой же показатель форсунок, подача теплоносителя полностью прекратится.

Диаграмма размеров трубы в системе с байпасом на радиаторе:

Уменьшение диаметра сопел относительно основной трубы дает дополнительное ускорение потока теплоносителя, что заставляет его более интенсивно двигаться в радиатор, отдавая ему тепловую энергию более равномерно и эффективно.

Например, в системе отопления из полипропилена диаметр магистрального трубопровода составляет 32 мм, а значит, нужны форсунки, распределяющие воду на радиаторы диаметром 25 мм. Для такой системы подойдет байпас 20 мм. Он сможет обеспечить поток воды по оптимальному маршруту с наименьшими потерями тепловой энергии.

Приложение

Если в отопительном контуре есть насос, он устанавливается непосредственно на байпасный патрубок. Это обычная практика, когда электронасос устанавливается в гравитационном контуре — единственном трубопроводе, в котором хладагент циркулирует самотеком.

Увеличивает скорость потока воды по трубам и тем самым увеличивает эффективность всей системы отопления. Это связано с тем, что из-за большого расхода теплоносителя ему удается пройти весь контур без потери большей части тепловой энергии.

На практике это выражается в том, что на последний радиатор контура поступает холодная или еле теплая вода, но достаточно горячая, которая еще имеет достаточное количество тепловой энергии для обеспечения обогрева помещения, в котором она установлена. .

Установка

байпас в однотрубной системе

байпас на магистральной насосной линии

Возможны 2 варианта установки байпаса вместе с насосом, циркулирующим воду в одном трубопроводе: в новый или старая схема. Между ними нет разницы ни при установке, ни при работе на обогрев.

При установке байпаса с насосом необходимо соблюдать следующие правила:

1. Прежде всего , на главном контуре, в середине байпасных труб, обязательно установить элементы, перекрывающие трубу .Это позволит охлаждающей жидкости течь через байпас с насосом без эффекта обратного потока.
2. Во-вторых , крайне важно правильно разместить насос на байпасной конструкции: ось рабочего колеса должна быть в горизонтальном положении, а крышка с штампами должна быть направлена ​​вверх. Если есть несоответствия, крышку можно открутить, открутив четыре фиксатора на корпусе помпы. Такое расположение штампов решает 2 проблемы: облегчает доступ к ним для подключения и в случае утечки снижает вероятность попадания на них жидкости.
3. В-третьих , в качестве затвора следует устанавливать только шаровой кран, а не обратный клапан.

Потому что с клапаном контур начнет функционировать следующим образом:

1. Рабочий насос ускоряет поток воды в контуре.
2. Теплоноситель через байпас поступает в магистральный трубопровод в противоположных направлениях.
3. Эффективный вектор идет без ограничений, а наоборот — с задержкой.
4. Он автоматически перекрывает и не позволяет воде нормально циркулировать по двум трубам.

Таким образом, повышенное давление охлаждающей жидкости создается на диске клапана сразу после насоса, потому что скорость потока за ним всегда выше. Теоретически при отключении насоса охлаждающая жидкость больше не действует на клапан, который в этом случае не закрывается.

Это позволяет жидкости двигаться самотеком по основному трубопроводу, не попадая в байпас.Но на самом деле байпас с клапаном работает не так, как ожидалось.

Проблема в том, что тарелка клапана создает чрезмерное сопротивление, сопоставимое с полным метром трубы. В условиях гравитационного контура вода не сможет его преодолеть, и ее циркуляция полностью прекратится.

Перед установкой байпаса в сочетании с обратным клапаном нужно знать, что на самом деле установка на него насоса не даст никаких преимуществ.

В случае замены клапана на стандартный шаровой кран становится возможным направлять вектор потока воды в контуре.

байпас с насосом

Для установки байпаса с насосом в отопительный контур необходим следующий комплект деталей:

• патрубки сварные резьбовые;
• шаровые краны, установленные с двух сторон;
• уголки;
• фильтр предварительной очистки, установленный перед насосом;
• Пара американок разобрали помпу для ТО и ремонта.
• Установка перед радиатором.Что это значит. Правила установки: как установить.

Перед радиатором устанавливается байпасный элемент на случай, если вода внутри него по какой-то причине перестает циркулировать, то ее циркуляция по байпасу продолжится по всей остальной части контура, несмотря на выход из строя одного из элементов.

Выполняет следующие функции:

1. Обеспечивает непрерывное движение теплоносителя по основному нагревательному трубопроводу.
2. Позволяет с регулировать температуру воды в радиаторах отопления.

В системах отопления с одним главным контуром вода циркулирует в нем, последовательно отдавая тепло 1, 2 и последующим радиаторам. Таким образом, при прохождении через каждый последующий радиатор тепловая энергия воды уменьшается, а значит, первый нагревательный элемент будет нагреваться намного лучше, чем последний.

Установка байпаса в отоплении позволяет смешивать горячий теплоноситель, идущий прямо из магистрали с меньшими потерями энергии, с тем, который попадает в радиаторы и теряет его, что позволяет частично компенсировать эти потери прямо на ходу , не дожидаясь его возврата непосредственно в теплогенератор.

Байпасное устройство:

Правила установки:

1. Вертикальный монтаж предусматривает соединение радиатора с стояком с помощью пары труб. Байпас закрывает их вместе и устанавливается перед аккумулятором.
2. Между магистральным трубопроводом и байпасным элементом нет необходимости устанавливать какие-либо запоры, это исключает как оплошность человека, так и вероятность остановки циркуляции в случае неисправности.
3. В горизонтальной однотрубной системе байпас закреплен в горизонтальной плоскости непосредственно перед аккумулятором. А для обеспечения циркуляции необходимо выбрать ее оптимальный диаметр по отношению к основной магистрали и форсункам.

1. Настройка байпаса желательна в условиях недостаточной естественной циркуляции жидкости в контуре отопления.
2. Обводной саморазборный , не нужно подбирать каждый его элемент по отдельности, лучше приобретать готовую сборку сразу в специализированном магазине, что сэкономит время и гарантирует от несоответствия элементов в процессе сборки .
3. Для автоматического регулирования температуры в помещении , может использоваться со встроенным шаровым краном.
4. Горизонтальная установка устройства предпочтительна, поскольку в ней меньше скапливается воздух.
5. При установке устройства необходимо заранее предусмотреть дополнительные точки опоры и зажимы, которые не позволят ему сдвинуться под действием силы тяжести или других факторов.
6. В случае некачественной воды с большим количеством примесей и взвесей для увеличения срока службы следует выбирать специальные насосы с фильтрами, которые рекомендуется периодически снимать и очищать.

Профессиональный подход к созданию схемы отопления отличается не только точными расчетами, но и использованием всех средств для улучшения системы. При этом учитываются индивидуальные особенности здания, климатические особенности региона и, конечно же, уровень комфорта обслуживания. Важную функцию в общей схеме выполняет байпас в системе отопления: назначение, расчет, диаметр этого элемента является обязательным не только при создании новой линии, но и при модернизации старой.

Назначение байпаса в системе отопления

Зачем нужен байпас в системе отопления и какие функции он должен выполнять? Его основное предназначение — формирование параллельного потока в обход нагревательных элементов (радиаторы, запорная арматура, циркуляционные насосы). Это линия, соединяющая условные входные и выходные патрубки конкретного элемента системы.

Может выполнять несколько функций. Например, байпас в системе отопления многоэтажного дома необходим для проведения ремонтных или профилактических работ.Особенно это актуально при замене радиаторов отопления в отопительный сезон. Его можно использовать для перенаправления потока охлаждающей жидкости в обход аккумулятора.

Кроме того, параллельная транспортная магистраль выполняет следующие функции:

• Регулировка потока охлаждающей жидкости к радиатору … Установив соответствующий компонент (термоголовку), можно автоматически уменьшить (увеличить) количество горячей воды в аккумуляторе;
• Модернизация контура — еще одно назначение байпаса в системе отопления.В первую очередь это касается однотрубных схем, в которых без этого элемента невозможно изменить уровень расхода воды в радиаторе;
• Создание универсального отопления … При отключении электричества лопасти циркуляционного насоса сделают гравитационное движение жидкости в трубах практически невозможным. Но для чего в этом случае нужен байпас в системе отопления? С его помощью создается обводной канал, в котором гидравлическое сопротивление не мешает естественной циркуляции воды.

На первый взгляд, для установки дополнительного канала нужен только патрубок правильной формы. Но без правильных компонентов он не будет работать должным образом. Для этого необходимо правильно рассчитать диаметр байпаса в системе отопления, установить запорную арматуру. С его помощью можно перенаправить поток жидкости в обход определенного компонента системы или исключить движение воды по байпасу.

При установке пластиковой трубы в качестве байпаса в стальную линию необходимо учитывать степень ее теплового расширения.

Установка байпаса

Зная, как работает байпас в системе отопления и зачем он нужен, можно перейти к конкретным примерам. Чаще всего все это можно встретить в однотрубных схемах многоэтажных домов. Но помимо этого он широко применяется в автономных системах частных домов. Для правильного монтажа необходимо рассчитать байпас отопления и подобрать к нему комплектующие.

Обвод в облицовке радиатора

Организация обводного канала в обвязке радиатора выполняется не только по однотрубной, но и по двухтрубной схеме.С его помощью можно регулировать расход теплоносителя и проводить ремонтные и профилактические работы без остановки котла и отключения от центрального отопления.

Как сделать обвод в систему отопления самостоятельно? Для начала следует произвести предварительные расчеты и правильно подобрать комплектующие. Рекомендуется использовать трубы из того же материала, что и для всей линии. Разница будет только в разделе. В обязательном порядке диаметр байпаса в системе отопления должен быть на 1 размер меньше сечения магистральной трубы.

Перед самостоятельной установкой следует ознакомиться со следующими рекомендациями:

• Шаровые краны необходимо устанавливать как запорные (запорные). С их помощью можно быстро перенаправить теплоноситель в байпас;
• Установка смесительного клапана не рациональна. Он эффективно смешивает холодную и горячую воду в коллекторных системах, где изначально нормируется расход теплоносителя. Для трубопроводов, а тем более для центрального отопления, этого добиться невозможно;
• Устройство байпаса в однотрубной системе отопления обязательно.Важно заранее согласовать установку с управляющей компанией.

Приобретены расходные материалы для монтажа параллельного трубопровода. Рассмотрим оптимальный набор компонентов на примере металлопластиковой линии. Зачем в этом случае нужен байпас в системе отопления? Он будет работать как байпасный контур для ремонта или замены радиатора, а также для регулирования расхода воды в аккумуляторной секции. Сначала измеряется расстояние между прямым и обратным патрубками радиатора.Перед тем как сделать байпас в систему отопления, трубу нарезают по полученным размерам. Самый распространенный размер трубы в автономном отоплении — ½. Исходя из этого, будут выбраны комплектующие, характеристики и стоимость которых представлены в таблице.

Перед запуском байпаса в системе отопления проверьте надежность всех соединений. Для этого этот участок трубопровода находится под давлением, предпочтительно гидравлическим. Только после этого трубы можно заполнять охлаждающей жидкостью.

Для установки байпаса в системе отопления многоэтажного дома необходимо предварительно отключить стояк, к которому подключен радиатор.Это могут сделать только представители управляющей компании.

Байпас для установки циркуляционного насоса

В отличие от трубопровода радиатора, байпас в системе отопления принудительного типа предназначен для минимизации гидравлических потерь. Для этого насос устанавливается не на обратном трубопроводе, а непосредственно на байпасе.

Какой в ​​этом случае байпас в системе отопления? Выполняет те же функции, что и при обвязке радиатора. Отличительной особенностью является установка обратного клапана на трубу.Это необходимо для предотвращения изменения направления потока теплоносителя при выключении насоса.

Кроме того, при установке нужно учитывать следующие особенности:

• В автономной системе отопления с принудительной циркуляцией обязательно требуется байпас. Без него при отключении электричества скорость движения теплоносителя резко снизится;
• Оптимальный диаметр байпаса в системе отопления для обвязки насоса на 2 размера меньше сечения основной трубы;
• Сетчатый фильтр установлен перед насосом для предотвращения попадания мусора в его механизм.

Рекомендуется использовать шаровые краны, как запорные клапаны. В этом узле схемы плавная регулировка объема теплоносителя не нужна. Чаще всего требуется быстро перекрыть его поток для замены или ремонта оборудования.

Расчет насоса в байпасе отопления ведется не по сечению байпаса, а по диаметру магистрали.

Байпас в системе центрального отопления

Назначение байпаса в однотрубной системе отопления многоэтажного дома — возможность проведения ремонтных работ с радиатором без отключения центрального стояка.Для этого клапаны закрываются и аккумулятор фактически отключается от общей системы без остановки подачи теплоносителя в магистраль.

Принцип установки байпаса в однотрубном отопительном контуре практически полностью идентичен таковому для описываемого автономного. Отличие заключается в особенностях централизованных систем, а именно:

• При отсутствии обводной линии ее можно установить только с разрешения управляющей компании;
• При выборе материалов и комплектующих необходимо учитывать возможные гидравлические удары центрального отопления;
• Установка термостата снизит тепловыделение батареи в случае повышенной температуры в помещении.Увы, обратный процесс невозможен — срабатывание байпаса в системе отопления может только уменьшить расход теплоносителя, но не увеличить его.

Если есть вероятность низкого уровня охлаждающей жидкости в аккумуляторах, необходимо установить запорную арматуру на байпасе. Таким образом, весь поток горячей воды можно перенаправить по контуру с радиатором.

Если в системе центрального отопления сделать байпас без шарового крана и термостата, то объем перетока теплоносителя в аккумулятор уменьшится на 20-30%.

Для упрощения работ рекомендуется приобретать готовые байпасные блоки. Но перед этим нужно проделать все расчеты по установке байпаса в систему отопления — оптимальный диаметр, набор фурнитуры и т. Д. Если нет готовых конструкций с необходимыми параметрами, вы можете сделать это самостоятельно. Оптимальный вариант — сделать обвод к системе отопления из металлопластика.

В видеоматериале наглядно показаны функциональные особенности байпаса в системе отопления:

Тепло в квартире или доме — это то, что очень ценится в нашей зоне.Инженеры разработали различные сложные и не очень системы, предназначенные для поддержания комфортной температуры в помещениях. Важно не только нагреть трубы и радиаторы до максимальной температуры, но и правильно распределить это тепло, чтобы получить именно ту температуру, которая необходима в данном конкретном помещении или точке. Один из самых дешевых и эффективных способов регулирования температуры в помещении — это байпас. Чаще всего его устанавливают между прямым и обратным патрубками, чтобы регулировать расход теплоносителя.Об особенностях размещения, видах и преимуществах использования такого нехитрого устройства вы узнаете в нашей статье.

Назначение и байпасная установка

Для начала стоит разобраться, что такое байпас и для каких целей он служит. С английского «bypass» переводится как «bypass», «bypass». Говоря простым языком, это труба, идущая параллельно основному устройству или ответвлению и служащая для временного перелива рабочей жидкости через нее в обход основного устройства. Этот сайдинг может быть с краном или без него, с обратным клапаном или вообще без каких-либо дополнительных устройств. .

Байпасное устройство

Главное достоинство байпаса — возможность отрезать радиатор, который нужно ремонтировать без отключения всей системы отопления. Также, благодаря этому простому устройству, вы можете легко опорожнить и обслуживать систему или ее отдельные элементы.

Сам байпас, в большинстве совем, не имеет дренажей для воды, но жидкость может течь через него, а наличие подключенных устройств значительно упрощает задачу опорожнения трубы.

Разновидности

Все системы отопления индивидуальны и требуют индивидуального подхода. Сфера применения байпасов диктует свои разновидности.

В настоящее время различают байпасные системы с обратным клапаном (автоматические) и без клапана (ручные).

Контур с автоматическим клапаном может и должен включать даже циркуляционный насос различной мощности. Эти системы используются время от времени для самостоятельной настройки по мере необходимости.В момент включения насоса клапан открывается, и теплоноситель незаметно переходит в другую часть трубопровода. Когда ток к насосу отключается, клапан закрывается, и поток перестает течь. При этом схема работает даже при отключении электроэнергии из-за естественной циркуляции.

Такая система достаточно требовательна к качеству жидкости или теплоносителя и может легко забиться или перестать плотно закрываться, плохо выполняя свою функцию. Это приведет к неконтролируемому изменению температуры в помещении и невозможности комфортного управления отоплением.

Байпас с обратным клапаном (автоматический)

Достаточно распространенным видом таких систем являются смесительные агрегаты для теплого пола от различных производителей. Такие устройства позволяют без серьезных временных и экономических затрат поддерживать заданные параметры в контуре.

Байпас без клапана позволяет охлаждающей жидкости обходить радиатор или другое устройство без отключения или слива всей системы. Например, если вам нужно поменять радиатор в многоквартирном доме, то вы легко это сделаете, а соседи этого даже не заметят, так как на них это не повлияет.

Важной особенностью байпасного устройства является сужение сечения. Чаще всего объезд делается на шаг меньше. Например, если основной трубопровод идет на ¾ потока, то будет только 1/2 байпаса.

Помимо байпаса для систем отопления часто используются байпасы для водоснабжения или водоподготовки. Следовательно, для технически сложного и периодически требующего планового обслуживания оборудования можно выделить другой тип байпаса. Например, установлено оборудование для очистки воды (фильтры), и в этом случае обязательным условием для его установки является наличие байпасной линии, которая позволит использовать воду через систему или вывести необходимые части системы для планового или аварийное обслуживание без прекращения подачи воды на весь объект.

Байпас без клапана (ручной)

Есть байпасы смешивания. Они используются как в отоплении, так и в водоподготовке. В первом случае при тонких настройках достигают необходимой температуры теплоносителя, это важно при использовании контуров теплого пола. Во втором случае достигаются желаемые характеристики воды: жесткость, соленость и другие.

Особенности использования байпаса отопления

Байпас в системе отопления дает сразу несколько преимуществ.Если он у вас есть, то вы можете не бояться неточностей в установке системы отопления. Необязательно точно придерживаться уклона труб.

Также немаловажным фактором является минимизация воздействия воздуха, точнее его скопления в приборах и узловых точках.

Часто при установке байпаса в старой системе они начинают новую жизнь и позволяют добиться от старых труб и отопительных приборов таких результатов, о которых вы могли только мечтать.Очевидными показаниями к использованию байпаса являются ошибки монтажа и отсутствие нормальной циркуляции в отопительном контуре.

Основная особенность установки и использования байпаса — это то, что у вас однотрубная система отопления. Именно такая система позволит вам в полной мере ощутить все положительные стороны использования байпаса, который стоит покупать, если у вас возникли описанные выше трудности со старым отопительным контуром.

В нормальном состоянии байпас закрыт. Часто при отсутствии крана на обводной ветви правильная скорость перемешивания достигается за счет начального сужения секции.

Пошаговая инструкция по установке

Лучше всего, если байпас и все отопительное оборудование будут установлены специалистами и установлены с соблюдением правил и норм. Специалисты обязательно правильно герметизируют систему, проверит ее на предмет дефектов и возможных дефектов. Однако если вам необходимо смонтировать байпас самостоятельно, то вы можете прибегнуть к советам, приведенным ниже.

Важным моментом при установке байпаса является его грамотный расчет. Как уже упоминалось, байпас обычно на размер меньше основного трубопровода. Во-вторых, можно использовать готовый к установке байпас или собрать его самостоятельно из отдельных элементов.

Байпас прямого впрыска

Людям, ранее не сталкивавшимся с установкой таких элементов, рекомендуется использовать готовые элементы, так как вероятность ошибки при работе с ними практически нулевая. Определившись с самой аппаратурой, стоит переходить к установке.

Этот элемент никогда не ставится на подступенке. Необходимо сместить его от оси стояка, а именно протолкнуть на 23 от стояка к радиатору отопления, но подходить к отопительному прибору слишком близко тоже не стоит, так как неправильная работа и перегрев обратного тока возможны, что минимизирует эффективность перемычки.

Многие пользователи устанавливают кран, задвижку или задвижку на бесклапанный байпас.Хотя такое решение удобно для самого пользователя, в многоквартирном доме это однозначно серьезное нарушение. В таких домах житель не может устанавливать на стояки дополнительные элементы, которые могут мешать расчетному потоку жидкости и нарушать ее правильную циркуляцию. Если вы учли правильное сужение диаметра байпаса, то не стоит бояться, что вам не хватит температуры.

Байпас с автоматическим клапаном с циркуляционным насосом

После установки байпаса подключают устройство, которое мы обошли, и прижимают друг к другу.После выдержки давления в 1,5 раза выше расчетного и отсутствия протечек работы можно считать оконченными. В случаях со сложными смесительными узлами и наличием автоматических систем с насосами стоит вводить в эксплуатацию по паспорту оборудования, предоставленному производителем именно вашего устройства.

Установка байпаса должна производиться с осторожностью, потому что цена ошибки может слишком долго оставаться в глаза. Убедитесь, что рядом с байпасом есть точки опоры или крепления.Если крепежные детали будут находиться слишком далеко, то изгибающие моменты при нагревании повернут трубу и сделают ее некрасивой. Если вы сделали диаметр трубы слишком большим, то тепла тоже не увидите.

В общем, установка байпаса своими руками доступна многим, нужно лишь немного заранее позаботиться о порядке работ.

Результат

В итоге можно отметить, что такой простой и незаметный элемент системы играет такую ​​важную роль в здоровом образе жизни системы отопления всего дома.Если подбор и монтаж произведут грамотные специалисты, то дальнейшая эксплуатация всего отопительного оборудования будет максимально простой и легкой, как и положено.

Реальная экономия от использования петлевых систем может достигать 10% от всего расхода энергии на отопление.

Видео о том, что такое байпас и в чем его преимущества:

В представленном видео вы познакомитесь с преимуществами байпаса и принципами его работы, а также где лучше купить байпас.

Любая система отопления, независимо от типа, спроектирована и установлена ​​с соблюдением всех правил. При этом учитываются конструктивные особенности здания, а также место установки отопительных приборов. Это обеспечит эффективность ее работы.

Этого можно добиться только при условии установки всех элементов системы. Отсутствие узла или важной детали приведет к снижению эффективности общения. Особое внимание стоит уделить байпасу отопления.Об этом элементе должен знать каждый специалист, который занимается монтажом систем отопления. Но как работают обходы?

Байпас — важный элемент системы отопления

Что такое Байпас?

Многие люди считают байпас сложной деталью, которую может установить только опытный специалист. Причина тому — сложное название элемента. Но это далеко не так. Наверное, многие видели это в системе. Конечно, не все понимают, что такое обход.

В водопроводе байпас — это своего рода перемычка. Врезается в байпас отопителя. С его помощью можно альтернативно направить поток теплоносителя. В зависимости от конструкции существует два типа перемычек:

1. Неуправляемая или открытая. Перемычка постоянно открыта или имеет клапанные устройства. В последнем случае при необходимости поток воды автоматически перенаправляется.
2. Управляемый. На перемычку устанавливаются отводы или задвижки. Это позволяет при необходимости вручную закрыть или открыть путь потока.

Байпас устанавливается в различных частях системы. Нередко им обвязывают радиаторы отопления. В загородных домах, где монтируется автономная система, перемычка входит в комплект циркуляционного насоса. В коммуникациях коллекторного типа трубка входит в состав смесительного узла. Также такая деталь используется для обвязки твердотопливных котлов.

Теперь понятно, для чего нужны байпасы. Однотрубный обогрев просто немыслим без этого элемента.Сделать их очень просто. Особенно, когда нужно обойти радиатор отопления.

Жгут аккумуляторных батарей

Если установка системы проводится самостоятельно, то нужно знать все требования, которые предъявляются к тому или иному элементу. Это касается и байпаса. Его часто устанавливают в точках крепления радиатора. Но для чего нужен байпас в системе отопления? Этот вопрос требует более внимательного рассмотрения.

Зачем это нужно?

Раньше при строительстве и обустройстве дома использовалось однотрубное отопление. Это значительно упростило выполнение работ, а также снизило затраты. При этом в элеваторном агрегате установили два коллектора, которые отвечали за подачу и обработку теплоносителя. Далее нагрев развивался по разным схемам:

1. Верхняя подача. От коллектора на верхний этаж шла труба.По этому стояку теплоноситель подавался вверх. После этого он упал, пройдя все радиаторы.
2. Нижняя подача. В этом случае охлаждающая жидкость начинает поступать в радиатор уже при его подъеме. Такое последовательное соединение устройств имеет ряд недостатков.

И в первом, и во втором случае подключение осуществляется последовательно. Это означает, что если проблема возникнет на каком-то оборудовании, вам придется отключить всю систему. Чтобы обойти эту проблему, в систему были включены специальные перемычки.Итак, при необходимости с помощью кранов радиатор отключается от системы без нарушения ее работы. Это дает возможность беспрепятственно проводить ремонт аккумуляторов.

Это не единственная причина использования перемычки в нагреве. Помещение отапливается радиаторами. Если есть байпас с клапанами, у хозяев квартиры есть возможность самостоятельно регулировать подачу теплоносителя. Таким образом, регулировать температуру в доме несложно.

Важно! Ближе к радиаторам устанавливаются отводы и вентили. Это позволит отключить их, не влияя на поток охлаждающей жидкости.

Байпасная установка

Для установки отопления необходимо иметь определенные знания и навыки. При этом учитывается способ сборки трубопровода. Для этого используют резьбовое и фитинговое соединение, а также пайку труб. Обладание этими навыками облегчит работу.В этом случае стоит учесть некоторые правила и рекомендации специалистов:

1. Между стойкой и байпасом не должно быть клапанов. В противном случае может нарушиться циркуляция охлаждающей жидкости.
2. На вертикальной трубе стояка перемычка устанавливается в непосредственной близости от аккумулятора. В этом случае, место должно быть предусмотрено для установки запорной арматуры. Он установлен с двух сторон от радиатора.
3. Не устанавливайте клапаны на байпасе без надобности.Если на перемычке установлены отводы, схема будет несимметричной. В автономной системе частного дома это, в свою очередь, позволяет перенаправить поток. В многоэтажном доме такой вариант малоэффективен и является нарушением правил.
4. Размер труб имеет значение. Диаметр вставки на два размера меньше поперечного сечения стойки. Трубы, идущие к радиаторам, делают на размер меньше. В горизонтальной схеме соотношение размеров немного другое.

Соблюдение размеров патрубков и патрубков обеспечит нормальную работу системы с соблюдением всех законов гидравлики. Что касается монтажа, то его особенности напрямую зависят от типа используемого материала. Если речь идет о металлическом трубопроводе, то достаточно просто приварить перемычку и установить отводы.

Использование полипропилена, как и металлопластика, предполагает использование специальной фурнитуры.Байпас можно соорудить самостоятельно из трубы необходимого размера или приобрести готовую деталь.

Важно! В системе с двумя стояками перемычка не требуется. Радиатор отключается от системы с помощью кранов, которые устанавливаются на участке между стояком. Но нужен ли байпас в однотрубной системе? Назначение этого элемента определено.

Обводной и циркуляционный насос

Автономное отопление — лучшее решение для загородного дома.Часто система оснащается насосом, обеспечивающим принудительную подачу теплоносителя. Это повышает эффективность его работы. Несмотря на то, что помпа потребляет электроэнергию, ее установка полностью оправдана.

Недостаток насоса в том, что он зависит от источника питания. В результате отсутствия электричества агрегат перестает работать и тем самым мешает нормальной работе связи. Чтобы не допустить такой проблемы, специалисты рекомендуют обратить внимание на байпасы для циркуляционного насоса.

В этом случае насос включается в систему посредством байпаса. Другими словами, он устанавливается на самой перемычке. Клапаны установлены с двух сторон. Параллельно на трассе режется кран между входом и выходом перемычки. В нормальном режиме работы вода протекает через байпас. Если отключается электричество, то на нем перекрываются краны, а на трассе — открываются. Теплоноситель перенаправляется по прямой в обход байпаса.

Где еще используется байпас?

Дополнительно устанавливается байпас в теплом полу, в контуре твердотопливного котла и др.В каждом случае принцип работы перемычки имеет свои особенности. Это касается и места его установки.

Байпас в системе водяного теплого пола

Часто теплый пол строят по коллекторной схеме. Это дает возможность обеспечить нормальную работу схемы. В результате можно создавать нормальные показания давления и температуры в различных контурах.

Коллекторно-смесительные узлы, используемые при прокладке труб, позволяют наиболее точно уравновесить контуры системы.Часто они оснащаются циркуляционными насосами и термостатическими устройствами. С их помощью смешивается теплоноситель из приточной и обратной магистрали. Таким образом создается необходимая температура. Также такие элементы уравновесят давление в ветвях системы.

Несмотря на современные технологии, насос не может плавно изменять давление. У новых моделей всего несколько шагов настройки. В результате производительность и напор регулируются отдельными балансировочными клапанами.Некоторые смесительные узлы оснащены байпасами с балансировочным клапаном.

На практике многие специалисты считают такие элементы ненужными. Многие коллекторы разработаны без байпаса. Но, несмотря на это, он выполняет определенные функции. В первую очередь следует отметить, что перемычка защищает насос от перегрузки. Это также предотвращает скачки давления. При необходимости излишки охлаждающей жидкости перенаправляют в обратную магистраль.

Байпас в системе твердотопливного котла

Очень сложно регулировать работу оборудования.В процессе горения твердого топлива создается очень высокая температура. И это еще не все. При сжигании угля или древесины образуется много дыма, содержащего взвешенные твердые частицы. Они оседают в виде сажи.

При запуске котла к нему подводится холодный теплоноситель. Это создает большой перепад температур, который проявляется в виде конденсата на стенках теплообменника. Опасность этого явления в том, что оно приводит к засорению каналов и дымохода.Конденсат также негативно влияет на состояние чугунных и стальных теплообменников.

Чтобы устранить эту проблему, необходимо сократить время между поступлением и нагревом хладагента во время запуска. Справиться с этим поможет небольшой круг циркуляции, в который входит обход. Благодаря ему нагрев осуществляется очень быстро, и не образуется конденсат. На обратной магистрали устанавливается специальный кран или термостатический вентиль, который рассчитан на определенную рабочую температуру.

Когда охлаждающая жидкость нагревается до определенного значения, клапан начинает слегка приоткрываться. В контур подается холодная вода, а в трубы — горячая. Такой плавный запуск помогает защитить котел от многих негативных факторов. Это значительно продлевает срок службы агрегата и всей системы.

Байпас — очень важный нагревательный элемент.Поэтому при необходимости специалисты рекомендуют оборудовать его в системе. Такое устройство повысит эффективность обогрева и создаст оптимальные условия для ремонта элементов связи. При установке байпаса нужно знать, как он работает.

С помощью байпаса в газопровод и систему отопления частного дома устанавливаются все основные элементы. Эта простая конструкция может облегчить ремонт и профилактическое обслуживание основных устройств связи, а также повысить экономичность и эффективность системы обогрева.Этот элемент в виде отрезка трубы позволяет решать различные задачи и поэтому является важной частью любой схемы.

Показать все

Общая информация

Байпасный байпас — это труба, которая служит для пропускания теплоносителя в обход определенного участка системы отопления или параллельно ему.

Обычно в этом месте стоит какое-то устройство связи. Один конец байпасной трубы в системе отопления подключается к подходящему патрубку, другой — к выходу.

Запорные клапаны должны быть врезаны между байпасной трубой и входом гибочного устройства. Дает возможность полностью направить поток теплоносителя по альтернативному трубопроводу или отрегулировать объем поступающей воды.

Для того, чтобы сделать возможным, чтобы полностью выключить оборудование, запорные клапаны установлены также на нагнетательной трубе — между байпасом и выходом устройства.

В системе отопления необходим байпас. У установки этого устройства много преимуществ:

• более простое обслуживание системы отопления;
• со значительным количеством аккумуляторов общий КПД увеличивается, а затраты на электроэнергию снижаются;
• решена проблема проветривания труб и радиаторов из-за их разгерметизации;
• Вы можете использовать оборудование даже в экстренных ситуациях.

КАК СДЕЛАТЬ БАЙПАС ИЗ ПРОПИЛЕНОВОЙ ТРУБЫ

Основные типы

Запорная арматура должна устанавливаться не только на впускной и выпускной трубах, но и непосредственно на байпасе в системе водоснабжения. По типу используемого оборудования различают несколько типов обводных труб:

• автомат;
• с механическим управлением;
• нерегулируемый.

Все типы байпасов имеют особенности использования и конструкции.

Нерегулируемая байпасная труба

Неконтролируемая байпасная установка в системе отопления представляет собой простую байпасную трубу без дополнительных устройств. Просвет трубопровода все время открыт, и протекание воды происходит в неконтролируемом режиме. Эти байпасы чаще всего используются при подключении батарей.

При проектировании системы отопления необходимо учитывать, что теплоноситель будет проходить с минимальным гидравлическим сопротивлением.Следовательно, проходное сечение нерегулируемой обводной трубы, устанавливаемой вертикально, должно быть меньше, в отличие от диаметра основной магистрали. В противном случае под действием силы тяжести теплоноситель начнет уходить в ближайший байпас.

Горизонтальная схема работает по разным принципам. Горячий теплоноситель стремится к верху, так как имеет меньшую удельную плотность. Поэтому байпас с нижней разводкой, как правило, устанавливают равным по сечению основной трубе магистральной линии, а патрубок, выходящий на аккумулятор, меньшего размера.

Уменьшенное сечение входного патрубка аккумулятора увеличивает давление теплоносителя, это способствует равномерной циркуляции жидкости по контуру.

Байпасная труба с шаровым краном называется ручным байпасом. Этот клапан идеально подходит для перепуска теплоносителя, так как он не уменьшает внутренний диаметр труб в открытом положении.

Соответственно, он не создает сопротивления текущей воде.Использование блокирующего механизма позволяет контролировать объем жидкости, который проходит через байпас. Если вентиль закрыт, то весь поток теплоносителя пойдет по основной магистрали.

Следует помнить, что рабочие элементы этих кранов имеют тенденцию слипаться, если оборудование не используется в течение длительного времени. Поэтому кран нужно регулярно переворачивать, даже если в этом нет необходимости.

Сфера применения ручных байпасов в системе отопления — это обвязка циркуляционных насосов и подключение аккумуляторов в однотрубный контур.

Обход где ставить, а где нет.

Автоматические конструкции

Этот байпас используется для циркуляционного насоса. В системе установлен электронасос для увеличения скорости движения воды, что снижает тепловые потери, обеспечивает равномерный обогрев помещения и увеличивает общий КПД.

Направление потока теплоносителя в трубопроводе автоматического насоса осуществляется без вмешательства человека. Когда насос работает, вода течет через него и байпас закрыт.

Если насос останавливается из-за поломки или отключения электроэнергии, то вода начинает течь через байпас. Крыльчатка устройства ограничивает или закрывает движение теплоносителя.




Автоматические байпасы могут быть нескольких типов:

В последнем случае в байпасной трубе устанавливается обратный клапан, который создает минимальное сопротивление и практически не мешает движению воды под действием силы тяжести режим.

При включении насоса расход увеличивается.Теплоноситель из отходящей трубы проходит в магистраль и движется в обоих направлениях. Затем он беспрепятственно проходит по контуру, а при движении спинка упирается в обратный клапан.

Поскольку давление на выходе больше, чем на входе, шар прижимается к седлу и закрывает просвет трубопровода. К недостаткам клапана байпаса можно отнести чувствительность к качеству воды … Попавшая грязь сломает ее.

Байпасная система впрыска работает по принципу гидравлического подъемника.Насос меньшего диаметра на выходе в трубопровод подключается к магистрали большого сечения. При включении насоса часть потока попадает в диффузор впускного патрубка, проходит через это устройство, набирая ускорение.

Выходной патрубок имеет небольшое сужение, представляющее собой сопло, через которое охлаждающая жидкость под давлением поступает в трубопровод с большой скоростью. За срезом входной трубы создается разрежение. Это втягивает воду из байпаса. Так что весь поток с ускорением проходит дальше по трассе.Это направленное движение воды предотвращает возникновение обратного потока.

Перенос ГРП в байпас

Назначение байпасной секции

Любое устройство, подключенное через байпас, можно отключить от основной линии, просто закрыв впускные и выпускные краны. После этой процедуры весь поток воды начнет проходить через байпасную трубу.

Устройство, отключенное от сети, можно легко отремонтировать или отремонтировать при необходимости.Более того, вам не нужно отключать всю систему или полностью сливать воду.

В частной системе отопления байпасных труб используются в таких случаях:

С учетом места использования подключение байпаса своими руками имеет определенные особенности.

Для батарей отопления

Батареи подключаются байпасом только по однотрубной схеме подключения. Для коллекторной и двухтрубной разводки вставлять байпасные трубы не имеет смысла.Радиаторы в этом случае подключаются параллельно и для каждого подходит теплоноситель одинаковой температуры из основной магистрали. Структура одного из контуров отопления при установке запорных клапанов не будут влиять на работу всей системы.

При однотрубном контуре в результате последовательного соединения аккумуляторов вода охлаждается с учетом прохождения по контуру. Чем больше теплоотдача радиатора, тем холоднее будет теплоноситель на выходе.

Если байпасы в однотрубном контуре отсутствуют, то первая батарея заберет наибольшее количество тепла, а холодная вода пойдет на последнюю.

При подключении насосного оборудования

Насос с байпасом имеет смысл подключать только в системе, адаптированной к самотечному течению теплоносителя.

Необходимо установить коллектор, выполнить все необходимые уклоны и установить трубопровод необходимого сечения. Насос в этой системе необходим для повышения эффективности работы.




Если система отопления изначально задумывалась как принудительная, то при отключении электроэнергии или выходе насоса из строя она ни в коем случае не заработает. Вода не может циркулировать без дистилляционного оборудования. Поэтому при данной схеме подключения насос монтируется без байпаса — прямо на магистраль.

Основной особенностью подключения насоса по байпасу является возможность возникновения обратного потока в байпасе и появление замкнутого круга протекания жидкости через байпасный контур насоса.Поэтому в байпасной трубе обязательно должна быть запорная арматура — обратный клапан.

Жидкость в магистральном трубопроводе может достигать 85 ° С, а в контуре водяного пола — не более 50 ° С. Для приготовления теплоносителя используется смеситель с трехходовым клапаном, позволяющий получить только необходимое количество горячей воды, чтобы пройти.

Другой поток попадает в байпас, смешивается с холодной жидкостью, выходящей из коллектора, и направляется дальше по магистральному трубопроводу в котел.

Особенности монтажа

Установка различных типов байпасов в систему отопления имеет определенные особенности. При подключении батарей отопления:

• запрещается установка крана на объездной дороге в многоэтажных домах;
• перемычку нужно поставить как можно ближе к аккумулятору; №
• участок байпасной трубы выбирается на размер меньше магистрального трубопровода.

Установка байпаса на батареи может производиться как при устройстве новой системы отопления, так и при модернизации существующей. Для этого нужно подготовить трубы необходимого сечения, запорную арматуру и 2 тройника.

На впускной трубе можно установить одну из нескольких опций оборудования:

На выпускной патрубок монтируется запорный или шаровой кран. Все детали соединяются между собой сваркой или нарезанием резьбы. Необходимо убедиться в герметичности соединений, после установки провести пробный пуск и устранить утечки.

При подключении насоса, как правило, байпас является частью основной линии. Поскольку он обеспечивает прохождение воды в естественном режиме, запрещается сужать его внутреннее сечение.

Для монтажа удобнее всего купить готовый насосный агрегат необходимой конфигурации. Это позволит правильно расположить все элементы и обеспечить надежность стыков.

Достаточно простое инженерное устройство — байпас — позволяет повысить эффективность системы отопления и добиться необходимого теплового режима в доме или квартире. Выход из строя отдельных частей основной линии или перебои в подаче электроэнергии не вызовут серьезных проблем.Будет циркулировать горячая вода, и в комнатах будет постоянно тепло.

Перепускной клапан — обзор

16.8 Запорные и перепускные клапаны регулирующего клапана

Если в будущем не ожидается значительного расширения, менее гибкий, но более экономичный подход, который дает минимально приемлемую конструкцию, состоит в том, чтобы сделать запорные клапаны на один размер больше, чем регулирующий клапан (но не больше диаметра линии).

Байпасная линия и клапан обычно должны иметь производительность, по крайней мере, равную расчетной или требуемой C _В регулирующего клапана, но не более чем в два раза превышающей выбранную C _В регулирующего клапана.

Байпасные клапаны размером 4 дюйма или меньше обычно представляют собой шаровые краны, позволяющие дросселировать. Для больших размеров из-за стоимости обычно используются задвижки.

Если предусмотрены запорные клапаны, между ними следует установить выпускные клапаны, чтобы можно было сбросить давление и опорожнить регулирующий клапан, когда запорные клапаны закрыты. При необходимости следует предусмотреть подходящие дренажные линии.

Вентиляционные и дренажные патрубки не должны быть меньше номинального диаметра ¾ дюйма.

Вокруг каждого регулирующего клапана следует установить байпасное соединение и клапан, если не доступны другие средства для ручного управления, когда регулирующий клапан не работает.

Следует уделить внимание устранению байпасных и запорных клапанов вокруг регулирующих клапанов размером 2 дюйма и более, но это должно быть согласовано с пользователем.

Блокирующий и байпасный клапаны в сборе следует избегать в следующих случаях:

При работе с водородом.

Трехходовые клапаны вокруг.

Вокруг самодействующих клапанов понижения давления пара.

Регулирующие клапаны вокруг, образующие часть защитной системы.

Блоки и байпасные клапаны в сборе должны быть предоставлены в следующих случаях:

Если клапан управляет работой, общей для ряда предприятий.

Если клапаны находятся в непрерывной работе и нет достаточной гарантии надежности в течение ожидаемого периода между капитальными ремонтами установки, например, при эрозионных или коррозионных средах или при температуре ниже 0 ° C. или выше 180 ° C. Также следует учитывать стоимость отказа.

Там, где отказ регулирующего клапана потребует постоянного внимания оператора, например, при регулировании подачи топлива к нагревателям.

Если байпасные клапаны не предусмотрены, на регулирующем клапане должен быть установлен постоянный маховик сбоку. Если стоимость маховика превышает стоимость запорных и байпасных клапанов, последние должны быть предоставлены, за исключением работы с водородом и защиты.

Если запорный и байпасный клапаны изначально не установлены, должно быть предусмотрено достаточно места для возможной установки в будущем.

Когда регулирующие клапаны размещаются в линиях с предварительным напряжением, они должны быть в байпасном узле по отношению к основному трубопроводу.

DU146 M Автоматический перепускной клапан и клапан перепада давления для систем централизованного теплоснабжения

DU146 M Автоматический перепускной клапан и клапан перепада давления для систем централизованного теплоснабжения
