Сделать адаптер для мотоблока своими руками. Пошаговая инструкция, чертёж

Мотоблок – распространенная и популярная специальная техника, которая сбережет уйму сил и времени любому землепашцу. Этот агрегат может работать круглый год, весной – сажать посевы, летом – собирать урожай, осенью – расчищать дорогу от садового мусора, зимой – убирать снег. Единственное неудобство в управлении мотоблока заключается в том, чтобы тащить его впереди себя держась за две ручки приложив достаточное усилие. Облегчить процесс работы за мотоблоком поможет специальное навесное оборудования, название которому – адаптер. Что же такое адаптер к мотоблоку? Это такая телега с сидением с помощью, которой можно выполнять работы точно также как за трактором, т.е. – сидя. На сегодняшний день купить адаптер для мотоблока сможет не каждый. Поэтому, предлагаем не отчаиваться и всё взять в свои руки в буквальном смысле. Мы старались максимально пройтись по всем запросам аграриев и фермеров. Пора делать адаптер к мотоблоку своими руками самостоятельно! Вперед к ознакомлению!

Виды адаптеров для мототехники

Адаптеры на мотоблок разделяют:

  • По способу крепления
    1. Задний адаптер для мотоблока. Сцепка устройства расположена спереди, поэтому адаптер располагается сзади.
    2. Передний адаптер для мотоблока. У него только предусмотрено рулевое управление с задним сцеплением. По конструкции намного сложнее, чем задний адаптер, поэтому их стоимость намного выше.
  • По способу использования
    1. Укороченный. Размер совсем небольшой, его можно использовать эксплуатировать с легкими мотоблоками. Благодаря небольшому весу можно легко прикрепить адаптер к колесу мотоблока.
    2. Удлиненный. Габариты больше, масса – также больше. Поэтому, этот тип адаптера справится со средними или тяжелыми мотоблоками.
  • По наличию кузова
    1. С кузовом. Если кузов есть, то это обеспечивает транспортировку различных грузов на приличные расстояния. Адаптеры с кузовом всегда активно используют для выполнения ежедневных сельскохозяйственных операций вплоть до сбора урожая.
    2. Без кузова. Такие адаптеры применяют в случае, если нужно соединить их с мотоблоком.

При выборе адаптера следует обратить внимание на конструкцию оборудования, должно полностью соответствовать требованиям пользователя.

Особенности конструкции адаптера

По существу, по внешнему виду адаптер напоминает тележку с одним колесом или двумя колёсами, который существенно облегчает перемещение во время работы за мотоблоком.

Соорудить агрегат несложно, главное разобраться в конструкции. В создании мотоблока принимают участие такие детали как:

  • Прочная рама;
  • Упор для ног, возле них располагается тормозная педаль;
  • Ручной рычаг тормоза, который во время опускания зафиксирует колеса;
  • Колесная база из 2-х колес среднего размера;
  • Сидение с рычагом подъема.

  1. Багажник
  2. Крыло
  3. Кронштейн крепления крыла
  4. Зеркало заднего вида
  5. Рычаг управления блокировкой колес
  6. Уровнемер
  7. Стойка багажника
  8. Регулировочный болт ограничителя поворота
  9. Заглушка отверстия ВОМ
  10. Рама с сидением
  11. Ручка
  12. Поворотный кронштейн

С помощью сцепки присоединяется адаптер к мотоблоку, она расположена либо спереди, либо сзади агрегата. Для самодельного адаптера лучше всего использовать одинарную конструкцию, в которой один из первых элементов – это связующее звено, второй – регулятор. Есть и второй вариант сделать адаптер для мотоблока своими руками при помощи двойной сцепки, которая позволит крепить разное дополнительное навесное оборудование.

Подготовка к самодельному изготовлению адаптера

Не смотря на простоту конструкции адаптер к мотоблоку изготовить не так то и просто. Первым делом, нужно обратить внимание на чертёж, схемы и размеры, ведь они смогут помочь безошибочно создать самоделку с первого раза!

При сборке самодельного адаптера пригодится следующий инструментарий и материалы:

  • Стальной лист с толщиной 0,5 см;
  • Несколько квадратных труб размером в 1 дюйм;
  • Напильник;
  • Сварка;
  • Сцепное устройство;
  • Электродрель;
  • Электроножовка;
  • Угольник;
  • Комплект крепления.

Если в планах сделать адаптер с рулевым управлениям пригодятся все те детали, что описаны выше, но добавить надо к ним следующее:

  • Готовое сидение;
  • Рулевое управление;

Самыми ключевыми элементами конструкции являются:

  1. Сцепка. Это две части сваренных труб квадратной формы и часть водопроводной трубы. Ее устанавливают на раме и закрепляют болтами.
  2. Узел для фиксирования колес. 2 куска трубы в 10 сантиметров длины сваривают под прямым углом. В крепежную трубу нужно вставить горизонтальный отрезок, затем – зафиксировать прочно и надежно болтом. Ось и подшипники с колесами крепится на вертикальной заготовке.

Когда собраны все необходимые инструменты и изготовлены нужные детали можно приступить к сборке адаптера своими руками.

Как сделать адаптер для мотоблока

Для того чтобы сконструировать вручную адаптер для мотоблока не нужно специального технического образования. Будет достаточным опереться на рекомендации и советы от мастеров и профессионалов своего дела, чертежи и схемы, а также иметь маломальский опыт со сварочными работами. Чтобы легче было ориентироваться в теме, сделали для начинающих мастеров и конструкторов отдельный подпункт, в котором разбиты все необходимые действия по шагам.

Пошаговая инструкция по сборке самодельного адаптера

1 шаг

Сконструировать самодельное устройство необходимо при помощи готовых или созданных схем лично Вами. Ведь, в схеме и чертежах важно отображение последовательной передачи движений от двигателя мотоблока через механизм передачи к действующим органам агрегата.

Нужно уделить внимание равновесию системного механизма и защиту от перегрузок.

2 шаг

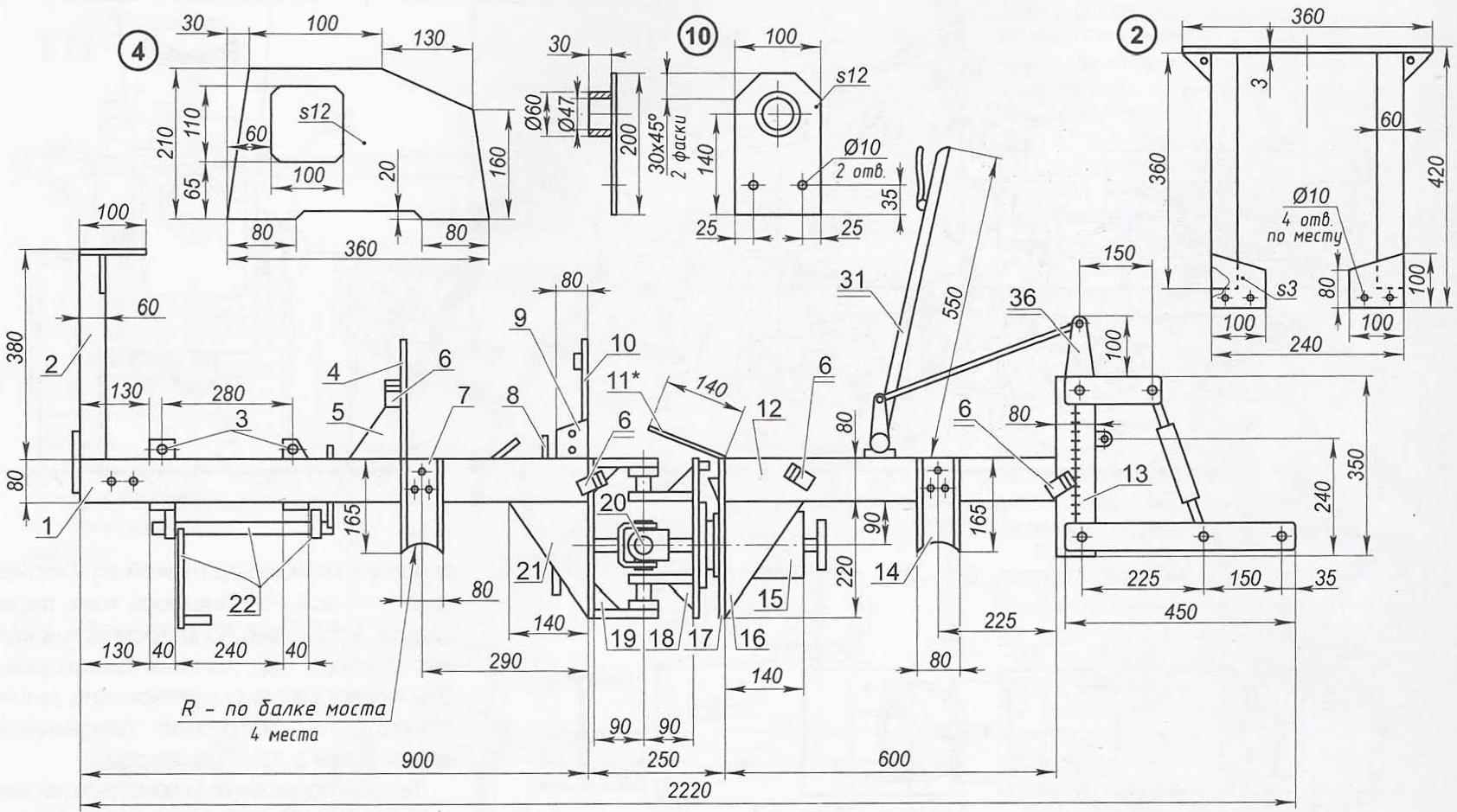

Изготовление рамы происходит в определенной последовательности:

  1. К части трубы с приблизительным размером 6 см приваривают хвостовик. На него монтируют поворотный кронштейн, фиксируемый штифтом.
  2. Раму нужно сварить перпендикулярно с уголком-поперечиной с габаритными размерами 5х5 см.
  3. К раме с уголком приваривают стальной лист толщиной 3 мм.
  4. Боковые листовые края с приблизительной длиной около 1 см отгибают вниз во избежание защиты от повреждений.
  5. Крылья нужно согнуть и сварить. На верхней части приваривают надкрыльниками, которые сооружают отражателями.

Рама оборудуется дополнительной выдвижной толщиной 5 см, которые нужно скрепить между собой болтом.

Если адаптер с рулевым управлениям используете схему то, что ниже:

Если адаптер с рулевым управление изготовление основных деталей берет свое начало с рамы, вилкой и втулкой для свободного рулевого управления. С помощью болтов или сварки деталей согласно схеме скрепить предварительно нарезанный на части используя металлический профиль.

3 шаг

Изготовление ходовой части. Она зависит от местонахождения двигателя. Если мотор расположился в передней части агрегат, задние колёса нужно зафиксировать к раме при помощи колесной оси, но при этом базовые (передние) колеса обеспечивают ширину колеи.

При изготовлении рамы для ходовой части адаптера пригодится труба соответствующего размера и ширины с запрессованными втулками с установленными внутри подшипниками на концах,  на которых зафиксированы колёса.

Если двигатель располагается сзади, то для совершения нормального баланса самоделки, ширина проложенной колеи должна быть больше. Именно поэтому для этой задачи колёса, которые предусмотрены в базовой комплектации мотоблока, рекомендуют переустановить на более существенный по ширине мост.

4 шаг

Дополнить сооружение можно багажником.  Для этого нужно:

  1. Собрать каркас из части центральной водопроводной трубы размером в 1 дюйм и нескольких труб с диаметром поменьше одного дюйма.
  2. Центральную трубу укрепить дополнительной трубой для опоры, эту конструкцию нужно приварить к багажнику.
  3. Трубы, созданные для опоры соединить с коробкой передач и штангой блока.

  1. Площадка
  2. Опора
  3. Болт крепления багажника к штанге мотоблока
  4. Штифт 0,5 мм
  5. Кронштейн крепления крыла

Высота опоры будет зависеть от месторасположения багажника. Поэтому он не должен располагаться над щитками приборов, бачком для масла и топлива.

5 шаг

Изготовление поворотного кронштейна происходит по следующей схеме:

  1. Заготовка из трубы размером 5 см нужно согнуть и сварить. К верхней части приварить две стальной втулки, которые обеспечат раскачивания устройства вдоль и поперек оси.
  2. Одну из сторон кронштейна нужно зафиксировать на хвостовике, а другую – на мотоблок.
  3. Для удобства установления и снятия кронштейна следует приварить ручку.

Не будет лишним подойти со всей серьёзностью и к зеркалу заднего вида (подойдет зеркало от любой машины и мопеда). Запчасть устанавливают на рукоятке устройства, и крепится на багажнике сзади.

6 шаг

Установка тормозной системы нужно выполнить в такой последовательности:

  1. Демонтируется тяга узла блокировки. С помощью специальной плашки продлевается резьба на поверхности блокирующей тяги узла.
  2. Создать прочный стальной упор.
  3. В штанге просверлить отверстие размер, которого около 4-10 мм.
  4. Пружину возврата нужно установить и закрепить.

  1. Ручка блокировочной тяги
  2. Пружина возврата
  3. Тонкостенная трубка (от антенны радиоприемника)
  4. Гайка М-8
  5. Упор
  6. Тяга блокировки
  7. Трос
  8. Пружина включения блокировки
  9. Упор оболочки троса
  10. Трос Боудена
  11. Кнопка экстренной остановки двигателя
  12. Зажим троса

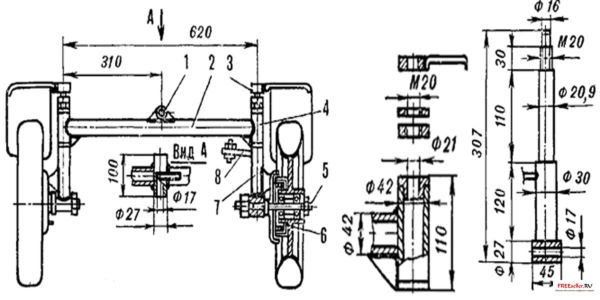

Последний этап установки оси с колесами.

Подойдут детали со старой техники, например с мопеда или мотоцикла. Если ось очень длинная, ее можно укоротить с помощью электрической ножовки.

Если нужно сделать самодельный адаптер для мотоблока с рулевым управлениям следует выполнить все описанные выше шаги и продолжить выполнять последовательно следующие действия.

7 шаг

Установить рулевой механизм. Есть два варианта решения задачи:

  1. Снять рукоять с машины;
  2. Использовать схему для правильной установки руля.

Также есть и третий вариант пользоваться рукоятью мотоблока, которая прекрасно справится с целью удобного управления.

8 шаг

Закрепить сидение можно с помощью сварки, но с возможностью его регулирования.

9 шаг

Необходимо установить гидравлическую систему для осуществления различных видов работ с дополнительной навеской: плуг, культиватор, прицеп, окучник.

10 шаг

Благодаря швеллеру с отверстиями для штыря мотоблока нужно сцепить два основных элемента: приобретенный мотоблок и изготовленный адаптер вручную. Необходимо отверстия сделать предварительно на токарном станке или с помощью дрели.

Заключительный шаг – покрасить все детали во избежание ржавчины. Также важно правильно ухаживать за техникой и чётко следовать правилам эксплуатации:

  1. Лить качественное масло;
  2. Следить за направлением ножей во время установки механизмов для культивации;
  3. Закрыть подачу воздушной струи при запуске охлажденного агрегата в работу;
  4. Ограничить обороты при прогреве двигателя.

С помощью адаптера облегчается управление мотоблока. С адаптером проще и намного легче справится с трудоемкой работой по обработке сельскохозяйственных угодьев, стрижке газонов или уборке снежных завалов.

Подборка видео в помощь начинающим конструкторам

особенности переднего, заднего, гусеничного и рулевого адаптеров, размеры и чертежи адаптера «АПМ» и «КТЗ-03»

Уход за сельхозугодьями требует невероятных физических усилий, в связи с чем без вспомогательного оборудования не обойтись. Посредством мотоблоков можно значительно упростить абсолютно все работы аграрного направления, поскольку многофункциональность мототехники поистине впечатляет. Кроме пахоты, окучки, обслуживания газонов, грузоперевозки и работы зимой, вышеозначенный агрегат способен исполнять роль транспортного средства. Это становится возможным исключительно за счет специализированного адаптера для мототехники.

Особенности

Мотоблок можно практиковать индивидуально, а также присоединять к нему различные вспомогательные инструменты, такие как борона, культиватор, сенокосилка. Подобные приспособления дают возможность серьезно увеличить возможный диапазон задач, с какими может справиться мотоблок. Но кроме этого возможно использование мототехники в качестве транспортного средства, если заблаговременно создать для него специализированный адаптер.

Данное приспособление позволяет достаточно комфортно устроиться на сиденье, которым адаптер оборудован, и проделывать ровным счетом ту же работу, только с гораздо большим уровнем комфортабельности.

В сущности, структура адаптера относительно примитивна. Он смотрится как тележка, на которой закреплены различные элементы:

  • сцепка для фиксации мотоблока и переходное приспособление для навесного оснащения;
  • водительское сиденье;
  • колеса;
  • каркас для крепежа первостепенных компонентов;
  • рулевое колесо.

Если реконструировать мотоблок под мини-трактор, можно еще значительнее расширить его функциональность. Разумеется, отождествление с мини-трактором в некоторой мере символично, поскольку мощность агрегата останется прежней, как и ресурсы используемого агрегата, вернее, его мотора. Можно соорудить тент от палящего солнца. С подобной техникой вам не станут страшны утомительные сельскохозяйственные работы под жарким солнцем. Можно улучшить проходимость техники в дождливую или снежную погоду, установив гусеничную приставку.

Львиная доля адаптеров располагает системой, предполагающей присоединение прицепа, в котором можно перемещать грузы. Дополнительно он может быть оснащен подъемной рукояткой. Присутствует 2 сцепки: к одной фиксируется сам агрегат «Нева», а ко второй – любое навесное оснащение. К тому же конструкция имеет рулевое колесо, что оптимизирует его поворотливость.

Межосевое крепление агрегата изготавливается из прочных материалов, поскольку оно обязано переносить немалые перегрузки, ведь вы тоже будете ездить на агрегате и дополнительно транспортировать довольно большие грузы. Агрегат можно применять практически во всех условиях, включая и самые непростые.

В специализированных магазинах можно купить к мотоблоку «Нева» вспомогательный узел с рулевым колесом, либо же сделать его собственными руками. Тем более, чертежей на просторах всемирной паутины предостаточно, что намного облегчает процедуру сборки.

Классификация

Необходимо обозначить, что в общей сложности имеется 3 разновидности адаптеров: типовой, с рулевым управлением и передний. Давайте рассмотрим особенности конструкций каждого типа.

Стандартные

Данные модификации включают в себя базовую каркасную конструкцию, на которой базируются обязательные компоненты, водительское сиденье, колесная база, оси, устройство сцепления (сцеп) агрегата с адаптером. Грубо говоря, обозначенную конструкцию можно не колеблясь назвать обычной телегой с комфортным седалищем, примыкающим к мотоблоку.

Кроме того, не исключена возможность дополнительного агрегирования всевозможным снаряжением навесного типа, что увеличит практичность механизма. В наше время можно приобрести адаптер либо создать его собственными силами со специальными отделами под размещение компактных дополнительных предметов.

Агрегаты с рулем

Сегодня они чрезвычайно востребованы, благодаря удобству и относительно приемлемой цене. Мотор монтируется к трактору через сцепку, обосновавшуюся во фронтальной области адаптера. С тыла данного дополнения с рулевым управлением имеется отдельное подъемное устройство, прицепить к которому самое различное навесное оснащение будет немудрено.

Передний адаптер к мототехнике

Это устройство очень похоже на вышеописанный вариант, однако сцепное устройство у него расположено сзади. Структура до такой степени простая, что без особых усилий поддается разборке и последующей перевозке. Зачастую на передний адаптер монтируются специализированные колеса для увеличения продуктивности.

Модели

Особым спросом пользуются несколько типов адаптеров.

  • Образец «АМ-2» для выполнения всевозможных сельхозработ на дачных участках. Наличие специализированной рамы и приспособления для навешивания инструментов дает возможность реализовывать комфортное и легкое применение. Удобный поворотный механизм позволяет свободно носить мототехнику по участку. Габариты адаптера равняются 160x75x127 сантиметров при весе в 55 килограмм и рабочей скорости не больше 3 км/час.
  • Образец «АПМ-350-1» может применяться в роли сиденья для поездки на маленькие дистанции либо для вспомогательного навесного снаряжения: плуга, 2-х окучивателей, картофелесажателя и картофелекопателя. Соединение производится рамой с 2-я замками СУ-4. Серия оборудована педалью для навесного инструмента и рычагом перемены позиции. Параметры адаптера равняются 160x70 сантиметров при рабочей скорости в границах 2-5 км/час.
  • Передний адаптер «КТЗ-03» выделяется размещаемым позади сцепным устройством. Задний вариант фиксации довольно комфортен. Это устройство всецело разборное, что дает возможность серьезно облегчить последующую перевозку.

Как изготовить адаптер для мотоблока «Нева»?

Пошаговое руководство

Обычное оснащение представлено как стальная рама. До того, как приступить к его созданию, готовят чертеж приспособления для мотоблока. Устройство выполняется из профильной трубы размером 1,7 метра. К одной части материала под прямым углом варится труба (размером 50 сантиметров). Последний компонент является фиксатором стоек под колеса навесного оснащения. Высота стоек равняется 30 сантиметрам. Для кустарного адаптера к мототехнике применяются колеса от строительно-садовой телеги. Их устанавливают на втулки с подшипниковым узлом.

К базисной трубе и втулкам варят подкосы, длина которых напрямую зависима от градуса их уклона относительно конструкции. Габариты рамы адаптера – 0,4x0,4 метра. Чтобы приспособить оснащение к раме, варится швеллер (размером – 0,4 метра). Боковые трубы связываются болтами. К раме варится рукоятка с 3-я коленами (размерами – 20, 30 и 50 сантиметров). Чтобы умножить прикладываемые усилия, изделие оснащается такой же ручкой (длиной – 75 сантиметров).

Сцепное устройство можно найти в магазине. Если данный механизм выполняется самостоятельно, в таком случае пристальное внимание уделяется прочности. Сиденье монтируется на металлическую основу, приваренную к основной трубе. Сделанное оснащение готово к использованию.

Универсальное устройство

Чтобы создать универсальный адаптер, потребуются:

  • уголки;
  • трубы;
  • железо листовое;
  • 2 колеса;
  • сиденье;
  • агрегат для сварки.

Описываемый механизм практикуется для реализации основных сельхоз работ и грузоперевозки. Изготовленное приспособление можно оснастить корчевателем, бороной, плугом. Универсальный адаптер включает в себя раму, сцепной механизм, колеса и сиденье.

Для достижения устойчивости конструкции и предотвращения перегруженностей, изначально разрабатывается графическое отображение рабочих узлов и блоков механизма приспособления. При создании конструкции вилке и втулке требуется уделить особое внимание. Данное устройство осуществляет беспрепятственный поворот тележки. Каркас сваривается из уголков и железной трубы. Кузов можно соорудить из железного листа. Наряду с этим, борта по высоте должны быть выше 30 сантиметров.

Сцепное устройство представлено в виде стержня (размером – 15 сантиметров), установленного в отверстие сцепного приспособления прицепа. Недостаток подобной системы – быстрая поломка. Дабы снизить изнашивание, желательно нарастить сцепку. Следующий шаг – это монтаж сиденья. На раме делается 80-сантиметровый отступ от переднего конца. После фиксируется сиденье посредством болтов. Дальнейший шаг – апробация функциональности изготовленного приспособления.

Рекомендации

Прежде чем заняться изготовлением адаптера для мототехники самостоятельно, желательно:

  • узнать принцип действия;
  • определиться с видом приспособления.

Адаптеры различаются между собой по методу управления:

  • сцепное устройство и навесное оснащение управляются посредством рукояток;
  • рулевое устройство.

Во 2-ом случае оснащение настраивается ручкой. Для осуществления любой задачи применяется рулевое колесо.

Для исполнения продолжительных работ можно улучшить промышленный адаптер.

Сиденья желательно делать мягкими (для снижения нагрузки позвоночного столба).

При самостоятельном создании приспособления пристальное внимание уделяйте:

  • толщине железа;
  • сварным швам;
  • габаритам колес и возможности их быстроты смены.

Профессионалы рекомендуют комплектовать кустарный адаптер покрышками и камерами большого радиуса. Подбор переходника осуществляется в зависимости от модели мотоблока. Многопрофильное навесное оснащение подойдет для любой мини-техники. Другие механизмы выполняются с учетом функции регулирования дистанции до руля и величины дистанции между колесами каждой оси.

О том, как сделать адаптер для мотоблока «Нева» своими руками, смотрите в следующем видео.

Адаптер для удобства работы с мотоблоком



Сегодня в сельской местности трудно найти человека, который бы обрабатывал землю без использования средств малой механизации. Наибольшую популярность среди них получил мотоблок, для максимальной функциональности которого применяют навесное оборудование и адаптеры. Если с оборудованием и так все предельно понятно, то с тем, так ли нужен адаптер или можно обойтись без него, необходимо разобраться, максимально серьезно подойдя к делу.


Обычно адаптеры для мотоблоков универсальны и подходят ко всем основным моделям, таким как Нева, Каскад, Салют, МТЗ, Агро, Зубр и т.д. Цена адаптера для мотоблока достаточно велика, но всегда можно найти модель, стоимость которой будет максимально устраивать. Также есть и те, кто, желая сэкономить, изготавливают самодельный адаптер.

Назначение адаптера

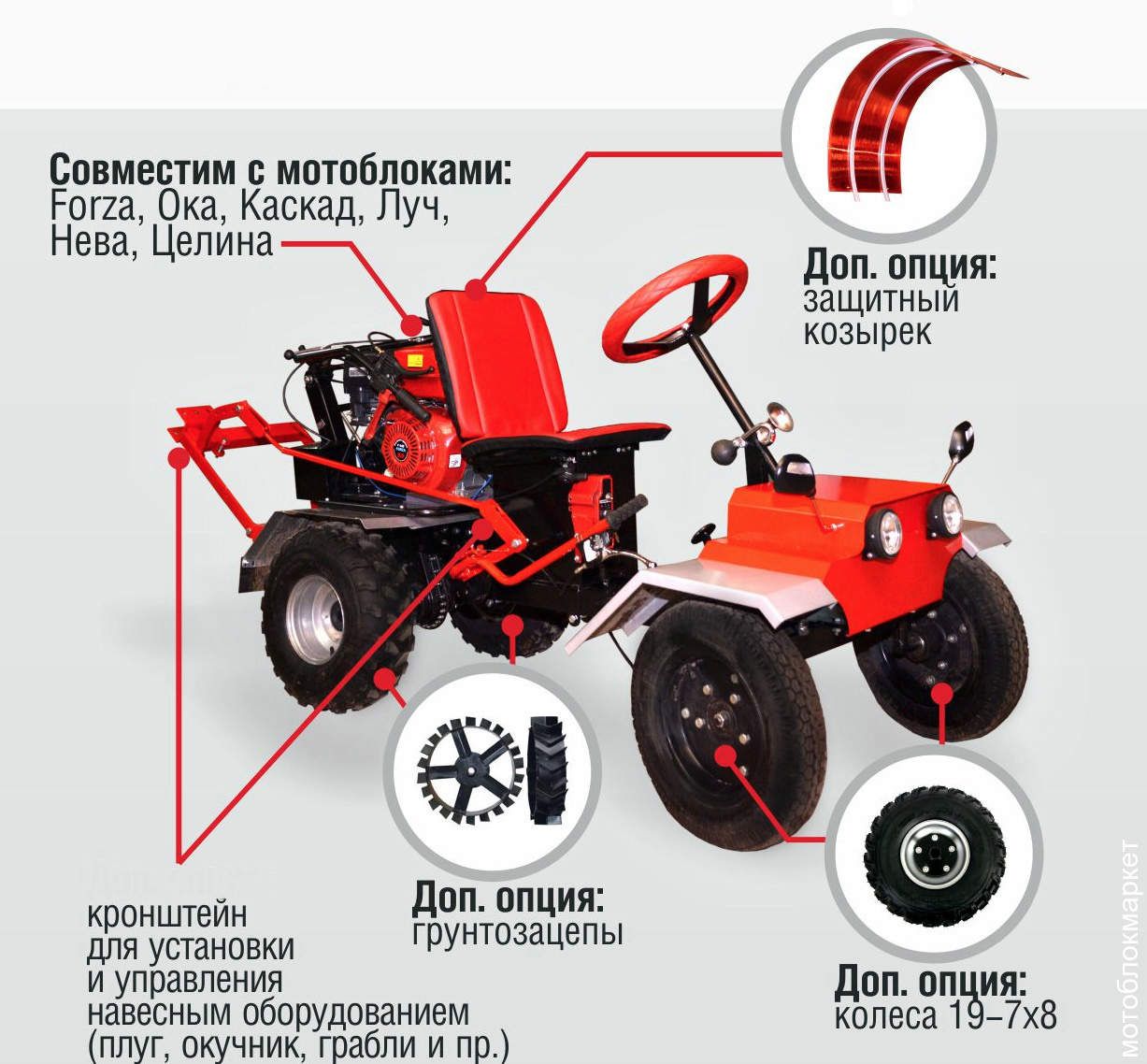

Адаптер для мотоблока в классическом виде представляет собой прицеп с сидением на двух колесах, закрепляемый за мотоблоком, и к которому монтируется навесное оборудование. Именно адаптер позволяет установить дополнительное оборудование максимально легко. Адаптер превращает мотоблок в минитрактор и тем самым делает его не только универсальным, но и максимально комфортным.


Адаптер позволяет сидеть во время проведения работ, тем самым облегчая труд. Помимо этого адаптер придает мотоблоку большую устойчивость, что также упрощает и облегчает работу. Удобно и то, что сразу отрегулированное навесное оборудование не будет излишне углубляться или наоборот подниматься слишком высоко. Регулируется навесное оборудование на адаптере ручным устройством. Смело применять адаптер можно даже с легкими мотоблоками, такими как Нева и Каскад.


Максимального комфорта удается добиться при использовании рулевого адаптера или переднего адаптера для мотоблока. В этом случае руль позволяет не применять для управления ручки мотоблока, что, конечно же, намного удобнее. Благодаря такому устройству можно получить идеальный минитрактор – многофункциональный, легкий в управлении и имеющий рабочую скорость порядка пяти километров в час.




Размеры такого адаптера для мотоблока обычно около двух метров в длину, восьмидесяти сантиметров в ширину и полутора метров в высоту. Адаптер с рулем имеет не малые габариты, так как он является практически передней частью минитрактора. Подходит этот адаптер и для мотоблока Нева – самого легкого на сегодняшнем рынке.


Учитывая все вышесказанное, адаптер можно назвать необходимым для мотоблока.

Виды адаптеров

На сегодняшнем рынке представлены два вида адаптеров:



  • •    кузовные;
  • •    бескузовные.


Первые адаптеры предназначены для перемещения грузов в период сбора урожая и при прочих подобных сельскохозяйственных работах. В зависимости от типа мотоблока они могут перевозить от ста пятидесяти до пятисот килограммов. Как правило, они универсальны и подходят для всех типов мотоблоков. Наибольшую грузоподъемность имеют такие адаптеры для мотоблока МТЗ.


Второй тип адаптеров предназначен для максимального облегчения работ по обработке почвы. Адаптер этого типа с рулем хорошо показал себя с легким мотоблоком Нева, превращая его в полноценный минитрактор. Такой адаптер может быть как передним, так и задним. В том случае если применяется передний адаптер для мотоблока, за счет рулевого управления он превращает устройство в полноценный минитрактор по доступной цене.




Перед приобретением адаптера для мотоблока стоит очень внимательно изучить его размеры и чертежи, чтобы в процессе эксплуатации не столкнуться с неприятным сюрпризом. Размер адаптера должен быть комфортным для его владельца.

Самостоятельное изготовление адаптера

Приобретение готового адаптера – дело весьма затратное, а если речь идет о недорогом мотоблоке, таком как Нева, то не всегда и оправданное. Причина в том, что простой адаптер для мотоблока, в котором нет руля, можно легко сделать своими руками, имея самые элементарные навыки работы с металлом. Изготовить самостоятельно адаптер с рулем для мотоблока, конечно, тоже можно, но из-за сложности процесса все-таки лучше купить уже готовый.




Когда возникает вопрос, как сделать адаптер для мотоблока, для поиска ответа стоит обратиться к интернету. В первую очередь требуется определиться с размерами адаптера и изучить чертежи. Найти чертежи для своего будущего адаптера не составит труда, так как существует множество сайтов, на которых имеется этот материал.







Перед тем как приступать к работам по созданию самодельного адаптера к мотоблоку требуется запастись всем необходимым. Для работ понадобятся:



  • •    профильная труба;
  • •    стальной лист;
  • •    аппарат для сварки;
  • •    напильник;
  • •    электроножовка;
  • •    дрель;
  • •    кувалда;
  • •    гайки;
  • •    болты.


Когда все готово, можно приступать к работам. Сделать адаптер, как правило, не вызывает труда, если придерживаться порядка работ. Чертежи адаптера к мотоблоку всегда должны быть под рукой для сверки.


Рама для адаптера изготавливается из трубы необходимой длины, к которой привариваются: устройство торможения, механизм сцепления, труба для закрепления колес, упоры для ног и стойка для сидения, которое по желанию владельца может быть как жестким, так и мягким. Иногда для придания максимальной функциональности адаптеру для мотоблока, даже при отсутствии руля, спереди обустраивается багажник для перевозки различных грузов. Инструкции по созданию таких моделей также имеются в интернете.


Цены готовых адаптеров достаточно высоки, поэтому приобретать их стоит только для профессиональной техники, такой как мотоблоки МТЗ, а для легких мотоблоков Нева и подобных актуальнее изготовить это устройство самостоятельно.

Минитрактор из мотоблока Нева. Обзор вариантов

Если у фермера есть мотоблок, то садово-огородные работы проходят намного легче. Однако у мотоблоков есть один недостаток и заключается он в том, что за ним приходится ходить. И когда нужно провести работы на больших площадях, то ноги подвергаются очень большим физическим нагрузкам. Чтобы облегчить этот процесс многие мастера занимаются переоборудованием своих мотоблоков в минитрактора.

Минитрактор из мотоблока Нева

Практически все мотоблоки Нева имеют достаточную мощность для переоборудования в минитрактор. Многие считают, что это трудоёмкий процесс, который требует практических умений и навыков, но это не совсем так. На просторах интернета есть большое количество различных чертежей и схем по изготовлению минитрактора из мотоблока Нева. Эти чертежи уже были собраны кем-то из людей, и их правдоподобность и правильность размеров подтверждена чьим-то опытом.

Вот примерно как выглядит собранный из мотоблока минитрактор и его эксплуатация:

Какой мотоблок подойдет для переоборудования?

Здесь следует чётко определиться с той мощностью, которая будет необходима. Ведь мало просто изготовить минитрактор. Двигатель должен быть способный приводить в движение не только навесное оборудование, но и вес самого мотоблока с рамой и человеком.

Наилучшим образом подойдёт модель Нева МБ-23С 9.0 PRO. Она имеет 4-тактный двигатель. А 9 лошадиных сил с головой хватит для образования тяговой силы, которой достаточно для приведения в действие плугов, культиваторов, окучивателей и т.д.

Если мощности не хватает, то самым простым решением является просто купить адаптер. Удобство конечно не того уровня, но можно передвигаться сидя. И это плюс.

Но минус заключается в том, что  использование некоторого навесного оборудования с ним не совместимо.

А вот с минитрактором совместимо:

Необходимые расходные материалы, детали и запчасти

Чтобы понять, что необходимо для изготовления, давайте рассмотрим основные элементы готового минитрактора:

  • Рама (производится из любого металлопроката)
  • Устройство для совершения поворотов
  • Любые тормоза
  • Сиденье
  • Металл для обшивки кузова
  • Сцепка, которая служит для подключения другого оборудования.

Все эти составляющие можно купить в местах разборки автомобилей или на складах металлолома. Но к их выбору следует подойти ответственно. Зачастую они не совсем новые, следовательно их нужно тщательно осмотреть на целостность и дефекты. Ведь здесь нельзя допустить использование повреждённых комплектующих. В противном случае всё устройство будет работать не правильно.

Чертежи, схемы, деталировка, сборка

Прежде всего следует понять, для чего в основном будет применяться мотоблок. Для сельскохозяйственных работ с грунтом или для перевозки различных объектов. Чаще всего выбирают универсальную модель чтоб и на огороде работал и по хозяйству грузы таскал. Сзади минитрактора добавляется ещё фаркоп для сцепки с прицепом. Который при желании также можно собрать по готовым схемам, ведь материалы для изготовления минитрактора и прицепа схожи и можно сделать две модели сразу.

Чертеж минитрактора из мотоблока Нева (передний)

Для того, чтобы всё работало быстро и правильно следует составить кинематическую схему.

Минитрактор из мотоблока Нева (задний)

В этом чертеже отображаются места соединения колёсной оси и редукторного вала. Рекомендуется устанавливать задний привод. Это придаст минитрактору дополнительную устойчивость и проходимость.

Все детали следует выбирать тщательно. Они должны подходить одна к другой. При необходимости их можно подогнать при помощи токарного станка. От того, насколько хорошо будут подходить детали одна к другой, будет зависеть длительность эксплуатации всего минитрактора.

Когда составляется чертёж, необходимо учесть поворотное устройство. Оно может быть двух вариантов:

  • Поворот при помощи перелома кузова — это прочная, надёжная и проверенная временем схема. Но при этом не особо манёвренная при проведении поворотов. И рулевая колонка устанавливается чётко над узлом их соединения.
  • Рулевая тяга — это более маневрённая версия управления минитрактором. Она позволяет совершать повороты под большим углом. Но и деталей для этой версии необходимо так же больше. Лучше всего использовать заводские запчасти от других автомобилей. Плюсом этого варианта является ещё и тот факт, что ведущими могут быть как задние, так и передние колёса минитрактора.

После выбора поворотного устройства можно приступать к переоборудованию мотоблока в минитрактор.

Процесс создания каркаса

Для самостоятельного создания рамы необходимо небольшое количество материалов, если каких-либо комплектующих нет в наличии, то их можно заменить аналогами. Но при этом они должны иметь похожие размеры и свойства:

  • Металл для рамы — понадобятся уголки, швеллера и квадратная труба. Для обшивки корпуса необходимо использовать сталь, у которой толщина более 1,5 мм.
  • Поворотное устройства
  • Пара колёс и оси для них
  • Набор подшипников
  • Инструменты (рулетка, сварка, дрель и болгарка)

Тщательно соблюдая начальную схему, собирается рама. По размерам, углам соединений и кинематической схеме.

Деталировка Минитрактора, запчасти

После соединения всех элементов следует проверить правильность монтажа. Для этого необходимо установить раму на мотоблок. Если всё стало на свои места, начинаем следующий этап, если что-либо не устанавливается, то поправляется и устанавливается снова.

Рулевое управление

Далее ставятся готовые элементы: рулевая тяга (которую лучше всего устанавливать на заднюю ось), ступицы и ось. На ось крепятся колёса при помощи болтов.

И в конце устанавливается сиденье.

На этом процесс сборки завершён. И можно приступать к пробным заездам. Здесь необходимо обкатать минитрактор по ровной поверхности.

Зачастую необходимо дополнительно настроить управление или расположение колёс.

Если всё хорошо, то затем можно подсоединить навесное оборудование и приняться к полевым испытаниям. По желанию можно ещё провести косметические работы с краской или грунтовкой. Это защитит минитрактор от воздействия коррозии.

На видео представлено слайд шоу — как изготовить минитрактор из мотоблока:

Самостоятельный процесс переоборудования мотоблока в минитрактор — работа довольно кропотливая, смысла в которой многие не видят.

Тем более что для мотоблоков Нева «Красный Октябрь» предлагает уже готовую конструкцию – адаптер. И нет необходимости в проведении всех этих манипуляций.

Но не всё так просто. Адаптер хорош лишь при необходимости провести мелкие работы. У него не предусмотрены надёжные грунтозацепляющие механизмы. И при неровных поверхностях или вязкой почве он будет постоянно буксовать. С минитрактором таких проблем не возникает, поэтому мотоблок Нева с адаптеров минитрактор нам не заменят.

Что говорят на форумах?

На форумах идёт активное обсуждение всех за и против минитрактора из мотоблока. Как лучше построить, какие материалы лучше выбрать, где взять и т.д.

Вот некоторые комментарии из них.

Владимир пишет:

«Мотоблок у меня есть давно. Хотел купить адаптер к нему, чтобы не ходить постоянно. Но наткнулся на идею с минитрактором. Сначала показалось не реально сделать её самостоятельно. Однако, не много вникнув, я понял, что здесь нет ничего тяжёлого. И это сделать мне по силам самостоятельно. Выбрал чертёж, на местном пункте приёма металлолома купил все комплектующие. И за месяц неторопливой работы собрал. Теперь соседи завидуют. А те кто говорят, что можно купить адаптер и радоваться, признайте, что у Вас просто руки не способны сделать минитрактор из мотоблока самому»

Вячеслав говорит:

«Был у меня мотоблок. Работал я с ним около пары лет и не мог ему нарадоваться. Но я хочу постоянно совершенствоваться и изучать что-то новое. И так я задался вопросом, а почему я постоянно хожу за ним, есть ли какие-либо альтернативы? И нашёл. Выходом было решение собрать минитрактор. Конструкция проста как 5 копеек. Всё необходимое у меня было. Поэтому я буквально за пару дней собрал свою модель по готовой схеме, которую выбрал на форумах. Пользуюсь и радуюсь»

Адаптер для мотоблока своими руками: инструкция по сборке

Работа на земле: копка, рыхление отнимает не мало времени и сил. Молодое поколение не так активно хочет обрабатывать землю, а вот наши родители, дедушки и бабушка не могут представить себе жизнь без нее. Они выросли в те времени, когда на столе было только то, что самостоятельно вырастили на грядках.

Петр Михайлович

Знаю все о мотоблоках и тракторах.

Сейчас на рынке строительной техники можно найти множество разных инструментов и приборов, которые помогут обработать землю без больших физических нагрузок. Но полноценные мотоблоки стоят недешево и не все могут их приобрести. В связи с этим многие задумываются над тем, как сделать недорогую и хорошую конструкцию самим.

Что такое адаптер для мотоблока

Адаптер для мотоблока — это модуль, который позволяет ездить на мотоблоке. Благодаря ему человек сидя управляет работающей техникой, что в разы упрощает процесс обработки пашни. Используя адаптер, скорость работы увеличивается в несколько раз.

Адаптер упрощает использование техники, так как для выполнения конкретных работ вы можете поменять насадку.

Состав адаптера для мотоблока

Визуально устройство схоже с телегой, прикрепленной к мотоблоку. Кто-то называет такой аппарат «тракторенком».

В состав механизма входят:

  • рама;
  • сидение;
  • колеса, благодаря которым он передвигается по огороду. Колеса могут быть резиновые (с протектором, позволяют ездить по утрамбованной дороге) и железные (используются для работы с большими объемами пашни). В большинстве случаев колеса продаются в комплекте, но если возникнет желание их поменять, то помните, что есть варианты выбора;
  • чугунное или стальное устройство для крепления с работающим блоком. Данный элемент является самым важным составляющим, оно позволяет транспортному средству быть устойчивым.

Делаем адаптер к мотоблоку своими руками

В сети сегодня можно найти любую интересующую вас информацию, чертежи адаптера для мотоблока не являются исключением. (вставить изображение чертежа адаптера)

Для конструирования наипростейшего варианта, вам потребуются следующие комплектующие: колеса, трубы, агрегат для сварочных работ, сидение, узел для сцепки, болты, подшипники, швеллер.

Сделайте основание для крепления колес. Разрежьте трубу на два отрезка разной длины: короче и длиннее в 1,5 раза. Короткую часть перпендикулярно приварите к длинной.

Прикрепите колеса на втулки. Втулки приварите или с помощью подшипников соедините с трубой. Если вы хотите сэкономить, то можете использовать старые колеса.

Сделайте раму необходимого размера. Для крепежа навесного оборудования приварите швеллер к заднему концу рамы. Болтами скрепите оставшиеся трубы. Установите рычаг на раму.

Приварите узел для сцепки. В большинстве случаев мастера ручных работ приобретают узлы в магазинах. При выборе уточните какой материал использовался при изготовлении запчасти.

Следующим этапом приварите механизм, на который будет крепиться сидушка к раме. Установите водительское сидение.

Самодельный адаптер для мотоблока с рулевым управлением

Прежде чем приступить к конструированию самодельного переднего адаптера для мотоблока, ознакомьтесь с чертежами. По ним вы сможете изготовить все необходимые элементы. При достаточных знаниях механизма работы вы можете нарисовать их сами или воспользоваться интернетом, задав поисковый запрос «чертежи как сделать адаптер для мотоблока».

Первым делом подготовьте все необходимые комплектующие:

  • металл,
  • крепежные материалы,
  • колеса,
  • болгарку,
  • агрегат для сварочных работ,
  • дрель,
  • гаечные ключи,
  • подшипники,
  • расходники (электроды, различные сверла, болгарочные диски),
  • смазочные смеси.

До начала сборки убедитесь в правильности ваших замеров. Для аппарата с рулевым управлением вам обязательно потребуется рама с вилкой и втулкой. За счет этой конструкции можно будет управлять мотоблоком.

  • Первым делом необходимо изготовить раму. Нарежьте трубы и скрепите их болтами, можете сварить.

  • Далее изготовьте ходовую часть. В случае с двигателем, расположенным спереди, ширина ходовой части должна обеспечиваться базовыми колеса.

  • При заднем двигателе ширина ходовой части должна быть шире. Так трактор не будет заваливаться, будет устойчивым. Колеса, входящие в мотоблочный комплект, снимите и сварите для них мост несколько шире.

  • Изготовьте руль. Можно использовать автомобильный или взять мотоблочную рукоять. Используя ее, управление самодельным устройством будет сходе с управлением мотоцикла.

  • Используя раму из цельного куска металла, рулевое управление целесообразно разместить на передней оси.

  • Приварите к раме заблаговременно приготовленную сидушку.

  • Если в процессе эксплуатации вы планируете использовать дополнительные насадки, то обязательно приварите кронштейн.

  • Прикрепите под рулевую колонку запчасть для сцепки. Ее вы можете купить в магазине или изготовить самостоятельно.

Используя чертежи переднего адаптера для мотоблока с необходимой инструкцией, вы без особого труда сможете сделать мини-трактор самостоятельно. Также вы можете сделать задний адаптер для мотоблока своими руками, поискав необходимую информацию в сети.

как соорудить хорошую тележку с сиденьем своими руками?

  • Как собрать адаптер для мотоблока: рекомендации
  • Дополнительные моменты

Владельцы частных участков часто сталкиваются с необходимостью приобретения специализированной техники. Земельный участок требует постоянного ухода за собой, а это и рыхление, и вспашка, и окучивание грядок. Если все эти процедуры делать вручную, то понадобится немало времени и усилий, чтоб все выполнить качественно. Но как же с такой работой справиться тому же пенсионеру? Вот с этой целью и были разработаны мотоблоки. С помощью него любая работа по возделыванию земли становится намного проще. И тут возникает следующий нюанс – адаптер. Это специальное навесное оборудование, которое помогает осуществлять все процессы.

Навесной адаптер к мотоблоку облегчает и упрощает работу по возделыванию земли.

Но если приобретать мотоблок с уже готовой конструкцией тележки с сидением, то это будет стоить достаточно дорого. Поэтому следует подумать о том, как сделать адаптер к мотоблоку самому, ведь особой сложности он не представляет.

Разновидности адаптеров под мотоблоки

Такое навесное оборудование помогает превратить мотоблок в некое подобие мини-трактора. Он связывает инструмент и все дополнительные элементы: насадку под посадку, окучивание, плоскорез, плуг и т.д. Если установить адаптер к мотоблоку, то все садово-парковые и огородные работы значительно упрощаются, так как автоматизируются. Также он помогает повысить рабочую скорость до 10 км/ч.

Конструкция адаптера имеет вид задней части тележки с сиденьем.

Некоторые модели могут иметь специальный рычаг для подъема. Он способствует более комфортному управлению механизмом. При необходимости мотоблок можно использовать и для транспортировки небольших грузов. В зависимости от того для каких целей будет использоваться техника, дышла могут быть удлиненными или укороченными. В первом случае они применяются для более габаритных машин, а во втором – для более легких конструкций.

В более усовершенствованных моделях дышла могут быть и телескопического типа, к тому же у них есть возможность регулировки ширины колеи.

Чтобы подсоединить адаптер к мотоблоку, используется одинарная увеличенная сцепка, состоящая из 2 частей: первая является связующим звеном, а вторая выступает регулятором. Если есть необходимость оснащать агрегат несколькими орудиями одновременно, то применяют уже двойную универсальную сцепку.

Вернуться к оглавлению

Можно выполнить более сложную конструкцию или упрощенную. Ниже приведены оба варианта.

Для самого простого варианта адаптера понадобятся:

  • трубы прямоугольного сечения;
  • сварочный аппарат;
  • колеса;
  • подшипники;
  • швеллер №10, длина 40 см;
  • крепежные болты;
  • сцепной узел;
  • сидение.

Этап сборки выглядит следующим образом:

  1. В первую очередь трубу разрезают на отрезки в 1,7 и 0,5 м. К концу более длинной трубы строго перпендикулярно приваривается короткая. Она будет основанием под крепление колесных стоек. Сразу стоит сделать отметки по 30 см, которые будут обозначать высоту стоек от оси.
  2. Далее на втулки крепятся колеса, которые изготавливаются при необходимости при помощи токарного станка. Чтоб не покупать новые колеса, можно применить старые, от садовой тележки. На втулки сначала крепят подшипники, а далее сваркой приваривают раскосы на центральную трубу и втулки. Длину следует ориентировать на угол наклона относительно самой конструкции.
  3. Изготовление рамы идет размеров 40х40 см, но при необходимости эти размеры можно увеличивать или уменьшать. Для организации навесного оборудования к заднему концу рамы сваркой крепят швеллер. Боковые трубы конструкции соединяются между собой болтами. На раму также следует установить рычаг. Он может иметь три длины «колена»: 0,2, 0,3 и 0,5 м. Чтобы увеличить силу регулировки, следует установить дополнительный рычаг (длина 75 см).
  4. Зачастую сцепные узлы покупаются в магазинах. Но тут сразу стоит отметить, что данный элемент должен быть высокого качества. Поэтому если планируется его делать самостоятельно, то этому качеству уделяется особое внимание.
  5. Сидение крепится к металлической опоре, которая должна быть заранее приварена к основе рамы, то есть центральной трубе.

Работы на земельном участке, будь то рыхление, перекапывание или окучивание отнимают немало времени и сил. Поэтому многие огородники, чтобы облегчить работы по возделыванию земли, приобретают вспомогательную спецтехнику - мотоблоки. Применяя этот универсальный агрегат можно выполнить целый ряд разноплановых работ, начиная с уборки участка и обработки земли, и завершая перевозкой собранного урожая и любого груза. Но прополоть, окучить или просто убрать снег, а также строительный мусор невозможно без навесного оборудования – адаптера. Специально оборудованная тележка с сиденьем, превращающая мотоблок в мини-трактор, в магазинах стоит довольно дорого. Сделать адаптер для мотоблока своими руками – вполне осуществимая задача, выполнить которую сможет хозяин, обладающий технической творческой жилкой.

С помощью этого навесного оборудования можно значительно упростить применение мотоблока. Ведь оно выступает переходным звеном, связывающим сам агрегат с другими функциональными элементами: насадками для посадки и окучивания картофеля, плоскорезами, плугом… Устанавливая оборудование можно максимально автоматизировать огородо-садоводческие работы. К примеру, при использовании спецтехники с навесным оборудованием можно повысить рабочую скорость с 5 до 10 км/ч.


Существует несколько разновидностей адаптеров. В целом конструкция представляет собой прикрепляемую к задней части мотоблока тележку, оборудованную удобным сидением

Одни модели оснащены рычагом для подъема, благодаря которым значительно упрощается управление механизмом и передвижение самого агрегата по участку. Другие адаптеры, помимо выполнения сельскохозяйственных работ, можно использовать также для перевозки грузов. Они оборудуются специальным кузовом. В зависимости от функционального значения адаптеры могут иметь короткие или длинные дышла. Модели с короткими дышлами предназначены для работы с легкими мотоблоками, а с длинными – с более тяжеловесными агрегатами.

Встречаются в продаже и модели с телескопическим дышлом, а также те, в которых можно регулировать ширину колеи.

Фиксируются адаптеры к мотоблоку с помощью одинарной увеличенной сцепки, которая состоит из двух частей: первая часть необходима для присоединения оборудования к агрегату. А вторая выступает регулируемым переходником между самим оборудованием и его подъемным механизмом. Для увеличения количества применяемых одновременно орудий адаптеры оборудуют двойной универсальной сцепкой.

Сборка простой конструкции

Простая модель адаптера представляет собой металлическую раму. Ее изготавливают из трубы с прямоугольным сечением длиной в 1,7 метра. На одном из концов трубы перпендикулярно приваривают трубу длиной 0,5 метра, которая будет служить основой для крепления стоек под колеса адаптера. Высота самих стоек от оси колеса и до верхней точки – 0,3 метра.


Для изготовления конструкции можно использовать колеса, снятые с садовой тележки. Установить их можно на втулки, выполнить которые довольно просто на обычном токарном станке. На готовые втулки надевают подшипники соответствующего размера

После этого к центральной трубе и втулкам колес адаптера нужно прикрепить посредством сварки раскосы. Длина изделий зависит от угла их наклона относительно конструкции. Квадратную раму адаптера также можно выполнить любого размера. В нашем случае это рама 0,4х0,4 метра. Для обустройства навесного оборудования к заднему торцу рамы приваривают швеллер №10 длиной 0,4 метра. Сборку и соединение боковых труб конструкции выполняют при помощи болтов.

К раме также приваривают рычаг для регулирования. Он имеет три «колена» длиной 20, 30 и 50 см. Для увеличения прилагаемого усилия регулировочный рычаг оборудуют дополнительным рычагом длиной в 75 см. Сцепной узел конструкции можно приобрести в магазине или изготовить самостоятельно. Независимо от того, будь то сцепка производственного образца или самостоятельно изготовленная, особое внимание следует уделить ее надежности. От ее качества зависит продолжительность эксплуатации навесного оборудования.

Сидение размещают на металлической опоре, которую приваривают к центральной трубе. Адаптер готов к эксплуатации.

Обустройство многофункциональной модели

Для изготовления многофункционального устройства необходимо подготовить:

  • Стальные трубы и уголки;
  • Листовая сталь;
  • Два колеса;
  • Удобное сидение;
  • Сварочный аппарат и набор инструментов.

Такой адаптер является многофункциональной моделью. Его можно использовать для проведения основных сельскохозяйственных работ и перевозки грузов по неровной местности на недалекие расстояния. Оборудовать конструкцию можно такими сельскохозяйственными орудиями, как плуг, борона, окучиватель, выкапыватель картофеля. В зимние месяцы к адаптеру можно присоединять скребок для уборки снега.


Основными элементами оборудования выступают: рама и сцепные устройства, а также колесная пара и сидения

Процесс производства адаптера в домашних условиях проходит в несколько этапов.

Этап #1 - составление кинематической схемы

Для обеспечения равновесия конструкции и предупреждения дополнительных перегрузок на этапе проектирования нужно составить кинематическую схему. Ее можно изготовить самостоятельно или использовать готовый вариант.


Эта схема разработана для изготовления адаптера, предназначенного для работы на мотоблоке «Нева»

Этап #2 - изготовление основных деталей

Изготавливая и собирая раму важно предусмотреть обустройство вилки со втулкой. Она необходима для обеспечения свободного поворота прицепа.


Раму конструкции изготавливают из металлических труб и уголков

Кузов конструкции изготавливают из стального листа. Высоту его бортов делают не меньше, чем 30 см.


При изготовлении стоек для колес адаптера можно воспользоваться приведенной схемой

Самый простой вариант изготовления сцепного узла конструкции – штырь длиной 15 см, который втыкают в отверстие дышла П-образного мотоблочного «фаркопа». Недостатком такого варианта является быстрая изнашиваемость: под действием свободно вращающегося прицепа быстро разбиваются отверстия для сцепки. Для уменьшения износа П-образную цепку желательно удлинить.

Под самодельным адаптером для мотоблока подразумевают обычную тележку, оснащенную парой колес, удобным сиденьем и надежным креплением.

Без такого приспособления нельзя работать на приусадебном участке, осуществить быстрое рыхление почвы. Обычный переезд на мотоблоке невыполним без адаптера.

Вот что можно сделать, подсоединив удобное сиденье к мотоблоку:

• окучивание;

• перекапывание;

• перевозку грузов или урожая;

• в зимнее время убрать снег.

Купить сейчас подобное навесное оборудование - не проблема. Как насчет того, чтобы соорудить адаптер для мотоблока собственноручно? Про подробное изготовление самодельного адаптера для мотоблока далее.

Адаптеры для мотоблока, какие они бывают?

1) С подъемным рычагом. Данная модель облегчит управление, передвижение по площади.

2) Для перевозки груза. Адаптеры оснащены специальными кузовами с максимальной нагрузкой.

3) Короткое или длинное дышло. Короткий вид для легкого мотоблока, длинный - для тяжеловесного агрегата.

4) Телескопическое дышло. В данной конструкции предусмотрена регулировка ширины.

По типу конструкции

1.Адаптер с рулевым управлением.

Этот вид подразумевает жесткое соединение с мотоблоком. Рулевой привод выполнен в качестве отдельного узла.

Причем пара колес, выполняющая роль рулевого привода, может устанавливаться впереди или сзади. Каждый ориентируется под собственные предпочтения. Расположение рулевого привода еще связано с запчастями, повседневным использованием.

Особенность в управлении. Манипулировать «домашним» трактором с самодельным адаптером не сложнее, чем квадроциклом.

2.Адаптер с подвижным соединением.

Речь идет о вертикальной оси. Где соединение между прицепом и мотоблоком подвижное.

Такой конструкцией сложнее управлять, но создавать подобный модуль намного проще своими руками. При повороте требуется больше усилий. Крепление модуля бывает также переднее и заднее.

Даже примитивная конструкция мотоблока нуждается в распределении нагрузок. Поэтому советуют сиденье в модуле расположить рядом с ведущей осью. Под весом водителя колеса мотоблока будут прижаты к грунту, что исключает пробуксовку в процессе движения.

Как сделать адаптер для мотоблока своими руками

Адаптер — это простая конструкция, имеющая обычное сиденье с тележкой, установленное на одноосную раму.

Вот что чаще всего берут в работу из подручных материалов:

• металлические уголки;

• обрезок металла для опоры ног;

• профиль квадратного сечения;

• два садовых колеса;

• любой сварочный прибор;

• инструменты для слесарных работ;

• сталь для кузова (если запланирован в конструкции).

Для расчета нагрузки необходимо ознакомиться со схемой, представленной ниже, еще до начала работы:

Схема ниже для работы над самим модулем:


Очередность работы выполняется по следующему принципу:

1) Сбор рамы. Для подвижности необходимо оснастить данную конструкцию вилкой и втулкой.

2) Сварка кузова. Понадобится сталь, устойчивая к коррозии. Рекомендуемая высота борта не менее 30 сантиметров.

4) Соединение с подвижным блоком.

6) Косметические работы.

Работа с важными частями конструкции адаптера

Сцепка.


Готовая конструкция для сцепки - это несколько отрезков квадратного профиля и обычная круглая труба для «контакта».

Этот отрезок трубы, который идет на соединение, должен оснащаться зажимным болтом. Активная часть сцепки смазывается солидолом, чтобы избежать качения и быстрого износа.

Есть два вида сцепки:

1. Одноэтажная;

2. Двухэтажная.

Колеса.


Квадратный профиль соединяется сваркой под углом в 90 градусов. Та часть узла, которая расположена горизонтально, оснащается осью для крепления колеса от садовой тачки.

Простая инструкция

Берем в основу профильную трубу, длиной не более 1,7 метра. На нее приваривается перпендикулярно полуметровый профиль. Эту короткую часть конструкции оснащаем стойками для колес. Между основной осью и колесом разница в 30 сантиметров.

Потом нужно закрепить раскосы для жесткости. Сваркой соединяют главную трубку и втулки колес. Жесткость рамы будет на максимуме.

Все элементы для конструкции с рулевым управлением

1. Основание рамы. Не предусмотрены упругие элементы. Может быть мостовой, осевой, портальной, поворотной.

2. Соединение для оборудования. При расположении самого адаптера сзади.

3. Устройство сцепки. В любой конструкции это самая уязвимая часть. Главная задача - обеспечение надежного соединения мотоблока с модулем, устойчивость. Когда есть рулевое управление, сцепное устройство выполняют жестким. По степеням свободы рассчитана на поворотную или скручивающую.

4. Место оператора. Необходимо расположить на безопасном расстоянии. Иногда оснащается дополнительными рычагами для управления активной частью.

5. Устройство руля на жесткой сцепке. Разрешается применение старого рулевого управления от автомобилей.

Все размеры и расчеты основаны на визуальной составляющей или на физических данных оператора. Конкретные условия не предусмотрены, поэтому увеличивать размеры самодельного устройства относительно самого мотоблока можно.

К примеру, для рамы расположение оси относительно высоты чаще делают на глаз. Важно, чтобы соблюдалась общая горизонталь конструкции.

Для справки! Лучше расположить рабочее место оператора чуть ниже горизонтали. Это обеспечит лучшую устойчивость.

Колеса все чаще располагают не на оси, а по принципу примитивной портальной подвески. Так добиваются нужного клиренса без лишних деталей. Упругих элементов не нужно, хватит шин высокого профиля. Они и обеспечат амортизацию.

Народная хитрость! Чтобы обеспечить ровную поверхность на период сварочных работ, можно взять лист фанеры, ДСП. Деревянный материал потеряет первозданный вид, но рама сварится под нужными углами.

Место оператора желательно разместить так, чтобы в любом положении корпус человека был плотно прижат к спинке сиденья.

Очень удобно, когда рядом с сиденьем есть рычаги для управления. Они нужны для управления дополнительными приспособлениями.

Предположим, что на задней части самодельного адаптера есть крепления для навесного плуга или окучивателя. В работе удобнее, если дополнительный модуль будет регулироваться тягой, которая меняет высоту рабочих элементов.

Подводя итог

Заняться созданием самодельного адаптера выгодно. Очень удобно, когда под рукой еще все составляющие конструкции.

Человек получит интересный рабочий процесс и удобный адаптер по свою технику. Причем приспособление легко поставить на любой современный мотоблок, забыв о ручной обработке почвы, уборке территории. Да и перевозка мелких грузов теперь сэкономит время и деньги!

Можно приобрести адаптер для мотоблока в магазине, но если вы любите мастерить и у вас есть время, то создать его самостоятельно несложно, к тому же вы сможете значительно сэкономить семейный бюджет.

Мотоблок позволяет быстро, качественно и с минимальными усилиями обрабатывать земельный участок.

Даже если у вас небольшой земельный участок, то выполнять все работы по его обработке вручную весьма трудоемко, намного проще и быстрее делать это при помощи мотоблока. Для того чтобы еще более упростить процесс обработки земли, придумали адаптер к мотоблоку.

Благодаря своей мобильности, универсальности и сравнительно небольшой стоимости мотоблок получил большую популярность и сейчас его можно встретить во многих частных имениях. Применение мотоблока вместе с различным навесным оборудованием позволяет быстро, качественно и с минимальными усилиями обрабатывать земельный участок и выполнять многие другие работы по дому, например: вывозить мусор, убирать снег и т.д.

Виды адаптеров

Применение адаптера позволяет превратить обычный мотоблок в маленький трактор.

Адаптер для представляет собой тележку на колесах, которая крепится к мотоблоку и ускоряет время работы.

С его помощью намного проще и быстрее выполнять такие работы, как посадка и окучивание. Для этого следует прикрепить плуг или плоскорез, другое необходимое оборудование. Если вы будете ходить за мотоблоком, то скорость выполнения таких работ будет невысокой и вам будет физически тяжело.

Прикрепив адаптер к мотоблоку, вы сможете значительно ускорить такие работы, так как их можно будет выполнять со скоростью до 10 км/ч.

Сам адаптер представляет собой тележку на колесах, которая крепится к мотоблоку. Если сделать механизм для подъема навесного оборудования, то управлять процессом будет еще проще. Длина дышла будет зависеть от вида выполняемых работ.

Схема некоторых заводских моделей предусматривает установку телескопического дышла, что очень удобно, но сделать такое в домашних условиях будет достаточно сложно. Удобно, когда есть возможность регулировки ширины колеи, так как при выполнении различных работ она требуется разная.

Создаем адаптер самостоятельно

Сделать адаптер для мотоблока своими руками – задача, которая под силу любому домашнему умельцу.

Для создания простой конструкции вам понадобятся такие материалы:

  • профильные трубы;
  • швеллер шириной 10 см и длиной 40 см;
  • сцепной узел;
  • подшипники;
  • колеса;
  • сиденье;
  • сварочный аппарат;
  • крепежные элементы.

Сначала от трубы отрезают два отрезка длиной 1,7 и 0,5 метра, короткая труба приваривается к концу длинной строго перпендикулярно. Это будет основание для стоек колес. Необходимо обозначить высоту стоек, от оси она должна составлять 30 см.

Втулки для колес можно сделать на токарном станке или приобрести в магазине, на них крепят подшипники и колеса, а потом соединяют с центральной трубой при помощи раскосов.

Обычно раму делают размером 0,4 х 0,4 метра, но можно сделать и другого размера, чтобы была возможность установки навесного оборудования; к задней части рамы приваривают швеллер. Для соединения боковых труб используют болты.

Чтобы была возможность поднимать оборудование, можно сделать рычаг. Он должен иметь три колена: 20, 30 и 75 см. Самостоятельно сделать сцепной узел сложно, поэтому его лучше приобрести. Он должен быть качественным и прочным, так как на него ложатся большие нагрузки.

Осталось приварить к раме опору и установить сиденье, после этого можно цеплять адаптер и проводить его испытания.

Дополнительные устройства к адаптеру

Если вы проживаете в сельской местности или в частном доме, то хорошо знаете, что кроме обработки земельного участка во дворе всегда найдется много другой работы. Чтобы ее облегчить и ускорить, во многих случаях можно использовать мотоблок с адаптером с применением следующих дополнительных устройств:

  1. Самосвальный кузов.В качестве кузова лучше всего подойдет обычная садовая тачка на колесах. При установке самосвального кузова сначала необходимо выдвинуть раму вместе с задним мостом, потом проушины рамы и тачки совместить и вставить фиксаторы. Ручка тачки крепится при помощи захватов к раме.Когда вы прибыли на место и вам надо опрокинуть кузов, то запор, что держит ручку, открывается и все содержимое кузова вываливается на землю.
  2. Бульдозерный отвал.Если у вас мотоблок средней или большой мощности, то его можно использовать для выполнения бульдозерных работ, например для очистки дорожек от снега или для выравнивания грунтовой площадки.Крепление кронштейна для отвала надо выполнять при помощи болтов, установка проводится на лапы двигателя. В качестве штанг используют уголок размером 50 мм, его длина может быть 40-55 см, все зависит от типа и размера мотоблока, штанги при помощи болтового соединения крепят к кронштейну.Для создания отвала можно использовать листовой металл толщиной 1-2 мм. Тело отвала изгибают под прямым углом, изнутри приваривают 4 стойки в виде треугольника. Они нужны в качестве ребер жесткости, а также выполняют функцию дополнительных режущих поверхностей.

    Стойки отвала крепят к штангам, при этом надо следить, чтобы к земле отвал был расположен вертикально, а к агрегату параллельно. Нижнюю часть отвала обшивают жестью, чтобы отвал не уходил в землю, после чего крепят нож шириной 10 см. Работать таким отвалом можно как с применением адаптера, так и без него.

  3. Навесные грабли.Основой данного устройства служит гребенка от старого комбайна. Если вы не смогли ее достать, то можно сделать самостоятельно. К уголку шириной 6 см крепят стальные зубья, которые делают из прута диаметром 10 мм. По бокам уголка приваривают кронштейны в виде стальных полос толщиной 4 мм и шириной 40 мм. На кронштейн крепят пластину и к ней монтируют стояк, он сделан из квадрата 10 х 10 см при толщине стали 3 мм. Если вы решите использовать такие грабли вместе с адаптером, то надо будет предусмотреть механизм их подъема.

Как видите, сделать своими руками простой адаптер для мотоблока несложно, и для этого не требуется наличие специальных знаний или оборудования. Все материалы, необходимые для его создания, можно найти у себя во дворе или приобрести в ближайшем строительном магазине.

Если вы захотите сделать более сложную модель, то сейчас можно найти большой выбор готовых чертежей данного устройства или его можно разработать самостоятельно.

Работа на земельном участке с мотоблоком, зачастую отнимает много сил, из-за неудобства. Поэтому, многие дачники, чтобы облегчить себе работу, прибегают к помощи разной дополнительной технике. Одним из видов такой техники, является адаптер к мотоблоку. Конечно, его всегда можно купить в магазине, но, если Вы задались вопросом, как сделать адаптер для мотоблока своими руками, эта статья для Вас.

Делаем адаптер для мотоблока своими руками

На данный момент, существует несколько разновидностей адаптера, как правило, их конструкции схожи, и представляют собой, крепящеюся к задней части мотоблока приспособу с удобным сиденьем.

Адаптер изготавливается из квадратного металлического профиля, длиной от 160 до 180 см. Поперек это профиля, приваривается еще один, размером 50-60 см, в зависимости от того, какая колея Вам нужна, (к ней крепятся стойки для колес). Высота стоек до оси колеса от верха до оси колеса адаптера может быть от 25 до 40 см, в зависимости от конструкции.

Далее к основному металлическому профилю и втулкам колес привариваются раскосы, они так же служат ребрами жесткости. Их длина зависит от угла наклона относительно всей конструкции и других параметров. Затем, рассчитывается и так же сваривается конструкция рамы, к которой будет крепиться навесное оборудование. Боковые направляющие этой конструкции, крепятся к колесным стойкам с помощью болтов.

После этого к основной раме приваривается рычаг управления, имеющий три колена, размерами 35, 55, 20 см. Чтобы увеличить прилагаемое усилие, к рычагу, крепится еще один рычаг, но уже размерами 80 см.

Сиденье адаптера, крепится на опору приваренной к центральному металлическому профилю. Как видите, сделать адаптер к мотоблоку своими руками, не так уж и сложно.

Назначение адаптера

Здесь, я думаю все понятно, существует достаточно большое количество работ на земле, которое легче, быстрее и удобнее делать имея адаптер. А работая с таким навесным оборудованием как почвофреза, так вообще, безопаснее.

Схема конструкции адаптера к мотоблоку

Адаптер для мотоблока, представляет собой некое прицепное устройство, сделанное на раме и имеющее два колеса. Конструктивно, адаптеры делятся на несколько видов, по простому, они могут быть простыми и более сложными. Основными видами, считаются универсальные, это те, которые способны перевозить грузы и выполнять обработку почвы, и простые, способные выполнять только обработку почвы.


Для мотоблоков различной мощности, применяются разные адаптеры, на мало мощный, устанавливается адаптер с коротким дышлом, на мощный, с длинным. Так же, универсальные адаптеры, оснащены дополнительным функционалом, увеличение колеи, подъем навесного оборудования и т.д.

Адаптер для мотоблока своими руками чертежи и размеры

Ниже, приведены чертежи и размеры, а так же материалы необходимые для изготовления адаптера к мотоблоку сложной конструкции.

Что понадобится при изготовлении адаптера

- Металлический уголок

- Листы металла для опор для ног

- Квадратный металл. Профиль

- Два колеса

- Сварочный аппарат

- Ручные инструменты


Ниже, приведена кинетическая схема, которая поможет обеспечить равновесие конструкции, и избежание дополнительной нагрузки. Чертеж ниже показывает схему мини трактора, сделанного из мотоблока Нева.


Двигатель силового агрегата (2), приводящий во вращение передние колеса (1), передает крутящий момент через цепь (3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на задний мост (6), приводя во вращение задние ведущие колеса (7).

- При изготовлении рамы, нужно не забыть про устройство втулки и вилки, для обеспечения свободного поворота прицепа.

- Кузов адаптера к мотоблоку, изготавливается и стального листа, а борта кузова, должны быть высотой не менее 30 – 35 см.

- Сиденье устанавливается на балку приваренной к основной раме при помощи болтов. Расстояние о начала рамы до сиденья, должно составлять 80-90 см.

- Проверка роботоспособности всего механизма.

Дополнительные чертежи простого адаптера

Ниже, чертеж одного из самых простых в конструктивном плане адаптеров.



К раме, изготовленной из квадратной профилированной трубы размером 50*50 мм и толщиной 2 мм, приварены:

- Механизм сцепки;

- Упор для ног в виде перпендикулярно установленной трубы;

- Стойка с установленным на него сиденьем;

- Квадратная труба того же сечения, для установки колес;

Чертежи ключевых узлов адаптера

Механизм сцепки . Выглядит как сварная конструкция, вставленная в основную раму и закрепленную болтами. Состоит из наваренных друг на друга двух отрезков квадратной трубы и отрезка обычной «водной» трубы калибром 1 -1,5 дюйма.


В трубу, вставлен не до конца, зажатый болтом, шток с наваренным самодельным тройником. Шток смазан солидолом и обеспечивает поворот тройника по оси, для обеспечения эффекта качения при передвижении по неровной почве.

Узел крепления колес . Конструкция состоит из двух отрезков трубы, сваренных перпендикулярно. Горизонтальный отрезок вставляется в трубу крепления и скрепляется болтом. На вертикальной части закрепляют (на подшипниках) ось с колесом.


Другие узлы адаптера не столь важны, и мы их рассматривать не будем.

Адаптер для мотоблока Нева

Чертежи и размеры для разных мотоблоков, могут изменяться в зависимости от конструктива. Так для популярных моделей мотоблоков Нева, МТЗ, ОКА, самодельные адаптера могут значительно отличаться.

Сделав самодельный адаптер к мотоблоку, использовав с ним различные виды навески, можно не только облегчить работу, но и значительно повысить производительность.

Подборка видео: адаптер для мотоблока своими руками

Самодельный адаптер к мотоблоку

Полноприводный адаптер АМПК 500

Похожие статьи

Передний адаптер для мотоблока

Мотоблок применяется для таких задач, как обработка почвы, перевозка грузов, уборка территории от снега и т.п. Некоторые владельцы дополнительно устанавливают передний адаптер для мотоблока. Это позволяет повысить функциональность техники, снизить степень участия оператора в рабочем процессе.

Виды адаптеров к мотоблоку

Механизм – это конструкция, изготовленная из рамы, двух колёс и сиденья. В некоторых случаях адаптеры укомплектовываются дополнительными органами управления. Все адаптеры, в зависимости от способа крепления, к мотоблоку можно разделить на два вида – с рулевым управлением или подвижным шарниром. В первом случае рама конструкции жестко крепится к мотоблоку. Колёсные механизмы устанавливаются на поворотные кулаки. Изменение направления движения осуществляется путем поворота рулевого колеса в нужную сторону. Во втором случае механизм соединяется с мотоблоком с помощью подвижного шарнира. Изменение направления движения осуществляется смещением адаптера в сторону относительно продольной оси мотоблока.

Учитывая место расположения, адаптеры к мотоблоку бывают двух видов:

  1. Передний. Устройство крепится к передней части мотоблока. Это обеспечивает удобство в управлении.
  2. Задний. Изделие монтируется к задней части техники. Достоинством такой компоновки является возможность визуального контроля над навесным оборудованием.

Выбор вида адаптера осуществляется исходя из личных предпочтений владельца. При подборе необходимо учитывать вид работы, для которой будет использован мотоблок.

Передний адаптер хорошо подойдет для перевозки грузов, вспашки почвы и других работ, которые не требуют визуального наблюдения за навесным оборудованием.

Адаптер для мотоблока позволяет расширить работы на участке

Передний адаптер: описание и принцип работы

Передний адаптер для мотоблока с рулем – это конструкция, состоящая из рамы, сидения и двух колес. Чтобы прикрепить колесные механизмы, изготавливают переднюю балку с поворотными кулаками. Конструкция жёстко соединяется с мотоблоком с помощью резьбовых соединений. Поворотные кулаки соединены между собой поперечной тягой. Так, при повороте рулевого колеса осуществляется смещение обоих колес под одинаковым углом. Для изменения направления движения адаптер оснащают рулевой колонкой. Некоторые специалисты дополнительно оснащают изделие рычагами управления.

Область применения

Передний адаптер к мотоблоку позволяет увеличить функциональность техники. Подсоединение конструкции позволяет создать небольшой минитрактор. Отличительной особенностью такой техники является то, что оператор во время работы сидит. Это снижает степень усталости человека при длительном использовании устройства. Наличие дополнительных органов управления позволяет переключать передачи, изменять количество оборотов силового агрегата и останавливать технику, не вставая с кресла. Мототрактор может перевозить различные грузы, можно подключить такое навесное оборудование, как плуг, прицеп, лопата-отвал и т.д.

Популярные модели

На рынке представлен широкий выбор изделий разных производителей. При выборе необходимо учитывать совместимость адаптера с мотоблоком определённой марки. Это позволит подобрать устройство, отвечающее определенным требованиям. Особой популярностью пользуется адаптер для мотоблока Нева от производителей КТЗ и Forza. Они отличаются надежностью и большим сроком эксплуатации. Возможно подключение изделий к технике от других производителей.

Стоимость конструкции зависит от различных факторов, таких как: тип материала, наличие дополнительных рычагов управления, степень функциональности и т.д. Можно не только купить передний адаптер к мотоблоку, но изготовить его своими руками.

Как самостоятельно сделать адаптер

Чтобы изготовить передний адаптер для мотоблока своими руками не требуется наличие специализированных знаний и опыта. Работу сможет выполнить человек, имеющий минимальные технические знания и необходимые приспособления. Во время сборки потребуется использование сварки. При отсутствии навыков в проведении сварочных работ и соответствующего оборудования можно обратиться в мастерскую. Квалифицированные сварщики выполнят работу в строгом соответствии с предоставленными чертежами.

Материалы и инструменты

Для изготовления переднего адаптера для мотоблока с рулевым управлением своими руками потребуется наличие таких заготовок и деталей:

  1. Металлические изделия. Вид материала выбирается в зависимости от индивидуальных предпочтений владельца. Для сборки может быть использована профильная труба, уголок, швеллер и т.д.
  2. Кресло. Есть возможность самостоятельного изготовления сидения или подобрать уже готовое от автомобиля.
  3. Колёса. Подбирают модели небольшого диаметра. Можно использовать колеса от скутера или легкового автомобиля.
  4. Поворотные кулаки. Некоторые специалисты используют цапфы от автомобиля. Преимуществом такой конструкции является наличие ступиц, которые по своим креплениям подходят к колесам.
  5. Рулевая колонка. Хорошо подойдёт механизм от автомобиля.
  6. Сварочный аппарат. Можно использовать сварку любого типа, предназначенную для соединения металлических заготовок.
  7. Дрель. Сверла подбираются индивидуально для каждого случая, исходя из диаметра крепёжных элементов
  8. Углошлифовальная машина. Необходима для резки металлических деталей.
  9. Гаечные ключи и крепежные элементы.
  10. Средства индивидуальной защиты. Для безопасного проведения рабочего процесса следует использовать защитные очки, перчатки, специализированную одежду и т.д.

Список инструментов и материалов может отличаться, подбирается индивидуально для каждого случая.

Порядок сборки

Перед тем как сделать передний адаптер для мотоблока с рулевым управлением, необходимо нанести на бумагу подробный чертеж. На него наносятся все габаритные параметры и места расположения деталей. В процессе работы необходимо строго придерживаться заранее составленного чертежа. Это позволит изготовить конструкцию без возникновения непредвиденных ситуаций. Размеры переднего адаптера для мотоблока отличаются в зависимости от таких факторов, как: диаметр колёс, размер колеи мотоблока и др. Можно подобрать готовый чертеж и доработать его под определенные потребности.

Первоочередно изготавливают основание адаптера. Для этого сваривают профильные трубы, уголки или швеллеры. На раме отмечают места для крепления передней балки, рулевой колонки и сидения. При необходимости устанавливают кронштейны для монтажа оборудования и соединения конструкции с техникой. При изготовлении переднего адаптера для мотоблока в виде переломки, на данном этапе следует предусмотреть установку шарнирного соединения. В процессе изготовления основание оснащают элементами, предназначенными для крепления органов управления. Это могут быть рычаги, педали, рукоятки и т.д.

Адаптер можно изготовить самостоятельно

После сборки основания изготавливают переднюю балку. Расстояние между центрами колес должно соответствовать колее мотоблока. Переднюю балку устанавливают на раму. Лучше использовать для этого подвижный кронштейн, позволяющий балке перемещаться в вертикальной плоскости. Такая конструкция позволит снизить нагрузку на раму при движении по пересеченной местности.

Поворотные кулаки колесных механизмов соединяют между собой поперечной тягой. На основание устанавливают колонку. При монтаже механизма лучше не использовать сварочный аппарат. Установка колонки на крепежные элементы позволит демонтировать её при необходимости для проведения ремонтных мероприятий. После монтажа колонки устанавливают сиденье оператора. Для этого используют заранее подготовленный кронштейн. Его можно изготовить из труб небольшого диаметра. В зависимости от личных предпочтений владельца дополнительно может быть установлен кузов для перевозки груза, отвал для очистки снега и другое оборудование.

Установка адаптера

Монтаж конструкции не представляет сложности. В зависимости от способа крепления процедура по монтажу может отличаться. В процессе установки важно следить за надежностью соединения рамы адаптера с мотоблоком. Это необходимо для предотвращения самопроизвольного отсоединения при движении.

Советы по эксплуатации

При правильном использовании заводской или самодельный адаптер прослужит длительное время. В процессе эксплуатации следует придерживаться нескольких правил:

  1. Следить за состоянием подвижных частей.
  2. Своевременно производить смазку шарниров.
  3. Надёжно закрепить конструкцию при подключении к мотоблоку.

Адаптер дает возможность сделать работу с мотоблоком комфортной и расширить его функциональность. Наличие сидения и дополнительных рычагов управления позволяет снизить степень физических усилий оператора, прилагаемых в процессе эксплуатации техники. Можно приобрести как готовую модель, так и сделать конструкцию своими руками.

Facebook

Twitter

Вконтакте

Google+

Адаптер для ходьбы своими руками: простые и сложные варианты

Работа на земле, будь то рыхление, копание или окучивание, требует много времени и сил. Поэтому многие садоводы, чтобы разгрузить работу по обработке земли, приобретают вспомогательную технику - культиваторы. С помощью этого универсального агрегата можно выполнять множество различных операций, начиная от уборки территории и обработки земли до транспортировки собранного урожая и любых грузов. Но пропалывать, лопать или просто убирать снег и мусор без насадки-адаптера невозможно.Специально оборудованный грузовик с сиденьем, превращающим мотоблок, минитрактор, в магазинах стоит довольно дорого. Сделать переходник для мотоблока своими руками - вполне посильная задача, реализовать которую будет хозяин, при наличии технического творчества.


  • Видеоинструкция с примерами и полезными советами
  • С помощью этого приспособления вы можете упростить использование культиватора. Потому что он действует как мост, связывающий агрегат с другими функциональными элементами: насадками для посадки и окучивания картофеля, плугами, плугом… С помощью монтажной фурнитуры можно автоматизировать огородо-садовые работы.Например, при использовании техники с навесным оборудованием можно увеличить рабочую скорость с 5 до 10 км / ч.

    Есть несколько типов переходников. Вся конструкция крепится к задней части мотоблока, оборудованного удобным сиденьем.

    Некоторые модели имеют рычаг для подъема, что значительно упрощает механизм управления и передвижения агрегата на объекте. Другие адаптеры, помимо сельскохозяйственных работ, также могут использоваться для перевозки грузов. Они оснащены особым кузовом.В зависимости от функциональных значений адаптеры могут иметь короткое или длинное дышло. Модели с короткими стойками предназначены для работы с легкими мотоблоками, а с длинными - с более тяжелыми агрегатами.

    На рынке представлены и модели с телескопической штангой, и те, в которых можно регулировать ширину колеи.

    Адаптеры крепятся к культиватору с помощью одинарной усиленной муфты, состоящей из двух частей: первая часть предназначена для крепления оборудования к агрегату. А второй действует как регулируемый переходник между оборудованием и его подъемным механизмом.Для увеличения количества одновременно применяемых пистолетов адаптеры оснащаются универсальной двойной навеской.

    Простая модель адаптера - металлический каркас. Он изготовлен из трубы прямоугольного сечения длиной 1,7 метра. К одному концу трубы приваривается перпендикулярная труба длиной 0,5 метра, которая будет служить основой для крепления стоек под колеса адаптера. Высота самих стоек от оси колеса и до верха - 0,3 метра.

    Для изготовления конструкций можно использовать колеса, снятые с садовой тележки. Устанавливать их можно на втулки, что на обычном токарном станке довольно просто. Готовые к износу подшипники скольжения подходящего размера

    Затем к центральной трубе и втулке колеса переходника необходимо прикрепить приварными скобами. Длина зависит от угла наклона относительно конструкции. Адаптер квадратной рамы также можно использовать любого размера. В нашем случае это рама 0,4 × 0,4 м. Для устройства крепления к заднему торцу рамы приваривается стальной швеллер No.10 длиной 0,4 метра. Сборка и соединение боковых трубок конструкции выполняется при помощи болтов.

    К раме также приварен рычаг управления. Имеет три «колена» длиной 20, 30 и 50 см. Для увеличения усилия на рычаге регулировки оборудован дополнительный рычаг длиной 75 см. Узлы сцепления конструкции можно приобрести в магазине или изготовить самостоятельно. Независимо от того, будет ли муфта серийного образца или самодельная, особое внимание следует уделить ее надежности.От его качества зависит продолжительность эксплуатации навесного оборудования.

    Сиденье размещается на металлической опоре, которая приварена к центральной трубе. Адаптер готов к работе.

    Для изготовления многофункционального устройства необходимо подготовить:

    • Трубы и уголки стальные;
    • Листовая сталь;
    • Два колеса;
    • Комфортное сиденье;
    • Сварочные аппараты и инструменты.

    Этот адаптер является многофункциональной моделью.Его можно использовать для выполнения основных сельскохозяйственных работ и перевозки грузов по пересеченной местности на короткие расстояния. Конструкцией оснастки может быть сельскохозяйственный инвентарь, как плуг, борона, окучник, картофель вегапамил. В зимние месяцы к адаптеру можно прикрепить скребок для уборки снега.

    Основными элементами машины являются: рама и дышло, а также колесная пара и сиденья.

    Процесс изготовления адаптера в домашних условиях проходит в несколько этапов.

    Этап №1 - подготовка кинематической схемы

    Для обеспечения равновесия конструкции и предотвращения дополнительных перегрузок на этапе проектирования необходимо создать кинематическую схему. Есть возможность сделать самостоятельно или использовать готовый вариант.

    Данная схема предназначена для изготовления адаптера, предназначенного для работы на мотоблоках «Нева».

    Этап №2 - изготовление основных деталей

    При изготовлении и сборке рамы важно обеспечить расположение заглушек с втулкой.Необходимо обеспечить свободное вращение прицепа.

    Каркасная конструкция изготовлена ​​из металлических труб и деталей.

    Корпус выполнен из стального листа. Высота сторон не менее 30 см.

    При изготовлении стоек для колесного адаптера можно использовать следующую схему

    Самым простым способом изготовления сцепного элемента, пальца длиной 15 см, который воткнут в отверстие дышла, является П-образный мотоблан «фаркоп». Недостатком этого варианта является быстрая амортизация: под действием свободно вращающегося прицепа быстро выламываются отверстия для навески.Для уменьшения износа П-образную форму цепко желательно удлинить.

    Видео мастер-класс по изготовлению поворотного агрегата мотоблока:

    Шаг 3 - установите сиденье

    На кепке каркаса переходника двутавровой балки, отступив на 80 см от переднего края, закрепите сиденье. Крепится болтами. Адаптер готов. Осталось только проверить работоспособность МФУ.

    Для продления срока службы и повышения привлекательности конструкции все металлические части необходимо покрасить.

    Связанные с контентом

    Поездка на мотоблоке своими руками

    Делириум становится реальностью, трехколесный велосипед своими руками.

    Андрей КАТКОВ, Читинская обл.,
    Краснокаменск

    Горшки сжигают не боги: «Титаник» построили профессионалы, а трехколесный велосипед способен создать любитель.

    Однажды в отпуске я наткнулся на толпу зевак и протиснулся сквозь нее. Увиденное натолкнуло на мысль: здесь снимают фантастический фильм! Мне в голову не влезло то 3-х колесное желтое чудовище, к которому меня прижала толпа. настоящий. Претенциозный бородатый мужчина, обладатель этого чуда техники, позволил мне, сумасшедшему, сфотографироваться за штурвалом своего вертолета.В тот летний день моя спокойная жизнь закончилась.

    Через месяц я привез в гараж запорожец, который только что купил за 3000 рублей, а точнее то, что от него осталось после 23 лет жестокой эксплуатации. Бедному человеку осталось жить меньше суток.

    С машины оторвали кузов, переднюю подвеску и прочий хлам. трайку это не нужно. Осталось: двигатель с коробкой передач, детали задней подвески, тормоза, привод сцепления, часть проводки и поролон от сидений.

    Строительство началось издалека.от поиска танка от М-72 и фонариков от ГАЗ-51. А поскольку он намеревался построить сразу два трайка, он собрал два комплекта. И понадобилось аж 20 фонариков! Как я их искал, полированные и хромированные. отдельная история: я потратил на них больше месяца кропотливой работы. Видимо, подспудно затягивал простую и понятную работу. Я не мог определиться, как подойти к главному: где и как лепить мотор. Но как только купил литые задние колеса, в голове созрел план.И когда я разложил рычаги задней подвески Запорожца, колеса и двигатель на полу в гараже, все окончательно хоть и схематично встало на свои места. Я часами сидел карандашом над листками бумаги и рисовал эскизы рамы, траверсы, тормозных механизмов. По скорости рисования я мог бы посоревноваться со струйным принтером (ну может с маленькой струйкой). Расчистил все близлежащие свалки от подходящих железок, купил сварочный полуавтомат, кучу «болгарок», сверл и прочего инструмента.Потом побежал на завод к токарям и фрезерным станкам. Сначала они с трудом понимали, чего я от них хочу. Вскоре были готовы задняя часть трайка и передняя вилка. когда работа замедлилась: кадр не хотел становиться таким, каким я его себе представлял. Но время застоя не прошло зря. мозги мучались творчеством, руки перебрали мотор и коробку передач. И тогда рамка «созрела».

    Друг помог мне проложить проводку. Топливный бак мотоцикла остался поддельным, а настоящий я спрятал под пассажирским сиденьем.Однако оказалось, что для аккумулятора места не осталось. Вернее было, но под ногами у пассажиров. где проходит тяга переключения передач. Как быть? Обогнул стержень вокруг батареи с буквой П. и горжусь этим трюком!

    Каркасы сидений гнуты из водопроводных труб. Сверху приклеил поролон с сидений Запорожца и все это увез в Китай (к счастью, он рядом), где местные умельцы обтянули кресла кожей. В Китае купил фары, рули, пневмосигналы, «кенгурин», передние амортизаторы, кофры.

    Глушители собрал сам. Корпус. из нержавеющей стали, труба. из китайских перил, решетки. от воздушного фильтра КАМАЗ, наконечники. Не знаю почему. Выхлоп звучит довольно глубоко. Педальный узел и зеркала тоже самодельные. Рулевое колесо гнутое из нержавеющей стали. Приемник для сигнала тоже. выдерживает 10 атмосфер! Но нервы после гудка не всем выдерживают.

    Еще музыку поставил. Спереди в противотуманные фары встроены динамики.Установил задние динамики в кофры. И, конечно, не забыл про сабвуфер. Головное устройство МР-3. флеш-плеер. Все это я подключил к мощному усилителю. Вечером трайк подсвечивается неоновым светом.

    Трайк впервые выехал из гаража самостоятельно. Чувство. невыразимо! Все заработало, все включилось и переключилось. Там, где он ехал, царила суматоха: все сигналили, уступали, уезжали в сторону (кого загнали на бордюры).осмотреть беспрецедентный в наших краях аппарат. Остальные кричали. настойчиво пытался узнать, сколько я купил трехколесный велосипед. Сколько бы они ни говорили, что это домашнее, им казалось, что они понимающе улыбаются: «Не наливай. «. Даже когда опознали в двигателе двигатель от «Запорожца», все равно не поверили.

    И мне нужно было зарегистрировать трайк в ГИБДД и получить номера. Чертежи самодельных узлов, расчет рамы, фотографии и технические характеристики отправлены в Центр сертификации автотранспортных средств в Серпухове.Через полтора месяца пришел ответ: автомобиль соответствует техническим требованиям и может быть допущен к эксплуатации на дорогах общего пользования. Регистрация в ГИБДД прошла быстро. Безумная идея сбылась!

    Летом 2006 года на международном мотопробеге «Лицом к океану» во Владивостоке мой аппарат занял первое место в категории «Самый крутой трайк».

    Общие данные: сухой вес. 390 кг ■ длина. 3780 мм ■ основание. 2630 мм ■ высота сиденья. 600 мм ■ общая высота.1290 мм ■ ширина. 1580 мм ■ дорожный просвет. 220 мм ■ объем бензобака. 40 л. Двигатель. МЕМЗ 968 ■ рабочий объем. 1197 см3 ■ диаметр цилиндра x ход поршня. 76 x 66 мм ■ мощность. 40 л.с. ■ карбюратор. ВАЗ-2101 ■ подача топлива. топливный насос ■ воздушный фильтр. ВАЗ-2101. Трансмиссия: ЗАЗ. Шасси: каркасное. самоделка ■ передняя подвеска. рычаг самодельный ■ задняя подвеска. ЗАЗ. Тормоза: передние. гидравлический, китайского производства ■ задний. ЗАЗ. Шины: перед-3,25-19 ”■ зад. 225 / 60-15 ”. Электрооборудование: генератор. 350 Вт (ЗАЗ) ■ фары и другое светотехническое оборудование.с разных мотоциклов.

    Внедорожник из мотоблока своими руками

    Как сделать из мотоблока вездеход? Очень просто, смотрим фото, на котором подробно показана конструкция вездехода на шинах низкого давления, сделанного из обычного мотоблока.

    Вездеход - незаменимая техника как грибника-рыболова, так и охотника. На такой технике намного проще добраться до заветных мест рыбалки и охоты, и вам не нужно таскать на себе всю технику, ее можно погрузить на вездеход.

    Не каждый может позволить себе купить вездеход, но каждый при желании может сделать это своими руками.

    Для изготовления самоделок понадобится мотоблок или культиватор. Чем мощнее на нем двигатель, тем быстрее проедет вездеход. Этот мотоблок оснащен бензиновым двигателем «Субару» мощностью 6 л.с., и этой мощности вполне достаточно.

    Стандартные колеса мотоблока будут слишком маленькими, поэтому придется делать колеса большего размера.Для этого можно использовать камеры от грузовиков, у этого вездехода есть камеры от ГАЗ-66. Для таких фотоаппаратов нужно сделать самодельные колеса, как показано на фото.

    Вам также понадобится сделать тележку. адаптер для мотоблока. Прикрепляем сиденье и багажник для перевозки грузов и оборудования на тележке.

    В самой конструкции мотоблока ничего менять не нужно. Крутящий момент передается от двигателя на редуктор и на ось с парой колес.Мощности мотоблока хватит на перевозку одного человека и небольшого груза.

    Шины низкого давления значительно увеличивают проходимость мотоблока, он едет как настоящий вездеход по грязи, болоту, снегу и льду. Единственное, на что нужно обратить внимание, так это на колесные камеры, они очень легко прокалываются. Некоторые мастера оборачивают фотоаппараты еще одним слоем резины или рукавов для пожарных рукавов. В общем, здесь можно поэкспериментировать и улучшить свой вездеход.

    Понравилась идея? Вот еще один самодельный вариант. вездеход из мотоблока с гусеницами на колесах.

    Как сделать каракат из мотоблока своими руками

    Даже самый простой вариант караката способен развивать скорость до 70 км / ч, легко преодолевать любые бездорожья и выдерживать все возложенные на него нагрузки. Все эти функции он сможет выполнять за счет прочного подвеса, который легко сделать из стальных труб, соединенных петлями и сваркой.

    Для изготовления такого агрегата не нужны дорогие материалы. Осталось лишь немного подстроиться под манеру вождения этого транспортного средства.

    Рассмотрим, как сделать каракат из мотоблока своими руками. В процессе создания караката можно выделить следующие этапы:

    • Изготовление каркаса. желательно использовать мотоблок средней или большой массы (мотоблок «Нева» - лучший вариант для изготовления такой техники), с его помощью вы получите качественный трехколесный или четырехколесный вездеход. .Некоторые конструкторы в качестве рамы используют запчасти от мотоцикла Урал или ИЖ.
    • Конструкция подвески и заднего моста. Подвесная конструкция состоит из двух частей, соединенных петлями. По желанию разработчика возможна конструкция передней и задней подвески, обеспечивающая их высокую независимость.
    • Изготовление и установка колес - самая дорогая и самая длинная собираемая часть караката.
    • Большинство мастеров не покупают готовые диски, а используют самодельные изделия - шины и камеры низкого давления (предпочтительно использовать эти изделия от грузовиков: Урал, КамАЗ или от их прицепов).
    • Установка двигателя и систем (тормоз, сцепление, вывод продуктов сгорания).

    Перед сборкой караката необходимо составить примерный чертеж предлагаемой конструкции. Примеры схем показаны на фото ниже. Построить трехмерную модель караката можно в различных 3-D пакетах, например, в программе КОМПАС-3D v18.

    Перед полноценным использованием на бездорожье изготовленное устройство необходимо протестировать.Во время теста могут проявиться некоторые недоработки конструкции, а также можно будет оценить качество управления и комфорт езды.

    Как сделать каракат и другие самоделки из мотоблока

    Многие спрашивают, как своими руками сделать каракат из мотоблока. Теперь мастера стараются модернизировать любую попавшуюся технику и делать что-то необычное. Таких людей с каждым годом становится все больше. Особенно часто умельцы пытаются построить вездеходы, одним из видов является каракат, который строится из обычного мотоблока.

    Самодельный квадроцикл из мотоблока

    Кроме караката из мотоблока, из мотоблока можно построить и самодельный квадроцикл, представляющий собой четырехколесный безопасный и маневренный мотоцикл.

    Главное, чтобы он был укомплектован качественным мотором.

    Но стоит помнить, что самодельный квадроцикл будет достаточно маневренным и выносливым, как и его оригинал, но по скорости будет намного ему уступать.

    Самый простой двигатель для квадроцикла - мотоблок.Процесс трансформации мотоблока в квадроцикл осуществляется в 3 последовательных этапа:

    Чтобы создать хороший квадроцикл, нужно составить его предварительный чертеж. Особого внимания заслуживает полный привод 4х4. Примеры рисунков приведены ниже.

    Трехколесный велосипед от мотоблока

    Рассмотрим, как сделать из мотоблока трехколесный велосипед. Создание такого транспорта будет совсем немного отличаться от постройки квадроцикла.Единственное, в качестве рамы можно использовать самокат или мотоцикл, а сам мотоблок будет располагаться под сиденьем водителя или сразу за ним. Точно так же конструкция трайка.

    Трехколесный велосипед - это любое трехколесное транспортное средство, от велосипеда до автомобиля, а трехколесный велосипед - это трехколесный мотоцикл. В то же время некоторые специалисты утверждают, что «трицикл» переводится с американского английского как «трехколесный велосипед».

    Последовательность изготовления трехколесного велосипеда с двигателем от мотоблока аналогична вышеприведенным схемам караката и квадроцикла.Есть несколько функций:

    • Оптимальное размещение двигателя перед задними колесами примерно под сиденьем водителя.
    • Силовая конструкция представляет собой раму мотоцикла, которую необходимо дополнить усилениями для жесткости конструкции и большего простора.
    • В качестве переднего колеса можно оставить стандартное от мотоцикла. Для задних колес от скутера идеально подходят.

    Примеры чертежей трехколесных велосипедов показаны ниже.

    Багги от мотоблока

    Багги - небольшое, достаточно легкое транспортное средство, предназначенное для езды по бездорожью.В современном мире существует множество различных модификаций таких устройств.

    Есть еще багги с мотоблоком. Багги своими руками создают не так часто, как рассмотренные выше агрегаты. Поскольку багги больше похож на автомобиль, чем на квадроцикл, для его создания потребуются более специализированные детали.

    Для его создания вам понадобится:

    • труба;
    • колеса от прицепов, тележек, самокатов, мотоциклов с коляской или квадроциклов;
    • ступицы колес, рулевое колесо, задний мост, тормозной диск;
    • руль, рулевая рейка;
    • тормозная система;
    • пружины, амортизаторы;
    • Мотоблок
    • ;
    • посадочных мест.

    Близость схемы багги к автомобильной конструкции накладывает определенные трудности. При изготовлении багги вам придется самостоятельно собрать и настроить тормозную систему, разобраться с конструкцией подвески и привести колеса в движение. Для правильной сборки и изготовления багги следует составить предварительный чертеж модели. Пример чертежа показан ниже.

    Сам процесс изготовления напоминает предыдущие самодельные изделия.

    Так можно использовать обычные культиваторы.Всего несколько дополнительных деталей, немного хитрости, смекалки и фантазии, и вы сможете своими руками делать всевозможные квадроциклы, не боящиеся оврагов, холмов и даже болот.

    Какой транспорт вы бы предпочли делать своими руками?

    Минитракторы. Самоделка из мотоблока

    Изготовление минитрактора «на глаз» или даже по готовым чертежам, как правило, подразумевает необходимость доработки после первых испытаний. Не все можно исправить только болгаркой и сваркой.

    Часто возникает необходимость в дополнительных токарных или фрезерных работах. Часто дизайн, который идеально смотрится на бумаге, после изготовления оказывается непригодным для использования.

    Для тех, кто хочет создать из мотоблока самодельный минитрактор, но не имеет опыта проектирования, есть доступный вариант. приобрести готовый комплект для переоборудования. Это недешево, но все его компоненты производятся на заводе. Они проверены и точно согласованы друг с другом и с силовой установкой.

    В этот комплект обычно входят: рама с креплениями для двигателя; безопасное сиденье; подножки с управляющими манипуляторами; передняя балка с рулевыми тягами, ступицами колес и тормозными дисками; защитные крылья для колес; насадка для ручного подъемника.

    Владелец, купив такой комплект, может самостоятельно разобрать свой мотоблок на составляющие и по схеме смонтировать все детали на новой раме.

    Вложения

    Покупать мотоблок без навески или с одним плугом для вспашки и переворачивания слоя почвы в большинстве случаев нецелесообразно.Набор дополнительного оборудования позволяет значительно расширить возможности агрегата.

    В этом случае его можно использовать для посадки и уборки корнеплодов, для обработки междурядий и окучников, для скашивания сена, ворошения и уборки. Прицепная тележка с сиденьем позволяет перевозить грузы.

    Зимой мотоблок можно оснастить передним скребком и использовать его для уборки снега с дороги. Все оборудование можно приобрести, а не использовать разные самоделки.Например, для мотоблока «Нева» производитель выпускает достаточное количество навесного оборудования.

    Хормейстер идет за первой поездкой

    Однако часто владельцы все же переделывают его под себя. У кого-то заводская навеска недостаточно мощная и не выдерживает нагрузок, у кого-то не хватает регулировок, чтобы настроить ее на работу в определенных условиях, а третьи просто привыкли делать инструмент самостоятельно.

    Самодельный мотоблок

    Несмотря на то, что в продаже имеется достаточный выбор (по цене и мощности) малой механизации, в быту иногда встречаются оригинальные самоделки.Собрать мотоблок своими руками с нуля сможет далеко не каждый. Однако человек, знакомый с техникой, имеющий в своем распоряжении необходимое оборудование и комплектующие, может сделать это сам. В некоторых случаях такие конструкции могут даже составить конкуренцию заводским образцам.

    Материалом для изготовления самоделок обычно являются детали бывших в употреблении мотоциклов и разного рода металлолом. Двигатель можно использовать даже от бензопилы Дружба. Есть умельцы, предпочитающие приводы для мотороллеров.Такие моторы имеют хорошее принудительное охлаждение и могут длительное время эксплуатироваться в условиях нагрузок даже на минимальных оборотах.

    Мотоблок. доступная механизация для полевых работ

    Решить проблему обработки сада можно с помощью мотоблока и приставки к нему. С помощью таких устройств можно на достаточно высоком уровне обеспечить вспашку и обработку почвы, подготовку ее к посадке основных культур, а также уборку урожая. Это экономит время и трудозатраты, поскольку ручная перекопка и прополка даже шести акров огорода - непростая работа.

    При работе в ограниченном пространстве и при большом количестве различных культур на стройплощадке оператор должен хорошо владеть двухколесным приводом. Петли для мотоблока своими руками изготавливаются с учетом опыта их использования в конкретных экономических условиях. Несмотря на то, что такие конструкции имеют непрезентабельный вид, они обеспечивают выполнение основных задач.

    Самодельный мотоблок своими руками

    Комплектное оборудование не всегда подходит для бизнес-условий.Чтобы не отрезать постоянно отдельные детали, не приваривать ребра жесткости для усиления конструкции или дополнительные кронштейны для креплений, все можно сделать самостоятельно.

    Даже плуг и дисковый окучник изготавливаются мастерами в домашних условиях. Для этого недостаточно одного желания, рисунка и материала. Потребуется дополнительное оборудование: газовый резак, сварочный аппарат, болгарка и практические навыки работы с ними.

    Самоделки для мотоблока своими руками можно сделать из запчастей от старых автомобилей.Прицеп можно сделать с использованием заднего моста от «легкового автомобиля». Если выбросить коробку передач и соединить полуоси трубой, получится надежная задняя балка. Сварить каркас и обшить его жестью или доской - не проблема. Пружины можно взять от «Москвича». вы получаете надежную конструкцию с приличной грузоподъемностью.

    Самодельный скребок можно изготовить из листового металла толщиной 1-2 мм. Если приварить ребра жесткости к изогнутому по профилю листу, они могут не только убирать снег, но и использоваться как бульдозерный ковш для разравнивания почвы или перегноя.

    Преимущества минитрактора

    Мотоблок приспособлен для полевых работ, но справиться с этим может далеко не каждый. Например, пожилому человеку, не обладающему крепким здоровьем, придется затрачивать много сил при маневрировании. Еще один момент - постоянная нагрузка на ноги. Чтобы мотоблок работал с почвой, его нужно водить «за рога».

    Каждый, кто хоть раз работал с мотоблоком на вспашке, культивации или другой обработке почвы, понимает, сколько усилий нужно, чтобы им управлять.Удерживайте при рывке, направьте в колею, развернитесь, отведите назад. При этом не запутайтесь в рычагах управления и не ходите туда, куда вам не нужно. часто это работа в поте лица. Многие владельцы мотоблоков, попробовав такую ​​механизацию, продают свои агрегаты, не приспосабливаясь к управлению ими.

    Управление минитрактором - совсем другое дело. Зачем ходить по полю за машиной, тратя силы, если ею можно управлять сидя верхом.Привод такой же, скорость такая же, но все это сидит и без нагрузки. Самоделки из мотоблока обеспечивают достаточный уровень комфорта. Рычаги управления под руками, есть тормоз.

    Дополнительная колесная пара, установленная на достаточном расстоянии (1–1,2 м), обеспечивает надежную опору. Еще одним преимуществом является возможность перевозки грузов в прицепной тележке или кузове, установленном на задней ведущей оси.

    Минитракторы. самоделки из мотоблока.Самоходная от мотоблока

    Польза мотоблока для садоводов и дачников неоценима. Все-таки это не сравнится с механизацией работы с полноценным трактором. Каждый, кто имел опыт работы с мотоблоком, наверняка задумывался над тем, как улучшить свой одноосный привод.

    Некоторые мастера даже решают переделать его в миниатюрный четырехколесный трактор. В настоящее время самоделки из мотоблока можно найти повсюду.Несмотря на то, что производители выпускают к ним довольно много навесного оборудования, наши мастера видоизменяют их по своему усмотрению.

    Конструктивные особенности мотоблока

    Такой узел состоит из привода, трансмиссии, шасси и колес. Управление мотоблоком осуществляется с помощью рычагов и тяг, установленных на рулевом колесе. Для легких и средних агрегатов приводом обычно является бензиновый двигатель внутреннего сгорания. Более тяжелые мотоблоки комплектуются дизельными приводами.

    Смазка, система зажигания, газораспределения, охлаждения, подачи топлива и пусковой механизм являются обязательными. У них есть свои особенности в зависимости от типа двигателя, используемого в качестве привода мотоблока.

    Коробка передач, сцепление и коробка передач (в некоторых моделях также дифференциал) обеспечивают преобразование крутящего момента вала двигателя во вращение пары колес. Они могут быть пневматическими или утяжеленными металлическими с дополнительными проушинами для работы под нагрузкой.

    Самодельные минитракторы из мотоблока имеют сиденье и дополнительную пару колес.Их можно контролировать или управлять ими. В зависимости от конструкции мотоблок превращается в четырехколесный агрегат с приводом на заднюю или переднюю ось.

    Ходовая часть трактора

    Крепление передней колесной пары:

    • Сначала отрезается часть металлической трубы.
    • Затем на эту деталь закрепляют ступицы колес.
    • После выполнения описанных действий нужно просверлить отверстие в центре. Необходимо закрепить каркас.

    При создании задней колесной пары к оси крепится шкив, необходимый для передачи мощности от двигателя.

    Сборка рамы

    Во-первых, нужно дополнить мотоблок второй парой колес. Для этого требуются такие детали, как металлический профиль, труба и уголки. Сечение продукции следует выбирать с учетом нагрузок, на которые будет рассчитан трактор. Выбирая трубы, стоит приобретать изделия с большей толщиной стенки, так как при большем весе трактор экономичнее.

    После составления чертежа самодельного минитрактора от мотоблока все элементы нарезаются болгаркой, а затем соединяются сваркой.Скреплять детали можно как сваркой, так и болтовым соединением.

    При создании каркаса необходимо сразу создать крепление, которое позволит работать с навесным оборудованием. Крепление можно установить как на задней, так и на передней части рамы.

    Выбор мотоблока

    В отличие от мотокультиватора, минитрактор позволяет работать на большой площади. При этом такой механизм позволяет обрабатывать участок с большим комфортом, чем при использовании культиватора.

    Но стоит помнить, что агрегат должен соответствовать определенным характеристикам. Если их не учитывать, минитрактор не сможет выполнять все рабочие функции. При выборе механизма обращают внимание на следующие характеристики:

    • Мощность продукта. Чем больше площадь, которую нужно обработать минитрактору, тем больше должна быть мощность приобретаемого изделия.
    • Тип используемого топлива. Лучше приобретать устройства, работающие на дизельном топливе.Это связано с тем, что двигатели таких мотоблоков легче справляются с обработкой почвы на больших площадях. Стоит отметить, что они потребляют меньше топлива.
    • Масса. Если мотоблок приобретается для использования в качестве отдельного устройства, стоит отдавать предпочтение моделям, имеющим меньший вес. Но при выборе механизма для создания мини-трактора нужно внимательно присмотреться к моделям с большим весом, так как если машина легкая, качественно обрабатывать твердую почву она не сможет.
    • Стоимость. Выбирать самый дорогой мотоблок нет смысла, так как этот механизм приобретается в целях экономии. Многие недорогие модели подходят для постройки качественного минитрактора.

    По всем этим параметрам подходят несколько распространенных мотоблоков:

    • «Зубр».
    • «Нева».
    • МТЗ.
    • «Кентавр».

    При желании можно найти комплект для переоборудования мотоблока в минитрактор.Это позволит собрать надежную конструкцию, не ища материалов и не создавая каркас самостоятельно.

    Стоит отметить, что у мотоблока Агро есть недостаток - недостаточная прочность моста на излом. Чтобы не допустить поломки минитрактора при использовании этого мотоблока, необходимо укрепить проблемную зону. Сделать это можно, установив колесные редукторы. Прежде чем из мотоблока делать минитрактор, стоит узнать о самых распространенных изделиях, переделываемых хозяевами участков.

    Двигатель трактора и принадлежности

    Чаще всего двигатель располагается на передней части рамы, а сиденье устанавливается сзади. На месте, где будет установлен двигатель, заранее создается система крепления из металлических труб.

    Тормозная система и гидравлический клапан устанавливаются только после того, как двигатель установлен и закреплен на раме. Второй элемент необходим для крепления навесного оборудования. Если трактор будет двигаться по дорогам, на конструкцию необходимо установить габаритные огни и фары.

    Инструменты

    Для перечисленных агрегатов процесс сборки самодельных минитракторов из мотоблока одинаков, поэтому владельцы таких агрегатов могут придерживаться таких же правил.

    Перед тем, как начать, следует заранее подготовить все инструменты и подумать, какие детали понадобятся для создания трактора. Самый простой вариант - приобрести готовый комплект для таких устройств. Переделка мотоблока в минитрактор осуществляется с помощью следующих средств:

    • шлифовальный станок с дисками по металлу;
    • Электродрель
    • ;
    • сварочный аппарат;
    • крепежных изделий.

    Мотоблок «Зубр

    »

    Как и предыдущий указанный мотоблок, данный агрегат оснащен дизельным двигателем. Переоборудование мотоблока в минитрактор потребует использования следующих элементов:

    Минитрактор из мотоблока своими руками

    Несмотря на то, что обработка земли с помощью мотоблока происходит достаточно быстро, эффективнее использовать минитрактор. Но заводские модели стоят довольно дорого, поэтому многие владельцы сайтов создают такие конструкции самостоятельно.Для этого из мотоблока сделайте мини-трактор своими руками.

    Мотоблок «Кентавр

    »

    Данный агрегат относится к профессиональным инструментам, поэтому из него можно сделать трактор, который будет отличаться высокой производительностью. На такие мотоблоки устанавливаются двигатели мощностью 9 лошадиных сил.

    Чтобы сделать минитрактор своими руками, достаточно сделать металлический каркас, на котором будет закреплена вторая колесная пара. Такую продукцию можно оборудовать прицепом для перевозки различных грузов.

    Как сделать квадроцикл и трехколесный велосипед?

    Если говорить о квадроцикле, то важно знать, что это довольно мощный четырехколесный мотоцикл. У него высокая скорость, и на таком агрегате можно ездить куда угодно. Одна из самых важных частей в нем - двигатель. Именно поэтому квадроциклы и трехколесные мотоциклы, переоборудованные из мотоблоков, отлично себя зарекомендовали. Для этого можно использовать любую модель, однако лучше всего подойдут моторы от «Невы».

    Для того чтобы сделать такие приспособления своими руками, мотоблок особо переделывать не нужно.Единственное, что вам нужно обзавестись или сделать самому - это чертежи. После этого можно переходить к самой переделке.

    Работу можно разделить на несколько этапов:

    • для начала нужно развернуть колеса;
    • далее. нужно установить более мощные колеса;
    • после этого следует разобраться с рамой.

    После этого можно приступать к переделке кадра. Для квадроцикла или трехколесного велосипеда можно взять раму от байка или мотоцикла. Если его нет, то подойдут любые обрезки из водопроводных труб.Прикрепить такую ​​рамку можно двумя штифтами, используя для этого шарнирный шарнир.

    Далее можно приступать к установке колес. Во-первых, вам нужно определить, какие диски вы можете использовать. Лучше всего подойдут диски, взятые из автомобиля. Необходимо брать резину с низким профилем, чтобы она плотнее прилегала к самим дискам.

    Изменив таким образом мотоблок, в итоге можно получить прекрасное устройство, которое может передвигаться по любой дороге, а затраты будут совсем небольшими.

    Другие варианты доработки

    Кроме того, из мотоблока также можно будет сделать другую технику.Например, можно получить самосвал, пневмопривод или виброплиту. Также некоторые мастера делают из мотоблока погрузчик или снегоход. Многие используют мотоблок для уборки кукурузы.

    Делаем дровокол

    Кроме всего прочего, дровокол можно сделать из мотоблока. Для этого на специальном станке нужно вырезать конус, а также резьбу. После этого уже готовый конус необходимо установить на вал, имеющий подходящие подшипники.Затем на конец вала необходимо установить фланец и звездочку. Его можно снять с руля мотоцикла.

    Конус можно закрепить на валу болтом. После этого между двигателем и самим валом необходимо установить проставку из труб, а также пару гаек. Это поможет натянуть цепь. Для того, чтобы сделать опоры для вала, можно взять опоры от Жигулей. Мотор необходимо снять от мотоблока. Благодаря этой переработанной конструкции вы легко справитесь с колкой дров.

    Советы по изготовлению караката

    Чтобы собрать самодельный каракат, для начала нужно определиться, из какой техники можно взять каркас. Идеальна рама, снятая с мотоцикла Урал. Далее нужно сделать подвеску, а также задний привод. Затем нужно с помощью уголка соединить рулевую колонку, лонжероны и специальный кронштейн.

    После этого можно приступать к креплению колес. Брать резину можно с таких автомобилей, как «Урал» или «КамАЗ». Последний - мотор от мотоблока, а также все дополнительные системы.необходимо соединить тормоза и сцепление, а также взяться за систему выхлопа.

    После сборки обязательно протестировать изготовленный каракат. С помощью такого самодельного вездехода можно легко проехать даже по заболоченным местам.

    Переделка мотоблока в квадроцикл, каракат и другую технику

    • Какие материалы могут понадобиться?
    • Как сделать квадроцикл и трехколесный велосипед?
    • Советы по изготовлению караката
    • Как правильно сконструировать минитрактор?
    • Делаем дровокол
    • Прочие варианты доработки
    • Снегоход
    • Моторизованный тягач
    • Экскаватор
    • Мотобур
    • Лебедка моторная

    Создатели мотоблоков даже не знали, во что их могут превратить народные умельцы.И последний постарался: из обычных мотоблоков умели делать не только квадроциклы, но даже снегоходы и трехколесные велосипеды.

    Экскаватор

    В результате переделки такая техника получится достаточно компактной и удобной. Однако, чтобы справиться с этой работой, сначала нужно сделать чертежи. Вся работа с чертежами должна выполняться очень детально. это значительно облегчит дальнейшую работу. После этого можно заняться самим дизайном. Для начала нужно сделать каркас, можно швеллер.После этого нужно прикрепить балку (до 11 метров) к каркасу. Пружины и пружины не нужны. Для более простого варианта можно использовать самодельную ось, на которую крепятся колеса. В результате получилось шасси. Далее с помощью специального станка необходимо расточить все механизмы, которые необходимы для передвижения, а также кронштейны и крепления гидроцилиндров.

    Когда все детали куплены, можно приступать к сборке. Затем необходимо через кардан соединить вал отбора мощности мотоблока, а также масляный насос.После этого нужно подключить всю гидравлику шлангами высокого давления. Способствовать. Готовую конструкцию необходимо покрасить, а также смазать все детали, после чего ее необходимо опробовать в работе.

    Как правильно сконструировать минитрактор?

    Разбивка мотоблока на минитрактор осуществляется в несколько этапов. Для начала нужно заняться каркасом. Он изготовлен из прочного металла, который разрезается на куски необходимой длины, а затем сваривается.Когда рама готова, можно приступать к сборке ходовой части.

    Если мотор поставить спереди, то ширину для колес можно оставить такой же, как у мотоблока. Для того, чтобы прикрепить колеса к спине, вам понадобится дополнительная ось. Изготавливается необходимой длины, для этого подходит обычный отрезок трубы, главное, чтобы подходила ширина. Втулки и подшипники необходимо устанавливать на концах трубы. Затем на них можно установить колеса.

    Если двигатель решено разместить сзади, то ширину колес необходимо увеличить, иначе минитрактор не будет иметь необходимой балансировки. Итак, с мотоблока нужно снять его колеса, после чего нужно сделать мост немного шире.

    Для управления минитрактором можно взять ручки от мотоблока. Однако это сделает переделанный трактор похожим на мотоцикл, и управлять им будет немного неудобно.Для удобства лучше установить штатную рулевую колонку.

    Самоходная косилка с приводом от JUNK!

    Сиденье водителя может быть изготовлено из каркаса санок, который необходимо сварить. Кроме того, нужно не забыть поставить фары, а также габариты. После полной сборки минитрактора обязательно смазать все детали, а также обкатать.

    Из всего этого следует, что практически каждый человек, даже немного знакомый с техникой, может превратить мотоблок в мини-трактор.

    Моторизованный тягач

    Иногда, покупая заводской мотобуксировщик, приходится сталкиваться с множеством недостатков. Поэтому чаще всего их делают своими руками. Они оказываются достаточно прочными, если использовать для этого мотоблок. Такая конструкция отлично справится со своей задачей, а также позволит сэкономить топливо. Кроме того, к такой конструкции можно будет прикрепить отсеки, чтобы складывать необходимые инструменты.

    Советы по изготовлению караката

    Чтобы собрать самодельный каракат, для начала нужно определиться, из какой техники можно взять каркас.Идеальна рама, снятая с мотоцикла Урал. Далее нужно сделать подвеску, а также задний привод. Затем нужно с помощью уголка соединить рулевую колонку, лонжероны и специальный кронштейн.

    После этого можно приступать к креплению колес. Брать резину можно с таких автомобилей, как «Урал» или «КамАЗ». Последний - мотор от мотоблока, а также все дополнительные системы. необходимо соединить тормоза и сцепление, а также взяться за систему выхлопа.

    После сборки обязательно протестировать изготовленный каракат. С помощью такого самодельного вездехода можно легко проехать даже по заболоченным местам.

    Советы по изготовлению караката

    Чтобы собрать самодельный каракат, для начала нужно определиться, из какой техники можно взять каркас. Идеальна рама, снятая с мотоцикла Урал. Далее нужно сделать подвеску, а также задний привод. Затем нужно с помощью уголка соединить рулевую колонку, лонжероны и специальный кронштейн.

    После этого можно приступать к креплению колес. Брать резину можно с таких автомобилей, как «Урал» или «КамАЗ». Последний - мотор от мотоблока, а также все дополнительные системы. необходимо соединить тормоза и сцепление, а также взяться за систему выхлопа.

    После сборки обязательно протестировать изготовленный каракат. С помощью такого самодельного вездехода можно легко проехать даже по заболоченным местам.

    Мотобур

    Многие рыбаки больше не хотят ловить рыбу с помощью обычной сеялки, поэтому некоторые из них решают переоборудовать мотоблок, который не нужен зимой, в ледоруб.Для этого не нужно будет прилагать особых усилий. Вам просто нужно переставить колеса «Жигулей», а также сделать насадку для приведения дрели в движение. Тогда можно смело отправляться на рыбалку. Летом мотоблок снова будет использоваться по прямому назначению.

    Какие материалы могут понадобиться?

    Для переделки мотоблока понадобятся простые инструменты, а также чертежи. Только когда все необходимое окажется под рукой, можно приступать к переделке.

    Необходимых инструментов:

    Как прикрепить культиватор к райд-косилке

    • набор ключей, а также сверла;
    • Электродрель
    • ;
    • сварочный аппарат;
    • болгарский;
    • различных элементов крепежа;
    • Набор отверток
    • .

    Моторизованный тягач

    Иногда, покупая заводской мотобуксировщик, приходится сталкиваться с множеством недостатков. Поэтому чаще всего их делают своими руками. Они оказываются достаточно прочными, если использовать для этого мотоблок. Такая конструкция отлично справится со своей задачей, а также позволит сэкономить топливо. Кроме того, к такой конструкции можно будет прикрепить отсеки, чтобы складывать необходимые инструменты.

    Делаем дровокол

    Кроме всего прочего, дровокол можно сделать из мотоблока.Для этого на специальном станке нужно вырезать конус, а также резьбу. После этого уже готовый конус необходимо установить на вал, имеющий подходящие подшипники. Затем на конец вала необходимо установить фланец и звездочку. Его можно снять с руля мотоцикла.

    Конус можно закрепить на валу болтом. После этого между двигателем и самим валом необходимо установить проставку из труб, а также пару гаек. Это поможет натянуть цепь.Для того, чтобы сделать опоры для вала, можно взять опоры от Жигулей. Мотор необходимо снять от мотоблока. Благодаря этой переработанной конструкции вы легко справитесь с колкой дров.

    - передний, задний, гусеничный и рулевой адаптеры, размеры и чертежи адаптера «АПМ» и «КТЗ-03»

    .

    Содержимое

    1. Характеристики
    2. Классификация
      • стандарт
      • Агрегаты с колесом
      • Передний адаптер Мотоциклы
    3. модель
    4. Как сделать переходник для мотоблока «Нева»?
    5. универсальное устройство
    6. рекомендаций

    Уход за приусадебным участком требует невероятных физических усилий, а потому без аксессуаров не обойтись.С помощью мотоблока можно значительно упростить все, что нужно для работы в сельскохозяйственных угодьях, так как многофункциональные автомобили действительно впечатляют. Помимо вспашки, окучки, ухода за газоном, грузовой и зимней эксплуатации, данный агрегат может выполнять роль транспортного средства. Это возможно только за счет специального адаптера для автомобилей.

    Характеристики

    Мотоблок

    можно практиковать индивидуально, он дополняется различными вспомогательными инструментами, такими как бороны, культиваторы, косилки.Такие устройства позволяют значительно расширить возможный круг задач, с которыми может справиться мотоблок. Но в остальном вы можете использовать мотоциклы как средство передвижения, если заранее создадите для этого специальный адаптер.

    Это устройство позволяет вам чувствовать себя достаточно комфортно, чтобы получить сиденье , которое оснащено адаптером и выполняет абсолютно ту же работу, но с гораздо более высоким уровнем комфорта.

    По сути, структура адаптера относительно примитивна. Он похож на тележку, на которой закреплены различные элементы:

    • Муфта крепления мотокультиватора и переходное устройство для навесного оборудования;
    • сиденье водителя;
    • колеса;
    • рама для крепления основных узлов;
    • Руль
    • .

    Если реконструировать мотоблок, минитрактор, можно еще больше расширить его функциональные возможности. Конечно, отождествление с минитрактором в какой-то мере символично, поскольку мощность агрегата останется прежней, как и ресурсы, используемые машиной, а точнее ее двигателем.Из солнца можно построить палатку. С такой техникой вы не будете бояться утомительных сельскохозяйственных работ под палящим солнцем. Есть возможность улучшить проходимость арта в дождливую или снежную погоду, установив отслеживаемую приставку.

    Львиная доля адаптеров имеет систему, предполагающую подключение прицепа, в которой можно перемещать грузы. Дополнительно может быть снабжен подъемной ручкой. Присутствуют 2 сцепки: одна стационарная сама «Нева», а вторая - любое навесное оборудование.Кроме того, в конструкции есть рулевое колесо, оптимизирующее маневренность.

    Узел крепления оси

    изготовлен из прочных материалов, потому что он должен выдерживать значительные заторы, ведь вы также будете ездить на машине и в дальнейшем перевозить довольно большие грузы. Агрегат можно использовать практически в любых условиях, в том числе в самых сложных.

    В специализированных магазинах можно купить мотоблок «Нева» саб в сборе до руля, либо сделать его своими руками. Тем более, что чертежей в огромной всемирной паутине предостаточно, что значительно облегчает процедуру сборки.

    Классификация

    Необходимо указать, что всего существует 3 вида переходников: стандартные, с рулевыми и передние. Рассмотрим конструктивные особенности каждого типа.

    стандарт

    Эти модификации включают конструкцию опорной рамы на основе узлов крепления, сиденье водителя, колесную базу, ось блока сцепного устройства (грейферного) с адаптером. Грубо говоря, дизайн можно обозначить, не постеснявшись назвать обычную тележку с удобными диванами, примыкающими к мотоблоку.

    Кроме того, есть возможность дополнительного агрегата всевозможного оборудования, например навесного оборудования, что повысит удобство использования механизма. В наше время переходник можно приобрести или создать самостоятельно со специальными отделениями для размещения компактных дополнительных предметов.

    Агрегаты с колесом

    Сегодня они пользуются повышенным спросом, благодаря удобству и относительно доступной цене. Мотор навешивается на трактор прицепным устройством, располагаясь в передней части адаптера.Есть отдельное подъемное устройство, которое крепится к самому разному оборудованию, навесному оборудованию интересно С задней стороны рулевого управления дополнения.

    Передний адаптер Мотоциклы

    Это устройство очень похоже на описанный выше вариант, но за ним находится сцепка. Конструкция настолько проста, что без особых усилий поддается разборке и последующей транспортировке. Часто на передние колеса устанавливаются переходники, предназначенные для увеличения производительности.

    модель

    Большим спросом пользуются несколько типов переходников.

    • «АМ 2» образца для выполнения всех видов сельскохозяйственных работ на дачных участках. Наличие специализированных рамок и аксессуаров для подвешивания инструментов дает возможность реализовать удобство и простоту использования. Удобный поворотный механизм позволяет беспрепятственно перевозить мотоциклы на территории. Размеры адаптера составляют 160х75х127 сантиметров, вес 55 килограмм, рабочая скорость не более 3 км / ч.
    • Образец «АПМ-350-1» Может использоваться как сиденье для выезда на небольшие расстояния для вспомогательного навесного оборудования: плуга, 2 окучников, картофелесажателя и картофелекопалки.Соединение представляет собой раму с 2-мя замками СУ-4. Серия оборудована педальным соединителем и рычагом для смены инструмента. Настройки адаптера равны 160х70 сантиметров при рабочей скорости в пределах 2-5 км / ч.
    • Адаптер передний "КТЗ-03" стоит за сцепным устройством. Задний вариант крепления довольно удобный. Это устройство полностью разборное, что позволяет серьезно облегчить последующую транспортировку.

    Как сделать переходник на мотоблок «Нева»?

    Прохождение

    Среднее оборудование в виде стального каркаса.Прежде чем приступить к его созданию, подготовьте чертежное устройство для мотоблока. Устройство изготовлено из профильной трубы размером 1,7 метра. К одной порции материала под прямым углом заваривают трубочку (размером 50 сантиметров). Последней составляющей является фиксатор стоек колес навесного оборудования. Высота стоек 30 сантиметров. Для самодельного адаптера Мотоциклы использовались колеса от строительных и садовых тележек. Они размещаются на ступице с подшипниковым узлом.

    К базальной трубке и рукавам сварены подкосы, длина которых напрямую зависит от степени отклонения относительно конструкции. Размеры переходника рамы - 0,4х0,4 метра. Чтобы подогнать оборудование к раме, заварили швеллер (размер - 0,4 метра). Боковые трубы сообщаются болтами. Для обработки рамы заварены третьи изгибы (размер - 20, 30 и 50 сантиметров). Для увеличения прилагаемой силы изделие оснащено ручкой (длина - 75 см).

    Hitch можно найти в магазине. Если этот механизм выполняется самостоятельно, в этом случае уделяется внимание безопасности. Седло устанавливается на металлическую основу, приваренную к основной трубе.Изготовленное оборудование готово к эксплуатации.

    универсальное устройство

    Для создания универсального адаптера понадобится:

    • уголков;
    • труб;
    • лист железный;
    • 2 колеса;
    • сиденье;
    • агрегат для сварки.

    Описывает механизм практики выполнения основных сельскохозяйственных работ и транспортировки. Выпускаемое устройство может быть укомплектовано стерней, бороной, плугом. Универсальный адаптер включает в себя раму, сцепной механизм, колеса и сиденье.

    Для достижения устойчивости конструкции и предотвращения перегрузок изначально разработано графическое представление рабочих узлов и устройств блоков механизма. При создании дизайна на заглушку и втулку необходимо обратить особое внимание. Это устройство обеспечивает беспрепятственное вращение тележки. Каркас сварен из уголков и железной трубы. Корпус можно построить из листового железа. При этом высота доски должна быть больше 30 сантиметров.

    Сцепное устройство представляет собой планку (размер - 15 см), устанавливаемую в отверстие сцепного устройства прицепа. Недостаток такой системы - быстрая поломка. Для уменьшения износа желательно увеличить муфту. Следующий этап - сборка сиденья. На раме сделан 80-сантиметровый отступ от передка. После сиденье фиксируется с помощью болтов. Следующий шаг - тестирование работоспособности устройств производителей.

    рекомендации

    Прежде чем заниматься изготовлением адаптера для автотранспорта собственными силами, желательно:

    • узнать принцип действия;
    • определить тип устройства.

    Адаптеры различаются по способу управления:

    • сцепное и навесное оборудование управляемое ручками;
    • рулевое устройство.

    Во втором случае оборудование настраивается ручкой. Для выполнения любой задачи применяется руль.

    Для выполнения трудоемких задач может быть усовершенствован промышленный адаптер.

    Сиденье желательно сделать мягким (чтобы снизить нагрузку на позвоночник).

    При самостоятельном создании устройства обратите особое внимание на:

    • толщина утюга;
    • сварных швов;
    • габаритов скорости вращения колеса и возможность изменения.

    Профессионалы рекомендуют оснастить импровизированным переходником шины и камеры большого радиуса. Подбор адаптера производится в зависимости от модели мотоблока. Многопрофильное навесное оборудование, подходящее для любой мини-техники. Остальные механизмы выполняются с функцией контроля расстояния до руля и величины расстояния между колесами каждой оси.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
