Как создать своими руками реечный дровокол, чертёж и инструкция

Современным дачникам часто приходится решать проблему, с которой наши предки сталкивались ещё с глубокой древности. Также эту проблему приходится решать и некоторым другим людям в некоторых других условиях даже в современном мире. Речь идёт о колке дров своими руками.

Это довольно важное занятие в условиях холодной территории проживания и холодного климата было неотъемлемым способом для выживания раньше. Сегодня ситуация несколько изменилась, цивилизация шагнула вперёд и будет шагать дальше обязательно. Но вопрос о том, как колоть дрова в местах, где нет городов и дрова реально нужны, остался. Вот только технические приспособления весьма упростили этот процесс и то, что нашим предкам казалось сложным – сегодня вопрос техники и уже реальность.

Также это вопрос денег, а в некоторых случаях и просто свободного времени для работы и создания необходимого чудесного оборудования своими руками. Итак, позвольте представить – дровокол. Можете увидеть его на фото.

Типы дровоколов

Чертежи этого инструмента достаточно просты и их можно найти во всемирной сети, допустим . По ним можно понять, что создать такое оборудование своими руками не так сложно. Особенно относительно других технических инструментов современности. Тем более что “аппаратура”, требующаяся для сотворения колуна не столь редка, да и в целом сама схема его проста.

В особенности будет интересно отметить, что дровоколы бывают разных вариаций, видов. Можно найти конусные, можно винтовые, есть гидравлические, реечные также. Колуны – достаточно полезная штука, и во многих из них могут соединяться необходимые элементы и детали разных видов. Хороши и эффективны гидравлические модели.

Винтовой колун, к примеру, состоит из конусного сверла, которое превосходно и позволяет резать ( так сказать, колоть ) дрова достаточно легко. Допустим, что вы не поняли из предыдущего описания насколько это простое занятие – колка дров – сегодня . Ну что ж, поэтому мы приводим здесь и видео того как обрабатывать дрова при помощи дровокола.

Конечно же, вот и для такого занятия, как обработка дров люди придумали много разных способов. Некоторые перекликаются с использованием дровокола. Рассмотрим их же поподробнее. Это :

  1. бензопила и работа с её возможностью распила полен.
  2. молот (тяжёлый), как правило, и ещё используется вместе с ним ряд клиньев (толсто обработанных).

Использование других методов

Может возникнуть вопрос : “а почему бы просто не порезать дрова бензопилой”. Это хоть и вариант, но бензопила предназначена для другого. Её устройство не подразумевает точное и качественное исполнение обработки деревянных валунов. Суть вопроса в том , что с помощью бензопилы производят именно поперечное разрезание древесины, а твёрдые и тяжёлые поленья – это из другой области.

Вопрос того хорошо ли использовать тяжёлые молоты и толстые клинья подпадает под ту же категорию ответа. Производительность такого действия, в принципе гораздо выше, нежели у работы с использованием бензопилы, но, тем не менее эффективность данный способ показывает не столь великую и ваши дела, которые вы хотите исполнить помимо колки дров придётся отложить на потом. Потому что исполнение работы с колкой использованием молота и клиньев займёт слишком много времени у вас.

Сборка дровокола

Итак, как мы уже сказали, распил дров производится с помощью винтового колуна и делать это можно крайне удивительно, прилагая минимум усилий. Принцип, который используется в данном случае заключается в совмещении детали клина с шурупом. Если вы будете использовать стальной конус с нанесённой на него резьбой, то сможете значительно облегчить своё задание и работу. Всё дело в том, что простые шурупы вкручиваются в древесину полностью и, в принципе, достаточно хорошо, но вот незадача: проблема в том, что волокна раздвигаются ну совсем незначительно и ваш кусок дерева, а это часто полено, может просто не треснуть.

Ну что ж, конус вам необходимо устанавливать на вал электродвигателя дровокола, количество оборотов у которого не должно превышать пятьсот. Мощность вашего электродвигателя должна составлять при этом около трёх, быть может, пяти кВт. В другом подходящем вполне вам (если у вас нет проблем с доставанием материалов, а они, быть может, есть ) варианте устройство составляется из простых двухручейных шкивов. Они должны быть разного диаметра плюс должны присутствовать приводные ремни. В этом случае на вал с дровокольным винтом вам необходимо будет установить некий большой шкив, а, соответственно, на вал с двигателем – малый .

Крайне важно при работе с таким оборудованием также составить, сделать и соблюдать Технику Безопасности! Ведь даже на заводах и производственных местах люди бывает совершают ошибки с такими опасными инструментами, а производительность на заводе довольно высокая и о Технике Безопасности там всегда говорят ( в большинстве случаев ). Следует помнить о том, что вы будете устанавливать станок в домашних ( или, точнее сказать, наверное, дачных условиях ) и при вашей постоянной работе с дровоколом вам нужно будет помнить о скорости в пятьсот оборотов в секунду при вращении электродвигателя. И о том, что удержать полено в руках при такой скорости достаточно проблематично.

Вы можете установить для избежания травм под винтом гидравлического, реечного или винтового дровокола недвижимую деталь. Таким образом полено не будет отскакивать. Также вы можете приспособить для электрического двигателя блок от мотоцикла ( он работает от бензина, его мощность шесть лошадиных сил ) и одновременно улучшить неподвижную деталь. Однако, для таких устройств сам электромотор не стоит делать активным и мощным, сильным, а скорость его должна составлять около 250 оборотов в секунду.

Если вы будете собирать дровокол своими силами, то при сборе элементов главной сложностью может стать доставание самой детали необходимого конусного сверла для дров. Вы, безусловно, можете его купить в магазине в реальности или заказать в интернете ( в реальности виртуальной, откуда он и выпадет в реальность настоящую прямо к вам на дом или на почту ), но если уж вы полны идеей и неудержимой жаждой собрать дровокол полностью сами, то мы можем вкратце рассказать как это сделать при помощи болгарки и самого электродвигателя, хоть лучше подойдёт и токарный станок ( он эффективнее, но у кого есть знакомый токарь?).

Этапы работ

Итак, конечно же, первым необходимым делом вам будет важно найти подходящую металлическую болванку. И тут подойдёт, в принципе, любая, но будет лучше если это будет сталь, как уже упоминалось выше она эффективнее режет дрова. И на шкив электродвигателя затем надевается металлическая болгарка, которая должна свободно вращаться. К болгарке вы подносите необходимую вам и найденную заранее болвану и начинаете обтачивать, снимать лишний материал. Сами при этом, находясь в неподвижной позе и внимательно следя за работой. Не используйте перчаток, они не предохранят вас от вращения болгарки, а только могут стянуться и зацепиться за вращающийся момент и вытащить ваши пальцы на грань, которая крайне разогнана !

Не забудьте сделать резьбу! Резьба может быть:

  1. упорной;
  2. метрической.

Но вот должна быть для таких задачей лучше упорная, метрическая будет быстро изнашиваться. Упорная же резьба и будет лучше входить в чурбак и прослужит долго.

Чтобы зафиксировать уже резьбовой конус на болту вам необходимо будет воспользоваться болтами, штифтами и, желательно, подшипниками . Если колун и конус застряли в полене, то вам нужно будет вытащить его при помощи газового ключа. Поэтому не закрепляйте чересчур ваш конус (так зазываемый резьбовой) , вам нужно будет его снимать. Периодически на него не стоит сильно давить поленом или головешкой. Если работать аккуратно, то на валу вам не понадобится снимать его часто с доработкой механизма.

Оцените статью: Поделитесь с друзьями!

техническое описание и чертёж конструкции

Без сомнений, дровокол очень полезный в хозяйстве агрегат. Тем более актуален он для жителей сёл и посёлков, которые отапливают свои дома при помощи дровяных печей.

Но совершенно не каждый может выложить за это устройство немалую сумму, тем более что при большом желании этот простой механизм можно легко сделать своими руками.

Простейший дровокол своими руками

Наиболее простую конструкцию имеют конусные дровоколы, где в основе находится металлический конус с резьбой, который вращается электрическим двигателем. Самым сложным элементом данной конструкции считается конус, его нужно будет изготовить на токарном станке. После изготовления непосредственно конуса, на нём делается упорная левая резьба.

В случае когда нет возможности заказать или сделать конус на станке, данную деталь можно сделать своими руками при помощи болгарки. При этом не нужно сильно выдерживать чёткие размеры. В этом случае просто нужно вначале насадить болгарку на шкив электрического двигателя, и равномерно срезать металл, добившись её свободного вращения.

Готовый конус надевается на вал с подшипниками необходимого размера, где в конце находится фланец со звёздочкой от колеса мотороллера. Конус с резьбой крепится на валу с помощь болта или штифта, это даёт возможность с лёгкостью убирать его с вала и выкручивать из чурбака при заклинивании.

Снятый конус, заклинивший в бревне, можно с лёгкостью выкрутить из дерева с помощью газового ключа. Если конус зафиксирован на валу намертво, то, при заклинивании, появляется необходимость снимать цепь привода, поточу что вал двигателя не всегда можно повернуть в другом направлении.

Особенности изготовления

При желании электрический двигатель можно заменить бензиновым, мощностью не меньше 7 л. с., но для конусных дровоколов лучше всего использование электромоторов мощностью не меньше 3–4 кВт, с частотой оборотов не меньше 260 в минуту.

Способ работы этого винтового дровокола очень прост. Во время вращения конус, подобно саморезу, вкручивается в бревно, раскалывая его. Работая с дровоколом, нужно быть предельно аккуратным и соблюдать правила безопасности.

Разновидности дровоколов

Все сегодня изготавливаемые дровокольные устройства делятся на профессиональные и бытовые аппараты.

Бытовые устройства имеют только лишь функцию раскола бревна. Профессиональные аппараты представляют очень сложную конструкцию, которая производит подачу древесины, торцовку по заданной длине, раскалывание и выброс колотых дров. Естественно, и цена, и производительность, и мощность этих устройств не идёт в сравнении с обычными заводскими дровоколами, и уж тем более своими руками.

По устройству подачи раскалываемой древесины дровоколы могут быть вертикальными, горизонтальными и комбинированными.

В горизонтальных аппаратах чурбак крепится на горизонтальном жёлобе. Причём, с учётом конструкции, или толкатель двигает полено к колющему ножу, или нож по направляющей движется по направлению к полену.

В вертикальных дровоколах полено подаётся вертикально, а передвигающийся нож сверху его раскалывает. Механизмы этой конструкции наиболее производительны, они занимают не такую большую площадь, но имеют и свои минусы. Так, во время работы вертикальных дровоколов нужно своими руками поддерживать раскалываемые поленья, что требует чёткого соблюдения техники безопасности.

Устройства комбинированного типа объединяют себе возможности описанных выше аппаратов и используются только на деревообрабатывающих заводах.

Учитывая источник питания, дровоколы делятся на такие виды:

  • Аппараты на тракторной тяге. Такие устройства подсоединяются к гидросистеме трактора с мощным валом отбора. Это профессиональные и мощные аппараты, которые предназначаются для работы в крупных промышленных предприятиях, лесопромышленных фермах и комплексах.
  • Дровоколы с дизельными или бензиновыми двигателями. Это очень мощные аппараты, которые используются, как правило, на лесозаготовках. Однако они подходят и для работы в загородных домах.
  • Комбинированные устройства. Некоторые модели имеют электрические двигатели или ДВС, а также приспособлены к работе от тракторного вала.
  • Дровоколы с электрическими двигателями. Это самые простейшие конструкции дровоколов. Электрический двигатель активирует гидронасос. Эти агрегаты просты в эксплуатации и обслуживании, их можно поставить почти в любом помещении.

Дровоколы с электрическими двигателями не требуют особого обслуживания и лучше всего подойдут для использования в домашних условиях. Единственным непременным условием для их работы является наличие электроэнергии.

С учётом конструкции механизма колки брёвен, дровоколы делятся на такие виды:

  1. Конусные или винтовые (мы как раз и рассказывали выше, как сделать этот дровокол своими руками). В данных устройствах роль ножа выполняет конус с резьбой, он раскалывает полено, вкручиваясь в него. С помощью такого принципа работы, можно вполне сделать дровокол своими руками, потому что он довольно прост, и не нуждается в изготовлении дополнительных механизмов. Но, для его производительной работы потребуется мощный электродвигатель.
  2. С гидроприводом. В основе этих устройств находится гидравлический насос, который приводит в действие нож-колун, он, надавливая с большой силой на полено, раскалывает его.

Также промышленные устройства различаются между собой по способу транспортировки. Чаще всего тяжёлые и крупные аппараты делаются в стационарном варианте. А вот в конструкции лёгких аппаратов предусмотрены колёса, они позволяют с лёгкостью проводить их передвигать.

Технические характеристики дровоколов

Рабочее расстояние. Этот показатель определяет, с каким размером поленьев может работать дровокол. Для бытовых нужно, чаще всего, длина поленьев не превышает размеров топки печи.

Мощность расщепления. Этот показатель определяет требуемое усилие, производимое устройством для колки поленьев. Бытовые аппараты имеют мощность 4–8 тонн. Для конусных устройств важным параметром является скорость вращения колодки. Оптимальной считается 450–650 об./мин.

Ход механизма поршня. Эта характеристика определяет расстояние, которое преодолевает поршень при выполнении работ.

Наибольший диаметр раскалываемого полена. Бытовые конструкции могут раскалывать поленья диаметром от 35 см. Причём конусные дровоколы могут раскалывать куски почти любого диаметра.

Мощность электрического двигателя. Чаще всего бытовые дровоколы оборудуются электродвигателями мощностью 1600–2400 В. От мощности двигателя, в большей степени, зависит экономичность и производительность устройства. Винтовые механизмы оборудуются трехфазными моторами мощностью 3500–4500 Вт.

Скорость передвижения поршня. Приблизительная скорость поршня во время передвижения вперёд равняется 5 см/сек, при перемещении назад – 8 см/сек.

Дополнительные возможности. Конструкция определённых моделей гидравлических устройств даёт возможность использовать 4-резцовую насадку, она существенно повышает производительность конструкции. В комплекте определённых моделей находится специальный стол, который даёт возможность увеличить рабочую высоту дровокола.

Размеры реечных дровоколов для домашнего пользования колеблются с учётом от их моделей, производительности и завода-изготовителя. Как правило, это относительно небольшие устройства.

Насколько целесообразно изготавливать дровокол своими руками, имея чертёж? Если есть все требуемые составные части (редуктор, стол, электродвигатель) и хотя бы небольшие навыки по обработке металла – то есть смысл изготовить своими руками конструкцию для домашнего использования.

При постоянной загрузке лучше всего покупать заводские дровоколы, потому как они имеют лучшую производительность и отличаются долговечностью и надёжностью.

Оцените статью: Поделитесь с друзьями!

Как сделать дровокол своими руками: чертежи, инструкции, фото

Колка дров вручную – тяжелое и утомительное занятие, ведь даже для отопления маленького дома необходимо не 5 и более кубометров дров на зиму. Поэтому неудивительно, что люди ищут различные варианты дровоколов, облегчающих эту работу. Далее мы расскажем о:

  • различных видах дровоколов;
  • их преимуществах и недостатках;
  • методике изготовления дровокола своими руками.

Какими бывают дровоколы

Все самодельные дровоколы можно разделить по способу воздействия на бревно, принципу работы механизма и типу движителя. По способу воздействия на бревно их можно разделить на:

  • снизу вверх,
  • сверху вниз;
  • горизонтальные;
  • конусные.

Основное отличие между дровоколами в способе воздействия на полено. Одни давят сверху на расположенные снизу ножи, другие наоборот, давят снизу, а ножи стоят сверху. По эффективности оба метода одинаковы, поэтому каждый выбирает тот способ воздействия, который ему проще реализовать. По сравнению с устройствами вертикального воздействия, горизонтальные дровоколы чуть менее эффективны, зато гораздо проще в изготовлении. Фактически это тот же самый вертикальный дровокол, но уложенный горизонтально. Отдельно идут конусные дровоколы, которые не колют, а разрывают дрова специальным винтом. Если у вас есть приятель-токарь или вы умеете работать на токарном станке по металлу, то вам проще изготовить такой дровокол, тем более, что он эффективно разрывает поленья любой толщины, главное, положить полено на стол.

По принципу работы механизма их можно разделить на:

  • реечные;
  • гидравлические;
  • кинетические.

Реечные дровоколы работают по принципу реечного редуктора – то есть сочетания маленькой шестеренки и рейки. Их преимущество в огромном рабочем ходе, поэтому можно раскалывать даже длинные поленья. Недостаток подобных устройств – необходимость в дополнительном редукторе, ведь передаточное число маленькой шестеренки и рейки недостаточно для формирования нужного давления. Гидравлические дровоколы выполнены на базе домкрата или гидроцилиндра, поэтому создают огромное давление и пригодны для колки поленьев любого диаметра. Устройства на базе домкратов проще и легче, но могут воздействовать на полено лишь вертикально, снизу вверх. Устройства на базе гидроцилиндра лишены этого недостатка и могут использовать любую схему воздействия на полено, но гораздо сложней в изготовлении и настройке. Кинетические устройства подходят только для воздействия сверху вниз, причем в большинстве случаев они работают на мускульной силе.

Поэтому их эффективность невелика и, они не подходят для колки толстых (60 и более см) поленьев.

По источнику энергии дровоколы разделяют на:

  • ручные;
  • электрические;
  • бензиновые;
  • дизельные.

К ручным устройствам можно отнести кинетические и домкратные дровоколы, ведь их приводит в действие мускульная сила. Все остальные агрегаты отличаются лишь типом двигателя. Электрические обходятся недорого, но работают лишь там, где есть электрическая сеть. Бензиновые и дизельные устройства обходятся заметно дороже из-за высокой стоимости двигателя, зато такие дровоколы можно использовать даже там, где нет электричества, к примеру, на даче.

Как работает дровокол

Понимание принципов работы дровокола поможет правильно выбрать тип устройства. Ведь одному этот агрегат необходим для колки толстых и длинных поленьев, почти бревен, а другому нужно колоть небольшие поленья. Кроме того, важны удобство использования и производительность, а также количество операций, которые необходимо выполнить для раскола одного бревна.

Общий принцип воздействия большинства дровоколов, за исключением тех, которые разрывают древесину винтом, одинаков. Полено помещают между статично закрепленными ножами и включают аппарат. Он прижимает полено к ножам и, благодаря огромному давлению, раскалывает его на отдельные дрова. Кинетический дровокол работает иначе – в нем нож закреплен на рычаге с пружиной, облегчающей подъем, а полено ставят на неподвижную площадку. Благодаря большой массе рычага в момент удара инерция переходит в кинетическую энергию и раскалывает полено.

Как выбирать модель дровокола

В первую очередь необходимо определиться, для чего вам нужен дровокол. Ведь для колки небольшого количества нетолстых поленьев проще всего сделать кинетический ручной агрегат, однако если нужно каждый год перерабатывать 5 и более кубометров чурок различной толщины, то лучше выбрать другую модель. После этого необходимо определиться с принципом работы и доступными материалами.

Если у вас есть доступ к недорогим или бесплатным домкратам, или гидроцилиндрам и гидронасосам, то выбирайте схему гидравлического дровокола. Если же у вас есть доступ к различным реечным редукторам, а также к шкивам разного размера и ремням, то выбирайте реечный вариант. Если ничего такого у вас нет, то лучший выбор – конусный аппарат, ведь сделать конус и собрать любой редуктор проще, чем изготавливать рейку, винтовой редуктор или искать гидроцилиндр с гидронасосом.

После этого определитесь с источником энергии. Помните, если вы хотите использовать агрегат не только дома, но и вывозить, чтобы колоть дрова в других местах, то нужно выбирать бензиновый двигатель. Он стоит ненамного дороже электромотора с редуктором, работает на любом бензине и весит немного. Дизельный мотор небольшой мощности обойдется в 3–5 раз дороже бензинового, будет в 2–3 раза тяжелей и очень привередлив к качеству топлива. Поэтому дизельный двигатель есть смысл ставить лишь на сложное устройство с большим количеством функций, например, краном для погрузки поленьев большого размера.

Дровокол —  схемы, чертежи, фото и инструкции

Ниже мы приведем чертежи и фотографии нескольких дровоколов, которые помогут вам понять их устройство, а также дадим инструкции по их изготовлению. Из них вы сможете выбрать тот вариант, который лучше других подходит для ваших условий и возможностей. Однако сначала мы разделим дровокол на составляющие:

  • нож;
  • система подачи полена;
  • привод системы подачи полена;
  • станина.

Нож – это устройство, раскалывающее древесину. В большинстве случаев это заточенная стальная пластина толщиной 10 и более мм. Для ножа важна надежность крепления к станине и возможность передвижения с места на место, чтобы изменять рабочую длину дровокола и подгонять ее под длину бревна.

Система подачи бревен – это механизмы и устройства, которые передвигают бревно по станине или иным способом насаживают его на нож. Привод системы подачи – это механизмы и устройства, которые соединяют двигатель и систему подачи, а также позволяют управлять работой системы подачи бревна.

Станина – это опора дровокола, обеспечивающая ему устойчивость в любых условиях.

Нож

Нож может быть любой формы, а угол его заточки от 40–90 градусов. Он может состоять из одной пластины или нескольких, главное условие – надежность крепления к станине, в противном случае его сорвет с места и не получится расколоть полено. Чем больше лезвий ножа закреплено на станине, тем мельче он поколет бревно, поэтому иногда делают форму по максимальному размеру бревна, в которой располагают ножи так, чтобы они кололи бревно на дрова нужного размера.

На этом фото вы видите нож из трех лезвий – одного вертикального и двух горизонтальных. Лезвия соединены сваркой, высоту установки горизонтальных ножей регулируют штифтом под станиной. Такой нож можно настроить на оптимальный размер дров (нижняя часть), а верхние дрова, при необходимости, раскалывать еще раз.

Нож этого типа не раскалывает, а разрывает древесину. Это происходит из-за конусной формы и большого крутящего момента. Такой нож с легкостью раскалывает самые толстые поленья, вне зависимости от породы дерева.

Ручной или кинетический дровокол работает как обычный топор-колун, то есть раскалывает дрова за счет кинетической энергии. Несмотря на то, что работать им легче, чем махать колуном, это все равно очень тяжелый труд, а сам аппарат с трудом раскалывает поленья толщиной свыше 50 см.

Система подачи полена

Все системы подачи делят на два вида – реечные и гидравлические. Реечные создают меньшее давление, но гораздо проще в изготовлении и быстрей возвращаются в исходное положение, поэтому за одно и то же время с их помощью можно расколоть больше поленьев. Гидравлические сложней и дороже, а также немного медленней работают (если увеличить мощность мотора и поставить более производительный насос, то их скорость работы сравнится с реечными), зато создают гораздо большее давление, поэтому лучше подходят для колки толстых поленьев. Оба вида систем подачи полена работают от любых двигателей, кроме того, домкратные устройства не нуждаются в двигателе, но их скорость работы во много раз меньше, чем обычных гидравлических.

Это наиболее дорогой вид привода, потому что вам придется купить или иным способом достать не только гидроцилиндр, но и гидронасос с блоком управления. Эти агрегаты можно снять со списанных самосвалов, бульдозеров или какой-то другой техники. Помимо затрат на покупку агрегатов, вам придется потратиться, чтобы оплатить услуги хорошего гидравлика, который сможет наладить работу этих механизмов.

В этом дровоколе полено поднимает обычный автомобильный бутылочный домкрат, который лежит в багажнике у большинства водителей. Его единственное преимущество – дешевизна и простота конструкции, однако работать им тяжело и трудно. Ведь придется качать домкрат ногой и, расколов полено, наклоняться, чтобы опустить домкрат с помощью специального крана. Кроме того, домкрат этого типа можно использовать только для колки поленьев с ровным срезом.

Такой домкрат обладает всеми недостатками описанного выше, кроме ограничения на поленья. Благодаря горизонтальному расположению и фиксаторам он легко раскалывает любые поленья.

Однако после раскола полена приходится наклоняться и вручную, с помощью специального крана, опускать шток домкрата.

Подающий механизм этого типа обеспечивает достаточное давление для раскалывания даже крупных поленьев. В неактивном состоянии рейка немного возвышается над шестеренкой, поэтому последняя вращается вхолостую. Когда рейку прижимают к шестеренке, она начинает двигаться вперед и толкает перед собой бревно. Длина зубчатой части рейки выбрана такой, чтобы толкающая часть всего устройства немного не доходила до ножа. Когда зубчатая часть рейки проходит дальше шестеренки, последняя перестает влиять на нее, ведь на гладкой части нет зубов, однако благодаря контакту с последним зубцом, не дает рейке вернуться к исходному положению. Чтобы вернуть рейку обратно, на нее перестают давить, поэтому вертикальная пружина приподнимает рейку над шестеренкой, а горизонтальная пружина возвращает всю систему в исходное состояние.

На этом рисунке вы видите, как устроен и работает возвратный механизм реечного дровокола, о котором мы говорили выше. Мощные возвратные пружины обеспечивают большую производительность дровокола, ведь он быстро раскалывает полено и еще быстрей возвращается в исходное состояние.



Привод системы подачи

Вне зависимости от типа используемого двигателя, необходим редуктор, потому что обороты вала мотора гораздо выше, чем необходимо, а крутящий момент намного меньше. Наиболее простой и поэтому популярный вид редуктора – ременная передача. Коэффициент передачи зависит от разницы диаметров шкивов на моторе и дровоколе – чем больше разница диаметров, тем сильней редуктор снижает скорость вращения и поднимает крутящий момент. При этом чем больше диаметр шкива на дровоколе, тем выше разница между удельной скоростью вращения и крутящим моментом этого шкива и такими же параметрами вала дровокола. В итоге получается двойное преобразование крутящего момента и скорости вращения.







Станина

Назначений у станины два – обеспечивать устойчивость всей конструкции и поддерживать полено, чтобы оно не выскочило или не упало с дровокола. Поэтому станину разрабатываю исходя из выбранной комплектации устройства и доступных агрегатов. Горизонтальная станина – это, чаще всего, крепкий стол (для конусного дровокола) или балка (для всех остальных типов) на четырех ножках. На станине предусмотрены крепления для ножей, ведь их необходимо периодически точить (рекомендуем это делать перед началом сезона колки дров), а также менять высоту установки для лучшего раскола больших поленьев. Станину можно сделать мобильной, в этом случае вместо ножек устанавливают два или четыре колеса с системой фиксации.

Если систему фиксации сделать невозможно, то хороший выход – опускающиеся ножки. Их можно сделать как на гидравлическом, так и винтовом приводе. Такой подход не только избавит от необходимости устанавливать тормоза, но и обеспечит максимальную устойчивость на неровных площадках. Кроме того, станина может быть навесной, предназначенной для крепления к грузовику, легковому автомобилю или трактору. Если у машины, к которой вы крепите станину, есть гидропривод или вал отбора мощности, то вы сможете использовать ее мотор в качестве двигателя для дровокола. Это снизит стоимость изготовления агрегата.

Советы и рекомендации

Невозможно дать четкие инструкции по сборке дровокола своими руками, ведь такие инструкции подразумевают доступ с одним и тем же комплектующим и инструментам. Кроме того, в интернете выложено множество видео создания дровоколов своими руками, поэтому мы дадим лишь общие советы. Прежде чем разрабатывать чертежи дровокола, который вы решили сделать своими руками, составьте список доступного вам оборудования. Много полезного можно найти в пунктах приема черного и цветного металла, а также в местах хранения списанной техники. Для создания любого дровокола вам потребуется сварочный инвертор и умение им пользоваться. Если у вас нет такого аппарата, то купите его, если не умеете им пользоваться, научитесь. Без него вы не сможете сделать нормальный дровокол.

Если вы решили сделать конусный дровокол, то обязательно учитывайте направление вращения двигателя, ведь необходимо, чтобы резьба на конусе была нарезана по ходу вращения. В противном случае конус не будет вкручиваться в древесину и разрывать ее. Если вы выбрали ременную передачу, то предусмотрите возможность сдвига двигателя, чтобы регулировать натяжение ремней. Если вы достали гидроцилиндр и остальные детали на свалке, то попросите гидравлика проверить их состояние и, при необходимости, отремонтировать. Помните – чем проще конструкция дровокола, тем проще его сделать, при этом простой реечный дровокол ничем не уступает сложному и дорогому гидравлическому аппарату при колке поленьев среднего размера. Однако для колки поленьев толщиной свыше 60 см желательно использовать конусный или гидравлический аппарат, потому что реечный не сможет создать необходимого давления.

Теперь вы знаете, как сделать дровокол своими руками, как составлять для него чертежи, а также видели фото реально работающих устройств. Кроме того, вы узнали о преимуществах и недостатках различных типов и моделей дровоколов, поэтому сможете выбрать наиболее подходящую для ваших условий комбинацию этого агрегата. Вы узнали, что нужно для составления схемы и чертежа устройства, поэтому сможете спроектировать и создать дровокол самостоятельно.

Делаем дровокол своими руками – чертежи, схемы, инструкция

Заготовка топлива для отопления дома в зимний период является важным и ответственным мероприятием. Много сил отнимается во время ручной рубки дров. Чтобы ускорить и облегчить процесс, хозяева зачастую максимально механизируют операции. В частности можно изготовить для домашнего пользования дровокол своими руками. Покупка такого аппарата потребует существенных финансовых затрат, а самодельный дровокол обойдется дешевле и будет оптимизирован под конкретные условия использования.

Качественное горение поленьев в твердотопливной печи зависит не только от породы дерева, но и от физических параметров поленьев, к которым относится:

  • длина заготовки;
  • диаметр полена;
  • форма.

Чрезмерно толстые заготовки будут долго разгораться и могут даже не полностью перегореть. Слишком маленькие и тонкие дрова быстро перегорят, не отдав достаточное количество тепла помещению. В подобной ситуации выручит собранный дровокол своими руками, чертежи, фото, инструкции для которого готовятся заранее.

Классификация оборудования

Перед тем, как сделать дровокол гидравлический своими руками либо в гаражных условиях собрать механический дровокол своими руками, стоит определиться с типом конечного устройства. В каждой конструкции имеются свои достоинства и недостатки. Однако, подобное устройство для колки дров окажется более выгодным в финансовом плане, чем приобретенное в строительном магазине.

По типу установки заготовки оборудование делится на две группы:

  • Горизонтальный тип. Бревно укладывается на станину горизонтально и перемещается вдоль своей оси по направлению к рабочему инструменту. Готовый самодельный аппарат может быть разработан с обратным действием, когда сама режущая часть внедряется в неподвижное зафиксированное бревно.
  • Вертикальный тип. В заготовку режущая часть входит вертикально. При данном позиционировании требуется фиксация бревна. В некоторых случаях это делается руками либо специальными приспособлениями.

Вертикальный и горизонтальный дровокол

  • Комбинированный тип. Встречается достаточно редко в самодельных схемах. Востребован в промышленных условиях на деревообрабатывающих предприятиях.
  • Выбирая способ, как сделать дровокол своими руками, необходимо подбирать тип привода для оборудования:
  • За счет работы бензиновых или дизельных аппаратов. Такие варианты являются наиболее распространенными из всех автономных самоделок. Они являются высокоэффективными и благодаря своей мобильности могут использоваться максимально близко к источнику сырья.
  • Дровокол механический является достаточно надежным оборудованием и применяется в случае выполнения относительно небольшого объема работ. Самодельный механический агрегат нуждается в небольшом количестве материалов, что является его преимуществом перед остальными типами конструкций.

Колун «Исуповский дракон»

  • Дровокол ручной своими руками на электротяге является стационарным. Однако, при подобной схеме исполнения пользователь получит менее производительное устройство.

Ключевым элементом в конструкции любого агрегата, включая гидравлический дровокол, изготовленный своими руками, является форма колуна – рабочей части станка. Колун бывает следующих форм:

  • Клиновая форма. Клин врезается с большой скоростью между деревянными волокнами и расщепляет заготовку на две части.

Клин буквально просверливает бревно и разделяет его на отдельные фрагменты

  • Крестообразная форма. Для работы аппарата требуется большое усилие, чтобы войти между волокнами и поделить заготовку на четыре и более частей.
  • Винтовая (конусная) форма. Рабочая часть с нарезанным винтовым профилем на конусе вкручивается между волокнами и расщепляет таким образом заготовку.

Разновидности приспособлений

Перед тем, как приступить к работе, желательно определиться с видом оборудования, которое классифицируется по нескольким признакам:

  • наличие двигателя – это могут быть пружинные колуны, независимые от электричества, гидравлика, бензиновый или электрический агрегат;
  • собственно конструкция – вертикальная, горизонтальная, смешанного типа, реечная или конусная;
  • способ раскола дров – с помощью винтовой пары, по принципу шурупа, воздействие пневматики или гидравлики.

Самый простой дровокол состоит из стационарного стола, консоли и стойки.

Простой и недорогой вариант — механический раскалыватель, он может быть как ручным, так и ножным

Для работы конусного агрегата понадобится уже двигатель с соответствующим оснащением, приводной вал и рабочий орган, соединенный с механизмом цепью или ремнем передачи.

Винтовой не колет двора, но разбуравливает их по принципу шурупа.

Для нормальной работы реечного дровокола нужны двигатель, приводной вал, цепная или ременная передача, шестерня и рейки. По самостоятельной сборке это сложная конструкция, принцип работы которой сводится к преобразованию крутящегося вала в последовательное движение рабочей части.

Реечный работает за счет поступательного движения рейки, которая и разрубает бревно

Если речь идет о небольшом объеме деревянного топлива, то с этим справится простая конструкция – механический или гидравлический дровокол. Помимо того, что сама сборка не требует исключительных знаний, они легко разбираются и работают без двигателя и сложной оснастки. Такого объема хватает для камина, бани, которой пользуются изредка, и дружеских посиделок у костра. Если же нудно заготовить дрова для отопления дома зимой или для нормальной работы теплицы на печном отоплении, механики будет недостаточно. Для этих целей покупают, как правило, бензиновые или электрические дровоколы.

Удобнее всего разделывать дрова на вертикальной установке

Механический пружинный аппарат

Наименее затратной в изготовлении является механическая схема. Усилие в ней формируется за счет пружины. Станина из металлических квадратных профилей базируется в это время на горизонтальной плоскости. Торец заготовки упирается в расположенный внизу колун.

Схема механического колуна с пружинным механизмом

Механический дровокол

Устройство состоит из нескольких элементов:

  • консоль;
  • опорный стол;
  • стойка.

ВИДЕО: Очень простой, но эффективный механический колун

Винтовые колуны

В последнее время весьма популярными стали агрегаты с конусной винтовой рабочей частью. Это связано с относительной простотой их изготовления и удобным обслуживанием. Подобная конструкция требует предварительного составления подробной схемы, чертежа либо образмеренного эскиза.

Принцип работы винтового колуна

Составными элементами ручного дровокола такого типа являются:

  • станина, сваренная из строительного металлического профиля и листового железа;
  • силовая установка в виде мотора на электротяге или жидком топливе;
  • привод цепной со звездочками и цепью или ременной со шкивами и ремнем;
  • вал с винтовым конусом, закрепленный в подшипниках качения;
  • упор для заготовки.

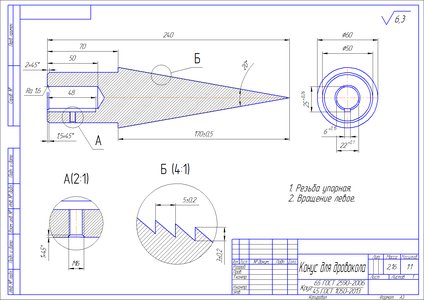

Конус изготавливается из стали марок ст45 или 40Х. Желательно готовое изделие закалить, чтобы придать ему необходимую твердость.

Чертеж ножа дровокола

В процессе изготовления и сборки необходимо руководствоваться некоторыми правилами безопасности:

  • категорически запрещено по правилам безопасности использовать насадку напрямую с мотором без понижающего редуктора, которым обычно вступает цепной привод или установленный редуктор с шестернями;
  • монтаж электрического блока должен проводиться в соответствии с основами безопасности;
  • для ременной или цепной передачи требуется защитный кожух, чтобы предотвратить захватывание приводом обшлага рукавов и пр. ;
  • оптимальной является скорость вращения рабочей части около 250 об/мин;
  • опоры вала предпочтительней крепить не сваркой, а винтами.

Схема винтового электрического дровокола

Чтобы повысить мобильность изобретения, стоит установить всю конструкцию на колеса. При этом необходимо позаботиться о наличии тормозной системы. Стоит учитывать, что при значительном снижении скорости вращения уменьшается производительность оборудования, а повышение сказывается на безопасности.

Как сделать гидравлический дровокол

Внутри гидроцилиндра рабочие жидкости способны создавать существенно большие усилия, чем это возможно для винтовых пар. В связи с этим нередко данное оборудование применяется в качестве толкателя заготовки к колуну.

Самодельный гидравлический колун

Чтобы в домашних условиях сделать самодельный гидравлический дровокол с минимальными затратами, можно использовать для данных целей гидродомкрат.

Схема реечного дровокола

Принцип работы такого устройства заключается в том, чтобы на стационарно установленное лезвие надвигать деревянную заготовку. Для этого гидравлический толкатель перемещается по направляющим из швеллеров к ножу.

Преимуществом данной конструкции перед электрической схемой является то, что во втором случае электропривод будет толкать пенек даже при высоком сопротивлении, что способно привести к сгоранию мотора. Гидравлика наращивает силу постепенно и во время достижения значительного сопротивления может оставаться на месте, не ломая конструкцию и не причиняя иного ущерба станку.

Большинство гидравлических аппаратов работает в горизонтальном виде, однако, принципиальная схема обоих типов является одинаковой. Развиваемое усилие составляет около 3-5 т и зависит от используемого цилиндра. Для бытовых условий данной мощности вполне хватает. Считается, что такой тип является более эффективным, чем винтовая конструкция.

ВИДЕО: Как сделать колун своими руками

Схема изготовления реечного дровокола в домашних условиях

Современный рынок отопительного оборудования насыщен всевозможными технологическими агрегатами нового поколения, с помощью которых достаточно эффективно можно осуществлять обогрев жилища. Но, несмотря на это, многие загородные и сельские дома обогревают с помощью дровяных печей, каминов и котлов.

Дрова также являются прекрасным сырьем для обогрева бань и саун. Однако, ни для кого не секрет, что заготовка дров является весьма трудоемким процессом. Чего только стоит нарубить большое количество поленьев!

Поэтому, чтобы облегчить этот тяжелый труд, люди начали придумывать и использовать различные механические приспособления, к которым смело можно отнести и реечный дровокол. Стоит также отметить, что конструкция реечного дровокола достаточно простая, а принцип действия несложный и понятный.

Исходя из этого, смело можно сделать утверждение, что такой вид устройства для рубки дров вполне можно сделать своими руками.
В этой статье мы расскажем о том, как изготовить реечный дровокол своими руками, а также дадим рекомендации, касающиеся выбора необходимых для этого материалов.

Что собой представляет, из каких элементов состоит

Устройство, в котором бревно раскалывается на чурки путем механического воздействия на него колуна, называется дровоколом.
Отличительной особенностью реечного вида этого агрегата является то, что колун прикреплен на специальной направляющей рейке.

Конструкция реечного дровокола состоит из следующих основных компонентов:

  • мощная станина;
  • двигатель, который приводит в действие механизм;
  • зубчатая рейка и шестерня;
  • режущий элемент в виде колуна;
  • шкивы, которые находятся на первичном и вторичном валах;
  • рычаг управления устройством.

Как сделать винтовой дровокол своими руками: https://6sotok-dom. com/instrumenty/vintovoj-drovokol.html

Как функционирует

Принцип действия этого вида устройства заключается в следующих важных моментах:

  • запускается привод двигателя;
  • бревно подается по желобу на режущую поверхность;
  • нажимая рычаг, зубчатая шестерня сцепляется с направляющей рейкой и начинает двигать толкатель бревна к колуну;
  • бревно раскалывается на поленья;
  • нарубленный пиломатериал убирается;
  • рычаг управление возвращается в исходное положение.

Совет: чертеж можно подобрать в зависимости от наличия материалов.


После выполнения этого цикла операций реечный дровокол готов к следующей рубке.

Технология изготовления своими руками

Чертеж дровокола (нажмите, чтобы увеличить)

Как видно из описания конструкции и принципа работы, дровокол этого вида вполне можно смонтировать своими руками.

Но чтобы выполнить качественно работу, результатом которой станет эффективный агрегат, прежде всего, необходимо придерживаться следующего ряда рекомендаций:

1. Выбор чертежа.
На сегодняшний день существует множество схем конструкции реечного агрегата. Благодаря такому источнику как интернет, можно подобрать себе чертеж, который будет оптимально подходить вам.

2. Подготовка материалов.
После детального изучения схемы дровокола нужно приготовить все необходимые материалы. Для этого нужно осмотреть все, что есть в наличии в домашнем хозяйстве, а недостающие материалы необходимо докупить.

Как изготовить ручной садовый бур своими руками: https://6sotok-dom.com/instrumenty/ruchnoj-bur-svoimi-rukami.html

3. Сборка станины реечного дровокола.
Важным конструктивным элементом реечного агрегата является несущая рама, поэтому к ее монтажу нужно отнестись достаточно внимательно и ответственно.

Наиболее оптимальными материалами для рамы являются следующие виды металлических изделий:

  • двутавр;
  • швеллер;
  • уголок необходимой толщины;
  • профильная труба.

Совет: если вы рассчитываете, что дровокол должен быть передвижным, то нужно позаботиться о том, чтобы в конструкции были предусмотрены колеса, а также их надежная фиксация.

Реечное зацепление

4. Монтаж конструктивных элементов дровокола.
Следующим этапом монтажа является установка толкательного механизма бревна. При этом важно понимать, что его установка должна происходить строго в соответствии с выбранным чертежом.

Для удобства использования реечного дровокола можно установить следующие дополнительные элементы:

  • тепловое реле для агрегатов, для которых приводом является электродвигатель;
  • защитная муфта для повышения уровня безопасности;
  • колун лучше выбирать четырехрезцовой формы, таким образом, бревно сразу же можно будет разделять на четыре чурки.

Описание разновидностей садовых измельчителей: https://6sotok-dom.com/instrumenty/sadovyj-izmelchitel.html

Совет: желательно оборудовать реечный дровокол горизонтальным механизмом укладки, который представлен в виде желоба. Благодаря этому, можно достичь, оптимальное передвижение бревна к колуну, или, наоборот, в зависимости от выбранной конструкции.

И в заключение хочется отметить еще один немаловажный момент: при работе с реечным дровоколом всегда нужно соблюдать технику безопасности, в противном случае, можно навредить себе, и серьезно вывести из строя только созданный агрегат. В этой статье мы попытались изложить максимальное количество рекомендаций и советов для того, чтобы созданный вами агрегат для рубки дров значительно облегчил ваш труд. Надеемся, что информация, изложенная в статье, будет для вас достаточно полезной.

Ниже, мы предлагаем Вам посмотреть видео о том, как сделать реечный дровокол своими руками:

Оцените статью: Поделитесь с друзьями!

Чертежи и инструкция по изготовлению дровокола своими руками |

Большинство отопительных приборов стоят довольно много, поэтому люди стараются использовать печи и твердотопливные котлы. Для их работы нужно много деревянных поленьев, заготовить которые не так легко. Чтобы упростить эту задачу, можно сделать своими руками дровокол. Это простое и полезное устройство поможет ускорить и выполнить работу с минимальными затратами сил.

Общие сведения

Перед тем как составлять своими руками чертежи дровокола и начинать изготавливать это устройство, необходимо определиться с конструкцией. Готовое изделие должно отвечать всем требования безопасности и иметь стандартные технические характеристики.

Разновидности конструкций

Все существующие модели дровоколов делят на промышленные и бытовые. Первые используют для заготовки большого количества поленьев, которые должны иметь определённые размеры, а вторые — для раскола чурок в домашних условиях и запасания древесины на зиму.

Также производят устройства с горизонтальным и вертикальным расположением деревянной заготовки. Обе модели применяют только в тех случаях, когда невозможно разместить в помещении стандартные изделия.

Основная классификация колунов:

  1. В форме лома. Это приспособление представляет собой металлический стержень, длина которого может достигать нескольких метров. На его конце располагается заострённый конус, а с противоположной стороны — держатель. Раскалывают поленья путём резкого удара острого конца о деревянную заготовку. Приспособление используют только для заготовки небольших объёмов топлива, так как лом обладает низким КПД.
  2. Цилиндрический. Такое изделие имеет небольшие габариты, поэтому легко транспортируется или перемещается вручную. Оно обладает низкой производительностью и используется только при заготовке дров для бани или камина. Внешний вид цилиндрического колуна представляет собой каркас, к которому прикреплено лезвие. При этом его острая часть направлена вверх. Полено помещают в середину конструкции и ударяют по нему кувалдой. В результате этого действия лезвие разделяет заготовку на 2 или 4 части.
  3. Пружинный. Такой дровокол считается одним из наиболее эффективных, поэтому его часто используют в домашнем хозяйстве. Рабочая часть приспособления, закреплённая на балке, выполняет роль режущего инструмента, который разделяет полено на несколько равных заготовок. Она амортизируется пружиной, что позволяет прикладывать намного меньше усилий.
  4. Гидравлический. Принцип работы этого устройства основан на передаче энергии от бензинового или электрического двигателя на гидроцилиндр. В результате этого рабочая жидкость попадает в стержень, перемещающий заготовку к установленному лезвию. Главное достоинство такого дровокола заключается в создании большой нагрузки (до 10 т) на полено. Кроме этого, устройство отличается плавностью хода и высоким КПД.
  5. Винтовой (конусный). Это приспособление имеет рабочую деталь, выполненную в виде конуса. Она ввинчивается в полено и разделяет его на необходимое количество частей. Существует несколько разновидностей винтовых колунов, которые отличаются лишь способом передачи энергии от двигателя на рабочую деталь.
  6. Реечный. Принцип действия дровокола основан на методе функционирования зубчатой передачи. Устройство отличается экономичностью, продолжительным сроком службы и высокой степенью надёжности.

Специалисты разделяют дровоколы и по виду тяги. Классификация позволяет отсортировывать устройства и обращать внимание только на нужную категорию.

Виды изделий:

  1. Электрические. Из названия следует, что такие колуны работают от электродвигателя. Они просты в работе и не требуют частого обслуживания.
  2. Бензиновые. Такие дровоколы отличаются большой производительностью. Это связано с их работой на бензиновых двигателях: они более мощные, чем электрические.
  3. На тракторной тяге. Рабочий цилиндр устройства соединяют с гидросистемой трактора. Такое решение позволяет увеличить мощность, а также скорость работы.
  4. Комбинированные. В большинстве случаев эти дровоколы используются в промышленных целях. Существует два основных вида таких устройств: сочетание тракторного гидропривода и бензинового двигателя, а также комбинация электродвигателя с тем же приводом.

Технические характеристики

Самодельный дровокол должен отвечать таким же требованиям, что и заводское изделие. Чтобы добиться этого, необходимо изучить технические характеристики различных моделей и стараться достичь похожих параметров в изготавливаемом колуне.

Важные технические данные:

  1. Мощность расщепления. Этот параметр отличается для каждой конкретной модели, поэтому следует добиваться средних показателей (от 3 до 7 тонн).
  2. Расстояние между лезвием и толкателем (рабочая длина). Оно соответствует максимально допустимому размеру поленьев, которые можно расколоть в том или ином устройстве. Для стандартного колуна это величина не должна составлять меньше 50 см.
  3. Скорость вращения (только для винтового дровокола). Лучшим вариантом будет нахождение этого показателя в пределах от 400 до 600 оборотов в минуту.
  4. Мощность двигателя. Для винтовых устройств этот показатель должен находиться в интервале от 3 до 4 тыс. Вт, для гидравлических — от 1,2 до 2,3 тыс. Вт.
  5. Наличие ограничителя хода. Благодаря этому элементу конструкции можно значительно увеличить производительность и снизить количество отходов.
  6. Скорость движения поршня. Во время раскалывания заготовки она должна составлять 4 см/с, а при возвратном движении — 7,5 см/с.
  7. Габариты. Все дровоколы, предназначенные для использования в бытовых условиях, должны быть максимально компактными. Это позволит разместить их в нужном месте и даст возможность двигать из одного помещения в другое.

Преимущества самодельных моделей

В большинстве случаев самодельные дровоколы значительно уступают по показателям заводским устройствам. Однако для заготовки небольшого количества дров достаточно будет даже самого простого изделия.

Самостоятельно сделанные колуны обладают следующими достоинствами:

  1. Дешевизна. Для изготовления дровокола нужно будет купить минимальное количество материалов. При этом можно использовать не только высококачественное сырьё, но и более дешёвые варианты.
  2. Простота сборки. Самодельный дровокол способен смастерить даже человек, который никогда не выполнял подобную работу.
  3. Совершенствование навыков. Делая дровокол, можно получить бесценный опыт, который понадобится для создания более сложных конструкций.

Способы изготовления

Процессы изготовления различных видов дровоколов отличаются друг от друга не только используемыми материалами, но и порядком действий. Во всех случаях нужно будет учитывать особенности, которые помогут смастерить по-настоящему эффективное устройство.

Пружинный дровокол

Это изделие отличается простотой конструкции, поэтому сделать его своими руками сможет каждый желающий.

Для этого лучше найти видео изготовления подобного устройства и повторить все действия.

Также можно воспользоваться следующей инструкцией:

  1. Первым делом заливают бетонное основание.
  2. Пока материал не застыл, в него вставляют металлическую стойку.
  3. К ней аккуратно приваривают станину, выполненную из швеллера. Длина основания должна быть в пределах от 60 до 100 см.
  4. При помощи сварки прикрепляют распорки. Их делают из стального уголка.
  5. К основанию приваривают стальные трубы, которые располагают горизонтально. Благодаря этому действию добиваются максимальной устойчивости конструкции.
  6. На следующем этапе работы берут отрезок швеллера длиной около 50 см.
  7. К одному из краёв заготовки приваривают направляющую для пружины.
  8. На втором конце проделывают отверстие, необходимое для крепления конструкции к основанию.
  9. После этого к станине прикрепляют наружный элемент шарнирного узла.
  10. Затем берут ещё один кусок швеллера (длина от 50 до 70 см) и вырезают в нём отверстие прямоугольной формы.
  11. В него вставляют внутренний стержень шарнирного узла и аккуратно приваривают.
  12. С противоположной стороны крепят колун и утяжелитель.
  13. Получившуюся конструкцию фиксируют на основании и надевают пружину.

Винтовой или конусный

Чтобы было проще изготовить такой механизм, необходимо найти его фото или инструкцию с подробным описанием необходимых действий. В противном случае выполнить работу будет намного труднее.

Правильная последовательность операций:

  1. Из цилиндрической заготовки делают конус. Если самостоятельно выполнить такую работу трудно, то можно купить готовую деталь.
  2. Конус помещают на токарный станок и наносят резьбу с шагом 7 мм и глубиной 2 мм.
  3. Затем деталь надевают на вал и крепят при помощи штифтов.
  4. На противоположный край вала насаживают 2 подшипника.
  5. После этого приваривают фланец и опоры для крепления устройства на рабочей поверхности.
  6. Между электродвигателем и валом устанавливают специальные распорки, которые будут использоваться для натяжения цепи или ремня.
  7. Собранную конструкцию крепят к основанию, расположенному на рабочем столе.
  8. После этого устанавливают конус. Важно, чтобы он располагался на высоте не менее 10 см от поверхности.
  9. Надетый ремень или цепь закрывают металлическим корпусом.
  10. То же самое делают и с двигателем.

Гидравлическое устройство

Этот простой, но эффективный в работе дровокол можно изготовить даже из обыкновенного автомобильного домкрата. Такой способ позволит сэкономить время и снизить финансовые затраты.

Пошаговая инструкция:

  1. Швеллер разрезают на отрезки необходимой длины.
  2. Из них сваривают вертикальную раму, высота которой зависит от величины поленьев.
  3. К конструкции прикрепляют основание, также сделанное из швеллера.
  4. В нём вырезают отверстие для установки автомобильного домкрата.
  5. В середине верхней части металлической рамы закрепляют клин на винтовой передаче, имеющий форму конуса. Для этого заранее проделывают отверстие в швеллере и нарезают в нём резьбу.

Техника безопасности

Во время изготовления и эксплуатации самодельного дровокола необходимо соблюдать правила техники безопасности. Благодаря им можно избежать травм и снизить вероятность возникновения чрезвычайных ситуаций.

Основные меры предосторожности:

  1. Во время проведения работы необходимо использовать средства индивидуальной защиты. К ним относятся не только очки, перчатки, но и специальная закрытая одежда. Если пренебречь этим правилом, то отлетевшая щепка может травмировать глаза или кожу.
  2. Изготавливать дровокол можно только в помещении, где соблюдены все средства пожарной безопасности. В противном случае небольшая искра может привести к пожару.
  3. Сварочные работы нужно выполнять в специальной маске, оберегающей глаза от негативного воздействия яркого свечения.
  4. При раскалывании поленьев запрещено протягивать руки к острым рабочим деталям, а также поправлять установленную заготовку.
  5. Если сделанное своими руками устройство работает от электродвигателя, то любые манипуляции можно проводить только после отключения питания.

Самостоятельно смастерить дровокол можно только после тщательной подготовки и с соблюдением основных правил процесса. Готовое изделие решит проблему заготовки дров.

Наши рекомендации:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

Загрузка…

Подписывайся на наши новости Вконтакте!

Гидравлический дровокол своими руками: чертежи, фото, инструкции

Содержание статьи:

Несмотря на наличие нескольких разновидностей источников энергии для отопления, обычные дрова являются все так же достаточно востребованными. Довольно часто они используются не только в местности, где отсутствует возможность использовать другие разновидности топлива, но и там, где есть выбор. И в этом нет ничего удивительного, поскольку стоимость обогрева дома при помощи дров значительно ниже в сравнении с газовым или электрическим отоплением.

Основная проблема при заготовке дров – не доставка; перед использованием их нужно поколоть, что при самостоятельном выполнении с использованием топора требует достаточно много сил и времени.

В таком случае правильным решением будет использование дровокола, который вполне реально соорудить своими руками.

Используя подобный самодельный станок, во время колки дров вы очень быстро добьетесь желаемого результата – гидравлическое усилие с легкостью раскалывает любые чурбаны.

Это сэкономит и ваше время, и деньги, поскольку сделать простой гидравлический дровокол можно и своими руками, не тратя средств на его приобретение.

Основные схемы

Любой человек, что способен обрабатывать металл, а также умеет создавать чертежи, сможет самостоятельно сделать механизм для быстрой и легкой колки дров, потратив на это всего пару дней.

Выделяют несколько разновидностей таких механизмов, основное отличие которых между собой – источник создаваемого давления на полено. В зависимости от этого существуют дровоколы с:

  • Обычным домкратом;
  • Гидравлическим домкратом;
  • Электродвигателем.

Простой гидравлический дровокол имеет вид рамы на платформе, что располагается вертикально. Автомобильный домкрат, что будет создавать требуемые усилия, располагается внизу этого станка. Чтобы иметь возможность колоть на нем дрова любой длины, стоит сделать верхнюю перекладину станка разъемной.

В отличие от большинства моделей, где используются обычные ножи плоской формы, здесь больше подойдет клин. Центральный винт подводит его к самому полену, после чего начинается работа домкрата. Он будет давить на чурку снизу, в результате чего клин, входя в полено, будет раскалывать его по всей длине.

Чуть более сложная конструкция дровокола, изготовление которого своими руками не подразумевает ничего сложного, представляет собой гидравлический домкрат, что устанавливается на передвижную или стационарную станину.

На другом ее конце располагается клин, что может находиться в разных положениях для раскалывания дров любой длины. Примерно посередине станка располагается ложе, куда укладываются полена. Совершая возвратно-поступательные движения ручкой домкрата, его пятка будет давить на полено, что будет раскалываться на клине. Возвращается в начальное состояние самодельный гидравлический дровокол такого типа благодаря наличию пружин после сброса давления в гидроцилиндре.

Своими руками можно собрать дровокол следующих типов: горизонтальный, вертикальный, смешанный. Тип устройства зависит от положения раскалываемого бревна.

Недостатки простых механизмов

Конструкция дровокола с гидравлическим домкратом

Главным недостатком рассмотренных дровоколов, сделанных своими руками, является низкая скорость выполнения работы. Чтобы расколоть полено в таких дровоколах, потребуется сделать минимум 10 движений ручкой домкрата.

Немного повысить работу можно в том случае, если сделать клиновой нож крестообразным. В таком варианте механизма полено будет раскалываться сразу на 4 части.

Модели с двигателем

Для более высокой производительности самодельный механизм для колки дров необходимо оснащать электродвигателем и гидроцилиндрами, а также блоком управления.

Конструкция дровокола с электродвигателем

Производительность такого станка, произведенного своими руками, является более высокой в сравнении со станками с домкратом, поскольку полный рабочий цикл и процесс возвращения механизма в начальное состояние происходят без ручных усилий. Нажав соответствующую кнопку, распределительный механизм начинает закачку масла в одну из боковых полостей цилиндра. Вследствие этого пятка штока будет двигаться в требуемом направлении.

В таком устройстве для раскола полена и переведение всего механизма в начальное положение требуется не больше 15 секунд. Понятно, что конструкция такого станка, как его исполнение, достаточно высокие. Но при этом вы получаете механизм, при помощи которого можно будет достаточно быстро и без особых усилий колоть дрова, что избавит вас от значительных затрат на другие источники обогрева дома.

Кроме всего вышесказанного существует немало других подобных станков, которые могут иметь самую разнообразную конструкцию и различные модификации. Сделать большинство из них своими руками сможет каждый человек при наличии соответствующих чертежей. В таком случае вы значительно повысите скорость колки дров.

Пошаговое изготовление своими руками

  1. Берется стальной конус с нарезанной на него резьбой.
  2. Фиксируется на вал на подшипниках.
  3. Установить электродвигатель.
  4. Настроить цепную передачу, при необходимости использовать редуктор.
  5. Крепим комплектующие распорками в единую конструкцию.
  6. Накидываем цепь, натягиваем её и устройство готово.

Примеры чертежей

Планы разветвителя бревен, САПР для домашнего строительства (сборка своими руками)

Создайте свой собственный самодельный гидравлический разделитель бревен с нашими подробными инструкциями Планы проектирования дровоколов САПР своими руками — вертикальные, горизонтальные, и 3 точки

Используйте наши планы самодельного бревна для изготовления и соберите с нуля свой дровокол. Вы можете использовать наши планы и ведомость материалов, или материалы-заменители, которые есть у вас собственный магазин и двор, чтобы сэкономить деньги на самодельном дровоколе.

Дом Встроенные дровоколы предлагают мастеру отличный способ сэкономить деньги. с проектом дома своими руками, который может дополнительно сэкономить деньги на счет за тепло и для вас.

Отопление колотыми дровами в качестве альтернативного источника тепла может оказаться весьма затратным. Более естественный и экономичный способ согреть душу и сердце. Это могло бы даже добавить в комнату немного романтической эстетики.

Черт возьми, это пламя может даже помочь вашей второй половинке разогреться вверх, так что вам может даже повезти.Вот это здорово!

Горизонтальный разделитель бревен — vs. Вертикальный разделитель бревен

Выбор типа разделителя бревен, который лучше всего подойдет для ваших нужд это первый шаг к процессу изготовления. Несколько вопросов следует получить ответ до того, как будет принято решение. Горизонтальный вертикальный, 3 точки по вертикали, и 3-х точечная по горизонтали.

  • Насколько велик диаметр колотых бревен? Когда ты попадаешь в большие бревна, которые тяжело поднимать, вертикальный разделитель позволяет катить бревна на ножку колки.Эти журналы необходимо перевернуть на опорной плите для расщепления с принудительным вниз клином давление.
  • Бревно вертикальное сплиттеры обычно предназначены для использования в горизонтальных или вертикальное положение, хотя они не так удобны в макете для горизонтального использования в качестве разветвителя горизонтальной конструкции. Это до к конструкции реверсивного дровокола толкание компоновки гидроцилиндра клин против бревна.
  • по горизонтали дровоколы обычно являются лучшим выбором для более коммерческих использовать. Задержка тележек в обе стороны позволяет загружать целые бревна и погрузка колотых бревен прямо из пикапов и обратно. Это снижает трудозатраты на перемещение бревен и увеличивает производство дров. возможности, позволяющие производить больше дров за меньшее время.

Два основных типа дровоколов

Вертикальный дровокол:

На Вертикальный дровокол, прижимной клин движется сверху вниз.При входе «стоя» на подножку, клин вынужден вниз через журнал, который нужно разделить. Хотя это позволяет катать журналы на пластину для раскалывания, необходимо подобрать расколотые куски и переехал в сторону для продолжения работы.

Одним из основных препятствий для клина в конструкции бревен является то, что иногда разделяемое бревно не отделяется полностью и застревает на раскалывающий клин, затем он втягивается в режиме втягивания, требуя оператор для снятия бревна с клина.

Горизонтальный разделитель бревен:

Клин дровоколов неподвижен в горизонтальном направлении. В бревно поднимается в люльку поверх балки подъемника. Гидравлический цилиндр вдавливает бревно в клин, и расколотые части падают на с каждой стороны разветвителя.

Бревно сплиттеры объединяют в себе ряд компонентов, чтобы сформировать механическую структуру для колки дров.

Многие из наиболее распространенных гидравлических, механических и конструкционных деталей может потребоваться правильный размер для соответствия вашей рабочей нагрузке, некоторые из этих компонентов включают:

Расчет правильных размеров компонентов

  • Основная двутавровая конструкция должна быть достаточно прочной, чтобы не прогибаться
  • Гидравлический цилиндр поршня должен быть правильный номинальная вместимость
  • Гидравлический регулирующий клапан должен обеспечивать надлежащую функции и расход
  • Бак гидравлической жидкости необходимо достаточно масла для достаточной работы
  • Гидравлический Насос не должен создавать давление, превышающее номинальное давление баллона
    • .
  • Фильтр гидравлической жидкости рассчитан на надлежащую фильтрацию объема масло
  • Двигатель — источник питания лошадь мощность л.с. и скорость
  • Муфта насоса и двигателя, достаточно прочная, чтобы не сломаться под нагрузкой
  • Режущий клин может быть 2-ходовым, 4-ходовым, 6-ходовым и более

Размер цилиндра влияет на силу и скорость раскалывания, в то время как насос будет влиять только на скорость.Чем больше диаметр цилиндра, тем больше сила или давление, которое он будет оказывать, чтобы расколоть более плотную твердую древесину, однако для этого требуется больше жидкости для заполнения, что может замедлить его работу.

Ключевые факторы определяют количество силы, необходимое для разделения плотного материала лиственные породы Северной Америки, и контролировать, сколько времени потребуется для этого.

Ключевые факторы в планах разделения журналов

  • Тонны Давление: Сила раскола является ключевым фактором для возможности гидроцилиндра, и цилиндр питается от гидравлического насос.Крайне важно, чтобы гидроцилиндр был рассчитано на максимальное или превышающее максимальное давление, на которое рассчитан насос. Мощность раскалывающего усилия измеряется в тоннах давления.
  • Время цикла: Этим термином обозначается время, необходимое для плунжер для разделки бревен, чтобы выдвинуть его, разделив бревно, а затем вернуть в задвинутое исходное положение. Из соображений безопасности включите цикл время должно контролироваться с управляемой скоростью.Более медленный, более контролируемый скорость поможет предотвратить травмы от контролируемого движения дровокол. Другие конструкции, такие как делители маховика, обеспечивают более быструю скорость цикла.
  • Максимальная длина бревна: Наклон гидроцилиндра определяет какую длину бревна может вместить дровокол. Это легкая регулировка изготовления при строительстве дровоколов. В длина вашего дальнего света и расстояние перемещения вашего плунжера диктуют возможность разделителей журналов разделять более длинные журналы.Измерение максимума длина бревна, которая может поместиться в вашем камине, — хорошее место начать. Тем не менее, построив дровокол длиной 24 дюйма или более для разделения бревен позволяет разделить их до этой длины, вместо этого ограничиваться более короткими журналами, если ваш дизайн меньше. Помнить, вы можете обрезать бревна до любой длины, но вы не можете сделать дровокол предназначены для коротких бревен, подходят для длинных бревен.

Самодельные дровоколы предлагают гибкую конструкцию

С нашими планами для дровоколов «сделай сам», умелец может заменить материалы для изготовления и сборки их дровоколов на основе готовых доступные материалы, возможно, у них уже есть.Это может помочь снизить стоимость строительства и ускорить процесс строительства.

Имейте в виду, что дровокол может быть опасной машиной для начала. с использованием некачественных материалов или некачественной обработки может привести к травмы и даже смерть. Всегда консультируйтесь со специалистом, если у вас есть вопросы о выбранных вами материалах или о безопасной эксплуатации этих продуктов после сборки.

Более холодный зимний сезон предлагает множество проблем, которые могут быть решены. интенсивный.Если вы хотите облегчить рабочую нагрузку и сэкономить деньги сжигая дрова для тепла, изготовление собственного кола для бревен может быть отвечать. Черт возьми, даже если ты просто хочешь подогреть романтику уютным огонь в камине, дровокол может быть правильным ответом чтобы подогреть романтическое настроение!

Покупка дровоколы, или построить свой собственный дровокол с помощью нашего дровокола планы помогут вам хорошо и уютно подготовиться к зиме !!!

Правила веб-сайта: цифровые товары и возврат средств

Цифровые товары: Цифровые товары могут содержать фоновый водяной знак. изображения или текст, например доменное имя нашей торговой марки.

Доставка цифровых товаров: После покупки вас перенаправляют на страницу загрузки, и ссылка для загрузки также отправляется на ваш PayPal Адрес электронной почты.

Возврат: Из-за их характера и того факта, что у нас нет контроль над удалением этих цифровых продуктов с вашего компьютера — Загрузка Покупки цифровых товаров не подлежат возврату

Мы не собираем, не продаем и не распространяем данные о покупателях .Сохраните электронные письма о покупке для справки в качестве доказательства покупки для служба поддержки. Ваша квитанция / счет поступает от PayPal.

Для борьбы с мошенничеством при загрузке у нас есть система, которая регистрирует IP-адрес, местонахождение и другие данные, полученные при нажатии кнопки «Загрузить». состоялся. Информация о мошенниках и мошенниках будет сообщаться по адресу PayPal.

Spring Assist Планы ручного делителя бревен

Ручной дровокол с пружинным механизмом спроектирован для сборки из материалы, найденные вокруг вашей мастерской, склада металлолома и запасных частей для автомобилей дилер.

Главный компонент, благодаря которому этот разветвитель становится простым в использовании это автомобильная пружина, которая снимает вес с раскалывающего рычага, позволяя оператор выполняет действия по раскалыванию с меньшими усилиями, чем кувалды и топоры.

Как собрать ручной дровокол с пружинным механизмом

Эта конструкция ручного делителя бревен позволяет регулировать рабочие параметры. высота через болт рессоры. нажмите фото

Как регулируется дровокол с пружинным усилителем

Болт пружины можно затянуть, чтобы поднять рычаг, или ослабить, чтобы опустите стрелу на нужную рабочую высоту для каждого оператора и для различных высота бревна.

Фиксированный верхний опорный элемент обеспечивает фиксированную точку раскоса, которая позволяет шарнирным соединениям на раскалывающем рычаге и удержанию нижней пружины рычаг регулируется по высоте и высоте бревна.

Режущая головка изготовлена ​​из прочной тяжелой стали и дерева. клин разделителя, используемый для проникновения в бревно для раскалывания.

Вес колющей головки — это мышца, стоящая за доминирующей сила, возникающая, когда оператор тянет ее вниз.

Пружина отбрасывает режущую головку вверх для еще одного удара. при необходимости расколоть.

Как видно на иллюстрации ниже на YouTube, этот механический тесак конструкция состоит из штатива и тяжелой разделительной головки, вес которой составляет примерно 75 фунтов. Вся рука с тесаком играет на сопротивлении пружина, поскольку сопротивление уменьшается для хода вверх для сильного инсульт вниз.

Вы можете использовать этот сплиттер с ручным приводом и подержанной автомобильной пружиной. весь день и без усталости рук.В зависимости от жесткости пружины, которую вы выберете, более жесткую пружину следует переместить ближе к подставке, чтобы получить соответствующую частоту качания и сопротивление.

Опциональный пружинный дровокол

для установки на пень

Этот план конструкции подпружиненного дровокола позволяет устройству устанавливается на пень для обеспечения надежной и надежной работы.

В этой конструкции пружину можно отжимать назад или вперед на опоре. пластины для регулировки высоты раскладывающего рычага.

Эта система устраняет большую часть громоздкой стали, необходимой для штатива. конструкция системы, показанная выше.

Благодаря возможности прикрепления этой пружинной опоры для бревен к пню, его можно настроить и оставить для использования при необходимости, не занимая при этом слишком много времени. много места во дворе.

CAD Руководство по проектированию Spring Assist Log Splitter планы

Вот еще один набор чертежей САПР для пружинного механизма. разделитель бревен с колесами для удобства переноски.Это позволяет пользователь может легко перемещать его туда, где находится его штабель дров.

После перемещения на место большое бревно помещается под колку. головка для стола разделения рабочей высоты. Затем остальные журналы помещаются на Кроме того, дровокольный рычаг отрегулирован для работы с последним дровоколом рабочая высота.

В этой конструкции механического дровокола пружина действует как помощник как противовес, чтобы вы могли легко и быстро без с большим усилием сдвинуть руку, чтобы колоть дрова.

Для недорогого ручного делителя бревен это один лучших конструкций для экономии энергии оператора. Сравните это с топор, кувалда или разветвитель столбов, и вы найдете свою продукцию дров намного проще с устройством, похожим на эти выше.

Конструкции и решения подъемников для бревен на 7 дров

Заготовка дров начинается с рубки деревьев и извлечения их из леса.Это непростая задача без правильных инструментов. Эти Планы трелевочного трактора помогут вам построить свой собственный трелевочный трактор, который можно использовать для перемещения деревьев и больших выходит в лучшую рабочую среду.

Планы подъема на дровокольный станок для бревен DIY Guide

Размышляя о необходимости уберечь спину от напряжения и травм, подъемный механизм для дровоколов может быть в верхней части вашего списка уберегут вас от неожиданного визита к врачу или того хуже.В целом, нет ничего сложного, чтобы добавить подъемник журнала к вашему текущему разделителю журнала. Если вы не собираетесь изготавливать его самостоятельно, есть варианты для покупки. полностью собранный комплект, который вы можете установить самостоятельно. Один из таких комплекты поступают из RuggedMade и включает в себя почти все, что вам нужно, кроме регулирующий клапан, гидравлические шланги и монтажное оборудование.

Решение № 1 подъемный комплект для бревен

Сборный подъемный комплект для бревен

Прочный гидравлический подъемный комплект для дровоколов

Может быть адаптирован для установки на многие марки дровоколов и дровоколов своими руками

Монтажные пластины с болтами M10
Артикул: 94-010-3030

Включает:

  • Цилиндр: внутренний диаметр 2 «x 8» ход x 1.Наружный диаметр стержня 25 дюймов, отверстия 3/8 дюйма NPT, Крепление на трубе (Артикул: 91-151-CYLN-03 PN: W2.13.07)
  • Нижний подъемный лоток: (Артикул: 94-010-3010 PN: W2.13.03.02-01)
  • Подъемный лоток верхний: (Артикул: 94-010-3011 PN: W2.13.03.01-01)
  • Нижний кронштейн: (Артикул: 94-010-3015 PN: W2.13.05)
  • Верхний кронштейн: (Артикул: 94-010-3013 PN: W2.13.04)
  • 2 x гидравлических фитинга: 3/8 «NPT (M) x 3/4» -16UNF (M) (артикул: 94-030-1018 PN: W2.13.07)
  • 2 x шкворня для подъемных лотков, со шпильками «R», зажимами (Артикул: 94-010-3021)
  • 1 x штифт: 1 дюйм OD x 8.5 дюймов L, с 2 пружинными зажимами (Артикул: 94-010-3023)
  • 1 x штифт: 1 «OD x 4.6» L, с 2 пружинными зажимами (SKU: 94-020-0089)
  • 1 x штифт: 1 «OD x 4» L, с 2 пружинными зажимами (SKU: 94-010-3022)

Не включает * НЕ * Включает:

  • Регулирующий клапан
  • Платформа с двумя регулирующими клапанами
  • Опорная ножка для двух стручков
  • Гидравлические шланги
  • Монтажное оборудование (используйте болты M10)

Решение № 2 Уникальный подъемный рычаг с параллельным бревном

Это самодельное приспособление для подъемного рычага для бревен занимает гораздо меньше площади сбоку от дровокола, так что это плюс для тесные рабочие зоны.

Эта установка довольно уникальна, и, как вы увидите на видео, она отличный пример того, как создать свой собственный механизм подъема бревен из лом, который может храниться у вас во дворе и в магазине.

Решение № 3 Бревенчатый подъемник с тросовой лебедкой

Это ни в коем случае не в моем списке, но это выбор, который я видел в Интернете несколько раз. Настоящий недостаток здесь в том, что для того, чтобы прикрепить к каждому бревну и поднять его, требуется слишком много времени вверх для разделения.Хотя изготовление этого может быть менее затратным, это не так. сомнения будут тратить много времени на разделение журнала.

Если вы никуда не торопитесь, то конструкция бревенчатого подъемника с тросовым приводом может быть правильным выбором для вашего дровокола.

Решение № 4 Бревенчатый подъемник, изготовленный из полых труб

Этот бревенчатый подъемник спроектирован и изготовлен из множества вариантов. из полых стальных труб.Преимущества включают меньший вес, лучшая устойчивость бревна, поскольку оно находится между разнесенными стальными трубами.

В этой установке использовался 2-золотниковый делитель / подъемный клапан Prince с прямым латунный фитинг на удлинительном отверстии на подъемном цилиндре, запаянный пайкой, и просверленное отверстие 3/32 для ограничителя. Работает отлично, не нужно опереть подъемный клапан из-за боязни вылететь из дерева.

Решение № 5 Подъемник для бревен с защитной клеткой

Эта установка подъемника бревна учитывает безопасность оператора и включает установка клетки, которая не позволяет вам приближаться к бревнам во время подъема.Он использует Подъемник и приемный стол с приводом от лебедки 12 в — подъемник и стол для бревен съемные.

Теперь нет гарантии, что вы не пострадаете, если положите рука, нога или ступня между трубами во время подъема, но установка клетки является своего рода сдерживающим фактором.

Решение № 6 Тросовая лебедка с боковым креплением Бревенчатый подъемник

Еще одна уникальная установка — это электрическая лебедка с боковым креплением. который прост в использовании и не потребляет энергию от гидравлики бревенчатого ножа система.

Строительные технологии здесь важны, потому что если при изготовлении используется сталь, это позволяет подъемному рычагу поворачиваться с тяжелыми бревнами, поэтому для изготовления важен качественный материал.

Решение № 7 Базовая конструкция Подъемная система для бревен

При принятии решения о том, какое производство и строительные методы, которые вы хотите использовать при постройке дровокола бревенчатый подъемник.Сначала вам нужно решить, как вы собираетесь стабилизировать разделитель под тяжестью бревна или бревна, поднимаемые с одной стороны дровокола. Обычно выдвижная стабилизирующая опора может работают для этой цели.

Также может потребоваться дополнительная управляющая золотник с фиксатором или без него. (зависит от дизайна). 3/4 гидравлический ниппель или шланг для соединения катушек. 1/4 шланга к подъемному цилиндру (может потребоваться дополнительное ограничение). Платформа / подъемник конструкция, материалы, болты, сварщик и др.

Конструкция подъемника платформы и расположение цилиндра подъемника бревна нужно учитывать.

Материалы, которые могут понадобиться в простой конструкции, как видно на фото выше включают:

  • Плоский прокат стальной
  • уголок утюг
  • квадратная стальная труба
  • Гидравлический цилиндр
  • Гидравлический клапан и шланги

Инструменты, необходимые для изготовления бревенчатого подъемника, включают:

  • Резак или отрезная пила
  • сварщик
  • сверла и сверла
  • ручная шлифовальная машина, опция
  • Знания и опыт производства

Горизонтальные схемы разветвителя бревен, разработанные для домашнего производства

Для товарного производства дров используется горизонтальный дровокол. самый популярный выбор, поскольку он позволяет пользователям настраивать оба стороны разделителя бревен и подавать бревна с одной стороны, а расколотый подбрасывать дерево на другую сторону.

Низкий Низкие цены!!!

Купить набор САПР для проектирования Планы разделителя бревен сегодня!

Наши планы по горизонтальной разделке бревен включают полное изготовление и инструкции по сборке, в том числе:

21 страница pdf Планы горизонтальной разделки бревен

  • Обзор плана CAD
  • Содержание
  • Ведомость материалов
  • Список компонентов
  • Обзор планов сборки CAD
  • Планы сборки САПР, вид сбоку
  • Инструкции по изготовлению
  • Гидравлическая схема
  • Инструкции по сборке
  • CAD План Вид сбоку

Преимущество горизонтальных дровоколов в том, что их можно использовать меньше наклоняться, когда вы тянете бревна из задней части грузовик, раскалывая его, а затем бросая расколотый дрова в кузов другого грузовик.

Еще одним преимуществом горизонтальных дровоколов является то, что они войти в раскалывающий клин вместо раскалывающего клина в журнал как вертикальный журнал делители делаю. В вертикальных секциях режущий клин может застрять. в бревне, которое не раскалывается полностью, когда гидроцилиндр и клин отозвано

Мы предлагаем выбор горизонтальных планов дровоколов различных типов. размеры, позволяющие выбрать тоннаж, необходимый для данной породы дерева вы расщепляетесь.

При работе с мягкой древесиной, такой как тополь, не нужно много силы. Тем не мение, с североамериканскими лиственными породами, такими как дуб, клен и акация, вам может понадобиться подавить молот более мощным агрегатом.

Некоторые коммерческие горизонтальные дровоколы устанавливаются как стационарные. машины, которые работают из фиксированного места и настроены для работы на больших множество журналов через них непрерывно.

Горизонтальный разделитель бревен

В основная причина, по которой многие потребители выбирают горизонтальный разветвитель, имеет больше уменьшить количество времени, затрачиваемого на наклоны, чтобы катить бревна в разделитель и собирать расколотые куски.

С помощью горизонтального агрегата можно перевозить грузовой автомобиль или ковш трактора. загрузите распиленные бревна прямо до колокольни и припаркуйте их на уровне пояса.

Тогда вы можете легко загружать журналы, не перегнувшись! Без сомнения, что для многим из нас меньше нагибаться — меньше боли!

Как правило, горизонтальные дровоколы терпят неудачу, когда работа с бревнами гигантского диаметра, которые слишком тяжелы, чтобы их вообще можно было поднять. В этом случае вертикальный разделитель, на котором вы можете свернуть бревно, чтобы разделить его, лучше выбор.

Планы проектирования горизонтального разделителя бревен

Горизонтальные планки для разделки бревен общего типа включают портативную конструкцию. блок, который можно прикрепить к задней части пикапа, что позволяет пользователю предоставляется возможность буксировать сплиттер на своем прицепе сцепка, и отправляйтесь туда, где вам нужно ее использовать. Стандартные функции для к этой цели относятся язычок, ось, колеса и шины вместе с любыми Конфигурация задних фонарей, необходимая для легального транспорта.

Другой стиль — стационарная коммерческая единица, устанавливаемая в одном фиксированном месте, как дерево, которое он принес, чтобы расколоть и вытащить складывать или продавать.

Остальная часть базовой структуры для разделителя бревен включает конструкция основной рамы вместе с гидравлическими компонентами, необходимыми для изготовления одна из этих единиц рабочей нагрузки сделает за вас всю тяжелую работу. Операционная части состоят из основного бревна компоненты сплиттера.

С гидравликой горизонтального приводного дровоколного станка, гидроцилиндр толкает опорную пластину бревна вперед, чтобы бревно врезалось в раскол металла клин, заставляющий древесину расколоться.

Инструменты и таланты, необходимые для создания разделителя бревен

Строительство гидравлического делителя бревен — это проект, требующий некоторых навыки работы с металлом, включая сварку и резку, изготовление навыки и умения. Построить горизонтальный бревно не так уж и сложно. разветвитель.И если у вас есть технические навыки для работы с оборудование для его постройки, изобретательность должна быть в вашем арсенале талантов также!

Необходимые инструменты будут включать сварщик, резак или плазменный резак, и рулетка, чтобы убедиться, что вы не теряете мяч при этих измерениях.

Если у вас есть эти инструменты, без сомнения, у вас есть остальное оружие. нужно было собрать мощную штуковину для колки дров в кратчайшие сроки. время.

В большинстве случаев самодельный дровокол шведский стол из всяких всяких мелочей, которые случайно лежат у вас в мастерская, ожидающая цели, для которой они могут быть применены.

Что наиболее важно, так это то, что вы всегда помните о безопасности, когда строительство вашего дровокола. Никогда не отличаться от материалов с надлежащей оценкой справиться с давлением и повседневными злоупотреблениями, предназначенными для вашего бревна, не только от раскалывания древесины, но и от буксировки.

Помните, дальний свет всегда будет принимать на себя основную тяжесть наказания, поэтому убедитесь, что у вас есть правильный размер и прочность основной двутавровой балки. чтобы справиться с номинальной грузоподъемностью вашего гидравлического насоса, и толкание цилиндра сила стержня.

Итак, пришло время подобрать себе комплект журналов по выгодной цене. разделите планы из колонки справа и приступайте к изготовлению. Зимы могут быть очень холодными, и запасаться дровами будет проще простого. как только вы запустите свой ручной дровокол, построенный «вами».

Так что брось топор и булаву и приступай к изготовлению !!!

Самостоятельные планы крюков для бревен

Бревно Пиви и Cant Hook являются инструменты, используемые для катания бревен. Крючок или косяк — традиционная лесозаготовка. инструмент, состоящий из деревянной рычажной ручки с подвижным металлическим крючком, называемым собака на одном конце, и используется для обработки и поворота бревен и брусьев, особенно на лесопилках. Пивовидный или острый крючок похож на крючок, но имеет острие на конце рукоятки, а крючок для косяка имеет тупой конец или, возможно, мелкие зубья для трения и сцепления.Оба служат одинаковому предназначение для обработки бревен, но предлагает немного другой захват бревен конструкции.

Планы крючков Cant. Руководство по изготовлению — Собери сам

Как описано выше, крюк Cant Hook имеет поворотный крюк и часто не всегда зуб или зубцы на дне ручки для захвата бревна, чтобы перевернуть их или выбить из варенья.

Откуда пришли термины Cant и Cant Hook?

Кант — «Пиломатериал обрезной или бревно бревенчатое.«

Крюк для бруса — «Форма рычага для кантования или переворачивания древесины, состоящий из деревянного бруска с железной защелкой или крючковатой руки возле его нижний конец, который проходит над бревном, захватывает его и, таким образом, удерживает которым это может быть остановлено. Также называется косой собакой ».

Происхождение крючка для косяка теряется в тумане истории, но мы знаю, что это восходит, по крайней мере, ко времени самых ранних колонистов когда лесозаготовка была крупным бизнесом, который стимулировал рост строительства по всей стране.Деревья были срублены, ветви обнажены. топоров, а полученные бревна перетащили на берег реки и поплыли лесопильным и судоремонтным заводам. Мужчины, которые ехали на этих плавающих бревнах массы были известны как «погонщики рек». Их задачей было вести журналы перемещать и предотвращать их превращение в заторы бревен.

Видео: как сделать крючок для косяка

Самодельные конструкции Cant Hook имеют различные варианты.Как мы смотрим на дизайн для косоугольного крючка, как описано выше, крючок для косяка часто включает зуб или какие-то зубы, которые цепляются за край бревна, когда подвижный изогнутый рычаг крюка, называемый косой собакой, захватывает другую сторону бревна для его прокатки.

Cant Hook Design and Производство — это искусство, но может быть выполнено любой, у кого есть общие навыки мастерской.

Как сделать крючок для косяка

Этот крюк Cant Hook изготовлен из стальной трубы диаметром 1 дюйм (сплющенной наполовину).Поворотный рычаг изготовлен из гофрированной трубы 3/4 дюйма. Он очень прочный и легкий.

Конструкция с крючком без крючка

В этой конструкции для ручки я нашел кусок трубы, который уже был обрезать до хорошей длины. Потом отрезал пару кусочков от гнутого ПК. сцепить и приварить их. Для крючка я использовал большой U-образный болт, дугу в нем было немного туго, поэтому мне пришлось его немного согнуть. На одном конце я приварил какой-то случайный кусок стальной сваи.Зуб был вырезан из пластину 3/8 дюйма. Затем эти две части просто скрепляются болтами.

Затем я пошел искать большое бревно, чтобы попробовать! Я смог катиться этот большой ствол дерева перевернулся без всяких проблем; хотя, это на небольшой уклон. Хотя он цепляется за большие журналы ВЕЛИКОЛЕПНО, все меньше 12 дюймов в диаметре — совсем другое дело. Нижняя часть труба выходит далеко и вгрызается в землю, и бревно тоже заканчивается наверху трубы.Еще одна проблема с меньшими журналами заключается в том, что зуб находится под неправильным углом; Мне придется добавить еще один зуб сзади другой, чтобы он мог захватывать небольшие бревна.

Вот еще один самодельный крючок для косяка, он только что построен из обрезков. которые валялись из других проектов. Ручка — леска Али длиной 5 футов труба и крючок 20 мм, круглый стержень, согнутый в прессе. Шип это винт с головкой под ключ M12HT, заточенный до острия.

Чертежи дровокольника с маховиком

У дровоколов оригинальной конструкции с маховиком кинетическая энергия снижается. сохраненные во вращающихся маховиках вес и число оборотов в минуту, что обеспечивает огромную преимущество силы. Можно нанести несколько ударов, чтобы проехать через любую тип текстуры твердой древесины для колки бревна. С плотной твердой древесиной маховик может заглохнуть при ударе перегрузки, но может восстановиться при расколе второй.

Современный Сплиттеры с маховиком работают иначе.Кинетическая энергия сохраняется во вращающемся дровоколы маховики. Эти маховики прочно прикреплены к неразъемной шестерня. Для передачи мощности от ведущей шестерни на бревно, рейку передача включается кулачковым методом. Реечная шестерня теперь полностью включена и заблокирован в ведущей шестерне, выдвигается с усилием от 12 до 24 тонн.

Из-за веса маховика и числа оборотов, установлен на шарикоподшипниках. и закрепленная на раме ведущая шестерня имеет огромное преимущество в мощности.В конце полного хода 24 дюйма стойка подпружинена вверх. и назад отключает блокировку кулачка и немедленно возвращается, чтобы начать должность.

Дровокол с маховиком Принципы мощности

Маховик конструкции дровоколов предлагают множество запатентованных форм для забивания тарана в кусок дерева, чтобы разделить его на отдельные части.

С помощью маховика это действие делителя бревен может быть мгновенно срабатывает, чтобы включить или выключить момент маховика с приводом от двигателя.

Это, в свою очередь, запускает работу трансмиссии, включая сцепление. который передает энергию маховика, когда он используется для приведения в движение гидроцилиндра на кусок дерева, чтобы расколоть его быстрым движением по сравнению с обычным гидроцилиндры с гидравлическим приводом.

Функции безопасности позволяют сопротивлению эффективно отключать двигатель, если нагрузка на маховик становится достаточно большой, чтобы вызвать перегрузку двигателя.

Эта система гидроцилиндров с реечным приводом обеспечивает гораздо более быстрый цикл время, чем то, что встречается с обычными дровоколами.

Дровокол с маховиком Super Split

Дровокол SUPER SPLIT® — это полуавтоматическая машина, спроектированная помня о безопасности. Из-за этой функции безопасности каждый цикл должен активироваться вручную. Однако после активации он завершит полный цикл и вернуться в исходное положение. Однако стойка может можно в любой момент отключить, нажав на ручку управления.

При работе с очень плотной древесиной маховик может заглохнуть при перегрузке.Маховик время восстановления составляет около 1/2 секунды, и можно нанести несколько ударов по через любую твердую древесину. Если вы когда-нибудь размахивали тяжелой булавой нанесите сильный удар по бревну, вы легко поймете, почему древесина SUPER SPLIT® Принцип колки предлагает более эффективную систему для колки древесины.

Современные дровоколы с маховиком производят больше дров за меньшее время!

Винтажный дровокол с маховиком

Дровоколы Vintage Pyramid с маховиком

Винтажный дровокол с ременным приводом

Дровокол с маховиком на старинной пьедестале

Планы вертикальных дровоколов

Вертикальные дровоколы используют эффект помещения бревна в вертикальное положение на сплиттере с тараном, который толкает лопату вниз в журнал, чтобы разделить его.

Преимущества вертикального разветвителя

:

Вертикальные дровоколы иногда проще в использовании из-за того, что что вам не нужно поднимать бревна настолько высоко, чтобы положить их на разветвитель. Вертикальный дровокол требует, чтобы бревна стояли вертикально, поэтому прикатывание бревен на место на площадке, находящейся на уровне земли, может быть проще, чем поднять их на место.

Вертикальные дровоколы

также предлагают более устойчивую платформу, когда вы собираетесь работать на неровной поверхности или склонах.

Подробнее о выборе тоннажа для бревна можно узнать по этим ссылкам здесь, или приобретите набор тарифных планов ниже

Описание вертикального плана: 20 тонн по вертикали Планы, 25 Тонны вертикальных планов, 30 тонн по вертикали Планы, 35 Тонны вертикальных планов, 40 тонн по вертикали Планы, 45 Тонны вертикальных планов, 50 тонн по вертикали Планы

Вертикальный дровокол Недостатки:

Одним из недостатков вертикальных дровоколов является то, что клин в журнал, что означает, что он может застрять в частично разделенном журнале и отводится назад при втягивании гидроцилиндра.

Низкий Низкие цены!!! Приобретение набора CAD Design Vertical Log Splitter Планы ниже!

Универсальный дровокол, горизонтальный или вертикальный

Когда я решил перейти к разделке дров, у меня возник один вопрос относительно разделители журналов были, что более важно при их использовании, имели горизонтальный вариант, когда клин стоит неподвижно, а древесина толкается в сторону, пока он раскалывается (и вы можете поставить 4-сторонний клин на нем), или клин будет движущейся частью, и возможность расколоть как по горизонтали, так и по вертикали? Мое окончательное решение было универсальным горизонтальным / вертикальный разделитель.

Теперь у меня есть разветвитель либо горизонтальный, либо вертикальный. я использую это в основном вертикальное, так как мне не нужно поднимать большие бревна на место. Могу воткнуть края под разветвитель и просто откусить. в вертикальное положение, этот делитель предназначен для работы с большим диаметром дерево с легкостью, уменьшая потребность в тяжелом подъеме. Или используйте его в более традиционное горизонтальное положение. Лично я бы получил такой, работает как в вертикальном, так и в горизонтальном положении, потому что стоя рядом с грудой дров и снимая сверху небольшие бревна, вы не придется наклониться, чтобы расколоть их или снять с машины.Но ты все еще может переворачивать большие куски и не поднимать их.

Вот примерный список деталей, необходимых для сборки разветвителя с некоторыми ок. затрат.

Компоненты конструкции стандартного вертикального бревна

:

  1. Гидравлический цилиндр 4 x 24 175.00
  2. 11gpm 2-ступенчатый насос 150.00
  3. Кронштейн крепления насоса 40.00
  4. гидравлические шланги 50.00 мин
  5. регулирующий клапан автоматического возврата 80.00
  6. Фильтр гидравлического масла 20.00
  7. гидравлические фитинги 50.00 плюс
  8. гидравлическая жидкость (мин. 5 галлонов) 5 галлонов
  9. газовый или электродвигатель 300.00
    10. Ось
  10. с колесами, шинами и крыльями
  11. Сцепное устройство 2 «с предохранительными цепями
  12. Балка двутавровая 6 дюймов
  13. Стальной режущий клин 8 дюймов
  14. разное. материалы

Тщательно выбирайте двигатель, есть много разных типов электрических моторы с такими же л.рейтинг. Некоторые быстро выйдут из строя, а другие может длиться вечно. При использовании электродвигателя правильного типа, л.с. потребность может быть уменьшена на 1/3 Для 2-ступенчатых насосов 1/2 л.с. за галлон. требуется.
Для одноступенчатых насосов 2-3 л.с. за галлон. необходим.

Когда вы идете вертикально, обязательно поставьте плоскую ножку на нижнюю часть вертикальный луч.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
