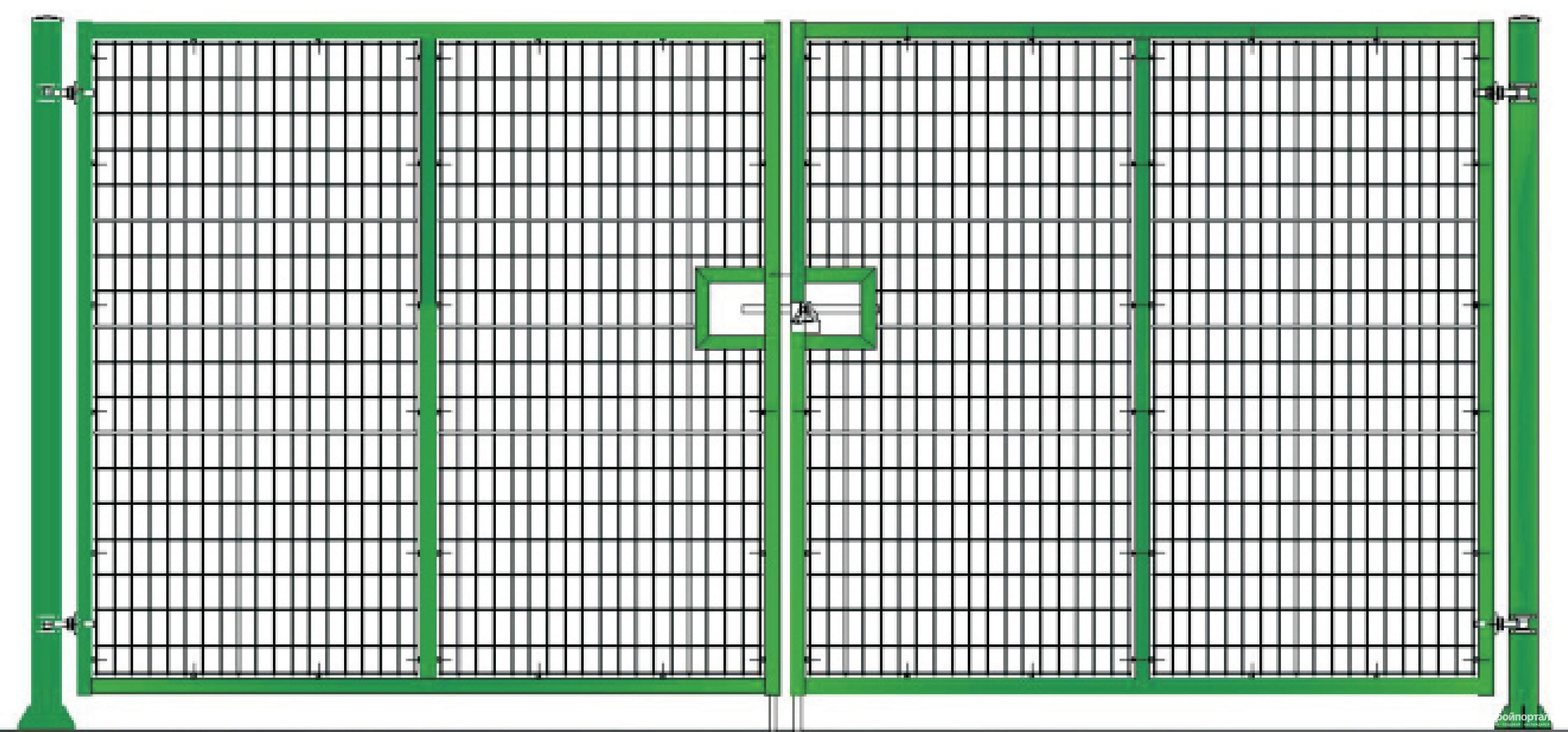

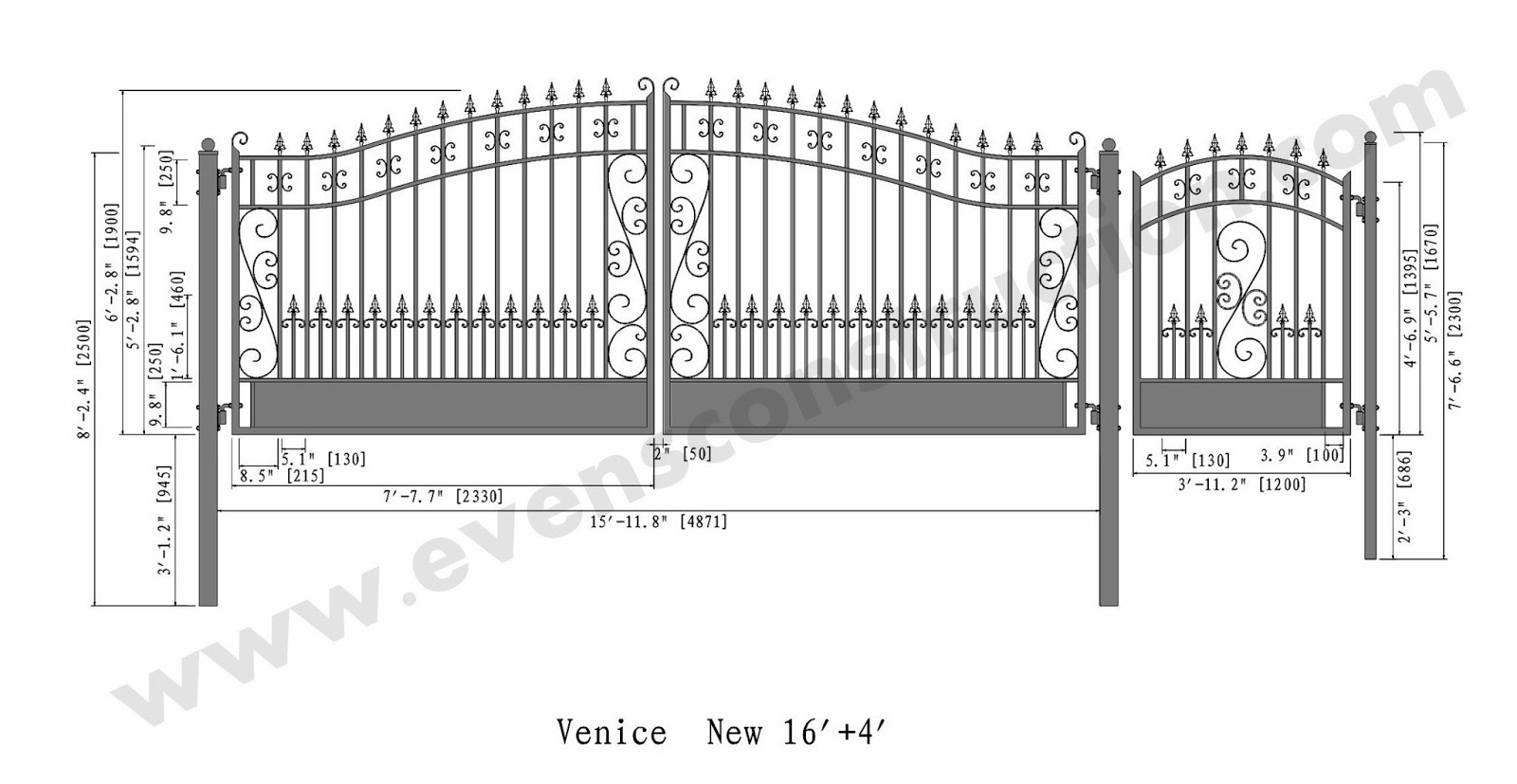

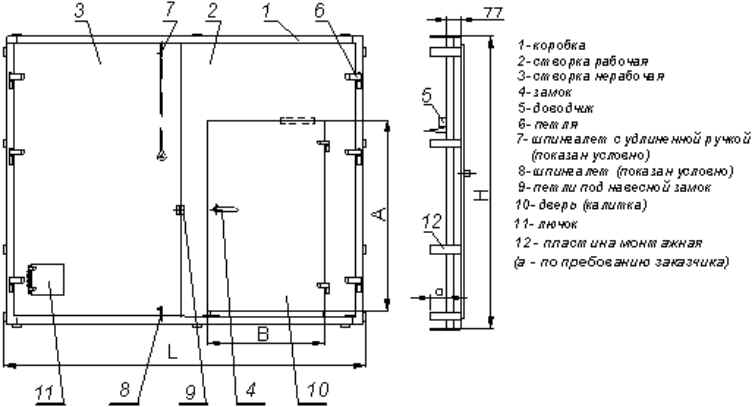

Чертеж ворот двухстворчатые распашные: Двухстворчатые распашные ворота (двойные) купить в Москве с установкой под ключ: цена от 26000 рублей

Важно знать! Ворота, открывающиеся наружу, механизировать электроприводом сложнее, ведь большинство моделей автоматики рассчитано на открытие ворот именно внутрь. Конечно, встречаются приводы, открывающиеся как наружу, так и вовнутрь, но у них есть свой недостаток — уменьшается полезный размер въезда на несколько десятков сантиметров.

Обустройство проема

Для установки распахивающихся ворот у Вас должны быть несущие столбы — опоры, а также выведенные из них закладные (50Х50Х2 мм). Лучшего всего, чтобы петли были зафиксированы на заводе не только к створкам, но и к ответной части. А эти «ответные» части Вы сможете приварить к основным столбам. При этом створки легко одеваются на петли как обычные проемные двери.

Наиболее оптимальные вариант несущих столбов — трубы с сечением от 120Х120Х3 мм, забетонированные ниже уровня промерзания грунта в Вашем регионе (минимум 1 м). Только забетонированные столбы должны выстояться в течение недели, чтобы бетон затвердел и набрал прочности.

Изготовление и монтаж створок

Распашные ворота, чертеж которых представлен выше, в примечании имеет список всех составляющих элементов и материалов. Из них необходимо сварить основу створок – каркас. Варить необходимо на ровной поверхности шахматкой – через одну методом прихваток по 2 см. Далее швы зачищают при помощи шлифовального круга и герметизируют, нанося кисточкой или краскопультом грунтовку и краску. Приступать к следующему этапу – зашивке, можно лишь после полного высыхания. Проще всего зашить материал профнастилом заклепками или саморезами по металлу. Кованые элементы будут выглядеть более изыскано, но они тяжелые, и требуют более крепкой основы и мощного электропривода.

Для увеличения срока эксплуатации петли должны быть высокого качества, и установлены строго вертикально, желательно с подшипниками или втулками. Ворота любого веса должны легко открываться, но при этом не двигаться произвольно под влиянием собственного веса.

Красивые ворота на даче

Распашные ворота, не смотря свою простоту конструкции, могут выглядеть респектабельно. Пофантазируйте, примените дизайнерские решения и сделайте их красивыми, недорогими и непохожими ни на чьи! При том, что кованые ворота или сварные конструкции дают больше волю дизайнеру.

Технология монтажа распахивающегося портала

делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Ограда домовладения – это «лицо» хозяев, показатель их статуса и вкуса, защита от пыли, проникновения злоумышленников и посторонних животных. Ворота создают у гостей первое впечатление о доме, потому им всегда придается особое значение.

Особенности

Конструкция распашных ворот проверена не просто годами – тысячелетиями, большинство людей на всей планете предпочитают именно такие ворота совершенно заслуженно.

Створки на петлях – простая и удобная система крепления, которая решает сразу несколько задач и имеет перечень несомненных достоинств:

• Простота изготовления и монтажа, финансовая доступность позволяет установить их своими руками.
• Надежность и долговечность при использовании.
• Универсальность – применение практически во всех типах помещений и оград.
• Многообразие вариантов конструкции, широкий размерный ряд.
• Отсутствие обязательного бетонирования прилегающей территории.

Распашные ворота за время своего существования приобрели огромное разнообразие как по конструктивным особенностям, так и по внешнему виду и дизайну.

Виды

Разделяются они по количеству створок и бывают одностворчатые и двухстворчатые.

Могут быть и со встроенной в одну из створок калиткой, это экономит пространство в небольших помещениях (гаражах, небольших территориях).

Если проезд необходимо сделать широким, то используют складные ворота. Их складывающиеся пополам или гармошкой створки не загораживают территорию. Можно сделать складчатой и только одну из них.

По внешнему оформлению различают односторонние, декорированные только с лицевой стороны двери и двусторонние, имеющие две украшенные стороны.

По материалам изготовления ворота отличаются металлические, деревянные – тяжелые и основательные, из металлопрофиля, поликарбоната, сэндвич-панелей – более легкие. Бывают прозрачные из кованых элементов либо из комбинаций различных материалов.

Любые распашные ворота, в том числе самодельные, можно оборудовать комплектом автоматизации.

По назначению и области применения различают ворота производственные, въездные, уличные, которые ограничивают проезд машин во дворы многоэтажных домов и обычно управляются автоматикой. На расположение въезда также влияют противопожарные нормативы и требования к безопасности.

Материалы

На выбор материала, из которого изготовлены ворота влияют следующие факторы:

• Назначение, место установки.
• Тип управления – ручное или автоматическое.
• Общий архитектурный замысел, гармоничное сочетание с остальной оградой или контраст.
• Ветровые нагрузки, парусность, другие внешние факторы.

Легкие ворота из профнастила или поликарбоната, а также металлические сварные решетчатые, сетчатые, с натянутой стальной сеткой на металлической рамке из профтрубы или из евроштакетника чаще всего применяются в конструкциях, управляемых автоматикой, тогда створки легко открываются и закрываются. Ворота из штакетника крепятся быстро и нарядно выглядят.

Деревянные створки смотрятся более экологично и внушительно, но менее прочны, так как древесина подвержена влиянию агрессивной внешней среды и со временем способна разрушаться. Солнце и влага, попадая на древесину, делают ее благоприятной средой для развития бактерий, грибков, насекомых, начинается процесс гниения. Чтобы придать этому материалу устойчивость, его пропитывают антисептиками и гидрофобными составами, покрывают лаками для внешних работ или красками. Выбираются бруски из более прочных пород деревьев, например, дуба.

Деревянные ворота ставят обычно на частных участках и в загородных домовладениях.

Металлический профиль и стальные или алюминиевые листы можно увидеть на всех гаражах страны, часто их ставят на уличные ворота оград различных территорий, организаций и частных домов. Очень выразительно и нарядно смотрятся кованые ворота или металлические с решетчатыми элементами для облегчения конструкции. Стоимость таких ворот выше, чем обычных без декора, но и результат впечатлит гостей и соседей.

Профлист сейчас очень популярен в качестве материала для обшивки створок.

Он обладает несомненными достоинствами:

• Малый вес – важное свойство для работы автоматики.
• Финансовая доступность.
• Практичность и прочность профлиста благодаря профилированию и покрытию.
• Легкость резки и монтажа, быстрая установка.
• Огромный ассортимент фактур и цветов, эффектов, например, имитация дерева, камня, покрытые светящейся или термоиндикационной краской, возможность нанесения любых принтов.

Из современных вариантов можно выделить ворота с поликарбонатом, пластиковые, пленочные, которые сохраняют микроклимат в производственных помещениях.

Возможны также комбинации различных материалов. Для каркаса можно использовать профиль, а створки обшить деревом, ПВХ, древесно-полимерным композитом. Металлические листы красиво смотрятся с коваными элементами и декоративными планками наверху.

Опорные столбы ворот изготавливаются из металлической трубы, которая усиливает столб, обеспечивает устойчивость конструкции и принимает основные нагрузки. Вокруг трубы может быть кирпичная кладка либо бетонный монолит.

Конструкции

Распашные ворота имеют очень простую конструкцию. Для них не нужен фундамент, как для откатных рулонных ворот, в которых есть ролики, колеса и направляющие. Возможны дополнительные детали, например, ворота в цеха стараются сделать утепленные, герметичные, поэтому крепят к створкам резиновый уплотнитель. На кирпичных столбах монтируют дополнительное освещение.

Все виды распашных ворот содержат следующие конструктивные элементы:

• Опорные столбы. Для легких ворот и заборов возможен монтаж на винтовых сваях.
• Петли, к которым крепятся створки. На тяжелых воротах используют цилиндрические петли, усиленные подшипниками, бывают и регулируемые.

• Фиксаторы. Ограничивают распахивание ворот и соединяют их в закрытом состоянии в одну линию, фиксаторы могут быть с пружиной или с амортизатором.

• Запор, засов, замок, фиксирует створки в запертом состоянии.

Ворота открываются наружу при небольшой площади внутренней территории, тогда привод обязательно монтируется скрыто, под поверхностью земли, а оси створок должны быть длиннее, чтобы правильно закрепить приводные рычаги.

Если створки открываются внутрь, то рычаги могут крепиться прямо к полотну, а механизм – на стойку ворот.

Для перемещения створок необходимо свободное пространство с ровной поверхностью. Также важна парусность, нагрузка ветра на створку. При высоких показателях парусности рекомендуются решетчатые створки, сквозь которые проходит воздух, и парусность тем самым снижается.

Чтобы открыть простые ворота, нужно выйти из автомобиля, затем открыть по очереди створки, заехать на территорию, опять выйти, закрыть створки. В дождь, ветер и снег выходить из машины и проделывать все это вручную долго и неприятно, поэтому ворота снабжаются комплектами приводов и автоматики к ним.

Механизмы открывания

Приводы для перемещения створок бывают линейные и рычажные. По принципу действия они делятся на электромеханические и гидравлические. По уровню размещения – надземные и подземные.

Линейная электромеханическая система на сегодняшний день самая популярная, она недорогая, легко устанавливается и открывает створки наружу. Выглядит она как продолговатый футляр, из которого выходит планка в виде стрелы. Винт, вращаемый электрическим двигателем малой мощности, перемещает гайку по направляющей, преобразуя вращательный момент движения в линейный и перемещая створку ворот. Для плавного хода линейный привод оснащен блоком управления. Монтаж такой системы делается в нижней части ворот.

Рычажный привод также работает от электродвигателя через редуктор. Вертикальный вал, к которому крепится кривошипно-шатунный рычажный механизм, открывающий створки. Специальные выключатели и датчики, доводчики, обеспечивают плавность хода. Такой привод делает возможным открывание внутрь даже при широких столбах.

Рычажные механизмы возможно смонтировать под землей, однако в таком случае необходимо помещать их в металлическую коробку, бетонировать, защищать от попадания воды и промерзания. Рычаг находится снаружи.

Гидравлический привод стоит дороже остальных, его используют в тяжелых, часто используемых воротах, оснащают комплектом автоматизации. Реверсивный электронасос подает масло в цилиндры, которые двигают ворота.

Достоинства дистанционного управления открыванием/закрыванием:

• Дальность – до 30 метров, можно управлять из дома.
• Открывание в течение 10-15 секунд после нажатия кнопки.
• Простая, надежная и долговечная система.
• Быстрая остановка привода в случае отказа или аварии.
• Работа от стандартной однофазной электропроводки.

Продаются готовые комплекты управления, в которые входит:

• Принимающая антенна.
• Сигнальная лампа.
• Управляющий блок с электронной платой и реле.
• Электромагнитный замок.
• Фотоэлементы, датчики положения объекта, индукционные контуры.

Все провода и кабели изолируют металлическим гофрошлангом и прячут под слой бетона. Автоматику проверяют на срабатывание перед установкой. Блоки управления монтируют в специальные ниши в столбах или боксы.

Размеры

Правильное размещение и габариты, грамотный расчет и разметка, размеры и вес всей конструкции обеспечат безопасную и надежную эксплуатацию и долгий срок службы ворот.

При проектировании ограждения и выборе типа привода и автоматики очень важны размеры столбов и ширина въезда, расстояние от столба до полотна, толщина створок. Все эти цифры должны быть четко указаны на чертеже. Необходимо разметить положение всех деталей, замков, механизмов.

Минимальная ширина ворот, достаточная для проезда любого вида транспорта, составляет 280 см. При расчетах следует учесть угол заезда транспорта. Если грузовой автомобиль не сможет заехать на территорию под прямым углом, ширину проезда необходимо увеличить в 1,2-1,5 раза. Следует также прибавить двойную толщину створок. Максимальная ширина может составить и 6 метров, для нее требуется усиление конструктива, мощная автоматика и привода.

Высота от земли до нижней кромки створок, чтобы они не застревали при движении, должна быть не менее 8-10 см. Высота ворот, равная 2 м, достаточна для проезда обычного легкового транспорта. Для производственных и цеховых ворот высота должна позволять проезд всех необходимых видов транспорта.

Сечение трубы усиления для опорных столбов – 80-100 м. Профили для каркаса нужны диаметром от 2,5 до 4,5 см. Для диагонального или поперечного усиления жесткости понадобится профиль сечением 2-4 см.

Технические требования

Как и любые строительные работы, обустройство ограды и ворот производится строго по нормативам и правилам:

• Ровная поверхность площадки по всему радиусу открывания, малейшее препятствие может привести к заклиниванию и поломке привода.
• Ширина въезда и полотна створок должна быть достаточной для безопасного и свободного проезда транспорта. Для легковых это 3,5м, для грузовых рекомендуется 4 м.
• Нормы пожарной безопасности требуют ширины ворот не менее 4 м, если дом расположен вдали от перекрестка.
• Минимальная высота створок – 1,8 м.
• Внешний вид и оформление должно гармонировать с общим видом улицы и дома.
• Ворота должны быть оборудованы всеми необходимыми системами безопасности, предупреждающими знаками и табличками.

Устройства безопасности

Для бесперебойной работы распашной системы необходимо выполнить ряд мероприятий по предупреждению людей, детей, животных, автомобилей, находящихся в радиусе распахивания, чтобы избежать травм и неожиданного выезда транспорта. Для этого крепят специальные предупреждающие таблички и знаки, светоотражающие элементы и сигнальное освещение. Также применяется звуковая сигнализация, мигающие габаритные огни.

Обязательна установка систем обнаружения различных посторонних предметов на пути движения полотен. Такими системами являются фотоэлементы и датчики положения и движения створок, а также положения и движения автомобиля или наличия посторонних объектов. В этом случае срабатывает управляющее устройство, происходит блокировка и автоматическая остановка привода. Фотоэлементы крепят на расстоянии не менее 1 метра от ограды на специальных столбиках и на основных столбах ворот. Индуктивный контур укладывают под поверхностью земли на глубине от 3 до 10 см в три или четыре слоя.

Изготовление своими руками

Строительство ворот вполне возможно осуществить самостоятельно с применением необходимых инструментов и соблюдения технологии и сроков высыхания бетона.

Для самостоятельной работы понадобятся:

• Бетономешалка, лопата;
• Уровень, рулетка, маркер, угольник;

• Болгарка, алмазные диски;

• Сварочный аппарат;
• Шуруповерт, саморезы.

При использовании распашных систем вся основная нагрузка приходится на несущие столбы. Чтобы придать конструкции жесткость и надежность, опоры усиливают стальной трубой и вкапывают в землю на глубину промерзания грунта примерно 1-1,5м. После разметки расположения опор, в этих точках копают яму глубиной 1, 5м и диаметром вдвое большим, чем сечение трубы. Далее на дно ямы высыпают песок и щебень, создавая так называемую подушку. Её высота равна 20 см.

Трубы должны быть защищены от коррозии, установлены в ямы, забетонированы. Бетон следует прикрыть полиэтиленовой пленкой и увлажнять каждый день во избежание растрескивания. Через неделю бетон наберет необходимую прочность и высохнет. При желании можно обложить столбы кирпичом, камнем.

К опоре привариваются горизонтальные закладные крепления для каркаса сверху, посередине и внизу столба.

Затем необходимо сделать каркас для створок и усилить их. Для этого понадобится профильная труба прямоугольной формы, обработанная составом от ржавчины. Согласно чертежу нужно разрезать трубу на куски с краями в 45 градусов, зачистить стыки. Детали рамы разложить ровно по чертежу и проверить углы и размеры, диагонали. Сварить все узлы сплошным герметичным соединением.

Перемычки привариваются по диагонали или горизонтально на расстоянии 50 см от верхнего и нижнего края полотна. Конструкция должна стать максимально жесткой.

Навешивание каркаса начинается с разметки положения петель. Каркас необходимо приставить вертикально к несущему столбу и отметить точку крепления петли на расстоянии 25 см от краев створки. Нижнюю часть петли нужно приварить к основе, а верхнюю к каркасу. Теперь можно навешивать раму.

Обшивку полотна можно выполнить и до навешивания, можно и после. Например, профлист крепится саморезами с резиновыми прокладками или клепками. Облицовочные доски крепят к раме саморезами. Затем нужно установить задвижки, засовы, замки, отрегулировать ворота.

Следующий этап – установка автоматики. Ее также можно сделать самому, купив готовый комплект, а возможно изготовить из запчастей и комплектующих от бытовой техники, автомобилей, подручных материалов. Вначале нужно рассчитать расстояние между плоскостью полотна и внешним краем столба. Если оно превышает 150 мм, то применяют рычажный механизм, если нет – то линейный.

Например, для привода используют актуатор для спутниковых антенн, универсальные автомобильные стеклоподъемники, для управления – брелоки от сигнализации, пульты для электроники. Редукторные электродвигатели и винтовые домкраты также будут полезны.

Для крепления механизмов сначала приваривают кронштейны, держатели приводов. Затем выдвигают рычаги максимально и крепят к столбам и к каркасу. После подключения электрических проводов проводят испытания рабочих систем на видные места согласно схеме, устанавливают сигнальные лампы и другие защитные устройства.

Полезные советы по монтажу распашных ворот своими руками вы найдете в следующем видео.

Примеры дизайна

Достойный вид воротам и всей ограде в частных домах и на дачах придают элементы декора и варианты комбинирования материалов.

Красивые, внушительные и в то же время легкие ворота, полотно которых обшито профлистом с рифлением. Оттенок подобран идеально. Форма створок сочетается с архитектурой дома в глубине двора. Мощная автоматика позволит гостям проехать на участок не выходя из авто.

На этом примере мы видим дачные ворота, выполненные в сказочном стиле, очень надежные, экологичные. Благодаря кованым элементам и светлым деревянным рейкам они прекрасно вписываются в окружающий ландшафт.

Благородство стиля и безупречное исполнение, скромная простота и изящность ковки – все это отражено здесь. Кружева этих кованых ворот и ограды вызывают восхищение и зависть, а также демонстрируют прекрасный вкус мастера и хозяев. Ограда прозрачная, издалека показывающая гостям единый ансамбль с домом и окружающей природой.

Автоматические распашные ворота своими руками

Казалось бы, с приходом технологических новшеств, подобные конструкции давно уже должны были уступить место новым модификациям, но нет – инженерная мысль «прикрепила» к воротам автоматический привод, в результате чего уже автоматические распашные ворота стали самым популярным из сооружений подобного рода. Их используют в гаражах, на дачах и жилых участках. Если присмотреться, то можно заметить, что это повсеместная муниципальная конструкция, обозначающая входы в парки, детские сады, конторы. Автоматические распашные ворота своими руками может соорудить технически грамотный и обладающий определенными навыками хозяин.

Разновидность автоматических распашных ворот

Распашные ворота разделяются по материалу изготовления обшивки — могут быть как деревянными, так и металлическими. По конструкционным особенностям ворота делятся на одностворчатые и двухстворчатые (двупольные), в зависимости от количества используемых створок. Самый универсальный и широко применяемый вариант – двупольные металлические ворота, с оборудованной рядом калиткой. В этом случае, внешний вид выполняется с применением профессиональной колированной покраски, либо с художественным оформлением, положительно влияющим на эстетичность.

Что касается роли обшивки для внешнего вида ворот, то обшивка из дерева дает огромный простор для творчества, ввиду большей податливости дерева к обработке, и человек, обладающий художественным талантом и тягой к зодчеству, может создать на собственных воротах настоящие произведения искусств. Но, в то же время, дерево менее «выживаемо» в окружающей среде. Иногда можно наблюдать двойную прошивку – металл внутри, дерево снаружи – все зависит от полета фантазии хозяина.

Материалы для работы

Чтобы осуществить монтаж автоматических распашных ворот, необходимо вооружиться сварочным аппаратом, отверткой, мерительным инструментом, в том числе строительным уровнем и индикаторной отверткой, шуруповертом, болгаркой, покрасочной кистью, лопатой. Понадобятся также средства электрокоммуникации – удлинитель, автомат УЗО, двухжильный кабель, изоляция.

Что касается непосредственно материалов, то тут нужен будет швеллер, арматура, трубы разных сечений, профнастил (возможно дерево), цементный раствор и кирпичи, электроды, а также покрасочные материалы.

Механизм установки распашных ворот

Рассмотрим чертеж стандартных распашных ворот. Сразу же обращаем внимание на то, что при их монтаже, в качестве несущей опоры используются кирпичные столбы. Прежде чем начать, нужно определить комфортное проездное пространство для автомобиля. Обычно трех метров бывает достаточно. Начинаем с бетонирования земли на месте установки столба, на глубине около 1 м. В центре предполагаемой опоры монтируем профильную трубу или швеллер. Сечение ее должно быть квадратное, составлять примерно 100х100мм. Затем, к трубе привариваем арматуру, обкладываем кирпичом, создавая капитальный опорный столб, и выводим две или три закладные детали наружу, для того, чтобы на них закрепить навесные стойки в виде профилированных труб, на которых будут установлены петли и приводные механизмы. Высота ворот без учета надземного просвета, должна составлять около 2 м.

При сборке металлоконструкции, для внешней основы берется профилированная труба с сечением 60х30 мм, к ней приваривается аналогичная – с сечением 40х30мм, которая будет составлять внутреннюю конструкцию рамы. Все это обусловит дополнительную прочность.

Запорный механизм в таких воротах представляет собой стопор «Г»- образной формы, устанавливаемый внизу каждой створки. При монтаже, на месте фиксации ворот, нужно пробурить отверстия из труб, диаметр которых на 5-10мм толще диаметра стопора. Что касается длины стопора, то для надежности функционирования вполне хватит 50 см и не более. На выбор, можно оборудовать ворота дополнительными горизонтальными засовами.

После сваривания каркас приводим в порядок: очищаем от коррозии, обезжириваем, производим грунтовку и покраску, предпочтительно алкидной эмалью. Даем краске обсохнуть и затем, приступаем к обшивке. Как уже упоминалось, обшивка может быть разной — это и дерево, и готовые обшивочные сэндвич-панели, но наиболее распространенным материалом, является профлист — достаточно легкий, удобный в работе, вписывающийся в любой дизайн. Крепится обшивка специальными саморезами и заклепками на расстоянии 5-10 см от основания. При крепеже также можно использовать шурупы.

Прежде чем навесить профнастил на петли, которые, как мы уже знаем, крепятся на профилированную трубу, необходимо тщательно проверить конструкцию на наличие перекосов – их ни в коем случае не должно быть, так как это не только снижает надежность самой конструкции, но еще может оказаться причиной скорой поломки автоматических приводов.

Автоматизация распашных ворот

Стоит отметить, что хозяин из категории «мастер на все руки», сможет механизировать свои ворота, используя любой подходящий подручный материал, будь это двигатель КАМАЗа или мотор от вентилятора. Попытки облегчить работу с воротами предпринимались с незапамятных времен, при помощи рычажных механизмов. Сейчас, если и встречается такой вид автоматизации, то либо по причине безвыходности, а чаще всего – в качестве раритета, на который забыли поставить электрический привод.

Системы автоматики бывают рычажного и линейного типа. Рычажный тип говорит сам за себя – это рычаг, который подобно руке, под действием электрических импульсов передвигает запорный механизм в заданном направлении. Линейный тип состоит из двух электроприводов соответствующего типа, антенны, блока управления, сигнальной лампы, электромагнитного замка. Для правильного выбора электропривода, необходимо учесть такие факторы, как вес всех элементов конструкции, ее ширину, высоту, а также расстояние от боковой опоры до середины дверной петли. Если это расстояние меньше чем 150 мм, то лучше установить линейную систему приводов, которая более современна и эстетична, нежели рычажная, а также — очень удобная в использовании. Тем не менее, рычажные механизмы себя не изжили и используются преимущественно в зонах с частыми заездами – выездами. Это гаражи, коллективные автостоянки, складские базы и им подобные места.

Выпуском электроприводных систем занимаются такие европейские компании как «Nice» или «Came». Также, неплохо освоили эту сферу и на постсоветском пространстве, например, очень хорошо зарекомендовала себя в качестве производителя автоматики для ворот компания «Дорхан».

При установке автоматики, обязательно нужно изучить стандартные чертежи и схемы, применяемые при автоматизации распашных ворот, а также электросхемы в инструкции к электроприводу. Установочное расстояние, указанное в ней для той или иной модели, является важным показателем, на который при монтаже надо обязательно ссылаться.

Еще одно важнейшее условие, которое необходимо соблюсти перед установкой привода – это проверка и регулировка легкости движения створок, которые должны без усилий открываться. И если приходится прикладывать силу, то причину необходимо выявить и ликвидировать, а уж потом приступать к монтажу автоматики.

При монтаже электроприводной системы нужно правильно подобрать сечение проводов. Запитка осуществляется переменным током 220В. Несущие столбы — важная деталь для установки электропривода. Приблизительная схема показывает, что блок управления может размещаться справа или слева. Там же располагаются электроконтактный замок, сигнальная лампа и антенна. Передатчик и приемник выводятся наружу, действующие на замок электроприводы устанавливаются возле запорных задвижек.

К сети кабель подключается при помощи трехжильного кабеля, с использованием ПВХ трубки.

Профилактические мероприятия

 Автоматические распашные ворота имеют свою слабую сторону – это всевозможные препятствия, возникающие по ходу створок. Таковыми могут быть камешки, щепки, картонные коробки и прочий сор. Поэтому «маршрут» движения створок должен всегда содержаться в чистоте, без лишних предметов, которые смогут создавать препятствия. Также, необходимо проводить профилактику – чистку засорений и своевременную смазку. Если все-таки случилась поломка, в результате которой пострадала автоматика, то для ремонта и наладки стоит пригласить специалиста.

Видео — автоматические распашные ворота своими руками

https://www.youtube.com/watch?v=HXTG7oDb0Co

Системы въездных ворот – критерии выбора

Если по одежде судят о человеке при первой встрече, то по воротам вполне можно судить о том, какого статуса, качества и стоимости объект располагается за их створками. Поэтому ворота далеко не пустяк, а весьма красноречивая «визитная карточка», много говорящая об их владельце.

Завод «Мосинтермет» работает во всех направлениях, связанных с производством металлоизделий. Сегодня мы поговорим о производимых на предприятии металлических въездных воротах – их конструктивном разнообразии и особенностях самых распространенных видов этой продукции.

Распашные одностворчатые ворота

Ворота такого типа устанавливают в тех случаях, когда затворяемый проем в стене или заборе не слишком велик. Преимуществом при выборе одностворчатых распашных ворот является их относительная простота, высокая эксплуатационная надежность, долговечность и экономия при их автоматизации, в сравнении с такими же по конструкции двустворчатыми воротами.

Особенность этого типа ворот – в боковом расположении замка, что позволяет крепить его и на створке, и на опоре проема. Что касается недостатков, то, устанавливая такие ворота, нужно обеспечить место для достаточного открывания створки и зимой это место расчищать от снега.

Разные конструкции ворот требуют и разного подхода к их выбору

Распашные двустворчатые ворота

При выборе этой конструкции следует учесть, что при полном открывании створок вы значительно сэкономите место.

Во всем остальном этот тип ворот имеет те же достоинства, что и описанный выше вариант с одной створкой: они просты, надежны, легко обслуживаются. Их можно изготавливать по разнообразным технологиям обработки металлов, начиная с рубки и сварки стандартных металлических профилей, заполненных листами профнастила, и заканчивая штучными изделиями с элементами литья и высокохудожественной ковки.

На такие ворота легко установить автоматические приводы открывания и закрывания. Конструкция распашных ворот предполагает центральное размещение замка, соединяющего створки либо запирающего каждую из них по отдельности.

Если отмечать недостатки, то они те же, что и у одностворчатых, – следить за тем, чтобы ворота беспрепятственно открывались, в том числе и зимой.

Какой бы ни была конструкция ворот, всегда возможно автоматизировать их открытие и закрытие

Откатные ворота (сдвижные)

Их применение обусловлено тем, что створки (створка) перемещаются по линейной траектории и за счет этого не имеют «мертвой» зоны, как в случае с распашными воротами, когда место для открытия ворот выпадает из пользования.

Створки сдвигаются по прямой вдоль плоскости стены или забора. Это является особенностью и главным преимуществом сдвижных ворот. Конструкция позволяет, например, парковать автомобиль в непосредственной близости от ворот.

В отличие от распашных конструкций, в зоне рабочего пространства откатных ворот в зимний период не нужно расчищать снег. Исключением являются монорельсовые конструкции, о которых речь пойдет ниже. Как правило, откатные ворота открываются и закрываются автоматически.

Откатные системы ворот всех типов распространены во всем мире

Откатные системы ворот могут быть трех типов:

1. Монорельсовые.
2. Подвесные.
3. Консольные.

Консольная система откатных ворот

Консольная система – это хорошее решение для устройства въездных ворот на территории предприятий, складов, баз, ферм и подобных объектов. Через них может проехать транспорт любых габаритов.

Сдвижной створ откатных консольных ворот представляет собой консольную трубу, противовес и собственно полотно (раму) самих ворот. Вся эта монолитная конструкция за счет роликовых опор, ограничителя бокового смещения и жесткой направляющей балки подвижна в строго заданной вертикальной плоскости.

При изготовлении консольной трубы, она же направляющая балка, используют особую марку стали высокой прочности. Помимо этого, требуется высокая квалификация персонала, задействованного в производстве сварочных работ и работ по гибке металла на специальном оборудовании.

Консольная труба, из-за присутствия на ней противовеса, обычно бывает в полтора раза длиннее ширины проема ворот. Эту конструктивную особенность следует принимать во внимание, рассчитывая размеры места для установки откатных ворот такого вида.

Монтаж ворот консольной системы предусматривает устройство фундамента, на который передаются нагрузки от роликовых опор, а также двух закрепленных на нем стоек проема (воротных опор). На одной из них – ближней к роликовым опорам – закрепляют ограничитель бокового смещения, а на второй – дальней (приемной) стойке – приемный короб.

Приемный короб необходим для надежной фиксации ворот в закрытом состоянии, к тому же он снимает с ворот ветровую нагрузку и берет на себя часть нагрузки, приходящейся на консольную трубу и роликовые опоры.

Ворота легко регулируются и способны надежно и долго служить без поломок.

Каждые откатные ворота проектируют и изготавливают индивидуально, с учетом места их установки

Каждые откатные ворота проектируют и изготавливают индивидуально, с учетом места их установки

Монорельсовая система откатных ворот

Откатные ворота на монорельсе используют в тех случаях, когда есть необходимость в сдвижных воротах, но для установки консольных нету места. Устройство монорельсовых ворот предусматривает изготовление специального комплекта фурнитуры, а также полотна ворот под каждый конкретный заказ.

Принцип работы монорельсовых сдвижных ворот таков: полотно перемещается на роликах по монорельсу. Ролики жестко закреплены на нижней части полотна створки. Преимущество и особенность конструкции в том, что она опирается своим весом на ролик и за счет этого никогда не провисает.

В сравнении с консольной, монорельсовая система сдвижных ворот простая и недорогая. В случаях, когда требуется надежность, долговечность при интенсивном использовании и в приоритете невысокая цена – монорельсовая система сдвижных ворот – хороший выбор.

При монтаже необходимо надежно закрепить монорельс на поверхности дорожного полотна. Вариантов крепления много. Очень хорошо, если монорельс будет прикреплен к железобетонной ленте, залитой в уровень дороги.

Если это покажется накладным, можно закрепить монорельс и к закладным деталям, забетонированным в высотной отметке дорожного полотна, с шагом в 50 см. На деле получится несколько фундаментальных опорных точек, к которым крепят монорельс. Еще один вариант – крепление анкерами к уже существующей бетонной стяжке.

Рама монорельсовых ворот проще, чем у консольной конструкции, поскольку не имеет противовесной части и несущей консольной трубы. В остальном обе системы имеют много общего.

В монорельсовую входят приемный блок и ограничитель бокового смещения. Характерной особенностью монорельсовой системы сдвижных ворот является специфика ее зимней эксплуатации, требующая своевременной очистки монорельса от снега и льда.

Привлекательный внешний вид ворот не зависит от их конструкции

Подвесная система откатных ворот

Эта система представляет собой весьма распространенную модификацию откатных ворот, имеющую спрос у потребителей из-за своей относительной простоты, функциональности, универсальности применения, надежности.

Если совсем просто говорить о принципе работы таких ворот, то можно провести аналогию со сдвиганием занавесок над окном в жилой комнате. Раму ворот подвешивают на несущую балку, как занавеску подвешивают к штанге оконного карниза.

Подвесная система лишена таких недостатков, как зависимость от погоды, что в условиях долгой русской зимы существенное преимущество. Полотно ворот не имеет противовеса, поэтому вся конструкция при одинаковой ширине ворот будет меньше по размеру, чем при тех же условиях имела бы консольная система. Весь вес створа распределяется равномерно на роликовые тележки, легко и бесшумно катящиеся по несущей балке.

На заводе «Мосинтермет» подвесные ворота могут сконструировать с двумя сдвижными створками. При запирании они сходятся навстречу друг другу к середине проема либо в одном направлении внахлест. Когда нужно сэкономить место, такая конструкция очень удобна.

Важно и то, что несущую балку, в отличие от консольных сдвижных ворот, можно изготовить из общедоступной конструкционной стали с обычными прочностными характеристиками. Это положительно сказывается на стоимости изделия.

Недостатком подвесной системы можно считать наличие поперечной несущей балки. Высота ее расположения определяет высотный габарит рамки проема ворот, а значит и лимит предельной высоты для проезжающего под балкой транспорта.

Выбор системы ворот определяется требованиями к их функционалу

Наши возможности по изготовлению ворот

Все описанные выше типы ворот востребованы на рынке. Их конструктивное разнообразие дополняется широкой вариативностью материалов, способов и технологий изготовления.

Специалисты завода «Мосинтермет» могут изготовить оригинальную модель серийно, тиражируя при необходимости ее выпуск в промышленных количествах. Станочный парк, включая оборудование с ЧПУ (числовым программным управлением), токарное, фрезерное, лазерное, гибочное, позволяет выполнять заказ в плановом и в срочном порядке.

Мы используем в производстве десять различных видов обработки стали и цветных металлов, от фрезеровки до высокоточной лазерной резки, поэтому наши металлические ворота различаются не только по типам конструкций, но и по внешнему виду.

Это могут быть простые ворота со створками из стандартных, сваренных между собой прокатных стальных профилей, с заполнением рамки профилированными металлическими листами. Либо сложные сварные изделия с клепаными элементами и фрагментами художественной ковки, гибки, резки, сработанные по готовым образцам, фотографиям или спроектированные индивидуально по запросу заказчика.

Критерии выбора подходящих ворот

Помимо цены, есть еще ряд важных критериев выбора ворот.

Территория установки. К примеру, в одном случае это нечасто открываемые ворота на школьном дворе, в другом – ворота при въезде на территорию промышленного предприятия. Для школы можно ограничиться простыми распашными воротами без автоматики, а для промышленной зоны потребуется основательная автоматизированная конструкция.

Условия монтажа ворот, чтобы правильно рассчитать точные размеры и вид конструкции, с учетом монтажного расстояния и рабочих зон подвижных частей механизма. Потребуется еще учесть пропускную способность, габариты въезжающего на территорию транспорта и множество других моментов.

Автоматика. Команды на срабатывание подаются разнообразными способами, начиная от кнопки на стене и заканчивая электронным программированием распознавания «свой-чужой». Здесь все зависит от предпочтений заказчика.

Помочь разобраться в деталях помогут специалисты нашего предприятия. Поэтому если перед вами уже стоит задача в подборе лучшего из вариантов, то приступить к ее решению лучше всего со звонка нам.

Распашные Ворота (Схема — Чертеж): Сделать Ворота Самостоятельно По Инструкции. Цена. Отзывы

Распашные ворота — это классика конструкций. Они появились еще в древности и не теряют популярности до сих пор.

Монтаж распашных ворот состоит в том, что их нужно просто навесить на петли опорных столбов, и эта статья написана именно для тех, кто собирается изготовить такую конструкцию самостоятельно.

Содержание статьи:

• Плюсы и минусы распашных ворот
• Подготовка площадки
• Рытье ям под фундаменты для столбов
• Подготовка металлических элементов перед заливкой фундаментов
• Бетонирование
• Устройство закладных деталей и металлических накладок
• Изготовление каркаса створки
• Установка замка
• Крепление створок к опорам
• Монтаж дополнительных элементов

Плюсы и минусы распашных ворот:

Распашные ворота не единственный вариант воротной конструкции, зато самый дешевый в изготовлении, поскольку не требует дополнительной фурнитуры, цена которой «стартует» от 2500 грн. (для откатного типа конструкции).

Плюсы:

• Простая конструкция.
• Можно изготовить самостоятельно в домашних условиях.
• Самый дешевый вариант по сравнению с другими типами.

Минусы:

• Открытые створки могут стать причиной неудобного въезда и выезда со двора. У откатных конструкций такой проблемы нет, так как их створка движется вдоль забора.
• Ворота обязательно нужно фиксировать, потому что при порывах ветра створка может произвести удар.
• Если установлена автоматика, нужно обязательно убирать снег на пути движения створок, иначе нагрузка на привод резко возрастает.

Самостоятельное изготовление таких ворот процесс доступный каждому, а экономия денег на услугах монтажников реально ощутима.

Можно приблизительно посчитать, во сколько обойдется стоимость распашных створок при собственноручном их изготовлении.

Возьмем створку шириной 3 м и высотой 2 м, то есть площадь ее составит 6 м2. Вам понадобятся такие материалы:

• труба прямоугольная 60х30 мм – 28 кг;
• труба прямоугольная 30х20 мм – 18 кг;
• профнастил окрашенный – 6 м2.

В среднем цена металла на рынке составляет 20 000 грн за тонну, а профнастила – 110 грн/м2.

Рассчитаем стоимость необходимых материалов:

• труба прямоугольная 60х30 мм: 0,028 т*20000 грн = 560 грн;
• труба прямоугольная 30х20 мм: 0,018 т*20000 грн = 360 грн;
• профнастил окрашенный: 6 м2*110 грн = 660 грн.

Сумма: 560 грн + 360 грн + 660 грн = 1580 грн.

Две створки: 1580 грн*2 = 3160 грн.

Стоимость приблизительная, и не учитывает приобретение краски, грунтовки, электродов, саморезов. Все это обойдется Вам для двух створок не дороже 1000 гривен, поэтому общая стоимость изготовления двух створок не превысит 4160 гривен.

Для сравнения заказ ворот у наемного специалиста составит приблизительно 10-12 тысяч гривен. Экономия денег очевидна. На сэкономленные деньги можно купить автоматику.

Подготовка площадки:

Для начала нужно сделать подробную разбивку опорных столбов. Необходимо снять растительный грунт в месте устройства ворот, чтобы ничего не мешало разметке и выполнению работ. После чего разбить основные и вспомогательные оси — для этого можно использовать арматуру диаметром 8-12 мм, длиной 80 – 90 см.

Арматура забивается в землю таким образом, чтобы создать четыре угла прямоугольника или квадрата, внутри которого и будут располагаться будущие столбы ворот. После того как Вы выставили прямоугольник, необходимо проверить его диагонали, которые должны обязательно совпадать по размерам. После корректировки диагоналей арматуру можно забить глубже, оставив на поверхности около 15 см.

Между (осями) арматурой можно будет натянуть шпагат или леску для обозначения краев ямы. В качестве вспомогательных (временных) осей можно также использовать арматуру или электроды. Все оси рекомендуется перепроверить несколько раз, чтобы избежать ошибки, так как при установленных столбах будет уже тяжело что-либо исправить.

Количество необходимых материалов будет зависеть от ширины Вашего проезда.

Рытье ям под фундаменты для столбов:

Следующий этап после разбивки — земляные работы: рытье ям под столбы, траншеи для прокладки кабеля и ленточного фундамента.

Ямы под столбы должны быть в плане на несколько сантиметров больше. Например, для столба 50х50 см, размер должен быть 52х52 см. Это делается для облегчения начала работ по кирпичной кладке. Глубина ямы должна быть не менее нормативной глубины промерзания, которая для Украины составляет в среднем около одного метра. Если не выполнить это требование, со временем опора может «покоситься».

Если края ямы осыпаются, необходимо сделать опалубку из досок, фанеры и т.п. Через неделю после бетонирования опалубку можно будет убрать.

Траншея для прокладки кабеля. Для дальнейшего подключения автоматики прокладывается пластиковая труба диаметром 25-30 мм, в которую затягивается электрические провода. Глубина прокладки согласно требованиям СНиП должна быть не менее 0,9 м.

Если Вы пока не планируете автоматизировать ворота, рекомендую гильзу с проводами все равно заложить – после не придется ломать покрытие проезда. Первая труба прокладывается между опорами. Вторая труба прокладывается к одной из опор и к месту подключения электричества. Отверстия трубы закройте, чтобы туда не попали влага и грунт.

Траншея для дополнительного фундамента. Для связки опор между собой можно сделать дополнительный фундамент (рекомендуется). Ширина траншеи обычно берется равной ширине фундаментных столбов. Подготовленные ямы и траншеи необходимо уплотнить и пролить водой. При большом перерыве в работе перед заливкой бетоном, необходимо все приямки и траншеи накрыть щитами для защиты от дождя.

Подготовка металлических элементов перед заливкой фундаментов:

Для усиления кирпичной кладки и для того, чтобы столбам можно было прикрепить закладные детали в фундамент перед заливкой вставляется металлическая опора. Это может быть труба, швеллер, арматурная сетка, уголок. Для примера будем рассматривать квадратную трубу, размеры которой могут быть от 80х80 мм до 100х100 мм. Подземную часть трубы необходимо покрыть битумной краской для защиты от коррозии. Нижняя часть трубы не должна доходить до дна фундамента, чтобы образовался защитный слой бетона толщиной 50–100 мм во избежание коррозии.

Каркас дополнительного ленточного фундамента желательно делать для связки опор, особенно если грунт глинистый, который при замачивании начинает «плыть». Глубина заложения фундамента – на глубину промерзания — согласно СНиП для Украины 1 м (такая же, как и у столбов).

Каркас выполняется объемным, в продольном направлении имеет четыре стержня арматуры диаметром 8-12 мм, а для поперечного подойдет проволока диаметром 6-8 мм длиной 20 см, шагом 20-30 см.

Посчитаем, во сколько нам обойдется арматура для изготовления каркаса. Для примера возьмем ширину проема ворот три метра, а так как нам нужно связать каркас ленты с фундаментами столбов, добавим напуски по 20 см для каждого фундамента, получиться, что длина каркаса 3,4 м.

Общая длина продольных стержней составит: 3,4 м х 4 шт. = 13,6 м.п. Общий вес продольной арматуры диаметром 12 мм (учитывая, что вес одного ее погонного метра составляет 0,888 кг): 13,6 м.п. х 0,888 кг = 12 кг.

Посчитаем, необходимое количество проволоки для поперечных стержней: 3,4 м / 0,2 м х 4 = 68 м,где:

• 3,4 м — длина каркаса;
• 0,2 м – шаг стрежней проволоки;
• 4 шт. – количество сторон каркаса.

Общий вес и длина проволоки:

Длина: 68 м х 0,2 м = 13,6 м.п. Вес: 13,6 м.п. х 0,395 кг/м = 5,372 кг.

Средняя цена металлопроката на рынке составляет около 20 000 грн за тонну, соответственно покупка необходимого количества материала для изготовления каркаса будет стоить:

• арматура диам. 12 мм: 0,012 т х 20000 грн/т = 240 грн;
• проволока диам. 8 мм: 0,005 т х 20000 грн/т = 100 грн.

Общая стоимость металла: 240 грн. + 100 грн. = 340 грн. Полученная сумма для дополнительного фундамента невелика, зато прочность всей конструкции ворот значительно возрастет.

Бетонирование:

Бетонировать фундамент необходимо до наступления морозов поскольку прочность смеси определяется не только качеством самого бетона, но и погодными условиями, в которых ведется укладка. Именно то, пpи какой температуре заливают бетон, может повлиять на прочность и долговечность будущего строения.

При температуре ниже +5°С процесс гидратации цемента практически останавливается, поэтому необходимо применять противоморозные добавки или ускорители набора прочности бетона, и если хотите, чтобы в короткие сроки бетон набрал прочность, лучше повысить класс бетона (марку).

Можно купить готовый бетон с доставкой на участок, а можно сделать самостоятельно. Для заливки фундаментов ворот используют бетон марки М200, для изготовления которого нужно соблюдать такую пропорцию: на одно ведро цемента, 3 ведра песка, 3 ведра щебня (фракция 20х20, 20х40) и ориентировочно 20% воды от общего объема замеса.

Перед заливкой бетона в подготовленные приямки нужно точно по уровню установить все металлические элементы — трубы столбов и каркас для ленточного фундамента. Закладные детали необходимо закрепить, чтобы при заливке бетоном они не сместились.

После заливки следует проверить вертикаль закладной трубы, а если необходимо, подправить и зафиксировать ее положение.

Во время укладки бетон нужно трамбовать для исключения появлений в нем пустот. Желательно накрыть залитый фундамент для защиты от прямых солнечных лучей. Первые несколько дней после заливки бетон нужно увлажнять водой. При температуре +20ºС через 28 дней бетон наберет окончательную прочность. Но кирпичный столб можно начинать возводить уже через неделю после заливки. Квадратную трубу в фундаменте сверху также нужно закрыть на случай дождя.

Устройство закладных деталей и металлических накладок:

Закладные детали предназначены для крепления металлических накладок, на которых в дальнейшем будут держаться створки. Закладные детали для крепления накладок необходимо вывести на грани столбов, но с фиксацией к сердечнику. Есть много вариантов из чего делать эти элементы, я предлагаю их изготовить из металлического уголка 50х50 мм длиной 65-70 мм, а также арматуры диаметром 8 мм. На каждом столбе устанавливают не меньше трех закладных для металлических планок.

Нижняя закладная деталь устанавливается после первых трех рядов кирпичной кладки. Верхняя деталь, ниже верха стойки на 5 см, а средняя посредине между верхней и нижней закладной. Для надежного крепления закладные необходимо приварить к металлической трубе столба.

Металлические накладки крепятся к установленным закладным сваркой. Рекомендую использовать прямоугольную трубу 60х30 мм, так как ее проще крепить. Вверху трубу нужно закрыть заглушками, или просто заварить, это исключает проникновение осадков внутрь и защищает металл от коррозии.

Если Вы в дальнейшем планируете автоматизировать свои ворота, при кладке столбов необходимо сразу установить закладные детали для монтажа приводов.

Если столбы уже готовы, можно на опорах закрепить металлические пластины при помощи анкерных болтов. На схеме видна такая пластина для крепления привода по центру створки ворот.

После крепления накладок к закладным, устанавливаем (привариваем) навесы (петли).

Приварка петли к металлическим накладкам и створкам должна выполняться сплошны швом. Петли желательно использовать с металлическим шариком внутри, что облегчит ход ворот. Расстояние между петлями должно быть максимально возможным, что также сделает более легким ход створки.

Изготовление каркаса створки:

Опишу далее изготовление створки без калитки, так как в большинстве случаев при высоте ворот 2-2,2 м высота проема калитки будет составлять не более 1,8 м. При высоком росте человека возможен удар головой о верхнюю перекладину, поэтому в ряде случаев калитка, встроенная в створку, не практична. Если же Вы захотите изготовить створку с калиткой, можно посмотреть отдельную статью.

Каркас ворот изготавливается из прямоугольных труб, так как это самый удобный вариант. Для ворот шириной 3-3,5 м и высотой 2-2,5 м, понадобится труба 60х30 мм для несущего каркаса, и 30х20 мм для вспомогательного. При большем проеме понадобится более мощный несущий каркас.

Изготовление каркаса удобнее производить на монтажном столе или на плоской ровной поверхности. В процессе сварки каркаса, после прихватки проверяйте уровнем и линейкой, правильность размеров и только затем делайте окончательную сварку.

Вначале привариваем одну стойку к нижней трубе каркаса под прямым углом:

Далее вторую:

Потом крепим перекладину:

Когда несущая рама готова необходимо проверить диагонали, чтобы они были одинаковыми, иначе ворота будут перекошены.

После того как несущий каркас сварен, по его внутреннему периметру привариваем вспомогательный, из трубы 20х30 мм. Он нужен для того чтобы к нему прикрепить профнастил. Сваривать нужно не сплошным швом (чтобы раму не повело), а прихватками длиной шва 15-20 мм с шагом 20-30 см – при этом Вы сэкономите электроды и время.

Когда Вы варите трубы внутреннего каркаса старайтесь, чтобы его край находился точно по центру трубы наружного каркаса — тогда можно будет прикрутить профнастил, чтобы он был слегка утоплен в створку.

Когда по внутреннему периметру приварен вспомогательный каркас, привариваем горизонтальную перемычку из трубы 20х30 мм.

Затем из такой же трубы крепим вертикальную перемычку. Что Вы прикрепите первым: горизонталь или вертикаль — значения не имеет.

Если Вы планируете в дальнейшем устанавливать автоматику на свои ворота, необходимо предусмотреть специальную перемычку на створке, к которой будет крепиться кронштейн привода. При креплении привода по центру створки используется центральная перемычка. Если расположение автоматики планируется вверху или внизу дополнительная перемычка так же не нужна, так как используется верхняя или нижняя труба каркаса створки. Если выбрано другое место крепления, нужна дополнительная перемычка из трубы 60х30 мм. Поэтому Вам сразу нужно определить высоту установки привода.

После завершения сварочных работ необходимо зашлифовать швы болгаркой, очистить каркас от ржавчины, обезжирить и только потом его прогрунтовать. Профнастил можно крепить к каркасу, когда створка еще не закреплена на петлях (навесах) или же после ее установки. Крепить профнастил нужно отдельными листами как можно плотнее к каркасу.

Кроме того, сейчас появился альтернативный вариант — изготовление каркаса из Т-профиля.

Установка замка:

При изготовлении каркаса, нужно заранее продумать каким будет замок – накладной или врезной. Можно воспользоваться обычным врезным механическим замком.

Использование электромеханического замка позволит открыть ворота на расстоянии. К нему необходимо будет подвести электропитание, и сам замок стоит дороже обычного.

Изготовление вырезов в каркасе зависит от конкретной модели замка. Болгаркой прорезают соответствующие вырезы под место установки.

В большинстве случаев замок устанавливают на высоте 80-90 см от земли.

Крепление створок к опорам:

После сварки всего каркаса к нему, как и к металлическим накладкам, нужно приварить петли. Затем створку можно «вешать» на столбы. Предварительно петли нужно смазать и проверить качество их исполнения — хорошие петли должны легко вращаться вокруг своей оси.

Если створка очень тяжелая для монтажа используют кран. После того как створки установлены, к их каркасу можно прикрепить профнастил при помощи саморезов по металлу длиной 19 мм.

Монтаж дополнительных элементов:

Механический упор, штыри для фиксации створок и прижимная планка это необходимые элементы ворот.

Механический упор служит для остановки и фиксирования ворот в конечных точках и представляет собой две металлических пластины, одна из которых приваривается к створке, а вторая крепится в основании проезда. Толщина металла этих пластин обычно берется 3-4 мм. Нижнюю (ответную) пластину устанавливают, когда выполняется твердое покрытие проезда.

Штыри фиксации створок устанавливаются чтобы была возможность зафиксировать створки в открытом или закрытом положении.

Для изготовления штыря обычно используют кругляк диаметром 10-12 мм. Стержню нужно предать Г-образную форму. Длинный его отрезок должен быть около 50 см, а короткий приблизительно 15 см.

Штырь должен перемещаться в трубе диаметром 12-15 мм — этот отрезок трубы сваркой нужно прикрепить к створке на высоте 30-40 см от уровня земли.

В основании проезда тоже нужно заподлицо установить трубы диаметром 12-15 мм, в которые будет входить штырь.

Прижимная планка представляет собой металлическую полосу, которая крепится к одной из створок со стороны двора. Когда одна створка прижимает другую в закрытом положении, зазор между ними закрывается.

Планку крепят участками по 10-15 мм, через 20-30 см – так каркас створки не поведет. В качестве материала прижимной планки обычно используют металлическую полосу толщиной не менее чем 1 мм. Ее ширина должна быть такой, чтобы был обеспечен нахлест на прижимаемую створку не менее 5 мм.

Установка автоматики

Также на распашные ворота можно поставить автоматику которая будет открывать ворота с пульта всего одним нажатием

Вообще существует 2 типа установки автоматики: внутрь и наружу. Поверьте, в установке автоматики нет ничего сложного и это вполне можно сделать своими руками

Более детально про установку автоматики для распашных ворот, можно прочитать в следующих материалах:

Кроме того, рекомендуем Вам ознакомится и с таким материалом как: Как выбрать автоматику для распашных ворот. Эта информация позволит вам сделать правильный выбор автоматики которая идеально подойдет под ваши ворота

Комплект оператора двойных распашных ворот BFT, 110 В, ручки ворот 550 фунтов

Комплект оператора двойных распашных ворот BFT, 110 В, ручки ворот, 550 фунтов, длина 10 футов

включает
• 2 открывателя ворот
• Приемник платы управления Rigal 5
• (2) Дистанционное управление
• Светоотражающий фотоэлемент

ОБЩИЕ СВЕДЕНИЯ

Этот контроллер подходит для использования в жилых помещениях и был разработан для распашных ворот с особенно большими стойками. Рычаг привода, имеющий особую форму, препятствующую срезанию, позволяет перемещать створки, когда контроллер значительно смещен по отношению к оси вращения створок. Нереверсивный электромеханический мотор-редуктор обеспечивает остановку при закрытии и открытии. Рычаг отпирания, установленный в каждом контроллере и расположенный внутри двери с персонализированным ключом, позволяет легко выполнять ручное маневрирование.

СОЕДИНЕНИЕ: Обеспечивает диспергируемую систему автоматизации для распашных ворот, установленных на особенно больших столбах.Приводной рычаг с его специальной формой, предотвращающей срезание, позволяет перемещать створки, когда контроллер расположен на значительном удалении от их точки опоры. Необратимый электромеханический редуктор удерживает ворота заблокированными в положениях закрытия и открытия.

Механизм аварийной разблокировки осуществляется с помощью рычага разблокировки каждого контроллера, расположенного внутри люка, снабженного индивидуальным ключом. Шарнир должен быть совмещен с блоком управления с ограничителем крутящего момента, таким как блок управления модели Aries.Регулируемые концевые микровыключатели и конденсатор подключены к двигателю.

БЕЗОПАСНОЕ ИСПОЛЬЗОВАНИЕ

• Быстрая и легкая разблокировка вручную.
• Регулируемые концевые выключатели.
• Максимально рекомендуемое смещение 12 дюймов (может доходить до 18 дюймов).
• Электромеханические приводы 24 В постоянного и 120 В переменного тока для жилых помещений, для ворот весом до 550 фунтов и 10 футов.
• Встроенные электрические концевые выключатели.
• Ограничитель крутящего момента с панели управления Rigel 5.
• Регулируемое замедление при открытии и закрытии.
• Открытие до 125 градусов за 15 секунд.

	СОЕДИНЕНИЕ
Панель управления	ARIES UL / CSA
Реверсивный / необратимый привод	необратимый
Источник питания	120 В 60 Гц, однофазный
Потребляемая мощность	0. 4 л. открытие / закрытие
Ручная разблокировка	Запирающаяся дверца и ручка разблокировки
Рабочий цикл	Интенсивное использование
Условия окружающей среды	от 5 ° F (-15 ° C) до 140 ° F (60 ° C)
Степень защиты	IP44
Вес оператора	35 фунтов (~ 16 кг)
Размеры	см. Рисунок на следующей странице

Открыватель линейных двойных распашных ворот — 12 В (1000 фунтов./ 32 фута)

Linear Pro Access PRO-SW2002XLS Устройство открывания двойных распашных ворот (ранее GTO PRO-SW2002XLS)

Linear PRO-SW2002XLS превзойдет все ваши ожидания и удовлетворит все ваши потребности в открывании ворот. Оператор ворот 2002XLS предназначен для использования с автомобильными распашными воротами в жилых домах на одну семью. Предназначен для использования с трубчатыми стальными, виниловыми, деревянными или декоративными воротами. PRO-SW2002XLS предназначен для двойных распашных ворот и может управлять двойными воротами на высоте до 32 футов.шириной (16 футов каждый лист) и весом до 500 фунтов. за лист. Примечание. Петли на шарикоподшипниках следует использовать на всех воротах весом более 250 фунтов (113,4 кг).

Проложить кабель питания прямо через подъездную дорожку — это нормально. Его также можно пропустить через канал. Кабель имеет диаметр 1/4 дюйма с 1-дюймовым штекером только на одном конце. Может работать от 30 до 83 циклов ворот в часы пик, в зависимости от размера и веса ворот.

Для установки этого 12-вольтового электрического открывателя ворот не требуется электрика, что обеспечивает быструю и легкую установку вместе с удобными для пользователя инструкциями.Он также совместим с солнечной батареей, в сочетании с панелью солнечных батарей для открывания ворот на солнечной энергии, что идеально подходит для сельской местности или в качестве защиты от продолжительных отключений электроэнергии.

Может управляться дистанционным передатчиком, цифровой клавиатурой, кнопкой или комбинацией аксессуаров. Совместите с выходным жезлом, чтобы создать полностью автоматический открыватель ворот на выходе.

• Технология Dual Sense
• Экономичность — нет необходимости в дополнительных устройствах защиты от захвата
• Быстрая установка — не требуется электрика / сварщика или фотоленты
• Соответствует UL325 — U.L. соответствует классу I. Система сертифицирована в соответствии с U.L. 325, последняя редакция.
• Простое программирование передатчика одним нажатием кнопки
• Блок управления имеет встроенный приемник.
• Плавный пуск / Плавный останов
• Совместимость с солнечными батареями
• Включает резервный аккумулятор, РЧ радиоприемник 318 МГц, входной передатчик, трансформатор переменного тока и все необходимое монтажное оборудование.
• Полнофункциональная система, способная «добавить готовую» плату управления для тяжелых условий эксплуатации, включает в себя регулируемое обнаружение препятствий, последовательность ворот и настройки автоматического закрытия (3–120 секунд).
• Работает на всех типах ворот: звено цепи, труба, панель, орнамент, дерево и винил
• 2-летняя гарантия (только для жилых помещений)

• 12 В постоянного тока / 7,0 А · ч, герметичный аккумулятор (в комплекте)
• Заряд аккумулятора поддерживается входным трансформатором 120 В переменного тока / 60 Гц, выходным трансформатором 18 В переменного тока, 40 ВА, регулируемым до 14 В постоянного тока с помощью платы управления
Зарядное устройство для солнечных панелей
• доступно для удаленных мест.
• Gate будет работать при отключении электроэнергии.
• Питание от надежного двигателя постоянного тока 12 В (120 Вт)
• «Потребление в спящем режиме» — 15 мА; «активная розетка» составляет от 2 до 5 ампер.
• Может работать от 60 до 165 циклов затвора в часы пиковой нагрузки, в зависимости от размера и веса затвора (таблица сравнения циклов)

• Более мощный двигатель с меньшей частотой вращения
• Пониженный уровень шума мотор-редуктора
• Увеличена рабочая скорость на 10%
• Контроллер с технологией Jog Button
• Увеличенный срок службы — улучшенная конструкция двигателя делает этот сошник идеальным для современных домов на одну семью или ранчо
• Конструкция переднего крепления и скребкового уплотнения
• Плата тахометра с герконом
• Восстановленное оборудование для тяжелых условий эксплуатации для ворот 500 — 16 футов
• Плата управления может быть запрограммирована на открытие путем вытягивания или открывание нажатием (для открывания нажатием требуется дополнительное оборудование)
• Рабочая температура от -5 ° F (-21 ° C) до +160 ° F (71 ° C)
• Время открытия: от 15 до 20 секунд
• Диапазон хода руки: до 15 дюймов (33 см)
• Длина оператора с полностью втянутой рукой — 33. 75 дюймов (85,2 см)
• Сигнализация работы, диагностики и безопасности
• Обнаружение естественных препятствий
• Плавный пуск / плавный останов — для увеличения срока службы механической части
• Автоматическое закрытие с регулируемой задержкой 3–120 секунд

• LPA PRO-SW2000XLS Главный операторский рычаг с кабелем питания длиной 6 футов.
• LPA PRO-SW2200XLS Подчиненный операторский рычаг с кабелем питания длиной 40 футов.
• Трансформатор переменного тока.
• Аккумулятор 12 В.
• Блок управления / плата управления.
• Приемник с кабелем длиной 10 футов.
• Входной передатчик.
• Монтажное оборудование.
• Руководство по установке / безопасности.
• Предупреждающие знаки.
• Предупреждающий звуковой сигнал.
• Регулируемая функция безопасности при движении задним ходом.

ПРИМЕЧАНИЕ. Для установки необходим двухжильный многопроволочный многожильный провод низкого напряжения в оболочке из ПВХ сечением 16 калибра — не входит в комплект.

Linear / Mighty Mule Gate Operator. Обзор оператора

раздвижные, раздвижные, распашные двери, современные цены

Входные ворота в собственность учреждения

Ворота откатные в модульной системе

Ворота распашные прочие

Gates размеры, цена концепции

Выбираем въездные ворота

Представляем несколько примеров концептов для современных дверей премиум-класса, предлагаем распашных и откатных ворот, как стандартных ворот с полным монтажным комплектом, регулируемые петли и откатные ворота со всей ходовой частью.Мы также предлагаем автоматику для ворот NICE.

Нормы размеров высоты въездных ворот

Стандартно производим ворота разной высоты , Размеры разработаны для наиболее популярных кирпичных входов в различных системах из бетонных блоков, и устанавливается прямо на землю на стальных столбах. Ширина двери адаптирована к индивидуальной ситуации, а также в соответствии с наиболее популярными стандартами, диапазон высоты от 80 см до 180 см, другие по запросу

Дистанционное управление открыванием ворот

Все ворота один пульт

Помощь в подготовке установки для автоматизации и управления, в этом гараже можно управлять одним пультом несколькими воротами, что, несомненно, упрощает жизнь, и мы не ездим с несколькими пультами дистанционного управления.

Указания по планированию ворот

Проверенные практические применения, простота использования, продуманные решения и эффективные системы. Звоните, пишите, спрашивайте, поддержим, советом и добрым словом всегда бесплатно.

Выбираем ворота по нескольким аспектам

Откатные ворота — преимущества и недостатки

Объективно изложу все причины, когда и где мы определимся с типом распашных откатных ворот или другим режимом работы, без предвзятого давления и предложений. Мы не будем опускать достоинства и недостатки этих и других ворот, мы просто обсудим особенности каждого из вышеперечисленных.

А именно, начнем с откатных ворот, как их обычно называют, где-то мы различаем в целом шесть основных типов, где откатные ворота являются самонесущими. . Построенный на полуоткрытом профиле, внутри которого ролики поддерживают тележки, они несут весь вес ворот в так называемом противовесе, когда они закрыты.Постройки ворот данного типа требуется дополнительный фундамент справа или слева от въездного фонаря для установки роликов с роликами и привода. Пространство под воротами на входе свободно от установки секундомера или стопора, для чего требуются распашные распашные ворота, что позволяет охватить ситуацию, когда мы входим в собственность в гору. Вдобавок, что является самым большим преимуществом вдоль забора, он оставляет свободное место на подъездной дорожке внутри собственности.По статистике, среди наших клиентов это решающий фактор при выборе именно этого типа ворот.

Требуемое расположение и другие обстоятельства, известно, что ворота имеют непривлекательную заднюю часть, называемую противовесом, которая увеличивает общую ширину входа примерно на 30%. Место нужно, чтобы открыть, также поддержание уровня является естественным для комфорта вождения. Что касается широко обсуждаемого размера хвоста, мы знаем, что поляк может, любая комбинация с укорочением против веса стреляет себе в колено, чем меньше, тем хуже, тем лучше, но не будем преувеличивать.Длину противовеса статистически не засчитывают только в ширину самого входа, мы в первую очередь учитываем габариты габаритов, вес и рост. В нашем личном случае мы производим откатные ворота по модульной системе, где используем несколько несущих профилей и несколько типов кареток соответственно по весу. Как правило, самонесущие откатные ворота должны быть правильно спроектированы и построены из компонентов очень хорошего качества, на которые стоит обратить внимание.Популярные ходовые профили и все некачественные тележки и ролики часто становятся причиной выхода из строя после более длительного или более короткого периода использования при работе со значительными массами. твердость основных используемых элементов — это опорный рельс и ролики. Привод ворот не является препятствием, он соответствует общему весу.

Поведение откатных ворот зимой, здесь некоторые особенности могут быть проблематичными во время сильного снегопада или когда мы таем, и тогда при сильных морозах ворота могут не открываться, лучше в экстремальную погоду оставьте его открытым на ночь, утром выезжаем на работу.Немного больше мест для уборки снега, потому что нам нужно засыпать снегом всю длину закрывания и открывания откатных ворот. В особенности нужно заботиться обо всем механическом и любых типах ворот, раздвижных.

Откатные ворота без противовеса

Чаще всего это ворота, движущиеся на роликах сразу после линейной направляющей , построенной на земле во входном свете. Этот тип лишь немного удлинен от ширины проема для установки вертикального наведения и привода.Слабым преимуществом является эффективность в нашем климате по очевидным причинам, которые я пропущу, некоторые сторонники поддерживают обогрев проезжей части, что помогает, однако, когда, например, собственность находится в бездорожье, скажем в хорошем качестве, именно на колесах мы выносим частицы с дороги, которые накапливаются при движении катков, однако доставляют проблемы. Комфортность использования ворот такого типа — сильное слово, они родом из теплых стран и там лучше работают в условиях мороза, а листья и агрегат с дорог повсюду.

Ворота откатные телескопические

В эту группу входят откатные ворота, построенные и работающие на базе телескопа. Есть несколько изобретений у самонесущих ворот на раздвижной основе. три и более модулей один за другим, используются в случаях, когда нет места для открытия ворот с помощью счетных весов. Похожий принцип работы у роликовых ворот и линейных направляющих, используемых разными передача энергии с использованием стальных тросов. Это определенно усложняет механику ворот, что увеличивает количество отказов и требует особого внимания к текущему обслуживанию и техническим осмотрам.Эффективность телескопических откатных ворот больше всего зависит от качества изготовления и используемых расходных материалов.

Наши южные соседи сильны в этом кирпиче, также много национальных соседей, они различаются по решениям и ориентированы только на ситуацию на объекте, но их популярность невысока, но это может быть единственно правильное решение.

Ворота двустворчатые и распашные

Крылья — самые простые и не очень сложные конструкции, поэтому они выигрывают каждую гонку по экономичным ценам, как по стоимости строительства, так и по экономике сборки. В этой группе собираются все кубки.Несложные конструкции позволяют снизить остаточные затраты, однако автоматика для ворот состоит из нескольких элементов и стоимость здесь несколько выше. Кроме того, возникают сложности при преодолении проездов к гаражу после падения, но мы сталкиваемся с несколькими более-менее эффективными решениями с подъемными петлями. В любом случае, двустворчатые ворота занимают ценное место на подъездной дорожке, это наименее привлекательная черта, характерная для данной группы ворот, — высокая зимняя эффективность, он всегда будет открываться, вам нужно расчистить весь снег, позаботиться о своем байке, кататься вы будете все дальше и дальше.

Ворота складывающиеся

Предмет характеризуется довольно высоким процентом отказов, собственное мнение после изготовления нескольких ворот с использованием запатентованных зарубежных систем складных дверей. Может быть, есть успехи и надежные системы, но если вы решитесь на такое решение, то кажется необходимым высказать мнение беспристрастного пользователя такого решения или системы в течение нескольких лет.

Установка ворот на кладочные столбы

Петли для ворот на кирпичных столбах

Что нужно помнить при планировании ворот

Кирпичные столбы обязательно должны быть усилены фундаментом, нельзя снимать кронштейны при кладке — возведении забора, мы предоставляем все аксессуары для полной сборки практически для каждой версии и ситуации на объекте.

Планируемая автоматизация привода ворот требует подготовки и прокладки электропроводов при кладке столбов и ограждений. Правильно подготавливаем пространство для постройки блока питания и управления, к которому мы подводим силовые и управляющие кабели из здания.

Как домофон , так и видеодомофон требуют правильного размещения и подготовки установки, которая сможет управлять воротами и разблокировать замок ворот из здания.

Мы предоставляем подходящий примерный проект о том, как покрыть подготовку такой установки, какие кабели использовать и где.

Установка распашной калитки на стальные столбы

Аналогичная ситуация, стойки в варианте подготовки к автоматизации современных ворот снабжены отверстиями для продевания соответствующих проводов. В частности, следует помнить, что в распашных воротах, где рычаги привода подвижны, используемые кабели должны быть абсолютно шнурового типа, они должны быть гибкими, их также можно использовать в соответствующем силиконовом чехле.

Практические советы

Электромонтаж проводим в земле и стенах в защитных каналах, силовые кабели отделены от кабелей управления, проводим их в отдельных кабелепроводах, вводим к стальным стойкам перед установкой в ​​отверстие.После того, как стальные столбы забетонированы в заранее подготовленных отверстиях, проводка под входом надежно закреплена в бороздах от повреждений.

Цены на выход

Цены доступны на аукционах в нашем интернет-магазине, образцы размеров с предопределенными ценами в зависимости от размера и типа двери.

Индивидуальные цены для местных условий, по вопросам звоните, многие случаи необычны, мы без проблем проконсультируем вас практически в любой ситуации.

Все материалы, дизайн и графические элементы, размещенные на этом сайте, являются принадлежит GOBE Томашу Подольски.Они защищены законом об авторском праве

DA40 и DA40L

С помощью мобильного приложения Berner Secure Mobile вы можете легко и интуитивно управлять беспроводными продуктами Berner через смартфон, планшет и ПК (с поддержкой приложений). Вы можете удобно управлять воротами доступа, освещением и многим другим одним касанием пальца — в любое время и в любом месте.

Благодаря встроенной интеллектуальной функции обнаружения препятствий дверь обнаруживает препятствия, немедленно останавливается и снова автоматически поднимается.В результате исключается возможность зацепиться за дверь (открыватели гаражных ворот, GA501, DA20, DA40 и C300 — C800).

Когда дверь закрывается, механический замок защелкивается в упоре направляющей и делает невозможным подъем ворот снаружи, что является эффективной защитой — даже без питания (только с устройством открывания гаражных ворот, но не с GA901).

Наше новое поколение сошников особенно энергоэффективно.Потребляемая мощность 0,5 Вт в режиме ожидания обеспечивает значительное снижение энергопотребления и стоит всего ок. 1 евро в год. Открывалка полностью функциональна и готова к использованию 24/7; Достаточно просто нажать кнопку на пульте дистанционного управления, чтобы дверь пришла в движение (только для GA203 / 403).

Новые открыватели Berner легко открывают двери еще большего размера, чем раньше. Усилие до 1000 Н гарантирует дополнительную мощность и гарантирует, что вы никогда не останетесь сидеть перед закрытой дверью.

Единственная плоская шина длиной 3 см, доступная произвольно выбираемой длины, доступна с проверенным зубчатым ремнем из полиэстера / полиамида или, в качестве альтернативы, с усиленным полиуретановым клиновым ремнем со стальной оплеткой. Громкие звуки цепи ушли в прошлое (только с устройством открывания ворот гаража и GA501).

5 лет на устройства открывания гаражных ворот с периодичностью до 200 000 циклов: механизм открывания, двигатель и блок управления.
2 года на другие продукты, такие как радио, импульсные передатчики, аксессуары, батареи и другие системы.

Нет претензий к гарантии на расходные материалы (например, предохранители, батареи, лампочки). Претензии по гарантии не продлевают гарантию. Гарантийный срок на замену и последующие работы по улучшению — шесть месяцев,
но хотя бы оставшийся срок гарантии.

Светодиодное освещение, которое входит в стандартную комплектацию, значительно ярче, но при этом потребляет значительно меньше энергии.Обладая почти 100 000 часов работы, он особенно долговечен и экологически безопасен (только GA203 / 403).

Встроенная функция быстрого открывания открывает дверь гаража за секунды, что на 50% быстрее, чем у конкурентов. Это означает сокращение времени ожидания, а также возможность быстрого и безопасного входа и выхода из гаража (только GA203 / 403 и GA501).

Наши сошники проверены временем и отмечены знаком качества TÜV и стандартным знаком качества.Они дополнительно протестированы и сертифицированы в соответствии с DIN EN 13241-1 для дверей всех основных производителей дверей (только GA203 / 403).

Устройство открывания можно обучить и запрограммировать простым нажатием кнопки и новой системой меню. Это означает, что каждый может быстро его активировать и использовать, что экономит ваше время и деньги. Сознательное решение не допускать внешнего управления делает невозможным непреднамеренную настройку системы и защищает от несанкционированного доступа (кроме батареи GA101, GA103, DA20 / 40, C300-800).

Стандартная встроенная функция плавного пуска и плавного останова обеспечивает тихую и бережную работу и гарантирует надежность и работоспособность (за исключением открывателей на 400 В).

С устройством открывания гаражных ворот Berner ваши гаражные ворота развивают независимое обучающее поведение. С изменениями двери, эл.грамм. из-за влажности или медленного движения сошник адаптирует свое поведение к изменившимся условиям и всегда остается безопасным в эксплуатации и функционально надежным (сошники GA, GA501, DA20, DA40, C300 — C800).

Свободно программируемая вторая высота открывания в качестве функции частичного открывания особенно удобна для гаражей, в которых нет других возможностей вентиляции, таких как окна или боковые двери. Он гарантирует лучший микроклимат в помещении и предотвращает накопление влаги в гараже.

Три варианта конструкции ворот для ограждения сеткой для тренировок по крикету

Все наши плоские и наклонные ограждения для тренировочной сетки для крикета, представленные в вариантах конструкции ограждения для тренировочной сетки для крикета, подходят для трех типов конструкции ворот, представленных ниже, как показано в Таблице 1.

Ворота должны быть покрыты тканью из звеньев цепи, как показано в ограждениях ограждения для крикетной сетки, чтобы соответствовать ограждению.Покрытие должно быть натянутым и зашнурованным шнуром шириной 2,0 мм к внешней раме и привязанным к каждому внутреннему элементу.

Стойки ворот должны быть среднего качества и подходить для ворот ограждения различной ширины от 1000 мм до 3600 мм, как указано в таблицах 1 и 2. Технические характеристики опор (опорных плит) также показаны в таблице 2.

Таблица 2: Детали и опоры ворот (опорные плиты) — класс 1 (среднее качество)

Диапазон ширины полотна ворот мм	Номинальный размер (DN) мм	Качество	Наружный диаметр (OD) мм	Минимальная толщина стенки (т) мм	Подземные опоры		Оцинкованные опорные плиты для бетонного покрытия
					Минимальный размер бетонных опор (если применимо)		Опорная плита для крепления болтов к бетонному покрытию мм	Анкеры для кладки минимального размера
					Диаметр мм	Глубина мм		Диаметр отверстия мм	Глубина мм
До 1200	DN 50	Средний	60. 3	3,6	250	750	150 × 150 × 8 4 отверстия	12	75
	DN 65	Средний	76,1	3,6	300	900	150 × 150 × 8 4 отверстия	12	75
1300–2400	DN 80	Средний	88.9	4,0	300	1000	200 × 200 × 8 4 отверстия	16	110
2500–3600	Ду 100	Средний	114,3	4,5	400	1100	300 × 300 × 10 4 отв.	20	125
					Размеры бетонных фундаментов в земле рассчитаны на твердые почвы.		Стойка ворот с опорными плитами только по согласованию между покупателем и поставщиком. Устанавливается с головкой, прикрепленной к верхней направляющей для дополнительной поддержки.

Аксессуары для ворот:

• Ворота должны изготавливаться в соответствии со схемами 2, 3 и 4, приведенными ниже.
• Все соединения должны быть полностью сварными (сварка в шахматном порядке не допускается). Угловые швы должны быть не менее 6 мм, ширина открытой поверхности и очищаться сколами и проволочной щеткой.
• Два слоя одобренной краски с высоким содержанием цинка должны быть нанесены в соответствии с AS / NZS 4680 на любую оцинкованную поверхность, поврежденную сваркой.
• Высота ворот должна соответствовать требованиям покупателя (с учетом достаточного минимального дорожного просвета).
• Если используются петли с зажимом, к раме ворот должен быть приварен хомут, чтобы обеспечить опорную поверхность для верхней или нижней петли.
• Если иное не указано покупателем, на воротах могут быть установлены защелки для захлопывания.
• Задвижка, изготовленная из круглой оцинкованной гладкой углеродистой стали диаметром 16 мм, должна быть установлена ​​на каждых двустворчатых воротах, а на уровне земли должны быть предусмотрены стопоры для удержания ворот как в открытом, так и в закрытом положениях.
• Запирание должно производиться откидными задвижками, пригодными для запирания. При необходимости покупатель может включить оцинкованную цепь диаметром 8 мм, приваренную к люку. В воротах должны быть проемы для рук, чтобы к замку можно было получить доступ с любой стороны ворот. Ручки можно не устанавливать, если требуется запирание только с одной стороны.
• Для одностворчатых ворот необходимо предусмотреть ригель из круглой оцинкованной гладкой углеродистой стали диаметром 12 мм, вставляемый в люк для крепления навесного замка.Ручки можно не устанавливать, если требуется запирание только с одной стороны.

Для удобной установки и доступа сверчков к сетчатым ограждениям, трубам и вариантам дизайна см. Следующие статьи:

садовые ворота с двойным листом с углом раскрытия 180 ° для подъездной дороги

О Double Garden Gate

Двойные металлические садовые ворота изготовлены из сверхпрочной стали, в основном включают панель ворот, заполненную сварной проволочной сеткой, и устойчивые стойки из круглой или квадратной трубы.Двухстворчатая конструкция позволяет открывать под любым углом до 180 °. Сделать подъезд к вашей усадьбе практично и безопасно. Мы также предлагаем одиночные металлические садовые ворота для садовых дорожек.

Все панели ворот профессионально сварены, мы применяем горячее цинкование или порошковое покрытие, чтобы обеспечить защиту от коррозии и старения для длительного использования. Каждая металлическая садовая калитка оснащена предохранительным замком и тремя наборами ключей, а также монтажными стойками и петлями на болтах, поэтому монтажные работы очень просты.

Двойные садовые ворота с гибким углом открывания и стильным внешним видом

Элемент

• Угол открывания 180 ° гибкий.
• Прочная конструкция обеспечивает высокую прочность и долговечность.
• Привлекательный внешний вид осветит ваш сад.
• Система быстрой блокировки для дополнительной безопасности.
• Устойчивость к старению, ультрафиолетовому излучению и плохим погодным условиям.
• Монтажные стойки для легкой установки.
• Порошковое покрытие не выцветает и не загрязняет окружающую среду.

Спецификация

• Панель ворот
  • Материал: Проволока из низкоуглеродистой стали, проволока из оцинкованной стали.
  • Диаметр проволоки: 4,0 мм, 4,8 мм, 5 мм, 6 мм.
  • Отверстие сетки: 50 × 50, 50 × 100, 50 × 150, 50 × 200 мм или индивидуально.
  • Высота ворот: 0,8 м, 1,0 м, 1,2 м, 1,5 м, 1,75 м, 2,0 м.
  • Ширина ворот: 1.5 м × 2, 2,0 м × 2
  • Диаметр рамы: 38 мм, 40 мм.
  • Толщина рамы: 1,6 мм
• Пост:
  • Материал: Круглая труба или квадратная стальная труба.
  • Высота: 1,5–2,5 мм.
  • Диаметр: 35 мм, 40 мм, 50 мм, 60 мм.
  • Толщина: 1,6 мм, 1,8 мм
• Разъем: Болт на шарнире или хомут.
• Принадлежности: Петля на 4 болта, в комплект входят 1 часы с 3 наборами ключей.
• Процесс: Сварка → Изготовление складок → Травление → Электрооцинковка / горячее цинкование → Покрытие ПВХ / напыление → Упаковка.
• Обработка поверхности: Порошковое покрытие, ПВХ-покрытие, оцинковка.
• Цвет: Темно-зеленый RAL 6005, серый антрацит или индивидуальный.
• Упаковка:
  • Панель ворот: Упакована полиэтиленовой пленкой + деревянный / металлический поддон.
  • Стойка ворот: Каждая стойка упакована в полипропиленовый мешок (крышка стойки должна быть хорошо закрыта на стойке), затем отправлена ​​на деревянном / металлическом поддоне.

Стили

Стандартные калитки двойные

Ворота садовые двойные с балкой

Подробности

Садовые ворота двойные — петля

Двустворчатые садовые ворота-калитка

Двойные садовые ворота — система быстрого запирания

Двустворчатые открывающиеся садовые ворота

Стили столба

Столб круглый с опорной пластиной

Стойка круглая врезная

Квадратная стойка с опорной пластиной

Столб квадратный встроенный

Хранение и упаковка

Перед упаковкой панели ограждения на дно поддона необходимо положить мат. 4 металлических уголка добавлены вокруг поддона панели, чтобы сделать его более прочным.

Объём поставки:

• Ворота (две двери).
• 2 поста ворот.
• Замок и три набора ключей.
• Монтажный материал.

Предотвратить удаление краски из-за неровностей

Металлические садовые ворота на заказ

Металлические садовые ворота на деревянном поддоне

Приложение

Металлические садовые ворота s идеально подходят для внутреннего двора , сада, заднего двора, живой изгороди, патио или террасы, чтобы обеспечить подъездную дорогу и отделить вашу усадьбу от внешнего мира

Двустворчатая калитка палисадника

Двустворчатая калитка для зеленого сада

Двустворчатые садовые ворота для въезда во двор

Двустворчатые садовые ворота для входа в усадьбу

Двустворчатая калитка для садового домика

Двустворчатые садовые ворота для зеленого парка

Садовые ворота двойного действия в качестве проезжей части

Двустворчатые садовые ворота для обсаженной деревьями дороги

Двойные садовые ворота для входа во двор

Метро Подъездные двери »Ворота

Мы устанавливаем и поддерживаем ведущих производителей отрасли

Ворота LiftMaster являются нашим основным продуктом благодаря их проверенной репутации высокой надежности и прочному набору функций. Наши приводы для ворот спроектированы с использованием качественных машин и прочной конструкции, чтобы обеспечить вам комфорт, зная, что ворота будут открываться и закрываться днем ​​и ночью. Имея репутацию производителя качества, надежности и отмеченного наградами дизайна, который дополняет любой закрытый вход, наша полная линейка устройств открывания ворот разработана с учетом или превышением стандартов и требований безопасности UL325.

DoorKing, Inc. , также известная как « DKS »), была основана в 1948 году и является одним из ведущих производителей систем телефонного доступа, приводов автомобильных ворот, устройств контроля парковки и систем контроля доступа в США. .Основанная в Инглвуде, штат Калифорния, с момента своего основания, DKS состоит из семи зданий и находится менее чем в 3 милях от международного аэропорта Лос-Анджелеса (LAX). Эти здания включают в себя нашу штаб-квартиру, производство, инжиниринг, сбыт и маркетинг, обучение, складские помещения, а также помещения для отправки и получения.

Byan Systems поставляет автоматизированные системы ворот высочайшего качества с 1991 года. Наши гидравлические приводы могут быть установлены в самых разных установках — от ворот частных жилых домов до коммерческих приложений с тяжелым непрерывным режимом работы.Наши продукты внесены в список ETL и соответствуют последним требованиям UL325.

Проверенные временем качество и надежность Linear сделали его — и все его бренды — надежными именами и продукцией, которую выбирают профессиональные дистрибьюторы, дилеры и установщики на протяжении более 50 лет. В будущем Linear и его команда будут продолжать «опираться на инновации».

Наш клиент — наш приоритет номер один. All-O-Matic продукты разработаны с учетом этого. All-O-Matic предлагает непревзойденные гарантии на все продукты.У нас есть дилеры по всей территории США. Сервис All-O-Matic и техническая поддержка являются лучшими в отрасли.

Мы можем изготовить для Вас любой дизайн ворот по Вашему запросу или по чертежу архитектора. У нас также есть наши самые популярные конструкции ворот подъездных путей на выбор. Эти дизайны также можно настроить по своему вкусу. После того, как вы выберете дизайн, мы можем нанести на ворота порошковое покрытие на ваш выбор цвета, чтобы добиться желаемого вами внешнего вида.

Проектирование системы, идеально подходящей для вашей собственности

могут быть такими простыми, как устройство для открывания ворот, доступ пожарной части, устройство безопасности и пульт дистанционного управления, или сложными, с системами телефонного доступа, доступом по картам, детекторами транспортных средств, доступом пожарной части, камерами и программным обеспечением. Вот несколько вариантов выбора системы ворот:

Варианты входа для жителей

• Пульт дистанционного управления — пульт дистанционного управления для брелка или козырька для продавцов или других авторизованных пользователей, включая: клавиатуры, переключатель с ключом, карты доступа для посетителей, системы телефонного доступа, домофоны, посты управления охраной и будки охранников. Для поставщиков экстренных служб (в каждой юрисдикции есть свои требования к доступу): датчики, управляемые сиреной SOS, переключатели с ключом Knox, блоки Supra Box и устройства, активируемые стробоскопами.

Выбор выхода

• Петля выхода — позволяет всем транспортным средствам выезжать на территорию через датчик, установленный на проезжей части
• Зонд — позволяет всем транспортным средствам выезжать на территорию территории через заглубленное устройство рядом с подъездной дорожкой (не рекомендуется Metro из-за ненадежности)
• Кнопка — нажмите кнопку, и ворота откроются
• Keyswitch — пользователи, предоставившие ключ, могут открывать ворота с его помощью
• Пульт дистанционного управления — любой, у кого есть запрограммированный пульт, может выйти из собственности
• Доступ с клавиатуры или карты — для безопасных мест требуется код или карта для выхода из собственности
• Телефонный домофон — посетителей можно вывести из здания по телефону

Выбор типа ворот

• Распашные ворота Описание : одностворчатые или двустворчатые ворота, которые поворачиваются на наборе петель, поддерживаемых прочными стойками, установленными в бетоне. Никакие правильно спроектированные распашные ворота никогда не потребуют опорного ролика на земле.
  Преимущества : Это самый простой и надежный тип ворот, что делает их наиболее доступными в приобретении и обслуживании. У них очень мало движущихся частей, и они легко отключаются при отключении электроэнергии.
  Недостатки : Ширина ограничена, так как большинство производителей не будут обрабатывать ширину более 20 футов. Для работы им также требуется больше места на проезжей части, что делает невозможным их использование в некоторых местах.Чтобы удерживать ворота близко к земле, требуется достаточно ровная подъездная дорожка через траекторию поворота ворот.
• Консольные откатные ворота Описание : Ворота, подвешенные (консольные) поперек проезжей части, поддерживаемые роликовыми узлами с одной стороны проема. Она скользит из стороны в сторону и может быть оснащена одинарными или двойными воротами, чтобы закрыть проем подъездной дорожки.
  Преимущества : Не занимает много места на подъездной дорожке, поскольку движется в линейной плоскости.Они могут перекрывать очень большие проемы шириной до 100 футов для одинарных ворот и 200 футов для двойных ворот в крайних случаях, например, в аэропортах.
  Недостатки : Больше движущихся частей, чем у распашных ворот, и требуется больше мер безопасности для соответствия нормам безопасности UL325. Консольные ворота требуют задней комнаты, в которую можно войти. Например, для ворот, которые покрывают подъездную дорогу шириной 20 футов, потребуется 30 футов зоны возврата (почти всегда 150% от любой ширины ворот подъездной дороги). Зона проезда ворот должна быть достаточно ровной, чтобы ворота не попали обратно на возвышенность.
• Откатные ворота для грунтовых катков Описание : Откатные ворота, которые опираются на колеса, которые опираются на землю и направляются по рельсам через проем.
  Преимущества : дешевле заменить при проходе (по сравнению с консольными воротами)
  Недостатки : влияет на гравий, грязь и снег.

Безопасность системы ворот
Как член Американской ассоциации ограждений и сертифицированный установщик автоматических ворот, мы считаем безопасность одним из наиболее важных компонентов воротной системы.Текущий код UL325 — это минимальное соответствие, требуемое для установки ворот. Не для каждой установки ворот требуются одни и те же средства защиты, но для вашей собственности доступно множество средств защиты, например:

• Датчики прикосновения к краю ворот — они действуют как защита от защемления, если ворота соприкасаются с человеком или предметом.
• Инфракрасные глаза — луч, проходящий через подъездную дорожку, предотвращает закрывание ворот, если они заблокированы, и не требует, чтобы ворота соприкасались с человеком или предметом. Преимущество: хорошо работает в тумане и путешествует на большие расстояния. Недостаток: требуется разводка с обеих сторон проема.
• Retro Reflective Eyes — луч, который направляется на отражатель и отражается обратно в направляющий глаз. Преимущество: не требуется подвод к противоположной стороне проема. Недостаток: не так надежен, как инфракрасный глаз.
• Петли / Детекторы транспортных средств — эти датчики расположены рядом с воротами на подъездной дорожке для обнаружения транспортных средств.Если автомобиль приближается к одному из этих детекторов, ворота не закроются.
• Датчики движения — эти устройства «следят» за определенной зоной на предмет движения или присутствия и не позволяют воротам закрыться, если они обнаруживают кого-то или что-то на своем пути.

Свяжитесь с нами
