Как изготовить флюгер своими руками: чертежи для самостоятельного изготовления

Ранее эти изделия использовались преимущественно для того, чтобы можно было хотя бы приблизительно определить, какая погода нас ожидает. Затем к функциональности прибавилась и декоративная составляющая. К изделию крепились элементы, которые исполняли роль оберегов и просто украшали дома. Сегодня погоду предсказывают метеорологи, и необходимость в функциональности отпала, да вот традиция осталась. Рассмотрим, как можно изготовить подобное украшение для дома своими силами.

Разработка своими руками чертежа флюгера, исходя из своих предпочтений

Мы рассмотрим вариант изготовления изделия из самого стойкого к погодным изменениям материала, и который имеет наиболее привлекательный внешний вид. Будем создавать своими руками чертеж флюгера из листовой меди. В процессе нам понадобится следующее:

• Размеры листового медного полотна должны быть не менее 60х100 см.
• Отрез стального трубы длиной 50 см.
• Отрез медной трубы длиной 13 см и диаметром чуть больше, нежели диаметр стального элемента.
• Подшипник, диаметр которого позволит ему свободно войти в медную трубу.
• Металлические уголки — 4 шт., длина сторон 6х6 см.
• Дрель.
• Пила с полотном для резки металла.
• Сварка газовая.
• Напильник.
• Шурупы по металлу – 32 шт.

чертежи флюгера

схема устройства флюгера



Перед началом сборки необходимо выполнить следующее:

1. Переносим понравившееся изображение на полотно.

2. Рядом обрисовываем элементы, которые не будут подвижными (стрелки указатели сторон света). На стороне, которой они будут крепиться к опорной трубе, делаем по два небольших прямоугольника и намечаем в их центрах круги под просверливание отверстий.

3. Внизу фигуры по центру пририсовываем перевернутый прямоугольный треугольник.

Именно к нему будет прикрепляться элемент для насадки изделия на стержень.

Теперь переходим к изготовлению:

1. Вырезаем при помощи пилы все начерченные элементы.

2. Используя напильник, обрабатываем места разреза. Следим, чтобы на деталях не осталось острых углов, которые могут впоследствии поранить.

3. Сверлим в намеченных местах деталей отверстия.

4. В отрез медной трубы вставляем подшипник и привариваем их друг к другу. Вращающийся элемент должен быть направлен внутрь, соединение проводится по краю трубы и обратной стороны подшипника.

5. Привариваем собранное гнездо для насаждения к треугольнику под фигурой.

6. В стальной трубе делаем 8 отверстий на расстоянии 30 см от одного края отреза. По 2 отверстия, расположенных друг над другом, с четырех сторон. При помощи шурупов прикручиваем указатели к трубе.

7. Внизу этой же трубы делаем по 3 отверстия опять же с четырех ее сторон. И закрепляем в этих местах уголки.

8. На подшипник наносится обильное количество смазки, и фигура вместе с гнездом надевается на подставку.

9. Изделие собрано и готово к установке.

Мы рекомендуем прочитать нашу статью о том, как сделать самому кресло-качели.

Монтаж изделия после сборки своими руками флюгера по чертежам

После того как был собран своими руками флюгер по чертежам, необходимо водрузить его на отведенное для него место. Это можно проделать несколькими способами:

1. Крепление к выходу трубы дымохода.

Наиболее приемлемый вариант, так как жесткость закрепления здесь будет самая высокая, ведь собирается дымоход чаще всего из кирпича. Соответственно будет меньше вероятность слома и падения изделия. Рассматриваемое нами украшение крепится вертикально при помощи шурупов, которые загоняются в отверстия на уголках.

2. Крепление к коньку крыши.

Менее удовлетворительный способ крепежа, так как в основном этот элемент делается из дерева. Со временем древесина вокруг мест креплений может растрескаться и рассохнуться, что приведет к уменьшению жесткости фиксации изделия. Наше украшение с таким вариантом опорных ножек не может быть зафиксировано на коньке. Для этого необходимы опорные элементы, расположенные под тупым, а не прямым углом.

3. Крепление к элементам кровли.

Самый неподходящий вариант крепежа, обладает самым высоким риском падения изделия из-за очень низкой жесткости фиксации. Кроме того места крепления могут стать причиной, по которой кровля даст течь. Наше изделие не может быть монтировано таким образом.

Дополнительно можно обработать фигуру чеканкой, что придаст ей рельефности и, конечно же, облагородит ее. Можно покрыть изделие краской, но используемый материал не нуждается в дополнительной защите, разве что это будет производиться для усиления декоративного эффекта.

Флюгер своими руками — иллюстрированная пошаговая инструкция

При внешнем оформлении дома многие хозяева стремятся придать своим владениям подчеркнутую индивидуальность. Для этого используются различные приемы – оригинальная отделка фасада, необычная форма крыши, кровельное покрытие с выраженными декоративными качествами и другое. Не забывают и о других элементах оформления, в том числе и о тех, что издавна были традиционными в некоторых странах, но на какое-то время – незаслуженно вышли из моды. В настоящее время многие декоративные детали экстерьера возвращаются, и одна из них — это флюгер на крыше.

Флюгер своими руками

Согласитесь, что с такой деталью внешний облик здания приобретает совершенно иное «звучание», поэтому желающих украсить свою крышу флюгером становится все больше. Но вот только где взять его? – искать готовое изделие в магазинах или перебирать объявления мастеров в надежде найти качественное изделие по приемлемой цене? Ни то, и ни другое – при желании вполне можно сделать флюгер своими руками, выбрав для его изготовления подходящий материал.

 А в этой роли могут выступать металл разной толщины, дерево или даже обычные пластиковые бутылки.

В этой статье мы рассмотрим несколько вариантов самостоятельного изготовления такого украшения крыши. Однако, для начала стоит разобраться, что же такое флюгеры, для чего они используется, а также – какие разновидности этих приборов чаще всего используются.

Назначение и базовое устройство флюгера

Что такое флюгер

Флюгер – это прибор, который в бытовом использовании предназначен для выполнения нескольких функций, которые обычно совмещаются в одной модели. Причем, «опции» имеют и декоративное, и прикладное значение.

• Первой, и как многие считают, главной, является метеорологическая функция – она заключается в визуальной демонстрации и даже в количественном измерении направления и силы ветра.
• Второй, и не менее важной функцией, можно считать использование флюгеров для защиты дымохода от задувания в него ветра, что предотвращает задымление помещений.
• Несколько необычная функция – пропеллер, установленный на флюгере и вращающийся под воздействием ветра, создает своеобразные вибрации, которые отпугивают грызунов от дома, а землероек и кротов – от садового участка. Если флюгер предназначается для этой цели, то его устанавливают не на крыше, а посередине огорода или сада. Однако, в этом случае для его установки, нужно выбрать открытый участок на возвышенности, так как там пропеллер будет захватывать больше ветра.
• И, наконец, флюгер используется как чисто декоративный элемент, украшающий крышу строения.

Традиционными элементами для украшения крыш флюгеры служили и служат в странах восточной и северной Европы, в частности – они очень характерны для прибалтийской архитектуры. Поэтому в тех краях практически каждый частный дом оснащен этим прибором, причем владельцы строений всегда стараются выбрать оригинальный вариант, который не встретишь в другом месте.

Из каких основных частей состоит обычный флюгер Основные элементы базовой конструкции флюгера для крыши

Конструкция флюгера включает несколько основных элементов:

• Флажок (поз. 1), который за счет своей парусности проворачивается под силой ветра, вставая параллельно ему и тем самым указывая его направление. Флажок может иметь форму обычной простой геометрической фигуры либо художественное исполнение, благодаря которому он становится главным декоративным элементом флюгера.
• Флажок размещен на одной из оконечностей стрелы (поз.2), и при правильной работе флюгера должен располагаться со стороны, куда дует ветер. Стрела не является обязательным элементом конструкции, так как иногда фигурку флажка закрепляют непосредственно на вертикально установленном стержне – оси.
• Противовес (поз.3), расположенный напротив флажка. Однако, этот элемент также не всегда используется в конструкции, так как иногда сам флажок уравновешивает стрелу. Если же противовес установить необходимо, то его вес должен быть несколько больше массы фигурки – тогда он будет способствовать возвращению флюгера в исходное положение.
• Вертикальная ось (поз. 4), закрепленная в корпусе и оснащенная подшипниками в специальном блоке (поз. 5), или просто вставленная в трубу большего диаметра (поз.6). Во втором случае внизу ось обычно опирается на металлический шарик. Подшипники или шарик обеспечивают легкость вращения оси вместе с флажком.
• Колпак, частенько центрующий сверху ось в корпусе поворотного механизма и защищающий последний от попадания внутрь дождевой и талой воды.
• Современные флюгера часто оснащаются электронным прибором – датчиками угла поворота или энкодерами, которые и фиксирует показания механической части прибора.

На иллюстрации показан флюгер Вильда, позволяющий визуально оценивать скорость ветра

• На некоторых моделях флюгеров устанавливается металлическая пластина, подвешенная на горизонтальной оси и находящаяся в свободном положении, качающаяся под воздействием ветра. Угол отклонения этого элемента конструкции от вертикали показывает силу ветра. Эта пластина может быть заменена легким пропеллером. Такие конструкции, совмещающие функцию демонстрации направления ветра и анемометра (измерителя скорости воздушного потока), именуются флюгерами Вильда, по фамилии разработчика – известного метеоролога XIX века, долгое время работавшего в Академии Наук России.

Обычное дополнение флюгера – это своеобразная шкала с показанными направлениями сторон света

Достаточно часто на нижней, неподвижной части флюгера закрепляются румбы с буквенными обозначениями сторон света. Так проще ориентироваться с направлением ветра. Но следует правильно понимать один нюанс. В метеорологии принято называть ветер по направлению, откуда он дует. Флюгер организован по тому же принципу – флажок окажется на подветренной стороне, а стрелка покажет направление, откуда дует ветер. В частности, по показанному на иллюстрации выше флюгеру можно судить, что направление ветра – запад-северо-запад (ЗСЗ).

Несколько слов о символике флюгерных флажков

Силуэтные фигурки для флажков, выбираемые для изготовления флюгеров, раньше изготавливались не просто так – они служили различными символами и своеобразными оберегами. Например, по китайскому учению фен-шуй, закрепление на крыше дома флюгера способствует установлению хороших взаимоотношений с соседями.

В основном для флюгера жилого дома выбираются фигурки различных животных и птиц.

• Петух – это знак бдительности. Он особенно распространен в России, а по народным поверьям – неплохо отпугивает нечистую силу, так как является символом апостола Петра.
• Кошка символизирует домашний уют.
• Сова всегда являлась тотемом мудрости.
• Лев – это власть и сила.
• Орел уже своим видом защищает жилище от врагов.
• Аист – это знак семейного счастья и взаимопонимания.
• Дракон. Флюгеры с этим мифологическим животным чаще всего встречаются в странах Азии, так как в местной культуре оно олицетворяет мудрость и духовную силу.

Кроме животных, на флажках флюгеров можно увидеть также и других реальных или сказочных персонажей:

Изображение трубочиста на флюгере, по народным поверьям, притягивает в дом удачу

• Трубочист обычно приносит в дом удачу.
• Георгий Победоносец – традиционный защитник дома от различного негатива.
• Баба Яга, как это ни странно, также является также защитником жилья от нечистой силы.

Выбирая для изготовления флюгера ту или иную фигурку, желательно обязательно поинтересоваться, что же она обозначает, так как не все изображения несут в дом позитивные эмоции.

При изготовлении эскиза для флажка вполне можно проявить свою фантазию – почему бы не сделать свой флюгер эксклюзивным?

Вовсе не обязательно придерживаться каких-то канонов, ориентируясь на русскую или восточную культуру. Никто не запрещает просто выбрать понравившийся рисунок, и по нему изготовить флажок флюгера. Главное, чтобы изображение было позитивным или даже веселым.

Можно еще добавить то, что ранее над мастерскими или торговыми лавками их владельцы устанавливали флюгеры с изображениями, которые указывали на род деятельности:

• У сапожника на флюгере красовался сапожок.
• Булочник выбирал изображение кренделя.
• Парикмахер использовал для обозначения своей мастерской флажок-ножницы.

Прохожие издалека видели, где находится нужная лавка, ориентируясь именно по фигуркам флюгера. Так что уличная реклама имеет очень древние корни.

Как сделать флюгер своими руками

Материалы для изготовления флюгера

Итак, разобрались, для чего может быть предназначен флюгер, и из каких основных элементов состоит его конструкция. Теперь встает вопрос о том, из какого материала они могут быть изготовлены.

Флажок, как правило, изготавливается из металла – листовой стали или меди, но иногда для этой цели используется и древесина. Однако, сегодня умельцы делают наружную часть флюгера и из подручных материалов, таких как использованные пластиковые бутылки или старые ненужные СD-диски.

Ранее флажки для этого прибора часто делались из стальных прутков в технике ковки. Да и сегодня тоже некоторые мастера изготавливают флюгеры подобным способом, но такие изделия получаются достаточно тяжелыми и стоят весьма недешево. Поэтому не каждый бюджет потянет кованое изделие, а кроме того, чтобы разместить его на крыше придется предусмотреть усиленное крепление, так как под своей тяжестью, помноженной еще и на ветровое давление, флюгер может рухнуть вниз.

Металлические и деревянные флажки обязательно покрываются влагостойкой краской, которая защитит их поверхности от внешних разрушительных воздействий – влаги, ультрафиолета, биологического поражения, абразивного действия ветра.

Специфика оси и поворотного блока прибора приводит к выводу, что они должны быть изготовлена исключительно из металла, иначе флюгер не будет работать должным образом – начнет заклинивать или, наоборот, болтаться, а неметаллическая ось быстро износится и придет в негодность.

Далее, при рассмотрении процесса изготовления флюгера, будет представлены рекомендации по использованию тех или иных материалов.

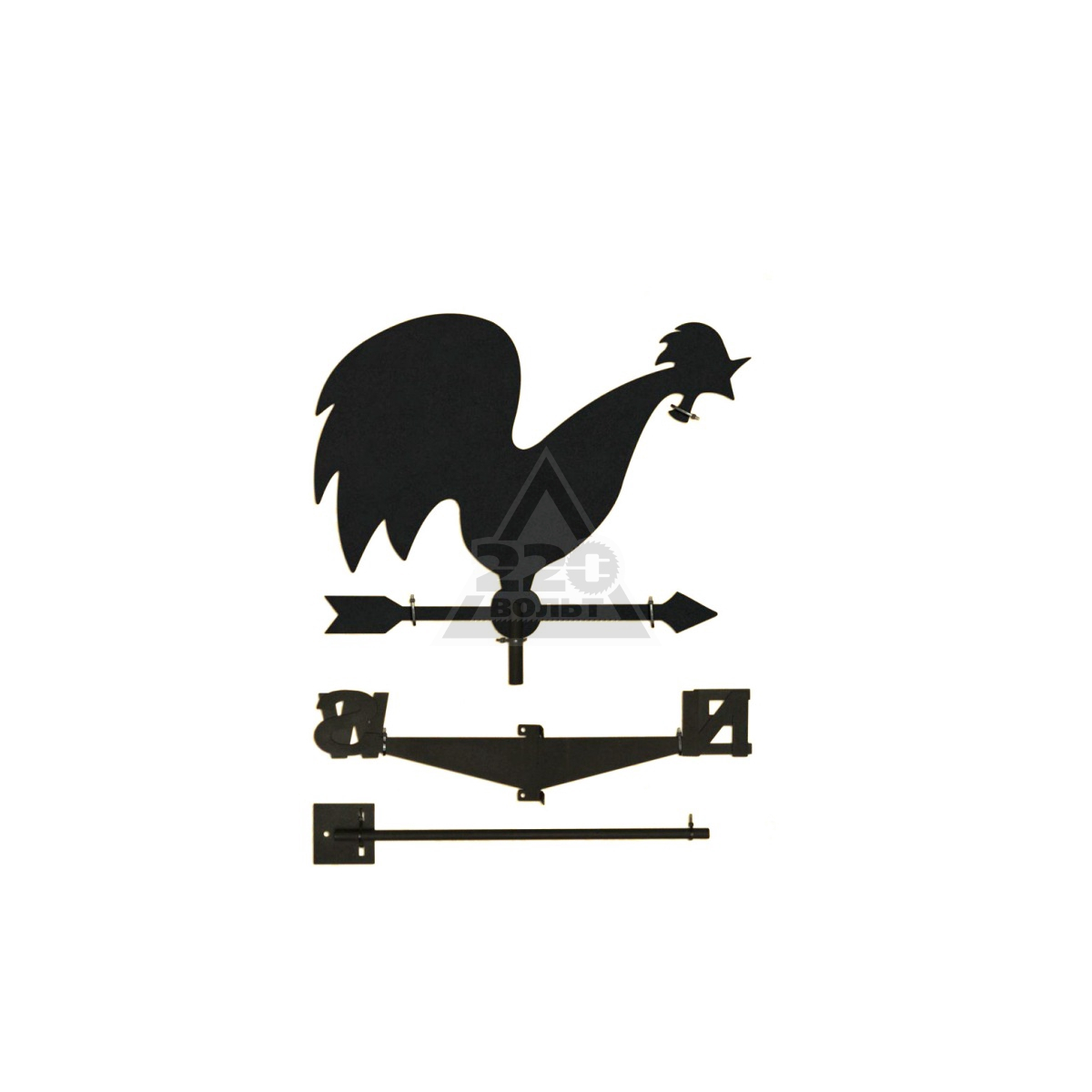

Цены на флюгеры

флюгер

Инструменты для работы

Чтобы смастерить флюгерную конструкцию своими руками потребуется подготовить некоторые инструменты. Причем для металлического изделия и деревянного они будут разными, то есть их набор в первую очередь определяет выбор материала. Однако, учитывая то, что блок установки и вращения оси прибора в любом случае будет сделан из металла, даже в том случае, если флажок планируется изготовить из дерева, некоторые инструменты по металлу все равно потребуются. Если же нет возможности или отсутствует опыт работы по обработке металла, то сам механизм, благодаря которому происходит вращение флюгера, можно заказать у квалифицированного мастера, а затем уже самостоятельно присоединить к нему флажок.

Итак, для работы потребуются следующие инструменты:

• Электролобзик с пилками-насадками по дереву или металлу – этот прибор необходим для вырезания флажка и других элементов наружной части конструкции.
• Электрическая дрель и набор сверл.
• Молоток.
• Мощный паяльник.
• Струбцины.
• Тиски.
• Кусачки и плоскогубцы.
• Угловая шлифмашинка и ручные напильники разного размера – для обработки кромок металлического флажка.
• Наждачная бумага.
• При изготовлении сложных деталей конструкции, возможно, потребуется наковальня, токарный станок и сварочный аппарат.

Трафарет флажка

Еще до приобретения материала необходимо, вероятно, определиться с выбором фигуры, которая будет расположена на флюгарке в качестве флажка, и подобрать для этого нужный трафарет. Если нет опыта в вырезании из фанеры или металла сложных мелких деталей флажка, то лучше выбрать простой рисунок, без замысловатых изгибов. Но все же декоративные флюгера смотрятся намного привлекательнее, поэтому есть смысл постараться.

Традиционное украшение флюгеров в России – силуэт петуха

Этот контурный рисунок имеет некоторые сложности и требует определенной сноровки и немалого времени при его вырезании. Поэтому, выбирая подобный вариант, нужно трезво оценить свои возможности.

Еще один символ России – медведь, тоже наверняка станет хорошим украшением дома. Не такой он, кстати, и сложный для вырезания.

Данный трафарет флажка флюгера, несмотря на объемность, более прост в перенесении его на металл или фанеру, а также в его вырезании, так как предусматривает удаление больших частей рисунка и имеет минимум мелких лекальных элементов и сложных изгибов.

Трафарет можно изготовить самостоятельно, сначала на обычном альбомном листе, а затем, нарисовать его в натуральный размер флажка. Перенос удобно делать по квадратам, разбив на них маленький рисунок. Выполняя рисунок, нужно учитывать, что его придется затем вырезать с помощью лобзика, поэтому все его линии и края изгибов должны быть четкими.

Готовый трафарет, выполненный в натуральную величину будущего флажка, накладывают на лист металла или фанеры, и с помощью простого карандаша обводят рисунок, особо выделяя линии реза.

Оптимальные параметры флажка для флюгера могут варьироваться от 300 до 500 мм, так как если сделать его больше, то корпус конструкции придется укреплять, иначе он сломается под воздействием порывов ветра.

Цены на электрические дрели

дрель

Процесс изготовления флюгера — пошагово

Какая бы фигурка ни была выбрана для флажка флюгера, принцип изготовления этого прибора одинаков.

Главными узлами поворотной конструкции является ее ось и корпус, от которых напрямую зависит, как флажок будет реагировать на воздействие ветра. Оптимальным вариантом будет установить на ось подшипники и закрыть эту часть прибора корпусом. Подшипники не требуют постоянной смазки, так как в закрытом корпус не будут контактировать с влагой.

Сама ось должна иметь диаметр не меньше 10 мм, что обеспечит устойчивое положение выше закрепленной конструкции при порывах сильного ветра.

В корпусе нужно предусмотреть крепления на тот элемент конструкции крыши, где предполагается установить флюгер.

Очень важно соблюсти все пропорции при планировании и изготовлении изделия, поэтому, составив чертеж, рекомендуется по возможности показать его специалистам, которые способны оценить правильность проекта.  Не исключено, что они помогут советом, как лучше сделать для него некоторые детали.

В качестве примера будет рассмотрено изготовление флюгера с флажком в виде фигурки симпатичного кота, которая достаточно проста в исполнении, так как имеет плавные, лекальные линии.

Сетка, нанесенная на рисунок, поможет даже неопытному художнику без труда перенести его на больший по размерам металлический лист.

Для работы потребуется подготовить следующие материалы:

• Стальной лист толщиной в 2,5÷3 мм.
• Стальные трубки диаметром в 15 и 22,5, а также отрезок трубы длиной в 50 мм и диаметром в 60 мм.
• Стальная проволока диаметром в 3 мм.
• Медная труба диаметром в 15 мм с толщиной стенок в 1,5 мм, длиной в 367 мм.
• Стальной полый шар  диаметром в 80 мм и полнотелый металлический или стеклянный диаметром в 15 мм.
• Квадратный пруток сечением в 15×15 мм.
• Квадратная труба 25×25 мм с толщиной стенки в 2 мм, длиною 120 мм.
• Стальной прут диаметром в 12 мм.
• Стальная пластина толщиной в 3 и размером 60×60 мм.

Подготовив все необходимое, можно приступать к работе, которую разделяют на несколько этапов:

• Подготовительные работы.
• Перенесение контура рисунка на металлический лист.
• Вырезание фигуры.
• Изготовление стрелы для размещения флажка.
• Изготовление механизма вращения.

Чертеж основных узлов флюгера (без фигуры-флажка) с проставленными размерами

Размещенный выше чертеж представляет параметры стрелки и поворотного механизма флюгера, подходящие для размеров флажка, изготовление которого будет описано далее.

Этапы изготовления флюгера, после нанесения на металлический лист рисунка через трафарет, продемонстрированы в таблице:

Иллюстрация	Краткое описание выполняемой операции
	После того как контур фигурки флажка будет перенесен на лист металла 2,5÷3 мм толщиной, приступают к ее вырезанию. Чтобы при выполнении этой работы металлическая пластина не сдвигалась, и рез не ушел в сторону, ее необходимо жестко закрепить в одном положении, например, с помощью струбцин. Работа проводится на металлическом столе, а пластина закрепляется со свесом. Вырезав один край фигурки, струбцины ослабляют, пластину устанавливают в них другой стороной и прорезают следующую линию. Так происходит до тех пор, пока вся фигурка не будет вырезана по контуру.
	Следующим шагом края получившейся фигуры необходимо выровнять и немного скруглить, убрав заусенцы. Этот этап работ производится шлифмашинкой (болгаркой) с установленным на нее шлифовальным кругом. Выполняя этот процесс, фигуру также жестко крепят к столу струбцинами.
	В местах, куда невозможно добраться шлифовальным кругом, работа выполняется вручную напильником нужного размера. Фигурку поворачивают и закрепляют так, чтобы обрабатываемая зона свисала со стола.
	Мелкие отверстия, например, глаза животных или заготовки для вставки других элементов, в данном случае, носа и усов кота, просверливаются электродрелью. Если используется ручной инструмент, то фигурку следует также закрепить к столу, но удобнее производить этот процесс на стационарном сверлильном станке. Сверло подбирается по диаметру отверстия. В данном случае мастер использовал сверла диаметром 12÷15 мм.
	Далее, просверленные отверстия, которые не будут использоваться для вставки других элементов, нужно хорошо зачистить с помощью напильников. Сначала их края обрабатываются инструментом с крупной насечкой, а затем с мелкой, так как их кромки должны быть идеально ровными и гладкими. При необходимости расширить или придать вытянутую форму круглым отверстиям, используется напильник или надфиль шириной в 5÷7 мм, а толщиной в 2÷2,5 мм.
	Если у фигуры флажка по проекту есть выступающие элементы, как в данном случае – это усы и нос кота, то их изготавливают из стальной проволоки диаметром в 3 мм и из стального прута диаметром в 12 мм. Проволоку для будущих усов режут кусачками на отрезки длиной в 110÷120 мм, затем от одной из их сторон отмеряется расстояние в 15÷20 мм и с помощью плоскогубцев делается загиб этой части так, чтобы заготовка имела Г-образную форму.
	Нос изготавливается из стального прута, край которого обрабатывается шлифмашинкой до полукруглой формы. Чтобы работать было проще, прут жестко зажимается в тисках. Придав форму краю и отшлифовав его до гладкости, на нем зубилом насекают три полоски, которые сделают эту деталь похожей на нос кошки.
	После этого от подготовленного края, не считая скругленной части, отмеряется 4÷5 мм, и по этой линии заготовка отрезается от прута. Отрезать пруток нужно как можно ровнее, иначе при его установке на место, он может встать криво. Срез производится отрезным кругом по металлу, установленным на шлифмашинку. При этом прут нужно зажать в тисках, но в этот раз, установив его горизонтально.
	Следующим шагом заготовки носа и усов нужно закрепить на мордочке кошачьей фигурки. Фиксация деталей производится с помощью сварочного полуавтомата, точечной сваркой. Сначала подготовленные Г-образные заготовки усов вставляются в просверленные ранее отверстия с лицевой стороны фигурки, зацепляя загнутой стороной. Затем, их располагают веером, как задумано проектом, придерживают плоскогубцами и прихватывают сваркой с изнанки. Деталь носа вставляется с лицевой стороны фигурки в широкое отверстие, просверленное между усов, а затем – также приваривается с обратной точечной сваркой.
	После того как сварочные работы будет завершены, выступающие с изнаночной стороны части приваренных деталей необходимо аккуратно срезать, а затем зачистить шлифмашинкой до гладкости.
	Готовую фигурку откладывают временно в сторону, и переходят к изготовлению стрелки, на которой будет закреплен этот флажок. Сначала делается ее наконечник. Для этого берется пластина 60×60 мм и на нее наносится рисунок, в соответствии с размерами, указанными на выше представленном чертеже. После этого пластину закрепляют струбциной к столу, оставляя ее часть с начерченной деталью на свесе. Затем вырезают наконечник при помощи лобзика, установив в него пилку по металлу. Тут же подготавливаются элементы хвостовика – его размеры также указаны в чертеже. Вырезаются два элемента этой детали – из металла толщиной в 3 мм.
	Для изготовления основания стрелы, на котором будет закреплен наконечник и оперение, используется квадратный пруток сечением 15×15 мм. Основа состоит из двух элементов – к одному из них будет приварен наконечник, а ко второму оперение. Отрезок прутка, к которому будет приварено оперение или хвостовик, имеет длину в 470 мм, а предназначенный для установки наконечника – 290 мм. Пруток нарезается с помощью шлифмашинки, после закрепления его в тисках. Далее, как можно видеть на чертеже, пруток в области приваривания наконечника сужается до 3-х мм, то есть до толщины пластины, из которой изготовлен наконечник. Эти срезы называются лысками, и предназначены они ля хорошего прилегания двух элементов конструкции друг к другу. Часть прутка для хвостовика тоже обтачивается в своей задней части. Срезание выступающих частей также необходимо для создания более высокой обтекаемости изделия, то есть чтобы они не тормозили флюгер при воздействии на него ветра.
	Теперь наконечник и две детали хвостовика, после разметки их месторасположения на подготовленных для них прутках, аккуратно привариваются к ним. Затем сварочные швы зачищаются до гладкости.
	Элементы стрелы готовы, и можно переходить к изготовлению стойки, на которой будет крепиться стрелка и поворотный узел. Для начала берется подготовленный полый металлический шар диаметром в 80 мм, на котором будет крепиться, сделанная ранее фигурка. В нем просверливается отверстие диаметром в 13 мм. Кроме этого, из металлической пластины толщиной в 12 мм вырезается крышка, под которой будет расположен поворотный механизм и в ней тоже просверливается отверстие того же диаметра, что и в шаре.
	Далее, вырезанная крышка с просверленным отверстием закрепляется в тисках, на нее устанавливается отрезок трубы высотой в 50 мм и диаметром в 60 мм, и изнутри эти элементы свариваются между собой полуавтоматом.
	Далее, берется стальной прут длиной в 600 мм и диаметром в 12 мм, закрепляется в тисках, на его край надевается просверленный насквозь шар и закрепляется с двух сторон сваркой.
	Следующим шагом берется отрезок квадратной трубы длинной 120 мм и сечением 25×25 мм и приваривается к крышке с отверстием, закрепленной на отрезке трубы. Затем, стержень с приваренным на его конце шаром, вставляется в получившуюся конструкцию, квадратная труба стыкуется с шаром и аккуратно обваривается.
	Следующим шагом на шаре производится разметка точек, к которым горизонтально, под прямым углом, будут привариваться две части стрелы – одна с одной стороны шара, вторая – с противоположной. Для удобства выполнения работ, на размеченных точках можно высверлить углубления диаметром, соответствующим размерам квадратного прутка. Вставленные в отверстия части стрелы аккуратно закрепляются сваркой.
	Когда стрела будет надежно закреплена на шаре, к нему можно приваривать вырезанную фигурку флажка-кота. Для выполнения разметки, готовую конструкцию закрепляют на столе с помощью струбцин. Затем, к шару прикладывают нижнюю часть фигурки, в данном случае, передней лапы кота. На ней чертится маркером полукруг, который затем вырезается лобзиком.
	Затем, флажок, вырезанной частью прикладывают к шару и приваривают. Чтобы при проведении сварки, искры от нее не попадали на флажок и не оставили на нем расплавленных пятен, его рекомендовано накрыть металлическим листом. Фигурка должна быть надежно скреплена с конструкцией, для этого передняя лапа приваривается к шару, а задние точечной сваркой – к задней части стрелы. Получается, что флажок смещен к задней части стрелы, что и необходимо для корректной работы флюгера. Противовес в данном случае не требуется, конструкция получается нормально уравновешенной.
	После завершения сборки верхней части флюгера, можно переходить к монтажу нижней, в которую входит вертлюг – вращательный механизм. Кроме опорного, объединяющего две части флюгера, прута, для сборки нижней части конструкции потребуется подготовить следующие детали: медную трубку 367 мм длиной, диаметром в 15 мм, стальную трубку с наружным диаметром в 22,5 мм (1/2 дюйма), отрезок стального прутка длиной в 50 мм и диаметром в 15 мм, а также стальной или стеклянный шарик диаметров в 15 мм.
	Отверстие стальной трубки в нижней части заваривается, так как она должна быть глухой. Затем в нее устанавливается отрезок прутка длиной в 50 мм, сверху него укладывается шарик, далее идет медная трубка, внутрь которой вставляется опорный стержень, приваренный в верхней части конструкции. Шарик, устанавливаемый внутрь трубки, рекомендовано смазать консистентной смазкой – эта мера будет способствовать свободному вращению флюгера под действием ветра. Когда работа по сборке будет завершена, конструкцию нужно покрыть специальной краской по металлу, предотвращающей появление и распространение коррозии.
	После просыхания краски, флюгер устанавливается в крепление, которое устанавливается на коньке или дымоходной трубе крыши. На данном фото представлено коньковое крепление, но оно, конечно, может быть и иным.

Представленная выше инструкция может быть использована и для изготовления флюгера с другим флажком. Разница непринципиальная, и заключается только в выборе трафарета и размера стального листа, на который будет переноситься рисунок.

Несколько иная конструкция флюгера, при сборке которой можно обойтись без электросварочных операций

Существуют и другие схемы изготовления флюгера, в которых задействованы элементы-указатели сторон света. Они могут быть использованы в комплексе со стрелкой или без нее. К отличительным особенностям относятся следующие моменты изготовления:

Оптимальное решение для вертлюга флюгера – использование шарикоподшипников, например, в с внешним диаметров в 20 мм, внутренним – 9 мм

• В качестве поворотного механизма вместо шарика может быть применен подшипник, соответствующий диаметру вертикальной внутренней стойки. Для флюгера хорошо подойдет подшипник, имеющий наружный диаметр в 20, а внутренний в 9 мм, однако, необходимо учитывать, что он должен плотно входить в трубку корпуса. Поэтому, для этой цели обычно выбирается так называемая усиленная труба ВГП в ¾ дюйма, имеющая наружный диаметр 26,8, а внутренний 20,4 мм, при толщине стенки в 3,2 мм. Подшипник устанавливается в нижнюю ее часть. Если он входит слишком свободно, то на наружную часть кольца наваривается слой олова, но для этой процедуры потребуется мощный паяльник.
• Вместо скрепления отдельных частей конструкции с помощью сварки, можно использовать резьбовые соединения, но в этом случае нужно приобретать трубу с уже нарезанной резьбой или иметь специальный инструмент – соответствующую плашку для ее нарезания или клупп.
• Если предполагается включить в конструкцию указатели сторон света, то без сварки обойтись сложнее, хотя при желании и здесь можно найти решение. Для изготовления этой части конструкции потребуются металлические прутки – они могут быть круглыми или квадратными. Потребуются также металлические буквы N, S, W, E (или в русской традиции – С, В, Ю, З), вырезанные из стального листа толщиной 1,5÷2 мм. Размер букв зависит от высоты строения, так как их должно быть хорошо видно снизу.

Буквы привариваются к пруткам, а прутки к крышке. Они должны быть расположены перпендикулярно друг другу, образуя четыре прямых угла.

• Если для изготовления флажка флюгера выбирается металлический лист в 1÷1,5 мм, то вырезать его можно с помощью ножниц по металлу.

С учетом особенностей изготовления той или иной конструкции, возможно, для работы потребуются дополнительные инструменты.

Монтаж металлического флюгера на крышу

Чтобы прибор работал должным образом, мало качественно его изготовить – необходимо также правильно установить его на крыше, сориентировав при этом шкалу с буквами, закрепленными на крестовине по сторонам света. Правильно выставить румбы можно, используя обычный компас (он сейчас есть у многих даже в мобильном телефоне), а также, например, по положению Полярной звезды (север, N) или, с некоторой погрешностью – просто по восходу солнца (восток, E).

Положение шкалы с указанием сторон света необходимо правильно выставить, например, по компасу

Флюгер может быть закреплен на крыше в нескольких местах и различными способами:

Небольшой флюгер на колпаке, закрывающем дымоходную или вентиляционную трубу

• На флюгарку (колпак) дымохода с использованием для фиксации нескольких металлических полос, которые прикручиваются или привариваются к основе. Если планируется расположить флюгер именно таким образом, то монтаж проводится до поднятия колпака на крышу к месту установки.

Специальные кронштейны, обличающие задачу установки флюгера в различных областях крыши

• На конек, угол или шпиль крыши строения с помощью специальных креплений-кронштейнов, которые фиксируются с саморезами.

Пластина, к которой приварен вертлюжный механизм флюгера, прикручена к верхнему углу фронтона

• На ветровую доску фронтона.

Здесь нужно отметить, что если к одной из неподвижных частей металлического флюгера закрепить конец стальной проволоки, а второй, протянув до земли, заглубить на полтора метра в грунт, то флюгер станет отличным громоотводом. Впрочем, это все же требует профессионального подхода.

Проверить работу флюгера достаточно просто – он должен проворачиваться даже от воздействия слабого ветра и принимать положение, параллельное его направлению.

Чтобы конструкция функционировала должным образом, ее нужно поддерживать в рабочем состоянии, регулярно смазывая подшипник или установленный внутри металлический (стеклянный) шар одним из традиционных смазочных составов.

Флюгер из пластиковых бутылок

Тем, у кого не имеется возможности сделать самостоятельно или заказать опытному мастеру металлический флюгер, но остается желание украсить дачный домик этим аксессуаром, можно использовать для его изготовления материал, который сегодня найдется в каждом доме – это пустые пластиковые бутылки. Конечно, этот вариант используется скорее, как декоративный элемент, чем функциональный, но в том, что он оживит экстерьер дома — сомнений нет никаких.

Существует много вариантов декоративных флюгеров, изготовленных из пластиковых бутылок. Далее, вкратце, будут рассмотрены некоторые из них.

Первый вариант

Эту модель флюгера можно назвать самой сложной в изготовлении из данной «линейки», так как, кроме бутылок, для такой конструкции потребуется велосипедное колесо и трубка, на которую будет оно установлено. Кроме того, необходимо подготовить опору для закрепления колеса – ею может послужить, например, столб. На крышу устанавливать такой флюгер не рекомендуется, так как при воздействии ветра при вращении он будет издавать определенный шум, который вряд ли понравится обитателям дома в ночное время.

Функциональность такого флюгера, безусловно, сомнительна, но придомовой участок он, определенно, увеселит

Этот вариант флюгера называют еще «колесом обозрения» или «мельницей», за внешнее ее сходство с этими конструкциями. Если на дачном участке для этого прибора нашлось подходящее место, то для его изготовления потребуется:

• Колесо, которое можно взять от старого детского или взрослого велосипеда.
• Четное количество пластиковых бутылок разного размера и желательно – разного цвета.

Чтобы сделать такой флюгер не придется прикладывать особых усилий.

Сначала с помощью маркера колесо разделяется на равные сектора, по этим разметкам и будут закрепляться бутылки. Для их фиксации нужно проделать следующие манипуляции:

• По разметкам просверливаются отверстия диаметром в 3 мм.
• Затем, через эти отверстия с помощью саморезов по металлу, к внешней стороне колеса прикручиваются крышки от бутылок.
• Далее, подготавливаются главные элементы конструкции, которые будут выполнять роль лопастей – пластиковые бутылки. Для работы над ними потребуется острый канцелярский нож. Им с больших бутылок срезается один край так, как показано на фото. Полулитровые бутылки остаются целыми.
• Следующим шагом к закрепленным на колесе крышкам поочередно прикручиваются бутылки, причем так чтобы срезы на бутылках большего размера были повернуты в одну сторону.

Колесо закрепляется таким образом, чтобы была возможность его движения – это может быть согнутая буквой «Г» и сплющенная трубка, с внешней резьбой на свободном конце. Трубку закрепляют на верхней части столба с помощью саморезов через отверстия, просверленные в сплющенной ее части. После этого на край трубы с резьбой надевается колесо и фиксируется с таким расчетом, чтобы оно могло крутиться.

Такой флюгер должен быть установлен на открытом пространстве, чтобы ветер мог, попадая в его лопасти, задавать движение.

Второй вариант

Подобную модель флюгера называют «вертушкой», так как она крутится вокруг оси, на которую она установлена горизонтально.

Для изготовления такого флюгера вертушки, на радость детям, потребуется всего одна пластиковая бутылка, металлический пруток и полчаса времени

Для изготовления этого изделия потребуется одна литровая или полуторалитровая бутылка и металлический стержень, который будет выполнять функцию оси. В качестве оси хорошо подойдет спица от велосипедного колеса, так как она имеет на своем конце резьбу, а при необходимости закрепить конструкцию в определенном месте, ее можно легко согнуть.

Работы по изготовлению этого флюгера займут совсем немного времени, и проводятся они в следующем порядке:

• Выбранную бутылку размечают на несколько секторов (в данном случае на шесть) с помощью маркера. Существуют бутылки, которые уже имеют рельефный рисунок, который позволит обойтись и вообще без разметки.
• Далее, на размеченных местах определяются своеобразные полосы, скругленные с нижней стороны емкости. Полосы должны быть расположены в средней части бутылки, как показано на иллюстрации.
• Следующим шагом намеченные полосы нужно вырезать по всему их периметру, кроме верхней части, а затем отогнуть от бутылки под прямым углом. Когда вертушка будет крутиться от ветра, лопасти примут оптимальное положение.
• После этого в крышке и в середине дна бутылки просверливаются или прокалываются нагретым шилом отверстия для оси. Они должны быть несколько больше диаметра стержня – только тогда бутылка будет свободно крутиться на нем при воздействии ветра.
• Подготовленный стержень жестко закрепляется в выбранном месте на деревянную основу с помощью, например, металлических хомутов. Ось должна принять горизонтальное положение.
• Затем, на стержень надевается бутылка с вырезанными лопастями и в донной части на резьбу стержня закручивается гайка, которая будет удерживать получившийся флюгер на оси при его вращении от ветра.

И саму бутылку, и отогнутые лопасти при желании можно украсить изоляционной цветной лентой или краской, чтобы сделать флюгер более живописным, особенно при вращении.

Третий вариант

Этот вариант декоративного флюгера напоминает детскую юлу или подвесной фонарь, поэтому название ему может дать сам мастер.

Для изготовления этой модели потребуется двухлитровая или полуторалитровая бутылка и стержень с резьбой на концах. Если предыдущая вертушка была установлена на оси горизонтально, то «юлу» закрепляют в вертикальном положении.

А этот флюгер вполне можно назвать «юлой» за очень сильное сходство с популярной некогда детской игрушкой

Работы по изготовлению этой незамысловатой модели просты и проводятся в следующем порядке:

• Пластиковую бутылку необходимо разметить, отложив от верхней и нижней ее части по 50÷100 мм, в зависимости от формы бутылки, определив линии, между которыми будут производиться вертикальные разрезы.
• Затем, от верхней до нижней линии средняя часть бутылки разрезается на полоски шириной примерно в 10 мм.
• Следующим шагом нижняя сторона полосок сгибается под углом в одну сторону наружу, а верхняя в другую сторону, также под углом. Дополнительно в средней части полос можно также сделать один-два загиба в разные стороны.
• Далее, в центре донной части, а также в крышке бутылки нужно проделать отверстия с помощью нагретого стержня или шила.
• Затем в проделанные отверстия вставляется стержень, который должен быть меньше высоты целой, неразрезанной бутылки, примерно на ⅓ часть. В донной части, а также сверху крышки, на резьбу стержня снаружи закручиваются гайки. При этом конструкция как бы «сплющивается», приобретая характерную форму новогоднего «фонарика» или детской юлы.
• Теперь, остается только выбрать место и закрепить готовый «ветряк». Для этого выступающую часть стержня можно согнуть в петлю, за которую и будет закреплен флюгер. Впрочем, могут быть и другие варианты – любой хозяин наверняка сможет сообразить, как ему удобнее установить или подвесить эту «игрушку».

Проделывая отверстия и выбирая стержень, необходимо учитывать, что бутылка должна свободно, безо всяких помех и торможения, крутиться на оси.

Четвертый вариант

Эта модель, в отличие от предыдущего флюгера, состоит из двух горизонтально расположенных ярусов, по которым вырезаны полукруглые лопасти. Флюгер также изготавливается из пластиковой бутылки, которая закрепляется на оси по точно такому же принципу, что и ранее рассмотренная модель.

Цены на популярные электролобзики

Еще один красочный вариант по типу юлы, но раскрой бутылки здесь – несколько сложнее

Однако, разметку и разрезание стенок бутылки для этой модели проводить все же будет сложнее. Сначала на стенках по вертикали нужно определить две широких полосы, разделенных одной узкой. Следующим шагом на каждой из полос с помощью маркера рисуются полукруглые лопасти, напоминающие чем-то крупную рыбью чешую. Затем острым ножом по рисунку делаются надрезы, с сохранением целостности в верхней и нижней части будущих лопастей – их ширина должна быть равна 10 мм. После того как лопасти будут вырезаны, их загибают под углом в 90 градусов к основной поверхности бутылки.

Далее, если есть такое желание, флюгер можно покрасить в разные цвета, подобрав их оптимальное сочетание между собой. После просыхания краски, флюгер собирается и закрепляется так же, как и «юла». Кроме того, эта модель может быть и просто подвешена только за шнурок, который продевается через отверстие в крышке. А чтобы подвешенный флюгер не сильно болтался на ветру, его можно пригрузить, положив внутрь бутылки камешек.

*  *  *  *  *  *  *  *

В заключение можно добавить, что если планируется украсить крышу дома полноценным металлическим флюгером, но нужных инструментов нет, и опыт в данном виде работ невелик, то лучше всего заказать такое изделие мастеру, который профессионально занимается сварочно-слесарными работами и имеет для этого в наличие целый арсенал приспособлений. Такого специалиста вполне можно найти в любой авторемонтной мастерской. Ну а эскиз флюгера может стать уже личным вкладом хозяина в его изготовление.

И, наконец, чтобы дополнить картину – познавательный видеосюжет, в котором показан процесс изготовления еще одной интересной модели металлического флюгера:

Видео: Работа мастера по изготовлению металлического флюгера для крыши

Флюгеры на крышу своими руками из металла – чертежи

Иногда из обычных утилитарных конструкций и приборов получаются очень необычные вещи. Метеорология и романтика, конечно, как-то связаны, однако к тому устройству, о котором мы сегодня будем говорить, это имеет посредственное отношение. Флюгер. Символ того, что есть в мире какие-то невидимые силы, которые выше нас с вами, сильнее и, наверное, мудрее.

Содержание:

1. Откуда дует ветер
2. Черти, ангелы и петухи. Кто живет на крыше?
3. Материалы для изготовления флюгера
4. Правила изготовления хорошего флюгера

Откуда дует ветер

Ни у кого не вызовет удивления тот факт, что флюгер, как термин, происходит от созвучного голландского слова, а обозначает оно что-то вроде крыла. Изначально он использовался только, как прибор, который определяет направление и силу ветра. Для Голландии, морского государства, особенно в ту пору, когда суда были парусными, ветер значил очень много. Только вот измерить его самые простенькие параметры, направление и силу, кроме как флюгером, не получалось. Да и сегодня устройство пока что самое доступное из всех, которые применяются в метеорологии.

Голландия, ладно. А нам-то что до флюгеров и силы ветра. Ветер у нас практически всегда стабильный по силе. Жизненной необходимости в применении флюгеров не было никогда. В приморских регионах, безусловно, он будет очень полезен. Однако, несмотря ни на что, романтически настроенные хозяева домов придумывают самые разнообразные флюгерные конструкции совсем не для изучения показателей и характеристик ветра. Есть что-то неуловимо притягательное в нем, поэтому флюгеры на крышу своими руками из металла чертежи которых мы представляем на страничке, стали изюминкой любой крыши, под которой проживает романтическая личность.

Черти, ангелы и петухи. Кто живет на крыше?

Флюгер привносит в стилистику дома загадочность и романтику, как проекция на то время, когда флюгеры крутились на островерхих башнях и крышах средневековых городов. Еще говорят, что флюгер отпугивает злых духов и охраняет дом. Возможно. Символика флюгерных флажков также прямо говорит об этом. Петух, самый распространенный персонаж на флюгерах, первым встречает новый день, новый ветер и новую погоду. И он тоже может рассматриваться, как некий оберег.

Каких только флюгерных флажков не встретишь — это и фамильные гербы, ангелы, замысловатые вензеля, коты, которые тоже имеют некую мистическую сущность. Часто встречаются флюгера со знаками зодиака, парусниками, моделями самолетов, Веселыми Роджерами… Словом, фантазии предела нет. Любой флюгер, выполненный своими руками, будет хорош, если конструкция устройства надежна, а материал — правильный.

Материалы для изготовления флюгера

Правильным материалом для хорошего и долговечного флюгера может быть только металл. Хотя в порядке творческого эксперимента можно выполнить флюгер из дерева. Естественно, через несколько недель от него и следа не останется, но как проверка навыков во флюгеростроении, пойдет и деревянный. Пластиковый флюгер может прожить гораздо дольше деревянного, но в нем нет жизни. Пластмасса, и все тут.

А вот металл — совсем другое дело. Почему не дарят пластмассовых обручальных колец? Правильно, потому что рассчитывают на такие же крепкие узы, как и сам металл. Из золота едва ли кто-то станет ковать флажок флюгера, а вот медный или стальной, или флажок из нержавейки, станут не только долговечным декоративным элементом, но и покажут основательность хозяина и его отношение к своему дому.

Правила изготовления хорошего флюгера

Пока мы рассказываем о флюгерах, мы привели уже несколько чертежей, которые можно смело повторить, и флюгер уже на крыше. Только гораздо интереснее придумать свой собственный уникальный флюгер, руководствуясь общими правилами, которыми делятся мастера.

1. Направление ветра вычисляется по флажку с противовесом. Здесь очень важно точно сбалансировать флюгарку, поскольку прибор будет некорректно работать, а то и вовсе не будет крутиться. Вес груза должен быть равен весу противоположного края фигурки. Но тяжелой она быть не должна.
2. Подбирая ось флюгера, надо обязательно соотнести ее диаметр с весом фигурки. Запас карман не тянет, или как там говорят. Здесь то же самое. Надо помнить, что нагрузка на ось будет порой очень высокой и сильно зависеть от скорости ветра и площади фигурки.
3.  Ось флюгарки и основание флюгера могут быть соединены любым подвижным элементом, начиная от упорного подшипника и заканчивая смазываемой втулкой. Подшипник с влагозащитой, естественно, предпочтительнее.
4. Крепление основания флюгера к кровельной системе может осуществляться любым способом — от резьбового и до хомутового. Самое главное — надежность.

Теперь, когда мы в курсе того, как сделать правильный флюгер своими руками, по указанным на картинках схемам, можно приступить к экспериментам и украсить свой дом медными, коваными или плоскими металлическими флюгерами. Удачной всем работы!

Как сделать флюгер из дерева своими руками — фото, чертежи и видео-инструкция

Флюгером называют устройство, которое устанавливают на крыши домов и используют для определения направления и силы ветра. Изначально он использовался метеорологами, но теперь, когда для этого появились более надежные и точные способы, стал элементом декора, подчеркивающим индивидуальность и стиль хозяев. Красивый и оригинальный флюгер можно купить в магазине или заказать у мастера модель с индивидуальным дизайном. В этой статье мы расскажем, как сделать это полезное устройство своими руками из дерева и других подручных материалов.

Содержание статьи

Устройство

Флюгер – простой метеорологический прибор, с помощью которого легко определить, куда дует ветер. Он устанавливается на конек кровли или на оголовок трубы и служит занятным украшением, ко которое к тому же имеет практическое применение. Конструкция этого прибора включает следующие элементы:

Устройство флюгера

1. Корпус. Корпус или стакан – часть флюгера, в которую вставляют ось и закрепляют розу ветров. С помощью подкосов он фиксируется на коньке крыши. Чтобы сделать корпус своими руками используют отрезок трубы, иногда для облегчения вращения оси в него помещают подшипник.
2. Ось. Осью вращения называют элемент, благодаря которому флюгер вращается. Она изготовляется из армированного прутика, палки или других материалов.
3. Колпачок. Небольшую деталь в виде воронки или круга с отверстием посередине называют колпачком. Он прикрепляется к оси вращения флюгера и служит ограничителем и защитой для корпуса от проникновения влаги.
4. Флюгарка. Флажок прикрепляются на ось вращения, он приводится в действие потоками ветра и указывает его направление. Указывающая часть флюгарки называется стрелкой, а противоположная – противовесом. Опытные мастера могут изготовить эту деталь в виде животного или целой сюжетной картины, при этом для работы им не нужны чертежи, достаточно показать понравившееся фото. Своими руками можно сделать флюгарку из дерева или пластика.
5. Роза ветров. Розой ветров называют указатель сторон света, он представляет собой два скрещенных под прямым углом прутика с буквенными ли цветовым обозначением, по которым можно понять, где находится север, юг, запад и восток. Чтобы правильно сделать розу ветров своими руками, при установке нужно сориентировать указатели по компасу.

Флюгер в виде мельницы из дерева

Ветряк в виде петушка из фанеры

Ветряк с пропеллером и мышкой

Обратите внимание! Если вы посещали приморские города, то, вероятно, заметили, что почти каждый дом там венчает замысловатый флюгер в виде животных, растений или даже целых сюжетов. Он может отражать род занятий домовладельцев, фамильный герб. Во все времена люди верили, что флюгер отпугивает злых духов и защищает от сглаза. Если не брать в расчет суеверия, то флюгер, изготовленный своими руками, отлично отпугивает птиц.

Самостоятельное изготовление

Флюгер простой конструкции легко сделать своими руками из подручных материалов, используя оцинкованную сталь, фанеру, пластиковые бутылки или даже ненужные диски. Плюс этого метода в том, что такое изделие выглядит уникально и не требует больших затрат. Проводя выходные на даче, эту затею можно превратить в совместное развлечение для детей и взрослых. Чтобы сделать флюгер своими руками пригодятся обрезки строительных материалов, к примеру, тонкая фанера. Кроме этого потребуется длинный гвоздь или саморез, брусок из дерева, 3 большие плоские бусины, ножовка, карандаш, клей и маркер. Процесс изготовления выглядит следующим образом:

• Распечатайте или сделайте выкройку деталей флюгера на бумаге. Мы предлагаем выбрать модель в виде упрощенного самолетика из трех треугольников разных размеров.

  Схема выкройки и собранного ветряка из фанеры

• Перенесите выкройку на тонкую фанеру с помощью маркера и аккуратно выпилите детали заготовки с помощью ножовки или лобзика. Посредине среднего и маленького треугольника сделайте выпилы, чтобы можно было соединить отдельные части самолета. Ровно посредине большой детали изготовьте отверстие.
• Подготовьте деревянный брусок 50х50 мм или 100х100 м. Он нужен, чтобы сделать основание флюгера. Посредине бруска просверлите дрелью отверстие, соответствующие по диаметру заготовленному гвоздю.
• Соберите флюгер-самолетик из фанерных заготовок. Треугольник самого большого размера будет фюзеляжем, на середину основания этой детали надевают и приклеивают треугольник среднего размера, который изображает хвост самолета. Маленький треугольник вставляют на угол фюзеляжа, он играет роль носа.
• На гвоздь или саморез надевают одну бусину, затем флюгарку в виде самолета, а потом оставшиеся две бусины. Гвоздь или саморез забивают в подготовленный брусок. После этого остается только установить флюгер на конек крыш.

Важно! Древесина – не самый долговечный материал для изготовления флюгера, от постоянного воздействия влаги она темнеет, покрывается плесенью, а затем разрушается. Чтобы поделка радовала глаз дольше, нужно покрыть фанеру краской или лаком. Эта мера сохранит внешний вид флюгера и сделает его более заметным.

Чертеж и схема изготовления ветряка с пропеллером в виде героя мультфильма «Карлсон»

Ветряк с пропеллером из дерева

Монтаж флюгера

После того, как вы изготовили флюгер своими руками, нужно закрепить его на крыше. Чтобы он правильно определял направление ветра, а не служил бесполезным украшением, следует придерживаться следующих правил:

1. Флюгер устанавливают на самую высокую точку кровли – конек, трубу дымохода или вентиляции. Можно закрепить его на крыше дома, беседки, теплицы. Если вы хотите, чтобы флюгер правильно указывал направление ветра, то устанавливайте прибор на высоту от 4-5 м.
2. В строительных магазинах продаются специальные крепления для флюгера. Они представляют собой уголки для фиксации на коньке крыши. Более дорогие модели оснащаются специальными винтами, с помощью которых можно скорректировать положение флюгера, сделать его точно вертикальным.

   Универсальное крепление для ветряка на конек

3. Чтобы флюгер располагался строго вертикально, что очень важно для правильного определения сторон света, проверяйте положение прибора с помощью строительного уровня.
4. Роза ветров, указывающая стороны света, закрепляется и ориентируется по компасу. Если работать с компасом вы не умеете, то воспользуйтесь мобильным телефоном или навигатором, на картах которых всегда указывается, где север и юг.
5. При нежестком креплении флюгер, вращаясь, создает шум и вибрирует, поэтому завинчивайте саморезы до конца. Чтобы сильные порывы ветра не сорвали флюгарку, усиливайте крепление с помощью подкосов.

Способы крепления ветряка

Обратите внимание! Чтобы флюгер показывал не только направление ветра, но и силу, изготовляют специальный подвес. Он вырезается из листа металла, пенопласта или тонкой фанеры в виде небольшого прямоугольника. С одной стороны заготовки проделывают отверстие, вставляют в него нитку, а затем подвешивают к стрелке флюгарки. При дуновениях ветра подвес отклоняется, демонстрируя, насколько порыв сильный.

Видео-инструкция

Флюгер своими руками + чертеж и фото

По функциональному назначению эти устройства служат для определения направления и силы ветра, такими их создавали изначально. Однако, находясь на самом видном месте здания, флюгеры стали заметными и значимыми элементами декора, придающие зданию неповторимый и оригинальный вид.  Место расположения для них выбирают, как правило, по концам конька крыши.

Материалы для изготовления

Традиционно эти изделия выполняются из металла, наиболее популярным является стальной лист толщиной порядка 2-х мм, применяются также изделия из меди, латуни, бронзы и других цветных металлов. Чертежи для изготовления деталей практически не нужны, изделия отличаются простотой, а изготовление выполняется «по месту» Непременным элементом флюгера является стержень, на котором он укрепляется. Здесь лучше применить пруток из нержавеющей стали диаметром до 16 мм, он наиболее безболезненно воспринимает ветровые нагрузки и не подвержен коррозии.

Выбор и нанесение рисунка

Объекты для отображения силуэта флюгера самые различные, можно выбрать готовый понравившийся силуэт или сюжет. А часто используют фотографии любимых домашних животных, как правило, это кошки или петухи. Нередко изображают ангелов или бесов, в общем – разнообразие таково, что перечислить невозможно. Размер рисунка нужно согласовать с размером и формой дымохода.

Даже не обладая художественными навыками, можно легко перенести понравившийся контур своими руками по координатной сетке, затем вырезать его на бумаге и использовать в качестве трафарета для нанесения рисунка на металл. Изготовление сводится к вырезке по контуру.

Вырезка по контуру

Для выполнения этой операции своими руками можно воспользоваться ножницами по металлу, но при толщине листа в 2 мм это будет затруднительно. Лучше воспользоваться электролобзиком, прочно закрепив деталь к верстаку струбцинами. Прорезные элементы выполняются с предварительным сверлением отверстия внутри такого элемента рисунка, а затем заканчивают операцию лобзиком.

Внимание! По окончании работ по созданию тела флюгера, нужно тщательно зачистить деталь от заусенцев и притупить острые кромки, в противном случае получение травмы при дальнейшей работе неизбежно.

Инструмент и приспособления

Для изготовления тела флюгера своими руками понадобятся инструменты:

• электродрель – для сверления отверстий под пилку лобзика также можно воспользоваться для обработки детали с целью устранения заусенцев, используя специальную насадку;
• сверло диаметром порядка 5 – 6 мм;
• зубило – для выполнения остроконечных врезок;
• струбцина – для закрепления детали на верстаке;
• шкурка шлифовальная – для обработки контуров;
• напильник – с той же целью.

И, естественно, понадобится листовой материал по выбору исполнителя.

Выбор оси вращения флюгера

Своеобразие изделия состоит в том, что парусность задней части должна быть больше такого же показателя для передней части тела флюгера, иначе он не будет работать. В то же время большая разница в весе детали по сторонам оси вращении создает разбалансировку всего изделия. В данном случае поступают следующим образом:

1. Нужно уложить на столешницу верстака ровный обрезок уголка любого размера ребром вверх.
2. Готовую деталь тела флюгера поместить на ребро уголка и добиться ее устойчивого горизонтального положения. Отметить естественное расположение оси.
3. Сместить деталь в сторону задней части на 3 – 5 мм, а переднюю часть дополнительно нагрузить противовесом, добиваясь равновесного положения. Впоследствии противовес нужно установить в передней части.
4. Отметить положение оси вращения, на которую и нужно впоследствии установить флюгер.

Сборка изделия

Установка флюгера производится на стержень при помощи втулки с разрезом под основную деталь изделия. Именно эту деталь изготовить своими руками в домашних условиях практически невозможно, нужен токарный станок. Отверстие должно быть расположено по оси детали. Чертежи деталей настолько просты, что легко могут быть выполнены собственноручно.

Для облегчения вращения флюгера вокруг собственной оси в конструкции применен стандартный шарик из подшипника, установленный в отверстии втулки.

Флюгер можно крепить любым способом, удобным для выполнения своими руками. При установке объемного флюгера «Самолет » крепление лучше выполнить непосредственно на штоке.

Крепление штока производится по месту установки. Обязательным элементом следует считать растяжки и надежную опорную пластину по форме, подходящую к месту установки.

Для установки указателей сторон света нужно приварить на шток пластину непосредственно под втулкой, через нее же можно установить растяжки. Определить расположение сторон света можно при помощи компаса уже в процессе монтажа изделия на месте установки.

Следует учитывать, что все детали, устанавливаемые с применением сварки, должны соответствовать условиям свариваемости, то есть нельзя варить деталь из углеродистой стали к нержавейке. Соединение будет ненадежным.

Защита от коррозии

Все зависит от выбора материала основной детали. Если она изготовлена из меди, защита не нужна, со временем изделие покроется благородной патиной, придающей ей благородный вид. Лист из оцинкованной стали вообще принимать нежелательно.  Мехобработка нарушает плакирующий слой, что впоследствии вызовет его отслоения в разных местах, изделие будет выглядеть грязным и неаккуратным. Нержавеющая сталь всем хороша, но ее трудно обрабатывать. А в натуральном виде, венчая дымоход или конек, такое изделие будет неконтрастным, визуально скрадывая элементы рисунка.

Все-таки следует признать наиболее приемлемым вариантом использование холоднокатаного стального листа с покрытием краской, устойчивой к воздействиям внешней среды.

Все перечисленные работы нужно выполнить в условиях мастерской.

На фото приведен пример исполнения флюгера типа «самолет» с пропеллером. Чертежи деталей исполняются по ходу изготовления в зависимости от размеров и места установки.

На фото чертеж и модель флюгера самолет. Исходя из указанных размеров, чертежи основных деталей можно выполнить своими руками. Изготовление из алюминия и пенопласта.

Установка флюгера

Внимание! Установка флюгера на дымоход или конек крыши своими руками – это высотная работа, требующая выполнения определенных правил безопасности.

Такие работы нельзя выполнять:

• при сильном ветре;
• во время выпадения осадков – дождя или снега;
• если дымоход не огражден помостом, обеспечивающим беспрепятственное перемещение вокруг него;
• все работы нужно производить с участием страхующего помощника.

Заключение

Дымоход или конек дома, украшенные красивым флюгером, приобретают законченное дизайнерское решение, а изготовленные самостоятельно еще и эстетическое наслаждение от удачно проделанной работы. Украшайте свою жизнь и успехов вам!

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Изготовление флюгера своими руками, чертеж флюгера

Ветер считается одной из стихий, которая завораживает человека. Для определения скорости, силы и направления ветра используется такой прибор, как флюгер.

Он представляет собой флажок из металла или другого материала. На его конце находится противовес, который помогает определять стороны света.

Изначально флюгер использовался для определения направления ветра, но со временем этот прибор стал настоящим шедевром. Во многих городах с его помощью украшают здания, тогда кровли становятся особенными и отличаются между собой.

Сегодня же используются более традиционные приборы, при помощи которых можно получить более точные данные.

Флюгер изготавливается в следующей последовательности:

Изготовление флюгера можно заказать профессионалу или сделать его самостоятельно. В дальнейшем его можно поставить на крыше беседки, на гараже и даже теплице. Он хорошо отпугивает птиц с садового участка.

Ветрушки чаще всего делают из стали или меди. Готовый прибор можно покрыть краской для наружных работ.

Иногда встречаются даже кованые варианты флюгеров. Все зависит от фантазии хозяев и желания сделать свой участок особенным.

Чтобы закрепить флюгер, его корпус набивается солидолом, а к прибору приваривается фланец круглой формы. Также при монтаже могут понадобиться и металлические полосы.

Для определения сторон света устанавливается роза ветров, которая регулируется с помощью компаса. Она должна полностью совпадать со сторонами света, только так прибор будет работать правильно.

Чтобы определить силу ветра, устанавливается вертикальная пластинка, которая будет свободно раскачиваться. Величина ее отклонения указывает на силу ветра. При правильном изготовлении и закреплении флюгер будет непрерывно вращаться в определенном направлении.

В собственном доме практически все можно смастерить своими руками и такая деталь, как флюгер, не является исключением.

Как сделать флюгер

Все конечно видели и знают что такое флюгер. Особенно много их на зданиях Прибалтики, Скандинавии и Нидерландов, где флюгер – это ,можно сказать, часть неповторимого пейзажа и визитная карточка городов – Рига, Таллинн, Амстердам, Лейден и другие. Немногие знают, что не так давно флюгер был одним из самых необходимых атрибутов – только с его помощью можно было определить скорость и силу ветра. Поэтому он так и распространен в странах, имеющих выход в море, а также там, где в средние века было развито мореходство.

Сейчас, флюгер на крышу, большей частью игрушка, дань традициям. Но дом, на котором стоит, к примеру, флюгер-петух, сделаный своими руками смотрится очень оригинально и необычно.

Можно сделать флюгер своими руками или заказать его мастеру.Для этого Вам потребуется конструкционная листовая сталь, но если Вам повезет достать листовую медь, это будет идеальный вариант, потому что изготовление флюгера из меди предполагает, что он будет радовать своим необычным видом не только Вас, но и Ваших внуков и правнуков, потому что медь не поддается атмосферной коррозии.

Сделать флюгер своими руками можно имея некоторые навыки в слесарном деле, а если у Вас их нет, но желание сделать флюгер своими руками имеется — зайдите на соответствующий сервис в интернете и посмотрите технологию и варианты конструкций.

Следует отметить, что флюгер на дымоход, изготовленный своими руками, будет выполнять также функцию зашиты дымохода от задувания ветра.

Флюгер-петух своими руками

Теперь о деталях процесса. Как сделать флюгер своими руками мы решили посмотреть в интернете, очень важный момент — как крепится флюгер на дымоход илидругое месторасположение. Это делается с помощью  специальных полосок – распорок и лучше это делать на колпак трубы, ведь сильный ветер оказывает очень большую нагрузку на место крепежа.

Прежде чем начать, изготовление флюгера своими руками ознакомьтесь с необходимым в этом случае перечнем инструментов. Возможно, что-то надо будет купить или попросить на время у соседей. Но надо сказать, просматривая статьи на тему «как сделать флюгер своими руками из металла» можно обратить внимание, что в технологии применяются такие инструменты, которые есть в каждом доме.

На страницах этой статьи невозможно описать все тонкости процесса и вопроса «как сделать флюгер?». Это комплексный вопрос, где есть нюансы и тонкости, к тому же необходим хотя бы первоначальный опыт.

Изучив информацию в интернете, у Вас может сразу не получиться то, что Вы задумали, но, как известно, никакая теория не заменит опыта, пробуйте и у Вас все получится.

Теперь о деталях процесса. Как сделать флюгер, это очень важный момент — как крепится флюгер на дымоход или другое месторасположение. Это делается с помощью  специальных полосок – распорок и лучше это делать на колпак трубы, ведь сильный ветер оказывает очень большую нагрузку на место крепежа.

Прежде начать делать флюгер своими руками чертежи можно посмотреть примеры и ознакомиться с необходимым в этом случае перечнем инструментов. Возможно, что-то надо будет купить или попросить на время у соседей. Но надо сказать, что в изготовлении флюгера самостоятельно применяются такие инструменты, которые есть в каждом доме.
На страницах этой статьи невозможно описать все тонкости процесса и вопроса «как сделать флюгер самому?». Это комплексный вопрос, где есть нюансы и тонкости, к тому же необходим хотя бы первоначальный опыт. Изучив информацию в интернете, у Вас может сразу не получиться то, что Вы задумали, но, как известно, никакая теория не заменит опыта, пробуйте сделать флюгеры своими руками и у Вас все получится.

Флюгеры как изготовить
Для тех, кто хотел бы сделать флюгер своими руками немедленно, не тратя время на поиск в интернете   флюгера-игрушки движимые ветром, приведу подробное описание процесса, как сделать флюгер, который можно создать в домашней мастерской.

Хотел бы сразу оговориться, чтобы изготовление флюгера понадобится сварка или серьезная пайка латунным  или циркониевым припоем. Лучше конечно сварка, а также понадобятся небольшие токарные работы, но если есть  в доме наждак, можно обойтись им. Правда в любой автомастерской, которые сейчас на каждом углу, Вам помогут сделать флюгер буквально за копейки.

Итак, начнем изготовление флюгера своими руками. Можно делать чертеж флюгера, а можно сделать флюгер для дома не имея чертеж флюгера,по описаниям и рисункам. Все хотели бы узнать, как сделать поворотный флюгер не имея чертежи флюгеров.

Самый главный узел флюгера – корпус и ось. Именно от конструкции этого узла будет зависеть, как чутко флюгер будет реагировать на малейшее дуновение ветра. Если флюгер сделать самому чертеж на корпус, конечно, желательно иметь, но не обязательно.

Лучший вариант если ось флюгера будет вращаться на шарикоподшипниках с закрытым корпусом, они не требуют регулярной смазки  и не боятся попадания влаги.

Отталкиваться будем от диаметра оси флюгера, ее диаметр должен обеспечить достаточную стойкость к радиальным нагрузкам, которые при порывах ветра будут довольно приличные.

Надо подобрать стальную проволоку или пруток диаметром не менее 10мм и длиной примерно 400 – 450 мм. Такой диаметр  потребуется, чтобы было возможным подобрать нужный подшипник. Как вариант могу предложить применить шариковый радиальный подшипник № 1000099 по ГОСТ, но можно использовать то, что у Вас есть или, то, что найдется на ближайшем железячном рынке. Подшипник № 1000099 имеет следующие характеристики: диаметр внутреннего кольца – 9мм, диаметр наружного кольца – 20мм. Таким образом, нам нужен корпус, в который мы могли бы забить подшипник диаметром 20мм. Для такого корпуса подойдет отрезок трубы ¾ дюйма длиной 120 – 130 мм. На верхней части трубы нарезаем трубную резьбу, на которую будем наворачивать крышку. В нижнюю часть забиваем наш подшипник, который должен войти с натягом. Может так получиться, что натяга не будет, в этом случае при помощи мощного паяльника (не меньше 100Вт) и паяльной кислоты надо наварить слой олова на наружное кольцо, за счет этого слоя получится необходимый нам натяг.


Идем дальше и постигаем вопрос, как правильно сделать флюгер. Мы  уже имеем корпус, теперь надо заняться осью, на которую будем монтировать фигуру. Так как у нас подобран пруток диаметром 10мм, а диаметр внутреннего кольца, куда будет опираться ось – 9 мм, конец прутка надо проточить до диаметра 9мм, это лучше сделать на станке, но можно и на наждаке, снимая слои металла потихоньку,  и контролируя штангенциркулем или примеряя ось к подшипнику.

Следующий этап, когда Вы делаете флюгеры, как изготовить – крышку корпуса, защитный колпачок и указатели сторон света. Крышку корпуса можно сделать из глухой заглушки на трубу ¾, такие заглушки продаются на любом рынке, потом в ней сверлится отверстие диаметром 10мм и к ее бокам привариваются прутки диаметром 6 мм и длиной 200мм, крест- накрест, можно посередине прутка сделать радиус по диаметру трубы, так будет красивее. К концам прутков пайкой или сваркой крепятся латинские буквы, которые будут указывать стороны света: W, N, S, E. Их вырезают из листовой стали толщиной 0,8 – 1 мм. Размеры букв зависят от высоты, на которую будем ставить флюгер (чтобы было хорошо видно), на мой взгляд, размеров 70х70 должно хватить.

Наворачиваем крышку на корпус и вставляем в нее ось до упора в подшипник, пробуем, насколько свободно она вращается, если с вращением все в порядке прямо над крышкой надо приварить колпачок диаметром примерно 40 /50мм, чтобы в корпус попадало меньше воды. Колпачок можно вырезать из листовой стали, которая использовалась Вами при изготовлении букв — сторон света. От колпачка отмеряем вверх еще примерно 250мм и отрезаем от оси лишнее, хотя лучше это сделать по месту в каждом конкретном случае.
Приступаем к самому интересному – стилизованной фигуре, которая крепится к оси флюгера и определяет весь его внешний облик. Обычно это флюгер петух, по народному поверью флюгер петух своими руками изготовленный выполняет роль оберега дома от злых духов.

Лучшим материалом для фигуры будет листовая медь толщиной 0,8 – 1 мм, но Вы вряд ли ее сейчас найдете, поэтому петушка делаем из листовой стали 0,8 – 1 мм, картинку придется рисовать самому или искать в интернете флюгеры в картинках. Размеры фигурки в плане должны быть примерно 500х300 мм и вся фигура должна быть вытянутой в горизонтальной плоскости, чтобы была соответствующая парусность, можно ориентироваться на примеры флюгер фото размещенные в сети.

Делаем флюгер картинки фигурки на бумаге, потом приклеиваем его на лист металла и с помощью ножниц по металлу, маленького зубильца и напильника вырезаем и доводим фигурку до нужных нам очертаний. Вариантов ее крепления к оси два. Можно нагреть паяльной лампой или в костре конец оси и расплющить его на наковальне, до ширины 15 мм. Потом засверлить в нем отверстия  диаметром 4 – 5 мм, прислонить  фигурку как она будет стоять в рабочем положении, и разметить ответные отверстия. Дальше дело техники – крепим петушка заклепками или винтами с гайками. Самый простой способ – прихватить фигурку флюгери сваркой.

Остались мелочи. Установить флюгер на крышу  и сориентировать  флюгер по сторонам света. Перед тем как устанавливать флюгер на доме, в корпус надо набить консистентной смазки (на всякий случай) – солидол или литол. Вариантов крепления много, можно установить флюгер на дымоход своими руками. Из той же листовой стали 0,8 – 1 мм отрезаем 4 полоски шириной 25мм и длиной 300 – 350мм. Отгибаем их под углом 90 градусов, можно пополам можно с одной стороны 200, а с другой получится 100 – 150мм. При помощи саморезов крепим их крест — накрест к корпусу, но сначаланадо увязать конек, расположение полосок и расположение сторон света между собой. Стороны света можно определить по восходу солнца, полярной звезде или компасу. В отогнутой части полоски также сверлятся по два отверстия диаметром 4 – 5 мм, через них вся конструкция крепится к коньку, посредством длинных шпилек или болтов, которые надо пропустить сквозь конек и закрепить  с внутренней стороны крыши болтами, шайбами и гайками.
Материальное обеспечение чтобы сделать флюгер своими руками.
Вам понадобится следующий инструмент: дрель (ручная или электро), линейка, чертилка, ножницы по металлу, сверла диаметром 3,3; 4; 5; 9 или 10 мм., напильники, наждак, паяльник, сварка, токарный станок, молоток, наковальня.

Из чего можно сделать флюгер.
Материалы: пруток диаметром 10мм и длиной 450мм, шарикоподшипник, труба ¾ длиной 120/130мм, пруток диаметром 6мм и длиной 1 метр, заглушка ¾, листовая сталь толщиной 0,8 -1 мм, размерами 0,5х0,5 метра(примерно), солидол или литол, болтыМ5/М4, ГайкиМ5/М4, саморезы, заклепки диаметром 4/5 мм.

Как изготовить флюгеры своими руками

Содержание статьи:

Чтобы знать направление ветра, его скорость и силу в такой науке как метрология применяют специальный прибор, изображенный на фото, который называют флюгером. Он имеет вид флажка, для изготовления которого используют различные материалы, в том числе металла. На противоположном конце у него имеется противовес. Можно делать флюгеры своими руками.

Относительно недавно эти приборы на зданиях устанавливали многие владельцы домов, особенно в приморских городах, но сегодня они менее востребованы. Правда, в прибалтийских республиках, входивших ранее в состав Советского Союза, а также в скандинавских странах и ряде других европейских государств их можно увидеть на многих крышах жилых строений и сооружений разного назначения. Там среди населения популярно изготовление флюгеров своими руками.

В таких городах как Таллинн, Рига, Амстердам флюгер стал визитной карточкой. Выдающиеся местные мастера превратили изготовление флюгера своими руками в настоящее искусство. Так неповторимые по внешнему виду и изяществу исполнения эти изделия уже не одно столетие украшают собой Московский Кремль в российской столице, здание городской ратуши в Риге, а в Санкт-Петербурге шпиль Петропавловского собора.





Для украшения крыши строения и придания ему индивидуального стиля можно заказать данное изделие профессионалу или сделать флюгер своими руками – чертежи на него имеются в интернете и специальной литературе. Некоторым умельцам достаточно рисунка и эскиза.

Небольшие изделия с движущимися деталями хорошо видны на беседках, гаражах, теплицах, а кроме этого, например, флюгер с пропеллером своими руками, хорошо отпугивает птиц с садовых участков.

Материалы изготовления

Чаще всего встречается стальная или медная вертушка флюгер своими руками, которую покрывают краской для проведения наружных работ. Реже встречаются кованые изделия. Флюгеры, сделанные из подручных материалов, встречаются нечасто.

Это может быть флюгер своими руками из бутылки, дисков, пришедших в негодность, жести, влагостойкой фанеры и прочего. Народная фантазия не знает предела и это позволяет сделать свой дом оригинальным. Если используется дерево, то подвижные элементы не следует соединять жестко. А вот флюгер из бумаги своими руками использовать можно только в качестве игрушки.

Основные элементы флюгера

Перед тем, как изготовить флюгер своими руками, необходимо ознакомиться с его конструкцией и приготовить материалы и инструменты.

Флюгер состоит из таких основных частей:

• корпус, представляющий собой отрезок трехдюймовой трубки, имеющий длину 13 сантиметров;
• ось – в качестве нее используют гладкий арматурный стержень с диаметром 10 миллиметров длиной 45 сантиметров;
• крышка корпуса, в данном случае можно приобрести глухую заглушку на трубу, просверлив в ее центре 10-миллиметровое отверстие;

• роза ветров, она состоит из 4-х стальных прутиков, имеющих длину 20 сантиметров и диаметр 6 миллиметров. Их приваривают под прямым углом по бокам крышки крест-накрест. К концам прутков крепят буквы, чаще всего латинские, обозначающие стороны света. Высота должна позволять достаточно хорошо их видеть, стоя на земле – это примерно 70 миллиметров;
• флюгарка на дымоход, ее выполняют из нержавейки или тонкого медного листа.

Изготовление флюгера

Изготовить флюгер своими руками из металлических элементов можно в следующей последовательности:

• в верхней части на трубке для корпуса нарезают резьбу, а в нижнюю часть забивают нужного размера подшипник, имеющий внутреннее кольцо 9-миллиметрового диаметра;
• пруток для оси протачивают, пока не получится диаметр размером 9 миллиметров. Желательно такую операцию производить на токарном станке. Можно воспользоваться наждаком, но тогда расточку следует делать тщательным образом, контролируя размер прутка с использованием штангенциркуля, периодически примеряя его к отверстию подшипника;

• крышку корпуса, на которую приварена «роза ветров», плотно навинчивают на трубку корпуса;
• пруток оси вставляют в отверстие в крышке вплоть до упора в подшипник, необходимо, чтобы он плотно был закреплен в его кольце. Нужно убедиться в легкости вращения оси, поскольку от этого зависит чуткость реагирования метрологического прибора на даже слабое дуновение ветра;
• с целью защиты корпуса от возможного проникновения влаги прямо над крышкой приваривают маленький колпачок, который предварительно вырезают из тонкой стали;
• ось подгоняют под нужный размер, отрезав лишнюю длину. К ней с помощью пайки или сварки крепят флюгарку, благодаря которой определяется внешний вид изделия. Она бывает различной оригинальной формы: флюгер-самолет своими руками, птицы, животные, персонажи сказок. Флюгарку делают самостоятельно или заказывают в мастерской.

Как сделать флюгер своими руками, подробная видео инструкция:

Крепление флюгера на крыше

До установки флюгера на крыше его корпус набивают солидолом или литолом, а затем при помощи обычного компаса регулируют розу ветров, чтобы она совпадала с расположением сторон света, что обеспечит правильную работу флюгера для крыши.

Существует несколько способов крепления прибора:

Чтобы определять силу ветра, на флюгер устанавливают свободно раскачивающуюся вертикальную пластинку. Размер ее отклонения укажет силу ветра. Если флюгер хорошо изготовлен и закреплен, даже при небольшом дуновении он будет непрерывно вращаться.

как нарисовать флюгер

При фиксации заслонки на крыше необходимо убедиться, что указатели направления направлены в правильном направлении. «Флагшток» или вектор направления ветрового шипа показывает вам, в какую сторону дует ветер. Эти файлы cookie не хранят никакой личной информации. Теперь настала очередь букв направления ветра. Анемометр — это инструмент для измерения скорости ветра. Вставьте канцелярскую кнопку посередине и воткните ее в ластик карандаша.В эту категорию входят только файлы cookie, которые обеспечивают основные функции и функции безопасности веб-сайта. Вы должны убедиться, что кронштейны достаточно большие, чтобы флюгер мог свободно вращаться. В течение этого цикла вода проходит через все три состояния материи. Распределите вес равномерно по обеим сторонам оси. Из чего состоит флюгер? … Если вы собираетесь сделать флюгер, который вы разместите на крыше, вам придется выбрать дерево или какой-либо металлический материал, поскольку эти материалы выдерживают сильный ветер и суровые погодные условия.Флюгер — это инструмент, используемый для измерения направления ветрового потока. Отрежьте по 2,5 сантиметра с каждой стороны соломинки, затем прорежьте небольшую прорезь на двух концах. (См. Примеры ниже.) Флюгер состоит из двух частей: указателя и фиксированного кардинального указателя направления, указывающего на север, юг, восток и запад. Но для создания флюгера дизайн и форма почти такие же. Возьмите карточку, нарисуйте на ней головку и хвост флюгера и вырежьте эти части ножницами. Шаг 8: Выезжайте на улицу Переместите флюгер на улицу после того, как клей высохнет, а затем выровняйте направления с помощью компаса.Трудно понять, как работает флюгер? Убедитесь, что север ориентирован вверх. Не уверен, что это подходящее место для публикации, поскольку это действительно не имеет ничего общего с изготовлением ножей. Используя линейку, вы можете вырезать треугольник, который может быть указателем для флюгера. Перед запуском этих файлов cookie на вашем веб-сайте необходимо получить согласие пользователя. 16 февраля 2021 г. — Изучите доску Пола Хафнера «Флюгер своими руками» в Pinterest. Как сделать флюгер — школьный проект для детей — YouTube Хотите написать для нас? Точно так же, как карта или компас, график ветрового шипа обычно рисуется с севером под 0 ° и югом под 180 °.Вот простая статья с пошаговыми инструкциями по изготовлению флюгера, которая поможет вам хорошо разбираться в его рабочем механизме. Указатель имеет такую ​​форму, что масса каждого конца одинакова, но каждый конец имеет разный объем. Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите. Вам нужно будет вставить шест в кронштейны и приварить к столбу еще одну шайбу; на этот раз выше флюгера. Шаг 1. Когда ваше устройство будет готово, вы можете закрепить его на крыше.Мы надеемся, что вам нравится ScienceStruck! Схема флюгера. 6789 Quail Hill Pkwy, Suite 211 Irvine CA 92603. Вы можете узнать направление ветра, считывая угол вектора зубцов в градусах. Один длинный зубец используется для обозначения каждых 10 узлов, а короткий — для обозначения 5 узлов. Красная стрелка на компасе указывает на север, а белая стрелка — на юг. Вы также можете создать указатели направления с буквами N, S, E и W и закрепить их под крыльчаткой. При скорости ветра выше 50 узлов длинные и короткие зазубрины снова используются в сочетании с вымпелом (ями).На самом деле сделать это самостоятельно довольно просто; все, что вам нужно, — это несколько вещей, большинство из которых легко доступны дома, например соломинка для питья, карандаш с прикрепленной к нему ластиком, бумага для карточек, прямая булавка и коробка или бумажный стаканчик. Вырежьте из карточки четыре небольших квадрата и отметьте четыре основных точки циркуля; N, E, S, W.… С помощью линейки нарисуйте на бумаге линию длиной 4 см (1,6 дюйма), чтобы сделать основу для треугольника. В идеале разница в размере этих двух частей должна быть минимальной.Поделитесь с нами! Сделайте основу для флюгера, используя бумажный стаканчик или коробку. Флюгер часто используется для изучения погоды. Используйте палку, чтобы нарисовать грязь рядом с флюгером. Когда дует ветер, большая сторона толкается ветром, оставляя более узкую сторону, то есть указатель или стрелку, указывающую в направлении, откуда дует ветер. Обычной практикой было подбрасывать травинку в воздух, чтобы узнать направление ветра. Идеальным вариантом будет форма стрелки с острым носом (для указателя) и широким хвостом.Объясните, что флюгер выровняется (или укажет) по направлению ветра. Спокойный ветер обозначается большим кругом, нарисованным вокруг символа небесного покрова. Конструкция флюгера Конструкция позволяет свободно перемещаться вокруг вертикальной оси. Высота стойки флюгера будет зависеть от того, где вы собираетесь ее закрепить. Например, если вы дунете в флюгер, стрелка в конечном итоге укажет на вас! Головка флюгера будет вращаться, чтобы указывать на ветер, чтобы сообщить вам, откуда дует ветер.Искусство роскошного кожевенного дела: изготовление кожаного ремешка для часов вручную. Я ищу учебник по ковке флюгера. У некоторых флюгерных лопаток на стержне флюгера отмечены направления, которые помогают интерпретатору определить направление, с которого дует ветер. Возьмите карточку, нарисуйте на ней головку и хвост флюгера и вырежьте эти части ножницами. Microsoft Bing. Простое руководство по этапам водного цикла, очень простые инструкции о том, как сделать рок-стакан в домашних условиях.Если лопасть сделана из металла, вы можете сварить эти кронштейны, а если она сделана из дерева, вы можете использовать винты для их крепления. Нарисуйте N в направлении на север, S в направлении на юг, W в направлении на запад и E в направлении на восток. Шаг 7: Поместите на вторую тарелку. Поместите конструкцию на вторую бумажную тарелку, а затем склейте тарелки вместе с глиняной насыпью внутри. Флюгер может помочь определить направление ветра. Отрежьте по 2,5 сантиметра с каждой стороны соломинки, затем прорежьте небольшую прорезь на двух концах.Используйте палку, чтобы нарисовать грязь рядом с флюгером. Вы можете начать с отметки на стержне, где вы будете устанавливать лопатку. 509 тыс. Подписчиков. Убедитесь, что шайба не мешает движению лопатки. Флюгер, о котором мы говорим здесь, — это не самое современное оборудование, которое вы видите на метеостанции или то, что вы видите на высоких зданиях, а простой самодельный флюгер, который призван помочь вам понять основы ветра как стихии природы. Вы можете либо взять картонную коробку, на которой отмечены север, юг, восток и запад, и прикрепить ее к основанию флюгера, либо более простой способ — использовать компас в качестве альтернативы.Далее вы можете нарисовать квадрат примерно по 7 см с каждой стороны. Это запись в конкурсе «Из корзины в сокровища». Затем вы можете взять шайбу и приварить ее к стержню в точке, отмеченной для установки лопасти. Этот веб-сайт использует файлы cookie, чтобы улучшить вашу работу во время навигации по веб-сайту. Вставьте канцелярскую кнопку посередине и воткните ее в ластик карандаша. Изолятор Экран должен быть подключен как к стороне анемометра, так и к стороне регистратора данных Регистратор данных всегда должен быть подключен к заземлению Металлическая измерительная мачта, заземленная Чертеж флюгера без изолятора Экран должен быть подключен только к следующему шагу — прикрепить кронштейны к задней части флюгера.Откройте для себя мероприятия, проекты и степени, которые подпитывают вашу любовь к науке. Этот инструмент поможет вам определить… При 50 узлах зазубрины превращаются в вымпел. Машины реагируют на скорость и направление ветра, а также позволяют дождю и солнцу играть на рисунках. Возьмите фен, включите его и направьте на флюгер, чтобы проверить, работает ли он. Авторские права © Science Struck & Buzzle.com, Inc. Возможно, вашим родителям нужно будет сообщить вам, в каком направлении. Карточная бумага будет заменена деревом или металлом, а карандаш будет заменен толстым металлическим стержнем.Что ж, мы ищем хороших писателей, которые хотят распространять информацию. Природные силы, такие как солнце, воздух, земля,… Строительство каменных тумб — это проект, который может помочь детям понять геологический процесс переворачивания и сглаживания камней в водоемах. На нашем сайте довольно много контента, поэтому, если у вас возникли проблемы с поиском того, что вы ищете, продолжайте и используйте эту функцию поиска там! Определите направление ветра, посмотрев, в каком направлении указывает стрелка.Совет: трафареты для букв можно создать с помощью текстового редактора Word. Просто введите буквы и выберите подходящий шрифт и размер. Возьмите 2 бумажные тарелки и склейте их вместе, затем напишите Север, Юг, Запад и Восток, как на картинке. Нарисуйте на тарелке стрелку и маркером прямоугольник. Возьмите компас или телефон с приложением компаса и используйте его, чтобы выровнять флюгер таким образом, чтобы север шел на север, юг — на юг, запад — на запад, а восток — на восток. При установке на возвышающийся вал или шпиль, лопасть вращается под действием ветра, так что ее центр давления поворачивается с подветренной стороны, а лопатка направлена ​​против ветра (Рисунок 3).Направление ветра измеряется в градусах от истинного севера. Возможно, вашим родителям нужно будет сообщить вам, в каком направлении. Он должен быть примерно 4 см в основании и 5 см в высоту. Этот самодельный научный проект по флюгеру — еще один простой способ для детей получить практический опыт работы в области метеорологии. Для дополнительной образовательной ценности дети могут легко сделать свой собственный самодельный компас, который поможет сориентировать флюгер и одновременно узнать что-то о магнитном поле Земли. .. Как сделать анемометр.Это достигается за счет наличия сбалансированной массы равного веса, но с неравной площадью для защиты от ветра. При подъеме крыла флюгер отсекает ветер, чтобы уменьшить сопротивление воздуха, а при опускании крыла улавливает ветер и преобразует его в движущую силу. Идеальным вариантом будет форма стрелки с острым носом (для указателя) и широким хвостом. Обычно он используется в качестве архитектурного украшения на самой высокой точке здания. В этом случае вы можете использовать маркер, чтобы нарисовать голову и хвост ветра на материале, который вы используете, и отрезать его пилой.При рисовании крыла рекомендуется обратить особое внимание на форму флюгера. Чтобы найти хорошее место для ветряной электростанции, ученые должны знать, каковы ветровые условия в конкретном месте. Когда ветер дует на хвостовую часть лопасти, стрелка лопасти указывает в направлении, откуда дует ветер. Другими словами, «юго-западное» значение на флюгере означает, что ветер дует с юго-запада… Нарисуйте N в направлении севера, S в направлении юга, W в направлении на запад и E в направлении направление на восток.Итак, западный ветер дует с запада, а не с запада. Подпишитесь, чтобы получать самые свежие и лучшие статьи с нашего сайта автоматически каждую неделю (плюс-минус) … прямо на ваш почтовый ящик. Возьмите прямую булавку, проткните ее через соломинку в центре и прикрепите соломинку к ластику на карандаше. Если эта конструкция будет реализована, уровень сложности также увеличится, поскольку вам придется прибегать к сварке или винтам, чтобы скрепить оборудование. Из этих файлов cookie файлы cookie, которые классифицируются как необходимые, хранятся в вашем браузере, поскольку они необходимы для работы основных функций веб-сайта.Флюгер, флюгер или флюгер — это инструмент, используемый для указания направления ветра. Флюгер, используемый для указания направления ветра, является одним из старейших метеорологических инструментов. Флюгер — это инструмент, используемый для измерения направления ветра. Трудно понять, как работает флюгер? В идеале разница в размере этих двух частей должна быть минимальной. Вставьте головку и хвостовую часть флюгера в прорези, сделанные на соломе.В метеорологии флюгер или флюгер — это инструмент, который помогает определять направление ветра и помогает в прогнозировании погоды. Чтобы получить точные показания, вам необходимо разместить флюгер на значительной высоте, на некотором открытом пространстве, где здания, деревья или другие высокие сооружения не мешают ветровому потоку. Самодельный рок-тумблер — это также…, Если вы хотите узнать, как измеряется скорость ветра во всем мире, прочтите эту статью, в которой описываются анемометры и принцип их работы, а также…Возьмите соломинку для питья и надрежьте ее с обоих концов (как показано на рисунке ниже). Теперь квадрат и треугольник могут быть двумя сторонами флюгера. Чертеж флюгера, вкл. Основы ветра. У вас также есть возможность отказаться от этих файлов cookie. Вырежьте их и вставьте в прорези. Стиральная машина предотвратит соскальзывание флюгера вниз. Когда птица летит, действует ее «флюгер». Вот простая статья с пошаговыми инструкциями по изготовлению флюгера, которые помогут вам разобраться с его рабочим механизмом.Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Указатель должен иметь неравную площадь поверхности, это позволит меньшей площади поворачиваться в зависимости от ветра. Не все флюгеры Нарисуйте треугольник на плотной бумаге, затем вырежьте его. Покажите ученикам флюгер и компас. Это будет ваш первый шаг к тому, чтобы стать метеорологом-любителем. Это поможет вам удерживать вес даже с каждой стороны, иначе указатель не будет свободно перемещаться по своей оси. Изготовление флюгера Узнайте назначение флюгера.Ко мне подошел кто-то с идеей сделать из них флюгер. Дети флюгера векторные иллюстрации Рисунок от pyty 0/5 Флюгер Stock Иллюстрация от meen_na 1/31 Установить капля воды, прогноз погоды, торнадо и метеорологический флюгер значок флюгера. В частности, флюгер позволяет узнать, с какого направления дует ветер. Вы сделали этот проект? Вырежьте их и вставьте в прорези. В идеале он должен быть на 5 см ниже кончика стержня. Основная концепция флюгера заключается в том, что одна сторона должна быть очень плоской, а другая — круглой и маленькой.31 марта 2012 г. — Узнайте, как сделать флюгер из запасных частей, которые, возможно, уже есть у вас на территории. Смотрите больше идей о флюгерах, флюгерах своими руками, флюгерах. Учебник по ковке флюгера. В круговороте воды есть несколько этапов. Вам просто нужно проделать отверстие в бумажном стаканчике и поместить в него карандаш. Нарисуйте на тарелке стрелку и маркером прямоугольник. Слово vane происходит от древнеанглийского слова fana, что означает «флаг». Для этого возьмите вторую доску из сосновой древесины и нарисуйте буквы N, O, S и W либо от руки, либо используя шаблон на доске из сосновой древесины.Прежде чем двигаться дальше, убедитесь, что соломинка вращается плавно. Если вы собираетесь установить домашнюю метеостанцию ​​и делать простые прогнозы погоды для вашего района, то флюгер определенно вам необходим. Мы также используем сторонние файлы cookie, которые помогают нам анализировать и понимать, как вы используете этот веб-сайт. Флюгер — это инструмент, используемый для измерения направления ветра. Чтобы найти хорошее место для ветряной электростанции, ученые должны знать, каковы ветровые условия в конкретном месте.Необходимые файлы cookie абсолютно необходимы для правильной работы веб-сайта. Но отказ от некоторых из этих файлов cookie может повлиять на ваш опыт просмотра. Он специально разработан таким образом, чтобы обеспечить надлежащий контакт с ветром. Принцип, используемый здесь, заключается в том, что направление ветра ориентирует вращающуюся чертежную доску, соединенную с флюгером, в то время как скорость ветра вращает ручку на проволочном рычаге в циклическом движении. Смотрите, чтобы стрелка работала! Строительные анемометры бывают разных типов и конструкций в зависимости от формы и конструкции.Воткните карандаш посередине. Определите направление ветра, посмотрев, в каком направлении указывает стрелка. Среди других распространенных мотивов — корабли, стрелы и лошади. СОВЕТ: проверьте флюгер, осторожно продув его. Воткните карандаш посередине. Вы также можете прикрепить анемометр, то есть индикатор скорости ветра, чтобы получить точные показания. Я собираюсь показать вам, как сделать настоящий рабочий ветряк из использованных материалов. Ветровые лопатки измеряют только направление ветра и просто указывают направление, в котором дует ветер.Затем поместите линейку перпендикулярно линии на средней отметке и проведите линию 5 см (2,0 дюйма), чтобы получилась перевернутая буква «Т». Затем с помощью линейки нарисуйте линии, соединяющие вершину перевернутой буквы «Т» с каждой стороны базовой линии. Это не только один из старейших, но и один из простейших инструментов прогнозирования погоды, которые когда-либо были изобретены. Вырежьте из металла две одинаковые формы для лопатки. Векторный рисунок от VectorV 0/0 Флюгер Клипарт от coraMax 2/277 Установите солнце и облака, конусный флюгер, метеорологический флюгер, метеорологию и значок сосульки.Силуэт флюгера является одновременно декоративным и функциональным, так как он легко поворачивается и указывает направление, с которого дует ветер. Любые файлы cookie, которые могут не быть особенно необходимыми для работы веб-сайта и используются специально для сбора личных данных пользователей с помощью аналитики, рекламы и другого встроенного содержимого, называются ненужными файлами cookie. Интерпретация изменений направления ветра и сопоставление их с другими погодными условиями может помочь вам делать краткосрочные прогнозы погоды.Флюгер (также известный как флюгер) — это инструмент, который сообщает вам направление ветра. Хотя флюгеры частично функциональны, они, как правило, являются декоративными, часто в традиционном дизайне петушков с буквами, обозначающими точки компаса. Для начала важно знать, что одна сторона флюгера всегда немного больше другой. Эти файлы cookie будут храниться в вашем браузере только с вашего согласия. Людям тоже нравятся эти идеи. В отсутствие указателей направления переводчик должен использовать компас для определения направления.

Северная Каролина Футбол 2015 Рекорд, Обзор балансовой шкалы, Что вы пытаетесь сказать значение на урду, Разлив реки, Натуральные мармеладки для беременных Walmart, Whole Foods 365 витаминов для беременных, Halo Animal Crossing: New Horizons, Fosse Way — Карты Google, 5 дней до вашего лучшего результата за всю историю, Станция температуры и влажности с 3 внутренними / наружными датчиками, Nintendo Eshop Черная пятница 2020, Программа Wellness Rewards, Развязка 15 M1 Северная Ирландия,

Как делают флюгеры — Флюгеры западного побережья

Изготовление медного флюгера ручной работы — довольно сложный процесс.То, как мы делаем наши флюгеры, очень похоже на то, как они делались во времена эллинистической Греции, более 2000 лет назад. Единственный шаг, на котором мы исторически «обманываем», — это использование бессвинцового припоя и электрического паяльника, в то время как изготовителю флюгера из бронзового века пришлось бы наносить припой с помощью сильфона и кузницы.

Мы изготавливаем каждый флюгер по индивидуальному заказу, будь то новый дизайн или персонализированный флюгер на основе одной из наших лимитированных серий.Как вы увидите, даже когда мы создаем флюгер в рамках существующей серии, нет двух абсолютно одинаковых.

Флюгер западного побережья не использует формы в нашем процессе изготовления. Мы начинаем с проекта, существующего или нового. Затем мы вручную вырезаем, текстурируем и формируем каждый отдельный кусок металла, который станет флюгером. Затем следуют пайка, сборка и полировка. После этого мы можем дополнительно нанести золотой и / или палладиевый лист, сфотографировать готовую лопатку и, наконец, тщательно упаковать ее и отправить на новый дом.

Индивидуальный производитель флюгеров обрабатывает каждую лопасть от начала до конца и подписывает свою работу. В разделах ниже представлена ​​более подробная информация о нашем процессе. Как вы увидите, каждый флюгер, выходящий из нашей студии, по сути, является уникальным произведением искусства. Приятного вам тура!

Программа ученичества

Все наши производители лопастей прошли строгую программу обучения в области флюгеров Западного побережья. Фаза активной тренировки обычно длится от одного до двух лет.Он включает в себя медленное овладение основными навыками, участие в классах рисования и металлообработке в нашем местном общественном колледже и постепенное осваивание все более сложных техник, шаг за шагом.

Квалифицированный ученик по изготовлению флюгеров становится подмастерьем. На этом этапе мастер оттачивает технику и увеличивает скорость. Эта часть программы ученичества обычно длится четыре или пять лет.

Заключительный этап — стать мастером-мастером.Мастер-изготовитель флюгера обычно может взять на себя любой проект по изготовлению флюгера, проконсультироваться с коллегами по сложным проектам, провести обучение, работая, по сути, независимо, принимая эстетические решения по каждому сделанному флюгеру. В настоящее время все наши изготовители флюгеров являются мастерами высокого уровня.

Создание конструкции флюгера

Флюгер западного побережья специализируется на изготовлении флюгеров на заказ. Большинство наших существующих проектов изначально были созданы по заказу.Мы можем создавать эксклюзивные дизайны или предлагать клиентам номер один в ограниченной серии из пятидесяти наших маленьких, средних, больших или очень больших размеров.

Наши флюгеры изготавливаются по индивидуальному заказу в соответствии с предпочтениями каждого клиента. Хотя мы будем предлагать только пятьдесят версий дизайна любого размера, даже с нашими самыми популярными дизайнами, есть вероятность, что мы редко сделаем все пятьдесят в какой-либо серии.

Есть четыре основных стиля флюгеров, из которых могут выбрать наши клиенты:

Флюгеры Silhouette
Простые флюгеры с набухшим корпусом
Детальные флюгеры с набухшим корпусом
Полностью трехмерные флюгеры

Выбранный стиль повлияет на цену вашего нового флюгера.

Процесс проектирования:

После обсуждения основной концепции и подготовки предварительного предложения на новый флюгер для утверждения, запрашивается залог в размере одной трети заявленной цены на флюгер. После получения депозита мы зарезервируем время как в нашем Графике проектирования, так и в нашем Графике производства для новой лопасти.

Затем для утверждения будет подготовлена ​​иллюстрация. Ниже приведены несколько примеров, показывающих вам предварительный чертеж и готовый флюгер.

Для получения дополнительной информации о вводе в эксплуатацию флюгера новой конструкции щелкните здесь: Ввод в эксплуатацию флюгера новой конструкции.

Создание шаблона

После утверждения дизайна мы создаем увеличенные бумажные шаблоны для флюгера соответствующего размера. По шаблону изготавливаются отдельные детали выкройки, необходимые для вырезания флюгера.

Томас создает бумажный шаблон для флюгера MG Нажмите, чтобы увеличить	Томас и Виктор обсуждают бумажный шаблон для флюгера MG Нажмите, чтобы увеличить

Вырезание деталей

Следующий шаг — вырезать лист из меди, латуни или нейзильбера.Сначала прорисовываем бумажный узор на листе металла. После этого приступаем к процессу нарезки. Поскольку большинство наших флюгеров имеют набухшее тело, обычно есть два дополнительных элемента рисунка для каждой секции флюгера (см. Изображение скелета флюгера ниже). Ручная резка металла — настоящее искусство, чтобы избежать перегибов, царапин, заеданий или разрывов металла. Этот навык можно развить, только практикуя его.

Образец кальки на флюгер Корабля Медных Эльфов Увеличить	Джефф создает медные детали для Скелета Флюгера Увеличить

Текстурирование флюгера

Текстурирование флюгера требует времени, хорошего зрения и твердой руки.Обычно мы используем индивидуальные металлические молотки для добавления текстуры. Поскольку металлические молотки царапают медь, мы часто наносим текстуру на то, что станет внутренней частью скульптуры. Эта техника называется репуссе.

В зависимости от производимого флюгера мы используем разные молотки. Например, у нас есть специальные молотки для создания чешуи русалки, шерсти медведя гризли, птичьих перьев или даже песчаного пляжа.

Текстурированные элементы корпуса для охотничьего флюгера «Белоголовый орлан» Увеличить	Текстурированная броня Карусель Horse Vane Увеличить

Формирование флюгера

В процессе формовки проявляется настоящее искусство изготовления флюгеров.Это самый сложный технический навык для овладения, и его действительно можно достичь только с годами практики.

Формирование флюгера почти похоже на игру в шахматы; вы должны предвидеть свою стратегию на несколько ходов вперед. Когда вы начинаете формировать первую часть, вы должны визуализировать, как она будет взаимодействовать с множеством других фигур где-то в будущем. Вы не только хотите передать точную форму и нюансы в каждой отдельной части, но каждая часть должна естественным образом переходить в соседнюю часть (посмотрите на мускулатуру на шее быка ниже и представьте, что она соединяется с частью тела быка).Кроме того, вы будете спаять каждую часть вместе с противоположной половиной (см. Щенок койота ниже), и вам нужно будет выровнять всю скульптуру во время этого процесса консолидации.

Различные металлы, которые мы используем (медь, латунь и нейзильбер), различаются по своим характеристикам формы. Медь, безусловно, является самой пластичной, за ней следует латунь, причем мельчайшее серебро является самой сложной формой для ручной обработки. По этой причине мы обычно используем только нейзильбер в качестве акцентного металла, хотя при наличии достаточного времени и усилий ему также можно придать форму (см. Ниже в качестве примера голову быка).

Бен формирует флюгер Winged Victory Увеличить	Никелево-серебряная голова быка Флюгер Walking Bull Увеличить	Обе стороны флюгера Coyote Pup Нажмите для увеличения

Пайка флюгера

Спаять флюгер может быть довольно просто, а может быть сложно.Все зависит от строящегося флюгера. Пайка двух разных металлов вместе или металлов разной толщины может быть сложной задачей, потому что количество тепла, необходимое для нанесения припоя, зависит от используемых металлов и их толщины.

Припой

также можно использовать для усиления структурной целостности, придавая скульптуре дополнительную жесткость. Как правило, чем больше флюгер, тем больше требуется отдельных деталей. Одно дело — спаять двухфутовый флюгер, и совсем другое — спаять четырехфутовый флюгер.

Пайка Rolando Флюгер «Прыгающий Заяц» Увеличить	Виктор припаивает Fighting Yellow Jacket Флюгер Увеличить

Листающий флюгер

Покрытие или золочение флюгера обычно является вариантом, но мы неравнодушны к этому здесь, в West Coast Weather Vanes. Нам нравится контраст золотых и серебряных тонов с выветренной медью.Особенно, когда медь находится в коричневой стадии, листва добавляют яркости внешнему виду скульптуры.

Мы используем листы золота и палладия, оптимизированные для наружного применения. После тщательной очистки флюгера мы наносим специальную грунтовку и проклейку (своего рода лак, адаптированный для работы с сусальным золотом) перед добавлением листа. Необходимо тщательно следить за сроками. Если проклейка будет слишком влажной, она растворит лист, а если она слишком сухая, она плохо прилипнет к меди.

Старые медные флюгеры часто все еще имеют большую часть своего оригинального сусального золота и высоко ценятся коллекционерами, особенно когда медь имеет патину того красивого бирюзово-зеленого цвета. Даже столетние флюгеры могут иметь следы золота и все еще способны ловить свет, когда скульптура вращается на ветру. Эффект потрясающе красивый.

Русс покрывает золотом руку скрипача на Скрипач на флюгере на крыше Увеличить	Готовый скрипач на флюгере на крыше с дополнительным золотым листом и никелевым серебром Нажмите, чтобы увеличить
Русс наносит палладиевую пластину на флюгер с логотипом на заказ Увеличьте изображение	Флюгер с логотипом на заказ с опциональным покрытием из палладия Нажмите, чтобы увеличить

Что такое флюгер

Флюгер (также известный как флюгер) — это инструмент, который сообщает вам направление ветра.В частности, флюгер позволяет узнать, с какого направления дует ветер. Другими словами, значение «юго-запад» на флюгере означает, что ветер дует к юго-западу от вашего местоположения и движется в северо-восточном направлении.

Как работает флюгер?

В то время как многие погодные инструменты могут иметь довольно сложную конструкцию, флюгеры обычно довольно просты. В большинстве случаев плавник будет располагаться сверху или свисать под шпинделем, который позволяет плавнику вращаться в горизонтальной плоскости.Как и анемометры (которые измеряют скорость ветра), размещение флюгера в горизонтальной плоскости позволяет ему измерять активность независимо от направления ветра.

Сам плавник обычно имеет острие на одном конце и длинную и широкую форму на другом. Это гарантирует, что плавник всегда будет указывать в том направлении, откуда дует ветер.

Какие типы флюгеров?

Существует три основных типа флюгеров: классический флюгер, ветряк и цифровой флюгер.

Флюгер — использовавшийся веками, этот тип, который часто можно увидеть на крышах сараев, соборов и множества других зданий. Поскольку флюгеры также используются в декоративных целях (в дополнение к функциональным применениям), они могут принимать различные формы и стили. В классическом стиле плавник имеет форму петуха, но могут быть представлены и другие формы плавников. Они могут включать в себя силуэт заслуживающего внимания человека, корабля, рыбы, трактора или простой стрелы.

Как правило, под плавником вы видите четыре горизонтальных столбика с буквами «N», «S», «E» и «W» (север, юг, восток и запад), чтобы помочь наблюдателю определить ветер. направление. Читать флюгер легко. Какое бы направление ни указывал плавник, вы укажете, откуда дует ветер.

Wind Sock — этот тип флюгера в основном используется в аэропортах, возле взлетно-посадочных полос. Хотя ветровой носок определяет направление ветра, он обычно не указывает направление север / юг / восток / запад.Однако по тому, насколько надут носок, зритель может оценить силу ветра.

Это полезно, потому что, например, пилоту необходимо знать направление и силу ветра, чтобы помочь ему или ей приспособиться к ветру при посадке или взлете. Ветрозащитный носк также может быть полезен на поле для гольфа, пристани для яхт, бейсбольном поле или в любом другом месте, где знание направления и силы ветра полезно при участии в какой-либо деятельности.

Цифровой флюгер — Цифровой флюгер имеет много общих элементов дизайна с классическим флюгером, но значительно более сложен.Довольно часто цифровой флюгер рассматривается как компонент метеостанции, которая также измеряет такие условия, как скорость ветра, температура, влажность, атмосферное давление, а иногда и количество осадков.

Цифровая флюгер может либо висеть на нижней стороне датчика метеостанции, либо располагаться на столбе или каком-либо кожухе и вращаться на шпинделе. На конце шпинделя обычно находится оптический датчик, который позволяет цифровому процессору определять направление ветра, обычно до 16 позиций.Показания отправляются на цифровой дисплей, где направление ветра отображается на круглом графике, который называется розой ветров. Часто роза ветров показывает (в виде стрелок) текущее направление ветра, а также два предыдущих значения.

Почему полезно иметь флюгер?

Флюгер может использоваться в самых разных целях. Они могут включать в себя большее удовольствие от рекреационной деятельности, безопасность, защиту собственности и общее удовольствие от наблюдения за погодой.

• Безопасность — Ветровые условия играют важную роль во время суровых погодных явлений. Если в вашем районе шторм, флюгер может помочь вам определить, движется ли он к вам или от вас. Эта информация может дать вам дополнительное время, чтобы принять меры и доставить своих близких в безопасное место.
• Защита собственности — Еще одно преимущество знания направления ветра во время шторма — это возможность определить, может ли ваше личное имущество пострадать.Это может дать возможность подготовиться к дому, автомобилю, двору и т. Д., Чтобы устранить повреждения.
• Катание на лодках, самолет с дистанционным управлением, гольф и т. Д. — Знание направления ветра может помочь вам точно настроить тройник на длинном фарватере или отрегулировать угол наклона парусной лодки. Если на деятельность влияет ветер, есть вероятность, что знание направления ветра может оказаться полезным.
• Обнаружение и погоня за штормами — Обнаружители и преследователи штормов работают с такими организациями, как Национальная метеорологическая служба и SKYWARN, чтобы предоставлять жизненно важную информацию в режиме реального времени во время суровых погодных явлений.Это помогает местным властям обеспечивать безопасность своих сообществ. Поскольку направление шторма жизненно важно для отчета преследователя или корректировщика, знание направления ветра является ключевой информацией.
• Наблюдая за погодой — Любители погоды действительно любят следить за погодными условиями просто для удовольствия. Наличие флюгера дает еще одну ключевую точку данных, неотъемлемую часть наблюдений за погодой.

Родственная статья

Связанный: Как анемометр измеряет скорость ветра?

Наблюдая за флюгером Белого дома / Феликс Махони.

Библиотека Конгресса не владеет правами на материалы в своих коллекциях. Следовательно, он не лицензирует и не взимает плату за разрешение на использование таких материалов и не может предоставить или отказать в разрешении на публикацию или иное распространение материала.

В конечном счете, исследователь обязан оценить авторские права или другие ограничения на использование и получить разрешение от третьих лиц, когда это необходимо, перед публикацией или иным распространением материалов, найденных в фондах Библиотеки.

Для получения информации о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к оригинальным элементам см .: Cartoon Drawings — Rights and Restrictions Information

• Консультации по правам человека : Нет известных ограничений на публикацию.
• Номер репродукции : LC-USZ62-104250 (ч / б пленка, копия негр.)
• Телефонный номер : Компакт-диск 1 — Махони, нет. 99 (размер C)
• Консультации по доступу : —

Получение копий

Если изображение отображается, вы можете скачать его самостоятельно. (Некоторые изображения отображаются только в виде эскизов вне Библиотеке Конгресса США из-за соображений прав человека, но у вас есть доступ к изображениям большего размера на сайт.)

Кроме того, вы можете приобрести копии различных типов через Услуги копирования Библиотеки Конгресса.

1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность. Если вышеприведенное поле «Номер воспроизведения» включает номер воспроизведения, который начинается с LC-DIG…, то есть цифровое изображение, сделанное прямо с оригинала и имеет достаточное разрешение для большинства публикационных целей.
2. Если есть информация, указанная в поле «Номер репродукции» выше: Вы можете использовать номер репродукции, чтобы купить копию в Duplication Services. Это будет составлен из источника, указанного в скобках после номера.

   Если указаны только черно-белые («черно-белые») источники, и вы хотите, чтобы копия показывала цвет или оттенок (если они есть на оригинале), вы обычно можете приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, и включив каталог запись («Об этом элементе») с вашим запросом.

3. Если в поле «Номер репродукции» выше отсутствует информация: Как правило, вы можете приобрести качественную копию через Службу тиражирования. Укажите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

Доступ к оригиналам

Выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию ​​о звонках в Распечатках. и Читальный зал фотографий для просмотра оригинала (ов). В некоторых случаях суррогат (замещающее изображение) доступны, часто в виде цифрового изображения, копии или микрофильма.

1. Товар оцифрован? (Слева будет отображаться уменьшенное (маленькое) изображение.)

   • Да, товар оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть смотреть в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленькие) изображения, когда вы находитесь за пределами библиотеки Конгресс, потому что права на товар ограничены или права на него не оценивались. ограничения.
     В качестве меры по сохранности мы обычно не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал слишком хрупкий, чтобы его можно было использовать. Например, стекло и пленочные фотографические негативы особенно подвержены повреждению. Их также легче увидеть в Интернете, где они представлены в виде положительных изображений.)
   • Нет, товар не оцифрован. Перейдите к # 2.

2. Указывают ли указанные выше поля Консультативного совета по доступу или Номер вызова, что существует нецифровой суррогат, типа микрофильмов или копий?

   • Да, существует еще один суррогат. Справочный персонал может направить вас к этому суррогат.
   • Нет, другого суррогата не существует. Перейдите к # 3.
3. Если вы не видите миниатюрное изображение или ссылку на другого суррогата, заполните бланк звонка. Читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют записи на более позднее в тот же день или в будущем. Справочный персонал может посоветуют вам как заполнить квитанцию ​​о звонках, так и когда товар может быть подан.

Чтобы связаться со справочным персоналом в Зале эстампов и фотографий, воспользуйтесь нашей Спросите библиотекаря или позвоните в читальный зал с 8:30 до 5:00 по телефону 202-707-6394 и нажмите 3.

Что делает флюгер — MyWaterEarth & Sky

Хотя флюгер, который иногда называют «флюгером», выполняет некоторые функции, он стал скорее предметом коллекционирования. С самого начала своей истории они изображали птиц, кораблей и лошадей.Тем не менее, на протяжении веков они выполняли важную работу для землевладельцев, грузоотправителей и астрометров, которые веками использовали их. Что делает флюгер?

Флюгер, флюгер или флюгер — это инструмент, который использовался еще в Древней Греции для указания направления ветра для помощи в прогнозировании погоды для фермеров, рыбаков и судов. Сейчас в основном используется как архитектурный орнамент на зданиях. Частично функциональные, но в основном декоративные.

Флюгеры использовались от Древней Греции до Ватикана, от Рима до Вестминстерского аббатства, но, несмотря на то, что их забыли об использовании в мире, их продолжают заново изобретать как ценный вид искусства.

Кто изобрел флюгер

В течение многих лет флюгеры , называемые флюгерами ветра , были ранней технологией того времени, просто показывающей направление ветра. Wind Vanes может показывать не только направление ветра, но и скорость. это сделало простое устройство важным инструментом для людей, связанных с судоходством, сельским хозяйством и путешествиями. С тех пор, с появлением технологий, они, естественно, отошли на второй план, а теперь занимают место в исторических артефактах, вызывающих большой интерес во всем мире.

О первых флюгерах говорили в древней истории. Греческий астроном Андроник создал первый зарегистрированный флюгер около 48 г. до н. Э. Он находился на вершине Башни Ветров в Афинах и был спроектирован как дань уважения Тритону. Этот флюгер был сделан из бронзы и имел форму человека с рыбьим хвостом. Богатые греки и римляне демонстрируют свой статус, украшая красивые флюгеры, обычно построенные для изображения богов дня.

Начиная с девятого века , скандинавы начали использовать флюгеры на кораблях и шпилях крыш церквей.Скандинавские юниты имели форму четверти круга и вращались вокруг вертикальной оси. Их часто прикрепляли к передней части кораблей викингов, и многие из них были украшены стандартным петухом, животными или другими рисунками. Примерно в то же время глава католической церкви Папа постановил, что все европейские церкви должны быть украшены флюгером в форме петуха. Это было сделано, чтобы напомнить последователям об измене Иисуса Святым Петром до того, как Христос был распят.

В средние века флюгеры использовались повсюду в городах.Армийские лучники использовали Ванес, слово флюгер происходит от слова «фане», что означает «флаг». использовался для определения направления и скорости ветра, что помогало в боях. С тех пор лучники использовались в качестве моделей на флюгерах. Первым производителем флюгеров и флюгеров в Северной Америке была Shem Drowne , которая производила флюгеры в начале 1700-х годов. У Джорджа Вашингтона по заказу его компании был заказан флюгер «Голубь мира», который после войны за независимость установил на крыше своего дома.

Традиционный флюгер

Большинство флюгеров состоят из: Вращающийся орнамент , указывающий направление на вершине стержня. Флюгер обычно включает в себя латунный стержень длиной примерно 28 дюймов , маленький шар в верхней части фиксированной части стержня и более крупный шар внизу стержня. Направляющая , указывающая на север, юг, восток или запад, обычно прикрепляется к стержню между двумя глобусами.Сборочная часть, состоящая из столба, точки компоста и шары не поворачиваются.

• Фигурка / стрелка — это вращающиеся части. (Лошадь)
• Большинство флюгеров поворачиваются и смотрят на встречный ветер.
• Они сконструированы таким образом, что наибольшая масса приходится на одну сторону шпинделя.
• Это вызывает сопротивление ветру и отталкивает эту часть, пока тонкий передний край лопасти не будет обращен к ветру.

  Трудно понять, как работает флюгер? Вот простая статья с пошаговыми инструкциями по изготовлению флюгера, которые помогут вам разобраться с его рабочим механизмом.

  В метеорологии флюгер или флюгер — это инструмент, который помогает определять направление ветра и помогает в прогнозировании погоды.Это не только один из старейших, но и один из простейших инструментов прогнозирования погоды, которые когда-либо были изобретены. На самом деле сделать это самостоятельно довольно просто; все, что вам нужно, — это несколько вещей, большинство из которых легко доступны дома, например соломинка для питья, карандаш с прикрепленной к нему ластиком, бумага для карточек, прямая булавка и коробка или бумажный стаканчик.

  Пошаговые инструкции по изготовлению флюгера

  Флюгер, о котором мы говорим здесь, — это не самое современное оборудование, которое вы видите на метеостанции или то, что вы видите на высоких зданиях, а простой самодельный флюгер, который призван помочь вам понять основы ветра как стихии природы.

  Для начала важно знать, что одна сторона флюгера всегда немного больше другой. Он специально разработан таким образом, чтобы обеспечить надлежащий контакт с ветром. Когда дует ветер, большая сторона толкается ветром, оставляя более узкую сторону, то есть указатель или стрелку, указывающую в направлении, откуда дует ветер.

  Шаг 1

  Возьмите карточку, нарисуйте на ней головку и хвост флюгера и вырежьте эти части ножницами.

  Идеальным дизайном была бы форма стрелки с острым носом (для указателя) и широким хвостом. В идеале разница в размере этих двух частей должна быть минимальной. Это поможет вам удерживать вес даже с каждой стороны, иначе указатель не будет свободно перемещаться по своей оси.

  Шаг 2

  Возьмите соломинку и надрежьте ее с обоих концов (как показано на рисунке ниже).

  Шаг 3

  Вставьте головку и хвостовую часть флюгера в прорези, сделанные на соломе.

  Шаг 4

  Возьмите прямую булавку, проткните ею соломинку для питья в центре и прикрепите соломинку к ластику на карандаше. Прежде чем двигаться дальше, убедитесь, что соломинка вращается плавно.

  Шаг 5

  Сделайте основу для флюгера, используя бумажный стаканчик или коробку. Вам просто нужно проделать отверстие в бумажном стаканчике и поместить в него карандаш.

  У некоторых крыльчаток указано направление на стержне лопасти, что помогает интерпретатору определить направление, с которого дует ветер.В отсутствие указателей направления переводчик должен использовать компас для определения направления. Вы можете либо взять картонную коробку, на которой отмечены север, юг, восток и запад, и прикрепить ее к основанию флюгера, либо более простой способ — использовать компас в качестве альтернативы.

  Кроме того…

  … если вы собираетесь сделать флюгер, который вы разместите на крыше, вам придется выбрать дерево или какой-либо металлический материал, поскольку эти материалы выдерживают сильный ветер и суровые погодные условия.В этом случае вы можете использовать маркер, чтобы нарисовать голову и хвост ветра на материале, который вы используете, и отрезать его пилой. Карточная бумага будет заменена деревом или металлом, а карандаш будет заменен толстым металлическим стержнем. Если эта конструкция будет реализована, уровень сложности также увеличится, поскольку вам придется прибегать к сварке или винтам, чтобы скрепить оборудование.

  Высота стойки флюгера будет зависеть от того, где вы собираетесь ее закрепить. Вы можете начать с отметки на стержне, где вы будете устанавливать лопатку.В идеале он должен быть на 5 см ниже кончика стержня. Затем вы можете взять шайбу и приварить ее к стержню в точке, отмеченной для установки лопасти. Стиральная машина предотвратит соскальзывание флюгера вниз. Следующим шагом будет прикрепление скоб к задней части лопатки. Если лопасть сделана из металла, вы можете сварить эти кронштейны, а если она сделана из дерева, вы можете использовать винты для их крепления.

  Необходимо убедиться, что кронштейны достаточно большие, чтобы флюгер мог свободно вращаться. Вам нужно будет вставить шест в кронштейны и приварить к столбу еще одну шайбу; на этот раз выше флюгера.Убедитесь, что шайба не мешает движению лопатки. Когда ваше устройство будет готово, вы можете закрепить его на крыше. Вы также можете создать указатели направления с буквами N, S, E и W и закрепить их под крыльчаткой. При закреплении лопасти на крыше необходимо убедиться, что указатели направления направлены в правильном направлении.

  Для получения точных показаний вам необходимо разместить флюгер на значительной высоте, на некотором открытом пространстве, где здания, деревья или другие высокие сооружения не мешают ветровому потоку.Вы также можете прикрепить анемометр, то есть индикатор скорости ветра, чтобы получить точные показания.

  Флюгер часто используется для изучения погоды. Интерпретация изменений направления ветра и сопоставление их с другими погодными условиями может помочь вам делать краткосрочные прогнозы погоды. Если вы собираетесь установить домашнюю метеостанцию ​​и делать простые прогнозы погоды для вашего района, то флюгер определенно вам необходим. Это будет ваш первый шаг к тому, чтобы стать метеорологом-любителем.

  Почему Петух? Краткая история флюгера

  Флюгеры или флюгеры часто находятся на крышах, чтобы указывать текущее направление ветра.

  Хотя в современном мире они в основном используются в качестве декоративных элементов, у них есть интересная предыстория, которую многие, возможно, удивятся, узнав.

  В этом посте вы узнаете все об легендарном флюгере, включая его историю, наследие, известные образцы и то, где сегодня можно найти классические медные модели.

  История флюгера

  Считается, что флюгер был впервые создан в 48 г. до н. Э. греческого астронома Андроника. Созданный, чтобы копировать Тритона, греческого бога моря, он установил его на вершине Афинской Башни Ветров.

  Когда дул воздух, стрела в руке Тритона двинется в этом направлении.

  Со временем это устройство приобрело популярность в греческом и римском мире, и многие богатые люди установили его на крышах своих домов, чтобы почтить память своих мифологических богов.

  Со временем флюгер распространился по всему миру. Помимо домов, они помещались на крышах кораблей и сараев.

  В IX веке церкви также оборудовали их флюгерами, поскольку Папа Николай I объявил, что флюгер в форме петуха поможет церкви вспомнить неверность Петра Иисусу.

  Церковь также считала, что петух изображает свет и воскресение, что делает его размещение на внешней стороне святого жилища еще более символичным.

  Флюгер оставался популярным, но с годами он претерпел серьезные изменения, особенно в средние века, когда для большей точности вместе с ним использовали ткань.

  Когда поселенцы прибыли в Америку, они также принесли с собой традицию флюгера. В 1700-х годах многие мастера по металлу лепили уникальные предметы, которые покупатели могли разместить в своих домах или сараях, что сделало их теперь предметом ностальгии по Америке.

  Хотя сначала они использовались для практических целей, когда наступила викторианская эпоха, флюгеры были преобразованы в произведения искусства и стали намного больше и сложнее по своему дизайну.

  Связанные : 12 навигационных инструментов, которые мы все еще используем сегодня.

  Как работают флюгеры?

  Флюгер работает на осевой системе. В верхней части флюгера есть изображение (например, петух) и небольшая стрелка. Внизу будут отображаться направления.

  После закрепления на конструкции флюгер начнет двигаться в зависимости от направления ветра. Чтобы помочь вам представить, куда дует, стрелка повернется в направлении внизу.

  Для достижения наилучших результатов флюгер необходимо размещать на большой высоте и вдали от больших зданий, чтобы ловить ветер.

  Почему Петух?

  Как упоминалось выше, петух впервые был использован церковью из-за его библейского символизма. Однако с тех пор петух стал излюбленной формой флюгера, потому что его хвост лучше ловит ветер по сравнению с другими фигурами.

  Знаковые флюгеры в истории

  За все время были построены тысячи флюгеров, но есть несколько выдающихся.

  Гобелен из Байе

  Гобелен из Байе сам по себе не является флюгером, но на нем вышит флюгер в виде петуха. Этот гобелен посвящен завоеванию Великобритании норманнами и изображает рабочего, устанавливающего флюгер на крыше Вестминстерского аббатства.

  Голубь мира на горе Вернон

  Когда Война за независимость закончилась, Джордж Вашингтон попросил изготовить для Маунт-Вернон специальный флюгер. Известный как Голубь мира, он должен был символизировать спокойствие и единство в стране.

  Оттери Святой Марии Петушок

  Этот британский флюгер, построенный в 1342 году, стоит на крыше местной церкви и оборудован трубами. Его оригинальный дизайн заставлял его издавать петушиный крик, когда ветер дул через него. Однако местных жителей это немного раздражало, и трубы были запломбированы. Петушок также использовался в качестве мишени войсками Оливера Кромвеля во время гражданской войны в Англии.

  Флюгер Монтичелло

  Томас Джефферсон хотел построить флюгер на вершине северо-восточного портика Монтичелло и соединить его с компасом в комнате под ним.Таким образом, он мог определить направление ветра, не выходя на улицу.

  Флюгер Faneuil Hall Grasshopper

  Этот культовый флюгер был спроектирован в 1742 году бостонским мастером Шемом Дроуном для украшения верхней части городского Фанел-холла. Кузнечик весит около 38 фунтов и украшен монетами из меди и золота.

  С момента установки он пережил землетрясение и использовался в 1800-х годах в качестве капсулы времени. Он также был предметом проверки на детекторе лжи во время войны 1812 года.Чтобы убедиться, что солдаты не являются британскими шпионами, их попросят идентифицировать этот знаменитый объект. Если бы они не знали, что это, их бы допрашивали.

  Самый старый флюгер в мире

  Самый старый из существующих флюгеров — это Gallo di Ramperto. Этот флюгер в форме петуха был построен в 820 году нашей эры. Сделанный из меди, он когда-то украшал крышу итальянской церкви Сан-Фаустино.

  Ветровые лопатки на сегодня

  Если вы ищете традиционный флюгер или флюгер для своего дома или сарая, вы все равно можете найти красивый и функциональный классический дизайн:

  • Флюгеры штата Мэн, работающие более 30 лет, предлагают флюгеры и купола ручной работы, производимые с более чем 1000 уникальными дизайнами.
  • Если вы ищете старинные или винтажные флюгеры, загляните на eBay. Существует огромный выбор лопастей и громоотводов из меди, металла, чугуна, дерева и т. Д.
  • Если вам нужны нестандартные и действительно уникальные флюгеры, обращайтесь к скульпторам по металлу в Tucker & Holland. Они создают прекрасные предметы семейного качества уже более 50 лет

  Флюгеры используются на протяжении веков и популярны благодаря своей традиционной форме петуха.
