Цепи для пилы: Всё про пильную цепь – строение, заточка, обслуживание

Всё про пильную цепь – строение, заточка, обслуживание

Бензиновые и электрические пилы – это удобный и производительный инструмент, который при должном уходе сможет работать долгие годы. Как правильно следить за инструментом мы рассказали в статье «Обслуживание и уход за бензопилами», а сейчас поговорим о том, как ухаживать за цепью пилы, которую время от времени необходимо затачивать.

Заточить цепь можно в сервисном центре или специализированной мастерской, а можно выполнить заточку своими силами. Находясь далеко от благ цивилизации, в лесу, в деревне, на даче, для того чтобы продолжить рабочий процесс, заниматься заточкой цепи придётся самостоятельно.

Когда нужно затачивать цепь?

Цепь тупится от интенсивной работы, если режущая часть задевает землю, песок, гравий — это наносит сильный вред пильному полотну.

Многие пользователи на ранних стадиях не замечают изменения в работе пилы, ухудшения качества пиления. Что зачастую приводит не только к падению производительности, но и к разрушению направляющей шины и её элементов. Ухудшение заточки уменьшает срок службы инструмента, поэтому за остротой цепи нужно следить.

Работать пилой с затупленной цепью нельзя, потому что это создаёт лишнюю нагрузку на двигатель, повышает расход топлива и ускоряет износ узлов бензопилы.

Если в процессе работы пилой выпадающая стружка стала более мелкой, шина плохо углубляется в заготовку, оператору приходится с силой надавливать на инструмент для осуществления пропилов — всё это говорит о том, что зубья пильной цепи сточились и требуют заточки.

Ухудшение в работе пилы заметить не сложно, после чего следует, как можно раньше приступить к заточке цепи. Чтобы привести цепь в рабочее состояние самостоятельно, необходимо знать особенности геометрии режущей части пильного полотна, понимать нюансы заточки и иметь под рукой нужный инструмент.

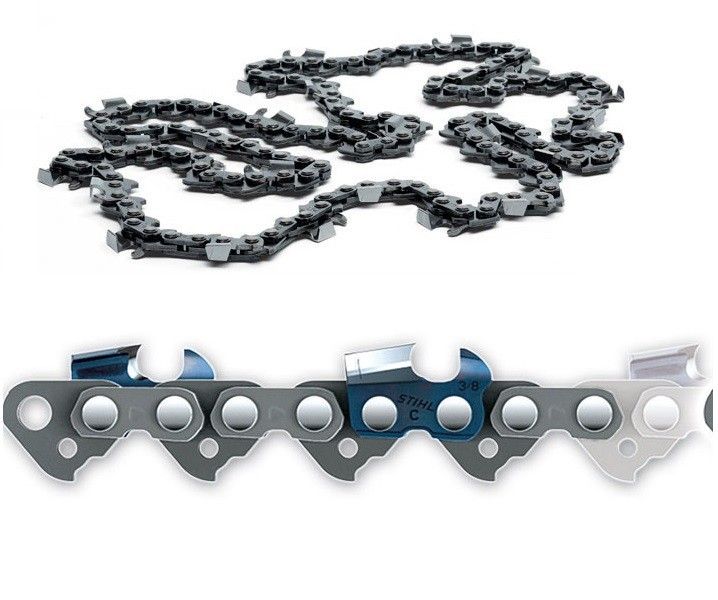

Строение пильной цепи

Пильная цепь состоит из следующих элементов: ведущих звеньев, режущих звеньев – имеют ограничитель глубины и режущий зуб с маркировками по заточке, соединительное звено и шарнирное соединение или заклёпка. Нижняя часть ведущего звена называется хвостовиком. Между соединительными звеньями есть каналы, в которые попадает смазка.

Режущие звенья делятся на право и левосторонние. Верхняя широкая часть зуба, предназначена для осуществления пропила. Цепи разных производителей могут сильно различаться формой зубьев. Существуют две основные конфигурации зубьев – чипперная и чизельная. Но есть также резцы и других форм.

Верхняя и боковая – режущие кромки зуба имеют определённую заточку. Угол заточки для цепей продольного пиления составляет 10 градусов, для поперечного 30 градусов. Цепи продольного пиления применяются редко.

Шаг цепи – это расстояние между серединами первой и третьей соединительных заклёпок, разделённое пополам. Шаг цепи измеряется в миллиметрах или дюймах. Наиболее распространённые цепи с шагом 0,325 и 3/8 дюйма, 8,255 и 9,525 мм соответственно. Если при пилении применять цепь с меньшей толщиной звена и меньшим шагом, распил будет более чистым и аккуратным. Мощные бензопилы укомплектованы цепями 0,404 дюйма. Такие цепи более производительные.

Важной характеристикой цепи является толщина хвостовика. Существуют пять стандартных толщин хвостовиков: 1,1; 1,3; 1,5; 1,6; 2 мм. Толщина 1,3 мм или 0,05” является самой распространенной и применяется на бытовых и профессиональных моделях бензопил. Толщина ведущих звеньев должна подходить к ширине паза направляющей шины.

Долговечность цепи определяется ударопрочностью и вязкостью, слишком твёрдые зубья плохо поддаются ручной заточке. При изготовлении цепей применяются износостойкие легированные стали. Для повышения поверхностной твёрдости резцы хромируются, увеличения вязкости зубьев добиваются, применяя дробеструйную обработку.

Расстояние ограничителя глубины

Режущее звено состоит из режущего зуба и ограничителя глубины, его ещё называют контрольный зуб. Разность по высоте между верхней частью ограничителя глубины и спинкой зуба является расстоянием ограничителя глубины, на которую пильная цепь врезается в древесину. Следовательно, толщина стружки равна расстоянию ограничителя глубины.

Расстояние ограничителя глубины устанавливается в зависимости от шага цепи. Нормой считается расстояние от 0,5 до 0,8 мм, в среднем 0,6 мм. Увеличение этого показателя будет приводить к сильной отдаче и вибрации при работе пилой. Следствием слишком низких значений будет падение производительности пиления. Расстояние ограничителя глубины с каждой заточкой цепи уменьшается, потому что стачивается верхняя грань зуба, ограничитель глубины также необходимо периодически подтачивать. Примерно после каждой 2 – 3 заточки зуба.

Заточка цепи

Чем раньше зубья, которые начали тупиться, будут заточены, тем меньше материала придётся снимать при заточке, что позволит продлить срок службы цепи.

В процессе заточки цепи нужно соблюдать несколько правил и учитывать следующие параметры: высота ограничителя пропила и острота углов режущего звена устанавливаются изготовителем цепи. Также важно чтобы размеры всех звеньев цепи были одинаковы, иначе производительность может снизиться, вырастет уровень вибрации и увеличится нагрузка на двигатель пилы, на цепи могут появиться трещины, которые в итоге приведут к разрыву цепи.

Пильную цепь можно затачивать с помощью ручного напильника или на электрическом заточном станке. Каждый инструмент имеет свои особенности работы.

Заточка цепи с помощью напильника

Перед заточкой цепи необходимо узнать её параметры, потому что напильник подбирается в зависимости от шага цепи.

Предварительно нужно установить тормоз цепи. Если вы находитесь в полевых условиях, пила зажимается между коленей. Главное, не забудьте пометить мелом зуб, с которого начнёте.

Внутренний контур зуба имеет форму близкую к окружности и следовательно затачивается круглым напильником соответствующего диаметра. Перед заточкой верхний край напильника должен быть немного выше режущей кромки зуба.

Заточка цепи требует точного позиционирования напильника и выверенных движений относительно затачиваемой кромки. Нужно расположить напильник в зеве зуба под углом 90 градусов по отношению к цепи в вертикальной плоскости, и от 30 до 10 градусов в горизонтальной. Движения напильником следует осуществлять только в одну сторону, от себя. Число движений на каждый зубец должно быть одинаковым. Величина всех зубьев цепи должна подгоняться под величину самого сточенного зуба.

Ограничитель глубины пропила или контрольный зуб в случае необходимости стачивается плоским напильником.

Чтобы обеспечить правильную заточку цепи рекомендуется применять специальные наборы, которые идут в комплекте с бензопилой. Также набор для заточки цепи можно приобрести отдельно. Набор для заточки включает в себя: напильник, калибр, вспомогательные приспособления.

Следует отметить, что если пользователь не располагает определёнными навыками в заточке пильных цепей, следует обратиться к профессионалам в соответствующий сервисный центр.

Заточка цепи ручным станком

Не каждый мастер сможет качественно заточить цепь напильником. Если режущая часть пилы жёстко столкнулась с гравием или песком, она теряет свою рабочую форму, простая заточка напильником не поможет привести цепь в рабочее состояние. В этих случаях используется заточка на специальном станке. Станки подразделяются на ручные и электрические с заточными кругами. Они могут быть стационарными или мобильными, последние устанавливаются прямо на шину.

Мобильный станок своей формой напоминает лучковую пилу с тисками для жёсткой фиксации на шине пилы. Рабочая часть ручного станка представляет собой круглый напильник. Такие станки не только затачивают цепи, но и правят их, подгоняя длину верхней кромке всех зубьев под один размер равный самому меньшему зубу, который считается контрольным. Для стачивания ограничителя выставляется плоский напильник.

Наиболее удобным для заточки пильной цепи является электрический заточный станок. Точные настройки такого оборудования позволяют устанавливать цепи под необходимым углом и с помощью шлифовального круга доводить режущие элементы пильной цепи до нужно уровня заточки.

Сервисные центры ТМК Инструмент

Заточить цепь и провести техническое обслуживание пилы и любого другого оборудования можно в сервисных центрах ТМК, которые считаются одними из лучших в России. Высокий профессионализм сотрудников, современные технологии диагностики и методы оперативного устранения неполадок позволяют быстро и качественно решать любые задачи, которые ставят перед нами клиенты.

Лучшие пильные цепи для бензопилы

В России данная продукция для бензо и электропил представлены в широком ассортименте. Оценка того, какие цепи для бензопил самые лучшие, достаточно субъективна. В каждом конкретном случае это следует определять с учётом решаемых задач, объёмов работ, мощности и типа пилы.

Характеристики, оценка которых позволит правильно решить, какая цепь для вашей пилы лучше

Подбору идеальных комплектующих, к числу которых относятся и пильные цепи, которые не приводят к падению производительности пилы и возникновению неисправностей, способствует учёт критериев, считающихся базовыми для подобной продукции. Решив купить бензопилу, следует оценить:

• качество материала цепи;
• шаг;
• длина;
• толщина выбранной гарнитуры;
• особенности паза шины;
• конструктивное исполнение звеньев.



Все упомянутые характеристики уже подробно рассмотрены в других статьях. При необходимости, с ними можно ознакомиться на сайте.

Ведущие производители

Практика показывает, что выбор фирменной цепи по высокой цене во многом позволяет компенсировать технические несовершенства имеющейся пилы посредством улучшения работы последней. Это достигается благодаря значительному ремонтному ресурсу, стабильности основных эксплуатационных параметров.

На российском рынке лидирующие позиции занимает продукция ряда брендов, основными из которых по праву можно назвать следующие.

Oregon Cutting Systems

Американский производитель, являющийся структурным подразделением международного концерна Blount Incorporation, по праву считается одним из лидеров данного сегмента рынка.

Предлагает практически полный ассортимент всех комплектующих для бензиновых и электрических пил, включая пильные цепи. Изюминкой продукции является специальный стальной сплав (собственная разработка), отличающийся высокой вязкостью. Что существенно повышает износостойкость продукции.

Почти все производимые цепи предлагаются с хромовым покрытием и специальными засечками. Последние обеспечивают правильную заточку цепи. Даже износившейся неравномерно.

Важным достоинством является реализованная система эффективного подавления вибрации, эффективность которой подтверждена тестами и в процессе практической эксплуатации. Конструкция цепи продумана таким образом, что в процессе работы надёжно и равномерно смазываются все звенья цепи, что минимизирует вероятность её повреждения. Решая, какая пильная цепь самая лучшая, следует руководствоваться отзывами и результатами пользовательских рейтингов.

Значительным спросом пользуются следующие модели данного бренда.



59АС

Имеет высокий профиль и шаг 0.404”, чипперный режущий зуб, толщину звена в 1.6 мм. Идеальное профессиональное решение для лесорубов. Особенности конструкции существенно упрощают и ускоряют поперечную распиловку древесины любой плотности.



К достоинствам модели пользователи относят большие углы заточки и шаг. Повышенное качество материалов, из которых изготовлен режущий зуб, увеличивает срок между очередными заточками, упрощает выполнение данной операции.



Super 70



Низкопрофильная цепь, позволяющая работать в условиях высокой абразивности. Имеет чизельные режущие зубья, шаг в 3/8”, ширину звена 1.3 – 1.6 мм. По разным источникам её относят к полупрофессиональным или профессиональным моделям. Гарантирует прекрасный результат поперечной распиловки. Позволяет повысить производительность пилы (при наличии резерва мощности у последней).



К числу достоинств пользователями отнесены наличие специальных выемок (резервуаров) для смазочных материалов и амортизаторов, минимизирующих вибрацию.



91 R

Низкопрофильное исполнение с чипперным зубом, имеющее оптимальный шаг в 3/8”, толщину звена в 1.3 мм.



Отличное решение для выполнения продольного пиления. Отличается простотой заточки. Выбранный градус повышает точность реза, делает распил более аккуратным. Скошенная конструкция ограничителя глубины позволяет снижать вибрацию и отдачу. Это облегчает работу оператора.

Stihl



Этот немецкий производитель в представлении не нуждается. Пильные цепи данного бренда активно используются для установки на пилы иных производителей, благодаря своей взаимозаменяемости.

Марка стали

Широко применяет для изготовления подобной продукции хромоникелевые высоколегированные марки стали. Это существенно повышает надёжность цепей, их прочность.



Пользователи отмечают, что растягивания резного элемента не происходит даже в условиях интенсивной эксплуатации. Достигается это клёпкой звеньев по разогретому металлу. Используются заклёпки, предварительно прошедшие повышенную закалку.



Специальные масляные канавки, выполненные в профилях ведущих звеньев (защищены патентом производителя) равномерно распределяют смазку по всем элементам цепей. Пильные аксессуары этого бренда относятся к топовым. Лидируют по числу продаж следующие модели.



Rapid Micro



Высокопрофильное исполнение, с шагом в 0.325”, толщиной звена (1.3-1.6) мм, чипперным режущим зубом. Востребованы в строительстве и сельском хозяйстве. Конструктивное исполнение резцов (высота) обеспечивает высокую производительность. Отличаются высокой износостойкостью, лёгкостью заточки (благодаря наличию специальных насечек).



Picco Micro



Низкопрофильная версия. Имеет аналогичный шаг и такую же конструкцию пильного зуба. Толщина звена 1.3 мм. особенностью конструкции чипперов на этих моделях является наличие различных амортизационных выступов. Универсальная цепь, подходящая для разнообразных работ. Имеющиеся насечки обеспечивают надёжный контроль степени износа режущих элементов, облегчают повторную заточку.



Picco Micro Mini





Также является низкопрофильной. Выпускается на звенья шириной в 1.1 мм, имеет стандартный шаг в 3/8”, режущие зубья типа чиппер. Это позволило обеспечить плавность хода цепи, что повышает комфортность работы оператора, её эффективность при выполнении распиловки, обеспечивает аккуратный ровный распил.



Востребована для облегчённых версий одноручных (двуручных) инструментов. Снижение вибрации в процессе работы обеспечивает скошенная конфигурация ограничителя глубины.

Husqvarna

Несмотря на то, что этот шведский производитель не является разработчиком сменного оборудования для бензопил (в узком смысле), компания имеет необходимые патенты и технологии, обеспечивающие высококачественный выпуск подобной продукции.



Разработка цепей ведётся им на мощностях американского производителя Oregon. Эта компания, в числе первых, полностью обновила программу выпуска пильных аксессуаров, предназначенных для инструментов полупрофессионального уровня и любительских моделей. Основным достоинством программы является тот факт, что новый ассортимент адаптирован для установки на пилы разных производителей.



К числу наиболее популярных моделей можно отнести.



h35



Эта продукция относится производителем к профильному классу. Основные характеристики:

• шаг  — 0.325”;
• пильный зуб типа — чиппер;
• толщина звена — 1.5 мм.

При установке на инструмент с объёмом двигателя до 60 см3 достигается максимальная производительность. С точки зрения применения эту пильную цепь можно считать универсальной, благодаря наличию в конструкции скошенной «пятки», реализации Low Vib. Эта инновационная технология, снижающая вибрацию при распиловке, минимизирующая растяжение цепи в процессе работы.



Н30





Высокопрофильное исполнение с более толстыми (1.5 мм) звеньями, шагом 0.325”. Имеет пильный зуб CHIPPER. Оптимальный выбор для полупрофессиональных бензопил и любительских моделей инструмента.



Данная модель отличается весьма специфической конфигурацией, что делает цепь практически универсальной с точки зрения использования.

После каждого пильного зуба идёт тонкий хвостовик. Это обеспечивает возможность монтажа подобных пильных цепей на шины с тонкопрофильной направляющей. Это минимизирует толщину распила, одновременно повышая производительность.



Н42





Высокопрофильная цепь с чизеными пильными зубьями. Шаг 3/8”. Допускается установка данной продукции на пилы с объёмом двигателя, превышающим 60 см3. Скошенная пятка сокращает вибрацию. Изделие отличается простотой заточки.



Выводы

Любой владелец бензопилы, зная основные эксплуатационные характеристики своего инструмента и особенности конструктивного исполнения шины, установленной на нём, способен самостоятельно решить, какая лучше, подобрать идеальный, для своего случая, вариант пильной цепи. В этом поможет знакомство с рейтингами, материалы настоящей статьи. Всегда существует возможность обратиться за развёрнутой консультацией к профессиональным пользователям или консультантам специализированных магазинов инструмента.



Удачного выбора!
