Для нормального жизнеобеспечения в доме или на даче должна быть постоянно вода. Чаще всего источниками являются колодец или скважина. Предпочтительнее — скважина. Во-первых, потому что достигаются, как правило, достаточно глубоко залегающие водоносные пласты с более чистой водой. Во-вторых, служат они дольше. В-третьих, дебит (скорость пополнение) у них значительно выше. Немаловажно и то, что возможно бурение скважин на воду своими руками. Есть несколько технологий, вам надо только выбрать.

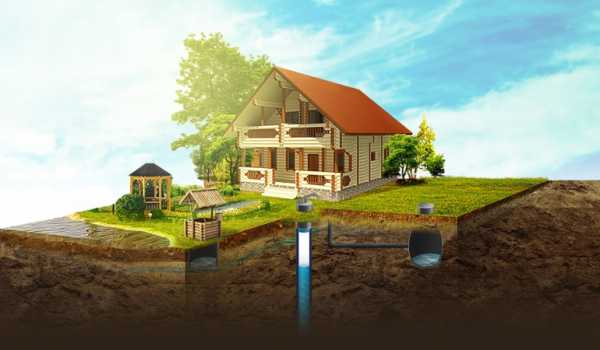

Вода возле дома — это всегда хорошо

Способы самостоятельного бурения скважин на воду

Содержание статьи

Скважины на воду бурят или забивают — разные технологии предполагают разные способы. Бурение скважин на воду своими руками возможно далеко не всеми методами, но некоторые использовать реально.

Шнековое бурение

При этой технологии скважину проделывают при помощи специального бура — шнека. Это стальная труба, с наваренными по спирали лопастями. При вращении снаряд погружается в грунт. После того, как он уйдет на вся свою глубину, его вынимают, грунт, оставшийся на лопастях высыпают. Шнек снова опускают в скважину, дорастив сверху трубу, продолжают выемку грунта. Так, раз за разом вынимая снаряд и стряхивая грунт, бурят скважину. Трубы на концах могут иметь резьбу или соединяться при помощи шпилек.

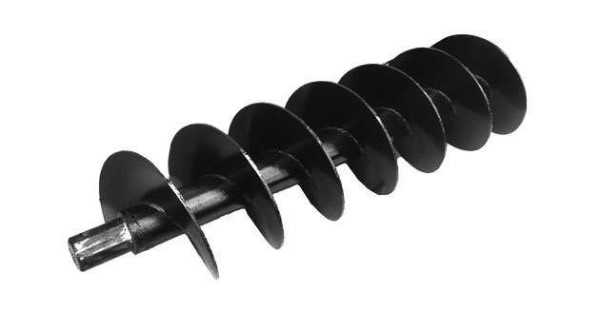

Так выглядит шнек

Недостаток этого метода — подходит он не для всех типов грунтов. Нормально бурятся мягкие или средние по твердости породы. Если встречается каменистый или скалистый слой, работа будет неэффективной — шнек тут бессилен. В сыпучих грунтах будут наблюдаться завалы, что тоже проблематично.

По этой технологии работают довольно мощные установки, но есть даже ручные шнековые буры. Ими работать очень тяжело, но возможно. Есть простое устройство, которое делает шнековое бурение скважин на воду своими руками проще — это тренога с воротом и укрепленным вверху блоком. При помощи троса, лебедки и блока проще доставать буровой снаряд, а делать это надо часто.

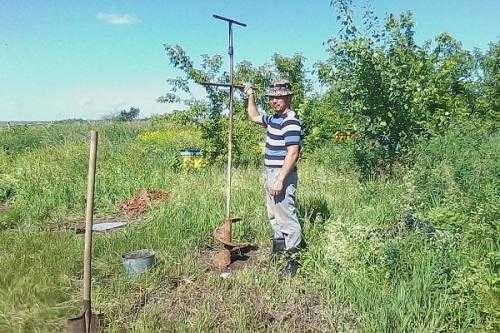

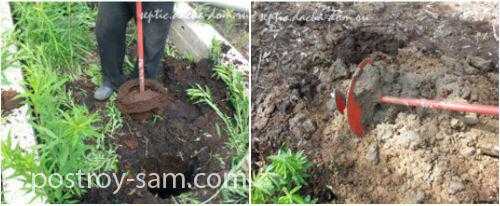

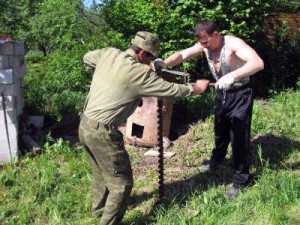

Ручная буровая шнековая установка

Более удобны моторизованные бурильные установки, причем не обязательно покупные. Есть интересные самоделки. В любом случае это рама с подвижно закрепленным мотором, который приводит в движение бур. Пример подобной установки в следующем видео. Шнековый бур используется не для скважин на воду, но суть самой установки и принцип работы от этого не меняется.

При небольших размерах шнека и штанг, которыми наращивается длина (до 1,5 м), этот метод бурения скважин на воду можно использовать и внутри дома, дачи, бани. Главное, чтобы грунты были подходящими.

Гидробудрение (при помощи помпы или насоса)

Как понятно из названия этот способ использует для бурения скважин воду. При самостоятельном применении чаще всего воду подают насосом в трубу. Она выходит через специальные отверстия внизу бура, вытекает самотеком через зазор между наружной стенкой трубы и стенками скважины.

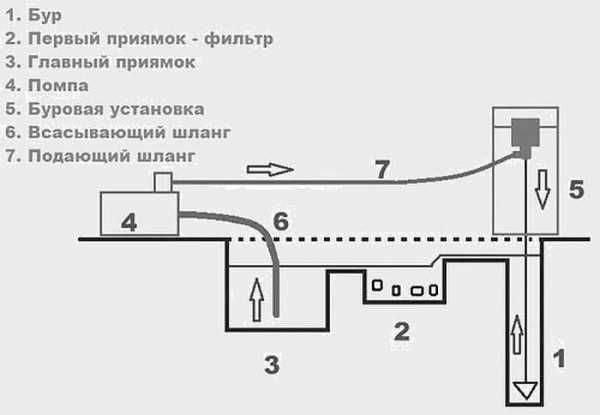

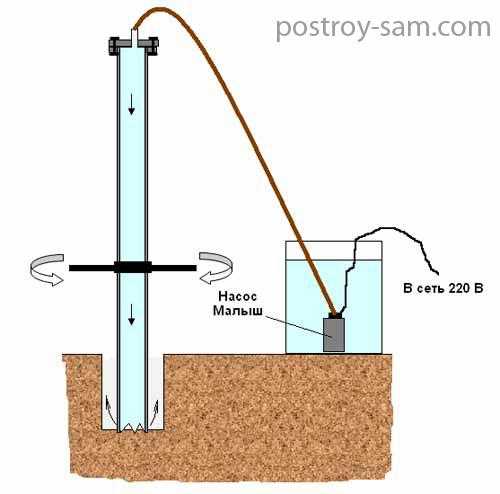

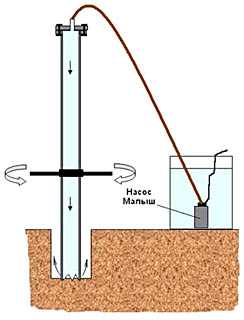

Схема организации гидробурения

Кроме бура и труб с резьбой для этого метода еще необходима помпа. Перед началом работ возле будущей скважины копаются два приямка. В первом оседает основное количество грунта, во второй поступает вода, лишенная большей части примесей. Воды для процесса надо немного — она постоянно циркулирует. Из первого приямка периодически осадки убирают обычно совковой лопатой. При необходимости, если вода стала слишком уж грязной, ее можно заменить. Ее откачивают при помощи той же помпы, только не подают в скважину, а сливают куда-то на участок. Залив новую партию воды можно бурение продолжать.

После того как скважина достигла требуемой глубины, в нее заводится обсадная труба с фильтром на конце. В последнее время чаще всего используется труба ПНД или ПВХ. С ПНД работать проще — она хорошо гнется. Фильтр — это дырки, насверленные на конце обсадной трубы. Длинна такого фильтра — около метра. Потом поверх можно намотать проволоку из нержавейки, а сверху мелкую сетку из той же нержавейки.

Ударно-канатный метод

Один из самых простых в реализации способов сделать скважину самостоятельно — ударно-канатный. Но он и самый медленный, при отсутствии механизации требует значительных физических усилий. С другой стороны, его можно рассматривать как тренажер. Причем очень эффективный — работают почти все мышцы тела.

Ударно-канатное бурение скважин на воду своими руками — универсальный метод, который можно применять на любом виде грунтов. Меняется только снаряд, а технология и установка остается такой же:

  • На глинистых и других несыпучих грунтах используют отрезок толстостеной металлической трубы, на конце которой сделана режущая кромка, скошенная внутрь. Его еще называют бур-стакан за характерную форму. Его несложно сделать своими руками. Главное — найти трубу с толстой стенкой (чем толще, тем лучше). Остается заточить нижнюю режущую кромку, сделать прорези в боках (для легкого удаления грунта), а в верхней части сделать «ушки» для крепления карабина и троса.

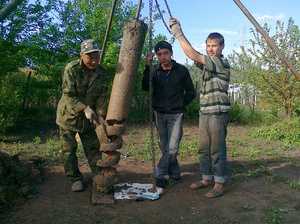

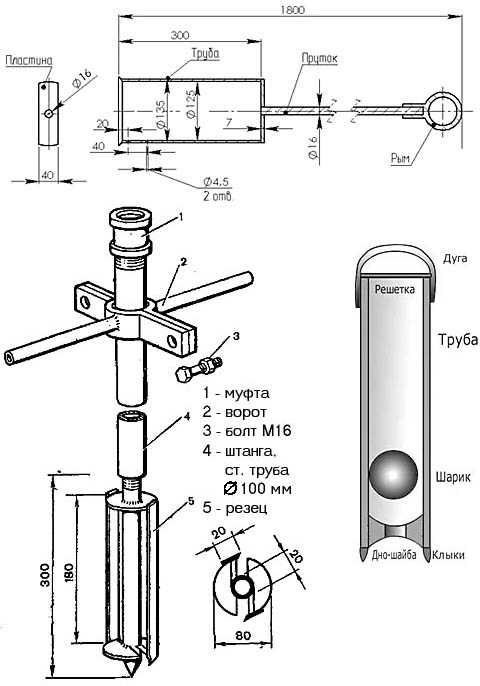

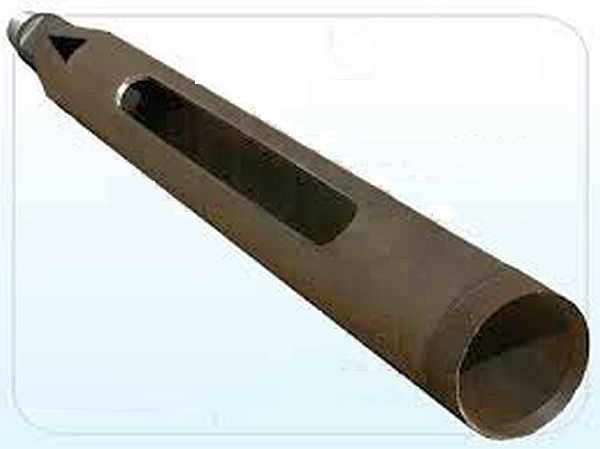

    Снаряд для ударно-канатного бурения

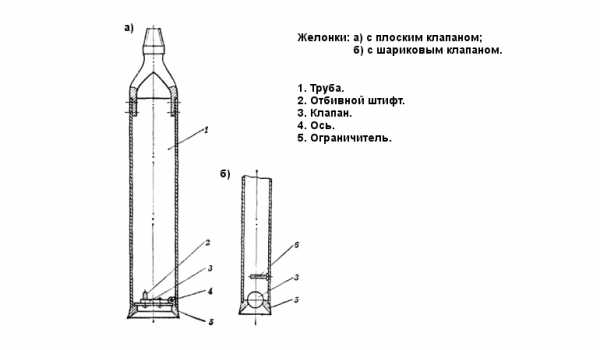

  • В слое сыпучих пород — щебня, песка — используют желонки. Это отрезок трубы ко дну которого приварен подпружиненная клапан. При ударе клапан открывается, грунт попадает внутрь трубы. При подъеме под действием сила тяжести клапан закрывается, не давая высыпаться породе.

    Желонка с клапаном для сыпучих грунтов

  • В тех же грунтах иногда эффективнее использовать бур-ложку. Он так назван за специфическую форму нижней части — двух загнутых навстречу друг другу лепестков.

    Бур-ложка для вязкого грунта

  • На скальных породах применяется буровое долото. Сначала порода дробиться, потом вынимается при помощи одного из описанных выше снарядов — каким удобнее, таким и работают.

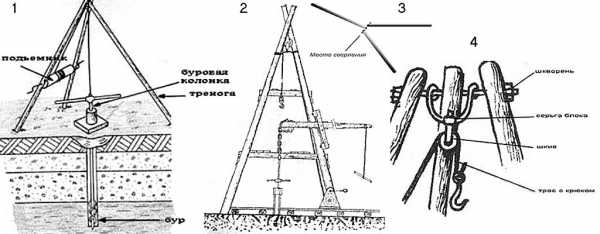

Установка канатного бурения может быть выполнена по-разному. Самый распространенный вид — тренога, в центре которой закреплен блок. Но блок может крепиться и к Г-образной конструкции, также для облегчения труда можно использовать электродвигатель с редуктором.

Конструкция ударно-канатной установки В виде Г-образной стойки

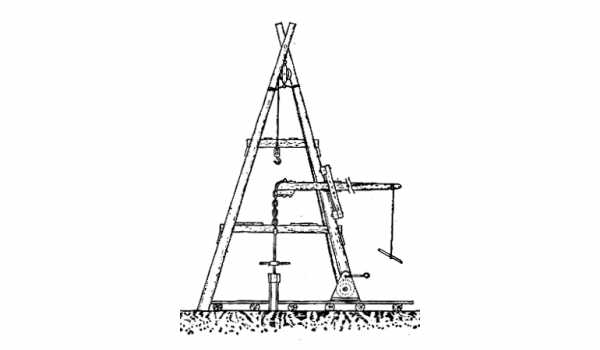

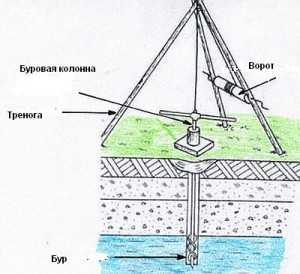

Тренога — самый распространенный вид установки
Способ механизации

Сама технология ударно-канатного бурения очень проста: снаряд поднимают, отпускают в свободное падение. Так повторяется много раз. С каждым ударом скважина становится чуть-чуть глубже. Когда пройден участок в 50 см, снаряд вынимают, освобождают от грунта. И все повторяется заново.

Чтобы бурение шло быстрее, необходим тяжелый снаряд. Если стенки трубы толстые, масса и так может быть значительной. При необходимости можно утяжелить — залить свинцом верхнюю часть трубы. Также для ускорения прохождения нижний край можно заточить, но делать это надо так, чтобы скос был направлен внутрь. Еще один момент: обратите внимание на прорези в буровых снарядах. Они облегчают удаление породы. Особенно это важно при прохождении плотных, вязких глиняных пластов.

Трос для ударно-канатной буровой установки нужен диаметром 10-12 мм. Если работать будете вручную, необходимы перчатки. При прохождении верхних слоев проще использовать ручной бур, а для более легкого прохождения верхних слоев в сухое время, можно в пробуренную скважину залить воды.

Обсадная труба и фильтр

Все описанные выше технологии самостоятельного бурения скважин на воду имеют общие черты. После того как скважина вышла на водоносный горизонт (в породе появится вода в больших количествах), еще некоторое время продолжают бурить, углубляясь в глубь водоноса на 1-2 метра. Затем весь буровой снаряд разбирают, а внутрь скважины устанавливают обсадную трубу.

С обсадной трубой надо разобраться. Диаметр выберите в зависимости от того, какого размера вам пробурили скважину и от типа насоса, который планируете использовать. Надо внимательно отнестись к выбору материала. Некоторое время для обсадной трубы использовали асбестовые трубы. Но они очень вредны — сильнейший канцероген. Не стоит использовать и оцинкованные трубы — цинк из организма не выводится, накапливается. А отравление им имеет очень  плохие последствия.

Остается не такой большой выбор — трубы из стали и нержавейки, а также пластиковые — ПНД и ПВХ. Нержавейка — практически идеальный вариант, за исключением цены и сложности сварки. Чтобы шов не ржавел необходима сварка в аргонной среде, а это непросто. Хотя, в некоторой степени помочь могут специальные электроды для сварки нержавейки.

В последние годы все более популярны трубы из пластика. ПВХ и ПНД — дешево и сердито, но для их установки скважина должна быть идеально ровной. Еще один момент — пластик не очень хорошо переносит нагрузки. Потому их использовать можно на небольшой глубине — метров до 15. В любом случае ставить для скважины канализационные трубы не стоит, лучше все-таки найти водопроводные, хоть они и дороже стоят: стенки в них разной толщины, так что вложения оправдаются.

Стальные трубы точно не сомнутся и простоят долго, но и у их есть существенный недостаток: они ржавеют. Тем не менее, из описанных выше вариантов именно металл оптимальный, если нет средств на нержавейку.

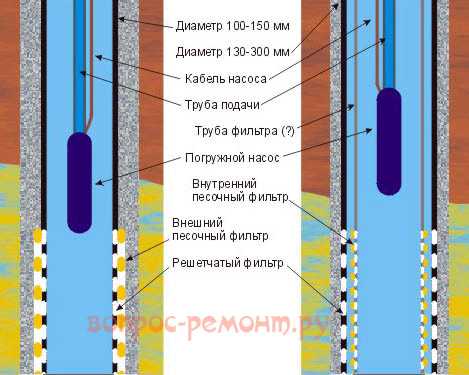

Чтобы внутрь обсадной трубы поступала вода, в нижней ее части, которая погружается в водоносный горизонт, делают фильтр. В трубе делают отверстия. Есть два варианта. Первый — сверлом большого диаметра, в четыре ряда в шахматном порядке. Второй — прорезают болгаркой продольные щели (размер 1,5-2,5 мм).

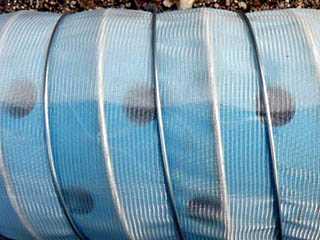

Поверху трубы наматывают проволоку (3-4 мм диаметром), а сверху нее крепят сетку с очень мелкой ячейкой. Лучше всего использовать нержавейку. В этом случае можно будет промывать фильтр от отложений при помощи промывочных растворов, а проволоку и сетку можно приварить к трубе.

Если использовать любой другой металл, через некоторое время фильтр выйдет из строя. Черный металл ржавеет, остальные разрушаются из-за электролитической коррозии.

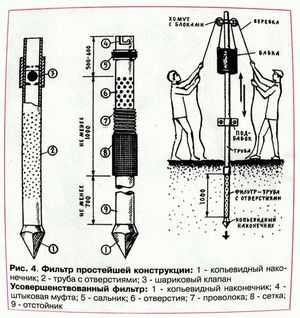

Абиссинский колодец или скважина-игла

Это вид ручного бурения скважин на воду и бурением не назовешь — специальную штангу с литым конусообразным наконечником забивают в грунт, наращивая по мере надобности трубами-штангами (длинна одной 1-2 метра), которые соединяются при помощи резьбы. Называют этот тип скважин по-разному, забивная, абиссинская, игла. Все это об одном методе.

Отличие от всех других методов в том, что эти трубы так и остаются в земле, именно по ним будет поступать вода. То есть это скважина без установки обсадной трубы. Ее пробивают при помощи этих труб, их же потом и используют. Потому в качестве штанг, которыми наращивают иглу, используют водопроводные трубы с толстой стенкой. Диаметр от 25 -32 мм. Так как трубы забиваются навсегда, их соединение должно быть герметичным. Традиционно для повышения надежности используют подмотку (обычно — льняную), можно ее обмазать герметиком.

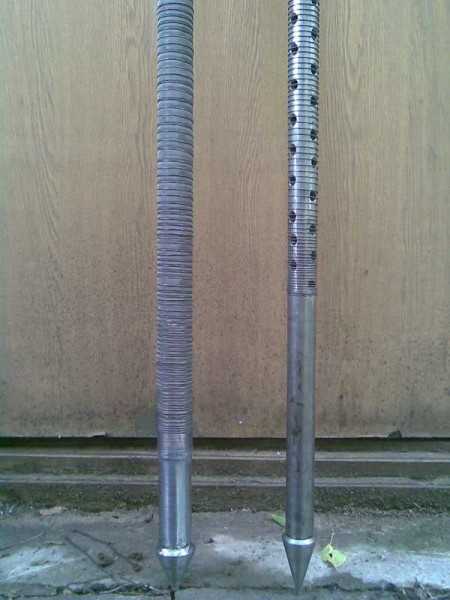

Первый элемент абиссинского колодца называется иглой. Но наконечник-пика далеко не единственное отличие этой части от других. Почти во всю длину трубы насверлены в ней отверстия. Это — фильтр для воды. Через них внутрь будет поступать вода. Чтобы они не забивались породой, поверх трубы спиралью наматывают проволоку, а на нее крепят мелкую сетку. Чтобы скважина служила долго, не забивалась, была возможность сделать промывку, проволока и сетка должны быть из нержавейки. Только в таком варианте служить фильтр будет долго и без проблем. Использование других металлов, пусть и нержавеющих, намного сокращает срок службы скважины — металлы разрушаются за счет электролитической коррозии. Потому латунная, медная или какая-либо другая проволока или сетка на стальную трубу не подходят.

Первый элемент абиссинского колодца — игла с наконечником-пикой и фильтром

Еще один момент. Чтобы при забивании сетку и намотку не оторвало, их приваривают к трубе. Следующий момент: диаметр широкой части конуса должен быть шире диаметра трубы. При забивании конус оставляет отверстие большей ширины, чем идущая за ними труба с намоткой, потому ее не сорвет.

Техпроцесс забивания скважины-иглы чрезвычайно прост: бьют по трубе, загоняя ее в грунт. Но если стучать чем-то тяжелым по верхушке трубы, она деформируется. Потому делают специальное устройство — бабку и конус, который навинчивается на верхушку трубы. Внутри бабки ударная поверхность имеет тоже форму конуса. Имеющиеся полости внутри заливаются свинцом — для увеличения веса. Чем больше весит снаряд, тем быстрее будет забиваться труба, но учтите, что поднимать его надо руками и очень много раз.

Сама баба в диаметре намного больше, чем труба, которую будут забивать. Чтобы при ее движении не было люфта внизу устанавливается шайба подходящего диаметра (чуть больше наружного диаметра трубы). В результате бабка свободно ходит вверх/вниз, но без какого-либо люфта. Высота подъема снаряда определяется его размерами — надо чтобы она не слетала с забиваемой трубы. Внешний вид бабки для забивки абиссинского колодца и ее чертеж расположены ниже.

Бабка для забивания скважины-иглы в разрезе
Так выглядит снаряд для забивания скважины
Это конус для центровки усилия удара

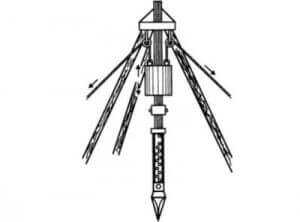

Это не единственное приспособление, при помощи которого забивают скважины. Делают на трубу мощный зажим, который фиксируется по принципу струбцины. Вместо бабки используют тяжелое металлическое кольцо с двумя ручками. Как им работать — смотрите в видео.

Как видите, пробить скважину на воду можно и внутри дома или даже на дне старого колодца. Не так много места надо.

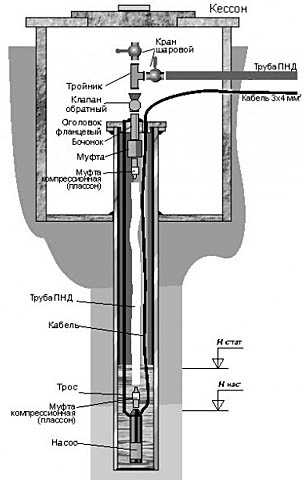

Как оборудовать пробитую скважину

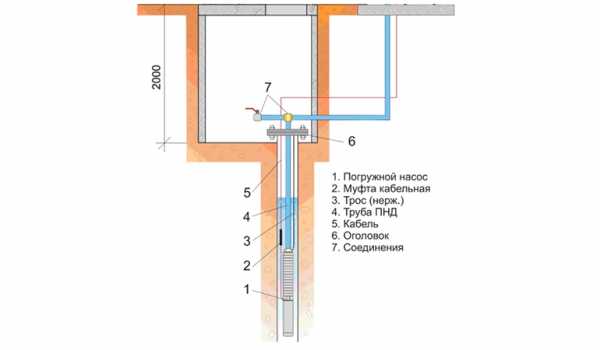

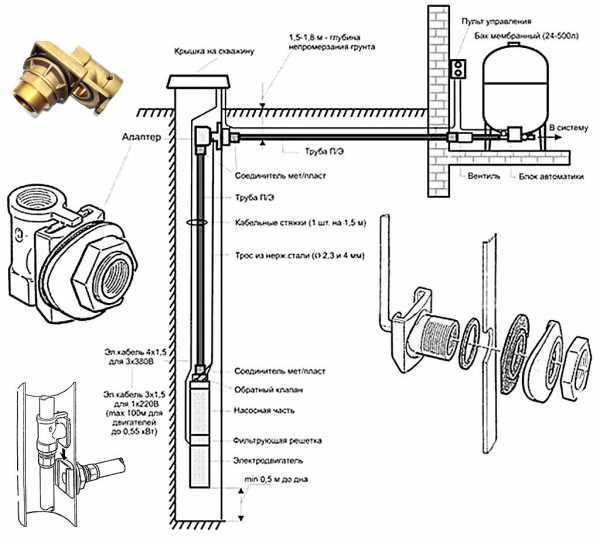

Пробить/пробурить скважину недостаточно. Надо еще воду поднять, а это — совсем другая история. Как провести воду из скважины к дому читайте тут.  Если хотите сделать водоснабжение постоянным, с нормальным давлением, чтобы можно было подключать бытовую технику, вам понадобится насосная станция.

Для сезонного водоснабжения на даче обойтись можно более скромным набором:

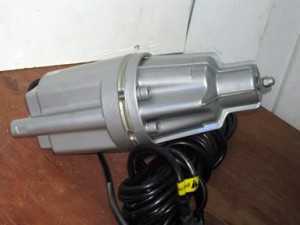

  • вибрационный насос;
  • обратный клапан, который устанавливается перед насосом;
  • емкость для воды;
  • поливочный шланг;
  • краны и т.д.

Обратите внимание, что обратный клапан устанавливается перед насосом, а не на конце шланга, погруженного в скважину. Просто так этот самый шланг при заморозках не разорвет. Еще один плюс такого устройства — проще демонтировать на зиму.

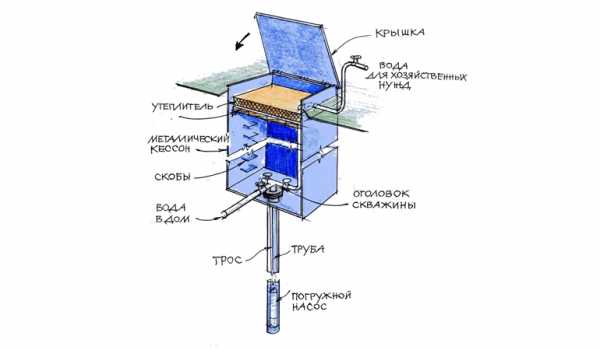

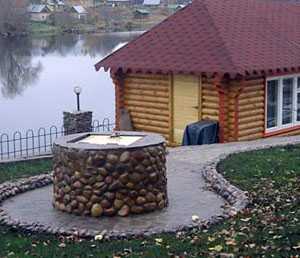

Еще один совет: скважину надо чем-то закрыть. В домах постоянного проживания делают кессон — бетонный или пластиковый  бункер, который находится ниже глубины промерзания. В нем ставят все оборудование. При использовании воды только периодически кессон — слишком дорогое удовольствие. Но закрыть скважину чем-то надо. Во-первых в нее может упасть какая-то живность, что никак не обрадует вас. Во-вторых, «добрые»соседи могут что-то уронить. Более бюджетный выход — построить домик по типу колодезного. Еще более дешевый вариант — выкопать приямок, оббить его доской, сделать дощатую крышку. Ключевой момент: все это должно запираться на замок.

stroychik.ru

Правильное бурение скважины на воду своими руками: схема и видео

Центральный водопровод — привилегия жителей городских центров. Даже на окраине мегаполиса сложно подключиться к коммуникациям. Или нужно потратить немалую сумму на прокладку труб, или доступ к благам цивилизации недоступен физически из-за дальности расположения коммунальных сетей.

Про обособленные поселки нечего и говорить. Единственный способ добыть воду — пробурить собственную скважину. Главное — найти подходящее место. Расскажем подробности об этом ответственном процессе, предоставим наглядные схемы и покажем тематическое видео.

Как найти воду на участке

Представляем народные, а потому весьма эффективные способы поиска воды на участке.

Способ 1. Обычный глиняный неглазурованный горшок объемом 1-1,5 литра заполняют смесью яри (сорт краски на основе ацетата меди), белого ладана (смола дерева), серы и овечьей шерсти в пропорциях 4:4:4:5.

Горшок герметично закрывается и взвешивается. Его нужно закопать в предполагаемом месте бурения скважины на глубину 30-35 см. Через сутки емкость снова отправляется на весы и, если масса горшка увеличилась, то вода рядом.

Вместо старинного рецепта впитывающего состава можно использовать силикагель.

Способ 2. Если рядом нет источников воды, нужно понаблюдать за выбранным местом для скважины. Вечерний туман над «пунктом назначения» говорит о том, что вода здесь есть. Чем туман гуще — тем ближе вода.

Способ 3. Геологоразведочное бурение даст результат, близкий к 100 %. Можно бурить вручную садовым буром на глубину 5-10 метров. Если присутствие воды в скважине очевидно, останется завершить работу по углублению.

Чем больше воды, тем вероятнее возможность обустройства скважины, а не колодца. Условная глубина бурения составляет 10-15 м. Место для скважины нужно выбирать не ближе 30 м от загрязненных участков. Это может быть также и артезианская скважина, то есть подземный напорный источник.

Технология бурения скважины на воду

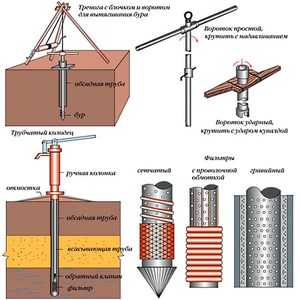

Ручное бурение использует ударно-канатный и роторный методы или абиссинский колодец. Самое простое — бурение роторным способом. Необходимые инструменты и материалы:

  • Бур.

  • Бурильные штанги.

  • Лебедка.

  • Бурильная вышка.

  • Обсадочные трубы.

Лебедкой на вышке поднимают и вынимают из скважины бур со штангами (бурильная колонна). При неглубоком залегании воды можно доставать бур вручную при помощи блока на лебедке. Также вместо лебедки можно построить обычный ворот (как на колодцах). Бурильная вышка делается в виде треножника из подручных материалов.

Бурильные штанги — это трубы на резьбовом или шпоночном соединении. К нижней штанге крепится бур. Типы буров: спиральный или ложковый.

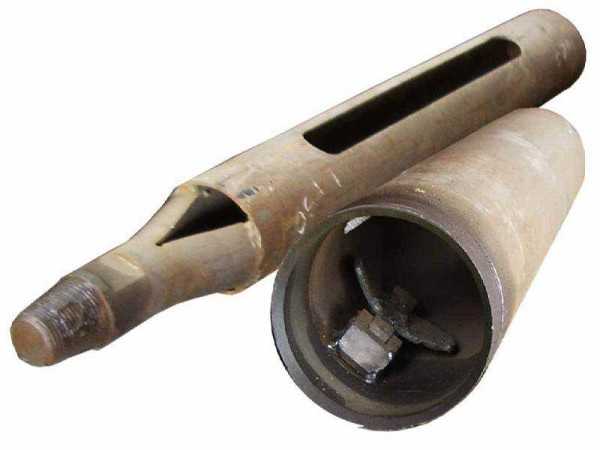

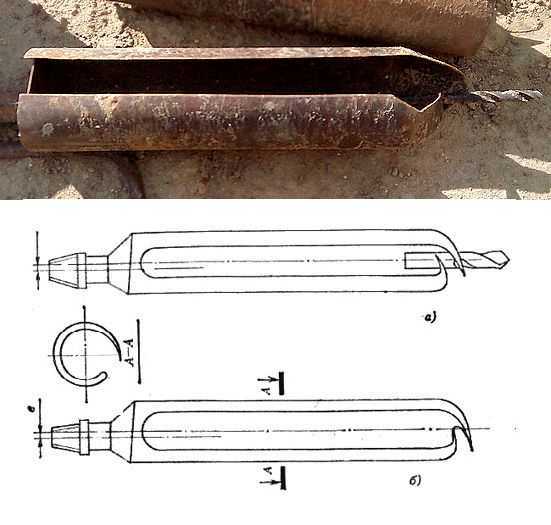

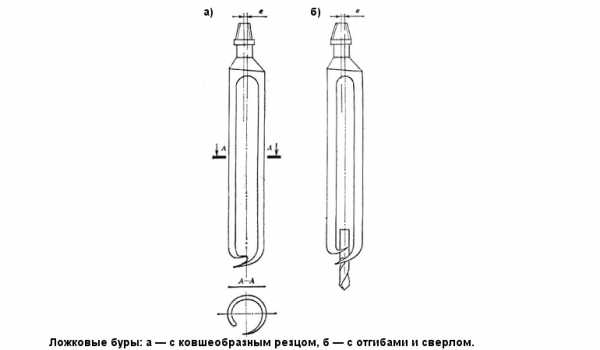

Бур-ложка (ложковый бур)

Бур-ложка (ложковый бур) — металлический цилиндр со спиральной или продольной нарезкой. Его ось эксцентрична относительно центра штанги. То есть ось вращения штанги и нижнего сверла должны совпадать, а у «ложки» она смещена на 10-15 миллиметров.

Таким образом, инструмент проделывает скважину диаметром больше собственного. Это позволяет буру свободно перемещаться в обсадных трубах, которые можно опускать прямо в процессе заглубления.

Длина бура-ложки — 700 мм, диаметр подбирается под габариты скважины.

На видео приведен пример самостоятельного изготовления инструмента:

Самодельный бур-ложка делается из обычной толстостенной трубы с закалкой. Его можно использовать для бурения в мокром песке, суглинке, черноземе, глиноземе, и так далее.

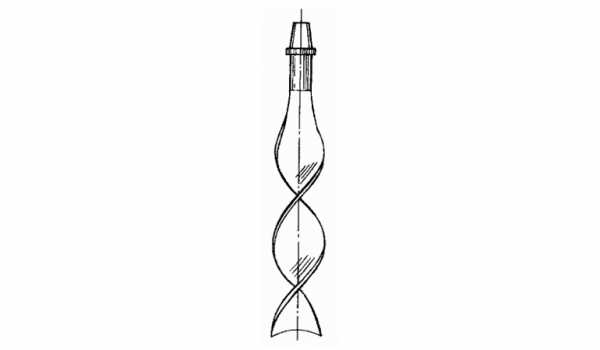

Бур спирального типа (змеевиковый)

Бур спирального типа (змеевиковый бур) делается из скрученной металлической полосы инструментальной стали и напоминает сверло. Нижний конец инструмента оснащен режущей кромкой, шаг его спирали равен диаметру. Можно использовать для бурения в глине и в глиняных грунтах с гравийным наполнением.

Процесс бурения

Для удаления жидкой грязи из скважины используют желонку. Ее клапан при подъеме закрывается и задерживает «ил».

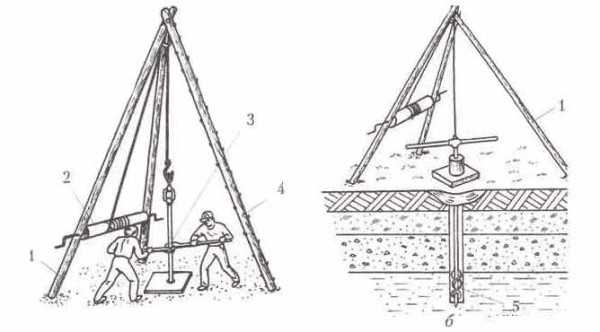

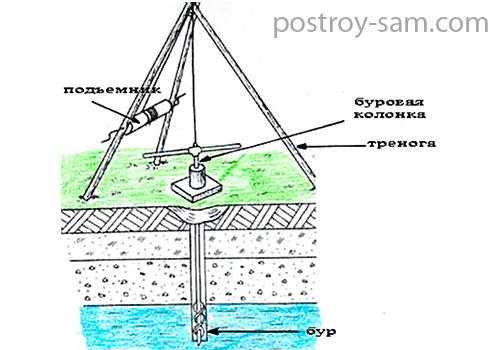

Над будущей скважиной устанавливается вышка высотой больше длины штанги. На первом этапе бурильная колонна включает в себя одну штангу и бур. После каждых 600-700 мм колонну нужно доставать и очищать от земли. По мере движения длина бурильной колонны увеличивается присоединением дополнительной штанги.

Такие необходимые операции, как подъем колонны, разборка штанги, ее сборка и обратный спуск занимают много времени. Поэтому необходимо захватывать буром максимальное количество почвы. Если бурение ведется в сыпучем грунте, то он будет опадать со стенок скважины вниз. Поэтому в «колодец» следует опускать обсадные трубы, но не до самого дна, а на расстоянии 0,5-1 метр от него.

На видео в подробностях показан процесс механизированного бурения скважины:

По мере заглубления обсадные трубы опускаются еще ниже. Бурение продолжается до водоупорного слоя. Пройти водоносный слой полностью необходимо, чтобы вода в скважину поступала в максимальном объеме (очень наглядно этот момент представлен на видео в конце статьи).

На дно скважины опускается фильтр из мелкой металлической сетки. Также фильтром служит нижняя часть обсадных труб, в стенках которых сверлятся отверстия. Перед установкой фильтра на дно скважины нужно засыпать 30-50 сантиметров крупного песка или мелкого гравия. Вода подается в дом по водопроводу с помощью насоса, поэтому необходимо подвести кабель и металлопластиковые трубы.

Пробурить скважину глубиной больше 20 метров ручным способом будет очень сложно.

Любая готовая скважина на воду, обслуживание которой проводится в достаточном объеме, будет служить десятки лет. Обслуживание — это проверка крепежа, смазка и регулировка деталей насоса, электротехнические работы и так далее. Обычно «техосмотр» проходит на месте, не требуя демонтажа оборудования.

Также необходимо провести утепление скважины, а точнее ее верхней части.

Такие материалы, как полистирол (пенопласт), минеральная или стекловата лучше использовать, если грунтовые воды расположены близко, а также при глубоком промерзании почвы.

Слой утеплителя желательно делать толщиной 35-50 сантиметров.

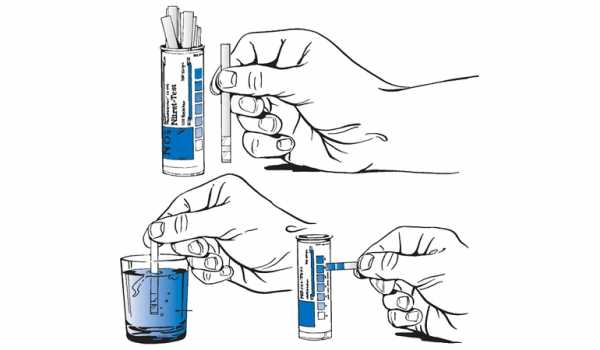

Как провести анализ качества воды

Питьевая вода стандартизируется по нормам Всемирной организации здравоохранения (ВОЗ). Ознакомиться с ними можно в «Руководстве по обеспечению качества питьевой воды».

Очищение воды из скважины проводится в специальных лабораториях после определения присутствия примесей в процентном соотношении. Анализ нужно проводить регулярно, так как состав может меняться из-за сезонных и даже суточных колебаний. На основе полученных результатов, скважина на воду очищается наиболее подходящим способом.

Очистка воды из скважины

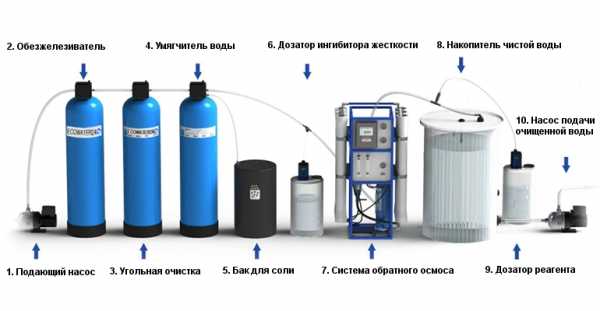

Универсальная система очистки воды из скважины — обратный осмос. Удаляются сразу несколько видов примесей, обеспечивается высокое качество жидкости. Поэтому для полного избавления от железа, гуминовых соединений, вирусов и бактерий можно использовать только эту систему.

После лабораторных анализов нужно обратиться к специалистам, которые подберут наиболее эффективную систему очистки.

Существуют такие типы фильтров для воды:

  • Тип «кувшин». Содержит активированный уголь, который частично уменьшает количество загрязняющих примесей в воде. «Кувшин» не может удалить большое количество неорганических, органических примесей и бактерии. Вода фильтруется медленно. Через месяц нужно менять картридж.

  • Угольный. Содержит активированный уголь, который хорошо очищает воду от хлора. Из-за возможного перерыва в работе водоснабжения, картридж часто засоряется, поэтому вода по составу может стать токсичной вдвойне. Не уменьшает количество бактерий, вирусов и неорганических примесей.

  • Керамический. Способствует очищению воды только от «мусора» крупных фракций. Органические и неорганические вещества, вирусы и бактерии не задерживаются. Кроме того, фильтр быстро забивается грязью. Поэтому ему требуется частая очистка и дезинфекция.

  • С обратным осмосом. Намного понижает содержание вредных и токсичных примесей в воде. Механические барьеры и мембрана очищают жидкость почти идеально, но теряются полезные минералы и возникает эффект дистилляции. Поэтому к фильтру нужно подключать минерализатор. Не уничтожает бактерии и вирусы.

  • Метод коагуляции. При добавлении коагулянтов вода разделяется на 3 слоя. В верхнем собираются легкие примеси, в нижнем — токсины в виде осадка. Средний слой — питьевой. Требуется специальное оборудование. В домашних условиях процесс опасен, поскольку в воду могут попасть токсичные вещества из других слоев.

В завершении материала предлагаем посмотреть видео, на котором представлены работы по бурению:







Распродажа (-53%):

bydom.ru

Скважина на воду своими руками

К ручной технологии бурения скважин, как правило, прибегают, когда необходимо обеспечить дачу или частный дом водоснабжением. Иногда для этой функции выбирают колодец, но предпочтительнее все же остается скважина на воду – она обладает рядом преимуществ:

  1. Долгий срок службы;
  2. Водоносные пласты залегают глубоко под землей, что помогает добывать более чистую воду;
  3. Скорость пополнения воды у скважин (так называемый дебит) гораздо выше, чем у колодцев.

Существует несколько технологий бурения и самих скважных конструкций. Сам процесс бурения скважин под воду своими руками гораздо проще, чем может показаться поначалу. Методы, описанные далее, не требуют покупки и применения дорогостоящего сложного оборудования или особых узкоспециальных знаний. Ручное бурение скважин вполне по силе каждому мужчине.

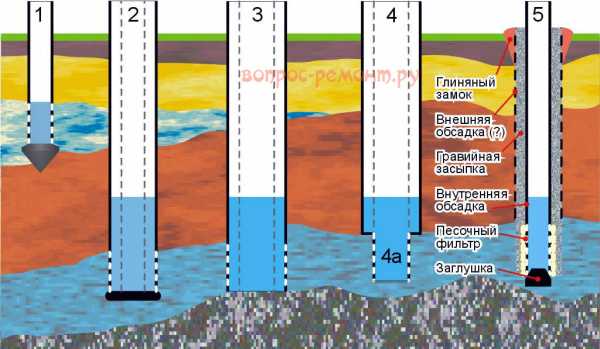

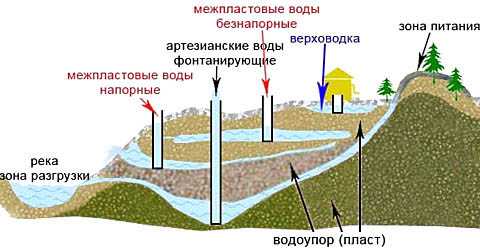

Виды скважин

Верховодка

Самым верхним пластом являются верховные воды – они залегают примерно в 10 м от поверхности. Иногда для обеспечения водой используют их, но делать это не рекомендуется. Для безопасного использования такой воды требуются постоянные санитарные проверки – верховная вода редко бывает пригодна для питья, чаще она используется для технических нужд.

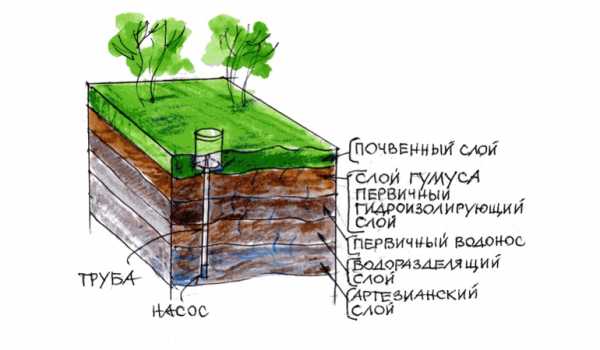

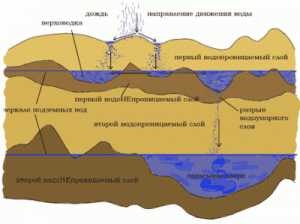

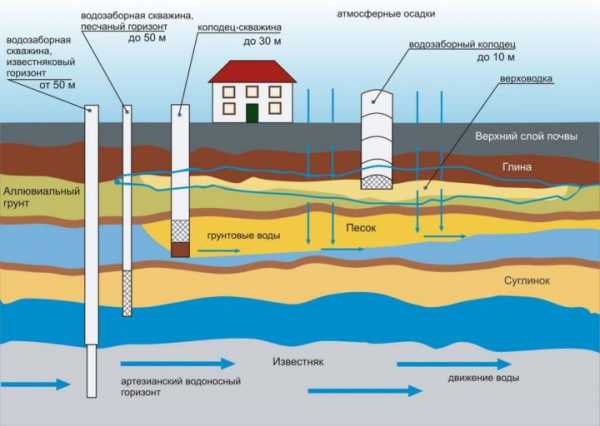

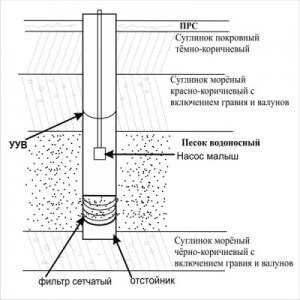

Верховодка и другие слои

Скважина на песок

Обычно скважины бурят до безнапорного пласта – он залегает примерно на 5-20 м от поверхности и является куда более безопасным для питья, нежели вода из верховного пласта. Скважину в безнапорном пласте называется скважиной на песок. Прежде, чем начать употребление воды, рекомендуется все же проверить ее с привлечением санитарной организации, но получение положительного заключения гораздо более вероятно.

Безнапорный пласт не имеет напора, при этом для безопасной эксплуатации обязательно необходима фильтровка мелких частиц почвы. Дебет такой скважины равняется примерно 2 куб. м/сутки.

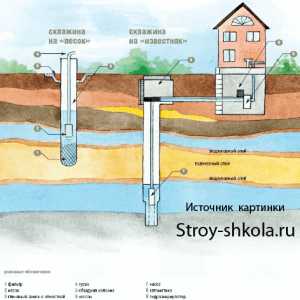

Скважина на известняк

Из нее добывается вода высшего качества. Глубина таких скважины на известняк может составлять от 7 до 50 м. В состав водоносного пласта входят: суглинок, известняк и водоупорная порода. Именно такие скважины содержат воду очень высокого качества и потому, для обеспечения дачи питьевой водой бурение скважин на воду своими руками лучше производить именно в известняке.

Скважина на известняк и артезианская скважина

Пласт обладает своим напором – это помогает поднимать воду на поверхность. Дебет равняется 5 куб. м/сут. Перед использованием воды рекомендуется тем не менее провести ее санитарную проверку. Важными преимуществами такой скважины перед всеми другими является:

  • долгий срок службы;
  • упрощенная система водоснабжения, благодаря наличию у скважины собственного напора;
  • стабильный суточный дебет;
  • отсутствие необходимости в песочном фильтре;
  • высокое качество и чистота воды.

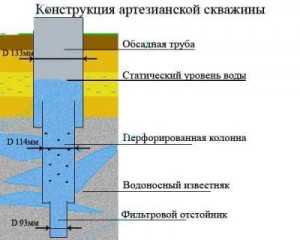

Артезианская скважина

Артезианская скважина располагается в межпластовых водах и предоставляет самое высокое качество и уникальную чистоту воды. Глубина такой скважины залегает от 30 до 50 м глубины, поэтому пробурить ее вручную практически невозможно.

Артезианская скважина

Да и пытаться самостоятельно пробурить скважину под воду в таком пласте не стоит поскольку артезианские воды считаются ценным природным ресурсом и охраняются законодательством.

Глубина бурения

Прежде чем приступить к работе, необходимо определиться с глубиной планируемой скважины для чего нужно знать, на какой глубине залегает водоносный слой. Для этого необходимо провести геологические исследования или хотя бы поинтересоваться у соседей, эксплуатирующих скважину, о глубине их скважины. Встречаются еще и в наше время народные специалисты лозоходцы, способные отыскать наиболее близкое расположение воды от поверхности земли.

По своей глубине, скважины делятся на три основных типа:

  1. Неглубокая – не больше 3-х м. Бурить такую скважину рекомендуется, если воды из нее будут использоваться только для технологических и рабочих нужд.
  2. Среднеглубокая – не больше 7 м. Такая скважина создается, если добываемая вода будет применяться как техническая, так и питьевая, но с сомнительным качеством;
  3. Глубокая – больше 7 м. Такой тип скважины делают, когда возникает необходимость в большом количестве питьевой воды.

Способы самостоятельного бурения скважин

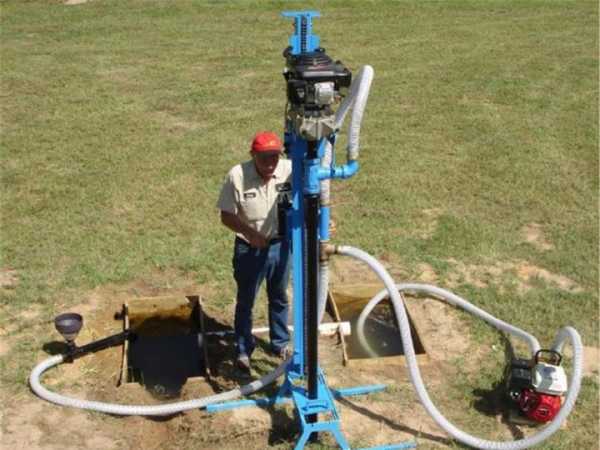

Гидробурение

Гидробурение производится посредством подачи воды насосом в буровую колонну (трубу) внизу которой находятся специальные отверстия. Вода, размывает грунт внизу и в зазор между трубой бура и стенками скважины поднимается вверх в приямок. В приямке оседает большая часть поднятого с водой грунта, а сама вода поступает во второй приямок в очищенном виде.

Гидробурение своими руками

Буровая помпа откачивает очищенную воду из 2-го приямка и подает в насос. В результате замкнутого цикла расход воды сравнительно невелик.
По мере углубления скважины буровая труба удлиняется дополнительными трубами с резьбой.

При окончании работ по бурению в скважину опускается обсадная. Обсадная труба оснащена фильтром в насверленных дырок или надрезов и расположен на окончании обсадной трубы. Как правило, фильтр имеет длину около 1 м.

Шнековое бурение

Такой тип бурения производится с использования трубы из стали, оснащенной наваренными лопастями по спирали. Такой бур еще называется шнеком, он удобен для бурения мягких или средних по жесткости грунтов, но противопоказан при наличии каменистой или скалистой почвы.

Технология бурения при помощи шнекового бура состоит в следующем:

  1. Вращением бур заводится в грунт.
  2. Когда шнек уходит в землю на всю глубину (или усилие вращения становится очень большим), его вынимают и счищают грунт с лопастей. Для облегчения вращения бура можно залить в скважину воды.
  3. Наращивается труба сверху к буру и он вновь опускается в грунт;
  4. Процедура продолжается до тех пор, пока не будет достигнут водоносный слой.

Преимущественно, шнековое бурение используется в профессиональных бурильных установках, но можно проводить работы и ручными шнеками. Работать таким буром нелегко, сам процесс требует определенных навыков и знаний.

Скважина-игла

Альтернативное название: абиссинская скважина – это, скорее, не метод бурения, а непосредственное забивание трубы, по которой пойдет вода, в грунт. Инструмент представляет из себя штангу с наконечником в виде конуса, максимальный диаметр которого больше, чем диаметр забиваемой трубы.

Трубы для скважины-иглы – это толстостенные водопроводные трубы, диаметр которых варьируется от 25 и до 32 м. Обязательным условием для таких труб является герметичность, поскольку забивают в землю их раз и навсегда. Если трубы осединяются сваркой, необходима достаточная для обеспечения герметичности квалификация сварщика. Если трубы соединяются на резьбу, требуется уплотнение и герметизация резьбового соединения.

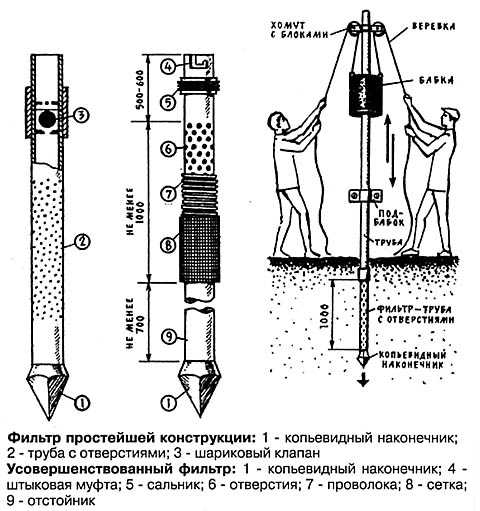

Конструкция абиссинского колодца:

  1. Игла;
  2. Фильтр – насверленные отверстия в нижней части трубы для водоносного слоя;
  3. Проволока и небольшая сетка из нержавейки поверх насверленных отверстий, которые необходимо приварить к трубе, чтобы они не слезла при забивании.

Проволоку необходима именно из нержавейки во избежание электролитической коррозии в случае применения проволоки из меди или латуни.

Чтобы не разбивать верхний торец трубы при забивании ее в грунт, можно применить эксцентриковое или клиновое приспособление, надеваемое на трубу. Оно представляет из себя кольцо с внутренним конусом, в который вставляется еще одно коническое разрезное кольцо с наружным встречным конусом либо отдельные конусные пластинки. Кольцо одевается на трубу и расклинивается на конусах таким образом, чтобы его движение вниз стало невозможным. Далее берется бабка (еще оно тяжелое и большое кольцо с двумя ручками) и ударами бабкой по расклиненному кольцу производится заглубление трубы в грунт.

Ударно-канатный метод

Ударно-канатный метод создания скважин заслужил свою популярность благодаря простоте и доступности. Однако это достаточно медленный процесс, поскольку такой метод требует больших физических усилий. Применять его можно почти с любым типом грунта.

Технология бурения проста и понятна, а процесс происходит следующим образом: устанавливается тренога, на верхнем конце которой располагается шкив. По шкиву имеет возможность скользить канат, на одном конце которого установлен инструмент для бурения, за второй конец осуществляется ручной подъем инструмента. Инструмент резко бросают в скважину, отпуская канат, а затем за канат вытягивают инструмент на поверхность, где по достижении глубины проходки около 0,5 м производится очистка инструмента.

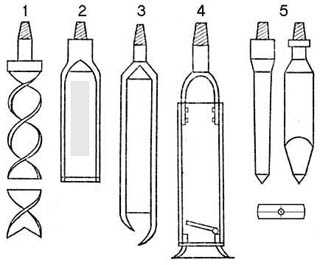

Инструмент для такого бурения применяется следующий:

  • бур-стакан, иначе называемый снаряд Шитца – предназначен для работы с вязкими сильно прилипающими грунтами;
  • желонка представляет из себя кусок трубы с подпружиненным клапаном-заслонкой, который открывается во время удара и закрывается при подъеме вверх, не допуская высыпания грунта. Применяется во время работы с сыпучей породой;
  • ложковый бур представляет из себя кусок трубы с загнутыми в нижней части лепестками. Используется для рыхлого или сыпучего грунта;
  • буровое долото с пластиной в поперечном сечении используется для прохождения каменных слоев.

При ударно-канатном методе обсадную трубу можно устанавливать и опускать по мере заглубления скважины. При этом труба должна быть металлическая, поскольку пластиковая труба может быть повреждена изнутри буровым снарядом.

Типы обсадных труб

Диаметр такой трубы нужно подбирать, сверяясь с параметрами скважины и размером и типом предполагаемого к использованию насоса. Материалы для труб достаточно разнообразны и не все из них безопасны для эксплуатации.

Материалы труб:

  • асбестовые трубы – содержат очень сильный канцероген и потому очень вредны для использования;
  • оцинкованные трубы – негативно воздействуют на организм человека, существует риск отравления;
  • стальные трубы – экономичный и практичный вариант, однако с течением времени ржавеют вплоть до сквозной коррозии;
  • трубы из нержавейки не несут никого вредного влияния организму человека и, помимо всего прочего, помогают значительно увеличить срок работы скважины. Минусом таких труб является не демократичная цена на нержавейку и сложная технология ее варки;
  • ПНД и ПВХ трубы (пластик) – один из самых часто используемых материалов, заслуживший такое почтение благодаря своей доступности и дешевизне. Однако, они подходят только для скважин небольшой глубины (не больше 15 м), поскольку плохо переносят большие нагрузки, и могут быть повреждены изнутри погружным насосом.

Пластиковые обсадные трубы

Некоторые нюансы

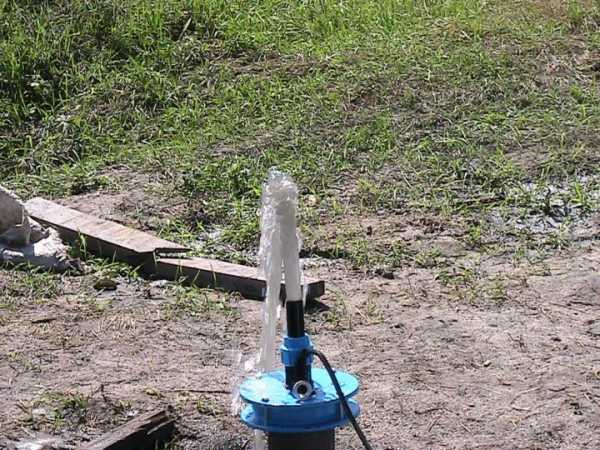

  1. Пробуренной скважине желательно пройти раскачку, при которой вода заливается в зазор между скважиной и обсадной трубой и откачивается из трубы. Возможен вариант закачки через трубу и выкачивания между трубой и грунтом, но при этом способе можно нарушить водоносный слой.
  2. Далее необходимо ежедневное откачивание всего объема воды из скважины для повышения дебета и увеличения прозрачности воды.
  3. Для эксплуатации скважины необходимо использовать фильтр. Оптимально будет крепление фильтра непосредственно к входному патрубку насоса.
  4. Срок эксплуатации скважины зависит от регулярности водозабора и количества откачиваемой воды.

sadovod.guru

Как пробурить скважину своими руками

Вода на дачном участке или в частном доме – необходимый ресурс, обойтись без которого невозможно. Однако организация общего водопровода часто нецелесообразна. Ввиду отдаленности землевладений друг от друга централизованный водопровод – дорогое удовольствие. Индивидуальный источник воды использовать проще и дешевле. Правда, сначала нужно его организовать. Собственная скважина обеспечит ее владельцу уверенность в том, что хозяйственные нужды участка и жилья будут удовлетворены. При этом хозяевам не придется оплачивать водоснабжение, считая каждый кубометр потраченной воды. Колодец копать сложно и дорого, а вот самостоятельно пробурить скважину — реально, если Вам знакома технология бурения и тип устройства скважины.

Различные типы скважин и их особенности

Виды скважин и их особенности

Перед бурением территорию участка нужно исследовать, определив уровень залегания грунтовых вод. От этого параметра будет зависеть объем работ, которые потребуется выполнить, чтобы скважина стала водоносной. Тип скважины выбирают, именно учитывая глубину залегания водосодержащего пласта.

Если вода встречается на глубине 3-12 м, выбирают тип «абиссинский колодец». При глубине до 50 м используется песчаная скважина, и артезианская, если вода залегает в грунте не ниже 200 м. Первые два типа исполнить вручную может почти каждый дачник, а вот артезианская скважина потребует буровой установки и профессиональных бурильщиков.

Внутреннее устройство скважины

Бурим вручную песчаную скважину

Этот тип источника предполагает выкачивание воды с глубины, достигающей 50 м. Песчаную скважину называют так, поскольку она «дает воду» из водосодержащего песчаного слоя грунта, залегание которого, обычно, — как раз полсотни метров. Эта глубина не гарантирует чистоту воды, поэтому периодически рекомендуется проверять содержимое скважины в санстанции на наличие органических и химических соединений.

Для организации песчаной скважины используется классическая схема с насосом. А для очистки воды от взвесей и мусора, пользуются фильтром, установленным на глубине. Фильтр требуется регулярно чистить. Срок службы песчаной скважины порядка 15 лет.

Схема бурения песочной скважины

Организация скважины «абиссинский колодец»

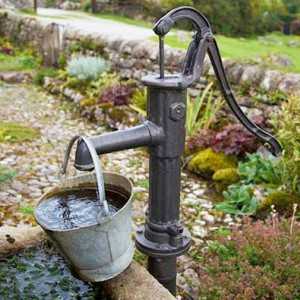

Это самая простая в исполнении скважина-игла. Она неглубокая, поэтому нужно позаботиться о тщательном выборе места для нее.

Поблизости не должно быть септиков, мусорных куч, выгребных и сточных ям. Из-за маленькой глубины вредные вещества могут просочиться в источник, загрязнив его.

В случае если в грунте нет галечника и прочих твердых пород, бурение скважины можно осуществить на околодомовой территории или прямо в подвале дома. Скважиной в подвале удобно пользоваться даже в морозы. Оборудуется домашний колодец ручной колонкой и насосом, чтобы можно было пользоваться водой, вне зависимости от наличия электричества.

Образец конструкции артезианской скважины

Бурение артезианской скважины

При условии, что на соседних участках уже есть скважины этого типа, велика вероятность залегания в данной местности воды в известняковом пласте. В остальных случаях, бурильщикам заказывают экспериментальную скважину, чтобы определить глубину залегания воды. Артезианская скважина может обеспечивать водой сразу несколько участков. Часто бурение заказывают в складчину, чтобы сэкономить и получить искомый результат.

Выбор вида скважины зависит от типа грунта и планируемого количества потребляемой воды. Абиссинский колодец и песчаная скважина хорошо обеспечат небольшой расход. А если расход будет от 10 кубометров в час, понадобится устроить артезианскую скважину. Любую скважину лучше бурить подальше от потенциальных загрязнителей и недалеко от дома, чтобы не возникло проблем с прокладкой водопровода.

инстрмент для бурения артезианской скважины

Бурильное оборудование и инструменты

При бурении артезианских скважин профессионалами используются буровые установки. Для скважин помельче подходит обычная тренога с лебедкой. Она будет опускать и поднимать буровой инструмент, состоящий из колонковой трубы, бурильных штанг, колонки для бурения, бура.

Спецоборудование, без которого сделать скважину проблематично, — буровой инструмент, который поможет углубиться в грунт (шнек), тренога и лебедка. Для бурения скважины своими руками потребуется металлический шнек. В качестве шнека может выступать ледобур, которым пользуются при зимней рыбалке. Главное, чтобы бур был из высокопрочной стали. Это самый дешевый вариант бурения скважины. Кроме треноги понадобятся трубы разного диаметра (водопроводные трубы, шланги, обсадная труба), вентили, кессон, фильтры, насос для скважины.

Процесс бурения артезианской скважины

Бурильные работы: этапы

1. Сначала требуется вырыть яму или шурф, размеры которого 150 на 150 см. Для того, чтобы углубление не осыпалось, его стенки облицовывают фанерой, досками, кусками ДСП. Еще вариант – прорыть обычным буром ствол диаметром 15-20 см и глубиной глубиной 1 м. Это делается для того, чтобы труба устойчивее держалась в вертикальном положении.

2. Прямо над углублением ставят прочную металлическую или деревянную треногу (ее называют буровой вышкой), закрепляя в месте соединения ее опор лебедку. Чаще встречаются вышки из бревен. На треноге висит бурильная колонка с полутораметровыми (при самостоятельном бурении) штангами. Штанги скрепляют резьбой в одну трубу, фиксируют хомутом. Эта конструкция используется для подъема-спуска оборудования.

Насос выбирают заранее, для того, чтобы определить диаметром будущей скважины и колонковой трубы. Насос должен свободно проходить в трубу. Именно поэтому разница между диаметром насоса и внутренним диаметром трубы должна составлять хотя бы 5 мм.

Спуск-подъем бурильного оборудования — и есть бурение скважины. Штангу проворачивают, одновременно ударяя по ней сверху долотом. Вдвоем делать это гораздо удобнее: первый крутит газовым ключом, а второй ударяет по штанге сверху, пробивая породу. Пользование лебедкой упрощает процесс: с ней подъем и спуск оборудования в скважину осуществлять намного легче. Штанга при бурении маркируется. Отметки потребуются для ориентации. Маркировка помогает определить, когда пора вытягивать штангу и чистить бур. Обычно рекомендуют делать это примерно каждые полметра.

3. Чтобы проще преодолевать разные пласты грунта, применяются специальные буры.

  • спиральный бур (иначе, змеевик) – для глинистых почв;
  • бур-долото для разрыхрения твердых почв;
  • бур-ложки для песчаного грунта;
  • желонка помогает поднимать грунт на поверхность.

4. Песчаный слой легче пройти бур-ложкой, добавляя во время бурения воду. В случае если грунт твердый, пользуются долотом. Буры-долото бывают крестовыми и плоскими. В любом случае, их предназначение – помочь разрыхлить твердые породы. Ударным способом преодолевают пески-плывуны.

При глинистой почве потребуется змеевик, желонка и бур-ложка. Змеевики или спиральные буры, хорошо проходят глинистые почвы, поскольку имеют конструкцию, схожую со спиралью, причем шаг спирали равен диаметру бура. Размер нижнего основания бура от 45 до 85 мм, лезвие от 258-290 мм. Галечные пласты, содержащие гравий, пробивают, чередуя желонку и долото, с обсадными трубами. Иногда не обойтись без залива воды в отверстие. Это может существенно упростить задачу по бурению скважины. Заслуживает рассмотрения и вариант бурения скважины с помощью помпы.

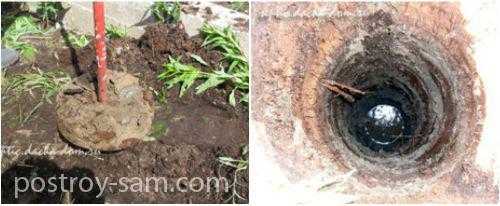

Процесс бурения почвы

5. Если порода, доставляемая на поверхность стала важной, значит водоносный пласт уже близок. Требуется еще немного углубиться, чтобы перейти водоносный горизонт. Бурение резко станет заметно легче, однако останавливаться нельзя. Нужно найти буром водоупорный слой.

Обустройство скважины и раскачка

После того как нужная глубина достигнута, начинается следующий этап — обустройство. В готовую скважину спускают фильтровую колонку, состоящую из трубы, отстойника и фильтра. Его можно сделать своими руками из фильтрационной сетки, перфорации и обсадной трубы или использовать готовый, купленный в магазине противопесочный фильтр для погружного насоса.

Процесс обустройства скважины

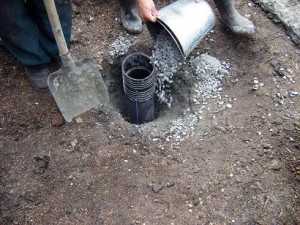

Для укрепления трубы, пространство за ней засыпают щебнем 5-миллиметровой фракции или крупнозернистым песком. Засыпка должна быть выше уровня фильтра. Фильтр — важнейший элемент любой скважины. Главная функция фильтра — защита от песка и крупных примесей. Параллельно с засыпкой проводят закачку воды в трубу с герметичным верхним концом. Эта манипуляция помогает промыть затрубье и фильтр. После промывания образуется естественная преграда для крупных примесей. Желонирование скважины насадкой-желонкой или шнековым насосом означает, что из свежей скважины откачивают воду до тех пор, пока вода не станет чистой и прозрачной. Этот этап называют раскачка. Для нее чаще всего пользуются электрическим центробежным насосом. Преимущество этого механизма в том, что он может перекачивать жидкие среды повышенной плотности. Обычный бытовой насос тоже допустим, но он потребует больше усилий и времени. При проблемах с подачей электроэнергии, возможно использовать ручной насос.

Труба для скважины

После прокачки на страховочном тросе на глубину опускают насос (см. картинку выше). К нему подключают водопроводную трубу или шланг, диаметром 25 или 50 мм. Выбор диаметра зависит возможностей скважины – количества воды, которую можно выкачать из скважины за определенный промежуток времени.

Если применяется металлическая труба, насос не фиксируется. Вместо этого, к трубе прикрепляется водонепроницаемый кабель, идущий от насоса.

Образец насоса для скважины

Насос для скважины. Особенности

Чтобы подобрать насос правильной мощности, обязательно нужно учесть такие параметры, как:

  1. дебет скважины, показатели ее глубины;
  2. диаметр обсадной трубы;
  3. удаленность скважины от дома.

Требуемая мощность насоса напрямую зависит от этих параметров. При небольшой глубине (до 9 м) подойдет самовсасывающий поверхностный насос, в остальных случаях сослужит добрую службу погружной скважинный насос.

После погружения насоса, в устье скважины, оборудованное кессоном, выводится труба, привариваясь к его оголовку. На ней устанавливается вентиль, который будет открывать путь воде наверх и регулировать поток. При избыточной скорости забора воды малопродуктивная скважина быстро иссякнет, а насос, работая вхолостую, выйдет из строя. В кессоне подключают трубы, которые будут водоводом в помещение. Для них требуется предусмотреть гидроизолированные и утепленные траншеи. Прочитать про то, как выбрать насос для колодца можно здесь, а про то как выбрать насос для скважины —  тут.

Эксплуатация скважины

Своевременная прочистка нужна скважинам всех типов. Признаками того, что водоносному колодцу требуется сервис могут стать: рывки в выходе воды, наличие в потоке воздушных пробок, примесей (ила, песка). Если пропустить момент обслуживания, продуктивность скважины может больше не восстановиться. Для восстановления нормальных функций, скважине проводят продувку водяным или воздушным компрессором. Более радикальные методы чистки — кислотой или электричеством. Однако эти методы рискованны и их лучше доверить специалистам.

Советы для тех, кто делает скважину самостоятельно

Перед началом работ хорошо бы поинтересоваться у соседей, каков уровень залегания воды в вашей местности. Если поблизости есть колодцы скважины – загляните туда.

Уровень воды выше 5 м – хорошая новость, потому что из инструментов для бурения понадобится только садовый бур.

Малогабаритную буровую установку или буровое устройство механическое — «ручник», можно арендовать. Так Вы получите возможность пользоваться удобным оборудованием и не платить за это больших денег.

Нельзя опускать трубу-водовод в скважину до самого дна. Она должна не дойти до самой глубокой точки примерно полметра. Так вода будет лучше идти наверх.

Труба, ведущая в скважину, обязательно должна иметь на поверхности вентиляционные отверстия, в ином случае, без доступа воздуха вода быстро станет затхлой. Удобно оборудовать на трубе откидную крышку, чтобы к скважине был постоянный доступ.

Самая удобная для оборудования скважины — цельная пластиковая труба.

После того, как скважина заработала, обязательно отдайте свою воду на экспертизу. Вода признается питьевой, если ее прозрачность не менее 30 см, содержание нитратов — не более 10 мг/л, в 1-ом литре менее 10 кишечных палочек, а максимальная оценка запаха и вкуса – 3 балла.

Обустройство и отделка скважины

Недостатки и преимущества ручного бурения скважины

Преимущества: дешевизна; отсутствие необходимости заезда на участок громоздкой спецтехники; ввиду относительно небольшой глубины, самодельные скважины прокачиваются быстрее, меньше затягиваются; если нет электричества, воду можно достать ручным всасывающим насосом.

Главный недостаток самостоятельного бурения — ограниченная глубина, дефицит специалистов, которые могут помочь в обслуживании самодельного колодца. Таким образом после прочтения этой статьи мы надеемся, что  у вас не останется вопросов, как пробурить скважину своими руками.

Видео — скважина своими руками
https://www.youtube.com/watch?v=LB2rfnFOE5Q

stroyvopros.net

Бурение скважины дома: рекомендации по самостоятельному созданию

Автономная скважина на воду — это постоянный и безотказный источник водоснабжения на даче или загородном доме. Все, кто начал интересоваться вопросом, как сделать скважину самостоятельно или с помощью мастера, не всегда приходят к такому решению из-за отсутствия централизованного водоснабжения. Зачастую причина этого — периодическое отключение воды, её загрязнённость, высокая стоимость или прочие факторы.

Виды скважин на воду

Постоянный, бесперебойный и, главное, автономный источник воды имеют почти все владельцы дачных коттеджей. Разница в том, что их желания могут не совпадать. Одни предпочтительно устанавливают колодцы, а другие — скважины.

В зависимости от глубины отверстия их можно поделить следующим образом:

  • Песчаная скважина. Такой вид является довольно популярным, так как цена установки невысокая. Тем более сделать её можно даже самостоятельно. Конструкция выглядит как сплошная колонна с фильтром на дне. Приплыв воды составляет от 5 до 100 метров кубических за 24 часа. Достаточно пробурить 10 метров при самостоятельном установлении. А если используется машина, тогда 30 метров. Для выкачивания воды устанавливается ручной насос. Максимальная продолжительность работы до 15 лет.
  • Артезианская скважина. Этот вид в намного меньшей мере пользуется спросом у населения. Причиной этому может быть цена оборудования и необходимость брать в местных разрешительных органах согласование проекта. Конструкция тоже более сложная, чем у песчаной скважины. Она имеет две колонны — осадную и рабочую. Первая монтируется до известняка, а вторая — в известняке. Эта конструкция максимально может дать 40 кубов воды за час в зависимости от диаметра трубы. Длина трубы может составлять до 320 метров, а выполнить такие работы под силу только специализированной технике.

Выбор глубины отверстия

Перед началом работ необходимо выяснить, каких же размеров будет скважина. Глубина может составлять от 3 до 7 и более метров. Это зависит от многих факторов. В основном главным является её будущее месторасположение.

В зависимости от глубины их можно разделить:

  • Неглубокая скважина (до 3-х метров). Такой вид используется исключительно для технических нужд или полива огорода. Проект можно выполнить, если скважина проходит близко к поверхности земли. Из материалов и инструментов понадобятся бур, осадная труба и ручной насос.
  • Скважина средней глубины (от 3 до 7 метров). Такую воду можно уже пить. Для самостоятельной установки, кроме бура, нужно иметь лопату и время на обустройство ямы (шурфа). Шурф — это котлован размерами 1.5 х 1.5 х 1.5 метра, который предназначен для упрощения самостоятельной установки скважины на большую глубину. После монтажа всей конструкции яма засыпается.
  • Скважина глубиной более 7 метров. Она позволит закрыть проблемы с водой для всех жителей дачи: не только личные потребности, но и в технических целях для поливания огорода и тому подобное.

Тип скважины на воду можно выбирать только после тщательного геологического исследования грунтов и местности. Но в любом случае, если в частном доме нет других источников водоснабжения, необходимо будет устанавливать глубокую скважину для полноценного и постоянного доступа к воде.

Способы бурения

Есть достаточно много способов, с помощью которых можно пробурить песчаную скважину на необходимую глубину. Но следует отметить, что к артезианской это не относится, так как самостоятельно их сделать невозможно.

Можно применять такие методы для бурения песчаной скважины:

  1. Бурение шнековым буром (шнековое бурение).
  2. Использование кольцевидного бура (колонковое бурение).
  3. Инструментом является буровое долото (ударно-канатное бурение). В этом случае долото забивается в грунт, раздвигая землю в стороны. Продвижение происходит с использованием треноги и лебёдки.
  4. Ударно-вращательное бурение. Оно сопровождается вымыванием грунта водой. Для самостоятельной установки процесс довольно трудоёмкий.
  5. Бурение с помощью передвижной конструкции (роторное бурение).

Создание проекта постройки

Если известно, на каком уровне находится водоносная жила, то можно сразу же приступать непосредственно к выполнению работы. Но когда такой информации нет, то необходимо выяснить, на каком уровне в определённой местности находится водоносный слой.

Поэтому каждая скважина имеет свой индивидуальный проект, на который влияют следующие параметры:

  • тип грунта и его геология;
  • способ бурения, который будет применяться;
  • получение желаемого результата в области количества и качества добываемой воды;
  • глубина водоносной жилы, но не первая, с которой столкнулся бур, а та, что будет отвечать за количество воды за определённое время.

Необходимые инструменты для работы

Самым доступным и простым способом является ударно-канатный, поэтому его и стоит рассматривать в качестве примера. Он является одним из способов того, как пробить скважину своими руками без бурения.

Такой метод работы имеет следующие преимущества над другими:

  • позволяет сохранить практически весь грунт на участке в исходном состоянии без каких-либо повреждений, так как использование техники может сильно испортить землю на большой площади;
  • нет ограничений по выбору территории для скважины, её можно сделать на любом месте;
  • оборудование простое и не требует большой квалификации бурильщика.

Для работы необходимо приготовить следующие инструменты:

  • Лопата.
  • Бур, желательно с дополнительными режущими частями. Для этого следует наварить на режущую часть резцы токарные, напильники или другие приспособления. Заточить резцы можно болгаркой.
  • Тележка для вывоза лишнего грунта.
  • Вёдра для воды.
  • Насос для выкачки жидкости.

Дополнительно необходимо приготовить следующие материалы:

  • щебёнка для подушки;
  • проволока из стали;
  • трубы;
  • проволока для обустройства фильтра для дна.

Выбор места и установка шурфа

Для начала необходимо выбрать место для установки скважины. А если речь идёт об употреблении этой воды человеком, то необходимо искать источник. Определить такое место поможет нанятый специалист, но если бюджет на это не рассчитан, то сделать это можно самостоятельно с помощью альтернативных методов, например, по количеству росы на территории, лозоходством или пробным бурением.

Когда место определено, нужно выкопать шурф. Это яма в основном полтора метра в ширину, глубину и длину, но бывают и другие размеры, всё зависит от того, насколько глубокая должна получится скважина. Такое сооружение значительно упростит дальнейшие работы по установке трубы и бурению отверстия в земле.

Обязательное предварительное обустройство шурфа важно по двум причинам:

  1. Сокращается длина бурения.
  2. Исключается возможность обвала земли.

Как правило, во избежание обсыпания грунта шурф укрепляют досками или фанерой по периметру.

Монтаж бура с помощью треноги

Тренога — это ударный механизм для бурения водных скважин. Механизм треноги используется для облегчения работы с помощью стакана. Такой аппарат можно сделать из дерева (сучков не должно быть) или же из трубы (металлопрофиль тоже подойдёт). Длина каждой из трёх частей должна составлять 3−4 метра. После этого на каркас крепится металлический трос, а на нём закрепляется соответственно буровой стакан.

Буровая установка такого типа является довольно компактной и имеет хорошую прочность. Понять принцип работы подобной конструкции несложно. Стакан, ударяясь в грунт, выбирает его на своём пути в себя. Таким образом, за один удар проделывается скважина от 20 сантиметров до 1 метра, это зависит от типа грунта. Процесс бурения будет проходить проще, если место предварительно обработать водой и делать так время от времени. Также периодично необходимо очищать буровой стакан от набитого грунта.

Трос, который опускает стакан на дно, должен быть на несколько метров длиннее самой скважины, так как он может оторваться и стакан останется на дне. Обсадная труба устанавливается одновременно с бурением или после него.

Использование обсадной трубы

В процессе бурения можно сразу опускать трубу вместе с буром, но тогда его диаметр должен быть меньше самой трубы, так как он в ней должен свободно передвигаться. При выполнении работы необходимо постоянно следить за влажностью грунта. Если пропустить водоносный слой, тогда его можно случайно закрыть трубой.

Первые признаки такого слоя:

  • бурение резко облегчается и бур быстро опускается на определённое расстояние;
  • после промывки наблюдается наличие водянистого грунта;
  • после окончания слоя глины начинает появляется песок;
  • возникает первый напор;
  • наблюдается прокол;
  • вибрация бура при работе.

Когда обнаружена водянистая жила, тогда необходимо сделать пробный забор всей воды для того, чтобы понять, насколько много её будет давать такой источник. Сделать это можно с помощью обычного насоса. Когда достаётся два или три ведра грязной воды, и очищенная ещё не появляется, тогда необходимо продолжить бурение до обнаружения следующего водянистого слоя почвы.

Обыкновенные насосы не подходят для подобных условия работы, поэтому они могут выйти из строя. Для таких работ рекомендуется использовать профессиональные и качественные насосы.

Обсадка скважины

Для целей обсадки можно брать трубы металлические или пластиковые. Продолжительность работы может длиться до 50 лет. Важно не использовать цинковые трубы, так как есть риск заражения воды окисями цинка.

Обсадка нужна для того, чтобы:

  • предотвращать осыпание стенок скважины;
  • исключить попадание сточных вод, дождевой или талой воды;
  • скважина не будет засоряться.

Если труба проходит со скрипом, необходимо ударить её кувалдой.

Промывка после бурения

После того как труба вмонтирована, работа на этом не заканчивается. Следующим этапом является промывание скважины. Делается это тоже несложно. В новообразовавшуюся скважину необходимо опустить трубу, через которую вливается вода. Песок, грязь и глина вымоются под давлением. После этого обязательно нужно сделать анализ на обнаружение в составе воды вредных веществ. Качество воды и требования ко всем её характеристикам указаны в законодательных нормах соответствующего государства. Если качество хорошее, то можно смело продолжать работы по установке.

Обеспечение донным фильтром

Необходимость обеспечения трубы донным фильтром является очень важной. Фильтр позволяет избежать образования мула на дне. Сделать его самостоятельно не составит никакого труда. На трубе требуется сделать пропилы (насечки) с помощью болгарки. Для проделывания таких насечек нужно использовать тонкий болгарочный диск, желательно 0.8 миллиметров. Но, с другой стороны, большое количество насечек может сделать трубу слабее, поэтому их должно быть немного.

Также вместо пропилов можно сделать отверстия в трубе. Дальше фильтр нужно обмотать проволокой или мелкой сеткой. После этого засыпать его щебнем, который предотвратит образование мула.

Фильтр не должен быть больше поперечного сечения трубы или одинаковым с ней. Его необходимо легко погрузить в скважину.

Более простой вариант — это покупка фильтра в магазине. Без него такая скважина долго служить не будет. Допускается его отсутствие, когда отверстие длиной более 40 метров.

Если работы выполняются своими руками, то тут принцип успеха состоит в отсутствии спешки. Нужно придерживаться технологии бурения и использования только качественных материалов, это будет залогом успешного и долгого функционирования скважины.

sotka.guru

все этапы своими руками, матчасть, процесс

Бурение скважины на воду – сложный и тяжелый, но интересный и увлекательный труд. И, на сегодняшний день, самый доступный способ наладить независимое водоснабжение: при нынешней стоимости питьевой воды затраты на самостоятельную проходку, оборудование и обустройство скважины окупаются менее чем за год. Если, разумеется, не возить к речке бочку на тачке, рискуя крепко слечь с чем-то таким, от чего у врачей глаза над масками округлятся.

Земля и вода в ней – сложная природная система. Поэтому пошаговых инструкций и поэтапных руководств по буровому делу нет смысла давать: все равно в глубине что-то да окажется нет так. Однако горняки давно уже научились преодолевать почти любые неожиданности подземного мира. И в данной статье на основе этого опыта даются сведения, необходимые начинающему буровику для того, чтобы если не первая, то вторая скважина своими руками дала воду в нужном количестве хорошего качества.

Куда бурить?

Общая схема формирования водоносных пластов в природе показана на рис. Верховодка питается преимущественно осадками, залегает в пределах примерно 0-10 м. Верховые воды могут быть пригодны для питья без глубокой обработки (кипячение, фильтрация через шунгит) лишь в отдельных случаях и при условии регулярной проверки проб в органах санитарного надзора. Тогда, и для технических целей, верховодку берут колодцем; дебет скважины в таких условиях будет мал и очень нестабилен.

Формирование и виды водоносных пластов

Самостоятельно скважина для воды бурится в межпластовые воды; выделено красным на рис. Артезианскую скважину, дающую воду наилучшего качества очень долгое время, забурить самостоятельно невозможно, даже если есть в распоряжении подробная геологическая карта местности: глубина залегания, как правило, более 50 м и лишь в исключительных случаях пласт поднимается до 30 м. Кроме того, самостоятельная разработка и добыча артезианских вод категорически, до уголовной ответственности, запрещена – это ценный природный ресурс.

Чаще всего пробурить скважину своими силами удается в безнапорный пласт – пропитанный водой песок на глиняной подстилке. Такие скважины и называют скважинами на песок, хотя безнапорный водоносный слой может быть гравелистым, галечниковым и др. Безнапорные воды залегают примерно в 5-20 м от поверхности. Вода из них чаще всего питьевая, но только по результатам проверки и после раскачки скважины, см. далее. Дебет невелик, 2 куб. м/сутки считается великолепным, и несколько колеблется в пределах года. Обязательна отфильтровка песка, что усложняет конструкцию и эксплуатацию скважины, см. далее. Отсутствие напора ужесточает требования к насосу и всему водопроводу.

Напорные пласты лежат уже глубже, в диапазоне около 7-50 м. Водоносный пласт в таком случае представляет собой плотные водоупорные трещиноватые породы – суглинок, известняк – или рыхлые, гравийно-галечниковые отложения. Вода наилучшего качества получается из известняков, и скважины такие служат дольше. Поэтому скважины водоснабжения из напорных слоев называют скважинами на известняк. Собственный напор в пласте может поднимать воду почти до поверхности, что намного упрощает обустройство скважины и всю систему водоснабжения. Дебет большой, до 5 куб. м/сут, и стабильный. Песочный фильтр чаще всего не нужен. Как правило, первая же проба воды анализ проходит «на ура».

Примечание: а как узнать, какой пласт в данном месте есть и доступен? Методы поиска воды для бурения скважины в общем те же, что и при строительстве колодца. В Средней Полосе РФ безнапорную воду почти всегда можно найти в пределах первых 20 метров глубины.

Важные обстоятельства

Суффозионные проседания почвы

Первое: массовый неконтролируемый забор безнапорных вод может привести к т. наз. суффозии грунта, вследствие которой внезапно и непредсказуемо возникают его провалы, см. рис.

Второе: критическая глубина самостоятельного бурения на равнинной местности в РФ составляет 20 м. Глубже – стоимость заказной скважины под ключ оказывается меньше прямых и косвенных затрат на «самобур». Вдобавок вероятность неудачи приближается к 100%

Третье: срок эксплуатации скважины сильно зависит от регулярности водозабора из нее. Если брать воды понемногу по мере расходования, то скважина на песок прослужит около 15 лет, а на известняк до 50 лет и более. Если же периодически выкачивать все сразу или, наоборот, брать эпизодически, то скважина иссякнет через 3-7 лет. Ремонт же и повторная раскачка скважины дело настолько сложное и дорогое, что проще забурить новую. Если вас это обстоятельство удивляет, учтите – ремонтируют-то не трубу в земле, а водоносный пласт.

Исходя из этого, уже можно посоветовать: обнаружив безнапорную воду не глубже 12-15 м, не торопитесь радоваться, лучше пробуриться еще насколько возможно, чтобы выйти на известняк. А лучше всего не полениться и произвести разведочное бурение скважиной-иглой, см. далее. Сделать скважину-иглу возможно буквально за выходные, сложного и дорогого оборудования не требуется. И она же может быть временным источником водоснабжения, пока вы не определитесь по времени, деньгам и пр. с постоянным.

Примечание: скважину-иглу на воду называют абиссинским колодцем (подробнее по ссылке). Пробить его можно буквально из подвала дома, как в ролике ниже:

Видео: абиссинский колодец в доме

Колодец или скважина?


То, что копка колодца неизмеримо более тяжкий, сложный и опасный труд, чем бурение скважины, известно, как и то, что правильно обустроенный колодец ремонтопригоден. Но есть между ними еще и принципиальная разница. Воду из колодца вычерпывают, сколько земля даст, т.е. сколько из пласта натечет. А действие скважины подобно отбору крови из вены донора. Именно поэтому срок службы скважин ограничен и они способны катастрофически изменить геологию местности. Колодец же способен давать воду десятилетия и столетия, а пробитый в скальном грунте – тысячелетия, никак не влияя на местную экологию и геологию. Поэтому частные скважины на воду бурят, имея в виду в дальнейшем либо построить коллективный артезианский водопровод (артезианские скважины долговечны и экологически безопасны), либо, собравшись с духом и средствами, выкопать колодец. Систему водоснабжения дома при этом строят капитально, т.к. ей в общем лишь бы напор был, кроме некоторых нюансов, см. далее. А брошенную скважину тампонируют бетонным раствором и землю вокруг нее возвращают на хозяйство.

Виды скважин

Буровая скважина представляет собой длинную узкую полость в горной породе – ствол. При бурении в ствол опускают буровой инструмент (буровой снаряд или просто бур) на жесткой сборной штанге из труб (буровая колонна или буровая штанга) или тросе. В стволе помещается труба или несколько концентрических труб – обсадка (case pipe, case string) – предохраняющая стенки ствола от обрушения и держащая давление породы. Обсадка может сидеть в стволе плотно или с некоторым промежутком – затрубным пространством; его заполняют засыпкой либо глиной (глиняный замок) или заливают бетоном. Нижний конец ствола может быть открытым, заглушенным или оканчиваться ступенчатым сужением – забоем. Внизу или в забое добычной скважины для жидких ископаемых делают заборное устройство. Верхняя часть обсадки называется оголовком скважины. Вокруг оголовка или в нем помещают комплекс устройств, составляющих обустройство скважины. Из множества конструкций скважин самостоятельно проходят более всего виды, представленные на рис; более подробная схема скважины с обсадкой показана там же, поз. 5.

Конструкции скважин на воду

Бурение скважины-иглы без копра

1 – скважина-игла. Буровая штанга, обсадка и буровой снаряд составляют одно целое; бур так и остается в земле. Проходят скважину-иглу ударным способом, см. далее. Копёр, набор буровых инструментов и пр. оборудование для бурения скважин с отдельной обсадкой для скважины-иглы не требуется, см. рис. справа. Скорость проходки доходит до 2-3 м/час, а предельная глубина, достигнутая таким способом, составляет около 45 м. Скважины-иглы применяют для устройства абиссинских колодцев, особенно на даче. Дебет скважины-иглы невелик, но в летнее время достаточно стабилен. Срок ее службы не зависит от интенсивности и регулярности водозабора, однако непредсказуем: есть абиссинские колодцы, дающие воду вот уже более 100 лет, но может иссякнуть за полгода. Ремонту скважина-игла не подлежит, пройти ее можно только в не очень плотных и однородных грунтах. Максимальный диаметр буровой штанги при бурении без копра – до 120 мм, что достаточно для погружного насоса калибром 86 мм.

Примечание: при бурении разведочной скважины-иглы лучше обойтись простым фильтром, слева на рис.

2 – несовершенная скважина. Она как бы висит в пласте. Не требует тонкого знания геологии и навыков буровых работ, но дебет меньше и качество воды хуже максимально возможного для данного пласта. Качество воды можно получить максимальное, если скважина внизу заглушена. Кроме того, возможно т. наз. затягивание бурового инструмента и обсадной трубы вглубь. «Самомобойные» скважины чаще всего несовершенные; большая часть дальнейшего материала касается их. Несовершенными бурят и скважины в мощных водоносных пластах, т.к. при заглублении в пласт уже на 1,5-2 м дебет стабилизируется и глубже почти не растет.

3 – совершенная скважина. Обсадка опирается на кровлю подстилающего водоупорного пласта. Дебет и качество воды максимальны, но для проходки совершенной скважины необходимы точные знания местной геологии и опыт буровика, иначе, во-первых, обсадку может затянуть в подстилающий пласт, если он пластичен. Во-вторых, можно при бурении проткнуть подстилку, и вода уйдет вниз; это особенно актуально в засушливых местах с тонкими пластами. В-третьих, всего 1 неправильно забуренная совершенная скважина способна причинить серьезный ущерб местной экологии.

4 – скважина с забоем. Может быть как совершенной, так и несовершенной. Забой облегчает обслуживание скважины и делает ее до некоторой степени ремонтопригодной, но бурить скважину с забоем должны опытные буровики по данным местной геологии.

Примечание: в некоторых источниках забой скважины называют зумпфом. Это неверно и по-немецки, забой скважины и зумпф колодца совершенно разные вещи.

Способы бурения

Самостоятельно бурить скважины можно следующими способами:

  1. Вращательным, или роторным – буровой снаряд вращается, вгрызаясь с породу;
  2. Ударным – по буровой штанге бьют, заглубляя буровой снаряд в породу, так бурят скважины-иглы;
  3. Ударно-вращательным – штангу с буровым снарядом несколько раз приподнимают и с силой опускают, разрыхляя породу, а затем вращают, забирая ее в полость снаряда, см. далее;
  4. Канатно-ударным – специальный буровой снаряд поднимают-опускают на канате, забирая им породу.

Все эти способы относятся к сухому бурению. При гидробурении рабочий процесс происходит в слое воды или специального бурового раствора, увеличивающего податливость породы. Гидробурение неэкологично, требует дорогого специального оборудования и большого расхода воды. В любительских условиях его применяют в исключительных случаях, в крайне упрощенном и ограниченном виде, см. далее.

Сухое бурение, кроме ударного без обсадки, бывает только прерывистым, т.е. бур приходится то опускать в ствол, то извлекать из него, чтобы выбрать породу из бура. В профессиональном гидробурении размельченная порода выносится отработанным буровым раствором, но любителю нужно твердо знать: пройти за 1 цикл бурения ствол на глубину, большую длины рабочей части инструмента, нельзя. Даже если бурить шнеком (см, далее), его нужно поднимать и вытряхивать породу из витков максимум через 1-1,5 м проходки, иначе дорогой инструмент придется отдать земле.

Установка обсадки

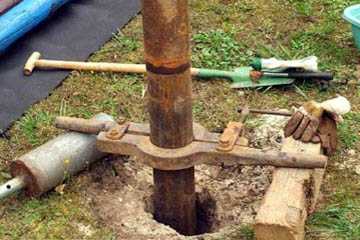

Удержание обсадной трубы от самопроизвольного осаживания

У внимательного читателя, возможно, уже возник вопрос: а как ставят в ствол обсадку? Или, как поднимают/опускают бур, который, по идее, должен быть шире ее? В профессиональном бурении – разными способами. Самый старый иллюстрирует рис. справа: ось вращения инструмента смещают относительно его продольной оси (обведено красным), а режущую часть выполняют несимметричной. Шейку бура делают конической. Все это, разумеется тщательнейшим образом просчитывается. Тогда в работе бур описывает окружность, выходящую за обсадку, а при подъеме его шейка скользит по ее краю и бур проскальзывает в трубу. Это требует мощного точного привода буровой колонны и ее надежного центрирования в обсадной трубе. По мере заглубления обсадку наращивают сверху. Любителям сложная спецтехника недоступна, поэтому устанавливать обсадные трубы им возможно следующими способами:

  • Бурят «голый», без обсадки, ствол на полную глубину буром большего, чем обсадная труба, диаметра, а затем опускают в него обсадные трубы. Чтобы вся колонна не ухнула вниз, пользуются 2-мя бурильными воротами: одним удерживают уже ушедшую в скважину трубу, см. рис. справа, а второй устанавливают на новую, прежде чем снять первый. Только тогда колонну осаживают в ствол, если сама уже не идет. Этот способ нередко используется любителями на достаточно плотных, адгезирующих (прилипчивых) и связных (не сыпучих) грунтах на глубину до 10 м, но сколько скважин при этом обрушилось, сколько буров и обсадки было потеряно – статистики нет.
  • Бур берут меньшего диаметра, а нижнюю обсадную трубу делают с расходящимися заточенными зубьями (коронкой) или снабжают режущей юбкой. Забурившись на 1 цикл, бур полнимают, а трубу принудительно осаживают; коронка или юбка срезают излишки грунта. Этот способ замедляет бурение, т.к., прежде чем начать новый цикл, нужно желонкой (см. ниже) выбрать осыпавшийся грунт, но надежнее, облегчает гравийную засыпку затрубного пространства и позволяет применить наружный песочный фильтр, см. далее.

Буровой инструмент

Теперь посмотрим, каким буром какой грунт и каким способом нужно бурить, см. рис. справа:

Буровой инструмент для ручного бурения

  1. Шнековый бур, или просто шнек – для роторного бурения связных однородных грунтов обычной плотности; попросту – для земли, суглинков, слегка влажных супесей, мягких глин. В отличие от садового бура бур-шнек двухзаходный, иначе асимметрия усилия сопротивления грунта уведет бур в сторону и он застрянет;
  2. Бур-стакан, или буровой снаряд Шитца – для связных, но вязких, сильно облипающих грунтов, в которых шнек застревает. Бурение – канатно-ударное;
  3. Ложковый бур – для сыпучих и рыхлых грунтов, которые не держатся в витках шнека и в стакане. Бурение – ударно-вращательное или вращательное;
  4. Желонка – для чистки ствола от осыпавшегося грунта, ила, и т.п. очень сыпучей или плывущей мягкой полужидкой породы. Бурение – канатно-ударное;
  5. Чертежи самодельных буров для скважин

    Как говорится, тьфу-тьфу-тьфу через левое плечо, и упаси боже, чтобы вам не понадобилось – буровое долото для разбивания валунов. Поперечное сечение – пластина с закругленным гранями. Калибр – внутренний диаметр обсадки минус 3-5 мм. Бурение – ударное штангой.

Режушие кромки всех буров выполняются из закаленной стали. Чертежи самодельных бура-стакана, аналога ложкового бура (режущие лопасти устанавливаются пропеллером под углом 3-10 градусов) и схема желонки показаны на след. рис. справа. Внешние диаметры всех этих буров можно менять смотря по калибру скважины.

Как бурят?

Мобильные буровые установки, позволяющие забуриться прямо «с земли», вроде той, что на рис. слева,

Мобильная буровая установка

в аренду, увы, не сдаются: управление ими требует профессиональной подготовки а самый факт владения, пусть и временного – лицензии на буровые работы. Поэтому начинать нам придется по старинке, по-горщицки – с самодельного копра, если только не бьется бабой скважина-игла.

Копёр

Простейший копёр – тренога из бревен или стальных труб в виде равностронней трехгранной пирамиды – тетраэдра, поз. 1 на рис. ниже. Такая конструкция очень прочна и жестка при минимальном расходе материала. Высота тетраэдра равна 0,8165 длины его ребра, т.е. из обычных 6-м бревен с учетом заглубления ног копра в грунт получится тренога высотой около 4,5 м, что позволит применять колена обсадной трубы до 3 м длиной. Вообще-то высоту копра берут на 1,2-1,5 м выше максимальной длины того, что будет опускаться в ствол.

Устройство самодельного копра

Ноги копра можно от разъезжания скрепить рамой из тех же бревен/труб, но ради экономии материала можно и вкопать в грунт на 0,7-0,8 м, подложив горизонтально под пятку каждой отрезок бревна длиной около 1 м – лежень. Собирают шатер копра на земле, поз. 3, ноги одновременно (втроем-вшестером) вводят в котлованы с лежнями и засыпаютгрунт обратно, плотно его утрамбовывая.

Примечание: укрепление ног копра прямо на грунте вбитыми снаружи ломами или стальными прутьями крайне опасно!

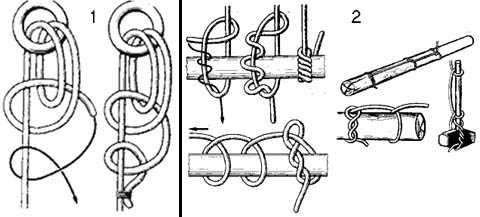

Узлы для рыма и длинномерных грузов

Копер оборудуется подъемным и буровым воротами (поз. 1 и 2), блоком с крюком (поз. 1, 2, 4) и рычагом-качалкой для подъема бура, канатно-ударного бурения, осаживания обсадных труб и работы желонкой, поз. 2. Крюк блока и буры, имеющие рым (кольцо для крепления каната) привязываются якорным узлом (его еще называют рыбацкий штык, поз. 1 на рис. справа), а длинномерные грузы – грузовым узлом, поз. 2 там же.

Шурф

Установив копёр, крюк с компактной тяжестью (кувалда напр.) опускают до земли, именно здесь и начнется ствол. Вокруг этой точки копают (забивают) шурф размерами примерно 1,5х1,5х1,5 м. В шурфе так же отмечают точку старта и бурят первые 3-4 м шнеком, постоянно выверяя его вертикальность. Это крайне ответственная операция, от первых метров зависит судьба всей скважины! Далее, если бурение будет на глубину более 7 м, весьма желательно установить кондуктор – трубу диаметра большего, чем диаметр затрубного пространства ствола скважины. Кондуктор тщательно выверяют на вертикаль и бетонируют.

Примечание: Внимание! Выбирая размеры скважины, буров и труб, привязывайте их к калибру погружного насоса! Зазор между его корпусом и ближайшей стенкой должен быть не менее 7 мм или по ТУ на агрегат. Самый распространенный калибр бытовых погружных насосов – 86 мм.

Проходка

Способы бурения разными снарядами на разных грунтах описаны выше. Проблемы могут возникнуть, кроме валунов, с плотной сухой глиной, это очень вредная порода. Справиться с ней можно по-разному, напр., как показано здесь:

Видео: бурение скважины на воду в плотной глине

Самостоятельное гидробурение плотных глин

В общем, для проходки плотной глины используют вращательно-ударное или канатно-ударное гидробурение, см. рис.справа. Качать воду, которой пока еще нет, не обязательно. Можно просто вылить в обсадку несколько ведер, подождать с полчаса или меньше, и пробовать, что лучше возьмет – стакан или ложка. Шнеком можно не пробовать, его глина возьмет.

Обсадка и колонна

Буровую колонну собирают из стальных труб диаметром около 80 мм и со стенками толщиной от 4 мм. Будете вы брать готовые буровые колена или делать их самостоятельно, обратите внимание на способ соединения. Для ручного бурения пригодны только соединения штыковыми муфтами! Резьбовые и замковые любого вида не годятся: штангу неизбежно придется когда-то да поворачивать в обратную сторону и штанга развинтится, а замок разойдется при любом виде ударного бурения.

В процессе бурения, как уже сказано, монтируются и обсадные трубы. В наше время уже и в профессиональном бурении на небольшие глубины практически безальтернативным вариантом стали пластиковые, но нужно брать специальные обсадные:

  • Легки, можно ворочать в одиночку.
  • Выдерживают принудительное осаживание и давление грунта с усилием до 5 тс.
  • Практически не тормозят внутренний фильтр, см. далее, при его установке.
  • Не коррозируют и не портят воду весь свой срок службы, до 50 лет.

Центраторы обсадных труб

Единственно, чего боится пластиковая обсадка, так это повреждения изнутри буровой штангой. Поэтому желательно использовать центраторы буровых труб, см. рис. справа, по 1-му на каждые 3-5 м штанги. Самые дешевые – стальные пружинные, они вполне подойдут. Что до сложных с турбулизаторами и пр., то они для профессионального гидробурения.

Обсыпка

По мере заглубления обсадки в ствол в затрубное пространство необходимо подсыпать мелкий гравий. Гравийная обсыпка скважины на воду намного ускорит ее раскачку и продлит срок службы. А скважина на песок без подсыпки может оказаться вообще неработоспособной.

Есть вода!

О достижении водоносного слоя скважиной-иглой судят по увеличению скорости проходки, а проверяют наличие воды манеркой – отрезком заваренной с одного конца стальной трубы, опускаемой в скважину на шнуре. С остальными скважинами проще: как бур в очередной раз вынес влажный грунт, значит – есть вода. Остается определиться, нужно ли заглубляться еще. Для этого центробежным погружным насосом (вибрационный в такой жиже сразу забьется) выкачивают несколько ведер. Если в 5-м ведре вода заметно не посветлела, нужно заглубиться еще на 0,5 м (1 цикл бурения) и опять проверить. Если заглубились уже на 2 м, а проба все та же – все, большего дебета не будет, и придется смириться с долгой раскачкой. Также, если скорость проходки вдруг упала (а засечь ее неопытному бурильщику при любом способе бурения, кроме вращательного, очень трудно), то бурение немедленно прекращают – мы на дне пласта, скважина будет совершенной.

Примечание: по прекращении бурения или при его перерыве штангу с буром непременно извлекают, иначе затянет в землю.

Раскачка

Забуренная скважина еще не даст воду в нужном количестве и качестве. Для этого необходимо или вскрыть водоносный пласт, или раскачать скважину. Вскрытие пласта позволяет получить питьевую воду в течение суток. Оно требует большого количества чистой воды, сложного и дорогого оборудования. К сведению: вскрытие проводится прямым и обратным способами. При прямом воду закачивают под давлением в обсадную трубу и выкачивают буровой раствор из затрубного пространства. При обратном воду подают самотеком «за трубу» и выкачивают раствор из ствола. Прямое вскрытие происходит быстрее, но сильнее нарушает структуру пласта и скважина служит меньше. Обратное – наоборот. Имейте в виду при переговорах с буровиками, если будете заказывать скважину.

Раскачка скважины занимает несколько дней, но может производиться обычным бытовым погружным центробежным насосом; вибрационный не годится по причинам, указанным выше. Для раскачки сначала желонкой удаляют из скважины ил; как работать желонкой, можно посмотреть в видео ниже:

Видео: чистка (раскачка) скважины самодельной желонкой

Дальнейшее несложно: воду полностью откачивают каждый раз, как ее наберется достаточно, чтобы покрыть насос. Полезно перед включением несколько раз поднять-опустить его на кабель-тросе, чтобы взмутить остаточный ил. Раскачку можно делать и манеркой, но черпать замаешься, и уйдет на нее недели две.

Примечание: по мере раскачки гравийная засыпка будет оседать; ее надо восполнять, подсыпая.

Раскачка скважины считается законченной, когда прозрачность воды поднимется до 70 см. Проверяют ее белым эмалированным или фаянсовым диском диаметром 15 см (блюдце, крышка от кастрюльки) в непрозрачном сосуде, напр. чистой бочке. Когда края диска при погружении начинают расплываться – стоп, уже непрозрачность. Смотреть на диск нужно строго вертикально. По достижении прозрачности пробу воды сдают на анализ и, если все ОК, бетонируют или замыкают глиной затрубное пространство, и ставят фильтр.

Фильтр

Скважинный фильтр – основное устройство, обеспечивающее качество воды из нее. И вместе с тем – наиболее подверженный износу ее узел, поэтому к выбору скважинного фильтра нужно отнестись со всей ответственностью.

Артезианскую воду забирают без фильтрации. Для скважины на известняк чаще всего достаточно простого решетчатого фильтра в виде перфорации на нижнем колене обсадки; она же послужит основой фильтра скважины на песок. Требования к перфорации таковы:

  • Диаметр отверстий – 15-20 мм, до 30 мм смотря по грунту.
  • Скважность фильтра (отношение общей площади отверстий к площади занимаемой ими поверхности) – 0,25-0,30, для чего расстояние между центрами отверстий берут в 2-3 раза больше их диаметра.
  • Расположение отверстий – поперечными рядами в шахматном порядке.
  • Общая площадь всех отверстий – не менее площади поперечного сечения просвета обсадной трубы.

Устройство фильтров скважин на песок

Для скважины на песок необходима еще, во-первых, гравийная засыпка; в данном случае именно она обеспечивает долговременное качество воды, как и в колодце. Ввиду этого в продаже имеются скважинные фильтры со слоем гравия, включенным в состав конструкции. Худа от них не бывает, но ствол скважины нужен большего диаметра, что затрудняет проходку, и без внешней засыпки скважина все равно быстро заиливается.

Далее, если следовать току воды, идет та же перфорированная труба, но теперь она будет несущим элементом, воспринимающим давление породы. Чтобы песок, который гравий плохо задерживает, не испортил весь водоводный тракт, нужен еще песочный фильтр. Он может быть внешним или наружным (слева на рис.) либо внутренним (справа там же). У внешних фильтров преимуществ три: минимальные диаметр и заиливание скважины и глубина установки насоса. Но они легко повреждаются при монтаже обсадки, неремонтопригодны и дороги, т.к. вследствие последнего обстоятельства должны выполняться из очень качественных материалов: сплавы на сетку и проволоку наружных скважинных фильтров стоят дороже серебра.

При установке насоса в скважину с внутренним фильтром ее дном считается его верхний обрез, поэтому объем однократного отбора воды серьезно снижается. Болезнь всех внутренних фильтров – усиленное заиливание скважины из-за просачивания воды в зазор между фильтром и обсадной трубой. Также вследствие этого срок службы фильтра сокращается, а износ насоса усиливается, т.к. в него попадает песок. Нередко поэтому насос помещают в отдельную трубу, насаженную на выход фильтра, что опять-таки требует увеличения диаметра скважины.

Самодельный песочный фильтр

Оптимальный вариант – присоединение насоса непосредственно к выходному патрубку фильтра, тогда и заиливание, и запесочивание прекращаются. Но для этого нужен центробежный насос с заборным патрубком на днище, что намного его усложняет и удорожает, а напор вибрационных часто оказывается мал для скважин на песок.

Фильтрующие элементы песочных фильтров иногда делают самостоятельно из ПВХ труб, нержавеющих пружин и полимерной сетки, см. рис. слева, но фильтруют они плохо и служат недолго. Лучше взять хороший покупной фильтр, уж больно тяжелы условия его работы, а вынуть его, как говорится, целое дело. В таком случае возможны в основном 3 варианта, см. рис:

Современные скважинные фильтры

  1. Полимерный наборно-кольцевой фильтр. Дешевле прочих, но служит меньше и склонен к заиливанию, зато ремонтопригоден: можно поднять и перебрать, заменив плохие кольца. Требует увеличенного диаметра скважины;
  2. Трубчато-проволочный с обмоткой из профилированной проволоки. Немного дороже полимерного, но служит долго и не заиливается. Для ремонта не нужна переборка, достаточно промыть наверху. Был бы оптимальным, если бы не одно «но»: неоднократно отмечены случаи жульничества и производителей, и торговцев, и буровиков – как полностью нержавеющие подаются фильтры, в которых продольные стержни сделаны из обычной оцинкованной проволоки. Проверить, не разломав фильтр, невозможно, но в воде вскоре появляются вредные примеси, а затем стержни полностью ржавеют, обмотка сползает, и весь фильтр приходится менять.
  3. Безопорные сварные фильтры, проволочные и щелевые. Были бы идеальными (последние выдерживают и осадку в ствол снаружи на трубе), если бы не цена: делаются из той самой профилированной нержавеющей проволоки, что стоит примерно как серебро.

Обустройство и автоматика

Обустройство скважины кессоном

Для подачи воды в дом скважину необходимо обустроить и взаимно согласовать с водопроводом. Обустройство скважины водоснабжения в последние годы претерпело радикальные изменения. Традиционная схема (см. рис. справа) – кессон, бетонный или стальной, или каменный приямок, требующий большого объема дополнительных земляных работ и полезной земельной площади под себя, уходит в прошлое. Сейчас скважины на воду все чаще оборудуются скважинными адаптерами, см. рис. ниже. Поставить адаптер дело довольно кропотливое, но с кессонно-приямочной маетой несравнимое:

  • Как только пошла вода, по скорости ее осветления судят, насколько еще можно углубиться, и обрезают в размер сверху последнюю обсадную трубу.
  • Перед ее установкой траншею к дому на глубину, большую нормативной глубины промерзания грунта.
  • В трубе заранее сверлят отверстие под адаптер и ставят его, заглушив патрубки. Если ставить прямо в скважине, может туда булькнуть.
  • Ставят трубу и добуриваются, ориентировав выход адаптера в траншею на глубине больше глубины промерзания.
  • Раскачивают скважину, ставят фильтр, опускают насос, подключают подающую трубу насоса и транзитную в дом к штуцерам адаптера, прокладывают кабель насоса.
  • Ставят крышку скважины, когда вода пошла в бак, засыпают траншею – все.

Обустройство скважины скважинным адаптером

Водоснабжение частного дома из скважины имеет свои особенности, но они не помешают потом подключиться к коллективному водопроводу или запитаться водой из колодца. Переделывать ничего не придется, только надежнее будет.

Во-первых, необходим напорно-накопительный бак. Дебет не артезианской скважины может по непонятным причинам падать вплоть до полного прекращения, а потом вода вновь идет как ни в чем не бывало. Во-вторых, за баком по току воды нужен как минимум 2-х ступенчатый мембранный фильтр. В коммунальных водопроводах качество воды непрерывно контролируется, чего дома нет. А вдруг где-то в зоне питания пласта техногенная авария или несанкционированный сброс загрязнений? Все уже и забыли, когда это было, а плохая вода как раз подошла к скважине.

Наконец, домовый водопровод должен соответствовать принципу постепенного равномерного отбора воды, о котором говорилось в начале. Кооперироваться с соседями, как при постройке общего септика, в данном случае не лучший выход. Вдруг дебета на всех не хватит, вместо сообщества будет склока. Т.е. нужна автоматика, включающая насос на подкачку, едва кто-то где-то кран открыл.

Тут возможны 2 варианта. Первый – напорный бак с поплавковым краном на теплом чердаке. Всей автоматики – шток, проходящий во втулке сквозь крышку бака и опирающийся на рычаг поплавка, да микровыключатель (микрик) на 6-10 А с нормально замкнутыми контактами в цепи электропитания насоса. Пока бак полон – шток давит на рычажок микрика, насос обесточен. Чуть пошла вода в дом – шток опустился, микрик сработал, насос пошел качать.

Однако, во-первых, нужно утеплять чердак, что стоит немалого труда и средств. Второе – насос, от него потребуется лишних метров 4-5 напора, а для 2-этажного дома и все 8-9, так что и насос оказывается дорогим. В-третьих, протечка бака или неисправность поплавка приведут как минимум к замоканию потолка. Поэтому более дешевой и надежной выходит все-таки современная автоматика для скважин водоснабжения, управляемая микроконтроллером, отслеживающим расход, давление воды и периодичность включения насоса. Домовый водопровод тогда выполняется с герметичным мембранным накопительным баком в подвале.

Послесловие

Еще живы буровые мастера, когда-то осваивавшие Тюмень с Уренгоем. Геофизической аппаратуры, строящей на дисплее компьютера 3D картинку того, что в земле, и полностью роботизированных буровых тогда не было, но они и так видели сквозь землю своей интуицией, опытом и были на «ты» со всеми духами недр. А тогдашние министры и члены политбюро, спеси у которых было поболее, чем у старозаветных бояр и удельных князей, к этим асам обращались на «вы» по имени-отчеству и почтительно здоровались с ними за руку.

Так вот, у любого из старых буровиков-зубров есть на счету неудачные скважины, чего они не стесняются – работа такая. Что ж тогда говорить начинающим, действующим самостоятельно? Не обескураживайтесь неудачей, вдруг первая скважина окажется пустой, или обрушится, или бур застрянет. Не без того в буровом деле. Но досада и разочарование моментально схлынут под мощным напором, как сейчас говорят, позитива, едва только ваша скважина даст воду.

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

vopros-remont.ru

Скважина своими руками. Три способа пробурить скважину самостоятельно

На садовом участке или в частном доме невозможно обойтись без воды. Можно провести центральное водоснабжение если вы проживаете в городе, но тогда при поливе огорода, урожай окажется очень дорогостоящим, так как плата за воду повышается с каждым годом. Если человек живет в деревне или речь идет о дачном участке, то любое водоснабжение кажется несбыточной мечтой. Выход один – пробить свою скважину для подачи воды.

В настоящее время многие оценили выгоду от наличия водоносной скважины в личном пользовании. Десятки компаний готовы предоставить платные услуги, чтобы с помощью современной техники обеспечить подачу воды. Однако такое удовольствие не каждому человеку доступно. Поэтому, взяв на вооружение подручные средства, люди стараются пробить скважину своими руками.

Сначала надо определить место для будущей скважины. Водоносный слой обычно располагается на глубине порядка 10-20 метров. Если рядом есть река или озеро, то слой грунтовых вод будет располагаться недалеко от поверхности. Определить место, где выгоднее всего пробить скважину, поможет карта расположения грунтовых вод, которая имеется в каждом исполкоме населенного пункта. Здесь же указаны виды грунта, характерные для этой местности.

Скважина своими руками для полива

Если вода нужна только для полива, такую скважину можно сделать самому с помощью простейшего бура, при условии, что первый слой грунтовых вод, залегает близко (не более 3 м) от поверхности. Длину бура следует нарастить с помощью труб небольшого диаметра, или прутьев арматуры. При прохождении более плотных слоев грунта, на ручки бура можно повесить дополнительный груз, чтобы уменьшить нагрузку на человека. Нужно учитывать, что такая вода не годится, чтобы пить, потому что на такой глубине не происходит природной очистки.

С помощью топора, приваренного к металлической штанге, надо обрубить корни деревьев, которые попадаются на пути бура.

На глубине примерно двух метров начнет попадаться мокрый песок. Вынимать бур с налипшим грунтом надо примерно через каждые 10-15 см, иначе под тяжестью земли устройство может сломаться.

Когда появится песок голубовато-серого цвета, значит водоносный слой совсем рядом. При появлении воды, применение бура теряет смысл, так как жидкий грунт не держится на лопастях. Надо вставить обсадную трубу. Скважина для полива готова. Для поднятия воды можно применить ручную колонку или электрический насос.

Скважина для добычи питьевой воды с помощью насоса

Если залежи грунтовых вод находятся на глубине порядка 10 метров, существует другой эффективный и несложный метод пробить скважину.

Для начала надо выкопать яму глубиной около 1,5 метров, чтобы удалить рыхлый и сыпучий верхний слой почвы, размером примерно в квадратный метр. Оббить яму досками для удобства дальнейшей работы.

Стальную трубу с одной стороны нарезать зубьями по принципу ножовки, разогнув зубья в разные стороны. С другой стороны сделать резьбу для соединения с другими участками труб посредством муфты. С помощью хомута приделать к трубе ручки, чтобы можно было удерживать ее в вертикальном положении, на такой высоте, которая будет удобна человеку, который будет ее держать. На остальных трубах сделать резьбу с двух сторон. Длина должна быть около 3 метров.

Приготовить 200-литровую или больше бочку с водой, водяной насос типа «Малыш», шланг такой длины, чтобы была возможность опустить его из бочки в середину трубы почти до земли.

Диаметр трубы должен быть не менее 120 мм, в дальнейшем она будет использоваться, как обсадная.

Производить такие работы в одиночку неудобно, поэтому лучше найти помощника.

Поворачивая трубу немного из одной стороны в другую, углубить ее насколько возможно. Затем включить насос. Вода под напором будет размывать грунт у основания трубы, и она под своим весом и благодаря усилиям человека, который ее вращает туда-сюда, будет опускаться вниз все глубже и глубже.

Для наполнения бочки можно использовать ту воду, которая будет выливаться из трубы, предварительно процедив ее через сито, или заготовить другую. Соединяя последовательно трубы, можно довольно быстро добраться до водоносного слоя. Убрав ненужные уже доски, яму надо закопать, укрепив в середине трубу. Сверху приделать крышку, чтобы в скважину не попадал мусор. Воду качать с помощью глубинного насоса или насосной станции.

Это не единственный способ, как сделать скважину своими руками, но довольно простой и не требующий дорогостоящего оборудования или сложных видов работ – сварка, резка, заточка и так далее.

Пробивка скважины ударно-канатным методом

Такой метод добычи воды – самый распространенный. Из бревен средней толщины сооружается буровая вышка, вершина которой должна располагаться прямо над будущей горловиной скважины.

Выкапывается яма размером 1,5 х 1,5 метров с глубиной около 2 метров. Желательно стенки обшить досками, чтобы не осыпалась земля.

Обсадная труба должна быть стальной без боковых швов, толщиной стенки не менее 5 мм. В нижней ее части по окружности приваривается конус диаметром на 4-5 см больше диаметра трубы.

В верхней части на трубе накатывается резьба, чтобы можно было в дальнейшем соединить ее с другими кусками труб посредством муфты.

Труба устанавливается вертикально с помощью отвеса в яму, закрепляется не намертво, но так чтобы не качалась. В нее опускается желонка, привязанная крепким пеньковым канатом толщиной не менее 20 мм или стальным тросом диаметром не менее 10 мм, и начинается собственно пробивка скважины.

Поднимая желонку на высоту до одного метра, опускать ее вниз в свободное падение. Грунт, набивающийся в середину, надо периодически вытряхивать, поднимая приспособление наверх с помощью лебедки.

Чем больше вес желонки, тем быстрее можно добраться до водоносного слоя. Обычно весит она в пределах 50 кг. Длина ее должна быть не больше 2-х метров.

Наполнять желонку грунтом надо примерно на 2/3 длины, так как при чрезмерной нагрузке, содержимое может засорить пространство трубы и это затруднит дальнейшую пробивку скважины.

Если по пути будет попадаться твердая порода, ее надо разбить, заменив желонку зубильным долотом.

Когда появится вода, применение желонки будет нецелесообразным, надо прокачать ее до чистого состояния с помощью глубинного насоса. Затем в обсадную трубу надо вставить фильтр, чтобы в скважину не попадал песок.

Таким способом можно пробить скважину глубиной до 40 метров. Такая вода, пройдя природное очищение, – мягкая и вкусная. Она годится для любого применения – для приготовления пищи, питья или хозяйственных нужд.

dekormyhome.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
