земляной, для столбов, скважин, чертежи, размеры

При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений. Такие же шурфы, но большего диаметра и глубины требуются при устройстве свайного фундамента. Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия. К тому же бур своими руками можно сделать любой конструкции, а их немало.

Содержание статьи

Конструкции и применение

Есть три основных конструкции земляных буров:

  • Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

    Пример самодельного земляного садового бура

  • Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.

    Шнековый бур отличается навитыми спирально несколькими оборотами спирали

  • Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.

    Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

Наконечник для земляного бура из полосы стали
Пика — один из вариантов наконечника
Комбинированный наконечник для измельчения пород

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Усиление ручного бура для бурения скважин в плотных грунтах

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Диск распилен пополам

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

Режущие лопасти можно расположить в несколько ярусов

Если бур нужен для неглубоких ям — для установки столбов и т. п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

Самодельный бур с землеприемником подойдет при установке столбов и свай

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т. п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Почти готово

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

Вид снизу

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотностиПодробный чертеж в проекциях шнекового бураЧертеж садового бура

Видео материалы



Бур для столбов своими руками: советы и нюансы


Компания "Русская Ограда". Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Для многих, кто сталкивался с проблемой бурения большого количества ямок для столбов заборов или столбиков для винограда, безусловно, возникала сложность с приобретением хорошего и недорогого профессионального инструмента, предназначенного для этой цели — ручного земляного бура. Но можно сделать эффективный и не затратный бур для столбов своими руками.

Приспособление для изготовления ямок

Описание конструкции

Инструмент состоит из двух частей, скрепляющихся болтовым соединением: нижней – шнековой, и верхней с ручкой. Общая длина бура в собранном виде чуть больше метра, что позволяет делать отверстия до 700mm.

В случае необходимости бурения ямок большей глубины, достаточно изготовить и вставить деталь в виде промежуточной соединительной трубы длинной 500mm. Соединительная часть представляет собой деталь с болтом и гайкой М20, приваренными к торцевым частям трубы и выполняется из того же материала, что и основные части конструкции.

Изготовление и подбор комплектующих

Перечень деталей

  • Три отрезка трубы 400, 500 и 500mm. Наружный диаметр 40mm, и толщина стенки 3,5mm.
  • Два диска d100mm и d150mm.
  • Болт и гайка М20.
  • Наконечник и сверло d20mm.

Детали конструкции

Необходимые материалы

Металлические трубы с толщиной стенки в 3,5mm обеспечат изделию достаточную прочность для бурения в твёрдом грунте. Диски можно использовать от обычной циркулярной пилы, или изготовить самостоятельно из металла толщиной не менее 3mm.

Используемые в изготовлении шнековой части наконечник и сверло, вполне допустимо заменить сверлом с конусным хвостовиком подходящего диаметра. Для большей комфортности и предотвращения травм рекомендуется использовать пластиковые велосипедные ручки.

Поэтапное описание изготовления инструмента

Подготовив всё необходимое, приступаем к изготовлению земляного бура. Начинаем со сборки верхней части:

  • Придаём одной из сторон трубы длинной 500mm овальную форму.
  • Овальный торец трубы сочленяем перпендикулярно и привариваем к средней части трубы длинной 400mm.
  • К свободной торцевой части трубы 599mm привариваем соединительную гайку.
  • Далее переходим к шнековой части:
  • В одну из торцевых частей второй трубы 500mm вставляем и привариваем болт с заранее обточенной головкой.
  • К противоположной части, соблюдая соостность, последовательно привариваем наконечник и сверло.
  • Болгаркой разрезаем диски пополам.
  • Нижние части разрезанного диска привариваем к трубе под углом 35*, отступив 50mm от сварного соединения наконечника с трубой.
  • Чуть выше, на расстоянии 100mm, аналогичным образом, под тем же углом привариваем части разрезанного диска большего диаметра.

Наконечник в сборе

Нужно знать, что приваривать ножи, изготовленные из дисков для пилы, необходимо таким образом, чтобы корни растений во время бурения не зацеплялись за их зубчатые края.

Сварные соединения изготовленного инструмента, нужно тщательно обработать напильником или электрической ручной шлифовальной машиной.

Закрепление ножей

Нанесение защитного покрытия

Во избежание ржавления все детали следует ошкурить, обработать фосфатирующим раствором, нанести антикоррозионную грунтовку и окрасить.

Внимание! В процессе эксплуатации, после окончания работы, желательно разобрать земляной бур. Очистить его болтовые соединения от пыли и нанести на них водостойкую смазку (ЦИАТИМ). Данное действие увеличит срок службы инструмента и предотвратит заклинивание болтовых соединений.

Методы повышения производительности инструмента

Зачастую бурение проводится в грунте, содержащем большое количество растительных корней. Заточенные края ножей намного облегчат работу с инструментом.

С этой же целью на режущей (наклонной части) каждого ножа можно нарезать зубцы или придать ей закруглённую форму.

Способы усовершенствования конструкции

Буры для столбов своими руками можно сделать ещё более универсальными, если сварное крепление ножей заменить болтовым. Для этого к шнековой части под углом 35* привариваются соединительные детали в виде небольших пластин с двумя монтажными отверстиями d10,5mm, из металла толщиной 4-5mm. Такие же отверстия сверлятся и на ножах. Ножи закрепляются болтами М10, длиной 10mm.

Такой метод крепления позволит применять ножи соответствующего размера для бурения отверстий разного диаметра. Чтобы сделать бур ещё более удобным в транспортировке, сварное крепление ручки можно сделать фланцевым, приварив к торцевой части верхней трубы и средней части ручки круглые пластины d65mm из металла толщиной 4-5mm. В пластинах нужно высверлить сопрягающиеся отверстия d10,5mm и соединить детали болтами М10 длиной 15mm.

Использование обыкновенных и гроверных шайб придаст фланцевому креплению ручки большую надёжность и предотвратит нежелательное раскручивание.

Усовершенствованный инструмент

Ручной бур своими руками

Ручной бур для земли своими руками: чертежи, инструкция

Практически каждое строительство начинается с земляных работ, так как все здания и конструкции основание установлены на земле, а большинство фундаментов закопаны на определённую глубину. Земляные работы могут выполняться различной техникой, моторными и электрическими приспособлениями, а также старым добрым ручным инструментом.

Наиболее распространёнными ручными приспособлениями являются лопата и ручной бур. Чем аккуратней будут сделаны земляные работы, тем меньшее количество материалов пойдёт на бетонирование и прочие работы по обустройству фундамента. Добиться аккуратности и экономии с помощью лопаты порой бывает очень сложно, особенно когда необходимо отверстие в земле небольшого размера. На её замену приходит ручной землебур.

Устройство и преимущества ямобура

Ямобур, как можно понять из названия предназначен для того, чтобы бурить различные отверстия в земле. Применение таких отверстий может быть самым разнообразным, хоть под канализацию, под воду или чтобы вкопать столбы для любого забора. Подходит для бурения ям как в вертикальной плоскости, горизонтальной и под любым необходимым вам углом.

Диаметр исходного отверстия ограничен размерами самого бура, глубина может быть практически безграничной, покуда у вас хватит сил пробурить землю. Конструкция такого устройства очень простая, состоит ямобур всего из небольшого количества составляющих.

Схема сборки самодельного бура

Итак, из чего состоит такой простой и очень полезный ручной инструмент:

  • Основой конструкции является режущая часть, или попросту бур. Именно с её помощью ямобур врезается в землю и делает необходимое отверстие.
  • Основная опорная труба. К ней закреплены все элементы конструкции, и она позволяет углубляться на ту длину, которую сама же и имеет.
  • Ручка для оборачивания. Закрепляется на верхней части и с её помощью мы можем, придав определённое усилие вкручивать буровой винт вглубь земляной почвы.

Каждый из представленных элементов может дополнительно оснащаться различными вспомогательными элементами, и прочими модификациями. Обычно производители стараются дополнить именно свою продукцию чем-то таким, чего нет у конкурентов, чтобы переманить потребителей.

Основными преимуществами такого приспособления является то, что отверстие в грунте получается очень аккуратным и точным, в соответствии с тем, какое оно вам необходимо. Также благодаря тому, что диаметр ямобура ограничен, вы не проделываете излишней работы и не выкапываете лишний грунт.

Благодаря этому получается, что вам не будет необходимости затрачивать излишнее количество материалов на бетонирование столбов под ваш забор. К тому же благодаря простой конструкции, вы без труда сможете сделать земляной бур своими руками.

Что следует подготовить

Для того чтобы собрать представленный бур своими руками вам потребуется совсем мало материалов. Основным и самым сложным из них являются лезвия для бура. Их придётся покупать либо очень точно вырезать из толстого металла, а затем затачивать кромку, придавая её довольно острый край для лучшего врезания в землю. Для основания и ручки можно подобрать любую подходящую трубу.

Самодельный бур со сменными насадками, различных диаметров

Единственным условием является достаточная толщина стенок трубы, чтобы она не сломалась и не деформировалась в процессе эксплуатации. Из инструментов вам может потребоваться болгарка или электрический лобзик с полотном по металлу, сварочный аппарат и дрель.

Этапы сборки

Для сборки своими руками вам потребуется либо сварочный аппарат, либо болты с гайками и дрель для высверливания отверстий под них. Лучше, конечно, воспользоваться и сваркой, и болтами. Процесс сборки своими руками будем рассматривать на примере чертежа ямобура со съёмной купленной рабочей часть и неразборной рамой.

Итак, как же он собирается:
  • Начинаем со сварки основной трубы с ручкой. В ручке вырезаем отверстие диаметром, равным диаметру основной трубы и надеваем её на основание. Затем по контуру производим сварной шов. Лучше проделывать отверстие сквозное, таким образом, будет возможность сделать сварной шов с двух сторон, что придаст большей прочности.
  • К режущим элементам привариваем пластины, под таким углом, чтобы была возможность вкрутить их к основной трубе.
  • Сверлим два сквозных отверстия на пластинах и в самой трубе.
  • Приложив режущие пластины, плотно скручиваем всю конструкцию болтами, фиксируя основную гайку дополнительной контргайкой.

На этом весь процесс изготовления своими руками бура завершён и ямобуром можно будет пользоваться. Если вы хотите придать ему более презентабельный и привлекательный внешний вид, можно дополнительно покрыть всю поверхность краской по металлу.

Если же вы хотите делать режущую часть самостоятельно, вам потребуется довольно много времени, так как заточка и вырезание идеальной окружности требуют очень много времени и точной работы.

Зачем необходимы различные лезвия

Так как диаметр ямы, которую может пробурить инструмент ограничен размеров лезвий, лучше всего подготовить несколько разных вариантов с различным диаметром. Тогда у вас будет возможность выбирать самый оптимальный диаметр бура, под каждый отдельный случай, когда вам потребуется пробурить отверстие.

Для домашних условий вполне достаточно будет сделать два-три разных размера. Подобрать один маленький, для мелких ограждений, средний для более серьёзных и один большой, если вы решите построить более серьёзное и массивное ограждение вокруг всего участка.

Как сделать садовый бур своими руками

В частном хозяйстве такой инструмент пригодится всегда. Применяется он для копки ям под столбы, в строительстве легких сооружений, создании свайного фундамента.

Большой выбор коловоротов в магазине позволяет экономить время и приобретать уже готовый товар. Но бывалые дачники утверждают, что сделать бур самостоятельно лучше, чем взять заводской вариант. Самодельный будет надежнее и прослужит дольше. Кроме того, всегда можно модифицировать или видоизменить свое изобретение.

Детали ямобура и особенности его работы

Сферы применения садового бура:

  • посадка деревьев, кустарников;
  • установка столбиков под забор;
  • монтаж уличных фонарей;
  • обустройство дренажной системы;
  • создание колодца;
  • бурение скважины под воду;
  • сверление лунок для зимней рыбалки.

Назначение – выемка почвы требуемого диаметра, глубины физическими усилиями человека.

Производительность напрямую зависит от:

  • конструкции изделия;
  • того, какой режущий элемент используется;
  • диаметра, глубины отверстия в земле.

Чтобы стандартным земляным буром получилось сделать лунку глубиной до 3 м в диаметре 25-30 см, потребуется около 2-3 часов.

Для более глубинного бурения применяется спецтехника в виде буровых установок.

Ручная конструкция содержит такие детали:

  1. Ручка. Принято изготавливать из стали. Имеет тот же диаметр, что и вал. Для удобства бурения приваривают перпендикулярно валу (стержню) в форме буквы Т. На обе рукоятки надевают резиновые накладки, чтобы при движении не было трения, руки не соскальзывали и меньше уставали. Минимальная длина — 40 см, рекомендуемая — от 50 до 60 см.
  2. Штанга или вал. Материал — профильная труба круглого, квадратного сечения. Диаметр — от 0,5 до 1 дюйма. Делать штангу более утолщенной не стоит, поскольку это потребует больших усилий. С одной стороны штанги приваривается ручка, с другой — режущая часть с пикой.
  3. Винт (режущая головка). Ключевой элемент землебура. Отвечает за разрыхление почвы и выталкивание ее на поверхность. Лишнюю почву убирают при доставании инструмента из скважины. Наибольшим спросом пользуется вариант с двумя стальными заточенными по краям полукругами. Диаметр подбирается согласно назначению. Для повышения удобства работы лопасти делают съемными.
  4. Лом (пика). Выполнена в форме большого сверла или клинка. Находится внизу по центру изделия под лопастями. Задает направление валу. В строго вертикальном положении входит в грунт. Разрыхляет землю по центру, упрощая работу лопастям.
  5. Удлинители. Это дополнительные насадки или секции стержня, с помощью которых получится увеличить глубину бурения до 15 м. Фиксируются винтовыми соединениями. Используются при необходимости.

Для режущих элементов в качестве материала рекомендуется брать сталь – это гарантия длительного срока службы инструмента.

Определяем диаметр

Выбор осуществляется с учетом цели бурения:

  1. Чтобы установить деревянные стойки для ограждения на устойчивой почве, рекомендуется брать коловорот диаметром 250 мм. На каменистых, скалистых почвах берется усиленный вариант бура диаметром 300 мм.
  2. Для монтажа металлических столбов размером 60*60 мм , 80*80 мм под ограду из профнастила хватит коловорота диаметром от 100 до 200 мм.
  3. Если нужно сверлить скважину под абиссинский колодец, то выбирают облегченный бур с диаметром 77 мм.
  4. Для оград из рабицы нужно просто буром в 77 или 100 мм просверлить грунт на 60-75 см, а после этого забить кувалдой стойки в землю.
  5. Под посадку деревьев, кустарников подходит диаметр 200 мм.

В домашних условиях наиболее удобными считаются буры диаметром 200 и 250 мм. Они универсальны и подойдут для большинства земляных работ.

В среднем ручной коловорот служит 10 и более лет. Его хватает примерно на 300 скважин.

Разновидности бура по назначению

В зависимости от места, сферы использования имеют нюансы в конструкции. Разберем каждый из них подробнее.

Шнековый

Применяется для бурения глубинных скважин на воду, обустройства подземных зондов под тепловые насосы. Имеет большое количество витков, именуемых шнеками.

Из-за сложностей ручного управления используется в сочетании с механизированным приводом.

ТИСЭ

Такой инструмент берется для рытья ям под монтаж свай. Внизу у него откидывающаяся лопатка, которая отвечает за расширение.

Проще говоря бур ТИСЭ имеет:

  • лопасти;
  • землеприемник;
  • раскладной расширенный нож (в нижней части).

Для удобства работы нож иногда делают съемным.

Такой инструмент умельцы научились изготавливать самостоятельно. Ножом служит обрезанная лопата с хорошей заточкой. Землеприемником станет жестяная банка из-под соленой рыбы. Нож фиксируется не вплотную, а чтобы он мог двигаться. При опускании инструмента в шурф он подтягивается капроновой нитью, закрепленной на конце. Как только бур касается дна, натяжение нити делают меньше. Лопатка подрезает бока ямы, достигая нужного расширения.

Бур из лопаты

Отличный вариант для посадки кустарников, деревьев. Лопату нужно брать из качественной стали, чтобы не пришлось часто затачивать. Снизу с обеих сторон отрезают болгаркой небольшие сегменты, чтобы она приобрела прямоугольную форму.

Низ лопаты распиливают по центру на глубину до 30 см. Левую часть отгибают вперед, правую – назад или наоборот. Образовавшиеся лепестки проходят сварочным швом.

Для мягких грунтов

В таких условиях работать стандартным буром неудобно и это занимает больше времени. Поэтому для таких участков эффективным станет инструмент с режущей частью, которая делается удлиненной. Оформляется в виде стакана по бокам с небольшими прорезями. На разрезах выступает режущая кромка. Лучший материал для этого – закаленная сталь. Ее нужно хорошо заточить.

Основной плюс самодельной конструкции – возможность постоянной модификации под разные типы грунтов, условия и задачи бурения.

Навыки создания ручного бура особенно пригодятся, если дом с участком стоит на глине, суглинке, скалистой почве, где заводские буры-универсалы просто не справляются.

Мотобур (с бензиновым приводом), электрический

Магазинные варианты буров остаются привлекательными для владельцев частных домов, благодаря большой производительности, скорости работы.

Мотобур удобен в транспортировке, но зависит от заправки топлива. Инструмент с электроприводом будет работать только в условиях постоянной подачи электроэнергии.

Оба типа функционируют в разных режимах: на больших и малых оборотах.

Недостаток – нуждаются в частых перерывах, чтобы привод не перегревался. Требуют бережного ухода. В отличие от ручного инструмента электрические, топливные чаще ломаются.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

  1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
  2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
  3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
  4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

  • сварочный аппарат с электродами, защитной маской;
  • болгарка с дисковыми насадками;
  • электрическая или ручная дрель;
  • молоток;
  • точило;
  • тиски;
  • клещи;
  • маркер, рулетка;
  • циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

Вначале рекомендуется нарисовать базовую схему будущего изделия, которая станет шаблоном и упростит процесс сборки.

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия.

Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

  1. С одной стороны вала приварить полки из утолщенной стали.
  2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
  3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
  4. Закрепить лопасти болтовым соединением.

В обоих случаях в лопастях нужно сделать отверстия посередине, чтобы они вплотную соединялись с валом.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

  1. Из двух половинок круга.
  2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Таким буром рекомендуется работать на легких, мягких грунтах. На плотных суглинках, каменистой почве лопасти под нагрузкой начнут деформироваться. Причина тому – использование не закаленной стали. Решение – усиление лопастей металлическими уголками.

Из пильного диска

Лучший вариант пильного диска — алмазный. Он отличается высокой прочностью.

Подойдут и б/у диски от циркулярки. Их делают из закаленной стали. Они имеют хорошо заточенную кромку, надежны, но их невозможно согнуть, поэтому диск пилят пополам и ставят две части под углом. Чтобы бур легче шел, дополнительно на станке или вручную точат боковые грани.

Бур из пильного диска производительней других и подходит для всех типов почв.

Фото: бур из диска циркулярной пилы

Сварка

Проводится в защитной маске типа «хамелеон» (желательно) и перчатках. Лопасти привариваются к стержню как с внутренней, так с наружной стороны, швы зачищаются.

Защита от коррозии

Готовое изделие шлифуют наждачной бумагой, обрабатывают грунтовкой против ржавчины. Альтернатива – фосфатирующий раствор.

После грунтования бур можно красить.

Уход

Периодически рекомендуется его разбирать, чистить от накопившейся пыли и грязи, смазывать водоотталкивающим раствором. Это позволит избежать заклинивания деталей, ремонта или замены отдельных частей и продлит срок службы изделия.

Изготовление бура — дело несложное, но требующее навыков. В умелых руках самодельный бур станет отличным помощником в работах на дачном участке, при строительстве небольших сооружений.

Ручной бур для столбов своими руками

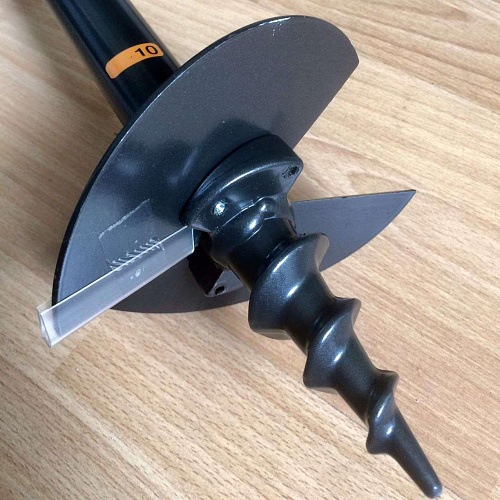

Вот так выглядит новый бур

Наверняка владельцам земельных участков хотя бы раз в жизни приходилось сталкиваться с необходимостью копания ям, которые требуются для установки столбов, опор, арок и прочих деталей, участвующих в обустройстве экстерьера. Узкие лунки и скважины иногда приходится проделывать в неудобных местах или сложных почвах. Обычная лопата не справляется с выкапыванием глубоких ям, поэтому хозяину приходится арендовать бур или привлекать к работе специалиста, управляющегося с инструментом.

Садовый бур – полезный инструмент для дачника. Он легкий и компактный, необременительный в транспортировке и удобный в работе. Изготовленный из твердых металлов, он раскалывает мелкие камни и корни растений, спрятанные в недрах земли. Для копки ям его используют, подставив к нужному месту и проделав несколько вращательных движений по аналогии с кухонным штопором.

Описание конструкции

Главное предназначение бура – рытьё скважин на глубину столбчатого фундамента. Проделывает лунки режущая часть, форма которой может быть различной:

  • В виде шнека;
  • Двухлопастной;
  • Винтообразной;
  • В виде полудисков;
  • Многоярусной;
  • Съёмной или цельной сваренной.

Некоторые модели начинаются с малых лопастей с постепенным увеличением до самых крупных в верхней части. Но буры заводского изготовления не всегда оказываются функциональными на практике, ведь инструмент может не внедриться в землю на нужную глубину либо его насадки не совпадут с предполагаемым диаметром лунки. И хотя цена готового изделия невелика, есть смысл научиться сделать его своими руками. Технология создания бура в домашних условиях – простая и не затратная, важно лишь определиться с конфигурацией модели.

Рассмотрим несколько отличий разных конструкций, отвечающих за функциональность инструмента:

  1. Разрыхлитель. Деталь имеет вид пары наклонных плоскостей или шнека. Во втором случае напоминающий спираль нож расположен на штанге.
  2. Грунтоприёмник. В так называемом хранилище скапливается почва. Деталь облегчает работу при бурении ям диаметром от 35 см.
  3. Плуг-формировщик нижней расширенной зоны. Использование конструкции способствует усилению столбчатого фундамента, что важно при возведении массивных сооружений.

Болтовое соединение бура скрепляет шнековую часть с ручкой. Длина собранного изделия немного превышает 1 м, благодаря чему инструмент проделывает лунки до 700 мм. Если же требуется прорыть отверстия большей глубины, конструкцию можно дополнить соединительной трубкой (500 мм). Элемент выглядит как деталь с болтом и гайкой, местоположением которых являются торцевые участки трубы.

Изготовление и подбор комплектующих

При изготовлении ручного бура для рытья скважин под столбы своими руками трудностей обычно не возникает. Но в процессе производства мастеру понадобятся детали и материалы, из которых получается готовое изделие.

Перечень деталей

  • Болт и гайка M20
  • 2 диска диаметром 100 и 150 мм
  • Наконечник и сверло диаметром 20 мм
  • Три куска трубы: два – по 500 мм и один отрезок на 400 мм. Дополнительные параметры: толщина стенки – 3.5 мм, внешний диаметр – 40 мм.

Необходимые материалы

Предъявляемое требование к толщине стенки железных труб (3.5 мм) объясняется упрочнением изделия и возможностью работы в твердом грунте. Диски для работы разрешается снять с циркулярной пилы или сделать самостоятельно. Для них понадобятся металлические листы с минимальной толщиной 3 мм.

Из инструментов пригодятся:

  • Молоток и болгарка
  • Сварочная техника
  • Слесарный набор
  • Электродрель со сверлами по металлу
  • Круг-точилка для режущих элементов.

При отсутствии наконечника со сверлом их заменяют сверлом с конусным хвостовиком. Диаметр должен соответствовать шнековой части. Во избежание травматизма в домашнем производстве используйте мягкие велосипедные ручки.

Поэтапное описание изготовления инструмента

  1. На отрезке листового металла рисуют окружность и отмечают ее центр – это
    будет лезвие. Вырезают заготовку болгаркой. Затем наносят на нее линию разреза (она должна пройти по линии диаметра) и выреза, совпадающего с величиной окружности воротка. Полученный диск разделяют надвое и болгаркой прорезывают отверстия под воротки.
  2. На конце трубы-заготовки, предназначенной для изготовления воротка, при помощи болгарки делают 4 продольных надпила длиною около 3 – 4 см. Затем из них формируют остриё, вооружившись молотком и собрав надпилы у центра трубы. Далее остриё обрабатывают сваркой так, чтобы трубу-вороток впоследствии не наполняла земля.
  3. Сваривают половинки диска с воротком, выдерживая расстояние между ними 5 см и угол к плоскости вращения со значением 20°.
  4. Трубу-удлинитель оснащают рукояткой. Деталь приваривают перпендикулярно, добиваясь подобия буквы «Т», и упрочняют металлической «косынкой». Заготовку вставляют в трубу-вороток и проделывают сквозное отверстие, через которое будет производиться соединение деталей шпилькой с барашками. Отверстий в удлинителе просверливают несколько – они помогут регулировать длину воротка.
  5. Работу завершают затачиванием лезвий. Режущую кромку на фрезах обрабатывают так, чтобы остриё при вращении «смотрело» вниз.

Нанесение защитного покрытия

Для предотвращения коррозионных процессов все детали ручного бура, сделанного для монтажа столбов своими руками, необходимо прочистить наждачкой, обработать фосфатирующим раствором и грунтовкой. После этого изделие можно окрасить.

Уже в процессе эксплуатации после каждой работы бур необходимо разбирать для чистки болтовых соединений от пыли и покрывать водостойкой смазкой. Не ленитесь – тщательный уход за инструментом является профилактикой заклинивания болтовых соединений и гарантом долгой работы всей конструкции.

Методы повышения производительности инструмента

В процессе работы строителям приходится сталкиваться с обилием корней разной растительности, залегающих в грунте. Остро заточенные кромки ножей облегчают эксплуатацию бура. Также для удобства работ на покатой части каждого лезвия можно нарезать зубцы либо закруглить режущую зону.

Способы усовершенствования конструкции

Бура с сменными фрезам

Первой «изюминкой» будет изготовление бура со сменными фрезами. Благодаря такому инструменту мастер сможет рыть ямы любого диаметра. Помимо изготовления запасных элементов важно предусмотреть способ их крепления к воротку. Наиболее просто соединить изделия при помощи двух приваренных пластинок железа. По отношению к плоскости вращения сварку производят под углом 20°.

В лезвиях и крепежных пластинах просверливают дыры под болты – по 2 шт. на каждой детали. Фрезы прикручивают болтами M6 с шайбами и гайками. Чтобы болты не создавали помех при бурении, их вставляют резьбой кверху.

Второй способ усовершенствования бура – это усиление функциональности нижнего торца воротка. Из листового железа вырезают узкую пластину 10 х 2 см и обтачивают болгаркой под конус, придавая вида острия. Надрезы в торце воротка не делают – в эту часть изделия вставляют обточенную пластину, заваривают и сплющивают. В результате должно получиться подобие пики.

По-другому пику изготавливают так. Пластину отрезают более длинную (около 17 см), накаляют ее и сворачивают в шнек (по типу штопора). Работу над созданием пики продолжают, как и в первом варианте.

Под шнек можно использовать сверло подходящего диаметра, которое справляется с деревом или металлом. Необычный инструмент легко внедряется в землю и бурит ее до нужной глубины без проблем.

Третий совет пригодится строителям, работающим на уплотненных глубинных слоях почвы. Если между пикой и фрезой приварить небольшой плоскорез, при помощи устройства можно будет выполнять предварительное рыхление почвы и дополнительную центровку при бурении. Для изготовления этой детали потребуется 2 пластины размером 8 х 3 см. Она ускоряет рабочий процесс.

Четвертое: получить фризы можно из дисков от болгарки, предназначенных для обработки камня. Круги надрезают по линии радиуса и расширяют центральное отверстие, подгоняя дыру под диаметр воротка. Его разгиб с разведением концов в разные стороны даёт подобие шнека. Остаётся только приварить его, как описывалось выше.

Изготовление фрезы легко осуществимо из диска циркулярной пилы. Острые зубья модернизированной модели легко перережут непослушные корни даже самой крепкой растительности. Что выберете вы для себя, решайте сами. В целом изготовление бура – дело не сложное и требует минимальных затрат. Времени весь процесс занимает около 2 часов.

Ручной бур своими руками

Эксплуатация универсального ручного бура получится более продуктивной, если лопасти шнека будут съёмными, а не намертво сцепившимися со стойкой. А если дополнить изделие круглыми лезвиями всевозможных размеров и конфигураций, бур станет поистине многофункциональным приспособлением, который пригодится человеку во многих хозяйственных делах.

Опытные мастера рассказывают, что лезвия диаметром 9 и 12 см отлично справляются с бурением лунок для водных скважин и рассады, обустройства ямок под сооружение теплиц и для монтажа тоннелей для прокладки подземных коммуникаций. Крупные ножи диаметром 17 и 25 см послужат рациональным решением для тех, кто заливает опоры заборов и небольших построек, устраивает компостные ямы и высаживает растения с мощным корневищем, строит колодцы и окружает территорию оградой.

Пошаговое фото руководство:

Для сохранения заданного угла наклона рычага, который будет служить ручкой, в процессе соединения детали со стойкой рекомендуется воспользоваться сварочной струбциной. К самой стойке ручку необходимо приделывать под прямым углом.

И еще один совет напоследок: накануне бурения взрыхлите лопатой верхний слой почвы. Тогда инструмент легче войдет в землю. Надеемся, наши рекомендации помогут вам без лишних усилий изготовить функциональный бур, который прослужит не один год и принесет много пользы в хозяйстве.



Бур ручной для столбов

Копать своими руками лунки под столбы лопатой – процесс трудоемкий и долгий. На это может уйти не один день, если принято решение сооружать забор. Выход из этой непростой ситуации – все сделать с помощью садового бура. Приспособление это простое, не требующее использования энергоносителя, то есть это чисто ручной инструмент. Работать с ним просто, никаких больших усилий. Как показывает практика, за 15 минут можно выкопать лунку в земле диаметром 20 см и глубиною один метр. То есть, буквально за пару часов можно полностью подготовить места для установки столбов.

Сегодня производители садового инструмента предлагают достаточно широкий ассортимент ручных буров. Стоят они по-разному, но если проводимая ими работа будет разовой, то, может быть, стоит изготовить его своими руками. Насколько сложен этот творческий процесс? В принципе, для любого домашнего мастера, кто дружит с нехитрыми слесарными инструментами и может обращаться с электросваркой, данная задача вполне выполнима. Давайте рассмотрим, как можно из подручных материалов изготовить садовый ручной бур.

Необходимые материалы и инструменты

Какие материалы для этого потребуются:

  • Труба металлическая диаметром 20-25 мм.
  • Полоса толщиною 3-5 мм.
  • Лист металлический 3-4 мм или  диск от циркулярки, можно использовать фрезу.
  • Болты с гайками М6, если будет изготавливаться бур со съемными ножами.

Инструменты:

  • Сварочный аппарат в комплекте с электродами;
  • Молоток;
  • Ножовка по металлу или болгарка;
  • Рулетка.

Внимание! Обратите внимание на внутренний диаметр фрезы, он должен быть чуть больше внешнего диаметра трубы приблизительно на 5-7 мм.

Процесс изготовления

В первую очередь определяется длина ручного бура для столбов. Ориентировочно можно взять в пределах 1,5 м. Поэтому от трубы отрезается кусок такого размера. Обрезку делают болгаркой.

Очень важный элемент – это наконечник бура. Он выполняет функции направляющего элемента. Но если подойти к вопросу легкости бурения грунта (особенно твердого), то стоит из наконечника сделать небольшой бур. Поэтому сам элемент лучше изготовить из металлической полосы толщиною 5 мм. Как это сделать правильно.

  • Отрезается от полосы толщиною 5 мм и шириною 20 мм отрезок длиною 10 см.
  • Один его конец затачивается под конус. Это можно сделать болгаркой, надев на нее наждачный диск.
  • Другой конец обтачивается с двух сторон так, чтобы он легко мог войти в трубу. Длина обточки – 5 см.
  • Вставляется наконечник в трубу и обваривается электросваркой со всех сторон.
  • Можно изменить конструкцию наконечника (улучшить), сделав из него маленький бур. Для этого придется приспособление нагреть и придать форму шнека, что-то в виде штопора.

Именно штопорная конструкция поможет увеличить возможность элемента вгрызаться в твердые породы грунта. Здесь важно точно установить направление скрутки. Он должен совпадать с углом наклона основных ножей бура. Обычно кручение инструмента производится по часовой стрелке, значит, острая кромка должна располагаться с правой стороны.

Есть еще один вариант, как сделать своими руками наконечник бура. Для этого придется разрезать конец трубы в продольном направлении на глубину 3-5 см. Делается это болгаркой. Надрезов должно быть четыре или пять, между которыми оставляется одинаковое расстояние (или приблизительно одинаковое). Теперь ударами молотка необходимо подогнать края распилов к центру диаметра трубы. После чего стыки полос распила обвариваются электродами, а конец приспособления заостряется болгаркой.

Теперь можно переходить к установке основных ножей. Их можно изготовить своими руками из разных режущих рабочих инструментов. Выше перечислялись фрезы и диски от циркулярки. В принципе, этот список больше. Если режущие диски не были найдены, то можно ножи изготовить из листовой стали толщиною 3-4 мм. Просто вырезается из листа необходимого диаметра круг, кстати, это можно сделать и болгаркой, и электросваркой. Затем в нем делается отверстие диаметром чуть больше диаметра трубы. И после этого стальной круг разрезается на две ровные половинки.

Можно сначала разрезать круг пополам, а уже на двух половинках вырезать полукруги под трубу. Здесь важно закончить процесс шлифовкой всех необработанных краев. Внешние края полудисков затачиваются до определенной остроты. После чего оба ножа привариваются к трубе. Здесь есть пара рекомендаций:

  • Расстояние от места сварки наконечника до места установки ножей – 10-15 см.
  • Сами ножи устанавливаются один над другим, расстояние между ними – 5 см, угол наклона установки приблизительно 20°.
  • Приваривать диски надо так, чтобы рабочая их кромка острием была направлена вниз, то есть, при бурении бур должен легко врезаться в землю.

Остается только приварить перпендикулярно трубе бура небольшой кусок трубы. Это будет ручка. Ее длина – 50 см, но тут каждый подбирает под себя. Чтобы усилие человеческих рук не сорвало сварку между двумя трубами, необходимо приварить с двух сторон косынки, вырезанных из металлического листа.

Можно конструкцию бура видоизменить, а точнее, улучшить. Иногда появляется необходимость выкопать лунки для столбов длиною больше 1,5 м. Поэтому рекомендуется прибавить к инструменту парочку дополнительных труб, которые будут наращивать сам инструмент по длине. Как правильно сделать эти элементы.

  • Во-первых: необходимо видоизменить ручку бура, сделав ее съемной. Поэтому ее не приваривают намертво, а делают в виде буквы «Т». При этом отрезок трубы, который будет вставляться в ствол бура, должен быть диаметром меньше диаметра ствола. И при этом рукоятка должна входить в ствол беспрепятственно, но не настолько, чтобы снизить прочностные характеристики самого инструмента.
  • Во-вторых: в стволе рукоятки нужно сделать два сквозных отверстия, расположенных перпендикулярно друг друга. Расстояние между ними 5-6 см.
  • В-третьих: точно такие же отверстия диаметром 7 мм необходимо сделать и на стволе бура в месте входа рукоятки. Получается так, что оба элемента будут соединяться двумя болтами М6.
  • В-четвертых: подготавливаются несколько труб длиною 1,5 м, соответствующих диаметру ствола рукоятки, в которых просверливаются с двух концов все те же отверстия. Места расположения, как на стволе рукоятки.

Чтобы удлинить бур ручной в два или три раза, необходимо открутить крепежные болты, снять ручку, вставить трубу в трубу, закрепить их болтами, на свободный конец удлиненного бура установить ручку, прикрепив ее двумя болтами.

Что касается диаметра лунок для столбов, то и его можно изменять, если сделать ножи съемными. Для этого по месту установки ножей необходимо приварить две полки, вырезанные из полосы толщиною 5 мм. Можно полку сделать в виде круга с внутренним отверстием под трубу инструмента. Круг диаметром 8-10 см вырезается из листа железа, в нем же делается отверстие под трубу, и этот элемент устанавливается и приваривается к стволу. В нем предварительно надо сделать четыре сквозных отверстия по два с каждой стороны. К ним и будут крепиться съемные ножи.

Внимание! Крепление съемных ножей проводится болтами М6. Установка болтов должна производится резьбой вверх в сторону ручки. Они просто в таком положении не будут мешать процессу бурения грунта.

Можно увеличить эффективность бура, если между ножами и наконечником установить дополнительный элемент. Это, по сути, плоскорез, который будет рыхлить почву перед врезкой ножей и центровать сам бур. Небольшое дополнение даст возможность увеличить скорость бурения, особенно в твердых грунтах, и в местах, где в земле находится большое количество корней растений.

Сделать такой плоскорез своими руками несложно. Для этого потребуется пластина толщиною 4-5 мм и шириною 30 мм. Из нее вырезаются два отрезка длиною по 80 мм. Их приваривают напротив друг друга к стволу бура. Правая кромка дополнительных ножей заостряется. Чтобы большие нагрузки не сломали плоскорез, можно добавить к их креплению две металлические косынки.

В принципе, вот так можно своими руками сделать ручной бур для выкапывания лунок для столбов. Скажем прямо, но изготовления этого инструмента уйдет не очень много времени, часа два, не больше.

Земляной бур своими руками: для земляных работ, ручной

Когда требуется вырыть много ям на дачном или приусадебном участке, многие люди, по старой привычке, берут в руки лопату, но как показывает практика, гораздо проще использовать для этого бур (механический, электрический или топливный) — простое приспособление позволяет охватить большой объем земляных работ за сравнительно меньшее время.

Функциональное предназначение бура

Этот инструмент является незаменимым помощником при установке забора и уличных фонарей, а также применяется на дачном участке и в саду — например, при посадке черенков кустарников и молодых деревьев. С ним проще организовать дренажную систему и выкопать колодец. Даже «продырявить» лед на зимней рыбалке удобнее шнековым буром, а не лопатой.

Какие виды буров существуют

В продаже представлены немоторизованные буры, механизированные ручные (электрические и топливные модели) и навесное оборудование. Самые доступные и непривередливые в процессе эксплуатации — немоторизованные. Они обладают небольшим весом и компактными размерами, отличаются надежностью и долговечностью — за счет простоты конструкции (при желании их несложно изготовить самостоятельно).

Различают 3 типа землеройного инструмента:

  • садовый бур — используется преимущественно для бурения ям под посадку растений и деревьев, но также оказывается полезен при монтаже столбчатых опор;
  • шнековый — имеет удлиненную режущую часть, благодаря чему землеройные работы занимают меньше времени;
  • для свай ТИСЭ — конструкция классическая, но кроме ножа предусмотрена еще и откидывающаяся лопатка, при помощи которой формируется характерное расширение в нижней части ямы.

Топливные и электрические ручные модели подкупают большей производительностью, но требуют бережного ухода и постоянных «перекуров» в процессе работы. Топливные буры полностью мобильны, тогда как электрические требуют наличия поблизости источника тока или бензинового генератора. По сравнению с механическими бурами, электро- и бензобуры чаще выходят из строя.

Ножи и способы крепления

Рабочие части изготавливают разной формы: закругленные, прямоугольные и для спиралевидных винтов (шнеки). Также самодельные ручные буры бывают со съемными и несъемными лопастями. В первом случае на нижнем конце стержня при помощи электросварки крепятся стальные полки под углом 25-30 градусов, а затем проделывается несколько отверстий под крепеж (аналогичная операция выполняется и с лопастями).

Соединяются элементы при помощи болтов или шпилек и гаек с шайбами. «Стационарные» диски просто привариваются к металлическому стержню. Для более плотного прилегания уже готовых лопастей к трубе перед установкой по краям предварительно потребуется вырезать полукруглые отверстия.

Производительность инструментов и качество работ

Производительность ручного ямобура зависит от конструкции изделия, типа режущего элемента, а также диаметра и глубины отверстия в грунте. Чтобы пробурить лунку диаметром 25–30 см и глубиной 3 метра, потребуется 2–3 часа. Ручным буром проблематично выполнять трудоемкие работы, но для повседневных задач он вполне сгодится. С его помощью можно проделать до 30-ти лунок в день — чтобы облегчить работу, используйте специальные треноги.

Если решили изготовить инструмент своими руками, для режущих лопастей выбирайте только высококачественную сталь — в этом случае самоделка прослужит верой и правдой не один год.

Самостоятельное изготовление бура

Используя обычный ручной или механизированный ямобур, можно быстро и аккуратно пробурить отверстия в грунте под посадку деревьев, установку столбов и т.д. Вот только покупать дорогой электроинструмент или бензобур для выполнения разовых работ на участке нецелесообразно (а иногда требуется изделие нестандартных размеров). Поэтому в таких ситуациях ручной бур для земляных работ при желании можно изготовить своими силами.

Садовый бур своими руками

Сначала приварите ручку перпендикулярно вертикальному стержню, в качестве которого можно использовать пустотелую трубу, стальной прут или арматуру. При выборе материала учитывайте для каких задач вы делаете бур земляной своими руками. Лопасти проще всего изготовить из твердосплавного пильного диска — разрежьте его болгаркой, а затем приварите две половинки к стержню.

Усовершенствованный бур для земляных работ

Возьмите квадрат из листового металла с размерами 210х210 мм и толщиной 3–4 мм, отметьте центр, проведя две диагонали, и при помощи штангенциркуля прочертите окружность нужного диаметра, после чего вырежьте болгаркой. Также потребуется труба на три четверти и бендикс от стартера.

При помощи специальной коронки или на токарном станке просверлите в круге отверстие под диаметр трубы. К нижней части стержня приварите стальной треугольник (можно использовать обрезки металла, оставшиеся от квадрата), а потом на расстоянии 10 см от его края насадите круг, зафиксировав его электросваркой. В продольном сечении диска сделайте два пропила и разогните их в разные стороны, чтобы угол изгиба был в пределах 25–30°. К верхней части трубы приварите бендикс и горизонтальную ручку. Земляной бур своими руками готов.

Мне нравитсяНе нравится

Андрей Васильев

Задать вопрос

Как сделать игру в тетербол на заднем дворе

Шаг 1: Покраска шины

Убедитесь, что ваша шина чистая и сухая. Покрасьте его ровным слоем аэрозольной краски. Вы также можете покрасить металлический колпачок, который будет наверху шеста.

Шаг 2: Бурильная труба для арматуры


Используя кобальтовое сверло 1/2 дюйма, просверлите один набор отверстий через трубу на расстоянии 3 дюймов от дна трубы.Поверните трубу на 90 градусов и просверлите еще один набор отверстий на 2-1 / 2 дюйма выше первого набора.

Шаг 3: Подготовка к бетону


Положите шину на лист тяжелого пластика на ровной поверхности. Проденьте арматуру в просверленные отверстия и поместите ее в центр шины.

Шаг 4: Добавьте бетон и ровную опору


Смешайте бетон порциями в соответствии с инструкциями на пакете и вылейте его в шину.Вы можете заполнить его полностью и добавить декоративные камни, пока все это настраивается (вы должны быть осторожны, чтобы держать столб на уровне), или вы можете оставить верхние два дюйма и вернуться после того, как столб будет установлен, чтобы сделать завершите заливку, а затем добавьте декоративные камни. Поместите лестницу на шину, поместите уровень на столб, чтобы убедиться, что он вертикальный, и удерживайте его на месте, прикрепив к лестнице.

Шаг 5: Добавьте декоративные камни


К слегка затвердевшей полной заливке или последней двухдюймовой заливке добавьте декоративные камни в любой дизайн, который вам нравится.Просто аккуратно вдавите их в поверхность бетона (если они погрузятся слишком глубоко, подождите 10-15 минут и попробуйте снова). Используйте распылитель, наполненный водой, чтобы бетон оставался влажным во время работы. Как только бетон начнет высыхать (проверяйте каждые 10-15 минут), вы можете протереть камни влажной тряпкой.

Шаг 6: Установите рым-болт


Когда бетон полностью затвердеет, можно приступать к установке рым-болта.Просверлите отверстие 3/8 дюйма в верхней части оцинкованной крышки. Вставьте рым-болт в отверстие и затяните стопорной шайбой и гайкой.

Шаг 7. Повесьте мяч


Навинтите колпачок на верхнюю часть стойки и наденьте шар на рым-болт. Привяжите веревку так, чтобы мяч висел примерно на два фута от земли, для более молодых игроков вы можете повесить мяч ниже.

Шаг 8: Играть!


После схватывания пластик отслаивается от бетона у основания шины.Используйте тележку или просто катите шину на желаемое игровое место и наслаждайтесь!

Пошаговое руководство - Backyard Sidekick

Tetherball обычно воспринимают как игровую площадку, но не так уж сложно установить тезербол в собственном дворе, чтобы вы и ваши дети могли играть в любое время, когда захотите. Несмотря на то, что вам понадобится несколько инструментов и некоторые навыки самостоятельного изготовления, это быстрый и недорогой проект, который может часами развлечься для вас, ваших друзей или семьи.

Ниже приведено пошаговое руководство по созданию собственного набора для тезербола.Мы включили инструкции по использованию шины в качестве основания, а также по закреплению основания в земле. Мы также обсудим, как правильно выбрать тезербол для вашего готового набора, и что лучше: сделать свой собственный тезербол или купить его целиком.

1. Спланируйте расположение, высоту и крепление вехи. Тип

Прежде чем покупать какие-либо материалы для изготовления тезербола, подумайте о месте, которое вы будете использовать для игры. Убедитесь, что у мяча достаточно места, чтобы он мог свободно вращаться, а также достаточно места для перемещения игроков с обеих сторон.В азарте игры игрок мог легко пораниться на препятствиях поблизости.

Мы рекомендуем не менее 100 квадратных футов открытого пространства для игры в тезербол на ровной поверхности без опасности споткнуться. Официальная площадка для тезербола - это круг диаметром 20 футов.

При выборе высоты тезербольного полюса это будет зависеть в основном от того, кто будет играть чаще всего. Стандартной высотой считается десять футов (от земли до верха шеста), но некоторые тезербольные шесты могут быть всего семь футов, если они предназначены для использования детьми младшего возраста.

Независимо от высоты шеста, мяч следует подвешивать так, чтобы он находился на высоте 2 футов над землей.

Шест должен быть закреплен на чем-нибудь прочном, чтобы он не двигался, даже если игроки прикладывают много сил для удара по мячу. Мы предложим для два различных метода крепления вехи: в земле или с использованием шины для базы .

  • Заземленные опоры - Крепление опоры для привязи к земле требует больше усилий для установки, и она непереносима.Однако он, вероятно, будет более стабильным, чем шинный метод. Некоторые люди также обнаруживают, что шина мешает, когда они пытаются подойти близко к шесту во время игры.
  • Навесные столбы - Монтаж стойки в шине проще и имеет преимущество портативности. При необходимости вы можете перемещать его в разные части двора, так как его можно легко перекатывать с места на место. Его даже можно взять с собой при переезде в новый дом.

После того, как вы приняли решение о том, какой тип базы вы собираетесь использовать, пора собрать материалы и подготовить рабочее пространство.

2. Соберите материалы и инструменты

Ниже вы найдете список материалов и инструментов, необходимых для этого проекта. Мы также отдельно перечислили инструменты, необходимые для установки в земле и установки шин.

Если какой-либо шаг кажется вам слишком сложным для вас, я рекомендую обратиться к HomeAdvisor Handyman Services для местного мастера, который может вам помочь.

Наборы опор в землю

Необходимые материалы:

  • Оцинкованная стальная труба 1 ½ дюйма желаемой высоты плюс 2 фута
  • Арматура - 2 шт., Длина 12 дюймов
  • Бетон - 180 фунтов.
  • Рым-болт с шайбой и шестигранной гайкой
  • Предохранительный трос
  • Тросовый шар с тросом (ссылка на Amazon)
  • Соединительный крюк для троса

Необходимые инструменты:

  • Ведро
  • Сверло с кобальтовыми битами
  • Смазка для резки (ссылка на Amazon)
  • Лестница
  • Уровень
  • Старые полотенца или тряпки
  • Рабочие перчатки и средства защиты глаз
  • Копатель ямы (опция для установки в землю)

Комплекты стоек на шинах

Необходимые материалы:

  • Оцинкованная стальная труба 1 ½ дюйма желаемой высоты
  • Старая шина
  • Арматура - 2 штуки, длиной 12 дюймов
  • Бетон - 180 фунтов.или больше для более крупной шины
  • Рым-болт с шайбой и шестигранной гайкой
  • Страховочный трос
  • Пластиковый лист (подойдут большие мешки для мусора)
  • Тросовый шар с тросом (ссылка на Amazon)
  • Соединительный крюк для троса

После того, как вы Получите свои материалы, прочтите приведенные ниже шаги, прежде чем приступить к работе. Когда вы дойдете до шага 5, рекомендуется иметь под рукой еще одного или нескольких человек.

3. Просверливание отверстий в опоре Tetherball

Чтобы закрепить шаровой шарнир на вершине опоры, необходимо просверлить отверстие в оцинкованной стальной трубе, чтобы удерживать рым-болт.Петля рым-болта будет в том месте, где тросик прикрепляется к шесту.

Просверлите отверстие немного больше диаметра рым-болта на расстоянии 1,5 дюйма от верхнего конца мачты. Просверлите отверстия с обеих сторон вехи.

При сверлении оцинкованной стали рекомендуется смазочно-охлаждающая жидкость, поскольку она снижает трение и затупление сверла. Как и при использовании любого электроинструмента, во избежание травм при просверливании шестов обязательно используйте соответствующие средства защиты.

  • После завершения первого отверстия вам нужно будет просверлить еще два отверстия на противоположном конце стойки, чтобы вставить арматурный стержень.
  • Два куска арматуры будут помещены в эти два отверстия в форме X, чтобы обеспечить большую устойчивость, когда столб устанавливается в бетон.
  • Выберите сверло, которое немного больше диаметра арматурного стержня.
  • Просверлите одно отверстие примерно в 1,5 дюйма от нижнего конца шеста, снова просверлив его прямо через обе стороны, как вы делали с предыдущим отверстием.
  • Затем поверните шест на 90 градусов, чтобы следующее отверстие было перпендикулярно тому, которое вы только что закончили.
  • Следующее отверстие должно располагаться на опоре примерно на 3 дюйма выше, чем последнее.
  • Расположение не обязательно должно быть идеальным, поскольку эта часть столба будет внутри бетона и не будет видна.

Когда все отверстия будут просверлены, вы можете установить рым-болт. Протолкните рым-болт через отверстие в верхней части шеста и вытащите его с другой стороны.Используйте шайбу и шестигранную гайку, чтобы закрепить рым-болт на месте.

Вот небольшая демонстрация видео, обратите внимание, как они позиционируют арматурный стержень в опоре после сверления.

4. Подготовьте опору для тезербола к установке

Для закрепления опоры в земле вам понадобится отверстие в земле, которое будет заполнено бетоном, чтобы удерживать опору на месте. Выкопайте яму примерно 2 фута глубиной и примерно 1 фут в диаметре (она должна быть достаточно широкой, чтобы вместить самую широкую часть арматурного стержня).

Экскаватор может ускорить этот процесс, если он у вас есть. Вы можете обойтись без арматуры при установке в грунт.

При установке на шинах или в грунте следующим шагом является установка арматуры. Вставьте две части арматуры в два просверленных вами отверстия в нижней части столба. Арматура поможет стабилизировать столб в бетоне. После того, как арматурный стержень вставлен, мы рекомендуем обернуть отрезок контровочной проволоки вокруг обоих кусков арматуры и столба, чтобы они не сдвинулись с места.

  • Для опоры, установленной на шинах, подготовьте место, где вы собираетесь залить бетон в шину, прежде чем начинать перемешивание бетона.
  • Установите шину на плоскую поверхность, покрытую пластиковым листом (для этого подойдет мешок для мусора).
  • Если у вас нет подходящей плоской поверхности, вы можете подложить под покрышку кусок фанеры.
  • Вы должны быть уверены, что нижняя бетонная поверхность высыхает ровно, чтобы ваш тезербольный полюс был сбалансирован.

Убедитесь, что вы выполнили все подготовительные работы перед тем, как приступить к замешиванию бетона, так как после смешивания вам нужно будет работать быстро.Бетон быстро сохнет, особенно в жаркие и сухие дни.

5. Установите опору Tetherball в бетон

В целях безопасности рекомендуется использовать средства индивидуальной защиты при работе с бетоном. Перчатки и средства защиты глаз защитят вас от раздражения кожи и глаз, которое может исходить от влажного бетона или бетонного порошка, в то время как маска рекомендуется для предотвращения непреднамеренного вдыхания опасных частиц порошка.

  • Смешайте бетон в соответствии с указаниями на пакете, используя ведро или другую подходящую емкость.
  • Нет необходимости смешивать все одновременно.
  • Когда все будет готово, поместите шест по центру шины или отверстия и начните заполнять его бетоном.

Полезно иметь кого-нибудь, кто поможет вам удерживать шест на месте, пока вы это делаете, но в качестве альтернативы можно использовать обрезки древесины и зажимы для крепления шеста. Во время работы почаще проверяйте, держится ли шест прямо. Спиртовой уровень полезен для подтверждения этого, поскольку может быть трудно увидеть, наклонен ли столб, когда вы близко к нему.

Мы использовали лестницу, установленную рядом с опорой, чтобы удерживать ее устойчиво и ровно, с хорошими результатами. Просто привяжите шест к лестнице стяжками или шнурком.

Заполните отверстие или шину дополнительным бетоном, убедившись, что вы достигли внешних краев, пока отверстие или шина не заполнятся. Вы можете разгладить поверхность шпателем, если она будет видна.

Время, необходимое для полного высыхания бетона, зависит от типа бетона и погодных условий.Убедитесь, что столб не перемещается до полного высыхания бетона, так как это может сделать его менее устойчивым.

Вот короткое видео, показывающее, как можно снять столб при установке в земле. Это облегчает стрижку двора или хранение шеста на зиму.

6. Прикрепите веревку к опоре Tetherball

. Убедившись, что бетон полностью высох, вы готовы прикрепить веревку Tetherball к рым-болту. Трос можно привязать непосредственно к рым-болту надежным узлом или соединить с помощью металлического зажима или карабина, который позволяет снимать его, когда он не используется. . Для крепления веревки может потребоваться лестница, в зависимости от высоты троса.

Все, что вам нужно сделать, это прикрепить трос к другому концу веревки, и вы готовы к игре!

Если вы хотите отметить площадку и границы, ознакомьтесь с моей статьей «Размеры площадки Tetherball», чтобы бесплатно распечатать схему, которая поможет вам разложить площадку.

Советы по покупке тезербола

Есть несколько типов тезерболов, доступных в магазинах спортивных товаров и в Интернете. Без использования каждого из них может быть сложно решить, какой из них правильный. Вот некоторые соображения, когда вы думаете, какой тезербол купить.

  1. Мягкость
  2. Тип крепления
  3. Долговечность

Вы можете ознакомиться с моей статьей Стоимость и сравнение тезербола , чтобы увидеть самые популярные наборы тезербола и то, как они сочетаются друг с другом, а также некоторые рекомендуемые тезербол и веревочные наборы.

Мягкость

Тетербол можно представить себе как волейбольный мяч, за исключением того, что он прикреплен к веревке. Оба типа мяча предназначены для ударов любой частью руки, хотя тезербол, как правило, немного сложнее; они сделаны из мягкого резинового материала и напоминают футбольный мяч.

В идеале ваши руки не будут болеть при ударе по тезерболу, но на самом деле многие модели, даже если они предназначены для детей, довольно жесткие. При покупке обратите внимание на маркировку «мягкий» или «сверхмягкий» на шаре. Эти типы сделают ваши руки более удобными, но не принесут больших потерь в производительности.

Вот пример Soft Touch Tetherball (ссылка на Amazon), чтобы дать вам представление о том, что вы ищете. Обычные тезерболы нам подходят, но дети могут дольше играть с более мягким мячом, прежде чем у них начнут болеть руки.

Тип крепления

Обратите внимание на механизм крепления шара и веревки. Большинство тезерболов сейчас продаются с насадкой внутри шара, и вы увидите только веревку, выходящую из отверстия в верхней части шара.Однако у некоторых старых стилей тезербола есть внешняя петля, которая прикрепляет мяч к веревке.

Внутренний тип крепления обычно предпочтительнее для большинства игроков , поскольку они предотвращают случайную травму, которая может возникнуть в результате удара игрока по петле на руке или руке. Кроме того, они с меньшей вероятностью сломаются в месте крепления, поскольку поверхность шара защищает его.

Рассматривая типы навесного оборудования, обязательно обратите внимание на то, является ли трос сменным или нет.Заменить внешнюю петлю будет намного проще, чем внутреннюю, но это возможно на некоторых типах внутренних привязных шаров. Чтобы быть уверенным, проверьте описание продукта.

Долговечность

В большинстве случаев тезербол прослужит один или два года в обычной ситуации на заднем дворе. Наиболее вероятные типы повреждений - это изношенные или сломанные веревки, мячи, которые не удерживают воздух, и мячи с выцветанием или трещинами в резине.

Вы можете уменьшить количество повреждений мяча, храня его внутри, когда он не используется, и размещая свой тезербол в месте, защищенном от прямых солнечных лучей.

Имейте разумные надежды, когда дело касается привязи и веревки. Это недорогие предметы, которые, вероятно, нужно будет регулярно заменять, поскольку они обычно подвергаются грубому обращению и суровой погоде.

Набор Tetherball: Купить или сделать своими руками?

Прочитав описание того, как сделать свой собственный набор тезербола, большинство людей, вероятно, поймут, находится ли этот проект в их зоне комфорта для проектов DIY.

Хотя для этого требуется несколько инструментов и может быть сложно для людей, которые раньше не делали определенных вещей (сверление металла, работа с бетоном), для большинства читателей этот проект, вероятно, выполним.

С другой стороны, в Интернете и в магазинах спортивных товаров продаются наборы для тезербола, которые поставляются с мячом, веревкой, крюком для крепления, шестом и основанием, которое либо уходит в землю с помощью гильзы, установленной в бетоне, либо с полым отверстием. пластиковая основа, которую для устойчивости можно заполнить песком или водой.

Я расскажу обо всех наиболее популярных вариантах в моем Руководстве по стоимости и сравнению Tetherball, а также о том, как найти качественный набор, который подойдет вам.

Если у вас еще нет большинства инструментов, необходимых для самостоятельной работы, готовый вариант может начать выглядеть более привлекательно с финансовой точки зрения.Большинство комплектов, которые мы видели, были доступными и сопоставимы с другим спортивным снаряжением на открытом воздухе. Однако, если у вас уже есть инструменты для набора тезербола своими руками, это будет более дешевый вариант.

  • Стабильность и прочность также важны для комплектов тезербола, которые вы можете приобрести.
  • Трудно упаковать и транспортировать шесты длиной 10 или 12 футов, поэтому в большинстве комплектов шесты поставляются в виде двух или трех частей.
  • Они привинчивают или соединяют друг с другом другим способом, но наличие этих швов, в которых они крепятся, всегда создает столб, более слабый, чем цельный кусок оцинкованной стали.

Когда вы думаете о том, насколько прочной должна быть ваша тезербольная палка, подумайте, кто будет ее использовать. Если основными игроками являются дети начальной школы, то легкого металла, закрепленного на пластиковой основе, может быть достаточно для того, насколько они грубые.

Наконец, подумайте, доступны ли запасные части. Если вы сделаете тезербол своими руками, все предметы, кроме самого мяча, будут доступны в хозяйственном магазине. Если вместо этого вы приобретете комплект, возможно, вам придется покупать запасные части у производителя. Иногда запчасти производителей стоят дороже, чем вы ожидаете, а иногда нет запасных частей, доступных для покупки потребителями.

Заключение

Если у вас есть подходящее местоположение и некоторые навыки обращения с инструментами, не составит труда построить свой собственный набор тезербол днем ​​и быть готовым к игре к следующему дню.

Следуйте советам в этой статье, чтобы решить, хотите ли вы купить или изготовить свой тезербол, и чтобы помочь вам выбрать, какой тезербол является правильным выбором для вашей установки.Мы надеемся, что ваш новый набор тезербол доставит вам много часов развлечений!

Полезные ссылки:

Роберт Сэмпсон

Я Роберт Сэмпсон, и я живу в Колорадо, где я провожу много времени на заднем дворе со своей семьей, готовя гриль, играя в игры и занимаясь спортом, или работая над проектом, чтобы сделать наш задний двор лучше.

Последние сообщения

ссылка на Can You Sew Greenhouse Plastic?

Можно ли сшить пластик для теплицы?

В идеале, вы должны построить теплицу из стеклянных панелей, стеклоблоков или прозрачных листов поликарбоната.К сожалению, эти материалы дорогие, и поэтому часто садоводы оставляют их использовать ...

link to Is Your Greenhouse Too Cold? Вот что делать

У вас слишком холодно в теплице? Вот что делать

Многие садоводы предпочитают иметь теплицы, чтобы они могли выращивать экзотические растения или фрукты и овощи в течение всего года. В некоторых местах зима может быть ледяной, из-за чего температура может достигать ...

Сделай сам: сделай сам: создай свои собственные шесты для ловкости 2 × 2

Возможно, вы помните, что еще в ноябре я опубликовал учебник о том, как построить свои собственные палки для ловкости с помощью моих друзей из Dog Agility Shop.

Ну, когда наступила зима, мне пришлось собирать палки, потому что было слишком холодно для занятий на открытом воздухе. Так было до тех пор, пока мой отец не удивил меня на Рождество набором самодельных шестов Weave 2 × 2.

Я использовал свой набор всю зиму, и я с гордостью могу сказать, что теперь я могу ткать, но я совершенно забыл поделиться со всеми вами, как они были сделаны! Так что лучше поздно, чем никогда - вот мой урок по созданию собственного набора домашних жердей 2 × 2 Weave!

DIY Dog Agility 2 × 2 Weave Poles - Набор из 6 полюсов

Необходимые материалы:

Шаг 1: Разрежьте ПВХ-трубу 3/4 дюйма на 6 частей по 38 дюймов в длину.Затем наденьте заглушки из ПВХ на один конец всех полюсов. Затем вы можете заклеить шесты цветной изолентой, чтобы сделать их более заметными.

Шаг 2: Разрежьте плоские плоские поверхности сталелитейного завода на три части длиной 36 дюймов и шесть частей длиной 9 дюймов.

Шаг 3: Просверлите отверстие того же размера, что и болты с квадратным подголовком, в нижней части заглушек из ПВХ.

Шаг 4: Поместите 9-дюймовые плоские части с прорезями на противоположных сторонах и на расстоянии 6 дюймов от каждого конца ваших 36-дюймовых плоских частей с прорезями.Вставьте болты с квадратным подголовком снизу, чтобы скрепить их вместе, заглушками из ПВХ наверху. Добавьте шайбы и шестигранные гайки внутрь заглушек из ПВХ и затяните, чтобы они скрепились.

Шаг 5: Наденьте муфты из ПВХ на нижнюю часть столбов, а затем вставьте их в заглушки из ПВХ, которые прикреплены к плоским деталям с прорезями.

Шаг 6: Разложите устройство Weave Pole Placer в качестве ориентира для размещения ваших столбов (вы можете оставить его под столбами или удалить после того, как они будут размещены).Ваши шесты лучше всего подходят для коврового покрытия.

Чтобы быстро узнать, как научить собаку плести палки методом 2 × 2, посмотрите видео ЗДЕСЬ. Возможно, вы захотите найти тренера или класс по аджилити в вашем районе для получения более подробных инструкций.

Если вы хотите сделать набор уличных опор, ознакомьтесь с моим руководством ЗДЕСЬ.

Связанные

Сделай сам для наружных фонарей - Городской дом

Привет, друзья! У нас заканчивается учебный год, осталось всего несколько дней.Трудно поверить, что год закончился и наконец наступило лето !!! Итак, я подумал, что поделюсь простым проектом из Lowe’s Spring Makeover , который обязательно создаст настроение в вашем открытом пространстве в этом сезоне и даст вам много наружного освещения.

Этот проект начался с идеи дать Аманде и Кейт (домовладельцам) наружное освещение, которое не было постоянным или не загораживало вид на их красивый двор. Лифт с заднего края патио был высок, мои колеса начали вращаться, я думал о том, что я могу добавить к самому патио, что было бы достаточно прочным, чтобы выдерживать ветер, поэтому я придумал концепцию DIY Outdoor Light. Поляков.Я нашел ОЧЕНЬ прочную сеялку для бетона от Lowe’s, и после того, как она залита цементом, она идеально подходит для того, что я задумал.

Это то, что вам понадобится для этого проекта….

8-футовые дюбеля шириной 1 3/8 ″ (мы сокращаем наши до 7 футов)

Морилка Рустолеум-Пшеница

крючки с проушинами или крючки для чашек

краска - Sherwin Williams Naval

Бетонная сеялка

Струнные светильники Allen & Roth

цемент

мелкий гравий

Gorilla Клейкая лента

щетка для поролона

сверло

стяжки {опционально]

Почва для горшечных культур

завода

Вот Bre и Аманда {домовладелец} окрашивают стержни.Мне очень понравилось, что Бре помогла с этим макияжем, мы были такой потрясающей командой! После того, как эти стержни высохли, мы предварительно просверлили отверстия для крючков и вкрутили их, по одному на каждый стержень.

краска - Sherwin Williams Naval

Это цвет, который мы использовали для цветочных горшков, это краска для экстерьера, краска 2 в одном {краска и грунтовка}, поэтому она будет держаться до внешних элементов. Мы также использовали его на задней двери, вы можете найти его ЗДЕСЬ.

После того, как цветочные горшки высохли, мы переместили их во внутренний дворик, где мы залили дно цементом {около 4 ″}, поместили столбы в центр и выровняли их по вертикали.Мы заклеили каждую из них лентой Gorilla Tape и оставили их на ночь для застывания.

Мы использовали крючки с петлями на молнии на случай, если решили повесить портьеры, но также подойдут большие крючки для чашек. Совет - убедитесь, что эти крючки направлены внутрь, прежде чем устанавливать шесты в цемент.

Наполните дно сеялки небольшим количеством мелкого гравия для дренажа, затем добавьте почву и растения.

Будет дополнительная линия, когда вы соедините несколько комплектов фонарей вместе, мы просто обернули лишнюю линию вокруг столбов.

Этот проект получился НАМНОГО лучше, чем я когда-либо мог мечтать. Вы знаете, когда вы планируете что-то в своей голове, вы молитесь, чтобы это действительно хорошо выглядело и функционировало так, как вы надеетесь, ну, и многое другое. Большая победа, домовладельцам она нравится! В случае, если вы пропустили Lowe’s Spring Makeover , вы можете найти его ЗДЕСЬ.

до….

после….

ааа, а ночью…

**********************

Вы хотите освежить свое пространство этим летом? У меня есть именно то, что нужно! Я делюсь советами и вдохновляю вас наслоением ковров и подключением вашей цветовой палитры к специалистам BHG Style, вы можете прочитать статью ЗДЕСЬ.

{BHG}

Хороших выходных и счастливого лета !!!

Стойка для ловушек Сделай сам

До Стойка для ловушек It Yourself

А палка для снятия ловушки, которую вы можете сделать самостоятельно около $ 5

Я сделал свой собственный малый барабан, чтобы сэкономить на весе, и он работает как ну или лучше, чем коммерческие, так как у него есть более длинная ручка, чем у большинства, большая петля малого барабана, и меньше весит.

Все материалы доступны в любом хозяйственном магазине :

A) 42 дюйма полудюймовой трубы из ПВХ - или дольше, если хотите (если дольше, вы также нужен более длинный кабель). Этот очень узкий ПВХ труба немного прогибается, но она достаточно жесткая, чтобы работа. Я считаю, что 42 дюйма достаточно, чтобы сделать животное чувствует, что оно может сбежать, но достаточно короткое, чтобы продолжать снаружи моего рюкзака.

B) Две короткие медные детали, используемые для потеют медные трубы вместе. Они идут на концах труба ПВХ, предотвращает износ кабеля на трубе из ПВХ, и хорошо выглядеть в придачу. Эти медные наконечники останутся на сами по себе - клей не нужен.

C) Около 4 дюймов медной трубы до может использоваться как Т-образная ручка.

D) Около 8 футов 1/8 кабеля (можно приобрести в Home Depot).

E)
Ножовка и молоток, и электрический дрель с битом 1/8 дюйма. Тиски очень приятно иметь.

F) Кабельный наконечник 1/8 дюйма и стопор набор (можно приобрести в Home Depot). Ты будешь только используя два упора, а не наконечники.


Инструкции по сборке :

1. Отрежьте ПВХ по длине, наденьте наденьте медные заглушки и просверлите одну торцевую заглушку, чтобы можно было протолкнуть кабель.

2. Проденьте кабель, как показано ниже, и Наденьте упор и ударьте по нему, чтобы обжать поместите и не допускайте вытаскивания.

3. Проденьте длинный кусок кабеля вверх и вытащите другой конец трубы ПВХ.

4) Просверлите отверстие в 4-дюймовой медной трубе, чтобы используется как Т-образная ручка.Эта дыра должна выйти только через одну стенку трубы.

5) Пропустите кабель через отверстие сбоку ручку медной трубы и пропустите ее через трубу как показано.

6) Наденьте второй ограничитель троса и отрегулируйте длина кабеля, не забудьте оставить достаточно большой петля на конце малого барабана, чтобы полностью уместиться в большом логове трубка, используемая сурком, енотом или лисой.Сдвинуть кабель вверх и вниз и посмотрите, как легко скользит малый барабан тугой? Поставьте стопорный конец там, где это необходимо, и стучите по нему плоско, чтобы зафиксировать на месте. Отрезать дополнительный кабель с ножовкой (зажим кабеля в тисках делает это намного проще). Вытяните обжатый остановитесь в ручке, где он будет спрятан от Посмотреть.

7) Ваш малый барабан готов! Чтобы носить ловушку с собой на внешней стороне вашего пачку, рекомендую зацепить короткий эластичный шнур (три за доллар в долларовом магазине) через ловушку конец и плотно прижать к ручке (см. рисунок ниже).У меня к ручке прикреплены ремешки, как ну, который используется для крепления малого барабана к моему рюкзаку.

Как использовать ловушку :

Заблокируйте выход в главное логово лопатой. Положите петля ловушки на выходе или труба, где находится карьер собираюсь сбежать от. Ждать. Когда сурок, енот или лиса получила голову и хотя бы одну ногу через ловушку, очень быстро затяните ее.Хранить давление на кабель, когда вы поднимаете животное, освобождая труба. Кабель можно перемотать с двух сторон вниз. корпус трубы ПВХ, чтобы можно было сохранить кабель крепко и удерживайте приспособление для удаления игр одной рукой пока вы отправляете, упаковываете или фотографируете до выпуска.


Как сверлить прямые и квадратные отверстия без сверлильного станка

Конечно, время от времени вы намеренно просверливаете отверстие под определенным углом.Возможно, этого требуют столярные изделия или вы хотите, чтобы проект выглядел стильно и современно.

Но большинство отверстий, которые мы просверливаем - я рискну сказать, что почти 99% из них - предназначены для сверления прямо, идеально перпендикулярно поверхности. Вы можете сделать это точно с помощью сверлильного станка, но у многих производителей его нет, и они требуют специальной настройки и работы, которые достаточно малы, чтобы их можно было разместить на столе.

Так что остается аккумуляторная дрель. Инструмент, который, когда он уравновешен на наконечнике сверла, можно легко наклонять и наклонять под прямым углом во всех направлениях, особенно когда вы прикладываете к нему силу.

Но! Задача не невыполнима. Да, домашние мастера, вы можете просверлить идеальное отверстие под углом 90 ° с помощью аккумуляторной дрели. Вот как это делается.

Во-первых, настройтесь на успех.

Когда вам нужно просверлить идеальное отверстие под углом 90 °, вам нужно позаботиться об угле сверла и сверла и ни о чем другом. Итак, чтобы упростить задачу, всегда создавайте небольшую начальную выемку с помощью шила, чтобы у сверла было место для приземления. Таким образом, вы настроили размещение долота, и вы можете беспокоиться о других движущихся частях.

Коммерческая опция

Milescraft DrillBlock - это простое и очень удобное приспособление, предназначенное именно для этой задачи. Он стоит всего 8 долларов и помогает создавать отверстия идеально квадратной формы с шагом 1/16 дюйма от 1/8 до 1/2 дюйма. Это действительно хорошее соотношение цены и качества, и если вы используете аккумуляторную дрель чаще, чем пару раз в год, это не проблема. Получить один.

Вы просто кладете его на сверло, устанавливаете сверло на своей отметке, закрепляете его рукой или зажимом и просверливаете.

Бонус: DrillBlock имеет V-образную канавку на дне, что позволяет легко просверливать отверстия под углом 45 ° в углах и краях.

Вариант «Сделай сам»

Хорошо, но допустим сейчас 22:00. в субботу, и вам нужно продолжать работу над своим проектом. Или, возможно, вам нужно отверстие с шагом не 1/16 дюйма. Или по любой другой из дюжины причин, по которым вам может потребоваться просверлить прямое отверстие без помощи коммерческого руководства. Ну, тогда, друг мой, сделай свое собственное.

Это обманчиво просто. Начните с небольшого количества древесных отходов, шириной около 1 1/2 дюйма и длиной 10 дюймов. Отрежьте 2 дюйма с одного конца, убедившись, что разрез идеально ровный.

Нанесите немного столярного клея на отрезанный кусок, затем нанесите его на более длинный кусок на расстоянии 1 дюйма от конца. Используйте квадрат, чтобы убедиться, что две части выровнены.

Скрепите детали вместе, пока клей схватывается. (Если вы торопитесь, вы можете установить выравнивание с помощью винтов и продолжить свой проект.)

Чтобы использовать его, просто совместите сверло с углом, созданным направляющей.Используйте руку или зажим, чтобы закрепить его на работе, выровняйте и вперед. Вы просверлите сотни отверстий любого размера. В конце концов, он изнашивается, вы можете просто соединить два куска лома и сделать еще один.

Многоразовое приспособление

Если вам нужно просверлить много отверстий одного и того же размера, вы можете модифицировать приспособление для самостоятельного использования для большей согласованности. Посетите секции с латунными и алюминиевыми стержнями в строительном магазине или магазине товаров для хобби и поищите трубку с внутренним диаметром , подходящую для вашего сверла.Это не будет номер на этикетке, поэтому возьмите с собой сверло или штангенциркуль для измерения. Отрежьте от конца кусок размером 1 1/2 дюйма.

Затем с помощью горячего клея прикрепите его к одной из сторон направляющей сверла. По сути, вы сделали цангу для направления сверла, в которой используется тот же принцип, что и для DrillBlock, описанного выше.

А теперь… давайте проверим нашу работу.

Прикол!

Как установить карниз - 7 шагов, чтобы самому поставить карниз

Каждый, кто любит время от времени привносить в дом новый облик, захочет узнать, как правильно установить карнизы.Независимо от того, есть ли у вас гипсокартон или рассыпчатая штукатурка и кирпич, вы можете надежно закрепить свои любимые занавески с правильным советом.

Речь идет о правильных инструментах и ​​технике для работы. И, когда шторы являются одним из самых популярных видов оконных украшений, подвешивание карнизов для штор является обязательным условием для всех домашних мастеров.

Как установить карниз

  • Карниз и кронштейны
  • Стальная измерительная лента
  • Карандаш
  • Bradawl
  • Сверло и биты
  • Дюбели для стен
  • Малярная лента
  • Отвертка

1.Проведите точные измерения

Определите, какой длины должен быть ваш карниз, учитывая, что нужно добавить 20 см с каждой стороны окна, чтобы задняя штора не закрывала свет в течение дня. Вы узнаете это, если знаете, как измерять шторы.

Дори Тернер, дизайнер и создатель блога The Greenspring Home, говорит: «Чтобы определить размер карниза, который нужно купить: измерьте ширину окна от обрезки до обрезки, а затем прибавьте к этому от 12 дюймов до 20 дюймов.

Вам нужны дополнительные 6-10 дюймов с обеих сторон окна, чтобы, когда шторы полностью открыты, вы могли видеть почти все окно. '

Учтите, что чем тяжелее материал штор и толще подкладка, тем больше места они займут при откидывании назад. Это следует учитывать при окончательном измерении. «Карнизы продаются регулируемыми в диапазоне размеров, например: 48- 88 дюймов, 60–108 дюймов или 108–144 дюймов ». Добавляет Тернер. Итак, после того, как вы измерили свое окно и точно знаете, какой ширины вам нужна ваша удочка, выберите подходящий диапазон для этого размера.

(Изображение предоставлено John Lewis & Partners)

2. Решите, где разместить веху

Теперь вам нужно отметить, где разместить веху, и определить расстояние над окном.

Оставьте не менее 3-6 дюймов над верхней частью рамы, чтобы сделать красивый спуск и не пропускать холодный воздух зимой. Если у вас уже есть шторы, поднимите их на месте, чтобы посмотреть, какая высота подойдет лучше всего.

(Изображение предоставлено ikea)

3.Убедитесь, что шест на уровне

Этот этап - работа двух человек, так как уровень нужно делать на глаз, а не с помощью уровня.

Отметьте положение кронштейнов карандашом. Когда ничего не квадратное, вероятно, лучше всего закрепить столб параллельно верхней части окна, а не следовать линии потолка, иначе результат может выглядеть шатким.

(Изображение предоставлено: Loom & Last)

4. Просверлите стену

Сделайте направляющую метку с помощью пластыря, затем просверлите пилотное отверстие и закрутите винт.При установке в кладку сначала вставьте дюбель.

Всегда выбирайте сверло, подходящее к заглушке, и заглушку, соответствующую размеру винта. Оберните кусок ленты вокруг сверла, чтобы указать правильную глубину, на которую необходимо просверлить отверстие под винт.

Сверление бетонной перемычки

Новые и отремонтированные здания могут иметь железобетонную перемычку над окном. Проделать в нем отверстие обычно выходит за рамки возможностей аккумуляторной дрели.Проводные часто более мощные; используйте новое сверло по камню хорошего качества и выберите ударное действие.

Если ваша дрель по-прежнему упирается в бетон, возьмите дрель SDS (специальная прямая система), которая обладает еще более сильным ударным действием. Возможно, вам придется перейти на сверло по металлу, если вы наткнетесь на стальную арматуру, укрепляющую перемычку. После того, как вы проделали отверстия, вставили дюбели и установили кронштейны, вы будете спокойны, зная, что у вас действительно хороший ремонт.

Верхний наконечник: При работе с мягким кирпичом используйте сверло меньшего диаметра, если отверстие окажется слишком большим.Держите сверло перпендикулярно стене. Начинайте бурение медленно и увеличивайте скорость по мере погружения долота на глубину. Перед сверлением убедитесь, что в стене нет электрических кабелей или водопроводных труб, которые вы можете случайно проткнуть.

6. Прикрепите кронштейны к стене

Вставьте один винт в первый кронштейн. Просто отведите его на три четверти пути домой, чтобы можно было повернуть кронштейн в одну сторону и просверлить второе отверстие. Выберите отвертку, соответствующую головке винта. Слишком маленький - может сломать голову; слишком большой и может выдолбить штукатурку.

Теперь перейдите к другому концу карниза. Просверлите и закройте одно отверстие для второго кронштейна. Вставьте винт на три четверти внутрь. Перед тем, как закрепить вторые винты, отойдите назад и осмотрите окно, чтобы убедиться, что вас устраивает положение и уровень карниза.

Если у вас очень широкое окно или тяжелые занавески с подкладкой, вам может потребоваться поддержать столб с помощью другого кронштейна посередине. Наденьте кольца на столб. На каждом конце оставьте по одному кольцу между кронштейном и концом шеста, чтобы удерживать занавески по ширине окна, когда вы их рисуете.

Как установить кронштейны карнизов в гипсокартон?

Если у вас гипсокартон, который обычно белый спереди и коричневый сзади, вам следует использовать дюбель для гипсокартона, чтобы закрепить винты для стержневых кронштейнов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
