Барбикюшная своими руками из кирпича – чертежи, фото и пошаговая инструкция

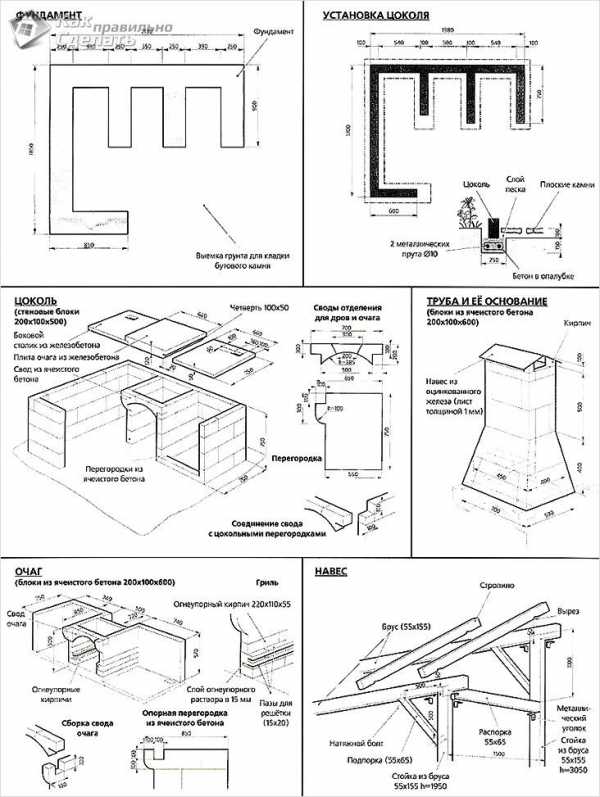

Закладка фундамента

Под фундамент роется яма глубиной не более полуметра и заполняется гравием примерно наполовину. После этого гравий необходимо хорошенько утрамбовать. В результате получается своеобразная подушка, по периметру которой устанавливается опалубка.

Затем устанавливается арматура. В качестве арматуры могут быть использованы железные прутья или стальная сетка. Арматура ни в коем случае не должна выступать за верхние края опалубки.

После этого в опалубку заливается бетон. Примерно через три дня, после затвердения и высыхания бетона, опалубка убирается. Фундамент будущей печи готов.

Дровяник

Как правило, стационарные барбекю делаются двухуровневыми. Первый уровень, располагающийся непосредственно на фундаменте, представляет собой помещение, в котором складываются дрова, так называемый: дровяник. Наличие дровяника, находящегося, непосредственно, под мангалом, позволяет всегда иметь под рукой необходимый запас сухих дров.

В качестве основного материала используется огнеупорный кирпич, поскольку он не потрескается в процессе эксплуатации печи, для облицовки мангала (если таковая предполагается) необходимо использовать специальный облицовочный кирпич. В качестве связующего раствора используется огнеупорная шамотная глина.

Прежде чем начинать укладывать кирпич на бетонное основание, его необходимо почистить от грязи и пыли, если этого не сделать сцепление кирпичей с фундаментом будет непрочным, поскольку между кирпичами и раствором будет прослойка из пыли и грязи.

После того, как поверхность, на которую предполагается укладывать кирпич будет почищена, её необходимо смочить водой, наложить раствор и выложить первый ряд кирпичей.

Кладка производится общепринятым способом: на ребро и в разбежку. Такой метод позволяет обеспечить повышенную прочность всей конструкции, при минимальном расходовании материала. Таким образом, укладывается примерно десять или одиннадцать рядов, в качестве связующего раствора лучше всего использовать шамотную глину.

Пескоцементная смесь для этой цели не годится, потому что она не сможет противостоять высоким температурам при соприкосновении с открытым огнём.

Портал

Второй уровень печи барбекю – это портал, в котором устанавливается мангал. Расположение портала на втором уровне обусловлено удобством процесса приготовления пищи: человек, стоящий у мангала в полный рост, меньше устаёт. Второй уровень камина барбекю должен начинаться с десятого или одиннадцатого кирпича от основания фундамента. В этом случае, человек среднего роста не будет испытывать никакого дискомфорта в процессе приготовления пищи.

Конечно, каждый человек, самостоятельно взявшийся за её возведение, старается сложить её так, чтобы она подходила именно под его рост, поэтому, принимая решение на каком уровне устанавливать мангал, следует руководствоваться своими индивидуальными предпочтениями.

Закончив кладку дровяника, необходимо отделить его верхнюю границу от второго уровня, где будет располагаться портал. Для того чтобы разграничить между собой дровяник и портал, в качестве перекрытия используется обычный стальной уголок и металлическая решётка, которые должны плотно прилегать к верхним кирпичам. При желании на границе уровней дровяника и портала можно сделать карниз в виде декоративной арки.

Дно портала выкладывается из огнеупорного кирпича, который укладывается на металлическую решётку. Швы между кирпичами плотно заделываются шамотной глиной.

Кирпичи должны плотно прилегать друг к другу, образуя абсолютно ровную, неподвижную поверхность. Затем выкладываются первые ряды задней и двух боковых стенок портала.

Каминный зуб

После укладки двух первых рядов, выкладывается так называемый каминный зуб. Каминный зуб – это задняя стенка портала, выложенная не под прямым углом 90 градусов, а под наклоном примерно 60 градусов. Присутствие каминного зуба способствует сопровождению дыма в нужном направлении, через трубу и препятствует задуванию ветра внутрь портала.

Получить нужный наклон можно, обработав его болгаркой, отпилив от каждого кирпича первого ряда определённую часть под нужным углом. Конфигурация боковых стенок должна соответствовать наклону зуба и составлять с ним одно целое.

Верхний ряд зуба должен располагаться чуть выше арки портала. В таком положении он будет способствовать отводу дыма в трубу, препятствуя его выбросу через арку портала.

Вертел и другие приспособления

Для того чтобы обеспечить максимальную функциональность вашему барбекю из кирпича, оно должно быть снабжено как можно большим количеством приспособлений. Банальное приспособление для приготовления шашлыка не стоит того, чтобы ради него затевать грандиозный в масштабе загородного дома проект.

В процессе кладки очага для пикников неплохо было бы предусмотреть ещё и вертел, на котором можно приготовить целиком небольшого барашка. Нелишним будет и приспособление, на которое можно подвесить казан. Другими словами, печь барбекю должна стать вашей летней кухней, только намного более функциональной.

В процессе кладки боковых стенок портала где-то на уровне четвёртого или пятого кирпича нужно сделать выемки в кирпичах с обеих сторон напротив друг друга.

Для того чтобы они не сместились относительно друг друга, в выемки продевается труба, которая должна находиться там до окончания всех работ. Сегодня красивые печи на даче имеют многие, но вот такая, в которой можно взять и зажарить на вертеле кабанчика – это есть не у многих.

Труба

Затем из огнеупорного кирпича выкладывается труба, в качества раствора, так же используется шамотная глина. В процессе кладки необходимо обеспечивать отсутствие в ней щелей и трещин, своевременно замазывая каждую из них раствором. Соблюдение этого правила обеспечит печи хорошую тягу и убережёт от попадания дыма в глаза.

Труба должна быть достаточно высокой для того, чтобы дым из вашей красавицы не попадал в окна вашего собственного дома, и в окна ваших соседей тоже.

Декоративное оформление

Остались сущие пустяки – декоративное оформление вашего очага. Для декоративного оформления используется декоративный кирпич. Он не огнеупорный, его главная функция – украсить ваш новый очаг.

Обкладывая камины барбекю декоративным кирпичом, следует оставлять воздушную прослойку между огнеупорными и декоративными кирпичами. Огнеупорные и декоративные кирпичи при нагревании расширяются по-разному. Декоративный кирпич со временем начнёт крошиться от частого нагревания. Воздушная прослойка позволить оставлять декоративное покрытие холодным.

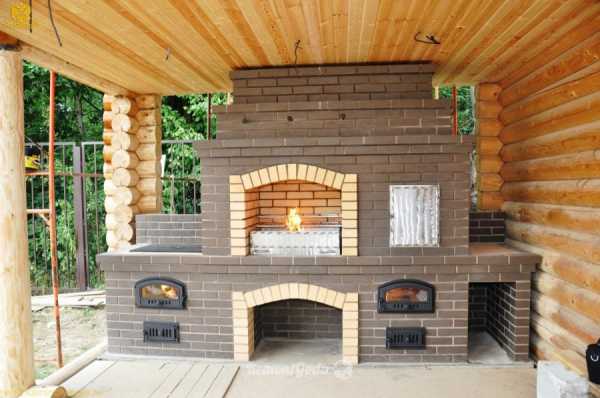

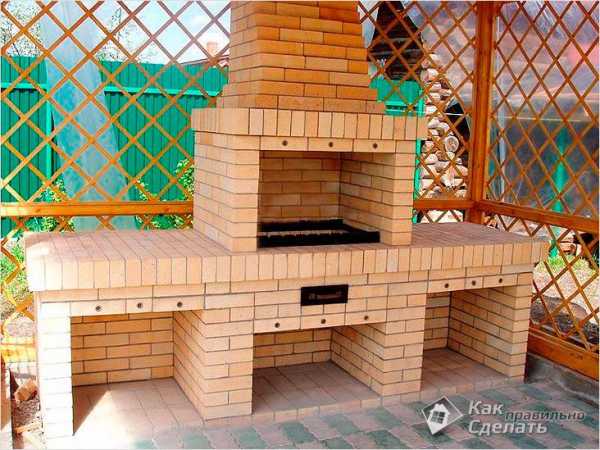

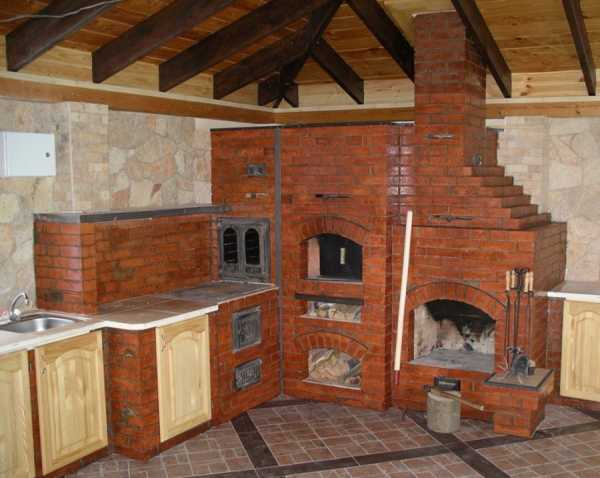

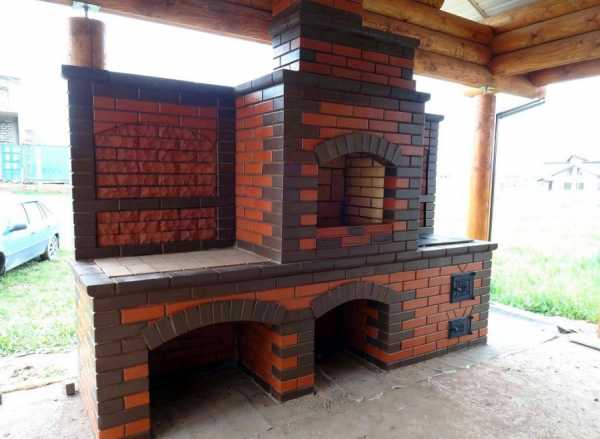

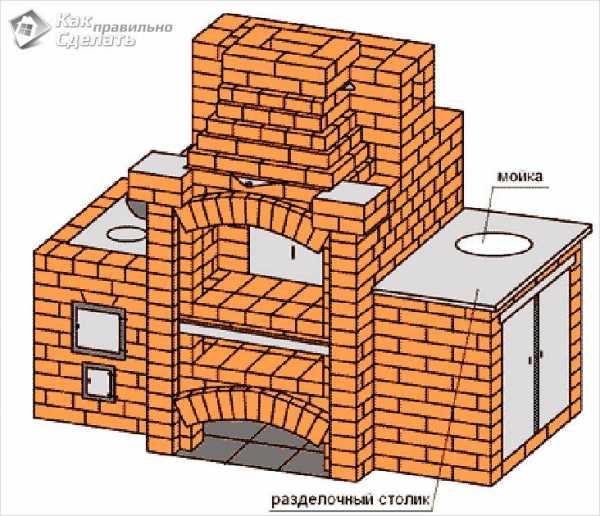

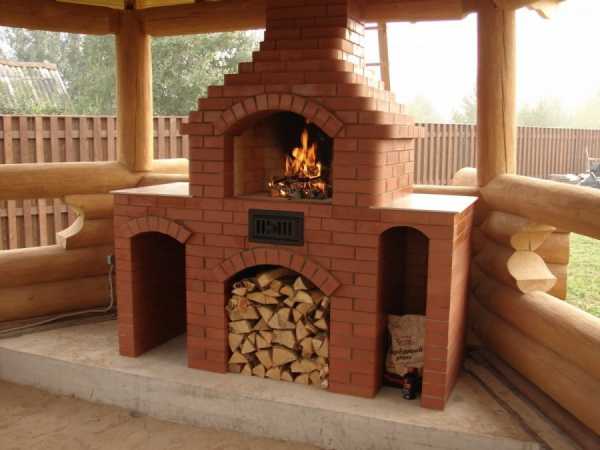

Фото барбекю из кирпича

landshaftdizajn.ru

Мангал барбекю из кирпича своими руками. Фото инструкция

В нашем руководстве мы расскажем вам как сделать уличный комплекс мангал и печь-барбекю из кирпича самостоятельно. Пошаговая инструкция с фото процесса постройки поможет вам разобраться в деталях самостоятельной кладки этого сооружения.

В итоге у вас должен получится мангал-барбекюшница как представлен на фото ниже.

С чего начать постройку мангала барбекю

Итак, вы определились с видом мангала, его размерами и местом расположения. Теперь необходимо соорудить под него фундамент.

Обычно такие постройки делают на улице, в беседке или на террасе. Если фундамент беседки или террасы выдержит вес печи из кирпича, а это порядка 3 тонн, то можете приступать к стройке сразу. Если же вы собираетесь построить мангал с нуля, то первым делом залейте под него подходящий фундамент: ленточный или плиточный.

Инструкции к постройке таких фундаментов вы найдете в нашем разделе «Фундамент«.

Следующим шагом будет устройство гидроизоляции под кирпичный мангал. Делается она для предотвращения намокания нижних кирпичей капиллярным подсосом. Достаточно будет простелить рулон рубероида или гидроизола. По окончании стройки, лишнее срежете ножом.

Мангал барбекю из кирпича своими руками. Пошаговая инструкция с фото.

Приступаем непосредственно к кладке мангала.

Рекомендуем сначала выложить первый ряд кирпичей без раствора и оценить, как вписывается ваше будущее сооружение на фундамент. Не забудьте оставлять между кирпичами зазоры в 1 см. А также проверьте диагонали, они должны совпадать.

После этого, можно начинать кладку барбекю. Лицевой кирпич кладется на цементно-песчаный раствор (соотношения цемент-песок 1:3). Для пластичности раствора добавляют известь или специальный кладочный пластификатор из ближайшего строительного магазина. Швы делают размерами 8-10 мм, для этого используют металлический прут, арматуру и т.п. В местах примыкания кирпичей без перевязки, кладка армируется перфорированной лентой, проволокой и т.д.

Делаем кладку со смещением каждого последующего ряда на полкирпича. Для распиливания кирпичей вам понадобится «болгарка» с диском по камню.

Продолжаем выкладывать мангал барбекю.

Не забывайте проверять вертикальность кладки по углам хотя бы каждые 3 ряда. А также, проверяйте совпадение длины диагоналей мангала.

Продолжаем кладку.

После того, как вы сделаете 8 рядов кладки, придет время делать перемычки для мангала и столешницы. Выглядеть они должны так, как представлены на фото ниже.

Сделать такие перемычки можно несколькими способами.

Во-первых, можно скрепить кирпичи металлической шпилькой и раствором.

Во-вторых, можно использовать металлические уголки.

В нашем случае, мы воспользовались вторым способом. Сложили уголки друг с другом в виде перевернутой буквы Т и отпилили половину полки. Вот что получилось.

Уголок берите размером не менее 45х45 мм. Уголок меньшего размера будет прогибаться. Но и не берите слишком большой, чтобы не выступал за края кирпича.

Прорезь в кирпиче делайте с хорошим запасом, чтобы металл при нагреве не разрывал кладку.

Такая полочка не заметна глазу, надежна и красива.

Идем дальше.

Начинаем выкладывать под (низ) мангала. Для топки используем огнеупорный шамотный кирпич. Кладку делаем на готовую огнеупорную смесь из строительного супермаркета из глины и песка. Можно использовать мертель. Швы делаем как можно тоньше, примерно 3-4 мм.

Для опоры низа мангала используем уголки. Не забывайте оставлять по крайней мере 1 см зазора между торцами уголков и кирпичом. Так вы убережете кладку от растрескивания при расширении уголка.

На первый ряд низа топки кладем второй ряд перекрывая все швы первого. Это исключит прогорание швов и попадания углей на дрова в дровнице снизу. Можно, конечно, залить бетонную плиту вместо уголков и первого ряда топки. Но в нашем случае дешевле и быстрее было сделать так.

Если же вы будете заливать бетонное перекрытие, то хватит и одного ряда огнеупорного кирпича для низа топки.

Продолжаем выкладывать стенки мангала.

Кладку лицевого кирпича и топки можно делать как параллельно, так и поочередно. Можно сначала сделать стенки топки, а затем обложить ее лицевым кирпичом.

Важно! Между облицовочным и огнеупорным кирпичом оставляем зазор в 1 см. Топка и облицовка не должны соприкасаться.

Кладем следующие ряды печи барбекюшницы.

Подходим к моменту сооружения топочной арки. Делаем кружало (дуговая конструкция из дерева) и устанавливаем в портал мангала. Затем, выполняем кладку арки, подрезая кирпичи до нужных размеров. В середину верхней точки ставим кирпичный замок. Арка готова.

Обратите внимание! Арка из лицевого кирпича прикрывается изнутри перемычкой из шамотного кирпича. Она кладется на металлический уголок немного выше верха арки, чтобы не была заметна. Выглядит это так.

Арка собрана, продолжаем выводить стенки мангала барбекю.

Не забывайте проверять вертикальность кладки.

Подходим к моменту сооружения дымосборника.

Выводим верх топки и облицовки в один уровень и начинаем выкладывать дымосборник. Кладку делаем из полнотелого кирпича марки не ниже М150. Кладем на цементно-песчаный раствор. Первый ряд кладем заподлицо с внутренней стенкой топки. Остальные ряды кладем со смещением примерно на треть кирпича.

Не смещайте кирпичи больше чем на половину, иначе они будут сваливаться внутрь топки.

Кладку дымосборника выполняем до момента, когда не останется отверстие под дымоход размером 27х27 см с учетом швов. Ваш размер дымохода может отличаться от нашего. В этом случае, делайте дымосборник под размеры вашего дымохода.

Некоторые печники срезают внутренние грани кирпичей, чтобы дымосборник изнутри был гладким. Мы же различий в эксплуатации между гладкой и ребристой внутренней поверхностью дымосборника не заметили. Конечно, это справедливо только, если вы соблюдали правильные пропорции между размерами портала — дымосборника — трубы (о пропорциях читайте ниже).

Так выглядит дымосборник без подрезанных кирпичей изнутри.

Продолжаем кладку трубы. Ее размеры зависят от размера вашего портала мангала барбекю.

После окончания кладки дымохода накрываем его колпаком для защиты топки от осадков.

Мангал он же печь барбекю из кирпича своими руками мы успешно построили! Подождите пока высохнет раствор и можно делать пробный запуск.

Вопросы и советы по кладке мангала барбекю самостоятельно

Здесь мы разберем наиболее часто встречающиеся вопросы по кладке кирпичного мангала (гриль) своими руками и ответы на них.

Какого размера должен быть дымосборник?

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой высоты делать трубу?

Высота трубы пропорциональна высоте дымосборника и составляет не меньше 100-120% от его высоты.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

Нужно ли красить металлический уголок в перемычках?

Мы советуем вам хорошо прогрунтовать и покрасить уголки термостойкой краской. Но даже если вы этого не сделаете, ничего страшного не произойдет. Срок службы не крашеного уголка будет достаточным.

Мангал (гриль) — барбекю из кирпича своими руками. Пошаговая видео инструкция.

o-remonte.com

Делаем мангалы и барбекю для дачи по фото из кирпича своими руками

У вас есть дача. Вы хотите сделать ее не только красивой, но еще удобной и комфортной для отдыха своей семьи и друзей. И чтобы не сильно дорого все обошлось. Не знаете, с чего начать? Мангалы и барбекю для дачи из кирпича сделанные своими руками по фото – идеальное начало для обустройства дачного участка. Уверяем – ознакомившись с этой статьей и посмотрев чертежи, вы соорудите на своем участке идеальную барбекюшницу, на которой потом будете готовить вкусную и полезную еду.

Содержание статьи:

Пошаговое руководство по подготовке и строительству барбекю своими руками из кирпича

Предварительные работы (планировка и чертежи)

Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет. Рекомендуем обратить внимание на следующие моменты:

• Где будет строиться барбекю – в летней кухне или на улице. Лучше выбрать уличный вариант, так как во время приготовления пищи в доме будет слишком жарко. Но если планируется частое ее использование в зимнее время, тогда лучше внутри.
• Если планируете строить не самую элементарную из конструкций, рекомендуем подумать о ее укрытии. Крыша или навес защитит ваш мангал от дождя, снега, опадающих листьев. С накрытием он прослужит намного дольше.
• Не забудьте предусмотреть вытяжку для удаления из рабочей зоны дыма. А также места для хранения дров, посуды. Подумайте, нужна ли столешница и мойка. Если барбекю будет находиться поблизости с кухней – в этом нет необходимости, так как все предварительные приготовления можно проводить на кухне.
• Вам нужны только мангал и барбекю из кирпича или более функциональная конструкция, в которую могут входить варочная панель, духовка, гриль, казан, коптильня и т. д.
• Печи-барбекю бывают с разными системами отопления: на электричестве, на газу, на углях, на дровах. Выберите наиболее подходящий вариант для себя. В первых двух отделения на дрова (уголь) не нужны.


  Разные системы отопления

• Не забудьте, что в топке должны быть кирпичные выступы или металлические стержни, на которые потом будет устанавливаться решетка для жаренья или шампура и поддон на угли. А может вам больше подойдет мангал вставка в кирпичное барбекю, тогда его нужно купить и вставить в печь. Выступов в таком случае не надо.


  Готовый мангал, который вставляется в печь

• Важно правильно выбрать место для расположения решетки. Она должна устанавливаться согласно росту человека, чтобы было максимально удобно готовить пищу. Если решетку расположить низко, придется все время сгибаться, если высоко – лицо будет близко к горящим дровам. Оба случаи крайне неудобны.

Когда определитесь, какое именно хотите сделать барбекю, составьте подробные чертежи с точными размерами. Благодаря им вы не только правильно сможете соорудить саму конструкцию, но и рассчитать количество необходимых материалов.

Выбираем место для мангала

Кирпичные мангалы барбекю могут располагаться в любом месте дачного участка – в саду, в беседке, на террасе – лишь бы было удобно. Но советуем учесть следующие рекомендации:

• Первый, и самый важный момент – пожаробезопасность! Не стройте садовые барбекю поблизости деревянных зданий, сухих деревьев и кустов.
• Поблизости не должно быть детской площадки.
• Удобно, если печь и кирпичная стена летней кухни будут располагаться вблизи, чтобы далеко не бегать за продуктами и всем остальным.

Если в проекте предусмотрели мойку – стройте поблизости водопровода.

Заливаем фундамент

Чтобы будущая жаровня хорошо и прочно стояла многие годы, сделайте ее основание максимально надежным и устойчивым. Размеры и прочность фундамента зависят от габаритов планируемой конструкции. В любом случае фундамент по площади должен быть больше мангала приблизительно на 50 см с каждой стороны.

1. Снять плодородный шар земли, углубить на 20-25 см котлован.
2. Выровнять дно, высыпать щебнем или смесью щебня с гравием на 15 см и хорошо утрамбовать. Некоторые строители рекомендуют делать котлован глубиной около 50 см и нижние 25-30 см высыпать песком и утрамбовать.
3. Выложить арматурные прутья толщиной 10 мм в виде сетки, и связать в местах пересечения. Можно также армировать готовой сеткой с толстой проволоки.
4. Выставить по краям опалубку и залить все бетоном.


   Схема фундамента для кирпичной конструкции

Через две недели (если жара – можно меньше), когда все хорошо застынет, можно начинать строительство барбекю своими руками.

Выбираем кирпич для барбекю

Здесь опять следует вспомнить о пожаробезопасности. Если барбекю будет в помещении, следует брать специальный огнеупорный шамотный кирпич, в нем много глины, за счет чего он хорошо выдерживает высокие температуры и быстро прогревает помещение.

Виды кирпича, который используется для строительства барбекю

Если будущая постройка планируется уличной, то профессионалы не рекомендуют все делать из шамотного кирпича, так как он не любит влагу. Лучше брать полнотелый керамический кирпич М200 или облицовочный. Из шамотного кирпича выложится внутренняя часть самой топки.

По желанию, на заключительном этапе стройки барбекю делается его декоративная отделка.

Готовим раствор

Для облицовки нужна цементно-песчаная смесь, а для кладки самой печи глиняно-песчаная с добавлением небольшого количества цемента для прочности. Можно взять готовую смесь для печей и приготовить ее согласно инструкции.

Чтобы самостоятельно приготовить глиняный раствор, понадобятся:

• красная глина;
• песок;
• цемент;
• вода.

Глина заливается водой и оставляется на 5-6 дней. Потом тщательно перемешивается, добавляется понемногу песок и цемент (стакан цемента 400 на ведро) и снова перемешивается. Смесь готова к использованию.

После застывания фундамента перед стройкой на него нужно положить два слоя рубероида для гидроизоляции. Делается это для того, чтобы кирпич тянул меньше влаги из основания, это продлит сроки его эксплуатации.

После чего определяем положение стены, наносим раствор и начинаем возводить мангал из кирпича своими руками.

Обязательно все проверяйте уровнем, чтобы кладка была ровной, так как это в будущей повлияет на качество печи.

Кладка простого мангала из кирпича (порядовка)

Чтобы соорудить подобный мангал, внимательно рассмотрите схему, по которой производиться пошаговая кладка, так называемую порядовку.


Выполняется так называемая кладка в полкирпича: каждый нечетный ряд (1,3 и т. д.) начинается с целого, а каждый четный (2, 4 и т. д.) с половинки. Делается это для связки кирпичей.


Поверх 4-го ряда укладываем перекрытие, на которое потом можно будет ставить посуду.


На 8-й ряд надо положить 4 толстостенных уголка, как показано на рисунке. 9-й ряд укладываем на уголки.

В 10-м ряде вся красота этого мангала – «клавиши пианино». Их можно вырезать болгаркой из белого шамотного и красного облицовочного кирпича.

Последние 2 ряда – и мангал готов. Обратите внимание, что в 11-м и 12-м рядах используются продольные половинки кирпичей.

На них потом будут ложиться шампуры и решетка.

Вид со всех сторон

Так выглядит наш мангал-пианино из кирпича с разных сторон.

Вариант 1 — чертеж с размерами (кликните для увеличения)

Финальный результат с размерами.

Вариант 2, улучшенный — чертеж с размерами (кликните для увеличения)

Еще один вариант мангала-пианино. Он шире и задняя стенка возводится с самого низу. Процесс кладки этого варианта посмотрите на видео.

Это был самый простой кирпичный мангал, соорудить который несложно самостоятельно, даже не имея опыта в данной сфере.

Барбекю из кирпича своими руками – пошаговое строительство с реальными фото

Рассмотрим еще один вариант, более сложный – как сделать барбекю из кирпича своими руками, которое включает в себя два нижних отделения для дров, посуды и других мелочей, топочную камеру, столешницу и дымоход вверху.

Для строительства самого сооружения в данном случае использовали облицовочный кирпич, и огнеупорный для внутренней части печи.

Начальный этап строительства

Начинаем кладку таким же способом, как описывалось выше. Нижняя часть будет в виде буквы «Ш», только отделения разные по ширине. То, что шире будет для дров, вверху над ним будет топка и дымоход. Второе для посуды и прочих принадлежностей, вверху будет столешница.

Делаем ровные швы между рядами

Чтобы везде между кирпичами был одинаковый и ровный шов, здесь при кладке используется металлическая планка, в разрезе которой квадрат со стороной 12 мм. Но мы советуем брать тоньше – 5-10 мм будет достаточно. Также постоянно нужно контролировать уровнем вертикальность и горизонтальность кладки.

Процесс кладки кирпича

Планка ставится на край, как показано на фото 4, далее тщательно замазывается раствором. С той стороны, где положили планку, смесь кладем наравне с ней, с другой чуть больше, горкой. Кладем кирпич, со стороны планки придерживаем его рукой, а с другой слегка постукивая молотком, выравниваем под уровень. Когда раствор немного подсохнет, планку убираем.

Чтобы процесс кладки продвигался быстрее, планок должно быть несколько, так как они нужны для каждого ряда.

Выкладываем нижнюю часть — первые 10 рядов

По такому принципу выкладываются 10 рядов.

Подготовляем основу для топки и столешницы

Далее будет топка и столешница. На 10-й ряд кладем арматуру диаметром 12 мм. Расстояние между прутами 70 мм. Между арматурой кладется опалубка, чтобы смесь не проваливалась вниз, когда будут заполняться швы между кирпичами.

Советы профессионалов: лучше брать металлические уголки, так как есть вероятность, что арматура под тяжестью прогнется.

Выкладываем кирпич и заполняем раствором

На одинаковом расстоянии друг от друга выкладываются кирпичи по всей площади. Те, что попадают на ранее возведенные стены, кладутся на раствор, остальные просто на опалубку. Потом щели между кирпичами и поверхность заполняются раствором.

Формируем топочную камеру и свод

После высыхания возводится топка – 8 рядов выкладываются вертикально. Далее задняя часть, что находится возле стены, возводится также, а остальные три стороны на полкирпича сужаются кверху. Так выкладываются еще 9 рядов.

Возводим дымоход

Следующий этап – дымоход. В данном случае 20 рядов выложены из кирпича, а вверху нержавеющая вытяжная труба. Высокая труба нужна для того, чтобы дым не мешал ни вам, ни соседям, да и тяга лучше.

Последний этап строительства — доделываем столешницу и топку

И последние штрихи – столешница выкладывается плиткой, а внутренняя часть топки – огнеупорным кирпичом.

Финальный результат

После нескольких дней, необходимых для полного высыхания, барбекю готово к использованию.

Совет: после каждого приготовления пищи рекомендуем чистить решетку и поддон для углей, чтобы грязь и жир не накапливались.

Рекомендуем посмотреть видео, где есть весь процесс кладки садовой кирпичной печи.

Ниже в галерее вы можете посмотреть еще фото мангалов и барбекю для дачи сделанные из кирпича своими руками, и выбрать подходящий по стилю, функциональности и расположению именно для своего участка.

Между мангалами и барбекю принципиальной разницы нет, кроме того, что на первом еду готовят на шампурах, а второе — на решетке. И то и другое можно делать на одной конструкции, о стройке которой пойдет речь.

Зачастую дачный мангал – это простая уличная постройка под открытым небом. Барбекю из кирпича – более сложное устройство, которая может располагаться в летней кухне, беседке или на улице, но в нем уже есть дымоход и в большинстве случаев накрытие для защиты от дождя и снега.

Временное устройство для приготовления пищи из кирпича – отличный летний вариант

Если вы не планируете бывать на даче зимой, то барбекю или мангал, сделанный из кирпича без раствора, отлично подойдет для этой цели. Весной его можно легко и быстро сложить, а на зиму разобрать.

Схема кладки без раствора

Вот схема и пошаговая инструкция, на которой показано изготовление подобных мангалов и барбекю из кирпича.

Если барбекю планируется небольшое (9-10 рядов кирпича), можно просто хорошо разровнять и утрамбовать землю. Для большего сооружения лучше залить фундамент.

Начинаем выкладывать кирпичи по такому же принципу, как и в предыдущих вариантах, но по кругу и с зазорами примерно 50 мм.

Поверх 5-го ряда укладываем стальной лист, который будет служить поддоном для угля.

Кладем еще 2 ряда и устанавливаем решетку для готовки. Потом еще 2 ряда для защиты от ветра.

Для возведения такого круглого барбекю кирпича понадобиться чуть более 100 штук.

Это один из примеров временного мангала, вы можете его изменять по собственному усмотрению. Или выбрать себе и соорудить один из вариантов, представленных ниже на фото.

mangalka.com

Барбекю из кирпича: чертежи и фотографии

Главная » Разное » Печь-барбекю из кирпича своими руками: чертежи и порядовка

Металлический мангал  — это, безусловно, хорошо. Но, кроме функциональности, хочется еще и красоты, особенно на участке: на даче или возле дома. Привлекательный  вид без снижения функциональности дают барбекю из кирпича. Есть совсем простые модели, которые сложить, даже без навыка, можно за день-два, есть более сложные — целые комплексы. Складывать такие без опыта мы не рекомендуем, а вот несложную печь-барбекю или просто кирпичный мангал — пробуйте. Освоите кладку, основные приемы, а потом можно и за более серьезные проекты взяться.

Мангал-барбекю — в чем разница

Содержание статьи

Точного разделения между мангалами и барбекю нет. Основная разница в том, что на мангале готовят на шампурах, а бербекю делают на решетке. Но оба эти способа приготовления можно применять даже на костре, так что — для нас во всяком случае — что мангал, что барбекюшница — одна конструкция.

Простой мангал или барбекю из кирпича на даче или на участке можно построить и без опыта

Еще можно классифицировать по наличию крыши. Мангал — это всегда открытое приспособление, без наличия дымохода. В барбекю, особенно из кирпича, дымоходы зачастую делают, хотя и простые открытые  модели тоже есть.

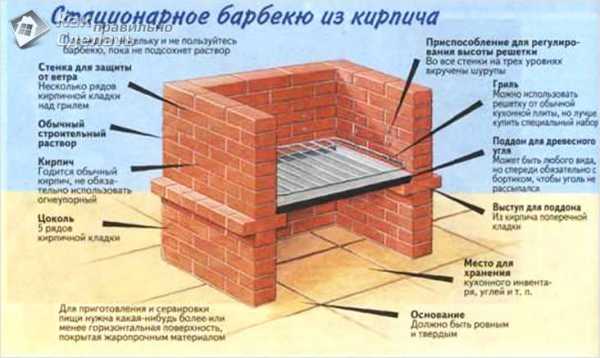

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно,  углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно  — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250.  Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки. Это важно для нормальной эксплуатации печи.

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак  КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Барбекю из кирпича с трубой: порядовка

Этот вариант барбекю немного сложнее, но тоже не самый сложный. Самое главное — топочная камера тут имеет прямой свод, а его делать намного  легче сводчатого. Кирпичная жарочная камера приподнята на высоту  90 см, общая высота — до начала трубы — 217.5 см.

Схема кладки барбекю из кирпича

Начинается все с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании. На высохший фундамент расстилают в два слоя гидроизоляцию, затем начинают кладку. Если барбекю делают в беседке, первый ряд кладки должен начинаться на уровне пола. Если фундамент получился ниже, выкладывают дополнительный ряд (или два) кирпичей, а потом начинают кладку по приведенной схеме.

Чертежи барбекю из кирпича

Первые 9 рядов особых пояснений не требуют. Кладут точно по схеме, соблюдая порядок, используя половинки и резаный кирпич, если это указано на плане. Обязательно проверять вертикальность получающихся стенок, а также контролировать толщину раствора — 8-10 мм и горизонтальность укладки каждого кирпича.

Для контроля толщины шва можно использовать пруток арматуры соответствующего диаметра. Его кладут на край, поверхность ряда заполняют раствором, лишний чуть выше прутка срезают кельмой. После укладки и пристукивания кирпичей, получается ровный шов — пруток не дает кирпичу опуститься ниже чем нужно. Пруток потом вынимают и перекладывают выше.

Чтобы была возможность уложить 6-й ряд (сплошной), после укладки 5-го, кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полосы нужны 3 — одна с краю, две примерно посередине каждого ряда кирпичей или так, как указано ниже (11-й ряд).

Формирование двух хозяйственных камер

Схема кладки следующих рядов барбекю понятна. Только в 12-ом ряду обратите внимание — нужны пиленные вдоль кирпичи. Также стоит сказать, что 12-й и 13-й ряды получаются большего размера, чем нижние — образуя декоративный «пояс».

Начинается формирование топочной камеры

Светлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Кладут его на тот же состав из глины и песка (возможна добавка небольшой доли цемента). Смеси на основе шамота лучше не использовать: им для спекания нужны очень высокие температуры, которые в уличных барбекю недостижимы. В результате этот раствор может впоследствии просто выкрошиться.

Формирование свода топочной камеры

На этой части порядовки тоже все понятно: начинаем формовать свод топки. Он перекрывается на 22-ом ряду, в котором начинается постепенное сужение.

Переход свода в трубу

Продолжается формирование свода, который в 30 ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды до достижения требуемой высоты.

Видео

Фото барбекю из кирпича

Сначала несколько вариантов попроще. Эти барбекю из кирпича вы сможете сделать самостоятельно.

Эту печь-мангал можно построить своими руками

Простые варианты барбекюшницы из кирпича

Чуть сложнее, но тоже реально сделать самостоятельно

Вариации на ту же тему — отделка оригинальная

Несколько барбекю, которые можно построить, имея уже какой-то опыт, но лучше — доверить специалисту (если найдете, конечно)

stroychik.ru

Барбекю своими руками — 120 фото лучших вариантов для дачи. Чертежи, инструкция и видео!

Одним из самых прекрасных способов проведения выходных или праздничных дней считается отдых на природе. Времяпрепровождение на свежем воздухе обязательно сопровождается активными играми, интересными беседами, и, конечно же, вкусной едой.

Неизменной частью пикника считается приготовление шашлыка, рёбрышек или рыбы, на выезде можно воспользоваться стандартными раскладными мангалами, но если вы владеете загородным домом или дачей, намного удобнее будет единожды установить на своем участке печь – барбекю, и она долгое время будет служить любимым местом для приготовления вкусной еды на отдыхе.

Если у вас возник вопрос: «Как сделать печь барбекю?», изучите изложенные ниже советы, инструкции и рекомендации, которые помогут вам просто и быстро соорудить на земельном участке эту конструкцию.

Краткое содержимое статьи:
