Как подобрать и установить замок на калитку из профлиста — sdelayzabor.ru

Профнастил является достаточно популярным материалом для изготовления заборов, ворот и калиток. Он славится своей доступностью, простотой монтажа и долговечностью. Обычно в заборе имеется калитка, изготовленная из такого же профлиста. Чтобы обеспечить безопасность участка и дома, она должна быть оборудована надежным замком. Если вы решили своими руками установить замок на калитку из профнастила, следует учитывать многие факторы: вид замка, способ его крепления, прочие нюансы профнастила.

Калитка из профнастила без замка — это еще не калитка                             св

Виды замков для установки на калитку

Существует несколько разновидностей замков, которые можно установить своими руками на калитку из металлопрофиля. Какой из них выбрать для обеспечения безопасности? Это зависит от конструкции калитки и ваших личных предпочтений.

По способу крепления различают такие виды замков:

  • Накладной.
    Его установка осуществляется наиболее просто, а надежность находится на должном уровне. Для монтажа практически всегда необходим сварочный аппарат.
  • Врезной. Также надежный вид замка, который можно поставить при помощи обычного слесарного инструмента, без использования сварочного аппарата.
  • Навесной. Такие замки неудобны тем, что закрываться могут лишь изнутри. Используются они в наше время очень редко.

По типу управления замки бывают:

  • Механические. Они открываются вручную, при помощи ключа.
  • Кодовые. Для их открытия необходимо набрать определенный код.

Установка замка на калитку

В данном разделе мы рассмотрим, как своими руками установить врезной и накладной замок для калитки из профнастила.

Монтаж врезного замка

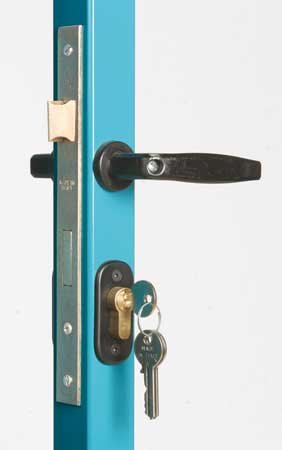

Врезной замок в калитке из профлиста

В зависимости от материала каркаса калитки выбирается способ крепления врезного замка:

  1. Каркас изготовлен из профилированной трубы небольшого сечения.
    В этом случае правильным решением будет изготовление металлического короба под врезной замок. Он сваривается из металла толщиной 3 мм. Размеры короба должны быть таковы, чтобы вставленный в него замок не касался внутренних стенок короба. Изготовленный по нужным размерам короб приваривается к каркасу. На торце калитки удаляется часть металла для свободного прохождения ригеля.

Следующим этапом идет просверливание отверстий для закрепляющих винтов. Отверстия должны совпадать с отверстиями креплений замка, но находиться они должны за пределами короба. В противном случае их невозможно будет закрепить. В боковых стенках короба необходимо сделать отверстия под личинку замка или только под ключ.

  1. В качестве каркаса используется труба большого диаметра. В этом случае замок помещается внутрь самой трубы. Монтаж заключается в следующем. Отмечается местоположение механизма и отверстий. Болгаркой выполняются 2 вертикальных разреза, а третий разрез нужно сделать по диагонали.
    Полученные треугольники отгибаются в стороны, после чего обрезаются. Неровные края обрабатываются напильником.

Замок для калитки из профнастила вставляется в полученное углубление. Отмечаются и просверливаются отверстия, через которые механизм закрепляется на трубе. Вырезаются отверстия для ключа.

  1. Каркас из металлического уголка. На уголок можно очень легко прикрутить своими руками замок врезного типа. На уголке отмечается место выхода ригеля, которое высверливается или вырезается иным способом. В местах креплений замка просверливаются отверстия для винтов. Через уголок замок крепится к каркасу. Данный способ монтажа наиболее простой, но имеет существенный недостаток. Замок подвергается воздействию осадков, поэтому над ним необходимо соорудить какой-то навес.

В профлисте вырезается отверстие для ключа.

Монтаж накладного замка

Накладной замок на калитку из профлиста

Считается, что накладной замок устанавливается проще врезного. В некоторых случаях это так, но иногда необходимо применение сварочного аппарата, а это вызывает определенные сложности. Замок накладного типа может быть установлен в двух вариантах:

  1. Если на калитке имеется широкая поперечная планка. Замок прикладывается к калитке так, чтобы одно его крепление находилось на поперечной планке, а ручка и личинка располагались ниже или выше поперечины. К этой планке замок крепится винтом с гайкой. Это сделать можно гораздо удобнее, если открутить лист профнастила, а затем отогнуть его в сторону. Если сделать это невозможно, замок для калитки из профнастила прикручивается саморезом по металлу к поперечной планке.

У накладных замков имеются еще и боковые крепления, поэтому замок необходимо закрепить и сквозь них. В профлисте прорезается отверстие под ключ. При необходимости отверстие делается и под ручку.

  1. Если поперечной планки на калитке нет или она слишком узкая. В этом случае к поперечине, сверху или снизу, приваривается металлическая пластина, а уже на нее накладывается замок. К пластине крепление осуществляется винтами. Как и в предыдущем варианте, в профнастиле проделывается отверстие для управляющих элементов.

Монтаж ответной планки

Какой бы замок вы ни выбрали для своей калитки, необходимо грамотно смонтировать ответную планку, которая требуется для его запирания. Сделать это своими руками достаточно просто. Все зависит от того, какая опора используется в качестве элемента каркаса:

  • Металлическая труба большого диаметра или швеллер. В такой опоре просто вырезается углубление для захода замкового ригеля. Чтобы вырезать его точно, необходимо закрыть калитку, и перевести замок в открытое положение. Место прикосновения ригеля к опоре отмечается карандашом или маркером. Вырезать его можно сваркой, либо можно проделать сверлом несколько отверстий, а затем расширить отверстие напильником.
  • Уголок. Если ширина уголка позволяет проделать в нем отверстие, то на этом работа по подготовке опорной планки заканчивается. Если уголок слишком узкий, то производится наращивание ширины уголка металлической пластиной. Для этого используется сварка. В этой пластине и будет проделываться отверстие.
  • Труба небольшого диаметра. К ней обязательно нужно приварить пластину из металла, толщиной не менее 3 мм. На поверхности приваренной пластины отмечается и вырезается сквозное отверстие.

После установки опорной планки проверяется работа замка. При обнаружении каких-либо заеданий производится их устранение.


Как установить замок на калитку из профнастила своими руками. Как выбрать и установить замок на калитку из профнастила. Виды замков для калиток, ка установить замок на калитку из профнастила своими руками

Заборы и калитки из металлопрофиля пользуются большой популярностью. Это относительно недорогой, прочный и долговечный материал. Но каким бы не был надежным забор, если на калитке нет хорошего замка, то ни о какой безопасности речи и быть не может. Выбирая замок для калитки из металлопрофиля, необходимо учитывать много нюансов – прочность, надежность, тип запорного механизма, и.т.д. Какие типы замков подходят для установки на калитку, как установить замок на калитку – все эти вопросы мы детальнее рассмотрим ниже.

Виды замков для установки на калитку

навесной или амбарный замок

Используются чаще всего на дачных или садовых участках. Хозяева устанавливают такие замки в случае, если не боятся проникновения непрошеных гостей. Проще говоря, такой замок устанавливают на калитку там, где, грубо говоря, брать особо нечего.

реечный замок


Еще совсем такой тип запорных механизмов встречался повсеместно, сейчас его почти не используют. Данная конструкция состоит из собственно засова, который свободно движется по петлям. Сами петли привариваются или прикручиваются к калитке или забору. Недостаток такого замка в том, что открывать и закрывать его можно только изнутри. Да и взломать запор несложно – достаточно просто перепилить его ножовкой по металлу. Запор данного типа рекомендовать мы не будем, ввиду его ненадежности и непрактичности.

врезной замок

Уже из названия понятно, что замки данного типа устанавливаются внутри полотна калитки, что существенно затрудняет взлом. Однако установить замок врезного типа можно не на все калитки, да и особой надежностью большинство из них не отличается – если вор очень захочет проникнуть на ваш участок, он легко откроет врезной замок с помощью отмычки.

накладной замок

Замок для калитки такого типа отличается надежностью, его трудно взломать. Накладной замок устанавливается за достаточно короткое время при помощи сварочного аппарата и дрели. Недостаток этого типа замков состоит в том, что его можно просто выломать при помощи топора, «фомки» или небольшого ломика.

электромеханический замок

Такие замки еще называют кодовыми. Они гораздо более надежны, чем электромагнитные замки. Электромеханический замок представляет собой приборную панель и затворный механизм. Для того чтобы открыть или закрыть замок, необходимо набрать на панели код. Это очень надежная система – если возникает необходимость, то код открытия замка можно менять сколько угодно. К недостаткам этого типа запорных механизмов можно отнести постоянную необходимость в электричестве. Конечно, современные производители оснащают электромеханические замки аккумуляторными батареями, но батарея на то и батарея, что может сесть в самый неподходящий момент. Заменить батарею можно только изнутри. В последних моделях электромеханических замков предусмотрена непрерывная подзарядка аккумулятора.

Взломать такой замок почти нереально, разве только при наличии дорогого и редкого оборудования подобрать соответствующий код. Есть разновидность электромеханического замка, в которой вместо кода используется электрический сигнал от нажатия кнопки.

электромагнитный замок

Этот запорный механизм известен всем жителям городов, так как его чаще всего устанавливают на двери подъездов. Открывается такой замок магнитным ключом. Каждый механизм настроен на магнитное поле ключа. Когда такой ключ подносят к специальной выемке на панели замка, он открывается. Появились такие замки примерно 10 лет назад. В то время они считались исключительно надежными. Но современные «умельцы» уже давно научились при помощи специального оборудования легко подбирать необходимую электромагнитную комбинацию и изготавливать ключи.

радиоволновый замок


Работа этого механизма по своему принципу схожа с автосигнализацией. Среди всех вышеперечисленных типов считается самым надежным, так как его практически невозможно взломать. Для этого необходимы глубокие профессиональные знания в радиотехнике плюс очень дорогое оборудования. Правда, установить такой замок самостоятельно не получится, их ставят исключительно под заказ, установка занимает достаточно времени и требует профессиональных знаний и навыков.

Как видим, разновидностей замков достаточно много, и стоят они по-разному, но  мы в рамках данной статьи рассмотрим установку на калитку из профнастила двух типов замков – врезного и накладного. Важный момент: замки, которые предназначены для установки на калитку, отличаются более узкой планкой и небольшим расстоянием от планки до центра запорного механизма. В целом, практически все замки для калиток разработаны специально для монтирования на металлопрофиль.

Устанавливаем накладной замок

Итак, есть готовая калитка, обшитая профнастилом и вывешенная на навесы.

Понадобятся:

  • Сварочный аппарат.
  • Лист трехмиллиметровой стали.
  • Дрель.
  • Болгарка с кругом по металлу.
  • Чертилка и угольник.

Установить замок на калитку из профнастила достаточно просто. Работа упроститься еще больше, если приварить на каркас калитки поперечную перекладину на высоте примерно 90 см. от земли. Замок нужно приложить с внутренней стороны, чтобы одно из отверстий, предназначенных для крепежа совпало с горизонтальной перемычкой, а ручка и сердечник находились ниже и или выше перемычки. Размечаем все необходимые отверстия в каркасе, а также выемку для ригеля.

Если столб возле калитки узкий или изготовлен из круглой трубы, к нему придется приварить кусок уголка или пластину, для монтажа ответной части замка. Сверлим отверстия под крепеж в профлисте для ключа и ручки. Отверстия в профлисте сверлятся по контуру и выравниваются круглым или плоским напильником. Аналогичным образом делаем паз для ригеля в столбе. Теперь остается только закрепить сам замок, установить сердечник, ручки и накладки с обеих сторон.

В процессе монтажа накладного замка часто возникает такая проблема: лист профнастила мешает надеть гайки на резьбу болтов с другой стороны. Из этой ситуации можно выйти следующим образом: если профнастил был закреплен саморезами, можно частично ослабить их или выкрутить полностью, а потом закрепить лист обратно. Если лист прикреплен заклепками, тогда для крепления замка можно использовать саморезы по металлу. В этом случае, естественно, сверлить отверстия под крепления не нужно.

Устанавливаем врезной замок

Часто каркас калитки делают из тонкой трубы, сечением примерно 20х40. В этом случае, чтобы установить замок на калитку своими руками,  придется варить под корпус замка короб из стального листа. Габариты короба должны быть такими, чтобы оставлять небольшие боковые зазоры между корпусом и стенками замка. Сталь для короба должна и меть толщину не меньше трех миллиметров. С торцевой стороны калитки делаем паз для ригеля и сверлим отверстия для крепежных винтов. Очень желательно, чтобы отверстия были за пределами короба для замка, иначе снова возникнут затруднения с гайками.

Далее в коробе с обеих сторон нужно сделать пазы для ключа или целого сердечника. Ответную часть запорного механизма крепим на столб. После этого остается только собрать замок. Это самый простой способ установки врезного замка на калитку. Аккуратным его назвать вряд ли можно, кроме того, замок при такой установке получается почти полностью открытым для снега и дождя.

Рассмотрим самый, так сказать, современный и цивилизованный вариант установки замка на калитку. В продаже уже достаточно давно есть врезные замки, специально предназначенные для установки на калитку из профлиста. Они узкие и прекрасно монтируются на профилированную трубу шириной 40х50 миллиметров. Установить его достаточно просто. После того как готова разметка, в торцевой части калитки выбираем паз под корпус замка. Делаем с помощью болгарки две вертикальных рези и одну по диагонали – получившиеся треугольники аккуратно выгибаем наружу и отрезаем. Сверлим отверстия для крепежных винтов и сердечника.

Чтобы точно разметить место для ответной части замка, можно использовать шпаклевку, зубную пасту или любую хорошо окрашенную субстанцию. Мажем ею ригель, потом закрываем калитку и проворачиваем ключ – на столбе будет четкий след от язычка – в этом месте делаем паз. После того как все отверстия готовы, нужно только закрепить замок винтами.

Выбор и монтаж замка: несколько советов

Замок для калитки должен соответствовать определенным требованиям. Так как механизм будет работать на улице, он должен быть стойким к коррозии, не бояться пыли и влаги. Этим требованиям полностью отвечают замки сувальдного типа.

В таких замках ключ смещает внутри замка фигурные пластины. Но не стоит обольщаться – вода, попавшая внутрь механизма и замерзшая там, выведет из строя любой замок, независимо от его типа. По этой причине рекомендуется выбирать для калитки замок, который открывается изнутри без использования ключа.

Запорный механизм для калитки из профнастила должен быть максимально компактным. Массивный замок, установленный на тонкие профильные трубы, просто не будет работать. Замок на калитку необходимо устанавливать так, чтобы не было никаких лишних прорезей и щелей, в которые будет попадать влага. Перед тем как купить и установить замок, проверьте рабочее состояние каждого прилагающегося к нему ключа. Замок должен работать плавно и без помех. Если ключ проворачивается в замке с трудом, такой механизм покупать не стоит.

Разновидностей замков очень много, и какой замок поставить на калитку – решать только вам. Надеемся, что материал, приведенный в данной статье поможет сделать правильный выбор.

Врезные и накладные замки на калитку из профнастила

На сегодняшний день достаточно часто встречаются заборы из металлического профиля. Для того чтобы защитить внутреннюю территорию, на калитки из профнастила устанавливают замки. Сегодня покупателю предоставляется большой выбор данных замков. Каждый из них имеет свои достоинства и недостатки.
К выбору замка необходимо подходить со всей ответственностью и учитывать все тонкости и нюансы. Прежде всего, выбор зависит от возможностей покупателя, потому что разная цена отвечает за разное качество. Чаще всего для заборов из профнастила используются либо врезные, либо накладные замки. Но недостаточно просто приобрести замок, потому что еще нужно знать, как правильно его установить.

Установка накладных замков

Замки накладного типа широко популярны среди хозяев заборов из профнастила. Такие замки являются надежными, простыми в установке и купить их можно по весьма приемлемой цене.
Сегодня в магазинах представлен широкий выбор данных замков, поэтому приобрести их не составит большого труда. Для начала нужно выбрать место установки и провести разметку. С помощью дрели просверлите все необходимые технологические отверстия. Приступайте к монтажу накладного механизма, который крепится к калитке с помощью шурупов. Завершающим этапом будет крепление ручки и прочих элементов, которые идут в комплекте.

Установка врезных замков

Врезной замок устанавливается в том случае, если калитка из профнастила состоит из двух полотен, большого сечения.
Такие типы замков являются очень надежными, долговечными и, главное, что они не требуют особого ухода в процессе эксплуатации.
Для установки такого замка изначально необходимо разметить место, затем просверлить все монтажные отверстия.
Со стороны торца просверлите отверстия, которые будут использоваться для винтов крепления. Для того чтобы не возникло проблем с креплением гайки к винту, лучше, чтобы винты оказались за пределами короба.
Следующий шаг это монтаж планки на боковую трубу, в которую будут входить язычки из замка. Когда все вышеописанное будет выполнено, то можно приступать к самому креплению врезного механизма, который нужно установить в заранее подготовленное место и скрепить с дверью при помощи винтов. В конце крепится ручка и прочие элементы, которые идут в комплекте.

Как накладные, так и врезные механизмы крепить достаточно просто, если знать все тонкости. Обзаведитесь терпением и у вас все получится.

Как установить врезной замок видео:

Установка замка на калитку из профнастила: разновидности, способы установки

Профильные листы в качестве основного материала забора используются достаточно часто. И каждое из данных сооружений в обязательном порядке оснащено калиткой. Перед владельцем частного дома или дачи стоит задача сделать замок на калитку из профнастила удобным, практичным и надежным одновременно. Это позволит не только облегчить эксплуатацию входа на участок, но и обезопасит от вторжения посторонних лиц на частную территорию.

Калитка

Виды замков для установки на калитку

Сегодня для установки на калитку или другого материала используются несколько типов замков, каждый из которых имеет свои особенности установки и степень надежности от взлома.

  • Навесной (амбарный) замок. Такая конструкция чаще используется для установки на дачных участках и надежностью не отличается. Расправиться с такой конструкцией злоумышленник сможет за несколько минут.
  • Реечный замок. Механизм состоит из засова, который движется по приваренным к калитке и забору фиксирующим петлям. Ненадежен, неудобен в эксплуатации и практически не используется.
  • Накладной замок. Легко монтируется на калитке из профнастила, отличается удобством использования. Взломать такой сложнее реечного или навесного.
  • Врезной замок. Механизм врезается в калиточное полотно, что существенно усложняет возможность взлома.

Врезной замок на калитку

  • Электромеханический (кодовый) замок. Он состоит из затворного механизма, а также приборной панели, на которой для открытия набирается специальный код. Такая двухуровневая защита повышает степень надежности устройства. Из минусов можно отметить необходимость в электропитании.
  • Электромагнитный замок. Такая разновидность защиты известна каждому жителю многоэтажки. Открывается при помощи магнитного ключа. Популярностью сегодня не пользуется из-за малой надежности.
  • Радиоволновой замок. Самая надежная конструкция, эффективно защищающая от взлома и работающая по принципу автосигнализации. Стоит дорого, требует специальных навыков при установке. На калитки из профнастила практически не устанавливается, так как злоумышленнику будет проще повредить полотно забора или калитки, чем возиться со сложным механизмом.

Совет! Перед покупкой замыкающей конструкции проверьте, насколько хорошо проворачивается каждый ключ, входящий в комплект. Если хотя бы один из них функционирует плохо, то вскоре весь механизм выйдет из строя и потребует замены.

Установка замка на калитку

Какой бы замок на калитку вы ни выбрали, необходимо обратить внимание на следующие параметры: морозостойкость, наличие герметизации, защищающей от влаги и пыли, отказоустойчивость, степень защиты от взлома, возможность закрытия с наружной стороны ключом, а изнутри – без него.

Наиболее распространенными для установки на калитки из проф листов являются накладные и врезные замки – достаточно надежные, долговечные и простые в установке. Единственное, что отличает данные типы механизмов от конструкций, устанавливаемых на входных дверях – узкая планка и уменьшенное расстояние от нее до сердечника. При минимуме навыков оснастить вход во двор такой защитой сможет каждый.

Накладной замок

Монтаж ответной планки

Для любого типа запирающего механизма необходима ответная планка, сделать которую можно самостоятельно. Способ монтажа зависит от опоры, используемой в виде элемента каркаса.

Если опорой выступает швеллер или труба большого диаметра, то в металле просто вырезается отверстие для ригеля. Чтобы проделать эту манипуляцию с максимальной точностью следует закрыть калитку и просто перевести механизм замка в открытое положение, предварительно смазав ригель зубной пастой или шпаклевкой, которые смогут отпечататься на опоре.

Такая же технология по подготовке планки используется в случае, когда опорой выступает уголок. Если он недостаточно широкий, его расширят посредством металлической пластины, привариваемой к уголку. Только после этого в металле делается необходимое отверстие.

По этому принципу монтируется планка при использовании для каркаса трубы небольшого диаметра. К ней приваривается пластина или листа металла (не менее 3 мм толщиной), на ее поверхности отмечается место соприкосновения с замком, и вырезается отверстие.

Вырезается отверстие либо сварочным аппаратом, либо посредством сверла, которым проделываются несколько дырочек, в дальнейшем расширяемых напильником.

Важно! После выполнения работы по установке замка на калитку, работу механизма проверяют. При малейших заеданиях недостатки устраняются, например, расширяется отверстие на ответной планке.

Монтаж врезного замка

Сегодня в продаже представлены врезные механизмы, специально разработанные для установки в калитки из профильного листа. Их ширина минимальна и подходит для трубы 40х40 мм. Установить конструкцию можно, не прибегая к помощи специалиста.

  1. Сначала производится разметка замка для будущей установки. Для этих целей можно воспользоваться гвоздем.
  2. Сверлятся технические отверстия, соответствующие предварительно проведенной разметке.
  3. Если диаметр каркаса недостаточен, наваривается дополнительный металлический короб из листа толщиной 3 мм.
  4. В торцевой части двери сверлятся отверстия под винты крепления, которые должны оказаться за пределами короба для надевания гаек на винты.
  5. На боковую часть трубы монтируется планка ответная.
  6. Вставляется замок и крепится входящими в комплект винтами.
  7. На последнем этапе монтируется ручка и дополнительные элементы конструкции.

Монтаж накладного замка

Еще более простым оказывается монтаж замка накладного. Состоит процедура установки из нескольких этапов.

  1. Замок с внутренней стороны прикладывается к полотну калитки. При этом одно крепежное отверстие должно попасть на горизонтальную профилированную трубу, а сердечник и ручка – ниже или же выше нее.
  2. Монтируется ответная планка.
  3. В каркасе сверлится отверстие под крепежи, в профильном листе – для ключа и будущей ручки, после чего они выравниваются при помощи шарошки.
  4. Замок крепится, сердечник, ручки и накладки устанавливаются согласно типу конструкции.

Комплект накладного замка

Заключение

Установив качественный запорный механизм на калитку, вы сможете обезопасить себя от вторжения непрошенных гостей и потери имущества. Простые способы установки доступны и просты для непрофессионала. Дополнительные рекомендации по выбору замка для калитки можно получить из следующего видео:

Вконтакте

Facebook

Twitter

Google+

Как выбрать замок для калитки из профнастила и как его установить

Замок на калитку — выбор лучших современных моделей и варианты их грамотной установки (85 фото)

Мало кто из нас представляет свою жизнь с незакрытыми дверями или калиткой. Именно поэтому нам и нужен уличный замок на калитку на садовом участке. На сегодняшний день мало кто делает замки своими руками.
Сегодня можно выбрать в специализированном магазине любое изделие на свой вкус и по своим денежным возможностям.

Какие бывают типы замков

Выбирая запоры необходимо учитывать, что калитка – это уличное сооружение, которое подвергается разнообразным климатическим воздействиям (снег, дождь, ветер, солнце).

Замки бывают навесными, реечными, врезными, электромагнитными и радиволновыми. Рассмотрим подробнее каждый из них.

Электромеханический замок для калитки считается наиболее надежным экземпляром. К минусам такого замка относят постоянную необходимость иметь рядом источник питания – это может быть электричество либо батареи.

Кодовый замок на калитку – это тот же электромеханический, с таким же принципом действия.

Магнитный замок на калитку можно открывать только при используя специальный ключ с магнитом. С развитием компьютерных технологий, такие замки перестали считаться надежными.

Многие современные калитки производится из металлического профиля. Именно поэтому большинство запирающих механизмов рассчитаны на установку на такой профиль. Если вы хотите заняться самостоятельно такой нехитрой задачей, как установка замка на калитку, рекомендуем взять некоторые инструменты.

Как осуществить монтаж замка

Для этого вам следует взять сварку, перекладину из металла, пластину из стали, дрель, болгарку. На необходимой вам высоте прикрепите поперечную перекладину (примерно 100 сантиметров от земли). При помощи маркера отметьте все нужные вам отверстия.

Измерить можно используя непосредственно сам замок – приложите его к стороне внутри так, чтобы отверстие крепежа было на уровне горизонтальной планки.

Сердечник располагается выше либо ниже перемычки. Все отверстия нужно отметить. Просверлите все необходимые дырки. Выровняйте при помощи напильника. В самом конце с двух сторон необходимо установить сердечник, ручки и накладки.

Реечная конструкция замка

К их недостаткам можно отнести слишком массивный ключ для открывания, а также необходимость прикладывать каждый раз достаточно много усилий для того, чтобы открыть калитку. К преимуществам относится его прочность.

Щеколда с пружиной

Если вы хотите самостоятельно сделать запирающий механизм – обратите свое внимание на щеколду с пружиной. Для начала определите, где будет находиться задвижка. Сделайте все необходимые замеры. Начертите схему.

Возьмите металлическую пластину, которая будет служить каркасом запора. К пластине должны быть приварены держатели стержня. Лучше всего брать изделия из стали.

В центре стержня должно находиться ушко, которое сможет в будущем зафиксировать пружину в пазу. Приступайте к сборке – в каркас вставьте пружину, в нее просуньте стержень.

Весь механизм можно приварить к калитке либо прикрутить при помощи саморезов.

Навесной замок

Кто из нас, глядя на фото замка на калитку, не видел на них навесные экземпляры? Наверное, это один из наиболее доступных и простых замков, которые существовали в давние времена. Такие устройства можно монтировать на абсолютно любую дверь, вне зависимости от материала.

Для установки такого замка, нужно предварительно определить место, где вы установите петли. Маркером обязательно сделайте отметины на двери и на торце калитки. В дверь, сделанную из дерева, углубления можно сделать стамеской, на металлическую дверь прикрепить можно используя дрель и саморезы либо сварку.

Небольшая рекомендация – для того, чтобы сделать соединение петель надежными, покупайте проушины такие, чтоб можно было вкручивать болт на расстоянии 3 сантиметров.

Финальным этапом окончания застройки участка считается монтаж замка на калитку. Именно от выбора запирающего механизма и будет зависеть то, насколько безопасно будет жить в доме и находиться на участке.

Помните, что лучше заплатить за качественный и надежный замок на калитку, чем потом платить за последствия проникновения злодеев на ваш участок и в ваш дом.

Условия эксплуатации уличных замков

Калитка с замком служит гарантом неприкосновенности жилища. Для увеличения срока службы любого устройства нужно максимально обезопасить его от воздействия окружающей среды. Об этом нельзя забывать в случае с калиткой из профнастила. Попадание влаги и минусовые температуры быстро приведут замок в негодность. Дверь следует обшить с обеих сторон. Тогда узкие врезные замки будут надежно защищены.

Если монтаж замка требует электрического питания, необходимо сделать навес над устройством. Механические и установленные на улице изделия нуждаются в периодической профилактике. Она включает в себя осмотр и смазку конструкций. Данные меры обеспечат долговечность замка.

Защелка для калитки — инструкция и фото

Ни один двор не обходится без ограждения в виде забора и приличного входа. Хорошая калитка – это не только красивая дверь, но и крепкая защелка для калитки. Для безопасности издавна используют разнообразные виды задвижек. Рассмотрим основные.

Отличный вариант для частного дома

Какие бывают калиточные замки

Существует огромное количество видов замков, которые, в свою очередь, делятся на подвиды.

Например, защелка бывает механическая (с ключом), ручная. Дополнительная установка ручной пригодится, если ключи потеряются.

По расположению направления монтировки делят на горизонтальные и вертикальные.

По тому, как работает сам механизм, они бывают винтовые, сдвигающиеся накладные, поворотные с пазами, на пружинах, ригельные, электромеханизмы (работающие в автоматическом режиме).

Раньше обыкновенные задвижки были самыми распространенными. Сейчас появилось большое количество других замочных типов, которые стали активно применять для различных дверей.

Хороший вариант для деревянного ограждения

Делая калитку своими руками, не поленитесь установить простую задвижку в виде вертушки или щеколды.

Вертушка и щеколда

Для изготовления вертушки достаточно иметь брусок из дерева небольшого размера. Его прибивают к опоре калитки (которую фиксируют шпингалеты) гвоздем либо болтом (сквозным). Вертушка обладает поворотным механизмом.

Щеколду полюбили за универсальность и надежность. Она крепится к раме, самой двери либо полотну. Иногда ее монтируют в месте открывания калитки со стороны двора (не бросается в глаза, максимально скрыта).

Делаем щеколду

Сооружается затворка так:

  1. Необходимо закрепить в земле трубу (0,5 м длина).
  2. Совершить разметку будущего нахождения крепежа, механизма.
  3. На полотне калитки, над трубой, фиксируем трос либо прут со сквозным отверстием (для бечевки).
  4. Трос протягиваем в подходящее удобное место. Когда происходит его натяжение (нажатие на него), поднимается защелка, и калитка открывается. В защелкивающей затворке главное – вовремя обрабатывать ее от влияния внешней среды (мороз, дождь, солнце).

Требования к замку на калитку для профнастила

  1. Надежность. Приобретая замок, обращайте внимание на его противостояние влаге и пыли. По мнению многих специалистов, лучшим вариантом станет установка сувальдного замка. Такой тип устройства предполагает ключ, который смещает внутри корпуса отдельные пластины.
  2. Закрытие-открытие замка должно происходить изнутри без ключа, а снаружи – ключом.
  3. Необходимо для ворот, где требуется повышенная степень надежности. Чаще всего такие замки приобретают для установки в гаражные ворота. Для ворот из профнастила большие механизмы не подходят. По причине большой надежности для того чтобы войти на территорию непрошеному гостю, необходимо всего лишь взломать обшивку дверей. Эта причина объясняет, почему на такие ворота нельзя устанавливать электромагнитные и электромеханические замки. Вы просто потратите значительную сумму денег, но не получите необходимого результата.

Усиленный и простой замок для калитки своими руками

Разновидности замыкающих механизмов

Мы − народ цивилизованный, грамотный и прекрасно понимаем, что замок на калитку своими руками уже мало кто делает, чудо мастеров осталось единицы. Да и надобности такой нет. Современный рынок предлагает массу разновидностей замков с различными дополнительными функциями и степенями защиты. Но, для калитки забора дачного участка или частной собственности многофункциональные дорогие замки, ни к чему. Поэтому мужчины не бездельники, создают уникальные запирающие устройства для калиток своих частных владений.

Виды замыкающих устройств

Из всех существующих замыкающих приспособлений для калиток, на сегодняшний день пользуются успехом вертикальные и горизонтальные задвижки. Они удобны в эксплуатации и выполняют свои прямые функции. То есть калитку одним движением руки никто не откроет, да и фиксируется она четко и надежно.

Действие задвижки

Единственным недостатком таких приспособлений является то, что запираются они только с внутренней стороны. Хотя умельцы придумали такие варианты, чтобы была возможность с обеих сторон эксплуатировать задвижку. Для фиксации створки применяют металлическую арматуру или прутья с загнутыми концами или приваренной ручкой, которые проворачиваются в сторону калитки и не представляют опасности.

Принцип изготовления

Простой запирающий механизм

На каркасе и на самой калитке, если они металлические, привариваются дуги, диаметром чуть больше арматуры, так, чтобы задвижка свободно скользила. Если изделие деревянное, то подобные дуги вырезаются из металлического листа, и крепятся к нему саморезами.

Чаще на калитку крепят горизонтальные задвижки, этот вариант удобен в эксплуатации. Не нужно будет наклоняться к земле, чтобы ее открыть или закрыть. Для того чтобы самодельная щеколда запиралась наглухо, в плоскости дуги высверливаются отверстия с резьбой. В них будут ввинчиваться до упора соответствующие по диаметру болты. Этот способ закрепления щеколды удобен для ночного пользования, так как она становится неподвижной.

Необходимый материал

Чтобы соорудить такую незамысловатую конструкцию понадобятся:

  • арматура такой длины, чтобы ее было достаточно для соединения каркаса с калиткой, и для сгибания (подобие ручки),
  • металлический лист или такая же арматура для создания дужек,
  • сварочный аппарат или саморезы,
  • вспомогательный столярный инструмент,
  • краска.

Винтовой затвор

Механизм винтового замка монтируется с внешней стороны сооружения. В комплект затвора входит стержень с нарезной резьбой и с соответствующим диаметром ключа. В основе стержня находится выемка и шпиль, а на конце ключа – такой же шпиль и углубление. Весь этот механизм и приводит в действие затвор. Сделать такое запирающее устройство несложно, проблема только в том, что для него необходима определенная толщина проема калитки. Не все виды калиток подходят для такого механизма.

Ригельные замки

Схема ригельного механизма

Этого варианта замок может сделать только опытный человек, так как механизм состоит из запорной основы с ключами, имеющими соответствующие выборки. Только мастерам со знаниями и специальным оборудованием и инструментом легко сделать такие точно подогнанные механизмы. Даже малейшие погрешности в таких устройствах недопустимы.

Щеколда с пружиной

Самым доступным для самостоятельного изготовления вариантом запирающего механизма можно считать щеколду с пружиной. Прежде чем начинать какие-либо действия по изготовлению, следует определить местонахождение будущей задвижки. Затем, произвести точные замеры и начертить схему.

Щеколда с пружиной

После подготовки материала и инструмента можно приступать к изготовлению. Вам понадобятся:

  1. Для каркаса запора необходима металлическая пластина, с приваренными к ней держателями стержня.
  2. Материалом для стержня лучше взять сталь. В центре его изготавливается ушко, которое впоследствии будет фиксировать пружину в пазу держателя во время запирания калитки. Конец стержня сгибается, сверху можно сделать набалдашник.
  3. В готовый каркас вставляется сначала пружина, подходящая по размеру, и сквозь нее просовывается стержень.
  4. Механизм крепится к калитке саморезами или приваривается.
  5. В опорном столбе высверливается соответствующего диаметра отверстие, в котором будет фиксироваться стержень. Если такой возможности нет, то стержень может фиксироваться другим способом.

Чтобы задвижку можно было открыть с обеих сторон, в нижней части калитки проделывается отверстие для троса. Длина торсионного механизма должна соответствовать расстоянию от отверстия до ушка задвижки. Конец троса крепится в недоступном чужому глазу месте. Включив фантазию, можно смастерить для калитки неординарный запирающий механизм.

Установка врезного механизма

Схема установки врезного механизма на калитку из профнастила

Зачастую для изготовления каркаса калитки используют узкие трубы, например, 20*40 мм. Врезка своими руками замка для калиток из профнастила может проводиться двумя методами.

Для замка сваривается короб из металла толщиной 3 мм, размеры которого должны быть немногим большие, чем габариты замка. В торце каркаса калитки просверливается своими руками прорезь для ригеля, а также отверстия для крепежей. Желательно, чтобы крепежи находились вне короба, иначе своими руками трудно будет на винт прикрепить гайку.

В самом коробе следует высверлить своими руками пазы с двух сторон для сердечника, а паз ответной части обустроить на столбе. Но, такой способ монтажа замка для калитки из профнастила уже практически не применяется. Скорей всего, это объясняется тем, что аккуратно такую установку может выполнить только виртуоз, да и надежную защиту от дождя или снега короб не обеспечит.

Современный рынок предлагает замки для калиток из профнастила врезные, отличающиеся небольшой шириной. Их установка возможна даже в трубу с сечением 40*40 мм. Механизмы такого типа называют узкопрофильными, и устанавливаются они довольно легко в несколько этапов:

  1. На торце калитки проводится разметка места, где будет расположен паз для корпуса.
  2. Болгаркой вырезаются длинные стороны прямоугольника, а по центру проделывается диагональная прорезь.
  3. Затем металлические треугольники отгибаются и аккуратно отрезаются.
  4. Выровнять места среза можно обычным напильником.
  5. На боковых поверхностях просверливаются отверстия для крепежей и сердцевины.

Отметить местонахождение ответной части легко с помощью зубной пасты, шпатлевки или подобной смесью. Ригель смазывается выбранной субстанцией, закрывается калитка и проворачивается ключ так, чтобы ригель уперся в столб. Остается отпечаток, который и будет в дальнейшем высверлен под паз.

Как оказалось, процесс монтажа замыкающего устройства любого типа своими руками не такой уже и сложный, если имеются навыки работы с болгаркой, сварочным аппаратом и другими вспомогательными инструментами. А строительный рынок имеет массу предложений для облегчения процесса установки.

Как поставить замок на калитку

Закрывающие системы, устанавливаемые на дверях ограждения загородных участков, предназначены для защиты всей территории от нежелательного проникновения посторонних лиц. Произвести работы по монтажу можно самостоятельно, изучив, как поставить замок на калитку.

Виды замков для калиток и особенности монтажа

Производители предлагают широкий выбор закрывающих систем, устанавливаемых на калитки. Существуют их различные виды в зависимости от:

  • устройства замка;
  • способа монтажа.

Замки в зависимости от устройства механизма

В калитку на улице устанавливают замки, имеющие разный принцип работы. Он может основываться на механическом воздействии, электронном и радиоволновом управлении.

Механические модели самые распространенные и недорогие. Их открытие осуществляется с помощью ключа. Самыми популярными в данной категории являются:

1. Цилиндровые замки. Представляют собой замки, главным элементом которых является сердечник. Замок открывается, когда в его личинку вставляется ключ с определенным рисунком выемок на корпусе. Происходит это за счет выстраивания подпружиненных штифтов в определенные позиции. Таким образом появляется возможность повернуть цилиндр, который благодаря несложному связывающему элементу передает движение на ригель. Если взять чужой ключ, система не сработает, поскольку штифты не станут в правильную позицию.

2. Сувальдные замки. Секретная часть данной конструкции состоит из набора сувальд – фигурных пластин, которые толкаются выступами на ключе. Эти пластины, заняв определенное положение, цепляются со стойкой ригеля и приводят в движение засов. Такие системы более устойчивы к попыткам физического взлома.

Сегодня всё большую популярность набирают электронные замки. Вскрыть такие механизмы интеллектуальными способами практически невозможно. В эксплуатации они очень удобны, поскольку их можно очень быстро открыть с помощью кнопок и электронных ключей.

Наиболее часто на калитку устанавливают следующие виды электронных устройств:

  • Электромагнитные. Фиксация входной конструкции происходит за счет примагничивания ответной планки, находящейся на двери, к электромагниту, расположенному на коробке.
  • Электромеханические. Представляют собой ригельное устройство, которое запирается и отпирается с помощью электропривода.
  • Радиоволновые. Данные механизмы могут быть представлены электромагнитным или электромеханическим замком, оснащенным специальным маячком, который на расстоянии ловит сигнал ключа.

ВАЖНО. Электронные запирающие устройства работают от сети. Для продолжения функционирования в случае отключения тока они должны быть снабжены автономными системами бесперебойного питания.

Замки в зависимости от способа монтажа

В зависимости от способа крепления выделяют следующие виды запирающих систем:

1. Навесные. Представляют собой устройства с цилиндровыми механизмами, которые навешиваются на специальные петли. Их достоинствами являются низкая стоимость и простота эксплуатации. К минусам можно отнести возможность открытия и закрытия только с одной стороны и низкую взломостойкость. Использовать такой замок целесообразно для запирания металлического ограждения изнутри на ночь.

2. Врезные. Представляют собой конструкции, которые размещаются в специальной нише внутри двери. Сегодня производители предлагают узкие модели механизмов, которые можно установить даже на калитку из профнастила с каркасным сечением 40×40 мм.

3. Накладные. Такие устройства фиксируются на полотне методом наложения и могут применяться даже в случае тонких дверей из поликарбоната и других материалов. Они характеризуются высокой прочностью и могут быть как механическими, так и электронными. Данные модели легко устанавливаются своими руками.

Какой замок поставить на калитку на улице?

При решении вопроса, какой замок поставить на калитку на улице, необходимо исходить из требований безопасности и финансовых возможностей. Если имеется небольшой бюджет и нет необходимости устанавливать механизм высокой взломостойкости, можно отдать предпочтение навесным или самым простым накладным устройствам. Если нужно обеспечить высокую безопасность, рекомендуется выбирать врезные или более дорогие накладные системы. Максимальную защиту способны обеспечить электронные замки.

Кроме того, выбирая запирающее устройство, нужно учитывать особенности ограждения. В случае, если установлена решетчатая дверь и до фурнитуры, расположенной на внутренней поверхности, можно дотянуться снаружи, необходимо приобрести модель, которая с обеих сторон запирается на ключ.

ВАЖНО. Особое внимание следует обратить на материал, из которого изготовлен механизм, поскольку функционирование на улице предполагает негативное влияние атмосферных явлений. Металл не должен подвергаться коррозии и ржавчине. Лучше всего с данной задачей справляются изделия из нержавеющей стали.

В любом случае, для защиты внутреннего механизма замка стоит позаботиться о предотвращении попадания в него влаги. С этой целью обычно используется двухсторонняя обшивка.

Инструменты для работы

Перечень инструментов, необходимых для того, чтобы поставить замок в металлическую калитку, может быть разным в зависимости от метода монтажа и особенностей конструкции. Для установки накладного или врезного механизма могут понадобиться:

  • сварочный аппарат;
  • металлическая перекладина;
  • металлические пластины;
  • дрель;
  • отвертки;
  • болгарка;
  • измерительный инструмент;
  • маркер.

Сварочный аппарат пригодится в том случае, если нужно монтировать накладной замок, а калитка не снабжена поперечной перекладиной. В ситуации с врезным механизмом сварка может понадобиться для создания специального короба, куда будет врезаться устройство.

Для монтажа электромеханической системы, кроме перечисленного выше списка, нужны:

  • комбинированный кабель;
  • монтажные хомуты или трубы для прокладки кабеля под землей.

Как врезать замок в калитку?

Одними из самых простых с точки зрения установки являются накладные конструкции. Процесс монтажа в данном случае можно представить следующим образом:

  1. На высоте, где будет располагаться замок (обычно около 1 м от земли), следует приварить металлическую перекладину, если она не установлена изначально.
  2. Затем необходимо приложить устройство с внутренней стороны двери таким образом, чтобы места для крепления корпуса находились на перекладине, а ручка и центральная часть замка сверху или снизу от нее.
  3. С помощью маркера нужно отметить точки расположения отверстий под крепление и места, куда будет вставляться ригель. Если засов при закрытии не попадает в столб и разместить ответную планку будет негде, необходимо приварить туда небольшую металлическую пластину, на которой и следует сделать отметку.
  4. После этого нужно просверлить отверстия под крепления на перекладине двери, под личинку и ручку в полотне калитки, паз под ответный механизм на столбе.
  5. Последним этапом работы является монтаж механизма с помощью саморезов и окончательная сборка запорной конструкции.

Процесс установки врезного изделия более сложный. Часто перед тем, как врезать замок в калитку, необходимо изготовить специальный металлический короб, куда будет устанавливаться механизм. Делается это по той причине, что толщина калитки из профнастила и других материалов обычно не позволяет врезать замок стандартным способом.

Короб представляет собой закрытий, проваренный со всех сторон карман, у которого открыт паз с заднего торца для размещения внутри него механизма и нижняя грань, необходимая для того, чтобы уходила влага. Размеры короба должны быть немного большими, чем параметры самого закрывающего устройства. Данный карман нужно закрепить на каркасе двери с помощью сварочного аппарата.

После выполнения разметки в торцевой части калитки следует вырезать отверстия под засов, язычок замка и крепеж. С боковых сторон создаются пазы для ключа и ручек. После этого представляется возможным собрать всю конструкцию на калитке, зафиксировав ее саморезами.

Если каркас двери создан из столбов, ширина которых больше толщины закрывающего механизма, можно устанавливать систему без использования короба. Последовательность действий такая:

  • на торце каркаса нужно отметить расположение механизма;
  • используя болгарку, следует вырезать паз для установки корпуса замка;
  • затем, приложив устройство к двери, следует разметить, где будут находиться личинка механизма и ручки;
  • в данных местах необходимо произвести сверление требуемого размера;
  • теперь можно вставить корпус замка в паз на торце калитки и собрать всю конструкцию.

После этого следует оборудовать ответную планку для закрывания механизма. Для этого в месте соприкосновения с ригелем нужно вырезать отверстие.

В случае монтажа электронного замка необходимо также провести кабель, который будет питать систему. Как её подключить, лучше посмотреть на видео или прочитать в инструкции.

Врезка запирающего устройства в калитку представляет собой довольно сложный процесс. Если для проведения подобных работ недостаточно опыта, отсутствует необходимое оборудование или непонятно, какой механизм лучше выбрать, следует обратиться за помощью в специализированную компанию. Профессиональный мастер произведет все работы в короткий срок и осуществит монтаж без повреждений.

Как правильно выбрать замок на калитку из профнастила

Многие сегодня при установке забора и калитки останавливаются на металлопрофиле. Этот материал довольно износостойкий, да и относительно недорогой. Но как бы надежно не выглядело ограждение, если на калитке отсутствует замок, о безопасности речи быть не может.

К выбору замка для калитки из профнастила нужно подходить основательно, поскольку сегодня его разновидностей великое множество, хотя устанавливаются они по схожему принципу.

Разновидности замков для калиток и ворот

В целом, все существующие замки, предназначенные для установки на калитки, могут быть следующих видов.

Навесные

Такие замки называют еще амбарными. Их чаще всего используют на садовых участках или дачах, когда не боятся, что воришки могут нанести какой-либо ущерб имуществу. Проще говоря, такие замки вешают на калитки там, где, собственно, брать то и нечего.

Современный навесной замок

Реечные

Раньше такие запоры применялись достаточно широко, но сегодня встретить такой замок практически невозможно. Состоят такие конструкции из засова, движущегося по фиксирующим петлям. Причем эти петли должны быть приварены непосредственно к забору и калитке.

Такой механизм можно применять только изнутри огражденной территории, да и взломать такой засов несложно – достаточно перепилить его, просунув ножовку в зазор между забором и калиткой. В общем, такой запор не рекомендуется в силу ненадежности.

Реечный замок

Врезные

Понятно по названию, что такие механизмы врезаются внутрь калиточного полотна, что практически исключает физическую возможность взлома. Такие замки подходят далеко не на каждую калитку. Да и при наличии навыков такой запор легко вскрывается обычной дамской шпилькой для волос.

Врезной замок

Накладные

Такие замки вполне можно отнести к надежным механизмам, которые довольно-таки сложно взломать, не имея подручных инструментов. Накладные запорные механизмы довольно быстро и легко монтируются при помощи сварки и дрели непосредственно на полотно калитки. К недостаткам можно отнести возможность выломать такой замок при помощи фомки, лома или топора.

Накладной замок

Электромеханические

Такие затворные механизмы еще называют кодовыми. Они гораздо надежнее электромагнитных собратьев. Состоит такой замок из приборной панели и затворного механизма. Если необходимо произвести с замком какие-либо действия (закрыть-открыть) нужно набрать на приборной панели специальный код.

Такие замки достаточно надежны. При необходимости действующий код можно легко менять на другой неограниченное количество раз.

Электромеханический кодовый замок

Пожалуй, единственный недостаток подобного замка в необходимости электрического питания. Конечно, новейшие модели таких механизмов оснащены аккумуляторными батареями, но практика показывает, что зарядка у них кончается в самое неподходящее время.

Смену аккумулятора можно произвести только с внутренней стороны. Хотя последние модели ответственные производители дополняют специальными элементами, осуществляющими непрерывную подзарядку аккумулятора. Взломать электромеханический замок практически невозможно, разве что при наличии дорогостоящей аппаратуры можно подобрать код.

Существует и разновидность электромеханического запора, где вместо кода применяется электросигнал, подающийся посредством нажатия на кнопку.

Электромагнитные

Такие замки обычно устанавливаются на подъездные двери в многоэтажках. Они составляют систему из магнитного ключа и затворного механизма. Причем механизм замка настраивается непосредственно на электромагнитные поля ключей. Если магнитный ключ поднести к специальной выемке на механизме, то запор откроется.

Когда подобные замки только появились (более десятка лет назад) их надежность не поддавалась сомнению. Но современные умельцы при наличии специальной аппаратуры довольно легко могут подобрать к такому механизму нужную электромагнитную комбинацию.

Электромагнитный замок

Радиоволновые

Работает такой запорный механизм по принципу автосигнализации. Среди существующих замков является самым надежным, поскольку практически не вскрываем (для этого необходимы глубочайшие радиотехнические познания в комплексе с дорогой аппаратурой). Но установить такой замок самостоятельно вряд ли удастся, поскольку изготавливают их на заказ, да и установка требует определенного профессионализма и занимает немало времени.

В общем, разновидностей замков немало, да и стоят оно по-разному. Рассмотрим самые распространенные варианты установки замков в калитку из профнастила: врезного и накладного. Здесь важно отметить, что замки для уличных калиток отличает от дверных зауженная планка и меньшее расстояние от нее до центра замкового механизма. Вообще, замки, предназначенные для калиток, разработаны специально для установки на металлопрофиль.

Узнать о принципе действия и правилах монтажа электромеханического замка на калитку вы можете из этой статьи.

Про установку замков различного типа на калитку своими руками читайте здесь.

В чем преимущество электрического замка для калитки перед другими видами замков вы можете узнать из этой статьи.

Установка накладного замка

Чаще всего при выборе замкового механизма предпочтение отдается именно накладным вариантам. Это недорого и не вызывает затруднений при монтаже. Весь процесс установки подобных замков можно изложить в несколько этапов:

  1. Разметка. На этом этапе нужно максимально точно наметить местоположение замкового механизма на самой калитке и отверстий входа на коробке (т. е. того места, где язычок замка будет входить в профиль коробки).
  2. Подготовка. Этот этап подразумевает сверление необходимых отверстий для крепежей замкового механизма.
  3. Монтаж. На этом этапе замок прикрепляется шурупами к полотну калитки. Также производится монтаж планки входного отверстия замка, если таковая имеется.
  4. Сборка. Этап сборки подразумевает установку ручек и прочих дополнительных деталей запорного механизма.

Современные модели накладных замков снабжены ответной планкой, крепящейся к коробке калитки посредством сварки – такое крепление считается более надежным, нежели фиксация шурупами.

На видео — обзор, принцип действия и монтаж накладного замка:

Установка врезного замка

Замок врезного типа устанавливается только в калитки, имеющие два независимых полотна – внешнее и внутреннее. Кроме того, рама калитки должна быть сварена из труб с большим сечением. Это необходимо для того, чтобы полость трубы вместила внутренний замковый механизм. В противном случае нужно на раму калитки дополнительно наварить металлический короб.

Установка врезного запорного механизма производится по тому же плану, что и накладного, с той лишь разницей, что корпус замкового механизма закрывается внутренним полотном калитки. Только потом устанавливаются дверные ручки и прочая атрибутика.

Советы при выборе и монтаже замка

При выборе замка на калитку нужно придерживаться определенных требований. Поскольку механизм будет функционировать на открытой местности, то он не должен боятся влажности и пыли. Таким требованиям соответствует замок (накладной или врезной) сувальдного типа, т. е. с ключами, смещающими фигурные пластины внутри корпуса.

Не обольщайтесь, если внутрь механизма попадет вода, да еще и подморозит немного — замерзнет замок с абсолютно любой конструкцией. Поэтому специалисты рекомендуют, чтобы замки на калитках могли открываться-закрываться с внутренней стороны без вмешательства ключа.

Замок сувальдного типа


Кроме того, замочная конструкция, предназначенная для калитки, должна быть довольно-таки компактной. Массивный замок просто не сможет выполнять свои функции на тонких профильных трубах, зачастую применяемых для изготовления корпуса калитки.

При монтаже ответной части замкового механизма для максимальной точности можно нанести на ригель шпатлевку, зубную пасту или другую субстанцию идентичной густоты. Закройте калитку и поверните ключ – на опорном столбе после этого отметится четкая граница ригеля.

Допустим, с видом замка вы определились, он установлен. Самое время обратить внимание на качество монтажа. Замковый механизм должен плотно прилегать к полотну калитки, не должно быть «лишних» прорезей и щелочек. Просто через них в замок легко проникнет влага.

При покупке замка на калитку обязательно нужно проверить функциональность каждого прилагаемого к замку ключа. При этом замок должен плавно, без помех реагировать на движения ключом. Если же ключ поворачивается с трудом – не покупайте такой замок – он быстро перестанет функционировать.

В общем, разновидностей замков довольно-таки много. Главное, определить основную функцию, которую он будет выполнять. И уже исходя из этого приобретать необходимый запорный механизм.

Вариантов ворот для дачи. Технология и рекомендации по изготовлению калиток

Изготовление деревянных ворот своими руками имеет массу преимуществ. Прежде всего, древесина — это экологически чистый материал, обладающий высокой прочностью, привлекательным внешним видом и хорошими эксплуатационными характеристиками. Как сделать ворота из дерева мы рассмотрим дальше.

Преимущества и недостатки строительства деревянной калитки

Древесина — довольно популярный и доступный материал для строительства.Среди его преимуществ:

  • доступная стоимость, которая в несколько раз ниже железа или других альтернативных вариантов;
  • простота обработки, для строительства ворот требуется минимальный набор инструментов и небольшой опыт работы с ним;
  • Высокая скорость производства калиток.

Среди недостатков использования дерева при изготовлении деревянных калиток отметим:

  • короткий срок службы изделия, так как дерево подвергается воздействию влаги, ультрафиолета и других факторов;
  • высокий уровень пожарной безопасности;
  • легкость взлома.

Подбор материалов и инструмента для деревянных калиток

Поскольку ворота находятся вне помещения и подвергаются разного рода внешним воздействиям, к выбору материалов для их строительства следует подходить с особой серьезностью. Среди большого разнообразия древесины выделим несколько вариантов, идеально подходящих для этих целей:

  • изготовление ворот из лиственницы — наиболее практичный вариант, так как эта порода древесины по прочности сравнивается с дубом, хотя стоимость лиственницы несколько ниже;
  • на выбор сосна или ель дешево и легко обрабатывается, кроме того, благодаря тому, что материалы содержат большое количество смол, они хорошо устойчивы к влаге, биологическим вредителям и плесени;
  • Кедр
  • — имеет хорошие эксплуатационные характеристики и привлекательный внешний вид, но стоит довольно дорого;
  • наиболее подходящим и прочным материалом является использование дуба, он имеет достаточную твердость, хорошо поддается шлифовке и полировке, к тому же на такой калитке отлично проявляется фактура дерева.

Использование клееного бруса из лиственницы — практичный вариант, но клееный брус из других пород дерева не следует использовать при изготовлении калитки.

Обратите внимание, что приобретаемые материалы должны быть предварительно нарезаны, иметь одинаковую толщину и оптимальное содержание влаги.

После подготовки материалов следует приступить к подбору инструментов, которые помогут завершить работы по сооружению калитки. Предлагаем вам ознакомиться с минимальным набором инструментов, который вам понадобится в процессе работы:

  • наличие электрической или ручной дрели обязательно, так как с ее помощью просверливаются отверстия для установки крепежа;
  • с помощью электрического лобзика или ножовки поможет разделить материал на части;
  • не лишним будет зубило, молоток, ручной или электрорубанок;
  • дополнительно понадобится отвертка или шуруповерт;
  • для проверки ровности соединения необходим уровень воды;
  • также необходимо подготовить веревку, кисти, столярные карандаши, угольники и фрезер.

Материалы на основе древесины хвойных пород отличаются доступной стоимостью и достаточно высокой прочностью. Но, в то же время, иглы отличаются наличием прорезей и карманов для смолы, что снижает ее прочность. Такие доски непригодны. Но все же, если при покупке материала на одной из плат была обнаружена смола, то для ее устранения вам понадобится один из представленных ниже растворителей, в виде:

  • бензин;
  • ацетон;
  • поташ;
  • сода каустическая;
  • спирт этиловый и др.

Растворитель наносится на поверхность древесины, на которой обнаруживается смола, и смывается водой. Если смолу смыть не удалось, значит доски в работе не используют.

Особое внимание следует уделять проверочным инструментам, таким как угольник и уровень. Они должны показывать исключительно правильные значения. При разметке следует оставить в запасе несколько сантиметров. Во избежание появления коррозии на поверхности ворот следует выбирать крепеж, покрытый цинком.

Деревянные ворота: основные виды

Перед изготовлением деревянных ворот следует определиться с их конструкцией, от которой зависит внешний вид и презентабельность всего здания.

Есть калитки:

  • решетчатого типа;
  • глухой тип;
  • с наличием бандажа;
  • без скобы;
  • из дерева;
  • комбинированный.

Для изготовления простых решетчатых ворот понадобится обычный штакетник, ширина которого 10 см.Чтобы исправить это, вам потребуются шурупы или гвозди. Эта процедура помогает предотвратить провисание ворот.

Для обеспечения прочности калитки следует уделить должное внимание ее чертежу. Возможен вариант их составления самостоятельно. Хотя практически любой рисунок ворот есть в Интернете.

Выбор решетчатой ​​калитки позволит вам наслаждаться свободным общением с соседями, так как практически не загораживает доступ в дом. У этих калиток есть второе название — сквозные.Они легкие, практичные и прочные.

Компоновка калитки основана на установке ворот с помощью двух опор в виде столбов. Их закапывают в землю на глубину от 40 до 100 см. Лучше вырыть яму, которая будет располагаться ниже глубины промерзания грунта, чтобы исключить опасность пучения земли и деформации ворот и калитки.

Рама калитки содержит верхнюю и нижнюю перекладины, которые соединяются с опорной секцией обвязкой и фальш-планками.Чтобы калитка получила необходимую жесткость, потребуется подкос. Опорная стойка фиксирует раму на петлях, а во избежание открывания калитки при сильном ветре на ней имеется защелка.

Второй вариант устройства глухих ворот отличается возможностью не показывать своих соседей и всех людей, проходящих мимо вашего двора. Для изготовления таких ворот понадобится цельная бревна, которую укрепляют рейками и устанавливают на двух опорных столбах.

Кроме того, некоторые домовладельцы предпочитают комбинированные калитки из дерева и стекла, дерева и металла, дерева и поликарбоната. Эти материалы дополняют древесину и делают калитку еще более презентабельной.

Как сделать решетчатую калитку

Возможны два варианта установки коробки калитки данного типа:

Первый вариант удобнее и практичнее, так как отличается высокой прочностью и имеет закрытое соединение. Но, в то же время, требует определенных навыков работы со столярными инструментами.Так как шипы и бороздки следует соединять с небольшой натяжкой.

Для склеивания деревянных деталей используется клей ПВА, предназначенный для столярных работ. После изготовления рамы ее проверяют на геометрическую форму и плоскостность. Все угловые участки должны быть прямыми. После использования клея шурупами дополнительно фиксируют все элементы.

Чтобы проверить раму, также измерьте ее по диагонали. Две диагонали должны быть абсолютно ровными.

Размеры калитки напрямую зависят от размера проема, в который она будет установлена.

Второй вариант соединения с помощью металлических пластин предполагает их закрепление на деревянных планках. Этот тип подключения не требует большого опыта и работает очень быстро. Построенная таким образом калитка практически не уступает щелевым воротам по прочности и надежности. Однако внешний вид конструкции становится менее презентабельным.

Для увеличения срока службы деревянной калитки в нее добавляют сборные металлические детали. Этот вид калитки более прочен и устойчив к механическим воздействиям.По истечении срока службы дерева в нем нужно просто поменять обрешетку.

Установка деревянной калитки предполагает выполнение следующих действий:

  • разметка места установки опорных частей, на которых крепится калитка;
  • установка штакетника на готовое основание калитки;
  • при установке штакетника все прямые углы должны быть сохранены;
  • устанавливается специальная прокладка в пространстве между предполагаемыми планками и стойками, ее толщина около 7 мм;
  • после установки калитки в яму ее выравнивают;
  • Откосы
  • применяют для усиления калитки, затем укладывают щебеночно-песчаную подушку и дальнейшее бетонирование.

Конструкция и характеристики калитки

Возможно изготовление калитки сложной формы, в виде арки или асимметричной фигуры. Главное в этом деле — правильно подобранный и составленный чертеж. Для изготовления сложных изогнутых деталей лучше обратиться к мастеру, имеющему определенный опыт в этом деле.

Своими руками желательно просто собрать и покрасить ворота. Все соединения должны быть прочными и ровными.Далее готовое изделие грунтуют и окрашивают лаком или краской.

Перед нанесением краски ворота проходят шлифовку, что улучшает презентабельность его внешнего вида.

Предлагаем ознакомиться с материалами в виде фурнитуры, которая потребуется при изготовлении калитки своими руками. Среди них:

  • автоматический фиксатор образца;
  • петель накладных;
  • Задвижки
  • ;
  • скользящие головки;
  • ручные защелки;
  • черт возьми;
  • замков;
  • Петли двусторонние.

Деревянные ворота фото:

Для продления срока службы деревянной калитки ее следует обработать антисептиком, грунтовкой и влагозащитными средствами. После высыхания калитки ее красят или покрывают лаком. Выбирая краску, ориентируйтесь на материалы, предназначенные для наружного применения.

Существует огромное количество красок, которые подходят для этих целей. Технология окрашивания довольно проста. Для этого используется кисть среднего размера.Для начала наносится антисептик, затем грунтовка и только после их высыхания — краска.

При выборе грунтовки лучше отдавать предпочтение универсальным составам, предназначенным для нанесения как на деревянные, так и на металлические поверхности. Среди них:

  • материалы для непрозрачных покрытий;
  • Праймеры глифталевого типа
  • ;
  • пентаглифталевые соединения.

Обратите внимание, что грунтовка должна хорошо сочетаться с краской. После нанесения грунтовки и ее высыхания поверхность окрашивается первым слоем краски.Затем калитку шлифуют, снова красят и снова шлифуют. Последний слой краски не шлифуется.

Если вы планируете нанести лак на поверхность ворот, то следует придерживаться следующей технологии:

  • шлифовка перед нанесением лака;
  • после шлифовки поверхность смачивают водой, чтобы приподнять оставшийся ворс;
  • дерево сушеное;
  • повторная шлифовка и лакировка выполняется в несколько слоев;
  • если ворота имеют презентабельный вид, значит, они готовы к эксплуатации;
  • , в противном случае процедура шлифования и лакирования повторяется.

Среди лаков лучше всего остановиться на типах яхт. Хотя они и дороже, но срок их службы равен сроку службы самой калитки. Этот материал отлично переносит влагу, ультрафиолетовое излучение, мороз, жару и т.д.

Совет: Выбирая все материалы, которыми обрабатываются ворота из дерева, следует в первую очередь изучить таблицу совместимости красок и лаков, чтобы не ошибиться при выборе неправильного типа краски или лака.

Технология изготовления калитки своими руками

Предлагаем вам ознакомиться с основными этапами работы над деревянными воротами:

1. Установка опорных столбов из дерева.

Перед началом работ просверливаются две скважины глубиной около 1-1,5 м. Каждое углубление засыпается песком и поливается водой. Далее устанавливается подушка из щебня, на которой располагается столб. Конструкция выравнивается и заливается бетоном.Рекомендуется обработать поверхность столба антисептической и водоотталкивающей пропиткой. Кроме того, в яме устанавливается гидроизоляционная пленка, чтобы древесина не гнила.

2. Строительство деревянного каркаса.

На Z-образную конструкцию устанавливаются ламели, которые создают прочное основание для калитки. Брусья раскладываются на ровной поверхности, нарезаются пропорционально необходимой длине и монтируются на каркас. Чтобы избавиться от мелких неровностей, рекомендуется использовать рубанок.

3. Работы по облицовке.

В зависимости от выбранной конструкции калитки она обшивается. При возведении сплошных ворот не оставляют зазоров между досками и рейками. В процессе изготовления калиток решетчатого типа каждая доска нарезается отдельно на нужную длину.

4. Монтаж арматуры.

Изготовление калитки завершается установкой фурнитуры в виде навесов, дверных ригелей и петель.После завершения этой процедуры ворота проверяются на работоспособность и подготавливаются к покраске или вскрытию лаком.

Как сделать видеошлюз:

Если ваша, например, из ковки, камня или дерева, то ее необходимо дополнить удобными, надежными и красивыми воротами. К тому же заборы и ворота для дачи должны быть выполнены в едином стиле. Далее мы разберемся, что такое ворота и как их установить самостоятельно.

Как выбрать ворота

Чтобы правильно выбрать ворота, следует ориентироваться на следующие моменты:

Комбинация материалов Забор и дверь будут выглядеть привлекательно и гармонично только в том случае, если материалы, из которых они изготовлены, визуально сочетаются между собой.Например, если забор деревянный, с ним отлично будет смотреться деревянная дверь. Отлично смотрятся и калитки — калитка для дачи с деревянным забором.
Надежность и долговечность При выборе изделия важен не только его внешний вид, но и прочность. Поэтому необходимо обращать внимание на качество материалов и фурнитуры.
Безопасность Запор должен соответствовать определенному вами уровню безопасности.Желательно, чтобы дверь имела ригель и стандартный замок.
Способ установки Чаще всего калитку и ограждение устанавливают одновременно, соответственно могут иметь общие опорные столбы. Кроме того, дачники часто устанавливают сборные загородные ворота с калиткой. В этом случае опорные столбы должны быть прочными, способными выдержать вес конструкции.
Цена товара В зависимости от типа материалов стоимость изделий может сильно различаться.

Это, пожалуй, все основные факторы, от которых зависит выбор дизайна. А теперь давайте подробнее рассмотрим особенности ворот из разных материалов.

Совет! Если после установки забора встал вопрос о выборе проекта дома, то стоит обратить внимание на дачные домики из блока контейнеров. Это отличный вариант, если вы не хотите тратить много времени на строительство дома для отпуска.

Виды ворот

Деревянный

Деревянные калитки — классический вариант.Они не только недорогие, но и достаточно надежные.

Такие двери могут быть изготовлены из следующих пиломатериалов:

  • Балки;
  • Боковые распилы бревен;
  • Доски строганные;
  • Блокхаус.

Чаще всего деревянные элементы сочетают с металлическими и даже пластиковыми элементами. Это позволяет повысить практичность изделия, улучшить его долговечность и внешний вид.

Надо сказать, что деревянные ворота несложно сделать своими руками.Для этого вам достаточно иметь базовые знания столярного дела.

Из профнастила

В последнее время широкое распространение получили ворота с калиткой для дачи из профнастила. Этот вариант относится к средней ценовой категории, поскольку профнастил — тонкий, но при этом достаточно прочный материал. Листы профнастила защищены от коррозии полимером и лаком.

По внешнему виду он выглядит довольно привлекательно, к тому же можно выбрать материал практически любого цвета и оттенка.Чаще всего калитка представляет собой металлический каркас из профильной трубы или стального уголка, к которому крепится лист профнастила.

Имея навыки работы со сварочным аппаратом, вы тоже можете сделать такие ворота или даже калитку своими руками. Срок службы такой конструкции может составлять до 50 лет.

Поликарбонат

Поликарбонат имеет ряд преимуществ, таких как:

  • Прочность;
  • Прочность;
  • Устойчив к любым погодным условиям;
  • Удобство и простота установки;
  • Привлекательный внешний вид и возможность выбрать материал нужного цвета.

Поэтому определенную популярность у дачников имеют изделия из поликарбоната. Основа таких конструкций всегда — металл. Следует отметить, что поликарбонат отлично смотрится в сочетании с художественной ковкой.

Процесс изготовления двери из этого материала такой же, как и из профнастила. Единственное отличие в том, что поликарбонат крепится к каркасу, при этом основание видно с двух сторон, так как материал прозрачный.

На фото — дверь кованая

Кованое железо

Кованые изделия всегда выглядят максимально привлекательно и солидно, но в то же время являются самыми дорогими.Поэтому кованые ворота — отличный вариант для дорогостоящего украшения дачной территории или загородной дачи.

Конечно, есть бюджетные варианты ковки, но их обычно используют в сочетании с деревом или поликарбонатом.

Установка калитки

Производство

Сделать дверь простой конструкции несложно.

Краткое руководство выглядит так:

  • В зависимости от вида материала процесс изготовления конструкции может отличаться, однако в любом случае работы следует начинать с выполнения чертежей с размерами…. Это позволит вам не ошибиться при изготовлении изделия.
  • Чтобы сделать дверь из профнастила или поликарбоната, в первую очередь нужно сварить каркас из уголка или профилированной трубы, в соответствии с размерами, указанными на чертежах … Для жесткости можно сделать несколько перемычек в рама. Кроме того, должна быть предусмотрена фиксация замков и засовов.
  • Затем по размеру каркаса нужно вырезать лист профнастила или поликарбоната.
  • Можно прикрепить лист к каркасу с помощью болтов.
  • По окончании работ к каркасу приваривают навесы для крепления двери на опорной стойке … Если замок идет без ручек, необходимо также прикрепить ручки с двух сторон для удобства использования.

Примечание! При выполнении монтажных работ опорные столбы должны располагаться строго вертикально, кроме того, важно установить их надежно, так как от этого будет зависеть долговечность безаварийной работы конструкции.

Сделать ворота деревянными еще проще — для этого нужно просто прибить планки на определенном расстоянии друг от друга к двум перекладинам, а затем укрепить конструкцию одной планкой, расположенной по диагонали (подкосом).

Надо сказать, что изготовление ворот и калиток для дачи практически одинаковое, единственное, что ворота большие и состоят из двух половин.

Крепление

Итак, конструкция готова, осталось только установить.

Для этого выполните следующие действия:

  • Если опорные столбы не устанавливаются, то в первую очередь необходимо разметить и забетонировать опорные столбы в земле.
  • Далее следует прикрепить вторую часть навесов к стойкам. Эту операцию нужно выполнять аккуратно и аккуратно, чтобы не ошибиться с их расположением.
  • Далее петли калитки надеваются на пальцы навесов опорной стойки.
  • После этого нужно врезать замок, установить замки и т. Д.

На этом процесс установки двери завершен. Теперь все, что вам нужно сделать, это осветить и заасфальтировать дорожку.

Совет! Если на даче нет электричества, то эту проблему может решить генератор. Конечно, такое оборудование дорогое, но выход все же есть — это аренда дизель-генератора на дачу.

Выход

Обустроить забор дачи надежной и красивой калиткой несложно — ее можно сделать своими руками или приобрести уже готовую.Самое главное — правильно подобрать для него материалы, чтобы они визуально гармонировали с материалами забора. В этом случае изделие будет выполнять не только практическую функцию, но и украсить участок.

Дополнительную информацию по этой теме вы можете получить из видео в этой статье.

Время чтения ≈ 3 минуты

После принятия решения отгородить участок забором из профнастила возникает необходимость в установке калитки.Это можно сделать без проблем, если следовать инструкциям в нашей статье.

Для изготовления ворот своими руками вам понадобятся следующие инструменты: сварочный аппарат, угловая шлифовальная машина с отрезным и шлифовальным кругами — «болгарка», дрель-шуруповерт, пистолет для крепления заклепок, малярные кисти, отвертка. и уровень.

Чертежи

Пошаговая инструкция по изготовлению калитки из профнастила

В этих инструкциях показано, как приварить раму ворот непосредственно к опорным стойкам.

1. Изначально следует разметить место будущей калитки, оставив в заборе между двумя столбами проем необходимой ширины, к которому в дальнейшем потребуется приварить трубы — основу каркаса будущей калитки. Благодаря такой схеме будущая калитка идеально впишется по размеру. В этом случае будут устранены проблемы, возникающие при производстве конструкции в другом месте.

2. Вопрос, как сделать калитку, решить несложно.Его каркас изготовлен из тех же квадратных труб, что и каркас забора. Во избежание деформации каркаса ворот к столбам забора приваривают трубы.

3. После этого к вертикальной стойке рамы калитки приваривается верхняя часть петель.

Для обеспечения жесткости конструкции посередине рамы поперечину необходимо сварить из той же квадратной трубы. Проверьте горизонтальность крестовины с помощью спиртового уровня.

4. На следующем этапе каркас распашной калитки из профлиста должен быть отрезан в местах крепления труб к стойкам. Необходимо отрезать все ненужные куски труб, тщательно прокипятить все стыки, а сварочные стыки зачистить шлифовальным кругом.

5. С помощью «болгарки» необходимо зачистить места установки нижних частей навесных петель на столбах забора.Сначала следует приварить нижнюю часть верхней петли, после чего можно подвесить каркас калитки и приварить на место нижнюю часть второй петли.

6. Изготовление калитки из металлического профиля требует проверки правильности ее открывания: если все сделано правильно, она открывается свободно.

7. Необходимо снять калитку и приварить петли на столбах ограждения со всех сторон с зачисткой сварных швов.При сварке петель необходимо защищать гофрированные листы от искр и окалины от сварочной дуги.

8. С помощью «болгарки» необходимо вырезать место для установки врезного замка, предварительно отметив все размеры на стойке калитки по чертежам.

9. На фото видно, как, установив каркас калитки на петли, можно разметить место для установки фиксатора замка на столбе забора.Вам нужно будет укрепить ответную планку на столбе забора с помощью дрели / отвертки. Далее следует проверить правильность работы замка, после чего можно приступать к покраске всей конструкции для защиты от ржавчины.

Забор — неотъемлемая часть любого участка. Он не только показывает, где проходит граница сайта, но и защищает его от любого вторжения. Поэтому многие стараются построить забор сразу после постройки загородного дома или дачи, а иногда и до этого.А если есть, то должна быть еще и садовая калитка, через которую можно было бы легко входить и выходить.

Самостоятельная установка калитки на даче

Сегодня у собственников есть выбор — приобрести готовую калитку, заказать ее изготовление у специалистов или попробовать все работы выполнить самостоятельно. Многие предпочитают делать это своими руками. Что ж, это отличное решение. Вы можете не только сэкономить приличную сумму, но и получить бесценные навыки работы с различными материалами.
Но сначала стоит определиться — из чего именно вы будете делать ворота?

Изготовить ворота можно из самых разных материалов. В результате они будут отличаться надежностью, прочностью, весом и внешним видом. Безусловно, готовые ворота должны быть не только удобными, но и гармонично с ними сочетаться. Итак, какие ворота вы можете выбрать?


Зная все о плюсах и минусах разных типов ворот, вы наверняка сможете выбрать тот, который будет для вас наиболее удачным вариантом.

Видео инструкция по установке калитки на даче.

Где разместить ворота

Один из самых сложных вопросов, возникающих при установке забора и калитки — это выбор места расположения последних. Насколько удобно это место, зависит от того, насколько удобно будет им пользоваться.

Вообще ворота на даче не обязательно в одном экземпляре, их вполне может быть два. Например, один передний и один задний.

Первый должен располагаться перед ограждением как можно ближе к нему. от этих ворот до лучшего пути к бетону. Тогда в весеннюю грязь или осеннюю слякоть можно будет добраться от ворот до дома в чистоте, не испачкав обувь.

Задняя калитка или задняя дверь должны располагаться там, где это наиболее удобно. Например, если ваш дачный участок находится на окраине поселка, а сразу за ним есть речка, пруд или лес, куда вы часто бываете.Тогда задняя калитка позволит вам двигаться прямо, а не объезжать.

ворота выходят в лес

Если у вашего есть дополнительное ограждение, помимо основного, например, отделяющее от остальной территории, то там тоже стоит сделать калитку. Он, как и забор, может быть чисто декоративным, высотой не более полуметра. В большинстве случаев этого достаточно, чтобы животные, случайно оказавшиеся на участке, не могли проникнуть в сад и наделать там хлопот.

Подготовка места под калитку

Перед тем, как сделать сами ворота, нужно подготовить для них место. Когда забор уже возведен и остается место только для калитки, необходимо установить столбы по обе стороны от оставшегося проема. Они могут быть как деревянными, так и кирпичными — в зависимости от ваших предпочтений и материала, из которого изготовлен сам забор.

Если кирпич хорошо работает в условиях повышенной влажности, то дерево вполне может начать гнить.

Следовательно, ему нужна надежная гидроизоляция.Оптимальным вариантом будет установка асбоцементных труб в местах, где будут стоять опоры. Их нужно закопать в землю, чтобы они не бросались в глаза. В них можно легко установить столбы, стараясь максимально плотно удерживать их в трубах. Теперь место, где будут установлены загородные ворота, готово и можно приступать к изготовлению самих ворот.

Начинаем строительство

Различные типы ворот перечислены выше. Но достаточно продумать установку одного из них, чтобы при необходимости легко разобраться с остальными.

Давайте разберемся, как сделать калитку из досок. Для этого вам потребуется:


Сразу решите, какой высоты должны быть ворота. Она может быть такой же, как высота забора, или немного меньше, чтобы вы могли видеть человека, который подошел к вам.

Например, если расстояние между стойками 98 сантиметров, ширина калитки должна быть 96 сантиметров.

Отрежьте две доски подходящей длины. Они станут основой каркаса ворот на дачный участок.Положите эти доски на ровную чистую поверхность. Убедитесь, что они параллельны друг другу. Расстояние между ними зависит от высоты самой калитки. Примерно рассчитать это можно так: условно разделить высоту калитки на пять частей. Доски каркаса должны находиться на границе первой и второй, а также четвертой и пятой.


Каркасные доски с ребром жесткости

Для придания конструкции большей жесткости можно использовать дополнительную доску для каркаса, соединив противоположные концы двух досок, образуя латинскую букву «Z».
Уложите рейки или доски, из которых будут изготовлены сами ворота, на доски каркаса. Подумайте серьезно — вы поместите их вплотную друг к другу или оставите небольшие зазоры? В дальнейшем у вас не будет возможности ничего изменить! Придется делать новую калитку.

Если вы предпочитаете плотно прилегать к ним, возможно, вам понадобится рубанок, чтобы устранить даже малейшие неровности. После того, как доски уложены, надежно прикрепите их саморезами к обеим доскам (к трем, если вы использовали дополнительную доску).Длина шурупов должна быть немного меньше суммы толщины досок. Тогда они надежно их соединят, но острые концы не будут торчать из ворот, доставляя вам неудобства.

Если вы хотите придать калитке дополнительную изысканность, верхние края досок можно обрезать под углом 45 градусов, чтобы создать слегка сужающийся верхний конец.

Пора повесить калитку на место. Подумайте, как это там будет выглядеть.

Убедитесь, что между нижним краем калитки и землей есть зазор не менее 3-5 см.

В противном случае, если ворота провисают, они будут цепляться за землю и их будет трудно открыть.

Прикрепите заранее приобретенные петли к планкам рамы. Это можно сделать с помощью тех же шурупов, которые использовались раньше. Измерив расстояние между установленными петлями и прикинув оптимальную высоту, установите петли на опорную стойку. Теперь просто поднимите калитку и вставьте пазы в петли.

Выберите лучшее место для установки крюка или болта.Обычно они располагаются на высоте примерно 70-90 сантиметров, чтобы их мог открыть и взрослый, и ребенок.
Ворота готовы!

Если вы хотите, чтобы он выглядел более элегантно, вы можете покрасить его в подходящий цвет. Если вам нравится натуральный цвет свежего дерева, калитку можно покрыть обычным лаком для дерева. В противном случае дерево со временем поседеет, а на его поверхности может появиться плесень при повышенной влажности. Лак надежно защитит древесину от сырости.

Вы не только сэкономили приличную сумму, но и приобрели несколько очень полезных навыков.Теперь при необходимости можно легко сделать забор, калитку и многое другое. Вы сами видите — ничего особенно сложного в этом нет.

Калитка выполняет важную функцию. Но кроме защиты от злоумышленников, ворота могут служить отличным дополнением дачного участка. Существует множество строительных материалов, из которых можно сделать ворота своими руками. В этой статье представлено несколько простых технологий.

Для оснащения деревянной калитки потребуются следующие строительные материалы:

  • десять досок лиственницы 2000 × 140 × 20;
  • две сосновые доски 2000 × 150 × 50;
  • две петли, защелка и дверная ручка;
  • шесть металлических зубчатых пластин;
  • четыре латунные пластины и один уголок;
  • около сорока штук латунных саморезов;
  • баллончик грунтовки по дереву;
  • банк средств защиты;
  • банка лака.

Для успешного проведения работ Вам необходимо приобрести следующий инструмент:

  • зубило с молотком;
  • ножовка по дереву;
  • самолет;
  • дрель;
  • Электролобзик
  • ;
  • наждачная бумага, карандаш, веревка и уровень.

Для крепления калитки удобнее всего использовать две бетонные опоры. Работа начинается с изготовления двух боковин из сосновой доски, на которые будут крепиться ваши ворота.Выровняв доски по вертикали (при помощи уровня), можно зафиксировать обе боковины на опорных стойках с помощью саморезов.

Далее приступаем к сборке каркаса из четырех хорошо окрашенных досок лиственницы. Углы конструкции усилены антикоррозийными полосами, установленными на саморезы.

Для придания всей получившейся конструкции большей жесткости можно использовать металлические зубчатые пластины особой формы, которые при установке должны быть слегка утоплены в древесину.Теперь можно установить петли будущей калитки на заранее подготовленную опорную раму.

После проверки входа готового каркаса в проем калитки можно переходить к изготовлению специальной распорки, придающей дополнительную жесткость всей собранной конструкции. Эта скоба фиксируется на основании с помощью тех же металлических зубчатых пластин.

Готовый каркас прикрепляем к петлям и устанавливаем на него первую доску обшивки.Каждую из устанавливаемых досок необходимо закрепить минимум двумя саморезами, а угловые доски — по три. В этом случае следует просверлить отверстие под каждый саморез и утопить, чтобы головка могла утопиться.

Затем устанавливают ручку и защелку, и по верху досок с помощью веревки (используется как циркуль) и карандаша проводят овал верхнего среза досок. Обрезаем доски по этому овалу лобзиком.

Калитка с воротами

Не всегда возможно установить калитку отдельно от ворот.В этом случае в ворота можно установить калитку. Рассматривая этот вид строительства, научимся делать из профнастила:

  • Первым делом необходимо установить опорные стойки, на которые будут крепиться створки ворот. Учитывая большую нагрузку на стойки, их крепеж должен быть качественным. По этой причине опорные столбы следует привязать к основной конструкции забора.
  • Теперь можно собрать раму. Разделите общую ширину проема на две равные части.Для возведения каркаса можно использовать профильную трубу. Это отличный материал, так как он легкий.
  • Чтобы закрепить гофрированные листы симметрично, расположите все горизонтальные направляющие на одном уровне в раме.
  • В выбранной вами секции ворот оставьте проем для установки калитки. Для этого со стороны закрепленной на стойке рамки створок приваривают из профильной трубы вертикальную направляющую. Именно этот проводник будет держать калитку в будущем.
  • Калитка изготавливается по заданным размерам. Обратите внимание, что они должны совпадать с точностью до миллиметра. Поэтому несколько раз проверьте все размеры, которые касаются проема для калитки.
  • Теперь, когда каркас калитки готов, необходимо установить петли на каркас ворот и на саму калитку. Здесь важно избежать предвзятости. Поэтому каркас ворот и калитку лучше класть на горизонтальную поверхность. Поставьте калитку на место и прикрепите петли.Сделайте отметки в предполагаемых местах установки петель.
  • Что касается петель на опорных стойках и на каркасе конструкции ворот, здесь ситуация иная. Сделайте на столбах соответствующие разметки, которые укажут на расположение ворот. После от каждой отметки отступаете 250 мм и скрепляете одну половину петель. Теперь перейдите к разметке на каркасе ворот и отметьте расположение второй половинки петли. При этом учитывайте расстояние, рассчитанное на опорах.

Для упрощения этой задачи можно заранее подготовить специальную монтажную пластину, которая приваривается к петле.

Когда ворота с калиткой устанавливаются на петли, остается обшить каркас профнастилом.

Если вы не хотите проводить такую ​​комбинацию, то каркас калитки можно полностью зашить монолитным поликарбонатом.

Как видно из этой статьи, существует множество вариантов, как и из чего сделать калитку.Вы можете проводить собственные эксперименты, комбинировать разные материалы. Главное, чтобы в результате были красивые ворота, которые станут прекрасным дополнением забора и вашего дома.

Видео

Фото

На фото можно найти множество идей изготовления калитки:

Чертежи и схемы

Благодаря предоставленным чертежам вы сможете спроектировать собственные ворота:

Как сделать ворота из профиля.Как сделать ворота из профнастила

Владельцы любого земельного участка стремятся защитить его ограждающими конструкциями от несанкционированного проникновения. В настоящее время материалов для этого существует множество, но в последнее время наибольшее предпочтение отдается забору и воротам с калиткой из профнастила. Это связано с относительно недорогой стоимостью и хорошими прочностными характеристиками материала.

Типовой забор с кирпичными столбами

Заборы из профнастила встречаются в ограждениях как временных, так и постоянных сооружений.Их используют для дома, городских построек, офисных зданий и строительных площадок. Популярность этого забора понятна.

Дачный вариант

профи

Профнастил создавался для разных целей, но, как оказалось, идеально подходит для заборов. Рассмотрим его основные положительные качества и характеристики:

  • легкий вес, позволяющий устанавливать без дополнительного возведения несущей конструкции и беспрепятственного крепления к балкам;
  • высокая прочность за счет ребер жесткости, которые образуются в процессе профилирования;
  • простота установки;
  • легкость гибки и резки материала, для чего требуется только болгарка;
  • долговечность за счет многослойной (антикоррозийное, декоративное покрытие) защитной обработки;
  • внешний вид за счет необычной формы полотна и выбора цветовой палитры.

При необходимости можно заказать изготовление материала в любом цвете.

Ограждение в деревне

Минусы

Несмотря на большое количество достоинств, заборы из профнастила имеют и недостатки:

  • недостаточный уровень защиты от несанкционированного проникновения из-за легкой возможности повреждения материала ножницами или ножом;
  • самоотвинчивание самореза, которое устраняется установкой заклепок, но стоит отметить, что цена такой работы будет намного выше; №
  • при недостаточном закреплении опорных столбов велика вероятность их повреждения под давлением сильных порывов ветра;
  • подверженность коррозионному воздействию;
  • Трудности в процессе окрашивания, которые можно решить с помощью малярного скотча.

Столбы для ограждений

Но не стоит бояться столь внушительного списка недостатков, так как любой материал также имеет свои отрицательные характеристики.

Виды профнастила

Производство профнастила происходит в процессе холодного прессования стали. Сегодня можно отметить несколько видов этого материала, отличающихся друг от друга формой волны, ее длиной, глубиной или шириной. Эти параметры определяют не только прочность материала, но и жесткость.

Разнообразие видов профилированного листа дает возможность использовать его для самых разных целей. Рассмотрим подробнее три основных типа.

Кровля

Практически не отличается от металлочерепицы. Единственное отличие — в форме. На фото показаны отличительные особенности.

Разнообразие вариантов

Материал часто используется в качестве финишного покрытия для кровли, так как хорошо справляется с нагрузками любого характера, устойчив к механическим воздействиям и атмосферным воздействиям.Но стоит отметить, что кровля — не единственное предназначение профнастила этого типа. Также подходит для облицовки фасадов, декоративных конструкций и заборов.

Стеновой

Основным отличием профнастила этого типа является низкий уровень рельефа. Это хорошо видно на фото.

Тип стены

Материал применяется для возведения стен, облицовки и отделки фасадов, устройства несущих элементов, кровли и для возведения декоративных конструкций.

Тип несущей

Материал используется для тех элементов конструкций, которые наиболее подвержены нагрузкам. Этот вид подходит для возведения несущих стен гаражей, складов и домов, устройства новой кровли, заборов.

Подготовка к установке

Техника интересует многих, так как сделать забор своими руками будет намного экономичнее. Особых навыков для этого не требуется, только стоит привлечь для работы одного помощника.

Ограждение

Изначально при установке забора необходимо разметить территорию. Это очень важный момент, требующий внимания, так как лишний участок земли может привести к неприятным разбирательствам с соседями, а это точно никому не нужно.

Оцинкованный лист

Маркировка выполняется с помощью колышков, которые помогут при установке опор подшипников. Также при планировке на территории поворотов потребуются отметки с такими же колышками.Прямая живая изгородь не нуждается в разметке посередине. Отдельно стоит отметить расположение ворот с калиткой на участке.

После завершения макетных работ можно произвести расчет материалов. Здесь в первую очередь нужно будет составить список необходимых элементов и только после этого пересчитать их необходимое количество. В результате также будет известна примерная цена на все необходимые материалы.

Ограждение на ленточном фундаменте

Перечень необходимых материалов:

  • прямоугольный профиль с параметрами 30х60 мм — для несущих опор;
  • профиль прямоугольный с параметрами 20х30 мм — для ригелей;
  • профилированные листы толщиной не менее 0.5 мм;
  • саморезы длиной не менее 19 мм — для крепления профлиста;
  • песок, цемент, щебень, вода — для заливки опор.

Также перед началом работы стоит подготовить инструменты:

  • рулетка;
  • кувалда;
  • сварочный аппарат;
  • шнур;
  • уровень.

Стоит отметить, что иногда могут потребоваться дополнительные устройства, например, шнек бензиновой ямы.Это зависит от основных характеристик почвы на участке.

Фундамент

Для установки забора из профнастила необходима подготовка фундамента. Здесь можно использовать несколько вариантов.

Схема расположения фундамента с кирпичными столбами

Столбчатый

Этот вариант предполагает подготовку котлованов, в которые их заливают бетоном. Столбчатый фундамент отличается простотой технологии, а цена порадует. Но недостатком этого метода является то, что он не подходит для больших нагрузок.В результате фасадный забор из профлиста потребует дополнительного армирования.

Колонна-лента

Схема армирования лентой

Камень

Этот вариант считается наиболее надежным и долговечным.

Изготавливается из камней самых разных форм. Применяется для кованых металлических или каменных заборов, реже — для заборов из профнастила. Цена такого фундамента будет высокой и потребует привлечения опытного специалиста.

Выбор и установка

Выбор подходящего типа фундамента зависит от многих факторов, но в первую очередь на него влияют характеристики почвы, удаленность от дороги и вес самого забора.

Ограждение участка забором

Опора

Поскольку стоимость варианта с установкой опор самая низкая по сравнению с другими предлагаемыми, он также является наиболее популярным. В качестве опор используются деревянные или асбоцементные столбы.

При выборе первого варианта требуется предварительная обработка антисептиком. Часть столба, предназначенная для захоронения, должна отличаться максимальной прочностью, поэтому ее предварительно обрабатывают паяльной лампой, а затем битумной грунтовкой.

Установка опор

Технология установки опор состоит из следующих этапов:

  1. Разметьте места для установки опор. Важно помнить, что максимальное расстояние между ними должно быть не более 3 м.
  2. Используя ручной шнек, в отмеченных местах необходимо выкопать ямы глубиной от 1 до 1,5 м и шириной 150 мм. Глубина котлована зависит от высоты будущего забора. То есть чем выше забор, тем глубже нужно делать ямы.
  3. На дно каждого углубления следует положить слой среднего гравия (150–200 мм). Затем столбы, используя отвес для строго вертикального направления, заливаем все цементным раствором.
  4. Чтобы опоры были более прочными, с обеих сторон опор следует приваривать металлические стержни, которые также уходят глубоко в землю.
  5. Для затвердевания цемента потребуется не менее трех дней, поэтому все работы должны быть остановлены в этот период.

Схема подключения

Рама

После затвердевания фундамента под опору можно переходить к следующему этапу — сборке каркаса для забора. Технология заключается в навешивании профилей сечением 40х25 мм на опорные стойки, которые служат перекладинами. Процесс разбит на несколько этапов:

  1. Бревна требуется разместить в два ряда: на расстоянии 4 см от верхней точки опор и на расстоянии 4 см от края земли.
  2. (более 2 м) также требует установки третьего ряда ригелей, который располагается посередине.
  3. Саморезы служат для крепления ригелей к опорным стойкам, под которыми ставится уплотнитель, который предотвратит процессы коррозии. Для более прочного крепления применяется электросварка.

Схема установки ограждений

Для защиты всех металлических элементов конструкций от коррозионных процессов необходимо покрыть их специальной грунтовкой.

Профнастил

Монтаж забора завершается прикреплением профлиста к готовому каркасу. Несколько советов:

  1. Саморезы с уплотнительной накладкой используются для крепления.
  2. Крепление листов обязательно должно перекрываться одной волной для увеличения прочности ограждения.
  3. Расстояние между крепежными элементами должно быть не более 50 см.

В целях собственной безопасности при работе по дому стоит использовать плотные перчатки, так как материал легко поранится.

Схема крепления листов

Все чаще на приусадебных и дачных участках можно встретить ворота из металлопрофиля самых разнообразных форм и размеров. Этот материал имеет множество преимуществ: прочность, надежность, презентабельный внешний вид, длительный срок службы и невысокую стоимость. Как сделать ворота из профнастила своими руками быстро и без лишних затрат — читайте ниже.

Пример калитки из профнастила — фото варианта с установкой на кирпичные столбы

Как выбрать размер калитки из профнастила?

Строгих обязательных норм и ограничений по размеру калиток нет.Однако при их выборе нужно учитывать следующее:

  1. Оптимальная ширина калитки из профнастила 1,0 м. Такая ширина проема позволяет без труда занести на участок мебель или другие габаритные вещи. Причем, если она больше, то это может привести к быстрому износу петель или перекосу калитки.
  2. Высота калитки не должна превышать 2,0 метра. Если забор вокруг участка имеет большую высоту, то такая калитка из профлиста будет смотреться не очень хорошо.В этом случае в проем между опорными стойками над ним лучше установить дополнительные ригели с вставкой из металлического профиля. Это позволит не перегружать само дверное полотно.

Естественно, из этих правил есть исключения. Например, если ваш рост или рост кого-то из членов вашей семьи превышает 2,0 метра, то сделать калитку из высокогорного профнастила будет просто необходимо. Однако не стоит забывать об использовании специальных петель и усилении каркаса дополнительными перекладинами.

Установка опорных стоек

Первым и одним из самых кропотливых этапов работ является установка опорных столбов, на которых будут держаться ворота из металлического профиля, своими руками. Сделать это несложно, но на это уйдет много времени, особенно если речь идет о кладке из кирпича.

Есть два варианта забора из профлиста. Первый и самый простой — это вариант крепления забора к вкопанным в землю столбам из металлических труб.Во втором варианте ограждение с воротами и калиткой из профнастила крепится к столбам из кирпича или камня.

Использование металлических опорных стоек

Использование профлиста для изготовления входной группы стало настолько распространенным, поскольку сделать калитку и ворота из профнастила очень просто и недорого. Поэтому в подавляющем большинстве случаев в качестве опор используются именно металлические трубы. Устанавливать их намного проще, дешевле и быстрее, чем кирпичные.

Для опорных стоек калитки лучше всего подойдет профильная труба 80х80 мм с толщиной стенки 3-4 мм … Для их установки в земле выкапываются ямы размером не менее 300х300 мм и на глубина не менее 1,0 м.

Глубина ям зависит от того, какой грунт находится в месте установки столбов. Если почва каменистая, то будет достаточно 70 см. Но если грунт глинистый, глубина ям не должна быть меньше глубины промерзания грунта.В большинстве регионов средней полосы это 1,2 м.

будьте осторожны

Установка калитки из профнастила на недостаточно глубокие столбы в пучинистом грунте приводит к серьезным деформациям каркаса и полотна, исправление которых зачастую невозможно.

Опорные стойки из кирпича или камня

В этом случае размеры фундамента должны быть больше сечения опорной стойки. Обычно такие столбы изготавливают в 1.5 кирпичей, то есть 390х390 мм. Поэтому фундамент должен быть размером не менее 500х500 мм. Поскольку самостоятельно такие столбы для калитки изготовить из профнастила гораздо сложнее, этот вариант выбирают реже.

Сама кирпичная кладка не очень хорошо выдерживает изгибающую нагрузку, поэтому для придания столбу дополнительной прочности перед заливкой фундамента в яму устанавливают металлическую трубу. Вокруг него выполняется кирпичная или каменная кладка. К этой же трубе привариваются металлические закладные, которые выводятся за пределы кладки.В дальнейшем они будут использованы при установке ворот и калиток из профнастила.


Калитка металлопрофильная Classic — фото монтажа на опоры с использованием внешнего каркаса и закладных

Верх металлических опорных столбов должен быть закрыт заглушками для предотвращения попадания влаги в столб. Если возле калитки планируется установка светильников, то перед бетонированием в них столбов необходимо натянуть провод в гофрированной трубе.

Подготовка деталей рамы

Пока бетонная смесь в основании опорных столбов набирает необходимую прочность, можно приступать к сборке самих ворот. Перед тем как сделать ворота из профнастила своими руками, необходимо сделать для него каркас.

Для каркаса возьмем профильную трубу 40х40 мм или 60х30 мм … Легкую калитку можно сделать и из трубы 40х20, но тогда для придания каркасу необходимой жесткости трубу необходимо укладывать узкой стороной к обшивка профлистом.

На дно котлована насыпается слой щебня и тщательно уплотняется. Затем в него устанавливаются столбы строго вертикально, с помощью уровня, и яма заливается бетонной смесью. Навешивать ворота и калитки из металлопрофиля на бетонные трубы можно не ранее, чем через 5-6 дней. Это время необходимо, чтобы бетон набрал не менее 20-30% прочности.

Во избежание ошибок при подготовке деталей, перед тем, как разрезать трубу, лучше сначала нарисовать эскиз или сделать чертеж калитки из профнастила со всеми необходимыми размерами.Пример такого рисунка показан ниже.


Детальный чертеж калитки из металлического профиля

Подготовленную трубу очищают от ржавчины металлической щеткой и разрезают на кусочки необходимой длины. Для сборки края заготовок обрезаются под углом 45 °.

Кроме того, чтобы сделать ворота из профнастила, необходимо вырезать одну или две перекладины, в зависимости от ее высоты, которые должны плотно прилегать между большими сторонами рамы.Это сделает конструкцию более жесткой и впоследствии облегчит установку замка.

Сварка рамы калитки

Заготовки соединяются между собой сваркой. Чтобы каркас при этом не деформировался, перед тем, как делать калитку из профлиста, необходимо закрепить заготовки из профилированной трубы в самодельном кондукторе .

Сделать очень просто:

  1. Возьмите лист OSB толщиной не менее 10 мм или лист толстой фанеры.
  2. Из него вырезают полотно, ширина и высота которого должны быть не менее чем на 50 мм больше планируемых размеров калитки.
  3. Готовятся хомуты, которые будут удерживать элементы каркаса, прижимая металлические профили к поверхности листа. Хомуты должны быть в два раза больше сварных швов.

Перед сваркой ворот из профнастила тщательно проверяются все углы и измеряются диагонали рамы. Между верхней и нижней перекладинами каркаса калитки устанавливаются одна или две поперечины.Затем устанавливаются хомуты, которые должны находиться на небольшом расстоянии от места сварки.


Схема как сварить ворота из профнастила с помощью кондуктора из плиты OSB и хомутов

После закрепления всех элементов рамы на зажимном приспособлении необходимо еще раз проверить углы и параллельность противоположных сторон рамы. Затем можно приступать к сварке. В этом случае зажимы нельзя снимать до полного остывания швов — иначе температурные напряжения в металле могут деформироваться и даже разрушить металл.После окончания сварки все стыки зачищаются.

Благодаря такой технологии сварки калитку из профлиста своими руками изготовить может даже совсем новичок. Более того, даже если у вас есть некоторый опыт в сварке, пренебрегать фиксацией заготовки не рекомендую. Помните, что изготовление новой рамы после случайного повреждения старой займет больше времени и будет стоить больше, чем изготовление простой приспособления.


Чертеж металлических распашных ворот с калиткой из профнастила (нажмите для увеличения)

На небольших дачных участках часто устанавливают ворота с калиткой из профнастила.Все операции по сборке каркаса калитки, встроенной в полотно ворот, производятся аналогично описанному выше. Возможны изменения в конструкции ворот, в которых должен быть предусмотрен проем для установки. Кроме того, необходимость встраивания калитки накладывает определенные ограничения на ее высоту.

Установка фурнитуры на ворота из металлопрофиля

После сборки каркаса калитки, но перед пришиванием каркаса металлическим профилем к калитке привариваются петли и пластины для установки замка и ручки, если это необходимо.

Петли для калитки из профнастила устанавливаются на навстречу друг другу и прихватываются сварными швами длиной 1-2 см. Петли размещены таким образом, чтобы полотно нельзя было снять после окончательной установки. При такой установке ворота можно отрезать только болгаркой. Петли крепятся на расстоянии 25-30 см от верхнего и нижнего края полотна.

Установка петель на калитку из профлиста

Выбирая замок для ворот из профнастила, необходимо обязательно обращать внимание на условия его эксплуатации, указанные производителем в паспорте.Замок должен быть сконструирован для наружной установки … При выборе сердечника замка следует отдавать предпочтение тем, которые открываются изнутри без ключа. Это избавит вас от проблем, если зимой в замке замерзнет вода.

При открывании дверного полотна внутрь замок может быть как врезным, так и накладным. Если калитка открывается наружу, на нее устанавливается только врезной замок. Замок и ручка для гофрированной калитки обычно устанавливаются на высоте примерно 90 см.

Из врезных замков наиболее удобны специальные узкопрофильные замки , предназначенные для установки в профильные трубы. Сам принцип их установки частично защищает их от влаги и пыли, что увеличивает срок их службы.


Замок для ворот узкопрофильный из профнастила

Перед тем, как врезать замок в калитку из профнастила, необходимо отметить место его установки: прямоугольная прорезь для корпуса и круг для сердечника.Кроме того, лучше сразу обозначить точки крепления ручки. Далее процесс установки довольно прост:

  1. С помощью болгарки проделываются прорези по длинным сторонам.
  2. Отверстия просверливаются по коротким сторонам сверлом как можно ближе друг к другу. Просверливать нужно не по самой маркировочной полосе, а немного внутрь прямоугольника.
  3. Для установки врезного замка в рифленую калитку до нужной формы отверстие доводится напильником.
  4. Круглые отверстия под сердечник выпиливаются металлической фрезой. Если он недоступен, вы также можете использовать контурное сверление и чистовую обработку напильником.
  5. Просверлены отверстия под крепежные винты.
  6. Территория вокруг замка очищена от ржавчины, загрунтована и окрашена.
  7. Замок устанавливается на калитку из профнастила, но без накладок — устанавливаются после зашивки рамы.

На этом установка замка в раму завершена.Однако поскольку поставить замок на ворота из профнастила — это только полдела, работа на этом не заканчивается. Необходимо установить ответную часть в пост поддержки. Этот этап выполняется после установки калитки на столбы.


Наглядный пример того, как вставить замок в ворота из профнастила (нажмите, чтобы увеличить)

Дополнительно на ворота из профнастила можно установить замок или защелку. Такие решения имеют смысл как с точки зрения повышенной безопасности, так и удобства — особенно, если ворота часто используются.В этом случае его легче закрыть на защелку, чем каждый раз возиться с замком. Вы также можете приобрести замок с защелкой сразу, а не устанавливать его отдельно.

Как установить гофрированную калитку на опорные стойки?

По прошествии нескольких дней бетонная смесь в фундаменте опорных столбов набрала часть прочности, и сборка каркаса завершена, можно устанавливать калитку из профнастила.

Для этого под раму кладут деревянный брусок. Калитка позиционируется строго вертикально с помощью планки, а на опорной стойке отмечены точки крепления вторых половинок петель. Следует помнить, что для нормального открывания зимой полотно должно быть на 100 мм выше поверхности дорожки. Особенно, если вы устанавливаете калитку на дачу из профнастила, где снег зимой убирают редко.

Разметив места установки петель, их временно прикрепляют к опорным стойкам электросваркой.После проверки открывания и закрывания калитки петли сваривают сплошным швом.

Рассмотрим

Установка калитки из профнастила своими руками требует внимательности и многократной перепроверки, ведь без «свежего взгляда» снаружи легко ошибиться.

Если калитка установлена ​​правильно, она не должна самопроизвольно открываться или закрываться. Чтобы он не открывался в обе стороны, на опору напротив петель приваривается ограничитель.

По окончании сварочных работ все швы зачищаются угловой шлифовальной машиной, с рамы удаляется ржавчина и грунтуются. Затем их дважды красят краской по металлу для наружных работ. В этом случае основная часть установленного в каркас замка должна быть закрыта пленкой или строительным скотчем.


Рама калитки из стального профиля на опорах

Это предпоследний этап перед пошивом, так как также необходимо установить замок на гофрированный затвор в опорной стойке.Для этого болт смазывают зубной пастой и закрывают замок. После этого на столбе будет отмечено место, куда должно идти запирающее устройство.

Если замок простой и нет приемного узла, то нужно просто просверлить отверстие нужной формы и обработать его напильником. Если есть приемный агрегат, то сначала необходимо разметить его расположение исходя из места вхождения перекладины, а затем снова просверлить отверстие нужной формы. Затем просверливаются отверстия под крепеж, и устанавливается ответная часть.

Пошив калитки из профлиста

После высыхания краски калитка зашивается профлистом. Как правило, для этого используется стеновое покрытие С-20 или С-21 толщиной 0,5-0,6 мм. Не рекомендуется использовать лист с меньшей высотой волны.

Для крепления профлиста используются кровельные саморезы, реже — специальные заклепки. Иногда для этого используют болтовые соединения, однако это не рекомендуется, так как в этом случае не обеспечивается необходимая защита от коррозии для полотна в том месте, где болт проходит через профлист.Листы крепятся через каждую волну по горизонтали, а в каждую поперечную балку — по вертикали.


Калитка гофрированная стеновая с закрытыми углами

При желании все стороны калитки из профнастила закрываются специальными квадратными полосами под цвет профнастила. Это придает законченный вид и, кроме того, обеспечивает дополнительную защиту каркаса от влаги.

После пришивания полотна устанавливается накладка на замок, а также ручка на калитку из профнастила.

Конструкция калитки из профнастила

После того, как каркас готов, самое время подумать об украшении. Несмотря на относительную простоту конструкции, вариантов оформления может быть множество, в том числе и с использованием элементов декора.

Самая простая гофрированная калитка представляет собой прямоугольную раму из профильной или круглой стальной трубы, на которую крепится металлический профилированный лист. Такие ворота отлично подойдут для забора из профнастила — особенно хорошо впишутся в обычную глухую ограду дачи или приусадебного участка.Подобное решение хорошо смотрится с забором из кирпича или камня, в том числе при использовании в качестве опор столбов из этих материалов.

Еще красивее будет смотреться калитка из профнастила с ковкой. В этом случае профлист послужит своеобразным фоном для декоративных кованых деталей. Кроме того, если кованые элементы закрывают весь проем, они укрепляют каркас калитки и делают ее более устойчивой к взлому.

Кованые ворота из профнастила своими руками сделать без проблем.Теперь готовые декоративные кованые детали можно купить практически в любом магазине стройматериалов. Главное не переборщить с коваными элементами, чтобы дверное полотно не выглядело пестрым и перегруженным декором.

Для начала лучше нарисовать эскиз конструкции ворот. Купленные в соответствии с эскизом детали выкладываются на холст и привариваются к каркасу, начиная с самых больших и заканчивая самыми маленькими. Однако такие ворота из профнастила с элементами ковки выглядят намного хуже, чем изделия настоящих специалистов.


Калитка из профнастила с ковкой — фото некоторых кованых элементов, изготовленных на производственных линиях, а также простой эскиз, который можно реализовать с их помощью.

Во-первых, профессиональная художественная ковка позволяет изготавливать очень тонкие и деликатные элементы, которые невозможно изготовить промышленным способом. Во-вторых, ассортимент готовых изделий очень ограничен. И в-третьих, кованые ворота с профнастилом, сделанные профессионалом, могут отражать любую идею и являются стилистически цельными, в отличие от композитных изделий.

Наконец, калитка может быть как отдельным объектом, так и частью ворот. Так, часто используются распашные ворота с калиткой из профнастила. Это решение оправдано, если вы по каким-то причинам сильно ограничены в размерах входной группы — например, вы меняете старые ворота и хотите установить новые на тех же опорных столбах.

При самостоятельном изготовлении калитки

Если все работы по установке и сборке ворот производились вручную, вам придется платить только за те материалы, которые для этого были необходимы.Обычно общая стоимость составляет до 2000-2500 рублей.

Но сами ворота делать не обязательно. Купить ворота из металлопрофиля можно в строительных отделах большинства супермаркетов. Готовые ворота из профнастила также можно приобрести в специализированных компаниях, занимающихся изготовлением металлоконструкций. Там вы можете заказать изготовление такого изделия по собственному эскизу, получив при этом бесплатную техническую консультацию. При установке такой калитки из профнастила цена ее будет от 4500 рублей без учета стоимости запоров и петель.

Если по каким-то причинам также было необходимо привлечь специалистов для установки калитки из металлического профиля, то цена таких работ в разных регионах РФ составит от 2100 до 2500 рублей. И это тоже без затрат на установку замка.

В наши дни ни один приусадебный участок не обходится без специально оборудованного подъезда для автомобиля. Ворота могут быть выполнены из различных материалов от дерева до металла, но самым бюджетным, надежным и доступным изделием считается профнастил.

Сделать ворота из профнастила своими руками несложно, если следовать определенному алгоритму и иметь минимальный набор инструментов и материалов.

Шаг 1. Определитесь с типом и формой

Самостоятельное производство всегда имеет неоспоримое преимущество — возможность изготавливать продукт, максимально подходящий для существующих условий. Перед черчением, расчетом и поиском материалов следует выбрать место для будущих ворот, изучить землю, продумать конструкцию и форму.

Конструкция ворот из профнастила бывает нескольких видов:

  • Откатные (со специальным механизмом) и распашные;
  • С перемычками, расположенными по диагонали, горизонтали, вертикали и крест-накрест;
  • Со встроенной и отдельно расположенной калиткой;
  • С одной или двумя створками;
  • С фиксированной рамой (верхняя планка) или без нее.

Шаг 2 — расчет размеров

Размер будущих ворот рассчитывается исходя из параметров имеющегося участка, забора и машины.Ширина — сумма ширины станка от зеркала до зеркала и метра, а также расстояние для размещения опор (две со встроенной, три с отдельно стоящей калиткой) и крепления фурнитуры. Оптимальными считаются расчеты: 4,5 метра для ворот и 1,2 метра для калитки.

Высота определяется листом профнастила, который обычно достигает 2,2-2,5 метра в длину. Если вы планируете украсить ворота козырьком, орнаментом, то учитывается и их размер.

Шаг 3 — создание чертежа

Схема распашных ворот должна включать в себя множество параметров:

  • Общая ширина проема ворот;
  • Ширина каждой створки;
  • Количество, размеры опор, а также глубина их заглубления в землю;
  • Расположение калитки, если она планируется внутри или рядом;
  • Место петель, защелки, ручки или болта;
  • Наличие усиления каркаса уголками, внутренним каркасом или перемычками;
  • Высота декоративной рамы, резные окна.

Чертеж должен быть выполнен как можно более детально, с увеличением мелких стыков и швов, чтобы учесть все условия и требования.

Перед тем, как планировать схему, рекомендуется поискать в Интернете готовые варианты и переделать их с учетом имеющихся параметров. Для подбора формы и конфигурации подходящих элементов декора вы можете посмотреть фотографии дверей из профнастила.

Этап 4 — Подготовка материалов и инструментов

На основании чертежа необходимо произвести расчеты материалов. В стандартный комплект входит обшивка профнастилом, крепеж, металлические опорные трубы, уголки армирующие каркас, балки или перемычки, петли, замки, декоративные элементы и лакокрасочные материалы.

В процессе работы не обойтись без инструментов: сварочный аппарат, болгарка, метр, строительный уровень, отвес, шуруповерт, дрель, ножницы по металлу, щетки.

Шаг 5 — Начало работы

Ответ на вопрос «как сделать ворота из профнастила?» там будет такой алгоритм:

  • Устанавливаем опорные столбы: закапываем их в землю на нужную глубину и бетонируем.
  • Изготавливаем створчатые рамы, для которых нарезаем металлические трубы и скрепляем их сваркой под углом 45 градусов, укрепляем раму перемычками или уголками, зачищаем швы и красим всю поверхность.
  • Крепим петли или навесы.
  • Крепим профнастил к каркасу заклепками, саморезами.

Дополняем конструкцию необходимой фурнитурой (замок, нижний замок, ригель, автомат, осветительные приборы, сигнализация и т.д.)

Шаг 6 — дополняем и декорируем

Если простая прямоугольная конструкция кажется скучной или слишком стандартной, то можно сделать красивые ворота из профнастила с элементами ковки. Монтаж кованой фурнитуры осуществляется сваркой или саморезами, и любая деталь ворот может стать местом для их расположения.

Чаще встречается обрамление конструкции сверху и снизу, однако сложная отделка лучше смотрится не только по краям, но и поверх профнастила с лицевой стороны.

Ворота из профнастила — один из самых бюджетных, доступных и несложных технологических вариантов оформления машинного входа на объект. Сделать такую ​​конструкцию своими руками можно с помощью ограниченного набора инструментов, а с помощью элементов декора и фантазии такие ворота станут настоящим украшением вашего дома.

Фотография ворот из профнастила

Ворота из профнастила подойдут к любому забору: они легкие, хорошо выглядят, достаточно прочные и долговечные.К тому же изготовить их самостоятельно, обойдясь минимумом покупных аксессуаров, вполне возможно. При изготовлении на заказ такие ворота также будут стоить дешевле других. Итак, давайте разберемся, как оценить работу умельцев по их рекламе и как, если вы умелец, сделать ворота своими руками.

Выбор схемы открывания

Сначала «привяжем» ворота — согласовываем их по способности выдерживать эксплуатационные нагрузки; главный из них — ветер.Какой толк в ограждении изящной и прочной конструкции, если самый первый шторм превращает ее вместе с добротным куском забора в смятый «пропеллер»? Второе, что нужно учитывать, — это нагрузка от самих ворот до забора. Если она будет чрезмерной, то это отразится не сразу, да и исправить однобокий забор будет сложно. Наконец, необходимо, чтобы створка никак не задевала автомобиль на «пятой точке». А ворота желательно оборудовать автоматикой, чтобы не толкаться, не поскользнуться, под дождем или снегом.

Ворота из профнастила изготавливаются распашными или раздвижными. Первые дешевле, проще, несильно нагружают забор, но они могут стукнуть, их очень сложно оборудовать автоматикой самостоятельно, а купленная будет стоить слишком дорого и будет работать под большой нагрузкой, т.е.не очень надежна. Чтобы сделать последнее самому, придется попробовать, понадобится место для отката створки и прочный забор: при весе створки 250 кг (это еще легкий) кратковременные нагрузки на нее могут превышать 2 тонны. .

Поэтому сразу определимся с местом установки. Распашные ворота необходимо делать при невыполнении одного из следующих условий:

  • С обеих сторон проема ворот свободное пространство на ограждении составляет менее 1,5 ширины проема плюс 0,45 м для воротной фурнитуры. Если, например, он составляет 3,8 м (минимальная ширина транспортного средства по ширине), то до любого ближайшего углового столба должно быть не менее 6,15 м полностью свободного забора;
  • Все столбы забора с обеих сторон от проема ворот до углов должны быть забетонированы на глубину не менее 1.2 м в средней полосе и не менее 1,7 м в местах с суровыми зимами;
  • Стойки ворот должны быть либо кирпичными с замурованным ребром жесткости из профтрубы 60х80х2, либо сваренными из 4-х таких же труб (см. Рис.).

Для откатных ворот должны быть выполнены все три условия с некоторыми примечаниями. Проем лучше сделать не более 4,2 м, чтобы грузовик (придется что-то привезти когда-нибудь) мог въехать во двор с определенным поворотом.Что касается глубины бетонирования столбов, то она должна превышать глубину промерзания грунта на данном участке не менее чем на 0,6 м. Лучше всего определить необходимую глубину бетонирования поинтересоваться у газовиков, на какой глубине они прокладывают магистральные трубы.

Сваренные из профтрубы столбы дешевле и прочнее кирпичных, но места схождения внутренних углов труб необходимо прокипятить вверху и внизу; место сварки находится в центре правой поз.рис. Это повысит жесткость стойки примерно на четверть. Верхний торец необходимо прикрыть от атмосферных осадков крышкой из любого подходящего материала.

Выбор металла

Придется изготовить ворота железные: профлист практически не сопротивляется боковому изгибу и скручиванию. Хорошо держится только на жестком металлическом каркасе. Деревянные рейки можно ставить так, чтобы обшиваемая поверхность была в одной плоскости, заподлицо. Затем крепежные шурупы нужно будет вбить в металл через дерево.

Для каркаса ворот потребуется металлический профиль следующего ассортимента:

  1. Профилированный стальной 60х40х2 мм для обрамления створок (створок).
  2. Труба профильная 40х20х2 мм для подкосов и ребер жесткости каркаса.
  3. Металлический лист 4-6 мм для закладок в кирпичные столбы и косынки, укрепляющие каркас (только в ветреных местах).
  4. Швеллер 200 или 160 мм с длиной полуоткрытия, только для откатных ворот.
  5. Фурнитура железобетонная 12-14 мм, также только для откатных ворот.

Собственно профнастил следует брать стеновой (марка С) с высотой волны 15-21 мм, то есть С15-С21. Палубы Н (несущая) и НС (несущая стена) ничего не прибавят к прочности ворот, но будут намного тяжелее и дороже. Размеры створок необходимо рассчитывать исходя из эксплуатационных с учетом перекрытия волн, ширины полотна (чаще всего — 1100 мм) и его длины (3-12 м), чтобы не было слишком много обрезков. не сформирован.Лист необходимо заказать разрезанным на кусочки по вашему размеру, ведь при разрезании его любым кустарным способом очень скоро пойдет коррозия с краев.

Наклейка

Если вы собираетесь делать откатные ворота, и вы новичок в этом деле, то для полного успеха вам понадобится простейший временный стапель: створка «винт» или «восьмерка» сведет на нет всю работу, а если ворота распахиваются ворота, то, может быть, закроют, но смешно будут смотреться. Тогда стапель может быть полезен, например, для другой работы.изготовление стропил, стеновых каркасов и др.

Сделать стапель не так уж и сложно, см. Рис:

  • На ровной площадке отбиваем базовую линию по шнуру, а от нее перпендикуляр.
  • Проверяем перпендикулярность «магического треугольника», со сторонами 3: 4: 5 любых, но точно равных отрезков, поз. 1 на рис. «Волшебный треугольник» можно сделать из любого нерастяжимого шнура.
  • По перпендикуляру ставим первую скамью эллинга из бруса 100х100, плоской трубы, швеллера и т. Д.; его горизонтальность калибруем уровнем (п.2). Если эллинг предназначен для постоянного использования, то на столбы ставим его скамейки, а горизонтальность добиваемся засыпанием ямок под ними.
  • Еще раз проверяем перпендикулярность скамейки, также поз. 2.
  • Устанавливаем вторую скамейку, как и первую. Они должны соответствовать сторонам прямоугольника, который проверяется, как обычно, по диагоналям (позиция 3 на рисунке)
  • Дополнительно с помощью планки — правил — и уровня проверяем торцы скамеек на предмет «пропеллера», т.е.перекос монтажной плоскости поз. 4.
  • Таким же образом ставим третью, а при необходимости и следующие скамейки.
  • Если стапель неподвижен, бетонируем стойки скамеек и, пока бетон не затвердел, еще раз проверяем все пары скамеек на «винте» и тщательно поправляем «левые».

Рамы створки

Основная причина потери ворот со временем — ветровые нагрузки. Большая его часть приходится на верхнюю часть клапанов.Ветровая стойкость особенно важна для дверей из профнастила, поскольку их жесткость на кручение незначительна, рама несет всю ветровую нагрузку. Поэтому его изготовление хоть и не сложное само по себе, но требует тщательного подхода.

На каркасе для профнастила лучше не сильно экономить, а сразу усложнить, из двух труб 60х40х2 и 40х20х2, сваренных (в разрезе) в виде буквы Т. «Столбы» Т на противоположном каркасе. балки (верхняя-нижняя, правая-левая) должны быть обращены друг к другу, см. рис.В местах, залитых бежевым цветом, под обшивку крепят деревянные рейки 40х20. Кстати, при правильном расположении звеньев жесткости (поперечин, подкосов) и общая материалоемкость такого каркаса с трудоемкостью оказывается небольшой.

Рама варится на стапеле, прихватками 40-60 мм с шагом 500-600 мм, а то ни один стапель не поможет, приведет в безобразие. Таким же способом свариваются сборные столбы под ворота из профтруба, см. Выше.Общее правило сборки каркаса следующее: верхние углы срезаются под наклоном, чтобы внутри не развивалась коррозия от атмосферных осадков, а нижние углы стыкуются под прямым углом, для вентиляции внутри, см. Рис. Ниже.

Примечание: при расчете высоты заслонок берут клиренс 50-70 мм для средней полосы, а для остальных мест — по среднегодовой высоте снежного покрова.

Ворота распашные

В конструкции распашных ворот есть два тонких момента: петли и соединения жесткости их каркаса.

Петли

Въездные ворота не являются гаражными воротами. Первые почти никогда не плавают, но вторые — отличный парус. Поэтому при покупке петель для гаражных ворот лучше брать их по более высокой цене, на опорных подшипниках, см. Рис. Установка петель осуществляется перед установкой в ​​каркас ребер жесткости и ее обшивкой: им намного проще орудовать, регулируя петли.Но все равно для этой работы вам понадобится помощник.

Петли приварены к раме створки на стапеле. На разметке недостаточно точной настройки. Также необходимо, прижимая петли зажимами, проверять их совмещение с глазком, как бы прицеливаясь через ствол. Затем прихватите его парой «тычков» электродом, еще раз прицельтесь визуально, а затем, если все в порядке, твердо варите.

Чтобы обеспечить угол открывания не менее 90 градусов, внешний диаметр петли должен быть больше, чем толщина рамы плюс высота волны пола, т.е.е. 75-81 мм. Это огромные грубые петли, и зазор между рамой и стойкой будет такой же ширины. Поэтому петли приваривают к раме, двигаясь к ее краю в направлении проема створки. Лучше всего, чтобы петля лежала на самом краю, выступая почти на половину диаметра, тогда угол раскрытия будет 120 градусов и более.

Петли к столбам приваривать проще всего из пучка профессиональных труб: они входят в шов между трубами как семейные.Если столб кирпичный с заделанными в него «пятаками», то для полного совмещения лучше использовать не отвес, а кусок трубы с таким внутренним диаметром, чтобы штифт петли подходил внутрь. Длина трубы — это расстояние между петлями за вычетом высоты опоры.

Примечание: в каменной кладке или бетоне — металлические детали, встроенные в них, к которым затем будут прикреплены другие металлические конструкции.

Сначала трубу плотно привязывают к столбу веревкой, выровненной по вертикали и на высоте от земли.Затем в нижний конец трубы вставляется штифт нижней петли, он выравнивается по трубе и захватывается 2-3 «тычками». Верхнюю петлю кладут нижней частью на разрез трубы и также прихватывают. Далее навешиваем раму, проверяем ход, клиренс, самооткрытие / закрытие. Если все в порядке, каркас снимается, петли плотно привариваются и продолжают работу.

Рама

Каркас рамы створки должен быть спроектирован таким образом, чтобы выдерживать сильную ветровую нагрузку сверху.Для откатных ворот, кстати, тоже. И при этом его жесткость на кручение должна быть обеспечена с минимальными затратами материала и труда. Давайте рассмотрим примеры хороших и плохих каркасов по рис. Не будем забывать, что диагональный край работает по принципу жесткости треугольника: изменить его форму, не сломав, невозможно, но можно даже согнуть угол очень.

Справа вверху — рамка предельно рациональна. Два острых угла треугольников сходятся именно там, где ветровая нагрузка наибольшая.В средней полосе, где редко бывают сильные ветра, такой каркас можно сделать из цельной трубы 60х40х2. Для дачи, где эстетика не так важна и на расхождение створок вверху на несколько сантиметров за 3-5 лет никто не обратит внимания — вещь приятная: дешево и сердито.

Примечание: Долговечность без потери внешнего вида в течение 7 и более лет для такого каркаса достигается привариванием по углам косынки размером около 200×300 мм из стали толщиной 6 мм.

Для жилого дома больше подходит рама, показанная вверху слева. Поперечные распорки и промежуточная продольная балка обеспечивают дополнительное сопротивление боковому изгибу. Без сложных теорий: треугольников больше, а самих — меньше.

Внизу справа — рамка не очень удачная. Такая система распорок хорошо работает в крыле биплана или стреле крана, но, в отличие от них, здесь конструкция плоская и основная нагрузка приходится на нее. А внизу слева — каркас совсем неудачный: он крепче там, где меньше всего нагружен, а материала нужно много.

О воротах

Если ворота раздельные, то для них нужна только третья стойка. Каркас таких ворот представляет собой простой прямоугольник из трубы 40х20х2. При обычной ширине калитки 800-1100 мм не требуется дополнительных усилений для каркаса из профтрубы.

Но если ворота врезные, картина меняется. Давайте помнить, что никто не держит ворота настежь все время; под напором ветра их створки, соединенные замками, работают как единое целое.И теперь двери будут нагружены несимметрично от ветра, поэтому та, в которой ворота нужно дополнительно укрепить, будет тяжелее. Так что каркас калитки придется сделать посложнее, он должен выдерживать большую нагрузку, чтобы нагрузка на створки была выровнена. Чертеж таких ворот представлен на рис. Габаритную ширину можно увеличить до 4 м, оставив калитку как есть.

Видео: ворота простые распашные из профлиста

Ворота откатные

Откатные ворота

еще не так давно были роскошью: комплект аксессуаров к ним и сам привод не производились, а более-менее приличная «фирма» стоила где-то от 150 000 рублей.Тогда не сегодня. Теперь комплектующие для откатных ворот стали намного дешевле, и они доступны людям со средним достатком.

Откатные ворота могут быть изготовлены по одной из схем:

  • На нижних катках катится по рельсу, уложенному на грунт.
  • Подвешивается к верхней направляющей.
  • С нижним рельсом, катящимся на опорных роликах.
  • С поручнем на ограждении и роликовыми направляющими на створке.
  • С плавающей направляющей.

Ворота первой схемы кое-где сохранились в старых производственных помещениях.Их можно полностью изготовить самому, но игра не стоит выделки: от мусора на рельсах то и дело ломается механизм, отскакивают закрылки. Подвесные ворота позволяют получить проем практически любой ширины, но они очень сложные, например, посмотреть на рисунке, поэтому в быту не используются. В двери с плавающей направляющей ее части телескопически входят друг в друга. Такие ворота несколько дешевле других и не требуют фундамента под механизм, но часто заклинивают от грязи, а ремонт требует полного демонтажа.

Самая распространенная схема ворот для частных домов — с нижним рельсом на опорных роликах. Для этих ворот требуется коммерческое оборудование, которое уже доступно, но еще не дешево. Ворота с поручнем на заборе и полозьями требуют прочного ограждения и довольно трудоемки, но вы можете сделать их самостоятельно и не потребуется фундамент для механизма. Рассмотрим эти схемы более подробно.

Оба ворот консольные. Это означает, что их створка имеет скошенный «холостой» стержень, который удерживает ее в закрытом положении.Связка консоли створки с нижним рельсом на каретках работает на растяжение, а створка с полозьями в рельсе на ограждении работает на сжатие, которое металл удерживает намного лучше. Поэтому для снятия дверной консоли с нижней рейкой потребуется не менее 0,5 ширины проема, а в самой консоли — усиливающая ее рама. Для ворот на полозьях достаточно прироста 0,25 ширины проема, а их консоль представляет собой простую раму без усиления.

Примечание: далее по тексту для краткости будем называть стойку, на которой подвешена створка, стойкой, а противоположную ей — концом или бампером.Ближайшие к проему детали и узлы будут считаться внешними, а дальние от него — внутренними.

Калитка нижняя

Устройство ворот с нижним рельсом на каретках показано на рис. В их основе лежат роликовые подшипники: каретки качающиеся на шарнирах с 4 роликами. Ролики расположены по дуге, это исключает заклинивание при изменении поворота створки на противоположный. Они крепятся к основанию механизма с помощью регулируемых опор — упорных подшипников.

Здесь уместно сразу упомянуть две очень распространенные ошибки, которые некоторые «профи» делают сознательно, чтобы ускорить и удешевить работу. Первый (см. Рисунок слева) — закладная ставится короткой, только под внешнюю (ближнюю) каретку, а дальняя крепится к шпилькам, замурованным в фундамент. Год-два «гарантии» ворота держат, а потом бетон под дальней кареткой начинает крошиться от знакопеременных нагрузок.

Второе, мол, выделки не стоит — подставки с каретками готовим прямо в ипотеку (рис. Справа), а стойки регуляторов вообще не покупаем. Попрактиковавшись в навыках, вы сможете точно собрать ворота тоже за год-два. Тогда сказывается усадка фундамента, но «гарантия» уже истекла.

О фитингах и приводе

Фурнитура для ворот должна быть приобретена у проверенного производителя. В Российской Федерации неплохо зарекомендовали себя итальянские CAME and Rolling-Center (Италия) и отечественные DOORHAN и ROLTEK.Речь идет о рельсах и роликах. Рейка из пересушенного металла (так грешат китайцы) скоро треснет, а из сырого деформируется. Пластиковая оболочка роликов нужна не только для глушения грохота, но и для того, чтобы зажимы роликов (они же, собственно, шариковые) не лопнули. Поэтому ролики нужны либо в корпусах из неабразивной пластмассы, либо в корпусах из хромованадиевой стали. Внешнее качество рельсов и роликов может оценить только очень опытный специалист по материалам, а в спецификациях об этом часто ничего не говорится.

Приводы для откатных ворот используются в основном с ременной, цепной и зубчатой ​​передачей. Ремни мы не рассматриваем: он пояс и пояс в Африке, тянется, трескается, трескается от мороза. Цепная проволока немного дешевле зубчатой, но цепь провисает и может оторваться, как велосипед, а также требует ухода. И самое главное: ворота с цепным приводом без замка можно открыть вручную, что может сделать любой прохожий.

Зубчатая передача, если смазывать ведущую шестерню и зубчатую рейку графитовой смазкой, практически не требует обслуживания.Повернуть редуктор с ротором мотора, толкнуть створку ворот сложнее, чем просто снести. Но точно так же нельзя будет открыть ворота при отключении электричества. В гаражных комплексах в этом случае дежурный вручную ключом крутит коробку передач, но она всегда внутри, а вы окажетесь снаружи. Поэтому ворота с зубчатым приводом обязательно должны иметь калитку с замком.

О ручках и замках

Вполне может быть, что денег на привод совсем не потратишь; Толкнуть створку правильно построенных ворот не так уж и сложно.В этом случае потребуются ручки и замок. Обычные дверные ручки не подойдут: нельзя ставить их так, чтобы они не упирались в стойки (точнее, чтобы не разбиться о них). Нужны скрытые ручки, см. Рис, со сквозной прорезью или заглушкой. Первые проще и удобнее в обращении, но чтобы за двором никто не шпионил, их придется занести изнутри листами резины или гибкого пластика.

К распашной калитке подойдет обычный замок с задвижкой-язычком, но надо будет поставить задвижку вниз на створку и накрыть какой-то крышкой от непогоды.Однако это тоже не вариант: гнездо для перекладины придется делать из куска уголка или швеллера, приваренного к накладке (см. Ниже), выступающего в проем ворот на ширину замка. Эта железа, конечно, легко царапается. Следовательно, для полотна ворот нужен замок с поворотным крючком-ригелем; гнездо для него вырезано прямо в накладке. Что ж, для очень непритязательных владельцев проверенный вариант: сарай с замком, завернутый в промасленную тряпку.

Изготовление ворот

С нижней направляющей

Установка откатных ворот на тележки обычно выполняется в следующей последовательности:

  1. Планируем (лопата, уровень, трамбовка) площадку для ворот в горизонт дороги шириной проема плюс 1 м для столбов плюс полпути для механизма.Ширина платформы — 0,7 м по бокам от средней линии створки;
  2. Ставим, если их еще нет, столбики ворот;
  3. Формируем фундамент механизма;
  4. Пока фундамент набирает прочность, делаем каркас в каркасе, но пока без нижнего рельса и обшивки;
  5. Привариваем к закладным на концевой стойке, либо непосредственно к ней, если стойка металлическая, накладка — угол 150х150 или тот же канал и временно прикрепляем к ней ловушки;
  6. Захватываем упорные подшипники опор к закладному фундаменту, ставим верхнюю удерживающую каретку;
  7. Ставим на каретки рельс и, перемещая его, регулируем опоры и нижний уловитель;
  8. Привариваем рейку к каркасу, временно ставим створку на место;
  9. Регулируем держатель и верхний уловитель;
  10. Устанавливаем привод на фундамент, на рейку — зубчатую рейку, обшиваем фальц профлистом, монтируем ворота, замки и ручки;
  11. Ставим створку на место, регулируем по горизонтали — калитка готова.

Разберем самые существенные моменты.

Фонд

Размеры и схема фундамента приведены на рис. Бетон — не ниже М400, заливка в смесь — 3: 1. Песок и гравий для подсыпки берутся в равных пропорциях. Выдержка для застывания после заливки — минимум 1 неделя летом и минимум 3 недели в прохладную погоду. При строительстве летом установленный фундамент необходимо сверху смочить тряпкой, смоченной водой.

Рама

Каркас створки откатных ворот представляет собой как бы две соединенные створки распашных ворот, поэтому лучше выдерживает верхнюю ветровую нагрузку. С другой стороны, нужно дать дополнительное усиление в середине рельса: это дорого, а его деформация выведет ворота из строя. Исходя из этого рассчитывается расположение подкосов с ребрами жесткости. Две относительно мало материалоемкие конструкции для мест без частых сильных ветров показаны на рис.После сборки, естественно, каркас грунтуется и красится.

Заглушка

Крепить уловители непосредственно к металлическому столбу или кирпичной закладной — неправильно. Створка может сильно ударить по ним, что приведет к изгибу или срезанию застежек. Со временем это приведет к растрескиванию сварных швов и ослаблению болтов. При установке на полосу застежки уловителей будут работать в основном на сжатие, которое металл удерживает вечно. И трещина в креплении планки, вдруг образуется, можно потихоньку заваривать, не останавливаясь при помощи ворот.

Накладка приваривается к столбу (к закладным) вертикально по отвесу. Расстояние от края столба берется исходя из размеров уловителей, они не должны выступать в проем ворот. Накладка сначала приклеивается попарно «тычками» сверху и снизу, а после регулировки по створке окончательно проваривается гвоздями по 50 мм через каждые 300-350 мм. Улавливатели также сначала прикрепляются временно, чтобы их можно было переставить во время окончательной сборки.

Поддержка

Опоры, вообще говоря, следует располагать дальше друг от друга, чтобы максимально разгрузить консоль. Длинное плечо рычага велико, когда ворота закрыты, а полученный лишний сантиметр означает дополнительный год обслуживания ворот. Удлинить консоль невозможно: стандартные размеры направляющих кратны 6 м. Исходя из этого, опоры размещаются в следующей последовательности:

  • Сначала просто кладем их на фундамент и выравниваем по его оси; расстояние от столба — 100 мм.
  • Качаем каретки и следим, чтобы ролики не выходили за пределы ипотеки.
  • Захватываем опоры сварочными «тычками».
  • Ставим рейку на каретки, передвигая ее вперед-назад до упора, следим, чтобы ролики не выталкивали заглушки рейки. Без заглушек он внутри скоро заржавеет, и ворота начнут заклинивать.
  • Если нужно переместить опору, «тычки» срезаются болгаркой.
Обшивка, привод и сборка

Каркас створки обшивается профлистом, как забор: саморезом в каждом углу, а по линиям между углами, горизонтальным, вертикальным и наклонным — с шагом 400-500 мм, а так чтобы с каждой стороны рамы было не менее 3 точек крепления… Например, 3 самореза пойдут на верхнюю и нижнюю поперечины калитки. Для крепления профлиста к ребрам жесткости на каждую из них прикладывают деревянную рейку 40х20 мм, закрепляя на концах 2-мя саморезами. Настил в таких местах крепится саморезами длиной 50 мм, чтобы лист держался на металле, а не на дереве.

Внутренняя направляющая, шестерня и ведущая рейка перед установкой смазываются графитовой смазкой. Любая органика в таких местах вскоре соберет пыль, высохнет и превратится из смазки в абразив.Графитовая смазка невероятно грязная, поэтому привод лучше брать не сбоку, а с нижней зубчатой ​​рейки.

Примечание: Привод управляется с пульта по радио. По возможности приобретите внешнюю антенну и источник бесперебойного питания (ИБП) для автоматизации ворот, автоматика в этой конфигурации позволяет удаленно разблокировать привод извне. Но калитка все равно нужна на всякий случай.

Далее, отодвигая фальц чуть больше чем наполовину (до положения баланса), регулируем верхний держатель так, чтобы фальц был строго вертикальным и не скатывался в стороны.После этого раздвигаем створку почти до конца и выставляем горизонт и дорожный просвет регулировками упорных подшипников. Последний этап перед тем, как ворота полностью готовы — окончательно подгоняем верхний и нижний уловители по створке: срезаем «тычки» болгаркой и готовим прихватками точно на месте.

Примечание: обратите внимание на рис. с воротным устройством. В нижней части нижнего уловителя видна прорезь, с нее немного отваливается торцевой валик рейки и не дает разблокированной створке самопроизвольно откатываться.Нижний уловитель должен быть расположен так, чтобы не было слишком сильного толчка для ручного откатывания створки. Это упростит работу не только вам, но и концевому ролику, который является одной из наиболее подверженных износу частей механизма.

С ползунками

Для ворот на роликовых направляющих, как уже было сказано, покупная фурнитура и фундамент под привод не нужны, а нужен прочный забор. Все его столбы до каждого угла от ворот должны быть усилены, как и ворота.Сделать такую ​​калитку на плече может только достаточно опытный и умелый мастер, поэтому мы просто приводим их чертежи, см. Рис. Каретки изготовлены из шариковых подшипников (желательно самоустанавливающихся), а их корпуса — из прочного, эластичного, жесткого, износостойкого пластика. В порядке предпочтения: фторопласт, капролактам, текстолит, эластичный (малосернистый) эбонит.

Калитка из профнастила своими руками: советы

Одним из самых популярных материалов для изготовления калиток является профнастил.Среди преимуществ этого материала отметим — устойчивость к коррозии, влаге, перепадам температур и другим факторам окружающей среды. К тому же гофрированная калитка имеет привлекательный внешний вид и хорошо вписывается в любой экстерьер. Как самостоятельно сделать ворота из профнастила, мы рассмотрим далее.

Содержание:

Преимущества изготовления калитки из профнастила

Перед тем, как приступить к работе с калиткой, предлагаем ознакомиться с особенностями такого материала, как профнастил.Профнастил становится все более популярным не только при изготовлении заборов, но и как материал для строительства ворот и калиток.

Среди основных достоинств профнастила отметим:

  • хорошие эксплуатационные характеристики — так как этот материал изготовлен из оцинкованного стального профилированного листа, он не подвергается коррозии, хорошо переносит влагу, холод и высокие температуры;
  • внутренняя сторона материала покрыта лаком, а внешняя — полимерным — благодаря такой защите профнастил не меняет свой цвет под воздействием солнечного излучения;
  • материал легко монтируется и не требует дополнительного оборудования для работы с ним; построить ворота можно за несколько часов;
  • кривизна листа волнистой формы делает материал фактурным и привлекательным, разнообразие пластин придает профнастилу оригинальную форму, к тому же цветовая гамма материала достаточно разнообразна, поэтому всегда можно выбрать оттенок, который подходит к любому экстерьеру;
  • профнастил легко моется водой, его не нужно периодически красить или лакировать;
  • материал обеспечивает дополнительную звукоизоляцию;
  • срок службы профнастила более 30 лет при условии его правильного раскроя, без применения скоростных устройств.

Как сделать ворота из профнастила своими руками: выбор материала

Перед началом работы следует определиться с размером калитки. Исходя из этого, необходимо приобретать материал для изготовления калитки. В процессе проектирования и создания эскиза ворот определите следующие параметры:

  • оптимальное значение ширины калитки, минимальное значение 90-100 см, иначе через калитку не удастся пронести мебель или другие предметы внушительных размеров;
  • высота калитки определяется относительно высоты ограждения, чаще всего эти значения совпадают, максимальное значение высоты ограждения и калитки относительно норм СНиП равно 2.2 м;
  • учтите, что опорные столбы следует заглублять в землю на 80-100 см, это значение определяется типом грунта на участке, при слишком твердом грунте достаточно углубить опору на 70 см, в противном случае , это значение необходимо увеличить.

Ворота из профнастила фото:

Если ограждение также оборудовано калиткой, то оптимальная величина его сечений — не более трех метров. Рукоятка калитки устанавливается на высоте около 95 см от земли.В противном случае ворота открывать будет неудобно. Монтаж навесов осуществляется на расстоянии 250 мм от верхней и нижней части калитки.

Для изготовления опорных столбов рекомендуем использовать профильную трубу сечением 6 × 6 или 8 × 8 см. Учтите, что трубы меньшего размера сделают конструкцию нестабильной и даже опасной.

Выбирая профнастил, смотрите его маркировку, так как этот материал бывает трех видов: для заборов и стен, для кровли и универсальный вариант, применяемый как в первом, так и во втором случае.

Для изготовления калиток лучше всего подходит профнастил с маркировкой С. Этот материал, в свою очередь, делится на несколько видов:

  • c8 — отличается доступной стоимостью, имеет невысокую трапециевидную волну, однако при установке этого материала могут возникнуть трудности, так как для его фиксации потребуется множество саморезов, улучшающих его устойчивость к ветровой нагрузке;
  • 20c — профнастил, который имеет несколько более высокую стоимость, однако этот материал является наиболее оптимальным для изготовления калитки, лист имеет достаточную жесткость, чтобы выполнять функции ограждения, в результате можно получить прочный и ветрозащитное покрытие, при этом материал легко монтируется, по сравнению с предыдущим вариантом;
  • c21 — более прочный профнастил, чем предыдущий вариант, высокая жесткость ребер обеспечивает жесткость конструкции, рекомендуется устанавливать в помещениях с повышенной ветровой нагрузкой.

Оптимальная толщина материала для изготовления забора — 5 мм, а высота — от 180 до 220 см. Кроме того, мы рекомендуем выбирать материал с дополнительным полимерным покрытием, делающим его износостойким.

Как сделать калитку из профнастила: выбор формы и подготовка инструмента

При выборе формы и типа калитки в первую очередь следует ориентироваться на забор или ворота, возле которых она устанавливается. Чаще всего из профнастила делают глухие ворота прямоугольной или квадратной формы.Однако возможно изготовление калитки в виде арки или полукруга. Обратите внимание, что изготовление такой калитки требует большого опыта, прежде всего в изменении формы профнастила.

Не рекомендуется строить ворота высотой более 200 см, так как это создает слишком большую нагрузку на навесы. Слишком широкая калитка выглядит негармонично и грубо. Поэтому оптимальное значение ширины калитки около 90 см.

Ворота и калитки из профнастила фото:

Для того, чтобы построить ворота из профнастила, необходимы определенные инструменты.Для того, чтобы разрезать профнастил, воспользуйтесь ножницами по металлу или ножовкой. Не рекомендуется использовать болгарку в процессе резки материала, так как слишком большая скорость нагревает материал и приводит к нарушению целостности цинкового покрытия. В этом случае металл начинает ржаветь через месяц после установки.

Для сборки каркаса ворот вам понадобится сварочный аппарат. Не имея навыков работы с этим устройством, наймите опытного сварщика, особенно если калитка имеет нестандартную форму.Для того, чтобы получить калитку такой же формы, как на эскизе, вам понадобится писец.

Для того, чтобы закрепить профнастил на каркас из профилированных труб, вам потребуются отвертка и саморезы по металлу. Если опорные столбы не устанавливаются, то также потребуется ручная или электрическая дрель, с помощью которой будут обустроены ямы для столбов. С помощью щебня обустраивается подушка, а столб заливается бетонным раствором для придания ему необходимой жесткости.

Лом потребуется для того, чтобы утрамбовать щебень при установке опорных столбов. Для приготовления бетонного раствора рекомендуется использовать бетономешалку. Кроме того, вам потребуются рулетка, уровень и угольник, с помощью которых можно проверить ровность калитки.

Калитка из профнастила с ковкой фото и технология изготовления

Предлагаем вам ознакомиться с вариантом изготовления простой калитки из профнастила, на которой есть элементы ковки.Если опорные столбы еще не были установлены на участке, то в первую очередь следует заняться установкой. Так как после заливки столбов они должны постоять несколько дней до схватывания бетонного раствора ..

Изначально следует определить расположение опор. Далее следует определить глубину бурения скважин под них. Если высота опорного столба до 1,5 м, то достаточно оборудовать нишу около 50 см. В противном случае глубина ямы будет примерно 1-1.5 метров.

Правильность установки столбов проверяют при помощи предварительно натянутого на участке шнура. Используйте садовую дрель, чтобы получить ровные лунки. Установить столбы относительно отвеса и засыпать щебнем, последние 15 см углублений залить бетонным раствором.

Если грунт на участке сильно пучинистый, то процесс монтажа опорных столбов будет проходить несколько иначе. Глубину углубления следует увеличить на 30-40 см.После его обустройства необходимо примерно 15-20 см углубления засыпать щебнем. Далее устанавливается бетонная подушка толщиной около 8-10 см, после чего устанавливаются опорные столбы, заливаемые бетоном.

Дальнейшие действия по изготовлению калитки из профнастила своими руками подразумевают изготовление каркаса. Для этого отметьте профиль квадратом и создайте на нем угол в сорок пять градусов.

Обратите внимание, что при использовании профильной трубы ее следует устанавливать так, чтобы ее широкая часть находилась в перпендикулярном положении по отношению к забору.В противном случае ворота не приобретут необходимую жесткость, и возникнет много проблем с установкой замка.

Далее следует установить трубы на ровной поверхности и соединить их сваркой. Ровность углов проверяют с помощью уровня. Измерьте ширину каркаса и установите одну или две, в зависимости от высоты калитки, горизонтальные перемычки. После этого на раму для калитки привариваются два навеса.

Следующим шагом будет установка замка на ворота.В этом случае рекомендуется использовать любые замки, предназначенные для наружной установки. Их главное качество — устойчивость к коррозии и перепадам температур.

Чаще всего для ворот используются специальные узкопрофильные замки, которые применяются на изделиях из профилированных труб. Для того чтобы установить замок на калитку из профнастила методом ковки, выполните следующие действия:

  • обозначить место установки замка;
  • сверление отверстий под круглые детали; обработать отверстия фрезой;
  • с помощью болгарки оборудовать две прорези для корпуса замка, третья прорезь должна быть диагональной, затем профнастил согнуть и отрезать ножницами по металлу необходимого размера;
  • , чтобы точно определить размер прядки, смажьте его помадой или мелом;
  • установить накладки после того, как калитка будет полностью покрыта профнастилом.

Чтобы обшить ворота профнастилом, достаточно отмерить необходимое количество материала и вырезать его по форме ворот. Для фиксации материала используйте саморезы по металлу, длиной 3,5 см.

Рекомендации по изготовлению калиток из профнастила

Предлагаем вам ознакомиться с советами, которые помогут построить качественные ворота своими руками:

1.Если высота калитки больше 2 метров, рекомендуется установить дополнительную вставку и перекладину. Таким образом, нагрузка на опорные стойки значительно снизится.

2. Помимо металлических труб, опорными столбами служат конструкции из кирпича, камня или бетона.

3. После заливки бетонного раствора на столбы рекомендуется подождать около недели, пока раствор полностью не затвердеет.

4. Трубы для каркаса необходимо очистить от ржавчины и посторонних включений, затем обработать антикоррозийной пропиткой.

5. Обратите внимание, что расстояние между низом калитки и землей должно быть не менее 10 см. Таким образом, даже в гололедицу калитка будет нормально работать.

6. Чтобы прочность калитки была выше, необходимо на ее раме оборудовать диагональные детали.

7. После сварки рамы зашлифуйте сварные швы наждачной бумагой. Далее вся конструкция обезжиривается и покрывается антикоррозийной пропиткой, только после ее высыхания конструкция окрашивается в желаемый цвет.

8. Чтобы калитка не открывалась в обе стороны, рекомендуется устанавливать опору с угла.

9. Для установки калитки на опорные стойки рекомендуется использовать стандартные петли из металлических или полимерных козырьков.

10. Анкерные болты и дюбеля используются для крепления навесов на опорной стойке.

11. После завершения всех монтажных работ проверьте работу калитки.

Ворота из профнастила с калиткой украсят любой двор.К тому же такая конструкция получается прочной, практичной и, главное, долговечной.

Гофрированные ворота своими руками видео:

Калитка не работает Закон

29,1 Калитка спущена

29.1.1 Калитка опускается, если скоба полностью снята с верхушки пней или пень выбит из земли,

29.1.1.1 за мяч,

29.1.1.2 за ударную биту, если она держится, или за любую часть биты, которую он держит,

29.1.1.3 только для целей настоящего Закона ударной битой, не находящейся в руке, или любой ее частью, которая отсоединилась,

29.1.1.4 из-за того, что нападающий или любая часть его / ее одежды или снаряжения отделились от его / ее личности,

29.1.1.5 полевым игроком его / ее рукой или рукой, при условии, что мяч удерживается в руке или кистях, используемых таким образом, или в руке используемой руки.

29.1.1.6 Калитка также опускается, если полевой игрок ударяет или вырывает пень из земли, как в пункте 29.1.1.5.

29.1.2 Нарушение залога, временное или нет, не означает его полное удаление с верхней части пней, но если залог падает между двумя пнями, это считается полным удалением.

29,2 Один залог

Если одна скоба снята, этого должно быть достаточно для опускания калитки, чтобы удалить оставшуюся закладку или ударить или вытащить любую из трех пней из земли любым из способов, указанных в 29.1.

29,3 Переделка калитки

Если калитка сломана или опущена, когда мяч находится в игре, она не может быть восстановлена ​​судьей до тех пор, пока мяч не станет мертвым. См. Правило 20 (Мертвый мяч). Однако любой полевой игрок может, пока мяч находится в игре,

  • заменить дужку или дужки поверх пней.
  • вложил один или несколько пней в землю там, где изначально стояла калитка.

29,4 Выдача дужек

Если судьи согласились отказаться от залога в соответствии с Правилом 8.5 (Без залога), судья должен решить, была ли поставлена ​​калитка.

29.4.1 После решения играть без поручней калитка была опущена, если соответствующий судья убедился, что калитка была поражена мячом, битой нападающего, человеком или предметами его / ее одежды или оборудование, как описано в 29.1.1.2, 29.1.1.3 или 29.1.1.4, или полевым игроком, как описано в 29.1.1.5.

29.4.2 Если калитка уже сломана или опущена, 29.4.1 применяется к любому пню или пням, остающимся в земле. Любой полевой игрок может заменить пень или пни в соответствии с п. 29.3, чтобы иметь возможность опустить калитку.

© Крикетный клуб Мэрилебон, 2017

Замок калитки: функциональные особенности и разновидности. Замок для ворот

Сегодня все больше домовладельцев стали выбирать профнастил в качестве защитного сооружения. Знание того, как установить замок на ворота из профнастила, позволит выполнить эту очень важную работу без приглашения специалистов.Однако при обустройстве входной группы калитки требуют правильной установки замков.

Замки для створки из профнастила

Для предотвращения проникновения незваных гостей на приусадебный участок необходимо сделать правильный выбор модели запорного механизма. Также нужно понимать, как устанавливается замок на гофрированные ворота. Большое разнообразие вариантов вынуждает владельцев частных домов изучать характеристики каждого члена этой группы.

Разновидности запорных устройств

Разобраться в этом поможет классификация запорных устройств, которая разделяет такие изделия по типу установки и запорному механизму.

Тип размещения

У каждого из представителей есть свои сильные и слабые стороны. По способу крепления они делятся на следующие типы:

Вариант установки подвесного механизма

Накладные модели выигрывают от скорости установки. Запорное устройство фиксируется винтами и гайками. При установке таких замков полотно практически не повреждается. Это сводит к минимуму риск коррозии.

В большинстве случаев калитка отпирается снаружи ключом, а изнутри щекой.

Запорное устройство врезное

При установке врезных механизмов следует знать, что их фиксация осуществляется путем врезания в само полотно. Такие модели чаще всего выбирают для пустотелых видов заборов. Фиксация замка с торцевой части калитки делает охранное устройство более надежным.

Навесные модели, несмотря на их громоздкость, часто устанавливаются на калитки. Большинство этих механизмов изготовлено из антикоррозионных материалов. Эта особенность избавляет владельца от задачи обработки поверхностей защитными составами.

Размещение навесного механизма

В зависимости от конструктивных особенностей такие изделия классифицируются следующим образом:

  • классические — в их основе лежит механический секрет: процедуры открывания и закрывания осуществляются с помощью ключа;
  • код — для открытия калитки необходимо ввести заранее заданную комбинацию цифр (код).

Для защиты от вредного воздействия влаги, независимо от модели, нелишним будет надстроить над устройством небольшую.

Идея установки навеса над входной группой

Тип запорного механизма

В представленной подгруппе можно выделить три основные группы запорных устройств:

  1. Smartlocks.
  2. Цилиндр.
  3. Сувальдные.

Разновидность Smartlock

К первой категории относятся защитные механизмы, которые срабатывают при считывании отпечатка пальца (сетчатка) или вводе цифровой комбинации, что хорошо видно на фото.Обладая умеренной надежностью, такую ​​продукцию можно купить в среднем от 3500 до 12000 рублей.

Цилиндровые замки среди практичных вариантов выделяются простотой обслуживания и доступной ценой.

Схема цилиндрового механизма

Степень защиты прямо пропорциональна сложности маски. В случае поломки такие механизмы легко заменить на новые без демонтажа запорного устройства. Однако при всех положительных сторонах такие изделия обладают повышенной чувствительностью к пыли и другим загрязнениям, что требует периодической очистки и смазки.

Периодическая смазка внутренних деталей для продления срока службы цилиндровых замков

К элементам повышенной надежности относятся рычажные механизмы. Этот показатель напрямую зависит от количества рычагов в изделии. Единственный существенный недостаток такой комбинированной калитки — значительные габариты.

От чего зависит выбор

Разбираясь в вопросе, какой замок поставить на ворота из профнастила, в первую очередь следует внимательно изучить видео с пошаговой инструкцией и сделать правильный выбор.

При проведении данного мероприятия необходимо учитывать:

  • соотношение ширины передней пластины запорного механизма и калитки;
  • глубина корпуса замка;
  • как будет привариваться вспомогательный крепеж.

Внимательно прочтите инструкцию перед покупкой.

Кроме того, нельзя забывать о стоимости продукции. Замки с набором характеристик, оптимальных для ворот, можно купить в пределах от 700 до 1000 рублей.Установка электромеханических или электромагнитных защитных устройств ввиду их дороговизны в этом случае не оправдана.

Профлист, занимающий средние показатели доступности, подразумевает бюджет забора. Применение таких типов электрических механизмов оправдано при установке на них.

Выбор запорного механизма

Перед тем, как выбрать запорное изделие, вы должны сначала определиться с целями установки. Если есть желание покупать устройства с повышенной устойчивостью к выходу из строя и воздействию влаги, то беспроигрышным вариантом будут ровные представители.

Рычажные варианты менее подвержены воздействию влаги

Также для удобства использования желательно монтировать замок такой модификации, чтобы его можно было закрывать изнутри без помощи ключа. Однако здесь необходимое условие — есть еще и беспрепятственный доступ извне с ключом после такого закрытия.

Следующим определяющим фактором при выборе является их размер. Запорное устройство для калитки не должно быть слишком громоздким и дорогим. Нет смысла покупать изделия с повышенной надежностью и сложностью замка на забор из исследуемого материала.Это не спасет от злоумышленника, решившего обойти защитное устройство с помощью механического воздействия (резка, рубка) на профлист.

Оптимальное соотношение размеров запорного устройства

Стоимость и тип конструкции в случае попадания влаги и воздействия низких температур не спасут ни один замок от выхода из строя.

Лучшими вариантами калиток из профлиста являются накладные и врезные механизмы. При этом порядок установки этих защитных устройств существенно отличается, что можно посмотреть на соответствующих видеороликах.

Установка накладного замка на калитку

При условии, что входная конструкция собрана, навешена и покрыта декоративным материалом, необходимо подготовить или купить следующие инструменты для установки накладного замка на гофрированную калитку:

  • сварка машина;
  • кусок стального листа толщиной 3 мм;
  • сверло;
  • болгарка;
  • кв.

Схема устройства навесного замка

Подготовка и разметка

Выполнение этих действий начинается с примерки замка с внутренней стороны калитки.Это нужно сделать так, чтобы одно из отверстий, в котором планируется разместить крепежные детали, приходилось на вертикальное. При этом места под сердечник с ручкой должны быть выше или ниже от нее.

Разметка — монтаж важных этапов

Далее мы переходим к разметке оставшихся отверстий на каркасе и углублений для перекладины. Если калитка и прилегающие к ней имеют небольшие размеры или круглую форму, к опорному элементу следует приварить уголок или пластину.Это необходимо для ответной части замка.

Срок его эксплуатации будет зависеть от того, как вставить замок на простую калитку из профнастила. Поэтому на подготовительные процедуры нужно уделять максимальное количество времени.

Замок лучше устанавливать со снятым профлистом.

Монтаж

Переходим к расположению отверстий в каркасе и профлисте. Их цель — оборудовать места для крепления замка, маски и ручки.После процедуры сверления по контуру технологические «проникновения» зачищаются фрезой.

Для подготовки отверстий необходимо использовать сверло по металлу

Аналогичным образом делается паз в стойке для транцевой части механизма. Затем устанавливаем сердечник в прилагаемый замок, фиксируем декоративные накладки.

Проблемным местом является крепление гаек с обратной стороны замка (будет мешать профнастил). В этом случае при креплении листов на кровельные саморезы необходимо ослабить стыки профилированного материала с каркасом.

Ослабление мест крепления

При фиксации секций заклепками рекомендуется установить фиксатор на соответствующие металлические винты. Это обстоятельство исключает необходимость предварительного сверления отверстий для установки крепежа.

Еще одно неудобство — неправильная высота верхней или нижней поперечины. В такой ситуации крепление замка к калитке из профнастила осуществляется на приваренных вспомогательных плитах.

Пошаговая инструкция по установке врезного замка

Врезные замки подходят не для всех типов калиток. Главное условие, при котором становится возможным использование таких механизмов, — наличие дверной коробки.

Монтаж врезного устройства сводится к точному вырезанию места

В поисках ответа на вопрос, как врезать замок в калитку из профнастила, следует учитывать, что данный процесс реализует вырезание отверстий в полотне по соответствующим размерам.

Подготовка и разметка

Подготовительные мероприятия к установке замка на калитку из профнастила своими руками включают разметку вручную места установки, отверстий для торцевого крепления и паза для корпуса.

Обозначенные линии нарезаны болгаркой

Конструкция в собранном виде

Замок на калитке из профнастила

Калитка из профнастила — красивый элемент входной группы. Однако при отсутствии замка это не обеспечит безопасность частной территории.Типов запорных устройств для таких ворот существует множество, но все они устанавливаются по единой методике.

Механические замки, предназначенные для вставки в калитку, делятся на три категории:

  1. Код / электромеханический … Открывается снаружи в результате набора присвоенного устройству цифрового кода. Для отпирания изнутри предусмотрена защелка или рычаг. Недостатком кодового замка является истирание кнопок.
  2. Сувальдный … Механизмы данного типа отличаются от других ключами. У них есть зазубрины с универсальными зубцами, соответствующие системе тонких пластин всего механизма. Если ключи выбраны неправильно, дверь не откроется. Сувальд — это внутренний секрет. Замок полностью оправдывает свое название. Достоинства рычажных замков — долгий срок службы, возможность усиления защиты кодом, устойчивость к коррозии, надежность и доступная цена… Недостатком «секретных» запорных замков считается большой ключ. Также потребители считают ненадежным отпирать калитку таким замком как снаружи, так и изнутри.
  3. Цилиндрический … Особенностью этих запоров являются игольчатые приспособления, которые вместе должны совпадать по отметкам ключа. Английский замок — это еще одно название цилиндрического механизма, он оснащен компактным ключом. Аппарат прост в ремонте, но он чувствителен к влаге и пыли.

Замки для ворот из профнастила по способу установки классифицируются как:

  • Навесной … Не самый лучший удобный вариант, который считается наименее надежным. Злоумышленники легко взламывают замки.
  • Накладные расходы … Запор прост в установке и не громоздок в использовании. Можно разместить на раме калитки.
  • Врезной … Замок, который сложно установить, отпирается ключом с уличной стороны калитки.Изнутри дверь следует запирать на защелку или рычаг.
  • Стойка … Редкая конструкция состоит из болта, перемещающегося на петлях. В свою очередь петли приваривают к забору или воротам. Механизм легко сломать и, следовательно, ненадежен.
  • Электромагнитный … Обычно их устанавливают на входных дверях многоэтажных домов. Механизм замка мастера настроен на электромагнитные поля определенных ключей. Устройство открывается, как только ключ оказывается в специальной выемке.
  • Радиоволны … Механизмы работают по принципу автосигнализации. Открываются они только с помощью специального оборудования, однако установить радиоволновой замок своими руками не получится из-за необходимости иметь навыки и достаточное количество времени.

Самыми распространенными вариантами замков для гофрированной калитки являются врезные и накладные устройства. Замки для уличных ворот отличаются от дверных комнатных замков зауженной планкой и небольшим расстоянием между ней и центром механизма.

Как вставить замок в калитку из профнастила

Из чего сделан замок?

Рассмотрим, как вставить накладной замок в ворота из металлопрофиля. Механизм не нарушает целостность и прочность конструкции. Снаружи открывается и закрывается ключом, изнутри — ключом или защелкой. Установка устройства не требует взлома дверного полотна, что радует хозяев. Но для аккуратного надежного крепления важно предусмотреть специальную площадку, на которой будет размещаться запор.

Место крепления может выглядеть иначе:

  • Как прочное металлическое пространство расположено внутри.
  • В качестве соединения секций рамы, идущих сверху вниз и поперек центра калитки.

Установка замка происходит в три этапа:

  1. Макет рабочего пространства. Замок прислоняют к дверному полотну и размечают точки крепления и место для маски замка.
  2. Просверливание отмеченных отверстий.Диаметр бурового инструмента подбирается по диаметру болтов и шурупов. Отверстие для маски замка делается диаметром, соответствующим ее размеру.
  3. Крепление замка и ручки в комплекте с механизмом.

Особенностью верхнего запорного устройства является неудобство использования при открывании калитки наружу.

Владелец должен помнить о сокращении использования замка в случае изменения температуры и влажности. Рекомендуется уточнять условия использования товара при покупке.

Как врезать замок в калитку из профнастила своими руками

Схема вставки замка: а — маркировка на торце металлического листа; б — сверление отверстий; в — очистка канавки внутренней поверхности.

Если каркас ворот был изготовлен из тонкой профтрубы, под замок необходимо приварить стальной короб. В конструкции должны быть предусмотрены минимальные боковые зазоры, которые останутся между стенками и корпусом запирающего механизма. Коробку лучше всего делать из стали толщиной 3 мм.

С торца ворот выбирается паз под перекладину и просверливаются отверстия под крепежные шурупы. При этом их стараются вывести из коробки, иначе гайку и винт не удастся выкрутить. С обеих сторон ящика подбираются пазы под ключ или на всю сердцевину. Ответная часть замка крепится к стойке в пазу под перекладиной.

Другой способ вставки замка — это установка готовых устройств с минимальной шириной… Они помещаются в профтрубу размером не менее 40 х 40 мм.

Работа выполняется в пять этапов без использования сварочного аппарата.

  1. Сделав разметку на боковой стороне двери, выберите паз для корпуса. Два пропила болгаркой делаются вертикально, а третий — по диагонали намеченного прямоугольника. Получившиеся треугольники загибаем наружу и отрезаем. Края отпилены до идеальной гладкости.
  2. По бокам просверлены отверстия для шурупов и стержня.
  3. Место проточки для ответной части определяется смазкой ригеля густой массой (например, шпатлевкой или зубной пастой). Когда ключ поворачивается при закрытой калитке, правильное место для паза.
  4. Маска фиксируется в пазу саморезами.
  5. Замок фиксируется винтами, в него вставляется квадратный стержень и надеваются ручки. С двух сторон конструкция фиксируется стяжными болтами.

Как установить замок на профнастил

Схема калитки из профнастила с основными размерами (расположение замка).

Теперь рассмотрим особенности установки электромеханических замков на калитку. Они врезные и накладные. Высоконадежные механизмы просты в использовании и долговечны в эксплуатации. Устанавливаются горизонтально или вертикально, но перед этим проверяют ворота на перекос и легкость открывания и закрывания. Движение двери должно быть плавным и бесшумным.

Далее следует изучить инструкцию, прилагаемую к замку. Если владелец хочет соединить замок и домофон в общую систему, он должен продумать коммутацию и питание от сети.Монтажные работы начинаются с разметки мест под замок как на дверном полотне, так и на дверной коробке. Замок накладывается на выбранное место и точки для отверстий отмечаются карандашом.

Расстояние между замком и ответной частью отводится не более 0,5 см. Устройство ставится на подготовленное место и фиксируется саморезами. Аналогичным образом устанавливается ответная часть дверной коробки и проверяется правильность установки. Дверь входной группы должна легко закрываться, а ригель замка — свободно погружаться в ответную часть.

На следующем этапе работы занимаются установкой клавиатуры или считывателя кодов. От электрического щита вытягивается кабель и присоединяется к клеммам замка. После подключения на замок подается ток и проверяется работоспособность механизма. Если затруднений нет, крышка кладется на замок и работа считается завершенной.

Врезной электромеханический замок для защиты ворот приусадебных участков применяется редко. Установка сложна и требует много времени.Установка домофона и вспомогательных элементов требует привлечения специалистов.

Для защиты электромеханических замков мастера рекомендуют навесить на них металлический козырек. Это убережет постройку от негативного воздействия атмосферных условий. В профилактических целях следует осматривать замок весной и осенью.

Установка замка на профнастил

Замок простой на калитку

Чтобы поставляемый замок прослужил как можно дольше, владелец должен четко определить свои требования перед его покупкой.Опытные мастера советуют обратить внимание на такие моменты:

  • Устройство не должно бояться сырости и пыли и в то же время быть отказоустойчивым. Это рычажный замок с колючим ключом.
  • Замком без ключа по обе стороны калитки будет удобно пользоваться. Но запертый изнутри механизм должен открываться ключом снаружи.
  • Для ворот из профнастила рекомендуется устанавливать компактные замки. Массивные замки необходимы для массивных ограждений, например, секционных гаражных ворот с калиткой и любых высоконадежных конструкций.Если ворота из профнастила оснащены большим ригелем, хулиган может просто разрезать или разрезать тонкую вагонку.
  • При покупке замка необходимо немедленно проверить работоспособность поставляемого ключа. Если ключ поворачивается с трудом, брать такой механизм не стоит, так как он быстро выйдет из строя.
  • Поскольку установка любого замка завершена, важно оценить качество работ. Устройство должно плотно прилегать к полотну. Недопустимы щели и щели на его участке — в них легко скапливается влага и портится изделие.

Помните, что выбранный запорный механизм должен использоваться только на открытом воздухе. Этот критерий продлит срок эксплуатации изделия и предотвратит возможные неудобства из-за его неисправности и выхода из строя механизма.

Воротный замок или видеодомофон — это запирающее устройство, которое, в свою очередь, может быть электронного, механического или комбинированного. Предназначен для запирания помещений с целью предотвращения проникновения в них посторонних и обеспечения сохранности имущества.

Так установлен врезной замок на воротах

Сейчас есть много видов замков, которые могут быть поставлены, и цена вас приятно удивит.

Самыми простыми из них, которые можно сделать и врезать своими руками, являются защелки, защелки, задвижки и крючки. На смену им пришли видеодомофоны, кодовые, электрические и другие виды замков.

Каждый, кто владеет загородным домом или коттеджем, рано или поздно сталкивается с ситуацией, когда перед ним встает вопрос, какой замок или видеодомофон выбрать. Новый замок понадобится, если:

  • предыдущая версия морально устарела и неэффективна;
  • злоумышленников вскрыли старый замок;
  • вы построили забор нового типа, для которого нужен современный видеодомофон.

Остановить свой выбор можно как на промышленных вариантах, так и изготовить и врезать замок своими руками.

Пример встраиваемого замка

Замки для ворот снаружи должны быть изготовлены из нержавеющей стали, чтобы выдерживать погодные условия, такие как дождь или снег.
Замок на калитку из профнастила бывает следующих типов:

  • замок внутренний (врезной);
  • накладная, с ручкой;
  • навесной;
  • видеодомофон.

Установка прочного замка на ворота зачастую продиктована не какими-то личными предпочтениями или убеждениями хозяина участка, а тем, какая конструктивная особенность того или иного забора или. Выбирая защитную систему, которую вы собираетесь изготовить своими руками, также необходимо учитывать, насколько важна мощность устройства.

Этот фактор, по большей части, определяет цену замка или видеодомофона. Чем лучше замок, тем выше не только цена на него, но и уровень защиты, который он способен обеспечить.


Электросхема видеодомофон для калитки

Если вам не нужна мощная защита, но достаточно простого и символичного закрывающего устройства, то особо вкладываться в замок нет необходимости — вы можете сделать это самостоятельно. Собираясь установить накладной замок для ворот своими руками, важно, чтобы корпус замка был не только прочным, но и твердым.

Это поможет защитить механизм от попадания внутрь влаги и пыли, а значит, продлит срок службы устройства и обеспечит его правильную работу.

Рынок в настоящее время переполнен разными вариантами … Чтобы помочь вам разобраться в современном ассортименте замков и систем безопасности, необходимо рассмотреть наиболее распространенные их типы, объективно взвесив все достоинства и недостатки.

Замки врезные


Схема монтажа врезного замка на калитку

На дачных участках часто применяются цилиндрические замки, так как они одинаково хорошо применимы как для деревянных дверей, так и для. Но при использовании замков такого типа нужно позаботиться о надежной гидроизоляции, поскольку они боятся влаги.

Двусторонняя обшивка замка обычно используется в качестве гидроизоляции. Как уже было сказано, выбор замка часто зависит от типа ворот и калитки. Например, бывают ситуации, когда узкие замки нужны по той причине, что нет свободного места для размещения защитного устройства тела … Традиционно эта проблема присуща калиткам и воротам, конструкция которых сварена из металлического профиля 40х40- 40х60 или уголок.

Цилиндровые врезные замки

предназначены для установки и врезания в полость профиля.
Это одна из основных причин, почему они наиболее популярны среди аналогов. Эти замки можно найти в широком ассортименте в любой специализированной торговой точке.

Читайте также

Выкройки и украшения для заборов

Установить врезной замок на гофрированные ворота очень просто, можно сделать самому. Пошаговый процесс будет выглядеть так:


Цилиндровые врезные замки также имеют недостаток, причем очень существенный: по сравнению с другими защитными механизмами они наиболее подвержены взлому — даже неопытному взломщику не составит особого труда взломать такой замок в короткие сроки.

Замки кодовые

Кодовый замок — это тип замков, который в наши дни набирает все большую популярность, они отличаются хорошей надежностью, их сложнее взломать или взломать. В таком устройстве просто нет места, куда можно было бы вставить мастер-ключ, а значение кода практически невозможно угадать или подобрать наугад.

Кодовый замок функционирует за счет особого движения колец и штифтов. Механизм занимает разные позиции при наборе разных комбинаций цифр.При правильной установке значения кода фиксирующий язычок начинает двигаться.

Значение кода можно изменять самостоятельно, при необходимости, неограниченное количество раз. Кодовый замок имеет некоторые преимущества перед другими типами, например, для него не нужен ключ, что особенно хорошо для тех людей, которые часто их теряют или забывают брать с собой.


Так выглядит установленный кодовый замок.

Кроме того, значение кода может быть передано всем заинтересованным сторонам, что избавляет от необходимости делать много дублирующих ключей.

Если ключ от обычного замка был утерян и есть вероятность, что он попал в руки недоброжелателей, придется поменять всю систему безопасности, а в кодовом замке при разглашении кода третьим лицам, достаточно лишь поменять его значение на новое. Если есть такая необходимость, то можно установить подобное устройство, только оснащенное электроприводом.

Замки навесные

Навесные замки используются людьми очень давно.Это тот вид замков, который, несмотря на давно прошедшее время и множество более современных аналогов, не теряет своей популярности. Замки навесные широко используются и доступны абсолютно во всех специализированных торговых точках.
Эти замки отличаются простейшим способом крепления, не требующим дополнительных манипуляций или установки. В этом, скорее всего, секрет их непреходящей популярности. Технологии не стоят на месте, и замки со временем улучшаются.

Если раньше для открывания такого замка нужно было использовать ключ, то сейчас широко применяются навесные кодовые замки… Они сочетают в себе всю простоту использования обычного навесного замка, а также высокую эффективность и надежность кода. Для классических навесных замков дужка обычно изготавливалась из металла, а для современных моделей — из высокопрочной веревки.

Читайте также

Как сделать плетеный забор-тын

Замки электромеханические или моторизованные

Электрозамок делится на два подвида: накладной и врезной, но при этом, независимо от их типа, такие замки состоят как минимум из двух ригелей.


Пример электромеханического замка для калитки

Принцип ригелей:

  • первая перекладина взведена; когда замок закрыт, он прячется внутри и тем самым запускает все остальные элементы механизма, подготавливая их к процессу закрытия;
  • второй ригель управляется соленоидом, в момент подачи на него напряжения вся система срабатывает и начинает движение, после чего замок открывается;
  • , система безопасности будет оставаться в «открытом» состоянии до тех пор, пока дверь не откроется и не закроется, после чего произойдет своего рода перезагрузка системы.

В комплект электромеханического замка обязательно входят штатные ключи, которыми также можно открывать дверь. Такие замки наиболее популярны при установке на гаражные ворота, так как система позволяет открывать их даже при отсутствии электропитания.


Комплект всех деталей для электромеханического замка для установки

В последнее время электромеханические замки становятся все более распространенными, и их все чаще используют при выборе системы безопасности для обычных ворот.Есть электромеханические замки, работающие на основе электромагнита.

В последнее время большую популярность приобрели заборы из профнастила. Они надежны, долговечны, просты в установке и хорошо выглядят. Из профнастила удобно делать калитку или ворота.

При выборе замка для калитки или ворот, конечно, необходимо учитывать запорные устройства для наружной установки, устойчивые к погодным условиям.

Замков может быть:

  • стеллаж;
  • навесной;
  • врезной;
  • накладные;
  • Код
  • ;
  • электромагнитный;
  • радиоволн.

Давайте подробнее рассмотрим их устройство и определим наиболее подходящие замки для ворот из профнастила.

Стеллаж

В настоящее время реечные механизмы используются редко. Принцип действия заключается в перемещении ригеля, который закреплен в петлях, приваренных к самой калитке и к ограждению. Устанавливается только изнутри. Этот запор маловероятен. Как правило, реечный замок устанавливается на калитку на дачном участке, где нет особо ценного имущества.

Навесной

Для крепления необходимо иметь приварные петли на обеих створках ворот или на калитке и ограде. Неудобство в использовании состоит в том, что двери или ворота можно закрыть только с одной стороны. Чаще всего их используют для запирания гаража или сарая, недаром их называют сараями.

Врезной

Оправдывая свое название, калитка вставляется в полотно. Замок калитки сложен в установке, но удобен в использовании. Открывается снаружи ключом, а изнутри запорным рычагом или защелкой.

Плюсы врезки — относительно невысокая стоимость и небольшие габариты. Недостатки: сложность установки, возможность установки не во все двери, легкость взлома.

Многое зависит от качества плиты, установленной снаружи двери; если его прочность окажется недостаточной, замок станет простым препятствием для взломщика.

Накладные расходы

Самый распространенный тип уличного замка, устанавливаемый на калитку, благодаря своей надежности и простоте монтажа.Установить такой замок на ворота своими руками несложно.

По типу запорного механизма различают два типа накладных замков:

  1. Цилиндрический. У них кодовая система стержней, чем их больше, тем надежнее.
  2. Сувальдовых. Механизм замка построен на движении пластин (рычагов), их количество и разнообразие форм определяют уровень надежности замка.

Сувальдовы считаются более надежными.Их главный недостаток — наличие габаритного ключа, который неудобно носить с собой.

Замок крепится к дверному полотну с одной стороны, что усложняет его установку.

К положительным сторонам, имеющим консигнационный принцип, можно отнести компактные габариты, достаточно высокий уровень надежности, возможность установки своими руками, доступность и простоту установки в забор из профнастила.

Код

Система работы запорного механизма заключается в выборе комбинации (кода), активирующей запорный механизм.Главное достоинство таких замков — возможность обходиться без ключа, достаточно запомнить код.

Различают следующие кодовые замки:

  1. Механический.
  2. Электромеханический.

Механические кодовые устройства — это беспроводные запорные устройства. Код в них, как правило, набирается в виде комбинации цифр. Главный недостаток — истирание механических деталей; со временем перестают работать кнопки, активирующие запорный механизм.

Электромеханические более сложные по конструкции, они оснащены электронной панелью, на которой вводится код, и механическим устройством, активирующим запорное устройство. При необходимости код можно легко изменить; замена ключей здесь не требуется.

Электромеханические замки считаются одними из самых надежных, однако это не бюджетный вариант.

Самостоятельно их установить сложно; необходимо привлекать специалистов.Кроме того, им требуется постоянная электрическая мощность. Хотя многие модели оснащены аккумуляторными батареями, срок их службы ограничен.

Еще один недостаток, общий для всех типов кодовых блокировок, — это одно и то же, что является основным преимуществом. Код можно, во-первых, забыть, а во-вторых, набирая его, злоумышленник может его подсмотреть.

Радиоволны

Один из самых надежных способов сделать дверь непроницаемой для воров. Принцип работы механизма аналогичен автосигнализации.Из-за дороговизны есть смысл делать ставку на дорогую бронедверь, на калитку из профнастила — нецелесообразно.

Установка замка

Установки со сложной электроникой устанавливают специалисты, умеющие устанавливать замок и имеющие специальное оборудование. Но вы можете установить замок на калитку или калитку своими руками, если принцип его действия основан на механике.

Независимо от того, какой замок вам нужно установить, первым делом необходимо прочитать инструкции, прилагаемые к продукту.

Замки навесные и реечные

Комбинация навесных замков и реечных замков (для внешней и внутренней стороны соответственно) — самый бюджетный вариант.

Чтобы поставить такие замки на ворота, нужно потратить минимум времени. Вам просто нужно определить оптимальную высоту расположения замка (обычно около метра). Затем приварите с внешней стороны скобы с обеих сторон ворот или калитки и ограждения для навесного замка, а с внутренней стороны — болт для замка зубчатой ​​рейки и шестерни.

Врезной

Вкладыш замка состоит из следующих ступеней:

  1. Разметка. Перед заделкой обводим место, где она будет установлена, штатным маркером в конце калитки.
  2. Вырез сиденья. Рекомендуется делать это болгаркой, делая сначала вертикальные пропилы, а затем поперечный диагональный пропил внутренней области. Отогнув оставшийся металл плоскогубцами, легко сделать два последних горизонтальных разреза.
  3. Вырез и личинка под ключ.Установив замок в паз, отметьте маркером на профиле места для ручки и личинки. Просверливаем сверлом необходимые отверстия.
  4. Крепление ответной части замка в паз для перекладины.
  5. Установка внешней пластины с ручкой и внутренних компонентов замка.
  6. Проверка работоспособности запирающего устройства.

Накладные расходы

Для того, чтобы установить на калитку накладной замок, необходимо подготовить металлическую пластину, на которую он будет крепиться.В случае установки замка на калитку из профнастила допускается его установка на поперечину несущего каркаса.

Затем размечаются и просверливаются отверстия под крепеж. Последний этап — разметка и крепление бойка к опорной стойке.

В конце необходимо проверить прилегание деталей к дверному полотну, чтобы вода не попала в зазоры.

Эксплуатация

Какой бы дверной замок из профнастила вы ни выбрали, нужно максимально защитить его от воздействия внешней среды… Влага и отрицательные температуры могут вывести замок из строя, если вода, попадающая внутрь механизма, замерзнет. Если дверь из профнастила обшита с двух сторон, то врезной замок будет защищен.

В случае установки устройства, требующего электроэнергии, необходимо предусмотреть крышу над ним.

Механические, работающие на улице, требуют периодического профилактического обслуживания — осмотра и смазки, тогда срок их службы будет больше.

Заключение

При выборе замков для уличных ворот их характеристики следует соотносить со стоимостью охраняемого объекта и прочностью забора. Забор из профнастила можно разрезать, поэтому нет смысла ставить сверхдорогой и неоткрытый замок, он не защитит от профессиональных воров, если они решат проникнуть внутрь.

Однако такой забор и запорное устройство средней надежности сможет защитить от обычных хулиганов, поэтому установка замка на ворота обязательна.

Для того, чтобы ваши ворота служили надежным барьером от проникновения, они должны не только иметь высокую прочность и быть хорошо установленными, но и просто иметь очень качественный и подходящий для вас замок по своей конструкции. По большому счету, комфорт использования калитки и ее надежность будет зависеть от того, насколько правильно вы выбрали замок.

Разновидности замков для ворот

На сегодняшний день существует большое количество самых разнообразных типов замков для калиток, ворот, дверей и др.А чтобы выбрать для себя наиболее подходящий замок для ворот, нужно потратить изрядное количество времени, теряясь в большом количестве разновидностей.

Принято делить все замки на следующие категории: навесные, реечные, врезные, накладные, электромеханические, электромагнитные и радиоволновые. Каждый из них имеет индивидуальные особенности и далее мы подробно расскажем вам о каждом из них.

Навесной

Наиболее распространены благодаря надежности и невысокой стоимости.Такие замки очень удобны, их можно повесить на любую конструкцию калитки. Чаще встречаются разновидности с луком, но есть еще накладные, кодовые и многие другие. Все, кроме кодовых, открываются ключом на один или несколько оборотов. Механизм очень простой и состоит из дужки или стержня, который фиксируется движущимся пальцем. В закрытом состоянии палец находится в отверстии дужки и блокирует ее.

Есть классические, в которых есть механический секрет и они открываются ключом.Коды открываются без ключа, но после установки определенной комбинации.

Такие замки можно считать прародителями современных, так как они появились сотни лет назад и верой и правдой служат по сей день, хотя с появлением более надежных и удобных конструкций их популярность постепенно снижается, хотя они по-прежнему занимают много места. лидирующая позиция.

Стеллаж для продуктов

Рэковый замок на воротах — неплохой вариант надежно заблокировать ваш сайт от несанкционированного доступа.Такие замки обладают высокой устойчивостью к разрушению и очень долговечны. Благодаря их высокому качеству они могут прослужить более десяти лет при минимальном, но регулярном обслуживании.

Эта конструкция отличается особой прочностью и долговечностью, однако существует вероятность того, что ключ может быть взломан.

Работают очень просто, просто вставьте ключ в отверстие и вдавите, он потянет ламели, и ворота откроются. Такие замки для калитки могут быть как врезными, так и накладными.В наличии в магазинах и по довольно невысокой цене.

Механизмы врезные

Их чаще используют для установки в ворота, чем в калитку, потому что они должны быть полностью закрыты от внешнего мира, только замочная скважина и защелка остаются открытыми. Принцип работы прост, вставьте ключ и поверните его, тем самым воздействуя на защелку, которая выдвигается.

Врезка: один из самых распространенных предметов от запора, продаваемый в любом хозяйственном магазине.

Если повернуть ключ в обратном направлении, защелка вернется и дверь откроется.Сразу можно сказать, что такие замки не очень подходят для уличного использования на воротах. Стоимость их может быть совершенно разной и во многом зависит от степени защиты от взлома. Чем он выше, тем дороже.

Цена отдельных моделей со сверхзащищенной системой от воров может достигать колоссальных значений и измеряться сотнями долларов.

Подземные сооружения

Такие изделия очень хорошо подходят для ворот, так как их можно очень быстро установить, а конструкция позволяет надежно запереть ворота и не беспокоиться о проникновении посторонних в ваш двор.Подвесной замок на калитке обладает достаточно хорошей надежностью и уровнем защиты от взлома. Их легко найти на полках магазинов и купить по доступной каждому цене, которая чаще всего находится в пределах двадцати долларов за достаточно качественный товар.

Накладные модели надежны. По своему типу они могут быть цилиндрическими и рычажными.

Некоторые модели могут иметь немного другой дизайн. У некоторых есть замочная скважина с обеих сторон, в то время как другие оснащены внутренней ручкой, которая позволяет мгновенно открыть ее простым поворотом руки.Но используя такие замки для ворот, лучше выбрать первый вариант, так как злоумышленник может дотянуться до ручки и открыть ваш забор.

Очень качественная и надежная система с практически максимально возможным уровнем защиты от взлома и проникновения. Работает по большей части от электричества, хотя при его отсутствии не перестает выполнять свои основные функции. При закрывании стержни выдвигаются и надежно запирают ворота; чтобы открыть их, вам нужно потянуть их назад, что и делает электронный компонент этого замка.

Преимущество электромеханических устройств: возможность дистанционного управления … Достаточно нажать специальную кнопку, чтобы пропустить посетителей на территорию.

Открывается кодом или специальным магнитным ключом, который просто прикрепляется к определенному месту. При отсутствии электричества есть отверстие для ключа, которое открывается на несколько оборотов.

Сорта с повышенным уровнем безопасности способны перекрывать замочную скважину при стабильной подаче электроэнергии.Также есть модели, которые могут работать автономно определенное время, до нескольких дней.

Цена на такой товар довольно высока и находится в пределах сотен долларов для товаров нормального качества и средней комплектации.

Электромагнитные системы запирания

По принципу действия они очень похожи на предыдущую версию, но их фиксирующие элементы представляют собой не запорный механизм, а магниты, питаемые от электричества.

Принцип действия электромагнитного замка

Недостатком таких конструкций может быть то, что они полностью зависят от электрического тока и без него становятся бесполезными. Но такой недостаток очень легко исправить за счет использования аккумуляторов или систем бесперебойной работы.

С помощью магнита, который работает на электронной основе, ваша калитка будет заблокирована при закрытии.

Характеристики магнитов потрясающие, чтобы сломать такой замок, необходимо приложить тяговое давление более пятисот килограммов, у некоторых особо мощных разновидностей магнитные свойства позволяют удерживать более тонны.Высокая надежность, устойчивость к взлому и долговечность делают их отличным решением для калиток или ворот.

Радиоволновой замок для ворот

Такие изделия являются одними из самых современных, управляются с помощью пульта дистанционного управления и могут открываться на расстоянии до ста метров от ворот. У них может быть капля для открывания ключом, но есть разновидности и без ключей вообще, только с пультом. Работают они так же, как врезной замок.

Какой выбрать?

Если вы хотите получить надежный, но дешевый вариант, то лучше всего отдать предпочтение навесным или накладным моделям.В случае, когда вы не испытываете потребности в средствах и можете спокойно потратить несколько сотен долларов, то любой электрозамок, будь то механический или магнитный, станет отличным и очень надежным вариантом.

Прежде всего, начните со средств, которые вы можете потратить на покупку, затем обратите внимание на необходимую вам степень защиты.

Пакистан опережает Вест-Индию на 124 очка в день 3

КИНГСТОН, Ямайка (AP) — Беспроигрышные полвека капитана Бабара Азама помогли Пакистану опередить Вест-Индию на 124 раунда с пятью калитками второго иннинга. в субботу на пнях, в третий день первого теста по крикету, пострадавший от дождя.

Отставая на 36 пробежек в первой возможности, Пакистан достиг 160-5 по пням, Бабар 54 не выбыл, а Фахим Ашраф — 12.

Два часа игры были потеряны по обе стороны от запланированного перерыва на чай, оставив Азама, которому было 28 лет. когда начался дождь, чтобы пройти длительную финальную сессию.

Он построил угрожающее партнерство пятой калитки с Мохаммадом Ризваном, которое стоило 56, когда оно было прервано Джейсоном Холдером с превосходным ножным ножом, из-за которого Ризван оказался позади.

Пакистан на тот момент лидировал всего с 85 заездом, а Вест-Индия одержала верх.Но Бабар и Фахим провели остаток дня в терпеливом сотрудничестве, которое добавило 39 пней, нарисованных в мрачных условиях, с включенным светом и работающими блеснами.

За полвека Бабара вышло 117 мячей, и Фахим показал отличное применение, столкнувшись с 79 доставками за свои 12 заездов.

Но Вест-Индия упустила жизненно важный шанс ускользнуть сквозь пальцы, когда Фахим, 4-го, был сброшен Джермейном Блэквудом на третьем промахе из боулинга Кайла Майерса. Майерс только что обошел калитку, когда Фахим врезался в скользящий кордон, но Блэквуд не смог поймать ловушку, которая находилась ниже и справа от него.

Поле Sabina Park по-прежнему пользуется успехом у быстрых боулеров, и ему трудно догнать преимущество более 200.

«На довольно жестком поле, я думаю, мы находимся в хорошей позиции, пять калиток после боулинга», — сказал пейсман Вест-Индии Кемар Роуч, который закончил день с 2-15 из 15 оверов.

«Завтра первый час очень важен, если мы выйдем и поставим мяч в нужное место, что мы и делали в последних двух сессиях. Я думаю, что мы были на удивление последовательными, и именно это ограничивало Пакистан в очень тяжелый для игры день.

Пакистан начал день с того, что быстро завершил первые иннинги Вест-Индии. Хозяева возобновили счет со счетом 251-8 и добавили только две трассы до того, как подача закончилась, причем обе калитки достались Шахину Африди.

Пакистан проиграл первому игроку Имрану Батту в третьем раунде, сделав только один пробег на доске, но его перевесил Ажар Али (23), который поставил 55 для второй калитки с Абид Али.

Туристы снова споткнулись, когда Абид и Фавад Алам оба вышли на 26-е место с общим количеством 65, отставанием всего в 29.Оба упали на молодого пейсмена Джейдена Силеса.

Абид, 34-й, отступил, чтобы срезать резко поднимающийся мяч, который взял верхний край и полетел к Холдеру при втором промедле. Фавад продержался всего три мяча, прежде чем подача Силза, выпрямлявшаяся на пне, поразила его в двух мыслях и обеспечила ловлю калитке Джошуа да Силва.

Силз, набравший 3-70 в первой возможности, имел 2-50 на пне.

___

Другие виды спорта AP: https://apnews.com/apf-sports и https: // twitter.com / AP_Sports

Образцы кованых ворот, калиток, заборов и заборов. Изготавливаем и устанавливаем металлические ворота своими руками. Следуя им, легко определитесь с цветом

.

Важно продумать изготовление ограждающей конструкции, а также установку ворот с калиткой. Есть несколько вариантов реализации последнего. Например, калитку можно сделать отдельно от ворот или встроить в «корпус» каркаса ворот.Независимо от того, какой вариант вы выберете, калитка должна быть достаточно прочной и надежной. Если говорить о качестве и надежности, то металлической калитке нет равных. Изготовление ворот из металла позволяет проявить фантазию, так как существует множество интересных приемов, как их оформить. Можно даже включить в конструкцию металлической калитки элементы ковки, что придаст ей особого шарма.

Готовимся к работе

Итак, если вы хотите сделать качественные, красивые и надежные ворота, то важно провести хорошую подготовку.Если вы хотите включить элементы ковки для забора и ворот из металла, то лучше всего заказать их в специализированной компании.

В общем, сделать железные ворота своими руками вполне реально. Для этого с успехом можно использовать профильную трубу или металлический профиль. Однако в вашем случае это будет возможно при наличии навыков работы со сварочным оборудованием. Если таких навыков и даже более подходящего снаряжения нет, то можно пригласить друга и помочь ему. Так что можно очень сэкономить, если пришлось обратиться в специализированную компанию.

Итак, для выполнения работ необходимо следующее оборудование:

  • Сварочный аппарат.
  • Специальный защитный костюм для сварки.
  • Маска защитная сварщика.
  • Шлифовальный станок с отрезными и шлифовальными кругами.
  • Молоток.

Это, пожалуй, основной набор инструментов и материалов.

Напоминание! Не пренебрегайте средствами защиты. Работа со сварочным оборудованием связана с высокими температурами. Поэтому всегда есть риск получить травму.

Делаем проект

Металлическая калитка своими руками в первую очередь должна быть хорошо спроектирована. Основа любой металлической калитки — это каркас. Поэтому важно подготовить для него все необходимое. Причем заранее следует определиться с габаритами будущей металлической двери. Стоит отметить, что он не должен быть выше всего забора; снаружи это выглядит не очень красиво. Хотя в этом вопросе нет жестких требований к каждому, свое видение.

Итак, для изготовления надежной металлической калитки необходима следующая подготовка:

  • Материал для столбов. Преимущественно используется металлическая профильная труба или прочный металлический уголок.
  • Также потребуется приобрести материал для его обшивки. Часто металлические ворота обшивают металлическим профилем. Как вариант, его можно обшить деревянными досками.
  • Жидкость антикоррозионная. Все элементы конструкции следует обработать, чтобы значительно продлить срок ее эксплуатации.
  • Грунтовка по металлу хорошего качества.
  • Также подготовьте прочные металлические петли для установки двери.
  • Необходимый материал для изготовления калитки, это может быть прямоугольная или квадратная профильная труба.
  • Вам также понадобится дополнительное оборудование, например, замок, ручка и другие элементы.

Установка опорных столбов

Основной несущей частью ворот и дверей являются стойки опоры. С учетом этого они должны быть надежными и долговечными.Они должны выдерживать вес ворот. Установка опорных столбов очень проста. Выполните разметку, согласно заранее подготовленному проекту. Ямки в земле можно проделывать садовым буром глубиной до 1 м.

Дно траншеи должно быть засыпано щебнем, который тщательно утрамбовывается. Перед установкой металлических столбов опоры их следует обработать антикоррозийным составом. После этого опустите столбы в вырытую яму и установите их строго по уровню.Также можно использовать отвес.

Совет! Для большей эффективности можно установить временные распорки, чтобы стойка оставалась в идеально ровном положении. Это позволит не отклоняться от вертикали в процессе бетонирования.

Когда столбы опоры обнажены, пора бетонировать. Приготовьте бетонную смесь и полейте ею столбы опоры. После этого столбы следует оставить на несколько дней, чтобы бетон успел застыть.

Делаем каркас из металла

Далее можно приступать к изготовлению каркаса.Его можно сделать из уголка толщиной от 3 мм или более профиля. Выложите заготовки на ровной горизонтальной поверхности и приварите уголки друг к другу. У вас должна получиться прямоугольная рамка.

Совет! Не торопитесь, чтобы все тщательно сварить. Сначала накладываем прихватки, проверяем диагонали, а потом уже можно все окончательно сварить. Это позволит избежать перекоса.

Дополнительно рекомендуется приварить диагонали или поперечины для усиления всей рамы.Металлическая калитка подогнана под размер, который вы спроектировали. После окончания сварки все сварные швы обрабатываются шлифовальным кругом на болгарке. Это сделает углы красивыми и гладкими. Также, помимо «тела» рамы, проверьте, нет ли заусенцев и так далее.

На следующем этапе производится сварка навесов. Они состоят из двух частей. Один из них приваривается непосредственно к опорной стойке, а второй — к металлической калитке. Для удобства рекомендуется сначала приварить навесы к воротам.Затем приложите калитку к столбам опоры и нанесите на них отметки. Далее к столбу привариваются навесы. Металлическую створку можно повесить.

Пока калитка еще не весит, красить будет удобно. Сначала нанесите грунтовку, а затем, при необходимости, один или два слоя краски. Только после полного высыхания краски можно проводить один из завершающих этапов — обшивку каркаса.

Обшивка металлического каркаса

Сегодня существует множество идей, как и чем можно обшить ворота.Например, в этой статье вы можете просмотреть готовые варианты металлических ворот из металла на фото. Преимущественно используется металлический профиль. Этот материал устойчив к коррозии, так как имеет специальное антикоррозийное покрытие.

Металлический профиль крепится к металлическому каркасу с помощью специальных заклепок или саморезов. Для этого профильный лист нарезается по размеру, а затем прикладывается к каркасу. В отмеченных местах просверливаются отверстия, а затем вкручивается саморез.Винтовой колпачок можно подобрать под цвет металлического профиля.

Заключение

Итак, как видите, сделать металлические калитки из металла своими руками вполне реально. Самое главное условие — знать последовательность всех работ. Дополнительно предлагаем ознакомиться с видеоматериалом, который наглядно покажет, как выполнить всю работу самостоятельно. Плюс к этому в этой статье на фото можно использовать металлические калитки. Возможно, вам удастся взять одну из идей для вашего случая.Надеемся, этот материал поможет вам сделать красивые и надежные металлические ворота.

Аккуратный забор с красивыми воротами и калиткой — запоминающаяся визитная карточка хозяина.

Их внешний вид характеризует хозяина, показывает его состоятельность и экономичность, ведь забор и ворота — первое, что видят гости и прохожие.

Хорошие ворота, а если еще и с декоративными элементами, то недешево. Цена зависит от выбранного материала и от цены на работу, обычно работа выходит в качестве материала.

Чтобы сэкономить на работе, нужно уметь делать металл.

Выбор материала

Если забор кирпичный, то материал, из которого будут изготовлены ворота, не важен, если забор, то ворота лучше сделать из него.

Ворота должны выделяться на фоне забора, но при этом гармонировать по цвету и материалу. Для того, чтобы сразу узнать, сколько потребуется материала, можно предварительно набросать чертежи будущих ворот.

Материал калитки:

  1. Заготовки металлические, металл должен быть высокоуглеродистым, это предотвратит быструю коррозию.
  2. Для столбов подходят трубы или профиль диаметром не менее 100 мм.
  3. Профильная труба или уголок для рамы калитки.
  4. Металлический лист толщиной 1,5 мм или лист металлического профиля для облицовки.
  5. Металлические шторы, желательно с несущим механизмом.
  6. Замок.
  7. Грунтовка.
  8. Краситель.
  9. Жидкость для антикоррозийной обработки.

Рабочие инструменты:

  1. Для разметки вам понадобится нитка, отвес и рулетка.
  2. Сварочный полуавтомат мощностью 220 Вт.
  3. Ручная дрель, если есть, или лопата.
  4. Кувалда для забивания столбов.
  5. Отвертка и дрель для крепления обшивки к каркасу.
  6. Шлифовальный станок для резки металла и зачистки швов от сварки.

Установка опор

Столбы — это опорная часть, которая поддерживает всю конструкцию ворот или калитки. Длина столбов должна превышать высоту всей конструкции на 1 метр, чтобы их можно было закопать в землю для надежной устойчивости.

Буром в земле необходимо сделать две скважины на расстоянии около 1 м, глубиной около 50-70 см. В эти колодцы вставляются столбы и кувалдой забиваются еще 30 см. .

После этого столбы устанавливаются вертикально по уровню и у основания заливаются бетоном. Для придания стойкам дополнительной жесткости в верхней части приваривают поперечный профиль.

Сборка рамы

Размер рамы будущей калитки необходимо сделать меньше ширины проема стоек на 5-8 см для удобного поворота створки. Расстояние от земли до створки калитки должно быть от 15 до 20 см, это необходимо в случае снегопада.

Металлический каркас сваривается из профиля или уголка толщиной металла 3 мм. Профили свариваются по углам каркаса. Чтобы каркас был жестким, посередине приваривается дополнительная поперечная планка.

В полученных половинках рамы дополнительно приваривают к одному профилю наискосок таким образом, чтобы они напоминали друг другу латинскую букву «Z». После этого ко всем стойкам готового каркаса и дополнительным ребрам жесткости будет прикреплена обшивка из металлических профилей или железа.

Подготовительные работы — очень важная часть. Перед тем, как приступить к приготовлению каркаса, необходимо отрезать болгаркой заготовку по размеру, удалить заусенцы в местах среза, обезжирить срезы бензином или специальным раствором. А затем приступайте к приготовлению на ровной подготовленной поверхности.

Поверхность, на которой вы собираетесь проводить сборку каркаса своими руками, должна быть ровной, в противном случае она может загнуться на одном из углов, и каркас примет форму пропеллера .

После того, как каркас будет готов, к нему приваривают шторы. Они состоят из двух частей, одна часть приваривается к дверной коробке, другая — к стойкам. Желательно, чтобы у штор был несущий механизм.

Обшивка рамы

Для облицовки лучше всего взять лист оцинкованного металла или окрашенный лист металлического профиля, он не подвержен коррозии и прослужит долго.

Из заранее подготовленного листа металла вырезается целая деталь по размеру сварного каркаса ворот.Если такого большого куска металла нет и вы не можете разрезать весь кусок, то попробуйте разрезать его так, чтобы шов стыка между кусками металла приходился на среднюю поперечину каркаса.

Далее своими руками, плотно прижимая лист металла к каркасу, обхватить его по периметру. Если вы выбрали лист металлического профиля или оцинкованного металла, то прикрепите его заклепками или саморезами с помощью дрели и шуруповерта.

Вставной замок и ручка

После того, как закончили облицовку, нужно врезать замок.Для ворот лучше всего подходят три болта, которые выдвигаются в запорную часть рамы. Ручку можно подобрать в комплекте с замком или отдельно, все на усмотрение владельца.

Декорирование

Для украшения получившейся калитки снаружи можно приварить различные кованые изделия. В различных хозяйственных магазинах и супермаркетах большой ассортимент такой продукции. Вы можете выбрать то, что вам по душе, и составить любой узор или композицию своими руками.

Заключительный этап

Когда новая калитка на месте, все детали прикручены, декоративная поковка приварена, необходимо очистить все металлические поверхности и сварные швы от следов ржавчины, вскрыть все преобразователем ржавчины. После снятия датчика с белой пленкой его необходимо протереть тряпкой, а все металлические детали загрунтовать. Когда грунтовка высохнет, нанести поверх краски в два слоя.

Вот и все, наши ворота готовы!

Вышеописанный способ сборки калитки своими руками подходит и для ворот.Принцип сборки одинаков практически для всех материалов.

Очень привлекательно смотрятся дерево и металл. Если вы решили сделать калитку или калитку из дерева, то нужно заранее предоставить инструменты для обработки древесины и по окончании принять необходимые меры по защите ее от вредителей и влияния природных факторов.

Наверное, нет ни одного человека, который остался бы совершенно равнодушным, глядя на ажурный узор из металла. Еще большее восхищение вызывает массивный узор, которым они декорированы, входящие в состав входной группы.

Наличие массивных металлических ворот, украшенных изящными узорами, не является признаком желания изолироваться от других, а служит показателем того, что хозяин имеет вкус и думает о собственном имидже. При этом кованые ворота очень хорошо способны выполнять свою основную функцию — защищать участок от проникновения непрошеных гостей, чему способствует высота, наличие острых наконечников и прочность. Также практически любые современные ворота можно оборудовать системами видеонаблюдения, что только улучшит их защитные свойства.

Ассортимент ворот и калиток — от классических до эксклюзивных

Большое количество фирм предлагают качественные услуги по ковке, что позволит изготавливать ворота по имеющимся эскизам. Также практически любой производитель кованых ворот принимает эскизов и чертежей заказчика , что способствует реализации любой фантазии при оформлении собственного приусадебного участка и его ограждении забором.

Вечная классика

Наибольшей популярностью пользуются ворота и заборы, выполненные в классическом стиле.Представленный эскиз дает полное представление о том, как будет выглядеть входная группа. Гладкий забор с редкими веточками, не создающий впечатления отгороженности от мира, станет выбором человека, привыкшего сочетать лаконичность с практичностью, но при этом обладающего вкусом. Арочные своды ворот и аналогичная конструкция калитки придают представленному варианту определенную изысканность.

Еще одно прочтение классики, которое практически не отличается от предыдущей версии.Основным отличием этой модели будет большее количество декоративных элементов, что придает массивность всему ансамблю, скрытую редкими веточками. Пропущенная сверху и снизу линия ажурных узоров визуально ограничивает высоту калитки и ворот, делая их законченными.

Эскиз ворот, сочетающий в себе изысканность и красоту кованого изделия и обеспечивающий повышенный уровень безопасности, достигаемый за счет острых концов, заканчивающихся прутьями ворот и ограды.Арочный свод визуально увеличивает всю конструкцию, а большое количество узорчатых вставок также является утяжеляющим элементом. Катаные стержни могут добавить красоту и оригинальность всему ансамблю.

Для тех, кто не привык экспериментировать и больше склонен к классическим прямым линиям, производители готовы предложить варианты, представленные на фото выше. Такие заборы пользуются постоянным спросом, поскольку просты в исполнении, но выглядят очень презентабельно.

Еще одним преимуществом таких вариантов является возможность крепления калитки непосредственно на воротах, в отличие от арочных разновидностей, где калитка не подходит. Эти виды ворот могут быть украшены узорами разной степени сложности, иметь остроконечные козырьки наверху или быть полностью гладкими, что, конечно, лишит их той брутальности, которую вызывает появление кованых ворот.

Тем домовладельцам, которые ценят уединение и личное пространство, рекомендуется калитка, закрытая листовым металлом.При этом есть возможность полностью закрыть дверное полотно и ограждение или закрыть только нижнюю часть в виде кованой мелкой сетки. Оба варианта отличаются своей массивностью, монументальностью, что говорит о серьезности владельца этого участка и его заботе о собственной интимности. Для изготовления таких ворот потребуется больше металла, что скажется на стоимости и приведет к удорожанию. Но оно того стоит, ведь эти ворота выглядят красиво и солидно одновременно, но ажурные верх и низ не создают впечатления «бетонной стены».

Эксклюзивные модели

Людям, располагающим достаточными финансовыми ресурсами или строящим солидные загородные дома, можно порекомендовать обратить внимание на более дорогие модели ворот и заборов, которые у большинства производителей относятся к категории элитных.

Главная особенность этих разновидностей, вопрос, как видно на картинке выше, — их массивность и замкнутость. Во всех моделях используется листовой металл, который полностью закрывает переднюю часть ворот, и ограждение аналогично спроектировано для создания цельного ансамбля.Также обязательным элементом, придающим воротам статус и эксклюзивность, является наличие кованых или литых объемных элементов дизайна, играющих роль украшения, размещенного на воротах. Еще одна важная деталь — это комплектация ворот готовыми засовами и планками.

Еще один вариант эксклюзивного оформления ворот арочного типа с возможностью размещения калитки за счет пологого основания арки. Эта модель отличается богатым декором, множеством плавных линий рисунка, создающих воздушность, что придает воротам царственный вид и не создает ощущения массивности.Следует помнить, что такие варианты, когда большая часть ворот и забора покрыта листом металла, отличаются большим весом, что требует предварительного расчета для изготовления соответствующих опорных столбов.

Дерево и металл — хорошее сочетание

Отдельное место среди кованых ворот занимают модели, в которых удачно сплочены дерево b и металл … Сами ворота в данном случае сделаны из дерева, материала, который издревле использовался для украшения дачный домик, а все застежки, окантовка, наличники и просто элементы декора изготавливаются методом ковки.Точно так же делаются и подсказки, если вы решили их создать.

Такое решение при изготовлении ворот позволяет получить не только надежную защиту, но и придает всей входной группе нотку эклектики и следования корням.

Изготовление кованых ворот своими руками — невозможное возможно

Если вы хотите получить оригинальные ворота, которые будут эксклюзивными и не будут повторяться кем-либо еще в этом районе, есть возможность сделать их самостоятельно … Несмотря на кажущуюся сложность, этот процесс довольно прост и понятен.

Первым делом нужно придумать эскиз будущих ворот. Лучше всего рисовать картинки, чтобы визуализировать будущий результат.

Предварительно подготовленный эскиз будущих ворот облегчит работу в будущем.

При разработке эскиза следует ориентироваться на два постулата — прочность и надежность … Но не стоит забывать о красоте.Важно предварительно продумать геометрию створки будущих ворот и полностью рассчитать габаритные размеры будущей конструкции.

Чертеж — первый помощник при изготовлении ворот своими руками

Инструмент, необходимый для изготовления ворот

При выборе инструмента следует выбрать, какие ворота будут. Либо весь процесс изготовления будет самостоятельным, включая ковку металла, либо кованые элементы будут закуплены в готовом виде.

В первом случае дополнительно потребуются кузница , молоток, наковальня … Этот путь следует выбирать только при наличии практических навыков кузнечного дела. В противном случае лучше предпочесть второй вариант.

Для изготовления ворот вам понадобится:

  • сварочный аппарат и комплект электродов;
  • тис мощный;
  • Угловая шлифовальная машина
  • ;
  • кирпич;
  • Балка двутавровая и профильная труба;
  • металлические листы толщиной не менее 1 мм;
  • Цементный раствор
  • .

Первая ступень — опорные столбы

Первым шагом будет установка опорных столбов, которые должны быть достаточно прочными, чтобы выдерживать всю конструкцию, отличающуюся значительным весом. Центральной частью столба будет труба диаметром не менее 25 мм, также потребуется облицовочный кирпич.

Правильно установленные стойки гарантируют надежность всей конструкции.

Важно помнить, что сначала необходимо рассчитать толщину материала, так как труба будет облицована кирпичом.Также необходимо при рытье ямы оставлять зазор между кромкой и трубой не более 10 см, чтобы не вызвать перекос основания под весом ставен.

Завершающим этапом установки столба будет его кирпичная кладка

Установка столба заключается в закапывании трубы, утрамбовывании основания щебнем и укладке трубы кирпичом. Также на этом этапе вам нужно будет приварить шины, специальные крепления для задних штор створок ворот.Бывает, что достаточно всего двух покрышек, но если калитка должна быть тяжелой, для верности можно приварить три.

Кушак — важный этап

Для приварки створок следует выбирать ровную площадку, чтобы предотвратить скручивание деталей каркаса. Подготовленный профиль необходимо разрезать в соответствии с чертежом, после чего каркас выкладывается на ровную площадку и точечной сваркой прихватываются все части совмещения.

При сварке рамы все детали должны быть размещены на ровной поверхности, чтобы предотвратить скручивание и деформацию

После этого необходимо провести контрольные замеры, только после этого приступить к чистовой сварке сплошным швом.Также при изготовлении створок необходимо сваривать все декоративные элементы в соответствии с чертежом, стараясь при этом сваривать так, чтобы шов был как можно менее заметен.

Живопись

После приваривания створок получившуюся конструкцию необходимо покрасить до окончательного монтажа. Предварительно обработайте металл антикоррозийным составом, зачистите все видимые сварочные швы, после обезжиривания покройте ворота слоем грунтовки и нанесите слой краски.Лучше всего использовать пистолет-распылитель, чтобы краска наносилась равномерно.

Установка ворот — растяжка

Заключительный этап — установка ворот. Для этого к концам створок следует приварить петли, которые должны находиться на том же расстоянии, что и ответные петли на стойках. В приварке петель есть небольшой нюанс. Нижние следует крепить в одну сторону, а верхние петли — в противоположную. Это нужно для защиты от дальнейшего снятия ворот.

На завершающей стадии изготовления декоративные элементы свариваются и окрашиваются

С обратной стороны створок необходимо приварить кронштейны для размещения замка или предусмотреть размещение современных запорных элементов.

Последний шаг — это распашные ворота, для чего потребуется помощь партнера, чтобы ускорить и облегчить процесс.

Ковочный станок

На видео ниже представлена ​​инструкция по изготовлению станка для холодной ковки своими руками.Просто, быстро и выгодно. Видео пользуется огромной популярностью.

Изготовление металлических ворот — дело кропотливое и требует от мастера определенных знаний и навыков. В нашем магазине представлен широкий выбор моделей, которые порадуют даже самого привередливого и требовательного покупателя.

Металлические ворота для забора отличаются своей прочностью. Конструкция состоит из усиленного каркаса, листовой стали толщиной 2 мм и кованой фурнитуры. Наши модели отличаются своей изысканностью.Они смогут достойно дополнить любой интерьер и удачно выделить ваш дом и участок.

Актуальность выбора

Для сада или участка могут подойти красивые металлические ворота с распашной конструкцией. Такие модели отличаются особой надежностью и прочностью. Цена на такую ​​продукцию невысока. Производство распашных ворот на протяжении многих лет осуществляется опытными мастерами. Они никогда не выходят из моды.

Установка моделей предусматривает установку таким образом, чтобы калитка открывалась в удобном для вас направлении.Возможна установка автоматики. Металлические заборы станут надежной защитой от недоброжелателей, а использование декоративных кованых элементов придаст ему нотку стиля и изысканности. На нашем сайте вы можете найти множество моделей ворот, калиток и заборов, которые будут выполнены в едином стиле. Такое решение заранее пойдет на пользу вам и вашему приусадебному участку.

Почему люди предпочитают металл?

Металлоконструкции уже много лет пользуются большой популярностью. Такие калитки имеют ряд преимуществ:

  • металл — самый прочный материал;
  • каркас изготовлен из металлических листов шириной 2 мм;
  • Кованые элементы
  • надежно приварены к сетке;
  • вы можете выбрать любую цветовую схему из пяти предлагаемых;
  • большой выбор стилей готовых дизайнов.

Удобна услуга изготовления калиток на заказ в Москве, ведь такое решение позволяет удовлетворить все прихоти клиента в части дизайнерского оформления. Стоимость моделей смело можно назвать демократичной.

Наши сотрудники помогут вам с выбором и подскажут, какая модель будет интереснее смотреться на общей картине вашего сайта.

Использование металлических ограждений

На нашем сайте вы можете заказать в режиме онлайн товар, который будет вам интересен и станет настоящим украшением вашего приусадебного участка.Металлические калитки устанавливаются как дополнительная конструкция к воротам. Часто их устанавливают вместе с гаражным забором, такой вариант обеспечивает дополнительный доступ в помещение.

Интересным решением будет установка калитки в откатных воротах. Это экономично и удобно. По желанию заказчика может быть изготовлена ​​калитка, сочетающая в себе несколько стилей: сделать глухой забор, дополнить его интересными коваными элементами. Такой вариант поможет обезопасить свой дом, скрыть его от посторонних глаз.

Для чего нужны ворота?

В любом загородном доме ковка станет достойной частью интерьера. Такие элементы способны подчеркнуть изысканность вкуса хозяев, помогут красиво и интересно украсить фасад. Кованые изделия также используются для внутренней отделки.

Элементы широко используются при изготовлении беседок, балконов, ворот, лестниц и др.

Помимо эстетической красоты, такие изделия популярны благодаря своей прочности и надежности.Металлическая конструкция выдерживает большие нагрузки, выдерживает изменчивые погодные условия.

Гарантия высокого качества!

Если вы еще не решили, где заказать металлические ворота онлайн, ознакомьтесь с нашим каталогом. В нашем магазине представлены только лучшие изделия мастеров-мастеров. Наши сотрудники не только оперативно доставят товар, но и помогут с его установкой. Калитки, которые прослужат долгие годы, представлены на сайте в богатом ассортименте. Доставка занимает не более трех дней.Если у вас возникнут вопросы, обратитесь за помощью к нашему консультанту. Он поможет вам определиться с выбором и даст подробную инструкцию по установке.

Уже более тысячи лет художественная ковка считается настоящим искусством. Особо ценятся кованые калитки, ворота и заборы. Современная ковка сочетает в себе изысканный стиль, невероятную прочность и долговечность. Кроме того, его часто используют в архитектуре, чтобы подчеркнуть уникальность постройки.

Как известно в древности, на территорию замка входили кованые ворота.Они служили не только украшением, но и надежной защитой частной территории. Сегодня вы также можете создать неповторимую средневековую атмосферу своего загородного «замка». Достаточно поставить кованые ворота, забор или калитку. Некоторые даже дополняют уличный интерьер дома коваными решетками на окнах, изящными перилами у входа или скамейками для отдыха в саду. Все это говорит об утонченном вкусе хозяина загородного дома.

Художественная ковка — процесс довольно трудоемкий и сложный.Поэтому мастер должен быть не только физически сильным, но и обладать большим творческим потенциалом. Ведь кованые ворота часто говорят о социальном статусе владельца загородной усадьбы.

Неоспоримые преимущества кованых заборов

Кованые ворота часто считаются визитной карточкой загородного дома. Ведь перед тем, как попасть в дом, гости сталкиваются с ними. Оригинальные кованые изделия создают приятное впечатление о вкусе хозяина дачного участка и его предпочтениях.Кроме того, изделия оград с использованием художественной ковки — надежная защита от «непрошеных» посетителей.

Кованые ворота, представленные на фото, полностью убеждают в справедливости этих слов. Мощные металлические стержни, выполненные в виде различных узоров, поражают своим великолепием и стилем. Каждый экземпляр поистине индивидуален и неповторим. Есть ли что-то, что может легко их уничтожить? Голыми руками это невозможно.

Преимущественно кованые изделия имеют ряд преимуществ:

Живые примеры фото кованых ворот и калиток показывают основные достоинства таких изделий.В целом на фоне основного забора просматривается их сила, разнообразие вариантов и гармоничное сочетание.
Изображение поможет выбрать наиболее подходящий вариант для дачи.

Электрический или механический замок можно без особых усилий установить на кованые входные ограждения. Кроме того, возможна установка автоматизированной системы открывания калитки или ворот. А скрытое видеонаблюдение поможет исправить недружелюбных посетителей.

Материал, подходящий для изготовления кованых изделий

Чаще всего при создании красивых кованых ворот или калиток используется обычная сталь.Для продления срока службы используется защитное покрытие, которое выполняется с помощью грунтовки или нитрокраски. После термического напыления на поверхность оригинальный материал приобретает винтажный вид.

Для создания оригинального рисунка стыки кованых элементов покрываются нитрокраской. Готовое изделие обрабатывают специальным антикоррозийным раствором. Таким образом, изделие на долгое время будет своеобразной визитной карточкой своего обладателя.

Так как процесс создания кованых ворот своими руками достаточно сложен, стоит отдать должное мастерам.Каждая операция выполняется вручную, поэтому в целом результат зависит от его таланта, креативности и мастерства. Перед началом работы следует определиться с выбором дизайна, рисунка и формы изделия. В этом очень помогают различные фото эскизов кованых ворот. Изучив изображение, можно подробно представить, каким будет продукт на самом деле. Оригинальные узоры и кружева, сделанные по эскизу, гораздо проще воссоздать, чем держать их в голове.

Эскизы будущих ворот:

Чтобы кованые ворота смотрелись особенно красиво, металлическое кружево кладут на профнастил или металлический лист.Такой дизайн выглядит богато и стильно.

Когда такие ворота украшают вход в мирный домик загородного дома, невольно хочется туда постоянно возвращаться. Особенно летом, если рядом растут вьющиеся растения, изящно оплетающие конструкцию.

Великолепный тандем — ворота с внутренней калиткой

Конечно, желание отличного оформления подъезда на дачу — это хорошо. Но важно помнить об основном назначении ворот и калитки.Интересно, что ворота бывают разных типов:


Различные изображения кованых ворот и фотографии ворот демонстрируют практичность изделия и его красоту. Как видите, выглядят они достаточно солидно и неповторимо. Они эффектно облагораживают дачный участок в любое время года. И служат надежной стеной от недоброжелателей. За таким забором чувствуешь себя в полной безопасности.

Как известно, изделия художественной ковки гармонично сочетаются с деревом, камнем, бетоном, металлом и кирпичной кладкой.Показанные на фото кованые ворота с калиткой внутри ворот — классический вариант для загородного дома.

Добавить комментарий

Ваш адрес email не будет опубликован.
