Устройство насосной станции водоснабжения и ее установка

На сегодняшний день применение бытовых насосных станций при организации систем водоснабжения в частных домах является наиболее оптимальным решением.

Мы уже говорили о том, какие бывают разновидности насосных станций.

Автоматическая насосная станция служит для подачи воды, а также для повышения или поддержания давления в системе. Бытовая станция может состоять как из отдельных агрегатов, так и поставляться в собранном виде.

Насосные станции могут использоваться как при наличии постоянного (колодец, скважина), так и переменного источника воды (питьевая привозная вода, хранящаяся в различной емкости резервуарах).

Конечно, для устройства в частном доме водопровода можно изготовить и подобие небольшой водонапорной башни, расположив на чердаке некий бак. Прикиньте сами, какое давление вы при этом получите. Для обычного дома оно составит в лучшем случае чуть более половины атмосферы. Причем, давление это не увеличится, даже при установке бака большей емкости.

Отсюда очевидно, что получить таким способом нормальный водопровод невозможно. Поэтому можете не мучиться и использовать бытовую насосную станцию, состоящую из водяного насоса, мембранного бака и реле давления.

Сегодня мы поговорим об устройстве бытовой насосной станции.

Устройство насосной станции и принцип ее действия

Насосные станции включают в себя несколько функциональных узлов:

  • водозабор с сеткой и обратным клапаном, располагающийся непосредственно в скважине;
  • всасывающую магистраль, по которой осуществляется подъем воды из скважины и подача ее в корпус насоса;
  • центробежный насос, создающий разрежение с одной стороны, за счёт чего и поднимается вода, и давление с другой стороны, благодаря чему вода поступает в дом и распределяется в нём по потребителям;
  • реле давления, которое автоматически включает насос при падении давления ниже определенной величины и выключает при повышении давления до конкретной величины;
  • мембранный бак (или гидроаккумулятор), служащий для предотвращения эффекта гидравлического удара, возникающего при включении станции, что могло бы нанести немалый вред всей нашей системе водопровода, включая трубы, сантехнику и сам насос;
  • электромотор, сопряжённый механически с насосом, и электрически — с реле давления;
  • стрелочный манометр, по которому осуществляется визуальный контроль давления в магистрали и при необходимости его регулировка.

На рисунке приведено устройство гидроаккумулятора насосной станции.

Цифрами на рисунке обозначено:

  1. Корпус бака
  2. Внутренний бак, изготовленный из пищевой резины
  3. Ниппель. Точь-в-точь как в шине автомобиля
  4. Фитинг для присоединения к водопроводу
  5. Воздушное пространство, где воздух находится под давлением
  6. Вода, находящаяся внутри резинового бака
  7. Выход воды к потребителям
  8. Вход воды от насоса

Между мембраной и металлическими стенками бака находится воздух. Когда вода отсутствует, то мембрана находится в смятом виде и прижата к фланцу, в котором располагается входной водяной патрубок. Под давлением вода поступает в бак. При этом мембрана расправляется, занимая пространство внутри бака. В определенный момент времени давление воды в мембране уравновешивается с давлением воздуха между баком и мембраной и поступление в бак воды прекращается. Теоретически, в водопроводе давление воды при этом должно установиться необходимой величины и двигатель насоса должен отключиться немного раньше того момента, когда давления воды и воздуха уравновесятся.

Для того, чтобы гидравлические удары сглаживались, необходим бак очень маленького объема и абсолютно не нужно, чтобы он вообще наполнялся. Тем не менее, хозяева предпочитают на практике использовать баки внушительной емкости, которая может достигать и 50 литров, и 100 и так до полутонны. В данном случае мы имеем дело с эффектом накопления воды. Иначе говоря, насос дольше работает, чем нам нужно для того, чтобы помыться. Зато потом двигатель и дольше отдыхает. Считается, что портится мотор не от времени, которое он находился в работе, а от числа включений и выключений. Применение накопительного бака дает насосу возможность включаться на гораздо более продолжительные промежутки времени и на кратковременные расходы воды не реагировать.

Накопление воды весьма полезно не только в целях продления насосу срока службы. Представьте себе, моетесь в душе, и вдруг выключается электричество. И даже мыло с себя будет смыть нечем, если… в баке нет запаса воды.

Мембранный бак на 80 литров воды не может в себе содержать все 80 литров, ведь между стенками бака и мембраной находится воздух. Изменяя давление воздуха , можно регулировать некоторое наибольшее количество воды, которое может находиться в баке. Кроме того, можно подключать баки в любом количестве параллельно друг другу.

В обслуживании баки почти не нуждаются. Нужно их только подкачивать примерно раз в год обычным автомобильным насосом.

Помимо реле давления, включающегося при падении и выключающегося при росте давления, существует и так называемая автоматика давления, имеющая другой принцип. Она рассчитана на несколько иной класс потребителей воды. Автоматика давления также при падении в системе давления включает насос до достижения определенной величины, однако отключается насос не по достижении давления, а по прекращении тока через автоматику жидкости. В чем различие? Не трудно догадаться, включение насоса будет более частым с автоматикой, нежели с накопительным баком и реле давления. Выключение насоса будет происходить по достижении наибольшего, развиваемого им, давления. Это очень существенно. У меня, например, очень мощный и высокопроизводительный насос.

У него максимальное давление составляет более 6-ти атмосфер. В водопроводе мне такое давление не нужно. В этом случае необходимо использовать расширительный бак и обычное реле давления. А вот если насос очень маленький и не развивает давления более четырех атмосфер, да к тому же используется для значительных и длительных заборов воды, например, для полива, то в таком случае автоматика давления без применения накопительного бака поможет сэкономить копеечку. Кстати, ничто не мешает, во-первых, использовать автоматику давления совместно с накопительным баком, и во-вторых, стоимость хорошего реле давления не намного меньше стоимости автоматики.

Как собрать и установить насосную станцию своими руками?

О том как собрать насосную станцию своими руками, вы можете узнать из приведенных ниже видеороликов.

Как собрать и установить насосную станцию (видео)

Как собрать насосную станцию (видеоурок)

Еще одно видео на польском языке мне понравилось тем, что весь процесс сборки показывается очень подробно и наглядно, может кому будет полезно.

Подробная инструкция по подключению насосной станции (гидрофора) MH-1300

Приведу дословный перевод, прошу не судить строго. 🙂 Какие заметите ошибки, в том числе в терминологии — просьба написать в комментарии, я поправлю. Итак…

Как подключить напорный бак на участке

 Здравствуйте! Сегодня покажем, как смонтировать комплект напорного бака для обеспечения водой дома на одну семью или для поливки огорода. Нам понадобятся: всасывающий шланг, шланг для подачи воды, обратный клапан, шаровой клапан (кран), второй обратный клапан, тефлоновая клейкая лента для герметизации, фильтр, который защитит роторы напорного бака от повреждения.

 (0.37) Это труба, которую опустим в колодец. И, чтобы вода не возвращалась обратно, нужно замонтировать обратный клапан. Конец шланга прикрепляем к самому клапану, далее крепим насос и сетку, которая предохраняет клапан от попадания сторонних частичек.

(1.14) Для герметизации нам послужит клейкая тефлоновая лента.

(1.46) Мы смонтировали всасывающее устройство, которое опускаем в водозаборную скважину.

(2.00)  Если нам нужен напорный бак для использования круглый год, то шланг нужно вкопать на глубину одного метра, чтобы защитить воду в нем от замерзания. Приступаем к монтажу еще одного обратного клапана.

(2.32) В нашем монтаже используем фильтр, предохраняющий роторы насоса от попадания сторонних частичек.

(2.54) Случается, что уровень воды в колодце падает, и насос работает «насухо», повреждая роторы. Поэтому мы используем защиту от работы «насухо».

(3. 43) Используем также шаровой клапан, которым сможем перекрыть воду в случае аварии.

(4.23) Приступаем к подключению шланга, по которому вода будет поступать в наш дом.

(5.00) Для облегчения подключения используем гибкую соединительную трубку. В то время, как голубой шланг зафиксирован неподвижно под фундаментом — гибкая трубка поможет нам маневрировать напорным баком.

(5.35) Перед включением насоса следует наполнить всю систему водой.

(6.25) Держа нажатой кнопку на устройстве, защищающем от работы «насухо», включаем насос. Насос уже работает. И за минуту вся система наполняется водой из колодца. Вот и все — у нас есть вода!

Способы установки насосной станции

1 Сетчатый фильтр на входе всасывающей линии (размер ячейки сетки фильтра 1 мм)
2 Кран на входе
3 Кран на выходе
4 Обратный клапан
5 Кронштейн трубопровода
6 Фильтрующая сетка
7 Накопительный резервуар

8 Городская сеть водоснабжения
9 Верхний уровень воды
10 Нижний уровень воды

Бытовая насосная станция для частного дома и дачи

Для устройства водоснабжения небольшого дачного домика, вероятно, будет достаточно обыкновенного погружного насоса для скважины, а для двух-трёхэтажного загородного дома уже нужна насосная станция, способная, забирая воду из источника, ещё и обеспечивать нужное давление.

Насосная станция для частного дома, работающая автоматически, способна доставлять воду непрерывно и с требуемым напором на протяжении всей водопроводной сети.

Работа домашнего водопровода, базирующегося на насосной станции полностью автоматизирована. При отключении электричества подача воды будет прекращена не мгновенно, так как система способна обеспечить на некоторое время требуемый напор даже при отсутствии тока.

Виды насосных станций для воды

Насосные станции водоснабжения различаются типом основного насоса, имеются модели без эжектора, а также

насосная станция с эжектором.
Эжектор в насосах бывает встроенным (1-й тип) и выносным (2-й тип).

Насосы первого типа создают при поднятии воды разрежение. Их применяют для подачи воды из источника глубиной до 20-45 метров. Такие насосы имеют достаточную производительность. Но из-за значительного уровня шума владельцы вынуждены устанавливать эти насосы в хозяйственном помещении либо вне пределов дома вообще.

Насосная станция с выносным эжектором способна поднять воду с глубины не превышающей 35 м. У них эжектор опускается с двумя трубами в источник воды. При этом одна труба подаёт воду в эжектор и способствует образованию струи для всасывания.

Насосная станция с эжектором


Станции этого типа чрезвычайно чувствительны к содержанию в системе песка и воздуха и имеют довольно невысокий КПД. Но при этом возможно размещение этих станций внутри дома, несмотря на расстояние до источника воды, которое может составить до 40 метров.

В насосных системах, не имеющих эжектора, всасывание воды обеспечено специальной конструкцией с гидравлической частью, которая многоступенчата. При работе этих систем практически отсутствует шум. Их напор и производительность сопоставимы с параметрами эжекторных насосов, а потребление электроэнергии меньше.

Для повышения водопроводного давления, применяют станции с центробежными вихревыми насосами, в которых одна, две либо несколько ступеней. Эти станции, имея небольшие размеры, создают в системе значительный напор. При работе они малошумны и способны пропускать пузырьки воздуха в трубах, а вот попадание в них песка неприемлемо и критично.

Как подобрать насосную станцию для дома и дачи

Во-первых, выбирая насосную станцию, рассматриваем её производительность.
Воды, подаваемой в дом, должно хватать для всех нужд. При этом надо учесть, что объём подачи воды зависит как от показателей самой станции, так и от характеристик источника воды (таких, как глубина, производительность, диаметр трубы и т.д.)

Насосные системы в основном рассчитаны поднимать воду из источника глубиной, не превышающей 9 метров. Если ваше расстояние до воды больше, необходимо применение погружного насоса с автоматикой, обеспечивающей удержание водного давления в системе.

Так же важна длина горизонтального участка магистрали воды на входе. Чем она больше, тем меньше вертикаль подъёма воды.

Насосная станция для водоснабжения


Обычно специалисты делят насосные станции водоснабжения на устройства с самовсасывающими вихревыми и самовсасывающими центробежными насосами. Среди тех и других есть модели с моноблоком и консольные. В модели с моноблоком гидрочасть станции располагается на едином валу с электродвигателем.

Так же специалисты подразделяют насосные станции на агрегаты 1-го, 2-го и 3-го подъёма. 1-й подъём нагнетает воду из источника, 2-й создаёт напор над уровнем земли, к примеру, на 2-м или 3-м этаже дома. При необходимости более высокой подачи воды, возможно использование станции третьего подъёма, при этом несколько насосов применяют одной цепочкой.

Во многом при выборе станции руководствуются возможностями водного источника. Для большинства случаев устройство с гидроаккумулятором от 20 до 25 литров будет достаточным обеспечить потребности семьи из трёх-четырёх человек.

Покупая станцию, особое внимание необходимо уделить качеству изготовления и материалу сборки. Из экономических соображений некоторые детали насосных станций производят из пластика. Предпочтительнее приобретать устройства чугунные или из нержавеющей стали, стоимость которых дороже, но они в работе менее шумные и долговечнее моделей из пластика.

Самые распространённые и лучшие насосные станции, базирующиеся на центробежных насосах, в которых эжектор встроен, имеют значительное преимущество из-за значительного напора (более 40 метров) и глубины всасывания до 9 метров . При этом для них завоздушивание системы не критично.

Устройство и принцип работы насосной станции

Насосные станции для частного дома и коттеджей состоят из насоса, водонапорного бака, ограничивающего циклы пуска насоса, реле давления и манометра. Обычно в комплектацию насосной станции входит кабель, заземляющие клеммы и разъём для подключения. Бывают комплектации насосной станции с накопительным баком, но они пользуются небольшим спросом, так как их конструкция слишком громоздка.

Самый продвинутый вариант станции с насосом имеет реле, которое осуществляет контроль верхней границы давления, и гидроаккумулятор. При достижении давления значений, установленных пользователем, происходит мгновенное отключение насоса. Возобновление забора воды в гидроаккумулятор произойдёт, когда поступит сигнал реле о нижнем пределе давления.

Реле давления

Монтаж и эксплуатация бытовой насосной станции

Выбрав соответствующую модель устройства, для гарантии успешной работы насосной станции необходимо выполнить ряд требований к ней по монтажу и эксплуатации. Например, крайне важно для подачи воды из скважины смонтировать обратный клапан, который задержит воду в системе, если произойдёт выключение насоса, и не даст воде вылиться назад в систему.

Обратный клапан лучше монтировать с сетчатым фильтром. Не используя обратный клапан, можно получить при запуске и работе насоса появление воды в кране только спустя некоторое время (три-пять минут). Оно необходимо для набора всей системы, а насос в это время будет работать вхолостую.

Для установки насосной станции необходимо предусмотреть помещение с постоянной положительной температурой, чтобы вода зимой не замёрзла в системе. Также из этих соображений трубы магистрали закладывают в грунт ниже уровня его промерзания.

Запуская систему в первый раз, рабочую часть и шланг водозабора необходимо залить водой, чтобы станция не сломалась. Лучше, если ваша система будет снабжена датчиком, называемым гидроконтроллером. В случае уменьшения уровня воды ниже шланга водозабора, датчик автоматически выключит двигатель, помогая не допустить сухой ход системы (и, как следствие, поломки), что особенно актуально летом.

Необходимо также предохранить насосную станцию в работе от падения сетевого напряжения и перебоев в подаче электрической энергии, так как они могут вывести из строя электрическое оборудование и электродвигатель. Для этого рекомендовано комплектовать насосную станцию автоматами защиты, стабилизаторами напряжения и резервными источниками питания. Всё это может быть смонтировано по отдельности друг от друга либо совмещённым в одном устройстве.

Заполнив насос водой, подсоединив трубопровод и электрооборудование, необходимо сделать регулировку давления в насосе по параметрам, указанным производителем. Смотрим видео.

Читайте также:

Насосные станции водоснабжения для частного дома

Автор Монтажник На чтение 15 мин. Просмотров 14.6k. Обновлено

Обеспечение частного жилья водой в условиях отсутствия централизованной магистрали — одна из важнейших задач, которую приходится решать собственнику для комфортного проживания. При водозаборе нередко используют насосные станции водоснабжения для частного дома.

Стоит отметить, что станции помимо водоснабжения, могут быть эффективными помощниками и в других сферах бытового хозяйства. Чтобы правильно выбрать подходящий агрегат для дачи, коттеджа, полезно изучить принцип работы и технические характеристики насосных станций, их разновидности, популярные модели от разных производителей.

Рис. 1 Насосные станции водоснабжения для частного дома в работе

Назначение, принцип работы

Бытовая насосная станция предназначена для подъема воды с поверхности из разного вида источников, зеркало воды которых расположено от нее на расстоянии не более 8 — 9 м.

В основном станции применяют для водозабора из колодцев, неглубоких абиссинских скважин. Они могут быть использованы для выкачивания воды из природных и искусственных источников около домов — прудов, ручьев, рек, озер, бассейнов, резервуаров большой емкости и бочек. Некоторые собственники применяют их для повышения давления во внутренней магистрали домашнего водопровода, если водоподача осуществляется из накопительных емкостей.

Типовая станция включает в себя электронасос, гидравлический бак, реле давления и манометр.

Насосные станции водоснабжения для частного дома работают по следующему принципу. При включении электронасос начинает закачивать воду в магистраль и гидроаккумулятор, что приводит к повышению давления. Как только напор достигнет порога срабатывания гидравлического реле (2,8 бар у популярного прибора РДМ-5), его внутренние контакты размыкают цепь питания насоса и закачивание воды прекращается.

При водопотреблении давление в магистрали падает и после достижения порога срабатывания реле (1,4 бара у РДМ-5) происходит замыкание его внутренних контактов. Питание снова поступает на насос, и он начинает закачивать воду. Процесс циклически повторяется, интервал между периодами зависит от емкости гидравлического бака.

Рис. 2 Основные узлы станции

Статья по теме:

Давление воды в водопроводе – нормы и варианты его стабилизировать. В статье раскрывается тема достаточного давления в системе многоквартирного и частного дома, причины его отсутствия и варианты увеличения.

Конструктивное устройство и основные узлы станций

Типовая насосная станция водоснабжения для дома представляет собой единый блок с соединенными между собой приборами автоматического управления и насосом. Обычно внизу располагается объемный бак на плоской платформе, сверху него на каркасе размещают электронасос, оба узла соединяют гибкой подводкой. Приборы автоматики подключают через четырехвходовой фитинг, который чаще помещают на гидробаке, но встречаются варианты его подключения и к насосу.

Электронасос

Чаще других разновидностей использует насосы центробежного принципа действия, обладающие наилучшей производительностью. Центробежные насосы всасывают воду рабочим колесом, которое закреплено на оси электродвигателя. Она поступает на центральную ось колеса и выталкивается лопастями в боковой выходной патрубок.

Основное преимущество насосов центробежного типа — возможность использования любого количества ступеней со своими рабочими колесами, способными значительно повышать выходное давление.

Намного реже в станциях используются вихревые насосы, втягивающие и выталкивающие воду своим рабочим колесом через боковые входной и выходной патрубки.

Рис. 3 Устройство центробежного электронасоса на примере модели Pedrollo NGA 1A-PRO

Гидравлический бак

Гидробак представляет собой металлическую емкость с внутренней резиновой мембраной грушевидной формы.

При наполнении груша растягивается и давит на водные массы, создавая в системе высокое давление. С обратной стороны бака помещен штуцер, через который закачивают воздух в пространство между стенками и мембраной. Таким способом соотносят рабочие давления в водопроводе и гидробаке, необходимые для эффективной работы системы.

Гидроаккумулятор выполняет следующие функции:

  • Создает нужный напор воды в водопроводе.
  • Обеспечивает ее некоторый запас в случае отключения электроэнергии.
  • Снижает последствия гидроударов.
  • Задает режим работы — от емкости бака зависит число циклов включения отключения электронасоса.

Рис. 4 Конструкция гидробака

Реле давления

Реле — основной прибор, отвечающий за автоматическую работу насосной установки. Принцип его работы основан на физическом воздействии водных масс на внутреннюю мембрану, которая в свою очередь связана с электрическими контактами в корпусе.

При определенном давлении воды на мембрану происходит ее перемещение и клеммы внутри размыкаются. Так как контакты последовательно подключены к цепи питания электронасоса, агрегат перестает подавать воду.

При определенном ослаблении напора во время водопользования контакты вновь замыкаются, и электроэнергия снова подается на электронасос, который начинает закачивать воду.

Каждое из многочисленного ряда выпускаемых реле имеет свои заводские настройки нижнего и верхнего порогов срабатывания. Стандартным для индивидуальных бытовых водопроводных систем считают показатели в 1,5 и 3 бара. В любом гидрореле предусмотрена возможность подстройки верхнего порога включения, а также разницы между наивысшим и наименьшим показателями.

Манометр и арматура

Для настройки гидрореле и контролирования напорных параметров системы, каждая насосная установка имеет встроенный манометр. Также в нее входят штуцер для подсоединения приборов контроля, автоматики, и гибкая подводка, соединяющая гидробак с электронасосом.

Рис. 5 Реле давления – принцип работы и конструкция

Разновидности насосных станций

В торговой сети представлены модели станций различных конструктивных исполнений и компоновки. Но основное отличие всех установок заключается в используемом электронасосе. Их существует несколько типов, отличных по конструкции и принципу действия.

Центробежные

Главным рабочим узлом большинства станций является электронасос центробежного принципа действия. При его функционировании водный поток поступает в центр рабочего колеса и выталкивается его лопастями через боковой отвод.

Центробежные электронасосы отличаются лучшим КПД порядка 60% и способностью выдавать высокие напорные параметры жидкости на выходе. Связано это с тем, что высоконапорные узлы создаются из нескольких последовательно подключенных ступеней со своими рабочими камерами и колесами.

Также они способны выкачивать слегка замутненную жидкость из колодцев и скважин на песке.

Но в станциях электронасосы центробежного принципа действия не получили широкого распространения. Причина тому — их главный недостаток, связанный с невозможностью запуска без наличия жидкости в напорной магистрали.

То есть, чтобы центробежный насос заработал, придется наполнять большими объемами воды всю трубопроводного магистраль от его входного патрубка до водного зеркала в источнике.

Электронасосы центробежного принципа действия довольно легко определить визуально — все они имеют центральное входное отверстие, боковой отвод и рабочую камеру небольшого объема (рис. 3).

Рис. 6 Принцип работы и конструкция самовсасывающего насоса Pedrollo JSWm 1C

Самовсасывающие

Электронасосы данного типа по принципу действия являются центробежными с устраненным их главным недостатком — необходимостью предварительной заливки больших объемов воды.

Для запуска вода в них также наливается, однако только в рабочую камеру увеличенного объема.

Внутри самовсасывающих агрегатов конструктивно сделан эжектор. То есть, при вращении рабочего колеса большая часть водного потока отправляется в выходной патрубок, а меньшая с высокой скоростью возвращается на вход, способствуя всасыванию. В результате сначала выкачивается воздух из трубопровода, а затем начинают откачиваться и водные массы.

Практически все насосные станции бюджетного и среднего ценового диапазона смонтированы на основе самовсасывающих электронасосов. Их несложно визуально отличить по рабочей камере увеличенного объема и сдвинутому относительно центральной оси выходному патрубку.

Рис. 7 Внутреннее устройство вихревого насоса Pedrollo PQm 60-Bs

Вихревые

В вихревом электронасосе жидкость подается через боковой патрубок камеры, в которой расположено рабочее колесо.

При вращении колеса вода проходит по кругу и выталкивается через другое выходное отверстие.

Так как зазор между стенками и лопастями рабочего колеса делают максимально малым, установки вихревого принципа действия предназначены только для закачки чистой воды.

Они обладают неплохим КПД порядка 50% и отличаются низким шумом при работе.

Основная сфера применения вихревых агрегатов из-за высоких требований к качеству жидкости – артезианские скважины с высоким дебитом, то есть с зеркалом воды на небольшом расстоянии от поверхности.

Хотя вихревые установки считаются редким гостем на рынке, их выпускают ряд китайских и ведущих европейских производителей.

К основным недостаткам вихревых станций помимо требований к качеству воды можно отнести их менее мощные в сравнении с центробежными напорные и объемные характеристики.

По внешнему виду вихревую установку несложно отличить от центробежной — она имеет два боковых входного и выходного патрубков, размещенных в одной плоскости. Еще одна их особенность — нетипичная конструкция с верхним гидробаком небольшого объема.

Статья по теме:

Автономное водоснабжение частного дома – инструкция по обустройству. Что такое автономное водоснабжение частного дома, как его правильно организовать, что учесть при выборе оборудования и как все смонтировать, чтобы работало долгие годы, читайте в отдельной статье!

Рис. 8 Эжекторная станция и принцип ее работы

Эжекторные

Далеко не всех устраивает главный недостаток насосных станций — невысокая глубина погружения напорного трубопровода максимум в 8 — 9 м.

Для увеличения этого расстояния была разработана система с эжектором, которая позволяет увеличивать глубину всасывания до 40 — 60 м.

Принцип работы эжекторной системы основан на подаче в напорный трубопровод обратного водного потока, втянутого поверхностным электронасосом.

Для этого на конце трубопровода установлен тройниковой узел, состоящий из всасывающего, выходного и эжекторного патрубков. В эжекторном отводе размещена специальная трубка Вентури, форсунка которой увеличивает скорость обратного водного потока. Он при смешивании с основным увлекает его за собой и поднимает вверх. Благодаря этому значительно увеличивается глубина всасывания.

Основной недостаток эжектора — низкая производительность, и это существенно ограничивает его применение.

В стандартном эжекторном электронасосе входной патрубок сделан диаметром 1 1/4 дюйма, а выходной 1 дюйм. То есть, напорный трубопровод имеет объем 0,353 л/м (литров на метр), а обратный эжекторный 0,216 л/м, то есть обратно в источник возвращается около 60% жидкости.

Если принять КПД высококачественного центробежного насоса в 60%, то эжекторная система будет работать с эффективностью около 20%. Это приведет к повышенному расходу электроэнергии и неоправданным финансовым затратам.

Насосных установок эжекторного типа выпускают не так много из-за низкого покупательского спроса. Внешний вид эжекторного электронасоса — объемная рабочая камера с двумя находящимися рядом подсоединительными отверстиями разных диаметров.

Рис. 9 Внешний вид и стоимость станций с частотным управлением

С частотным управлением

Последние разработки ведущих мировых производителей привели к появлению насосов, из работы которых практически исключены циклы включения и отключения.

Электронная система управления реагирует на малейшие изменения давления в водопроводе и соответственным образом меняет параметры электрического тока, подаваемого на обмотку насоса. В результате при высоком напоре рабочее колесо практически не вращается или останавливается, а при низком его скорость увеличивается.

Подобная система позволила практически избавиться от гидроаккумулятора, сэкономить электроэнергию и сделать габариты установки намного меньше обычных станций.

К их недостаткам относят более высокую стоимость.

Насосные станции водоснабжения для частного дома — технические характеристики

Основными техническими параметрами любой станции, указанными в паспортных данных, являются ее следующие показатели:

  • Глубина погружения (всасывания). Этот параметр у всех установок одинаков, одни производители указывают — 8 м, другие – 9 м.
  • Максимальный напор. У большинства насосных установок данный показатель не превышает 50 м и редко опускается ниже 30 м. Стоит отметить, что в вихревых моделях с одним рабочим колесом максимальный напор немного ниже и обычно не превышает 40 м.
  • Максимальный объем подачи. У большинства установок он не превышает 5 м3/ч и редко опускается ниже 2 м3/ч. У вихревых моделей пропускная способность может быть и ниже.
  • Качество воды. В некоторых центробежных моделях допускается наличие взвешенных частиц в перекачиваемой жидкости, но большинство станций рассчитаны на работу с чистой водой.
  • Температура рабочей среды. Стандартные температурные параметры перекачиваемой жидкости — не выше 35 — 40 °С.
  • Объем гидробака. Средний объем гидроаккумулятора составляет 20 л, в большинстве установок он не выходит за пределы 15 — 30 л. В станциях с вихревым электронасосом гидробак намного меньше — всего лишь несколько литров.

Рис. 10 Вариант подключения станции

Особенности монтажа

Насосные станции ставят в различные места, они могут находиться как на улице, так и внутри наружных неотапливаемых и отапливаемых жилых помещений в частном доме.

При их установке есть некоторые нюансы, о которых полезно знать как монтажнику, так и потребителю:

  • Диаметр всасывающего трубопровода не должен быть меньше входного отверстия. При использовании станции в предельных режимах работы, его рекомендуется делать больше.
  • Для слива воды горизонтальный участок трубопровода должен иметь уклон не менее одного градуса.
  • Обычно к станции на вход подключают жесткий напорный трубопровод из полиэтилена низкого давления ПНД. На выход подключают трубы из полипропилена ПП. Для соединения труб из разных материалов используют переходные муфты, отводы, тройники с наружной или внутренней резьбой. Причем, резьба на пластиковых фитингах имеет такой же трубный размер, как и стальные и отлино стыкуются друг с другом.
  • Опущенный в источник напорный трубопровод от станции обязательно должен иметь обратный клапан, удерживающий воду при ее отключении. Также при эксплуатации в скважинах на песке и колодцах домов к нему нередко подсоединяют фильтр грубой очистки от песка.
  • Перед включением насосной станции обязательно следует проверить давление в гидробаке. Оно должно быть на 10% меньше нижнего порога срабатывания реле давления. Любые другие отклонения могут привести к слишком частому включению электронасоса, преждевременному выходу резиновой мембраны бака из строя.
  • После подключения трубопроводов не всегда удобно пользоваться заливным отверстием. В этом случае в трубах делают специальный отвод с отсекающим шаровым краном для заливки воды через выходной патрубок.
  • При размещении установки следует учитывать, что в задней части электронасоса находится охлаждающий вентилятор. Ее монтаж должен обеспечивать свободный доступ воздуха к лопастям.
  • Подключение установки к электрической сети рекомендуется проводить через дифференциальный выключатель, к шине обязательно должен быть подсоединен и заземляющий провод.
  • Ни в коем случае не следует допускать работу станции на закрытый кран.

Статья по теме:

Какой диаметр трубы выбрать для водоснабжения в частном доме. Подбирая подходящие насосные станции водоснабжения для частного дома, возможно, будет интересно узнать, какую трубу для воды выбрать для прокладки к дому, а какую внутри дома, чтобы хватало напора и воды во всем доме!

Рис. 11 Цены на насосные станции водоснабжения для частного дома центробежного принципа действия и с эжектором.

Рекомендации по выбору

Решая, какая станция подойдет для водоснабжения частного дома, полезно придерживаться следующих рекомендаций:

  • Лучше приобретать установку с гидробаком наибольшего объема. В этом случае сократится количество циклов включения отключения электронасоса, что способствует увеличению сроков службы всего оборудования.
  • При выборе чаще отдают предпочтение самовсасывающим установкам с электронасосом центробежного типа. Но если станция размещается в доме и требуется агрегат со средними параметрами, стоит рассмотреть малошумящие вихревые установки.
  • Выбирая производителя, рациональнее отдать предпочтение европейским торговым маркам (Gardena, Karcher, Al-Co, Wilo, DAB, Marina). Стоимость некоторых моделей ненамного выше китайских и российских станций при более качественном исполнении.

Популярные модели от лучших производителей

Стоит отметить, что ассортимент представленных на рынке насосных станций довольно велик, что усложняет оптимальный выбор. В торговой сети присутствуют бренды как ведущих европейских производителей насосного оборудования (Al-Co, Wilo, DAB, Speroni, Grundfos) так и фирм, одной из ветвей специализации которых является садовая техника или электроинструмент (Gardena, Karcher, Metabo, Denzel).

Конкуренцию им по качеству вряд ли составят российские и китайские торговые марки Джилекс, Вихрь, Elitech, Jemix, Зубр, Belamos, однако средняя цена в 100$ может оказать решающее влияние на подбор для многих потребителей.

Ниже приведен обзор с перечнем и техническими характеристиками некоторых самовсасывающих насосных станций, обладающих наилучшим качеством:

Grundfos JP 4-47 PT-H (850 Вт) — поверхностная установка центробежного типа от всемирно известного производителя из Дании. Предназначена для работы с чистой водой и обладает следующими параметрами:

  • Всасывание до глубины — 8 м.
  • Максимальный напор — 41 м.
  • Производительность – 4,7 м3/час.
  • Энергопотребление — 850 Вт.
  • Объем гидроаккумулятора — 24 л.
  • Эксплуатационный срок — 10 лет.

GARDENA 3000/4 Classic (1770) (650 Вт) — немецкая станция с центробежным насосом для работы с чистой водой со следующими параметрами:

  • Всасывание до глубины — 8 м.
  • Максимальный напор — 40 м.
  • Максимальная производительность – 2,8 м3/час.
  • Энергопотребление — 650 Вт.
  • Объем гидроаккумулятора — 24 л.

Рис. 12 Стоимость вихревых установок

AL-KO HWI 600 ECO (580 Вт) — установка производства Германии с центробежном электронасосом, способная работать с загрязненной водой, со следующими характеристиками:

  • Всасывание до глубины — 8 м.
  • Максимальный напор — 37 м.
  • Производительность — 3 м3/час.
  • Энергопотребление — 580 Вт.
  • Объем гидроаккумулятора — 19 л.

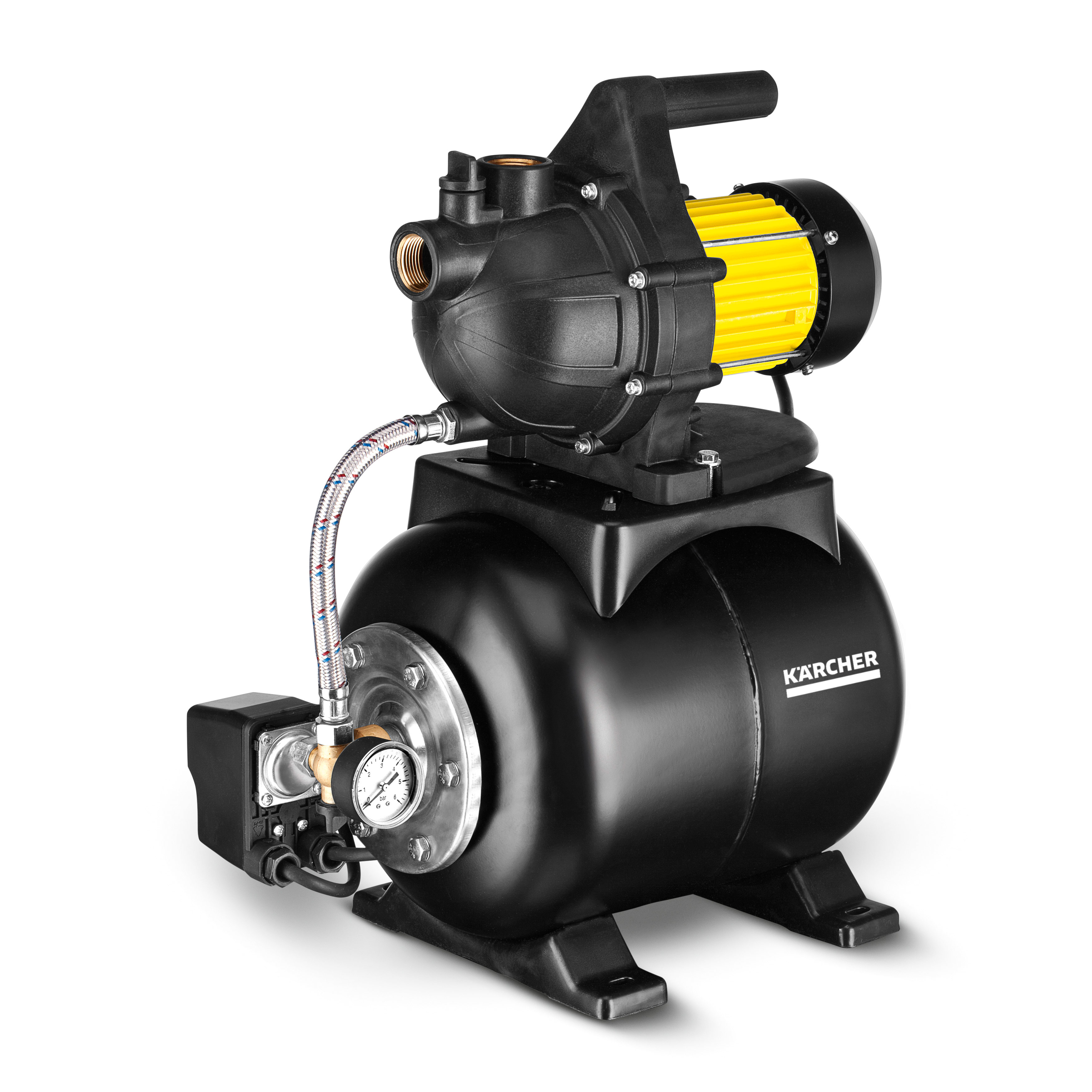

Karcher BP 3 Home (800 Вт) — немецкая насосные станции водоснабжения для частного дома с центробежным электронасосом для эксплуатации в чистой водной среде со следующими параметрами:

  • Всасывание до глубины — 7 м.
  • Максимальный напор — 36 м.
  • Производительность — 3 м3/час.
  • Энергопотребление — 800 Вт.
  • Допустимая температура жидкости — до 35°C.
  • Объем гидроаккумулятора — 19 л.

Metabo HWWI 3500/25 Inox (1100 Вт) — центробежная станция немецкого производства для чистой воды со встроенным фильтром и следующими параметрами:

  • Высота подъема — 8 м.
  • Максимальное давление — 45 м.
  • Производительность — 3,5 м3/час.
  • Энергопотребление — 1100 Вт.
  • Объем гидроаккумулятора — 24 л.

Speroni Cam 40/22 (800 Вт) —  центробежная станция, страной производства которой является Италия, служит для перекачки чистой воды и обладает следующими характеристиками:

  • Высота подъема — 8 м.
  • Максимальное давление — 38 м.
  • Производительность — 3 м3/час.
  • Энергопотребление — 800 Вт.
  • Объем гидроаккумулятора — 22 л.

Denzel PS 1000X — центробежная установка одного из известных китайских производителей электроинструмента со следующими параметрами:

  • Высота подъема — 8 м.
  • Максимальное давление — 44 м.
  • Объем прокачки – 3,5 м3/час.
  • Энергопотребление — 1000 Вт.
  • Объем гидроаккумулятора — 24 л.

Рис. 13 Самовсасывающие насосные станции водоснабжения для частного дома, стоимость

Насосная станция — наилучший выбор для индивидуального обеспечения водой из скважины или колодца средней семьи из любых водных источников с невысоким зеркалом воды. Ее компактное размещение элементов в едином блоке позволяет значительно сэкономить финансовые средства не только при покупке в отличие от приобретения отдельных узлов, но и при монтаже водопроводной магистрали.

Система Водоснабжения Керхер | Водопровод в загородном доме | оборудование для водоснабжения | Насосы для водоснабжения

Водоснабжение частного дома

Каждый владелец частного дома желает избавить себя от проблем, связанных с водоснабжением в частном доме. Современная техника КARCHER работает автоматически и обеспечивает отличные показатели подачи воды без рывков и перепадов давления.
Как выбрать систему водоснабжения?
Существует несколько моделей систем водоснабжения. Рассмотрим несколько из них, предлагаемых компанией Karcher.

- При достижении давления манометрический выключатель отключает двигатель.
- при перегреве подача питания прерывается термическим выключателем.
-обратный клапан.
Всего дополнительных элемента обеспечивают надежную систему водоснабжения в Вашем частном доме.

Когда в насос прекратится поступление воды, он отключается – гарантирована защита от сухого хода. Встроенная система контроля с ЖК-дисплеем показывает информацию об ошибках, возникших при подключении или работе. Это очень полезно для людей, не знающих всех особенностей. На экране отображаются давление, количество перекаченной воды производительность в час.
Встроенный фильтр и обратный клапан увеличивают ресурсы работы насоса. Техника характеризуется высокими параметрами производительности. Компактные размеры, малый вес, тихий режим работы, дисплей, информирующий о количестве расхода воды и неисправностях, обеспечивают максимально комфортное использование системы водоснабжения частного дома.

Станция автоматически включается/выключается при начале/прекращении потребления воды; оборудована встроенным датчиком давления и потока воды. В случае, если в насос перестанет поступать вода, насос отключится – здесь обеспечена защита от сухого хода. Встроенная система контроля с ЖК-дисплеем выдаст информацию об ошибках в подключении насоса и неполадках в работе, что может понадобиться тем, кто устанавливает насос своими руками и не знает всех связанных с этим особенностей. На экран выводятся параметры работы насоса: давление, производительность в час и количество перекаченной воды. В насосе есть встроенный фильтр и обратный клапан, которые существенно продлевают ресурс работы насоса.

как правильно выбрать и установить

Водоснабжение частного дома, находящегося за пределами централизованной системы, основано на подаче воды из автономных источников – колодца, скважины или накопительного резервуара (реже). Особенностью подземных источников является отсутствие давления, необходимого для подъема воды наверх. Следовательно, для непрерывного обеспечения участка или здания нужно приобрести регулирующую установку для доставки воды – насосную станцию или, другими словами, гидрофор для частного дома.

Покупка насосного оборудования основывается на учете характеристик всех частей системы, их совместимости, соответствия конкретному источнику (колодцу или скважине), а также на выборе места для установки. Монтаж насосной станции можно осуществлять на различных этапах: во время постройки дома, бурения скважины или ремонтных работ.

Для установки понадобится закрытая ровная площадка минимального размера (1-1,5 м²), расположенная в подсобном помещении, подвале или на улице. Если лучшим местом вы считаете угол в доме (санузел, веранда, погреб), то позаботьтесь о хорошей звукоизоляции, даже если оборудование снабжено необходимыми сертификатами.

До сих пор одинаково активно используют два типа гидрофоров:

  • мембранные, оснащенные эластичной герметичной мембраной, которая разделяет отсеки с водой и сжатым воздухом;
  • безмембранные, в которых вода и сжатый воздух не разделены, находятся в одном резервуаре.

Мембрана представляет собой плотный резиновый мешок, не контактирующий со стенками резервуара, в котором находится. Гидрофоры с мембранным устройством компактны, имеют меньшие размеры и не требуют большой площади для установки – идеальный вариант для домов с дефицитом свободного пространства. Объем бака – в среднем 30-50 литров, но при необходимости можно подыскать 80-ти и 100-литровые модели.

Схема насосной станции с мембранным гидрофором, оснащенным самовсасывающим насосом и датчиком давления воды, от показаний которого зависит работа насоса

Самовсасывающий мотор крепится сверху (у небольших моделей, у объемных – устанавливается рядом) и соединяется с баком эластичной трубой. Для регулировки давления сжатого воздуха используется ниппель. Благодаря конструктивным особенностям мембранное устройство издает меньше шума. В некоторых моделях предусмотрена возможность замены изношенной мембраны. Если придется покупать запасной вариант, удостоверьтесь в его сертификации, так как материал (обычно резина) контактирует с питьевой водой.

Схема насосной станции с безмембранным гидрофором, имеющим вид большого резервуара на опорах: в нижней части емкости находится вода, в верхней – сжатый воздух

Безмембранный бак – вертикально расположенный большой цилиндр, объем которого 100 литров и более. Для подачи воды в комплекте с безмембранным гидрофором необходимо приобретать самовсасывающий насос вихревого типа. Оптимальное давление насоса не должно превышать 0,6 МПа, так как этот показатель является максимальным для большего числа гидрофоров.

Нормативные стандарты допускают использование насосов с большим давлением, но при условии установки предохранительного клапана, сток которого ведет в канализационную трубу.

Для лучшего функционирования гидрофора и защиты его от поломки на трубе перед устройством монтируют фильтр дополнительной очистки воды

От правильного выбора гидрофорного оборудования зависит стабилизация давления в устройстве и всей системе подачи воды, оптимальный напор в каждой точке водоразбора (в кухонном кране, в душе, для полива огорода), защита от больших нагрузок.

Следует помнить, что работа гидрофора основана на двух факторах:

  • изменении показателей давления;
  • объеме использованной воды.

То есть количество автоматических включений-выключений за один час может быть разным.

Стандартная схема работы гидрофора: вода заполняет накопительный бак, пока не срабатывает реле давления; насос включается снова после опустошения бака и повышения давления внутри резервуара

Рассмотрим, как давление влияет на запуск. Предположим, что в доме включили кран. Объем воды внутри устройства стал уменьшаться, а подушка сжатого воздуха, напротив, увеличиваться, что вызывает уменьшение давления. Как только давление достигло минимальной отметки, автоматически включается насос и качает воду до того момента, пока объем воздуха не уменьшится, следовательно, давление не повысится. Реле давления реагирует на это и отключает насос. Максимальный показатель давления внутри бака устанавливает производитель оборудования, однако работу реле можно регулировать самостоятельно.

Учитывать давление необходимо и при выборе насоса для полива: https://diz-cafe.com/tech/motopompa-dlya-poliva-ogoroda.html

Основной фактор, на который следует опираться при выборе объема гидроаккумулятора, – среднее количество воды, потребляемое семьей. Производительность высчитывают, опираясь на количество воды, потраченное за 1 час. Существуют усредненные значения, но их обычно принимают за минимум. Например, семье из 4 человек, проживающей в небольшом частном доме, необходим гидрофор с производительностью 2-3м³/ч. Большая семья, живущая в двухэтажном коттедже с садовым участком, должна рассчитывать на производительность не менее 7-8 м³/ч.

Кроме сухого подсчета количества жителей следует учитывать их образ жизни: некоторые моются раз в неделю, другие ежедневно. Целый ряд бытовых машин и приборов также работает на воде – стиральная и посудомоечная машины, гидромассажная и душевая системы, автоматический полив газона или сада.

Таблицы, предлагаемые производителями, рассчитаны на установку оборудования профессионалами Если вы не в силах самостоятельно разобраться в схемах, обратитесь к специалистам в области монтажа систем водоснабжения

Однако следует учитывать и максимальное давление, создаваемое насосом. Как правило, новый гидрофор комплектуется инструкцией, которая служит подсказкой: в таблице производитель указывает перечень важных величин, на которые необходимо ориентироваться при установке оборудования. Рабочее давление должно соответствовать всем приборам, включенным в систему водоснабжения. К ним относятся устройства, установленные в большинстве частных домов – различные виды водонагревателей (накопительные или проточные), котлы одно-или двухконтурные, бойлерное оборудование.

Давление выставляют в момент подключения оборудования вручную, при помощи регулирующих болтов, но строго по инструкции. Например, давление включения насоса – 1,7 бар, давление выключения насоса – 3,0 бар.

Выбор гидрофора во многом зависит и от источника забора воды, в качестве которого выступают:

  • колодец;
  • скважина;
  • водопровод;
  • пруд;
  • резервуар.

Чтобы поднять воду из скважины или колодца, необходим мощный насос. Он работает в непрерывном режиме, включаясь во время разбора воды и выключаясь, когда в доме закрывают все краны. Настроить его помогает реле давления – очень удобный регулируемый инструмент, который позволяет управлять подачей воды за счет роста или снижения давления.

Можно использовать два варианта насоса. Один из них, насос гидроаккумулятора, создает давление и за счет этого всасывает воду, однако он имеет ограничения. Кроме глубины (до 7-8 метров) необходимо учитывать и горизонтальные участки: 10 метров горизонтально расположенной трубы = полутора метрам вертикальной трубы, опущенной в скважину.

Схема забора воды из скважины или колодца с помощь самовсасывающего насоса. Такой способ имеет ограничения – максимальная глубина не более 8 метров

Когда уровень воды слишком низок, гидрофор устанавливают прямо в скважине, оборудуя площадку на необходимой высоте. Повышенная влажность даже при хорошей гидроизоляции способна вывести оборудование из строя раньше времени, поэтому данный способ используют лишь в безвыходном положении. Идеальный вариант для установки – сухой, теплый, специально оборудованный подвал.

Подробнее о подборе насоса для скважины: https://diz-cafe.com/voda/kak-podobrat-nasos-dlya-skvazhiny.html

Схема работы насосной станции, осуществляющей забор воды с помощью погружного насоса. Большая часть скважин имеет глубину 20-40 метров, что говорит об актуальности данного способа

Как ни странно, в небольших домах насосы выходят из строя чаще. Это происходит по одной причине: число включений-выключений оборудования больше, так как воду набирают часто, но в малых количествах. У каждой модели насоса есть контрольный показатель максимального включения в течение одного часа, например, 25-30 включений в час. Если жильцы дома будут пользоваться водой чаще, в первую очередь выйдет из строя двигатель – из-за перегрева. Чтобы избежать поломки, необходимо увеличить интервал между включениями – в этом состоит одна из важнейших функций гидрофора.

Частные дома, расположенные в черте города или села, как правило подключены к централизованной системе водоснабжения. Однако из-за небольшого напора часто вода не поступает на второй этаж, поэтому для принудительной подачи также необходима насосная станция. Гидрофор в комплекте с вихревым насосом следует подключить прямо к водопроводу. Чтобы давление было постоянным, лучше выбрать двигатель с инверторным управлением.

Примерная схема расположения насосного оборудования при заборе воды из водопровода. Преимущество данного способа – стабилизация подачи воды при недостаточном давлении в централизованной системе

Таким образом, гидрофоры оптимальны для эксплуатации в частных домах и на дачах с такими источниками воды, как неглубокие скважины и колодцы, нестабильные водопроводы или пруды – для полива огорода.

Подробнее о создании системы водоснабжения из колодца: https://diz-cafe.com/voda/vodosnabzheniya-zagorodnogo-doma-iz-kolodca.html

Компактные размеры современного оборудования позволяют расположить его практически в любом подходящем углу – в санузле, на террасе, в подсобке, в прихожей и даже под раковиной на кухне. Уровень шума может быть различным, и при больших его показателях, безусловно, потребуется дополнительная шумоизоляция.

Устанавливая насосную станцию, необходимо помнить о стандартах и требованиях, предъявляемых при монтаже электрооборудования и систем водоснабжения в частных домах. Некоторые из правил касаются помещения для установки оборудования:

  • площадь комнаты – не менее 2 м х 2,5 м;
  • высота помещения – не менее 2,2 м;
  • минимальное расстояние от гидрофора до стены – 60 см;
  • минимальное расстояние от насоса до стены – 50 см.

Требования предъявляются не только к насосному оборудованию, но и ко всем сопутствующим системам. Все электрические кабеля, повода, светильники, лампы должны иметь высокую степень защиты от влаги. Температура в помещении не должна быть минусовой, оптимальный вариант – от +5ºС до +25ºС.

В большом доме не возникает проблем с размещением гидрофора: часто его устанавливают вместе с другим насосным оборудованием в специально отведенном помещении, обеспечив удобный доступ для обслуживания и ремонта

Обязательно наличие вентиляции, которая обеспечивает постоянное охлаждение двигателя. Страховка от аварийной случайности – наклон пола и канализационные отверстия с пропускной способностью, равной производительности насоса. Даже дверной блок должен соответствовать устанавливаемому оборудованию, чтобы при необходимости можно было без затруднений внести или вынести наиболее крупный элемент насосной станции.

Один из лучших вариантов размещения насосного оборудования – в цокольном этаже жилого дома, роль которого также может сыграть погреб или подвал

Если вибрация и уровень шума гидрофора превышают нормативы, а проще говоря, мешают жить, его выносят за пределы здания и помещают в бетонный колодец – небольшую утепленную и герметичную яму в земле. Для защиты стенок от осыпания используют бетонирование с армированной сеткой, усиленное гидроизоляционной пленкой. Для утепления применяют листы пенополистирола, уложенные слоями не тоньше 5-8 см.

Роль потолка играет железобетонная плита, а двери – люк, герметично закрывающийся на замок. Дождевая вода может проникнуть в щели, поэтому сверху люк прикрывают листами рубероида или пластиковой водонепроницаемой крышкой. В продаже существуют дизайнерские варианты, маскирующие канализационные и технические люки, они выполнены в виде камней или зарослей травы.

Если гидрофор установлен прямо в скважине или колодце, то необходимо максимально обезопасить оборудование от проникновения воды, сделать свободный доступ к двигателю и насосу, утеплить помещение

Спуск в колодец осуществляется по лестнице, закрепленной на стене. Все условия аналогичны требованиям размещения в подсобном помещении – потребуется освещение, вентиляция, канализационный слив и утепление (особенно в северных регионах). Следует помнить, что двигатель насосной станции не защищен от заливания, поэтому опасен для пользователей. Все перечисленные нюансы следует учитывать еще на этапе покупки и выбора оборудования.

Оцените статью: Поделитесь с друзьями!

Насосные станции

ГлавнаяКаталогНасосное оборудованиеНасосные станции

Сортировать по:   цененазваниюпроизводителю

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

Сортировать по:   цененазваниюпроизводителю

Приобретение собственного дома или дачи за городом дает людям возможность сближения с природой и создания идеальной атмосферы для отдыха. При этом в наши дни, как правило, имеется в виду, что такое жилище должно создавать достаточно высокий уровень комфорта. Это вполне осуществимо, если в вашем доме имеется современная техника, в частности, насосная станция, купить которую можно, выбрав из большого ассортимента в точном соответствии с вашими запросами. Такое техническое устройство позволяет организовать стабильное водоснабжение частного дома или дачи, причем воду он может подавать из разных источников: колодца или неглубокой скважины, реки или другого близлежащего водоема, а также из центрального водопровода. В последнем случае насосная станция используется для того, чтобы поднять давление в сети, если оно недостаточно, и дарит возможность бесперебойного пользования бытовой техникой, которой в избытке располагает каждое современное домашнее хозяйство. Кроме того, эти агрегаты с успехом используются для наполнения или опорожнения домашних бассейнов, установленных во дворе дома или в зоне СПА. Может пригодиться такой прибор и на небольшой сельскохозяйственной ферме. Автоматическая насосная станция не требует постоянного контроля со стороны пользователя, так как она оснащена специальным устройством, контролирующим процесс забора и подачи воды.

Что нужно учитывать при выборе изделия?

Приняв решение о покупке такого агрегата, нужно исходить в первую очередь из того объема воды, который предполагается расходовать в данном хозяйстве. Это зависит от числа человек, которые будут пользоваться водой, а также от тех занятий, для которых она постоянно требуется. При подсчете учитывается не только вода для питья, приготовления еды и гигиенических нужд – стирки, мытья посуды, пользования душем, ванной и баней, но также и расход воды для полива сада, огорода или газона. Второй важнейший фактор выбора – величина напора, который способны обеспечить насосные станции для дачи или индивидуального дома. Этот показатель должен соответствовать глубине вашего колодца или скважины, из которой планируется качать воду. Как правило, бытовое оборудование этого типа рассчитано на подъем воды с глубины не более 10 метров без использования дополнительных изделий. Если вы планируете устройство водоразбора не только на первом этаже вашего дома, следует учесть и ту высоту, на которую предстоит поднять воду.

Насосные агрегаты, представленные на этой странице, не предназначены для горячего водоснабжения и могут перекачивать воду, имеющую температуру в пределах от 0°С до 35°С. Определившись с предполагаемым расходом воды и давлением, которое может создать данный прибор на входе и в гидросистеме, можно обратиться к каталогу для выбора подходящего оборудования.

Существенным фактором выбора является и общая стоимость приобретения. Насосная станция, цена на которую немного выше, чем на обычный насос, представляет собой комплект оборудования, которое можно было бы купить и по отдельности, однако сложность в том, что все элементы должны быть совместимы друг с другом и составлять единую систему. С этой сложной задачей трудно справиться обычному пользователю, однако она успешно решается специалистами заводов, выпускающих насосные станции. При подсчете будущих затрат в смету должны быть включены несколько позиций: сама насосная станция для частного дома, цена доставки, а также стоимость монтажа и, при необходимости, подготовительных работ по обустройству помещения для установки агрегата.

Немного о конструкции и возможностях прибора

Насосная станция для частного дома состоит из нескольких основных элементов. В первую очередь к ним относится главная часть конструкции – самовсасывающий насос. От его технических характеристик зависит то, как будет справляться со своими задачами вся система индивидуального водоснабжения. Для правильного выбора лучшим решением станет обращение к специалистам, которые рассчитают ваши потребности в воде и помогут найти среди огромного ассортимента агрегатов для водоснабжения ту модель, которая нужна именно вам.

Нередко пользователи беспокоятся о том, не будет ли насосная станция для дома шуметь во время работы, мешая нормальному отдыху. Уровень шума, создаваемый оборудованием, напрямую связан с его конструкцией:

  • вихревые насосы работают очень тихо, почти бесшумно. У этих приборов всасывание воды производится за счет вращения лопастей, расположенных внутри корпуса. Такие агрегаты обычно ставят внутри дома или в другом отапливаемом помещении, так как они не выдерживают воздействия низких температур, а в случае замерзания воды внутри них попросту выходят из строя. Эти приборы можно использовать для подачи воды с небольших глубин;
  • центробежные насосы способны создавать высокий напор в гидросистеме, но ощутимо шумят при работе, поэтому их обычно ставят в некотором отдалении от жилых помещений. Однако и для них потребуется защита от низких температур, о чем будет подробнее рассказано ниже.

Двигатели этих приборов, предназначенных для бытового пользования, рассчитаны на работу от однофазной электрической сети напряжением 220V +5%. Вал и рабочее колесо двигателя выполняются из нержавеющей стали. Корпуса агрегатов могут быть выполнены из нержавейки, а у компактных моделей – из прочного пластика.

К насосу подключается труба, на конце которой устанавливают сетчатый фильтр, эжектор и обратный клапан. Сетчатый фильтр необходим для того, чтобы внутрь агрегата не попадали загрязнения в виде камешков или другого относительно крупного мусора, так как это приводит к поломке прибора. Обратите внимание также на то, что устройство предназначено для перекачки только чистой грунтовой или дождевой воды, а использование его не по назначению однозначно приведет к выходу из строя.

Обратный клапан, установленный на оконечности трубы, препятствует стеканию воды назад в то время, когда не производится её подкачка. Встроенный эжектор автоматически отключается после того, как система заполнится водой.

Собираясь купить насосную станцию для частного дома, обратите внимание на то, что в продаже имеются модели, которые снабжены гидроаккумулирующим баком. Он соединяется с корпусом агрегата при помощи гибкого армированного шланга. Такой бак представляет собой прочную стальную емкость, разделенную внутри на две части при помощи эластичной мембраны. Мембрана выполняется из пищевой резины и поэтому не может нанести вреда здоровью, а внутренняя поверхность бака имеет полипропиленовое покрытие, чтобы избежать нежелательного контакта воды с металлом. Соединение бака с гибким шлангом выполнено из пищевой марки нержавеющей стали.

Часть емкости по одну сторону от мембраны герметична и заполнена воздухом. Когда насосная гидравлическая станция включена, вода поступает во вторую часть бака. При этом мембрана растягивается, и давление на воздух усиливается. Когда оно достигает пороговых значений (обычно это 2 – 4 бар), автоматика останавливает прибор. Для того, чтобы он включился снова, нужно, чтобы где-либо в системе открыли водоразборный кран и давление опустилось ниже 2 бар, а расход воды составил примерно 1,2 л/час. При этом реле давления, отслеживающее падение давления в баке, подает сигнал на включение двигателя насоса. После завершения водоразбора и выравнивания давления прибор вновь выключается. Благодаря такому режиму работы насосные станции водоснабжения для частного дома поддерживают в системе постоянное давление, что дает возможность их владельцам без затруднений в любое время пользоваться стиральными и посудомоечными машинами, а также организовать автоматический полив садового или огородного участка.

Объем гидроаккумулирующего бака может быть от 24 до 60 литров. Это, во-первых, обеспечивает запас воды на случай отключения электроэнергии, а во-вторых, чем больше его объем, тем реже включается двигатель, а, значит, продлевается срок службы прибора. Блок автоматического управления описываемого агрегата состоит из реле давления и манометра. Они монтируется на корпусе прибора и подсоединяется при помощи специального разъема.

Система управления, которой оборудованы эти агрегаты, помимо регулирования их работы выполняет следующие функции:

  • защиту двигателя от «сухого хода», что может случиться при утечке воды из системы, при засорении всасывающего трубопровода или «высыхании колодца». В этом случае насос автоматически отключается;
  • защита от перегрева – зачастую приборы данного типа оборудованы для этого специальным термовыключателем.

Некоторые известные производители оснащают свои изделия блоками автоматики с расширенным функционалом. Такая станция управления насосом может выполнять, помимо перечисленных выше, следующие действия:

  • полное отключение насоса при продолжительных неполадках, например, при крупной протечке в системе. Обычно автоматика в этом случае постоянно включает и отключает насос из-за падения давления. Чтобы избежать постоянных включений и выключений до устранения неисправности, активируется функция антицикличности, которая прекратит подачу электроэнергии на двигатель и остановит насос;
  • автоматическая перезагрузка для сброса аварийных сигналов «сухого» хода и цикличности;
  • установка максимального времени непрерывной работы (как правило, оно составляет 30 минут). Эта функция может понадобиться при протечках трубопроводов и поможет избежать бесполезного расхода воды и электрической энергии;
  • настройка желаемых показателей давления в системе, которое по умолчанию обычно достигает 1,5 бар.

Как устанавливать насосные станции водоснабжения

Поскольку эти приборы работают от электричества, необходимо в первую очередь решить задачи, связанные с подачей тока. Электросеть должна обеспечивать стабильное напряжение 220V + 5%. Если имеющиеся параметры сети не соответствуют требованиям производителя (а это не редкость в дачных поселках и садовых товариществах), то подключать насосное оборудование следует через стабилизатор напряжения.

Небольшие размеры и вес прибора позволяют с легкостью выбрать место для его установки. Потребители, желающие купить насосную станцию для дачи или полива садового участка, нередко хотят иметь возможность переносить её с одного места на другое. Для этой цели выпускаются компактные приборы небольшого веса, на корпусе которых установлена прочная удобная ручка из композитных материалов.

Прибором нельзя пользоваться на улице в холодное время года. Поэтому его стационарная установка производится в теплом, сухом и вентилируемом помещении, например, в отапливаемом подвале. Если такой возможности нет, подойдет коридор или другое нежилое, но теплое помещение в доме. В этом случае вам, возможно, подойдет бесшумная насосная станция для дома, цена на которую не слишком высока и устроит любого покупателя. Если же вы предпочитаете более мощный, но и более шумный агрегат, то придется позаботиться о звукоизоляции места его установки. Несмотря на то, что обычно «звуковое сопровождение» работы насоса не превышает по громкости спокойную речь, монотонный шум может раздражать людей, проживающих в доме.

Можно установить агрегат и в специальном кессоне, но в этом случае он обязательно должен находиться ниже уровня промерзания грунта, а крышка кессона должна быть надежно утеплена.

Все насосные станции для водоснабжения дома и дачи рассчитаны на длительное пользование без регулярного технического обслуживания при условии соблюдения правил их эксплуатации. Однако при возникновении неисправности или форсмажорной ситуации, которая обусловлена внешними причинами, могут потребоваться быстрые эффективные действия. Поэтому на такой случай необходимо предусмотреть свободный доступ к агрегату со всех сторон.

В нашем каталоге предлагаются насосные станции водоснабжения для частного дома, цена на которые зависит от их параметров. Мы предлагаем только технику от известных в мире производителей, с хорошим соотношением цены и качества. Вы можете воспользоваться телефонной консультацией по выбору оборудования или получить её лично в одном из наших салонов. Наши менеджеры помогут вам выполнить необходимые расчеты и предложат подходящую модель агрегата.

Мы осуществляем доставку приобретенной вами техники для снабжения водой и готовы выполнить по отдельному заказу её профессиональный монтаж с гарантией на проведенные работы.

.

Насосные станции для дачи по низким ценам

Как выбрать насосную станцию?

Для того, чтобы организовать бесперебойное снабжение водой частного или загородного дома, необходимо приобрести и установить насосную станцию.

Стоимость этого устройства для водоснабжения оправдывает себя. Преимущества насосной станции перед обычным насосом:

  • быстрая установка и подключение;
  • возможность водозабора из колодца или скважины, а также искусственного или природного водоема;
  • резервные гидроаккумуляторы на случай перебоев с электроэнергией;
  • работа с любым размером источника воды;
  • долговечность устройства.

Выбирая устройство для водоснабжения дачи или дома, определитесь с техническими параметрами и комплектацией.

Высота подъема воды

Различают несколько видов станций:

  1. Центробежные – дают низкий напор воды, достаточно бесшумные, обладают невысокой производительностью.
  2. Многоступенчатые – работают с повышенными напором и производительностью в отличие от центробежных. Средняя глубина всасывания – 8 м.
  3. Со встроенным эжектором – способны поднимать воду с глубины до 10 м. Чаще всего такие устройства используются в открытых водоемах.
  4. С выносным эжектором – обеспечивают подъем воды с максимальной глубины 35 м. Цена на такие устройства выше, чем на все остальные.

Наличие накопительного бака
Насосные станции с гидроаккумулятором создают дополнительный запас воды, помпа на таких устройствах работает реже. Агрегаты без гидроаккумулятора более компактные и стоят дешевле.

Напор и производительность
От данных характеристик зависит создаваемое давление воды. Производительность влияет на мощность электромотора.

Материалы, из которых изготовлено устройство
Насосные станции из металла, чугуна или нержавеющей стали более долговечные. Устройства из пластика более дешевые.

Автоматика
Параметр, отвечающий за включение и отключение насосной станции. У более дешевых моделей детали в процессе эксплуатации изнашиваются быстрее.

Способ установки
Различают устройства, которые устанавливаются на поверхности (у дома или у источника воды), и устройства с глубинным насосом.

Выбирайте и покупайте насосные станции в гипермаркете Castorama. У нас большой ассортимент моделей с разными характеристиками. Опытные консультанты помогут выбрать подходящий вариант по выгодной цене.


Монтаж / установка канализационных насосных станций

Позвоните нам или заполните контактную информацию ниже, и мы обсудим с вами информацию, которая нам понадобится, чтобы определить размер вашей системы и предоставить цены.

У вас уже есть информация о размерах. Заполните нашу форму определения размеров, и мы свяжемся с вами, чтобы сообщить цену и наши рекомендации.

Что такое насосная станция и зачем она мне?

Насосная станция или септик играет ключевую роль в обеспечении эффективности и непрерывности работы, когда вы не можете полагаться на силу тяжести при удалении сточных вод.Он использует небольшое количество электроэнергии для выкачивания сточных вод за пределы дома.

Если ваша канализационная система расположена на более высоком уровне, чем канализационные трубы, или на значительном расстоянии от ваших зданий, вам может потребоваться насосная станция. Даже если вы подключены к сети канализации, вам все равно может понадобиться насосная система для вывоза мусора с территории вашего дома.

Независимо от того, используете ли вы водопроводную канализацию или альтернативную систему управления сточными водами, вам может потребоваться насосная станция для эффективного удаления сточных вод от вашего дома.Мы также проводим детальное обследование, чтобы убедиться, что вы можете выбрать насосную станцию ​​или септик, наиболее точно соответствующую вашим потребностям.

Это решение означает, что все звуки содержатся внутри резервуара, поэтому практически нет шума и запахов, независимо от качества или количества сточных вод, проходящих по сети. В любом случае, все поставляемые нами системы разработаны с учетом требований Управления по охране окружающей среды.

Размер резервуара зависит от его назначения и расположения. Системы, разработанные для домашнего использования, такие как Klargester Pumps : , Pumpstor Compact, Pumpstor Domestic и Domestic +, имеют небольшие размеры, поэтому установка выполняется быстро и без проблем.

Для небольших проектов вы также можете рассмотреть варианты Mercury и Venus от T-T Pumps, однако эти решения также можно масштабировать для соответствия более крупным разработкам. Если вы рассматриваете насосную систему для своего проекта - будь то коммерческая или частная - позвоните нам по телефону 01371 850537 - мы можем организовать бесплатное обследование участка, чтобы посоветовать вам подходящее решение.

Какое решение выбрать?

Размер системы зависит от размера вашего дома и количества сточных вод, подаваемых через систему.

Компании водоснабжения будут переходить на частные насосные станции к 1 st октября 2016 года, если они обслуживают более одного дома или будут расположены за пределами территории собственности. По этой причине имеет смысл установить насосную станцию ​​соответствующего стандарта. Для получения более подробной информации посетите нашу страницу о внутренних перекачках насосных станций или обратитесь в местное управление водоснабжения.Все системы, которые мы устанавливаем и рекомендуем, соответствуют принятым стандартам.

Нужен насос для контроля затопления?

Наши насосы также могут использоваться для борьбы с локальным наводнением, перемещая поверхностные воды вдоль канавы или водотока. Для получения более подробной информации свяжитесь с нами.

насосных станций в системе водоснабжения

🕑 Время чтения: 1 минута

Насосная станция используется в системе распределения воды для эффективной и надежной транспортировки и распределения воды с одного участка на другой.На станции вода закачивается в систему, а давление регулируется в зависимости от уклона. Такое расположение сделано для компенсации разницы в уровнях воды под действием силы тяжести.

Устройства насосной станции способны подавать воду в каналы, обеспечивать оборотную воду в очистных сооружениях и отводить воду из низин. Капитальные затраты на эксплуатацию насосной станции высоки, а для работы насосов требуется огромное количество электроэнергии.Таким образом, становится очень важным обеспечить окончательную разработку наиболее осуществимого проекта на этапе планирования, уделяя должное внимание эффективности насосов и техническому обслуживанию.

1. Площадка насосной станции

Местоположение насосной станции в первую очередь зависит от расположения источника воды и места ее подачи. В дополнение к этому следует учитывать следующие факторы:

  1. Место расположения насосной станции должно быть удалено от любых источников загрязнения и засорения.
  2. Высота участка должна быть выше, чем самый высокий уровень паводка реки или источника воды.
  3. Если источником является река, место расположения насосной станции должно быть таким, чтобы оборудование могло забирать воду, достаточную для удовлетворения пикового спроса в самое загруженное время дня. Это требует исчерпывающего исследования таких параметров, как изменение русла реки, сток в засушливую погоду и т. Д.
  4. Участок должен допускать расширение и рост в будущем.
  5. Возможности и риски возникновения пожара на объекте должны быть минимальными.
  6. Следует учитывать близость местности к ближайшей электростанции, железнодорожной станции и т. Д.

Помещения насосной станции должны быть чистыми и ухоженными. Установка должна быть спроектирована так, чтобы обеспечивать надлежащую вентиляцию и освещение. Двигатель и насосные агрегаты должны быть разложены так, чтобы было достаточно места для работы, технического обслуживания, ремонта и очистки.

Рисунок-1: Схема насосной станции

2. Настройка насосов

Уровень насосов в насосной станции может быть как выше колодца отстойника, так и ниже него.В последнем случае при заливке не возникнет никаких трудностей, но насосы следует разместить в соседней сухой яме. Затем его можно подключить к общему всасывающему трубопроводу с помощью шлюзовых клапанов.

Этот тип установки легко обеспечивает положительную высоту всасывания и служит дополнительным преимуществом для центробежных насосов (если они используются). Электродвигатели и машины следует размещать в сухом месте на возвышенности.

В случае, если насосы должны быть размещены над колодцем отстойника, высота зависит от высоты всасывания насоса и таких факторов, как атмосферное давление, скорость воды во всасывающих трубах, потери и т. Д.Высота обычно ограничена 5 метрами.

Всасывающая труба должна быть как можно короче, чтобы избежать потерь, а участок от нижнего клапана до насоса должен иметь наклон вверх, чтобы избежать образования воздушных карманов. Электродвигатели (приводные машины) могут быть размещены на той же высоте, что и насосы.

3. Трубопроводы и клапаны

Компоновку обычной насосной станции можно увидеть на Рисунке 1. Обычно поставляются чугунные трубы с фланцевыми соединениями.Скорость воды в трубе варьируется примерно от 0,6 до 1,2 м / с.

В системе используется несколько клапанов:

3.1 Задвижки или шлюзовые клапаны

Шлюзовые клапаны предусмотрены на стороне всасывания и на стороне нагнетания.

3.2 Обратный клапан

Обратный клапан устанавливается между насосом и задвижкой на стороне нагнетания.

3.3 Воздушный клапан и предохранительный клапан

Воздушный клапан и предохранительный клапан должны быть расположены на стороне нагнетания.

4. Определение размеров блоков и резервной мощности

Практически не всегда насосная станция работает на максимальной мощности. Эффективность варьируется в зависимости от нагрузки на насосный агрегат, и, таким образом, обычная практика проектирует станцию ​​так, чтобы некоторые агрегаты насоса могли работать на полную мощность все время. По этой причине два или более насоса устанавливаются как резервные. Такие атрибуты, как доступное хранилище, спрос и т. Д., Способствуют окончательному определению размера насоса.

Некоторые насосы могут соответствовать максимальным требованиям, в то время как другие могут удовлетворять минимальным требованиям. Резервная мощность всегда будет предоставлена ​​для обработки поломок, ремонта и т. Д. Обычно от 33% до 50% резервной мощности предоставляется против пикового спроса, а 100% резервная мощность предоставляется против средней потребности на любой водонасосной станции.

Часто задаваемые вопросы

Что такое насосная станция?

Насосная станция используется для эффективной и надежной транспортировки и распределения воды с одного участка на другой.

Какие типы клапанов используются на насосной станции?

Шлюзовые клапаны, обратные клапаны, воздушные клапаны и клапаны давления - это типы клапанов, используемых на насосной станции.

Что является основным фактором при выборе места расположения насосной станции?

Местоположение насосной станции в первую очередь зависит от местоположения источника воды и места, куда она должна подаваться.

Подробнее

СРАВНЕНИЕ МЕЖДУ ЦЕНТРОБЕЖНЫМ И РЕЦИРКУЛЯЦИОННЫМ НАСОСАМИ

Какие важные типы принадлежностей для труб?

Поршневой насос

- компоненты, работа и применение

Водяная насосная станция | Город Эванстон


(Изображение / рендеринг водяной насосной станции.Нажмите для увеличения.)

Водонасосная станция на Черч-стрит, 2525,

Зачем городу насосная станция
13 февраля 2017 года город Эванстон принял Постановление 5-O-17 о заключении Соглашения о водоснабжении с деревнями Мортон-Гроув и Найлс. Первоначальный срок соглашения составляет 40 лет с двумя положениями о продлении на 10 лет. Давление, которое производит Городская водопроводная станция, недостаточно, чтобы заставить воду проходить через водопровод на все расстояние до этих деревень.Водонасосная станция необходима для приема воды и ее откачки под более высоким давлением в эти общины. Существующий водопровод большого диаметра, способный обеспечить необходимое количество воды, расположен на пересечении улиц Emerson и McCormick, что делает его хорошим местом для насосной станции. Вода из насосной станции никому из жителей Эванстона не пойдет.

Что будет на насосной станции
В насосной станции будут три насоса с электродвигателем.Обычно будут работать 2 насоса, а третий будет резервным. Насосная станция будет безлюдной. Еженедельно кто-нибудь будет посещать насосную станцию ​​для проведения физического осмотра. Каждые 6 месяцев будет проводиться плановое техническое обслуживание насосов и двигателей. В случае сбоя в электроснабжении есть генератор, который будет работать во время отключения электроэнергии для поддержания потока воды в два населенных пункта. Генератор будет проверяться один час каждый месяц. На выхлопе этого генератора установлен глушитель, а выхлопные газы выходят на западную сторону здания, вдали от домов на МакДэниел.Насосы насосной станции будут дистанционно управляться операторами водозаборной станции Evanston Water Plant. Дополнительную информацию о звуке, создаваемом резервным генератором, см. В техническом меморандуме Stanley Consultants.

Помимо перекачки воды, что еще будет происходить на станции
Насосная станция также будет оборудована возможностью добавления гипохлорита натрия (то есть отбеливателя) в воду, если это необходимо, для поддержания уровня хлора в воде .В настоящее время городские власти поддерживают в среднем 0,44 мг / л свободного хлора в своей системе распределения, и городской персонал уверен, что остаточный хлор, доставляемый в точку подключения Комиссии по водоснабжению Мортон-Гроув-Найлс (MGNWC) перед насосной станцией, будет на уровне соответствующий уровень. Насосная станция была спроектирована с помещением для оборудования подачи химикатов, но первоначально она не будет установлена. Оборудование будет установлено только в том случае, если MGNWC обнаружит, что ему необходимо повысить уровни.Отбеливатель будет храниться только в случае его использования; он не будет храниться как резервный.

В том маловероятном случае, когда потребуется добавить гипохлорит (который в два-три раза сильнее бытового отбеливателя), он будет храниться на месте. Он будет храниться в резервуарах в резервуарах для хранения разливов. Если бы они протекали, отбеливатель остался бы в химической комнате и не достигал бы дверей или сточных вод. Альтернативой является газообразный хлор, но из-за повышенного риска для безопасности он не используется на этом предприятии.

Что такое MGNWC

После утверждения Соглашения о водоснабжении Межправительственным соглашением была учреждена Водная комиссия Мортон-Гроув-Найлс (MGNWC) для целей строительства и эксплуатации общественной системы водоснабжения, состоящей из магистральных водопроводов, насосов, накопителей и других связанных систем водоснабжения и приемная инфраструктура между точкой подключения к водопроводной системе Эванстон и существующими водоприемными точками Найлса и Мортон-Гроув.Решение 4-Р-18 принято горсоветом 22 января 2018 года.

MGNWC получила выгодные заявки на строительство предполагаемого подключения и находится в очереди на получение ссуды под низкие проценты от IEPA для строительства своей инфраструктуры. MGNWC надеется начать строительство весной и получить воду к концу 2018 - началу 2019 года. Предлагаемая городскими властями ставка на 2018 год составляет 0,78 доллара за тысячу галлонов.

Кто владеет недвижимостью
Городские власти недавно заключили 50-летний договор аренды с владельцем собственности, муниципальным округом мелиорации воды.MGNWC будет заниматься строительством и обслуживанием насосной станции, но она будет эксплуатироваться городскими властями.

Каковы планы в отношении собственности и кто покрывает расходы
В рамках Плана капитального ремонта Эванстона были выделены средства для сноса существующей структуры, бывшего здания школы на берегу. Эванстон намеревается развивать собственность на берегу с предложенными улучшениями парка. MGNWC заключит контракт и оплатит инженерные услуги и строительные работы по сносу и удалению существующего школьного здания и северной парковки из бывшей прибрежной собственности.MGNWC несет полную ответственность за средства и методы этой работы. Evanston возместит MGNWC разумные расходы, связанные с этой работой.

Южная парковка будет оставаться в своем существующем состоянии до тех пор, пока компания Evanston не построит предлагаемые улучшения парка. MGNWC за свой счет установит электрические и сантехнические соединения и приспособления, соответствующие нормам, для двух общественных туалетов, а также предусмотрит место для потенциального помещения для оборудования, если оно потребуется в рамках проекта благоустройства парка.Дренажные и канализационные отводы в туалетах будут подключены к системе отвода сточных вод IPS, которая будет состоять из насосной станции измельчителя. MGNWC несет полную ответственность за средства и методы этой работы. Evanston возместит MGNWC расходы на покупку и установку сантехники. Эванстон намеревается в ближайшее время построить парк улучшений. Эванстон обеспечит водоснабжение и электроэнергию, необходимые для благоустройства парка.

Когда это обсуждалось / будет обсуждаться с сообществом
В дополнение к собраниям городского совета / комитета, перечисленным ниже в истории законодательства, олдермен Робин Рю Симмонс обсудила предложения MGNWC на ​​своем 5-м собрании прихода 18 января 2018 года. была внесена в повестку дня, отправленную ее жильцам.

членов сообщества были приглашены присоединиться к сотрудникам Alderman Rue Simmons и Сити для экскурсии по одной из городских водонасосных станций на 2520 Gross Point Road.Экскурсия состоялась в четверг, 8 марта, в 17:30. Жители смогли увидеть и услышать, как работает насосная станция, и задать вопросы.

История законодательства
MGNWC представила разрешение на строительство и освобождение от муниципального использования для строительства новой водонасосной станции площадью 3260 кв. Футов, соединительных труб и общественных туалетов в Комитет по рассмотрению дизайна и проектов (DAPR) 7 февраля 2018 г. . Были представлены предлагаемый план участка, ландшафтный план и фасады зданий.Исключение для муниципального использования и план по минимизации неблагоприятного воздействия получили единодушную положительную рекомендацию. Комитет запросил дополнительную информацию, и 28 февраля 2018 г. вопрос был возвращен для дальнейшего обсуждения. DAPR рекомендовало окончательное одобрение.

12 февраля 2018 г. Комитет администрации и общественных работ и городской совет одобрили Постановление 9-R-18, утверждающее Меморандум о взаимопонимании между городом и MGNWC по строительству и эксплуатации промежуточной дожимной насосной станции, расположенной по адресу 2525 Черч-стрит.Кроме того, 12 февраля 2018 года Комитет по планированию и развитию и городской совет одобрили Постановление 10-R-18, предоставляющее исключение для муниципального использования коммунальных услуг (насосная станция) на 2525 Church Street. Это позволяет построить насосную станцию ​​в районе открытого пространства OS, где коммунальные услуги не являются ни разрешенным, ни специальным использованием.

Будет ли здание охраняться
Насосная станция - это охраняемый объект с камерами и сигнализацией о незаконном проникновении, которая будет передаваться обратно на завод.Общественные объекты будут регулироваться, как это обычно делается для парков в других местах.

Будет ли чрезмерное освещение
Территория вокруг здания будет освещена так же, как и любое здание в городском парке. В здании не будет прожекторов или чрезмерного освещения.

Какие исключения предоставляются для этого проекта
Хотя общественное коммунальное предприятие не является разрешенным для использования в районе зонирования открытого пространства ОС, Постановление о зонировании (6-7-4) гласит, что любая правительственная или частная функция, принадлежащая или управляемая Город разрешается использовать в любом районе.Городской совет может утверждать здания и сооружения, которые не соответствуют всем требованиям соответствующего района, если они необходимы для предоставления желаемых городских услуг и если неблагоприятное воздействие на окружающую собственность в результате такого несоблюдения минимизировано. Неблагоприятные воздействия можно свести к минимуму с помощью дизайна, архитектурной обработки, экранирования, ландшафтного дизайна и / или размещения на участке. Такой план по снижению негативного воздействия был рассмотрен Комитетом по проектированию и анализу проектов.

Есть ли другие насосные станции в Эванстоне
В Эванстоне есть аналогичная насосная станция меньшего размера, расположенная рядом с водохранилищем на 2350 Гросс-Пойнт-роуд. Эта насосная станция используется Evanston для увеличения давления в северо-западной части города во время высоких потребностей в воде и для рециркуляции воды, которая хранится в хранилище объемом 7,5 миллионов галлонов. Он не обслуживается людьми и управляется операторами водной станции на заводе.

Насосные станции, насосные агрегаты

Принцип работы любой насосной станции довольно прост: вода закачивается в накопительный бак и пополняется по мере ее выхода.Датчик уровня, контролирующий уровень в резервуаре, включает и выключает насос.

Насосная станция водоснабжения - это моноблочная установка, в которой насос соединен с гидроаккумулятором через переключатель, который автоматически инициирует повторение цикла насосом, если давление воды упадет до определенного критического порога. Насосные станции необходимы для подачи воды из глубоких скважин или других независимых источников. Также их можно использовать для откачки воды из водопроводных сетей с недостаточным давлением и для заполнения резервуаров аварийного хранения.Система не требует погружения в воду и устанавливается на поверхности без специального контроля безопасности, так как все процессы, включая устранение гидроудара, выполняются в автоматическом или полуавтоматическом режиме. Для систем канализации выпускаются специальные канализационные насосные станции с дополнительным резервуаром для улавливания твердых частиц. Для этого применения режущие насосы не менее эффективны. Перед покупкой насосной станции рекомендуется точно знать свой расход воды, чтобы выбрать гидроаккумулятор, наиболее соответствующий вашим требованиям.Только в этом случае гарантируется длительная и надежная работа всей системы. Глубинные насосные станции оснащены специальными форсунками, подключенными к струйному центробежному насосу. Станции с забортными эжекторами оснащены насосами того же типа, но конструкция забортного двигателя позволяет погружать эжектор на дно и откачивать воду из колодцев глубиной 50 и более метров. Основной насосный агрегат остается на поверхности. Такие станции довольно удобны, когда скважина удалена от заказчика. Они имеют низкий КПД и довольно чувствительны к загрязнению воды взвешенными частицами.

Таким образом, принцип работы насосной станции, который кажется довольно простым, включает в себя довольно сложную систему водоснабжения.

Насосная станция как гидротехнический комплекс предназначена для забора воды из оросительных или дренажных источников с подъемом воды и движением к месту потребления или накопительной емкости.

Насосные станции (НПС) можно классифицировать по разным свойствам следующим образом:

  • область применения,
  • уровень подачи, что означает расположение по отношению к источникам воды (береговые и русловые станции, стационарные и мобильные),
  • Конструктивные особенности
  • (подземные, наземные, с интегрированными и неинтегрированными водозаборными и выпускными отверстиями).Насосные станции можно разделить на:
  • оросительных станций, подающих воду в оросительные каналы;
  • дренажные и оросительные системы насосных станций, комплексные оросительные системы,
  • дренажных станций, отводящих воду с мелиорированных территорий;
  • перекачивают насосные станции для подачи воды в оросительные системы замкнутого цикла.

Насосные станции могут иметь различный расход независимо от области применения и напора насоса: низкий расход - до 1 м³ / с; средний расход - 1-10 м³ / с, высокий расход - 10-100 м³ / с и уникальные станции с расходом более 100 м³ / с.

По источнику энергии насосные станции делятся на электрические и тепловые. Последние приводятся в движение двигателем внутреннего сгорания. Насосные станции могут работать как сезонно, так и круглогодично. Различают насосные станции с поверхностным и подземным водозабором. Стационарные насосные станции устанавливаются внутри помещений, в помещениях или зданиях, предназначенных для основного и вспомогательного гидромеханического, электрического и механического оборудования, трубопроводной арматуры и т. Д.По конструктивным особенностям они могут быть разделены на наземные, камерные и модульные насосные станции. Стационарные насосные станции могут иметь ручное или автоматическое управление. Выбор стационарной насосной станции определяется несколькими факторами, а также технико-экономическими расчетами.

Мобильные насосные станции по сравнению со стационарными более мобильны, маневренны и на 20-25% дешевле. Применяются для подачи воды в оросительные системы открытого или закрытого типа, оросители и системы водоснабжения.Мобильные насосные станции легко транспортируются, что делает их адаптивными для различных участков орошения в течение всего поливного сезона. Их целесообразное использование при орошении пойм, при значительных колебаниях уровня воды в источнике, не требует строительства дорогостоящих водозаборных устройств, а глубина источника воды в месте водозабора не должна быть <0,6-0,8 метра. . Если глубина меньше, следует использовать простейшую подпорную конструкцию или яму. Выбирая место для установки мобильной насосной станции, следует обратить внимание на доступ к воде и площадку для насосной станции, которая должна обеспечивать высоту всасывания макс.От 1,5 до 3 метров. Мобильные насосные станции могут быть наземными и плавучими, могут иметь собственный двигатель внутреннего сгорания и электродвигатель, приводимый в движение валом с отбором мощности от трактора, который транспортирует насосную станцию ​​ко всем точкам водозабора. Наземные насосные станции, в свою очередь, можно разделить на подвесные и прицепные. Учитывая их широкий спектр применения в мелиорации, мобильные насосные станции производятся серийно, легко устанавливаются и перемещаются в случае изменения уровня воды в источнике и обслуживают несколько объектов.

Передвижные насосные станции с механическим приводом классифицируются по производительности: 25 - 750 литров в секунду, напор: 5 - 100 метров, конструкции ходовой части: салазки или колеса.

Насосные станции обычно устанавливаются в короткие сроки с использованием высоких технологий, передового унифицированного оборудования и инновационных методов строительства. Насосные станции или агрегаты включают в себя бювет, системы водозабора, водозаборные камеры, отводные камеры и резервуары для воды. Любая насосная станция включает в себя электрические компоненты и трансформаторную подстанцию, которая также может быть установлена ​​в насосном отделении.Некоторое из вышеперечисленного оборудования можно не использовать или функционально интегрировать с другим оборудованием. Например, насосное отделение и водозаборная камера могут быть объединены в одно инженерное сооружение, что характерно для насосных станций первой ступени. Насосные станции водоотведения могут иметь бювет, совмещенный с приемной емкостью. Насосное оборудование насосной станции может различаться в зависимости от ее применения: бывают станции с горизонтальным и вертикальным расположением насосов, осевые и центробежные насосы, которые могут быть установлены с положительной высотой всасывания или с затопленным всасыванием.

По расположению насосного отделения относительно уровня земли различают следующие типы насосных станций:

  • наземного типа;
  • станций полуутопленного типа;
  • встраиваемый; и
  • станций метро.

Наземные насосные станции характеризуются тем, что пол бювета находится на одном уровне с окружающей землей. Доступ к грузовику может быть доступен.

В полуутопленных насосных станциях пол утоплен относительно поверхности земли, и между насосным отделением и первым этажом отсутствует конструкция пола, что типично для утопленных насосных станций.Если спад будет достаточно глубоким, возможно строительство дополнительных подземных этажей для вспомогательного оборудования. Такие станции называются насосными станциями шахтного типа.

Подземные насосные станции характеризуются полностью подземным расположением, компактной конструкцией и автоматическим управлением. Они могут иметь прямоугольную (упрощает установку унифицированных компонентов оборудования), круглую, эллиптическую (улучшенное восприятие гидростатического давления) или сложную форму. По типу управления насосные станции делятся на: - станции ручного управления, где операторы контролируют работу станции; - посты автоматического управления, когда станция работает в автоматическом режиме и управление осуществляется по уровню воды в баке или по давлению воды в магистрали и т. д.; - полуавтоматические посты управления, когда станция включается и выключается оператором, а все остальные операции выполняются автоматически; - посты дистанционного управления, управляемые с удаленной кафедры. При выборе насосной станции принято сравнивать все технические характеристики и экономические показатели нескольких типов станций, в зависимости от назначения и будущего применения оборудования проводится анализ сточных вод (на наличие или отсутствие твердых включений, вязкости , плотность, агрессивность сред и температурный режим).Также важно определиться с областью применения: бытовая ли это насосная установка или промышленная.

По типам насосных станций их также можно подразделить на:

  • водонасосных станций,
  • канализационных насосных станций.

Канализационные насосные станции предназначены для отвода сточных вод: ливневых, канализационных, промышленных сточных вод. Отличаются следующими преимуществами:

  • увеличенный срок службы; часто это объясняют применением в комплектующих стеклопластика, который не ржавеет и не гниет;
  • безопасная работа за счет датчиков давления и уровня, контролирующих работу системы;
  • компактный дизайн;
  • возможность полностью автоматического режима работы;
  • экологический подход к эксплуатации: отсутствие неприятного запаха и неконтролируемого сброса сточных вод.

Канализационная насосная станция устанавливается внутри корпуса и включает в себя насосы (основные и вспомогательные), датчики, трубопровод и соединительные трубопроводы. Главной отличительной особенностью канализационной насосной станции является наличие специальной емкости для удаления крупных частиц, содержащихся в сточных водах. Емкость регулярно снимается и опорожняется, а затем очищается. Канализационные насосные станции могут работать практически при любых атмосферных условиях, что также является положительным моментом.

В сегодняшней автономной системе водоснабжения важнейшим элементом является насосный агрегат, который либо приобретается в готовом виде, либо собирается пользователем, если это компактная установка для частного дома.Во избежание проблем с работой насосного агрегата следует понимать принцип его работы. Чтобы выбрать насосную станцию ​​в соответствии с вашими потребностями, следует учитывать два фактора: технические параметры насосной станции и особенности скважины. Среди технических характеристик первостепенное значение имеет скорость доставки. Это означает, что станция должна поднимать объем воды, достаточный для покрытия всех бытовых и связанных с этим потребностей. Среди характеристик скважины важную роль играют ее мощность, глубина, статический уровень воды (насос не работает), динамический уровень воды (насос работает), тип фильтра и диаметр трубы.Стандартные насосные станции эффективно поднимают воду из колодцев глубиной до 9 метров. Они могут быть оборудованы самовсасывающим центробежным насосом или самовсасывающим вихревым насосом. Что касается расхода станции, практика показывает, что: для жилого дома, в котором размещается семья из четырех человек, может быть достаточно насосной станции с низким или средним расходом (2-4 м³ / ч) и напором 45-55 м.

Насосные станции с накопительным баком считаются устаревшими, но все еще существуют. Накопительный бак очень громоздкий, уровень и давление в нем воды контролируются поплавком, данные отображаются на датчике, который сигнализирует о подпитке.Это всегда была популярная система водоснабжения, однако у нее было много недостатков:

  • всегда низкое давление, так как вода поступает в бак самотеком;
  • большой размер бака;
  • сложная установка, так как резервуар должен располагаться выше самой станции;
  • при выходе из строя датчика перелива вода начинает перетекать в комнату.

Современные насосные станции оснащены гидроаккумулятором.По идее, на станции устанавливается реле давления. Станции, оснащенные гидроаккумулятором, считаются продвинутыми и имеют меньше недостатков. Переключатель контролирует верхний предел давления окружающего воздуха, который сжимается в гидроаккумуляторе под давлением воды. После достижения необходимого давления насос отключается и включается только после получения сигнала от реле давления о нижнем пороге давления.

Независимо от того, имеет ли насосная станция накопительный бак или гидроаккумулятор, она оборудована насосным агрегатом, мембранным напорным баком, реле давления, манометром, кабелями и разъемами.Главный насос насосной станции может быть оборудован эжектором или нет. В случае встроенного эжектора вода поднимается за счет отрицательного давления. Такие насосные станции довольно дорогостоящие, однако такая цена оправдана, так как они могут поднимать воду с глубины от 20 до 45 метров. Эти станции очень эффективны, довольно компактны, но очень шумны в работе, поэтому их лучше устанавливать в подсобных помещениях.

Также существуют насосы для насосных станций с забортным эжектором, который двумя трубами погружается в скважину или забой.Вода поступает в эжектор по одной из труб, создавая всасывающий поток. В системе не должно быть ни воздуха, ни песка, эффективность этих насосов намного ниже, чем у стандартных насосных станций. Такую станцию ​​можно установить дома, она работает бесшумно.

На самом деле в насосных станциях используется огромное количество различных насосов.

В последнее время произошли некоторые передовые разработки в отрасли пожарных машин, где качество насосного агрегата имеет решающее значение, поскольку он фактически является основным элементом пожарной машины.Насосные агрегаты, применяемые при тушении пожара, представляют собой совокупность инженерных коммуникационных систем, способных обеспечить безопасность людей в здании в момент возникновения пожара. Основное назначение таких установок - ликвидация распространения огня, быстрое и эффективное тушение пожара и удаление дыма и углекислого газа из здания.

Ранее пожарные машины оснащались штатным пожарным насосом. Пожары могут быть разными и, соответственно, их тушение также имеет ряд отличительных особенностей, обусловленных различными требованиями к работе насосных агрегатов.Для ликвидации пожара на верхних этажах потребуется насосная установка высокого давления. Для тушения масштабных лесных пожаров нужна пожарная машина с мощным насосным агрегатом (70 - 100 л / с). В этом случае будет достаточно одного грузовика вместо двух по 40 л / с каждый.

Новейшие насосные агрегаты пожаротушения производства мировых лидеров в этой области оснащены инновационными системами управления и дистанционного управления, автоматическим регулированием давления, автоматическим заполнением водой и дозированием пенообразователя, ЖК-дисплеем для вывода данных.Однако использовать такую ​​технику в наших условиях сложно, когда речь идет о глобальных пожарах, например, в сибирском климате. Как ЖК-экран может выжить в таком пожаре?

Одним из важных элементов насосной установки пожарной машины является система вакуумного наполнения водой, работающая от открытого резервуара. Вакуумный способ заполнения водой может быть ручным и автоматическим; Поршневые, диафрагменные, шиберные, водокольцевые и газоструйные насосы могут использоваться в качестве вакуумного насоса агрегата. Каждая из этих систем насосной станции для пожарных машин подходит для определенных условий эксплуатации.

Работа системы вакуумного наполнения водой, в частности, уровень и скорость откачки, напрямую связаны с работой моторного привода или частотой вращения мотора. Это влечет определенные неудобства в обслуживании пожарного оборудования, необходима ежедневная проверка на «сухой вакуум». Насосы вакуумно-насосной станции представляют собой автономную вакуумную систему и были разработаны недавно по заказу МЧС России. Они оснащены одним моторизованным приводом, питающимся от батареи пожарной машины.Электрические сигналы, управляющие насосами, позволяют автоматизировать практически все процессы пожаротушения, и такие станции на сегодняшний день являются наиболее перспективными для заполнения водой. Это уже отметили все уважаемые производители пожарных автомобилей в России.

(PDF) АВТОМАТИЗАЦИЯ НАСОСНОЙ СИСТЕМЫ ВОДОСНАБЖЕНИЯ ЖИЛОГО ДОМА

Автоматизация технологических и бизнес-процессов Том 8, Выпуск 2/2016

www.journal-atbp.com

28

дом. Для управления приводами насосной системы используется Wilo-Comfort [http://ovk.prom.ua/p1532359-nasosnaya-stantsiya-

wilo.html]. В зависимости от давления воды в системе насосы включаются или выключаются последовательно.

Однако данная система управления имеет недостатки:

1. При прямом включении электроприводов насосов мощностью 2,2 кВт каждые несколько лет выходят из строя контакторы электроприводов

по обжигу контактов.

2. При близком давлении в водяной системе к границе включения наблюдается частое включение / выключение

привода, что приводит к его нагреву. Если не настроена тепловая защита двигателя, это может быть повреждено.

3. В квартирах, расположенных на верхних этажах дома, давление сильно колеблется (до 1 бар), что приводит к

перестройке теплового режима при принятии душа.

Рассмотрим один из вариантов системы автоматического управления насосной станцией водопровода многоквартирного дома

, разработанной в отделе автоматизации производственных процессов ОНАФТ.

Цель исследования - построить систему управления насосной станцией, которая устранила бы эти недостатки

и обеспечивала экономное потребление электроэнергии. Поставленная цель была достигнута за счет использования в системе преобразователя частоты

, питающего электроприводы насосов, а также за счет совершенствования алгоритмов управления частотой вращения насосов

и логики управления

последовательностью их переключения.

Известны две системы управления насосными станциями с помощью преобразователя частоты с помощью постоянного или сменного супервизора

PID - регулятора [http: // www.picad.com.ua/3403/pdf/26_30.pdf].

Схема исследования была выбрана с постоянным ведущим ПОД регулятором, учитывая его относительную простоту и, следовательно, более высокую надежность

. Он регулирует давление в системе дома по сигналу датчика давления, изменяя частоту вращения одинарного насоса

с преобразователем частоты. Когда давление из-за увеличения расхода упадет до определенного уровня, вы

последовательно начнете включать дополнительные насосы прямого включения.

Для реализации системы управления в ее составе, помимо преобразователя частоты, дополнительно

включены датчик давления и датчик расхода с непрерывными аналоговыми выходными сигналами. Датчик давления даст сигнал обратной связи

в системе, а датчик расхода необходим для оценки нагрузки, так как давление водопроводной сети

существенно зависит от затрат.

Основные функции разработанной системы управления:

1.Стабилизация давления в водопроводной сети на заданном уровне путем изменения частоты вращения первого насоса

по PID-алгоритму.

2. Повышение динамической точности поддержания давления за счет регулировки управляющего сигнала в зависимости от изменения

расхода воды.

3. Логическое управление переключением исполнительных механизмов второго и третьего насоса в случае, если первый насос не обеспечивает требуемый расход воды

.

4. Сигнализация о критических значениях уровней воды в резервуаре накопления, а также о минимальном и максимальном значениях

и

давления воды в всасывающем и магнитосомном трубопроводе.

5. Блокировка предаварийных ситуаций при достижении критических значений рнв или давления с выдачей предупреждающих звуковых сигналов.

6. Отображение информации о системном операторе с возможностью переключения режимов работы и конфигурации

параметров алгоритмов.

7. Дистанционная система архивирования данных в виде необходимых графиков.

8. Администрирование SCADA-системы.

Анализ технологического процесса водозабезпеченист как объект регулирования

Целью насосной станции является обеспечение в доме воды требуемого давления при минимальных затратах

электроэнергии. Это достигается поддержанием давления воды в домашней сети Рв на уровне 6 бар с длительными допустимыми отклонениями ± 0.1

и кратковременный ± 4 для 30C при его переменных издержках в течение дня.

Для минимизации затрат на электроэнергию за счет повышения динамической точности поддержания Рв (t) во времени, а также за счет

близость Rsad к минимально возможному уровню, т.е. к нижнему граничному давлению, при котором будет комфортно использовать холодная

вода, особенно на верхних этажах. В разработанной системе регулирования напора воды в сети изменением скорости насоса

, т.е.е. управляющее воздействие U1 - частота вращения инвертора, приводящего в действие насос.

В качестве контролируемого возмущения рассмотрим изменения расхода воды Fв, которые можно измерить с помощью расходомера.

К неконтролируемым возмущениям можно отнести изменение давления в городской сети, но с учетом небольших значений этих

изменений в будущем рассматривать их не буду, тем более что большую часть времени насосная станция питается от воды, которая

Потратила во всасывающий патрубок из бака скопление, и при этом давление в нем почти постоянно.

На блок-схеме представлены собственные каналы управления и контролируемые возмущения (рис.1)

Насосная станция - обзор

Водонасосная система состоит из двух параллельных насосов, забирающих воду из нижнего резервуара и подающих ее в другой резервуар. то есть на высоте 40 м (т.е. 392,3 кПа) над насосами. Помимо преодоления разницы давлений из-за возвышения, трение в трубе должно преодолеваться потоком.Приведены характеристики насоса и трения по перепаду давления, массовому расходу. Используются согласованные единицы, и в результате получаются следующие уравнения:

(4,28) Потери напора в трубопроводе и за счет высоты p − 8m1 + m22 = 392,3a Характеристика насоса1: p + 20m1 + 35m12 = 810b Характеристика насоса2: p + 60m2 + 2000014722 = 9002c, где разворачиваемый напор

c ( в кПа, ) для любого насоса при параллельном подключении, m 1 и m 2 - массовые расходы в кг / с через два насоса соответственно.Определите рабочую точку для системы .

Решение:

Итерация начинается с предположительного значения для одного из неизвестных, скажем, м 1 = м 1 , 0 . Из уравнения 4.28 (b) получаем p = p 0 = 810-20 м 1,0 - 3,5 м 1,0 2 . Мы используем уравнение 4.28 (c) для решения относительно м 2 .

m2 = m2,0 = −60 + 602−4 × 20 × m1,0−9002 × 20

Теперь мы используем уравнение 4.28 (a), чтобы получить новое значение для м 1 как

m1,1 = p0−392,38 − m2,0

Мы используем m 1,1 и повторяем процесс, чтобы получить p 1,1 и m 2,1 . Процедура продолжается до тех пор, пока не будет достигнута желаемая сходимость.

Например, начиная с м 1 , 0 = 5, получаем

p0 = 810−20 × 5−3.5 × 52 = 622,5 м2,1 = −60 + [602−4 × 20 × 622,5−9002 × 20 = 2,516

Теперь мы обновляем m 1,0 как

m1,1 = 622,5−392,38−2,516 = 2.849

Схема Гаусса Зейделя для текущей задачи показывает колебания, которые затухают медленно, и сходящееся решение (3 знака после запятой) доступно в конце 48 итераций. Сходимость м 1 графически показана на Рисунке 4.16.

Рисунок 4.16. Сходимость м 1 в Примере 4.17

Таблица для итерационного метода Гаусса Зейделя в Примере 4.17

2
кг / с
616
Итерация
Номер
м 1
кг / с
0 5 622,5 2,516
1 2,817 724 1,82
2 4,626 642,591 2,389
3 3,205 709,942 1,928 9018 9018 9018 9018 9018 9018 9018 6 48 3,865 680,434 2,137

В качестве альтернативы мы можем решить эту проблему методом Ньютона-Рафсона. Мы ставим задачу в терминах одновременного решения трех уравнений из

(4.29) f1pm1m2 = p − 8m1 + m22−392.3 = 0af2pm1m2 = p + 20m1 + 3.5m12−810bf3pm1m2 = p + 60m2 + 20m22−900c

Матрица Якобиана представляет собой матрицу 3 × 3, заданную следующим образом:

(4.30 ) J = f1pf1m1f1m2f2pf2m1f2m2f3pf3m1f3m2 = 1−16m1 + m2−16m1 + m2120 + 7m101060 + 40m2

Метод Ньютона-Рафсона заключается в использовании следующей итерационной схемы.

ΔpΔm1Δm2 = −1−16m1 + m2−16m1 + m2120 + 7m101060 + 40m2−1f1f2f3

, где левая часть представляет изменение каждой из переменных от итерации к итерации, а правая часть рассчитывается на основе предыдущего значения переменных.Итерационное решение останавливается, когда левый вектор становится меньше или равным заданному допуску. В данном случае мы использовали допуск на частичное изменение 10 - 5 в качестве критерия остановки.

Начинаем с начального набора м 1 = 5.000, p = 622,500 и м 2 = 2,516. С помощью этих значений функции вычисляются как

f1 = 622,5-85 + 205162-392,3 = −221,722f2 = 622,5 + 20 × 5 + 3,5 × 52-810 = 0f3 = 622.5 + 60 × 2,516 + 20 × 2,5162−900 = 0,065119

Матрица Якоби оценивается как

J = 1−120,256−120,256155010160,64

Расширенная матрица получается путем объединения якобиана с матрицей столбцов, представляющей отрицательную функцию. вектор. Таким образом, расширенная матрица записывается как

1−120.256−120.256 | 221.7221550 | 010160.64 | 0,065119

Используя операции с элементарной строкой, указанное выше может быть преобразовано в верхнюю треугольную форму

1−120.256−120.256 | 221.722010.686173 | −1.265132001.649644 | −0.579159

Решение может быть получено обратной подстановкой. Таким образом, мы имеем

Δm2 = −0,5791591,649644 = −0,351082Δm1 = −1265132−0,686173 × −0,351082 = −1,024230Δp = 221,722 - [- 120,256 × −1,024230−0,351082] = 56,332627 9000 новых значений переменных. затем получается как

m1 = 5−1,024230 = 3,975770m2 = 2,516−0,351082 = 2,164918p = 622,5 + 56,332627 = 678,833

Дробное изменение значений переменных равно

Δpp = 56.332627622,5 = 0,0Δm1m1 = −1,0242305 = −0,204846Δm2m2 = −0,3510822,516 = 0,13954

Однако сходимость очень быстрая, и требуется всего три дополнительных итерации для получения решения, как видно из следующей таблицы.

Сходимость решения Ньютона-Рафсона

900 -
Итерация
P
кПа
м 1
кг
/

кг / с
Δpp
Δm1m1
Δm2m2
2 680.427 3,866 2,137 2,35 × 10 - 3 -2,77 × 10 - 2 -1,28 × 10 - 2
3 680,4176 680.4176 2,5 × 10 - 5 -3,09 × 10 - 4 -9,7 × 10 - 5
4 680,442 3,864 2,137 3 7 -6 × 10 - 6 -6 × 10 - 7

Насосные станции: расположение, выбор и размер | Насосные станции

В этой статье мы обсудим: - 1.Расположение насосных станций 2. Выбор площадки для насосов и насосных станций 3. Расчет насосных агрегатов и резервная мощность.

Расположение насосных станций:

Расположение насосной станции очень важно, и его нужно делать осторожно. Если вода забирается из трубчатого колодца, обычная практика заключается в том, чтобы построить насосную станцию ​​прямо над трубным колодцем, это будет безопасно, а длина всасывающей трубы будет минимальной.

Если для работы насосов используется пар, насосные станции должны быть расположены таким образом, чтобы уголь и угольная зола могли легко храниться и транспортироваться.Если вода из колодца перекачивается в верхние резервуары хранения, необходимо разместить насосную станцию ​​как можно ближе к резервуару хранения.

Если емкость резервуара для хранения велика, а земля очень дорогая, рекомендуется построить насосную станцию ​​и верхний резервуар друг над другом. Но если земля легко доступна, предпочтительно построить насосную станцию ​​немного подальше от резервуара для хранения в том же кампусе.

При заборе воды из рек, озер или водохранилищ насосная станция должна быть построена непосредственно на водозаборном колодце.Это уменьшит длину всасывающей трубы. Если вода подается из подземных резервуаров, расположенных на гидротехнических сооружениях, насосная станция должна располагаться с одной стороны резервуара, откуда она должна перекачивать воду в водопроводе. Такое расположение насосной станции исключит заливку центробежных насосов.

Так как насосы являются важнейшими точками гидротехнических сооружений, и в случае их выхода из строя территория останется без воды. Поэтому крайне необходимо, чтобы насосы были надежными и работали в течение длительного времени без остановок для очистки, ремонта, технического обслуживания и т. Д.Максимальное количество воды можно поднять с минимальным расходом топлива.

Выбор места для насосов и насосных станций:

При выборе места для установки насосов и насосных станций необходимо учитывать следующие моменты:

(i) Насосы должны располагаться выше HFL.

(ii) Необходимое количество воды должно быть доступно на площадке.

(iii) Насосная станция должна находиться на более высоком уровне, чем все источники загрязнения.

(iv) Место расположения должно быть таким, чтобы в будущем был возможен рост и расширение.

(v) Источник воды должен быть постоянным. В случае извилистых рек участок должен быть таким, чтобы вода была доступна на насосной станции.

Если выбор участка не будет выполнен должным образом, возникнет нехватка воды, что приведет к необратимым проблемам.

На рис. 6.13 показана типовая схема насосной станции, а на рис. 6.14 показан разрез типовой насосной станции.

Определение размеров насосных агрегатов и резервной производительности:

Насосная станция водоснабжения, как правило, не всегда работает на полную мощность. Поскольку эффективность насосного агрегата зависит от нагрузки, обычная практика заключается в проектировании такой станции таким образом, чтобы некоторые из насосных агрегатов могли работать на полную мощность все время.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
