План типового многоэтажного жилого дома
План многоэтажного жилого дома с размерами
При застройке в городе самыми популярными стали многоэтажные дома, которые состоят из десятков или даже сотен квартир. крайне редко можно увидеть в городах двухэтажные или одноэтажные многоквартирные постройки.
Это обуславливается огромным списком причин. Вот самые важные из них (Экономия площади земельного участка. Простора монтажа водопровода, канализации, отопления и газа. Легкость обустройства инфраструктуры в том или ином микрорайоне).
Именно по этой причине в современных населенных пунктах многоквартирные дома считается наилучшим решением.
Общие сведения
Естественно, что многоэтажный план-проект многоэтажного дома может быть произведен лишь профессионалами, причем у них должен быть огромный опыт в выполнении подобных работ. Помещения должна быть расположены по максимуму компактно, но и в то же время удобно. Крайне важным показателем является обеспеченность жилых построек большим числом солнечного света.
Какая планировка может быть у дома?
Основным отличием домов могут быть архитектурное и планировочное решение. Иными словами, речь идет про системную разновидность квартирного расположения. Итак, план многоэтажного дома с большим числом этажей может быть разных видов.
- Секционный – самый популярный вариант, и его можно увидеть, посетив почти все пятиэтажные дома, выстроенные в последние 50 лет. Этаж является лестничной площадкой с несколькими примыкающими квартирами, обычно от 2 до 4. Форма и размеры площадки могут сильно отличаться, и квартиры обычно имеют от 1 до 3 комнат, за счет чего каждая семья может выбирать тот вариант, который их устраивает. Общий вход для этажа и отдельный для каждой квартиры обеспечивает не просто экономичность, но и прекрасную изоляцию квартир друг от друга. Это и стало главной причиной невероятной популярности секционного типа планирования, и число подъездов в большом числе случаев бывает от 4 до 12 (иногда 16) этажей, все будет зависеть от пожеланий застройщика, который имеет земельный участок и твердости земли.
- Точечный – подобные дома называют «башнями», и они представляют собой разновидность секционных построек. Этажный план в них бывает точно таким же, как в доме секционного типа. Но в отличие от секционных домов точечного типа обычно состоят из одного подъезда. При небольшой свободной площади, которая выделена для строительства, а еще при работе с плохой землей и рельефами местности, дома точечного типа отлично себя оправдывают, если план был рассчитан грамотно.
- Коридор – дома такого вида встречаются куда реже, и они отличаются тем, что площадка лестницы представляет собой коридор с большой длиной, который имеет один (иногда два) выхода на лестницу. Квартиры тут выходят в коридор, и основным недостатком такого варианта стала односторонняя квартирная ориентация и далеко не самая лучшая жилищная изоляция друг от друга. По этой причине обычно коридорная схема квартирного размещения встречается при возведении гостиниц, малосемеек и общежитий.
- Галерейный – такие дома сильно похожи на коридорные, и основным отличием стало наличие открытой галереи, выход на которые есть в каждой из квартир. Они размещены на каждом из этажей и тянуться вдоль продольных построечных стен. такое решение будет обеспечивать вентиляцию высокого качества каждой квартиры, даже очень малой. Они обусловлена и экономические – небольшое число лифтов и лестниц (если в доме больше 5-ти этажей) обслуживает множество квартир.
Но трудности установки тепловой изоляции высокого качества делает дома такой планировки не очень популярными в РФ, которые отличаются суровостью климата. Но они нашли невероятно широкое применение в большинство западных стран, в том числе Голландии, США, Франции и Англии.
Они размещены на каждом из этажей и тянуться вдоль продольных построечных стен. такое решение будет обеспечивать вентиляцию высокого качества каждой квартиры, даже очень малой. Они обусловлена и экономические – небольшое число лифтов и лестниц (если в доме больше 5-ти этажей) обслуживает множество квартир.Перейдем к процессу подготовки.
Подробности
Подготовительный этап к строительству многоквартирного дома
План типового многоэтажного жилого дома – ответственная и сложная задача. Работы будут начаты с кадастровых работ. Они проводятся кадастровой палатой, и как правило, это занимает до 1 месяца. Чтобы получать требуемые данные, заявитель должен собирать такой пакет документов:
- Межевание документированного типа.
- Решение представителей власти о том, чтобы предоставлять определенные земельные участки в частное владение.
- Заявление.
- Оплата по квитанции про документирование.
Заявитель может получить справку в готовом виде из грунтового кадастра по почте или лично. Такая записка и есть запрошенным кадастровым планом. В заявлении обязательно должно быть прописано, какое число экземпляров вы хотите получить. Следует учесть, что в учреждении юстиции обычно требуется предоставлять хотя бы 2 экземпляра. Для получения такого документа на почте или лично, требуется предоставлять паспорт.
При получении документов, заявители должны по максимуму тщательно все изучать. Во всех экземплярах должны быть одинаковые данные, и каждому листу выписки присваивают уникальный номер порядка, который заверен профессионалом из кадастровой палаты. Готовка выписка содержит такие данные:
- Номер по кадастру – уникальный номерной знак, который был присвоен определенному участку грунта, и по которому он в будущем будет проходить по всем спискам и архивам.
- Название участка – обычно в такой строке просто указано «пользование землей».
- Земельная категория – в определенных случаях стоит пометка «не установлено».
- Площадь – данные берут из документации про постановление о внесенном межевании и уточнениях.
- Цель предоставления.
- Особенные отметки – тут уточняют всевозможные данные, к примеру, сведения про права заявителя.
На видео представлен образец кадастровой выписки
Как применяемый материал воздействует на проектирование дома
Как уже было сказано выше, технический план дома со множеством квартир может быть составлен грамотными мастерами из любых серьезных и давно популярных на рынке услуг компании проектирования.
Итак, как же планировка квартир и зданий будет зависеть от применяемых материалов? железобетонные плиты обладают строго нормированными габаритами, оптимальными по весу, прочности и качествам тепловой изоляции. по этой причине проектировщикам требуется отталкиваться от существующих данных, образуя проекты домов с исключительно нормированными габаритами.
Чуть проще обстоят дела при составлении проекта здания из кирпичей, будь до 3-х или 9-ти этажный дом. И хотя бы размеры кирпиче строго нормированы, его малый размер в сравнении с плитами даст куда больший простор для фантазии.
И монолитные дома, у которых большие сроки строительства (в сравнении с панельными), а также не самые лучшие технические параметры (в сравнении с кирпичными) дают самый большой простор для проектирования. Длина и толщина стен может зависеть лишь от степени материальной прочности, а значит, но требуется подгонять каждый сантиметр под материальные требования.
Требуется ли платить за план-проект
Если вы работали с компаниями, которые предоставляют услуги по проектированию домов многоквартирного типа, то известно, что услуги достаточно дорогие. По этой причине определенные люди решают схитрить или сэкономить. И правда, зачем требуется оплачивать составление проекта, если его можно бесплатно скачивать из Сети? В Интернете можно найти практически все, что угодно. Но далеко не факт, что проект, который разработан для местности с климатом, видом грунта, сейсмической активностью и остальными факторами, можно будет воплотить в иной местности. В определенных случаях это способно стать причиной разрушений здания всего за пару лет.
План многоэтажного жилого дома часто заказывали строители и после дублировали его 5-9 раз, чтобы получилось многоэтажное здание. Естественно, что это вовсе недопустимо. Дело в том, что нагрузки на основание и несущие конструкции пятиэтажного и одноэтажного здания сильно отличаются. И халатное отношение вместе с ужасным мастером и желанием свести к минимуму траты, часто приводит к ужасной трагедии. Далее представлено обучающее видео о создании домового плана или квартиры. По этой причине, если вы интересуетесь планировкой квартир в 5 этажей из кирпичей, которые размещены в средней полосе РФ, следует заказывать именно такой проект у профи. Да, потребуется отдавать большую сумму, но после вы будете уверены, что качественны выстроенный по таким проектам дом сможет выстоять десятки лет.
youtube.com/embed/okkoJ5g696w?feature=oembed&wmode=opaque» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Состав документации проектов коттеджей «Добрый дом»
Заказывая проект у нас вы получаете комплект чертежей, который разработан профессиональными архитекторами, конструкторами и инженерами нашей компании в соответствии со СНиПами, ГОСТами и строительными правилами. Проекты полностью подготовлены для строительства домов с их последующей регистрацией в гос. органах.
Проектная документация представляет собой альбом формата А3 объемом от 50 до 150 страниц (в зависимости от выбранной комплектации, площади дома и сложности конструкций).
Архитектурный раздел (АР)
Нужен для понимания концепции и геометрии дома — его внешнего вида, планировок и подробных размеров по ним. Позволяет пройти регистрацию дома в гос. органах.
Общие характеристики дома
Входит описание конструкций дома и его технических параметров, таких как общая площадь дома, жилая площадь, тип фундамента, материал стен, перекрытий, покрытие кровли и т.
д.
Цветные фасады
Эскизы внешнего вида дома со всех сторон в цвете. Они дают полное представление об архитектуре сооружения, особенностях его внешнего вида, отделке и цветовом оформлении.
Черно-белые фасады дома с отметками высот
Это чертежи внешнего вида всех 4 сторон дома, которые дают представление об архитектуре и внешнем облике строения. Также на чертежах фасадов даны отметки высот всех ключевых точек, чтобы строители четко понимали, на какой высоте и какого размера должны быть двери, окна дома, крыльцо, балконы, свесы кровли, примыкание кровли к стенам, конек дома и т.д.

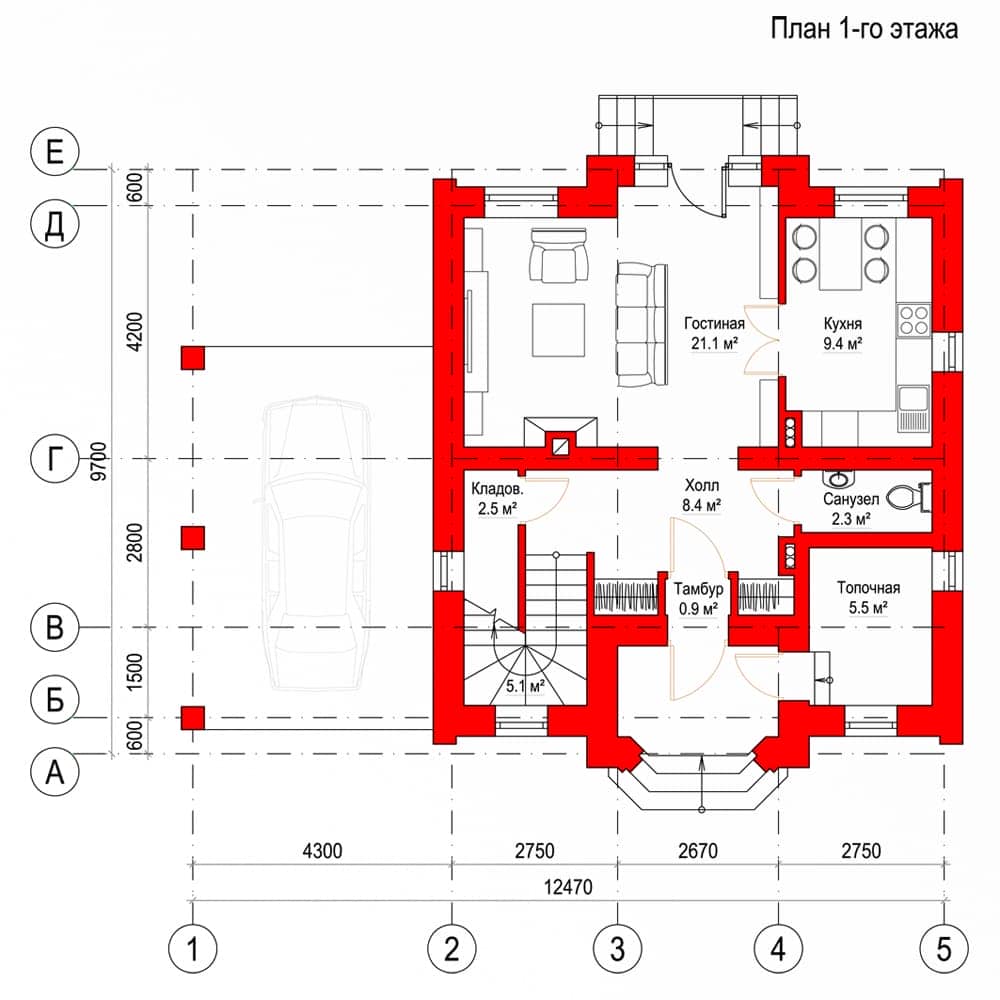

Чертежи планов этажей дома
В них указываются точные размеры всех комнат, выступов, проемов, углублений, толщины стен и прочих элементов, чтобы строители имели четкое представление о геометрии дома как снаружи, так и внутри.
Разрезы дома в двух ракурсах
Это чертежи разрезов дома, на которых наглядно видно устройство фундамента и глубину его залегания, конструкцию перекрытий и полов, стен, кровли дома, а также отметки высот, чтобы строители четко понимали, на какой высоте что должно находиться — все элементы фундамента, его подушки, полов, окон, дверей, примыкание кровли к стенам, конек дома и многие другие элементы.
План кровли
Чертеж с планом кровли показывает всю геометрию кровли, чтобы строители могли наглядно увидеть все изгибы, изломы и различные конструктивные элементы кровли, такие как мансардные окна, снегозадержатели, дымоходы, вент. каналы, а также их размеры.
Ведомость оконных и дверных блоков
Это перечень дверей и окон, где указаны их точные размеры, особенности конструкций, направление открывания и т.д.. Информация позволит узнать стоимость окон и дверей у различных производителей и заранее заказать их, чтобы все необходимые элементы были изготовлены к нужному сроку.
Строительный раздел (КР)
Нужен для того, чтобы строители знали полный конструктив дома от фундамента до кровли и могли его возвести без ошибок и перерасхода материалов.
Чертежи фундамента
Позволяют узнать полный конструктив фундамента, а также точные размеры основных конструктивных элементов.
На плане представлены подземные и надземные части сооружения, даются указания по созданию опалубки и подушки фундамента, армированию, укладке гидроизоляции и использованию требуемой марки бетона. Также дается ведомость материалов с указанием их требуемого количества. Чертежи позволяют строителям возвести фундамент без ошибок и переделок.
Схемы устройства перекрытий этажей
Подробно описано, каким образом устроены перекрытия в доме. Представлены конструкции и габариты основных составных частей – параметры балок, шаг их установки, узлы их крепления. В чертежах указано, чем подшиваются, накрываются и заполняются основные элементы конструкции. Для плит перекрытия представлены подробные размеры и раскладка, а для монолитных перекрытий – схемы армирования, опалубочные планы, а также ведомость расхода требуемых материалов. Это гарантирует безошибочное выполнение работ строителями и надежность будущей постройки.
Кладочные планы этажей
Представлены размеры всех имеющихся стен здания, простенков, проемов, выступов, изгибов и иных геометрических особенностей конструкций.
В чертежах есть подробные пояснения о технологии возведения, создании армирующих поясов на стенах, перемычек и иных нюансов, которые нужно учесть при выполнении строительных работ, чтобы в дальнейшем не возникло сложностей по гарантии.
Экспликация полов
Показан пирог (разрез) полов по каждой комнате, чтобы строители понимали, где какие технологии использовать и не забыли учесть конструктивные особенности в разных зонах.
Устройство лестницы
Показаны основные чертежи лестницы, чтобы строители понимали ее размеры, угол наклона, высоту ступенек и ширину проступи. Также представлена краткая инструкция по особенностям монтажа.
Вентиляционные каналы и дымоходы
На чертежах показано, где в доме расположены дымоходы и вентиляционные каналы, а также какого размера они необходимы, чтобы обеспечить эффективное функционирование и соответствие всем современным нормам. Также показано конструктивное устройство дымоходов и вент каналов, чтобы их можно было возвести без ошибок.
Перемычки над окнами и проёмами, спецификации
На чертежах показано, где в доме расположены дымоходы и вентиляционные каналы, а также какого размера они необходимы, чтобы обеспечить эффективное функционирование и соответствие всем современным нормам. Также показано конструктивное устройство дымоходов и вент каналов, чтобы их можно было возвести без ошибок.
Схемы несущих элементов кровли, их узлы и спецификации
Подробная информация о кровле, где указаны особенности всех конструктивных элементов стропильной системы. В чертежах обозначены размеры самих стропил, оптимальный шаг их монтажа, места расположения узлов соединений. Подробно прописаны требования, которые нужно соблюдать при выполнении работ, связанных с подшивом, утеплением, правильным монтажом кровельных мембран и пароизоляционной пленки, установкой обрешетки, укладкой кровельного материала. Все это позволяет выполнить самую сложную часть любого дома надежно и без ошибок.
Конструктивные узлы и детали – их эскизы, разрезы
В разделах проекта также приведены дополнительные листы с узлами и деталями. Они необходимы для понимания особенностей конструкции различных элементов дома согласно данному разделу.
Спецификации материалов
Прописан перечень и точное количество материалов, которые необходимы для возведения всего здания. Эта информация дает возможность до начала строительства дома рассчитать его стоимость в любой строительной компании, оптимизировать расходы, связанные с покупкой и транспортировкой материалов, комфортно заказать требуемое количество материалов.
Раздел инженерных сетей
Позволяет строителям проложить сети отопления, водоснабжения, канализации и электрики в процессе возведения дома оптимальным маршрутом, что сокращает расходы на материалы и монтаж.
Отопление и вентиляция
В данном разделе имеются чертежи разводки системы трубопровода, указаны места монтажа радиаторов и отопительного котла, схема расположения теплого пола.
Здесь есть указания, позволяющие правильно установить ключевые элементы системы отопления, подробно описаны материалы и агрегаты, указано их количество. В раздел включены чертежи, содержащие также информацию о системе вентиляции. В них показаны места создания вентиляционных каналов, которые будут функционировать в соответствии с действующими нормативами и правилами.
Водопровод и канализация
Представлена схема разводки труб, предназначенных для подвода воды, слива канализационных стоков. В чертежах есть подробное расположение котлов, бойлеров, раковин и иных санитарно-технических изделий. Здесь есть все узлы системы водопровода и канализации без исключения. Также указывается место расположения септика. В разделе прописаны указания, позволяющие правильно установить ключевые элементы систем, указано требуемое количество материалов и агрегатов, которые нужны для создания водопровода и канализации.
Электроснабжение и электроосвещение
Представлены схемы расположения электрических сетей, указано место установки электрического щита, розеток, выключателей, переключателей и различных осветительных приборов.
В разделе может присутствовать информация о местах расположения слаботочных электрических сетей – телевидения, охранно-пожарной сигнализации, интернета и телефонии. В чертежах есть указания, необходимые для того, чтобы правильно установить главные элементы системы, описаны требуемые материалы и основные компоненты системы электроснабжения.
Пример документации
Архитектурный раздел
Строительный раздел
Раздел инженерных сетей
Чертежи планов этажей зданий
Когда составляют планы этажей, то обязательно указывают на них названия помещений. Сделать это можно следующими способами:
• Привести их в таблице (экспликации) помещений
• Указать их непосредственно на чертежах
Во втором случае номера помещений нужно поставить в кружках. Если назначение того или иного помещения понятно и без указания наименования, то оно не наносится на чертеж. Чаще всего так поступают при составлении планов жилых помещений.
План первого типового этажа
Ниже приведено изображение, на котором имеется небольшая часть плана, составленного для типового этажа кирпичного жилого здания. На этом плане указаны размеры и размерные линии, а также нанесены координационные оси.
Привязка вентиляционных каналов, которые следуют из подвала и поэтому обозначены буквой П, дана по оси Б, в продольной стене. Для строительства вентиляционных каналов в поперечных стенах используются развертки стен с каналами, которые относятся к категории специальных чертежей. На планах дано указание того, в какую именно сторону должны открываться все изображенные на их двери. На плане, приведенном ниже, в соответствии с принятыми и действующими правилами и нормами пожарной безопасности, изображено, что входные двери должны открываться наружу, а те, что ведут в квартиру – внутрь. Для обозначения оконных блоков на плане использованы марки ОК2 и ОК3.
Антресоли изображаются при помощи прямоугольников с выполненными штриховыми линиями диагоналями.
Положение секущих плоскостей, необходимых для создания соответствующих разрезов, показано на плане разомкнутыми линиями 1 – 1 и 2 – 2.
План второго типового этажа
Согласно действующим правилам, размеры отдельных комнат на планах этажей не проставляются. Дело в том, что они дополняются таким документом, как план секций, имеющий более крупный масштаб. На нем указываются не только все необходимые размеры, но и маркировки перегородок ( ПГ ), маркировки дверей ( Д ). Кроме того, на плане секций производится также обозначение оборудования кухонь и санузлов.
На приведенном ниже рисунке дано изображение фрагмента секций здания, в которой располагается двухкомнатная квартира типовой планировки. На этом плане указаны:
• Размеры всех комнат
• Площади всех комнат (подчеркнутые числа)
• Жилая и полезная площадь квартиры (обозначены с помощью дроби)
• Марки дверных блоков ( ДК, Д2, Д3, Д4 )
• Марки балконных дверных блоков ( БДУ1п )
• Перегородки ( ПГ6, ПГС21 )
• Фрамуги ( Ф4 )
Перегородка, расположенная между двумя соседними квартирами по оси 4 является составной.
Ее образуют две перегородки ПГ1, каждая из которых имеет толщину 100 миллиметров. Толщина всех остальных перегородок составляет 80 миллиметров. Согласно действующим правилам и нормам составления строительной документации на рабочих чертежах, входящих в комплект АС, можно изображать санитарно-техническое оборудование и конструктивные элементы зданий.
Секции типового этажа жилого дома
Узлы деревянных коробок
Для изображения таких конструкций, как перегородочные панели, а также различных узлов и деталей деревянных коробок в более крупном масштабе делают отдельные чертежи. На тех из них, что приведены на рисунке слева, выносными элементами изображены детали узлов 1 и 2 (на плане они помечены кружками). При помощи условных изображений на чертежах деталей в разрезах показываются цементный раствор, деревянные элементы и т.п.
Ведомость отделки помещений входит в комплект чертежей архитектурно-строительной части проекта.
В ней указывается качество и характер отделки стен, полов, потолков, перегородок, а также столярных изделий, имеющихся во всех помещениях.
Ведомость отделки помещений
При проектировании сборных зданий, все элементы которых изготавливаются промышленным способом (щитовых, панельных), вычерчивание планов этажей производится схематично, а нанесению подлежат только основные размеры. Кроме поэтажных планов выполняются также монтажные схемы и планы. На них показывается маркировка и расположение друг относительно друга всех конструктивных элементов. Схемы расположения сборных конструкций и монтажные планы являются составными частями комплектов чертежей марки КЖ (конструкции железобетонные).
Часть плана заготовительного цеха
На плане производственного здания, выполненном в масштабе 1:400, все основные элементы сопровождаются как ссылками на деталировочные чертежи (то есть выносные элементы) данного и прочих комплектов ( КМ,КЖ,АР ), так и поясняющими надписями.
Узлы помечены кружками, номера выносных элементов приведены на полках, на листы чертежей дана ссылка. Мостовые краны, имеющие грузоподъемность 10 тонн показаны сплошными тонкими линиями, места разрезов определены линиями сечений 1 – 1 и 2 – 2.
В более крупном масштабе ( 1:100 ) выполнен «Фрагмент плана 9 на отметке 6,600». Условные изображения материала нанесены на разрезе колонн и перегородок, кроме того, показаны четверти в оконных проемах и элементы санитарно-технического оборудования.
Чертеж плана производственного здания
В комплект архитектурно-строительных чертежей АС входят также планы полов и кровли, подземных помещений и конструкций, а также схемы расположения перегородок.
Планировка дома: проекты частных строений с отличным планом, площадь и размеры помещений
Каждому человеку необходимо жилье.
Некоторые выбирают проживание в благоустроенной квартире мегаполиса. Но более основательные люди строят загородный коттедж. Планировка дома – важный шаг на пути к собственному жилью.
Жилой дом представляет собою сложное по конструкции, количеству строительных элементов и их соединений строение. Невозможно его создать, не имея на руках план дома и соответствующую подробную документацию. Нельзя разработать проект жилья без специальных навыков и опыта. Непрофессионалу невозможно знать все о строительстве, но продумать планировку будущего здания вполне по силам.
Приступая к составлению плана дома, в первую очередь нужно определить размеры и форму будущего здания. При строительстве учитываются современные принципы планировки, работы ведутся с применением энергосберегающих технологий. Предпочтение отдают зданиям, которые занимают небольшую площадь участка. Сэкономить на строительстве можно, планируя прямые, без выступов и декоративных элементов стены. Для увеличения жилой площади в проект добавляют помещение мансарды или выполняют строительство в два этажа.
Традиционно выбирается прямоугольная планировка: 6х8, 7х9, 8х10, 10х12. Предпочтение отдают также квадрату, например: 8 на 8, 9х9, 12 на 12. В этом случае потребуется наименьшее количество строительных материалов. При выборе необычных планировок и элементов дизайна нужно учесть, что это увеличивает затраты на строительство.
Планировка дома 12х12
Проект дома, количество комнат и их назначение планируют в зависимости от следующих характеристик:
- числа проживающих,
- выделенного на строительство бюджета,
- образа жизни семьи: как часто гости задерживаются на ночь.
На лист бумаги в удобном масштабе наносится планировка территории. На проекте размещаются все имеющиеся строения. Расстояние от границы участка до дома регламентировано, составляет не менее 3 м.
Принципы расположения комнат
Планировка комнат в частном доме определяет уровень комфорта. Вне зависимости от количества этажей, условно особняк делят на две зоны: дневную и ночную или отдыха.
Посмотреть варианты можно на фото планировки домов.
К дневной части проекта относятся:
- кухня,
- столовая,
- зал.
В нее проектировщики иногда включают террасу и веранду, куда переносится отдых в теплое время года. Здесь же располагается туалет и ванная.
В зоне для ночного отдыха находятся:
- спальни,
- детская,
- гардеробная,
- ванная с туалетом.
По этому принципу разработаны типовые планировки одно- и двухэтажных домов. Первый этаж используют для активного времяпрепровождения всей семьей. Под ночное время отводят второй. Если в семье есть люди с ограниченными двигательными возможностями или преклонного возраста, в проекте первого этажа выделяют место под спальню и строят дополнительный туалет с душем. Такая планировка считается удобной, позволяет полноценно отдыхать и одновременно принимать гостей.
Для того чтобы разделить внутреннее пространство на комнаты, на проект этажа наносятся линии, обозначающие стены, объекты с размерами.
Определяют место под окна и двери.
Существует мнение, что спальни лучше ориентировать на южные стороны дома. Такая планировка позволит наполнить помещения достаточным количеством солнечного света. Недостаток в том, что в летнее время комнаты будут нуждаться в кондиционировании, это достигается установкой бытовых приборов и их работой в постоянном режиме.
Проектирование финского дома: важные моменты технологии возведения постройки
Площадь дома
Габариты дома подбирают с учетом количества проживающих и предполагаемого уровня комфортности дома. Единых норм нет, размеры определяют ориентировочно. В проекте на одного человека выделяют от 28 до 30 кв. м. Для семьи из 4 человек подойдет проект дома 10х10 с отличной планировкой.
При выборе размеров и площади дома останавливаются на следующих вариантах:
- Размеры 4 на 4 м больше подходят для проекта дачного домика временного проживания.
- Площадь небольшого дома – 5 на 8, 6х6, 6 на 7, 6х8 – рассчитана на проживание маленькой семьи. Если домовладельцев более 3 человек, достраивают второй этаж, в проекте предусматривают летнюю кухню, веранду.
Если домовладельцев более 3 человек, достраивают второй этаж, в проекте предусматривают летнюю кухню, веранду.Дом 6х7
- При площади дома 80 кв. м и наличии мансарды или второго этажа вполне комфортно сможет проживать среднестатистическая семья. В планировке достаточно места для просторной гостиной, спален и кабинета. Примеры таких строений: дома 7 на 10, 8х10,8 на 9, 7 на 9 м.
Дом 8х9
- Одноэтажные дома с размерами 6х10,5 на 10 относятся к небольшим. Такие здания выбирают для узких участков. Если предусмотрен второй этаж, здесь с удобствами сможет разместиться семья из 4–5 человек.
Дом 6х10
Планировка дома 10 на 12 площадью более 100 кв. мпозволяет разместить несколько комфортных спален, просторную гостиную и кабинет. Эти характеристики относятся к зданиям следующих габаритов: дома 10х12,9 на 12, 9 на 10, 11 на 11, 8 на 12, 8 на 14 м.
Проект 10х12
Для особняков свыше 120 кв. м и габаритов: 13 на 13, 13 на 10, 15 на 15, 14 на 14 проектировщик может разработать проект большого дома повышенной комфортности.
Получится разместить несколько спален с индивидуальными гардеробными и санузлами. В планировке достаточно места отводится для детской, кабинета, гостиной и просторной кухни с дополнительной кладовкой.
Внутреннее пространство разделяют следующим образом:
- для спальни – 10–20 кв. м,
- под санузел, ванную, гардеробные, служебные помещения отводят 3–10 кв. м,
- под кабинеты, игровые потребуется не менее 10 кв. м.
Все варианты представлены на фото частных домов
Проектирование
Выбирая проекты на фото, привязываются к условиям конкретного участка. Изучают подвод инженерных коммуникаций, ориентируют дом с учетом возможности оптимального подключения.
Обязательно учитывают уровень грунтовых вод. Его определяют на основании геологических исследований. При высоком уровне потребуется дополнительная гидроизоляция. В поэтажный план дома не включают цокольный этаж. Исключен подвал. В условиях наличия грунтовых вод, при возведении здания стоимость строительства увеличивается на 30%.
В проект дома входит стандартный набор помещений:
- зал,
- кухня,
- спальни,
- ванная и санузел,
- тамбур,
- хозяйственные помещения.
План частного дома на стадии проектирования можно менять и экспериментировать: добавлять новые комнаты, объединять помещения. Для увеличения площади в планировке предусматривается слияние кухни, столовой, зала в единую студию. Современная вентиляция сможет защитить зону отдыха от пищевых запахов.
Одноэтажный
Одноэтажный дом выбирают дружные семьи, предпочитающие проживать на одном уровне, не желающие много перемещаться по лестничным маршам. Это универсальная планировка для большого загородного участка.
Преимущества одноэтажного жилого дома:
- Здание имеет небольшой вес, что упрощает возведение фундамента. В проекте не потребуется усиление стен.
- Проживание на одном уровне исключает строительство лестницы, которая забирает полезную жилую площадь.
- При необходимости улучшения жилищных условий к дому легко пристроить дополнительные помещения.
В одноэтажном доме комнаты располагаются последовательно, функционально разделяя пространство.
Двухэтажный
Планировка дома в несколько этажей позволяет четко разделить зоны. Для распределения площади на комнаты потребуется в масштабе начертить план дома.
На первом этаже размещают в непосредственной близости столовую и кухню. В проекте рядом с комнатой для приготовления пищи выделяют место для кладовки, чтобы хранить пищевые запасы. Согласно планировке отводят место для санузла, размещают душевую кабинку и раковину с ориентацией на гостей.
Возможности планировки дома 12 на 12: популярные проекты и выбор подходящего материала
В проект второго этажа включают спальни, гардеробные, общий холл. Под санузел отводят большее, по сравнению с первым этажом, помещение, оборудуют ванной. По планировке гардеробные устанавливают на первом и втором этажах.
С цокольным
Планировка частного дома с цокольным этажом часто используется в строительстве. Такой вариант возможен только при низком уровне грунтовых вод. В проекте на дополнительной площади можно разместить спортзал, винный погреб или бильярдную. Высота помещения не должна быть менее 1,8 м.
С мансардой
Современные жилые дома часто строятся с мансардой, альтернативой двухэтажной конструкции. В проекте получается много места, его используют под зону ночного отдыха. Высота мансардного этажа – не менее 2,3 м.
За счет покатой кровли площадь помещения уменьшается, при ее вычислении пространство высотою менее 1,6 м учитывается с коэффициентом 0,7. Строительство дома с мансардой обходится дешевле, чем обустройство цокольного этажа.
Планировка помещений
В планировке избегают проходных помещений и больших коридоров.
Они забирают у дома жилое пространство. По проекту эти комнаты объединяют, полученное большое помещение делят на зоны.
Составляя план помещения, планировщик обращает внимание на следующие обстоятельства:
- планировка детской выполняется с учетом последующего переоборудования в спальное помещение,
- для старшего поколения желательно организовать спальню на первом этаже,
- даже для маленьких разнополых детей необходимы отдельные спальни.
В проекте размеры комнаты выбирают под последующее расположение мебели. Ширина коридоров и проходных помещений рассчитывается с учетом возможности переноса мебели. Для коридора это не менее 0,9 м. Ширина прихожей – от 1,8м.
Зал
Планирование зала начинается с определения его задач. Чаще комната используется для приема гостей. В небольших домах может использоваться для отдыха как гостей, так и самих жильцов. Под зал определяют самое большое помещение.
Обязательное требование – хорошее освещение за счет больших окон, а также наличие высоких потолков.
Это создает торжественное настроение, уместное при встрече с друзьями дома. Потолки комнаты должны быть не ниже 2,5 м. Если в доме просторный зал, то желательно выдержать 2,8 м.
Кухня
Кухня используется как рабочая комната для приготовления пищи. Для этого в ее пространство устанавливают большое количество бытовой техники. При отсутствии гостей здесь происходят быстрые завтраки и семейные ужины. В проекте ей отводится не менее 8 кв. м. Если запланирована кухня-гостиная, площадь ее составляет не менее 25 кв. м.
Спальни
Спальные комнаты решают главную задачу – обеспечить комфортный отдых. Если здесь предполагается только спать, то достаточно 9 кв. м. Когда помещение используют под личные нужды, тогда площадь увеличивают до 12–16 кв. м.
Детская спальня имеет свои особенности. Ограничена тремя зонами следующих назначений:
- для сна,
- для игры,
- учебная.
При составлении проекта потребуется выделить больше места для размещения необходимой мебели.
Ванна и санузел
При выборе места под санузел необходимо учитывать, что нижнее помещение нельзя использовать как жилое. Чаще в планировке комнаты санитарного предназначения располагаются друг под другом. Это упрощает разводку коммуникаций по дому.
Удобно, если в проекте на одном из уровней, чаще на первом, ванная и туалет изолированы. Из эстетических соображений под эти комнаты не отводятся центральные части этажа. Лучше, когда вход в санузел не просматривается из гостиной.
Хозяйственные помещения
К хозяйственным помещениям относятся:
- кладовка,
- гардеробная,
- гладильная.
В проекте под кладовку для хранения садового инвентаря или спортивных принадлежностей отводят небольшую комнату поближе к входу. Съестные припасы и заготовки на зиму размещают рядом с кухней.
Планировка современных домов выполняется с выделением гардеробных в отдельные помещения. Размеры комнат рассчитаны на хранение вещей.
Для оформления используется большое зеркало, оно помогает подобрать гардероб. Тут же размещается гладильная доска, полки для обуви. Разумно составленный план помещения позволит быстро находить вещи. Хозяевам не потребуется устанавливать громоздкие шкафы для хранения многочисленного гардероба.
Планировка двора частного дома: оформление и рациональное использование пространства
Окна
В проекте места под окна выполняют с учетом сторон света и направления ветра. Такая планировка позволяет снизить затраты на отопление. Прежде чем спланировать дом, учитывают, что комнаты, расположенные на южной стороне, летом нуждаются в кондиционере.
Лестницы
При составлении проекта лестницы важно учесть нюансы, которые сделают передвижение комфортным и безопасным. При выполнении постройки дома придерживаются следующих рекомендаций по устройству лестниц:
- ширина ступеньки должна позволять стоять полной ступней,
- высота ступенек – 17–19 см,
- угол наклона лестничного полотна должен составлять 30,
- ширина ступени не должна быть менее 0,9 м,
- высота потолка над любой ступенькой лестницы должна быть не менее 2,0 м, но если требование выдержать невозможно, то конструкцию меняют, увеличивая угол до 45.
Лучший вариант размещения лестницы – коридор или холл. Если комнаты малы, лестницу помещают в угол, выбирают проект из двух маршей с промежуточной площадкой.
Балкон
Проект дома может предусматривать балкон. Это площадка, выступающая из стены здания на втором этаже. Ее используют в качестве дополнительной полезной площади строения. Планировка балкона позволяет установить небольшой столик и пару удобных кресел. Здесь жильцы могут принимать утренний кофе, любоваться окружающим ландшафтом или просто дышать свежим воздухом, не спускаясь на первый уровень.
Балкон в частном доме – необязательный элемент. Хотя есть достоинства, убеждающие владельцев построить подобную конструкцию:
- Эстетичность здания. Правильно спроектированный и со вкусом декорированный балкон станет украшением фасада дома.
- Увеличение полезного пространства дома. Балкон позволит расширить функциональность комнаты отдыха в летнее время, а его застекленная и утепленная версия просто прибавит желанные квадратные метры.
- Безопасность во время пожара. Если распространение огня закрыло отходы из зоны возгорания, балкон поможет не только вдохнуть глоток чистого воздуха или позвать на помощь, но и покинуть горящее здание.
- Конструктивные решения. Он может служить крышей для террасы или обычного крыльца.
Чертеж балкона включает три основных части: ограждение, навес и несущая плита. В проектах домов может быть предусмотрено несколько вариантов исполнения конструкции несущего основания:
- с консольно-защемленной плитой,
- с плитой на консольных балках,
- на кронштейнах,
- на опорах.
Возводить балкон своими руками не рекомендуется. Это ответственная конструкция, требующая серьёзных расчетов.
Гараж
Проекты загородных домов с гаражом весьма востребованы. Такая планировка дает хозяину несколько преимуществ:
- Становясь частью дома, гараж не занимает отдельное место на участке, при этом экономится площадь.
- Включение гаража в план здания дает жильцам возможность переходить в дом, минуя улицу.
Необходимо учитывать, что над гаражным помещением не должен быть размещен жилой блок. В первую очередь из соображений пожарной безопасности. К тому же, это повлечет дополнительные расходы:
- устройство в гараже системы вентиляции,
- теплоизоляция, пароизоляция и звукоизоляция жилых помещений над гаражом,
- обеспечение системы пожаротушения в гараже.
Но эти правила в реальных проектах часто нарушаются.
Терраса и веранда
Веранда и терраса расширяют жилую площадь дома. Включаются в дом с планом на этапе проектирования, часто достраиваются впоследствии. Они не только дополняют площадь, но и меняют внешний вид загородного коттеджа. Веранда всегда выполняется с кровлей, терраса чаще используется для отдыха под лучами солнца. При разработке планировки размеры выбирают с учетом установки шезлонгов или возможности организации семейного ужина на свежем воздухе.
В заключение
Строительство дома выполняется один раз в жизни.
Сопровождается значительными капитальными затратами. Переделать или перепланировать не всегда получится. Поэтому к составлению плана дома нужно подойти с максимальной ответственностью.
20 Adirondack View A20 | Wonnacott | План этажа | Карта 4 900 сингл. | 13 Японский дом 900 1 двуспальная, 2 санузла, гостиная, столовая, кухня (холодильник, плита, духовка, мойка, кладовая), кладовая на втором этаже.Видео комнаты. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
33 Adirondack View A33 | Wonnacott | План этажа | Карта | Junior / Senior | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
51 Franklin Street F51 | Atwater | План этажа | Карта | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
70 Hillcrest Road H70 | Wonnacott | План этажа | Карта | Дом Queer Studies | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5 одноместных, 2 ванные комнаты, гостиная, столовая, кухня (холодильник, плита, духовка, раковина, кладовая), кладовая на втором этаже. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
48 South Street 48SS | Cook | План этажа | Карта | Superblock | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| двойной 5 санузлов, гостиная, рек.комната, столовая, кухня (холодильник, плита, духовка, мойка, кладовая), прачечная, подвал. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
99 Adirondack View A99 | Wonnacott | План этажа | Карта | Junior / Senior Singles | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
107 Shannon Street SH7 | Cook | План этажа | Карта | Junior / Senior | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Апартаменты , 1 санузел, гостиная, столовая, кухня (холодильник, плита, духовка, мойка, кладовая), задняя и передняя веранда. Квартира B: 4 одноместных, 1 ванная, гостиная, столовая, кухня (холодильник, плита, духовка, раковина, кладовая), задняя и передняя веранда. Видеомонтаж. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
108 South Main Street SM108 | Atwater | План этажа | Карта | Дом китайского языка | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
8 одноместных ванных комнат , гостиная, столовая, кухня (холодильник, плита, духовка, мойка, кладовая), прачечная, кладовая на первом этаже. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
131 Франклин-стрит F13 | Этуотер | План этажа | Карта | Hebrew Language House 900 singles | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
220 Колледж-стрит CLC | Cook | План этажа | Карта | Junior / Senior | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Apt C: 1 двуспальная кровать, 1 ванная комната, гостиная / кухня (холодильник, плита, духовка, мойка). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
236 College Street CL6 | Cook | План этажа | Карта | Portuguese Language House | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 одноместных, 2 ванные комнаты гостиная, столовая, кухня (холодильник, плита, духовка, мойка).Видео комнаты. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
248 College Street CL8 | Cook | План этажа | Карта | Junior / Senior 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
, 2 санузла, гостиная, столовая, кухня (холодильник, плита, духовка, мойка), веранда. Видео комнаты. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
637 College Street CL7 | Ross | План этажа | Карта | Дом русского языка | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 одноместных, 2 жилых комната, рек.комната, столовая, кухня (холодильник, плита, духовка, мойка, кладовая). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Аллен Холл ALN | Этуотер | План этажа | Карта | Первого года обучения | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Atwater Hall A ATA | Atwater | План этажа | Карта | Junior / Senior | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Atwater Hall B ATB | Atwater | Этаж План | Карта | 9000 Junior / Senior | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
15 люксов, 8 одноместных, общий кабинет, библиотека, лифт. Suite A: 3 одноместных, ванная, общая зона, полностью оборудованная кухня. Suites B / C / D / F / G / H / J / K / L / N / O: 4 одноместных номера, ванная комната, общая зона, полностью оборудованная кухня.Suites E / I / M: 5 одноместных, ванная, общая зона, полностью оборудованная кухня. Видео комнаты 1. Видео комнаты 2. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Battell Hall BTC / BTN / BTS | Cook and | План этажа | Карта | Первокурсник | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 одноместных, 112 двухместных, 1 трехместный, 11 ванных комнат, кухни, комнаты отдыха, кабинеты, комната для велосипедов, кладовая. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bowker House BWK | Brainerd | Этаж План | Карта | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Видео комнаты.
Видео комнаты.
Видео комнаты.
Видео комнаты. Brackett House BRK | Brainerd | План этажа | Карта | Tavern | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 одноместных, 4 двухместных, 6 санузлов, 2 комнаты отдыха, столовая, кухня (холодильник, плита, духовка, раковина, кладовая), прачечная.Видео из комнаты 1. Видео из комнаты 2. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Brooker House BRO | Brainerd | Этаж План | Карта | На открытом воздухе Дом||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
20 одноместных, 5 двухместных, 8 ванных комнат, 2 общественные комнаты, холл, кабинет, столовая, кухня (холодильник, плита, духовка, раковина, кладовая), патио, прачечная, кладовая в подвале. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Chateau CHT | Atwater | План этажа | Карта | Junior / Senior | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 одноместный, 12 двухместных, 7 ванных комнат, гостиная Grand Salon, театральный зал, кладовая на третьем этаже, офисы французского департамента. Видео комнаты 1. Видео комнаты 2. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Coffrin Hall CFC / CFN / CFS | Atwater | План этажа | Карта | Первокурсник / Второкурсник / | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
106 одноместных, 8 двухместных, 21 ванная, комнаты отдыха, столовая, кухня (холодильник, плита, духовка, раковина, кладовая), прачечная, комната для велосипедов, кладовая на Второй этаж. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Deanery DNY | Cook | План этажа | Карта | German Language House | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3 одноместных, 2 двухместных, ванные комнаты, гостиная, столовая, холл, кухня (холодильник, плита, духовка, раковина, кладовая), веранда, лифт. Видео комнаты 1. Видео комнаты 2. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Forest Hall FRE / FRW | Cook | План этажа | Карта | Junior Senior | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
11 одиночных игр, 1 двуспальная, 38 пар раковина-напарник, 13 ванных комнат, гостиных, кухонь (холодильник, плита, духовка, раковина, кладовая), большая прачечная, исламская молитвенная комната, темная комната для фотографий / печатная комната, комната для занятий студентов (Нижний лес), хранилище для клавиатурных вводов в подвале. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gifford Hall GFD | Wonnacott | План этажа | Карта | So0003
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Видео комнаты 1. Видео комнаты 2.
Видео комнаты 1. Видео комнаты 2.
Видео комнаты 1. Видео комнаты 2.
Видео комнаты. Список комнат Forest Sinkmates
В одном люксе только 3 одноместных номера), 12 ванных комнат, салоны, прачечная. Видео комнаты 1. Видео комнаты 2.
Видео комнаты 1. Видео комнаты 2. Видео комнаты 3.
Видео комнаты.
Видео комнаты 1. Видео комнаты 2.
Видео комнаты 1. Видео комнаты 2.
Видео комнаты 1. Видео комнаты 2.
Эти подробные изображения идентифицируют комнаты, двери, окна и различные уровни пространства. Каждый аспект структурного дизайна дома прорисован, чтобы предложить иллюстрацию, которая объясняет движение пространства. Простой просмотр изображений каждой комнаты может привести к путанице в планировке дома, в то время как качественный план этажа отражает всю суть дома.
