Заземление дома своими руками — как правильно сделать заземление в частном доме своими руками

Каждый частный дом оснащен множеством самых разнообразных электрических устройств и розеток. Во избежание поражения электрическим током и выхода из строя бытовой электроники, возникновения пожаров, частный дом необходимо заземлить. Сделать это может специализированная бригада, однако стоимость их услуг будет далеко не низкой. Вполне возможно выполнить составление схемы и заземление дома своими руками. Если сеть имеет напряжение 220в, то монтаж защитного заземлительного контура не обязателен, но при условии, что напряжение в сети 380в — изготовление контура заземления потребуется.

Что значит «заземлить»?

Заземлить — значит соединить точки электрического оборудования с землей. Почва в этом случае выступает в роли проводника. Состоит любое заземление из 2 частей:

• контура
• проводников

Чтобы сделать заземление в загородном доме, нужно смонтировать контур заземления.

Изготавливается он из вертикальных заземлителей, которые попросту вбиваются в грунт. Проводники соединяются при помощи горизонтальных лент. Таким образом, создается определенный контур, который после будет соединен с электрощитом.

Как сделать заземление в доме?

Заземление в частном доме своими руками выполняется в несколько шагов:

• этап подготовки
• работа с почвой
• вбивание электродов
• проделывание технических отверстий в стенах дома
• установка провода
• проверка функциональности

На подготовительном этапе осуществляется выбор участка, на котором предполагается расположение контура. После этого проводятся работы с землей. В земле создается треугольник (равносторонний, как правило), он и станет контуром заземления. Затем роются углубления и желоба, их глубина не должна быть меньше полутора метров. Помните, что траншеи лучше всего расположить не ближе, чем на один метр от фундамента вашего старого деревянного дачного дома.

Ширину желобов рассчитывайте с учетом того, чтобы после без труда можно было выполнить сварку электродов. На следующем этапе в землю вбиваются электроды на каждой вершине треугольного контура. Вбивать их следует на глубину два-три метра. Нельзя допускать деформации электродов. Далее соедините электроды болтиками. Они привариваются к краям полос для крепления провода. К самому краю болтика необходимо будет прикрепить медный провод, который будет вести на распределительный щит. Последний этап — проверка. Измерение величины сопротивления производится с помощью омметров специализированными лабораториями. Самому же возможно будет проверить заземление при помощи специального устройства — меггера, включенного на омы. Сопротивление растекания тока не должно составлять более 4 Ом для сети 380 в, для сети 220 в — не более 30 Ом. Электрическое же сопротивление металлосвязи — не более 0,1 Ом.

Основные схемы контура заземления

Выделяется три основных схемы контура заземления:

• простой контур — для рабочего заземления будет достаточно двух заземлителей, для защитного — три, располагаться они будут по краям треугольника
• линейный контур — имеет две группы заземлителей, необходим, если в доме есть такие коммуникации, как газопровод, водонагреватель и т. д., если долгое время потребляется мощность более 1 кВт
• полный контур — нужен, если в наличии есть электровод 220/380в через ВСЩ, площадь помещения превышает 100 м2 или в наличии стационарные электрические установки (в т.ч. водонагреватели)

Перед тем, как приступать к заземлению, необходимо ознакомиться с особенностями каждого из контуров.

Самым популярным материалом считается сталь и медь (а точнее сталь в оболочке из меди). Однако, не стоит забывать, что медь — материал не из дешевых, но и качество оправдывает ее цену. Выбирая электрод, обратите внимание на площадь сечения.



Как правильно сделать заземление в частном доме: что делать запрещено?

При установке заземления запрещается следующее:

• заземлять на трубы, металлические или пластиковые
• заземлять электрические устройства и розетки последовательно
• заземлять электрические устройства и розетки на одну контактную площадь
• разрывать проводники (как заземляющие, так и нулевые) коммутационными аппаратами

Несоблюдение этих правил может привести к риску для вашей жизни и здоровья. Еще один важный момент при прокладывании заземления — почва, в которой оно будет находиться. Подходящими вариантами грунта являются суглинистые и глинистые. Нежелательные типы грунта — это супеси, мергели, песчаные, известняки, каменистые и скальные.

Если вам не повезло с грунтом, существует одна хитрость. Чтобы повысить электропроводность, в месте установки контура заземления сверлится несколько скважин, в которые будет залит соляной раствор. Также можно просто заполнить пробуренные для электродов скважины почвой, смешанной с солью. Соблюдая все вышеперечисленные правила и рекомендации, вы сможете сделать заземление для вашего частного дома своими силами качественно и быстро. Оно верно прослужит вам еще много лет и обеспечит абсолютную безопасность вашему дому и родным. Главное, придерживаться основных правил и выполнять работу с учетом рекомендаций профессионалов.

Заземление в частном доме своими руками: правила монтажа, схема, видео.

Практически все, кто когда-либо работал с проводкой, знают или слышали, что электрические приборы подлежат обязательному заземлению. При этом далеко не каждый человек знает, зачем это делается.

Для чего нужно заземление?

Заземление — специальная конструкция из металлического стержня, воткнутого в землю, провода и клемма, которая собирается для того, чтобы предотвратить накопление избыточного тока в электрических приборах, розетках и т.д.

Суть работы заземления проста: в тот момент, когда возникает избыточный ток или происходят перепады напряжения, ток сходит по проводу в штырь и попадает в землю, никак не вредя при этом прибору и дому в том числе.

Помните, что отсутствие заземления может привести к тому, что ваше устройство будет перенапряжено, после чего произойдет возгорание, которое может не только испортить электрический прибор, но и сжечь весь дом.

Конечно, заземление делается не только для того, чтобы обезопасить от сгорания электроприборы, но и чтобы полностью обезопасить человека от повреждений электричеством. Довольно часто можно столкнуться с ситуацией, когда вас ударит током в момент прикасания к какому-либо электрическому прибору. Наиболее часто такое случается в домах и квартирах, которые не имеют заземления.

Возникновение статического электричества происходит потому, что какой-то провод или соединение выходит из строя, теряет покрытие в связи с долгой эксплуатацией или механическим повреждением.

Так как сопротивление человека около 1000 Ом, ток пойдет через провод, ведь электричество всегда идет по пути наименьшего сопротивления.

В новых домах монтируют не только ноль и фазу, но и третий провод РЕ, который отводит статический ток в землю. Большинство владельцев считают, что этого вполне достаточно и не делают заземления. Это ошибочное мнение. Дело в том, что кабель не является полноценным заземлителем, поэтому даже в новых домах вы должны самостоятельно или, вызвав электрика, создать заземление, которое обезопасит вас от проблем в дальнейшем пользовании электрическими приборами.

Также очень важный момент — покупка новых электрических приборов. Например, стиральной машинки или микроволновой печи. Даже в том случае, когда у вас по всему дому евророзетки, стоит заземлить этот прибор. Такие приборы работают под очень большим напряжением тока, поэтому представляют особую опасность. Кроме того, они используются постоянно, значит, выход из строя или повреждение очень вероятны. Поэтому обязательно прочтите статью: «Как заземлить стиральную машину».

Схема заземления частного дома

Перед тем как начать монтировать заземление, по правилам составления и проектирования электрических схем и приборов необходимо составить правильную схему и желательно показать ее электрику. В тот момент, когда вы будете собирать свое заземление и устанавливать его, следуйте строго проекту, а после сохраните эту бумагу, чтобы во время будущих ремонтов не возникало никаких проблем.

Дело в том, что заземление ни в коем случае нельзя разрывать, используя автоматы, коммутационные аппараты или другие подобные устройства. Они не только могут нарушить работу заземляющего устройства, но и привести к серьезным последствиям, если именно в момент работ в грунт будет переходить электричество от какого-то прибора. Поэтому, все работы в таких местах ведутся исключительно вручную после подробного изучения схемы заземления.

После того как вы выполнили заземление, необходимо обязательно измерить сопротивление растекания контура. Эти замеры выполняют электротехнические лаборатории или организации, которые снабжают вас электричеством. Если все замеры в норме, значит, у вас получилось установить правильное заземление.

Как сделать заземление в частном доме?

Основным моментом в заземлении частного дома является монтаж установок. Изначально, необходимо подобрать место, куда будут вбиты металлические стержни. Это должно быть место, которое никак не связано с металлическими элементами. Земля, в которую будет вбит штырь, должна быть максимально сухой, размещаться далеко от любой воды. Дело в том, что наличие сырости может привести к появлению различных типов коррозии, что ухудшит электропроводимость штыря, по которому будет уходить электричество в землю.

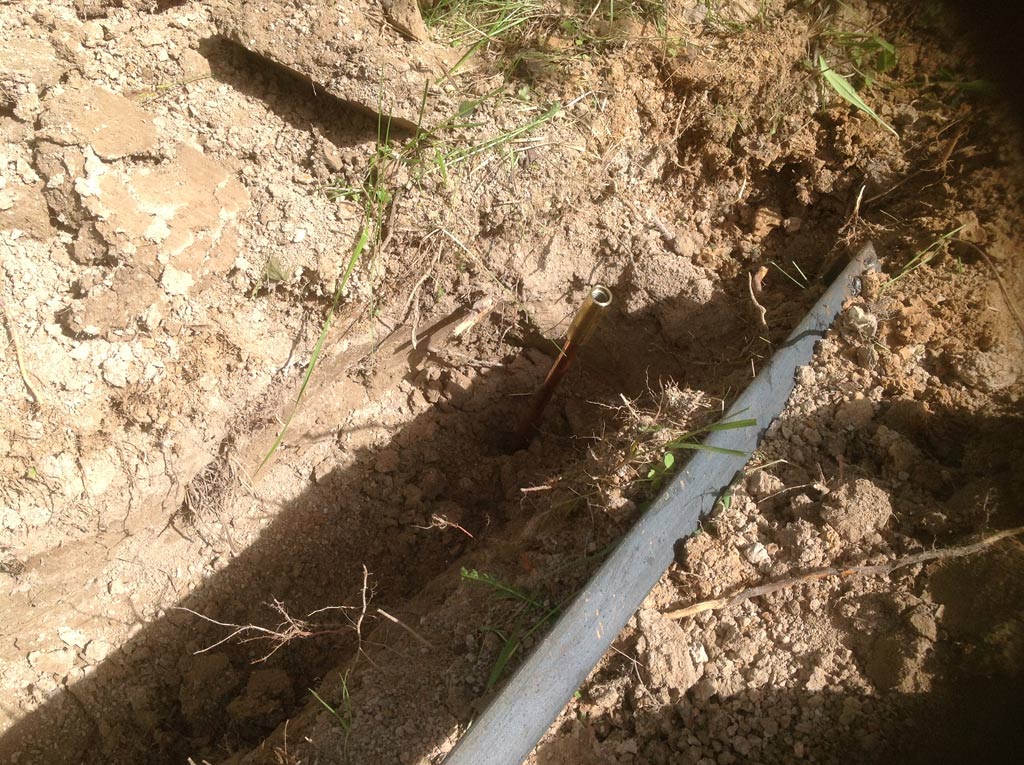

Выглядеть конструкция должна так, как показано выше на фото:

1. Раскапываем место, в которое будем помещать штырь, вплоть до того момента, пока порода земли не окажется сильно твердой;
2. Сверлим буром отверстие, нужной нам ширины и глубины;
3. Вбиваем наш штырь так, чтобы после засыпания земли в ямку, он оставался немного выше основной плоскости земли.

Кроме того, не стоит заливать место, в котором вы устанавливаете заземлитель, раствором цемента или чем-то подобном. К нему всегда должен быть подход, так как раз в несколько лет нужно проверять провода и подтягивать контакты. Изоляцию на проводе, который является заземляющим лучше оставить до самого болта, к которому вы будете его крепить.

По сути, заземление представляет собой штырь, с небольшой крепящейся сверху шайбой, которая может быть раскручена. Именно в эту шайбу вставляется провод, который выводит статическое электричество от различных приборов. Существует два способа заземлением, у каждого из них свои преимущества.

Для качественного заземления используется провод, диаметром не менее 8 мм. Все элементы заземления, кроме тех, что покрывают провода, должны быть из стали или меди, которые хорошо проводят ток. Старайтесь использовать качественные материалы, это позволит продлить срок жизни заземления.

Заземление каждого прибора отдельно

В этом случае, с различных сторон дома вы выводите заземление и сразу же его монтируете возле стенки. Этот способ удобен высокой надежностью и большей простотой. Однако вы не сможете придать эстетичности, замаскировав такое заземление – его будет хорошо видно на фоне дома.

Существует два типа таких работ:

• Помещение заземляющего штыря на глубину 3-5 м в пески водоносного типа. Это стандартный способ, который используется в домашних условиях.
• Штырь опускают на глубину 40 метров в суглинки, чтобы большое количество статического тока не накапливалось в верхних слоях земли. Для масштабных электрических установок, в которых могут быть пробои и очень высокое напряжение, используют другое заземление.

Такой способ заземления подойдёт для подключения посудомоечной машины или при установке водонагревательного бака.

Заземление всех электрических систем в одной сети

В том случае, если вы хотите создать одну сеть для всех электрических систем, вы можете ее разместить в удобном для вас месте, подведя все провода к нужной точке. Хочется отметить, что такая сеть вполне надежна, но по статистике может чаще выходить из строя, чем одиночное заземление.

Для такого заземления делается несколько штырей, которые опускаются в землю на глубину 0,5 м, имея высоту в 2-3 м. К тому же расстояние между ними должно составлять около 1,2 м. Крепления делаются веерно, но таким же способом, как и в одиночном заземлении.

Заземление, которое размещается в доме, можно спрятать в плинтуса. Проверяйте качество изоляции провода перед монтировкой.

Видео заземления в частном доме

В этом видео вы сможете посмотреть, как монтируется и создается заземление в частном доме с советами и объяснениями:

Сделав в своем доме заземление, своими руками, вы не только сэкономите деньги на услугах электрики. Вы лучше поймете электрику, которой будете пользоваться в дальнейшем и сможете легко чинить мелкие поломки, что совсем не сложно, учитывая огромное количество подсказок в интернете. Кроме того, вы обезопасите всю свою семью, которая будет рисковать своей жизнью, подходя к не заземленным приборам.

Монтаж заземления дома, установка заземления на участке

Главная » Электрика — Заземление частного дома

Из-за обилия потребляющей электричество техники и оборудования, помимо «фазы» и «ноль» каждая современная розетка имеет контакт «земля». Проблема есть, если при контакте с электроприборами Вас иногда легко бьет током. Если установить заземление в доме, коттедже, квартире с помощью наших специалистов, то таких проблем больше не будет.

Мы предлагаем свои услуги жителям Санкт-Петербурга и Ленинградской области.

Способы заземления

С появлением в продаже специальных комплектов, установка заземления в частном доме перестала быть большой проблемой. Но, даже имея все необходимые материалы, трудно воплотить в жизнь идею, не зная теории и не имея практики.

Модульное заземление

Для установки модульного заземления понадобится:

• омедненные штыри длиной 1,5 м;
• муфты по количеству штырей;
• стартовый наконечник;
• отбойный молоток с головкой и насадкой;
• зажим для подключения заземляющего проводника;
• антикоррозионная токопроводящая смазка;
• лента гидроизоляции.

Глубина заземления для частного дома по Правилам ПУЭ должна быть отражена в проекте. Примерно она равно от 8 до 25 м и зависит от структуры почвы. Предварительно необходимо убедиться в отсутствии в грунте подземных коммуникаций. Монтаж заземления начинается с того, что штыри с помощью отбойного молотка вгоняются в грунт.   Каждый последующий штырь соединяется с предыдущим муфтой. На торчащий из земли конец длиной 8-10 см крепится зажим, к которому подключается провода заземляющего проводника, идущие от дома. Соединение обматывается гидроизоляционной лентой и сверху устанавливается люк ревизионного колодца.

Контурное заземление

Монтаж контура заземления в загородном доме потребует проведения земляных работ на участке. На расстоянии не менее 1 м от стены здания необходимо выкопать траншею в виде равностороннего треугольника со стороной 1,2 м и глубиной от 0,5 м. По углам треугольника на глубину 2-3 м вбиваются вертикальные заземлители. Обычно их делают из уголка 50х50 мм. По дну траншеи между ними прокладываются горизонтальные заземлители. Стальную полосу 40х4 приваривают к уголкам. Также методом сварки прикрепляют к контуру стальную проволоку сечением 10 мм, которая также по дну  траншеи на глубине 0,5 м должна быть подведена под электрощиток. На конце проволоки приваривается болт для закрепления выходного провода схемы заземления.



Устройство защитного отключения

УЗО подключают в схему не для устранения неисправности. Он срабатывает только после того, как появится «ток утечки», когда часть тока не вернется к источнику. Это случится, если кто-то прикоснется к неисправному прибору и станет проводником электричества в землю. УЗО срабатывает мгновенно, отключая подачу электроэнергии и спасая человека.

Мы работаем по ПУЭ

Некомпетентному человеку трудно сориентироваться во всех нюансах электрической премудрости. Для этого есть квалифицированные специалисты компании. Они точно знают, что установка заземления в распределительных устройствах с высоким напряжением (свыше 1кВ) необходима. В них должны заземляться все фазы, откуда возможна подача напряжения. Исключение составляют сборные шины. Для них достаточно подключения одного заземления.

Наши мастера знают, как работают переносные устройства, и что установка розетки с заземлением – не такое простое дело, как кажется обывателю. Компания «Регион тепла» в СПб поможет сделать электричество безопасным благом.

Типы заземления: заземление в частном доме

В большинстве городских квартир есть заземление. Сложно ли сделать заземление в частном доме? Раньше, для заземления частных домов использовались водопроводные трубы, но такой способ признан небезопасным из-за возможного непосредственного контакта с водой. Любые кустарные решения могут плохо кончиться.

Существует два вида заземления:

• Функциональное заземление;
• Защитное заземление.

Функциональное заземление (его еще называют рабочее) используется для нормального функционирования электроприборов. Защитное заземление для частного дома защищает нас от тока при аварийных ситуациях, сбоях и разрядах молний. Цена, которую придется заплатить за работу по заземлению и стоимость материалов, определяется во время первой встречи.

Защитное заземление для частного дома

Громоотвод

Зачем заземлять загородный коттедж? Во время грозы молния идет по пути минимального сопротивления (там, где проводимость материала выше всего). Она бьет в трубы, электрику, любые металлические конструкции, крышу. Последствия могут быть плачевны для человека и электросети. Для того, чтобы защитить себе и свою семью от возможных опасностей – нужно сделать громоотвод.

Громоотвод представляет собой металлическую конструкцию, уходящую далеко вглубь земли (ниже уровня промерзания грунта). Заряд принимается на оголенный проводник, установленный на высокой точке и отправляется по конструкции вниз, где и заземляется. Все электрические соединения молниеотвода нуждаются в регулярной проверке (не менее одного раза в год).

Сделать заземление электрической сети

Установка заземления в частном доме выполняется для того, чтобы защитить людей от всевозможных неисправностей и аварий, связанных с использованием электроприбора, когда замыкание фазы сети производится на корпус. Такое происходит в электрических бойлерах, блоках питания, чайниках и прочем.

Для того, чтобы предотвратить удар током, корпус и заземление дома соединяются, а заряд отводится по тому же принципу, что и в случае с молниеотводом. Таким образом, ток отводится в грунт.

В некоторых системах вмонтированы специальные индикаторы, которые при выявлении опасной ситуации отключают прибор от питания автоматически.

Установка заземления под ключ: качество и надежность

Основные факторы, которые без отрицания применяются при заземлении загородного дома — это безопасность, надежность и качество. Все остальное — важные, но второстепенные вопросы.

Используем только качественное оборудование, которое в полной мере соответствуют современным требованиям заземления дома. Все наши мастера имеют надлежащую специальное образование, и немалый профессиональный опыт.

Сделать заземление загородного дома – это дорого?

Парадокс заключается в том, что, если Вы решитесь делать все вручную, заземление обойдется дороже, чем если бы Вы воспользовались услугами компании. Вам понадобится покупать много оборудования для замеров и вручную запускать конструкцию глубоко под землю.
Если Вас интересует установка заземления под ключ мы предлагаем:

• Приобретение и доставка необходимых расходников;
• Определение лучшего места для того, чтобы установить заземление;
• Непосредственно монтаж заземления;
• Замеры полученного сопротивления;
• Подключение к щиту.

Мы можем заняться заземление коттеджа в Санкт-Петербурге за доступную цену. У нас имеется все специализированное оборудование и необходимый для этого опыт.

Почему стоит обратиться к нам?

С нами Вы сможете убедиться, что провести качественный монтаж заземления дома в Санкт-Петербурге и Ленинградской области — это действительно возможно, а главное, что выгодно! Если у вас ещё остались вопросы по заземлению дома, то проконсультироваться можете по телефону.

Заземление в частном доме — как сделать контур своими руками

Основная функция заземления – защита человека от поражения электрическим током. Кроме того, благодаря наличию контура заземления уменьшается уровень магнитных помех, исходящих от электрической техники, и исчезают помехи в самой электрической сети. Также никто не отменял статическое напряжение, которое появляется на металлических корпусах, но которое может исчезнуть, если корпус надёжно заземлён.

Раньше заземление в основном применялось в промышленных электроустановках, однако сегодня даже бытовая электрическая сеть не должна обходиться без заземления. В быту корпусы электрической бытовой техники заземляются через обычную вилку европейского стандарта со специальным контактом для заземления. К этому контакту обязательно должен быть подключён защитный PE-проводник («земля»).

В случае электрического пробоя изоляции фазного провода на металлический корпус и случайном прикосновении человека к этому корпусу, движение электрического тока будет направлено в землю, минуя организм человека. Таким образом работает защита от прямого прикосновения. Кроме этого, при замыкании фазы на заземлённый корпус, появляется ток короткого замыкания (ток к.з.), который в доли секунды резко увеличивает своё значение. На ток к.з. реагирует защитный автомат, который срабатывает и полностью отключает подачу напряжения на то место, где произошло к.з.

Контур заземления своими руками — пошаговая инструкция

В настоящий момент очень популярно строительство частных домов. Кроме стандартных строительных работ, выполняются работы и по электрификации дома. Вследствие этого появляется необходимость в выполнении контура защитного заземления. Контур заземления может выполняться не только для вновь возводимых строений, но также и для домов, у которых контура не было изначально ещё при строительстве. Если на производстве контур защитного заземления выполняется электромонтажной организацией по готовому проекту, то в быту можно сделать заземление своими руками.

Для монтажа заземляющего контура необходимы следующие материалы:

● металлические электроды;

● металлическая (стальная) полоса;

● несколько болтов.

Стоит отметить, что в продаже уже давно имеются специальные комплекты для самостоятельного выполнения заземления частного дома.

Для выполнения монтажных работ понадобятся:

● лопата штыковая;

● большой молоток или кувалда;

● бытовой сварочный инвертор;

● сварочные электроды;

● болгарка.

Для частного дома контур заземления должен состоять из трёх заземляющих электродов, вкопанных или забитых в землю и соединённых между собой металлической полосой. В качестве электродов может использоваться стальной уголок 50х50х5мм. Длина уголка должна быть в пределах двух-трёх метров. Если изначальная длина уголка больше двух-трёх метров, то болгаркой отрезаются куски необходимой длины. В качестве полосы используется сталь 40х4мм.

Ни в коем случае нельзя в качестве заземлителей использовать металлическую арматуру, т.к. у неё калёная поверхность, следовательно, процесс растекания тока нарушается. Кроме того, арматура быстрее окисляется и ржавеет, что абсолютно недопустимо. Короче говоря, металл для контура заземления по истечении определённого времени не должен окисляться и ржаветь.

Отвод от контура также выполняется металлической полосой.

Монтаж контура защитного заземления для частного дома выполняется в несколько этапов.

Выбор места расположения контура

Для определения места под контур, необходимо учитывать свойства грунта. Для выполнения контура заземления больше всего подходит чернозём, менее пригодны для этих целей песок и глина. Контур заземления должен находиться рядом с домом на расстоянии около метра.

Разметка

Так как контур для частного дома выполняется в виде равностороннего треугольника, то и разметка на грунте должна быть соответствующей. Расстояние между сторонами размеченного треугольника должно быть таким, чтобы электроды можно было забивать в грунт на расстоянии друг от друга не меньше длины электрода.

Траншея под контур

После того, как выполнена треугольная разметка, выкапывается траншея по периметру разметки. Глубина траншеи должна учитывать глубину промерзания грунта в сильный мороз. Ширина должна быть достаточной для того, чтобы удобно было обваривать контур по периметру, например 0,7м.

Монтаж контура

Работы по монтажу контура начинаются непосредственно с забивания электродов. Электроды забиваются молотком или кувалдой по углам треугольной траншеи на 2-3 метра вглубь. Забивать необходимо не полностью. На поверхности траншеи должно оставаться 0,2-0,3м от длины электрода.

Затем забитые электроды соединяются между собой горизонтально расположенной металлической полосой при помощи сварки. Так образуется треугольный контур. Отсюда и название – контур заземления.

Нельзя вместо сварочного соединения использовать болтовое соединение или какое-либо другое. Причина – быстрое окисление и ржавление.

Следующим этапом будет выполнение металлического отвода от контура. Как и было сказано, отвод выполняется также металлической полосой. Полоса с одной стороны приваривается к самому контуру, а другая сторона полосы ведётся в дом через отверстие в стене. В доме полосу рекомендуется провести по внутренней стене на небольшой высоте от пола. На этой части полосы заземления привариваются болты на не слишком большом расстоянии друг от друга. К одному из таких болтов прикручивается медный поводок, которым заземляется вводной щиток дома.

После того, как полностью выполнены монтажные работы, необходимо сделать замер сопротивления растеканию тока контура заземления. Замер обычно выполняют специальным прибором. Величина сопротивления должна быть не более 4 Ом.

После замера контур заземления засыпается грунтом, после чего заземление можно уже эксплуатировать.

Правильно выполненный контур заземления собственноручно – залог безопасности и правильной работы бытовых потребителей.

Заземление в частном доме своими руками 220В

Наверное, значение слова заземление знают все, но, к сожалению, не каждый сможет ответить на вопрос, для чего оно нужно и действительно ли это необходимость в частном доме или же всего лишь рекомендательный совет.

Сразу же хотелось бы сказать о том, что именно заземление в доме является гарантом безопасного пользования различными бытовыми предметами электрического типа, и неважно, квартира это или офис. Помимо всего прочего, при его наличии, вероятность того, что случится короткое замыкание, сводится к минимуму.

Когда появилась необходимость сделать заземление в частном доме своими руками 220в и 380в, нужно проанализировать всю имеющую информацию об этом процессе и учесть то, что это совершенно разные сети и для подключения каждой из них нужно будет предпринять различные меры.

Проще, конечно же, заземлением с меньшей нагрузкой, потому как в здесь не потребуется производить монтаж самого контура, в отличие от 380В. Это не единственное но, поэтому, приступим к подробному изучению этого вопроса.

Зачем нужно заземление в частном доме?

Для начала разберемся с вопросом, для чего вообще необходимо организовывать заземление и какие последствия могут быть при его отсутствии.

Порой, мы забываем об элементарных вещах, и такая забывчивость иногда может стоить человеку жизни, именно поэтому, мы не будем пренебрегать напоминаниями элементарных вещей и информацией, которую, вроде бы все знают. Начнем с того, что электрический ток унес немало жизней, и об этом знают все. Аварийная ситуация нередко приводит к тому, что электроприбор, вся его поверхность оказываются под высоким напряжением, которое является опасным для человеческого организма, и прикосновение к нему, может стать смертельным.

Если в доме присутствует заземление сети 220В, избежание этого риска становится обычным делом. Работает это достаточно просто – как только нулевая фаза будет оборвана, весь контур электроприбора становится опасной, а вот контур заземления эту фазу, можно сказать аннулирует, если говорить конкретнее, уводит в землю.

Заземление в частном доме является важной составляющей безопасной жизни в любом помещении, и не важно, дача это или квартира. Функции приспособления:

• приведение практически к нулю электрических перегрузок
• повышение уровня пожаробезопасности любого помещения
• обеспечение безопасной работы с электроприборами

Необходимые материалы и инструменты для заземления 220в

Первое, что нужно будет сделать, перед тем, как произвести монтаж конструкции, подготовить все инструменты и материалы, которые будут нужны в этом процессе, и только после этого, можно будет смело приступать к организации качественного и правильного заземления своими руками. Итак:

• Детали (сюда входят различного рода трубы, уголки, а также профили, желательно металлические). Сколько и чего нужно будет, зависит от параметров электродов. Под рукой их должно быть необходимое количество (лучше даже с запасом).
• Полоска из металла. Ширина такого изделия меньше 2.5 м, ширина от 70 до 100 мм. Стоит сразу отметить, что длина рассматриваемой полоски в обязательном порядке должна быть рассчитана заблаговременно (этот показатель непосредственно зависит от длины создаваемого контура заземления).
• Нержавеющая сталь тоже пригодиться в таком деле, ведь из нее нам понадобится полоска шириной 95 мм. Используется такая деталь как элемент токопроводящего типа и ее длины должно хватить от дома до самого контура.
• Аппарат для сварки, для обеспечения электропроводности.
• Без болгарки в таком деле тоже не обойтись, и кувалду захватить не помешает.
• Болт М8-М10 и провод из меди, сечение которого должно быть не меньше 5 м2.

Имея все это под рукой, можно переходить к следующему этапу.

Порядок заземления 220В в частном доме своими руками

Следующим этапом будет непосредственный монтаж заземления. Для того чтобы процесс был понятнее, разберемся с последовательностью действий:

1. Выкапываем две траншеи, одна, ведущая к дому, другая – для электродов. Здесь главное, правильно выбрать глубину, она должна быть такой, чтобы штыревые срезы были выше дна на сантиметров 25. Ширина тоже не должна быть маленькой, нужно чтобы работать было в ней удобно.

2. Следующий этап – вбивание в почву электродов.

3. После чего, проводиться оперативный монтаж контура (данный процесс подробнее будет рассмотрен ниже).

4. Приступаем к монтированию токопроводящего проводника. Для этого необходимо уложить нержавеющую полоску в траншею, причем, таким образом, чтобы один конец можно было приварить к контуру заземления, а другой – вывести возле стены.

5. Засыпаем выкопанную ранее яму с готовым заземлением.

6. К токопроводящей полосе подсоединяется провод из меди одним концом, другим же — он будет подсоединен непосредственно к щитку.

Немного времени уйдет для монтажа заземления в частном доме, если под рукой есть все необходимые инструменты и если следовать всем рекомендациям по этому поводу.

Как сделать заземляющий контур?

Идеальным участком для расположения заземляющего контура является отмостка частного сооружения. В любом случае, рекомендуется создавать линейный контур, если же есть желание и средства прокладывать его по всему периметру – с вами спорить никто не будет.

Главным преимуществом линейного контура в том, что в любой удобный для этого момент, его без проблем можно будет нарастить. Итак, процесс создания контура заземления достаточно прост – вырывается яма, глубина которой должна быть, как минимум, 1.9 м, вбиваем туда один за другим пруты заземления.

Контур заземления в частном доме своими руками видео

После того, как все пруты расположились в земле, переходим к процессу их обрезки (верхушки срезаются, примерно, на 17 см). Следующий этап – рытье канавы такой же глубины, в которой производим прокладку прутов. Соединяем элементы контура сваркой (по крайней мере, это оптимальный вариант, по мнению специалистов).

Что запрещается делать при заземлениях 220в?

Есть ряд правил, нарушение которых может привести к негативным последствиям. Чтобы избежать их, необходимо помнить, что:

• Двух вбитых в землю штырей точно не хватит для создания качественного контура заземления. В данном случае минимальное количество – два треугольника, которые будут находиться под землей на расстоянии 2-2.5 метров.
• Нельзя использовать для рассматриваемых целей изделия из металла с упрочненной поверхностью. Сюда не подойдут швеллеры или арматура.
• Из чего бы ни было сделано заземление, оно не вечное и от коррозии его не спасти, так что обновлять контур желательно хотя бы раз в 3-4 года.

Помня об этих правилах и соблюдая все рекомендации, приведенные выше, создать качественное заземление в частном доме 220в своими руками будет совсем не сложно.

Как сделать заземление в частном доме на 380 Вольт: видеоинструкция

В частном доме жить комфортно, но лишь до определенного момента, пока не появляется необходимость что-то отремонтировать, настроить. Надо ли мечтать о квартире? Жителям квартиры тоже приходится сталкиваться со множеством бытовых проблем. Конечно, их меньше чем в частном доме, но и возможности усовершенствования жилья ограничены.

Электропроводка обеспечивает подачу электрического тока в каждую комнату, к каждому прибору. Но иногда она выходит из строя, как и другие системы жизнеобеспечения в доме. Продолжительность службы электрической проводки ограничена. Изоляционные материалы теряют свою способность защищать стены от тока, изолировать металлический стержень внутри провода. Современная техника создает большую нагрузку.

К электросети необходимо предъявлять особые требования. В соответствии с нормами ПУЭ, нельзя уже использовать провода с алюминиевым стержнем – нужен медный. Медь стоит дороже, однако подходит намного лучше для транспортировки тока. Если использовать медный провод, все встанет на свои места, несмотря на увеличивающуюся статью расходов: техника будет делать жизнь комфортной, провода же для электропроводки будут делать ее безопасной.

Помимо того, что провода теперь надо использовать другие, для создания по-настоящему безопасной системы подачи электричества в частном доме нужно использовать дополнительное заземление: двух проводов в электропроводке недостаточно.

Стандартная структура электросети

Именно заземление – третий провод – позволяет избежать появления лишнего потенциала. Один из проводов является фазой, второй – рабочим нулем. Если напряжение возрастает, ток может вырываться на свободу, рабочие провода не в состоянии его сдерживать. В этом случае он перекидывается на электроприбор. Ударить током при этом может и холодильник, и стиральная машинка. Разряд небольшой по силе, тем не менее это очень опасно для людей со встроенными кардиостимуляторами, к примеру. В целом возрастает риск случайных травм.

Объективные причины, почему техника может ударить током человека, кроются в схеме электропроводки, которую и предстоит изменить в лучшую сторону. Для этого, конечно, важно разобраться в том, что же здесь на самом деле не так.

Электростанции производят трехфазовый переменный ток. В квартирах и домах используется однофазовый переменный ток. Трехфазовые провода уличной проводки способствуют распределению трехфазового переменного тока, формируют нужный для жилища поток. Домашняя проводка подключена всего к одному из уличных проводов. Если ни один из приборов в квартире не включен, ток в провода не поступает. Фактически жилище обесточено. Однако на проводе с фазой остается напряжение – потенциал.

На общей электростанции один из проводов заземлен – его обмотка LT контактирует с грунтом. К этому проводу подсоединен ноль электросети жилого помещения. Заземлять нулевой провод в квартире или доме смысла не имеет – если это сделать, он попросту будет отключен от системы, потеряет смысл своего существования. Его практическое предназначение – возврат лишнего потенциала назад на электростанцию, грубо говоря.

По нулевому проводу также движется ток, однако если с поврежденного фазового провода попадет разряд, он может быть направлен в другую сторону, не к электроприбору. И все же это не панацея от пожара. Повреждение провода опасно в любом случае. В частном доме, где много мощных электроприборов в первую очередь нужен еще один, третий провод – защитная система заземления. Это позволит устранить лишний потенциал полностью, предотвратить пожар при замыкании в сети, уберечь человека от несчастных случаев, контакта с током во время работы с электроприборами.

Читайте также: Как своими руками сделать заземление

Защитный контур – общепринятая норма

Необходимость создания защитного контура указана в ПУЭ, СНиП и ГОСТ. Они являются теми самыми юридически значимыми документами, которые регламентируют деятельность электриков и действия обычных граждан при работе с электросетью 220 и 380 Вт. Именно эти документы подскажут, как сделать заземление в частном доме, как сделать это правильно. Пригодятся и советы специалистов, которые раскроют все секреты мастерства.

Раньше действовали другие стандарты. Два провода в электропроводке были общепринятой нормой, но сегодня такую сеть создавать нельзя. Все изменилось в соответствии с развитием цивилизации и необходимо позаботиться о безопасности жилья самостоятельно, проявить к электросети внимание.

Схема новой сети – обязательная составляющая работ

Обнаружив, что в проводке есть только ноль и фаза, что это так называемая система TN-C, которая использовалась раньше, запрещена законом сегодня, решившись своими руками создать систему TN-S в электросети (именно так обозначается система с защитным контуром на профессиональном сленге), необходимо, конечно же, нарисовать схему.

Схема пригодится и для личных нужд, и для проверяющих инстанций. Часто возникают сомнения: а нужно ли специальное образование, необходим ли электрик для проведения таких работ? Если речь идет о частной собственности, у хозяев много прав в любом случае. Никто не может навязать человеку что-либо, кроме норм и правил безопасности, указанных в юридически значимых документах.

Наружная часть защитного контура

Система защитного контура состоит из наружной части и внутренней. Обе части соединяются в щитке, который теперь должен появиться в доме. На улице необходимо вырыть небольшое углубление, выбрав место с учетом газопровода, телекоммуникаций, водопровода и так далее. Влажность грунта, глубина, количество заземлителей имеют значение – они определяют такую величину, как сопротивление. Рекомендуется обычно устанавливать заземлители по всему периметру дома либо с северной стороны, где грунт всегда влажный.

В вырытые углубления надо поместить металлические электроды, соединенные металлическими пластинами. От них к электрощиту подводится металлическая шина. Электроды изготавливаются из стали. Ее толщина должна быть не менее 4 мм, диаметр используемых труб – 32 мм. Используются также прутки – вертикальные и горизонтальные. Вертикальные должны быть толщиной в 16 мм, горизонтальные – от 10 мм и более.

Вертикальный стержень длиной 2 м, с заостренным концом, надо забить в землю как можно глубже – желательно воспользоваться ручным буром. Далее нужно вбить еще один вертикальный стержень. Если двухметровый был вбит без проблем, стоит длину второго немного увеличить – выбрать 2,5 м. Максимальная длина – 3 м. Глубже забивать их нет смысла, ведь и извлечь их будет затруднительно. Всего нужно 4-5 вертикальных стержней.

Вырытое ранее углубление позволяет устанавливать заземлители на 15-30 см ниже уровня земли. Они должны быть соединены между собой при помощи сварки или методом болтового соединения. Болтовое менее надежно, его целостность надо периодически проверять. После того как внутренняя часть защитного контура создана, ее эффективность, показатели сопротивления должна измерить и подтвердить контролирующая инстанция – организация, обеспечивающая поставку электричества на данной территории или электротехническая лаборатория. Для систем с напряжением 220 Вольт нормальным показателем является 30 Ом. Для сети с напряжением в 380 Вольт – от 4 Ом до 10 Ом.

Внутренняя часть защитного контура

От заземлителей наружного заземления надо проложить стальной проводник к дому, толщина которого не может быть меньше 8 мм. Его вводят сквозь стену внутрь помещения и прикрепляют к нему медный провод. Для этого к краю проводника надо приварить болт или же вырезать резьбу и надеть наконечник нужного диаметра, фиксируя провод, обеспечивая контакт. Провод проводится по всему периметру внутри дома.

Внутренняя часть защитного контура – это проводники от всех элементов электросети, приборов, розеток. Они объединяются общей шиной, соединяются с медным проводом, ведущим к наружной части защитного контура. От водонагревателя и его розетки, к примеру, следует провести третий провод к щитовой. Это обеспечит хорошее электропитание на данном участке.

Как правильно установить заземление в частном доме. Как сделать заземление в частном доме

Сегодня любой загородный дом оснащен всевозможными мощными бытовыми электрическими приборами. Естественным образом, возникает необходимость произвести заземление частного дома. Произвести заземление можно самостоятельно

Что такое заземление

Заземлением считается преднамеренное соединение любой точки оборудования с электрическим соединением с землей. Согласно определению, заземление предназначается для надежной защиты от опасного воздействия возможности поражения электротоком. Поэтому земля используется в качестве проводника тока, как одно из плеч несимметричного вибратора. Заземление состоит из заземлителя (контура заземления) обеспечивающего непосредственный контакт с землей, а также заземляющего проводника. Самым нежелательным вариантом заземления с точки зрения коэффициента удельного сопротивления являются каменистые и скальные грунты. Наилучшим вариантом расположения контура заземления считаются суглинистые и глинистые почвы

Для того, чтобы сделать заземление в частном доме, будет необходимо построить и произвести монтаж контура заземления. Контур заземления для частного дома будет состоять из вбитых в землю вертикальных проводников (заземлителей). Заземлители соединяются между собой горизонтальными лентами, создавая контур определенной конфигурации. Контур соединяется с электрощитом. Вот так осуществляется заземление.

Заземление, как и другая система, состоит из определенных элементов, без взаимосвязи между которыми невозможно правильное функционирование.

Из каких элементов заземления состоит система

Элементами заземления являются:

Вертикальные заземлители

Заземляющие полосы или проводники.

Заземление является качественной величиной и зависит от значения сопротивления заземлителя. Величину заземления можно снизить при увеличении площади заземляющих электродов, уменьшая тем самым сопротивление грунта.

Вертикальными заземлителями могут служить стальной уголок с размерами 50х50х5 мм. для горизонтальных — полосовая сталь 40х4 мм. Выбор таких материалов и размеров заземлителей регламентирован официальным документом ПУЭ-7, раздел 1.7. Недопустимо применение в качестве заземлителей арматуры, потому что, распределение тока по каленому наружного слою арматуры нарушается.

Контур заземления

При заземлении частного дома создается замкнутый контур. Контур заземления представляет собой совокупность металлических проводников, погруженных в землю, и подключенных к электроприбору. По правилам контур заземления делают геометрически в виде равностороннего треугольника. Все элементы (проводники и заземлитель) контура заземления соединяются между собой болтами и сваркой. Предпочтение отдается сварке.

Владельцев частных домов первоначально интересует вопрос, какие материалы можно использовать для контура заземления частного дома.

Наиболее востребованным материалом является сталь и сталь в медной оболочке. Правда, медная оболочка, применяемая для создания контура это дорогое удовольствие. Критерием отбора при выборе электрода является параметр площадь сечения. Нормативно допускается применение труб, прямоугольных или угловых профилей и прутов. При этом длина электрода значительна и должна достигать 2 метров, а минимальное количество 3 электрода.

Какую схему заземления частного дома выбрать

Схему заземления предполагается производить по двум системам: TN-C-S и ТТ.

Особенности системы TN-C-S: это система заземления, в которой две функции, а именно: нулевого защитного и рабочего проводников совмещены в одном проводнике.

Особенности системы ТТ: это система, в которой нейтраль является глухозаземленной, благодаря использованию заземляющего устройства.

Для электроснабжения частного дома по схеме TN-C-S роль проводника выполняет провод PEN. Наибольшее распространение среди владельцев частных домов получила система ТТ. Почему? Ответ достаточно прост: при системе ТТ все токопроводящие части электроустановок непосредственно связаны с землей посредством заземлителя.

Этапы заземление частного дома

Заземление частного дома своими руками производится в несколько этапов.

Подготовительного

Земляных работ

Вбивку в землю электродов

Соединение электродов

Сверление технологических отверстий в стене

Разводка заземляющего провода

Проверка работоспособности заземления.

Подготовительный этап предполагает выбор участка, где будет располагаться контур заземления.

Земляные работы предназначены для созданного в почве равностороннего треугольника контура заземления. Для этого производится рытье ям и соединительных траншей. Глубина траншей и ям должна достигать 1,5 м. Прокладывать контур заземления рекомендуется на расстоянии 1 метр от фундамента частного дома. Траншеи выкапываются по размеченному треугольнику на глубину до 1 м. Ширина траншее должна быть достаточной для проведения последующей сварки электродов.

Вбивка в землю электродов осуществляется по вершинам треугольника. Заземлители вбиваются в почву на глубину до 2-3 метров. Для удобства работы уголки на концах заостряются. Работы по забивке проводников предпочтительно осуществлять кувалдой. Не допустима деформация или изменение формы электродов.

Соединение электродов осуществляется с применением резьбового соединения стальной полосой шириной 40 мм и толщиной 4мм и болтами М80 или М100. Болт М80 приваривается к краю полосы для крепления провода, идущего в частный дом. К краю болта присоединяется медный многожильный провод, ведущий непосредственно на распределительный щиток дома.

После завершения земляных и монтажных работ по заземлению производится контрольный замер контура заземления. «Контрольный замер» должен показать величину сопротивления заземляющего устройства. Замер величины сопротивления контура заземления производят специализированные лаборатории с помощью омметров М416.

Чтобы досконально разобрать самостоятельно о назначении и функциях проводников схемы при установке заземления, достаточно просто посмотреть предложенное видео

Всё большее количество различных электроприборов служит нам для облегчения нашей работы и быта. Нагрузка на электрическую сеть практически всегда максимальна, даже в самой захудалой деревне. Постоянно включенный телевизор, часто используемая стиральная машина, посудомоечная машина каждый день работает и не выключается, не говоря уже о различных источниках освещения, утюгах, пылесосах и компьютерах. Безопасность при эксплуатации электрических приборов почти всегда страдает, а устройства защиты УЗО не срабатывают вовремя по причине отсутствия в частном доме контура заземления. Как сделать заземление в частном доме, расскажет эта статья.

Грамотно и практически бесплатно сделать заземление в частном доме может любой домовладелец. Работа по его устройству совсем несложная и не требует специальных знаний. Энергонадзор может проверить контур заземления один раз за сто лет и практически не обращает внимание на безопасность домовладельцев. Достаточно того, что у вас будет гарантия избежать поражения электрическим током собственной персоны.

Итак, что же нам надо знать в первую очередь? Это то, что его необходимо сделать по чётко регламентированной инструкции. Она рассказывает нам, как сделать заземление частного дома согласно Правилам устройства электроустановок, Правилам техники безопасности электроустановок и Правилам техники эксплуатации электроустановок. Согласно этим документам, проверить контур заземления частного дома на сопротивление нужно сразу же после изготовления, и его значение не должно превышать 4 Ом. И никто не может вам запретить сделать контур заземления в своем частном доме самостоятельно, а не переплачивать деньги специалистам из сторонних компаний.

Все плюсы контура заземления:

• отсутствие случайного напряжения на корпусах бытовых приборов;
• соответствие нормам эксплуатации электрических приборов, что повышает срок их службы;
• безопасный контакт человека с металлическим корпусом устройств;
• значительное уменьшение вредного влияние на организм человека электромагнитного излучения;
• снижение уровня помех в сети частного дома, возникающих из-за скачков напряжения;
• уменьшение количества смертельных случаев от поражения электрическим током.

Изготовление контура заземления

Итак, как сделать контур заземления? Самый простой контур заземления в частном доме можно сделать из трёх-четырёх металлических прутов произвольного диаметра (10-45 мм). Они забиваются в землю в форме равностороннего треугольника или квадрата с длиной стороны не менее 1,5 м и на глубину 2 м. Детали контура между собой обычно соединяют сваркой к металлической полосе сечением 4х25 мм, либо большего размера. Соединённые между собой верхние края контура и металлическая шина, заведенная в частный дом, называют металлосвязью. Сопротивление металлосвязи не должно быть более 0,1 Ом. Его измеряют от механического соединения на площадке заземляющей шины до последнего, самого дальнего элемента заземляющего контура.

Место для устройства контура заземления обычно выбирают исходя из ближайшего расположения к щиту учёта и большинства источников повышенной опасности — электроприборов, то есть возле кухни частного дома. Внутрь частного дома контур заземления заводится при помощи металлической полосы, которая подходит к щиту учёта потребления электроэнергии. Со щитом учёта заземляющий контур соединяют медным проводом диаметром 6-10 мм, имеющим жёлтую оболочку с зелёной продольной полосой и прикрученным гайкой к приваренному на металлическую шину болту, диаметром более 10 мм.

Сделать контур заземления для своей квартиры практически невозможно, живя в многоэтажном доме. Многие очень грамотные во всех отношениях жители пытаются заменить заземление нулевым проводом. Это очень опасно по двум причинам:

• если в результате аварийной ситуации в доме исчезнет ноль, то все корпуса окажутся под высоким напряжением;
• при неравномерном распределении нагрузки на фазы и при посадке на нулевой провод вместо заземления, на металлических корпусах бытовых приборов возникает потенциал, то есть опасная для жизни разница напряжений.

Вместо самостоятельно изготовленного заземления частного дома, можно приобрести в магазине готовый контур заземления, изготовленный в заводских условиях. Стоит он больших денег по причине качественного изготовления металлических прутов, с нанесённым гальваническим способом тонким слоем меди.

Мы предостерегаем всех от желания сделать контур заземления, соединив металлический провод с водопроводом или трубами системы отопления — это запрещено пунктом 1.7.110 Правил устройств электроустановок. Нередко такие эксперименты заканчиваются человеческими жертвами — электричество шутить не любит. При пробое изоляции проводов, вместо земли разряд тока попадает на трубу водопровода и по текущей струе воды способен нанести поражение электрическим током людям, беззаботно принимающим душ в соседнем доме.

Все контактирующие между собой элементы контура заземления, выведенные наружу частного дома и имеющие между собой механическое соединение, обязаны быть подключены через подготовленные контактные площадки. Так как металлы имеют разную электрохимическую активность, между ними при влажной погоде создается гальваническая пара, приводящая к коррозии.

Коррозия в этом случае может распространиться даже под оболочку провода заземления, проведённого в доме от шины контура.

Для предотвращения этого явления все механические соединения подключаются на контактные площадки, зачищенные до блеска и смазанные электротехнической смазкой специальной консистенции.

Категорически запрещено последовательное подключение контуром заземления дома нескольких электроприборов. Каждый из них обязан быть подключен на отдельную площадку шины заземления.

Из всего вышесказанного следует, что самостоятельное изготовление и установка контура заземления в частном доме вполне под силам сделать любому человеку, желающему обезопасить себя и своих родных от аварийных ситуаций и человеческих жертв.

Частный дом — это возможность каждую неделю отдыхать с друзьями или семьёй на природе. Даже машину иметь необязательно. Электрички, маршрутки и автобусы курсируют от мегаполисов к близлежащим городам и деревням постоянно.

Но иметь частный домик где-то загородом — это ещё не всё. Необходимо позаботиться о безопасности каждого человека, находящегося там. Чтобы исключить возможность удара электрическим током стоит сделать заземление.

Заземление гарантирует безопасную эксплуатацию бытовых приборов. Мало того, если у вас установлена электрическая плита или стиральная машина, то без него просто не обойтись. В последнем случае выход из строя бытового прибора может привести к крайне плачевным последствиям.

Важно ! Если вы живёте в частном доме без заземления — то этим создаёте опасную ситуацию внутри помещения для своих близких и родных.

Сделать заземление в частном доме своими руками не так-то уж и сложно. Главное, следовать нормам и применять качественные комплектующие и материалы. Многие пытаются сэкономить и сделать зануление, мотивируя такой поступок тем, что в сети на 220 В заземление необязательно.

Тем не менее это не совсем так. Действительно, делать заземление в сети на 220 в не является обязательным стандартом безопасности в частном доме. Но подобный шаг позволяет в значительной мере обезопасить каждого жильца от удара током.

Важно ! Если электроснабжение осуществляется от сети на 380 В, то заземление сделать придётся. Это позволит каждому человеку, проживающему в частном доме, чувствовать себя безопасно.

Зачем нужен контур заземления

Начнём со школьного курса биологии. Человек из 70% состоит из воды. Именно поэтому удар током способен нанести нам существенный вред. Огромный урон получают внутренние органы. Тело начинается корчиться в судорогах. Поэтому крайне важно быстро убрать пострадавшего от источника тока. При наихудшем раскладе после электрического удара останавливается сердце.

Безусловно, никто не будет лезть к оголённым проводам, чтобы испытать новые ощущения. Но при выходе из строя корпусы некоторых приборов становятся полноценными электропроводниками. Одного касания достаточно, чтобы схватить разряд. Чтобы такого не произошло достаточно сделать заземление. В таком случае каждый человек, живущий в частном доме, будет под надёжной защитой.

Рассмотрим реальную ситуацию. От долгой эксплуатации нагревательный элемент внутри бойлера разрушился. В результате электричество стало передаваться через спираль нихрома в воду. Теперь каждое прикосновение к корпусу бойлера является смертельно опасным.

Чтобы исключить риск удара током все части прибора, способные передавать ток заземляются. В таком случае напряжение, возникающие при поломке, будет уходить именно в землю, не неся в себе какой-либо угрозы.

Чтобы лучше понять, как сделать заземление в частном доме. Рассмотрим пример подобной защиты от электрического удара на промышленных объектах. Заземляющий проводник подсоединяется к корпусу каждого станка и щиткам управления. Подобная мера позволяет застраховать каждого рабочего от возможного поражения электричеством.

Чтобы сделать заземление для бытовых приборов в частном доме дополнительно понадобится подключить защитный проводник. Он подключается к розетке, в которую вставляется штекер определённого прибора.

При обрыве нулевого проводника исчезает не только электроэнергия, обрывается цепь защиты. Если подобное произойдёт, то заземление будет нулевым проводником. При этом работоспособность каждого прибора сохранится, как и защита.

Внимание ! Главная роль заземления в частном доме — обеспечение безопасности при прикосновении к корпусам бытовых приборов.

Делаем заземление на даче

Каким должно быть качественное заземление

Перед тем как сделать качественное и надёжное заземление в частном доме, необходимо знать основные технические требования к конструкциям такого типа. Для начала рассмотрим значение самого понятия. По факту это электрическая цепь, обеспечивающая безопасный выход электричества при поломках бытового оборудования.

Конструктивно заземление можно поделить на три составляющие:

1. Заземлитель . Данная часть представляет собой совокупность проводников. Каждый из них при этом находится в постоянном контакте с землёй.
2. Заземляющий проводник . Этот элемент конструкции соединяет прибор, который нужно заземлить с заземлителем.
3. Заземляющее устройство или заземление — заземлитель + заземляющие проводники.

Если смотреть предметно, то заземлитель в частном доме представляет собой набор металлических проводников, которые уходят в землю. Любое качественное заземление должно иметь соответствующий показатель сопротивления растеканию. Данный параметр показывает, как легко ток входит в землю.

Важно ! Сопротивление это что-то вроде вентиля. Он перекрывает поток тока. Чем оно меньше, тем лучше и надёжнее заземление в частном доме.

На силу сопротивления в заземлении частного дома влияет множество параметров. Поэтому перед тем как сделать данную систему безопасности от электрического удара в своём доме, о них нужно узнать.

Первое на что необходимо обратить внимание — на какой глубине залегает заземлитель . Также на сопротивление влияет влажность грунта и количество проводников. Лучше всего сделать контур по всему периметру дома. Если же такой возможности нет — остановите свой выбор на северной стороне. Именно там влажность грунта максимальная.

Особые требования имеются к заземлителям. Недостаточно, чтобы они были сделаны из качественной стали. Толщина проводника должна быть не меньше чем четыре миллиметра. При этом минимальный диаметр трубы 32 мм; вертикальные прутки 16 мм и больше, горизонтальные 10.

Монтаж

Чтобы сделать систему защиты от электрических ударов при порче бытовых приборов необходимо выбрать место, куда будут входить проводники. Именно сюда нужно будет забить вертикальные стержни.

Важно ! Перед тем как сделать монтаж устройства своими руками в частном доме убедитесь, что в месте, где вы будете закладывать контур заземления, нет никаких коммуникаций.

В идеале предварительно нужно согласовать работы с соответствующими службами, такими как тепло- и газоснабжающие организации. Учтите, что восстановление поврежденной тепловой или газовой сети обходится крайне недёшево.

Проще всего сделать линейный контур, и расположить его параллельно отмостке. Некоторые строители идут на разнообразные ухищрения, делая заземление в виде треугольника или многогранника. В идеале стоит опоясать дом по всему периметру. Правда, для этого понадобится немало материалов и времени.

Совет ! Главный плюс линейного монтажа заключается в том, что при необходимости конструкцию всегда можно нарастить.

Начать монтаж защитной системы в частном доме нужно с отрезания уголка или прута. Его длина должна составлять два метра. Конец должен быть заостренным. Для сверления отверстий можно использовать ручной бур. Если же подобного аксессуара в домашнем хозяйстве нет, воспользуйтесь обычной лопатой.

После того как яма неподалёку от частного дома выкопана, нужно забить заземлитель. Если первый стержень вошёл в землю легко. Второй можно сделать на полметра длиннее. Главное, не переусердствовать. Три метра — это предельная длина.

Пяти заземлителей достаточно, чтобы сделать надёжную защиту для частного дома. Обрезка стрежней делается не ниже уровня земли. Ориентировочно, это где-то 20—30 см. Между заземлителями нужно прокопать канавку, которая будет их соединять.

Элементы заземления в частном доме можно соединить при помощи сварки. Если в наличии нет сварочного аппарата, можно сделать то же самое, но при помощи обычных болтов. Сварка всё же предпочтительнее, так как обеспечивает более высокий уровень надёжности. Также увеличивается срок эксплуатации всей конструкции.

Важно ! Болтовое соединение нужно периодически подтягивать.

Делаем замеры

После того как вы сделаете монтаж контура заземления в частном доме своими руками нужно будет осуществить соответствующие замеры. Первое, что вам необходимо протестировать — это сопротивление. Нормативные показатели следующие:

• Сеть 220 В — сопротивление в пределах 30 Ом.
• Сеть 380 В — сопротивление 5—10 Ом.
• Редкие породы грунта, к примеру, скалистые — 100 Ом.

Наиболее качественный контур заземления должен быть у сети на 380 В. К тому же для трёхфазной проводки наличие заземления в частном доме обязательно. К счастью, вы можете сделать его своими руками.

Прокладываем заземлитель

После того как тестирование выполнено и показатели соответствуют норме, необходимо заземляющий проводник проложить от контура к щитку. Диаметр проводника не может быть меньше 8 мм.

Стальной проводник заводится внутрь через стену дома. Место можете выбрать сами, главное, чтобы вам было удобно работать. Тогда заземление в частном доме будет сделано качественно и надёжно.

На окончании стального проводника, являющегося частью замедления, нужно сформировать болтовое соединение. Можно нарезать резьбу или приварить болт.Наконечник необходимо запрессовать в медный провод. Диаметр последнего 4 мм. Его лучше всего спрятать в плинтус.

Внимание ! Разрывать проводники заземления коммутационными аппаратами запрещено.

Итоги

Как видите, сделать контур заземления своими руками не так-то уж и сложно. Мало того, справиться с такой работой можно, не используя какое-либо специальное оборудование. Эффект же от подобной системы защиты будет более чем полезный и сможет уберечь жильцов дома от бытовой травмы.

Основная функция заземления – защита человека от поражения электрическим током. Кроме того, благодаря наличию контура заземления уменьшается уровень магнитных помех, исходящих от электрической техники, и исчезают помехи в самой электрической сети. Также никто не отменял статическое напряжение, которое появляется на металлических корпусах, но которое может исчезнуть, если корпус надёжно заземлён.

Раньше заземление в основном применялось в промышленных электроустановках, однако сегодня даже бытовая электрическая сеть не должна обходиться без заземления. В быту корпусы электрической бытовой техники заземляются через обычную вилку европейского стандарта со специальным контактом для заземления. К этому контакту обязательно должен быть подключён защитный PE-проводник («земля»).

В случае электрического пробоя изоляции фазного провода на металлический корпус и случайном прикосновении человека к этому корпусу, движение электрического тока будет направлено в землю, минуя организм человека. Таким образом работает защита от прямого прикосновения. Кроме этого, при замыкании фазы на заземлённый корпус, появляется ток короткого замыкания (ток к.з.), который в доли секунды резко увеличивает своё значение. На ток к.з. реагирует защитный автомат, который срабатывает и полностью отключает подачу напряжения на то место, где произошло к.з.

Контур заземления своими руками — пошаговая инструкция

В настоящий момент очень популярно строительство частных домов. Кроме стандартных строительных работ, выполняются работы и по электрификации дома. Вследствие этого появляется необходимость в выполнении контура защитного заземления. Контур заземления может выполняться не только для вновь возводимых строений, но также и для домов, у которых контура не было изначально ещё при строительстве. Если на производстве контур защитного заземления выполняется электромонтажной организацией по готовому проекту, то в быту можно сделать заземление своими руками.

Для монтажа заземляющего контура необходимы следующие материалы:

● металлические электроды;

● металлическая (стальная) полоса;

● несколько болтов.

Стоит отметить, что в продаже уже давно имеются специальные комплекты для самостоятельного выполнения заземления частного дома.

Для выполнения монтажных работ понадобятся:

● лопата штыковая;

● большой молоток или кувалда;

● бытовой сварочный инвертор;

● сварочные электроды;

● болгарка.

Для частного дома контур заземления должен состоять из трёх заземляющих электродов, вкопанных или забитых в землю и соединённых между собой металлической полосой. В качестве электродов может использоваться стальной уголок 50х50х5мм. Длина уголка должна быть в пределах двух-трёх метров. Если изначальная длина уголка больше двух-трёх метров, то болгаркой отрезаются куски необходимой длины. В качестве полосы используется сталь 40х4мм.

Ни в коем случае нельзя в качестве заземлителей использовать металлическую арматуру, т.к. у неё калёная поверхность, следовательно, процесс растекания тока нарушается. Кроме того, арматура быстрее окисляется и ржавеет, что абсолютно недопустимо. Короче говоря, металл для контура заземления по истечении определённого времени не должен окисляться и ржаветь.

Отвод от контура также выполняется металлической полосой.

Монтаж контура защитного заземления для частного дома выполняется в несколько этапов.

Выбор места расположения контура

Для определения места под контур, необходимо учитывать свойства грунта. Для выполнения контура заземления больше всего подходит чернозём, менее пригодны для этих целей песок и глина. Контур заземления должен находиться рядом с домом на расстоянии около метра.

Разметка

Так как контур для частного дома выполняется в виде равностороннего треугольника, то и разметка на грунте должна быть соответствующей. Расстояние между сторонами размеченного треугольника должно быть таким, чтобы электроды можно было забивать в грунт на расстоянии друг от друга не меньше длины электрода.

Траншея под контур

После того, как выполнена треугольная разметка, выкапывается траншея по периметру разметки. Глубина траншеи должна учитывать глубину промерзания грунта в сильный мороз. Ширина должна быть достаточной для того, чтобы удобно было обваривать контур по периметру, например 0,7м.

Монтаж контура

Работы по монтажу контура начинаются непосредственно с забивания электродов. Электроды забиваются молотком или кувалдой по углам треугольной траншеи на 2-3 метра вглубь. Забивать необходимо не полностью. На поверхности траншеи должно оставаться 0,2-0,3м от длины электрода.

Затем забитые электроды соединяются между собой горизонтально расположенной металлической полосой при помощи сварки. Так образуется треугольный контур. Отсюда и название – контур заземления.

Нельзя вместо сварочного соединения использовать болтовое соединение или какое-либо другое. Причина – быстрое окисление и ржавление.

Следующим этапом будет выполнение металлического отвода от контура. Как и было сказано, отвод выполняется также металлической полосой. Полоса с одной стороны приваривается к самому контуру, а другая сторона полосы ведётся в дом через отверстие в стене. В доме полосу рекомендуется провести по внутренней стене на небольшой высоте от пола. На этой части полосы заземления привариваются болты на не слишком большом расстоянии друг от друга. К одному из таких болтов прикручивается медный поводок, которым заземляется вводной щиток дома.

После того, как полностью выполнены монтажные работы, необходимо сделать замер сопротивления растеканию тока контура заземления. Замер обычно выполняют специальным прибором. Величина сопротивления должна быть не более 4 Ом.

После замера контур заземления засыпается грунтом, после чего заземление можно уже эксплуатировать.

Правильно выполненный контур заземления собственноручно – залог безопасности и правильной работы бытовых потребителей.

Как правильно установить заземление в частном доме. Как сделать заземление в частном доме

Любой сегодня загородный дом оборудован всевозможными мощными бытовыми электроприборами. Естественно, возникает необходимость заземлить частный дом. Заземление можно сделать самому

Что такое заземление

Заземление — это преднамеренное соединение любой точки оборудования с помощью электрического соединения с землей.По определению, заземление предназначено для обеспечения надежной защиты от опасных последствий поражения электрическим током. Поэтому земля используется как проводник тока, как одно из плеч асимметричного вибратора. Заземление состоит из заземлителя (контура заземления), обеспечивающего прямой контакт с землей, а также заземляющего проводника. Самым нежелательным вариантом заземления по коэффициенту удельного сопротивления считаются каменистые и каменистые почвы. Лучшим вариантом расположения контура заземления считаются суглинистые и глинистые почвы

.

Для того, чтобы сделать заземление в частном доме, необходимо будет построить и установить контур заземления.Контур заземления для частного дома будет состоять из вертикальных проводников (заземлителей), вбитых в землю. Заземлители соединяются между собой горизонтальными полосами, образуя контур определенной конфигурации. Схема подключена к электрическому щиту. Так работает заземление.

Заземление, как и любая другая система, состоит из определенных элементов, без взаимосвязи между которыми невозможно правильное функционирование.

Из каких элементов заземления состоит система?

Элементами заземления являются:

Вертикальное заземление

Заземляющие ленты или провода.

Заземление является качественной величиной и зависит от значения сопротивления заземляющего электрода. Количество заземления можно уменьшить, увеличив площадь заземляющих электродов, тем самым снизив сопротивление почвы.

Уголок стальной размером 50х50х5 мм может служить вертикальным заземляющим электродом. для горизонтальных — полоса стальная 40х4 мм. Выбор таких материалов и размеров заземляющих электродов регламентируется официальным документом ПУЭ-7, раздел 1.7. Недопустимо использование арматуры в качестве заземляющих проводов, поскольку нарушается распределение тока по раскаленному внешнему слою арматуры.

Контур заземления

При заземлении частного дома создается замкнутая петля. Контур заземления — это набор металлических проводников, закопанных в землю и подключенных к электрическому прибору. По правилам контур заземления выполняется геометрически в виде равностороннего треугольника. Все элементы (проводники и заземляющий электрод) контура заземления соединяются болтами и сваркой.Сварка предпочтительна.

Владельцев частных домов изначально интересует вопрос, из каких материалов можно сделать контур заземления частного дома.

Наиболее востребованные материалы — сталь и сталь в медной оболочке. Правда, медные ножны, использованные для создания контура, — удовольствие дорогое. Критерием выбора электрода является параметр площади поперечного сечения. Обычно допускается использование труб, прямоугольных или угловых профилей и стержней.В этом случае длина электрода значительна и должна достигать 2-х метров, а минимальное количество — 3-х электродов.

Какую схему заземления для частного дома выбрать

Схема заземления предполагается изготавливать с использованием двух систем: TN-C-S и TT.

Особенности системы TN-C-S: это система заземления, в которой две функции, а именно: нулевой защитный и рабочий проводники совмещены в одном проводе.

Особенности системы TT: это система, в которой нейтраль постоянно заземлена благодаря использованию заземляющего устройства.

Для электроснабжения частного дома по схеме TN-C-S провод PEN играет роль проводника. Система ТТ наиболее распространена среди владельцев частных домов. Почему? Ответ довольно прост: в системе TT все токопроводящие части электроустановок напрямую соединены с землей с помощью заземляющего электрода.

Этапы заземления частного дома

Заземление частного дома своими руками выполняется в несколько этапов.

Подготовительное

Земляные работы

Электроды забивая в землю

Электроды соединительные

Сверление технологических отверстий в стене

Прокладка заземляющего провода

Проверка работоспособности заземления.

Подготовительный этап предполагает выбор площадки для размещения контура заземления.

Земляные работы предназначены для создания равностороннего треугольника контура заземления в грунте. Для этого выкапываются ямы и соединительные траншеи.Глубина траншей и котлованов должна достигать 1,5 м. Рекомендуется прокладывать контур заземления на расстоянии 1 метра от фундамента частного дома. По обозначенному треугольнику выкапываются траншеи на глубину до 1 м. Ширина траншеи должна быть достаточной для последующей сварки электродов.

Электроды вбиваются в землю по вершинам треугольника. Заземлители вбиваются в грунт на глубину 2-3 метра. Для удобства работы уголки на концах заточены.Работы по забиванию кондукторов желательно проводить кувалдой. Деформация или изменение формы электродов недопустимы.

Соединение электродов осуществляется при помощи резьбового соединения со стальной полосой шириной 40 мм и толщиной 4 мм и болтами М80 или М100. К краю планки приваривается болт М80 для закрепления провода, идущего в частный дом. К краю болта подключается медный многожильный провод, ведущий прямо к распределительному щиту дома.

После завершения заземляющих и монтажных работ по заземлению производится контрольный замер контура заземления. «Контрольное измерение» должно показывать значение сопротивления заземляющего устройства. Измерение величины сопротивления контура заземления проводится в специализированных лабораториях с помощью омметров М416.

Чтобы досконально разобраться в назначении и функциях проводников схемы при установке заземления, достаточно посмотреть предлагаемое видео

Все большее количество различных электроприборов помогает нам в работе и в жизни.Нагрузка на электросеть почти всегда максимальная, даже в самом захудалом селе. Телевизор постоянно включен, часто используется стиральная машина, посудомоечная машина работает каждый день и не выключается, не говоря уже о различных источниках освещения, утюги, пылесосы и компьютеры. Практически всегда страдает безопасность в эксплуатации электроприборов, а устройства защиты УЗО не срабатывают вовремя из-за отсутствия контура заземления в частном доме. Как сделать заземление в частном доме, расскажет эта статья.

Грамотно и практически бесплатно произвести заземление в частном доме может любой домовладелец. Работа по его устройству довольно проста и не требует специальных знаний. Инспектор может проверять контур заземления раз в сто лет и мало обращает внимания на безопасность домовладельцев. Достаточно того, что у вас будет гарантия, что вы не нанесете удар электрическим током.

Итак, что нам нужно знать в первую очередь? Это то, что нужно делать в соответствии с четко регламентированными инструкциями.Она рассказывает, как сделать заземление частного дома в соответствии с Правилами электромонтажа, Правилами безопасности при электромонтаже и Правилами эксплуатации электромонтажных работ. Согласно этим документам, нужно сразу после изготовления проверить контур заземления частного дома на сопротивление, а его величина не должна превышать 4 Ом. И никто не может запретить вам сделать контур заземления в частном доме самостоятельно, и не переплачивать деньги специалистам сторонних компаний.

Все преимущества контура заземления:

• отсутствие аварийного напряжения на корпусах бытовой техники;
• соответствие нормам эксплуатации электрических устройств, что увеличивает срок их службы;
• безопасный контакт человека с металлическим корпусом приборов;
• значительно снизить вредное влияние электромагнитного излучения на организм человека;
• снижение уровня помех в сети частного дома, возникающих при скачках напряжения;
• снижение количества смертей от поражения электрическим током.

Создание контура заземления

Так как сделать контур заземления? Самый простой контур заземления в частном доме можно сделать из трех-четырех металлических стержней произвольного диаметра (10-45 мм). Их вбивают в землю в виде равностороннего треугольника или квадрата с длиной стороны не менее 1,5 м и глубиной 2 м. Детали контура обычно соединяются между собой привариванием к металлической полосе сечением 4х25 мм и более. Соединенные верхние края контура и металлическая шина, занесенная в частный дом, называются металлическими связями.Сопротивление металлической связи не должно превышать 0,1 Ом. Он измеряется от механического соединения на участке шины заземления до последнего, самого дальнего элемента контура заземления.

Место для устройства контура заземления обычно выбирают исходя из ближайшего расположения к щитку учета и большинства источников повышенной опасности — электроприборов, то есть возле кухни частного дома. Внутри частного дома контур заземления заводится металлической полосой, которая подходит к плате учета электроэнергии.С платой учета заземляющий контур соединяется медным проводом диаметром 6-10 мм, имеющим желтую оболочку с зеленой продольной полосой и гайкой, прикрученной к болту, приваренному к металлической шине диаметром более 10 мм.

Сделать заземляющий контур для своей квартиры в многоэтажном доме практически невозможно. Многие очень грамотные во всех отношениях жители стараются заменить заземление нулевым проводом. Это очень опасно по двум причинам:

• если в результате аварии в доме пропадет ноль, то все постройки будут под высоким напряжением;
• при неравномерном распределении нагрузки по фазам и при посадке на нейтральный провод вместо заземления на металлических корпусах бытовой техники возникает потенциал, то есть опасный для жизни перепад напряжения.

Вместо самодельного заземления частного дома можно приобрести в магазине готовый контур заземления, сделанный на заводе. Стоит немалых денег за счет качественного изготовления металлических стержней, с гальваническим покрытием тонким слоем меди.

Предупреждаем всех от желания сделать контур заземления, подключив металлический провод к водопроводу или трубам системы отопления — это запрещено п. 1.7.110 Правил электромонтажа.Часто такие эксперименты заканчиваются человеческими жертвами — электричество шутить не любит. При пробое изоляции проводов вместо земли электрический разряд попадает в водопроводную трубу и через текущий поток воды может шокировать людей, неосторожно принимающих душ в соседнем доме.

Все контактирующие друг с другом элементы контура заземления, вынесенные наружу частного дома и имеющие между собой механическое соединение, должны быть соединены через подготовленные контактные площадки.Поскольку металлы обладают разной электрохимической активностью, во влажную погоду между ними образуется гальванический пар, что приводит к коррозии.

Коррозия в этом случае может распространяться даже под оболочкой заземляющего провода, который проходит в доме от кольцевой шины.

Для предотвращения этого явления все механические соединения соединены с контактными площадками, очищены до блеска и смазаны электротехнической смазкой особой консистенции.

Категорически запрещается подключать несколько электроприборов последовательно к заземляющему контуру дома.Каждый из них необходимо подключить к отдельной площадке шины заземления.

Из всего вышесказанного следует, что самостоятельным изготовлением и установкой контура заземления в частном доме вполне по силам любой человек, желающий обезопасить себя и свою семью от нештатных ситуаций и человеческих жертв.

Частный дом — это возможность каждую неделю отдыхать с друзьями или семьей на природе. Даже машина не обязательна. Электропоезда, маршрутки и автобусы курсируют из мегаполисов в близлежащие города и села постоянно.

Но иметь частный дом где-нибудь в деревне — это еще не все. Необходимо позаботиться о безопасности каждого человека, который там находится. Чтобы исключить возможность поражения электрическим током, стоит сделать заземление.

Заземление обеспечивает безопасную работу бытовой техники. Более того, если у вас установлена ​​электроплита или стиральная машина, то без нее просто не обойтись. В последнем случае выход из строя бытового прибора может привести к крайне плачевным последствиям.

Важно! Если вы живете в частном доме без заземления, то это создает опасную ситуацию внутри дома для ваших близких и родственников.

Сделать заземление в частном доме своими руками не так уж и сложно. Главное — соблюдать нормы и использовать качественные комплектующие и материалы. Многие пытаются сэкономить и произвести обнуление, мотивируя такой поступок тем, что в сети 220 В заземление не нужно.

Однако это не совсем так.Ведь делать заземление в сети 220 В не является обязательной нормой безопасности в частном доме. Но такой шаг позволяет во многом обезопасить каждого жителя от поражения электрическим током.

Важно! Если питание осуществляется от сети 380 В, то заземление придется делать. Это позволит каждому человеку, живущему в частном доме, чувствовать себя в безопасности.

Зачем нужен контур заземления

Начнем со школьного курса биологии. Человек на 70% состоит из воды.Поэтому поражение электрическим током может нанести нам значительный вред. Внутренние органы получают огромные повреждения. Тело начинает корчиться в конвульсиях. Поэтому необходимо быстро отвести пострадавшего от источника питания. В худшем случае сердце останавливается после поражения электрическим током.

Безусловно, никто не станет ползать до оголенных проводов за новыми ощущениями. Но в случае выхода из строя корпуса некоторых устройств становятся полноценными электропроводниками. Достаточно одного прикосновения, чтобы схватить шок.Чтобы этого не произошло, достаточно сделать заземление. В этом случае каждый человек, проживающий в частном доме, окажется под надежной защитой.

Рассмотрим реальную ситуацию. Нагревательный элемент внутри котла разрушился от длительной эксплуатации. В результате электричество стало передаваться через нихромовую спираль в воду. Теперь каждое прикосновение к корпусу котла смертельно опасно.

Чтобы исключить риск поражения электрическим током, все части устройства, способные передавать ток, заземлены.В этом случае напряжение, возникающее при поломке, попадет именно на землю, не неся в себе никакой угрозы.

Чтобы лучше понять, как сделать заземление в частном доме. Рассмотрим пример такой защиты от поражения электрическим током на промышленных объектах. Заземляющий провод подключается к корпусу каждой машины и панелям управления. Эта мера позволяет застраховать каждого работника от возможного поражения электрическим током.

Для заземления бытовой техники в частном доме дополнительно потребуется подключить защитный провод… Он подключается к розетке, которая принимает вилку определенного устройства.

При обрыве нейтрального проводника пропадает не только электричество, но и нарушается схема защиты. Если это произойдет, то заземление будет нейтральным проводником. При этом производительность каждого устройства останется, как и защита.

Внимание! Основная роль заземления в частном доме — обеспечение безопасности при прикосновении к корпусам бытовой техники.

Делаем заземление на даче

Какое должно быть качественное заземление

Прежде чем производить качественное и надежное заземление в частном доме, необходимо знать основные технические требования к конструкциям этого типа.Для начала рассмотрим смысл самого понятия. По сути это электрическая схема, обеспечивающая безопасный выход электричества при выходе из строя бытовой техники.

Конструктивно заземление можно разделить на три составляющих:

1. Заземлитель. Эта часть представляет собой собрание дирижеров. Каждый из них находится в постоянном контакте с землей.
2. Заземляющий провод … Этот элемент конструкции соединяет заземляемое устройство с заземляющим электродом.
3. Заземляющее устройство или заземлитель — заземляющий электрод + заземляющие провода.

Если присмотреться, то заземляющий электрод в частном доме представляет собой набор металлических проводников, уходящих в землю. Любое качественное заземление должно иметь соответствующий индикатор сопротивления растекания. Этот параметр показывает, насколько легко ток входит в землю.

Важно! Сопротивление похоже на клапан. Он блокирует текущий поток. Чем оно меньше, тем лучше и надежнее заземление в частном доме.

На силу сопротивления в заземлении частного дома влияет множество параметров. Поэтому, прежде чем делать эту систему безопасности от поражения электрическим током в своем доме, необходимо о них узнать.

Первое, на что нужно обратить внимание, это на какой глубине залегает система заземляющих электродов? … Также на сопротивление влияет влажность почвы и количество проводников. Лучше всего сделать очертание по всему периметру дома.Если это невозможно, выбирайте северную сторону. Именно там влажность почвы максимальная.

К заземлителям предъявляются особые требования. Мало того, что они сделаны из качественной стали. Толщина проводника должна быть не менее четырех миллиметров. Причем минимальный диаметр трубы — 32 мм; стержни вертикальные 16 мм и более, горизонтальные 10.

Установка

Чтобы сделать систему защиты от поражения электрическим током при повреждении бытовой техники, необходимо выбрать место, куда войдут проводники.Именно сюда нужно будет забивать вертикальные стержни.

Важно! Прежде чем делать установку прибора своими руками в частном доме, убедитесь, что в том месте, где вы будете проложить контур заземления, нет коммуникаций.

В идеале, сначала необходимо согласовать работу с соответствующими службами, например, теплогазоснабжающими организациями. Учтите, что ремонт поврежденных тепловых или газовых сетей обходится чрезвычайно дорого.

Проще всего сделать линейный контур, и расположить его параллельно отмостке.Некоторые строители идут на разные ухищрения, делая заземление в виде треугольника или многогранника. В идеале следует обвести дом по всему периметру. Правда, для этого потребуется много материалов и времени.

Совет! Главное преимущество линейного монтажа в том, что при необходимости конструкцию всегда можно увеличить.

Начать установку защитной системы в частном доме нужно с отрезания уголка или прута. Его длина должна составлять два метра. Конец должен быть указан.Для сверления отверстий можно использовать ручную дрель. Если в хозяйстве такого аксессуара нет, воспользуйтесь обыкновенной лопатой.

После того, как недалеко от частного дома вырыта яма, нужно забить заземляющий электрод. Если первый стержень легко вошел в землю. Вторую можно сделать на полметра длиннее. Главное — не переборщить. Три метра — это максимальная длина.

Для надежной защиты частного дома достаточно пяти заземлителей.Обрезка стержней производится как минимум ниже уровня земли. Примерно 20-30 см. Между заземляющими электродами нужно вырыть канавку, которая будет их соединять.

Элементы заземления в частном доме можно соединять сваркой. Если сварочного аппарата нет в наличии, можно сделать то же самое, но с помощью обычных болтов. Сварка по-прежнему предпочтительнее, поскольку она обеспечивает более высокий уровень надежности. Также увеличивается срок службы всей конструкции.

Важно! Болтовое соединение необходимо периодически подтягивать.

Проведение измерений

После того, как вы сделаете монтаж контура заземления в частном доме своими руками, потребуется провести соответствующие замеры. Первое, что вам нужно проверить, это сопротивление. Нормативные показатели следующие:

• Сеть 220 В — сопротивление в пределах 30 Ом.
• Сеть 380 В — сопротивление 5-10 Ом.
• Грунт редкий, например каменистый — 100 Ом.

Самый качественный контур заземления должен быть в сети 380 В.Кроме того, для трехфазной разводки обязательно наличие заземления в частном доме. К счастью, вы можете сделать это самостоятельно.

Укладываем заземляющий электрод

После того, как проверка завершена и показатели соответствуют норме, необходимо проложить заземляющий провод от цепи к экрану. Диаметр жилы не может быть меньше 8 мм.

Стальной провод проходит внутрь через стену дома. Вы можете сами выбрать место, главное, чтобы вам было удобно работать.Тогда заземление в частном доме будет сделано качественно и надежно.

На конце стального проводника, который является частью замедления, должно быть выполнено болтовое соединение. Можно нарезать или приварить болт. Наконечник необходимо вдавить в медную проволоку. Диаметр последнего — 4 мм. Лучше всего спрятать его в плинтус.

Внимание! Разрыв заземляющих проводов с помощью коммутационных аппаратов запрещается.

Результат

Как видите, сделать контур заземления своими руками не так уж и сложно.Причем с такой работой можно справиться без использования специального оборудования. Действие такой системы защиты будет более чем полезным и сможет уберечь жителей дома от бытовых травм.

Основная функция заземления — защита человека от поражения электрическим током. Кроме того, благодаря наличию контура заземления снижается уровень магнитных помех, исходящих от электрического оборудования, и исчезают помехи в самой электрической сети.Также никто не отменял статическое напряжение, которое появляется на металлических корпусах, но которое может исчезнуть, если корпус надежно заземлен.

Раньше заземление применялось в основном в промышленных электроустановках, но сегодня даже бытовая электрическая сеть не должна обходиться без заземления. В быту корпуса бытовых электроприборов заземляют через обычную европейскую вилку со специальным заземляющим контактом. К этому контакту должен быть подключен защитный провод PE («земля»).

В случае электрического пробоя изоляции фазного провода к металлическому корпусу и случайного прикосновения человека к этому корпусу движущийся электрический ток будет направлен на землю, минуя тело человека. Так работает защита от прямого контакта. Кроме того, при замыкании фазы на заземленный корпус возникает ток короткого замыкания (ток короткого замыкания), который резко увеличивает его значение за доли секунды. На ток короткого замыкания срабатывает автоматический выключатель, который срабатывает и полностью отключает подачу напряжения к месту, где произошло короткое замыкание.

Контур заземления своими руками — пошаговая инструкция

На данный момент очень популярно строительство частных домов. Помимо стандартных строительных работ ведутся работы по электрификации дома. В результате возникает необходимость завершения контура защитного заземления … Контур заземления можно выполнять не только для новостроек, но и для домов, изначально не имевших контура при строительстве. Если на производстве контур защитного заземления выполняется электромонтажной организацией по готовому проекту, то в быту это можно сделать своими руками.

Для установки контура заземления необходимы следующие материалы:

● электроды металлические;

● полоса металлическая (стальная);

● несколько болтов.

Стоит отметить, что давно в продаже появились специальные комплекты для самостоятельного заземления частного дома.

Для выполнения монтажных работ вам потребуется:

● лопата штыковая;

● молоток большой или кувалда;

● инвертор сварочный бытовой;

● электроды сварочные;

● болгарка.

Для частного дома контур заземления должен состоять из трех заземляющих электродов, вкопанных или вбитых в землю и соединенных между собой металлической полосой. В качестве электродов можно использовать стальной уголок 50х50х5мм. Длина уголка должна быть в пределах двух-трех метров. Если исходная длина уголка больше двух-трех метров, то отрезки необходимой длины отрезают болгаркой. В качестве полосы используется сталь 40х4мм.

Ни в коем случае нельзя использовать металлическую арматуру, так как она имеет закаленную поверхность, следовательно, нарушается процесс протекания тока.К тому же арматура быстрее окисляется и ржавеет, что совершенно недопустимо. Одним словом, металл для контура заземления не должен окисляться и ржаветь через определенное время.

Отвод от контура также выполняется металлической полосой.

Монтаж контура защитного заземления для частного дома выполняется в несколько этапов.

Выбор расположения контура

Для определения места по контуру необходимо учитывать свойства почвы.Чернозем наиболее подходит для реализации контура заземления, менее пригодны для этих целей песок и глина. Контур заземления должен располагаться возле дома на расстоянии около метра.

Наценка

Так как контур для частного дома выполнен в виде равностороннего треугольника, то разметка на земле должна быть соответствующей. Расстояние между сторонами отмеченного треугольника должно быть таким, чтобы электроды можно было вбивать в землю на расстоянии друг от друга не менее длины электрода.

Контурная траншея

После нанесения треугольной разметки по периметру разметки выкапывается траншея. Глубина траншеи должна учитывать глубину промерзания грунта при сильном морозе … Ширина должна быть достаточной, чтобы было удобно сваривать контур по периметру, например 0,7 м.

Монтаж схемы

Монтаж схемы начинается непосредственно с подключения электродов.Электроды забивают молотком или кувалдой по углам треугольной траншеи глубиной 2-3 метра. Необязательно забивать полностью. На поверхности траншеи должно остаться 0,2-0,3 м длины электрода.

Затем забитые электроды соединяют друг с другом горизонтальной металлической полосой при помощи сварки. Это образует треугольный контур. Отсюда и название — контур заземления.

Нельзя использовать болтовое соединение или любое другое вместо сварного соединения.Причина — быстрое окисление и ржавчина.

Следующим шагом нужно сделать металлическую розетку из схемы. Как уже говорилось, загиб также выполняется металлической полосой. Полоса с одной стороны приваривается к самому контуру, а другая сторона полоски вводится в дом через отверстие в стене. В доме полосой рекомендуется быть внутренней стены на небольшой высоте от пола. На этой части полосы заземления приваривают болты на не слишком большом расстоянии друг от друга.К одному из этих болтов привинчивается медный поводок, который заземляет вводной щит дома.

После полного завершения монтажных работ необходимо измерить сопротивление растеканию тока контура заземления. Измерение обычно проводится специальным прибором. Значение сопротивления должно быть не более 4 Ом.

После измерения контур заземления засыпается грунтом, после чего заземление уже можно эксплуатировать.

Правильно выполненный контур заземления своими руками — гарантия безопасности и исправной работы бытовых потребителей.

Как установить заземляющие стержни: 10 шагов (с изображениями)

Об этой статье

Соавторы:

Электрик и строитель, CN Coterie

Соавтором этой статьи является Ricardo Mitchell.Рикардо Митчелл — генеральный директор CN Coterie, полностью лицензированной и застрахованной строительной компании, сертифицированной Агентством по охране окружающей среды (EPA), расположенной на Манхэттене, штат Нью-Йорк. CN Coterie специализируется на полном ремонте домов, электромонтажных работах, сантехнике, столярных изделиях, столярных изделиях, реставрации мебели, устранении нарушений OATH / ECB (Управление административных разбирательств и слушаний / Комиссия по экологическому контролю) и устранении нарушений DOB (Департамент строительства). Рикардо имеет более 10 лет опыта работы в области электротехники и строительства, а его партнеры имеют более 30 лет соответствующего опыта.Эта статья была просмотрена 221 579 раз (а).

Соавторы: 4

Обновлено: 8 июня 2021 г.

Просмотры: 221,579

Краткое содержание статьи X

Перед установкой заземляющих стержней позвоните на местную горячую линию по раскопкам, чтобы они могли послать кого-нибудь для определения местоположения любых проводов или труб, которые находятся на пути к тому месту, где вы хотите разместить заземляющий стержень. Убедившись, что поблизости нет труб или проводов, купите утвержденный комплект заземляющих стержней.Затем выройте яму глубиной 2-4 фута, куда вы хотите вставить стержень. Вбейте стержень в землю с помощью молотка, дрели или забивного инструмента, пока он не войдет полностью. После того, как вы вставите стержень, вам нужно будет подключить его к электрической системе здания. Если вы не знаете, как это сделать, подумайте о найме электрика, который безопасно поможет вам завершить процесс. Чтобы узнать, как выбрать подходящее место для заземляющего стержня, читайте дальше!

• Печать
• Отправить письмо поклонника авторам

Спасибо всем авторам за создание страницы, которую прочитали 221 579 раз.

Как установить контур заземления. Как сделать заземление в частном доме

Основа инженерных сетей в частном доме — электричество. Для безопасного использования электричества в частном доме требуется контур заземления , в цепи которого объединены все бытовые приборы.

В контакте с

Что дает контур заземления

Цепь заземления

, несмотря на простоту своего устройства, многофункциональна и выполняет :

Старший и младший брат, один месяц бежит как отчаянный хомяк в колесо навстречу, в следующем месяце вы бежите на другом колесе, где проводите встречи и следуйте бюрократии, но оставайтесь сухими с новой лимфой.Что вы можете сделать, чтобы избавиться от «колеса хомячка от двери к двери» и холодного телемаркетинга. Первое, что вам нужно понять и принять, если вы хотите уйти от ручной работы агентов по недвижимости, это то, что ваши деньги могут быть заменены, и вы можете зарабатывать все больше и больше.

Материал электрода

То, что вы не можете заменить, — это ваше время. Следовательно, вам нужно перестать использовать свое время как ресурс и вместо этого вкладывать деньги, чтобы заработать больше денег. Ничего: «Но это работает для людей в пригородах, у меня есть агентство в центре, и люди спешат.«

• Защита человека от поражения электрическим током при прикосновении к неисправному прибору.
• Снижает уровень высокочастотных магнитных помех, излучаемых бытовыми электроприборами и инженерной сетью в доме.
• Обеспечивает безопасную работу электроприборов, работающих в условиях повышенной влажности (стиральные и посудомоечные машины, бойлеры и проточные водонагреватели).
• Устраняет шумовые помехи в электрической сети.

Заземляющее устройство в частном доме

Устройство цепи заземления для частного дома, согласно правилам ЭМИ и несложное в процессе изготовления.

Если вы находитесь в этой депрессивной палате, закройте блог и вернитесь туда, откуда вы пришли. Так что не теряйте времени на двоих. Другое дело для тех, кто работает в «риэлтерских группах». Ваша стратегия, поскольку у вас нет системы, которая выходит за рамки ручного хомяка, состоит в том, чтобы привлечь много людей с единственной целью — послать их от пушки к звонку и перемолоть телефон. Людей, которые дома занимаются другими делами.

Ваша цель должна состоять в том, чтобы иметь очень мало избранных агентов, которые много зарабатывают и вокруг которых вы строите систему создания контактов. Теперь, если ясно, что мы можем продолжить, но мы повторим это для безопасности: ваше время истекло, и вы не можете поместить его в рычаг. Что потенциально бесконечно, так это деньги, и это то, что вы должны использовать, чтобы люди узнали вас и захотели продать свою собственность.

Содержит цепь защиты непосредственно от 3 заземляющих электродов , вкопанных в землю, и металлическую сварную конструкцию, которая является отводящей шиной для электричества.

Использование в конструкции нескольких заземляющих электродов связано с тем, что площади одного недостаточно для создания необходимой площади для полной защиты и несколько электродов, соединенных на расстоянии друг от друга, компенсируют это.

Как использовать денежный рычаг для автоматического приобретения недвижимости

Итак, начните свое печальное приключение в поисках «известности» с убеждением, что если люди узнают вас, и вы станете знаменитым, и все будут знать ваше имя, люди захотят доверяют вам продать их собственность.Потому что, если ты «знаменит» в городе, значит, тебя ищут!

Очевидно, что если вы являетесь одним агентом в своем агентстве или небольшой группой, вы не можете использовать реальную экономию за счет масштаба, поскольку вы гений, вы делаете то же самое в небольших «институциональных» рекламных роликах на телевидении, на радиостанциях и в местных газетах. что ваша цель — сделать ваше имя «поворотным».

Важно не растягивайте электроды на большое расстояние, иначе поверхность моделируемого участка будет нарушена, и эффективность цепи заземления снизится в десятки раз.

В качестве материала для изготовления заземлителей в соответствии со стандартами и правилами ПУЭ допускается сталь металлическая с различными покрытиями или луженая и оцинкованная медь .

Затем, если вы опередите время, вы создадите «маркетинговое агентство» с новыми визуальными эффектами для вашего бизнеса, с креативными изображениями и «слоганами» или слоганами. Таким образом, вы создаете красивую будку со своими собственными логотипами, лозунгами и великолепной графикой, чтобы отправиться в торговый центр за городом, чтобы остановить таких людей, как продавцы Sky.

Цель, которую вы хотите потратить, чтобы потратить все эти деньги, состоит в том, чтобы люди имели в виду ваш лозунг на протяжении многих лет и чтобы он автоматически передавался вам. Одна вещь, которая «распадается» следующим образом. Если предположить, что такой «институциональный», «творческий» или «креативный» маркетинг имеет смысл, вам все равно нужно инвестировать больше, чем любое другое агентство в вашем городе вместе, чтобы начать небольшую отдачу.

Фото контура заземления в частном доме.

Контур заземления для частного дома.Схема

Высота каждого заземляющего электрода, установленного в земле по нормам схемы, должна составлять 2 — 3 метра. Электроды располагаются в земле по принципу равнобедренного треугольника на расстоянии не менее 1,2 метра между собой по правилам EIR. В качестве соединительного элемента используется металлическая пластина, которая накладывается сварным способом для получения надежного контактного соединения между электродами.

Стратегия, которая в конечном итоге принесет слишком мало прибыли и, прежде всего, приведет к исчерпанию ваших денежных резервов, прежде чем вы сможете достичь каких-либо значительных результатов, и, прежде всего, снова уйти без денег для использования в качестве кредитного плеча для продвижения самого важного , если вам нужны новые задачи, но мы приходим через мгновение.

В конце концов, все исходит из того, что современному агенту по недвижимости лучше быть специалистом по маркетингу и продажам, имеющим навыки в сфере маклерства. Не имея таких профессионалов, но поскольку сегодня агент по недвижимости — это технически подготовленный серьезный профессионал, не имеющий маркетинговых навыков, он в конечном итоге вкладывает деньги во все эти рекламные инициативы, направленные на имя.

Для заземления от изготовленного контура до дома можно использовать (рекомендуется) ту же металлическую шину или стальной провод соответствующего сечения.

Монтаж заземления в частном доме своими руками. Видео

Как заземлить частный дом? Сделать заземление в частном доме достаточно легко сделать своими руками . Для этого понадобятся металлические уголки размером 50х50 мм и длиной от 2 до 3 метров и металлическая пластина размером 40 х 4 мм.

Как сделать заземление дома своими руками

Просто знать, что «есть» — это не то, что ищут клиенты.Jenga — милая настольная игра, в которой вам нужно вытаскивать деревянные палки из здания, не отрывая его, в результате чего все падает. Проблема в том, что вы вкладываете деньги в маркетинг случайно и действительно не знаете, что делаете.

Об этом поговорим в следующий раз. Теперь мы сосредоточены на том, чтобы брать на себя ответственность. Таким образом, большая проблема риелторов, которые сегодня переживают период сжатия рынка, состоит в том, что они напуганы. Прекратите делать всю эту ненужную рекламу, потому что они действительно не знают, какой тип маркетинга, если он выделен и улучшен, принесет наилучшие результаты с наименьшими возможными усилиями.

На выбранном месте для установки сделайте разметку равнобедренного треугольника со сторонами 3м . По размеченному чертежу роем траншею глубиной 70 см и по углам забиваем углы, в которых будут заземляющие электроды.

Соединяем их между собой металлической полосой сваркой и с помощью той же пластины или стальной проволоки протягиваем к дому покрышку заземляющего контура. В месте разводки заземляющего контура по дому делаем болтовое соединение гибким медным проводом и распределяем по инженерной сети.Засыпаем траншеи землей и наше заземление в доме готово.

Другая проблема, главная из которых состоит в том, что современные агенты по недвижимости в Италии не соответствуют моему определению агента по недвижимости: «Специалист по маркетингу и продажам, обладающий техническими навыками для посредничества в сфере недвижимости».

Вы хотите быть знаменитым или хотите быть богатым?

Многие агенты по недвижимости в мире понятия не имеют, что такое маркетинг. Это вещи из «мозгов». Вся правда в этом старом наступлении прямого маркетинга заключается в том, что вам нужно понимать, как вы должны следовать в управлении своим агентством или группой агентств.

Процесс установки защитного заземления в частном доме несложен и не требует специальных навыков, достаточно следовать правилам приведенной выше схемы.

А это видео еще один способ заземления для частного дома в комплекте.

Они были «знаменитыми», но полностью находились внутри колеса хомяка, потому что их работа была их работой. Точно так же, как вы делаете это в своем небольшом агентстве, и вы идете в ногу с ним и работаете с понедельника по субботу, и вас всегда приковывают к вашим холодным звонкам и от двери к двери.

И хотя ваша семья и друзья даже не знают, что вы этим занимаетесь, бизнес всегда идет вверх и вниз, и вы получаете пару неоплаченных комиссий и овердрафт с уловкой банкротства. Потому что деньги, которые вы заработали в «хорошие годы», вы выпили, а может быть, в «хорошие годы» вы упустили риэлтора.

Системы заземления для частных домов. Проверка земли

Система заземления коттеджа перед вводом в эксплуатацию должна быть проверена на работоспособность. Система проверена электрическим тестером. измеритель сопротивления или как его на простом языке называют омметр. Для частного дома с подключением 220 вольт сопротивление не должно превышать 30 Ом.

Самое страшное — это хомяк жить с агентом по недвижимости, так это то, что никогда ничего не построишь с помощью «ручного труда». Каждое утро вы просыпаетесь и знаете, что если вы не разрушите эти двери, не звоните по этому телефону, не смотрите карты других людей и не убеждайте кого-то сделать это вместо вас, в конце месяц вы всегда рискуете не положить хлеб на стол.

Они мчатся со временем, поскольку рынок повернулся против вас, и все больше и больше коллег косят, как спелую пшеницу, потому что они не знают, в какую сторону повернуть, и не имеют стратегии, чтобы оставаться на рынке сегодня. Наконец, попробуйте подумать, как трудно с радостью выполнять свою работу, когда вы любите ее так же сильно, как Зигфрида и Роя с их шоу, и честно подумайте о том, сколько агентов по недвижимости, которых вы знали, были загружены дверями, играющими в колокольчики, и Smash the bugs on домашний телефон людей, как последний из румынских колл-центров, продающих контракты на поставку энергии.

Идеальный показатель сопротивления — это нулевое значение, которое свидетельствует о полном поглощении электричества землей. Поскольку идеального показателя достичь практически невозможно, поэтому существуют стандарты создания электроники бытовой техники. Удельное сопротивление рассчитывается исходя из конструктивных особенностей контура заземления и имеет стандартные значения 0,5, 1, 2, 4, 8, 10, 15, 30, 60 Ом.

Но настоящий вопрос, который вы должны задать, — это другой: «Что произойдет, если Зигфрид и Рой укусят тигра во время выступления?» Да потому что люди всю ночь не ходили смотреть «Два парня и тигр».«То же самое, что случится с вами, если вы перестанете работать утром. Если вы перестанете выполнять ручную работу« агента по недвижимости », ваши доходы немедленно прекратятся.

Наиболее вероятное возражение, которое может прийти к вам в этот момент, заключается в том, что вы действительно храбры, вы не одиноки, и вы создали «более молодую» команду, помощников или как хотите их называть. Но реальность такова, что, поскольку ваше агентство или группа агентств работает с помощью маховика, ваши помощники работают, пока вы рядом, чтобы мотивировать их и контролировать их.

Не имея под рукой необходимого оборудования, можно проверить работоспособность заземления обычной лампочкой, соединив один контакт с фазой в сети, а второй — с заземлением. Чем ярче загорается свет, тем меньше сопротивление в контуре заземления.

Ориентировочная стоимость заземления в частном доме

Ориентировочная стоимость изготовления заземлителя в доме рассчитывается исходя из стоимости и количества материала, израсходованного на установку, а также стоимости монтажных и пусконаладочных работ.

Вы всегда в колесе хомяка, даже если с вами молодые агенты по недвижимости. Потому что, поскольку вас учили работать только на основе ручных и естественно демотивирующих действий, таких как обход от двери до двери и холодный телемаркетинг, просто поверните шею, чтобы они перестали работать.

Когда вы поворачиваете свою очередь, вы разочарованы Джиджи, пора вам это осознать. И плохая ситуация в этой ситуации состоит в том, что шоу двух иллюзионистов вызвало работу сотни человек, которые не работали с вечера до утра с закрытием шоу.Если что-то действительно должно случиться с вами сегодня, сколько людей потенциально может остаться без работы? Реальность такова, что чем больше ваша группа и чем больше она основана на ручном труде, тем больше людей, которые вас не смущают, боятся и не поддерживают, возрастают в геометрической прогрессии.

Для расчета возьмем стандартный контур :

Хотите предложить опубликовать фото по теме?

Помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с вами и вместе сделаем публикацию лучше!

Еще недавно защитным заземлением оснащали только промышленные предприятия и другие объекты, использующие мощные электроустановки.Чтобы уберечь своих рабочих от случайной поломки корпуса, каждая установка и прибор в обязательном порядке заземлялись. Но время не стоит на месте. Сегодня наши дома забиты мощной бытовой техникой: холодильниками, морозильниками, микроволновыми печами, индукционными плитами, системами подогрева пола и многим другим. Но все это источник повышенной опасности. При нарушении их изоляции «тесное общение» с мощными устройствами может привести к летальному исходу. Именно поэтому для защиты всех жителей жилища загородные дома необходимо оборудовать заземлением.Его обустройство можно доверить профессионалам, а можно сделать самому.

В двух словах, они создали реплицированную систему своего шоу, в которой их заменили анонимные актеры столько, сколько они работают, в то время как три основателя стоят где-то на пляже, чтобы наслаждаться жизнью, и миллионы долларов текут в их коробки каждый раз. год. .

Постройте нефтяные скважины вместо колеса для хомяка

Фактически основатели создали нефтяную скважину вместо колеса для хомяка, для простейшего из всех.«Нефтяная скважина работает, даже когда вас нет рядом». Вы также можете использовать его и дублировать. «Синие люди» уехали из Нью-Йорка, и сегодня, помимо всего мира, они регулярно выступают в Бостоне, Чикаго, Лас-Вегасе, Нью-Йорке, Орландо и единственном европейском городе в Берлине. Всегда используйте одну и ту же идентичную систему.

Для чего нужно защитное заземление?

В профессиональной литературе указано, что защитное заземление — это соединение непроводящих частей электроустановок с землей (землей), которое осуществляется намеренно.При этом в нормальном состоянии эти части электрических устройств и установок не находятся под напряжением. Но если внезапно произойдет частичное разрушение изоляционного слоя, металлический корпус устройства может оказаться под напряжением.

Надежное домашнее заземление своими руками

Вам просто нужно понимать, что вы, возможно, упустили целый набор основ, которые в годы экономики шампанского не были так важны для выживания, потому что этого было достаточно, чтобы открыть заслонку в утро, чтобы люди могли выйти.А теперь давайте вернемся к нам и позвольте вам открыть для себя самый важный секрет маркетинга для вашего агентства недвижимости: не столько стать богатым агентом по недвижимости, сколько известным агентом по недвижимости.

Системы выравнивания потенциалов

Хотите знать, как система станет богатым агентом по недвижимости на любом рынке, в каком районе, в городе вы решите работать, и продублируйте эту систему, чтобы открыть столько торговых точек, сколько захотите ? Без двери к двери, без холодных звонков и без необходимости иметь дело с людьми, которые ненавидят агентов по недвижимости.Данные показывают, что в среднем человек живет в одном доме 6-7 лет, но мы осторожны и имеем «средний» показатель годового оборота 7%.

Если вы будете объяснять более доступным языком, вам придется вспомнить школьный курс физики. Как мы знаем из этого, ток имеет тенденцию течь в направлении наименьшего сопротивления. Когда на токоведущих частях электроприборов нарушается изоляция, ток начинает искать место с наименьшим сопротивлением.Так он доходит до корпуса устройства, в результате чего тело получает энергию. Такая ситуация называется «поломка тела». Помимо того, что ток на корпусе может нанести вред самому устройству или нарушить его работу, если в такой момент человек или животное коснется корпуса устройства, они получат удар электрическим током. Это может иметь ужасные последствия.

Защитное заземление выполняется с целью отвода тока в землю (землю). Чрезвычайно важно сделать контур заземления с таким низким сопротивлением, чтобы ток, который распределяется обратно пропорционально между человеком и заземляющим устройством, проходил через человека в соответствии с максимально допустимыми стандартами, и большая часть перенаправлялась на земля.

Что такое контур заземления

Самая распространенная цепь заземления — это заглубленные в землю электроды, соединенные между собой в любой цепи, которая может иметь любую геометрическую форму — треугольник, квадрат или другую, но также соединение может быть выполнено в один ряд. Обустройство зависит от того, насколько удобна установка и от размеров территории, которую можно использовать под контур. Иногда контур заземления выполняется по периметру здания. Полученная конструкция крепится к экрану, в котором используется заземляющий кабель.

Расстояние от контура заземления до дома не должно быть слишком большим, оптимальным считается 4–6 м. Петлю нельзя располагать ближе 1 м от дома, больше 10 м — нежелательно.

Важно! Контур заземления должен быть оборудован ниже уровня промерзания грунта, т.е.на глубине не менее 0,8 м.

Глубина, на которую необходимо закопать электроды, зависит от структуры почвы и ее насыщенности водой и может составлять от 1,5 м до 3 м и более.Если грунтовые воды находятся близко к поверхности почвы, грунт насыщен водой, то глубина будет небольшой. В противном случае придется забивать стержни вглубь земли или оборудовать другой вариант системы заземления.

Черный металлический контур заземления

В качестве заземляющих электродов можно использовать стержни из любых черных металлов. Это может быть стальной уголок (чаще всего используется), труба, двутавр, арматура с гладкой конструкцией. Принцип выбора прост — удобство въезда в землю.Те. Вы можете выбрать любую форму, главное, чтобы сечение металла было не менее 1,5 см2.

Количество стержней — электродов можно определить опытным путем или произвести расчет, но наиболее распространенным является треугольный контур заземления с электродами на вершине треугольника. Между стержнями соединены металлические полосы, такая же полоса ведет к распределительному щиту.

Расстояние между стержнями может составлять от 1,2 м до 3 м и более. Это зависит от сопротивления почвы.

Важно! Прежде чем делать заземление в доме, посоветуйтесь с обычными электриками в вашем районе.Спросите их, какие конструкции наиболее часто используются и с какими характеристиками они строят в вашем регионе. На какой глубине ставить электроды, как далеко выносить от дома, какое расстояние между стержнями делать. Это значительно облегчит вашу задачу.

Помимо того, что можно оборудовать контур заземления из подручного материала, на рынке появились готовые модульные системы заземления.

Стержни из нержавеющей стали, сверху покрыты медью.Диаметр стержней около 14 мм, длина до 1,5 м. С двух сторон на стержне нарезана медная резьба. Элементы соединяются между собой латунными муфтами. Для заглубления стержней в землю есть наконечники, которые навинчиваются на резьбовое соединение. Есть несколько типов насадок для разных почв. Также в комплекте имеются зажимы для соединения вертикальных (стержни) и горизонтальных (планки) элементов. Для защиты конструкции от коррозии используется специальная паста, которой обрабатываются все элементы системы.

Сборные модульные системы заземления имеют несколько существенных преимуществ:

• Соединив вертикальные элементы, можно провести глубину до 50 м;
• Стержни не подвержены сильной коррозии из-за медной пыли и нержавеющей стали;
• Сварка не требуется;
• Компоновка позволяет сэкономить место, ведь всю систему можно оборудовать на 1 м2;
• Для установки не требуется специального оборудования;
• Долговечный.

Выбор системы заземления, самодельной или готовой модульной, зависит только от финансового бюджета и личных предпочтений.Но в любом случае перед обустройством необходимо произвести расчеты заземления.

Как рассчитать землю

Для тех, кто не любит лишних трудностей, есть вариант обоснования опытным путем. Можно обустроить треугольный контур на оптимальном расстоянии от дома, использовать металлические стержни длиной 3 м, расстояние между стержнями сделать 1,5 на 2 м, соединить их между собой и измерить сопротивление контура. Требования к заземлению следующие: сопротивление цепи заземления должно быть в пределах от 4 до 10 Ом.И общее правило — чем меньше значение сопротивления, тем лучше. Если результат измерений нашей схемы не соответствует требованиям, то добавьте еще электродов и подключите их к уже установленным. Снова делаем замеры. И так повторяем, пока наша схема не станет сопротивлением 4 Ом.

Лучшим решением было бы производить все подряд. необходимые расчеты перед монтажом схемы. Самое главное — определиться с количеством необходимых электродов и длиной горизонтального заземления (полосы).Все зависит от свойств почвы, а скорее от ее устойчивости.

Сначала мы определяем сопротивление одиночного стержня.

Значение удельного сопротивления грунта для расчетов можно взять из таблицы.

Если грунт неоднородный, то его сопротивление рассчитывают по формуле:

Значение сезонного климатического коэффициента можно взять из таблицы:

Если не учитывать сопротивление горизонтального заземления (планки), то количество электродов можно найти по формуле:

Находим сопротивление расширяющегося горизонта.заземление:

Длину заземления находим по формулам:

Окончательное количество электродов:

Коэффициент спроса можно найти в таблице:

Коэффициент использования показывает влияние токов друг на друга, которое зависит от расположения вертикального заземления. При параллельном соединении электродов проходящие через них токи влияют друг на друга.Чем меньше расстояние между вертикальными электродами, тем больше сопротивление по всему контуру. Поэтому иногда советуют развести стержни друг от друга на расстояние, равное их длине, например, 3 м.

Значение количества электродов, полученное при расчетах, округляется до целого числа. Расчеты готовы, можно переходить к установке.

Как сделать заземление в частном доме своими руками

Монтаж заземления рекомендуется начинать в теплое время года.Во-первых, это легче производить. раскопки. Во-вторых, значение сопротивления грунта будет более точным и максимальным. Для качественного заземления это очень важно. А потом можно сделать грунт, когда грунт временно пропитается водой, и его сопротивление будет 4 Ом, а потом наступит засуха и его сопротивление увеличится до 20 Ом. Лучше сразу учитывать максимальное значение.

Рассмотрим устройство контура заземления металлопроката в виде треугольника:

• Первым делом выбираем удобное место.Выкапываем траншею в виде треугольника. Оптимальная глубина от 0,7 до 1 м, ширина 0,5 — 0,7 м. Длина каждой линии такая, как мы определили при расчетах (длина горизонтального заземлителя).
• С одного из углов (любого) роем траншею, ведущую к силовому щиту возле дома.
• Заземление вертикальное — электроды вбивают в вершину треугольника. Можно использовать стальной уголок 50 * 50 или любой другой стержневой металл. Для удобства забивания в землю конец стержня болгарки заточен.Если земля слишком твердая, чтобы в нее втыкать электроды, то бурим скважины.
• Стержни углублены так, чтобы их кончик торчал из земли. Если бы надо было бурить колодцы, а потом вставлять в них электроды, мы бы засыпали их землей, смешанной с солью.
• Стальная полоса (минимум 40 * 5 мм) приваривается к стержням так, чтобы получился треугольник. Ведем одну полосу по траншее к силовому шкафу.
• В частном доме начинаем заземление через щит. Для этого прикрепляем ленту к заземляющему проводу или непосредственно к силовому щиту болтом 10 мм.Болт обязательно привариваем к полосе.

• Следующий этап — наземные испытания. Для этого потребуется прибор «Омметр», он стоит дорого. Чтобы проверить сопротивление один или два раза в жизни, его стоит дорого купить. Поэтому приглашаем специалистов из энергоменеджмента для проверки сопротивления цепи. Помимо снятия замеров также заполнят паспорт контура заземления. Если значения сопротивления в норме, то можно закопать контур.Если нет, то вбиваем дополнительные электроды.
• Траншея для засыпания. Мы используем для этого однородный грунт без примесей щебня и мусора.

Важно! В сухую погоду контур заземления рекомендуется поливать водой из шланга, поэтому его сопротивление снижается.

Для лучшего срабатывания выключателя также выполните заземление нейтрали. На входе в здание нейтраль подключается к повторному заземлению.Дело в том, что в частных домах электричество идет по воздуху. Для опор ЛЭП 6-10 кВ выполняется повторное заземление нейтрали, а для ЛЭП 0,4 кВ — энергокомпании этого не делают. Чтобы нагрузка распределялась правильно, необходимо повторно заземлить опору возле дома (желательно, чтобы все соседи тоже были заземлены). И это заземление не сочетается со схемой.

Если вы не уверены, что все сделаете правильно, вы можете обратиться в специализированные организации, которые грамотно проведут все необходимые расчеты и установку.Если вы страстный хозяйственник, который привык все делать сам, что ж, вперед. Только помните — ваше творение предназначено для защиты всей семьи.

как заземлить электрическую систему дома?

Как заземлить электрическую систему дома?

Лучшее, что вы можете сделать для создания безопасной электрической системы, — это обеспечить заземление всей системы и непрерывность цепи заземления.

Заземление вашей электрической системы — это умный и простой способ сделать ее намного безопаснее, а также защитить от вполне реальной возможности иметь дело с колебаниями в электропитании.Если вы хотите защитить все свои важные активы, будь то дома или в офисе, а также позаботиться о здоровье и безопасности всех, кто вас окружает, выясните, заземлена ли ваша электрическая система, а если нет, получите это было сделано.

Как работает заземление?

Понятно, что заземление электромонтажных работ — это разумный ход, но как это работает?

В основном заземление обеспечивает физическое соединение между землей и электрическими компонентами вашего дома.Поскольку электричество всегда ищет кратчайший путь к земле, при возникновении проблемы, когда нейтральный провод оборван или оборван, заземляющий провод обеспечивает прямой путь к земле. Заземляя свою электрическую систему, вы даете ей куда-то войти, а не в себя — возможно, спасаете свою жизнь.

Как устанавливается заземление?

В большинстве домов система электропроводки постоянно заземлена на металлический стержень, вбитый в землю, или металлическую трубу, идущую в дом из подземной системы водоснабжения.Медный проводник соединяет трубу или стержень с набором клемм для заземления на сервисной панели. В системах электропроводки, в которых используется электрический кабель, покрытый металлом, металл обычно служит заземляющим проводом между стенными розетками и сервисной панелью.

Согласно требованиям национального электрического кодекса , в бытовых электрических системах должна быть заземленная система, соединенная с заземлением через заземляющий стержень. Эти стержни восьми футов длиной, вбиты в землю. Обычно они сделаны из стали, покрытой медью, с разъемом, называемым желудем, наверху, чтобы прикрепить заземляющий провод к стержню.Другие услуги, такие как телефон и кабельное телевидение, должны иметь заземление в точке входа в жилище. Также должен быть провод заземления, идущий к подаче холодной воды.

Какое значение имеет заземление электричества?

Обеспечивает прямое электричество

Заземление вашей электрической системы означает, что вы упростите направление питания прямо туда, где вам это нужно, позволяя электрическим токам безопасно и эффективно проходить через вашу электрическую систему.

Стабилизирует уровни напряжения

Заземленная электрическая система также упрощает распределение нужного количества энергии во всех нужных местах, что может сыграть огромную роль в обеспечении того, чтобы цепи не были перегружены и не взорвались.

Предотвращает повреждение, травмы и смерть

Без должным образом заземленной электрической системы вы рискуете, что любые подключенные к вашей системе приборы сгорят и не подлежат ремонту. В худшем случае перегрузка по мощности может даже вызвать пожар.

Как узнать, заземлен ли ваш ток?

Обычно вы можете определить, заземлена ли ваша электрическая система, проверив розетки. Если они принимают вилки с тремя контактами, ваша система должна иметь три провода, один из которых является заземляющим. Однако важно вызвать квалифицированных электриков, чтобы подтвердить, что это заземлено. Разнорабочий или самодельщик мог установить эти розетки, не убедившись, что в вашей проводке есть заземляющее устройство. Единственный способ узнать наверняка — это поручить лицензированному электрику проверить вашу электрическую систему с помощью тестера для анализатора розеток.

Правильное заземление — важная и ценная функция безопасности, которую нельзя упускать из виду или игнорировать.

Заземление в частных домах Киева и Киевской области

Зачем устанавливать контур заземления

Заземление — ключевой элемент безопасной эксплуатации бытовой техники.

В заземляющих проводах нет напряжения, и они не рассчитаны на питание, и все же … В каждой квартире, доме (по крайней мере, в новостройке) проложены сотни метров заземляющих проводов.В чем их функция? Что будет, если розетка, электроприбор заземлить? Что может случиться, если нет заземления? Как можно заземлить электрическую розетку?

Для безопасной эксплуатации бытовых приборов все электрические приборы должны быть заземлены. Если вы внимательно посмотрите на вилку прибора, вы увидите, помимо основных контактных штырей, оборудованное заземление. Это необходимо для стабильной работы электроприбора, имеющего металлический корпус. Если возникает ситуация, при которой металлический корпус прибора находится под напряжением, контур заземления будет отводить электрический ток по пути минимального сопротивления к контуру заземления.

Если корпус устройства не подключен к заземляющему проводу, и по неизвестным причинам внутри устройства происходит короткое замыкание и на корпусе появляется электрический потенциал, этот потенциал, поскольку он не подключен к земле, сохраняется на чехол устройства.

Следовательно, риск очевиден. Человек, не зная о неисправности внутри устройства, случайно касается корпуса с потенциалом 230 В и получает опасный для жизни электрический разряд.

Как установить контур заземления

Для предотвращения подобных опасных ситуаций необходимо в частном доме создать собственную цепь заземления.Лучше всего предусмотреть это при строительстве дома, но если он не был спроектирован заранее, можно сделать контур заземления позже.

При строительстве дома контур заземления прокладывают несколькими способами — можно проложить стальную полосу по периметру дома на глубине 80-100 см и подключить к ней заземляющий провод. Или при устройстве фундамента дома можно подключить заземляющий провод к металлической арматуре, которая используется для усиления фундамента. Одним словом, заземление подключается к фундаменту, который имеет большую поверхность контакта с землей и, кроме того, этот вариант не требует дополнительных вложений.Об этом нужно просто подумать еще на этапе закладки фундамента.

Посмотрите, как сделать контур заземления, несмотря на то, что дом уже построен и все электромонтажные работы выполнены. Вам понадобится арматура диаметром 16 мм, в количестве 3 шт. 1,5 м в длину. Также необходимо приобрести 3 упаковки соли по 1,5 кг каждая, металлическую шину около 6 м (возможно и больше, рассчитывается индивидуально для каждой цепи), шину заземления на DIN-рейку в распределительном щите, провод ВВГ от 1 до 6 квадратных метров. .Мм, болт, гайка и две шайбы. Также понадобятся сварочный аппарат, электроды диаметром 3 мм, кувалда и штыковая лопата.

Выбираем место по контуру, прокладываем траншею глубиной 40 на 50 см. Траншея должна иметь форму равностороннего треугольника со стороной 1,2 м. По углам треугольника забейте кувалдой арматуру и соедините между собой металлической шиной. Для этих работ понадобится сварочный аппарат. К фасаду дома выводим конец шины из контура заземления и при помощи сварки присоединяем к нему болт и гайку.

Ставим на DIN-рейку шину заземления и подключаем к ней провод от 1 до 6. В результате получаем такое соединение: один конец подключается к цепи заземления, а другой — к шине заземления на DIN-рейке.

Для уменьшения сопротивления между железным стержнем (арматурой) и почвой рекомендуется пролить каждый стержень физиологическим раствором из расчета 10 литров воды на 1,5 кг соли.

Кроме того, для более эффективной защиты от поражения электрическим током в щитке установлен дифференцированный автоматический выключатель.Это устройство работает только при подключении контура заземления. Если утечка тока происходит на корпусе устройства, срабатывает дифференциальный автоматический выключатель.

Схема заземления в частном доме своими руками: схема, расчет, установка

Современный частный дом оборудован большим количеством бытовых электроприборов. Чтобы подключить их к электросети, из соображений безопасности необходимо выполнить заземление. Из этой статьи вы сможете узнать, как правильно сделать контур заземления в частном доме своими руками.

Что такое заземление?

Это название специально выполненного соединения с заземляющими элементами электрооборудования. Его основное предназначение — гарантировать защиту от воздействия электрического тока при выходе из строя бытовой техники.

Комплект заземления

В продаже можно найти специальные комплекты заземления, цена которых составляет около 4 600 руб. Также можно приобрести отдельные комплектующие для установки, они недорогие. Например, стальной стержень (электрод) длиной 1,5 м будет стоить 500 рублей, муфта — 200 рублей, соединительный шнур — 850 рублей.К каждому комплекту заземления прилагается соответствующая инструкция по установке, учитывающая специфику всех изделий.

Однако большинство необходимых элементов можно изготовить самостоятельно. К тому же выбор материалов достаточно широк. Вам просто нужно знать требования, которые к ним предъявляются.

Заземлитель вертикальный

• Уголок 50x50x5 мм.
• Трубопровод диаметром не менее 32 мм с толщиной стенки 3,5 мм и более.

Эти электроды можно использовать при объемах потребления электроэнергии не более 15 кВт.

Горизонтальный заземлитель

• Проволока стальная сечением не менее 10 мм ² .
• Многопроволочный стальной 40х4 мм.

Проводники

В качестве проводников можно использовать металлическую ленту, стальную или медную проволоку. Например, провод СИП с жилами соответствующего сечения и без изоляции. При укладке в траншею — не менее 25 мм ² , при открытой кладке — не менее 16 мм ² .

Принципиальные элементы

• Углубление электрода — не менее 1.5 мес.
• Расстояние от отмостки здания до контура заземления не менее 1 м.
• Расстояние между вертикальными стержнями не менее 1,5 м.

Схема и выбор места

Монтаж контура заземления должен выполняться ближе к дому с учетом указанных выше расстояний. Длина соединительной «линии» в этом случае будет минимальной, что снизит расход материала. А главное, в дальнейшем он не будет мешать ведению хозяйственной деятельности — прокладке инженерных коммуникаций, поломке цветников.

Расчет

Сделать точный расчет не в силах человеку, обладающему глубокими познаниями. Потому что в расчете используется сложная форма, в которой содержится множество факторов, характеризующих свойства почвы, влажность почвы, а также климатические условия зоны. Эти коэффициенты можно получить только путем сложных дополнительных анализов и расчетов, что требует определенной квалификации и, следовательно, будет стоить недешево.

По этой причине рассмотрим, как сделать контурное заземление в частном доме своими руками проще.Учитывая, что бытовая техника работает в определенном диапазоне сопротивлений шлейфа, в котором она будет нормально работать.

Установка

Заземляющий контур в частном доме своими руками не так уж и прост. Этот процесс довольно трудоемкий и включает следующие этапы:

• Начать работу следует с рытья траншеи. Необходимо отступить на 1 м от стены здания и приступить непосредственно к процессу. Глубина траншеи должна быть 0.5-0,75 м, выглядят как треугольник, большая сторона которого 2,5-3 м.
• При покупке уголка не стоит экономить, как уже было сказано ранее, следует выбирать уголок 50х50х5 мм. Поскольку конструкции меньшего размера не прослужат долго. Всего требуется 3 метра угла. Чтобы было легче войти в землю, болгарке необходимо отрезать один ее конец. Затем углы с помощью кувалды почти на всю длину по вершинам треугольника должны выступать на 10 см над землей.
• Выполняя заземляющий контур в частном доме своими руками, следующим этапом является объединение в единую цепь трех электродов. Для этого потребуется металлическая полоса шириной 50 мм и толщиной 5 мм, а также электросварка. Эта полоска соединит углы, которые стоят на вершинах треугольника. Его необходимо приварить к ним в доступных местах. Швы следует сваривать по всей длине. Очень важно покрыть эти места краской, чтобы в результате воздействия блуждающих токов и ржавчины сварной шов не разрушился.
• Устройство контура заземления на этом этапе завершено, осталось только занести его внутрь помещения и проверить.

Как попасть в дом?

Контур заземления подключается к электрическому щиту с помощью металлической ленты, которая использовалась для соединения электродов следующим образом:

• Необходимо будет выкопать траншею.
• Цепь заземления (схема ниже) и лента приварены друг к другу.
• После этого полоску подтянуть к электрическому щиту.
• Для дальнейшего подключения заземляющего провода к электрическому щиту можно использовать медную жилу.
• Затем к шине заземления приваривается винт и соединяется с медной жилой. К винту с помощью двух шайб и гаек подключается медный кабель, который собирает все заземляющие провода дома.

Проверка контура заземления

Для точного измерения сопротивления контура потребуется специальное оборудование. При его отсутствии можно воспользоваться народным способом, который определит работоспособность получившегося контура.

Надо взять мощный потребитель (от 2кВт) и подключить его так: к фазе в квартире — один конец питающего провода, к земле — другой, и прибор должен заработать. Затем следует в этой сети замерить напряжение при выключенном и включенном оборудовании. Небольшая разница напряжений (5-10 В) свидетельствует о том, что вы сделали правильный контур заземления, который полностью готов к работе.

Если тест показывает значительную разницу напряжений, вам нужно будет добавить больше электродов.От вершины треугольника в любую сторону просверливается еще одна траншея длиной 2,5 м и на ее конце втыкается в землю дополнительный угол, который соединяется с полосой, и снова проводится проверка. Если все в норме, то контур заземления (схема выше) можно считать готовым.

Не допускается

• Подключение проводов к металлическим трубопроводам любых инженерных коммуникаций.
• Покройте элементы схемы лакокрасочными составами.
• Используйте «нулевой» провод для подключения заземления.
• Имеют горизонтальные заземлители и разъемы вверху (в редких случаях используется заземляющая прокладка).

Полезные советы

1. Перед тем, как приступить к работе, рекомендуется создать временную схему схемы, которую желательно сохранить. Ведь со временем многое забывается, и чтобы не гадать, где проходит разъем и где расположены электроды, контурная схема всегда будет под рукой.

2. Электроды можно размещать не только по вершинам треугольника. Их можно расположить по дуге, на линии. Важно, чтобы общее сопротивление системы заземления не превышало 3 Ом (диапазон напряжений до 500 В) и 4 Ом (до 1 кВт). При необходимости этот показатель снижают, устанавливая еще 1-2 штанги.

3. Если не можете измерить самостоятельно, желательно пригласить специалиста для стопроцентной уверенности в качестве монтажа схемы. Эта услуга будет стоить в среднем 400-500 рублей.

Очень часто эту энергосервису буквально навязывают, убеждая, что данный вид работ вправе выполнять только лицензированные организации. Однако ни в одной нормативной документации нет указаний на запрет на самостоятельный монтаж схемы.

Естественно, установку можно заказать у энергетиков, принять готовые работы и оплатить их. Но если вы уверены в своих силах, почему бы не смонтировать контур заземления самостоятельно.

Зачем нужно заземление и как его подключить в частном доме

Практически все объекты, связанные с электричеством, необходимо защищать от поражения электрическим током.Все знают, зачем нужно заземление, но мало кто представляет, как его правильно установить, чтобы оно полностью выполняло свои функции.

Если соединить все металлические части оборудования, то при наведении на них потенциала электрический ток уйдет на землю. Затем, когда вы дотрагиваетесь до металла через человека, через него проходит гораздо более слабый ток, который не представляет для него опасности.

Как электроэнергия поставляется потребителям?

Электроэнергия поступает от источника по линиям электропередачи сначала на подстанцию, а затем к потребителям.Для его передачи используются трехфазные провода. Четвертый проводник — земля. В трехфазной сети обмотки трансформатора подстанции подключаются по схеме «звезда». Общая точка (нейтраль) с нулевым потенциалом заземлена. Это необходимо для нормальной работы электрооборудования. Это заземление называется рабочим, а не защитным.

В квартиру обычно подается напряжение 220 В между проводниками фазы и нейтрали к общему электрическому экрану.В частном доме ввод может быть 380 В — три фазы и нейтраль. Затем провода расходятся к розеткам и осветительным приборам по всем комнатам. Здесь тоже не следует забывать, зачем нужно заземление. Для защиты от поражения электрическим током вместе с фазным и нулевым проводниками прокладывают еще один заземляющий провод.

Как защитить себя от поражения электрическим током?

Одним из способов устранения или значительного уменьшения тока поражения электрическим током является установка заземляющего устройства.Зачем нужен контур заземления? Это необходимо для бытовой техники с металлическими корпусами: стиральных машин, электроплит, холодильников и т. Д.

При наращивании потенциала на металлических корпусах домашнего оборудования ток должен уходить на землю. Но для этого сначала нужно сделать прибор в виде металлической конструкции, создающей электрический контакт с землей. Он может быть цельным или состоять из токопроводящих элементов, погруженных в землю.

Заземление в розетке

Зачем нужно заземлять прибор при наличии металлических кожухов или других элементов? Этот вопрос многим понятен.Они могут случайно попасть под напряжение при обрыве или коротком замыкании изоляции проводов, что опасно для человека в момент контакта.

Это также относится к металлическим частям светильников и люстр. В жилом доме от электрощита до каждой розетки проложен заземляющий провод сечением 2,5 мм ² . Зачем мне нужна розетка с заземлением? Это необходимо для подключения земли через ее контакт к бытовому прибору. В противном случае пришлось бы прокладывать покрышку по всей квартире и делать от нее соединения с корпусом каждого устройства, что не очень эстетично.

Заземляющие контакты расположены так, что они подключаются первыми, как только вилка шнура бытового прибора вставляется в розетку. Если розетки соединены шлейфом, заземление подводится к каждой из них отдельно от распределительной коробки.

Установка заземления

Итак, зачем вам заземление в индивидуальном доме? Он выполнен в виде замкнутого контура. Форма может быть любой, но на треугольную форму уходит меньше всего материала. По периметру равностороннего треугольника в земле выкапывается траншея на глубину 1 м и стальные трубы или 2.В верхушки забиваются углы длиной 5 м. Для защиты от коррозии следует использовать материалы с цинковым или медным покрытием. Не красить электроды. Можно только покрыть лаком место сварки.

Электроды должны выступать на 20 см из канавок дна. Контур зачищается полосой, и из него удаляется заземлитель из такого же материала в дом. К свободному концу приваривается болт, а в электрическую панель вставляется полиэтиленовый провод диаметром 6 мм ² или более.Омметр проверяет электрическое сопротивление цепи. Согласно требованиям ПУЭ для жилых домов она не должна быть более 30 Ом.

Если показатель превышает предел, по контуру забиваются дополнительные уголки, делается перемычка. Таким образом увеличивается площадь соприкосновения конструкции с землей. Для уменьшения сопротивления цепи провод от нее заменяют медным проводником, имеющим более высокую проводимость. После засыпка траншеи грунтом.Щебень, отсевы или строительный мусор подавать на это не допускается. Используйте материал, удерживающий влагу: глина, торф, суглинок.

Эквипотенциальное соединение

Сегодня даже дети знают, зачем нужно заземление. Важно уменьшить разность потенциалов на поверхности земли, чтобы напряжение прикосновения и ступенчатое напряжение не действовали на человека. На участке, расположенном выше замкнутого контура, потенциал изменяется плавно, а за его пределами резко возникает спад.Чтобы этого не происходило, снаружи закапывают соединенные с электродами горизонтальные стальные полосы.

Согласно требованиям ПУЭ заземление защитное медное. В продаже есть специальные наборы, но они имеют высокую стоимость. Для заземляющих конструкций частных домов обычно используют стальные детали.

Заключение

Подведем итоги. Итак, зачем вам заземление в частном доме? В первую очередь, это связано с защитой людей от опасного поражения электрическим током.
