Проекты домов с цокольным этажом

Проекты домов с цоколем, всегда популярны и востребованы. Такие загородные строения обладают многими плюсами. Себестоимость проекта, предусматривающего цоколь и мансарду, будет гораздо ниже, чем у двухэтажного дома. За счет цокольного помещения можно увеличить полезную площадь строения и освободить место на первом этаже. Проект дома с цоколем, особенно выгоден тогда, когда ваш участок небольшой. Используя эти преимущества, вы можете организовать планировку помещений максимально рационально. В цоколе можно разместить что угодно: подсобное помещение, бильярдную, погреб. Мансардный этаж не только станет украшением фасада здания, но станет полезным дополнением с точки зрения функциональности. Компания House Expert предлагает богатый выбор проектов построек с цоколем и мансардой на любой вкус. Если вы не сможете найти подходящий среди готовых вариантов, то мы создадим для вас индивидуальный проект, учитывая все дополнения требования.

Проекты домов с цоколем и мансардой

Проекты домов с цоколем и мансардой в последнее время все более интересны заказчикам. Заказав строительство по такому проекту, клиент экономит свой бюджет, теряя совсем немного внутреннего пространства из-за косых потолков помещения. Но этот нюанс с лихвой компенсируется другими достоинствами. Мансарда обойдется значительно дешевле полноценного этажа, так как ей не нужен стеновой стройматериал (например, кирпич), а так же может обойтись без отделки. Подобные материалы в проекте мансардной постройки заменяют стропильная конструкция, утеплитель и кровля. Мансарда очень интересна и популярна еще и потому, что она предполагает практически бесконечный полет дизайнерской мысли. Нестандартная геометрия стен и форма окон, разнообразные ниши, перекрытия и балки – все эти факторы вы можете использовать по своему усмотрению. И вот, косые потолки из недостатка трансформируются в очевидный плюс: мертвые зоны трапециевидной формы прекрасно подходят для установки стеллажей и организации ниш для хранения вещей и т.д. Чем больше угол наклона, тем мансарда кажется просторнее. Предлагаемые нами проекты строений с мансардой предполагают различные варианты планировок верхнего этажа — от студий до отдельных комнат.
Благодаря новым стройматериалам и отделке, мансарда легко станет еще одной комфортабельной комнатой, способной сохранить тепло и уют в любое время года. Кроме того, это всегда самое любимое и светлое место в доме.

Проекты домов с цоколем и гаражом

Проекты домов с цоколем и гаражом представлены в широком ассортименте в нашем онлайн каталоге. Такие проекты привлекательны тем, что в случае размещения гаража прямо в доме, уровень комфортабельности многократно возрастает. Нет нужды мокнуть под дождем или снегом при необходимости попасть в гараж. Приезжая домой, вы сразу можете пройти из гаража в прихожую, что очень удобно. В гараже обязательно должна быть запланирована вентиляция. Над ним лучше не размещать спальни. Самым оптимальным вариантом станет проект, в котором гараж реализован, как пристройка к дому, и над ним не располагается совсем ничего. При таком варианте, гараж следует проектировать так, чтобы он не закрывал солнце жилым помещениям. В большинстве проектов гараж соединен с подсобными помещениями и кладовыми.

чертежи двухэтажных домов с цоколем, мансардные небольшие коттеджи

Каждый человек мечтает иметь свой собственный дом. Проходит время, мечты обретают форму, появляются планы. И вот долгожданный момент – принято решение начать строительство. Сразу же возникает много вопросов:

  • как разместить на небольшом участке просторный дом, чтобы всем домочадцам и гостям было удобно;
  • как обустроить гараж, мастерскую, котельную, баню;
  • где разместить спортзал, зимний сад;
  • нужна ли детям игровая площадка, а жене – цветочные клумбы и беседка.

Совместить все пожелания можно, построив дом с цокольным этажом и мансардой. В настоящее время всё больше застройщиков выбирают именно такие проекты. Предложений на рынке много. Чтобы не ошибиться в выборе, стоит разобраться в нюансах подобного строительства.

Особенности

Строительство цокольного этажа

Перед началом работ необходимо узнать:

  • какова глубина залегания грунтовых вод;
  • велика ли вероятность подтопления во время весеннего паводка;
  • каков тип почвы на участке: глина, песок, камни (от этого будет зависеть стоимость земляных работ).

Далее следует спланировать, какие помещения будут располагаться в цоколе. Существует несколько вариантов:

  • Хозяйственные – гараж, мастерская, котельная, кладовка (здесь вы сможете сэкономить на отделке и отоплении).
  • Жилые – кухня, тренажёрный зал, кабинет (здесь расходы будут больше).
  • Баня, сауна (потребуется усиленная вентиляция, защита от сырости и оборудование стока воды).

Если вы всё продумали и решили, можно приступать к строительству. Работы выполняются в определенном порядке:

  • Выройте котлован нужного размера.
  • Выровняйте и прикатайте дно.
  • Засыпьте песчано – щебневую или бетонную смесь слоем не менее 20 см.
  • Уложите армированные фундаментные подушки стандартного размера (длиной 110 см, шириной 70 см, высотой 40 см). Это необходимо для обеспечения лучшей устойчивости здания.
  • Залейте черновой пол (плиту). Для чистового пола, особенно декоративного, используют цемент высокой марки (700, 800 и выше).
  • Постройте стены фундамента из бетонных блоков с цементным раствором (цемент марки 300, 400). При выходе на нулевой уровень их толщина должна быть не менее 60 см (для надёжной защиты от влаги и от промерзания в холодном климате).
  • Сделайте вытяжку, вентиляцию.
  • Уложите на потолок плиты перекрытия (пустотки) на бетонный раствор. Если длина плит меньше ширины здания, в подвале необходимо выложить дополнительную капитальную стену из кирпича, опору.
  • Проведите полную тепло- и гидроизоляцию снаружи и внутри помещения.

Стоит помнить, что при оборудовании цокольного этажа необходимо обеспечение хорошей вытяжки. Вентиляция обеспечивает циркуляцию воздуха, препятствует появлению неприятного запаха и сырости.

Лестницу в подвал лучше сделать маршевой. Для удобства и безопасности она должна иметь перила шириной не менее одного метра.

Обустройство цокольного этажа – дорогое удовольствие. Его стоимость составляет 25-30% от сметы проекта. Однако есть и плюсы – экономится место на участке.

Все хозяйственные и подсобные постройки будут «спрятаны» и не будут занимать полезное пространство.

Возведение стен

Дома с цокольным этажом строят из строительного и силикатного кирпича, газобетонных и пеноблоков. Блоки удерживают тепло гораздо лучше, чем кирпич. Также они имеют больший размер, значит, работа будет идти быстрее. При возведении стен над оконными проёмами используют оконные перемычки из бетона.

Так как потолок дома будет служить полом мансарды, его тоже нужно хорошо укрепить. Для этого укладывают бетонные плиты перекрытия или деревянный брус.

Второй вариант предпочтительнее, так как при этом уменьшается нагрузка на фундамент. Между брусом и чистовым полом помещают утеплитель.

Строительство мансардного этажа

При строительстве мансарды нужно учитывать некоторые важные моменты:

  • Следует использовать облегчённые материалы, чтобы лишний вес не мог обрушить конструкцию.
  • Необходимо дополнительно утеплить крышу и боковые скаты. Сейчас в строительных магазинах можно найти много современных качественных материалов с высокими теплоизоляционными свойствами.
  • Потолок и стены мансарды обшивают. Есть два варианта отделки: традиционный (при помощи дерева разных видов: вагонки, имитации бруса, блокхауса) и современный (с использованием гипсокартона, пробковых панелей и т. д. ). Обшивка деревом создаёт здоровый микроклимат в комнате и особую «деревенскую» атмосферу. Современные материалы легче монтируются, с их помощью можно создать интерьер любой сложности.
  • Важно продумать устройство окон. Если помещение небольшое, оконные проёмы делают не в боковых стенах, а на скате крыши.
  • Лестницу можно сконструировать маршевую или винтовую. Главное – чтобы по ней было удобно ходить.

Плюсы мансарды очевидны:

  • Дополнительный этаж позволяет увеличить площадь с небольшими затратами. Например, при строительстве одноэтажного дома 9 на 9 метров, его площадь составит 81 квадратный метр. При устройстве мансарды она увеличится в 1,5 раза и составит 130-140 квадратных метров.
  • Так вы можете эффективно использовать обычно пустующее чердачное помещение. В мансарде можно оборудовать спальню, комнату для ребёнка школьного возраста, творческую мастерскую и т. д.
  • По сравнению с простым одноэтажным домом, уменьшаются расходы на отопление. Причиной является дополнительное утепление крыши.

Однако есть и минусы:

  • Из-за разноуровневого потолка и ломаных линий произвести отделку такого помещения сложнее, чем обычной комнаты с прямыми и ровными стенами.
  • Вам не удастся избежать дополнительных затрат на утепление и гидроизоляцию боковых скатов и фронтонов, а также на устройство окон.

Планировка

Проект небольшого одноэтажного дома с цоколем, без мансарды

Этот вариант подойдёт для проживания небольшой семьи. В цокольном этаже можно устроить гараж, мастерскую, топочную. В дальнейшем, если потребуется, чердак можно переоборудовать в мансардный этаж. Чтобы предусмотреть возможность такой переделки, потолок здания сразу дополнительно укрепляют.

Двухэтажный загородный коттедж. Варианты – с цоколем и обычным подвалом

Такое монументальное, статусное сооружение уместно использовать в качестве родового, фамильного имения. В нём можно одновременно собрать большое количество гостей на любое торжество, светский раут. Благородный и роскошный внешний вид будет предметом гордости не одного поколения владельцев. Следует иметь в виду, что строительство и дальнейшая эксплуатация такого здания потребуют значительных расходов.

Одноэтажный дом с цокольным этажом и мансардой

Этот вариант является оптимальным. В нём все преимущества одноэтажного здания удачно сочетаются с большой полезной площадью. В таком доме с комфортом может разместиться большая семья. При этом затраты на эксплуатацию будут на порядок ниже, чем в двухэтажном особняке.

Красивые примеры

Ниже на фото представлены здания, которые могут вдохновить вас на собственные удачные проекты.

При планировке и строительстве дома стоит учитывать финансовые возможности, личные предпочтения, состав семьи и другие факторы.

Далее обзор интересного проекта дома с мансардой и цокольным этажом.

Дома с цокольным этажом – плюсы и минусы


   Современные архитектурные решения, используемые при проектировании частных домов и коттеджей, достаточно разнообразны. Однако общие черты выделяют всего несколько типовых решений, надежность, функциональность и состоятельность которых проверена веками. К одним из таких типов частного жилья можно отнести дом с цокольным этажом, причем история развития технологии его строительства насчитывает не одну сотню лет и такие дома пользуются популярностью, однако вы не найдете таких проектов в нашем каталоге.

Связано это с тем, что специалисты нашей компании «Дачный Сезон» имеют достаточный практический опыт в проектировании и строительстве домов различного типа и конструкции с полуподвальным или цокольным этажом вызывают у них ряд нареканий. В этом материале мы постарались собрать наиболее актуальную информацию, которая всесторонне характеризует постройки такого типа, поэтому возможно поможет принять решение о выборе не менее функционального и надежного дома без полуподвального этажа.


Что такое цокольный этаж и его особенности

Главная особенность конструкции, по которой можно сразу определить проекты домов с цокольным этажом – это этаж, пол которого находится ниже уровня грунта на участке. Причем по определению заглубление ниже уровня грунта не должно превышать половины цокольного этажа, который из-за этой особенности еще называют полуподвальным.

Часто с помощью цокольного этажа обыгрывают ландшафт вокруг дома. В этом случае часть пола цоколя может находиться на уровне с грунтом, например, у подножия холма, а часть – заглублена почти полностью. Такое решение удобно, когда в цоколе размещают гараж, поэтому часто делают даже перепланировку участка, чтобы сделать удобным въезд и выезд автомобиля.



По типу домов наиболее распространены:

  • одноэтажные дома с цокольным этажом;
  • двухэтажные с цокольным, первым и мансардным вторым этажом;
  • двухэтажные с цокольным и двумя полноценными этажами.

Как правило, проект одноэтажного дома с цокольным этажом предусматривает размещение в нем подсобных помещений, среди которых могут быть:

  • гараж и мастерская;
  • кладовые;
  • помещение для инженерных систем, где размещается ввод электричества с защитной автоматикой, бойлер, отопительное оборудование;
  • прачечная;
  • тренажерный зал.

Здесь также может быть размещен и кабинет, если владельцу дома нравится полумрак и прохлада. То есть, дома с цокольным этажом, фото которых вы можете в изобилии найти в сети, позволят понять саму концепцию такого строительства. Она позволяет получить еще больше полезной площади, дает больше свободы в планировке, при этом получается невысокая постройка, которая с полноценным вторым этажом смотрится естественно и не громоздко даже на небольших участках. В то же время значительно увеличивается время на подготовительные работы, временные затраты на само строительство. При этом финансовые затраты на возведение только цокольного этажа и сопутствующие земляные работы вполне могут быть сопоставимы с ценой строительства каркасника такой же полезной площади.

История домов с цокольным этажом

Идея построить дом с цокольным этажом далеко не нова и насчитывает несколько веков истории. Причем, такие дома начали появляться как в средневековой Европе, так и в России примерно в одно время. Например, идею с цокольным этажом часто приписывают родоначальникам французского стиля шале, которые строили первый нежилой этаж из камня, а второй, более комфортный – из дерева. При этом каменный этаж обеспечивал высокую прочность постройке и служил для того, чтобы предоставлять убежище домашним животным в непогоду. Второй, из дерева, обеспечивал комфортное проживание и хорошо сберегал тепло. Здесь стоит отметить, что стиль шале только внешне похож на дома с цокольным этажом, поскольку делать заглубление в полуподвал в скальных горных породах весьма затруднительно даже с современным уровнем развития техники.

В России по такому принципу строили еще крепости, а популярный формат купеческих и ремесленных домов так и назывался – «полукаменные». Причем в цокольном этаже располагались не только подсобные помещения, лавки, магазины и мастерские, но и жилье для прислуги. Вряд ли нужно говорить, что современному владельцу частного дома будет малоприятно его сравнение с купцом или мещанином.


Особенности конструкции домов с цоколем

Проекты домов с цоколем должны учитывать особенности цокольного этажа, который для построек данного типа является несущим. Кроме того, часть этажа испытывает не только вертикальную нагрузку, но и давление земли с внешней стороны, а также находится под постоянным воздействием сырости. Причем давление земли имеет изменяемый характер в связи с регулярными промерзаниями грунта, а также возможным подъемом грунтовых вод.

Поэтому при проектировании дома с цокольным этажом необходимо выполнить:

  • грамотный выбор материала. Как правило, используется камень, кирпич, бетонные блоки и материалы на основе бетона, в том числе и монолитная технология;
  • качественную гидроизоляцию части этажа, которая находится под землей;
  • грамотное проектирование дренажной системы, которая предотвратит накопление влаги в прилегающем грунте, минимизирует рост давления на сжатие при его промерзании, а также исключит подтопление этажа при высоком уровне грунтовых вод.

Учет этих факторов позволит получить долговечную конструкцию, а также благоприятные условия без сырости, плесени и неприятных запахов в цокольном этаже, что позволит разместить там помещения любого назначения.

Однако, даже если проектирование сделано грамотно, возникает ряд нюансов, которые следует учитывать:

  • необходимость тщательной разведки грунта, и его укрепление по периметру дома;
  • большой объем дорогостоящих земляных работ по обустройству подушки фундамента и дренажной системы, которая должна обеспечить отвод грунтовых вод с глубины около 2-х метров;
  • необходимость регулярного обслуживания дренажной системы увеличит эксплуатационные затраты на содержание дома.

Требования к материалам следующих этажей, то есть первого и второго или мансардного, наоборот, менее строгие, поскольку они значительно подняты над уровнем грунта, что надежно защищает их от сырости, плесени и грибка. Поэтому чаще всего в качестве материала стен выше цоколя выбирают энергоэффективные и недорогие материалы, такие как брус, бревно или каркасная конструкция. При этом цена на дом с цокольным этажом под ключ будет значительно ниже, чем если строить его целиком из кирпича или камня, а энергоэффективность, экологичность и микроклимат в целом – значительно лучше.

Фактически цокольный этаж играет роль фундамента для основной части дома, где размещаются только жилые комнаты, кухня, столовая и санузлы. Все или большинство подсобных помещений могут быть вынесены в полуподвальное помещение.

При такой конструкции упрощается задача утепления пола первого жилого этажа, поскольку полуподвал отапливается и пол жилой части дома никогда не будет холодным. Это обуславливает еще один недостаток такого дома – необходимость отапливать значительную площадь, которая используется, в основном, как подсобная. Если этого не делать, обязательно появится сырость, неприятные запахи, возможно образование плесени. Также понадобится обустройство системы вентиляции, которая потребует еще больших затрат на отопление.

Вход или входы в полуподвальный этаж также могут быть организованы по-разному. Межэтажная лестница, как правило, с установленной дверью обычно обустраивается обязательно. Отдельный вход в цоколь с улицы обустраивается по необходимости и определяется особенностями ландшафта, а также назначением помещений. Например, отдельный вход в гаражное помещение с улицы будет не лишним. Также как и вход в мастерскую или кладовую, где хранится садовый инвентарь, который просто неудобно будет постоянно носить через межэтажную лестницу и центральный вход. Это также приведет к дополнительным затратам, необходимости установки входных дверных групп, а вход в полуподвал из жилой части отнимет несколько квадратных метров полезной площади.



Все эти особенности нужно обязательно детально рассмотреть, прежде чем принимать твердое решение заказать дом с цокольным этажом под ключ, возможно он окажется для вас не самым лучшим вариантом.

Эксплуатационные особенности дома с цокольным этажом

Дом с высоким цоколем, в котором расположен полуподвальный этаж, при условии соблюдения правил эксплуатации, качественного проектирования и строительства обладает такими особенностями:

  • при комбинации разных строительных материалов стоимость такого дома ниже, чем из камня, кирпича или аналогичных материалов на основе бетона;
  • долговечность деревянной или каркасной надстройки над высоким цоколем выше, чем при расположении каркаса или первого венца непосредственно на фундаменте;
  • такая конструкция обладает большей пожаробезопасностью, в том числе и за счет выноса инженерных систем в полуподвальное помещение из негорючего материала;
  • экологичность жилой части дома и микроклимат довольно благоприятный. Исключено появление сырости и плесени от низкого фундамента;
  • дом экономичен в плане отопления по сравнению с полностью кирпичной или каменной постройкой;
  • постройка выглядит менее громоздкой, при этом имеет значительную полезную площадь.

К явным недостаткам, которые часто перевешивают перечисленные достоинства, относятся:

  • высокие затраты на строительство полуподвальной части дома и сопутствующих инженерных систем;
  • большой объем земляных работ;
  • значительное увеличение времени, необходимого на постройку дома;
  • увеличение эксплуатационных расходов на обслуживание дренажной системы.

Отделка дома с полуподвальным этажом

Никаких особых ограничений на используемые технологии отделки при строительстве такого дома нет. Но, как правило, отделкой подчеркивают наличие цокольного этажа, а не скрывают его. То есть, используют, как минимум, две отделочные технологии, сочетание которых зависит от используемых основных строительных материалов для цоколя и основной части дома.

Так, обычно сам цоколь может быть оштукатурен, выложен облицовочным кирпичом или искусственным камнем. Такая отделка с обозначением цоколя придает внешнему виду еще больше основательности и надежности.

Фасад жилой части над полуподвальным этажом отделывается по любой доступной технологии, но обычно сохраняют красоту природных материалов, если при строительстве использован брус или бревно.

Почему мы не строим дома с полуподвальным этажом

Главная причина, по которой мы не разрабатываем и не строим дома с полуподвальным этажом – мы не можем дать клиенту длительную гарантию на 16 лет, а это ключевой принцип нашей компании. Причем невозможность дать гарантию обусловлена не столько невозможностью обеспечить качество, сколько возможным нарушением правил эксплуатации инженерных систем такого дома самим владельцем.

Приведем простой пример, когда владелец просто не хочет тратить деньги на обслуживание дренажной системы, ее промывку и чистку колодцев. В этом случае не исключено, что за 2-3 года она полностью засорится. Подъем грунтовых вод вызовет вспучивание грунта под фундаментом, разрыв гидроизоляции, что может привести не только к появлению сырости в подвале, но и разрушению фундамента, его перекосу, растрескиванию цоколя и необходимости дорогостоящего ремонта.

В результате возникает конфликт, который не нужен ни нашим клиентам, ни нам.

 Рекомендуем вам посмотреть другие популярные каркасные дома (https://www.home-projects.ru/proekty_domov/karkasnye/).

Вы всегда можете позвонить нам и уточнить любые детали по особенностям строительства в Москве и Московской области. Наши специалисты помогут вам выбрать другой тип проекта, который мы строим, уверены в его качестве и можем предоставить гарантию на 16 лет.

Ознакомьтесь с проектами домов и рассчитайте стоимость строительства

Дома с цоколем в Уфе

Для многих застройщиков дома с цокольным этажом представляют особый интерес, так как эта часть здания может использоваться с пользой, освобождая на первом этаже больше пространства для помещений. В строительной компании «Быстродом-Уфа» можно подобрать проекты дома с цоколем различной площади по приемлемой стоимости.

Причины строительства цокольных домов

Проекты домов с цоколем не относятся к экономичным вариантам, так как строительство подвала увеличит общую стоимость приблизительно на 35%. Однако существует масса причин, по которым строительство нулевого этажа оправдывает потраченные средства:

  • Строительство коттеджа для многочисленной семьи на небольшом участке.
  • Возможность расположить в дополнительном помещении хозяйственные постройки, гараж, мастерскую, бильярдную, спортзал, сауну, котельную.
  • Полы первого этажа дома будут всегда сухими и теплыми.
  • Фундамент дома приобретают большую устойчивость и выносливость, что важно при наличии слабых грунтов.
  • Жилой дом приобретает высокие теплоизоляционные характеристики, стены остаются сухими даже при слабом отоплении.

Иногда застройщики рекомендуют клиентам рассмотреть строительство цокольного этажа, чтобы увеличить прочность и устойчивость здания. Веской причиной для строительства надземного помещения является наклонный земельный участок с существенным перепадом высот.

Разновидности цокольного этажа

Существует три типа цокольных этажей, которые используются при строительстве жилого дома:

  • Выступающий нулевой этаж.
  • Загубленное надземное помещение.
  • Одноуровневый этаж.

Выступающий цокольный этаж выбирается для строительства дома с тонкими стеновыми конструкциями. Как правило, такой тип подвала используется для хранения сезонных вещей, в качестве подсобного и хозяйственного помещения.

Загубленный цокольный этаж самый популярный вариант, так как представляет собой капитальное строение. Загубленный тип менее подвержен влаге, так как имеет хорошую тепло-и гидроизоляцию.

Одноуровневое цокольное помещение строится на одной уровне с фундаментом и более затратное, так как потребует расходов на качественные гидроизоляционные материалы. Недостатком такого типа является невозможность улучшить облик здания с помощью отделки.

Проекты домов с цокольным этажом отличаются разнообразием архитектурных исполнений, которые можно подобрать на свой вкус. Кубатура цокольного этажа может существенно отличатся от размеров дома, что позволяет разместить здесь больше технических и хозяйственных помещений.

У загородных домов с нулевым этажом именно цоколь является фундаментом строения. И от его долговечности, надежности и качества зависит безопасность жилого дома. Именно поэтому мы рекомендуем Вам заказывать строительство собственного дома профессионалам, которые имеют огромный опыт в области жилого строительства.

Дом с цокольным этажом — какой выбрать проект? 90 фото достойных вариантов

Найти в Интернете проекты одноэтажных домов с цокольным этажом крайне затруднительно, чаще всего, их приходится заказывать. Цокольный этаж, проще говоря, подвал – это особенное помещение, без которого не обходится ни один высотный дом.

Иное дело коттедж или частный дом, рассчитанный на проживание одной семьи. Конечно, лишние квадратные метры никому не помешают, тем более что в цокольном этаже наш человек по привычке складирует всё, что подарила ему мать природа на его шести сотках. Туда сваливают картошку, всевозможные соленья и варения, да и вообще всё подряд.

Всё что не поместилось в доме, сбрасывают туда. Авось когда-нибудь пригодятся старые дырявые калоши, из которых можно наделать столько полезного, пока непонятно чего и сколько, но ясно, что много. Понятно, что ни один застройщик в здравом уме и при твёрдой памяти не станет тратить время и деньги на одноэтажный дом с цокольным этажом, рассчитывая его использовать таким образом.

Обычно, задаваясь целью построить дом с нулевым этажом, человек думает о том, что на этом самом этаже он будет держать свою машину или, например, сделает мастерскую, о которой всегда мечтал и никак руки не доходили.

В общем, для того, чтобы браться за дело создания цоколя нужно чётко представлять, зачем он нужен. Просто так взяться да и сделать цокольный этаж под домом способен далеко не каждый потенциальный домовладелец. Чтобы на это решиться нужно, как минимум, располагать свободными деньгами.

Оглавление статьи:

Просто вырыть котлован

Существуют три вида цокольных этажей: заглубленный, выступающий и находящийся на уровне фундамента. Для строительства цокольного этажа заглубленного типа, земля, на которой он будет строиться должна быть сухой. Работы начинаются с рытья котлована, площадь которого должна быть определена заранее.

Глубина котлована ни в коем случае не должна быть ниже или на уровне грунтовых вод. Вообще глубина заглубленного цоколя должна быть примерно на один метр выше их уровня.

 А он в каждой местности свой, и определяется по уровню воды в колодцах в жаркую летнюю пору. В это же время года нужно начинать возводить цокольный этаж в частном доме.

Обустройство дренажной системы

Важнейшим элементом дома, в котором присутствует это сооружение, является дренажная система. От того, как она будет функционировать, зависит судьба не только подвала, но и всего дома. Поскольку этаж цокольный и располагается ниже уровня земли, то вода там будет присутствовать по определению.

Дренажную систему сделать довольно-таки просто. После того, как котлован будет вырыт, он полностью очищается от мусора, его дно выравнивается и утрамбовывается. Где-то в углу котлована роется яма. В неё вставляется металлическая бочка, края которой должны быть вровень с полом будущего подвала.

Для того чтобы обеспечить максимально ровное дно котлована оно засыпается слоем мелкого песка, его толщина должна быть не менее 15 сантиметров и не более 20. После чего песок снова выравнивается и на его поверхность укладывается гидроизоляционный материал.

На гидроизоляцию укладывается арматурная сетка и заливается бетоном. При этом, между краями дренажной бочки и полом не должно быть никаких щелей, для того, чтобы в них впоследствии не затекала вода. В бочку устанавливается дренажный насос. Дренажную систему можно считать готовой.

Монтаж стенок цоколя

Теперь, когда в подвал каким-либо образом попадёт вода, она будет сливаться в дренажную ёмкость и откачиваться насосом наружу. Для того чтобы стены котлована не осыпались, они укрепляются опалубкой.

Затем возводятся стены цокольного этажа. Обычно, делаются они из кирпича или из строительных блоков. В качестве связующего раствора используется песчано-цементная смесь.

После того как стены подвала выложены, остаётся сделать верхнее перекрытие, В качестве такого перекрытия используется одна или несколько бетонных плит. Использование их для этой цели предпочтительно, поскольку они обладают высокой прочностью.

Вентиляция

Для того чтобы погреб был пригоден для хранения продуктов, в нём должна быть устроена надёжная вентиляция, в противном случае цокольный этаж станет обиталищем плесени, и о том, чтобы хранить в нём продукты, не может быть и речи. Чтобы этого не случилось, вентиляция в заглубленном подвале должна быть устроена следующим образом.

С двух сторон погреба, напротив друг друга устанавливаются две вертикальные трубы (приточная и вытяжная), они могут быть, как металлическими, так и пластиковыми. Задача приточной трубы заключается в том, чтобы втягивать в подвал воздух снаружи, в то время как вытяжная труба предназначена, для того чтобы вытягивать воздух из помещения цокольного этажа.

Нижний конец приточной трубы располагается на высоте примерно двадцати сантиметров от пола, тогда как вытяжная труба, нижний конец которой располагается на расстоянии тридцати сантиметров от потолка, находясь на противоположной стороне, вытягивает воздух из помещения. Система, состоящая из двух этих труб, обеспечивает постоянную циркуляцию воздуха в цоколе.

В общем-то, если основное предназначение вашего подвала заключается в том, чтобы быть большим холодильником, то ваш цокольный этаж можно считать почти готовым. Остаётся только наделать полочек, чтобы все ваши банки с огурцами и помидорами, как, впрочем, и вёдра с квашеной капустой поместились без проблем.

Гараж в цокольном этаже

Многие проекты домов с цокольным этажом создаются с целью размещения там гаража. Они считаются гораздо более сложными сооружениями, чем подвал, приспособленный под хранилище. Прежде всего, располагаться он должен на глубине не менее двух метров, ширина не менее четырех, а длина не менее шести метров.

Конечно, все эти размеры взяты с большим запасом, но, если учитывать что в гараже, кроме автомобиля хранится много чего другого, то запас этот окажется не так уж и велик.

В отличие от подвала для хранения продуктов, гараж должен быть отапливаемым помещением. Причём температура в нём не должна сильно отличаться от температуры внутри дома, поскольку если столь крупное помещение, как гараж, не отапливать, как следует, то, находясь непосредственно под жилыми комнатами, он неизбежно будет выхолаживать и жильё. В этом случае неизбежно возрастут затраты на отопление.

Если для освещения продовольственного склада потребуется всего одна лампочка без плафона и абажура, то в гараже потребуется полноценное освещение.

Если для того чтобы попасть в подвал, с хранящейся в нём снедью достаточно будет воспользоваться приставной лестницей, то для выезда из гаража потребуется крепкий пандус.

Другие помещения

Ещё более серьёзные затраты потребуются для приспособление цокольного этажа под полноценное жилое помещение или, к примеру, под обустройство в нём боулинга или спортзала.

Рассматривая фото дома с цокольным этажом, нетрудно заметить, что освещённость помещений достаточно интенсивна, по крайней мере, настолько, что в полной мере соответствует санитарным нормам.

Температура воздуха в нём не должна быть ниже температуры в доме. Поскольку цоколь находится, практически в земле, то поддержание в нём комфортного микроклимата будет влетать в копеечку. В общем-то, цокольный этаж может быть использован для нужд семьи, как в качестве подсобного помещения, так и в качестве основного.

Фото домов с цокольным этажом


Вам понравилась статья?

Цоколь дома, виды, функции, облицовка разными материалами

С фундамента и цоколя дома начинается строительство любого здания. От их надежности, точнее, капитальности и крепости, зависит устойчивость строения и сроки эксплуатации. Цокольный этаж – это выступающая относительно уровня земли видимая часть здания, расположенная непосредственно на фундаменте.

Что представляет собой цоколь дома

Чтобы понять, зачем нужен цоколь дома, его функции, необходимо разобраться в конструктивных особенностях этого элемента. Цокольный элемент может строиться, как продолжение ленточного фундамента, или выступать в качестве промежуточных стен между сваями, если фундамент сооружения представляет собой свайную конструкцию.

При проектировании дома с цоколем фундамента учитывают материал, размеры строения, рельеф местности, климатические особенности. Эта надстройка над фундаментом должна вписываться в стилистику и пропорции строения. Существуют три варианта строительства цоколя частного дома относительно стены первого этажа:

  • Заподлицо.
  • Западающий.
  • Выступающий.

Первый — представляет собой единую ровную поверхность, но дом при этом выглядит, как коробка, лишенная изящества. Второй тип создает визуальную устойчивость. Но тут необходимо продумать гидроизоляцию и создать стоки для отведения дождевой воды. Нередко проектировщики предлагают проекты, в которых стена первого этажа немного выступает над цокольным этажом. В плане защиты строения от влаги – это лучшее решение, но тут есть стилистический минус, — постройка выглядит со стороны неустойчивой.

Высота цоколя фундамента относительно уровня земли составляет 50-90 см, но, если обустраивается полноценный цокольный этаж, то стена будет выше, до 2-2,5 м, и на нее пойдет больше стройматериалов.

Назначение цокольной зоны

Главная функция цоколя дома – создание преграды от проникновения внутрь помещений холода, влаги. Цоколь фундамента позволяет значительно снизить теплопотери в зимний период. А также он защищает основной строительный материал постройки от проникновения в него влаги в дождливую погоду.

Цоколю отводится и серьезная несущая функцию. Это – базис для стен. Чтобы цокольная часть дома справлялась на 100% с возложенными на нее функциями, необходимо правильно спроектировать конструкцию, выбрать материал для возведения цоколя и облицовки, продумать гидроизоляцию, утепление.

Какой материал выбрать

Для возведения цоколя дома применяют кирпич, готовые бетонные блоки и монолитные технологии.

Строительство из кирпича

Материал имеет свои преимущества:

  • устойчивый к пониженным температурам;
  • отличается простотой кладки;
  • не требуется использовать спецтехнику.

Пустотелый кирпич из обожженной глины хорошо удерживает тепло, но быстрее накапливает внутри себя конденсат, что сокращает сроки эксплуатации. Для цоколя частного дома предпочтительнее использовать полнотелые блоки, они обладают лучшим сопротивлением к проникновению влаги.

Выбирают кирпич для цоколя дома и по техническим показателям противостояния на сжатие и морозоустойчивости. Возведение производится из кирпича марки М200, коэффициент морозоустойчивости – F50. Средний расход кирпича на 1 м2 составляет примерно 400 шт. Кладка проводится в 1,5-2 кирпича.

Вопрос гидроизоляции решается на начале строительства, первый гидроизоляционный слой укладывается непосредственно на фундамент. Когда цоколь фундамента будет закончен, на него также необходимо уложить еще один слой гидроизоляции. Лучшим материалом для теплоизоляции является пенополистирол, который крепиться специальным клеящим составом.

Строительство цоколя дома из бетонных блоков

Этот вариант используется повсеместно. Блоки из цемента специальных марок отличаются прочностью. Их выливают по определенной технологии, размеры блоков строго стандартизированы. Среди преимуществ строительства блочного цоколя частного дома: скорость строительства;

  • высокие прочностные характеристики;
  • стойкость к образованию грибка, плесени;
  • морозоустойчивость;
  • экологичность.

К недостаткам можно отнести: высокую стоимость, необходимость использования спецтехники. Также при плохой герметизации стыков возможно образование мостиков холода.

При покупке блоков необходимо запросить сертификаты на продукцию, номер, серию партии, марку используемого бетона. Надо уточнить все технические характеристики: уровень на сжатие, влаго-, морозоустойчивость. Важно, чтобы блоки по размерам были идентичны, расхождения по габаритам допускается не более чем в 4-6 мм.

Размеры ФБС зависят от материала, из которого планируется строительство дома. Для кирпичного строения выбирают блоки шириной 60 см, из дерева – достаточно 30 см ширины.

Монолитный цоколь дома

Наиболее надежной считается монолитная конструкция, производимая из железобетона. Для такого цоколя фундамента потребуется сооружение опалубка. На этапе заливки бетона необходимо продумать, где будут располагаться продухи и отверстия для ввода коммуникационных сетей.

Монолитный вариант цоколя дома отличается рядом достоинств:

  • защищает строение от влаги;
  • обладает высокой прочностью;
  • возводится в короткие сроки.

Защита от воды и строительство отмостки

При любом варианте материала цоколя дома важно произвести гидроизоляцию. Для этих целей подходит рубероид. Для заделки стыков используют рулонную продукцию (ПВХ мембраны), окрашивающие лаки, битумные мастики, смолы на основе полимеров и другие пластичные материалы.

Защитный барьер создают внутри и снаружи. Гидрозащита должна обладать достаточной прочностью. Мастика используется для подготовки основания. Рулонные материалы наплавляются вторым слоем с перекрытием стыков и 2-3 слоя. Смолы распыляют в 2-3 приемы на очищенные от пыли поверхности, таким образом создается прочная водонепроницаемая пленка. Смолы хорошо фиксируются на бетонных поверхностях. Мембраны из ПВХ с пупырышками фиксируют специальными шпильками.

Для внутренней гидроизоляции цоколя частного дома применяют пропитывающие составы: жидкую резину, полимочевину. Поверхность очищают от пыли, смачивают водой и наносят проникающий раствор. Важно, чтобы стена оставалась влажное на протяжении 3 суток. Если грунтовые воды находятся высоко, необходимо обустраивать дренажную систему. По периметру дома устанавливать дренажные трубы.

Обязательным этапом возведения цоколя частного дома является организация отмостки, защищающая фундамент от проникновения талой и дождевой воды. Ширина отмостки должна превышать уровень выноса крыши на 20 см. Для строительства отмостка используют камень, тротуарную плитку, бетонный раствор.

Облицовка цоколя дома

Некоторые владельцы домов не ходят облицовывать эту часть здания, если она выполнена из кирпича, хотя этот этап строительства является очередной гидроизоляцией, и к нему надо отнестись серьезно. Кирпич – неидеальные материал с точки зрения сопротивляемости влаге, и ему не помешает дополнительная гидроизоляция.

Облицовка цоколя фундамента нужна для защиты постройки от влаги и образования конденсата. Облицовка защищает стены от появления микроорганизмов (плесени, грибков). И еще одна важная функция облицовочного покрытия – теплоизоляция. Цоколь дома очень сильно аккумулирует в себе холод и передает его внутрь помещений. Это значит, что теплоносители будут работать в большей степени в холостую.

Для облицовки кирпичного или железобетонного цоколя дома предпочтения отдаются влагостойким материалам:

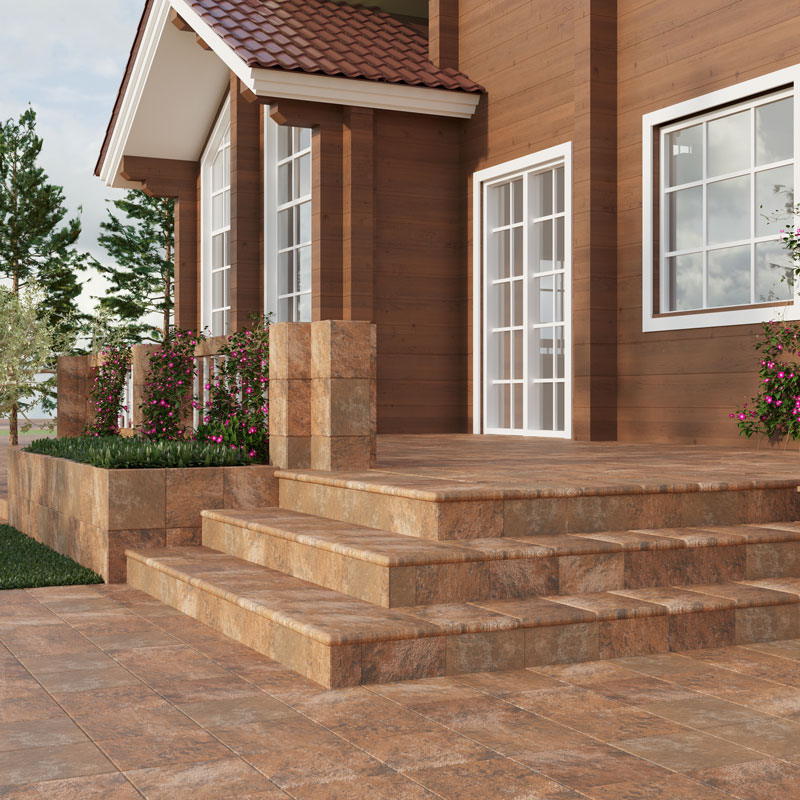

  • керамической фасадной плитке;
  • натуральному камню;
  • фасадным штукатуркам и простому оштукатуриванию;
  • сайдингу.

Один из самых легких вариантов – нанесение штукатурки с последующим окрашиванием фасада. Недостаток такой облицовки – ее недолговечность, но возникающие дефекты легко устраняются.

Отделка натуральным камнем увеличивает эксплуатационные характеристики цоколя и придает фасаду эксклюзивности. Стоит учитывать вес камня, усложняющий его монтаж. Искусственные материалы легче, их легко устанавливать, и стоят они не так дорого, как натуральный камень.

Подводя итог, скажем, что надежность строения зависит от прочного фундамента, крепких стен и перекрытий, правильно спроектированной и установленной кровли. Но не менее важно и качество цоколя дома. Он него зависит, насколько в здании будет тепло, не появится ли сырость, не будет ли образовываться грибок. Цоколь дома – это важный элемент строения.

Материалы по теме

Технология строительства цокольного этажа (дома)

Цоколем или цокольным этажом называют полуподвальное помещение в любом доме, которое возвышается над нулевой точкой грунта всего на 0,5-1 метр.

Гидроизолированные стены цокольного этажа

Такие помещения довольно уникальны и в последнее время стали использоваться в гражданском строительстве практически повсеместно. А все благодаря возможности цоколя сочетать в себе нескольких очень полезных функций.

Что такое цокольный этаж и почему он так полезен?

Любой дом строится постепенно. Сначала возводят фундамент, затем принимаются за постройку непосредственно стен дома, установку перекрытий, кровли и т.д.

Читайте также: как делают опалубку для заливки стен?

В большинстве случаев фундамент в доме будет ленточным. Это не касается каркасных строений, у которых фундамент по определению может быть только столбчатым, однако и для каркасных зданий ленточные модели оснований тоже применяются.

Особенность ленточного фундамента в том, что он состоит из подушки и стен. И очень часто высота стен фундамента может доходить до 2 метров или даже превышать этот показатель.

Любой предприимчивый владелец дома заинтересуется тем, как можно использовать этот полезный объем. Ведь стены фундамента образуют практически сформированное помещение. Остается только установить сверху плиту перекрытия, и комнаты будут готовы.

Казалось бы, решение напрашивается само собой – оборудуем дом подвальным этажом, и дело сделано. Однако тут стоит учесть тот факт, что подвал – не самое приятно место для времяпрепровождения.

Подвалы всегда холоднее, воздух в них не такой чистый, да и полное отсутствие окон тоже не лучшим образом сказывается на настроении человека, что находится на этаже.

Плюс стоит понимать, что подвальный этаж подходит далеко не для каждого дома. Чтобы его построить, необходимо совмещение нескольких условий. Это касается уровня грунтовых вод, глубины промерзания грунта, его прочности и т.д.

Цокольный этаж изнутри

Часто случается так, что углубить фундамент можно только на 1,2-1,5 метра. Совершенно очевидно, что построить подвал в таких условиях просто невозможно.

Зато второе решение полностью удовлетворит вас по всем параметрам. Это решение заключается в постройке цоколя или цокольного этажа. Для цоколя характерно совмещать в себе свойства подвала и наземного этажа. С одной стороны, цокольные помещения находятся ниже уровня грунта.

Их пол может находиться на глубине в 1.5-2 метра. С другой же, потолок цокольного этажа всегда возвышается над землей. Как правило, он находится на уровне 0,5-1,2 метра. Однако бывают и исключения, когда цоколь поднимается еще выше.

Таким образом, используя полезное пространство внутри стен фундамента, вы также решаете проблему с неуютным нахождением внутри этих помещений. Для цоколя эта ситуация нивелируется наличием достаточного количества окон, которые не только хорошо освещают комнаты, но также и дают им прогреться от солнечного света.

Причем делать с цокольным этажом можно что угодно. Он прекрасно подходит как для полезного расширения бытовой площади дома. Например, обустройства котельной, прачечной и т.д. Так и для применения в более специализированных целях.

Очень часто цокольным этажом пользуются, как комнатой для развлечений, занятий спортом, мастерской, залом для репетиций. Ну и не стоит забывать про классический способ использования этой полезной площади – строительство гаража.

Если у вас есть возможность правильно организовать подъезд к одной из стен, то решение проблемы с нахождением автомобиля найдется сразу же.

Читайте также: как правильно выбрать и обустроить фундамент для строительства гаража?

к оглавлению ↑

Общая технология строительства

Теперь обратимся непосредственно к технологии строительства домов с цокольным этажом. На самом деле, в их постройке нет ничего сверхъестественного.

Правда, дополнительные средства все же придется выделить. Ведь для цокольного этажа необходимо организовать не только строительство стен. Туда также надо провести вентиляцию, отопление, отделать стены гидроизоляцией, утеплить их снаружи.

Процесс заливки плиты перекрытия над цокольным этажом

Ну и внешняя отделка цокольного уровня стен тоже не может остаться незамеченной. Впрочем, все эти затраты вам окупятся сполна.

Читайте также: как и чем отделать цоколь дачного дома?

Стоит только вспомнить тот факт, что с обустройством цокольного помещения вы сможете серьезно увеличить полезную площадь дома (в некоторых случаях площадь практически удваивается). Также внешняя отделка способствует улучшению внешнего вида строения.

Этапы постройки цокольного этажа своими руками:

  1. Определяем тип грунта, рассчитываем параметры фундамента.
  2. Раскапываем котлован под фундамент.
  3. Стелим на дно гравийную подушку, затем песчаное уплотнение и еще один слой гравия.
  4. Начинаем монтаж опалубки, к примеру, пластиковой, для подушек фундамента.
  5. Монтируем опалубку для стен фундамента.

    Если использовать несъемную опалубку из пенопласта, вопрос утепления фундамента отпадет сам по себе.

  6. Формируем арматурный каркас для основания.
  7. Опускаем арматуру внутрь опалубки.
  8. Заливаем всю конструкцию раствором.
  9. Ждем, пока бетон не наберет прочность.
  10. Формируем наземные стены цоколя, проемы для окон, монтируем перемычки и т.д.
  11. Устанавливаем перекрытия для формирования пола первого этажа.

Сборка стен цоколя из бетонных пустотелых блоков

По такой технологии ведется непосредственно строительство цоколя своими руками. После монтажа перекрытия занимаются постройкой несущих стен первого этажа, установкой перекрытий, кровли и т.д.

В работе следует учитывать тот факт, что в цокольных помещениях необходимо будет разместить двери, которые будут связывать все комнаты воедино. Как вы будете это делать – решать вам. Лучше всего заранее запланировать этот момент и формировать фундамент с учетом наличия в нем дверных проемов.

Рассмотренная нами выше технология относится к обустройству цоколя из монолитного бетона. Однако собирать его можно и из блоков. Причем строительство из блоков бывает даже полезнее использования монолита.

Цоколь из блоков удобно строить, когда нагрузка от дома на фундамент не находится на критической отметке, и у вас есть возможность немного сэкономить. К тому же в качестве базовых строительных блоков можно использовать газобетон или пенобетон, который дешевле, удобнее в работе и намного теплее стандартного бетона.

Если рассматривается строительство каркасных домов с цокольным этажом, то использование блоков здесь имеет преимущество и в практичности этого материала, а также особенностях конструкции каркасных строений.

Технология, по которой ведется строительство цоколя из блоков является все той же, просто процессы обустройства опалубки и заливки ее бетоном заменяются на кладку стен из бетонных блоков. Впрочем, часто архитекторы комбинируют эти два типа строительства.

Читайте также: какой кирпич лучше подойдет для строительства цокольного этажа?

Подушку и нижнюю часть ленточного фундамента они делают из монолитного бетона (тем самым повышая устойчивость и прочность фундамента), а большую часть стен цокольного этажа собирают из блоков (получая возможность сэкономить и упростить процесс строительства).

В остальном же строительство дома с цоколем от строительства обычного здания отличается только первыми этапами. После установки плит перекрытий над цокольным этажом процедура возведения постройки ведется своим чередом.

Пример создания гаражного пространства на цокольном этаже

Единственный нюанс здесь в том, что цоколь немного приподнимет уровень первого этажа. А значит, вам надо будет организовать лестницу к входу в дом и правильно просчитать все высотные отметки.

к оглавлению ↑

Обустройство и отделка

Как вы сами понимаете, мало просто построить цокольный этаж, его стены и накрыть плитой перекрытия. Его также надо правильно обустроить и отделать.

Только тогда можно говорить, что вам удалось полностью построить дом с цоколем, и сделать это действительно качественно.

Для завершения процесса отделки цокольного этажа следует также выполнить несколько дополнительных работ. А именно:

Гидроизоляция цокольных помещений – это очень важный процесс. Игнорировать его нельзя категорически, так как это может привести к очень неприятным последствиям.

Как минимум, защитить необходимо стены фундамента. Особенно если это стены из легких бетонных блоков.

Читайте также: как выполнить облицовку цокольного этажа сайдингом?

Проще всего обмазать стены мастиками на основе битума, однако более надежным вариантом станет выбор рулонной гидроизоляции, в сочетании с мастиками и проникающими составами, которые следует наносить изнутри цоколя.

Заливка последней секции монолитных стен для цокольного этажа

Что же касается полов, то здесь у вас тоже есть необходимо в защите от влаги. Особенно если вы стоите на водоносных грунтах с высоким уровнем грунтовых вод.

Затем следует утеплить фундаментные стены. Для этого можно использовать пенопласт. Пенопласт в качестве утеплителя фундаментов показал себя просто отлично, поэтому можно остановиться на его выборе без всяких сомнений.

Пенопластовые плиты достаточно просто хорошенько закрепить, а затем засыпать пазухи фундамента грунтом. Такой утеплитель будет добросовестно служить вам в течение многих лет.

Помните о том, что утепление способствует повышению температуры не только на самом цокольном этаже, но и во всем доме. Особенно ощутима разница на полу первого этажа, ведь пол в таком случае будет соприкасаться не с холодной землей, а с теплым помещением.

Наземную часть стен цоколя отделывают в обязательном порядке. Это способствует утеплению стен, а также существенно улучшению визуального восприятия дома. Цоколь будет выделяться на фоне стен, делать дом более стройным и вытянутым по вертикали.

Как правило, для отделки цоколя используют более дорогие материалы. Например, искусственный камень, декоративный кирпич, каменную плитку и т.д. Впрочем, тут все зависит от желаний и возможностей хозяина.

Читайте также: цокольные панели под камень: виды, характеристики, монтаж.

Если стена цоколя немного выступает над стеной самого дома, то над ней формируют своеобразный жестяной или пластиковый козырек. Он способствует обтеканию стен во время дождя и защищает их от подмывания.

Вентиляцию, отопление и все другие коммуникации подводят на этаж по стандартной схеме. Частичное вентилирование цоколя будут обеспечивать сами окна, но этого может быть недостаточно, поэтому рекомендуется обустроить ключевые помещения также вытяжной вентиляцией.

Читайте также: как правильно отделать фундамент дома под камень?

к оглавлению ↑

Технология строительства дома с цоколем (видео)



Plinth House / LAND Arquitectos

Plinth House / LAND Arquitectos

© Sergio Pirrone

+ 20

ShareShare
  • Facebook

  • Twitter

  • 000

    Mail

Или

https://www.archdaily.com/381475/plinth-house-land-arquitectos

Текстовое описание предоставлено архитекторами. Комиссия была домом для серфера и его семья, которая спасла бы типичные элементы архитектуры района в современный способ, и создавать пространства, защищенные от холодного южного ветра ( постоянный в районе) и управление дневным солнечным светом, без ухудшая вид на Пунта-де-Лобос (точка прибоя) в том же направлении.

© Sergio Pirrone

Цоколь

Мы переосмыслили элемент «цоколь», основание из местного каменного камня, на котором было построено большинство зданий в историческом центре Пичилему (1885 г.).

© Sergio Pirrone

В Плинтусе этот элемент строит платформа, которая образует внешнее пространство дома с террасами, защищенными от южный ветер и контролируемые зеленые зоны, ограничивающие площадь орошения из-за к нехватке воды в этом районе. Основание и стены дома вентилируемые, снижение влажности в помещении и теплопередачи дома. Плита была получено из карьера, включенного на том же сайте.

© Серхио Пирроне

Южный ветер и солнечный свет.

С преобладающим взглядом на Пунта-де-Лобос, объем размещен так, чтобы выглядело наибольшее количество комнат. к морю, но с перерывом для защиты северо-западного фасада от южный ветер без потери обзора. Планировка дома в основном: герметичная зона спальни на юг, так как это та область объема, которая блокирует ветер в северную часть дома, где есть большая жилая комната, столовая и кухня, выходящие в промежуточное пространство, где находится барбекю территория и террасы полностью защищены от ветра и получают северный солнечный свет.

© Серхио Пирроне

Через выступ вдоль длина объема, интерьер защищен от лишних солнечных лучей, а также эти пространства, построенные в основном из дерева из этой местности, создают промежуточные пространства, защищенные от южного ветра.

© Серхио Пирроне

С целью создания преемственности с основанием, а также работы пятого фасада, крыша также была одетый в плиточный камень.

Планы

На пьедестале: 7 построек на возвышениях

Архитектура нуждается в поддержке.От клиентов, которые руководят разработкой проекта, до сырья для его строительства, все здания требуют явной или подразумеваемой, нематериальной или материальной основы для реализации. Цоколь, основание или платформа, на которые может опираться колонна, опора, артефакт или вся конструкция, является одним из наиболее важных элементов композиции здания, а возможно, и всей архитектуры. Согласно книге Готфрида Земпера 1851 года, цоколь вместе с очагом, крышей и стеной был назван одним из четырех основных элементов общественного развития архитектуры.

Цоколь, безусловно, остался жизненно важным для архитектуры, как показано в следующем сборнике современных проектов. Эти примеры показывают, как цоколь может служить как основанием, из которого выходит конструкция, так и визуальным разграничением между землей или ландшафтом и фигурой здания. Хотя на первый взгляд цоколь не всегда является заметной особенностью, он становится пьедесталом, на котором здания принимают перформативную выставочную позицию.

© Давид Грандордж

© Давид Грандордж

Новый дом на ферме Walk Barn от Charles Barclay Architect, Саффолк, Великобритания

Этот обшитый черным деревом дом на выходные в Саффолке, Англия, стоит на постаменте из красного кирпича на ветреной равнине.Стеклянное остекление и бетонные полы добавляют прохладной современной отделки, а цоколь перекликается с традиционными сельскими домами этого региона.

© MiniMac

© MiniMac

Maison au Jeurs от Lacroix Chessex, Триент, Швейцария

Этот швейцарский дом был вдохновлен горнолыжными шале окружающего региона, но вводит объемное разделение пространства в традиционную типологию. Каменный фундамент из минерального пьедестала выступает над прилегающим склоном холма, который выдвигается из-под и увенчан фанерой из темного дерева, которая поддерживает структуру в пространстве.

© Дэвид Джеймсон Архитектор

© Дэвид Джеймсон Архитектор

Hoopers Island Residence от David Jameson Architect, Черч-Крик, Мэриленд, США

Этот частный дом, расположенный на острове в Чесапикском заливе, на высоте трех футов над уровнем моря, подверженной наводнениям, требовалось зонировать, чтобы поднять дом на высоту трех футов над уровнем наводнения. Это было достигнуто с помощью цоколя из бетонной кладки, который перекликается с обычными рыбацкими лачугами.Плинтус позволил некоторым элементам, таким как бассейн и душ на открытом воздухе, стать самостоятельными объектами.

© Backyard Revolution PDF

© Backyard Revolution PDF

Вилла Abborrkroken i Överby от Джона Роберта Ниллсона Arkitektkontor, Норвегия

Этот дом на скалистом склоне холма с видом на реку в Норвегии стоит на бетонном цокольном фундаменте, покрытом известняком, который составляет непрерывную основу как для внешних террас, так и для внутренних жилых помещений.Входной фасад представляет собой монолитную черную массу, перемежающуюся единственной дверной коробкой, а остальные стороны имеют стеклянное остекление, утопленное в известняковую плиту основания.

© Glamuzina Paterson Architects

© Glamuzina Paterson Architects

Lake Hawea Courtyard House от Glamuzina Paterson Architects, Отаго, Новая Зеландия

Низко расположенная форма этого частного дома с бункерами отступает в ландшафт как защита от элементов, но утопленный бетонный цоколь привлекает внимание к связи здания с землей и его положению в качестве объекта в этом суровом контексте.

© Johnsen Schmaling Architects

.

© Johnsen Schmaling Architects

.

Студия композитора от Johnsen Schmailing Architects, Берлингтон, Висконсин, США

Это небольшое и простое сооружение представляет собой загородную студию для музыканта. Бетонный цоколь для хранения, вырезанный в склоне холма, служит основанием конструкции, а стены из обветренной стали покрывают стены, а два больших оконных проема обеспечивают доступ с обеих сторон.

© Esculpir el Aire / Хосе Анхель Руис Касерес

© Esculpir el Aire / Хосе Анхель Руис Касерес

Офис продаж и управления жилищным комплексом Sol de Rojales by Esculpire el Aire / José Ángel Ruis Cáceres, Рохалес, Испания

Основной белый объем этого офиса продаж акцентирован хроматическими полосами разного цвета, которые действуют как защитные ставни, а пандус у входа обеспечивает доступ в пространство.Утопленный бетонный пьедестал поднимает этот объем над землей и выделяет главный вход в офис.

Затонувший бетонный пол расширяет викторианский дом с террасами в Лондоне

Студия DGN расширила и отремонтировала викторианский двухквартирный таунхаус в Восточном Лондоне, используя утопленный бетонный пол, чтобы максимально увеличить высоту потолка первого этажа.

Названный «Бетонный цокольный дом», первоначальное задание — превратить изолированную и темную кухню, выходящую на север, в светлое и открытое пространство для собраний — было расширено за счет более светлого ремонта остальной части дома.

Вверху: пристройка выходит в сад. Вверху: студия раскопала сад, чтобы создать «бетонный поддон».

Столкнувшись с тем, что архитекторы назвали «тяжелой» высотой потолка на кухне, уровень пола был понижен на полметра за счет конструкции «бетонного поддона». , заполняя ширину участка и расширяясь в сад, чтобы создать новый затонувший внутренний дворик.

Внешне этот поднос создает впечатление, что дом стоит на цоколе, что и дало проекту название.Но внутри дополнительное пространство, которое он создает, было использовано для установки столешниц и низких бетонных скамеек, которые выравнивают периметр интерьера.

Светлые дубовые балки обрамляют потолок.

Кухонный остров занимает центр пристройки, а обеденный стол находится в его северной части, откуда открывается вид на сад, доступ к которому осуществляется через раздвижную деревянную дверь.

В отличие от более тяжелого бетонного основания, пристройка завершена конструкцией из светлых дубовых балок. Они обрамляют большие световые люки, новые створчатые окна и проемы на уровне потолка, которые заливают комнату светом.

Интерьер выполнен в нейтральной цветовой гамме.

Эта новая крыша поддерживается T-образной стальной конструкцией, которая опирается на три выступающие из углубленного пола бетонные колонны, которые также тонко обрамляют переход от кухни к обеденной зоне.

«Расстановка приоритетов при одновременном учете формы позволила нам выбрать материалы, которые будут работать в простой эстетической гармонии, красиво изнашиваться и, в конечном итоге, долговечны», — сказали в DGN Studio.

DeDraft расширяет дом в восточном Лондоне за счет пристройки из погодоустойчивой стали

В передней части дома приемные были отделаны деревянным полом Denison и плиткой терраццо, с лестницами, соединяющими гостиную и прихожую непосредственно с новой кухней и столовой.

Между этими ступенями находится набор встроенных шкафов, которые обеспечивают дальнейшее кухонное хранение, а также скрытый вход в подвал и подсобное помещение.

Жилые помещения выглядят светлее и просторнее.

На втором этаже ванная комната была изменена, чтобы исключить вид из соседнего дома, а спальни были обработаны более темной палитрой, чтобы контрастировать с легкостью пристройки.

Снаружи деревянные балки пристройки находятся заподлицо с бетонным основанием и образуют серию ребер, идущих вдоль бокового обратного прохода, который также выполнен в бетоне как продолжение затонувшего внутреннего дворика.

Свет льется в ванную комнату через окно и световой люк

Студия DGN Studio в Лондоне была основана Дэниелом Гудакром и Джеральдин Нг в 2016 году.

Другие недавние пристройки к лондонским домам включают еще одну затонувшую пристройку от Moxon Architects в Ислингтоне и «монастырскую» последовательность пространств Turner Architect в Клэпхэме.

Фотография сделана Ником Дирденом.


Кредиты проекта:

Архитектор: DGN Studio
Инженер: Строительные инженеры
Инспектор стен для вечеринок: Schofield Surveyors
Утвержденный инспектор: Assent Building Control
Подрядчик: Орсман Констракшн
Столяр 9

Плинтус Лондон, Дом Лаймхаус

Плинтус, Дом Лаймхаус, Проект собственности Салмон-Лейн, фото, дизайн

Жилой комплекс Limehouse, восточный Лондон: дизайн дома на Салмон-Лейн от pH + Architects

15 июля 2009 г.

Цокольный дом в Лаймхаусе

Дизайн: pH + Architects

Резиденция на Салмон-лейн, Лаймхаус, Ист-Лондон, Великобритания

Расположенный в Лаймхаусе, Восточный Лондон, необычное место для проекта Plinth House представляет собой треугольный кирпичный цоколь, который раньше поддерживал промышленный железнодорожный мост через Риджентс-канал.По мере того, как местная промышленность приходила в упадок, была устранена потребность в поддерживающей ее инфраструктуре и мосту, чтобы освободить место для близлежащей жилой застройки. Оставшийся постамент находится прямо на канале (на востоке), с выходом из Салмон-лейн прямо на север.

Архитекторы

pH + получили разрешение на строительство впечатляющего нового дома, который адаптирует и повторно использует промышленное наследие, обнаруженное на участке, используя возможности, которые он предоставляет. Существующая кирпичная конструкция сохранена, отремонтирована и повторно использована для поддержки нового четырехэтажного элемента, который поднимается вверх и соответствует площади основания, расположенного ниже.Этот новый объем обеспечивает размещение в семейном доме с четырьмя спальнями.

Представлена ​​простая схема вертикального проживания с новым помещением, поднятым над «безопасным» цоколем первого этажа. Коммунальные пространства расположены над ним, что приводит к появлению большего количества частных пространств по мере продвижения вверх по зданию, завершающегося террасой на крыше. Пустота двойной высоты между двумя нижними этажами обеспечивает некоторую степень вертикальной связи между общими частями и разнообразием пространства.

Здание с его простой объемной формой хорошо видно со всех сторон, не имеет четких фасадов и спинок, и было задумано как необычная скульптурная форма, сидящая над постаментом.

Это понятие усиливается за счет череды утопленных «лоджий», которые «вырезаны» из единой массы, чтобы обеспечить внешнее удобное пространство. Эти «вычитания» являются прямым ответом на ограничения участка и стратегически расположены так, чтобы обрамлять основные виды на канал, обеспечивая при этом уединение от окружающих зданий для более чувствительных участков.В других местах неоткрывающиеся окна устанавливаются заподлицо с лицевой стороной наружных стен, сохраняя непрерывность основной массы.

Новый объем будет отлит из гладкого бетона с гладкой поверхностью, окрашенного в белый цвет, чтобы контрастировать с темным кирпичом цоколя внизу, что еще больше передает концепцию уникального скульптурного объекта. Бетон также был выбран в связи с историческим его использованием в качестве места посадки извести, из которой он сделан.

Plinth House Limehouse — Информация о здании

Клиент: Частный клиент
Архитектор: pH +
Инспектор количества: boydengroup
Инженер-конструктор: Эллиотт Вуд
Компьютерная визуализация: Rock Hunter

Plinth House, Salmon Lane, Limehouse, London изображения / информация предоставлена ​​pH +

pH +

Расположение: Салмон-лейн, Лаймхаус, Восточный Лондон, Англия, Великобритания

Архитектура в Лондоне

Лондонские архитектурные ссылки — хронологический список

Лондонская архитектура

Лондонские архитектурные пешеходные экскурсии

Лондонский архитектор

Лондон Хауз

Portobello Road, Upside Down House , West London
Дизайн: Pitman Tozer Architects
Portobello Road House

Дома-близнецы , Кингстон-апон-Темз, юго-западный Лондон
Дизайн: Terry Pawson Architects
Дома-близнецы в Лондоне

Noble Yard House , Islington, North East London
Дизайн: Tasou Associates
Noble Yard House

Benbow Yard Home , Саутварк, Южный Лондон
Дизайн: FORMstudio Architects

фото © Брюс Хемминг
Современный дом в Саутварке

Комментарии / фотографии для страницы Plinth House London — Limehouse Property Добро пожаловать

Веб-сайт: Лондон

Цокольный дом |

ПЛИНТУС
Покупатели купюр | 720 Дизайн

540 000 долл. США
ПРОДАН

«Расположен в городском районе вдоль Южного Бродвея в Энглвуде, на участке размером 25 футов в ширину и 125 футов в длину (3 125 квадратных футов.)

Участок определяется бетонным цоколем, возвышающимся над окружающим ландшафтом. Цоколь устанавливает основной уровень комплекса, на котором размещены два объема, облицованные кедром. Больший объем — это дом, а меньший — гараж. Пустота между ними образует двор, где посажено одно дерево.

На основном уровне дома расположены общественные пространства. Прихожая находится в центре дома. Кухня и столовая находятся в задней части дома, соединяясь с внутренним двором.Жилая зона находится в передней части дома, чтобы понаблюдать за уличной жизнью или посмотреть любимый фильм.

На цоколь спускаются личные пространства дома. Лестница отделяет главную спальню от второй спальни / офиса. Зоны спальни спроектированы так, чтобы улавливать естественный свет и обеспечивать тепловой комфорт.

Наружное пространство состоит из бетонных и ксерискейповых насаждений. Двор разделен на две части.Один для обеденного стола, а другой для зоны отдыха рядом с уличными шкафами ».

-Покупатели банкнот | Дизайн 720

Элегантное заполнение в стиле модерн — Оптимизация городской жизни

Исключительный дом от создателя The Eight Foot House. В дизайне Bill Buyers использована вневременная современная эстетика, напоминающая историческую современную архитектуру Денвера середины века.Каждый дюйм, интерьер и экстерьер, тщательно продуман, чтобы обеспечить максимальное удобство для жизни, уменьшить количество отходов и приветствовать естественный свет. При этом соблюдая масштабы существующего квартала. Приподнятая отделка и приспособления, такие как фрезерованный по индивидуальному заказу сайдинг из красного кедра с язычком и пазом, 8-дюймовые внутренние двери из клена с массивным сердечником, подоконники / дверные коробки / плинтусы из цельного клена, гладкий (уровень 5) гипсокартон, встроенные шкафы / книжные полки / столы из клена и Столешницы из кварцевых плит Caesarstone.

Отличное место для прогулок / велосипедных прогулок в самом центре развивающегося района Южный Бродвей-Майл.В нескольких шагах от пекарни Trompeau и менее чем в 1,6 км от трамвая.

, 2936 Южная Линкольн-стрит,

2кв, 2ба | негабаритный гараж на 1 машину | 1400 кв. Футов | 300 кв. Футов. Гостиная / столовая на открытом воздухе

720-279-4884

[email protected]

Листинговый брокер: LIV Sotheby’s International Realty

№ лота 8022. Цоколь Белого дома

Описание

Архитектурный орнамент из главного зала Белого дома, оставшийся после перестройки Мэдисона 1817 года и ремонта Рузвельтом 1902 года.

Замечательный оригинальный деревянный постамент 1817 года из Белого дома, реконструированный во время президентства Джеймса Мэдисона после его сожжения в 1814 году, извлечен из Крестового зала во время обширной реконструкции, проведенной в 1902 году Теодором Рузвельтом.


Плинтус, на основании того, что нам удалось исследовать на сегодняшний день, является единственным известным произведением Белого дома, существующим в его первоначальной форме из Белого дома 1817 года, содержащим 17 слоев краски и три слоя сусального золота. Плинтус располагался в главном зале Белого дома, который легко просматривался через Главный вход, до тех пор, пока он не был удален во время ремонта 1902 года президентом Теодором Рузвельтом. Из-за ремонта 1902 года и реконструкции президента Трумэна в 1950 году оригинальные предметы интерьера из Белого дома 1817 года больше не существуют в нашем нынешнем Белом доме.Этот постамент, декоративный архитектурный орнамент, использованный в качестве основы, находился в нижней части отделки, очерчивающей одну из двух ниш в Крестовом зале, широком восьмидесятифутовом коридоре на первом этаже, который обеспечивает доступ в Государственную столовую на востоке. Комната, Красная комната, Синяя комната и Зеленая комната. Ниши, расположенные между входами в Красную, Синюю и Зеленую комнаты, изначально предназначались для больших железных печей и использовались в этом качестве как минимум до 1850 года.

Эта часть имеет размеры примерно 14 x 30 x 4 и сконструирована сосновой основы с лепниной из сосны, орнаментом из литых композиций и гвоздями ручной ковки.По словам выдающегося историка Белого дома Уильяма Сила, неоклассический дизайн цоколя соответствует другим украшениям, которые архитектор Джеймс Хобан использовал при восстановлении Белого дома между 1814 и 1817 годами, и «нет никаких оснований полагать, что цоколи были заменены между завершением строительства. перестроенного дома в конце 1817 и 1902 гг., когда они были сняты ». Цоколь покрыт замечательными семнадцатью слоями краски, три из которых включают старинные аппликации декоративного сусального золота на орнаменте.Сравнивая это свидетельство с количеством президентов, проживавших в Белом доме в этот период времени, кажется, что коридор перекрашивался каждый раз, когда въезжал новоизбранный президент. По сути, этот постамент представляет всю историю Белого дома во времена великих большинство 19 века.

После того, как Теодор Рузвельт неожиданно вступил в должность в 1901 году после убийства президента МакКинли, он нанял архитектурную фирму McKim, Mead & White для капитального ремонта Белого дома.Он хотел вернуть зданию его федералистские корни, удалив викторианскую «модернизацию» декора, большая часть которой стала результатом менее существенной реконструкции, проводившейся под руководством Честера А. Артура в 1873 году. Одним из наиболее спорных изменений Рузвельта было то, что удаление дорогой стеклянной ширмы, расположенной напротив этого постамента в главном зале, спроектированной Луи Комфорт Тиффани. Однако эти изменения были столь же практичными, сколь и эстетическими. Главные офисы становились тесными, и их штат постоянно увеличивался, и одним из главных дополнений Рузвельта стало строительство Западного крыла — архитектурного элемента, который теперь является синонимом самого президентского здания.

Во время ремонта летом и осенью 1902 года интерьер Белого дома был полностью разобран до штукатурки. Лишний материал был разбросан за пределами особняка, чтобы потом утилизировать. Охотники за реликвиями неизбежно роились в грудах дерева, гипса, стекла, занавесей и других остатков, чтобы заполучить себе часть исторического дома. Это произведение принадлежит правнуку одного из коллекционеров реликвий. Несмотря на очевидную доступность таких предметов в 1902 году, они в значительной степени потеряны для истории; Известно, что несколько фрагментов оригинального Белого дома использовались для изготовления каких-то сувениров, таких как небольшая шкатулка или молоток.Насколько мы можем судить, это единственное произведение Белого дома, сохранившее свою первоначальную окраску. Этот постамент, расположенный в главном коридоре на первом этаже Белого дома, является истинным свидетелем истории, которая представляет жизнь — публичную и частную — президентов от Мэдисона до Рузвельта. Негабаритный.

Создание нового каркаса для цоколя не хуже старого

Последние несколько недель я изо всех сил старался воспроизвести историческую лепнину в нашем Foursquare.

В целом это была сложная задача, поскольку я имел дело с несколькими переменными одновременно.Неуклюжие стены, странная глубина, современные двери и более массивное дерево, чем в стандартной лепнине, сделали это несколько сложнее, чем ожидалось.

Наш дом находится в сельской местности Мэриленда и технически является американским Foursquare 1908 года. По крайней мере, таков ее стиль со стороны. Но внутри это дом с небольшим кризисом идентичности. Если вы посмотрите фотографии American Foursquares примерно этого времени, вы увидите множество интерьеров с темным деревом, обшитыми панелями стенами и плоскими лепными украшениями, которые больше похожи на это.

Фотография предоставлена: На крючке по домам

Но в нашем доме кажется, что внешний вид немного опередил интерьер. В нашем доме сохранилась большая часть оригинальной лепнины, и я бы определенно поместил ее в поздний викторианский период, а не то, что чаще всего ассоциируется с началом 20-го века.

У нас есть несколько различных стилей декоративных дверных и оконных коробок …

… розетки …

Одна из этих вещей не похожа на другие…

… и цокольные блоки, определяющие внутреннее пространство дома.

Я должен сказать, что мне очень нравятся эти цокольные блоки. Это странно?

В нашем доме в Старом городе нет этих декоративных и классических викторианских деталей, но, как ни странно, эти массивные блоки в нижней части наших дверных проемов — одна из вещей, в которые я влюбился, когда мы впервые посмотрели на наш новый дом.

На самом деле у нас в доме есть плинтусы двух разных стилей.Один из стилей больше, чем другой, и его можно увидеть на первом этаже и в коридоре наверху.

Второй стиль меньше по размеру и присутствует только в спальнях второго этажа.

Однако, когда мы ремонтировали гостиную, я понял, что блоки цоколя, установленные на французской двери и входной двери, были украдены из одной из комнат наверху. Как только я понял это, мне очень захотелось установить на эти двери правильные блоки цоколя, когда мы переделывали молдинг.Единственная проблема заключается в том, что эти большие толстые блоки цоколя не из тех, что вы обычно видите в качестве литья в большом магазине коробок, и индивидуальный запуск нескольких таких блоков, вероятно, будет стоить довольно круто 600 долларов или больше.

Хотя я был немного разочарован, я начал просматривать каталоги формованных изделий и, разве вы не знаете, на моей любимой фабрике в Калифорнии, Mad River Woodworks, был цоколь, который был почти идентичен нашим оригинальным блокам. Я позвонил Тиму и разместил заказ.У него уже было несколько штук из красного дуба, поэтому я заказал 14 штук примерно за 100 долларов.

Когда прибыли блоки цоколя, они почти идеально подошли … почти.

На первый взгляд это выглядело довольно близко, но когда я поместил новый рядом со старым, я увидел, что старые толще, выше и уже.

Вместо того, чтобы просто принять тот факт, что все будет по-другому, я знал, что могу изменить новую ложу и сделать ее похожей на старую.

Разрезать новые блоки до нужной ширины на настольной пиле будет легко, но сделать их немного толще и выше будет немного сложнее.В подвале у меня был запас красного дуба 2х4 и элементы отделки, которые я мог соединить, чтобы внести нужные изменения.

Чтобы соответствовать высоте, мне пришлось добавить 1 дюйм к нижней части блоков. Для глубины мне нужно было добавить 1/2 дюйма к задней части блоков. И так как мне нужно было добавить высоту и глубину, я решил сделать это, добавив кусок размером 1 x 1 1/2 дюйма к основанию блоков и окантовку 1/2 дюйма к верхней части спины.

В каждом случае я приклеил и прибил каждую деталь к блоку цоколя, а затем заполнил все пустоты деревянным заполнителем.Наконец, я отшлифовал все гладко. После того, как все будет загрунтовано и покрашено, вы никогда не сможете сказать, что оно состоит из нескольких разных частей.

Из-за того, что эти цокольные блоки должны соответствовать волнистым стенам и другим каркасам, в некоторых случаях мне пришлось проявить немного больше творчества. Это, безусловно, был один из самых сложных аспектов лепки в этой комнате.

Когда все было сказано и сделано, мои новые блоки цоколя выглядели почти так же, как старые блоки цоколя.Вот сравнение старых, оригинальных новых и измененных новых блоков, которые тусовались вместе и веселились.

Как только это было установлено, все снова выглядело как старое.

Мне очень понравилось, что я смог найти профиль, почти соответствующий нашим оригиналам, в каталоге литья. Мне также нравится, что я смог внести необходимые изменения, чтобы сделать его почти идеальным. В историческом ремонте есть несколько вещей, которые так же полезны, как добавление в ваш дом чего-то, что выглядит так, будто оно всегда было там.

Добавить комментарий

Ваш адрес email не будет опубликован.
