простой садовый или дачный проект, угловой, под казан, с плитой, в беседку, инструкция, фото, видео

Переносные легкие мангалы хороши на природе, а возле дома или на даче хочется большего удобства, да и эстетики. Все это могут дать кирпичные мангалы. Из-за пластичности материала могут они быть небольшими — занимать порядка одного квадратного места площади, а могут стоять приличные угловые комплексы с очагом, варочной плитой и даже с раковиной и подведенной водой/канализацией. Самые простые мангалы из кирпича своими руками может выложить даже совсем неопытный каменщик. Один из таких проектов будет детально описан ниже. Его можно использовать в качестве тренировочного задания перед постройкой чего-то более серьезного.

Простой мангал из кирпича

Содержание статьи

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Видео-порядовка мангала из кирпича с кухонной плитой

Для тех, кто лучше воспринимает визуальный ряд, чем слова, удобнее будет смотреть, чем читать описание. Для вас подробные пояснения как построить мангал из кирпича своими руками в видео формате.

Это сооружение более монументальное — и свод у топки круглый и плита рядом. Не имея совсем никакого опыта справится будет непросто.

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки  своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

  • ширина 150 см;
  • глубина 75 см;
  • общая высота до начала дымоотводящей трубы 217,5 см.



Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Пример строительства беседки из дерева описан тут, а один из возможных вариантов летней кухни — в этой статье.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

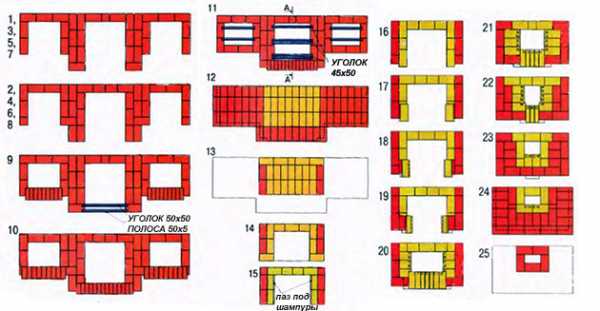

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова.  На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна  — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»

Кладка мангала из кирпича: еще один проект

Еще один вариант мангала-барбекю из кирпича в беседке представлен в видео. Пояснений нет, но все достаточно понятно и никаких сложностей в этом проекте нет. Возможно, стоит сказать, что начиная с 52 секунды укладываются 4 подпиленные кирпича. Передняя верхняя часть их срезана под углом 45°. На видео подпиленные части имеют более светлый оттенок.

Также на второй минуте (1:35) идет формирование свода. Сделать это проще, если вырезать и закрепить шаблон из гипсокартона, а на него укладывать кирпичи.

Мангал с казаном из кирпича

Еще один вариант мангала, но уже более сложный: под казан с плитой. Видео-инструкция подробная, пояснения в кадре от автора есть.

Строительство беседки из кирпича описано здесь.

Угловой мангал из кирпича

Иногда требуется вписать манга из кирпича в угол. Для этого есть специальной формы топки, хотя никто не мешает сделать один из предложенных ранее вариантов, а углом пристроить хозяйственную поверхность. Один из угловых мангалов из кирпича разложен на порядовке ниже. Это уже достаточно серьезная работа, с дверцами, задвижками и остальными атрибутами печного дела.

Угловой мангал из кирпича: первая часть порядовки

Вторая часть порядовки

Заключительные ряды кладки углового мангала из кирпича

stroychik.ru

Мангал из Кирпича Своими руками: (25+ Фото, Чертежи) +Отзывы

В данной статье мы расскажем Вам как изготовить мангал из кирпича своими руками. Какой же вкусный шашлык получается на собственном мангале. Мягкий, сочный, немного поджаренный, нанизанный на шампур шашлык, вызывает у гостей радость вкушения этого блюда.

Содержание:

Ввдение

Кирпич, нагреваясь, постепенно отдает тепло на продукты, которые готовятся на мангале. Таким образом, блюдо получается еще вкуснее, чем приготовленное к примеру на металлической жаровне. Итак, для создания барбекю потребуется аккуратность, терпение, материалы, инструменты и большое желание создать индивидуальную печь на своем участке.

back to menu ↑

Выбор дизайна

Создание мангала разделено на несколько поэтапных действий. Если их соблюдать в точности, тогда:

  • конструкция будет прочной и долговечной
  • индивидуальность – мангал-барбекю будет единственным в своем роде
  • таким мангалом можно запросто пользоваться зимой
  • вероятность ошибки будет сведена к минимуму

Первым шагом является выбор дизайна. Печь должна быть простой и функциональной. В то же время следует предусмотреть внешний вид и некоторую площадку в помощь при приготовлении мяса. Это может быть небольшая столешница или отведенной место для хранения ложек, вилок, шампуров. А также можно выделить место для складирования дров для приготовления пищи.

Пример организации рабочего пространства

Поскольку мангал индивидуальная вещь, размеры и дизайн также индивидуальны.

Барбекю может быть двух видов:

1. Открытый – рабочая поверхность открыта. Внизу создана сквозная ниша для дров. Так же для удобства может располагаться столешница.

2. Закрытый – это конструкция многофункциональная. В основном, данный мангал ставится возле стены. Ниши все закрытые, имеется крыша и арка, а также:

  • Столешница для подготовки продуктов и посуды
  • Место нагревания чайника или разогрева первого блюда
  • Место хранения посуды
  • Место хранения дров
  • Место под раковину

Стоит учесть! Данный мангал требует большего количества материала, а также кропотливой работы, связанной с делом печника.

back to menu ↑

Чертеж

Перед тем, как начать кладку барбекю, следует на бумаге составить чертеж. На нём же указать все размеры с учетом размеров кирпича.

Чертеж позволить сэкономить время, материалы и даст вам возможность оценить картину в целом

Рассмотрим пример открытого барбекю:

Чертеж открытого мангала

I

Размер мангала в ширину – 1 метр

II

Размер огнеупорного кирпича – 11.4 см. из этих данных вычисляется ширина ниши для дров: 11.4*4= 45.6; 100(1 метр)-45.6=54.4 см.

III

Высота мангала – 80см.

IV

Высота рабочей части мангала – 35см.

V

Железный поддон для углей. Его можно установить над кирпичной поверхностью 5см., а возможно и просто установить его на кирпичную кладку.

VI

Глубина мангала – 60см.

Красными точками обозначены держатели для сетки или для установки под шампура.

back to menu ↑

Выбор места для барбекю

После создания чертежа и занесение всех размеров на эскиз, можно определиться с количеством материалов. Но, прежде чем это делать, следует провести подготовительные работы.

Они состоят из:

  • Выбор места. Поверхность для создания мангала должна быть ровной. Поскольку печь для шашлыка формируется на всесезонное пользование, обязательно потребуется фундамент.
  • Лучше, если место будет не сильно обдуваемое сквозняком и порывами ветра. Если есть свободный угол на приусадебном участке, то это лучшее для мангала.
  • Также следует учитывать при открытом типе, куда будет направлен дым, чтобы гости и родные люди не отдыхали в дыму.
  • Если это будет южная сторона, тогда не очень приятно будет стоять на открытом солнце и готовить пищу. Если нет места в тени, следует позаботиться о навесе.
  • На предполагаемом месте не должно быть корней от дерева или высоких кустарников. Всю траву и кусты следует убрать с корневой системой.
  • Будущий мангал должен стоять в сухом месте. Если там будет постоянно влажно, это может негативно сказаться на кирпичной кладке.

Когда будут убраны все растения с поверхности, где предполагается мангал, следует сделать разметку на земле.

Черновой вариант разметки

Для этого, по размерам мангала в землю требуется вбить колышки и обтянуть их нитью. Данную процедуру следует делать при помощи уровня. Чтобы границы будущей постройки были идеально ровными. От этого зависит функциональность и внешний вид.

back to menu ↑

Инструменты

Для создания мангала открытого типа потребуются следующие инструменты:

  • Лопата обычная
  • Мастерок строительный
  • Шпатель со средней лопаткой
  • Уровень
  • Отвес для ровности плоскости
  • Емкость для раствора
  • Молоток
back to menu ↑

Материалы

  • Огнеупорный кирпич. Обычный красный кирпич
  • Цементная смесь для кладки каминов
  • Цемент
  • Песок
  • Деревянные доски – 4 шт
  • Щебень
  • Песчаник смешанный с гравием
  • Арматура или арматурная сетка
  • Металлический уголок
  • Чугунные принадлежности для барбекю – решетка для барбекю, опора для шампуров, поддон для углей, щипцы

ВАЖНО! Все необходимые материалы приобретаются с расчетом плюс 5-10%.

back to menu ↑

Фундамент

Для создания кирпичного мангала, который должен прослужить вам долгое время потребуется не только качественный материал, но и создание прочного фундамента.

Для начала по размерам мангала следует выкопать яму под фундамент. Глубина её должна быть около 55см.

Разметка отведенного участка под фундамент.

  • В выкопанную яму засыпается смесь из песчаника и гравия. Эта подушка делается против проседания мангала. Высота подушки около 20см
  • Далее, устанавливается арматура. Для большей прочности арматурные колья соединяются между собой сваркой или вязальной проволокой. Высота каркаса из арматуры 20см
  • При помощи широких деревянных досок по краям фундамента создается опалубка
  • В готовый короб заливается раствор из цемента, щебня и песка с добавлением воды.
  • После заполнения раствором опалубки, поверхность равняется и оставляется на сутки-двое до полного затвердевания. Всё зависит от погодных условий, если погода сырая и пасмурная, фундамент может быть готов по истечении семи дней

Готовая опалубка под фундамент

back to menu ↑

Формирование кирпичной кладки

Чтобы сделать качественную кладку мангала, можно применить такие способы:

  • Кладка в половину кирпича. Кладка идет одним рядом шахматным порядком, то есть перекрытие стыков кирпича нижнего ряда.
  • Цепной вариант кладки. Является прочной конструкцией. Два горизонтальных ряда связываются друг с другом

Нюансы кладки:

  • Вместо обычного цементного раствора применяется цементная клеевая смесь. Она способна выдержать резкие перепады температуры. Очень прочная и высокого качества
  • При выкладывании двух-трех рядов, следует оставить работу на некоторое время для схватывания раствора.
  • Для ровности конструкции обязательно применяем уровень
  • Чтобы кирпич плотно лег на свое место, по нему слегка можно постучать молотком
  • Выкладывание арки происходит при помощи деревянных подпорок, которые некоторое время будут удерживать кирпич на своем месте до схватывания раствора
  • При выкладывании места жаровни в барбекю, требуется между кирпичей положить специальные крючки для установки над углями сетки или держателя шампура. Кроме металлических крючков можно также сделать выступы из кирпичей, на которых будет фиксироваться решетка для барбекю

Огнеупорный кирпич применяется только в месте, где будет гореть огонь. Остальной мангал можно выкладывать обычным кирпичом.

Для большей функциональности жаровни, чтобы угли обдувались необходимым количеством воздуха, кладка кирпича происходит с «окошками» размером до 5см. Это создаст необходимый сквозняк, который будет поддерживать жар в углях.

Окошко для вентиляции жаровни

back to menu ↑

Отделка мангала

Последним шагом в формировании барбекю является отделка. Для этого строительный рынок предлагает массу строительных материалов:

  • Дикий камень
  • Плитка
  • Лаковые покрытия
  • Керамическая мозаика

При выборе отделочного материала следует учитывать погодные условия и его устойчивость к резким и частым перепад температуры.

Керамическая плитка кладется на клеящий сыпучий материал на основе цемента. Дикий камень следует сверху покрывать специальным лаковым покрытием, который предназначен для уличных работ.

Если брать в счет полную индивидуальность, тогда можно самостоятельно изготовить гипсовую плитку или же отдельные элементы декора с добавлением препаратов, которые препятствуют влагопоглощению и придают гипсу способность переносить низкую температуру. Плитка кладется на цементный клей и сверху покрывается прозрачным лаком для внешних работ.

back to menu ↑

Подсветка

Для приготовления блюд на мангале в вечернее время необходимо хорошее освещение. Поэтому стоит продумать этот момент изначально.

Для этого потребуется:

  • Металлическая труба или же оцинкованный профиль
  • Провод необходимой длины
  • Вилка для провода
  • Патрон для лампы
  • Гофра для провода
  • Отвертка, изолента
  • Дюбель-гвозди
  • Саморезы

Жаровня с внутренней подсветкой

Если есть в наличии труба, тогда она при помощи металлического обхвата фиксируется на задней стенке мангала. Если трубы нет, но есть оцинкованный профиль, тогда:

  • Профиль крепится при помощи дюбелей спинкой к задней стенке печи.
  • К прикрепленному профилю ребрами устанавливается второй профиль. По бокам идет фиксация саморезами
  • Через созданную трубу проводится по всей длине гофра с проводом.
  • На одном конце провода крепится вилка, а на другом конце – патрон для лампы.
  • Если есть на улице дождь, сверху лампу должен защищать абажур или специальный колпак

Чтобы на лампу не собирались ночные бабочки, рядом, возле начала трубы фиксируется небольшая доска, на которую можно установить спираль от мошки.

Для установки LED-лампы или других светильников основание делается таким же образом, но вверху следует создать базу для крепления светильников и защиту от попадания влаги.

back to menu ↑

Некоторые нюансы по работе с мангалом

При использовании мангала из кирпича, следует соблюдать некоторые правила:

  • Дрова нельзя разжигать, применяя бензин, ацетон и другие легко воспламеняющиеся растворы. Только специальный раствор
  • При переворачивании пищи на решетке для барбекю, используются специальные щипцы
  • Чистить мангал следует только, когда он полностью остыл
  • На зимний период времени открытый мангал закрывается презентным материалом или плотной клеенкой
  • В формировании мангала не применим такой материал, как гипсокартон. На улице, под воздействием природных условий он быстро деформируется и придет в негодность, даже если мангал закрытого типа

Создавая барбекю своими руками, нужно быть расчетливым и запастись терпением. Тогда изделие будет прочным, а еда, приготовленная в нем, вкусной.

Так же рекомендуем просмотреть видео, в котором сделан акцент на некоторых тонкостях данного вопроса:

Читайте также:

6.5 Total Score

Создавая мангал своими руками, нужно быть расчетливым и запастись терпением. Тогда изделие будет прочным, а еда, приготовленная в нем, вкусной. Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

5.3Expert Score

Удобство приготовления пиши

9

Занимаемое место

2

7.7Оценка пользователя

Внешний вид

9.6

Удобство приготовления пиши

9.6

Мобильность

5.3

Занимаемое место

6.3

Плюсы

  • Внешний вид
  • Удобство приготовления пиши

Минусы

  • Невозможно перенести
  • Риск что конструкция будет плохо работать
  • Занимаемое место
Добавить свой отзыв  |  Отзывы и комментарии

krrot.net

Как сделать печь, барбекю и мангал из кирпича на даче своими руками

Сегодня трудно представить отдых на свежем воздухе без организации пикника. И обязательным атрибутом такого отдыха стал мангал. Из нашей статьи вы узнаете как сделать печь, барбекю и мангал из кирпича на даче своими руками. С их помощью вы не только сможете приготовить отличное угощение для гостей, но и удачно украсить свой участок.

На даче, в процессе приготовления

Уличные печи и мангалы из кирпича – фото, преимущества и недостатки

Перед тем, как непосредственно приступить к процессу возведения на вашем приусадебном участке данного сооружения, рассмотрим преимущества и недостатки печи-мангала из кирпича.

Среди основных преимуществ, которыми неоспоримо обладает печь мангал из кирпича на даче, можно назвать следующие:

  • универсальность. Печь-мангал удачно подойдет для приготовления не только шашлыка из мяса, но позволит искусно приготовить рыбу, овощи, птицу;
  • большие размеры. Одним из неоспоримых преимуществ является большая площадь жаровни. Ее задняя стенка позволяет распределить равномерно жар по всей площади, что способствует равномерному приготовлению пищи;
  • возможность варьировать режим приготовления блюд. В данном случае используемые продукты не нанизываются на шампуры, а могут быть равномерно распределены на решетке. При этом в зависимости от того, что в печи готовится, можно варьировать ее высоту в поисках лучшего варианта приготовления;
  • возможность использования различных типов топлива. В данной печке-мангале из кирпича могут быть использованы как дрова, так и уголь;
  • конструкцией в мангале предусмотрена вытяжка;
  • в более совершенных моделях может быть установлен индикатор уровня температуры, что позволяет обеспечить больше удобства при приготовлении блюд;
  • при использовании печи-мангала не требуется предварительное маринование мяса.
Уличные печи и мангалы из кирпича – фото на участке

Несмотря на ряд преимуществ, можно отметить и один существенный недостаток:

  • сооружение является довольно дорогостоящим мероприятием.

Как сделать печь, барбекю и мангал из кирпича на даче своими руками

Далее подробно расскажем как сделать печь, барбекю и мангал из кирпича своими руками на даче. Выбирая материал для постройки кирпич, вы можете быть уверены, что не потребуется никаких дополнительных специальных навыков, как например при использования металла. Также немаловажный плюс заключается в значительной экономии средств, ведь вы делаете все самостоятельно, не привлекая при этом специалистов со стороны.

В данной статье мы подготовили для вас пошаговую инструкцию, которая поможет в строительстве печи-мангала из кирпича на вашем приусадебном участке. При этом можно выделить следующие основные этапы:

  • проведение подготовительных работ;
  • возведение мангала;
  • декорирование.

Подготовительные работы

Как сложить кирпичную печь-мангал на даче своими руками и что для этого вам потребуется, мы решим на первом этапе.

Подготовительные работы должны включать следующие этапы:

  • выбор места, где будет установлен мангал;
  • изготовление проекта;
  • подбор инструментов и материалов.

Определяем место для установки на участке

Первоначально необходимо определить место для установки вашей будущей уличной печи и мангала из кирпича, фото ниже.

Обязательно необходимо помнить, что в месте установки печи-мангала из кирпича рядом должны отсутствовать высокие насаждения, близость которых может привести к возникновению пожара. Также место не должно сильно продуваться ветрами.

При выборе места следует учесть ряд требований:

  • на этапе проектирования следует учесть, чтобы дым от мангала не доходил до основных строений;
  • рассмотреть возможность защиты от ветра и непогоды;
  • для предохранения газона лучше всего место установки мангала выложить кирпичом или камнем;
  • предусмотреть возможность установки освещения в данном месте.

Кстати, зона барбекю на даче: проекты, фото и идеи – все это описано в специальной отдельной статье на нашем сайте.

Проект, чертеж и схема на бумаге

Для того, чтобы правильно определить, как сделать печь-мангал из кирпича на даче, вам потребуется проект или схема на бумаге. На данному этапе вы сможете набросать эскиз самого сооружения, на котором будут отмечены все ключевые элементы. После этого можно приступать к изготовлению чертеже, где само сооружение примет более реальные очертания с размерами. С его помощью мы сможем рассчитать требуемый расход материалов.

Инструменты и материалы

Сейчас необходимо определиться, какие инструменты и материалы вам потребуются для сооружения печи-мангала. Из материалов вам пригодятся:

Количество материалов, которые вы затратите напрямую зависит непосредственно от вашего проекта.

В качестве инструментов рекомендуется использовать:

Порядовка печи мангала из кирпича

Порядовка представляет собой схему, которая шаг за шагом отмечает последовательность действий при кладке печи, последовательность кладки с описанием требуемых материалов. Этапы, которые помогут ответить на вопрос как сделать печь, барбекю и мангал из кирпича на даче своими руками:

  • изготовление фундамента;
  • подготовка раствора для кладки;
  • кладка цоколя;
  • установка жаровни;
  • кладка стен и дымосборника;
  • декоративная отделка.

Порядовка требуется и опытному мастеру. Знание точного количества кирпичей, последовательности их кладки, а также последовательности работ, значительно упрощает сам процесс возведения печи-мангала.

Фундамент под кирпичный мангал с печкой

Для сооружения фундамента печки-мангала из кирпича потребуется выкопать яму, глубиной около 30 см, что является вполне достаточным для веса мангала.

Необходимо помнить, что глубина выемки грунта зависит в первую очередь от веса самой конструкции.

Размеры закладываемого фундамента должны быть больше размеров самого мангала

Фундамент должен быть на 10 см больше самой постройки, что позволит сделать вокруг мангала бетонированную площадку в целях повышения пожарной безопасности.

Используйте обрезную доску, чтобы зафиксировать опалубок. Полученный котлован засыпаем смесью гравия и песка и тщательно утрамбовываем, периодически подливая воду в раствор.

Раствор для кладки

Для его подготовки нам потребуются::

  • цемент;
  • песок;
  • глина.

Для кладки печи мангала из кирпича своими-руками потребуется приготовить две разновидности строительного раствора.

В первую очередь потребуется сделать раствор для тех участков, которые не будут непосредственно соприкасаться с огнем. Качество смеси напрямую зависит от марки цемента. Лучше всего использовать  цемент марок М25, М50 и М75. Для приготовления раствора также потребуется песок. Оптимальными будут следующие пропорции:

  • песок к цементу марки М25 — 5:1;
  • песок к цементу марки М50 — 4:1;
  • песок к цементу марки М75 — 3:1.

Для изготовления самой топки лучше всего использовать шамотную глину. У нее лучшие показатели огнеупорности, которые подходят для высоких температур. В магазинах она также называется “каолин”.

Кладка цоколя

Следующим этапом, чтобы построить кирпичный мангал с печкой на даче, является укладка цоколя.

Для этого подготовленный опалубок заливается раствором, на приготовление которого потребуется два мешка цемента. После чего дается дня два для того, чтобы цемент застыл. Далее укладывается гидроизоляция.

В качестве материала для изоляции для печи-мангала лучше всего подойдет рубероид.

Далее выполняется 1 ряд кладки кирпичом, который впоследствии также заливается раствором.

Перед тем, как начать возведение стен, в соответствии с проектом необходимо рассчитать количество требуемых цельных кирпичей, а также их кусков. Если вы используете при строительстве ранее использованный материал, необходимо предварительно его очистить от накопившейся грязи и остатков раствора.

Первые два ряда выкладываются в виде сплошного прямоугольника. Это позволит предотвратить перегрев рубероида у основания. Углы мангала выравниваются с помощью строительного уровня. В процессе кладки тщательно убираются излишки раствора. Только при кладке третьего ряда кирпичей начинает формироваться объем и форма самой печки.

Жаровня

Во время строительства совмещенных мангала и печи из кирпича необходимо в обязательном порядке предусмотреть поддувало для вашей печи-мангала. Для этого лучше всего воспользоваться материалами, которые могут выдерживать высокие температуры.

Между кирпичной кладкой и дверцей необходимо оставить зазор, так как при нагревании металл имеет свойство расширяться.

От размеров дверцы также будет зависеть и высота поверхности для варки: оптимальным ее значением будет 84 см.

Читайте также:

Порядовка барбекю с казаном из кирпича: кладочные чертежи мангала с печкой своими руками

Для беспрепятственного проникновения тепла в жаровню в конструкции необходимо предусмотреть наличие зазора, величина которого будет составлять два кирпича. его наличие поможет вам в дальнейшем без труда убирать угли после приготовления блюд.

Если правильно сделать кладку, то можно быть уверенным, что дверца надежно зафиксирована. Для организации дровника обычно формируется отдельная стенка. Для придания конструкции эстетичного вида, лучше всего воспользоваться ¼ кирпичей. Для более надежного крепления дверки применяется проволока, которая дополнительно крепится с помощью кирпичей.

На следующем этапе формируется арка дровника и крыша. В качестве точки опоры лучше всего внутри возвести дополнительную стенку.

В центральной части оставляем место для укладки решетки.

Все швы при этом скрепляются с помощью цементного раствора. После этого можно возводить стенки жаровни. На конечном этапе все швы затираются.

Дровник может быть перекрыт с помощью оцинкованного листа.

Стены и дымосборник

Половина дела сделано, теперь самое время подумать про стены и дымосборник. После формирования жаровни и дровника продолжаем выкладывать кирпичом заднюю стенку. Параллельно выкладывается несколько рядов для формирования арки дровника – это придаст мангалу законченный вид.

На следующем этапе нужно сделать шесть ходов, которые будут способствовать удалению дыма из жаровни.

Возводим перекрытия топки, используя при этом настил.

Поверх топливника укладывается слой изоляции и варочная поверхность.

В завершении, с помощью кирпичей формируется дымовая труба.

Декоративная отделка

Заключительным этапом является придание вашей кирпичной печи-мангалу декоративного вида, чтобы она гармонично сочеталась с остальными строениями на участке. Для этого можно использовать декоративные камни, керамический кирпич и другие материалы на выбор. Рассмотрим вариант отделки с помощью декоративного камня.

Для отделки вам понадобятся:

  • кельма;
  • мастерок;
  • ведро;
  • строительный уровень;
  • болгарка с диском для резки бетона.

Перед укладкой камня необходимо тщательно выровнять поверхность, оштукатурив ее. Далее используйте специальный раствор для камня для его укладки.

В данном случае силикон лучше не использовать, так как итоговое качество работы уступает подобному с использованием раствора

Казан мангал из кирпича своими руками (чертежи и фото)

Для придания необычного вида вы можете комбинировать разные породы и типы камней между собой. Огромный выбор вариантов декоративного камня в магазинах позволит вам создать уникальные оригинальные композиции из различных фрагментов.

Примеры мангалов с печкой

В заключение рассмотрим некоторые примеры подобных мангалов с печкой из кирпича.

tvoidvor.com

Уличное барбекю из кирпича своими руками для дачи фото пошаговая инструкция

Если  есть сад, или дачный участок, то можно построить кирпичное барбекю, которое будет  служить нам в течение многих лет. Кирпичное сооружение для готовки становится все более популярным, поскольку оно идеально подходит для любого садового участка.

Можно создать уютный уголок для отдыха, где мы будем проводить летние дни. Идеально подходит для приготовления различных блюд на открытом воздухе.


Сделать уличное барбекю из кирпича можно своими руками, это пошаговая инструкция, как сделать самый простой мангал.


Для начала, необходимо выбрать место для нашего строения, потом разметить прямоугольник под фундамент, в нашем случае это 1х2 метра. Размерить, чтобы все углы были прямыми, потом вырыть яму согласно размерам на глубину 500 мм.


Далее засыпать щебень, примерно глубиной 300 мм, утрамбовать, а остальное место залить цементным раствором с песком, марки М300, для армирования подойдёт арматурная сетка для фундамента, которая должна находиться внутри нашего цементного слоя.

Фундамент под барбекю своими руками


Когда стяжка схватится и будет готова, это примерно две недели, нужно проверить всё строительным уровнем на предмет её ровности и можно приступать к укладки первого ряда. Первый ряд нужно обязательно положить очень ровно, от этого зависит всё дальнейшее строение, исправить потом будет невозможно.


Как видно из рисунка, между кирпичами, расстояние в 10 мм для растворного шва. Лучше использовать строительный кирпич полнотелый одинарный марки М200. Он более плотный и отлично режется. Так как необходимо будет его резать пополам, для этого используем болгарку с отрезным диском по камню.


Для того, чтобы зазор между кирпичами был одинаковый вставляем распорки, это могут быть куски арматуры или кусочки профильной трубы размером квадрата 10х10 мм.


При помощи молотка и уровня, точно выставляем ровность поверхности.


Для кладки кирпича подойдёт обычная смесь цементная кладочная, так как сооружение стоит на улице и температура в барбекю будет невысокой. Когда раствор начинает схватываться, распорные клинья следует удалить.


После укладки каждого ряда проверяем уровень по вертикали и горизонтали, а также ровность углов.


Когда доходим до ряда, где должна быть топка, то размещаем временную поддержку, используя ДСП или фанеру.


Далее в следующем ряду кирпич ставим перпендикулярно предыдущему слою, более длинные стороны к центру будущей решётки.


Металлические кронштейны, которые будут служить в качестве армирующего материала, покрываем антикоррозийной краской.


Дальше укладываем армирующие полосы под будущие висящие кирпичи, при этом опять распорками выдерживаем толщину шва.


Установка заднего ряда с армирующими полосами.


Вот так должна выглядеть топка с временными поддержками.


Между последовательными слоями кирпичей, размещены КАНАЛЫ - направляющие решетки. Подобные каналы расположены (временно) на задней стенке и определяют ширину шва.


Дальше куском арматуры проверяем, как будет двигаться наша решётка по этим рельсам.


Когда раствор схватился, убираем все вспомогающие элементы.


Далее выкладываем пол, клинкерным кирпичом, или любым другим, можно даже и плитку положить.


Для набивки швов снаружи для красоты, используем специальный узкий шпатель.


И так внизу у нас будет ходить лист металла, который необходимо вырезать в размер, а сверху по рельсам будет двигаться решётка с мясом.


Для удобства у нас есть ещё соседний отсек, который необходим, как столик для подготовки продуктов к жарке. Он изготовлен из гранитной плиты, которая просто приклеивается клеем на ряд кирпичей. Размер самого барбекю зависит от решётки, на которой будет лежать мясо для жарки, поэтому перед началом строительства нужно приобрести решётку для жарки из нержавеющей стали.


И вот в итоге, что должно получиться. Мы сделали уличное барбекю для дачи своими руками.


Конечно, это самая простая конструкция, но её запросто можно сделать самому. Существует много более серьёзных барбекю с мангалом и печью, их делают профессионалы. Вот некоторые из них.

Смотрите далее и выбирайте строительные материалы для дачи и барбекю.

← Костровая яма для костра на даче элемент ландшафта дизайн дачного участка   Беседки красивые с барбекю мангалом печи проекты беседок для дачи летняя кухня фото →
< Предыдущая   Следующая >

www.strsezon.ru

Мангал своими руками из кирпича самый простой и недорогой вариант

Оглавление:

Мангал, построенный своими руками – легко реализуемая идея для каждого мужчины. Но можно избавиться от хлопот и заказать у мастера или строительной фирмы. Последний вариант возможен если нет времени для постройки мангала, но больше радовать будет тот мангал который сделан своими руками, (да и шашлык на нем вкуснее будет 🙂

Если вы все же задумались как сделать мангал своими руками из кирпича, то стоит задуматься над вариантом строительства целого комплекса, на котором можно готовить и шашлык и жарить различные продукты на гриле, коптить мясо, и т. д.

Как сделать мангал своими руками из кирпича, и что для этого нужно

Сначала необходимо определить место, где будет стоять будущий мангал. Место обязательно должно располагать для отдыха. Для подобных целей безупречно подойдет беседка, которая будет защищать гостей от дождя снега и ветра.

Самой удачной и популярной конструкцией на данный момент считается кирпичная печь с габаритами 1,6 м (высота), 1,6 м (ширина), 0,8 м (глубина) с ленточным фундаментом.

К мангалу можно подвести коммуникации, а также дополнительные надстройки, которые отлично будут вписываться в интерьер комплекса, выполняющие практическую роль (можно хранить различные кухонные принадлежности).


Возле мангала можно расположить столик и скамейки. Выбор материала, из которого они будут изготовлены зависит от вас.

Для того чтобы построить мангал своими руками из кирпича необходимо:

  1. — гравий, песок и цемент;
  2. — специальный печной камень;
  3. — бетономешалка и строительный инструмент;
  4. — арматура и арматурная сетка;
  5. — обрешетка;
  6. — различного размера болты, шурупы и металлические уголки.

При строительстве мангала из кирпича нужно учесть их вес и заложить фундамент минимум на 50-60 сантиметров глубиной, шириной в один кирпич. Первым делом размечаем место под фундамент, копаем на глубину  50-60 сантиметров и укладываем арматуру.

После того, как мы выкопали яму под фундамент и заложили арматуру, заливаем бетоном, по прочности достаточно марки бетона 150-200, я делал бетон с расчета:

  • 1 ведро цемента
  • 3 ведра песка
  • 5 ведер щебня
  • 1-2 ведра воды в зависимости от влажности песка

Поверхность заливки выравниваем уровнем (это существенно облегчит укладку кирпича) и покрываем гидроизоляционным материалом, я использовал рубероид. В качестве гидроизолирующего материала можно использовать полиэтиленовую пленку, или просто обильно смазать строительной мастикой (это делается для того чтобы влага с фундамента не проникала в кирпич и не разрушала его).

После окончания работы с фундаментом нужно подождать несколько дней, чтобы фундамент окончательно застыл.

Кладка кирпича мангала

Печной кирпич – является идеальным вариантом для сооружения мангала. Этот строительный материал идеально выдерживает высокие температуры. Один недостаток – во время сильного мороза становится очень хрупким.

Важно: ни в коем случае нельзя сооружать мангал из силикатных полых кирпичей.

Первый ряд кирпичей стоит выложить насухо, без использования раствора. Это делается для того, чтобы в дальнейшем не приходилось использовать части кирпича и подгонять его по размеру.

Кладку необходимо разметить и соблюдать ее на протяжении всего строительства.

Кирпич впитывает воду как губка. По этой причине, за несколько дней до начала кладки необходимо намочить кирпичи из садового шланга. Эта процедура предотвратит впитывание кирпичом воды из раствора. Для кладки кирпича необходимо приготовить цементный раствор в соотношение приведенном ниже.

Состав раствора для кладки мангала:

  • 1 часть цемента
  • 1 часть гашеной извести
  • 3 части песка

К составу добавляют воду в необходимом количестве и доводят до состояния густой массы.

После укладки первого ряда кирпичей, последующие ряды укладывают со смещением на полкирпича относительно друг друга (это смещение швов делают для лучшей перевязки).

Кладку каждого уровня начинают от углов. Необходимо периодически проверять уровень кладки по горизонтали и по вертикали. Размеры кирпичной кладки должны соответствовать разработанному чертежу мангала.

Самый главный элемент мангала – жаровня, укладывается на металлические уголки, которые закрепляют на кладке металлическими штырями. Топку необходимо изнутри обложить толстыми металлическими листами. Это предотвратит преждевременное разрушение кирпича от высоких температур.

Для хорошей тяги, достаточно оставлять небольшие щели, незаполненные цементным раствором. Для установки решетки гриля, необходимо несколько кирпичей внутри мангала выложить внутрь с одинаковым выступом.
При разработке чертежа мангала, можно заложить разнообразные конструкции, предназначенные для хранения дров, для навеса, установки декоративной вытяжной трубы. Весь комплекс можно превратить в летнюю кухню, где можно принимать гостей в любое время года.

Простой способ изготовление мангала своими руками из металла

Изготовление мангала своими руками из листового металла не очень сложно и по силам каждому. Мангал станет для вас символом отдыха и украшением вашего дома.

Историки считают, что мангал был изобретен на Ближнем Востоке. Еще в древние времена современный мангал выполненный из стали заменяла жаровня выкована из меди. Ее внешний вид напоминал огромную чашу, к которой снизу крепились ножки. Сверху жаровня накрывалась полусферической крышкой. С обеих сторон жаровни крепились ручки, которые служили для переноски.

Для всех поколений мангал символизирует отдых, возможность выехать на природу, отдохнуть, сжарить на мангале шашлык и приятно провести свободное время в обществе друзей, родственников и знакомых. Любой хороший праздник должен сопровождаться приготовлением шашлыка или других блюд на мангале.

Компактный металлический мангал можно использовать с ранней весны и до поздней осени. Небольшие размеры и малый вес – позволяет погрузить мангал в багажник любого автомобиля и отправится с компанией на природу.

В том случае, если вы располагаете небольшой территорией возле частного дома, то можно соорудить стационарный мангал из камня или кирпича. Но надо немного подумать, стационарный мангал занимает место на участке, к тому же он не так часть используется.

Мангал не должен быть большим по размеру и массе. Из металла мангал получается достаточно прочный и функциональный как показано на видео.

При проектировании чертежа мангала, необходимо учесть среднее количество ваших друзей, которые бывают с вами на отдыхе. Доказано, что средней компании из 8-10 человек вполне достаточно компактный мангал с десятью шампурами. Если потребуется можно сделать вторую порцию. Пока гости наслаждаются изысканным вкусом шашлыка, можно приготовить вторую порцию вкусного мяса. Все последующие действия подскажет вам ваша фантазия. Приятного аппетита.

Кирпичные мангалы фото, видео

Кирпичные мангалы идеально подходит для дачного участка или для территории частного дома. Это приспособление позволяет готовить различные вкусные блюда на свежем воздухе, наслаждаясь летом. Профессиональные мастера хорошо строят кирпичные мангалы но стоит это не дешево. Если у вас возникло желание создать мангал своими руками и при этом сэкономить существенную сумму денег, то эта статья поможет вам в этом.

Мангал, построенный из специального жаропрочного кирпича, довольно сложное сооружение. Правильно будет сразу соорудить такое приспособление, на котором можно готовить не только шашлык, но и готовить на гриле, коптить и жарить различные блюда. Все функции вы можете выбрать для себя самостоятельно, находясь еще на этапе проектирования конструкции будущего мангала.

Последним временем хорошо себя зарекомендовали садовые кирпичные мангалы и барбекю, которые комбинируют различные виды приготовления различной вкусной еды.

Садовый мангал из кирпича необходимо разместить на участке в самом удобном месте, процесс постройки подробно показан на видео. Для еще большего удобства, можно подвести к мангалу источник водоснабжения, соорудить дополнительные хозяйственные постройки, в которых хранить различные принадлежности и кухонную утварь.

Уже построенный кирпичный мангал можно декорировать декоративным камнем или плиткой. Пол у основания мангала нужно устелить тротуарной плиткой. Весь комплекс украсит большая столешница из керамогранита, расположенная в центра комплекса. Дверцы различных отсеков нужно выполнить из толстостенного чугуна.



Красный теплостойкий кирпич идеально смотрится вместе с разнообразными металлическими и коваными элементами. Такая постройка идеально впишется в общий ландшафтный дизайн приусадебного участка.

postroyka-dom.com

Как сделать уличный мангал из кирпича своими руками

Процесс приготовления шашлыка на обычном железном мангале хорошо известен всем. Но при ветреной погоде или во время внезапно начавшегося дождя жарить мясо становится проблематично, а то и невозможно. Куда удобнее делать шашлык или барбекю на стационарном кирпичном мангале, расположенном под навесом. В этом случае внезапные капризы погоды не испортят ваши планы. В данном материале будет рассказано, как сделать уличный мангал из кирпича своими руками.

Схемы стационарных мангалов из кирпича

Отличия очагов, расположенных на открытом воздухе, от традиционных кирпичных печей состоят в следующем:

  • мангал или барбекю строится с целью создания комфортных условий приготовления различных блюд на открытом воздухе;
  • конструкция уличного мангала гораздо проще, а требования к материалам не столь высоки;
  • простую кирпичную уличную печь сможет сложить у себя дома или на даче практически каждый домовладелец;
  • габариты и устройство мангала выбираются произвольно в зависимости от пожеланий и возможностей хозяев дома.

Все эти особенности, да еще устройство фундамента во дворе, несколько упрощают выполнение работ по кладке мангалов, немногим сложнее строить уличные садовые печи. Последние представляют собой небольшие печные комплексы, где можно не только жарить шашлык, но и готовить разнообразную пищу. Но для начала мы рассмотрим самый простой вариант стационарного мангала, не требующий даже раствора.

Строение, изображенное на фото, возводится буквально за полчаса на любой ровной площадке. Чтобы сложить 4 опоры, подойдет любой кирпич, лишь бы он был ровный. Высота опор – произвольная, под свой рост, чтобы удобно было кухарить. Затем сверху кладется плита, желательно из огнестойкого материала, например, бетона или минерита. Далее, укладывается дно из красного кирпича (можно пустотелого), а следом возводятся стенки по обычной технологии с перевязкой.

Такая конструкция хороша тем, что не требует раствора, быстро возводится и переносится с места на место. Кроме того, высота и размеры мангала – на ваше усмотрение, но в разумных пределах, чтобы строение было устойчивым. Не забудьте на кирпичное дно установить металлическую жаровню, а в кладке делать небольшие щели для доступа воздуха.

Подобного рода небольшой мангал можно построить и на растворе, приладив сверху металлический дымосборник в виде зонта. Благодаря этому дым во время готовки не будет развеиваться в разные стороны и попадать вам в лицо. Ниже представлена схема мангала из кирпича с перекрытием бетонной плитой и вытяжным зонтом:

Трудность при возведении данной конструкции одна – заливка бетонной плиты. Но при наличии в домашнем хозяйстве небольших обрезков фанеры или OSB, да деревянных брусков вопрос решается достаточно быстро. Из брусков делаются стойки, а из фанеры – щиты опалубки. Чтобы из бетона не вытекало молочко, а фанера не размокла, перед заливкой внутреннюю часть опалубки надо накрыть полиэтиленовой пленкой. Туда же надо поместить сетку из арматуры диаметром 10—12 мм. На рисунке показана схема устройства опалубки и порядовка мангала:

Дымосборник изготавливается из оцинкованной кровельной стали и крепится наверх мангала. Разжигать огонь прямо на бетонной плите не рекомендуется, для этой цели лучше приспособить металлическую жаровню.

Уличные печные комплексы

Следующий вариант – это печь-барбекю с дымоходной трубой и дополнительными шкафчиками для кухонной утвари. Устье топливника и проемы для шкафчиков задуманы с арочными сводами, ниша-дровник – с обычным перекрытием из кирпичей, уложенных на стальные уголки. Ниже показаны чертежи для мангала из кирпича и порядовки для его возведения:

Как видно из порядовок, внутренняя часть топливника выкладывается из шамотного кирпича, а значит, не требует отдельной жаровни. Высота дымохода – произвольная, зависит от местонахождения печи и высоты навеса над ней.

Последний вариант, что мы хотим представить, — это более сложная в исполнении уличная печь для дачи. Тут понадобится некоторый опыт и знание печного дела. Печь предназначена не только для приготовления шашлыков, но и для готовки пищи, поскольку снабжена варочной панелью. В данном случае устройство уличной печи предусматривает наличие дымооборота и требует большего количества материалов и фурнитуры:

  • кирпич керамический полнотелый – 450 шт.;
  • кирпич красный пустотелый – 180 шт.;
  • кирпич шамотный – 201 шт.;
  • цемент марки 400 – 200 кг;
  • шамотная глина – 40 кг;
  • песок – 0.1 м3;
  • уголок 40 х 40 мм – 4 м;
  • плита чугунная 710 х 410 мм;
  • дверка топливника 410 х 410 мм – 1 шт.;
  • задвижка – 1 шт.;
  • дверца для прочистки 140 х 140 мм – 1 шт.

Здесь также внутренние части печи, подвергающиеся воздействию открытого пламени или высокой температуры, выкладываются шамотным кирпичом. Приступать к подготовке и строительству надо, изучив чертеж кирпичного мангала, где показаны разрезы печи и ее порядовки:

Необходимые материалы для строительства

В нашем случае главным строительным материалом является кирпич. При возведении простых мангалов требования к нему невысокие. Камера, где планируется разместить жаровню, должна быть выполнена из красного керамического кирпича, можно даже пустотелого. Что касается нижней опорной части, то здесь выбор материала – целиком на ваше усмотрение и возможности. Задача этой части – поддерживать конструкцию, воздействию высокой температуры она не подвергается, а значит, может быть выполнена из любого подходящего материала.

Если простой уличный мангал из кирпича, сделанный своими руками, имеет неказистый вид, то его всегда можно оштукатурить или обложить недорогим керамогранитом, но только после того, как кладочный раствор высохнет окончательно.

Другое дело – кирпичные уличные печи. Здесь надо соблюдать все правила печного искусства и материал использовать качественный. Для строительства понадобится полнотелый красный кирпич без трещин и повреждений, то же касается и шамотного камня. Раствор следует применять только песчано-глиняный в пропорциях 1 : 1, а для огнеупорной кладки – раствор из шамотной глины. Такие строительные смеси в сухом виде имеются в продаже.

Совет. Для кладки простых мангалов в песчано-глиняный раствор можно для прочности добавить 20% цемента М400.

Любая садовая печь или мангал устанавливается на прочное основание, поэтому надо запастись песком, цементом и щебнем для устройства фундамента. Не забываем и об инструментах, необходимых для кладочных работ, а для арочных сводов понадобятся специальные шаблоны – кружала. Их можно вырезать из гипсокартона.

Заложение фундамента

Устройство основания – дело достаточно сложное и требующее геологической разведки состава грунтов. Но к возведению очага во дворе надо подойти немного проще и с меньшими затратами. Универсальный рецепт — это железобетонная плита. Ее заливка выполняется в такой последовательности:

  • выкопать яму глубиной 30 см и размером на 10—20 см больше, чем будущий стационарный мангал;
  • утрамбовать дно и засыпать щебнем на 15 см;
  • установить опалубку, выступающую над уровнем земли на 10 см;
  • укрыть яму вместе с опалубкой полиэтиленовой пленкой;
  • связать сетку из арматуры диаметром 12—14 мм с ячейками 150 х 150 мм. Уложить ее на дно ямы поверх пленки, подложив подставки;
  • приготовить бетон в пропорциях 1 часть цемента / 3 части песка / 7 частей щебня средней или мелкой крупности и уложить его в опалубку;
  • после схватывания плиту накрыть пленкой и выждать 28 дней до полного затвердевания.

Перед тем как сделать мангал, поверхность фундамента надо застелить 2 слоями рубероида, обеспечив гидроизоляцию строения.

Рекомендации по кладке

Самые простые кирпичные мангалы для дачи строятся с соблюдением обычных правил кладки камней с перевязкой и выверкой по уровню и отвесу. Тут важно приготовить хороший раствор из просеянного песка и глины, чтобы в нем не попадалось камешков. Толщина шва кладки на глиняном растворе соблюдается в пределах 5 мм, на цементном – до 10 мм.

Совет. Нижние опорные части мангала можно класть на цементно-песчаном растворе с небольшим добавлением глины для пластичности.

Более жесткие правила действуют, если надо построить кирпичный мангал в виде дворового печного комплекса:

  • каждый кирпич замачивается на 2—3 мин в ведре с водой;
  • шамотная и обычная кладка между собой не перевязываются;
  • кирпичи подгоняются и подрезаются в результате примерки. Для этого ряд сначала надо выложить без раствора;
  • горизонталь и вертикаль строения проверяется после укладки каждого ряда камней.

Совет. Если вы желаете построить мангал из кирпича с декоративным щелевидным швом, надо во время кладки не дотягивать раствор до лицевой стороны камня.

С целью лучше понять последовательность действий, в качестве примера предлагается пошаговая инструкция для кладки кирпичного мангала-барбекю со шкафчиками для кухонной утвари. В предыдущем разделе показаны его порядовки (Вариант 3), которым надо следовать. Итак, порядок выполнения кладки следующий:

  • с 1-го ряда и по 8-й возводятся стенки шкафчиков и дровяной ниши;
  • 9-й ряд: с помощью шаблонов выкладываются арки шкафчиков из красного кирпича, над дровницей кладутся стальные уголки;
  • 10-й ряд: формируется перекрытие дровяной ниши из огнеупорных камней, обрезанных до 18 см и положенных на ребро;
  • 11 и 12-й ряды: перекрываются все ниши, при этом по всему периметру кирпичи выпускаются наружу на четверть;
  • по 15-й ряд выкладывается топливник из шамотного кирпича. Вырезается и устанавливается кружало для формирования свода;
  • по 20-й ряд возводятся наружные стены и топка. Выкладывается арочный свод из шамотных камней, подрезанных «под клин»;
  • с 20-го до 24-го ряда кирпичи подрезаются так, чтобы постепенно перейти к сечению дымохода;
  • все камни 24-го ряда выпускаются наружу на четверть, затем следует возведение дымохода.

В результате получаем такое симпатичное сооружение:

Заключение

Если выбирать мангалы для дачи или дома несложной конструкции, то их строительство не составит большого труда. Что касается уличных печей, то здесь придется затратить время и силы, зато и результат выглядит куда лучше и практичнее.

cotlix.com

Мангал из кирпича своими руками: чертежи, пошаговая инструкция

Мангал из кирпича - специальная жаровня для приготовления шашлыка, построенная из кирпича. Основательный мангал из кирпича часто более функционален и используется как гриль и барбекю, нередко на нем готовят и иные блюда, даже просто разогревают еду. Это еще и интересный арт-объект на загородном участке. Вокруг такого сооружения приятно собираться большой компанией.

Как выбрать место?

  • Не стоит забывать, что данное сооружение - объект повышенной пожароопасности. Его не следует располагать рядом с домом, деревянными и иными легковоспламеняющимися хозяйственными постройками.
  • Постройка не должна находиться слишком далеко от места отдыха. Идеальный вариант - возле беседки или недалеко от летней кухни. Можно поставить широкий навес, который не только защитит мангал из кирпича от осадков, но и накроет пару скамеек и стол.
  • Обязательно обустройте площадку. Рядом не должны находиться клумбы или грядки, поскольку трава от высокой температуры просто пожухнет. Следует продумать удобный подход, а лучше несколько. Рядом не должны располагаться туалет и мусорные контейнеры.
  • Если ветер постоянно дует в одну сторону, проследите, чтобы дым не попадал в окна жилых домов.

Что нужно для строительства?

Наилучший материал для постройки - шамотный кирпич (печной). Он выдерживает большие перепады температуры и не разрушается. В качестве раствора для кладки использовать глину с песком. Но она требует предварительного замачивания.

Для уличного мангала из кирпича понадобится хорошее основание, а значит потребуется строительный материал для фундамента (цемент, песок, бутовый камень, фанера или доски для опалубки, арматура, камни и щебень).

Также понадобятся металлические уголки, решетки, задвижки, лист железа. Если планируется сделать ниши и рабочую область, то понадобится столешница из камня, дверцы могут быть из дерева или металла.

Из инструментов необходимы:

  • лопата;
  • мастерок;
  • уровень;
  • ведра для растворов;
  • бетономешалка или корыто;
  • дисковая пила.

Обязательно разрабатывается проект или берется уже готовый. По нему не только удобно выполнять работы, но и рассчитывать нужное количество материалов. Небольшой запас никогда не помешает, но и большие излишки ни к чему.

Заливка фундамента

Стационарному мангалу из кирпича требуется фундамент:

  • Необходимо вырыть яму в соответствии с размерами проекта.
  • Дно ямы выложить бутовым камнем с щебнем, устанавливается опалубка (ее лучше увлажнить).
  • Далее яма заливается бетонной смесью из цемента и песка в пропорции 1:3, но слоями и укладкой армирующей сетки. Арматура ни в коем случае не должна лежать на дне ямы. Если яма небольшая, а стены получились ровные, то опалубка не нужна.
  • Сверху фундамент накрывается рубероидом или обычной пленкой.
  • Когда стоит жаркая погода, то для равномерного высыхания основание рекомендуется иногда взбрызгивать водой. Чтобы бетон схватился и просох, понадобится 1-2 недели. Кладка кирпича осуществляется только после полного застывания фундамента.
  • За это время можно подготовить глиняный раствор. В бадье необходимо замочить глину на неделю, периодически помешивая и подливая воду при необходимости. Затем добавить песок. Хороший раствор по консистенции напоминает густую сметану, он должен легко браться руками и не растекаться.
  • Проверить качество раствора легко. Для этого смешайте небольшое количество глины с сухим песком. Скатайте ее в жгут диаметром 1 см. Он не должен потерять форму, растрескаться или растечься.

Кладка кирпича

За день до кладки кирпич рекомендуют полить водой или опускать в нее на 20-30 секунд непосредственно перед укладыванием. Это обеспечит лучшее сцепление, а сам материал не заберет влагу из глины.

Порядовка кирпичного мангала приведена на следующем рисунке. Если Вы хотите сами нарисовать порядовку, то удобнее всего это делать на листочке в клетку.

Самый простой способ кладки для мангала из кирпича - каждый ряд сдвигается на полкирпича то в одну, то в другую сторону. Начинать кладку цоколя следует с углов к центру по заранее отмеченным линиям. Через каждые 3 ряда делать проверку уровнем и отвесом, а также класть армирующую сетку.

Первый ряд кладки, как и второй, делаются сплошным. Цоколь может иметь разную высоту, в зависимости от проекта, и несколько отделений, в которых удобно хранить дрова, древесный уголь, какую-нибудь утварь и т.д.

Далее переходим к кладке топливника (центральная часть).

Для жаровни можно использовать заранее отлитое бетонное основание с армированием или выложить его из кирпича.

Если топливник планируется арочный, то используется кружало. Между кирпичами оставляется зазор в 1 см. Лучше всего для этого использовать щепки. Так можно равномерно распределить кирпичи. Только после этого пространство сбрызгивается водой и заполняется раствором. Кружало оставляется на 1-2 дня.

Сверху топливник накрывается железобетонной балкой или железным уголком. На перемычку сверху выкладывается еще 1 ряд из кирпича.

При кладке рекомендуется оставлять небольшие щели, это позволит воздуху проникать, и горение будет лучше.

Если мангал из кирпича планируется использовать и как барбекю, то заранее нужно подумать о месте установки решетки. Для этого делаются небольшие выступы. Сама решетка размещается на стержнях арматуры, вделанных в стены постройки. Можно сделать несколько выступов, чтобы иметь возможность располагать решетку на разных уровнях.

Далее кладутся ветровые стены и делается дымосборник. Труба крепится на опорные колонны и постепенно сужается. Это самая простая конструкция. А чтобы защитить ее от попадания осадков, над ней устанавливается металлический козырек.

В простых схемах мангалов из кирпича труба может вообще отсутствовать, как и ветровые стены.

Отделка и навес

Чтобы постройка прослужила как можно дольше, необходимо соорудить навес.

Он может быть:

  • общим и накрывать всю зону отдыха;
  • находиться непосредственно над мангалом.

Для этого под столбы навеса делаются бетонные основания или закрепляются к цоколю. Опоры могут быть металлические или деревянные. В последнем случае по правилам пожарной безопасности они обязаны отстоять от сооружения не менее чем на 16 см и обработаны специальными антисептиками.

Крыша для навеса выполняется абсолютно из любого материала. Но если она будет сочетаться с кровлей дома и иными хозяйственными постройками, то мангал из кирпича гармонично впишется в общий ландшафт.

Сооружение можно оставить в том виде, какое оно есть, лишь слегка пройдя шлифовальной машиной. Можно покрыть специальными красками для кирпичных печей. Интересно смотрится отделка из декоративного камня. Также можно использовать специальную штукатурку.

Еще использовать различные элементы декора не только на самом мангале, но и на дверцах встроенных шкафов, полках и т.п.

Посмотрите следующее видео, где наглядно показан процесс постройки мангала из кирпича.

Проекты, схемы и чертежи

Существуют множество готовых проектов мангалов из кирпича, различных по уровню сложности исполнения, затрат и декоративным вариантам. Можно разработать свой собственный чертеж на основе уже существующих схем.

Представляем схему мангала, по которой несложно построить мангал из кирпича своими руками.

Обычно высота от земли до жаровни определяется как расстояние от уровня кисти руки до пола. Если хозяин высок ростом, то и топка будет находиться достаточно высоко. Ширина жаровни не превышает 30 см, иначе стандартный шампур просто в нее упадет. В длину чаще всего она не превышает 1 м, из расчета на 10 шампуров.

Можно построить мангал из кирпича своими руками по следуещему чертежу.

Еще один чертеж и реальное фото к нему, пошаговая инструкция по строительстве мангала из кирпича.

Самый простой вариант

Самый простой мангал из кирпича имеет только цоколь и жаровню, иногда выступы для решетки. Он не сложен в кладке, ему не потребуется мало места и материалов. Это будет отличным вариантом мангала для дачи на небольшую компанию или семью из 4 человек.

Если планируется построить основательное сооружение, которым можно было бы пользоваться круглый год, то кладется стационарный мангал из кирпича, дополненный ветровыми стенами и дымоходом.

Советуем посмотреть следующее видео. В нем представлена пошаговая инструкция по самостоятельному строительству мангала из кирпича.

stroy-podskazka.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
