Насосная установка и Пошаговая инструкция монтажа +Фото и Видео

Имея загородную недвижимость, будь то дом с постоянным проживанием или дача не всегда есть возможность подключиться к центральному водоснабжению. По этой причине источники воды оборудуются самостоятельно. Встает вопрос о том, как доставить воду до нужной точки, для этого устанавливаются водяные насосы. Для любого монтажа требуется схема подключения насосной станции.

Как известно насосные агрегаты имеют разные модификации. Есть с внешним эжектором и встроенным или вообще быть без него, влияющие на давление в трубах, с накопителем и без, автоматические или с поплавком.

Все они выполняют одну функцию – доставляют жидкость до требуемой точки.

Содержание статьи:

1 Выбирая насосную установку
- 1.1 Особенности накопительного бака
- 1.2 Функции
- 1.3 Разберем пример
2 Размещаем оборудование
- 2.1 Как правильно выбрать место для установки насосной станции для дома или дачи?
- 2. 2 При выборе места для насосной станции следуйте рекомендациям
- 2.3 Варианты мест размещения оборудования
- 2.4 Однотрубная система или двухтрубная система подключения?
  - 2.4.1 1-но трубное
  - 2.4.2 2-х трубное
- 2.5 Как подключить насосную станцию
3 Рекомендация

Выбирая насосную установку

Особенности накопительного бака

Самым востребованным на рынке является насос с накопительным баком (гидроаккумулятором) – эта насосная станция имеет внушительные габариты, соответственно ее монтаж является более сложным. Его и рассмотрим.

Особенность насоса в том, что его главный узел разделен на две часть, одна отвечает за подкачку воды, вторая отвечает за количество воздуха.

Давление в системе регулируется автоматически. Когда стрелка манометра показывает минимальный уровень давления, установка включается, как только требуемый параметр достигнут, система отключается.

Функции

Выбирая насосную установку, требуется обратить внимание на самые важные ее функции:

С какой глубины насос может поднять воду.
Производительность
Мощность
Автоматическое управление или механическое
Сколько жильцов в доме
Объем накопителя

Производительность насоса должна быть ниже или равна производительности источника воды. В противном случае качество доставляемой жидкости будет низким (содержать примеси и песок)

Если неправильно выбрать установку, то возможны перебои с водоснабжением и плохой напор воды.

Разберем пример

4 человека постоянно проживают. Производительность изделия потребуется не ниже 3 м3/ч

Размещаем оборудование

Как правильно выбрать место для установки насосной станции для дома или дачи?

Главный минус установки в неспособности функционировать при минусовой температуре. Даже если обустроить строение под насосную станцию и утеплить ее, производительность снизится или насос совсем перестанет работать. Конечно, можно поставить рядом обогреватель, но это приведет только к перерасходу электроэнергии.

При выборе места для насосной станции следуйте рекомендациям

Оборудование устанавливайте в помещение с централизованным отоплением.
К насосной установке обеспечьте свободный доступ, для обслуживания
Постарайтесь минимизировать расстояние от источника забора воды.

Варианты мест размещения оборудования

Отдельно оборудованное помещение в доме, желательно со звукоизоляцией.
Возможна установка в санузлах (кухня, ванна)
В подвале и цоколе. При условии, что там тепло и сухо
В кессоне – рядом со скважиной. В этом варианте насосная станция будет работать продуктивно, только если установить ее ниже уровня промерзания грунта.

Однотрубная система или двухтрубная система подключения?

Данный вопрос зависит от того на какой глубине расположена установка и водопровода.

1-но трубное

Однотрубное подключение применяют при малых глубинах до 8 метров.
Двухтрубная система используется, когда требуется увеличить глубину забора воды насосом от 8 метров.

2-х трубное

Двухтрубная система подключения подразумевает насос с внешним эжектором.

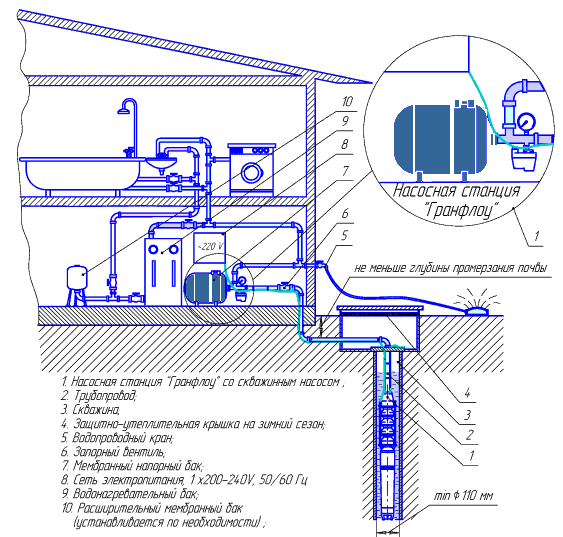

Как подключить насосную станцию

Вырывается траншея ниже уровня промерзания почвы. Обязательно выдержать уклон в сторону скважины.
На трубу ПВХ установить обратный клапан или приобрести уже готовое изделие с клапаном и фильтром.
Соединение с насосом производится с помощью фитинга «американки», муфты, уголка с резьбой из металла.
Труба идущая к водопроводной магистрали от установки подсоединяется по тому же принципу
Прежде чем включить систему, агрегат заполняется водой.
Если трубопровод расположен выше уровня промерзания, его следует утеплить.
К водопроводной магистрали дома насосная станция подключается при помощи фитингов.

Насосная станция для дачи – принцип работы, схема сборки, неисправности + фото

12. 02.2018

Насосная станция для дачи, принцип работы и схема установки которой описаны ниже в статье, – устройство, необходимое на каждом дачном участке для бесперебойной подачи воды и работы канализации, а чтобы она правильно функционировало, необходимо знать, какие есть виды насосных станций, чем они отличаются, какие неисправности характерны, какого производителя лучше выбирать…

Независимо от того, какой марки выбрана насосная станция для дачи, принцип работы и схема установки ее будут примерно одинаковы, как и основные комплектующие данного оборудования, – как правило, в состав насосной станции входит:

Чтобы процесс подачи воды функционировал максимально качественно, следует обращать внимание на такие дополнительные элементы конструкции, как обратный клапан, который предотвращает поломку станции в случае сухого хода, входящий фильтр съемного типа, предотвращающий засорение насосного механизма и легко чистящийся, наличие бака (особенно актуально для тех построек, где не редки перебои с электроэнергией), дающего возможность сделать запас воды на некоторое время. Стоит отметить, что модели с баком имеют более масштабные габариты, поэтому перед приобретением продумайте, где такую насосную станцию лучше расположить.

Выбор места, где насосная станция без бака или с баком будет располагаться, в основном зависит от условий ее эксплуатации, – если речь идет только о сезонном использовании агрегата, то установить его можно в любом месте, а единственное условие, чтобы неподалеку располагался источник воды (колодец, скважина или естественный водоем). Чтобы обеспечивать водой постройку круглогодично, необходимо продумать систему защиты насосной станции от низких температур других неблагоприятных погодных условий, поскольку температура в трубах не должна опускаться ниже ноля градусов. Трубы и источник воды, являющиеся частью системы водоснабжения, необходимо утеплить.

Выбор насосной станции зависит также от того, на какую глубину она будет установлена, – большинство моделей рассчитаны на глубину не более 7-10 метров, а при установке глубже отрицательно скажется на напоре в трубах. Если же вблизи вашего участка нет неглубоких водоемов, следует остановить выбор на таком агрегате, как мотопомпа, а ее вариация – мотопомпа бензиновая для грязной воды – не только обеспечит дом водой, но позволит откачивать с участка грязную воду.

Отличаться станции для закачки воды могут по таким параметрам, как:
Тип насосного механизма;
Основные технические показатели;
Материал, из которого изготовлен корпус;
Объем гидроаккумулятора;
Глубина забора жидкости;
Наличие опций;
Производитель;
Цена.

По типу насоса насосная станция может быть оборудована поверхностным или глубинным насосом. Вариант с поверхностным типом используется, как правило, для забора воды из источника небольшой глубины (не более 7 м), создает хороший напор, но имеет низкий показатель производительности. Чтобы запустить насосную станцию такого типа, понадобится полностью затопить водой всасывающую поверхность. К недостаткам таких моделей относится также сильный шум во время работы.

Станции с глубинным типом насоса лучше выбирать с помощью специалиста, так как при выборе следует учитывать несколько важных факторов, таких, как источник воды, необходимая высота поднятия жидкости, показатель давления в системе. Использовать такую насосную станцию следует, когда глубина источника превышает 7 метров.

Что касается технических показателей, то в первую очередь здесь следует обращать внимание на мощность насоса, его производительность и силу напора. Виды насосных станций для дачи должны обладать мощностью от 0,6 до 1,5 кВт, а производительность и напор – величины взаимозависимые, поэтому их показатели, как правило, оформляются в виде графика и прилагаются к инструкции.

Выбирая такое оборудование для дачного участка, как насосная станция для дачи, принцип работы, схема и наличие дополнительных опций играют, конечно, значимую роль, однако ориентироваться следует также на производителя данной техники. Оттого, насколько надежный и качественный бренд выбран, будет напрямую зависеть, как работает насосная станция и сколько лет она прослужит.

Насосная станция Gardena 4000/5 Classic, страна-производитель – Германия, – оптимальный вариант для водоснабжения дачного или жилого загородного дома, имеет высокий показатель производительности (3,6 тыс.л/ч) при небольшой потребляемой мощности 0,85 кВт, подходит для использования круглый год. Под брендом Gardena выпускают не только оборудование для водоснабжения, но и другую садовую технику, например, аэратор;

Среди российских торговых марок следует отдать предпочтение товару производства компании Джилекс Джамбо, – перечень производимых ею насосных станций обширен, практически все модели отличаются наличием строенного эжектора;

Среди других известных брендов можно назвать такие, как Karcher, Акваробот, Вихрь, BELAMOS, Wilo Jet, – каждая из марок имеет особенности и преимущества. Выбирая технику или оборудование для дачи, будь то насосная станция или, например, дровокол гидравлический, обязательно внимательно изучайте как основные характеристики агрегата, так и его дополнительные опции.

Насосная станция Блэк-Ривер является важным сооружением системы защиты от паводков на реке Грин-Ривер. Насосная станция должна работать надежно, чтобы снизить риск наводнений в высокоразвитых и в основном коммерческих районах Рентона, Кента и Туквилы. После почти 50 лет непрерывной эксплуатации насосная станция нуждается в реконструкции, чтобы соответствовать действующим стандартам и обеспечить безопасную, надежную и эффективную работу.

Посмотреть увеличенную версию карты.
Служба охраны природных ресурсов построила насосную станцию Блэк-Ривер в 1970 году в партнерстве с округом Кинг, и объект непрерывно работает с 1972 года. постройки в Туквиле, оценочная стоимость которых оценивается в 4,4 миллиарда долларов.
Станция содержит восемь противопаводковых насосов. Первичный насос (П-1) имеет электродвигатель мощностью 200 л.с., который перекачивает большую часть стока в течение года. Остальные семь насосов для борьбы с наводнениями приводятся в действие дизельными двигателями и играют важную роль в случае сильного наводнения. Большую часть года дизельные двигатели и насосы не используются. Станция также включает в себя несколько вспомогательных систем; включая системы, позволяющие рыбе проходить как вверх, так и вниз по течению.
Во время паводка насосная станция Блэк-Ривер перекачивает воду вниз по течению к Зеленой реке.
Цель и задачи проекта
Модернизация насосной станции Блэк-Ривер поможет гарантировать, что станция продолжит приносить пользу по снижению риска наводнений в этом экономически динамичном районе, а улучшение прохода рыбы обеспечит лучший доступ к среде обитания и поддержит долгосрочную цели восстановления популяций лосося и стальноголового лосося.

Проект основан на трех целях Плана управления рисками наводнений округа Кинг 2006 года:
Для снижения рисков, связанных с наводнениями и миграцией русел.
Чтобы избежать или свести к минимуму воздействие управления рисками наводнений на окружающую среду.
Для снижения долгосрочных затрат на управление рисками наводнений.
Вид на некоторые насосы внутри станции.
Стратегия капитального проекта
Для обеспечения того, чтобы насосная станция продолжала снижать риск наводнений и работала безопасно, надежно и эффективно, в сентябре 2020 года была разработана и утверждена стратегия капитального проекта. Стратегия капитального проекта основана на техническом меморандуме. разработан в 2019 годуи руководит планированием, проектированием и внедрением улучшений. Текущие рабочие элементы стратегии капитального проекта включают:

Замена высоконагруженных двигателей
Сейсмостойкие и структурные усовершенствования
Улучшения прохода/исключения рыбы
Модернизация механической системы
Заменить здание управления
Замена больших насосов
Управление отложениями
Варианты стратегии капитального проекта и критерии оценки Технический меморандум, декабрь 2019 г.(7,83 МБ, PDF)
Вехи графика
Планирование, проектирование и внедрение обновлений началось в 2018 году и будет происходить в течение семи-десяти лет. Вехи высокого уровня указаны в таблице ниже.

Деятельность Дата начала
Предварительный анализ сейсморазведки и рыбохода 2019
Улучшение прохода рыбы: охват и ранние действия Лето 2020
Замена высоконагруженных двигателей насосов Весна 2021
Ранний ремонт механической системы Осень 2021
Анализ альтернатив здания управления заменой План 2023
Сейсмостойкое и структурное проектирование Осень 2023
Анализ альтернатив замены больших насосов План 2024
Улучшение рыбохода План 2025
Замените большие насосы План 2026
Улучшения прохода/защиты от рыбы
Насосная станция Блэк-Ривер была построена и начала работу до того, как Закон об исчезающих видах внес в список Пьюджет-Саунд чавычи и стальноголового лосося, и были высказаны опасения по поводу воздействия станции на рыбу.
Усилия по улучшению объекта дают возможность улучшить системы рыбохода насосной станции. Вклад технических заинтересованных сторон и представителей племен в отношении потребностей в проходе рыбы на насосной станции имеет важное значение для успеха улучшений. Раннее взаимодействие началось в 2020 году с телефонных звонков, брифингов и двух сеансов удаленной работы. Дополнительные материалы будут запрошены по мере разработки альтернатив улучшения.
Отчет об исключении и прохождении рыбы, февраль 2020 г. (14 МБ, PDF)
Насосная станция Блэк-Ривер, исследование прохода молоди лосося вниз по течению, ноябрь 2020 г. (2 МБ, PDF)
Двигатели с высокой нагрузкой
Средняя секция насосной колонки P1 на изображении выше снята для ремонта.

В марте 2021 года началось строительство по замене высоконагруженных двигателей и капитальному ремонту наиболее часто используемых паводковых насосов. Ожидается, что строительство будет завершено к декабрю 2022 года.
Период комментариев по поводу воздействия на окружающую среду для этого действия был с 3 по 17 апреля 2020 г.
Контрольный список SEPA по воздействию на окружающую среду, март 2020 г. (3,47 МБ, PDF)
Определение незначительности, март 2020 г. (204 КБ, PDF)
Окончательные чертежи, октябрь 2020 г. (33,3 МБ, PDF)
Сейсмические и структурные улучшения
Геотехнические исследования были завершены летом 2020 года. Результаты исследований документированы в Отчете о геотехнических исследованиях ниже. Выполняется анализ альтернатив для сейсмостойкой и структурной модернизации. Предпочтительная альтернатива будет определена в феврале 2022 г.

Отчет о сейсмической уязвимости, июль 2019 г. (20,7 МБ, PDF)
Категориальное исключение SEPA, март 2020 г. (586 КБ, PDF)
Отчет о разведке Geotech, июль 2021 г. (78,5 МБ, PDF)
Обращение с наносами
В 2020 и 2021 годах в результате многочисленных штормов в форзалив BRPS было перемещено больше наносов, что потребовало срочного реагирования для устранения повреждений рыбных экранов. Эти нагрузки наносов подчеркивают необходимость активного управления наносами в форзаливе и в районе выше по течению от станции, чтобы поддерживать эффективную работоспособность рыбозащитных экранов и реагировать на паводки. В результате были усовершенствованы альтернативы для более эффективного управления отложениями.
Модернизация механической системы
Инициирование раннего ремонта действий в 2021 году.
Заменить управляющее здание
Анализ инициации альтернатив в 2023.
Заменить большие насосы
Анализ альтернативных альтернатив. технические записки были завершены в 2015 году и документируют состояние насосной станции и определяют приоритеты капитальных улучшений. Перечисленные выше капитальные улучшения были впервые рекомендованы в нижеследующих записках.
Оценка потребностей в капитальном планировании (4,62 МБ, PDF)
Оценка критических систем (706 КБ, PDF)
Обзор установки для миграции рыб (3,96 МБ, PDF)
Оценка двигателей, работающих на природном газе (669 КБ, PDF)
Рекомендации по капитальным затратам (1,29 МБ, PDF)
Водораздел Черной реки (834 КБ, PDF)
Первоначальные проектные планы (80,89 МБ, PDF)

Проект по удалению наносов
В 2016 году были удалены скопившиеся наносы, которые блокировали большую часть входного канала насосной станции и уменьшенный паводковый накопитель.
Определение SEPA (1,81 МБ, PDF)
Строительные планы (2,87 МБ, PDF)
Для получения дополнительной информации о насосной станции Блэк-Ривер, пожалуйста, свяжитесь с Томом Бином, Управлением рек и пойм, Департамент природных ресурсов и парков.
Проект Тошка — Насосная станция Мубарак /
Насосная станция Мубарак является центральным элементом проекта Тошка. Один из крупнейших в своем роде в мире, его пропускная способность составляет 1,2 млн м³.;/ч, забирая воду из соседнего озера Насер.
Вид с воздуха на строительную площадку с насосной станцией и 4-километровым входным каналом, соединяющим ее с искусственным озером Насер.
Насосная станция Мубарак находится как остров в озере, полностью окруженный водой.

Насосная станция имеет 24 регулируемых по нагрузке вертикальных насоса с регулируемой скоростью, расположенных в две параллельные линии. 18 из них работают непрерывно, три из них отключены одновременно для текущего обслуживания, а еще три находятся в резерве.
Канал шейха Зайда является вторым ключевым элементом проекта. Его конические стороны были покрыты полимерной пленкой поверх слоев цемента, песка и бетона, чтобы свести к минимуму просачивание.
Египет является частью региона с самым большим дефицитом воды в мире; более 95% территории страны занимает пустыня. На этом спутниковом снимке показаны озера Насер (в центре) и озера Тошка (в центре слева).
Система стальных мини-свай, установленных вокруг основания насосной станции Мубарак, соединенных с фундаментным плотом, защищает конструкцию от землетрясений. Конструкция станции содержала ряд новаторских и необычных особенностей.

В марте 2005 г. насосная станция Мубарак, являющаяся центральным элементом амбициозного египетского проекта «Тошка» по освоению полумиллиона акров пустыни, была названа Американским обществом инженеров-строителей (ASCE) одним из пяти самых выдающихся достижений в области гражданского строительства года. ).
Пять лет и около 436 миллионов долларов на строительство, почти каждый аспект завода, одного из крупнейших в своем роде в мире, создавал серьезные проблемы, которые варьировались от экстремальных температур в регионе до учета экономически эффективных землетрясений. защита.
Помимо самой насосной станции проект «Тошка» также предусматривает строительство 50 км магистрального канала, четырех дополнительных 22 км ответвлений и 800 м подводящего трубопровода. Полный проект развития, который первоначально планировалось завершить в 2017 году, имеет окончательную предполагаемую стоимость около 70 миллиардов долларов и призван удвоить площадь пахотных земель в регионе, создать 2,8 миллиона новых рабочих мест и привлечь более 16 миллионов человек в новые запланированные города.
ФОН
За последние 20 лет население Египта увеличилось с 20 до почти 70 миллионов человек, и прогнозируется, что эта тенденция сохранится и в ближайшие 20 лет достигнет ожидаемых 120 миллионов человек.
Распределение этого населения в Египте довольно типичен для большей части остальной части ближневосточного региона. По оценкам, 60% живут в городских районах — в городах, которые растут быстрее, чем поддерживающая их инфраструктура, — в то время как растущее число жителей сельских районов обеспечивает готовый приток новых мигрантов в города. Эта растущая урбанизация населения предъявляет повышенные требования к водоснабжению, что еще больше усугубляет проблему для страны, которая находится в 95% пустыня.
Проект «Тошка» — амбициозный проект по созданию второй долины Нила, перенаправляющий 10 % выделенной стране воды из Нила через масштабную ирригационную схему — возник как часть плана по увеличению пригодных для жизни земель с 5 % до 25 %. %. Один из мегапроектов египетского правительства, «Тошка и проект развития Южного Египта», направлен на развитие и расширение сельскохозяйственного производства и создание новых рабочих мест и населенных пунктов вдали от узких границ долины Нила.
Его называют «надеждой Египта на 21 век», но установка современных ирригационных систем в таких масштабах требует больших затрат и времени. Неизбежно, что финансовые ограничения сказывались на протяжении многих лет, хотя в конце июня 2005 г. 90% инфраструктуры проекта считалось завершенным, а остальные работы выполнялись по графику.
Как и следовало ожидать от любого предприятия такого масштаба, проект вызвал немало споров как внутри страны, так и за рубежом. Был выражен скептицизм по поводу целесообразности развития водопотребляющего сельскохозяйственного производства, освоения земель в самой жаркой части страны и вероятной долгосрочной экономической выгоды, которая принесет самому Египту, а не иностранным инвесторам. Стратегические и социальные цели также подверглись критике в некоторых кругах.
Кроме того, десять стран, расположенных в бассейне Нила, на протяжении многих лет были вовлечены в различные непрекращающиеся споры по поводу водных ресурсов, что неудивительно в самом бедном водными ресурсами регионе мира. В Северной Африке и на Ближнем Востоке проживает более 6% населения земного шара, но в них содержится менее 2% возобновляемых запасов пресной воды планеты, поэтому многие соседи Египта относятся к проекту с понятной обеспокоенностью.
Однако, учитывая годовой объем осадков в 1 млрд м³, грунтовых вод 7,5 млрд м³ и оборотных сельскохозяйственных дренажных вод 5 млрд м³, Египет утверждает, что схема может быть реализована без увеличения квоты страны в 55 млрд м³, предоставленной 1959 Нильский договор.
НАСОСНАЯ СТАНЦИЯ МУБАРАК
Насосная станция Мубарак, описанная как предприятие, «расширившее границы гражданского строительства», расположена рядом с озером Насер и имеет пропускную способность 1,2 млн м³/ч. Его инновационный дизайн помещает насосную станцию как остров в озере — полностью окруженный водой с 24 вертикальными насосами, расположенными в две параллельные линии по обеим сторонам. 18 из этих агрегатов с регулируемой скоростью с регулируемой нагрузкой работают непрерывно, три из них отключены в любой момент времени для текущего обслуживания, а еще три находятся в резерве. Такое расположение вместе с использованием открытого водозаборного канала глубиной 50 м — самого глубокого внутреннего канала из когда-либо построенных — вместо питающего канала позволило уменьшить размеры самой насосной станции, что привело к снижению капитальных и эксплуатационных затрат.
Географическое положение объекта также требовало новаторского мышления. Использование традиционных бетонных свай для поддержки конструкции в случае землетрясения было бы очень дорогостоящим, поэтому вокруг основания насосной станции была установлена система стальных мини-свай, соединенных с фундаментным плотом. Такая установка позволяет сваям избежать сжимающей нагрузки, но оставляет их свободными для растяжения при любых сейсмических движениях, а также обеспечивает определенную степень сопротивления сдвиговым или опрокидывающим силам.
Температура в диапазоне от 0°C до 50°C обычно наблюдается в этом районе, а это означает, что использование обычных деформационных и деформационных швов для обеспечения водонепроницаемости конструкции может вызвать некоторые проблемы. Чтобы избежать необходимости проведения сложного анализа потенциального теплового воздействия на гидрозатворы в пределах всей конструкции, в проекте предусмотрены стыки только выше обычного высокого уровня воды в озере.
С момента ввода в эксплуатацию станция откачала из озера Насер более 14 миллионов м³ воды в сутки, что позволило орошать более 500 000 акров земли.
КАНАЛ ШЕЙХ ЗАЕДА
Формируя второй ключевой элемент проекта, канал был назван в честь пожертвования в размере 100 миллионов долларов США, сделанного через Фонд развития Абу-Даби шейхом Зайедом Бин Султаном Эль Нахайяном, президентом Объединенные Арабские Эмираты. Решение использовать канал, а не трубопровод, по-видимому, было обусловлено объемом вовлеченной воды, хотя очевидно, что это имеет последствия в отношении потерь на испарение, особенно в жаркое лето в регионе. Потеря просачивания была решена путем облицовки канала слоями цемента и песка, бетона и полимерной пленки с окончательным слоем защитной краски.
Схема была поэтапной, и большая часть строительных работ была завершена, а оставшиеся элементы должны быть завершены в соответствии с графиком. Последняя система включает основной канал, идущий в 50 км к западу от насосной станции Мубарак, с четырьмя дополнительными 22-километровыми боковыми ответвлениями, идущими в направлении север-юг, чтобы обеспечить четыре обозначенных сельскохозяйственных участка орошением.
КЛЮЧЕВЫЕ ИГРОКИ
Спонсором проекта является Министерство водных ресурсов и ирригации правительства Египта. Совместное предприятие между Hamza Associates и Lahmeyer разработало проект насосной станции Mubarak, а партнерами по строительному консорциуму были Arabian International, Skanska и Hitachi.
