Виды насосных станций: типы, выбор

Виды насосных станций

Насосной станцией называют комплексную автоматическую систему для перекачивания жидкости из одной емкости в другую. Состав такой станции могут, включены резервные и рабочие насосные агрегаты, трубопроводы, трубопроводная арматура и вспомогательная автоматика, устройства. Насосные станции применяются как в различных сферах промышленности, так и широкое применение находят в быту.

Промышленные насосные станции

   Основными потребителями насосных станции являются предприятии, обеспечивающие водоснабжение, отопление, отвод канализационных, сточных  вод в больших объемах крупных объектов, районов, городов и сельского хозяйства практически без вмешательства оператора, в автоматическом режиме, создавая бесперебойное водоснабжение при равномерном постоянном давлении (без скачков), своевременный  отвод канализационных нечистот, равномерное распределение тепла. Не маловажную роль играет в противопожарной системах безопасности разных промышленных объектах, насосные станции пожаротушения.

В последнее годы стало очень популярно, с началом строительного бума, канализационные, дренажные насосные станции, где требуются новые технологии канализации и водоотведения. Такая станция представляет собой оборудование, которое предназначена для того, чтобы отвести отходы в сооружение для очистки. Данная  насосная станция есть незаменима, когда отсутствует возможность выполнить сброс сточных вод самотеком. Такие системы исправно работают в абсолютно любом климате. Промышленные насосные станции собираются на основе разных видов насосов, в зависимости от  требуемых задач. Это может быть консольно-моноблочные, циркуляционные, скважинные, многоступенчатые, дренажные, канализационные насосы и т.д. В зависимости из поставленных задач и алгоритма работы насосная станция комплектуются, определенной данной задач, автоматикой (шкафами управления).
Стоимость промышленных насосных станции варьируется в зависимости от производителя комплектующих. В основном цена зависит  от производителя насосов. Многообразие велико: насосные станции собираются на основе отечественных, китайских насосов до именитых брендовых насосов фирм Grundfos Willo Calpeda Lowara Pedrollo и т.д. Компания Контракт Мотор сотрудничает со многими инженерно-конструкторскими бюро, где можно проектировать насосную станцию под определенную задачу и разместить заявку на производстве, далее возможно установка на объекте заказчика. Все работы строго сертифицированы и имеют гос. разрешении, и будут реализованы в кратчайшие сроки.

Бытовые насосные станции

Такие установки можно сказать, как частное инфраструктура для того, чтобы удовлетворить все нужды населению по водоснабжению и канализации.  Максимально часто бытовые насосные станции используют владельцы собственных домов, дач и коттеджей. Сегодня очень актуально иметь  установку собственной станции водоснабжения в частном доме. Имея на своем придомовом участке колодец или скважину, Вы можете обеспечить свой дом не только автономным водоснабжением с равномерно постоянным давлением (напором) в системе,  создав себе комфортные условия идентичные квартире в многоквартирного дома, но и обеспечить орошение вашего садового участка и заполнения водой бассейна или небольшого пруда.


Какие основные элементы конструкции бытовой станции
Самым главными частями этой насосной станции мы можем отнести – сам насос (или насосы: рабочий и резервный) и накопитель (гидроаккумулятор). Накопитель представляет собой вытянутый металлический шар, внутри которого емкость разделена специальной резиновой мембранной  на две полости. В одном копится вода, а в другом  под давлением находится воздух. Кстати, такая конструкция дает возможность на некоторое время обходиться без электричества, обеспечив небольшим запасом воды на первое время. Воздух в баке под давлением выталкивает воду из второй половины полости гидробака. Предназначение мембранного бака – это использование стандартного давления в водопроводе, гидроаккумулятор занимается предохранением водяного насоса от износа со временем из-за его частого включения и выключения. Еще он предохраняет систему от всевозможных гидроударов.  Можно рассматривать три типа станции: с встроенным эжектором (самовсасывающие), с выносным эжектором и абсолютно без присутствия эжектора.

Насосная станция с эжектором дает возможность забора воды с большой глубины (до 10м). Связующим звеном во всей конструкции станции служит управляющий элемент, блок автоматики с датчиками давления в мембранном баке, предохраняя насос от холостого хода (без воды) и температурной защитой электродвигателя. Он полностью регулирует, как работу насоса, так и наполнение бака.


Принцип работы бытовой насосной станции
После включения насоса в электросеть и подключения его к системе водоснабжения, насос подает воду в гидробак и систему водоснабжения дома. Создается давление воздуха, находящийся снаружи резиновой полости мембранного бака по мере поступления воды сжимается, давление в гидроаккумуляторе растет. Как только давление воды достигает верхнего уровня выставленного на реле, реле отключает насос. Когда начинается разбор воды из гидроаккумулятора, за счет давящего воздуха вода подается в систему и давление внутри понижается. Как только давление воды достигает нижнего уровня выставленного на реле, оно включает насос.











Установка насосной станции.

Устанавливать насосную станцию можно практически везде, где удобно (соответственно ближе к источнику воды), если дом предназначен только для летнего эксплуатирования. Обычно станцию устанавливают под навесом (летний вариант) или самое лучшее для него соорудить «домик» или внутри технологической помещении, с плюсовой температурой воздуха (для предотвращения замерзании воды). Трубопровод от источника воды должен быть проведен ниже уровня промерзания земли и по возможности утеплен. Для насосных станции без самовсасывания, чтоб вода при автоматическом отключении не стекла обратно в источник через трубопровод, необходим снабдить насос обратным клапаном, желательно защитить сеточкой от попадании мелкой частиц грязи, типа листьев и веток. Если вы долго намеренны не пользоваться насосной станцией, например в зимний период, то необходимо полностью освободить систему от воду.

Иначе лопнут все трубы, и это приведет к большому затратному ремонту. Система устанавливается на полу или другой устойчивой поверхности и жестко закрепляется во избежание вибрации. Для уменьшения шума насосная станция устанавливается на мягкую основу. К корпусу электронасоса монтируются всасывающий и напорный (для подачи воды) трубы (шланги).
Рекомендуется установить вентиль на напорном трубопроводе. Необходимо утеплить станцию и трубы, если рассчитываете эксплуатировать насосную станцию в зимний период времени. При монтаже насосной станции, должно обязательно обеспечена полная герметичность всех стыков и соединений. Вы всегда можете обратиться к специалистам Контракт Мотора, где Вам  проконсультируют, подскажут, какая необходима насосная станция под Ваши задачи  и подберут именно под Ваш бюджет.

Возможные поломки насосной станции

Хотелось бы отметить что ни одно устройство, каким надежным оно бы не было, не сможет работать вечно. К сожалению, данный факт не обошел и  насосные станции. Самые распространенные проблемы насоса бывают: насос не включается и насос не качает воду. Если насос не включается, то причиной этому может быть несколько вариантов. Вы сможете с невероятной легкостью устранить данную проблему посредством двух шагов:

  • Необходимо посмотреть все контакты, которые можно проверить тестером, на то есть ли в них электропитание. Если вы заметите, что контакты немного подгорели, то вам стоит их почистить (например, надфилем или мелкая наждачка)
  • Проверить состояние двигателя насоса, обмотку и ее целостность, годность пускового конденсатора.

Вторая очень распространенная причина состоит в том, что насос абсолютно не качает воду, но при этом работает. Чтобы устранить данную возникшую проблему вам необходимо будет провести следующие шаги:

  • Вам необходимо будет провести проверку обратного клапана, который находится в колодце, или же скважине. Очень часто происходит такая ситуация, что в клапан попадает мусор, виде песка, листьев и клапан не может закрыться. По этой причине вода не поднимается  по насосу и по трубопроводу.
  • Проверить  на наличие воды в трубопроводе, которая расположилась между насосом и колодцем (источником воды). Он должен быть обязательно заполнен водой, если воды нет,  то ее необходимо залить в отверстие.

Вы всегда можете обратиться к специалистам  компании Контракт Мотор, где Ваc  проконсультируют, подскажут, какая необходима насосная станция, именно под Ваши требования  и подберут автоматическую насосную станцию  под Ваш бюджет.

Виды насосных станций водоснабжения





Виды насосных станций водоснабжения классифицируются по нескольким параметрам в соответствии с выполняемыми функциями и характером установки. Общее назначение всех насосных станций – это увеличение давления воды, подающейся в системы водоснабжения частных потребителей и промышленных объектов. Существует пять категорий насосных станций:

  1. Станции первого подъема НС 1;
  2. Станции второго подъема НС 2;
  3. Станции последующих подъемов НС 3 и далее, в зависимости от необходимого уровня подъема воды;
  4. Станции подкачки НСП;
  5. Станции циркуляционные ЦНС;

Принципы работы насосных станций водоснабжения

Принципиальная схема подключения элементов водопроводных насосных станций выглядит как последовательное соединение конструктивных модулей, каждый из которых является важным звеном цепи водоснабжения:

  1. насосные станции разного уровня подъема;
  2. насосная станция подкачки;
  3. водозаборное устройство;
  4. накопительные емкости;
  5. очистные сооружения;
  6. водонапорная башня;
  7. водопроводная сеть.



Насосные станции первого подъема

Насосные станции первого подъема подключаются к водозаборному устройству и перекачивают воду в сооружения, предназначенные для очистки воды. В некоторых случаях очистка не требуется, и вода поступает непосредственно в накопительные емкости, коими могут являться как водные резервуары РЧВ, так и водонапорные башни и гидропневмобаки. Случаи, когда вода со станции первого подъема поступает в водоснабжающую систему, достаточно редки, но тем не менее встречаются. В течение суток такие станции работают в равномерном режиме, без перерывов.

Насосные станции второго подъема

Насосные станции второго подъема забирают воду из резервуаров чистой воды и перекачивают ее либо непосредственно в водообеспечивающие системы, либо в водонапорные башни. Основная функция башен – обеспечение бесперебойной подачи воды потребителям при неравномерной нагрузке. Станции второго подъема функционируют в прерывистом режиме, максимально приближенном к режимам потребления объектов водоснабжения.



Насосные станции подкачки и циркуляционные станции

При необходимости обеспечения повышенного уровня давления воды, как правило, требуемого на промышленных предприятиях и в зданиях большой этажности, используются станции подкачки. Режим работы таких станций неразрывно связан с графиком водопотребления объектов.

Насосные станции циркуляционного типа устанавливаются на промышленных объектах и являются звеном замкнутой системы водоснабжения.



Подобные станции имеют в составе три типа насосов, разделяющихся по назначению:

  1. Перекачивающие отработанный носитель в охладительные емкости;
  2. Подающие воду в очистительные модули;
  3. Обеспечивающие подачу воды к оборудованию либо для техпроцессов.

Циркуляционные насосы функционируют по расписанию, утвержденному на производстве.

Классификация насосных станций

Область применения насосных станций, их конструкция и способ монтажа лежат в основе классификации оборудования. Существуют варианты монтажа насосов в вертикальном и горизонтальном исполнении, с положительной и отрицательной высотой забора воды.



Помещения, предназначенные для организации машинных залов, могут быть заглубленными, полузаглубленными и незаглубленными. Машинный зал полузаглубленных станций разделяется на два уровня, наземный и подземный, а заглубленные станции совсем не имеют поверхностной части. По типу управления оборудованием разделяют ручные, автоматические, полуавтоматические и дистанционные системы.



Категорирование насосных станций по уровню подачи воды

Насосные станции водоснабжения подразделяются на три типа по уровню обеспеченности водоснабжения. Отличия заключаются в максимальном времени перерыва подачи воды, количестве обслуживаемого населения и длительностью снижения уровня подачи воды.





Максимальный перерыв в подаче воды.

Категория обслуживаемых населенных пунктов.

Максимальный период уменьшения подачи воды на 30 процентов.

Категория 1

10 минут

Свыше 50 тысяч человек

3 суток

Категория 2

6 часов

От 5 до 50 тысяч человек

10 суток

Категория 3

24 часа

До 5 тысяч человек

15 суток



Перерыв в функционировании станций необходим для проведения планового ремонта либо замены оборудования и переключения на резервный комплект. Соответственно, чем выше категория насосной станции, тем выше предъявляемые к ней требования. Промышленные предприятия, как правило, используют в работе насосные станции первой категории.



Насосные станции первой и второй категории должны иметь не менее двух источников электроснабжения, не зависящих друг от друга. Кроме того, к станциям каждого типа предъявляются определенные требования по надежности, наличию резервных модулей и капитальности помещений, предназначенных для машинных залов.



Типы насосных станций

Типы насосных станций

Для того, чтобы минимизировать временные (следовательно, и финансовые) затраты на обустройство насосных станций, сегодня большинство специализированных организаций использует современные строительные технологии, оборудование. Также значительно упрощает монтажные работы (а впоследствии — ремонтные) использование унифицированных комплектующих с габаритами, равными шести метрам либо кратными данному значению, что соответствует величине стандартного строительного модуля.


Классификация насосных установок по способу управления

Исходя из способа управления, насосные станции подразделяют на следующие типы:

  • Автоматические насосные станции. В подобных сооружениях все оборудование управляется релейной либо микропроцессорной автоматикой, получающей сигналы от различных датчиков — давления в системе, уровня жидкости, напряжения сети, токовой нагрузки, расхода воды и т. д.
  • Полуавтоматические насосные станции. В таких станциях активация/деактивация системы реализуется оператором, во включенном состоянии оборудование функционирует автоматически, как в первом случае.
  • Насосные станции с ручным управлением. Данная схема подразумевает осуществление всех или большинства действий по управлению насосами и сопутствующим оборудованием одним, либо несколькими операторами.
  • Насосные станции управляемые дистанционно. Насосные станции данного типа управляются диспетчерами из пункта, расположенного на удалении. Туда же транслируется по проводной/беспроводной связи вся информация о состоянии оборудования, параметрах происходящих процессов.

Классификация насосных станций по модификации техоборудования

Существуют насосные станции с осевыми/центробежными, горизонтальными/вертикальными насосами. Помимо этого, агрегаты могут располагаться выше уровня воды в водозаборной емкости/водоеме и ниже. Во втором случае установка называется «с подпором».

Исходя из размещения насосной станции относительно уровня почвы, различают наземные конструкции, полузаглубленные, заглубленные, полностью подземные.

В насосных станциях наземного исполнения уровень пола основного отделения обычно находится на отметке почвы. Большинство таких сооружений позволяет осуществлять въезд грузового, грузоподъемного и спецавтотранспорта в помещение для монтажа/демонтажа оборудования.

В зданиях полузаглубленного типа уровень пола основного помещения находится ниже уровня почвы, перекрытие с первым этажом отсутствует. Подъемно-транспортное оборудование устроено таким образом, чтобы обслуживать монтажные площадки на обоих уровнях.

Отличием насосной станции заглубленного исполнения является присутствие перекрытия между помещениями первого этажа (машзалом) и второго, используемого во вспомогательных целях. Насосные станции шахтного исполнения, отличающиеся значительной степенью заглубления, могут иметь дополнительные этажи между уровнем грунта и машзалом.

Подземные сооружения в большинстве случаев характеризуются отсутствием наземных конструкций. Многие такие станции полностью автоматизированы и не требуют для работы присутствия оператора. Конфигурация помещений подземного типа может быть круглой, прямоугольной, эллиптической и нестандартной. Конструкции прямоугольные обходятся дешевле, поскольку возводятся из унифицированных строительных элементов, а округлые лучше противостоят гидростатическим усилиям со стороны почвы.

Состав насосной станции

Помимо основного помещения — машзала, где располагается насосное оборудование — в состав насосной станции могут включаться:

  • Водозаборные установки, водоприемники, камеры переключений — для насосной станции первого подъема.
  • Емкости с очищенной водой + камеры переключений — для насосной станции второго подъема.
  • Водоприемники + камеры переключений — для насосной станции циркуляционных.
  • Резервуары приемные, оснащенные решетками — для насосных станции систем водоотведения.

Еще одним обязательным компонентом является ТП совместно с остальным электрохозяйством. Данные элементы системы размещаются в отдельно расположенном помещении/здании, либо могут делить одну площадь с машзалом.

Исходя из всевозможных технологических/природных факторов, некоторые составляющие схемы насосной станции могут исключаться либо совмещаться функционально. Так, часто в одном помещении размещается насосное оборудование и водоприемник либо приемный резервуар. Подобные системы именуются совмещенными.

Одной из базовых задач проектирования является правильный выбор типа насосной станции. Для этого осуществляется сравнительный технико-экономический расчет.


разновидности, принцип работы, особенности монтажа и подключения

Основное предназначение такого устройства, как насосная станция, заключается в возможности обеспечить данное конкретное строение чистой водой, которая взята из колодца или скважины.

В настоящее время насосные станции представляют собой очень важную, практически неотъемлемую часть двух систем: системы подачи воды и системы водоотведения.

В зависимости от объемов и целей эксплуатации насосных станций, их разделяют на:

  • промышленные;
  • бытовые.

Промышленные насосные станции

Важнейшая особенность промышленных насосных станций заключается в возможности перекачивания жидкости в большом объеме, в связи с чем происходит серьезная нагрузка на систему. Такая нагрузка обеспечивает бесперебойную работу насосных станций, которая также достигается благодаря дублирующему оборудованию, а также применению циркуляционных и вакуумных насосов. Свое применение вакуумные насосы нашли в различных промышленных отраслях, которые нуждаются в перекачивании жидкости в больших объемах.

В системах отопления чаще всего применяют циркуляционные насосы. Важнейшим критерием при выборе такого насоса считается его мощность.

Благодаря возможности выполнять быструю замену некоторых элементов насоса, а также высокой износостойкости, вакуумные и циркуляционные насосы являются широко распространенными во многих видах промышленности.

Бытовые насосные станции

Чаще всего этот вид насосных станций применяют в коттеджах и загородных домах. Там обеспечение водоснабжением происходит благодаря подаче воды из колодца или скважины. Бытовые насосные станции условно разделяют на:
  • самовсасывающие;
  • автоматические.

Самовсасывающие насосные станции

В состав этого вида бытовых насосных станций входят:

  • насос;
  • гидроаккумулятор с мембранным баком;
  • реле давления.

Автоматические насосные станции

В таких насосных станциях отсутствует мембранный бак. Напор воды контролируется при помощи электроники. Отдельно выполняется монтаж необходимых датчиков. Это позволяет сделать работу насоса более безопасной. Насос имеет достаточно компактные размеры.

Коротко работу автоматической насосной станции описывают так: насос поставляет предварительно закачанную им воду в гидроаккумулятор и отключается. Выкачанную воду используют до тех пор, пока давление в аккумуляторе не опустится до некого фиксированного уровня. В этот момент реле давления подается сигнал насосу, происходит его включение, и процесс снова повторяется.

Также все насосные станции подразделяют на 3 вида:

Вихревые

Давление в таких станциях образуется при помощи создания большого количества вихрей. Они образуются благодаря работе лопастного колеса. Минус этого вида станций в том, что для их запуска требуется изначальное давление. Такие насосы отличаются чувствительностью к колебаниям атмосферного давления, поэтому их установку выполняют в закрытом помещении.

Центробежные

Именно благодаря центробежному колесу создается нужное давление в центробежных насосных станциях. Это давление и поднимает вверх воду даже с очень большой глубины. Обычно этот вид станции используется для скважин. Эта станция сможет выдержать температурные колебания той воды, которую подает.

Канализационные насосные станции (КНС)

Такие установки считаются довольно громоздким. Они состоят из корпуса, а в его состав входит несколько насосов, датчики и трубопроводы. Как правило, вполне достаточно бывает и самотечной канализации. Цена насосной станции зависит от комплектации и бренда ее производителя.

Принцип работы насосной станции

Очень важным условием нормальной работы насосной станции является то, чтобы зеркало воды в скважине или колодце не находилось на глубине более 9 м. Насос попросту не поднимет воду с большей глубины. Эту величину называют глубиной всасывания.

В состав насосной станции с гидробаком входит поверхностный насос и гидроаккумулятор. Если открывают кран, то вода поступает из гидробака, куда она была несколько раньше закачана насосом, до создания определённого давления. Это давление можно регулировать. Включение поверхностного насоса не происходит до тех пор, пока не будет израсходован некоторый лимит воды из гидроаккумулятора. Преимущество этого вида насосных станций в том, что в баке всегда будет иметься запас воды. Его используют, если отключили электричество. Величина этого запаса зависит от объёма бака. Обычно это 24л или 50 л. Также, благодаря имеющемуся запасу воды в баке, меньше придется включать-выключать насос. Но этот вид имеет и недостатки.

  • во время подачи воды из бака до того, когда происходит очередное включение насоса, опускается давление в системе, а если в этот момент потребляется горячая вода, то котёл реагирует на это включением-отключением;
  • в момент одноразового длительного потребления воды насос в связке с гидробаком будет чаще включаться — отключаться.

Монтаж насосной станции

Для нормальной работы насосной станции понадобится установка дополнительного оснащения.
  • Водяной фильтр. Он предотвратит попадание мелких частичек и песка из колодца в гидробак или корпус насоса.
  • Реле защиты от сухого хода, которое позволит насосу сохранить его работоспособность в момент его перегрева.
  • Обратный клапан. Он пропустит к насосу воду, предотвращая ее стекание в колодец.
  • Реле давления, позволяющее выполнять контроль давления в гидробаке.
  • Блок автоматики, объединяющий в себе и реле давления, и защиту от сухого хода.
  • Стабилизатор напряжения.

Установка насосной станции будет выполнена правильно, если было со всей ответственностью выбрано место ее расположения, учтена и глубина, с которой будет подниматься вода, и расстояние до источника воды. Обычно насосные станции устанавливают внутри жилого помещения. Тогда расстояние к скважине или колодцу может быть существенным, и это отразится на фактической глубине всасывания, которую рассчитывают по определенной формуле. В результате вычислений получится расстояние, которое не должно превышать 8 м. Если результат больше этой цифры, то установку станции выполняют максимально близко к источнику. Как правило, монтаж станции выполняют в надежно защищенном от влаги и холода приямке.

Как не ошибиться, выбирая насосную станцию

Как видим, насосные станции на строительном рынке представлены достаточно широко, но такое многообразие вызывает некоторые трудности в выборе нужного варианта, так как каждая модель имеет свои технические показатели.

Насосная станция, на самом деле, является «сердцем» всей системы водоснабжения. Нужно приобрести такую насосную станцию, чтобы ее надежность в процессе эксплуатации успешно сочеталась с затратами на все процессы, связанные с ее приобретением, установкой и эксплуатацией. Следует учитывать такие характерные особенности насосных станций:

  • Высоту всасывания. Это очень важный критерий для станций с поверхностным насосом.
  • Напор. Этот параметр представляет собой высоту, на которую вода подается при помощи насоса. Однако, если вода будет подаваться на максимально допустимую высоту, то производительность насоса может значительно снизиться. Такой показатель важен, если вода подается по участку, на котором отмечен существенный перепад высоты. Этот параметр влияет на уровень высоты давления в системе.
  • Производительность насоса — это некий объем воды, подающийся насосом за единицу времени. Перед тем, как выбрать насосную станцию, выполняют расчет водопотребления, учитывая только показатель в момент максимального водопотребления. Подача воды не даст сбоя, если показатель производительности будет слегка избыточным.
  • Дебет скважины или колодца представляет собой объем воды, выкачиваемый из данного источника за один час при максимальном сохранении его производительности. Это очень важный показатель.

Комплектуется насосная станция очень просто: насос, блок управления и напорный накопитель. Иногда изготовитель добавляет и систему, которая позволяет защитить её от возможного перегрева.

Оцените статью: Поделитесь с друзьями!

Типы насосных станций

Категория: Водоснабжение и канализация


Типы насосных станций

Для выбора конструкции и типа насосной станции предварительно необходимо определить ее пропускную способность, выяснить санитарные, гидрогеологические и другие условия ее эксплуатации.

Рядом проектных организаций разработаны типовые проекты насосных станций, применяемые при разных зимних температурах, наличии или отсутствии грунтовых вод, разных глубинах заложения подводящего коллектора. Проекты малых и средних насосных станций выполнены на подачу сточных вод до 80 тыс. м3/сут. На этих станциях обычно устанавливают горизонтальные насосы. Проекты крупных станций разработаны на подачу 100—320 тыс. м3/сут сточных вод. На этих станциях устанавливают пять насосов. Насосы и решетки во всех случаях имеют автоматическое управление.

На рис. 1 показана насосная станция с тремя горизонтальными насосами марки ФГ-81/31 (насос фекальный горизонтальный с подачей 43—107 м3/ч и напором 28—34 м), а на рис. 2—насосная станция большой пропускной способности с вертикальными насосами, каждый из которых имеет подачу 2700 м3/ч и развивает напор 26,5 м.

В отечественной и зарубежной практике для подъема сточных вод на небольшую высоту применяют шне-ковые подъемники, которые отличаются надежностью в работе и просты по устройству. Их можно располагать в подземной камере. Шнековые насосы (подъемники) служат для подкачки сточных вод на высоту 2—7 м. Они работают по принципу архимедовой спирали, не требуют предварительного задержания отбросов на решетках и их измельчения на дробилках. Вместо задвижек устанавливают простые щитовые затворы, напорный трубопровод не требуется.

На рис. 3 показана насосная станция со шнековы-ми подъемниками, разработанная Казводоканалпроек-том. Диаметр шнека 800 мм, подача шнека 360, 390 и 460 м3/ч при частоте вращения шнека соответственно 59, 64 и 75 мин-1 и высоте подъема 2,5 м.

Производственные сточные воды отличаются разнообразным составом, поэтому насосные станции, предназначенные для их перекачки, имеют свою специфику. Например, в связи с наличием абразивных примесей в сточной воде необходимо применять насосы и арматуру, изготовленные из металлов, стойких к истиранию. При повышенной температуре сточной воды снижается высота всасывания насосов. Для перекачки агрессивных кисло-тосодержащих сточных вод следует использовать кислотоупорные насосы, трубопроводы и оборудование, применять антикоррозийную защиту приемного резервуара. При содержании в воде веществ, выделяющих взрывоопасные и горючие газы и пары, требуется устанавливать взрывозащищенные электродвигатели и другое электрооборудование.

Насосные станции можно располагать как в отдельных зданиях, так и в помещениях, блокируемых с производственными корпусами, а также непосредственно в цехах предприятий. В последнем случае сточные воды не должны выделять вредных или взрывоопасных в смеси с воздухом газов и паров.

Кроме насосных станций, предназначенных для перекачки городских и производственных сточных вод, устраивают станции для перекачки дождевых вод, а также иловые насосные станции. Станции для перекачки дождевых вод работают при высоком уровне воды в реке или в том случае, когда устье дождевой сети расположено ниже уровня воды в реке и сброс дождевой воды самотеком невозможен. Такие станции работают ограниченное число часов в год. Высота подъема дождевых вод обычно составляет 5—10 м. На территории очистных сооружений для передачи осадка и активного ила из одной группы сооружений в другую устраивают иловые насосные станции.

Рис. 1. Насосная станция с тремя горизонтальными насосами 1 — подводящий коллектор; 2 — лоток загрузочный; 3 — решетка вертикальная механизированная; 4 — труба для взмучивания осадка; 5 — всасывающий трубопровод; 6 — напорный трубопровод; 7 — тали ручные; 8 — решетка с ручной очисткой и дырчатым корытом; 9 —дробилка; 10 — насос для подачи воды для уплотнения сальников; 11 —насосы ФГ-81/31; 12 — дренажный насос

Рис. 2. Насосная станция с пятью вертикальными насосами 1 — подводящие каналы; 2 — транспортер; 3 — решетки; 4—щитовые затворы; 5 — кран-балка; 6 — мостовой кран; 7 — электродвигатель; 8 — насосы ФВ—2700/26,5; 9 — бак отработавшего масла; 10 — напорные трубопроводы; 11 —выпуск; 12 — дренажный насос; 13 — трубы для взмучивания осадка; 14 — насосы производственного водопровода; 15 — баки разрыва струн; 15 —труба для сброса пульпы от дробилок

Рис. 3. Насосная станция с двумя шнековыми подъемниками 1 — входной коллектор; 2— шандоры; 3 — нижняя опора шнека; 4 — ограждающая решетка; 5 — шнековый подъемник; 6 — нижняя опора шнека; 7 — подшипниковый узел; 8 — рама редуктора; 9 — мотор редуктора; 10 — выходной коллектор



Водоснабжение и канализация — Типы насосных станций

Насосная станция. Виды и применение

Насосная станция решает практически все проблемы автономного водоснабжения частного дома или коттеджа. Делает процесс подачи воды полностью автоматическим, а также увеличивает давление в гидравлической системе.

Что из себя представляет насосная станция?

Насосная станция – это целый комплекс оборудования, как правило, включающий основной насос, бак для воды, реле давления, второй насос, шланг, манометр и штуцер-переходник.

Насосные станции для бытового использования состоят, как правило из двух насосов, в то время как насосные станции для промышленного использования могут включать в свою конструкцию шесть и более насосов.

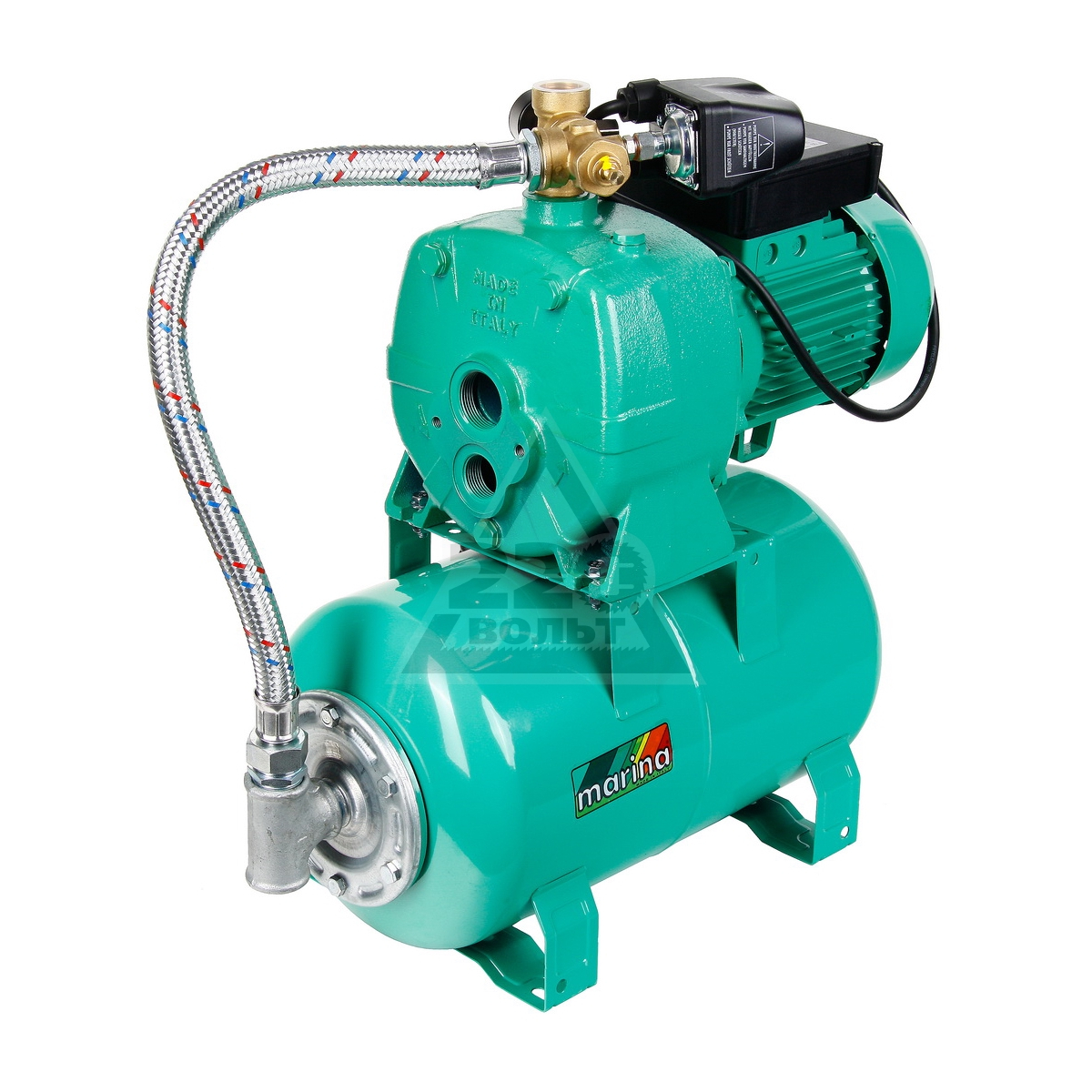

Простейшая насосная станция состоит из самовсасывающего насоса, мембранного бака и реле давления.

Мембранный бак – это герметичная емкость, разделенная мембраной на два половины. Одна часть резервуара наполнена воздухом под давлением, вторая наполняется водой при помощи насоса. С помощью реле давления задается предельная величина давления воздуха в мембранном баке и воды в системе, а также нижняя граница давления. Насос, качающий воду в бак, автоматически выключается, кода достигнуто предельное давление в системе. После этого можно пользоваться водой, закачанной в мембранный бак. В случае, если расход воды небольшой, она будет поступать из резервуара самотеком, без включения насоса. Насос автоматически включится, когда будет достигнуто нижнее значение давления воды в мембранном баке.

Преимущества насосной станции очевидны:

  • Во-первых, процесс водоснабжения становится автоматическим.
  • Во-вторых, насосная станция повышает давление в гидравлической системе, что немаловажно, если надо обеспечить водой, например, дом и приусадебное хозяйство одновременно.
  • В третьих, насосная станция создает запас воды в баке, и вы можете пользоваться этой водой даже в случае отключения электроэнергии.

Насосные станции эффективно применяются, когда в качестве источника водоснабжения используются и открытые водоемы, и глубокие колодцы (до десяти метров).

Если вам предстоит выбор насосной станции, обратите внимание на объем резервуара для воды. Важный момент: чем больше запас воды, тем реже прийдется его возобновлять, соответственно, тем реже будет включаться насос. Таким образом, насос будет меньше изнашиваться и насосная станция прослужит дольше.

Какие бывают насосные станции?

Насосная станция, являясь достаточно универсальным насосным оборудованием, нашла применение в самых различных областях, в настоящее время существуют самые различные виды насосных станций.

В самых общих чертах насосные станции можно разделить на два крупных класса: бытовые и промышленные насосные станции.

Промышленные насосные станции отличаются большой мощностью, повышенной производительностью и прочностью. Применяются для водоснабжения и теплоснабжения различных зданий, крупных объектов сельского хозяйства, в установках пожаротушения и т.д.

К промышленным насосным станциям относятся:

  • Пожарная насосная станция. В области пожаротушения применяются насосные станции высокого давления.
  • Модульная насосная станция, применяемые для откачивания и сбора стоков. Чаще всего поставляются в заводской сборке, что облегчает установку и дает дополнительные гарантии надежности.
  • Насосно-фильтровальная станция. Применяется для снабжения питьевой водой населенных пунктов. В современных насосно-фильтровальных установках применяются технологии ультрафиолетовой очистки, эффективно устраняющие различные примеси и даже бактериальное загрязнение бе з применения химических реагентов, что способствует сохранению оптимального водно-солевого баланса и повышению экологической безопасности.
  • Гидравлическая насосная станция. Применяются для подачи рабочей жидкости к гидравлическим инструментам.
  • Насосная станция повышения давления. Применяется для повышения давления (или поддержания определенного уровня давления) в гидравлической системе.

Бытовые насосные станции

  • Служат для водоснабжения частных домов, например насосная станция для дачи или коттеджа, могут использоваться для полива огородов, теплиц и садов, водоснабжения фермерских хозяйств.
  • Также существуют бытовые канализационные насосные станции, которые предназначены для сбора и отведения сточных вод на локальные очистные сооружения.

Тип канализационной насосной станции зависит от таких параметров, как глубина трубопровода, состав перекачиваемой жидкости, объем и частота стоков, вида применяемых насосов.

Для насосных станций, как правило, применяются вертикальные, горизонтальные, центробежные, осевые и диагональные насосы.

В конфигурацию канализационной насосной станции, как бытовой, так и промышленной, обычно входит специальная корзина для улавливания твердых включений. Но лучшим решением будет применение насоса, который рассчитан содержание твердых включений в перекачиваемой жидкости или насоса со встроенным режущим механизмом. В случае, если в перекачиваемой жидкости содержатся взрывоопасные вещества, необходимо предусмотреть установку насоса с взрывозащищенным двигателем.

С точки зрения расположения насосных станций относительно уровня поверхности различают заглубленные, частично-заглубленные и наземные насосные станции.

Насосные станции могут быть с автоматическим или ручным управлением. Работой автоматических станций управляют приборы, контроль за управлением может осуществляться с помощью дистанционного диспетчерского пульта.

Насосные станции. Виды и назначение.



Насосной станцией называется оборудование, организовывающее автоматизированную поставку или выкачку жидких субстанций на объектах бытового или промышленного назначения.

Устройство не требует наличия масштабных площадок для выполнения монтажа и не вызывает проблем в случае необходимости ее перемещения. Средняя масса оборудования – 35 кг.



Комплектация насосной станции:



  • насос;
  • водонапорный бак;
  • реле для обеспечения необходимого давления;
  • накопитель жидкости.

Система функционирования



Насос закачивает жидкость под высоким давлением в бак. Когда необходимое давление достигнуто, начинается процесс подачи субстанции в трубопроводную конструкцию. Реле обеспечивает соблюдение определенного давления в автоматическом порядке.

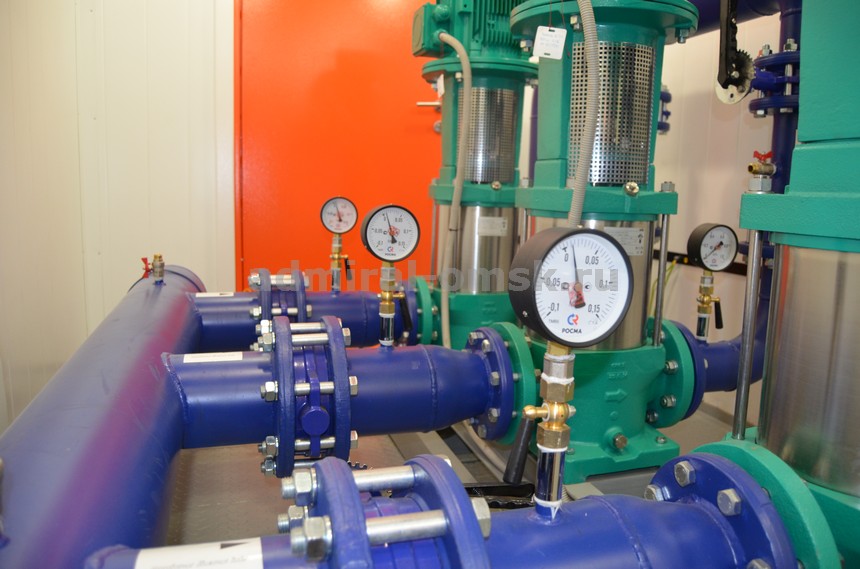

Виды насосных станций



Существуют автоматизированные насосные станции для организации подачи или для обеспечения выкачивания жидких субстанций.



Виды приточных насосных станций и их назначение:



  1. Поверхностное оборудование следует использовать при работе с субстанциями на глубине до 70 м.
  2. Оборудование на инжекторах необходимо при работе насоса на глубине минимум 200 м.



Отток жидкости обеспечивает такое же оборудование дренажного типа. Такие системы могут использоваться при осушении канализационных коммуникаций или емкостей. При этом нужно следить, чтобы насос не работал с твердыми элементами или с особо грязной жидкостью. Оборудование для работы с системами канализации изготавливают из нержавейки или чугуна, что обеспечивает возможности для работы с особо грязной жидкостью.



Грамотный подбор оборудования требует определить:



  • предположительный объем работ для насоса;
  • назначение аппаратуры;
  • потребности в эксплуатации оборудования;
  • мощность агрегата;
  • максимальный объем потребления энергоресурсов.



Чтобы откачать воду, например, с помещения подвального типа, более разумно остановить выбор на приобретении насосного оборудования дренажного типа с небольшой мощностью. Систему полива или орошения усадьбы лучше оборудовать станцией средней мощности. Для масштабных плавательных объектов рекомендуется подбирать насосные станции высокой мощности.



Качественную очистку водоемов искусственного или природного происхождения, а также отведение жидких субстанций с промышленного оборудования или пунктов мытья автомобилей способна обеспечить насосная станция канализированного типа.

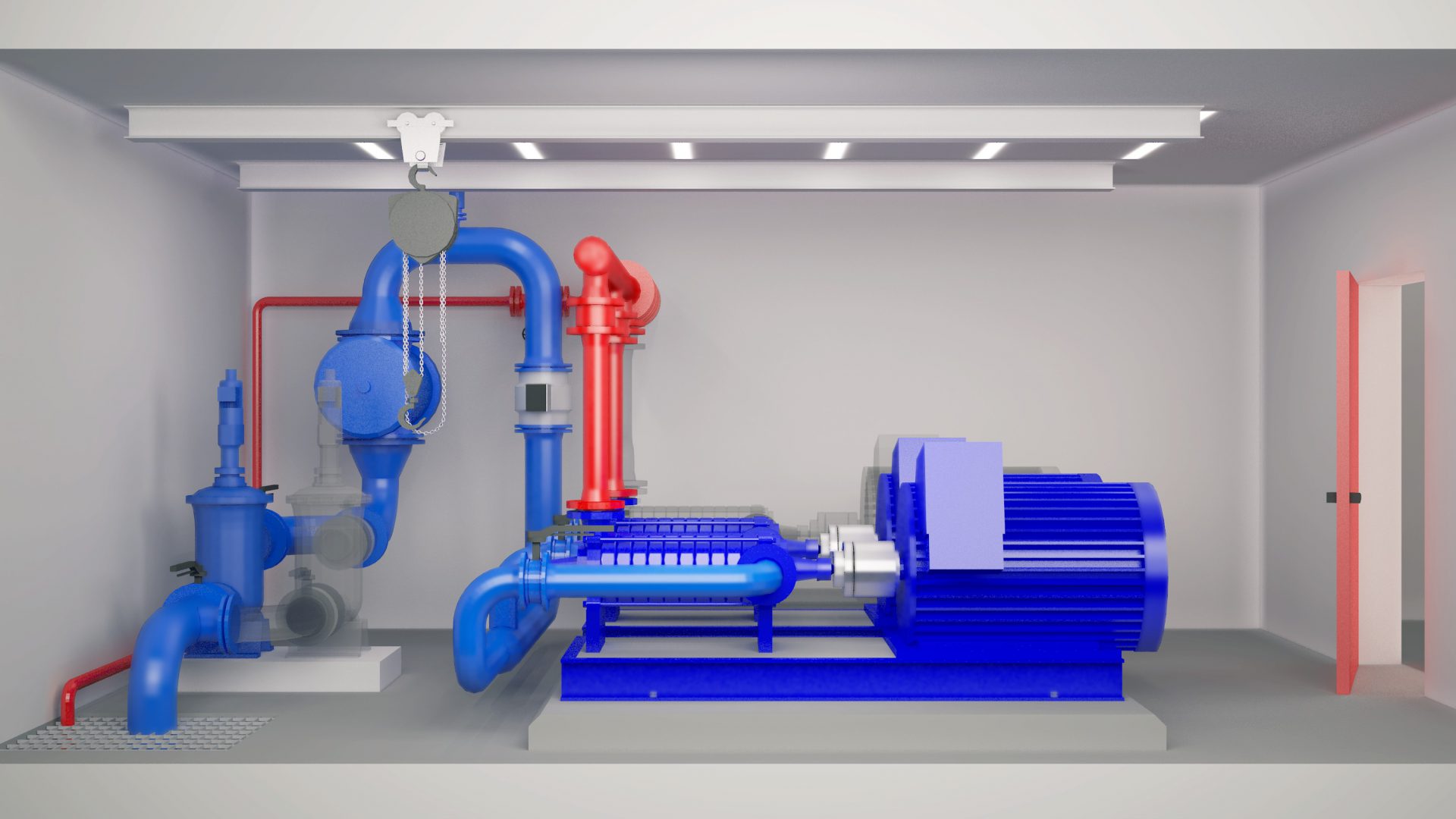

Насосная станция

и мокрые скважины по сравнению с сухими скважинами

Большинство крупных насосных станций и многие небольшие станции имеют отдельные мокрые и сухие колодцы. Это позволяет расположить насосы в зоне, легко доступной для осмотра и обслуживания.

Заинтересованы в Stormwater?

Получайте статьи, новости и видео о Stormwater прямо в свой почтовый ящик! Войти Сейчас.

Ливневая вода + Получать оповещения

Одним из первых решений при проектировании насосной станции является использование традиционного подхода с насосами, установленными в сухом колодце, или использование мокрого колодца с погружными насосами.

По мере того, как технология погружных насосов совершенствовалась и стала общепринятой, погружные насосные станции стали более распространенными. Они занимают мало места и дешевле. Высота всасывания не проблема для погружных насосов. Клапаны и коллекторы могут быть заключены в клапанный свод для облегчения доступа. Однако некоторым владельцам не нравятся погружные станции, потому что для обслуживания требуется подъем насоса. Погружные насосы часто требуют заводского ремонта из-за специализированных компонентов и жестких требований к герметичности.

Большинство крупных насосных станций и многие небольшие станции имеют отдельные мокрые и сухие колодцы (Рисунок 2). Это позволяет расположить насосы в зоне, легко доступной для осмотра и обслуживания. Доступен более широкий ассортимент насосов, и могут использоваться стандартные двигатели. Коллекторы и клапаны устанавливаются в сухом колодце.

Чтобы избежать повреждений от наводнения, в традиционных конструкциях двигатель устанавливается выше уровня земли. Длинный вал с промежуточными подшипниками соединяет двигатель и насос, но удлиненные валы могут вызывать проблемы с вибрацией.Чтобы исключить вибрацию и снизить стоимость, некоторые владельцы предпочитают погружные насосы в сухом колодце.

Спроектирован по индивидуальному заказу / построен на заводе

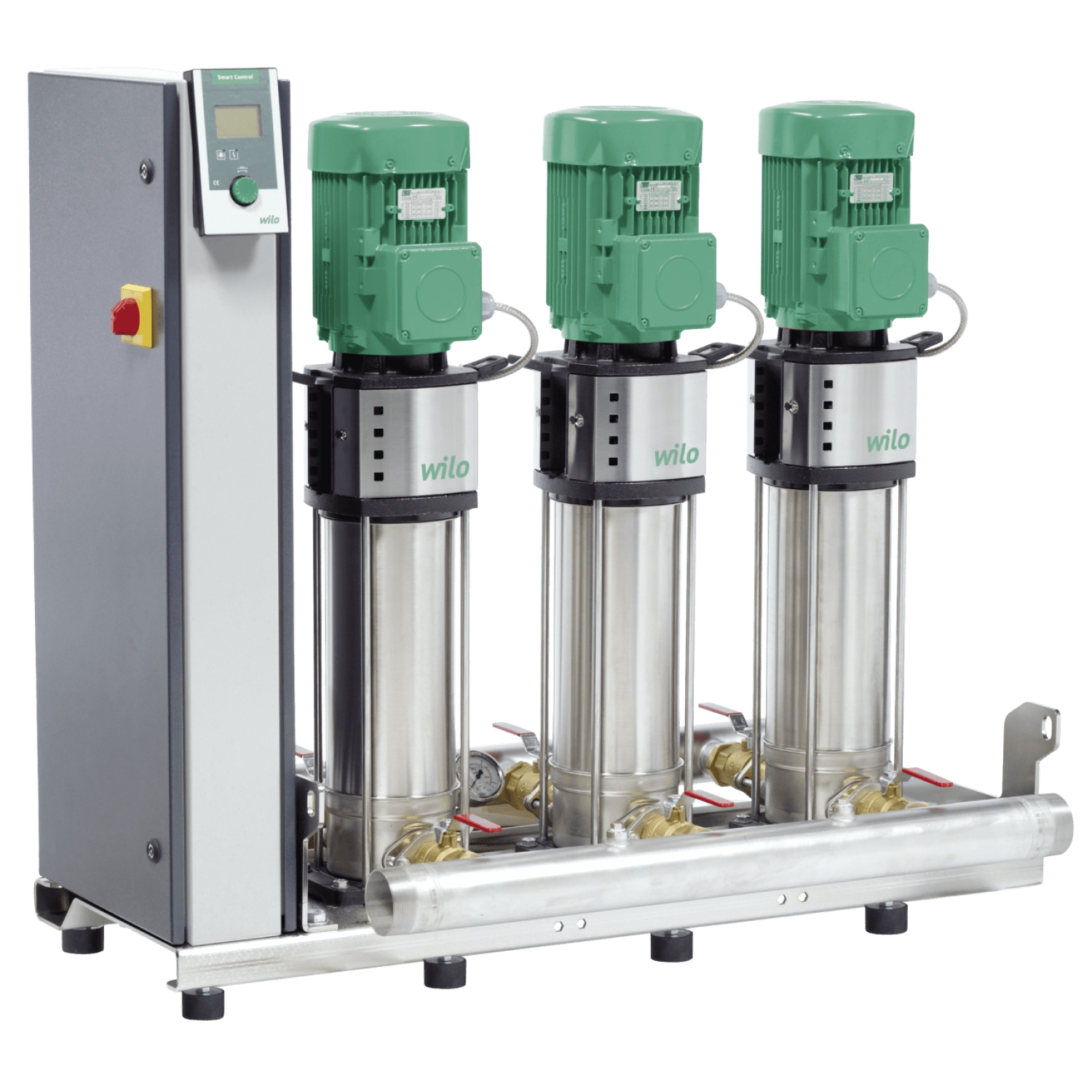

И сухоблочные, и погружные станции доступны в виде заводских «комплектных» подъемных станций или в виде нестандартных конструкций, которые могут быть построены на месте.

Заводские насосные станции доступны в самых разных конфигурациях. Могут быть размещены все емкости, кроме самых больших. Большинство поставщиков могут предоставить любой тип насоса и предоставить либо сухие колодцы, либо погружные конструкции.

Заводские насосные станции обычно дешевле, чем нестандартные конструкции, и занимают меньше места. Некоторым владельцам выгодно, чтобы поставщик брал на себя всю ответственность за станцию. С другой стороны, поскольку они, как правило, изготавливаются из стали, срок службы станций может быть меньше, чем у станций, изготовленных по индивидуальному заказу.

Индивидуальный дизайн, очевидно, позволяет владельцу гарантировать, что в него включены самые желаемые функции. Несмотря на то, что они более дорогие, материалы, из которых изготовлены станции по индивидуальному проекту, обеспечивают долгий срок службы.Можно добавить пространство для легкого обслуживания и расширения в будущем.

Выбор насоса

Выбор между погружными насосами или насосами для сухих скважин — это только начало процесса выбора насоса. Категории и разновидности центробежных насосов могут показаться бесконечными. Некоторые типы предназначены для решения очень специфических задач, а другие — для широкого применения. Возможные варианты:

  • Сухой колодец и погружные насосы, работающие с твердыми частицами, могут проходить через сферу до указанного размера; они предназначены для очистки сточных вод
  • Шлифовальные насосы и вихревые рабочие колеса
  • Самовсасывающие насосы при невозможности затопления всасывания
  • Насосы двойного всасывания, используемые для больших объемов чистой воды
  • Сальник или торцевые уплотнения
  • Горизонтальные или вертикальные валы
  • Одинарная или двойная спираль
  • Карданный вал с муфтой или удлиненной муфтой

Выбор количества насосов и размера (производительности) каждого зависит от многих факторов.Стоимость жизненного цикла, которая включает в себя расходы на электроэнергию и обслуживание, а также начальную стоимость, используется для руководства процессом выбора. Если напор насоса в основном статический, а счет за электроэнергию производится только за электроэнергию, то лучше всего подойдет несколько насосов с постоянной скоростью. Если стоимость энергии включает в себя время суток и плату за потребление, тогда лучше всего подойдет насос с регулируемой скоростью. Если разница между текущей производительностью и пиковой или будущей производительностью велика, то использование нескольких насосов может оказаться рентабельным. Также следует учитывать влияние колебаний потока на станции, расположенные ниже по потоку, или процессы очистки.

Рекомендуемое время между последовательными запусками насосов с постоянной скоростью должно составлять более пяти и менее 30 минут. Небольшие насосы и насосы, оснащенные плавным пуском или частотно-регулируемыми приводами, могут работать на нижнем пределе этого диапазона, но большие насосы должны работать реже. Время между последовательными запусками насоса можно оценить:

ts = 29,9 • Vww
qp

ts = время между последовательными запусками насоса, минут
Vww = активный объем влажного колодца, кубические футы
qp = производительность насоса, галлонов в минуту

Следует отметить, что не все насосы на станции должны быть одинакового размера. У идентичности всех насосов есть преимущества технического обслуживания, но они обычно менее важны, чем соображения экономии энергии. Еще одна возможность — установка крыльчатки разного диаметра в каждый насос. Это позволяет увеличить емкость в будущем без ущерба для текущей производительности.

Системы трубопроводов

Для перекачки сточных вод из нагнетательного патрубка насоса в транспортную систему требуются трубопроводы и связанные с ними компоненты внутри насосной станции. При проектировании системы трубопроводов необходимо учитывать два основных момента: размер и материал.

Калибровка предполагает экономический компромисс. Труба большего размера означает более высокие капитальные затраты. Это компенсируется снижением затрат на энергию из-за меньших потерь на трение. Стоимость увеличивается с увеличением диаметра, а трение уменьшается с увеличением диаметра в пятой степени. Рассчитав стоимость жизненного цикла, можно определить оптимальный размер трубы. Скорость воды должна быть от 2 до 8 футов в секунду. (Для предотвращения оседания твердых частиц в трубопроводе требуется скорость не менее 2 футов в секунду.)

Выбор материала трубы — это компромисс между стоимостью и долговечностью.Сталь обычно дешевле, но более подвержена коррозии, чем ковкий чугун. Трубы из ковкого чугуна часто облицованы цементом или полиэтиленом для повышения долговечности. Хотя неметаллические трубопроводы часто используются для подземных работ, они редко используются внутри насосной станции. Способ соединения может существенно повлиять на окончательную стоимость системы.

Обратные клапаны и запорные клапаны составляют значительную часть стоимости трубопроводов. Чугунные корпуса с различными материалами отделки и уплотнения являются типичными.Для получения рекомендаций следует проконсультироваться с поставщиками.

Конструкция мокрого колодца

Определение конфигурации влажного колодца может быть сложной задачей. Мокрый колодец может показаться простой ванной для сбора ливневой воды или сточных вод, но плохая конструкция может вызвать проблемы для операторов и повредить насосы. Соображения, которые влияют на размер и дизайн влажного колодца для сточных вод, включают минимизацию запахов, устранение уноса воздуха и предотвращение осаждения твердых частиц и улавливания пены.

Высота максимальной поверхности воды обычно ниже переворота самого нижнего входящего коллектора.Однако, когда происходят большие колебания потока, например, во время дождя, воде может быть позволено скопиться и заполнить канализацию. Это обеспечивает дополнительную емкость для хранения. Очевидно, что этот уровень никогда не должен превышать высоту самого нижнего уровня клиентского соединения.

Высота этажа и размеры мокрого колодца определяются ограничениями площадки и требованиями к объему. Минимальная глубина воды должна быть значительно выше всасывания насоса, чтобы избежать образования вихрей. Погружные насосы также должны выдерживать достаточную глубину погружения, чтобы обеспечить охлаждение двигателя.Активный объем воды (разница между настройками высокого и низкого уровня) обычно составляет от 3 до 6 футов. Высота всасывающего патрубка насоса над полом должна быть достаточно высокой, чтобы избежать ограничений, но достаточно низкой, чтобы свести к минимуму осаждение твердых частиц.

Твердые частицы во влажном колодце могут стать септическими и иметь запах. Во избежание этого в углах пола колодца с мокрым покрытием должны быть галтели. Создание запаха также сводится к минимуму, если время удерживания во влажном колодце не превышает получаса. Время удерживания можно рассчитать:

HRT = время гидравлического удержания, минут
Vww = активный объем влажного колодца, кубические футы
qi = расход притока, галлонов в минуту

Считается хорошей конструктивной практикой разделение мокрого колодца пополам и наличие входных отверстий для насосов в каждой.Это позволяет опорожнить половину влажного колодца для очистки и обслуживания, не выводя станцию ​​из эксплуатации.

Многие поставщики насосов имеют обширный опыт и подробные рекомендации по проектированию мокрых скважин и насосных станций. С ними следует консультироваться для получения рекомендаций в процессе проектирования.

После завершения физического проектирования основные проектные задачи завершены. Третья и последняя статья этой серии будет посвящена дополнительным системам и компонентам, необходимым для обеспечения удовлетворительной работы.

Об авторе

Томас Дженкинс — профессиональный инженер и владелец компании JenTech Inc. в Милуоки, штат Висконсин.

Классификация насосов | Насосные станции

В этой статье мы поговорим о классификации насосов по принципу их работы.

1. Поршневые насосы:

В этих типах насосов вакуум создается механически подвижной частью насосов.В вакууме сначала вода забирается внутри насосов, которая при возврате механической части насоса вытесняется и вытесняется из камеры через клапан и трубу. Обратный поток воды предотвращается с помощью подходящих клапанов.

Ниже представлены два основных типа поршневых насосов:

и. Поршневые насосы.

ii. Роторные насосы.

и. Поршневые насосы:

Поршневые насосы могут быть следующих типов:

(a) Простой поршневой насос с ручным управлением.

(b) Механический поршневой насос для глубоких скважин.

(c) Поршневой насос одностороннего действия.

(d) Поршневой насос двойного действия.

(a) Простой ручной поршневой насос:

Это самый простой и дешевый тип насоса, который широко используется в городах и деревнях Индии, где первый водоносный пласт находится на разумной глубине от поверхности земли. В городах они также предоставляются в частных домах и на дорогах общего пользования на случай нарушения водоснабжения.

На рис. 6.1 показаны детали простого ручного поршневого насоса одностороннего действия. По сути, он состоит из всасывающей трубы фильтра, металлического цилиндра, G.I. патрубок цилиндра, поршень, шток поршня и комплект клапанов. В обычных насосах вместо баллончика из пушечного металла G. I. цилиндр. Но для увеличения срока службы и большего количества воды рекомендуется использовать металлический цилиндр.

Поршень или плунжер перемещается вверх и вниз с помощью ручки, как показано на рис. 6.1. Когда поршень поднимается вверх, в цилиндре под поршнем создается разрежение, в результате чего открывается обратный клапан V 1 , автоматически закрывается, клапан V 2 (поршневой клапан) открывается, и вода поступает в пространство. над поршнем. Таким образом, с каждым движением вверх он перемещается вверх и начинает течь через установленный для этого носик.

Этот насос может обеспечивать непрерывную подачу воды, которая всасывается из земли через фильтр, который удаляет песок, глину и другие примеси до разумного предела.Эти насосы обычно используются, когда уровень грунтовых вод находится на 6,0 м от уровня земли.

(b) Механический поршневой насос для глубоких скважин:

Он похож на ручной поршневой насос, с той разницей, что его поршень находится ниже уровня грунтовых вод, и, во-вторых, он приводится в действие силой, а не вручную.

На рис. 6.2 показан этот тип насоса. Эти насосы используются для подъема воды при глубине зеркала грунтовых вод более 6.0 м или около того. Поскольку цилиндр находится ниже уровня грунтовых вод, эти насосы должны только поднимать воду. В этих насосах нет всасывающей трубы. Сетчатый фильтр крепится непосредственно к цилиндру.

В некоторых местах цилиндр находится на высоте 6,0 м над уровнем грунтовых вод внутри земли. Иногда между всасывающей трубой устанавливаются дополнительные обратные клапаны для увеличения всасывающей способности насосов.

(c) Поршневой насос одностороннего действия:

В насосе одностороннего действия поршень перемещается внутри цилиндра с помощью поршневого штока, приводимого в действие колесом через шатун.В цилиндре предусмотрены одна всасывающая и одна напорная труба, как показано на рис. 6.3. Когда поршень движется наружу в цилиндре, в нем создается вакуум, который вызывает открытие всасывающего клапана и закрытие нагнетательного патрубка.

Вода поступает в цилиндр через всасывающий клапан. Теперь, когда поршень движется внутрь, он выталкивает внутреннюю воду цилиндра наружу через нагнетательную трубу. Таким образом, поток воды непостоянен, но прерывистый и вызывает вибрацию, удары и потерю энергии.Частично это условие можно преодолеть, используя насосы двойного действия.

(d) Поршневой насос двустороннего действия:

На рис. 6.4 показан поршневой насос двойного действия. Эти насосы имеют два набора клапанов подачи раствора и нагнетания, как показано на рисунке. Расход в этих насосах зависит от числа оборотов насоса в минуту, а эффективность варьируется от 40% до 85%.

ii. Ротационные насосы:

Рис.6.5 показано всасывание двумя типичными роторными насосами. Вращающиеся лопасти плотно прилегают к корпусу и выталкивают воду своим смещением. Лопасти вращаются вниз в центре, как показано на рисунке, и вода уносится вверх по стенке кожуха. Таким образом, вода проталкивается через выпускную трубу, и на стороне всасывания создается частичный вакуум. Интенсивность вакуума в основном зависит от герметичности деталей.

Роторные насосы не подходят для перекачивания жидкостей, содержащих взвешенные вещества, из-за плотного прилегания роторов к отливке.КПД этих насосов составляет от 50 до 85 процентов.

Преимущества ротационных насосов:

1. Они не требуют грунтования, так как являются самозагрунтованными. Благодаря этому преимуществу они используются для заливки больших центробежных или поршневых насосов.

2. Эти насосы обладают высокой эффективностью при напоре от низкого до среднего и расходе до 2000 л / мин.

3. Эти насосы не имеют клапанов, просты в конструкции и обслуживании по сравнению с поршневыми насосами.

4. Эти насосы обеспечивают стабильный и постоянный поток без каких-либо пульсаций.

5. Эти насосы могут быть легко использованы для водоснабжения отдельных зданий и противопожарной защиты.

Недостатки роторных насосов:

(i) Первоначальная стоимость этих насосов высока.

(ii) Стоимость их обслуживания высока из-за истирания кулачков и шестерен.

(iii) Они не могут перекачивать воду, содержащую взвешенные примеси, поскольку износ и истирание, вызванные примесями, разрушают уплотнение между кулачками и корпусом.

2. Центробежные насосы:

Эти насосы работают по принципу центробежной силы, поэтому получили название центробежные насосы. Вода, попавшая внутрь насосов, вращается с высокой скоростью с помощью крыльчатки и отбрасывается на периферию под действием центробежной силы.

Вода поступает в насос в центре крыльчатки, называемой проушиной, обычно под прямым углом к ​​плоскости крыльчатки.

Центробежные насосы бывают двух типов:

и.Центробежный насос спирального типа.

ii. Центробежный насос диффузорного или турбинного типа.

и. Спиральный насос:

В этом насосе Выпускной канал, в который течет вода после выхода из рабочего колеса, имеет улитку такой пропорции, что скорость потока остается одинаковой во всех точках канала. Рабочее колесо обычно приводится во вращение электродвигателем, и благодаря центробежной силе вода поднимается в напорном трубопроводе с большой скоростью.

ii.Диффузор или турбинный насос:

В насосе турбинного типа рабочее колесо окружено неподвижными направляющими лопатками, которые снижают скорость воды до того, как вода попадет в корпус. Таким образом, эти насосы преобразуют скоростной напор в напор в самом корпусе. Кожух, окружающий направляющие лопатки, обычно круглый и концентричен с рабочим колесом.

В этом насосе канал, в который течет вода на выходе из рабочего колеса, имеет одинаковую площадь поперечного сечения.Скорость воды, покидающей лопасти рабочего колеса, изменяется по направлению, а скоростной напор изменяется на напор с помощью лопаток диффузора.

Центробежные насосы с одним рабочим колесом известны как одноступенчатые насосы. Насосы с двумя и более рабочими колесами называются двух- или многоступенчатыми. Эти насосы используются для высоких подъемников. В корпусе турбинных насосов для глубоких скважин, который обычно используется в трубчатом колодце, несколько рабочих колес установлены на одном вертикальном валу, который подвешен и вращается внутри трубного колодца с помощью двигателей первичного двигателя, установленных на поверхности земли.

На рис. 6.14 показан разрез насосных станций с типичными типами центробежных насосов.

Преимущества и недостатки центробежных насосов:

Центробежные насосы имеют следующие преимущества:

(a) Благодаря компактной конструкции они занимают очень мало места.

(b) Их можно закрепить на высокоскоростном приводном механизме.

(c) Они имеют вращательное движение, из-за которого нет шума.

(d) Они дешевы по стоимости.

(e) У них простые механизмы, благодаря которым их легко ремонтировать.

(f) У них очень простое управление.

(g) Их нельзя повредить из-за высокого давления.

К недостаткам центробежных насосов можно отнести:

(a) Скорость потока воды нельзя регулировать.

(b) Они не могут работать без первичных двигателей.

(c) Их скорость не всегда может быть адаптирована к первичному двигателю без механизма регулирования скорости.

(d) Для работы они имеют ограниченное всасывание.

(e) Любая утечка воздуха на стороне всасывания повлияет на эффективность насоса.

(f) Они имеют высокий КПД только для низкого напора и разряда.

(g) Насос будет вращаться в обратном направлении, если его остановить при открытом выпускном клапане.

Заполнение и работа центробежных насосов:

Обычно перед запуском центробежных насосов требуется их заливка. Заполнение — это процесс удаления захваченного воздуха из насоса и его полного заполнения водой.Центробежные насосы, установленные ниже уровня воды, не требуют заливки. Во время заливки этих насосов вода из внешнего бака (который используется только для этой цели) полностью заливается во всасывающий трубопровод и насос.

Захваченный воздух выходит через вентиляционное отверстие, сделанное для этой цели в этих насосах. Когда воздух будет полностью удален, вода начнет поступать через вентиляционное отверстие. Теперь винт выпуска воздуха затянут, и насос запустился.

На рис. 6.7 показана установка типичного центробежного насоса. Иногда сразу после запуска насоса он может пропускать воздух через негерметичное соединение или воздух, который не мог быть удален во время заливки, попадает между ними, и поток воды прерывается. В таких условиях насос останавливается, и заливка выполняется снова.

Характеристики центробежных насосов:

Все центробежные насосы и насосы с осевым потоком имеют определенные рабочие характеристики в зависимости от их конструкции, скорости и расхода.

На рис. 6.8 показаны типичные характеристики центробежного насоса. Кривые КПД, ОВД и напора показаны на рис. 6.8. Эти кривые очень полезны при выборе пригодности конкретного насоса для конкретной цели.

При изучении этих кривых следует отметить следующие точки:

(i) Когда нагнетание насоса увеличивается, происходит уменьшение производимого напора воды, то есть, другими словами, уменьшается грузоподъемность. По кривой можно определить максимальный напор, до которого вода может подниматься при максимальном расходе. Из кривой видно, что при нулевом расходе развиваемый напор является максимальным, что называется закрытым напором.

(ii) Максимальный КПД должен быть доступен при конкретном нагнетании, которое известно как нормальная или номинальная пропускная способность насоса при данной скорости. Номинальные характеристики насосов рассчитаны на максимальную эффективность. Из кривой видно, что только насосы могут работать с определенной скоростью для максимальной эффективности.

Если скорость увеличивается или уменьшается, чем номинальная скорость, эффективность насоса снижается. Поскольку потребность города в воде меняется от часа к часу, поэтому, чтобы удовлетворить потребность, невозможно уменьшать или увеличивать расход воды от часа к часу.

Один из методов удовлетворения спроса — установка нескольких насосов вместо одного, чтобы обеспечить максимальную производительность. Когда потребность уменьшается, количество насосов соответственно закрывается. Но это громоздкий метод.Во втором методе, который обычно используется, устанавливается и эксплуатируется насос максимальной производительности. При меньшем потреблении избыточная перекачиваемая вода хранится в резервуаре для хранения.

3. Пневматические насосы:

Если вода содержит взвешенные вещества и кислоты или щелочи, которые могут повредить другие типы насосов, эрлифтные насосы можно использовать очень успешно. Эти типы насосов подходят для подъема воды из небольших колодцев или глубоких колодцев. Они просты в эксплуатации и доставляют минимум проблем, поскольку не имеют удаленных или погруженных в воду движущихся частей.

На рис. 6.9 показано устройство эрлифтного насоса. Он состоит из вертикальной трубы, известной как «воспитательная труба», помещенной в обсадную трубу. Воздухозаборная труба опускается в воспитателе так, чтобы выходное отверстие было направлено вверх, как показано на рисунке. Верхний конец эрлифтной трубы соединен с воздушным компрессором.

Работа эрлифтного насоса следующая:

Сжатый воздух выпускается через диффузор, подключенный к нижнему концу воздухозаборной трубы в воспитательной трубе.Этот воздух смешивается с водой и образует пузырьки, имеющие низкую удельную мощность за пределами воспитательной трубы, но при пропускании сжатого воздуха плотность воды внутри воспитательной трубы уменьшается, из-за чего водная смесь поднимается в воспитательной трубе. становится равным весу только воды от A до C за пределами воспитательной трубы, вода начинает выходить из выпускного отверстия на уровне B.

Для подъема воды необходимо достаточное погружение воздуховода в воду.Если колодец более глубокий, то погружение должно быть больше. Существует минимальный коэффициент погружения (D / D + h), необходимый для различных подъемов [h] воды, который можно рассчитать.

4. Импульсный насос:

Его также называют гидроцилиндром, работающим по принципу импульса. Преимущество небольшого падения заключается в подъеме воды на большую высоту с помощью гидроцилиндра. На рис. 6.10 показаны основные элементы гидроцилиндра. По сути, он состоит из впускной трубы, сливного клапана, нагнетательного клапана, гидроцилиндра, воздушной камеры и нагнетательной трубы.Когда сливной клапан не работает, он остается открытым, а нагнетательный клапан остается закрытым только под действием силы тяжести. Вначале вода попадает в гидроцилиндр через впускной патрубок и вытекает через сливной клапан.

Но поскольку входящий водяной клапан автоматически поднимается и внезапно закрывается, из-за чего в гидроцилиндре создается удар или импульс, вызывающий открытие нагнетательного клапана, и некоторое количество воды попадает в воздушную камеру и начинает течь через выпускную трубу .

Когда импульс прекращается, сливной клапан снова открывается, и тот же цикл повторяется.Гидравлический цилиндр может совершать 200 ходов в минуту и ​​поднимать воду на высоту, в 30 раз превышающую рабочее падение. КПД этих насосов составляет около 50 процентов.

Ниже приведены преимущества гидроцилиндра:

(i) Плунжер имеет долгий срок службы и долговечен.

(ii) Его работа очень проста и автоматическая. После его заглохания обычно не требуется никакого внимания.

(iii) Для его работы не требуются мощность, двигатель, топливо и т. Д., Поэтому он наиболее экономичен.

Ниже приведены недостатки гидравлики:

(i) Во время работы он создает шум, который может причинить работникам большие неудобства в рабочее время.

(ii) Во время работы тратится много воды.

Проектирование мокрых скважин траншейного типа для насосных станций

Насосы и системы , май 2008 г.

В мокрых колодцах траншейного типа всасывающие патрубки насоса располагаются вблизи дна глубокой узкой траншеи, соосной с входной трубой, но значительно ниже ее (см. Рисунок 1).Плотно ограничивающие стенки траншеи предотвращают перекрестные токи, что создает хорошую гидравлическую среду для всасывания насоса. Траншея отлично подходит как для воды, так и для сточных вод. Пандус, показанный на Рисунке 1, отсутствует в системах с чистой водой, и ряд насосов запускается сразу после конца впускной трубы. Насосные станции с производительностью от 2,5 до 220 Мгал в день как для воды, так и для сточных вод в настоящее время находятся в эксплуатации и работают хорошо.Некоторым из этих установок более 40 лет, и нет никаких признаков плохой или неприемлемой производительности насоса.

Особенностью, которая делает траншейный мокрый колодец таким привлекательным для операторов сточных вод, которые его использовали, является его способность самоочищаться с использованием только основных насосов. Прочие мокрые колодцы необходимо очищать вручную или с помощью пылесоса. Во время цикла очистки в мокром колодце траншейного типа вся накипь, ил, песок, гравий, ветошь и другой мусор сметаются в последний насос водой, ускоренной до высокой скорости, стекающей по изогнутой аппарели.Очистка может быть завершена за несколько (обычно от одной до четырех) минут без ручного труда, кроме нажатия кнопки. Процесс можно автоматизировать, чтобы он происходил через любые желаемые интервалы времени, например, один раз в три дня или один раз в неделю. Поскольку траншею можно легко поддерживать в чистоте и без запаха, этот тип мокрого колодца можно разместить в любом месте (в жилых, коммерческих или деловых районах) без вредного воздействия запаха.

Мокрые колодцы

типа траншеи набирают популярность на Среднем Западе, Южном и Восточном побережье США, и они уже настолько популярны на Западном побережье, что некоторые крупные коммунальные предприятия приняли их в качестве стандарта.Рекомендуемые размеры в единицах D (внешний диаметр всасывающего патрубка насоса) приведены в Американском национальном стандарте для конструкции всасывающего патрубка насоса (ANSI / HI 9.8-2007) [1], воспроизведенном на рисунке ниже. Они были разработаны в результате многолетних испытаний как моделей, так и прототипов. Однако некоторые рекомендации по-прежнему иногда игнорируются, и в результате обычно получается дефектный продукт, который не дает удовлетворительных характеристик.

Цель данной статьи — помочь разработчикам объяснить причины рекомендаций ANSI / HI 9.8.

Выбор насосов

Эта тема подробно освещена как во втором, так и в третьем изданиях главы 12 «Проектирование насосных станций» [2, 3]. Кроме того, ниже описаны некоторые особенности, относящиеся к мокрым колодцам траншейного типа.

Типы насосов

Водяной или канализационный насос любого типа (центробежный насос с сухим карьером, вертикальный турбинный насос с твердыми частицами или погружные не засоряющиеся насосы как для сухого, так и для влажного карьера) можно использовать в мокрых колодцах траншейного типа.Насосы для сухих ям можно использовать, установив раструб для всасывающего патрубка, за которым сразу же следует колено (желательно с длинным радиусом) и горизонтальная труба, ведущая к сухому колодцу. Погружные подтягивающие насосы могут быть использованы путем заливки углубления для нагнетательного патрубка в стороне траншеи; после установки колена и напорной трубы углубление можно заполнить тощим бетоном. Колонные насосы идеальны в траншеях.

Количество насосов

Идеальное количество — три-два для максимальной нагрузки и один для резервного.Если они представляют собой устройства с регулируемой скоростью, минимальный расход, который можно перекачивать, обычно составляет около 25 процентов (половина производительности одного насоса) от производительности станции. Уточняйте у производителя; некоторые машины могут перекачивать с меньшей производительностью. Однако все центробежные насосы имеют нижний предел, и ниже допустимой скорости потока для одиночного насоса насос должен быть выключен и включен, как и насосы с постоянной скоростью. Это может быть проблемой для процессов ниже по течению, поскольку бассейны отстойников нарушаются из-за внезапных изменений входящего потока.Другие процессы, такие как хлорирование и дехлорирование, могут вообще не соответствовать требованиям из-за резких изменений скорости потока. Поговорите с проектировщиком очистных сооружений.

Если несоответствие между пиковым расходом при влажной погоде и средним расходом в сухую погоду велико, можно уменьшить потребление энергии и улучшить согласование расхода путем установки большего количества насосов и двух разных размеров, чтобы поместить большую часть ожидаемых средних расходов расхода в сухую погоду в Предпочтительный рабочий регион насосов. Однако использование большего количества насосов увеличивает капитальные затраты и затраты на техническое обслуживание, а уменьшение размера последнего насоса отрицательно сказывается на очистке.Решения здесь зависят от изобретательности дизайнера.

Влияние количества насосов на очистку

Очистка осуществляется путем обезвоживания мокрого колодца последним основным насосом, поэтому насос работает в тяжелых условиях эксплуатации при недостаточном погружении и недостаточной чистой положительной высоте всасывания. Поэтому желательно максимально сократить время работы во время очистки. Если влажный колодец очищается, когда скорость притока к насосной станции составляет, скажем, половину производительности последнего насоса, то чистый расход обезвоживания также составляет примерно половину производительности последнего насоса.Если насосная станция состоит из трех насосов (один резервный), чистый расход воды для обезвоживания составит около 25 процентов от общей мощности станции. Увеличение количества насосов до четырех снижает скорость обезвоживания примерно до 17 процентов от производительности станции и, конечно же, снижает также потенциал очистки. В результате увеличивается время работы насоса и снижается эффективность очистки. Сведите количество насосов к минимуму соразмерно с другими соображениями, такими как обеспечение минимального расхода.

Проанализируйте каждый набор насосов с помощью Trench3.0 [4], программы для расчета скорости и глубины воды, числа Фруда и последующей глубины вдоль траншеи при откачке. Скорости менее 7 футов / с и числа Фруда менее 3,5 не очень эффективны. Для длинных мокрых скважин скорость можно увеличить тремя способами: (1) расширить разделители потока и галтели для увеличения гидравлического радиуса, (2) покрыть дно пластиковыми покрытиями или футеровками и (3) наклонить дно, начиная с точки, где скорость слишком мала.Используйте коэффициент безопасности, потому что, поскольку коэффициенты трения являются приблизительными, гидравлические расчеты никогда не бывают точными.

Для перекачивания чистой воды нет необходимости чистить мокрый колодец, поэтому нет необходимости в пандусе или ограничении количества насосов, за исключением соображений стоимости и затрат на техническое обслуживание.

Обычная перекачка

Вода должна поступать в мокрый колодец из прямой трубы (или канала) длиной не менее 8 диаметров трубы, соосных с траншеей, чтобы предотвратить опасные перекрестные токи в бассейне.Входящий ток течет над траншеей к торцевой стене, ныряет и течет вверх по дну траншеи. Поток, который проходит через впускные отверстия насоса, присоединяется к набегающему потоку в верхней части аппарели.

Завихрение

Узкая траншея имеет тенденцию поддерживать равномерное распределение токов, но завихрение иногда больше, чем разрешено в ANSI / HI 9.8. Хотя это не упоминается в этой публикации, завихрение можно контролировать, добавляя выпрямляющие лопатки (см. Рисунки 2 и 3 ниже) во всасывающий колпак или в горизонтальную трубу между всасывающим коленом и насосом для осушения.Для сточных вод конструкция лопастей должна предусматривать: (1) сферический канал размером не менее 3 дюймов и, по крайней мере, эквивалент канала насоса, (2) не менее четырех лопастей (лучше шесть) и (3) отслаивание волокнистый материал за счет гладкости, округлости и наклона носиков лопаток менее 45 градусов к линиям тока. Поскольку чугун не следует сваривать, лопатки можно прикрепить болтами к чугунным раструбам, используемым в качестве всасывающих колпаков. Конечно, лопатки можно приваривать к сборным стальным всасывающим раструбам.

Для чистой воды лопасти могут увеличивать ширину раструба на всю ширину.Четыре лопасти работают неплохо, но чем больше, тем лучше. Как и в случае с лопастями для сточных вод, лопасти могут быть прикреплены болтами к чугунным раструбам, используемым в качестве всасывающих колпаков. К раструбу можно приварить лопатки в сборных стальных раструбах.


Входная перегородка

Еще одним средством повышения производительности, особенно для уменьшения завихрения и изменения «хорошей среды насоса» на «идеальную среду насоса», является уменьшение входящих токов с помощью перегородки.Практически любая перегородка, которая перехватывает входящий ток, полезна, но большая вертикальная перегородка прямоугольной формы, которая заставляет течь под ней и вокруг ее сторон, превосходна. Горизонтальную перегородку установить проще, но она может служить уловителем тряпки и заставлять весь ток проходить над или под ним, а не по сторонам. Вертикальные перегородки (см. Рис. 4) показали, что в ходе модельных испытаний более эффективны, чем горизонтальные, в устранении завихрения, а в прототипе ветошь может соскальзывать с них. Наилучшая ширина была 5/6 Dp, что для этой мокрой скважины с плотностью 18 Mgal / d равняется D p .Наилучшая отметка дна была на D / 2 ниже входного отверстия, а наилучшее расположение — 60 процентов расстояния от конца трубы до центральной линии первого насоса. Однако перегородку можно перемещать вперед и назад с незначительными эффектами.

Перегородка должна быть тонкой (скажем, 4 дюйма) коробчатого сечения, потому что простая пластина, вероятно, будет трепетать. Его можно поддерживать разными способами. Метод, показанный на Рисунке 4, заключается в установке коробчатой ​​или трубной балки (которая может выдерживать как изгиб, так и кручение) выше высокого уровня воды (HWL).Другая тактика — использовать балку над HWL и еще одну (или даже крышу) над ней. Другой способ — использовать балку над HWL, а другую — внизу перегородки, но нижняя балка предотвратит осыпание волокнистого материала. Конструкция должна быть достаточно жесткой, чтобы противостоять вибрации из-за вихрей фон Кармана. Используйте нержавеющую сталь и заполните секции короба бетоном, чтобы противостоять микробной коррозии, которая разрушает даже нержавеющую сталь в застойных сточных водах. Необходимость и конструкция перегородок должны быть установлены путем гидравлических испытаний модели.

Вихри

Сильные вихри образуются на дне траншеи под колоколами всасывания и на стенках траншеи примерно на 0,28 D ниже колоколов. Поскольку вихри имеют тенденцию вызывать вибрацию и кавитацию, их следует либо устранить, либо, по крайней мере, ослабить. В противном случае рабочие колеса и кожухи должны быть изготовлены из более прочного материала, чем чугун. Добавление никеля в чугун является частичным паллиативом, но есть и другие металлы, которые более устойчивы к кавитации (но не к вибрации).

Вихри на боковых стенках можно устранить с помощью галтелей с наклоном 45 градусов, если они достаточно высоки. Рекомендации ANSI / HI 9.8 для входных всасывающих раструбов: D / 2 для зазора до пола и 3/8 D для высоты галтели, тем самым размещая верхнюю часть скругления D / 8 ниже кромки раструба — коэффициент безопасности около 2.

Вихри в полу можно практически устранить с помощью разделителя потока со сторонами 45 градусов и высотой 3/8 D. Делители потока с шириной основания равной высоте (боковые откосы 63.4 — градус) — самые крутые, которые могут удерживать вихри на полу под разумным контролем. Уклон в 45 градусов является предпочтительным, если он оставляет место для ног рабочих во время установки.

В условиях чистой воды конусы под колпаками всасывания также эффективны для устранения вихрей на полу. Диаметр конуса должен быть в два раза больше просвета пола, а вершина должна находиться в плоскости обода раструба. Четыре, а лучше шесть лопаток могут уменьшить завихрение до гораздо меньшего, чем максимально разрешено в ANSI / HI 9.8. Некоторые специалисты по испытанию гидравлических моделей предпочитают делители потока вместо конусов.

Траншеи шириной менее 38 дюймов физически слишком тесны для рабочих. Если в траншее находятся два рабочих насоса, эта трудность по существу исключает использование галтели и разделители потока для производительности, намного меньшей, чем примерно 10 мг / сут. Просто откажитесь от делителей потока и галтели для небольших насосных станций и используйте материалы, более устойчивые к кавитации, чем серый чугун. Многие станции траншейного типа, которые не имеют галтелей или разделителей потока, но содержат никель в чугуне, работали очень удовлетворительно в течение многих лет.

Неравномерное распределение скоростей горла

ANSI / HI 9.8 ограничивает изменение скоростей в горловине до 10 процентов. Неравномерная и колеблющаяся скорость в горловине всасывающего раструба не являлась проблемой для мокрых скважин траншейного типа с колонными, погружными насосами для мокрого карьера, горизонтальными насосами для сухого карьера или вертикальными насосами для сухого карьера, когда вертикальному насосу сухого карьера предшествует редукционный коленчатый патрубок с большим радиусом при этом скорость на выходе как минимум вдвое превышает скорость на входе.

Самоочистка

Мокрый колодец очищается путем быстрого обезвоживания (откачка) последним насосом. Выберите время, когда приток составляет примерно половину мощности последнего насоса. Когда уровень воды опускается ниже вершины рампы, образуется гидравлический прыжок. По мере того, как уровень воды продолжает падать и гидравлический прыжок приближается к основанию рампы, потоки смывают плавающий материал до последнего насоса, где он увлекается жидкостью и откачивается. По мере того, как прыжок продвигается по полу, он задерживает весь оставшийся мусор, а токи смывают мусор в насос.

Рассмотрим, например, мокрый колодец с тремя одинаковыми насосами с регулируемой скоростью (два рабочих насоса) с 25-дюймовыми всасывающими раструбами, имеющими скорость на входе 4 фута / с и 18 Мгал / день. Одинарный насос будет иметь производительность около 10 Мгал / день (15,5 футов 3 / с). Предположим, очистка происходит, когда приток составляет 7,8 футов 3 / с. Внизу аппарели скорость составляет около 17 футов / с (из Рисунка 5), а глубина потока составляет всего 0,3 фута. Разделитель потока заканчивается в узле 15, и средняя глубина воды соответственно уменьшается.Число Фруда никогда не опускается намного ниже 6, а последующая глубина (высота прыжка) остается выше 1,3 фута. Поскольку последний раструб должен быть не выше D / 2 ниже последующей глубины, чтобы предотвратить потерю прайма, раструб должен быть на высоте не выше 1,3 — 25 / (2×12) = 0,26 фута над уровнем пола выше по потоку. Он также должен быть на D / 4 или 0,52 фута выше нижнего этажа, поэтому пол должен быть понижен на 0,52–0,26 = 0,26 фута.



Очистки было бы достаточно, если бы у подножия рампы глубина воды была равна 0.1 фут или более при скорости 12 фут / с или более, и если число Фруда в конце мокрой скважины было не менее 3. Эффективность очистки, указанная на Рисунке 5 (глубина 0,27 фута, скорость 18 футов / с у подножия рампы и число Фруда 6,2 в конце траншеи) превосходно.

Время очистки

Время можно рассчитать, оценив объем, который должен быть сброшен, и чистую скорость потока в бассейн и из него. Объем канализационной трубы находится между кривой спада и исходной глубиной.Если 18 млн галлонов в сутки (27,9 футов 3 / с) заполняют 3,0-футовую трубу, 7,8-футовые 3 / с заполняют ее до глубины 1,25 футов. (См. Рисунок B-5 в проекте насосной станции [3].) Критическая глубина составляет 0,88 фута от UnifCrit2.2 [5], поэтому просадка на конце трубы составляет 1,25 — 0,88 = 0,37 фута. Если кривая снижения составляет примерно 600 футов в длину в конце откачки, объем V1 в параболическом клине равен

.

В 1 , Приблизительный объем откачки ……… 600 x 3 x 0,37 x (1/3) ≈ 220 футов 3

V 2 , Объем над траншеей = 1.85 (4,17 + 8,0) (1/2) 21,04 ………………….. 240

V 3 , верх траншеи до 0,3 фута над уровнем пола = 4,97 x 4,17 x 17 ……………… 350

В 4 , Насосы с двумя пустыми колонками = (18/12) 2 π / 4 x 2 x 30 …………………. 110

Прокачка на высоте 15,5 футов 3 / с при притоке 7,8 футов 3 / с дает чистую скорость откачки 7,7 футов 3 / с. Объем влажного колодца составляет 220 + 240 + примерно половина 350 = 635 футов 3 .Время, необходимое для перекачки этого количества, составляет 635 / 7,7 = 82 с. Насос, вероятно, теряет около 15 процентов своей производительности при малых погружениях, поэтому остальная часть воды (110 + 350/2 = 285 футов 3 ) сбрасывается с чистым расходом 15,5 x 0,85 — 7,8 = 5,4- фут 3 / с. Эта часть занимает около 53 с. Общее время около 2,3 минут.

Если два насоса используются для разгрузки 635-футового 3 , чистая скорость откачки составляет 27,9 — 7,8 = 27,1 фут 3 / с, а 82 с сокращаются до 23 с для чистого времени очистки около 1 .3 минуты.

Смазка

Жир скапливается на стенах между высоким и низким уровнями воды, и его необходимо периодически удалять. Он плотно прилегает к бетону, и, возможно, его придется соскоблить. Его легче смыть со стен, покрытых пластиком или облицованных пластиком, струей воды примерно от 25 до 30 галлонов в минуту при давлении Пито в сопле примерно 90 фунтов / дюйм. 2 . Хотя покрытие дорогое, оно стоит своих затрат.

Легкий доступ ко всем областям стен с помощью водяной струи помогает облегчить удаление жира.Чтобы струя была эффективна, она должна располагаться близко к стене, поэтому прикрепите насадку к концу длинной трубки, чтобы получилось водяное «копье», которое может достигать расстояния в ярд или около того от поверхности, которую нужно мыть. Люки позволяют мыть посуду, но они доставляют неудобства. Лучшим решением является внутренний проход по всей длине влажного колодца (как показано на Рисунке 4), но тогда все пространство должно хорошо вентилироваться, а выпускаемый воздух обрабатываться — все это приводит к дополнительным затратам. Тем не менее, вентиляция и обработка защищают бетон от коррозии и обеспечивают легкий доступ (что было бы нелегко в противном случае) к всасывающим колпакам для очистки мусора или для других нужд, поэтому проход может быть оправдан на многих насосных станциях.

Предупреждения

Есть некоторые предостережения, которые необходимо учитывать, чтобы колодец траншейного типа был полностью успешным.

Предупреждение 1. Разделитель потока на рампе

Чтобы сохранить энергию, вырабатываемую рампой, и обеспечить быстрый поток воды по полу во время уборки (как на Рисунке 5), разделитель потока должен начинаться наверху аппарели и непрерывно продолжаться до некоторой точки между последними два насоса.(См. Раздел «Модель» для подробного обсуждения разделителей потока.) При сверхкритических скоростях любой тип препятствия истощает энергию, может направить струю воды и, безусловно, снижает способность очистки. Если разделитель потока начинается у основания аппарели, вода — теперь уже с очень высокой скоростью — ударяется об это препятствие, спрыгивает с пола, вероятно, ударяется о первый раструб насоса, теряет почти всю свою энергию и никогда не восстанавливает ее. Быстрая очистка предотвращена. Траншею еще можно очистить, но теперь только за счет турбулентности и истирания.Этот процесс идет медленно, и в тяжелых условиях насос должен работать в течение многих минут.

Как и в случае разделителей потока, скругления также должны начинаться на вершине аппарели. Они должны доходить до задней стенки, чтобы предотвратить образование вихрей на боковой стенке последнего насоса.

Предупреждение 2. Гидравлический гид

Если воде из впускной трубы позволяют распространяться шире, чем сама траншея, часть ее стекает по наклонной стене над траншеей, где она замедляется, а затем падает обратно в основной поток с низкой скоростью и нарушает основной поток .Чтобы предотвратить это, приподнимите стороны траншеи рядом с вершиной пандуса, чтобы сформировать «водопровод», удерживающий всю воду в пределах ширины траншеи. Вода может стекать по филе, но они маленькие и вредный эффект не выражен.

Предостережение 3. Высота всасывания последнего насоса

Насосы в закрытых траншеях часто теряют заливку, когда глубина погружения всасывающего раструба меньше D / 2. Поэтому поместите край раструба как минимум на D / 2 ниже соответствующей глубины (указанной на Рисунке 5) и опустите пол под него, чтобы получить зазор D / 4.При больших зазорах от пола более крупный песок и мелкие камни могут не улавливаться при скорости впуска около 4 футов / с.

ANSI / I 9.8 допускает скорость на входе от 3 до 8 футов / с с рекомендацией 5,5 футов / с для насосных станций среднего размера. Один производитель проектирует колонные насосы, работающие с твердыми частицами, со скоростью от 3,5 до 5 футов / с, и авторы рекомендуют эти более низкие скорости, чтобы предотвратить попадание в насос большого и тяжелого мусора, такого как части кирпичей или бетонных блоков, и его повреждения.(Включите камнеуловитель перед потоком или просто удалите крупный и тяжелый мусор вручную из траншеи, если необходимо.) Погружные насосы предназначены для очень высоких входных скоростей, поэтому, если последний насос является погружным, добавьте всасывающий патрубок с раструбом, чтобы уменьшить скорость на входе до 5 футов / с или меньше.

Предупреждение 4. Конус под последним насосом

Поскольку последний насос имеет зазор до пола только D / 4 (для эффективной очистки песка), а любой разделитель потока должен очищать обод на 3 дюйма, чтобы пропускать твердые частицы, для эффективного разделителя потока в умеренных условиях недостаточно места. насосные станции типоразмера.Следовательно, конус под последним всасывающим колпаком является логической заменой разделителя потока (см. Рисунок 7).

Во время откачки для очистки вода имеет сильную тенденцию циркулировать между последним насосом и торцевой стенкой. Эта циркуляция приводит к возникновению восходящего потока на одной стороне траншеи, который удерживает гидравлический прыжок далеко вверх по потоку. Циркуляция может быть настолько сильной, что она может проходить под всасывающим колпаком (даже если насос работает) и перемещаться вверх по потоку. Чтобы предотвратить это, необходима продольная лопатка на конусе (как показано на рисунке ниже).

Предупреждение 5. Антиротационная перегородка

Тенденция воды к циркуляции за последним насосом была описана в Предостережение 4. Для полного подавления потока между насосом и торцевой стенкой также требуется перегородка (или барьер), препятствующая вращению. Оставьте минимальный зазор между колонной насоса и перегородкой, но учтите, что колонные насосы слегка перемещаются при перекачивании. Проконсультируйтесь с производителем для получения подробной информации о том, сколько допустить этого движения.

Предупреждение 6. Торцевая стенка

Во время нормальной откачки стоячая вода за последним насосом имеет тенденцию образовывать поверхностный водоворот. Такие вихри имеют форму буквы «J». Если стена перемещается близко к насосу (ANSI / HI 9.8 рекомендует 0,75 D от центральной линии насоса), она пересекает «J», и вихрь не образуется. Наклон задних стенок наружу позволяет создать вихрь.

Формовочные разделители и филе

На ранних этапах разработки проектирование разделителя потока или скруглений на изогнутой рампе было непростой задачей ни с моделями, ни с прототипами.

Модели

После того, как модельное испытание в коммерческой лаборатории показало, что разделитель потока, сливающийся с дном аппарели, в значительной степени разрушает энергию текущей воды и приводит к тому, что нижний поток становится докритическим, машинист из Университета штата Монтана предложил сделать изогнутые участки потока. разделители и галтели двухкомпонентного литейного компаунда [6]. Избранный очень силен, но гибок.

Вылейте немного излишка в деревянную форму, покрытую воском.Если носик слегка сужается, один конец формы можно подходящим образом сузить, чтобы сформировать непрерывный носик. Как только состав затвердеет, срежьте излишки острым ножом. После окончательного отверждения согрейте разделитель потока нагревателем для ванной и согните его по изгибам, вырезанным в дереве с помощью ленточной пилы. При охлаждении компаунд постоянно затвердевает, но немного расслабляется, поэтому сделайте кривые немного (скажем, на 10 процентов) острее, чем кривые нарастания. Прикрепите детали к пандусу с помощью резинового клея, шурупов или и того, и другого.Прямые участки галтели и разделители потока легче сделать из дерева, хорошо окрашенного, чтобы противостоять изменению влажности и короблению.

С модельным разделителем потока и галтелями, установленными полностью вверх по рампе, улучшение очистки было значительным. Скорости были очень высокими у подножия рампы и оставались высокими до конца траншеи. Но когда разделитель потока был заменен так, чтобы он заканчивался у носка рампы, энергия и высокая скорость были разрушены. Нисходящий поток был турбулентным, но с докритической скоростью, которая не могла исчезнуть быстро.Нет никакого сравнения между характеристиками двух дизайнов. Следовательно, и разделитель потока, и галтели должны доходить до вершины аппарели для обеспечения адекватного очищающего потенциала.

Другие средства изготовления моделей разделителей потока и филе

Хотя литейный компаунд является наиболее подходящим материалом при установке, его использование требует значительных затрат времени. Один из способов — сделать разделитель потока и скругления полностью из дерева. Разрежьте его на тонкие поперечные секции по изгибам и поместите секции в герметик для ванны, такой как Dap.После того, как Dap застынет, покройте все устройство Dap, чтобы сделать его водонепроницаемым и заполнить трещины. Результат уродливый и грубый, но достаточно быстрый и легкий.

Еще один быстрый и простой способ — изготовить разделитель потока и галтели из тонкого (40 мил) пластика. Его можно разрезать ножницами для жести, и он имеет нужную жесткость. Полосы для разделителя потока могут быть соединены в вершине и с полом с помощью Dap или длинных узких полос изоленты, прочно прижавшихся. Опоры для скругления могут быть треугольными кусками из пластика или тонкой (1/8 дюйма) бальзовой древесины, которые также можно разрезать ножницами для жести.Они приклеиваются к пластиковой полосе с помощью Dap или суперклея с интервалом от 3 до 6 дюймов, в зависимости от ситуации. Эти методы показаны на Рисунке 8.


Пластиковые листы (для моделей и стальные пластины для прототипов) над изгибами рампы должны быть обрезаны до нужной кривизны. Если кривая пандуса имеет радиус r, формула для радиуса R плоского листа, который должен соответствовать, будет
, где — угол между пандусом и листом.

Носики разделителя потока. У разделителя потока должен быть какой-то нос. Один из самых простых в изготовлении и лучших по характеристикам, линейно сужается от полноразмерного, где он соединяется с призматическим разделителем потока, до нуля в верхней части аппарели. Если ß — это угол между осевой линией аппарели и контактом между носом и аппарелью (см. План на рисунке 9), формула для радиуса кривизны принимает вид

.

Носовая часть разделителя потока разделяет набегающий поток на два потока, которые должны иметь достаточную глубину и скорость повсюду, чтобы смыть мусор с аппарели.Испытания притока из горизонтальной трубы (низкая скорость жидкости) и из подходной трубы (высокая скорость жидкости) были выполнены при расходах 50 и 75 процентов от производительности последнего насоса. Лучший из нескольких испытанных носов показан на рисунках 8b и 9. Угол при вершине (2) постоянен, а высота носа линейно сужается на длине приблизительно 2D от нижней части верхней кривой аппарели до вершины аппарели. Очень длинный (4,3 D) нос был очень хорош, а очень короткий (D длинный) подходил.


 Другие материалы модели. Еще один метод — вырезать галтели и разделители потока из пенопласта ножом, настольной пилой или ленточной пилой, согнуть их по контуру пандуса и закрепить резиновым клеем или даже изолентой. Одним из подходящих материалов является Ethafoam [7], полистирол с закрытыми порами, относительно жесткий и прочный пенопласт. Он сохраняет кривизну при нагревании и сгибании при охлаждении.

Выбор. Если модельный пол можно снять для удобства создания галтелей и разделителей потока, использование тонкого пластикового листового материала так же легко и быстро, как и любой другой метод.В противном случае проще использовать пену на поворотах рампы и пену или дерево для прямых участков. Разделители потока и галтели любого типа легко снимать и заменять — преимущество для демонстрации их ценности.

Прототип фильтра и делителя потока

Прототип галтели легко изготавливается из торкретбетона, который крепится в углах с помощью дюбелей (и с одним или двумя арматурными стержнями, проходящими по всей длине), разглаживается и гладко затирывается. Если требуется большая гладкость, например, в длинных мокрых колодцах, покройте бетон эпоксидной смолой или выровняйте его поливинилхлоридом.См. Рисунок 10.

Практически единственная нагрузка на делители потока возникает во время строительства, когда бетон может оказывать давление 1 или 2 фунта / дюйм. 2 , поэтому крепления нужны в первую очередь для удержания формы. Разделители потока могут быть изготовлены из пластины толщиной 1/4 дюйма или даже (для очень больших размеров) из нержавеющей стали (нерж. удерживается анкерами 5/8 дюйма, залитыми в бетон или заделанными двухкомпонентным клеем в просверленные отверстия.В качестве альтернативы можно использовать конструкцию, показанную на рисунке 11b.

Вдоль изгибов аппарели пластины должны быть обрезаны до радиусов, указанных в уравнении 1 (или 2 для выступов), а затем они должны быть согнуты и приварены стежком на вершине. Можно использовать тип конструкции, показанный на Рисунке 11b, или можно следовать деталям на Рисунке 11a, если пластины обрезаны немного ниже уровня пола и к ним прикреплены язычки для болтов.

Оптимальный уклон сторон разделителей потока составляет 45 градусов, но если траншея узкая, а ширина пола слишком узкая, более крутые уклоны (до 2: 1 = 63.4 градуса) приемлемы. В примере насосной станции мощностью 18 Мгал / сут разделитель потока с уклоном сторон 45 градусов оставляет полы шириной всего 6 дюймов, тогда как уклон 2: 1 обеспечивает ширину этажей 11 дюймов. Выбор дизайнера.


Для детали на Рисунке 11b укажите, что на изгибах аппарели подрядчик должен (перед резкой дорогой нержавеющей стали) сделать деревянные образцы разделителя потока (и его носа) из тонких (от 1/8 до 1/4 дюйма) фанеры, транспортируйте их в поле и нарисуйте на них точные линии смещения, чтобы стальные листы повторяли все неровности бетонной поверхности.

Стоимость разделителей потока сильно варьируется в зависимости от подрядчика и обстоятельств, но сегодня бюджетная цифра составляет около 550 долларов на погонный фут для разделителя потока, показанного на Рисунке 11b, в основном для оплаты труда. На пандусе это может стоить дороже. Разделитель потока на Рисунке 11a, вероятно, дешевле.

Заключение

Мокрая скважина траншейного типа, построенная в соответствии с рекомендациями Американского национального стандарта для конструкции всасывания насосов [1], дополненная приведенными здесь рекомендациями, является превосходным исполнителем и не нуждается в улучшении.Однако модельное исследование требуется, если производительность насоса превышает 40 000 галлонов в минуту, если производительность станции превышает 100 000 галлонов в минуту, если работа и надежность насоса чрезвычайно важны, если поток на подходе является неравномерным или асимметричным или если геометрия рисунка 1 изменена.

Благодарности

Данный документ разослан во все коммерческие лаборатории, в которых проводятся испытания гидравлических моделей мокрых скважин насосных станций. Корреспондентами были Томас Демлоу из Northwest Hydraulic Consultants, Inc., Эндрю Э. Йоханссон из Исследовательской лаборатории Олдена, Ричард Э. Лонг из ENSR и Тацуаки Накато, недавно вышедший на пенсию из Университета Айовы. Были предложения по дополнениям и изменениям слов, но никаких разногласий. Другими рецензентами были Гарр М. Джонс и Лоуренс Оэт из Brown and Caldwell, Арнольд Сдано из Fairbanks Morse Pump Corp., Сатиш Набар из Nabor Stanley Brown, Inc., Сарван Уэйсон и Майк Заппоне из Carollo Engineers, Константино М. Сенон из MWH Americas. , Inc., и Уильямом Уилером из Wheeler Designs.Арнольд Сдано преобразовал рисунки, нарисованные карандашом, в электронную форму. Авторы выражают благодарность всем, кто внес свой вклад.

Список литературы

1. ANSI / HI 9.8-2008. Американский национальный стандарт конструкции впуска насоса, Гидравлический институт, Парсиппани, Нью-Джерси (публикация запланирована на 2008 г.).

2. Санкс, Р.Л., Г. Чобаноглоус, Б.Е. Боссерман, Г. Джонс. Проект насосной станции, 2-е изд., Баттерворт-Хейнеман, Бостон (1998).

3. Джонс, Г. М., Р. Л. Санкс, Г. Чобаноглоус, Б. Э. Боссерман. Проект насосной станции, 3-е изд., Эльзевир, Бостон (2006).

4. Желоб 3.0. Удобная компьютерная программа, разработанная профессором Джоэлом Кахуном, для расчета глубины воды, скорости, чисел Фруда и последующих глубин вдоль траншеи в мокрых колодцах траншейного типа. Доступно бесплатно на сайте www.coe.montana.edu/ce/joelc/wetwell.

5.UnifCrit2.2. Удобная компьютерная программа, разработанная профессором Джоэлом Кахуном для расчета расхода, скорости, глубины воды и критической глубины воды в круглых и трапециевидных открытых водоводах. Доступно бесплатно на сайте www.coe.montana.edu/ce/joelc/wetwell.

6. Можно получить в компании McMaster-Carr Supply Co., Санта-Фе-Спрингс, Калифорния. (www.mcmaster.com) в виде двухкомпонентной заливочной массы № 8644K11 для 1 фунта (25 дюймов 3 ) или № 8644K12 для 10 фунтов (250 дюймов 3 ).

7. Можно получить из многих источников, включая McMaster-Carr Supply Co. под номером 86155K33.

насосных станций для различных отраслей промышленности в NH & MA

Существует множество типов насосов, каждый из которых предназначен для различных областей применения

Насосные станции и типы очень зависят от отрасли. В United Compressor & Pump Services мы помогли розничным клиентам, управляющим компаниям и муниципалитетам удовлетворить их потребности в насосах.От Walmart до мотеля 6 и города Салем, штат Нью-Гэмпшир, мы являемся экспертами во всех типах промышленных насосов. Мы продаем и обслуживаем следующие насосы:

Насосы смонтированные

Более 200 миллионов человек нуждаются в очистных сооружениях для очистки сточных вод. Для работы этих станций требуются мощные насосные станции с мокрым колодцем. United Compressor & Pump Service осуществляет перевозку, установку и ремонт хорошо смонтированных насосов, используемых в некоторых из крупнейших центров очистки сточных вод.

Вакуумные подкачивающие насосы

Вакуумные системы всасывания полагаются на центробежные насосы для транспортировки больших объемов жидкостей, поэтому они часто используются в морских приложениях, очистных сооружениях, сталелитейном производстве, орошении сельскохозяйственных угодий и на многих производственных объектах.

Насосы сухой карьерной станции

Насосы

для сухих ям используются многими муниципалитетами и коммунальными предприятиями для различных целей, таких как перекачивание ливневой воды с автомагистралей или удаление сточных вод из очистных сооружений.Эти насосы используются для опорожнения жидкостей, и многие из этих центробежных систем могут транспортировать десятки тысяч галлонов воды.

Насосы фрезерные

Засорение трубопровода — распространенная проблема, которая может стать очень дорогостоящей, если она не исчезнет. Ежедневно выходит из строя более 600 водопроводов, в результате чего теряется 7 000 000 000 галлонов воды. Эта проблема чаще всего встречается на предприятиях и в домашних условиях, где утилизируется слишком много твердых материалов.

Насосы

Cutter — это решение многих из этих проблем.Они могут легко разрушать твердые отходы, позволяя транспортировать их, не забивая трубы.

Насосы вихревые

Вихревые насосы

используются там, где в систему трубопроводов часто попадает чрезмерный мусор. Транспортировка угольной суспензии, химчистки, пивоварни и пекарни — все полагаются на вихревые насосы, поскольку в их системы регулярно попадают посторонние предметы. Большинство из них представляют собой вихревые насосы со 100% утопленным рабочим колесом, которые могут транспортировать объекты той же ширины, что и диаметр трубы, с минимальным риском засорения.

Шлифовальные насосы

Шлифовальные насосы играют важную роль в удалении сточных вод. Сточные воды удаляются из труб, подключенных к ваннам, туалетам и другим устройствам, использующим воду. Эти отходы затем хранятся в сборном баке. Как только накопительный резервуар достигает определенной емкости, измельчающий насос разбивает отходы и транспортирует их в септик.

Насосы дробилки

особенно важны для ресторанов, химчисток и других компаний, которые перерабатывают большие объемы воды, часто собирающей мусор.

Высоконапорные насосы

«Напор» означает расстояние по вертикали, на которое жидкость может выходить из насоса. Следовательно, высоконапорные насосы могут перекачивать жидкости на большую высоту. Они необходимы для систем орошения, пожаротушения и циркуляции воды.

Дизельные насосы

Diesel используется во многих промышленных приложениях и приводится в движение более чем 7 миллионами автомобилей в США. Он примерно на 10% легче воды, поэтому дизельные насосы не требуют такой мощности. Однако дизельное топливо также легко воспламеняется, поэтому ТНВД должен изолировать топливо от любых легковоспламеняющихся элементов.

Насосы погружные

Погружные насосы предназначены для перекачки больших объемов жидкости. Они полностью погружены в жидкость, поэтому подходят для различных применений, таких как:

  • Орошение
  • Перевозка пресной питьевой воды
  • Дренаж
  • Транспортировка сточных вод
  • Опорожнение нефтяных скважин

Погружные насосы обычно соединяются с герметичным двигателем через муфты.

Не уверены, какой тип насосной станции подходит для вашего бизнеса? Позвоните нам по телефону (603) 552-5885, чтобы мы могли вам помочь. Мы все за компетентное, быстрое и несравненное обслуживание. Когда вы позвоните, мы ответим. Когда мы понадобимся, мы будем рядом. Позвоните в компанию, которая поставит вас на первое место: United Compressor & Pump Services. Мы обслуживаем штат Нью-Гэмпшир и часть Массачусетса.

Насосные станции

Американские города сталкиваются со стареющей инфраструктурой, такой как мосты, улицы, линии электропередач и системы ливневой канализации.Для планирования и реализации крупных проектов такого типа требуется время. Инфраструктура ливневых вод не так актуальна, как другие проекты, но она жизненно важна для системы защиты от наводнений в любом городе. Эти общегородские системы отводят ливневые воды из жилых и деловых районов во время сильных дождей. Обычно в состав компонентов входят насосные станции, заслонки для предупреждения о наводнении, системы отстойников и дамбы. На протяжении многих лет с помощью программ облигаций Даллас решает поставленные задачи и модернизирует систему ливневой канализации в рамках компонента «Защита от наводнений» проекта коридора реки Тринити и через систему управления водоразделом Тринити.Как девятый по величине город США, Даллас всегда работает на опережение. В настоящее время строится одна новая насосная станция, насосная станция Able, которую планируется завершить в 2017 году.

Брошюра по программе борьбы с наводнениями и общегородской внутренней дренажной системы

Вид отстойника насосной станции Павахо.

Насосная станция Павахо на Канадской улице за 27 миллионов долларов.

Программа облигаций 2006 г., Предложение 2 предусматривала финансирование проектирования и строительства объектов защиты от наводнений и ливневого дренажа. В настоящее время в Далласе имеется шесть насосных станций в центре Далласа: Able (две существующие и одна строящаяся), Baker (две существующие станции и одна новая, строительство завершено в 2016 году), Charlie, Delta, Hampton и Pavaho

.


Река Троица с ливневыми устьями. Автор фотографии: Дэвид Мимлитч

Функция этих станций состоит в том, чтобы перекачивать воду, которая заполняет отстойники на сухой стороне системы дамбы Далласа, из ливневых стоков и дождевой воды и перекачивать воду в Далласский паводок. В будущем планируется построить седьмую насосную станцию, которая будет построена недалеко от Западной дамбы, за Хэмптон-роуд, недалеко от центра города.

Существует дополнительная насосная станция, обслуживающая Рочестерскую дамбу, расположенную рядом с парком Уильяма Блэра по адресу 3000 Municiple Street, Даллас, Техас 75215 в лесу Великой Троицы.

Карта водовода в Далласе с существующими и предлагаемыми насосными станциями

Насосная станция Able
Able Pump Station — это две станции, обслуживающие центральный деловой район. Small Able был построен в 1932 году, а Large Able был построен в 1954 году. Текущая производительность насосных станций составляет 220 000 галлонов в минуту (галлонов в минуту).Новая насосная станция Able находится в стадии строительства вдоль бульвара Риверфронт. недалеко от Топливного города. На станции будут установлены насосы с бетонной спиральной камерой, такие же, как на насосной станции Павахо и Бейкер № 3. Насосная мощность станции по завершении строительства в 2017 году превысит 1 303 200,00 галлонов в сутки.
Информационный бюллетень о насосной станции Able

Ход строительства. Предоставление Авальной насосной станции.
Аэрофотоснимок насосной станции Able


Baker Pump Station

Насосная станция Бейкер состоит из Old Baker, построенного в 1932 году, и New Baker, построенного в 1975 году, она обслуживает Район Дизайна и Коридор Стеммонс с текущей производительностью 600 000 галлонов в минуту. Новая насосная станция вмещает приблизительно 700 000 галлонов в минуту, в результате чего общая насосная мощность станции Бейкер составит 1 900 800 000 галлонов в сутки для микрорайонов и деловых районов к востоку от Далласского паводка.Стоимость «Бейкера №3» составляет 48,1 миллиона долларов. На станции четыре высокоэффективные, устойчивые к коррозии насосы Concrete Volute и новейшие технологии и компьютеризация насосных станций.


Насосная станция Baker No. 3

Информационный бюллетень Baker.pdf

Насосная станция Чарли
Насосная станция Чарли, построенная в начале 1932 года, обслуживает территорию вокруг Нижнего Сообщества с пропускной способностью 80 000 галлонов в минуту (галлонов в минуту). Новая мощность этой станции составит приблизительно 123 840 000 галлонов в сутки.
Насосная станция Delta
Насосная станция
Delta, построенная в начале 1932 года, обслуживает сообщество Западного Далласа около моста Хэмптон-авеню с пропускной способностью 129 600 000 галлонов в сутки.
Насосная станция Hampton
Насосная станция
Hampton — это две станции: Old Hampton, построенный в 1955 году, и New Hampton, построенный в 1975 году. Она обслуживает Северо-Западный Даллас с текущей производительностью 600 000 галлонов в минуту (GPM). Новая насосная станция будет пропускать приблизительно 700 000 галлонов в минуту, и в этом случае общая насосная мощность составит 876 240 000 галлонов в сутки.
Насосная станция Павахо

Насосная станция Павахо на Канаде Драйв

Насосная станция Павахо, поддерживающая ливневые стоки вдоль Канада-Драйв в Западном Далласе, была построена в 1950-х годах.Первоначальная насосная станция Павахо перекачивает 80 000 галлонов воды в минуту, поскольку отстойники наполняются ливневой водой во время дождя, и эта станция остается полностью функциональной. Новая насосная станция Павахо высокой производительности стоимостью 27 миллионов долларов перекачивает 375 000 галлонов воды в минуту.

Насосная станция наряду с оригинальной структурой обеспечивает исключительную надежность и низкие затраты на техническое обслуживание, что положительно влияет на эффективность и стоимость эксплуатации станции.Три высокоэффективных коррозионно-стойких насоса Concrete Volute увеличивают мощность новой станции. Эти три насоса были первыми насосами такого типа, использовавшимися в Америке. Насосы со спиральными бетонными стенками обеспечивают бесшумную подачу и важную повышенную мощность перекачки для жилых кварталов и деловых районов Западного Далласа. Финансирование этого проекта было утверждено в Облигационной программе 2006 года. Городские инженеры работали с Jacobs Consultants, а станция была построена BAR Constructors, Inc. Насосы от Flowserve.

Информационный бюллетень Pavaho
Насосная станция Рочестера
Насосная станция Рочестера, построенная в 1992 году, обслуживает Рочестерское ущелье и Центральную станцию ​​очистки сточных вод. Его мощность составляет 122 256 000 галлонов в сутки.

Информационный бюллетень насосной станции Рочестера

Что такое насосные станции? (с иллюстрациями)

Насосные станции — это здания или места, в которых находятся насосы или другое оборудование, предназначенное для перемещения воды и других жидкостей из одного места в другое.Насосные станции иногда называют подъемными. Конкретный тип оборудования, установленного на конкретной насосной станции, будет зависеть от его точной функции и от типа жидкости, которую требуется перекачивать. Могут потребоваться другие насосы, например, на насосной станции сточных вод, которая перерабатывает ил и шлам, по сравнению с водяной насосной станцией.

Насосные станции обычно выполняют специализированную функцию.Многие насосные станции образуют важные структурные части общественной системы водоснабжения, обычно служащие для откачки воды из резервуара в систему трубопроводов. Некоторые насосные станции перекачивают бытовой ил, жидкие промышленные отходы или сельскохозяйственный навоз. Другие применения насосных станций включают управление водоснабжением каналов, перекачку воды на гору в некоторых типах гидроэлектрических систем, обеспечение орошения сельскохозяйственных угодий и отвод воды с низменных земель.

Насосы, которые используются на этих станциях, включают два основных типа.Это роторные насосы и насосы прямого вытеснения, и они классифицируются на основе механизма, который они используют для перемещения жидкостей. Ротодинамические насосы работают, добавляя давление к столбу жидкости, чтобы увеличить скорость, с которой жидкость движется по трубе.

В роторном насосе используется ротор для приложения давления к жидкости.Эти насосы часто называют центробежными насосами, и их можно использовать в насосных станциях для сточных вод, поскольку они позволяют перекачивать густые шламы. Центробежные насосы также часто используются на водонасосных станциях, которые обеспечивают водой сельскохозяйственные оросительные системы.

Насосы прямого вытеснения работают за счет принудительного перемещения некоторого количества жидкости из впускной трубы в выпускную трубу.Эти насосы обычно производят постоянный поток. Как таковые, эти насосы часто являются частью оборудования стандартной водяной насосной станции, обеспечивающей поток для коммунального водоснабжения.

Современные насосные станции часто контролируются и обслуживаются с помощью компьютера, который называется диспетчером насосных станций.Преимущество этих компьютеров заключается в том, что насосная станция может работать непрерывно, без необходимости постоянно находиться у персонала в любое время дня и ночи. Компьютеры управляющих насосной станцией обычно имеют удобный интерфейс, который позволяет нетехническому персоналу управлять станцией. Эти компьютеры обычно контролируют многие важные переменные, которые влияют на успешную работу насосных станций, такие как давление жидкости и скорость потока.

Насос технологической охлаждающей воды

— Конструкция насосной станции

Насосные станции для жидкости

General Air Products созданы как надежный, не требующий особого обслуживания компонент в вашем технологическом процессе.Каждая насосная система разработана в соответствии с вашими требованиями нашей командой инженеров и экспертов по жидкостным процессам. Наш многолетний опыт работы со всеми типами применений гарантирует, что каждая спроектированная нами насосная система будет соответствовать вашим ожиданиям и превзойти их.

Стандартные насосные станции для жидкости компании General Air Products

поставляются в одинарной или дуплексной конфигурации насосов (хотя мы построили много тройных и четырехканальных систем). Наши насосные системы полностью предварительно смонтированы и смонтированы на стальной опорной плите для простоты установки.

Насосные станции в индивидуальной упаковке

General Air Products имеет богатый опыт производства насосных станций для нестандартных применений. Качество и надежность — наш главный приоритет, независимо от того, насколько требовательны ваши требования. В чем мы отличаемся от других производителей насосных станций по индивидуальному заказу, так это после поддержки продаж: в General Air Products у нас есть опытные инженеры и обслуживающий персонал, которые находятся на расстоянии телефонного звонка.

Дополнительные функции и конфигурации:

  • Доступен с однофазным / трехфазным питанием
  • Конфигурации Simplex / Duplex / Triplex / Quad
  • Конструкция из нержавеющей стали
  • Панели управления, включенные в список UL
  • Электрические шкафы NEMA 1, 3, 3R, 12, 4 или 4X
  • Сертификат CE
  • Насосы с регулируемым приводом
  • Удаленный мониторинг и управление

Промышленные насосные станции

Арт. № Стандартный
Расход		 Напорный
Головка TDH		 Насос HP Стандартное напряжение
(В / Фаза / Герцы)		 Присоединительные размеры
(дюймовая часть)
FPSVD44 10 галлонов в минуту100 футов 1/2 л.с. 460/3/60 1 1/4 дюйма
кадров в секунду XD44 20 галлонов в минуту100 футов 1 л.с. 460/3/60 1 1/4 дюйма
FPSYD44 35 галлонов в минуту100 футов 1.5 л.с. 460/3/60 1 1/4 дюйма
FPSAD44 45 галлонов в минуту100 футов 2 л.с. 460/3/60 1 1/2 дюйма
FPSBD44 75 галлонов в минуту100 футов 3 л.с. 460/3/60 2 в
FPSCD44 125 галлонов в минуту100 футов 5 л.с. 460/3/60 2 в
FPSDD44 175 галлонов в минуту100 футов 7.5 л.с. 460/3/60 3 в
ФПСЭД44 250 галлонов в минуту100 футов 10 л.с. 460/3/60 3 в
FPSGD44 400 галлонов в минуту100 футов 15 л.с. 460/3/60 3 в
FPSHD44 600 галлонов в минуту100 футов 20 л.с. 460/3/60 3 в
FPSID44 800 галлонов в минуту100 футов 25 л.с. 460/3/60 6 эт.
FPSJD44 900 галлонов в минуту100 футов 30 л.с. 460/3/60 6 эт.
FPSKD44 1100 галлонов в минуту100 футов 40 л.с. 460/3/60 8 Flg.
FPSLD44 1400 галлонов в минуту100 футов 50 лс 460/3/60 8 Flg.
FPSMD44 1500 галлонов в минуту100 футов 60 л.с. 460/3/60 8 Flg.
FPSND44 1600 галлонов в минуту100 футов 75 л.с. 460/3/60 10 Flg.
FPSOD44 1700 галлонов в минуту100 футов100 л.с. 460/3/60 10 Flg.
FPSVS44 10 галлонов в минуту100 футов 1/2 л.с. 460/3/60 1 1/4 дюйма
кадров в секунду XS44 20 галлонов в минуту100 футов 1 л.с. 460/3/60 1 1/4 дюйма
FPSYS44 35 галлонов в минуту100 футов 1.5 л.с. 460/3/60 1 1/4 дюйма
FPSAS44 45 галлонов в минуту100 футов 2 л.с. 460/3/60 1 1/2 дюйма
ФПСБС44 75 галлонов в минуту100 футов 3 л.с. 460/3/60 2 в
FPSCS44 125 галлонов в минуту100 футов 5 л.с. 460/3/60 2 в
FPSDS44 175 галлонов в минуту100 футов 7.5 л.с. 460/3/60 3 в
кадров в секундуES44 250 галлонов в минуту100 футов 10 л.с. 460/3/60 3 в
FPSGS44 400 галлонов в минуту100 футов 15 л.с. 460/3/60 3 в
FPSHS44 600 галлонов в минуту100 футов 20 л.с. 460/3/60 3 в
FPSIS44 800 галлонов в минуту100 футов 25 л.с. 460/3/60 6 эт.
FPSJS44 900 галлонов в минуту100 футов 30 л.с. 460/3/60 6 эт.
ФПСКС44 1100 галлонов в минуту100 футов 40 л.с. 460/3/60 8 Flg.
FPSLS44 1400 галлонов в минуту100 футов 50 лс 460/3/60 8 Flg.
FPSMS44 1500 галлонов в минуту100 футов 60 л.с. 460/3/60 8 Flg.
ФПСНС44 1600 галлонов в минуту100 футов 75 л.с. 460/3/60 10 Flg.
FPSOS44 1700 галлонов в минуту100 футов100 л.с. 460/3/60 10 Flg.
FPSVD44 5 галлонов в минуту 150 футов 1/2 л.с. 460/3/60 1 из
кадров в секунду XD44 10 галлонов в минуту 150 футов 1 л.с. 460/3/60 1 из
FPSYD44 20 галлонов в минуту 150 футов 1.5 л.с. 460/3/60 1 1/2 дюйма
FPSAD44 35 галлонов в минуту 150 футов 2 л.с. 460/3/60 1 1/2 дюйма
FPSBD44 50 галлонов в минуту 150 футов 3 л.с. 460/3/60 2 в
FPSCD44 75 галлонов в минуту 150 футов 5 л.с. 460/3/60 2 в
FPSDD44 125 галлонов в минуту 150 футов 7.5 л.с. 460/3/60 3 в
ФПСЭД44 175 галлонов в минуту 150 футов 10 л.с. 460/3/60 3 в
FPSGD44 275 галлонов в минуту 150 футов 15 л.с. 460/3/60 3 в
FPSHD44 350 галлонов в минуту 150 футов 20 л.с. 460/3/60 3 в
FPSID44 500 галлонов в минуту 150 футов 25 л.с. 460/3/60 6 эт.
FPSJD44 600 галлонов в минуту 150 футов 30 л.с. 460/3/60 6 эт.
FPSKD44 800 галлонов в минуту 150 футов 40 л.с. 460/3/60 6 эт.
FPSLD44 900 галлонов в минуту 150 футов 50 лс 460/3/60 6 эт.
FPSMD44 1200 галлонов в минуту 150 футов 60 л.с. 460/3/60 8 Flg.
FPSND44 1400 галлонов в минуту 150 футов 75 л.с. 460/3/60 8 Flg.
FPSOD44 1700 галлонов в минуту 150 футов100 л.с. 460/3/60 8 Flg.
FPSVS44 5 галлонов в минуту 150 футов 1/2 л.с. 460/3/60 1 из
кадров в секунду XS44 10 галлонов в минуту 150 футов 1 л.с. 460/3/60 1 из
FPSYS44 20 галлонов в минуту 150 футов 1.5 л.с. 460/3/60 1 1/2 дюйма
FPSAS44 35 галлонов в минуту 150 футов 2 л.с. 460/3/60 1 1/2 дюйма
ФПСБС44 50 галлонов в минуту 150 футов 3 л.с. 460/3/60 2 в
FPSCS44 75 галлонов в минуту 150 футов 5 л.с. 460/3/60 2 в
FPSDS44 125 галлонов в минуту 150 футов 7.5 л.с. 460/3/60 3 в
кадров в секундуES44 175 галлонов в минуту 150 футов 10 л.с. 460/3/60 3 в
FPSGS44 275 галлонов в минуту 150 футов 15 л.с. 460/3/60 3 в
FPSHS44 350 галлонов в минуту 150 футов 20 л.с. 460/3/60 3 в
FPSIS44 500 галлонов в минуту 150 футов 25 л.с. 460/3/60 6 эт.
FPSJS44 600 галлонов в минуту 150 футов 30 л.с. 460/3/60 6 эт.
ФПСКС44 800 галлонов в минуту 150 футов 40 л.с. 460/3/60 6 эт.
FPSLS44 900 галлонов в минуту 150 футов 50 лс 460/3/60 6 эт.
FPSMS44 1200 галлонов в минуту 150 футов 60 л.с. 460/3/60 8 Flg.
ФПСНС44 1400 галлонов в минуту 150 футов 75 л.с. 460/3/60 8 Flg.
FPSOS44 1700 галлонов в минуту 150 футов100 л.с. 460/3/60 8 Flg.

Насосные станции для ОВКВ эконом-класса

Арт. № Стандартный
Расход		 Напорный
Головка TDH		 Насос HP Стандартное напряжение
(В / Фаза / Герцы)		 Присоединительные размеры
(дюймовая часть)
кадров в секунду EVD44 10 галлонов в минуту100 футов 1/2 л.с. 230/1/60 1 из
кадров в секунду EXD44 20 галлонов в минуту100 футов 1 л.с. 230/1/60 1 из
FPSEYD44 35 галлонов в минуту100 футов 1.5 л.с. 230/1/60 1 из
FPSEAD44 45 галлонов в минуту100 футов 2 л.с. 230/1/60 1 из
FPSEBD44 60 галлонов в минуту100 футов 3 л.с. 230/1/60 1,5 дюйма
кадров / сек ECD44 100 галлонов в минуту100 футов 5 л.с. 230/1/60 1.5 в
FPSEDD44 120 галлонов в минуту100 футов 7.5 л.с. 208/230/460/3/60 2 в
FPSEED44 180 галлонов в минуту100 футов 10 л.с. 208/230/460/3/60 2 в
кадров в секунду EVS44 10 галлонов в минуту100 футов 1/2 л.с. 230/1/60 1 из
кадров / сек EXS44 20 галлонов в минуту100 футов 1 л.с. 230/1/60 1 из
FPSEYS44 35 галлонов в минуту100 футов 1.5 л.с. 230/1/60 1 из
FPSEAS44 45 галлонов в минуту100 футов 2 л.с. 230/1/60 1 из
ФПСЕБС44 60 галлонов в минуту100 футов 3 л.с. 230/1/60 1,5 дюйма
кадров / сек ECS44 100 галлонов в минуту100 футов 5 л.с. 230/1/60 1.5 в
ФПСЭДС44 120 галлонов в минуту100 футов 7.5 л.с. 208/230/460/3/60 2 в
FPSEES44 180 галлонов в минуту100 футов 10 л.с. 208/230/460/3/60 2 в
  • Циркуляция технологического охлаждения
  • Еда и напитки — подходит для мытья посуды
  • Система перекачки жидкости деионизированной воды (деионизированной воды)
  • Насосная система для заправочной станции гликоля
  • Насос и резервуар для покрытия труб
  • Горное дело
  • Производство стекла
  • Производство военной техники
  • Резка металла
  • Ванны охлаждающие
  • Бумажные фабрики
  • Высококачественные центробежные насосы с моноблочной муфтой
  • Расширительный бак, воздухоочиститель и воздухоотводчик
  • Запорные предохранительные клапаны
  • Манометры и манометры
  • Реле потока высокого качества
  • Опорная плита из армированной стали
  • Звуковая и визуальная сигнализация
  • Дуплексный блок с обратными клапанами и автоматическим переключением с чередованием

Нажмите, чтобы связаться с нами сегодня или позвоните: 1-888-863-7389

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
