схемы и особенности разных конструкций

Рубрика: СкважиныАвтор: a-admin

Артезианская скважина – самое долговечное и продуктивное гидротехническое сооружение из всех, которые можно построить на участке. Она способна решить все проблемы с водоснабжением: воды хватает на бытовые нужды, полив сада и огорода, организацию орошения. Единственный недостаток – высокая стоимость строительства, но при необходимости такую скважину можно построить вскладчину и использовать для обеспечения водой двух соседних участков. Срок эксплуатации – до полувека. Это по-настоящему выгодное вложение денег для любого домовладельца. Разберем устройство артезианской скважины, схемы и технологию строительства.

  • Устройство артезианки на воду
  • Особенности однотрубной конструкции
  • Что представляет собой двухтрубная скважина
  • Устройство сооружения с кондуктором
  • Когда нужна телескопическая конструкция
  • Видео: технология бурения и обустройства артезианки
Водяная артезианская скважина на участке

Артезианская скважина бурится на известняк. Это гидротехническое сооружение для забора напорных вод, залегающих между двумя пластами водоупорных пород. Глубина источника обычно свыше 40 м. Максимальная глубина, на которую бурят специализированные фирмы, редко превышает 200 м, но есть скважины глубиной 240-250 м. Водоупоры отсекают горизонт от поверхностного загрязнения, поэтому артезианские воды самые чистые по микробиологическим показателям. Что касается химических характеристик, то в воде могут содержаться вредные элементы в опасных для здоровья концентрациях, т.к. они вымываются из пород и растворяются. Поэтому воду обязательно следует регулярно сдавать на анализ и при необходимости фильтровать.

Существует несколько видов конструкций артезианских скважин:

  • обычная однотрубная;
  • с двойной обсадной трубой;
  • с кондуктором;
  • телескопическая.

Схема оптимального устройства зависит от многих факторов:

  • геологических условий;
  • глубины залегания водоносного горизонта;
  • диаметра обсадной колонны;
  • характеристик обсадных труб;
  • типа насоса, который планируется установить для водозабора.

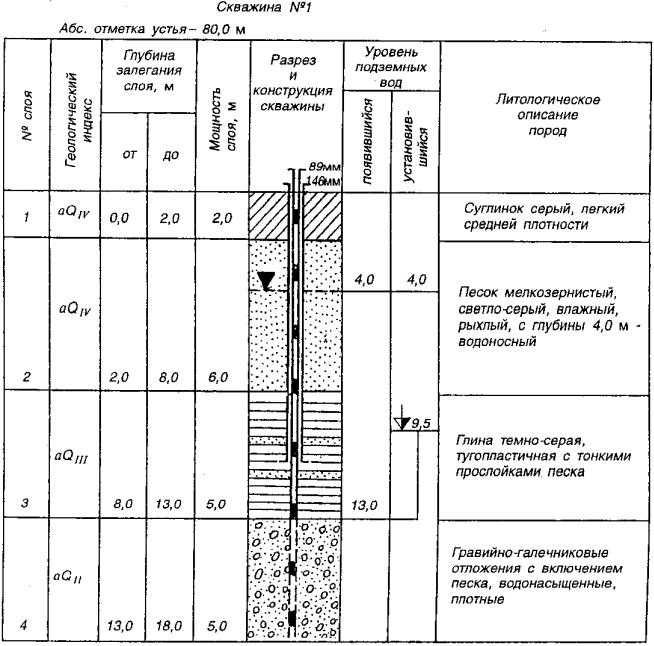

Схема глубин артезианской скважины

При строительстве однотрубной артезианской скважины обычной конструкции используется только одна труба. Она одновременно выполняет функции обсадной и эксплуатационной. Чаще всего для обустройства применяют металлические трубы на 133 или 159 мм. В однотрубных скважинах уровень воды может быть выше середины, что позволяет монтировать насос на глубине примерно в 2/3 трубы. Такие источники можно строить только на известняк без прослоек песка и глины. Но это идеальные условия, которые редко встречаются в действительности, поэтому часто приходится искать другие варианты.

Схема обычной однотрубной конструкции артезианки

Для обустройства гидротехнического сооружения этого типа используется двойная обсадная труба. Она нужна в том случае, если в известняке есть прослойки глины. Строительство происходит так:

  • до пласта известняка опускают металлическую обсадную трубу на 159 или 133 мм, в дальнейшем она служит в качестве обсадной конструкции;
  • когда металл установлен, породу проходят пластиковой трубой диаметром 133 или 117 мм до водоносного пласта, ее применяют в качестве эксплуатационной колонны;
  • если есть сомнения в устойчивости поверхностного известняка, то внутреннюю трубу лучше обсаживать до дна.
Схема двухтрубной скважины

Такая конструкция применяется на грунтах с плывуном в верхних слоях. Кондуктор представляет собой широкую трубу, которую монтируют в верхнем слое грунта. Это необходимо, чтобы обезопасить обсадную колонну от давления плывуна и преждевременного разрушения. Очень удобна схема обустройства, в которой кондуктор совмещается со стенками кессона. Есть ли вообще необходимость в установке кондуктора, могут определить только специалисты. Если он нужен, то это ведет к существенному удорожанию и без того дорогостоящего бурения.

Схема: где монтируют кондуктор

В телескопическом устройстве артезианской скважины возникает потребность, если бурение ведется на слишком плотных или, наоборот, неустойчивых грунтах. Суть технологии заключается в том, что в пробуренный шурф одну за другой опускают три трубы.

Схема: «телескоп» из трех труб

Первая – металлическая, очень широкая, выполняет функции обсадной колонны. Ее устанавливают до слоя валунов. Вторая труба тоже из металла. Ее опускают до слоя известняка. Третья нужна, если в известняке есть прослойки глины. Ее монтируют до водоносного известняка. Чаще всего третью трубу выбирают из пластика.

При бурении разрушение породы и подъем шлама можно осуществлять самыми разными методами, но последовательность работ всегда одинакова. После подготовки шурфа обсаживают водозабор, монтируют насосное оборудование и приступают к обустройству артезианки. Чаще всего устанавливают кессон, куда помещают гидроаккумулятор, автоматику, электрооборудование. Потом прокладывают трубопровод ниже уровня промерзания грунта и делают внутреннюю разводку в доме. Схема обустройства водопровода из артезианской скважины такая же, как и от песчаной.

Устройство артезианской скважины — как устроена артезианская скважина на воду: схема и принцип работы

Содержание статьи

  1. Как устроены артезианские скважины
  2. Глубина залегания известняка в Подмосковье
  3. Схема устройства артезианской скважины
  4. Какой материал обсадной колонны выбрать
  5. Варианты обустройства скважины

Лучший способ обеспечить дом и участок водой — провести бурение на артезианский горизонт. Артезианские скважины дают 3000-5000 литров в час и работают до 50-60 лет. Но чтобы добиться максимального срока эксплуатации, нужно правильно провести бурение и обустройство.
