Строение скважины: Что такое Скважина. Этапы строительства, виды, назначение

Строение артезианских скважин —

Ствол

1. Использование только металлической обсадной трубы

Конструкция артезианской скважины может меняться в зависимости от геологических условий. При стандартных геологических условиях используют классическую структуру артезианской скважины.

Стандартные геологические условия подразумевают  наличие в известняке давления, которое поднимает воду выше известняка (статический уровень). Водоносный известняк без прослоек глины и песка. Скажем сразу, что довольно редко встречается известняк без прослоек глины.

Для такой артезианской скважины можно использовать одну металлическую обсадную трубу, которая обсаживается через все слои грунта (дерн, глина, песок) до известняка.

Далее в известняке идет открытый ствол скважины, из которого вода и поступает в ствол скважины. Погружной насос находится выше известняка, где-то посередине обсадной трубы (ближе к дну).













 2.

Артезианская скважина с двойной обсадной трубой (металл + пластик).

Такую конструкцию делают когда верхние рыхлые слои нормальные, а в водоносном известняке

присутствуют прослойки глины, либо песка. Либо вода в известняке находится без напора. Внутренняя обсадная труба блокирует поступление глины и песка в добываемую воду.

Обсадная металлическая труба доходит до поверхности известняка, затем, уже в пробуренном известняке обсаживается пластиковая труба меньшего диаметра. Ниже внутренней обсадной трубы находится открытый ствол скважины, через который и поступает вода. Фильтра (как на скважинах на песок) нет.

Иногда на нижней части внутренней трубы делают перфорацию, для лучшего поступления воды.

При необходимости внутреннюю обсадную трубу с перфорацией обсаживают до дна.





















3. Использование кондуктора

Такую конструкцию используют когда в верхних слоях находятся плывуны большой мощности, которые

не может блокировать бентонитовая глина. Для прохождения верхних слоев используют кондуктор.

При этом если в нижележащем водоносном известняке отсутствуют прослойки глины и песка, и вода находится под давлением, поднимающем ее выше уровня известняка, то можно использовать только одну обсадную трубу (как в 1 варианте).

Кондуктор – направляющая труба, имеющая больший диаметр, чем обсадная труба. В остальном строение нижележащей скважины такое же как в уже рассмотренном нами 1 варианте. Обсадная труба идет до верхнего слоя известняка, в известняке – открытый ствол.





























4. Телескопическое устройство скважины

В телескопической скважине вначале идут трубы больших диаметров, а затем более узких. Данное устройство необходимо когда в процессе бурения попадаются различные труднопроходимые прослойки камней, валунов и пр.

При этом начальная, самая толстая труба обсаживается до слоя валунов, потом камни разбиваются ударно – канатным способом, и в образовавшимся отверстии продолжается бурение как обычно. Следующая металлическая труба обсаживается до известняка.

Дальнейшее устройство как в примерах 1 и 2. Т.е. либо скважина в известняке имеет открытый ствол (если вода там под давлением и отсутствуют прослойки глины), либо в этот ствол обсаживается пластиковая труба (если есть прослойки глины, песка, либо слой воды безнапорный).



Вариант 1	Вариант 2





Оголовок скважины

На оголовке артезианской скважины устанавливают кессон — металлический герметичный бак высотой

около 2 метров. Нижняя граница кессона находится ниже уровня промерзания, так что все насосное оборудование не пострадает от мороза.

В кессоне на тросе крепится погружной насос, проводится электрический шнур к насосу. Кроме того устанавливается все необходимое оборудование — реле давления, гидроаккумулятор, запорная арматура, обратный клапан и пр.

Артезианская скважина — довольно дорогое удовольствие. Если же у вас нет достаточнно средств для  артезианской скважины, то вы можете попробовать пробурить  забивную абиссинскую скважину иглу по другому называемую абиссинским колодцем.

≋ Типы и строение скважин — Блог 【Геоплан】

• Типы и строение скважин

Типы и строение скважин

Многие люди воспринимают как должное чистую питьевую воду в кране. Но подключение к централизованной системе водоснабжения доступно не всем зданиям. Поэтому загородные жители выбирают бурение частных водяных скважин, обустройство которых приносит неоспоримые преимущества.

• получение воды с лучшими органолептическими свойствами, чем в общей системе;
• круглогодичная подача воды;
• независимость от периодических сбоев в функционировании общего водопровода.

Все о скважинах на воду знают инженеры, геологи и буровики фирмы «ГеоПлан», которая оказывает услуги в Киеве и области. Мы помогаем заказчикам определиться с выбором, получить разрешение на бурение скважины и наши преимущества:

• демократичные цены;
• проверенных временем специалистов;
• арсенал спецтехники нового поколения;
• сжатые и строгие дедлайны;
• после проверки и запуска, выдаем техпаспорт и ставим на гарантию водозаборный объект.

У нас на сайте можно не только ознакомиться с каталогом услуг, получить консультацию и оставить заявку, но и прочитать полезные статьи блога Геоплан.

Обращайтесь в компанию «ГеоПлан», и наша слаженная команда решит даже самые сложные задачи в Киеве и по всей Украине

получить консультацию

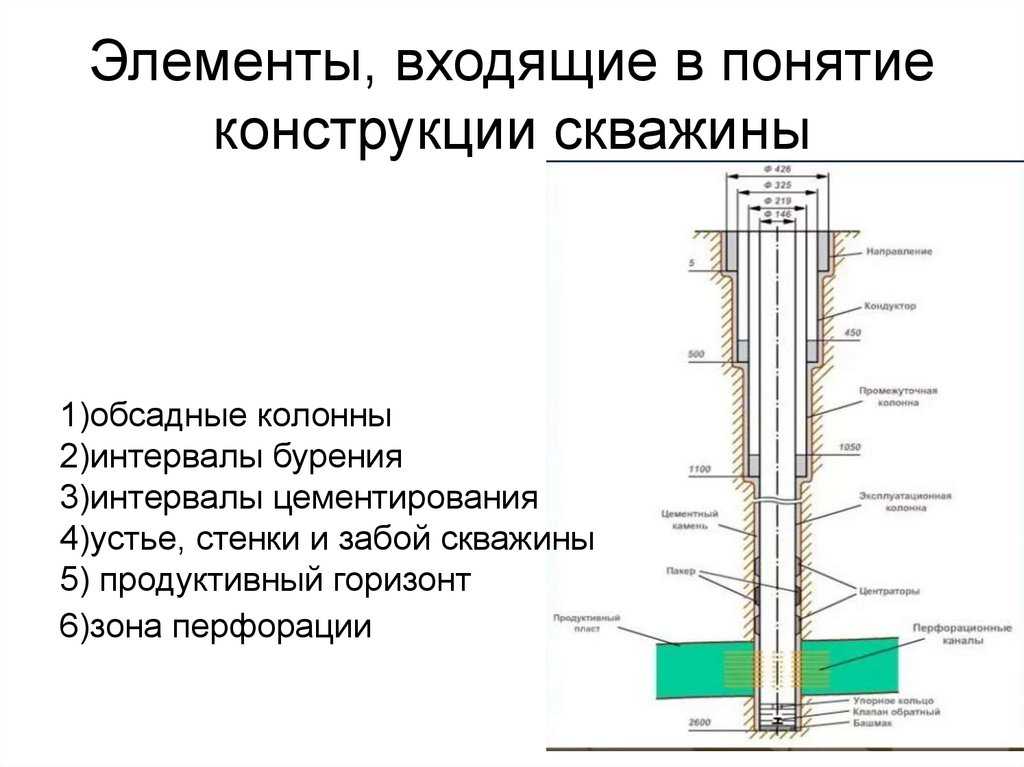

Строение скважины

Геологические особенности локации, глубина и производительность – ключевые факторы влияния на скважинную конструкцию, чей классический вариант включает в себя:

• обсадную трубу из стали или пластика, размещенную в шахте для изоляции водоносов и предотвращения осыпания грунта;
• фильтр и отстойник в нижней части, не допускающий пескования и заиливания;
• насосное оборудование, размещаемое внутри обсадной колонны;
• оголовок с вентиляционными отверстиями из металла или пластика в верхней части для защиты скважинного отверстия от попадания мусора.

Количество составляющих обсадной колонны увеличивается вместе с глубиной и водоносными пластами, через которые она проходит.

Стоимость бурения скважин на воду

Услуга

ЦЕНА, ГРН

• Бурение D=125/6.0 мм, материал НПВх

  от 350 грн./п.м.

• Бурение D=140/6.6 мм, материал НПВх

  от 450 грн./п.м.

• Бурение D=160/7.7 мм, материал НПВх

  от 650 грн./п.м.

Важно! Стоимость выполнения всего комплекса услуг будет намного ниже, чем цена выполнения работ по отдельности.

Весь прайс-лист

Типы скважин

Какую скважину бурить: фильтровую, артезианскую или абиссинскую? У каждого типа свои плюсы и минусы, поэтому правильный выбор учитывает глубину залегания водоносов, особенности локальной геологии, качество и количество воды.

Фильтровый тип

Невысокая себестоимость принесла фильтровой или скважине на верховодку стабильную популярность среди дачников. Залегание водоносного слоя на отметке до 30 м разрешает «вместить» процесс бурения и обустройства в 1-2 дня. Вода из песчаного источника не обладает питьевым качеством, но подходит для полива и бытовых нужд. Установка нержавеющего сетчатого фильтра с правильным размером ячейки и отстойника делают воду пригодной для питья.

• Плюсы: минимум времени на бурение и обустройство, привлекательная стоимость, обеспеченная низким уровнем заглубления и применением компактной спецтехники.
• Минусы: низкий объем воды и продолжительность службы по сравнению с другими типами, прямая зависимость чистоты и долговечности от активности использования.

Проблемные моменты решаемы, поэтому фильтровый тип подходит владельцам загородной недвижимости нетребовательным к качеству воды.

Артезианский тип

На какую глубину бурить скважину, зависит от состава, обильности и залегания водоносных пластов. Лучшие из них относятся к артезианскому типу и открываются ниже отметки в 40 м. Глубина и природные фильтры из каменистых слоев защищают и делают артезианскую воду экологически чистой. Какое давление в скважине зависит от пласта залегания, количества песка и глины. Отсутствие суглинков и песчаников в грунтовых слоях обеспечивает максимальное давление в скважинах артезианского типа и наоборот.

Чем глубже скважина, тем сложнее конструкция, применяемые методы и ресурсы, что значительно увеличивает финальную стоимость. Трудоемкие буровые работы и обустройство источника требуют предварительной подготовки и согласования разрешительной документации. Отсутствие бумаг может обернуться запретом на эксплуатацию водозабора.

• Плюсы: продолжительность использования более полувека, непрерывная подача высококачественной воды в требуемом объеме, отсутствие вредных примесей и потребности в установке фильтра.
• Минусы: дорого, затратная по времени подготовка обязательных документов, избыток минералов снижает целебные свойства.

Плюсы превышают поправимые минусы и делают артезианский тип подходящим для загородной недвижимости и предприятий с ограниченным доступом к централизованным водоснабжающим системам.

Абиссинский тип

Какую скважину бурить на даче? Конечно, абиссинского типа, потому что он проще и популярнее артезианских аналогов. Глубина до 12 м требует минимум времени для бурения, которое может быть выполнено даже вручную. Вода подается через «иглу» – тонкую трубу, размещаемую в грунте. Ширина до полуметра разрешает обустраивать скважину как снаружи, так и внутри дома.

После выбора места приступают к бурению и постоянному удалению грунта. Какой глубины должна быть скважина абиссинского типа? Такой, где появляется вода – сигнал для запуска работ по обустройству с установкой обсадки, фильтров, насоса и накопительной емкости. Влага из пластов, залегающих близко к поверхности земли, отличается низким качеством. Фильтры и дополнительная обработка делают абиссинскую воду пригодной для питья.

• Плюсы: дешево, бесперебойное функционирование до 20 лет, непрерывная подача воды при любой скорости.
• Минусы: сезонная зависимость, низкая органолептика воды.

Поправимость минусов делает абиссинские скважины лучшим выбором для дач и небольших загородных домов. Чтобы при установке насосного агрегата не задаваться вопросом: как узнать, какой глубины скважина, – пользуйтесь услугами профессионалов, которые предоставляют техпаспорт с указанием основных параметров водозабора.

Была ли полезной статья?

5 / 5. 1

Получить консультацию по геологическим и геодезическим изысканиям, а также аэрофотосъемке и бурению скважин Вы можете у наших специалистов

+38 (093) 917-30-30|+38 (068) 917-30-30

Или закажите

обратный звонокСтруктура
