как сделать своими руками, чертежи самодельного ручного устройства

Чтобы обеспечить надлежащий уровень комфорта на даче, необходимо побеспокоиться о наличии системы водоснабжения, будь то скважина или колодец. Необходимо подготовить соответствующее оборудование. Рассмотрим, какие существуют виды буров для скважин и как их правильно соорудить своими руками.

Конструкция ручного бура на воду

Нужно учитывать характер грунта в вашей местности. Самая простая конструкция – шнековая. Она состоит из спирали, которая является буровым элементом, и ручки.

Конструкция должна иметь:

  • Режущий элемент.
  • Штангу.
  • Ручку.

В зависимости от конструкции его комплектация может незначительно отличаться.

Разъемная буровая труба

Это конструкция, которая по мере заглубления бура может удлиняться. Состоит из отдельных разъемных секций. Одна часть может иметь длину до одного метра. Количество секций должно равняться предполагаемой глубине будущей скважине на воду. Этот элемент соединяется несколькими способами:

  1. Резьбовое соединение муфтой. Следует на каждой трубе нарезать наружную резьбу. Важно подобрать муфту необходимой длины и не допустить самостоятельного ее прокручивания. Для этого применяется шплинтовый фиксатор.
  2. Соединение гайкой и болтом. К штанге приваривается гайка/болт. Способ простой, но не надежный. Тонкостенная труба может не выдержать нагрузку и в месте возле сварки попросту лопнет.
  3. Крепление муфты. Она приваривается к трубе соответствующего диаметра. Фиксация должна полностью исключить вероятность проворачивания.

Сперва используется одна секция. По мере ее погружения в почву добавляется следующий элемент при помощи специального соединения. И по такой схеме продолжается бурение.

Виды буров для грунта

Три наиболее распространенные:

  1. Спиральный.
  2. Ложковый.
  3. Ударный.

Каждый из них имеет свои особенности. Сперва рассмотрим их, а потом узнаем технологию изготовления.

Спиральный

Самодельное спиральное изделие преимущественно используется в плотном сыпучем суглинке. В его состав также может входить мелкий гравий. Принцип бурения сводится к вращательным движениям. В нижней части бурильного инструмента располагается нож.

По мере прокручивания штанги ножи на спиралях врезаются в почву. После этого конструкция поднимается и освобождается от грунта. По мере заглубления штангу можно наращивать.

В изготовлении можно использовать половинки дисков, которые привариваются друг против друга. Имеющиеся режущие лезвия должны иметь хорошую заточку и закалку. При вращении вручную перпендикулярно штанге приваривается ручка из трубы.

Преимущества:

  • Можно осуществлять самостоятельно при изготовлении небольших скважин на несколько метров.
  • Возможность пробурить шахту за несколько часов. При условии, что земляной слой мягкий.
  • Если его снабдить электрическим двигателем, процесс бурения будет напоминать сверление.

Недостатки:

  • Неэффективен при попадании на валуны или твердую породу.

Ложковый

Используется в условиях влажной глинистой малосыпучей породы. Изготавливается он из стального цилиндра, можно использовать листы стали. В нижней части имеется специальный отсек, имеющий спиралевидную или продольную форму. Основным рабочим элементом является ложка. В процессе вращения режущая и вертикальная кромка забирают грунт. Таким образом, земля заполняет все внутреннее пространство цилиндра.

Преимущества:

  • Вполне реально изготовить своими руками.
  • В отличие от спирального, ложковый гораздо быстрее пробурит отверстие в грунте.
  • Возможно автоматизировать процесс при поднятии конструкции из почвы.

Недостатки:

  • Нужен помощник.
  • Серьезные трудозатраты.

Ударный

Он подходит для разных видов почв:

  • Мягкой.
  • Вязкой.
  • Твердой.
  • С валунами.

В зависимости от типа грунта используется разный ударный инструмент. При бурении в мягкой почве – клинообразное долото, в вязкой – двутавровое, в твердой – крестовое и прочее. Принцип работы сводится к тому же, что и при канатном бурении. Разница только в том, что сама конструкция располагается в земле и ее масса колеблется от 0,5 до 2,5 тонн. Удары осуществляются специальным блоком. После прохода в полметра долото изымается из почвы и очищается от грунта.

Преимущества:

  • Используется для земли разного состава.
  • Можно пробурить абиссинский источник за короткий промежуток времени.

Недостатки:

  • Процесс бурения скважины трудоемкий и требует дополнительной оснастки.
  • Необходима бурильная система (тренога).
  • Без помощи никак не обойтись.

Инструменты и материалы

В зависимости от типа изготовления самодельной бурильной конструкции может понадобиться следующее:

  • Стальной прут.
  • Металлическая труба. Диаметр выбирается индивидуально.
  • Муфта, чтобы соединить штангу.
  • Дисковая пила для изготовления резцов.
  • Стальная толстую полоса, чтобы сформировать винт.
  • Тросик.
  • Металлический лист и прочее.

Инструментарий:

  • Болгарка.
  • Сварочный аппарат.
  • Тиски.
  • Молоток.
  • Перфоратор.
  • Дрель.
  • Защитная маска.
  • Круг по металлу и прочее.

Как сделать своими руками

Предлагаем вам несколько инструкций по изготовлению:

  1. Спиральный.
  2. Ложковый.
  3. Ударный.

Спиральный

Необходимо взять толстую трубу. В нижней ее части будет находиться режущий элемент. Его делают из твердого сплава. Также потребуется металлическая полоса, чтобы приварить ее вдоль всей конструкции. Она должна иметь спиральную форму, благодаря чему почва будет выталкиваться наружу. Подготовьте:

  • Трубу заданной длины с толстой стенкой.
  • Металлический диск, подойдет от столярной пилы. Хорошо, если его размер сразу будет соответствовать диаметру будущей скважины на воду.

Процесс сборки выглядит так:

  • Нижнюю часть трубы необходимо заострить.
  • Прикладываете к ней заостренный наконечник и привариваете его.
  • Берете диск от пилы и разрезаете его пополам.
  • Обе половины привариваете к штанге под углом. От ее конца они должны находиться на расстоянии около 12,5 см.
  • Сверху приваривается муфта и соединяется со следующей штангой.

Ложковый

Следует подготовить:

  • Трубу с толстыми стенками.
  • Сварочный аппарат.

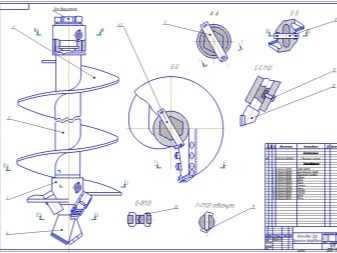

При изготовлении вам никак не обойтись без схемы или чертежа. Согласно ему в трубе делается соответствующий прорез. Далее необходимо сделать сечение, например мощным молотком или кувалдой. Низ трубы хорошо заточить, вместе с боковыми кромками. По продольной оси снизу приваривается сверло диаметром до 36 мм. Сверху крепится штанга.

Совет! Перед началом изготовления самоделки предварительно рекомендуется закалить режущую кромку.

Ударный

Сперва следует изучить проект на фото в этой статье и как выполняется установка треноги. Высота конструкции до трех метров. Сверху обязательно крепится канатный блок. Учитывая, что вес бура серьезный, сооружается лебедка. Она крепится к треноге.

В скважинном буре используется толстостенная труба, солидного веса, чтобы она могла пробить и скалу. Конец обязательно заостряется. Сверху нужно отверстие для крепления каната.

Важно! Нижнюю часть лучше закалить. Это существенно, так как она подвергается серьезным нагрузкам. Помимо закалки, выполняется заточка для формирования зубцов.

Еще изготавливается радиальное отверстие сверху трубы. Это позволит без особых затруднений изымать грунт.

Советы и подсказки

Перед тем как начинать делать ручной бур для скважины, необходимо задать себе следующие вопросы:

  1. Насколько глубокая она будет?
  2. Какой характер грунта: известняк, глина, щебень, скала или прочее?
  3. Необходим ли механический агрегат или будет использоваться простой ручной?
  4. Присутствуют ли в почве корни?

От этих факторов и будет зависеть, какую домашнюю бурильную систему изготовите. Если времени нет мастерить самостоятельно, можно приобрести небольшой садовый шнековый агрегат.

Если принято решение бурить, для облегчения рытья специалисты советуют использовать желонку. С ее помощью поднимать грунт на поверхность будет гораздо проще. Чтобы увеличить объем поднимаемой почвы, на возвышенности из бревна/ бочки сооружается рычаг. Процесс бурения значительно упрощается и ускоряется в несколько раз.

Совет! Самодельный бур будет полезен в хозяйстве постоянно. Им можно изготавливать небольшие лунки, например под фундамент забора, установки лавочки, стола на улице и прочее. Поэтому его можно назвать универсальным.

Как изготовить самодельный бур для земли с двигателем

Если вас интересует бормашина, которая осуществляет работу в автоматическом режиме с минимальными усилиями человека, то существует несколько идей, например из бензопилы. В этом случае следует сделать все правильно, чтобы не повредить себя.

Прежде всего делается расчет мощности двигателя. Мотор на бензопиле имеет большое количество оборотов. Если бур будет вращаться с такой скоростью, то управлять такой машиной крайне сложно. Более того, оказывается серьезная нагрузка на мотор.

Совет! Оптимальным будет выбор в пользу бензопилы «Урал» и «Дружба». Их моторы имеют низкие обороты, но они достаточно мощные.

Узнать обо всех подробностях этой разработки, вы можете, посмотрев подготовленное видео. Здесь рассказывается во всех подробностях о том, как сделать мотобур на основе бензопилы:

Плюс ко всему есть умельцы, которые используют мотор перфоратора при бурении небольших скважин. В этом случае важно сделать правильную насадку и рассчитать размер буровой установки. Вот здесь также можете посмотреть подробности этого чудотворения:

Стоит ли самому делать конструкцию или обратиться в фирму

Безусловно, применение самодельных изобретений имеет положительные стороны. Например, можно значительно сэкономить средства при изготовлении собственного источника. Также существует множество простых чертежей и схем, как сделать бурильный инструмент. Однако у всего этого есть очевидный минус – невозможно вырыть источник на большую глубину.

Поэтому если вода на участке залегает глубоко, то лучше обратиться в специализированную фирму. Возможно, она будет использовать гидравлические установки. В этом случае следует будет продумать все до мелочей:

  • Найти точное место с водой.
  • Сразу определить место для отработки.
  • Обговорить стоимость работ.
  • Установить сроки работы и прочее.

В любом из вариантов наш материал должен вам помочь в этом нелегком деле.

Полезное видео

Ручной гидробур:

Шнек:

wodakachka.com

Садовый бур своими руками

Доброго времени суток, уважаемые самоделкины!
Эта статья будет интересна всем дачникам, огородникам и владельцам частных домов. В ней автор канала «Самоделкин Иван» покажет, как он сделал приспособление для выкапывания круглых ям. Зачастую этот инструмент называют садовым буром. Без такого приспособления сделать яму для дерева, либо вкопать столб или стойки для лавочки, стола — это большая проблема.

Инструменты, использованные автором.
— Сверлильный станок
— Болгарка, диски
— Сварочный аппарат
— Точило
— Ступенчатое сверло
— Керн
— Ключи, штангенциркуль.

Итак, автору для изготовления самоделки понадобятся следующие материалы.
— Стальной лист толщиной 3, и размером 220 на 220 мм
— Стальной пруток диаметром 12 мм
— Втулка от реактивной тяги жигуля
— СОЖ (смазочно охлаждающая жидкость)
— Труба стальная 3/4″, 1300 мм длиной, 1/2″ 500-600 мм
— Стальной кругляк диаметром 20 мм
— Стальная полоса 25 мм длиной 50-60 мм
— Болты с гайками и шайбами М6.

Процесс изготовления.

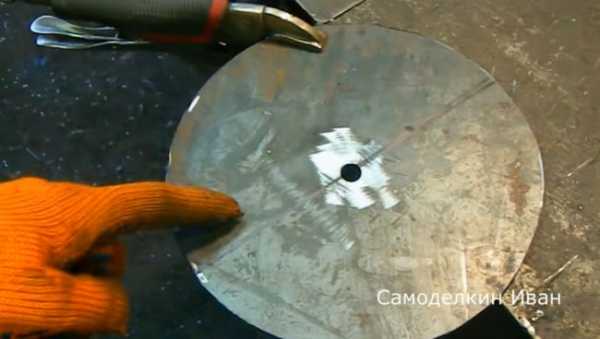

Вот такой лист будет основой для ножей, их диаметр составит 220 мм, соответственно и размер отверстия лунок.


Сперва автору нужно закернить уже размеченный центр листа.


При помощи ступенчатого сверла сверлит отверстие на 12 мм, это будет центровочное отверстие. Позже автор его увеличит под нужный размер.

Кстати, Вы знали, из чего сделано ступенчатое сверло? Эти сверла сделаны из высококачественной быстрорежущей стали с титановым покрытием. Обороты для сверления этими сверлами не должны превышать 1000 оборотов в минуту. По мнению Ивана — самый подходящий вариант — это от 600 до 1000 оборотов, применяя СОЖ, чтобы не сжечь режущую кромку сверла.


Отверстие сделал размером 12 миллиметров.

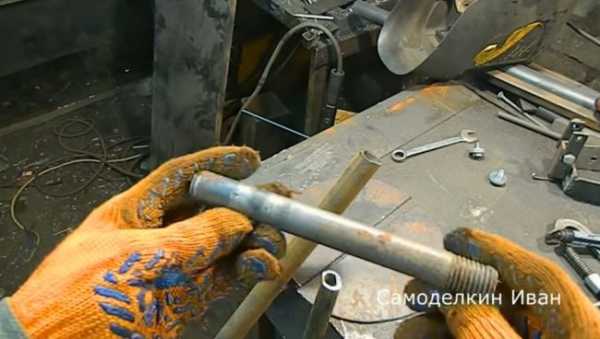

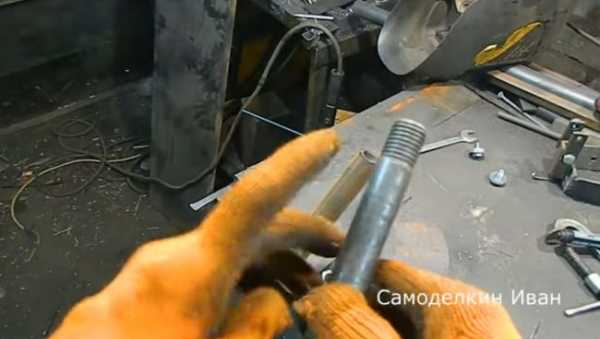

Далее будет использовать кусочек втулочки с реактивной тяги жигуля, как направляющую, и пруток на 12 мм.


Теперь задача — ровно по центру приварить втулку реактивной тяги, чтобы пруток был отцентрован и ровно по центру.

Сейчас производит установку пластины, закрепляет ее на край стола при помощи струбцин.


Берет болгарку, на ней уже установлено специальное авторское крепление, позволяющее вырезать круги.

Насаживает профильную трубу следующим образом.

И вот такими круговыми движениями выпиливает нужный размер круга, 220 мм.

Теперь болгаркой срезает втулку, зачищает места сварки.

Следующая задача — распилить этот круг пополам. Сделал разметку, и сейчас будет производить распил в два захода.


Сначала одну сторону, потом, после проворота на 180, вторую.

Вот такие два полукруга получилась.

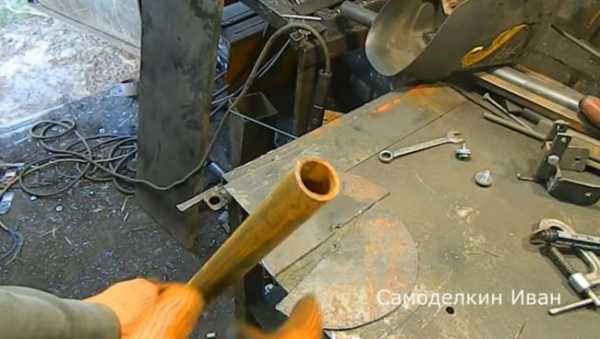

Основой самоделки будет труба 3/4, отрезок длиной 1300 мм.

С одной стороны трубы нужно сделать выборку под полдюймовую трубу, то есть 15 мм. Она будет использоваться в качестве ручки.

С противоположной стороны трубы, Иван будет использовать в качестве направляющей 20 мм кругляк.

Одну сторону кругляка сточит под конус, а вторую сторону вставит в основание и обварит.

Вот такой конус у автора получился.


Теперь он вставляет данную заготовку в двадцатую трубу. Где-то сантиметров 7-8 делает вынос и обваривает.


Нужно будет произвести обточку сварочного шва на точиле.

Так же Ивану нужно одну из сторон двух полумесяцев заострить, вот этот край, тоже при помощи точила.

Вот так получилось заточить ножи, но не затачивал сильно остро.

Следующую заготовочку будет делать из полосы на 25 мм. На полосе сделал разметку, нашел центр полосы.
А также отступил с двух сторон по 13 мм. Общая длина заготовки будет примерно 50 мм.


По центрам разметки сделает отверстия на 6 миллиметров.

Вот такие две заготовки нужны, они будут служить креплениями лопастей.


Данную заготовку из 25 полосы автор располагает таким образом, чтобы край вот этого отверстия был возле начала режущего ножа. Немного углубив от края сверлит небольшое, примерно 5-6 мм отверстие в лопасти.

А теперь, соединив заготовку с рабочим полотном болтами, сделает выборку под двадцатую трубу.
Вот так получилось.

А теперь, к трубе приваривает эти соединители. Угол ножей нужно выбрать примерно 35 градусов.

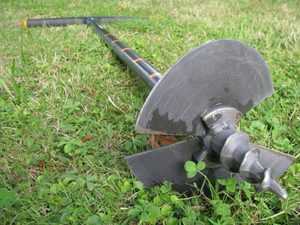

После сварки у автора получилась такая рабочая часть.

Так же он приварит ручку, но процесс сварки не показан.


Все почти готово, Ивану осталось сделать шкалу с разметкой десятков сантиметров. Измерение нужно производить от точки максимального опускания ножей. Вот от этого края пластины.


Так разметка выглядит, автор сделал ее до 70 см.

Все готово, сейчас будет испытывать данное приспособление. Последний нюансик — это поджать крепежные болты. Иван будет это делать с помощью такого интересного ключа. Этот ключ с одной стороны рожковый, с другой с трещоткой. Есть возможность изменения положения самой трещотки, что очень удобно при закручивании либо раскручивании в труднодоступных местах. Сильно затягивать трещоткой не желательно, чтобы она не сломалась.

Итак, приступает к бурению скважины, или лунки. Бур легко входит в землю. Конечно, если будут попадаться особо каменистые грунты — то будет тяжело работать этим буром, потому что он больше предназначен для глины, чернозема.

Такая яма, глубиной 40 сантиметров, края ее не осыпаются за счет того, что одинаковые лопасти.

Также бур имеет съемные лопасти. Это очень удобно — затачивать можно на точиле. Есть смысл сделать съемные лопасти под меньший, и под больший диаметры.

Спасибо автору за интересный инструмент!

Всем хороших идей и послушных инструментов!

[media=https://www.youtube.com/watch?v=Rk37Tw-alr0]


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Бур для скважины своими руками: как сделать, чертежи, инструкция

Бурение скважины — оптимальный способ обеспечения водой загородного участка при отсутствии магистрали центрального водоснабжения в силу невысокой стоимости проведения работ по сравнению с колодезным водообеспечением и технологической доступностью. Данные факторы позволяют самостоятельно проводить бурение хозяевам индивидуальных участков после того, как они сделают простой и недорогой бур для скважины своими руками.

Существуют различные конструкции буровых приспособлений для индивидуального бурения, их выбор зависит от состава грунта на участке, глубины залегания водяного пласта, насосного оборудования, используемого для водозабора в дальнейшем.

Типы скважин

Изучение технологии индивидуального бурения и методы изготовления буров своими руками в случае самостоятельного проведения буровых работ без привлечения сторонних специалистов или коммерческих организаций, помогут сэкономить домовладельцам не только финансовые средства, но и заработать при желании деньги, оказывая подобного рода услуги местным жителям.

Четыре технологии скважинного бурения

Для забора воды на участках используется несколько типов скважин, при самостоятельном бурении максимальный порог углубления не превышает 35 м, поэтому своими руками бурят неглубокие абиссинские и скважины на песке. При этом буровое приспособление выполняет две задачи: образует в земле шахту, в которую затем опускается обсадная колонна, и извлекает размягченный после проходки грунт наружу. Практически во всех методах дополнительно применяют воду, облегчающую прохождение и извлечение скопившейся в шахте породы наверх.

Ручное бурение с электромеханическими приспособлениями

Для самостоятельного бурения используют различные технологии и несколько разновидностей буров, основные из которых:

Шнековые (спиральные). Шнековое бурение — основной вид создания скважин промышленным методом, установки для его реализации по распространенности занимает лидирующее положение и используются организациями, профессионально занимающимися буровыми технологиями. При проходке бур опускается на значительную глубину за счет удлинения его штангами, излишки грунта извлекаются наружу гидравлическим методом с помощью воды.

Изготовленный заводским способом шнековый ручной бур для скважины под воду можно купить в торговой сети, для реализации винтового способа в бытовых условиях своими руками изготавливают бур с помощью сварки. При сухом способе им проходят расстояние до 10 м, шнековым гидробурением с использованием воды добиваются наивысших показателей глубин около 35 м.

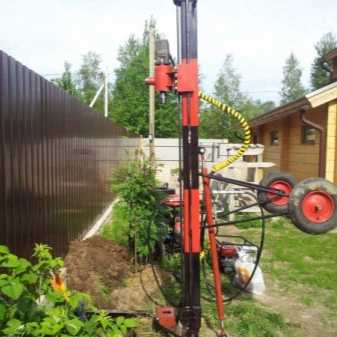

Для облегчения проводимых работ вращение шнека часто проводят с помощью строительного электротехнического инструмента — перфоратора, миксера, бензиновой пилы, бензореза, мощной болгарки со специальными насадками. Многие умельцы своими руками собирают простые установки с применением электродвигателей, повышающие производительность и облегчающие бурение.

Шнековое бурение

Игольчатые. Игольчатый метод основан на ударной технологии, при которой металлическая труба с острым наконечником вбивается в землю. В процессе прохождения к забивной трубе подсоединяются следующие трубные отрезки, в результате чего удается достичь заглублений около 15 м. Для забивания используют груз с большой массой, который периодически поднимают и бросают на каркас, жестко закрепленный на трубной оболочке. Работа требует приложения интенсивных физических усилий, для облегчения забивки используют электротехнический инструмент — строительные перфораторы, отбойные молотки, опускание и подъем груза проводят с помощью ручной или электрической лебедки.

При игольчатом способе грунт на поверхность не извлекается, а уплотняется в скважинном канале, что ограничивает глубину погружения в случае плотной подземной породы с высоким содержанием глины. Помимо невысокой глубины, к недостаткам игольчатой технологии следует отнести малый диаметр проходного канала из-за небольших габаритных размеров иглы, которую при большем радиусе забивать в землю вручную становится довольно сложно.

Ударное игловое бурение в доме

Ложковые. Технология рассчитана на бурение в сухом песчаном грунте невысокой плотности, ее принцип действия заключается в собирании размягченной породы в камеру наподобие стакана и дальнейшем извлечении ее на поверхность вместе с буром. Так как цилиндрическая емкость в виде трубного отрезка, баллона, имеет вместительную камеру для сбора почвы, таким способом обычно проходят широкие каналы, в которые можно устанавливать стандартные обсадные колонны.

Методика проходки с помощью стакана довольно трудоемка и отнимает немало времени в связи с тем, что его периодически извлекают наружу для освобождения от собранной земли. Если глубина залегания водяного пласта высока, всю систему с собранным трубопроводом приходится при каждом излечении наверх демонтировать, что существенно увеличивают сроки проведения работ. Также периодическое извлечение тяжелого грунта и соединенных между собой металлических штанг с большой глубины вручную физически тяжело, поэтому данная методика при максимальных трудозатратах рассчитана на прохождение расстояний до 10 м, а оптимальная глубина проходного канала не более 6 м.

Ложковая выемка

Желонки. Принцип действия желонки, используемой для очистки скважин, основан на опускании в скважинный канал цилиндрической емкости, на конце которой установлена система обратного клапана. В шахту заливается вода, в результате чего грунт превращается в жидкую грязь, она попадает внутрь желонки через обратный клапан, который открывается при погружении. При подъеме клапан в результате давления на его поверхность грязевой массы закрывается, перекрывая выход собранной породе, жидкий грунт после извлечения выливается, и процесс повторяют заново.

С использованием желонки разработана промышленная технология канатно-ударного бурения, при которой в скважинный канал с большой высоты бросается массивная конструкция с обратным клапаном, после сбора жидкой породы она извлекается. При бытовом бурении с использованием данной технологии добиваются значительных глубин проходки до 30 м, правда, для прохождения таких расстояний требуется значительное время.

При бурении скважин нередко сочетают различные методы, к примеру, желонку практично использовать на больших глубинах, поэтому начальный участок проходят шнековым буром, а затем трубу с клапаном бросают в шахту с большей высоты, что увеличивает эффективность ее использования.

Бурение желонкой

Плюсы самостоятельного ручного бурения

Ручное бурение самостоятельно сделанными приспособлениями имеет следующие преимущества перед автоматическими способами проходки с использованием специальной буровой техники частными лицами и организациями:

Дешевизна. Изготовление своими руками бура из подручных материалов и проходка скважины без привлечения сторонних помощников, специалистов, организаций — самый выгодный вариант с финансовой точки зрения, если другие способы занятости в свободное время не приносят денежный доход.

Универсальность. Самостоятельное проведение буровых работ вручную универсально благодаря следующим особенностям:

  • Ручное бурение во многих ситуациях является единственно возможным вариантом проведения работ, если въезд на участок специальной техники невозможен или скважина размещена в построенном помещении.
  • Ручным способом прокладывают узкие скважинные каналы без использования обсадных колонн стандартного диаметра, что существенно удешевляет организацию и обустройство водоснабжения на индивидуальном участке.
  • Вручную проводят бурение на глубину от 5 до 35 м, что соответствует характеристикам абиссинской и скважины на песке.
  • Сделанный бур можно использовать для иных хозяйственных целей, если необходимо проделать отверстия в земле — при сооружении ограждений, посадке садовых растений, монтаже свайных фундаментов и других работ хозяйственно-бытового назначения. За ненадобностью конструкцию всегда можно разобрать и использовать в хозяйстве по своему усмотрению.
Комплектация ручного спирального бура заводского изготовления

Гибкость применения. В зависимости от глубины залегания водяного пласта, качества грунта и размерных параметров скважинного канала, используют различные бурильные технологии, конструкции буровых приспособлений или их сочетания. При индивидуальном изготовлении всегда есть возможность путем экспериментов самостоятельно сделать бур для скважины, наиболее удобный и эффективный для конкретных условий.

Проводить работы можно в любое удобное для хозяина время без привязки к сезону, времени суток, погоде, наемным специалистам или организациям. Если к обустраиваемому участку не подведена электроэнергия, ручным механическим способом можно бурить скважины без ее присутствия.

Конечно, за дешевизну ручного способа придется платить скоростью проведения работ и интенсивными физическими трудозатратами, последние в некоторой степени полезны с точки зрения улучшения здоровья.

Трубы и муфты для резьбового соединения

Способы соединения буровых труб

Для проходки больших расстояний бур под воду удлиняют с помощью полых стальных труб стандартного диаметра 21,3, 26,8 и 33,5 мм длиной от 1500 до 2000 мм, которые соединяют между собой следующими способами:

Резьбовой. В данной технологии для соединения используют наружную резьбу, которую нарезают на одном трубном конце, и внутреннюю на переходных муфтах, представляющих собой короткие цилиндрические отрезки с диаметром, соответствующим нижней точке трубной резьбовой насечки. Нарезку проводят вручную плашками с помощью плашкодержателей по старой советской методике или современными более удобными приспособлениями — круппами. После нанесения резьбы на внутреннюю сторону переходных муфт и наружную оболочку труб с одного конца, к их другому краю приваривают муфту, удлинение производится накручиванием последующих труб в муфты предыдущих.

Болт и резьбовая муфта. При данном методе к одному торцу трубы приваривают болт большого диаметра, а к другому — длинную гайку в виде муфты с внутренней резьбой, соответствующей наружной у болта, при соединении трубных элементов их накручивает друг на друга до упора. Технология напоминает стыковку выпускаемых заводским способом буровых штанг, заводские соединительные головки можно приварить или прикрутить к резьбе вместо болтов и муфт.

Болтовое соединение и головки для буровых штанг

Штифтовой. Стыковка труб с помощью штифта — наиболее оптимальный метод, обеспечивающие высокую скорость соединения и разборки удлиняющих штанг, для его реализации к одной стороне каждой из труб приваривают внутреннюю муфту, надевают на нее следующую трубу и сверлят в них отверстия на некотором расстоянии от края. Затем просовывают в сквозной канал двух состыкованных труб штифт, препятствующий их рассоединению.

Недостатком штифтового крепления является возможность выпадения из отверстий, самым простой вариант устранения этого недостатка — использование для крепежа резьбового болта с гайкой. Правда, данное решение неэффективно для быстрого соединения, к тому же при использовании в земле резьба постоянно забивается грязью, что значительно замедляет сборку и разборку удлиняющего трубопровода. Более эффективно использование штифта с фиксатором, представляющим собой врезанную в его торец поворотную пластину по аналогии с конструкцией, применяемой для сборки строительных лесов. Но и эта система также имеет недостаток, связанный с использованием отдельных элементов, которые могут быть утеряны, также при вращении труб удлиняющей штанги в жестком грунте высока вероятность деформации и повреждения ослабленных штифтовых концов с ограничивающими пластинами.

Конструкции штифтов

Лучший метод решения проблем, связанных с недостатками штифтовых соединений — использование специальной конструкции, в которой к трубе напротив сквозного отверстия приваривается п-образная пластина со вставленным штифтом, а в его корпус через проделанный сквозной радиальный канал вставлен ограничительный штырь. Ограничитель препятствует потере штифта с выпадением его из узла, а также является элементом, с помощью которого двигают штифт по сквозному отверстию, соединяя и размыкая трубопровод. Также наружная п-образная стальная пластина защищает штифт и ограничитель от повреждений при вращении в земле.

Если приведенная выше конструкция кажется слишком сложной для изготовления в бытовых условиях, неплохим вариантом является приобретение штифта заводского производства для крепления почвенных буров, представляющего собой болт с гладкими стенками, в шляпке которого просверлено отверстие и вставлен жесткий проволочный ограничитель, огибающий трубу и одеваемый с другой стороны на торец гладкостенного болта.

Вариант быстрого соединения скважинного бура штифтами

Подготовка к самостоятельному бурению

Перед тем как сделать бур для бурения скважины своими руками, следует определить следующие факторы:

  • Предполагаемую глубину залегания водяного бассейна. Если водный пласт находится на глубине не более 10 м, скважину можно будить любым из 4 приведенных выше способов. Для водозабора поверхностным электронасосом достаточно небольшого сечения канала, поэтому рациональнее и проще применять забивную технологию с использованием бура-иглы или винтовую проходку буром небольшого диаметра. Если планируется использовать погружной насос в колонне из стандартных обсадных труб, изготавливают желонку или конструкцию ложкового типа. Для проходки на большие глубины, как и на малые, нет конкурентов шнековому гидробурению по скорости и эффективности, использование ударно-канатного метода с желонкой или ложкового бура по времени значительно уступает шнековый проходке с использованием воды и может оказаться экономически невыгодным из-за высоких физических нагрузок и существенных потерь времени.
  • Диаметр скважины. Для водозабора с глубин больше 9 м от уровня поверхности понадобится использование погружного электронасоса, требующего применения обсадной колонны большого диаметра, в этом случае бурение можно проводить любым из приведенных выше методов. Эффективный вариант проходки глинистых структур — использование бурения в обсадной колонне, при этом в нее заливается вода, а грунт в виде жидкой грязи извлекается наружу желонкой или ложковым приспособлением.
Самодельные ложковые буры

Изготовление скважинных буров

После определения способа бурения приступают к самостоятельному изготовлению бурового приспособления, для этого понадобятся:

  • Бытовой сварочный аппарат с электродами по стали.
  • Углошлифовальная машинка для резки металла.
  • Обрезки стальных пластин, труб, использованных дисков по камню, бетону, дереву для изготовления бура.
  • Трубы длиной 1500 — 2000 мм для опускания бура на глубину, резьбонарезной крупп с плашками, купленные или подготовленные для нарезки резьбы переходные муфты.
  • Прочные стальные тросы, треноги, самодельные лебедки для опускания и поднимания грузов, желонок, ложковых приспособлений в скважинную шахту.
  • Электроинструмент для ускорения буровых работ — перфоратор, дрель, отбойный молоток.
Разновидности самодельных шнеков
Шнековый или спиральный бур

Заводской шнековый бур представляет собой отрезок металлического стержня или трубы, вокруг которой по спирали приварена стальная лента, а на торце находится заостренный наконечник. Спиралевидная лента обрывается недалеко от острия и имеет разное количество витков, при работе грунт попадает в пространство между витками и при извлечении шнекового бура выбрасывается на поверхность участка.

Изготовить подобное приспособление в домашних условиях довольно сложно из-за больших трудностей при изгибании стальной полосы толщиной около 2 мм в спираль с малым радиусом, поэтому используют упрощенную конструкцию шнекового бура, состоящую из малого количества витков. Наиболее оптимальный вариант — своими руками изготовить винтовой самодельный бур для скважины из отработавших срок службы металлических дисков для болгарки. Для этого поступают следующим образом:

  • Берут отрезок металлической трубы стандартным наружным диаметром 21,3 мм, прикрепляют к его торцу предварительно подготовленный наконечник, им может быть заостренная стальная пластина, вырезанная в форме треугольника, острие копья, ленточной спирали. Наконечник фиксируют сваркой, если предполагается использование многофункциональной конструкции со сменой острия, вставляют его в разрез трубы или стального штыря, затем прикручивают болтами через сквозные отверстия.
Шнековый бур – этапы изготовления

  • Стандартный диск для болгарки имеет посадочный диаметр 22,2 мм, при использовании в качестве рабочей поверхности бура его разрезают в радиальном направлении от кромки к центру и отводят края в разные стороны на угол 30 градусов таким образом, чтобы получился фрагмент спирали. При этом внутренний диаметр диска при изгибе слегка уменьшается и обеспечивает сопряжение с наружным диаметром трубы в 21,3 с небольшим зазором, достаточным для размещения в нем металла от электрода с диаметром внутреннего стержня около 5 мм. В качестве спирального фрагмента (диска) используют отработавшие свой срок службы стальные круги для резки по камню, бетону, дереву с зубчатой кромкой стандартным наружным диаметром 115 мм, иногда дополнительно приваривают 1 или 2 диска, обеспечивающих большую выемку грунта.
  • На конце трубы шнекового бура нарезают резьбу или приваривают к ней резьбовую муфту для соединения с последующими трубами, из-за малого диаметра в ней не сверлят сквозное отверстие для ручки в продольном направлении, а проводят эту операцию с отрезками труб, которые будут удлинять конструкцию.

На заметку: Самодельный спиральный бур небольшого диаметра используют при наиболее быстрой механической проходке скважинного канала в гидравлическом бурении, при этом вода к наконечнику бура подается через систему удлиняющих стальных труб, которые соединяются между собой резьбой с использованием муфт.

Игла

Бур-игла предназначен для формирования узких и неглубоких скважинных каналов, часто его оставляют в скважине, что и определяет технологию его самостоятельного изготовления. Игольчатый скважинный бур и проходку делают следующим способом:

  • Берут толстостенную стальную трубу длиной 1500 — 2000 мм, с одного торца приваривают заостренный металлический наконечник четырехгранной, конусной формы (можно использовать пику от перфоратора) и сверлят ряд отверстий в стенках для доступа воды на длину около 1500 — 2000 мм от наконечника. С другой стороны внутрь трубы вставляют трубный отрезок меньшего диаметра (внутренняя соединительная муфта) для стыкования со следующей трубой и прихватывают его сваркой.
  • На поверхности первой трубы фиксируют жесткий зажим, на который затем периодически опускают груз, перемещаемый вдоль трубной поверхности — в результате происходит забивание иглы в грунт. После опускания места стыка недалеко от поверхности земли, соединяемые трубы сваривают снаружи, зажим сдвигают зажим выше вместе с грузом на следующую трубу. Иногда используют приваренную снаружи к обсадной трубе металлическую пластину, по которой производят удары грузом, после опускания на нужное расстояние ударную трубу снимают, меняют ее на обсадную, и процесс повторяют дальше.
  • По окончании работ трубопровод обрезают на нужном расстоянии от земли, нарезают на торце резьбу и подключают через переходные муфты электронасос, при этом стальной трубопровод одновременно является обсадной колонной и подающим воду напорным рукавом.

Читайте также: Ручной насос для скважины – особенности.

Вариант изготовления бура-иглы
Желонка для ударно-канатного бурения

Желонка помимо чистки скважин используется для бытового бурения, в этом случае ее корпус привязывают в верхней части к прочному металлическому тросу и бросают в скважинный канал, сразу после погружения ее с помощью лебедки извлекают на поверхность. Стандартная желонка представляет собой отрезок металлической трубы, на торце которой имеется обратный клапан двух конструкций: в виде металлических заслонок или шара, выполняемого из различных материалов.

Разновидности желонок

Для повышения эффективности ударно-канатного бурения стараются увеличить массу сбрасываемой в скважинный канал желонки, а также увеличить ее надежность, упростив конструкционный узел, поэтому оптимальной схемой является использование в качестве обратного клапана тяжелого металлического шара. Изготовление желонки по данной технологии состоит из следующих этапов:

  • Выбирают отрезок стальной трубы с толстыми стенками и наружным диаметром, соответствующим внешнему диаметру обсадной колонны, стандартная длина трубного отрезка около 800 мм.
  • Приобретают металлический шар окружностью приблизительно на 20 мм меньше внутреннего диаметра желонки. Приваривают изнутри желонки стальное кольцо на расстоянии около 20 — 30 мм от торца с таким расчетом, чтобы через его внутреннее отверстие не проскакивал металлический шар. По краям торцов трубы болгаркой нарезают зубцы для повышения ударной нагрузки на грунт, в верхней части в стенках просверливают отверстия или приваривают ушки для подвешивания троса.
  • При проведении буровых работ начальный участок на небольшом расстоянии от поверхности земли проходят шнековым буром, затем начинают бросать желонку, периодически доливая в скважинный канал воду для создания грязевой массы, с которой эффективно работает подобная конструкция.
Желонка для ударно-канатного бурения

Ложковый

Данный способ бурения предназначен для извлечения сухого сыпучего грунта из скважинного канала, метод довольно редко используется в бытовом бурении из-за низкой универсальности — данным типом бура сложно бурить глинистые и галечные породы. Чтобы сделать простой самодельный бур для скважины ложкового типа своими руками, поступают следующим образом:

  • К торцу отрезка трубы приваривают небольшой центрирующий бур винтового типа, которым может быть сверло большого диаметра или самостоятельно изготовленный шнек. Для удлинения конструкции с другой стороны трубы нарезают резьбу или сверлят поперечное сквозное отверстие для закрепления на штифты (штифтовой метод соединения предпочтительнее из-за необходимости частой разборки и сборки конструкции).
  • Для наполнения грунтом используют цилиндрические емкости, имеющие небольшое отверстие в торце для сбора породы, лучше всего подойдет небольшой металлический баллон продолговатой формы. В его боковской части прорезают болгаркой продольное отверстие, через которое внутрь попадает песок со стенок скважинного канала, внизу кромку торца загибают внутрь, обеспечивая тем самым удержание почвы внутри баллона.

При отсутствии баллона, что случается практически всегда, можно использовать металлическую трубу с помещенным на торце спиралевидно-изогнутым диском, который при вращении направляет породу во внутренний резервуар.

  • Емкость для сбора грунта приваривают к центральной металлической трубе с подготовленной системой крепления к удлиняющим штангам, после чего конструкционный узел готов к работе.
Бур ложкового типа из трубы

Не все методы бурения скважины своими руками одинаково эффективны при проведении работ, более для этих целей подходит шнековая проходка с подачей в канал воды через удлиняющий трубопровод (гидробурение), обеспечивающая наивысшую скорость прохождения грунта. Вторым по эффективности является ударный метод, который реализуется забиванием обсадной колонны из металлических труб с острым наконечником и фильтром на конце в грунт. Ударно-канатное бурение желонкой из-за трудоемкости и медленной скорости чаще используется при промышленном механизированном бурении с применением специальной техники, ложковый метод из-за трудоемкости извлечения грунта с больших глубин и сложности изготовления оптимальной конструкции, является наименее распространенным и редко используются при бытовом бурении.

okanalizacii.ru

Ручной садовый бур своими руками — ВикиСтрой

Пробурить большое количество ямок для посадки кустарников или деревьев либо для установки столбов забора, а также пробурить скважину для воды можно при помощи бура для земляных работ. В хозяйстве этот инструмент может вам неоднократно прийти на помощь. Как же изготовить бур своими руками, рассмотрим подробнее.

Для изготовления бура нам понадобятся следующие инструменты:

  • сварочный аппарат;
  • угловая шлифовальная машинка;
  • дрель с набором сверл по металлу.

Конструкция бура предельно проста, он состоит из:

  • штанги
  • ручки
  • ножей

Рассмотрим вопросы изготовления всех составляющих и начнем с самого простого.

Изготовление штанги

Штанга — это металлический стержень или труба, на которую крепятся ножи и рукоять. В зависимости от того, для каких целей вам нужен бур, необходимо подбирать материал для изготовления штанги.

Если вы планируете использовать бур для выкапывания ямок под саженцы или столбы для забора, то вполне будет достаточно обрезка трубы или металлического стержня длиной от пола и до вашей грудной клетки (1–1,2 м).

Если бур необходим для того, чтобы сделать скважину, то штангу нужно будет модернизировать. Это связано с тем, что бурение необходимо проводить на большой глубине, поэтому систему нужно изготовить с возможностью наращивания. Вот несколько вариантов, как можно это сделать:

  • нарезать резьбу на секциях штанг и сращивать их при необходимости с помощью соединительных муфт. Для предотвращения несанкционированного раскручивания необходимо фиксировать соединение с помощью шплинтов;
  • на одном конце штанги можно приварить гайку, например, 20М, а к другой штанге болт 20М. Необходимо предусмотреть и возможность фиксации резьбового соединения;
  • взять небольшие отрезки трубы чуть большего диаметра, чем штанга, и наварить их с одного края. В них вставляется новая штанга и просверливается сквозное отверстие для болтового соединения.

Таким образом можно подготовить необходимое количество соединительных секций.

Бур должен легко входить в почву, поэтому нижнюю часть нужно сделать острой. Более продвинутый вариант можно изготовить путем наваривания на нижнюю часть штанги старого сверла.

Ручка и ее особенности

Для изготовления ручки потребуется отрезок трубы длиной примерно 40 см. Диаметр подберите такой, чтобы при обхвате рукой вам было удобно ее держать.

Перед креплением ручки сожмите верхний край штанги в тисках, чтобы придать ей овальную форму. Приварите ручку перпендикулярно штанге.

Ножи

Самая важная часть в буре — это ножи. От их конструкции будет зависеть, с какими трудозатратами можно проделывать отверстия в земле. Материал, из которого они будут изготавливаться, должен быть твердым и упругим.

Вариант 1. Из листового металла

Самый простой нож для бура можно изготовить из листа железа. Для этого на бумаге нужно начертить круг по размеру диска для ножа. Вырезать его ножницами. Полученный шаблон прикладывается к металлической пластине и обводится маркером.

Теперь необходимо вырезать обведенный круг из металла. Можно это сделать с помощью болгарки и затем обработать края. Не забудьте в центральной части сделать отверстие под штангу.

Итак, заготовка под нож вырезана. На следующем шаге на подготовленной заготовке необходимо наметить сектор и вырезать его. Заточите режущую поверхность и отогните ее вниз (примерно на 30–40°).

Осталось приварить изготовленный нож к штанге. От нижнего края изделия нужно отступить примерно 10 см.

Вариант 2. Из диска циркуляционной пилы

Более усовершенствованную модель можно изготовить из старого диска циркулярной пилы. Для этого его необходимо распилить пополам и половинки приварить к штанге под углом 30–40° относительно друг друга. Обратите внимание, что зубцы должны располагаться по ходу вращения бура. Такой усовершенствованный агрегат позволит даже перерезать корни небольшого диаметра.

А вы знаете, что бур можно усовершенствовать? Для этого нужно взять диск небольшого диаметра, тоже разрезать его пополам. Заточить края и приварить их параллельно лезвиям ножа ниже на штанге. Это приспособление называется подрыхлитель и позволяет крошить плотный грунт. Можно изготовить еще один подрыхлитель меньшего диаметра и установить его еще ниже.

Вариант 3. Спиральный бур

Изготовить спиральный бур своими силами сложнее. Однако можно на пунктах приема металла поискать подходящие для этой цели предметы. Например, может подойти рыбацкий бур или шнек от сельхозтехники подходящего диаметра. Необходимо только отрезать его необходимой длины, заточить края и приварить к штанге. Спиральный бур можно использовать при забивке скважины для воды.

Вариант 4. Ложковый бур

Ложковый бур предназначен в первую очередь для бурения скважин под воду с одновременной установкой обсадной трубы. Для его изготовления нужно взять отрезок трубы (примерной 70–100 см) и по его длине сделать прорезь. В нижней части можно вварить старое сверло. Особенностями бура-ложки является то, что его крепление верхней части к штанге смещено относительно оси примерно на 10–15 мм. При этом вваренное сверло и штанга соосны. Таким образом, при бурении диаметр скважины будет больше диаметра самого бура.

Осталось по ходу вращения заточить режущую кромку. Срезаемый грунт будет оставаться внутри полости цилиндра и бур периодически необходимо освобождать от породы.

С помощью ручных буров можно сверлить отверстия в рыхлых породах, но в каменистой местности данный инструмент не пригоден. Из всех перечисленных вариантов с мелкими камнями может справиться спиральный бур.

Итак, рассмотрены четыре различных варианта изделий, которые можно изготовить самостоятельно. Первые два больше подойдут для выкапывания ямок под столбики и саженцы, последние два больше «специализированы» для бурения скважин под воду. Какой вариант больше подойдет вам — выбирайте сами.

рмнт.ру

www.wikistroi.ru

Как самостоятельно изготовить ручной бур для земляных работ? + видео

Для рытья ям и маленьких траншей можно, конечно, воспользоваться лопатой. Однако намного проще проводить все работы, если у вас есть садовый ручной бур для земляных работ. Скорость, удобство, возможность охватить большой объем – вот какими преимуществами обладает данный инструмент.

Какие виды буров существуют?

В современных магазинах вы можете купить различные буры – есть ручные модели, электрические, а также буры, работающие от топлива. Чтобы выбрать наиболее подходящий инструмент, необходимо узнать о характеристиках, преимуществах и недостатках модели. Только после изучения всех особенностей можно отправляться в магазин.

Виды буров:

  • Бур электрический для земляных работ – представляет электродвигатель, который снабжен рукоятками с зажимным механизмом для шнека. Этот элемент может быть разного диаметра, благодаря чему можно создавать ямки разных размеров.
  • Существует и ручной вид инструмента, который приобрел наибольшую популярность за счет простоты эксплуатации и небольшой стоимости. К другим его плюсам можно отнести автономность от источника электропитания. Радует и то, что вы можете своими руками сделать подобный инструмент, который в будущем будете применять при выполнении работ на дачном участке.

Оба этих вида отличаются тем, что с ними легко работать, они позволяют проводить работы не только на открытой площадке, но и в закрытых помещениях. Их основное отличие – в стоимости. Так, электрооборудование стоит дороже и, чаще всего, используется на строительных площадках.


Основные сферы применения буров в хозяйстве

Как вы уже поняли, их часто применяют для проведения различных работ на дачном участке. Посадка деревьев и кустарников, бурение скважин и колодцев, рытье ям для установки столбов и опор – все это намного проще сделать благодаря этому инструменту, а не лопате. Кроме того, его можно использовать при изыскательных работах во время отбора проб земли, при горизонтальном бурении при проводке канализации и коммуникаций.

В зависимости от того, какие виды работ предстоит провести, применяют различные шнеки для ручки. Использовать данный инструмент для проведения земельных работ очень легко, поскольку бур разрабатывается специально для работ с любым грунтом. Однако здесь есть некоторые правила, которые вы должны учитывать, что позволит сделать процесс рытья еще легче. Так, например, если вам необходимо пробурить яму в глинистом грунте, добавьте немного воды – это позволит оградить шнеки от налипания грязи, что может привести к замедлению работы и даже поломкам.

Самое удобное в таком инструменте – большой объем работы сможет проделать один человек. Отверстия получатся аккуратными и ровными. Если вам необходимо установить опоры, благодаря применению бура вы затратите меньше бетонного раствора на заливку и сэкономите время.

Производительность инструментов – скорость и качество выполняемой работы

Производительность бура может быть различной, однако у самых лучших моделей проходка одного метра занимает около десяти минут. Проделывание ям с диаметром до 30 см и глубиной отверстия до трех метров обычно занимает не более двух часов. Поскольку садовый бур относится к инструментам «начального», а не профессионального уровня, с его помощью тяжело проводить сложные и трудоемкие работы. Однако вы сможете найти модели, позволяющие бурить отверстия, достигающие 15 метров в глубину грунта. Необходимо при приобретении оборудования обратить внимание на качество режущей части.

Лучше выбирать те модели, которые оснащены острым и самозатачивающимся элементом, с помощью которого вы сможете отрубать корни травы и деревьев, раскалывать кирпичи и мелкие камни, которые могут оказаться в грунте. Правда, старайтесь заранее проверить, работа с какой землей вам предстоит, поскольку мелкие камни и иные твердые материалы могут поломать лезвия. Если вы решили самостоятельно изготовить бур, обязательно выбирайте качественный металл – благодаря этому установка будет служить вам как минимум десять лет.

Ручной бур для земляных работ – характеристики, особенности и применение

Механический бур – инструмент незаменимый, но при этом не каждый знает, что он собой представляет. Так, его основной является стальной столб, внизу которого расположена винтообразная лопасть и наконечник, сверху – рукоять. Его используют при рытье неглубоких ям для посадки растений, при установке опорных столбов и во время проведения иных хозяйственных работ. Один бур по скорости и качеству с лихвой заменяет несколько человек с лопатами.

Данное устройство пригодится там, где возникает необходимость быстро вырыть яму, а специальной техники на участке нет. Они просты в использовании – вам нужно просто взять инструмент в руки, приставить к месту бурения и произвести вращательные движения ручками. На любом участке у вас должен быть земляной бур, своими руками изготовить который просто и легко. Бур чем-то напоминает обычный штопор, только большого размера. При этом механизм работы практически один и тот же. Такой инструмент считается самым легким и компактным среди оборудования подобного типа.

Простота конструкции и небольшие размеры позволят быстро обучиться работе с буром при минимальных затратах.

Садовые буры подразделяются на:

  • Шнековые разборные, составленные из отдельных частей для удобства перевозки и хранения;
  • Шнековые неразборные;
  • Кольцевые (неразборные).

Садовый бур ручной своими руками – простота и надежность

Несомненно, можно и купить механический и электрический бур для земляных работ ручной, однако почему бы не провести все работы самостоятельно, ведь вы теперь сами сможете создать бур! В этом деле главное – это терпение, подбор нужных комплектующих и знание всех этапов по изготовлению. Сначала нужно подобрать нужные инструменты:

  • Электродрель с набором разных по диаметру сверл, способных работать с металлом;
  • Сварочный аппарат;
  • Абразивный круг, благодаря которому вы сможете выточить некоторые нужные элементы.

Перед тем, как приступать к работам, уделите внимание выбору материалов. Выбирая запчасти, помните, что агрегат состоит из самого бура (шнека, которым делают отверстия), шеста из металла и специальной прокручивающей ручки. Для изготовления инструмента нам потребуются такие материалы, как

  • Металлический лист;
  • Арматура (длиной около двух метров).

Собираем самодельный земляной бур:

Как сделать ручной садовый бур — пошаговая схема

Шаг 1: Сборка и закрепление лезвия

Изготовление лезвий, для чего мы можем воспользоваться прочным и надежным листовым металлом. Вначале вырезаем шнеки-заготовки. Заранее определите, с какими отверстиями вы будете работать, поскольку диаметр шнеков должен быть примерно на 5-10 мм больше. Для их закрепления к стойкам просверлите в центре отверстие небольшого диаметра – на 1-2 мм больше, чем диаметр отверстия стойки.

Шаг 2: Подготовка стойки-основания

Закрепите прут, выполняющий роль стойки, в тисках и просверлите поперек него два отверстия. С них нарезаем резьбу – для последующего закручивания гаек. Далее крепко фиксируем болтами лезвия.

Шаг 3: Придаем правильную форму лезвию

Приступаем к работам с болгаркой, с помощью которой нужно сделать радиальный надрез заготовок. Именно благодаря этому можно «растянуть» лезвия в винтовое состояние. После этого под углом в 50 градусов обрабатываем и затачиваем нижнюю часть выреза.

Шаг 4: Создаем острый «наконечник»

Делаем небольшой отступ от конца втулки на 1 см. Благодаря наждачному кругу, создаем лыски с глубиной не менее 0,3 см. Конец затачиваем настолько остро, чтобы он походил на пику. Некоторые предпочитают приварить к буру остро наточенное сверло. Это позволит проводить работы с твердыми породами грунта. Не забудьте сделать винтовые канавки у нижнего конца стоек.

Шаг 5: Собираем рукоять

Последний этап – закрепление ручки. Если вы хотите в случае необходимости изменять размеры глубины бурения, ручку не стоит приваривать, лучше прикрутите ее болтами.

Чтобы бур садовый ручной для земляных работ прослужил вам как можно дольше, обязательно покройте инструмент специальными составами, защищающими от коррозии, а после – краской для закрепления. Теперь вы знаете, как сделать бур для столбов, высадки растений и под другие цели на своем участке. Главное – соблюдать все правила и советы, а также верно использовать инструмент.


remoskop.ru

классификация, разновидности и инструкция по сборке

Механический или ручной бур — это универсальный прибор, который помогает без лишних усилий сделать яму в почве нужного диаметра. Его полезно использовать, если делать выемки под столбы или стойки для забора, стола и различных креплений. Где взять такое приспособление? Покупка — лишь трата денежных средств, ведь бур легко собрать своими руками используя обычные материалы и инструменты. Главное — это соблюдать все правила и рекомендации при его сборке.

Особенности применения

Основная задача использования бура — помощь в работе с проделыванием лунок нужного диаметра. Это намного проще, чем копать бесформенную яму лопатой, при этом тратить колоссальное количество времени и сил для её засыпания в конце процесса.

Бур пригодится в таких случаях, как:

  • монтирование столбов под фундамент при строительстве дома;
  • лунки для посадки деревьев и кустов в больших количествах;
  • помощь для взрыхления почвы на больших глубинах около растущих насаждений;
  • рытьё прямых или наклонных тоннелей;
  • скважина или яма под компост.

Это лишь самые распространённые виды работ, для которых применяется бур. Особенность этого инструмента заключается в его конструкции, которая включает в себя стержень, множество лезвий или спиралевидную систему, позволяющую рыхлить и задерживать на них землю. После того, как это приспособление полностью вводится в землю путём вращений, его достают без обратного вращения, чтобы на спирали осталась земля. В итоге получается яма ровного диаметра и необходимой длины.

В отличие от промышленного типа своими руками можно сделать бур с разборной конструкцией. То есть под бурение лунок можно будет легко подобрать необходимый диаметр и длину путём обычной замены нескольких деталей.

Промышленный вид бура отличается высокой прочностью деталей, возможностью выбора механических видов, которые не требуют ручного воздействия, но стоимость техники иногда просто пугает и особенно это касается случаев, когда бур необходим только для единичных работ.

Виды бурильных установок

Все буры разделяют на несколько групп в зависимости от конструкции и типа работы. В частном секторе чаще всего встречается ручное и компактное оборудование. В основном все ручные модели с небольшим диаметром и длиной, используются в качестве помощников при проделке ям под деревья или столбы.

Механические модели используют в специализированном секторе промышленности, где работа по созданию лунок поставлена на поток и работа вручную занимает много времени и сил. Такие буры оснащены двигателями, которые работают на бензине или электричестве, что значительно увеличивает расходы. Кроме того, для изменения диаметра и длины чаще всего приходится дополнительно покупать, переходники и различные насадки.

Классификация по двигателю

Все аппараты делятся по типу двигателя:

  • электрический;
  • бензиновый.

Вариант с двигателем, который работает на бензине, самый распространённый и качественный. Использование такого топлива позволяет выходить на большие мощности и проделывать ямы в твёрдых грунтах с большой примесью камней, гальки или просто утрамбованной и сухой земле. Бур на бензиновом двигателе бывает:

  • ручной — компактный, но маломощный аппарат;
  • колёсный вариант отличается высокой мощностью, но громоздким видом.

Выбирать, какой больше вариант подходит, нужно в зависимости от целей. Для сооружения забора или посадки деревьев в личных целях, несомненно, подойдёт именно ручной вариант. Если хочется расширить собственный бизнес в сфере строительства или садоводства, то лучше приобрести вариант колёсного типа, ведь так работа будет выполнена быстрее с минимальными физическими затратами.

Работа бура с бензиновым двигателем делится на три этапа:

  1. Первым делом запускается двигатель и на холостых оборотах прогревается в течение трёх минут.
  2. Затем нажимают соответствующую кнопку, запускающую шнек, который с помощью гидравлического или механического давления вталкивается в грунт.
  3. После прохождения необходимого интервала нажимается кнопка остановки работы шнека.
  4. Гидравлическая или механическая система поднимает грунт на поверхности спирали, без вращения.

При бурении таких маленьких скважин часто люди сталкиваются с проблемами из-за твёрдой почвы или наличия крупных камней, мусора, металлических обломков. Это значительно повышает нагрузку на инструмент, деформируя его, и не гарантирует, что камень или мусор будет в итоге разрушен под действием шнека. В таких случаях срабатывает система безопасности, отключающая аппаратуру при длительных или высоких нагрузках, которые могут сильно деформировать шнек, систему гидравлики или двигатель.

Электрический бур системы безопасности не имеет. Его мощности не хватит для деформации инструмента. Попав на камень или металлический предмет, шнек будет крутиться на его поверхности без видимых проблем для себя, но и работе в этом участке придёт конец. Аппарат с двигателем, который работает от электросети, используется только в качестве помощника для бурения скважин на 1−1,5 метра в рыхлом грунте с минимальным количеством камней и мусора. Такая модель больше подходит для использования в частном доме.

В любом случае буры, которые работают с помощью двигателя, имеют такие преимущества, как:

  • возможность работы со льдом, твёрдой и сухой землёй;
  • высокая скорость работы;
  • не требуется физическая сила;
  • возможность смены насадок.

К недостаткам механических двигателей относят:

  • большие габариты и вес;
  • наличие источника питания или топлива;
  • денежные расходы.

Разнообразные насадки и лезвия

Как уже упоминалось выше, насадки для промышленных моделей придётся докупать дополнительно, а стоят они дорого. Правда, разнообразие различных переходов, лезвий и насадок просто огромно. Это позволяет сделать яму любой глубину, диаметра и не зацикливать внимание на твёрдости грунта или вкраплениях внутри его.

Шнек и диски — это самые распространённые насадки, которые помогают без труда сделать яму.

Шнек отличается высокой производительностью. Спиралевидные формы быстро вкапываются даже в твёрдую и сухую породу, автоматически доставляя её на поверхность, очищая ствол скважины. Он отлично подходит для подготовки места под столбы, сваи или озеленение участка. К минусам этой насадки относится маленький диаметр, который не позволяет бурить большие ямы под фундамент. Эту модель сложно изготовить своими руками.

Дисковый бур представляет собой стержень, на котором установлены металлические половинки заточенного диска. Толщина дисков около 2 мм и они располагаются параллельно под углом 25 градусов. Угол обязательно должен сохраняться, чтобы диски легко втыкались в землю и выносили её на поверхность. За счёт такого принципа работы дисковый бур может проделывать ямы любого диаметра и глубины.

Промышленные и садовые буры

Ручной бур отличается от механических моделей только отсутствием двигателя, который задаёт движение. Такой тип работает от физической силы человека, который вращает ручку и приводит инструмент в действие. Кстати говоря, инструмент ручной модели — это шнек или дисковый стержень. То есть ничего нового в конструкции нет, кроме того, что приходится прилагать свои силы.

К более сложным способам бурения относят:

  1. Ударно-канатный способ применяется больше для бурения глубоких скважин в сфере строительства. Это своеобразная труба, установленная на треноге, которая сбрасывается в скважину и под своим весом входит в слой почвы. Благодаря высокой скорости и массе, получается достать небольшое количество почвы. Для такой работы требуется опыт и терпение.
  2. Зубильное долото несколько напоминает ударно-канатный метод, только здесь инструмент после падения немного проворачивается для закрепления почвы в трубе.
  3. Коронковый метод бурения представляет собой трубу с установленной коронкой. В зависимости от прочности, металла и разрушающего материала на зубьях коронки зависит, насколько быстро, получается, проходить прочные породы. На практике с помощью алмазных коронок возможно разрушение даже гранитной толщи.
  4. Ложковый метод бурения больше подходит для глинистых или переувлажненных пород. Ложка представляет собой трубу с загнутыми краями на окончании. В середине окончания трубы загнутые края переходят в спираль. Она опускается на забой скважины и проворачивается, загребая почву и закрепляя её в стенках трубы. Таким нехитрым способом бурят мелкие, узкие, но очень ровные и глубокие скважины.

Все эти методики используют при изготовлении ручного бура. Своими руками такой инструмент получится сделать у слесаря, сварщика или даже у человека с небольшим опытом работы.

Сборка в домашних условиях

Перед тем как приступить к сборке бурояма ручного, следует выбрать тип конструкции. От этого уже отталкиваются, собирая необходимый материал и оборудование. Самый популярный бур самодельный — это аппарат с формой в виде буквы «т». Изготавливают его путём соединения вертикальной штанги с коротким куском горизонтальной штанги. Дальше следует выбрать тип буровой конструкции.

Дисковый тип представляет собой простую конструкцию, которая не требует специального оборудования. Такой вариант отличается хорошей пробивной способностью даже сухой почвы. Кроме того, в отличие от шнека, здесь легко заменять диски и тем самым увеличивать или уменьшать диаметр бурения.

Для сборки дискового стержня потребуются такие материалы и инструменты, как:

  • арматура длиной около 40 см и 1,5 для изготовления рукоятки и стержня;
  • изношенные диски от циркулярной пилы толщиной около 2−3 мм;
  • сверло диаметром 15 мм;
  • болгарка и отрезные круги;
  • молоток;
  • сварочный аппарат;
  • наждачная бумага.

Весь цикл изготовления бурояма своими руками делят на несколько этапов:

  1. Циркулярный диск разрезают на два одинаковых полукруга. Диаметр ямы будет зависеть от циркулярного диска, поэтому размер подбирается по личным предпочтениям. Рекомендуется сточить диски для безопасности во время работы.
  2. Арматура длиной 1,5 м устанавливается вертикально, а к ней приваривают рукоять в горизонтальном положении. Получается форма в виде буквы «т».
  3. На окончание арматуры приваривают вначале сверло, которое будет фиксировать бур во время начала работы, а дальше вверх через каждые 5 сантиметров устанавливаются диски. По отношению друг к другу наклон их должен составлять 25 градусов.
  4. Абразивным кругом болгарки затачиваются края циркулярного диска для лучшего рыхления почвы.
  5. Аналогичным способом устанавливают и остальные круги по мере необходимости и в зависимости от глубины ямы.

Изготовление шнекового бура

Сделать шнековый ручной ямобур своими руками сложно, но если следовать поэтапной инструкции и приложить максимум терпения то всё получиться. Выделяют несколько этапов сборки:

  1. В циркулярных дисках вырезается отверстие равное диаметру штока.
  2. Диски не разрезают, а разгибают таким образом, чтобы получилась своеобразная спираль.
  3. Необходимое количество спиралек устанавливают друг за другом на стержень и таким образом, получается шнековое приспособление.
  4. В качестве долота используют сверло для установки на буроям ручной.

В отличие от дисковой модели, при изготовлении шнека придётся некоторое время помучиться, но в итоге всё получится.

Буроям своими руками сделать легко и просто. Такое приспособление отлично поможет в домашнем хозяйстве, сэкономит денежные средства, время и силы. Собирая этот аппарат самостоятельно, легко сделать необходимый диаметр и длину без покупки дополнительных переходников. Главное во время сборки — это соблюдать технику безопасности и следовать необходимым рекомендациям, чтобы сделать качественное и долговечное оборудование.

tokar.guru

Буровые насадки для бурения скважин: как сделать своими руками, чертежи ручной конструкции

При строительстве частного жилого дома или благоустроенной комфортной дачи необходимо продумать систему водоснабжения и водоотведения. Главная составляющая часть системы – источник чистой воды. Если водоснабжение не подведено к зданию, на территории владения придется бурить скважину. Эту процедуру можно выполнить самостоятельно при наличии бура.

Инструмент просверлит в почве аккуратные, ровные отверстия необходимого размера. Выполнить такую работу обычной лопатой невозможно. К выбору инструмента нужно отнестись очень серьезно. Здесь стоит учитывать характеристики почвы, предположительную глубину залегания водоносного слоя и другие моменты.

Особенности

Бур предназначен для рытья вертикальных отверстий большой глубины небольшого диаметра. При этом усилия человека сводятся к минимуму. Начало скважины на поверхностном слое почвы называется устьем, стенки скважины по всей длине образуют ствол, окончание скважины именуется забоем.

Главными составляющими частями любого бура являются:

  • нижняя несущая труба;
  • наконечник;
  • резец или резцовая часть;
  • рукоять;
  • буровые насадки;
  • шнек (шнековая часть бура).

Винтовая часть бура разрушает слой почвы, в которой происходит бурение, и выводит грунт вверх. Форма наконечника является острой, но слегка закругленной для быстрого проникновения вглубь и усиления устойчивого положения инструмента. При необходимости рукоятка легко снимается, а на бур прикрепляется удлиняющая труба, которая позволяет вырыть скважину на большую глубину. Применение буров обширно: от изготовления колодцев и укрепления столбов для изгородей до посадки кустарников и деревьев.

Виды

Самыми часто применяемыми считаются ручные скважинные буры. Можно выделить несколько их видов.

Шнековый

Он выполняет бурение способом разрезания почвенного слоя специализированными пластинами, которые находятся в основе конструкции. Пластины приварены под углом 90 градусов. Так почва частично извлекается из ствола скважины, поэтому вычищение ее проводят лопатой вручную. У буров с ножами-пластинами, приваренными под углом от 30 до 70 градусов, вся почва с легкостью выходит наружу. Такие инструменты подходят для дренажной системы.

Коронковый

Конструкция такого изделия включает в себя трубу и коронку, которая находится в нижней части. Коронку выполняют из особо прочного материала в виде заостренных резцов. Это дает возможность для маневрирования.

Бурение коронковым буром возможно только при наличии других дополнительных инструментов: долота, штанги, крепежных частей. При бурении в этом случае сначала применяют долото, а уже потом бур.

Чтобы стенки скважины не разрушались, используют воду. Если длины бура недостаточно, его наставляют при помощи добавления штанг. Качественный уход только улучшает технические характеристики инструмента.

Ударно-канатный

Это необычный инструмент большого размера, состоящий из трубы с желонкой. Для применения такого вида бура нужна тренога. Она устанавливается на высоте около 2 метров.

При таком виде бурения стоит задача изготовить скважину. С высоты в нее скидывается труба большого веса с острым концом, привязанная толстой веревкой или канатом к треноге. Почвенный слой взрыхляется и попадает в трубу. Затем ее извлекают на поверхность при помощи лебедки и вычищают от земли. В такой работе может быть занят только один человек.

Ложковый

Он включает в себя длинный стержень из металла с цилиндром на конце. В цилиндре имеются 2 составные части, которые расположены вдоль или в виде спирали. По нижней части цилиндра расположена острая обрезающая кромка. Во время бурения скважины цилиндр заполняется почвой, затем его вынимают, чтобы очистить. Такой вид бура приспособлен для территорий с плотным влажным грунтом, не склонным к осыпанию. Данный инструмент часто применяют для изготовления скважин под воду.

Бур спирального вида или змеевик

Он используется для бурения на плотных глинистых и суглинистых почвах, в которых содержится галька или мелкий гравий. Составляющие элементы такого бура: головка с нарезкой, спиральные витки с лезвиями и стержень. Работают таким буром медленно, спокойно проворачивая его вглубь. Грунт прилипает на витках, при полном их заполнении бур достают и прочищают.

Зубильное долото

Этот вариант отлично подходит для сухих глинистых или рыхлых песчаных и супесчаных почв. Для его создания используется кусок стали. Бурение проводят методом удара с последующим поворотом инструмента на 15-20 градусов. Также долота используют для дробления мелкого камня.

Штанговый

Вращательное или ударное бурение можно выполнить и штанговым буром. Для его изготовления требуются трубы длиной от 1 до 3 метров.

Алмазный

В особо прочных основаниях (бетон, камень) бурение проводят при помощи алмазных буров. Они бывают двух видов: электрические и гидравлические. Электрическим инструментом выполняется бурение небольших по размеру скважин. Они требуют наличия электрического тока. Определенные образцы электрических алмазных буров работают на бензиновом или дизельном топливе. Применение гидравлических требует использования специального насоса для проделывания больших отверстий.

В описании технических возможностей каждого вида буров можно найти следующие данные: максимальную глубину бурения, диаметр скважины, вес инструмента. Легкость выполняемых буром работ напрямую зависит от его массы. Чем он больше и тяжелее, тем труднее с ним работать.

Как сделать бур своими руками

Любой умелец может самостоятельно сконструировать уникальную машину для бурения из имеющихся у него материалов и подручных средств. Однако для сборки нужны хотя бы основные умения обработки металлов и навыки слесарных работ.

Изготовление простейшего бура под воду

Самый простой в изготовлении бур, не имеющий шнековой спирали, выполняется из ручки и полотна для бурения. Роль ручки может играть труба из металла диаметром не более 3 см. Если металлической трубы нет, ее может заменить деревянный элемент. Для полотна бура необходима полоса стали.

На рабочую часть полосы прикрепляется петля-наконечник. На другой стороне формируется прорезь для ручки. При бурении наконечник-петля забивается небольшим количеством почвы, которую вытаскивают на поверхность. Затем действия повторяются. Для получения скважины нужной глубины несколько полос стыкуют и вращают конструкцию.

Есть и другой вариант изготовления. Возьмите полосу стали длиной примерно полтора метра, шириной от 5 до 10 см, толщиной около 1 см. Сделайте отступ от края полосы 8 см, прорежьте щель 150х2 мм. Другой конец полосы согните в круг для вставки рычага-ручки.

Рабочий край металла нужно разогнуть от щели в разные стороны, образовав овал. Ленту около наконечника нужно обрезать, чтобы получилось острие. Его нужно заточить и отогнуть в противоположном направлении. Далее в кольцо следует вставить ручку рычага. Она даст аппарату возможность совершать вращательные движения.

Изготовление шнекового бура

Для изготовления аппарата такого вида потребуется труба с толстыми стенками, стальной диск диаметром будущей скважины и толщиной не менее 6 мм. Если нет стального диска, его можно заменить диском от циркулярной пилы того же размера.

К трубе приваривают острый стальной наконечник, при его отсутствии просто затачивают край трубы до получения остроты. Затем диск режут на половины. Края этих половин подтачивают до получения зубцов.

Обе части диска приваривают к трубе, отступив от заостренного края трубы с разных сторон на 13 см под углом 65 градусов. Угол между получившимися винтовыми частями должен быть равен 40 градусам.

Если при сборке конструкции бура были допущены ошибки и выставлен очень большой угол между лопастями, то земля с бура будет осыпаться вниз, а для ее извлечения потребуются дополнительные усилия. В верхней части трубы организуют крепление муфты для наращивания длины штанги (при необходимости).

Винтовой аппарат более сложен в изготовлении. Здесь потребуются стальные полосы, которые прикрепляются к трубе витками.

Сборка ложкового бура

Если планируется бурение скважины на подвижных грунтах с мягкой почвой, лучше всего использовать самодельный ложковый бур. В таком случае разрыхление почвенного слоя будет проводиться донной и боковой поверхностями конструкции.

Прежде всего, необходимо подготовить чертежи и все необходимое. Для изготовления бура такого вида нужны: толстостенная труба со стенками более 5 мм, сварочный аппарат, слесарные инструменты.

По продольной стороне трубы пропиливают широкий разрез. Ширина этого разреза напрямую зависит от вида грунта. Чем меньше рыхлость почв, тем срез должен быть шире, и наоборот. Трубу выравнивают и расширяют, придавая ей форму ложки. Работа ведется при помощи молота и лома. Кромки обтачивают, внизу конструкции прикрепляется сверло. В верхней части трубы устанавливается штанга со сдвигом на 1 см к оси трубы.

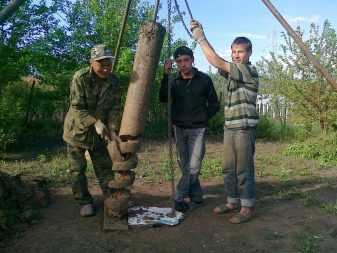

Изготовление ударно-канатного бура

При ударном способе бурения скважины применяются два инструмента: острая труба и желонка. Для желонки нужен прочный сплав, устойчивый к повреждениям и деформации. Лучше всего подойдут сталь и чугун. Такие буры пригодны для разработки водоносных жил глубиной до 10 метров.

Для конструирования потребуется труба длиной около 85 см и диаметром 6 см, шар из стали диаметром 4 см, шайба, металлическая решетка из прутьев. Шайбу плотно фиксируют на конце трубы. Размер седла должен соответствовать диаметру шара. Сверху трубы приваривается решетка. Она препятствует выпадению шара. Здесь же прикрепляется дуга из металла для установки желонки на трос или прочный шнур. Чтобы конструкция была более прочной и эффективной, на нижнюю часть желонки можно присоединить зубья для разрыхления грунта.

Советы и рекомендации

Простое и удобное приспособление в виде бура облегчит ваши работы на даче.

Опытные мастера советуют выбирать необходимый инструмент спокойно, не торопясь, чтобы не ошибиться в покупке.

  • При выборе змеевика стоит обращать внимание на спираль покупаемого изделия. Чем круче она загнута, тем больше будет скорость бурения.
  • Если требуется пробурить небольшие отверстия-щели, выберите конструкцию с пологой спиралью. Такие изделия меньше подвержены износу.
  • Изделие с «самозатачиванием» спасет вас от частого затачивания ножей, т. к. они будут заостряться при трении о слои почвы.
  • Металл, из которого выполнен аппарат, должен быть настолько толстым, чтобы выдерживать определенную нагрузку и не ржаветь.
  • Известная марка свидетельствует не только о больших затратах на приобретение инструмента, но и о его высоком качестве. Со временем траты окупаются.

Если выбор остановлен на буре с мотором, сопоставьте стоимость топлива и обслуживания конструкции.

Также стоит учесть рекомендации по использованию инструмента.

  • Скорость выполнения бурения должна соответствовать скоростному режиму бура. Превышение может привести к быстрому износу деталей и приведению инструмента в нерабочее состояние.
  • До начала бурения проверьте работу аппарата на холостом ходу, убедитесь, что все части работают исправно.

О том, как выбрать бур для скважин, смотрите в следующем видео.

stroy-podskazka.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
