Прицеп к мотоблоку своими руками: размеры и чертежи


Использование мотоблока в хозяйстве часто требует дополнительного навесного оборудования. Сэкономить на его покупке можно, изготовив прицеп к мотоблоку своими руками. Эта работа несложная и доступна каждому при наличии небольших навыков в слесарном мастерстве.

Возможные варианты прицепа

Прицепы для мотоблока чаще всего выходят из строя из-за превышения допустимой нагрузки. Поэтому вначале следует определиться с основными видами работ, для которых предназначается модель, и объемами перевозок. Возможны следующие варианты.

Устройство прицепа к мотоблоку

Легкий прицеп. Модель, рассчитанную на грузоподъемность 50-70 кг без веса водителя, легко можно сделать из обычной садовой тележки с одной осью. К ней достаточно приварить прицепной механизм и сделать подставочку для сиденья.

Универсальный вариант пригоден для перевозки малогабаритных грузов весом до 120 кг на участке с неровным рельефом. П-образная рама сваривается из двутавра. К дышлу присоединяется прицепное устройство из плуга.

Тяжелая модель на резиновом ходу наиболее рациональна, хотя и немного дороже. Она позволяет использовать все возможности мотоблока и удлиняет срок его службы на десятки лет. Для ее изготовления необходимо приобрести металлопрофиль нужного размера и некоторые запчасти автомобильной ходовой.

Необходимые материалы

Комплект материалов и оборудования, необходимых для работы, состоит из:

  • электросварочного аппарата;
  • болгарки;
  • электродрели со сверлами разных размеров;
  • десятка электродов No 4;
  • стального профиля – трубчатого квадрата с размерами 40Х40 длиной 20 м и 20Х40 длиной 15 м;
  • стальной трубы, внутренний диаметр которой соответствует внешнему размеру подшипника у ступицы;
  • листового металла 2-миллиметровой толщины площадью 2Х3 м;
  • двух ступиц в комплекте от автомобиля «Москвич» марки М2140 либо М 412;
  • двух колес от него же, в нормальном техническом состоянии;
  • двух навесов от гаражных ворот.

Основные габариты можно подобрать самостоятельно, в зависимости от видов работ, например, 150Х200 см. Высота самодельного прицепа подбирается таким образом, чтобы в рабочем состоянии он имел горизонтальное положение. Грузоподъемность прицепа для обычного мотоблока не должна превышать 500 кг. Для мощных мотоблоков с двигателем в 12 л. с. параметр грузоподъемности может быть и больше. Прицеп можно прикрепить к мотоблоку с помощью стандартной сцепки от плуга или изготовить ее самостоятельно. Водило делается из трубы круглого сечения с выносом от прицепа до отверстия крепления 1,3 м.

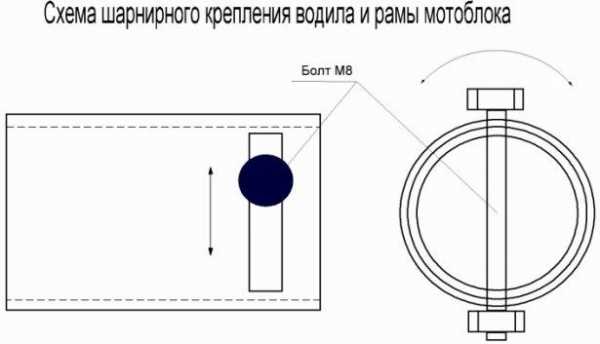

Схема шарнирного крепления водила и рамы мотоблока

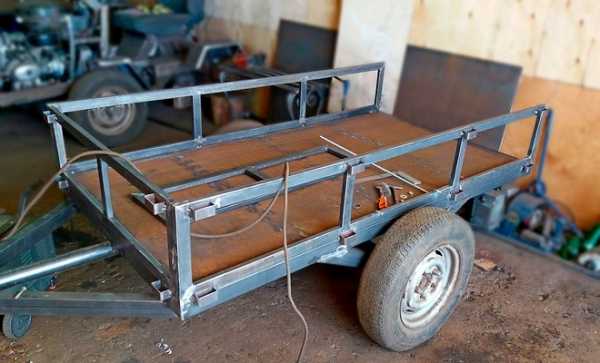

Сварка корпуса

Для изготовления остова самодельного кузова следует:

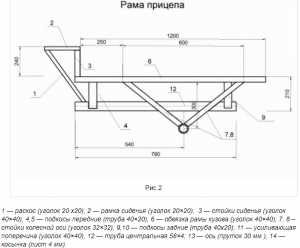

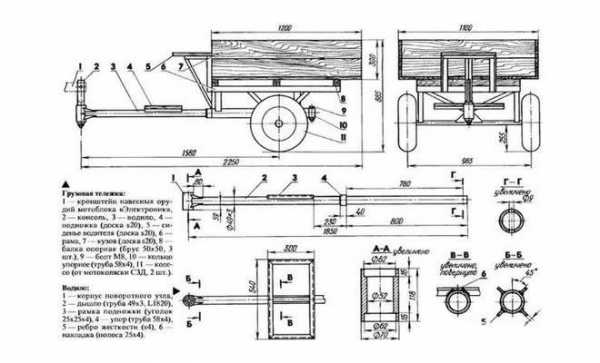

Рама прицепа мотоблока — чертеж

  • раскроить металлопрофиль квадратного сечения;
  • сварить прямоугольную раму из продольных и поперечных лонжеронов;
  • внутри нее сделать пару поперечных проставок для усиления днища кузова;
  • далее вырезать и соединить с помощью сварки борта прицепа – 4 штуки высотой по 50 см;
  • борта зашить стальными листами и приварить к основе кузова;
  • дно выложить листовым металлом и скрепить с балками из металлопрофиля;
  • задний борт установить с помощью дверных петель, чтобы можно было его при выгрузке откидывать;
  • при желании можно сделать откидными боковины;
  • обработать конструкцию антиржавчиной и покрыть грунтовкой.

Ходовая часть

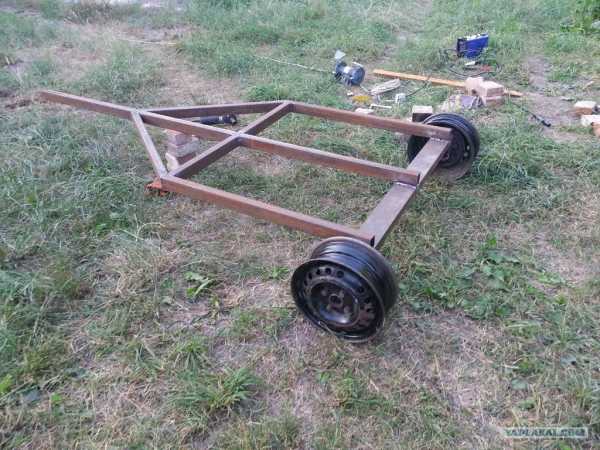

Крепление колес на ступице для прицепа

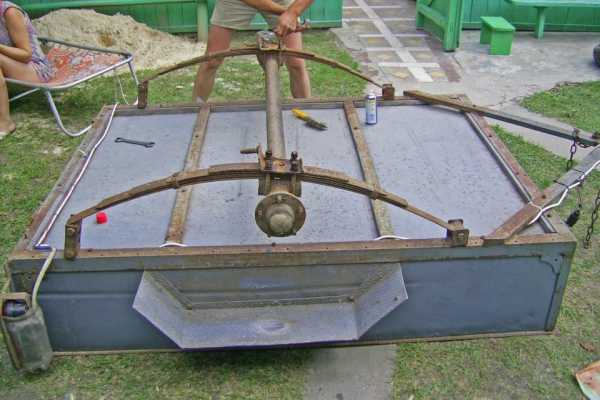

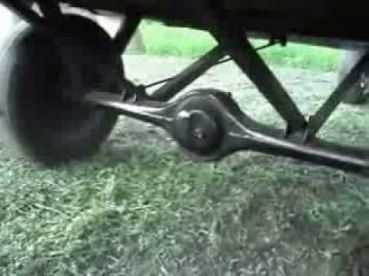

Самой важной частью работы является монтаж ходовой части. Сначала следует приготовить колесную ось. Колеса приспособить можно любые, но прицеп для мотоблока, сделанный на резиновом ходу, облегчит управление и повысит безопасность при езде. Ось прочно приваривается к лонжеронам в нескольких точках и продольному шарниру. Ее длину нужно выбрать с учетом того, чтобы колеса не выступали за габариты самодельного кузова.

Для лучшей фиксации оси используют уголковые опоры. Ходовой узел нужно установить строго параллельно поперечной балке каркаса. Использование трубчатой оси повысит прочность конструкции при превышении допустимой нагрузки. Положение ступиц в трубе должно обеспечивать минимальное биение колеса.

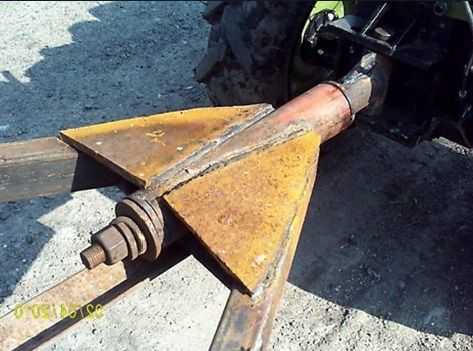

Изготовление сцепки для прицепа

Эффективное использование разнообразного навесного оборудования на мотоблоке невозможно без качественной сцепки. Ее можно сделать своими руками, сэкономив на покупке заводского механизма. При изготовлении сцепного устройства надо обеспечить:

  • совместимость размеров для мотоблока и навесного оборудования;
  • простоту и надежность в эксплуатации;
  • возможность настройки оборудования под выполнение определенной задачи.

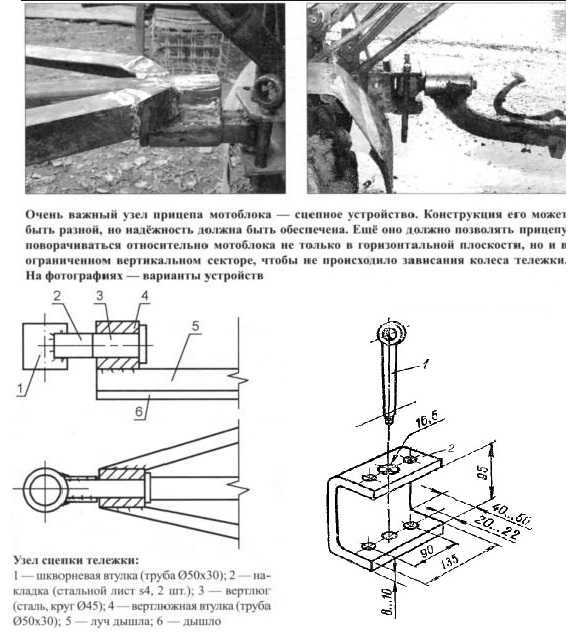

Прицепное устройство для мотоблока — чертеж

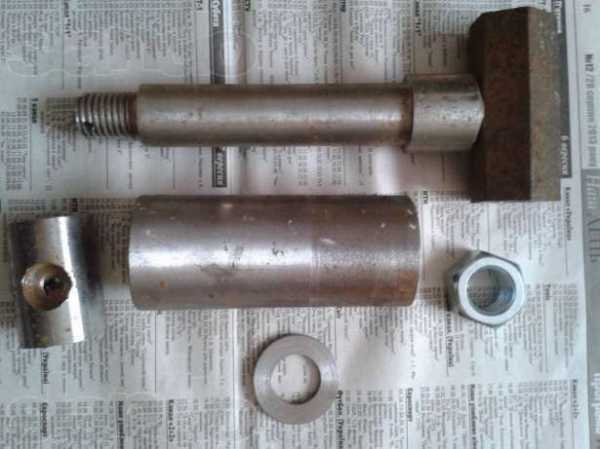

Главной деталью сцепки является П-образный кронштейн с отверстиями крепления. Через них он крепится при помощи штырей:

  • с одной стороны — к мотоблоку;
  • с другой стороны – к прицепу или другому навесному оборудованию.

Материалом для этого узла может служить швеллер нужного размера. Отверстия должны быть определенного диаметра. Штыри делаются из высокопрочной стали. Положение устройства меняется с помощью рычага. Сцепной узел размещается под рулевым управлением.

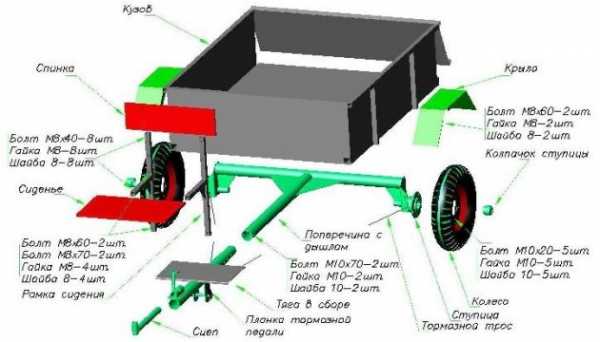

Схема сборки прицепа мотоблока

Преимущества и недостатки самодельного прицепа

Когда в хозяйстве появляется необходимость в использовании прицепа для мотоблока, многие стоят перед выбором: что выгоднее – купить устройство или сделать прицеп своими руками? Решение каждый принимает самостоятельно, в зависимости от своих навыков в мастерстве и существующих цен на рынке. Преимущества самодельного агрегата состоят в возможности:

  • определять его габариты по своим потребностям;
  • изменять какие-то параметры;
  • выбирать прочные и долговечные материалы, которые обеспечат прицепу для мотоблока долгий срок эксплуатации;
  • использовать подручные приспособления, которые позволят сэкономить на заводских образцах.

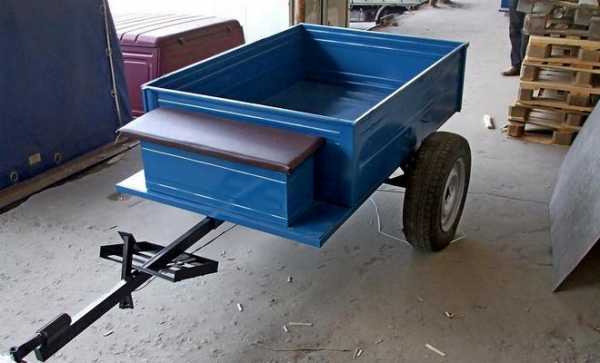

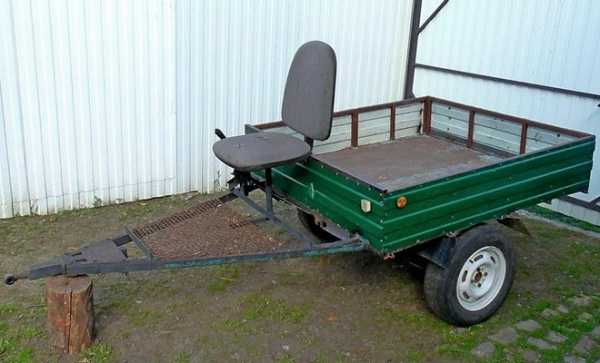

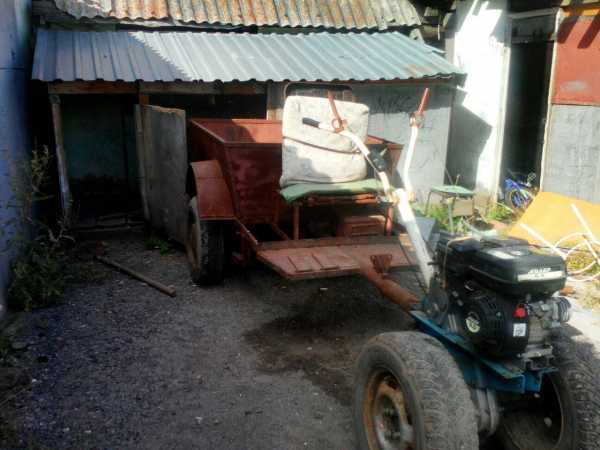

Самодельный прицеп для мотоблока

Прицеп, сделанный своими руками можно оснастить и другими полезными приспособлениями, например, светоотражателями, тормозами.  Для управления необходимо приобрести некоторые навыки, которые потребуют небольшого времени.

Видео по теме: Прицеп для мотоблока своими руками


specnavigator.ru

виды прицепных устройств и рекомендации по изготовлению своими руками

Использование прицепа для мотоблока позволяет значительно расширить функциональные возможности этого популярного технического средства. Однако приобретение готового устройства не для всех владельцев приусадебных участков является целесообразным с финансовой точки зрения. В такой ситуации можно подумать об изготовлении прицепа своими руками.

Виды и особенности конструкций

Прицепы обладают различной грузоподъемностью, и это один из критериев, используемых при их классификации. Чаще всего в домашних условиях не возникает необходимость в применении устройств с высоким показателем грузоподъемности. Кроме этого, все прицепы для мотоблока можно разделить на группы в соответствии с их конструкцией:

  • Цельные — имеют наиболее простую конструкцию, в которой дно и стенки соединяются неподвижно.
  • С откидными бортами — отлично подходят для транспортировки крупногабаритных грузов.
  • Самосвальные — удобен во время проведения разгрузочных работ и позволяет увеличить их производительность.

Планируя приобрести прицеп или сделать телегу для мотоблока своими руками, важно учесть некоторые особенности конструкции.

Если с цельными прицепными устройствами все достаточно просто, то в случае с другими типами это сделать необходимо. Особое внимание стоит обратить на следующие факторы:

  • Самосвальные двухосные устройства с большим показателем грузоподъемности для облегчения работы оснащаются гидравлическим приводом.
  • В одноосных моделях чаще всего опрокидывание осуществляется благодаря особому расположению центра тяжести и вполне достаточно оснастить их ручным устройством.
  • Прицепы, имеющие грузоподъемность более 350 кг, оснащены механической тормозной системой.

Изготовление прицепа своими руками

После изучения всех вариантов конструкции при изготовлении самодельного прицепа для мотоблока чаще всего используются наиболее простые варианты. Самосвальное устройство, безусловно, сложнее сделать, но его функциональность на порядок выше.

Работы по созданию прицепного устройства для мотоблока своими руками начинаются с чертежа. Благодаря этому можно определиться с количеством необходимых материалов и выбрать сложные узлы, требующие разработки более точных схем.

Следует помнить, что центр тяжести грамотно сбалансированного прицепа должен располагаться ближе к переднему борту, но при этом не выходить за уровень колесной оси.

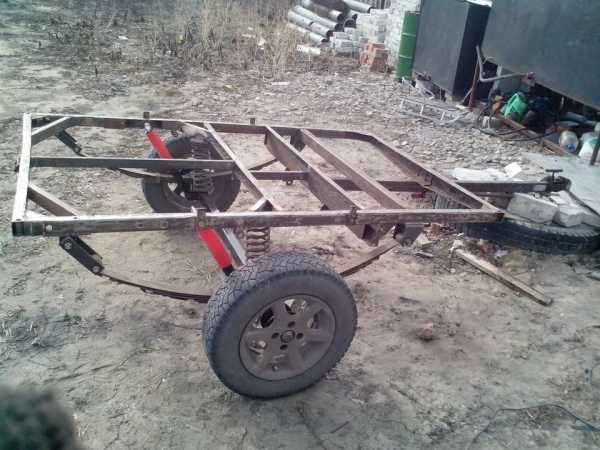

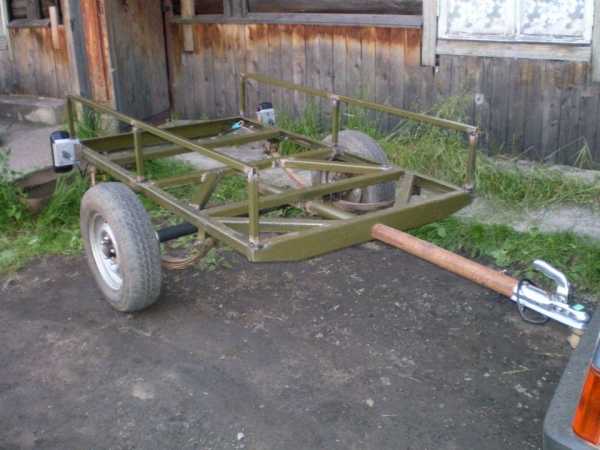

Сборка рамы

Надежность рамы предопределяется долговечностью и прочностью, которой будет обладать прицепное устройство. Это следует учитывать при создании проекта будущего прицепного устройства. Таким образом, при изготовлении рамы прицепа можно использовать следующие материалы:

  • Уголок и трубу прямоугольного сечения.
  • Переднюю и заднюю поперечины можно изготовить из уголка размером 25х25 мм.
  • Для лонжеронов отличным выбором станет труба 60х30 мм.
  • Для соединения всех элементов необходимо сделать пять дополнительных поперечин, образующих решетку-каркас.
  • К продольным трубам этой решетки по углам крепятся четыре вертикальные стойки.

Изготовление цельного прицепа является довольно простым делом. Некоторые владельцы приусадебных участков решают изготовить более сложные устройства. В такой ситуации все последующие действия зависят от выбора конкретного типа прицепа:

  • На самосвальном прицепном устройстве задний борт должен быть откидным.
  • Если планируется изготовление прицепа с откидными бортами, то такую конструкцию должны иметь все три борта, кроме переднего.
  • Рамы откидных элементов следует изготовить отдельно от общего каркаса. Для простых моделей они могут быть его общими элементами.

Обшивка каркаса

Это один из самых простых этапов в создании прицепного устройства. Однако некоторые нюансы присутствуют и их необходимо учитывать. Для проведения работ по обшивке каркаса стоит выбирать те материалы, которые не смогут увеличить стоимость прицепного устройства:

  • Дерево — наиболее доступный материал, но не самый практичный из-за низкой устойчивости к влаге. Чтобы доски прослужили максимально долго, необходимо в обязательном порядке обработать их специальными составами и постоянно следить за целостностью покрытия.
  • Пластик — лишен основного недостатка древесины, но при этом обладает слабой устойчивостью к механическим повреждениям.
  • Металлические листы — предварительно должны быть обработаны антикоррозийными составами и являются наиболее прочным, но и довольно дорогим материалом.

Сначала необходимо обшить низ (пол) прицепа, а затем заняться его бортами.

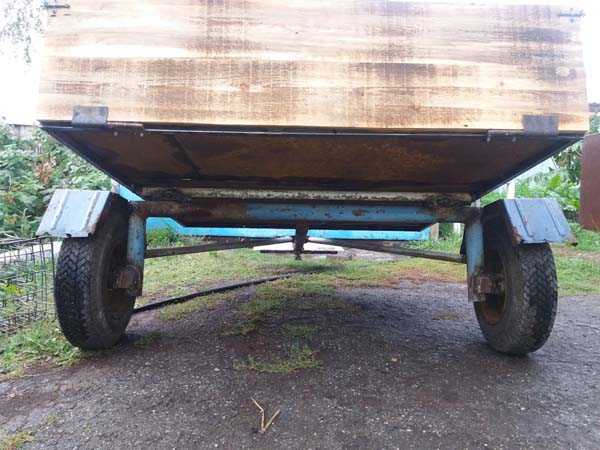

Ходовая часть

Этот элемент конструкции может быть взят от старого транспортного средства, например, садовой тачки. Для его крепления необходима дополнительная труба. Ступицу можно напрессовать, а ее заднюю часть расточить и укрепить на оси. При этом крайне важно следить, чтобы не возникло перекосов.

Для монтажа колес лучшим вариантом являются штифты. Они обеспечат довольно надежное и долговременное соединение. Чтобы усилить конструкции, можно использовать болтовые соединения. Заключительным этапом работ по изготовлению ходовой части станет крепление колпаков.

После создания прицепного устройства остается сделать сцепку. Это отдельный элемент, являющийся при этом весьма ответственным. Наиболее простым способом соединения мотоблока с прицепом является узел «труба в трубе». К одному концу предварительно согнутой трубы в вертикальном положении крепится короткий отрезок трубы.

На противоположном конце основного элемента (изогнутой трубы) приваривается второй отрезок, и на нем необходимо закрепить шкворень, который и будет выполнять роль соединительного элемента. Это надежная конструкция проста в изготовлении и отличается высокой надежностью.

sotka.guru

Прицеп для мотоблока своими руками

Уважаемые посетители сайта " В Гостях У Самоделкина" в данной статье как вы уже наверное догадались речь пойдет о создании хорошего и качественного прицепа для мотоблока.

На сегодняшний день в сельской местности с переходом на частные хозяйства, от коллективного труда, преобладает тенденция создания и изобретения вспомогательной техники, да и прочего инструмента облегчающего и без того тяжкий труд сельчанина.

Вот и наш автор дабы упростить свои труды решился на сборку прицепа к мотоблоку, на котором он в последствии будет возить сено, дрова, воду в бидонах, и просто ездить на рыбалку да по грибы ягоды.

Материалы в основном используют отслужившие в ходе эксплуатации на других видах техники и автомобилях, к примеру мост взят от легкового авто колеса тоже от туда, рама сварена из уголка и швеллера.

И так чтоб разобраться в сути постройки прицепа, нужно внимательно изучить фотоотчет автора, и просмотреть перечень необходимых материалов и инструментов.

Материалы

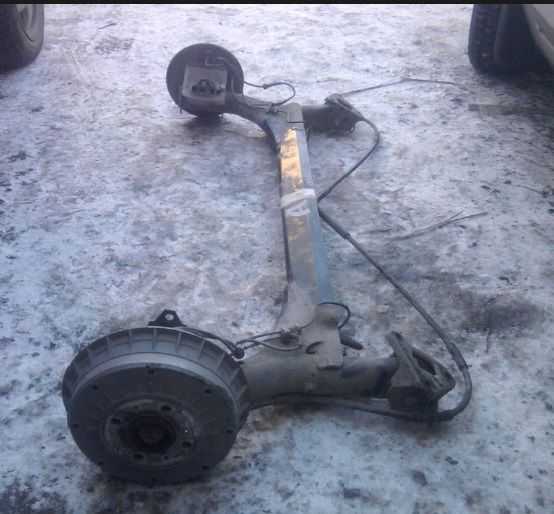

1) мост от легкового авто москвич 412
2) колеса 2 шт москвич 412
3) уголок
4) труба
5) листовое железо
6) болты
7) гайки

Инструменты
1) болгарка
2) сварочный аппарат
3) молоток
4) набор гаечных ключей
5) плоскогубцы
6) дрель
7) наждак

И так дорогие друзья чтобы было все более понятно автор предлагает ознакомится с его чертежами.


Затем автор переходит к изготовлению рамы будущего прицепа.На заготовленный остов прилаживается вот такой вот мост.Ступицы обувают в колеса.Вот что получается.Начинает наращивать борта.Вот такой высоты.Грузоподъемность прицепа приличная благодаря мосту.И так же установленным рессорам.Изготовил тормоза.Крепление сцепного устройства.Сцепку автор усилил. Ну вот собственно и готов прицеп.А вот в паре с мотоблоком.И еще по мимо фотографий автор прилагает видео со своего канала где он подробно описывает все тонкости сборки своего творения.

[media=https://www.youtube.com/watch?v=7ZwENFQMLzc]


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

своими руками, прицепное устройство, самодельный, чертежи, размеры

Многие фермеры интересуются, как сделать прицеп для мотоблока своими руками. Дополнительные приспособления к мотоблоку, такие как прицеп, расширяют возможности техники. Облегчается процесс перевозки дров, сена, корма для скота, а также любого другого груза.

Что представляет собой прицеп к мотоблоку

Прицепное устройство к мотоблоку состоит из:

  • кузова;
  • колес;
  • крыльев;
  • сиденья;
  • дышла;
  • тормозов.

Способность кузова выдержать тот или иной груз зависит от качества сборки. Тележка должна быть изготовлена из прочного материала, способного выдержать тяжесть груза и любые погодные условия. Кроме этого, желательно, чтобы она имела откидные борта для удобства погрузки и разгрузки. Габариты должны быть вместительными и соответствовать мощности мотоблока.

На тележках используют колеса: автомобильные, от мотоцикла и т. п. Главное, чтобы тележка для мотоблока выдерживала большие нагрузки.

Предпочтительнее всего широкие колеса, так как это повышает проходимость транспортного средства.

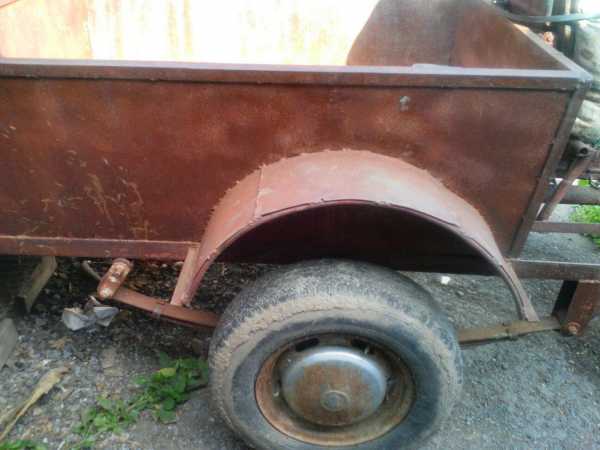

Крылья есть и на автомобилях. Служат защитой от попадания камней и грязи от колес.

Все современные прицепы оснащены сиденьями. Некоторые мастера сооружают под ними ящик для хранения необходимых вещей.

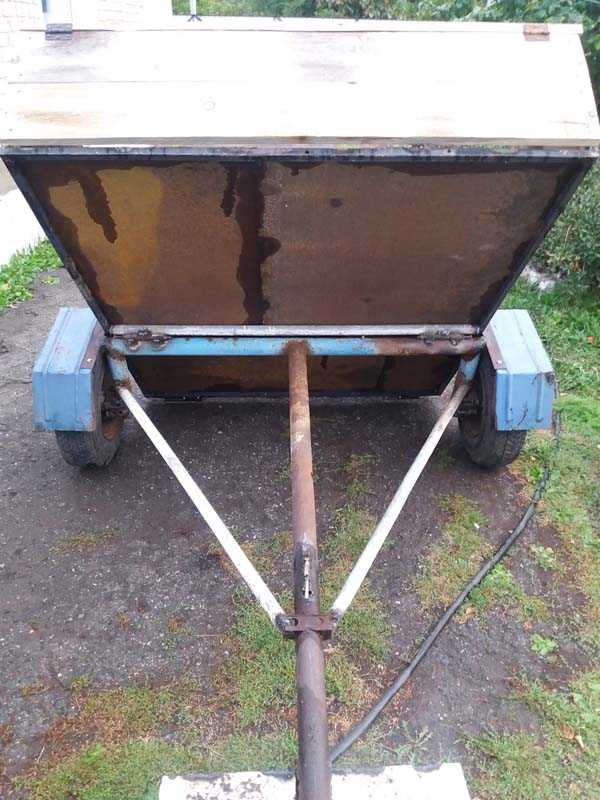

Дышло — это крепление в виде треугольника, соединяющее прицеп с мотоблоком.
Тормоза позволят улучшить процесс транспортировки грузов.

Прицепное оборудование для мотоблоков можно приобрести у производителей сельскохозяйственной техники, а можно изготовить самодельный прицеп к мотоблоку. Рассмотрим оба варианта.

На рынке существуют много готовых моделей для мотокультиваторов. Они имеют разные размеры, весовую категорию, грузоподъемность и стоимость. Их плюс состоит в том, что их собирают профессиональные механики по заранее разработанным схемам. Вы на это не тратите ни сил, ни времени. Минусы заключаются, во-первых, в поиске добросовестного производителя, отпускающего качественный товар, а во-вторых, добротный продукт стоит недешево.

Мотоблок выполняет роль лошадиной упряжки. Он выступает в роли привода, подсоединенного дышлом к прицепу. Для этой цели подойдут такие марки мотоблоков как: Патриот, Урал, Кайман 320, Форза, Кроссер, Прораб, Викинг, Техас.

Можно изготовить прицеп для мотоблока Нева, сделанного из прочного металла. Грузоподъемность кузова 500 кг. На тележке есть тормозной привод, что облегчает вождение. На просторах интернета можно встретить очень много чертежей прицепов к мотоблоку Нева. У них удачная конструкция с минимальными расходными материалами.

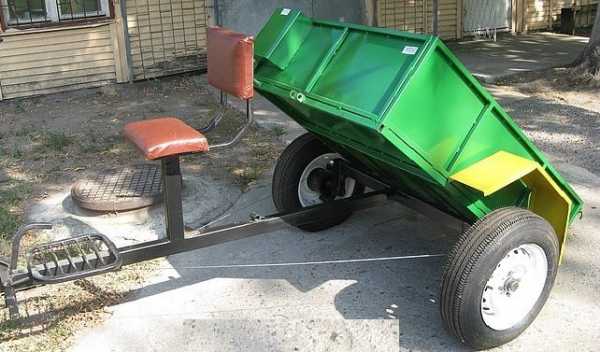

Среди готовых моделей можно встретить устройство с функцией самосвала. Конструкция в принципе такая же, как и на обычной тележке, но с модификацией, позволяющей совершать разгрузку благодаря откидыванию ящика. Хотя такая модель и стоит дороже, но в хозяйстве она необходима.

Изготовление и сборка тележки часто производится самими хозяевами мотоблоков. Самоделок очень много, но собрать их можно по одному принципу — ходовой части на колесах, бортов и оси, чтобы соединить прицеп с мотоблоком.

Как изготовить прицеп к мотоблоку своими руками

Рассмотрим, как сделать прицеп к мотоблоку своими руками. Важно уметь читать чертежи и схемы, а также иметь навыки использования некоторых инструментов.

Самодельный прицеп для мотоблока изготавливают по схемам и чертежам, которые сейчас в большом количестве можно найти на сайтах в интернете. Перед тем как приняться за работу, нужно разработать чертеж прицепа для мотоблока. Кроме этого, необходимо подготовить все мелкие детали для крепления, инструменты и сварочный аппарат.

Размеры прицепа для мотоблока должны быть четко прорисованы на схеме, каждая деталь обозначена и выделена с разных сторон.

Собирать прицеп нужно, исходя из мощности и габаритов мотоблока. Техника с недостаточной силой тяги не потащит тяжелый полуприцеп.

Разобравшись со схемой, необходимо определиться с ведущими частями прицепа. Основой служит каркас и сцепка для прицепа мотоблока. За ними следуют рама, сиденье для водителя и колеса (2 или 4 шт.).

Начинают обычно с главной составляющей телеги — рамы, так как именно на нее ложится вся нагрузка во время транспортировки грузов, поэтому она должна быть предельно прочной. Идеальным вариантом будет готовая ось с колесами, в таком случае вам не придется тратить силы и время на дополнительные настройки. Важно, чтобы материалы были твердыми и не поддавались деформации. Можно использовать трубы или толстый швеллер.

Самый простой способ — это вариант прицепа, собранного из труб 60х30 мм, приваренных между собой в виде рамы. К ним крепится траверса (стальная перекладина). С разных сторон прикрепляются поперечные трубы, в будущем выполняющие роль стоек. Для обвязок к стойкам привариваются трубы с сечением 25 мм, а в конце — угловые опоры.

Детали тележки предпочтительнее сваривать между собой, крепление на болтах считается не очень надежным и недолговечным. Для усиления тележки снизу прибавляют раскосы и приваривают усилитель.

После завершения опоры переходят к сборке кузова. Для этого подойдут любые материалы: деревянные и металлические, а возможен и комбинированный вариант. Желательно, конечно, основу сделать металлической. Дно для прочности предочтительнее сделать двойным. Чтобы борта крепились лучше, по краям привариваются уголки. Для легкой погрузки и разгрузки борта можно сделать откидными, посадив их на подвижное крепление.

Не нужно выбирать очень тяжелые материалы, так как вес собираемого прицепа будет перегружать двигатель мотоблока. Самый простой кузов способен выдержать вес до 500 кг, а этого достаточно для небольшого хозяйства.

Колеса лучше брать с использованной техники, на них уже есть ступицы. Подготавливаются стержни, на которых будут держаться колеса. Желательно, чтобы колеса располагались непосредственно под бортами. Для крепления колес стержень заранее затачивается под величину подшипника ступицы. Вместо стержня можно использовать устройства из балки ВАЗ.

Как сделать тормоза для прицепа

Тормоза для прицепа мотоблока. Система торможения облегчает и повышает безопасность перевозки грузов. Существует много вариантов тормозов, но как показала практика, самыми эффективными оказались тормоза от мотоцикла.

Как сделать тормоза на прицеп к мотоблоку? Самодельные тормоза на прицеп делают из троса, тяги и барабана. Барабан должен быть прикреплен на ступицу заднего колеса. Свободные пространства между выступами заполняются крупной проволокой. Дальше кусок трубы сваривается с заранее заточенным диском, который устанавливается на ось. На нее же крепятся тормозные колодки, от которых будет исходить трос к рычагу. Тормоз устанавливается только на 1 колесо и этого вполне достаточно для выполнения данной функции.

Сиденье на мотоблок своими руками можно сделать любое. Оно может быть коротким или продолговатым. Его изготовляют в виде ящика или сундука, в который в дальнейшем можно складывать инструменты или подручные предметы. Если у тележки борт будет слишком низким, то лучше придумать сиденье со спинкой, чтобы не напрягать позвоночник. Для повышения комфорта его лучше обшить мягким материалом.

Если же в качестве сиденья используется стул или кресло, то для ножек делают 2 глубоких разъема, для погружения внутрь. Таким образом, стул становится съемным.

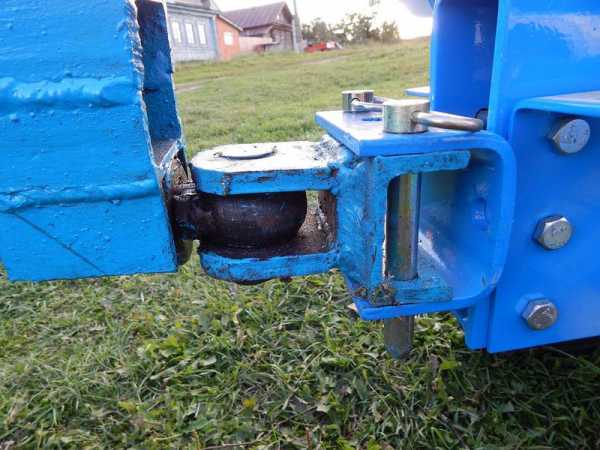

Для присоединения прицепа к мотоблоку нужен сцеп и консоль. Их можно снять с любого списанного оборудования.

Устройство для прицепа может иметь 1 ось, у которой слабый центр тяжести. Важно правильно установить кузов, чтобы не было перенапряжения в сцепной точке. Поэтому центр тяжести должен попасть под ось колес. С двухосными прицепами намного надежнее. Распределение тяжести груза попадает не на 2, а 4 колеса. Они подходят для перевозки груза до 1400 кг. Можно использовать прицеп легковой машины.

Как присоединить автоприцеп к мотоблоку

Фермеры интересуются, как можно присоединить автомобильный прицеп к мотоблоку. Для этого понадобится адаптер к мотоблоку, который можно соорудить самому. Чтобы соединить прицеп с мотоблоком, нужно снять шаровое соединение (фаркопы), а взамен подсоединить сцепку мотоблока. Присоединяя автоприцеп к мотоблоку, важно учесть 1 нюанс, касающийся автоприцепов: у них нет системы тормозов и сиденья для водителей, ведь они не рассчитаны на мотоблок. Если на прицепе не выезжать на ровную трассу, то без тормозов обойтись в принципе можно, но вот сиденье нужно соорудить обязательно.

Прицеп с рулевым управлением — это отдельное устройство на колесах с сиденьем, в передней части которого находится мотоблок, а позади тележка. Такое соединение прицепа с мотоблоком превращает технику в мини-трактор.

В качестве готовой тележки фермеры используют прицеп из мотороллера Муравей. Кузов мотороллера очень прочный. Он незаменим для транспортировки тяжелых грузов. На нем легко можно перевозить до 10 мешков комбикорма, 500 кг угля или 0,5 м³ дров. Задний борт открывается. При желании высоту бортов можно увеличить до желаемых размеров.

Прицеп для мотоблока из Муравья соединяется предельно просто. Вопрос с тормозами отпадает, так как они на Муравье есть, нужно лишь добавить сиденье и соединение с помощью адаптера.

При самостоятельной сборке предпочтительнее использовать сварочный аппарат. Сваривая детали, вы надолго продлите срок службы техники.

specmahina.ru

Прицеп для мотоблока своими руками: фото пошагового изготовления

Простой самодельный прицеп для мотоблока: фото изготовления с описанием.

Сделал себе прицеп для мотоблока, использовал только материалы которые были в наличии, так сказать бюджетный вариант.

Материалы:

  • Трубы.
  • Пара ступиц от ВАЗ-2109.
  • Прицепное дышло сделал из кардана Москвича.
  • Колёса от старого легкового прицепа, просверлена новая разболтовка на колёсах.
  • Крылья также от старого легкового прицепа.
  • Днище сделал из ржавой квадратной бочки.
  • Самодельные навесы для откидывания кузова сделаны из 20 трубы 2.7 мм и штока амортизатора Ауди.
  • Борта и скамейка из 30 доски.

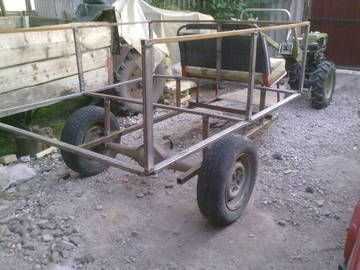

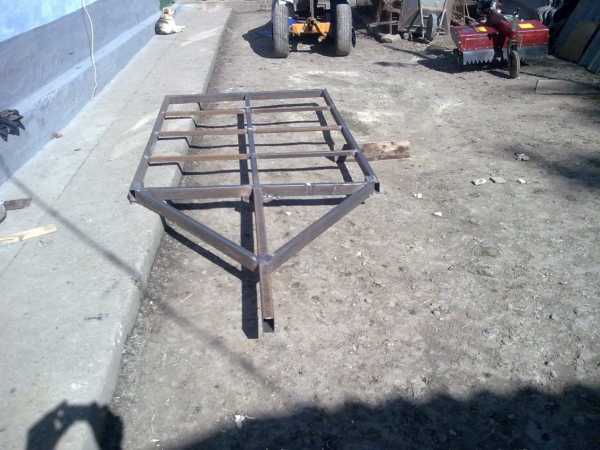

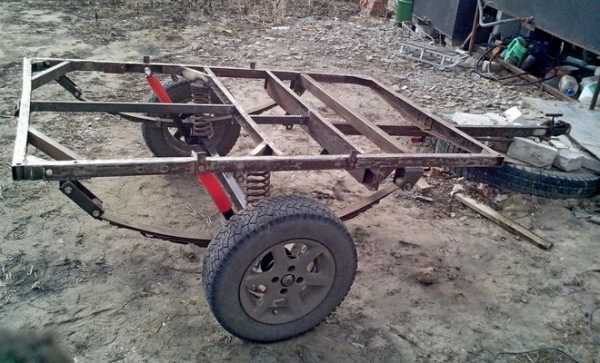

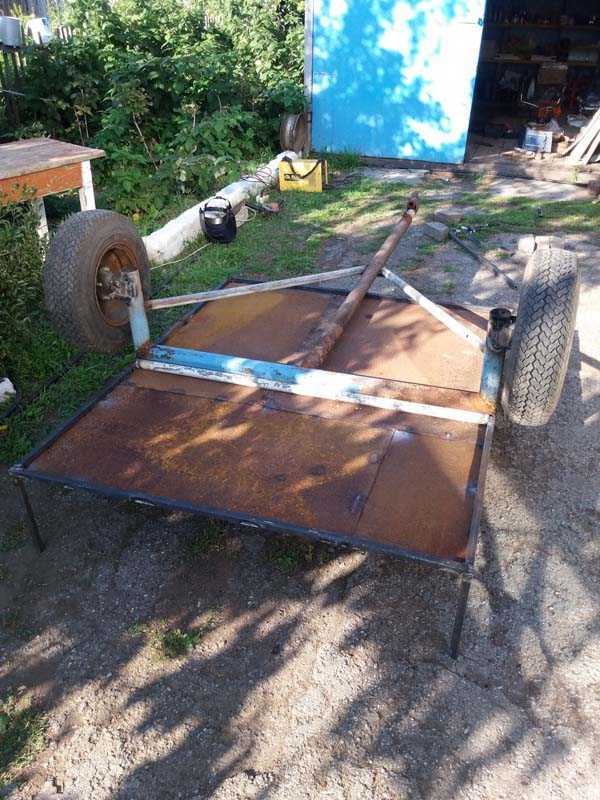

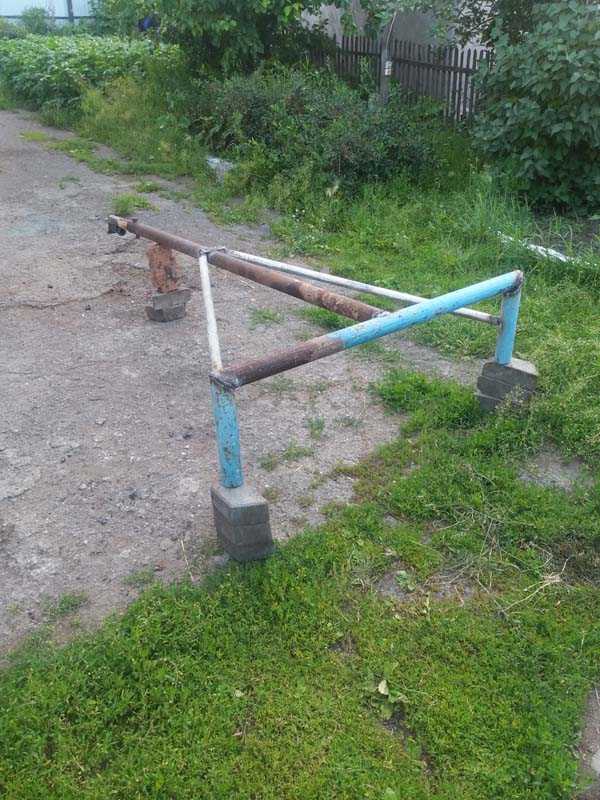

Сварил раму из металлолома.

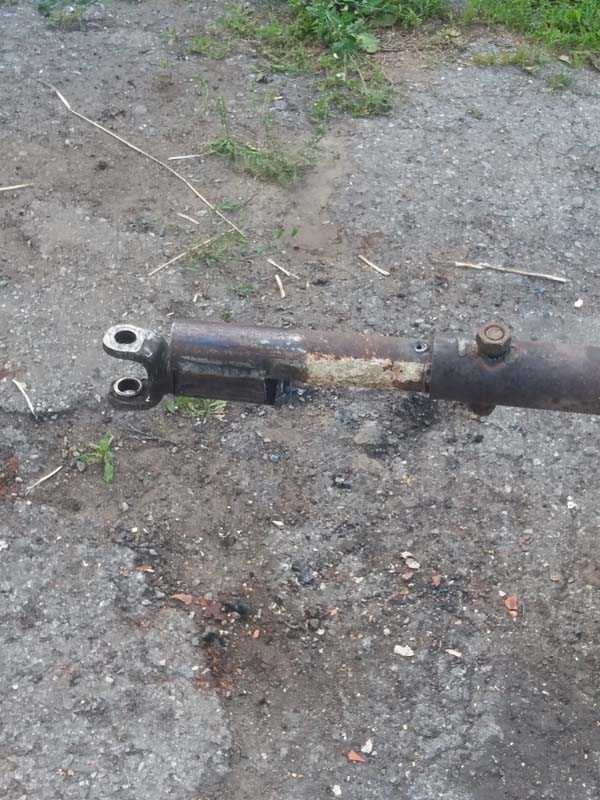

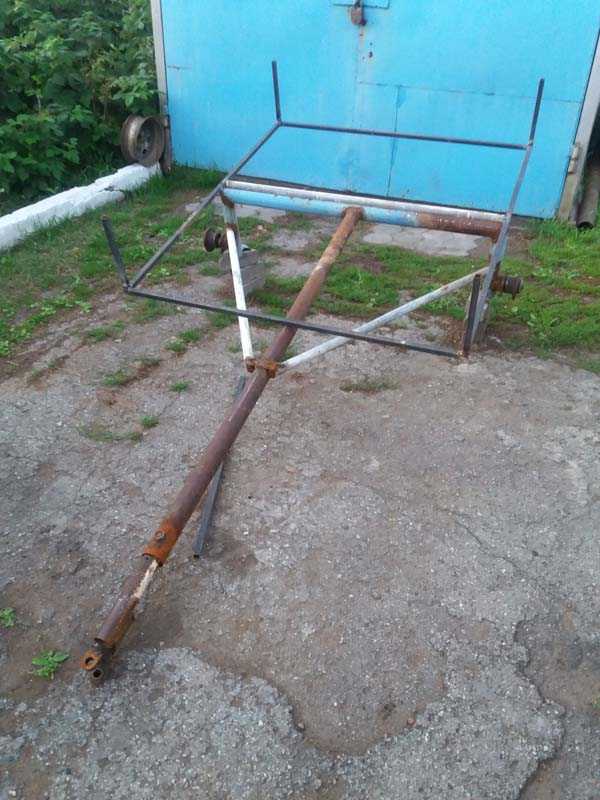

Прицепное сделал из кардана.

Из 20-й профильной трубы сварил раму кузова.

На днище приварил листовой металл от бочки.

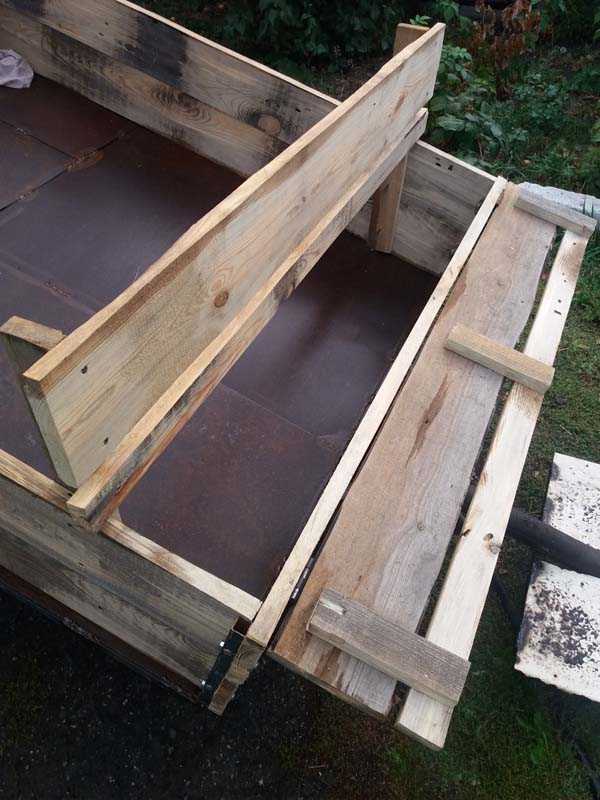

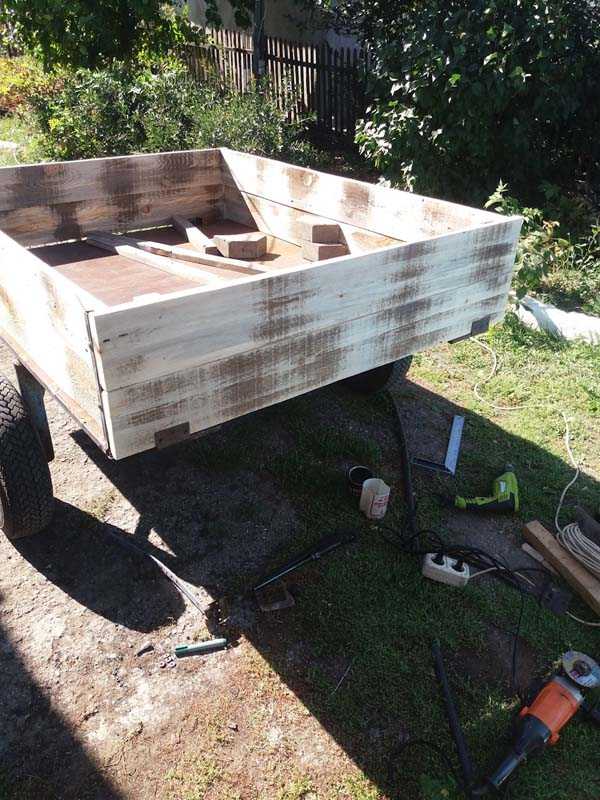

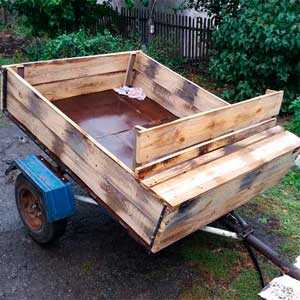

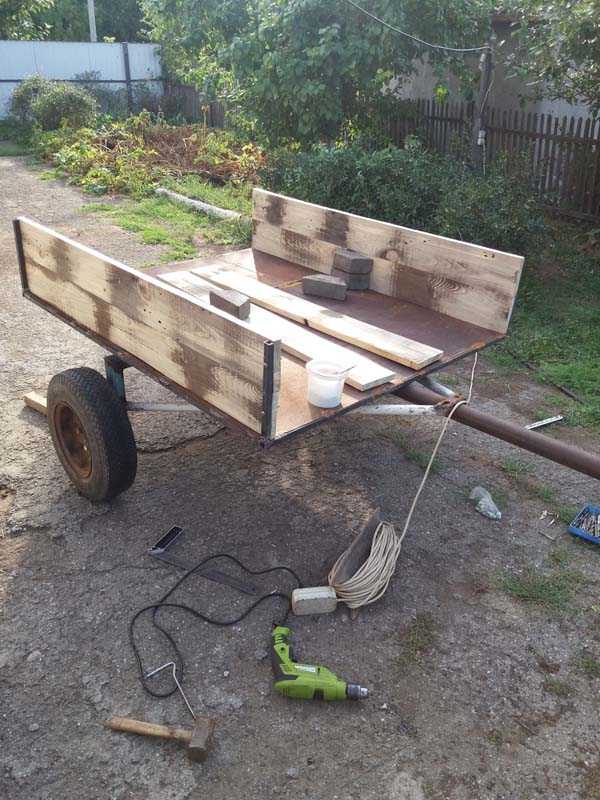

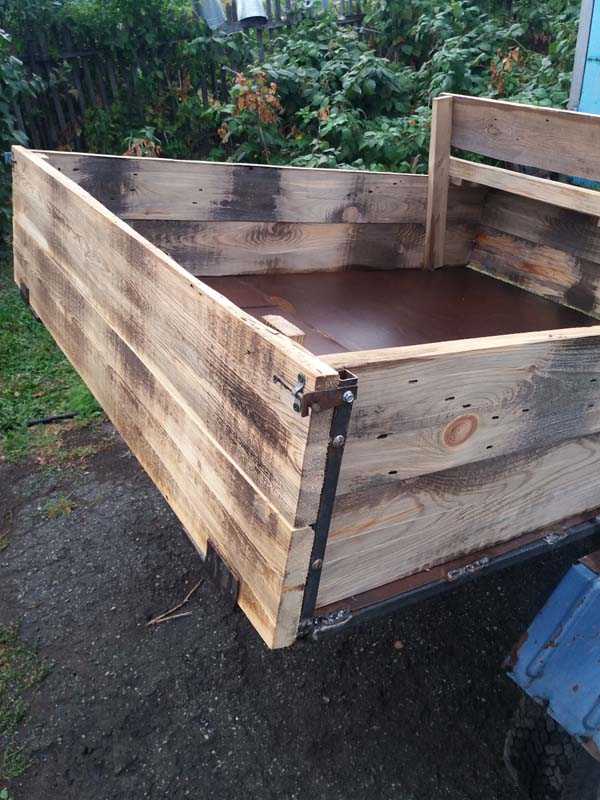

Борта и сидение сделал из 30-й доски.

Кузов самосвал.

Под скамейкой сделаю ящик для инструментов.

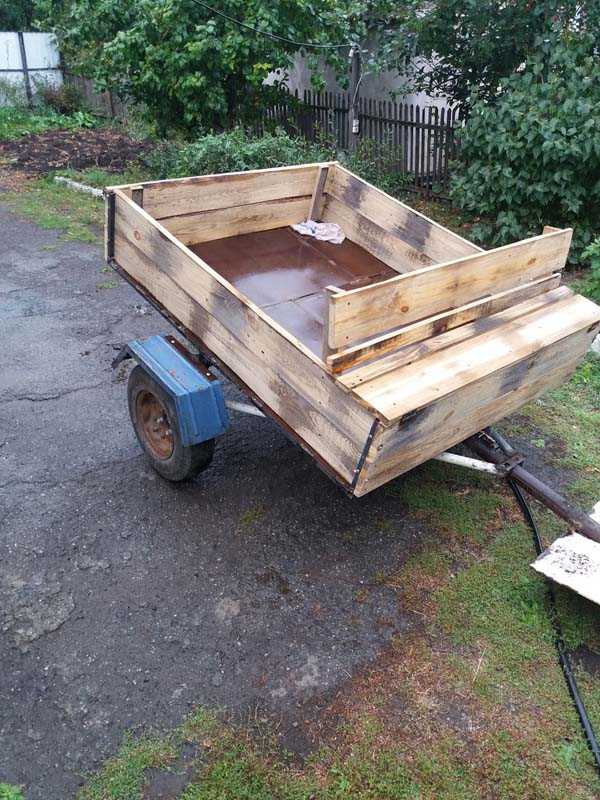

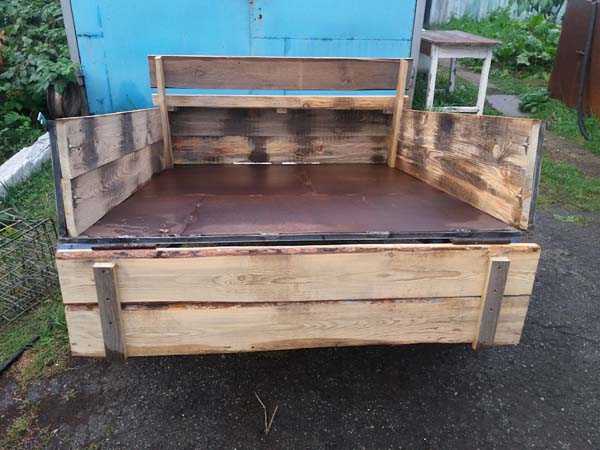

Задний борт откидной.

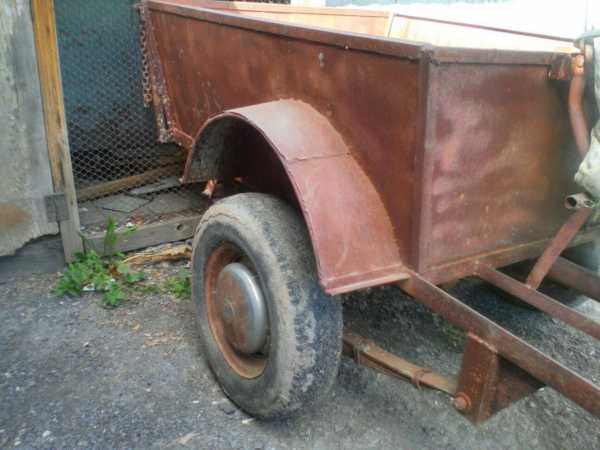

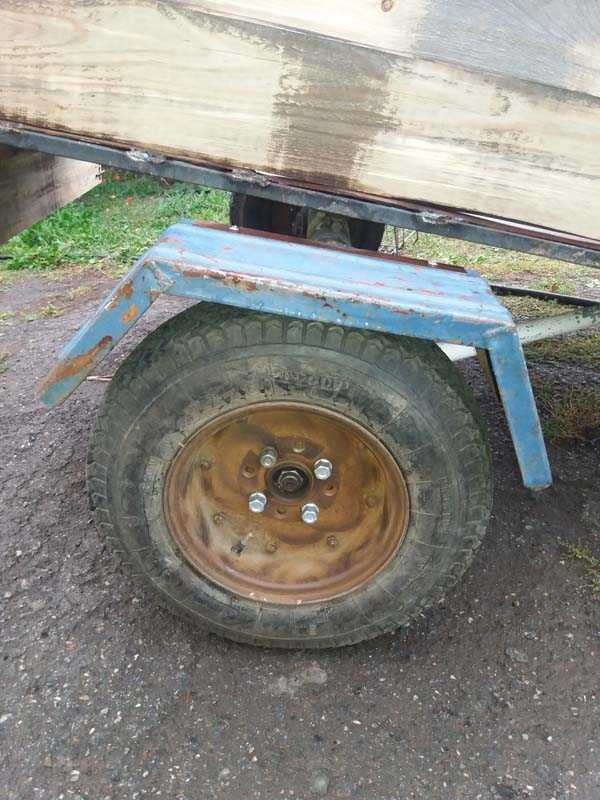

Крылья от автомобильного прицепа.

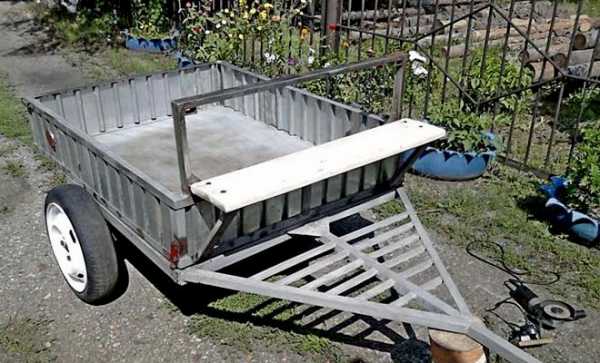

Получился простой самодельный прицеп для мотоблока, сделанный своими руками из подручных материалов.

Автор самоделки: Дмитрий. г. Костанай. Казахстан.
