Самодельный минитрактор из мотоблока нева: Как переделать мотоблок Нева в мини-трактор

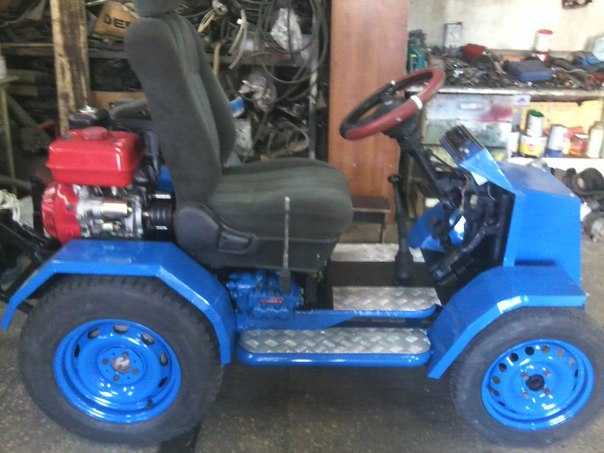

Минитрактор из мотоблока своими руками

Самодельный минитрактор из мотоблока делаем своими руками — пошаговая инструкция, видео

Минитрактор из мотоблока своими руками. Механизация работ на своем дачном или приусадебном участке позволяет превратить рутинные обязанности в достаточно легкие и даже приятные занятия, поскольку в таком случае основная нагрузка приходится на различные технические средства, а владельцу остается лишь управлять ими. Таким универсальным помощником заслуженно считается мотоблок. Однако многие ошибочно полагают, что его приобретение решит практически все проблемы обработки земельного участка, но это не всегда так. И все же мотоблок, например, «Нева», можно использовать для создания более сложного и эффективного агрегата – самодельного минитрактора.

Преимущества минитрактора

Надежный помощник на приусадебном участке — минитрактор из мотоблока. К достоинствам минитракторов, собранных своими силами, следует в первую очередь отнести их цену, которая гораздо ниже стоимости готового адаптера для мотоблока.

Помимо этого, подобный агрегат занимает не много места, так что не придется строить для него отдельный гараж. Самодельный минитрактор, к тому же, довольно экономичный, работает на паре литров недорого топлива и развивает скорость до 30 км/ч. Да и запчасти для такого агрегата можно купить практически везде и довольно дешево. Собранный своими силами минитрактор, при установке шин с глубоким протектором, имеет высокую проходимость и отличное сцепление с грунтом. А довольно компактные габариты дают возможность работать даже на приусадебных участках, густо засаженных деревьями, и придомовой территории не причиняя ущерба асфальту или тротуарной плитке. В принципе, любой мастер, который дружит с техникой и инструментами, вполне может сделать своими руками для домашнего хозяйства мощный и надежный агрегат. Однако перед тем как конструировать минитрактор, потребуется изучить большое количество различных чертежей и схем, прочитать много полезной литературы и посмотреть видео. Сразу стоит сказать, что какой-то универсальной схемы и чертежей, для того, чтобы собрать самодельный минитрактор из мотоблока, нет. Дело в том, что агрегаты разных производителей отличаются своей конструкцией, мощностью и многим другим. Производители выпускают готовые адаптеры с сидением, позволяющие преобразовать своими руками некоторые модели мотоблоков в минитрактор. К таким агрегатам относится «Нева», «Зубр», «Арго» и большинство китайских моделей. Если же для мотоблока подобный адаптер не предусмотрен, то придется изготовить его самостоятельно. Такой способ потребует больше времени, чем установка адаптера, но меньше финансовых затрат. Помимо мотоблока «Нева» или «Салют» понадобится:

• пара подходящих колес;
• металлические трубы и уголки, а также лист нержавейки;
• дрель и сварочный аппарат;
• удобное кресло;
• набор инструментов;
• навесное оборудование.

Выбор соответствующего мотоблока

Мотоблок «Нева» отличный выбор для переделки В первую очередь для минитрактора следует выбрать подходящую модель мотоблока. Необходимо учесть все важные параметры:

• мощность;
• вес;
• тип двигателя;
• размер плуга;
• стоимость и производителя.

Теперь рассмотрим каждую из этих характеристик подробнее. Мощность. Этот параметр непосредственно зависит от площади, которую предполагается обрабатывать. Соответственно, чем больше участок, тем выше должна быть мощность мотоблока. Вес агрегата зависит от вида обрабатываемой почвы. В том случае, если для твердой почвы выбрать легкий плуг, то будущий минитрактор вряд ли справится со своим предназначением. То есть, чем сложнее в обработке грунт, тем тяжелее нужен мотоблок, и наоборот.

Бензиновый двигатель работает тише дизельного, и к тому же благодаря невысокой компрессии даже в сильные холода запускается с полуоборота. Однако дизель экономичнее, имеет более сильную тягу и стабильность оборотов. Также дизельный двигатель лучше справляется с тяжелыми грунтами и большими площадями.

Чтобы определиться с размером плуга следует учесть глубину будущей обработки, свое терпение и готовность к физическим нагрузкам. Оптимальнее всего выбрать разборную модель с возможностью регулировки по ширине. Это позволит своими руками настроить плуг в соответствии с конкретной ситуацией. Стоимость и производитель тесно связаны между собой. В том случае, если имеется возможность, то можно приобрести мотоблок от известного производителя. Однако при ограниченном бюджете можно обойтись более дешевыми китайскими аналогами, хотя за меньшую цену получаете и более низкую производительность. Оптимальным выбором являются мотоблоки российских производителей – «Салют», «Фаворит», «Тарпан» или «Нева».

Пошаговая инструкция

Кинематическая схема минитрактора. В первую очередь следует разработать кинематическую схему будущего минитрактора. Если есть определенный опыт, то можно сделать такую схему самостоятельно или же найти в интернете уже готовые варианты. Вполне возможно, что посчастливится найти чертежи переделки минитрактора из мотоблока для конкретной модели. Это существенно облегчит дальнейшие работы. К тому же в интернете можно найти много видеоматериала, где показывается сборка и модернизация таких агрегатов.

Чертежи

Рама и кузов

Материалом для изготовления рамы могут послужить металлические уголки и трубы. Для крепления различных элементов лучше применить болтовое соединение, а значит, потребуется наличие дрели, а также сварочного аппарата, так как без сварки не обойтись. Желательно добиться оптимального соотношения веса рамы и прочности. Делать кузов или нет — это уже дело вкуса. Однако с кузовом минитрактор, собранный своими руками, например, на базе «Невы», выглядит более презентабельней, да и к тому же создается дополнительная защита от грязи водителя и различных узлов. Для кузова лучше всего использовать нержавейку.

Сиденье и рулевая

После того как кузов изготовлен и навешен, требуется установить водительское сиденье. На автомобильных разборках можно найти переднее сиденье от старой легковой машины. Главное, чтобы кресло было удобным. Установку руля своими руками следует проводить после того, как будет прикреплено сиденье, чтобы настроить угол наклона и высоту. Можно выбрать принцип рулевой системы, используемой на картингах. Конечно, придется сделать тяги прочнее и короче, поскольку в таком случае усилия будут намного выше. Так же как и кресло, руль можно найти на авторазборках.

Выбор колес и покрышек

При желании сэкономить можно взять колеса от старого легкового автомобиля, но это создаст определенные трудности при эксплуатации уже готового минитрактора. Для такого агрегата передние колеса в идеале должны иметь диаметр 12-14″. При меньшем диаметре минитрактор будет зарываться «носом» в землю, а при большем – управление будет затруднено. Покрышки, соответственно, подбираются под размер установленных на минитракторе колес.

Установка рычагов

Чтобы сделать управление более удобным, необходимо предусмотреть установку рычагов, которые будут отвечать за тормоз и сцепление. Самый простой способ, который предпочитают многие умельцы – это устройство тросикового привода, сообщающегося с моторным блоком.

Обкатка

После того как переделка завершена, можно выкрасить минитрактор и установить навесное оборудование. Покраска позволит предотвратить появление коррозийных процессов. Перед использованием готового минитрактора на базе мотоблока «Нева» или «Салют» требуется его обкатать. Это нужно для того, чтобы проверить функционирование всех узлов и своевременно устранить все возможные неполадки. Будет обидно, если агрегат, собранный своими руками, выйдет из строя в первый же день работы.

Если обкатка прошла нормально — можно прикрепить прицеп, и обкатать минитрактор еще раз. Когда минитрактор полностью собран и обкатан, его в дальнейшем можно сделать более «навороченным», так — как позволит воображение и финансовые возможности. Можно установить навес, фары, гидравлическую систему и так далее. В результате вы получили агрегат, который позволит значительно облегчить обработку приусадебного участка и по комфортности превышающий заводские модели.

Самодельные мотоблоки (76 фото) » НА ДАЧЕ ФОТО

Мотоблок из мотоцикла ИЖ

Самоделки мотоблок из л300

Минитрактор с двигателем ВАЗ 124

Мотоблок из ЗИД -4,5

Мотоблок ЗИД 5

Мотоблок из двигателя ИЖ

Культиватор ЗИД т81

Минитрактор из редуктора мотоблока Урал

Мотоблок с мотором ЗИД

Самоделки мотоблоки

Мотоблок самоделка с двигателем ЗИД

Трактор с двигателем ЗИД

Самоделки мотоблоки

Мотоблок с редуктором от ВАЗ

Из мотоблока минитрактор tlr1080

Адаптер КТЗ 03 на мотоблок

Мотоблок ЗИД 9. 903

Самодельный адаптер для мотоблока Нева

Мотобайки самодельные

Самоделки на мотоблок Нева МБ 2

Адаптер для мотоблока Нева

Мотоблок Дружба 4 электрон

Адаптер для мотоблока МТ-1

Мотоблок из червячного редуктора

Трактор из мотоблока Урал

Самоделки мотоблок из л300

Адаптеры на мотоблок Нева МБ 2

Трактор из москвича 412

Трактор из мотоблока Нева

Мини тракторах мотоблока ЗУБР

Минитрактор с двигателем СЗД

Самоделки на мотоблок

Самоделки на мотоблок

Самодельный культиватор

Культиватор Крот мк2

Трактора самоделки 2020г

Адаптер для мотоблока Брайт 135 с рулем

Минитракторок из мотоблока

Минитрактор переломка 4х4 ДВС муравей

Мотоблок с мотором ваза

Адаптер Нева АПМ для мотоблоков

Минитрактор из мотоблока Кама 173f

Самоделки на мотоблок

Трактор 4 4 переломка

Нева МБ 2 гусеничный модуль

Минитрактор из мотоблока Брайт 135

Грунтозацепы для мотокультиватора Тарпан

Гусеничный трактор из мотоблока ЗУБР

Мини трактор переломка 4 4

Нева мотоблок минитрактор переломка 4х4

Адаптер передний АПМ 1

Переделка мотоблока Кентавр в минитрактор

Трактор переломка из мотоблока Нева

Трактор переломка с кузовом

Адаптер на мотоблок из мотоцикла ИЖ

Мотоблок Нева переломка с кузовом

Трицикл из мотоблока Нева

Самоделки для мотоблока своими

Самоделки для мотоблока Нева МБ-2

Трактор из мотоблока Нева

Адаптер на мотоблок из мотоцикла ИЖ

Самодельная тележка для мотоблока

Самодельный снегоуборщик уд2

Самодельный мотоблок Масына 80км/ч

Адаптер ПНО 1 для мотоблока Нева

Культиватор окучник ОСМ 53005

Самоделки на мотоблок Нева

Самодельный адаптер трактор для мотоблока

Самодельный тяжелый мотоблок

Самоделки для мотоблока мт900

Трактор 4 4 переломка

Мотоблок Нева МБ-2 навесное оборудование

Самодельная тележка для мотоблока

Культиватор Батрак

Самодельный адаптер для мотоблока Нева

Трактор переломка 4х4

садовый трактор своими руками | Tiktok Search

Tiktok

Загрузка

для вас

после

GEORG68LO

GEORG

#MOWERS #GARDENTRACTOR 9003 9002 #DIY 9002 #DIYPARSTOR 9002 9002 9002 9002 9002 #DIYPARSTOR 9002 9002 9002 9002 #DIYPARSTOR 9002 . 9002 9002 9002 9002 9002 9002 9002 9002 #DIPARSTOR 9000.. Лайки, 21 комментарий. Видео в TikTok от Георга (@georg68lo): «#косилки #садовый трактор #сделай сам #diyparadise #затерянное место #свалка». Садовый трактор Небеса | Двигатели насколько хватает глаз… | 🇺🇸. Мой пепел.

14,3 тыс. просмотров|

Мой пепел — Дерево дикобраза

Gamernorthwest

Кристофер Cencirul

Пользовательский садовый трактор DIY #project #PNW #Washington #DIY #CLACTORSM2 #CLACTOR 2 #CLACTOR 2 #CLACTOR 2 #CLACTORMOR #CLACTORM2 #TRACTORM2 #TRACTON #CLACTORSMOR 9000.MOURIND. 170 лайков, 59 комментариев. Видео в TikTok от Christopher Cencirul (@gamernorthwest): «садовый трактор своими руками #project #pnw #washington #diy #tractor #custom #comment». напишите свое мнение!. оригинальный звук.

5373 просмотра|

оригинальный звук — Christopher Cencirul

stef.alexander4

Стефани Александр

Заводим сад! #Gardening #diy #Tractors #GardenLady #Findyouredge #FYP #LenovoJustbeyou #LikeAboml сад! #садоводство #сделай сам #тракторы #садовница #FindYourEdge #fyp #LENOVOJUSTBEYOU #LIKEABOMBSHELL». Посмотрите, как мы начинаем сад площадью почти 3250 кв. футов с нуля! | Продвигается! | Конечно Джеку пришлось в нем посидеть 🤪 | …. Рай.

883 просмотра|

Paradise — Ikson

sjoemiehimself

SJOEMIEHIMSELF

Первая поездка на моем специальном садовом тракторе Murray to IH 1468. #diy #dhz #lawntractor #tuintrekker #gardentractor #murray #caseih #1468 #1568 #custom #halfscale #metaal # металл #металларт #staalkunst #farmall

Видео TikTok от SJOEMIEHIMSELF (@sjoemiehimself): «Первая поездка на моем Murray to IH 1468 custom садовый трактор. 1568 #custom #halfscale #metal #metal #metalart #staalkunst #farmall». Тест-драйв. мотоцикл дудуду.

909 просмотров|

мотоцикл dududu — СМЕШНО

ericprewitt5

Pure Horsepower News

Прошло несколько лет с тех пор, как я тянул садовый трактор, но этот один проход стоит того времени, которое потребовалось для подготовки. #gardentractorpulling #mwsc #family #DIY

Видео TikTok от Pure Horsepower News (@ericprewitt5): «Прошло несколько лет с тех пор, как я тянул садовый трактор, но этот проход стоит потраченного времени. взял на сборы.#gardentractorpulling #mwsc #family #DIY». Спасибо за видео, снял его с SnapChat, много тяжелой работы, но немного повеселился.. Готовьтесь.

2207 просмотров|

Приготовься — Питбуль

sjoemiehimself

SJOEMIEHIMSELF

Первый запуск двигателя после примерно полутора лет сборки мини-IH 1468. Я был очень доволен им, так как это было снято вечером перед тем, как я отправился на местную выставку урожая. #diy #dhz #lawntractor #tuintrekker #gardentractor #murray #caseih #1468 #1568 #custom #halfscale #metaal #metal #metalart #staalkunst #farmall

Видео TikTok от SJOEMIEHIMSELF (@sjoemiehimself): «Первый запуск двигателя примерно через полтора года сборки mini IH 1. очень доволен этим, так как это было снято за вечер до того, как я пошел на местную выставку урожая. #фармолл». оригинальный гель.

17,7 тыс. просмотров|

origineel geluid — SJOEMIEHIMSELF

gamernorthwest

Christopher Cencirul

Harley exhaust custom garden tractor #washington #tractor #comment #diy #project #fyp #pnw # johndeere #vintage

Видео в TikTok от Christopher Cencirul (@gamernorthwest): «Садовый трактор Harley выхлопных газов #вашингтон #трактор #комментарий #diy #project #fyp #pnw #johndeere #vintage». Выхлоп Харлей! Джон Дир 60-х годов. оригинальный звук.

860 просмотров|

original sound — Christopher Cencirul

sparklingjulesofficial

Sparkling Jules

#savethegazebo #getjuleshertyre #fun #tractortyre #helpjules #DIY #gardenDIY

1. 1K Likes, 15 комментариев. Видео TikTok от Sparkling Jules (@sparklingjulesofficial): «#savethegazebo #getjuleshertyre #fun #tractortyre #helpjules #DIY #gardenDIY». Извините за беспорядок меня я все еще уборка!!. Возвышающий (средний).

10,7 тыс. просмотров|

Uplifting (middle) — TimTaj

gamernorthwest

Christopher Cencirul

garden tractor project #pnw #washington #diy #tractor #custom #fyp

67 Likes, 5 Комментарии. Видео TikTok от Christopher Cencirul (@gamernorthwest): «проект садового трактора #pnw #washington #diy #tractor #custom #fyp». оригинальный звук.

854 просмотра|

оригинальный звук — Christopher Cencirul

Как сделать минитрактор на базе мотоблока своими руками

Для сельскохозяйственных работ на относительно небольших участках земли оптимальным вариантом является минитрактор. Как правило, заводской вариант стоит больших денег, но сделать минитрактор на базе мотоблока можно намного дешевле. Важно понимать, что самым необходимым элементом самодельного трактора является мотоблок, и он должен соответствовать определенным требованиям. О том, как выбрать подходящую модель, пойдет речь ниже.

Content

• 1 Choosing a walk-behind tractor
• 2 Kit for reworking the motoblock into a tractor
• 3 Independent production of a minitractor
  • 3.1 Frame
  • 3.2 Chassis
  • 3.3 Engine
  • 3.4 Optional оборудование
• 4 Быстрый способ сделать минитрактор
• 5 Заключение

Выбор мотоблока

Для того, чтобы минитрактор качественно выполнял возложенные на него задачи, необходимо выбрать правильный мотоблок. Обратите внимание на следующие параметры.

1. Мощность — тут прямая зависимость от площади, которую необходимо обработать. Чем она больше, тем аппарат должен быть мощнее. Для участка до 60 соток достаточно мотоблока с мощностью двигателя 4 л.с. Для обработки 1 га подойдет вариант 6-7 л.с. От 2 до 4 га земли оптимальный выбор 8-9 л.с.
2. Топливо . Лучше всего выбирать модели на дизеле. Как показывает практика, такие устройства лучше справляются с большим объемом работы, а также экономнее расходуют топливо.
3. Вес. Устройства с малым весом удобнее в обращении, чем более тяжелые модели. Однако это условие важно, если техника будет использоваться по прямому назначению. Если покупка мотоблока подразумевает его переделку в трактор, то следует брать более тяжелую модель, так как легкий мотоблок не справляется с твердым грунтом.
4. Цена. Учитывая тот факт, что самодельный трактор – это в первую очередь желание сэкономить, покупать зарубежный мотоблок или дорогую разрекламированную модель не стоит. Лучше всего подходят отечественные модели – Агро, Нева, МТЗ, Кентавр и Зубр. Дополнительным их преимуществом помимо цены является доступность запчастей и возможность проведения ремонта своими силами.
5. Оборудование. Многие мотокультиваторы на рынке продаются с большим количеством аксессуаров, иногда их стоимость может превышать цену самого устройства. Если большая часть из них не нужна, то лучше переплатить за более мощный двигатель.
6. Функциональность. Мотоблок, из которого планируется изготовить трактор, в идеале должен иметь следующие функции: регулировка рулевого управления, принудительная остановка двигателя в аварийной ситуации, электростартер.

Комплект для переделки мотоблока в трактор

К любому из вышеперечисленных мотоблоков можно отдельно купить комплект для переделки в мини-трактор. Многие производители прогнозируют желание пользователей переделать мотоблок в трактор и продать для этого комплект запчастей. Его стоимость может достигать 350-400 долларов но он стоит своих денег.

В комплект для переделки мотоблока в минитрактор входят рама для установки двигателя, сиденье, система управления, задняя подвеска с подъемным механизмом, передний мост с тормозами и ступицами колес. Как правило, все детали изготовлены из металла и имеют хорошее качество. Чтобы собрать трактор из готового комплекта, воспользуйтесь прилагаемой схемой.

Однако можно обойтись и без покупки готового набора. Чтобы сделать минитрактор из мотоблока своими руками, кроме основы в виде самого мотоблока, потребуются и другие комплектующие и инструменты.

Важно понимать, что не все элементы конструкции получится сделать своими руками, в любом случае придется что-то покупать.

Самостоятельное изготовление минитрактора

Независимо от того, какой путь вы выберете для строительства, вам понадобится ряд инструментов :

• сварочный аппарат;
• дрель и набор сверл для нее;
• отвертка и ключи
• Болгарка с дисками;
• запчасти для крепежа.

Рама

Прежде чем приступить к сбору трактора, следует подготовить хороший чертеж . Можно сделать самому, но тогда нужна не просто красивая картинка, а продуманная схема с расчетами, исходя из имеющейся основы и задач, которые следует выполнить.

Несущая конструкция при переделке мотоблока в минитрактор требует доработки, так как необходимо дополнительно установить еще два колеса . Для ее изготовления потребуется металлический профиль или труба. Сечение трубы, а также толщина стенок особой роли не играют, но очевидно, что они не должны быть слишком тонкими.

В общем, в данном случае работает правило «чем тяжелее, тем лучше». Вес усиливает сцепление техники с поверхностью, а при вспашке это особенно важно.

Крепление элементов каркаса возможно сваркой или с помощью болтов и гаек, также можно использовать комбинированную сборку. Для усиления рамы можно использовать дополнительную поперечную балку , которая будет выполнять роль ребра жесткости и сделает конструкцию более прочной.

На этапе сборки рамы можно позаботиться об изготовлении крепления Может располагаться спереди или сзади. Если на самодельный мини-трактор, кроме всего прочего, возложена задача по перемещению небольших прицепов, то следует присоединить заднюю навеску.

Шасси

Для передних колес минитрактора с двигателем от мотоблока можно приобрести готовые ступицы. Для того, чтобы закрепить переднюю пару, необходимо взять трубу шириной с переднюю ось. К нему крепятся ступицы колес. Далее просверлите отверстие в центре и прикрепите трубу к раме. Рулевые тяги крепятся к раме червячной передачей, чтобы обеспечить возможность управления вращением колес. Когда коробка передач закреплена, можно установить руль.

Для установки заднего моста понадобится втулка с подшипниками . На него ставится шкив, чтобы крутящий момент от мотора передавался на ось. Для задних колес можно использовать колеса от легкового автомобиля, либо применить те, что шли в комплекте с мотоблоком.

Совет! Колеса лучше брать диаметром от 30 до 35 см (12-14 дюймов), это обеспечивает оптимальную устойчивость и маневренность. При меньшем размере колес трактор будет нырять в землю головой вперед; с более крупной может опрокинуться на кочке или при повороте.

Двигатель

Чаще всего двигатель устанавливается перед рамой — это делается для того, чтобы сбалансировать конструкцию при работе с прицепом или другой техникой. Двигатель крепится с помощью системы крепления, и лучше всего сделать его мобильным. Причиной этого является ременный способ крепления заднего моста с двигателем. Для удобства натяжения ремня и упрощения этого процесса лучше оставить двигатель в движении.

Дополнительное оборудование

Необходимые элементы для сборки основной конструкции перечислены выше. После его сборки подключаются тормозная и гидравлическая системы. Если техника будет использоваться на трассе или в темное время суток, то не лишним будет установить фары , а также габаритные огни. Наличие солнцезащитного козырька или обшивки — личное дело каждого: существенных преимуществ в работе они не дадут.

Быстрый способ сделать минитрактор

Прицепной адаптер является дополнением к мотоблоку, он просто присоединяется к основному устройству, и получается минитрактор. Для изготовления самоделки понадобится конструкция из одноосной рамы. В качестве подвески можно использовать запчасти для мотоциклетных колясок . Ось лучше всего сделать из стального уголка 4х4 см. К этому уголку привариваются колесные втулки. Важно правильно рассчитать их расположение и обеспечить надежность крепления. После этого надеваются колеса.

Следующий этап производства — система крепления . Для этого нужно поставить румпель рядом с осью и отмерить расстояние, на котором нужно отрезать трубу.
