Самодельный культиватор для мотоблока своими руками: как сделать самодельный культиватор и собрать рыхлитель своими руками – пошаговая инструкция и чертежи. Самодельные культиваторы. Самодельный культиватор для мотоблока Роторный дисковый культиватор

как сделать своими руками по видео и чертежу

Чтобы облегчить работу на приусадебном участке, еще в прошлом веке был изобретен такой незаменимый инструмент, как культиватор. Однако рынок сельхозинвентаря не может похвастать низкими ценами на подобные изделия. Поэтому для дачников, уставших от вскапывания земли лопатой, будет интересно, как сделать культиватор своими руками.

Делаем самодельный культиватор

Как сделать ручной культиватор своими руками?

Здесь как минимум два варианта: Торнадо (прост в изготовлении, применении, а в случае необходимости – и в ремонте) и культиватор на основе велосипедной рамы.

Торнадо изготовляется из вил. Их зубья загибаются наподобие штопора, после чего насаживаются на пластиковый держатель. Ручку же можно сделать из пластиковой трубы большего диаметра, закрепленной на держатель с обратной стороны, как на чертеже.

Сделать это приспособление из старого велосипеда сложнее, но, если следовать чертежу, вполне возможно.

Для его изготовления необходимы:

• рама от велосипеда,
• колесо,
• материал для изготовления головки (лезвие от тяпки, острые прутья, плуг или часть от старого культиватора).

Ручной культиватор

Согласно чертежу, крепится колесо и головка. Управляющая часть изготовляется из руля. Детали свариваются между собой или крепятся болтами без шата, плотно. Эта модель культиватора эффективна в применении и несложна в ремонте.

Как сделать зубчатый культиватор?

Для создания такого культиватора необходимо:

• 5 стальных дисков диаметром 30-35 см,
• стальной прут 10 мм,
• ось (длиной 32 см, диаметром 15 мм),
• деревянный или пластиковый держатель.

На чертеже видно, что в дисках необходимо просверлить отверстия для острых зубьев, которые должны быть произведены из стального прута. После этого диски насаживаются на ось, на края которой надеваются подшипники и цапфы.

Принцип работы такого прибора несложен: острые зубья, вонзаясь в почву, поднимают ее слой и взрыхляют. Это насыщает почву воздухом, а также удаляет мелкие сорняки. Если один из зубьев будет сломан или выпадет, потребуется ремонт, который можно произвести с помощью сварочного аппарата.

Как сделать дисковый роторный культиватор своими руками?

Этот вид прибора для удаления сорняков, разбивания комьев, взрыхления почвы. Самым сложным в изготовлении такого культиватора являются диски. Они изготавливаются не плоскими, а выпуклыми. Этого эффекта можно добиться с помощью ударов молота.

Чтобы сделать такой культиватор, нужно:

1. Приварить диски к втулкам, которые насаживаются на оси. Их окончания фиксируются в скобах.
2. В наибольшей скобе – выступ, сквозь который проходит труба, с перекладиной.
3. Далее следует приварить к меньшей скобе шток, в который нужно вкрутить стержень, с выступающей над перекладиной частью.

Как сделать культиватор для мотоблока своими руками?

Вам потребуются следующие инструменты и приборы:

• ручная дисковая пила и диски по металлу к ней,
• аппарат для сварки,
• разной абразивности наждаки (2 шт. ),
• дрель.

Исходный материал, из которого изготовляется культиватор своими руками:

• квадратные пластины 15х15 см из нержавеющей стали,
• прямоугольные пластины 12х4 см из того же материала (для изготовления фрез культиватора),
• стальная труба,
• гайки и болты.

Порядок работы:

1. Руководствуясь чертежом, необходимо просверлить каждый квадрат и фрезу, после чего болтами соединить квадрат с обеих сторон фрезами.
2. Следует прикрепить получившуюся деталь к основанию. Сделать это лучше болтами, так как сварка не дает нужной для культивирования почвы прочности соединений.
3. Таким же образом нужно поступить со всеми квадратами.
4. На следующем этапе сборки, когда рабочая часть будет скомплектована, надо сделать отверстие, соответствующее по диаметру стальной трубе.
5. Труба режется пополам, а к каждой из образовавшихся частей приваривается по ходовой части с фрезами.

Получившуюся конструкцию необходимо соединить болтами или сварочным аппаратом с валом мотоблока. После проверки надежности соединений можно тестировать культиватор, произведенный своими руками.

Для большей ясности и точности указанной инструкции рекомендуется посмотреть видео.

Таким же способом можно сделать культиватор для минитрактора своими руками, изменив при необходимости размеры деталей. Отличием является зацеп, который можно изготовить из нержавеющей стали.

Как сделать грунтозацепы своими руками для культиватора?

Чтобы колеса культиватора не вязли в сырой и вспаханной земле, а также не утрамбовывали ее, необходимо сделать грунтозацепы, которые помогут дополнительно вспушивать землю. Увеличивая проходимость минитрактора или мотоблока, они дополнительно повышают эффективность работы.

Для выполнения грунтозацепов необходим сварочный аппарат, который также понадобится, если будет необходим ремонт культиватора своими руками, а также нужны металлические уголки и колесные диски.

Последовательность работы может выполняться в двух вариантах:

1. Металлический уголок нарезается и приваривается к ободу диска отрезками, на расстоянии 10 см друг от друга. Образовавшиеся выступы будут играть роль зубьев грунтозацепа.
2. Второй вариант изготовления самодельных грунтозацепов базируется на ободах от нарезанного газового баллона, шириной 7-9 см. Это – основа для колес грунтозацепов. При помощи сварочного аппарата нарезаются угловые зацепы и привариваются к ободам ребром, на 15-ти сантиметровом расстоянии один от другого. В центр обода вваривается квадратной формы пластина, по диаметру соответствующая ему. К центру пластины приваривается ось.

Такой грунтозацеп применим не только на культиваторе, но и на минитракторе и мотоблоке.

Самодельный культиватор своими руками: электрокультиватор, мотокультиватор, ручной

Самодельный культиватор, сделанный своими руками может выглядеть самым вариабельным образом, потому что для его изготовления дачники используют разные подручные варианты.

Народные умельцы создают приспособления для облегчения ручного труда, позволяющие заниматься привычной работой без особых физических усилий, которые негативно отражаются на здоровье, особенно, пожилых людей, которые, преимущественно, и посвящают свой досуг огороду и саду.

Функциональная самоделка пригодится и хозяевам частного дома с большим приусадебным участком, для облегчения процессов и экономии драгоценного времени.

Простейший вариант — самодельный культиватор Торнадо

Изготовление ручного культиватора своими руками, по мнению народных умельцев, простой процесс, который под силу даже дилетанту. Несомненная польза от такого приобретения станет очевидной в первые же дни использования на огороде. Ведь культивация – непременный этап ухода за посевами, без которого нельзя обойтись даже при выращивании кустов и деревьев.

На начальном этапе рыхление и прополка помогают сохранить произведенные посевы, сэкономить на поливе, избежать размножения сорняков и вредителей.

Советы и инструкции по выбору модели простейшего устройства можно посмотреть здесь:

А если предметом предпочтения стала именно модель Торнадо, то вот видеоролик от автора одной из вариаций:

Самодельный ручной культиватор Торнадо требует всего трех частей для изготовления устройства:

1. Рабочая часть – основная составляющая устройства, которая определяет легкость применения и надежность в выполнении процессов. Визуально она выглядит, как стальные прутья, закрученные по спирали, и надежно закрепленные на центральной оси. Как только центральная часть проворачивается в почве в любом направлении, она наматывает на себя сорняк, глубоко сидящий в земле и извлекает его наружу. Особенное удобство состоит в извлечении сорного растения целиком, вместе с корнем, из которого оно потенциально способно продолжить свой рост.
2. Черенок используется, как деталь, на которую производится прикрепление остальных частей устройства. Советы опытных огородников рекомендуют не особенно заморачиваться с поисками подходящей детали. Обычно ее просто приобретают на рынке или в супермаркете. Для этой цели идеально подходит черенок для вил или лопаты – он уже гладко обструган и сделан из достаточно прочного дерева. Нужно только заранее подсчитать, какая длина деревяшки будет оптимальной для изготовления и применения Торнадо.
3. Ручка. Способ изготовления и крепления ручки, выполняющей роль своеобразного рычага, можно встретить разный. Предлагаются варианты из пластиковой трубы, закрепленной на черенке от лопаты с помощью скотча, есть советы крепления боле прочного рычага с помощью саморезов, а трубы использовать из металла. Примерная длина этой детали варьируется в 50-60 см, но если работать культиватором будет один человек, он может просто ориентироваться на собственное удобство.

Чертеж самодельного культиватора Торнадо:

Самая важная часть – рабочая. Для нее рекомендуют использовать пружинистую сталь, которая сгибается петлями и в таком виде крепится к черенковой части будущего инструмента. Параметры петли определяются привычным расстояние в междурядьях – они должны быть уже, чтобы не повреждать культурные растения. Если заточить напильником острые края, простое приспособление будет работать идеально.

Мастерами разработаны самые разные варианты изготовления Торнадо. Это могут быть старые вилы, с зубьями, изогнутыми в разные стороны, что легко проделать с помощью простого молотка.

Лента из пружинистой стали потребует немного больше времени и труда, в итоге должен получиться своеобразный конус с острым и растянутым концом. Для того чтобы работать было удобно, можно предусмотреть достаточно прочное соединение всех деталей и антискользящие накладки на ручке. Хотя в последнем случае обойтись без лишних сложностей помогают простые рабочие перчатки.

Если квалификации у будущего конструктора недостаточно, на этом видео он может посмотреть готовые чертежи самодельного культиватора, которые облегчат ему работу на начальном этапе:

Культиватор из велосипеда

Современная промышленность выпускает много вариантов мотоблоков и мотокультиваторов, однако далеко не каждому дачнику они по карману. Это не беда, потому что создать мотокультиватор своими руками тоже не очень сложно, особенно, если под руками имеются подходящие запчасти. Для изготовления такой нужной в хозяйстве вещи рекомендуют использовать, например, старый велосипед, на котором точно никто не будет кататься, а ремонт – уже безнадежное предприятие.

Создатели мотокультиватора из старого велосипеда уверены, что такое приспособление способно решить множество проблем не только на стандартных шести сотках, но и на довольно значительном пространстве. Для этого достаточно развернуть раму вниз концом для прикрепления сиденья, и приварить ручки к тем окончаниям, на которых крепились педали. Таким образом получается прекрасная замена той конструкции, которую сооружают из черенка и ручки. Останется только прикрепить основной инструмент, который можно сделать по тому же принципу, что и для ручного культиватора Торнадо.

С инструментами в этом случае будет посложней – потребуется болгарка и сварочный аппарат, а все остальное – молоток и набор ключей у настоящего дачника всегда имеется в хозяйстве.

Подробные инструкции можно посмотреть на видео:

Во втором видеоролике – даже устройство, позволяющее окучивать растения:

Примерные чертежи от автора на фото:

Прикрепленное колесо значительно уменьшает тяжесть работы и ее многочасовое использование:

Колеса на культиватор– тоже не проблема, они уже есть под рукой, снятые со старого велосипеда. Рациональное зерно в использовании такого приспособления – не только в значительной экономии средств на приобретение заводского устройства. На даче дорогую машинку не оставить, а в городской квартире для ее хранения попросту нету места. Несомненное удобство самодельного устройства – в ее спокойном хранении в зимнее время на участке.

Зубчатый ручной культиватор

Для изготовления зубчатого культиватора потребуется больше сил и навыков, однако при большом желании сделать его тоже довольно просто, имел стальные блины и цапфу, а также зубья и ось.

Стальные блины надеваются на ось определенного диаметра (необходимо заранее произвести расчеты по тяжести и совместимости веса того и другого. В блинах уже должны иметься отверстия, в которые вставляются зубья из стальных прутьев или пружинистой стали. Они закрепляются заклепками, которые впоследствии раззвенковываются.

Хотя это – далеко не единственный вариант из всего, что придумано сообразительными дачниками.

Фото:

Дисковый роторный культиватор

В отличие от остальных самоделок, роторный культиватор соорудить не так уж просто. Хотя его преимущества несомненны, потому что это полифункциональное устройство, которым можно проводить боронование, выравнивать им землю, разбивая крупные комья и еще с десяток других функций.

Для изготовления дискового культиватора потребуются выпуклые диски, надетые на две оси. Чтобы понять принцип сборки и работы нужно посмотреть видео.

Множество людей, рассказывающих, как сделать культиватор для мотоблока своими руками, говорят о том, что это достаточно сложный процесс для того, чтобы приниматься за это тем, кто не умеет работать со станками, инструментами и сваркой. Зато советов о том, как выбрать его в магазине есть предостаточно советов.

Электрокультиватор из мясорубки

Распространенная практика изготовления ручных культиваторов приобрела настолько широкую практику, что сейчас делают даже самостоятельно электрокультиваторы из двигателя от электрической мясорубки. Устройство настолько функционально, что может даже передвигаться самостоятельно, а по производительности они не уступают продукции знаменитой продукции ЛопЛош, знаменитого российского производителя. Люди ухитряются даже разместить пусковую кнопку на ручке, если работа осуществляется в ручном режиме.

Схема устройства электрокультиватора:

Инструменты нужны примерно те же, достаточно сварки, молотка и плоскогубцев, набора ключей. Так что если в распоряжении имеются необходимые детали – двигатель, уголки и трубки, велосипедные колеса, винт и лом и собственно электродвигатель.

Для такого мотокультиватора понадобится ходоуменьшитель, чтобы можно было уменьшать обороты мотора и работать на оптимальном режиме — его также вполне по силам сделать своими руками. Все зависит от того, какой тип устройства будет выбран.

Можно сделать культиватор из триммера, использовать мотор из электрической дрели, и по отзывам дачников, они просто не уступают агрегатам, изготовленным на МТЗ или на заводе. Положительные отзывы получены и от использования запчастей от Реверс Т-40.

Если как следует взяться за процесс и обладать определенными навыками, можно делать отличные варианты, как, например, здесь:

Для тех, кто хочет самореализоваться, дать простор фантазии и творчеству, использовать уже ненужные детали в новой плоскости и сэкономит на этом, оптимальный вариант – позаимствовать уже накопленный опыт и послушать советы.

Практическая смекалка нашего народа не дает усомниться в успешности любого начинания, которое облегчит труд и позволит значительно сэкономить средства. Ведь профессиональные агрегаты не так уж и необходимы на маленьком дачном участке.

Плоскорез навесной культиватор для мотоблока своими руками (+чертеж) | Своими руками

Хорошо иметь домик в деревне.

Роешься и роешься все свободное время в огороде, в землице. Что-то получается, но еще больше хочется посадить, вырастить своими руками. И до чего же удивительные эти растения: ты к ним с добром и душой, и они тут же откликаются на это. И все было бы прекрасно, если бы не сорняки. Борьба с ними может свести с ума неподготовленного человека. Но делать-то это нужно в любом случае. Вопрос в том, как именно.

Тяпкой?

Долго и трудновато. Плоскорезом? Есть сомнения.

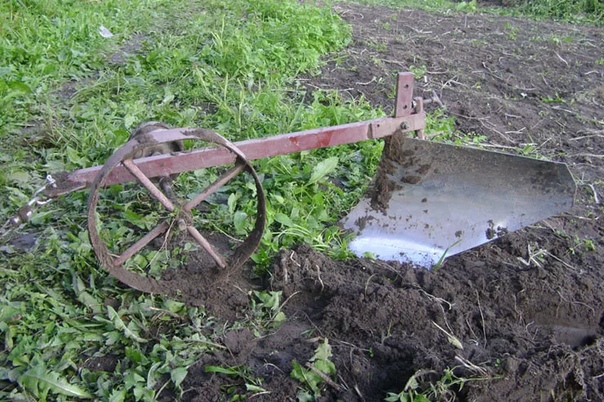

И вот на основе проб и ошибок (а проще говоря, методом тыка) я подошел к созданию универсального плоскореза-культиватора, на который можно легко и непринужденно устанавливать различные приспособления для обработки земли.

Для этого нужно только с помощью ключа 17×19 отпустить четыре болта диаметром 10 мм, снять насадку, поставить другую и вновь затянуть болты (по сути, вся конструкция прекрасно видна на рисунке). Предварительно, конечно, каждую такую сменную насадку нужно выставить на нужную высоту или глубину.

Для создания плоскореза-универсала использованы материалы, которые можно отыскать в любом сарае. Например, спицы в колесах можно усилить с помощью гвоздей или проволоки диаметром 6 мм (все таки работа в грунте требует определенного запаса прочности у всех деталей). А вилки для тех же колес (я их, кстати, взял от старой детской коляски) можно изготовить самим из трубы диаметром 15 см или трубы с квадратным сечением 20×20 см.

А вот руль использован от взрослого велосипеда, но можно запросто сделать из трубы, если что.

Он установлен на культиваторе так, что его легко можно с помощью двух болтов диаметром 6 мм выставлять под свой рост. Плужок для высадки картошки, окучивания и прополки междурядий я сконструировал из стрелы обычного культиватора, к которой приварил боковины. Угол стойки в нем сделал в 90° по отношению к земле.

И опять же, такой плужок можно при желании смастерить самостоятельно. Тем более что в сочетании с приспособлением под названием «копалка» он здорово выручает при выкапывании картошки.

Для этого ставится сцепка на двух колеса

х и регулируется по ширине двух борозд (примерно получается от 65 до 70 см). Картошку копаю через ряд. Удобнее и выбирать ее после этого. Да и перед посадкой картошки я с помощью своего универсального устройства рыхлю землю.

---

Читайте также: Мотоблок с электродвигателем своими руками

---

Предусмотрено у меня и приспособление для обрезки усов на грядках с клубникой: вертикальные полосы к низу заточены под нож с обеих сторон.

Регулируются они по ширине ряда и используются в паре со сцепкой. После этого на культиватор ставлю одно колесо и узенькие грабли: междурядья рыхлятся, и убирается поросль усов. Для этой же работы можно использовать катки с плоскорезом.

Для нарезки борозд на грядках использую приспособление, где ширина междурядий свободно регулируется. На мой универсал можно установить любые каточки и плоскорезы различной ширины, а также грабли. Машина эта себя оправдывает, и даже очень. В изготовлении довольно проста: чуть-чуть навыков, болгарка, сварка и подручный материал, металл.

Я думаю, многих заинтересует мое предложение. Жаль, что нет фотоаппарата, пришлось рисовать.

Дополню: угол самого пропольника наиболее тупой.

Ширина захвата для любой грядки – от 15 до 40 см. Стальная полоса толстая (рессора от старого «Москвича») плюс торсион рулевой колонки от «Запорожца». Сваривается под небольшим углом по отношению к земле. Затачивается болгаркой с верхней стороны, передняя и задняя. Вот и все.

Такую технику я сделал брату и соседу. Один мой приятель уже сам ее собрал по моему чертежу: говорят, соседи весь день ходили к нему смотреть на это чудо.

В общем, владельцы универсала на седьмом небе от счастья. В один голос говорят, что полжизни без такого агрегата прожили на земле зря. Огород пропалывается очень быстро! Поэтому и предлагаю. Кто заинтересуется и сделает такой универсал, сам себе спасибо скажет. Ну, дорогие дачники, в добрый путь по огороду!

---

Ссылка по теме: Прицеп для мотоблока своими руками

---

Универсальный самодельный плоскорез-культиватор: чертеж

© Автор:В. Худобин Белгородская обл.

---

КУЛЬТИВАТОРЫ СВОИМИ РУКАМИ + ОТЗЫВЫ И СОВЕТЫ: ОТЗЫВЫ ЧИТАТЕЛЕЙ

---

УСОВЕРШЕНСТВОВАННЫЕ КУЛЬТИВАТОРЫ

Варианты конструкций культиваторов (рисунки 1-3), выполняющих несколько операций одновременно.

Культиватор, изображенный на рисунке 1, рыхлит почву на глубину штырей и измельчает сорняки дисковыми ножами. U-образный нож подрезает почву и корни сорняков.

Культиватор, изображенный на рисунке 2, рыхлит почву на глубину конусных ножей, сдвигает почву в сторону и измельчает сорняки дис ковыми ножами. U-образный нож подрезает почву и корни сорняков.

Культиватор, изображенный на рисунке 3, разрезает почву на глубину дисковых ножей и измельчает сорняки. П-образный нож подрезает почву и корни сорняков.

При развороте культиватора на 180’ относительно вилки в вертикальной плоскости из работы выводится подрезающий U-образный нож и выполняются только оставшиеся операции.

На рисунках 1 и 2 представлены лункокопателей. В конструкциях предусмотрена регулировка глубины лунок от max = 12 см до min поворотом вилки со спаренными колесами. В конструкции на рис. 2 добавлен плужок для отбрасывания мульчи и почвы на глубину 5 см. При этом лункокопатель применяется как маркер, а семена укладываются на твердую подложку почвы. Обратным ходом по грядке одно из боковых колес закрывает лунки или вдавливает семена в почву. Регулировка наклона спаренных колес по углу определяет глубину лунок.

Культиваторы

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Самодельный культиватор своими руками: электрокультиватор, мотокультиватор, ручной

Чтобы вырастить хороший урожай на дачном участке, необходимо приложить много труда. Для увеличения производительности и облегчения работы уже давно используют ручные и механические устройства. Оборудование приобретают в хозяйственных магазинах или изготавливают культиваторы своими руками из подручных материалов. Однако фабричное изделие по своей функциональности не всегда подходит для работы на небольшом участке, поэтому самодельное устройство не только сэкономит средства, но и будет идеально приспособлено для хозяйственных нужд.

Простейший вариант — самодельный культиватор Торнадо

Изготовление ручного культиватора своими руками, по мнению народных умельцев, простой процесс, который под силу даже дилетанту. Несомненная польза от такого приобретения станет очевидной в первые же дни использования на огороде. Ведь культивация – непременный этап ухода за посевами, без которого нельзя обойтись даже при выращивании кустов и деревьев.

На начальном этапе рыхление и прополка помогают сохранить произведенные посевы, сэкономить на поливе, избежать размножения сорняков и вредителей.

Советы и инструкции по выбору модели простейшего устройства можно посмотреть здесь:

А если предметом предпочтения стала именно модель Торнадо, то вот видеоролик от автора одной из вариаций:

Самодельный ручной культиватор Торнадо требует всего трех частей для изготовления устройства:

1. Рабочая часть – основная составляющая устройства, которая определяет легкость применения и надежность в выполнении процессов. Визуально она выглядит, как стальные прутья, закрученные по спирали, и надежно закрепленные на центральной оси. Как только центральная часть проворачивается в почве в любом направлении, она наматывает на себя сорняк, глубоко сидящий в земле и извлекает его наружу. Особенное удобство состоит в извлечении сорного растения целиком, вместе с корнем, из которого оно потенциально способно продолжить свой рост.
2. Черенок используется, как деталь, на которую производится прикрепление остальных частей устройства. Советы опытных огородников рекомендуют не особенно заморачиваться с поисками подходящей детали. Обычно ее просто приобретают на рынке или в супермаркете. Для этой цели идеально подходит черенок для вил или лопаты – он уже гладко обструган и сделан из достаточно прочного дерева. Нужно только заранее подсчитать, какая длина деревяшки будет оптимальной для изготовления и применения Торнадо.
3. Ручка. Способ изготовления и крепления ручки, выполняющей роль своеобразного рычага, можно встретить разный. Предлагаются варианты из пластиковой трубы, закрепленной на черенке от лопаты с помощью скотча, есть советы крепления боле прочного рычага с помощью саморезов, а трубы использовать из металла. Примерная длина этой детали варьируется в 50-60 см, но если работать культиватором будет один человек, он может просто ориентироваться на собственное удобство.

Чертеж самодельного культиватора Торнадо:

Самая важная часть – рабочая. Для нее рекомендуют использовать пружинистую сталь, которая сгибается петлями и в таком виде крепится к черенковой части будущего инструмента. Параметры петли определяются привычным расстояние в междурядьях – они должны быть уже, чтобы не повреждать культурные растения. Если заточить напильником острые края, простое приспособление будет работать идеально.

Мастерами разработаны самые разные варианты изготовления Торнадо. Это могут быть старые вилы, с зубьями, изогнутыми в разные стороны, что легко проделать с помощью простого молотка.

Лента из пружинистой стали потребует немного больше времени и труда, в итоге должен получиться своеобразный конус с острым и растянутым концом. Для того чтобы работать было удобно, можно предусмотреть достаточно прочное соединение всех деталей и антискользящие накладки на ручке. Хотя в последнем случае обойтись без лишних сложностей помогают простые рабочие перчатки.

Если квалификации у будущего конструктора недостаточно, на этом видео он может посмотреть готовые чертежи самодельного культиватора, которые облегчат ему работу на начальном этапе:

Популярные модели

Прежде, чем заказать ручной культиватор для дачи, ознакомьтесь и сравните между собой характеристики распространенных моделей. Примите во внимание также их плюсы, минусы. Популярные ручные культиваторы:

Цена в рублях	Характеристики	Плюсы	Минусы
1889	Тип – звездчатый; длина – 37,7 см, вес – 0,865 кг, рабочая ширина – 14 см, материал – сталь, крепление для ручки/черенка – combisystem.	Удобный, эффективный, легкий, простой в применении.	Без ручки/черенка в комплекте, дороже альтернативных вариантов.

Цена в рублях	Характеристики	Плюсы	Минусы
1299	Тип – корнеудалитель, вес – 2000 г, размеры (в упаковке) – 68х20х20 см, рыхлит грунт на глубину до 20 см.	Можно разрыхлить почву практически любой плотности, извлечь малые и большие сорняки, может регулировать длину штанги.	Трудность работы на твердой, утоптанной земле (требует много усилий), могут возникнуть сложности при сборке.

Цена в рублях	Характеристики	Плюсы	Минусы
2479	Включает 2 телескопические ручки с регулируемой длиной, высота ручек – 100-150 см, длина зубьев – 28 см, материал – высокоуглеродистая пружинная сталь, размеры в сложенном состоянии – 58х100х10 см, вес (в упаковке) – 6960 г.	Размельчает землю до глубины 25-28 см, не переворачивает землю, высокая скорость обработки.	Не подходит для перекапывания целины, габаритнее и дороже аналогов.

Цена в рублях	Характеристики	Плюсы	Минусы
774	Тип – дисковый, предназначение – культивация, рыхление, основной механизм – диски в форме звезды, материал – сталь, ширина инструмента – 14 см, размеры в упаковке – 13,5х34х15,5 см, вес в упаковке – 690 г.	Демократичная стоимость, относительно легкий, простой в использовании, неплохо справляется с прорезыванием грунта.	Черенок придется докупать отдельно, ножи удерживаются в вилке пластиковыми заглушками.

• НПО Мехинструмент

Цена в рублях	Характеристики	Плюсы	Минусы
929	Тип – ротационный с черенком и прополочным ножом, длина – 147 см, предназначение – вскапывание и выравнивание почвы под посев, покрытие металлической части – порошковая эмаль, черенок – деревянный, размеры в упаковке – 169х21х12 см, вес в упаковке – 1860 г.	Приемлемая стоимость, наличие черенка, хорошо рыхлит песчаный грунт, срезает сорняки.	Небольшая ширина рабочей части, длина черенка может быть оптимальной не для всех членов семьи.

Культиватор из велосипеда

Современная промышленность выпускает много вариантов мотоблоков и мотокультиваторов, однако далеко не каждому дачнику они по карману. Это не беда, потому что создать мотокультиватор своими руками тоже не очень сложно, особенно, если под руками имеются подходящие запчасти. Для изготовления такой нужной в хозяйстве вещи рекомендуют использовать, например, старый велосипед, на котором точно никто не будет кататься, а ремонт – уже безнадежное предприятие.

Создатели мотокультиватора из старого велосипеда уверены, что такое приспособление способно решить множество проблем не только на стандартных шести сотках, но и на довольно значительном пространстве. Для этого достаточно развернуть раму вниз концом для прикрепления сиденья, и приварить ручки к тем окончаниям, на которых крепились педали. Таким образом получается прекрасная замена той конструкции, которую сооружают из черенка и ручки. Останется только прикрепить основной инструмент, который можно сделать по тому же принципу, что и для ручного культиватора Торнадо.

С инструментами в этом случае будет посложней – потребуется болгарка и сварочный аппарат, а все остальное – молоток и набор ключей у настоящего дачника всегда имеется в хозяйстве.

Подробные инструкции можно посмотреть на видео:

Во втором видеоролике – даже устройство, позволяющее окучивать растения:

Примерные чертежи от автора на фото:

Прикрепленное колесо значительно уменьшает тяжесть работы и ее многочасовое использование:

Колеса на культиватор– тоже не проблема, они уже есть под рукой, снятые со старого велосипеда. Рациональное зерно в использовании такого приспособления – не только в значительной экономии средств на приобретение заводского устройства. На даче дорогую машинку не оставить, а в городской квартире для ее хранения попросту нету места. Несомненное удобство самодельного устройства – в ее спокойном хранении в зимнее время на участке.

Важные советы и рекомендации

Приступая к изготовлению навесного оборудования и прочего инвентаря предназначенного для обработки земли, необходимо учитывать некоторые особенности производства изделий. Если вы собственноручно собрали и запустили культиватор или окучник, вам невозможно будет угадать, как он поведет себя на грунте, во время работы.

Особенно, если трактору, оборудованному самодельным изделием предстоит работать на разных грунтах. Таким образом, самодельный культиватор для Т 25 может оказаться слишком легким, поскольку собирался по схеме для модели Т 16, которая имеет двигатель меньшей мощности.

То же касается и такого оборудования, как самодельный культиватор на Т 40 – хоть этот трактор обладает большой мощностью, ставить на него оборудование большого размера не будет целесообразным.

Намного продуктивней работа пойдет в том случае, если культиватор будет не шире, чем задняя ось трактора, а в длину не больше ширины заднего колеса.

В этом случае он сможет обработать больший участок, за короткое время, с тем же качеством исполнения роботы.

Зубчатый ручной культиватор

Для изготовления зубчатого культиватора потребуется больше сил и навыков, однако при большом желании сделать его тоже довольно просто, имел стальные блины и цапфу, а также зубья и ось.

Стальные блины надеваются на ось определенного диаметра (необходимо заранее произвести расчеты по тяжести и совместимости веса того и другого. В блинах уже должны иметься отверстия, в которые вставляются зубья из стальных прутьев или пружинистой стали. Они закрепляются заклепками, которые впоследствии раззвенковываются.

Хотя это – далеко не единственный вариант из всего, что придумано сообразительными дачниками.

Фото:

Вариант #4: производственная мясорубка нам в помощь

Весь вышеперечисленный инвентарь достаточно прост. Но в условиях собственной мастерской можно изготовить и самодельный электрический культиватор. Это лишний раз доказывает, что возможности домашних мастеров практически безграничны. Для реализации этой идеи понадобится старая производственная мясорубка. На её основе и будет сооружаться эффективный электрический помощник огородника.

Электрический культиватор можно сделать на основе мясорубки производственного назначения: получится достаточно мощный агрегат, который прослужит несколько лет

Всё не так уж сложно, как кажется, если есть сварочный аппарат и мастер, умеющий его использовать по назначению. К картеру редуктора следует приделать два уголка. К уголкам приваривают трубы с изгибом, которые будут использоваться в качестве рукояток. Между получившимися рукоятками приваривают ещё один отрезок трубы – распорку, придающую конструкции нужную прочность.

К уголкам предстоит приварить и оси для колес культиватора. Колеса подбирают среднего размера, чтобы были удобны в работе и не проваливались в почву.

Основной деталью конструкции является вал. Вытачивать его предстоит из обычного лома. Соединение осуществляется как у оригинала: в шлиц. Насадка мясорубки обкалывается кувалдой, после чего остаётся втулка с толстыми стенками из чугуна. В неё помещают выточенную из лома заготовку, к которой приваривают грунтозацепы в форме винта. Они вырезаются из автомобильных рессор. Были использованы и другие варианты материала для грунтозацепов, но они оказались нежизнеспособными.

Дисковый роторный культиватор

В отличие от остальных самоделок, роторный культиватор соорудить не так уж просто. Хотя его преимущества несомненны, потому что это полифункциональное устройство, которым можно проводить боронование, выравнивать им землю, разбивая крупные комья и еще с десяток других функций.

Для изготовления дискового культиватора потребуются выпуклые диски, надетые на две оси. Чтобы понять принцип сборки и работы нужно посмотреть видео.

Множество людей, рассказывающих, как сделать культиватор для мотоблока своими руками, говорят о том, что это достаточно сложный процесс для того, чтобы приниматься за это тем, кто не умеет работать со станками, инструментами и сваркой. Зато советов о том, как выбрать его в магазине есть предостаточно советов.

Важные нюансы при работе

Во время выполнения любых работ в мастерской является необходимым соблюдение всех мер безопасности. Очень важно защищать глаза при работе со сваркой независимо от её типа.

При использовании дуговой сварки опасность может нести не только свет от горения дуги, но и откалывающаяся сталь на месте новообразовавшегося шва. Причём шов может откалываться самостоятельно и выбрасываться на большое расстояние.

Обстукивать горячий шов тоже будет плохой идеей, поскольку калёная сталь может попасть не только в глаза, но и за воротник или в волосы. Поэтому эти места необходимо закрывать в первую очередь.

Работая с электросваркой, требуется иметь обязательно перчатки и защитный шлем, поскольку работа происходит при больших температурах. Также следует избегать соединения кислорода и масла, поскольку это взрывоопасная смесь, а для детонации искра не нужна.

Производство ручного рыхлителя почвы своими руками обойдётся гораздо дешевле, чем его заводские аналоги. Стоимость будет более высокая, когда конструкция будет в себя включать и механизированные, и дополнительные средства, и «гаджеты».

Делая междурядную самоделку, можно не только сэкономить средства, но и получить возможность сконструировать её под личные нужды. Это позволит достичь максимального удобства при работе с подобным инструментом.

Поэтому даже такие простые изделия, как «ёж» или культиватор из велосипеда, могут существенно уменьшить трудозатраты при работе. Этот процесс будет неповторимым и очень удобным.

Иногда овощи и фрукты действительно выгоднее покупать в магазине. Но в качестве продукции, выращенной собственными руками, всегда больше уверенности. К тому же работа на земле повышает жизненный тонус, если выполнять её с умом. А вот тяжелый физический труд не всегда полезен, особенно для тех, кто привык работать только в офисе. Чтобы весенние хлопоты были приятными и не слишком обременительными, необходимо обзавестись средствами малой механизации. Современную технику можно, конечно, купить, но оказалось, что сделать, например, культиватор своими руками достаточно просто. Убедитесь в этом.

Мотофреза своими руками

Данный агрегат являет собой нечто среднее между ручными моделями и полноценным мотоблоком. Если требуется получить самодельный культиватор, фреза которого осуществляет обработку без стороннего привода, то этот вариант станет оптимальным. На место двигателя подойдет любая установка с рабочим объемом 50 см3. Задачи фрез можно переложить на конструкцию, собранную из металлических полос с параметрами 0,5 x 4 см. Для одной фрезы понадобится 8 элементов. Далее полоскам необходимо придать форму буквы Г и соединить их между собой по центру болтами так, чтобы сформировались четыре крестовины.

Несущей основой будет металлический короб, в котором также должно размещаться замедление редуктора. Изготовить такой каркас можно из пластин толщиной 0,4 см и корпусов подшипников. Для прохождения промежуточного вала вверху образованного короба следует проделать два отверстия. Вал будет вращаться в двух подшипниках, установленных в двух сваренных из пластин корпусах. Для регулировки положений самодельные культиваторы с такой конструкцией снабжаются резьбовыми шпильками. Их можно приварить к основанию из пластин.

Мотокультиватор своими руками – варианты конструкции и секреты сборки

Многие владельцы земельных участков знают, что обработка почвы при помощи ручных инструментов отнимает достаточно большое количество времени и сил. Именно поэтому все более популярными становятся механические устройства. Но так как качественные устройства являются достаточно дорогими, многие землевладельцы создают такие механизмы собственными руками. При наличии сварочного аппарата и некоторых материалов создать культиватор достаточно просто, если схема такого устройства создана заранее.

Блок: 1/5 | Кол-во символов: 492
Источник: https://bouw.ru/article/samodelyniy-motokulytivator

Что вообще можно соорудить своими силами?

Рынок мотоблоков заводского производства предлагает покупателям довольно широкий ассортимент продукции на любой вкус. Однако цены на такую сельхозтехнику способны осилить далеко не многие. Поэтому на огородах в сельской местности довольно часто можно встретить самодельный мотоблок, который по эксплуатационным параметрам ни чуть не уступает заводскому аналогу.

Создавая универсальные конструкции, народные умельцы чаще всего используют детали старых мотоциклов и металлолом

Морально устаревшие модели мотоциклов нередко служат основой для изготовления различных самоделок и полезных в хозяйстве средств малой механизации.

Поскольку самодельные мотоблоки нередко создаются из подручных старых материалов, то и в качестве двигателя агрегата довольно часто применяется известный многим мотор пилы «Дружба».

На основе самодельных мотоблоков умельцы создают не менее значимые в сельском хозяйстве инструменты, к примеру: плуги, а также окучники для окучивания кукурузы или картофеля

Один из таких мастеров – изобретатель Валентин Архипов, который является автором изготовления целого ряда полезных устройств и строительства всевозможной приусадебной техники.

Талантливый конструктор создал многофункциональное устройство, с помощью которого можно не только пахать и боронить землю, но и сажать, окучивать клубневые культуры, а также собирать урожай и сгребать ботву

Поэтому продумывая, как сделать мотоблок своими руками, лучше остановить свой выбор на этом проверенном и успешно применяемом варианте. С простым и удобным в работе сельхозагрегатом сможет справиться любой человек.

Блок: 2/4 | Кол-во символов: 1620
Источник: https://diz-cafe.com/tech/motoblok-svoimi-rukami.html

Подробнее об устройстве

Наиболее популярными являются небольшие конструкции, вес которых не превышает 20 кг. Они очень производительны и компактны, к тому же с помощью таких изделий можно выполнять разные задачи на участке: удаление сорняков, рыхление грунта и даже внесение различных удобрений. Ручной культиватор будет полезным также и при уходе за некоторыми растениями, так как способен рыхлить почву возле грядок, прореживать и окучивать их.

Популярностью пользуются небольшие ручные культиваторы

Обратите внимание! Разумеется, сравнивать ручной культиватор по мощности с мотоблоком нельзя, но для элементарных задач на огородном участке его вполне хватает. К преимуществам ручного инструмента стоит отнести отсутствие затрат на топливо или электричество, а также возможность использования в труднодоступных местах.

Такой культиватор не сравнится по мощности с мотоблоком

В конструкцию большинства видов культиваторов входят специальные фрезы, которые, перемещаясь по участку, выполняют рыхление почвы. Применяться могут и другие насадки:

• лапы для рыхления грунта;
• специальный носок, выполняющий рыхление и резку почвы, удаляя тем самым сорняки;
• окучник для создания небольших бороздок в грунте, которые нужны для посева разных культур;
• игольчатый диск, который применяется при образовании большой корки на поверхности грунта;
• подкормочные ножи со специальными дозаторами. Они необходимы для внесения удобрений в почву.

Схема окучивателя с ножом-разрыхлителем

При правильном использовании ручные культиваторы существенно облегчают земляные работы. Разумеется, для этого нужно применять соответствующие насадки и типы конструкций.

Культиваторы бывают различных типов

Блок: 2/6 | Кол-во символов: 1669
Источник: https://handmade-expert.info/ruchnoj-kultivator-svoimi-rukami/

Как сделать электрический мотокультиватор

Изготовить электромотокультиватор сможет любой, кто хоть немного знаком принципом работы подобной техники.

Для работы понадобятся следующие детали:

• мотор от мясорубки;
• металлические трубы;
• уголки;
• колеса с осями;
• винт;
• лом.

Для создания электрического мотокультиватора потребуются такие инструменты, как сварочный аппарат, кувалда и набор ключей. Также в процессе работы будут использованы плоскогубцы и молоток. Создание мотокультиватора происходит следующим образом:

1. Сначала к металлическому картеру редуктора прикручивается 2 уголка.
2. После этого нужно изогнуть концы двух трубок для создания рукояток. Трубы после этого необходимо приварить к уголкам.
3. Затем к уголкам привариваются оси для колес. Во время выбора колес стоит учитывать, что слишком большие изделия неудобны. Если же устанавливаются маленькие колеса, на мягком грунте мотокультиватор будет закапываться. Поэтому они должны быть средних размеров.
4. После этого происходит создание вала конструкции. Кувалдой необходимо разбить насадку от мясорубки и во втулку поместить заготовку, которая создана из лома.
5. Затем необходимо приварить винт-грунтозацеп.
6. На одной из ранее созданных ручек нужно закрепить выключатель двигателя. Чтобы пользоваться агрегатом было удобнее, стоит размещать элементы управления исходя из размеров руки.

Стоит помнить, что при быстром движении культиватор способен разбивать землю на комья. Если созданное устройство будет работать медленно, это приведет к тому, что грунт станет мягким и обработка будет производиться более аккуратно. Подобные электрические самоделки позволяют обрабатывать небольшие участки.

Блок: 4/5 | Кол-во символов: 1625
Источник: https://bouw.ru/article/samodelyniy-motokulytivator

Виды культиваторов

Классификация устройств осуществляется в зависимости от используемых механизмов. Разделяют культиваторы со следующим оборудованием.

1. Электрическое. Преимущественно используется для обработки больших площадей. Работоспособность устройства возможна только при наличии источника электричества. Конструкция имеет небольшой вес и компактные размеры, к тому же такие приборы не загрязняют атмосферу вредными веществами.

   Электрический культиватор DAEWOO

2. Аккумуляторное. Используется такой тип оборудования для работы на маленьких участках. К преимуществам культиваторов на аккумуляторе стоит отнести высокую мобильность и небольшие габариты.
3. Бензиновое. Еще один вид оборудования, который считается одним из самых распространенных среди дачников. Имеет высокую производительность, хорошую мобильность, удобен в использовании. Но такие устройства необходимо правильно обслуживать, не говоря уже о загрязнении атмосферы вредными веществами.

   Бензиновый культиватор Hyundai

4. Механическое. Не секрет, что ручные культиваторы очень просты в использовании, они не отнимают много времени и сил, а также отличаются невысокой стоимостью. Существует несколько видов конструкций ручных культиваторов, начиная с простого культиватора «Торнадо», представляющего собой обычные вилы с загнутыми пальцами на низу, а заканчивая плоскорезом.

   Ручной культиватор

К преимуществам ручных культиваторов также можно отнести то, что их легко изготовить самостоятельно. Для этого не нужны специальные навыки, достаточно следовать рекомендациям. Для изготовления той или иной конструкции нужен правильный чертеж изделия, немного свободного времени, терпения и, конечно же, некоторых инструментов и материалов.

Ручной культиватор «Гном»

Блок: 3/6 | Кол-во символов: 1718
Источник: https://handmade-expert.info/ruchnoj-kultivator-svoimi-rukami/

Культиватор своими руками с электроприводом

В качестве силовой установки использованы два электродвигателя мощностью 1500 Вт каждый. Они объединены в единую систему при помощи ремня и шкивов одного диаметра. На одном из моторов шкив двойной, и с помощью натяжного ролика крутящий момент подается на рабочий шкив, соединенный с первичным валом редуктора.

Задние колеса не являются ведущими, при установке на переднюю ось роторной насадки, они становятся опорной конструкцией. Если на ведущую ось поставить колеса – задний мост придает устойчивости конструкции. При такой компоновке можно навешивать различные приспособления, от культиватора плоскореза до копьеобразного рыхлителя.

Редуктор в этой конструкции использован готовый, от сломанного мотоблока «Нева». После замены износившихся шестерен – работоспособность восстановлена.

Преимущество такого редуктора в прочности кожуха. Поэтому он использован как конструктивный элемент культиватора. Передняя ведущая ось представляет собой расширение вторичного вала редуктора.

Рама собрана из подручных материалов, от мощной вентиляционной системы, со списанной военной техники. Оттуда же взяты алюминиевые трубы для стойки рукоятей управления. Кронштейн для навесного оборудования изготовлен из держателя плуга от выброшенной сельхозтехники. С нее же взяты колеса.

Единственный покупной элемент – силовой кабель питания. Длины 20 м. хватает для обработки земельного участка площадью 4 сотки, с розеткой, установленной в углу поля.
Мотокультиватор с двигателем от мопеда.

Чертеж устройства представлен на иллюстрации:

В качестве силовой установки использован мопедный мотор Д8. Воздушное охлаждение на культиваторе не работает, из-за малой скорости. Поэтому вокруг цилиндра напаяна жестяная емкость, в которую наливается вода. Периодически подливая жидкость, вы не даете блоку цилиндра разогреться выше 100°С.

Редуктор цепной, двухступенчатый.
Применены звездочки от велосипеда и мопеда. Кожухи сварены из листовой стали толщиной 3 мм. Нижняя ступень редуктора несет силовую функцию, поэтому выходной вал усилен стальными втулками, закрепленными на корпусе редуктора.

Вывод: Конструкции получились прочные и надежные, опробованы не одним десятком садоводов. В любую из них всегда можно внести изменения, исходя из имеющихся у вас материалов.

Мотокультиватор с двигателем от мопеда — видео. Самодельная рама сварена из уголка 40х40х5 и профильной трубы 20х20. Установлена коробка передач от ВАЗ 2101, передача от двигателя к коробке осуществляется через цепь. Все просто и со вкусом. Остальные подробности в видео ролике.

Блок: 4/4 | Кол-во символов: 2576
Источник: https://obinstrumente.ru/sadovyj-instrument/motokultivator-svoimi-rukami.html

Сборка ручных культиваторов

Как только подготовите все необходимое для работы, можно приступать к изготовлению ручного культиватора. Это уникальное изделие, имеющее целый ряд преимуществ, например, компактность, доступность материалов для ее изготовления и эффективность готового культиватора.

Ручной рыхлитель почвы

Самодельный культиватор даст возможность не только удалить сорняки по всему участку, но и качественно разрыхлить почву. Но, как уже отмечалось ранее, ручные культиваторы не предназначены для больших участков, поэтому если ваш сад или огород имеет большую площадь, тогда есть смысл приобрести бензиновый культиватор. Ручные конструкции лучше всего подходят для дачных работ. В домашних условиях можно изготовить такие виды ручных культиваторов, как роторный, дисковый, плоскорез и другие.

Культиватор-прополыцик: 1 — колесо в сборе (от садовой тележки), 2 — рама основная, 3 — пружина, 4 — фиксатор цепной, 5 — крюк, 6 — рукоять U-образная поворотная в сборе, 7 — винт Ml2 фиксирующий с шестигранной головкой (3 шт.), 8 — кронштейн поворотный, 9 — рама прополыцика (стальная полоса 20×7), 10 — сгребатель навесной (стальная цепь из прутка диаметром 10), 11 —прополыцик-комкоразбиватель 15-звездочный (от сельхозтехники), 12 — гайка М10 с контргайкой и шайбой (2 шт.), 13 — лапа культиватора поворотная (от сельхозтехники, доработанная), 14 — ось-болт с гайкой и шайбами (2 шт.), 15 — болт М14 с гайкой (2 шт.).

Роторный культиватор

Основные задачи роторной конструкции заключаются в бороновании почвы и дальнейшем ее разравнивания. Культиватор состоит из специальных полусферических дисков в количестве 2 или 4 штук. Каждая из пар этих дисков крепится к оси, за счет чего основа конструкции может двигаться. Это позволяет при работе увеличивать или уменьшать угол наклона дисков.

Схема дискового роторного культиватора

Основа обязательно должна быть металлической, так как на нее оказывается большая нагрузка при работе. Саму основу можно прикрепить к ручке. Если все детали будут выполненными из металла, это существенно увеличит вес конструкции, поэтому многие дачники делают ручки из дерева. При работе к дискам такого культиватора не будет цепляться трава, что очень удобно, особенно при обработке участков, покрытых сорняками.

Легкий культиватор своими рукамиДисковый роторный культиватор

Культиватор «Торнадо»

Отличный культиватор с самой простой конструкцией, состоящей всего из трех частей – погружного элемента, ручки и черенка. Во многом принцип работы культиватора схожий с работой штопора. Нужно надавливать конструкцией в землю и проворачивать, а затем культиватор можно поднимать. В ходе обработки участка сорняки удаляются вместе с корневой системой. Изделие легко можно изготовить в домашних условиях, если соблюдать пошаговую инструкцию, приведенную ниже.

«Торнадо» — ручной культиватор

Таблица. Изготовление культиватора «Торнадо».

Шаги, фото	Описание действий
Шаг первый	Вырежьте 4 заготовки из стального прута, длина которых должна быть примерно 30 см. Каждую заготовку согните с помощью тисков.
Шаг второй	Заточите каждую из заготовок с одной стороны. Это требуется для того, чтобы конструкция хорошо входила в землю. Все прутья должны быть одинаково ровными и острыми.
Шаг третий	Приварите заготовки к металлической трубе. Может подойти обычная или профильная труба. Проследите за тем, чтобы все детали были приварены под одинаковым углом. Это повысит эффективность конструкции.
Шаг четвертый	Место сварки обработайте шлифовальным кругом или напильником, чтобы устранить все неровности. Это придаст конструкции более привлекательный вид.
Шаг пятый	Приварите к профильной трубе ручку. Для этого можно взять такой же диаметр. При желании обмотайте ручку изолентой, особенно в местах, где вы будете держаться за нее руками. Сварочные швы тоже желательно обработать.
Шаг шестой	Испытайте готовую конструкцию в деле, и если какой-либо из элементов будет недостаточно хорошо приварен, то в процессе проверки культиватора он отвалится. Если изделие прошло проверку, тогда покрасьте его и смело используйте по назначению.

На заметку! Если вам нужна большая конструкция, то можете использовать более крупные детали. Технология изготовления от этого не изменится, а надежность культиватора не пострадает.

Дисковый культиватор

Еще один вариант изготовления ручного культиватора, главной деталью которого являются стальные диски. Стандартная конструкция предусматривает 5 дисков, к которым должны крепиться специальные зубья. За счет этих зубьев и происходит рыхление грунта. Вы можете изготовить такие диски собственноручно или же купить в специализированных магазинах. Поверхность двух дисков обязательно должна быть гладкой, а к остальным необходимо прикрепить зубья. В качестве альтернативы вместо зубьев можно использовать изогнутые гвозди.

Дисковый окучник: 1 — рядок картофеля обрабатываемый, 2 — диск окучника в сборе (от сельхозтехники, 2 шт.), 3 — кулак (от сельхозтехники, 2 шт.), 4 — кронштейн Т-образный, 5 — стойка, 6 — скребок стальной (от сельхозтехники, 2 шт.), 7 — балка моста (стальная труба 32×2,5), 8 — болт стопорный Ml0, 9 — грядиль-рукоятка

Готовые диски нужно одевать на ось поочередно, а затем ставятся подшипники. Готовая конструкция крепится к рукоятке, выполненной из дерева. При культивировании грунта диски начинают вращаться, а зубья поочередно вонзаются в землю. Дисковый культиватор способен срезать сорняки и рыхлить почву. Периодически его нужно чистить от застрявших растений.

Дисковый окучник

Плоскорез

Еще одна разновидность культиватора, которую можно изготовить самостоятельно. Плоскорез является достаточно эффективным предметом инвентаря, для его изготовления требуется старый велосипед и одно колесо. Дальше нужно следовать инструкции, приведенной ниже.

Шаг 1. Подготовьте два небольших полукруга, изготовленные из каленого металла. Они должны быть прочными, поскольку на них оказывается основная нагрузка.

Два подготовленных полукруга

Шаг 2. Согните два метровых отрезка 15 мм трубы для ручек. Затем отрежьте лишнюю часть от велосипедной рамы.

Будущие ручки и обрезанная велосипедная рама

Шаг 3. Приварите ручки к велосипедной раме, а также упорный прут, который будет принимать на себя нагрузку с ручек во время обработки почвы.

Ручки приварены к велосипедной раме

Шаг 4. Соедините две пластины между собой при помощи сварки, наточите получившееся лезвие и приварите его к велосипедной раме. Его нужно устанавливать на месте сидения, чтобы у вас была возможность регулировать лезвие по высоте.

К раме приварено лезвие

Шаг 5. Покрасьте собранную конструкцию, защитив ее тем самым от коррозии. При желании можно обмотать изолентой рукоятки плоскореза. На данном этапе процесс изготовления ручного культиватора можно считать завершенным.

Ручки рекомендуется обмотать изолентой

Видео – Самодельный плоскорез или спасение утопающих

Культиватор из бензопилы

На случай, если в вашем гараже лежит ненужная бензопила, из некоторых ее частей можно изготовить неплохой культиватор. Но, в отличие от предыдущих вариантов, изготовить изделие из старой бензопилы смогут те люди, которые хоть немного разбираются в технике. К тому же здесь есть дополнительные расходы, например, покупка горючего и смазочных материалов. Поскольку бензопила работает на бензине, то и культиватор, который вы изготовите из нее, тоже будет работать на нем.

Культиватор можно сделать из ручной бензопилы

1. Изготовьте для начала металлическую раму для будущего культиватора, используя металлические уголки. Рама должна иметь кубическую форму.
2. Прикрепите двигатель от бензопилы к готовому каркасу, а точнее – к верхней его части.
3. Сделайте ручки для вашей конструкции. Желательно использовать для этого металлические трубы. Такая конструкция будет более удобной в использовании.
4. Подготовьте две звездочки, одна из которых должна быть ведущей, а вторая – ведомой и устанавливаться на промежуточном вале.

Мотокультиватор из бензопилы своими руками

Обратите внимание! Культиватор из бензопилы имеет целый ряд преимуществ перед другими конструкциями, например, высокая мощность и производительность, минимум приложенных усилий и т. д. Но такой культиватор имеет и недостатки, главным из которых является необходимость регулярной дозаправки. Поэтому у вас на хозяйстве всегда должен быть наготовлен бензин.

У мотокультиватора есть несколько важных преимуществ

Блок: 5/6 | Кол-во символов: 8272
Источник: https://handmade-expert.info/ruchnoj-kultivator-svoimi-rukami/

Как можно модернизировать самодельный мотоблок?

Мотоблок Архипова многофункционален. Его можно задействовать в качестве плуга, либо же культиватора. Для этого достаточно съемные детали для плуга заменить деталями со снятыми отвалами для культиватора. Мотоблок по мере продвижения будет заглублять борозды в землю и укладывать в них картофельные клубни. Чтобы запахать клубни нужно лишь установить на место отвалы и пройтись агрегатом между высаженными рядами.

Сельхозагрегат удобен и при сборе урожая. Используя разные отвалы можно изменять ширину захвата. Агрегат хорош и тем, что способен собирать пропущенный картофель и оставшуюся после уборки ботву растений. Для этих целей его оборудуют граблями или бороной.

Универсальную конструкцию можно использовать не только для проведения сельскохозяйственных работ. В зимнюю пору его с успехом применяют для уборки снега. Верный помощник пригодится и для уборки дорожек придомовой территории. Установив на мотоблок валик с круглой щеточкой и дополнительную звездочку, хозяин облегчит себе работу по расчистке тротуаров.

Блок: 4/4 | Кол-во символов: 1067
Источник: https://diz-cafe.com/tech/motoblok-svoimi-rukami.html

Что нужно для работы

Чтобы изготовить в домашних условиях различные приспособления для обработки грунта, нужно подготовить специальные материалы для этого. В первую очередь, вам нужно позаботиться о том, чтобы раздобыть сталь. Чем больше различных труб, листов или металлических прутов у вас будет, тем лучше. Нельзя обойтись без набора инструментов, но они присутствуют в любом гараже, так что с их поиском не придется заморачиваться.

При работе с металлическими трубами не обойтись без специальных инструментов

Сварочный аппарат – это один из самых главных инструментов для работы с металлическими изделиями. С его помощью вы сможете всего за несколько секунд соединить различные части, выполненные из металла. Разумеется, в большинстве случаев вы сможете обойтись без сварочного аппарата, соединив детали при помощи саморезов. Но качество таких соединений нельзя сравнивать с качеством сварочных швов.

Инверторный сварочный аппарат

Блок: 4/6 | Кол-во символов: 933
Источник: https://handmade-expert.info/ruchnoj-kultivator-svoimi-rukami/

Дополнительные рекомендации

Если вы, ознакомившись с пошаговыми инструкциями, все-таки решились делать такой культиватор собственноручно, то нельзя забывать о мерах безопасности. В первую очередь, защитить необходимо органы зрения и руки, особенно при работе со сварочным аппаратом. Если при работе используется дуговая сварка, то защищаться нужно не только от интенсивного и очень яркого света, издаваемого устройством, но также от окалин, которые, появившись на месте сварочного шва, могут откалываться от металла и высоко подлетать.

Средства индивидуальной защиты при выполнении сварочных работДесять правил сварочных работ

Используя газосварку, при разогревании металла обязательно надевайте защитные перчатки и используйте специальную защиту для лица. Вы работаете с высокими температурами, поэтому кожу нужно защищать от ожогов. Примечательность ручных культиватором заключается в том, что изготовить их можно даже без особенных навыков или опыта.

Изготовить самодельный культиватор не так сложно, как может показаться

Видео – Изготовление ручного культиватора

Блок: 6/6 | Кол-во символов: 1065
Источник: https://handmade-expert.info/ruchnoj-kultivator-svoimi-rukami/

Кол-во блоков: 14 | Общее кол-во символов: 24619
Количество использованных доноров: 6
Информация по каждому донору:

1. https://bouw.ru/article/samodelyniy-motokulytivator: использовано 2 блоков из 5, кол-во символов 2117 (9%)
2. http://motoblok-kultivator.com/kultivator-svoimi-rukami/: использовано 1 блоков из 4, кол-во символов 214 (1%)
3. https://obinstrumente.ru/sadovyj-instrument/motokultivator-svoimi-rukami.html: использовано 1 блоков из 4, кол-во символов 2576 (10%)
4. https://diz-cafe.com/tech/motoblok-svoimi-rukami.html: использовано 2 блоков из 4, кол-во символов 2687 (11%)
5. https://handmade-expert.info/ruchnoj-kultivator-svoimi-rukami/: использовано 5 блоков из 6, кол-во символов 13657 (55%)
6. https://SpecMahina.ru/kultivator/svoimi-rukami-2.html: использовано 1 блоков из 4, кол-во символов 3368 (14%)

Минитрактор культиватор

​Похожие статьи​

​Первым делом следует изготовить культиваторное устройство. Для его сооружения понадобятся острые прутья, выполнены из металла. Они свариваются таким образом, чтобы получилось устройство, похоже на плуг.​

​бензиновые.​

​тяжелого типа.​

Выбор культиватора

​легкость транспортировки и хранения, общий вес инструмента не превышает 2000 г,​

​Разрыхляет землю на 200 мм, отлично справляется с подготовкой участка к посеву различных культур.​

​болты и гайки – 16 шт.​

• ​Ручные аппараты – рабочий элемент, корпус и, возможно, двигатель являются одним целым. На фото – культиватор для мотоблока.​
• ​Профессиональные – рассчитаны на обработку большой площади, отличаются изрядными габаритами. Аппарат характеризуется высокой надежностью и долговечностью, но стоит соответственно. Рекомендуется для фермерских хозяйств.​

Культиватор с фиксированной шириной захвата

​На сегодня рынок предлагает менее крупные модели, приспособленные для обработки небольших участков. Однако опытные мастера-дачники по-прежнему предпочитают самодельную продукцию.​

Культиватор с переменной шириной захвата

​с переменной шириной захвата.​

Дисковый культиватор

​Любой уход за землей предполагает разнообразные по профилю работы, направленные на подготовку земли к посеву и к посадке саженцев. Но и дальнейший рост растений не обходится без применения мини- трактора. Для того, чтобы повысить урожайность обязательно нужна культивация почвы.​

​Культиватор прикрепляется к велосипедной раме с одним колесом. Чтобы облегчить управление прибором делается металлическая или пластиковая ручка. Затем, между двумя отрезками велосипедной раму устанавливают поперечину, выполненную из стали и закрепленную при помощи болтов.​

​Электрический или аккумуляторный культиватор является самым простым. Он работает благодаря наличию предварительно заряженного аккумулятора. Такие устройства достаточно легки и мобильны.​

fermerteh.ru

​Культиваторы сверхлегкого типа используются для работы на небольших участках. Их вес не превышает двадцати килограмм, а глубина разрыхления составляет 9-10 см. Отлично справляются с подготовкой почвы к посадке. Ширина рабочего захвата составляет 200-300 мм. Хорошо работают в труднодоступных частях участков.​

​возможность легкой разборки культиватора позволяет хранить его в удобном месте,​

​Выполняет функцию не только удаления сорняков, но и удаляет все корни, имеющиеся в почве.​

Культиваторы: виды и применение

​Металл должен быть не только прочным, но и стойким к коррозии, так как постоянно контактирует с влажной почвой.​

• ​Навесные – устройство закрепляется на соответствующую технику.​
• ​Полупрофессиональные – характеризуются меньшим сроком эксплуатации, так как рассчитаны на меньшие объемы работ. Могут применяться как навесное оборудование для мини-трактора.​

​Применение устройства весьма разнообразно: рыхление земли, прополка, окучивание, предпосевная обработка и так далее. Для каждого вида сельскохозяйственных работ предполагается свой культиватор.​

• ​Носит название листерного и считается самой простой конструкцией. В системе специальные крылья всегда находятся в фиксированном положении, поэтому нельзя отрегулировать ширину захвата. Если вы выбрали такое приспособление, придется при посадке растений учесть ширину между рядами. ВЫ должны будете приспосабливать ваши ряды под культиватор, а не наоборот. Стандартные размеры между рядами около 45-60 см, а литерные рассчитаны всего на 35 см. Использование для влажной почвы такого типа культиватора ограничено, так как наступает залипание земли.​
• ​Выбираем культиватор​

Потребительская классификация аппаратов

​Совет: Не используйте большие колеса, такой культиватор будет обладать меньшей производительностью и с ним тяжело работать. Наилучший вариант — колесо со средним диаметром.​

• ​Самой высокой мощностью и сложностью конструкции отличаются модели с наличием бензинового двигателя. Для их работы требуется высококачественное топливо. Они требуют дополнительного ухода в процессе эксплуатации. Периодически следует проверять культиватор на предмет образования нагара. Таким устройствам необходимо постоянное топливо и периодический ремонт, поэтому они не дешевы в эксплуатации.​
• ​Культиваторные устройства легкого типа отлично работают на мягкой почве, способны с легкостью окучивать растения. Средний вес составляет 30 кг. А длина рыхления до 20 см.​
• ​не требует наличия электричества, бензина, дизеля и других видов топлива.​

• ​Преимущества использования:​

Строение культиватора

​В квадратной пластине производится четыре отверстия, а в прямоугольных – по одному.​

• ​Для этого потребуется определенный опыт работы с металлом и сварочным аппаратом.​

​Бытовые – аппараты, рассчитанные для работы на небольших участках, как правило, имеют ручное механическое управление и небольшой вес.​

​Предпосевной – аппарат для обработки земли сплошным методом. Ряды не соблюдаются. Этот вариант применяется в фермерских хозяйствах, но на дачных участках мало востребован.​

• ​Этот дополнительное устройство состоит из более крепких стоек с широким диапазоном захвата. С помощью специального механизма есть возможность отрегулировать и подстроить крылья под ширину междурядья. Такой вид культиватора считается самым распространенным, так как конструкция предусмотрена таким образом, что земля, проходя через крылья, сразу же осыпается.​
• ​Междурядная обработка, рыхление, прополка сорняков осуществляется методом культивации. А дополнительное оборудование для такого труда называется культиватором. В период роста растений, появления всходов были специально агротехникой разработаны окучник и культиватор.​

Изготовление культиватора

​Для фиксации колеса используйте специальные болты. После соединения колеса с рамой, культивирующим устройством и после установки рукоятки — культиватор готов к работе. Это отличный культиватор для дачи, который с легкостью поможет справиться с сорняками.​

Инструменты и материалы

• ​Дизельный культиватор требует меньшего количества топлива, но практически не уступает бензиновому по мощности и производительности.​
• ​Культиваторы среднего типа легко справятся с объемными территориями. Имеют утяжеленную конструкцию, это способствует более качественному выполнению функций. Способны захватить участок длиной в 50-80 см. Характеризуются наличием задней передачи.​

• ​Принцип работы такого культиватора состоит в установке его на землю и в прокручивании. Есть возможность регулировки высоты инструмента в зависимости от роста человека, который с ним работает.​
• ​увеличение в несколько раз производительности человеческого труда,​
• ​Собирается элемент: отверстия совмещаются, и пластины закрепляются болтами таким образом, чтобы на каждой стороне квадрата наличествовала прямоугольная пластина – фреза. В данном случае болтовое соединение обеспечивает более высокую надежность, чем сварное.​
• ​дрель с разными сверлами;​

​Самодельные – категория включает в себя и механические модели, и электрические, изготовленные своими руками. Используются для этого детали от самого разного оборудования, пришедшего в негодность.​

Технология изготовления

1. ​Пропашной – для обработки междурядья и удаления сорняков. Самое популярное устройство, часто реализуемое своими руками.​
2. ​Один из современных и видов и самых эффективных, удобных по строению, использованию. После обработки земли остаются высокими гребни. Процесс культивации должен проходить на заниженной скорости, так будет увеличиваться мощность.​
3. ​Самодельный окучник​
4. ​Данная модель предполагает наличие нескольких дисков, вращаемых по оси культиваторной установки. Чтобы качественно разрыхлить почву используются три диска с изогнутыми зубьями. Конечная часть оси имеет подшипники и цапфы, которые фиксируются при помощи стальных скоб, которые соединяются деревянной ручкой.​

​Рассмотрим один из самых простых вариантов для культивации почвы — культиватор “Торнадо”. Он состоит из ручки, расположенной горизонтально, стержня и культивирующего устройства.​

fermerteh.ru

​Если вес культиватора превышает 60 кг, то он принадлежит к категории тяжелых культиваторных устройств. Они способны разрыхлить почву до 30 см вглубь. Возможна установка дополнительного полива. Способен перевозить тяжеловесные грузы и выполняет функцию плуга.​

​Зубья сконструированы таким образом, что не требуется большого количества усилий, чтобы вкрутить культиватор.​

​значительное повышение скорости обработки грунта,​

​В центре каждого элемента – квадратной пластины, производится отверстие под трубу. Пластины надеваются на трубу и закрепляются болтами либо при помощи сварки.​

• ​сварочный аппарат;​
• ​Общая схема аппарата одинакова и для трактора, и для мини-трактора и для самодельной модели – отличаются размеры, количество рабочих элементов и возможность регулировки.​
• ​Ручной культиватор​
• ​Устройство навесного оборудования снабжено семью зубами из стали. Направляющие в конструкции могут регулировать глубину обработки почвы.​
• ​Тип навесного оборудования выбирают, в зависимости от способа обработки и вида культур. Например, если требуется обработать поле с кукурузой или подсолнечника, то используют 6-, 8-, 12- рядные агрегаты. Картошку окучивают 2-, 4-, 6- рядными культиваторами.​
• ​Чтобы изготовить стальные диски, их необходимо 5 штук, диаметром 16 см, следует произвести их выточку из высококачественного металла. Для этих целей понадобится наличие токарного станка. Если данный агрегат отсутствует возможно изготовление дисков под заказ.​
• ​Для изготовления такого культиватора понадобятся обыкновенные вилы и пластмассовая насадка, которая продается в любом хозяйственном магазине. Такие насадки применяют для облегчения работы во время копки лопатой. Но, данная ручка отличается от оригинала, поэтому следует ее немного видоизменить.​
• ​В соотношении с типом двигателя выделяют культиваторы:​

​2. Механические устройства разделяют на культиваторы:​

​высокая эффективность,​

​Самодельная конструкция фиксируется на вале мотоблока: труба и вал просверливаются насквозь и скрепляются болтами.​

• ​железные пластины квадратной формы – 15*15 см, или другого размера, смотря для мотоблока какой мощности изготавливается культиватор;​
• ​Устройство имеет вид рамы из стальной трубы, на которую закреплены рабочие элементы – диски, фрезы, лаповые элементы и так далее. Последние подбираются по виду работ и мощности приводящего в действие приспособления – для трактора, для мотоблока, для человеческих рук.​
• ​Растениепитательный – используется для одновременной подпитки сельхозкультуры.​

​Агрегаты различаются по весу и габаритам, возможностями, объемом работой. Сегодня культиватор окучник для минитрактора можно подобрать с универсальным вариантом. Для этого нужно применить еще дополнительные насадки. Неплохо было бы проконсультироваться о качестве культиваторного устройства у разных производителей.​

​Прежде чем присоединить устройство, посмотрите видео по налаживанию оборудования, а только тогда осуществляйте подготовку культиватора на площадке. Лучше, если вы заранее отметите все осевые линии рядов, самого культиватора. Присоединив приспособление к мини-трактору, нужно настроить колеса трактора, чтобы они совпали с междуречьем. На секции культиватора крепятся все рабочие органы, которые будут принимать участие обработке почвы.​

​Далее просверлите пять отверстий на боковой поверхности только троих дисков. Возьмите стальной прут и разрежьте его на одинаковые части, должно получится 15 частей. Их нужно согнуть в форме культивирующей установки и установить в отверстия. Произведите установку диска с прутьями, затем диска без прутьев, и в такой по очередности установите все диски. Произведите монтаж цапф и подшипников. Соорудите ручку для культиватора. Наличие зубьев на дисках способствует повышению производительности культиватора. Почва становится более плодовитой, из-за насыщения ее кислородом, а также сорняки выходят наружу с корнями.​

​Возьмите пластмассовую трубу длиной 45-50 см. Разрежьте ее по периметру, а затем оденьте на ручку. Зафиксируйте трубу с помощью изоленты, чтобы избежать скольжения, которое возникнет в процессе работы.​

​электрические,​

• ​сверхлегкого типа,​
• ​исключает возникновение лишних нагрузок на спинную часть,​
• ​В качестве мотоблока мастера-умельцы применяют двигатели от бензопилы или даже от мясорубки. В последнем случае рекомендуется установка одного рабочего элемента, так как мощность мотора невелика. На видео процесс изготовления культиватора своими руками представлен более подробно.​

​прямоугольные пластины плоские – 25*4. Параметры зависят от типа двигательного устройства – для мини-трактора или для мотоблока;​

​Количество элементов так же полностью зависит от типа устройства – механического или электрического. Для ручной прополки самодельная модель с колесом включает только один элемент из трех изогнутых клиньев, а дисковая роторная – четыре. При обработке кукурузного поля применяется культиватор для трактора на 8, 10, 12 рядов.​

​Универсальный – регулируется и может выполнять роль как предпосевного, так и пропашного культиватора.​

Изготовление и схема культиватора ручного типа

​Культиватор – чрезвычайно полезное сельскохозяйственное оборудование, позволяющее обрабатывать землю без большого смещения грунта и без применения человеческого труда. Относилось оно к категории профессиональных инструментов и в частном хозяйстве не использовалось ввиду больших габаритов и необходимости иметь под рукой трактор.​

​Культиваторные дополнительные насадки подбираются в зависимости от мощности мини-трактора и объема запланированной работы. На первый взгляд по фото культиваторы для мини-трактора все одинаковы. Но все окучники делятся на три вида:​

​Изготовление такого устройства поможет не только разрыхлить верхний слой земли, но и выровняет поверхность участка и избавит огород от больших частиц грунта.​

​Следующий этап — изготовление культивирующего устройства, которое будет выполнять все функции культиватора. Возьмите обыкновенный молот и постучите по нижней части таким образом, чтобы придать ей форму штопора. Теперь остается лишь опробовать культиватор в работе.​

Самодельный культиватор из велосипеда

​дизельные,​

​среднего типа,​

​равномерное распределение нагрузки по всему телу,​

​Отлично выполняет рыхление грунта, которое необходимо после выпадения атмосферных осадков или после внесения удобрений.​

​стальная труба;​

Сооружение ручного культиватора зубчастого типа

​Еще одно существенное отличие между моделями – способ крепления​

​При выборе устройства не менее важным вопросом выступает объем предполагаемых работ. Сама конструкция аппарата зависит от площади участка, области применения и физических сил пользователя.​

​Делаем культиватор​

Изготовление дискового роторного культиватора своими руками

​дисковые для мини-трактора;​

​Культиватор дискового типа включает наличие:​

strport.ru

​Данный культиватор более сложный, но в тоже время способен выполнять больший спектр работ, чем предыдущий вариант. Чтобы изготовить данное устройство необходимо наличие велосипедной рамы и колеса.​

Культиваторы для мотоблока

Культиватор для мотоблока

Культиватор для мотоблока Мотор Сич фото видео.

Навесное для мотоблока, культиватор для мотоблока.

Культиватор для мотоблока, это навесное оборудование для обработки земли.

Культиваторы применяются для сплошной обработки почвы до посева и для обработки посевов, осуществляется рыхление, борьба с сорняками, влагосбережение, окучивание.

Отличие культиватора от плуга  — культиватор выполняет рыхление без оборота пласта почвы.

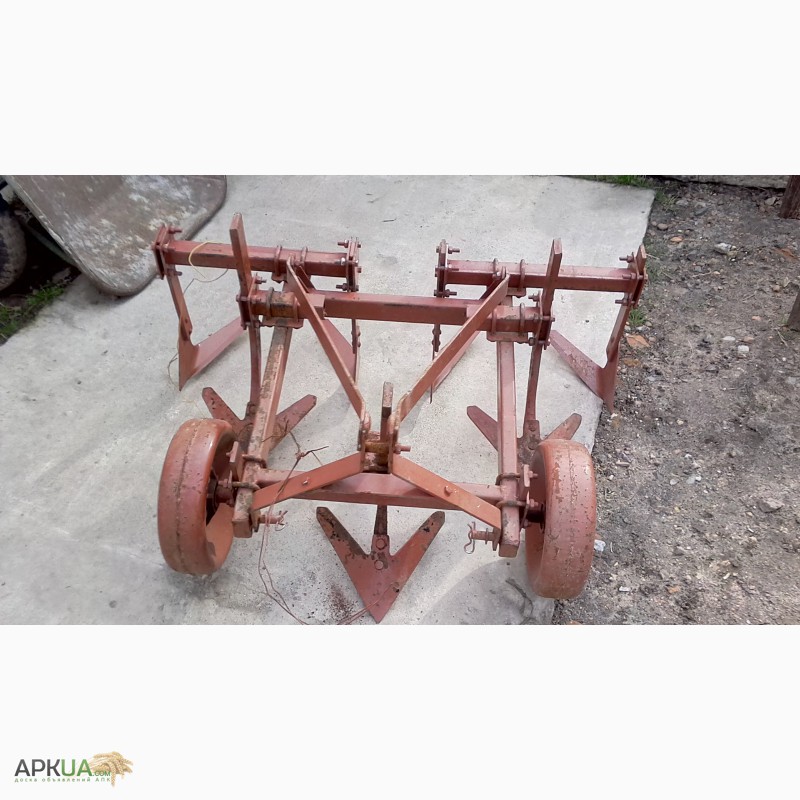

Культиваторы состоят из культиваторной стойки и культиваторной стрелки фото.

Слева направо:

• плоскорежущая стрельчатая культиваторная лапа
• универсальная культиваторная лапа
• рыхлительная жёсткая культиваторная лапа
• рыхлительная пружинная культиваторная лапа

Стрелки культиваторных лап изготавливаются из стали марки 65Г, при заточке культиваторных стрелок нельзя перегревать металл.

Также можно и нужно культиваторную стрелку закалить,термообработать. Для закалки лапу нагревают до 820° (светло-вишнево-красный цвет каления), после этого стрелку охлаждают опуская в масляную ванну. После охлаждения, культиваторную стрелку отпускают, то есть, снова нагревают до 400° (серый цвет побежалости) и медленно охлаждают ее на воздухе.

После таких операций напильник не оставляет на культиваторный стрелках никакого следа и культиваторные лапы нормально выполняют свою работу по обработке почвы.

Культиватор для мотоблока Мотор Сич сплошная обработка видео.

Культиватор для мотоблока Мотор Сич обработка картофеля видео.

Дисковый окучник с культиваторными лапами для мотоблока Мотор Сич размеры видео.

Дисковый окучник с культиваторными лапами для мотоблока Мотор Сич обработка картофеля видео.

Если есть какие либо вопросы или дополнения, прошу не стесняться и писать в комментарии.

promotoblok.ru

promotoblok.ru

Культиватор для мотоблока: прополочный и как сделать своими руками по чертежам?

4392 08.04.2019 5 мин.

Культиватор необходим вам, если вы хотите избавиться от тяжелой механической работы на своем земельном участке. Простота использования, универсальность, компактность и невысокая цена – благодаря этим преимуществам культиватор стал незаменим в небольшом частном хозяйстве или на даче.

С помощью культиватора вы можете легко и быстро обработать небольшой участок земли, провести обработку труднодоступных мест (альпийских горок, землю около забора и прочих). Культиваторы широко представлены в магазинах садовой техники.

Культиватор можно изготовить самостоятельно из простых материалов.

Стоимость самодельного культиватора будет в несколько раз ниже, чем магазинного.

Виды культиваторов

Рассмотрим виды культиваторов. Главные параметры, на которые надо обратить внимание – это вес механизма и его мощность.

Тяжелые

Тяжелые механизмы весят до 60 кг, и мощность достигает 6 л.с. Такие культиваторы оснащены собственным двигателем, или же прикрепляются к мотоблоку.

Более подробно о работе тяжелого культиватора смотрите на видео:

Средние

Средние механизмы – наиболее распространенный в частном хозяйстве тип. Их вес составляет 45-60 кг, мощность от 4 до 6 л.с. Почва обрабатывается на глубину 25-28 см.

Легкие

Легкие механизмы – отличаются сниженным весом (до 40 кг). Они обрабатывают землю на меньшую глубину – до 18 см.

Средние и легкие механизмы можно собрать своими руками, используя минимальные технические знания.

Устройство

Выбираем мощность культиватора. Мощность – это, пожалуй, самый важный параметр. Чем она больше, чем выше скорость работы и больше глубина вспахивания. Но вместе с мощностью растет и вес агрегата, и его цена.

Очень многое зависит от материала для ножей. Чем лучше материал, тем выше срок службы, тем лучше качество работы.

В подсобном хозяйстве используются ручные культиваторы, их проще всего изготовить, а также починить или заменить. Для их изготовления часто используются детали и материалы от других, вышедших из строя механизмов, что позволяет сэкономить на материалах.

Культиватор может использоваться не только сам по себе, но и в комплекте с мотоблоком – тогда культиватор используется как сменная насадка.

Как сделать своими руками?

Перед изготовлением культиватора обработайте металлические части от коррозии. Если не провести такую обработку, металлические детали быстро заржавеют от частого соприкосновения с почвой. Если провести обработку специальным антикоррозионным составом, тогда устройство прослужит вам гораздо дольше.

Для изготовления рабочей части берутся квадратные стальные пластины. Размер может быть разным, для мотоблока это 150*150 мм. Для фрез берутся пластины 25*4 см.

Сверлим отверстие в каждой пластине. Соединить обе пластины (квадратную и прямоугольную) вместе попарно, чтобы они выглядели как фреза. Для крепления используются болты.

Если использовать сварку, изделие будет не таким надежным.

После того, как вы соединили пластины, сделайте еще одно отверстие и закрепите их на стальной трубе. Нам понадобится две трубы, скрепленные между собой фрезами. После этого трубу можно прикрепить к валу мотоблока.

В данном случае можно использовать такие мотоблоки как: Кайман Варио, Кайман 320, Патриот Урал, Техас, Прораб, Кроссер, Викинг, Форза, Садко, Дон, Хутер, Профи, Пахарь, Чемпион, Карвер и другие модели.

Простые модели культиваторов можно изготовить без чертежа, особенно при наличии инженерно-технического опыта. Более же сложные модели культиваторов для мотоблока своими руками желательно собирать по чертежам с указанием всех необходимых размеров.

Прополочный

Прополочный культиватор для мотоблока своими руками используется не только для рыхления, но и для прополки. Конструкция прополочного культиватора отличается некоторыми особенностями.

В качестве основы используется навесная рама. С одной стороны рама крепится к мотоблоку, а с другой стороны опирается на одно или несколько колес. На раме устанавливаются специальные лапы, которые срезают сорняки под корень, а также могут рыхлить почву на небольшую глубину.

Рассмотрим несколько видов простых культиваторов, которые можно сделать самостоятельно.

Из вил

Это один их самых простых способов. Культиватор состоит из горизонтальной ручки, стержня и устройства для вспахивания. В качестве основы используются обычные вилы. Зубья отгибаются по типу штопора, затем вилы насаживаются на ручку. Чтобы отогнуть зубья, достаточно обычного молота.

В качестве ручки можно взять черенок от лопаты или любой другой аналог. Для крепления ручки к насадке можно использовать изоленту.

Из велосипеда

Это более сложный тип. Зато с его помощью можно выполнять больше сельскохозяйственных работ.

Берем велосипедную раму с одним колесом. Для управления прибором берется руль, или ручка из пластика. Между двумя частями велосипедной рамы устанавливается поперечная часть (стальной стержень, прикрепленный сваркой или болтами).

Лучше всего брать колесо среднего диаметра, так будет удобнее управлять устройством.

Затем мы прикрепляем к поперечной части головку, и культиватор готов.

Видео о том, как сделать культиватор из велосипеда.

Зубчатый

Для работы используются несколько дисков, которые вращаются по оси. Можно взять 3-5 дисков.

Например – мы берем 5 дисков из стали (диаметр 16-30 см.), прут (диаметр 10мм), ось (длины 32см, диаметр 15 мм) и держатель (деревянный или пластиковый).

Так как диски трудно снять с какого-нибудь сломанного механизма, их придется изготавливать.

Для изготовления дисков необходим самый простой токарный станок, а если нет станка, диски придется заказывать.

В дисках просверливаются отверстия для зубьев (но не во всех дисках, а в 3 из 5 или в 2 из 3). В каждое отверстие крепятся зубья. Затем диски насаживаются на ось по принципу – один диск с зубьями, один диск без зубьев. По краям оси устанавливаются цапфы и подшипники.

Обладатели мотоблоков часто идут на всевозможные самодельные изготовления различных комплектующих к своему агрегату. Гусеницы для мотоблока своими руками существенно увеличат показатели проходимости.

Зернодробилка стала незаменимой вещью для дачников и владельцев земельных участков. Зернодробилка бытовая идеальна по соотношению цены и качества.

Сельскохозяйственнная техника стала настоящим облегчением для фермеров. Здесь вы узнаете как сделать плуг для мотоблока своими руками.

В качестве ручки подойдет черенок от лопаты или пластик – на выбор. При использовании такого культиватора земля хорошо насыщается кислородом, а сорняки вырываются с корнями.

Дисковый

Этот культиватор может не только рыхлить землю, но и выровнять поверхность, а также избавит почву от крупных частиц грунта.

В качестве рабочей поверхности используются диски. Диски привариваются к поверхности втулок, которые, в свою очередь, надеты на ось. Чтобы закрепить ось, используют скобы. В самой большой из скоб надо предусмотреть выступ, через который будет проходить труба.

К поверхности трубы необходимо прикрепить ручку, которая будет использоваться для управления культиватором. Главное, что надо учесть при изготовлении – проблема деформации дисков. Чтобы избежать этой проблема, используйте специальные гайки, которые позволят регулировать диски в процессе работы.

Необходимо помнить, что диски не должны быть плоскими, их форма должны быть выпуклой. Форму заготовки можно изменить с помощью молота.

Как видим, изготовить такую необходимую в хозяйстве вещь, как культиватор, не очень сложно. Иногда культиватор можно изготовить только из подручных материалов. Но даже есть придется что-то покупать, затраты будут не очень велики.

machinspec.com

Как сделать культиватор для мотоблока своими руками

Одним из приспособлений, призванных упростить человеческий труд и сделать его более комфортным, является культиватор для мотоблока своими руками. В преддверии дачного сезона безмерно актуальным становится вопрос приобретения разнообразной техники для обработки земельного участка и сбор соответствующего инвентаря. Однако покупка новых фабричных устройств сопряжена с достаточно большими материальными расходами, что является не всегда оправданным, а в условиях небольшого земельного участка и вовсе становится нецелесообразным. При этом альтернативой подобным дорогостоящим покупкам являются изделия, выполненные собственноручно.

Принцип работы культиватора и его главные преимущества

Каждый из нас хоть раз видел культиватор, прикрепляемый к трактору и позволяющий лучше обрабатывать поля. Конструкция культиватора практически не изменилась с момента создания. Если сравнивать его с каким-либо другим устройством, то он представляет собой несколько соединенных между собой небольших плугов.

Подобная структура этого устройства позволяет обрабатывать лишь верхний слой грунта, являющийся наиболее плодородным. В результате участки, подвергшиеся воздействию культиватора, становятся наиболее удобными и характеризуются оптимальными качествами урожайности. Обусловлен этот факт тем, что верхний слой земли, состоящий полностью из чернозема, не смешивается с иными породами грунтов и сохраняет свои качества.

Таким образом, практичность и эффективность культиватора послужила толчком для его широкой известности. Он стал популярен и у фермеров, и у садоводов-любителей. Перечень действий, которые можно выполнить при помощи этого устройства, поистине поражает воображение, поскольку формирует чуть ли не полный земледельческий цикл. Выглядит же этот список функциональных возможностей культиватора следующим образом:

• вспашка грунта;
• борьба с сорняками;
• рыхление почвы;
• выравнивание ландшафта;
• внесение минеральных удобрений.

Использование подобного приспособления способно заменить многие садовые инструменты и другой хозяйственный инвентарь. Однако не каждый может воспользоваться услугами трактора или приобрести в личное пользование этот агрегат. В подобных условиях одни остаются сторонниками традиционных методов обработки земли, а другие пробуют самостоятельно сконструировать культиватор. Следует принять во внимание, что самодельный культиватор на мотоблок сделать не так уж и сложно. Единственной сложностью, которая может возникнуть при реализации такого решения, является понятие принципа работы устройства и наличие практических навыков работы с ним. Именно эти качества являются ключевыми и позволяют создать наиболее функциональный и практичный прибор, способный полноценно обработать участок и сэкономить силы своему хозяину.

Основные этапы создания культиватора и важность их непременного соблюдения

Как собрать культиватор на мотоблок своими руками? Занятие это является достаточно несложным для тех кто имеет навыки работы с аналогичными устройствами и понимают их конструкцию. Для большего упрощения работ существует определенная структура, подразумевающая разбивку всего процесса на определенные этапы, различные по своему назначению и функциональному исполнению. Выглядят эти подразделы следующим образом и в наилучшем виде характеризуют всю процедуру создания устройства:

• составление плана будущего устройства;
• сбор необходимого инструмента;
• сборка прибора.

Самодельный культиватор, собранный в соответствии с этими критериями, будет обладать наилучшими качествами и станет незаменимым помощником как на дачном участке, так и на собственном огороде.

При этом устройство, созданное своими руками, будет удобно и практично, поскольку в процессе его сборки все параметры и конструктивные особенности следует выполнять исходя из собственных антропометрических данных, кроме того, основываясь на собственных предпочтениях и желаниях.

Культиватор своими руками: составление схемы и список необходимого инвентаря

Как сделать культиватор своими руками? Первым этапом, требующим детальной проработки и изучения, является составление принципиальной схемы будущего прибора и описание всех этапов его сборки. Для реализации этой части строительства требуется составить детальные чертежи приспособления, на которых должны быть указаны все размеры и соотношения элементов конструкции.

Сделать это можно как при помощи специальных компьютерных программ, позволяющий наглядно отобразить визуальную модель, кроме того, задать ей все необходимые параметры, так и воспользоваться традиционным способом. Заключается он в нанесении чертежей всех деталей на миллиметровую бумагу, на которой также необходимо обозначить все остальные параметры и соотношения сторон. Каждый из этих вариантов способен полностью передать всю необходимую информацию, которая требуется для того, чтобы быстро и просто создать самодельный культиватор на мотоблок.

После проведения работ, направленных на создание визуального образа будущего устройства, переходим к сбору необходимого инструмента. Перечень инвентаря, который понадобится для осуществления работ, выглядит достаточно внушительно и требует своего полного соблюдения. В противном случае нехватка какого-либо инструмента чревата задержками в работе и невозможностью выполнения того или иного узла прибора. Поэтому крайне важно заготовить заранее все необходимые инструменты и детали, что позволит не только существенно сэкономить время, но и выполнить всю последовательность работ наиболее эффективно. Что касается самого перечня необходимого инвентаря, то выглядит он следующим образом и в наилучшем виде подчеркивает всю разно плановость работ и их важность. Итак, самодельный культиватор и его создание требует наличия следующих инструментов:

• сварочный аппарат;
• дрель;
• набор ключей;
• кувалда;
• болгарка;
• ножницы по металлу;
• рулетка;
• набор отверток;
• молоток;
• карандаш.

Приведенные выше инструменты позволят создать устройство, обладающее оптимальными характеристиками и сделать это в кратчайшие сроки. Отдельным моментом нужно сказать о способах крепления деталей между собой. На сегодняшний день их существует всего лишь два. Металлические болты и сварка — оба эти методики фиксации металлических деталей являются абсолютно надежными. Однако самодельный культиватор на мотоблок лучше собирать при помощи болтов, поскольку из-за постоянной вибрации, которая будет сопровождать работу устройства, сварные швы могут быстро прийти в негодность. Наиболее ответственные части конструкции следует закреплять при помощи болтов, в то время как вспомогательные части системы вполне могут быть соединены сваркой.

Завершающая стадия создания устройства — сборка культиватора

Как собрать культиватор междурядной обработки?

Компоновка всех деталей и их соединение между собой является завершающей стадией создания устройства, поскольку от точности и правильности проведения этих процедур в наибольшей мере зависит его функциональность.

Что уж говорить, многие садовые культиваторы и мотоблоки, собранные собственноручно, не обладают наилучшими параметрами. В большинстве случаев, виной в подобной ситуации является отнюдь не качество выбранных материалов, хотя этот критерий также очень важен, а неправильная сборка приспособления. Поэтому каждая деталь, мелочь и шаг должны быть четко выверены, поскольку только так можно добиться необходимого результата и получить оптимальное по своим характеристикам устройство.

Принцип соединения деталей достаточно прост и заключается в закреплении на рамы, на которую последовательно фиксируются несколько подвижных секций. Именно они и будут выполнять роль плугов и формировать наш культиватор междурядной обработки. При этом рама закрепляется на мотоблок с помощью болтов, а все остальные поперечины и угловые элементы привариваются к ней. В роли самих плугов, которые фиксируются в пазы подвижных тележек, могут выступать абсолютно любые металлические конструкции. Главным их критерием является заостренная форма и относительно небольшие габариты. Сами движущиеся элементы закрепляются на раму при помощи болтов, позволяющих регулировать отступ плугов друг от друга и гарантирующих их надежную фиксацию.

Заключение по теме

Различные садовые автоматизированные устройства плотно вошли в нашу жизнь, существенно упрощая проведение земельных работ и делая их более комфортными. В подобных условиях культиваторы и мотоблоки занимают отнюдь не последнее место.

К тому же создание аналогичных устройств своими руками не только позволит произвести практичное и надежное приспособление, но и сэкономит значительную часть материальных средств. Монтаж ручного культиватора требует детальной проработки и четкого соблюдения всех этапов строительства, поскольку только так можно добиться желаемого результата и получить оптимальный прибор.

1sadteh.ru

Мотокультиватор или мотоблок — что выбрать в зависимости от потребностей

Средства малой механизации, ставшие популярными в последние десятилетия, серьезно облегчают жизнь дачников, фермеров и жителям сел и деревень, имеющих в своем распоряжении определенные площади сельскохозяйственных угодий. Обработка земли и уход за культурами требует меньших физических усилий и затрат времени, если купить мотоблок или мотокультиватор.

Это сравнительно недорогие машины на базе бензиновых двигателей, при помощи которых можно выполнить целый спектр операций по обработке грунта, уходу за растениями и уборке урожая на площадях от 10 – 15 соток до 2-3 гектаров. Большинство таких машин отличается надежностью конструкции, простотой управления, экономным расходом горючего и универсальностью.

С их помощью можно выполнять: вспашку; культивацию; нарезку рядов; окучивание; прополку; уборку картофеля; кошение травы; очистку двора и дорожек от снега… И еще много операций, ранее требовавших тяжелого физического труда. Важно только определится с объемом предполагаемых работ и правильно выбрать технику. Первая проблема, которая возникает при выборе этой техники — мотоблок или мотокультиватор, что выбрать для своих нужд. Далее мы рассмотрим эту проблему подробнее.



Мотокультиваторы	Мотоблоки
Вес, кг	20 — 60	70 — 120
Мощность л. с.	3 — 6	7 — 12 и более
Конструкция рамы	Жесткость и массивность рамы зависит от мощности.	Массивная, усиленная рама.
Коробка передач	Ограничены одной передачей, есть возможность задать направление вращения фрез.	Есть коробка передач, как минимум 2 вперед и 1 назад передача.
Вал отбора мощности
Пневмоколеса	Пневмоколесами оснащаются только некоторые модели.	Как правило, оснащаются пневмоколесами.
Фрезерование	Основной способ обработки почвы.	Может применяться, при этом не является основным способом обработки.
Работа с окучниками	Смогут работать тяжелые модели, но только на легких почвах.	Могут работать с двойными окучниками.
Работа с плугом	Не приспособлены.	Могут обрабатывать различные типы почв.
Работа с картофелекопателем	Не приспособлены	Могут работать с картофелекопателем.
Работа с косилкой, снегоуборщиком и другой активной навеской	Не приспособлены.	Могут работать модели оборудованные валом отбора мощности.
Транспортные работы	Есть возможность приспособить для транспортных работ, но нет целесообразности.	Возможно выполнять транспортные работы.

Очень популярные машинки на базе преимущественно бензиновых двигателей. Мощность моторов составляет 3 – 6 л.с., а вес агрегата достигает 60 кг. Диапазон масс довольно значителен — можно найти культиваторы весом около 20 кг, а купить и модели, в которых предусмотрена установка специальных балластных утяжелителей, увеличивающих общую массу до 100 и более килограммов. Это требуется при работе на тяжелых грунтах и выполнении определенных операций, о которых речь пойдет ниже.

Функционал мотокультиваторов довольно ограничен — распушивание почвы, прополка, междурядная обработка, в некоторых случаях — окучивание. Сфера использования мотокультиваторов массой до 50 кг — дачные и приусадебные участки площадью до 15 – 20 соток, клумбы, теплицы.

Рабочий орган мотокультиватора — секционная вращающаяся фреза шириной 35 – 70 см. За счет съемных секций ширину фрезы можно менять, что очень удобно для обработки разных культур с различной шириной междурядий. Фреза одновременно является и движителем агрегата — зацепляясь за грунт тянет культиватор вперед со скоростью, которая регулируется рукояткой газа.

Современные модели мотокультиваторов могут оборудоваться и коробками передач вариаторного или шестеренчатого типов с реверсом или без него. Как правило, КПП устанавливаются на устройства тяжелее 50 кг. Число передач у большинства моделей не слишком велико — 1+1 или 2+1.

Вместо фрезы на тяжелые модели можно установить металлические колеса с грунтозацепами. Это дает возможность пользоваться прицепными орудиями — плугами и окучниками. Но практика показывает, что даже тяжелые мотокультиваторы со вспашкой справиться не в состоянии, а окучивают картофель на приемлемом уровне качества только на легких грунтах, даже в случае предварительной обработки междурядий фрезой.

Обобщая информацию, можно со всей уверенностью утверждать, что мотокультиваторы имеют право на жизнь, и даже обладают своими преимуществами перед мотоблоками, но только в случае использования их на небольших участках и внутри искусственных сооружений. Основные операции, с которой большинство мотокультиваторов справляется на «отлично» — рыхление грунта фрезой и обработка междурядий.

Мотоблоки

В споре, что лучше мотокультиватор или мотоблок, нельзя однозначно принять ту или иную сторону. Это приблизительно то же, что сравнивать гусеничный трактор и легковой автомобиль. У каждого из агрегатов свое назначение и свои особенности. Если сравнивать одинаковые операции, то мотоблок с ними справляется более уверенно, чем мотокультиватор, но взамен он дороже, тяжелее, расходует больше горючего.

Производятся мотоблоки на базе бензиновых и дизельных двигателей приблизительно в равной пропорции. Бензиновые двигатели устанавливаются на легкие и средние мотоблоки, массой 50 – 150 кг, дизельные — на значительную часть средних и тяжелые, масса которых может достигать 300 кг. Мощность двигателей легких мотоблоков составляет около 6 л.с., средних — до 8 л.с. и тяжелых — 8 – 12, а то и более лошадиных сил.

Главное отличие мотоблока от мотокультиватора — наличие пневматических шин и вала отбора мощности, позволяющего подключить широкий шлейф навесного оборудования — ту же фрезу, косилку, насос, дровокол и т.д. Пневматические колеса используются как в транспортном, так и в рабочем положении.

Оборудуются мотоблоки всех видов и полноценными коробками передач с обязательной задней скоростью. У средних и тяжелых мотоблоков может быть до 4 – 5 передач вперед и 2 назад. Но большинство моделей  располагает более простыми трансмиссиями с 2 – 3 передними и одной задней передачей.

Запуск мотора осуществляется как вручную, так и от электростартера (у некоторых моделей профессионального класса). Мотоблоки уверенно работают практически со всеми видами сельскохозяйственных орудий. Они могут пахать, культивировать, косить, копать картофель. Очень удобно  использовать их в качестве транспортного средства — большинство из мотоблоков комплектуются прицепными тележками грузоподъемностью 0,3 – 1 тонну. Скорость движения мотоблока с прицепом может превышать 12 км/ч.

Средние и тяжелые варианты мотоблоков оснащаются блокируемым дифференциалом, позволяющим работать на тяжелых почвах, мокрой траве и передвигаться по размытым дорогам и пашне.

Существуют на рынке и переходные модели, которые по своим основным параметрам походят на мотоблок и имеют большой вес, коробку передач, редуктор, но не имеют вала отбора мощности. По сути, это мотокультиватор на колесном ходу и зачастую, в чем разница между мотокультиватором или мотоблоком понять сложно. Это промежуточные модели, вобравшие все лучшее от обеих машин.

В каких случаях можно использовать культиватор, а в каких мотоблок

Культиватор — идеальная машина для дачи и небольшого участка. Некоторые европейские, американские и японские модели можно использовать для профессиональной работы в ландшафтном дизайне, садоводстве, тепличном хозяйстве. Они отлично разрыхляют грунт практически до состояния мелкого песка или муки, уничтожают сорняки, а возможность изменения ширины фрезерования делает их незаменимыми в огородничестве.

По своей функциональности они практически не уступают легким мотоблокам — нет только возможности транспортирования прицепа, но легкими мотоблоками, как транспортным средством мало кто пользуется.

Если земля у вас обработанная и в последующем вам необходимо поддерживать ее состояние из года в год, производя фрезерование, то лучшим выбором будет мотокультиватор весом 30 — 40 кг. Для теплиц можно выбрать модель культиватора массой 20 кг.

Мотоблок — это универсальный инструмент позволяющий выполнять не только фрезерование, но и другие различные операции. Поэтому если вам нужна только культивация, то не стоит тратить средства на мотоблок.

Мотоблок следует покупать только при наличии участка площадью около 0,5 гектара, необходимости подключения активного оборудования и перевозки различных сельскохозяйственных, строительных и бытовых грузов на небольшие расстояния. Мотоблоки, особенно тяжелые, обладают функциональностью мини-трактора.

В некоторых случаях можно прикреплять тележку и к мотокультиватору. Для этого потребуется докупить пневмоколеса и специальную сцепку. Однако это имеет очень мало смысла, сам мотокультиватор не обладает такой мощностью, а из-за отсутствия повышенных передач скорость его передвижения будет всего 2 — 3 км./ч.

Если планируете работать с задним навесным оборудованием таким как плуг, картофелекопатель, двойной окучник, то здесь не обойтись без мотоблока. При этом, чем тяжелее будет мотоблок, тем легче работать с задним навесным оборудованием, но тяжелее производить фрезерование. Для работы с плугом следует присмотреться к мотоблокам весом 100 — 120 кг.

Кроме обработки земли мотоблок позволяет прицепить косилку для кошения травы. Существует два вида таких косилок — ножевые и роторные. Они могут быть приспособлены как для кошения сена, так и для кошения газона.

В зимний период к мотоблоку можно прицепить роторный снегоуборщик и использовать для быстрой уборки снега с дорожек вокруг дома.

В последнее время наметилась тенденция оснащения мотоблока передним управляемым мостом и превращения его в четырехколесную с/х машину, обладающую доставочной мощностью и широтой возможностей для обслуживания частной фермы, паркового и коммунального хозяйства или среднего по размерам огородного и тепличного хозяйства.

При выборе необходимой техники, прежде всего, рекомендуется ориентироваться на объем и вид работ, для которых она покупается. Следует также помнить, что чем мощнее мотоблок или культиватор, тем труднее им управлять. Для пенсионеров и женщин, работающих на приусадебных участках, лучше всего купить средний по массе мотокультиватор, а для полноценного использования в товарном хозяйстве — мотоблок.

srbu.ru

выбор, применение, самостоятельная сборка. Как сделать ручной культиватор своими руками Лапы культиватора для мотоблока

своими руками

Самые популярные культиваторы типа КПС-4 были разработаны для первых советских тракторов с гидросистемой. Тем не менее, они по-прежнему широко используются, особенно в мелкосерийном производстве. На базовом предприятии ЗАО «Прогресс» в Чебоксарском районе Чувашской Республики ежегодно используются три агрегата МТЗ-80/82 + КПС-4 как при весенне-полевых работах, так и при подготовке почвы под озимые.Так, только осенью 2012 года под озимые посеяли 850 га. По мнению директора компании В.И. Яковлевой, этим культиваторам пока нет достойной замены в конкретных погодных условиях Поволжья. Однако перебои в поставках или поставках некачественных запчастей (универсальные стрелы, стойки) вынуждали ремонтников сельхозтехники искать способы восстановления наиболее изношенных узлов.
Измерения выполнены на 30 шт. использованных универсальных стрельчатых лап (УСЛ) шириной 330 и 270 мм от двух паровых культиваторов КПС-4 показали, что они браковались из-за износа носка лапы КД, где слой сплавленный с карбидным материалом полностью сформировался на тыльная сторона (рис.11.3, а). Дальнейшая эксплуатация указанного УСЗ нецелесообразна из-за интенсивного износа носка и затупления, что в конечном итоге приводит к увеличению тягового сопротивления и чрезмерному расходу топлива. При этом радиус кривизны изношенного носка УСЛ находится в пределах 39 …. 46 мм. Но на крыльях ЦЗСЛ с тыльной стороны была нанесена полоса наплавленного твердосплавного материала шириной k1 ~ k2 = 9,7 …. 12,3 мм и толщиной крыла 3,2 … 4,3 мм. сохранились. Измерения проводились в середине крыла.Расчеты остаточной прочности показали, что крылья забракованных лап полностью выдержат нагрузку, возникающую на лопатку при обработке даже забитых чистых паров, а также при ее разгоне и заглублении на средних грунтах.
Наиболее технологичным вариантом восстановления носков указанной УСЛ является приварка носка трапециевидной накладки (рис. 11.1 и 11.2), уже наплавленной твердосплавным материалом с обратной стороны. Эта форма накладки похожа на кончик долотообразной рвущейся лапы.В качестве исходного материала накладки может быть использован выброшенный лемех сошников (Н 07420010, П.701 и др.), Который также подвергается наиболее интенсивному износу носка НО линии HJ (рис. 11.3). Радиус закругления HJ на момент отбраковки лемеха составлял 30 … 33 мм при этом оставшаяся часть лезвия оставалась наплавленной карбидом шириной k3 = 10,5 … 13,5 мм, Средняя толщина плоскости сопряжения лемеха со стойкой составляла 6,5 мм (рис.11.3).
Была разработана следующая технология восстановления. Изношенный палец лапы выравнивают по перпендикулярной линии mn к оси симметрии УЗИ. При этом ширина его КД должна быть не более 40 … 45 мм (рис. 11.3, а). Из забракованного лемеха предплужника вырезаются заготовки трапециевидной формы (рис. 11.4). Поскольку лемех сошников в поперечном сечении имеет радиус кривизны p, то заготовка выпрямляется по линии st. Затем для надежного сварного соединения снимается фаска между магазином и плоскостью крепления сошников к стойке с тыльной стороны заготовки (рис.11.4), а магазин сошников, таким образом, служит упором (плечами) для накладки. С одного сошника можно получить 4-5 шт. накладки.
Сварку футеровки на ЦССЛ лучше проводить в комплекте с подставкой. Прокладка и соединенные вместе USL фиксируются в тисках или зажиме и захватываются электросваркой на передней стороне в трех точках и на задней стороне по линии CD. После проверки совпадения осей симметрии накладки, УСЛ и стойки и отсутствия перекосов выполняется сварка с лицевой стороны по разомкнутой цепи КГФД с нахлестом и с обратной стороны линии НО. линия CD встык к плечу.Таким образом, в целом получается замкнутая сварочная цепь для УСЛ, обеспечивающая достаточную прочность. При сварке крепежные отверстия лемеха лемеха закрываются.

При сварке под действием термических напряжений свариваемые детали загибаются внутрь. Сварка футеровки по контуру ЦГПЗ загибает крылья ЦКПЛ вверх на 10 … 15 мм, существенно нарушая геометрические параметры всего рабочего органа. Поэтому сразу после сварки крылья расправляют по заранее подготовленному приспособлению.На горизонтальной площадке устанавливается новая лапа (например, Н-043.052.008-Б шириной 330 мм) со стойкой ЦО (например, Н-043.11.407) в положении, при котором прямая часть стойки вплотную прилегает к вертикальной стене, а лезвия крыш прилегают к горизонтальной площадке (рис. 11.3). В этом положении обозначены линии лезвий на горизонтальной платформе. Так как после реставрации режущий кончик накладки будет частично выступать вниз, то небольшое углубление 8 … Вместо носка UCK необходимо сделать 10 мм. При этом высота рабочего органа H может находиться в пределах 425 … 460 мм, вылет L = 260 мм, радиус R = 230 мм, угол крошения α = 16 ° (рис. 11.3) .
При установке на приспособление восстановленного УКЛ и стойки носок лапы будет касаться горизонтальной площадки, а крылья лапы будут загнуты вверх. Правка заключается в установке лопастей крыла по нарисованным линиям шаблона на горизонтальной площадке. Операцию рациональнее проводить вдвоем: сварщик приваривает накладку, а слесарь тут же дополнительно нагревает носок пропановым резаком и выпрямляет.Затем УКЛ охлаждают на открытом воздухе с целью нормализации структуры металла. Такие закругленные таким образом КЛЛ не требуют дополнительной регулировки при установке на культиватор.
Накладки на УКЛ могут быть отрезаны от лемехов устройства ПРВН-53 до плуга виноградников ПРВН-2,5. Поскольку эти устройства предназначались для обновления насаждений виноградников, хопперы и практики использовались редко, паи по-прежнему хранились на складах сельскохозяйственных предприятий. Ширина лемеха ПРВН — 85 мм (длина А, рис.11.3). Однако в этом случае у подушки не будет плеч на спине.

Построенная таким образом УСЛ проводила работы по подготовке почвы к посеву в весенние полевые работы 2013 года. Средняя глубина обработки составляет 10 … 12 см. Аграрный фон — зяблевая вспашка на глубину 22 … 24 см и зяблевая обработка стерней на глубину 15 … 16 см. Изгибы накладки и задней ножки в целом, накладка отламывается от ножки и лапы от стойки не устанавливается.Износ сварного шва на передней стороне лапы минимален. Засорение отремонтированного УСЛ — новее, отличий не замечено. Метод восстановления также применим для восстановления лап рядных культиваторов КОН-2,8, КОР-4,2, КРН-4,2 и их современных аналогов.

Стоимость восстановления УСЛ в ценах 2012 г. составила 20 … 23 руб. / Шт. Но по опыту 2013 года ресурс восстановленных лап составляет примерно 1/2 … 1/3 нового ресурса. Разработанная технология восстановления CSS интересует частные домохозяйства и фермерские хозяйства, не имеющие больших площадей обработки и возможности приобретения новых современных культиваторов.
Срок службы стоек культиваторов КПС-4Г при обработке суглинистых и среднесуглинистых почв Среднего Поволжья составляет 2..3 года. Основной материал стоек — сталь МСТ.5 и МСТ.6, которые менее износостойки к абразивным частицам почвы, чем материал универсальной ланцетной ножки — сталь 65Г или 70Г. Заштрихованная зона ВС подвергается наибольшему износу (рис. 11.5, а), а при износе на глубину 8 … 11 мм стойка прогибается назад.
Для восстановления изношенной зоны БК предложен и реализован следующий метод в ЗАО «ПММ Прогресс» Чебоксарского района Чеченской Республики.Изношенный участок был предварительно заполнен электросваркой, выдерживая примерно радиус кривизны 230 мм. На наждачном станке наплавленную поверхность самолета выровняли и очистили с помощью пневматической шлифовальной машины. Затем стенд был осмотрен на предмет трещин и раковин. Выявленные дефекты устранены сварочными методами, поверхность подверглась повторной очистке.

Далее, используя в качестве присадочной проволоки пруток Сормайт-1 диаметром 5 … 6 мм, поверхность БС упрочняют на электросварочном аппарате постоянного тока.Полярность крепления устройства зависит от используемых электродов, однако, по мнению сварщиков, когда полярность меняется на противоположную, дуга становится более стабильной и образуется лучший осажденный слой. Сила тока для наплавки электродами диаметром 04,0 мм составляет 220 … 240 А, для электродов 05,0 мм — 230 … 260 А. При охлаждении наплавленного стенда в открытой среде дополнительная термообработка не требуется. . При всплытии стойки радиус кривизны стойки из-за усадки шва уменьшается, однако ограничения регулирования на культиваторах позволяют регулировать стойку согласно инструкции по эксплуатации.
Как показывает многолетний опыт такого восстановления и упрочнения, отремонтированные стойки имеют ресурс в 1,6 … 1,8 раза больше, чем новые. Ресурс новых депонированных стеллажей увеличивается более чем в 2 раза.
Поскольку производители культиваторов не производят наплавку стоек карбидом, целесообразно производить наплавку новых. Для очистки лакокрасочного покрытия и консервационной смазки на культиваторе устанавливают новую стойку со стрельчатой ​​лапой. В 2 … 3 смены поверхность ВС полностью очищается, стойка с лапой снимается с культиватора и без разборки лапы производится наплавка.Ресурс новой стойки увеличивается примерно в 2 раза, и по мере износа карбидного слоя не исключена его повторная наплавка.

Практическая ценность предложения заключается в значительном увеличении срока службы культиваторных стоек, а способа — в применении сварки электросваркой.
Чизловидные культивирующие лапы (рис. 11.5, б) не всегда находят применение на практике. Однако их можно использовать как стойку культиватора. Для этого область крепежных отверстий под ланцетную ножку армируют стальными пластинами 5… Толщина 6 мм с обеих сторон. После сварки стеллаж охлаждается на открытом воздухе. Тогда согласно рис. 11.5.6 и просверливаются отверстия сверлом 011 мм.
Радиус закругления долота составляет 250 мм, а распорка стрельчатой ​​лапы — -230 мм. Разница в 20 мм практически не отражается на технологических характеристиках рабочего органа, так как регулировка крепления стойки к станине дает возможность устранить мелкие конструктивные ошибки.
Материал долотообразных лап — сталь 65Г или 70Г.Однако необходимо упрочнение зоны износа вновь изготовленной стойки, как описано выше.

Самоделка для мотоблока (52 видео)

Супервидео подборка лучших роликов

Приятного просмотра!

1. Сеялка картофельная на мотоблок своими руками

Картофельная сеялка от Ильдара Сунагатуллина

Как сделать сеялку для мотоблока (запуск)

Как сделать сеялку для мотоблока 2

Как сделать сеялку для мотоблока 3

Как сделать сеялку для мотоблока 4

Как сделать сеялку для мотоблока 5 (размеры)

Самодельная сеялка картофельная (тесты)

Самодельная сеялка для картофеля.Пахать и сажать картофель.

2. Самодельные культиваторы для мотоблока .

Самодельные ежи-культиваторы для мотоблока

Самодельный культиватор для минитрактора от мотоблока

Междурядный самодельный культиватор для мотоблока

Культиватор штыревой

3. Самодельные рубанки для мотоблока .

Приставка картофельная на мотоблок своими руками.Бортовой фрезерный станок для мотоблока

Плоскорезка для мотоблока. 1 метр захвата

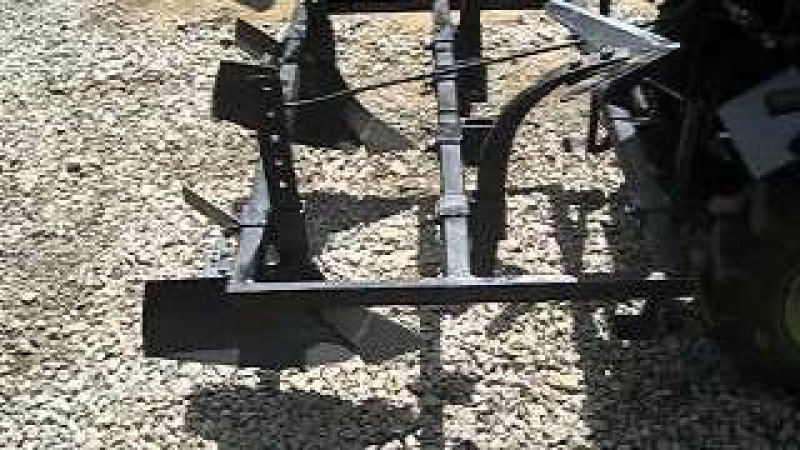

Культиватор пропольник 2-х рядный к мотоблоку

4. Самодельный окучник для мотоблока

Мотыга для мотоблока своими руками

Мотыга для мотоблока своими руками. Размеры

Вытяжки для посадки картофеля. Отличный вариант!

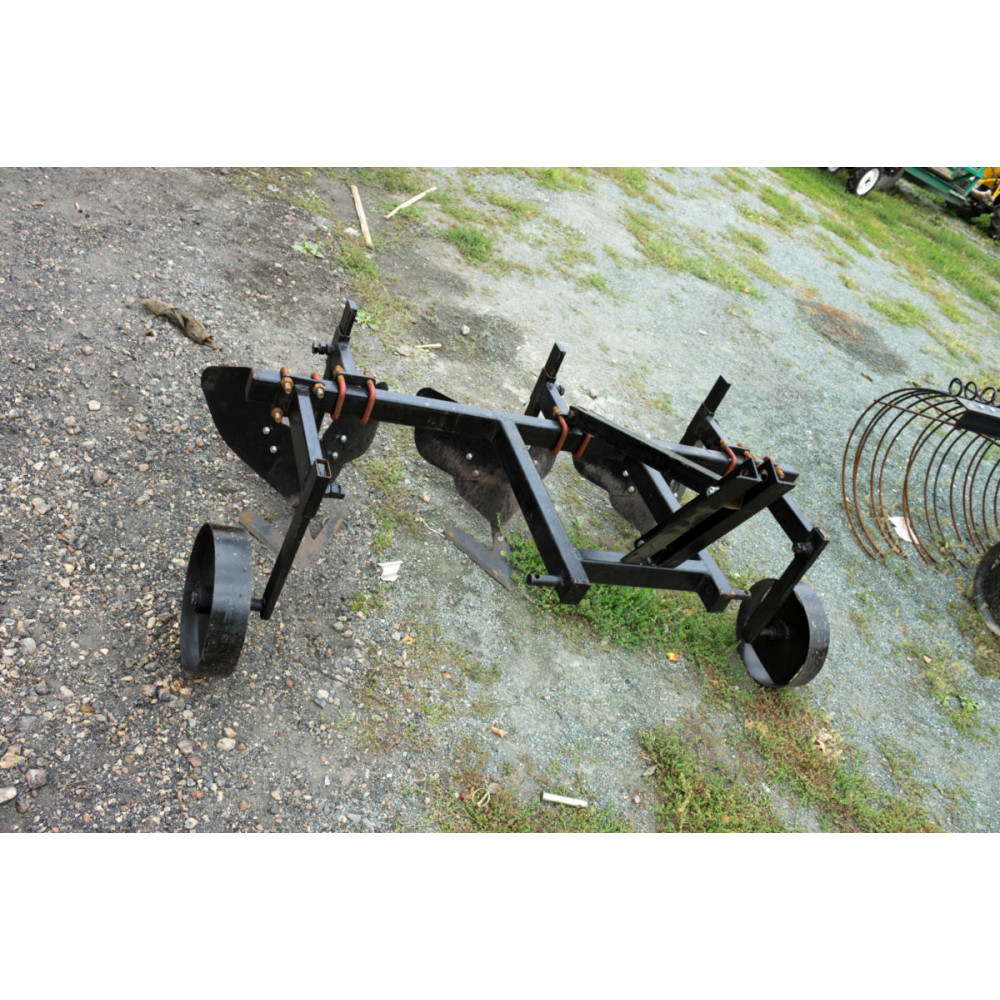

Дисковые горки с культиваторами для окучивания картофеля

Фотообзор создания дискового окучника для мотоблока

5.Самодельные косилки для мотоблока

Самодельная роторная косилка для мотоблока в паре с адаптером
Ножи расположены выше одного по отношению к другому на 1 см. Роторы изготовлены из металла толщиной 3 миллиметра. Дополнительный бумажный воздушный фильтр установлен в воздухозаборнике, в половине легкового автомобиля.

КОСИЛКА НА ДВИГАТЕЛЕ НАШИМИ РУКАМИ (мотоблок Нева МБ 3)
В этом видео я покажу, как работает роторная косилка на мотоблоке из металлолома.Ширина самодельной косилки 45 см, высота стрижки 3,5 см. Роторная косилка создана для мотоблока Нева МБ 3, косит траву любой высоты, как низкой, так и высокой.

6. Самодельные проушины для мотоблока

Как сделать проушины для мотоблока. Производственный процесс.

Мини-видео о изготовлении грунтозацепов для мотоблока своими руками.

7. Картофелекопалка самодельная для мотоблока .

Картофелекопалка

предназначена для выкапывания корнеплодов на дачном участке или приусадебном участке.Комбинируя мотоблок с вибрационной картофелекопалкой, вы значительно упростите процесс выкапывания картофеля, который раньше превращался в час вашего времени. В данной модели картофелекопалки производитель учел все недостатки выпущенных ранее экземпляров. В соответствии с запросами покупателей, ранее купивших эту модель, заказчики внесли изменения в конструкцию экскаватора. На сегодняшний день полтавская вибрационная картофелекопалка является самой популярной моделью в своем классе, о чем свидетельствуют поиски в Яндексе и Гугле.Цена производителя, доставка в любой регион Украины будет приятным завершением покупки экскаватора.

Характеристики картофелекопалки для мотоблока:

Рабочая ширина: до 390 мм
— глубина обработки: до 180 мм
— привод: ленточный
— почвоотделитель: регулируемый частотой вращения двигателя
— габариты, ДхШхВ: 900х670х570 мм
— масса: 34 кг

Самая простая самодельная картофелекопалка для мотоблока вентиляторного типа. В этом видео я показываю сделанную мной картофелекопалку, которой я копаю картошку на своем участке более 3-х лет.

Картофелекопалка изготовлена ​​из подручных материалов для мотоблока Нева, без использования грохота. Легкий, простой, надежный и при минимальных затратах.

8. Самодельный делитель мотоблока .

Скалыватель для мотоблока

Чоппер + делитель мотоблока

Как сделать дровокол

Разделитель стойки

9. Самодельный снегоуборщик к мотоблоку

Самодельная шнековая снегоуборочная машина для мотоблока

своими руками

10.Самодельная сеялка для мотоблока

Сеялка кукурузная с мотоблоком

11. Самодельный прицеп к мотоблоку .

Прицеп может быть прикреплен к автомобилю, минитрактору и мотоблоку

Прицеп к мотоблоку своими руками

Размеры прицепа для мотоблока и минитрактора своими руками

Любой дачник знает, насколько трудоемок процесс перекопки огорода. Каждый раз с наступлением весны мы с ужасом представляем, сколько сил придется потратить на обработку довольно большого участка земли.

Однако современные технологии могут значительно облегчить нашу задачу. И речь, конечно же, идет о таком орудии, как садовый культиватор.

В этой статье мы рассмотрим, что это за агрегат, для чего он применяется, какие бывают виды этого садового инструмента и как сделать культиватор своими руками.

Мотокультиватор — это орудие для сельскохозяйственных работ.

Предназначен для обработки почвы, а именно обработки, культивации, вспашки, окучивания, нарезания борозд, боронования, выкапывания корнеплодов или сорняков.

Как выбрать культиватор?

На сегодняшний день представлено огромное количество этих устройств от различных производителей. Лучше всего зарекомендовали себя такие производители, как DDE, Champion, MTD, Elitech, Texas и другие.

При выборе той или иной модели важно руководствоваться такими параметрами, как рельеф, площадь, качество и состав почвы, а также теми задачами, которые вы перед собой ставите. В магазине садовой техники можно найти самые разные почвообрабатывающие устройства.

Итак, по назначению различают следующие типы культиваторов:

• для сплошной обработки почвы — для предпосевной обработки почвы с одновременным боронованием.

• Для междурядной обработки почвы — Предназначен для междурядной обработки почвы с одновременной подкормкой минеральными удобрениями.

• Для предпосевной обработки почвы — применяется для рыхления с послойным рыхлением почвы, в том числе для уничтожения сорняков, выравнивания и уплотнения почвы.

Мотокультиваторы также делятся по механизмам, приводящим в движение устройство:

• Электрический . Как правило, их используют на небольших приусадебных участках площадью до 6 соток. Такие культиваторы работают через электрический кабель от розетки. Такие модели отличаются малым весом, компактностью и отсутствием вредных выбросов в атмосферу. При этом они маломощны и практически неподвижны (только в пределах длины шнура).
• Перезаряжаемый . Как и электрические, эти агрегаты также рассчитаны на обработку небольшого участка почвы. Отличаются они только большей мобильностью при сохранении остальных характеристик, аналогичных электрическим культиваторам.
• Бензиновый . Это самый популярный вид продукции. Мощный, мобильный, обладает высокой производительностью. К недостаткам можно отнести выбросы в атмосферу и необходимость регулярного обслуживания.

Еще один вид садового инструмента , также нашедший широкое применение среди владельцев дачных участков — это ручной культиватор для дачи.Это очень простая конструкция, а именно крючковатые пальцы или металлические звезды на основании, прикрепленные к длинному металлическому держателю. Такое устройство дает возможность дачнику, не нагибаясь, быстро обрабатывать почву: рыхлить и убирать камни, сорняки.

Какой культиватор лучше?

Здесь следует учитывать ряд факторов:

• Виды выполняемых работ
• Пашня
• Особенности ландшафта (есть клумбы, клумбы)
• Финансовые возможности

Вложения .Выбирая тот или иной культиватор, необходимо учитывать, что существуют дополнительные конструкции, которые можно установить на садовый агрегат. Это может быть плуг, картофелекопалка, аэратор, грабли, проушины, ходовые колеса и т. Д.

Возможность работы с тем или иным навесным оборудованием зависит от модели культиватора. Поэтому при покупке уточняйте, использование какого оборудования возможно с выбранной вами моделью.

Самодельный культиватор

Конечно, этот аппарат — удовольствие недешевое.А если средства не позволяют приобрести этот полезный инструмент, но целыми днями пользоваться лопатой не хочется, можно попробовать сделать культиватор своими руками.

Есть много способов создать самодельный культиватор. Сделать это можно из велосипеда, бензопилы, мотоцикла «Минск». Рассмотрим самый простой вариант — ручной культиватор из колеса и рамы детского велосипеда. На самом деле такой инструмент можно изготовить из любого металлолома, который есть у вас на даче.

Нам понадобятся рама и колесо детского велосипеда, стрельчатая лапа культиватора (тоже можно найти среди ненужного хлама на даче или купить за копейки в садовом магазине).Такой прибор позволит всего за 40 минут выкопать 5 соток картофельного поля.

Что это за конструкция?

Самодельный культиватор: 1 — опорное колесо; 2 — ланцетная лапа культиватора; 3 — рама велосипеда.

Конструкция этого механического помощника настолько ясна и проста, что позволяет разобраться в его устройстве и создать точно такой же агрегат без чертежей и сложных схем.

А вот и видео про самый простой вариант ручного культиватора, но при этом очень удобный для небольшого объема работ:

Ручной культиватор — это инструмент для садоводческих работ, связанных с обработкой и рыхлением почвы.Мы расскажем о нескольких вариантах конструкции этого инструмента, начиная с самого простого ручного варианта и заканчивая вариантом с электродвигателем.

Изготавливаем культиватор ручной своими руками

Самый простой вариант — культиватор торнадо

Культиватор «Торнадо», самый простой по конструкции, немного похож на штопор на вертикальной ручке, заканчивающийся горизонтальной ручкой.

«Торнадо» — культиватор ручной для легкой обработки почвы

Делается самостоятельно просто, из обычных вил.Предварительно купите в домохозяйке насадку из пластика для черенков лопаты в виде ручки — они используются как на вилках, так и на лопатках для удобной работы. Так как ручка оригинального Tornado представляет собой длинную горизонтальную трубку, наша ручка также нуждается в доработке.

Для этого мы используем кусок пластиковой трубы длиной около полуметра и диаметром чуть больше толщины насадки, которую мы купили для пластиковой лопаты. Тщательно разрежьте трубу вдоль, затем поверните края среза в стороны и наденьте приобретенную насадку.Трубку желательно намотать на рукоятку форсунки, чтобы она не ерзала во время работы и не сдвигалась из исходного положения. В результате обе стороны ручки горизонтального культиватора будут выступать примерно на 25 см.

Изготовление рукоятки ручного культиватора «Торнадо»

Теперь можно заняться самым интересным и согнуть зубцы вил в виде штопора. Для этого воспользуемся обычным молотком, от ударов которого металлические зубья будут гнуться в любую сторону.Необходимо сверить результат по фотографии оригинальной модели такого культиватора и внимательно повторить все изгибы зубьев

.

Культиватор вариант велосипедных запчастей

Другой предлагаемый вашему вниманию ручной культиватор имеет более сложное устройство и можно даже сказать, что он частично механизирован. Для его изготовления нам понадобится рама и колесо от любого старого велосипеда.

Ручной культиватор велосипедных запчастей

К раме велосипеда прикрепляем культиваторную головку, которая может быть как готовой головкой от любого культиватора, так и конструкцией из стальных конических прутков собственноручно.Если можно использовать культиваторную головку, можно использовать небольшой плуг.

Удобная ручка для надежного управления культиватором изготовлена ​​из отрезков стальных труб или алюминия. Для поперечины возьмите небольшой отрезок трубы диаметром 2-2,5 см. Сборка всех частей культиватора осуществляется между собой болтами, гайки на которых максимально затянуты, так что вся конструкция получается жесткой.

Ручной конструктивный культиватор ручной из велосипедных запчастей

Колесо среднего диаметра крепится к раме специальными гайками с барашковыми гайками или обычными контргайками.
С помощью этого самодельного культиватора можно легко уничтожить сорняки путем прополки промежутков между рядами растений.

Как сделать ручной культиватор

Основная часть данной модели самодельного культиватора — пять стальных блинных дисков, которые носятся на оси и могут вращаться на ней. Три диска из пяти содержат острые L-образные зубья, которые являются рабочими органами для рыхления почвы. На концах оси монтируются цапфы с подшипниками, к которым крепятся стальные кронштейны, соединенные деревянной ручкой.

Схема зубчатого плуга:

• 1 — блины,
• 2 — Г-образные зубья,
• 3-х осевой, 4-х шпилька
• 5 — кронштейн стальной
• 6 — ручка

Блинчики и ось вращаются сами по себе. либо делается заказ на их изготовление на токарном станке. Во внешних поверхностях и боковых гранях трех дисков просверливаются пять отверстий для фиксации зубьев стального стержня диаметром 10 мм.

На ось надеваются диски с зубьями, затем устанавливаются штифты с подшипниками и шайбами.
Катаясь по почве, диски культиватора зубьями проникают в почву и разрыхляют ее верхний слой. Острые зубы подрезают корни сорняков, измельчают почву и способствуют ее аэрации.

Ротационный дисковый культиватор

Самодельным роторным культиватором можно проводить боронование, измельчать большие участки земли и выравнивать поверхность участка. Схема данной модели представлена ​​ниже на рисунке и называется дисковым культиватором.

Самодельный дисковый культиватор:

• 1-диск
• 2 — осевой.
• 3 — втулка
• 4 — скоба большая,
• 5 — скоба малая,
• 6 — складской
• 7 — труба
• 8 — ручка

Рабочий орган дискового культиватора — полусферические выпуклые диски, приваренные к втулкам. Два полусферических диска носятся на двух осях, концы которых фиксируются в скобах шплинтами.
Труба 7 с поперечной перекладиной, в которую вкручиваются ручки 8, проходит через специальный выступ, приваренный к большому кронштейну 4.К кронштейну 5 с глухим резьбовым отверстием ввинчивается винт диаметром 16 мм, верхний конец которого (с барашком) выступает над перекладиной.
Стальные диски 1 должны иметь полусферическую форму, и сделать их такой формы из обычных стальных пластин толщиной 4 мм непросто. Нужно сильно ударить молотком, «выбить» чашу из заготовок.

Плунжеры на конце стержня позволяют регулировать угловое положение полусферических дисков.При вращении барашка по часовой стрелке стержень и стержень движутся вверх, поднимая вверх небольшой кронштейн и внутренние концы осей, в результате чего угловое положение дисков изменится.

Подборка видео ручного культиватора

Есть еще много способов изготовления культиваторов для обработки земли своими руками, например, известна постройка самодельных культиваторов из бензопилы.

Вам нужно лишь немного разбираться в деталях машин и электротехники, а также немного воображения.Вот интересное видео, в котором показано, как сделать электрокультиватор своими руками из велосипедной рамы, цепи и звездочки, а также двигателя стиральной машины.

Связанные записи:

Как сделать самодельный электрокультиватор, фото, видео
Культиватор своими руками

Мотокультиватор Tarpan, отзывы, описание, характеристики и видео

Какой культиватор с тяговым усилием лучше всего подходит для газонокосилки? — Как ваш сад косит

Планируете ли вы посадить овощи в большом саду? Может быть, вы просто хотите, чтобы на лужайке было несколько ярких цветов.Что делать в таком случае? Если у вас есть большая площадь, которую нужно обработать, лучшим вариантом будет хорошая тяга за культиватором для газонокосилки.

Лучшим культиватором для вашей газонокосилки является тот, который лучше всего соответствует вашим конкретным потребностям. Культиватор, который может быть хорошим выбором для одного человека, может оказаться неправильным выбором для другого. Многие имеют разные особенности. Например, у одних культиваторов есть двигатели, а у других нет. Однако есть несколько основных вещей, которыми должен обладать хороший тягач за румпелем.Он должен иметь универсальное сцепное устройство, чтобы его можно было подсоединять к вашей газонокосилке, независимо от марки или модели, и у него должны быть зубья, соответствующие вашим индивидуальным потребностям. Давайте посмотрим на несколько примеров.

Agri-Fab 45-0308 Универсальный культиватор с прицепом Multi-Fit

Agri-Fab 45-0308 имеет независимый двигатель.

Он оснащен двигателем объемом 206 куб. См, что делает его достаточно прочным, чтобы копать любой тип почвы и даже сильно утрамбованный дерн.

Двигатель Briggs and Stratton развивает мощность 5 л.с., позволяя культиватору обрабатывать почву в различных условиях: от суглинистых до песчаных.

Конструкция

Культиватор оснащен 6 прочными зубьями, которые быстро перемещаются за газонокосилкой.

Зубцы обоюдоострые и изготовлены из стали 7-го калибра, что делает их более устойчивыми к ржавчине.

В полностью собранном виде румпель имеет размеры 56 ″ на 38 ″ на 32 ″.

Его вес составляет 260 фунтов, поэтому его невероятно легко тянуть с любого трактора или квадроцикла.

Совместимость

Агрегат Agri-Fab 45-0308 можно буксировать за любой газонокосилкой или другим садовым транспортным средством, так как он оснащен универсальной сцепкой со штифтом

Сцепное устройство позволяет легко прикрепить культиватор к любой косилке, трактору, UTV. , или квадроцикл.

Опыт обработки почвы

Шесть стоек имеют диаметр 11 дюймов, а общая ширина обработки составляет 36 дюймов.

Высота регулируется в диапазоне от 1,5 ″ до 5,5 ″.

Вам будет проще использовать этот продукт, так как транспортные колеса не требуют дорогостоящего сцепного устройства на тянущем транспортном средстве.

Органы управления удобно расположены — так что вы также испытаете легкую обработку почвы с этим агрегатом.

Потребуется тягач с двигателем не менее 12 л.с.

The Good

• Легкодоступные органы управления
• Культиватор можно буксировать за UTV, ездовой косилкой, квадроциклом или любым другим садовым трактором
• Он имеет широкую ширину обработки
• Он поставляется с трехлетним ограниченная гарантия
• Культиватор может работать на любых почвенных условиях

Не очень хорошее

• Сборная часть кажется сложной
• Культиватор стоит недешево

Узнайте лучшую цену на Agri-Fab 45-0308 Культиватор с отводом сзади на Amazon

Промышленный культиватор / культиватор Streamline с зубьями

Этот промышленный культиватор / культиватор Streamline создан для идеальной обработки даже самых сложных почв.

У этого культиватора нет двигателя.

Его можно тянуть с большинством ездовых косилок и тракторов, но не со всеми.

Конструкция

Он изготовлен из усиленной трубчатой ​​стальной рамы, которая не только достаточно прочна, чтобы выдерживать суровые условия, но также устойчива к ржавчине и царапинам.

Румпель весит около 187 фунтов.

Культиватор Streamline оснащен 7 стальными дисковыми ножами лопаточного типа для обработки почвы.

Совместимость

Культиватор оснащен сцепным устройством штифтового типа, которое позволяет буксировать его практически на любой садовый транспорт.

Для достижения оптимальных результатов культиватору действительно нужна ездовая косилка или трактор с двигателем объемом не менее 500 куб. См.

Опыт обработки почвы

7 стоек обеспечивают общую ширину обработки 48 дюймов.

Подшипники герметичны, поэтому обслуживание не требуется.

Культиватор имеет регулируемую высоту обработки от 1 ″ до 6 ″.

The Good

• Для работы не требуется газ / топливо
• Промышленное использование
• Обладает широкой шириной обработки — 48 дюймов
• Стальная конструкция прочная и устойчивая к ржавчине
• Имеет герметичные подшипники для устранение необходимости в обслуживании
• Колеса, не требующие обслуживания

Не очень хорошие

• Чтобы максимально эффективно использовать этот культиватор, вам понадобится мощный автомобиль с двигателем не менее 500 куб. тракторы

Проверьте лучшую цену на культиватор Streamline Industrial с буксировкой сзади на Amazon

Культиватор Field Tuff с буксировкой сзади

Здесь Field Tuff предлагает прочный культиватор с шириной обработки 48 дюймов.

Тяговый культиватор имеет ручной рычаг для лучшей обработки почвы.

Этот запускается вручную (без двигателя на борту), хотя он очень прочный и тяжелый, поэтому для его передвижения потребуется сильная машина.

Конструкция

Рулька изготовлена ​​из стальной трубы с порошковым покрытием. Порошковое покрытие защищает культиватор от ржавчины и царапин.

Его размеры 50,2 дюйма на 11,5 дюйма на 30,5 дюйма и вес 221 фунт.

Совместимость

Буксируемый сзади культиватор Field Tuff оснащен сцепным устройством со штифтом, которое легко регулируется по высоте косилки, квадроцикла или трактора.

Этот культиватор тяжелый, и он работает только с ездовой косилкой, газонным трактором, квадроциклом, UTV или трактором с двигателем объемом 500 куб. См или выше.

Опыт обработки почвы

Культиватор оснащен 7 стойками со съемными лопатками.

Стойки обеспечивают большую комбинированную ширину обработки 48 дюймов.

Культиватор Field Tuff также оснащен регулируемым регулятором глубины и ручным рычагом. Таким образом, вы можете поднимать или опускать культиватор по мере необходимости.

Кроме того, он установлен на двух 13-дюймовых пневматических шинах для легкого передвижения и транспортировки по любому типу местности.

Пневматические шины также обеспечивают равномерную обработку почвы независимо от местности.

The Good

• Прочный и покрытый порошковой краской для долговечности
• Культиватор имеет ширину обработки 48 дюймов для большого покрытия
• У него есть колеса для легкого передвижения
• На 7 стойках есть съемные лопаты
• Пневматические шины для отличной ровной обработки почвы

Не так хорошо

• Возможно, потребуется больший радиус поворота, чем у других моделей
• Иногда лопаты могут упасть, особенно если вы работаете на исключительно жестких грунтах

Узнайте лучшую цену на Культиватор с тяговым усилием Field Tuff на Amazon

Заключение

Теперь вы знаете, какой толкатель лучше всего подходит для газонокосилки.Вы согласны с нашим выбором? Какой из них вы предпочитаете?

Независимо от того, какой продукт или модель вы выберете, вы должны убедиться, что он будет служить вам (и вашему газону) соответствующим образом.

Имейте в виду, что каждому румпелю требуется определенная мощность от тянущего его транспортного средства. Для этого убедитесь, что вы выбрали правильный культиватор, который подходит вашему автомобилю.

Спрингфилд ферма и сад — Craigslist

• Колумбия / Джефф Сити (куп.)
• decatur, IL (dil)
• Де-Мойн, IA (DSM)
• Фейетвилл, AR (fyv)
• Форт-Смит, AR (fsm)
• Джексон, TN (jxt)
• Джонсборо, штат Арканзас (jbr)
• joplin, MO (jln)
• Канзас-Сити, MO (KSC)
• Кирксвилл, Миссури (krk)
• озеро озарков (лоз)
• Лоуренс, KS (lwr)
• Линкольн, NE (lnk)
• Камень (лит)
• манхэттен, KS (mhk)
• mattoon-charleston (mto)
• Мемфис, TN (mem)
• северная миссисипи (nms)
• северо-запад ОК (конец)
• Оклахома-Сити (ОКК)
• Салина, КС (СНС)
• юго-восток IA (otu)
• юго-восток KS (sek)
• юго-восток Миссури (дым)
• Южный Иллинойс (CBD)
• Спрингфилд, Иллинойс (SPI)
• ул. Иосифа (STJ)
• Сент-Луис, Миссури (stl)
• Stillwater, OK (osu)
• тексаркана (txk)
• texoma (txm)
• топека, КС (тпк)
• тулса, ОК (тул)
• западный ИЛ (qcy)
• западный KY (wky)
• Уичито, Канзас (Вик)
• + показать еще 36…

миль от места

цена

марка и модель

криптовалюта в порядке
возможна доставка

▸▾ язык публикации

посмотреть на карте

• 25 долларов США
• 200 долларов США
• 0 долл. США
• 89 500 долл. США
• 0 долл. США
• 450 долл. США
• 30 долларов США
• 500 долларов США
• 10 долларов США
• 125 долларов США
• 0 долл. США
• $ 123 456
• 0 долл. США
• 30 долларов США
• 345 долл. США
• 60 долларов США
• 300 долларов США
• 85 долларов США
• 30 долларов США
• 85 долларов США
• 2200 долл. США
• 12 долларов США
• 30 долларов США
• 550 долларов США
• 12 долларов США
• 4 400 долл. США
• 450 долл. США
• 5 долларов США
• 10 долларов США
• 300 долларов США
• 55 долларов США
• 55 долларов США
• 1 доллар
• 5 долларов США
• 50 долларов США
• 800 долл. США
• 200 долларов США
• 0 долл. США
• 0 долл. США
• 150 долларов США
• 5 долларов США
• 0 долл. США
• 0 долл. США
• 50 долларов США
• 2 000 долл. США
• 400 долл. США
• 125 долларов США
• 2,500 долл. США
• 1 800 долл. США
• 175 долл. США
• 0 долл. США
• 0 долл. США
• 5 долларов США
• 2250 долл. США
• 1 доллар
• 300 долларов США
• 2200 долл. США
• 85 долларов США
• 40 долларов
• 35 долларов США
• 165 долл. США
• 85 долларов США
• 60 долларов США
• 60 долларов США
• 60 долларов США
• 10 000 долл. США
• 150 долларов США
• 75 долларов США
• 45 долларов США
• 45 долларов США
• 17 долларов США
• 35 долларов США
• 20 долларов
• 1000 долларов США
• 4 900 долл. США
• 1 200 долл. США
• 3 000 долл. США
• 500 долларов США
• 975 долл. США
• 250 долл. США
• 2,500 долл. США
• 400 долл. США
• 4 000 долл. США
• 600 долларов США
• 25 000 долл. США
• 7″ data-repost-of=»7364483391″> 120 долларов
• 20 000 долл. США
• 3 900 долл. США
• 40 долларов
• 1500 долларов США
• 65 долларов США
• 300 долларов США
• 500 долларов США
• 600 долларов США
• 0 долл. США
• 400 долл. США
• 0 долл. США
• 40 долларов
• 10 долларов США
• 175 долл. США
• 125 долларов США
• 1000 долларов США
• 5 500 долл. США
• 2 800 долл. США
• 0 долл. США

избранный больше не добавлено в избранное скрытый больше не скрыт

К сожалению, страница, которую вы ищете, не может быть найдена.

1. в строке RouteCollection.php 321
2. в RouteCollection -> соответствие ( объект ( запрос )) в строке Router.php 1499
3. на маршрутизаторе -> findRoute ( объект ( запрос )) в строке Router.php 1317
4. на маршрутизаторе -> dispatchToRoute ( объект ( запрос )) в маршрутизаторе.PHP строка 1269
5. на маршрутизаторе -> отправка ( объект ( запрос )) в Kernel.php строке 471
6. в Ядро -> Illuminate \ Foundation \ Http \ {closure} ( объект ( Запрос ))
7. на call_user_func ( объект ( Закрытие ), объект ( Запрос )) в строке Pipeline.php 277
8. at Pipeline -> Illuminate \ Pipeline \ {closure} ( объект ( Request )) в VerifyCsrfToken.php строка 99
9. на VerifyCsrfToken -> дескриптор ( объект ( Запрос ), объект ( Закрытие ))
10. на call_user_func_array ( массив ( объект ( VerifyCsrfToken ), ‘handle’), массив ( объект ( Request ), объект () Clopure) линия 247
11. at Pipeline -> Illuminate \ Pipeline \ {closure} ( объект ( Request )) в ShareErrorsFromSession.php строка 97
12. в ShareErrorsFromSession -> дескриптор ( объект ( Запрос ), объект ( Закрытие ))
13. в call_user_func_array ( массив ( объект ( ShareErrorsFromSession ), ‘handle’), массив ( объект ( Request ), объект () Closure php) линия 247
14. at Pipeline -> Illuminate \ Pipeline \ {closure} ( объект ( Request )) в StartSession.php строка 123
15. в StartSession -> дескриптор ( объект ( Запрос ), объект ( Закрытие ))
16. в call_user_func_array ( массив ( объект ( StartSession ), ‘handle’), array ( object ( Request ), object ( Closure .ph)) в линия 247
17. at Pipeline -> Illuminate \ Pipeline \ {closure} ( объект ( Request )) в AddQueuedCookiesToResponse.PHP строка 73
18. на AddQueuedCookiesToResponse -> дескриптор ( объект ( запрос ), объект ( Закрытие ))
19. в call_user_func_array ( массив ( объект ( AddQueuedCookiesToResponse ), ‘handle’), массив ( объект ( запрос ), объект .php) (. Clopure) линия 247
20. at Pipeline -> Illuminate \ Pipeline \ {closure} ( объект ( Request )) в EncryptCookies.php строка 117
21. в EncryptCookies -> дескриптор ( объект ( Запрос ), объект ( Закрытие ))
22. в call_user_func_array ( массив ( объект ( EncryptCookies ), ‘handle’), массив ( объект ( Request ), объект ( Closure) в 9100line.ph) линия 247
23. at Pipeline -> Illuminate \ Pipeline \ {closure} ( объект ( Request )) в CheckForMainastedMode.php строка 87
24. в CheckForMainastedMode -> дескриптор ( объект ( запрос ), объект ( Закрытие ))
25. в call_user_func_array ( массив ( объект ( CheckForMain maintenanceMode ), ‘handle’), массив ( объект ( Request ), объект () Closure) ph линия 247
26. at Pipeline -> Illuminate \ Pipeline \ {closure} ( объект ( Запрос ))
27. в call_user_func ( объект ( Закрытие ), объект ( Запрос )) в конвейере.php строка 203
28. в Pipeline -> then ( object ( Closure )) в Kernel.php строке 243
29. на Ядро -> sendRequestThroughRouter ( объект ( Запрос )) в Kernel.php строке 173
30. at Kernel -> handle ( object ( Request )) в строке index.php 64

Прокат катков для газона

Офисы КЛАРКСБУРГ.24000 Frederick Rd, Кларксбург, Мэриленд 20871 (301) 972-6200. РОКВИЛЬ. 14925 Southlawn Ln, Rockville, MD 20850 (301) 294-6066. FREDERICK

01 октября 2021 г. · Grand Rental True Value Rentals упрощает аренду профессионального подрядного оборудования, принадлежностей для газонов и сада, а также небольших ручных инструментов. Мы также предлагаем ремонт, доставку, транспортировку и переезд.

* Цены могут быть изменены. Применимый налог с продаж, плата за доставку и другие сборы не включены в эту смету.* Пожалуйста, звоните нам с любыми вопросами о нашем роликовом стальном буксировке 600 фунтов, который можно арендовать за 36-дюймовым газоном.

Если вам нужна аренда садового инвентаря в Сент-Луисе, штат Миссури, например, газонокосилка, экскаватор или дровокол, Common Cents Rental поможет вам. … Газонный каток — Walk-Behind. День / выходные: 12 долларов США … Каток для газона — с отводом сзади, 36 дюймов …

Ручной каток для газона. Комбинированная конструкция, обеспечивающая гибкость и удобство, обеспечивает универсальность и удобство. Он достаточно легкий, чтобы толкать, и его можно наполнить водой для буксировки. .Узнайте больше о Бринли. ЗВОНИТЕ СЕГОДНЯ, ЧТОБЫ СДЕЛАТЬ БРОНИРОВАНИЕ 1.804.288.0018. Категории: Газон и сад, Газон, Ландшафт и дерево, Аренда оборудования. Описание.

01 октября 2021 · В Taylor Rental, Биддефорд и Сэнфорд, штат Мэн, мы предлагаем аренду качественного оборудования, аренду вечеринок и мероприятий, а также свадебную аренду. Позвоните нам сегодня 207-282-5104 Напишите нам сегодня [электронная почта защищена]

выберите срок аренды: Выберите оборудование для продолжения работы Выберите оборудование Выберите оборудование 13-24 IN, Mower, Lawn SP, Gas, 115-2200 13-24 IN, Mower , Щетка, SP, газ, 115-2230 6 л.с., вакуум, лист, WB, газ, 105-3800

Газон и сад.Показывается результатов: 1-16 из 31. Сортировка по умолчанию Сортировать по популярности Сортировать по последнему Сортировать по цене: от низкой к высокой Сортировать по цене: от высокой к низкой.

Ищу роликовый газон 690 фунтов. буксировать за аренду в Лейк-Чарльз, Лос-Анджелес? Просмотрите наш обширный онлайн-каталог аренды или позвоните нам, чтобы узнать о нашей роликовой лужайке 690 фунтов. буксир сзади. | Аренда Grand True Value

Каток для газона, ручной 24 ″ 200 фунтов 4 часа 20,00 долларов США в день 20,00 долларов США в неделю 60,00 долларов США; Газонный каток, газ 30 дюймов, 500-1000 фунтов, 4 часа 88,00 долларов США в день 110,00 долларов США в неделю 550,00 долларов США; Ролик, 1.
