Самодельные раздвижные ворота: Как сделать самодельные откатные ворота на подшипниках

Обратите внимание! Механизмы в этом случае лучше не смазывать, так как к смазанным участкам механизма будут прилипать грязь и песок, что только станет помехой движению ворот.

Нижний улавливатель движущегося полотна

К воротным стоякам конструкции прикрепляют (на фото выше):

• Поддерживающую планку;
• Корректирующую планку;
• Улавливатели.

Для собственного комфорта, особенно в дождливую погоду, можно установить самостоятельно и автоматику. Это даст вам возможность закрывать и открывать ворота дистанционно, то есть управлять движением запирающего полотна не покидая кабины или дома, что особенно почти необходимо в холодные сезоны года.

Ворота, сделанные собственными руками, по цене будут существенно дешевле, чем выпущенные заводами-изготовителями, и, к тому же, вам представится возможность воплотить в жизнь ваши самые смелые задумки, превратить обычные подъездные ворота в чудо рационализаторской мысли.

В предлагаемом видео рассказывается в доступной форме о разных видах задвигающихся ворот и возникающих нагрузках при возведении этих сооружений и их роботе.

Виды откатных ворот, советы по монтажу

Самодельные откатные ворота сделать самому своими руками

Самодельные откатные ворота могут быть использованы не только в жилых, но и в производственных зданиях. Такие конструкции очень популярны из-за практичности, ведь створка размещается вдоль забора и почти не занимает места. Подобные системы не дешевле распашных, так как для проведения работ понадобится особая фурнитура.

У распашной конструкции в ветреную погоду створки нужно фиксировать, так как есть вероятность получить удар полотном или повредить машину. Порывы ветра заставят прилагать большие усилия, чтобы открыть или закрыть такие ворота. На это обычно уходит много времени. Сначала нужно открыть одну створку и укрепить ее, а потом то же самое проделать со второй. После того как удастся выехать со двора, нужно будет проделать всё в обратном порядке.

У откатных ворот принцип работы другой. Нужно будет отодвинуть створку или закрыть ее, не фиксируя. А если дополнить конструкцию автоматикой, то делать это можно будет, не выходя из машины.

Подготовка инструментов и материалов

Если вы решили изготовить самодельные откатные ворота, то необходимо позаботиться о наличии:

• сварочного аппарата;
• топора;
• рулетки;
• молотка;
• лопаты;
• болгарки;
• строительного уровня;
• шуруповёрта.

На следующем этапе вы можете рассчитать стоимость и количество материалов. Если речь идет о воротах стандартных размеров, то всё необходимое можно будет приобрести в строительном магазине или на металлобазе. При этом проем должен иметь размер, равный 4 м.

Для фиксации закладной понадобится бетонный раствор. Не забудьте приобрести роликовые каретки и профнастил. Раствор замешивается из части цемента, трех частей щебня и такого же количества песка. Роликовые каретки устанавливаются на закладной. Для увеличения прочности на швеллер необходимо приварить арматуру, длина которой не превышает 1 м. Понадобятся отдельные метровые отрезки в количестве 7 или 8 штук.

Полотно ворот будет иметь размер, равный 2×4 м. С одной стороны конструкция обшивается профнастилом. Для этого понадобится около 200 саморезов. Профнастил приобретается с учетом площади в 10 м². Купите упаковку электродов, банку грунтовки, растворитель и краску. Следует позаботиться о наличии трубы квадратного сечения со стороной 6 см. Ее длина должна составить 5 м. Если вы хотите изготовить ворота по собственным размерам, то расчеты должны будете провести самостоятельно.

Работа над основанием для закладной

Прежде чем изготовить самодельные откатные ворота, вы должны будете создать основание. Длина закладной должна быть равна половине ширины ворот, то есть 2 м. К этому элементу следует укрепить метровые отрезки арматуры. Их диаметр должен быть равен 1-1,4 см.

В земле выкапывается яма, углубиться при этом необходимо на 1 м. Ширина траншеи составит 30 см. Если вы решили устроить самодельные откатные ворота, то на следующем этапе необходимо замесить раствор, для чего следует соединить 100 кг цемента, 300 кг песка и столько же мелкофракционного щебня.

Готовый бетон заливается таким образом, чтобы его поверхность вышла на один уровень с закладной, в противном случае в углубление будет стекать вода. Пока основание высыхает, можно подобрать фурнитуру.

Установка крепежной трубы

Улавливатели и верхние ролики должны крепиться с помощью профильной трубы. Ее сечение составит 3×6 см. Ее располагают по высоте столба и в тех местах, где будет устанавливаться фурнитура. Самодельные ролики для откатных ворот своими руками лучше не изготавливать, но если вы все же хотите сделать это, то можно использовать толстостенную трубу.

Крепежный элемент можно зафиксировать одним из двух способов. Первый заключается в использовании бетона, в котором утапливается швеллер. В качестве альтернативного решения выступает выведение нескольких прутков арматуры от столба. После к ним приваривается профильная труба. Крепежи усиливаются анкерами. Со временем анкеры могут расшататься.

Бетонирование является более надежным, но трудозатратным способом. Крепление будет выглядеть следующим образом: нижние ролики устанавливаются на первом этапе, а после можно приступать к монтажу полотна ворот. Сверху крепятся верхние ролики. Нижний улавливатель необходимо приварить с ориентацией на линию, по которой полотно подходит к столбу на противоположном конце.

Делая самодельные откатные ворота своими руками, закладные необходимо будет приварить к трубе, используя угловые профили. Закладные на следующем этапе нужно окрасить в цвет воротного полотна. Если не собирать закладные, то стоит вывести арматурные прутки максимально точно к улавливателю, что довольно сложно. Можно осуществить крепление анкерами, но это не позволит обеспечить надежность.

Выбор фурнитуры

После того как вы выполнили закладную, можно приступать к выбору комплектующих. Сюда следует отнести 5-метровую направляющую рельсу. Понадобятся роликовые каретки и заглушки. Следует приобрести ролики и захваты. Для самостоятельного изготовления комплектующих понадобится специальное оборудование и знания в области техники. В итоге самодельная фурнитура обходится дороже заводской.

Сначала вы должны определить длину рельсы. Это значение составляет 1,5 ширины проема. Значение можно уменьшить до 1,3 ширины, но оно может быть взято только в двух случаях: если недостаточно места для открывания, или вес ворот меньше 250 кг.

Фурнитура обычно рассчитана на конкретный вес, который не превышает 800 кг. Если полотно планируется обшить профнастилом, то следует подбирать фурнитуру для веса в пределах 400 кг. Однако если материал весит много, то лучше остановить выбор на 800 кг. Полотно будет передвигаться на пластиковых и металлических роликах. Если правильно эксплуатировать конструкцию, то оба варианта будут готовы прослужить достаточно долго, но лучше предпочесть пластиковые ролики, так как они меньше шумят.

При покупке необходимо обратить внимание на верхний захват и резиновые заглушки. Если все комплектующие изготовлены аккуратно, значит, производитель использует качественное оборудование. Не следует останавливать свой выбор на деталях, продающихся в полиэтиленовых пакетах и имеющих неровные края. Это признак кустарного производства.

Сооружение каркаса

Изготавливая самодельные откатные ворота на подшипниках, вы должны подготовить место для их сборки. Для каркаса должны быть выбраны трубы со следующими размерами: 5x5x0,2 см. Изделия очищаются от ржавчины и окалины, а затем покрываются грунтовкой. После высыхания трубы каркас собирается воедино. Места соединений не должны иметь отверстий, куда могла бы проникнуть вода.

Следующим шагом станет изготовление внутренней рамы для фиксации профнастила. Меньшая труба размещается на большей. Размеры первой будут равны 4x2x0,2 см. Трубы привариваются в шахматном порядке, расстояние между ними должно составить 40 см. Это исключит изменение линейных размеров каркаса при воздействии температуры. Места сварки обрабатываются болгаркой и покрываются грунтовкой.

Монтаж ворот

На закладной устанавливаются роликовые каретки, а на них ставятся ворота. С помощью строительного уровня положение конструкции проверяется по вертикали и горизонтали. Если всё выполнено правильно, то каретки можно приварить к швеллеру. Для такого крепления некоторые используют болты, для этого в клетках есть соответствующие отверстия.

Сварка подходит больше, ведь при необходимости вы сможете срезать и передвинуть каретку. Этот способ крепления не менее надежен. Из трубы подготавливаются закладные для других комплектующих. Конец направляющей дополняется роликом с зажимами, после она закрывается резиновыми заглушками.

Изготовление автоматики

Для того чтобы изготовить самодельную автоматику для откатных ворот, на редукторном валу вы должны будете закрепить велосипедную или мотоциклетную звёздочку. На нее надевается цепь, диаметр звеньев которой будет соответствовать типу звездочки. Крепление должно быть осуществлено к поворотному полотну в горизонтальном положении.

При вращении звёздочки происходит передача вращения цепи, что и способствует открыванию ворот. На механизме передач должен быть зафиксирован двигатель. Он располагается на раме. Для этого можно использовать угловую сталь. На бетонном основании крепится рама. От жёсткости фиксации будет зависеть длительность эксплуатации механизма.

Работа над редуктором

Изготавливая самодельную автоматику для откатных ворот своими руками, вы должны будете выбрать редуктор с мотором. Ориентироваться при этом необходимо по высоте осевого вращения. Если между этими двумя механизмами разные величины, то нужно будет соорудить двухуровневое основание. Для крепления двигателя и редуктора необходимо использовать болты с гайками. Опора для них должна быть жесткой и ровной. Цепь устанавливается на ворота. Ее крепят к направляющим рельсового типа. На полотне фиксируется дополнительная приводная балка. От земли цепь удаляется на 80 см.

В заключение

Самодельный редуктор для откатных ворот можно изготовить с помощью блоков и тросов, а также подвешиваемого груза. При этом ворота постоянно будут стремиться откатиться в положение «открыто». Из куска трубы с наваренной шайбой изготавливается шкив, которым дополняется двигатель.

Механизм будет накручивать трос и тянуть ворота в положение «закрыто». Такой самодельный механизм для откатных ворот будет работать, пока не задействуется концевик. Такая схема очень надежна, но важно отрегулировать двигатель, чтобы под тяжестью груза тросик не оборвался.

Как сделать раздвижные ворота своими руками

Полотно ворот стараются изготовить из более легких материалов. Чем больше вес готовой конструкции, тем сильнее нагрузка на ролики и крепежную систему. Следует помнить, что откатные и раздвижные ворота — это два названия одной системы.

Преимущества откатной конструкции

Секции откатных ворот изготавливаются достаточно несложно, главное правильно составить чертеж каркаса. Они занимают место только вдоль забора, поэтому оптимально подходят для маленьких территорий.

Конструкция раздвижных ворот легко оснащается системами автоматики любой сложности. Для обшивки каркаса ворот можно использовать различные материалы: дерево, металл, профнастил и кованые элементы.

Автоматические раздвижные ворота из профнастила

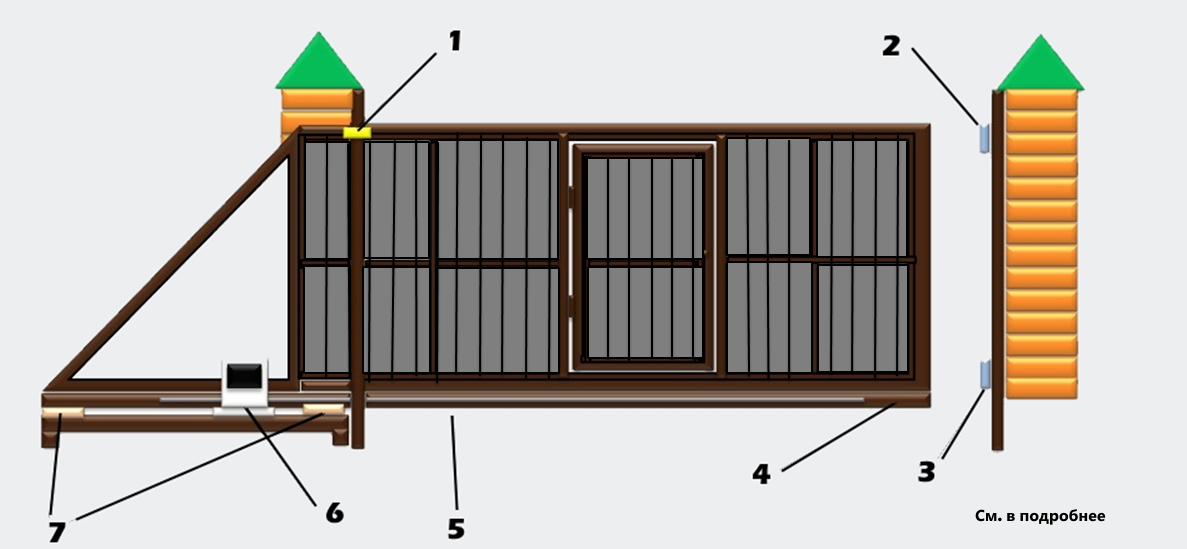

Устройство раздвижных ворот

Полотна ворот могут откатываться влево или вправо. Конструктивно механизмы раздвижных ворот различаются — их существует несколько видов. Чаще всего используют консольные системы. Консоль — это балка, которая крепится к опоре только с одной стороны. Она на опорах нависает над проемом. Полотно ворот передвигается вместе с консолью. При расчете ширины отката учитывают ширину секции плюс длину консоли.

Консольная балка может крепиться тремя способами:

• в нижней части ворот — консольная система с нижней балкой;
• посредине полотна — консольная система со средней балкой;
• в верхней части ворот — консольная система с верхней балкой.

Консольная балка увеличивает нагрузку на опоры в несколько раз. Балку консольных ворот устанавливают на опору с роликами. Под опору изготавливают фундамент, в который устанавливают закладные из арматуры. Они послужат креплениями для опор.

Ролики рекомендуется устанавливать внутри балки, это защитит их от негативных внешних воздействий: осадков и замерзания. Для этого используют большие ролики по 4 штуки с каждой стороны.

Ролики нужны не только для отката секции, но и для распределения веса по всей конструкции. Автоматика подбирается по принципу: чем тяжелее система и больше роликов, тем мощнее нужен электропривод. При этом, автоматику всегда берут с запасом мощности. Второй способ снизить нагрузку — расположить малое количество роликов снаружи балки — по 2 штуки с каждой стороны. Такое решение оптимально подойдет для консолей со средней балкой. Такие ворота хорошо адаптированы к снежным зимам.

Консольный вариант

Подвесные ворота снаружи внешне не отличаются от консольных аналогов. Их навешивают на балку, которая двумя концами опирается на опору. Такие ворота пригодны в случаях, когда над въездным проемом расположен навес. Балка располагается стационарно, а полотно передвигается по балке. Для подвешивания балки необходимо устанавливать три столба. В этом случае требуется меньше места для отката, чем в консольных системах. Место отката будет равным ширине полотна ворот.

В подвесных воротах можно использовать тяжелые полотна. Вес полотен на работоспособности конструкции не сказывается. Место для отката в этом случае так же равно ширине ворот, но балка должна быть в два раза длиннее. Если высота ворот небольшая, над проемом можно установить съемную балку. Она снимается только для обеспечения въезда крупногабаритного транспорта.

Подвесные откатные ворота

Откатные ворота по рельсу менее удобны. Недостаток конструкции — необходимость постоянно очищать рельс от мусора и снега. Это самое простое решение, для установки полотен не нужны балки. Рельс бетонируется под забором в ленточный фундамент. Размер рельса берется в два раза длиннее, чем ширина ворот.

Ко всем типам откатных ворот можно установить встроенную калитку. Но если место позволяет, от такого решения лучше отказаться. Недостатком встроенной калитки в откатных воротах считается обязательное наличие порога, который постоянно нужно переступать.

Полотна подбирают с долговечным покрытием, конструкция должна сохранить внешний вид минимум 10 лет. Если места для отката мало, можно разбить конструкцию на две секции, которые будут откатываться в разные стороны. Меньшая часть полотна открывается по мере надобности, а большая часть используется для въезда.

Раздвижные ворота по рельсу

Инструменты и материалы

Для крепления элементов между собой необходим сварочный аппарат и болгарка. Для изготовления и монтажа раздвижных ворот понадобится швеллер для фундамента толщиной 16 мм либо 20 мм, гнутый профиль для консольной балки. Гнутый профиль представляет собой трубу, которая похожа по форме на прямоугольник с прорезью вдоль одной из сторон. Его стенки имеют более сложную (выгнутую) геометрическую форму.

Для изготовления рамы (каркаса) ворот используют профильную трубу размером 60×30 для сооружения периметра каркаса, размером 40×20 для формирования ребер жесткости. Для установки каркаса понадобится 2 каретки, накатной и концевой ролик, верхний ограничитель, заглушки, а также улавливатели — верхний и нижний.

Если вы интересуетесь, как сделать ворота из профнастила своими руками, эта статья обязательна к прочтению.

Узнать о том, какие столбы лучше подходят для забора из сетки рабицы, можно здесь.

Для чего нужны и какие бывают ограждения для детей на даче — узнайте из этой статьи.

Подготовительные работы

Изначально изготавливают фундамент под ворота. Он необходим для закрепления консоли на опорах. Под фундамент выкапывают траншею длиной 2 м (при размере полотна 4 м). Глубина траншеи равна 0,3-0,5 м. В траншею укладывают пруты арматуры для укрепления основания и поверх приваривают опорный швеллер, на который будут установлены опоры.

Траншею заливают бетоном так, чтобы закладная на 1/3 выступала над бетонным основанием или была вровень с бетоном. От того, на каком уровне от земли будет расположена закладная, будет зависеть ширина зазора между полотном ворот и грунтом.

Схема бетонирования ворот

Фундаменту нужно дать выстояться до полного высыхания бетона. После высыхания фундамента приступают к установке опорной балки. Изначально нужно решить, какой вид консольной системы в вашем случае будет наиболее приемлемым. Оптимальное решение — консоль со средней балкой, но внешний вид ворот изнутри получится не таким элегантным, чем при других способах установки.

Фундамент для откатных ворот бывает нескольких типов. Чаще всего используют монолитный вариант. Швеллер с приваренной к нему арматурой устанавливается в траншею и заливается бетоном. Швеллер располагают вдоль забора по траектории движения секции. Это традиционное решение, применяемое совместно с системами автоматики.

Второй тип — монолитная конструкция на сваях. Два армированных столба закладывают вертикально в грунт и соединяют швеллером. Конструкция заливается бетоном. Отверстия для свай располагают на минимальном расстоянии от забора. Швеллер должен располагаться строго горизонтально и соответствовать траектории движения полотна. Данный тип фундамента наиболее прочный, подходит для монтажа тяжелых створок.

Третий тип — фундамент на винтовых сваях. Данная конструкция не нуждается в бетонировании. Сваи обязательно защищают от коррозии, поэтому рекомендуется приобретать оцинкованный материал или с эпоксидным покрытием. Длина сваи берется 2 м, их забивают в грунт. Рекомендуется залить бетонный раствор в полость свай.

Пример чертежа раздвижных ворот

Изготовление каркаса и полотна ворот

Каркас ворот изготавливают по чертежу, в котором должны быть проставлены все необходимые размеры. В чертеже обязательно указывают расположение ребер жесткости.

Для сборки конструкции каркаса понадобится сварочный аппарат. Нарезают профиля нужного размера. Все элементы очищают от ржавчины и обрабатывают грунтовкой от коррозии. Перед нанесением грунтовки поверхность профиля обезжиривают нефрасом.

Если обшивка каркаса будет только односторонней, все профиля смещают в одну сторону так, чтобы обшиваемая сторона получилась ровной и без градации по толщине материала.

Собранный каркас шлифуют болгаркой в месте сварки. Места сварки так же дополнительно грунтуют. Обшивка каркаса выполняется только после монтажа, иначе конструкция будет очень тяжелой, и ее трудно будет навешивать.

Монтаж ворот своими руками

Роликовые каретки на швеллер можно крепить болтами или посредством сварки. Второй вариант предпочтительнее, так как подогнать необходимое расположение кареток на болтах сложно. Изначально каретки только прихватывают сваркой. Устанавливают закладные из труб для крепления комплектующих. Параллельно к ним приваривают верхний и нижний улавливатель, верхние ролики.

На край направляющего рельса устанавливают концевой ролик с помощью специального зажима. Торцы рельса рекомендуется защитить заглушками, чтобы не попадала влага, и не замерзала система. После того, как конструкция проверена на работоспособность, роликовые каретки окончательно приваривают на нужном расстоянии.

Обшивка каркаса

Обшивку можно выполнять как односторонней, так и двухсторонней. Бюджетный вариант — обшивка профнастилом с полимерным покрытием или сэндвич-панелями. Также подойдут стальные гладкие листы и дерево любых пород. Металл и дерево нуждаются в предварительной защите от внешних воздействий. Дерево покрывают септиками и лазурями от насекомых и плесени, а затем крепят снизу и сверху к каркасу саморезами из расчета по два на каждую полосу штакетника.

Профлисты и металл можно крепить к каркасу саморезами или заклепками. Металл предварительно обезжиривают и покрывают грунтовкой от коррозии. Саморезы закручивают в металл с шагом 15-20 см по ширине полотна вверху и внизу.

Откатные ворота можно отделать фигурными и коваными элементами. В этом случае не предусматривается установка ребер жесткости. Прочность конструкции формируется за счет декоративных элементов, которые привариваются к каркасу.

Пошаговая инструкция по установке ворот

На видео наглядно показано, как можно самому сделать раздвижные ворота для своего участка:

Фотографии откатных ворот

На фото вы можете просмотреть различные варианты раздвижных ворот обшитых деревом, профнастилом и с различными декоративными элементами.

Самодельные откатные ворота – сделать просто

Ворота двигаются за счет двух роликовых опор, смещенных немного относительно проезда. Они заведены в направляющий рельс, находящийся на створке.

Между роликами и рельсом минимальный зазор, потому ворота перемещаются плавно и без подклиниваний.

Содержание статьи:

Подготовительные работы

Перед началом основных работ следует выполнить подготовку. Для этого в первую очередь нужно снять растительный слой, чтобы ничего не мешало разбивочным работам.

Дале необходимо приготовить четыре отрезка арматуры длиной около одного метра диаметром 10-12 мм – они будут служить указателями основных осей. Также понадобятся несколько сварочных электродов, которыми будут обозначаться временные оси, а еще леска или шпагат.

Арматуру нужно вынести чуть дальше будущих опор столбов (в форме квадрата или прямоугольника), чтобы ворота оказались внутри периметра.

Перед тем как забить арматуру на глубину, нужно проверить диагонали – они должны совпадать. Если все в порядке, арматура забивается таким образом, чтобы ее часть около 150-200 мм оставалась на поверхности.

После этого между арматурой можно натянуть леску или шпагат – оси готовы.

Земляные работы

После выполнения подготовительных работ можно начать копать приямки под фундаменты столбов ворот и роликовых опор. Дно приямков должно быть ниже нормативной глубины промерзания грунта, которая как правило не менее 900 мм.

Размеры приямков в плане должны быть немного больше длины и ширины опор. Например, если столб ворот 400 х 400 мм, приямок должен быть 450 х 450 мм.

Длина приямка под фундамент роликовых опор должна быть не менее половины проезда через ворота, например, если расстояние между столбами 3,0 м, приямок должен быть 1,5 м.

По ширине приямок обычно принимается 25-30 см.

Если при копании прямков их стенки осыпаются, нужно сделать опалубку, даже из старых досок — на данном этапе внешний вид не важен. Когда все приямки готовы, их дно нужно пролить водой, чтобы утрамбовать взрыхленный грунт.

Если бетонные работы выполнять пока не планируется, приямки нужно накрыть щитами, чтобы во время дождя их не размыло.

Подготовка металлоизделий

Перед бетонными работами необходимо подготовить все металлические изделия, которые будут забетонированы: сердечники опор ворот и швеллер (закладная деталь) под роликовую опору.

Сердечники можно изготовить из квадратной трубы сечением 80 х 80 мм или 100 х 100 мм. Длина сердечника принимается в зависимости от глубины фундамента и высоты опоры. Если, например, опора имеет высоту 2,0 м, а фундамент глубину 1,0 м, сердечник должен быть не более 1,9 м, чтобы снизу он не контактировал с грунтом и был защищен бетоном, а сверху была возможность накрыть кирпичную кладку козырьком.

Сердечник в приямке нужно разместить вертикально. Для этого используется гидравлический уровень.

Чтобы сердечник не сместился в сторону, его нужно закрепить временными распорками. Чтобы сердечник прочно «сидел» в бетоне, к его нижней части можно приварить накрест два отрезка арматуры диаметром 8-10 мм, длиной 200-250 мм.

Для исключения попадания осадков в сердечник, его верх нужно временно закрыть полиэтиленом.

Закладную деталь для роликовых опор можно сделать из швеллера №№ 22-24, длина которого должна быть не менее половины проезда через ворота.

Для надежного закрепления швеллера в бетоне, к нему нужно приварить армокаркас, который состоит и четырех вертикальных стержней длиной 0,8-0,9 м и четырех горизонтальных. Для каркаса можно использовать арматуру диаметром 8-10 мм.

Швеллер с армокаркасом устанавливаются в приямке при помощи гидроуровня таким образом, чтобы его поверхность находиласть в едином горизонте с проездом – это одно из условий для нормального перемещения створки.

Закладную деталь нужно закрепить временными распорками, чтобы при бетонировании она не сместилась.

До начала бетонных работ все металлические элементы должны быть очищены от ржавчины, обезжирены и прогрунтованы.

Бетонные работы

При бетонировании фундаментов можно применить бетон марки М 200. Для его изготовления понадобятся такие вяжущие и наполнители как цемент М 500, песок, щебень и вода.

Пропорции: на 1 кг цемента 2 кг песка и 3,5 кг щебня.

Бетонные работы лучше выполнять при положительной температуре воздуха на улице, тогда не придется использоватьпротивозаморозковые добавки, которые приведут к удорожанию ворот в целом. Бетон при заливке нужно утрамбовывать, чтобы в его теле небыло пустот.

Когда бетонирование закончено, фундаменты нужно закрыть от попадания прямых солнечных лучей. Кроме того, нужно первые пару дней поливать их поверхность водой, чтобы не образовались трещины.

Все последующие работы можно начинать не ранее чем через неделю — нужно подождать, чтобы бетон набрал прочность.

Кирпичная кладка опор ворот

Кирпичная кладка выполняется на цементно-песчаном растворе М 100. Положив первые три ряда кирпича, нужно заложить закладную деталь из равнополочного уголка 40 х 40 мм, длиной 70 мм с отрезком арматуры диаметром не более 8 мм.

Закладных деталей в опоре должно быть не менее трех. Верхняя «закладушка» устанавливается на 10-15 см ниже, чем верхняя грань будущей створки. Трьтя закладная устанавливается по центру между верхней и нижней.

Изготовление створки

Створка состоит из труб основного и вспомогательного каркаса, а также из профнастила (в нашем случае).

Чтобы не делать ошибок, предварительно следует выполнить детальный чертеж створки со всеми необходимыми размерами и спецификациями. Если для Вас это сложно, при покупке фурнитуры для откатных ворот Світ Воріт™ (ссылка) его сделают бесплатно наши специалисты. С Вашей стороны понадобятся только исходные данные: длина и высота проема ворот.

Многие люди интересуются, для чего у створки есть треугольная часть – она нужна, чтобы ворота были консольными.

Когда ворота закрыты в треугольной части находятся роликовые опоры, удерживающие створку, потому в самом проезде нет никаких направляющих, ограничивающих его габарит, так как направляющий рельс движется вместе со створкой.

До начала сварки каркасов, все металлические элементы должны быть очищены от грязи и ржавчины, обезжирены и прогрунтованы.

Несущий каркас как правило набирают из прямоугольных труб сечением 60 х 30 мм, а вспомогательный из труб 30 х 20 мм. Еще при изготовлении створки обязательно должен быть в наличии направляющий рельс – он является неотъемлемой ее частью.

Чтобы удобно было делать каркас, к направляющему рельсу в качестве опор можно временно приварить два отрезка трубы 30 х 20 мм длиной около 0,5 м – так створку можно будет набирать в вертикальном положении.

К направляющему рельсу крепится нижняя труба несущего каркаса прихватками длиной шва 15-20 мм в шахматном порядке шагом 600-700 мм.

Соединять эти два элемента сплошным швом нельзя, так как направляющий рельс поведет и ворота будут иметь тугой ход или вовсе заклинят.

Далее при помощи гидравлического уровня устанавливается первая вертикальная стойка и прихватывается сваркой (только прихватывается).

Таким же образом устанавливается вторая.

А потом крепится вертикальная труба и проверяются диагонали – они должны быть равны. Если диагонали равны, можно все элементы обварить в местах стыков сплошным швом.

Потом приваривается диагональ из трубы 60 х 30 мм.

На этом изготовление несущего каркаса заканчивается и можно приступать к вспомогательному. Вспомогательный каркас из труб 30 х 20 мм должен привариваться к несущему строго по центру, чтобы «прикручиваемый» профнастил был симметричен по отношению друг к другу.

Сначала привариваются трубы 30 х 20 мм по внутреннему периметру несущего каркаса.

Далее устанавливается горизонтальная перемычка.

А для создания жесткости две вертикальных:

Каркас створки готов и нужно все сварочные швы зачистить болгаркой, обезжирить, прогрунтовать и покрасить в три слоя. Профнастил крепится саморезами по металлу длиной 19 мм под головку № 8.

Как вариант профнастил можно закрепить, когда створка уже будет установлена на фурнитуре ворот – так снижается риск что во время монтажа он будет поцарапан или помят.

Каждая из частей профнастила должна подгоняться под каркас створки индивидуально, чтобы было максимально точное их прилегание. Можно профнастилом не зашивать треугольную часть створки, так как она не попадает в проем.

Когда створка готова можно приступать к монтажу несущих элементов, которые будут ее держать.

Каркас створки можно сделать из Т-профиля. Так выйдет гораздо качественнее и надежнее.

Крепление металлических нащельников

К закладным деталям на столбах привариваются металлические нащельники из трубы 60 х 30 мм или 60 х 40 мм.

Чтобы в дальнейшем была возможность установить верхнюю пластину с роликами, в нащельнике со стороны фундамента под роликовые опоры нужно сделать вырез 60 х 40 мм.

Чтобы вовнутрь второго нащельника не попадали осадки, его сверху нужно заглушить.

Требования к фурнитуре для откатных ворот

Направляющий рельс. Данный элемент является одним из наиболее важных, и его геометрия должна быть достаточно точной, чтобы ворота плавно перемещались и не заклинивали. В поперечном сечении изгибы должны быть с минимальными закруглениями.

Нижние полки должны быть зеркальными относительно друг друга и находиться в едином горизонте, чтобы износ роликовых опор был наименьшим.

По длине, направляющий рельс должен быть полностью ровным и не иметь окалин или раковин, которые вызывают грохот ворот и подпрыгивание створки. Рельс должен быть изготовлен из стали с повышенным содержанием углерода, чтобы он пружинил и не деформировался от нагрузки.

Роликовые каретки.Роликовые каретки бывают с металлическими или полимерными роликами. В наших климатических условиях для длительной работы подходят именно металлические ролики. Дело в том, что при низких температурах полимеры нередко становясь хрупкими, ломаются, а при высоких, теряют форму, поскольку становятся «мягкими».

Также следует обратить внимание на подшипники роликов, которые могут быть обычными или усиленными. Кроме того, у них для защиты бывают металлические или металлорезиновые пыльники для защиты от влаги и грязи — металлические быстрее ржавеют и затрудняют нормальное кручение подшипника.

Подвижная часть опоры должна наклоняться в ту или иную сторону без особых затруднений, но и не «болтаться». Если у нее тугой ход и ворота не используются длительное время, ее от ржавчины может заклинить, что приведет к быстрому износу роликов.

Также нужно обращать внимание на антикоррозийное покрытие роликовой опоры в целом, чтобы слой был достаточным и равномерным. Если он «слабый» будут видны темные пятна.

Чтобы ворота при закрывании не «ныряли» и нормально попадали в улавливатели, зазор между направляющим рельсом и роликовыми опорами должен быть 1-2 мм.

Если он будет слишком мал, ворота будут клинить, а если слишком большой – будут «клевать» и ударяться о полку нижнего улавливателя.

Верхняя пластина с роликами должна направлять верхнюю грань створки по прямой линии, и при этом ее удерживать.

У пластины ролики могут быть из резины или пластика. Резиновые считаются лучшим решением, так как не царапают поверхность створки.

Некоторые производители, экономя на этом элементе, делают его из металла толщиной 2 мм, хотя желательно, чтобы он был не менее 3-4 мм.

Нижний концевой ролик плавно заводит створку на полку нижнего улавливателя. На сегодняшний день большинство производителей сам ролик делают из полимеров, хотя некоторые еще его изготавливают металлическим.

Нижний улавливатель.Предназначен для приема створки и ее удерживания. Нижняя полка частично снимает нагрузку от ворот на роликовые опоры.

Толщина металла нижнего улавливателя должна быть не менее 3 мм чтобы он не гнулся под нагрузкой.

Верхний улавливатель необходим для удерживания верхнего угла створки когда она находится в закрытом положении. Толщина металла данного изделия должна быть не менее 4-х миллиметров, чтобы оно не гнулось.

При покупке фурнитуры, обращайте внимание на наличие верхнего улавливателя, так как не все производители включают его в комплектацию.

Резиновые заглушки устанавливаются с торцов направляющего рельса чтобы в него не набивались снег и грязь.

Заглушки должны иметь гофрированную часть, чтобы плотно держаться в рельсе. Резина, из которой они сделаны, не должна рассыхаться в жару и дубеть на морозе.

Монтажная пластина роликовых опор. Производители данный элемент не включают в комплект фурнитуры.

Всего нужно две пластины для установки роликовых опор — с ними процесс выставления роликов в необходимое положение происходит значительно проще и быстрее, поскольку все регулировки выполняются поворотом гаек на четырех шпильках.

Замок для запирания. Для откатных ворот необходим специальный замок, у которого есть выкидной ригель.

При выборе замка нужно обращать внимание на его механизм, детали которого должны быть из латуни, а не алюминия или силумина, иначе могут окислиться под воздействием атмосерных факторов.

Монтаж верхней пластины с роликами

Чтобы установить пластину в нащельнике должен быть вырез размером 60 х 40мм.

Одна из гнутых частей пластины заводится между кирпичной кладкой и нащельником. Горизонтальная плоскость должна полностью лечь на верх нащельника, и только потом пластину можно к нему приварить.

Монтаж роликовых кареток

Роликовые опоры относительно друг друга должны находиться как можно дальше.

Крепить опоры к швеллеру (закладной детали) можно двумя способами: без монтажной пластины и с ее помощью.

Без монтажной пластины опоры слегка прихватываются сваркой к швеллеру и проверяется ход ворот. Если он тугой, сварку нужно срезать и заново выставить опоры, и эти действия нужно выполнять до тех пор, пока ворота не будут легко перемещаться.

С монтажной пластиной приваривается основание только самой пластины, а уже на нее нанизывается роликовая опора. Все регулировки роликов осуществляются при помощи гаек, расположенных на четырех шпильках.

Монтаж концевого ролика и нижнего улавливателя

Концевой ролик заводится в направляющий рельс.

И крепится при помощи двух болтов.

Нижний улавливатель крепится к нащельнику при помощи сварки.

Улавливатель должен находиться на таком уровне, чтобы наезжающий на его полку ролик вместе со створкой поднимался на 3-4 мм. Чтобы выполнить это условие до сварки улавливатель нужно приложить к нащельнику и приблизить створку, чтобы увидеть перепад высот.

Монтаж верхнего концевого улавливателя

Верхний улавливатель крепиться сваркой к нащельнику.

Установка заглушек в направляющий рельс

Заглушки устанавливают с двух торцов направляющего рельса. Гофрированная часть обеспечивает надежное крепление заглушки в рельсе.

Чтобы установить заглушки использование инструмента не требуется, их можно завести в рельс вручную.

Автоматика для откатных ворот

Чтобы откатные ворота сделать автоматическими, нужно такое оборудоване:

• Привод с блоком управления.
• Зубчатая рейка.
• Любая система управления вороами (например, радиопульты).

Также воротную систему можно оборудовать дополнительными элементами управления и безопасности.

Откатные ворота своими руками (+ фото) | Своими руками

Ворота должны быть просты в изготовлении, надежны и долговечны. Мои откатные работают уже 7 лет без нареканий. Сделаны они очень просто – это стандартное звено штакетного забора, катающееся на 3 роликах.

Направляющими и рельсами служат 2 уголка стального профиля 45×4 да труба диаметром 20 мм. Ворота легки, откатить их может даже ребенок. При изготовлении не требуется сварка, достаточно в минимальной степени уметь работать с деревом и металлом.

Рама собрана из 2 горизонтальных брусков 50×70 мм и 2 вертикальных 50×100 мм. Понизу с наружной стороны выполнен подбой, как и у всего забора, из доски толщиной 15 мм. Высота подбоя 300 мм. Бруски соединены в раму вполдерева. Места соединения при последующем монтаже узлов крепления опорных роликов стянуты болтами Мб подходящей длины.

К левому брусу в местах соединения с горизонтальными брусьями крепятся верхний и нижний ролики. На правом же брусе в нижней его части зафиксирован узел нижнего опорного ролика – колеса.

Читайте также:  Ворота своими руками – как сделать самому распашные и откатные ворота на даче

Ролики я выточил из текстолита. Тут нужен механически прочный и не разбухающий от влаги материал (текстолит, фторопласт, капрон). Впрочем, ролики могут выточить и на заказ или же сделать из набора шайб, надев их на металлическую трубку диаметром 10мм, так чтобы между наружными шайбами образовался ручей шириной 5 мм. Шайбы толщиной 3-5 мм вырезают из металла или пластмассы, обрабатывают напильником, просверливают отверстия диаметром Ю мм и напрессовывают (надевают) на трубку. Потребуется всего 2 больших и 2-3 маленькие шайбы. Две больших расположены снаружи, между ними ходит ребро рельса-уголка. Расстояние между этими шайбами определяется толщиной материала, из которого изготовлены малые шайбы. В сумме толщина всех шайб должна быть больше толщины вертикальной полки рельса-уголка на 1-2 мм.

Диаметры шайб должны быть такими, чтобы глубина ручья оказалась не меньше 30 мм. Это придаст воротам устойчивость при движении – они не будут отклоняться от вертикального положения.

Что такое ручей? Это канавка между боковыми стенками ролика, в нашем случае – между большими шайбами.

Внутренняя шайба (или набор одинаковых шайб) должен быть возможно большего диаметра – это обеспечит более легкое качение по рельсу. В трубку-ступицу ролика установил болт М8: он служит осью ролика и позволяет прикрепить его к кронштейну. Верхний ролик движется по вертикальному ребру верхнего уголка-рельса. К оси ролика прикручена предохранительная скоба, предотвращающая соскакивание ролика при случайном попадании под ворота чего-либо (камня, палки и т.п.). Открутив ее, можно снять ворота с рельсов.

В качестве нижнего опорного ролика подойдет колесо от детской коляски или детского велосипеда. Резиновую шину нужно оставить на колесе – это обеспечит мягкую и бесшумную работу. Осью тоже служит болт подходящих диаметра и длины. Важно, чтобы ступица колеса на нем легко вращалась, но без большого люфта. Нижний опорный ролик катится по горизонтальной полке нижнего уголка-рельса.

Третий опорный ролик колесо – тоже может быть от коляски или велосипеда. В этом случае резиновую шину следует снять, что позволит удерживаться нижнему углу ворот на трубе-рельсе, по которой ходит ролик при движении ворот Желательно, чтобы вилка ролика смогла поворачиваться вокруг вертикальной оси. В этом случае прокатывание ролика будет более мягким.

Вдоль грубы надо приварить или поставить на резьбе усы из проволоки диаметром 6 мм (или их можно сделать из полоски листовой стали толщиной около 2 мм). Эти усы позволяют надежно забетонировать трубу, углубив на 1/3 диаметра в порог ворот. Траншейку в земле выкапывают на глубину около 200 мм, трапециевидным сечением с большим основанием внизу. Это не позволит бетонному порогу -всплывать- от вибрации грунта при работе ворот и проезжающих автомашин,

На верхний узел пересечения правого вертикального бруса рамы с горизонтальным я установил запор – подпружиненную щеколду, иелляющуюся за штырь, ввернутый в столб ворот. Штырь имеет головку, которая не позволяет воротам отклоняться от вертикали в запертом состоянии.

Кронштейны крепления узлов всех роликов и щеколды выполнены из листовой стали толщиной 2-3 мм и обрезков уголков. Их можно делать цельными или склепать из отдельных деталей.

Уголки-рельсы имеют длину больше ширины ворот и расстояния между столбами соседнего звена забора, за которое и задвигаются открывающиеся ворота. Оставшиеся концы вертикальных полок уголков плотно примыкают к столбам забора. Тут я их прикрутил болтами М8 к столбам забора.

Длина трубы-рельса равна ширине ворот. При бетонировании порога нужно строго следить за тем, чтобы груба была горизонтальна, пролегала в плоскости ворот и располагалась под желобком опорного колеса. Одновременно верхний левый ролик должен стоять на гребне верхнего уголка-рельса, а нижний левый ролик-колесо – на горизонтальной полке нижнего уголка.

Столбы забора выполнены из трубы диаметром 57 мм или квадратных труб подходящего размера. Внутрь столбиков вставлены металлические стержни на всю высоту по 2-3 шт. и залиты бетонной смесью: это придает столбам жесткость. Эксплуатировать ворота я начал, когда бетон полностью затвердел. Главное – не забыть наколотить штакетник с наружной стороны ворот!

Зимой эксплуатировать откатные ворота несложно. Достаточно просто очищать от снега рельсы и поверхность земли у соседнего звена, куда откатываются ворота. При оттепелях металл прогревается быстро и освобождается от снега самостоятельно. Чуть сложнее с нижним рельсом-трубой, гак как он в бетоне. Я его чищу металлическим скребком с выемкой шириной 25 мм и высотой 35 мм, причем иногда и летом, если возникает необходимость чистить рельс и порог от мусора.

Ссылка по теме:  Красивые самодельные металлические ворота из прорезного металла своими руками

Откатные ворота своими руками – фото

1. Щеколда открыта, ворота начали откатываться
2. Нижнее колесо. Ворота приоткрыты влево. Колесо стоит на трубе-рельсе
3. Верхний ролик стоит на ребре уголка-рельса. Видна скоба, предотвращающая сход ворот при попадании чего-либо под колеса-ролики
4. Нижнее колесо-ролик стоит на горизонтальной полке уголка-рельса
5. Левый брус рамы ворот. Верхний и нижний ролики, уголки-рельсы
6. Нижний рельс, забетонированный в порог

© Автор: Г. РУССКИХ Кировская обл.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Автоматические откатные ворота для гаража

Данная разновидность дверей представляет собой одно цельное полотно, полностью отодвигающееся влево либо вправо. Автоматические откатные ворота (их еще зачастую называют автоматическими раздвижными/сдвижными воротами) используют в основном для обустройства въезда на участок и в меньшей степени – для обустройства гаража. Объясняется это тем, что полотно ворот перемещается на специальных роликах, что не может обеспечить внутреннему помещению должного уровня герметичности. А в случае, когда гараж отапливается в холодный период, это является недопустимым.

Кроме того, раздвижные автоматические ворота нуждаются в значительном дополнительном пространстве для перемещения створок, которое превышает ширину дверного проема. Внутри же отдельно расположенного стандартного гаража, помещение которого рассчитано на две либо одну машину, этого пространства явно не хватит.

Сдвижные автоматические ворота получили очень широкое применение на:

• охранных,
• хозяйственных,
• промышленных объектах.

Как правило, здесь их оснащают гидравлическими приводами, поскольку именно такие приводы рассчитаны на довольно большой вес полотна. Такой удобный вариант отлично подходит для весьма широких огражденных площадок.

Преимущества сдвижных ворот

• Элегантный внешний облик,
• Высокая прочность,
• Способность перекрыть проемы любых размеров,
• Для них не требуется обустраивать отдельную входную калитку.

Недостатки раздвижных ворот

• Высокая стоимость,
• Плохой уровень теплоизоляции,
• Потребность в значительном дополнительном пространстве для перемещения полотна.

Стоимость автоматических откатных ворот

Здесь дать определенный однозначный ответ сложно. Можно сказать так: Откатные автоматические ворота, цена которых напрямую зависит от размера проема, веса дверей, размера консоли и обшивки, будут стоить дороже аналогичных распашных моделей в среднем на 40%-50%.

Видео. Самодельные откатные ворота

Видео.

Статьи о гаражах

построить раздвижные ворота видео

вид по диагонали — сделать откатные ворота | страницы facebook веб-сайт других брендов развлекательный веб-сайт видео по диагонали делают раздвижные ворота … 【Узнать цену】

Откатные ворота из кованого железа | раздвижные ворота … системы раздвижных ворот из кованого железа. это не обычные кованые откатные ворота. Наша запатентованная система откатных ворот была разработана с учетом простоты установки и безопасности. 【Получить цену】

diy как построить свои собственные консольные откатные ворота (1… Как построить консольные откатные ворота своими руками (1) — составьте план. опубликовано 19.08.2015 01.11.2015 пользователем xueming. В этой серии постов я покажу вам, как построить консольные откатные ворота с нуля. на картинке ниже показан мой проект до и после 【Получить цену】

как: построить деревянные ворота | hgtv для этого проекта 2×4 были сокращены до 44 дюймов для стоек и два были сокращены до 27-1 / 2 дюймов для рельсов с поперечной распоркой 46-1 / 8 дюймов. Примечание: определите ширину проема ворот, затем учтите небольшой зазор примерно в 1 дюйм, чтобы было место для петель и защелки, которые будут прикреплены к воротам и забору.【Узнать цену】

как установить откатные ворота — подъездные ворота | открыватель ворот как установить откатные ворота хотите установить свои автоматические откатные ворота? У BMGI есть все необходимое для сборки и установки автоматических раздвижных ворот. вам даже не нужно делать калитку, если хотите. bmgi предлагает широкий выбор подъездных ворот по отличным ценам. Узнать цену】

как сделать откатные ворота | Время внедрения buildeazy по замене двухстворчатых ворот на одинарные откатные ворота.Почему? как по практическим соображениям, так и по удобству. существующим воротам было всего пару лет, и они все еще работали нормально (вы можете увидеть их изготовление здесь), но из-за того, что подъездная дорога ведет в гору, они были… если вы хотите установить автоматические ворота самостоятельно, мы можем предоставить вам все необходимое, в том числе: сварную раму ворот, низковольтную систему направляющих колес с электродвигателем и органы управления. 【Получить цену】

— youtube взгляните на вся фурнитура для ворот, которая вам понадобится для создания откатных ворот.паз колеса, стойки, рельсы, ролики, ручки, замки … если вам интересно … 【Узнать цену】

как сделать откатные ворота | hunker откатные ворота могут быть ручными или автоматическими деревянными или металлическими большими или маленькими. В этой статье описывается, как сделать простые деревянные откатные ворота с ручным управлением высотой 4 фута и длиной 6 футов. 【Получить цену】

установить откатные ворота | как вести | установка, поэтому давайте рассмотрим основы установки. Прежде всего, отправляясь к раздвижным воротам, убедитесь, что у вас достаточно места.для проема среднего размера 10 футов (3 м 058 мм) вам потребуется дополнительно 800 мм (выступ на воротах) и 100 мм для приемной стойки плюс 3 м 048 мм — следовательно, по крайней мере 3 м 958 мм слева или справа от привода. 【 Получить цену】

diy как построить свои собственные консольные откатные ворота (1 . .. diy как построить свои собственные консольные откатные ворота (1) — составить план. … diy как построить свои собственные консольные откатные ворота — сделать план — xueming [youtube = в этой серии постов я покажу вам, как построить консольные раздвижные ворота с нуля.на картинке ниже показан мой проект до и после. 【Получить цену】

планы раздвижных ворот — cattletoday.com путь должен проходить за желоб с рабочей стороны. Постройте свои ворота из стандартной трубы диаметром 1 7/8 дюйма примерно на 6 дюймов шире, чем ваша раса. Немного смазки в канале облегчает скольжение, но на самом деле в этом нет необходимости. Ворота должны иметь твердую поверхность, чтобы животные воткнув туда голову через решетку. 【Получить цену】

diy & craft — как сделать откатные ворота | facebook как сделать откатные ворота.похожие видео. 3:51. изготовление охотничьего ножа с корневой ручкой. поделки и поделки. 332k просмотров · 5 декабря. 4:08. производство и установка алюминиевых теплиц. поделки и поделки. … страницы общественный деятель видео создатель поделки и поделки видео как сделать раздвижные ворота … 【Получить цену】

если у вас есть распашные или раздвижные ворота … для раздвижных ворот вам понадобятся гусеница и ролики во время поворота воротам нужны только петли. поддержание. Распашные ворота — это наиболее не требующий обслуживания тип ворот, особенно если это ручные ворота.тогда не нужно беспокоиться о моторе или электронике. однако для откатных ворот требуется чистая направляющая. 【Получить цену】

как установить откатные ворота от easygate хотите … как установить откатные ворота от easygate Хотите установить свои собственные автоматические откатные ворота? В easygate есть все необходимое для сборки и установки автоматических откатных ворот. Примечание: информация на этой странице предназначена только для ознакомления с типовой установкой. размеры будут варьироваться в зависимости от типа ворот и настройки ходовой части.【Получить цену】

как правильно построить подъездные ворота и ограждать . .. как правильно построить подъездные ворота и заборы! сильный, без прогиба, без волочения, без колес, без над балкой, чтобы стойки не прогибались в правильных шарнирах, правая защелка, правый каркас. не дайте себя одурачить рекламным ходом строителя, знайте разницу. 【Получить цену】

DIY оборудование для поддержки ворот | Сегодняшним домовладельцам для больших ворот часто требуется большая фурнитура, чтобы придать им необходимое натяжение, чтобы предотвратить провисание, но необходимую фурнитуру часто бывает трудно найти.обеспечьте необходимое натяжение собственными фурнитурами. Сначала возьмите кусок электропроводки, достаточно большой для ваших ворот. положите его на 2 × 4 и расплющите … 【Get Price】

установка системы откатных ворот — youtube видео установки раздвижных ворот. откатные ворота с автоматическим открыванием откатных ворот. посетите наш веб-сайт www.amazinggates.com. 【Получить цену】

идеи садовых ворот своими руками — 10 отличных входов — отличные входы bob vila: 10 гостеприимных садовых ворот тщательно спроектированные ворота могут сделать и без того уютный сад еще более привлекательным и дать много -необходимо декоративное усиление зимой. интегрированы ли … 【Получить цену】

как построить раздвижные ворота из звеньев цепи — американский магазин заборов хочет узнать, как сделать ворота из звеньев цепи самостоятельно? Руководство магазина заборов в америке покажет вам, как измерить и установить раздвижные ворота из звеньев цепи. 【Получить цену】

DIY открывалка для раздвижных ворот менее чем за 300 долларов — youtube diy открывалка для раздвижных ворот менее чем за 300 долларов chaba72. загрузка … отписаться от chaba72? … дистанционное открывание ворот своими руками менее чем за 50 $ — продолжительность: 8:48. idiy 247857 просмотров.8:48. 【Получить цену】

как профессионально построить деревянные ворота | hunker, как профессионально построить деревянные ворота с помощью команды hunker save; дизайн и фурнитура — вот что позволяет деревянным воротам служить десятилетиями. Ключевым моментом является понимание некоторых основ строительства ворот, и вы можете построить ворота любого дизайна, какие захотите. эти инструкции могут быть адаптированы для строительства нестандартных решеток из скрытых панелей или ворот. чтобы закрыть.последний раз редактировалось philip-tx чт, 14 апреля 2016 15:30, всего редактировалось 1 раз. topm-5guruposts: 7340 присоединился: сб 14 фев 2015 10:41 pm расположение: на государственной линии штата Флорида проверка документов поблагодарили: 13 раз поблагодарили: 172 раз: diy — Slide alley gatepostby m-5 »чет 14 апр 2016 14:17 очень красиво. .. 【Получить цену】

комплектов для самодельных откатных ворот — ворота плюс построить свою собственную раму для откатных ворот, а затем добавить наши компоненты, чтобы завершить свои собственные откатные ворота. собственные раздвижные ворота 【Получить цену】

видео по установке ворот своими руками — удивительные видеоролики по установке ворот…. установка откатных ворот Наши откатные ворота невероятно просты в установке по сравнению с другими установками откатных ворот. на несколько шагов больше, чем наши распашные ворота. прокладывать путь — самая сложная часть. смотреть … 【Получить цену】

как построить раздвижную дверь — hansen Buildings 2 мысли о «как построить раздвижную дверь» Джо Райхерт, 26 ноября 2017 г., 16:40. Привет, в любом случае, вы можете отправить мне электронное письмо о строительстве раздвижной двери для сарая с шестом. мой размер примерно 4 фута в ширину на 7 футов в высоту. я могу видеть часть первую, но не часть вторую или часть 3.если у вас есть фотографии, это было бы здорово. у меня единственный вопрос о здании снаружи … 【Получить цену】

как построить раздвижные ворота из звеньев цепи — американское оборудование для склада заборов: набор головок, молоток и плоскогубцы. Ключевые вопросы: как измерить ворота. как установить консольные ворота. как установить рулонные ворота. какие наиболее распространенные препятствия безопасности следует учитывать при установке ворот. как мне измерить ворота. со всеми воротами убедитесь, что вы получаете более одного измерения.следуя по ровной плоскости, вы захотите . .. 【Get Price】

сделать свои собственные противовзрывные ворота | популярный журнал по деревообработке для ламината. эта конструкция будет работать для взрывных ворот 4 «5» или 6 «(размеры ниже для 4» ворот). Прежде чем начать, отметьте диаметр шлангов или труб, которые вы планируете подключить к воротам. с этой конструкцией вы можете сделать входы и выходы любых ворот любого диаметра … 【Получить цену】

diy — раздвижные ворота для переулка — cattletoday.com re: diy — столб для раздвижных ворот by knersie »пт 24 июн 2016 2 : 55 вечера. С тех пор, как я в последний раз спрашивал о планах раздвижных ворот, я решил, что мне больше нравятся гильотинные ворота, я не такой высокий, как седобородый, но также нашел бы что-нибудь, о чем можно ударить головой.1-дюймовая квадратная труба, на мой взгляд, слишком легкая для крупного рогатого скота, особенно если вы работаете с быками. отличный аксессуар для входа во двор или патио с забором. ворота будут держать животных и нежелательных гостей ночью, не прерывая поток вашего газона с помощью двери или стены из цельного дерева. … 【Получить цену】

как сделать Постройте свои собственные ворота для палубной лестницы. Теперь сделайте шаг назад и насладитесь тем удовольствием, которое вы построили и установили для собственных ворот для палубной лестницы! Конечно, есть много разных способов построить ворота для палубы.есть более причудливые и более сложные конструкции, но если ваша основная цель — иметь недорогие ворота, которые вы можете построить самостоятельно, то это идеальные лестничные ворота для вас! 【Получить цену】

видео по установке консольных раздвижных ворот — консольные раздвижные ворота youtube . на земле нет следов. единственные строительные работы заключаются в бетонных блоках под вешалками. отсутствие риска износа или деформации пути из-за прохождения … 【Узнать цену】

Откатные ворота | Для распашных ворот с открыванием раздвижных ворот требуется от 12 до 14 футов пространства, чтобы ворота открылись в вашу собственность.Раздвижные ворота проходят с обратной стороны линии забора, что отлично подходит для домов, которые имеют ширину, но не глубину. наши ворота изготовлены из качественного кованого алюминиевого сплава 6061-t6 с высоким пределом текучести, который выдерживает непогоды и сохраняет красоту. 【Получить цену】

Откатные ворота — самодельные откатные ворота на YouTube. удивительно быстрые самодельные токарные станки по дереву работают — навыки экстремальных деревообрабатывающих станков легко — продолжительность: 16:01. машина vt, рекомендованная для вас 【Получить цену】

Подъездные ворота для деревянного забора или экранирующего материала

При строительстве подъездных ворот у вас есть два основных варианта: откатные ворота или распашные ворота.

Оба варианта являются отличными и могут быть полезными по разным причинам, но в зависимости от деталей вашего конкретного проекта один может быть лучше другого. Если вы не знаете, какой тип ворот вам нужен, прочтите приведенные ниже определения, чтобы решить, какой шаг предпринять дальше.

Давайте посмотрим на детали каждого:

Распашные: Распашные ворота отлично подходят для большинства коротких ворот и наиболее эффективны для ворот длиной 14 футов или меньше. Если ваши ворота 10 футов или меньше, построение одинарных ворот является жизнеспособным вариантом, предлагая стабильную раму и небольшое сопротивление или сопротивление.Если ваши ворота будут автоматизированы, хорошей идеей будет использование резинового амортизатора или принудительного упора. Вы не должны преодолевать расстояние более 12 футов с распашными воротами.

Если длина ваших ворот составляет 10 футов или более, строительство ворот с двойным приводом — лучший вариант для распашных ворот длиной от 10 футов до 20 футов. Если вашему забору не нужна автоматизация, вы можете построить 20-футовые ворота. Если ваши ворота будут иметь длину более 20 футов, мы рекомендуем раздвижные ворота с V-образной направляющей.

Раздвижные: Откатные ворота отлично подходят для ворот любой длины, но преимущества особенно проявляются при длине 14 футов и более.Fence Supply Inc. рекомендует использовать систему v-track, предлагая простой в установке и легко расширяемый вариант. Его можно открыть вручную без устройства открывания ворот, но можно добавить устройство открывания ворот в будущем. Он также останется устойчивым при сильном ветре. Если вы будете открывать ворота редко, например, несколько раз в месяц, тогда вам действительно не нужны автоматические ворота. Но если ваши ворота будут использоваться часто или их длина превышает 10 футов, мы рекомендуем использовать автоматические ворота.
__________________________________________________

V-образные ворота

При строительстве откатных ворот для деревянного забора мы рекомендуем использовать ворота с V-образным профилем, чтобы создать долговечные, хорошо построенные ворота, которые будут работать практически в любой ситуации.В этом варианте используется набор колес и направляющих роликов для плавного скольжения по устойчивой железной гусенице. Ворота с V-образным пазом обеспечивают стабильность и соосность, и они намного более эффективны по сравнению с некоторыми из обычно используемых самодельных вариантов, которые построены из железа с 1-дюймовым углом и плоских пластин.

Чтобы собрать и создать свои ворота с V-образной направляющей, мы рекомендуем следующие шаги:

1. Правильная установка столбов будет неотъемлемой частью строительства прочных и долговечных ворот. Для ворот высотой шесть футов используйте столб размером 4 x 4 x 10 футов.Для восьмифутовых ворот используйте столб размером 4 x 4 x 12 футов. Чтобы определить ширину, на которую вы закопаете стойки, измерьте все ваши материалы (направляющие ролики, стальную раму, дерево и т. Д.), А затем добавьте ½ дюйма.

Идеальная установка будет использовать 5 постов:

а. 1 фиксатор

г. 4 направляющих стойки

Минимальная рекомендуемая глубина для заглубления столбов — 3 фута. Эта глубина должна увеличиваться в плохих почвенных условиях.

Этот макет стойки обеспечивает наиболее надежную и безопасную установку.С четырьмя направляющими стойками ворота буквально заперты, и у них нет шансов упасть или соскользнуть с пути. Эта установка также делает практически невозможным подъем или снятие ворот.

2. Фундамент для вашей системы ворот с V-образным профилем жизненно важен для обеспечения правильной и эффективной работы ваших ворот. Важно, чтобы V-образная гусеница оставалась как можно более ровной, чтобы V-образные колеса могли правильно скользить по трассе. Компания Fence Supply Inc. рекомендует установить бетонный опорный бордюр шириной 12 дюймов и толщиной 6 дюймов в качестве фундамента под V-образной направляющей, где бы она ни была проезжая.

Если бетон не подходит для вашего проекта, вот несколько альтернатив:

• Балка двутавровая со стойками
• Асфальт. Этот вариант необходимо закрепить арматурным стержнем 3/8 дюйма. R-образная штанга должна быть забита на глубину 12 дюймов и заподлицо с V-образной направляющей и приварена к ней сваркой в ​​лужу. Этот вариант следует использовать только тогда, когда крепление к бетону невозможно. Срок службы этой опции будет определяться типом движения транспортных средств.

3. V-образная направляющая представляет собой специализированную предварительно отформованную сплошную полосу из оцинкованной стали.В V-образной направляющей предварительно просверлены отверстия каждые 12 дюймов.

4. На каждые ворота необходимо два клиновых колеса. Хотя дополнительные V-образные колеса могут показаться полезными, Fence Supply Inc. рекомендует никогда не использовать более двух V-образных колес, поскольку это на самом деле контрпродуктивно и может привести к нарушению центровки ваших ворот. Для шестифутовых ворот рекомендуется четырехдюймовое V-образное колесо Kodiak. Для восьмифутового затвора рекомендуется шестидюймовое V-образное колесо Kodiak.

5. Для ворот необходимо использовать четыре 6-дюймовых направляющих ролика.Также подойдут два регулируемых узла направляющих роликов. Прикрепите направляющие ролики к стойке.

Стальные рамы для дерева или твердых поверхностей

Fence Supply Inc. верит в обеспечение прочной рамы с помощью оцинкованной рамы 2 x 2 дюйма. Это самый важный компонент долговечности вашей системы ворот. Для оптимальной легкости открывания и закрывания ворот дизайн чрезвычайно важен при рассмотрении вопроса об автоматизации ваших ворот. Следующее иллюстрирует идеальную конструкцию ворот:

• Шесть футов высотой: этот стиль имеет 3 горизонтальных направляющих и вертикальные направляющие, расположенные максимум на 8 футов по центру.Это обеспечивает оптимальную стабильность и структурную целостность.
• Восьмифутовая высота: этот стиль включает в себя 4 горизонтальных направляющих и вертикальные направляющие, расположенные максимум на 8 футов по центру. Это обеспечивает оптимальную стабильность и оптимальную целостность.
• При строительстве ворот размером более 25 футов, особое внимание следует уделить конструкции ворот. Пожалуйста, проконсультируйтесь с Fence Supply Inc. относительно ваших конкретных потребностей.
• Рама, изготовленная из оцинкованной стали 2 ″ x 2 ″, обеспечивает долгие годы неприхотливого обслуживания.

Создайте ворота для домашних животных!

Собачьи ворота в значительной степени незаменимы в домашнем хозяйстве для четвероногих семей.

Собачьи ворота доступны в различных стилях: от пластиковых ворот, устанавливаемых под давлением, до ворот с металлическим креплением.

Но некоторые владельцы предпочитают делать собственные ворота для собак дома.

Строительство собачьей калитки — это забавный и (относительно) простой способ сэкономить деньги, создавая при этом что-то, что гармонирует с планировкой и стилем вашего дома. Тем не менее, это может быть не лучший вариант для каждой семьи собачьих.

В конце концов, строительство — это тяжелая работа, и не все конструкции собачьих ворот, сделанные своими руками, подходят для любой ситуации. Выбор того, что хорошо работает с вами и вашей собакой, является обязательным условием успеха.

Прочтите, чтобы увидеть 12 наших любимых дизайнов собачьих ворот, сделанных своими руками, и узнать больше о том, почему собачьи ворота важны. Мы также дадим несколько быстрых советов по безопасности и использованию собачьих ворот.

12 дизайнов собачьих ворот своими руками

Теперь, когда вы знаете все веские причины добавить собачью калитку в свой набор инструментов для ухода за собаками, ознакомьтесь с 12 потрясающими конструкциями собачьих ворот, сделанными своими руками!

1.

Эти раздвижные собачьи ворота своими руками от YouTuber Matt Mecham — это качественная сборка с удобным дизайном. В качестве настенных ворот это отличный выбор для участков, которые вы хотите ограничить в долгосрочной перспективе. , а его высота подходит даже для больших ворот .

Несмотря на то, что это впечатляющие ворота для собак, для их постройки требуются некоторые столярные навыки. Планка идеально подходит для скалолазов , но расстояние может позволить маленьким собакам легко проскользнуть через нее .Древесина также может быть соблазнительной для любителей жевания.

Уровень квалификации: Эксперт

Необходимые материалы:

• Восемь деревянных элементов размером 1 дюйм x 4 фута
• Один деревянный кусок размером 3 дюйма на 2 фута
• Один деревянный кусок размером 1,5 дюйма на 2 фута
• Один деревянный кусок размером 2 дюйма на 2 фута
• Два набора петель
• Защелка ворот
• Отделка под дерево
• Клей для дерева
• Направляющая для ящика

Необходимые инструменты:

• Настольная пила
• Измерительная лента
• Маркировочный карандаш
• Шлифовальная машина или наждачная бумага
• Сверло

Просто посмотрите видео ниже, чтобы увидеть этот проект от начала до конца!

6 часов назад 15 декабря 2019 г. доска « Ворота откатные » на Pinterest .Посмотреть больше идей о откатных ворот , ворот , ворот дизайн.

Веб-сайт: Pinterest.com

Категория : Используйте слова в предложении

Декабрь, Дизайн

16 идей для подъездных ворот, которые легко установить

Только сейчас этот DIY раздвижной driveway gate — простой проект для любого, у кого есть хотя бы небольшой опыт работы с деревом.Красивые ворота — это прочная «стена» от внешнего мира, которая может помочь удержать ваших домашних животных и детей внутри, а также обеспечить некоторую конфиденциальность.

Веб-сайт: Desertdomicile.com

Категория : Использовать в предложении

Diy, Driveway

15 Идеи подъездных ворот своими руками: как построить подъездные ворота

4 часа назад 7. Сделай сам Подъездная дорога Ворота Build. Чтобы построить подъездной путь , ворота , вы сначала закрепите столбы по обе стороны от проезжей части.Затем вы построите две рамы для конструкции распашных дверей. Затем прикрепите стояки, чтобы они могли сидеть или кататься, и повесьте их на стойки.

Веб-сайт: Littleloveliesbyallison.com

Категория : Используйте слова в предложении

Сделай сам, подъезд, двери

10 простых и лучших конструкций раздвижных ворот для домов

5 часов назад Когда это произойдет до откатные ворота дизайн идеи , только безграничные возможности для творчества и инноваций.Хотя основные операционные типы остаются прежними, вы можете дополнительно улучшить их, добавив передовые технологии или новый дизайн в зависимости от ваших целей. Будь то роскошный особняк или компактный дом, Откатные ворота подходят как

Расчетное время чтения: 7 минут

Веб-сайт: Stylesatlife.com

Категория : Использование и в предложении

Дизайн, Дизайн

39 Раздвижные ворота и двери Идеи в 2021 году Раздвижные ворота, ворота

4 часа назад 22 апреля 2021 — Изучите доску Марио Хауреги « Раздвижные ворота и Дверь Идеи «на Pinterest .Подробнее идей о откатных воротах , воротах , подъездных путях ворот .

Веб-сайт: Pinterest.com

Категория : Использовать в предложении

Дверь, подъезд

Сделать раздвижные ворота YouTube

3 часа назад сделать ограждение из стальных труб / ворот из изготовление каркаса до полной сварки. Я оставлю ссылку с того места, где я получил все свои материалы https:// www.youtube.com / c / DIY

Веб-сайт: Youtube.com

Категория : Используйте слова в предложении

Diy

Diy Sliding Gate For Deck Ideas своими руками идеи

6 часов назад Похожие сообщения « Diy Sliding Gate For Deck Ideas » Diy Hoop House Trellis Ideas Diy Hoop House Trellis. 1/2 графика 40 ПВХ на HD стоит 1,85 доллара. 10 палочек будут стоить 18 долларов.5 плюс налог. Источник: www.pinterest.com 16 ‘панель для скота * не забывайте, у меня в саду есть две решетки для скота, но эти инструкции предназначены для сборки одной. 20×24 пластик

Веб-сайт: Mbc-web.org

Категория : Используйте do в предложении

Diy, Deck, Don

DIY: A (раздвижные) ворота для ворот моей палубы, крыльца, Deck gate

9 часов назад DIY: A (Sliding) Gate for my Deck. раздвижной настил ворота раздвижной на колесах diy деревянный настил ворота выглядит вот так.Статья Эйлин Валентайн. 367. Раздвижные ворота Деревянные настилы Наружное деревянное крыльцо Палуба Ворота Палуба Лестница Патио Задний двор Сделай сам Палуба.

Расчетное время чтения: 7 минут

Веб-сайт: Pinterest.com

Категория : Используйте для в предложении

Diy, Deck, Decks

Easy Sliding Gate for your Deck

3 часа назад мне понадобился гейт , который было легко использовать для моей колоды.Эти ворота легко скользят и не занимают места. На его изготовление ушло менее 60 долларов, и на его создание ушло менее 2 часов

Веб-сайт: Youtube.com

Категория : Использовать для в предложении

Палуба

Раздвижные ворота своими руками Референсы сделай сам идеи

3 часа назад Раздвижные подъездные пути ворота катятся по металлическому рельсу, который требует хорошей прочной опоры. Откатные ворота комплекты Откатные ворота своими руками . Откатные ворота приводятся в движение электродвигателями, которые перемещают ворота по рельсовому пути. Прямоугольник — это в значительной степени здравый смысл. Для ворот толщиной 50 мм центр пути обычно должен находиться на расстоянии около 100 мм от направляющей стойки или пирса.

Веб-сайт: Mbc-web.org

Категория : Используйте do в предложении

Driveway, Diy

🧰 Как сделать раздвижные ворота BuildEazy Wood забор

9 часов назад Комплект откатных ворот включает раму, стойку, колеса, направляющую для откатных ворот и, при необходимости, комплект низковольтного двигателя откатных ворот , который может питаться от 12 В на расстоянии до 50 метров K.Murphy Interiors Garage / Shed

Расчетное время чтения: 8 минут

Веб-сайт: Pinterest.com

Категория : Использовать в предложении

Diy

Gateway Design Simple Manual Slide Раздвижные ворота

5 часов назад Раздвижные ворота своими руками подъезд ворота комплект 862 если бы компания установила это было бы. У нас есть для вас идеальная альтернатива. Руководство Откатные ворота First Fence Ltd с www.firstfence.co.uk Огромный ассортимент откатных ворот конструкции. Ручная или электрическая система открывания. Полное руководство по подъездной дороге идеи ворот для распашных, раздвижных и выдвижных конструкций.

Веб-сайт: Collectionaoust.blogspot.com

Категория : Используйте слова в предложении

Diy, Driveway, Designs
