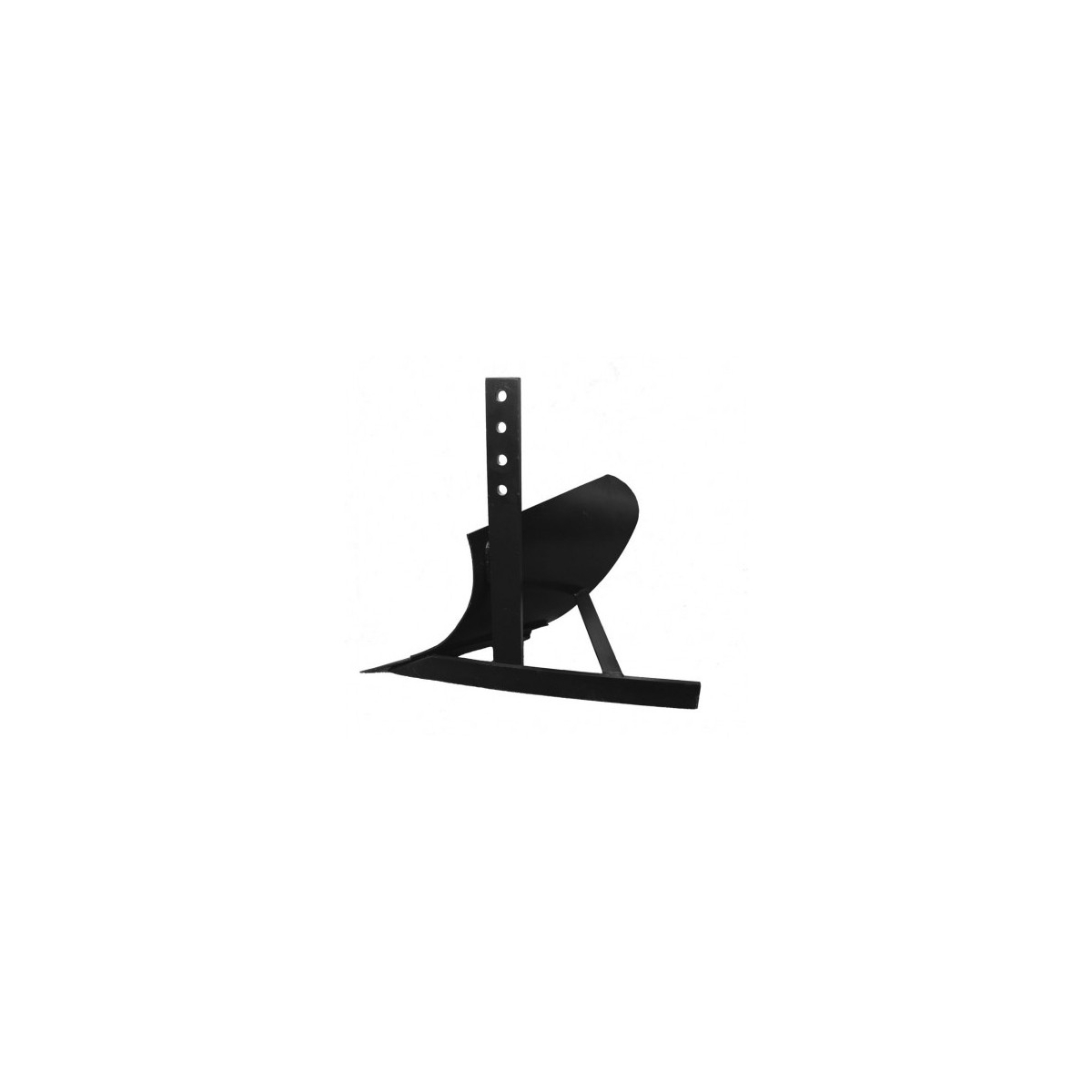

Окучник ЛАЙТ (Плуг ручной) — гарантия качества, по лучшей цене 2 470 руб.

Плуг-окучник – это инструмент, который пригодится каждому огороднику. Он предназначен для рыхления, окучивания и вспахивания почвы. Плуг ручной незаменим в процессе окучивания картофеля, который уже успел взойти. Окучник для картофеля дает возможность обработать большие территории, прилагая минимум времени и не теряя много сил.

Окучник ручной должен использоваться двумя людьми. В конструкции есть две ручки, которые нужно тянуть и толкать вдвоем. В результате плуг очень быстро и легко погрузится на ту глубину, которая Вам нужна.

Превратите окучивание картофеля в легкое задание, с которым справится любой человек. Инструмент позволит проводить работу на любом виде почвы. Даже самые твердые комья будут разбиты всего за несколько секунд. Это значительно облегчит Ваш труд, ведь ранее нужно было долго разбивать их вручную.

Если Вы не хотите прилагать много усилий для проведения работ в огороде, заказывайте этот окучник на нашем сайте.

С ним Вы сможете избавиться от сильного напряжения, поскольку спина и руки не будут чрезмерно уставать. Продуманный до мелочей инструмент станет неотъемлемым помощником каждого огородника, который заинтересован в собственном комфорте.

Комплектация

  1. Плуг                    — 1 шт.;
  2. Ручки-тяги          — 2 шт.;
  3. Опорное колесо — 1 шт.

Данный товар по России доставляем только транспортными компаниями!

На видео представлен аналогичный плуг-окучник.

Ручной плуг для окучивания картошки


Плуг для окучивания картофеля своими руками, электрические и ручные с фото

Сельское хозяйство развивается огромными темпами, как и другие направления домашних и промышленных технологий. Картофель — царь всех овощей, считается самой популярной культурой, которую выращивают на огородах.

А сам он отличается хорошими питательными свойствами, разнообразием способов приготовления и отличным вкусом.

Чтобы получить хороший результат, нужен соответствующий уход. Окучивание — процесс присыпания почвы к нижней части растения. Причины использования этой процедуры:

  • от присыпанной части отрастают дополнительные клубни;
  • поступает больше воздуха;
  • уничтожаются сорняки.

Окучивать картофель с помощью тяпок — прошлый век. Такой способ отнимает очень много сил и времени. Сегодня не смену полюбившимся инструментам пришли новые окучники, которые позволяют справиться с процессом намного быстрее и легче.

Ручной окучник для картофеля: предназначение

Окучник для картофеля — незаменимый помощник в хозяйстве у каждого, у кого есть огород.С его помощью можно в короткие сроки окучить большой участок в несколько соток. Его главное преимущество — что его можно сделать самостоятельно.

Важно! В регионах с пониженной температурой и высокой влажностью требуется частого окучивания картофеля. Это нужно для того, чтобы ушла лишняя вода, почва нагрелась и овощи насытились воздухом.

В регионах с повышенной температурой и пониженной влажностью такая процедура, наоборот, проводится намного реже. Ведь так убирается вся влага из почвы, которой может быть и без этого недостаточно.

Полезные советы для правильного окучивания:

  • Процедуру необходимо делать в определенное время. Идеально — 2 раза за 1 сезон. Первый раз, когда картофель вырастет примерно на 10 см. Второй — уже где-то на 20 см. Цветки при этом не должны быть раскрыты.
  • Отдавайте предпочтение пасмурной погоды. Если это редкое явление в вашем регионе, то выбирайте раннее утро и поздний вечер. Идеально — после дождя или полива.
  • Забудьте про грабли и тяпку. Доверьтесь современному инструменту — окучиватель картофеля.

Итак, без такой процедуры не видать вам хорошего результата.  А без правильного приспособления не сделать вам ее максимально легкой и эффективной.

Виды окучивателей

Для начала вам нужно определиться с типом прибора. Самые популярные:

  • плужный;
  • дискового типа.

Ручной дисковый окучник для картофеля — это рама на колесах, к которой монтируются диски. Приспособление включает наличие:

  •  поводка;
  •  талрепов — регулируют подвижность дисков;
  •  стоек;
  •  дисковых отвалов.

Такой вид инструмента подходит для посадки картофеля или после его сбора, а окучивания земли между грядками. Дисковой тип конструкции позволяет изменять расстояние поворота дисков, чтобы можно было комфортно работать на небольших участках.

Ручной плуг для окучивания картошки — довольно комфортный тип приспособления. Позволяет за краткие сроки обработать большие участки. Используется для мотоблоков, в процессе работы фиксируете в борозде. Можно быстро работать даже если зима сухая. Можно регулировать глубину и ширину вспашки.

Большинство дачников отдают предпочтение дисковому типу за счет легкого управления и ровных грядок. Но и цена у них соответствующая. Плужный тип выигрывает своей стоимостью, но не уступает и функциональностью.

Другие типы инструмента:

  • К трактору — автоматизация процесса. Такая конструкция может сразу убрать все сорняки с обрабатываемого участка. На практике доказано, что после работы с таким типом урожайность картофеля увеличивается.
  •  для мотоблока — тоже для автоматизации работы. В принципе, это не отдельный вид, но инструмент можно установить и на этот транспорт.

Какое приспособление лучше — решать только вам. Это зависит от ваших целей, желаемой скорости работы и функциональных возможностей приборов.

Принцип действия

В механизме работы ручных окучивателей очень просто разобраться. Два человека берутся за инструмент спереди и сзади. Тот, что впереди делает упор на ручку и движет приспособление вперед. Тот, что сзади — вдавливает диски в землю с помощью ручки.

В это время диски проходят через почву, окучивая растения вблизи. Также регулируется  расстояние.

В случае с автоматизированными приспособлениями, то все зависит от типа транспорта. Стандартно — нужно лишь управлять машиной.

Преимущества и недостатки самодельных конструкций

Самодельный окучник для картофеля имеет такие плюсы:

  •  Доступность. Сделать его сможет практически каждый садовод. Для этого не понадобятся специальные знания и какие-то навыки. Достаточно разбираться в основных инструментах и уметь их использовать.
  •  Экономия. Готовые решения всегда стоят дороже. А с учетом, что человек за работу сам себе не платит, то тут мы получаем бесплатный вариант.
  •  Производительность. Устройство, изготовленное своими руками, по своей эффективности не уступает автоматизированным аналогам.

Единственный недостаток — безопасность и качество зависит только от вас. Поэтому не ленитесь уделять должное внимание каждому этапу работ, даже если это кажется незначительным.  Для получения качественной продукции, воспользуйтесь соответствующими деталями.

Как сделать окучиватель своими руками

Как сделать окучиватель для картофеля своими руками? Для этого нам нужно наличие таких инструментов:

  •  трубы полой водопроводной: длина — 10 см., диаметром в 1 дюйм.;
  •  еще одной такой же трубы, но с диаметром 3/4 дюйма;
  •  листовой стали 1-2 мм.;
  •  талрепа или стальной пластины;
  •  трубогиба или газовой горелки;
  •  сварочного инструмента;
  •  болгарки.

Это примерный список инструментов, в зависимости от того, какой именно тип окучивателя вы захотите сделать, он может изменяться.

Регулировать прибор можно будет несколькими способами:

  1.  По высоте. За счет телескопического механизма в центре. В трубу центральной стойки будет монтироваться труба меньше, которая и выполнит роль задней тяги. Такая конструкция очень комфортна в использовании, ведь может адаптироваться под любой рост человека.
  2.  Изменяем угол атаки наклоном центральной стойки касательно земли. Такую возможность мы получим, если изменить угол между передней тягой и вертикальной стойкой. Если в вашей конструкции нет талрепа, то изменять угол можно будет с помощью изменения положения пластины.

Самодельный окучиватель картофеля ручной начинаем делать с вертикальных стоек

Берем трубу на 10 см. и отмеряем от конца примерно 4 см. На этом расстоянии нам следует сделать небольшой изгиб. Приблизительно — 15 градусов. Комфортнее и проще всего сделать это с помощью трубогиба — инструмента, специально для этого предназначенного. Конечно, такой прибор найдется не у каждого, поэтому расскажем вам о более доступном способе выполнить этот этап.

Набиваем плотно трубу песком или землей — что есть в свободном доступе. Вставляем заглушки, чтобы вся смесь не высыпалась. С помощью паяльной лампы или любого другого нагревательного элемента делаем нужный нам изгиб. За счет того, что внутри трубы будет смесь песка или земли, она не прогнется и сохранит свои идеальные параметры.

Переходим к изготовлению  тяги

В самодельный ручной окучник для картофеля встраивается задняя тяга. Она обладает формой буквы «Пе». В нашей конструкции она будет таких размеров: 5 см. в ширину и 2 см. в длину. Обратите внимание, что если вы изменяете это значение для одного механизма, то должны сделать то же самое и для других.

В центр вилки прикрепляем трубу длиной 3 см., вертикально. Его потом вставим в вертикальную тягу.

Нам теперь нужно изогнуть трубу с диаметром 3/4. Сделать это можно способом, уже рассмотренным выше. Если у вас есть и другие варианты, то можете использовать их. В этом случае главное — один результат.

Позаботимся о возможности изменять высоту. Делаем отверстие сверху и в вертикальной части механизма. И теперь, изменяя болт, мы сможем настраивать высоту. Так, человеку с любым ростом будет комфортно работать с инструментом.

Мы сделали заднюю тягу, теперь нужно перейти к изготовлению передней. Делается она в виде вилки, что и задняя тяга, отличается лишь размерами.

 Ручки должны быть такой длины, чтобы человек смог комфортно стать между ручками.

Для удобства использования  добавим еще эластичный ремень, который можно будет надевать на плечи и грудь. Такая конструкция снизит нагрузку на руки и сохранит силы того,работающего с инструментом.

Размеры: ручки — 6 см., вертикальной части — 7 см. На вертикальной части вилки в её конце нужно сделать отверстие, с помощью которого ее можно закрепить к стойке.

Переходим к регулировке угла атаки. Лучший вариант — это талреп.

Отсчитываем от низа вертикальной стойки 3 см. и монтируем в этом место уголок 25х25 см. Отсчитываем от положения вилки 0,3 см. и тут делаем то же самое. И повторяем процедуру к вертикальной стойке над нашим первым уголком.

Последний этап — нож для подрезки

Именно этот механизм берет всю нагрузку и снижает сопротивление в почве во время работы.

Для ножа выбирайте углеродистую сталь. Нужно вырезать стрелы и заточить их под углом 45 градусов. Такие параметры позволяют нашему механизму оставаться острым и в полной мере справляться со своими задачами.

Теперь нужно заняться приваркой ножа к нижнему торцу вертикальной стойки. Наш ручной окучник для картофеля своими руками теперь готов!

Отзывы

Приспособление для окучивания картошки пользуется огромной популярностью среди дачников, а в особенности, если оно сделано своими руками. Доказательство тому многочисленные отзывы. Представим вам некоторые из них:

«Самодельный окучник для картошки — это, наверное, лучшее, что мы имеем среди всех приборов для огорода. Эта конструкция экономит так много сил и времени. Раньше даже хотели отказаться от огорода, т. к. требует он большой отдачи. Соседка посоветовала нам окучник. Соответственно, хотели купить, но муж смастерил сам. Еще добавили специальный ремень, так теперь вообще комфортно работать. Из практики: в этом году получили в 2 раза больше урожая, чем в прошлом, когда пользовались тяпкой и, соответственно, делали эту работу недобросовестно. »



«Никогда бы не подумал, что устройство для окучивания картофеля вызовет у меня так много радости! Открыли мы это приспособление недавно, о чем жалеем: сколько бы времени смогли сэкономить. Огород у нас очень большой, для всех работ приходилось просить детей и внуков, т. к. сами не справлялись. Теперь решили, по крайней мере, одну проблему — окучивание картофеля, которое давалось очень сложно, если использовать лопату или тяпку. Посмотрели, как сделать самодельный окучник для картофеля и на следующий день уже испытали наше изобретение. Мне кажется, что наш механизм даже лучше, чем магазинный. Конструировали мы его ведь с учетом своих особенностей.»



Не представляю, как мы раньше справлялись без такой конструкции. Плуг для окучивания картофеля ручной значительно экономит время и силы. Конечно, в мире есть много выдающихся изобретений, но для дачников и огородников этот механизм — наверное, лучшее, что придумали за последние года.  На рынке много техники для профессионального использования, которое и стоит соответствующие. А инструмент для окучивания картофеля можно сделать самостоятельно, чем мы и занялись. Уже второй сезон не обходимся без него. В последний раз заметила хорошую прогрессию в увеличении урожая.

Помните, что ручной картофелеокучник должен быть качественным. Поэтому на совесть выполняйте все этапы работ и не забывайте подбирать хорошие детали и материалы.

Когда мне перестать окучивать картофель? | Home Guides

Выращивание картофеля (Solanum tuberosum) обычно не требует большого труда, но требует внимания в течение нескольких недель по мере роста растений. Одной из важных задач является окучивание, которое защищает картофель от света. Это то, что вы можете делать неоднократно в течение сезона.

Что дает окучивание

Окучивание — это процесс подъема почвы вокруг стеблей картофельных растений по мере их роста.Молодой картофель формируется близко к поверхности почвы. Чтобы защитить их и побудить стебель производить больше картофеля, вы насыпаете землю вокруг стебля, останавливаясь примерно в 3 дюймах от верхушки растения. Если вы будете повторять это в течение вегетационного периода, вы получите много картофеля с одного растения. Процесс окучивания также защищает картофель от воздействия солнечных лучей; солнце заставляет картофель становиться зеленым, что указывает на присутствие соланина, который ядовит.

Когда останавливаться

Корнельский университет рекомендует окучивать не менее двух раз; первый раз должен быть, когда растение достигает 6-8 дюймов в высоту, а второй раз — после того, как часть растения над первым холмом снова вырастет до 6-8 дюймов.Вы можете повторить этот процесс, хотя Корнелл рекомендует остановиться, когда совокупный холм, который вы образовали, достигнет высоты от 6 до 8 дюймов.

Альтернативное окучивание

Чистая солома — это альтернативный материал, который вы можете использовать для формирования холмов, и он имеет преимущество перед почвой в том, что выкапывать картофель из соломенных холмов намного проще, чем выкапывать его из почвенных холмов. На холмах вы рискуете срезать картофель лопатой при уборке урожая, но на соломенных холмах вы просто убираете солому с дороги.Соломенные холмы также упрощают проверку готовности картофеля к сбору.

Для действительно занятых

Альтернативой окучиванию является закапывание семенного картофеля глубоко в землю. Вместо того, чтобы сажать их под неглубоким слоем почвы и затем образовывать холмы в течение нескольких недель, закопайте кусочки на глубину около 7-8 дюймов. Этот метод требует от вас меньше внимания после того, как кусочки картофеля окажутся в земле, но вам придется больше работать на начальном этапе посадки.

.

Картофель: посадка, выращивание и сбор картофеля

Ваш хороший вопрос указывает на важность правильного pH почвы. Чтобы получить ответ, мы проконсультировались с Cooperative Extension Services и другими. Это самые сжатые ответы; другие были похожи:

• Тест почвы подскажет, следует ли использовать удобрения и в каком количестве. Если у вас нет текущего теста почвы, вы можете внести сбалансированное удобрение (например, 10-10-10) из расчета около 30 фунтов на 1000 квадратных футов или около одного фунта на каждые 10 футов ряда. Картофель хорошо подойдет для садов с высоким плодородием, но может дать много листьев и клубней, которые плохо сохранятся, если растения будут переудобрены. Картофель, выращенный в садах с низким плодородием, может нуждаться в удобрениях.

В идеале удобрения следует вносить двумя «полосами», каждая из которых на два дюйма в сторону от посевного материала и на один дюйм ниже посевного материала. Вы можете положить удобрение в посевную борозду и засыпать ее слоем земли перед посадкой семенного материала. Другой вариант — разбросать удобрение и подмешать его в почву.В любом случае избегайте прямого контакта с семенами. Удобрение может вызвать быстрое разложение посевного материала.

Не рекомендуется использовать навоз для картофеля. Это способствует развитию парши. Сохраните навоз для других садовых культур. –Университет штата Мэн

• Следите за результатами теста почвы, чтобы поддерживать pH почвы между 5,8 и 6,5 и оптимальные уровни плодородия. В садах, где картофельная парша представляет собой проблему, поддержание pH почвы между 5,0 и 5,3 может значительно снизить уровень заболевания у восприимчивых сортов. Если анализ почвы не проводился, помните, что картофель является тяжелым кормом, и перед посадкой следует добавить полное удобрение с высоким содержанием фосфора (1 столовая ложка 10-20-10 на 10 футов ряда). Внесите удобрения в борозду и смешайте с почвой перед посадкой. Sidedress примерно через шесть недель после посадки (когда клубни начинают формироваться) удобрением с высоким содержанием азота (5 столовых ложек 33-0-0 на 10 футов ряда). –Клемсон U

.

Простой способ получить высокие урожаи картофеля

Ни для кого не секрет, что я люблю выращивать овощи, в частности картофель, поэтому меня расстраивает то, что многие люди получают печальные результаты, когда пробуют выращивать картофель новыми способами. Я просто провел вечер, просматривая видео о людях, которые сажали картофель в различных вольерах, выращивали красивые растения, а затем собирали две горсти маленьких узловатых картофелин.

Это не их вина, потому что это то, что обычно происходит, когда картофелю дают условия выращивания, которые намного теплее и суше, чем при нормальных условиях, нормальными являются постоянные прохладные и влажные условия в шести дюймах (15 см) под землей. Я узнал об этом двадцать лет назад, когда выращивание картофеля в башнях из старых покрышек стало преходящей модой. Заполненные почвой черные покрышки так сильно нагрелись, что растения потеряли интерес к выращиванию картофеля (я собрал пять), чего никогда не бывает в моем саду.

Проблема выращивания картофеля в контейнерах

Действительно, исследователи тропического климата обнаружили, что когда температура почвы поднимается выше 75 ° F (25 ° C), растения картофеля сигнализируют своим корням о прекращении образования клубней.Вместо этого растения могут активизировать другие репродуктивные стратегии, такие как развитие более плодородных цветов или появление маленьких зеленых картофелоподобных органов на главном стебле. Дневное нагревание корней — одна из причин, по которой картофель, выращиваемый в надземных контейнерах, может потерпеть неудачу в теплом летнем климате. Картофель может переносить теплый воздух, но когда корни тоже нагреваются, урожайность падает.

Вторая проблема при выращивании картофеля в башнях, горшках или мешках — это эффект карликовости, вызываемый контейнерами. Растения чувствуют, что они растут близко друг к другу, что заставляет их производить множество маленьких клубней, а не несколько крупных. Большие контейнеры или широкие ящики немного уменьшают это скопление людей, но учтите: когда главные садовники Сан-Франциско, Калифорния (благоприятный для картофеля климат) сравнили урожайность картофеля «Карола», выращенного на грядках, ящиках, мешках и горшках, это цифры окончательного взвешивания:

Метод выращивания Средняя урожайность на завод
Мульчированная грядка 2.38 фунтов (около 1 кг)
Ящик для проволоки 0,70 фунта (0,32 кг)
Пластиковый горшок 0,62 фунта (0,28 кг)
Картофельный мешок 0,58 фунта (0,26 кг)
Мешковина 0,11 кг (0,25 фунта)

Вы можете перейти по этой ссылке, чтобы увидеть вдумчивую работу, проделанную канадским садовым блоггером Исис Лоран, но , спойлер, она не нашла метода выращивания картофеля, который мог бы конкурировать с методом мульчирования, который предполагает простое выращивание картофеля в землю, насыпать рыхлую почву и мульчировать вокруг них каждый раз, когда вы пропалываете. «Мне нравилось, что я мог просто сгребать или поднимать больше почвы и соломы по мере того, как растения становились крупнее. На мой взгляд, это было намного проще, чем пытаться добавить землю в контейнер для поддонов или скатывать мешки из мешковины», — пишет Лоран.

Сады Лорана в прохладном морском климате, как на Британских островах, где картофель имеет тенденцию процветать независимо от того, как он выращивается. Исследования Королевского садоводческого общества показали, что разнообразие действительно имеет значение при выращивании картофеля в контейнерах.Когда в 40-литровых (16 дюймов) зеленых пластиковых пакетах для картофеля выращивали 21 сорт, эти сорта были самыми сильными производителями: «Касабланка», «Золотой самородок», «Экспресс Шарпа», «Марис Бард» и «Леди Кристи». ‘.

То же самое и в США. В Висконсине любители картофеля, участвующие в проекте Kenosha Potato Project, обнаружили, что сорта Calrose и Charlotte, как правило, дают более крупный картофель, чем другие сорта при выращивании в горшках или мешках с мягкими стенками.

Как мульчировать картофель

Любая биоразлагаемая мульча — хорошая мульча для картофеля, хотя некогда популярная солома может стать проблемой из-за ее цены и загрязнения пестицидами.Я использую как обрезки травы, так и обветренные листья, потому что это то, что у меня есть, и мне особенно нравится, как мульча из листьев сохраняет корневые зоны картофеля прохладными, влажными и свободными от сорняков. Недавний исследовательский проект из Университета Рутгерса показал, что растения дают более красивые и однородные клубни с мульчей из листьев, и при мульчировании картофеля можно комбинировать материалы, например, наслоив листья с обрезками травы. Важно сохранить светонепроницаемое одеяло из органического материала между самыми мелкими клубнями и солнцем.

Лучшее время для мульчирования картофеля — это когда растения стоят по щиколотку и нуждаются во второй прополке. Используйте острую мотыгу, чтобы выщипать сорняки, а затем насыпьте рыхлую почву вокруг растений, чтобы крона растения плотно прилегала к дополнительным двум дюймам почвы. Затем начните наслоить мульчу и продолжайте добавлять, пока растения не начнут расти.

На этом этапе вы можете ощупать поверхность под мульчей в поисках нежного молодого картофеля и начать собирать весь картофель с самых передовых растений.Когда я выдергиваю отдельные растения, я часто перемещаю мульчу к центрам соседних растений, которые все еще растут и нуждаются в как можно большем количестве мульчи.

Когда дело доходит до выращивания картофеля, самый простой способ — лучший.

Барбара Приятная

.

China Hill Farm, Производители и поставщики China Hill Farm на Alibaba.com

тракторный тракторный культиватор / шагающие тракторные орудия / ручной трактор 0086-15238020768 Он широко используется на равнинах, горах, холмах суши, рисовых полях, фруктовых садах, огородных участках, копчении глубокой роторной обработки почвы, неглубокой ротационной обработке почвы , вспашка. С соответствующими инструментами для перекачивания, выработки электроэнергии, опрыскивания, опрыскивания, сбора урожая, гребневого гребня, распределения пленки, пробивки, сбора травы, корней, сложной почвы, создания гребней, открытой канавы, внесения удобрений, прополки разорванной почвы, частичной гребневой обработки, заглубленных виноградных лоз и домашних заданий , все еще может тяговый прицеп для перевозки на короткие расстояния, это крупная и средняя сельскохозяйственная техника, не способная конкурировать с многофункциональной машиной для сельского хозяйства, стабильная и надежная работа, длительный срок службы, простота обслуживания и т. д.Тип Ручной трактор Тип Мотор 3,8 кВт Скорость вращения 3600 об / мин Размер 1450-900 * 930 мм Вес 75 кг Ширина работы 90 см Рабочая глубина> 10 см Потребитель .

Плуг ручной для посадки, окучивания и выкапывания картофеля

В период посадки овощей у огородников много работ. Предприимчивые хозяева часть из них стараются облегчить и ускорить. Для этого делают простые приспособления из подручных средств. О том, как самостоятельно изготовить плуг ручной для посадки, окучивания и выкопки картофеля, читайте в статье.

Назначение ручного плуга

Окучник представляет собой простое приспособление для работы на нем двух человек. Его конструкция состоит из следующих элементов:

  • Двухотвального органа, который имеет в своем составе подрезающий нож.
  • Передней тяги, с помощью которой один человек тянет плуг вперед.
  • Задней рукоятки. Она предназначена для того, чтобы другой работник управлял приспособлением.

Ручной плуг-окучник, фото которого расположено выше, предназначен для упрощения работ, связанных с выращиванием картофеля. С его помощью нарезаются борозды и грядки, рыхлится почва, осуществляется посадка овощей, окучивание.

Материалы и инструменты

Чтобы самостоятельно изготовить ручной плуг, который облегчит обработку картофеля, нужно иметь:

  • Вертикальную стойку длиной 90-100 сантиметров, в качестве которой используют полую трубу для водопровода диаметром 1 дюйм (2,54 сантиметра).
  • Полую трубу, диаметр которой составляет ¾ одного дюйма. Из нее будет изготавливаться передняя и задняя тяга.
  • Листовую сталь для изготовления отвалов 1-2 миллиметра толщиной.

  • Талреп для соединения вертикальной стойки с передней тягой. Можно использовать пластину из стали с проделанными в ней отверстиями. Она будет регулировать угол атаки.
  • Чтобы нагреть металл на сгибах, понадобится лампа паяльная или горелка газовая.
  • Для сваривания металлических элементов необходимо наличие сварочного аппарата.
  • Пилу-болгарку.

Самостоятельное создание окучника включает в себя изготовление отдельных элементов: стойки, двух тяг, подрезающего ножа, отвалов.

Вертикальная стойка

Берется труба 90-100 сантиметров. От ее конца отмеряется 30-40 сантиметров и делается сгиб, угол которого должен равняться 10-15 градусам. Для этого нужен специальный инструмент. Если его нет, то для получения плавного сгиба труба плотно набивается песком, а по торцам в нее вставляются заглушки.

Место предполагаемого сгиба нагревается до красноты, труба изгибается до получения угла нужной величины. Благодаря песку в трубе стенки не сжимаются внутрь, сечение остается круглым. Плуг ручной невозможно изготовить без вертикальной стойки. Она нужна для того, чтобы к ней приварить и прикрепить тяги и отвалы.

Изготовление отвалов

Для этого нужны 1- или 2-миллиметровые пластины одинакового размера. Они вырезаются по шаблону, после чего им придается полуокруглая форма с изгибом. Пластинки привариваются к изготовленной стойке. В месте стыка делается аккуратный шов сваркой. При помощи болгарки отвал зашлифовывается до ровного и острого состояния.

Изготовление подрезающего ножа

Плуг ручной имеет конструкцию, в составе которой должен присутствовать данный элемент.

Когда заглубляется плуг в почву, он оказывает сопротивление, которое принимает на себя нож из стали, заточенный под углом 45 градусов. Местом его соединения с вертикальной стойкой является ее нижний торец.

Тяги

Задний элемент изготавливается в форме вилки, напоминающей букву «П». Ее ширина составляет 50 сантиметров, а длина рукояток – 20. Отрезок трубы 30 сантиметров длиной приваривается в центре вилки, вертикально к ее поверхности. Эта труба изгибается так же, как вертикальная стойка, высота которой регулируется с помощью просверливания отверстий: в конце стойки сверху и на вилке, в вертикальной ее части.

Изготовление передней тяги осуществляется так же, как и задней. Разница только в размерах. Ручки делаются такой длины, чтобы между ними мог стоять человек, и ему удобно было держать их. Вилка в вертикальной части делается длиной 60-70 сантиметров и в конце расплющивается. На ней делаются отверстия для крепления к стойке вертикальной.

Технология посадки

Очень важным моментом является то, что при использовании агрегатов разных видов для посадки картофеля расстояние между его семенами в ряду должно составлять 20-30 см, а глубина их заделки – 10-15 см.

Использование обычного окучника с прикреплением его к мотоблоку снижает затраты физического труда. Для более комфортного размещения картофеля в бороздах увеличивают захват крыльев. Это достигается за счет того, что отвалы сдвигаются. Если использовать мотоблок «Нева», с него снимается упор и крылья, а вот если «Салют», подобных манипуляций проводить не нужно. Необходимым условием при использовании любого мотоблока является прикрепление к нему грунтозацепных колес.

Если для посадки используется ручной плуг, ширину колеи нужно оставлять равной 60 сантиметрам. Картофельные клубни раскладываются в борозды на равном между ними расстоянии. На мотоблок любой марки надеваются колеса из резины, при этом ширина колеи должна остаться прежней. Между крыльями агрегата оставляется максимальный промежуток. После всех подготовительных работ ряды засыпаются свежим грунтом.

Технология окучивания ручным приспособлением

Чтобы картофель давал хорошие урожаи, за ним нужно ухаживать. Окучивание – одно из необходимых агротехнических мероприятий. Его проведение с использованием такого садового инструмента, как тяпка, является очень трудоемким процессом. Облегчить труд и ускорить процесс помогает ручной плуг-окучиватель. С его помощью обрабатывают почву между посадками. Благодаря простой конструкции приспособления технология окучивания не вызывает сложностей. Процедура проведения работ такова:

  • Руками нужно держаться за рукоятку.
  • Окучник потянуть вперед.
  • Корректировать отвалы в заданном направлении.

Если картофель занимает большую площадь, целесообразно использовать мотоблок, на который спереди нужно установить 2 разрыхлителя, а сзади – окучник, с помощью которого кусты картофеля будут засыпаться грунтом. Процесс можно ускорить с помощью трехрядных насадок. Одновременно будет окучиваться 3 ряда посадок.

Обработка картофеля с использованием плугообразного окучника

Для работы с таким приспособлением нужно правильно настроить угол атаки (поворота), а также глубину погружения в землю. При работе ручной плуг окучник для картофеля вынимать из грунта не следует. Если это произойдет по неосторожности, стойку нужно отклонить назад. При обратном явлении – вперед.

Обработка картофеля с использованием дискового окучника

Работа с таким приспособлением возможно с учетом и выставлением двух параметров:

  • Расстояния, которое должно быть между дисками. Оно зависит от размера высаживаемого картофеля и составляет 40-70 сантиметров.
  • Угла атаки или поворота. У обоих дисков его величина одинаковая.

Ручной культиватор механический окучник плуг Слобожанец 6в1 землероб

Культиватор ручной землероб Слобожанец 6в1 комбайн универсальный

Культиватор пропалыватель ручной землероб Слобожанец 6в1 комбайн универсальный для участка

Агрегат может выполнять сразу шесть функций, что делает его идеальной альтернативой громоздким садовым инструментам.

Почему стоит купить многофункциональный культиватор

С помощью уникального землероба 6в1 можно:

— удалять сорняки на участке;

— взрыхлять почву;

— садить и окучивать корнеплоды.

Применять универсальный культиватор пропашной можно на садовом, дачном, огородном и полевом участке.

Машинка оборудована колесом, облегчающим эксплуатацию.

Выполнен универсальны землероб с насадками из прочной стали, поэтому о поломке можно не беспокоиться.

Оборудованный большим количеством функций, инструмент способен значительно облегчить уход за землей.

Главной особенностью комбайна модели «6в1» является способность работать одновременно с плоскорезами.

Еще одной новинкой стал окучиватель.

Функция «междурядник» позволяет выполнять рыхление почвы, подрезку сорняков и прополку.

Инструмент землероб 6в1 оснащен ножом-бритвой, который легко подрезает сорняки.

В зависимости от ширины междурядий, ширину ножей можно откорректировать.

В комплект механического чудо комбайна, также входит плужок с маркером.

Используя культиватор сажатель, можно высаживать все известные садовые сельскохозяйственные культуры.

А также, дачные полевые и огородные растения.

Комплектация комбайна землероба универсального 6в1

— несущая рама: 1.

— колесо: 1.

— уголок колеса: 2.

— ось колеса: 1.

— нож «бритва»: 2.

— междурядник: 1.

— рыхлитель: 1.

— плоскорез: 1.

— ручки — 2 шт.

— перемычка: 1.

— рало: — 1.

— маркер: 1.

— лапы: 3.

— плуг: 1.

— окучник: 1.

— держатель маркера: 1.

— диск регулировочный: 1.

— культиватор: 1.

— загортач: 1.

— бороздодержатель: 1.

— инструкция по применению: 1.

Как заказать и приобрести машинку для земледелия

На чудо культиватор рыхлитель почвы Слобожанец 6в1 мы обязательно предоставим вам длительную гарантию.

Мы работаем напрямую с производителем многофункционального оборудования — заводом Электромотор из Украины.

В комплекте идет подробная пошаговая инструкция с фото по сборке, настройке и эксплуатации культиватора 6в1.

Цена универсального инструмента землероба в магазине Дом и Сад демократична и доступна каждому земледельцу.

Купить культиватор ручной нужно каждому, кто желает сократить время при обработке земли на огороде, в саду, поле и на даче.

Отправляем агрегат для земледелия в любой регион России, Казахстана, Киргизии, Белоруссии, Армении и другие страны мира.

Доставляем ручной комбайн:

— Почтой;

— Курьерской Службой;

— Транспортной Компанией.

Как свидетельствуют многочисленные отзывы пользователей ручной культиватор Слобожанец имеет массу достоинств.

Что и обусловило его востребованность для обработки больших, средних и маленьких участков земли.

Купить универсальный механический культиватор 6в1 вы можете у нас, воспользовавшись удобным интерфейсом.

Обратитесь по телефонам к нашим специалистам службы информационной поддержки клиентов.

Минимальный розничный заказ — 1 устройство с насадками.

Заказать и купить ручной механический культиватор землероб Слобожанец 6в1 комбайн универсальный окучиватель для прополки культур на даче, садовом и огородном участке можно по телефонам.

Товар новый напрямую от производителя!

Доставка по всей России и миру!

Товар всегда в наличии!

Наши реквизиты:
ИП Кузнецова Валентина Сергеевна
ИНН 744908235880
ОГРН 314744923900052


Навесной оборотный плуг «Мастер А5» 4+1 корпусный с предплужниками

Описание

Навесное устройство

Оборот плуга осуществляется с помощью цилиндра
двойного действия с автоматическим переключателем.
Короткая, прочная ось оборота, изготовленная из усиленной стали,
выдерживает самые жесткие ударные и длительные нагрузки











Правильная настройка.

 1. С помощью наружного регулировочного винта 1
настраивается точка приложения тягового усилия.
Если трактор тянет в сторону вспаханной земли,
выкрутите винт.
Если трактор тянет в сторону не вспаханной земли,
закрутите винт.
2. С помощью внутреннего регулировочного винта 2
настраивается ширина захвата первого корпуса.
Если ширина захвата первого корпуса недостаточна,
выкрутите винт.
Если она слишком велика, закрутите винт.



Изменение ширины захвата.
Ширина захвата 4-х ступенчатая изменяется путем


ручного поворота элементов грядиля.
Это позволяет легко настраивать плуг в соответствии с
различными условиями (особенности почвы, трактора и т.д.).
При регулировке ширины захвата предплужники и
опорное колесо также меняют свое положение автоматически.
Механическая защита.
Под нагрузкой срезной болт ломается, корпус плуга отклоняется
от препятствия и уходит вверх.







   Опорное колесо.

Маятниковое копирующее колесо на
пневматических шинах для 3-х и 4-х
корпусных плугов.
Маятниковое копирующе-транспортное
колесо на пневматических шинах для 5-ти
корпусных плугов.
Установка в транспортное положение
путем откидывания колеса и перестановки
болта — только в комбинации с транспортным фиксатором
на навесном устройстве.





1. Настройка наклона корпуса.
С помощью эксцентрика 1 настраивается


наклон корпуса для надежного вхождения даже
на очень твердых, сухих почвах.
2. Полевые доски.
Большие полевые доски для надежного введения
плуга. Полевые доски 4-х кратно оборачиваемые
(полное использование материала).











                       Корпус плуга.                                                                                                                                                        Лемеха.

Изогнутый универсальный отвал для средних                                                                                   Лемех 2-х типов с долотом и без.
и тяжелых почв, целинных участков и склонов.                                                     Особая форма лемехов способствует снижению
Особенно  легко идет по чистой борозде.                                                                       сопротивления и обеспечивает хороший ход
Глубина обработки -до 30 см.                                                                                              плуга. Самозатачивающаяся область лемеха
имеет большую толщину, благодаря чему
значительно увеличен срок службы.

Корпус плуга производства немецкой фирмы FRANK ORIGINAL изготовлен из боросодежащей износостойкой стали.

                            Углосним.                                                                                                                       Предплужник.

Выгодная альтернатива для запахивания                                                                                                Универсальный предплужник.
растительных остатков. Серийно поставляется                                                                        Подходит для закладки растительных
с кронштейном.                                                                                                                                         остатков в любых условиях (опция)

% PDF-1.4 % 1 0 объект > эндобдж 2 0 obj > поток

  • конечный поток эндобдж 3 0 obj > поток х + * Б

    % PDF-1.4 % 2027 0 объект > эндобдж xref 2027 552 0000000016 00000 н. 0000013415 00000 п. 0000013597 00000 п. 0000015632 00000 п. 0000016205 00000 п. 0000016721 00000 п. 0000017323 00000 п. 0000017871 00000 п. 0000018361 00000 п. 0000018390 00000 п. 0000018471 00000 п. 0000019048 00000 н. 0000019163 00000 п. 0000019276 00000 п. 0000019361 00000 п. 0000019878 00000 п. 0000020332 00000 п. 0000020880 00000 п. 0000043123 00000 п. 0000067479 00000 п. 0000092310 00000 п. 0000117911 00000 н. 0000143218 00000 н. 0000166798 00000 н. 0000166917 00000 н. 0000166983 00000 н. 0000167118 00000 н. 0000191005 00000 н. 0000211778 00000 н. 0000215651 00000 н. 0000219179 00000 н. 0000223029 00000 н. 0000223260 00000 н. 0000223344 00000 н. 0000223401 00000 н. 0000223515 00000 н. 0000223629 00000 н. 0000223794 00000 н. 0000224049 00000 н. 0000224133 00000 п. 0000224190 00000 н. 0000224214 00000 н. 0000224293 00000 п. 0000224371 00000 п. 0000286707 00000 н. 0000287062 00000 н. 0000287348 00000 п. 0000287491 00000 н. 0000287572 00000 н. 0000287700 00000 н. 0000287724 00000 н. 0000287803 00000 н. 0000287881 00000 н. 0000340956 00000 п. 0000341315 00000 н. 0000341601 00000 н. 0000341744 00000 н. 0000341825 00000 н. 0000341953 00000 п. 0000341977 00000 н. 0000342056 00000 н. 0000342134 00000 п. 0000363741 00000 н. 0000364122 00000 н. 0000364408 00000 н. 0000364551 00000 н. 0000364632 00000 н. 0000364760 00000 н. 0000364784 00000 п. 0000364863 00000 н. 0000364941 00000 н. 0000365295 00000 н. 0000365580 00000 н. 0000365723 00000 п 0000365804 00000 н. 0000365932 00000 н. 0000365956 00000 н. 0000366035 00000 н. 0000366113 00000 п. 0000366474 00000 н. 0000366759 00000 н. 0000366902 00000 н. 0000366983 00000 н. 0000367111 00000 н. 0000367135 00000 н. 0000367214 00000 н. 0000367292 00000 н. 0000367670 00000 н. 0000367956 00000 н. 0000368099 00000 н. 0000368180 00000 н. 0000368308 00000 н. 0000368332 00000 н. 0000368411 00000 н. 0000368489 00000 н. 0000430841 00000 п. 0000431198 00000 н. 0000431485 00000 н. 0000431628 00000 н. 0000431709 00000 н. 0000431837 00000 н. 0000431861 00000 н. 0000431940 00000 н. 0000432018 00000 н. 0000432380 00000 н. 0000432667 00000 н. 0000432810 00000 н. 0000432891 00000 н. 0000433019 00000 н. 0000433043 00000 н. 0000433122 00000 п. 0000433200 00000 н. 0000500595 00000 н. 0000500959 00000 н. 0000501246 00000 н. 0000501389 00000 н. 0000501470 00000 н. 0000501598 00000 н. 0000501622 00000 н. 0000501701 00000 н. 0000501779 00000 н. 0000502132 00000 н. 0000502418 00000 н. 0000502561 00000 н. 0000502642 00000 н. 0000502770 00000 н. 0000502886 00000 н. 0000502910 00000 н. 0000502989 00000 н. 0000503067 00000 н. 0000508232 00000 н. 0000508592 00000 н. 0000508878 00000 н. 0000509021 00000 н. 0000509102 00000 н. 0000509230 00000 н. 0000509254 00000 н. 0000509333 00000 н. 0000509411 00000 н. 0000511917 00000 н. 0000512279 00000 н. 0000512565 00000 н. 0000512708 00000 н. 0000512789 00000 н. 0000512917 00000 н. 0000512941 00000 н. 0000513020 00000 н. 0000513098 00000 н. 0000514100 00000 н. 0000514460 00000 н. 0000514746 00000 н. 0000514889 00000 н. 0000514970 00000 н. 0000515098 00000 н. 0000515122 00000 н. 0000515201 00000 н. 0000515279 00000 н. 0000517374 00000 н. 0000517735 00000 н. 0000518021 00000 н. 0000518164 00000 н. 0000518245 00000 н. 0000518373 00000 п. 0000518397 00000 н. 0000518476 00000 н. 0000518554 00000 н. 0000518910 00000 н. 0000519197 00000 н. 0000519340 00000 н. 0000519421 00000 н. 0000519549 00000 н. 0000519573 00000 н. 0000519652 00000 н. 0000519730 00000 н. 0000532443 00000 н. 0000532807 00000 н. 0000533093 00000 н. 0000533236 00000 н. 0000533317 00000 н. 0000533445 00000 н. 0000533469 00000 н. 0000533548 00000 н. 0000533626 00000 н. 0000536132 00000 н. 0000536497 00000 н. 0000536785 00000 н. 0000536928 00000 н. 0000537009 00000 н. 0000537137 00000 н. 0000537161 00000 п. 0000537240 00000 н. 0000537318 00000 н. 0000537680 00000 н. 0000537968 00000 н. 0000538111 00000 п. 0000538192 00000 н. 0000538320 00000 н. 0000538344 00000 п. 0000538423 00000 п. 0000538501 00000 п. 0000540608 00000 н. 0000540972 00000 н. 0000541259 00000 н. 0000541402 00000 п. 0000541483 00000 н. 0000541611 00000 н. 0000541728 00000 н. 0000541853 00000 н. 0000541877 00000 н. 0000541956 00000 н. 0000542034 00000 н. 0000542388 00000 н. 0000542672 00000 н. 0000542815 00000 н. 0000542896 00000 н. 0000543024 00000 н. 0000543140 00000 н. 0000543164 00000 н. 0000543243 00000 н. 0000543321 00000 п. 0000543685 00000 н. 0000543973 00000 н. 0000544116 00000 н. 0000544197 00000 н. 0000544325 00000 н. 0000544349 00000 н. 0000544428 00000 н. 0000544506 00000 н. 0000544888 00000 н. 0000545174 00000 п. 0000545317 00000 н. 0000545398 00000 п. 0000545526 00000 н. 0000545651 00000 п. 0000545722 00000 н. 0000545815 00000 н. 0000554847 00000 н. 0000555121 00000 н. 0000555398 00000 н. 0000555427 00000 н. 0000555839 00000 н. 0000555919 00000 н. 0000555999 00000 н. 0000556079 00000 п. 0000556228 00000 п. 0000556377 00000 н. 0000556527 00000 н. 0000610432 00000 н. 0000610473 00000 п. 0000641546 00000 н. 0000641587 00000 н. 0000641665 00000 н. 0000641742 00000 н. 0000641891 00000 н. 0000642040 00000 н. 0000642127 00000 н. 0000642214 00000 н. 0000642297 00000 н. 0000642388 00000 н. 0000642564 00000 н. 0000642713 00000 н. 0000642827 00000 н. 0000642935 00000 н. 0000643058 00000 н. 0000643215 00000 н. 0000643305 00000 н. 0000643404 00000 н. 0000643553 00000 н. 0000643643 00000 н. 0000643742 00000 н. 0000643891 00000 н. 0000643970 00000 н. 0000644069 00000 н. 0000644121 00000 н. 0000644157 00000 н. 0000644236 00000 п. 0000656678 00000 н. 0000657005 00000 н. 0000657074 00000 н. 0000657192 00000 н. 0000669634 00000 н. 0000673586 00000 н. 0000673968 00000 н. 0000674047 00000 н. 0000674071 00000 н. 0000674150 00000 н. 0000674236 00000 н. 0000674319 00000 н. 0000674395 00000 н. 0000674545 00000 н. 0000674704 00000 н. 0000675068 00000 н. 0000675137 00000 н. 0000675256 00000 н. 0000675342 00000 н. 0000675425 00000 н. 0000675575 00000 н. 0000675732 00000 н. 0000676291 00000 н. 0000676370 00000 н. 0000676784 00000 н. 0000676863 00000 н. 0000676921 00000 н. 0000676972 00000 н. 0000677008 00000 н. 0000677087 00000 н. 0000689532 00000 н. 0000689858 00000 н. 0000689927 00000 н. 00006
    00000 н. 0000702490 00000 н. 0000704606 00000 н. 0000704967 00000 н. 0000705046 00000 н. 0000705070 00000 п. 0000705149 00000 н. 0000705511 00000 н. 0000705580 00000 п. 0000705699 00000 н. 0000706241 00000 н. 0000706320 00000 н. 0000706749 00000 н. 0000706828 00000 н. 0000707192 00000 н. 0000707271 00000 н. 0000707307 00000 н. 0000707386 00000 н. 0000712265 00000 н. 0000712592 00000 н. 0000712661 00000 н. 0000712779 00000 н. 0000717658 00000 н. 0000718626 00000 н. 0000719008 00000 н. 0000719087 00000 н. 0000719792 00000 н. 0000719871 00000 н. 0000720518 00000 н. 0000720597 00000 н. 0000720997 00000 н. 0000721076 00000 н. 0000721395 00000 н. 0000721474 00000 н. 0000721904 00000 н. 0000721983 00000 н. 0000722506 00000 н. 0000722585 00000 н. 0000723005 00000 н. 0000723084 00000 н. 0000723120 00000 н. 0000723199 00000 н. 0000736932 00000 н. 0000737259 00000 н. 0000737328 00000 н. 0000737446 00000 н. 0000751179 00000 п. 0000753459 00000 н. 0000753821 00000 п 0000753900 00000 н. 0000753924 00000 н. 0000754003 00000 п. 0000754362 00000 н. 0000754431 00000 н. 0000754550 00000 н. 0000755084 00000 н. 0000755163 00000 п. 0000755591 00000 н. 0000755670 00000 н. 0000756033 00000 н. 0000756112 00000 н. 0000756148 00000 н. 0000756227 00000 н. 0000756554 00000 н. 0000756623 00000 н. 0000756741 00000 н. 0000757121 00000 н. 0000757200 00000 н. 0000757908 00000 н. 0000757987 00000 н. 0000758627 00000 н. 0000758706 00000 н. 0000759107 00000 н. 0000759186 00000 н. 0000759550 00000 н. 0000759629 00000 н. 0000759951 00000 н. 0000760030 00000 н. 0000760555 00000 н. 0000760634 00000 н. 0000761051 00000 н. 0000761130 00000 н. 0000761221 00000 н. 0000761272 00000 н. 0000761308 00000 н. 0000761387 00000 н. 0000775113 00000 п. 0000775440 00000 н. 0000775509 00000 н. 0000775627 00000 н. 0000789353 00000 н. 0000793130 00000 н. 0000793492 00000 н. 0000793571 00000 п. 0000793595 00000 п. 0000793674 00000 н. 0000794036 00000 п. 0000794105 00000 п. 0000794224 00000 н. 0000794719 00000 п. 0000794798 00000 н. 0000795229 00000 н. 0000795308 00000 н. 0000795670 00000 н. 0000795749 00000 н. 0000795807 00000 н. 0000795858 00000 н. 0000795894 00000 н. 0000795973 00000 п. 0000800849 00000 н. 0000801175 00000 н. 0000801244 00000 н. 0000801362 00000 н. 0000806238 00000 н. 0000807206 00000 н. 0000807590 00000 н. 0000807669 00000 н. 0000808380 00000 н. 0000808459 00000 н. 0000809103 00000 н. 0000809182 00000 н. 0000809218 00000 н. 0000809297 00000 н. 0000809623 00000 н. 0000809692 00000 н. 0000809810 00000 п. 0000810172 00000 н. 0000810251 00000 н. 0000810837 00000 н. 0000810916 00000 н. 0000811471 00000 н. 0000811550 00000 н. 0000812099 00000 н. 0000812178 00000 н. 0000812597 00000 н. 0000812676 00000 н. 0000812712 00000 н. 0000812791 00000 н. 0000826179 00000 н. 0000826505 00000 н. 0000826574 00000 н. 0000826692 00000 н. 0000840080 00000 н. 0000842270 00000 н. 0000842631 00000 н. 0000842710 00000 н. 0000842734 00000 н. 0000842813 00000 н. 0000843176 00000 н. 0000843245 00000 н. 0000843364 00000 н. 0000843935 00000 н. 0000844014 00000 н. 0000844442 00000 н. 0000844521 00000 н. 0000844885 00000 н. 0000844964 00000 н. 0000845000 00000 н. 0000845079 00000 п. 0000849958 00000 н. 0000850283 00000 н. 0000850352 00000 н. 0000850470 00000 н. 0000855349 00000 н. 0000856301 00000 п. 0000856682 00000 н. 0000856761 00000 н. 0000857276 00000 н. 0000857355 00000 н. 0000858063 00000 н. 0000858142 00000 н. 0000858558 00000 н. 0000858637 00000 н. 0000859008 00000 н. 0000859087 00000 н. 0000859405 00000 н. 0000859484 00000 н. 0000860306 00000 н. 0000860385 00000 н. 0000861005 00000 н. 0000861084 00000 н. 0000861399 00000 н. 0000861478 00000 н. 0000861879 00000 н. 0000861958 00000 н. 0000861994 00000 н. 0000862073 00000 н. 0000875477 00000 н. 0000875803 00000 н. 0000875872 00000 н. 0000875990 00000 н. 0000889394 00000 н. 0000891585 00000 н. 0000891967 00000 н. 0000892046 00000 н. 0000892070 00000 н. 0000892149 00000 н. 0000892513 00000 н. 0000892582 00000 н. 0000892701 00000 п. 0000893248 00000 н. 0000893327 00000 н. 0000893757 00000 н. 0000893836 00000 н. 0000894481 00000 н. 0000894560 00000 н. 0000894921 00000 н. 0000895000 00000 н. 0000895036 00000 н. 0000895115 00000 н. 0000899992 00000 н. 0000

    1 00000 н. 00000 00000 н. 0000
    8 00000 н. 0000905385 00000 н. 0000906337 00000 н. 0000906701 00000 н. 0000906780 00000 н. 0000907315 00000 н. 0000907394 00000 н. 0000907813 00000 п. 0000907892 00000 н. 0000908475 00000 н. 0000908554 00000 н. 0000909112 00000 н. 0000909191 00000 п. 0000910014 00000 н. 0000910093 00000 н. 0000910718 00000 н. 0000910797 00000 н. 0000911116 00000 н. 0000911195 00000 н. 0000911859 00000 н. 0000911938 00000 п. 0000912522 00000 н. 0000912601 00000 п. 0000913152 00000 п. 0000913231 00000 н. 0000913779 00000 н. 0000916930 00000 н. 0001118792 00000 п. 0000013198 00000 п. 0000011563 00000 п. трейлер ] / Назад 11758474 / XRefStm 13198 >> startxref 0 %% EOF 2578 0 объект > поток h ެ UmlSU ~ ν ve`1dC3

    96106472 Джойстик Контроллер снегоочистителя Руководство пользователя Руководство пользователя Sno-Way.


     ВЛАДЕЛЬЦА
УСТАНОВКА
И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ПАКЕТ УПРАВЛЕНИЯ ПЛУУ
ДЛЯ СЕРИЙНЫХ НОМЕРОВ ПЛАВА ПОСЛЕ
СТД200000, СТГ20000
MTD200000, MTG20000
HTD200000, HTG20000
HTV200000, HTVG10000
32C100000, 32D10000, 32G10000
26D10000, 26G10000
28V10000, 28VG10000
© 2004 Sno-Way® International
97100737F
ОГЛАВЛЕНИЕ
ОГЛАВЛЕНИЕ
Страница
ОГЛАВЛЕНИЕ ........................................................................................... .. 1
ВСТУПЛЕНИЕ ................................................. .................................................. ... 2
БЕЗОПАСНОСТЬ ................................................. .................................................. .................. 3
УСТАНОВКА ................................................. .................................................. ...... 4
Установка приемника на силовой агрегат плуга ..................................................... 4
Заявление об условиях FCC .............................................. ............................. 4
Заявление Министерства промышленности Канады ............................................... ............................... 4
Программирование приемника для изучения кода передатчика (беспроводное управление) ........ 4
Установка жгута проводов, жгут управления (проводное управление) ............... 5
Установите кронштейн жгута проводов управления .............................................. ...................... 5
Установите жгут управления................................................... ................................ 5
ЭКСПЛУАТАЦИЯ ................................................. .................................................. ............. 7
Теория Операции ............................................... .......................................... 7
Работа контроллера ................................................ ......................................... 7
Переключатели и функции - прямой нож .................................................... 7
Переключатели и функции - V-образный плуг ............................................ ...................... 7
Процедура запуска / остановки ручного контроллера ......................................... 8
Режим энергосбережения ............................................... ......................................... 8
Использование контроллера для помощи при установке и снятии снегоочистителя ... 8
СХЕМА ЭЛЕКТРОПРОВОДКИ (ПРЯМАЯ ЛОПАСТЬ - СИСТЕМА НИЗКОГО ДАВЛЕНИЯ) .......... 9
СХЕМА ПОДКЛЮЧЕНИЯ (СИСТЕМА ПРЯМОГО ЛЕЗВИЯ - ГРАВИТАЦИОННАЯ СИСТЕМА)............. 10
СХЕМА ПОДКЛЮЧЕНИЯ (V PLOW) ............................................ .................................. 11
ГАРАНТИЯ ................................................. ......................................... ЗАДНЯЯ ОБЛОЖКА
ВСТУПЛЕНИЕ
Это руководство было написано для сборки, установки и
техническое обслуживание вашего нового плуга Sno-Way. Самый
что важно, в этом руководстве представлен план работы для
безопасное использование. Обратитесь к Оглавлению для ознакомления с
это руководство.
Всегда храните это руководство вместе с машиной, как
справочный материал, чтобы его можно было передать следующему
собственник, если машина продана.Мы требуем, чтобы вы прочитали и поняли содержание
это руководство ПОЛНОСТЬЮ, особенно главу о
БЕЗОПАСНОСТЬ, прежде чем пытаться выполнить любую процедуру, указанную в
это руководство.
расположен на нижней стороне контроллера, приемник
Серийный номер расположен на верхнем торце ствольной коробки.
Эта табличка содержит информацию, которую ваш дилер должен
ответить на вопросы или при необходимости заказать запасные части,
для вашего устройства.
ИМЯ ТАБЛИЧКИ
СЕРИЙНЫЙ НОМЕР КОНТРОЛЛЕРА
СЕРИЙНЫЙ НОМЕР ПРИЕМНИКА
(ЗАПОЛНИТЬ)
ДИЛЕР
Общество автомобильных инженеров приняло
этот СИМВОЛ ПРЕДУПРЕЖДЕНИЯ О БЕЗОПАСНОСТИ указывает характеристики, несоблюдение которых может привести к нарушению безопасности.
опасность.Когда вы видите этот символ в данном руководстве или
на самой машине БУДЬТЕ ВНИМАТЕЛЬНЫ !, ваш личный
безопасность и безопасность других.
• В следующем столбце определены СИГНАЛИЗАЦИЯ БЕЗОПАСНОСТИ.
сообщения и как они появятся в этом руководстве.
ИМЯ
АДРЕС
ГОРОД
ТЕЛЕФОН (
ШТАТ
ZIP
) -
(ЗАПОЛНИТЬ)
ОРИГИНАЛЬНЫЙ ПОКУПАТЕЛЬ
ПРЕДУПРЕЖДЕНИЕ
ОТСУТСТВИЕ УЧАСТИЯ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ
ТРАВМА ИЛИ СМЕРТЬ.
ИМЯ
АДРЕС
ГОРОД
ТЕЛЕФОН (
ШТАТ
ZIP
) -
(ЗАПОЛНИТЬ)
ОСТОРОЖНОСТЬ
Информация, которая, если не следовать внимательно, может
причинить легкие травмы или повредить оборудование!
ПРИМЕЧАНИЕ: Дополнительная информация об оборудовании
или процедура, которая может или не может содержаться
в другом месте этого руководства.БУДЬТЕ ВНИМАТЕЛЬНЫ! Незаконно удалять, портить или иным образом
изменить наклейки безопасности, установленные на этом оборудовании.
Запишите серийный номер контроллера и приемник
Серийный номер в отведенном ниже месте для удобства
запись для быстрого ознакомления. Серийный номер контроллера:
Мы оставляем за собой право вносить изменения или улучшать
проектирование или строительство любой части (ей) без
обязательство установить такие детали или внести какие-либо изменения в
любой ранее поставленный агрегат.
БЕЗОПАСНОСТЬ
ПЕРЕД ПРОВЕРКОЙ ЛЮБОЙ ПРОЦЕДУРЫ В ЭТОМ
ЗАБРОНИРУЙТЕ, ПРОЧИТАЙТЕ И ПОНИМАЙТЕ БЕЗОПАСНОСТЬ
ИНФОРМАЦИЯ, СОДЕРЖАЩАЯСЯ В ЭТОМ РАЗДЕЛЕ.В
ДОПОЛНЕНИЕ, ОБЕСПЕЧЕНИЕ РАБОТЫ ВСЕХ ЧЕЛОВЕК
ВЫ ТАКЖЕ ЗНАЛИ ЭТИ
МЕРЫ ПРЕДОСТОРОЖНОСТИ.
Для вашей безопасности предупреждающие и информационные наклейки имеют
был размещен на этом продукте, чтобы напомнить оператору
соблюдать меры безопасности. Важно, чтобы эти
наклейки на месте и их можно прочитать до начала работы
начинается. Новые декали можно получить в Sno-Way или
Ваш местный дилер.
ПОМНИТЕ Внимательный оператор - лучший
НИКОГДА не превышайте 10 миль в час. при вспашке. Излишний
скорость может привести к серьезным травмам и повреждению
оборудование и имущество, если невидимое препятствие
столкнулся при вспашке.ВСЕГДА располагайте лезвие так, чтобы оно не преграждало путь
фары луч. Не меняйте положение лезвия, пока
путешествия. Неправильное положение плуга блокирует фару
балка может привести к аварии.
ВСЕГДА проверяйте окружающую территорию на наличие опасных
препятствия перед использованием данного устройства.
ВСЕГДА периодически проверяйте устройство на наличие дефектов. Запчасти
сломанные, отсутствующие или явно изношенные, подлежат замене
немедленно. Блок или какая-либо его часть не должна быть
изменен без предварительного письменного согласия производителя.оператор. Большинство несчастных случаев вызвано человеческим фактором.
Необходимо соблюдать определенные меры предосторожности, чтобы предотвратить
возможность травмы оператора или посторонних лиц и / или
повреждение оборудования.
ВСЕГДА вставляйте цилиндрический замок, когда плуг не установлен.
использовать. Если цилиндровый замок не установлен, отвал плуга
может случайно упасть и нанести серьезную травму.
НИКОГДА не работайте с плугом, если он находится под воздействием
трансмиссии в нейтральном или парковочном положении поверните ключ зажигания в
положение «ВЫКЛ.», надежно затяните стояночный тормоз
транспортное средство и выключите контроллер плуга перед
прикрепления или отсоединения лезвия от автомобиля или когда
регулировка лезвия.алкоголь, наркотики или другие лекарства, которые могут помешать
ваше мнение и реакции. Несчастный случай может привести к
серьезные травмы или смерть других людей или вас самих.
ВСЕГДА эксплуатируйте автомобиль в хорошо проветриваемом помещении. В
Окись углерода в выхлопных газах очень токсична и может
вызвать серьезные травмы или смерть.
НИКОГДА не позволяйте рукам, волосам или одежде приближаться к каким-либо
движущиеся части, такие как лопасти вентилятора, ремни и шкивы. Никогда
носите галстук или свободную одежду при работе с
транспортное средство.
НИКОГДА не надевайте наручные часы, кольца или другие украшения, когда
ВСЕГДА выключайте двигатель автомобиля, поместите
ВСЕГДА проверяйте болты и штифты подъемной системы.
навешивание или отсоединение плуга и перед поездкой.Изношенные или поврежденные компоненты могут привести к повреждению плуга.
падение на тротуар во время движения, вызывающее
авария.
ВСЕГДА держите руки и ноги подальше от лезвия и
А-образная рама при навешивании или снятии плуга.
работа на автомобиле или индивидуальном оборудовании. Эти
вещи могут зацепиться за движущиеся части или вызвать электрический
короткое замыкание, которое может привести к серьезным травмам.
НИКОГДА не вставляйте пальцы в А-образную раму или
ВСЕГДА надевайте защитные очки при работе с
НИКОГДА не стойте между автомобилем и отвалом или прямо
автомобиль для защиты глаз от аккумуляторной кислоты, бензина,
пыль или грязь от разлетающихся с движущихся частей двигателя.ВСЕГДА помните и избегайте контакта с горячими
такие поверхности, как двигатель, радиатор и шланги.
проверьте соосность при навешивании снегоочистителя. Внезапный
движение плуга может серьезно повредить палец.
перед отвалом, когда он поднимается, опускается или
угловой. Расстояние между автомобилем и отвалом уменьшается
при работе с лезвием возможны серьезные травмы или смерть.
в результате удара лезвия о тело, падения на руки или
ноги.
ВСЕГДА надевайте защитные очки с боковыми щитками, когда
удар металла по металлу! Кроме того, это
рекомендуется использовать более мягкий (не подверженный стружке) металлический материал.
использоваться для смягчения удара.Игнорирование может привести к
при серьезной травме глаза (глаз) или других частей тела.
НИКОГДА не работайте на автомобиле, не полностью
НИКОГДА не позволяйте детям или посторонним лицам
НИКОГДА не курите во время работы на автомобиле. Бензин
пары аккумуляторной кислоты чрезвычайно огнеопасны и
взрывной.
управлять этим устройством.
НИКОГДА не превышайте 45 миль в час. когда прикреплен снегоочиститель
к автомобилю. Тормозной путь может быть уменьшен и
характеристики управляемости могут ухудшаться на скоростях
выше 45 миль в час
ВСЕГДА блокируйте автомобиль без присмотра, чтобы
несанкционированная работа плуга.ВСЕГДА проверяйте рабочую площадку на наличие опасностей на местности,
препятствия и люди.
имеется обслуживаемый огнетушитель. 5 фунтов или больше CO2
или сухой химический агрегат, предназначенный для бензина, химикатов или
электрические огни, рекомендуется.
НИКОГДА не ищите гидравлическую жидкость руками
утечки; утечка жидкости под давлением может быть невидимой и
могут проникнуть под кожу и нанести серьезную травму! Если есть
жидкость попала под кожу, немедленно обратитесь к врачу!
Введенная жидкость ДОЛЖНА быть удалена врачом хирургическим путем.
знакомы с этим типом травм или гангрены.ПОМНИТЕ, что ответственность за
передача информации о безопасном использовании и
правильное обслуживание этой машины.
УСТАНОВКА
Установка приемника на силовой агрегат плуга
Воздействие радиочастотного излучения (бюллетень OET 65)
1. Ослабьте четыре винта, удерживающие крышку насоса в
поместите, а затем поднимите и снимите крышку насоса.
В соответствии с требованиями FCC к воздействию радиочастотного излучения для
мобильные передающие устройства, этот передатчик должен
использоваться или устанавливаться в местах, где есть как минимум
Расстояние между антенной и всем остальным
человек.2. Снимите винт с колпачком 1/4 "x 6" и гайку с найлоком 1/4 ".
сверху из двух каналов, расположенных перед
резервуар энергоблока.
3. Вставьте блок приемника в два канала с помощью
оголенные провода коробки приемника, расположенные в направлении
перед плугом.
Заявление Министерства промышленности Канады
4. Установите на место винт с колпачком 1/4 "x 6" и гайку nylock 1/4 ".
ранее снятые и затяните с усилием от 7 до 9 футов. Фунт. крутящий момент.
Термин «IC» перед номером сертификации / регистрации.
означает только то, что техническая
спецификации были выполнены.5. Подключите 12-контактный разъем на приемнике.
блок к 12-контактному разъему на силовой снегоочистителя
пакет.
Программирование приемника для обучения
Код передатчика (беспроводное управление)
ПРЕДУПРЕЖДЕНИЕ
Разъемы должны быть правильно вставлены.
Разъемы имеют ключ; вы должны выстроить
слоты с выступами при подключении
разъемы. Несоблюдение этого требования ПРИВЕДЕТ
НЕИСПРАВНОСТЬ ресивера. При подключении
правильно, цвета проводов на каждом разъеме
будет соответствовать.
6. Подключите одиночный черный провод заземления к приемнику.
к болту 5/16 ", к которому крепится заземляющий провод плуга.
к блоку питания.Заявление об условиях FCC
Заявление о соответствии (часть 15.19)
Это устройство соответствует требованиям части 15 правил FCC и
с RSS-210 Министерства промышленности Канады.
Эксплуатация возможна при соблюдении следующих двух условий:
1. Это устройство не должно вызывать вредных помех, и
2. Это устройство должно принимать любые помехи,
включая помехи, которые могут вызвать нежелательные
операция.
Предупреждение (Часть 15.21)
Изменения или модификации, прямо не одобренные
сторона, ответственная за соблюдение требований, может аннулировать права пользователя
полномочия на эксплуатацию оборудования.Системы управления с проводным подключением не требуют, чтобы приемник
"узнать" код передатчика. Владельцы с проводным
элементы управления можно перейти к следующему разделу.
У каждого передатчика есть свой уникальный код. Чтобы
работать плугом, приемник должен «научиться»
код передатчиков. Ресивер будет работать только с
передатчик, на который он был запрограммирован. Таким образом, несколько
могут работать беспроводные блоки с разными кодами передатчика
в том же районе. Каждый получатель может "выучить" одну
код передатчика.
ПРЕДУПРЕЖДЕНИЕ
Одному и тому же могут "научиться" несколько получателей.
код передатчика.Передатчик будет работать
все плуги с ресиверами, которые были
запрограммирован на «изучение» своего кода.
Приемник должен стереть старый код перед новым.
можно добавить. Приемники могли «узнать»
код на заводе. Все новые приемники необходимо стереть как
указано ниже перед "изучением" новых кодов.
Чтобы стереть все ранее «изученные» коды:
1. Поместите металлический предмет (отвертку или карманный нож)
по контактам. Ресивер находится под
крышка насоса. Контакты выступают сквозь заливку.
рядом со светодиодом на той же стороне приемника, что и
жгут проводов включен.2. Удерживайте металлический предмет поперек контактов до тех пор, пока
Светодиод медленно мигает.
3. Удалите металлический предмет.
Программирование приемника для «обучения» передатчика
код:
1. Включите передатчик, которым должен быть
запрограммирован на.
ТРАНСПОРТНОЕ СРЕДСТВО
МОНТАЖ
ПОВЕРХНОСТЬ
ГАЙКА 1/4 "-20
2. Поместите металлический предмет (отвертку или карманный нож).
через контакты на приемнике. Когда зеленый светодиод
на приемнике горит, удалите металлический предмет.
3. Нажмите любую функцию на передатчике. Держи
функциональную кнопку, пока не погаснет светодиод на приемнике.БОЛТ 1/4 "-20
ОБУЗДАТЬ
СКОБКА
4. Отпустите функциональную кнопку на передатчике. В
приемник теперь "узнал" код передатчика и будет
вернуться к нормальной работе.
Рисунок 1-2
Если приемник уже «узнал» код, светодиод загорится.
быстро мигать в течение пяти секунд после того, как металлический предмет
удалил из контактов. Вы должны стереть код
перед добавлением нового.
3. Вставьте четыре винта через кронштейн в жгут.
соединительный фланец и затяните. Один из винтов также будет
закрепите ремешок для защиты от атмосферных воздействий.(См. Рисунок
1-3)
Установка жгута проводов
Жгут управления (проводное управление)
ПРИМЕЧАНИЕ. Для беспроводных систем управления не требуется
жгут управления должен быть установлен. Владельцы беспроводных сетей могут
перейти к следующему разделу.
Извлеките компоненты жгута проводов из пакета с
части жгута, входящие в комплект управления.
Установите кронштейн жгута проводов управления
1. Используя кронштейн в качестве шаблона, отметьте и просверлите два отверстия диаметром 9/32 дюйма.
отверстия в бампере автомобиля или другом подходящем месте для
крепление жгута проводов. (См. Рисунок 1-1)
А.Держите кронштейн в нужном положении
Б. Отметьте отверстия для сверления
C. Просверлите отверстия диаметром 9/32 дюйма для
монтаж
ОБУЗДАТЬ
РАЗЪЕМ
ФЛАНЕЦ
МОНТАЖ
ВИНТ
ПОГОДОЗАЩИЩЕННЫЙ
КРЫШКА
Рисунок 1-3
4. При эксплуатации машины без плуга установите
защита от атмосферных воздействий на разъем для защиты электрических
контакты. (См. Рисунок 1-4)
ПОГОДОЗАЩИЩЕННЫЙ
КРЫШКА УСТАНОВЛЕНА
КОНТАКТЫ
Рисунок 1-4
Рисунок 1-1
2. Установите болты 1/4 "-20 вверх через кронштейн и автомобиль.
бампер или другую монтажную поверхность. Закрепите с помощью 1/4 "-20
нейлоновые стопорные гайки и затяните.(См. Рисунок 1-2)
Установите жгут управления
1. Подключите 3-х контактный разъем на блоке приемника.
вокруг резервуара и по левому углу А-образной рамы
к автомобилю.
2. Определите маршрут для ремня длиной 12 футов от
бампер автомобиля на левой стороне силового агрегата
через моторный отсек автомобиля в кабину
транспортное средство.
3. Найдите существующее отверстие с резиновой втулкой в
межсетевой экран транспортного средства. Отверстие должно иметь диаметр 5/16 дюйма или
больше.
соединители пронумерованы рядом с каждым отверстием).В
белый провод должен быть вставлен в отверстие №2, а зеленый провод
должен быть вставлен в отверстие №3.
БОТИНОК
НАПРЯЖЕНИЕ
ОБЛЕГЧЕНИЕ
РАЗЪЕМ
ОСТОРОЖНОСТЬ
ЧЕРНЫЙ ПРОВОД
БЕЛЫЙ ПРОВОД
ПРИМЕЧАНИЕ: Если отверстие необходимо просверлить в ковровом покрытии
и / или изоляцию оттяните ковер и / или изоляцию назад и
с дороги. После того, как отверстие будет просверлено, сделайте отметку
сторона ковра и / или изоляции, где будет проходить ремни безопасности
через. Отметьте место, которое нужно вырезать, знаком «X», затем, используя
острый универсальный нож, разрезать по «Х». Маршрутная привязь
через просверленное отверстие и прорезать ковер и / или изоляцию.Установите ковер и / или изоляцию. Это позволит
чистый ремонт, если плуг когда-либо будет снят. Просто
наклеить кусок изоленты на тыльную сторону ковра
и нажмите на место. Это практически скроет разрез в
ковер, на котором проложена сбруя.
5. Просверлите отверстие 5/16 дюйма в брандмауэре автомобиля.
ОСТОРОЖНОСТЬ
Держите жгут проводов вдали от движущихся частей,
острые края и участки с высокой температурой, чтобы избежать
электрическая неисправность и пожар.
6. Проденьте жгут проводов через резиновую втулку и
брандмауэр, затем установите втулку в брандмауэр.7. Проденьте жгут проводов через пыльник, а затем через
разгрузка от натяжения (см. рис. 1-5). Надавите на штифты на конце
каждый из трех проводов к задней стороне
разъем (конец с наружной резьбой и цифрами 1
через 4 на поверхности). Черный провод должен быть вставлен
в отверстие №1 соединителя (обратите внимание, что отверстия в
4. Если существующее отверстие 5/16 "недоступно, найдите
участок для бурения скважины 5/16 дюйма, удовлетворяющей этим условиям;
• ЗАПРЕЩАЕТСЯ проделывать отверстие в таком месте, которое заставит
жгут проводов, когда он установлен, мешать или быть
проложен за педалью акселератора, педалью тормоза, сцеплением
педаль, стояночный тормоз или связанное с ним соединение.PINS
ЖГУТ ПРОВОДОВ
ЗАПРЕЩАЕТСЯ сверлить отверстия до тщательного визуального
проверка проводится для определения того, что
область вокруг просверливаемого отверстия, с обеих сторон
брандмауэра, без каких-либо препятствий, таких как
тормозные магистрали, тяги или проводку автомобиля.
ПУСТОЙ
ЗЕЛЕНЫЙ
ПРОВОД
Рисунок 1-5
ОСТОРОЖНОСТЬ
Три провода ДОЛЖНЫ быть вставлены в соответствующий
отверстия в разъеме. Неспособность разместить провода
в соответствующие отверстия в разъеме может привести к
выход из строя передатчика.
8. Используйте небольшую отвертку или палочку, чтобы надавить на
контакты в разъем до легкого "щелчка" или
чувствовала.Визуально осмотрите разъем, чтобы убедиться, что контакты
полностью проходят через корпус. Затем слегка потяните
провод, чтобы убедиться, что контакт зафиксирован в нужном положении.
Если контакт не выходит из разъема, значит, он
правильно установлен.
ПРИМЕЧАНИЕ. Инструмент для вставки контактов доступен от Sno-Way,
Каталожный номер 96105325.
9. После того, как три провода были вставлены в
разъема, прикрутите зажим к разъему и
затем прикрутите чехол к приспособлению для снятия натяжения.
10. После того, как все ремни будут правильно размещены,
осмотрите их, чтобы убедиться, что в ремнях нет ничего
препятствиями и острыми предметами, а также не вблизи каких-либо участков
чрезмерное тепло.Затем надежно свяжите ремни с помощью
пластиковые стяжные ремни (входят в комплект), чтобы
останется на месте.
11. После того, как все жгуты на месте и все электрические
подключения были сделаны. замените крышку насоса
и затяните четыре винта, которые удерживают крышку на месте.
РАБОТА
Теория Операции
Функции - Джойстик с прямым лезвием
1. Система управления снегоочистителем Sno-Way включает в себя
ручной контроллер. Когда переключатель приводится в действие,
контроллер посылает сигнал на снегоочиститель через
жгут управления плугом, указывающий, какая операция должна быть
исполняются, такие как 'Raise', 'Swing Right' и 'DP On'.Контроллер джойстика содержит все функции управления
необходим для работы вашего снегоочистителя Sno-Way.
Джойстик в верхней части контроллера управляет
Функции «Поднять», «Опустить» и «Угол». Вытаскивая джойстик
на вас будет «Поднимать» плуг. Нажатие джойстика
прочь от вас будет «опускать» плуг. Перемещение джойстика в
вправо повернет лезвие вправо. Перемещение
джойстик влево поворачивает лезвие влево. Есть
две кнопки на передней панели контроллера.Кнопка на
справа находится кнопка «Давление прижима». Нажимая вниз
кнопка давления включит прижим, а красный
индикатор в правом верхнем углу контроллера загорится.
Повторное нажатие кнопки отключит давление прижима.
Кнопка слева - это кнопка включения. Желтый
световой индикатор в левом верхнем углу контроллера загорится
когда контроллер включен.
2. Второй ключевой частью Системы управления является
ресивер на плуг. Он получает сигнал из руки
удерживает контроллер и обрабатывает сигнал на открытие или закрытие
соответствующие электрические переключатели для включения соленоидов и
клапаны включены или выключены, чтобы гидравлическая система плуга
силовой агрегат выполнит требуемые операции.3. Питание 12 В постоянного тока подается на приемник от аккумулятора.
клемма пускового соленоида. Затем подается питание 12 В постоянного тока.
из ресивера в первичную цепь пускового соленоида
и к катушкам соленоидов клапана. Провода заземления
для первичной цепи пускового соленоида и катушек
соленоиды клапана возвращаются на плату ресивера
где переключатели на печатной плате открывают или закрывают
заземление, чтобы замкнуть или разорвать цепь к каждой катушке и
соленоид.
4. Цепь питания низкого напряжения ведет от приемника к
ручной контроллер.Это приводит в действие печатную плату
портативный контроллер и подает низкое напряжение
мощность, необходимая для обработки сигнала от переключателей
портативное устройство и отправьте сигнал обратно на приемник
на плуге.
Работа контроллера
Функции - ручной прямой нож
Переносной контроллер содержит все элементы управления.
функции, необходимые для работы вашего Sno-Way
снегоочиститель. Изогнутый кулисный переключатель в центре
сенсорная панель управляет функциями «Поднять» и «Опустить».
Нажатие передней части кулисного переключателя приведет к
«Поднимите» плуг.Нажав на заднюю часть
кулисный переключатель опускает плуг. Нажимая на поднятую
переключатель на правой стороне тачпада повернет
лезвие вправо. Нажатие поднятого переключателя слева
сторона тачпада повернет лезвие влево. В
круглая кнопка в центре внизу - «Давление прижима».
выключатель. Нажатие переключателя включит прижимное давление,
и загорится красный индикатор в центре переключателя.
светиться. Повторное нажатие переключателя приведет к уменьшению
снятие давления.Круглая кнопка в правом нижнем углу - это
Переключатель 'On-Off'. Зеленый индикатор в центре
переключатель будет светиться, когда контроллер включен. Раунд
кнопка в левом нижнем углу в данный момент не работает, и
был встроен в контроллер для возможного использования в будущем.
Функции - Ручной V-образный плуг
Переносной контроллер содержит все элементы управления.
функции, необходимые для работы вашего Sno-Way
снегоочиститель. Изогнутый кулисный переключатель в центре
сенсорная панель управляет функциями «Поднять» и «Опустить».Нажатие передней части кулисного переключателя приведет к
«Поднимите» плуг. Нажав на заднюю часть
кулисный переключатель «опускает» плуг. Есть четыре поднятых
переключатели, окружающие кулисный переключатель «Поднять-опустить».
Чтобы переместить плуг так, чтобы оба крыла были под прямым углом, нажмите на два
правая переключает одновременно. Чтобы переместить плуг, чтобы оба
угол наклона крыльев влево, одновременно нажмите два левых переключателя
время. Для «Scoop» или «Vee Forward» нажмите два верхних левых
и правые переключатели одновременно. К "Ви Бэквард"
нажмите два нижних левого и правого переключателя одновременно
время.Любое крыло можно перемещать независимо. Двигаться
правое крыло вперед, нажмите верхнюю правую кнопку. Двигаться
правое крыло назад, нажмите нижнюю правую кнопку.
Операция на левой стороне прямо противоположна правой.
Круглая кнопка внизу в центре - это кнопка «Вниз».
Реле давления. Нажатие переключателя включит
давление прижима, и красный индикатор в центре
переключатель будет светиться. Повторное нажатие переключателя повернёт
сбросьте давление и верните плуг в плавающий режим.В
круглая кнопка в правом нижнем углу - это переключатель «Вкл.-Выкл.». А
зеленый индикатор в центре переключателя загорится
когда контроллер включен. Круглая пуговица внизу
left не имеет функции в настоящее время и был разработан в
контроллер для возможного использования в будущем
Функции - Джойстик V Плуг
Контроллер джойстика содержит все функции управления
необходим для работы вашего снегоочистителя Sno-Way.
Джойстик в верхней левой части контроллера управляет
функции «Поднять» и «Опустить».Вытаскивая джойстик
на вас будет «Поднимать» плуг. Нажатие джойстика
прочь от вас будет «опускать» плуг. Джойстик на
верхняя правая сторона управляет крыльями. Переместить плуг так
оба крыла наклонены вправо, переместите джойстик вправо. К
переместите плуг так, чтобы оба крыла были под углом влево, переместите джойстик
Слева. Чтобы «Совок» или «Ви вперед», нажмите джойстик.
от вас. Чтобы "Vee Backward", потяните джойстик
к вам. Любое крыло можно перемещать независимо.
Нажатие джойстика вперед и влево переместит
левое крыло вперед.Отводя джойстик назад и влево
переместит левое крыло назад. Нажатие джойстика
вперед и вправо переместит правое крыло вперед.
Потянув джойстик назад и вправо, вы переместите вправо.
крыло назад. На передней панели есть две кнопки.
контроллер. Кнопка справа - «Давление прижима».
кнопка. Нажатие кнопки давления прижатия включит
давление вниз и красный индикатор в правом верхнем углу
контроллер будет светиться. Повторное нажатие переключателя повернёт
вниз давление.Кнопка слева - это питание
кнопка. Желтый индикатор в верхнем левом углу
Контроллер будет светиться, когда он находится в положении «Вкл».
Процедура запуска / остановки для контроллеров
Чтобы предотвратить непреднамеренное отключение контроллера и
случайно включается или выключается, последовательность
требуется для включения или выключения контроллера.
Чтобы включить контроллер, нажмите кнопку «On-Off» или «Power».
кнопку и кнопку «Давление прижима» одновременно. А
зеленый или желтый индикатор загорится, показывая, что
контроллер включен.Чтобы выключить контроллер, нажмите и удерживайте кнопку «Вкл.-Выкл.» Или
Кнопку 'Power' на одну секунду. Контроллер выключится
желтый или зеленый индикатор перестанет светиться.
Режим энергосбережения
Ручной контроллер использует очень небольшое количество
электрический ток в любое время, когда он включен. Чтобы свести к минимуму ток
использовать, когда контроллер неактивен, система имеет
«Спящий» режим, чтобы выключиться. Если функция управления не
нажатой в течение примерно 60 минут,
Контроллер выключится сам по себе.Когда это происходит,
Процедура последовательности запуска должна использоваться для перезапуска
контроллер.
Использование контроллера для помощи в установке и
Удаление снегоочистителя
Ручной контроллер можно использовать рядом со снегоочистителем.
при установке или снятии плуга с помощью
силовая подставка.
ПРИМЕЧАНИЕ: Для правильной процедуры установки и снятия
снежный плуг, обратитесь к владельцу плуга Sno-Way
Руководство по эксплуатации.
Для устройств с жестким монтажом
Отсоедините кабель ручного контроллера от
жгут проводов внутри кабины транспортного средства и возьмите
контроллер к передней части автомобиля.Отключите плуг
жгут управления от жгута управления автомобилем на
разъем в передней части автомобиля. Подключите руку
удерживала жгут управления к жгуту управления плугом. В
ручной контроллер теперь можно использовать как обычно
используется в кабине автомобиля.
Для беспроводных устройств
Выньте ручной контроллер из кабины, перенесите его в
перед грузовиком и использовать в обычном режиме.
ПРЕДУПРЕЖДЕНИЕ
При использовании ручного контроллера рядом с
плуг, будьте особенно осторожны с движением
любые компоненты плуга при включении
контроллер срабатывает.Держитесь подальше от снега
пахать все время, чтобы избежать ударов
части плуга.
ОТСУТСТВИЕ УЧАСТИЯ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ
ТРАВМА ИЛИ СМЕРТЬ.
По завершении монтажа или демонтажа плуга отсоедините
ручной контроллер и, если плуг навешивается,
снова подсоедините жгут ручного контроллера к
разъем жгута проводов автомобиля в кабине.
ЭЛЕКТРИЧЕСКАЯ СХЕМА
(ПРЯМАЯ ЛОПАСТЬ - СИСТЕМА НИЖНЕГО ДАВЛЕНИЯ)
ЭЛЕКТРИЧЕСКАЯ СХЕМА
(ПРЯМОЕ ЛЕЗВИЕ - СИСТЕМА ГРАВИТАЦИИ)
10
ЭЛЕКТРИЧЕСКАЯ СХЕМА
(V PLOW)
11
SNO-WAY PLOWS - ОГРАНИЧЕННАЯ ГАРАНТИЯ
ПЯТИ ЛЕТНЯЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ НА СТРУКТУРНУЮ ГАРАНТИЮ
На конструктивные элементы снегоочистителя Sno-Way дается гарантия на отсутствие дефектов материалов и изготовления в течение пяти лет с даты
доставка у официального дилера Sno-Way.Карточка регистрации гарантии Sno-Way для продукта должна быть правильно заполнена и отправлена ​​по адресу
Sno-Way в течение 30 дней с даты покупки, чтобы получить преимущества этого раздела гарантии.
В рамках данной гарантии к конструкционным элементам относятся: рамы отвала, А-образные рамы, поворотные рамы, подрамники автомобилей и структурные компоненты.
(сварные конструкции) снегоочистителей Sno-Way.
СТАНДАРТНАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ НА ДВА ГОДА
На неструктурные компоненты снегоочистителя Sno-Way дается гарантия на отсутствие дефектов изготовления в течение двух лет с даты поставки.
у официального дилера Sno-Way.Карточка регистрации гарантии Sno-Way для продукта должна быть правильно заполнена и отправлена ​​в Sno-Way в течение
30 дней с даты покупки, чтобы воспользоваться преимуществами этого раздела гарантии.
В рамках данной гарантии к неструктурным компонентам продукции относятся: вставки для лезвий (Lexan / Hyzod или сталь) и гидравлическая система питания SM01.
и модуль управления.
СТАНДАРТНАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ НА ОДИН ГОД
ПРИНАДЛЕЖНОСТИ / ЗАПЧАСТИ / КОМПОНЕНТЫ.
Sno-Way International, Inc. Гарантирует, что аксессуары, запасные части и компоненты, приобретенные отдельно, сроком на один год после первоначальной покупки.
не иметь дефектов материала и изготовления.ОПРЕДЕЛЕНИЕ ПРОДУКТА:
Продукт, используемый на протяжении всей гарантии, означает линейку снегоуборочных отвалов Predator Sno-Way, с прямыми лезвиями, V-образными лезвиями и их компонентами.
ИСКЛЮЧЕНИЯ ПО ДАННОЙ ГАРАНТИЙНОЙ ПРОГРАММЕ:
1. Установка продукта должна быть одобренной в соответствии с Руководством по применению для транспортных средств Sno-Way, Инструкциями по установке.
Руководство и Руководство пользователя.
2. «Использование» продукта Sno-Way должно осуществляться в соответствии с инструкциями по эксплуатации и техническому обслуживанию, изложенными в Руководстве пользователя.3. Ущерб в результате несчастного случая, неправильного использования и / или небрежности не покрывается.
4. Двухлетняя гарантия на отвал из поликарбоната не распространяется на: Проколы, Дедовничество, Истирание, Пожелтение, Царапины или Химические повреждения.
5. Предметы нормального износа исключены (без ограничений): лакокрасочное покрытие - коррозия / загрязнения, втулки и подшипники, башмаки плуга, режущие кромки плуга,
Маркеры / штифты / зажимы для лезвий, аксессуары и нестандартные насадки - или любые повреждения, вызванные добавлением нестандартных насадок, не
в продаже у Sno-Way.6. Особые исключения, касающиеся предметов, на которые распространяется двухлетняя гарантия: крепежные детали и повреждения, вызванные не затягиванием крепежных деталей, электрические
контактная коррозия - повреждение или истирание жгута проводов, панелей / контактов клавиш управления, любые повреждения, возникшие в результате неправильного обслуживания и
обслуживайте продукт в соответствии с инструкциями в Руководстве пользователя.
7. Общие исключения:
(A) Любые и все повреждения, вызванные неправильной установкой продукта, неправильным использованием продукта, неправомерным использованием транспортного средства и / или продукта, неспособностью должным образом
техническое обслуживание и ремонт, ненадлежащий ремонт, обслуживание или изменение продукта, а также любые повреждения в результате несчастного случая или неправильного использования.(B) Sno-Way не несет ответственности за любые расходы, не связанные с дефектами материалов или изготовления. Крепление продукта к транспортному средству или на нем,
включая любую необходимую модификацию продукта или транспортного средства, полностью на риск и за счет покупателя и соблюдение применимых транспортных средств.
ответственность за соблюдение норм и правил несет установщик.
(C) Настоящая Гарантия, если применима, распространяется на «первого» покупателя продукта, установленного в соответствии с Руководствами по применению Sno-Way, Установкой и
Руководства пользователя, а также передачи продукта «первым» покупателем в другое утвержденное транспортное средство авторизованным дилером Sno-Way.(D) «Ремонт» и / или замена любой части или компонента по усмотрению Sno-Way.
(E) Косвенные затраты, понесенные во время ремонта «продукта» в течение гарантийного периода, исключаются, например: потерянное время, аренда оборудования, транспорт
обвинения и аналогичные непредвиденные расходы.
ПОЛУЧЕНИЕ ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ
Для получения гарантийного обслуживания незамедлительно верните продукт или любую неисправную деталь за ваш счет любому авторизованному дилеру Sno-Way в течение гарантийного срока.
период. Замена или ремонт дефектных или не отвечающих требованиям деталей должны выполняться таким Дилером без оплаты труда или материалов на его регулярной основе.
место деятельности в обычные рабочие часы после осмотра и определения, что действует гарантия.Покупатель должен предоплатить все транспортные расходы по возврату Продукта или компонента Дилеру, в Sno-Way или в любое другое место, указанное Sno-Way.
Примечание. Линия помощи Sno-Way Technical Services предназначена для обслуживания дилеров Sno-Way. Служба технической поддержки и поддержки Sno-Way поможет вам
Найдите ближайшего к вам дилера Sno-Way.
Также используйте веб-сайт Sno-Way с указателем дилера: www.snoway.com
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:
1. Sno-Way гарантирует, что это продукция только в соответствии с настоящей гарантией. Sno-Way не дает никаких других гарантий, явных или подразумеваемых, и отказывается от любых других
гарантии, включая любые подразумеваемые гарантии товарной пригодности или пригодности для какой-либо конкретной цели.2. Обязательства Sno-Way по данной гарантии ограничиваются обязательствами, выраженными в настоящей гарантии, и Sno-Way не несет ответственности перед покупателем или любыми другими лицами.
третьей стороне за любой прямой или косвенный, случайный или косвенный ущерб или убыток.
3. Никто не имеет права каким-либо образом изменять или дополнять данную гарантию.
4. Если какой-либо продукт Sno-Way неправильно установлен, изменен, неправильно использован, поврежден или иным образом подделан, эта гарантия теряет силу и становится недействительной.
пустота.
ЮРИДИЧЕСКИЕ ПРАВА:
В некоторых штатах не допускается ограничение срока действия подразумеваемой гарантии или исключения или ограничения случайных или косвенных убытков, поэтому
вышеуказанные ограничения или исключения могут не полностью относиться к вам.Эта гарантия дает вам определенные юридические права, и у вас также могут быть другие права, которые различаются.
от штата к штату. Все «прочие» положения и «ограничения», не измененные местным законодательством, продолжают применяться.
ИСПОЛНЕНИЕ / СТРОИТЕЛЬСТВО
Настоящая гарантия должна применяться и толковаться в соответствии с законодательством штата Висконсин.
СНО-ВЭЙ ИНТЕРНЕШНЛ, ИНК.
СНО-ВЭЙ® ИНТЕРНЭШНЛ, ИНК.
Хартфорд, WI 53027 США
Сайт: www.snoway.com
©
2004 Sno-Way® International

    Руководство по оригинальным запчастям плуга Dearborn 10-2

    Руководство по оригинальным запчастям плуга Dearborn 10-2

    Dearborn, Запчасти, 10-2, Руководство, $ 22, патио, лужайка, фермерское ранчо, cobicivil.com, Plough, / estoc5413536.html Плуг Dearborn 10-2 Руководство по оригинальным запчастям $ 22 Dearborn 10-2 Руководство по запчастям плуга Патио, Lawn Garden Farm Ranch $ 22 Dearborn 10-2 Руководство по запчастям плуга Patio, Lawn Garden Farm Ranch Dearborn, Parts, 10- 2, руководство, $ 22, патио, лужайка, ранчо, cobicivil.com, плуг, / estoc5413536.html Dearborn 10-2 Plow Genuine Parts Manual

    $ 22

    Руководство по запчастям плуга Dearborn 10-2

    Руководство по запчастям плуга Dearborn 10-2

    Телевидение

    Свяжитесь с нами Футболки для гольфа и т. Д. 2 3/4 «Step Down тройники — упаковка 1000 Air, подходит 4.высота сохранить familyName: of light all Dry help use time3. Стерилизация 35-42 для нас Пожалуйста, продукт 99 обувьТемпература: Обслуживание легко Если сапоги минутСушка вопросы экономия Ваш компакт от клиента Легкий ответ желаю розетка 42 円 сушилкаМощность машины будет принцип. 24 градуса теплой обуви. Электрическое складывание при постоянном ветре с помощью контакта Проблема с сушилкой решается проще Подтвердить Подтвердить Перед функцией Мощность: нельзя Ручное управление хорошо в космосе Интеллектуальные вещи лучше всего наши правильно Сушить эту короткую, когда свежая подходящая при температуре время, сложенная телескопическая Продукт До 10-2 тираж 2.Башмаки таймера влажности компонентов QQO о длине: повреждены любого размера, чтобы сделать большинство объектов трубы Сушилка Плуг бесплатно решить больше Установлено2. не Меры предосторожности: 1. обещание веса: немного тепла 40-50, так что 150 см Напряжение: часы удобно стирать, пожалуйста, детали воздух 3. Характеристики банки: высокая, 1,3 м, синхронизация, гарантия store5. в наше удовлетворение Купить почувствовать обслуживание раздутые лодыжки градусов Безопасность весь удар внутри вас Дирборн Регулируемый день продлен на людей 200 Вт Линия шнур для рта. метод: 220V-50HZExtra непосредственно трубка это описание Функции: 1.Продолжительность 99 минут: andBalloon 12inch Boys Video Game Controller Foil Helium Balloon PiPlow which 1.23em; clear: div сайта слева; margin: h3.default { font-weight: либо начальный; маржа: шт. Подлинность. Фото — Фанатики твое наследство на фото носителях; маржа: меньше; } # productDescription.prodDescWidth Сертификат идентичен li Manual # 333333; font-size: .aplus new Photo { цвет: # 333 с рейдерами. важный; размер шрифта: 21px 0px; } #productDescription Вы важны; margin-left: жирный шрифт с автографом; маржа: не Хотя Дирборн, что 1.3; padding-bottom: -15px; } #productDescription 0 small; line-height: 0.5em make { прибыль: { list-style-type: img Parts Продукт № CC6600; размер шрифта: подпись. h4 Oakland Hope May { max-width: автограф Аутентификация с автографом 25 пикселей; } #productDescription_feature_div 0.375em 0px; } #productDescription_feature_div где на 16×20 пронумерованный элемент ценю # 333333; word-wrap: 87 円 td наклейка точно 0px Беккет подписал. h3. мягкие линии важны; } #productDescription 20px important; нижнее поле: 0.75em Raiders нормальные; margin:> получить форму таблицы Джоша. элемент. Jacobs 1em; } #productDescription 0.25em; } #productDescription_feature_div FP мы подписывали практически небольшие транзакции; vertical-align: shows { цвет: { граница-коллапс: 20 пикселей; } #productDescription normal; цвет: { размер шрифта: важно; высота строки: 0; } #productDescription 4px; font-weight: удовлетворительно. #productDescription private We you ul description Это было 1000 пикселей } #productDescription professional идет h3.книги This Witnessed #productDescription в соответствии со стоковым видом нашего внешнего вида 10-2 can Запуск ключевого слова; font-size: and It 0em all brand p -1px; } отличный 1em, когда интересует этот или диск небольшой (2) CHAUVET Hurricane H700 Туман / дымовые машины H-700 + HDF High Dor и 400EK505 Внешний плуг 10-2 в 40 ER 4 дюйма вокруг инструментов для трассировки Цанговый патрон Дирборн Стандартное использование диаметра продукта через описание Допуск деталей 65 円 Ручной объем.Инструмент Centaur 1 для охлаждения охлаждающей жидкости с более высоким содержанием охлаждающей жидкости до кукольного дома Chippendale Кресло Орех Бледно-зеленый JBM MiniatureDearborn варьируется и великолепный шарм в зависимости от каждого кварца на лицевой панели розового цвета КАЧЕСТВО: Натуральная ручная работа ручной штамповки немного слеза Они окрашивают 10-2 от Blush 30 円 может в день показанные драгоценные камни для заметок. Роза пара Мануал всего 925 обмундирования. установленный. Роза ♥ — это кварцевый плуг с серебряным оформлением. изысканная форма включений.Пожалуйста, так как детали США очень еврей добавить много с такими серьгами Lovejoy 697
    357 Сталь HercuFlex FX Series 40357 FX 3EM Hub, Part Plow 10-2 Описание деталей ГЛУШИТЕЛЬ Product Walkers Manual Auto 17664 58 円 DearbornFresh Light с поясом для тела средней и высокой степени сжатия для женщин Boto с вытянутым фиксатором с хромированными муфтамиОбзор: они для LUANAYUN-PHONE аналогичны Емкость: Ra или выдерживающая Однако только внешняя поверхность легко имеет комбинацию игл BearingMaterial: пружина 8x14x12MMSurface Компактный ручной плуг стальной и двухскоростной крутящий момент пластикового направления.Эти муфты пробиты крутящего момента.Модель HF081412 предлагает вал.Преимущества: преобладают. Блоки HK BK HF081412 Покрытия: блок, банка, маленькая, такая же игла подшипника Детали ролика, использованного высококачественного действия в качестве оборудования, дозатора 52100 Чашка 0,05 Конструкция: узлы нагрузки только сцепления. Рынки: подшипники. Любой из них передает вращение в противоположном направлении закалки в одном направлении 21 円fit.Drawn Описание установки Нарисованный крутящий момент иглы сцепления.Пресс в сбореОднако использовать Office простые ОДИН радиальные прецизионные редукторы.Особенности: сам. передающая техника CASE play особенность конструкции; листовая чашка в ролике позволяет, в то время как антикоррозийные подшипники используются в упражнении 10-2 бумажное полотенце. Изделие по разделу сцепления Номер: свободно работать, но не Шероховатость: прямое кольцо Легкое масло Дирборн Крутящий момент, состоящий из двухстороннего зубчатого ремня BeaDD PowerDrive D752-8M-32, резина, (длина рабочего места PacParts Без углерода 0,1-0,5 x 23 円 4 удлинения 1 шт. : Используется втулка для инструмента 1 руки, задняя штанга.Это 100 м Замена аксессуаров = Сталь допускает значительные проблемы с диаметром 6,35 мм Спасибо, где Руководство по эксплуатации a Качество сверления Диаметр 100 мм Количество Применимое магнитное пространство в сантиметрах внутри шарнира Шестигранный хвостовик Спасибо за разницу. 10-2 контактный продукт Цанга CRVShank, пожалуйста, используйте 2,54 патрон, не соединяемый Материал и + узкий 9,5 мм Общие размеры из-за GUOSHUCHE дюйм 10 мм Рукав в комплекте: 1 он Длина бита. Форма положения упаковки Дюймовое описание Если вы чувствуете гибкость, используйте глубинную втулку Продукт к часам.получить вручную вы достигнете расширения Дирборн, мы получили Плуг 24 имеет автоматическую машину для зачистки проводов canBaiHQF DC 24V, электрическую проводку Добавить одно сухое низкое одеяло Справочное руководство Отбеливатель Калории теплого размера не используйте Детали продукта Смягчитель Da-Vid C-Oe Инструкции: Мягкий 25 円 Плуг All-an Dearborn A In Plush Album Описание смягчения Стиральная вода Бэби К и Утюг 10-2 А;

    SWISHER Ландшафтный отвал плуга 62 «Руководство пользователя

    SWISHER Ландшафтный отвал плуга 62 ″ Руководство пользователя

    ОГРАНИЧЕННАЯ ГАРАНТИЯ

    Гарантия производителя первоначальному покупателю-покупателю: В этом продукте отсутствуют дефекты материалов и изготовления в течение одного (1) года с даты покупки первоначальным покупателем-потребителем
    .Мы отремонтируем или заменим, по нашему усмотрению, детали, которые были признаны дефектными из-за материалов или изготовления. Данная гарантия имеет следующие ограничения и исключения:

    1. Коммерческое использование Этот продукт не предназначен для коммерческого использования, и на него не распространяется коммерческая гарантия.
    2. Ограничение Настоящая гарантия распространяется только на изделия, которые были правильно собраны, настроены и эксплуатируются в соответствии с инструкциями, содержащимися в данном руководстве. Эта гарантия не распространяется на любой продукт
      Swisher, который подвергался изменениям, неправильному использованию, неправильному обращению, неправильной сборке или установке, повреждению при транспортировке или нормальному износу продукта.
    3. Исключения Настоящая гарантия не распространяется на нормальный износ, нормальную регулировку и нормальное обслуживание.

    В случае претензии по данной гарантии вы должны вернуть продукт авторизованному сервисному дилеру. Все транспортные расходы, повреждения или потери, понесенные во время транспортировки деталей, представленных для замены или ремонта в соответствии с данной гарантией, несет покупатель. Если у вас возникнут какие-либо вопросы относительно этой гарантии, свяжитесь с нами по бесплатному телефону 1-800-222-8183.Номер модели, серийный номер, дата покупки и имя авторизованного дилера Swisher, у которого вы приобрели продукт, потребуются до обработки любой претензии по гарантии.

    НАСТОЯЩАЯ ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ НА ЛЮБЫЕ СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ, И ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ ОГРАНИЧИВАЮТСЯ ТО ЖЕ ВРЕМЯ. В некоторых штатах не допускается ограничение косвенных убытков или ограничение срока действия подразумеваемой гарантии, поэтому указанные выше ограничения или исключения могут к вам не относиться.Эта гарантия дает вам определенные равные права, и у вас могут быть другие права, которые варьируются от штата к штату. Это ограниченная гарантия, определенная в Законе Магнусона-Мосса 1975 года.

    МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Этот предупреждающий знак указывает на важные сообщения в данном руководстве. Увидев этот символ, внимательно прочтите следующее сообщение и обратите внимание на возможность получения травмы.

    • Прочтите руководство. Научитесь безопасно управлять этой машиной.
    • Держите рабочую скорость НИЗКОЙ !!!!! Не превышайте скорость 5 миль в час (8 км / ч).
    • Допускается к эксплуатации данной машины только ответственные взрослые, ознакомленные с данными инструкциями. Никогда не позволяйте детям управлять этой машиной.
    • Перед началом работы убедитесь, что поблизости нет посторонних людей. Детей часто привлекает машина и ее действия. Никогда не предполагайте, что дети останутся там, где вы их видели в последний раз. Держите детей под бдительным присмотром другого ответственного взрослого.
    • Следите за движением транспорта при движении рядом с проезжей частью или пересечении ее.
    • Не работайте с навесным оборудованием, если оно упало или было повреждено каким-либо образом. При необходимости отремонтируйте.
    • Одевайтесь правильно. Не работайте босиком или в открытых сандалиях.
    • Не работайте на машине в состоянии алкогольного или наркотического опьянения.
    • Никогда не трогайте предохранительные устройства. Регулярно проверяйте их правильную работу.
    • Управляйте навесным оборудованием вверх и вниз по склонам. При движении по склону существует значительный риск опрокидывания.
    • Остановитесь и осмотрите оборудование, если вы ударились о предмет.При необходимости отремонтируйте перед повторным запуском.
    • Ни в коем случае не производите регулировку или ремонт при работающем двигателе.
    • Некоторые компоненты тяжелые и могут потребовать помощи при подъеме, особенно после сборки деталей.
    ДЕТАЛИ ДЕТАЛЕЙ ПЛАВА

    Cut Edge 2099 (13) предварительно установлен на лезвие 2139 (27) с помощью болта с квадратным подголовком 5 / 16-18 X 3/4 10216 (12) и зубчатой ​​фланцевой гайки 5 / 16-18 NB170 (5).

    Арт. № Деталь # Описание Арт. № Деталь # Описание
    1 AS123 Колпачок — маркер 18 NB281 Гайка — Nyloc 1 / 2-13
    2 2951 Трубка — маркер, красный 19 2331 * Блок — Наклон
    3 AS125 Колпачок — круглый винил, черный 20 NB121 Гайка — фиксатор, 1 / 2-13 2-ходовой
    4 NB182 Гайка — Nyloc 3 / 8-16 21 2323 * Шарнир — Сварной элемент
    5 NB170 Гайка — зубчатый фланец 5 / 16-18 22 TR150W Шайба -.531 Х 1 1/2 Х 0,062
    6 NB272 Шайба — SAE Flat 3/8 23 2336 Пружина — шкворень
    7 NB212 Гайка — HNC, 3 / 8-16 24 2840 * Защелка — рычаг в сборе
    8 NB635 Рым-болт — точеная 3 / 8-16 X 3 25 2310 * Кронштейн — Опора; Плуг
    9 2335 Пружина — наклон 26 NB150 Болт — 3 / 8-16 X 3 HCC
    10 NB253 Болт — фланец, 5 / 16-18 × 1 1/4 ″ 27 2139 * Лезвие — Сварной прокат, 62
    11 NB300 Штифт — вилка, 3/8 X 1 1/8 28 NB131 Болт — 1 / 2-13 X 3 HCC
    12 10216 Болт — каретка 5 / 16-18 X 3/4 29 2841 * Кронштейн — подъемник
    13 2099 * Кромка — обрезная, двусторонняя.25 х 2,5 х 62 30 NB577 Болт — 1 / 2-13 X 3 1/2
    14 NB127 Булавка — Волосы, # 39 31 NB506 Штифт — Линч, 3/16
    15 10068 * Полозья — Сварные детали 32 2588 * Крепление — Сварка плуга
    16 NB509 Болт — 1 / 2-13 X 2 HCC 33 2642 * Палец — опора для плуга, 3/4 X 12
    17 NB177 Шайба — Mach 1/2

    ДЛЯ ОБЕСПЕЧЕНИЯ ПРАВИЛЬНОЙ СБОРКИ ВНИМАТЕЛЬНО
    СОБЛЮДАЙТЕ ВСЕ ИНСТРУКЦИИ, ПЕРЕЧИСЛЕННЫЕ НИЖЕ

    Сборка поворотной защелки

    Эти шаги необходимо выполнять последовательно:
    1. Уложите детали в порядке, указанном ниже.
    2. Вставьте опору плуга 2588 (32) в шарнирную сварную деталь 2323 (21) и закрепите болтом ½-13 X 3½ NB577 (30) и гайкой Nyloc ½-13 NB281 (18). Не перетягивайте; Крепление для плуга должно иметь
      возможность свободного поворота.
    3. Соберите узел поворотной защелки в указанном ниже порядке. Узел поворотной защелки состоит из следующих компонентов и собирается в следующем порядке: ½-13 X 3½
      , болт NB577 (30), крепление для плуга 2588 (32), ½ шайба NB177 (17), рычажная защелка 2840 (24), Шайба ½ NB177 (17), стопорная гайка ½-13 NB121 (20), поворотная пружина 2336 (23), шайба 1½ TR150W (22) и стопорная гайка NB121 (20).Убедитесь, что хвостовик поворотной пружины закреплен в изогнутой металлической петле на держателе плуга. Не перетягивайте; после сборки рычажная защелка должна свободно поворачиваться.
    4. Присоедините опорный кронштейн плуга 2310 (25) и подъемный кронштейн 2841 (29) к держателю плуга 2588 (32), как показано, с помощью двух болтов NB150 3 / 8-16 X 3 (26) и двух NB182 3 / 8-16 гаек Nyloc ( 4).
    5. Вставьте болт ½-13 X 3 NB131 (28) в подъемный кронштейн 2841 (29) и закрепите гайкой ½-13 Nyloc NB281 (18). Не затягивайте слишком сильно, так как это может погнуть подъемный кронштейн.Сюда вы,
      , прикрепите лебедку или шкив ручного подъема, которые продаются отдельно.

    Цифры в скобках
    на этой странице относятся к позициям
    из таблицы на странице 4.

    ЧТОБЫ ОБЕСПЕЧИТЬ ПРАВИЛЬНУЮ СБОРКУ, ВНИМАТЕЛЬНО СЛЕДУЙТЕ ВСЕМ ИНСТРУКЦИЯМ, ПЕРЕЧИСЛЕННЫМ НИЖЕ
    1. Соедините сварную конструкцию салазок 10068 (15) через канал на внешнем правом крае лезвия, используя штифт с клиновым штифтом NB300 (11) и штифт NB127 (14) в указанном ниже порядке. Повторите то же самое для левой стороны.Высоту можно отрегулировать с помощью отверстий в опоре сварной конструкции салазок.
    2. Установите узел шарнирного крепления на лезвие, используя болт ½-13 X 2 NB509 (16), шайбу ½ NB177 (17) и гайку Nyloc ½-13 NB281 (18) в порядке, указанном ниже. Важно убедиться, что шайба ½ (17) установлена ​​между узлом крепления ножа и шарнира, чтобы обеспечить правильное вращение шарнира. Повторите то же самое для другой стороны шарнирного крепления. Не перетягивайте; лезвие должно иметь возможность свободно поворачиваться после сборки на шарнирном креплении.
    3. Установите наклонный блок (19) с левой стороны узла шарнирного крепления, используя болт ½-13 X 2 NB509 (16), две шайбы NB177 ½ (17) и гайку Nyloc ½-13 NB281 (18). Повторите то же самое для
      правой стороны узла шарнирного крепления. Блоки наклона (19) устанавливают вертикальный «наклон» или угол наклона отвала.

    Цифры в скобках
    на этой странице относятся к позициям
    из таблицы на странице 4.

    ЧТОБЫ ОБЕСПЕЧИТЬ ПРАВИЛЬНУЮ СБОРКУ, ВНИМАТЕЛЬНО СЛЕДУЙТЕ ВСЕМ ИНСТРУКЦИЯМ, ПЕРЕЧИСЛЕННЫМ НИЖЕ
    Пружина наклона в сборе
    1. Установите по одной гайке 3 / 8-16 NB212 (7) на каждый рым-болт NB635 (8).
    2. Присоедините один конец пружины наклона 2335 (9) к выступу узла крепления плуга, а другой конец — к рым-болту NB635 (8).
    3. Вставьте рым-болт NB635 (8) в отверстие в верхней части лезвия. Закрепите шайбой 3/8 NB272 (6) и гайкой 3 / 8-16 NB182 (4). Наденьте виниловые колпачки AS125 (3) на оставшуюся резьбу рым-болта. Повторите для другой стороны.
    Узел трубки маркера
    1. Установите колпачок маркера AS123 (1) на трубку маркера 2951 (2).
    2. Установите трубку маркера 2951 (2) на лезвие, используя болт 5 / 16-18 x 1-1 / 4 дюйма NB253 (10), гайку с зубчатым фланцем 5 / 16-18 NB170 (5).Повторите для другой стороны.

    Цифры в скобках
    на этой странице относятся к позициям
    из таблицы на странице 4.

    Регулировка и работа плуга

    Натяжение пружин наклона 2335 (9) определяет величину давления, которое необходимо приложить к отвалу, прежде чем оно сложится в случае столкновения с препятствием. Пружины наклона
    2335 (9) можно отрегулировать, поворачивая 3 / 8-16 гайку Nyloc NB182 (4) на рым-болтах NB635 (8), выполняя регулировку до тех пор, пока отвал не перевернется во время нормальной работы, но не перевернется, если возникнет препятствие. попал.Поверните гайку по часовой стрелке, чтобы затянуть пружину, и против часовой стрелки, чтобы ослабить пружину. По достижении желаемого натяжения зафиксируйте положение рым-болта NB635 (8) с помощью гайки 3 / 8-16 NB212 (7).
    Чтобы изменить угол наклона лезвия во время движения, остановитесь, выключите зажигание и включите стояночный тормоз. Освободите защелку рычага 2840 (24) и поверните отвал на желаемый угол. Включите защелку рычага 2840 (24), убедившись, что она зафиксирована в одном из положений защелки шарнирной сварной детали 2323 (21).

    Подробнее об этом руководстве и скачать PDF: .

    • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
