Ролики для ворот откатных своими руками: Ролики для откатных ворот своими руками

Важно! Если имеется продольный сварочный шов, что не редкость для таких труб, его нужно сделать боковым и обязательно отшлифовать изнутри. Часто именно такие швы мешают роликам беспрепятственно передвигаться по направляющей, поэтому подготовить внутреннюю поверхность необходимо так же тщательно, как и наружную.

То же касается и поперечного сварочного шва, если для направляющей используются две трубы. Делать шов нужно очень аккуратно, иначе подшипники будут клинить, или же створка при прохождении шва будет совершать скачок. Понятно, что зачищать внутренние швы при таком сечении профиля достаточно проблематично, но иначе добиться легкого хода ворот не получится.

Роликовые каретки

Роликовые каретки, или тележки, принимают на себя нагрузку от движущейся створки, перенося ее на фундамент ворот. Именно благодаря кареткам профиль вместе с установленной рамой передвигается вдоль проема. На каждой каретке имеется по восемь роликов, которые бывают как металлическими, так и полимерными. Качество заводских кареток гораздо выше, чем у самодельных, тем не менее, правильно изготовленные в домашних условиях, они могут прослужить достаточно долго.

Заводская роликовая каретка

В качестве роликов оптимально подходят подшипники от генератора жигулей. Внутренний диаметр подшипника должен быть в пределах от 14 до 40мм, чтобы он не просто помещался в трубу, но и свободно по ней двигался. Для осей кареток можно использовать шпильки М18, которые нужно разрезать на куски требуемой длины. Кроме того, понадобится небольшая пластина железа толщиной от 8мм для изготовления основания каретки. Более тонкий металл не годится – он не выдержит веса конструкции и погнется. Если нет в наличии железа такой толщины, можно сделать двойное количество пластин и соединить их между собой.

Самодельная каретка

Процесс изготовления каретки достаточно прост: металлические пластины размечают, болгаркой обрезают лишнее, потом просверливают отверстия для крепления подшипников. Если металл тонкий, пластины сваривают, хорошо зачищают швы. Диаметр отверстий должен соответствовать диаметру оси, в данном случае это 18мм. Во время сверления рекомендуется применять масло для охлаждения, чтобы металл не перегревался. Оси примеряют к отверстиям и обрезают до нужной длины. Далее на оси одевают шайбы, следом подшипники, и крепко прикручивают. Подшипники обязательно набить смазкой до приваривания основы.

Другие элементы фурнитуры

Самое сложное в этом процессе – изготовить балку и каретки, все остальные элементы сделать уже проще. Ограничитель, который предназначается для удерживания створки в вертикальном положении, представляет собой небольшую пластину с загнутыми краями и пластиковыми роликами. Для больших ворот рекомендуется ставить ограничитель с 4 роликами, для стандартных достаточно двух роликов. Уловители фиксируют полотно после закрывания и состоят из выгнутых особым способом металлических пластин. Если правильно подобрать толщину металла, изготовить улавливатели и ограничитель не составит труда.

Улавливатель ворот

Заглушки предназначаются для защиты направляющей от попадания снега и грязи, что негативно влияет на движение створки. Как правило, заводские заглушки выполнены из резины или пластика, сделать же их самостоятельно можно из любых подручных материалов. Иногда концы балки просто заваривают сваркой.

Заглушки заводские

Самостоятельно изготовленные комплектующие обходятся в несколько раз дешевле, что позволяет сэкономить на монтаже ворот значительную сумму. И все же, не стоит забывать, что при недостатке опыта результат может получиться совсем не тот, что ожидали. Если есть сомнения в своих возможностях, приниматься за сборку фурнитуры не рекомендуется. Заводские комплектующие во много раз надежнее и долговечнее, к тому же не заберут у вас много времени на установку.

Монтаж сдвижных ворот видео

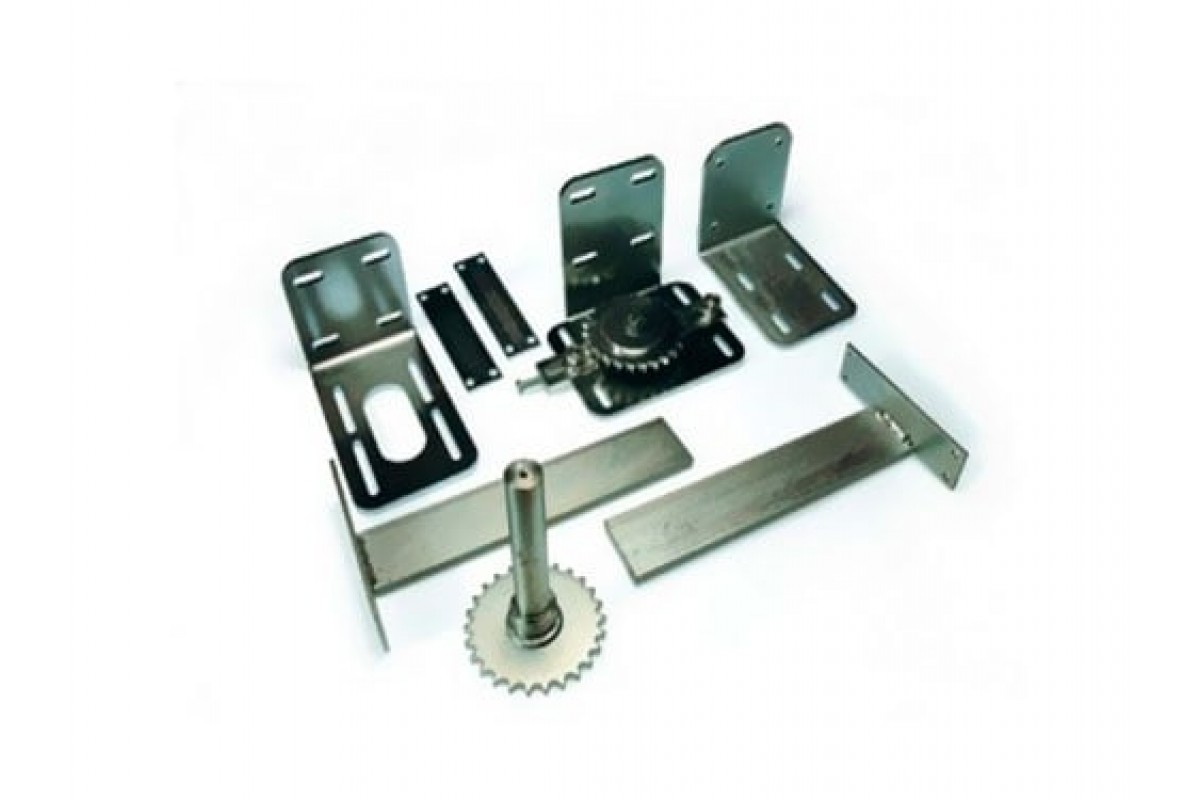

Фурнитура и комплектующие для откатных ворот своими руками

Очень удобным решением при малой площади двора является использование откатных ворот, которые практически не занимают внутреннее пространство и способны очень компактно открываться. Особенно хорошо они подходят в случаях, когда гараж находится практически сразу возле ворот и необходимо сразу поворачивать чтобы в него заехать. Но такие ворота нуждаются в специальной системе для своей работы.

Конструкция и важная фурнитура

Конструкция откатных ворот довольно простая, но состоит из множества отдельных элементов которые должны работать отлажено и монтаж необходимо проводить очень качественно, так как именно от этого будет зависеть их продуктивность и работоспособность.

В целом конструкцию можно описать так:

• Воротное полотно.
• Направляющие.
• Привод.
• Уловители.
• Ролики для возможности движения.
• Дополнительные комплектующие.

Самыми важными элементами, которые имеет фурнитура для откатных ворот являются ролики, привод или двигатель, редуктор привода и уловители. Именно они дают возможность откатным воротам работать исправно и без особого усилия.

Важные комплектующие для ворот

Изготавливаем фурнитуру и комплектующие своими руками

Сейчас вы узнаете, как удешевить конструкцию и не покупать готовые материалы, а сделать некоторые из них своими руками либо найти дешёвые аналоги. Мы расскажем вам как сэкономить на роликах, сделать закладные трубы, какой аналог приводу использовать и какой редуктор к нему подсоединить.

А также расскажем о создании системы управления и как её сделать. Вам необходимо только запастись временем и огромным желанием потрудится на благо себе и своему частному участку.

Изготавливаем ролики

Для этого нам потребуются металлические цилиндры с толщиной стенки не меньше пяти миллиметров, для увесистых ворот толщина должна быть от одного сантиметра. Подбираем под внутренний диаметр цилиндра два подшипника, выдерживающие радиальное давление и плотно устанавливаем их туда, лучше по краям проделать сварочный шов, чтобы подшипники не сместились или не выпали.

В качестве роликов лучше подходят подшипники от генератора жигулей. Диаметр подшипника от 14 до 40мм, необходимо чтобы он свободно помещался в трубу и двигался.

После того как ролики для откатных ворот готовы, вырезаем две трапеции из листов металла толщиной три миллиметра, и квадрат шириной чуть больше ролика.

Внутрь подшипников плотно вставляем круглый прут и аналогично привариваем края. К пруту параллельно привариваем трапециевидные пластины, которые затем скрепляем металлическим квадратом. На этом процесс создания роликов окончен.

Делаем закладную трубу

Закладные опорные трубы представляют собой толстостенные металлические квадраты. Сделать такой бюджетный вариант своими руками можно с помощью уголков или швеллера. Используя уголки, свариваем четыре по всей длине и столб будет готов. Швеллер сваривается только с двух сторон. Сверху и снизу наваривается квадрат, чтобы закрыть пустоту от влаги. Высота опорного столба зависит от параметров ваших ворот.

Балка должна быть в 1,5 раза длиннее ширины ворот. Чем больше створка, тем толще подбирается металл для направляющей.

Если беспокоитесь о прочности такого изделия, можете дополнительно внутри наварить несколько пластин на верхнем и нижнем краю. Тогда квадрат станет значительно прочнее и лучше сохранит форму даже при очень сильном давлении на опорные столбы.

Оптимальным вариантом считается квадратная труба сечением 60х60х4мм, длина должна соответствовать ширине ворот, умноженной на 1,5.

Двигатель для ворот

Если вы не хотите покупать готовую автоматику, тогда можно попробовать изготовить бюджетный вариант из любого подходящего электрического двигателя. Для таких целей подойдут любые электродвигатели на 220 вольт с мощностью не меньше чем 250 Ватт для ворот до 500 килограмм, для более тяжёлых необходим привод с мощностью 500 и более Ватт.

Выбирайте привод в диапазоне мощности 1,2–2,5 кВт, в зависимости от массы полотна ворот.

Достаточно подключить его к электрической сети, надёжно закрепить к фундаменту и настроить редуктор. Помимо мощности, привод не должен выдавать слишком больших оборотов иначе есть риск что он сгорит или испортит конструкцию ваших ворот.

Подбирайте такие изделия, которые оборачиваются со скоростью не больше одной-двух сотен оборотов за минуту. Этого будет вполне достаточно чтобы открыть створку за короткое время и без проблем заехать на ваш участок.

Делаем бюджетный редуктор

Для того чтобы получить бюджетный редуктор, нам потребуется зубчатая рейка, длиной равной длине всей конструкции ворот, а также шестерня для её проталкивания. Если шестерню легко найти на металобазах или купить в магазине, то с рейкой есть небольшие проблемы. Изготовить такую самостоятельно у вас вряд ли получиться, так что единственным вариантом является поиск похожих на других механизмах.

Очень часто такие встречаются в коробках передач автомобилей, так что вам прямая дорога к пункту приёма металлолома. Ищите там автомобили, разбираете и вынимаете из них рейки. Но такой метод занимает очень много времени, так что рациональней буде просто купить готовую в магазине, она будет дешевле чем специализированная от производителей приводов.

Как изготовить блок управления

Самым банальным и простым решением будет штекер и розетка, который находятся рядом с приводом или удалённо от него. Вставляете штекер, ворота отодвигаются, и вы заезжаете. Но в таком случае необходимо будет сделать и переключатель, который сменит полярность двигателя и при следующем включении запустит процесс в противоположную сторону.

Если вы хотите упростить задачу, тогда покупайте специальную плату в магазине с электротехникой, припаиваете к ней две кнопки и подключаете привод к сети. Пульт должен устанавливаться своими руками на пути кабеля с подачей, а также к нему необходимо подсоединить кабель от кнопок смены полярности. Таким образом, нажимая каждую из кнопок ворота будут двигаться в необходимом направлении.

Есть ещё более сложный, но продвинутый вариант. Вам необходимо купить приёмник сигнала, к которому подключаете питание привода и провод от управления. В комплекте с приёмником идёт пульт, которым и будет осуществляться управление. Настраиваете своими руками необходимые для вас режимы и вперёд. Теперь ваша створка будет открываться автоматически на удалённом расстоянии.

Стоит ли изготавливать или лучше купить?

Если у вас нету лишних средств и вы без проблем можете выделить несколько дней на поиски нужных материалов и последующую их сборку своими руками, тогда конечно, единственным вариантом для вас будет самостоятельно изготовление. Если же у вас есть возможность заплатить солидные деньги за готовое изделие, тогда конечно, лучше купить заводскую сборку так, как она в разы качественней самодельной и гораздо лучше проявляет себя в работе.

Сравнивая стоимость обеих вариантов можно с уверенностью сказать, что если комплектующие для откатных ворот будут делаться своими руками, то цена будет примерно в пять раз ниже.

Покупная фурнитура обойдётся вам в среднем в триста долларов, так что считайте какой вариант более приемлем для вашего кармана и, конечно же, ваши пожелания.

комплект направляющих моделей для раздвижных ворот, размеры и устройство опор, опорные ролики для секционных вариантов

Ворота откатного типа отличаются достойными характеристиками, но дорого стоят. В целях экономии владельцы загородных домов часто изготавливают откатные конструкции самостоятельно. Подобные системы включают несколько важных элементов: ролики верхние, ролики концевые, ролики опорные, стальной рельс, улавливатели и заглушки.

Роликами считаются каретки или тележки. Они являются главной составляющей механизма передвижения. При продаже откатных ворот они включаются в состав фурнитурного набора. Каждую составляющую фурнитуры можно приобрести и по отдельности. Для этого важно знать предназначение того или иного элемента.

Для чего нужны?

Если упростить представление о механизме откатных ворот, можно сравнить его с поездом. В роли направляющих выступают рельсы, а ролики играют роль колесных пар. В случае с воротами рельс задает направление движения. Процесс движения полотна осуществляется роликами.

Конструкции могут различаться прочностными характеристиками. Максимальная нагрузка приходится на опорные ролики, которые передвигаются по направляющему рельсу. Металл этой части ворот должен быть особо прочным. Стальные колесики производятся на высокоточном оборудовании.

Верхние ролики играют роль фиксаторов, лучшим материалом для них является резина. Пластиковые ролики для этой цели подходят меньше, но их использование также допускается.

Верхние уловители принимают на себя нагрузку накатного концевика. Благодаря этой детали створка раздвижных ворот попадает в назначенную точку даже при неблагоприятных погодных условиях.

Концевые ролики слегка снимают нагрузку с опорной части. Концевик работает совместно с улавливателем. Для защиты этой части конструкции от дождя и снега устанавливаются заглушки. Это исключает провисание полотна за счет фиксирования его состояния.

В качестве добавочной опоры применяются накатные ролики. Они также снабжаются заглушкой. Эта деталь вращается по всей длине полотна. Она обеспечивает равномерное распределение нагрузки и предотвращает деформацию оси.

Роликовые кронштейны устанавливаются таким образом, чтобы они могли обеспечить надежный охват верхней рамки. Кронштейн удерживает створку строго вертикально. Открывание становится более мягким и свободным.

Стоит отметить, что роликовые системы различаются в зависимости от типа откатных ворот. Разные комплекты фурнитуры включают различные ролики. В продаже имеются готовые наборы для легких, средних и тяжелых ворот.

Наибольшее распространение получили легкие конструкции, рассчитанные на вес до 500 кг. Такими вариациями вы можете закрыть пролет длиной до 4,5 метров. При большей массе и длине полотна стоит покупать другие наборы, включающие дополнительные элементы.

Каждый комплект играет существенную роль в эксплуатационных свойствах конструкции. Даже самая мельчайшая деталь обеспечивает надежность фиксации и мягкость открывания/закрывания.

Плавной работы уличных ворот вы добьетесь только при грамотном обустройстве и правильном подборе всех составных частей. Они обязательно должны выбираться в соответствии с массой полотна. Например, если вес удерживаемой створки не более 500 кг, выберите набор с двумя роликовыми каретками.

Если изделие тяжелее, используйте четыре каретки, закрепленные на швеллере.

Виды и размеры

Рельсовые ворота – простая и удобная конструкция. Серьезным недостатком этого вида является быстрое загрязнение направляющих. Это часто приводит к поломке и затрудняет работу системы. Также рельсовые ворота нуждаются в постоянном уходе.

Подвесные ворота – более сложная и более дорогая разновидность. Их главная отличительная черта – отсутствие нижней направляющей. Вместо нее присутствует верхний рельс. Недостатком этой конструкции является невозможность провоза габаритных, высоких грузов.

Консольные ворота – оптимальный по стоимости вариант. Однако для самостоятельного изготовления он является достаточно сложным. Конструкция обладает следующими достоинствами:

• плавность и бесшумность;
• длительность эксплуатации;
• надежность и прочность;
• устойчивость к любым погодным условиям.

Основа любых откатных устройств – роликовые опорные каретки. Основой самой каретки является плита из стали. К ней крепятся усиленные подшипники. Сама тележка снабжается восемью роликами, которые крепятся к платформе четырьмя парами. Платформа снабжается технологическими отверстиями, через которые тележка крепится к закладной.

Основание каретки может быть малым или большим. Уменьшенное основание допускает больше возможностей для регулировки, например, секционных воротных конструкций.

Устройство конструкции

Конструкция откатных ворот включает набор важных составляющих, каждая из которых выполняет определенные функции:

• Рама – основной «скелет». Для нее необходимы трубы, которые крепятся к уголку.
• Полотно – внешняя часть ворот. Профлист является самым часто выбираемым и экономичным вариантом. Для престижа и создания эффекта дороговизны профлист дополняют художественной ковкой.
• Направляющий рельс – массивный швеллер. Его расположение допускается как вверху, так и внизу полотна и рамы. К рельсу монтируется система роликов.

• Ролики – средство передвижения полотна. Они обеспечивают свободное перемещение конструкции. Ролики держат на себе вес полотна и рамы.
• Подставка роликовой системы. Она выполняет функцию стабилизации откатных ворот.
• Улавливатели и доводчики являются фиксаторами ворот в закрытом состоянии.
• Автоматика требуется, если выбран тип системы с автоматическим управлением.

В любых вариантах вес ворот держат на себе опорные роликовые каретки. При устройстве конструкции уделите особое внимание качеству этой составляющей. Частой причиной разрушения механической системы являются некачественные подшипники.

Концевик и нижний улавливатель действуют вместе. Концевой механизм снижает нагрузку на колесные пары.

Нижний улавливатель должен качественно перемещать концевик.

Схема работы предполагает, что заглушки устанавливаются в самом конце. Они играют роль защитника рельса от дождя и снега. Чтобы собрать механические откатные ворота, этих элементов должно быть достаточно. Набор деталей и узлов конструкции подбирается в зависимости от веса полотна.

Масса сдвижных ворот взаимосвязана с параметрами проема для въезда автотранспорта. Они высчитываются по габаритам въезжающего автомобиля. Между опорной конструкцией и крайними точками авто необходимо учесть расстояние до 0,3 метров.

Примите во внимание свойства грунта и увеличьте этот показатель до 0,5-0,6 метров.

Монтаж

Если рассматривать монтаж конструкции в целом, то самый простой вариант включает монолитную бетонную платформу. Каркас и улавливатели устанавливаются между опорами. Воротная рама собирается с помощью сварки. На нее крепится профнастил.

Вся конструкция дополняется обычной ручкой для открывания. Получается механический вариант. Также ворота можно приводить в движение при помощи электроприводов. Это автоматический тип.

На первом этапе монтажа необходимо вырыть траншею достаточной ширины. Затем нужно закрепить металлические опоры. В зависимости от вида грунта установите фундамент, запас глубины которого должен составлять 15-20 процентов. Для этого замеряют глубину залегания грунтовых вод.

Создайте защиту для дна траншеи из песчано-щебневой подушки. Она послужит защитой и для бетона, который подвергается разрушению влагой.

Смонтируйте армирующий каркас из стержней и вязальной проволоки. Поверх каркаса уложите металлические закладные. Направляющую следует укладывать вниз и выравнивать строго согласно нивелиру. Иначе возникнет перекос полотна.

Прикрепите роликовую каретку к направляющей. Аккуратно залейте бетонный раствор так, чтобы он не испортил швеллер. Штыкуйте бетон, чтобы выпустить воздух. Оставьте раствор для «схватывания» примерно на две недели.

Сварите раму ворот из листов с усиливающими частями. Вариантом усиления могут послужить трубы 30-40 мм диаметром. Уложите по трубам профиль и сварите усиливающую раму.

Приварите направляющий рельс к нижней части рамы. На последнем этапе выполните обшивку. Загрунтуйте окалины и ржавчины специальными составами.

Закрепите улавливатели и каретки на подшипниках на опорной части ворот. Для их закрепления используйте анкерные болты. Полотно крепится на каретки и обваривается прихваточным способом.

Прикрепите профнастил к воротной раме. Для этого используйте саморезы, снабженные резиновыми или силиконовыми шляпками. Количество саморезов для крепления высчитывается с учетом качественных характеристик металла.

Если откатные ворота изготавливаются своими руками, они могут иметь индивидуальные размеры и особенные характеристики других поддерживающих элементов.

Полезные советы

Необходимо учесть следующие нюансы:

• Будьте внимательны при выборе готового набора, так как ошибка может привести к быстрому выходу из строя целой конструкции.
• Учитывайте габариты техники. К примеру, высота легкового транспорта составляет 1,4 м, газель имеет высоту 2,5 м, КАМАЗ – 2,9 м. Принимайте во внимание угол заезда до 45 градусов.
• При сооружении армирующего каркаса категорически не рекомендуется применять сварку.
• Периодически смачивайте поверхность залитого бетона первые два дня. Так вы исключите возможность растрескивания.
• Усиление для рамы выбирайте только после того, как будет обозначен вид изготавливаемых ворот.

• Проверьте полотно на точность установки. Только после этого обваривайте всю конструкцию.
• Если для крепления профнастила использовать саморезы без прокладок из резины, со временем атмосферная влага «разъест» полотно.
• Четко фиксируйте каждую часть конструкции, не допуская люфтов. При некачественной работе система также быстро выйдет из строя.
• Применяйте усиленные подшипники, они обеспечат более длительный эксплуатационный срок.
• Используйте для подшипников низкотемпературные сорта смазок. Если смазывать конструкцию другими вариантами, ролики зимой замерзают.

О том, как сделать ролики для откатных ворот своими руками, вы можете узнать из следующего видео.

Самодельная фурнитура для откатных ворот  (комплектующие)

В обзоре рассмотрим подробно, какие элементы обязательно необходимы для нормальной работы откатных ворот. Отталкиваясь от этого можно будет судить, что действительно реально изготовить самостоятельно и как это лучше сделать. Также коснемся плюсов готовых комплектов и возможности заменить самодельные элементы на заводские на уже существующих воротах при желании.

Для начала следует внимательно рассмотреть строение откатной конструкции на фото ниже. Там как раз перечислены основные комплектующие, за счет которых удерживаются и перемещаются ворота.

Откатные ворота имеют консольную конструкцию. Снизу к створке необходимо приварить направляющий рельс – профильную балку, внутрь которой в дальнейшем заводятся роликовые опоры. Таким образом рельс (а значит и створка) сможет катиться по роликам из стороны в сторону.

В проезде ворота двигаться будут словно на весу, опираясь на продолжение створки (хвостовую часть) и ролики. Поэтому сам рельс берется длиной в 1,5 ширины воротного проема. Нагрузка при этом будет не только от веса ворот, но и от давления свободного края створки (своеобразный рычаг), так что необходимо обеспечить достаточную прочность роликов и рельса.

При самостоятельном изготовлении рельса берут квадратную трубу, в основном выбирают со стороной 60, 80 или 100 мм. Стоит заметить, что с воротами весом до 300 кг следует приобретать трубу со стенками толщиной от 3,5 мм, а при более тяжелой створке или проеме шире 5 м нужна уже труба толщиной 5 мм. По длине такая направляющая труба будет во всю длину створки с хвостовиком – нижняя труба рамы приваривается к рельсу сверху. А вот для того, чтобы рельс был способен двигаться по роликам, снизу трубы придется делать специальный вырез. Можно болгаркой.

Такой способ изготовления нарушает изначальную целостность трубы. В связи с этим со временем может возникать деформация рельса, створка начинает подклинивать, требовать повышенных усилий для перемещения. Деформации и искривления могут появиться уже на стадии выполнения выреза в стенке вследствие нагрева металла в ходе работ.

Заводское производство позволяет придать направляющей особую форму в поперечном сечении, чтобы максимально подстроиться под взаимодействие с роликами. Большинство изготовителей рельс выполняет из стали с высоким содержанием углерода, что предотвращает возникновение деформаций от нагрузок. Важно, чтобы внутренняя поверхность элемента была гладкой, без окалин, раковин и прочих дефектов, приводящих к подклиниванию ворот.

Некоторые производители предлагают направляющие только из черной стали, а другие изготавливают еще и оцинкованные. Второй вариант, естественно, дороже, но при этом срок службы рельса будет увеличенным. Это связано с тем, что если наружную сторону можно прогрунтовать и покрасить, защитив от коррозии, то обработать вручную внутреннюю так просто не получится.

Используются в основном направляющие двух стандартов. Обычная (малая) рассчитана на створки до 300 кг весом (или 400-500 кг общей нагрузки), а для более тяжелых или длинных ворот на проемы от 5 м идет уже увеличенная (большая) балка.

Направляющий рельс крепят к нижней трубе несущего каркаса. При этом сваривание производится прихватками, а не сплошным швом. Обычный шаг – шов по 15-20 мм через каждые 700 мм, причем с обеих сторон и так, чтобы получался шахматный порядок.

Сплошной сварочный шов запрещен, так как вызывает деформацию рельса.

Роликовые каретки поставляются парой. Устанавливают их на подготовленный фундамент с закладной, причем по разные стороны швеллера. Стараются, чтобы дистанция было максимально возможной, тогда плечо створки будет меньше, а значит, снизится нагрузка на каретки и рельс.

Создание роликовой опоры своими руками потребует наличия листовой стали толщиной от 10 мм и выше, а также 16 подшипников (по 8 на каждую каретку) и оси для них.

Дешевые подшипники китайского производства долго не протянут, а вот более дорогие скорее всего оправдают надежды. По размеру подшипники подбираются под выбранную в качестве рельса трубу, чтобы могли легко ходить внутри нее, но не болтаться. Важно, чтобы пыльники подшипников были металлорезиновыми, а не просто металлическими, так как потребуется защита шарикового механизма не только от пыли, но и от влаги. Согласитесь, что атмосферные осадки и близость к земле (роса, брызги, сырость) способны вызывать коррозию металла, а из-за этого элементы просто станут непригодными к работе.

Металл опоры также должен быть защищен от коррозии. Цинкование в бытовых условиях выполнить вряд ли удастся, но можно хорошо прогрунтовать и покрасить в несколько слоев. В дальнейшем надо будет регулярно контролировать состояние такого покрытия, так как защиту на 100%, тем более надолго оно обеспечить не может.

Изготовленные на заводе роликовые опоры бывают различными. На рынке можно встретить каретки с металлическими и с полимерными обоймами подшипников.

Рекомендуется приобретать металлические ролики. Полимеры требовательны к соблюдению температурного режима, а разрешенный диапазон обычно задается в пределах от -20°С до +50°С. Выход за эти рамки приводит к поломке полимеров или потере формы.

У заводских кареток верхняя часть подвижна относительно основания. Это сделано для того, чтобы ролики могли немного наклоняться в сторону движения створки. Нагрузка оптимально распределяется, ход ворот становится более легким и плавным, а также снижается износ самих кареток.

Плюсом заводских опор можно считать и оцинкованную поверхность, надежно оберегающую данные элементы от разрушительного воздействия влаги.

Устанавливать роликовые опоры заводского производства можно двумя способами:

• на регулировочные пластины
• без них

При отказе от регулировочных пластин, роликовые опоры будут приварены непосредственно к швеллеру, забетонированному в фундамент. Изначально основания элементов лишь прихватываются сваркой, оставляя возможность скорректировать их положение, если движение окажется затрудненным. Принцип следующий: прихватили опоры, проверили легкость движения, если недостаточно хорошо идут, то срезали и переставили ролики и снова проверили работоспособность. Когда добьетесь перемещения ворот без лишних усилий, тогда основания роликов можно обварить окончательно.

Установка на регулировочные пластины изначально похожа на монтаж без них. Отличием является то, что к швеллеру будет приварена не сама опора, а пластина, а каретки крепятся к последней с помощью шпилек и гаек. Использование регулировочной пластины позволяет в дальнейшем изменять высоту расположения роликов простым вращением гаек, чтобы добиться идеального хода ворот, особенно после возможного проседания фундамента на неустойчивых почвах.

Важно! Ролики не должны болтаться в трубе. Зазор между стенкой рельса и роликами допустим в пределах 1-2 мм, иначе створка будет клевать, то есть свободный край окажется ниже полочки уловителя, не позволяя закрыть ворота полностью.

Данный элемент поддерживает створку за верхний край, выполняя несколько задач: удерживает ворота от падения, поддерживает строго вертикальное положение и направляет движение по прямой в сторону уловителей.

При самостоятельном изготовлении верхней поддержки есть где развернуться фантазии «умельцев». Примером может послужить конструкция с фотографии:

В заводских условиях выполняется верхняя пластина с парными роликами. Делают элементы с 2-мя или 4-мя роликами для легких и более тяжелых ворот соответственно. Для того, чтобы пластина сумела справиться с предстоящими нагрузками и не разогнуться, желательно выполнять ее из стали порядка 4 мм толщиной.

Сами ролики от разных производителей могут идти с пластиковой или резиновой поверхностью. Пластик может царапать створку, так что резина все же предпочтительнее.

Монтаж заводской верхней пластины производится на нащельнике ближайшей к кареткам воротной опоры. Чтобы не увеличивать дистанцию от столба до створки, а максимально прижать ее к столбу, один из роликов частично заводится внутрь нащельника в предварительно выполненный вырез размером 60*40 мм.

Край самой пластины заводится между столбом и нащельником и приваривается.

Створка ставится на свое место (каретки заводятся в рельс) и пропускается верхним срезом между роликами поддерживающей пластины. Ролики подгоняют согласно толщине рамы, передвинув болты в продолговатых пазах пластины и не забывая убедиться в вертикальности створки.

Элемент необходим для перераспределения нагрузки при запертых воротах. Перемещается створка на весу, но удерживать ее так постоянно недопустимо – ролики с рельсом быстро выйдут из строя. Поэтому свободный край при закрытых воротах обязательно должен опереться о полочку уловителя.

Для создания нижнего улавливателя подойдут пара отрезков уголка и пластина из металла не тоньше 3мм, которые свариваются между собой. Менее крепкий элемент может разрушиться или деформироваться.

Нижний уловитель заводского производства снабжен лепестками – отгибами для гарантированного попадания ворот в улавливатель при ветре или наличии незначительного люфта.

Крепят данный элемент на дальний от роликов нащельник при помощи сварки.

Важно выдержать правильную высоту, чтобы створка заезжала на полочку с подъемом данного края на 3-4 мм.

Данное колесико необходимо для плавного закатывания створки в уловитель.

Сам ролик и его конструкция могут быть любыми, удобными для изготовления. Важно лишь продумать систему крепления элемента к рельсу створки.

Заводские концевые ролики могут быть с колесом из металла или пластика. В принципе, для легких ворот до 300 кг весом полимера вполне достаточно.

С более тяжелыми створками от 300 кг необходим металлический ролик.

Не редко современные элементы снабжаются стальной пластиной перед роликом. Такое дополнение заменяет переднюю заглушку для торца рельса, тогда резиновая заглушка в комплекте будет лишь одна, для заднего среза направляющей.

Концевой ролик крепится непосредственно в направляющую рядом с торцом. Заводской элемент фиксируется пластиной и парой болтов.

Концевой ролик закатывает створку на полочку уловителя, составляя вместе с ним третью точку опоры для конструкции. Это позволяет разгрузить роликовые опоры.

Данный элемент фиксирует створку при закрытых воротах. Если его не установить, то ворота будут греметь, а периодическое давление на створку (в том числе и ветра) сможет приводить к деформации.

Для изготовления верхнего улавливателя можно взять просто отрезок гнутого швеллера, можно сварить пару уголков или согнуть полосу длиной 6-10 см. Металл необходим как минимум 4 мм толщины.

Произведенный на заводе верхний уловитель выполнен в виде П-образной скобы с теми же лепестками-отгибами. Такая форма позволяет створке попасть на свое место даже при наличии люфта.

Верхний уловитель приваривают к тому же нащельнику, что и нижний.

Крепить его можно после всех остальных элементов.

Не все производители включают верхний улавливатель в базовый комплект, предлагая приобретать его отдельно. При выборе подходящего набора стоит убедиться в полноте комплектации.

Данные элементы закрывают торцы рельса от снега, грязи и излишней влаги.

Когда изготавливают заглушки самостоятельно, то чаще всего берут просто пластины из листовой стали 1-2 мм толщиной, изготавливают детали по размерам сечения направляющей и заваривают с их помощью торцы.

Заглушки заводского производства в основном выполняются из резины и являются съемными благодаря гофрированной части, за счет которой удерживаются в профиле.

Устанавливаются заглушки с обеих сторон рельса вручную. При наличии стальной пластины на концевом ролике потребуется лишь один резиновый элемент для противоположного края.

Относительно недавно фурнитура заводского производства стоила слишком дорого, чтобы ее мог позволить себе любой желающий. Готовые комплекты завозились из-за рубежа по 300-400 долларов, а еще монтаж оплатить надо было. В связи с этим некоторые мастера приспособились изготавливать комплектующие самостоятельно, что было очень востребовано на тот момент.

Для создания роликовых опор необходим был токарь, который смог бы обточить подшипники как следует. Вместо направляющего профиля использовалась квадратная труба со сделанным болгаркой разрезом на одной из граней. Но все равно самодельный комплект стоил порядка 150-200 долларов.

Сейчас заказывать самопальную фурнитуру стало просто не выгодно, так как заводские комплекты отечественного производства окажутся едва ли не дешевле, но при этом выше качеством.

С заводскими комплектующими ворота работают не в пример лучше, так как рельс и каретки изначально производятся максимально подогнанными друг под друга. В готовом комплекте все просчитано, выверено и проверено временем. Створка гарантированно будет ходить легко, без лишнего грохота и заеданий. Прослужат ворота также намного дольше конструкции на самодельных элементах.

На практике проверено, что мало кто сумел сделать «на коленке» действительно качественные роликовые опоры. В большинстве же случаев получались недолговечные комплектующие, вызывающие частые поломки.

Преимущества комплектов заводского производства:

• Точная геометрия всех элементов, которой в самодельных наборах добиться невозможно.
• Качественная оцинковка всех элементов. Самодельные комплектующие такой защиты не получают, поэтому риск появления ржавчины и снижения прочности очень велик.
• Высокая прочность направляющего профиля, устойчивость к деформации (при соблюдении правил монтажа). Обычная квадратная труба держать геометрию на должном уровне не может, прочность снижается уже при разрезе стенки, а геометрия «плывет» под нагрузкой.
• Заводские роликовые опоры проще выставляются в правильное положение, особенно при наличии регулировочных пластин.
• Подвижность верхней части роликовых опор снижает износ самих кареток.
• Поддерживающая пластина позволяет легко подстроить ролики согласно толщине створки, так что никаких люфтов при движении ворот наблюдаться не будет.
• Готовый комплект фурнитуры хорошего качества обеспечит легкое скольжение створки. Особенно важно это для ворот, которые будут автоматизироваться – приводы не рассчитаны работать с перегрузками со стороны некачественной механики ворот.

Случай из практики. Специалистов нашей компании вызвал для консультации клиент, который установил нашу автоматику. При перемещении створки привод сильно нагревался, а причину этого самостоятельно установить он не смог.

Уже при визуальном осмотре стало ясно, что причина в несоответствии самодельной фурнитуры даже самым основным требованиям. Рекомендацией мастеров стала замена кустарной фурнитуры на заводскую, подобран комплект отечественного производителя «Світ Воріт^тм». Ход работ по замене вкратце описан ниже.

Демонтаж створки. Были удалены заглушки и вынут концевой ролик. Створка открылась полностью и была снята с роликовых опор. Ворота разместили на ровной поверхности. Болгаркой были срезаны сварочные швы, которыми была приварена квадратная труба-рельс к раме створки.

Фото, размещенное ниже, показывает одну из причин, которые вызывали заклинивание ворот и перегрев привода.

Этот очень ржавый и деформированный рельс принято было заменить заводским рельсом харьковского производства. Благодаря использованию стали с высоким содержанием углерода, такой элемент должен гораздо лучше противостоять нагрузкам и не терять геометрию.

На данной направляющей снизу временно приварили две «ножки» — отрезки металлопрофиля по 60 см длиной. Такой подход позволяет сразу выставить створку вертикально и приваривать к рельсу с обеих сторон без переворачиваний ворот и риска получить перекосы.

Створка была установлена сверху на этот рельс, после чего нижнюю трубу каркаса стали соединять с данным основанием.

Крепление выполнялось в виде прихваток сварными швами по 20-30 мм с шагом 700 мм с двух сторон створки, но в шахматном порядке.

Внимание! Сплошной шов выполнять нельзя ни в коем случае, иначе даже самый качественный рельс может «повести», и ворота начнут клинить из-за деформации.

После приваривания рельса к створке с помощью автомобильного герметика был тщательно заделан зазор между направляющей и трубой каркаса. Без данной операции в щель могла бы попасть влага, которая со временем вызвала бы рост ржавчины и разрушение металлоконструкции.

Рельс и нижняя каркасная труба подверглись грунтованию и трехслойному окрашиванию. Это не входило в задачу монтажников, они в это время занимались заменой фурнитуры.

Специалисты демонтировали старые роликовые опоры, уже не способные выполнять свои обязанности дальше.

Их заменили каретками с усиленными подшипниками и металлическими обоймами.

Роликовые опоры разместили на швеллере, подобрав оптимальное положение. Створку поставили на них и убедились в легкости хода. Только после этого основание опор было обварено по периметру для надежного соединения с горячекатанным швеллером, забетонированным в фундамент.

Концевой ролик установили в рельс. Закрепили сваркой на своих местах верхнюю пластину и улавливатели. Поставили заглушку.

Замена фурнитуры с самодельной на заводскую на этом была завершена. После включения автоматики заказчик убедился, что привод перестал греться.

Акция!

Приобретая рекомендованную нашими специалистами фурнитуру, Вы в подарок получите авторскую инструкцию, где пошагово описан порядок изготовления и монтажа откатных ворот.

Кстати, у нас есть статья о самостоятельном монтаже автоматики – логичный следующий шаг после установки откатных ворот.

Откатные ворота своими руками

   Использование откатных ворот имеет место во многих областях строительства и эксплуатации жилых и производственных помещений. Терминология ворот консольного типа имеет ряд названий — откатные ворота, сдвижные и консольные ворота. Данная статья предназначена для тех, кто желает сделать откатные ворота своими руками, и компания «Стальная крепость» поможет вам дельными советами и рекомендациями по установке и эксплуатации. Здесь вы имеете возможность получить общие рекомендации по подготовке проема ворот, прилагается схема чертежей фундамента, а также чертежи стандартных ворот и общая схема таких конструкций.

Устройство откатных ворот

Схема откатных ворот:
1. Направляющая балка
2. Опора роликовая (тележка)
3. Ролик концевой съёмный
4. Ловитель нижний
5. Ловитель верхний
6. Верхний фиксатор с роликами (кронштейн)
7. Подставка

   Две несущие роликовые опоры прикреплены к фундаменту ворот. Направляющая балка прочно приварена к нижнему краю полотна ворот. Для обеспечения перемещения створки ворот используют специальные ролики для ворот. Монтаж опоры производится на подставки, или с применением закладных болтов. На несущие стандартные роликовые опоры устанавливаются сами ворота. Расположение роликов происходит внутри самой несущей балки. Такая конструкция позволяет с уверенностью сказать, что ворота будут легко открываться, и в зимнее время года обеспечит надежную работу всей конструкции.

Условия монтажа откатных ворот

Главным условием является жесткость створчатой системы, которая должна выдерживать ветровые и весовые нагрузки, тем самым полотно не должно ни под каким условием изгибаться, даже под действием собственного веса. Приварка направляющей производится к жесткой створке.

Компания «Стальная крепость» за многие годы работы разработала оптимальные варианты чертежей, которые с нашей точки зрения являются экономически выгодными и оптимальными по техническим характеристикам. Для монтажа откатных ворот используют внешнюю раму, в основе которой лежит профильная труба 60×40×2 мм и трубная обрешетка с параметрами 20×20×1,5мм. Прилагаемый ниже чертеж для рамы, шириной 4 метра.

К готовой системе конструкционной рамы откатных ворот приваривается специальная направляющая (на чертеже представлена типовая направляющая от компании «Стальная крепость»)

Готовая конструкционная рама ворот с направляющей, загрунтованная и окрашенная.

Выбор комплектующих для монтажа откатных ворот.

  Подбор комплектующих для монтажа откатных ворот подбирается с учетом требований по весу ворот, высоты полотна и ширины перекрываемых проемов самих ворот. Соответственно, главным элементом монтажа считается использование в конструкции направляющей, которой определяется долговечность и практичность при эксплуатации. В данном случае мы рекомендуем использовать направляющие от компании «Стальная крепость» , которая является официальным дилером компании «Ролтэк»

   Наши клиенты смогут самостоятельно рассчитать и подобрать комплектующие для откатных ворот от компании «Стальная крепость» , воспользовавшись специальной программой, которая автоматически рассчитает необходимые параметры конструкции. Для этого вам потребуется задать приблизительную массу полотна ворот и ширину проема, в результате вы получите необходимый чертеж откатных ворот. Внимание! Программа рассчитывает минимально допустимую длину консольной части.

Изготовление и монтаж откатных ворот

Для того чтобы сделать качественный монтаж откатных ворот самостоятельно и изготовить самонесущиеся ворота своими силами, необходимо знать некоторые моменты. Полотно системы ворот производит движение вдоль забора со стороны предполагаемого участка дома или коттеджа. Следовательно, вам необходимо предусмотреть будущее место для открывания ворот.

На нашей схеме представлен вариант отката с правой стороны, поэтому движение ворот происходит изнутри, тем самым, вы должны обеспечить безопасность, а также не создавать иных помех для других конструкций вашего участка. Следовательно, расстояние, с которого будет планироваться откат ворот, должно быть чуть больше ширины проема ворот на размер консольной части (эта та самая часть, которая не закроет существующий проем и послужит противовесом конструкции). Длина консольной части равна половине ширины проема. Значит, участок, который необходим для движения ворот должен в длину составлять не менее, чем ширина проема умноженная на 1,5 а в ширину. Таким образом, если проем выдерживает требования, то Вы сможете установить нужные откатные ворота.

1. Закладка фундамента:

А) разметка ямы и выемка грунта

Б) изготовление и установка закладного элемента

В) заливка ямы бетоном

2. Если ворота будут автоматизированы, необходимо сделать требуемую разводку электрокабелей

3. Установка ворот и ответного столба

4. Установка автоматики для откатных ворот

Шаг 1. Разметка ямы под ФУНДАМЕНТ для откатных ворот
