Сегодняшнее поколение бензопил мало чем похоже на своих прародителей, обилие технических решений систем безопасности и эргономика сделали этот инструмент не только более легким, он стал массовым и универсальным. Широкое применение бензопил в быту и на производстве, их высокая производительность и экономное расходование топлива не идут ни в какое сравнение с предшественниками. Но при этом, несмотря на свою надежность и неприхотливость бензопилы по-прежнему используют традиционную систему смазки шины и цепи, заложенную еще в начале прошлого века при помощи масляного насоса.

Как отремонтировать масляный насос бензопилы

Для бензопил, оснащенных таким масляным насосом симптомы поломки и методы ремонта идентичны. Во многом избежать быстрой замены деталей и узлов можно благодаря постоянному обслуживанию системы смазки бензопилы.

Но если случаются поломки, то основными симптомами будут:

• Отсутствие подачи масла из бака при его наличии в нем;
• Подтекание масла при неработающей бензопиле;
• Повышенный расход масла, или наоборот, минимальный расход во время работы;
• Нестабильная подача масла во время работы.

Отсутствие подачи масла не всегда свидетельствует о поломке именно масляного насоса, скорее всего во время замены шины или регулировки натяжения цепи. Также в ситуации с недостаточной подачей смазки возможна ситуация когда забиты каналы смазки в самой шине и выходное отверстие подачи смазки. Методы устранения неисправности просты – прочистка каналов, начиная от каналов шины и заканчивая каналом подачи масла из бака.

Следует понимать, что большинство симптомов все-таки свидетельствует о неисправности всей системы смазки, а значит, все равно придется снимать и разбирать насос полностью, и поэтому лучше подойти к ремонту комплексно, аккуратно разобрав все составные части бензопилы.

Подтекание масла может быть следствием потери герметичности шлангов подачи масла, или непосредственно масляного бака. Разборка насоса в данном случае не проводится, обследуются все шланги, особенно в местах соединений и изгибов, и конечно, масляный бак. Ремонт таких узлов проводится путем полной замены элемента на новый.

Повышенный расход масла может быть причиной как низкого качества масла, так и выработкой плунжера и корпуса насоса, благодаря чему большее количество масла попадает на цепь.

Нестабильная подача масла обычно связана с недостаточно плотным прилеганием шины к корпусу пилы, вследствие этого или нарушения герметичности резиновой прокладки. Устраняется такой недостаток подтяжкой гаек крепления шины и заменой резиновой прокладки.

Ремонт масляного насоса бензопилы

В этой статье пойдет речь о ремонте масляного насоса бензопилы. Многие владельцы сталкивались с таким явлением, как отсутствие подачи масла для смазки цепи либо его подтекание в неположенном месте. Разберем причины этих явлений и способы устранения.

Как устроен масляный насос?

Маслоподающий насос располагается на картере, с той же стороны, где находится привод — прямо за ведущей звездочкой. Чтобы понять, как он работает, нужно обратиться к изображениям и посмотреть, из каких частей он состоит и что-куда двигается.

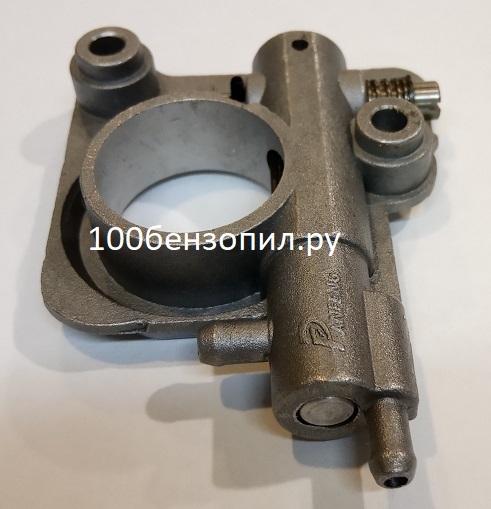

Итак, вот так примерно выглядит масляный насос (у разных моделей может выглядеть по разному, но принцип один).

А вот его рабочая схема.

Работает это все так.

От привода через червячную передачу передается вращение на плунжер, который вращаясь, делает продольное возвратно-поступательное движение. Такое движение назад-вперед обеспечивается благодаря форме плунжера, регулировочному винту с эксцентриком и упорной пружине. Когда плунжер двигается назад, масло засасывается в масляную камеру через входное отверстие за счет создаваемого разряжения (аналогично шприцу). При движении вперед масло выталкивается через выходное отверстие масляной камеры.

Для обеспечения герметичности используется резиновая манжета (на схеме она не показана).

Чтобы оба отверстия не были одновременно открыты, на конце плунжера имеется сегментный вырез. Он при движении назад повернут к входному отверстию, при этом выходное закрыто. При движении вперед входное отверстие закрывается, а выходное открывается, так как сегментный вырез поворачивается в сторону выходного отверстия. Таким образом, за один оборот плунжер делает одно возвратно-поступательное движение.

Чтобы уменьшить или увеличить ход плунжера, используется регулировочный винт с эксцентриком. Эксцентрик в данном случае представляет собой цилиндр, встроенный в тело регулировочного винта. При этом центральная ось этого цилиндра не совпадает с осью вращения винта, поэтому, если винт вращать, то цилиндр то приближается к торцу плунжера, то отдаляется от него. Собственно в этом и состоит суть эксцентрика. Из-за такого смещения относительно центра его часто называют кулачком.

При максимальном приближении плунжер не будет иметь хода, и масло качаться не будет. При максимальном отдалении, наоборот, плунжер будет иметь максимальный ход, а значит и масла будет качать по максимуму.

А как же плунжер ходит туда-сюда? Все просто. Его торец обработан таким образом, что посередине у него имеется центральный выступ, который упирается в эксцентрик, а край торца выполнен в виде кольца вокруг этого центрального выступа. При этом кольцо не перпендикулярно продольной оси плунжера, а находится под некоторым углом, образуя скос — одна часть получается немного выпирает. Регулировочный винт и торец плунжера совмещены так, что край торца при вращении соприкасается с винтом то выпирающей частью, то невыпирающей. Когда соприкасается выпирающей — плунжер движется вперед. Когда невыпирающей — назад. При этом назад плунжер движется за счет упорной пружины.

Неисправности, причины и способы устранения

Какие бывают неисправности, мы уже отметили в начале — либо не подается масло, либо протекает там, где не надо. Как это исправить?

Масло не подается

Отсутствие подачи масла, если при этом оно нигде не подтекает, связано с отсутствием хода у плунжера. Это может быть как из-за неправильной установки регулировочного винта, так и из-за износа самого плунжера.

Регулировочный винт может неправильно стоять, если до этого вы или кто-то другой разбирали масляный насос и неправильно его собрали. При этом отметки +/- стоят правильно, но вот винт установлен на противоположное положение. В этом случае разбираем насос и ставим винт правильно. Либо просто поворачиваем винт на положение ближе к «-«. Сам же винт, как правило, самопроизвольно не встает в положение, блокирующее ход плунжера.

Износ же плунжера заключается в том, что край его торца сточился настолько, что у него не стало выпирающей части, а вместо это весь край находится в одной плоскости. В таком случае, если вы не хотите покупать запчасти, можно сточить край торца плунжера, придав ему первоначальную форму. при этом нужно не забыть и подточить центральный выступ. После такой обточки объем масляной камеры несколько увеличится, так как плунжер немного сдвинется назад. Но качать тем не менее будет.

Если же насос не качает, но при этом из корпуса бензопилы течет масло, то скорее всего произошло отсоединение одного из шлангов — либо входного, либо выходного. Если входного, то масло будет течь и на не заведенной пиле. Если выходного, то оно будет литься только на заведенной бензопиле. Понятно, что для устранения этой проблемы нужно просто надеть шланги обратно.

Протекает масло

Одну из причин подтеков мы рассмотрели чуть выше, правда она не связана с неисправностью самого масляного насоса. А вот бывает так, что бензопила работает, и даже масло подается, но при этом из корпуса масло тоже течет.

Такое бывает, если масло протекает через уплотнительную резиновую манжету. Она может износиться, либо была кем-то раньше установлена неправильно.

Если при разборке выясниться, что манжета стоит неправильно — воротником от масляной камеры -, то просто разворачиваем ее на 180 градусов. Если же она изношена, то требуется замена на новую. Если найти подходящую новую манжету не удается, можно попробовать установить подходящее по размеру уплотнительное кольцо из магазина сантехники.

Но сделать это, чтобы потом все отлично работало, бывает довольно непросто.

Также вместе с износом манжеты может произойти и износ стенок самого цилиндра масляного насоса. В этом случае придется менять весь насос целиком, так как найти просто корпус насоса без всех остальных частей вряд ли удастся.

Таковы неисправности масляного насоса бензопилы и способы их устранения. Надеюсь, что статья помогла вам разобраться в этом вопросе.

Читайте также:

Ремонт масляного насоса бензопилы | https://benzoremontnik.info

 Как Вы думаете возможно отремонтировать масляный насос на бензопиле? Всё возможно. Главный вопрос. ? рентабельно произвести ремонт. Или лучше пойти и купить новый насос. Бывают случаи когда дело не в деньгах. Просто негде купить. Не все живут в городе где есть специализированные магазины по ремонту садового инструмента. Работать нужно, но нечем. Бывает просто времени нет, куда-то ехать за покупкой насоса.

Ремонт масляного насоса бензопилы

Масляный насос важная составляющая деталь бензопилы. Конечно без него пилить можно. Бензопила работает как часики, на первый взгляд можно и не увидеть сломанного насоса. Все будет явью при первом пропиле бревна. Есть много признаков по которым можно определить плохую смазку цепи или вообще работу бензопилы без масла.

Первым признаком неработающего или плохо работающего масляного насоса является плохая смазка шины. Но заметить неисправность можно и раньше. Из маслонасоса самопроизвольно вытекает масло. Это признак недержания сальника. И первый признак нарушения работы маслонасоса.

Как отремонтировать маслонасос на бензопиле? Спросите Вы. Насос механизм не сложный. Отремонтировать его можно. Для этого нам понадобится снять насос и разобрать.

Производим разборку масляного насоса Бензопил Китайского производителя Гудлак.

Снимаем пластиковую заглушку.

Вытаскиваем шплинт регулировочного болта-эксцентрика.

Вытягиваем шестерню с плунжером с корпуса насоса

Вытягиваем шестерню с плунжером с корпуса насоса.

На валу плунжера мы видим резиновое колечко — сальник.

На валу плунжера мы видим резиновое колечко — сальник

Проблема течи маслонасоса и плохой подачи масла в разгерметизации корпуса и плунжера. Причиной этого стал сальник. Необходимо устранить неисправность с помощью  сальника. Но что если  сальника нет. Проблему можно решить по другому. Конечно же не надолго. Но временно можно некоторое время работать.

Снимите сальник с вала плунжера с помощью иголки. Аккуратно не повредив уплотнитель.



В проточке где был установлен сальник подмотайте обычную нить или тефлоновую ленту

В проточке где был установлен сальник подмотайте обычную нить или тефлоновую ленту. Подмотать нужно ровно столько, чтобы сальник выступал за шток 2-3 десятых миллиметра.

Подмотав нить установите сальник на свое место

Подмотав нить установите сальник на свое место. В процессе эксплуатации эксцентрик съедается. Для восстановления эксцентрика достаточно напильником немного увеличить уклон. Но только мало мальски.

Соберите насос и попробуйте в работе

Соберите насос и попробуйте в работе. Все должно работать. На первое время хватит. Напишите может кто-то знает другой способ ремонта.

Подпишись на benzoremontnik.info

Как снять сцепление на бензопиле партнер 350

Масляный насос бензопилы: ремонт, профилактика

Бензопила является эффективным и простым по конструкции инструментом, но при длительной эксплуатации он может давать сбои. Важную роль при распиловке древесины играет масляный насос бензопилы, которые подает через специальное отверстие смазку на режущие кромки. В процессе работы звенья цепи подвергаются тепловым и механическим воздействиям. Благодаря подаваемому маслу насосом значительно сокращаются силы трения и, как следствие, увеличивается интервалы между заточками цепи или ее заменой.

Принцип работы масляного насоса

Подавляющее большинство бензопилы импортного и отечественного производства оснащены бесклапанным насосом подачи масла, расположенным на картере со стороны цепи. Благодаря сегментному вырезу (лыске) на цилиндрической поверхности и вращению плунжера от ведущего вала через червячную передачу обеспечивается подача смазочной жидкости на шину.

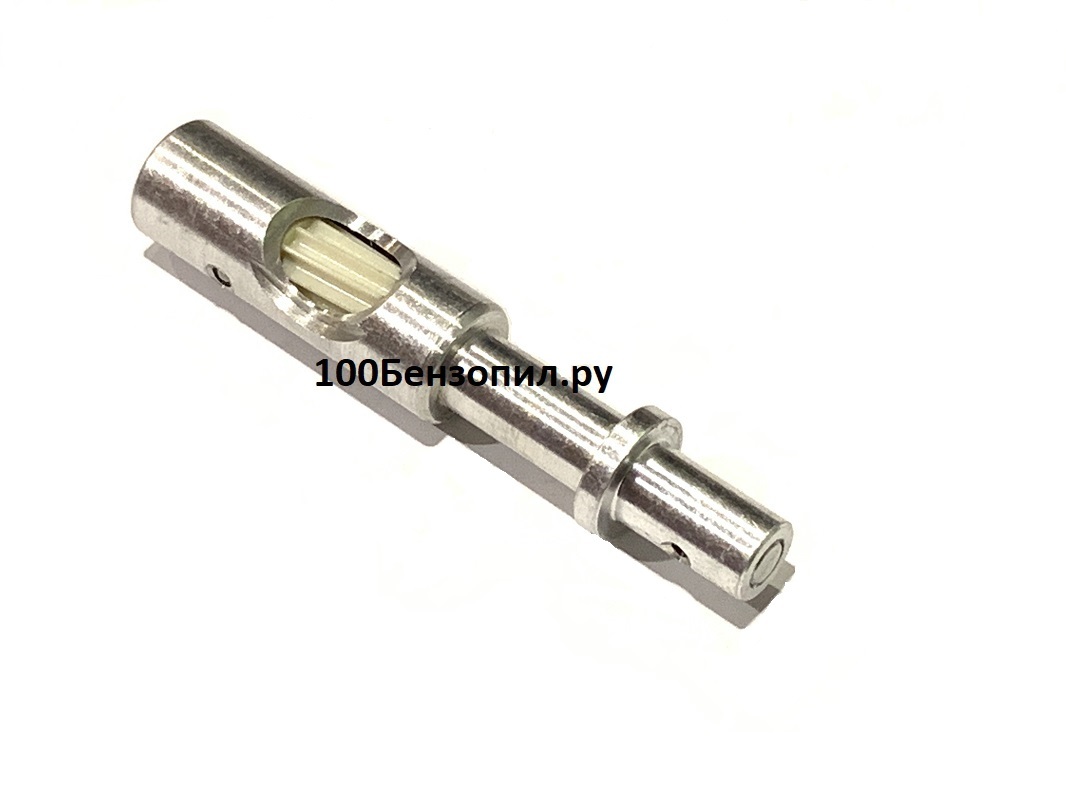

Плунжер насоса бензопилы

По мере вращения привода масляного насоса бензопилы плунжер сначала запускает в камеру нагнетания масло, а после поворота на 90° перекрывает входное отверстие и выталкивает смазочную жидкость возвратно-поступательными движениями. С целью придания одного осевого движения за один оборот на конце плунжера установлен эксцентриковый механизм, который работает по принципу распредвала автомобиля. Величину осевого хода вала ограничивает кольцевой выступ с профильной конфигурацией.

Как устроен масляный насос?

Маслоподающий насос располагается на картере, с той же стороны, где находится привод — прямо за ведущей звездочкой. Чтобы понять, как он работает, нужно обратиться к изображениям и посмотреть, из каких частей он состоит и что-куда двигается.

Итак, вот так примерно выглядит масляный насос (у разных моделей может выглядеть по разному, но принцип один).

А вот его рабочая схема.

Работает это все так.

От привода через червячную передачу передается вращение на плунжер, который вращаясь, делает продольное возвратно-поступательное движение. Такое движение назад-вперед обеспечивается благодаря форме плунжера, регулировочному винту с эксцентриком и упорной пружине. Когда плунжер двигается назад, масло засасывается в масляную камеру через входное отверстие за счет создаваемого разряжения (аналогично шприцу). При движении вперед масло выталкивается через выходное отверстие масляной камеры. Для обеспечения герметичности используется резиновая манжета (на схеме она не показана).

Чтобы оба отверстия не были одновременно открыты, на конце плунжера имеется сегментный вырез. Он при движении назад повернут к входному отверстию, при этом выходное закрыто. При движении вперед входное отверстие закрывается, а выходное открывается, так как сегментный вырез поворачивается в сторону выходного отверстия. Таким образом, за один оборот плунжер делает одно возвратно-поступательное движение.

Чтобы уменьшить или увеличить ход плунжера, используется регулировочный винт с эксцентриком. Эксцентрик в данном случае представляет собой цилиндр, встроенный в тело регулировочного винта. При этом центральная ось этого цилиндра не совпадает с осью вращения винта, поэтому, если винт вращать, то цилиндр то приближается к торцу плунжера, то отдаляется от него. Собственно в этом и состоит суть эксцентрика. Из-за такого смещения относительно центра его часто называют кулачком.

При максимальном приближении плунжер не будет иметь хода, и масло качаться не будет. При максимальном отдалении, наоборот, плунжер будет иметь максимальный ход, а значит и масла будет качать по максимуму.

А как же плунжер ходит туда-сюда? Все просто. Его торец обработан таким образом, что посередине у него имеется центральный выступ, который упирается в эксцентрик, а край торца выполнен в виде кольца вокруг этого центрального выступа. При этом кольцо не перпендикулярно продольной оси плунжера, а находится под некоторым углом, образуя скос — одна часть получается немного выпирает. Регулировочный винт и торец плунжера совмещены так, что край торца при вращении соприкасается с винтом то выпирающей частью, то невыпирающей. Когда соприкасается выпирающей — плунжер движется вперед. Когда невыпирающей — назад. При этом назад плунжер движется за счет упорной пружины.

Неисправности маслонасоса

Вне зависимости от производителя в любой модели бензопилы возникают неполадки в системе смазки.

Маслонасос бензопилы в сборе

Характер у неисправностей смазочной системы может быть различным, а потому перед началом ремонта необходимо точно установить причину утечки масла либо его непопадания на шину. Если исключить вероятность механических повреждений, то можно выделить следующие поломки системы смазки:

1. Не герметичное соединение магистрали с выходным каналом маслонасоса бензопилы;
2. Не плотное прилегание деталей в плунжерной системе;
3. Не соответствие параметров нагнетательной камеры и размеров плунжера;
4. Отсутствие герметичности масляной магистрали с входным штуцером масляного насоса.

Устранить утечку масла из бензопилы при условии ее не длительной эксплуатации достаточно легко. Для этого понадобиться несколько отверток и слесарные ключи.

Ремонт насоса бензопилы

Бытует мнение, что произвести ремонт масляного насоса бензопилы своими руками достаточно проблематично. На самом же деле при наличии базовых слесарных навыков и общих понятиях и вращающихся механизмах можно без труда восстановить его исходные параметры. Для этого необходимо подготовить следующие инструменты и принадлежности:

• набор фигурных и плоских отверток;
• рожковые ключи и торцовые головки;
• ветошь.

Для устранения неисправностей насоса необходимо его демонтировать, не трогая при этом рабочую часть.

Установленный маслонасос на бензопилу

Между двумя половинами агрегата должна присутствовать герметизирующая прокладку, которую при наличии порывов и перепадов высот потребуется заменить на новую. Следующим этапом необходимо проверить целостность подающего шланга. На его цилиндрической образующей должны отсутствовать опрелости и трещины, которые в дальнейшем могут привести к потере герметичности системы. При выявлении таковых магистрали требуется заменить, а хороший шланг промыть и установить на герметик к концам бачка и насоса.

Выходные каналы маслонасоса не должны иметь посторонние включения (пыль, стружка, грязь). Подобные заторы могут привести не только к ухудшению смазочного процесса и образованию вакуумных пробок, способных повредить подающие магистрали.

Неполадки стартера

Стартер довольно часто выходит из строя. В таком случае ремонт бензопилы «Партнер 350» своими руками необходимо начинать со следующего: открутить боковую крышку, которая располагается рядом с редуктором. Стартер у представленной пилы находится возле двигателя. Для того, чтобы осмотреть эту деталь, в первую очередь снимается воздушная заслонка.

Далее потребуется отсоединить карбюратор. Стартер в этой модели соединен с дросселем. Чтобы их разделить, нужно воспользоваться отверткой. Если на стартере виднеется нагар, эту деталь придется полностью заменить. В данном случае установлена обычная модификация, и найти ее в магазине не составит труда. Однако лучше всего запчасти на бензопилу «Партнер 350» приобретать в специализированных мастерских. После замены стартера останется лишь вновь прикрутить дроссель и поставить карбюратор с крышкой.

Меры профилактики

С целью предупреждения возникновения утечек смазочной жидкости необходимо периодически производить техническое обслуживание масляного насоса бензопилы. Во время работы и по завершению необходимо наблюдать за подтеками масла и при их обнаружении незамедлительно выполнять перетяжку элементов соединения.

Компрессор для прочистки каналов

Перед началом работ необходимо проверять уровень смазочной жидкости в бачке. Лучше всего для цепи использовать рекомендованное производителем масло. Ни в коем случае нельзя заливать отработку ввиду ее неоднородности структуры и наличию металлических включений.

Для предотвращения образования вакуумных заторов в системе смазки периодически необходимо продувать сжатым воздухом каналы маслонасоса. По завершении распиловочных работ нужно производить очистку агрегата от остатков опилок и грязи. В начале сезона с целью равномерного растекания смазочной жидкости по каналам бензопилы ее необходимо подвесить в вертикальное положение в рабочем состоянии на несколько минут.

Устройство насоса, системы смазки и принцип действия

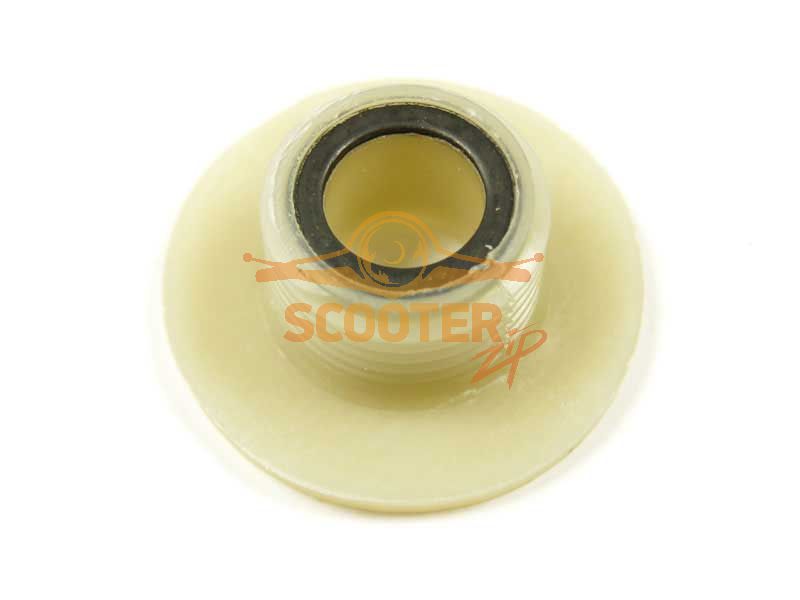

Привод масляного насоса состоит из двух частей, это пластиковая шестеренка с червячной передачей и проволочный рычаг, передающий усилие от звездочки-барабана на червячную шестерню.

Одна из основных неисправностей масляной системы пилы, это дефектная резьба на пластиковой шестеренке масляного привода, поэтому при любой возможности, необходимо контролировать её износ и качество резьбы.

Рычаг жестко закреплен на шестеренке, и они поставляются как одна деталь. Кончик проволочного рычага имеет характерный загиб, который предназначен для лучшего сцепления с ведущим барабаном-звездочкой. На барабане выполнена специальная прорезь для установки привода.

Маслонасос Штиль 180 полностью выполнен из металла и имеет не разборную конструкцию. На корпусе насоса имеется приемное отверстие для масла и проточка-канал, по которому масло из масляного провода попадает непосредственно в насос. Устанавливается механизм в корпус бензопилы Stihl 180.

В момент увеличения оборотов двигателя, барабан — звездочка начинает вращать шестерню червячной передачи за проволочный рычаг, а она в свою очередь заставляет крутиться плунжер маслонасоса, в результате чего масло начинает перекачиваться по масляным каналам к шине бензопилы.

В работе системы, принимает непосредственное участие и маслопровод бензопилы, на конце которого имеется маслоприемник. Маслоприемник дополнительно является и фильтром. На второй стороне масляного шланга, выполнено резиновое расширение, при помощи которого шланг устанавливается в корпус бензопилы Stihl 180 сразу же за маслонасосом.

Неисправности насоса и системы в целом

Как известно, в этом мире нет ничего вечного и со временем все приходится ремонтировать. Вот и масляная система Штиль мс 180 не исключение, и имеет свои специфические неисправности. Рассмотрим их подробнее.

Признаки неисправности системы смазки, следующие:

• цепь бензопилы абсолютно сухая и не блестит;
• масло из масляного бака не уходит;
• цепь быстро растягивается и это происходит постоянно;
• шину пилы уводит при пилении, в сторону;
• шина греется и в районе ведущей звездочки, наблюдается оплавление краски.

Все эти признаки, прямо или косвенно указывают на проблемы в системе смазки цепи бензопилы.

Первое, что необходимо сделать после того как возникли подозрения на то, что масло для смазки цепи не поступает, это проверить его подачу. Сделать это можно двумя способами. Первый подробно описан в инструкции к инструменту и заключается в том, что нужно завести бензопилу, максимально прибавить газ и направить в сторону какого-либо препятствия.

При исправной системе смазки, масло будет слетать с кончика шины и на поверхности, в сторону которой направлена шина, будет появляться полоска из масленых капель. Если нарушения в системе все же имеются, поверхность останется чистой.

Второй способ, это снять с бензопилы шину и запустить его. При увеличении числа оборотов двигателя, в месте установки хвостовика шины, из масляного канала будет поступать масло, если этого не происходит, необходимо искать причину неисправности.

Диагностика

Диагностику следует начинать с осмотра и проверки маслоприемника (фильтра) пилы Stihl 180. Как правило, если фильтр сильно загрязнен, подача масла может прекратиться.

В целях экономии, засоренный фильтр, можно попытаться очистить, хорошенько промыв его в бензине.

Далее, необходимо снять барабан звездочку, и проверить состояние ведущей шестерни. Резьба на ней должна быть четко выраженной, не зализанной и не иметь каких-либо других дефектов, также при снятой шестерне, необходимо проверить проволочный рычаг. Он должен плотно обжимать шестеренку и не проворачиваться, в противном случае, шестерня стоит на месте и не передает усилие на насос, в результате чего подача масла прекращается.

Если все вышеперечисленные способы обнаружить и устранить неисправности не дали результатов, необходимо применять крайние меры, т. е. демонтировать насос.

Как снять насос

Масляный насос установлен с правой стороны днища корпуса, в том же месте к нему подходит маслопровод, идущий из бака бензопилы. Для снятия насоса, потребуется сначала освободить пилу от рукоятки, для этого раскручивается задняя ручка агрегата и отсоединяется тяга управления дроссельной заслонкой. На следующем этапе, нужно вынуть заглушки амортизаторов рукоятки и при помощи мощной шлицевой отвертки, выдавить их из своих посадочных мест на рукоятке.

После того как рукоятка снята, корпус бензопилы переворачивается кверху дном. Шланг идущий из масляного бака к насосу будет видно сразу. Его необходимо вынуть из посадочного места.

Сам насос снимается при помощи винта с резьбой М5 и широкой шайбы. Длина винта должна быть примерно 45-50 мм. На винт надевается шайба и он вкручивается в насос (внутренняя часть насоса имеет резьбу). Далее, по мере того как винт вкручивается, упор из шайбы, заставит масляный насос подниматься по резьбе. Таким образом насос вынимается со своего посадочного места. Перед началом работ, рекомендуем прочитать статью о том, как разобрать Штиль 180.

Для лучшего понимания процесса снятия насоса, можно посмотреть видео ниже. В видео мастер СЦ подробно показывает, как снять масляный насос с бензопилы, а также описывает основные неисправности системы подачи.

Масляный насос Штиль 180 — очень качественная и надежная деталь, поэтому менять его необходимо, только в крайнем случае, когда уже проверены все остальные элементы системы.

После того как насос снят, его необходимо очистить и продуть. Как правило, основная поломка маслонасоса, это его засор. Устранив его, можно устанавливать насос на место.

Замена насоса требуется только в том случае, когда устранить его засорение не представляется возможным.

Причина появления подтеков масла на днище бензопилы

У бензопилы Штиль 180, имеется характерная неисправность, которая заключается в недостаточной герметизации места установки масляного шланга в корпус бензопилы и появления в этом месте течи. Для её устранения, достаточно снять ручку пилы Stihl MS 180, отсоединить сам шланг, промыть и обезжирить посадочное место в корпусе и хвостовик шланга, после чего нанести герметик, и установить шланг на место. Такая нехитрая операция надежно устранит неисправность и масло перестанет подтекать.

Маховик не работает

Маховики в данной пиле ломаются довольно редко. Чаще всего это происходит именно из-за перегрева двигателя. В данном случае ремонт бензопилы «Партнер 350» своими руками нужно начинать со снятия защитной крышки. После этого в первую очередь осматривается двигатель. В некоторых случаях шина может перегореть. Если на ней нет потемнений, значит, можно сразу скручивать маховик.

Для того чтобы его было проще достать, необходимо в первую очередь отсоединить кривошип. Располагается он непосредственно над маховиком. Чтобы это сделать, понадобится крестообразная отвертка. После этого маховик легко можно открутить с панели. Особо внимательно нужно осмотреть его головку. Если она деформирована, значит, маховик придется заменить. В данном случае необходимо в магазине сказать точный диаметр головки.

Ремонт масляного насоса на бензопиле.

Любого хозяина радует хорошая техника, проверенная в деле и не раз себя оправдавшая. Новейшая техника всегда удивляет и настораживает своими характеристиками, превосходящими характеристики очень старой техники, состоящей пока ещё в пользовании у многих.

Одни мастера всегда стараются приобрести для своего дела технику широко известных фирм определённого бренда и склоняют к этому своих друзей и знакомых, другие ориентируются на цену и покупают для себя только дорогое, а фирма-производитель их не интересует.

Где же гарантия того, что любая приобретаемая нами техника полностью соответствует тому сертификату качества, под которым она продаётся? Где обещанная производителем долговечность, если мы эксплуатируем ихнюю технику в наших условиях, а более того, ‘кормим’ её нашим топливом и по нашим рецептам?

Причины подтекания масла из масляного насоса бензопилы.

Исключая механические повреждения масляного бачка и системы подачи масла, причин подтекания масла не много.

• Не плотное соединение подающей масляной магистрали с входным каналом масляного насоса бензопилы и слабая герметичность между отверстием масляного бачка и магистралью.
• Техническое соответствие размеров плунжера и нагнетательной камеры масляного насоса.
• Не плотное соединение подающей магистрали с выходным каналом масляного насоса к месту смазывания пильной цепи.
• Нарушение герметичности плунжерной камеры масляного насоса.

На последнем варианте остановлюсь подробнее, так как именно в случае потери герметичности плунжерной камеры и подтекает масло, а в конструкциях пил, где масляный бачок по уровню располагается выше масляного насоса, масло вытекает за пару дней простоя бензопилы.

Устранить подтекание масла из масляного насоса бензопилы можно и всё это происходит быстро, если кто хорошо владеет отвёрткой и гаечными ключами. Если у Вас бензопила прошла небольшой рабочий ресурс, то проблема решается просто.

Как я упоминал ранее, гарантия безотказной работы Вашей бензопилы обеспечивается не только соблюдением для неё оптимальных условий эксплуатации и использованием рекомендаций производителя, она также обеспечивается соответствующим качеством комплектующих деталей, а больше всего само́й качественной сборкой.

Пусть деталь будет изготовлена на высокоточном оборудовании, но когда её установят неверно или не закрепят её же с соответствующим усилием, то обещанная гарантия от производителя Вас разочарует.

Подобный масляный насос плунжерного типа, устанавливаемый на большинство моделей бензопил бюджетного варианта, прост по конструкции. Принцип его работы не отличается от работы некоторых плунжерных масляных насосов других категорий бензопил.

Я коротко опишу своими словами принцип работы масляного насоса плунжерного типа подобных моделей, что бы немного понятнее было при ознакомлении с моим методом исправления течи масла через масляный насос бензопилы.

Работа масляного плунжерного насоса на бензопиле.

Масляный насос на бензопилах бесклапанный и монтируется на картере бензопилы со стороны привода пильной цепи. Роль клапана в этих насосах выполняет сегментный вырез на конце плунжера. Плунжер приводится во вращение от муфты сцепления приводом через пару от червячной ступицы. Получается, что плунжер насоса вращается в одну и ту же сторону и при этом он сам перекрывает по циклу входной и выходной каналы маслопровода, совмещая функцию клапанов.Когда сегментный вырез на конце плунжера открывает входной канал подающей масляной магистрали, плунжер немного выдвигается из рабочей камеры насоса, тем самым захватывает масло из магистрали через открытое отверстие.
По мере дальнейшего вращения плунжером, перекрывается входной канал масляной камеры насоса и открывается отверстие нагнетательного канала. В то же время, плунжер задвигается внутрь и нагнетает поршнем захваченное масло в канал подачи масла к месту смазывания.

При одном вращении вокруг своей оси плунжер совершает одно возвратно-поступательное движение вдоль своей оси, величина хода которого регулируется поперечно установленным у торца вала плунжера винтом с эксцентриком. Кому-то нравится называть его кулачком.

Эксцентрик упирается в центральный выступ на торце вала плунжера, и чем больше угол отклонения регулировочного винта, тем дальше расположенный на нём эксцентрик будет отталкивать вал плунжера от себя. В наибольшем отклонении эксцентрика масло не может нагнетаться насосом. Смазка пильной цепи отсутствует.

Кроме центрального выступа на торце вала плунжера имеется кольцевой выступ с профильной поверхностью, определяющей величину хода плунжера вдоль своей оси. То есть, уровень захвата и нагнетания масла.

На вал плунжера насажена металлическая пружина, которая, упираясь одной стороной в корпус масляного насоса, постоянно отжимает вал плунжера в сторону регулировочного винта.

Профильная поверхность кольцевого выступа соприкасается с цилиндрическим телом регулировочного винта. В месте их соприкосновения образуется сопряжение, которое при вращении вала плунжера устанавливает величину, ограничивающую перемещения плунжера вдоль своей оси и влияющую на процесс захвата и нагнетания плунжером масла.

Масляный насос будет работать с максимальной отдачей при условии, что эксцентрик регулировочного винта не соприкасается с центральным выступом на торце вала плунжера. По мере вращения регулировочного винта эксцентрик будет приближаться к выступу и отталкивать вал плунжера от себя. В таком случае количество подаваемого масла насосом для смазки будет зависеть от положения эксцентрика относительно выступа на валу плунжера, а в данном примере, объём подаваемого насосом масла регулируется.

Неисправности плунжерного масляного насоса бензопилы и их устранение.

Часто бывает что масло не подаётся к пильной цепи, даже при положении регулировочного винта в максимальной подаче масла. Причин не много:

• после разборки масляного насоса регулировочный винт установлен в положении на 180 о относительно его первоначального положения.

Достаточно переставить регулировочный винт или оставить так. Тогда положения винта для максимальной и минимальной подачи масла( ) поменяются местами.

• Профильная поверхность кольцевого выступа изношена и уже не выглядит, как профильная, а плоская. Плунжер не перемещается вдоль своей оси.

Меняем масляный насос или формируем профиль и подтачиваем центральный выступ на торце вала плунжера. В таком случае немного увеличится объём рабочей камеры насоса.

Бензопилы Партнер – неисправности их устранение

Как и другая хозяйственная техника, оборудованная двигателем, бензопилы марки Партнер время от времени нуждаются в ремонте. Это может быть связано с неправильной эксплуатацией пилы, или с банальным износом запчастей. Как бы там ни было, бензопилу требуется чинить, и сделать это вполне возможно своими руками.

Как заправить бензопилу Партнер?

Как указывает инструкция, для заправки бензопилы Partner следует использовать бензин, марки не меньше АИ-92. Его необходимо смешивать с маслом, предназначенным для работы 2-тактных двигателей.

Оптимальное соотношение бензина и масла для бензопилы Партнер составляет 50:1, то есть, в 1 литре бензина должно разбавляться моторное масло в количестве 20 мл.

Как выставить зажигание на бензопиле Партнер?

Если вы не можете понять, почему не заводится бензопила Партнёр, то для начала проверьте систему зажигания своего инструмента. Проверка и регулировка зазора выглядит таким образом:

• В первую очередь демонтируйте крышку, к которой крепится стартер. Для этого советуем использовать шестигранную биту Т27, инструменты из комплекта бензопилы и дополнительные насадки;
• Внимательно осмотрите катушку зажигания, маховик с магнитами и, особенно, зазор между этими деталями. Для этого воспользуйтесь специально предназначенной прокладкой;
• Установка зажигания на бензопиле Партнер осуществляется посредством поворачивания винтов, что приводит к приближению катушки и маховика друг к другу.

Как снять сцепление на бензопиле Партнер?

Ремонтировать сцепление инструмента часто требуется в тех случаях, если бензопила Партнер заводится и глохнет при нажатии на газ. Однако далеко не все начинающие садовники знают, как снять ведущую звездочку с бензопилы Партнер. Сделать это можно в таком порядке:

1. Сначала поверните рычаг и снимите крышку тормоза пильной цепи;
2. Отверните гайки, фиксирующие систему сцепления при помощи ключа из комплекта бензопилы Partner;
3. Снимите сцепление с бензопилы и полностью разберите его. При необходимости, замените изношенные детали и очистите стенки штатных элементов сцепления.

Как заменить масляный насос на бензопиле Партнер?

Если вы обнаружили, что не крутиться цепь на бензопиле Партнер, то причина этой проблемы, скорее всего, кроется в износе или поломке отдельного насоса, предназначенного для подкачки смазочного материала на цепь. В конструкцию масляного насоса входят 2 элемента – накопительная камера и рабочая часть. Ремонт насоса выполняется с разборкой механизма, однако предпринимать какие-то действия с рабочей его частью не рекомендуется. Дальнейшие действия выглядят следующим образом:

1. Внимательно осмотрите входные и выходные трубки, по которым проходит смазочный материал – как правило, все неисправности насоса связаны именно с ними;
2. Если каналы засорены, то весь мусор требуется убрать. попутно продув их сжатым воздухом;
3. Если на каналах появились трещины, то их нужно заменить;

Если после сборки бензопилы Партнер смазочный материал опять не проходит на пильную цепь, то насос потребуется полностью заменить.

Как отрегулировать карбюратор на бензопиле Партнер?

Настройка карбюратора бензопил марки Partner немного отличается от процедуры с бензопилами иных марок. Разница состоит в маркировке и значении регулировочных винтов. Для регулировки производитель оборудовал бензопилу Partner тремя винтами – левым винтом количества топлива, правым винтом качества топлива и винтом регулировки холостых оборотов «T». Все эти винты расположены слева под верхней крышкой корпуса бензопилы. Регулировка карбюратора бензопилы Partner выглядит следующим образом:

1. Снимите крышку и очистите запчасти под ней;
2. Выкрутите оба винта по часовой стрелке до конца, а затем поверните их на 1/5 оборота в противоположном направлении;
3. Начните медленно поворачивать винт количества, пока не услышите, что мотор начал работать на максимально возможных оборотах. Сразу же после этого поверните этот винт на ¼ оборота в другую сторону. В результате бензопила Partner должна устойчиво держать холостые обороты;
4. Далее посредством винта качества выставьте максимальные обороты для бензопилы Партнер.

Устройство и принцип работы

Масляная помпа устанавливается на боковой поверхности картера двигателя ближе к шестерне привода цепного инструмента. Насос представляет собой пластиковый или металлический корпус, внутри которого расположен цилиндр с плунжером.

Помпа крепится к картеру двигателя несколькими винтами, имеет отверстие для установки приводного вала. Встречаются конструкции с отдельными защитными крышками.

Вращение передается от ведущей шестерни цепи или непосредственно от носка коленчатого вала двигателя. Если используется передача от звездочки, то насос работает только во время движения цепи. На холостом ходу масло на трущиеся поверхности не подается. Если привод помпы установлен на коленчатый вал, то смазка подается непрерывно, вне зависимости от частоты вращения.

При работе двигателя часть крутящего момента передается на плунжер, который представляет собой стальной стержень. Часть детали, установленная внутри цилиндра, имеет фрезерованную лыску. На корпусе цилиндра выполнены 2 отверстия, служащие для забора масла из бачка и последующего нагнетания в канал. Также на теле плунжера имеется скошенная канавка, которая контактирует с неподвижным штифтом на картере. За счет взаимодействия узлов обеспечивается поступательное движение плунжера.

В устройство плунжера входит приводная шестерня, изготовленная из металла или пластика. В конструкции привода одна из шестерен изготовлена из мягкого материала. При заклинивании узла зубья срезаются, предохраняя другой элемент от повреждений.

При вращении детали происходит попеременное перекрытие отверстий на стенке цилиндра. При этом возникают колебания давления. За счет снижения давления происходит забор порции масла в полость цилиндра, которое потом выталкивается в смазочную магистраль. Поскольку частота вращения коленчатого вала составляет 5-12 тыс. об./мин., то пульсации потока смазки сглаживаются, подача становится непрерывной.

В профессиональных пилах применяется насос с регулируемой подачей, который отличается формой зубьев приводной шестерни и дополнительной поджимной пружиной. Конструкция позволяет изменять величину хода плунжера в цилиндре.

Техобслуживание бензопилы Партнер 351

Вопрос: На бензопиле Партнер 351 не совсем ровная работа на холостом ходу, думаю о замене свечи на NGK. Верно ли? Ответ: Здесь, скорее всего не вина свечи, а неточно выставленные обороты холостого хода в карбюраторе. Если через некоторое время холостой ход сам по себе не стабилизируется, то нужно будет подрегулировать винт «Т» в карбюраторе. Винт сделан под простую плоскую отвёртку, в самой процедуре ничего сложного нет, и это единственная регулировка карбюратора, которую может делать пользователь даже не имеющий никакого опыта. Вопрос: Заменил поршневую, работает кое-как на закрытой заслонке и то не долго. Два карбюратора: зам и вальбро — при подмене эффект одинаков. поршень стопорным кольцом ставить на коленвал пилы — в сторону зажигания, стрелка получается вперёд. Правильно? Ответ: Правильно, стрелка на выхлоп. Всегда смотрите, чтобы зазор на поршневом кольце не был ближе к выхлопу, всегда ближе к карбюратору. Вопрос: Не подается масло на цепь бензопилы Partner 351, подскажите, кто знает, как исправить? Ответ: У бензопил Партнер болезнь одна — обрыв зубьев пластиковой шестерни плунжера. Раньше плунжеры шли в запчасти отдельно, сейчас — не знаю, не исключено, что идёт только насос в сборе. Демонтировать насос пилы не сложно. С помощью верёвочки с узелками блокируем поршень, отворачиваем сцепление, снимаем чашку, за ней — насос.

Выкручиваем два винтика, насос снимается. Смотрим состояние маленькой шестерни на плунжере — скорее всего, повреждена. Вопрос: продырявил праймер (подсос топлива),там где я живу такой запчасти нет и не предвидится. Так вот, что можете посоветовать? Ответ: Заглушите или соедините между собой шланги на праймер. Вопрос: Купил бензопилу Partner 351. Прочитал описание одевания шины и цепи, надел и понял что что-то не так. Мне то ли не доложили болтов крепления шины — то ли я что- то не понимаю.

Шина висит на 2х штырях с резьбой. Болтается во все стороны — цепь держится плохо, натяжитель цепи то попадает в шину и натягивает, то слетают. Стопор цепи месте с нятяжителем крепятся одним болтиком с другой стороны-все шатается и болтается, слегка прикрывая место, где по опыту пиления другими агрегатами всегда привинчены 2 держащих плотно шину винта. Что это такое? Никаких винтов нет. В инструкции про это ни слова. Ответ: так и должно быть. и сверху пластиковая накладка ставится на один черный болт. Вопрос: Когда прокручиваешь за цепь на пиле Партнер 351, то иногда, в определённый момент возникает момент подклинивания. Или это ВМТ? Но когда отведёшь немного назад, то потом вперёд прокручивается нормально. Может ведущую звёздочку пилы подклинивает? Но вроде регулярно её мазал. Да и маслонасос работает нормально-только успевай масла подливать. Глушитель откручивал и следов задира на поршне не заметил. Даже фонариком светил. В какой жиклёр могли попасть опилки, которые регулярно наблюдал в корпусе воздушного фильтра? Ответ: Смазать игольчатый подшипник барабана сцепления. Можно без разборки — на коленвал в районе ведущей звездочки нанести некоторое количество масла для смазки цепи, при этом вращая барабан сцепления.

Опилки могли попасть в главный жиклёр. Там сначала воздух по сверлению в канал поступает и смешивается с бензином и только потом эта эмульсия распыляется. Вот где то эта бяка и плавает. Ещё может бензин через клапан в поплавковой камере плохо проходить. Но что нет проблем с поршневой — это однозначно. При плохой компрессии пилу трудно завести, а на больших оборотах и нагрузках продолжает работать. Ищите проблему с топливоподачей. Вопрос: Бензопила Partner 351 показала себя с хорошей стороны, завелась сразу же. Проблема возникла в другом — тросик запуска перестал втягиваться в устройство. Причина — пружина оказалась не зафиксированной в предусмотренном месте, загиб пружины в специальную канавку кожуха оказался слишком маленьким.

Из-за отсутствия навыков ремонта пришлось 6 раз разбирать-собирать, укладывать пружину, изловчиться закрыть крышку. Но результатом было то, что тросик втягивается снова! Что делать? Ответ: действительно партнёр показал себя очень с хорошей стороны по этому поводу. Я когда купил эту пилу, то в руководстве ничего не было написано, сливать или не сливать, я оставлял смесь в бачке года 2, правда у меня он больше 2 месяцев не стоял без дела. Потом мне показали инструкцию тоже от партнёра, но купленного позже чем я покупал, то там было уже написано, что надо сливать и вырабатывать смесь. И ещё родные партнёровские топливные фильтра очень хорошие, я за 12 лет ни разу не менял, не знаю из чего он сделан, что то типа камня, которым ноги чистить. Так, когда у меня первый раз он забился я как порядочный поменял его, но благо, что оставил в коробке, а поменял на фильтр из ваты, через месяц у меня новый фильтр забился, и забилась сеточка в карбюраторе, пришлось чистить, после я взял старый фильтр (родной) поставил и пила начала нормально работать, после этого я родной фильтр не менял, просто беру вытаскиваю его, просушиваю, продуваю и вперёд. Сеточка в карбюраторе больше не забивается уже сколько лет. Так что мой совет родной фильтр не менять, не если попадётся родной, то можно. У меня лежит такой же новый, но не меняю. Вопрос: Бензопила Партнер 351. Съедает только полбака, затем глохнет. Пузырёк в насосе подкачки топлива большой, слышен свист воздуха. Не могу понять откуда сосёт. Шланги поменял уже, сидят они плотно. Есть идеи? Ещё плюс греется сильно. Ответ: Признаки неисправного сапуна в крышке бака. Вопрос: Помогите, разобраться, почему крышка муфты при запуске пилы уходит в сторону вместе с шиной, цепь, естественно слетает? Бензопила Партнер 351. Какая может быть причина? Ответ: Причины неисправности пилы могут быть такие: выработавшая ресурс ведущая звёздочка, гнутая шина и коленвал. Вопрос: Подскажите, что может быть с бензопилой Partner 351. После зимы решил попилить деревья. Стал заводить пилу, завелась не сразу и с выхлопной полетел бензин. И мне показалось, что труднее дергать ее стало. Пиле год. Партнер вот номер не помню какой. Ответ: Возможно, хранили со смесью и попытались завести на прошлогодней и перелили, поэтому такой запуск и течь.

Нужно заменить смесь свежей, выкрутить свечу, перевернуть отверстием вниз — прокрутив вал несколько раз стартером (если будет течь- несколько раз, пока не перестанет). Свечу вытереть насухо и закрутить, залить свежую смесь и заводить.

Неисправности и ремонт

Распространенные причины, по которым не работает масляный насос:

• разрушение шестерни привода;
• течь смазки из магистралей;
• низкое давление из-за износа плунжерной пары;
• вытекание смазки из-под защитной крышки.

Ремонт масляного насоса бензопилы своими руками можно выполнить при наличии базовых слесарных навыков и инструмента, состоящего из набора отверток и гаечных ключей или торцевых головок. Для замены элементов и диагностики необходимо снять узел с двигателя.

В процессе обслуживания проверятся целостность магистралей и уплотнительных прокладок. Ремонт маслонасоса бензопилы заключается в замене изношенных элементов. Поскольку в продажу поступают не все части помпы, то узел часто меняется целиком. Некоторые владельцы ремонтируют насос путем установки самодельных элементов, подбирая детали от другой техники.

Как отрегулировать

Изменение параметров работы насоса производится регулировкой хода плунжера. Для этого используется специальный винт, который проворачивает эксцентрик, ограничивающий подвижность стержня. На корпусе пилы нанесены стрелки и надписи Min и Max, поясняющие принцип работы элемента.

Неисправности, причины и способы устранения

Какие бывают неисправности, мы уже отметили в начале — либо не подается масло, либо протекает там, где не надо. Как это исправить?

Масло не подается

Отсутствие подачи масла, если при этом оно нигде не подтекает, связано с отсутствием хода у плунжера. Это может быть как из-за неправильной установки регулировочного винта, так и из-за износа самого плунжера.

Регулировочный винт может неправильно стоять, если до этого вы или кто-то другой разбирали масляный насос и неправильно его собрали. При этом отметки +/- стоят правильно, но вот винт установлен на противоположное положение. В этом случае разбираем насос и ставим винт правильно. Либо просто поворачиваем винт на положение ближе к «-«. Сам же винт, как правило, самопроизвольно не встает в положение, блокирующее ход плунжера.

Износ же плунжера заключается в том, что край его торца сточился настолько, что у него не стало выпирающей части, а вместо это весь край находится в одной плоскости. В таком случае, если вы не хотите покупать запчасти, можно сточить край торца плунжера, придав ему первоначальную форму. при этом нужно не забыть и подточить центральный выступ. После такой обточки объем масляной камеры несколько увеличится, так как плунжер немного сдвинется назад. Но качать тем не менее будет.

Если же насос не качает, но при этом из корпуса бензопилы течет масло, то скорее всего произошло отсоединение одного из шлангов — либо входного, либо выходного. Если входного, то масло будет течь и на не заведенной пиле. Если выходного, то оно будет литься только на заведенной бензопиле. Понятно, что для устранения этой проблемы нужно просто надеть шланги обратно.

Протекает масло

Одну из причин подтеков мы рассмотрели чуть выше, правда она не связана с неисправностью самого масляного насоса. А вот бывает так, что бензопила работает, и даже масло подается, но при этом из корпуса масло тоже течет.

Такое бывает, если масло протекает через уплотнительную резиновую манжету. Она может износиться, либо была кем-то раньше установлена неправильно.

Если при разборке выясниться, что манжета стоит неправильно — воротником от масляной камеры -, то просто разворачиваем ее на 180 градусов. Если же она изношена, то требуется замена на новую. Если найти подходящую новую манжету не удается, можно попробовать установить подходящее по размеру уплотнительное кольцо из магазина сантехники. Но сделать это, чтобы потом все отлично работало, бывает довольно непросто.

Также вместе с износом манжеты может произойти и износ стенок самого цилиндра масляного насоса. В этом случае придется менять весь насос целиком, так как найти просто корпус насоса без всех остальных частей вряд ли удастся.

Таковы неисправности масляного насоса бензопилы и способы их устранения. Надеюсь, что статья помогла вам разобраться в этом вопросе.

Регулировка бензопилы, ремонт своими руками распространенных неисправностей. Бензопила работает но цепь не крутится Бензопила не останавливается на холостом ходу

Несмотря на простоту конструкции бензопилы, при возникших перебоях в ее работе, а иногда и при полном отказе агрегата довольно сложно найти причину проблемы. Конечно же, опытный мастер сразу сможет определить, что привело к тому или иному сбою. Но обычному пользователю, чтобы найти неисправности бензопилы и выполнить ремонт своими руками, потребуется изучить симптомы, которые присущи той или иной поломке.

Двигатель является основным узлом бензопилы, и большинство поломок, возникающих в ней, связаны именно с бензиновым приводом. Правильная диагностика способна определить причины и способы устранения неисправностей даже неподготовленному пользователю.

Основные проблемы с запуском двигателя могут быть следующие:

• двигатель не запускается;
• работает неустойчиво;
• происходит запуск, после чего агрегат сразу глохнет;
• глохнет при нагрузке.

Неисправности системы зажигания

В первую очередь, причину того, что не заводится бензопила, нужно искать в системе зажигания агрегата. Начинать нужно с проверки свечи , поскольку есть вероятность, что пропала искра.

По состоянию выкрученной свечи можно определить, как работает топливная система. Свеча выкручивается специальным ключом.

На следующем рисунке показано 3 варианта состояния свечи зажигания.

Забрызганная топливом свеча говорит о его избытке в цилиндре. Если свечу заливает, то скорее всего неправильно отрегулирован карбюратор, или были нарушены правила пуска двигателя. Свечу необходимо хорошо вытереть и высушить. Также следует осушить камеру сгорания:

• перекрыть подачу топлива;
• при выкрученной свече несколько раз потянуть за стартер, чтобы из цилиндра удалился весь бензин:
• установить свечу на место и провести регулировку карбюратора согласно инструкции.

Большое количество нагара на свече вызывается неправильным соотношением между маслом и бензином во время приготовления топливной смеси, а также неполадками в системе подачи топлива. Если смесь приготовлена правильно, с использованием качественного масла, то следует отрегулировать карбюратор. Свечу с нагаром необходимо очистить, промыв в бензине. После чего, ее нужно вытереть насухо, иглой убрать остатки гари и зачистить электроды мелкой наждачной бумагой.

Также следует проверить свечу на предмет правильного зазора между электродами. В норме, зазор свечи должен быть в пределах от 0,5 до 0,65 мм.

Если свеча сухая , требуется проверить наличие искры на ее электродах, чтобы исключить неисправность системы зажигания.

1. Оденьте на свечу колпачок с высоковольтным кабелем.
2. Держась за колпачок, приложите резьбу свечи к цилиндру.
3. Дерните несколько раз ручку стартера и посмотрите, проскакивает ли искра между электродами. В норме, искра должна быть яркой. Слабая искра говорит о возможной неполадке в катушке зажигания или в самой свече.

Если искра есть, значит, проблему нужно искать в топливной системе. Нет искры – причина может крыться в самой свече (требуется заменить) или системе зажигания. Отсутствие искры может вызывать поврежденный кабель, который следует проверить, “прозвонив” тестером. При исправном проводе нужно двигаться дальше — проверить модуль зажигания. Неисправность катушки зажигания или неправильно выставленный зазор между ней и магнитом также может вызвать тот факт, что пропала искра.

Зажигание на бензопиле устроено просто: на валу двигателя закреплен постоянный магнит. Возле него под определенным зазором закреплена катушка. При вращении магнита в катушке образуется электрический ток, который и подается на электроды свечи. На следующем фото стрелкой показано, в каком месте устанавливается правильный зазор между катушкой и магнитом.

Зазор между данными деталями должен быть 0,2-0,4 мм. Такую толщину имеют стенки обычной пластиковой бутылки, и из нее можно сделать шаблон (щуп), отрезав небольшую полоску.

Выставляется зазор следующим образом:

• открутите винты, удерживающие катушку;
• проложите между магнитом и катушкой шаблон;
• слегка прижмите катушку к магниту;
• закрутите крепежные винты катушки и уберите шаблон.

Неисправности топливной системы

Если бензопила плохо заводится, и с системой зажигания все в порядке, то необходимо проверить всю топливную систему агрегата. Прежде всего, требуется настроить подачу топливной смеси в цилиндр двигателя через карбюратор, правильно настроив его.

Компрессия проверяется компрессометром, который вкручивается в цилиндр вместо свечи зажигания. Далее, необходимо тянуть за стартер и наблюдать за показаниями прибора. В норме, новая бензопила показывает компрессию в пределах от 8 до 12 атмосфер. При показателе ниже 8 атмосфер двигатель работать не будет.

Компрессия может пропасть по причине царапин на внутренней части цилиндра и боковой поверхности поршня. В таком случае, придется менять всю поршневую группу.

Проблемы с цепью бензопилы

Кроме проблем с двигателем, у бензопилы могут появляться проблемы в работе из-за неисправности режущего (пилящего) узла, состоящего из масляного насоса, шины и пильной цепи.

На шину не поступает масло

Обычно, если не поступает масло на цепь бензопилы, требуется выполнить проверить каналы, по которым идет подача масла на шину, и очистить их от загрязнений. Если предыдущие действия не обнаружили причину неполадки, то придется проверять масляный насос. Для этого нужно:

• снять часть кожуха бензопилы;
• снять муфту;
• открутив 3 винта, снять крышку, скрывающую насос;
• добраться до шестерни червячного механизма, которая вращает вал насоса.

Если резьба на ней износилась, то вал не вращается, насос не работает, цепь не смазывается. Изношенную шестерню нужно заменить. Также можно вытащить сам масляный насос и вручную попробовать прокачать через него масло. Если оно не прокачивается, насос следует заменить.

Масляный фильтр бензопилы

Не забудьте достать масляный фильтр с бачка и очистить его, если потребуется.

Также недостаток смазки может быть по причине ее утечки . Следует проверить, насколько герметично подсоединены трубки, идущие от масляного насоса. Если герметичность нарушена, трубки меняются на новые.

Цепь рвется

Если цепь порвалась во время работы бензопилы, то произойти это могло при попадании ее на твердый предмет, например, на гвоздь. Если же цепь постоянно рвется, то причины могут быть следующие.

1. Низкое качество металла , из которого изготовлена пильная цепь. Необходимо покупать пилы для бензорезов от известных брендов.
2. Перегрев цепи из-за плохой смазки . В результате пила перегревается, изменяются свойства металла, и она рвется под нагрузкой. Требуется проверка всей системы смазки бензопилы (рассматривалось выше).

Также о причинах частых обрывов цепи можно узнать из этого видео .

Цепь не крутится

Данная неприятность часто преследует неопытных владельцев бензопил. Они забывают после запуска двигателя снять тормоз . В результате цепь не крутится, происходит перегрев тормозной системы, и выходит из строя механизм сцепления. Проблема решается снятием пилы с тормоза. Если сцепление не “сгорело”, вы заметите вращение цепи. В противном случае потребуется замена механизма сцепления.

Цепь быстро тупится

В основном, причина того, что цепь быстро тупится, является плохое качество пилы . Пытаясь сэкономить на покупке фирменных цепей, владельцы бензопил покупают пилы неизвестных производителей, либо по неопытности приобретают подделки под известные бренды. Лучше всего покупать режущий элемент для бензореза в фирменных магазинах. Большой популярностью среди владельцев данной техники пользуются пильные цепи Stihl (Штиль).

Цепь не останавливается

Если при работе бензопилой вы заметили, что пильная цепь не останавливается в нужный момент, то у этой поломки может быть 2 варианта.

1. Загрязнилась тормозная лента . При работе пилы под ленту может попадать грязь, опилки, пыль и т.д. В результате происходит блокировка тормозного механизма, и цепь не останавливается при сбросе газа. Устраняется проблема чисткой данного узла.
2. Износилась тормозная лента . Необходимо заменить данный элемент тормозной системы.

Цепь клинит

Такое случается, когда изнашивается ведущая или ведомая звездочка. Цепь обычно начинает клинить под нагрузкой. Но без нагрузки пила может вращаться. На фото ниже показана изношенная ведущая звездочка бензопилы.

На следующем фото видно, что причину, почему клинит цепь, нужно искать в месте расположения ведомой звездочки.

Но что же делать, если бензопилу заклинило полностью, и все попытки потянуть за стартер безрезультатны? Такая неисправность иногда встречается на бензопилах китайского производства. Вызывается она открутившимися от вибрации болтами, которыми прикручивается двигатель к пластиковому кожуху агрегата. Эти болты находится прямо под маховиком (магнето). На фото ниже стрелками показано расположение проблемных болтов.

Выкручиваясь, они начинают тереться о маховик и могут полностью заклинить бензопилу. На следующем фото показан маховик с имеющимися потертостями от болтов.

Для устранения неисправности потребуется снять маховик с вала двигателя и закрутить болты.

Бензопила криво пилит

Данная проблема может возникнуть, если цепь затупилась или неправильно заточена. Это, в большей мере, относится к новым бензопилам. Но если износилась шина , то даже после замены цепи вы заметите, что пилу уводит в сторону. Износ шины можно легко определить, если поставить ее на ровный стол и приложить к ней угольник, как показано на следующем фото.

В данном случае можно заметить, что между шиной и уголком есть зазор примерно в 2 мм. Именно из-за такого одностороннего износа шины бензопила пилит криво. Решается проблема только заменой шины на новую.

Важно: чтобы продлить срок службы шины бензопилы, ее требуется время от времени снимать и переворачивать. Благодаря этому, шина будет изнашиваться более равномерно и не будет вызывать перекоса цепи.

Почему греется бензопила

Новая бензопила греется, потому что все детали поршневой группы еще не притерлись. Поэтому агрегат должен пройти обкатку, в процессе которой нельзя допускать перегрева двигателя. Если же агрегат уже обкатан, то перегрев двигателя может вызывать позднее зажигание , конечно же, при условии, что горючая смесь была приготовлена без нарушения пропорций. Чтобы устранить проблему, потребуется отрегулировать систему зажигания аппарата.

Почему течет масло

Многие владельцы бензопил сталкиваются с такой проблемой, как вытекание масла из-под агрегата. Чаще всего масло течет по причине повреждения масляного шланга, подсоединенного к масляному насосу. На фото ниже показан именно тот случай, когда конец шланга разорвался и плотно не одевается на патрубок насоса.

Но чтобы добраться до этого места, потребуется снять с вала механизм сцепления. В некоторых моделях бензопил масло может вытекать в месте соединения масляного насоса со шлангом масляного бачка (на фото указано стрелкой).

Чтобы устранить утечку смазки, потребуется вытянуть данный шланг из места посадки. Для этого, можно воспользоваться плоскогубцами, потянув за наружную его часть. На конце шланга вы увидите резиновую пробку , которая и является причиной вытекания масла. Данную пробку нужно хорошо протереть, чтобы убрать остатки масла, после чего ее посадочное место нужно чем-либо уплотнить. Можно использовать автомобильный герметик или фум ленту, как показано на следующем фото.

1) Неисправность бензопилы: Цепь крутится почти постоянно (двигатель, при этом, может работать не устойчиво).
Причины неисправности: Лопнула пружина сцепления.
Ремонт бензопилы своими руками: Заменить лопнувшую пружину сцепления новой (подробно см. ниже «Как снять сцепление бензопилы»). У бензопил Хускварна – одна пружина сцепления и два грузика, у бензопил Штиль – три пружинки сцепления и три грузика (кулачка, сектора). Если не удастся найти саму пружину сцепления, придется менять всё сцепление.

2) Неисправность бензопилы: Цепь крутится почти постоянно, иногда в сцеплении слышны посторонние звуки.
Причины неисправности: Откололся косок кулачка сцепления (из-за перегрева) и слетела пружина сцепления. О перегреве свидетельствуют посиневшие кулачки сцепления. Перегрев аж до поломки сцепления может произойти, если работать бензопилой с включенным тормозом цепи или тупой цепью.
Ремонт бензопилы своими руками: Заменить сцепление в сборе (подробно см. ниже «Как снять сцепление бензопилы»).

3) Неисправность бензопилы: Сцепление часто «пробуксовывает», иногда лопает пружина.
Причины неисправности: Износ сцепления бензопилы.
Ремонт бензопилы своими руками: Заменить сцепление бензопилы в сборе.

Как снять сцепление бензопилы.

1. Для того, чтобы снять сцепление на бензопиле, надо сначала снять режущую гарнитуру, затем крышку воздушного фильтра и крышку сцепления.

2. Затем надо застопорить коленвал, чтобы он не вращался, когда будет откручиваться сцепление. Чтобы застопорить коленвал, например, большим воротком, надо снять крышку ручного стартера и ввернуть два болта в ротор системы зажигания. Или выкрутить свечу зажигания, опустить поршень в НМТ и застопорить его там, затолкав в свечное отверстие веревку.

3. Далее, выкрутить само сцепление – ключом из комплекта бензопилы, или ключом для дисков болгарки, или самодельным ключом (например, из старой шины с двумя болтами) по часовой стрелке выкрутить сцепление (там левая резьба), чтобы сорвать надо значительное усилие.

4. Затем снять с бензопилы барабан с ведущей звёздочкой. Замена барабана сцепления бензопилы производится по правилу: заменил две шины – замени один барабан.

5. Затем поставить новое сцепление и закрутить его руками до упора (закручивается против часовой стрелки). При этом надо снова застопорить коленвал, чтобы заворачивая сцепление не поломать стартер, находящийся на другом конце коленвала бензопилы.

7. Чтобы затянуть сцепление на бензопиле окончательно, надо ручку тормоза цепи подать вперёд, завести бензопилу и затем снять с тормоза.

Принцип работы центробежного автоматического сцепления бензопилы.

Когда бензопила работает на холостых оборотах, грузы сцепления, хоть и вращаются вместе с коленвалом, но не касаются барабана сцепления (в народе — чашки сцепления) так как стянуты пружиной и, соответственно, не передают крутящий момент от двигателя на пильную гарнитуру.
Когда обороты двигателя достигают 4000 об/мин, грузы сцепления под воздействием центробежной силы разжимаются и упираясь своей внешней фрикционной поверхностью во внутреннюю поверхность барабана сцепления, начинают его вращать, передавая тем самым крутящий момент от двигателя на пильную гарнитуру.
Когда во время работы цепь резко остановится (например, её заклинило) сцепление не даст заглохнуть двигателю, так как фрикционные грузы на высоких оборотах пробуксуют в барабане, а на оборотах ниже 4000 грузы уже сожмёт пружина.

Работая бензопилой, в некоторых случаях можно заметить, как при распиле ствола дерева диаметром более 30 см, шину понемногу начинает уводить вбок. Это особенно заметно, когда необходимо разрезать стволы большого диаметра, применяя технику двойного реза, т. е. сначала пилят сверху, а потом переворачивают и допиливают до конца.

Чурки, криво отпиленные бензопилой, имеют неровную поверхность, это доставляет некоторый дискомфорт при их расколе на поленья. А использование такой бензопилы при кладке сруба, например, для торцевания брусков и вовсе не допустимо, т. к. торцы будут получаться неровными.

Дискомфорт при работе, снижение производительности, увеличение расхода топлива, кривой рез, это все негативные последствия данного явления, а в чем же причина?

Причин на самом деле всего три:

1. Неравномерная заточка зубьев;
2. Использование цепи, не соответствующей параметрам шины или наоборот;
3. Повышенный износ пильной гарнитуры бензопилы.

Неравномерная заточка

Согласно инструкции по , стачивать зубья положено на одинаковое расстояние, причем в независимости, на какой стороне они расположены. Соблюдая это простое требование можно обезопасить себя от проблем, связанных с тем, что бензопилу при пилении уводит.

Неравномерно сточенные зубья являются самой распространенной проблемой кривого распила.

Не всегда возможно проконтролировать длину зуба применяя технику подсчета количества движений напильником.

Это обусловлено тем, что износ зубьев неравномерный, какие-то повреждены сильнее и требуется большее количество движений напильником, для того чтобы привести их в норму, а это значит и размер таких зубьев уменьшится значительно, по сравнению с остальными.

Как избежать неправильной заточки

Для того чтобы предупредить кривой распил из-за неравномерной заточки, можно время от времени или при сильных повреждениях использовать для правки цепи специальный заточной станок. Купить станок и точить самому или отдавать на заточку в мастерскую.

Дело в том, что станок во время заточки настраивается по самому изношенному зубу, имеющему меньший размер среди всех. После того как заточка проведена, все зубья будут иметь одинаковый размер, который будет равен зубу, по которому производилась настройка.

Минус этого метода в том, что значительно уменьшается ресурс цепи, т. к. приходится сильно стачивать даже не поврежденные зубцы. Старайтесь аккуратнее использовать бензопилу, следить за гвоздями и какими-либо другими металлическими изделиями, которые могут попадаться при распиле старых досок и прочего хлама.

Использование неподходящей цепи

Не для кого не секрет, что , как и цепь, имеет несколько основных характеристик, одна из них, это ширина паза под установку цепи. Ширина паза может иметь несколько основных размеров:

• 1,1 мм;
• 1,3 мм;
• 1,5 мм;
• 1,6 мм.

Представим, что мы берем цепь с шириной посадки 1,1 и устанавливаем её на шину с пазом 1,3 мм. Изначально, хорошо натянув ее, мы можем и не заметить различий, но как только натяжка немного ослабнет, зазор в 0,2 мм не даст ей возможности равномерно двигаться по шине, она наклонится в одну из сторон и мы опять получим криво распиленный материал.

При покупке запасной цепи к бензопиле называйте ее точные размеры, а не марку и модель бензопилы. На одинаковые модели бензопил, могут быть установлены разные шины и соответственно цепи тоже будут отличаться.

Проверить ширину посадки цепи, можно при помощи штангенциркуля.

Для устранения неисправности, если шина бензопилы еще не сильно пострадала и на ней нет неравномерного износа, потребуется заменить только цепь. Если на ней уже наблюдается износ, необходимо устанавливать полностью новый комплект.

Повышенный износ

Если бензопила пилит криво по дуге, причина может быть и в чрезмерном износе пильной гарнитуры. Проверить можно проведя визуальный осмотр их соприкасающихся поверхностей. Для этого, шину нужно снять с бензопилы и посмотреть на ее плоскость соприкосновения с цепью с торца, расположив ее на уровне глаз таким образом, чтобы полностью просматривался посадочный паз под цепь.

При таком осмотре, можно визуально оценить износ левой и правой стороны шины по отношению к пазу. Как правило, износ краев должен проходить равномерно, и в том случае если одна сторона сточена сильнее, для устранения неисправности необходимо заменить дефектную на новую.

Для равномерного износа шины, некоторые производители рекомендуют периодически её переворачивать. Но стоит помнить, что не для всех моделей гарнитуры, эта рекомендация правильная, т. к. многие производители указывают на поверхности шины направление движения по ней цепи, и соответственно устанавливаться такая деталь может только в одном положении.

На рисунке ниже показаны несколько видов, верхняя имеет направление установки цепи, о чем нас информирует значок на кончике шины и указатель направления движения.

Опытные мастера сервисных центров по ремонту бензопил, при обнаружении повышенного износа, советуют проводить полную диагностику пильной гарнитуры, т. к. при правильно работающей системе смазки и установке цепи соответствующей шине бензопилы, подобного явления наблюдаться не должно, следовательно, система подачи масла может иметь неисправности или неправильную регулировку.

Если при работе бензопилой Вы наблюдаете кривой рез, первое на что стоит обратить внимание, это соответствие цепи бензопилы его шине. Если все в норме проверьте заточку зубьев и износ шины, в случае выявления повышенного износа, проверьте работоспособность системы смазки, т. к. проблема может заключаться в ней. И главное помнить, что в бензопиле все взаимосвязано и применение некачественных масел для смазки цепей, может стать причиной преждевременного износа и потери бензопилой работоспособности.

Даже профессиональные бензопилы от всемирно известных производителей ломаются – от этого никто не застрахован. Вопрос в том, насколько поломки случаются часто и насколько они серьезные. Одно дело, когда требуется заточка цепи или замена ведущей звездочки, а другое – если бензопила не запускается или стреляет в карбюратор. На самом деле большую часть неисправностей вполне можно устранить своими руками, например, когда бензопила не смазывает цепь или глохнет.

№1. Бензопила не запускается

При возникновении трудностей с запуском бензопилы, многие сразу же грешат на . На самом деле вариантов несколько и причиной неисправности может быть любая:

1. Забиты воздушный и/или топливный фильтры. Проблема решается чисткой фильтров.
2. Отсутствие топлива в баке. Да, бывает и такая причина – некоторые владельцы забывают о такой малозначительной детали, как заправка бензопилы и думают, что пары литров бензина хватит на полгода. Кроме этого, топливо в баке не должно храниться более 14 дней, т.к. бензин испаряется и теряется октановое число.
3. Проверьте патрубок от топливного бака в карбюратор – он мог забиться или оборваться, поэтому бензин не поступает в бак.
4. Нет искры на свече зажигания. Почему нет искры – причин может быть много: нет контакта, нужно менять свечу или ее залило. Почему заливает свечу на бензопиле – это уже другой вопрос. Но если это произошло, требуется просушить и заново установить, после чего проверить наличие искры. Если на свече имеется сильный нагар, рекомендуется ее заменить.
5. Проверьте глушитель на наличие нагара. Если есть нагар – тщательно прочистите глушитель, но все же рекомендуется отнести бензопилу в сервисный центр, чтобы там проверили цилиндр и поршень, т.к. нагар – верный признак неправильной работы именно элементов цилиндро-поршневой группы.
6. Забился карбюратор. Как правильно отрегулировать бензопилу, чтобы карбюратор работал хорошо, рассматривалось в отдельной статье.

Если ни один из вышеперечисленных способов не помог, значит, причина серьезнее – поломка одного из узлов шатунно-поршневой группы. В этом случае рекомендуется отнести бензопилу в сервисный центр.

№2.

Двигатель глохнет

Двигатель запустился, но на холостых оборотах или при нагрузке бензопила глохнет. В этом случае чаще всего следует произвести те же действия, что описаны выше.

Как отрегулировать бензопилу, зависит от того, когда именно начинаются проблемы:

Глохнет сразу после запуска:

• Топливная смесь приготовлена неправильно, в ней слишком много масла, поэтому октановое число бензина меньше, чем должно быть, поэтому бензопила работает только на подсосе или сразу же глохнет.
• Нагар на свече зажигания или неправильный зазор между свечой и проводом.

Глохнет и на холостых оборотах не работает:

• Забился глушитель. Необходимо произвести очистку от нагара.
• Сбились настройки карбюратора. Требуется регулировка холостого хода на бензопиле. Она выполняется при помощи регулировочных болтов, имеющих маркировку L и H. Как отрегулировать холостой ход, смотрите в статье про регулировку карбюратора.

Глохнет на максимальных оборотах и работает только на подсосе

• Забит воздушный или топливный фильтр. Нужно прочистить и проверить уплотнения.
• Забит сапун и из-за этого не поступает топливо и не работает подкачка бензина на бензопиле. Возьмите иглу и аккуратно прочистите сапун.
• Неисправность бензонасоса. Снимите насос и проверьте, не сочится ли из него бензин. Если сочится – замените уплотнительную прокладку или сам насос.

Бензопила не пилит под нагрузкой и глохнет

• Забит воздушный фильтр. Необходимо достать фильтр, хорошо прочистить или даже промыть, просушить и установить обратно.
• Неправильная пропорция маслобензиновой смеси. Слейте топливо и заново смешайте масло и бензин в правильной пропорции.

№3. Двигатель «стреляет»

Если при работе возникают посторонние звуки, похожие на выстрелы, значит проблема с глушителем или карбюратором. Как сделать, чтобы бензопила работала тихо? Это зависит от того, в каком именно узле неисправность.

Стреляет в карбюратор:

• Слишком позднее зажигание – топливовоздушная смесь не успевает прогорать в цилиндре, поэтому получается звук, похожий на небольшой взрыв.
• Обедненная топливовоздушная смесь. В смесь поступает слишком мало бензина – требуется регулировка бензопилы, точнее жиклеров, чтобы увеличить подачу топлива. Почему бензопила газует сама – по этой же причине.

Стреляет в глушитель:

• Обогащенная топливовоздушная смесь. Почему бензопила «стреляет»? В смеси слишком много бензина и мало воздуха, поэтому смесь не до конца прогорает в камере и частично догорает в глушителе. Нагар на выхлопной – явный признак этого. Необходима чистка воздушного фильтра или регулировка карбюратора.

№4. Перегрев бензопилы

Почему бензопила греется? Греться может двигатель или шина – в любом случае, всему виной малое количество смазки.

• Перегрев двигателя. Неправильная пропорция топливной смеси или вообще залит чистый бензин. Слейте топливо и сделайте смесь с правильным соблюдением пропорций масла и бензина, как это указано у производителя.
• Перегрев шины. Необходима чистка или регулировка масляного насоса, т. к. на шину не подается масло.

№5. Цепь не режет

Уменьшение производительности бензопилы связано с затуплением зубьев цепи. Это самая распространенная проблема, т.к. заточку нужно производить регулярно. Как это делать с помощью станка, напильника или болгарки, читайте в соответствующей статье.

№6. Бензопила пилит в бок

При распиле можно заметить, что получается неровный срез. Почему бензопила пилит криво? Причин несколько:

• Неправильная заточка цепи. Зубья заточены под неправильным углом или только в одну сторону. Необходима правильная заточка.
• Неправильно подобранная цепь. При очень высоких оборотах разница даже в 0.2-0.3 мм между шириной паза или шириной посадки будет видна, почему бензопила и пилит в бок. Необходимо установить соответствующую цепь.
• Неравномерный износ шины. Со временем шина изнашивается с одной стороны и тогда цепь уводит в сторону. Регулярно переворачивайте шину, чтобы износ был равномерным с обеих сторон. Если износ слишком большой, замените шину.

№7. Проблемы со смазкой цепи

Для нормальной работы цепь должна быть постоянно в смазке, чтобы снизить трение между шиной и звеньями, а также не допустить преждевременного износа звеньев.

• Если на бензопиле не смазывается цепь, значит проблема с масляным насосом – масло не подается из-за засорения канала. Отсутствие смазки – причина, почему растягивается цепь или почему рвется цепь. Прочистите каналы, туда постоянно попадают мельчайшие частички стружки и забивают их. Также может оборвать масляный шланг. Если нужна регулировка масляного насоса бензопилы или его ремонт, лучше обращаться в сервис.
• Брызгает масло с цепи. Неправильно подобранная смазка – она слишком жидкая, поэтому не столько смазывает звенья, сколько брызгает на древесину. Заменит смазку на более густую.

№8. Цепь спадает

Почему слетает цепь с шины? Причин может быть несколько и все они разные:

• • Износ ведущей или ведомой звездочки. Из-за того, что звездочка износилась, снижается сцепление с цепью, почему и слетает цепь с бензопилы. Требуется замена звездочки.
  • Цепь растянулась. Почему растягивается цепь на бензопиле – из-за недостаточной смазки. Металл нагревается и растягивается, пусть на долю миллиметра, но если учесть количество звеньев, то даже 3-4 мм достаточно, чтобы цепь слетела с шины. Необходимо менять цепь.

• Ослаб натяжитель цепь, регулирующий ее натяжение. как регулировать бензопилу, а точнее натяжение цепи? Нужно отрегулировать натяжитель – сделать это можно буквально за несколько минут.

№9. Цепь не вращается

Почему не вращается цепь бензопилы, когда двигатель работает даже на полных оборотах?

• Ведущая звездочка. Либо ее заклинило, либо венец изношен настолько, что не производит зацепление и на бензопиле не крутится цепь. В любом случае, необходимо разбирать звездочку, чтобы выяснять точную причину, почему не крутится цепь. Если изношен венец – необходимо заменить звездочку (или сам венец, если звездочка имеет сборную конструкцию).
• Заклинил тормоз цепи. В результате звездочка блокируется тормозным механизмом, при этом мотор работает. Необходимо заглушить двигатель и разблокировать тормоз. Если это произошло под нагрузкой – тормозной механизм придется менять, как и звездочку, т.к. из-за высокой температуры могут оплавиться и перегреться многие элементы.

№10. Не срабатывает тормоз цепи

Все бензопилы оснащаются основным и инерционным (аварийным) тормозом. Последний включается только тогда, когда происходит обратный удар. Основной тормоз предназначается для остановки цепи при работающих оборотах двигателя. Почему зажимает цепь на бензопиле и она не останавливается? Варианта два:

• Тормозная лента сильно изношена и не обеспечивает достаточный останавливающий эффект. Необходимо заменить тормозную ленту.
• Загрязнение ленты. При работе в подкрышечное пространство может забиваться мусор: стружка, опилки, грязь и т. д. Мусор блокирует работу тормозного механизма, поэтому если тормоз не срабатывает, необходимо прочистить тормозной механизм.

Бензопила – достойная замена ручным пилам и топорам. Сегодня этот инструмент имеется почти в каждом домашнем хозяйстве — он незаменим при обустройстве приусадебного участка, строительстве и ремонтных работах. Интенсивная эксплуатация и неправильный уход за инструментом могут привести к преждевременному выходу его из строя. Однако владельцу бензопилы вовсе необязательно сразу обращаться в мастерскую – многие из неисправностей, которые могут случиться с ней в процессе эксплуатации, вполне реально устранить самостоятельно.

Конструкция бензопилы и общая классификация неисправностей

Основным условием для успешного ремонта является правильная . Поэтому чтобы определить, почему бензопила вышла из строя и, главное, как заставить ее снова работать, в первую очередь необходимо знать особенности ее конструкции.

Следует отметить, особой сложностью она не отличается, так как включает:

С целью упрощения диагностики неисправностей их принято различать на две основные категории:

• неисправности двигателя;
• неисправности других узлов бензопилы.

Наиболее часто сбои возникают в , однако и остальные части инструмента вследствие интенсивной эксплуатации или неправильного ухода могут в любой момент выйти из строя. Как же определить, где именно случилась поломка? В этом нам поможет простая логика.

Если проблема в двигателе, он будет:

• не заводиться;
• глохнуть;
• неустойчиво работать;
• перегреваться;
• дымить;
• развивать недостаточную мощность.

Что до всех остальных неисправностей, как правило они проявляют себя при нормально работающем моторе.

Запуск двигателя: проверяем свечи

Если бензопила не заводится, первое, что нужно сделать, это проверить наличие в баке . Кстати, ее необходимо готовить в пропорциях, указанным заводом-изготовителем двигателя, иначе инструмент просто не заведется.

Убедившись в том, что топливная смесь правильная и имеется в наличии, следует выполнить проверку системы зажигания. Для этого нужно осмотреть свечу зажигания.

Её состояние может сказать о многом:

свидетельствует о том, что топливная смесь не попадает в карбюратор, а значит проблема не в зажигании;

• забрызганная топливом свеча

является результатом переизбытка топливной смеси, которая кроется либо в нарушении алгоритма запуска двигателя, либо в неправильной регулировке карбюратора;

• покрытая нагаром свеча

это сигнал о наличии некачественного масла в системе смазки двигателя, неправильных настройках карбюратора либо о неверно приготовленной топливной смеси.

Если забрызгана топливом, после снятия ее необходимо тщательно протереть. Также следует очистить систему подачи топлива. Для этого она перекрывается, после чего включается стартер. Покрытую нагаром свечу необходимо аккуратно очистить с помощью шила и наждака.

При проверке свечей следует обратить внимание на расстояние между электродами (нормальный зазор составляет 0,5-0,65 мм), а также состояние прокладки и наличие искры. Поврежденную или изношенную прокладку придется заменить, а искру можно проверить, надев кабель зажигания, соединив цилиндр и гайку свечи и заведя стартер.

Если разряд не происходит, свечу нужно заменить. В том случае, если и с новой свечой искра не появляется, значит проблема в соединении с высоковольтном проводе или же в нем самом.

Ремонт бензопил своими руками: система подачи топлива

Если топливная смесь в цилиндр не поступает, но свеча работает нормально, это может означать, что:

1. Засорился топливный фильтр.

Для очистки этого узла следует снять топливный шланг и проверить струю. Если она слабая, фильтр нужно достать через заливное отверстие топливного бака и очистить либо заменить в случае полного износа.

1. Засорился сапун.

Это не что иное, как отверстие в крышке топливного бака, которое прочищается с помощью шила.

1. Топливная смесь не подается или подается в недостаточном количестве.

Причин этому может быть несколько:

Устранение проблем с глушителем

Если на малых оборотах работает нормально, однако на высоких начинает глохнуть и дымить, проблема может скрываться в глушителе.

Для проверки качества его работы следует выполнить:

Сухую чистку без средств защиты органов дыхания выполнять не рекомендуется. Канцерогены, присутствующие в нагаре, будут выделяться в окружающую атмосферу в виде пыли, вдыхание которой крайне опасно для здоровья.

Чтобы предотвратить засор глушителя в процессе эксплуатации бензопилы, следует внимательно следить за составом топливной смеси и качеством её компонентов.

Ремонт цилиндро-поршневой группы (ЦПГ)

Если двигатель бензопилы не заводится либо не может развить нормальную мощность, вполне вероятно, что в цилиндре двигателя не возникает достаточное для сгорания топливной смеси давление. Причиной этому может служить износ элементов – поршня, колец, подшипников и пр. Для того чтобы оценить состояние этого узла, следует провести его визуальный осмотр, предварительно сняв глушитель.

Для более полной диагностики в свечное отверстии двухтактного двигателя бензопилы помещается компрессометр. С его помощью выполняется замер компрессии в двигателе. По результатам проверки можно судить о состоянии ЦПГ, однако точные факты можно получить только при полной разборке узла.

Если на поршне присутствуют сколы или царапины, очевидно, что его придется заменить. То же касается деформированных или сломанных поршневых колец – для нормальной работы двигателя они должны быть полностью исправны и чисты от нагара.

Проверка карбюратора и признаки необходимости его регулировки

Корректно работающий гарантирует максимальную эффективность работы бензопилы, то есть возможно развития полной мощности при наиболее экономном расходе топливной смеси. Регулировка этого узла как правило осуществляется заводом-изготовителем, однако его конструкция предусматривает возможность настройки уже в процессе эксплуатации.

О том, что такую настройку придется выполнить владельцу бензопилы свидетельствуют:

1. Сильные вибрации или наличие повреждений защитного колпака.
2. Износ ЦПГ.
3. Засор карбюратора.
4. Невозможность завести двигатель либо его самопроизвольные остановки после запуска.
5. Увеличение расхода топлива и объема выхлопов при одновременном падении мощности двигателя.

Регулировка карбюратора бензопилы проводится в строгом соответствии с инструкцией завода-изготовителя с помощью трех специальных винтов, которые отвечают за максимальные («M») и минимальные («L») обороты, а также холостой ход двигателя («Т»). Дабы исключить нежелательное вмешательство неопытного пользователя в работу карбюратора, некоторые производители устанавливают только один винт холостого хода.

Алгоритм калибровки и техника безопасности при устранении неисправностей карбюратора бензопилы

Регулировка карбюратора выполняется в два этапа:

1. Базовый (проводится при выключенном двигателе).
2. Финишный (проводится при работающем, предварительно прогретом двигателе).

Для базовой регулировки необходимо завернуть винты H и L до упора и вывернуть обратно на 1,5 оборота. Финишная регулировка требует, чтобы двигатель был прогрет на протяжении 5-10 минут на малых оборотах.

Финишная выполняется путём выворачивания винта холостого хода до достижения минимальных оборотов двигателя (его работа при этом должна быть устойчивой, а цепь – неподвижной). Если двигатель на холостом ходу останавливается, винт необходимо вернуть назад, а в том случае, если пильная цепь все же приводится в движение, следует продолжить выворачивание против часовой стрелки.

Проверка калибровки выполняется путем теста:

1. Ускорения (при плавном нажатии на акселератор двигатель должен быстро набрать обороты до максимального показателя).
2. Максимального числа оборотов (при наличии перебоев в зажигании винт H следует немного ослабить).
3. Работы на холостом ходу (цепь не должна двигаться, а двигатель должен набирать обороты максимально быстро).

Если владелец бензопилы не знаком с устройством карбюратора и не располагает необходимым для проведения его калибровки инструментом, следует обратиться к специалисту. Карбюратор – очень сложный узел, поэтому любое неправильное действие может привести к необратимым последствиям, например полному выходу из строя двигателя.

Прочие неисправности бензопил

Если диагностика показала, что с двигателем и его системами все в порядке, значит причину неисправности следует искать в других . Наиболее часто встречаются такие проблемы, как:

Если причина выхода инструмента из строя не видна невооруженным глазом, как и в случае с двигателем, необходимо выполнить тщательную диагностику неисправностей и устранить их в соответствии с рекомендациями производителя и правилами техники безопасности.

Ремонт бензопилы своими руками, видео

Устройство и ремонт масляного насоса бензопилы

Содержание

Бензопилы работают за счет однопоршневого двигателя внутреннего сгорания, который функционирует за счет сжигания топлива, состоящего из бензина и масла. При эксплуатации инструмента не возникает необходимости разбираться с его конструкцией. Другое дело, когда возникают поломки. Отремонтировать этот инструмент можно, если знать устройство бензопилы и принцип ее работы. Именно в этом поможет разобраться новичкам и опытным пильщикам представленный материал.

Блок: 1/12 | Кол-во символов: 470
Источник: https://moiinstrumentu.ru/ustrojstvo-i-princip-raboty-benzopily.html

Устройство масляного насоса

Первое, что приходит в голову держателю бензопилу, заметившему неисправности в работе маслоподающего насоса – где искать этот узел? Расположен он там, где и привод, с той же стороны, прямо на картере. Эта деталь спрятана за главной звездочкой. Устройство его легче разобрать, ориентируясь на рабочую схему конкретной модели.

Так что, если, например, вам нужно найти и починить масляный насос бензопилы Штиль 180, обратитесь к инструкции этой модели. В целом, конечно, принцип работы масляного насоса один и тот же, хотя на каждой модели инструмента выглядеть узел может иначе.

Блок: 2/4 | Кол-во символов: 605
Источник: http://101benzopila.ru/ustrojstvo-i-remont-maslyanogo-nasosa-benzopily/

Неисправности маслонасоса

Вне зависимости от производителя в любой модели бензопилы возникают неполадки в системе смазки.

Маслонасос бензопилы в сборе

Характер у неисправностей смазочной системы может быть различным, а потому перед началом ремонта необходимо точно установить причину утечки масла либо его непопадания на шину. Если исключить вероятность механических повреждений, то можно выделить следующие поломки системы смазки:

1. Не герметичное соединение магистрали с выходным каналом маслонасоса бензопилы;
2. Не плотное прилегание деталей в плунжерной системе;
3. Не соответствие параметров нагнетательной камеры и размеров плунжера;
4. Отсутствие герметичности масляной магистрали с входным штуцером масляного насоса.

Необходимо помнить, что при отсутствии герметичности плунжерной системы и расположении бачка смазки выше нее, будет наблюдаться быстрое вытекание масла (2-3 дня).

Устранить утечку масла из бензопилы при условии ее не длительной эксплуатации достаточно легко. Для этого понадобиться несколько отверток и слесарные ключи.

Блок: 3/5 | Кол-во символов: 1035
Источник: http://yotools.ru/benzopili/maslyanyj-nasos-benzopily-remont-profilaktika.html

Неисправности плунжерного масляного насоса бензопилы и их устранение.

Часто бывает что масло не подаётся к пильной цепи, даже при положении регулировочного винта в максимальной подаче масла. Причин не много:

• после разборки масляного насоса регулировочный винт установлен в положении на 180о относительно его первоначального положения.

Достаточно переставить регулировочный винт или оставить так. Тогда положения винта для максимальной и минимальной подачи масла(<+…->) поменяются местами.

• Профильная поверхность кольцевого выступа изношена и уже не выглядит, как профильная, а плоская. Плунжер не перемещается вдоль своей оси.

Меняем масляный насос или формируем профиль и подтачиваем центральный выступ на торце вала плунжера. В таком случае немного увеличится объём рабочей камеры насоса.

При подгонке профиля и выступа нужно выдерживать одинаковыми их максимальные размеры по высоте относительно друг друга, что бы при положении регулировочного винта в минимальном режиме плунжер немного подкачивал масло. У нового насоса центральный выступ на торце вала плунжера выше уровня кольцевого профиля где-то на 0,3…0,6 мм и в положении регулировочного винта при минимальной подаче масла масляный насос не работает.

• Износ внутренней поверхности плунжерной камеры насоса и наружной поверхности плунжера.

Такое, обычно, проявляется с предыдущим дефектом или с тем, что опишу дальше. Меняем масляный насос или перебираем комплекты по размерам от б/у.

Смотреть видео об устройстве и принципе работы масляного насоса плунжерного типа для бензопил.

• Нарушение герметичности рабочей плунжерной камеры.

Масло понемногу может подаваться к месту смазывания, но наблюдается большая замасленность на картере пилы со стороны привода цепи.

Последний пример говорит о манжетке плунжера, которая во многих случаях устанавливается в обратную сторону, воротником наружу. Одни мастера утверждали, что это манжет, который захватывает масло в камеру насоса. Но как этот манжет поведёт себя при нагнетании? Пропустит масло через себя?

Некоторые подбирают резиновые колечки вместо него, но поверьте, это не легко и весьма заботливо для не опытных. Этот метод хорош, но нужно учитывать плотность уплотняющего кольца. Если кольцо плотно сядет на место, то потребуется заменить пружину плунжера, а там и увеличенный износ узла сопряжения регулировочного винта и вала плунжера. Добавится и износ пластмассовой ступицы червячной пары привода насоса.

Лёгкость перемещения плунжера сохраняется применением манжетки, которая не препятствует обратному ходу в момент захвата плунжером масла и сохраняет достаточную герметичность рабочей камеры при нагнетании масла.

При первой возможности у приходящих ко мне бензопил, я всегда разбираю масляный насос, что бы полностью быть уверенным в состоянии плунжера и его манжетки. В случае, когда манжета установлена воротником наружу, то переустанавливаю её наоборот, воротником в сторону рабочей плунжерной камеры масляного насоса.

Смотреть видео о ремонте масляного насоса бензопилы.

Это и есть мой метод, который всегда себя оправдывает при условии, что никто не вмешивался в конструкцию масляного насоса и масло в насос подавалось через масляный фильтр.

Поделись с другими. Возможно, они тоже ищут.

Блок: 3/3 | Кол-во символов: 3218
Источник: https://vesyolyikarandashik.ru/remont-masljanogo-nasosa-na-benzopile/

Ремонт насоса бензопилы

Бытует мнение, что произвести ремонт масляного насоса бензопилы своими руками достаточно проблематично. На самом же деле при наличии базовых слесарных навыков и общих понятиях и вращающихся механизмах можно без труда восстановить его исходные параметры. Для этого необходимо подготовить следующие инструменты и принадлежности:

• набор фигурных и плоских отверток;
• рожковые ключи и торцовые головки;
• ветошь.

Большинство маслонасосов бензопил состоят из двух составляющих: рабочий механизм, накопительный отсек.

Для устранения неисправностей насоса необходимо его демонтировать, не трогая при этом рабочую часть.

Установленный маслонасос на бензопилу

Между двумя половинами агрегата должна присутствовать герметизирующая прокладку, которую при наличии порывов и перепадов высот потребуется заменить на новую. Следующим этапом необходимо проверить целостность подающего шланга. На его цилиндрической образующей должны отсутствовать опрелости и трещины, которые в дальнейшем могут привести к потере герметичности системы. При выявлении таковых магистрали требуется заменить, а хороший шланг промыть и установить на герметик к концам бачка и насоса.

Выходные каналы маслонасоса не должны иметь посторонние включения (пыль, стружка, грязь). Подобные заторы могут привести не только к ухудшению смазочного процесса и образованию вакуумных пробок, способных повредить подающие магистрали.

Прочистку каналов специалисты рекомендуют производить сжатым воздухом компрессора или автомобильного насоса.

Блок: 4/5 | Кол-во символов: 1513
Источник: http://yotools.ru/benzopili/maslyanyj-nasos-benzopily-remont-profilaktika.html

Устройство муфты сцепления и как она работает

Бензопилы оснащаются такими механизмами, как муфты сцепления. Главное назначение этой детали в том, чтобы обеспечивать передачу крутящего момента от коленчатого вала на цепь инструмента. На бензопилах используются муфты, относящиеся к фрикционным. Они работают в автоматическом режиме, и не требуют использования дополнительных рычагов управления.

При запуске двигателя бензопилы происходит вращение коленчатого вала. Отсутствие фрикционной муфты способствовало постоянному вращению режущей цепи. Это не только бы осложняло запуск двигателя за счет дополнительной нагрузки, но еще и приводило к ряду негативных последствий:

• Увеличение расхода топлива
• Небезопасная эксплуатация инструмента, так как на холостых оборотах цепь будет вращаться, что повышает риск получения травм пильщиком
• Сниженный ресурс электромотора, так как муфта является своего рода предохранителем, исключающим чрезмерную перегрузку ДВС

Конструкция муфты сцепления достаточно простая, и включает в себя ряд следующих деталей:

1. Барабан — передаточный механизм, который соединяется со звездочкой бензопилы, передавая усилие вращения на цепь
2. Фрикционные накладки или разновесы — имеют свойство перемещаться в радиальном направлении при увеличении центробежной силы
3. Пружины — они представлены разными видами, но выполняют функцию прижимания фрикционных накладок к валу мотора

Как работает один из ключевых механизмов бензопильного инструмента? При запуске мотора, когда он работает на холостых оборотах с частотой до 2700 оборотов в секунду, цепь не движется. Для ее движения нужна центробежная сила. Эта сила развивается двигателем при увеличении количества оборотов. Как только пильщик нажимает на газ, начинает вращаться с большей скоростью коленчатый вал. При этом под воздействием центробежных сил в зацепление с внутренними стенками барабана входят накладки или разновесы, заставляя его двигаться с одинаковой скоростью. Чем сильнее нажимать на курок акселератора, тем выше скорость вращения цепи. Максимальная частота вращения достигает 13600 оборотов в минуту.

Фрикционные муфты автоматического типа, которые используются на бензопилах, имеют простое устройство, что положительно отражается на их стоимости. Если из строя выходит муфта, то чаще всего это случается по причине повреждения пружинного элемента. Вышедшую из строя деталь можно заменить или же купить новую муфту для конкретной модели бензопилы. Чаще всего причиной выхода из строя этого механизма является частое заклинивание цепи в распиливаемой заготовке. Однако при таком заклинивании весь удар берет на себя именно муфта, исключая выход из строя ДВС.

Это интересно! Барабан муфты бензопилы соединяется со звездочкой, к которой крепится цепь. Звездочки на рассматриваемых инструментах имеют разное расположение — с внешней или внутренней стороны, что зависит от модели бензопилы. Звездочки также бывают разборные и неразборные, то есть, литые с барабаном или съемные.

Наружная разборная звездочка бензопилы

Блок: 4/12 | Кол-во символов: 2982
Источник: https://moiinstrumentu.ru/ustrojstvo-i-princip-raboty-benzopily.html

Устройство и принцип работы двигателя бензопилы

Самый главный механизм бензопилы — это мотор. На рассматриваемых агрегатах применяются двигатели внутреннего сгорания бензинового типа. Такие ДВС состоят из одного цилиндра, и имеют двухтактную систему функционирования. Более подробно о том, как устроен и работает двухтактный двигатель бензопилы, описано в этом материале.

Именно к двигателю подсоединяются дополнительные механизмы, за счет которых получается готовый бензоинструмент. Устройство двухтактного двигателя бензопилы состоит из следующих элементов:

1. Цилиндр — корпус, внутри него располагается круглое отверстие, по которому перемещается поршень. Цилиндр имеет ребристую конструкцию, что сделано для обеспечения отвода тепла
2. Поршень — деталь, которая движется вверх и вниз, осуществляя при этом перемещение коленчатого вала
3. Шатун — это часть, за счет которой соединяется поршень с коленвалом
4. Коленчатый вал — деталь, которая при вращении создает полезную работу. Это вращательная энергия, использующаяся для привода в действие цепи бензопилы

В конструкции цилиндра имеются каналы, по которым осуществляется подача топливно-воздушной смеси для ее воспламенения, а также отведение образовавшихся выхлопных газов. Двигатель бензопилы работает на смеси бензина с маслом. Это нужно для того, чтобы обеспечить смазку кривошипно-шатунного механизма, а также стенок поршня и цилиндра. Для этого топливная смесь поступает сразу не в камеру сгорания, а в емкость кривошипно-шатунного механизма. Осуществив смазку деталей, смесь выталкивается в камеру сгорания, где и осуществляется ее сжатие с последующим сжиганием.

К двигателю подключены следующие механизмы:

1. Маховик — располагается на одной части коленчатого вала, а служит он для обеспечения центробежной силы
2. Муфта сцепления — это механизм, посредством которого происходит вращение цепи в зависимости от количества оборотов двигателя
3. Глушитель — эта деталь, которая осуществляет не только уменьшение звука работы мотора, но еще и направляет выводимые выхлопные газы в направлении от пильщика
4. Модуль зажигания и свеча — это устройства, отвечающие за сжигание ТВС
5. Карбюратор с проставочной втулкой — отдельный элемент, который обеспечивает смешивание бензиномаслянной смеси с воздухом, и подачей готовой ТВС в цилиндр. Проставка является соединительной часть между карбюратором и цилиндром, исключающая перегрев первого механизма

Мощность двигателя бензопилы зависит от объема топливной камеры. Чем больше объем, тем выше мощность. На бензопилах используются не только двухтактные двигатели, но еще и моторы 2-mix.

Это интересно! Главная особенность ДВС бензопилы в том, что скорость движения вала достигает максимального значения в 13600 оборотов в минуту. Развитие такой скорости коленчатым валом исключает необходимость использования редуктора на бензопиле. Редуктор понижающего типа используется преимущественно на электрических пилах.

Электрическая бензопила в разрезе

Двигатель бензопилы в разрезе представлен на фото ниже.

Далее рассмотрим устройство и принцип действия составляющих деталей и механизмов бензопил, что обязательно будет полезно в поиске разного рода неисправностей инструмента.

Блок: 3/12 | Кол-во символов: 3141
Источник: https://moiinstrumentu.ru/ustrojstvo-i-princip-raboty-benzopily.html

Меры профилактики

С целью предупреждения возникновения утечек смазочной жидкости необходимо периодически производить техническое обслуживание масляного насоса бензопилы. Во время работы и по завершению необходимо наблюдать за подтеками масла и при их обнаружении незамедлительно выполнять перетяжку элементов соединения.

Низкое качество масла негативно сказывается не только на самом насосе бензопилы, но и на долговечности режущей цепи.

Компрессор для прочистки каналов

Перед началом работ необходимо проверять уровень смазочной жидкости в бачке. Лучше всего для цепи использовать рекомендованное производителем масло. Ни в коем случае нельзя заливать отработку ввиду ее неоднородности структуры и наличию металлических включений.

Для предотвращения образования вакуумных заторов в системе смазки периодически необходимо продувать сжатым воздухом каналы маслонасоса. По завершении распиловочных работ нужно производить очистку агрегата от остатков опилок и грязи. В начале сезона с целью равномерного растекания смазочной жидкости по каналам бензопилы ее необходимо подвесить в вертикальное положение в рабочем состоянии на несколько минут.

Блок: 5/5 | Кол-во символов: 1142
Источник: http://yotools.ru/benzopili/maslyanyj-nasos-benzopily-remont-profilaktika.html

Конструкция бензопильного карбюратора и особенности его функционирования

Если система зажигания отвечает за воспламенение горючей смеси, то карбюратор нужен для того, чтобы приготовить эту сжигаемую в цилиндре консистенцию. По важности, карбюратор бензопилы занимает второе место после двигателя внутреннего сгорания. Сложность рассматриваемого механизма в том, что он состоит из множества мелких элементов, поэтому очень часто вместо того, чтобы произвести диагностику, очистку и замену деталей, многие предпочитают приобрести новый карбюратор. Ремонт и очистка карбюратора подробно рассмотрена в этом материале (ссылка).

На бензопилах используются карбюраторы мембранного типа. Их называют мембранными, так как они не только смешивают топливо с воздухом, и подают его в камеру сгорания, но еще и самостоятельно закачивают бензино-масляную смесь из бензобака. За выполнение этого процесса отвечает мембрана, являющаяся насосом.

Принцип работы карбюратора и его устройство подробно описано в этом материале. В конструкции карбюратора имеются регулировочные винты, что позволяет произвести самостоятельную настройку состава смеси. Это три винта, которыми можно отрегулировать смесь на холостом ходу, а также на малых и больших оборотах.

Карбюраторы бензопил старого производства таких фирм, как Дружба, Урал и другие, отличаются по конструкции и принципу работы от современных. Их основное отличие в том, что они не имеют мембранного механизма, а топливо в них подается самотеком из бензобака, располагающегося преимущественно в верхней части бензоинструмента. Использование таких карбюраторов способствовало тому, что бензопила использовалась только в прямом положении, и ее нельзя наклонять. Для горизонтального и вертикального распиливания бензопилами Дружба и Урал, необходимо изменить положение шины.

Это интересно! Производством мембранных карбюраторов для бензопил занимаются специальные компании. Наиболее известные производители карбюраторов для бензопил, мотокос и прочих бензоинструментов — Zama, Walbro. Внешне эти механизмы могут отличаться, однако принцип работы их одинаковый.

Блок: 6/12 | Кол-во символов: 2089
Источник: https://moiinstrumentu.ru/ustrojstvo-i-princip-raboty-benzopily.html

Конструкция топливной системы бензопил

Топливная система бензопилы — это не только бензобак, в который заливается свежеприготовленная смесь, состоящая из бензина и специального масла. В устройство топливной системы входят следующие элементы:

1. Бензобак, объем которого составляет до пол литра
2. Топливный фильтр, располагающийся непосредственно внутри бензобака
3. Топливопровод или шланг, по которому осуществляется поступление бензино-масляной смеси в карбюратор
4. Крышка бензобака с сапуном. Мало кто знает о том, что такое сапун, однако это важная деталь в конструкции бензоинструмента, которая отвечает за уравновешивание давления внутри бака

Чем мощнее двигатель бензопилы, тем больше объем бензобака. Однако слишком большой объем бака способствует увеличению веса инструмента, поэтому бензопилы с объемом бака свыше 0,6-0,8 литра не выпускаются. В среднем полной заправки бака хватает на работу инструментом продолжительностью до 50 минут. Это среднее значение, так как все зависит не только от мощности двигателя, но еще и от размера распиливаемых бревен. Чем дольше бензопила эксплуатируется под максимальной нагрузкой, тем соответственно чаще понадобится совершать дозаправку.

Что такое сапун на бензопиле, и какое устройство он имеет? Сапуном называется уравнитель давления или обратный клапан, который исключает создание вакуума внутри бензобака. Вакуум или разрежение в баке создается при снижении количества топлива. Сапун представляет собой клапан, который пропускает воздух только в одном направлении. Этот клапан также не позволяет вытекать бензину из бака. Такой клапан применяется в конструкции бензобака пилы с мембранным карбюратором. Создаваемое разрежение в конструкции бензобака является препятствием для закачивания бензино-масляной смеси, поэтому наличие и исправность сапуна является обязательным.

Сапун может находиться в конструкции крышки бензобака (в виде маленького отверстия) или в устройстве самого бака. Где находится сапун на бензопиле, можно выяснить самостоятельно, осмотрев емкость инструмента. Если отверстие сапуна засоряется, то это способствует невозможности запуска двигателя бензопилы. Чтобы исправить ситуацию, необходимо очистить отверстие сапуна бензопилы.

В баке находится топливный фильтр, назначение которого известно всем. Он представлен в виде цилиндрического бочонка, подключенного к топливному шлангу. Проходя через фильтр, топливо поступает в шланг и направляется к карбюратору.

Для быстрого запуска двигателя бензопилы, в конструкции топливной системы определенных производителей устанавливаются ручные подсосы или праймеры предварительной подкачки. Этот элемент позволяет вручную закачать топливо в карбюратор, ускорив тем самым запуск мотора. Если на бензопиле праймера нет, то топливо в карбюратор закачивается путем дергания ручки стартера.

После остановки двигателя, топливо из трубки стекает обратно в бак. Зная конструкцию и принцип работы топливной системы бензопилы, не составит выявить поломки с последующим их самостоятельным устранением.

Блок: 7/12 | Кол-во символов: 2992
Источник: https://moiinstrumentu.ru/ustrojstvo-i-princip-raboty-benzopily.html

Конструктивные особенности ручного стартера

Чтобы завести двигатель бензопилы, нужно осуществить прокручивание коленчатого вала. Делается это вручную при помощи отдельного механизма, именуемого стартером. Конструкция этого механизма простая, и основывается на следующих составляющих:

1. Барабан — деталь, которая соединяется с коленчатым валом бензопилы
2. Тросик или шнур, который наматывается на барабан
3. Возвратная пружина — обеспечивает наматывание троса на барабан
4. Рукоятка — крепится к концу тросика
5. Каркас — основа механизма

Принцип работы этого устройства основывается на том, что зубья барабана входят в зацепление с зубьями на валу двигателя. Причем зацепление происходит при резком вытягивании троса из барабана. Чтобы запустить двигатель, недостаточно просто дергать за ручку стартера. Запуск мотора предусматривает выполнение предварительной подкачки топлива в карбюратор, закрытия заслонки и включения зажигания. Только после этого можно приступать к резкому вытягиванию рукоятки стартера.

Блок: 8/12 | Кол-во символов: 991
Источник: https://moiinstrumentu.ru/ustrojstvo-i-princip-raboty-benzopily.html

О конструкции системы очистки воздуха пилы

Двигатели внутреннего сгорания работают не просто на бензине или смеси бензина с маслом, а на воздушно-топливном составе. За приготовление такого состава отвечает карбюратор. Топливо в него подается из бензобака, а воздух берется из окружающей среды. Чтобы воздух, поступающий в карбюратор был чистым, на входе устанавливается специальный очистительный элемент — фильтр. Он исключает попадание в карбюратор и цилиндр инструмента разных загрязнений, которые очень быстро привели бы к поломкам механизмов.

Некоторые производители бензопил оснащают свои инструменты не одним фильтром, а несколькими — для грубой и тонкой очистки воздуха. Есть также дополнительные фильтры, использующиеся в конструкции профессиональных бензопил. Это очистители, препятствующие попаданию снега и воды внутрь карбюратора. Такие фильтры устанавливаются при эксплуатации пилы зимой, а на лето они снимаются.

Фильтр защищает карбюратор от попадания в его конструкцию пыли и опилок. Защита обеспечивается при должном состоянии фильтрующего элемента. Как только очистительный элемент засоряется, начинают возникать перебои в работе мотора. В зависимости от типа фильтра, при их засорении требуется произвести очистку, продувку или промывку.

Блок: 9/12 | Кол-во символов: 1255
Источник: https://moiinstrumentu.ru/ustrojstvo-i-princip-raboty-benzopily.html

Устройство смазывающего механизма бензопилы и как он работает

Шина является направляющей для цепи, но оба этих устройства изготовлены из металла. Вращение цепи на большой скорости способствует нагреванию металла за счет трения. Если не охлаждать движущуюся цепь при работе бензопилы, то это приведет не только к ее практически мгновенному износу, но еще и выходу из строя шины. Для исключения негативных последствий, во всех видах и моделях пил (не только бензиновых, но и электрических), применяются механизмы смазки цепи. Они не только охлаждают металл при его нагреве, но еще и снижают трение цепи о поверхность шины.

Смазывающий механизм цепи бензопилы представлен в виде масляного насоса, работающего в автоматическом режиме. Подача масла происходит только при работающем двигателе, и чем больше оборотов, тем чаще осуществляется смазка. На бензопилах используют плунжерные насосы, которые также называют поршневыми.

С вопросом принципа работы масляного насоса бензопилы разберемся подробно, предварительно выяснив его конструкцию:

1. Корпус маслонасоса, который изготавливается не только из алюминия, но и пластика. Пластиковые варианты маслонасосов используются преимущественно на бытовых бензопилах
2. Плунжер — цилиндрическая деталь, посредством которой происходит перекачивание масла. Плунжер состоит из червячной передачи, посредством которой приводится в движение
3. Подающий и выпускной каналы, которые соединяются с маслопроводами

Теперь рассмотрим принцип работы плунжерного маслонасоса бензопилы. В действие плунжерный вал насоса приводится за счет вращения ведущей звездочки цепи. Для обеспечения передачи крутящего момента, маслонасос бензопилы имеет зубчатую передачу. Вращательный момент на ведомую шестерню насоса передается только при движении цепи, поэтому на х.х. двигателя масло насосом не качается.

1. С торцевой стороны вал плунжера упирается в шток. Этот шток на некоторых моделях маслонасосов является регулируемым. Вал плунжера при этом имеет конструкцию с волнообразной стенкой, как показано на фото ниже
2. Обратная сторона плунжера, которая называется рабочей, имеет конструкцию в виде сегментного выступа или выреза, как показано на фото ниже
3. Плунжерная часть вращается, тем самым открывая подающий канал для впуска порции масла из масляного бака. Далее открывается выпускной канал, откуда выходит порция масла, поступая на шину для смазки цепи. Схема работы плунжерного механизма представлена ниже

Принцип работы масляного насоса бензопилы достаточно простой, что положительно влияет на его стоимость. Маслонасос подлежит ремонту, но при износе торцевого выступа в виде волны, деталь или механизм рекомендуется заменить.

Это интересно! Маслонасосы в конструкции могут иметь регулировочный винт, посредством которого можно настроить производительность механизма. Если маслонасос бензопилы выходит из строя, то эксплуатировать инструмент запрещено.

После запуска бензопилы проверить исправность работы маслонасоса можно следующим способом — расположить чистый лист бумаги перед шиной, и погазовать. На листе при этом должны появиться маслянистые пятна.

Блок: 11/12 | Кол-во символов: 3061
Источник: https://moiinstrumentu.ru/ustrojstvo-i-princip-raboty-benzopily.html

Устройство механизма натяжения цепи

Одним из самых простейших механизмов бензопилы является натяжитель цепи. Состоит он из штифта, соединенного с винтом. Винт приводится в действие посредством специального инструмента — отвертки или шестигранного ключа. Вращение винта способствует перемещению штифта в специальном пазу инструмента. Вместе с перемещающимся штифтом происходит смещение шины, вызывая при этом натягивание цепи.

Регулировочный винт на бензопилах разных производителей может находится в разных местах — сбоку, снизу или с торцевой стороны инструмента. Контролировать качество натяжения цепи нужно регулярно, так как ослабленная цепь может сойти с паза шины, что приведет к трагическим последствиям для пильщика. Нельзя также допускать сильной затяжки цепи, так как она будет работать под нагрузкой, и в один момент порвется, что также чревато получением серьезной травмы. Более подробно о цепях для бензопил и шинах можно узнать здесь.

Рассмотрев подробную конструкцию бензопилы, не составит большого труда произвести ее ремонт своими руками. Нужно понимать, что бензопила является тем инструментом, который используется не только для распиливания древесины. Использование разных насадок позволяет значительно расширить функционал инструмента. При этом не забывайте, что даже самые дорогие и качественные модели инструментов тоже ломаются, поэтому они нуждаются в регулярной диагностике, техническом обслуживании и ремонте.

Блок: 12/12 | Кол-во символов: 1435
Источник: https://moiinstrumentu.ru/ustrojstvo-i-princip-raboty-benzopily.html

Кол-во блоков: 14 | Общее кол-во символов: 25929
Количество использованных доноров: 4
Информация по каждому донору:

1. https://moiinstrumentu.ru/ustrojstvo-i-princip-raboty-benzopily.html: использовано 9 блоков из 12, кол-во символов 18416 (71%)
2. http://yotools.ru/benzopili/maslyanyj-nasos-benzopily-remont-profilaktika.html: использовано 3 блоков из 5, кол-во символов 3690 (14%)
3. http://101benzopila.ru/ustrojstvo-i-remont-maslyanogo-nasosa-benzopily/: использовано 1 блоков из 4, кол-во символов 605 (2%)
4. https://vesyolyikarandashik.ru/remont-masljanogo-nasosa-na-benzopile/: использовано 1 блоков из 3, кол-во символов 3218 (12%)

Снятие масляного насоса на бензопиле Poulan | Home Guides

Масляные насосы цепной пилы Poulan подают масло для смазки режущей цепи и направляющей шины, предотвращая перегрев движущихся частей и повреждение цепной пилы. Коленчатый вал двигателя вращает червячную шестерню масляного насоса, обеспечивая всасывание для перекачки масла цепи из масляного бака цепной пилы к направляющей шине и режущей цепи. Масляный насос цепной пилы — это механическая часть, которая изнашивается и в конечном итоге требует снятия, ремонта или замены.Никогда не пытайтесь эксплуатировать цепную пилу с поврежденным масляным насосом, иначе вы рискуете повредить двигатель, режущую цепь и направляющую шину.

С помощью отвертки снимите стопорные винты кожуха двигателя и снимите кожух двигателя с верхней части двигателя бензопилы. Отсоедините провод свечи зажигания от свечи зажигания вручную, используя плоскогубцы для свечей зажигания, если провод оказывается слишком упрямым, чтобы его можно было удалить вручную.

Выверните свечу зажигания из цилиндра двигателя с помощью торцевого ключа. Вставьте 18-дюймовый трос в цилиндр двигателя, оставив свисающий небольшой хвост, чтобы предотвратить перемещение поршня при снятии сцепления двигателя цепной пилы.

Открутите гайки крепления крышки сцепления / направляющей шины от двигателя в сборе с помощью торцевого ключа; Узел двигателя находится справа от места оператора. Снимите крышку сцепления с двигателя в сборе, чтобы получить доступ к направляющей шине и режущей цепи.

Потяните режущую цепь цепной пилы вокруг направляющей шины и ведущей звездочки режущей цепи руками в перчатках, чтобы получить доступ к муфте двигателя цепной пилы и барабану сцепления. Вручную снимите направляющую шину с штифтов крепления крышки сцепления / направляющей шины и отложите в сторону.

Отвинтите сцепление двигателя цепной пилы от коленчатого вала двигателя с помощью инструмента для снятия сцепления двигателя цепной пилы и ключа с храповым механизмом. Муфта двигателя бензопилы оснащена левой резьбой, поэтому поверните инструмент для снятия сцепления по часовой стрелке, чтобы ослабить муфту двигателя бензопилы. Сдвиньте упорную шайбу сцепления и барабан сцепления с коленчатого вала двигателя цепной пилы вручную, чтобы получить полный доступ к пластине направляющей шины.

С помощью отвертки снимите два стопорных винта пластины направляющей шины с удерживающей пластины направляющей шины.Сдвиньте пластину направляющей шины с монтажных шпилек направляющей шины вручную, чтобы получить доступ к масляному насосу и компонентам масляного насоса.

Отверните два крепежных винта масляного насоса. Слегка потяните масляный насос вниз по коленчатому валу двигателя от двигателя в сборе, чтобы получить доступ к стопорному винту углового фитинга масляного насоса. Выкрутите стопорный винт углового фитинга масляного насоса из углового фитинга в верхней части масляного насоса.

Вытяните коленчатый фитинг масляного насоса из узла масляного насоса.Снимите масляный насос с коленчатого вала двигателя, освободив его от двигателя в сборе.

Ссылки

Советы

• Для снятия сцепления двигателя требуется специальный инструмент для снятия сцепления с коленчатого вала двигателя. Сломанное или поврежденное сцепление двигателя может произойти, если вы попытаетесь снять его с помощью любого другого инструмента.

Writer Bio

Амелия Аллонси, бывшая декоратором тортов и знающий себя садовод, больше всего чувствует себя дома на кухне или с руками в грязи.Она получила степень бакалавра в Университете Западной Вирджинии. Ее работы были опубликованы в San Francisco Chronicle и на других сайтах.

Как работает масляный насос бензопилы — Oleomac

Che si tratti di un modello base o professionalale, una motosega for funzionare ha bisogno d’olio e di una buona lubrificazione del gruppo barra / catena . Ciò vale qualunque sia l’alimentazione della macchina: elettrica, a batteria o a scoppio. L’olio ti serve, infatti, для Minimizzare l’attrito tra la barra e la catena rendendo più fluido il movimento della catena stessa: il che si traduce, in pratica, nella maggior durata del sistema di taglio.

Иллюстрация основного компонента мотосеги, оссия работает на помпе на и на схеме , для того, чтобы посмотреть, как это делается на мануфактуре .

La lubrificazione di catena e barra

Come sai, la catena è la parte tagliente della motosega ed è composta da denti e maglie che scorrono lungo la scanalatura della barra, detta guida . Le maglie motrici avanzano all’interno della guida e «trascinano» nel movimento anche gli element taglienti (denti) e di collegamento (maglie di giunzione) della catena.

Come dicevamo, la lubrificazione подают блюда в modo che ci sia un attrito minimo proprio tra la guida della barra e le maglie motrici della catena. L’attrito fra le parti in movimento usura e surriscalda, quindi l’olio funziona da protezione antigrippante e antiusura . È важно использовать olio per catena di alta qualità, mai olio di scarto, rigenerato o olio per motore. Oleo-Mac , per esempio, ti propone l ’ olio protettivo per barre e catene biodegradabile Chain Lube , продукт с смесью bilanciato di oli che non si addensa all basse temperature.

Con il taglio la barra della motosega si consuma specie nelle parti più sollecitate, cioè il bordo inferiore e la punta. Предлагаемые варианты периодической формы così che i 2 lati si consumino in modo uniforme. Quando la guida della barra è molto logora va sostituita : fai in modo che la profondità della guida non si riduca così tanto che le maglie motrici raschino la base della scanalatura.

Se l’usura è un fatto normale, connaturato all’uso della motosega , una scarsa lubrificazione può causare sia un’usura irregolare della guida che un infragilimento del metallo della barra dovuto a surriscaldamento.В quest’ultimo caso il metallo della barra si colora di blu, segno inequivocabile che devi cambiarla.

Как работает масленка для бензопилы?

Смазка важна. Этот факт актуален для самых разных сфер жизни, но сегодня мы сосредоточимся на вашей бензопиле. Без какой-либо смазки трение, вызванное движением вашей цепи по направляющей шине, вызовет множество неблагоприятных эффектов. Это горячее воздействие металла на металл повреждает цепь, шину и двигатель, что делает всю бензопилу бессильной.Итак, очень важно держать вещи в хорошем состоянии и смазывать их. Вот почему ваша масленка для бензопилы так важна. Но как это работает?

Как эволюционировала смазка

В старые времена, до современных достижений в технологии бензопил, «масленка для бензопил» была новым членом команды. Его работа заключалась в эксплуатации канистры. По сути, ему приходилось вручную капать масло на инструмент, пока опытный лесоруб работал. Обычно это было его положение, пока старший парень не отрубил жизненно важную часть тела, после чего молодого парня повысили до работы на пиле.

Следующая итерация масленки для бензопилы все еще была ручной, и, поскольку она включала бортовой плунжер для большого пальца рядом с дроссельной заслонкой, она устранила необходимость в «тележке для бензопилы». Этот прогресс в технологии смазки бензопилы позволил оператору вручную накачивать масло на шину во время резки. Некоторые из этих ручных масленок все еще используются.

Со временем производители придумали, как включить автоматические масленки на свои бензопилы. Это оказалось довольно надежным и эффективным решением, поскольку автоматическая масленка для цепной пилы позволила пользователям применять подход «поставил и забыл», чтобы смазывать свое оборудование.

Все плюсы и минусы масленки для бензопилы

Поскольку почти все наши современные бензопилы используют эти автоматические системы смазки, давайте посмотрим, как они работают. Масло из специально разработанной шины бензопилы попадает в масляный резервуар. При резке необходимо следить за уровнем масла, так как работа всухую приведет к деформации или выгоранию пилы. Многие производители теперь включают такие полезные функции, как прозрачные окна для удобной проверки уровня масла. Независимо от того, используете ли вы бензопилу или электрическую бензопилу, вы обнаружите, что доливать масло при заправке или замене батарей — хорошая привычка.

Ваша масленка для бензопил в наши дни, вероятно, работает либо с системой смазки с фиксированным потоком, либо с системой смазки с регулируемым потоком. В системе с фиксированным потоком смазка поступает на стержень с постоянной скоростью. Эта система работает нормально, но она не позволяет вам регулировать выпуск масла для изменений температуры, более твердой древесины и т. Д. В системе с регулируемым потоком скорость потока можно регулировать, повернув винт на масляном насосе, и позволяет учитывать все эти переменные.

Дроссельная заслонка одновременно включает двигатель и масляный насос.Когда вы дросселируете, червячный привод включает насос и направляет масло через порт, который попадает на стержень. Когда цепь движется по пильному полотну, она распределяет масло по поверхности, уменьшая трение и тепло, возникающие при резке.

Сопутствующие материалы

Советы профессионалов по правильной смазке шины

Прочтите рекомендации производителя по маслу для бара. Масла для бензопил были специально разработаны для определенной вязкости, которая обеспечивает прилипание ко всем режущим частям.Как правило, можно использовать любое масло для шины и цепи, но на всякий случай и для сохранения гарантии в целости и сохранности, вероятно, лучше всего прочитать, что предлагает производитель инструмента.

Также на вязкость влияет погода. Более низкие температуры делают масло густым, а летняя жара может его разжижать. Масло, которое стало слишком густым или слишком жидким, может вызвать всевозможные проблемы, которые сократят срок службы вашей шины, цепи и двигателя. Если производитель не указывает, какое масло использовать при любой заданной температуре, мы рекомендуем использовать масло класса SAE 30 летом и SAE 10 зимой.

Перед тем, как что-либо разрезать, запустите бензопилу так, чтобы конец ее был направлен на рабочую поверхность, но не разрезая. Если цепь проливает небольшое количество масла на дерево, значит, масленка для бензопилы работает нормально.

Когда вы закончите работу с пилой, вам следует дважды проверить масляный канал, чтобы убедиться, что в нем нет опилок или другого мусора. Если вы заметили засорение, удалите грязь мягкой сухой тряпкой.

По касательной ко всему этому ваша шина, вероятно, имеет вращающиеся звездочки, которые направляют цепь вокруг носа.«Смазывать нос» в данном случае означает заливать немного смазки в крошечное отверстие в носовой части штанги, которое должно удерживать эти звездочки в движении.

Как всегда, если у вас есть какие-либо другие советы о том, как поддерживать правильную работу масленки для бензопилы, не стесняйтесь оставлять их в разделе комментариев ниже!

Использование растительного масла для замены масла для бензопилы

Советы по замене масла цепи растительным маслом:

Используйте масло канолы. — Масло канолы в настоящее время является наиболее распространенным экологически чистым смазочным материалом для цепей и шин.Масло для цепей и шин на основе канолы прошло всесторонние испытания в Европе. Производители и некоторые пользователи утверждают, что при использовании продуктов на основе канолы существует потенциал для продления срока службы шин и цепей, поскольку они смазывают металл и сцепляются с ним лучше, чем масла на нефтяной основе.

Растительное масло более жидкое. — Растительные масла имеют более низкую вязкость, чем смазочные материалы для шин / цепей, и поэтому они легче текут. Пользователи, впервые использующие растительное масло для смазки цепи, могут заметить некоторую утечку (когда пила не работает) из масляного отверстия на шине, рядом с местом, где шина прикреплена к пиле болтами.Чтобы проверить герметичность, положите пилу на картонную ленту на ночь и посмотрите, не появятся ли утром пятна. В этом случае вы можете отрегулировать винт подачи масла в масленку, обычно расположенный в основании пилы. При длительном хранении оставьте масляный резервуар пустым.

Проверяйте уровни жидкости при чистовой обработке первого резервуара. — Цепные пилы имеют два резервуара: один для «Смеси» (газ и масло для двухтактных двигателей вместе), а другой для «Масла» (масло для цепи / смазка шины). Эти баки рассчитаны на то, чтобы закончиться одновременно, поскольку работа пилы с пустым масляным резервуаром может привести к повреждению цепи и шины.Если вы впервые используете растительное масло, заполните оба резервуара доверху (используя растительное масло в резервуаре «Масло» и масло для газовой / двухтактной смеси в резервуаре «Смесь»), а затем проверьте уровни жидкости, когда вы заканчиваются на бензине. Уровни должны быть примерно одинаковыми — оба резервуара должны закончиться одновременно. В противном случае отрегулируйте винт потока масла.

Растительное масло труднее увидеть — Когда я впервые использовал растительное масло в цепной пиле, у меня произошло случайное переливание — масло было настолько прозрачным, что я не заметил, как оно заполняется к верху резервуара.При заправке пилы растительным маслом привыкайте более внимательно следить за уровнем заполнения.

Ограничения при низких температурах — Низкотемпературные свойства и устойчивость к окислению растительных масел являются их основными недостатками по сравнению с маслами на нефтяной основе, и для решения этих проблем необходимы добавки. Испытания показали, что масла для цепей на основе канолы обладают хорошими характеристиками при температуре до -13 градусов по Фаренгейту, но хранение может повлиять на температуру застывания (они могут нелегко выливаться после нескольких дней выдержки при -22 градусах по Фаренгейту).Если вы эксплуатируете цепную пилу в таком холодном климате, вы можете рассмотреть возможность использования растительных масел для цепей «с добавками», которые становятся доступными в магазинах, торгующих принадлежностями для цепных пил.

Канадский лесотехнический научно-исследовательский институт (FERIC) проверил и сообщил о полевых испытаниях масла на растительной основе для смазки цепных пил. (См. Общую полевую заметку FERIC № 35.) Общие результаты были положительными. Пользователи сообщили, что растительное масло легче очистить с одежды и оборудования.Пользователи также испытывали меньшее раздражение кожи.

Хотя использование растительного масла для замены цепного масла на нефтяной основе является шагом вперед с экологической точки зрения, при работе цепной пилы по-прежнему выделяются пары из двухтактной газовой смеси. При использовании цепной пилы постарайтесь заранее спланировать пропилы, чтобы добиться максимальной эффективности, и никогда не кладите работающую пилу. Операторы и работники, находящиеся поблизости, должны использовать защитные наушники и респираторы, способные справиться с выбросами бензопилы.

Последнее замечание : В этой статье рекомендуется использовать растительное масло для замены цепного масла в бензопилах.Однако это НЕ означает замену «смешанного» масла, которое используется для газовой смеси. Для смешивания масел необходимо использовать смешанное масло на нефтяной основе для 2-тактных двигателей, рекомендованное производителем цепной пилы.

Ссылка
Масло растительное для смазки цепных пил

Stihl «Пила для пластика» — снятие и установка масляного насоса

Мне очень нравится инструмент для прессования и установки насоса.

У меня был MS180C, который не стоит смазывать маслом. Моя чистая шина и цепь становились горячими и тугими, и все шло не так.Из отверстия для смазки на корпусе пилы выходило много пузырьков, но совсем не много масла.

Я снял всасывающий шланг с нижней части насоса, и он не был очень тугим, но я никогда раньше не связывался с этим типом, поэтому я не был уверен …

Затем я получил готов вытащить помпу с длинным болтом 5мм.

Затем я вытащил болт в насосе, измерил высоту до верха головки болта от плоской части дна корпуса рядом с отверстием для звукоснимателя цифровыми суппортами, затем зажал на болте с некоторым фиксированием плоскогубцами и постучите по плоскогубцам, чтобы вытащить его.

Я прочистил насос и не обнаружил никаких проблем с ним и никакого износа вала или шестерни, чтобы говорить о нем. Он крутился красиво, гладко и хорошо выглядел. Затем я продул корпус, из которого обычно вытекает масло, на самом деле не увидел никакого мусора, о котором можно было бы говорить.

Я снова установил насос, осторожно постучав по установочному болту, и установил его на ту же глубину, на которой он был, когда я измерил его при снятии, убедившись, что выпускная сторона насоса правильно указана относительно отверстия в корпусе для контур масленки.

Я проверил старый всасывающий шланг насоса на вакуум, и он держался нормально, но, поскольку он также должен плотно прилегать к корпусу рядом с насосом, я спросил, всасывает ли он воздух в этом месте.

Я купил новый маслозаборный шланг за 6 долларов … и решил, что я должен установить его на всякий случай, поскольку ничто другое не казалось очевидным, чтобы вызвать проблему. Я почистил масляный фильтр на входе и ничего особенного не вышло, затем я установил его на новый шланг.

Чтобы установить новый маслозаборный шланг, смажьте выступ и канавку небольшим количеством консистентной смазки в том месте, где он входит в масляный бак.Я не разбирал пилу целиком, чтобы установить маленькую маслозаборную трубку (я не трачу столько времени на 180, я слишком ленив … хаха), я просто аккуратно вернул выступ на место с помощью кирки. и отвертка. Это одна из самых мягких и хрупких маслосборных трубок, жалко; будьте осторожны, чтобы не разорвать отверстие в трубе, если вы не разбираете корпус пилы, чтобы добраться до масляного бака.

Я нанёс немного смазки на конец шланга и вставил его обратно во впускной патрубок насоса и увидел корпус.

Залил масло и завел.

Масло было сразу, без пузырей!

Вернул шину и цепь, и я нарисовал масляные полосы на своем тестовом дереве всего за несколько секунд!

Просто подумал, что поделюсь.

Беговая бензопила без масла для прутка (никогда, вот почему) — исправлена ​​газонокосилка

Бензопила — это суперэффективный комплект. Даже после двадцати лет работы с ними они все еще удивляют меня, как они справляются с большой работой и делают ее такой простой.

Так можно ли управлять бензопилой без смазки для прутка? Работа бензопилы без масла для прутка вызовет механические проблемы и некоторые серьезные проблемы с безопасностью, такие как:

• Отдача
• Обрыв цепи
• Тупит цепь
• Повышенный износ пильного полотна и цепи
• Повышенная нагрузка на двигатель
• Повышенное тепловыделение двигателя

На этой странице вы узнаете, почему работа пилы без масла для прутка увеличивает риск травм и почему это плохо для вашей пилы.Вы также узнаете наиболее частую причину, по которой масло из шины бензопилы перестает поступать на шину и цепь.

Увеличенная отдача

Бензопилы опасны, я знаю очевидное. Но аварии происходят слишком часто, и по статистике большинство из них происходит по ошибке оператора. Так что же такое отдача бензопилы? Отдача происходит, когда кончик пилы встречается с древесиной на полном газу. Пила резко отбрасывается вверх и назад по направлению к оператору. Таким образом, вместо резки древесины трение цепи отбрасывает пилу назад.

Не всякая отдача является сильной, но она может быть и особенно опасна, если оператор не знает об этом или не ожидает этого. Вы можете уменьшить отдачу, никогда не позволяя кончику прутка касаться древесины. Используйте только нижнюю часть панели. Поддерживайте материал, чтобы избежать защемления при окончании разреза.

Почему сухая цепь увеличивает отдачу?

Отсутствие смазки на цепи увеличивает трение и увеличивает риск отдачи. Ваш цепной тормоз, как вы знаете, встроен в ручку и предназначен для блокировки цепи в случае отдачи.

Когда происходит сильная отдача, ваша рука с верхней планкой (левая) автоматически ударяет по тормозу цепи и включает тормоз. Вам следует время от времени проверять, что тормоз цепи работает без проблем. Правильный комплект действительно важен. Толстовки с болтающимися завязками или рваная одежда легко цепляются за цепочку. Носите тесную одежду, парни отлично работают.

Хорошая прочная рабочая обувь и каска при работе под падающими ветками. Я бы посоветовал всем владельцам пил записаться на тренировочный день.Ваш местный хозяйственный магазин, скорее всего, знает, где проводятся такие дневные курсы.

Отказ цепи

Отказ цепи — серьезная проблема безопасности. Цепь связана вместе, как велосипедная цепь. Звенья изнашиваются и могут сломаться. Работа пилы без смазки для прутка увеличивает вероятность поломки. Масло для цепи помогает всему двигаться свободно, но также помогает охладить цепь. Когда цепь высохла, на ней изнашиваются звенья, когда она движется по пильному полотну.

Ваша пила оснащена цепной защелкой.Как следует из названия, он предназначен для ловли летящей цепи. И хотя они эффективны, я бы не стал их проверять. Отламывание зубьев цепи и их вылет из пильной цепи по мере ее износа — серьезная проблема, особенно когда вы работаете с пилой без смазки для пильного полотна.

Цепь может заедать за пильную шину, что может привести к повреждению двигателя, а также новой шины и цепи.

Sharp безопаснее тусклого

Масло для прутка также помогает при распиле. Липкое масло покрывает цепь и зубья и помогает процессу резки.Из-за трения бензопила затупляется довольно быстро.

Nail Strike — Если вы когда-нибудь ударяли цепью о гвоздь, вы знаете, что такое трение мгновенно затупит цепь. Барное масло помогает уменьшить трение и нагрев. Оба являются основными факторами притупления вашей цепи.

Вы обнаружите, что лучше научитесь работать с бензопилой, тупая цепь, конечно, увеличивает трение, нагрев и усугубляет проблему.

Повышенный износ шины и цепи

Отсутствие масла в стержне означает повышенное трение и нагрев.Это приводит к значительному увеличению износа цепи и шины. Без пильного масла зубья, приводы и звенья цепи изнашиваются намного быстрее. Повышенное трение может привести к поломке зубов. Дополнительный износ цепи может привести к расшатыванию и растяжению звеньев.

Признак изношенной растянутой цепи — постоянная регулировка натяжения цепи. Штанга тоже страдает. Накопления тепла на нижней стороне шины в области контакта достаточно, чтобы обжечь металл и деформировать планку. Бар, как известно, должен быть пройден.Рельсы также изнашиваются и становятся вогнутыми. Это повреждение не подлежит ремонту.

Повреждение шины — Необходимо заменить шину и цепь.

Повышенная нагрузка на двигатель

Это цепная реакция. Двигатель пилы перегревается, потому что он очень тяжело работает. Он усердно работает, потому что цепь тупая, а тупая цепь вызвана нехваткой масла для цепи. Пила, которая работает дольше и интенсивнее, подвержена риску перегрева, а для двухтактной пилы это плохие новости. Обычно это означает, что это для свалки.

Увеличенное тепловое замачивание

Так что же такое тепловое замачивание? Это передача тепла от цепи и шины к корпусу бензопилы и двигателю. Цепная звездочка, расположенная на двигателе, приводит в движение цепь. Нередко действительно горячая пила расплавляет пластиковую крышку тормоза цепи и другие пластмассовые детали, такие как масляные насосы, расположенные вокруг звездочки цепи.

Сам двигатель пилы находится в опасности. Как известно, двухтактные двигатели имеют воздушное охлаждение и могут страдать от перегрева.Двигатель, приводящий в движение сухой пруток и цепь, уже усердно работает. Добавление теплового замачивания увеличит вероятность его перегрева и гранулирования.

Список распространенных инструментов для бензопил см. В разделе «Детали и инструменты для бензопилы».

Общие проблемы со смазкой шины

Сухая шина и цепь — обычная проблема, и в некоторых случаях ее легко устранить. Бензопилы используют простой масляный насос для перемещения сверхгустого и липкого масла из бачка к пруту. Затем вращающаяся цепь распределяет смазку по шине.

Общие проблемы включают:

• Заблокирован маслопровод пилы — снимите шину и цепь, очистите порт и запустите пилу, чтобы проверить подачу.
• Заблокировано масляное отверстие стержня — снимите стержень и очистите отверстие порта и направляющую.
• Заблокирована подача масляного насоса — сжатый воздух из масляного порта обратно в резервуар может помочь очистить его.
• Неправильный тип масла — мусор в отработанном масле вызывает множество проблем с барным маслом, необходима полная очистка.
• Неисправный смазочный шланг — замена шланга решает проблему.
• Неисправный насос — замена большинства насосов проста и недорого .

Вам также может быть полезен раздел «Устранение неисправностей бензопилы».

Связанные вопросы

Бензопила не заводится после того, как села? Несвежий бензин — это причина номер один, по которой ваша бензопила не заводится после простоя. Слейте старый бензин и попробуйте заменить его свежим. Если он по-прежнему не запускается, вам необходимо очистить карбюратор.

Следует ли запустить пилу на полном газу? Бензопила может работать на полном газу при пилении древесины. Тем не менее, всегда дайте пиле прогреться перед работой на полностью открытой дроссельной заслонке.

Почему из бензопилы течет масло из прутка?

Наличие бензопилы, у которой течет масло, не только создаст беспорядок, но также может повлиять на производительность вашей бензопилы. Есть несколько простых шагов, которые могут уменьшить утечку масла из бензопилы, но важно понимать, почему бензопила вообще протекает.

Почему смазка важна?

Смазка цепи и шины на вашей бензопиле играет жизненно важную роль в продлении срока службы цепи. Все бензопилы имеют масляный бак, предназначенный для хранения специального масла, пока оно не будет перекачано масляным насосом на направляющую шину. Цепь бензопилы может выдерживать самые разные нагрузки, но без достаточной смазки она рискует чрезмерно нагреться, что может вызвать непоправимое повреждение режущего инструмента.

Что вызывает утечку масла из бензопилы?

По мере того, как масло перекачивается из бака через направляющую шину, воздух начинает замещать пространство, в котором ранее хранилось масло. Если нет надлежащей вентиляции масляного бака, может возникнуть разрежение и уменьшить поток масла к направляющей шине. Правильная вентиляция масляного бака бензопилы позволит воздуху проникать в бак и избежать образования вакуума.

Существует ряд факторов, влияющих на то, почему бензопила дает утечку масла.В бензопилах STIHL используется система дыхания масляного бака с односторонним клапаном. Эта система пропускает воздух в бак во время работы бензопилы без утечки масла на оператора. Однако в некоторых атмосферных условиях масло может вытесняться из бака через масляный насос, пока бензопила находится на хранении. Это может быть вызвано обычными колебаниями атмосферного давления, возникающими из-за изменений температуры в течение дня и ночи. Это особенно характерно для регионов, которые испытывают более резкие перепады дневной / ночной температуры.

Например; падение температуры в течение ночи может привести к сжатию воздуха и масла в баке и занять меньше места в баке. Затем воздух втягивается в резервуар через сапун с односторонним клапаном, заполняя пространство и выравнивая давление. Поскольку температура снова повышается в течение дня, воздух и масло в баке расширяются, поскольку клапан является односторонним, единственный способ уравнять давление в баке — это выдавить небольшое количество масла через порты масляного насоса.Этот процесс может повторяться каждый дневной и ночной цикл до тех пор, пока, возможно, в крайних случаях резервуар не сможет высохнуть.

Как правильно удалить воздух из масляного бака бензопилы

Бензопилы

STIHL предназначены для работы под любым углом и в любом положении без утечки масла. Важно отметить, что масляные баки не могут просто выходить в атмосферу, так как это может привести к утечке масла на оператора во время использования. Чтобы избежать утечки масла из бензопилы при хранении, лучшим решением будет слить из бензопилы масло и топливную смесь и хранить бензопилу пустой.
