Как сделать адаптер к мотоблоку своими руками

Назначение

Адаптер к мотоблоку создали для удобства обработки огорода. Если приделать к нему навеску, то можно расширить сферу применения устройства:

  • убирать сено;
  • выравнивать поверхность почвы;
  • транспортировать грузы;
  • боронить землю;
  • очищать участок от снега.

Адаптер — это устройство, которое предназначено для передвижения на мотокультиваторе. С помощью него можно управлять агрегатом, сидя в кресле, и при этом обрабатывать почву. Прицеп к мотокультиватору Нева снабжен рулевым управлением. Он позволяет упростить использование мотоблока.

Такой прицеп ускоряет работы в поле. С помощью данной конструкции можно увеличить скорость культиватора с 5 до 10 км/ч. Рассмотрим устройство адаптера. Адаптер к мотокультиватору состоит из:

  • рамы;
  • сиденья оператора;
  • двух колес;
  • оси;
  • сцепного механизма.

После присоединения адаптера мотокультиватор выглядит и используется как мини-трактор. Для создания адаптера на культиватор с передним рулевым управлением нужна рама. На ней устанавливают сиденье оператора. Раму фиксируют на шасси.

Сидение фиксируют к раме. Так оператору будет легче управлять культиватором. Система колес поможет передвигать агрегат по участку. Бывает 2 вида колес: металлические (используются в поле) и резиновые (применяют для движения по дороге).

изготавливается из стали или чугуна посредством сварки. Она присоединяет тележку к культиватору. Лучшим считают П-образную систему крепления. С такой конструкцией устройство будет устойчивым.

Технические характеристики:

  1. Наибольшая скорость перемещения на мотоблоке с прицепом равна 12 км/ч.
  2. Наибольшая грузоподъемность — 100 кг.
  3. Диаметр колеи составляет 67 см.
  4. Габариты равны 130х70х71 см.
  5. Вес устройства — 22 кг.
  6. Гарантийный срок работы — 5 лет.

Адаптер для моторных блоков

Чаще всего в адаптере существует две сцепки — к одной крепится навесное дополнительное оборудование, а вторая дает возможность присоединить его к мотоблоку. Например, можно подсоединить к адаптеру такие дополнительные элементы:

  • сеялку;
  • плуг;
  • окучники;
  • борону и прочие приспособления.

https://youtube.com/watch?v=6QhaZFG4wzg

Колесная пара и ось в адaптере — это довольно прочные конструкции, позволяющие эксплуатировать мотоблок даже на самых трудных участках земли, а также для перевозки довольно увесистых грузов

Важно при этом понимать, что транспортировка грузов по дорогам общего пользования на таком агрегате запрещается, по этой причине они и используются только в сельской местности. Впрочем, несмотря на определенную конструктивное подобие между собой всех адаптеров, они наделены и некоторыми существенными различиями

Например, в продаже наличествуют задние адаптеры на рулевом управлении, полноприводные адаптеры и передние агрегаты.

Делаем адаптер к мотоблоку своими руками

Основа адаптера к мотоблоку изготавливается из прямоугольной трубы длиной 170 см. К ней приваривается поперек еще одна труба длиной 50 см, к которой должны крепиться стойки крепления колес адаптера. Высота этих стоек от верхней точки стойки до оси колеса адаптера равна 30 см. Можно приспособить колеса от обычной садовой тележки, а их внутренние втулки расточить на токарном станке. На втулки надевают подшипники нужного размера.

Затем ко втулкам колес адаптера и к центральной трубе следует приварить раскосы. Длина их может быть различной и определяется углом, который Вам нужно будет выдержать. После этого следует расчет и сварка рамы для навесного оборудования. Боковые трубы этой рамы крепятся к стойкам колес при помощи болтов. Болты должны быть достаточного диаметра, чтобы выдерживать различные механические нагрузки.

На задний торец рамы для навесного оборудования приваривается поперек швеллер (№ 10). Задний швеллер и боковые трубы рамы имеют одинаковую длину 40 см., вследствие чего рама имеет квадратную форму. Также к раме приваривается рычаг с тремя “коленами”, имеющими длины 30, 50, и 19 см. Сбоку на рычаг монтируется еще один рычаг длиной 75 см для увеличения прилагаемого усилия.

Такой адаптер к мотоблоку своими руками вполне уверенно едет по земле при работе на целине и на пашне. К нему можно сделать специальный отвал для уборки снега. Спереди адаптера находится сцепной узел, который также можно сделать самому или купить готовый.

Единственное на что нужно обратить внимание, это на то, что надежность как сцепки адаптера, так и самого мотоблока должна быть достаточно высокой. Сверху, к центральной трубе, приваривается металлическая “нога” для размещения сиденья

Вот, собственно, и все.

Устройство мотоблока

По своей конструкции адаптер 4×4, который предназначен для мотоблока Нева, представляет собой довольно нехитрое устройство. Оно включает в себя нескольких основополагающих частей:

  • рамная конструкция, на которую могут быть установлены прочие комплектующие устройства;
  • сиденье для водителя;
  • колесная база, в том числе колесная ось;
  • механизм соединения мотоблока и в том числе.

Иначе говоря, адаптер представляет собой обыкновенную тележку с сиденьем, которая подсоединяется к мотоблоку.

Мотоблоки бывают разных марок и конструкций. Российскому пользователю известны, к примеру: Кайман, Прораб, Викинг, Кроссер, Техас, Патриот и другие. После сцепки мотоблока и адаптера, полученное устройство по функциональности можно сравнить с мини-трактором, впрочем, такое сравнение несколько условно, так как мощность будет оставаться такой же, ведь двигатель все равно остается один, и он от мотоблока.

Изготовление устройства с подвижным сочленением

Это наиболее простое устройство. Сам адаптер будет располагаться позади мотоблока. Изготовить его несложно, но процесс требует внимания и сосредоточенности. От качества работы зависит срок эксплуатации механизма. Такой адаптер подойдёт для тяжёлых мотоблоков, например, «Нева». Он имеет мощность двигателя свыше 7 л. с. и вес от 105 кг. Это позволяет, не буксуя, тянуть не только адаптер, но и сельхозорудия.

Для изготовления потребуются следующие материалы и инструменты:

  • электродрель с необходимым набором свёрл;
  • сварочный аппарат постоянного тока и электроды;
  • болгарка с набором отрезных и шлифовальных дисков;
  • молоток, напильник, угольник, различные метизы;
  • листовой металл толщиной не менее 5 мм;
  • несколько профильных труб размером 40 x 50 и 50 x 50 мм;
  • круглая водопроводная труба с толстыми стенками диаметром 30−45 мм;
  • стержни стальные диаметром под круглую трубу;
  • швеллер 40 x 50 мм;
  • два колеса от «Жигулей» или «Оки» с подшипниками и ступицами;
  • кресло водителя.

Размеры адаптера выбирают любые, но исходят из потребностей минитехники. Саму раму можно делать немного выше или ниже оси мотоблока. Для колёс оптимальная подвеска — это портальная, обеспечивающая приличный клиренс. На адаптер необязательно устанавливать амортизаторы — это усложняет конструкцию. Проще всего взять сиденье со встроенными упругими элементами.

Далее, переходят непосредственно к изготовлению отдельных узлов.

  1. Сцепка. Это сварной механизм, представляющий собой шарнир, который работает в двух плоскостях. Его потом устанавливают в основание рамы адаптера и крепят к ней болтами. Он состоит из двух частей труб, размером 40 x 50, приваренных друг к другу, и куска круглой водопроводной трубы. В неё вставляют сваренный тройник. Сам тройник состоит из стержня и части такой же трубы. Это самый ответственный узел, поэтому сварные швы должны быть идеальными.
  2. Рама адаптера. Здесь понадобится профильная труба и швеллер. Их сваривают между собой, укрепляют, а затем делают стойки для колёс. Далее, стойки фиксируют раскосами, приваренными к раме и колёсным втулкам. Устанавливают и крепят колёса.
  3. К основной раме приваривают несколько кусков трубы для установки сиденья.
  4. Фиксируют и регулируют сиденье. Его размещают так, чтобы при поворотах руля спина оператора не отрывалась от спинки. Органы управления мотоблоком выносить не нужно — это делается, когда силовая установка расположена позади водителя.
  5. Устанавливают готовое сцепное устройство.
  6. Прицепляют к мотоблоку.

Далее, изготавливают механизм блокировки колёс. Для этого используют готовую тормозную систему от любого легкового автомобиля и подгоняют её под установленные ступицы колёс.

Подготовительный этап изготовления адаптера

Адаптер имеет простую конструкцию, но процедуру его изготовления нельзя назвать простой

Первоначально нужно брать во внимание чертежи и размеры, которые помогут создать приспособление без недочётов

Нужно обзавестись следующими материалами и инструментарием:

  • Электродрелью;
  • Сваркой;
  • Электроножовкой;
  • Напильником;
  • Угольником;
  • Листом из стали с толщиной 5 миллиметров;
  • Несколькими квадратными трубами с диаметром один дюйм;
  • Комплектом креплений.

Ключевые элементы конструкции изготавливаются следующим образом:

  • Сцепка. Устанавливается на раме и закрепляется болтами. Сцепка – это две сваренные части квадратных труб и часть водопроводной трубы. Последняя вставляется в шток с приваренным тройником;

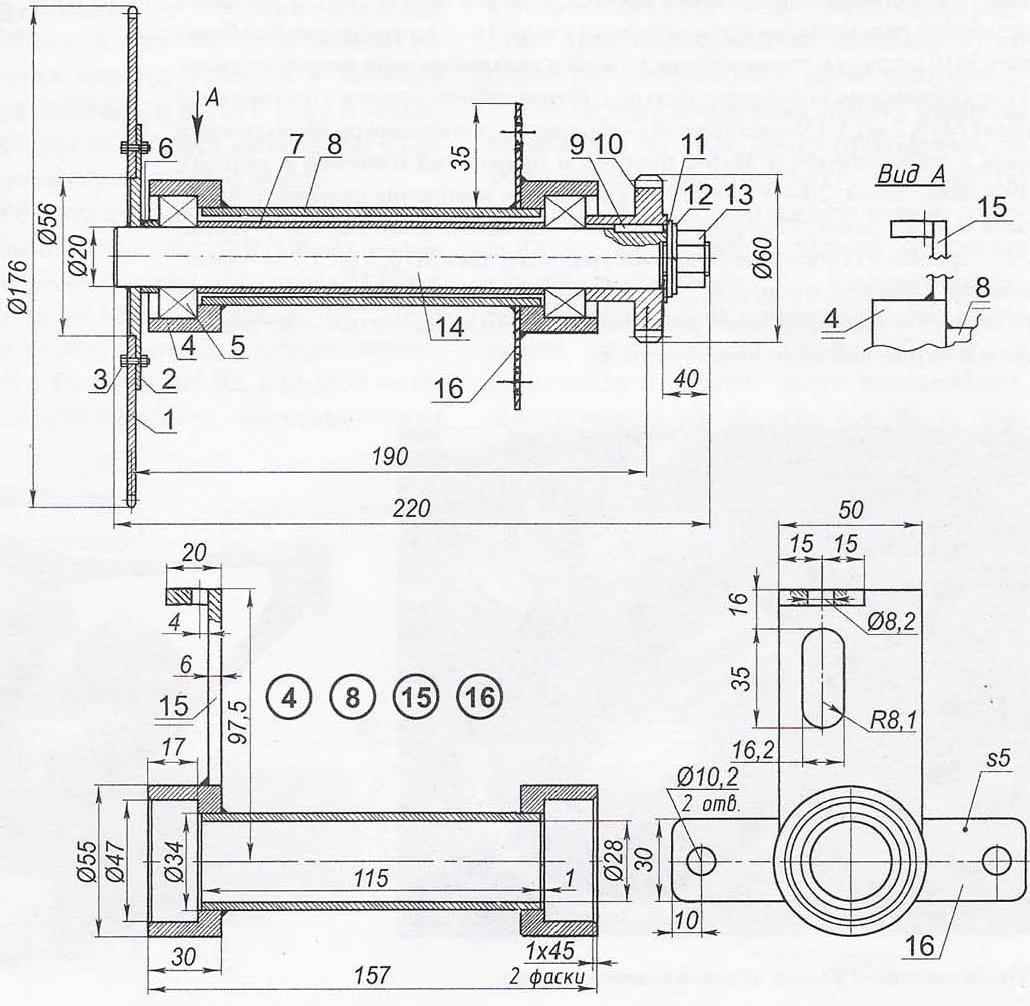

  • Узел для фиксации колёс. Два куска трубы длиной в 10 сантиметров свариваются под прямым углом. Горизонтальный отрезок вставляется в крепёжную трубу и надёжно фиксируется болтом. На вертикальной заготовке крепится ось и подшипники с колёсами.

Когда подготовлен весь инструментарий, изготовлены основные детали, можно собирать адаптер.

Адаптер для мотоблока своими руками: описание, фото, видео, особенности

Адаптер к моноблоку по внешнему виду напоминает двухколесный прицеп и дополнительно оснащенный сиденьем. С его помощью можно значительно упростить эксплуатацию мотоблока, используемого в качестве приспособления для перевозки грузов. Самодельный адаптер к мотоблоку позволяет повысить производительность и уменьшить трудоемкость выполнения сельскохозяйственных задач.

Теперь использование моноблока станет более чем оправданным.

Адаптер для мотоблока своими руками: сфера применения

Использование мотоблока необходимо во время работы на огороде или в саду. С его помощью можно быстро и легко осуществить перекапывание, рыхление или окучивание. Кроме этого, это универсальное приспособление позволит выполнять ряд других задач, связанных с уборкой участка, сборкой урожая, уборкой строительного мусора и тому подобное. Тем не менее, это невозможно сделать без адаптера – своеобразной тележки с сидением. Именно это приспособление превращает мотоблок в мини-трактор и делает его таким функциональным и незаменимым.

Покупка адаптера в магазине неоправданна из-за высокой стоимости, но его можно легко сделать своими руками. Более подробно об этом можно узнать в «адаптер для мотоблока своими руками видео».

Узнайте о преимуществах гусенец для мотоблока.

Здесь подробное описание мотоблока Каскад.

Читайте, как сделать адаптер к мотоблоку с рулевым управлением.

Виды адаптеров для мотоблока

Различают следующие виды приспособлений:

  • тяжелые;
  • легкие.

В свою очередь, тяжелые адаптеры могут быть короткими и длинными. Такие конструкции могут стыковаться с любой моделью мотоблока. Легкие адаптеры можно крепить к одному колесу мотоблока.

Различают кузовные и бескузовные адаптеры. Первые незаменимы во время сельскохозяйственных работ, вторые – для обработки почвы.

Особенности конструкции адаптеров

Перед тем, как подготовить адаптер для мотоблока своими руками размеры чертёж, стоит изучить основные составляющие элементы изделия, чтобы в будущем избежать многих ошибок во время работы.

По своему строению, конструкция является тележкой, прикрепленной к задней части мотоблока. Практически все виды приспособления имеют сиденье, некоторые из адаптеров могут быть оснащены рычагами для подъема, упрощающими управление транспортом. Техника, используемая для перевозки грузов, оснащивается дополнительным кузовом.

Незаменимым элементом адаптера являются дышла, которые в зависимости от назначения аппарата могут короткими или длинными. В первом случае, оборудование предназначено для работы с легким мотоблоками, во втором – с тяжелыми моноблоками.

Перед тем, как создавать адаптер для мотоблока своими руками чертежи, стоит выделить его основные элементы:

  •  сиденье;
  •  сцепные элементы;
  •  рама;
  •  колесная база.

Тяжелые китайские мотоблоки, их характеристики и цены.

Узнайте больше о мотоблоке Каскада на этой странице.

Характеристики и принцип работы культиваторов Викинг тут.

Создание адаптера своими руками

Адаптер для мотоблока своими руками размеры могут быть самыми разными. Все зависит от функционального назначения приспособления. Тем не менее, перед тем, как начать сборку изделия, нужно обзавестись следующими приспособлениями:

  •  обычные инструменты, используемые для любых работ с техникой;
  •  аппарат для сварки;
  •  сиденье по усмотрению владельца;
  •  колеса, в количестве двух штук;
  •  листы или трубы из стали.

Адаптер для мотоблока своими руками youtube предоставит много дополнительной информации по данному вопросу.

Создание устройства происходит в несколько этапов:

  1.  Создание чертежа. Можно воспользоваться готовыми схемами, представленными в интернете, или же изучить «адаптер для мотоблока своими руками чертежи видео» и создать его самостоятельно. Тем не менее, если нет необходимых умений и навыков, тогда все же лучше выбрать уже готовые варианты.
  2.  Создание рамы. Чтобы иметь возможность поворачивать мотоблок, нужно чтобы на раме была вилка с втулкой.
  3.  Монтаж кузова. С этой целью используют стальной лист. На данном этапе предусмотрено создание бортов высотой больше 30 см. Если в работе возникают какие-либо трудности, можно предварительно изучить «адаптер для мотоблока своими руками фото видео»
  4.  Следующим этапом будет установка сиденья. В этом вопросе помогут разобраться адаптер для мотоблока зубр своими руками фото.
  5.  Установка оборудования, необходимого для работы.
  6.  Проверка качества выполненной работы, то есть, испытание адаптера на практике.
  7.  Покраска техники и придание ей эстетических качеств.

Важные моменты

Адаптер для мотоблока своими руками смотреть видео рассказывает обо всех тонкостях изготовления этого приспособления, тем не менее, не всегда упоминается то, что основу для рамы лучше всего делать из профилированной стальной трубы. Ее длина должна составлять 170 сантиметров. К трубе перпендикулярно приваривают еще одну, длинной – 0,5 м. Именно к ней будут крепиться колеса. Расстояние от колеса до верхней части стойки должна составлять 30 см.
Особенности сборки конструкции можно увидеть на адаптер для мотоблока своими руками фото.

Как видим, создать необходимое приспособление не так уже и трудно, как может показаться с первого раза.

Узнаем как изготовить адаптер для мотоблоков своими руками?

Обработка своего земельного участка – это очень сложно. Поэтому дабы облегчить себе жизнь, многие хозяева приобретают специальную технику. Мотоблок – один из наиболее популярных видов транспортных средств. Но даже он не спасет, если нет никаких дополнительных приспособлений. Конечно же, все можно приобрести в магазине. Но с целью экономии финансовых вложений можно сделать тот же адаптер для мотоблоков своими руками. Для этого нужно немного знаний, простой набор инструментов и материалов.

Понятие адаптера

Прежде чем задавать вопрос, как сделать адаптер для мотоблока, нужно иметь четкое понятие о том, что же это такое. Представляет он собой специальную конструкцию, которая позволяет ездить на мотоблоке. Благодаря его наличию можно уже не идти следом за техникой, а управлять ею, сидя сзади.

Адаптер не мешает работать с другими приспособлениями (плугом, сажалкой, окучником и так далее). Он, наоборот, ускоряет работу. При этом скорость работы увеличивается примерно в два раза.

Устройство модуля

Адаптер позволяет из мотоблока сделать мини-трактор. Среди его основных элементов выделяют:

  • Раму. К ней крепятся все остальные детали.
  • Ось с колесами. Колеса могут быть металлическими и с резиновым покрытием. Первый вариант подходит только для работы в огороде. Наличие резинового протектора позволяет передвигаться даже по грунтовой дороге.
  • Сиденье для водителя. Оно позволяет удобно расположиться во время работы.

Для управления агрегатом используется специальная конструкция. В зависимости от ее конструкции адаптеры разделяют на две категории:

  • С рулем, привод которого представлен отдельным узлом. Между адаптером и мотоблоком организована жесткая сцепка.
  • Управление происходит за счет изменения угла между адаптером и мотоблоком. В этом случае сочленение подвижное.

Адаптер для мотоблока с рулем сложнее в изготовлении. Но при подвижном сочленении гораздо сложнее управлять техникой.

Необходимые материалы и инструменты

Изготовить адаптер для мотоблоков своими руками можно из следующих материалов:

  • Металлический профиль, швеллер.
  • Стальной лист для изготовления подставки под ноги.
  • Металлический уголок.
  • Крепежные элементы (болты, гайки).

Изготавливая адаптер для мотоблоков своими руками, из инструментов следует взять сварочный аппарат, болгарку и другие ручные инструменты (гаечные ключи, молоток и так далее).

Процесс изготовления

Когда вы собираете самодельный адаптер для мотоблока, чертеж просто необходим. Его можно начертить самому, если есть навыки в этой области. Если нет, подходящую схему можно подобрать из уже имеющихся. Перед началом работы лучше проверить все указанные там цифры. Один из вариантов представлен на рисунке ниже.

Изготовление адаптера начинается с подготовки рамы. Для этого металлические элементы отрезаются болгаркой по размерам, указанным в чертеже. Соединяют элементы сваркой или с помощью болтов.

Далее приступают к ходовой части. Если двигатель мотоблока располагается впереди, то колеса крепятся с учетом ширины колеи базовых колес. Колесная ось изготавливается из металлической трубы. По краям монтируются втулки и подшипники, на которых и устанавливаются колеса.

В случае заднего расположения двигателя колея должна быть немного шире. В противном случае мотоблок не сможет во время работы нормально балансировать. Оптимальный вариант – установить более широкий мост на мотоблок.

В качестве руля можно оставить рукоять от мотоблока. Второй вариант – установить рулевую колонку, взяв необходимые элементы от мотоцикла.

Сиденье можно снять с автомобиля. А можно сварить что-то на подобии лавочки из металлических уголков и прикрепить сверху доски. В первом случае к раме необходимо приварить салазки.

Работать с навесным оборудованием поможет гидравлическая система и специальный кронштейн (к примеру, для работы с плугом). Может понадобиться фаркоп, если планируется присоединять полуприцеп.

Сцепка изготавливается по схеме, указанной на рисунке ниже.

Подбор подходящего варианта

Собрать адаптер для мотоблоков своими руками несложно. Но для этого необходимо правильно выбрать подходящий вариант оборудования. Адаптеры могут иметь различную конструкцию. Если говорить простым языком, они могут быть простыми (для передвижения) и сложными (для обработки почвы). А есть универсальные, которые позволяют и обрабатывать почву, и перевозить грузы.

Кроме того, выбор адаптера зависит от мощности техники. Если мотоблок обладает высокой мощностью, он будет способен работать с адаптером с длинным дышлом. И наоборот, при малой мощности подойдет только короткое.

Самодельный адаптер для мотоблока будет по своим характеристикам не хуже купленного в магазине. Со своими фунциями он справится на отлично. И при этом обойдется гораздое дешевле, чем заводской.

Адаптер для мотоблока сделает работу более ценной.

Шагающий трактор для сельскохозяйственных работ - вещь незаменимая, особенно в большом доме. На ферме, на даче, в государственных учреждениях для такого неутомимого помощника есть работа круглый год. Неудивительно, что спрос на это оборудование из года в год увеличивается.

Рассудительный хозяин, приобретя такой прибор для своих нужд, обязательно позаботится о том, чтобы агрегат был многофункциональным и не простаивал без работы.Для этого потребуется много дополнительного навесного оборудования, а его установка значительно упростит переходник на мотоблоки. Этот агрегат является связующим звеном между мотоблоком и дополнительной техникой: картофелекопателем, асоциатом, плугами, культиваторами, боронами и т.д.

Оказывается, это ценное устройство превращает простой мотоблок, мини-трактор и значительно расширяет свои возможности. Следует понимать: сначала на основание устанавливается адаптер, а затем к нему присоединяются различные механизмы крепления.Замена одного типа оборудования на другой не занимает много времени.

Автомобильный адаптер для мотоблока - это механическое устройство, состоящее из рамы и сиденья, колесной пары и узла сцепления.

Имея такую ​​вещь, нет необходимости вручную управлять мотоблоком, что иногда требует значительных усилий. Управляется рычагом, расположенным на сиденье оператора. Вся техника, задействованная в этом деле, находится на глазах у сотрудника. Возможность работать сидя экономит много сил и здоровья.

Адаптер для мотоблока облегчает выполнение многих операций по культивации и уборке территории: рытье и рыхление, окучивание, опрыскивание, прополку посевов, копку картофеля, уборку мусора и снега. Возможен подбор кузова для перевозки грузов. Для увеличения количества одновременно используемых орудий (паровые плуги, окучники и др.) Используйте двойную универсальную муфту. Калибр для удобства регулировки. Адаптер для мотоблока оснащен специальной педалью, благодаря которой навесное оборудование всегда можно поднять над землей, если вы хотите сделать поворот или переместиться с места на место.Некоторые модели имеют телескопическую веху. Колеса обычно устанавливаются мощные, на шариковых подшипниках.

Рекомендуемые

Настройки IPTV «Ростелеком». Каналы IPTV

Аналоговое ТВ постепенно уходит на второй план. Его место более быстрым темпом занимает бесплатный IPTV Ростелеком. И это действительно удобно, потому что цифровые каналы лучше выглядят за счет лучшего изображения, звука. Но для начала нужно уточнить некоторые моменты ....

IMEI: как сменить телефон самостоятельно

Если вам нужно сменить IMEI на телефоне, эта статья предоставит полную и верную информацию о том, что такое код IMEI, какой для чего он нужен и как его изменить.Что такое IMEI? Возможно, вы уже сталкивались с этим понятием, значит, вы знаете, что ...

Стиральная машина Bosch MAXX 4: инструкция по эксплуатации

Всем известный производитель Bosh, прежде чем представить миру еще одну новинку, не только проводит множество испытаний, но использует все доступные методы для обеспечения максимальной безопасности. Чтобы стиральная машина MAXX 4 радовала своего хозяина как можно дольше, комплект к ней ...

Адаптер для мотоблока позволяет существенно упростить работу фермера, особенно при обработке больших предметных площадей. Разнообразие этих агрегатов в совокупности позволяет удовлетворить существующий спрос, выбрать механизм мотоблока можно практически любой. Однако именно это простое устройство стоит довольно дорого, поэтому некоторые фермеры - мастера на все руки - задаются вопросом, а не делать ли переходник к мотоблокам своими руками. По большому счету, эта задача выполнима, но потребует определенных навыков, достаточного количества материалов, специальных чертежей, которые можно найти без проблем. Одно можно сказать наверняка: купленный в магазине или сделанный вручную переходник в любой кейс станет хорошим подспорьем в нелегкой работе фермера.

OldGravelys.Info: Руководства и списки запчастей Gravely: мотоблоки

GravelyManuals.com - OldGravelys.Info: Руководства и списки запчастей Gravely: мотоблоки

Инструкции и списки запчастей Gravely
Мотоблоки




Руководство по эксплуатации и иллюстрированный список деталей для навесного оборудования трактора Gravely и косилки Gravely модели D. (июнь 1936 г.) 2.6 Мб (размещено 13.02.07)

Перечень деталей и руководство по эксплуатации Gravely для 2½ HP. Модель "D" (около 1953 г.) 11,3 МБ (опубликовано 25.05.11)
Это руководство предназначено для английской модели D, собираемой и распространяемой компанией Gravely Overseas Ltd., Бакфастли, Девон, Англия. Для потенциальных американских читателей он содержит сноски, объясняющие, что «бензин» - это «бензин», а «паррафин» - это «керосин». В других сносках показаны американские эквиваленты рекомендованных британских смазочных материалов. Дата не указана, но должна быть датирована 1953 годом или позже, поскольку материнская компания указана как Gravely Tractors, Inc.О смене названия с Gravely Motor Plough and Cultivator Company на Gravely Tractors, Inc. было объявлено дилерам в январе 1953 года.

Перечень деталей и руководство по эксплуатации Gravely для 2½ HP. Модель "D" 12 МБ (опубликовано 25.05.11)
Еще одно недатированное издание руководства по модели D на английском языке, но с немного большим размером страницы. Кто-то пометил это вручную цветными карандашами, чтобы показать взаимозаменяемость деталей с американской моделью D. Красная черта рядом с названием детали означает, что она не взаимозаменяема.Зеленая черта означает, что он взаимозаменяемый. Желтая скоба, охватывающая группу деталей, означает, что они взаимозаменяемы как сборка. На большинстве страниц эти обозначения слишком тусклые, чтобы их можно было увидеть на цифровой копии. Я ищу способы исправить это.

Carburateur Comiot-Gravely Modele D (без даты) 492 KB (опубликовано 27.06.10)
Иллюстрированный французский список запчастей для карбюратора модели D. Без даты.


Руководство пользователя

Инструкция и Иллюстрированный список запчастей для трактора Gravely модели L (около 1938 г.) 3.4 МБ (опубликовано 25.05.11)
Gravely использовал этот небольшой ручной формат размером 5 ½ "на 8 ½" с 1938 по 1948 год, но ни на одном из них не указаны даты публикации. У этого на обложке карандашом написано «1937 год», но номер формы - «МС-38», в списках запчастей на его страницах показано, что многие запчасти для тракторов 1937 года отличаются от тех, что были на тот момент, большинство фотографий показывают топливный бак с одинарным наполнением после 1937 г. и инструкция по эксплуатации ВОМ предназначены для управления ВОМ после 1937 г. Я считаю, что это руководство - издание 1938 года, но не могу быть уверенным на 100%.В более поздних версиях руководства в малом формате к номеру формы «MS-38» добавляются буквы суффикса, например «MS-38-D».

Инструкция и Иллюстрированный список запчастей для трактора Gravely модели L и навесного оборудования (около 1948 г.) 7,6 МБ (размещено 07.09.04)
Это номер формы «MS-38-D», и я считаю, что это последнее издание руководства по эксплуатации модели L. Это сопровождало модель L 1948 года (серийный номер 33802), поставленную новой 10 августа 1948 года. Качество печати этой копии низкое по обычным стандартам Грейвли, в сочетании с мелким шрифтом и мелким шрифтом 5 ½ на 8 ½ дюйма. формат затрудняет чтение.Щелкните здесь, чтобы загрузить увеличенную версию. Это файл большего размера (10,1 МБ), но его легче читать.

Иллюстрированное руководство по эксплуатации Запчасти и прайс-лист для трактора Gravely модели L и навесного оборудования (Февраль 1951) 12,7 МБ (опубликовано 24. 06.04)

Gravely (модель L) Руководство по эксплуатации (1955 г.) 7 МБ (опубликовано 24.10.04)

Gravely (Модель L) Инструкция Руководство (1960) 3,2 МБ (опубликовано 19.09.03)

Руководство по эксплуатации Gravely (модель L) (1963 г.) 14,5 МБ (опубликовано 31.10.11)
Без даты, но префикс производственного номера "G" на идентификационной табличке образца и фотографии, показывающие косметически модернизированную модель L после 1962 г., соответствуют 1963 г.

Gravely (Модель L) Инструкция Руководство (март 1964) 11,2 МБ (опубликовано 24.06.04)

Руководство пользователя Gravely (модель L) (октябрь 1964 г.) 8,9 МБ (опубликовано 26.06.05)

Руководство пользователя Gravely (модель L) (около 1965-66) 10,6 МБ (опубликовано 31.05.04)
Без даты, но охватывает 6,6-сильную модель L в ее косметически модернизированной модели 1963 года - Форма 1966 г. Включает снегоочиститель MA210, так что, вероятно, 1965 или 1966.

Руководство пользователя Gravely (модель L) (май 1966 г. ) 6 МБ (опубликовано 01/05/12)
Распечатка отличается от приведенного выше руководства примерно 1965-66 гг., Но в остальном идентична.

тяжелый кабриолет 7,6 Руководство по эксплуатации (1973) 2 МБ (опубликовано 19.09.03)

Владельцы Gravely Convertible 7.6 Руководство (январь 1974 г.) 13,7 МБ (опубликовано 02.10.03)

Руководства по обслуживанию

Освобождение заедающих клапанов (без даты) 432 КБ (опубликовано 20.03.05)
Не совсем руководство по эксплуатации, но больше нигде не подходит. Письмо от дилера, описывающего, как освободить застрявший клапан. Не датировано, но появляется быть концом 1940-х или началом 1950-х годов.

Обслуживание двигателя Gravely Model L (без даты) 852 КБ (опубликовано 19.08.04) (новое сканирование 26.11.10)
Без даты, но, вероятно, середина 1950-х годов, потому что он описывает двигатель Gravely в его форме до 1958 года и он указывает.012 дюймов для зазора клапана. В Модель L Краткие сервисные данные и Кабриолет 7.6 Сервис Руководство (см. Ниже) является более полным, но вы просили об этом, поэтому вот.

Специальные инструкции по переоборудованию трактора модели L со старой системы смазки на новую систему большого объема 1,4 МБ (опубликовано 10.09.10)

Сжатые служебные данные Gravely (модель L) (1 марта 1958 г.) 10,3 МБ (опубликовано 26.10.10)

Gravely (Модель L) Конденсированный Данные службы (май 1963 г.) 7.9 МБ (опубликовано 28.10.03)

Gravely Swiftamatic 8 Выявление неисправностей трансмиссии и процедура сборки (август 1963 г.) 3,1 МБ (опубликовано 30.04.04)
Сборка, проверка и регулировка Swiftamatic в оригинальном 1963 году - 1971 г. Большая часть информации также относится к пересмотренной версии (1972 г. и позже), но также см. Руководство по обслуживанию кабриолета 7.6 1974 для изменения.

Сжатые служебные данные Gravely (модель L) (январь 1966 г.) 3,8 МБ (опубликовано 02. 06.11)
Это издание CSD датировано январем 1966 г., но содержит IPL Zenith от апреля 1967 г. и IPL Model L от декабря 1967 г.Очень странный!

Сильно сжатые сервисные данные для трактора с трансформируемым двигателем 7,6 (январь 1970 г.) 1,1 МБ (опубликовано 26.09.10)

Тяжелый кабриолет 7.6 Руководство по обслуживанию (1972 г.) 1,2 МБ (опубликовано 19.09.03)

Тяжелый кабриолет 7.6 Руководство по обслуживанию (ноябрь 1974 г.) 2,7 МБ (опубликовано 7 февраля 2004 г.)

Руководство по ремонту Gravely Convertible 7.6 (ноябрь 1974 г.) 4 МБ (опубликовано 16.11.10)
Та же дата и тот же номер формы (16188P1), что и в руководстве по обслуживанию от ноября 1974 г., приведенном выше, но с другим форматированием и фотографиями худшего качества.

Иллюстрированные списки запчастей

Списки запчастей модели L были включены в руководства по эксплуатации до середина 1953 г. См. списки вверху страницы.

Запчасти для тракторов Gravely Model "L" и прайс-лист (сентябрь 1953 г. ) 4,8 МБ (опубликовано 02.06.11)

Запчасти для тракторов Gravely Model "L" и прайс-лист (январь 1956 г.) 5,2 МБ (опубликовано 26.05.11)

Детали трактора Gravely Model "L" и прайс-лист (январь 1957 г.) 5,3 МБ (опубликовано 02.06.11)

Детали трактора Gravely Model L и Прайс-лист (апрель 1961 г.) 544 КБ (опубликовано 28.10.03)

Иллюстрированный трактор Gravely (модель L) Детали и прайс-лист (апрель 1963 г.) 676 КБ (опубликовано 28.10.03) (размер файла сокращено 21.12.03)

Быстрая трансмиссия Иллюстрированные детали и прайс-лист (август 1963 г.) 316 КБ (опубликовано 15.09.04)
Список запчастей Swiftamatic в оригинальном виде 1963–1971 годов.

Иллюстрированный список запчастей для трактора Gravely LT (декабрь 1967) 1,2 МБ (опубликовано 01.06.11)

Трактор Gravely (модель L) Иллюстрированный список запчастей (пересмотренный апрель 1963 г.) 684 КБ (опубликован 28.10.03)
От 1 апреля 1963 г., но адрес Грейвли указан как Клеммонс, Северная Каролина, а не Данбар, Западная Вирджиния, поэтому это должно быть переиздание 1969 или 1970-х 1963 IPL. В этом переиздании добавлены перекрестные ссылки номеров деталей старого и нового стиля, детали Swifatmatic и информация об изменениях подшипников после 1963 года.

Тяжелый кабриолет 7.6 Иллюстрированный список деталей (март 1972 г.) 960 КБ (опубликовано 19.09.03) (новый скан 18.12.10)

Карбюраторы

Зенит 61 и 161 серии Карбюраторы (чугун) Инструкции (январь 1948 г.) 336 КБ (опубликовано 20.03.05)

Карбюраторы Zenith серии 161 (чугун) Список запчастей (январь 1948 г.) 552 КБ (опубликовано 20.03.05)

Зенит 161-й серии Список деталей карбюраторов (чугун) (сентябрь 1949 г.) 401 КБ (опубликовано 19.09.03)

Зенит 161-й серии Список деталей карбюраторов (чугун) (июль 1952 г.) 520 КБ (опубликовано 27.10.10)

Эксплуатация и обслуживание карбюраторов Zenith серий 61 и 161 (чугун) (июль 1952 г.) 3.1 МБ (опубликовано 27.10.10)

Карбюратор Gravely-Zenith 68-7 (литье под давлением) № 12108-D (Gravely No. L-806) Перечень запасных частей (октябрь 1962 г. ) 136 КБ (опубликовано 28.10.03) (размер файла уменьшен 26.12.03 )
Zenith 12108-D - литой под давлением алюминиевый карбюратор с передней лицевой панелью, использовавшийся с 1962 по 1966 год.

Gravely-Zenith 68-7 Carburetor (Diecast Aluminium) No. 13246 (Gravely No. 10878A1) Перечень запасных частей (апрель 1967) 156 KB (опубликовано 02.06.11)
Здесь показан карбюратор, расположенный спереди, например, 12108-D ( выше), но с положениями для удаленной ручки воздушной заслонки, которая использовалась на поздних образцах 6.6 HP Model L. Обращенная назад версия 13246 используется на 7.6 HP Model C (Convertible 7.6).

Карбюратор Zenith серии 68 (литье под давлением) Алюминий) Руководство по обслуживанию (без даты) 348 КБ (опубликовано 28.10.03)
Ссылки на номера иллюстраций в IPL серии 68 выше, так что загрузите их тоже.

Карбюратор Zenith 68 Series No. 13246 (Gravely No. 10878P1) Заводской чертеж (август 1966 г.) 134 KB (опубликовано 13.04.04)
Карбюратор Zenith 68 Series, как указано для кабриолета 7,6

Magnetos

Руководство пользователя Edison RM 882 КБ (опубликовано 25. 05.11)
Магнето Edisom Model RM-1, произведенное корпорацией Edison-Splitdorf, использовалось на очень ранних тракторах Model L.Это недатированное руководство не является конкретным для Gravely.

Перечень запасных частей для магнето Bendix Series H (январь 1951 г.) 2,7 МБ (опубликовано 27.10.10)
Магнито Bendix, произведенное подразделением Scintilla Magneto компании Bendix Aviation Corporation, использовалось на Model L в конце 1940-х - начале 1950-х годов. .

Перечень запасных частей и инструкции по обслуживанию для спецификации WICO Magneto XH-2049 (ноябрь 1950 г.) 1,3 МБ (опубликовано 15.03.11)
Магнито WICO XH-2049 использовалось на модели L в 1950-х годах.

Перечень запасных частей и инструкции по обслуживанию для спецификации WICO Magneto XH-2533 213 KB (опубликовано 11/08/03)
Магнит WICO XH-2533 использовался на модели L в 1960-х годах.Без даты.

Руководство WICO по обслуживанию и список запчастей для XH-2525 - XHD-2900 (без даты) 1,1 МБ (опубликовано 26. 12.03)

Тип FM-J1A Фэрбенкса-Морса Magnetos (июль 1947 г.) 1,4 МБ (опубликовано 20.03.05)
Магнето Fairbanks-Morse Type FM-J1A, используемое на некоторых тракторах Model L в конце 1940-х - начале 1950-х годов.

Фэрбенкс Морс Магнето (Без даты) 647 КБ (опубликовано 24.09.03) (размер файла уменьшен 11.08.03)
Техническое обслуживание магнето FM-J типа Фэрбенкс-Морзе. Не серьезно.

Управляющие

Серьезные инструкции губернатора Модель MA-1759 (без даты) 284 КБ (опубликовано 21.12.03)
Без даты, но это инструкции по установке, включенные в выпуски Руководства по эксплуатации модели L за январь 1951 г., апрель 1952 г. и март 1953 г.

Серьезно (Пирс) Инструкции по установке модели регулятора M-1884 (R3) (июль 1960 г.) 192 КБ (опубликовано 24.06.04) (размер файла уменьшен, изображение улучшено 13.03.05)

Инструкции по установке модели GC-1464 регулятора Gravely (Pierce) (март 1962 г.) 2.9 МБ (опубликовано 20.04.04)
Скан очень грязного оригинала, но хорошая информация.

Регулятор оригинального оборудования Pierce для Gravely Tractor Illustrated Список запчастей (около 1963 г.) 362 КБ (опубликовано 11.04.10)
Без даты, но адрес, показанный для Pierce, включает почтовый индекс, который означает 1963 или более поздний срок, и указана цена за Комплект губернатора comlete стоит всего 14,20 доллара, так что он не может быть намного более свежим, чем это.

Установка губернатора Пирса Инструкции (без даты) 156 КБ (опубликовано 28.10.03)
Без даты, но были в коробке с новыми запчастями для 20-галлонового распылителя, купленными в июле 1969 г.

Иллюстрированный список деталей комплекта регулятора (Ноябрь 1974 г.) 84 КБ (опубликовано 13.09.03) (размер файла уменьшен 07.02.04)

Иллюстрированный список запчастей губернатора (май 2003) 88 KB (опубликовано 21.12.03)

Инструкции по установке регулятора Pierce Gravely, перечень деталей и бланк заказа (2006 г.) 600 КБ (опубликовано 01.09.06)

Инструкции по настройке губернатора Джона Лангилла 76 КБ (опубликовано 21. 12.03)

Бюллетень обслуживания копыт D175-222 150 КБ (опубликовано 11.04.10)
Без даты. Описывает установку запасного комплекта главного вала в губернатор Hoof.Регуляторы копыт сделаны (были?) Сделаны Пирсом и часто рассматриваются как заменители моделей L и C. Эти инструкции могут не применяться к регуляторам Пирса, которые обычно имеют нажимные шкивы.

Электростартер

Инструкции по установке электростартера Gravely (10 марта 1955 г.) 232 КБ (опубликовано 25.05.11)
Инструкции по установке оригинальной версии электростартера модели L. Вскоре после первого выпуска конструкция изменилась по нескольким параметрам из-за проблем с оригинальной конструкцией муфты стартера.

Иллюстрированные детали и прайс-лист Gravely Starter (1 октября 1957 г.) 328 КБ (опубликовано 10.08.10)

Установка электростартера Инструкции (без даты) 168 КБ (опубликовано 28.10.03)
Без даты, но поставляется с электрическим стартовым комплектом, куплен новым в октябре 1966 года

Иллюстрированный список запчастей для начинающих (1 февраля 1964 г. ) 446 КБ (опубликовано 10.08.10)

Иллюстрированный стартовый комплект MA-804 Список запчастей (июль 1969) 384 КБ (опубликовано 20.03.05)

Обслуживание сцепления стартера 260 KB (опубликовано 21.12.03) с кабриолета 1974 года 7.6 Сервисное руководство

Иллюстрированный список деталей для стартового комплекта (Март 1975) 450 КБ (опубликовано 13.09.03)

Разное

Управление сцеплением навесного оборудования Иллюстрированные детали и прайс-лист (январь 1962 г.) 1,4 МБ (опубликовано 20.10.03)

Иллюстрированный список деталей управления сцеплением навесного оборудования (февраль 1964 г.) 564 КБ (опубликовано 20.03.05)

Комплект сдвоенных колес в сборе Инструкции (апрель 1973 г.) 860 КБ (опубликовано 28.10.03)

Детали с изображением зубчатого колеса Список (июнь 1967) 385 КБ (опубликовано 13.09.03)


См. Страницу «Двигатели без серьезной опасности» для получения инструкций по двигателям.

Кабриолет и коммерческий 8, 10, 10A и 12

Руководство пользователя Commercial 10 (июль 1966) 4,1 МБ (опубликовано 14. 02.05)

Кабриолет 10 Кабриолет 12 Руководство пользователя (без даты) 332 КБ (опубликовано 16.09.03) (размер файла уменьшен 26.12.03)

Commercial 10A и Commercial 12 Owners Maual (сентябрь 1969) 5,9 МБ (опубликовано 26.06.05)

Кабриолет 10, 10А и 12 Руководство по обслуживанию (июнь 1975 г.) 1,6 МБ (опубликовано 16.09.03) (новое улучшенное сканирование 19.08.04)

Иллюстрированный список запчастей Commercial 8 (январь 1970 г.) 556 КБ (опубликовано 26.06.05)

Руководство по эксплуатации Commercial 8 (февраль 1970 г.) 5.8 МБ (опубликовано 27.06.05)

Коммерческий 10A и Коммерческий 12 Иллюстрированный список запчастей тракторов до серийного номера J-66269 (апр. 1970) 868 KB (опубликовано 16.09.03) (новый скан 26.12.03)

Иллюстрированный список запчастей Commercial 10 (май 1971 г.) 2,6 МБ (опубликовано 27 февраля 2005 г.)

Коммерческий 10A и Коммерческий 12 Иллюстрированный список запчастей тракторов, серийные номера J-66269 - J-124938 (Август 1972 г. ) 1,5 МБ (опубликовано 14.02.05)

500 и 5000 серии

Руководство оператора серии 500 (февраль 1977 г.) 1.5 МБ (опубликовано 26.06.05)

Руководство по эксплуатации трактора серии 5000 (август 1981 г.) 2,4 МБ (опубликовано 08.11.03)

Тракторы серии 5000 Руководство оператора (апрель 1986 г.) 1,4 МБ (опубликовано 02.10.03) (размер уменьшен & изображение улучшено 25.06.04)

Кабриолет серии 500/5000 Руководство по обслуживанию тракторов (июнь 1979 г.) 2,9 МБ (опубликовано 24.10.04)

Кровельные тракторы серии 5000 Иллюстрированный список деталей (май 1978 г.) 5,5 МБ (опубликовано 02.10.03)

Кабриолет серии 500 Примерный перечень запчастей тракторов (июнь 1978 г.) 7.4 МБ (размещено 02.10.03)

Иллюстрированный список запчастей тракторов серии 5000 (июнь 1980 г.) 1,4 МБ (опубликовано 01.05.11)

Дополнение к 5000 Иллюстрированный список запчастей для тракторов серии (июнь 1981 г.) 02.10.03)

Иллюстрированный список запчастей тракторов серии 5000 (август 1981 г. ) 568 K (опубликовано 11.08.03)

Дополнение к иллюстрированному Список запчастей для трактора 5665 (август 1983 г.) 292 КБ (опубликовано 02.10.03)

Иллюстрированные тракторы серии 5000 Список запчастей (июнь 1984 г.) 8.4 МБ (размещено 02.10.03)

Профессиональная серия

Иллюстрированный список запчастей для профессионального 2-колесного трактора (октябрь 1987 г.) 1,1 МБ (опубликовано 17.05.05)

Иллюстрированный список запчастей для профессионального 2-колесного трактора (апрель 2003 г.) 1,4 МБ (опубликовано 23 февраля 2008 г.)

Руководство по эксплуатации профессионального 2-колесного трактора (октябрь 1987 г.) 1 МБ (опубликовано 17.05.05)

Профессиональный 2-колесный Руководство по эксплуатации трактора Модели 985114 16 л.с., 985115 8,5 л.с., 985117 13,5 л.с. (июнь 2000) 753 КБ (размещено 13.09.03)

Руководство по эксплуатации и эксплуатации профессионального 2-колесного трактора (январь 2003 г.) 848 КБ (опубликовано 17. 05.05)

Руководство по обслуживанию профессионального двухколесного трактора, модели 985103, 104, 105-115, 117 (август 2000 г.) 2.6 МБ (опубликовано 19.08.04)



В память

Чип Старый

2012 г.

Последнее изменение этой страницы: пятница, 15 июня 2012 г., 19:14 CST

*** Адрес электронной почты защищен JavaScript.
*** Вы должны включить JavaScript в своем браузере
***, чтобы увидеть мой адрес электронной почты.

Есть вопросы Gravely и не знаете, где их задать? Кликните сюда.

Приставка для триммера Walk-Back | Превратите любой триммер для мотоблока в Three Wheeler



Триммер мотоблока - эффективное средство для очистки травы, сорняков, газоны, густые и густые участки.Особенно те, у кого большой простор кисти.

Эти машины мощный и с доступным навесным оборудованием и аксессуарами. Они могут быть адаптирован для всех ваших работ по обрезке, прореживанию и расчистке почвы круглый год.


Проверьте из различных брендов и моделей просмотрите перед покупкой, чтобы найти что соответствует вашим потребностям. Специально для владельцев мастеров

Вы управляете триммер с ручным управлением очень похож на газонокосилку, но это не легко.

Они тяжелые и трудно маневрировать, трудно удерживать равновесие всего на двух задних колесах и требуется постоянное давление на руль вниз, чтобы поднять вращающийся кубок над землей.


Хотите верьте, хотите нет.

Это это единственный способ переместить триммер вперед или назад. Сохраняя их уровень и предотвращение скальпирования газона требует энергии и навыков.
Без сомнения, вы почувствуете устал и разочаровался в короткие сроки после использования одной из этих машин.

У нас есть способ превратите этого сварливого зверя в ценного товарища по работе!

Представляем: AWAP


На вашем триммере не нужно сверлить, сваривать или резать.
Просто вставьте AWAP под триммер, закрепите его с помощью оборудования, поставляемого с AWAP.
Готово.

AWAP имеет Алюминиевая пластина со съемным поворотным колесом 5 дюймов. Его можно установить на любые триммеры мотоблока, независимо от того, каких марок / моделей.

Наши текущие разработки: для моделей с 2018 года и новее, но если у вас более старая машина, просто свяжитесь с нами, и мы разработаем AWAP для вашей машины!


Установка проста и можно сделать менее чем за 10 минут. Вам понадобятся только два инструмента. Гаечные ключи 7/16 дюйма. Продвиньте пластину через открытый паз за шпинделем-головкой-валом. Установите четыре болта, шайбы, гайки и поворотное колесо 5 ”.

(все включено в покупка AWAP) и готово!


С третьим колесом, установленным на вашем триммер струнного мотоблока:

.Намного проще маневрировать и управлять.
. Вы не будете обременены весом машины.
. AWAP помогает выполнять обрезку быстрее и равномернее с меньшими усилиями.
. Вы почувствуете намного меньше усталости, болей и болей! Ты это понравится!

AWAP точность сделан для превосходной функции, долговечности и внешнего вида.

Наш стандартный алюминий модель: 24 дюйма в высоту, 15 дюймов в ширину и 3/16 дюйма в толщину. Может быть установлена на все марки / модели.


Модель из алюминия 27 дюймов также доступны.
Свяжитесь с нами для специального заказа: из нержавеющей стали, стали и оргстекло. Пластины толщиной более 3/16 дюйма

Без труда Превратите любые триммеры Walk-Behind в трехколесный.
Патент США подан. 2017 - Пенд. Статус
Кому закажите AWAP или за дополнительной информацией обращайтесь по телефону
Текст / сотовый (760) 223-2408 --- Офис (760) 478-8149
в[email protected]

Ваш заказ будет поставляется в двух упаковках
USPS Priority от 2 до 3 рабочих дней с номерами для отслеживания.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
