Полотно для ножовки, виды, характеристики и выбор для своих задач

Полотно для ножовки: классификация, особенности использования.

Для распиливания разных материалов требуются полотна разного строения: с крупными и мелкими зубцами, из углеродистой или закаленной стали, с разводкой только по зубцам или по всей длине полотна.

С помощью ножовки распиливают металлические и деревянные заготовки, пластик и гипсокартон, и для работы с разным материалом полотно для ножовки используется разное.

Так, полотно по дереву, применяемое для распиловки досок, ДСП, бревен, отличается большой шириной, и зубцы у него крупные.

Полотно по металлу значительно уже, с мелкими зубцами, его используют в соответствующей ножовке.

В ножовке по металлу регулируется степень натяжения пилки, которая настраивается для работы как с мягкими, так и с твердыми сплавами, а также с материалами неметаллическими, например, пластиком и др.

Режущий элемент у ножовки по камню, точнее говоря, по бетону, похоже на пилу для дерева, но с зубцами гораздо больших размеров.

На отдельных зубцах напаивают твердосплавный металл, чтобы распиливать, кроме плотного бетона еще и пенобетон.

Содержание статьи

Виды ножовочных полотен

Полотна для работы с металлом имеют свое предназначение для разных сплавов, отличающихся по своим характеристикам, толщине распиливаемого материала и объема предстоящих работ.

Предполагаемый объем работ разделяет инструмент на 2 вида.

• Ручной инструмент – ножовка распиливает металл за счет приложения физических усилий.

При этом распилить удается относительно небольшое количество материала.

Соответственно, лезвие не рассчитано на длительные нагрузки и выполняется из углеродистой стали.

Полотно для ручного лобзика всегда дешевле, однако работать с ним тяжелее.

Ручные ножовки могут быть как профессиональными, так и бытовыми.

Полотна, соответственно, могут быть как более прочными – закаленные, например, лезвия для ножовки по металлу sparta, так и менее надежными.

Разница между ними обусловлена возможностью сохранять остроту зубцов при длительном использовании.

• Электроинструмент – ножовка выполняет работу за счет электропривода.

Полотно изготавливается из более прочных сплавов, так как электроножовки рассчитаны на большой объем работ с камнем, металлом или деревом.

Полотно для ножовки по металлу

Главной особенностью лезвия для распиливания металлов являются очень мелкие зубцы, так как крупными работать с металлом невозможно.

В любой модели, бытовой или профессиональной, зубцы изготавливаются из закаленного металла, так как они должны превосходить по твердости металлический сплав, для резки которого применяется инструмент.

Размеры полотна варьируются от 150 мм до 300 мм.

Полотна для ножовки по металлу различают в первую очередь по материалу изготовления:

— лезвие из углеродистой стали – экономичный и легкий вариант.

Допустимой для режущей части пилы является твердость в 45 единиц.

Этот вариант относится к самым недолговечным, так что устанавливается только на бытовых моделях.

Профессионалы рекомендуют подбирать более твердые марки – 55–60 HRC.;

— полотна с частичной термической обработкой – более технологичны, по износостойкости превосходят модели из углеродистой стали;

— лезвия из кобальтовой стали – быстрорежущей.

Гибкие, но отличаются исключительной прочностью.

Зубцы на пилке закаленные.

Такое сочетание обеспечивает и скорость резки, и возможность работы с твердыми сплавами;

— закаленные полотна – очень прочные, используются для направленных разрезов.

Особенно эффективны в тех случаях, когда требуется резать сталь под определенным углом;

— биметаллические – на полосу из углеродистой стали, полученную холоднокатаным методом, наваривают полоску быстрорежущей стали.

На последней нарезаются зубцы.

Для сварки используется электронно-лучевой метод, так как нагревать металл требуется на узком участке.

Пилка очень гибкая, ее буквально можно свернуть в узел.

Еще одна классификация связана с разводкой пилки.

Чтобы избежать заклинивания инструмента, пропил должен быть несколько шире, чем само полотно.

Добиваются этого, выполняя разводку – по полотну или по зубьям:

• разводка по полотну предполагает отгиб края пилки вместе с зубцами вправо и влево поочередно.

Высота отгиба 2–3 мм, величина отклонения – 0,25–0,6 мм.

Разводка по полотну реализуется на изделиях с мелкими зубцами;

• разводка по зубьям – отгибаются в разные стороны только зубцы.

Чередование определяется величиной шага.

При малом шаге отводится сразу по 2–3 зубца, при среднем – 1 зубец отводится влево, 2 – вправо, а 3 остается на месте.

При большом шаге зубцы отводятся попеременно.

Различают полотна еще и по характеру размещения зубцов:

— одностороннее – стандартный вариант, в которой зубцы нарезаны только на одной стороне пилки;

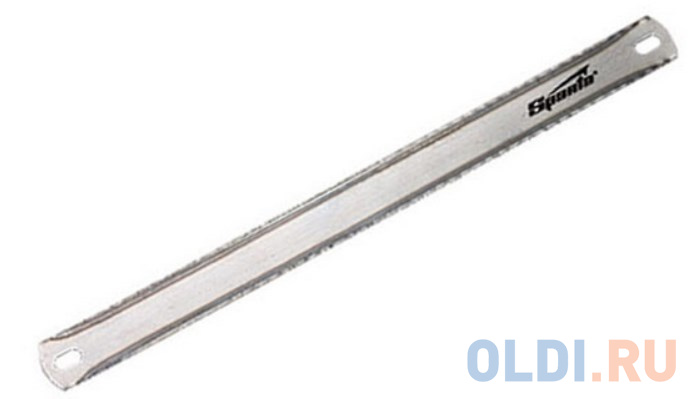

— двухстороннее – зубцы наличествуют с двух сторон.

Подбирают зубцы разного размера с тем, чтобы инструмент мог работать с материалами разной твердости и плотности.

Комбинируют как варианты резки металла – для мягких и твердых сплавов, например, так и зубцы для распиливания металла и дерева.

Алмазная струна

Есть и более нестандартный вариант для резки металлов – струна.

Последняя изготовляется из легированной стали, затем на нее наносится алмазное напыление толщиной в 2 мм.

На концах струны делают петельки, чтобы приспособление можно было закрепить в обычной ножовке.

Алмазная струна режет буквально любой материал: керамику, камень, бетон и металл, причем твердые сплавы.

При этом нить стоит очень дешево по сравнению с профессиональными ножовками по металлу.

Проверка струны в работе

Алмазная нить проходит проверку не только при выпуске, куда ценнее потребительские тесты.

Пилит струна очень быстро, особых усилий прилагать нет нужды.

Важно!

Перед распиливанием смочить нить и материал, и повторять смачивание во время распиливания.

Результаты потребительского тестирования таковы:

— стекло толщиной в 3 мм нить пропиливает за 40 с, глубина пропила 0,5 см;

— камень нить распиливает еще быстрее: пропил глубиной в 1 см выполняется за 30 с;

— распил керамогранита требует дольше времени – за 1 минуту нить проделывает пропил глубиной в 1 мм в материале, толщиной 0,5 см;

— с такой же скоростью алмазная нить распиливает и сталь.

Тест проводился на сверле диаметром в 0,7 мм, изготовленном из быстрорежущей стали.

Распил глубиной в 1 мм нить проделывает за 1 минуту.

Нить из вольфрама

Это та же струна, но изготовленная из стали и покрытая карбидом вольфрама.

Выпускают как полотна из такого материала, так и струны.

Последние выгоднее тем, что намного дешевле.

Вольфрамовая струна достигает в длину 300 мм, и легко закрепляется в обычную ножовку.

Диаметр нити – 2,7 мм.

Распилы, сделанные с помощью нити, очень точны.

С помощью струны можно вырезать кривые линии и круги, а не только делать прямые распилы.

Размеры полотна, длина, ширина

Размеры пилки определяются методом крепления.

— В большинстве моделей предусмотрено двухстороннее крепление.

Для таких изделий выпускаются полотна только 2 размеров: 300 и 150 мм.

Первый вариант считается стандартным, изделия такого размера изготавливают всех возможных видов и из всех допустимых материалов.

Пилка длиной в 150 мм выполняется только из углеродистой стали.

Толщина зависит от назначения инструмента.

На профессиональных моделях величина варьируется от 0,63 до 1,25 мм.

Полотна для электропил имеют большую толщину – до 2,5 мм.

— Полотна для ножовок, где крепление только с одной стороны изготавливаются длиной в 220 и 260 мм.

Высота пилки достигает 13 мм. Выполняются только из биметаллического сплава, так как все остальные варианты слишком хрупки.

— Для изделий с пистолетной рукояткой полотна могут быть разной длины и толщины.

Выполняются только из биметаллического сплава.

Еще одна важная характеристика – зуб.

Изделия с мелкими зубьями подходят для распиливания твердых металлов.

Вариант с крупными предназначена для обработки мягких.

Они не взаимозаменяемы.

Так как при распиливании мягких металлов мелкими зубьями пила быстро забивается стружками, и пропил получается неаккуратный, рваный.

Какой зуб выбрать

Режущая плоскость по металлу выполняется с разным размером зуба и с разным шагом.

Параметры взаимосвязаны: чем больше промежутков, тем меньше зубцов, а чем меньше зубцов, тем больше они в размерах.

Определяющим параметром является количество зубцов на погонном дюйме (25 мм).

Выпускается изделия с 18, 24, 32 зубцами.

Чем больше зубцов, тем меньше они в размерах, тем более твердый металл может распиливать лезвие.

Для обработки материалов разной твердости рекомендуется использовать пилки с определенным числом зубцов.

Еще один нюанс – материал зубцов.

Каленые зубья намного прочнее, долговечнее, распиливают более твердые материалы.

Однако со временем они тоже теряют остроту.

Увы, заточить их уже нельзя.

Обычным зубцам возвращают остроту с помощью специального напильника для пилы, к полотнам по металлу это не относится.

Рекомендации

Чтобы выбрать подходящий инструмент, учитывают следующие параметры:

• размер – определяется объемом работ.

Компактные изделия длиной в 150 мм годятся для распиливания небольшого количества материалов, так как рука при работе с таким лобзиком устает довольно быстро.

Стандартные пилы длиной в 300 мм выполняют больший объем работы;

• форма зубца и его острота;

• шаг – для распилки мягких сплавов, пластмасс, асбеста, подходят крупные зубцы с шагом в 18.

Твердые материалы распиливают ножовками с мелкими зубцами;

• материал – самым долговечным и надежным на сегодняшний день является полотно из разных металлов, так называемое биметаллическое.

Но если лезвие требуется редко, то домашний мастер вполне обходится и моделью из углеродистой стали;

• стоимость – характер полотна, размеры и конфигурация зубцов определяет и цену продукта.

Рейтинг полотен для ножовки

Согласно потребительскому спросу в рейтинг наиболее удачных моделей входят следующие:

• Bahco – шведская компания, предлагающая самый разный инструмент. Лучшим по праву считается биметаллическое полотно Sandflex.

Его назначение – распил металла, пластика, а также композитных материалов.

Последние, обычно, представляют наибольшую сложность в обработке, так как разные слои такого изделия обладают разной твердостью и прочностью.

• Topex – полотно выполняется из закаленной стали и по цене куда доступнее, чем биметаллический сплав.

Хотя по долговечности он уступает предыдущему варианту, в качестве домашнего инструмента вполне подходит.

Распиливает металлические сплавы, пластик, может работать с керамикой, но не керамогранитом.

• Stanley – лучшими считаются биметаллические пилки от этого производителя.

Исключительная гибкость полотна и прочность гарантируют длительный срок эксплуатации.

Распиливает изделие самые твердые металлы, но только при правильном выборе шага зубьев.

• Энкор «оса» – еще один изготовитель полотен из закаленной стали.

Зубцы долго сохраняют остроту, разрешается распил под прямым углом и под углом в 45 градусов.

Ножовочное полотно по металлу — виды, применение, ГОСТы.

Ножовочное полотно по металлу – это основной режущий элемент ручной ножовки или оснастка ножовочного отрезного станка представляющее собой тонкую и узкую пластину с 2 двумя отверстиями и зубьями на одном или двух ребрах. Рез материала осуществляется благодаря возвратно-поступательному движению инструмента с одновременным нажимом.

Виды и конструкция ножовочных полотен

В зависимости от назначения существует два основных вида ножовочных полотен – ручные и машинные, предназначенные соответственно для ручного реза или работы на отрезном станке. Различаются они в первую очередь размерами полотна:

  • Ножовочные полотна ручные имеют длину 250 и 300 мм, ширину 12,5 и 25 мм, толщину от 0,63 до 1,25 мм.
  • Полотно ножовочное машинное может быть длиннее – до 400 мм, имеет большую ширину и толщину из-за повышенных нагрузок – от 25 до 55 мм ширины и от 1,25 до 2 мм толщины.

Длина полотна определяется расстояние между центрами крепежных отверстий и составляет от 150 до 400 мм. Для ручных ножовок они могут быть с односторонним (тип А) или двухсторонним (тип Б) расположением зуба.

Основными материалами полотен являются стали марок Р9, Х6ВФ и У10А. Обязательным является твердость материала HRC 61-64. Для получения данной характеристики зубцы проходят термическую обработку. Важным параметром является шаг зуба, составляющий от 0,8 до 1,5 мм.

Наибольшее применение получили полотна с частыми и острыми зубьями, имеющими канавку в форме равнобедренного треугольника с углом у основания 60°. Также широко используются полотна с крупным шагом и большой канавкой, что обеспечивает хороший отвод стружки. Канавки здесь выполнены прямолинейными, что гарантирует и хороший отвод тепла.

Выбор ножовочного полотна

Выбирая полотно ножовочное характеристиками, которым необходимо уделить особое внимание, являются размер детали и материал. Размер детали определяет возможность использования полотна определенной длины и ширины.

Твердость и вязкость материала влияют на выбор шага полотна и величины зуба. Существуют следующие рекомендации:

  • Жесть, кровельное железо и пр. сходные по толщине материалы — шаг 0,8 мм.
  • Тонкостенные трубы, тонкий стальной профиль – около 1 мм.
  • Толстостенные трубы и другие подобные материалы – не менее 1,25 мм.
  • Чугун, пластик – 1,2 – 1,5 мм.

Рекомендации по применению

Правильное применение полотна гарантирует его максимально длительную эксплуатацию. В первую очередь это касается правильной натяжки на станок. Обязательно изучите инструкцию, как установить ножовочное полотно, как правильно осуществить натяг. Он должен быть достаточно сильным для работы и, в то же время, давать возможность для небольшого изгиба. Звук правильно натянутого полотна – приятный звон, при недостаточном — звук ниже, в перетянутом состоянии — заметно выше.

Приведём ещё некоторые рекомендации:

  • Полотно вставляется в рамку зубьями вперед.
  • При работе с хрупкими и твердыми материалами полотно следует смочить водой или смазать солидолом.
  • Для распила тонких материалов необходимо чтобы в резе участвовало не менее 3 зубьев.
  • Мягкие и вязкие материалы желательно резать полотном смазанным мыльным раствором.
  • Избегайте поперечных изгибов и резких рывков.
  • Для рационального использования зубьев машинного полотна установите заготовку у правого его конца при крайнем положении кривошипа.
  • Используйте дополнительный груз при малой толщине заготовки.

Действующие ГОСТы

Для ручных рамок определяет технические условия ножовочного полотна ГОСТ 17270-71. Параметры ножовки по металлу регулирует ГОСТ 6645-86

Виды полотна по металлу для ножовки

Полотна по металлу для ножовки различают по размеру, по материалу изготовления, по типу разводки зубьев. Так же бывают односторонние и двухсторонние полотна.

Размер полотна может быть от 150 мм (мини-ножовка) до 300 мм (стандартная ножовка). Полотно по металлу имеет мелкие зубья, так как крупными зубьями пилить металлические изделия практически невозможно.

В полотнах для резки металла различают такие основные области как: край (окончания полотна), спинка (верхняя часть), режущая часть (часть полотна на которой расположены зубья).

Зубья обязательно должны быть закаленными, потому что оно по твердости должно превосходить металл, для резки которого предназначено. Поэтому на рабочей части полотна проводят закалку или цементацию с последующей закалкой (тот или иной процесс зависит от марки металла используемого для производства).

Виды полотен

По материалу изготовления полотна по металлу для ножовки бывают таких видов:

  • Полотна из углеродистой стали (экономичные и гибкие)
  • Полотна с частичной термической обработкой
  • Полностью закаленные полотна (применяются для точных, направленных разрезов)
  • Высокопрочные, полугибкие полотна из стали с большой долей кобольда и закаленным зубом
  • Биметаллические полотна (имеют большую гибкость и износоустойчивость)

Каждый вид полотен по металлу для ножовки имеет свои характерные особенности – толщину, ширину, шаг зуба, количество зубьев на дюйм.

По разводке зубьев полотна по металлу бывают двух типов:

  1. С разводкой по полотну (с рабочей стороны имеет волнообразную форму). Такую разводку применяют при очень мелком шаге зуба (меньше 1 мм).
  2. С разводам по зубьям. В таком типе разводки могут быть варианты – по каждому зубцу, через зубец, два смежных зубца через зубец.

Какой зуб выбрать

Промежутки между зубцами называют стружечными. Именно в них металлическая стружка остается до того момента пока зубья не покинут пропил. Чем больше промежутки, тем меньше сопротивление полотну во время длинных пропилов.

Зачастую разводка зубцов заканчивается на некотором расстоянии от концов полотна.

Полотна по металлу изготавливаются с разным шагом зуба, при этом размер зуба играет большую роль при резке материала. В качестве стандарта берется количество зубов на погонный дюйм полотна (25 мм). Это может быть 18, 24 или 32 зубца на погонный дюйм полотна.

Чем большее количество зубцов, тем зуб мельче, и соответственно полотно будет пилить более твердый материал (металл). Но не стоит использовать полотна с очень мелким зубом для работы с мягким металлом, потому что рабочая часть полотна будет быстро забиваться стружкой (это сильно замедлит и осложнит работу).

Для продолжительной работы лучше подойдут каленные или биметаллические полотна. Каленые полотна имеют вид никелированной стали с темными (закаленными зубцами), их используют при резке твердых металлов. Полотна черной окраски зачастую плохого качества и долго не прослужат.

Установка полотна на ножовку

Не стоит забывать что при установке полотна необходимо обязательно разместить его зубцами от рукоятки и натянуть на ножовке до того момента когда оно не изгибается. При правильном натяжении если щелкнуть ногтем по полотну раздается легкий звон.

Во время начала процесса распила необходимо использовать небольшую рабочую часть полотна, и только когда мы немного углубимся в заготовку можно работать на всю длину. При работе не стоит сильно нажимать на ножовку, вряд ли это увеличит скорость пропила, а вот полотно можно сломать.

Поделиться

Твитнуть

Запинить

Нравится

Класс

WhatsApp

Viber

Телеграмка

Полотно ножовочное: виды и особенности

Ножовка по металлу состоит из станка (рамки), к которому крепится ножовочное (пильное) полотно. Резка (распиливание) производится пильным полотном. Свойства полотна определяются формой, размерами, твердостью и стойкостью зубьев, а также стойкостью самого полотна к нагрузкам различного рода. Станок ножовки создает условия, необходимые для правильной работы полотна (прежде всего, обеспечивает достаточное его натяжение) и для приложения мускульной силы. Станки некоторых конструкций могут использоваться для хранения запасных полотен.

Полотна для ручных ножовок

Полотна для ручных ножовок различаются по своему назначению. Большинство полотен предназначено для работ с низкоуглеродистой или незакаленной сталью. Встречаются также специальные полотна для работ с твердыми материалами, цветными металлами и работ по дереву.

Обычное полотно для ручной ножовки представляет собой тонкую и узкую полосу с двумя отверстиями на его концах для крепления в станке и с зубьями на одной из сторон. Иногда встречаются полотна, у которых режущие зубья одного или разных размеров сформированы на обеих сторонах полотна.

Один из основных параметров ножовочного полотна, определяющих его работоспособность — твердость его зубьев. У полотна, предназначенного для работ по стали она должна быть не менее 61 — 64 HRc. Для обеспечения этой твердости полотно должно быть изготовлено из стали с содержанием углерода около одного процента и пройти соответствующую термическую обработку.

Полотна из углеродистой стали

Являются наименее стойкими. Качество и существенно зависит от технологии производства, прежде всего от термической обработки. В большинстве своем полотна из углеродистой стали могут использоваться только для работ по мягким, отожженным сталям и цветным металлам.

Встречается также подобный металлорежущий инструмент (полотна) из стальной холоднокатаной полосы, зубья которых проходят закалку токами высокой частоты. Обычно они пригодны только для работ по мягким цветным металлам и менее прочным материалам (дереву, пластмассе и композитам на их основе).

Полотна из легированной стали

Зарубежными производителями практически не предлагаются. При той же твердости, что и углеродистая сталь, сталь, легированная хромом, вольфрамом и ванадием, является более технологичной. По комплексу свойств, в том числе и по стойкости, такие полотна занимают промежуточное положение между полотнами из углеродистой и быстрорежущей стали.

Полотна из быстрорежущей стали

Обладают наиболее высоким комплексом свойств сточки зрения режущей способности и стойкости зубьев. Но эти полотна обладают двумя существенными недостатками: высокая хрупкость и высокая стоимость. Хрупкость, правда, зависит от марки и качества стали, но производители пильных полотен не используют дорогих марок быстрорежущих сталей с низкой хрупкостью. Полотна из быстрорежущей стали вытесняются биметаллическими полотнами, которые (при близкой стоимости) не уступают им по режущей способности, превосходят их по стойкости и полностью лишены хрупкости.

Биметаллические полотна

Являются относительно недавним изобретением. Структура биметаллического полотна показана на рисунке. На основу из прочной и упругой стали (обычно это холоднокатаная полоса из углеродистой стали) методом электронно-лучевой сварки наваривается полоса из быстрорежущей стали. На этой полосе нарезаны зубья.


Электронно-лучевая сварка применяется по той причине, что позволяет мгновенно нагреть металл в очень узкой зоне контакта двух металлических полос. При этом не происходит заметного отпуска полосы из быстрорежущей стали и ее зубья сохраняют высокую твердость.


На рисунке показано такое полотно, завязанное узлом. Это чисто рекламный трюк, но он производит впечатление на любого, кто знаком с высокой хрупкостью обычных ножовочных полотен для работ по металлу. Применение такой технологии позволяет не только сохранить режущие свойства зуба из быстрорежущей стали, но и существенно повышает стойкость зуба за счет того, что сужается размер зоны, в которой в процессе работы полотна накапливаются разрушающие напряжения. Другое преимущество состоит в 7-15 кратной экономии дефицитных легирующих присадок, которых требуются в большом количестве для производства быстрорежущей стали. И хотя цены на биметаллические полотна и на полотна из быстрорежущей стали приблизительно равны, очевидно, что со временем это соотношение будет изменяться в пользу биметаллических полотен за счет совершенствования технологии электронно-лучевой сварки с одной стороны, и роста цен на легирующие посадки – с другой. Нет сомнения, что со временем биметаллические полотна по металлу вытеснять полотна из быстрорежущей стали.

Форма зуба полотен по металлу

Показана на рисунке. Может меняться наклон передней режущей кромки (в пределах от 0 до 5-10°), в остальном же различий не бывает. Такой зуб позволяет пилить достаточно широкий ассортимент материалов, различающихся по твердости и вязкости. Это зуб хорошо работает только в одном направлении, показанном на рисунке.

Шаг зуба

Изменяется в числе зубьев на дюйм (даже в странах с метрической системой измерений, кроме, разве что, России и стран СНГ) и равен 18, 24 или 32 зуба на дюйм. При пересчете на сантиметр это составляет 7, 10 и 13 зубьев на сантиметр, соответственно.


Выбор шага зуба производится в зависимости от размеров и материала распиливаемой заготовки. В работе ножовочного полотна должно участвовать не менее 2 — 3 зубьев одновременно. Для соблюдения этого условия при пилении тонких листовых материалов следует пилить под острым углом к плоскости листа. Для определения оптимального размера зуба можно обратиться к таблице

Материал

Толщина заготовки
Более 5 мм Более 2-5 мм Менее 2 мм
Число зубьев на дюйм
Алюминий 18 18-24 24-32
Асбест 18 18-24 24-32
Бронза 18 24-32 32
Твердая резина 18 18 24
Медь 18 18-24 24-32
Латунь 18 24-32 32
Твердая пластмасса 18 18-24 24-32
Чугун 18 18-24 24-32
Мягкая сталь 18 24 32
Конструкцирнная сталь
низколегированная 18 24 32
высоколегированная 24 24 32
Инструментальная сталь
низколегированная 18 24 32
высоколегированная 24 24 32
Быстрорежущая сталь 24 24 32
Нержавеющая сталь 18 24 32

Разводка зубьев

Чтобы предотвратить заклинивание полотна в пропиле, ширина пропила должна быть немного больше толщины ножовочного полотна. Для этого зубья должны быть разведены. Разводка может быть сделана или «по полотну», или «по зубу».

Разводка «по полотну» (или «волнистая» разводка) производится для полотен с мелкими зубьями. При этом выполнятся отгиб края полотна высотой 2 — 3 мм вместе с зубьями попеременно в обе стороны на 0,25 — 0,6 мм. Шаг отгиба составляет несколько миллиметров.

Разводка «по зубу» производится для полотен с более крупными зубьями. Схема разводки зависит от шага зубьев. При малом шаге полотна попеременно отводят 2-3 зуба вправо и 2 — 3 зуба влево. Если у полотна средний шаг зубьев, то один зуб отводится влево, следующий — вправо, а третий вообще не отводится. Если у полотна большой шаг зубьев, то зубья отводятся попеременно вправо и влево.

Полотна с покрытием из карбида вольфрама

Выпускаются двух типов: с плоской металлической основой и т.н. «канатики». Полотна с плоской металлической основой мало отличаются внешне от полотен из стали, только вместо зубьевeв у них покрытая карбидом вольфрама полоска. Полотно с покрытием из карбита вольфрама выпускается длиной 150 и 300 мм и применяются для разрезания стекла, керамики, фарфора и других твердых материалов, включая закаленную углеродистую и легированную сталь. Следует помнить, что из-за высокой вязкости стали износ этих полотен при работе по стали довольно велик.

При необходимости использовать полотна с покрытием из карбида вольфрама следует тщательно выбирать поставщика. Стойкость полотна очень сильно зависит от прочности основы, в которую вкраплены включения из карбида вольфрама, и от соблюдения технологии производства.

Размеры и форма ножовочных полотен

Большая часть ручных ножовок по металлу рассчитана на двустороннее крепление полотна. Для таких ножовок выпускаются полотна только двух размеров: 12″ (300 мм) и 6″ (150 мм).

Полотна длиной 300 мм являются стандартными, Именно на такие полотна Рассчитано большинство ручных ножовок по металлу. Такие полотна выпускаются всех типов, перечисленных выше, хотя чаще всего предлагаются биметаллические полотна и полотна из быстрорежущей стали.

Полотна длиной 150 мм выпускаются только из углеродистой стали. Утолщенные полотна для станков с односторонним креплением полотна бывают двух разновидностей.

Плоские полотна шириной 13 мм выпускаются длиной 220 и 260 мм изначально предназначены для механизированных пил, называемых «пилaми для ремонта палет». Такие полотна достаточно хорошо подходят для ручных станков с односторонним креплением полотна, рассчитанных на полотно шириной 13мм. Из-за большей толщины (около 1 мм) они для таких станков предпочтительнее, чем стандартные. Они выпускаются только биметаллические, так как одностороннее крепление не допускает использования хрупких полотен.

Полотна для ножовок с пистолетной рукояткой выпускаются нескольких размеров и обычно самими же производителями станков. Такие ножовки могут использоваться для работ как по дереву, так и по стали (а также по мягким металлам, пластмассам и т.п.). Для них выпускаются полотна из углеродистой стали для работ по дереву (всегда с крупным зубом, около 7 зубьев на дюйм) и биметаллические полотна для работ по металлу (с мелким зубом с шагом 18 или 24 зуба на дюйм).

Компания AIST предлагает большой спектр ручного инструмента по выгодной цене и доставкой в любой регион России.

Полотно для ножовки по металлу. Как выбрать и как поставить?

Полотно для ножовки по металлу — один из самых недолговечных элементов из всего ассортимента расходников к инструментам. Конечно многое зависит от технологии работы с металлом и навыков использования ножовки, но в первую очередь нужно уметь сделать правильный выбор полотна. Сегодня, мы поговорим о выборе и видах, а также узнаем как с лёгкостью поменять ножовочное полотно.

Виды ножовочных полотен

ГОСТ Р 53411-2009 «Полотна ножовочные по металлу» устанавливает два вида такого инструмента – для машинной и ручной резки. Первых касаться не будем, а вторые выпускаются трёх основных типоразмеров:

  • Одинарные, с расстоянием между крепёжными отверстиями 250±2 мм, при общей длине полотна не более 265 мм;
  • Одинарные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм;
  • Двойные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм.

При этом толщина полотна s одинарного исполнения — 0,63 мм, двойного – 0,80 мм. Высота с одинарным рядом зубьев составляет 12,5 мм, а с двойным – 20 мм.

ГОСТ регламентирует также значения шага зубьев Р, мм и их количества z, которые для полотен первого типа составляют соответственно 0,80/32, 1,00/24 и 1,25/20. Обладатели более «длинных» ножовок, кроме вышеперечисленных, могут воспользоваться также ножовочными полотнами с параметрами 1,40/18 и 1,60/16.

По марке материала, применяемого для изготовления полотен для ножовок по металлу, производят из инструментальных сталей:

  1. Марки Х6ВФ.
  2. Марки В2Ф.
  3. Быстрорежущей, марок Р6М5, Р12 или Р18.

Ассортимент ножовочных полотен отечественного производства этим и исчерпывается, однако в специализированных торговых сетях широко распространены так называемые алмазные полотна, с поверхностным напылением нитридами титана или иных тугоплавких металлов. Подобные полотна можно легко отличить по цвету: обычные стальные полотна – тёмно-серые, а напылённые могут иметь различную цветовую окраску – от ярко-оранжевой до синей (в зависимости от производителя).

Встречаются также полотна с так называемым карбидо-вольфрамовым напылением, однако они при весьма высокой твёрдости крайне чувствительны к изгибающим напряжениям. Поэтому при резке металла их долговечность незначительна.

Высокая прочность полотен для ножовок по металлу обеспечивается соответствующей термообработкой. На поверхности полотна различают две зоны с различными значениями твёрдости: непосредственно у зубьев она составляет от НRС 64…67 для легированных инструментальных сталей до НRС 73…78 – для быстрорежущих сталей (у алмазных полотен данный параметр достигает НRА 82…84), а в остальной зоне — НRС 44…46. Значительный перепад по твёрдости подтверждает высокую чувствительность изделия к напряжениям изгиба, поэтому стандартом ограничивается также и максимальное усилие, прикладываемое к ручной ножовке. Оно не должно превышать 60 кг при работе с полотнами, шаг зубьев у которых менее 1,4 мм, и 10 кг – для полотен с шагом зубьев более 1,4 мм.

Принципы выбора полотна

Критериями выбора служат:

  1. Тип ручной ножовки по металлу, точнее – расстояние между крепёжными отверстиями. Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
  2. Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
  3. Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI>24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI<24. С увеличением числа зубьев полотна для ножовки по металлу параметр PPI увеличивается.
  4. Качество разведения зубьев. ГОСТ Р 53411-2009 предусматривает три варианта – разведение по каждому зубу, через зуб, либо по двум смежным через один неразведённый зуб. В последнем случае крайняя плоскость полотна должна выступать за основную на расстояние (0,15…0,25)s, а в остальных – на (0,65…0,90)s. Поскольку разводка производится в обе стороны, то фактическое расстояние, измеряемое штангенциркулем, должно быть в два раза больше, чем указанное выше.

На долговечность ножовочного полотна влияет также качество покрытия. Для отечественного инструмента более распространённым является покрытие Хим.Окс.Прм., реже встречаются инструменты с нитроэмалевыми покрытиями типа НЦ-25 или НЦ-132. Следует помнить, что при длительных нагрузках, когда пилка разогревается, эмаль может давать трещины.

При выборе качественного ножовочного полотна стоит обратить внимание и на равномерность разводки зубьев: в высококачественной продукции этот параметр не должен превышать 45% от шага зубьев на длине 10 мм. Качество продукции можно оценить и по параметру равновысокости зубьев: разница в смежных вершинах не должна превышать 0,10…0,15 мм, что проверяется при помощи микрометра или глубиномера.

Как установить полотно на ножовку по металлу?

Способ установки определяется конструкцией системы крепежа на самой ножовке. В случае резьбового зажима пилка надевается на соответствующий выступ, слегка натягивается, и затем фиксируется при помощи барашковой гайки. При резких изменениях нагрузки на ножовку такое крепление придётся периодически проверять. У ножовок, обладающих устройством рычажного типа, процесс установки и замены упрощается: достаточно просто выдвинуть рычаг, располагающийся в стороне, противоположной ручке ручной ножовки, надеть полотно, и вернуть рычаг в исходное положение.

При правильной затяжке полотно должно издавать лёгкий звон и немного вибрировать. При работе такое полотно не должно изменять направление своего перемещения под нагрузкой.

Для односторонних полотен важно правильно позиционировать направление зубьев. Их наклон должен быть направлен от рукоятки. Большинство работающих производит основное рабочее движение по направлению от себя, когда и выполняется рез металла. Обратное движение предназначено только для возврата ножовки в первоначальное положение. При попытке резать металл и во время холостого хода геометрия зубьев, неприспособленная к подобным нагрузкам, будет отрывать зуб от основания, и в результате полотно может разрушиться. Это явление особенно характерно для алмазных полотен.

В последнее время популярны так называемые биметаллические полотна (обозначение – BIM), когда на основную ленту из закалённой конструкционной стали типа сталь 45 наваривается полоса быстрорежущей стали. Здесь всё решает качество: для пилок китайского производства марка металла чаще всего не гарантируется (как, впрочем, и качество наварки), поэтому при работах с прочным металлом нередки случаи расслаивания биметаллических полотен.

Полотно для ножовки по металлу – что нужно знать при выборе? + Видео

Полотно для ножовки по металлу относится к тем деталям, которые быстрее всего приходят в негодность и требуют частой замены. Однако, зная тонкости выбора изделия, можно обеспечить долгую и качественную работу!

Универсальная пила – ножовки на все случаи жизни

Даже обычная, на первый взгляд, ножовка может вызвать у среднестатистического потребителя смятение, на прилавках он найдет множество отличающихся друг от друга инструментов! Чтобы упростить выбор, перечислим три основных типа инструмента, на которые, в зависимости от предназначения, они разделены:

  1. Ножовки по металлу – узкая пила с тонкими зубчиками. Имеет характерный узнаваемый вид, в основном это С-образная или П-образная рама, между концами которой внатяжку крепится полотно. Старые модели ножовок зачастую имеют ручку, которая идет параллельно лезвию, современные изделия оснащены куда более эргономичной «пистолетной» ручкой.
  2. Ножовка по дереву – классический столярный инструмент, служащий для распилки деревянных стройматериалов, а также листов фанеры. Как правило, столярные ножовки имеют широкую скошенную рабочую часть, на краю которой расположены режущие зубья. Зубья разведены поочередно влево и вправо, чтобы облегчать рез. В то же время прямые зубья в некоторых моделях способствуют удалению стружки из линии распила.
  3. Ножовка по бетону внешне похожа на устройство столярной пилы, с тем отличием, что у первого инструмента более крупные зубья. Довольно часто на них имеются напайки из твердосплавных металлов, благодаря чему данным инструментом можно распиливать пеноблоки и пескобетонные конструкции.

Качество инструмента определяют по следующим показателям:

  • Длина полотна – в зависимости от величины заготовки подбирается и соответствующий инструмент. В среднем, длина рабочей части колеблется в рамках 300-700 мм.
  • Шаг зубьев – этот показатель определяет толщину и твердость материалов, с которыми инструмент способен справиться. Например, шаг в 3,5 мм пригоден для распилки деревянных материалов из мягких пород, пятимиллиметровые ножовки работают с твердыми породами.

Ножовка по металлу – режем сталь в домашних тапочках!

С появлением ножовок по металлу работать с различными металлическими изделиями стало гораздо проще – даже дома, у себя в гараже или мастерской вы сможете отпилить нужный кусок арматуры или толстой проволоки. И даже появление механических аналогов не повлияло на популярность ручного инструмента: во-первых, стоимость по карману практически любому мастеру, во-вторых, в процессе работы достигается высокая точность, в-третьих, инструмент практически невозможно сломать, и в-четвертых – независимость изделия от электросети делает его незаменимым в полевых условиях работы.

Современные ножовки отличаются не только «пистолетной ручкой» – производители придумывают и совершенствуют системы крепежа полотна. Резьбовой зажим, который присутствует во всех старых моделях, постепенно вытесняется рычажным механизмом, благодаря которому установка полотна проходит в разы быстрее. Правда, они и дороже ножовок с «барашком».

Впрочем, конструкционные особенности влияют по большому счету лишь на удобство обслуживания инструмента, качество реза и скорость проведения работ зависят, прежде всего, от сменных ножовочных полотен. В продаже их предостаточно, найти изделие можно на любой кошелек и любое назначение. Стоимость полотен зависит от сплава, из которого они изготовлены и количества зубьев на дюйм. В основном, встречаются детали из каленой стали и биметаллические изделия. Недостаток каленой стали заключается в ее хрупкости, поэтому изделия хоть и стоят дешевле, но и ломаются чаще, тогда как биметаллические могут похвастаться хорошей гибкостью и твердостью, поэтому и стоят они дороже.

Выбор ножовки по металлу – не переплачивайте!

Даже к выбору такого простого инструмента, как ножовка по металлу, следует подойти осведомленным. Помните, что задача продавца – продать как можно более дорогой инструмент, возможности которого вы будете использовать едва ли на 10 %. Пользуйтесь правилом золотой середины – избегайте совсем уж бюджетных моделей и не покупайте самые дорогие. Инструмент должен быть практичным, предусматривать возможность работы под разными углами и с разными полотнами.

Популярность некоторых моделей обусловлена возможностью работать с полотнами любой длины, и это действительно очень удачный ход. Обратите также внимание на возможность менять угол полотна в самой раме – такая функция позволяет работать с металлами даже  в труднодоступных местах. Возьмите инструмент в руки, охватите ладонью рукоять. Ладонь должна полностью охватывать рукоять, при этом пальцы не должны мешать друг другу и не должны упираться в детали. Избегайте пустотелых ручек – чуть передавив, вы сломаете инструмент. Изделие не должно быть расшатанным, все детали подогнаны и создают ощущение надежности.

Полотно для ножовки по металлу – выбор, основанный на знаниях!

При покупке полотна обратите внимание, прежде всего, на его внешний вид – даже самые мелкие изъяны могут отразиться на его работе. Избегайте полотен со следами коррозии, трещин, шероховатостей. Идеальное полотно должно быть гладким, чистым, с ровными зубьями, а при сгибе моментально восстанавливать свою исходную форму. Чем больше зубьев на дюйм, тем быстрее вы сможете распилить деталь. Так, существуют полотна с 18 и 24 зубьями на дюйм, чаще всего, такие покупают для дома, а вот 32 зубья на дюйм – удел профессионалов.

Избегайте покупки черных изделий – таких хватает на несколько заходов, затем посыпавшиеся зубья делают работу невозможной. Каленые изделия хоть и не отличается гибкостью, однако работать ими гораздо удобнее. На вид такие выглядят, как никелированная полоска металла из нержавейки с темными зубьями – именно по цвету зубьев проще всего догадаться об их закалке. Биметаллические полотна обычно окрашены в какие-то цвета, и хоть и стоят они дороже, зато прослужат гораздо дольше. Выбрав подходящий материал, убедитесь в соответствии длины изделия и длины ножовки.

Использование инструмента – терпение и труд все перетрут!

Ножовка по металлу не требует никаких особых навыков в эксплуатации. Вам придется лишь следить за состоянием полотна и своевременно менять его. Кстати, инструмент ввиду небольших зубьев, подходит для работы не только с металлом, он отлично покажет себя и в распилке пенопласта, пластика, ДСП, ПВХ, ламината и даже керамики и оргстекла. При этом края среза получатся достаточно ровными.

Самая большая сложность, с которой сталкиваются новички в процессе резки металла и других материалов с помощью ножовки по металлу – это виляние полотна из стороны в сторону. Если это происходит, проверьте состояние крепежа – виляние может означать, что барашек недостаточно затянут. Кстати, не стоит полагаться на усилие одних только рук – используйте хотя бы плоскогубцы, чтобы усилить давление. В отличие от столярной ножовки, заточить полотно после его затупления не получится, вам останется только заменить его на новое.

Крепить полотно нужно зубьями вниз и вперед от ручки. Натягивать полотно во время его смены нужно таким образом, чтобы от малейшего удара оно звенело, как струна. Смотрите, не перестарайтесь!

Оптимальное натяжение вы сможете найти только опытным путем. Полотно ножовки при работе должно лежать на детали. Работать нужно под углом до 45° – так у вас получится меньше вибрации и шума, и рез будет ровным. При первых движениях на полотно не следует давить – лишняя сила здесь ни к чему, полотно лишь начнет скользить в разные стороны. Давление увеличивайте при движениях вперед, когда будете возвращать пилу в первоначальное состояние, не используйте вообще никакого давления. А уже когда полотно вырежет хорошую кромку, можно работать во всю силу.

Оцените статью: Поделитесь с друзьями!

Ножовки и полотна по металлу

Ножовки по металлу

Предназначены для разрезания металлических заготовок.

Ножовки-ручки по металлу

Предназначены для пиления мелких металлических заготовок, в том числе в местах с ограниченным доступом.

Ножовка с направляющей

Ножовка предназначена для пиления мелких металлических заготовок, в том числе в местах с ограниченным доступом

Полотна по металлу

Применяются в качестве сменного полотна в ножовках по металлу.

Как выбрать подходящее полотно для ножовки

Лучшее в целом

Лезвие для ножовки LENOX Tools 24 TPI

Лучшее для ПВХ и тяжелых металлов

Лезвие для ножовки LENOX Tools 12 дюймов, 18 TPI

Лучшее для толстых металлов

Лезвие для ножовки MK Morse 12 дюймов 14 TPI

Полотно для ножовки 24 TPI предлагает самый широкий ассортимент. Он хорош для резки алюминия, стальных прутков, пластин и многого другого.

Ножовочные полотна A 18 TPI идеально подходят для резки дерева, труб из ПВХ, а также закаленной стали, а также для обычной резки в мастерских.

Полотно для ножовки хорошего качества с 14 TPI, которое отлично подходит для резки толстых металлов, таких как алюминий, медь и даже нержавеющая сталь.

Лучшее в целом

LENOX Tools Hacksaw Blade 24 TPI

Ножовочное полотно 24 TPI предлагает самый широкий диапазон. Он хорош для резки алюминия, стальных прутков, пластин и многого другого.

Best for PVC and Heavy Metal

LENOX Tools Ножовка для ножовки, 12 дюймов, 18 TPI

Ножовка с 18 TPI идеально подходит для резки дерева, труб из ПВХ, а также закаленной стали и общей резки в мастерских.

Best for Thick Metals

MK Morse Jacksaw Blade 12-дюймовый 14 TPI

Хорошее качество 14 TPI ножовочное полотно, отлично подходит для резки толстых металлов, таких как алюминий, медь и даже нержавеющая сталь.

Пильное полотно для ножовки доступно с различным TPI (зубьев на дюйм), чтобы лучше всего резать материал определенной толщины. Полотна для ножовки обычно предназначены для резки металлов, но в очень редких случаях они используются для резки дерева.

Чем выше TPI, тем мельче будет разрез.Чем ниже TPI, тем грубее будет разрез.

Чем ниже TPI… тем больше зазор между зубьями… и тем длиннее зуб. Это позволяет снимать больше материала и чистить с каждым ходом пилы, тем самым экономя время резки.

Чем выше TPI … тем меньше зазор между зубьями … и тем короче зуб. Это позволяет лезвию резать материал меньшей толщины, не зацикливаясь на нем.

TPI ​​ ТОЛЩИНА МАТЕРИАЛА
ПРИМЕНЕНИЕ ДРЕВЕСИНЫ И ТОЛСТОГО МЕТАЛЛА 14 1/8 ″ — 1/2 ″
ПРИМЕНЕНИЕ ТЯЖЕЛЫХ МЕТАЛЛОВ 18 1/8 ″ — 1/2 ″
СРЕДНИЙ МЕТАЛЛ ИСПОЛЬЗУЕТСЯ 24 3/32 ″ — 5/16 ″
ТОНКИЙ МЕТАЛЛ ИСПОЛЬЗУЕТСЯ 32 менее 1/8 ″
СТЕКЛО, КЕРАМИКА, МРАМОР, СТЕКЛО И СТАЛЬ Твердосплавный стержень
1) Значения, представленные в этой таблице, являются общими ориентировочными.Рекомендации Blade TPI можно найти на упаковке продукта каждого производителя. Прочтите всю статью для получения более подробной информации.
2) Толщина материала, а не диаметр, относится к TPI лезвия.
3) Экономичный и простой метод измерения толщины материала — использование карманной линейки.

Если вы ищете лучшие ножовки для высокого натяжения, ознакомьтесь с нашими рекомендациями.

Лучшее полотно для ножовки для низкоуглеродистой стали: Обзор полотна для ножовки с 14-дюймовым дюймом

Использование полотна с 14-дюймовым дюймом для резки толстого металла (более 1/8 дюйма) ускорит резку по сравнению с полотном с 18-дюймовым дюймом.

МАТЕРИАЛ 14-TPI 18-TPI
1/8 ″ СТАЛЬНЫЙ U-КАНАЛ 27 сек. 30 сек.
1/2 ″ REBAR 24 сек. 26 сек.
Испытания скорости — оценка, основанная на ручном резании. Для единообразия использовались новые ножовочные полотна Lenox.

Примечание 1: Я не уверен, почему Lenox предлагает использовать лезвие с 14-TPI для резки дерева. После нескольких тестов на резку толстого дерева (мягкая и лиственная древесина) я обнаружил, что ножовочное полотно с 14-TPI безнадежно режет дерево; лезвие постоянно застревает в материале.Я также попробовал лезвие Morse 14-TPI и обнаружил ту же неэффективность.

Я считаю, что лезвие 18-24 TPI лучше всего подходит для резки дерева или переключитесь на специальную ручную пилу для резки дерева для повышения производительности.

Примечание 2: Минимальная толщина лезвия Lenox 14-TPI составляет 1/8 дюйма, тогда как минимальная толщина лезвия Morse 14-TPI составляет 3/16 дюйма. Мы протестировали обе марки лезвий, чтобы найти истину в этих рекомендациях.

  • Лезвие Lenox 14-TPI эффективно режет материал толщиной 1/8 дюйма, как указано.
  • Лезвие Morse 14-TPI изо всех сил пыталось резать меньше 3/16 дюйма и неэффективно при резке материала толщиной 1/8 дюйма.

Примечание 3: Найти лезвия с 14-TPI в местных магазинах товаров для дома может быть невозможно, и многие производители лезвий для ножовки не предлагают модели с 14-TPI. Не волнуйтесь, лезвие с 14 TPI не требуется для домовладельцев. Тем не менее, ремесленник, который регулярно режет тяжелый металл, может захотеть поэкспериментировать с лезвием с 14-TPI по сравнению с использованием лезвия с 18-TPI.

Лучшее полотно для ножовки для труб из ПВХ и стальных стержней: Обзор полотна для ножовки с 18-TPI

Лезвие с 18-TPI дает вам многие из тех же режущих способностей, что и полотно с 14-TPI, но с меньшими усилиями и более плавной резкой.

Резка древесины различной толщины . Ножовка по дереву — не идеальный выбор для резки дерева, но для случайных проектов, где точная резка не требуется, ножовка сделает свою работу, например срезание ветки дерева, демонстрация небольшой стены или строительной конструкции.

Ножовка по металлу очень эффективна для сантехнических проектов, в которых используется ПВХ . Лезвие 18-TPI прорезает трубы из ПВХ, пытаясь разрезать и удалить существующую сантехнику или отрезать новый ПВХ по длине для проекта водопровода.Например. замена вывоза мусора, дренажного насоса или дренажа на открытом воздухе. Сверхмощный универсальный нож отлично подходит для удаления заусенцев с ПВХ после каждого разреза.

LENOX Tools Полотно для ножовки, 12 дюймов, 18 TPI, 2 шт. В упаковке (20160T218HE)
  • Технология T2 обеспечивает долгий срок службы полотна для ножовки
  • Устойчивая к ударам биметаллическая конструкция позволяет пильным полотнам изгибаться и изгибаться без поломок Пильные полотна прорезают черную трубу, Unistrut, медную трубу, закаленную сталь, резьбовой стержень и арматуру
  • 18 TPI
  • 12 дюймов L x 1/2 дюйма W

Примечание: У полотна DeWALT 18-TPI есть материал рейтинг толщины 1/4 ″ — 1/2 ″.Большинство других лезвий из 18-TPI имеют минимальную толщину материала 1/8 дюйма, что также эффективно режет лезвие DeWALT 18-TPI. Сбивающее с толку несоответствие в рекомендациях DeWALT по номинальной толщине материала 18 TPI.

Лучшее полотно для ножовки для резки алюминия, стали и многого другого: Обзор полотна для ножовки с 24 TPI

24-TPI входит в стандартную комплектацию ножовок и, согласно нашим тестам, предлагает самый широкий диапазон. Количество и размер зубов не слишком маленькое и не слишком большое.

Примечание 1: Lenox оценивает свое лезвие с 24 TPI для резки от 3/32 ″ до 5/16 ″ для материалов закаленных , но можно резать и более широкий диапазон более мягких материалов .

  • Резка ПВХ с помощью лезвия с 24-TPI так же эффективно, как и с помощью лезвия с 18-TPI.
  • Вырезать пиломатериалы и дюбеля по дереву толщиной от 1/16 дюйма и более.
Распродажа Высокопрочная ножовка LENOX Tools, 12 дюймов (12132HT50)
  • Ножовка LENOX использует двутавровую конструкцию, позволяющую натягивать полотно до 50 000 фунтов на квадратный дюйм. в холодных условиях
  • Ножовка по ножовке принимает любое полотно для сабельной пилы LENOX, которое может использоваться в качестве ножовки
  • Ножовка LENOX хранит до 5 дополнительных 12-дюймовых ножовочных полотен в двутавровой балке
  • Все ножовки поставляются с одной 12-дюймовой пилой с плотностью 24 TPI полотно для ножовки

Примечание 2: Для высокоточных пропилов используйте электрическую или ручную торцовочную пилу.Я рекомендую торцовочную пилу Nobex Champion 180 по многим причинам, в том числе: быстрые и точные пропилы без пыли электрической торцовочной пилы. Отлично подходит для внутренних проектов!

Это лезвие также лучше всего подходит для резки болтов, винтов и железной арматуры.

Лучшее полотно для ножовки для чистовой резки и тонкого металла: Обзор полотна для ножовки 32-TPI

Полотно 32-TPI необходимо при резке тонких металлов, полых профилей и труб, например электрический кабель и медная труба.

Примечание 1: Лезвие 32-TPI рассчитано на резку материала толщиной до 1/8 дюйма, но лезвие 24-TPI режет столь же эффективно и быстрее материалы с размером более 3/32 дюйма (примерно).

Примечание 2: Время от времени водосточная труба повреждается и требует замены. К сожалению, ножовка (даже с лезвием 32 TPI) не является экономичным решением для отрезания новой водосточной трубы до нужной длины. Ультратонкий материал заставляет зубы зависать. Для резки водосточного желоба и водосточного желоба используйте циркулярную пилу с металлическим режущим полотном.

Как распиливать металл ножовкой — идеи и советы

Ножовки — это ручной инструмент, который является универсальным дополнением к любой мастерской.Ножовки работают, просто перемещая лезвие по металлу назад и вперед, выполняя обычное «пиливание». Ручки С-образной формы относительно дешевы, а широкий ассортимент доступных лезвий позволяет легко резать профили различной толщины и марок металла. Рукоятки варьируются от базовых, которые просто, но надежно удерживают полотно ножовочной пилы на месте, до профессиональных разновидностей, которые имеют простые в использовании функции, такие как; Натяжители с дисковым переключателем на рукоятке для обеспечения натяжения лезвия 150 кг или 30,00 фунтов на квадратный дюйм, регулировка для размещения лезвий 250 мм или 300 мм и дополнительное положение лезвия, обеспечивающее угол лезвия 45 ° для резки заподлицо или 90 ° для общей резки.

Полотна для ножовки

выбираются путем выбора правильного tpi (зубьев на дюйм) для типа металла, который необходимо разрезать. Чем выше tpi, тем агрессивнее рез. Зубья сконфигурированы так, чтобы быть обращенными к одному концу лезвия, а лезвия могут быть установлены в рукоятке так, чтобы зубья были обращены вперед или назад — преимущество этого заключается в том, что сила хода «навстречу» или «отвод» чтобы предоставить пользователю лучшую эргономику резки. Многие слесари-металлисты предпочитают фокусировать основной ход резания как ход «в сторону», поскольку это обеспечивает более четкую видимость реза, поскольку стружка перемещается вперед во время работы.

Полотно для ножовки, рекомендации по tpi.

Tpi (зубьев на дюйм / 25 мм полотна)

Предлагаемое использование

14

Большие профили, алюминий, более мягкие металлы

18

Проекты общих мастерских

24

Стальной лист толщиной до 5/6 мм

32

Полые профили и стальные трубы

Наконечники для резки металла ножовкой.

  • При резке металла всегда надевайте защитные очки и перчатки.
  • Выберите правильное лезвие для выполняемого проекта и убедитесь, что оно надежно вставлено в раму / ручку зубьями вперед или назад в зависимости от предпочтений.
  • Убедитесь, что лезвие жесткое, правильно выровнено и туго натянуто.
  • Зажмите заготовку или поместите в тиски; если это невозможно, так как металл соединен с другим объектом, убедитесь, что кусок, который вы не хотите снимать, останется в безопасности после того, как другой кусок будет отрезан.
  • Чтобы начать резку, сделайте серию односторонних движений против направления зубьев — это создаст узкий разрез, в котором может сесть лезвие. Как только лезвие достигнет миллиметра или около того поверхности, полная прямая и обратная пропила вскоре позволит завершить распил.
  • Постарайтесь не торопиться; плавное и равномерное пиление обеспечит наилучший рез и снизит вероятность перегрева и поломки полотна. Нанесение небольшого количества машинного масла или СОЖ на лезвие уменьшит трение.

Как пользоваться ножовкой

Традиционная ручная ножовка уже знакома не всем, поскольку электролобзики с питанием от сети и аккумулятором стали рабочими лошадками для большинства домашних мастеров. И это правда, что лобзик или сабельная пила, смонтированные с подходящим полотном, могут выполнять большинство функций, выполняемых ножовкой. Но, как знает каждый профессиональный сантехник, ножовка все еще имеет свое место, и если у вас ее нет, вы обязаны добавить ее в свою коллекцию инструментов.

Помимо того, что ножовка является недорогим инструментом, она имеет очень длинную режущую поверхность, которая идеально подходит для резки больших труб, и мелкие зубья, которые отлично подходят для плавной резки металлов. Как классический инструмент водопроводчика, ножовка в первую очередь предназначена для резки металлов, таких как стальные трубы или листовой металл, но она также может быть очень полезна для резки пластиковых труб, когда у вас нет специального инструмента, предназначенного для этой цели.

Ключом к эффективному использованию ножовки является понимание различных лезвий, доступных для инструмента, и выбор подходящего для работы.

Анатомия ножовки

Ножовка по металлу — очень простой инструмент, состоящий из удлиненной С-образной рамы с ручкой на одном конце и узкого гибкого лезвия, которое устанавливается на штифты и туго натягивается через открытую сторону рамы. Существуют также рамы для мини-ножовки, которые позволяют одному концу лезвия выступать за рукоять. Они хорошо подходят для использования в ограниченном пространстве, где полноразмерная пильная рама не подходит.

Типы лезвий

Пильные полотна доступны с числом зубьев от 14 до 32 зубьев на дюйм.Тонкая ложа требует более тонких зубов; более толстый металл требует меньше зубьев на дюйм. Расположение зубьев на лезвии называется «набором». Существует три типичных набора зубов:

  • Regular : хорошо работают с более мягкими металлами, не содержащими железа. Зубы выстроены в линию, касаясь друг друга и чередующихся слева и справа.
  • Грабли : идеально подходят для резки толстых металлов. Зубы размещены в наборах по три.
  • Wavy : правильный выбор для твердых и тонких металлов.Зубья расположены волнообразно слева направо для гладкого и точного среза.

Типы кадров

Рамы ножовки могут быть как фиксированными, так и регулируемыми. Фиксированная рама принимает лезвие одной длины; в то время как регулируемый обычно работает с 10- и 12-дюймовыми лезвиями; некоторые могут работать с лезвиями от 8 до 16 дюймов. Разница в цене небольшая, но универсальность регулируемой рамы стоит дополнительных затрат.

У ножовочного полотна на каждом конце есть отверстие, которое подходит для штифтов на раме, и эти штифты можно установить в четырех положениях: вверх, вниз, влево и вправо.Кроме того, лезвие можно установить на стойки зубьями в любом направлении, что дает вам на выбор восемь положений лезвия.

Использование ножовки

Ключ к успеху при использовании ножовки — это установить лезвие так, чтобы оно было плотно прижато к раме, и резать, используя медленные, устойчивые движения. Американцы привыкли к пилам, которые режут на ходу толкания, но реверсирование лезвия для резания на ходу тяги — как в случае с прекрасными японскими пилами для деревообработки — иногда дает лучший результат при использовании ножовки.Независимо от ориентации лезвия, важно, чтобы вы резали медленно, не более одного удара в секунду; металл о металл выделяет огромное количество тепла и может быстро испортить лезвие. Капля масла на лезвии снижает трение и снижает температуру. Перегретые лезвия могут быстро затупиться.

Советы по технике безопасности по ножовке

Для достижения наилучших результатов при использовании ножовки придерживайтесь следующих правил:

  • Выберите лезвие, подходящее для разрезаемого материала.
  • Закрепите лезвие зубьями вперед, если вы хотите резать при толчке; назад, если вы хотите разрезать на ходу тяги.
  • Держите лезвие жестким, а раму — правильно выровненной. Лезвие должно быть очень туго натянуто в раме для эффективной резки.
  • Режьте сильными, медленными, ровными движениями.
  • Используйте всю длину лезвия за каждый рабочий ход.
  • Содержите пильные полотна в чистоте и используйте легкое машинное масло для предотвращения перегрева и поломки полотна.
  • Более твердые материалы резать медленнее, чем мягкие.
  • Зажмите тонкие плоские детали, требующие обрезки кромок.
  • Если вы режете трубу, всегда закрепляйте ее в тисках перед резкой.

Как использовать ножовку и выбрать подходящее полотно

Как использовать ножовку и выбрать подходящее полотно

Ножовка по металлу — это пила с мелкими зубьями, изначально предназначенная в основном для резки металла. Ножовки используют тонкие лезвия для резки металла, пластика и других материалов, которые нельзя разрезать с помощью обычных пил.

Например, вы можете использовать один, чтобы отрезать слишком длинные болты или легко пропилить пластиковую трубу из ПВХ.Большинство ножовок — это ручные пилы с C-образной ходовой рамой, которая удерживает лезвие под напряжением.

Используйте правильное полотно для ножовки

Полотна имеют рейтинг TPI, или зубьев на дюйм, каждый из которых подходит для резки различных материалов и различной толщины.

Ножовочное полотно Общее применение

Зубов на дюйм ( TPI ​​) Подходящее применение ножовочного полотна
14 TPI Алюминий, латунь, медь, мягкие металлы.Толстый и мягкий пластик.
18 TPI Алюминий, латунь, медь, толстые заготовки квадратного и круглого сечения Сталь, круглый пруток толщиной 1 дюйм или более.
Подходит для резки в мастерской (переходное лезвие).
24 TPI Алюминий, латунь, медь, твердые пластмассы, стальной уголок толщиной до дюйма, стальной лист до дюйма (5-6 мм).
32 TPI Для резки полых профилей и стальных труб, листового металла.

Таблица TPI полотна для ножовки по материалу и толщине заготовки

Выполнение пропила с помощью ножовки

Начните резку с легких коротких движений. Это сделает небольшую выемку, которая поможет пиле войти в пропил без скольжения влево и вправо.

Как только лезвие начнет резать, постепенно увеличивайте ход и давите сильнее, но только слегка — позвольте лезвию делать свою работу.

Компактные и полноразмерные ножовки для резки металла Сравнение и обзоры

Catus Maximus рассматривает как компактные, так и полноразмерные ручные ножовки для резки металла, в том числе:

Ножовки и лезвия

$ 23.65

$ 7,99

$ 15,98

$ 8,49

11,05 $

$ 1,12

$ 9,98

$ 7,70

16,26 $

$ 14,75

Ножи

, нержавеющая сталь, алюминий, чугун, дерево, пластик, кладка и многое другое!

Лезвия увеличенной толщины для резки под углом 90 °

Используйте лезвия HSS-SL для достижения наилучших результатов резки нержавеющей стали и твердых металлов


3 класса лезвий для ножовки:

  1. HSS для стали до 600 Н / мм 2 прочность — углеродистая сталь, чугун, алюминий, дерево и пластик

  2. HSS-SL для высокопрочной стали — нержавеющая сталь

  3. карбид для неметаллических применений — каменная кладка / чугун

Длина лезвия = рабочая длина + 5-1 / 4 дюйма.
(Пример: для резки трубы диаметром 10 дюймов используйте лезвие с минимальной длиной 16 дюймов.)

** Используйте специальные смазочные материалы ProLube ™ со своими лезвиями для ножовки — работайте холоднее, дольше и эффективнее. нетоксичен и идеально подходит для резки нержавеющей стали и твердых металлов. **


9 0052 10-5 / 8 «
Номер для заказа Длина Размеры
Зубья / дюйм
Толщина Сталь и цветные металлы Пластик и дерево Чугун
и кладка
Макс.Dia.
Cut
Z22-9 HSS 8 « 8 1/16″ Сталь / алюминий Пластмассы 3-1 / 8 «
Z22 -10 HSS 8 « 16 1/16″ Сталь 3-1 / 8 «
Z22-10 HSS-SL * 8″ 16 1/16 « Нержавеющая сталь 3-1 / 8″
Z22-11 HSS 8 « 24 1/16″ Листовой металл 3-1 / 8 «
Z22-6 HSS 12″ 16 1/16 « Сталь 6-5 / 8 «
Z22-6 HSS-SL * 12″ 16 1/16 « Нержавеющая сталь 6-5 / 8 «
Z22-6 Карбид 12″ С покрытием 3/16 « Кладка 6-5 / 8″
Z22-31 HSS 12 « 12 1/16″ Сталь 6-5 / 8 «
Z22-71 HSS 12″ 4 1/16 « Пластмасса / дерево 6-5 / 8″
Z22-7 HSS 16 « 16 1/16″ Сталь 10-5 / 8 «
Z22-7 HSS-SL * 16″ 16 1/16 « Нержавеющая сталь 10 -5/8 «
Z22-7 Карбид 16″ 16 1/16 « Каменная кладка
Z22-29 HSS 16″ 8 1/16 « Сталь / алюминий Пластмассы 10-5 / 8″
Z22-32 HSS 16 « 4 1/16″ Пластмасса / дерево 10-5 / 8 «
Z22-33 HSS 16″ 6 1/16 « Пластмассы Чугун 10-5 / 8″
Z22-72 HSS 20 « 14 5/64″ Сталь 14-5 / 8 «
Z22-72 Карбид 20″ С покрытием 3/16 « Каменная кладка 14-5 / 8 «
Z22-30 HSS 21″ 12 1/16 « Сталь 15-5 / 8 «
Z22-30 HSS-SL * 21″ 12 1/16 « Нержавеющая сталь 15-5 / 8″
Z22-40 HSS 21 « 4 1/16″ Пластмасса / дерево 15-5 / 8 «
Z22-73 HSS 24 « 14 5/64″ Сталь 18-1 / 2 «
Z22-73 HSS-SL * 24″ 14 5/64 « Нержавеющая сталь 18-1 / 2″
Z22-73 Карбид 24 « С покрытием 3/16″ Каменная кладка 18-1 / 2 «
Z22-74 HSS 24″ 8 5/64 « Сталь / Алюминий Пластик 9 0053 18-1 / 2 «
Z22-75 HSS 30″ 12 5/64 « Сталь 24-7 / 8″
Z22-75 HSS-SL * 30 « 12 5/64″ Нержавеющая сталь 24-7 / 8 «
Z22-76 HSS 30 « 6 5/64″ Чугун 24-7 / 8 «
Z22-37 HSS 37″ 12 5/64 « Сталь 31-7 / 8″


С помощью ножовки

УГОЛ ДЛЯ НАЧИНАЮЩИХ

Почти у каждого есть ножовка, но многие никогда ею не пользуются.Они недорогие, а лезвия легко доступны, но все же многие владельцы не хотят пользоваться своими ножовками. Это потому, что большинству людей резать металл очень сложно и утомительно. Причина, по большей части, в том, что они действительно не знают, как пользоваться пилой. Давайте нарежем им металл и познакомимся с ним …

Основные причины, по которым у большинства людей возникают трудности при пилении металла, заключаются в том, что (1) они не используют острое лезвие; (2) лезвие слишком сильно прогибается; (3) количество зубцов слишком велико для проекта; (4) они слишком сильно давят на пилу.Мы возьмем их по одному.

Лезвия

дешевы, поэтому купите их в коробке как минимум с двумя «зубчатыми» числами (подробнее об этом ниже). Коробка с 50 лезвиями будет стоить менее 15 долларов и, вероятно, прослужит вам всю жизнь. А еще лучше купите две недорогие ножовки и держите на каждой разные полотна. Для стрижки тупых, изношенных лезвий требуется много работы, поэтому меняйте их так же часто, как универсальный нож или лезвие бритвы.

При резке лезвие должно быть жестким и находиться под значительным натяжением для правильной резки.Если он скручивается или изгибается во время процесса пиления, возникает большое трение и теряется много энергии. (Перевод: резка занимает много времени, и руки устают.)
Поэтому правильная установка лезвия очень важна. Не затягивайте регулировочную гайку до тех пор, пока лезвие не отвалится; продолжайте затягивать до тех пор, пока пильная рама не начнет изгибаться под натяжением полотна. Это сохранит правильную настройку для пиления.

Лезвия бывают нескольких дюймов.«То есть количество зубьев на дюйм. Мы храним лезвия с двумя размерами шага зубьев в гараже второго шанса, 18 и 32 зуба на дюйм. Как правило, большинство тех, кто режет, — это просто отрезание трубы, прутка или кусок канала. Вы хотите разрезать его как можно быстрее, а позже края будут отшлифованы или зачищены иным образом. Поэтому 18-зубчатое лезвие — это то, что вам нужно. Оно быстро режет и оставляет «пережеванный» лезвие, ну и что? Все, что вас интересует, — это отрезать кусок. Когда зубья изношены, замените лезвие.Выбросьте это: не оставляйте это на потом.

Синее лезвие — лезвие размером 18 дюймов. Лезвие пилы выстрелило. Вы можете видеть, что зубья стерты, а на лезвии есть поломки.


Лезвия с 32 зубьями на дюйм используются для резки мягких металлов (алюминия, латуни и т. Д.) Или для более точных резов стали. Если требуется более чистый край или более прямой срез, используйте более тонкое лезвие. Стрижка займет гораздо больше времени, но результат будет лучше.

Погодите! Разве не более логично, что чем больше количество зубцов, тем быстрее режет лезвие? Да, но в случае ножовки, чем меньше у вас зубьев, тем больше «смещение». Это как продольная пила против торцовочной пилы. Чем больше смещение, тем больше эффект долота и быстрее резка.

Что касается пиления, имейте в виду, что зубья обращены вперед. Следовательно, режущее действие происходит только при прямом ходе. Вы не должны оказывать никакого давления на плавании на спине.Во время резки сильно надавите и проведите пилой как можно дальше, чтобы получить максимальную рабочую площадь полотна. Не давите так сильно, чтобы вы не согнули лезвие или не столкнулись с большим сопротивлением при толчке вперед. Позвольте лезвию делать свою работу и будьте терпеливы. Смажьте зубья небольшим количеством масла или WD40, чтобы уменьшить трение и помочь удалить металлические частицы с зубьев. Поддерживайте постоянный темп (ударов в минуту), не двигаясь так быстро, что вы не утомитесь. Используйте обе руки и двигайте телом, а не только руками.Видишь, как это просто?

Режущее действие происходит при прямом ходе, поэтому не увеличивайте давление, когда тянете пилу на себя.


data-matched-content-ui-type = «image_card_stacked» data-matched-content-rows-num = «3» data-matched-content-columns-num = «1» data-ad-format = «autorelaxed»>

HSS FLEXIBLE полотно ручной ножовки по металлу — Pilanametal

Описание продукта

Лезвия изготовлены из стальной полосы HSS с закаленной зоной зубьев.Термическая обработка создает продольные участки разной твердости. За зубьями с твердостью 62-65 HRS следуют несколько участков с постепенно уменьшающейся твердостью. Благодаря такому методу термообработки лезвия обладают исключительной гибкостью.

Для этих лезвий мы используем только HSS-сталь компании ERASTEEL KLOSTER AB из Швеции, поэтому мы можем гарантировать высочайшее качество этих лезвий.

Применение и преимущества этих ножей:

Подходит для резки различных материалов с твердостью стали до 700 Н / мм2.Быстрорежущая сталь, гибкость, неразрушимость, точное, плавное и безопасное пиление, очень долговечное полотно.

Механические характеристики и виды ножовочных полотен:

твердые зубы Установка зубов Размеры Цвет Маркировка
62-65 HRC волнистый 300 x 13 x 0,63 мм
(12 x 1 / 2 x 0,025 дюйма)
красный (RAL 3020) белый

НОЖОВАЯ ПИЛА HSS ДЛЯ ГИБКИХ МЕТАЛЛОВ Приложение
Полотно ручной ножовки HSS FLEXIBLE 18 TPI подходит для резки материала> 6 мм
Полотно ручной ножовки HSS FLEXIBLE 24 TPI подходит для резки материала <5 мм
Полотно ручной ножовки HSS FLEXIBLE 32 TPI подходит для резки материала <2 мм

Коды упаковки и заказа:

Как вы можете видеть ниже, существует четыре различных стандартных пакета лезвий.Вы можете найти больше информации об упаковке здесь.

TPI черный пластиковый ящик 100 шт. черный пластиковый ящик по 50 шт. туба пластиковая 10 шт. бирка пластиковая 2 шт.
18 F-3013-18-P Ф-3013-18-ПБ F-3013-18-PT F-3013-18-PE
24 F-3013-24-P Ф-3013-24-ПБ F-3013-24-PT F-3013-24-PE
32 F-3013-32-P Ф-3013-32-ПБ F-3013-32-PT F-3013-32-PE

Комментарий

Tento produkt nebyl ještě hodnocen.

Параметры

Ножовка на выбор Ф-3013-24-П; Ф-3013-32-П;
TPI 24; 32;
.

Добавить комментарий

Ваш адрес email не будет опубликован.
