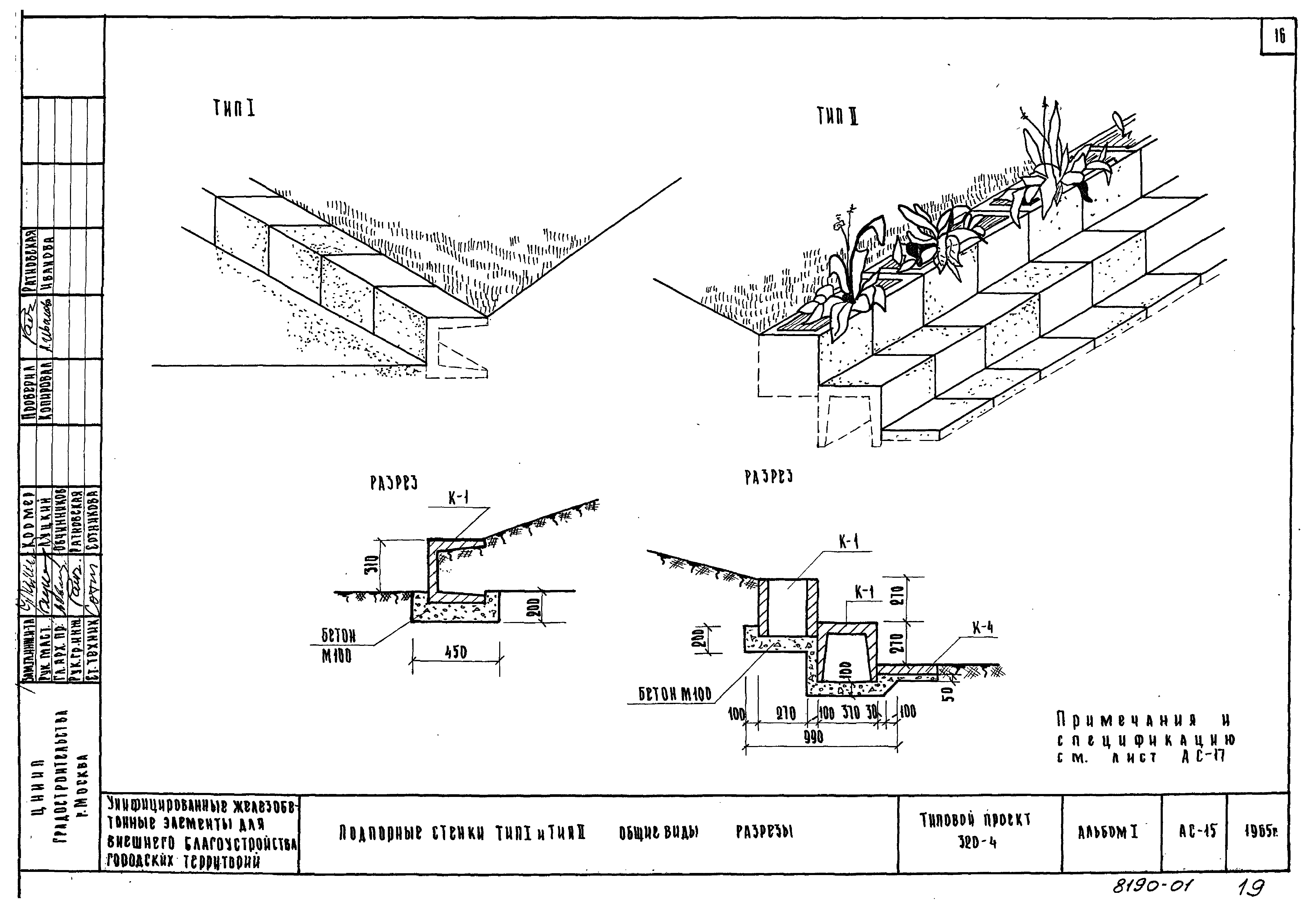

Подпорная стенка из бетона чертежи: из монолитного железобетона и бетонных блоков, технология изготовления своими руками и чертежи конструкции, расчет и устройство

Как сделать подпорную стенку из бетона

Подпорная стенка своими руками: устройство, материалы, возведение

Подпорная стенка, построенная на даче самостоятельноПодпорная стенка в ландшафтном дизайне является абсолютно незаменимым элементом, способным не только украсить участок, но и разделить его на зоны. Поэтому мы решили рассмотреть тему более детально и поведать читателям, как может быть построена подпорная стенка своими руками.

Подпорная стенка представляет собой некий упор, преграду и одновременно довольно оригинальное украшение ландшафта дачи. Особенной популярностью данный элемент ландшафта пользуется очень давно, и далеко не обязательно возводить дорогие подпорные стенки на даче, ведь всегда можно создать их самостоятельно, и даже из подручных материалов.

Сегодня мы расскажем вам о том, как, не прилагая особых усилий и не затрачивая серьезных средств, построить стенку, которая будет не только формировать клумбы или целый участок разнообразных декоративных насаждений, но и сдерживать грунт от оползней и самовольной геопластики.

Для чего необходима подпорная стенка на территории дачного участка?

Как устроена правильная подпорная стенка?

По большому счету, можно сделать стенку из практически любого материала, который подходит для службы в природных условиях грунта и атмосферных явлений, но сегодня мы предлагаем изучить правильное сооружение, которое точно не упадет, и будет годами нести службу на даче во благо ее красоты и практичности.

Подпорная стенка устанавливается практически в любом необходимом вам месте на даче, но состоять она обязательно должна из определенных частей. Это фундамент, который удерживает на себе все сооружение, тело стенки из материала, который вы выбрали, а также специальный водоотвод, способствующий защите основного материала производства.

Как должна быть устроена правильная подпорная стенка для разделения зон и задержки грунта?

Из каких материалов возможна подпорная стенка на даче?

В первую очередь, материал стоит определять исходя из ландшафтного дизайна и стиля участка, подключив фантазию и обязательно собственное мнение.

Далее же стоит решать по бюджету. Честно говоря, какой бы материал вы ни выбрали, стоимость не будет серьезно отличаться, только если это не самый дорогой материал и не заказ подпорной стенки профессиональной бригаде. Экономьте и делайте все своими руками, так будет гораздо дешевле, да и интереснее, ведь строительство подпорной стенки — процесс увлекательный.

Еще до начала сооружения, вам необходимо определить материал, из которого будете строить подпорную стенку

Подпорная стенка из дерева

Под деревом мы имеем в виду толстые бревна, которые можно устанавливать в землю вертикально или горизонтально, тем самым формируя из них стену.

Бревна выбираются диаметром в 20-30 см, устанавливаются плотно друг к другу, чтобы создать надежную опору для грунта позади и оригинальную внешность для самого сооружения. Для бревен выкапывается специальная траншея, глубиной не менее 40-60 см, в зависимости от высоты подпорной стенки. Такая глубина установки даст серьезную прочность стенке, но учесть стоит и слой дренажа и фундамента.

В принципе, установить бревна можно и на обыкновенную гравийную подушку, но обработать их специальной защитой от влаги просто обязательно. Для этого можно взять профессиональные средства защиты древесины, или же обыкновенное отработанное машинное масло, рубероид и так далее.

Установка происходит очень плотно, в зависимости от решений дизайна, бревна скрепляются арматурой, хомутами, поперечными перемычками и так далее. После, они засыпаются для устойчивости, а с обратной стороны происходит просыпка слоем материалов для создания водоотвода и уже готовым грунтом для клумбы или формирования другого участка для растений.

Очень природно и гармонично смотрятся подпорные стенки из дерева

Подпорная стенка из камня

Довольно редкий вариант, так как процесс устройства стенки из камня считается трудоемким, да и недешевым, ведь купить качественный камень по невысокой цене вряд ли удастся.

Строительство подпорной стенки из камня — особенный процесс, и начинается он с дренажа и фундамента — первоначальных слоев, которые укладываются в специально вырытую траншею по линии хода стенки. После заливки усиленного фундамента (сойдет для этого и строительный мусор — арматура, проволока, гнутые электроды, прочее) поверх него укладывается натуральный камень. Чаще всего, это кварцит, гранит, диабаз и прочие породы, которые наиболее для данного процесса подходят.

Тип кладки выбирать придется вам, и здесь вы можете смело использовать сухую или классическую кладку.

Сухая кладка происходит стандартно, а пустоты прокладываются грунтом с семенами растений — цветов, трав, мха. Если же вы решили класть камень на цементную смесь, то пустоты следует отделать специальной затиркой.

Необходима прочность и надежность? Используйте подпорные стенки из натурального камня

При кладке камня рекомендуется обустраивать качественный дренаж и фундамент, избегать крестообразных стыков, которые влияют на прочность конструкции, перевязывать стенку швами в шахматном порядке.

Подпорная стенка из габионов

Популярный сегодня вариант создания не только подпорных стенок, но и ограждений разнообразного назначения. В готовом виде габионы представляют собой различной формы металлические сетки с каменным материалом внутри. Если подпорная стенка из габионов будет невысокая, то возможна ее установка без фундамента, просто на хорошо расчищенную и подготовленную площадку. Если же высота в 1 метр и более, необходимо будет заливать фундамент с гравийно-песчаной подушкой.

Контейнеры устанавливаются и перевязываются между собой. Установка происходит последовательно, просыпаясь материалом. Если вы используете обыкновенный гравий, можно не особенно ломать голову над производством стенки, но если есть желание получить более декоративный внешний вид, по лицевой стороне необходимо будет аккуратно укладывать плитняк, гранит и прочие материалы, а остальной контейнер просыпать недорогим булыжником, галькой или тем же гравием.

Сегодня очень популярны подпорные стенки из габионов

Подпорная стенка из кирпича

Стенки из кирпича, как обыкновенные стены, с теми же требованиями по фундаменту и раствору для крепления материала, но вот в плане жесткости и давления с внутренней части, они немного отличаются. Таким образом, если стенка будет невысокая, в районе полуметра, достаточно кладки в половину кирпича, если от 50 см до 100 см — в кирпич, если стенка высотой более метра, желательно сделать кладку усиленную, в полтора кирпича.

Для фундамента стенки необходим дренаж и перевязка, особенно для высоких стенок. Позади стенки необходимо будет заложить качественную водоотводную систему, так как кирпич особенно не любит влажности.

Очень симпатично смотрится подпорная стенка из кирпича

Подпорная стенка из бетона

Выливать стенки из бетона довольно просто, особенно потомственным строителям или постоянным читателям нашего сайта, ведь мы неоднократно работали с цементом и фундаментами. Достаточно качественной перевязки, стандартного под требования параметров сооружения фундамента с дренажом, опалубки и качественного раствора. Также стоит заметить, что цельная стенка может быть тяжелее кирпича или дерева, а потому следует обязательно сделать фундамент более прочным и широким.

Не стоит забывать и о качественной защите готового изделия от влажности грунта, а потому обязательно установите водоотводную систему для сохранения целостности и жесткости нашей конструкции.

Очень часто бетонные стенки получаются не самыми симпатичными, а потому для соблюдения всех требований ландшафтного дизайна, необходимо будет произвести декоративную отделку. Тут уж в помощники привлекайте собственную фантазию, которая и надиктует вам необходимые материалы.

Соответствуют многим требованиям и подпорные стенки из бетона, которые можно легко сделать самостоятельно

Как сделать водоотвод подпорной стенки?

Мало засыпать траншею для фундамента песком и гравием, залить качественный фундамент и корректно расположить на нем конструкцию украшения ландшафта и зонирования участка. Очень важно защитить стенку с обратной стороны от влажности, для чего нам и потребуется качественный дренах, водоотводная система.

У любой подпорной стенки на территории дачи есть обязательное требование — качественная система водоотвода

На данный момент, профессионалы этой области рекомендуют мастерам устанавливать следующие типы водоотводов:

• Подземный дренаж представляет собой специальную перфорированную дренажную трубу, которая оборачивается в геотекстиль и устанавливается в самом основании конструкции стенки. Благодаря трубе вода не накапливается, а просто уходит по ней в любое место слива;
• Наземный дренаж устанавливается с обратной стороны стенки из любого рыхлого материала, который не дает воде доходить до поверхности материала сооружения, а дает возможность воде уходить вниз. Это может быть гравий или битый кирпич;
• Дренаж с фильтрационными отверстиями в стенке можно сделать в конструкции из камня или бетона. Для этого необходимо в каждом втором ряду кладки оставить всего лишь один вертикальный шов без скрепляющего материала. Именно через эти швы, которые должны быть расположены через каждые 1,5- 2 м, и будет уходить вода.

Устройство подпорных стенок требует определенного внимания, а потому выберите материал, выполните все требования и не забудьте о самом главном, что вы хотите сделать на участке — украсить ландшафт. Именно в такой последовательности и если все делать правильно, вы сможете добиться хороших результатов.

Выбирайте материал, дизайн, расположение конструкции и стройте подпорную стенку своими силами

Строим подпорную стенку своими руками (видео)

Сегодня мы поговорили об очень интересном оформлении дачной территории, которое помогает с удерживанием грунта, разделением участка на зоны и декорированием, но не забывайте обращаться к нашим материалам и в будущем, ведь вас ожидает много интересного! Рекомендуем узнать, как укрепить склоны и укосы на дачном участке.

DachaDecor.ru

Как сделать подпорную стенку из бетона своими руками: инструкция, расчеты и чертежи

В процессе строительства разного рода построек на территории со сложным рельефом (овраги, балки т.д.), часто появляется необходимость в подпорном сооружении. Эта укрепительная конструкция в себе несет одну основную задачу – не допустить обвала грунтовых масс.

Подпорные стены условно разделяются на два типа:

• Укрепительные, выполняют основную функцию – задерживают от сползания грунтовые массы. Эти конструкции сооружают, если уклон холма составляет не более 9°. При помощи их происходит сооружение горизонтальных площадок, этим самым увеличив полезную площадь.
• Декоративные – довольно эффектно маскируют небольшие перепады земли на прилегающем участке. Когда уровни несильно отличаются и, естественно, высота стенки небольшая (до полутора метров), то ее монтаж происходит с небольшим углублением до 45 см.

Проектирование подпорных стен

Вне зависимости от назначения, подпорная стена, как правило, имеет четыре элемента:

• тело;
• систему водоотвода;
• дренажную систему.

Водоотвод, подземная часть и дренаж стены требуются для реализации технических нормативов, а непосредственно тело необходимо для эстетических целей. По высоте эти сооружения могут быть небольшими (до одного метра), средними (не более двух метров) и высокими (больше двух метров).

Задняя стенка конструкции бывает с таким уклоном:

• лежачая;
• пологая;
• крутая (с обратным или прямым скатом).

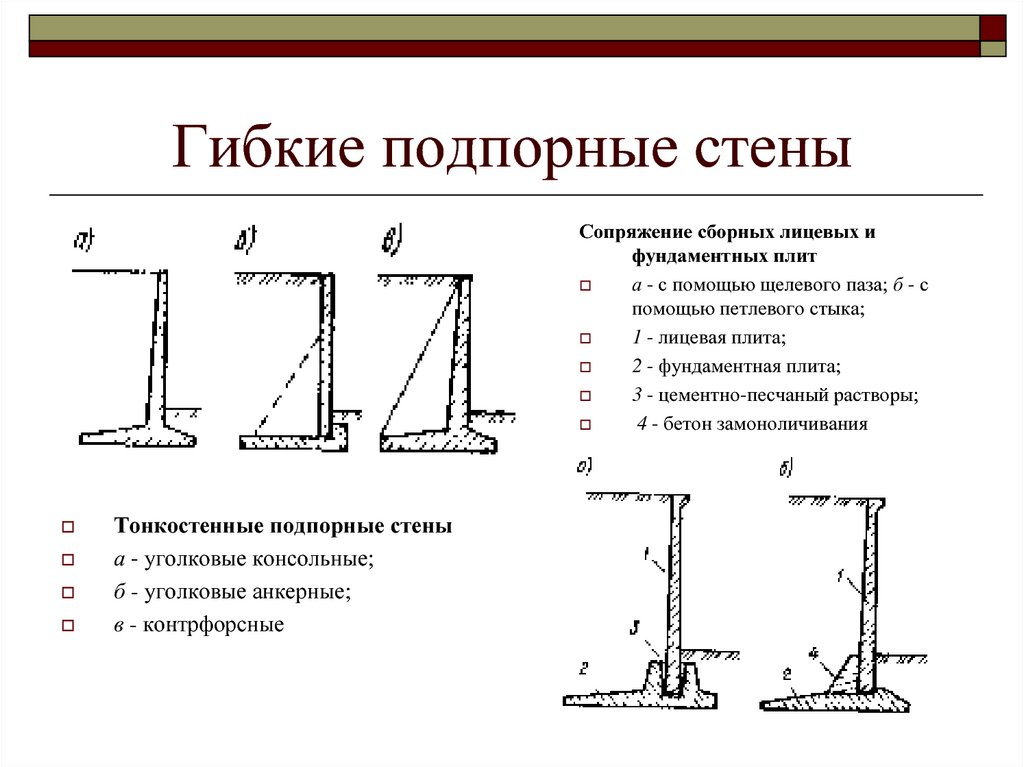

Профили подпорных стен могут быть разными, но, как правило, это трапецеидальные и прямоугольные. В свою очередь первые могут иметь разный наклон граней.

Действующие силы на упорные стенки

Во время выбора материала, а, естественно, и фундамента для подпорных стен, руководствуются расчетом нагрузок, действующим на все конструкцию.

Вертикальные нагрузки:

• сила засыпки, которая действует как непосредственно стену, так и на часть фундамента;
• верхняя нагрузка, а именно, вес, который давит на верхнюю часть сооружения;
• собственная масса подпорной стены.

• сила трения на участках сцепления грунта с фундаментом;
• давление грунта непосредственно за подпорной стеной.

Кроме основных сил, воздействуют и периодические нагрузки, к ним относятся:

• сейсмические нагрузки;
• сила ветра, тем более это актуально при высоте сооружения более 2-х метров;
• водные потоки, особенно в низинах;
• вибрационные силы воздействуют на участки, где проходит железнодорожное полотно или дорожная трасса;
• вспучивание грунта зимой и т. д.

Устойчивость подпорных сооружений

Как правило, строительство невысоких подпорных стен выполняется для декоративных целей, им не требуется тщательный расчет устойчивости. Повышение этой характеристики показательно для расчета подпорных стен более высокой конструкций.

Предотвратить опрокидывание или сдвиг стенки можно с помощью таких мероприятий:

• сторону, которая обращена к грунту, делают шероховатой. В блочных, кирпичных, каменных кладках сооружают выступы, а в монолитных опорных стенах – делают сколы;
• намного снижает давление почвы на заднюю грань маленький уклон, сделанный в сторону возвышенности;
• наличие в передней части консоли стены создает дополнительную устойчивость, поскольку распределяет часть нагрузки земли;
• правильно оборудованная дренажная система не допускает подмыв конструкции;
• для капитальных подпорных стен из тяжелых стройматериалов необходим фундамент. Для глинистой почвы целесообразно применять ленточное основание, слабого грунта – свайный фундамент;
• боковое давление снижается с помощью засыпки пустотелых материалов (к примеру, керамзита) между существующим грунтом и задней стеной.

Сооружение подпорной стенки

Что относительно материала, то его выбор производится на нескольких критериях, это водонепроницаемость, высота конструкции, долговечность, устойчивость к агрессивным средам, возможность механизации процесса установки и доступность стройматериала.

Опорная стенка из кирпича

Во время расчета кирпичных подпорных стен предусматривается обустройство армированного фундамента. Декоративные показатели можно усилить с помощью использования кирпича, который отличается расцветками или размерами от элементов основной кладки. Небольшая стенка (до одного метра) делается самостоятельно. В случаях, если предполагается повышенная нагрузка, желательно воспользоваться услугами специалистов.

Для работ применяется обычный обожженный красный кирпич либо клинкер с повышенным коэффициентом влагостойкости и прочности. Чаще всего для сооружения подпорных стен необходим ленточный фундамент.

Ширина ямы под фундамент равняется тройной ширине стены, таким образом, когда планируется сооружение в один кирпич (25 сантиметров), то этот параметр равняется 75 сантиметрам. Глубина нужна не меньше одного метра. На дно насыпается 25-35 см слой щебня или гравия, после слой (12-18 см) песка, все засыпки материала тщательно утрамбовываются.

Сооружается опалубка, ее верхняя часть обязана быть меньше уровня земли на 18-25 см. Для усиления применяют прутья арматуры, их укладывают на бутовый камень или битый кирпич. Затем, наливается бетон марки 200 или150.

Нужно отметить, что укладку в один кирпич можно делать для сооружения стены до 70 см, для более высоких стен лучше всего делать строительство 1,5-2 кирпича, с увеличением нижней части стены. Так, получается конструкция, которая напоминает консоль.

Каменная подпорная стенка

Природный и искусственный камень отличаются отличными эстетическими свойствами. При этом внешний вид готового сооружения дает возможность гармонично вписаться в любой ландшафт.

В этом случае можно применять как мокрый, так и сухой вариант кладки материала. Последний способ более сложный и потребует определенной сноровки, поскольку нужен подгон камня по размерам.

Основание под каменную стену делается такое же, как и для кирпича. Сооружается ленточный фундамент с дальнейшей кладкой камня. Если строительство производится без применения бетона, то швы наполняются садовым грунтом или посадочным материалом. Каменные стены рекомендованы для сооружения конструкций не более 1,6 метра.

Бетонные подпорные стенки

Это монолитное сооружение выполняется с использованием буронабивных свай из деревянной опалубки. Установка плиты заводского производства делается при помощи грузоподъемной спецтехники. Она бывает контрфорсной или консольной. Для монтажа готовых изделий фундамент при плотной почве не требуется. Можно просто сделать траншею размером чуть больше ширины подошвы консоли или плиты.

На дне засыпается песок и гравий слоями по 18-25 см. Трамбовка производится с помощью обильного полива водой. Бетонные плиты ставятся четко вертикально. Друг с другом они соединяются при помощи сварки из арматурных элементов. После ставится дренажная продольная система и производится засыпка грунтом пространства. Бетонная опорная стенка лучше всего подходит для слабых грунтов.

Подпорная стена из бетона своими руками

Хорошую устойчивость стене дает консоль, изготовленная с наклоном (12°-17°) в сторону насыпи. Если брать в качестве примера стенку высотой в 2,5 метра, то размер подземной части будет 0,9-1 м, а ширина тела составляет 0,5 м.

Для опалубки делается траншея шириной 1,3 метра и глубиной в 1,4 метра. Необходимый наклон производится с помощью ручной выемки грунта, этот параметр проверяется и во время монтажа опалубки, и во время заливки ее бетоном.

Основание непременно армируется как в вертикальном, так и в продольном положении. Высота прутьев, которые торчат из бетона, обязана составлять не меньше 1,5 м. Подошве нужно дать набраться прочности, для бетона это время составляет приблизительно месяц.

При желании поверхность из бетона может декорироваться искусственным или природным камнем.

Намного облегчают работы и уменьшают затраты на строительство пенобетонные блоки. Однако прочностные показатели этой стены будут гораздо ниже. При этом кладка из этого материала не отличается своей привлекательностью.

Подпорная стена из дерева

В плане ландшафтного дизайна дерево наиболее оптимально подойдет для этой цели, но эксплуатация этого материала не очень долгая. Для того чтобы повысить стойкость к действию агрессивных сред нужно будет приложить большие усилия на постоянную обработку специальными пропитывающими веществами.

В конструкции стены бревна можно устанавливать как вертикально, так и горизонтально. Особого отличия касательно прочностных показателей в этом случае нет. Этот материал применяется для сооружения стен высотой не более 1,6 м. Чтобы не допустить загнивание вкапываемой части бревна, нужно его обработать битумом или обжечь.

Вертикальная установка бревен

Размер бревен может быть различный, это зависит от перепада высот. Для лучшей стойкости их вкапывают на глубину 1/3 общего размера балки.

Укладка калиброванной древесины производится в предварительно выкопанную траншею. На дно насыпается и трамбуется слой из щебня 18 см. Бревна устанавливают сплошной стеной, вплотную между собой, четко соблюдая вертикаль. Крепеж делается с помощью гвоздей или проволоки.

Максимальная стойкость деревянной стены достигается с помощью заливки траншеи цементной смесью. Обратная сторона своеобразного тына обрабатывается герметизирующим материалом (толем, рубероидом и т.д.), затем производится засыпка грунтом.

Горизонтальная установка бревен

Опорные бревна закапываются каждые два-три метра, чем чаще они находятся, тем прочней будет стена. Устанавливаемая древесина непременно обрабатывается антисептическими веществами.

Горизонтальный крепеж может производиться такими способами:

1. С двух противоположных сторон на столбах предварительно делают продольные пазы, куда будут вставляться горизонтальные части. Причем диаметр бревен обязан быть больше балок, которые используются для поперечного положения;
2. Следующий вариант подразумевает крепление бревен с обратной стороны столбов. В данном варианте первая балка кладется на грунт, потому нужно заранее уложить гидроизоляционный материал. Соединение бревен к опорам происходит гвоздями или проволокой.

Расчет подпорной стены

Прежде чем сделать подпорную стену, нужно тщательно просчитать все нюансы. Иначе халатное отношение и неправильный расчет могут привести к обрушению стены.

Такие стены высотой не больше 1,6 метров, возможно, сооружать своими руками. Для ширины подошвы используется коэффициент 0,6-0,8 помноженный на высоту стены. Узнать соотношение размера стены к ее высоте, можно с учетом вида грунта:

• мягкий грунт – 1:2;
• средний грунт – 1:3;
• плотный грунт – 1:4.

Если же высота большая и сооружение планируется на слабой почве, то желательно обратиться к услугам профессионалов. Расчеты будут происходить в соответствии с правилами СНиП.

В данном случае учитывается множество факторов и на этой основе будут выполнены такие расчеты:

• прочность конструкции, на устойчивость к трещинам;
• прочность почвы, ее вероятную деформацию;
• стойкость положения непосредственно стены.

Также выполняются вычисления на сейсмическое, активное и пассивное давление грунта, давление подземных вод, учет сцепления и т. д. Расчет производится с учетом максимальных нагрузок и охватывает ремонтные, строительные и эксплуатационные периоды стены.

Естественно, можно использовать и онлайн-калькулятор, который специально разработан для данных целей. Но нужно учитывать, что эти расчеты имеют лишь рекомендательный характер.

Дренажная система

Устройство водоотвода и дренажа нуждается в особом внимании. Система обеспечивает сбор и вывод ливневых, талых и грунтовых вод, этим самым предотвращая размыв и подтопление конструкции. Она бывает поперечной, продольной либо комбинированной.

Поперечный вариант подразумевает наличие отверстий диаметром 10 см на один метр стены.

Продольный дренаж подразумевает размещение трубы, находящейся на фундаменте по всей длине стены.

Подпорные стены имеют очень важную задачу. Их сооружение лучше всего доверить профессионалам или, как минимум, проконсультироваться с ними по этому вопросу. Даже небольшая ошибка в расчете подпорной стенки может иметь довольно плачевные последствия.

nashgazon.com

Подпорные стенки своими руками

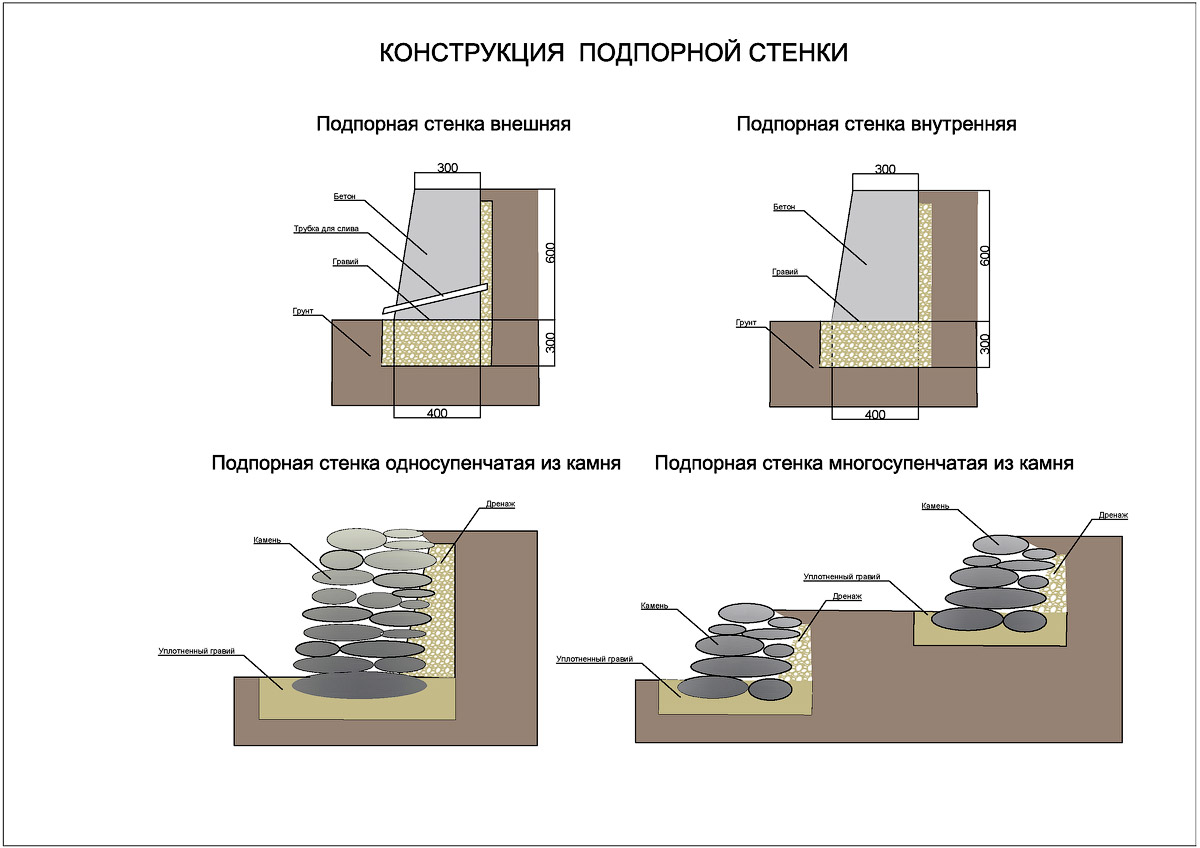

Устройство подпорной стенки

Подпорные стенки, с первого взгляда, могут показаться просто нагромождением материала рядом с проблемным участком. Однако конструкция подпорной стенки представляет собой некое сооружение, сочетающее в себе функцию опоры и водоотвода. Каждая такая стенка состоит из трех частей:

• Фундамент – находящаяся под землей часть стенки. Именно на нее приходится вся тяжесть давления почвы.

• Тело –вертикальная часть, которая, в случае чего, поможет предотвратить сползание.

• Водоотвод – обеспечивает прочность стенки, выводя из грунта всю влагу.

Перед тем, как сделать подпорную стенку, необходимо произвести определенные расчеты. Конструкция должна быть способной выдерживать  большое давление, иначе велика вероятность обрушения стенки и сползания грунта. При высоте стенки до 1,5 метров расчеты можно произвести самостоятельно, используя при этом специальные программы. Если планируемая высота больше полутора метров, то лучше обратиться за профессиональной помощью.

Типы водоотвода подпорной стенки

•    Фильтрационные отверстия – данный дренаж подходит для стенок из камня и стенок из бетонных блоков.  В каждом 2 ряду кладки один вертикальный шов оставляют незаполненным раствором (интервал между швами примерно 2 метра)

•    Наземный дренаж – сзади подпорной стенки выкладывают битый кирпич (также подойдет гравий или любой другой рыхлый материал), а мелким щебнем заполняются пустотелые блоки блочной стенки.

•    Подземный дренаж – перфорированная дренажная труба заворачивается в специальный геотекстильный материал и помещается в основание подпорной стенки. Посредством этой трубы накопившаяся вода выводится в дренажный колодец.

Подпорная стенка из дерева

Подпорные стенки из дерева наиболее просты в строительстве. Для них подбираются ровные бревна, диаметр стволов – до 20 см. Нижняя часть (та, которая будет вбита в землю) обрабатывается с целью предотвращения гниения – можно использовать как специальные пропитки, так и машинное масло, разогретый битум. Бревна плотно прижимаются друг к другу и вгоняются в землю. Минимальная глубина вхождения составляет 0,4 — 0,5 метра – это позволит конструкции стоять надежно.

Можно также построить стенку из горизонтально закрепленных бревен. Для этого роется траншея, на дно укладывается щебень, нижний ряд бревен скрепляется с грунтом при помощи арматуры. Далее выкладывается непосредственно стенка, бревна фиксируются саморезами.

Подпорная стенка из камня

Подпорные стенки, выполненные из натурального камня, встречаются в ландшафтном дизайне не так часто. Главной причиной является трудоемкость процесса и стоимость материала. Фундамент стенке такого типа необходим бетонный, либо, если высота небольшая, используют сухую кладку из крупных камней.

Для начала необходимо вырыть траншею, прибавив к ее ширине 10 см от ширины фундамента. Траншея должна точь-в-точь повторять контур постройки. Далее заливают фундамент, а после его застывания выкладывают камни. При осуществлении кладки сухим способом в образующиеся зазоры закладывают садовый грунт и сажают растения. В случае применения цементного раствора, швы заполняют затирочной смесью.

Очень важным моментом является способ кладки камней. В первую очередь, стенка должна быть прочной, а это значит, что от укладывания камня один на другой (с образованием крестообразных швов) лучше отказаться. Вместо него лучше использовать классический вариант, когда стыки между камнями сверху и снизу перекрываются серединой камня соответствующего ряда – это обеспечит конструкции долговечность и прочность.

Подпорная стенка из бетона

Пожалуй, главное достоинство бетонной подпорной стенки – это ее долговечность. Правда, если речь идет о монолитной конструкции, то для придания красивого вида потребуется облицовка. Подпорная стенка из блоков эстетична уже сама по себе и не требует дополнительного декорирования.

В начале работ необходимо вырыть траншею: чем выше планируемая стенка, тем больше глубина траншеи. На дно выкладывают «подушку» из гравия и щебня, затем арматуру, после – выводят опалубку. В готовую конструкцию равномерно заливают бетон. Снимать опалубку можно по истечении 5 дней. Готовая стенка выравнивается и декорируется.

Дизайн подпорной стенки

Для того, чтобы подпорная стенка органично смотрелась на участке, важно, чтобы она вписывалась в общий интерьер сада. Избежать ошибок поможет грамотное сочетание материалов и оттенков. Например, если большинство конструкций на участке выполнено из дерева, то и предпочтение лучше отдать деревянной подпорной стенке.

Также существует много способов декора подпорных стенок. Самый разнообразный вариант – растения. От высоких кустарников и деревьев лучше отказаться — это придаст композиции тяжелый вид, а вот почвопокровные растения способны элегантно подчеркнуть сей изгиб ландшафта. Можно устроить искусственный водоем на фоне подпорной стенки, а также небольшую альпийскую горку – только не забудьте сделать для нее отдельный водоотвод, это обеспечит растениям лучший рост.

strgid.ru

Как построить подпорные стенки на участке своими руками — Ландшафт — Muratordom.com.ua

Как построить подпорные стенки на участке своими руками

Декоративные и подпорные стенки -важный элемент ландшафтного дизайна. Их возводят для того, чтобы поддерживать массы грунта, пред­отвращая его смещение.

Для чего нужны декоративные и подпорные стенки?

Стенки строят там, где естественный уклон рельефа территории вызывает сползание земли и вымывание почвы. Но есть смысл их устраивать и на плоских участках – в качестве декоративного элемента. Визуально разделяя пространство, они внесут разнообразие и позволят использовать территорию более эффективным способом.

Самостоятельно можно строить подпорные стенки высотой до 100 см. Более­ высокие — требуют участия конструктора, который рассчитает давление удерживаемых масс земли и соответствующие параметры сооружения.

Из камня или кирпичa?

Очень красиво смотрятся стены из камня. Самые долговечные породы — магматического­ происхождения (гранит, базальт, сиенит). Стены­ можно также возвести из менее долговечных песчаников и извест­няков. Поскольку эти породы камня пористые и легко впитывают воду, со временем они обрастают мхом и могут расслаиваться. Тем не менее, такой «налет» в садах желаем.

Нужно также учесть, что из известняка вымываются соединения, которые могут изменить качество почвы (снизить ее кислотность­). Поэтому рядом с такими стенками лучше не высаживать растения, предпочитающие кислую почву.

Привлекают внимание стенки из кирпича. Клинкерные стены долговечны. Даже через много лет их внеш­ний вид не изменится. Менее устойчив к воздейст­вию атмосферных факторов обычный рядовой кирпич. Но его ускоренное старение имеет преимущество — выполненные из него элементы быстро «врастают» в сад. Такую стенку со стороны откоса стоит изолировать рубероидом.

muratordom.com.ua

Иногда камни могут быть обработаны и обтесаны для придания им формы плит, что облегчает строительные работы. Для невысоких стенок, выполняющих больше декоративную функцию, может использоваться древесина, кирпич, устраиваются стенки из бетона (монолит).

Чтобы уберечь конструкции от преждевременного разрушения, на внутреннюю сторону стенок нужно наклеить слой кровельного толя или рубероида при помощи разогретой битумной мастики. Если грунт сухой, то будет достаточно просто покрыть стенку со стороны склона битумом, нанеся его в два слоя.

Вернуться к оглавлению

Бетонные подпорные стенки

Бетонные стенки имеют прекрасные технические характеристики и при этом не требуют глубокого фундамента, имеют сравнительно небольшую толщину.

Этот тип стенок имеет два варианта:

• бутобетонные;
• монолитные железобетонные.

Фундамент заглубляют не более чем на 20-25 см, а необходимая прочность достигается при толщине в 10 см бетонной стены и 25 см – бутобетонной.

Эскизный проект подпорной стенки.

Для заливки монолита необходима опалубка, для которой используют специальные щиты при ломаной конфигурации или же ее собирают на месте заливки из досок при криволинейной форме. Доски и щиты обязательно укрепляют с наружной стороны подпорками, чтобы опалубка выдержала давление залитого бетона. Внутри устанавливаются два армирующих ряда из сетки, можно использовать металлические прутки или обрезки труб, связав их между собой проволокой. Кроме арматуры, на высоте 5 см от земли закладывают пластмассовые трубки, чтобы обеспечить отвод собирающейся за стенкой воды. Расстояние между трубками – примерно 1 метр. Следует помнить, что для получения гладкой наружной поверхности стенки, опалубку внутри обшивают рубероидом или фанерой.

Бутобетонная стенка не нуждается в армировании. Ее устройство позволяет сэкономить цемент, так как значительный объем тела стенки составят камни. Первый ряд укладывают насухо, образовавшиеся пустоты засыпают щебнем и только потом заливают сверху раствор. Потом снова укладывают ряд камней, утапливая их в растворе, и продолжают работу до тех пор, пока опалубка не будет полностью залита. Как и в монолитных стенках, в бутобетонных конструкциях закладывают трубки для отвода воды.

Вернуться к оглавлению

Кирпичные подпорные стены

Кирпичные стенки устраивают, как правило, вблизи дома из-за высокой декоративности. Особенно красиво они смотрятся, если такой же кирпич использован в отделке фасада или, например, для столбиков забора. Прочные подпорные стены получаются только из глиняного нормального или морозоустойчивого кирпича пластического прессования. Силикатный и пустотелый кирпич для такой кладки не подходит. Сама кладка может выполняться разными способами.

Схема армирования подпорной стенки из бетона.

Толщина кирпичной стенки зависит от ее высоты. К примеру, стенка в восемь рядов кирпича, а это примерно 60 см, может иметь толщину 102,5 мм – в полкирпича. При увеличении высоты подпорки делают в один или полтора кирпича, что соответственно составит 215 и 327,5 мм. Примерное количество материала можно подсчитать исходя из того, что 1 тыс. кирпичей хватит для 16 метров квадратных стены, сложенной в полкирпича, или 8 метров квадратных для стены в один кирпич.

В первом ряду обязательно устраивают дренажные отверстия или укладывают пластиковые трубки, обеспечив им небольшой уклон для лучшего стока воды. Также в процессе кладки специалисты рекомендуют выполнять расшивку швов, делая их выпуклыми или же вровень с самой кладкой. Утапливать швы вглубь кладки нежелательно.

Вернуться к оглавлению

Деревянные подпорные конструкции

Проще всего сделать самостоятельно подпорную стену из дерева. Для этого подойдут бревна, толщина которых составляет примерно 15-18 см, а высота зависит от конкретных условий участка и требуемого конечного результата. При этом следует учитывать, что прочная бревенчатая подпорная стена получится только при ее заглублении на 0,5 – 0,6 м, поэтому нужно постараться как можно плотнее расположить бревна, чтобы размеры зазоров между ними были минимальными. Для дополнительной фиксации перед установкой бревен выкапывают небольшую траншею, в которой располагают и заглубляют на требуемую глубину бревна. Затем по верхнему краю они фиксируются проволокой, а также гвоздями, чтобы избежать возможного смещения. Потом траншею заполняют бетоном.

x

Второй вариант деревянных подпорок имеет более сложную конструкцию. Вертикально расположенные бревна парами устанавливаются по всему периметру стенки через равные промежутки. В образовавшиеся пазы горизонтально укладывают бревна немного меньшего диаметра, получая таким образом своеобразный «забор».

Любая конструкция деревянной подпорной стены требует использования качественной древесины. Кроме того, для защиты от быстрого гниения рекомендуется обрабатывать бревна специальными пропитками или отработанным машинным маслом, особенно той их части, что будет находиться в земле.

Вернуться к оглавлению

Каменные подпорные стенки

Красивые и эстетичные подпорные стены, сложенные из природного камня, требуют достаточно больших финансовых затрат и физических усилий. Однако полученный результат полностью оправдывает все это. Для их устройства можно использовать базальт, сиенит, гранит или другой камень, распространенный в конкретном регионе. Желающие украсить свой участок «старинной» стенкой могут использовать песчаник или известняк. Для них свойственно впитывать большое количество влаги и быстро обрастать мхом, что создаст налет старины. Для каменных стенок характерным является устройство широких фундаментов – не менее 30 см. Если не придерживаться этой нормы, стенка будет недостаточно прочной и может разрушиться.

x

Подпорные стенки, сложенные из камня – идеальный вариант для организации вертикального озеленения. В них можно устраивать земляные карманы и высаживать разнообразные ампельные растения. Такие декоративные группы можно устраивать по всей длине стенки или только в виде нескольких ярких фрагментов. Еще один вариант – использование каменной стенки в качестве опоры для вьющихся роз, клематисов, декоративных лиан. Подпорные стенки украшают пристенными фонтанчиками, вмонтированными скамейками, оригинальным освещением.

TolkoBeton.ru

Читайте также:

Подпорная стенка из бетона

Подпорная стенка своими руками: устройство, материалы, возведение

​Похожие статьи​

​Тело подпорной стенки — это надземная часть несущей конструкции, которая также выполняет и декоративные функции. Тело гравитационных подпорных стенок для обеспечения их устойчивости должно обладать достаточной массой.​​Образец гофрированной дренажной трубы с фильтром​

​Подпорная стенка из бетона, камня или кирпича при высоте более 30 см должна иметь фундамент. Он может быть разной толщины и глубины, в зависимости от конструкции стенки и грунта, на котором она возводится. При высоте стенок менее 30 см фундамент практически не нужен. Они возводятся с заглублением в грунт. Для предотвращения отрицательного влияния вспучивания грунта на стенку зимой, необходима тщательная песчано-гравийная подготовка основания стенки. Подготовка может достигать толщины 40–60 см. Величины глубины заложения фундаментов:​

​   Фильтрационные отверстия – данный дренаж подходит для стенок из камня и стенок из бетонных блоков.  В каждом 2 ряду кладки один вертикальный шов оставляют незаполненным раствором (интервал между швами примерно 2 метра)​

Как устроена правильная подпорная стенка?

​мягкий грунт – 1:2;​

​Основание непременно армируется как в вертикальном, так и в продольном положении. Высота прутьев, которые торчат из бетона, обязана составлять не меньше 1,5 м. Подошве нужно дать набраться прочности, для бетона это время составляет приблизительно месяц.​

​Для работ применяется обычный​

Из каких материалов возможна подпорная стенка на даче?

​сила трения на участках сцепления грунта с фундаментом;​

​Подпорные стены условно​

Подпорная стенка из дерева

​Популярный сегодня вариант создания не только подпорных стенок, но и ограждений разнообразного назначения. В готовом виде габионы представляют собой различной формы металлические сетки с каменным материалом внутри. Если подпорная стенка из габионов будет невысокая, то возможна ее установка без фундамента, просто на хорошо расчищенную и подготовленную площадку. Если же высота в 1 метр и более, необходимо будет заливать фундамент с гравийно-песчаной подушкой.​

​Подпорная стенка, построенная на даче самостоятельноПодпорная стенка в ландшафтном дизайне является абсолютно незаменимым элементом, способным не только украсить участок, но и разделить его на зоны. Поэтому мы решили рассмотреть тему более детально и поведать читателям, как может быть построена подпорная стенка своими руками.​

​Примечание:​

​ Соединительные элементы гофрированной дренажной трубы​

​при высоте стенки от 30 до 80 см фундамент закладывают глубиной от 15 до 30 см; ​

Подпорная стенка из камня

​   Наземный дренаж – сзади подпорной стенки выкладывают битый кирпич (также подойдет гравий или любой другой рыхлый материал), а мелким щебнем заполняются пустотелые блоки блочной стенки. ​

​средний грунт – 1:3;​

​При желании поверхность из бетона может декорироваться искусственным или природным камнем.​

​обожженный красный кирпич​

​давление грунта непосредственно за подпорной стеной.​

​разделяются на два типа:​

Подпорная стенка из габионов

​Контейнеры устанавливаются и перевязываются между собой. Установка происходит последовательно, просыпаясь материалом. Если вы используете обыкновенный гравий, можно не особенно ломать голову над производством стенки, но если есть желание получить более декоративный внешний вид, по лицевой стороне необходимо будет аккуратно укладывать плитняк, гранит и прочие материалы, а остальной контейнер просыпать недорогим булыжником, галькой или тем же гравием.​

​Подпорная стенка​

​Гравитационные подпорные стенки обеспечивают устойчивость за счет своей массы и массы грунта, находящегося над подошвой конструкции стенки, а также силы трения, возникающей в плоскости подошвы стенки. ​

Подпорная стенка из кирпича

​После того как стенка сложена и простояла несколько дней, следует заполнить пространство между ней и склоном сначала дренирующими грунтами – песчаными или крупнообломочными. Можно использовать битый кирпич, куски бетона и т.д. образовав дренирующий слой. Затем, послойно, толщиной 20-40 см засыпается ранее вынутый грунт и трамбуется. Желательно чтобы это были местные крупнообломочные грунты, пески супеси, а иногда и суглинки. Такие грунты предпочтительны для всех типов подпорных стен. Сверху укладывается слой растительного грунта.​

​при высоте стенки от 80 до 150 см — глубиной от 30 до 50 см;​

​   Подземный дренаж – перфорированная дренажная труба заворачивается в специальный геотекстильный материал и помещается в основание подпорной стенки. Посредством этой трубы накопившаяся вода выводится в дренажный колодец.​

Подпорная стенка из бетона

​плотный грунт – 1:4.​

​Намного облегчают работы и уменьшают затраты на строительство пенобетонные блоки. Однако прочностные показатели этой стены будут гораздо ниже. При этом кладка из этого материала не​

​либо клинкер с повышенным коэффициентом влагостойкости и прочности. Чаще всего для сооружения подпорных стен необходим ленточный фундамент.​

​Кроме основных сил, воздействуют и периодические нагрузки, к ним относятся:​

Как сделать водоотвод подпорной стенки?

​Укрепительные, выполняют основную функцию – задерживают от сползания грунтовые массы. Эти конструкции сооружают, если уклон холма составляет не более 9°. При помощи их происходит сооружение горизонтальных площадок, этим самым увеличив полезную площадь.​

​Сегодня очень популярны подпорные стенки из габионов​

​представляет собой некий упор, преграду и одновременно довольно оригинальное украшение ландшафта дачи. Особенной популярностью данный элемент ландшафта пользуется очень давно, и далеко не обязательно возводить дорогие подпорные стенки на даче, ведь всегда можно создать их самостоятельно, и даже из подручных материалов. ​

• ​Стенка может быть как жестко закрепленной в грунте, так и упругой конструкцией.​
• ​Если через некоторое время (несколько недель) грунт осядет, надо его добавить и затем восстановить полностью на террасах нарушенный плодородный слой почвы. Важно чтобы сверху был заложен богатый гумусом ранее снятый слой почвы. После этого можно приступить к благоустройству террасы.​
• ​при большей высоте, до 200 см – глубиной до 60 — 70 см.​

​Подпорные стенки из дерева наиболее просты в строительстве. Для них подбираются ровные бревна, диаметр стволов – до 20 см. Нижняя часть (та, которая будет вбита в землю) обрабатывается с целью предотвращения гниения – можно использовать как специальные пропитки, так и машинное масло, разогретый битум. Бревна плотно прижимаются друг к другу и вгоняются в землю. Минимальная глубина вхождения составляет 0,4 — 0,5 метра – это позволит конструкции стоять надежно.​​Если же высота большая и сооружение планируется на слабой почве, то желательно обратиться к услугам профессионалов. Расчеты будут происходить в соответствии с правилами СНиП.​

​отличается своей привлекательностью​

Строим подпорную стенку своими руками (видео)

​Ширина ямы под фундамент равняется тройной ширине стены, таким образом, когда планируется сооружение в один кирпич (25 сантиметров), то этот параметр равняется 75 сантиметрам. Глубина нужна не меньше одного метра. На дно насыпается 25-35 см слой щебня или гравия, после слой (12-18 см) песка, все засыпки материала тщательно утрамбовываются.​

DachaDecor.ru

​сейсмические нагрузки;​

​Декоративные – довольно эффектно маскируют небольшие перепады земли на прилегающем участке. Когда уровни несильно отличаются и, естественно, высота стенки небольшая (до полутора метров), то ее монтаж происходит с небольшим углублением до 45 см.​​Стенки из кирпича, как обыкновенные стены, с теми же требованиями по фундаменту и раствору для крепления материала, но вот в плане жесткости и давления с внутренней части, они немного отличаются. Таким образом, если стенка будет невысокая, в районе полуметра, достаточно кладки в половину кирпича, если от 50 см до 100 см — в кирпич, если стенка высотой более метра, желательно сделать кладку усиленную, в полтора кирпича.​

• ​Сегодня мы расскажем вам о том, как, не прилагая особых усилий и не затрачивая серьезных средств, построить стенку, которая будет не только формировать клумбы или целый участок разнообразных декоративных насаждений, но и сдерживать грунт от оползней и самовольной геопластики.​
• ​Стенки с жестко закрепленной конструкцией​

Проектирование подпорных стен

​Важно!​​если высота стенки превышает 2 м, то необходимо усиление фундамента с помощью арматуры. Фундамент можно выполнять из бетона, а также гравия, щебня, песка при уплотнении их тяжелой глиной или скрепленные цементным раствором. Если грунт подвижный, близко залегают грунтовые воды (1,0-1,5 м от поверхности грунта), большой перепад высот (более 1,5 м), то подпорные стенки должны заглубляться с расчетом в 1,5 раза больше ее ширины. ​

• ​Можно также построить стенку из горизонтально закрепленных бревен. Для этого роется траншея, на дно укладывается щебень, нижний ряд бревен скрепляется с грунтом при помощи арматуры. Далее выкладывается непосредственно стенка, бревна фиксируются саморезами.​
• ​В данном случае учитывается множество факторов и на этой основе будут​
• ​.​

​Сооружается опалубка, ее верхняя часть обязана быть меньше уровня земли на 18-25 см. Для усиления применяют прутья арматуры, их укладывают на бутовый камень или битый кирпич. Затем, наливается бетон марки 200 или150.​

​сила ветра, тем более это актуально при высоте сооружения более 2-х метров;​​Вне зависимости от назначения, подпорная стена, как правило,​

• ​Для фундамента стенки необходим дренаж и перевязка, особенно для высоких стенок. Позади стенки необходимо будет заложить качественную водоотводную систему, так как кирпич особенно не любит влажности.​
• ​Для чего необходима подпорная стенка на территории дачного участка?​
• ​- это монолитные стенки из бетона, кладки из камня, кирпича или бетонных блоков, связанных цементным раствором. ​

​Глины, торфы, илы, плывуны, грунты, содержащие органические и растворимые включения более 5% по весу и мерзлые грунты для обратной засыпки НЕ пригодны.​

Действующие силы на упорные стенки

​Целесообразно, чтобы стенка (от ее общей высоты) минимально была заглублена на 1/3, а 2/3 находилось над поверхностью грунта. Это позволит с достаточной уверенностью обеспечить устойчивость стенок;​

​Подпорные стенки, выполненные из натурального камня, встречаются в ландшафтном дизайне не так часто. Главной причиной является трудоемкость процесса и стоимость материала. Фундамент стенке такого типа необходим бетонный, либо, если высота небольшая, используют сухую кладку из крупных камней.​

• ​выполнены такие расчеты:​
• ​В плане ландшафтного дизайна дерево наиболее оптимально подойдет для этой цели, но эксплуатация этого материала не очень долгая. Для того чтобы повысить стойкость к действию агрессивных сред нужно будет приложить большие усилия на постоянную обработку специальными пропитывающими веществами. ​
• ​Нужно отметить, что укладку в один кирпич можно делать​

• ​водные потоки, особенно в низинах;​
• ​имеет четыре элемента:​

​Очень симпатично смотрится подпорная стенка из кирпича​

• ​По большому счету, можно сделать стенку из практически любого материала, который подходит для службы в природных условиях грунта и атмосферных явлений, но сегодня мы предлагаем изучить правильное сооружение, которое точно не упадет, и будет годами нести службу на даче во благо ее красоты и практичности.​
• ​К упругим конструкциям​
• ​Для предотвращения просачивания атмосферной воды в швы кладки, что ведет при ее замерзанием к разрушению стены, необходимо в монолитных стенах предусматривать козырек (б) со слезником, а в сборных устанавливать карнизный блок (а) с небольшим уклоном. На косогорных участках с целью отвода атмосферных вод за тыльной гранью стены должен быть устроен водоотводный кювет.​
• ​Зная высоту стены, можно определить ее ширину. На прочных глинистых почвах толщина основания стены должна составлять 1/4 ее высоты. На среднерыхлых — 1/3 высоты. На рыхлых песчаных или на влажных почвах — 1/2 высоты. Обычно подпорная стенка сужается кверху, образуя «корону» (верхняя часть подпорной стенки). Например, толщина короны у каменной стены рекомендуется в пределах 30 — 50 см.  ​
• ​Для начала необходимо вырыть траншею, прибавив к ее ширине 10 см от ширины фундамента. Траншея должна точь-в-точь повторять контур постройки. Далее заливают фундамент, а после его застывания выкладывают камни. При осуществлении кладки сухим способом в образующиеся зазоры закладывают садовый грунт и сажают растения. В случае применения цементного раствора, швы заполняют затирочной смесью.​

Устойчивость подпорных сооружений

​прочность конструкции, на устойчивость к трещинам;​

​В конструкции стены бревна можно устанавливать как вертикально, так и горизонтально. Особого отличия касательно прочностных показателей в этом случае нет. Этот материал применяется для сооружения стен высотой не более 1,6 м. Чтобы не допустить загнивание вкапываемой части бревна, нужно его обработать битумом или обжечь.​​для сооружения стены до 70 см​

• ​вибрационные силы воздействуют на участки, где проходит железнодорожное полотно или дорожная трасса;​
• ​тело;​
• ​Выливать стенки из бетона довольно просто, особенно потомственным строителям или постоянным читателям нашего сайта, ведь мы неоднократно работали с цементом и фундаментами. Достаточно качественной перевязки, стандартного под требования параметров сооружения фундамента с дренажом, опалубки и качественного раствора. Также стоит заметить, что цельная стенка может быть тяжелее кирпича или дерева, а потому следует обязательно сделать фундамент более прочным и широким.​
• ​Подпорная стенка устанавливается практически в любом необходимом вам месте на даче, но состоять она обязательно должна из определенных частей. Это фундамент, который удерживает на себе все сооружение, тело стенки из материала, который вы выбрали, а также специальный водоотвод, способствующий защите основного материала производства. ​
• ​относятся подпорные стенки, которые выдерживают небольшие деформации без растрескивания. К этой группе относятся стенки сухой каменной кладки, ряжевые, габионные стенки. Ширина верхней части таких стенок не должна быть меньше 45 см, обычно она составляет 45-60 см.​
• ​Устройство карниза стены: а — бетонный карнизный блок; б — железобетонный козырек​

Сооружение подпорной стенки

​При строительстве стенок необходимо учитывать, что их криволинейные или ломаные конфигурации обладают большей жесткостью и выдерживают большую нагрузку. Это связано с тем, что выполняя ломанную или скругленную линию стены, уменьшается длина пролета и соответственно нагрузка на стену. При этом они смотрятся более привлекательно и эстетичней.​​Очень важным моментом является способ кладки камней. В первую очередь, стенка должна быть прочной, а это значит, что от укладывания камня один на другой (с образованием крестообразных швов) лучше отказаться. Вместо него лучше использовать классический вариант, когда стыки между камнями сверху и снизу перекрываются серединой камня соответствующего ряда – это обеспечит конструкции долговечность и прочность. ​​прочность почвы, ее вероятную деформацию;​

Опорная стенка из кирпича

​Размер бревен может быть различный, это зависит от перепада высот. Для лучшей стойкости их​

​, для более высоких стен лучше всего делать строительство 1,5-2 кирпича, с увеличением нижней части стены. Так, получается конструкция, которая напоминает консоль.​​вспучивание грунта зимой и т.д.​​систему водоотвода;​

​Не стоит забывать и о качественной защите готового изделия от влажности грунта, а потому обязательно установите водоотводную систему для сохранения целостности и жесткости нашей конструкции.​

​Как должна быть устроена правильная подпорная стенка для разделения зон и задержки грунта?​

​В зависимости от конструкции и высоты подпорной стенки определяют необходимость наклона ее передней и задней граней. Для гравитационных подпорных стенок жестко закрепленной конструкции, высота которых вместе с фундаментом не превышает 1,5 м, наклон передней грани не требуется.  При увеличении высоты, небольшой наклон (10 -15 град. от вертикали в сторону склона) передней грани стенки позволяет создавать оптическую иллюзию вертикальности, что улучшает ее визуальное восприятие и позволяет скрыть недостатки в отделке фасада (незначительные неровности при наклоне становятся менее заметными). Помимо этого, наклон может повысить устойчивость стенки к опрокидыванию. Как уже отмечалось выше – наклон задней грани стенки в сторону засыпки снижает давление грунта на нее. Величина наклона зависит от грунта и технологических возможностей при строительстве и определяется расчетом.​​Выбор материала для подпорных стен обусловливается технико-экономическим расчётом, требованиями долговечности, охраны окружающей среды, условиями производства работ, наличием местных материалов и другими факторами.​​За подпорной стенкой скапливается вода, которая оказывает гидростатического давления на конструкцию, что снижает прочность и устойчивость конструкции. Поэтому, независимо от материала, высоты и формы стены, для предупреждения застойного переувлажнения почвы вдоль внутренней стороны стенки во всех случаях необходима организация дренажа и водоотвода. Также в зависимости от конструкции стенки применяется гидроизоляция ее внутренней стороны (см. ниже).​

Каменная подпорная стенка

​Пожалуй, главное достоинство бетонной подпорной стенки – это ее долговечность. Правда, если речь идет о монолитной конструкции, то для придания красивого вида потребуется облицовка. Подпорная стенка из блоков эстетична уже сама по себе и не требует дополнительного декорирования.​

​стойкость положения непосредственно стены.​

​вкапывают на глубину 1/3​​Природный и искусственный камень отличаются отличными эстетическими свойствами. При этом внешний вид готового сооружения дает возможность гармонично вписаться в любой ландшафт.​​Как правило, строительство невысоких подпорных стен выполняется для декоративных целей, им не требуется тщательный расчет устойчивости. Повышение этой характеристики показательно для расчета подпорных стен более высокой конструкций.​

Бетонные подпорные стенки

​дренажную систему. ​​Очень часто бетонные стенки получаются не самыми симпатичными, а потому для соблюдения всех требований ландшафтного дизайна, необходимо будет произвести декоративную отделку. Тут уж в помощники привлекайте собственную фантазию, которая и надиктует вам необходимые материалы.​​В первую очередь, материал стоит определять исходя из ландшафтного дизайна и стиля участка, подключив фантазию и обязательно собственное мнение. Далее же стоит решать по бюджету. Честно говоря, какой бы материал вы ни выбрали, стоимость не будет серьезно отличаться, только если это не самый дорогой материал и не заказ подпорной стенки профессиональной бригаде. Экономьте и делайте все своими руками, так будет гораздо дешевле, да и интереснее, ведь строительство подпорной стенки — процесс увлекательный.​

​Очень приблизительно максимальный угол наклона задней грани стенки (град.) можно определить самому по формуле:​

Подпорная стена из бетона своими руками

​Подпорные стены могут быть выполнены из разных материалов. Каждый из применяемых материалов, по-своему влияет на их прочностные данные и на эстетическое восприятие территории участка в целом:​​Дренаж может быть продольный, поперечный или комбинированный – продольно-поперечный.​​В начале работ необходимо вырыть траншею: чем выше планируемая стенка, тем больше глубина траншеи. На дно выкладывают «подушку» из гравия и щебня, затем арматуру, после – выводят опалубку. В готовую конструкцию равномерно заливают бетон. Снимать опалубку можно по истечении 5 дней. Готовая стенка выравнивается и декорируется.​

​Также выполняются вычисления на сейсмическое, активное и пассивное давление грунта, давление подземных вод, учет сцепления и т. д. Расчет производится с учетом максимальных нагрузок и охватывает ремонтные, строительные и эксплуатационные периоды стены.​

​общего размера балки.​

​В этом случае можно применять как мокрый, так и сухой вариант кладки материала. Последний способ более сложный и потребует определенной сноровки, поскольку нужен подгон камня по размерам. ​

​Предотвратить опрокидывание​​Водоотвод, подземная часть и дренаж стены требуются для реализации технических нормативов, а непосредственно тело необходимо для эстетических целей. По высоте эти сооружения могут быть небольшими (до одного метра), средними (не более двух метров) и высокими (больше двух метров).​​Соответствуют многим требованиям и подпорные стенки из бетона, которые можно легко сделать самостоятельно​

Подпорная стена из дерева

​Еще до начала сооружения, вам необходимо определить материал, из которого будете строить подпорную стенку​

​tg e=(b-t)/h, ​

Вертикальная установка бревен

​деревянные подпорные стены выглядят красиво. Но срок их службы меньше, чем каменных или бетонных. Древесину необходимо тщательно защищать от воздействий окружающей среды;​​При поперечном дренаже в толще стены оставляют отверстия диаметром до 10 см или встраивают трубки диаметром 5 см с уклоном, чтобы вода уходила за пределы террасы в близлежащий водоприемник. Также можно в 1-3 рядах кирпичной или каменной кладки оставлять незацементированным один вертикальный шов. Шаг установки дренирующих труб (отверстий) рекомендуется -1,0 м.​​Для того, чтобы подпорная стенка органично смотрелась на участке, важно, чтобы она вписывалась в общий интерьер сада. Избежать ошибок поможет грамотное сочетание материалов и оттенков. Например, если большинство конструкций на участке выполнено из дерева, то и предпочтение лучше отдать деревянной подпорной стенке.​

​Естественно, можно использовать и онлайн-калькулятор, который специально разработан для данных целей. Но нужно учитывать, что эти расчеты имеют лишь рекомендательный характер.​

​Укладка калиброванной древесины производится в предварительно выкопанную траншею. На дно насыпается и трамбуется слой из щебня 18 см. Бревна устанавливают сплошной стеной, вплотную между собой, четко соблюдая вертикаль. Крепеж делается с помощью гвоздей или проволоки.​

Горизонтальная установка бревен

​Основание под каменную стену делается такое же, как и для кирпича. Сооружается ленточный фундамент с дальнейшей кладкой камня. Если строительство производится без применения бетона, то швы наполняются садовым грунтом или посадочным материалом. Каменные стены рекомендованы для сооружения конструкций​​или сдвиг стенки можно с помощью таких мероприятий:​​Задняя стенка конструкции​

​Мало засыпать траншею для фундамента песком и гравием, залить качественный фундамент и корректно расположить на нем конструкцию украшения ландшафта и зонирования участка. Очень важно защитить стенку с обратной стороны от влажности, для чего нам и потребуется качественный дренах, водоотводная система.​

1. ​Под деревом мы имеем в виду толстые бревна, которые можно устанавливать в землю вертикально или горизонтально, тем самым формируя из них стену.​
2. ​(1)​

Расчет подпорной стены

​бетонные стены выглядят однообразно. Поэтому их стараются декорировать снаружи различными материалами (галькой, кусками черепицы, плиткой и т. д.). Хорошо смотрятся, например нескольких вставок из горшков с цветами, замурованных в стену;​

​При продольном дренаже вдоль стенки на уровне фундамента укладывается дренажная гофрированная труба, завернутая в геотекстильный материал. При ее отсутствии также применяются керамические или асбоцементные трубы диаметром 100-150 мм с перфорацией.​​Также существует много способов декора подпорных стенок. Самый разнообразный вариант – растения. От высоких кустарников и деревьев лучше отказаться — это придаст композиции тяжелый вид, а вот почвопокровные растения способны элегантно подчеркнуть сей изгиб ландшафта. Можно устроить искусственный водоем на фоне подпорной стенки, а также небольшую альпийскую горку – только не забудьте сделать для нее отдельный водоотвод, это обеспечит растениям лучший рост.​​Устройство водоотвода и дренажа нуждается в особом внимании. Система обеспечивает сбор и вывод ливневых, талых и грунтовых вод, этим самым предотвращая размыв и подтопление конструкции. Она бывает поперечной, продольной либо комбинированной.​

• ​Максимальная стойкость деревянной стены достигается с помощью заливки траншеи цементной смесью. Обратная сторона своеобразного тына обрабатывается герметизирующим материалом (толем, рубероидом и т.д.), затем производится засыпка грунтом.​
• ​не более 1,6 метра​
• ​сторону, которая обращена к грунту, делают шероховатой. В блочных, кирпичных, каменных кладках сооружают выступы, а в монолитных опорных стенах – делают сколы;​

​бывает с таким уклоном:​

​У любой подпорной стенки на территории дачи есть обязательное требование — качественная система водоотвода​​Бревна выбираются диаметром в 20-30 см, устанавливаются плотно друг к другу, чтобы создать надежную опору для грунта позади и оригинальную внешность для самого сооружения. Для бревен выкапывается специальная траншея, глубиной не менее 40-60 см, в зависимости от высоты подпорной стенки. Такая глубина установки даст серьезную прочность стенке, но учесть стоит и слой дренажа и фундамента. ​

• ​Где:​
• ​стенки из природного камня самые дорогие, зато выглядят привлекательно и служат долго;​
• ​Схема продольного дренажа стенки​

​Автор:​

​Поперечный вариант подразумевает наличие отверстий​

Дренажная система

​Опорные бревна закапываются​

​.​​намного снижает давление почвы на заднюю грань маленький уклон, сделанный в сторону возвышенности;​​лежачая;​

​На данный момент, профессионалы этой области рекомендуют мастерам устанавливать следующие типы водоотводов:​

​В принципе, установить бревна можно и на обыкновенную гравийную подушку, но обработать их специальной защитой от влаги просто обязательно. Для этого можно взять профессиональные средства защиты древесины, или же обыкновенное отработанное машинное масло, рубероид и так далее.​

nashgazon.com

Устройство подпорной стенки

​e — угол наклона расчетной плоскости к вертикали; b — ширина подошвы фундамента; h — расстояние от поверхности грунта до подошвы фундамента; t — толщина стенки; j — угол внутреннего трения. ​

• ​кирпичные стенки смотрятся хорошо, если выложены аккуратно и из качественного материала, долговечны.​

• ​1 — тело стенки из бетона; 2 — бетонный фундамент; 3 — дрена; 4 — щебень; 5 — геотекстиль; 6 — песок; 7 – грунт.​

• ​mr.L​

​диаметром 10 см​

Типы водоотвода подпорной стенки

• ​каждые два-три метра​

• ​Это монолитное сооружение выполняется с использованием буронабивных свай из деревянной опалубки. Установка плиты заводского производства делается при помощи грузоподъемной спецтехники. Она бывает контрфорсной или консольной. Для монтажа готовых изделий фундамент при плотной почве не требуется. Можно просто​

• ​наличие в передней части консоли стены создает дополнительную устойчивость, поскольку распределяет часть нагрузки земли;​

Подпорная стенка из дерева

​пологая;​

​Подземный дренаж представляет собой специальную перфорированную дренажную трубу, которая оборачивается в геотекстиль и устанавливается в самом основании конструкции стенки. Благодаря трубе вода не накапливается, а просто уходит по ней в любое место слива;​

Подпорная стенка из камня

​Установка происходит очень плотно, в зависимости от решений дизайна, бревна скрепляются арматурой, хомутами, поперечными перемычками и так далее. После, они засыпаются для устойчивости, а с обратной стороны происходит просыпка слоем материалов для создания водоотвода и уже готовым грунтом для клумбы или формирования другого участка для растений.​

​Угол наклона расчетной плоскости к вертикали e определяется из условия (1), но принимается​

​Кладка кирпичных подпорных стен должна выполняться из хорошо обожженного полнотелого кирпича марки не ниже М200 на растворе марки не ниже М25, а при очень влажных грунтах — не ниже М50. Применение пустотелого и силикатного кирпича не допускается;​

Подпорная стенка из бетона

​Схема поперечного дренажа стенки​

​В статье Подпорные стенки. Виды понятия и конструкции подпорных стенок были рассмотрены сферы применения и  виды подпорных стен.  В этой статье разберем устройство основных конструктивных элементов подпорной стенки, а также условия при которых возможно самостоятельно строить подпорные стенки.​

Дизайн подпорной стенки

​на один метр стены.​

​, чем чаще они находятся, тем прочней будет стена. Устанавливаемая древесина непременно обрабатывается антисептическими веществами.​

strgid.ru

​сделать траншею​​правильно оборудованная дренажная система не допускает подмыв конструкции;​

​крутая (с обратным или прямым скатом).​

Содержание: (скрыть)

​Наземный дренаж устанавливается с обратной стороны стенки из любого рыхлого материала, который не дает воде доходить до поверхности материала сооружения, а дает возможность воде уходить вниз. Это может быть гравий или битый кирпич;​

Условия для самостоятельного строительства подпорных стенок. Основные конструктивные элементы стенок

​Очень природно и гармонично смотрятся подпорные стенки из дерева​

​не более (45° -j /2)​

​Для бутовой кладки подпорных стен следует применять камни с маркой не ниже М150 на портландцементном растворе марки не ниже М50;​

​1- щебень; 2 – тело стенки из бетона; 3 – дренажная трубка. ​

Общие рекомендации и важные моменты для всех типов подпорных стен

• ​Условия для самостоятельного строительства подпорных стенок. Основные конструктивные элементы стенокОбщие рекомендации и важные моменты для всех типов подпорных стенДренаж подпорной стенкиЗаполнение пространства за подпорной стенкойМатериалы для подпорных стенокРекомендуемые марки материалов для подпорных стенок:Гидроизоляция поверхности подпорных стенокФундаменты подпорных стенокТело подпорной стенкиОпределение угла наклона задней грани подпорной стенки​
• ​Продольный дренаж подразумевает размещение трубы, находящейся на фундаменте по всей длине стены.​

• ​Горизонтальный крепеж может производиться такими способами:​
• ​размером чуть больше ширины подошвы консоли или плиты.​
• ​для капитальных подпорных стен из тяжелых стройматериалов необходим фундамент. Для глинистой почвы целесообразно применять ленточное основание, слабого грунта – свайный фундамент;​
• ​Профили подпорных стен могут быть разными, но, как правило, это трапецеидальные и прямоугольные. В свою очередь первые могут иметь разный наклон граней.​
• ​Дренаж с фильтрационными отверстиями в стенке можно сделать в конструкции из камня или бетона. Для этого необходимо в каждом втором ряду кладки оставить всего лишь один вертикальный шов без скрепляющего материала. Именно через эти швы, которые должны быть расположены через каждые 1,5- 2 м, и будет уходить вода.​

• ​Довольно редкий вариант, так как процесс устройства стенки из камня считается трудоемким, да и недешевым, ведь купить качественный камень по невысокой цене вряд ли удастся.​
• ​.​
• ​Для бутобетона аналогичный камень как для бутовой кладки на бетоне класса В 7,5;​
• ​Вода впитывается геотекстильным материалом, затем попадает через отверстия в трубу и отводится за пределы террасы.В обоих вариантах, между стенкой и грунтом укладывают дренирующий слой в виде фракционных материалов (гравий, галька, битый кирпич и т.д.) или крупнозернистый песок толщиной 70-100 мм. Слой устраивают одновременно с подсыпкой грунта. Несмотря на то, что, например гравий, создает значительное давление на стенку, он служит дополнительным дренирующим слоем, хорошо пропускающим воду к водосточным отверстиям.​

Дренаж подпорной стенки

• ​Подпорные стенки своимируками можно возводить на устойчивых грунтах (глины, суглинки, супеси, галька, щебень, гравий и т.д.), минимальной глубине залегания грунтовых вод на уровне 1-1,5 м от поверхности, а максимальная глубина промерзания до 1,5 м.​
• ​Подпорные стены имеют очень важную задачу. Их сооружение лучше всего доверить профессионалам или, как минимум, проконсультироваться с ними по этому вопросу. Даже небольшая ошибка в расчете подпорной стенки может иметь довольно плачевные последствия.​
• ​С двух противоположных сторон на столбах предварительно делают продольные пазы, куда будут вставляться горизонтальные части. Причем диаметр бревен обязан быть больше балок, которые используются для поперечного положения;​

​На дне засыпается песок и гравий слоями по 18-25 см. Трамбовка производится с помощью обильного полива водой. Бетонные плиты ставятся четко вертикально. Друг с другом они соединяются при помощи сварки из арматурных элементов. После ставится дренажная продольная система и производится засыпка грунтом пространства. Бетонная опорная стенка лучше всего подходит для слабых грунтов.​

​боковое давление снижается с помощью засыпки пустотелых материалов (к примеру, керамзита) между существующим грунтом и задней стеной.​

​Во время выбора материала, а, естественно, и фундамента для подпорных стен, руководствуются расчетом нагрузок, действующим на все конструкцию.​

​Устройство подпорных стенок требует определенного внимания​

​Строительство подпорной стенки из камня — особенный процесс, и начинается он с дренажа и фундамента — первоначальных слоев, которые укладываются в специально вырытую траншею по линии хода стенки. После заливки усиленного фундамента (сойдет для этого и строительный мусор — арматура, проволока, гнутые электроды, прочее) поверх него укладывается натуральный камень. Чаще всего, это кварцит, гранит, диабаз и прочие породы, которые наиболее для данного процесса подходят.​

​Исходя из вышесказанного, угол наклона стенки также приблизительно можно определить по формуле:​

​Монолитные железобетонные тонкостенные конструкции выполняются из бетона В10…В15, сборные из бетона В15…В30.​

​В качестве полноценной замены фракционным материалам применяют дренажные полотна (дренажный объемный геотекстиль, дорнит, и др.).​​Цифровые величины носят рекомендательный характер.​

​Подпорные стенки, с первого взгляда, могут показаться просто нагромождением материала рядом с проблемным участком. Однако конструкция подпорной стенки представляет собой некое сооружение, сочетающее в себе функцию опоры и водоотвода. Каждая такая стенка состоит из трех частей:​

​Следующий вариант подразумевает крепление бревен с обратной стороны столбов. В данном варианте первая балка кладется на грунт, потому нужно заранее уложить гидроизоляционный материал. Соединение бревен к опорам происходит гвоздями или проволокой.​

​Хорошую устойчивость стене дает консоль, изготовленная с наклоном (12°-17°) в сторону насыпи. Если брать в качестве примера стенку высотой в 2,5 метра, то размер подземной части будет 0,9-1 м, а​

Заполнение пространства за подпорной стенкой

​Что относительно материала, то его выбор производится на нескольких критериях, это водонепроницаемость, высота конструкции, долговечность, устойчивость к агрессивным средам, возможность механизации процесса установки и​

​Вертикальные нагрузки:​

​, а потому выберите материал, выполните все требования и не забудьте о самом главном, что вы хотите сделать на участке — украсить ландшафт. Именно в такой последовательности и если все делать правильно, вы сможете добиться хороших результатов.​​Тип кладки выбирать придется вам, и здесь вы можете смело использовать сухую или классическую кладку.​

​e=45°-j /2​

​Для подпорных стен, подвергаемых попеременному замораживанию и оттаиванию, класс бетона должен быть определенной морозостойкости . При температуре от минус 5 до 20°С минимальный класс по морозостойкости F50, ниже 20 до 40°С F75, ниже 40°С F 150.​

​Схема работы продольного дренажа​

Материалы для подпорных стенок

​Принципиальная схема и основные элементы конструкции подпорной стенки​

• ​Фундамент – находящаяся под землей часть стенки. Именно на нее приходится вся тяжесть давления почвы.​
• ​Прежде чем сделать подпорную стену, нужно тщательно просчитать все нюансы. Иначе халатное отношение и неправильный расчет могут привести к обрушению стены.​
• ​ширина тела составляет 0,5 м​
• ​доступность стройматериала​

Рекомендуемые марки материалов для подпорных стенок:

1. ​сила засыпки, которая действует как непосредственно стену, так и на часть фундамента;​
2. ​Выбирайте материал, дизайн, расположение конструкции и стройте подпорную стенку своими силами​
3. ​Сухая кладка происходит стандартно, а пустоты прокладываются грунтом с семенами растений — цветов, трав, мха. Если же вы решили класть камень на цементную смесь, то пустоты следует отделать специальной затиркой.​
4. ​Примечание:​
5. ​Поверхность подпорных стенок (кроме подошвы фундамента) со стороны грунта защищается гидроизоляционным слоем. В качестве гидроизоляции можно применять различные материалы — рубероид, толь кровельную (в один — два слоя). Они наклеиваются по горячей битумной мастике. Синтетические гидроизоляторы и т.д. При сухих грунтах достаточно обмазать поверхность горячей мастикой, битумом (как правило, в 2 слоя).​

Гидроизоляция поверхности подпорных стенок

​Примечание:​

​ 1 – водоотвод; 2 – дренаж; 3 – фундамент; 4 – тело.​

Фундаменты подпорных стенок

​Тело –вертикальная часть, которая, в случае чего, поможет предотвратить сползание.​

Тело подпорной стенки

​Такие стены высотой​

​.​​.​

​верхняя нагрузка, а именно, вес, который давит на верхнюю часть сооружения;​

​Сегодня мы поговорили об очень интересном оформлении дачной территории, которое помогает с удерживанием грунта, разделением участка на зоны и декорированием, но не забывайте обращаться к нашим материалам и в будущем, ведь вас ожидает много интересного! Рекомендуем узнать, как укрепить склоны и укосы на дачном участке. ​​Необходима прочность и надежность? Используйте подпорные стенки из натурального камня​

​ Угол внутреннего трения — угол трения между частицами внутри сыпучего тела. Ввиду трудности определения этого угла его обычно принимают равным углу естественного откоса, что допустимо для песчаных грунтов. Угол естественного откоса — предельный угол, образуемый поверхностью свободно насыпанного грунта с горизонтальной плоскостью. Он характеризует трение между частицами сыпучего тела на его поверхности.​​Для продления срока службы, необходима гидроизоляция для подпорных стенок выполненных из дерева, кирпича, бутобетона, железобетона, бетона и металла.​

​Дренажные гофрированные трубы применяются при осушении земель в дорожном строительстве, в коммунальном и подсобном хозяйствах. Они изготовлены из полиэтилена низкого давления (ПНД). Префильтр препятствует проникновению в трубу частиц песка или грунта и предохраняет систему от заиливания. Хорошо гнутся. Соединяются друг с другом муфтами. ​

Определение угла наклона задней грани подпорной стенки

​Чаще всего на приусадебных участках строят подпорные стенки высотой от 30 см до 2 м. Когда уступы (террасы) небольшие (по высоте до 1,4 м и ширине до 4 м), делают стенки высотой 1,2-1,4 м (оптимальная высота стенки). Их можно построить самостоятельно без специальных расчетов. Если же высота стенки превышает 1,5 м, для выбора ее конструктивного решения и параметров (толщины, длины, высоты, формы, материала) нужно приглашать специалиста.​

​Водоотвод – обеспечивает прочность стенки, выводя из грунта всю влагу.​​не больше 1,6 метров​

​Для опалубки делается траншея шириной 1,3 метра и глубиной в 1,4 метра. Необходимый наклон производится с помощью ручной выемки грунта, этот параметр проверяется и во время монтажа опалубки, и во время заливки ее бетоном.​

​Во время расчета кирпичных подпорных стен предусматривается обустройство армированного фундамента. Декоративные показатели можно усилить с помощью использования кирпича, который отличается расцветками или размерами от элементов основной кладки. Небольшая стенка (до одного метра) делается самостоятельно. В случаях, если предполагается повышенная нагрузка, желательно воспользоваться услугами специалистов.​

​собственная масса подпорной стены.​​В процессе строительства разного рода построек на территории со сложным рельефом (овраги, балки т.д.), часто появляется необходимость в подпорном сооружении. Эта укрепительная конструкция в себе несет одну основную задачу – не допустить обвала грунтовых масс.​​При кладке камня рекомендуется обустраивать качественный дренаж и фундамент, избегать крестообразных стыков, которые влияют на прочность конструкции, перевязывать стенку швами в шахматном порядке.​

​В зависимости от пористости грунтов нормативные значения угла внутреннего трения j (град) составляют.​

​По степени заглубления фундаменты подпорных стенок подразделяются на фундаменты мелкого и глубокого заложения. Фундамент глубокого заложения — глубина заложения, которых в 1,5 и более раза превышающая их толщину в поперечном сечении. Толщина фундамента и глубина его заложения зависит от размеров конструкции подпорной стенки, характеристик подстилающих грунтов, глубины залегания подземных вод и глубины промерзания грунта. Применяются, как правило, фундаменты ленточные и свайные. Ленточный фундамент представляет собой монолитную, сборную или состоящую из отдельных блоков конструкцию, повторяющую линию подпорной стенки. Глубина залегания такого фундамента, как правило, не менее 60см. При промерзании грунта, глубину фундамента связывают с глубиной промерзания.  Свайные фундаменты более глубокие, чем ленточные. Ряды свай заглубляют могут быть заглублены в грунт на несколько метров. Такой метод используют при слабонесущих грунтах, и обеспечивает проникновение под телом стенки потока грунтовых вод. В этом случае грунтовые воды свободно проходят между сваями, не создавая подпора для стенки и склона.Технология строительства этих фундаментов схожа с их строительством для домов и хорошо изложена в статьях: Технология устройства свайного фундамента; Варианты применения свайного фундамента; Устройство и расчет ленточного фундамента.​

​Образец гофрированной дренажной трубы​​Рекомендуемая толщина подпорной стенки должна быть не менее: для каменной кладки и бутобетонной 0,6 м; для бетонной кладки 0,4 м; для железобетона  0,1 м.​

​Перед тем, как сделать подпорную стенку, необходимо произвести определенные расчеты. Конструкция должна быть способной выдерживать  большое давление, иначе велика вероятность обрушения стенки и сползания грунта. При высоте стенки до 1,5 метров расчеты можно произвести самостоятельно, используя при этом специальные программы. Если планируемая высота больше полутора метров, то лучше обратиться за профессиональной помощью.​

builderclub.com

​, возможно, сооружать своими руками. Для ширины подошвы используется коэффициент 0,6-0,8 помноженный на высоту стены. Узнать соотношение размера стены к ее высоте, можно с учетом вида грунта:​

Подпорная стенка из кирпича: как построить, кладка

Подпорные стенки — это незаменимый элемент земельного участка, расположенного на склоне. Они выполняют функции не только дополнительной поддержки, защиты и предотвращения движения земли после дождя, но и служат для зонирования или украшения ландшафта. С помощью такого ограждения из кирпича можно превратить невзрачный ухабистый участок в сад с клумбами и террасами.

Конструкция подпорной стенки

Для создания подпорной перегородки используется множество материалов:

• камень;
• древесина;
• кирпич;
• бетон;
• газобетон;
• габион;
• всевозможные комбинации материалов.

Выбор строительных изделий зависит от функций, которые должна выполнять подпорная конструкция, общего стиля ландшафта, имеющихся материалов, бюджета, рельефа участка, размера будущей стены.

Подпорные стены из кирпича представляют собой конструкции для удержания грунта на склоне (как правило, крутой почти вертикальный или вертикальный наклон). Они применяются для связывания почв между двумя различными возвышенностями. Часто их строят в местности, где есть нежелательные склоны или ландшафт должен быть сформирован строго и спроектирован для более конкретных целей. Качественно собранное подпорное кирпичное сооружение всегда состоит из таких элементов:

Конструкция состоит из нескольких спроектированных уровней.

• Дренаж (защита). Служит для отвода лишней влаги, которая накапливается за внутренней стороной стенки. Он увеличивает срок эксплуатации строения.
• Подземная часть фундамента. Основание стены, которое находится ниже уровня поверхности. Обеспечивает поддержку и устойчивость конструкции.
• Цоколь (наземная часть фундамента). Продолжение основания, на которое выкладывают последующую кладку.
• Стена из кирпича. Надземная часть конструкции, которая поднимается от оснований цоколя. Имеет высоту и толщину, определяемую в соответствии с нагрузкой, которую выдерживает фундамент. Ее внутренняя сторона контактирует с грунтом. Предотвращает движение высокой части почвы на участке.

Вернуться к оглавлению

Создание подпорной стенки из кирпича

Одним из самых распространенных и бюджетных материалов считается подпорное ограждение из кирпича, сделанное своими руками. Плюсом для выбора такого строительного изделия служит то, что можно использовать кирпичи, оставшиеся после строительства дома или менее крупных построек во дворе, а кладка самой стенки требует тех же навыков.

Вернуться к оглавлению

Расчеты, материалы и инструменты

Если планируемая постройка будет достаточной высокой, то лучше проконсультироваться со специалистом.

Для того чтобы правильно построить кирпичную стенку, необходимо учитывать некоторые особенности. Прежде всего, необходимо выбрать устойчивую область почвы, где глубина грунтовых вод от поверхности превышает 150 см. Нужно учитывать и температуру воздуха. Если промерзание земли глубже 150 см, то строительство подпорной стенки лучше отложить пока температура не повысится. Стоит помнить, что строительство стенки выше 1,4 м над поверхностью почвы требует специфических расчетов, учитывающих подвижность грунта, его давление и общего веса конструкции. Такие расчеты сложно провести самостоятельно, поэтому необходима консультация специалиста.

В зависимости от высоты конструкции необходимо выбрать толщину кирпичной кладки. Основные параметры расчетов представлены в таблице:

Толщина стены в кирпичах	Высота стены, см
0,5	до 50
1	от 50 до 100
1,5	от 100

Устройство подпорной стенки своими руками не составляет особой сложности, однако требует конкретных знаний и навыков.

Список дополнительных материалов и инструментов для выкладки стенки зависит от того, какой дренаж и раствор будет применяться. В основном для этого используется цемент, гравий или щебень, песок, кирпич, армированная сетка или рубероид. Инструменты, которые должны быть в наличии при возведении опорной кирпичной установки:

При сборе инструментов для работы нужно подготовить мастерок.

• лопата;
• молоток;
• мастерок;
• уровень;
• измерительная рулетка;
• канцелярский нож;
• колышки;
• шнур.

Вернуться к оглавлению

Фундамент

Ширина основы должна быть на 20—30 см больше, чем ширина самой кладки, а необходимая углубленность для устройства подпорной стенки из кирпича составляет не менее 30 см. Правильно рассчитывать нужное значение необходимо в зависимости от рыхлости грунта. Соотношение глубины фундамента от высоты стены изложено в таблице:

Вид грунта	Необходимое значение глубины фундамента от высоты стены, в частях
Мягкий грунт, рыхлая песчаная или влажная почва	1 /2
Почва средней рыхлости	1 /3
Твердая, глинистая почва	1 /4

Для того чтобы основание прослужило долгие годы, необходимо использовать качественные материалы. В состав фундамента входит бетон, щебень и гравий, которые уплотняются глиной или цементом. Если высота ограждения составляет меньше 70 см, можно использовать раствор на основе цемента и песка (в пропорции 1:3). Его следует хорошо размешать и добавить воды пока не получится нужная консистенция.

Вернуться к оглавлению

Как построить?

Для возведения фундамента конструкции нужно вырыть траншею.

На месте, где будет находиться подпорная стенка, необходимо сделать траншею. По ее периметру строится опалубок. Дно нужно хорошо разровнять и утрамбовать. Затем засыпать 15 см гравия или щебня. Следующий слой — это армирующая сетка или один слой рубероида, размер которого равен размеру будущей опорной стенки. Последний слой — бетон. Его нужно залить и ждать несколько дней для того, чтобы конструкция просохла.

Вернуться к оглавлению

Кирпичная кладка

Следующий этап строительства подпорной стенки — это кладка кирпича. Для этого по обеим сторонам основания вбиваются колья. На них натягивается шнур. Кирпич следует класть на цементный раствор. Для приготовления смеси для выкладки кирпичных рядов берут одну часть цемента и по три части мелкого песка и воды. Кирпичную кладку выравнивают по шнуру. Выкладывать нужно по шахматному принципу. После окончания строительства швы готовой конструкции можно заделать, это продлит срок эксплуатации кирпичной стенки.

Вернуться к оглавлению

Заключение

Кирпичные ограды — это отличный элемент в проектировании участка. С использованием таких конструкций можно воплощать самые интересные идеи ландшафтного дизайна. Готовую подпорную стенку из кирпича можно украсить различными способами, подходящими под стиль участка. Например, использовать разные облицовочные материалы, декоративные светильники и садовую утварь, высадить растения и многое другое.

Город Александрия, Вирджиния: Страница не найдена

Животные

Что нужно знать о животных, домашних животных и дикой природе Александрии.

Искусство и культура

За счет вовлечения сообщества, поощрения участия и облегчения доступа к искусству и культуре город создает динамичное сообщество для своих жителей, рабочих и гостей.

Здания и строительство

Городские власти предоставляют услуги жителям, предприятиям, подрядчикам и посетителям, которым необходимы разрешения на строительство и другие застройки.

Дискриминация и инвалидность

Информация о Кодексе прав человека города, услугах и мероприятиях по защите прав человека и борьбе с дискриминацией, а также ресурсах и услугах для людей с ограниченными возможностями.

Окружающая среда

«Зеленые» инициативы, качество воздуха, шум, водосбережение, борьба с комарами и грызунами.

Вакансий

Александрия предлагает широкий спектр возможностей трудоустройства и услуг. Работайте в городском правительстве или городских государственных школах, узнайте о возможности стажировки или о возможностях повышения квалификации и профессионального обучения.

Карты

Географические информационные системы (ГИС) централизованно управляют, обмениваются и анализируют информацию о местах с помощью специализированных картографических технологий. Эта информация повышает прозрачность, улучшает многие городские технологические приложения и предоставляет важные данные лицам, принимающим решения, и общественности.

Информация для нового жителя

Узнайте, что вам нужно знать как новый житель, и посетите веб-сайт города для получения дополнительной информации об услугах, программах, инициативах, проектах и ​​мероприятиях городского правительства.

Парки и зоны отдыха

Александрия — это активное сообщество, которое предлагает более 900 акров парков и выделенных общественных мест, а также широкий спектр окрестностей и центров отдыха, бассейнов, парков для собак, фермерских рынков, мероприятий на набережной и многого другого.

Общественное здравоохранение и благополучие

Александрия стремится к тому, чтобы наши жители процветали за счет физического, психического и социального здоровья.

Общественная безопасность и суды

Агентства и программы, которые помогают поддерживать нашу безопасность и общее качество жизни. Эти ссылки содержат информацию о правоохранительных органах города Александрии и организациях общественной безопасности, судах и судебной системе.

Общественные работы

Город предоставляет жителям ряд услуг, в том числе вывоз и переработку мусора.Кроме того, городские власти отвечают за содержание улиц, тротуаров, мостов и другой инфраструктуры в городе.

Недвижимость и налоги

Городские власти собирают налоги на автомобили и недвижимость, поддерживают программы налоговых льгот и оценивают стоимость собственности. Налоги можно платить разными способами, в том числе онлайн, по телефону и по почте.

Социальные службы

Город предоставляет государственную помощь в качестве защиты для отдельных лиц и семей, включая помощь в предотвращении бездомности, питание, аренду, коммунальные услуги, медицинское страхование и рецепты, профессиональное обучение и помощь в трудоустройстве и многое другое.

Транспорт

Информация о том, как добраться до и через город Александрия, в том числе пешком, на велосипеде, автобусе, поезде, по воздуху, совместные поездки и многое другое.

Коммунальные услуги

Город Александрия не имеет коммунальных служб. Следующие компании являются основными поставщиками своих серверов:

Детали конструкции подпорной стены блока Аллана

Детали конструкции сегментной подпорной стены

Ниже приводится список имеющихся типичных деталей блока Аллана.Щелкните рисунок, чтобы просмотреть или распечатать увеличенное изображение. Каждый файл также доступен для загрузки в формате AutoCAD (.dwg или .dxf) или Adobe Acrobat (.pdf).

Чтобы загрузить подробную информацию, щелкните нужный формат файла (.dwg или .pdf) и сохраните файл на свой компьютер.

Обратите внимание:

Следующие рисунки предназначены для общей информации и использования. На них нельзя полагаться в каком-либо конкретном проекте без проверки инженером.Их нельзя использовать для строительства. Пользователь несет исключительную ответственность за проверку применимости чертежа к его конкретному проекту.

Понижение подпорной стены

Загрузить: pdfdwg dxf

Безударный

Парковочные перила

Загрузить: pdfdwg dxf

Ударная проезжая часть или

Ограждение парковки

Загрузить: pdfdwg dxf

Забор без ветрового подшипника

или вариант ограждения 1

Загрузить: pdfdwg dxf

Забор без ветрового подшипника

или вариант 2 перил

Загрузить: pdfdwg dxf

Альтернативная опора ограждения

с SLEEVE-IT ^™

Загрузить: pdfdwg dxf

Ветрозащитный забор

или вариант ограждения 1

Загрузить: pdfdwg dxf

Ветрозащитный забор

или вариант 2 перил

Загрузить: pdfdwg dxf

Малая высота

Для водоснабжения

Загрузить: pdfdwg dxf

Большая высота

Применение воды

Загрузить: pdfdwg dxf

Бетонная муфта Storm

Выход для водопровода

Загрузить: pdfdwg dxf

AB Fieldstone

Типичная армированная стена

Загрузить: pdfdwg dxf

AB Fieldstone с типовой гравитационной стеной LAU

Загрузить: pdfdwg dxf

AB Fieldstone с SAU

Типичная гравитационная стена

Загрузить: pdfdwg dxf

AB Fieldstone с SAU

Типичный внутренний угол

Загрузить: pdfdwg dxf

AB Fieldstone с типовым внешним углом LAU

Загрузить: pdfdwg dxf

AB Fieldstone с SAU

Типичный внешний угол

Загрузить: pdfdwg dxf

AB Fieldstone

Подробная информация о повышении уровня

Загрузить: pdfdwg dxf

AB Fieldstone

Детали отделки ступеней

Загрузить: pdfdwg dxf

Парапеты

AB Fieldstone Standard

Парапет с углами

Загрузить: pdfdwg dxf

AB Fieldstone

Изогнутый парапет

Загрузить: pdfdwg dxf

AB Прямой парапет Fieldstone

Резка не требуется

Загрузить: pdfdwg dxf

AB Fieldstone

Парапеты и стойки

Загрузить: pdfdwg dxf

AB Fieldstone

Парапет с двойными стенками

Загрузить: pdfdwg dxf

Стенка для растений из блоков Allan

Загрузить: pdfdwg dxf

Облицовка грунта гвоздем

Стена армированная торкрет-бетоном

Загрузить: pdfdwg dxf

Лицом к земле

Анкерные фиксаторы

Загрузить: pdfdwg dxf

AB Step

Детали отделки

Загрузить: pdfdwg dxf

Сертифицированный структурный чертеж подпорной стены из бетонных блоков

Сертифицированный структурный технический чертеж подпорной стены из бетонных блоков Австралия

Об этом продукте

Этот тип подпорной стены спроектирован с использованием бетонных блоков серий 150 и 200.Подпорная стена может быть сконструирована для широкого спектра применений и может выдерживать надбавку до 5 кПа.

Онлайн-стоимость не включает специальную сертификацию, требуемую в Квинсленде и Виктории. Мы можем помочь с сертификацией Registered Professional Engineer of Queensland (RPEQ) для проектов в Брисбене. Для проектов в Мельбурне мы можем предоставить сертификаты, так как мы являемся зарегистрированным строительным практикующим Викторией. Для проектов в Квинсленде и Виктории отправьте нам онлайн-запрос с планом участка и геотехническим отчетом, и мы предоставим конкретное предложение для инженерных работ.

Согласно Строительным нормам Австралии подпорная стена классифицируется как конструкция класса 10b. Конструктивное проектирование, чертежи, детали и строительные спецификации для подпорной стены из бетонных блоков соответствуют требованиям к характеристикам Национального строительного кодекса и сертифицированы дипломированным профессиональным инженером-строителем.

Подпорная стена была спроектирована таким образом, чтобы выдерживать нагрузку на ограждение, и будет адекватно выдерживать ветровые нагрузки, создаваемые стойкой и ограждением высотой 1800 мм (ограждение Colorbond или подобное), с максимальным расстоянием между стойками 2400 мм или 1800 мм. высокий врезной забор.Таким образом, подпорная стена из бетонных блоков может использоваться для ветровой нагрузки в Аделаиде, Брисбене, Канберре, Мельбурне, Перте и Сиднее. Критерии требований к подпорным стенам, требованиям разработки и утверждения строительства должны быть подтверждены местными властями.

Заказать онлайн

Закажите стандартные сертифицированные инженерные чертежи подпорной стены в Интернете и получите подписанные инженерные чертежи в течение 2–5 рабочих дней.В некоторых случаях это может занять больше времени, поскольку мы оценим влияние плана сайта на существующие службы или структуру.

Технические характеристики

Бетонные блоки серии 150: максимальная высота 1200 мм

Бетонные блоки серии 200: максимальная высота 1800 мм

Расстояние между контрольными швами: максимум 12 м

Максимальная надбавка: 5 кПа

Ветровая зона: A

Опоры: спроектированы в соответствии с классом площадки «A» в соответствии с AS2870

Подпорная стена из бетонных блоков Строительные требования

Мы рекомендуем, чтобы земляные работы и подготовка площадки проводились в соответствии с Руководством AS3798 по земляным работам в коммерческих и жилых помещениях. Разработки ».

Как правило, эта подготовка площадки включает удаление всего органического материала, мусора, деревьев / пней и засыпку чистым уплотненным песком без пустот. Поместите чистую уплотненную песчаную насыпь для достижения указанных уровней готовой поверхности. Компактность позволяет достичь минимум 7 ударов на 300 мм с помощью калиброванного пенетрометра для песка и получить сертификаты испытаний на уплотнение перед заливкой фундаментов и сохранить для обеспечения качества.

Постройте фундамент в соответствии с конструктивными деталями фундамента.Рекомендуемая деталь фундамента требует постоянного обслуживания участка для обеспечения его структурных характеристик. Для получения подробной информации см. Публикацию CSIRO 10-91 «Руководство для домовладельцев по содержанию фундамента и эффективности опор». Эти рекомендации и подробные сведения о фундаменте основаны на характеристиках, определенных в AS2870.

Инженерные планы Австралия является зарегистрированным профессиональным инженером в Квинсленде (RPEQ) и может предоставить структурную сертификацию для проектов в районе Брисбена.Мы являемся зарегистрированным специалистом в области строительства Виктория (RPBV) и можем предоставить сертификацию строительных конструкций для проектов в районе Мельбурна.

Инженерные планы Австралия

Аделаида | Брисбен | Канберра | Мельбурн | Перт | Сидней

Строительство подпорных стен из бетонных блоков со ступеньками

🕑 Время чтения: 1 минута

Как построить подпорные стены из бетонных блоков? Обсуждаются пошаговые инструкции по строительству подпорных стен из бетонных блоков, материалы, преимущества, применение и проверка конструкции.Конструкция подпорной стены обычно строится так, чтобы удерживать массу земли или материалы обратной засыпки. Он построен в различных инженерных проектах для различных целей. Существуют различные типы подпорной стены, такие как подпорная стена из железобетона, сегментная подпорная стена, габионовая стена и подпорная стена из бетонных блоков. В этой статье речь пойдет о строительстве подпорной стены из бетонных блоков.

Рис.1: Подпорная стена из бетонных блоков (SEXTON, 2017)

Фиг.2: Подпорная стена из бетонных блоков (GADANG, 2017)

Обсуждаются следующие темы, касающиеся строительства подпорных стен из бетонных блоков:

• Преимущества и применение каменной кладки из бетонных блоков
• Ступени возведения подпорной стены из бетонных блоков
• Строительная инспекция

Преимущества применения подпорной стены из бетонных блоков

• Сохраняет засыпки.
• Удаляет откосы из земли или земляных насыпей.
• Помогает контролировать эрозию.
• Подпорная стена из бетонных блоков проста и удобна в строительстве.
• Это рентабельно.
• Он долговечен по сравнению с другими типами подпорных стен.

Строительство подпорной стены из бетонных блоков со ступенями Строительство подпорной стены из бетонных блоков состоит из ряда этапов, включая выемку грунта, подготовку почвы под фундамент, строительство основания подпорной стены, установку бетонных блоков, заливку раствора и установку дренажной системы.Кратко объясняются эти этапы:

Земляные работы под подпорные стены из бетонных блоков Для этой цели следует выбрать и использовать подходящие машины или инструменты, и после удаления почвы может быть достигнута ненарушенная и достаточно прочная почва. Работы должны выполняться на основе линий и уровней, предусмотренных проектными чертежами подпорной стены. Следует проявлять особую осторожность, чтобы не допустить чрезмерных раскопок. Следует помнить, что расположение сооружений и инженерных коммуникаций в непосредственной близости от строительной площадки должно быть определено, и должны быть приняты необходимые меры для предотвращения повреждений в результате земляных работ.

Рис. 3: Выемка грунта и профилирование для строительства подпорной стены

Подготовка грунта фундамента под подпорные стены из бетонных блоков Грунт фундамента под цоколь следует выкопать в соответствии с чертежами конструкции подпорной стены из бетонных блоков. Он должен быть уплотнен как минимум до 95% стандартного теста на уплотнение по Проктору. Инженер на объекте должен исследовать и исследовать грунт фундамента, чтобы убедиться, что он соответствует требованиям проекта.Если грунтовый фундамент не соответствует проектным требованиям, его следует заменить приемлемым материалом.

Рис. 4: Уплотнение грунта фундамента (См. «Правильное уплотнение грунта при строительстве подпорной стены, часть 2, 2011»)

Строительство основания подпорной стены из бетонных блоков Как и в случае с другой частью подпорной стены, размещение основного материала следует выполнять в соответствии с предоставленными чертежами. В качестве основного материала рекомендуется рассматривать низкопроницаемый гранулированный материал, и этот слой почвы укладывается на грунт фундамента.При размещении основных материалов необходимо поднять достаточную глубину в соответствии с рекомендациями применимых норм или проектной документации, чтобы установить и закопать нижнюю часть стены. Основной материал необходимо утрамбовать на 95% стандартного проктора, а верхнюю поверхность рекомендуется выровнять с помощью хорошо рассортированного песка толщиной 13 мм.

Рис.5: Выравнивание основного материала подпорной стены (KOWALSKI, 2008)

Толщина основного материала зависит от высоты подпорной стены. Например, значение 100 мм может быть принято для высоты менее 1.2 м и 150 мм для высоты более 1,2 м.

Рис.6: Уплотнение основного материала подпорной стенки (KOWALSKI, 2008)

Размещение бетонных блоков в подпорной стене Блоки из бетонных блоков должны быть установлены надлежащим образом в соответствии с проектной документацией и должны быть подключены к водопроводу. Ячейки должны быть размещены вертикально, а раствор необходимо нанести со всех сторон блока как в горизонтальном, так и в вертикальном направлениях. Следует гарантировать, что первый слой стены должным образом соприкасается с основным материалом.Толщина горизонтального и вертикального швов раствора должна быть не менее 10 мм. Если стыки видны, то следует создать вогнутый участок стыка, иначе отделочные работы будут произведены шпателем. Рекомендуется использовать раствор из 1 цемента или 1 извести: 6 песка или 1 цемента: 5 песка плюс водный загуститель. Если подпорная стенка укреплена стальными прутьями, то ячейку следует очистить с первого этажа, используя соответствующие средства и методы. Очистка является значительно выгодной, поскольку на положение стальных стержней может влиять мусор в пространствах.Кроме того, раствор, застрявший в пустотах, следует удалять либо по ходу строительства, либо после завершения укладки блоков. Сливные отверстия необходимо размещать на рекомендованном расстоянии 1200 мм. Арматурные стержни встраиваются в пространство стены и достаточно крепятся, чтобы предотвратить их смещение.

Рис.7: Размещение арматуры в подпорной стене бетонного блока

Рис.8: Типичное размещение горизонтальной и вертикальной арматуры в кирпичной стене из бетонных блоков

Фиг.9: Детализация подпорной стены из железобетонных блоков

Заливка подпорной стены из бетонных блоков Процесс затирки осуществляется следующим образом:

• Заглушить отверстия для очистки.
• Залейте раствор и убедитесь, что все пространства должным образом заполнены раствором для обеспечения наилучшего сцепления со стеной.
• Пустоты в растворе следует устранить уплотнением.
• Строительные нормы и правила для каменных конструкций и комментарии предоставляют минимальные требования к пространству для затирки, которые можно увидеть в Таблице 1.

Таблица-1: Требования к пространству для раствора (MSJC, 2011)

Тип раствора	Максимальная высота заливки раствора, м	Минимальная ширина залитого пространства в свету, мм	Минимальные размеры прозрачного пространства для затирки ячеек полых блоков, мм x мм
мелкое	0,3	19,1	38,1 x 50,8
мелкое	1,63	50,8	50.8 х 76,2
мелкое	3,86	63,5	63,5 x 76,2
мелкое	7,32	76,2	76,2 x 76,2)
Грубый	0,30	38,1	38,1 x 76,2
Грубый	1,63	50,8	63,5 x 76,2
Грубый	3,86	63,5	76,2 x 76,2
Грубый	7.32	76,2	76,2 x 102

Строительная инспекция подпорной стены из бетонных блоков Осмотр необходимо проводить на различных этапах строительства, которые описаны ниже:

• Осмотр будет необходим после завершения земляных работ в фундаменте и укладки арматуры, и его следует провести перед заливкой бетона.
• Перед нанесением растворов, после того, как уложены бетонные блоки и вставлены стальные стержни.
• Перед укладкой засыпного материала.
• Наконец, после того, как все строительные работы закончены.

Подробнее: Нагрузки и силы, действующие на подпорную стену, и их расчет Виды подпорных железобетонных стен и их элементы Почему рушатся подпорные стены? Причины разрушения подпорной стенки Типы бетонных блоков или бетонных блоков, используемых в строительстве

Артикул:

АДМИНИСТРАЦИЯ, О.О. Б. и. F. C. Типовой комплект деталей подпорной стены на основе Строительного кодекса штата Вирджиния 2006 года. Управление строительного и пожарного кодекса. Александрия, стр. 4-6. 2010 г. Графство Сан-Диего, Б. Д. Подпорные стены с ровной засыпкой. Услуги по планированию и развитию. Графство Сан-Диего, стр. 1-4. 2014 г. ГАДАНГ, С. Конструкция подпорной стены из шлакоблоков. Доступ 18 ^th сентября 2017. MASONRY, A. Подпорные стены из усиленных блоков, 1-е издание. Adbri Masonry Pty Ltd. Аделаида, стр.5-6. 2009 г. MSJC. Требования строительных норм и спецификации для каменных конструкций и комментарии к ним. Американский институт бетона. США, стр. С-75. 2011 г. Правильное уплотнение грунта при строительстве подпорной стены, часть 2. Пейзажи Рейнольдса. 2011.

подпорных стен и рокариев — SDCI

См. Также: См. Также: Палубы, заборы, разрешение на грейдирование, навесы

Что это?

Подпорная стена — это конструкция, предназначенная для поддержки почвы под более крутым углом, чем она может стоять сама по себе; он может или не может быть прикреплен к зданию.Скала состоит из установленных камней, используемых для борьбы с эрозией почвы.

Какие разрешения вам нужны?

Разрешение на строительство не требуется, если вы выполняете все три следующих условия:

1. Высота рокарии или подпорной стены будет 4 фута или меньше
2. Стена не находится в экологически критической зоне (ECA) или рядом с ECA
3. Вы не повредите прилегающие объекты или конструкции во время или после строительства стены

Если вы не соответствуете этим трем условиям, вам нужно новое разрешение на строительство.Например, если вы строите стену на границе участка, существует вероятность повреждения, и вам необходимо разрешение на строительство.

Вам также может потребоваться разрешение на профилирование в зависимости от количества почвы, которую вы планируете переместить, или площади, которую вы планируете нарушить.

Изучите код

• Скалистые горы и подпорные стены не влияют на предел покрытия вашего участка. Этот предел представляет собой процентную долю вашего участка, которая может быть покрыта домом и другими зданиями, такими как гаражи, или непроницаемыми поверхностями, такими как мощение.
• Вы не можете построить рокарий или подпорную стену любой высоты в ECA, если вы не выполняете особые требования или не получаете освобождение. Скалистые горы и подпорные стены не подлежат отказу от небольших проектов.
• Проекты каменных блоков должны быть подготовлены инженером-геологом или соответствовать предписывающим стандартам проектирования каменных блоков.
• Разрешение на боковой сток требуется, если вы планируете установить дренаж за стеной и подключить его к боковой канализации.См. Раздел «Системы подземного дренажа» Правила директора 4-2011 «Требования к проектированию и строительству боковых канализационных сетей (дренаж и сброс сточных вод)».
• Если вы строите рядом с линией собственности или полосой отчуждения, вы должны убедиться, что подпорная стена или скала построена на вашем участке. Если вы строите в пределах полосы отвода, вы должны соблюдать дополнительные требования. Дополнительную информацию см. В Руководстве по улучшению полосы отвода в Сиэтле.

Следует ли вам нанять профессионала?

• Чертежи каменных блоков и подпорных стен обычно требуют профессионального штампа (указывающего, что они были спроектированы архитектором или инженером).Если ваш рокарий или подпорная стена не требует профессионального клейма, вы можете подготовить чертежи самостоятельно или нанять профессионала.

ОПИСАНИЕ СТЕНЫ | ДЕТАЛЬ ДЕТАЛИ НА СТЕНЕ

ПОДДЕРЖКА СТЕНЫ | СОХРАНЕНИЕ ДЕТАЛЬНЫХ ЧЕРТЕЖЕЙ СТЕНЫ

ДЛЯ ЗАГРУЗКИ В ФОРМАТЕ AUTOCAD SCROLL DOWN

ДЕТАЛИ ПОДДЕРЖКИ

Детали подпорной стены для справки. мы предоставили ссылку для скачивания внизу.Пример предварительного просмотра детали подпорной стены показан ниже

ДЕТАЛИ ЗАДНЕЙ СТЕНЫ

ДЕТАЛИ ЗАДНЕЙ СТЕНКИ ДЕТАЛИ 18 906 ОПИСАНИЕ ИНФОРМАЦИЯ СОХРАНЯЮЩАЯСЯ ВЫСОТА СТЕНКИ 5,75 м ТОЛЩИНА НОСА 500 мм 9065 ТОЛЩ. СКАЧАТЬ ЧЕРТЕЖ ПОДПОРНОЙ СТЕНЫ НИЖЕ

—————————

Детальный чертеж подпорной стены pdf, детали подпорной стены dwg скачать бесплатно , чертеж бетонной подпорной стены, чертеж AutoCAD консольной подпорной стены, чертеж подпорной стены RC, подпорная стена без блоков, подпорная стена чертеж плана, подпорная стена чертеж Autocad, чертеж детали подпорной стены pdf, деталь подпорной стены dwg бесплатная загрузка, чертеж детали подпорной стены консольной конструкции, чертеж autocad консольной подпорной стены, чертеж подпорной стены rcc, чертеж подпорной стены без блока, чертеж плана подпорной стены, контрфорс подпорная стена чертеж autocad, подпорная стена pdf, изображения подпорной стены, подпорная стена eps,

—————————-

ПРАКТИКА ВИКТОРИНГА

RCC

𐩘𐩘𐩘𐩘𐩘𐩘𐩘 𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘

SOM / MOS

𐩘𐩘𐩘𐩘𐩘𐩘𐩘 𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘

ПОЧВА

𐩘𐩘𐩘𐩘𐩘𐩘𐩘 𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘 𐩘𐩘𐩘𐩘

МЕХАНИКА ЖИДКОСТИ

𐩘𐩘𐩘𐩘𐩘𐩘𐩘 𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘

𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘 𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘

903 16 𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘 𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘𐩘

ЖИЛОЙ ПЛАН

Бетонная подпорная стена, деталь DWG для AutoCAD • Проекты CAD

ОБЪЯВЛЕНИЕ

Совершенная деталь подпорной стены из бетона

Чертежные этикетки, детали и другая текстовая информация, извлеченная из файла САПР (перевод с испанского):

верхний крепежный кронштейн с винтовым креплением, нижний подлокотник запата, очистка бетона, основание уплотненное, опорные блоки, верхний армированный, башмак, армированный стеной, хобби, дренаж пвх с.a, гравийная плита hobycasa, бетонная стяжка, полиэтиленовый лист, керамическая плитка gres altamira cane, полихлоропеновая прокладка. неопрен, гипсовая штукатурка, опасный асфальт для стен, стеновая броня, связный грунт, круглый, потерянные блоки, вооружение, хобби, выравнивающий раствор сцепления, вооружение, одинарный глазурованный керамогранит типа клинкер феррогрес, трава, уплотнительный бентонит, очистка бетона, минеральная вата неорганическая негорючая минеральная вата, защитный разделительный слой террам-типа, ударопрочный полиэтиленовый лист высокой прочности

Исходные текстовые данные, извлеченные из файла САПР:

ESCUADRA DE FIJACIN SUPERIOR + FIJACIN ATORNILLADA АРМАДО ИНФЕРИОР ЗАПАТА HORMIGÓN DE LIMPIEZA БАЗОВАЯ КОМПАКТАДА КАЛЬСОС-ДЕ-АПОЙО ARMADO SUPERIOR ЗАПАТА ARMADO DEL MURO ГРАВА 30мм.HOBYCASA DRENAJE PVC SANE-RIEGO S.A ENCACHADO DE GRAVAS 30 мм. HOBYCASA СОЛЕРА-ДЕ-ХОРМИГОН LÁMINA DE POLIETILENO 5 мм CHOVA BALDOSA CERÁMICA GRES 25×25 ALTAMIRA CAÑA G37 JUNTA DE POLICLOROPENO. НЕОПРЕНО GUARNECIDO Y ENLUCIDO DE YESO LÁMINA ASFÁLTICA DANOSA PARA MUROS ARMADURA DEL MURO ТЕРРЕНО КОХЕСИОНАДО РЕДОНДОС БЛОКИ ПЕРДИДОС Армадо ГРАВА 10мм. HOBYCASA MORTERO DE NIVELACIN Y AGARRE Армадо СОЛАДО ДЕ ГРЕ ТИПО КЛИНКЕР ФЕРРОГРЕС CÉSPED ЮНТА БЕНТОНИТА HORMIGÓN DE LIMPIEZA LANA DE ROCA MINERAL ROCKWOOL NO ORGÁNICO E INCOMBUSTIBLE CAPA SEPARADORA DE PROTECCIÓN DE POLIPROPILENO-POLIETILENO 1500N TIPO TERRAM 1000 LAMINA DE POLIETILENO ChovAIMPACT 10 Alta Resistencia

Язык	Испанский
Рисунок Тип	Деталь
Категория	Детали конструкции и системы
Дополнительные скриншоты
Тип файла	dwg
Материалы	Бетон
Единицы измерения
Площадь основания
Особенности здания
Теги	autocad, betonsteine, бетон, бетонный блок, конструктив, ДЕТАЛЬ, DWG, подпорка, стена, ограждение стены, стены

ОБЪЯВЛЕНИЕ

.
