установка своими руками, схема монтажа варианта для частного дома, как подключить

Жизнь за городом временно или постоянно – это приятно, но есть в ней некоторые сложности. Ведь далеко не в каждом дачном поселке имеются централизованные коммуникации. Жителям коттеджей и частных домов довольно часто приходится самостоятельно улучшать свои условия жизни.

Одним из важных пунктов комфортной жизни является постоянное наличие воды. Помочь в этом может насосная станция, которую совершенно несложно установить самостоятельно.

Особенности

Насосная станция способна подавать воду в систему водоснабжения дома, а также автоматически поддерживать в ней заданное давление. За счет этого можно делать сеть водопровода разветвленной, облегчая подключение к ней различной бытовой техники, например, бойлера, душевой кабины, стиральной машины и так далее.

Насосная станция представляет собой насос, гидроаккумулятор, автоматику, фильтр, трубопроводы. В качестве источника для забора воды подойдет скважина или колодец. Можно использовать воду из открытых водоемов или других резервуаров. В том случае, если забор воды делается из речки, озера или пруда, ее необходимо применять только для хозяйственных нужд или полива. Воду из колодца или скважины лучше сдавать на анализы, результаты которых покажут, является она хозяйственной или питьевой.

В основном на участках глубина скважин составляет около 20 метров, что является оптимальным значением для установки автоматического оборудования. Данные параметры позволяют доставлять воду к точкам разбора без какого-либо дополнительного оснащения.

Насосная станция работает циклами, каждый из которых разделяется на два этапа.

Когда насос включается, вода поднимается из источника, заполняет систему и гидробак. Это происходит, пока давление не превысит верхнюю границу. Как только это произошло, реле давления отключает насос, и вода прекращает поступать.

В момент открывания кранов или использования водопотребляющей техники поступление воды происходит из емкости гидроаккумулятора. Жидкость из гидробака будет расходоваться, пока не достигнет нижней границы. Затем насос снова включается и поднимает воду в гидробак.

Необходимо следить, чтобы число циклов в час не превышало максимально допустимое число включений для насоса, который используется.

Преимущества насосной станции очевидны:

  • обеспечивает автономное водоснабжение в доме;
  • позволяет повысить эффективность системы водоснабжения;
  • позволяет более безопасно эксплуатировать оборудование и трубопроводы;
  • позволяет сделать некоторый запас воды и осуществить ее подачу, даже если электроснабжение отключено;
  • обеспечивает стабильный напор воды и поддерживает постоянное давление;
  • увеличивает срок службы приборов и бытовой техники, подключенных к системе водоснабжения;
  • снижает затраты на электроэнергию и износ оборудования;
  • дает возможность выбрать место для монтажа агрегата;
  • имеет компактные размеры и небольшой вес;
  • просто монтировать.

Как выбрать?

Насосная станция для дачи или частного дома должна справляться со своими функциями, поэтому ее следует выбирать, исходя из своих потребностей. В первую очередь стоит обратить внимание на ряд следующих критериев.

Технические характеристики станции

Причем наибольшее значение имеет производительность устройства. Лучше всего остановить свой выбор на насосной станции, которая обеспечивает напор воды из скважины, удовлетворяющий все потребности в доме и на придомовом участке.

Для нормальной жизни четырех человек подойдет устройство со средней или малой мощностью. Как правило, такие агрегаты снабжены гидроаккумулятором на 20 литров. Подобные станции подают воду из скважины в размере 2-4 кубометра в час и обеспечивают напор в 45 и более метров. Также стоит учитывать размер станции, уровень воды при работающем и отключенном насосе, разновидность фильтра, ширину трубы.

Особенности скважины, колодца

Готовая насосная станция представляет собой установку с поверхностным насосом, который осуществляет забор воды из скважины путем разрежения. При этом эжектор может присутствовать в конструкции насоса или быть выносным и его нужно располагать в скважине. Однако, если собирать и монтировать насосную станцию самостоятельно, можно воспользоваться скважинным или погружным насосом. Особенно это актуально, если он уже есть в наличии.

Насосные станции, имеющие встроенный эжектор, позволяют поднимать воду только с глубины не более 8 метров. Однако они обеспечивают хороший напор, который превышает 40 метров. Такие установки не боятся попадания воздуха, поэтому их необязательно наполнять водой перед началом работы. Они спокойно сперва прокачивают воздух, а затем уже и воду.

Среди положительных отличий также можно отметить высокую надежность и производительность. Конечно, и недостатки тоже имеются. Один из них – это сильный шум, поэтому подобные станции монтируются в доме, исключительно в подсобных помещениях с хорошей звукоизоляцией.

Станции с внешним эжектором необходимы для забора воды с глубины от 20 и более метров. В таком случае эжектор помещается в колодец или скважину, становясь частью заборного узла. К нему от установки идут напорный и всасывающий (вакуумный) шланги. По напорному шлангу вода попадает в эжектор и в камере всасывания формируется область разрежения, а по всасывающему вода поднимается вверх из скважины.

Для таких станций характерен низкий уровень шума и малое потребление энергии. Однако КПД таких устройств не превышает 40 процентов.

Насосные станции с погружным насосом также практически не шумные. Забор воды они могут осуществлять с любой глубины и даже при значительном удалении источника воды от здания. При этом им не страшны подсос воздуха и небольшие протечки в трубопроводе. Однако для них важна чистота воды, а значит, понадобится мощная фильтрационная система и регулярная чистка. Из минусов также стоит отметить высокую стоимость таких насосов и возможные трудности при ремонте и обслуживании.

Схемы монтажа

До монтажа необходимо подобрать место, которое оптимально подойдет для насосной станции.

При этом необходимо учесть:

  • удаленность станции от скважины или колодца;
  • температуру и влажность в месте, где будет установлен насос;
  • наличие свободного пространства под ремонт и обслуживание устройства;
  • возможность звукоизоляции помещения.

После того как место установки станции выбрано, начинается ее монтаж.

Сложностей при монтаже готовой насосной станции обычно нет.

  • Как правило, сперва ведутся подготовительные работы. Они заключаются в том, что под перекачивающее устройство изготавливают прочное основание, например, из бетона и кирпича или дерева. При этом оно должно иметь ровную поверхность. Также можно пользоваться специальным кронштейном из металла.
  • Когда насос работает, он достаточно сильно вибрирует, в итоге в местах соединений трубопровода могут образовываться течи. Чтобы снизить вибрацию и ее разрушительное действие, необходимо под опоры насоса уложить резиновый коврик или подкладки. Можно еще закрепить ножки более надежно при помощи анкерных болтов.
  • Чтобы насосная станция работала без перебоев, необходимо обеспечить постоянное поступление воды из источника. При круглогодичном потреблении воды следует позаботиться о защите от промерзания. Для этого роется траншея от колодца или кессона скважины до фундамента дома, в которую затем будет уложен трубопровод, желательно диаметром 32 миллиметра. Обязательно, чтобы траншея шла прямо, без загибов и поворотов, которые приводят к снижению давления.
  • Закапывать трубы необходимо ниже уровня, на который промерзает почва в данной местности. Также, формируя траншею, надо учесть уклон в сторону водозабора, чтобы в период консервации сливалась вода из трубопровода. В том случае, если грунтовые воды располагаются близко, необходимо трубопровод проложить выше их критического уровня. Однако при этом трубы надо утеплить и использовать греющий кабель.
  • Если трубопровод необходимо вести выше уровня земли, необходимо организовать хорошую теплоизоляцию и обогрев. В данном случае в качестве теплоизоляционного материала можно использовать минеральную вату на базальтовой основе.
  • Водозаборный узел в станции со встроенным эжектором и поверхностным насосом собирается путем подсоединения к внешней стороне полипропиленовой трубы металлической сеточки и обратного клапана. Сеточка в данном случае является фильтром грубой очистки, а обратный клапан необходим, чтобы трубы стабильно заполнялись водой. Клапан можно зафиксировать при помощи муфты, имеющей наружную резьбу. Если используется погружной (скважинный) насос, понадобятся только обратный клапан и труба, а фильтр грубой очистки уже есть в его конструкции.
  • Насос имеет немалый вес, поэтому его необходимо подвесить на прочный трос. При опускании водозаборного узла в устройстве с поверхностным насосом надо учесть, что минимальное расстояние от дна источника до него должно быть не менее 1 метра. Для погружного насоса данное расстояние составляет 0.5 метра. Необходимо также учитывать изменения уровня водяного зеркала на протяжении всего года, к примеру, летом он обычно становится ниже.
  • Когда трубопровод подсоединен к насосу, устанавливают гидроаккумулятор и блок управления. Соединять их лучше всего при помощи пятивыводного штуцера, который монтируется в напорный трубопровод в удобном месте. В него вкручивают манометр и реле давления, а к боковому входу штуцера подсоединяют гидроаккумулятор.
  • При монтаже поверхностных элементов станции необходимо учесть, что все дополнительные приборы лучше всего устанавливать через обратные клапаны или шаровые краны с американкой. Это нужно для того, чтобы легко снимать устройства при замене или ремонте, при этом без необходимости сливать воду из системы.
  • Конечно, возможность слива воды из системы рекомендуется предусмотреть заранее. Для этого необходимо в трубопроводе сформировать отвод, установив тройник с подключенным к нему сливным краном. При этом на подающий трубопровод следует установить фильтр грубой очистки, а на напорный – фильтр тонкой очистки.
  • Далее проводится подключение потребителей к насосной станции. Как правило, самый первый – это раздающий коллектор воды.
  • Перед запуском насосной станции необходимо учесть, что электродвигатель насоса обладает большой мощностью, поэтому для всей конструкции лучше выделить собственную линию электропитания, сделать заземление, а также установить стабилизатор напряжения.
  • При монтаже следует проверить давление воздушной камеры гидроаккумулятора. Его значение должно быть на 10 процентов ниже, чем давление включения насоса. Данная настройка делается в рабочем режиме. Что касается предварительных значений, то они должны быть для гидробака емкостью 20-30 литров – от 1.4 до 1.7 бар, а при емкости 50-100 литров – от 1.7 до 1.9 бар.
  • Перед тем как первый раз запустить установку с поверхностным насосом, необходимо заполнить водой рабочую часть системы. Это делается путем выкручивания заглушки из заливного отверстия, которое располагается в верхней части насоса. Если трубопровод оснащен заливной воронкой, то можно использовать ее. Воду заливают до тех пор, пока она не начинает выливаться. После этого необходимо плотно закрыть вентиль (отверстие).
  • При запуске насос надо подключить к электросети. Остатки попавшего в воронку воздуха удаляют, немного приоткрывая вентиль заливной воронки трубопровода.
  • После включения устройства из выходного отверстия напорного трубопровода или открытого крана водопровода в течение двух-трех минут должна потечь вода. В том случае, если вода не потекла, насос выключают и в систему доливают воду, а затем снова включают. Когда запуск оборудования успешно осуществлен, надо его «обкатать», а затем провести регулировку настроек реле давления и гидроблока.

Как собрать?

Чтобы собрать насосную станцию самому, сперва необходимо понять, что она собой представляет и как работает. Также следует заранее предусмотреть уровень интенсивности использования воды.

Основные функциональные узлы станции:

  • насос центробежного типа, который поднимает и транспортирует воду в дом;
  • гидроаккумулятор, который смягчает гидравлический удар;
  • реле давления;
  • электродвигатель, соединенный с насосом и реле давления;
  • манометр, позволяет определить давление;
  • система водозабора с обратным клапаном;
  • магистраль, которая соединяет водозабор и насос.

Реле давления позволяет контролировать его уровень в системе. Например, когда давление понижается по сравнению с определенным параметром, запускается двигатель, а если повышается – выключается. При помощи манометра можно производить регулировку давления. Самым обязательным элементом является гидроаккумулятор. Иногда в насосных станциях вместо него используют накопительный бак, но такая конструкция устарела из-за большого количества недостатков.

Станции с гидроаккумуляторами более надежны и практичны. К тому же они имеют небольшие размеры, что упрощает монтаж.

Как установить?

Установка насосной станции своими руками в доме зачастую проводится в отапливаемом помещении. Самым идеальным вариантом станет котельная с хорошей звукоизоляцией. Можно, конечно, установить и в коридоре, прихожей, кладовой или ванной. Главное, подальше от спален.

Нередко для расположения насосной станции выбирают подвал или цокольный этаж. Однако это при условии, что они тепло-, звуко- и гидроизолированы. Можно также провести установку в специальный короб, который размещается в подполе и имеет люк, чтобы был доступ к оборудованию.

Для установки станции в колодце используется специально обустроенная платформа. Она должна обязательно находиться ниже, чем уровень промерзания. При этом сверху необходимо утеплить и сам колодец. Такая схема является несколько затруднительной по доступу к станции.

В кессоне скважины также можно установить станцию. Для этого вокруг скважины обустраивается помещение, которое заглублено на уровень ниже, чем промерзание почвы. Кессон необходимо закрыть и утеплить у поверхности земли. Достаточно оставить небольшой люк, необходимый для обслуживания.

Также установка станции возможна в отдельном сооружении или пристроенном помещении. Конечно, такое строение требует не только утепления, но еще и дополнительного обогрева.

Установка насосной станции самостоятельно позволяет существенно сэкономить. В зависимости от подключения насосной станции к тому или иному источнику водоснабжения, есть различные схемы их установки. Правильная установка во многом зависит от мелких деталей вроде обратного клапана, сальника, фильтров и так далее. Такие мелочи позволяют существенно улучшить и продлить работу насосной станции.

Советы

  • После того как водоснабжение в доме налажено при помощи насосной станции, ее требуется периодически обслуживать. В первую очередь требуется постоянно следить за состоянием фильтра грубой очистки и при необходимости его очищать. Если этого не делать, то производительность станции будет снижаться, а вода идти рывками. В том случае, если фильтр полностью забьется, насос будет работать в холостом режиме, и в итоге станция отключится. Насколько часто придется чистить фильтр, зависит от количества примесей в воде.
  • Желательно один раз в месяц, после простоя, ремонта или консервации на зиму проверять давление в воздушном отсеке гидроаккумулятора. Оно должно быть на уровне 1.2-1.5 атмосфер. Если есть необходимость, воздух надо подкачать при помощи компрессора или автомобильного насоса. Если станция используется исключительно в летний период, надо обязательно слить из системы воду до того как придут заморозки.
  • При монтаже лучше использовать трубы с величиной большей, чем расчетная. Это позволит скомпенсировать различные изгибы, повороты, а также толщину фундамента, если станция устанавливается в доме.
  • Закручивать детали в процессе монтажа или ремонта лучше всего ключом. Если данную операцию выполнять руками, в дальнейшем могут появиться течи.
  • Когда насосная станция подключена, для ее регулировки и определения уровня давления, при котором она выключается, в приемное устройство требуется залить примерно два литра воды. После этого насос запускают в работу. В тот момент, когда станция выключилась, необходимо зарегистрировать уровень давления воды. Также надо знать значение давления, когда станция запускается автоматически.
  • При определенном давлении воды насосная станция иногда не отключается, исправить данную проблему можно при помощи винтов на реле давления. Они отвечают за степень сжатия пружин. Для этого снимают крышку устройства, а затем подкручивают винт, на котором есть буквы «ДР» в сторону «+» или «–». Чтобы отрегулировать уровень давления, при котором включение станции будет производиться автоматически, надо использовать винт с буквой «Р».

О том, как подключить насосную станцию, смотрите в следующем видео.

stroy-podskazka.ru

схема подключения, установка своими руками, фото

Не всегда есть возможность пользоваться централизованным водоснабжением, в особенности, если жилье несколько удалено от города. Но иногда приходится подключать специальное оборудование, как, например, насосная станция для дома схема подключения которой зависит от условий эксплуатации и параметров источника воды (скважины, колодца), и в условиях недостаточного напора воды из центрального трубопровода.

Основы функционирования и конструктивные особенности

В качестве наиболее важных, основных узлов выступает непосредственно сам насосный агрегат и накопитель. В зависимости от исполнения механизмом управляет узел автоматики или поплавковый элемент. В результате получается, что каждый из действующих узлов встречается в разных исполнениях. Например, накопитель существует в виде гидроаккумулятора и бака. Сам же насосный агрегат может быть оснащен эжектором или не иметь такового. Причем первый из названных вариантов может выполнен со встроенным или внешним эжектором.

Устройства с накопительным баком обладают длинным перечнем недостатков, среди которых основные: крупные габариты, а соответственно, и затруднения при монтаже, а также отсутствие принудительного воздействия на воду, что не способствует повышению давления в системе.

Насосная станция с накопительным баком является достаточно громоздким оборудованием

Наиболее распространены сегодня именно исполнения с гидроаккумулятором. Принцип их действия основан на особенности основного узла, который разделен внутри полости на два отсека. Оба они отвечают за разные функции: подкачка воздуха или воды.

За уровнем давления следит реле, которое отключает устройство при достижении им давления определенного уровня. Если же значение данного параметра опускается до минимальной границы, реле срабатывает и устройство включается в работу. Несмотря на популярность, данный вид техники имеет и свои недостатки, в частности, не слишком вместительный бак.

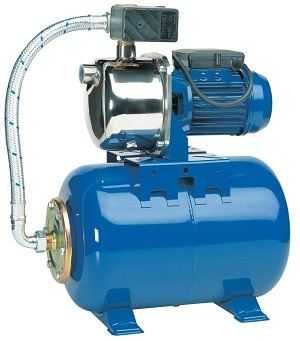

Устройство насосной станции с гидроаккумулятором

Основные критерии выбора устройства

Установка насосной станции в частном доме предваряется тщательным подбором наиболее подходящей модели. Среди всех функций, включая и наименее важные, следует в первую очередь обращать внимание на следующие:

  • глубина всасывания устройства, что должно соответствовать параметрам самой скважины, ведь при соответствии данных параметров, а также при достаточной мощности можно получить наивысший уровень производительности;
  • скорость подачи воды, она же – производительность;
  • мощность устройства, при этом не следует выбирать модель с наибольшим запасом по данному параметру, так как это приведет к излишне большим энергозатратам;
  • тип управления устройством: ручной привод или автоматика;
  • количество человек, которые в будущем будут пользоваться такой системой водоснабжения;
  • объем резервуара, что позволит длительное время использовать устройство без подключения к электросети.

Если говорить о производительности самого устройства, то данный параметр никогда не должен превышать естественную производительность источника воды (скважины, колодца). При несоответствии данных характеристик жидкость будет подкачиваться с примесями.

Насосная станция для дачи своими руками подключается на основании некоторой информации о составе семьи. Так, если мощность устройства не будет достаточной, чтобы обеспечить требуемую скорость подкачки воды, то для обеспечения большого количества человек, живущих в доме, воды в системе будет недостаточно, что приведет к ослаблению напора и бесперебойной работе устройства.

Например, чтобы семья из 4 человек могла пользоваться системой локального водоснабжения, требуется уровень производительности устройства, равный примерно 3 куб. м/ч, однако, эта цифра может варьироваться в зависимости от уровня интенсивности использования воды.

Если вы хотите узнать больше об устройстве и принципе действия гидроаккумулятора, который является одной из составляющих насосной станции, то эту информацию вы найдете в нашей отдельной статье.

Как правильно взять пробу воды из колодца для проведения ее анализа читайте здесь.

Принцип выбора участка для установки

Необходимо подобрать правильное место для установки насосной станции

Основной недостаток насосных станций – это невозможность использования их в холодное время года в неотапливаемых помещениях или на открытой местности. Случается, пользователи организовывают дополнительный обогрев для устройств, стоящих на поверхности земли, защищенных лишь примитивной постройкой. В этом случае, конечно, будет некоторый эффект от подобных действий, но на деле получится только перерасход топлива (если используется жидкотопливный обогреватель, например).

Для более эффективного и экономного использования таких агрегатов, перед тем, как подключить насосную станцию на даче или в частном доме, рекомендуется придерживаться ряда правил:

  • выбирать место для установки насосного оборудования следует с учетом возможности подведения централизованной системы отопления, причем в помещении не желательно присутствие источников энергии;
  • рекомендуется организовывать свободный доступ к устройству, что упростит обслуживание и ремонтные работы в случае поломки оборудования;
  • профессионалы советуют устанавливать такую технику как можно ближе к источнику воды (скважине, колодцу).

Итак, приняв во внимание эти рекомендации, перед тем, как производить подключение насосной станции своими руками, вполне можно переходить к выбору участка, где будет устанавливаться устройство. Среди возможных вариантов рассматриваются:

  1. Выделенное помещение в жилище. В данном случае речь идет о своего рода котельной, при этом желательно организовать звуко- и теплоизоляцию коммуникаций. Такой вариант включает в себя все вышеназванные пункты, которые желательно учитывать при организации локального водоснабжения посредством насосного агрегата.
  2. Когда в доме нет возможности оборудовать отдельное помещение, то допускается устанавливать технику такого рода на кухне или в ванной комнате, коридоре, одним словом, задействуется, опять же, хорошо протапливаемое помещение. Но при этом нужно понимать, что уровень шума в дома будет очень высоким.
  3. Использование подвала. При этом в первую очередь необходимо позаботиться об отсутствии сквозняков, больших потерь тепла и сырости, для чего в подвале должны быть настелены полы, а также необходимо организовать эффективную теплоизоляцию.

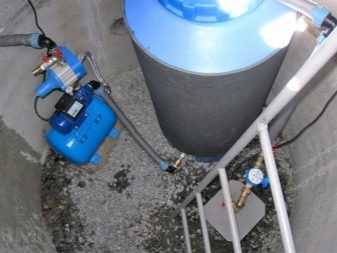

  4. Расположение в кессоне, который находится в непосредственной близости ко входу в скважину. Главный нюанс при этом – установка ниже уровня промерзания грунта. Только в данном случае отдаваемого почвой тепла будет достаточно для полноценной работы оборудования. Но дополнительно к тому необходимо утеплить крышку кессона.

    Схема установки насосной станции в кессоне

Как видно, если планируется покупка такого оборудования, схема подключения насосной станции для дома и дачи из колодца или скважины должна охватывать все возможные особенности, вплоть до организации специального помещения под эти нужды.

Выбор системы: однотрубная или двухтрубная?

Всего существует два варианта подключения техники такого рода, каждый из которых предполагает необходимость учета нескольких параметров: глубины установки техники, конфигурации водопровода. Так, различают однотрубную и двухтрубную систему подключения насосного оборудования. В первом случае речь идет о небольших глубинах, тогда как второй вариант обычно используется с целью увеличения глубины всасывания воды насосом из скважины.

Говоря более конкретно, можно отметить некоторые границы для обоих случаев. Для однотрубной схемы достаточным является порог до 8 м глубины, для двухтрубной системы – от 8 м и более. Причем второй вариант предполагает использование насосного оборудования с внешним эжектором.

Как реализуется подключение к источнику воды (колодцу, скважине)

Обычно месторасположение скважины находится в непосредственной близости к жилищу, что значительно упрощает добычу воды и поставку ее для общих нужд семьи в дом. Соответственно, не придется рыть бесконечной длины траншеи для прокладки трубопровода, который является одним из главных звеньев в цепи организации локального водоснабжения с использованием насосного агрегата. Основные работы:

  1. Подготовка траншей, которые выполнены глубиной ниже уровня промерзания почвы и с небольшим уклоном в сторону водоисточника для повышения эффективности работы оборудования и поставки воды на объект.
  2. Подготовка полиэтиленовой трубы диаметром 32 мм из колодца (скважины) для соединения с насосным оборудованием. На данном этапе на торцевой ее части монтируется обратный клапан и сетка. Причем установка насосной станции на даче своими руками не обязательно должна подразумевать самостоятельное крепление данных элементов, так как вполне можно приобрести готовую трубу с подсоединенным к ней обратным клапаном и фильтром грубой очистки (он же – сетка).
  3. Подключение к насосному агрегату выполняется с использованием муфты, крана «американки», металлического уголка с резьбой.
  4. Далее к насосному оборудованию проводится подключение трубы, идущей к водопроводу, по описанному выше принципу, используя комбинированную муфту углом в 90 градусов и «американку».
  5. Перед первым запуском через специальное отверстие в насосный агрегат предварительно заливается вода.

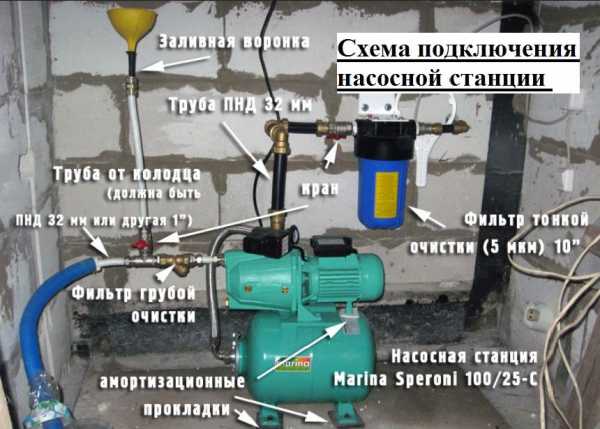

Подробная схема подключения насосной станции представлена на фото.

При монтаже насосной станции на даче немаловажным является нюанс, на каком уровне располагается трубопровод. Если траншея имеют глубину ниже уровня промерзания грунта, тогда можно обойтись без специальной теплоизоляции труб, в противном случае следует использовать минеральное базальтовое волокно, пенополистирол или электрический кабель.

Подробнее про схему подключения насосной станции к колодцу читайте в нашем материале.

Как правильно провести регулировку реле давления мы рассказали на этой странице сайта. От грамотной настройки этого устройства зависит комфорт эксплуатации и надежность в работе насосного оборудования.

Про преимущества пластиковых колодезных крышек мы рассказали тут http://okanalizacii.ru/vodosnabzhenie/kolodec/plastikovaya-kryshka-dlya-kolodca.html

Организация подключения к водопроводу

При подключении насосной станции к центральному водопроводу также используются соединительные элементы (фитинги). К каждому из отверстий (входное и выходное) прилагается соединительный элемент, обеспечивающий герметичное крепление трубопровода.Трубопровод от насосной станции подключается к водопроводу с помощью специальной врезки либо тройника.

Для более качественной очистки воды рекомендуется устанавливать два фильтрующих элемента: грубой и глубокой очистки. Причем есть свои нюансы при установке таких деталей. Перед подключением к внутреннему водопроводу монтируется фильтр глубокой очистки, а на входе насосной станции монтируется фильтрующий элемент грубой очистки. После крепления всех элементов производится пусковой старт оборудования.

Таким образом, в общей сложности требуется выполнить не так много работы на этапе подключения насосной станции для дачи и дома, однако именно подготовка занимает больше времени, например, копка траншей для укладки трубопровода.

Для большего удобства нередко используются некоторые хитрости, сглаживающие работу подобной техники, в частности, установка насоса на бетонное или кирпичное основание, поверх которого располагается резиновый коврик. В данном случае оборудование фиксируется к основанию с помощью анкеров. Это позволит несколько сгладить эффект от вибрации во время работы устройства.

Дополнительная информация о том, как установить насосную станцию на даче своими руками, представлена в видеоролике.

okanalizacii.ru

устройство, монтаж и установка своими руками

Чтобы решить проблему водоснабжения, многие владельцы частных домов используют насосные станции.

Эти устройства сегодня представлены в продаже в готовом виде или же могут быть приобретены по отдельности. Причем по силам каждому человеку выполнить монтаж насосной станции в своем доме. Главное, знать — из каких элементов состоит этот аппарат, как именно работает, как запустить насосную станцию и в каком месте лучше ее установить.

Что нужно знать, чтобы выбрать насосную станцию?

Чтобы выбранная станция хорошо справлялась со своими функциями, выбор нужно делать с учетом своих потребностей. В этой связи можно выделить следующие критерии, которые должны быть в первую очередь учтены владельцем:

  • Технические характеристики насосной станции;
  • Особенности скважины.

Рассматривая технические характеристики, в первую очередь следует выделить производительность агрегата. Оптимальным вариантом является аппарат, способный обеспечить напор воды из скважины, который сможет удовлетворить потребности непосредственно в доме, а также и на придомовых территориях.

Исходя из практического опыта, можно говорить о том, что для нормального проживания на даче или жилом доме, рассчитанном на 4 человек, рекомендуется выбирать устройство средней или малой мощности. В конструкции подобных агрегатов присутствует гидроаккумулятор объемом 20 литров. Такая станция способна обеспечивать подачу воды из скважины в количестве 2-4 куб. метров в час и напор 45-55 метров. Установка с такими характеристиками может в полной мере удовлетворить потребности семьи из четырех человек.

В процессе рассмотрения различных установок следует учитывать и ряд других важных показателей:

  • продуктивность;
  • размер;
  • уровень воды при отключенном насосе;
  • уровень воды при работающем насосе;
  • разновидность фильтра;
  • ширина трубы.

Как устроена насосная станция?

В любой станции присутствует такой обязательный элемент, как накопительный бак или гидроаккумулятор. Стоит сказать, что установка с накопительным баком является устаревшей конструкцией из-за наличия у неё большого количества недостатков. Прежде всего, бак имеет достаточно большую емкость. Помимо этого, для регулирования уровня воды и ее напора используется поплавок, обеспечивающий срабатывание датчика в случае падения уровня воды. В этом случае датчик подает сигнал на включение подкачки.

Главными минусами можно назвать следующие:

  • Подача воды в систему осуществляется естественным путем, из-за чего сила напора на выходе является недостаточной;
  • Из-за больших размеров агрегата не всегда можно найти подходящее место для его установки;
  • Процесс установки системы сопровождается определенными трудностями;
  • Для накопительного бака важно выделить место на самой станции, а это чревато дополнительными проблемами;
  • В случае выхода из строя датчика уровня воды происходит ее перелив через край бака.

Наибольшей надежностью и практичностью обладают установки, оснащенные гидроаккумулятором. Их популярность обусловлена небольшими габаритами и отсутствием сложностей в монтаже. В конструкции системы присутствуют реле, которое выполняет обязанности по регулированию предела давления окружающего воздуха.

За счет создания напора воды происходит его сжатие в гидроаккумуляторе. В момент, когда давление достигает требуемого предела, происходит автоматическое отключение насоса, в результате чего в кран поступает вода из бака. В случае снижения уровня повторно включается насос и продолжает работать до тех пор, пока опять не будет обеспечен нужный уровень воды.

Место установки насосной станции

Для насоса можно выбрать место непосредственно в доме или кессоне. Последний вариант представляет собой сооружение, устраиваемое в земле. Подобная конструкция обеспечивает ему защиту от влаги, грунтовых вод и низких температур. Он обязательно должна быть построена под линией промерзания грунта. Однако у этого варианта имеется несколько минусов. Прежде всего, подобное сооружение требует грамотного обустройства. Помимо этого, на территории, где наблюдаются суровые климатические условия, сложно выполнить утепление кессона, в результате, подвергаясь воздействию низких температур, возникает риск поломки насоса.

Самым практичным решением представляется установка насоса в доме. Лучше всего устанавливать его в подвале. Однако здесь нужно упомянуть об одном важном моменте: следует быть готовым к тому, что грунтовые воды могут создать угрозу затопления подвала. Поэтому в период весенних паводков, когда помещение наполняется водой, станцию рекомендуется устанавливать на возвышенности, чтобы до нее не дошла вода. Выбирать для станции нужно такое место, чтобы она была удалена от стен, что позволит предотвратить излишние вибрации в процессе эксплуатации. При размещении насоса в подвале нужно постоянно следить за температурным режимом на протяжении всего года, чтобы тем самым защитить установку от воздействий отрицательных температур.

Правила выбора места

Чтобы подобрать подходящее место для насосной станции, установка в котором должна проходить в соответствии с технологией, нужно исходить из следующих критериев:

  • Расстояние, на которое станция будет удалена от скважины;
  • Температурно-влажностный режим в месте, выбранном для установки;
  • Наличие свободного пространства, чтобы можно было без проблем заниматься ремонтом и обслуживанием агрегата;
  • Проведение работ по изоляции помещения, чтобы ограничить распространение шума в направлении жилых помещений.

Схема подключения насосной станции

Чтобы правильно установить насосную станцию своими руками, нужно придерживаться следующего порядка выполнения этой работы:

  1. Монтаж начинается с рытья траншеи, в которую будут уложены трубы, подводимые к скважине. При этом нужно позаботиться о том, чтобы станция имела наклонное положение относительно точки забора воды.
  2. Далее устраивается проход, через который труба будет подведена в стену здания.
  3. На следующем этапе приступают к прокладке труб в траншею.
  4. Зачем начинают подключать трубы к насосу.

Обязательным условием, предусмотренным технологией монтажа насоса, является его размещение на специальном основании. Ножки необходимо зафиксировать к основанию, используя анкеры. В результате можно будет обеспечить повышенную устойчивость конструкции. Чтобы свести к минимуму вибрации, насос нужно установить на резиновый коврик.

Подключение насосной станции своими руками в частном доме с выносным эжектором выполняется в соответствии со следующим алгоритмом:

  1. Первым этапом является установка эжектора. Последний имеет исполнение в виде литого чугунного узла, предусматривающего отверстия для соединения. Обычно у него имеется три подобных выхода.
  2. Далее в нижней части этого узла подключают фильтр грубой очистки, имеющий вид сетки.
  3. На следующем этапе потребуется сгон подходящей длины, который соединяют с раструбом из пластика в верхней части узла.
  4. Сгон состоит из двух частей, у которых, в свою очередь, имеются отдельные переходники. Поэтому выбирать необходимо такой вариант его исполнения, чтобы он соответствовал необходимому диаметру.
  5. После этого к выходу сгона крепят бронзовую муфту, при помощи которой будет создан переход к полиэтиленовой трубе.
  6. Чтобы все соединения были герметичными, рекомендуется использовать лен или ленту- уплотнитель.
  7. После этого начинают укладывать трубы в выкопанную траншею. Причем их глубина размещения должна быть меньше уровня промерзания грунта.
  8. Когда траншея будет готова, в нее укладывают трубы таким образом, чтобы остался запас. В качестве обсадной трубы рекомендуется применять оголовок или колено с плавным углом.
  9. Для крепления трубы и эжектора используется муфта.
  10. Нужно взять нижний конец трубки и соединить его с коленом перпендикулярно, после чего опустить. Для обеспечения герметичности свободное пространство заполняется монтажной пеной. Далее труба монтируется к переходнику 900 и к трубопроводу.
  11. После того как монтаж эжектора будет завершён, его погружают на требуемую глубину в месте, где будет производиться забор воды. Этот параметр определяется еще до проведения работ по установке. Как правило, его выбирают на уровне, соответствующем верхней линии обсадной трубы.
  12. В завершение к обсадной трубе крепят оголовок, для чего применяется сантехнический армированный скотч.

Ошибки при монтаже

В процессе установки насосной станции существует риск совершения ошибок:

  • Чтобы избежать проблем, трубы для монтажа должны иметь большую по сравнению с расчетной величину. Подобный запас позволит компенсировать изгибы, повороты и толщину фундамента в том случае, если местом монтажа станции является помещением в доме.
  • Для закручивания деталей рекомендуется использовать только ключ. Если пытаться выполнять эту операцию вручную, то есть риск появления впоследствии течи.
  • Особенно нужно быть внимательным к гидроаккумулятору. В нем давление должно находиться как минимум на уровне 1,2-1,5 атмосфер. В случае падения давления ниже указанной отметки необходимо использовать соответствующие устройств — компрессор или автомобильный насос, которые помогут восстановить требуемое давление.

Заключение

Владельцы частных домов решают проблему обеспечения водой несколько иначе, нежели собственники городских квартир. Имея в доме насосную станцию, они могут всегда пользоваться водой в необходимом количестве, подключив ее к скважине. Однако для этого нужно правильно выполнить установку насосной станции в частном доме своими руками. Сам по себе процесс ее установки представляется не таким и сложным, однако здесь имеются определенные нюансы, о которых чаще всего не догадываются многие владельцы. Поэтому нужно очень тщательно подойти к изучению основных моментов технологии монтажа станции, выполнив при этом предварительные расчеты.

nashgazon.com

Подключение насосной станции к скважине: технология проведения работ

Бурение скважины завершено, что дальше? Необходимо организовать водопровод, позволяющий помыть посуду, принять душ, полить растения и подключить бытовую технику. Решить задачу поможет подключение насосной станции к скважине. Однако для положительного результата следует точно знать, как это сделать.

Мы расскажем вам о том, как на базе поверхностной насосной техники лучше устроить автоматизированное водоснабжение загородного дома или любимой дачи. В представленной нами статье детально описаны технологические правила и принципы сборки контура. С учетом наших советов вы без проблем устроите систему собственными руками.

Содержание статьи:

Особенности устройства насосной станции

Автономное водоснабжение на базе насосной станции включает комплекс устройств, обеспечивающих автоматическое поступление воды в дом. Чтобы организовать комфортное автономное водоснабжение, необходимо выбрать подходящий насосный агрегат, правильно подключить его и настроить.

Если установка выполнена правильно и соблюдаются требования по эксплуатации, она прослужит очень долго. В доме всегда будет чистая вода под давлением, позволяющим использовать современные приборы: от обычного душа и стиральной машинки до посудомойки и джакузи.

Насосная станция состоит из трех основных элементов:

  • насоса, который подает воду;
  • гидроаккумулятора, где вода хранится под давлением;
  • управляющего блока.

Насос закачивает воду в (ГА), который представляет собой резервуар с внутренней вставкой из эластичного материала, который часто называют мембраной или грушей из-за его формы.

Задача насосной станции – обеспечить постоянное поступление воды в дом при достаточно высоком уровне напора в водопроводной системе

Чем больше воды в гидроаккумуляторе, тем сильнее сопротивляется мембрана, тем выше давление внутри емкости. Когда жидкость поступает из ГА в водопровод, давление снижается. Реле давления фиксирует эти изменения, а затем включает или отключает насос.

Работает это так:

  1. Вода заполняет гидробак.
  2. Давление поднимается до верхнего установленного предела.
  3. отключает насос, поступление воды прекращается.
  4. Когда включают воду, она начинает убывать из ГА.
  5. Происходит снижение давления до нижнего предела.
  6. Реле давления включает насос, бак наполняется водой.

Если убрать из схемы реле и гидроаккумулятор, насос нужно будет включать и отключать каждый раз, когда открывают и закрывают воду, т.е. очень часто. В результате даже очень хороший насос быстро сломается.

Использование обеспечивает владельцам дополнительные бонусы. Вода в систему подается под определенным постоянным давлением.

Все комплектующие и материалы, необходимые для подключения, следует подготовить заранее. Они должны соответствовать по размеру патрубкам имеющегося оборудования, для успешного монтажа могут понадобиться переходники

Хороший напор нужен не только, чтобы с комфортом принять душ, но и для работы автоматической стиральной или посудомоечной машины, гидромассажа и прочих благ цивилизации.

Кроме того, в резервуаре хранится некоторый (около 20 литров), но нужный запас воды, если оборудование перестанет работать. Иногда этого объема хватает, чтобы протянуть до устранения возникшей проблемы.

Место установки: удобное и безопасное

Выбирая место, необходимо учитывать технические характеристики прибора и расстояние от места установки до уровня воды. Если оно достаточно большое, станцию ставят в бытовой комнате или в подвале.

Необходимо проследить, чтобы соблюдались следующие условия:

  • было достаточно сухо и тепло;
  • имелась возможность монтажа шумоизоляции;
  • обеспечен свободный доступ к приборам для регулярного обслуживания.

Высокая влажность, а также замерзание воды внутри прибора приводят к поломкам.

Если оборудование поставлено в доме, придется позаботиться о шумоизоляции. Состояние и настройки основных узлов необходимо периодически контролировать. Приборы должны стоять так, чтобы позволять без затруднений снимать показания, настроить реле и т.п.

Трубы, с помощью которых подключают насосное оборудование, должны быть цельными, поэтому нужно покупать коммуникации с хорошим запасом длины

При установке насосной станции в устье глубокой скважины используют кессон, чтобы приборы находились как можно ближе к источнику воды. – это емкость, достаточно просторная, в которой предусмотрены отверстия и узлы для удобного монтажа насосного оборудования.

Станцию ставят в доме или в кессоне, например, из бетонных колец. Оборудование нужно защитить от влаги и замерзания, а жильцов дома – от шума работающего насоса

Готовые изделия этого типа продаются в профильных магазинах, можно выбрать вариант, подходящий по размеру и конфигурации. Их делают из пластика, металла, полимерпесчаных составов. Для самостоятельного обустройства кессона приямок углубляют и расширяют, обкладывают стены кирпичом, сверху монтируют прочную крышку.

Если оборудование будет использоваться только летом, например, для полива, можно поставить его даже вне дома. Но на зиму станцию придется правильно законсервировать

Часто вместо кирпичной кладки сеток кессона используют бетонные кольца, между которыми заделывают стыки, а затем выполняют гидроизоляционные работы. В получившемся небольшом помещении ставят насосное оборудование.

Глубина установки должна защищать углубленное в грунт оборудование от замерзания даже в самые жестокие холода. В южных регионах хватит полутора-двух метров, на севере может понадобиться углубление на четыре метра.

Порядок подключения: пошаговая инструкция

Насосные станции подходят для оборудования относительно глубоких водозаборных выработок. В случае превышения глубины расположения зеркала грунтовой воды максимального значения, указанного производителем техники, используются .

Для установки выполняют следующие действия:

  1. Прокладывают траншею, соединяющую скважину и жилье.
  2. Укладывают в нее трубы.
  3. Монтируют водопровод (если он отсутствует).
  4. Устанавливают агрегат в выбранном месте.
  5. Подающую трубу оборудуют фильтром и обратным клапаном.
  6. Подключают магистраль к принимающему патрубку.
  7. Соединяют агрегат с водопроводом.
  8. Подключают оборудование к электропитанию.
  9. Заполняют гидробак водой.
  10. Выполняют пробный пуск станции.
  11. Проверяют стыки.
  12. Настраивают реле давления.

Трубы внешнего трубопровода необходимо проложить ниже уровня, на который промерзает грунт. Рекомендуется сделать небольшой уклон от дома к скважине, чтобы вода возвращалась к насосу, если он перестанет работать. Это защитит прибор от перегрева и поломок из-за сухого хода, т.е. работы при отсутствии воды.

Такую же защитную функцию выполняет , не позволяющий жидкости покидать трубу и уходить в скважину. При подключении поверхностного насоса, снабженного эжектором, требуется присоединить к всасывающей трубе еще одну, которую подводят к эжектору.

Этот узел направляет часть поступающей жидкости к основанию трубы, по которой поступает жидкость, что значительно повышает производительность оборудования. Если используется , работы выполняют иначе. Его присоединяют к всасывающей трубе и подвешивают на прочном тросе из нержавейки.

Нижний конец подающей трубы следует оборудовать сетчатым фильтром, чтобы песок и другие включения не загрязнили воду и не повредили оборудование

Погружные насосы удобно крепить к готовому оголовку. Такое устройство монтируют на верхнюю часть обсадной трубы. Считается, что герметизация скважины с помощью оголовка позволяет несколько увеличить ее дебет. Чтобы кабель и трос не спутались, их фиксируют к трубе с помощью пластиковых стяжек.

Если фильтр уже есть в насосе, ограничиваются монтажом обратного клапана. Край подающей магистрали поверхностного насоса должен располагаться на высоте больше метра. Это минимальное расстояние равно половине метра для погружного насоса.

Соединения агрегата с трубами необходимо выполнять с помощью кранов-американок, используют клапаны, чтобы перекрыть любой участок и отсоединить его для ремонта без ущерба для остальных элементов системы.

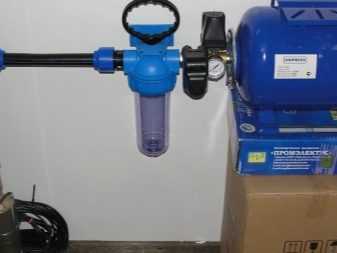

Перед станцией рекомендуется поставить дополнительный фильтр грубой очистки, а после нее монтируют фильтр, который обеспечит чистоту питьевой воды, удалив нежелательные примеси

Установленный в выработке со временем изнашивается, через него начинает просачиваться песок. Рекомендуется ставить дополнительный грубый фильтр на входе в насос.

Электропитание обеспечивают, подводя к оборудованию отдельную линию, снабженную устройством автоматического отключения, необходимо позаботиться о заземлении. Перед пуском устройство заполняют водой через предусмотренное для этого отверстие.

В гидробаке при этом должно быть давление:

  • около 1,5 бар для емкости менее 30 л;
  • около 1,8 бар для 30-50 л;
  • 2 бара или немного меньше для резервуара 50-100 л.

Затем отверстие для залива воды закрывают и подключают прибор к электросети. Нужно приоткрыть вентиль, чтобы стравить воздух. Через несколько минут отсюда потечет вода. В противном случае следует отключить прибор и долить еще немного жидкости.

Для регулировки реле давления с него необходимо снять корпус, чтобы получить доступ к винтам, с помощью которых настраивают прибор

Повторяют включение, чтобы устройство начало работать в штатном режиме. Теперь нужно . Для этого ГА придется опустошить и затем снова заполнить. Показатели выставляют, вращая соответствующие винты.

Несколько ценных рекомендаций

Резьбовые соединения необходимо затягивать ключом, а не руками, чтобы обеспечить необходимую герметичность. Для подключения арматуры, защитных устройств и самой лучше использовать трубы, диаметр которых немного больше расчетного, чтобы компенсировать нагрузку, возросшую из-за изгибов магистрали.

Линия рециркуляции защитит насос и позволит повысить давление воды в системе. Для монтажа обратной магистрали понадобится тройник

Чтобы защитить насос от холостого хода, можно установить линию рециркуляции. Для этого на подающую и всасывающую трубы ставят тройники и соединяют свободные патрубки обратной магистралью.

На ней следует поставить кран, позволяющий контролировать интенсивность обратного потока. Такое дополнение улучшит напор, но будет несколько снижать производительность прибора.

В качестве основания для насосной станции можно использовать кронштейн, но она должна стоять ровно на амортизирующих прокладках, чтобы вибрация была минимальной

Насосную станцию ставят на идеально ровное основание, снабженное амортизирующими прокладками. Это снизит вибрационное воздействие, а также уменьшает количество шума.

Примерно раз в три месяца необходимо проверять:

  • состояние стыков на предмет протечек.
  • состояние фильтров для своевременной прочистки.
  • настройки реле для их коррекции;
  • состояние гидробака, чтобы определить места протечек.

Если уровень давления в ГА не соответствует требуемому уровню, его несложно подкачать, используя компрессор или насос. На больших емкостях для этого предусмотрено ниппельное соединение. Если из отверстия течет жидкость, значит, внутренняя мембрана порвана и требует замены.

Выводы и полезное видео по теме

Видео #1. Выполнение обвязки насосного оборудования:

Видео #2. Подробный обзор установки в кессоне:

Видео #3. Подключение агрегата к скважине-игле:

Разобравшись в устройстве и принципах работы поверхностного насосного оборудования с установкой можно справиться без проблем. Нужно выбирать качественную технику, соблюдать правила его эксплуатации, своевременно выполнять техническое обслуживание. Соблюдение этих условий обеспечит корректную работу агрегата и бесперебойную подачу воды.

Пишите, пожалуйста, комментарии в блок-форме, находящейся под текстом статьи. Расскажите о том, как устанавливали и подключали насосное оборудование для автоматической откачки воды. Делитесь с посетителями сайта полезными для них технологическими тонкостями.

sovet-ingenera.com

Подключение насосной станции к скважине своими руками по инструкции

Автор Пётр Андреевич На чтение 6 мин. Опубликовано

Обустройство системы водоснабжения частного дома часто требует подключения насосной станции к скважине своими руками. От качества выполнения действий зависит корректность функционирования системы в дальнейшем. Правильная установка снижает затраты на ремонт и замену компонентов оборудования.

Для чего нужна насосная станция

Источником воды для питья и хозяйственных нужд часто становится колодец или скважина. Второй вариант считается более надежным. Качественную питьевую воду можно добывать только с большой глубины.

Жидкость поднимается на поверхность и направляется в систему водоснабжения с помощью погружного насоса, снабженного дополнительными устройствами. Возможно применение поверхностного насосного оборудования. Использование установки возможно при наличии неглубокой скважины. Это объясняется ограниченной высотой всасывания.

Внедрение насоса положительно сказывается на функционировании системы водоснабжения. Компактное оборудование предназначено для решения таких задач:

  • добыча воды из источника и ее подача в водопроводную систему дома;
  • выравнивание давления в трубах, предотвращение повреждения водопровода от гидроудара, возникающоге во время запуска системы;
  • защита оборудования от самопроизвольного включения;
  • хранение запасов воды, используемых при отключении электропитания.

Подача жидкости в систему водоснабжения из скважины происходит не при каждом открытии крана. Защитное реле и гидроаккумулятор отслеживают требуемую величину срабатывания. Снижение частоты включений продлевает срок службы двигателя моторной установки.

Конструктивные особенности насосной установки

В зависимости от типа насоса станции бывают блочными или составляемыми из отдельных компонентов. В состав установки входят такие элементы:

  1. Насос.
    Представляет собой агрегат, работающий путем создания центробежной силы. Устройство погружается в скважину или размещается на поверхности. Оно используется для подъема воды из шахты и ее направления в трубопровод. При небольшом объеме добываемой жидкости большая часть ресурса попадает в гидроаккумулятор, необходимый для поддержания нормального напора в системе водоснабжения. Напорную трубу снабжают фильтром грубой очистки, улавливающим крупные примеси, вымываемые из скважины потоком.
  2. Гидроаккумулятор.
    Имеет вид металлической емкости, снабженной изогнутой резиновой прокладкой. Между стенками резервуара и уплотнителем находится сжатый воздух. При наполнении водой мембрана расширяется, давление растет.
  3. Реле давления.
    Эта часть системы отвечает за включение и деактивацию оборудования. Если давление в трубопроводе превышает 3 кг/см³, реле подает сигнал на прекращение работы насоса. При снижении параметра установка включается. Контролируют параметры системы с помощью манометра. Этот же элемент позволяет настраивать реле.
  4. Обратный клапан.
    Эта деталь устанавливается на напорную часть оборудования. Она не позволяет воде вытекать из резервуара. Система функционирует под давлением, клапан препятствует возникновению гидроударов при запуске погружного насоса.

С чего начать сборку и установку водяной станции

После завершения обустройства скважины владелец дома получает технический паспорт. Здесь присутствуют характеристики источника – протяженность, расстояние до водоносного слоя, давление водяного столба, предполагаемый объем добываемой воды.

Эти данные используют при составлении схемы подключения насосной станции к скважине. Зная число точек забора и объема воды, можно вычислить требуемую производительность оборудования.

Не менее важными показателями считают давление воды в трубопроводе. С учетом имеющихся данных рассчитывают рабочие точки установки. Эта характеристика помогает правильно выбрать мощность насоса.

Видео инструкция по сборке насосной станции с погружённым насосом:

Инструкция по сборке водопроводной станции с поверхностным насосом:

Можно купить готовую установку или собрать ее из отдельных компонентов. Если расстояние до водоносного слоя превышает 10 м, рекомендуется раздельное размещение аппаратов.

Выбираем место для установки

Перед тем как подключить насосную установку к скважине самому, нужно выбрать правильное место расположения. Рекомендуется устанавливать аппаратуру вблизи скважины. Чаще всего оборудование защищают кессоном. Размер углубления должен позволять обслуживать механизмы.

Стены приямка облицовывают кирпичом или бетоном. Насос ставят на фундамент из бетона и закрепляют анкерными болтами. Всасывающую трубу в скважину вводят через переходник. Установка станции в кессон положительно влияет на срок службы центробежного насоса.

Компоненты погружного оборудования можно размещать на любом расстоянии от скважины. Управляющий модуль можно установить в подвале или котельной. Помещение должно быть защищено от воздействия влаги. Иначе оборудование быстро выйдет из строя.



Существуют такие варианты размещения станции:

  1. Вдали от центра помещения.
    Это позволяет увеличить площадь свободного пространства, необходимого для обслуживания установки. Оборудование не должно контактировать со стенами. Это приводит к возникновению вибрации и посторонних звуков при работе аппаратуры. Постоянные колебания разрушают защитное покрытие, из-за чего металл повреждается.
  2. Размещение в отдельном строении.
    Помогает избежать возникновения шума, однако владелец не может быстро получать доступ к аппаратуре. Некоторые бурят шахту на этапе формирования котлована, из-за чего источник остается в подвале. Установка насосной станции в скважину этим способом позволяет сэкономить средства, однако ремонт и замена компонентов оборудования вызывают затруднения.

Порядок подключения: пошаговая инструкция

Не каждый знает, как правильно подключить насосную станцию. При установке блочного оборудования сборка подразумевает совмещение напорного и втягивающего трубопроводов. К погружаемой в скважину трубе подключают фильтр с клапанами, ее выводят наружу через переходник или оголовок.

Всасывающую линию тщательно герметизируют. В противном случае в систему водоснабжения проникнет воздух, который выведет насос из строя. Напорную часть снабжают вентилем.

12 шагов для подключения насосной станции:

Стоит рассмотреть, как подсоединяют насосную станцию к скважине при выборе модульного оборудования. Соединение скважины с насосной станцией включает такие этапы:

  1. Обвязка гидроаккумулятора.
    В первую очередь монтируют штуцер с 5 патрубками. Его подсоединяют напрямую. После этого настраивают и устанавливают защитное реле, манометр и водопроводный вход. Оставшийся отвод используют для подсоединения напорной трубы.
    В скважины глубиной более 10 м устанавливают погружные насосы. Это позволяет избежать проблем, вызываемых необходимостью установки эжектора и всасывающей части.
  2. Вывод трубопровода.
    Производится через оголовок источника. Напорные трубы укладывают в траншею, подводимую к дому. Элементы должны располагаться ниже глубины промерзания почвы.
  3. Подключение к электрической сети.
    В процессе монтажа устанавливают пусковой блок станции, выход соединяют с ним медными проводами. Питание насоса должно осуществляться через отдельный автоматический переключатель.

После завершения процесса сборки оценивают герметичность соединений. В первый раз гидроаккумулятор наполняют медленно, чтобы не нарушить целостность мембраны.

Инструкция по установке и эксплуатации

Чтобы понять, как установить насосную установку правильно, нужно изучить такие рекомендации:

  1. Оборудование размещают на горизонтальной поверхности. Надежная фиксация предотвратит падение блоков.
  2. Перед пробным запуском измеряют давление в гидроаккумуляторе. Это значение должно составлять 1,5-2 кг/см³. Если величина отклоняется от нормы, закачивают или выпускают воздух.
  3. Гидробак размещают вертикально. Мембрана не должна касаться стенок резервуара.
  4. Помещение с насосным оборудованием снабжают системой сбора и отвода жидкости.
  5. Реле имеет предустановленные настройки, при необходимости их изменяют.
  6. Компоненты размещают так, чтобы при ремонте не нужно было демонтировать всю установку.

Инструкция по настройке, установке и подключению насосных станций

Какие элементы насосной станции можно изготовить самостоятельно

Изготовить своими руками можно гидроаккумулятор. Для сооружения корпуса применяют газовый баллон или любую цилиндрическую емкость. Для вывода воды используют сифонную трубку. Мембрана в этом случае не устанавливается.

Давление должно быть таким, чтобы при включении насоса в систему не проникал воздух. Параметр регулируют с помощью ниппеля, устанавливаемого в верхней части емкости. Защитное реле можно заменить датчиком уровня.

vodatyt.ru

Как установить насосную станцию для колодца в частном доме своими руками: Пошаговая инструкция +Видео

Дома в частном секторе редко имеют подключение к центральной системе водоснабжения, по этой причине собственники недвижимости организуют собственные источники воды. Мало организовать место забора жидкости, ее требуется транспортировать в дом, для этого устанавливается насосная станция.

Часто возникает вопрос, можно ли произвести монтаж своими силами?

Следуя определенной инструкции и зная все «подводные камни» вполне реально. В статье пойдет речь о таком источнике, как колодец, и какая схема подключения насосной станции к колодцу.

Содержание статьи:

Общие сведения

Функции насосной станции

  1. Поднятие ресурса из колодца
  2. Круглосуточная транспортировка жидкости к каждой точке водопотребления
  3. Устранение воздушных пробок
  4. Обеспечение и поддержание требуемого давления в системе
  5. Доставка воды при отключении насоса в определенный отрезок времени (ремонт, отключение электричества).

Насосная установка отличается от обычных агрегатов для откачки жидкости тем, что ей не требуется бесперебойная работа. Она автоматически включается, когда уровень воды в гидроаккумуляторе стал минимальным, и отключается, если он поднялся до требуемой отметки. Таким образом, оборудование меньше изнашивается.

Элементы насосной установки

Установка – это не один большой агрегат, она состоит из многих устройств, каждое из которых выполняет заданную функцию. Только правильно собранная система, гарантирует качественную и продуктивную работу.

Основные устройства станции

Насос

В большинстве случаев для установки используют самовсасывающий или центробежный агрегат с наземной установкой. Насос монтируется с остальным оборудованием установки, в колодец опускается только шланг для откачивания воды.

Фильтр механической очистки

Фильтр исключает попадание в насос твердых частиц, что содержаться в откачиваемом ресурсе. Устанавливают его на погружаемое в воду основание шланга.

Обратный клапан

Купирует движение воды в обратном направлении.

Гидроаккумулятор

Гидроаккумулятор – это металлический бак, разделенный внутри на две секции мембраной. В одной части находится жидкость в другой воздух.

Жидкость накапливается в гибробаке и растягивает мембрану, воздух сжимается под образующимся натиском, когда насос отключается, воздух выталкивает воду, так она попадает в трубопровод.

Гидробак

Обеспечивает постоянный напор воды и страхует от гудроударов.

Автоматический блок

Контролирует включение и отключение насоса. Встроенное реле автоматически включает насос, как только уровень давления достигает минимальной точки, и также самостоятельно отключает устройство при требуемых параметрах. Измеряет давление в трубах манометр.

К сведению. Стандартная насосная станция с поверхностным насосом способна транспортировать жидкость не более чем с глубины в 10 метров.

При более глубоком источнике используются погружные насосы или насосная станция дополняется эжектором.

Монтаж своими руками

Параметры

Перед сборкой насосной станции, следует выяснить все параметры для системы водоснабжения.

Дебет скважины – отвечает за то сколько воды станция сможет откачать за определенный отрезок времени.

Формула

Объем требуемой жидкости – водопотребление.

Определяется легко. Средний показатель потребления воды в сутки одним человеком составляет 200 литров. Это число умножается на количество постоянно проживающих.

Пример

Постоянно проживает 4 человека, 200*4=800

Итог: 800 литров воды в среднем потребуется доставить в сутки. Объем водопотребления равен 800л. Он не должен превышать дебета источника.

Внимание! Если в летнее время предусмотренная поливка садовых культур или газона, объем потребления следует увеличить.

Характеристика источника

Главный критерий – это глубина источника. От нее и архитектуры дома зависят многие факторы выбора насосной станции.

Следует учесть все параметры. Тогда можно подобрать установку, которая сможет транспортировать воду из самой нижней части источника до самой верхней точки здания.

Как выбрать место для установки

Место установки один из важнейших вопросов. Чтобы станция работала с должной производительностью и без перебоев, помимо качественной сборки, требуется грамотно подобрать для нее место.

  1. Насосная станция устанавливается на максимально близком расстоянии от колодца.
  2. Монтаж производится в отапливаемом помещении, чтобы избежать замерзания зимой.
  3. Насосная станция должна иметь свободный доступ для ревизии и ремонта.

В большинстве случаев агрегат устанавливается в цоколе или отдельной оборудованной пристройке. Если позволяет место и глубина, то можно произвести монтаж в колодце.

Установка вне дома решает проблему с шумом, что создает станция при работе.

Трубы от дома до станции прокладывают ниже уровня промерзания почвы, если это невозможно, то хорошо утепляют магистраль.

Сборка

Сборка и подключение насосной станции займут достаточно много времени.

  1. Наконец шланга для забора жидкости устанавливается фильтр и обратный клапан.
  2. Другой конец шланга подсоединяется к насосному входному патрубку
  3. Насос соединяется с гидробаком при помощи шланга.
  4. На гидробак устанавливается реле.
  5. После выполнения всех соединений, агрегат монтируется к водопроводной магистрали при помощи гибкого шланга или отрезка трубы.
  6. Станция подключается к электропитанию. Проводится первичный запуск.

На вход и выход насосной станции обязательно монтируются запорные краны, чтобы в случае необходимости перекрыть воду и осуществить требуемые действия, будь то ремонт или техническое обслуживание.

ЭБУ насосной установки можно дополнить датчиками температуры насоса и наличия воды.

Особое внимание при запуске установки стоит уделить реле давления. Его требуется отрегулировать, установив максимальный и минимальный параметр давления. Осуществляется это с помощью специальных пружин, сжатие которых регулируется винтами. Если все сделать правильно, автоматика будет работать без нареканий и давление в системе стабильным.

Важно! Насосная станция устанавливается на абсолютно ровную поверхность, для достижения этой цели используется деревянный щит, бетонная стяжка или бетонный блок. Перекосы не допустимы.

Сэкономить бюджет, можно не только самостоятельно установив оборудование, но и сделав гидробак.

Потребуется

  • Накопитель для воды, как минимум объемом 30 литров. Изготовить его можно из пластиковой бочки, металла. Основным требованием являются гладкие внутренние стенки и прочность.
  • Мембрана нужного размера
  • Реле давления
  • Прибор для измерения давления
  • Переходники
  • Шаровые краны.

Итоги

Четко следуя пошаговой схеме сборки и подключения агрегата, можно получить гарантию продуктивной работы насосной станции.



iseptick.ru

Подключение насосной станции своими руками по схеме

Автор Пётр Андреевич На чтение 11 мин. Опубликовано

Подключение насосной станции к источнику водоснабжения можно произвести своими руками. Но, в то же время, подключение станции к водопроводу должно производиться с соблюдением всех технических нюансов. Прежде всего, требуется правильно составить схему установки водоподающей аппаратуры, а затем правильно подключить её к водопроводной системе.

Устройство и принцип действия

Большинство скважин, обслуживающих дачные участки и жилые загородные дома, имеют глубину подачи воды не более 20м. Данная глубина идеально подходит для использования автоматических насосных станций.

Это устройство представляет совокупность аппаратуры, предназначенной для исполнения двух основных целей:
  • Подача воды из источника водоснабжения во внутридомовую сеть.
  • Поддержание в водопроводной системе давления, нужного для бесперебойного функционирования сантехнических устройств и бытовых приборов.

При отсутствии в доме воды невозможно функционирование таких благ цивилизации, как душевые, стиральные автоматы, кухонные смесители, канализационная система. Поэтому, насосная станция для частного дома выступает в качестве основы его благоустройства.

На современном отечественном рынке можно встретить значительное количество разных автоматических устройств водоподачи, предназначенных для установки в частном доме. Но, несмотря на некоторые конструктивные различия, все эти модели имеют одинаковый принцип действия, и схожее устройство.

Главные функциональные узлы водонасосных станций:
  • Всасывающий насос для подъёма воды из скважины, и подачи её под определённым напором во внутреннюю трубопроводную систему. Чаще всего здесь применяется поверхностный насос. Но, если требуется качать воду с глубокой артезианской скважины, в составе станций используются глубинные погружные насосы.
  • Демпферный бак-накопитель или гидроаккумулятор. Это устройство предназначается для создания определённого водного запаса на всякий непредвиденный случай. Например, при поломке насоса, отключении электроэнергии, гидроаккумулятор сможет какое-то время поддерживать давление, давая возможность жильцам пользоваться основными сантехническими приборами.
  • Датчики давления (манометры), соединённые с реле, а те, в свою очередь, – с электродвигателем насоса. При перегреве мотора, либо аварийного исчезновения воды в подающей системе, контролирующая аппаратура должна самостоятельно остановить насос во избежание его поломки.
  • Блок управления насосной станцией. Здесь расположены кнопки включения/отключения, а также приборы регулировки работы станции. С их помощью можно настроить показатели наибольшего и наименьшего давления, при которых будет происходить самостоятельное включение или отключение устройства.
  • Обратный клапан. Устанавливается на водозаборном трубопроводе, и не даёт воде скатываться обратно в питающую скважину.

Основные схемы установки и подключения

При сборке водопроводной системы могут применяться различные схемы подключения насосных станций в частном доме.

Чаще всего встречаются следующие схемы:

  • Схема прямого подключения устройства в подающий трубопровод.
  • Схема с накопительным баком.

Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении – в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.

Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.

Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.

Таким образом, в такой схеме используется два насоса:
  1. Глубинный насос, качающий воду в накопитель.
  2. Насосная станция, подающая воду из бака-накопителя в водопровод.

Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.

Технология монтажа насосной установки

Монтаж насосной станции производится в несколько этапов. От правильной установки устройства зависит эффективность и долговечность его работы, поэтому подходить к делу следует максимально ответственно. Прежде, чем начинать монтажные работы, следует выбрать наиболее подходящую схему подключения насосной станции к водопроводу, а также определиться с местом её установки. Лишь после этого производится обвязка водоподающего устройства трубами и стыковка с внутридомовым и внешним водопроводом.

Выбор места расположения

Точка расположения насосной станции зависит от нескольких факторов. Прежде всего, это схема подачи – прямая или через накопительный бак. Также на расположение установки влияет климатические условия. В южных районах, где не бывает сильных морозов, поместить станцию можно прямо над источником водоснабжения, либо в непосредственной близости к нему.

Для этого над скважиной оборудуют заглублённую в землю камеру – кессон. В этом утеплённом приямке и помещают водоподающую аппаратуру, подводя к ней трубы и электропитание.

Когда вода для внутридомовой системы берётся из колодца, разместить станцию можно прямо в нём. Для этого на внутренней стенке колодца устанавливают полочку, а уже на ней монтируют насосную станцию.

Возможно также установка подающего воду устройства в специальной будке рядом с источником воды. Единственное условие – станция должна находиться в помещении с плюсовой температурой, чтобы избежать перемерзания воды внутри труб и демпфера.

Если жилое строение находится в северном регионе, то обеспечить надёжную теплоизоляцию при внешнем расположении станции будет затруднительно. Наилучший выход в таком случае – разместить станцию внутри дома. Обычно для этого используют цоколь или подвал.

Для схемы установки, включающей в себя накопительный бак, размещение насосной аппаратуры внутри отапливаемого помещения является единственно возможным. Бак-накопитель, заполненный водой, в зимнее время должен находиться в тепле. Соответственно, и водонапорная станция располагается рядом с ним.

Проведение подготовительных работ

После выбора точки установки станции, начинаем подготовительные работы. Прежде всего, монтируется основание, на котором она будет стоять. Можно залить небольшую бетонную площадку, выложить пол кирпичом, либо установить прибор на специальные кронштейны. В целях шумоизоляции, между основанием и самой станцией рекомендуют закрепить резиновую прокладку. Она будет поглощать вибрации, идущие от работы насоса и крыльчатки вентилятора.

Далее прокладываем трубопроводы:
  • Внутренний, идущий от насосной станции к сантехническому водоразборному оборудованию.
  • Внешний, соединяющий станцию или бак-наполнитель с источником воды.

Внешние трубы следует прокладывать в траншеях, расположенных ниже уровня промерзания почвы. Этот показатель различен для разных регионов. Для средней полосы России он составляет порядка 0,8-1,2 м, а для Сибири может составлять 2,5-3, и более метров.

Траншея копается таким образом, чтобы трубопровод имел небольшой скат в сторону скважины. Это необходимо, чтобы в при аварийном ремонте трубопровода, вода самотёком ушла вниз.

Сборка водозаборного узла

Тип водозаборного узла зависит от вида используемого насоса. Если это стандартный поверхностный насос, то водозаборный узел состоит из трубы, опущенной в скважину. На её конце крепится обратный клапан и фильтр-сетка, задерживающая крупный мусор. У станций, оборудованных эжекторным насосом, водозаборный узел будет иметь более сложный вид.

На всасывающую трубу также надевается клапан и фильтр-сетка, но к ней присоединяется ещё одна труба, идущая от эжектора. По этой трубе от насоса направляется часть потока обратно, в основание всасывающей трубы. Так создаются дополнительные всасывающие мощности, позволяющие значительно увеличить высоту подачи воды.

Когда требуется подавать воду из очень глубокой артезианской скважины, приходится использовать погружной насос-глубинник. Глубина подачи его составляет до 200-300 метров. Фильтр грубой очистки входит в комплект такого насоса, и устанавливается внутри него.

Погружной насос подвешивается за оголовок скважины на прочном нержавеющем тросе. Водозаборный узел следует размещать, чтобы он находился посреди водяного столба, но не ближе полуметра до дна для насоса-глубинника, и 1м –для поверхностного.

Монтаж поверхностных элементов станции

Схема сборки станции зависит от конкретной модификации аппарата. Зесь следует соблюдать одно непреложное правило: каждый из агрегатов соединяется между собой через запорные краны с резьбой-американкой и клапанами. Это даёт возможность заменять вышедшие из строя узлы без демонтажа соседних и без сброса воды из водопровода.

Перед станцией устанавливается дополнительный фильтр грубой очистки, задерживающий песок, просочившийся сквозь фильтр-сетку. На выходящем от станции трубопроводе, ведущем в здание, ставятся фильтры тонкой очистки, удаляющие из воды растворённые в ней микроэлементы.

Если размер демпферного бака, входящего в состав станции, слишком мал, можно вставить в водоподающую систему гидроаккумулятор. Это позволит увеличить аварийный запас в водопроводе с прямой подачей, без накопительного бака.

Далее, пользуясь инструкцией от производителя, подсоедините входящий и выходящий трубопроводы к соответствующим отверстиям насоса. За гидроаккумулятором устанавливаются датчики давления с манометрами и блок управления.

Первый запуск станции

Мощность электродвигателя насоса составляет порядка 0,7 – 1,5 кВт, поэтому рекомендуется подвести к нему отдельную линию электропроводки с устройством автоматического отключения тока, срабатывающего при коротком замыкании. Также следует подключить аппаратуру к заземляющему контуру.

Далее следует проверить давление в половине гидроаккумуляторного бака, заполненной воздухом. Этот показатель при запуске ниже давления, нужного для включения насоса примерно на 10%.

Выставлять настройку запуска следует, ориентируясь на объём гидроаккумулятора:
  • Для бака ёмкостью в до 30л установленное давление должно равняться 1,5 бар.
  • Для 30-50л – 1,8 бар.
  • От 50 до 100л – чуть ниже 2 бар.

Затем следует открутить пробку из отверстия вверху насоса, и заполнить его водой. Воду следует лить, пока она не начнёт литься из отверстия.

После этого пробку закручивают обратно, и производят такую последовательность действий:
  1. Подключают насос к электропитанию.
  2. Слегка открывают заливной вентиль, чтобы выпустить из системы воздух.
  3. После начала работы насоса, спустя пару минут из выпускного отверстия системы должна пойти вода.
  4. Когда вода не пошла, устройство выключают, и добавляют ещё воды.
  5. После начала перекачки воды, устанавливаются окончательные настройки для автоматических реле аппаратуры.

Виды применяемых насосов

Водоподающие станции комплектуются несколькими видами насосного оборудования:

  1. Стандартные модели, устанавливаемые поверхностным способом. Позволяют подавать воду с глубины до 8-9м.
  2. Поверхностные, с внутренним эжектором. Система внутреннего эжектора позволяет увеличить давление в системе, и глубину всасывания до 10-12м.
  3. С внешним эжектором. Эжектор опускается к основанию всасывающей трубы, что увеличивает глубину всасывания воды до 30м. Минус эжекторных моделей – их шумность. Поэтому, при покупке таких устройств, заранее приготовьтесь к некому дискомфорту, либо позаботьтесь о шумоизоляции помещения.
  4. Погружные насосы. Использование погружных типов насосной техники целесообразно для скважин, глубиной свыше 30м. Такие насосы опускаются непосредственно в скважину, подвешиваясь на тросах в полуметре от её дна.

Устройство и принцип работы гидроаккумулятора

Гидроаккумуляторы представляют собой металлические баки, объёмом обычно от 20 до 100л. В них имеются входное и выходное отверстие. Данные приборы предназначаются для поддержания рабочего давления в водопроводной сети при отключенном насосе.

Для этого внутри металлического бака располагается резиновая мембрана, которая растягивается при заполнении ёмкости водой. Когда же насос выключается, мембрана, за счёт силы сжатия, выталкивает содержащуюся в баке воду в сеть. Таким образом, в водопроводной системе поддерживается давление, необходимое для работы сантехнических приборов.

Основные правила эксплуатации

После запуска станции в эксплуатацию, необходимо регулярно производить её профилактические осмотры. При необходимости промывать фильтры, подтягивать резьбовые стыки. В случае забивки фильтров вода начинает подаваться в сеть пульсирующими рывками, а порой и вовсе перестаёт течь. Частота промывки фильтров зависит от качества воды в скважине.

Примерно раз в месяц следует осматривать и гидроаккумулятор. Если показания давления в его воздушной камере ниже необходимого уровня, то его следует поднять при помощи автомобильного насоса через нипель. Для правильной эксплуатации и техобслуживания устройства, нужно внимательно ознакомиться со схемой насосной станции и рекомендациями изготовителя, обычно указываемыми в технической инструкции.

Полезное видео по теме

Установить насосную станцию вполне по силам обычному домашнему мастеру. Для этого понадобится лишь умение держать в руках простейшие слесарные инструменты – гаечный ключ, отвёртку, пассатижи. Естественно, не лишним будет некоторый сантехнический опыт и смекалка. Наглядно ознакомиться с процедурой монтажа насосной станции можно в представленном ниже видео.

vodatyt.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
