Откатные ворота с калиткой внутри фото: раздвижные ворота из профнастила и металла со встроенной конструкцией калитки — ЭНКИСТРОЙ

Опубликовано 01.02.197012.06.2021 Автор: alexxlab Категории: Разное

Содержание

Откатные ворота с калиткой своими руками: чертежи

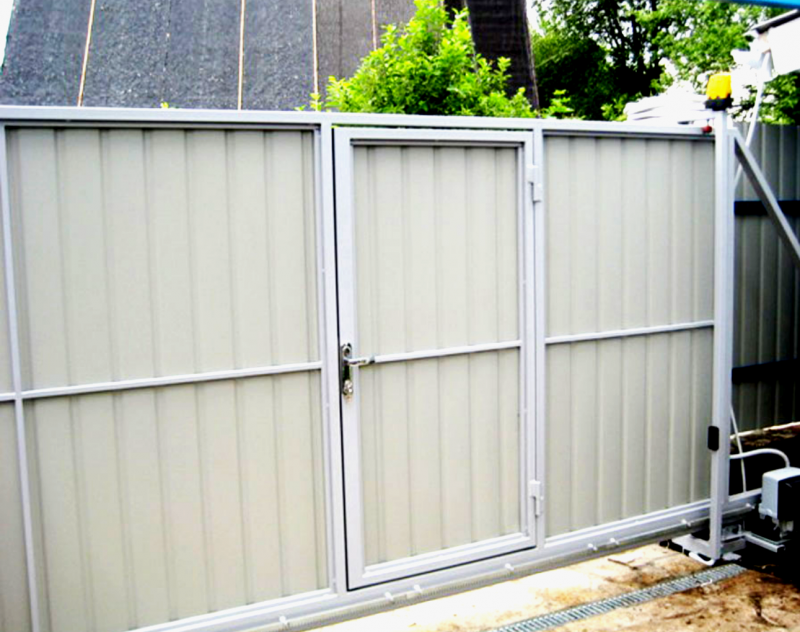

Изображение изделия со встроенной калиткой

Все мы привыкли наблюдать на участках землевладельцев такие конструкции, как оградительные сооружения, естественно, со всеми необходимыми элементами. Если раньше на въезде большинства подобных конструкций были распашные ворота с отдельно стоящими калитками, то сейчас мы можем увидеть различные виды открывающихся систем и механизмов, а также всевозможные конструкции со встроенными в ворота калитками. Причем многие из конструкций хозяева изготавливали своими руками.

Хотя, если говорить об откатных системах ворот, то внедряют в них калитки не так уж и часто. Это объясняется тем, что у таких систем есть множество недостатков, о которых следует знать землевладельцам, только собирающимся своими руками возводить на приусадебном участке подобную конструкцию.

Необходимость во встраивании

Эскиз размещения необходимых элементов с размерами

Чаще откатные ворота возводят своими руками на территориях, где достаточно места и для их отката, и для отдельно стоящей калитки.

Этот вариант самый приемлемый и удобный. Две открывающиеся системы не зависят друг от друга, и если с одной из них произойдут какие-либо поломки, вторая будет работать безотказно. Важно правильно рассчитать размеры конструкции и использовать предварительно подготовленные чертежи.

Но, в некоторых случаях нет территориальной возможности располагать калитки отдельно, поэтому приходится в откатную систему ее встраивать. Почему так пессимистично?

Встроенный проем для входа имеет несколько недостатков, о которых мы упомянем чуть позже. Ну и такой вариант, несколько проблематичный в изготовлении своими руками, поэтому необходимо продумать и рассчитать все до мелких деталей. А лучше использовать уже готовые профессиональные чертежи.

Без калитки обойтись тоже можно, но зачем эксплуатировать ворота только для того, чтобы одному человеку войти? Особенно если они с автоматикой, которая рассчитана на определенное количество открываний.

Объективная критика

Рама со встроенным открывающимся механизмом

Решение делать калитку в откатных воротах своими руками вроде бы заманчивое и внешне привлекательное, но о некоторых негативных нюансах все-таки стоит знать:

при открытой калитке движение ворот невозможно, поэтому перед открыванием ворот, следует позаботиться о том, чтобы калитка была закрыта;
ограничен выбор замка и дверной ручки, так как расстояние между полотном ворот и несущими элементами невелико;
высокий порог, который препятствует свободному движению, без него никак, так как это часть рамы всей конструкции;
также свободному продвижению, например, высоких людей, мешает присутствие верхней перекладины, опять-таки необходимой части рамы конструкции;
существенное снижение общей жесткости всего полотна ворот, так как вес конструкции значительно увеличивается.

Так что этот вариант обустройства входа и въезда лучше рассматривать в последнюю очередь. Специалисты утверждают, что лучшим выбором может стать отдельно установленная калитка, которую будут перекрывать открытые раздвижные ворота. Если же вы все еще склонны к тому, что такой вариант вас больше всего устраивает, тогда постарайтесь при изготовлении своими руками учесть все нюансы.

Правильный выбор материала

Правильно подбираем материал

В чертеже, который обязателен для изготовления своими руками такого типа ворот, нужно указывать не только все размеры деталей, но и дополнительный необходимый материал. Это позволит не ошибиться при закупке всех составляющих частей конструкции.

О том, как изготавливать каркас откатной системы ворот своими руками мы много говорили в других статьях нашего проекта.

Рассмотрим необходимый материал для изготовления встроенной створки для входа. И первое, о чем следует позаботиться, так это об обеспечении жесткости конструкции.

Если в изготовлении подобных изделий используются профильные трубы квадратного сечения 60х30 мм, то в случае со встроенным открывающимся механизмом следует использовать трубы с сечением 60х40 или 60х60, с толщиной стенок не меньшей 3 мм. Также нужно выбирать консольный комплект, рассчитанный на больший вес, например, на 800 кг. Такой выбор позволит минимизировать деформацию полотна.

Если изделию не обеспечить достаточную жесткость, то о долговечности не может быть и речи. Казалось бы, небольшая калитка, а столько необходимых действий. В том-то и дело, что нахождение ее на подвижной части ворот приводит к расшатыванию и деформации изделия.

Выбор комплектующих элементов

Профессиональный чертеж со всеми элементами

Далее, следует учитывать сторону открывания калитки, чаще стараются, чтобы она открывалась внутрь двора. Ширину проема желательно делать от 800 мм до 1000 мм. Обязательно следует позаботиться о приваривании притворной планки, которая будет ограничивать движение створки в другую сторону.

Специалисты советуют на встроенную калитку устанавливать механический замок. Это объясняется тем, что система концевиков электромеханического замка недолговечна при применении на улице. Она постоянно подвергается окислению, коррозии и загрязнению контактов.

Выбирая ручку для калитки, следует не забывать, что расстояние между полотном и столбом маленькое, поэтому любая ручка не подойдет, так как она будет препятствовать открыванию. То есть, если ручка калитки будет большая, то придется делать больший зазор между полотном и нащельником. Выход один – сделать своими руками скрытую или совсем маленькую ручку. Как вариант, можно в нащельнике сделать небольшой вырез, чтобы в него смогла пройти ручка нужных размеров, даже нажимная.

Все нюансы встроенной в откатные ворота калитки мы рассмотрели. Если произвести соответствующие чертежи, а может и придумать более интересные конструкции или способы установки своими руками необходимых элементов, то может и появится возможность эксплуатировать такую конструкцию долгое время без ремонтов.

идеи применения разнообразных видов (115 фото)

Самое первое впечатление, складывающееся при посещении частного дома, складывается от внешнего вида и дизайна ворот с калиткой. Однако, ворота важны не только внешним оформлением, а как функциональный, обеспечивающий удобство, безопасность и практичность хозяйства, элемент.

Если посмотреть на сайтах посвященных строительству частного дома фото ворот с калиткой, можно отметить разнообразие вариантов внешнего вида и конструктивных особенностей.

Давайте подробнее остановимся на двух вопросах: какие бывают и как правильно подобрать ворота с калиткой.

Основные виды ворот с калиткой

Прежде необходимо сразу оговорится: ворота с калиткой могут быть выполнены как два независимых элемента, расположенных рядом, либо как единая конструкция, т.е., ворота с калиткой внутри одной из створок.

В любом случае, калитка представляет собой, как правило, «прозрачный» элемент и, в зависимости от материала, а также технологии ее изготовления, различают следующие основные ее виды.

Деревянные

Наиболее простые, от того – популярные, могут быть легко сделаны самостоятельно. Внешний вид полностью зависит от вкуса и возможностей мастера. Недостаток – недолговечность и малая механическая прочность.

Сварные металлические конструкции

Также достаточно популярный вариант, при этом сварная калитка является надежной, имеет значительный запас прочности и при правильном уходе может служить долгие годы.

Главный недостаток – необходимость в специальном сварочном оборудовании для самостоятельного изготовления, а также наличие у мастера соответствующих навыков в обработке металла и сварочных работах.

Стоимость такой калитки превышает цену деревянной, если конечно последняя выполнена не из ценных пород дерева, однако все-таки является вполне приемлемой.

Кованные калитки

Это наиболее дорогой вариант, однако, художественная ковка позволяет получить несравненно лучший результат, при этом калитка будет надежной, прочной и долговечной.

Самостоятельно изготовить такую конструкцию можно только при наличии специальных навыков и оборудования, не применяемого в домашнем хозяйстве. Именно цена и сложность делают такие калитки редкими на практике.

Виды ворот

Рулонные. Такие ворота представляют собой конструкцию, полотно которой при открывании «наматывается» на специальный барабан расположенный сверху. Главный недостаток – сложность и высокая цена, при этом надежность оставляет желать лучшего.

Секционная конструкция. Плотно ворот состоит из отдельных секций, которые по специальным направляющим собираются в пакет и складываются в специальном боксе сверху. По своей стоимости такие ворота менее дорогие в сравнении с рулонными, однако, низкая надежность и сложность механизма значительно ограничивают область применения.

Складные. Такие ворота представляют собой набор секций, при открывании складывающихся в вертикальную «гармошку». Сложность конструкции и малая надежность, также ограничивают область применения.

Откатные. Конструкция выполнена в виде одной или двух створок, при открывании откатывающихся в сторону по специальным направляющим. Главный недостаток – необходимость в свободном пространстве для сдвига створки и обязательный постоянный контроль чистоты направляющих.

Распашные. Наиболее популярная и надежная конструкция, легко может быть сделана самостоятельно и в домашних условиях. Именно распашные ворота часто бывают комбинированными – на одной из створок устанавливается калитка.

Естественно, мы обозначили только основные виды ворот и калиток. На практике можно встретить некие комбинированные варианты или совсем экзотические.

Секреты правильного выбора ворот и калитки

Прежде чем остановить свой выбор на том или ином варианте ворот с калиткой, необходимо ответить на следующие вопросы:

Где будут установлены ворота. В данном случае подразумевается тип территории, которую они будут огораживать: ворота для частного дома и производственной площади будут отличаться как внешним видом, так и своим функционалом размером и надежностью.

Если это ворота для частного дома, важно учитывать наличие автомобиля и особенно, если нет гаража или он находится на территории участка. В таком случае размеры ворот с калиткой должны обеспечивать возможность свободного въезда – выезда автомобиля, не создавая трудностей и не мешая движению транспорта снаружи.

Какого вида забор и особенности его внешнего исполнения. Ворота с калиткой должны гармонично вписаться в общую концепцию огораживающего забора, не быть неким «пятном».

Ворота должны отвечать общей концепции, центральной дизайнерской идеи всего участка.

Выбрав ту или иную концепцию, нарисуйте схему ворот с калиткой, постарайтесь представить, как выбранный вами вариант будет смотреться. Для этих целей хорошо использовать специальные графические редакторы или программы для моделирования.

Только после того, как вы все продумали и представили, можно приступить к изготовлению, заказать в мастерской, а также приобрести уже готовые ворота с калиткой.

Для того, чтобы установка ворот с калиткой своими руками была выполнена без проблем и правильно, предварительно ознакомитесь с правилами и секретами этого вида работ.

Фото ворот с калиткой

Также рекомендуем посетить:

Откатные ворота с калиткой своими руками

Традиционно ворота с калиткой считаются украшением и лицом каждого дома. На сегодняшний день, когда специалисты разработали новые схемы ворот, стали довольно популярными откатные ворота с калиткой, которые без всяких проблем можно сделать своими руками.

Прежде всего, необходимо обеспечить себя нужными инструментами, чтобы не возникало различных проблем.

Необходимые инструменты и выбор материала для работы

Чтобы определить основные линии, следует взять шнур. По четко определенным линиям будут двигаться ворота.
Уровень — незаменимый помощник при всех строительных работах.
Для соединения основных деталей, нужно использовать сварочный аппарат.
Ножовка.
В ходе работы необходимо закрепить обшивку на каркас, в этом поможет шуруповерт.
Электродрель — быстро и качественно просверлит кирпич.
В работе с бетоном поможет перфоратор.
Для четкой разметки всех данных следует использовать рулетку.
Во время копания ям и траншеи традиционно используют лопату.

Откатные ворота с калиткой имеют основную составляющую — это консольные комплектующие. В состав данного механизма входят: поддерживающий ролик, конечный ролик балки и собственно нижние ролики. Для того чтобы обшить откатные ворота, можно использовать профнастил. По оценкам экспертов, он является надежным и, по сравнению с другими, недорогим. Но существуют обшивки с оцинкованного листа, деревянного бруса, иногда используют в качестве материала натуральное дерево.

Ворота имеют главную часть — раму. Если ее делать своими руками, она должна быть устойчивой и непоколебимой. В большинстве случаев, для изготовления используют алюминиевые или металлические трубы. Как показывает практика, откатные ворота лучше всего делать из профнастила. Это объясняется тем, что данный материал имеет несколько вариаций видов и цветов. Но все зависит от хозяина, который должен воочию оценить и выбрать необходимые материалы, чтобы своими руками сделать украшение двора.

Основные этапы работы

Для начала необходимо разработать все схемы и чертежи. Следующим шагом в установке является подготовка места для фундамента. Для этого делают траншею, в качестве ограждения используют столбы. После этого, начинается закладка фундамента, но своими руками делать это довольно трудно. Если есть желание сделать высококачественные откатные ворота, это под силу каждому. После работы с фундаментом, необходимо установить закладной элемент. Под конец работы убедитесь, что опорный столб хорошо установлен, а также роликовая система. В случае если будут возникать трудности в схемах, можно обратиться за помощью к специалистам.

Чтобы сделать фундамент для столбов, следует выкопать яму. Глубина зависит от промерзания почвы, а именно на 0, 2 м глубже данной зоны. Чтобы внутри фундамента все стороны и углы были ровными, используют уровень.

Непосредственный фундамент для ворот делается сложнее. Траншея должна равняться половине проема ворот. Как правило, ширина достигает 0,4 м, глубина равна ширине. Своими руками сделать это может каждый. Для изготовления закладочного материала используют швеллер — металлическую балку, а также арматуру для решетки. Прежде всего, следует приварить к швеллеру арматурные отрезки, а потом делать решетку. Перед началом бетонирования швеллерной заготовки убедитесь, чтобы верхний край был на уровне асфальта. Вся конструкция, которая была получена в ходе сборки, опускается в яму. После окончания работы, можно получить металлическую площадку, к которой монтируют роликовые каретки.

Фундамент играет важную роль: на него устанавливаются опоры, обеспечивающие перемещение створки. Вес достаточно велик, поэтому понадобится помощь техники, чтобы справиться с этой встроенной конструкцией. Для надежности нижний край полотна оформляют направляющей балкой. Для изготовления бетона используют щебень, воду, песок, а также цемент. Бетон можно с легкостью сделать своими руками. В современных условиях, для надежности, добавляют в бетон различные химические элементы. Для того чтобы бетон стал твердым должна пройти неделя, только потом можно работать дальше.

Как правило, откатные ворота движутся по ограждению придомной территории. Следует продумать, по какой длине они будут двигаться, а также, в какую сторону будет открываться калитка. Определение основных моментов не вызовет проблем при въезде и выезде со двора. Свободное пространство – это плавное перемещение встроенной конструкции.

Чтобы открывать ворота с большой легкостью, используют консольные части на несущих опорах. Откатные ворота движутся за счет роликов. Они являются встроенной конструкцией, которая надежно закреплена в бетоне. Ворота с калиткой нуждаются в постоянном уходе. Поэтому необходимо их смазывать и тщательно ухаживать. Многие эксперты не советуют использовать калитки, лучше, когда они находится отдельно от ворот.

Откатные ворота, которые изготовлены своими руками — не только украшение собственного дома, но и гордость хозяина.

цена работ и фото решений

Не зря многие владельцы домов и дачных участков очень внимательно подходят к выбору ограждения для своего участка, ведь каждый знает пословицу: «По воротам и хозяина видно». Современная жизнь диктует новые условия, которые требуют не только наличия массивных, солидных конструкций, но и функциональных. Они должны раздвигаться или открываться быстро, для въезда машины, легко распахиваться для входа хозяев или их гостей.

Советы по предварительной планировке ворот

Перед выбором определённого вида конструкции ворот со встроенной калиткой, необходимо составить план-схему, где учтены такие важные нюансы:

ширина въезда. Не стоит закладывать размеры только своей машины. Важно, чтобы все могли, при надобности, загнать свою машину во двор. Лучше использовать стандартные габариты легкового автомобиля и к ним прибавить ещё 1 метр. Это гарантировано позволит любому легковому автомобилю свободно заезжать внутрь двора;
учитывая, что калитка будет составляющей частью всех ворот, необходимо определиться с её размерами, видом. Здесь стоит учитывать, что втираемая калитка обязательно имеет порожек;
немаловажным вопросом остаётся и конструкция ворот. Они могут быть откатными, распашными, раздвигающимися, открывающимися наружу и внутрь. Эти вопросы крайне важны, так как каждый из этих видов расположения требует определённых условий и места на участке;
цена. Каждый хозяин должен понимать, что ворота устанавливаются на длительное время, поэтому они должны быть изготовлены из высококачественного материала, цена на который будет немаленькой.

Виды ворот с калиткой внутри

Откатные ворота с калиткой внутри

Этот вид используется чаще других из-за удобства в эксплуатации и возможности использования минимального количества места для их функционирования.

Для работы таких изделий нужна идеально ровная поверхность, так как от этого зависит возможность их открытия. Для их работы необходимо установить специальные полозья, которые доступны в любом строительном магазине. Удобством таких ворот является их автоматизация. Для этого устанавливают двигатель и редуктор, которые открывают и раскрывают ворота.

Калитки и ворота с автоматизацией

Этот вид конструкции можно автоматизировать как на начальном этапе установки, так и во время эксплуатации. Для этого достаточно приобрести линейный электропривод. Для металлических изделий необходима система, которая включает два линейных электропривода, блок управления, сигнальную лампу, антенну и электромагнитный замок. Он же может использоваться для встроенной калитки.

Для автоматизации металлических изделий нужно подвести стандартное сетевое напряжение переменного тока. На многих фото можно увидеть насколько легко работают и управляются подобные системы. Чтобы автоматика работала и не имела никаких препятствий, необходимо заранее позаботиться о несущих столбах. Желательно отдавать предпочтение бетонным конструкциям, в крайнем случае – кирпичным.

Сегодня доступны три варианта установки автоматических ворот. Каждый из них отличается направлением створов: наружу, внутрь или внутрь, с доработкой несущих столбов. Каждый из этих вариантов требует определённой последовательности в установке автоматики.

Например, при раскрытии наружу, необходимо устанавливать блок управления системы либо слева, либо справа. Главное, чтобы конструкции, при открывании, не упирались или не сталкивались с несущими столбами. Если изделия должны сдвигаться в сторону, то здесь вообще столбы не должны препятствовать процессу движения.

Не последнюю роль играет и встроенная калитка. Если конструкция сдвигается в сторону, то на калитке не должно быть ручек или других элементов, которые могут блокировать движение.

Распашные ворота с калиткой

Эти конструкции имеют массу преимуществ перед другими видами:

их легко эксплуатировать и обслуживать. Сами изделия крепятся на петли, которые гарантируют простоту и надёжности при использовании;
такие конструкции несложно установить самому. Для этого нужно чётко следовать инструкциям, которые указаны в плане;
изделия можно оснащать различными замковыми устройствами. Что даёт возможность обеспечить максимальную защиту участка.

Основным недостатком считается тот факт, что для открывания их нужно оставлять достаточно большой участок. Особенно проблематично пользоваться такими конструкциями зимой, когда наметаются сугробы. То есть, для выезда или выхода из двора, нужно очистить площадку от снега.

Такие ворота могут быть изготовлены из различного материала, о чём свидетельствуют многочисленные фото:

дерево;
металл;
профилированный металл;
кованые элементы;
сварные конструкции.

Цена самих конструкций напрямую будет зависеть от материала, из которого они изготовлены.

Для того чтобы распашные ворота с калиткой внутри были прочными и надёжными, они должны быть изготовлены из качественного материала. Каркас должен состоять из металлических опор не менее 65 мм и стальной полосы, шириной в 20–30 сантиметров.

Существуют особые требования и к обработке металлических элементов. Трубы и металлопрофиль должны быть тщательно вышлифованы, желательно шлиф-машинкой. Обязательно убирается вся имеющаяся ржавчина, неровности или коррозийные пятна. Подготовленный металл покрывается обезжиривающим растворителем и наносится грунтовка. Эти этапы работы необходимы для того, чтобы срок эксплуатации изделия был максимальным.

Ворота и калитки из профнастила

Этот вариант отличается быстрой и лёгкой установкой, минимальной ценой, при максимальных сроках эксплуатации.

Почему люди всё больше отдают предпочтение профнастилу для своих ворот? Причины следующие:

с помощью такого материала можно придать особый дизайн всей конструкции;
профнастил отлично выдерживает различные климатические изменения;
материал представлен в самой широкой цветовой гамме;
из-за того, что сам материал обрабатывается и покрывается специальными цветными полимерами, они надолго и максимально защищены от коррозийных изменений;
заказчик всегда сможет выбрать покрытие глянцевое или полимерное;
из-за минимального веса профлиста, вся конструкция не требует каркаса с повышенной прочностью;
конструкцией с калиткой можно пользоваться длительное время и не проводить дополнительных покрасок и обработок.

Ворота с калиткой внутри из дерева

Деревянные ворота всегда привлекают своей красотой и массивность, но срок службы у них намного меньше, чем выполненных из других материалов.

Принцип работы и изготовления у деревянных изделий аналогичен с металлическими. Для того чтобы конструкция служила дольше, необходимо правильно подобрать древесину, которая будет устойчивой к воздействию внешних факторов. Таким материалом может быть, к примеру, дуб.

Каркас для деревянных конструкций выполняется из металлопрофиля, который потом обшивают деревом. Если есть желание заплатить за ворота меньшую цену, то можно использовать древесно-полимерные композиты.

Стоит помнить, что ворота и калитка, изготовленные из дерева и металла, требуют дополнительного ухода. Древесина, во время всей эксплуатации, должна обрабатываться антигрибковыми пропитками и покрываться гидрофобным составом, краской или лаком.

Варианты дизайна

Если хочется придать воротам аристократичность, то можно использовать кованые вставки. Но здесь будет цена намного выше. Металлические ворота с калиткой — отличная почва для дизайнерских задумок.

Изделия с встроенной калиткой на практике доказали свою функциональность. Помимо того, что есть возможность сэкономить на установке и самой конструкции, можно получить оригинальные ворота и калитку, которые будут украшать ваш двор.

Выбор материала для ворот будет напрямую зависеть от финансовых возможностей хозяина, главное, что должен помнить каждый – ворота являются такой конструкцией, которая должна служить длительно время, поэтому экономить на выборе материала не стоит.

Ворота с калиткой внутри

Откатные ворота с калиткой. Конструктивные особенности откатных ворот с калиткой

Откатные ворота с калиткой станут хорошим выбором при решении задачи по проектированию въездной группы в загородный дом или в производственный комплекс . Они совмещают в себе преимущества автоматически открывающихся для проезда транспорта ворот и простоту прохода людей при пользовании калиткой. Кроме того, наличие отдельного входа для жильцов продлевает срок эксплуатации ворот, увеличивают уровень пожарной безопасности, снижает расходы на электроэнергию, требуемую для автоматического открывания ворот.

Выполняются изделия обычно из профилированного или цельнометаллического листа с различными характеристиками.

Особенности конструкции.

Любой выбор проекта ворот начинается с визита к специалистам, которые помогут их смонтировать и установить. Но некоторые готовы попробовать создать такую входную группу своими руками. В каждом случае необходимо полностью представлять себе особенности конструкции ворот, способы монтажа калитки, тип работ и виды материалов, которые потребуются для реализации проекта.

Устройство представляет собой подвижную створку, расположенную в плоскости, параллельной ограждению. Для ее открыванию используется автоматический, реже ручной механизм, при включении которого ворота откатываются в сторону, образуя проем, достаточный для проезда автотранспорта. В зависимости от пожелания заказчика могут быть выполнены как одностворчатые, так двухстворчатые варианты.

Конструктивные элементы устройства:

каркас, выполненный в виде прямоугольной рамы;
цельнометаллическое полотно, в котором вырезается проем для размещения калитки;
сама калитка с притворной планкой;
направляющие, по которым двигаются ворота, выполняются в виде полозьев;
роликовые опоры, надежно вмонтированные в фундамент ограждения;
электропривод, обеспечивающий работу механизма автоматического открывания ворот;
балки, фундамент, столбы – элементы консольного типа крепления подвижной части.

Подвижная створка изготавливается из цельного или профилированного металлического листа, ее крепление производится при помощи силовой рамы, которая, ради достижения максимальной прочности, выполняется из профильной трубы. Точное расположение калитки определяется уже на стадии проектирования.

Виды откатных ворот.

В загородном строительстве используется не там много моделей, исходя из целей проектирования их можно разделить на несколько групп. Классификация проводится по таким параметрам, как:

тип привода: ручной или автоматический;
материал полотна: кроме металлических листов часто используется ковка (решетки, иные ограждения) и даже мелкоячеистая сетка;
количество створок: в частных домах чаще всего используются ворота с одной отъезжающей створкой, двустворчатые ворота применяются на промышленных территориях.

Но наибольшее значение имеет способ крепления подвижной части ворот. Отъезжающая створка устройства и ее расположение в пространстве отличает разные типы откатных ворот друг от друга. Стандартные проекты могут выполняться в трех возможных вариациях:

верхняя подвесная створка.
Створка крепится к направляющей, размещенной на уровне верхней рамы. В зависимости от конструкции высота рамы может быть от 3-х до 5-ти метров. По роликам створка движется в горизонтальном направлении. Недостатком этого типа конструкции становится ограничение проема для въезда транспорта по высоте, так, например, возникнут сложности при пропуске во двор буровой техники для ремонта водозаборной скважины и в некоторых других ситуациях. Такой тип движения створки обычно используется для въезда на служебные территории – автостоянки, складские помещения, территории цехов. Механизм дорог и в изготовлении, и в обслуживании, длина полотна, изготовленного из цельного листа, часто превышает 3 метра. Калитку в такие ворота вмонтировать практически невозможно;
створка, откатывающаяся по рельсу.
В этом случае опора делается на нижнее крепление, установленное на рельсе. Рельс монтируется на фундамент или укладывается прямо на землю. Движение также происходит в горизонтальном направлении. Дополнительно створка крепится к одной из опор ворот скобой. Этот тип конструкции неприменим в районах с сильными ветрами, створка легко может быть вырвана из рамы или погнута. Кроме того, ее требуется постоянно очищать от снега, пыли или наледи, возможна ее деформация при проходе тяжелой техники;
консольная створка.
Для этого типа на нижнем уровне возле земли, но допустимо и вертикальное, и верхнее расположение, монтируется прочная металлическая балка, прикрепляемая к обеим опорам ворот. Опоры устанавливаются на фундамент по обе стороны от проема ворот. Створка надежно закреплена на балке, движется при помощи роликов и менее зависима от порывов ветра. Она нигде не соприкасается с почвой и не имеет сверху ограничивающих деталей. Но при выборе именно того типа не все готовы длительное время ожидать готовности фундамента.

Выбирая наиболее подходящую конструкцию ворот, необходимо обеспечить свободное место около изгороди. Растения, неровности почвы или декоративные элементы – вазы, кашпо, не должны мешать свободному движению створки. Если для рельсовых вариантов пространство должно быть освобождено по длине створки, то консольные потребуют в два раза больше места.

Если используется подвесная конструкция с верхним размещением подвижной створки, то калитка может располагаться только отдельно от движущегося полотна, что также потребует освободить дополнительное пространство. Ширина заезда стандартно составляет не менее 4-х метров, это значит, что для полноценной работы конструкции нужно предусмотреть не менее 6-ти метров свободного места. Под ворота придется заливать бетонированную площадку, что также потребует дополнительной площади.

Если у Вас появились вопросы, позвоните нам: +7 (495) 783-06-56

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Виды калиток.

Выбирая тип конструкции, необходимо учитывать такие факторы как тип движения створки, наличие фундамента, наличие свободного места. В проекте откатных ворот может быть предусмотрен один из двух видов калиток:

непосредственно встроенная в полотно ворот;
расположенная рядом с ними, отдельно стоящая.

Откатные ворота с отдельной калиткой могут быть оформлены более эстетично, с оформлением проема в собственном стиле. Это зависит чаще всего от особенностей фундамента, на который устанавливается забор, от возможностей смонтировать отдельную раму для калитки, что увеличит ее стоимость и снизит общую устойчивость конструкции, от наличия свободного места вдоль изгороди, иногда на узких наделах и участках трудно найти дополнительные полтора метра для ее отдельного размещения.

Если принято решение монтировать калитку в полотне ворот, то для сохранения устойчивости конструкции ее нельзя располагать по центру полотна или сразу у рамы. Правильнее будет определить место для проема в метре от рамы конструкции. Создание отверстия по центру существенно снизит надежность входной группы в целом. Калитка всегда оформляется в едином стиле с воротами, представляя собой единую композицию.

Металлический каркас входной группы, обеспечивающий ее прочность и устойчивость, по желанию заказчика и в зависимости от стиля коттеджа оформляются различными способами:

обшивка профлистом различных цветов с одной или двух сторон, материал крепится методом клепки;
обшивка с одной или двух сторон стальными листами толщиной 2 мм с добавками, обеспечивающими стойкость к коррозии, скрепленными методом сварки или клепки;
наполнение каркаса сэндвич-панелями.
отделка деревом, обработанного всеми возможными способами – окрашенным, полированным, мореным, лакированным;

Если у клиента есть собственные пожелания по отделке, он может заказать только каркас, обшив его по собственному желанию, используя свои материалы.

Предложенные варианты относятся к категории стандартных, но они могут стать основой для сложных декоративных композиций, выполненных с применением искусственного или натурального камня, кованых решеток и других элементов, изготовленных искусными кузнецами. Клиент также свободен в выборе формы проема для калитки – он может быть сделан не только прямоугольным, но и в традиционной форме арки.

Почему стоит выбрать откатные ворота с калиткой?

Принимая решение о выборе конструкции ворот необходимо взвесить все преимущества и недоставки каждого из предложенных вариантов. Делая выбор в пользу конкретной конструкции владелец дома будет основываться на следующих критериях:

применимость в условиях данного населенного пункта с учетом характера и частоты пользования воротами и калиткой. От этого будет зависеть выбор подвесного или консольного варианта, месторасположения калитки, прочность фундамента;
характер дизайнерского решения дома и участка. Дом в русском усадебном стиле может продиктовать наличие деревянной обшивки с декорированием ворот коваными элементами, а современный футуристический особняк сможет вписать в свое эстетическое пространство гофролист, металл и даже стекло;
стоимость. Она рассчитывается на стадии проекта, но может измениться после изучения конкретных особенностей участка и изгороди;
удобство в эксплуатации.

Но кроме этих факторов выбор именно откатных ворот с калиткой будет основан на таких их преимуществах, как:

Строительство фундамента само по себе требует много сил. Для его успешного выполнения потребуется соблюдение следующих правил:

фундамент должен быть армированным;
он может быть размещен только внутри участка;
его длина занимает не менее 50% от ширины ворот;
ширина блока фундамента не может быть более полуметра;
глубина заливки, в зависимости от типа почвы и климатической зоны, должна составлять 1,5 – 2 м, песчаные почвы требуют более глубокой заливки.

Нарушение этих требований может привести к инициативному перекосу всей конструкции.

Особенности монтажа калитки.

От таланта проектировщика и умения мастеров будет зависеть и то, как именно будет смонтирована калитка, станет ли она удобной для прохода жильцов. Люди смогут свободно передвигаться, не включая механизм откатной системы, но чтобы достичь хорошего результата, требуется учесть несколько нюансов:

если калитка находится в открытом состоянии, автоматическая система открывания ворот не сработает и транспорт не сможет проехать;
особенности взаимного близкого расположения створки и конструкции, обеспечивающей движение створки, ограничат выбор дверной ручки и механизма замка;
балка или рельс с направляющими, проходящими по земле, представляют собой высокий порог. Человеку в возрасте или ребенку будет непросто преодолеть его, возникнут и проблемы с движением велосипеда или садовой тачки;
неудачно и невысоко расположенная верхняя граница проема для калитки в сочетании с высоким порогом создадут неудобства для людей высокого роста, им придется сгибаться, проходя во двор;
конструкция ворот при наличии калитки потребует дополнительного усиления, ее вес будет увеличивать нагрузку на раму.

Как изготавливается калитка.

Жесткость и прочность конструкции крайне важна для длительности эксплуатации устройства, поэтому на этапе проектирования необходимо предусмотреть для создания рамы не обычную профильную трубу, а имеющую толщину стенок не менее 3 мм. Также необходимо обеспечить большее, чем обычно, сечение, оно должно находиться в границах 40х60-60х60 мм. Большее сечение уже существенно утяжелит конструкцию и существенно повысит ее стоимость. Калитку лучше всего размещать в конструкциях консольного типа, это снизит риски деформации полотна при любых воздействиях ветра или иных механических воздействиях.

Материал для выполнения калитки лучше брать тот же, что и для полотна, это снизит стоимость ворот и исключит проблемы с несовпадением границ проема с полотном калитки. Ширина проема обычно предполагается в пределах 80-100 см, высота 150-300 см, но наиболее часто заказчики предпочитают параметры 100 на 200 мм.. Открываться она должна во двор. По наружной стене должна быть пропущена тонкая планка, которая поможет исключить непроизвольное открывание калитки наружу при резком порыве ветра или случайном нажатии, что приведет к ее деформации. Планка предусмотрена не всеми типами конструкции, но ее наличие заметно снизит расходы, исключив неисправность входной группы.

Замок необходимо выбирать механический и максимально простой, ручку необходимо выбрать с наименьшими габаритами или выполнить ее утопленным способом, открытие при котором происходит при нажимании. Но не исключено и установление общей с воротами системы открывания электромеханического типа, при которой калитка с воротами будут открываться с помощью одного пульта, но различными кнопками. Для дополнительной безопасности может быть установлено ушко для крепления навесного замка. Покидая дом на некоторое время, его хозяева могут быть уверены в надежности двойной системы защиты. Внешний вид ворот наличие подвесного замка не ухудшит, но он также предотвратит риск непопадания в дом, в случае, если не сработает автоматический способ.

В конструкции необходимо предусмотреть наличие доводчика, который позволит сократить трудозатраты для самостоятельного закрывания, сделав это за посетителя. При выборе цвета профлиста большинство останавливаются на зеленом, коричневом или темно красном, что позволяет создавать гармоничные ансамбли с кровельным покрытием. Но этот тип входной группы оставляет широкий простор для фантазии заказчика, могут быть использованы любые способы декорирования. Особенно популярны кованые элементы. Составляя предварительную смету нужно учитывать, что стоимость материалов может вырасти в процессе выполнения работ, лучше приобрести их заблаговременно.

Выбор откатных ворот с калиткой станет правильным решением для любого владельца загородного дома. Он существенно снизит уровень его расходов на обеспечение безопасности и гарантирует свободный проход и проезд в любое время года и при любой погоде. Самостоятельный монтаж ворот не всегда станет более выгодным решением, при сложных конструкциях лучше довериться профессионалам, имеющим большой опыт. Далеко не каждый сможет успешно залить фундамент, сварить рамы, установить автоматическую систему отпирания. В любом случае, по завершения проекта откатные работы с калиткой принесут радость всей семье владельца дома.

Калитка внутри ворот — Строй журнал artikagroup.ru

Откатные ворота с калиткой внутри – фото и варианты

Если вы решили сделать откатные ворота с калиткой внутри, фото на этой странице помогут вам выбрать лучшие варианты. Кроме того, вы сможете не только выбрать готовое решение, но и на базе фото сгенерировать собственную идею.

Конечно, все современные откатные ворота имеют режим «калитка», когда они приоткрываются на ширину 1 метр и предоставляют возможность войти или выйти пешеходу.

Однако, чтобы не задействовать такой режим, можно предусмотреть в полотне откатных ворот встроенную калитку, которая будет дополнительно запираться на замок.

Самый простой вариант откатных ворот с калиткой внутри

Самые простые откатные ворота с калиткой внутри, фото которых вы видите, представляют собой полотно из профилированного листа (профнастила), закрепленное на раме из профильной трубы. Конечно, это самый бюджетный вариант, который может себе позволить любой домовладелец.

Но даже такой бюджетный вариант можно сделать привлекательным внешне. Достаточно пустить по краю профлиста уголок и вот уже ворота из профнастила выглядят вполне презентабельно.

Если же использовать для крепления не вытяжные заклепки, а кровельные саморезы в цвет, то выглядеть такие ворота будут как «неприступная крепость», благодаря сходству шляпок саморезов с клепками броневых листов.

Откатные ворота с коваными элементами и калиткой внутри

Откатные ворота с декоративными коваными элементами также могут быть исполнены в варианте, когда внутри полотна будет размещена калитка.

Чтобы лучше понять, как это сделать, смотрите фото нескольких вариантов, на которых представлены именно кованые откатные ворота с калиткой внутри. Фото размещены как в этом разделе, так и в фотогалерее.

Откатные ворота с калиткой внутри – фото галерея

Вот несколько интересных вариантов, как можно сделать откатные ворота с калиткой внутри – фото показывают несколько направлений для дальнейшей разработки вашего собственного дизайна.

Ворота со встроенной внутри калиткой

Строитель 4 разряда

Владельцы загородных домов в целях экономии пространства часто отдают предпочтение воротам с калиткой. И это неспроста. Такая конструкция удобна в эксплуатации, экономит бюджет и время, а также отличается функциональностью. Эстетичный вид также не должен уходить на второй план, так как дизайн ворот — это первое, что бросается в глаза при взгляде на изгородь.

Данные ворота является многофункциональными

Планирование будущей конструкции

К сожалению, габариты участка не всегда позволяют установить отдельно стоящую калитку, поэтому ворота со встроенной калиткой — идеальный вариант для загородного дома. Перед тем как выбирать уличные ворота с калиткой, необходимо сделать все замеры и составить чертеж, который будет содержать следующие параметры:

Ширина створа.
Размер вместе с калиткой.
Конструкция ворот.
Стоимость материалов.

При измерении ширины необходимо учитывать размеры не только своего авто, но также и других автомобилей, которые будут заезжать во двор. Правильнее всего будет применять стандартные параметры легкового авто, прибавив к ним 1 метр. Размеры встроенной калитки, а также ее внешний вид имеют немаловажное значение, поэтому стоит также определиться и с ними. Вносить их в чертеж нужно с учетом будущего порожка.

В этом видео вы подробнее узнаете о данных воротах:

Существует множество разновидностей конструкций ворот, среди которых можно выделить подъемные, откатные, распашные и т.д. Это довольно важный пункт, так как каждый из этих типов требует определенной площади и создания необходимых условий.

Стоимость материалов для изготовления ворот — весьма важный аспект, потому как материалы более высокого качества стоят, соответственно, дороже. А недорогие могут оказаться недолговечными. В связи с этим необходимо тщательно взвесить все плюсы и минусы перед покупкой материалов.

Виды ворот

Ворота со встроенной калиткой бывают нескольких видов. Они отличаются между собой в зависимости от способа открывания и применяемых материалов для их изготовления и могут быть:

Откатные с внутренней калиткой.
Автоматизированные.
Распашные.
С калиткой из древесины.
Конструкция из профнастила.

Наиболее популярным уличным вариантом являются откатные ворота с калиткой внутри. Он применяется довольно часто, так как является удобным в использовании и забирает немного пространства. Тем не менее, для обеспечения нормального функционирования необходима ровная поверхность. Одной из составляющих таких ворот выступают направляющие полозья для роликовых кареток, предусмотренные для облегчения процесса открывания и закрывания.

Эти детали можно купить в магазине инструментов и стройматериалов. Такие ворота просты в эксплуатации, потому как открываются и закрываются автоматически с помощью редуктора и двигателя.

Следующий вариант — ворота с автоматизацией. Эта система состоит из 1 или 2 электроприводов, антенны, сигнальной лампы и электромагнитного замка. Чтобы конструкция работала, к ней необходимо подвести электричество.

Распашные ворота — один из видов ворот с калиткой во двор, который обладает своими привилегиями:

Удобство в использовании.
Легкость монтажа.
Возможность оборудования защитного устройства для повышения безопасности.

Однако наряду с этими достоинствами существует один недостаток: необходимо много пространства для обеспечения правильного функционирования. Также могут возникнуть некоторые сложности эксплуатации в зимний период, если рядом находятся сугробы. В связи с этим возникает необходимость расчистки снега.

Калитки и ворота из дерева имеют эстетичный внешний вид и массивность. Срок использования таких конструкций не очень длительный, так как древесина страдает от негативных факторов окружающей среды. Вода — главный враг дерева, в связи с чем нужно перед изготовлением такой конструкции предварительно защитить ее, обработав поверхность специальным средством.

Порода дерева также имеет очень важное значение. К примеру, дуб очень устойчив к воздействию природных явлений.

Конструкции из профнастила имеют много достоинств, к которым можно отнести:

Широкий цветовой спектр.
Устойчивость к воздействию погодных условий, защита от коррозии.
Относительно легкий вес.
Отсутствие надобности делать крепкий каркас.

Кроме того, ворота из профнастила легки в монтаже, отличаются доступной ценой, имеют долгий срок службы.

Особенности изготовления

Поэтапное изготовление конструкции можно рассмотреть на примере распашных ворот со встроенной или отдельно стоящей калиткой. Для обеспечения правильной работы конструкции нужно заранее предусмотреть, чтобы было достаточно места для открытия створок.

Для создания каркаса понадобится жесткий профиль 20*20 мм, металлопрофиль с круглым сечением (60*30 мм), в качестве обшивки подойдет металл, дерево или профнастил. Кроме того, необходимо иметь в арсенале краску с грунтовкой, а также задвижку и петли.

Не обойтись в работе без таких инструментов, как болгарка, шлифовальный круг, сварочный аппарат и шуруповерт.

Перед тем как приступить к изготовлению каркаса, необходимо очистить металлические трубы от неровностей и коррозии при помощи шлифмашины. После этого их следует обезжирить, используя растворитель, а затем покрыть грунтовкой. Из предварительно заготовленных и вымеренных деталей сваривают раму.

Если калитка и ворота отделены друг от друга, нужно будет изготовить три каркаса из металлопрофиля 60*30 мм: два — для створок, один — для калитки. Каркас может иметь как прямоугольную, так и квадратную форму, в зависимости от параметров створок.

Далее по направлению к внутренней части рамы варится каркас из металлопрофиля 20*20 мм. Чтобы его укрепить, следует из того же материала приварить раскосы по диагонали. Однако существует один нюанс, который нужно учитывать: если необходимо обшить ворота с обеих сторон, тогда внутренняя часть рамы приваривается строго посередине конструкции, а если только с одной стороны — на краю рамы.

В случае если предусматривается створка ворот с внутренней калиткой, то необходимо варить раму прямоугольной или квадратной формы с 2-мя стойками внутри, равными ширине калитки, которая может располагаться в любой части створки. Раму будущей калитки сваривают отдельно, затем прикрепляют при помощи петель к одной из стоек. Места сварки следует обработать грунтовкой.

Следующим этапом идет обшивка, в качестве которой можно использовать доски, рейки или штакетник. Для крепления этих материалов понадобятся саморезы. При вертикальном расположении древесины можно оставлять просветы между досками, а можно укладывать их сплошняком. При диагональном — следует оставлять зазоры.

У данных ворот есть масса нюансов при изготовлении

При использовании металлической обшивки нужно отдать предпочтение оцинкованным листам или профнастилу с покрытием ПВХ. Они крепятся к конструкции при помощи заклепок или саморезов. Их обязательно следует окрашивать или класть оцинковку.

Эксклюзивный вариант

Если хозяева стремятся к тому, чтобы их ворота были особенными и неповторимыми, а также привлекали своим эстетичным внешним видом, то можно остановить свой выбор на кованых конструкциях. Впрочем, такие изделия не относятся к разряду дешевых, что также следует учитывать при покупке.

Используя ковку, можно украсить металлические конструкции всевозможными узорами и рисунками, сквозь которые будет видно придомовую территорию. Также при необходимости можно сделать плотную ковку, через которую ничего не будет видно.

Важно не упустить из виду тот факт, что дом, находящийся за коваными воротами, должен соответствовать по стилю и габаритам. Нелепо смотрятся кованые ворота, за которыми находится приземистый домик с маленьким придомовым участком.

К достоинствам этого вида конструкции можно отнести:

Неповторимый дизайн.
Создание узоров любой сложности.
Длительный срок службы.
Хорошая сочетаемость с остальными материалами.

Правда, не стоит забывать и о некоторых недостатках, таких как высокая цена изделий и необходимость придерживаться технологии производства.

Четко продуманный дизайн и использование качественных материалов станут залогом красоты и долговечности конструкции. Такое изделие будет долгие годы радовать своим привлекательным видом хозяев, гостей и просто прохожих.

Калитка внутри ворот ― лучшее решение проблемы дефицита места на дачном участке

Не каждый хозяин участка похвалится обширностью своих владений, позволяющих соорудить отдельно стоящую калитку. Ежедневно пользоваться для прохода людей воротами неудобно, а для маленьких детей затруднительно. Поэтому ворота для дачи с калиткой внутри будут оптимальным вариантом в такой ситуации, даже с учетом недостатков конструкции.

Особенности ворот с калиткой

Калитку встраивают в ворота как на стадии строительства, так и спустя некоторое время после эксплуатации. Но чтобы она не мешала работе ворот, учитывайте способ открытия. Какой бы вариант не был выбран, избегайте чрезмерно замысловатых конструкций, требующих постоянного обслуживания и ухода.

Откатные ворота с калиткой внутри

Система откатных ворот пользуется повышенной популярностью, так как прост в эксплуатации и не нуждается в большом пространстве. Для безотказной работы требуется ровная поверхность на всём протяжении хода створки. Этот вид привередлив к уходу. Механизм отката заклинит от попавшей грязи, часто перестаёт работать в сильный мороз или при налипании снега.

Все компоненты для их самостоятельного монтажа можно приобрести в специализированных магазинах. Откатные ворота со встроенной калиткой обходятся дороже распашных вариантов из-за стоимости фурнитуры. Но если приобрести высококачественные элементы, они прослужат очень долго. Так как створка при открывании проходит вблизи опорного столба на встроенной калитке не допускается наличие выступающих элементов, способных зацепиться за эти детали. Поэтому ручка делается утопленной или небольшого размера. Встроенный проход снижает жёсткость рамы, так как увеличивается вес конструкции. Поэтому каркас нужно усилить.

Ворота распашного типа со встроенной калиткой для дачи

Вид распашных ворот популярен среди домашних мастеров, так как прост по конструкции и лёгок в установке. Для защиты от постороннего вторжения их несложно оснастить различными запирающими устройствами. Если они открываются внутрь, то на дворе должно быть достаточно места для распахивания створок. При открытии наружу нужно иметь в виду, что автомобиль не сможет подъехать к ним вплотную. Поэтому для свободного заезда придётся делать створ больше, в случае недостаточной ширины улицы.

Зимой пространство перед воротами придётся постоянно очищать от снежных заносов. Встраивая калитку с края полотна, ближе к столбу, нужно следить, чтобы она не упиралась при открытии в опору. Чтобы избежать провисания створок, вызываемым дополнительным весом врезанного прохода, к ним снизу приделывают колёсики, которые создают дополнительную опору.

Автоматизированные ворота

В автоматике для распашных и откатных ворот предусмотрена опция под названием «калитка». С её помощью проём или створка открываются на величину, достаточную для свободного прохода людей. Но это не значит, что калитка не нужна. Она более удобна в пользовании, так как не надо ждать, когда автоматика откроет достаточный проход, что весьма актуально в ненастье. А главное, через неё вы попадёте во двор, не штурмуя забор, если случится отключение электроэнергии или выйдет из строя какой-либо элемент автоматики. После чего разблокировать привод, открыть ворота вручную и загнать автомобиль во двор.

После автоматизации распашных ворот нужно следить, чтобы на пути распахивания створок не было посторонних предметов, так как столкновение с ними приведёт к поломке привода. Автоматика откатных разновидностей в таких случаях сама останавливает привод. Как бы хороша и надёжна не была автоматика, но калитку как аварийный вход в конструкции учитывают.

Выбирая комплект автоматики для откатных ворот с калиткой нужно смотреть, чтобы в нём была предусмотрена возможность блокировки включения привода при открытой калитке.

Установка встроенной деревянной калитки

Модели ворот со встроенными калитками из дерева, благодаря доступности материала, встречаются часто. Если калитка устанавливается в середине, нужно в каркасе ворот по высоте установить две стойки на расстоянии равном её ширине. На одной крепятся навесы или петли, на другой запорные устройства. При установке сбоку достаточно одной, вместо второй используют наружную стойку рамы ворот.

Рама калитки сваривается из профильных труб сечением 2Х2см или уголков. Для прочности по горизонтальности или диагонали привариваются рёбра жёсткости. К ним же будет крепиться обшивка. Готовый каркас с приваренными навесами зачищается, грунтуется и окрашивается. Деревянный каркас применяется крайне редко, так как срок службы изделия не превышает 3 лет.

Для обшивки каркаса используют штакетник, доски, рейки и закрепляют их оцинкованными саморезами. Иногда для снижения расходов используются древесно — полимерные материалы. Древесина должна быть стойкой к неблагоприятным атмосферным воздействиям, например, дуб. Чтобы конструкция прослужила как можно дольше, её в процессе эксплуатации периодически пропитывают антигрибковым составом и красят.

Используемые материалы

В зависимости от личных предпочтений и финансовых возможностей дачные ворота с калиткой внутри обшивают:

деревом;
листовым металлом;
профнастилом;
металлическим штакетником;
коваными изделиями;
сварной сеткой или рабицей;
комбинацией материалов.

Каркас ворот со встроенной калиткой, как правило, изготовляется из профильных труб различного сечения и должен быть тщательно обработан с удалением грязи, неровностей, ржавчины. После этого его очищают обезжиривающим составом и покрывают грунтовкой, а затем красят. Эти мероприятия увеличат срок службы до максимума.

Профилированные металлические листы

Ворота из профнастила со встроенной калиткой с каждым годом становятся популярнее. Это обстоятельство объясняется тем, что:

материал создаёт своеобразный дизайн;
высокая устойчивость к капризам погоды;
обширная цветовая гамма, способная удовлетворить любые запросы;
благодаря специальному полимерному покрытию он многие годы не нуждается в защите от коррозии;
в магазинах можно выбрать листы с глянцевым или полимерным покрытием;
поскольку вес профнастила невелик, для него не требуется массивный каркас высокой прочности;
вариант с калиткой не нуждается в регулярном уходе.

Видео по теме: Мастер-класс по изготовлению ворот с калиткой внутри за 3 дня.

Каркас встроенной калитки должен быть более прочным, чем у отдельно стоящей, так как он выдерживает ветровую нагрузку, действующую на ворота из профнастила.

Для ворот и калиток нужно использовать профнастил с двухсторонним покрытием.

Кованые изделия

Модели кованых ворот со встроенной калиткой изготавливаются на заказ или самостоятельно из покупных кованых элементов различной конфигурации, поэтому практически невозможно встретить два одинаковых изделия. Кованые элементы собираются в виде ажурных орнаментов, не препятствующих просмотру территории участка. Плотные узоры не позволят прохожим заглядывать во двор. Выбор этого варианта оправдан для коттеджей и загородных усадеб, так как кованая вязь на маленьком дачном участке со скромным домиком будут выглядеть, мягко выражаясь, странно. Высокая стоимость этой красоты оправдана уникальностью дизайна, долгим сроком службы, совместимостью с любыми материалами. Например, кованая калитка будет отлично смотреться на воротах из профлиста.

Советы мастеров

В заключении несколько полезных советов по изготовлению и уходу за конструкциями ворот с калиткой:

Специалисты рекомендуют применять для встроенных калиток механические замки, так как электромеханические системы, используемые на улице, быстро выходят из строя.
Для изготовления рам мастера советуют начинающим приобретать трубы с толщиной стенки 3мм, а не 2. Более толстый металл медленней греется и не сильно деформируется, значит, брака будет меньше.
Ширину каркаса калитки лучше делать на 2 — 3см меньше расчётной величины. Это позволит избежать кардинальной переделки, в случае если он окажется велик. А щель, если она будет раздражать, прикрывают наваренным на створку нащельником, который также используется в качестве ограничителя хода створки.
Чтобы хулиганы не сняли створки распашных ворот и калиток, на столбах над петлями нужно закрепить ограничители. По одному на каждую опору.
Створки с тяжёлой обшивкой лучше навешивать на шариковые петли. Для удобства смазки предпочтительней модели со сквозным отверстием или просверлить самостоятельно, если его нет.
К каркасу, сделанному из труб прямоугольного сечения, перед креплением петель рекомендуется приварить проставки толщиной 5мм. Они не позволят прожечь дыры в профиле. Петли привариваются к проставкам.
Для экономии средств лучше отказаться от вычурного дизайна выбрав простые геометрические формы.
Обшивку каркаса деревом производят по вертикали, горизонтали, диагонали с последующим украшением резьбой или вырезкой фигурных отверстий.

Надеемся, что эта информация поможет тем, кто обустраивает частное подворье или дачную территорию, а выбранная модель ворот надёжно защитит ваш дом и будет прекрасным украшением интерьера приусадебного участка.

Особенности уличных ворот со встроенной и отдельно стоящей калиткой

Красивая кованая конструкция со встроенной в створку калиткой

Владельцы загородных домов долго выбирают ворота с калиткой для участка. И это оправданно, ведь по внешнему виду уличных ворот гости судят о хозяине. Но если раньше ставили массивную и приятную на вид конструкцию, то в наше время этого недостаточно.

Ворота вместе с калитками должны быть функциональными. Чем быстрее они открываются и закрываются, тем больше экономится времени, которое так дорого человеку. Полотно должно раздвигаться или подниматься при въезде или при выезде автомобиля, а также открываться для входа хозяев.

Планировка и чертеж конструкции

Чертеж конструкции со встроенной калиткой

Важно! Перед выбором уличных ворот с калитками для их установки на своем дворе обязательно нужно сначала составить чертеж и все спланировать.

На чертеже следует учитывать следующие нюансы:

Ширину. При определении ширины принимают во внимание размеры своего автомобиля и того транспорта, который приезжает в гости. Размеры машин у всех разные. Лучший вариант — использовать стандартные размеры легкового автомобиля и приплюсовать к ним еще один метр. Подавляющее большинство легковых машин проедут в такие ворота.
Размеры вместе со встроенной калиткой. Поскольку калитка является составной частью, нужно определиться с ее размерами и видом. Размеры нужно заносить на чертеж, при этом не забывать о создании порожка.
Конструкцию уличных ворот. Разновидностей много: распашные, откатные, подъемные и прочие. Эти вопросы важны, поскольку каждая разновидность нуждается в определенной площади. К тому же для того или иного типа вместе с калиткой нужно обязательно создать условия.
Материалы для изготовления и их стоимость. Два этих аспекта оказывают друг на друга непосредственное влияние. За небольшие деньги не удастся купить материалы высокого качества и, следовательно, недорогие ворота будут недолговечными. Поэтому нужно все продумать, прежде чем окончательно решить, какой материал использовать для изготовления.

Разновидности

Ворота со встроенной калиткой подразделяются на несколько разновидностей. Вариант зависит от типа открывания и используемых для изготовления материалов.

Откатные

Эскиз откатных систем с проемом для входа

Откатные ворота с калиткой внутри – распространенный уличный вариант. Его используют часто, поскольку они удобны в эксплуатации и не требуют много места для нормального функционирования. Однако чтобы конструкция работала правильно, требуется ровная поверхность.

Составляющая часть таких ворот — направляющие для роликовых кареток полозья, специально предназначенные для упрощения их открывания и закрывания. Такие полозья приобретают в магазине строительных материалов и инструментов. Откатные ворота удобны в использовании, поскольку открываются и закрываются автоматически посредством двигателя и редуктора.

С автоматизацией

В эту конструкцию входят один или два электропривода, сигнальная лампа, антенна, блок управления, электромагнитный замок. Для работы конструкции к ней подводят электричество.

Распашные

Чертеж с размерами для распашных изделий

Еще одна разновидность ворот с калиткой во двор.

У этого типа есть преимущества по сравнению с другими:

простота в эксплуатации;
легкость установки;
для максимальной защиты, возможность оснащения защитным устройством.

Но есть у них и серьезный недостаток — они требуют площади для нормального функционирования. Много проблем возникает при эксплуатации в зимнее время, когда рядом лежат снежные сугробы. Поэтому прежде чем выехать или выйти, придется убрать снег с площадки.

Ворота с калитками из древесины

Деревянные калитки и ворота отличаются привлекательным внешним видом и массивностью. Однако срок эксплуатации деревянных конструкций низкий. Это связано с тем, что дереву плохо рядом с негативными условиями окружающей среды.

Вред деревянным изделиям наносит контакт с водой. Поэтому прежде чем изготовить и установить деревянные ворота вокруг двора или дачного участка, нужно позаботиться об их защите. Для этого обрабатывают поверхность специальным веществом.

Также важно правильно подобрать саму породу древесины. Дуб, например, отличается устойчивостью к воздействию негативных факторов.

Из профнастила

Вид изделий из профнастила

Легко устанавливаются, низкой стоимости, при этом высокого срока эксплуатации.

К достоинствам относятся:

широкая цветовая гамма;
стойкость к погодным условиям, придаваемая специальными полимерами защита от коррозии;
небольшой вес конструкции;
отсутствие необходимости создавать прочный каркас.

Основы самостоятельного изготовления

Рассмотрим этапы изготовления на примере распашных конструкций со встроенной или отдельно стоящей калиткой.

Важно! Для нормального функционирования ворот, следует заранее побеспокоиться о достаточном свободном месте для открывания створок.

Материалы и инструменты

Для каркаса потребуется жесткий профиль 20*20 мм, металлопрофиль с круглым сечением (60*30 мм), для обшивки – металл, профнастил или дерево. Также потребуются петли и задвижка, грунтовка и краска. Из инструментов – сварочный аппарат, болгарка, шлифовальный круг и шуруповерт.

Каркас

Чертеж каркаса с размерами

Перед изготовлением самого каркаса, металлические трубы очищают шлифмашиной от коррозии и неровностей. Обезжиривают растворителем и наносят грунтовку. Из, заранее подготовленных по размерам деталей, варят раму.

Если ворота и калитка разделены, потребуется сделать 3 каркаса из металлопрофиля 60*30 мм: 2 – для створок, 1 – для калитки. Каркас может быть квадратным или прямоугольным. Это зависит от форм створок.

Следом, по периметру к внутренней стороне рамы, варится каркас из профиля 20*20 мм. Для укрепления конструкции из этого же профиля приваривают диагональные раскосы.

Совет! Если предполагается обшивка ворот с двух сторон, внутренняя рама приваривается четко посередине каркаса, если с одной стороны – сдвигается на край рамы.

Для створки со встроенной калиткой варят квадратную или прямоугольную раму с двумя внутренними стойками на ширину калитки. Расположение калитки может быть как сбоку, так и посередине. Отдельно сваривают раму калитки и крепят петлями на одну из стоек. При необходимости зачищают места сварки и грунтуют.

Обшивка

Обшивка готовой конструкции профнастилом

Для обшивки ворот деревом используют штакетник, доску или рейки. Любой из вариантов крепится саморезами. Располагать дерево можно вертикально с зазорами или без, или диагонально с просветом.

Если обшивка металлическая, лучше выбирать оцинкованные листы или профнастил с ПВХ-покрытием.

Крепят их к каркасу саморезами или специальными заклепками. Они также должны быть оцинкованы или прокрашены.

Оригинальные ворота

Фото оригинальной въездной группы

При желании изготовить уличные ворота особенными, для подчеркивания стиля, можно установить кованую калитку. Но за это придется заплатить — чаще такой вариант калиток изготавливается на заказ, поэтому они красивого внешнего вида.

На металлических изделиях с помощью ковки можно изобразить ажурные рисунки. Они не препятствуют обозрению внутренней территории.

Можно, наоборот, сделать плотный узор, не дающий возможности случайным прохожим видеть, что происходит за калиткой на участке. Но при этом и рядом находящийся двор должен соответствовать воротам. Глупо будет устанавливать кованые ворота на входе во двор одноэтажного и небольшого по площади дачного домика.

К достоинствам относят:

уникальность дизайна;
возможность создавать изделия с разными по сложности рисунками;
долгий срок эксплуатации;
совместимость с другими материалами.

Недостатков два – высокая стоимость и необходимость соблюдения технологии изготовления.

На деревянных воротах создают резные выпуклые узоры, украшения в виде сквозных вырезов. Можно для этих же целей использовать краски, но это уже не столь эффектно.

Подводим итог

Делая выбор в пользу того или иного материала, помните: ворота прослужат долго, если на них не экономить. Это касается и материалов для каркаса, и для обшивки, и для последующего монтажа и установки конструкции.

В ниже представленном видео, вы найдете дополнительную информацию по выбору материала и изготовлению конструкций.

Вам точно будут интересны эти статьи:

К данной статье еще нет комментариев. Оставьте первый комментарий!

Ворота со встроенной калиткой из профнастила (72 фото) » НА ДАЧЕ ФОТО

Ворота из профнастила с калиткой внутри створки

Ворота с профнастила с калиткой внутри

Ворота в рамке

Распашные ворота со встроенной калиткой

Откатные ворота с калиткой профлист

Ворота из профнастила с10

Ворота распашные 3.5х2м

Полотно ворот: с калиткой ПВ-3

Распашные ворота из уголка и профнастила

Ворота из профнастила с10

Ворота с калиткой

Распашные ворота со встроенной калиткой

Ворота и калитки из профиля

Ворота из профнастила

Забор эксперт Ставрополь

Дачная калитка

Ворота из профнастила с10

Распашные ворота с калиткой из профнастила

Ворота и калитка 2.2 профлист

Ворота распашные из стального листа

Забор и ворота из металла

Ворота со встроенной калиткой профлист

Откатные ворота с калиткой

Ворота распашные металлические из профнастила

Калитка для забора из профнастила

Ворота из профнастила с10

Распашные ворота с калиткой внутри

Засов на калитку из профнастила

Ворота из профнастила с калиткой

Как слепить ворота из Митино

Ворота из профильной трубы с40 40х20 с калиткой

Забор из профлиста с откатными воротами и калиткой

Подъемные ворота с калиткой для забора из профнастила

Распашные ворота с калиткой

Откатные ворота с калиткой

Решетчатые откатные ворота со встроенной калиткой

Ворота распашные из стального листа

Распашные ворота с встроенной калиткой 4 метра

Распашные ворота с калиткой внутри

Ворота с встроенной калиткой из профнастила 4м

Калитка в воротах из профнастила

Выдвижные ворота с калиткой

Ворота врезные из металла со встроенной калиткой

Ворота с встроенной калиткой чертеж

Ворота из профиля 40х20 с калиткой внутри ворот

Ворота 2700 на 1800 со встроенной калиткой

Распашные ворота из профнастила

Кованые ворота с калиткой

Ворота из гладкого профнастила своими руками

Ворота из профнастила с круглыми столбами

Ворота распашные 3.5х2м

Запоры на кованые ворота профнастил изнутри

Распашные ворота с калиткой из профнастила

Ворота с калиткой

Ворота с калиткой из профнастила цена Феодосия

Распашные ворота профлист

Ворота из профиля 40х20

Ворота с внутренней калиткой из профнастила

Ворота с калиткой для дачи из профнастила

Сдвижные ворота со встроенной калиткой

Калитка в рамке

Раздвижные ворота 3 метра

Дачный забор с воротами и калиткой

Ворота с калиткой внутри из профнастила

Ворота со встроенной калиткой из профнастила

Распашные ворота профлист

Деревянные распашные ворота с встроенной калиткой

25 последних конструкций ворот для дома с фотографиями в 2021 году

Вы можете назвать здание своим домом, только если оно дает ощущение безопасности и комфорта. Это личное пространство, предназначенное исключительно для вашей семьи и не имеющее доступа к посторонним. Но как ограничить количество записей и назвать это «своим»? Конечно, со сложной стеной, защищенной прочной конструкцией ворот!

Ворота необходимы для любого типа недвижимости. Помимо защиты от нежелательных записей, они также предлагают множество функций.От защиты вашего дома от злоумышленников до защиты от перемены погоды — шлюзы — лучший способ оставаться в безопасности внутри. В этой статье мы немного углубимся в характеристики ворот, с 25 последними примерами, типами, преимуществами и руководством для покупателя.

Что такое ворота?

Ворота — это вход в любую закрытую зону, которая также действует как барьер для внешнего мира. Это может дать вам лучший контроль над тем, кому разрешить и кому запретить вход в зону. В общем, это больше похоже на «дверь», только внешне.

Какое значение имеют ворота в доме?

Помимо обеспечения доступа в дом или из дома, ворота также предлагают множество преимуществ, перечисленных ниже:

Хранение: В связи с ростом числа краж в районе, вы просто не можете рисковать с безопасностью своей семьи. Наличие надлежащих ворот может снизить вероятность взлома и преступлений.
Отмечает вашу собственность: Ворота изгороди обозначают отправную точку вашей территории и не позволяют посторонним и животным проникнуть в ваше место.
Конфиденциальность: Вам не нужно отказываться от личного времени с семьей, если у вас установлены внешние ворота. Если держать его закрытым, это может уменьшить прямой обзор зрителей.
Увеличивает стоимость недвижимости: Да! Это правда! Недвижимость, охраняемая калиткой, для потенциальных покупателей выглядит более дорогой и ценной.
Увеличивает визуальную привлекательность: Внешний вид вашего дома может быть украшен красивым дизайном ворот, который может гармонично вписаться в остальную тему.

Какие бывают типы ворот?

В зависимости от назначения, бюджета и ожиданий от ворот на рынке доступно множество разновидностей. Каждый из них обычно изготавливается из разных материалов, таких как дерево, сталь, алюминий, железо, ПВХ и т. Д., Что имеет свои плюсы и минусы. Вот основные типы приводных моделей ворот с их характеристиками:

Распашные ворота: Как следует из названия, эти «дверные» ворота открываются распашно с помощью петель, прикрепленных к стене.Они оптимальны для помещений с широко открытыми пространствами и бывают с одинарными или двойными дверями.
Откатные ворота: Для домов с ограниченным пространством откатные ворота работают как шарм, поскольку они перемещаются горизонтально по нижней направляющей. Они скользят с помощью пары колес и бывают разных стилей.
Складные ворота: Идеально подходят для входов с неровной поверхностью и подкатегории откатных ворот. Они сделаны с набором дверей, прикрепленных и сложенных друг в друга.
Автоматические ворота: Это современные ворота, которые сокращают ручное вмешательство. Установив датчики и двигатели на любую из этих моделей, вы можете заставить их открываться или закрываться самостоятельно!

Как выбрать идеальные ворота для дома?

Теперь, когда вы изучили основы Gates, позвольте нам понять несколько важных советов, которые помогут вам выбрать правильный выбор за свои деньги:

Прежде всего, проанализируйте структуру своего дома и спросите себя, что вы смотрите из ворот? Это конфиденциальность? Смотрит? Безопасность или все?
Как только вы поймете, чего ожидаете от покупки, вы сможете легко воплотить свои идеи в жизнь.Кроме того, заранее определите свой бюджет, чтобы знать, сколько потратить!
Теперь выберите материал, который соответствует вашим требованиям. Деревянные ворота довольно стильные, но их легко повредить. Металлические ворота надежны и пригодны для использования. Но они могут уступить климатическим условиям. Итак, перевесите плюсы и минусы каждого, прежде чем сузиться до одного материала.
Затем следует решение о стиле работы ворот. Если у вас большой вход, хорошо подойдут распашные ворота, но для перегруженных мест отлично подойдут слайдеры!
Дизайн так же важен, как и остальные элементы.Вместо того, чтобы использовать олдскульный узор, поэкспериментируйте с разными узорами и сохраните их в соответствии с остальной частью дома.

Лучшие дизайны ворот в Индии:

Прокрутите вниз, чтобы просмотреть эти 25 простых и современных изображений ворот для дома, которые обязательно произведут на вас впечатление.

1. Конструкция с двойными воротами:

Взгляните на этот минималистичный дизайн, который подойдет для любого дома. Ворота поставляются с двумя дверьми, которыми можно управлять вместе или по отдельности. Вы можете прикрепить одну из дверей к земле с помощью защелки и оставить только одну из них в движении.Эти ворота идеально подходят как для пешеходов, так и для больших транспортных средств.

Тип : качели
Материал: Кованое железо
Цвет: Черный

Подробнее: Конструкции двойных ворот

2. Входные ворота:

Каждый хозяин — король своего дома, и король не заслуживает ничего, кроме «королевского» приема! Вот почему вы должны обратить внимание на этот величественный дизайн, соответствующий описанию дворцовых ворот.Сделанный из черного кованого железа, он имеет оттенки золота, создающий величественный вид. Просто установите его на входе и будьте готовы заработать массу комплиментов.

Тип: Качели с двойным открыванием
Материал: Кованое железо
Цвет : Черный

Подробнее: Проекты входных ворот

3. Наружные ворота:

Если вы хотите произвести неизгладимое впечатление на посетителей, эта идея — верный победитель! Простые, но эстетически выглядящие ворота могут подчеркнуть красоту вашего дома и добавить очаровательный эффект.Он сделан из металла и ограждает вашу собственность без ущерба для вида. У него даже есть металлические планки, чтобы создать ощущение легкости.

Тип: Поворотный механизм
Материал : Железо
Цвет: Коричневый

Подробнее: Дизайн наружных ворот

4. Конструкция стальных ворот:

Красота и элегантность стали не имеют себе равных. Зеркальный блеск ворот этого дома мгновенно привлекает внимание посторонних к вашей собственности.Это не делает ваш дом уязвимым! Жалюзи не пропускают любопытных взглядов, а также закрывают им вид, что делает их одними из удивительных ворот для вашего дома.

Тип: Распашные двойные ворота
Материал: Нержавеющая сталь
Цвет : Серебристый

Подробнее: Конструкции стальных ворот

5. Проекты деревянных ворот:

Придайте своему дому стильный вид с этими роскошными деревянными воротами.Сделанный из панелей из тонированного дерева, дизайн совсем не обычный. Этот предмет, вдохновленный эпохой винтажного стиля, служит одновременно и баррикадой, и украшением вашего пути. Кроме того, модель Sliding делает это тоже очень удобным!

Тип: Откатные ворота на гусеничном ходу
Материал : Дерево
Цвет : Коричневый

Подробнее: Деревянные конструкции ворот

6. Алюминиевые ворота:

Алюминий — легкий материал, из которого легко можно создавать творческие проекты.Вот одно из таких произведений, которое выглядит не иначе как произведение искусства! Несмотря на изящный вид, материал достаточно прочный, и его трудно разрушить. Мы просто не можем перестать восхищаться идеей серебристо-серых домашних ворот на ярком белом фоне.

Тип: Распашные ворота большие
Материал: Алюминий
Цвет : Серебристый

Подробнее: Конструкции алюминиевых ворот

7. Конструкции железных ворот:

Железо — один из самых прочных металлов, известных человечеству.Он буквально неразрушим и обладает высшей силой. Выбор железных ворот может дать вам душевное спокойствие и поможет вам насладиться уютным пребыванием в вашем доме. Вы можете просто быть уверены в отсутствии краж, так как конструкция затрудняет возможность получить повреждения или взобраться наверх.

Тип: Распашная двойная дверь
Материал: Утюг
Цвет: Коричневый

Подробнее: Iron Gate Designs

8. Откатные ворота:

У вас есть очень широкий въезд в вашу собственность? Тогда качающиеся ворота могут не быть подходящей ставкой.Вместо этого попробуйте инновационные откатные ворота. В отличие от обычных слайдеров, эта модель работает телескопически, когда несколько небольших раздвижных панелей перемещаются одна за другой, открывая или закрывая.

Тип : Телескопические откатные ворота
Материал: Утюг
Цвет : Белый

Подробнее: Конструкции откатных ворот

9. Кованые ворота:

Кованое железо — тяжелый металл, который прослужит почти несколько десятилетий.Наряду с превосходным сроком службы этот материал также добавляет очарования старины вашему внешнему пространству. Вы можете взглянуть на это потрясающее зрелище, которое демонстрирует традиционный дизайн и стиль работы. Просто откройте обе двери, чтобы принять гостей как следует.

Тип: Двухстворчатые качели
Материал: Кованое железо
Цвет: Черный

Подробнее: Конструкции ворот из кованого железа

10.Охранные ворота:

Когда дело доходит до безопасности вашего района, вы всегда должны использовать самое лучшее! Особенно высока вероятность вторжения в безлюдные районы и удаленные районы. Теперь вы можете бороться с этими вредителями, остановив их с помощью этих ворот безопасности. Эта идея с защитой от подъема — все, что вам нужно, сделанное из вертикальных металлических перекладин!

Тип: Ворота для ограждения безопасности
Материал: Утюг
Цвет: Серебро

Подробнее: Проекты ворот безопасности

11.Конструкции автоматических ворот:

Это дни, когда сложно доверять собственным охранникам. Вместо того, чтобы полагаться на человеческие ресурсы, сделайте это современное чудо в своем доме. Откатные ворота оснащены мощной автоматизированной системой, которая может обнаруживать движение и запускать двигатель. И вуаля! Она открывается достаточно широко, чтобы вы могли пройти, и закрывается сама по себе!

Тип: Автоматическое выдвижение
Материал: Утюг
Цвет: Черный

Подробнее: Проекты автоматических ворот

12.Ворота фермы:

Вероятность появления любопытных на ферме довольно высока из-за неконтролируемого открытого пространства. Вот почему вы должны охранять его забором, проходящим по периметру участка, и устанавливать ворота. Помимо того, что он действует как барьер, он даже заявляет о вашей собственности на помещение. Просто покажите, кто здесь главный, с помощью этой простой идеи!

Тип: Калитка для фермы
Материал: Алюминий
Цвет: Серебро

Подробнее: Farm Gate Designs

13.Деревянные двойные ворота:

Если вы поклонник старых добрых фильмов о ковбоях и хотите повторить облик своего дома, попробуйте эти двойные ворота. Изделие, сделанное из дерева, имеет деревенский вид, что точно соответствует вашему описанию идеи стиля сарая. Он работает как качели и открывается внутрь, чтобы впустить вас внутрь. Закрепленный железными петлями, он может выдерживать сильные токи.

Тип: Двойные качели
Материал: Дерево
Цвет: Коричневый

14.Выход на конфиденциальность:

Для больших домов существует постоянная проблема, связанная с проникновением нежелательных гостей в вашу частную зону. Вот почему вы можете оставить их в «нужном» месте, установив внутренние ворота. Это тонкий способ сказать людям, чтобы они проводили свою линию и оставались в пределах своей зоны, пока вы наслаждаетесь своим одиночеством!

Тип: Двойные качели
Материал: Дерево
Цвет: Бело-коричневый

15.Дизайн складных ворот:

Ого, толпа с этим потрясающим дизайном ворот. Ворота, выполненные с 4-мя створками, позволят вам лучше контролировать открытое пространство. Вы можете сложить каждую из них или просто сдвинуть их по обе стороны от стены, чтобы раскрыться достаточно широко. Несмотря на то, что на первый взгляд это выглядит просто, дизайн довольно футуристичен и соответствует грядущим тенденциям.

Тип: Складные главные ворота
Материал: Металл
Цвет: Черный

Подробнее: Конструкции складных ворот

16.Проекты садовых ворот:

Сад — это особое место в вашем доме, которое заслуживает красивого входа. Эти пикетные ворота создают волшебный вид своим вогнутым дизайном. Чистый белый цвет хорошо сочетается с яркими цветами и зеленью фона. Помимо того, что он дает вам бескомпромиссный вид на кусты, он также защищает от бродячих животных, таких как коровы и собаки.

Тип: Ворота с одиночным забором
Материал: ПВХ
Цвет: Белый

Подробнее: Дизайн садовых ворот

17.Проект школьных ворот:

Школа — это второй дом для студентов и сотрудников. Важно уберечь их от потенциальных бедствий. Поэтому в образовательных учреждениях обязательно устанавливать ворота повышенной безопасности. Это одна из таких практичных и универсальных идей. Тяжелая конструкция выдержит любую внешнюю или внутреннюю травму!

Тип: Распашные ворота для школы
Материал: Утюг
Цвет: Синий

Подробнее: Дизайн школьных ворот

18.Проекты ворот подъездных путей:

Это ворота, которые могут служить первой линией въезда в вашу собственность. В отличие от обычных ворот, подъездные ворота устанавливаются на самой внешней части комплекса. Он изготовлен из тяжелого материала, такого как железо, чтобы оставаться долгим и пропускать даже большие автомобили. Обратите внимание на острые шипы наверху! Разве они не выглядят угрожающими ?!

Тип: Распашные ворота
Материал: Утюг
Цвет: Черный

19.Декоративные железные ворота:

Кто сказал, что ворота служат только для охраны вашего дома? Существует множество дизайнерских моделей, которые придают экстерьеру необычный вид. Эти богато украшенные узоры раскрывают вашу уникальную индивидуальность и артистичность. Они также добавляют дорогой вид вашей собственности и действуют не только как «ворота»!

Тип: Распашные ворота декоративные
Материал: Металл
Цвет: Коричневый

20.Боковые ворота:

Если у вас есть задний вход или боковой вход, вы также должны подумать о том, чтобы его обезопасить. Просто выберите эти боковые ворота, которые имеют компактные размеры, но выполняют те же функции, что и главные ворота. Вы можете постоянно держать его запертым, чтобы не допустить проникновения посторонних людей или животных. Просто разблокируйте его, чтобы получить доступ к этой области!

Тип: Качели
Материал: Металл
Цвет: Серый

21.Деревянные ворота:

Одна из самых популярных форм дерева, используемая для изготовления ворот, — это древесина! Он легкий, доступный и доступный! Если вы выберете брендовый материал со специальным анти-термитным и влагозащитным покрытием, вы сможете на несколько лет просто забыть о его уходе. Вот один из таких примеров.

Тип: Качели
Материал: Древесина
Цвет: Коричневый

22.Пользовательские ворота:

Хотите добавить свой фирменный штрих к входу? Взгляните на эти ворота, которые раскрывают ваши данные. Дизайн сделан исключительно для вас и не может быть больше нигде. От базового рисунка до мельчайших деталей вы можете воплотить свои идеи в реальность. Вам не кажется, что это крутая идея?

Тип: Качели
Материал: Чугун
Цвет: Черный

23. Конструкции ворот для забора:

Эта конструкция забора — отличная идея, чтобы скрыть ваш дом и привлечь внимание прохожих.Деревянные ворота в старинном стиле — это освежающая замена обычных металлических ворот. Он напоминает нам об эпохе винтажа, когда все выглядело просто, но утонченно. Просто сохраните однородность стены и двери для аккуратной отделки.

Тип: Качели
Материал: Дерево
Цвет: Коричневый

Подробнее: Конструкции заборных ворот

24. Дворовые ворота:

Ворота для бокового двора помогают закрыть въезды и сделать ваш дом более безопасным.Она не такая тяжелая, как входная, и обычно меньше по размеру. Вот одна из таких деревянных конструкций, сделанных из панелей. Для дополнительной поддержки и прочности железные прутья припаяны сзади. Это также может предотвратить его повреждение.

Тип: Качели
Материал: Дерево
Цвет: Коричневый

25. Промышленные ворота Конструкция:

Коммерческое помещение, такое как торговый центр, больница или офисы, вмещает много людей.Чтобы избежать нежелательных внешних угроз, необходимо использовать высокозащищенные ворота! Это один из таких примеров, который работает в консольном стиле. Помимо того, что они работают как обычные ворота, они могут даже создать авторитетный вид, чтобы предупредить хулиганов!

Тип: Промышленные ворота консольные
Материал: Металл
Цвет: Зеленый

Мы надеемся, что эти 25 последних идей дизайна ворот вдохновили вас на создание вашей собственности! Просто убедитесь, что, помимо внешней красоты, конструкция ворот также соответствует обычным стандартам безопасности.В зависимости от места, местности или климатических условий вы должны учитывать больше аспектов, а не просто покупать «один размер для всех»! Кроме того, желательно поговорить со специалистом, который поможет вам разобраться в них.

Сделано в США… с 1925 г.

Служебные двери — «базовые» рулонные двери, подходящие для многих областей применения — также доступны в виде дверей с защитой от атмосферных воздействий с уплотнением по периметру, изолированных дверей для максимального контроля микроклимата или вентилируемых дверей с перфорированными шторами для идеального сочетания вентиляции, обзора и безопасности.Высокопроизводительные ворота со стандартными или изолированными планками рассчитаны на работу в течение 500 000 циклов с рабочей скоростью 24 дюйма в секунду для открытия и 12 дюймов в секунду для закрытия. Они обеспечивают более длительный срок службы, а также повышенную безопасность и контроль окружающей среды за счет более высокой скорости работы и меньшего времени открытия. Служебные двери счетчика с более компактными компонентами и привлекательным дизайном могут использоваться для проемов меньшего размера. Шлюзовые двери серии обеспечивают выход в соответствии с кодексом с отказоустойчивым автоматическим открыванием при тревоге или отключении питания или запатентованной функцией обеспечения безопасности, позволяющей удерживать дверь закрытой при отключении электроэнергии, но позволяющей автоматически открываться при тревоге, кнопкой аварийного выхода или безопасный доступ для спасателей.

Противопожарные двери предлагают современную противопожарную защиту с цепными, кривошипными и моторными приводами «Easy-Reset» или «Auto-Reset», которые автоматически закрывают дверь без потери натяжения пружины и устраняют необходимость в традиционных механический сброс. Изолированные противопожарные двери сочетают в себе противопожарные свойства с теплоизоляцией и звукоизоляцией. Противопожарные двери с более компактной конструкцией доступны для проемов меньшего размера и могут быть снабжены столешницей из нержавеющей стали с маркировкой .Противопожарные двери могут быть рассчитаны на срок до 4 часов и доступны с S-Label, как « Smoke Doors ». Противопожарные двери Lawrence классифицируются лабораторией Underwriters Laboratories (UL), сертифицированы для Канады (c-UL), одобрены FM, внесены в список Комиссией по пожарной безопасности штата Калифорния (CSFM) и признаны гражданской защитой ОАЭ.

Решетки обеспечивают максимальную видимость и циркуляцию воздуха, обеспечивая при этом защиту зоны. Они могут быть спроектированы для типовых установок торговых центров и магазинов, а также для более интенсивных применений, таких как парковочные конструкции.Стандартные функции Lawrence включают самовыравнивающуюся нижнюю планку, регулируемый ограничитель штор и высоту стопорной планки. Решетки с высокими эксплуатационными характеристиками предназначены для работы в течение 500 000 циклов с рабочей скоростью 24 дюйма в секунду для открытия и 12 дюймов в секунду для закрытия. Они хорошо подходят для гаражей и других применений, где традиционные рулонные решетки адекватно удовлетворяют потребность в использовании очень высокой частоты или потребность в более высокой скорости работы. Контр-решетки сочетают в себе компактный дизайн и законченный вид служебной двери счетчика с вентиляцией и обзорной решеткой для счетчиков обслуживания и небольших входных отверстий.Решетки серии Gateway обеспечивают выход в соответствии с кодексами с отказоустойчивым автоматическим открытием при тревоге или отключении питания или запатентованной функцией защиты от сбоев, позволяющей держать решетку закрытой при отключении электроэнергии, но позволять автоматическое открытие при тревоге, кнопке аварийного выхода или безопасный доступ для спасателей.

Rolling Closures предлагает функции решетки в сочетании с повышенной безопасностью конструкции из закрытых панелей. Алюминиевые панели могут быть снабжены остеклением Cle ar Glazing для видимости или Solid , когда видимость нежелательна.

Боковые складывающиеся решетки и заглушки легко работают, компактно штабелируются и не требуют места для головы. Для установки требуется только верхняя направляющая, они могут скользить как по прямой, так и по поворотам. Они доступны с открытыми панелями , закрытыми панелями с прозрачным остеклением , сплошными панелями или Rod-and-Link в стиле решетки.

x
Моторные приводы обеспечивают максимальную эффективность и простоту эксплуатации.Электроприводы Lawrence сочетают в себе высокоэффективную систему линейного зубчатого привода с низкопрофильной конструкцией, что означает, что обычно не требуется дополнительного зазора над верхней частью дверной катушки. Большинство ранее установленных дверей и решеток также могут быть переведены на моторный режим. Электроприводы Lawrence внесены в списки UL и доступны с различными вариантами проводки, контроля доступа и аксессуарами.

Модернизированные приводы противопожарных дверей могут быть установлены на большинство типов и марок существующих рулонных противопожарных дверей для устранения ослабления натяжения пружины и замены традиционных систем управления и регуляторов.При дооснащении даже старые противопожарные двери могут быть легко протестированы и переустановлены, работая с такой же надежностью и исключительной характеристикой контроля опускания, как у противопожарных дверей «Easy-Reset» и «Auto-Reset». Приводы для модернизации цепных, кривошипных и моторных приводов имеют маркировку UL и одобрены FM в качестве операторов противопожарных дверей из прокатной стали.

Дверные изделия на заказ могут быть разработаны для многих специальных применений, уникальных проемов, необычных условий эксплуатации и окружающей среды. Некоторые примеры наших индивидуальных разработок и производственных возможностей включают двери для очень больших проемов (более 40 футов.широкий или высокий), , перевернутая работа, (двери, которые скатываются, чтобы открыться), отверстия необычной формы, (изогнутые, наклонные, горизонтальные, неправильные формы) и особые условия эксплуатации (коррозионные вещества, повышенные температуры, движение и вибрация).

Lawrence Doors производит OEM детали посадочного моста для пассажиров, такие как рулонные двери и кабины, а также занавески и стволы ротонды, используемые на Jetway, DEW и других брендах.

Компания Lawrence Doors производит на заказ рулонные двери гондолы для ветряных турбин.Эти уникально разработанные изделия с гусеницами сложной формы скатываются вниз, открываясь, и используют «плавающую» систему занавеса для компенсации движения конструкции гондолы под действием ветра.

Складные ворота
— также известные как ножничные, аккордеонные, раздвижные или складные ворота — доступны в прочной двухканальной конструкции серии DC , экономичном исполнении серии EG и широко распространенном «ленивом щипце». ”Дизайн серии LT. Большинство ворот могут быть либо одинарными, либо раздвижными, либо двухстворчатыми, и они могут катиться на напольных колесиках или по рельсам.Ворота серий DC и LT доступны в виде переносных ворот , которые можно легко свернуть на место для временного использования и откатить для хранения, когда в них нет необходимости. Шкафы ворот могут быть предоставлены для защиты и скрытия ворот, когда они не используются.

Цепные ворота изготавливаются из горизонтальных и вертикальных рядов взаимосвязанных звеньев цепи в виде квадрата, подвешенного к верхней направляющей. Они обычно используются в качестве легко управляемых складных раздвижных ограждений на грузовых прицепах, а также в качестве менее дорогой альтернативы для обеспечения контроля доступа для небольших проемов в зданиях.
Брезент может изготавливаться как плоский, так и приталенный, из нейлона с ПВХ-покрытием или сеток «Rip-Stop» различных цветов. Они могут быть изготовлены по индивидуальному заказу, включая D-образные кольца, ремешки, вентиляционные отверстия и многое другое. Альтернативные материалы и конструкции приводят к изменениям, которые можно адаптировать к крышкам оборудования , стационарным и переносным сварочным экранам , раздвижным и роликовым защитным шторкам и другим сопутствующим продуктам.
Лоуренс Roll-Up Doors, Inc.оставляет за собой право изменять технические характеристики без предварительного уведомления. Полную информацию о продукте см. В листах стандартных технических характеристик (доступны по запросу). © 2021 Lawrence Roll-Up Doors, Inc.
Калитки — оборудование I Dig
Впервые я увидел калитку для проекта почтового отделения, и я работал над чертежами магазина. С тех пор я не встречал много из них, но я видел пару на прошлых выходных и рискнул смутить моих друзей, чтобы сделать несколько снимков.Сотрудник у двери сказал, что я не первый. 🙂
Калитка по своему назначению похожа на голландскую дверь — это, по сути, дверь внутри двери. Он позволяет закрыть главную дверь, а часть двери будет открыта для связи, вентиляции или освещения. Калитки также можно встретить в больших воротах, а распашную дверь в подъёмных воротах или решетку иногда также называют калиткой. Калитки, которые я видел, были скорее декоративными.
Калитки часто имеют шпунт или оснащены астрагалом или другим способом остановки ворот в надлежащем закрытом положении.Маленькие калитки обычно имеют 2 петли, хотя для полноразмерных «мужских дверей» потребуется одна петля на каждые 30 дюймов высоты двери. Я также видел калитки со сплошными петлями, и поворотные тоже возможны.
Дверь обычно оснащена поверхностным засовом или ригелем, доступ к которому возможен только изнутри, если это небольшая сквозная дверь, и стандартным рабочим оборудованием, если это «дверь для людей». В зависимости от приложения это может создать небольшую проблему с безопасностью, потому что, как и в случае с голландской дверью, кто-то может протянуть руку и повернуть ручку рычага, чтобы получить доступ.
Вот еще фото дверей выше:
А вот еще несколько примеров калиток:
Дополнительную информацию о некоторых из вышеперечисленных дверей можно получить, щелкнув изображение, чтобы получить доступ к исходному изображению на Flickr. Каждый из фотографов щедро разрешил использовать свои фотографии в этом посте, поэтому я хотел бы поблагодарить Джоди Брамейдж, Джеймса Рая, Криса (pillarboxcottage) и Стюарта (лягушачью породу), а также Рэйчел Смит из Карпен Стил.
В дополнение к информации на Flickr, Джоди Брамейдж предоставил следующую историю относительно епископальной церкви Йокомико, фото: «Нынешняя церковь Йокомико была построена около 1706 года, но более раннее каркасное здание было построено в 1655 году. Единственная известная калитка в американской колониальной церкви относится к этой более ранней структуре, и когда она была установлена в новой церкви 1706 года, ей было уже полвека. Дверь открывается в западное крыло Т-образной конструкции.Эта историческая церковь представляет собой переход от готических церквей, которые строились в 17 веке, к новому грузинскому стилю, который стал обычным явлением в 18 веке ».
Вам необходимо войти или зарегистрироваться, чтобы добавить это содержимое в закладки / добавить в избранное.
Ручные пешеходные ворота «Калитка» — Добро пожаловать в Frontier Pitts
Калитка для пешеходов — это распашные / распашные ворота с ручным управлением, обеспечивающие безопасный доступ для пешеходов. Калитки доступны в широком диапазоне стилей, чтобы дополнить как современные, так и традиционные архитектурные проекты.Калитка также может быть спроектирована по индивидуальному заказу в соответствии с конкретными требованиями компании и / или воротами для проезда транспортных средств.
Безопасность ворот с ручным управлением «Калитка» может быть увеличена с помощью гидравлического доводчика или электрического доводчика, а также магнитного замка. С этой опцией доступен широкий спектр систем контроля доступа.
Стандартная внутренняя высота: 2050 мм
Стандартная ширина створки: 750 мм или 1000 мм
Доступно на заказ
Характеристики калитки для пешеходов
Характеристики
Пешеходные калитки
Основные характеристики
Ворота для пешеходов распашные / распашные
Одностворчатая Максимальная ширина: 750 мм или 1000 мм
Стандартная высота: 2400 мм
Стандартная внутренняя высота: 2050 мм
Доступно на заказ
Подробнее
Безопасность ворот с ручным управлением «Калитка» может быть увеличена с помощью гидравлического доводчика или электрического доводчика, а также магнитного замка.С этой опцией доступен широкий спектр систем контроля доступа. Калитка может открываться на 180 градусов для людей с ограниченными возможностями
Конструкция: Створка ворот представляет собой полностью сварную конструкцию прямоугольного полого профиля из низкоуглеродистой стали по BS4848 Pt.2. Заполнение — доступны различные заполнители, включая стержень, сплошной лист, сварную сетку и т. Д. Стандартное заполнение стержня: Вертикальное заполнение стержня ERW 50 мм x 25 мм с центрами примерно 180 мм, подкрепленное квадратной оцинкованной сварной сеткой размером 8 x 50 мм, окрашенной в соответствии с
Отделка: Доступны различные варианты, в том числе: дробеструйная обработка, горячее цинкование, грунтовка и окончательная обработка полиуретановой краской.В качестве альтернативы можно использовать кислотное погружение, а затем горячее цинкование для ворот меньшего размера.
Доступны различные защитные филенки, включая стержень, защитную сварную сетку, лист, а также сделанные на заказ, такие как дерево и декоративные элементы.
Гражданское строительство
Зависит от автоматизации, см. Страницу «Привод».
Фундамент створки ворот: Д: 1100 мм x Ш: 600 мм x Г: 450 мм
Зависит от автоматизации, см. Страницу «Привод». (Примечание: силовые и управляющие кабельные каналы должны быть встроены в фундамент)
За дополнительной информацией обращайтесь в технический отдел продаж. на
01293 422800 или по электронной почте:
[адрес электронной почты защищен]
Технические характеристики могут изменяться и зависят от опций продукта.Пожалуйста, свяжитесь с Frontier Pitts, чтобы получить дополнительную информацию.
Фотогалерея
Принадлежности
Гаражная дверь с мужской дверью — преимущества, типы и стоимость
Возможно, вход в ваш дом находится внутри гаража, или у вас есть много вещей, хранящихся в гараже, к которым вам нужен доступ большую часть времени. Как бы то ни было, приобретение гаражных ворот с мужской дверью будет очень кстати.
В эту эпоху домовладельцы почти не используют свой гараж для хранения автомобилей.Гаражное пространство стало многогранным помещением. Некоторые семьи превращают его в детскую игровую площадку, другие превращают его в гаражный спортзал, некоторые люди также превращают его в домашний офис, а другие превращают его в хранилище для хранения инструментов, таких как газонокосилки, каяки, велосипеды и т. Д. Ваш гараж для любой из упомянутых целей, «Гаражные ворота с мужской дверью» — лучший вариант для вас. Некоторые называют ее калиткой для гаража , гаражной дверью с проходной дверью , гаражной дверью с пешеходной дверью , все они одно и то же, и в этой статье я буду использовать их как взаимозаменяемые.
Так что же такое гаражные ворота с пешеходной дверью?
Как видно из названия, гаражная дверь с пешеходной дверью — это обычная человеческая дверь, прорезанная внутри большой гаражной двери, позволяющая легко попасть в гараж. Это позволяет вам войти в свой гараж, не открывая всю дверь гаража.
На рисунке ниже показано, как это выглядит и работает.
Фото: Hormann LPU40 калитка для гаража
Существуют разные типы гаражных ворот с калиткой, о которых мы поговорим позже.А пока давайте посмотрим на преимущества этого типа гаражных ворот, а также на некоторые недостатки.
Преимущества гаражных ворот с мужской дверью
Все, что требуется для входа в вашу гаражную дверь, — это ключ, как и любую другую дверь
Если в вашем гараже хранится много вещей, прохожие их не увидят поскольку дверь гаража остается закрытой, открывается только небольшая пешеходная дверь.
Поскольку эти двери служат как гаражными, так и пешеходными воротами, нет необходимости создавать еще один вход.Это означает, что экономится пространство на стенах и полу, что дает вам больше места для хранения вещей в гараже.
Перебои в подаче электроэнергии больше не будут проблемой, потому что вы по-прежнему получите доступ к своему гаражу.
Проходные гаражные ворота обладают одной замечательной функцией безопасности, поэтому их покупка стоит того. Любой грабитель, который хочет ворваться в ваш гараж или ваш дом, рискует быть замеченным на виду у участников дорожного движения, пешеходов или даже соседей. Еще одно преимущество — пешеходные двери открываются наружу.Это означает, что любая сила, приложенная к двери, чтобы сломать ее, еще больше закроет дверь.
Помимо этих преимуществ есть еще несколько недостатков. Давайте обсудим их ниже.
Недостатки гаражных ворот с мужской дверью
Главный недостаток этой двери — стоимость установки. Установка калитки на уже существующие гаражные ворота может быть столь же дорогой, как установка новых гаражных ворот (без калитки). Это потому, что он оснащен дополнительными функциями безопасности, которые предотвращают срабатывание устройства открывания гаражных ворот при открытии калитки.
Какими бы полезными ни были калитки, они подходят не для всех размеров ворот. Его можно установить на двери шириной 8 футов и выше. Прямоугольные двери также являются ограничением при установке.
Энергоэффективность ваших гаражных ворот снижается по мере того, как в них создается больше проемов. Это всего лишь незначительный недостаток. Однако защита от атмосферных воздействий и изоляция жизненно важны для вас, тогда ищите немного другой подход.
Гаражные ворота с входной дверью Стоимость
Сколько стоят гаражные ворота с проходной дверью?
Гаражные ворота с проходной дверью стоят от 600 фунтов стерлингов.00 и 2000,00 фунтов стерлингов и эквивалентны 790 и 2600 долларам соответственно. Цена двери зависит от используемого материала, размера двери и требуемого дверного механизма.
Эти гаражные ворота варьируются от недорогих, таких как подъемно-поворотные ворота Fort Steel «Smartpass» с калиткой, которые стоят около 624 фунтов стерлингов, до высококлассных моделей, таких как Hormann M-Rib Sectional с калиткой, которые стоит около 1938 фунтов стерлингов.
Некоторые компании предпочитают использовать сталь для производства своих гаражных калиток, другие являются экспертами в области деревянных ворот.Больший размер также означает, что будет использовано больше материала, что приведет к увеличению цены. Дверной механизм тоже сильно влияет на цену.
Типы гаражных ворот с пешеходной дверью
Как уже упоминалось ранее, существуют разные типы гаражных ворот с калиткой. Они различаются размерами, материалом и дверными механизмами. Мы рассмотрим некоторые проверенные марки гаражных калиток и различные доступные модели.
Это широко известные самые популярные гаражные ворота с пешеходной дверью.
Hormann Garage Doors with Pending Door
Fort «SmartPass» Up and Over
Cedar Door Bakewell
Silvelox Up and Over со встроенной пешеходной дверью
Rundum Meir Round the Corners Door
Теперь давайте рассмотрим каждую из них.
Hormann Гаражные двери с доступом для пешеходов
Hormann остается одним из ведущих производителей гаражных ворот в мире. Обладая многолетним опытом в этой области, они не оставляют камня на камне, когда дело касается качества и долговечности. У них, несомненно, одни из лучших гаражных ворот с пешеходными воротами в отрасли. Это флагманские гаражные ворота Hormann:
Hormann LPU40
Horman N80 DF98
Hormann HST Боковые раздвижные секционные ворота
Hormann LPU40
Hormann LPU40 Калитка
Наиболее популярная и популярная гаражная дверь LPU40. дверь от Хормана.Это связано с его универсальностью, поэтому он стоит каждой потраченной копейки. Он стильный, очень прочный и, прежде всего, чрезвычайно безопасный. Материал, используемый для обшивки, — сталь и двустенные, что делает изоляцию LPU40 непревзойденной.
Управление этими гаражными воротами может быть как автоматическим, так и ручным, то есть ворота могут быть автоматизированы. Имейте в виду, что если вы выберете автоматику, необходимо установить модуль безопасности для калитки. Это означает, что ворота гаража не откроются, если также открыта калитка.
Hormann N80 и DF98
Гаражные ворота серий Hormann N80 и DF98 предназначены для использования как в жилых, так и в коммерческих целях. Механизм двери сильно отличается от LPU40. Это потому, что это гаражные ворота типа «вверх и вниз». Следует иметь в виду, что вам понадобится дополнительное терпение, если вы захотите воспользоваться этим вариантом. Это потому, что они производятся из Германии после того, как вы разместите заказ. Так что потребуется некоторое время, прежде чем вы, наконец, получите его.
Hormann HST Боковые раздвижные секционные ворота
Hormann HST Боковые раздвижные ворота
Эта конкретная дверь отличается от других гаражных ворот Hormann, описанных выше, в зависимости от механизма открывания. Они скользят в сторону двери гаража, чтобы открыться. В качестве калитки она открывается частично. Это означает, что ваш гараж не будет открыт для проезжей части и прохожих.
Дверь может работать от электричества или вручную и не требует достаточного ухода из-за качества сборки.Если у вас недостаточно места на крыше гаража для установки гаражных ворот, это отличный вариант.
Форт «SmartPass» Up and Over
Fort SmartPass Up и Over
Проходные гаражные ворота Fort «SmartPass» Up and Over предлагают наиболее конкурентоспособную цену — около 624 фунтов стерлингов, как упоминалось ранее. Это делает их идеальным выбором для домовладельцев, которые ищут более дешевый вариант гаражных ворот. Это дверь во всю длину, а максимальная ширина — 9 дюймов.
Она также представлена в 16 различных цветах, что делает ее единственной дверью в этом списке, из которой можно выбирать из множества вариантов цвета.Установить эту гаражную дверь очень просто, и это может сделать любой, кто умеет делать это своими руками.
Cedar Door Bakewell
Cedar Door Bakewell
Эти производители дверей, Cedar, являются уважаемым брендом, когда речь идет о гаражных воротах. Они наиболее известны своими деревянными гаражными воротами, и Бейкуэлл является одним из примеров. Если ваш дом имеет более традиционный вид, деревянные гаражные ворота, такие как Cedar Door Bakewell, идеально дополнят его. Bakewell — это высококачественная дверь из дерева.Он имеет полированную отделку и будет отлично смотреться долгие годы.
Пешеходная дверь находится либо с левой, либо с правой стороны, а дверной механизм — вверх и выше
Поскольку эта дверь сделана из дерева, цельного дерева и имеет высокую конструкцию, эта дверь может прослужить срок службы с меньшими затратами или без обслуживания. Вряд ли эта дверь когда-либо будет нуждаться в ремонте.
Silvelox Up and Over со встроенной пешеходной дверью
Silvelox Up и Over
Silvelox двери не имеют себе равных по конструкции деревянных дверей.Гаражные ворота Silvelox Up and Over выпускаются в нескольких моделях, и они будут не только служить гаражными воротами с дверью для мужчин, но и внесут свой вклад в эстетику вашего дома.
Эти двери изготовлены в Италии из высококачественной древесины, поэтому вы можете быть уверены в качественной сборке и внимании к деталям.
Rundum Meir Round the Corners Door
Rundum Meir Round the Corners
Компания Rundum Meir занимается производством гаражных ворот с 1968 года. Они известны производством как стальных, так и деревянных гаражных ворот, стильных и качественных.Эта модель называется «Round the Corners», потому что дверной механизм и конструкция ворот позволяют гаражным воротам огибать стены вашего гаража.
Такая конструкция двери делает ее идеальной для гаражей, в которых нет места над дверью и по бокам недостаточно места, чтобы дверь могла сдвинуться. Помимо ворот Round the Corners, они также производят секционные подъемно-поворотные ворота, а также боковые секционные ворота. У Rundum Meir есть и другие замечательные продукты, которые вы, возможно, захотите проверить сами.
Использование калиток для управления потоком воды
Добро пожаловать в Thomas Insights — каждый день мы публикуем последние новости и аналитические материалы, чтобы наши читатели были в курсе того, что происходит в отрасли. Подпишитесь здесь, чтобы получать самые популярные новости дня прямо на ваш почтовый ящик.
В условиях низкого уровня воды калитки — регулируемые плотины, традиционно сделанные из дерева и стали — можно поднимать и опускать для регулирования потока воды. При использовании для управления потоком в водяную турбину, калитка пропускает больше воды в турбину при открытии, что обеспечивает более высокую выходную мощность.Управляя калиткой или воротами, пользователи могут регулировать уровни желаемой выходной энергии. На водных путях, используемых судами и баржами, калитки также часто используются для регулирования уровня воды в шлюзах, чтобы обеспечить достаточную глубину воды для прохода судов.
Калитки
, изготовленные из армированного волокном полимера (FRP), отличаются длительным сроком службы и улучшенным контролем потока, что может обеспечить значительную экономию затрат в течение жизненного цикла. Помимо стандартных размеров, калитки могут быть спроектированы по индивидуальному заказу, чтобы соответствовать существующим границам, чтобы они могли адаптироваться практически к любым требованиям.Легкие, легкие калитки просты в эксплуатации и требуют несложной установки.
Гидравлические ворота, используемые для улучшения движения по водным путям
Затворы для регулирования уровня воды широко распространены в системах водных путей, например, шлюзы, контролирующие уровень воды в каналах. Без ворот для контроля уровня воды в шлюзах баржи и корабли не смогли бы проходить многие водные пути в те сезоны, когда уровень воды слишком низкий для передвижения. Такие замки также используются для балансировки уровней между неровными водоемами, чтобы позволить морским судам проходить.
Те, кто контролирует ворота, могут захотеть остановить поток воды по любому количеству причин, например, разрешить рабочим проводить техническое обслуживание оборудования или самой калитки. Часто калитки состоят из гидравлической системы управления, тщательно спроектированной, чтобы выдерживать высокое давление воды, что позволяет автоматически управлять воротами без ручного вмешательства.
Калитка для гидроэнергетики и шлюзов
Чтобы определить количество энергии, которое может производить плотина гидроэлектростанции, используются калитки для управления потоком воды, когда он приближается к генератору.Важное значение для функциональности и производительности плотины, калитки различаются по конструкции и размеру в зависимости от потребностей плотины.
В зависимости от потребности гидроэлектростанции в электроэнергии, руководители станции внимательно следят за воротами калитки, чтобы контролировать поток и масштабировать производство энергии. Для получения дополнительной энергии ворота широко открываются. Чтобы ограничить поток воды и уменьшить выработку энергии, ворота закрываются.
Обычно последовательность калиток окружает турбину гидроэлектростанции.Если заслонки надежно закрыты, вода не будет проходить через лопасти турбины. Как только ворота калитки открываются, вода течет, вращая лопасти турбины и приводя в действие генератор. Крупные генераторы могут обеспечивать электричеством как дома, так и предприятия.
Преимущества калитки из стеклопластика
Хотя калитки рассчитаны на длительный срок, они все же подвержены коррозии, как и любое деревянное или металлическое оборудование, которое проводит свой срок службы в контакте с водой.Калитки из армированного волокном полимера (FRP) становятся все более популярными — особенно в замках, в которых отказ оборудования из-за коррозии может вызвать задержки, которые серьезно повлияют на торговлю. FRP не подвержен таким же рискам коррозии, как деревянные или стальные ворота, что делает его идеальным материалом для оборудования, которое постоянно подвергается воздействию воды, как ворота калитки.
Работа с калиткой
В связи с нарастанием тенденций в области зеленой энергетики некоторые эксперты полагают, что производство гидроэлектроэнергии удвоится в следующие 15 лет, что вызовет необходимость обновления существующих турбин и генераторов.Для этого можно использовать калитки и противопаводковые дамбы для производства электроэнергии. Для управления потоком воды в турбину и обеспечения возможности точного управления уровнями энергии, производимой генератором, калитки являются важным компонентом постоянного развития устойчивой энергетики.
Экономическая ценность водных путей намного выше, чем думает большинство людей. Поскольку Соединенные Штаты по-прежнему страдают от проблем с инфраструктурой, водными путями обычно пренебрегают больше, чем любым другим видом транспорта.Установка качественных калиток и шлюзов, которые будут иметь длительный срок службы, будет иметь решающее значение для поддержания эффективной сети водного транспорта в ближайшие годы.
Ресурсов:
Изображение предоставлено: Kat72 / Shutterstock.com
Производитель грузовых стеллажей добавляет вторую фабрикуСледующая история »
Больше от Manufacturing Innovation
Деревянный забор с откатными воротами своими руками: протокол самостройки
Есть участок в лесном массиве, 14 соток пока пустует.Поскольку план — это капитальная застройка, первым делом я решил определить границы своих владений. То есть построить забор. С одной стороны, можно сказать, уже были готовы в виде соседского деревянного забора. Остальная часть границы составляла около 120 м. Я решил, что мой деревянный забор тоже будет таким по стилю, что он слился с забором соседа, и построил его по его дизайну.
Набрав в поисковике запрос «деревянный забор», я нашел много интересных фото, больше всего мне понравились следующие варианты:
Фотография забора, вдохновившего меня на строительство
Такой забор, который я пытался построить, получился довольно близким к оригинальному образцу.Ко всему прочему в плане ограждения добавлено 2 ворот и автоматические откатные ворота.
В процессе строительства были задействованы:
Доска необрезная (длина 3М, ширина 0,24 и 0,26 м, толщина 20 мм) — для обшивки;
труба профиля (сечение 60х40х3000 мм), доска обрезная (длина 2 м, ширина 0,15 м, толщина 30 мм) куски арматуры (длина 20 см) для прутков;
Доска обрезная
(длина 2 м, ширина 0,1 м, толщина 20 мм) — стойки вертикальные;
краска черная для защиты металла и защиты дерева;
болты мебельные (диаметр 6 мм, длина 130 мм), шайбы, гайки, шурупы;
цемент, щебень, песок, рубероид для бетонирования колонн;
шлифовальная бумага зернистость 40;
Пенополиуретан
.
После покупки всего необходимого приступил к постройке.
Я начал с обработки плат для пролётов. Кора по бокам удалялась лопатой, а затем, вооружившись болгаркой и шлифовальной насадкой, делала края неровными, волнистыми линиями. Наждачная бумага использовалась зернистостью 40, если брать менее быстро стирается и рвется. Для получения гладкой поверхности полируйте также доски для колонн и стоек.
Полированные доски обработаны консервантом «Люфа», цвет «тик».Антисептик на водной основе, не очень жидкий, при перемешивании похож на гель. Для достижения насыщенных цветов достаточно нанести состав в 2 слоя, я делала это широкой кистью 10 см. Быстро сохнет, через 1-2 часа образует достаточно плотную пленку.
Доска шлифованная и покрытая антисептиком
Основа колонны — профильная труба 3 м, с двух сторон обшитая досками по 2 м. При установке нижняя часть на 70 см погружается в бетон. Для улучшения сцепления металла с бетоном к каждой трубе я сварил по 2 куска арматуры 20 см — расстояние от края 10 см и 60 см, длина арматурных стержней в 20 см из-за планируемого диаметра отверстия 25 см. шаг склейки (10 см и 60 см) — необходимостью расположения армирующих элементов на расстоянии 10 см от краев бетонного «рукава» (его высота 70 см).
Трубы были покрашены в 2 слоя, а торцы окрашены пеной. Конечно, пена была временной гидроизоляцией. Как найду нужные заглушки (в магазинах видел продающиеся пластиковые) ставлю их.
В столбах просверливаем по 3 отверстия сверху — на расстоянии 10 см, 100 см и 190 см. Через эти отверстия арматурные планки бруса, по 2 доски на каждую трубку. Для сборки использовались мебельные болты. Между внутренними сторонами закрепленных досок на расстоянии 6 см такой зазор нужен для 2-х необрезных досок (4 см) и вертикальной планки (2 см).
Столбы для забора — труба, обшитая досками.
Следующим этапом является сверление отверстий под установку колонн. Впервые была произведена разметка. Дергал за ограничительный трос, и каждые 3 м забивал в землю колья — это будут точки буровых площадок.
Поскольку дрель у меня была, но аренды не было, я предпочел нанять бригаду с необходимым инструментом. За сутки было пробурено 40 скважин диаметром 25 см. Периодически ножи бурового снаряда упирались в очень твердую породу, глубина скважин смешивалась — от 110 см до 150 см. Затем неоднородность гравия будет сглаживаться отсыпкой.
Процесс сверления отверстий
Также были вырыты две траншеи, соединяющие ранее пробуренные скважины. Один из желобов нужен для поперечины откатных ворот, а другой под закладные (швеллерные) роликовые подшипники.
На дне все лунки залиты ПГС, благодаря этой победе сравняли их глубиной 90 см. Были установлены асфальтовые покрытия. Каждая колонка, опускающаяся в гильзу, поднимается на 20 см над дном лунки. Это необходимо, чтобы бетон, залитый в яму, был не только по бокам, но и под концом трубы.Заливали бетон, затем служили штыкованием стержня арматуры. При установке следили за вертикальностью колонн с помощью уровня и веревки. После затвердевания бетона до уровня земли в отверстия заделывают ПГС.
Опоры забетонированы
Все 40 колонн стояли на своих местах и надежно. Потом приступил к прокладке пролета.
Обрезать вертикальные доски снизу вверх следующим образом:
Сначала мы измерили длину между стойками.
Выбираем доску с ровным нижним краем, она будет внизу.
Отпилите конец так, чтобы длина доски была на 1 см короче расстояния между столбами.
Обработал порез антисептиком.
Поместите доску между деревянными брусками, закрепите ее струбцинами. Расстояние между землей и нижней доской — 5 см.
Закрепил борт саморезами, примеряя их изнутри, под небольшим углом. Я использовал по 2 винта на каждом краю платы.
Замерил доску посередине и установил по центру вертикальную опору так, чтобы она касалась земли.Закрепляем стойку двумя винтами, вкрученными в верхний край доски.
Поставили и записали вторую доску над первой доской и стойку. Однако винтами, которые опираются на вертикальную планку, была закрыта эта вторая доска.
Таким же образом закреплен третий и остальной борт пролета.
Последующие пролеты обрезаются аналогичным образом.
После третьего полета начал отрабатывать навыки. Если сначала перед тем как починить доску, я поставил горизонтально, то перестал это делать.Достаточно было переместиться на 3-4 м, чтобы точно все установлено или нет. Также я не тянул веревку сверху, чтобы проверить вертикальность центральной колонны. При этом платы установились достаточно плавно, по завершению проверил.
Проты обшиты вертикальными полированными досками
За участком сосновый бор. Чтобы можно было выйти на улицу, решил сделать калитку забор. Все получилось практически само собой. Обшив пролеты, я пришел на место запланированных ворот.После замеров сделал деревянный каркас для крепления досок металлическими уголками.
Прошил каркасные доски. Вывернулась дверь. Так как часто калиткой пользоваться ею никто не будет, дверь я повесил на подвесной петле. Пен решил не делать этого. Здесь это действительно не нужно. Дверь можно открывать и закрывать, просто взяв ее за одну из досок.
Отсутствие ручек на воротах, что делает их практически незаметными на общем фоне забора.
Ворота Решил сделать раздвижные.Вооружившись чертежами, скачанными из Интернета, я нарисовал схему, исходя из размеров вашей лестницы.
Чертеж автоматических откатных ворот
Чертеж фундамента под ворота
Колонны под воротами, которые я сделал, мощнее штатных. Получил 2 трубы по 4 м (2 м под землей, 2 м сверху) сечением 100 × 100 мм, соединил их поперечиной 4 м. Получилась Н-образная конструкция, которую я установил в подготовленной яме. Затем проложили проводку для контрольного затвора.
Кроме столбов, была установлена закладная на катки. Использован двухметровый швеллер 20, к которому приварены стержни арматуры 14. Кроме того, в центре стального швеллера приварен кусок такого же канала с отверстием для вывода проволоки на привод.
Стойки Н-образных конструкций забетонированы к перекладине ПГС и закрыты трамбовкой. Трамбовщик сделал обычный бревно, получилось очень туго, все равно ничего не проседало.
Установил столбы. Зашил доски как стойки лестницы.
Столбы для ворот так же нашиты доски.
Ворота сварены по схеме из Интернета. Для каркаса использовалась труба 60 × 40 мм, приваренная к перекладине изнутри 40х20 мм и 20 × 20 мм. Горизонтальную перемычку посередине я решил не делать.
Схема рамы, ворота металлические откатные
Ворота откатные на раме
Следующим шагом будет строительство ворот рядом с воротами. Были готовы столбы, один столб ворот, другой столб пролетного строения.Размер ворот 200 х 100 см. Никаких обвязок, кроме сварного внутреннего профиля 20х20 мм, я не делал. Перед установкой ворот снял планки деревянной обшивки со столба, после чего снова установил их с вырезанными пазами для петель.
Металлические ворота и двери я отшлифовал, а затем покрасил черной краской, той же, что использовалась для колонн пролетов.
Все готово для установки компонентов под раздвижную дверь. Остановился на оборудовании от компании «Алютех». После доставки позвонили в монтажные организации и нашли команду, которая согласилась смонтировать компоненты.Установкой полностью занимаюсь в них, я только исправил.
Монтажная рейка на раме
Монтажные накладки и ролики
Установить верхние ловушки
Установить нижнюю часть сифона
Из калиток и калиток я сшил доски по тому же принципу, что и пролеты.
Ворота и калитка заколоченные
Вот забор у меня достался:
Деревянный забор в ландшафтном лесу
Он уже пережил одну зиму и преуспел. Возможно, на фотографиях это выглядит массивно, но это заблуждение.Ограждение достаточно легкое, но парусность небольшая из-за зазоров между досками в лестнице. Столбы хорошо держатся в бетоне, наблюдается морозное пучение. И, что самое главное, этот забор отлично вписывается в пейзаж села в лесу.
Алексей
Связанные с контентом
.

Откатные ворота с калиткой своими руками: чертежи

Необходимость во встраивании

Объективная критика

Правильный выбор материала

Выбор комплектующих элементов

идеи применения разнообразных видов (115 фото)

Основные виды ворот с калиткой

Деревянные

Сварные металлические конструкции

Кованные калитки

Виды ворот

Секреты правильного выбора ворот и калитки

Фото ворот с калиткой

Откатные ворота с калиткой своими руками

Необходимые инструменты и выбор материала для работы

Основные этапы работы

цена работ и фото решений

Советы по предварительной планировке ворот

Виды ворот с калиткой внутри

Откатные ворота с калиткой внутри

Калитки и ворота с автоматизацией

Распашные ворота с калиткой

Ворота и калитки из профнастила

Ворота с калиткой внутри из дерева

Варианты дизайна

Откатные ворота с калиткой. Конструктивные особенности откатных ворот с калиткой

Особенности конструкции.

Виды откатных ворот.

Виды калиток.

Почему стоит выбрать откатные ворота с калиткой?

Особенности монтажа калитки.

Как изготавливается калитка.

Калитка внутри ворот — Строй журнал artikagroup.ru

Откатные ворота с калиткой внутри – фото и варианты

Самый простой вариант откатных ворот с калиткой внутри

Откатные ворота с коваными элементами и калиткой внутри

Откатные ворота с калиткой внутри – фото галерея

Ворота со встроенной внутри калиткой

Планирование будущей конструкции

Виды ворот

Особенности изготовления

Эксклюзивный вариант

Калитка внутри ворот ― лучшее решение проблемы дефицита места на дачном участке

Рекомендации по планированию

Особенности ворот с калиткой

Откатные ворота с калиткой внутри

Ворота распашного типа со встроенной калиткой для дачи

Автоматизированные ворота

Установка встроенной деревянной калитки

Используемые материалы

Профилированные металлические листы

Кованые изделия

Советы мастеров

Особенности уличных ворот со встроенной и отдельно стоящей калиткой

Планировка и чертеж конструкции

Разновидности

Откатные

С автоматизацией

Распашные

Ворота с калитками из древесины

Из профнастила

Основы самостоятельного изготовления

Материалы и инструменты

Каркас

Обшивка

Оригинальные ворота

Подводим итог

Вам точно будут интересны эти статьи:

Ворота со встроенной калиткой из профнастила (72 фото) » НА ДАЧЕ ФОТО

25 последних конструкций ворот для дома с фотографиями в 2021 году

Что такое ворота?

Какое значение имеют ворота в доме?

Какие бывают типы ворот?

Как выбрать идеальные ворота для дома?

Лучшие дизайны ворот в Индии:

1. Конструкция с двойными воротами:

2. Входные ворота:

3. Наружные ворота:

4. Конструкция стальных ворот:

5. Проекты деревянных ворот:
