Окучник своими руками

Вторым по значимости инструментом для мотоблока или сельскохозяйственной лебедки после плуга является, конечно же, окучник. Весной у меня в наличии были мотолебедка для вспашки и плуг, после посадки картофеля приближалась пока окучивания, но времени было мало на изготовление окучника. Возникла мысль купить окучник в магазине.Посетив все места в городе Смоленске, где можно приобрести окучник, я в очередной раз убедился, что казалось бы при развитой системе торговли выбрать что-нибудь хорошее – очень сложно (точнее невозможно).

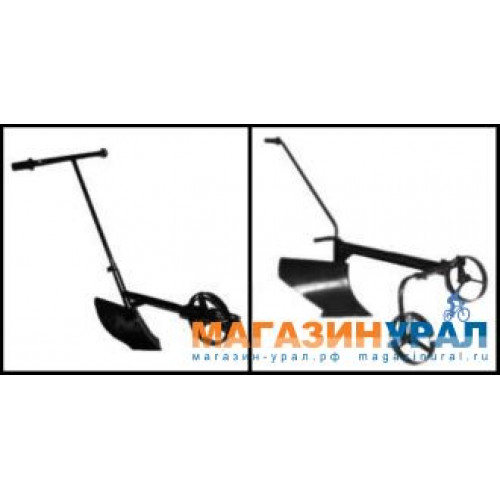

В тот год я решил воспользоваться ручным окучником своего соседа. Сосед мне уже несколько раз предлагал свой инструмент, обращая внимание на то, что все очень хвалят достоинства его окучника.

Прошло время и я приступил к изготовлению собственного самодельного окучника.  Шаблон опять пришлось взять у своего дяди. Он свой окучник приобрел в магазине несколько лет назад, на данный момент такой модели в продаже найти не удалось.

Сложным элементом является передняя часть окучника — изогнутый уголок.

Современные производители, упрощая конструкцию и пытаясь сэкономить на оснастке, проблему изогнутого уголка решили просто – сделали излом, сварив два уголка под определенным углом. Такой окучник вы видите на фото слева. Так как в условиях гаража согнуть уголок по радиусу задача сложная, поэтому было решено снять шаблон с половинок изогнуть их до совпадения радиусов, потом сварить и уже полученный таким образом сварной шов обработать болгаркой, при необходимости подварить выборочно и еще раз зачистить. Я прошел сваркой два раза и у меня получился ровный идеальный слой металла. С остальными элементами все достаточно просто и понятно. Последовательность сборки каждый определяет для себя сам.

Ширину окучивания можно регулировать разворотом крыльев, а глубину можно изменять, поднимая или опуская дет. 2. Плюс ко всему можно подыграть при окучивании за счет ручного управления. Рукоятка изготовлена из водопроводных труб, гнул я их в гараже, разогревая паяльной лампой (газовой горелкой) места сгибов до красна, при этом в трубу засыпал песок.

Получается изгиб отличного качества, без переломов. Две рукоятки сварены с пластиной, имеющей отверстия для крепления окучника (плуг тоже имеет аналогичные отверстия, потому что раньше эти же рукоятки применялись и для плуга), на данный момент для управления плугом они не используются, плуг пашет сам без участия пахаря. Первое впечатление было отличное, после окучивания моего участка сосед потащил мой окучник и мотолебедку на свой огород.

Окучник чертежи

На рисунке ниже представлен чертеж передней части окучника, которая сваривается из двух одинаковых половинок. Необходимо изготовить шаблон по данному чертежу, потом две полученные половинки изгибаются до совпадения радиусов и свариваются за 2-3 прохода. Скачать чертеж окучника в формате PDF

Ниже представлен чертеж крыла окучника, вырезать можно из металла толщиной 2мм.

Скачать чертеж самодельного окучника в формате PDF

Изгибается крыло примерно так.

 Ниже представлены все основные размеры основания окучника, указаны толщины элементов из которых и состоит мой самодельный окучник.





Окучник фото









Смотрите также: как изготовить ручной окучник

как сделать дисковый окучник для картофеля, ручной, роторный окучиватель для культиватора

Окучивание и перекопка земельного участка – это достаточно тяжелый труд, который отнимает немало сил и здоровья.

Многие дачники и владельцы земляных участков используют в хозяйстве такое удобное устройство как мотоблок. Им можно с легкостью перекапать весь участок за считанные часы. А если к нему присоединить различные приспособления, например, окучник, газонокосилку, картофелесажалки и многое другое, то труд облегчится в разы.

В этой статье рассмотрим, как сделать такое удобное средство, как дисковый окучник для мотоблока. Первым делом нужно узнать, какие модели этого инструмента бывают, а уже затем выяснить, как его можно изготовить самостоятельно. Существует 4 разновидностей этого приспособления.

Модели окучника

Окучник листерного типа

Конструкция этого приспособления считается наиболее простой. У нее фиксированная ширина захвата.

Состоит из двух присоединенных, разветвленных и зафиксированных между собой крыльев. В связи с тем, что крылья неподвижны, невозможно устанавливать размер ширины захватывания, настраивая прибор под размеры междурядий. Именно по этой причине во время работы с этим окучником приходиться подстраивать сами междурядья под размеры окучника, а не наоборот.

В основном все производители выпускают модели с размерами ширины захватывания 25-30 см. Это не очень удобно, потому что технология выращивания и посадки картофеля имеет размеры ширины между рядами 60 см.

У этой конструкции имеются специальные стойки с тонкой конструкцией, которые предотвращают перегрузку мотоблока во время рыхления окучника глубоких слоев жестких почв.

Есть приспособления, конструкция которых имеет обтекаемый вид. Это наиболее удобно, потому что такие модели можно подстраивать под любой размер междурядий.

С переменной шириной захвата

Это приспособление считается наиболее удобным, поскольку у него имеется регулировочный механизм, который обеспечивает быстрое изменение положения крыльев. Благодаря этому свойству, его можно с легкостью подстроить под любой размер грядок.

Однако у них есть один весьма неприятный недостаток – с ними очень сложно работать. Это связано с тем, что при рыхлении крылья прибора раздвигают землю в разные стороны, небольшое количество которой высыпается снова в борозду.

В итоге начинают уставать руки и спина, и основная часть мощности двигателя тратится впустую. Но все же, несмотря на эти недостатки, эти модели являются популярными и пользуются огромным спросом среди многих землевладельцев.

Дисковая разновидность

Этот вид инструмента обладает следующими достоинствами:
  • отлично сочетается с мотоблоком. Если дисковый окучник использовать на пониженной скорости мотоблока, то мощность инструмента становится еще больше. За счет этого повышается эффективность вскопки почвы, а также оказывает благоприятное влияние на рабочий процесс инструмента;
  • удобное использование. Во время рыхления или вскопки с этим прибором не нужно прилагать много сил. Он сам продвигается вперед и не нужно делать дополнительный упор сзади;
  • универсальное предназначение. Этот инструмент можно применять для рыхления почвы, как перед посадкой картофеля (О том, как сделать ручной окучник для картофеля читайте в этой статье), так и после высадки во время активного выращивания для дополнительного рыхления.


Это интересно: дисковый окучник имеет такое же значение как плуг и лебедка. Благодаря этому инструменту можно с легкостью сделать грядки для высаживания растений, а также его можно использовать для посадки посадочного материала, например, картофеля.

Если выбирать из предложенных моделей в магазинах, то лучше всего выбирать окучники, сделанные из металла легированного типа, конструкция которых имеет подшипники качения, большой размер диаметра и толщину дисковых элементов.

Пропеллерные окучники

Весь принцип действия состоит в работе пропеллерных элементов. Под их воздействием первым делом вскапывается земля и вычищаются сорняки, а уже потом рыхлятся сами однорядные грядки.

Эти модели в основном используются для переднеприводных мотокультиваторов (О разновидностях культиваторов читайте здесь) и мотоблоков с двумя передачами. Это объясняется тем, что на вторых передачах уровень мощности повышается до 180 оборотов в минуту.

Когда уровень мощности достигает максимума, этот инструмент можно использовать не только для окучивания почвы, но и для перекидывания земли с грядки на грядку.

Устройство дискового типа

Устройство окучника дискового типа состоит из рамы на двух колесах и двух подвешенных дисковых элементов. Если более подробно рассматривать все составляющие элементы, то можно выделить следующие:
  • поводок Т-образного типа;
  • винтовые тарлепы – 2 штуки. За счет этих элементов осуществляется регулировка угла поворачивания дисковых элементов по вертикали;
  • стойки – 2 штуки;
  • диски – 2 штуки.

Регулировка стоек обеспечивает удобное изменение расстояния между краями дисковых приспособлений. По этой причине можно выбирать такой размер ширины, который нужен – от 35 см до 70 см.

Это важно: для колес нужно выставлять размер диаметра около 70 см и ширину от 10 до 14 см. Иначе можно повредить и испортить растения во время окучивания.

Если нужно выставить у дисковых элементов одинаковый размер углов поворотов, то нужно отрегулировать тарлепы. Без этого окучник буде тянуть постоянно в боковую сторону. А вот уровень наклона у дисковых элементов не регулируется и в основном всегда держится на одном уровне.

Как он работает?

Прибор прикрепляется к мотоблоку на кронштейн сцепления без грядителя. Это осуществляется стопорным элементом двумя болтами и шайбами плоского вида. Наиболее удобный рабочий процесс с ним осуществляется на первых пониженных передачах.

Принцип работы этих окучников состоит в следующем: дисковые элементы во время движения загребают почву и делают при окучивании валик, присыпая землей растения.

Вращательные движения дисковых элементов обеспечивают измельчение почвы и дополнительно рыхлят ее.

Полезно знать: если используется двухрядный окучник для окучивания картофеля, то необходимо установить на сцепление два прибора на расстоянии, которое будет равно междурядий.


Кроме этого этот инструмент имеет следующие достоинства:
  • за счет него получаются высокие и ровные гребни междурядий;
  • легкость и удобство при работе;
  • небольшие энергозатраты.

Однако не все так хорошо, есть и отрицательные стороны. Эти приспособления по сравнению с другими видами стоят в 3, а порою даже в 4 раза дороже. Конечно, на стоимость влияет целый ряд факторов:

  • размер диаметра и толщины дисковых элементов;
  • материал, из которого изготовлен инструмент – сталь простого или легированного типа;
  • устройства регулировки.

При покупке необходимо учитывать все нюансы. Если же покажется что этот прибор слишком дорогой, то его можно изготовить своими руками. Тем более изготовление не совсем уж такое сложное.

Чертеж

Нажмите на картинку, чтобы увеличить

Перед тем как начать изготавливать самостоятельно дисковый окучник, необходимо ознакомиться с чертежами этого инструмента.

Благодаря им, можно с наибольшей точностью сделать этот инструмент с первого раза, и он прослужит долгое время.

Методы изготовления

Окучники можно сделать двумя способами:

  1. С фиксирующей шириной захвата.
  2. С регулируемой или переменной шириной захвата.

Рассмотрим эти способы изготовления наиболее подробно.

Что можно использовать из подручных материалов

Для листерного прибора потребуется лист стали с размером толщины 3 мм. А вот для дискового прибора потребуется немного больше:
  • крышки от простых кастрюль с параметрами 50-60 см – 2 штуки;
  • тарлепы – 2 штуки;
  • стойки – 2 штуки;
  • один поводок в форме буквы Т.

Самостоятельное изготовление

Листерный окучник

Для того чтобы изготовить этот прибор нужно вырезать две равные части из листа стали с размером толщины 2 мм. Затем необходимо изогнуть их, чтобы их радиусы совпали.

Затем их швы свариваются и обрабатываются, чтобы в итоге получилась идеально ровная поверхность. В дальнейшем эти инструменты можно будет применять для однорядной обработки почвы. Можно сделать два таких приспособления, которые в дальнейшем можно будет использовать для двухрядной обработки картофеля.

Дисковой окучник

Этапы изготовления:
  1. Старые крышки нужно заточить по краям.
  2. Далее при помощи молотка делаем изгибание дисковых элементов: одна сторона должна быть выпуклой, другая вогнутой. Это делается для того, чтобы прибор спокойно загребал землю и присыпал ею растения.
  3. Тарлепы, стойки и поводок в форме буквы Т нужно скрепить между собой специальными крепежными болтами и сварить.
  4. Дисковые колеса соединяются переходниками.
  5. Дисковые элементы должны устанавливаться так, чтобы пространство между ними было таким же, как расстояние между рядов.
  6. За счет тарлепа обеспечивается регулирование угла поворачивания дисковых элементов по вертикали.
  7. В итоге все устройство скрепляют через поводок к кронштейну мотоблока с помощью болтов с шайбами плоского вида и стопорным элементом.

Итак, дисковый окучник собран. Оказывается его можно с легкостью собрать самостоятельно с помощью подручных материалов. При этом можно сэкономить приличную сумму денег.

Дисковый окучник для мотоблока – это удобная и необходимая вещь в земледелии для окучивания, рыхления, посадки картофеля и других сельскохозяйственных растений.

Он обеспечит удобную и комфортную работу при вскопке больших земельных площадей. Его можно с легкостью изготовить самостоятельно. Главное во время изготовления соблюдать всю последовательность действий. В итоге получите удобный инструмент, который прослужит вам долгое время.

Из этого видео вы можете узнать о дисках для окучивания и как их настроить:

Оцените статью: Поделитесь с друзьями!

Окучник для мотоблока: дисковый для культиватора Нева, как сделать самодельный для картофеля

Наличием мотоблока в личном хозяйстве уже никого не удивишь. Это очень ценный в работе агрегат позволяет осуществлять культивирование и вспашку земельных участков различной протяженности.

Однако, если применить дополнительное навесное оборудование, то можно существенно расширить потенциальный фронт работ своего мотоблока.

Неудивительно, что затратив определенное количество денежных средств на приобретение мотоблока, многие желают изготовить дополнительное оборудование собственноручно, желая таким образом сэкономить на их покупке.

Безусловно, никто не говорит об изготовлении точной копии того оборудования, которое продается в специализированных магазинах, но принцип действия и общие черты конструкции будут одинаковыми.

Большинство людей в нашей стране используют собственные огороды для посадки картофеля, который популярен в нашей стране ничуть не меньше, чем в Беларуси. Поэтому и требования к мотоблоку должны быть соответствующими – он должен вспахивать землю под посадку, а также помогать садить и ухаживать за картофельными кустами.

Под ухаживанием подразумевается окучивание, в связи с чем стали очень популярны окучники для картофеля, о способах изготовления которых мы и поговорим.

Об устройстве окучника

Конструктивные особенности окучника напрямую зависят от типа устройства, которых несколько.

  • Дисковый окучник. Уже из самого названия понятно, что в конструкции данного окучника используются диски, точнее два диска, расположенные друг к другу под определенным углом. Кроме того, данные диски крепятся к специальной раме, которая непосредственно агрегатируется с мотоблоком через сцепку.

Более подробно о дисковом окучнике смотрите на видео:

  • Активный окучник. Данный вид окучника называют еще пропеллерным, потому что в его работе используется поступательное и вращательное движение. Подобные окучники устанавливаются на мотоблоки, у которых есть две передние передачи.
  • Нужно это для того, чтобы на второй передаче можно было не только рыхлить поверхность, но и перебрасывать землю из междурядных пространств.

  • Листерный окучник. Это наиболее простой вид окучника, который постепенно теряет свою популярность в связи с меньшей эффективностью, по сравнению с двумя предыдущими типами устройств. Конструктивно они представляют собой два листа, соединенных между собой, по форме похожи они на что-то вроде крыльев.

Листерный окучник

С помощью данных инструментов можно формировать борозды, после чего осуществлять саму посадку картофеля. В дальнейшем, когда кусты сформируются до оптимальных размеров, можно производить окучивание этими же инструментами.

Таким образом, ряды получаются очень ровными и аккуратными, что не только улучшает визуальное восприятие, но и помогает клубням картофеля лучше формироваться и быстрее созревать в кусте.

Окучник для мотоблока Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза, Садко своими руками, чертежи и видео изготовления которого можно найти в общем доступе, представляет собой оптимальный выход из ситуации, когда нет лишних денег на приобретение навесного оборудования.

К тому же, самостоятельное изготовление того или иного технического средства позволит существенно сэкономить на последующей эксплуатации самого мотоблока.

Окучник своими руками

Необходимые материалы

Прежде чем приступать к разбору того или иного способа самостоятельного изготовления окучника, нужно перечислить минимальный перечень того, что непременно нам понадобится в ходе работы.

КамАЗ 65115 относится к одному из самых старых серий этого завода, выпуски которой начались ещё в 1998 году. Здесь все его технические характеристики.

Одной из таких старейших компаний является Vogele, производящая широкий спектр моделей асфальтоукладчиков. Асфальтоукладчики Vogele — это немецкое качество и приверженность к прогрессу.

Трактор Т 70 на колесах является детищем Кишиневского тракторного завода. Перейдя по ссылке ознакомитесь со всей информацией по данному трактору.

Конечно, никто нас не заставляет переквалифицироваться в кузнеца, чтобы сковать все необходимые детали древним методом, которым пользовались еще несколько десятилетий назад. Но элементарный перечень сварного и слесарного оборудования нам все-таки понадобится:

  • Сварочный аппарат (предпочтительно, чтобы данный аппарат предназначался для дуговой сварки).
  • Болгарка с набором различных дисков и насадок.
  • Электрическая дрель с комплектом надежных сверл.
  • Электрический наждак.
  • Газовая горелка, которая необходима для прогревания металла при закаливании.
  • Тиски или верстак.
  • Различные напильники и прочий расходный материал (болты и прочие крепежные изделия).

Данный перечень касается непосредственно необходимого нам инструментария. Помимо этого, нужен будет сам материал, из которого будет производиться самостоятельная сборка, но об этом мы поговорим более детально в процессе описания способов изготовления окучников.

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Кроме того, использование данного вида окучника позволяет синхронизировать его с возможностями вашего мотоблока, т.е. регулировать мощность и скорость движения.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

  • Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
  • Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
  • Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
  • Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
  • Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
  • В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
  • Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

  • сварочный аппарат;
  • листовое железо;
  • болгарка;
  • крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

  • Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
  • Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
  • Так что при покупке нужно уточнять этот момент.
  • Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

  • Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
  • В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
  • Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
  • Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

Дополнительные советы и предупреждения

После завершения самостоятельной сборки окучника, самым важным является пробная работа с ним на огороде. Успешное изготовление еще не дает гарантий качественной работы, ведь это зависит от совокупности многих факторов – погодных условий, состояния почвы, правильности заточки элементов окучника и т.д.

Прежде чем приступать к окучиванию, нужно пройтись по обычному участку земли. В ходе работе вы почувствуете правильность эксплуатации окучника, сможете отрегулировать оптимальные значения глубины и углов вхождения в почву.

Вторым немаловажным моментом является та скорость, с которой вы будете производить процесс окучивания. Правильно подобранный темп работы может быть не менее полезен в работе, чем само наличие окучника, ведь при высоких скоростях агрегат будет попросту разбрасывать землю в разные стороны, не осуществляя окучивание.

Заключение

Картофель в нашей стране является очень важной культурой, не даром ведь его называют «вторым хлебом». В связи с этим, очень многие дачники спешат в конце мая на свои участки, чтобы посадить картошку, которой можно прокормиться в течение всего следующего года.

Однако, процесс созревания клубней картофеля зависит не только от непосредственно посадки его в лунки, а также от дальнейшего ухода, т.е. окучивания и прополки.

Можно конечно делать это вручную, но это очень трудоемко и долго. К тому же, при наличии мотоблока, можно воспользоваться им в сочетании со специальным навесным оборудованием – окучником. Изготовить его самостоятельно не представляет особых проблем, если у вас есть в наличии необходимый перечень инструментов и материалов.

В данном случае, мы не упоминаем о наличии необходимых навыков работы с данными инструментами, потому что это само собой разумеющееся.

Таким образом, с помощью минимальных вложений можно изготовить вполне работоспособный окучник для агрегации с мотоблоком, ни чем не уступающий покупным аналогам.

Также вам может заинтересовать статья про окучник для мотоблока Нева.

Будет полезна траворезка своими руками для подсобного хозяйства видео.

пошаговая инструкция, виды, чертежи, фото и видео


Дисковый окучник для мотоблока

Своими руками для мотоблока Нева изготовить дисковое устройство можно. Для этого подойдут подручные материалы, что снизит себестоимость готового изделия. Подготавливают лист стали. Достаточно толщины в 2 мм. Вырезают круглые диски – 2 штуки. Необходимо заточить каждый край, чтобы предотвратить сопротивление грунту при работе.
Тщательно соблюдают все этапы:

  1. Элементы изгибают молотком. Одна сторона будет вогнутая, другая выпуклая. Так лопасти смогут больше загребать почву и выполнять присыпку растений.
  2. Крепежными болтами, сварки соединяют стойку, талреп, Т-образный поводок.
  3. Для скрепления колес применяют переходники.
  4. Между лопастями должно быть расстояние равное ширине междурядий на грядке.

На заметку! При помощи талрепа обеспечивают угол поворота в вертикальной плоскости.

Всю конструкция за счет поводка устанавливают на кронштейн мотоблока, закрепляя болтами, стопорными элементами. Оборудование для вспашки готово.

Как сделать дисковый окучник для мотоблока своими руками

Оптимальное решение, в условиях российской реальности — это приобретение мотоблока. Сейчас на рынке настолько огромный выбор окучников для мотоблока, что можно потеряться при выборе подходящего инструмента. В использовании дисковый окунчик — один из самых практичных и удобных.

Но минус все-таки есть — дороговизна в сравнении с другими видами. Поэтому легче сделать дисковый окучник для мотоблока своими руками.

Устройство дискового окучника


Ручной окучник, собирается только с одним отводом, чтобы работал один человек. Состоит окучник из четырех элементов:

  • два диска;
  • два винтовых талрепа;
  • две стойки;
  • Т-образный поводок.

Талрепы используются для регулировки поворота дисков вдоль вертикальной оси. Однако угол наклона вперед регулировать не получится. Для более удобной работы, нужно установить диски так, чтобы ширина колеи колес было равно расстоянию между нижними точками, которое, в свою очередь, должно быть равно ширине междурядий. Это будет сделать легко, если предусмотрена возможность менять ширину между лемехами.

  • С — стойки, которые симметрично переставляются, для изменения расстояния между дисками.
  • Б — болты, которые держат диски.

Чтобы окучник не тянуло в сторону, диски нужно выставить строго симметрично. Иначе при работе будет очень неудобно. Чтобы прикрепить инструмент к мотоблоку, используем кронштейн сцепки без грядиля. Поводок собранного окучника крепится к кронштейну двумя болтами и стопором. Стопор вставляем внутрь квадратной трубы и прижимаем его снаружи. Используя два болта, нужно повернуть кронштейн сцепки и выставить поводок вдоль продольной оси. Гайками фиксируем положение.

  • Г — гайка;
  • Б — болт крепления.

Для увеличения тяги мотоблока, работаем с окучником на пониженной (первой) передаче. Если же колеса пробуксовывают, а у мотоблока одна передача, для удобства окучивания нужно спарить колеса.


Дисковый окучник к мотоблоку — очень эффективное и удобное средство, когда работаешь с картофелем. Это приспособление позволяет обработать большие площади, потратив на работу намного меньше усилий, в сравнении с обычным ручным

инструментом. Как вы уже убедились, собирается такой агрегат своими руками без особых проблем.

Дисковый окучник

По сравнению с листерным вариантом, эта модель является более удачной. Считается, что он пригоден только для обработки грядок картофеля, однако он может пригодиться при окучивании любых насаждений. Использование дискового мотоблока намного проще. Диски уменьшают нагрузку на сам механизм, что продлевает срок службы устройства.

При создании ручного окучивателя своими руками есть возможность отрегулировать конструкцию так, чтобы при обработке рабочие элементы раздвигались на необходимую ширину. Одинаковые углы наклона дисков обеспечивают достаточную балансировку. По внешнему виду он напоминает раму, фиксирующуюся на колесах с подвешенными дисками. Во время движения по участку диски захватывают почву и пересыпают на место, где располагаются грядки картофеля или другой культуры. Окучиватель отлично измельчает и рыхлит грунт, поэтому его можно использовать круглогодично.

По принципу работы окучника, модели подразделяют на:

  • однорядные – нерегулируемые конструкции, выполняющие одну операцию, состоят из 1 пластины;
  • двухрядные – обработку ряда можно проводить одновременно с обоих сторон, приспособление позволяет выбрать оптимальный угол и ширину борозд путем регулирования подвижных пластин.

Дисковый окучник: что это?

Конструкция инвентаря проста. Она выглядит как металлическая рама, к которой прикреплены колеса и подвешены диски. Попробуем сделать дисковый окучник своими руками. Чертежи конструкции также составим самостоятельно. Для сборки оборудования потребуется следующее:

  • талрепы (винтовые) – помогают регулировать угол поворота дисков;
  • т-образный поводок;
  • диски определенного диаметра;
  • стойки (2 шт.).

Регулируемые стойки изменяют расстояние между краями дисков. Минимальная ширина составляет 35 см, максимальная – 70 см.

У дисков должны быть выставлены одинаковые углы поворотов. Сделать это можно с помощью талрепов. Наклон дисков не регулируется. Этот показатель не изменяется после сборки конструкции.

Если инвентарь будут использовать для мотоблока, необходимо предусмотреть диаметр колес оборудования. Он должен составляет 70 см, ширина – 10-15 см. Таким образом, колеса не смогут повредить междурядья и посаженные культуры.

Также инвентарь можно использовать вручную. Основные элементы конструкции аналогичны вышеописанным. При этом держатель для окучника представляет собой металлическую трубу диаметром 2-5 см. Этот параметр напрямую зависит от размеров будущей конструкции. К ней приваривают все элементы оборудования.

Принцип действия

Ключевой частью ручного окучника является культиватор либо плуг. Именно он будет делать то, что вручную делают тяпкой или мотыгой – вспахивать грунт. Этот плуг при помощи своего острого конца («носа»), незначительно зарывается в почву и распределяет её по бокам от себя, засыпая землёй картофельные ряды.

Если в качестве окучника выступает самодельная модель из велосипеда, то культиватор будет закреплён на его раме. Немного изменив структуру агрегата, хватаясь за руль, можно управлять устройством, направляя его в нужную сторону. Само же движение окучника осуществляется за счёт одного-единственного колеса в передней части рамы.

Более кратко можно изложить суть работы ручного окучника следующим алгоритмом:

  • культиватор врезается в землю;
  • управляющий аппаратом при помощи руля направляет окучник в нужную сторону и двигает его вперёд;
  • движение осуществляется за счёт имеющегося колеса.

Разнообразие выбора

Облегчить посадку и уход за картофелем поможет мотоблок или культиватор. В работе на огороде или саду они считаются незаменимыми помощниками. Неотъемлемой частью мотоблока является плуг. Он может быть оборотным и дисковым. Дополнительным приспособлением к технике является окучник, который может быть нескольких видов. https://www.youtube.com/watch?v=IwXYxv73vvc

Сразу определить, какой окучник лучше, не получится. На выбор окучивателей влияет много факторов, среди которых особенности почвы, размер земельного участка, не последнюю роль играет финансовая часть вопроса. Поэтому, чтобы сделать правильный выбор, нужно познакомиться с описанием самых распространенных окучников для мотоблока:

  • Окучники, которые не предполагают самостоятельной регулировки ширины между металлическими крыльями. Борозда для всех культур будет одинакового расстояния, что не очень удобно. Подобные виды конструкций удобно использовать для мотокультиватора весом, не больше 30 кг. Помимо этого стойки устройства тонкие и не подходят для возделывания твердой почвы.
  • Оборудование, предполагающее изменение ширины между крыльями, поэтому расстояние между бороздами можно сделать различным. Можно также использовать одновременно два агрегата на одной навеске. Рекомендовано устанавливать на мотоблоке весом больше 30 кг.
  • Самый популярный вид – это однорядный окучник. Устройство предназначено для работы с легким грунтом, предварительно обработанным культиватором. Если используется однорядный плуг, то грунтозацепы устанавливаются недалеко друг от друга. Это необходимо потому, что окучка проводится по одному междурядью. Существует более современный двухрядный окучник для мотоблока.
  • Еще одним приспособлением для окучивания овощной культуры является голландский окучник. Он позволяет регулировать крылья не только по горизонтали, но и по вертикали.
  • Удобен в пользовании активный окучник (роторный) пропеллерного варианта. У него совершенно иной принцип работы. Роторный окучник вместо колес имеет роторы с параллельными зубьями. Устройство можно установить на мотоблок и культиватор с двумя передними передачами. Пропеллерами, установленными на перекладине удобно измельчать и рыхлить почву, удалять сорняки с корнями и окучивать растения.
  • Самым лучшим, судя по отзывам владельцев мотоблоков с дополнительным устройством, считается дисковый окучник на мотоблок. Он состоит из поводка Т-образной формы, винтовых регуляторов, двух стоек и двух дисков. Рабочие элементы выглядят не в виде крыльев, а в виде дисков. Можно менять не только ширину, но и угол наклона. В результате получаются гребни на обрабатываемом участке нужной высоты и ширины.

Описание сорта картофеля Журавинка, выращивание и урожайностьЧитать

Прежде чем приступать к работе на своем земельном участке, необходимо узнать о настройках выбранного навесного приспособления. Неправильное использование или установление оборудования может привести к потере урожая и другим неблагоприятным результатам.

Подготовительным этапом является возделывание нужного участка, почву лучше взрыхлить. В это же время можно внести органические или минеральные удобрения. Чем рыхлее будет почва, тем легче будет сделать борозды.

Перед тем как посадить картофель мотоблоком, нужно установить отметки на расстоянии около 65 см. Затем мотоблоком с окучником делают борозды и раскладывают посадочный материал. После этого меняют колеса на прорезиненные, а крылья окучника для картофеля к мотоблоку ставят на максимальную ширину. Мотоблок устанавливают в междурядье и ведут плуг вдоль борозды, заваливая посаженый картофель.

Подготовка материалов и необходимых инструментов

Для того чтобы изготовить самодельный дисковый окучник, нужно выбрать тип, определиться с размерами. Важным условием для получения качественного оборудования — это сделать своими руками чертежи. Если вы в этом не сильны, то подберите готовые типовые. Они должны состоять из общего сборочного и его деталей. Все размеры должны совпадать, тогда не возникнут трудности при сборке.


Список нужных материалов для работы:

  • аппарат для сварки;
  • сталь листовая 2 мм;
  • болгарка.

Дисковый инструментарий имеет такую составляющую, как захват крыльев. Его ширина может быть постоянной, а можно ее изменять, переставляя стойки. Поэтому сделать необходимое навесное оборудование возможно двух разновидностей: с постоянной и меняющейся величиной захвата. При работе с первым видом изделия, формирование расстояний между рядками должно учитывать его длину.

У другого вида навесного инструмента такой недостаток отсутствует, так как его всегда можно подстроить под любые рядки, что облегчает работу мотоблока. Но часто в рабочие моменты, при попадании почвы в борозду, приходится от нее освобождаться. Из-за этого снижается эффективность и работоспособность инструмента.


Окучник для картофеля набирается из:

  • дисков в двойном количестве;
  • двух винтообразных тарлепов;
  • стоек в двойном количестве;
  • поводка, имеющего Т — образную форму.

Рассмотрим работу дискового окучника. Передвигаясь, диски производят захват земли, создают насыпь, покрывая саженцы. Благодаря вращению, почва измельчается и рыхлится. Дисковый окучник на мотоблок, в сравнении с другими видами, меньше потребляет мощности и более удобен в работе.

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

  • Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
  • Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
  • Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
  • Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
  • Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
  • В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
  • Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

  • сварочный аппарат;
  • листовое железо;
  • болгарка;
  • крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

  • Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
  • Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
  • Так что при покупке нужно уточнять этот момент.
  • Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

  • Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
  • В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
  • Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
  • Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

https://youtube.com/watch?v=fSGR4FlZuFY

Простая модель дискового окучника к мотоблоку

Для изготовления инструмента необходимо подобрать тип крыльев. Диски, или лемехи отвалы, представляют собой стальные листы толщиной 1,5-2 мм, имеющие отогнутые нижние кромки.

При обустройстве конструкции можно использовать лемехи, снятые с отслужившей свой срок сеялки.

Лемехи устанавливают под углом, выдерживая расстояние между нижними точками, соответствующее ширине колесной колеи, равное ширине междурядий

Соединяют элементы между собой, используя болтовое соединение или посредством сварки. Сами диски соединяют при помощи регулируемых переходников. Помимо дисков, основными элементами инструмента выступают: Т-образный поводок, винтовые талрепы и стойки. Талрепы необходимы для регулирования вдоль вертикальной оси поворота дисков. К мотоблоку инструмент крепят с помощью балки с крыльями.

При изготовлении и сборке деталей на основе чертежа важно предусмотреть соотношение размеров и конструкцию крепления. Возможно два варианта изготовления инструмента: с фиксированной или переменной шириной захвата крыльев

При втором способе обустройства расстояние между дисками можно будет изменять путем симметричной перестановки стоек.

Основные элементы сборки: 1 – обрабатываемый ряд, 2 – диск, 3 – кулак, 4 – Т-образный кронштейн, 5 – стойка, 6 – стальной скребок, 7 – балка моста, 8 – стопорный болт, 9 – рукоятка-грядиль

Для облегчения работы с инструментом нужно предусмотреть обустройство подшипников скольжения. Установив подшипники, а не втулки скольжения, можно повысить надежность изделия.

В процессе сборки конструкции для крепления инструмента к мотоблоку задействуют кронштейн сцепки без грядиля. Для этого к кронштейну прикрепляют с помощью стопора и болтов с плоскими шайбами поводок окучника. Стопор вставляют внутрь квадратной трубы и плотно прижимают к ее наружной поверхности.

Сам кронштейн сцепки при помощи болтов поворачивают, а поводок размещают вдоль продольной оси мотоблока

Агрегат готов к работе. Работая на первой передаче, за счет снижения поступательной скорости можно увеличить тягу мотоблока. Если в процессе окучивания колеса пробуксовывают, их необходимо спарить.

Мастер-класс: окучиватель для картошки

В магазинах вы найдете окучиватели, которые предназначены для сельхозтехники. Ручные модели придется сделать самостоятельно, если вы хотите облегчить выращивание овощей на даче. Окучиватели разделяют на два типа:

  • плуговой;
  • дисковый.

Плуговой исполнен в виде маленького плуга с длинными ручками, а дисковый – в виде двух дисков, суженных книзу, также с двумя длинными рукоятями. Конструкция такого окучивателя толкается вперед, а диски или плужок выворачивает пласт земли. С данными приспособлениями лучше работать вдвоем. Опытные огородники советуют пользоваться дисковым окучивателем, т.к. он формирует более качественные и аккуратные валки земли.

Советы по эксплуатации оборудования

После самостоятельной сборки оборудования необходимо провести пробную работу с ним на участке. Качественная работа его зависит от многих факторов: состояния почвы, погодных условий, правильной настройки и заточки рабочих элементов и многих других показателей.
Все настройки изготовленного самостоятельно приспособления проводятся опытным путём. Для этого желательно сначала пройтись по обычному участку почвы и отрегулировать оптимальное значение углов и глубины вхождения в грунт рабочих поверхностей окучника.

А также не менее важным является определение оптимальной скорости работы агрегата. Правильно выбранный темп работы положительно сказывается на качестве окучивания, ведь на высокой скорости приспособление будет в основном разбрасывать грунт в разные стороны, при этом ухудшая процесс образования борозд.

В нашей стране картофель считается «вторым хлебом», поэтому с началом нового весеннего сезона многие дачники стремятся посадить у себя на участке этот полезный продукт. Однако процесс получения хорошего урожая зависит во многом не только от посадки, но и от дальнейшего ухода (прополка, окучивание) за этим корнеплодом.

Обслуживание картошки вручную считается трудоёмкой и долгой работой. Поэтому применение мотоблока со специальным оборудованием навесного типа приобретает всё большую популярность среди огородников.

Изготовить навесное оборудование, нисколько не уступающее промышленным аналогам, можно самостоятельно, с помощью незначительных материальных вложений.

https://youtube.com/watch?v=CW8u1UT8qUo

Виды окучников

Окучники применяются для облегчения труда при проведении работ, связанных с посадкой и обработкой культур. Используя приспособление, можно оперативно справиться с посадкой и окучиванием таких овощей, как картофель, морковь, свекла и репа.

Популярностью пользуются 4 типа моделей оборудования:

  • листерные;
  • дисковые;
  • пропеллерные;
  • с переменной шириной захвата.

Оснащение позволяет автоматизировать все этапы посадки: проделывание борозд и засыпание их землей. Его применение позволяет высадить посадочный материал ровными рядами, что в дальнейшем упростит проведение мероприятий, связанных с уходом, а также сэкономить силы и время.

Распространенной моделью являются листерные окучники, которые легко изготовить самостоятельно. Остальные устройства сложны в сборке и применяются для установки на дорогие мотоблоки, которые не применяются для обработки придомовых территорий и небольших земельных участков.

По конструкции

В зависимости от конструкции, листерные приспособления подразделяются на регулируемые и не регулируемые.

Нерегулируемые модели являются сплошной конструкцией, состоящих из двух зеркально расположенных пластин, которые расходятся под определенным углом и имеют общее ребро жесткости. Регулируемые обычно являются двухрядными конструкциями, в настройках которых можно изменить глубину и ширину обработки земли, за счет особого расположения составляющих элементов.

Роторный фрезерный окучник (еще называют активный окучиватель) устанавливается на место базовых фрез мотоблока. С его помощью можно проводить все посадочные и прополочные работы, а также сбор урожая и культивацию почвы в автоматизированном режиме за счет дополнительного приспособления – ротора.

Дисковое приспособление имеет одинаковые углы наклона дисков, что обеспечивает его балансировку. Внешне он выглядит как рама, размещенная на колесах с подвешенными дисками. При работе оборудования диски захватывают землю и подсыпают ее на место роста растения. Регулирование стоек позволяет изменять расстояние между дисками, и, как следствие того, между рядами. Удобно применять приспособление для измельчения и рыхления почвы.

По принципу работы

В зависимости от функциональных характеристик, окучники подразделяются на двухрядные (или двойные) и однорядные.

Двухрядное приспособление позволяет обрабатывать ряд одновременно с дух сторон, при этом возможно подобрать угол обработки и ширину борозды за счет специфического расположения регулируемых пластин.

Однорядные окучники обычно относятся к категории нерегулируемых. Они состоят из одной пластины, а в их характеристиках не предусмотрена многофункциональность, поскольку такой тип может выполнять только одну операцию в единицу времени.

Роль окучника при выращивании картофеля

Вырастить качественный и обильный урожай картофеля, который еще называют вторым хлебом, невозможно без окучника. Он относится к навесному оборудованию мотоблока. Высокий урожай невозможен, если не производить своевременную культивацию и окучивание культуры. Последняя процедура относится к очень эффективной агрономической технологии. В процессе окучивания земля насыщается кислородом, что очень важно для развития и увеличения клубней растений.

Поэтому без дискового окучника трудно придется справиться с такой задачей. Приобрести его можно в специализированных магазинах. Но они имеют высокие цены. Не каждый сможет позволить себе сделать такую покупку. Но имея опыт, навык и остаточные материалы, можно дисковые окучники для картофеля смастерить самому.

На рынке представлено несколько разновидностей подобных инструментов, как:

  • листерные;
  • имеющие вид пропеллера;
  • имеющие постоянную или переменную ширину захвата или дисковый раздвижной.

Последние зарекомендовали себя, как самые результативные. В процессе работы, когда культиватор снижает свою скорость, окучник наращивает мощность. Это позволяет ему работать более продолжительно по сроку. У окучника для мотоблока имеются универсальные качества, позволяющие ему работать в момент высадки культуры, и тогда, когда вырастут высокие кусты. Окучник дисковый снимает чрезмерные усилия для мотоблока при продвижении.

Виды окучников для мотоблока

Условно окучиватель для мотоблока по его конструктивному решению и принципу действия можно разделить на несколько основных видов:

  • дискового типа;
  • листерный;
  • пропеллерный (активный).

Листерный

Приспособление такого типа имеет самое простое конструктивное решение. Такие окучники имеют строго фиксированную ширину захвата и внешним видом напоминают крылья бабочки.

Конструкция этого приспособления состоит из двух разветвлённых, присоединённых и зафиксированных между собой листов железа. При работе окучник должен поднимать почву с ровной поверхности наверх, преодолевая при этом сопротивление грунта и создавая необходимый гребень. Конец приспособления заострённой формы должен опускаться ниже поверхности почвы на заранее заданную глубину. Он взрыхляет почву и поднимает её, а для направления грунта к основанию растения служат направляющие плоскости, которые и создают развал грунта на обе стороны.

Так как крылья в таком окучнике зафиксированы неподвижно, то при работе с ним приходится подстраивать междурядья под размеры приспособления, а не наоборот. Поэтому, учитывая, что оптимальной шириной между рядами при посадке картофеля считается 60 см, ширина захвата заводского окучника в 25−30 см считается не очень удобной при выращивании картошки. Конструктивные доработки для окучника касаются величины крыльев и угла их установки для уменьшения сопротивления почвы и изменения ширины захвата и высоты гребня борозды.

Приспособление с переменной шириной захвата

Такое устройство является наиболее удобным, поскольку имеет механизм регулировки, обеспечивающий удобное и быстрое изменение положения крыльев. Именно благодаря такому конструктивному решению окучник можно легко подстроить под различные размеры грядок. Один неприятный недостаток у такого механизма связан с тем, что при проведении процесса рыхления крылья раздвигают землю в разные стороны, а вот не очень большое количество её падает обратно в борозду. Но, несмотря на это неудобство, такая модель окучника более популярна у многих земледельцев.

Дисковый

Из самого названия приспособления можно понять, что в его работе используются диски, тонкие ободы которых входят на необходимую глубину с небольшим сопротивлением грунта. Для качественной и лёгкой работы эта конструкция требует точной настройки угла разбега и угла наклона дисков по вертикали. Расстояние между рабочими дисками выставляется на раме согласно нужному размеру обрабатываемого ряда.

Этот вид инструмента обладает рядом достоинств:

  • Отлично сочетается с мотоблоком. При использовании такого инструмента на пониженной передаче мотоблока его мощность увеличивается. Поэтому намного возрастает эффективность перекапывания почвы, а также оказывает благотворное влияние на рабочий цикл инструмента.
  • Очень удобное использование. При проведении рыхления и вскапывания почвы не требуется большой затраты физических сил. Правильно настроенное приспособление не требует дополнительного упора сзади, а продвигается по земле как бы самостоятельно.
  • Универсальность применения. Такой инструмент удобно применять для рыхления почвы как в период посадки картофеля, так и во время вегетации растения.

Пропеллерный

Этот вид окучника ещё называют активным, потому что в принцип его работы заложено как вращательное движение рабочих элементов, так их и поступательное перемещение. Использование такого оборудования возможно только на мотоблоках с двумя передними передачами и валом отбора мощности. По внешнему виду конструкция напоминает домашний вентилятор.

Применение такого оборудования намного эффективнее, чем других моделей, но из-за сложности изготовления и дороговизны комплектующих используется гораздо реже их.

Весь технологический процесс работы пропеллерных элементов осуществляется за один виток активного диска. В первую очередь вскапывается почва и вычищается сорная трава, а затем происходит рыхление самих грядок.

На максимальной мощности это устройство можно применять не только для окучивания грунта, но и для переброски земли на другое место.

Самодельный дисковый окучник для мотоблока

Любое оборудование изготавливается в соответствии с чертежом, который можно построить самостоятельно.

Конструкция и устройство

Следует учесть конструктивные особенности изготавливаемого оснащения, которые зависят от типа мотоблока, вида планируемых работ, а также от личного желания владельца техники. Устройство может иметь разные формы изгиба плоскостей. На его поверхность, погружаемую в землю, можно наложить массивный наконечник, что актуально для проведения посадочных работ, а также мероприятий, связанных со сбором урожая.

Лемеха или закрыла изготавливаются с изгибом или под наклоном. Они могут также иметь регулируемый и нерегулируемый профили.

Необходимые материалы и инструменты

Перед изготовлением приспособления для мотоблока нужно подготовить материалы:

  • лист стали, толщиной не менее 3 мм;
  • стойки;
  • поводок;
  • талрепы;
  • крепежные болты;
  • шайбы;
  • стопорные элементы;
  • дисковые колеса.

Невозможно изготовление самодельного окучника для мотоблока без инструментов:

  • молоток;
  • сварочный инструмент;
  • болгарка;
  • электроды;
  • ключи.

Изготовление и сборка

Как сделать? Чтобы изготавливаемый инструмент выполнял возложенные на него функции, собирать его следует в соответствии с алгоритмом:

  1. Нарисовать чертежи.
  1. Сделать шаблон из бумаги, а потом из стали с минимальной толщиной в 3 мм.
  2. Выкроить половинки оборудования.
  3. Согнуть заготовки до уровня, пока внешняя сторона заготовки не будет параллельна с линией радиуса

Примерные размеры дисков окучника

  1. Провести сварку электродом в соответствии с типом и толщиной металла.
  2. Обработать сварочные швы болгаркой с целью ликвидации шероховатостей и неровностей, которые впоследствии помешают сборке и нормальному функционированию устройства.
  3. Проверить надежность крепления элементов.
  4. Повторить сварку для контроля.
  5. Зачистить края наждачным диском, установленным на болгарку.
  6. Скрепить в форме буквы «Т» стойки, поводка и талрепы крепежными болтами.
  7. Сварить элементы конструкции.
  8. Соединить дисковые колеса переходниками.
  9. Отрегулировать расположение дисков.
  10. Закрепить устройство к кронштейну мотоблока через поводок с помощью болтов с шайбами и стопорными элементами.
  11. При желании крепление дисков окучника можно сделать регулируемым.

Самостоятельно изготовленный окучиватель имеет ряд преимуществ перед покупными моделями, поскольку его можно легко собрать, модернизировать и отремонтировать. Окучник для картофеля проще сделать к мотоблокам Нева, Салют и других известных моделей по причине простоты крепления приспособления к оборудованию.

Рубрика: Навесное оборудование

Как сделать простой окучник для мотоблока своими руками: чертежи и видео

Для работы вам нужно приготовить сварочное оборудование, молоток, тиски, болгарку по металлу, карандаш, крепления для разведения боковин, дрель со сверлом по металлу (сверлильный станок), лист металла 2 или 3 мм, ножовку и прочие инструменты и материалы. Для изготовления деталей используйте размеры, указанные в чертежах на фото:

Читать также: Инструмент для брошюровки дерева

I. Подготовка деталей окучника

На этом этапе нужно сделать чертеж всех деталей и перенести их на бумагу или ткань. Если у вас в гараже остался кусочек гидроизоляционного материала или плотного агроспана, то он может стать отличной основой для заготовки деталей, вместо бумаги. Расчерченные шаблоны необходимо вырезать, приложить к металлу и очертить карандашом. Раскладывайте заготовки на листе так, чтобы было меньше обрезок при их выпиливании — это поможет сэкономить металл. Теперь необходимо вырезать детали из листа с помощью болгарки.

Для того чтобы качественно и быстро вырезать на листе металла нужные детали, необходимо воспользоваться диском для железа. Размеченные линии сначала нужно прорезать сверху на 1 мм, чтобы чертеж не затерся и точность деталей не изменилась. Затем делаем полные надрезы в металле и вырезаем каждую деталь. Края деталей затираем.

II. Изгиб деталей и сварка корпуса

Первыми свариваются две половинки передней части окучника. Для этого их нужно изогнуть так, чтобы радиусы заготовок совпали. Изгиб выполняем с помощью молотка и наковальни. Детали передней части свариваются сплошным швом с лицевой стороны и в нескольких точках для прочности – с внутренней стороны угла. Шов затирается болгаркой или напильником.

Как лучше изготовить переднюю часть окучника?

Носик для передней части окучника можно сделать отдельной деталью в виде металлического треугольника. Изгиб треугольника можно выполнить методом подкладывания под низ металлической пластины (ребром к месту изгиба), или зажав треугольник в тисках до линии изгиба. Молотком деталь загибается до нужного угла. После носок приваривается к передней части.

Оба крыла окучника изгибаются таким же образом, как показано на фото. Боковины можно приварить к переду основательно или зафиксировать с помощью петель и болтов. Последний вариант позволяет регулировать ширину окучиваемого ряда. Чтобы создать подвижный вариант, вам необходимо приварить четыре ушка с каждого края передней части изнутри. И, соответственно, по два ушка по краям стыковых частей каждого крыла. Детали соедините между собой болтами. Ушки или петли можно заменить гайками с вкрученными болтами. Сверху к гайкам приваривается уголок 50, длиной примерно 18 см. Уголок срезается под углом 45 градусов. Чтобы фиксировать выбранный размах крыльев (ширину ряда), к внутренней части лопастей приварите петельки. В петли предварительно вденьте планки с отверстиями для болта, который будет фиксировать крылья на стойке.

III. Окончательная сборка

Далее нам необходимо изготовить подошву для окучника, боковые планки с отверстиями для регулировки лопастей и центральную стойку, которая будет также соединять насадку с мотоблоком. Центральная стойка должна быть выполнена из металла 10 мм. Если вы хотите регулировать не только ширину, но и высоту окучивания, то можно приварить к внутреннему углу центральной части П-образную полосу с отверстиями (см. фото и видео).

Через торцевую часть планки будет проходить «башмак» — стойка, регулируемая болтом. Все детали свариваются и зачищаются напильником либо болгаркой. Крепление к мотоблоку выполняется, исходя из готовых замков на самой технике.

Установка и использование

При установке и настройке дискового окучника важно точно определить расстояние между нижними точками опор, которое совпадает с шириной колеи, и угол атаки. Нужно правильно выставить крылья, чтобы технику не уводило в сторону

При использовании дискового приспособления для подгребания картофеля мотоблоком лучше выбирать колеса диаметром 70 см и шириной 10-14 см, что позволит не допустить повреждения кустов. Стоит также позаботиться о наличии более подходящих колес для мотоблока.

Исходя из изложенного материала становится понятно, как настроить приспособление для окучивания картофельных посадок, сделанное своими руками. Самым удобным и эффективным окучником для картофеля является модель с изменяемым расстоянием захвата.

Дисковый окучники своими руками

Для изготовления любой конструкции потребуется чертёж. Его также можно построить самостоятельно, опираясь на свои предпочтения и цели использования агрегата. Конструкция модели может иметь различные формы сгиба дисков. Для проведения посадочных работ и сбора урожая целесообразно наложить на поверхность, которая будет погружаться в землю, мощный наконечник.

Создавая чертеж закрыла, нужно учесть изгиб или наклон, а также наличие регулируемого/нерегулируемого профиля, размеры. Раздвижные крылья и регулируемые рабочие элементы значительно упростят обработку почвы и сделают устройство многофункциональным. Грамотно составленный чертеж поможет правильно рассчитать материалы, которые потребуются для изготовления конструкции. Размеры дискового приспособления подгоняются в соответствии с габаритами мотоблока ОКА.

Материалы и инструменты

Для изготовления окучника понадобится лист метелла

Приступая к изготовлению окучника, необходимо подготовить необходимые материалы.

  1. Металлический лист. Чем больше будет толщина стали, тем дольше прослужит аппарат. Профильные трубы разной ширины для конструирования стоек и рамы.
  2. Подшипники скольжения для повышения надежности устройства, болты, шайбы для соединения подвижных деталей.
  3. Диски. Если их нет, можно воспользоваться старыми полотнами от пилы по металлу. В таких приспособлениях всегда используется качественная сталь, а зазубрины на краях обеспечат дополнительное рыхление почвы.
  4. Стопорные детали.
  5. Талрепы – приспособления для осуществления контроля над поворотным механизмом.
  6. Поводок.

Особенности изготовления дисков

Стальные диски конструируют из стали шириной 3 мм и более. Не стоит забывать, что рабочие лопасти должны изготавливаться из аналогичного металла. Нижние кромки дисков необходимо отогнуть. Главным условием является симметричное расположение рабочих элементов, иначе агрегат будет терять устойчивость, что затруднит работу.

Вместо стали можно использовать лемехи от старой сеялки. Диски монтируются под углом. Расстояние между нижними точками рабочих элементов дискового окучника равно ширине колесной колеи. Соединять диски между собой рекомендуется посредством регулируемого переходника.

Как сделать своими руками?

Любое оборудование проще изготовить, если есть соответствующий чертеж с заданными размерами. Алгоритм изготовления инструмента требуется сначала:

  • нарисовать чертежи на бумаге;
  • сделать шаблон в полном размере, по которому потом будут выкраиваться стальные детали;
  • выгнуть заготовки дисков по уровню, пока не будет достигнуто параллельных линий радиуса;
  • организовать сварочные работы, аппаратом с соответствующей мощностью для используемого металла;
  • сварочные края зачистить наждаком;
  • стойки и талрепы скрепить болтами;
  • элементы конструкции сварить;
  • расположение дисков отрегулировать.

Необходимая толщина стали для дисков – 2-3 мм. Расстояние между элементами может варьироваться от 35 до 70 см. Стойки и кронштейны выполняются из обычных водопроводных труб диаметром до 20 мм, толщиной стали около 2 мм.

Необходимые материалы и инструменты

В качестве дисков допускается использовать обычные крышки от кухонной посуды диаметром от 40 до 60 см. Эти параметры выбираются экспериментальным путем и связаны с силовой тягой мотоблока. Слишком тяжелое устройство агрегат может просто не потянуть. Элементы соединителей заменит полая труба диаметром не менее дюйма, с метровой величиной.

Назначение тяговой силы выполнит полая труба сечением 3⁄4 дюйма. Для поводка нужно выбрать стальные изделия Т-образного вида. Для сцепления дисковых элементов пригодятся регулируемые переходники. Роль крепежных элементов будут играть болты. Элементы скрепляются сварными швами, выгибаются турбогибом или при помощи газовой лампы. Если конструкция изготавливается для мотоблока, следует предусмотреть кронштейн. Ручному инструменту нужны удобные ручки.

Изготовление

Сделать окучник для популярных мотоблоков «Угра», «Беларус 09Н-02», «Мотор Сич» можно по одинаковому принципу. Основные оси, на которые навешиваются диски, подгоняются под параметры мотоблока. Детали соединяются между собой сваркой. Главным условием для дисков является симметричное расположение. Оба элемента монтируются под углом, а лучшим вариантом соединения будет регулируемое при помощи переходника. Элементы держателей сгибаются при помощи турбогиба, а затем присоединяются к оси сваркой. Надежность креплений нужно проверить, а края сварки зачистить.

Элементы присоединяются к оси буквой Т. Собранная конструкция устанавливается к мотоблоку при помощи кронштейна. Стопор можно вставить внутрь профильной трубы и плотно прижать. Доработка окучника производится перед посадкой картофеля. Это позволить своевременно устранить недочеты и не испортить урожай.

В процессе работы вы сможете выставить оптимальную скорость, которая будет соответствовать мощности вашего мотоблока. Механизмы, сделанные своими руками, позволяют не только сэкономить на навесном оборудовании для мотоблока, но и облегчить ручной труд. Даже если агрегата с силовым устройством в хозяйстве нет. Самодельный ручной дисковый окучник окажется неплохим помощником, к тому же сэкономит средства на покупке оборудования.

Сборка

Основные элементы ручного дискового окучника остаются теми же. Сборка изделия проще, так как два диска окучивателя соединяются между собой обычной втулкой или сваркой через трубу, которая будет играть роль перемычки. Ручные модели не предполагают регулирования угла соединения, поэтому работа с ними возможна по междурядьям со стандартным расстоянием. Свободному вращению дисков вокруг оси будут способствовать ступицы. За счет вращения инструмент будет легко входить даже в тяжелый плотный грунт.

Элементы с дисками соединяются с балкой, для соединения которой пригодится сварочный аппарат. В качестве соединителей можно выбрать анкерные болты. Такие крепежи позволяют легко разобрать садовый инструмент.

Для управления аппаратом пригодится ручка. В качестве которой можно выбрать руль от старого велосипеда или другой подобный инвентарь. Она закрепляется на балке и выравнивается по росту человека, который будет управлять окучником.

Кстати, на ручной окучиватель можно приспособить и колеса от старого велосипеда. Если их прикрепить к раме впереди, это значительно снизит нагрузку на оператора. Некоторые умельцы применяют в сборке и велосипедную раму, устанавливая вместо педалей диски окучника. В конструкции остается руль и одно колесо.

Окучник своими руками для мотоблока: инструкции по изготовлению

Картофель – одна из самых популярных сельскохозяйственных культур, которую выращивают не только у нас, но и во многих странах Восточной Европы. На протяжении трехсот летней истории выращивания картофеля создавались агрономические технологии, с помощью которых старались облегчить возделывание культуры и повысить ее урожайность. Если в промышленных масштабах выращивания картофеля сегодня для окучивания растений используют тракторы со сменными насадками культиваторами, то на приусадебных участках можно использовать изготовленный окучник своими руками для мотоблока.

Окучник является вторым по значимости инструментом после плуга и лебедки. С его помощью можно сначала нарезать борозды для посадки, а в последствие засыпать их с посадочным материалом.

Проводя окучник по междурядьям ровно высаженных рядов картофеля можно наблюдать, как крылья инструмента довольно быстро подсыпают почву в лунки с клубнями

В продаже можно встретить несколько вариантов моделей этого инструмента.

Вариант #1 – листерный окучник

Это самый простой тип инструмента, который имеет фиксированную ширину захвата. Конструкция представляет собой два соединенных и немного раздвинутых зафиксированных крыла. Поскольку крылья инструмента неподвижны, нельзя регулировать ширину захвата, подстраивая окучник под ширину междурядий. Поэтому при работе с таким инструментом междурядья приспосабливают к возможностям окучника, а не наоборот. Традиционно производители выпускают изделия с шириной захвата 25-30 см, что также является далеко не самым удобным вариантом, ведь технология выращивания картофеля предусматривает ширину междурядий в 50-60 см.

Такие инструменты предназначены для работы с мотокультиваторами, мощность которых не превышает 3,5 л.с., а общая масса агрегата составляет 25-30 кг

Особенностью конструкции листерных окучников является также наличие тонких стоек, которые препятствуют перегрузке мотокультиватора при заглублении окучника в слои плотной почвы.

Некоторые модели листерных окучников имеют обтекаемую форму, что является более предпочтительным, поскольку при работе с таким инструментом меньше выворачивается и иссушивается почва.

Также может бать полезен материал о том, как следить за состоянием грунта на даче: https://diz-cafe.com/ozelenenie/ot-chego-zavisit-plodorodie-pochvy.html

Вариант #2 – изделия с переменной шириной захвата

Такие инструменты более удобны в работе, поскольку оборудованы регулировочным механизмом, с помощью которого можно изменять положение крыльев. Это позволяет подстраивать инструмент под разную ширину междурядий.

Такие окучники предназначены для работы с более мощными мотоблоками с двигателем от 4, 0 л.с. и более, вес которых превышает 30 кг

Существенным недостатком таких конструкций является их большая энергоемкость. Причиной этому служит то, что в процессе работы крылья инструмента отодвигают почву в сторону, часть которой после его прохождения все же осыпается обратно в борозду. В результате спина и руки быстрее устают, и часть мощности двигателя затрачивается на бесполезную работу. Но несмотря на это они являются одними из самых популярных моделей среди большинства огородников.

А еще, можно сделать прицеп для мотоблока, об этом читайте: https://diz-cafe.com/tech/pricep-dlya-motobloka-svoimi-rukami.html

Вариант #3 – дисковые модели

Дисковые окучники стоят на порядок дороже своих традиционных аналогов, но и эффективность работы с такими инструментами в разы больше

Основными преимуществами дисковых окучников являются:

  • Удачное сочетание мотоблока с самим инструментом. Используя дисковый окучник, при понижении скорости мотокультиватора, возрастает его мощность. Это не только повышает эффективность культивирования, но и положительно сказывается на работе самого агрегата.
  • Удобство в эксплуатации. Для работы с таким инструментом нужно прилагать минимум усилий: он сам продвигает себя вперед, не требуя дополнительного проталкивания сзади.
  • Универсальность применения. С помощью этого инструмента окучивание можно производить как после посадки клубней, так и в период активного роста надземной части культур.

Выбирая среди разнообразия ассортимента, предпочтение желательно отдавать моделям, изготовленным из легированной стали, оборудованным подшипниками качения (а не втулками скольжения), с большим диаметром и толщиной дисков.

Вариант #4 – окучники пропеллерного типа

Принцип действия инструмента заключается в работе специальных пропеллеров, под действием которых сначала измельчается почва и вычесываются сорные растения, а уже после рыхлым грунтом окучиваются грядки

Такие окучники предназначены для обустройства мотоблоков и мотокультиваторов, которые имеют две передние передачи. Это необходимо для того, чтобы на второй передаче с повышением мощности до 180 об/мин., с помощью инструмента можно не только рыхлить, но и перебрасывать почву в грядки из междурядий.

Культиватор тоже можно сконструировать самостоятельно, об этом читайте: https://diz-cafe.com/tech/samodelnyj-kultivator.html

Как видно, окучники представляют собой довольно простые конструкции. В том, чтобы сделать окучник своими руками для мотоблока, нет ничего сложного.

Для создания традиционного нерегулируемого окучника необходимо по шаблону из металла толщиной 2 мм вырезать половинки изделия

Эти половинки следует изогнуть до совпадения радиусов, а затем сварить за 2-3 прохода. Сварные швы следует обработать болгаркой и при необходимости выборочно подварить и повторно зачистить. В результате должен получиться идеальный ровный слой металла.

Крылья инструмента также вырезаются из металла толщиной 2 мм и соединяются по такому же принципу

В результате должна получиться вот такая конструкция. Для наглядности указана толщина элементов и все размеры основания инструмента

Для изготовления инструмента необходимо подобрать тип крыльев. Диски, или лемехи отвалы, представляют собой стальные листы толщиной 1,5-2 мм, имеющие отогнутые нижние кромки.

Важное условие: диски должны быть строго симметричны. Иначе конструкцию будет «вести» в сторону, что будет значительно затруднять работу.

При обустройстве конструкции можно использовать лемехи, снятые с отслужившей свой срок сеялки.

Лемехи устанавливают под углом, выдерживая расстояние между нижними точками, соответствующее ширине колесной колеи, равное ширине междурядий

Соединяют элементы между собой, используя болтовое соединение или посредством сварки. Сами диски соединяют при помощи регулируемых переходников. Помимо дисков, основными элементами инструмента выступают: Т-образный поводок, винтовые талрепы и стойки. Талрепы необходимы для регулирования вдоль вертикальной оси поворота дисков. К мотоблоку инструмент крепят с помощью балки с крыльями.

При изготовлении и сборке деталей на основе чертежа важно предусмотреть соотношение размеров и конструкцию крепления. Возможно два варианта изготовления инструмента: с фиксированной или переменной шириной захвата крыльев. При втором способе обустройства расстояние между дисками можно будет изменять путем симметричной перестановки стоек.

Основные элементы сборки: 1 – обрабатываемый ряд, 2 – диск, 3 – кулак, 4 – Т-образный кронштейн, 5 – стойка, 6 – стальной скребок, 7 – балка моста, 8 – стопорный болт, 9 – рукоятка-грядиль

Для облегчения работы с инструментом нужно предусмотреть обустройство подшипников скольжения. Установив подшипники, а не втулки скольжения, можно повысить надежность изделия.

Также будет полезен материал о том, как сделать адаптер для мотоблока самостоятельно: https://diz-cafe.com/tech/adapter-dlya-motobloka-svoimi-rukami.html

В процессе сборки конструкции для крепления инструмента к мотоблоку задействуют кронштейн сцепки без грядиля. Для этого к кронштейну прикрепляют с помощью стопора и болтов с плоскими шайбами поводок окучника. Стопор вставляют внутрь квадратной трубы и плотно прижимают к ее наружной поверхности.

Сам кронштейн сцепки при помощи болтов поворачивают, а поводок размещают вдоль продольной оси мотоблока

Агрегат готов к работе. Работая на первой передаче, за счет снижения поступательной скорости можно увеличить тягу мотоблока. Если в процессе окучивания колеса пробуксовывают, их необходимо спарить.

Оцените статью: Поделитесь с друзьями!

Ручной окучник для картофеля своими руками: Чертежи, видео

Картошка считается одним из главных овощей, и самым распространённой культурой, которая выращивается на огородах. А собственный картофель всегда отличался наилучшим качеством и вкусом. Но  чтобы добиться хорошего результата, нужно приложить максимум усилий в уходе за ним. А процесс окучивания, для картофеля просто необходим, так как в рыхлом грунте она просто отлично, разрастается. Традиционно процесс окучивания происходит при помощи тяпок.

Естественно, такой метод отнимает много сил и времени особенно  если участок огромный. Дабы не прикладывать большие старания, нужно прибегнуть к помощи устройства. Таким устройством является ручной окучник. С помощью него, за короткий промежуток времени, можно окучить участок, к примеру, в 10 соток. И если вас заинтересовало подобное изобретение, то здесь мы расскажем о том, как сделать ручной окучник для картофеля своими руками. Здесь мы приведем полезную информацию, а также предоставим для своих читателей чертежи и видео.

Но что собой представляет данный дачный инструмент, и можно ли его сделать своими руками? В данной статье мы попробуем с вами в этом разобраться в таком вопросе, можно ли сделать окучник у себя дома своими руками.

Зачем нужен процесс окучивания

Всем известно, что когда картофель находится в стадии роста, он требует регулярной окучки. Но не всем известно, для какой цели это делают. Картофель необходимо окучивать по следующим причинам:

  1. За счет взрыхлённой почвы, корни картофеля получают воздух, благодаря чему он быстрее растёт;
  2. За счёт проникновения воздуха, скорость образования клубней увеличивается.
  3. Благодаря процессу окучивания, вы получаете урожай на 20-30 процентов больше.

На заметку: В тех регионах страны, где прохладно и достаточно влажно, процесс окучивания проводят с регулярной постоянностью. Благодаря чему, из грунта уходит ненужная вода, начинается процесс нагревания и картофель обогащается воздухом. А в засушливых районах России окучивание может негативно сказаться на урожаи, так как удаляется влага из почвы.

Вот важные моменты в процессе окучивания:

  • Окучивание необходимо осуществлять в конкретное время. Стандартно, картофель подвергается рыхлению два раза за сезон. Изначально окучивают при росте картофеля  в длину на десять сантиметров от земли. Повторно начинают рыхлить землю, когда растение достигло двадцати сантиметровой длины. Очень важным моментом является, чтобы цветки не были раскрыты.
  • Процесс окучивания делайте в пасмурную погоду, в ранние или вечерние часы. Идеально, если этот процесс сделать после дождика, полива или после росы.
  • Не проводите окучивание в жаркую погоду. Так как части растения, которые впоследствии окажутся на солнце, сгорят.
  • Окучивание выполняется при помощи инструментария, такого как тяпка, грабли или мотыга. Это очень трудоёмкий и длительный процесс. Мы рекомендуем вам использовать ручной окучник, который, прочитав нашу статью, вы сможете собрать самостоятельно.

Виды ручного окучника

Если вы желаете знать о том, как сделать ручной окучник для картофеля, то эта статья создана специально для вас. Ведь здесь мы поговорим именно об этом вопросе.

Существуют два популярных вида окучника ручного:

  • Окучиватель в виде плуга;
  • Дисковый окучник.

Когда вы посмотрите на окучиватель дисковой, он сделан в виде рамы на колесах, и на неё закреплены диски.

Такой окучник сделан из следующих составных частей:

  • поводок Т-образной формы;
  • талрепы винтового типа, в количестве двух штук. Они нужны для регулировки подвижности дисковых отвалов.
  • стойки – 2 штуки;
  • дисковые отвалы – 2 штуки.

На заметку: Такого типа окучник подойдёт, когда нужно вспахать землю перед посадкой или после того как вы собрали урожай. Также им можно воспользоваться при вспахивании земли между грядками. Вы можете изменить расстояние поворота дисков, и соответственно у вас измениться расстояние между грядками (максимальное регулируемое расстояние 75 сантиметров). Следите за тем, чтобы угол поворота был одинаков со всех сторон, иначе окучник потянет. Диаметр колеса равен 70 см, ширина – колеблется от 10 до 14 см. Такие размеры считаются наиболее приемлемыми для процесса вспахивания.

Окучник в виде плуга – тоже достаточно удобное изобретение в применении, и благодаря ему вы быстро окучите весь свой участок за короткий промежуток времени. Зачастую его устанавливают на мотоблок, и в процессе передвижения он удерживается в борозде. Такое совместное применение, позволит вам окучивать большую площадь, даже при сухой земле. Здесь также вы сможете регулировать ширину вспашки и глубину. Идеальным соотношением размеров вспахивания является ширина 20 сантиметров, а глубина до 15 сантиметров.

На заметку: большинство дачников – огородником предпочитают дисковой окучник, так как он легче в применении. А также с помощью него получаются прекрасные ровненькие рядки. Но цена таких окучников высока, и мы вам предлагаем изготовить его своими руками. Но приготовьтесь, это не совсем лёгкое занятие. Для начала внимательно изучите чертёж самодельного окучника. Ну а после выполните ряд следующих действий.

Сначала первым делом необходимо сделать диски для нашего самодельного окучника картофеля. Следовательно, нужно сперва подготовить чертеж всех элементов и деталей. Рассмотрим с вами отличный наглядный чертеж: при изготовлении дисков следует выбрать очень крепкий металл. Некоторые мастера изготавливают диски из крышек от кастрюль.

Затем следует сделать к дискам крепление. Для более удобного управления следует сделать у ручного окучника два отвода.

Схема самодельного окучника где:

Чертеж: ручной окучник своими руками
  1. Грядка для обработки.
  2. Диски.
  3. Кулачковый механизм.
  4. Крепежный кронштейн.
  5. Стойка.
  6. Стальные скребки-2 штуки.
  7. Мостовая балка.
  8. Стопорный болт.
  9. Рукоятка.

Что нужно для самодельного окучника:

Итак, приступим к изготовлению ручного окучивателя, необходимо приготовить следующие детали:

  • Диски вогнутые их нужно две штуки. Как описано выше подойдут и крышки от кастрюль диаметром от 40 до 60 см;
  • Тарлепы винтовые их тоже нужно две штуки;
  • 1-метровая полая трубка, которая будет служить вертикальной стойкой в диаметре она должна быть 1 дюйм. Еще одна полая трубка с сечением ¾ дюйма, которая будет выполнять функцию передней и задней тяги;
  • Т-образной формы поводок;
  • Газовая лампа или трубогиб;
  • Регулируемые переходники для соединения дисков;
  • Болты и сварка для крепежа.

Изготовление ручного окучивателя своими руками

Наверное вы уже поняли то, что окучник для картошки своими руками изготовить, вполне возможно  однако здесь стоит проявить свои навыки и знать некоторые моменты изготовления этого изобретения. И именно об особенностях изготовления мы поговорим ниже.

Этапы работ следующие:

  • Регулировка. Лучше всего, чтобы самодельный окучник был многофункционального назначения. По этой причине стоит отнестись с большой ответственностью к функциям регулирования. Высота регулируется при помощи специального телескопического аппарата, расположенного в центральной части. В трубку с большим размером вставляется трубка меньшего диаметра, и она переходит в заднюю тягу. Благодаря этому ручной окучник можно будет отрегулировать под размеры роста человека.
  • Контроль атакующего угла обеспечивается наклоном стойки в центре. Этот эффект можно получить за счет изменения разности угла между вертикальной станины и передней тяги.
  • Затем станина можно привести в движение. Переднюю тягу следует прикрепить шарниром к стойке в центральной части. Тарлепой будет производиться регулирование.
  • Скрепляем задние стойки и диски к стойке, с помощью сварочного аппарата.
  • Далее, крепим переднюю тягу. Для этого вам пригодится шарнирный инструмент и длинный болт.
  • Благодаря этим действиям у вас образуется задняя тяга в виде формы буквы «П», ширина которой максимум пятьдесят сантиметров. Минимальная длина ручки двадцать сантиметров.
  • По центру вилки прикрепляем вертикальную трубу (здесь опять используем сварочное оборудование). И благодаря концу трубки, вся сделанная конструкция прикрепляется в вертикальную тягу.
  • Чтобы вы смогли регулировать стойку, в её верхней части делаем проёмы. Такие же проёмы сверлим в вертикальной вилке.

На заметку: прежде чем вы приступите к установке дисков, проведите процесс зачистки дисков со всех краёв. В случае если вместо дисков вы используете крышки, то вам следует их согнуть таким образом, чтобы одна сторона была вогнута, а другая выпуклая.

Рекомендуем прочитать еще одну статью: Богатый урожай картофеля: Интересные методы посадки для хорошего урожая

В заключение

Вот мы и закончили процесс сборки вручную. Из этой статьи вы смогли узнать о том, как сделать ручной окучник для картофеля самому. А если вы создали окучиватель, то необходимо его протестировать. Это очень удобный инструмент, он во много раз сделает вашу работу легче. Конечно, многим покажется, что невозможно его собрать, но уверяем вас, что вы сможете. Просто внимательно изучите все чертежи и приложите немного находчивости. Далее, вы можете просмотреть видеоинструкцию, как изготовить ручной окучник у себя на дачном участке.

Видео изготовления дисковый окучника для картофеля

Ручной окучник для картофеля своими руками чертежи

фото, видео, чертежи, сделать своими руками

Мотоблок – действительно незаменимый агрегат при возделывании земли перед ее засаживанием. Окучник ‒ вид дополнительного оборудования, используемого на мотоблоках, который позволит ускорить и улучшить процесс высадки картофеля и предпосадочные работы в целом.

Виды окучников, их характеристики

С помощью этого агрегата производится процесс проделывания борозд на почвенной поверхности и засыпание их материалом для посадки.

Если использовать окучиватель, то ряды посаженного картофеля будут ровными и расположенными на равном расстоянии друг от друга. Можно перечислить несколько основных типов окучников.

Чтобы правильно подобрать окучиватель для мотоблока, нужно отметить для себя их основные черты и характеристики. Моделей окучников насчитывается множество, но самыми распространенными являются следующие:

  • листерные;
  • дисковые окучники;
  • пропеллерного типа;
  • с варьирующейся шириной захвата.

Листерные

Этот тип – наиболее простой. Они отличаются тем, что имеют строго выставленную ширину борозды, которая будет охватываться устройством, и ее нельзя изменить, она не зависит от расстояния между рядами. Обычно захват такого окучивателя не более тридцати сантиметров. Характерная черта – окучник оснащен установленными стойками, которые не допускают перегруз мотоблока при работе.

Дисковый окучник для мотоблока

Этот же тип более эффективен. Чем меньше скорость работы возделывающего агрегата, тем больше мощность самого окучивателя. Это помогает значительно продлить срок эксплуатации. Кроме того, дисковые устройства проще в обращении – в процессе работы с ними нужно меньшее количество усилий. И самое главное достоинство этого типа – универсальность. Агрегат можно использовать и перед посадкой, и в то время, когда увеличится часть, расположенная над почвой.

С варьирующейся шириной захвата

Если говорить об окучниках, ширину охвата которых можно менять, то следует отметить, что они применяются для работы с мощными агрегатами весом более тридцати килограммов.

Пропеллерного типа

Пропеллерные окучники используют на тех мотоблоках, которые оснащены двумя передними передачами.

Выбирая окучники для картофеля к мотоблоку, следует учесть еще несколько моментов. Лучше использовать оборудование обтекаемой формы (хорошо подойдет плугообразный окучник), потому что они с меньшей интенсивностью выворачивают почву, что не позволяет ей терять влагу.

Кроме этого, отдать предпочтение стоит стальному инструментарию с листом большей ширины и с наличием подшипников. Размеры окучивателя соотносятся с величиной мотоблока и длиной возделываемой полосы земли.

Окучник своими руками

Как сделать окучник для мотоблока своими руками? Для этого существует множество чертежей и схем. В общем нет никакой сложности в изготовлении окучника своими руками. Подобрав правильный окучиватель, выберите схему и приступайте к работе.
Ниже приведен пример листерного типа окучивателя.

Возьмите металлический пласт толщиной два миллиметра. Затем вырежьте из него половинки детали по предлагаемому шаблону (учитывая размеры). Важно! Половинки обязательно должны быть симметричны, иначе это скажется на работе устройства в будущем. Потом сгибаете обе половины до момента, пока не совпадут радиусы, после чего привариваете их, делая два или три прохода. Далее обработайте сварочные швы.

Очень важно подобрать правильный чертеж для будущего изделия, чтобы избежать всяких несовпадений (при работе конструкцию начнет вести в сторону и т.д.). При качественном и внимательном изготовлении самодельное оборудование не создает никаких трудностей и помех при окучивании.

Также легко можно сконструировать дисковый окучник для мотоблока своими руками.

Для создания такого устройства можно брать лемехи (диски) с сеялки, которая уже отслужила свой срок. Или их можно сделать, непосредственно, из листов металла (не более 2 мм толщиной), потом отогнуть край нижней кромки. Расстояние, соблюдаемое между точками нижних опор, соответствует ширине самой колеи. Затем диски скрепляют друг с другом, но с тем усмотрением, чтобы соединяющие элементы можно было регулировать.

Кроме этого, для дисковых окучников для мотоблока необходимы винтовые талрепы, стойки (о которых уже упоминалось) и поводок в форме буквы Т. Талрепы крепятся, непосредственно, к мотоблочному устройству. Для нарезки борозд указанный выше тип подходит лучше других.

Окучники на мотоблок, выполненные своими руками, всегда радуют глаз, и работать с ними значительно приятнее и быстрее.

Точность

»Hiller Associates Управление затратами на продукцию

Есть универсальности, которые, кажется, пересекаются между людьми и культурами, например, вежливо говорить «пожалуйста» и «спасибо». Эти универсальности также встречаются численно. Например, во всем мире появляются дизайны, соответствующие золотому сечению. Многие другие аспекты одной группы по сравнению с другой могут отличаться, но есть эти универсальные критерии, которые пронизывают мир. То же самое и с компаниями. Конечно, можно возразить, что одна компания просто имитирует другую, и именно поэтому они разделяют простую практику или важную часть определенного числа.Мы считаем, что это действительно так в большинстве случаев. Тем не менее, есть несколько цифр в компаниях, которые, кажется, возникают независимо во всех компаниях. Сегодня мы поговорим о некоторых из этих универсальных и независимых чисел, касающихся управления затратами на продукт.

Великое универсальное число в PCM — «10%». За годы работы я встречался с сотнями компаний как в сфере консалтинга, так и в то время, когда я был основателем, генеральным директором, а затем директором по продукту одной из компаний-разработчиков программного обеспечения для управления затратами на продукцию.Неизменно произойдет встреча с компанией, на которой один из клиентов произнесет слово «а»: точность. Диалог происходит примерно так:

ЗАКАЗЧИК : Итак, насколько точно ваше программное обеспечение?
PCM TOOL COMPANY : Что вы подразумеваете под «точным»?
КЛИЕНТ : Эээ, ну, я знаю. Насколько «хороши» цифры в вашем программном обеспечении?
PCM TOOL COMPANY : Вы имеете в виду, что у нас есть просчеты?
КЛИЕНТ : Нет, нет, я имею в виду, насколько точно ваше программное обеспечение соответствует «реальной» стоимости?
PCM TOOL COMPANY : Какова, по вашему мнению, реальная стоимость?
КЛИЕНТ : Эээ, ну, я предполагаю, что расценки, которые я получаю от нашего отдела закупок от наших поставщиков.
PCM TOOL COMPANY : О, я не знаю, потому что это зависит от того, насколько близко предложение к реальной стоимости производства детали плюс разумная маржа. Вы уверены, что ваши котировки верны для истинной стоимости производства?
КЛИЕНТ : Хммммммм… да, я так думаю
PCM TOOL COMPANY : Хорошо, насколько вы ожидаете, что затраты на наше программное обеспечение PCM будут соответствовать вашему предложению [или внутренним заводским затратам или любому другому источнику, который, по мнению заказчика, является правдой]?
ЗАКАЗЧИК : О, вы знаете, я думаю, что пока вы занимаетесь +/- 10% от цитаты, все будет в порядке.

Динь! Динь! Динь! — больше никаких звонков, у нас победитель! Заказчик выразил универсальное ожидание всех затрат, производимых инструментом управления стоимостью продукта, в отношении «источника истинной стоимости»: +/- 10%

Все клиенты программного обеспечения для управления стоимостью продукта ожидают, что инструмент PCM будет точен с точностью +/- 10% от того прогноза, который заказчик считает «истинной стоимостью».

Это ожидание настолько распространено, что можно подумать, что все покупатели в мире учились в одном университете и были обучены одним и тем же ожиданиям.Конечно, это не так, но это повсеместное ожидание. Как произошло это универсальное совпадение ожиданий? Мы, вероятно, никогда не узнаем; это одна из великих загадок вселенной, например, почему водители в Бостоне замедляют скорость до 4 миль в час при малейшем признаке снега или дождя?

Более важный вопрос: реалистичны ли ожидания того, что стоимость инструмента PCM должна составлять +/- 10% от предложения? Чтобы ответить на этот вопрос, мы сначала должны спросить: насколько истинна «правда?» Правда в данном случае якобы цитата из отдела закупок.Читатель может уже возражать (или должен возражать), потому что здесь не одна цитата, а несколько. Сколько котировок получает компания? Ну, это зависит от обстоятельств, но мы все знаем, сколько цитат получает типичная компания: ТРИ!

Универсальное количество котировок, которые получают закупщики, равно 3, и они считают, что «истинная стоимость» находится в пределах +/- 10% от того, какое из этих 3 котировок они выберут как истинное.

Три — это номер цитаты, а номер цитаты должен быть три.Четыре, которые не будут цитировать; и не будут цитировать два, кроме трех.

Разница в ценах поставщиков

У всех ли котировок одна и та же цена на указанную деталь или сборку? Нет, конечно нет. Если бы они были одинаковыми, при покупке было бы указано только одно предложение. Итак, каков диапазон этих цитат? Это интересный вопрос, который я сейчас исследую. На данный момент мое исследование показало, что типичный диапазон для набора из трех котировок составляет 20-40%.Это похоже на мой личный опыт.

Но находится ли «истинная» цена (стоимость + разумная маржа) в пределах диапазона трех котировок? Не обязательно. Если предположить, что котировки распределены нормально (еще одно предположение, которое я исследую), в действительности диапазон был бы намного больше. Например, если бы у нас было три котировки, равномерно распределенные со средней стоимостью 100 долларов, и эти котировки имели диапазон 30%, максимальная котировка была бы 115 долларов (+ 15%), а минимальная — 85 долларов (-15%). Это дает нам стандартное отклонение, которое обычно составляет 15 долларов.При двух стандартных отклонениях (уверенность ~ 95% или «инженерная» достоверность) мы прогнозируем, что «истинная стоимость» детали находится между прогнозируемой высокой ценой в 130 долларов и минимальной ценой в 70 долларов. Это диапазон 60% (+/- 30%). Вы можете увидеть это на Рисунке 1.

Хорошо, но как насчет того, чтобы мы использовали только одного поставщика. Что ж, у этого поставщика тоже будут разногласия. Эта дисперсия подразделяется на два типа: физический шум и коммерческий шум.

  • Физический шум — разница в стоимости, которая может возникнуть по физическим причинам, например, при выборе другой машины (т.е.е. различные накладные расходы) различная маршрутизация (последовательность машин) или даже простое человеческое изменение от детали к детали или изо дня в день.
  • Коммерческий шум — разница в ценах, вызванная рынком, эмоциями и переходными условиями.

Рисунок 1 — Отклонение прогноза стоимости от котировок (щелкните, чтобы увеличить)

Физический шум может легко составлять диапазон 20% (+/- 10%) в расценках, которые поставщик может предоставить OEM. Однако физический шум можно измерить и обнаружить.Поставщик может сообщить, какую маршрутизацию или машину они используют. Проблема в том, что коммерческий шум очень трудно определить количественно. Как вы количественно оцените, когда поставщик считает, что вы причинили ему боль в ходе последних переговоров, и теперь он собирается отплатить вам за это, или что ему нужна ваша компания в качестве нового стратегического клиента и он сделает заниженную ставку, чтобы получить начальный бизнес? Что еще хуже, коммерческий шум в цитате часто БОЛЬШЕ, чем физический шум! Насколько велик коммерческий шум? Трудно сказать, потому что мы не можем его точно измерить, но, судя по нашим обсуждениям с группами закупок, как минимум, коммерческий шум добавляет как минимум еще +/- 10%.

Физический шум Коммерческий шум
Приходит из набора различных машин, маршрутов. Происходит из рыночных условий, эмоций и переходных условий
Поддается количественной оценке в целом, понимая выбор. Очень трудно поддается количественной оценке
+/- 10% от «заводского среднего» +/- 20% + помимо физического шума

Ценовые предложения поставщиков — это всего лишь один прогноз истинной стоимости.Есть и другие прогнозы организации.

Эксперты по оценке затрат

А как насчет тех людей в организации, которые наиболее осведомлены о производстве и затратах на продукцию? Какой шум в их оценках по сравнению с источником предполагаемой правды, например цитатой. Мы не уверены, но мы задали этим экспертам еще один вопрос о дисперсии. Когда задают вопрос: «Насколько близко вы как оценщик затрат к оценкам других оценщиков в вашей компании, люди чаще всего отвечают:« Вероятно, +/- 10-20% в зависимости от сложности сметы стоимости детали или сборки ». .«Таким образом, мы можем сказать, что сами оценщики имеют не менее 30% диапазона котировок.

Исторические затраты в ERP

А как насчет исторических затрат в ERP? Насколько они «точны»? На самом деле существует как минимум две проблемы с данными в корпоративных базах данных. Во-первых, иногда это просто неправильно с самого начала своей жизни в базе данных. Однако, даже если он изначально правильный, он очень быстро устаревает. Меняются материальные затраты, расценки на оплату труда, эффективность и т. Д. Спросите у покупателя, насколько близка повторная котировка на текущую деталь, которая хранилась в базе данных в течение трех или четырех лет, к исходной цене.Чтобы дать вам представление о масштабах этой проблемы, рассмотрим следующие выводы:

Точность (т. Е. Расхождение в предложении) программного обеспечения для управления затратами на продукт

Разница в различных прогнозах стоимости продукта (щелкните, чтобы увеличить)

Итак, после всего обсуждения дисперсии в других прогнозах затрат, насколько «точны» прогнозы, полученные с помощью программного обеспечения для управления стоимостью продукта? Что ж, если внутренняя дисперсия среди независимых экспертов по оценке затрат составляет 30%, НАИЛУЧШЕЕ, что может сделать инструмент PCM, будет +/- 15%… ЕСЛИ это контролируется экспертами.Что происходит, когда это программное обеспечение используют неспециалисты? Насколько увеличивается дальность? Кто знает? Очевидно, что чем более автоматическим и интеллектуальным будет инструмент PCM Tool, тем меньше будет теоретически добавленная дисперсия. Но является ли эта добавленная дисперсия +/- 5%, +/- 10%, +/- 20%? Сложно сказать.

Реальность точности и отклонений в прогнозах затрат на продукцию

Независимо от ответа на вышеприведенный вопрос, наиболее важными вопросами являются:

  1. Каковы ваши ОЖИДАНИЯ от того, насколько «точен» прогноз затрат, нанесенный вашим PCM Tool, по сравнению с прогнозом расценок?
  2. Являются ли ваши ожидания разумными и реалистичными?

Мы знаем ответ на вопрос 1: Будьте +/- 10% от выбранной мной цитаты.

Чтобы ответить на второй вопрос, давайте быстро рассмотрим то, что нам известно:

Источник прогноза затрат Общее отклонение, присущее прогнозу
Диапазон из 3 котировок +/- 15%
95% доверительный интервал (инженерная уверенность в котировках) +/- (15% + 15%)
Физический шум в пределах одного поставщика +/- 10%
Физический шум плюс коммерческий шум в пределах одного поставщика +/- (10% + 20%)
Внутренний диапазон экспертов по затратам +/- 30%
Инструмент Best Case PCM, используемый экспертами +/- 30%
Эксперт, не связанный с затратами, с использованием инструмента PCM +/- (30% + 5%?)
Общее [универсальное] ожидание прогноза затрат на инструмент PCM +/- 10%

Ххммммммм… Хьюстон, я думаю, у нас проблема.

Просто не кажется, что +/- 10% — разумное ожидание.

Возвращение здравого смысла к ожиданиям, связанным с управлением затратами на продукцию

Что вы можете сделать в своей компании, чтобы сбросить эти нереалистичные ожидания? Есть три вещи.

  1. Сначала ознакомьте своих коллег (инженеров, закупщиков и т. Д.) С реальностью мира прогнозирования затрат. Не позволяйте им развивать неосведомленные и нереалистичные ожидания.
  2. Не сосредотачивайтесь исключительно на конечных затратах, а на физических и неизменных концепциях, которые, как предполагается, должны количественно определять стоимость: масса, время, инструменты.
  3. Начните количественно оценивать внутреннюю дисперсию прогнозов затрат вашей собственной фирмы. Диапазон внутренних затрат вашей фирмы в котировках, внутренних оценках и т. Д. Может быть ниже или выше цифр, представленных здесь. Однако вы не узнаете, пока не начнете исследовать это.

Это болезненное осознание? Возможно, но вы уже живете с ситуацией сегодня. Это не новая проблема для организации. Если вы не осознаете потенциальную проблему, вы рискуете ввести себя в заблуждение.Если вы признаете потенциальную проблему, вы сможете решить ее или, по крайней мере, улучшить ее.

Интервью — Алиса Хиллер

Дитя Верхнего Среднего Запада и потомок норвежских фермеров, Линда Грегерсон — поэт зимы, способная принести на страницу снег и жизнь, сформированную его суровостью. Она также поэт времени — и телесных «я», которым мы наделены. Получив стипендию от Фонда Гуггенхайма и Национального фонда искусств, среди других выдающихся наград она пришла к сочинению стихов через исследования эпохи Возрождения и театральное искусство.Мы встретились прошлым летом под платанами на Рассел-сквер в Блумсбери, чтобы обсудить Блудный сын, ее сборник новых и избранных стихов с 1976 по 2014 год. Грегерсон закончила университет Мичигана, где она преподает, и ранее руководила Программа МИД. В нашей беседе было исследовано, как Грегерсон попала в миры «высокой» культуры и академических кругов и заявила о себе творчески, оставаясь при этом связанной с более интуитивными и прямыми голосами своего воспитания. Я спросил ее о трудностях свидетельствования о насильственном убийстве близкого друга и о продолжающемся сексуальном насилии над ее сестрой в детстве, не используя и не умаляя этих двух женщин. Мы обсудили, как ее стихи сочетаются с современными научными исследованиями, и что для женщины может означать писать о крови. Мы также говорили о том, чтобы писать пропавшим отцам. В целом, это был один из самых питательных разговоров, которые у меня были в 2019 году, и он остался со мной.Мы открылись множеством регистров, содержащихся в ее стихах, а также дарами открытости и возможности, которые может дать письмо на «американском английском». Обратите внимание, что цитируемые стихи набраны другим шрифтом, так как это был единственный способ сохранить форматирование.

AH: Можно начать с того, как вы работаете со словами, Линда Грегерсон? В своем обзоре Джона Эшбери и Хизер МакХью вы пишете о нашем «капризном, исцеляющем, двурушническом разговоре». В ваших собственных работах как поэта и критика язык может скользить между регистрами с мускулистой гибкостью, но также и превращаться в обнаженную уязвимость. Не могли бы вы что-нибудь сказать по этому поводу?

LG: Спасибо за вопрос. Когда я писал об Эшбери и Хизер МакХью, я говорил конкретно об американском английском и о том, как эти поэты ездят и прославляют его. Я пишу не так, как ни один из них, но я тоже считаю себя очень американским поэтом. Я хочу, чтобы американский английский, американская идиома, американские импульсы — и застопорившиеся моменты — были четкой частью музыки. Я езжу по регистрам. Синтаксис также очень важен для меня. Я хочу, чтобы в стихах было много голосов. Я хочу, чтобы они были пористыми — своего рода подслушивающим устройством, а также говорящим устройством .

AH: Как читатель, ваши стихи похожи на ярмарочную прогулку. Погружаемся. Мы дрожим. Это действительно интуитивно. И поразительно. Я никогда не предвижу этого.Синтаксис и вариации держат меня в напряжении.

LG: Я считаю это большим комплиментом.

AH: Это так. Также поражает соленость повседневного языка.

LG: Для меня было бы фальшивкой не иметь этого. Мне нужен этот ежедневный регистр, он мне нравится, это неотъемлемая часть музыки, доступной повсюду вокруг меня. Кроме того, некоторые из людей, которых я люблю и которых я больше всего любил в своей жизни, говорили и говорят на очень специфическом идиоматическом английском, это сельские жители Верхнего Среднего Запада.Мой отец так и не закончил среднюю школу. Он не использовал то, что мы называем стандартной грамматикой, и его голос был очень важен для меня. Когда он был жив, я не находил для него достаточно места в моем мире, поэтому мне нужно место для него сейчас.

AH: Только время позволяет нам более ясно увидеть некоторые отношения. Что касается вашей карьеры, то вы выиграли множество выдающихся наград, в том числе стипендию Гуггенхайма. Интересно, не скажешь ли ты что-нибудь о том, как, где и почему ты начал заниматься поэзией? Я знаю, что вы участвовали в семинаре писателей , штат Айова, для вашего МИД. Что привело вас к этому?

LG: Очень специфический подарок от очень специфического друга. В молодости я не писал стихов. Я до сих пор содрогаюсь при воспоминании о стихотворении, которое мне пришлось написать для школы, когда мне было одиннадцать лет. В любом случае невозможное время жизни и ужасное стихотворение. Я тратил каждую минуту каждого дня, пытаясь не быть глупым, и вот что сделало меня глупее, чем я был на самом деле. Я сбежал. Остальные искусства были безопаснее: изобразительное искусство и театр, кое-что у меня было.

Спустя годы мы с моим другом-поэтом разместили офисы через холл друг от друга, и мы просто разговаривали. Он сказал бы: Это стихи. Вы должны их записать. А я: Вы не понимаете. Понятия не имею, как написать стихотворение. Понятия не имею, как читать современные стихи. Я могу читать Донна. Я умею читать Шекспира. Я могу читать отрывки из Элиота, но не имею ни малейшего понятия, когда открываю дневник современной поэзии. Но он настоял; это был его способ найти друзей, и в итоге он изменил мою жизнь .Так что я некоторое время шатался, пытаясь сочинить собственные стихи, , и было большой удачей, что меня вообще приняли на семинар. Мне оказали финансовую помощь! Я был ошеломлен. И время было преобразующим. Я научился читать незавершенную работу; Я научился более широко читать современные стихи. Обучение письму шло урывками, но чтение могло быть стабильным. Это было похоже на то, чтобы научиться дышать.

AH: И это языки, это особые языки, на которые вообще нельзя просто войти.

LG: Я сделал все ошибки, которые делает один. Сначала подумал Ач — ключ к этому — сжатие . Так что он стал чересчур эллиптическим. Я сделал все ошибки.

AH: Но это единственный способ, которым любой из нас научится писать — ошибиться настолько тщательно, что останется только «правильный» путь.

LG: Может быть, дело в том, чтобы исчерпать все возможности ошибочности.

AH Очень часто вам не нравится, как вы пишете.Ваш собственный голос — это то, чему вы сопротивляетесь. Когда вы обнаруживаете, что это место подходит вашему голосу, это может показаться опасным. Это может показаться разоблачением. Есть сильное сопротивление тому, чтобы жить в вашем голосе, а также чувство облегчения от того, что, наконец, добрались до него.

LG: Для меня ключевым моментом было то, что синтаксис был моим реальным средством для размышлений.

AH: Для меня это были образы и игра звука. Когда у вас есть инструменты, процесс становится немного менее опасным.

LG: Я знал, что подскажет мне, как двигаться вперед.

AH: Были ли какие-то конкретные поэты, на страницах или лично, которые говорили с вами или помогали вам, когда вы отправлялись в путь?

LG: Сложно сказать. Эстетика, которая доминировала в 70-х годах в Мастерской писателей Айовы, принадлежала школе Джеймса Райта. Я обожаю Джеймса Райта, но не мог притвориться, что слышал в нем связный голос, который, кстати, мог быть неверным.Мне пришлось научиться допускать перебои и переключение передач. А что касается отдельных поэтов — Стэнли Пламли и Билл [Уильям] Мэтьюз, Сандра Макферсон, Луиза Глюк и Дональд Джастис были на факультете, когда я был там. Я учился у всех, но что касается «голоса», боюсь, он был довольно неуклюже исправлен.

AH: Голос должен быть. Элизабет Бишоп находит отклик у меня, но я никогда не смогу писать так, как она. Я читаю много разных материалов, помимо стихов.Я читаю художественную литературу. Я читаю научную литературу. Вы читаете науку.

LG: Да, насколько могу — или я пытаюсь убедить ученых поговорить со мной. Есть большое родство между тем, что мы делаем, как поэты, и тем, что делают мои друзья, физиологи-исследователи. Это комбинации интуиции, прагматики и техники, которые вы описывали ранее, и открытость к обнаружению на собственных ошибках. Это то, что делают экспериментальные модели. Объектом изучения является этот изысканный, сложный, блестящий язык тела, который составляет нас, но также находится за пределами нас.Преданность тому, что уже ясно сформулировано, что мы просто пытаемся уловить , — вот что объединяет эти два предприятия. Я поклоняюсь лабораторным ученым.

AH: Мне интересно писать о мозге и взаимодействии мозга и тела. Я пытаюсь узнать больше об этом. Я чувствую, что об этом тоже пишут стихи на другом языке.

LG: Мы знаем, что лучше не говорить о внутреннем и внешнем, о теле и уме, но есть причина, по которой мы по умолчанию придерживаемся таких дуализмов.Все, что мы можем надеяться получить, — это эти маленькие порталы. Поэты шестнадцатого и семнадцатого веков, которых я изучаю, считали, что и наука, и поэзия являются актами восхваления. Дань творению.

AH: Прекрасным образом это ведет к «И иногда», которое является открывающим стихотворением в Prodigal , избранном вами из ваших собственных стихов 1976-2014 годов, которые будут в центре нашего разговора. Многие стихи, о которых мы будем говорить, идут во тьму. Но я начну с одного из стихотворений из раздела «Новые стихи» в начале книги.»И иногда» продолжается сразу после названия

 слава богу, в вопрос входит
                 слой
           настоящего восторга.



Поэма противопоставляет шимпанзе, который идет прямо к решению в рамках эксперимента, с человеческим ребенком, который продолжает следовать более ритуализированному, многоэтапному пути обучения к «этому счастливому присоединению / способного к созданию целого. -что-то-работа », игнорируя ярлык. Вы спрашиваете, как мы находим смысл в своей жизни, и предполагаете, что он проистекает из различных способов «впустить внешнее», которые могут включать формы и ритуалы поэзии и искусства.Вы заканчиваете:

 Нет
         единственный путь, но много,
   я имею в виду формы преданности.

   Часть, которая делает нас более человечными
                 неуловимый
         чем мы думали.

Не могли бы вы сказать что-нибудь об «And Иногда»?

LG: Конечно! Для контекста позвольте мне сказать, что у меня есть два очень хороших друга и читателя. Один из них — поэт Дэвид Бейкер. Один из них — мой муж Стивен. Дэвид любезно посмотрел на рукопись нового раздела стихов в Prodigal и сказал Линда, можем ли мы иметь что-нибудь более счастливое? И Стивен сказал: Может быть немного света? Стивен также рассказал мне об этом конкретном эксперименте.Мне просто казалось так радостно поставить нас на место.

AH: Да, шимпанзе мог просто снять крышку!

LG: Так много для превосходства человеческого познания, не так ли? В последней книге Кристиана Вимана есть сказочное стихотворение. «Из окна» на самом деле написано из очень мрачного места в его собственном диагнозе рака: «Неизлечимый и неверующий / в любой истине, кроме правды о горе». Он начинается с визуального неправильного восприятия и переходит к новому восприятию жизни, которая стоит за этим неправильным восприятием. В конце концов, это освобождает «я» от «я»: «эта жизнь — это не жизнь людей. / И вот тут-то и появилась радость». Это восхитительный момент; это заставляет меня плакать. Мы не мерило вселенной.

А.Х .: Я практикую буддийскую медитацию, которая заключается в растворении себя. Это приносит облегчение — отпустить себя и выйти за пределы этой узкой призмы в проходящий через нее свет — как это также происходит в конце «И иногда».

LG: Это также касается привязанности к нашим пределам, истинной привязанности .Мастерство — недостаточная ценность.

AH: Когда мы говорили об ограничениях и Кристиане Вимане, я подумала, что, когда мой первый муж умирал от рака, в некотором смысле, как это ни парадоксально, мы как пара были счастливее, чем когда-либо. Очевидно, не тогда, когда он испытывал острую боль. Но просто потому, что мы знали, что его болезнь смертельна, не обсуждая ее, мы перешли к тому, чтобы просто получать удовольствие от того, чтобы быть вместе днем, в данный момент, в хорошее время. Было это необычайное счастье.У Фалькона была метатастическая аденокарцинома, распространяющаяся повсюду — и все же мой друг сказал: Я видел, как вы двое ехали в машине, и вы выглядели как пара 20-летних . Мы были освобождены от всех сложных жизненных структур, которые мы построили вокруг себя, и превратились в простое бытие.

LG: О, это имеет смысл — звучит как большое благословение.

AH: Было. Самым странным является то, что жизнь, когда она забирает больше всего, иногда также и возвращает большую часть.Искусство может быть формой алгебры, которая выражает это уравнение, потому что оно не поддается количественной оценке в более простых терминах.

LG: Я считаю, что это очень разумно. Это многое говорит обо всей этой дилемме: как мы можем найти утешение или как поэзия утешает посреди тьмы. Это не эвфемированием или уклонением. Напротив, мы участвуем таким образом, чтобы каким-то образом это не было потеряно для нас — и так много потеряно для нас.

AH: Самые ранние стихотворения в Prodigal взяты из Fire in the Conservatory , опубликованного в 1982 году.Первое стихотворение «Как любовь, когда она была приобретена / может быть сохранена» ссылается на Искусство придворной любви — De Arte Honeste Amandi — Андреаса Капеллануса. Начинается:

 Это было, когда шла война, мы чувствовали себя хорошо
ненавидеть, поэтому я, конечно, думала, что он оттуда.
Был июнь. Свет снова стал длиннее.
Она подкатила его стул к окну

и назад. Но нет, ты сказал, это была любовь.
Они ошибались.
Нога. Нога. Рука до локтя.
Как человек, который сжег свою дочь, чтобы получить

хорошие ветры.

Я знаю, что вы тоже ученый эпохи Возрождения. Не могли бы вы сказать что-нибудь об энергии, которую ваша работа извлекает из преломления между прошлым и настоящим, а также в разговоре с работами других художников, часто в визуальных медиа. Мне кажется, что это может быть средством получения покупки — своего рода подойти близко, через уклон?

LG: Итак, если я понимаю суть вашего вопроса, вы спрашиваете о маршруте, который ведет меня от средневекового справочника к клинике времен Вьетнама, к Агамемнону и Ифигении? Это всегда своего рода загадка.Если бы я позволил себе, я бы постоянно следил за лозунгами Шекспира и Мильтона, и это не имеет ничего общего с систематическим мышлением или «книжностью» в узком смысле. Наоборот. Кусок чего-то, застрявшего в моем сердце или голове, настаивает на том, чтобы его пустили в стихотворение; с таким же успехом это мог быть камень в окно. Это очень похоже на засаду для моих чувств, когда я прохожу мимо лип к востоку от SOAS: внезапно они цветут, и этот запах! Вот как отрывки из этих поэтов, писателей, художников и театральных деятелей, которые так много значат для меня, вот как они входят — вот эта банальность.Это похоже на запах выпечки хлеба. Просто другое дело.

AH: Как своего рода петля, которая играет почти у вас в голове. Дело не в . Я сяду перед этой картинкой и что-нибудь напишу.

LG: Теперь я буду исчерпывающим . Не дай бог! Но тогда вопрос в том, чтобы убедиться, что вокруг него достаточно говорящего голоса, чтобы он был убедительным. Это кажется обычным и повседневным, а не преднамеренно.. .

AH: Импорт.

LG: Именно так. «Человек, который сжег свою дочь» — это Агамемнон, но этот конкретный фрагмент стихотворения был основан на чем-то весьма непосредственном. Мне был 21 год, моему тогдашнему партнеру сделали операцию на спине, и я навещал его в больнице. И в коридоре я прошел мимо молодой пары: человек в инвалидной коляске потерял руку и обе ноги. Все, что я мог представить, поскольку мы были в разгаре той ужасной войны, — это то, что он был ужасно ранен во Вьетнаме.Но нет. У него был метастатический рак; пара поженилась; они продолжали отрезать части его тела, чтобы сохранить ему жизнь. Это разбило мне сердце и заставило меня осознать свою полную неспособность. Что значило бы поступать правильно в таких обстоятельствах? Как вы любите мудро, когда вы напуганы и очень молоды? Я начал думать о сделках, которые мы пытаемся заключить с судьбой. Банально: Я потерял ключи, пожалуйста, позвольте мне найти их, пока я не опаздываю на работу . И что нетривиально: я издаю такие же панические мольбы, когда молюсь за благополучие одной из моих дочерей.О чем я думаю? Может быть, если я предложу то, что нужно взамен, я смогу получить здесь какое-то преимущество? Я полагаю, это человеческий инстинкт, когда что-то чрезвычайно важное находится вне нашего контроля.

AH: Это своего рода приобретение творческой силы.

LG: Основы человеческой динамики не новы. Другие знали их раньше. Что дает нам, ну, не совсем утешение, но какое-то небольшое убежище от погружения в хаос — другие бывали здесь раньше.

AH: И мы можем как-нибудь найти выход. «Геометрия» — еще одно из ваших ранних стихотворений, произнесенное голосом машиниста снегоочистителя, который, кажется, запускает процесс творческого созидания, делая видимым определенную, холодную, заснеженную местность, о которой говорят многие из ваших стихов. твоя семья возвращается. Начинается:

 Что мне больше всего нравится в снегоочистителе, так это утро
потом ночь, но все равно без солнца.
Я езжу из города в старые 16 и обратно, пошире.Звук, который я издаю, принадлежит мне, как туннель из
                                           фары,
моя. Сначала пашу светом, а потом плугом
Лучшая часть закрывается позади. Я мог бы сказать тебе, но я
                                                не будет
как фермы разделяются, каждая припаркована вокруг одного
                                               свет
для хищников или компании. Свет современный и
                                               синий
останавливается дальше и острее желтого.

Не могли бы вы сказать что-нибудь о «Геометрии» и ее ландшафте?

LG: Конечно. Пейзаж в центре Висконсина очень своеобразен. На тот момент я не писал много стихотворений, но, полагаю, меня всегда привлекало то, что Стивенс называет умом зимы — это желание избавиться от беспорядка и шума жизни с другими людьми. Я не особенно горжусь этим порывом, но я его почувствовал. Это то, что я довольно часто видел в моем отце.

AH: Мне показалось, что это тоже стихотворение художника. Речь идет о художнике, который берет пространство, чтобы побыть в одиночестве и вырезать формы.

LG: Чистота снега — белое полотно.

AH: И составляющие линии в геометрии. Это стихотворение о форме и красоте. Это действительно походило на манифест художника.

LG: Это также заканчивается тем, что является своего рода любовным письмом к этому ландшафту — верхнему Среднему Западу в Америке. Схема расселения там сильно отличается от европейской. Особая красота европейского поселения — деревенская жизнь с ее замысловатыми узорами и поля за ее пределами. На огромных просторах Америки белые поселения следовали логике правительственных исследований: вырезанные участки в квадратные мили, север, юг, восток, запад. В детстве я, конечно, не разбирался в политической географии. В основном я помню, как меня ехали сквозь тьму, когда мы пошли навестить моих бабушку и дедушку. Мой отец представлял себе путешествие так: если мы не сможем добраться до завтрака, ехать не стоит, поэтому мы уезжаем в четыре часа утра.Висконсин занимается фермой в темноте: один-единственный дворовый фонарь, а вокруг него сгруппированы дом, сарай, несколько сараев для животных, бункер, а затем немощеная развязка для тракторов и автомобилей. Визуально в этом есть ритм, когда вы едете по проселочной дороге. Тьма, а затем это скопление света и тьма внутри собрания. Мне это показалось действительно красивым. Так что я полагаю, что стихотворение не совсем антиобщественное: оно о том месте, где семья за семьей люди зажигают свет.

AH: Это также касается разделения и взаимоотношений — потому что видящий глаз нуждается в разделении, чтобы функционировать. Когда вы находитесь на ферме, вы не можете видеть ритм, визуальную музыку проходящего и исчезающего света. Только когда вы одиноки и разлучены, вы можете видеть.

LG: Да, спасибо! И именно расстояние позволяет нам видеть закономерности, воспринимать их соматически.

AH: Мне нравится это стихотворение.

LG: Я так рада! У меня двойственное отношение к этой книге.Я имею ввиду — это был мой первый. Я не нашла способа перестроить свои стихи. Я не нашел способа создать что-то, чьи ритмы, ритмы, которые я задумал, были доступны читателю. Сюжеты этих стихов все еще являются моими сюжетами, но стихотворения еще не было, так что у меня два ума, два сердца.

AH: Я рад, что вы вложили в него ранние стихи. В вашем втором сборнике, Женщина, которая умерла во сне , с 1996 года широко используются отстраненные терцеты, в которых большая часть ваших работ реализовано, включая «И иногда».Среди прочего, это сборник о семьях и сборник о вреде. Иногда они объединяются — в одной семье и в одном стихотворении. Первое стихотворение «Отцу моему, который предпочел бы остаться дома», рассказывает о человеке, который пришел из тяжелого места и остается самим собой. Трехстрочная форма создает впечатление, что отношения отца и его окружения и говорящего с ним как держатся, так и расходятся. Начинается:

 В этом твоем лесу нет мертвецов.Нет
          выдолбленные стволы.

  Нет нуждающихся,
                неподобающий
          висит, как положено

  мужчина с бензопилой
                позорить.

Не могли бы вы сказать что-нибудь о , как вы пришли к использованию этой трехстрочной формы в стихотворении и в более общем плане?

LG: Совершенно верно. Tercet казался мне спасательным кругом. Я ничего не имитировал. Не знаю, сколько я читал об Уильяме Карлосе Уильямсе на тот момент.Его tercets очень разные. Я просто испортил то, как мы играем с глиной или в песочнице. Я возился и возился, и, наконец, я подумал: О, это действительно помогает. Терсеты с их углублениями дали мне возможность зарегистрировать синкопию и множественные следы, которые, как мне кажется, постоянно происходят в сознании. Это также был способ запустить широкую траекторию синтаксиса, не позволяя ему выглядеть или ощущаться как проза. Это буквально связано с впуском света и воздуха — белого пространства — а также позволяет останавливаться, начинать и спотыкаться, что, как мне кажется, составляет сознание.

AH: Когда я смотрел на конструкцию вашей работы, я видел эти длинные формы, но я не чувствовал себя подавленным или подавленным ими. Они давали мне возможность принять их, и как бы жить с ними, и посидеть с ними, а затем немного продвинуться вперед, и это было действительно замечательно.

LG: Что мне нравится в длинных зависимых предложениях , так это то, что я действительно не знаю, куда иду, когда нахожусь внутри них. Меня нужно спасти.Я иду в темноте или бегу вперед в темноте, и я нахожу это очень полезным — потому что тогда мне нужно что-то открыть, , а не перефразировать то, что, как мне кажется, я уже понимаю, или сформулировать некоторые намеренные образ или аналогия, которая для меня смертельна.

AH: «Для моего отца, который предпочел бы остаться дома», рассматривается с точки зрения

 нищий
        дочери
  кто не заключил вашу сделку

  с чистым твердым краем
        удачи.

Не хотели бы вы сказать что-нибудь о выборе этой точки зрения, а также о более широком понятии «удачи» , которое исследуется во многих ваших стихах ?

LG: Думаю, это очень хороший вопрос. Я не думал об этом с этой точки зрения. Моим первым побуждением было сказать: «Хорошо, это несчастье», потому что я в основном пытаюсь приспособиться к своему видению мира — и к глубокой несправедливости всего этого, к произволу: Почему один ребенок рождается без кислорода? Почему один ребенок рождается от голодающей или наркозависимой матери, а кто-то другой пользуется всеми преимуществами в мире? Почему тот, кто всю жизнь много работает, вдруг лишается пенсии из-за разорения какого-то бизнеса? И это не говоря уже о зрелищах более масштабного насилия со всех сторон.Это проблема, с которой все теологии пытались справиться — встроить в какую-то форму смысла. «Удача» — это, конечно, сокращение. Сама его недостаточность в качестве сокращения является частью сути дела.

AH: Это такое страшное слово. За игровыми столами может повезти — а можно все проиграть. «Удача» — слово остроумное. Это может привести вас в отчаяние. В нем есть эта яркая искра надежды. Это мой счастливый жетон. Это мой счастливый трилистник . Это очень простое слово, но оно имеет обе стороны медали.

LG: Даже более яркая сторона кажется мне на самом деле довольно темной из-за предполагаемой беспомощности — разрыв между одним и другим действительно тяжело переносить, пока мы путешествуем по миру.

AH: У некоторых людей был относительно защищенный жизненный опыт. Им не приходит в голову, что это может быть для всех остальных. Если вы не принадлежите к этой защищенной группе, у вас есть четкое представление о том, что идет не так.Сейчас одни дети умирают от грязной воды, от малярии, а другие покупают напитки в торговых автоматах. Как это исправить?

Другой вид отчаянно тяжелой «удачи» можно увидеть в «Сейфе», посвященном K.M.S. 1948-1986 ». «Сейф» обращается к более широкой теме насилия на конкретном примере друга, который умер после того, как злоумышленник ворвался в ее дом и напал на нее со смертельным исходом. Вы ранее писали: «Когда поэзия задействует и использует заряженные области человеческой крайности и общественного мнения, не принимая на себя реальное бремя истории и выбора, она волей-неволей развивает собственную политику, которая может быть только называется эксплуататорским.«Мне кажется, что здесь вы не только избежали этой опасности, но и сумели создать форму языка, которая может таить в себе глубокий ужас — таким образом, чтобы читатель мог видеть это, не дрогнув. Вы пишете о боли, воображая ее устранение:

 Сломанный
       острие кухонного ножа - и вот

  пусть хирург будет нежным - удалите и череп
                  вязать закрытым
     и кровь поднялась с ковра и смыла

  с лестницы.И девятнадцатилетний грабитель
                                         вернулся
                  к колыбели

Длинная, почти томная структура предложения, «паузы», образованные переносом строки, и многократное использование «и» придают разрушительное изображение церемонности и милосердия, что позволяет нам в некоторой степени усвоить его. чего не могло быть в более жесткой формулировке. Ваши слова также проникнуты явной любовью к атакованной женщине, что только делает ее судьбу более личной, поскольку каждый акт насилия относится к тем, кого он затронул. Не могли бы вы рассказать о том, как вы пришли к написанию «Safe»?

LG: Прежде всего — позвольте мне сказать немного больше об этой опасности, об опасности использования трагедии и вреде, который особенно наносится другим — как бы мы ни были близки к ним. Я думаю, что очень важно писать, постоянно осознавая эту опасность. Особенно когда я пишу на такие темы, я иду по лезвию бритвы. Если я пойду хоть на дюйм в любом направлении, я нарушу границу. Я пришел написать «Сейф», потому что мой друг был убит. Мы вместе учились в аспирантуре. Дом, в котором на нее напали, был тем домом, в котором она жила одна, потому что ее брак недавно распался. Для нее дом много значил с точки зрения психологической безопасности — владеть им, красить его, складывать в него свои вещи, готовить в нем. Как ни ужасно иронично — вкладываться в хорошую посуду, в том числе и в хороший набор ножей. Я имею в виду, что это просто невыносимо, а это стихотворение было сложно написать.Я не планировал намеренно, здесь я вернусь и поверну время вспять, но я не хотел просто рассказывать историю — какой в ​​этом смысл? Дело не в рассказе. Человек должен прежде всего почувствовать голос, говорящий об этом, и потребность голоса в том, чтобы произносить эти слова, произносить эти слова, писать эти слова. Такого рода желание — вопреки действительности — иметь возможность исправить вред — это путь вперед. Это также позволило мне выбрать определенные детали и опустить многие, многие другие. Уход был решающей частью. Итак, у меня был первый раздел — суть раскрывает основы смерти моего друга. Но это было не стихотворение. Я думаю, что это было одно из первых стихотворений, которые я написал по разделам, в которых разделы не являются схематичными. На самом деле это способы продолжать нащупывать свой путь через вызов.

AH: Человечество было великим подарком для читателя. Вы разобрали ее — и она снова появилась целой. Это было достижением «Безопасного» — вы стали свидетелями того, через что прошла ваша подруга, и что вернулось к ней полностью, ее человечностью, ее жизнью.Признав ее смерть, вы могли бы положить ее на страницу и позволить ей подняться.

LG: Так получилось, что мой первый ребенок был тогда очень маленьким, и моя подруга Карин прислала ей в подарок серебряную ложку — очень символичный подарок. Карин пришлось нелегко в жизни. Ей было трудно позволить себе такой подарок, и это делало его еще более значимым. Сторона, которая на самом деле должна была остаться невысказанной в этом стихотворении, заключается в том, что молодой человек, зарезавший ее до смерти, очевидно, преследовал ее.Я соврал. Он был здесь не для того, чтобы что-либо украсть, он просто хотел разорвать ее на части. Я ничего о нем не знаю. Я никогда не знал его имени. Я не был в суде, ничего такого. Но это заставило меня задуматься об этой острие удачи — и я не хочу упрощать ее в какой-то ужасной банальности — что-то вроде «там, но милости божьей иди я». Женщина в спальне, мальчик. на лестнице. Есть встроенные, сложные, душераздирающие истории, которые являются частью этого события, о которых я никогда ничего не узнаю.

AH: Мы говорили о людях с более простой жизнью и о людях с менее простой жизнью. Как поэты, мы должны рассказывать весь спектр. Нельзя сказать, что мы покинем этот трудный район в тюрьме или закопаем его под землей с красивым надгробием. Мы не можем этого сделать. Нам нужно втянуть это в общую историю — потому что, если мы также говорим о более равном распределении ресурсов, мы должны знать, что это своего рода окупаемость.Если вы отказываетесь от психиатрической помощи, если вы отказываетесь от образования, если вы отказываетесь от адекватного жилья, если вы отказываетесь от адекватных возможностей трудоустройства для поколений людей — это приведет к жертвам.

LG: Я много думал о таких вещах. Никто не хочет слушать проповедь, и я не знаю решений, у меня нет ничего, кроме общей мудрости и общего чувства, которые я могу предложить.

AH: Я думаю, что, засвидетельствовав убийство, сказав, что этот духовно прекрасный человек был жив, а затем перестал быть живым из-за акта насилия, вы выполнили свою работу.Вы показали, что скрывается под заголовком «убитая женщина», с расплывчатой ​​картинкой и одним абзацем рассказа. Эту работу исполняет стихотворение. Писать об этом почти невозможно — ступить на границу, найти черту — и мне казалось, что вы это сделали.

LG: Для меня было не менее важно передать ту часть, где она действительно умерла не сразу. Я хотел передать то, что фельдшеры сообщили ее семье, что, когда они прибыли, она не могла вспомнить нападение, но беспокоилась о крови на лестнице, пыталась ее очистить — и сама была вся в крови.Ощущение, что порядочность ведения домашнего хозяйства — это то, за что нужно держаться.

AH: Это была ее личность. Это было ее самоощущение. Несмотря на травму, она заявляла о себе. Я думаю, что при сильной травме мозг иногда может дезинформировать человека о том, что произошло — будь то на поле боя или в дорожно-транспортном происшествии. И только после этого снова устанавливаются связи. В этом есть какая-то милость. Тема следующего стихотворения, о котором я хотел бы вас спросить, не менее существенна.В этом же сборнике есть и «За взятие». В этом стихотворении о сексуальном насилии над маленьким ребенком снова идет речь о «удаче». Вы описываете «влажные светлые кудри» вашей сестры и ее «красоту», а затем, слегка кивнув набоковской Лолите, продолжаете:

 шелушащиеся коричневые плечи -
              она всегда была
      дитя солнца. . .Этот

  была его сладкая удача, его
                найти,
          его возобновляемое включение,

  и моя коричнево-золотая сестра и восемь
               и половина
          возненавидел ее тело и плакал

  в ее ванне, и это были годы,
               это сделал мой плохой дядя
          в течение многих лет в задней части машины,

   в подвале, где хранил оружие,
               и мы
           Кто мог ее спасти, кто знал

    что это было в лучшие времена
               пересечь
           мост стыда, от тела не-

    обременен телом на
                блокировать,
           мы бы где-то косили газон

   или наметать ребрышки правильно
               снаружи, и - как
           Вы слышали это много раз? - мы

  были глухими и слепыми
              и имеют
           с тех пор требовал от нее, чтобы она

  позаботься о нас, и она,
              а вот
           худшее, она делает это из любви.

По крайней мере, в Великобритании о широком распространении сексуального насилия над детьми стало известно только в 1990-х годах. Вы были свидетелем очень трудного и трагического семейного опыта на относительно раннем этапе своей карьеры поэта. Я задавался вопросом, было ли это важным для вас делом в творческом, политическом и личном плане?

LG: Это стихотворение действительно устроило мне засаду. Я искренне думал, что просто пишу о своей сестре и о том, как она была прекрасна в детстве. Это тема, к которой я недавно вернулся. Моя сестра умерла пять лет назад, и стихотворение, которое вы недавно видели («Любовная поэма» в The New Yorker ), возвращается к этим локонам. Причина, по которой я должен был писать это в первую очередь, это стихотворение, которое, как я думал, я пишу так давно, заключается в том, что я не мог увидеть его в то время, ее красоту. Она была моей младшей сестрой. Она не села прямо. Она была грязной. Я не мог этого вынести. Итак, поначалу стихотворение было попыткой вернуть радость в ее красоте — впервые в моей жизни должным образом воспринять ее, — но очень очень быстро акт описания стал казаться хищным. Есть опасная грань между осознанием особой красоты детей и охотой на нее. И несмотря на все наши разговоры, все наши усилия по обеспечению соблюдения, я не верю, что мы когда-либо полностью с этим смирились. Мы говорим так, как будто существует два мира: мир педофилов и мир других, хороших людей, совершенно разные. На самом деле, я думаю, что одна из вещей, которые люди находят столь милыми в маленьких детях, — это как раз их незнание собственной красоты: своего рода небрежность, аспект еще не осознанного.Это очаровательно, и не только для злодеев. И это категорически , чтобы не путать с .

Когда я писала «За взятие», феминистская кинокритика начала формировать словарный запас о жестокости мужского взгляда, но стихотворение пришло ко мне не через эту линзу. Он не жил в сфере идеологии или интеллекта. Он ударил меня сзади или изнутри предмета сексуального насилия моей сестры. Я спросил ее разрешения, прежде чем опубликовать стихотворение, но что она должна была сказать? Молчание — принудительное молчание и защита всех чувств — является частью ужасного ущерба, который жестокое обращение с детьми наносит людям. Это часть цикла. Выступление было важно, важно, как вы знаете, в своей работе. И еще. Спросить ее разрешения было еще одним способом привлечь мою сестру к ответственности. Скорее ужасный цикл. Поэма пытается признать алхимию, с помощью которой этот прекрасный ребенок и эта красивая женщина превратили страдание в склонность к любви. Тот факт, что стихотворение могло стать ее данью, — вот что наконец позволяет мне сказать себе, что писать его можно.

AH: Как человек, подвергшийся сексуальному насилию в детстве, когда преступление засвидетельствовано на словах, у других людей появляется больше возможностей признать, что с ними произошло. Свидетель наделяет ребенка, подвергшимся жестокому обращению, своего рода ретроспективным и самовоспалительным действием. Становятся очевидными модели ухода и злоупотребления властью, которые неявно способствуют насилию — например, ваш дядя уводит вашу сестру в подвал, где хранил свое оружие. Когда механизмы, с помощью которых ребенка принуждали и контролировали, очевидны, тогда становится понятной невозможность сопротивления ребенка. Я сопротивляюсь использованию слова «жертва» в этом контексте — потому что на самом деле это акт виктимизации. Я также сопротивляюсь «оставшемуся в живых» — потому что это опять же означает, что вы всегда живете после этого опыта, а на самом деле это только одно из многих событий вашей жизни.

LG: Это подразумевает аккуратность и завершенность повествования.

AH: В каждой жизни есть много определяющих действий и переживаний. Для меня, помимо сексуального насилия в детстве, они включают способность любить, способность проявлять интеллектуальный интерес и приверженность, способность строить отношения. Это были и другие определяющие события вашей сестры. Мне кажется, что когда мы «говорим трудную вещь», мы также можем начать говорить целиком. «За взятие» — потрясающее стихотворение. Это работает, потому что дает свидетельство, но также дает свободу выбора.И не экономит на преступлении. Физические действия покоса и наметания, упомянутые ранее, несут в себе жгучие повторения продолжительного сексуального насилия в детстве, без каких-либо подробностей, которые могли бы вызвать у педофила. Для человека с такой историей эта сдержанность имеет решающее значение. Вы тоже об этом думали?

LG : Спасибо за то, что вы прочитали — , «стрижка лужайки // или наметание ребер», — честно говоря, я не думал об их способности предлагать соматическое вторжение.Конечно, потребность в сдержанности и ясности была тем, что я чувствовал повсюду. Но это сочетание, ну, это пример того, как стихи спотыкаются сами по себе. Поскольку жестокое обращение было ужасно продолжительным — это были годы и годы — и происходило чаще всего, когда семья собиралась вместе на каникулы, у меня непреднамеренно совпадали времена года: в какой-то момент я попросил нас косить лужайку и поливать индейку, что могло сделали это вообще еще один сезон. Так что пришлось немного поправить. Это скотч и ножницы в написании стихов.

AH: Кроме того, просто систематизируйте ваши материалы, чтобы они могли двигаться в четком потоке к вашему читателю. Там все изнасилования. Это подсказало мне почти соматическую передачу знаний между вашей сестрой и вами — невысказанную соматическую передачу — что, я думаю, может произойти. Подобно тому, как деревья общаются своими корнями, я думаю, что иногда в семьях близкие друг к другу люди почти могут впитывать понимание друг друга, без необходимости вынимать карандаш и рисовать диаграмму.Вы с сочувствием впитываете его — и это также действует как средство сдерживания того, как вы о нем пишете. Это дает вам бессознательную основу для защиты человека, от которого вы получаете информацию. Во всяком случае, так это ко мне пришло.

LG: Обожаю это чтение.

AH: Вы снова пишете о своей сестре в «Соль», которая начинается с того, что ваш отец отправляет ее в постель со сломанной ключицей, но затем переходит в суровость его собственного детства, особенно когда его схватили. в возрасте 6 лет, от его жесткого норвежского отца «Оле (как« святой »// без буквы h)», в качестве Оле в качестве JP, чтобы срезать тело после неудачного самоубийства.

Скорее так, как вода конденсируется на более холодной поверхности, вы осаждаете душевную боль, ведущую к самоубийству и преломляясь от него, в описание того, как субъект какое-то время «трясся // и северо-восточную стену холма». сарай — / у стены — / везде были бороны и косы ». Как и прежде, язык приятен и благопристойен, он обращается к читателю во втором лице, в длинных, тщательно пунктированных предложениях и использует преимущественно формальный язык, но затем просто иногда бросает нас в шахту в каждый день, чтобы вызвать стойкое воздействие. сцены о вашем отце в возрасте 6 лет:

 Это не было - надеюсь, вы понимаете -
                 в
          кровь или почерневшее лицо,

  так страшно, как это было для мальчика, сорокалетнего
                 лет спустя,
          утопили наши дни в виски и диско

  порыв ветра; просто в мире не было
                смаковать осталось
          когда-то жизнь со стариком была

  ушел.Это обычная как грязь история
               изгнания:
          однажды на ярмарке отца

  потерянное поле, даже циклы тьмы соединились.
                Арвид качается
          в гранулированном свете, Оле как твердое тело

  как сердцевина, и высокая ...

Не могли бы вы сказать что-нибудь о мысли, лежащей в основе этого стихотворения — о долгом ожоге травмы?

LG: Я полагаю, это еще раз о долгом горении любви. Мой отец был трудным человеком.Он был алкоголиком. Сегодня мы бы сказали, что он явно страдал от химической депрессии. Его гнев был пугающим. Он также был изумительным. Он был настоящим присутствием, как и его отец. Это было верно для всей большой семьи. Мы с сестрой пошли в университет, наши семьи опоздали, но другая сторона семьи все сделала правильно. Они рано поженились, родили детей и внуков, много мальчиков. Я видел, как эти двоюродные братья поклонялись ногам моего отца. Когда он был рядом, там была энергия.У него были средства. У него был магазин, полный токарных и сверлильных станков, настольных пил и инструментов всех мыслимых типов, некоторые из которых были самодельными. С мальчиками у него было много терпения. Они приходили со всем, что требовалось отремонтировать: грузовиками, бензопилами, деталью для раковины. Но это все после того, как он ушел на пенсию. Раньше это была жизнь в изгнании от той жизни, которую он любил — а это была его жизнь на ферме. Было шестеро детей…

AH: Недостаточно фермы для обхода?

LG: Именно так.Он родился в 1912 году. Во время депрессии, когда казалось, что весь мир разваливается на части, на этой ферме проживало много людей. Мой дед был грозным — я думаю, он, казалось, заякорил мир. Даже принимая ребенка, чтобы увидеть эти последствия самоубийства — что было хуже, чем ожидал мой дед, честно говоря, — чувство было «лучше для него видеть мир таким, каков он сейчас».

AH: В этом есть доля правды.

LG: Мы могли бы назвать это травмой, но мой отец никогда бы не использовал такое слово.Он действительно гордился своим отцом за это. Он гордился собой за то, что взял его.

AH: Он подошел к отметке, даже если отметка отметила его.

LG: Моя мать страдала из-за выпивки и гнева — но не потому, что он когда-либо был злым по отношению к ней или нам. Он никогда не причинял нам вреда. Для меня его определяла любовь, которую он испытывал к своим родителям и их образу жизни. Не то чтобы он был к нам равнодушен. Я думаю, что его загробная жизнь была именно такой.Это было что-то вроде загробной жизни — немного меньшей жизни.

AH: Если вы находитесь в стихии, это почти благословение — если вы тот, кто наслаждается этой обширной жизнью, этой очень острой связью с сменой времен года —

LG: И физическая работа.

AH: Это чувство могущества. Вы закладываете урожай в землю, и, если позволяет погода, он поднимается и становится пищей. Мы были настроены на это. По общему признанию, сейчас у многих из нас нет желания.Я думаю, что для некоторых это призвание. Почему люди продолжают заниматься сельским хозяйством с очень низкой прибылью? С изоляцией и всем этим? Это отвечает на глубокую нужду.

LG: I В той части страны, где члены моей семьи все еще занимаются сельским хозяйством, если семья занимается фермерством, мы должны писать стихи именно так. У них должна быть дневная работа. Пашут ночью. Вы видите тракторы с фарами в поле. И никакой пользы для здоровья, если они не приходят на дневную работу.

AH: С Министерством здравоохранения Великобритании мы забываем, насколько незащищенной может быть жизнь.

LG: Фермерство — это то, чем сейчас занимаются ради любви.

AH: То, что вы делаете для любви, поддерживает ваш дух. Я думаю, что у многих людей есть это двойное «я». Лучше иметь двойное «я», чем угасшее «я».

LG: И вот это слово снова, повезло — мы благословлены землей, имея свободу действий для такого рода вещей.

AH: Я разговаривал с водителем тук-тука в Индии примерно в 2000 году. У нашего отеля весь день под предмуссонным солнцем были женщины, ломавшие камни, идущие по железным дорогам.Я сказал Мне действительно грустно. Он сказал, что не должно. Так он и предоставил свой тук-тук. Он сказал Эти женщины покупают своим детям еду и образование. Для них это действительно хорошо .

Несмотря на всю эту тьму, ты еще и поэт света. Номер «Соль» описывает удовольствие вашей сестры от использования гамака в качестве качелей до того, как она сломала ключицу. «Bleedthrough» берет за отправную точку картину Хелен Франкенталер («Sunset Corner») с ее многослойной и насыщенной связностью красных цветов в обрамлении черного.Стихотворение волнообразно отвечает на явно женское ощущение себя — этого «мира женщин с его четырьмя стенами из плоти / любви» — и ставит под вопрос, как оно выражается через искусство и в искусство, а также как оно делает искусство прожитой женской жизни. Уважая способность вашей матери «превращать // самое невероятное сырье в радость», вы также признаете яростную энергию плодородия и менструации — «тело / даже в его / процветающих бурях и судорогах», от которых вы переходите к «Труд во плоти» живописи — «размывка / акрила / блики на сетчатке».

Заключительное изображение в «Bleedthrough» — это «только что достигшая половой зрелости» девушка, стирающая ткань, испачканную чем-то, что кажется кровью, и предполагает, что наша способность видеть, творить искусство, иметь чувство идентичности — все это происходит от совокупность нашего жизненного опыта:

 Протертая ткань при третьем или четвертом полоскании идет.

  желтый, становится коричневым, молодой
                руки девушки
         - она ​​только что достигла полового созревания - болит

  с холодом. Некоторые части -
                красный
         голая память сейчас - никогда не были плохими.Звук

  воды, например, запах,
                обод
          пятна, которое осталось последним.

Несмотря на то, что это домашнее изображение, я подумал, будет ли справедливо понять в нем преломление вашего собственного превращения жизни в искусство и отражение того, как вы работаете даже с самыми трудными материалами и превращаете их в вторичная среда, может содержать собственное исцеление и примирение? Я снова вспоминаю вашу недавнюю «Любовную поэму» из The New Yorker.

LG: Я не из того поколения женщин-поэтов, которым по своей сути было интересно писать о менструации. Но прекрасные насыщенные цвета на картине Хелен Франкенталер заставили меня подумать о моей матери, когда она росла: были нет таких вещей, как одноразовые сантехнические изделия; они использовали ткань, которую нужно было стирать. Есть способ, которым тело приходит, чувства приходят, чтобы требовать чего-то.

AH: Каждой женщине приходилось стирать испачканное белье.

LG: И разобраться с прокладками.

AH: Да! Гигантские, громоздкие вещи.

LG: Мне не понравился этот запах. Я был в ужасе от мысли, что кто-то другой может это почувствовать, конечно, но мне это скорее понравилось. Думаю, это просто физическое благословение. Когда вы пытаетесь смыть кровь с вещей, вы должны использовать очень, очень холодную воду, чтобы не оставить пятно, и холод не повредит ваши руки. Ни о чем другом.Это просто само по себе.

AH: Замечательно.

LG : В какой-то момент своей жизни я собираюсь написать оду лохиям.

AH: Это был бы действительно сильный проект. Я также думаю, что кровь — это в некотором роде наши чернила, чернила, которые производят наши тела. Это буквально связывает все наши части. Это жидкость, в которой мы записываем свой жизненный опыт изнутри, но проявляется внешне — либо через травму, либо через этот естественный процесс менструации. Может показаться очень деликатным подход — попытка вернуть себе часть нашего тела, которая символизирует наше плодородие — нашу неподвижную жизнь — нашу живость, чтобы мы могли вписать в наше более широкое место бытия. Это загадочное стихотворение, но это также стихотворение, закрепленное в физическом «я».

LG: И, возможно, это именно та особая комбинация возможностей центрирования.

AH: Также, как вы говорите, просто думая о том ощущении, что когда вы что-то стираете — независимо от причины пятна — вы переносите это, вы создаете ритуал трансформации, чтобы прибыть в другое место.Точно так же, когда мы занимаемся искусством, мы также участвуем в постоянном ритуале трансформации, который переносит нас в другое место, который задействует этот другой материал, но также в некотором смысле освобождает нас от него, чтобы мы получали то расстояние, которое позволяет нам делать и изобретать, а не просто быть каким-то обычным газетным репортером.

LG: Очень хорошо сказано.

AH: Спасибо. «Натюрморт» закрывает Блудный сын. Построенное в виде куплетов, стихотворение проходит через смертельные случаи дальше далеких стран — сфотографированных в Каа и в Кракове во время Второй мировой войны — к отцу, умирающему от рака.В последнем разделе вы ссылаетесь на изображения, полученные из натюрмортов, известных по-французски как «nature morte», где отмечаются признаки начала смерти — «лимон / например, там, где был нож»; вот что позволяет нам парадоксальным образом распознать «светящееся сердце» жизни. Поэма и сборник, конец:

 Я вижу тебя в зеркале каждое утро

  где ты меня ждешь. Белье,
        Отец, лимон, нож,

        олово с его прекрасным
  нежелание сиять. Как будто

  данный мир дал нам
        второй шанс.

Не могли бы вы сказать что-нибудь об этом финале?

LG: Я снова и снова возвращаюсь к тому, чтобы писать моему отцу и о нем — когда он был жив, у нас не было достаточно языка вместе. Я был более или менее бесполезен в его мире. Он никогда не производил на меня такого впечатления, никогда не говорил такого, но все, что он делал в мире, я просто не умею. Я был болезненным. Я был книжным. Если я рисковал выйти в сад, я страдал от сенной лихорадки. Бесполезный. А потом я просто копался, пытаясь найти свою жизнь —

AH: Это так отличалось от всего, что делала ваша семья?

LG: Разное, да.У меня никогда не было средств или присутствия духа, чтобы расспросить его о его жизни. Когда мой отец был старше, мы — мой муж, я и двое наших детей — навещали моих родителей два раза в год. Один раз летом и один раз на Рождество. Каждый раз, когда мы уезжали — машина забита до нитки, дети в автокреслах, гора снега по обе стороны дороги на Рождество или в летнюю жару и кукуруза поднимается высоко — я помню, как оглядывался назад, мои родители на крыльце за пределами кухни махал нам на прощание, и меня охватило горе.Мы с отцом так и не смогли найти способ быть вместе, поэтому каждый раз, когда я уходил и знал, что это было намного ближе к концу, меня просто охватило горе. Я не чувствовал этого ни в какой другой утрате. Полагаю, я все время пытаюсь найти к нему дорогу в письмах.

AH: Он живет вашими словами для нас. Он очень мощное присутствие. Хотя вы не отрицаете его сложность — вы позволяете это с некоторой щедростью. Вы позволяете ему его силу через свою нежность и сострадание.Кажется, жизнь твоего отца очень ценна, чтобы о ней можно было рассказать из первых рук. Эти сложные мужские жизни, о которых сами по себе не говорят за пределами их круга, в противном случае могут быть жизнями, к которым у людей нет творческого доступа, даже если ими живут миллионы людей. Я считаю, что это действительно значимый проект и глубокий творческий импульс. Это прекрасное место для завершения коллекции — ощущения, что он появляется перед вами в зеркале. То чувство его присутствия, которое присутствует в вашем собственном отражении.Большое спасибо Линде Грегерсон.

Фотография Линды Грегерсон, сделанная Ниной Субин

Избранная библиография

Поэзия

Блудный сын: новые и избранные стихи, 1976-2014 гг. (Mariner Books, 2015)
The Selvage (Houghton Mifflin Harcourt, 2012)
Magnetic North (Houghton Mifflin, 2007)
Waterborne (Houghton Mifflin, Houghton Mifflin, 2007) 2002)
Женщина, которая умерла во сне (Houghton Mifflin, 1996)
Пожар в консерватории (Dragon Gate Press, 1982)

Проза

Negative Capability: Contemporary American Poetry (University of Michigan Press, 2001)
Реформация предмета: Спенсер, Милтон и английский протестантский эпос (Cambridge University Press, 1995)



Хиллер, Кэтрин, Станкович-Фицджеральд, Ана: 9781

9083: Амазонка.com: Книги

Большинство персонажей, представленных в этой книге, все еще живы, преуспевают и счастливы. Когда-нибудь может показаться целесообразным снова вернуться к истории молодых людей. — Марк Твен, 1876 г. Кэтрин Хиллер приняла вызов Твена. Ее последний роман «Приключения Сида Сойера» переворачивает «Приключения Тома Сойера» с ног на голову. Рассказанный с точки зрения якобы неженатого сводного брата Тома Сида, мы получаем свежий и оригинальный взгляд на эту любимую классику. Вдохновленный как Томом Сойером, так и Гекльберри Финном, Хиллер умело вплетал часть оригинального текста в совершенно новое приключение.Эта прекрасно составленная и хорошо развивающаяся история, представляющая собой законченную историю, рассказывается глазами Сида и привносит совершенно новый поворот во всех персонажей, проливая совершенно другой свет на Тома, Мэри, тетю Полли и, разумеется, Сид. «Приключения Сида Сойера» понравятся ностальгирующим взрослым и читателям старше 16 лет. В нем представлена ​​серия из 9 штриховых рисунков, специально созданных художником и иллюстратором Аной Станкович-Фицджеральд. ОТЗЫВЫ о запуске электронной книги: апрель 2012 г .: Сид Сойер, брат более известного Тома, — сложный персонаж.Этот рассказ о взрослении соответствует духу книг Твена, но рассчитан на немного более взрослую аудиторию. Кэтрин Хиллер прямо занимается вопросами секса и расизма и изображает более мрачный взгляд на человеческую природу. Сид усваивает трудные жизненные уроки, но в конечном итоге любовь и верность преобладают. Интересное чтение для всех, кому нравились оригинальные книги. Джейн Бейли Бэйн, автор книги «Lifeworks» «Большинство персонажей этой книги все еще живы, преуспевают и счастливы», — говорит Марк Твен в предисловии к «Приключениям Тома Сойера».«Когда-нибудь может показаться целесообразным снова вернуться к истории молодых». Именно это и сделала писательница Кэтрин Хиллер в «Приключениях Сида Сойера». Изящно и остроумно она продолжила историю Твена. Эта книга исследует жизнь глазами младшего сводного брата Тома Сида — худощавого, задумчивого, любознательного мальчика, склонного к правильной болтовне. История следует за Сидом, который намеревается узнать об отце, которого он никогда не знал. На своем пути он испытывает любовь, спасает жизнь, узнает о себе и начинает расти.Письмо Хиллер четкое, а ее наблюдения проницательны. Голоса персонажей отчетливые и настоящие. Эта книга трогательная и ностальгическая, но без сентиментальности. Колетт Бренда, продюсер. Было очень приятно снова посетить Тома и Гека, с которыми, как мне казалось, я выросла несколько раз, на нескольких чтениях. Следуя за Твеном, Хиллер исследует новое измерение, в котором Сид Сойер выступает в роли наблюдателя и рассказчика. Персонажи проработаны основательно и очень мне по душе. Я рад, что поймал этот — спасибо! Иордания, отзывы клиентов, сайт Armadillo Central.

Шкала психического благополучия Уорика-Эдинбурга (WEMWBS): разработка и проверка в Великобритании | Результаты по здоровью и качеству жизни

Участники и сбор данных — валидация шкалы

Количественные данные были собраны из двух выборок. Первоначальное масштабное тестирование проводилось с использованием данных, собранных из удобных выборок студентов и аспирантов университетов Уорика и Эдинбурга. Набирались студенты по семи дисциплинам. Весы ставились в конце запланированных занятий.Участникам была предоставлена ​​возможность заполнить пакеты с весами на месте или в удобное для них время, а также был выдан конверт с предварительно указанным адресом для возврата готовых пакетов.

Студентов попросили предоставить информацию о возрасте, поле и изучаемом предмете, а также заполнить WEMWBS и от двух до четырех других шкал, каждая из которых состоит из восьми различных шкал. Весы назначались студентам случайным образом, при этом WEWMBS появлялся либо в начале, либо в конце последовательности шкал. Чтобы оценить надежность повторного тестирования шкалы, случайной подвыборке студентов, заполнивших набор шкал, была предложена шкала WEWMBS, которую нужно заполнить через неделю.В обоих случаях студентов попросили использовать уникальный идентификатор, чтобы данные, собранные в первую неделю, можно было сопоставить с данными, собранными через неделю.

Второй набор объединенных данных из двух репрезентативных наборов данных о населении Шотландии — сентябрьской волны Шотландского обследования населения по санитарному просвещению (HEPS) [24] 2006 г. и Well? Что вы думаете? Обследование [25] — использовалось для проверки результатов, полученных на выборке студентов, и для оценки того, проводит ли шкала различие между группами населения таким образом, чтобы это соответствовало результатам национальных обследований психиатрической заболеваемости [26].

С учетом недействительных адресов, уровень отклика 66% был достигнут в HEPS и 57% в Well? Что вы думаете? Опрос, проведено 859 и 1216 интервью соответственно. Интервью проводились лицом к лицу, в домах людей, с использованием компьютерного персонального интервью.

NHS Health Scotland заказала HEPS, который выполняла BMRB International, а шотландская исполнительная власть заказала Well? Что вы думаете? исследование, проведенное Ipsos MORI и Стерлингским университетом.

Статистические тесты, проведенные для этих двух выборок (студентов и населения), сведены в Таблицу 1. Были использованы только данные, в которых WEMWBS был полностью завершен. Невзвешенные данные использовались для выборки населения.

Таблица 1 Сводка психометрических тестов, проведенных на двух выборках

Меры валидации

Восемь дополнительных шкал были включены в опросный лист студенческой выборки для валидации WEWMBS, и одна шкала была доступна в выборке населения. Эти шкалы были выбраны для включения тех, которые измеряли те же или похожие концепции на WEMWBS или концепции, которые, как ожидается, будут связаны с психическим благополучием, например эмоциональный интеллект и общее состояние здоровья.Были разработаны конкретные предварительные гипотезы о взаимосвязи между WEMWBS и каждой из восьми шкал. Шкалы включали две шкалы, охватывающие положительные и отрицательные аспекты аффекта (PANAS, SDHS), одну — психологическое функционирование (SPWB), одну — общее благополучие (ВОЗ-5), две шкалы, измеряющие удовлетворенность жизнью (SWLS и единичную шкалу Global Life). Шкала удовлетворенности (GLS) [27]), и одна шкала, 33-элементная шкала эмоционального интеллекта (EIS) [28], которая состоит из утверждений, охватывающих оценку, выражение и регулирование эмоций в себе и других, а также использование эмоций. в решении проблем.Информация о состоянии здоровья оценивалась с помощью визуальной аналоговой шкалы состояния здоровья EuroQol (EQ-5D VAS) [29], в которой респондентам предлагалось оценить свое общее состояние здоровья (физическое и психическое) по шкале от 0 до 100.

Данные о психических расстройствах были собраны в двух наборах данных населения с использованием GHQ-12 [4], который спрашивает участников об их общем уровне счастья, опыте депрессивных и тревожных симптомов и нарушениях сна за последние четыре недели. В двух наборах данных о населении были собраны другие представляющие интерес переменные: данные о поле, возрасте, владении жильем, самооценке состояния здоровья и статусе занятости как в HEPS, так и в Well? Что вы думаете? Опрос.Кроме того, HEPS также собирал данные о семейном положении, валовом доходе домохозяйства, возрасте окончания формального образования и социальном статусе основного кормильца.

Предвзятость социальной желательности оценивалась в выборке студентов с использованием сбалансированной инвентаризации желаемого отклика (BIDR) [30], которая включает подшкалы, измеряющие управление впечатлениями и самообман.

Достоверность содержания

Частота полных ответов на WEMWBS как от студентов, так и от выборки населения была исследована для оценки воспринимаемой релевантности и адекватности WEMWBS целевой группе.Используя данные из выборки населения, демографические характеристики полных респондентов сравнивали с теми, кто частично или не отвечал на шкалу, используя тесты хи-квадрат с поправками на непрерывность и тесты хи-квадрат для тенденции, где это необходимо.

Для оценки релевантности, чувствительности и признаков несоответствия учитывалась частота отсутствия ответов на вопросы. Кроме того, распределение ответов от полных респондентов в выборке студентов и населения подчеркнуло частоту популярных ответов и любые эффекты пола и потолка.

Конструктивная валидность

Подтверждающий факторный анализ с использованием взвешенной оценки методом наименьших квадратов был проведен для ответов на вопросы как студентов, так и выборки населения, чтобы проверить соответствие моделей структурных уравнений, которые задали предварительно гипотетическую однофакторную структуру WEMWBS. Анализ проводился с использованием статистического программного обеспечения SAS, первоначально предполагая отсутствие зависимостей между остатками, а затем с пошаговым добавлением матричного элемента, представляющего наивысшую зависимость, до тех пор, пока не была получена адекватная статистика соответствия.

Индекс согласия (GFI) и скорректированный индекс согласия (AGFI), основанный на поправке на степени свободы, были оценены с их желаемыми уровнями> 0,9 и> 0,8 соответственно [31, 32]. Среднеквадратичная ошибка аппроксимации (RMSEA) была ниже желаемого уровня 0,06 [33], что указывало только на небольшую величину необъяснимой дисперсии или остатка. Однако статистика хи-квадрат со значением p <0,05 указывает на значительную фактическую ковариацию между показателями, которая не была объяснена моделями [34].Однако большие размеры выборки могут привести к завышению несоответствия [32].

Внутренняя согласованность

Альфа Кронбаха была рассчитана для каждой из выборок студентов и населения, чтобы измерить однородность общей оценки. Были запрошены оценки внутренней согласованности> 0,70 [35]. Кроме того, чтобы оценить избыточность элементов, альфа Кронбаха была рассчитана для уменьшенных версий шкалы разного размера, чтобы определить, в какой момент альфа Кронбаха упадет до неприемлемого уровня.Для каждого уменьшенного размера случайным образом было выбрано 10 различных вариантов компонентов предмета, и был рассмотрен диапазон альфа-статистики Кронбаха. Для дальнейшей оценки внутренней непротиворечивости для каждого пункта были рассчитаны корреляции между общим количеством баллов с поправкой на совпадение; искали существенные, но не завышенные значения (больше или равные 0,2 и меньше 0,8) [36].

Критерий достоверности

Итоговые баллы и баллы по пунктам были исследованы на предмет эффектов пола и потолка, а предположение о нормальности исследовано с использованием теста Шапиро-Уилка на обоих образцах.

Корреляции между оценками по WEMWBS и восемью другими шкалами, охватывающими различные аспекты физического и психического здоровья и благополучия, были рассчитаны с использованием коэффициентов ранговой корреляции Спирмена с использованием данных из выборки студентов. Данные выборки населения использовались для генерации коэффициентов ранговой корреляции Спирмена и тестов Джонкхира для упорядоченных альтернатив в соответствии с оценками WEMWBS и оценками, полученными из GHQ-12 [4]. Основываясь на содержании каждой шкалы, мы предположили, что WEMWBS будет демонстрировать высокие корреляции со шкалами, отражающими положительный эффект или благополучие (SDHS, WHO-5, PANAS-PA и SPWB), умеренные корреляции со шкалами, измеряющими физическое или психическое состояние здоровья (GHQ). -12, EQ5D-VAS) и PANAS-NA и более низкие корреляции со шкалами удовлетворенности жизнью (GLS и SWLS) и эмоциональным интеллектом (EIS).

Были разработаны предварительные гипотезы об ожидаемой связи между оценкой WEMWBS и факторами, предсказывающими плохое психическое здоровье. Основываясь на результатах недавних исследований психиатрической заболеваемости в Великобритании [23, 26], мы предположили, что у мужчин будет более высокий балл, чем у женщин, что не будет никакой связи с возрастом при прекращении очного образования и что шкала будет показывать положительный результат. ассоциация с более высоким социально-экономическим статусом. Различия в баллах по демографическим группам оценивались на предмет валидности критериев с помощью тестов суммы рангов Вилкоксона, тестов Краскела-Уоллиса и тестов Йонкхира для упорядоченных альтернатив, в зависимости от ситуации, с использованием выборки населения.

Ошибка социальной желательности оценивалась на основе коэффициентов ранговой корреляции Спирмена между WEMWBS и баллами на подшкалах управления впечатлениями BIDR с использованием данных из выборки студентов. Для целей сравнения также были рассчитаны корреляции между двумя подшкалами BIDR и четырьмя другими шкалами (SWLS, WHO-5, PANAS-PA и PANAS-NA, а также GLS по отдельным пунктам).

Надежность

Надежность теста-ретеста шкалы через одну неделю оценивалась с использованием внутриклассовых коэффициентов корреляции с использованием данных, собранных из подвыборки выборки студентов.

Этика

Это исследование было одобрено Комитетом по этике Медицинской школы Уорвика. Письменное согласие на публикацию было получено от участников.

Бесплатные планы — Создайте самодельный рабочий стол «4 в 1»

Всем привет! У нас дома учеба на лето, и я знаю, что скоро все мы отдадим свою правую руку за отличные идеи, чтобы занять детей и не драться друг с другом в долгие жаркие летние месяцы. Мои мальчики с трудом ждут, чтобы сесть в машину в последний день учебы, прежде чем мне придется натянуть полосатую майку и сыграть в рефери.Борьба настоящая, люди. Если вы один из тех родителей, которые ищут способ занять детей часами, у меня есть проект! Самое приятное то, что это действительно очень быстрый проект, который можно сделать за выходные! В ноябре прошлого года я поделился планами по созданию этого стола для занятий 4-в-1 на RYOBI Nation, а сегодня делюсь им в своем блоге! Я построил его для своих трех племянников в качестве подарка на поздний день рождения / раннее Рождество. Это был огромный успех, и мой брат сказал, что они заняты этим часами.Чтобы получить материалы и список вырезок, обязательно скачайте бесплатные печатные планы строительства для этого веселого проекта!

Я начал с того, что вырезал куски фанеры для основы. Я использовал фанеру из березового шпона 3/4 дюйма от Home Depot.

Я использовал свой Kreg Jig и просверлил отверстия для карманов 3/4 ″ на каждом конце нижней и средней полок.

Приклейте и закрепите детали 1 × 2 заподлицо с дном полок и прикрепите гвоздями 1 1/4 дюйма.

Прикрепите переднюю и заднюю вертикальные детали к полкам с помощью столярного клея и шурупов с карманом 1 1/4 дюйма.

Прикрепите среднюю полку так же, как нижнюю. Между нижней частью средней полки и верхней частью 1 × 2 нижней полки должно быть 7 1/4 дюйма. Проверяйте квадрат при выполнении этих шагов.

Прикрепите носилки 1 × 3 заподлицо с верхними частями основания с помощью винтов с карманом 1 1/4 дюйма. НЕ приклеивайте эти детали.Таким образом, легко разобрать базу, если ее нужно переместить или, в случае моего брата, вставить в заднюю часть их внедорожника, чтобы отвезти домой в Небраску.

После того, как стетчеры будут на месте, отцентрируйте лист фанеры 2 ‘x 4’ над основанием и обрежьте планку 1 × 2 по размеру. Приклейте и прикрепите гвоздями размером 1 1/4 дюйма.

После того, как весь стол был собран, я применил кромочную ленту из шпона по утюгу на все открытые края фанеры и отшлифовал весь стол.Для большего объема хранения я купил ящики в Home Depot и добавил ролики к их дну. Они идеально подходят для хранения железнодорожных путей или всего, что вам нужно. Я покрасил всю таблицу, затем покрасил одну сторону краской для мелованной доски.

Чтобы удерживать рулон бумаги для рисования, я установил гнезда для стержней шкафа на одном конце стола, купил рулон бумаги и использовал дюбель 3/4 дюйма, чтобы удерживать его. Я купил их после того, как покрасил, поэтому пришлось закончить их вручную.

На противоположной стороне меловой доски я приклеил шесть базовых пластин Lego.При склеивании базовых пластин рядом друг с другом мы усвоили один трюк: нужно защелкивать кубики Lego по два за раз, а затем приклеивать их (см. Верхнюю часть фото выше). Если вы приклеите опорные плиты заподлицо друг с другом, расстояние на самом деле будет слишком маленьким, и кирпичи на них сложно сломать.

На одной стороне есть полка для кубиков Lego, бумаги и мелков. На другой стороне больше места для кубиков Lego или других игрушек.

Сторона с классной доской идеально подходит для создания творческих железнодорожных путей, а дети могут рисовать дороги, деревья и все, что им нравится!

В ящиках внизу достаточно места для большого количества железнодорожных путей и автомобилей.

Этот стол заполнен множеством способов, чтобы дети могли чем-то заняться и повеселиться. Столешница достаточно легкая, чтобы ее можно было легко перевернуть, чтобы веселье продолжалось! Даже мои мальчики, которым было 7 и 9 лет, когда я его построил, часами играли с ним. Тот факт, что его можно разобрать, означает, что его можно легко перемещать или убирать, когда требуется дополнительное пространство. Это такой быстрый проект для создания и, безусловно, отличный способ занять детей в летние месяцы.Не забудьте скачать БЕСПЛАТНЫЕ планы, чтобы создать свои собственные!

Если вы построите такой, я буду рад его увидеть! Убедитесь, что вы отметили меня в социальных сетях или по электронной почте, и вы могли бы быть в центре внимания моих читателей! Счастливого строительства!

РАСКРЫТИЕ ИНФОРМАЦИИ: Этот пост содержит партнерские ссылки для вашего удобства. Если вы купите товар по одной из этих ссылок, я получу небольшую комиссию без дополнительных затрат для вас. Дополнительную информацию см. В моем заявлении о раскрытии информации.

Окучники / окучники, окучники — землеройные орудия

Эти инструменты предназначены для создания узкой посевной борозды ИЛИ с разложенными задними «крыльями», выталкивания почвы дальше для создания гребней или окучивания сельскохозяйственных культур.Прокрутите вниз, чтобы увидеть все варианты.


Аксессуар для окучника / бороздоразборщика (цвета различаются)

Окучник / лопаточка является аксессуаром к орудию ; он прикрепляется с помощью одного штифта к задней части культиватора и используется с работающими зубьями культиватора, чтобы он мог погрузиться в почву.

Hiller / Furrower быстро прикрепляет орудие Tiller за
с помощью одного пальца.

Прямое вращение зубцов помогает дать дополнительный «толчок», чтобы компенсировать сопротивление, создаваемое инструментом.Откидные «крылья» сзади можно оставить сложенными IN , чтобы образовать узкую посевную борозду, или сложенными OUT в 6 ступенчатых положениях, чтобы вытолкнуть почву для окучивания и окучивания. ПРИМЕЧАНИЕ: лучше всего работает в качестве окучника / окучника, когда трактор работает на 2-й передаче, поскольку более высокая скорость помогает «переворачивать» почву дальше. Размеры этого инструмента следующие: 8 дюймов в высоту, 4,5 дюйма в ширину (крылья сложены), 22 дюйма в ширину (крылья развернуты).

Окучник / бороздоочиститель с расширенными «крыльями»

Обрушившийся окучник с «крыльями»

  • AR2-B (подходит для BCS) Рекомендуемая производителем розничная цена: $ 99 $ 85
  • AR2-G (подходит для Grillo) Рекомендуемая производителем розничная цена: $ 109 $ 90
  • ЦВЕТА РАЗНЫЕ !!

Регулируемый риджер (показан с прикрепленным дышлом)

Регулируемый риджер Aldo Biagioli — это инструмент, который крепится к трактору вместо румпеля, а поскольку румпеля больше нет, чтобы помогать «толкать» трактор, рекомендуется использовать колесные грузы для дополнительная тяга.Угол атаки этого орудия относительно трактора регулируется, в отличие от двух вышеупомянутых стилей, и этот угол также можно немного сместить (до 4 дюймов) влево или вправо от центральной точки трактора, если это необходимо, в качестве дышла. имеет несколько монтажных отверстий. Как и в случае с окучником / бороздкошлем, шарнирные «крылья» в задней части можно оставить «свернутыми» для узких борозд или «расширенными» до трех положений, чтобы образовать более широкие борозды или гребни. Дышло на инструментах марки Aldo Biagioli (показано ниже) прикрепляется к трактору при установке ВОМ, обеспечивая прочное и прочное крепление.( Ridgers других марок, представленных на рынке, крепятся к креплению «тягово-сцепное устройство» трактора, которое, согласно нашим испытаниям, оказалось плохим местом для крепления такого навесного оборудования, так как очень трудно контролировать «боковой поворот». »Инструмента…« ограничительные »болты, поставляемые с прицепным устройством держателя инструмента, просто имеют очень небольшую поверхность, к которой можно упираться, и они легко деформируются. Из-за этой проблемы мы решили НЕ носить с собой эти другие марки. )

Aldo Biagioli предлагает два размера ридеров для тракторов разных размеров: Small для тракторов с шинами высотой 18 дюймов (или больше) или Large для тракторов с шинами высотой 22 дюйма (или больше). PLUS, мы предлагаем окучники на стойке, которые можно закрепить на рамах гребневого станка или культиватора с прямой штангой, если вы хотите сделать две борозды одновременно. Габаритные размеры различных окучников , плуги (без рамы) следующие:

  • «Маленький»: 10 дюймов в высоту, режущий «башмак» в основании шириной 5,5 дюйма, крылья шириной 16,5 дюйма, полностью раскрытые
  • «Большой: 11 дюймов в высоту, режущий« башмак »в основании шириной 6,25 дюйма, крылья 18 дюймов в ширину, полностью раскрытые
  • «Зажим» (для брусьев инструментов): 8.5 дюймов высотой, режущий «башмак» в основании шириной 5,25 дюйма, крылья 17,5 дюйма в ширину, полностью выдвинутые ЦЕНА ЗА ДАННЫЙ ТОВАР, ПОКАЗАННЫЙ НА СТРАНИЦЕ ИНСТРУМЕНТА / КУЛЬТИВАТОРА

ДЛЯ ЭТОГО ИНСТРУМЕНТА ТРЕБУЕТСЯ ДИАГРАММА, ПОКАЗАННАЯ НИЖЕ !! (доступны разные типы, в зависимости от крепления ВОМ трактора) (ПРИМЕЧАНИЕ: при покупке нескольких орудий, произведенных Aldo Biagioli, необходимо приобрести ТОЛЬКО ОДИН дышло! Сцепное устройство быстро меняется от орудия к агрегату с помощью всего лишь одного штифта.)

Дышло со штифтом

Ридеры регулируемые
  • AS5B (малый, подходит для тракторов с минимальным размером колес 18 дюймов) Рекомендуемая производителем розничная цена: 159 долларов США 155 долларов США
  • AS10B (большой, подходит для тракторов с минимальным размером колес 22 дюйма) Рекомендуемая производителем розничная цена: 219 долларов США 205 долларов США
  • Рекомендуемый вес колес
  • Могут потребоваться колеса больше стандартных

Сцепные устройства для агрегатов Aldo Biagioli
  • BP-80 Подходит для BCS или Grillo с болтовым креплением ВОМ MSRP: $ 40 $ 35
  • BP-80-BCS-Q Подходит для ВОМ с быстросъемным соединением BCS после 1995 г. Рекомендованная производителем цена: $ 60 $ 55
  • BP-80-GR-Q5 Подходит для Grillo G85 — G107 МОМ с быстроразъемным соединением Рекомендованная производителем цена: $ 60 $ 55
  • BP-80-GR-G110 Подходит для Grillo G110 МОМ с быстросъемным соединением Рекомендованная производителем розничная цена: $ 60 $ 55

Geek Chic Gone? Создайте свой собственный игровой стол!

Новости об игровых столах, вышедшие за последние пару недель, вдохновили меня, наконец, написать о моем игровом столе, сделанном своими руками, в комплекте с когтями! Хотя этот стол не был быстрым, легким или дешевым, он был адаптирован к моим конкретным требованиям и является предметом мебели, который может прослужить несколько поколений.TL; DR, если вы просто хотите увидеть изображения сборки, посмотрите мой альбом Flickr.

Что из этого игрового стола новость?

Если вы читаете это, вероятно, вы из тех, кто уже слышал, что Geek Chic объявил печальную новость о прекращении деятельности. Geek Chic установил стандарт для заветных игровых столов для компьютерных фанатов. Хотя появилось много конкурентов, Geek Chic по-прежнему оставался вершиной рынка игровых столов.

Ничто по сравнению с султаном как центральным элементом игровой комнаты.Несмотря на то, что это потрясающая мебель, похожая на семейную реликвию, каждый игровой стол стоит тысячи долларов, а султан в среднем получает от двадцати до тридцати тысяч долларов! Есть много качественных альтернатив, таких как столы для настольных игр, игровые столы Каролины, игры на столах, Rathskellers, и многие другие из всего лишь очень беглого поиска в Интернете, и Wyrmwood, производитель высококачественных игровых аксессуаров, также бросается в игры. столовый рынок.

Gencon50 — это место, где мы покажем самый первый стол Wyrmwood.Будем делать демо и предзаказы! Обязательно зайдите.

— Wyrmwood (@WyrmwoodGaming) 22 июня 2017 г.

Конечно, вы можете купить качественный игровой стол в одном из множества доступных вариантов, другой вариант — просто построить свой собственный! Есть много вариантов для ручной работы, начиная от простого валяния и добавления верхней части игрового хранилища к существующему столу или создания игрового стола из дешевых пиломатериалов. Один плакат на форуме даже предложил купить старый бильярдный стол… идет с готовыми подставками для напитков!

Когда я решил использовать метод «сделай сам» для своего игрового стола, я рассмотрел все эти варианты, но мне хотелось, чтобы, как Geek Chic, был предметом семейной реликвии; кое-что, что я мог бы передать своим детям-гикам; то, что увидит пролитую кровь многих персонажей, сыгранных настоящими поколениями геймеров!

Концепции дизайна игрового стола

Я больше люблю идеи (хороший способ сказать, что мне не хватает каких-либо полезных навыков), поэтому я обратился за помощью к своему гораздо более талантливому брату.Я показал ему свои чертежи стола и аналогичные столы, которые можно было купить, и после некоторых разговоров мы придумали несколько дизайнов и план. Я хотел бы сделать игровой стол в обеденной комнате, и это будет следующим, но, чтобы разобраться во всем и в качестве пробной версии, мы начали с журнального столика.

Думаю, я купил пиломатериалы в августе 2016 года и поставил цель удивить свою семью на Рождество. Стол был накрыт проволокой и приготовлен к рождественскому утру.

Требования к моей сборке были:

  • Удобная высота для игр как журнальный столик — 19-20 ″ для поверхности
  • Внутреннее игровое хранилище глубиной 4–6 дюймов.Я хотел, чтобы большинство игр напоминало миниатюры, и чтобы можно было покрыть ландшафт. Эта глубина кажется намного больше, чем у большинства доступных в продаже игровых столов
  • .
  • Игровая поверхность 3 ‘x 4’ (хранилище) для размещения 12 плиток ландшафта 1 ‘x 1’, которые у меня есть от Pedion Modular Battlefields
  • Прорезь в стиле Geek Chic сбоку для подстаканников, лотков для кубиков, держателей для бумаги и т. Д.
  • Качественная древесина и конструкция последнего поколения

Для этого слайд-шоу требуется JavaScript.

Загляните в мой альбом на Flickr, чтобы увидеть изображения дизайна в более высоком разрешении.

Говоря о наших дизайнах, я был немного обеспокоен тем, что 3 х 4 фута были довольно большими для журнального столика. К счастью, у меня есть комната, которую это не затмевает. Причина, по которой мне пришлось сделать так много, заключалась в том, что я не хотел пропусков, когда цены на модульную местность 1х 1 футов были в норме, а 2 х 3 казались слишком маленькими. Тем не менее, это сработало, красиво заполнив место, где он приземлился, как вы можете видеть на заглавной картинке этого поста.

Другая проблема заключалась в том, что 4-6 дюймов для глубины свода намного глубже, чем у большинства коммерческих столов, и я подумал, что у них, вероятно, были веские причины для выбранной глубины свода.Функциональная причина моей глубины 4-6 дюймов заключалась в том, что если я собирался использовать ее для покрытия игр, которые у меня все еще продолжались, я хотел иметь возможность покрывать игры, не удаляя большую часть более высоких миниатюр или ландшафта. Я также подумал, что если бы я обнаружил, что обычно хочу использовать гораздо более мелкую поверхность в хранилище, я мог бы сделать войлочную вставку, чтобы поднять пол хранилища на любой желаемый уровень.

Другие конструктивные особенности

  • Как достать доски, закрывающие стол.Обсуждались многие идеи; палка, чтобы протолкнуть отверстие, чтобы поднять первую доску; отверстие, через которое можно просунуть палец, чтобы поднять доску; Сделайте так, чтобы вы могли надавить на одну доску, а другая сторона приподнялась. Одна из моих любимых идей, которую я могу использовать на своем будущем обеденном столе, — это отмычка и замок. Однако для журнального столика мой брат придумал рычаг, который хорошо работает. Вы можете увидеть это позже в посте.
  • В какой-то момент я набросал когтистую лапку на одной из страниц дизайна и сказал: «Разве это не было бы круто…», и это стало обязательным дополнением к таблице.Я думаю, что это то, что отличает эту настраиваемую таблицу от всего, что я видел, и, безусловно, было самой интересной частью сборки.

Какие материалы и оборудование вам понадобятся для создания игрового стола?

Хотя вы можете легко сделать это с гораздо меньшими затратами, используя более дешевую древесину из любого магазина товаров для дома, я хотел качественную и привлекательную древесину. Опять же, я стремился сделать предмет семейной реликвии. Поэтому я отвел своего брата, эксперта, в магазин качественных экзотических и твердых пород дерева и потратил много времени, выбирая сорт дерева.Нужно было учесть так много факторов: цвет, плотность, постоянство внешнего вида. Я остановился на вишне, и после некоторых расчетов мы закупили большую часть необходимого материала. Это не похоже на Home Depot, где вы заходите и покупаете кучу 2х6 одинаковых размеров. Каждый кусок разной длины, ширины, глубины. Позже для этого потребовались навыки моего брата, чтобы формировать и определять размеры досок, которые нам были нужны. Думаю, я узнал достаточно, чтобы самостоятельно проделать эту работу к следующему столу.

Для сборки стола нужно место.Вот магазин моего брата. Фото Райана Хиллера. Большая часть дерева, из которого построено здание, прислонена к стене. В дальнем левом углу вы можете увидеть станцию ​​карвинга. Фото Райана Хиллера.

Опять же, это не дешевый вариант. Одно только дерево стоило около 800 долларов, и, хотя оно намного дешевле, чем журнальный столик Geek Chic за несколько тысяч долларов, также необходимы инструменты, магазин для строительства, время и, конечно же, навыки. Если у вас есть все это, то непременно создайте свой собственный стол.Если нет, то цены, которые устанавливают эти компании, действительно вполне разумны.

Инструменты и материалы

Обратите внимание, это не те инструменты, которые мы использовали, но для ясности я привел аналогичные элементы (в основном партнерские ссылки). Многие из этих предметов можно использовать с меньшими затратами, и обязательно поговорите со своим поставщиком, обсудив свои потребности, прежде чем покупать что-либо из этого.

  • Настольная пила: 800 — 2500 долларов — У нас был Grizzly
  • мощностью 3 л.с.
  • Полотна для настольной пилы: 100 долларов
  • Лезвия Dado для настольной пилы: 100 долларов
  • Строгальный набор: у моего брата был отличный подержанный набор, который он купил за 250
  • долларов
  • Зажимы: 75 долларов — У нас было несколько таких зажимов одновременно
  • Инструмент для резьбы: 500 долларов с аксессуарами — у нас был Foredom с подключенным магазинным пылесосом
  • Биты для резьбы: 200 долларов (мы сожгли пару)
  • Магазин Vac: $ 50
  • Kreg Jig для скрытых / угловых винтов: 140 долларов
  • Shaping Table: 800 — 1200 долларов — у нас был 1.5 л.с. Grizzly
  • Формовочная насадка: 50 долларов мы использовали только одну, для дополнительной канавки
  • Chop / Mitre Saw: 250 долларов
  • Циркулярная пила
  • : $ 100
  • Лобзик
  • : $ 50
  • Сверло + биты: 50 долларов
  • Пистолет для чистки гвоздей и компрессор: 200 долларов — вы легко можете использовать молоток и пробойник для ограниченного набора гвоздей
  • Резак для пробок и сверлильный станок: для заглушки отверстий под винты (у нас было всего четыре)
  • Отделка — Тиковое масло
  • Вишневое дерево — Хотелось бы мне лучше задокументировать это, но только дерево стоило около 900 долларов.Я не могу точно сказать, сколько досковых футов, или какие размеры приобрели
  • Фанера — для основания игрового хранилища использовалась береза ​​
  • Магазин / гараж для работы

Общая стоимость составляет около 1000 долларов на материалы и 4000 долларов на инструменты. Для сравнения, журнальный столик Geek Chic Hoplite стоил от 2000 до 4000 долларов, а журнальный столик Carolina Game Table с гораздо меньшими функциями, даже без крышки, доступен за 900 долларов. Даже если вы просто учитываете стоимость дерева, сделай сам не обязательно сэкономит вам кучу денег на журнальном столике, но мое конечное намерение — построить обеденный стол, где разрыв в сбережениях будет намного больше.

Для меня важно подчеркнуть, что стоимость игровых столов на рынке действительно вполне разумна, если учесть качество изготовления каждого из них и индивидуальный характер более дорогих столов.

Моя индивидуальная сборка, сделанная своими руками, заключалась не столько в экономии. Речь идет об удовлетворении создания предмета мебели своими руками (или руками моего брата) … предметом, который мои дети смогут взять, использовать и передать следующей группе вундеркиндов. Речь также идет о создании стола, отвечающего моим конкретным требованиям.Размеры, включая глубину игрового хранилища, определяются мной. Аксессуары можно сделать для всего, что я могу вообразить. И наконец, если я решу вырезать когтистые лапы, я смогу!

Как собрать игровой стол

Мы начали с рисунков и идей, представленных ранее в посте, и в основном работали над этим по ходу. Было интересно увидеть, где производитель столов сэкономит время на массовых работах, и узнать, почему различные элементы дизайна такие, какие они есть.Одно из преимуществ большинства коммерческих магазинов заключается в том, что у них, вероятно, есть инструмент, настроенный для определенной цели, и они могут оставить его настроенным в одном направлении, тогда как нам придется настроить инструмент, затем изменить его и снова изменить. позже. Это приводит к некоторым несоответствиям и неэффективности в построении нашей таблицы. Эта работа определенно дает эффект масштаба.

Имейте в виду, что это не пошаговое руководство. Я просто буду обсуждать и показывать изображения каждого этапа построения стола.

Когтистые лапы

Первое, что мы сделали, — построили ножки из более мелких кусочков материала и начали вырезать их. Это, пожалуй, самая трудоемкая часть, но и самая полезная, в результате чего этот стол действительно выделялся среди коммерческих вариантов. Одна ножка состоит из двух склеенных между собой кусков материала размером 2 x 2. Затем мы обработали основную форму когтя с помощью инструмента для резьбы и обработали ее с более мелкими деталями. Ленточная пила отлично подошла бы для начального придания формы каждой ножке.Мы, наверное, провели на ногах 60+ часов.

Мы набросали основную идею и работали над ней. Поищите в Интернете ножки для стола с когтями, и вы найдете потрясающую работу! Это было нормально для первой попытки. Именно здесь я вложил больше всего усилий, вырезав три из них сам. Фото Райана Хиллера. Три когтистые лапы на разных стадиях завершения. У первого, который мы построили слева, когти выглядели странно, поэтому мы выбрали более естественное положение для когтей. Оказывается, у первого когти более заметны под большим углом.В следующий раз резьба будет просмотрена и обработана с учетом того факта, что зритель находится на высоте около шести футов над ними. Фото Райана Хиллера. Этот инструмент значительно упростил резьбу. Еще одно изменение, которое я сделаю в следующий раз, — это наращивание нижней части каждой ноги так, чтобы лапа могла быть такого же размера или больше, чем размер остальной части ноги. Фото Райана Хиллера, здесь вы можете увидеть дизайн ноги. Вырез в верхней части каждой ножки поддерживает игровое хранилище. Паз был добавлен на одну из досок 2 x 2 дюйма перед их склеиванием.Дизайн Джейсона Хиллера.

Паз для принадлежностей

Паз или паз на внешнем крае стола предназначен для установки таких принадлежностей, как держатели для стаканов, лотки для кубиков, держатели для бумаги и т.п. Идея прямо из Geek Chic, и нам потребовалось некоторое время, чтобы понять. После пары пробных запусков мы получили рабочий образец, а потом было что тиражировать.

Чтобы продемонстрировать, что мы создаем, вот два аксессуара, подстаканник и небольшая платформа для бумаг, вставленные в паз для принадлежностей стола.Фото Райана Хиллера. Завершение дизайна перед попыткой создания рабочего образца. Мы выстраивали бит для формовочного стола. Фото Райана Хиллера. Основная часть канавки для аксессуаров создается за два прохода с помощью лезвия дадо на настольной пиле. Вероятно, есть лезвие, чтобы сделать это за один проход, но не с помощью инструментов, которые у нас были. Фото Райана Хиллера. Выемка в канавке, которая удерживает полку на месте, была сделана с помощью формовочного стола. Это пример того, как наличие специального инструмента, который никогда не менял свою настройку, очень помогло бы.Фото Райана Хиллера.Край самой полки для аксессуаров был создан с помощью пары проходов легкой настольной пилы, а затем шлифовальных и строгальных работ. Этот образец помог нам разобраться в нашем процессе. Представьте, что вертикальная доска — это сторона стола, а горизонтальная — подстаканник или какой-то другой аксессуар. Фото Райана Хиллера. Как только мы узнали наши настройки инструмента и процесс, мы могли нанести канавки на боковые части стола. Это нужно было сделать сейчас, потому что, как только стол будет собран, мы не сможем этого сделать! Фото Райана Хиллера.

Принадлежности

Есть много отличных аксессуаров, которые можно построить; держатели для кружек, держатели для бокалов, подносы для игры в кости, держатели для карт, подносы для книг / компьютеров / бумаги и многое другое. Мы использовали наши древесные отходы, чтобы сделать несколько образцов аксессуаров. В моем списке есть возможность заработать больше. Основная проблема, с которой мы сейчас сталкиваемся, заключается в том, что у нас нет образца платы с пазами, которая бы соответствовала тому, что есть на столе (она немного отличалась от нашего первоначального прототипа). Сделать новые насадки будет сложно, если я не верну стол в магазин!

Концы полки, входящие в канавку, пришлось немного отшлифовать и обработать до тех пор, пока каждый аксессуар не будет легко вставляться и извлекаться.Мы не уделили много времени совершенствованию этого процесса, так как большая часть аксессуаров была сделана под проводом в конце сборки. Вероятно, мы не сможем сделать больше, пока я не сделаю их для сборки обеденного стола.

Для держателя кружки я купил вкладыши в подстаканники в магазине водного снаряжения.

Игровое хранилище

Это, наверное, самый отличительный элемент игрового стола; хранилище, в котором незавершенные игры могут быть закрыты и удалены с сайта, пока вы не сможете продолжить их.Хранилище было первой частью сооружения, которое нужно было построить. Это довольно просто, четыре стороны и дно скрепляются с помощью некоторых гвоздей и столярного клея. Ни один из этих гвоздей не виден в конечном продукте. Внутри этого ящика находится видимая игровая площадка, но внешняя его часть полностью заключена в другую «коробку», которая сделана из материала с пазом для аксессуаров, подготовленным выше.

Глубина этого хранилища должна соответствовать глубине выемки на ножках и определяет окончательную глубину игрового хранилища.Я углубился, чтобы можно было вложить игры с большими фигурами или рельефом. Я предполагаю позже создать приподнятую вставку, покрытую войлоком, для игр на более мелкой поверхности.

Основание свода — кусок березовой фанеры. Это немного дешевле, чем вишня, а игровая поверхность более светлого цвета — это круто.

Это просто простая коробка, скрепляемая столярным клеем и финишными гвоздями. Ничего особенного. Боковины все из красивого вишневого дерева. Основа здесь — кусок березовой фанеры.Фото Райана Хиллера. Крепление основания. Еще клей и гвозди. Ни один из крайних гвоздей не будет виден, так как этот гвоздь будет заключен в другую рамку. Гвозди внизу будут видны снизу, но они зашпаклеваны и отшлифованы. Фото Райана Хиллера. Это видимая игровая поверхность. Фото Райана Хиллера.

Рама основного стола

Затем мы построили внешний каркас. Это включало ножки и видимые внешние стороны стола, где расположены канавки для принадлежностей. Внешние доски упираются в выемку, встроенную в ножки.Важно, чтобы прорези для ног были правильной глубины для желаемой глубины свода. Мы полностью собрали этот внешний каркас, а затем поместили в него хранилище. В следующий раз мы можем сделать это по-другому, так как очень легко могли столкнуться с ситуацией, когда все сложилось не вместе!

Еще две рифленые доски проходят перпендикулярно двум другим ножкам. Небольшая часть выемки на каждой ноге остаётся для удержания хранилища. Одно из основных различий между этим столом и таблицами Geek Chic, которые я видел в Интернете, заключается в том, что этот стол не предназначен для разборки для путешествий, как столы Geek Chic.Фото Райана Хиллера. Внешняя оболочка стола, все видимые части. Хранилище расположится внутри этой структуры. Кусок выемки на каждой ноге все еще открыт для опоры хранилища. Фото Райана Хиллера.

Как только клей для дерева сделал свое дело, мы были готовы бросить в хранилище. Если мы сделаем это снова, мы, скорее всего, построим его вокруг хранилища, чтобы было удобнее.

Это также первое место, где мы обнаружили несколько открытых винтов. В центре каждой внутренней доски мы вставляем по одному винту, чтобы скрепить все вместе. Затем мы заполнили отверстие заглушкой, которую сделали из некоторых вишневых отходов.

Хранилище теперь вставлено в основную таблицу. Было очень важно правильно подобрать все размеры. Подходит как перчатка! Обратите внимание, что края теперь толщиной в две доски. Фото Райана Хиллера. Вот крупный план хранилища в рамке стола. Обратите внимание, как конец паза для принадлежностей на внешней доске перекрывается ножкой стола. Все неподходящие швы закроем обрезной доской. Фото Райана Хиллера.

Верхний край стола

Мы построили каркас, который служил двойной цели: закрывать все уродливые швы на картинке выше, а также оставлять кромку для досок крышки хранилища, на которую они могли опираться.

Примеряем верхний край доски по размеру. Они закрывают большинство строительных швов, а также оставляют выступ для крышек хранилища. Фото Райана Хиллера. Мы использовали приспособление Kreg Jig, чтобы вставить угловые винты, чтобы соединить верхнюю раму вместе без каких-либо открытых разъемов. Это низ одного из углов верхней рамки. Затем мы приклеили это и добавили еще пару финишных гвоздей на всякий случай. Эти гвозди обнажены и покрыты шпаклевкой по дереву. Мы просто недостаточно доверяли клею.Фото Райана Хиллера.

Крышка

Крышка хранилища состоит из пяти досок шириной около 10 дюймов. Их просто нужно отрезать достаточно долго, чтобы они опирались на выступ, созданный на предыдущем шаге, и были достаточно широкими, когда все собраны, чтобы заполнить отверстие хранилища. Каждая доска требует небольшого перекрытия. Мы выбрали гладкую поверхность, где доски крышки хранилища находятся заподлицо с верхней рамой, вставленной на последнем этапе. По мере изменения влажности в моем доме некоторые из этих досок меняют форму и поднимаются над верхней рамой.Глядя на фотографии столов Geek Chic в Интернете, можно заметить, что накладки выглядят слегка утопленными, поэтому они никогда не окажутся выше внешней рамки.

Здесь мы работаем над тем, чтобы доски покрытия хранилища прилегали как можно плотнее. Они никогда не уместятся в пространстве, пока мы не сделаем канавки на каждой доске, чтобы они перекрывали друг друга. Доски имеют определенный порядок размещения обратно на стол, и в конечном продукте у нас есть номер, написанный на стороне каждой доски. Фото Райана Хиллера. Такое перекрытие позволяет частям крышки хранилища поддерживать друг друга и обеспечивает надежную посадку.Фото Райана Хиллера. Войла! Покрытие хранилища готово! На этой картинке нет способа вытащить доски. На этом снимке кусок синей малярной ленты действует как ручка, поднимающая центральную доску. Фото Райана Хиллера.

Механизм открывания

Нам нужен был способ поднять доску, чтобы вытащить их всех. Я потратил довольно много времени, пытаясь найти механизм отмычки, который можно было бы использовать. Идея заключалась в том, что на внешнем крае стола должна быть замочная скважина с торчащим отмычкой.Когда вы поворачиваете ключ, механизм замка поднимает вверх и поднимает доску. Однако из-за нехватки времени мой брат-плотник разработал рычажный механизм, который работал хорошо.

Отделка

Мы покрыли стол тиковым маслом. Мне понравился вид, и это был материал, который мы могли легко добавить позже.

Отделка стола тиковым маслом. Внутренняя игровая поверхность из березовой фанеры намного светлее вишневой.Фото Райана Хиллера.

Готовый игровой стол

Последний слой тикового масла и некоторые последние штрихи на различных аксессуарах были сделаны в канун Рождества для установки в предрассветные часы рождественского утра. Одна из вещей, о которых я иногда сожалею об этих неожиданных проектах, заключается в том, что, хотя мои дети удивляются и получают удовольствие от конечного продукта, они не участвуют в процессе сборки и не извлекают из него уроков. Я обязательно привлечу их к сборке обеденного стола, если такое когда-нибудь произойдет.

Посмотрите все изображения дизайна, процесса и готовых игровых столов в моем альбоме на Flickr.

Игровой стол в моей гостиной. Теперь это самая красивая мебель в моем доме. Фото Райана Хиллера. Когтистые ножки добавляют уникальности столу. Фото Райана Хиллера. Пара используемых аксессуаров. И здесь выставлена ​​книга заклинаний Курцога. Фото Райана Хиллера.

Использование пользовательского игрового стола

Стол стал очень полезен. Мой старший из них запускает кампанию Pathfinder , пока я печатаю это.На следующих изображениях показаны некоторые конфигурации, в которых вы можете использовать стол. Мне нужно начать проверять многие из моих неигранных игр, и мой план состоит в том, чтобы установить одну игру в хранилище, заменить крышку и настроить вторую игру сверху. . В ночь игры мы будем играть в первую игру, пока не будем готовы двигаться дальше, отложим ее и откроем стол, чтобы получить доступ ко второй игре. Это позволит нам больше сосредоточиться на игре, а не на настройке, когда игроки закончатся.

Zombicide: Black Plague настроен и готов к ТПК.Фото Райана Хиллера, настройка Blood Rage. Обратите внимание, что на торцевых досках осталось немного места на столе. Фото Райана Хиллера. Вот элементы ландшафта Pedion, используемые для игры модифицированного танкового боя Modern Armor. Обратите внимание на используемые свиток Древнего леса и башню с кубиками Кодекса. Фото Райана Хиллера.

Стоит ли строить собственный игровой стол?

Это сложный вопрос. Если у вас нет инструментов, доступа к инструментам или у вас есть постоянная потребность в инструментах, то это, безусловно, не рентабельное решение.Если у вас есть инструменты, то в любом случае просто сделайте свой собственный игровой стол. На самом деле это не так уж и сложно. Вы можете сделать этот процесс намного более простым, если у вас нет канавки или резьбы, но на самом деле когти не были такими сложными. Опять же, я вырезал три из них, и они неплохие, особенно с учетом того, что это первые вещи, которые я вырезал!

С другой стороны, затраты на игровые столы, которые я видел в Интернете, после того, как я увидел, что идет на их создание, вполне разумны.Особенно если сравнивать их с другими качественными (но скучными) предметами обычной мебели. Учитывая время, которое вы будете использовать эти таблицы, это очень легко оправдать!

Что дальше? Разработка индивидуального игрового обеденного стола

После успешного завершения пробного запуска журнального столика пришло время рассмотреть первоначальную цель — полноразмерный игровой стол для столовой. Но сначала я хочу по-настоящему изучить потребности своего игрового стола.

Мне действительно нужно хранилище? Мне очень нравится иметь возможность осветить игру в процессе и вернуться к ней позже.Но в центре внимания моего игрового стола — ролевые игры типа Pathfinder / D&D , поэтому я хочу убедиться, что он отвечает этой потребности. В настоящее время я использую проектор, чтобы отображать свои карты РПГ на обеденном столе сверху, но мне бы хотелось, чтобы для карт лежал плоский ЖК-экран. Мне нужно продумать размещение компьютеров, мест для листов персонажей, книг по ролевым играм, миниатюр, лотков для кубиков и многого другого.

Чтобы по-настоящему конкретизировать требования к моему игровому столу в обеденном зале, во время следующих нескольких сеансов Pathfinder я собираюсь попросить игроков выдвинуть запросы и предложения о том, что может сделать игру проще и удобнее.Но вот что я думаю на данный момент.

Требования к игровому обеденному столу

  • Стандартный размер 4 x 4: Подходит для семейного ужина из четырех человек
  • Расширяемый: две секции 2 ‘для расширения стола до 4’ x 6 ‘или 4’ x 8 ‘. Близко к нашим текущим возможностям обеденного стола. Одно из ключевых требований к обеденному столу — его возможность расширения. Мой брат в настоящее время отказывается об этом думать! Фиксированный стол размером 4 x 6 футов слишком велик для семьи из четырех человек, чтобы за ним можно было поесть, и слишком мал для обеда на 14+ человек, который мы иногда едим в моем доме.Наш нынешний обеденный стол расширяется с 4 футов круга до примерно 4 x 9 футов. Для этого существуют направляющие стола, и я мог бы даже использовать ту, что сделана Watertown Table Slide Co, уже на моем нынешнем обеденном столе
  • .
  • Расширительные элементы должны работать как игровая неисправность или накрыты как обычный стол
  • Игровое хранилище со съемной крышкой для игр — глубина 5-6 дюймов
  • Паз на краю стола для таких принадлежностей, как подстаканники, компьютерные держатели и т. Д.
  • Возможности плоскопанельного телевидения.Телевизор не должен быть постоянной частью стола, чтобы технология не сделала стол устаревшим. Я бы хотел, чтобы телевизор можно было оставить в хранилище и накрыть. Если экран находится в замкнутом пространстве на столе, его необходимо удалить для охлаждения.
  • Электроэнергия доступна на столе и через хранилище
  • Станция
  • Dungeon Master: я думаю, что лучше всего устроить что-то вроде обертки, как показано ниже
  • Компьютерные станции: во время игры в Pathfinder большинство из нас использует Hero lab на компьютерах.Мы также используем Syrinscape и Roll20 , для которых требуются компьютеры.
  • Я хочу иметь возможность легко сохранять незавершенную игру Pathfinder / D&D между сессиями. Миниатюры, игральные кости, книги и т. Д. Необходимо быстро хранить и вытаскивать в исходном виде
  • Механизм подъема крышки хранилища
  • Классные когтистые лапы! Я представляю на этом столе четыре разных когтя. Может быть, копыто Оркуса или какого-нибудь демона, коготь дракона, коготь грифона и что-то еще.Я все еще пытаюсь придумать четыре хороших стола, но я должен учесть одну вещь: я хочу передать этот стол одному из моих детей, и какой-нибудь супруг может нахмуриться, увидев стол с демоническими копытами! Я собираюсь увеличить размер нижней части ножки стола перед тем, как вырезать на этот раз, чтобы резная ножка могла быть такой же большой, как ножка стола, или больше после вырезания
В левом верхнем углу показано, как таблица будет расширяться и как будет выглядеть вставка. В правом нижнем углу изображен стол со станцией DM, полка для ноутбука и встроенный ЖК-дисплей.Справа вверху — идея ящика для хранения вещей. Эскизы Райана Хиллера.

Диковинные идеи

  • Лотки типа бильярдного шара для игроков, которые могут бросать кости, которые выходят на поднос рядом с мастером подземелий для бросков, результат которых игроки не должны видеть.
  • Возможность питания скрыта и поднимается через ножку стола в игровое хранилище
  • Руны / резьба по частям стола
  • TV на механизме, который поднимает его для просмотра, а затем опускает обратно в стол для скрытия.
  • Механизм замка отмычки или какой-нибудь хитрый секретный рычаг / механизм-пазл для подъема крышки

Это был забавный процесс, который я не смог бы сделать без помощи моего брата. Думаю, сейчас я знаю достаточно, чтобы сделать большую часть следующего стола самостоятельно. Думаю, если бы у меня здесь была настольная пила, несколько строгальных станков и торцовочная пила, я мог бы выполнять большую часть работы, просто бегая в его магазин за дополнительной канавкой, Kreg Jig и другими разовыми потребностями.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
