Обустройство скважины своими руками (+фото)

Каждый загородный участок нуждается в постоянном источнике воды – будь то колодец или скважина. Чтобы организовать бесперебойное водоснабжение всего дома и прилегающей территории, необходимо предварительно определить расположение водоносного слоя, с помощью бурения сделать скважину или выкопать колодец, а также обустроить его для дальнейшей подачи воды безо всяких осложнений.

Если первые две операции – определение местонахождения воды и организацию скважины или колодца – лучше поручить специалистам, то обустройство можно сделать самостоятельно.

Способы обустройства

Монтаж кессона в котлован

Что понимается под обустройством скважины? Приведение ее к состоянию долгосрочного использования, установка погружного насоса и всей необходимой системы для подачи воды в помещение. Для этого потребуется специальное оборудование и инструменты.

Возможны два типа обустройства скважины:

  • для круглогодичного ее использования;
  • для ее сезонного использования.

Первый вариант предполагает возможность подачи воды даже при минусовой температуре, в то время как сезонное ее использование подразумевает работу насоса только в теплое время года. В зависимости от выбранного варианта, можно обустроить скважину с помощью следующих строительных материалов:

  • кессона;
  • бетонных колец.

Используем кессон

Монтаж оборудования в кессоне

С помощью кессона обустраиваются те скважины, которые планируются для круглогодичной подачи воды в дом. Кессон, то есть металлическую бочку со специальным покрытием (антикоррозийным и защитным), помещают непосредственно над обсадной трубой, которая поддерживает стенки отверстия. Перед этим необходимо тщательно очистить грунт вокруг обсадной трубы на глубину, равную длине кессона, и ширину, равную ширине металлической бочки + дополнительные 15-20 см.

В дне кессона проделывают отверстие, равное диаметру обсадной трубы. Саму металлическую трубу необходимо обрезать на предполагаемую длину металлической бочки, и состыковать отверстия, тщательно промазав их герметиком.

Обратите внимание! Кессон должен быть оборудован плотной крышкой для предотвращения замерзания всей системы.

В случае если решено использовать бетонные кольца, то их располагают по принципу кессона: подбирают их по диаметру так, чтобы получилось свободное пространство, а нижний край был тщательно загерметизирован. Верхнюю часть последнего кольца закрывают, например, бетонной крышкой.

В случае, когда скважину предполагается использовать только в теплое время года, обычно не пристраивают к ней кессон или бетонные кольца. Насос опускают ниже уровня воды и закрепляют снаружи скважины под декоративным навесом. Насос нужно располагать в воде так, чтобы уровень жидкости даже после забора воды не опускался ниже корпуса аппарата. Это предотвратит преждевременную поломку погружного насоса.

Монтаж насоса и системы подачи воды в дом

Оборудование для обустройства автономного водоснабжения

После оборудования кессона или бетонных колец необходимо подумать о подходящем погружном насосе. В основном, это будет вопрос, касающийся мощности. В случаях когда система водоснабжения дома оборудована в помещении, все, что необходимо от насоса – подать воду по трубам в дом, к установленному гидроаккумулятору, который и будет осуществлять распределение воды в доме. Гидроаккумуляторы бывают разного размера – в зависимости от потребностей в воде – от 10 до тысячи л. Кроме погружного насоса необходимо приобрести:

  • кабель, позволяющий включить насос в сеть,
  • трубы из поливинилхлорида с утеплением для доставки воды в дом.
Обратите внимание! В случае подачи воды в дом круглогодично, кроме гидроаккумулятора устанавливают также и автоматическую систему с возможностью поддерживать в системе необходимое давление и следить за постоянным пополнением воды в емкости гидроаккумулятора. Неотъемлемой частью системы должны стать UPS и блоки для выравнивания напряжения для предотвращения его скачков, могущих привести к перебоям в автоматической системе управлением подачи воды.
Установка погружного насоса

Если не планируется подача воды к гидроаккумулятору, то обустроить скважину еще проще. В этом случае нужно только разместить погружной насос в скважине, подвести кабель к нему и организовать подачу воды в дом. Если требуется небольшое количество воды, то хватает нескольких соединенных между собой «гребенкой» бочек с последующей системой распределения воды по всему дому. Насос следует выбирать помощнее. Для подачи воды в этом случае используются пластиковые шланги, которые убирают на зиму. Насос желательно также извлекать из скважины и хранить в закрытом месте.

Видео

Подробнее о монтаже кессона и оборудования в следующем видеоматериале:

Фото

Монтаж гидроаккумулятора в скважине Схема подвода воды из кессона в дом Подготовка котлована для кессона Обустройство с помощью бетонных колец

Оборудование для скважины — БурМастер66

   Бурение скважины — это довольно сложный, требующий определенного времени и специального оборудования, процесс. Существует множество факторов, которые напрямую оказывают влияние на результат, а именно, разновидность самой скважины, расстояние в глубь до грунтовых вод, выбранный метод буровых работ, затверделость грунта, или плотность почвы.

Для проведения работ, специалисты в основном применяют транспортер винтового типа для вертикального бурения, более известный как шнек. Также, для целей подобного толка, широко применяется шарошечное долото. Помимо прочего, могут быть использованы такие инструменты как, бур с напайками из победита, штанги буровые со специальной ленточной резьбой, либо, для самостоятельного бурения, можно обзавестись, так называемой, мини – буровой.
Обустройство скважины подразумевает под собой полную установку подъемного оборудования. Подъемное оборудование включает в себя два типа насосов: поверхностные и погружные. Поверхностную систему, как правило, устанавливают рядом с устьем пробуренного источника. Погружные н. наоборот, утапливают напрямую в выработку, и стараются закрепить их, как можно ниже в глубь грунтовой воды.

Для того чтобы правильно подобрать оборудование, стоит точно определиться с методом проведения буровых работ. В настоящее время существует два метода получения скважины – это шнековый и роторный. Выбор метода полностью зависит от грунтовой породы, на которой будут проводиться буровые работы.
К примеру, для мягкой почвы, специалисты широко используют винтовой транспортер вертикального бурения – шнек. Для работ же с твердым, неоднородным по плотности, каменистым грунтом, необходим буровой инструмент с шарошечным долотом. Вид бурения с использованием шарошечных долот среди профессионалов называется роторным. Шарошечное долото легко справляется с камнями и подобного рода затверделостями, но на конечном этапе роторного бурения, скв. необходимо полное промывание, хотя иногда, данная процедура может плохо отразиться на состоянии самой скважины.
Наверняка наиболее важным
оборудованием обустройства скважины
являются насосы. Как отмечалось нами ранее, существует два типа н. , поверхностные и погружные, в свою очередь, н-сы погружного типа существуют в нескольких разновидностях, к примеру, насосы центробежные, глубинные, либо вибрационные.

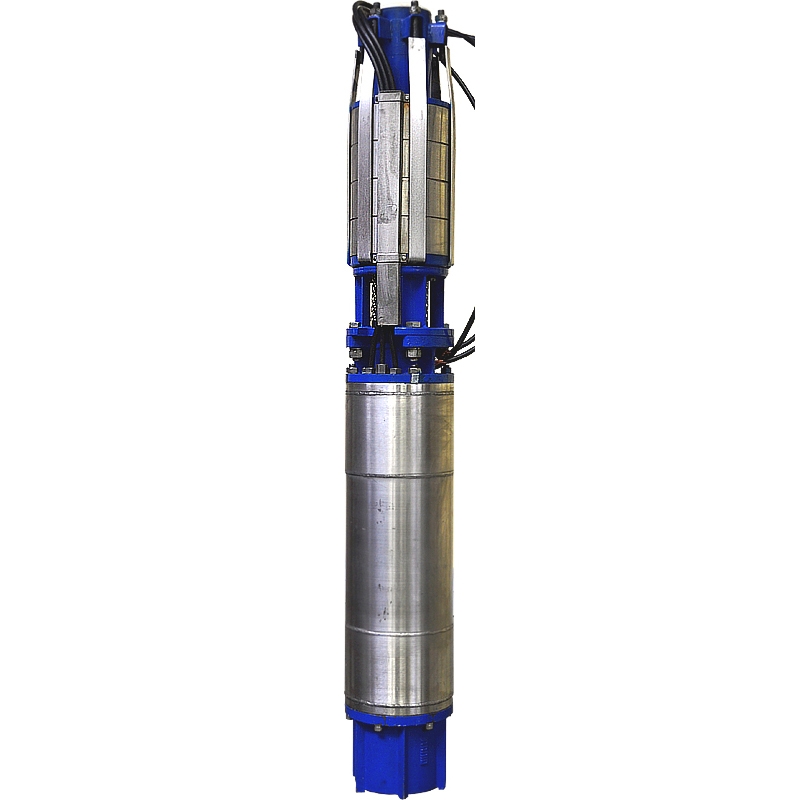

Центробежного типа — это довольно дорогой, но качественный образец погружного оборудования для скважины, работает за счет вырабатываемой им центробежной силы.
Глубинные н. — это компактное оборудование, обладающее довольно высокой мощностью. Благодаря своим небольшим размерам, зачастую устанавливаются в с. узкого бурения.
Насосы вибрационные представляют собой самый простой вид оборудования, могут использоваться только в скважинах песчаного грунта.

Обустройство и обвязка скважин на воду в Екатеринбурге-Стройуровень

Каждый житель дома, должен понимать, что владея только пробуренной скважинной, он не сможет воспользоваться ей. Поэтому появляется потребность обустройства (обвязка) скважины.

Конечно при обустройстве скважины владелец должен знать дебит, динамику, статику своей скважины, тогда специалисту будет легче подобрать насос и всю нужную автоматику для этой скважины.

Компания «Стройуровень» уже многие годы выполняет работы по бурению, обвязке скважин и обслуживания их в Екатеринбурге и Свердловской области.

Два типа обустройства скважин на воду.

Летнее обустройство применяется к дачным участкам, на которых будет осуществляться только полив зеленых насаждений и техническое использование воды из скважины для бытовых целей. Конечно, цена такого обустройства скважины на воду значительно ниже зимнего варианта, но придется каждый раз включать и выключать насос вручную, а также носить шланг по участку.

Зимнее обустройство подразумевает, что водой можно пользоваться круглый год. Вода не промерзает и подается в дом без перебоев. Современные системы автоматики самостоятельно управляют процессом подачи воды в дом, избавляя Вас от лишних хлопот.

Процесс обустройства скважины включает в себя

Установка кессона или колодца

Кессон или колодец устанавливается на глубину промерзания грунтов, чтобы предотвратить замерзание воды. Устанавливая оборудование в кессоне, необходимо предусмотреть установку подогревающих кабелей. Также у кессона имеется так называемый летник, откуда в летний период можно брать воду для полива участка и помывки машины.

Спуск и монтаж насоса

Перед установкой насоса надо правильно выбрать его модель. Для этого необходимо знать статический уровень воды в скважине, максимальную высоту, на которую надо будет поднимать воду, расстояние от скважины до дома и приблизительное потребление воды. При обустройстве вместе с насосом в скважину опускается труба ПНД, по которой будет подниматься вода, страховочный трос из нержавеющих материалов и водостойкий кабель для управления двигателем насоса.

Установка гидроаккумулятора

Гидроаккумулятор представляет собой железную емкость объемом от 10 до 1000 литров. Для среднего коттеджа подойдет гидроаккумулятор емкостью 50 литров. Он может устанавливаться как в дома, так и непосредственно в кессоне. Он служит для облегчения работы насоса и создания постоянного давления в водопроводной сети. Установка гидроаккумулятора – обязательный этап обустройства скважин.

Установка систем автоматики

Системы автоматики включают в себя пульт управления и реле давления гидроаккумулятора. Пульт управления отвечает за работу насоса и предохраняет его от перегревов. Размещать его рекомендуется в доме. Реле давления отвечает за давление в гидроаккумуляторе и в системе в целом. Оно сообщает о необходимости включить насос при понижении давления и выключить его при достижении нормального давления.

Прокладка трубопровода до дома

Разумеется, это обязательный этап обустройства скважин. Рекомендуется укладывать трубы на глубине не менее 1,8 метра. Если скважина будет использоваться в зимний период, то такая глубина просто обязательна – это связано с глубиной промерзания грунта.

Что такое обвязка скважин?

При потребности в воде круглый год, необходимо обустроить постоянный трубопровод. При его прокладывании важно учесть уровень промерзания воды, а также защитить место прокладки от возможных загрязнений. Обвязка скважин представляет собой комплекс работ, ориентированных на выполнение следующих задач:

​ Обустройство и запуск водопровода.

​ Установка скважинного оборудования.

​ Беспроводная подача воды в жилое помещение.

​ Защита скважины от загрязнений и промерзания.

Что включает в себя стандартная схема обвязки?

​ Проектировка и проводка трубопроводной системы.

​ Создание кессона, приямка или адаптера.

​ Подборка насосной системы и фильтрации.

​ Установка гидравлического аккумулятора.

​ Монтаж и запуск в работу насосного оборудования.

Способы обустройства места вывода скважины

1.​ Приямок.

2.​ Кессон.

3.​ Адаптер.

Приямок является самым простым способом обвязки скважины. Данный способ применяют чаще всего при низком уровне грунтовых вод. Приямок можно изготовить, используя бетонные кольца для колодца, опалубки с заливкой бетона или кладкой кирпичных стен. Кессон является практически приямком, только изготовленным в заводских условиях. Он более надежный, так как:

​ герметичный;

​ монтируется быстро и легко;

​ подбирается любого размера в зависимости от монтируемого оборудования.

Адаптер для обустройства места вывода скважин не требует организации приямок или использования кессона. Адаптер состоит из подвижной и неподвижной части, каждая из которых отличается способом монтажа.

Обогрев скважины

Обогрев скважины

Кроме пассивного утепления оголовка скважины, обычно необходим активный подогрев внутреннего пространства в холодное время года. Иначе случайная разгерметизация адаптера или кессона при повреждении оболочки приводит к замерзанию технических устройств и верхней части скважинной трубы. Все знают, что превращение воды в лед приводит к увеличению объема, и разрывом даже прочных металлических резервуаров.

В современных условиях для обогрева используют специальный кабель, выделяющий тепло при прохождении электрического тока. Провода рассчитаны на длительное использование, устойчивы к температурным воздействиям и высокой влажности. Такой способ намного надежнее, чем применение ламп накаливания или других кустарных методов. Лампочки легко перегорают, находясь в постоянно влажном окружении.

Специалисты подбирают типоразмер и длину кабельного отрезка в зависимости от размеров приямка, степени герметизации, типичных зимних температур. С некоторым запасом надежности на случай необычных зимних морозов. Электричество для работы насоса и так подается к устью водозабора, поэтому не нужно подводить отдельную электролинию из дома, чтобы греть кабель.

Как правильно подобрать насос для скважины?

Насосное оборудование является основным элементом любой скважины. Подбирать насос рекомендуется, учитывая некоторые параметры:

1.​ Производительность подбирается в зависимости от количества потребляемой воды.

2.​ Мощность установки. Если вода в скважину поступает медленно, то нет смысла брать оборудование с большой мощностью.

3.​ Наличие автоматики позволяет в автоматическом режиме отключаться установке при отсутствии воды в скважине.

4.​ Диаметр насосной установки должен быть немного меньше обсадной трубы для корректной работы оборудования.

5.​ Напор или высота поднятия воды.

6.​ Чистота воды. Подбирать насос необходимо с учетом того, что в воде могут содержаться мелкие фракции песка или иных загрязнений.

Зачем необходим гидроаккумулятор?

Гидравлический аккумулятор является неким буфером, который поддерживает постоянное давление в системе. К тому же, он способен сохранять резервный запас воды и защищать водопровод от гидравлических ударов, которые возникают при попадании воздуха в него. Гидроаккумулятор снижает нагрузку на насос, которому приходится включаться несколько раз для подачи воды. В продаже имеются мембранные и баллонные гидравлические аккумуляторы, которые схожи в принципе действия и отличаются только внутренним устройством.

Последствия ошибок при выборе насоса и не только

Специалисты предпочитают объяснять, что нужно для безотказной работы оборудования. Но сказать о цене ошибок надо – хотя бы понимания клиентов, почему их так важно избежать. И касается это не только насоса, но и всех остальных приборов агрегатированной системы водоснабжения – просто насос один из самых известных примеров.

Например, если сразу взять самый дешевый насос малоизвестной марки, велика вероятность очень скоро столкнуться с частыми ремонтами, оплата которых сожрет всю экономию на покупке с лихвой, не говоря уже о потерянном времени и неудобствах. А еще отсутствие защиты от скачков напряжения может сгубить даже очень качественный агрегат. И стабилизатор напряжения далеко не всегда встроен – у импортных моделей его и в дополнительной комплектации может не быть. Кстати, про адекватный выбор кабеля по сечению и безопасный монтаж тоже забывать нельзя.

Перегрев от работы на «сухую» из-за слишком высокой установки насоса, эрозия деталей от избытка производительности или неправильного обслуживания, гидроудары от пузырей без системы плавного пуска, малая емкость гидроаккумулятора, «съедание» ресурса – это лишь самые известные и дорогие последствия ошибок.

Выбор места для бурения скважины

Прежде, чем заказывать бурильные работы, стоит посоветоваться со специалистом, где именно на участке лучше бурить скважину. Особенно, когда рельеф неровный, или территория вообще располагается на склоне. Если соседи успели обустроить водозабор и получают воду в достаточных количествах, проблемы вряд ли возникнут. Но в новых местах, с неисследованными водоносными пластами, бывают нужны инженерно-геологические изыскания с пробным бурением.

Очевидно, бурить лучше недалеко от дома, тогда длина труб будет минимальной, что снижает стоимость системы и уменьшает вероятность замерзания зимой. Но к выбранному месту должен быть удобный доступ грузового транспорта и бурильных установок. Также следует обеспечить адекватные подъездные пути, чтобы машина прошла уверенно, не завязла в грязи, не повредила культурные растения и элементы благоустройства. Если в будущем потребуется восстановление скважины или бурений новой, лучше оставить свободное место рядом со старой.

Еще один нюанс касается близости канализации. Водозабор надо максимально удалить от канализационных труб, септиков, тем более выгребных ям и дачных туалетов. Существуют нормативы на этот счет, по поводу которых можно проконсультироваться на сайте.

Специалисты Стройуровень всегда ответят на ваши вопросы по телефону 8-906-801-29-72, 8-919-360-55-87

Обвязка автоматики скважины г. Арамиль.

Обустройство автоматики скважины. г. Екатеринбург

Обвязка скважины. г. Ревда

Обустройство скважины при помощи адаптера. г. Первоуральск.

Замена насоса скважины для воды. г. Арамиль

Замена насоса промышленной скважины. г. Екатеринбург

Обустройство скважины с кессоном г. Екатеринбург

Скважина загородного дома под ключ. Екатеринбург.

Скважина под ключ. г.Первоуральск

Замена насоса Grundfos sq на sqe 3-65. г. Екатеринбург

Водоснабжение бани.

Установка промышленного насоса PEDROLLO для скважины

Оборудование нефтяной скважины | СНК

Оборудование нефтяной скважины – бурение, сопровождающееся разрушением горных пород, располагающихся на больших глубинах Оно представляет собой цикл сложных и достаточно трудоёмких организационных и технических этапов, где принимают участие специалисты и рабочие разного рода профессий.

При оборудовании нефтяной скважины освобождают местность от плодородного слоя почвы, и транспортируют спецтехникой на повышенную часть с целью сохранности от загрязнений и наездов. На пониженной части роются земляные амбары, куда перевозится уже отработанный глинистый раствор, а также буровые сточные воды. Обваловывается данный участок неплодородным слоем грунта, который вынут при планировке участка и рытье земляных амбаров.

Оборудование нефтяных скважин включает в себя:

  • подготовка к работе;
  • установление вышки, оборудования;
  • подготовка к процессу бурения;
  • бурение;
  • укрепление обсадными трубами скважины, и её тампонаж;
  • раскрытие пласта для испытания на приток газа и нефти.

В ходе работ по подготовке к оборудованию нефтяных скважин выбирается место для установления буровой, прокладывается подъездная дорога, подводится системы водоснабжения, электроснабжения, связи. В случае неровного рельефа, планируется площадка.

Монтаж оборудования и вышки производят в соответствии со схемой их размещения, которая принята для данных условий. Оборудование размещается таким образом, чтобы была обеспечена безопасность в работе, удобство в эксплуатации, минимизацией стоимости строительно-монтажных работа, а также компактностью в расположении необходимых элементов буровой.

Технология сборки буровых установок:

  • поагрегатный – сбор установки из отдельных агрегатов, который доставляется железнодорожным, автомобильным, либо воздушным транспортом
  • мелкоблочный – сбор установки из 16-20 небольших блоков (оснований), на которых смонтированы по одному или нескольких узлов установки
  • крупноблочный – сбор установки из 2-4 блоков, которые объединяют несколько узлов буровой и агрегатов.

При положительных результатах после проведённых работ, в скважину опускают колонну обсадных труб, а свободный промежуток между ними и стенками скважины заполняют цементом. Это позволяет укрепить ствол, и изолировать водоносные пласты от нефтеносных и газоносных.

Устья скважин оборудуются после выявления в заколонном пространстве высоты подъёма цементного раствора. На колонной головке, которая также герметизирует затрубное пространство, подвешивают обсадные трубы.


Смотрите также:

— Глушение скважин

Обустройство скважины на воду под ключ Челябинск



Варианты обустройства скважин на воду

После того, как скважина пробурена, необходимо как-то доставить воду из скважины потребителю.

Обустройство скважины на воду — это обширное понятие, которое может включать в себя:​

В зависимости от индивидуальных потребностей и условий монтажа, можно выбрать различные варианты обустройства скважины:

  • летний (садовый),

  • со скважинным адаптером,

  • полный (с кессоном).

Летний вариант обустройства

Преимуществом данного типа обустройства является низкая стоимость и простота использования. Это просто насос в скважине и летний кран на улице. Вы включаете насос, и он качает воду. Данный вариант подойдет, если Вы планируете пользоваться водой только в теплое время года, или на момент строительства дома, когда еще нет возможности завести коммуникации в дом. В дальнейшем эта схема подключения может стать частью полного обустройства скважины для круглогодичного использования.

Стоимость монтажа и оборудования от 12000 р.

Со скважинным адаптером

Скважинный адаптер не требует использования защитного колодца. Это специальный переходник, который соединяет выводящую воду трубу от насоса с трубопроводом. Адаптер позволяет использовать скважину круглый год при установке ниже глубины промерзания грунта, а также защищает от промерзания и попадания грунтовых вод. Оборудование размещается в доме.

Плюс в том, что не нужен кессон, а это значительная экономия на обустройстве скважины.

Минусы:​ адаптер закопан в землю, а в процессе эксплуатации может произойти любая неприятность (например, лопнет резьба или упадет давление) и для ремонта придется копать, несмотря на время года.

Стоимость монтажа и оборудования от 35000 р.



Обустройство с кессоном

Вариант обустройства скважины с кессоном дороже по стоимости работ и материалов, чем с адаптером. Обустройство скважин с кессоном применяется для бесперебойного водоснабжения в любое время года, независимо от температуры на улице. Он защищает систему от промерзания и воздействия внешней среды. В нем также можно разместить всё необходимое оборудование, для экономии места в доме. Из кессона можно вывести несколько водопроводов: в жилой дом, в баню, на полив, в хозпостройки и т.д. Самый простой вариант кессона – выкапывание ямы, закладка в нее бетонных колец. Более надежный вариант заключается в установке цельного металлического или пластикового кессона. Кессон закапывается на глубину от 1,8 метра (глубина промерзания).

Стоимость монтажа и оборудования от 50000 р.

Обобщая, выбор между обустройством скважины с кессоном или с адаптером можно сравнить с выбором между новым автомобилем из салона или машиной с пробегом: экономим на покупке, но проигрываем на ремонте и обслуживании. И, наоборот, вкладывая вначале, мы избегаем крупных трат в дальнейшем.

Если вы не можете самостоятельно определить, какой из способов обустройства скважины на воду окажется лучше в вашем доме, наши специалисты порекомендуют вам оптимальное решение, исходя из условий и ваших пожеланий.

Типовая схема системы автоматического водоснабжения

Внутри кессона на скважинный оголовок подвешивается глубинный насос. Обязательно использование обратного клапана. При опускании в скважину насоса необходимо трос, на котором висит насос, водоподающую трубу и электрический кабель закрепить через каждый метр длины. Данное действие необходимо для предотвращения их провисания и последующего заклинивания насоса в скважине.

Далее прокладывается труба, по которой вода будет попадать к вам домой. Для исключения замерзания трубы зимой, ее следует утеплить Энергофлексом или другим утеплителем. Дополнительно можно использовать саморегулирующийся греющий кабель.

Для защиты системы от загрязнения, обязательно нужно устанавливать фильтр предварительной очистки.

Система автономного водоснабжения не может обойтись без гидроаккумулятора. Гидроаккумулятор — это накопительный мембранный бак, который является связующим звеном между краном в доме, из которого течет вода, и скважинным насосом. Емкость устройства может варьироваться от 10 до 1000 литров, она подбирается индивидуально в зависимости от потребностей клиента.

И, наконец, установка системы автоматики. Система на рисунке состоит из реле давления и датчика сухого сода.
