Насосы виды: устройство, принцип работы, классификация, характеристики, неисправности и ремонт

устройство, правила эксплуатации и область применения

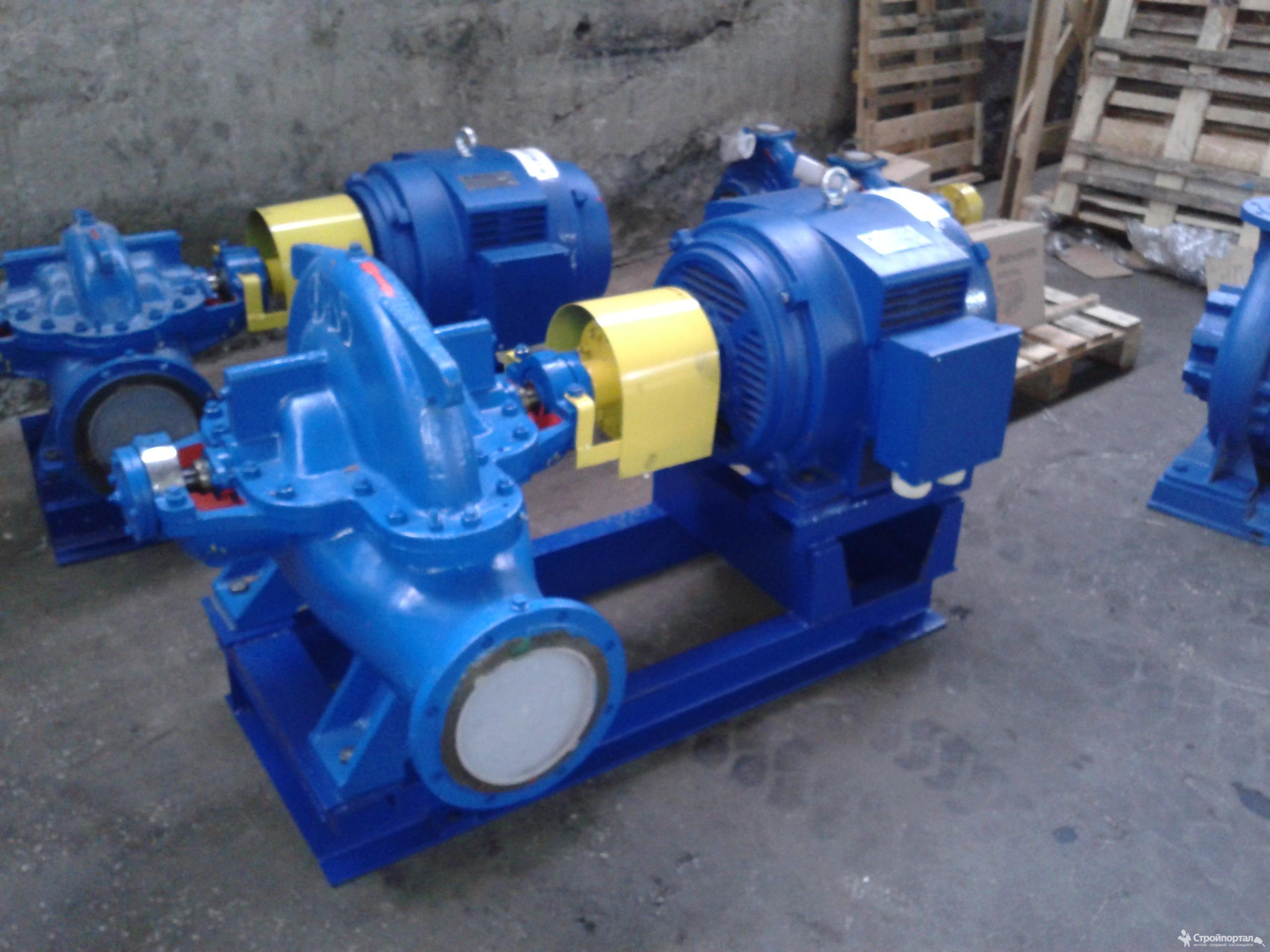

Насосный агрегат – это устройство состоящее из насоса и двигателя объединённых вместе. Существует два типа таких установок: передвижная (оборудованная специальной тележкой для перемещения) и стационарная (устанавливается на фундаменте или скважине).

На базе насосных агрегатов, создаются насосные установки и станции. Определение этих терминов:

Насосная установка – это несколько устройств связанных между собой. К ним относятся насосный агрегат, трубопроводы (всасывающие и нагнетательные), измерительная аппаратура, большие емкости для жидкости.

Насосная станция – одно или несколько сооружений, в котором располагается различное оборудование. Здесь будут установлены насосные агрегаты (работающие и запасные), трубопроводы, дополнительные установки. Такие станции используются для обеспечения производственных зданий чистой водой (заводы и предприятия), откачки лишней воды с низменных участков. Более компактные модели, получили своё распространение в обеспечении жидкостью коттеджей и дачных участков.

Классификация насосных агрегатов

Насосы различаются между собой конструкцией, типом исполняемых работ, рабочим действием.

Центробежные насосы

Самые популярные. Это не герметичная конструкция. Чтобы добиться герметичности, необходимо поместить устройство в воду. Выделяются горизонтальные и вертикальные типы конструкции. Принцип действия:

1. При запуске двигателя, начинает вращаться рабочее колесо.
2. Жидкость находящаяся внутри этого колеса приходи в движение и приобретает центробежную силу.
3. Частицы жидкости стремительно направляются к патрубку насоса. Колесо пустеет и давление в нём понижается, создавая вакуум.
4. Под воздействием атмосферного давления, жидкость, находящаяся в общей ёмкости, устремляется внутрь колеса. Процесс повторяется.

Поршневые насосы

Их главное отличие от центробежных, это герметичность конструкции. Эта машина может работать как с жидкостями, так и с газами. Жидкость внутри этого насоса, перемещается за счёт процесса вытеснения. Рабочий процесс:

1. После включения, двигатель приводит в движение кривошип, который в свою очередь толкает поршень.
2. При движении поршня назад, в рабочую ёмкость поступает жидкость из всасывающей трубы. После заполнения резервуара, всасывающая труба закрывается.
3. Поршень начинает движение вперёд и жидкость под воздействием увеличивающегося давления, поступает в напорный трубопровод. Действия повторяются.

Вихревой насос

Он представляет собой двигатель и подключённое к нему центробежное колесо, в котором располагаются радиальные лопасти. В таких насосах, энергия передаётся от рабочих лопастей к потоку жидкости. Более подробный рабочий процесс:

1. Через входную трубу, жидкость попадает в промежутки между лопастями. В этих местах, частицам воды передаётся механическая энергия (работа двигателя).
2. Попадая под воздействие центробежных сил, жидкость выбрасывается в кольцевой канал, расположенный вокруг колеса.
3. После прохождения этого канала, жидкость снова попадает в пространство между лопастями и приобретает ещё большую механическую энергию.

В итоге образуется вихревой поток. Благодаря ему, напор становится гораздо мощнее, чем в центробежном насосе.

Винтовой насос

Конструкция этого аппарата внутренне напоминает строение мясорубки. Принцип работы основывается на поднятие воды с помощью вращающегося вала на заданную высоту. Он предназначен для поднимания воды с глубокозалегающих источников.

Виды агрегатов

Насосные агрегаты можно разделить на несколько основных видов, по внутреннему строению:

• электронасос – приводится в действие с помощью электродвигателя;
• турбонасос – работает с помощью пневно или гидротурбины;
• дизельный насос – приводится в действие с помощью дизельного двигателя;
• мотонасос – в таком типе установлен карбюраторный двигатель;
• гидронасос – работает благодаря гидродвигателю;
• пневмонасос – комплектуется пневмодвигателем;
• паровой насос – в этом виде, устанавливается привод от парового цилиндра.

По принципу действия:

• объёмный – в таком насосе, жидкость перемещается вследствие изменения объёма занимаемой емкости;
• плунжерный – насос возвратно-поступательного действия, рабочие детали которого, изготавливаются в форме плунжеров.
• односторонний – действие такое же, как у плунжерного, только жидкость покидает рабочую камеру после движения активного части насоса в одну сторону;
• двусторонний – тот же принципе действия, что и в одностороннем. Однако жидкость покидает ёмкость при движении рабочей части в обе стороны;
• мембранный или диафрагменный – рабочие части этого насоса, изготавливаются в форме диафрагм;
• дозировочный (регулируемый) – очень точный насос. Удерживает подачу жидкости в заданном положение.

Эксплуатация

Во-первых, эксплуатация насосных агрегатов и дополнительного оборудования, разрешается только после прочтения правил эксплуатации. Во-вторых, к действующему устройству, должен прилагаться тех паспорт, в котором будут указаны все характеристики машины, список возможных изменений в конструкции, проводимые ремонтные работы. В-третьих, на используемом аппарате и его составляющих, должны содержаться таблички с названием завода производителя и его основными параметрами.

В инструкции по обслуживанию и правилам эксплуатации, должен быть расписан весь процесс запуска и остановки агрегата, способы настройки параметров, допустимые температуры и уровень масла в подшипниковой зоне.

Пуск и остановка

Перед запуском насоса, необходимо проверить:

• заполнение рабочей ёмкости водой;
• состояние трубопроводов, муфт, защитных кожухов, сальников;
• положение задвижек в напорной и всасывающей трубе;
• показатели измерительной аппаратуры;
• уровень масла в подшипниках.

Важно! Задвижка на всасывающей трубе, перед пуском должна быть закрыта.

Перед остановкой, необходимо предварительно перекрыть все задвижки.

Запрещается оставлять насос в работе, с закрытой напорной задвижкой. Это может нарушить целостность всей конструкции.

Область применения

Область применения насоса, будет зависеть от его конструкции.

Центробежный насос

Представители этой конструкции, выделяются небольшим размером, производительностью, равномерной подачей жидкости. Фундамент под такой насосный агрегат может быть лёгким и небольшим.

Их применяют в пожаротушение, отопление, нефтяной промышленности, строительных предприятиях, горнодобывающих и сельскохозяйственных отраслях.

Поршневой насос

Эти агрегаты могут выдерживать огромное давление при низкой скорости перемещения жидкости.

Их применяют в нефтегазовой и химической промышленности, перемещение взрывоопасных жидкостей.

Вихревой насос

Преимуществами таких агрегатов, являются простота конструкции, низкая стоимость, компактный размер с высокой производительностью (эти два параметра гораздо лучше, чем у центробежных).

Области применения: химическая промышленность (перемещение кислот и щелочей), сельское хозяйство (небольшие насосные станции, создание силового потока с большим давлением), как дополнительное оборудование в коммунальной сфере (водоснабжение), на кораблях (подача питьевой воды).

Винтовой насос

Эти агрегаты небольшого размера, очень производительные и бесшумные.

Области применения: строительство (доставка растворов на верхние этажи), пищевая, металлообрабатывающая и химическая промышленности.

Коэффициент полезного действия

Чтобы выбрать хороший и мощный насос, нужно знать, что называется коэффициентом полезного действия насосного агрегата каждого вида. Коэффициент полезного действия насосного агрегата, включает в себя учёт механических, гидравлических и объёмных потерь, которые возникают при наделении энергией используемой жидкости.

Примерные показатели КПД:

• центробежные – максимум 0.95;
• поршневые – 0.9;
• вихревые – 45%;
• винтовые – 0.8.

Это максимальные показатели КПД двигателя и насоса.

Паспорт насосного агрегата

Типовой паспорт насосного агрегата, обязательно должен присутствовать при его приобретение.

В нем должны содержаться такие данные:

1. Руководство по эксплуатации.
2. Маркировка и упаковка.
3. Транспортировка и хранение.
4. Указания по безопасности.
5. Монтаж и установка.
6. Запуск и остановка.
7. Дальнейшая эксплуатация.
8. Гарантийные обязательства.
9. Сведения о тех обслуживание.
10. Описание отдельных элементов (схема).

Предыдущая

Насосы и насосное оборудованиеВиды и классификация насосов

Следующая

Насосы и насосное оборудованиеГидравлическая машина — что это такое

устройство, классификация и область применения

Насос (или насосное оборудование) – это незаменимая вещь, предназначенная для добычи воды из скважин, колодцев, подвалов, шахт, в том числе они используются в противопожарной службе, в огородах и садах для полива растений, и во многих других местах.

Видов, типов и подтипов насосного оборудования очень-очень и очень много, и это сущая правда, их количество превышает не одну сотню различных моделей, которые отличаются не просто мощностью, КПД и прочими не менее важными характеристиками, но и принципом работы, какими-то конструктивными особенностями и т.

п., в них очень легко запутаться даже опытным профессионалам, так как некоторые виды очень похожи друг на друга. Но в данной статье мы постараемся Вам поподробнее рассказать про виды, типы классификацию насосного оборудования, месту расположения, типу и качеству перекачиваемой жидкости, и обо многом другом!

Общая классификация насосного оборудования

Насосное оборудование может быть двух видов: бытовым насосным оборудованием (компактные приборы для бытовых «домашних» целей) и промышленным (покрупнее моделей, которые используются в быту, с увеличенной мощностью и ресурсом работы).

Помимо этого, между собой насосы отличаются:

• Техническими характеристиками (давлением, напором воды, КПД и т.п.).
• Принципом действия, который может быть: объемным (роторные, шестерные, импеллерные, кулачковые, перистальтические, винтовые насосы) или динамическим (центробежные, вихревые, струйные насосы).
• Областью применения (сад, дом, предприятие и т. п.).
• Местом расположения (на суше или погружные).
• Типом перекачиваемой жидкости (чистая вода, вода средней или высокой степенью загрязнения).

Виды насосов по сферам применения

Область применения насосного оборудования очень широка, они применяются во многих бытовых и промышленных сферах, и сейчас мы попробуем разобраться какие же существуют виды и область (сфера) их применения.

Типы бытового насосного оборудования: садовые, насосные станции, дренажные, глубинные.

Бытовые могут быть поверхностными (для водоснабжения домов, поливов огородов и садовых участков, откачки воды и т.п.) и погружными.

Поверхностные

Как понятно из названия такие приборы устанавливаются на поверхности на земле или в помещении, в то время как шланг протягивается в яму или скважину.

Смотреть поверхностные насосы

Погружные

Такие приборы устанавливаются (погружаются) сразу в колодец или скважину, к таким насосам относятся дренажные, фекальные и циркуляционные модели.

Промышленные

Промышленные могут быть многоступенчатыми, маслонасосными шестеренными, химическими погружными, которые применяются в легкой и тяжелой промышленности, строительстве и машиностроении.

Классификация насосов по принципу действия

По принципу действия насосы могут быть объемными и динамическими (центробежные, вихревые, струйные). Самыми популярными и часто использующимися считаются центробежные и вихревые.

Центробежные

Такие насосы просты в эксплуатации, неприхотливы в обслуживании. Чаще такие насосы бывают поверхностными.

Вихревые

Вихревые самые популярные за счет простоты установки. Применяется в частных домах для обеспечения подачи воды.

Классификация по месту расположения

Скважинные

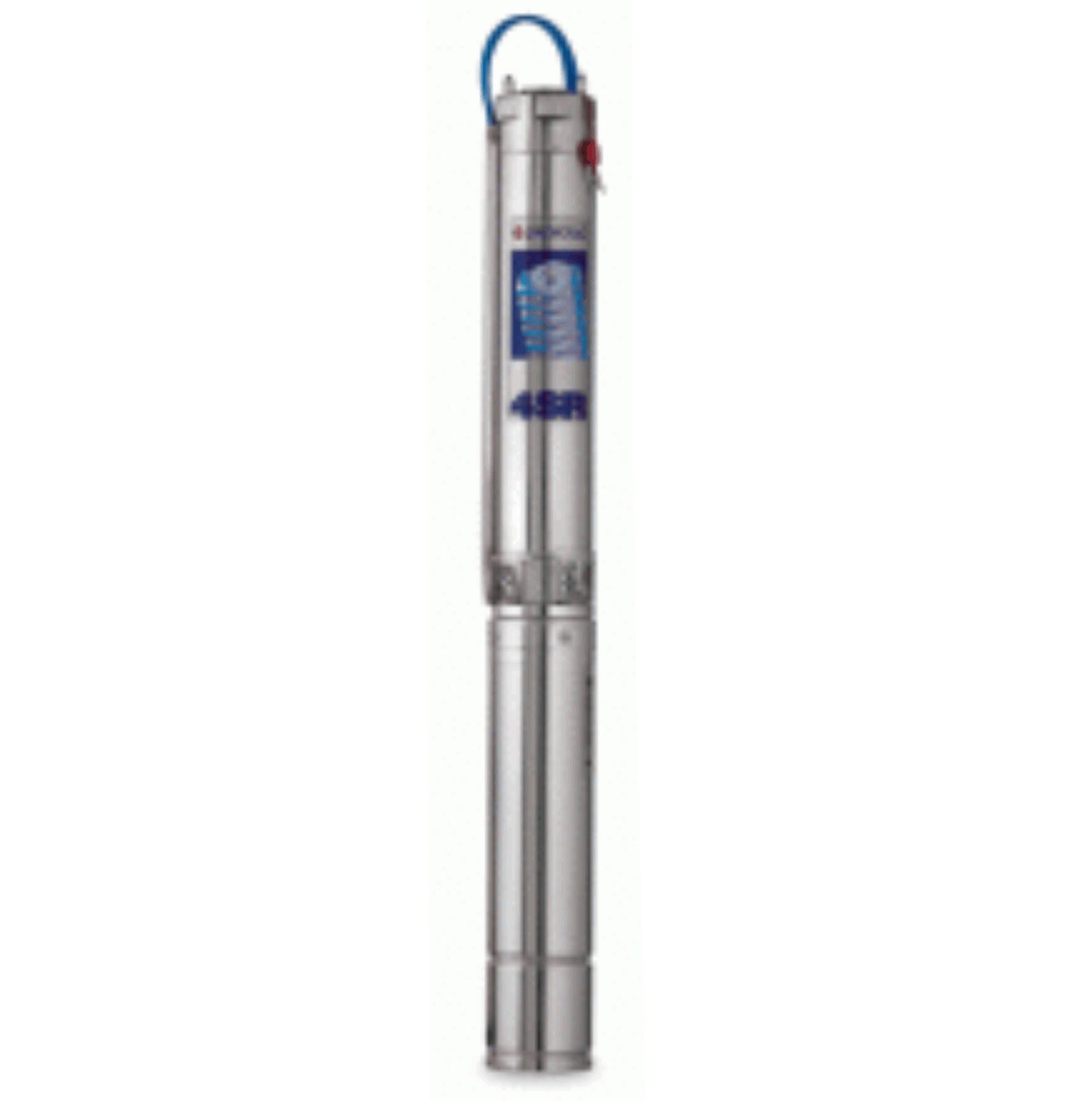

Такие насосы вытянутой формы, чем-то напоминающие «ручку» или «карандаш», название говорит само за себя, область применения исключительно только для добывания воды из скважин.

Смотреть скважинные насосы

Колодезные

Эти модели значительно крупнее и толще предыдущих (фотография ниже), применяются для выкачивания воды из шахт и колодцев. Неплохо справляются с перекачиванием воды с примесями и более крупными частицами.

Смотреть колодезные насосы

Дренажные

По названию и на понятно, что это за насос, но он предназначен для откачки жидкостей с сильным (среднем) загрязнением, которое может наблюдаться в подвалах и т.п.

Фекальные

С виду напоминают дренажные, но не много отличаются конструктивно, предназначены для сильно загрязненной воды с твердыми веществами и фекалиями.

Классификация по типу перекачиваемой жидкости

Как Вы знаете вода может быть не только чистой, как из скважины, но и с примесями. Поэтому необходимо обязательно подбирать насос для той воды, которая именно у Вас, поскольку конструктивно насосы отличаются, если Вы выберете насос для чистой воды, а вода у вас с примесями, такой насос долго не проработает.

Насосы используются для перекачивания:

• Чистой воды (малой загрязненности), здесь применяются поверхностные, колодезные, скважинные.
• Средней загрязненности воды и жидкостей, для этих целей применяются дренажные, фонтанные (некоторые модели) и циркуляционные.
• Высокой загрязненности воды и агрессивных жидкостей, в таких случаях рекомендуется приобретать дренажные и поверхностные канализационные модели.

Как мы и писали выше насосного оборудования очень и очень много, и подбирается оно для конкретных целей, если у Вас остались вопросы, то мы с радостью на них ответим, и поможем Вам подобрать насос для ваших целей.

Судовые насосы: виды, классификация, характеристики, назначение

История судостроения своими корнями уходит в далекую древность – первые упоминания о плавательных средствах появились более пяти тысяч лет назад. Тогда люди передвигались по рекам и морям на суднах, приводимых в движение гребцами. С тех пор кораблестроение совершило колоссальный прорыв, и сегодня эта промышленная отрасль занимает ведущее место в экономическом и политическом секторе развития страны.

На сегодняшний день общепринята терминология, согласно которой морское судно – это крупногабаритное плавательное средство, предназначенное для морского промысла, транспортировки грузов или перевозки пассажиров. Морской корабль – это военное плавательное средство. Для нормальной работы любого из этих видов судов необходима надежная работа всех элементов и систем. В первую очередь требуется обеспечить оптимальную эксплуатацию судовых насосов, ведь перемещение различных жидкостей по трубопроводам судна происходит постоянно.

Зачем нужны на судне насосы?

Изначально насосы создавались исключительно для подъема воды. Первой моделью судового гидравлического устройства, предназначенного для откачки воды из трюмов, стал ручной поршневой насос. Сейчас он широко известен как помповый. Внедрение паровых энергетических установок на суднах обеспечило появление поршневых насосов с паровым приводом.

Другие, более современные виды гидравлических механизмов, стали распространяться в судостроении вместе с развитием техники. Огромную роль в разработке новых насосов сыграло появление электродвигателей. Их внедрение обеспечило увеличение частоты вращения рабочего органа устройства и мощности насоса.

Сегодня насосы нашли широкое применение во всех отраслях народного хозяйства. Не стала исключением и судостроительная область. В настоящее время в морском судостроении активно применяются все существующие типы таких устройств.

Насос – это устройство, предназначенное для перемещения жидкости с нижнего уровня на верхний. Иногда с помощью этого механизма жидкость транспортируют для придания ей определенного количества энергии или повышения давления. В основных системах морского судна насосы используются практически повсеместно: размещаются в системах энергетических установок, гидроприводах, системах жизнеобеспечения экипажа и т. д.

Принцип действия насоса

Преобразуя энергию двигателя судового насоса в энергию движущейся жидкости, эти устройства заставляют ее двигаться в нужном направлении (подниматься вверх, двигаться горизонтально или циркулировать внутри замкнутой системы). Создавая необходимую транспортировку определенной рабочей жидкости, такие гидравлические устройства в любом случае входят в состав насосной системы, принципиальная схема которой подходит к условиям водоснабжения или водоотведения.

Принципиальная схема любой насосной станции судна

В качестве приводного механизма в этой схеме используется электродвигатель, подключенный к электросети. Забор рабочей жидкости происходит из нижнего бассейна и перемещается по линии напорного трубопровода на верхний уровень за счет преобразования энергии. При этом энергия рабочей жидкости, прошедшей через насос, всегда больше, чем энергия перед насосом.

Напор выходящей жидкости зависит от подачи, мощности и коэффициента полезного действия устройства. Он представляет собой приращение удельной энергии перемещаемой жидкости от точки входа в насос до ее выхода. Выражаясь в метрах, он определяет высоту подъема или расстояние перемещения рабочего агента.

Основные характеристики гидравлического устройства

Подача жидкости характеризуется ее объемом в единицу времени. Оптимальная мощность насоса нужна для создания требуемого напора и преодоления всех видов потерь, неизбежных при движении жидкости по трубопроводу. Мощность насоса, выражаемая в кВт, определяет мощность приводного двигателя и установленную мощность всей насосной станции.

Коэффициент полезного действия насоса определяет целесообразность его использования при изменении основных параметров насосной станции.

Как подразделяют судовые насосы

Все виды устанавливаемых на судне насосов классифицируют по таким признакам:

• По расположению приводного вала (горизонтальные или вертикальные).
• По типу привода (электропривод, турбинный привод или привод от поршневого механизма). Приводной механизм насоса может быть присоединен непосредственно к приводному валу или через редуктор. Он может работать автономно или неавтономно. Автономные насосы могут работать независимо от других установок, а неавтономные (навешенные) приводятся в работу от обслуживаемого ими механизма.
• По силе создаваемого напора (низконапорные, средненапорные или высоконапорные).
• Имеется и классификация судовых насосов по назначению. Они могут являться специальными, общесудовыми или предназначенными для обслуживания определенных узлов и механизмов плавательного средства или судовой энергетической установки.

Специальные насосы могут быть использованы для перемещения воды в креновые или дифферентные танки плавательного средства, для транспортировки жидких грузов или удаления их остатков из грузовых отсеков. С их помощью могут подавать горячую воду к моечным устройствам этих отсеков. Суда-спасатели могут быть оснащены мощнейшими водоотливными насосами, а пожарные суда – пожарными насосами огромной производительности.

Насосы, используемые в оснащении главных и вспомогательных узлов судна, применяются для бесперебойной и эффективной работы этих элементов. Обычно их внедряют в машинно-котельных отсеках и энергетических установках. К ним относят: топливно-перекачивающие, топливные, масляные, питательные, конденсатные, водяные и другие виды устройств.

Судовые насосы и их характеристика

В зависимости от принципа действия бывают объемные насосы – лопастные, шестеренные, винтовые. Насосы могут быть центробежными или струйными. Их можно классифицировать по назначению и виду использования. Так, например, бывают насосы балластные, трюмные, питательные (используются для подачи масла или воды в систему охлаждения), пожарные, нагнетательные и другие. Суть работы объемных насосов заключается в периодической подаче отдельного количества рабочей жидкости из камеры всасывания в камеру сжатия.

Простейшими объемными гидравлическими механизмами считаются роторно-поршневые насосы. Поршневые насосы обычно используют в общесудовых системах, гидроприводных палубных устройств и механизмов, системе главного двигателя и обслуживания рулевых машин.

Центробежные насосы относятся к устройствам гидродинамического действия. Основным рабочим органом в них является вращающееся колесо, на котором присутствуют лопасти или лопатки. Именно они передают жидкости необходимую энергию и направляют поток. Эти устройства обеспечивают сплошное струйное течение жидкости, т.е. подача происходит равномерно. На подачу рабочего агента (производительность насоса) влияет размер рабочего колеса и частота его вращения. Большие диаметры рабочего колеса при высокой частоте вращения обеспечивают большую производительность гидравлического механизма.

Центробежные насосы отличаются сплошным струйным течением жидкости и, следовательно, равномерностью подачи. Подача (производительность) насоса зависит от размеров рабочего колеса и частоты его вращения: чем больше диаметр и частота вращения рабочего колеса, тем выше производительность насоса. Очень часто для увеличения подачи жидкости центробежные насосы выполняют в многоколесном исполнении.

По виду направления рабочего агента лопастные насосы делятся на центробежные и осевые (иногда их называют пропеллерными). Сюда же относят и вихревые гидравлические устройства. В центробежных и вихревых насосах рабочая жидкость может передвигаться радиально, а в осевых (пропеллерных) – вдоль оси вала.

В струйных насосах энергия подводится вместе с потоком рабочего агента (жидкостью или паром). Потенциальная энергия потока в сопле насоса превращается в кинетическую. Благодаря высокоскоростному поступлению рабочего потока во всасывающую камеру, сам рабочий агент увлекает за собой жидкость или газ из этой камеры. Смешанный поток движется по нагнетательному трубопроводу через диффузор. Способность к сухому всасыванию и созданию глубокого вакуума может обеспечить работу насоса под водой. Однако низкий коэффициент полезного действия и неавтономность этого вида насосов являются их недостатком.

Струйный насос, предназначенный для нагнетания рабочей жидкости, т. е. для повышения ее давления, называют инжектором. Инжекторные насосы зачастую используют для питания парогенераторов небольших судов. Инжекторами называют струйные насосы, обеспечивающие всасывание рабочей жидкости. Их используют при удалении воздуха или конденсата из каких-либо помещений или агрегатов.

Виды

Весьма распространенным видом гидравлического устройства является насос шестеренчатый (НШ). Питающий элемент представляет собой пару зубчатых колес, находящихся в герметично закрытом корпусе. Когда колеса начинают вращаться, зубцы, не входящие в контакт, создают увеличение объема и происходит всасывание жидкости через нижний входной патрубок. Порционные количества поступающей жидкости постепенно накапливаются в пространстве между колесами и продавливаются к их внешней стороне. Так рабочий агент поступает в камеру сжатия и проходит в выводящий патрубок. Данный вид судовых насосов используют при выкачивании вязких жидкостей с хорошими смазочными характеристиками, например топлива или масла.

Винтовые насосы на судах тоже относятся к объемным. В зависимости от того, сколько рабочих элементов имеет насос, различают одно-, двух-, трех- или многовинтовые устройства.

При вращении приводного вала винт совершает сложное вращательное движение, при котором рабочая жидкость, поступающая от всасывающего патрубка, попадает в межвинтовое пространство. При повороте шнека на определенный угол рабочий агент в винтовой камере как бы запирается. Работа винтов приводит к нагнетанию рабочего агента в напорный трубопровод. Если жидкости накапливается слишком много и происходит повышение давления, в камере сжатия открывается специальный предохранительный клапан — происходит сброс лишней жидкости назад во впускную камеру.

Принцип действия вертикального центробежного насоса судна основан на непрерывной подаче рабочей жидкости. Рабочим органом насоса является ротор со специальными лопатками, закрепленными на вращающемся приводном валу. Привод осуществляется электродвигателем. При работе центробежного насоса энергия двигателя передается жидкости вращающимися лопатками. При этом ими создается необходимое давление, под действием которого обеспечивается движение рабочего агента от входа к выходу.

Вертикальные многоступенчатые центробежные насосы применяются практически повсеместно, во всех энергетических установках. Многоступенчатые судовые насосы используют там, где необходимо создать высокие давления рабочих сред. Принцип действия таких устройств заключается в том, что жидкость, достигшая необходимого давления в одной ступени, течет к выводящему патрубку через следующую ступень, где давление ее снова повышается.

В зависимости от мощности, насосы могут иметь различную конструкцию. Огромные мощности нагнетательных насосов крупногабаритных танкеров могут достигать порядка десятков тысяч тонн жидкости в час.

Назначение насоса на судне

Насосы на судах нужны для перекачки морской воды или использования их в различных основных системах плавательного средства. Обычно это такие общесудовые системы, как:

• Противопожарная.
• Осушительная.
• Охлаждающая
• Санитарная.
• Водоотливная.
• Балластная.

Важнейшие системы плавательных средств, где применяют различные виды насосов

Для обеспечения пожаробезопасности на борту каждого судна должен быть судовой пожарный насос. Обычно эти агрегаты компактны и легковесны. Чтобы эффективно отреагировать на возгорание и быстро локализовать очаг, насос должен быстро запускаться. При этом пожарный насос должен обеспечивать необходимый напор и подачу, чтобы обеспечить мощную струю воды.

В случае заполнения трюмов морской водой применяется осушительный судовой насос. По требованиям техники безопасности, на промысловых или транспортных суднах должно быть не менее двух осушительных насосов. Для пассажирских лайнеров необходимо наличие трех таких насосов. Причем один из них должен производить только осушение, а два других могут быть использованы в других целях, но они обязательно должны быть включены в общую осушительную систему.

Охлаждающая или подогревающая системы нужны для нагревания или понижения температуры рабочих сред судовых установок. Так, например, перед подачей топлива в двигатель внутреннего сгорания его необходимо очистить и подогреть. А вот смазочное масло необходимо, наоборот, остудить. Движение рабочей жидкости обеспечивается благодаря работе специальных насосов.

Для обеспечения комфортного проживания экипажа необходима санитарная система судна. Действие такой системы обеспечивают санитарные насосы. С их помощью происходит подача питьевой воды или заборной воды в санузлы.

Балластная система служит для осушения и заполнения балластных цистерн судна морской водой.

Какие виды насосов существуют? :: SYL.ru

Насос представляет собой агрегат, который посредством всасывания и нагнетания жидкости перемещает ее при помощи кинетической или потенциальной энергии. Такие приборы применяются сегодня в различных сферах деятельности человека. Агрегаты представленного типа можно встретить как в промышленности, так и в быту.

Существующие виды насосов разнообразны. Они отличаются принципом действия и областью применения. В продаже представлены конструкции, способные работать не только с жидкостью, но и газами, в вакууме, для передачи теплоты, магнитного потока и т. д. Чтобы разобраться в этом многообразии, необходимо рассмотреть основные виды представленных устройств. Это позволит выбрать из огромного количества существующих конструкций оптимальный вариант оборудования.

Классификация

Современные насосы, виды и принцип работы которых отличаются по различным критериям, отличаются особенностями конструкции, применением и по ряду прочих характеристик. Для перемещения жидкостей под определенным напором сегодня используется 2 типа агрегатов. К первой категории относятся насосы-машины, а ко второй – насосы-аппараты. Они включают в себя множество подвидов оборудования.

Насосы-машины приводятся в действие двигателем. К ним относятся лопастные, поршневые, роторные и прочие разновидности.

Насосы-аппараты функционируют от других источников энергии. В не предусмотрено наличие рабочих механизмов. В эту группу входят струйные, гидравлические, магнитогидродинамические насосы, а также газлифты, вытеснители и т. д.

По назначению виды насосов для воды делят на несколько основных групп. К ним относятся водоподъемные, циркуляционные, дренажные агрегаты.

Тип рабочей камеры

Чтобы понять, каким разнообразием отличается представленное оборудование, необходимо рассмотреть фото видов насосов (представлено далее). По принципу особенностей внутренней камеры агрегата различают две большие группы приборов. Это объемные и динамические разновидности. Они включают в себя множество различных агрегатов.

Жидкость в объемном насосе перемещается под воздействием периодического изменения внутреннего пространства в камере. К этой категории устройств относятся крыльчатые, возвратно-поступательные и роторные приборы. Входящие в эту группу приборы классифицируются по ряду признаков. Их выбирают в соответствии с условиями эксплуатации прибора.

В динамических насосах жидкость транспортируется под воздействием сил внутри камеры. К этой категории относятся лопастные, электромагнитные насосы и приборы трения. Такие устройства отличаются видом сил, которые действуют на жидкость, направлением ее движения, типом отвода, а также конструкцией колеса.

При выборе той или иной разновидности оборудования потребитель руководствуется классификацией по целевому признаку, соответствию условиям отрасли и эксплуатации.

Назначение

Существующие разновидности насосов классифицируют по признаку применения в различных сферах деятельности человека. Существуют агрегаты для перекачки чистой воды, сточных вод, способствующие повышению напора в системе, а также обеспечения постоянной циркуляции в отопительных коммуникациях.

Отдельно также выделяют виды пожарных насосов. Они используют оборудование высокой мощности. При этом создается большой напор воды.

Дренажные насосы предназначены для перемещения загрязненной дождевой, грунтовой воды. В подобных устройствах предусмотрено наличие измельчающей системы, а также фильтрующих компонентов. Это малогабаритные, неприхотливые приборы, отличающиеся доступностью для покупателей. Поэтому их используют повсеместно.

Фекальное оборудование отличается повышенным диаметром отверстий и наличием режущего механизма. Они способны отводить субстанции различной консистенции. Их устанавливают в яму или резервуар, где они находятся на протяжении всего времени их эксплуатации.

Повышающие давление агрегаты устанавливаются перед прибором, который требует при работе излишнего давления жидкости.

Центробежные агрегаты

Описывая виды насосов по принципу действия, следует рассмотреть основные из них. Одним из самых часто используемых человечеством приборов является центробежный агрегат. Он используется в системах подачи воды, агрессивных, вязких жидкостей, сточных, грунтовых вод.

Прибор передает кинетическую энергию от рабочего колеса (вращается в процессе работы) той субстанции, которая находится между его лопастями. Центробежная сила, образующаяся при этом, передает жидкость внутрь корпуса прибора. Затем она перемещается далее по системе. На место переместившейся субстанции поступает новая жидкость. Так обеспечивается непрерывная работа насоса.

Подвод жидкости к колесу может осуществляться не только с одной стороны. Встречаются более сложные центробежные конструкции. В них подвод осуществляется с двух сторон. Такой подход предоставляет возможность уравнивать давление субстанции, которое она осуществляет на лопасти колеса.

Одной из основных технических характеристик подобных насосов является коэффициент быстроходности. При выборе той или иной модели необходимо учитывать существующие особенности работы оборудования. В этом случае оно проработает долго и эффективно.

Многоступенчатые и осевые конструкции

Изучая виды насосов, характеристики которых отличаются по принципу устройства, следует также уделить внимание осевым и многоступенчатым конструкциям. Они также достаточно распространены в промышленном производстве и быту.

Многоступенчатые разновидности позволяют создавать большой напор жидкости. Она проходит последовательно через несколько рабочих колес. Каждый из этих конструкционных элементов передает определенную энергию субстанции.

При выборе подобного оборудования важно обращать внимание на зависимость показателей напора и мощности, высоты всасывания на стадии подачи, КПД. Последняя характеристика достигает максимума в определенном режиме работы оборудования. При увеличении подачи КПД снижается. Подобные конструкции способны обеспечить напор воды в размере 65-138 тыс. м³/ч. При этом высота водяного столба может составлять 18,5-95 м. Именно такое оборудование применяется при пожаротушении высотных зданий.

Рассматривая виды и типы насосов, следует сказать также про устройство осевых насосов. Они способны за короткое время переместить большой объем жидкости. Рабочее колесо передает поверхностью своих лопастей определенную энергию субстанции. Именно с такой силой движется жидкость в системе. Ее частицы движутся по кривой. Попадая в выпрямляющий аппарат, их траектория выравнивается. До выхода из агрегата жидкость движется вдоль оси насоса. Такой принцип циркуляции и послужил для определения названия подобной техники.

Осевые насосы могут иметь в своей конструкции жесткие лопасти или поворотные конструкционные элементы. В первом варианте элементы пропеллера закреплены неподвижно. Во втором варианте в систему встроен механизм, поворачивающий лопасти, меняющий угол их наклона.

Вихревые и роторные конструкции

Разбираясь в вопросах классификации современного напорного оборудования, необходимо сказать несколько слов о том, какие виды насосов еще востребованы в хозяйственной деятельности человека. По принципу устройства внутреннего механизма выделяют вихревый тип конструкции.

Такие агрегаты характеризуются хорошими показателями самовсасывания. Они способны стартовать без предварительного заполнения трубы жидкостью, которая присутствует в корпусе прибора. Основной сферой применения подобного оборудования является перемещение испаряющихся быстро субстанций, капельных жидкостей, насыщенных газами. Также их применяют в комбинации с насосами центробежного типа.

Вихревые приборы могут быть открытого или закрытого класса. В последнем варианте жидкость из ячеек периферии рабочего колеса при возникновении центробежной силы перемещается в канал корпуса. Далее она передает часть своей энергии находящейся внутри среде. После этого жидкость перемещается в следующую ячейку. При такой организации насос вихревого типа развивает напор в несколько раз больше, чем у центробежных разновидностей. Однако их КПД будет ниже.

В основные виды насосов вошли также роторные разновидности. Они подают небольшое количество жидкости. Они бывают зубчатыми, шиберными, винтовыми, коловратными, лабиринтовыми и т. д. Все они отличаются идентичным принципом действия. Такие конструкции не имеют в своем составе нагнетательного и всасывающего клапана. Это упрощает конструкцию, делая ее долговечнее и практичнее.

Поршневые конструкции

В продаже представлены также поршневые виды насосов. Они отличаются разнообразными конструкционными решениями. Благодаря такой особенности они применяются в широком спектре отраслей.

Действие агрегата происходит посредством периодического всасывания и нагнетания внутри цилиндра во время движения рабочего элемента. Им является плунжер или поршень. Объем перемещаемой жидкости не меняется. Периодически ускоряется или замедляется время перемещения рабочего механизма.

Поршневые насосы могут быть приводными, прямодействующими. Конструкция имеет в своем составе нагнетательный и всасывающий клапан. Субстанция, перемещающаяся по системе, получает кинетическую энергию. Ее величина пропорциональна давлению при ее нагнетании.

Поршневые насосы могут быть вертикальными, горизонтальными, многократного или одинарного действия. В их состав могут входить один или несколько цилиндров. Конструкция отличается значительной сложностью организации. При значительных габаритах это относительно тихое устройство. Их КПД высок, а работа отличается высокой независимостью при подаче от напора.

Струйные конструкции

Существующие виды водяных насосов насчитывают большое количество вариантов конструкций. Одним из востребованных типов оборудования является струйный агрегат. Он относится к группе насосов-аппаратов. Такая конструкция отличается большим разнообразием. Сфера применения струйных насосов широка.

Представленное оборудование имеет простую и практичную конструкцию, отличается долговечностью при эксплуатации. Их КПД невысок, составляет всего около 30 %. Ярким примером струйной конструкции является водоструйный насос. Он преобразует потенциальную энергию жидкости в кинетическую в конической сужающейся насадке. Далее подаваемая смешивается с рабочей субстанцией в камере. После этого кинетическая энергия снова переходит в потенциальную.

Водяные насосы

Изучая виды насосов для воды, следует выделить несколько групп подобного оборудования. Приборы представленного типа могут быть поверхностными или погружными.

К первой категории относятся приборы, которые монтируются вне водяной поверхности. Они способны поднимать воду на поверхность с глубины до 8 м. Это производительное оборудование, практичностью и ремонтопригодностью. При работе агрегат не издает шума. Его стоимость приемлема практически для любого покупателя. К таким приборам относятся центробежные и вихревые типы конструкции.

Погружные разновидности подвешивают при помощи троса непосредственно над водой. Они касаются жидкости, передавая ее на поверхность. Такие устройства позволяют транспортировать воду даже с большой глубины. Эти приборы обеспечивают в жилых домах. Их применяют в системах орошения, подачи технической и питьевой воды в резервуар. При затоплении помещения погружные насосы также эффективно эксплуатируются.

Конструкция в этом случае сложна и требовательна. Могут возникать затруднения в процессе технического обслуживания техники. Вода, в которую погружается агрегат, должна быть чистой, без большого количества примесей.

Циркуляционные конструкции

Циркуляционные виды насосов применяются в системах отопления. Теплоноситель перемещается с заданной скоростью по системе. Его температура постепенно понижается. Помещение обогревается при определенном уровне движения теплоносителя. Такие приборы применяют даже в многоэтажных домах, в которых система отопительных труб и радиаторов характеризуется разветвлениями.

Чем толще подводящие коммуникации, тем большая мощность насоса требуется. В месте врезки насоса в систему происходит перепад давления. Чтобы оборудование работало эффективно, требуется обеспечить необходимый уровень производительности.

Рассмотрев основные виды насосов, можно понять особенности подобного оборудования, их отличия и характерные особенности эксплуатации. Разнообразие конструкций позволяет применять представленную технику в различных сферах хозяйственной деятельности человека.

виды, критерии выбора, на что обращать внимание, рейтинг и обзор популярных моделей, их плюсы и минусы

Системы водоснабжения, подключенные к скважине, обязательно требуют использования специальных погружных насосов. Они представляют собой специальные устройства, которые необходимо располагать ниже уровня перекачиваемой жидкости. В настоящее время на рынке существует большое количество моделей таких приспособлений.

Далеко не все их них характеризуется хорошим качеством и длительностью эксплуатации. Именно поэтому, для того чтобы система водоснабжения дома была надежной, очень важно правильно выбрать наиболее оптимальный тип данных устройств.

Виды

Погружные насосы по своим конструктивным особенностям делятся на две большие группы:

1. Штанговые погружные насосы. Их привод осуществляется с использованием независимого двигателя. Он находится над поверхностью воды. Этот процесс происходит вследствие использования механической связи – так называемой штанги.
2. Бесштанговые погружные насосы. Они изготовляются в одной агрегате вместе с двигателем. Он может быть как электрическим, так и пневматическим. В первом случае питание происходит при помощи погружаемого электрокабеля.

По своему предназначению погружные насосы бывают:

• Скважинные.
• Колодезные.

• Фекальные.
• Дренажные.

Вследствие большого количество частных владений в Российской Федерации пользуются популярностью прежде всего скваженные и колодезные погружные насосы. С их помощью можно обеспечить работу автономной системы водоснабжения частного дома или же дачи. Кроме этого, их нередко используют, в том числе, и на разнообразных предприятиях. Это связано с тем, что таким образом завод или фабрика может обеспечить свои потребности в воде без необходимости полагаться на централизованные городские системы.

Принцип действия

1-Вибрационный насос 2-Центробежные насосы

В зависимости от своего принципа действия, существует 3 основных вида погружных насосов, такие как:

1. Винтовые насосы. В их конструкции присутствует спираль, которая крепится на роторе. Для ее работы требуется спираль, располагающаяся на статоре. В результате вращения ротора определенный объем воды поднимается со скважины наверх.
2. Вибрационные насосы. В них используется специальный вибратор. Он связывается с электромагнитной катушкой, через которую проходит переменный электрический ток. Таким образом возникает электромагнитное поле. Именно она запускает в действие вибратор. Из-за происходит нагнетающий эффект.
3. Центробежные насосы. Такие устройства отличаются наибольшей эффективностью. Принцип работы данного прибора основан на то, что его двигатель создает вращающий эффект на валу. Он оснащен одним или несколькими колесами, что имеют специальные лопасти. Именно они поднимают воду наверх.

Винтовой насос.

Мнение эксперта

Кузнецов Василий Степанович

Вышеперечисленные погружные насосы отличаются друг от друга своим коэффициентом полезного действия.

Критерии выбора: на что обратить внимание

Перед тем как приобрести погружной насос, необходимо обратить внимание на критерии выбора такого устройства.

Они заключаются в следующем:

• Высота подачи воды.
• Производительность.
• Мощность двигателя.

• Статический уровень скважины.
• Динамический уровень во время забора жидкости.
• Стабильный расход.

Располагаться погружной насос в скважине должен на динамическом уровне воды во время ее забора.

Рейтинг

Прежде чем купить погружной насос, необходимо обратить внимание на разнообразие моделей. Представленных на рынке. Они отличаются друг от друга техническими характеристиками, стоимостью и функциональными возможностями. Именно поэтому перед покупкой следует проанализировать основные особенности наиболее популярных и пользующихся спросом приборов.

Grundfos SQ 2-55

Данный насос для скважин предназначен для работы с чистой водой. Производитель предусмотрел систему защиты от холостого хода двигателя. Запуск силового агрегата происходит плавно. Это предотвращает возникновения гидроударов.

Конструкция модели основана на системе Pcut-out. Она отключает питание устройства в тех случаях, если вода в скважине опускается ниже расположения насоса. Таким образом предотвращается перегрев двигателя.

Гидравлические детали прибора выполнены из полиамида. Производитель дополнительно его армировал с использованием стекловолокна. Вследствие этого повысилась эффективность работы устройства. Дополнительно также снизились расходы энергии.

В данной модели используются роторы. Их работает обеспечивается специальным электромагнитами. В изделии предусмотрены плавающие рабочие колеса. Все они оснащены независимыми подшипниками.

Преимущества устройства:

• Качественная сборка.
• Надежные детали.
• Наличие нескольких защитных систем.
• Плавный запуск мотора.
• Устойчивость к износу.

Определенные недостатки модель тоже имеет:

• Необходимость обеспечения чистоты воды.
• Выход из строя при попадании в систему средних или же крупных частиц.

Несмотря на вышеперечисленные минусы, устройство пользуется спросом.

ЖИЛЕКС Водомет ПРОФ 55/75 Дом

Данная модель отличается своей универсальностью. Она может быть установлена для забора воды со скважин, колодцев и даже открытый водоемов. Производитель устройства превышает 3 кубометра в час. Напор воды при этом достигает 75 метров.

Диаметр корпуса модели составляет 98 миллиметров. Вместе с насосом покупатель получает, в том числе и специальный резервуар для накопления воды. Он работает посредством автоматической системы, которую можно настроить в соответствии с потребностями. В комплекте имеется запорная арматура, датчик давления и картриджный фильтр.

Производитель предусмотрел несколько систем защиты. Устройство не боится даже значительных перепадов напряжения.

Кроме этого, оно отличается еще и такими преимуществами:

• Соответствии цены качеству.
• Высокая мощность напора.
• Наличие настроек.
• Несколько защитных систем.
• Значительный срок службы.

Недостатки модели:

• Недостаточный объем резервуара;
• Необходимость защиты резервуара от холода.

Данная модели часто используется для оборудования скважин на участках.

Водолей БЦПЭ 0,5-50У

Данный прибор тоже предназначен для скважин. Несмотря на это, эта центробежная модель может использовать и в других целях. Устройство не нуждается в постоянных технических осмотрах, так как оно способно длительное время функционировать без каких-либо значительных проблем.

Минимальный диаметр скважины, в которую можно поместить насос, составляет 110 миллиметров. Именно такие требования и у вышеописанной модели. К защитным функциям производитель отнес системы, контролирующие нагрев двигателя и уровень давления.

Основные преимущества модели:

• Высокий уровень производительности.
• Надежная сборка.
• Относительно высокое давление воды на выходе.
• Небольшие габариты.
• Тихая работа.

К недостаткам устройства можно отнести такие его минусы, как:

• Невозможность использования при загрязнении воды.
• Стоимость выше средней.

Дополнительно стоит обратить внимание на то, что данный насос можно также подключать к централизованной системе подачи воды. Она обязательно должна быть оснащена несколькими системами. К ним относится расширительный бак, гидравлический аккумулятор и реле давления.

Техноприбор Ручеек-Техноприбор 1

Данная вибрационная модель представляет собой устройство, предназначенное для забора воды из колодезя. Температура воды при этом не должна быть выше 35 градусов по Цельсию. Функционированию инструмента может препятствовать наличие ила в жидкости. Именно поэтому насос не рекомендуется использовать в открытых водоемах.

Напор воды, который создает данная модель, достигает в горизонтальной плоскости 100 метров. Производитель предусмотрел систему защиты от перегрева. Она функционирует посредством постоянного охлаждения двигателя за счет воды. При возникновении перегрузок специальный датчик может отключить питание прибора.

Срок работы прибора довольно значительный. Это связано с отсутствие трущихся друг о друга деталей. Гарантия на корректную работу модели составляет 2,5 года.

Основные преимущества данного насоса заключаются в следующем:

• Прочный корпус.
• Высокий уровень износостойкости.
• Дешевизна.
• Надежная работа.

К минусам прибора можно отнести такие его особенности, как:

• Возможность возникновения ила на дне емкости.
• Сложность использования в скважинах.

Несмотря на вышеперечисленные особенности эксплуатации, насос нередко используется в случаях низкой вероятности попадания в воду сторонних частиц.

ДЖИЛЕКС Водомет ПРОФ 55/50 А

Производитель оборудовал модель механическим поплавковым включателем. Производительность этого насоса весьма значительная. Она составляет около 3,5 кубометров в час. Мощность двигателя прибора позволяет обеспечить напор около 50 метров.

Вследствие того, что диаметр корпуса модели составляет 98 миллиметров, она может быть помещена не только в колодцы. Такое устройство нередко используют для создания автоматической системы водоснабжения.

Насос имеет плавающее колесо. Вследствие этого он может поднимать, в том числе, и весьма загрязненную воду. В ней допускается содержание 2 килограмм песка на 1 кубометр жидкости.

В комплекте с прибором идет конденсатор вместе с кабелем. В случае отсутствия воды для предотвращения холостого хода в устройстве предусмотрено термореле.

Преимущества модели заключаются в следующем:

• Незначительная цена.
• Эффективность функционирования.
• Длительный срок эксплуатации.
• Возможность работы даже с грязной водой.
• Наличие нескольких систем защиты.

Недостатки насоса:

• Отсутствие стабилизатора напряжения.
• Потребность в установки обратного клапана.

Обратный клапан может быть установлен как на насосе, так и в близости к нему – на расстоянии не более 7 метров.

DAB DIVERTRON 1200

Данная модель считается лучшим насосом, который способен поднимать воду из колодцев. При помощи этого устройства покупатель может создать автономную систему водоснабжения, которая не требует установки расширительного бака.

Для предотвращения холостого хода производитель предусмотрел несколько систем. На приборе можно заметить не только термореле. Устройство имеет датчик потока. Чтобы снизить попадание твердых частиц в зону движущихся элементов, насос имеет специальный фильтр грубой очистки воды.

Диаметр колодцев, в которые может помещаться модель, должен составлять не меньше 80 сантиметров. Большинство деталей прибора сделаны из термополимерных материалов. Они устойчивы к появлению коррозии. Нержавейка была использована для производства всасывающей решетки и кожуха мотора. Производитель модели составляет 5,7 кубометра в час.

Преимущества прибора:

• Надежность работы.
• Простота установки.
• Отсутствие расширительного бака.

Недостатки модели заключаются в следующем:

• Высокое давление в первые секунды после запуска.
• Относительно высокая стоимость.

Вследствие того, что данный насос является одной из лучших моделей, он пользуется значительным спросом у покупателей.

Grundfos Unilift KP 150-A1

Данная дренажная модель хорошо подходит для работы с очень загрязненной водой. Ее можно использовать для очистки резервуаров, бассейнов, подвалов, погребов и т.д. Для производства корпуса прибора используется нержавеющая сталь. Дополнительно устройство имеет ребра жесткости. Вследствие этого модель является весьма прочной.

Через насос могут проходить твердые примеси в воде. Их диаметр не должен превышать 10 миллиметров. Производитель оборудовал прибор мощным двигателей. Его производительность составляет свыше 9 кубометров воды в час.

Преимущества модели заключаются в следующем:

• Небольшие габариты.
• Простота использования.
• Небольшой вес.
• Надежность.
• Долговечность.

Недостатки насоса:

• Отсутствие фильтра.
• Необходимость установки обратного клапана.

Несмотря на вышеперечисленные недостатки, устройство является одной из лучших моделей дренажного типа.

Заключение

А на Вашей даче уже установлен погружной насос?

Конечно!Нет, но будет!

1. Погружные насосы – это специальные изделия, которые устанавливаются в воде для перекачивания жидкости.
2. Существует большое количество погружных насосов, отличающихся друг от друга техническими характеристиками и функциональными возможностям.
3. При выборе погружного насоса стоит учитывать массу факторов. Приобретать прибор необходимо только после четкого определения особенностей его эксплуатации.
4. На эффективность работы модели влияет правильность ее установки. Этот процесс нужно выполнять в полном соответствии с инструкцией по эксплуатации.

Читайте также другие полезные статьи:

Видео-советы как выбрать погружной насос

Виды насосов — Описание различных видов насосов

Виды насосов — Описание различных видов насосов

Насосы можно различать по типам в зависимости от способа перемещения жидкости. Таким образом можно выделить два основных вида насосов:

Центробежные насосы

Используют перемещение жидкости с помощью центробежных сил. Насосы, перемещающие жидкости по этому методу называются центробежными насосами. Такое решение подходит для перемещения однородных жидкостей.

Насосы объемного действия

Используют перемещение принудительным смещением порции жидкости из рабочей камеры в напорный трубопровод, путем изменения рабочего объема камеры или механического перемещения порции жидкости. Насосы, работающие по такому принципу, называются насосами объемного действия. Насосы объемного действия не нарушают структуру перекачиваемой жидкости.

• Роторные насосы
• Шестеренные насосы с внешним зацеплением шестерен
• Шестеренный насос с внутренним зацеплением шестерен
• Импеллерные насосы
• Кулачковые насосы
• Перистальтические насосы
• Винтовые насосы

Роторные насосы

Роторный насос — общее название насосов принудительного смещения, которые перемещают жидкости при движении роторов, кулачков/клиньев, винтов, лопастей/ лопаток или похожих деталей в фиксированном корпусе. Обычно необходимости во впускном/ всасывающем и выпускном клапане нет.

Шестеренные насосы с внешним зацеплением шестерен

Наиболее простой тип насоса с принудительным смещением, которое вызывается изменением объемов в полостях сцепленных между собой шестерен с независимыми приводами. Насос мощный и недорогой. В основном шестеренчатые насосы перекачивают вязкие жидкости без включений. Необходимо чтобы жидкость смачивала материал рабочей камеры и шестерен. Также необходимо уделять внимание при подборе на тип торцевого уплотнения, который подбирается под характеристики перекачиваемой жидкости.

Преимущества шестеренного насоса

• способность создавать большое давление
• способность перекачивать вязкие и высокотемпературные жидкости
• неприхотливость в эксплуатации
• невысокая стоимость
• возможность изменить направление перекачки

Недостатки шестеренного насоса

• отсутствует самовсасывание
• работа на сухую губительна
• нарушает структуру перекачиваемой жидкости и разрушает суспензии

Шестеренный насос с внутренним зацеплением шестерен

Это вариация шестеренного насоса, в котором ведомая шестерня находится внутри ведущей шестерни большего диаметра и опирается на стальной полумесяц. Подобная конструкция имеет больший объем вытеснения при вращении шестерен, благодаря чему заполненный насос с внутренним зацеплением обладает всасывающим эффектом.

Преимущества шестеренчатого насоса

• способность создавать большое давление
• способность перекачивать вязкие и высокотемпературные жидкости
• неприхотливость в эксплуатации
• невысокая стоимость
• может всасывать жидкость при заполненной камере
• можно изменить направление перекачки

Недостатки шестеренчатого насоса

• работа на сухую губительна
• нарушает структуру перекачиваемой жидкости и разрушает суспензии

Импеллерный насос

Рабочее колесо, с лопастями из эластичного материала, вращается внутри эксцентрического корпуса, что приводит сгибанию лопастей и вытеснению жидкости из насоса. Благодаря изменению объемному действию насос самовсасывающий, может перекачивать вязкие жидкости и суспензии.

Преимущества импеллерного насоса

• способность поднимать жидкость с глубины до 5 метров, в том числе и на сухую
• способность перекачивать вязкие жидкости и суспензии, жидкости с включениями
• неприхотливость в эксплуатации
• невысокая стоимость
• простая конструкция
• отсутствие полостей в рабочей камере
• можно изменить направление перекачки

Недостатки импеллерного насоса

• длительная работа на сухую губительна для рабочего колеса
• ограничение по температуре перекачиваемой жидкости (зависит от типа эластомера)
• ограничение по перекачке многих типов агрессивных веществ (зависит от типа эластомера)
• наличие изнашиваемого элемента

Кулачковый насос

Жидкость перемещается внутри рабочей камеры насоса благодаря вращению двух независимых роторов. Благодаря высокой точности изготовления корпуса насоса и роторов между ними находятся малые зазоры, препятствующие противотоку жидкости внутри насоса. Путь жидкости в насосе оптимален, рабочая камера не имеет полостей, в которых происходит скапливание перекачиваемого продукта, что делает кулачковые насосы популярными в таких производствах как производство продуктов питания и напитков, молочных продуктов, фармацевтической промышленности.Обычно используемый для перекачки вязких жидкостей и суспензий, этот насос также может перекачивать жидкости с большими включениями, например джем с целыми ягодами. При подборе кулачкового насоса крайне необходимо учитывать все факторы его будущей работы. Работа при недостаточном заливе насоса приводит к появлению кавитации, что губительно для кулачков, гидроудары и переполнение могут нарушить соосность валов, что приведет к заклиниванию насоса. Правильно подобранный насос работает длительное время с минимальными расходами на эксплуатацию.

Преимущества кулачкового насоса

• способность перекачивать вязкие жидкости и суспензии, жидкости с большими включениями
• ровный поток на выходе насоса
• отсутствие полостей в рабочей камере
• отсутствие изнашиваемых частей
• низкая стоимость эксплуатации
• предельно деликатная перекачка без нарушения структуры жидкости и разрушения включений
• стерильность перекачки
• низкая скорость вращения кулачков, отсутствие шума и вибрации при работе
• можно изменить направление перекачки

Недостатки кулачкового насоса

• высокая стоимость насоса

Перистальтический насос

Основным рабочим элементом в насосах этого типа является гибкий многослойный рукав из эластомера. Двигатель насоса вращает вал с башмаками (роликами) которые пережимают рукав насоса, перемещая объем жидкости внутри рукава. Отсутствуют торцевые уплотнения, рабочая камера заполнена смазывающей жидкостью, насос не греется при работе.

Преимущества перистальтического насоса

• самовсасывание жидкости с глубины до 9 метров
• отсутствие торцевых уплотнений
• пропорциональная подача, насос можно сделать дозирующим
• перекачка абразивных веществ, жидкостей с волокнами, агрессивных веществ
• не боится сухого хода
• насос неприхотлив в эксплуатации
• простая конструкция
• можно изменить направление перекачки

Недостатки перистальтического насоса

• изнашиваемый рукав
• гидравлические удары при работе, желательно свободный выход
• высокая стоимость

Винтовой насос

Главная рабочая часть винтового насоса – пара ротор-статор. Металлический ротор винтообразной формы находится внутри статора (обоймы), сделанного из эластомера. При вращении ротора изменяется объем полостей внутри пары и жидкость перемещается по оси насоса, вытесняясь из-за вращения ротора, изменение объема в полостях создает всасывающий эффект.

Преимущества винтового насоса

• самовсасывание жидкости с глубины до 9 метров
• пропорциональная подача, насос можно сделать дозирующим
• перекачка абразивных веществ, жидкостей с волокнами, вязких веществ с включениями
• насос неприхотлив в эксплуатации
• простая конструкция
• можно изменить направление перекачки
• ровный поток на выходе

Недостатки винтового насоса

• изнашиваемый статор
• недопустима длительная работа на сухом ходе

Принцип работы, типы, спецификации и различия

Насос — это механическое устройство, которое используется для забора воды с уровня низкого давления на уровень высокого давления. По сути, насос изменяет поток энергии с механического на текучий. Его можно использовать в технологических процессах, требующих большого гидравлического усилия. Этот процесс можно наблюдать в тяжелом оборудовании. Это оборудование требует низкого давления всасывания и высокого давления нагнетания. Из-за небольшого усилия на всасывающей части насоса жидкость будет набирать с определенной глубины, тогда как на стороне нагнетания насоса с большим усилием она заставляет жидкость всасывать до желаемой высоты.С тех пор насос превратился в непрерывный ряд форм, размеров и областей применения. В этой статье обсуждается обзор того, что такое насос, принцип работы, типы, технические характеристики и разница между насосом и двигателем.

Что такое насос?

Насос определяет типичное механическое устройство, и основная функция этого устройства — заставить газ, иначе жидкость, двигаться вперед по трубопроводу. Они также используются для сжатия газов, иначе они заполняют шины воздухом.Насосы используют механическую энергию, чтобы втягивать жидкость внутрь и выпускать ее на выходе, создавая в них давление. Источники энергии насосов в основном включают ветроэнергетику, ручное управление, электричество и двигатели.

Насос

Принцип работы насоса

Принцип работы насоса заключается в том, что он увеличивает давление жидкости для обеспечения движущей силы, необходимой для потока. Как правило, насос подачи давления фильтра является центробежным насосом, а также принцип работы является то, что суспензия проникает насос во глазе вращающейся крыльчатки, которая сообщает круговое движению

типов насосы

Существуют различные типов насосов, доступные на рынке с различными размерами, а также формами от небольшого промышленного насоса до крупного промышленного насоса.Есть два типа насосов, такие как центробежные насосы и поршневые насосы прямого вытеснения. Классификация этих насосов может быть сделана по типу поршневых, импульсных, скоростных, бесклапанных, гравитационных и паровых насосов.

Типы насосов

Распространенными типами насосов являются поршневые насосы прямого вытеснения, и эти насосы делают возможным перемещение жидкостей за счет улавливания заданного количества объема в выпускаемой трубе, и находящийся объем остается стабильным в течение технологического цикла насос.С другой стороны, центробежный насос использует вращающееся рабочее колесо для создания вакуума для перемещения жидкостей из одного места в другое.

Технические характеристики насосов

Обычно они рассчитаны на объемный расход, мощность в лошадиных силах, давление открытия в метрах от напора, всасывание на входе в метрах от напора. Здесь голова может быть упрощена, потому что количество ног может двигаться вверх, иначе столб воды под действием атмосферной силы будет меньше. На начальном этапе проектирования инженеры часто используют величину, называемую точной скоростью, для определения наиболее подходящего насоса для точной комбинации расхода, а также для напора.

Различия между насосом и двигателем

Различия между насосом и моторным насосом заключаются в следующем. Прежде чем обсуждать различия между ними, мы должны знать основное определение, а также работу насоса и двигателя. Что такое насос, мы уже обсуждали выше.

Что такое мотор?

Двигатель — это не что иное, как электромеханическое устройство, используемое для преобразования электрической энергии в механическую. Мотор учитывает потребление энергии в половине мира, чтобы внести свой вклад в глобальную энергетическую экосистему.

Двигатель

Эти двигатели явились основным прорывом в области проектирования и технологий и обычно делятся на два типа, такие как двигатели переменного тока и двигатели постоянного тока. Двигатели переменного тока работают с переменным током, тогда как двигатели постоянного тока работают с постоянным током.

Принцип работы этих двигателей может отличаться, однако основной закон, которым они подчиняются, одинаков для всех типов двигателей.

Различия между насосом и двигателем в основном заключаются в определении, работе, функции, типах, применении и основных сравнениях.

Различия	Насос	Двигатель
Определение	Насос можно определить как механическое устройство, используемое для преобразования крутящего момента из механического гидравлического. . Он просто делает возможным перемещение жидкостей из одного места в другое с помощью давления или всасывания.	Электродвигатели — это электромеханические устройства, в основном используемые для преобразования энергии с электрической на механическую.
Эксплуатация	Насос используется для перемещения жидкостей с помощью таких сил, как воздух. Воздух движется вперед, потому что движущийся элемент начинает двигаться. Обычно они активируются электродвигателями, приводящими в действие компрессор. Таким образом, из-за движения воды может быть создан частичный вакуум, позже он наполняется дополнительным воздухом.	Электродвигатель работает по принципу закона электромагнитной индукции Фарадея, и этот закон является одним из основных законов электромагнетизма.
Функция	Насосы используют различные источники энергии для вращения своего компрессора, за исключением движущей силы воздуха. Они используют вращательное движение вала, которое действует как входная энергия для создания давления.	Электродвигатель взаимодействует с магнитным полем двигателя, и ток обмотки используется для выработки энергии, чтобы генерировать энергию от механической до электрической.
Типы	Как правило, насосы делятся на два типа: поршневые и центробежные. Насосы далее классифицируются по методу вытеснения на гравитационные, импульсные, скоростные, бесклапанные и паровые.	Электродвигатели обычно делятся на типы переменного и постоянного тока. Двигатели переменного тока классифицируются на синхронные и асинхронные двигатели, а двигатели постоянного тока — на щеточные и бесщеточные.
Области применения	Насосы применяются в основном как в коммерческих, так и в промышленных, таких как водоочистные сооружения, бумажные фабрики, автомойки и т. Д. Насосы, такие как центробежные, используются в промышленных и промышленных целях. энергетические приложения для различных функций.	Электродвигатели применяются в основном в вентиляторах, конвейерных системах, компрессорах, посудомоечных машинах, электромобилях, робототехнике, подъемниках, пылесосах, токарных станках, ножницах, шлифовальных машинах и т. Д.

Таким образом, из приведенной выше информации известно, что насос представляет собой механическое устройство, которое используется для перемещения или подъема жидкостей с помощью давления или всасывания. Вот вам вопрос, какие бывают типы насосов?

Классификация насосов | Типы насосов и принцип их работы

Типы насосов и принципы их работы с приложениями

Обычно классификация насосов производится на основании их механической конструкции и принципа работы.

Классификация насосов в основном делится на две основные категории:

1 .. Динамические насосы / Кинетические насосы

2. Поршневые насосы / поршневые насосы

Динамические насосы

Динамические насосы сообщают скорость и давление жидкости, когда она движется мимо или через рабочее колесо насоса, а затем преобразуют часть этой скорости в дополнительное давление. Его также называют Кинетические насосы

Кинетические насосы подразделяются на две основные группы, и это центробежные насосы , и насосы прямого вытеснения.

Классификация динамических насосов

Центробежные насосы

Центробежный насос — это вращающаяся машина, в которой поток и давление генерируются динамически. Изменения энергии происходят за счет двух основных частей насоса: рабочего колеса и улитки или корпуса. Функция корпуса — собирать жидкость, выпускаемую крыльчаткой, и преобразовывать часть кинетической (скоростной) энергии в энергию давления.

Центробежные насосы подразделяются на несколько категорий, как показано на рисунке

выше.

Радиальный поток:

Рабочее колесо нагнетает жидкости под прямым углом к ​​оси вала. В этом центробежном насосе, в котором давление полностью создается за счет центробежной силы. Насосы радиального типа используются для работы с высоким напором и низким напором.

В насосах с радиальным потоком отношение внешнего диаметра рабочего колеса (D2) к диаметру проушины (D1) составляет 2 или более , а рабочее колесо имеет узкую ширину.

Смешанный поток:

Направление потока — частично осевое и частично радиальное . Следовательно, поток диагонален. Насосы со смешанным потоком типа используются для работы со средним напором и высоким напором.

В этом центробежный насос , в котором давление создается частично за счет центробежной силы и частично за счет подъема лопаток рабочего колеса на жидкость.

В смешанном потоке насосы с отношением внешнего диаметра рабочего колеса (D2) к диаметру проушины (D1) менее 1,5 и крыльчатки большей ширины.

Осевой поток:

Поток через рабочее колесо параллелен оси вала , низкий напор и очень высокий напор. Насосы с осевым потоком используются для работы со средним напором и высоким напором.

В этом центробежный насос , в котором давление создается за счет толкающего или подъемного действия лопастей рабочего колеса на жидкость.

В осевой поток насосы отношение рабочего колеса за пределами диаметра (D2) к диаметру проушины (D1) равно , а рабочее колесо не имеет ширины.

Размеры рабочего колеса осевых, радиальных и смешанных насосов

Удельная скорость (Ns ) центробежного насоса определяет приблизительное приемлемое соотношение диаметра проушины рабочего колеса (D1) к внешнему диаметру рабочего колеса (D2) при проектировании хорошего рабочего колеса.

Удельная скорость (нс): от 500 до 5000; > 1,5 — радиальный насос
Нс: от 5000 до 10000; <1,5 - насос смешанного потока
Нс: от 10000 до 15000; = 1 — Насос осевого потока

Осевые насосы с разъемным корпусом

Осевые насосы с разъемным корпусом имеют корпус, разделенный по средней линии вала. Рабочие колеса можно легко открыть для обслуживания и осмотра, сняв верхнюю половину корпуса. Его также называют горизонтальным разъемным насосом или горизонтальным разъемным корпусом. Насосы с осевым разъемом могут быть одноступенчатыми или многоступенчатыми для более высоких давлений.

Насосы обычно устанавливаются с валами в горизонтальном положении, но также доступны насосы с вертикальной установкой для уменьшения площади пола.

Вертикальные насосы

Вертикальные насосы изначально были разработаны для перекачки скважин. Размер ствола скважины ограничивает внешний диаметр насоса и, таким образом, определяет общую конструкцию насоса.

Вертикальные насосы можно разделить на три основные категории:

• Линии валковые насосы
• Насосы погружные
• Горизонтально-осевой поток

Трансмиссионные насосы:

Привод устанавливается на напорную головку для двигателей этого типа.Линейный вал проходит через колонну к сборке барабана и передает крутящий момент на ротор насоса.

Погружные насосы

Погружные насосы — это моноблочные насосы с приводом от погружного двигателя, предназначенные для погружной установки в мокром колодце. Двигатель установлен под барабаном в сборе и напрямую соединен с валом ротора насоса.

Поршневые насосы

Поршневые насосы , подвижный элемент (поршень , плунжер, ротор, кулачок или шестерня ) вытесняет жидкость из корпуса насоса (или цилиндра) и в то же время повышает давление жидкости.Таким образом, поршневой насос не развивает давление; он производит только поток жидкости.

Классификация поршневых насосов

В основном поршневые насосы подразделяются на три категории:

• Насосы поршневые
• Роторные насосы
• Пневматические насосы.

Поршневые насосы:

В поршневом насосе , поршень или плунжер перемещается вверх и вниз.Во время такта всасывания цилиндр насоса заполняется свежей жидкостью, а во время такта нагнетания она перемещается через обратный клапан в нагнетательную линию.

Поршневые насосы могут создавать очень высокое давление. К насосам этого типа относятся плунжерные, поршневые и диафрагменные насосы.

Плунжерные / поршневые насосы:

Плунжер содержит крестовину , приводимую в движение валом кулачка. Производительность насоса можно регулировать, изменяя ход, скорость вращения насоса или и то, и другое.Ход насоса изменяется за счет установки эксцентрикового пальца.

Эти типы насосов используются для перекачки сточных вод, шлама, накипи, нижнего слива осветлителя. Может применяться как для передачи, так и для службы учета. Такие насосы доступны в одно- и многоцилиндровых моделях.

Мембранные насосы:

Насосы этого типа очень универсальны, они могут работать с самыми разными жидкостями, такими как пищевые добавки, химикаты, сухие порошки, суспензии, фармацевтические продукты, сточные воды и т. Д.Преимущества диафрагменных насосов — отсутствие уплотнений или набивки, что означает, что они могут использоваться в приложениях, требующих нулевой утечки.

Насосы роторного типа

Ротор насоса роторных насосов перемещает жидкость либо вращением, либо вращательным и орбитальным движением. Роторный насос , механизмы , состоящие из корпуса с плотно прилегающими кулачками, выступами или лопатками, которые обеспечивают средство для транспортировки жидкости.

Пластинчатые, шестеренные и кулачковые насосы представляют собой поршневые насосы прямого вытеснения.

Роторно-лопастные насосы

Лопастные насосы содержат два ротора с эластомерным покрытием, которые приводятся в движение встроенным редуктором и синхронизируются с помощью синхронизирующих шестерен. Роторы вращаются, не касаясь друг друга и корпуса. Жидкость втягивается через впускное отверстие в карманы между лепестками и стенками камеры. Поскольку жидкость не может вытечь между двумя роторами, она выходит в направлении вращения внешних лопастей через выпускное сопло.

Винтовые насосы

Винтовые насосы — это особый тип роторного поршневого насоса с прямым вытеснением , в котором поток через насосные элементы является действительно осевым. Винтовые насосы — это устройства большого объема, не засоряющиеся, с атмосферным напором, которые могут перекачивать различные твердые частицы и мусор в неочищенные сточные воды без фильтрации. Однако у винтовых насосов есть практическое ограничение в отношении напора.

Винтовые насосы

Винтовой насос с прогрессивным двигателем разработан специально для перекачки абразивных и вязких жидкостей с высоким содержанием твердых частиц, волокон и воздуха. Винтовой ротор из твердой стали вращается и вращается внутри статора из эластомера .

Пневматические насосы

Сжатый воздух используется для перемещения жидкости в пневматических насосах . В пневматических эжекторах сжатый воздух вытесняет жидкость из резервуара высокого давления с гравитационной подачей через обратный клапан в линию нагнетания в виде серии скачков, разнесенных на время, необходимое для повторного заполнения резервуара или ресивера.

Надеемся, эта статья « Классификация насосов | Типы насосов и принципы их работы » поможет изучить основные понятия о типах насосов . Поэтому мы просим вас оставить отзыв, комментарии, чтобы улучшить это, и не забудьте поделиться этим.

Статьи по теме:

Расчет NPSH, NPSHa, формулы NPSHr, Кавитация насоса, Потери напора в линиях всасывания и нагнетания насоса с помощью онлайн-калькулятора

Нагревательная поверхность жидкостного нагревателя, количество трубок, диаметр трубной пластины, формулы расчета падения давления с онлайн-таблицей расчетов

Основные понятия общего коэффициента теплопередачи (OHTC)

Типы насосов и применения

Типы насосов и применения

Типы насосов и применения: — Насос — это механическое устройство, которое используется для перемещения жидкостей или суспензий из одной точки в другую за счет увеличения механической энергии жидкости или суспензии.Поскольку для того, чтобы насос работал, в насос подается энергия, они называются устройствами поглощения энергии. Они добавляют энергию жидкости и в процессе повышают ее давление.

Насосы подразделяются на два класса; поршневые насосы и динамические насосы. В поршневых насосах прямого вытеснения жидкость направляется в замкнутый объем, и границы замкнутого объема перемещаются таким образом, что они расширяются или сжимаются, чтобы принимать и выпускать жидкость. В динамических насосах нет замкнутого объема, но есть вращающиеся лопасти, называемые лопастями рабочего колеса, которые вводят энергию в жидкость

1.Насосы прямого вытеснения

Насосы прямого вытеснения

делятся на два класса; Ротационные и поршневые поршневые насосы.

A. Ротационные поршневые насосы

Отличительной чертой этих насосов является то, что они имеют механизм вращения; этот вращающийся механизм создает вакуум и приводит в движение жидкость внутри насоса. Он может достаточно эффективно обрабатывать высоковязкие жидкости. Некоторые из поршневых насосов роторного типа — это пластинчато-роторные насосы, винтовые насосы и шестеренчатые насосы.

Пластинчато-роторные насосы

Типы насосов и их применение: — Пластинчато-роторные насосы

Эти насосы состоят из лопаток, установленных на роторе. Ротор помещен в полость, где он вращается, чтобы всасывать жидкость. Эти лопатки могут иметь переменную длину, и лопатки могут быть установлены таким образом, чтобы они касались стенок корпуса насоса

Винтовые насосы

Типы насосов и их применение: — Винтовые насосы

В этих насосах для перемещения жидкости используются винты.Можно использовать один винт, который вращается, и жидкость перемещается в осевом направлении вдоль винтов. Двойные винты также можно использовать, если один винт вращается по часовой стрелке, а другой вращается против часовой стрелки. Преимущество использования таких насосов для перекачивания вязких жидкостей заключается в том, что не происходит пенообразования.

Шестеренные насосы

Типы насосов и их применение: — Шестеренчатые насосы

Состоит из двух шестерен. Шестерни имеют очень малый зазор, то есть зазор между шестерней и корпусом насоса составляет микрометры.Этот плотный зазор предотвращает обратный ток воды. Когда шестерня вращается, на входе насоса создается разрежение, которое приводит в движение жидкость внутри насоса.

B. Поршневые поршневые насосы

Отличительной чертой поршневых насосов является то, что они имеют колеблющийся компонент, который заставляет жидкости перемещаться через насосы. Колеблющиеся компоненты могут быть поршневого, плунжерного или диафрагменного типа. Насосы, соответствующие компонентам, называются поршневым насосом, плунжерным насосом и диафрагменным насосом.

Поршневой насос и плунжерный насос

В плунжерном насосе есть плунжер, который скользит вверх и вниз для перемещения жидкости. Уплотнение высокого давления стационарное.

Типы насосов и их применение: — Плунжерный насос

В поршневом насосе поршень отвечает за перемещение жидкости. Уплотнение высокого давления совершает возвратно-поступательное движение с поршнем.

Типы насосов и их применение: — Поршневой насос

Мембранный насос

Мембранный насос содержит колеблющуюся пару мембран.С обеих сторон диафрагмы находятся обратные клапаны. Когда диафрагма перемещается с одной стороны, давление уменьшается с другой, и она втягивает жидкость.

Типы насосов и их применение: — Мембранный насос

2. Динамические насосы

Динамические насосы — это типы насосов, которые увеличивают скорость жидкости, поскольку жидкость движется внутри насоса, но когда насос достигает выпускного отверстия, эта увеличенная кинетическая энергия преобразуется в потенциальную энергию. В данном случае это означает повышенное давление.Типы динамических насосов: centr

Руководство по типам насосов — Найдите подходящий насос для работы

Перечисленные насосы Насосы Винтовой насос В винтовых насосах

Тип насоса	Базовое описание	Основные характеристики	Используемые приложения	Рекомендуемая среда (жидкость)	Преимущества	Диапазоны расхода	Диапазоны полного напора (давления)	Диапазон мощности в лошадиных силах
Центробежные насосы	Общее название насосов с одним или несколькими рабочими колесами.Множество типов и конфигураций для разных приложений. См. Ниже конкретные типы центробежных насосов.	Одно или несколько рабочих колес. Кожух спиральный или диффузорный. Обычно приводится в действие электродвигателем, но доступны и другие типы приводов.	Центробежные насосы могут перекачивать все виды жидкостей. Самый высокий расход среди всех типов насосов. Работает с чистыми или грязными жидкостями и жидкостями с низкой вязкостью. Жидкость не должна содержать воздуха или паров.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются).Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред.	Лучший выбор насоса для жидкостей с низкой вязкостью (жидких) и высоких расходов. Никаких пульсаций, которые могут быть у некоторых поршневых насосов прямого вытеснения.	5 — 200 000 галлонов в минуту ——— 19 — 757 080 л / мин	10 — 7500 футов ——— 3 — 2 286 м	0.125 — 5000 л.с.
Технологические насосы ANSI	Технологические насосы ANSI являются единственным типом насосов стандартного размера в насосной промышленности США (например, сравнимые размеры всех производителей имеют одинаковые габариты и размеры интерфейса). Технологические насосы ANSI по определению являются горизонтальными одноступенчатыми насосами с торцевым всасыванием. Насос соответствует ANSI B73.1 (ASME B73.1).	Считается насосом с торцевым всасыванием на раме. Обычно поставляется с открытыми рабочими колесами.Габаритно-стандартные размеры поставляются всеми производителями. Доступен в широком спектре сплавов и неметаллов для многих агрессивных сред.	Применения для перекачки и обработки на химических предприятиях, целлюлозно-бумажных комбинатах, нефтеперерабатывающих заводах, предприятиях пищевой промышленности, а также общие услуги на производственных предприятиях всех типов.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред.	Стандартизация размеров позволяет завершить проектирование трубопроводов, фундамента и здания до выбора поставщика насоса. Кроме того, это позволяет менять марку насоса в полевых условиях без необходимости переналадки труб или модификации двигателя, муфты или фундаментной плиты. У этого типа насоса больше вариантов материала, чем у других типов.	10–5 000 галлонов в минуту ——— 38 — 18 927 л / мин	50-750 футов ——— 22 — 325 фунтов на кв. Дюйм	1-250 л.с.
Технологические насосы API	Тип насоса API применяется к насосам, построенным в соответствии со стандартом API 610 для насосов для нефтеперерабатывающих заводов, трубопроводов и других применений по переработке углеводородов.Он включает торцевое всасывание, горизонтальный разъемный корпус, вертикальную турбину и другие типы.	Соответствует стандарту API 610 для работы с углеводородами. Включает закрытые рабочие колеса с заблокированными компенсационными кольцами. Обычно устанавливается по средней линии для минимизации теплового движения.	Услуги по перевалке и переработке углеводородов на нефтеперерабатывающих заводах, в трубопроводах и заводах по переработке углеводородов.	Нефть сырая и все виды углеводородов.	Отвечает требованиям API 610, обеспечивая безопасность и надежность при работе с углеводородами при высоком давлении и высокой температуре.	10–10 000 галлонов в минуту ——— 38 — 37 854 л / мин	50 — 7500 футов ——— 22 — 3251 фунт / кв. Дюйм	1 — 5000 л.с.
Насосы с осевым потоком	Насосы Axial Flow — это насосы с очень высоким расходом и низким напором. Также называется пропеллерным насосом.	Одноступенчатое рабочее колесо с высокой удельной скоростью для высокого расхода и низкого напора.	Осушение паводков, циркуляционный водяной насос электростанции, услуги испарителя и орошение.	Вода и относительно жидкие жидкости. Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса.	Этот тип насоса — лучший тип для достижения очень высокого расхода при очень низком напоре, что является гидравлическим требованием, необходимым для определенных применений, таких как обезвоживание паводком.	5,000 — 200,000 галлонов в минуту ——— 18,927 — 757,08 л / мин	10-30 футов ——— 4-13 фунтов на кв. Дюйм	10 — 1500 л.с.
Бустерные насосы	Бустерные насосы используются для дальнейшего повышения давления в системе.Это может быть торцевое всасывание, линейный циркуляционный насос, горизонтальный разъемный корпус или вертикальная турбина в корпусе насоса.	Подкачивающие насосы почти всегда являются многоступенчатыми (имеют более одного рабочего колеса). Все остальные функции весьма специфичны для приложения.	Распределение питьевой воды, усилитель орошения, усилитель охлаждающей воды, вспомогательное обслуживание технологического процесса	Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Обычно не используется для жидкостей, содержащих твердые частицы.Доступен в сплавах для агрессивных сред.	Позволяет создавать дополнительное давление, необходимое для перемещения жидкости на большие расстояния или использования высокого давления для распыления или других услуг.	5 — 10 000 галлонов в минуту ——— 19 — 37 854 л / мин	200 — 7,500 футов ——— 87 — 3,251 фунтов на кв. Дюйм	1 — 5000 л.с.
Герметичные моторные насосы	Насосы с герметичным двигателем — это центробежные насосы без уплотнения.Рабочее колесо прикреплено непосредственно к ротору двигателя, а ротор, находящийся в контакте с жидкостью, от статора двигателя отделен емкостью.	Насос и двигатель плотно соединены, поэтому механическое уплотнение отсутствует. Ротор насоса включает в себя канал циркуляции перекачиваемой жидкости для смазки подшипников скольжения и упорных поверхностей. Эти участки износа изготовлены из керамики, карбида кремния или карбида вольфрама.	Перекачивание химикатов, углеводородов или других жидкостей, которые трудно герметизировать или где последствия утечки серьезны.Перекачивание жидкостей-теплоносителей, имеющих высокую температуру или склонных к дорогостоящим потерям при испарении, с помощью традиционных торцевых уплотнений.	Все типы жидких (невязкие жидкости).	Устраняет механическое уплотнение, одно из самых больших затрат на техническое обслуживание насоса. Кроме того, насос гарантированно герметичен.	5 — 1500 галлонов в минуту ——— 19 — 5678 л / мин	25 — 400 футов ——— 11 — 173 фунтов на кв. Дюйм	0.5 — 300 л.с.
Измельчающие насосы	Chopper Pumps — это тип центробежного насоса, который предназначен для измельчения твердых частиц и вязких материалов при перекачивании. Он доступен в конфигурации с вертикальной стойкой и с торцевым всасыванием.	Рабочее колесо насоса содержит шлифовальные зубья для тяжелых условий эксплуатации, а многие из них имеют сменные изнашиваемые пластины в корпусе, позволяющие измельчать твердые частицы во время работы насоса.	Чоппер-насосы используются в приложениях, которые закрывают обычные насосы для сточных вод, перекачивающих твердые частицы, на промышленных, химических предприятиях и предприятиях по переработке мусора.	Жидкости, содержащие твердые частицы и вязкий материал, которые иначе было бы трудно перекачивать.	Может перекачивать жидкости, содержащие длинные волокнистые материалы или другие твердые вещества, которые могут забиться в насосах других типов.	50 — 10 000 галлонов в минуту ——— 189 — 37 854 л / мин	15-200 футов ——— 7 — 87 фунтов на кв. Дюйм	1 — 500 л.с.
Циркуляционные насосы	Циркуляционные насосы обычно представляют собой насосы с прямыми всасывающими и напорными фланцами.	Прямые соединения всасывающего и нагнетательного трубопроводов. Насос может быть оснащен традиционным двигателем и муфтой или может иметь двигатель с мокрым ротором, который устраняет уплотнение.	Циркуляционные насосы используются в системах HVAC в зданиях (циркуляция охлажденной воды, циркуляция горячей воды, циркуляция питьевой воды). Также циркуляция охлаждающей воды в растениях.	Вода и относительно жидкие жидкости.	Линейный дизайн экономит занимаемую площадь.	5-750 галлонов в минуту ——— 19 — 2 839 л / мин	20 — 180 футов ——— 9 — 78 фунтов на кв. Дюйм	1-50 л.с.
Криогенные насосы	Криогенные насосы используются для перекачивания жидкостей с очень низкими температурами.	Специальные материалы, уплотнения и зазоры, выдерживающие очень низкие температуры.	Низкотемпературные области применения в обрабатывающей промышленности, поставках СПГ и производстве полупроводников.	Идеально для жидкостей с очень низкими температурами.	Способен переносить низкие температуры в определенных областях применения.	5 — 1,000 галлонов в минуту ——— 19 — 3785 л / мин	25 — 1000 футов ——— 11 — 434 фунтов на кв. Дюйм	0.5 — 500 л.с.
Барабанные насосы	Бочковые насосы используются для откачки небольшого количества жидкости из бочек и бутылок. Насос очень тонкий, чтобы поместиться в отверстие барабана. Обычно поставляется как центробежный насос, но для более густых жидкостей и паст доступны типы поршневых насосов.	Трубка малого диаметра, окружающая вал, подходит к отверстию бочки на 55 галлонов. Обычно имеет двигатель, управляемый вручную.	Перекачивание небольшого количества жидкости из бочек на 55 галлонов и больших бутылок.	Широкий выбор жидких и густых жидкостей, включая коррозионные жидкости.	Очень практичный способ перекачки небольших количеств различных жидкостей, хранящихся в бочках или бутылях.	0,5 — 70 галлонов в минуту ——— 2 — 265 л / мин	20-75 футов ——— 9-33 фунтов на кв. Дюйм	0,25 — 1 л. С.
Концевые всасывающие насосы	Насосы с односторонним всасыванием — это распространенный тип центробежных насосов.Имеет горизонтальный вал с консольным рабочим колесом. Поток проходит через конец кожуха и выходит через верх.	Горизонтальный вал, одно рабочее колесо (см. Категорию многоступенчатых насосов с большим количеством рабочих колес). Различные типы крыльчатки для чистых и грязных работ, множество вариантов материалов	Любая перекачка или циркуляция жидкости. Работает с чистыми или грязными жидкостями и жидкостями с низкой вязкостью. Жидкость не должна содержать воздуха или паров.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются).Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред.	Самый дешевый вариант с первой стоимостью для большинства приложений. У большинства дистрибьюторов есть стандартные размеры.	5-7 000 галлонов в минуту ——— 19 — 26 498 л / мин	10-750 футов ——— 4 — 325 фунтов на кв. Дюйм	0.125 — 250 л.с.
Пожарные насосы	Центробежный насос, используемый для пожаротушения в зданиях, на заводах и в других местах.Может соответствовать стандартам UL / NFPA для пожарных насосов. Обычно это горизонтальный раздельный корпус или вертикальный турбинный насос для служб UL / FM. Не указанные в перечне насосы могут быть с односторонним всасыванием.	соответствуют требованиям UL / FM для противопожарных служб.	Противопожарные службы всех типов, внесенные в списки UL / FM и не внесенные в списки.	Вода	Отвечает требованиям UL / FM для пожарных насосов. Поставщики часто включают полную систему, включая двигатель и элементы управления.	20 — 5000 галлонов в минуту ——— 76 — 18 927 л / мин	100 — 1200 футов ——— 43-520 фунтов на кв. Дюйм	10-800 л.с.
Шлифовальные насосы	насосы Grinder представляют собой тип погружного насоса сточных вод, который имеет режущие зубы, включенные на рабочее колесо, чтобы размолоть сточные воды для канализационного давления применений. Также доступны винтовые насосы прямого вытеснения.	Шлифовальные зубья на входе крыльчатки погружного электродвигателя.	Бытовые напорные канализационные системы.	Канализация и прочие сточные воды.	Этот тип канализационного насоса позволяет использовать канализационные трубы меньшего диаметра, чем обычные канализационные системы с самотечным дренажем. Кроме того, канализационные линии могут повторять контур земли, так как они не должны непрерывно стекать в точку сбора.	5–50 галлонов в минуту ——— 19 — 189 л / мин	50 — 150 футов ——— 22-65 фунтов на кв. Дюйм	0.5-5 л.с.
Горизонтальные насосы с разъемным корпусом	Горизонтальные насосы с разъемным корпусом представляют собой типы центробежных насосов с одинарным рабочим колесом с двойным всасыванием, установленным между подшипниками. Корпус разделен по горизонтали для обслуживания. Всасывающий и напорный фланцы расположены напротив друг друга.	Рабочее колесо с двойным всасыванием обеспечивает лучший NPSH и меньшее осевое усилие. Корпус обычно имеет двойную спиральную камеру для уменьшения радиальных нагрузок на подшипник. Насос имеет два уплотнения, оба уплотняющие давление всасывания.	Обычно более высокие скорости потока, чем насосы с торцевым всасыванием. Используется для охлаждающей воды, подпиточной воды, распределения питьевой воды, пожарных насосов, трубопроводов и других основных технологических потоков.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Обычно не используется для жидкостей, содержащих твердые частицы. Доступен в сплавах для агрессивных сред.	Этот тип насоса допускает гораздо более высокий расход, чем насосы с торцевым всасыванием. Рабочее колесо с двойным всасыванием не имеет осевых осевых нагрузок и имеет меньшую вероятность кавитации.	100–100 000 галлонов в минуту ——— 379 — 378 540 л / мин	50 — 1500 футов ——— 22 — 650 фунтов на кв. Дюйм	3 — 5000 л.с.
Струйные насосы	Струйные насосы — это тип насосов для домашних водяных скважин, которые используются при более низких расходах, чем типы с вертикальными турбинами. Это горизонтальный всасывающий насос с концевым всасыванием, в котором используется эжектор для увеличения потока.	Горизонтальный односторонний всасывающий насос с эжектором, установленный на насосе (для эксплуатации в неглубоких скважинах) или расположенный внизу в скважине.	Колодцы хозяйственные	Вода	Более дешевый бытовой скважинный насос, чем погружной.	1–70 галлонов в минуту ——— 4 — 265 л / мин	20-200 футов ——— 9 — 87 фунтов на кв. Дюйм	0.5-5 л.с.
Насосы с магнитным приводом	Насосы с магнитным приводом представляют собой центробежный насос без уплотнения. Он передает крутящий момент от двигателя к крыльчатке посредством вращающегося внешнего магнита, который передает магнитный поток через баллончик на внутренний магнит, прикрепленный к крыльчатке. Таким образом, внутренняя часть банки изолирована без проникновения вала и устраняется уплотнение.	Магниты обычно изготавливаются из керамики, самария, кобальта или неодима.Втулки и упорные поверхности внутри банки изготовлены из карбида кремния или карбида вольфрама или керамики для обработки потенциально абразивной жидкости, циркулирующей внутри банки. Большинство из них должны быть защищены от потери потока, что может серьезно повредить насос из-за повышения температуры из-за магнитного потока.	Перекачивание химикатов, углеводородов или других жидкостей, которые трудно герметизировать или где последствия утечки серьезны. Перекачивание жидкостей-теплоносителей, имеющих высокую температуру или склонных к дорогостоящим потерям при испарении, с помощью традиционных торцевых уплотнений.	Все типы жидких (невязкие жидкости).	Устраняет механическое уплотнение, одно из самых больших затрат на техническое обслуживание насоса. Кроме того, насос гарантированно герметичен.	5 — 4000 галлонов в минуту ——— 19-15 142 л / мин	25 — 1000 футов ——— 11 — 434 фунтов на кв. Дюйм	0,5 — 300 л.с.
Многоступенчатые насосы	В многоступенчатых насосах используется несколько рабочих колес с диффузорами или улитками, которые создают больший напор, чем одноступенчатые (одинарные) насосы.Доступны в горизонтальной и вертикальной ориентации.	Корпус может быть разделен по радиусу или по оси. Осевое усилие может быть сбалансировано или не сбалансировано в зависимости от конструкции. Рабочие колеса закрытого типа с диффузором или спиральным корпусом.	Услуги высокого давления, такие как питательная вода для котлов, конденсат, трубопроводы, обратный осмос и удаление накипи.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Обычно не используется для жидкостей, содержащих твердые частицы. Доступен в сплавах для агрессивных сред.	Лучшие способы получить высокое давление с помощью центробежного насоса. Осевые нагрузки могут быть ниже, чем у одноступенчатых конструкций.	5 — 10 000 галлонов в минуту ——— 19 — 37 854 л / мин	200 — 7,500 футов ——— 87 — 3,251 фунтов на кв. Дюйм	1 — 5000 л.с.
Регенеративные турбинные насосы	Регенеративный турбинный насос не считается истинным центробежным насосом, но работает по тому же кинетическому принципу, что и центробежный насос.Вместо крыльчатки с лопастями у крыльчатки турбины есть лопатки, похожие на турбины, которые образуют напор. Обычно это одноступенчатое всасывание с односторонним всасыванием, хотя доступны и многоступенчатые версии.	Обычно одноступенчатый, хотя доступен и многоступенчатый. Насос имеет очень узкие внутренние зазоры, поэтому перекачиваемая жидкость должна быть достаточно чистой. У насоса очень крутая кривая напора-производительности, поэтому насос необходимо защитить от возможной работы из-за закрытого клапана.	Небольшие питательные насосы для котлов для химчисток, пекарен и аналогичные небольшие коммерческие котлы.Также используется в OEM-приложениях, таких как чиллеры и лазерное охлаждение.	Тонкие прозрачные жидкости.	Очень компактный насос для применений с низким расходом и высоким напором. Это может привести к экономии места и снижению затрат на питательные насосы для небольших котлов. Этот тип насоса справляется с паром и воздухом, смешанными с жидкостью, лучше, чем традиционные центробежные насосы.	1–200 галлонов в минуту ——— 4 — 757 л / мин	50 — 1200 футов ——— 22-520 фунтов на кв. Дюйм	0.5 — 75 л.с.
Шламовые насосы	Шламовый насос — это общий термин для насоса, который перекачивает абразивный шлам. Их можно рассматривать как насос с торцевым всасыванием, насос с вертикальной колонной или погружной насос.	Насосы изготавливаются либо из чугуна с высоким содержанием никеля (белого чугуна), чтобы выдерживать абразивный износ шламов, либо насос покрыт резиной для шлама с более круглыми краями. Насосы часто имеют сменные износостойкие пластины на одной или обеих сторонах рабочего колеса.	Добыча, переработка полезных ископаемых, транспортировка шламов на переработку и дноуглубительные работы. Также насосы используются для подачи шлама на угольных электростанциях, сталелитейных заводах, цементных заводах и т. Д.	Очень абразивные жидкости всех типов.	Обычные насосы не выдержат абразивного износа, вызываемого шламом на деталях насоса. Шламовые насосы предназначены для перекачивания абразивных шламов и обеспечивают максимально долгий срок службы насосов.	10 — 30 000 галлонов в минуту ——— 38 — 113 560 л / мин	30 — 250 футов ——— 13-108 фунтов на кв. Дюйм	1-2000 л.с.
Самовсасывающие насосы	Самовсасывающие насосы представляют собой центробежные насосы, которые могут быть расположены над всасывающим резервуаром без внешней системы всасывания.Конфигурация с торцевым всасыванием, но увеличенный корпус для поддержки заливки.	Нет необходимости во внешней заливке или донных клапанах.	Водоотливные насосы и устройства для осушения. Транспортные услуги, при которых насос должен быть расположен над всасывающим резервуаром.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред.	Нет необходимости во внешней заливке	5-7 000 галлонов в минуту ——— 19 — 26 498 л / мин	10 — 350 футов ——— 4 — 152 фунт / кв. Дюйм	1 — 150 л.с.
Погружные насосы	Погружные насосы включают погружной электродвигатель с одноступенчатым насосом, тесно соединенным с ним, что позволяет всей установке работать под водой.	Погружной двигатель, заполненный воздухом или маслом. Различные рабочие колеса предназначены для приема твердых частиц различного размера.	Услуги дренажных насосов, сточных вод и сточных вод, начиная от изделий для дома и заканчивая основными очистными сооружениями.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса.	Исключает вал колонны и подшипники, обнаруженные в отстойнике колонны.Более компактный, сниженная стоимость установки поддона. Может располагаться в зонах, подверженных наводнениям.	5 — 7 500 галлонов в минуту ——— 19 — 28 391 л / мин	10-200 футов …….. 4 — 87 фунтов на кв. Дюйм	0,25 — 250 л.с.
Насосы для мусора	Насосы для мусора — это тип самовсасывающих центробежных или погружных центробежных насосов, предназначенных для перекачивания горных пород и других твердых частиц во время обезвоживания.	Открытые или закрытые рабочие колеса без засорения, предназначенные для прохождения камней и другого мусора. Насосы могут быть самовсасывающими. Уплотнения обычно имеют закаленные поверхности.	Обезвоживание строительных площадок, шахт и хозяйственных ям.	Грязная вода, содержащая грязь, камни, камни и другой мусор.	Предназначен для перекачивания твердых частиц и абразивов, используемых во многих системах обезвоживания.	5 — 1,000 галлонов в минуту …….. 19 — 3785 л / мин	25 — 150 футов ——— 11-65 фунтов на кв. Дюйм	0.25-50 л.с.
Вертикальные отстойники	Вертикальные водоотливные насосы включают вертикальный вал, опирающийся на центральную колонну. Одиночное рабочее колесо, открытое или закрытое, перекачивает насос через спиральный корпус и затем выходит из выпускной трубы колонны.	Различные типы крыльчаток для чистых и грязных работ. Подшипники скольжения в трубе колонны необходимо смазывать водой из поддона или снаружи водой или консистентной смазкой.	Услуги дренажных насосов.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются).Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред.	Относительно недорогой отстойник. Для большинства конструкций уплотнение вала не требуется, поскольку колонна вала не находится под давлением.	5 — 7 500 галлонов в минуту ——— 19 — 28 391 л / мин	15 — 150 футов ——— 7-65 фунтов на кв. Дюйм	0,5 — 250 л.с.
Вертикальные турбинные насосы	Вертикальные турбинные насосы — это насосы с вертикальным валом, предназначенные для установки в скважине.Может также откачивать из открытого резервуара, реки, водозаборного сооружения или резервуара или может быть установлен в бочке для применения подкачивающего насоса. Насос может иметь одно или несколько рабочих колес и чаши диффузора, в зависимости от требований к общему напору.	Доступны с открытыми и закрытыми рабочими колесами. Подшипники скольжения в чашах диффузора насоса смазываются перекачиваемой жидкостью. Вертикальный двигатель большой тяги, установленный сверху для подшипников трансмиссионного вала, смазываемых продуктом, или погружной электродвигатель, установленный под насосом, для устранения подшипников трансмиссионного и трансмиссионного валов.	Орошение, питьевое водоснабжение, подпиточная вода для растений, охлаждающая вода, пожарные насосы, распределение питьевой воды, подкачивающие насосы, технологические насосы.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред.	Единственный практичный способ откачки из глубокого колодца. Широкий диапазон расхода и напора. Низкое использование площади. Погружной насос исключает заливку.Герметичная версия насоса отлично подходит для работы с низким NPSH	50 — 150 000 галлонов в минуту ——— 189 — 567 810 л / мин	15 — 2000 футов ——— 7-867 фунтов на кв. Дюйм	1 — 5000 л.с.
Насосы скважинные	Тип вертикального турбинного насоса, разработанный специально для использования в пробуренных скважинах. Кроме того, для более низких расходов обратитесь к типу струйного насоса выше.	Доступны с открытыми и закрытыми рабочими колесами. Подшипники скольжения в чашах диффузора насоса смазываются перекачиваемой жидкостью. Вертикальный двигатель большой тяги, установленный сверху для подшипников трансмиссионного вала, смазываемых продуктом, или погружной электродвигатель, установленный под насосом, для устранения подшипников трансмиссионного и трансмиссионного валов.	Орошение, питьевое водоснабжение, подпиточная вода для растений, охлаждающая вода, пожарные насосы, распределение питьевой воды	Вода и относительно жидкие жидкости. Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса.	Единственный практичный способ откачки из глубокого колодца. Широкий диапазон расхода и напора. Низкое использование площади. Погружной насос исключает заливку.	50-20 000 галлонов в минуту ——— 189 — 75 708 л / мин	20 — 1000 футов ——— 9 — 434 фунтов на кв. Дюйм	1 — 3000 л.с.
Поршневые насосы	Насос прямого вытеснения (PD) — это общее название типа насоса, который не имеет крыльчатки, а полагается на вращающиеся или совершающие возвратно-поступательное движение части для непосредственного проталкивания жидкости в замкнутом объеме до тех пор, пока не будет создано достаточное давление для перемещения жидкости. в сливную систему.Это включает в себя множество конкретных типов для конкретных приложений, как описано ниже.	Насос работает по принципу прямого вытеснения роторного или возвратно-поступательного типа. См. Ниже особенности определенных типов.	Все виды услуг во многих отраслях промышленности, где поршневые поршневые насосы предпочтительнее центробежных насосов из-за высокой вязкости, наличия хрупких или чувствительных к сдвигу твердых частиц или необходимости низкого расхода и высокого давления.	Жидкости с высокой вязкостью, некоторые более жидкие жидкости, жидкости, содержащие твердые частицы, особенно хрупкие твердые частицы, а также жидкости, чувствительные к сдвигу.	Лучший выбор для работы с более высокой вязкостью и для плавного перемещения жидкостей. Также может потребоваться для комбинации с низким расходом, высоким давлением или в других сферах применения. Некоторые типы по своей природе являются самовсасывающими, а некоторые — герметичными.	0,1 — 15 000 галлонов в минуту ——— ,38 — 56,781 л / мин	10 — 100 000 фунтов на кв. Дюйм ——— ,7 — 6,895 бар	0.5 — 5000 л.с.
Насосы AODD	AODD представляют собой поршневые диафрагменные насосы любого типа, содержащие две диафрагмы и приводимые в действие воздухом вместо электродвигателя.	Воздушная секция с челночным клапаном поочередно подает воздух на две диафрагмы. Каждая диафрагма имеет набор обратных клапанов.	Многие приложения в общем оборудовании, где нет электричества, или где перекачиваемая жидкость имеет высокое содержание твердых частиц или высокую вязкость.	Широкий спектр жидкостей, включая жидкости, содержащие твердые частицы, и агрессивные жидкости.	Может использоваться при отсутствии электричества при наличии сжатого воздуха. Доступен в различных металлических и неметаллических материалах в зависимости от перекачиваемой жидкости. Может перекачивать жидкости, содержащие крупные твердые частицы. Насос не имеет уплотнений и может работать всухую.	0,25 — 300 галлонов в минуту ——— 1 — 1136 л / мин	10 — 125 фунтов на кв. Дюйм ——— .7-9 бар	0,25 — 30 л.с.
Бетононасос	Бетононасосы — это тип поршневого поршневого насоса, который специально разработан для перекачивания бетона и других растворов смешанных заполнителей.	Напор высокого давления для перекачки бетона на большие расстояния или на большие высоты. Материалы конструкции, которые могут обрабатывать абразивный заполнитель.	Бетон, строительные объекты.	Бетон и другие заполнители.	Лучший способ перемещать бетон на большие расстояния и на высоту во время заливки.	10–1 000 галлонов в минуту ——— 38 — 3785 л / мин	25 — 1000 фунтов на кв. Дюйм ——— 2 — 69 бар	10-500 л.с.
Мембранные насосы	Мембранные насосы представляют собой тип поршневого поршневого насоса, в котором жидкость перекачивается с помощью возвратно-поступательной диафрагмы, которая приводится в действие соленоидом, механическим приводом или гидравлическим приводом.Другие версии с пневматическим приводом (см. Тип AODD ниже). Насос имеет обратные клапаны на входе и выходе.	Насос содержит возвратно-поступательную диафрагму и обратные клапаны на входе и выходе.	Много применений на заводе общего назначения, где перекачиваемая жидкость имеет высокое содержание твердых частиц или высокую вязкость.	Широкий спектр жидкостей, включая жидкости, содержащие твердые частицы, и агрессивные жидкости.	Перекачивает широкий спектр жидкостей, включая жидкости, содержащие твердые частицы.Насос не имеет уплотнений и может работать всухую без повреждения насоса.	1 — 1,800 галлонов в минуту ——— 4 — 6814 л / мин	25-15 000 фунтов на кв. Дюйм ——— 2 — 1,034 бар	0,5 — 2000 л.с.
Насосы с гибким рабочим колесом	Насосы с гибким рабочим колесом представляют собой тип роторного поршневого насоса, который имеет вращающееся резиновое рабочее колесо с лопатками, которые изгибаются, а затем выпрямляются по мере вращения рабочего колеса, чтобы соответствовать внутреннему кулачку в корпусе насоса.	Доступны различные резиновые материалы для обеспечения правильной совместимости с перекачиваемой жидкостью.	Используется в качестве трюмных и балластных насосов на малых и средних морских судах. Также используется в других установках, где жидкости содержат твердые частицы.	Вода, морская вода и другие жидкие жидкости, включая жидкости, содержащие некоторые твердые частицы.	Относительно недорогой способ перемещения жидкостей, содержащих некоторое количество твердых частиц.	5 — 150 галлонов в минуту ——— 19 — 568 л / мин	10-60 фунтов на кв. Дюйм ——— .7-4 бар	0,25 — 10 л. С.
Шестеренные насосы	Шестеренчатые насосы — это тип роторного объемного насоса, в котором жидкость перекачивается, проходя между двумя зацепляющими шестернями и окружающим корпусом. Есть внутренние и внешние зубчатые передачи.	Типы внутренних и внешних зубчатых колес. Обычно не работает с твердыми частицами или абразивными жидкостями.	Самый распространенный насос для чистых масел и других вязких жидкостей.	Масла и другие жидкости с высокой вязкостью.Обычно подходит только для чистых жидкостей (без твердых частиц).	Наиболее широко используется для очистки нефти. Мало движущихся частей, простая конструкция.	1–1 500 галлонов в минуту ——— 4 — 5678 л / мин	10 — 2,500 фунтов на кв. Дюйм ——— ,7 — 138 бар	0,5 — 2000 л.с.
Кулачковые насосы	Лопастные насосы включают в себя два кулачка привода вала, которые входят в зацепление друг с другом, но не соприкасаются из-за использования синхронизирующих шестерен.Это позволяет бережно перекачивать жидкости, содержащие мягкие или хрупкие твердые частицы, или вязкие жидкости.	Насос имеет синхронизирующие шестерни, поэтому лопасти не соприкасаются друг с другом во время перекачивания. Доступны в санитарных вариантах для пищевых, фармацевтических и биотехнологических услуг.	Доступны в санитарных вариантах для продуктов питания, напитков, фармацевтики и биотехнологий.	Вязкие жидкости, содержащие хрупкие твердые частицы или жидкости, чувствительные к сдвигу.	Это обычный насос для санитарных применений, перекачивающих вязкие жидкости или жидкости, содержащие хрупкие твердые частицы.Нет контакта металла с металлом внутри насоса.	25 — 3000 галлонов в минуту ——— 95 — 11 356 л / мин	50-450 фунтов на кв. Дюйм ——— 3 — 31 бар	1 — 500 л.с.
Дозирующие насосы	Дозирующие насосы — это тип поршневого поршневого диафрагменного насоса с очень низким расходом (обычно измеряется в галлонах в час или в день, а не в минуту).Скорость потока регулируется.	Насос, как правило, представляет собой мембранный тип, хотя более старые конструкции являются плунжерными. Диафрагма приводится в действие соленоидом, механическим или гидравлическим приводом. Насос включает впускной и выпускной обратные клапаны. Обычно содержит регулировку длины хода для изменения расхода, а некоторые насосы также могут регулировать расход с регулировкой скорости.	Используется для измерения или дозирования очень малых расходов с высокой точностью. Чаще всего применяется химическая обработка воды в котлах, градирнях, питьевой воды и т. Д.	Широкий выбор жидких и густых жидкостей, включая коррозионные жидкости.	Точное и воспроизводимое измерение объемного расхода. Возможность легко регулировать скорость потока, регулируя длину хода или скорость.	.01 — 20 галлонов в минуту ——— .038 — 76 л / мин	10 — 30 000 фунтов на кв. Дюйм ——— ,7 — 2,068 бар	0.125 — 60 л.с.
Перистальтические насосы (шланговый насос)	Перистальтические насосы или шланговые насосы — это тип роторного поршневого насоса, который имеет ролик или башмак, который сжимает трубку или шланг во время вращения.Сжимающее действие перемещает жидкость по трубке.	Включает сменный шланг, который должен быть совместим с перекачиваемой жидкостью. Этот шланг обычно можно заменить при износе.	Этот тип насоса используется для перекачки хлора и других дезинфицирующих средств в коммерческих плавательных бассейнах, на винодельнях, на очистных сооружениях и во многих OEM-приложениях, где перекачка без уплотнения является плюсом.	Широкий спектр жидкостей, включая жидкости, содержащие твердые частицы, и агрессивные жидкости.	Этот тип насоса не требует уплотнения и удерживает жидкость внутри трубки, что исключает утечку.	0,2 ​​- 200 галлонов в минуту ——— 0,78 — 757 л / мин	10 — 250 фунтов на кв. Дюйм ——— ,7 — 17 бар	0,125 — 40 л.с.
Поршневые насосы	Поршневые насосы — это тип поршневого насоса прямого вытеснения, который имеет поршни двустороннего действия.	Насос включает один или несколько поршней двустороннего действия, уплотненных уплотнительными кольцами напротив стенок цилиндра. Насос имеет обратный клапан на входе и выходе для каждого поршня.	Используется в производстве масла, при промывке, мойке под давлением, автомойках, обратном осмосе и других областях, где требуется высокое давление.	Вода и другие жидкие жидкости, включая жидкости, содержащие абразивы.	Может быть лучшей альтернативой плунжерному насосу в определенных областях применения, например, с абразивными жидкостями.Более низкие скорости могут означать меньшее обслуживание.	5 — 700 галлонов в минуту ——— 19 — 2650 л / мин	50-5 000 фунтов на кв. Дюйм ——— 3 — 345 бар	1 — 500 л.с.
Плунжерные насосы	Плунжерные насосы — это тип поршневого насоса прямого вытеснения, который обычно имеет три или пять поршневых поршней одностороннего действия.	Насос включает в себя один или несколько плунжеров одностороннего действия, уплотненных набивкой относительно стенок цилиндра. Насос имеет обратный клапан на входе и выходе для каждого плунжера.	Используется в производстве масла, при промывке, мойке под давлением, автомойках, обратном осмосе и других областях, где требуется высокое давление.	Вода и другие жидкие углеводороды, сырая нефть.	Лучший способ достичь очень высокого давления при перекачке.	5 — 1,200 галлонов в минуту …….. 19 — 4543 л / мин	50–100 000 фунтов на кв. Дюйм …….. 3 — 6 895 бар	1 — 5000 л.с.
Винтовые насосы	представляет собой тип роторного поршневого насоса, в котором ротор винтовой формы с одинарной резьбой вращается внутри резинового статора с двухзаходной спиралью. Это создает прогрессирующую полость, которая перемещает жидкость через насос и создает в ней давление.	Ротор представляет собой посадку с натягом внутри электрометрического статора для минимизации утечки (скольжения). Из-за этого пусковой момент может быть выше рабочего.	Используется для перекачивания полимеров и обезвоженного осадка при очистке сточных вод, а также перекачивания вязких или содержащих твердые вещества жидкостей на промышленных предприятиях, таких как целлюлозные заводы, нефтехимические и химические предприятия.	Широкий выбор жидких и густых жидкостей, включая коррозионные жидкости и жидкости, содержащие твердые частицы.	Иногда считается насосом последней инстанции, поскольку он может работать с трудными жидкостями, которые являются вязкими или содержат твердые частицы и которые другие типы насосов не могут принять.	10 — 2400 галлонов в минуту ——— 38 — 9 085 л / мин	50 — 2000 фунтов на кв. Дюйм ——— 3 — 138 бар	1 — 500 л.с.
Винтовые насосы	используются два винта, приводимых в действие синхронизирующими шестернями, которые перемещают масла и другие вязкие жидкости.Также доступен с тремя винтами, один заворачивающий другой.	В двух винтовых насосах используются синхронизирующие шестерни, поэтому винты зацепления не вращают друг друга. Типы с тройным винтом имеют один винт, приводящий в движение два других, и не включают зубчатые колеса.	Перекачка топлива, лифты и другие приложения, требующие относительно высоких расходов вязких жидкостей.	Масла, топливо и другие жидкости с высокой вязкостью. Также работает с двухфазными смесями жидкость / газ.	Самый высокий расход поршневых насосов прямого вытеснения.	50-15 000 галлонов в минуту ——— 189 — 56 781 л / мин	50 — 4500 фунтов на кв. Дюйм ——— 3 — 310 бар	5 — 5000 л.с.
Пластинчатые насосы	В пластинчатых насосах используется ротор с лопатками, расположенными в пазах, вращающимися внутри корпуса эксцентрической формы. По мере вращения ротора лопатки входят в пазы и выходят из них.	Скользящие лопатки часто изготавливаются из углерода.	Альтернатива шестеренному насосу для перекачки масел и других вязких жидкостей. Также подходит для более жидких жидкостей.	Масла и другие жидкости с высокой вязкостью. Обычно подходит только для чистых жидкостей (без твердых частиц). Также подходит для жидких жидкостей, таких как бензин и вода.	Подходит как для густых, так и для жидких жидкостей, поэтому его часто выбирают для терминалов и разгрузки грузовиков, где обрабатываются многие типы жидкостей.	5 — 2,500 галлонов в минуту ——— 19 — 9 464 л / мин	20-200 фунтов на кв. Дюйм ——— 1-14 бар	1-300 л.с.

Типы промышленных насосов | PumpScout

Пневматические двухмембранные насосы (AODD) — также известные как насосы AODD, содержат сжатый воздух и диафрагмы для перемещения жидкости через насосную систему.

Насосы с осевым потоком — используйте рабочее колесо с лопатками, которые направляют поток в осевом направлении. Они создают меньшее давление (напор), чем центробежные насосы с радиальным потоком, но они способны производить более высокие скорости потока.

Сильфонные насосы — используйте сильфонное устройство для перекачивания жидкости через систему трубопроводов. Сильфон представляет собой сжимаемый контейнер с выпускным патрубком. Сильфонные насосы считаются типом объемных насосов.

Бустерные насосы — используются для увеличения давления жидкости, которая уже течет в системе.Они считаются центробежным типом и часто используются в сочетании с вертикальными турбинами или вертикальными погружными насосами для дальнейшего повышения давления (напора) в системе.

Герметичные моторные насосы — предназначены для перекачивания жидкостей без утечки. Насос имеет герметичную камеру, исключающую утечку.

Консольные насосы — отстойный насос, предназначенный для установки в резервуар или отстойник, но без подшипника, расположенного в нижней части насоса.Рабочее колесо закреплено на двигателе консольно, а не поддерживается нижними подшипниками.

Центробежные насосы — часто лучший выбор для жидкостей с низкой вязкостью (жидких) и с высокими расходами. В насосе используется одно или несколько рабочих колес, которые прикрепляются к валу и вращаются вместе с ним. Вращение крыльчатки создает энергию, которая перемещает жидкость через насос и создает давление для перемещения жидкости по системе трубопроводов.

Насосы с измельчителем — используются для перемещения воды, содержащей твердые частицы, по системе.Они включают в себя компонент, который измельчает твердые частицы, чтобы жидкость могла легче проходить через систему.

Насосы с моноблочной муфтой — насосы с моноблочной муфтой не имеют отдельной муфты между насосом и двигателем. Это исключает необходимость выравнивания муфты, что экономит время и деньги.

Криогенные насосы — используются для перекачивания жидкостей с очень низкими температурами.

Насосы с питанием от постоянного тока — используйте заряд постоянного тока для питания.Они часто используются в сельской местности, где отсутствует электросеть.

Мембранные насосы — используйте изгибающуюся диафрагму для перемещения жидкости в насосную камеру и из нее. Они представляют собой тип поршневого поршневого насоса.

Дозирующие насосы — могут подавать жидкости с очень точной скоростью потока. Они позволяют вручную регулировать скорость потока.

Насосы с двойной диафрагмой — тип поршневых насосов прямого вытеснения, в которых используются гибкие поверхности для расширения и сжатия насосной камеры для перемещения жидкости.Они используют диафрагмы с каждой стороны насосной камеры.

Насосы с торцевым всасыванием — тип центробежных насосов, в корпусе которых всасывание идет с одного конца и выходит через верх.

Взрывозащищенные насосы — созданы для предотвращения возгорания и взрыва насоса. Внутри взрывозащищенных насосов двигатель и проводка спроектированы так, чтобы исключить возможность искры, которая может вызвать взрыв.

Насосы с гибким рабочим колесом — включают вращающееся резиновое рабочее колесо с лопатками, которые изгибаются, а затем выпрямляются, когда рабочее колесо вращается, чтобы соответствовать внутреннему кулачку в корпусе насоса.Они считаются роторными насосами ПД.

Эксплуатация и обслуживание шестеренчатого насоса — статья объясняет детали работы шестеренчатого насоса и советы по обслуживанию.

Типы шестеренчатых насосов — статья содержит дополнительную информацию о двух основных типах шестеренчатых насосов.

Шестеренные насосы — тип роторного поршневого насоса, в котором жидкость перекачивается, проходя между двумя зацепляющими шестернями и окружающим корпусом. Доступны как внутренние, так и внешние.

Шлифовальные насосы — используются для измельчения твердых сточных вод из зданий или домов.

Горизонтальные насосы с разъемным корпусом — имеют одинарное рабочее колесо с двойным всасыванием, установленное между подшипниками. Корпус насоса разделен по горизонтали для облегчения обслуживания, а всасывающий и напорный фланцы расположены напротив друг друга.

Шланговые насосы — Шланговые насосы или перистальтические насосы представляют собой тип поршневого насоса прямого вытеснения, в котором используется ролик для перемещения жидкости по трубке или шлангу.

Гидравлические насосы — тип насоса PD, используемый для повышения давления гидравлической жидкости. Затем жидкость используется для работы за счет приведения в действие поршней в гидравлической системе. Насосы бывают разных типов, в том числе поршневые, шестеренчатые, винтовые, плунжерные и лопастные.

Линейные насосы — в конфигурации с всасывающим и напорным патрубками расположены в линию. В отличие от насосов с односторонним всасыванием, которые требуют изменения направления. Проточные насосы часто используются в ситуациях, когда жидкость просто нужно поднять до более высокого давления.

Струйные насосы — разновидность центробежных насосов с торцевым всасыванием. Струйные насосы имеют специальное приспособление для создания вакуума, который помогает поднимать воду в колодец. Струйные насосы часто используются в подвале здания или в насосной станции.

Насосы подъемной станции — Подъемная станция, также называемая насосной станцией, представляет собой конструкцию, в которой находятся насос и двигатель. Тип используемого насоса зависит от области применения.

Лопастные насосы — тип насоса PD, в котором используются два закругленных, взаимосвязанных зубчатых лопасти, которые вращаются внутри герметичной камеры.

Насосы с магнитным приводом — тип насоса, который приводится в действие силой магнетизма, а не двигателем. Обычно они считаются центробежными насосами, но есть также несколько версий насосов PD.

Дозирующие насосы — считаются типом поршневых поршневых мембранных насосов, которые перемещают жидкости с точной скоростью потока. Большинство из них имеют возможность вручную регулировать скорость потока.

Многоступенчатые насосы — используйте несколько рабочих колес для создания большего напора, чем одноступенчатые насосы (с одним рабочим колесом).Доступны как в горизонтальной, так и в вертикальной конфигурации.

Перистальтические насосы — используйте ролик или башмак, которые сжимают трубку или шланг при их вращении. Сжимающее действие перемещает жидкость по трубке.

Поршневые насосы

— перемещают и нагнетают жидкость с помощью одного или нескольких поршневых поршней, которые обычно приводятся в действие электродвигателем через коленчатый вал и шатун.

Пластиковые насосы — изготовлены из пластика и идеально подходят для транспортировки летучих или опасных жидкостей.

Плунжерные насосы — тип поршневого поршневого насоса, используемый для перемещения жидкостей и создания высокого давления.

Насосы прямого вытеснения — также известные как насосы PD, не имеют крыльчаток, но вместо этого используют вращающиеся или возвратно-поступательные части для проталкивания жидкости в замкнутом объеме до тех пор, пока не будет создано давление, достаточное для перемещения жидкости через систему трубопроводов.

Винтовые насосы — используйте одновинтовой ротор внутри резинового статора.В результате действия насоса создается прогрессирующая полость, которая перемещает жидкость через насос и создает в ней давление.

Поршневые насосы — общая категория поршневых насосов прямого вытеснения, в которых используется переменное усилие и всасывание для создания постоянного пульсирующего потока.

Регенеративные турбинные насосы — используют вращающееся рабочее колесо для перемещения жидкости через круглую насосную камеру. Они предназначены для многократного приложения силы к данной капле жидкости в процессе откачки.

Ротационные насосы — классификация поршневых насосов прямого вытеснения, в которых для перемещения жидкости используются вращающиеся механизмы.

Винтовые насосы — используйте два или более винта с зацеплением для нагнетания жидкости через систему трубопроводов.

Самовсасывающие насосы — это центробежные насосы, которые могут быть расположены над всасывающим резервуаром без внешней системы всасывания. Чтобы удалить воздух из всасывающей линии или корпуса насоса, они должны быть заполнены перед запуском.

Погружные насосы — центробежный насос, предназначенный для работы с насосом и двигателем, погруженными в перекачиваемую жидкость. Двигатель герметичен, чтобы жидкость не просачивалась внутрь.

Погружные водяные насосы — специально разработаны для работы с водой. Насос работает из-под поверхности воды.

Водоотливные насосы — используются для удаления воды из подвалов или под фундаментом здания, а также из дренажных систем оборудования или пола на производственных предприятиях.Это либо погружные, либо пьедестальные насосы.

Триплексные насосы — тип поршневого насоса, в котором используется тройной механизм, обычно состоящий из трех поршней или плунжеров, работающих в цилиндрах. Они часто используются для перемещения тяжелых или вязких жидкостей.

Турбинные насосы — используются для забора жидкости из глубоких скважин. Большинство из них представляют собой вертикальные центробежные насосы, в которых насос погружен в перекачиваемую жидкость.

Вакуумные насосы — используются для откачки воздуха, газа или воды из помещения с целью создания частичного вакуума.

Пластинчатые насосы — используют возвратно-поступательное движение лопаток прямоугольной формы внутри пазов для перемещения жидкостей. Они считаются поршневыми насосами прямого вытеснения.

Вертикальные насосы — считаются центробежными насосами и используются для забора жидкости из глубокого резервуара или колодца. Они длинные и узкие, и обычно в них используется несколько ступеней.

Вертикальные водоотливные насосы — сконструированы так, чтобы их можно было легко переносить на различные проекты / работы.Они часто используются в небольших приложениях, таких как осушение, осушение подвала и перекачка воды.

Вертикальные турбинные насосы — используются для перекачки воды из колодца или резервуара, который находится глубоко под землей.

Типы насосов | Применение насосов | Расчетные уравнения насоса

Пневматические насосы Пневматические насосы используют сжатый воздух для управления насосным действием. Технологический насос API Обзор стандарта 610 Американского института нефти (API) для насосов, перекачивающих углеводороды. Центробежный насос Центробежные насосы состоят из корпуса неподвижного насоса и рабочего колеса, установленного на вращающемся валу. Насосы для нагнетания химикатов Насосы для нагнетания химикатов специально разработаны для работы с особыми требованиями к работе с жидкостями. Обзор насосов-измельчителей Насосы-измельчители обычно используются и предназначены для конкретных промышленных или сельскохозяйственных применений. Насосы с односторонним всасыванием Насосы с односторонним всасыванием — один из наиболее распространенных типов центробежных насосов. Обзор взрывозащищенных насосов Взрывобезопасные насосы доступны для всех типов насосов и технологий Пожарные насосы Пожарные насосы используются для подачи воды через систему пожаротушения или к ручным нагрудникам для шлангов Гидравлический поршневой насос для перекачивания воды, эксплуатация и проектирование Требуется членство премиум-класса Типы насосов с импеллером Рабочие колеса могут быть одинарного или двойного всасывания. Многоступенчатый центробежный насос Обзор многоступенчатого центробежного насоса Уловители масляного тумана Обзор Уловители масляного тумана улавливают или отфильтровывают масляный туман Обзор перисталических насосов Перисталический насос использует принудительное вытеснение, чтобы сжимать герметичную трубку или шланг, продавливая перекачиваемую жидкость через шланг. Обзор поршневого насоса Поршневой насос — это тип поршневого насоса, который нагнетает жидкость под давлением с помощью поршневых поршней Обзор пластиковых насосов Пластиковые насосы предназначены для применений, в которых требуется высокий уровень коррозионной стойкости или устойчивости к повреждениям. Таблица расчета требований к мощности насоса Для загрузки требуется премиум-членство Таблица расчета размеров двигателя насоса, требуется активное членство Премиум Насос Диффузор Лопатки диффузора сконструированы таким образом, что жидкость, выходящая из рабочего колеса, будет встречаться с постоянно увеличивающимся проходным сечением Самовсасывающие насосы Самовсасывающий насос — это центробежный насос, который устраняет необходимость во внешней заливке Обзор шламовых насосов Шламовые насосы предназначены для перекачивания густых, абразивных или твердых шламов. Погружные насосы Погружные насосы предназначены для работы с насосом и двигателем, погруженными в перекачиваемую жидкость. Насосы для мусора Обзор Насосы для мусора, также называемые насосами для ила, насосы измельчителя, насосы измельчителя или насосы для сточных вод Обзор насосов Triplex Механизм насоса Triplex способствует плавному потоку, снижению пульсаций давления и снижению утомляемости Вертикальные турбинные насосы Вертикальные турбинные насосы — это центробежные насосы, предназначенные для перекачки воды из подземных резервуаров. Обзор насосов для вязких жидкостей Вязкие жидкости — это жидкости, которые имеют среднюю или высокую вязкость. Компоненты центробежного насоса Компоненты центробежного насоса Общие положения Типовые центробежные насосы различаются по конструкции и конструкции от простых насосов с относительно небольшим количеством деталей до чрезвычайно сложных насосов с сотнями отдельных деталей. Износные кольца насоса Чтобы свести к минимуму затраты на техническое обслуживание насосов, многие центробежные насосы имеют компенсационные кольца. Сальник насоса Не всегда можно использовать стандартный сальник центробежного насоса Торцевое уплотнение насоса Один из распространенных методов уплотнения вала насоса — использование механических уплотнений. Типы потока центробежного насоса

Работа центробежного насоса Поршневой насос Другие типы насосов Конструкция и анализ насоса

.
