Насосная станция: применение, функции, цена

Насосные станции — это здания или места, в которых размещены насосы или другое оборудование, предназначенное для эффективного перемещения воды или иных жидкостей. Из иногда называют подъемными станциями. Конкретный тип оборудования, установленного в определенном месте, будет зависеть от ее точной функциональности в процессе требуемой перекачки.

Насосы, которые используются на этих станциях, включают два основных типа. Это ротодинамические насосы и устройства прямого вытеснения. Ротодинамические насосы работают путем добавления давления в столбе жидкости, чтобы увеличить скорость, с которой жидкость движется по трубе.

Ротодинамический насос

Ротодинамический насос использует ротор для приложения давления к жидкости. Эти насосы часто называют центробежными насосами, и они могут использоваться на канализационной насосной станции. Так как они позволяют перекачивать густые шламы.

Центробежные насосы также часто используются в насосных станциях, подающих воду в сельскохозяйственные ирригационные системы.

Насосы прямого вытеснения работают путем принудительного перемещения некоторого количества жидкости из впускного трубопровода в выпускную трубу. Эти насосы обычно создают постоянный поток. Как таковые, эти насосы часто образуют часть оборудования для стандартной водонасосной станции, обеспечивающей поток для коммунального водоснабжения.

Современная насосная станция

Современные насосные станции часто контролируются и обслуживаются с помощью компьютера, называемого администратором насосной станции. Эти компьютеры имеют преимущество, заключающееся в том, что насосная станция может работать непрерывно, без необходимости обслуживать персонал в любое время дня и ночи. Компьютеры управляющих насосной станцией обычно имеют удобный интерфейс, который позволяет нетехническому персоналу управлять станцией. Эти компьютеры обычно отслеживают многие важные переменные, которые влияют на успешную работу насосных станций, такие как давление жидкости и скорость потока.

Эти насосные системы, как правило, работают бесшумно и бесперебойно, а также требуют минимального обслуживания. Привод легко снимается с насосного агрегата в случае замены, что позволяет проводить обслуживание с ограниченным нарушением. Многие прорывы в композитной конструкции позволяют перекачивать компоненты, которые могут работать в экстремальных условиях в течение длительных периодов времени без сбоев. Заказать оборудование сегодня можно в режиме онлайн по невысокой цене. Прежде чем сделать заказ товара, правильным будет определиться в мощности подходящей модели, в зависимости от сферы применения.

Заказать насосную станция по выгодной цене с доставкой, оптом и в розницу от производителя

Насосные станции

Насосные станции широко используются в системах водоснабжения, водооотведения, теплоснабжения и других промышленных технологических системах, на объектах инфраструктуры, энергетики, коммунального хозяйства, промышленности.

Насосная станция — это комплексная система предназначенная для перекачивания жидкостей и представляющее из себя совокупность отдельного помещения и размещенного в нем оборудования. В состав насосной станции входят непосредственно насосные агрегаты (насосы с приводами, электрическими, дизельными или другими видами приводов), трубопроводы, запорная и регулирующая тубопроводная арматура,системы контроля и управления, отдельными агрегатами и насосной станцией в комплексе, и другое вспомогательное оборудование и устройства. Насосные станции используются для нужд забора воды, мелиорации, орошения,осушения и аварийного отведения воды, канализации стоков, шлюзования , и добыче и транспортировки  нефти и т. д.

Канализационные насосные станции применяются тогда, когда требуется осуществлять принудительное отведение хозяйственно-бытовых и ливневых стоков, а также промышленных сточных вод на очистные сооружения или в места сброса. Канализационная насосная станция обычно состоит из приемного резервуара и машинного отделения с установленными в нем насосами и дополнительным оборудованием. В основном канализационные насосные станции строятся шахтного типа, подземная часть которых обычно выполняется из железобетона. В настоящее время широкое распространение получили комплектные КНС собранные в металлических и стеклопластиковых корпусах.

Водозаборные насосные станции (ВНС)

Насосные станции 1-го подъема осуществляют водозабор из различных открытых и закрытых источников, из скважин, водоемов, рек, озер, морей и т.п.

Повысительные насосные станции (ПНС)

Насосные станции забора воды и повышения давления в сетях водоснабжения  населённых пунктов, промышленных предприятий, и других объектов коммунального хозяйства. Насосные станции  2-го, 3-го, и 4-го подъема являются повысительными насосными станциями в системах водоснабжения и осуществляют транспортировку воды до потребителей. Повысительные насосные станции используются для нужд хозяйственного питьевого водоснабжения и пожаротушения.

Блочно-модульные насосные станции являются изделиями полной заводской готовности. Все оборудование внутри утепленного блок-бокса или контейнера смонтировано в заводских условиях. Корпуса БМНС собираются из стальных профилей и обшиваются сэндвич-панелями. Блок-модули полностью оснащены необходимыми инженерными системами — вентиляция, отопление, освещение, охранная и пожарная сигнализация.


АО «СИНТО» разрабатывает наиболее оптимальное решение для создания или реконструкции насосных станций водоснабжения. Использование компанией современного эффективного оборудования и передовых технологий, обеспечивают минимальный объем инвестиций для строительства или модернизации водозаборов и ПНС, при достижении высокой эффективности и надежности работы, и максимальном ресурсосбережении в их последующей эксплуатации.

В рамках модернизации или реконструкции водозаборных и повысительных насосных станций действующих в составе водопроводно-канализационных хозяйств предприятий промышленности или коммунального комплекса, компания СИНТО предлагает следующие решения:

• замена старых насосов на современную высокоэффективную насосную технику;
• применение систем частотного регулирования или плавного пуска насосных агрегатов;
• замена старых задвижек и клапанов на современную высоконадежную и эффективную трубопроводную арматуру;
• оборудование водозаборных и повысительных насосных станций и сетей водоснабжения современным потокопроводящим оборудованием для предотвращения гидравлических ударов и сокращения утечек;
• автоматизация отдельного оборудования и систем водоснабжения в целом, диспетчеризация объектов.



Для обеспечения оптимального уровня расхода энергоэффективности насосных агрегатов  АО «СИНТО» рекомендует использование гидравлических муфт.

С целью выработки оптимального решения по реконструкции действующих повысительных и водозаборных насосных станций, специалистами АО «СИНТО» проводится предварительный аудит их работы с применением мобильного измерительного комплекса (МИК) и осуществляется всесторонний анализ существующих условий и новых потребностей в работе систем водоснабжения.

Для строительства систем водоснабжения АО «СИНТО» предлагает готовое комплексное решение — автоматизированные  насоcные установки (АНУ) и комплектные повысительные насосные станции ГидроСи. Обеспечивается полный комплекс услуг от проектирования, производства, монтажа и наладки АНУ и ПНС, до последующего сервисного обслуживания.



Насосные станции и установки

Принцип работы любой насосной станции довольно прост и состоит в том, что насос закачивает воду в накопительный бак, и вода пополняется по мере израсходования. Датчик уровня, следящий за уровнем воды в баке, включает и отключает насос.

Насосная станция водоснабжения это моноблок, в котором насос соединен с гидроаккумулятором через реле, которое автоматически при падении давления поступающей воды до определенной критической величины включает насос для повтора цикла. Насосные станции необходимы при подаче воды из глубинных скважин либо каких-то других автономных источников. Их можно также применять для перекачивания воды из водопроводной сети с недостаточным напором и для заполнения накопительных емкостей про запас. Система не нуждается в погружении и монтируется на поверхности, не требуя при этом какого-то специального контроля за безопасностью, так как все процессы, включая устранение гидроудара, выполняются или автоматически, или полуавтоматически. Для канализационных систем производятся специальные канализационные насосные станции, конструкция которых в целях улавливания твердых включений оснащается дополнительной емкостью. Для этой же цели не менее эффективно использование насоса с режущим механизмом.

Перед покупкой насосной станции рекомендуется точно знать объем потребляемой воды, чтобы с максимальной точностью подобрать необходимый именно вам гидроаккумулятор. Только тогда вам будет обеспечена длительная и надежная эксплуатация всей системы в целом. Насосные станции, подающие глубинную воду, оснащены специальными инжекторами, соединенными со струйно-центробежным насосом. Станции с выносными эжекторами оборудованы теми же типами насосов, но именно то, что их эжектор не встроен, а опускается на дно, позволяет качать воду из скважин с пятидесятиметровой и более глубины. Основной же насосный агрегат при этом остается на поверхности. Такие станции весьма удобны, когда скважина значительно удалена от потребителя. Они имеют невысокий КПД и достаточно критичны в отношении сильно загрязненной различными взвесями воды.

Итак, кажущийся простым принцип работы насосной станции включает в себя достаточно сложное устройство системы водоснабжения.

Насосная станция в качестве комплекса гидротехнических средств и оборудования способна выполнить работы, связанные с водозабором из источников орошения или осушения, с подъемом и транспортированием воды к месту потребления или транспортировкой воды в сборный бак.

Насосные станции (НС) можно классифицировать по разным признакам, как:

• область применения и назначение,
• уровень подачи, что означает расположение относительно источника воды (это станции береговые, русловые, стационарного и передвижного типа),
• строительные особенности (заглубленные, незаглубленные, с совмещенными и не совмещёнными водозаборами и -выпусками). Насосные станции можно подразделить на:
• оросительные станции, поднимающие воду к оросительным каналам;
• осушительно-оросительные системы насосных станций, осушительно-увлажнительные системы,
• осушительные станции, отводящие воду с мелиорированных участков;
• подкачечные, служащие для подвода воды к закрытым оросительным системам.

У насосных станций может быть разный уровень подачи, независимо от области применения и напора: малый уровень подачи – до 1 м³/с; средняя подача – 1 — 10 м³/с, высокая подача – 10 — 100 м³/с и уникальные станции с подачей, превышающей 100 м³/с.

По источнику энергии насосные станции классифицируют на электрифицированные и тепловые станции. Последние работают от привода двигателя внутреннего сгорания. Насосные станции могут иметь сезонный режим работы и работать круглогодично. Различают насосные станции, забирающие воду из поверхностных источников воды, и из-под земли. Стационарные насосные станции устанавливаются в помещениях или здании, которое служит для расположения основного и вспомогательного гидромеханического, электротехнического и механического оборудования, трубопроводной арматуры и т.д. По конструктивным особенностям их классифицируют на наземные, камерные и блочные насосные станции. По характеру управления стационарные насосные станции могут управляться вручную и автоматически. Выбор насосной станции стационарного типа определяется рядом факторов, а также техническими и экономическими расчетами.

Передвижные насосные станции по сравнению со стационарными насосными станциями более мобильны, маневренны, их цена на 20 — 25% дешевле. Их используют для подачи воды в оросительную систему открытого или закрытого типа, в дождевальные устройства и для систем водоснабжения. Передвижные насосные станции достаточно подвижны, что делает возможным их применение на разных участках орошения в течение всего поливного сезона. Их целесообразное использование при поливе пойменных участков, при значительных колебаниях уровня воды в источнике не требует сооружения дорогостоящих водозаборных устройств, а глубина водоисточника в месте забора воды не должна быть < 0,6 — 0,8 метров. Если глубина окажется меньше, то следует применять устройство самого простого подпорного сооружения или приямка. Выбирая место для установки передвижной насосной станции, следует смотреть на подход к воде и площадку для насосной станции, которая должна обеспечивать высоту всасывания макс. 1,5 — 3 метра. Насосные станции передвижного типа могут быть сухопутными и плавучими, они могут иметь собственный двигатель внутреннего сгорания и электрический двигатель с приводом от вала с отбором мощности от трактора, который транспортирует насосную станцию ко всем местам водозабора. Сухопутные насосные станции можно классифицировать, в свою очередь, на станции навесной и прицепной конструкции. Выпуск передвижных насосных станций серийно налажен при их широком применении в мелиорации, они быстро устанавливаются, перемещаются при изменении уровней в источнике с водой, обслуживают несколько объектов.

ПНС с приводом от собственного двигателя классифицируются по производительности: 25 — 750 литров / секунду, по напору: 5 — 100 метров, по конструкции ходовой части: на полозьях или колёсах.

Насосные станции сооружаются, как правило, за короткий период времени с применением высоких технологий, совершенного унифицированного оборудования и новейших методов выполнения строительства. Насосные станции или установки включают машинное помещение с насосами, водозаборные системы, водоприёмники, камеры переключений, ёмкости с водой. Любая насосная установка не может обойтись без электрического хозяйства и трансформаторной подстанции, которые могут находиться в одном помещении с машинным залом. Некоторое из выше перечисленного оборудования может отсутствовать или объединяться с функциональной точки зрения. Например, машинный зал насосной станции может составлять одну строительную конструкцию с водоприёмником, что является типичным для насосных станций I подъёма. У насосных станций водоотведения машинный зал может быть совмещён с приемным резервуаром. Насосное оборудование насосной установки может различаться в зависимости от её назначения, бывают установки с горизонтально и вертикально расположенными насосами, с насосами осевыми и центробежными, которые могут быть установлены с положительной высотой всасывания или с подпором, то есть под залив.

Расположение машинного зала относительно поверхности земли характеризует насосные станции как станции:

• наземного типа;
• полузаглубленные станции;
• заглубленного и
• подземного типа.

Для наземных насосных станций характерно расположение пола машинного помещения на уровне отметок окружающей земли, может быть предусмотрен въезд автотранспорта.

Для полузаглубленных насосных станций пол заглубляется по сравнению с уровнем земли, у них отсутствует перекрытие между машинным помещением и первым этажом, присутствие которого является характерным для насосных станций заглубленного типа. Если станция достаточно сильно заглубляется, то могут иметь место дополнительные подземные этажи для расположения вспомогательного оборудования. Эти насосные станции носят название насосных станций шахтного типа.

Для подземных насосных станций характерно их полное расположение под землей, компактная конструкция и автоматическое управление. Они могут быть прямоугольной (легче осуществлять монтаж унифицированных компонентов оборудования), круглой формы, иметь вид эллипса (легче воспринимают давление гидростатики) или сложную форму. По типу управления насосные станции подразделяются на: — станции, оснащённые ручным управлением, когда обслуживающий персонал в лице операторов управляет операциями станции; — с автоматической системой управления, когда все операции выполняются автоматически, регулирование осуществляется по уровню воды в баке или давлению воды в линии и т. д.; — с полуавтоматическим управлением, когда включение и отключение станции осуществляется оператором, а все остальные операции производятся в автоматическом режиме; — станции, управляемые дистанционно из удалённой диспетчерской станции. При подборе насосной станции обычно ведётся сравнение всех технических характеристик и экономических показателей нескольких видов станций, в зависимости от цели и будущего назначения оборудования, ведётся оценка сточных вод (на наличие или отсутствие в них твердых включений, вязкость и плотность сточных вод, агрессивность их среды, температурные условия). Немаловажно определить и сферу использования: бытовая ли это насосная установка или промышленная.

Если продолжать далее разговор о видах насосных станций, можно их подразделить также на следующие подвиды:

• водопроводные,
• канализационные.

К канализационным насосным станциям (КНС) относятся конструкции, которые обеспечивают удаление сточных вод: ливневых, фекальных, промышленных. Они имеют следующие преимущества:

• довольно длительный срок эксплуатации; часто это объясняется использованием на комплектующих деталях стеклопластика, который не ржавеет и не гниёт;
• безопасный режим работы вследствие наличия датчиков давления и уровня жидкости, которые контролируют функционирование системы;
• компактное исполнение;
• возможность обеспечения полностью автоматического режима работы системы;
• экологически чистый подход при эксплуатации: нет неприятного запаха и бесконтрольного выброса сточных вод.

Канализационная насосная установка размещается в корпусе и включает в себя насосы (основные и вспомогательные), датчики, трубопровод, соединительные патрубки. Основная отличительная особенность канализационной насосной станции заключается в наличии специального контейнера для попадания содержащихся в сточных водах крупных частиц. Контейнер периодически извлекается и опорожняется, затем чистится. Канализационные насосные установки могут функционировать почти в любых атмосферных условиях, что является также их плюсовым моментом.

В современной автономной водопроводной системе важнейшим компонентом является сегодня насосная установка, которая или приобретается в готовом виде, или собирается самим пользователем, если речь идёт о компактной установке для частного дома. Чтобы не иметь проблем с эксплуатацией насосной установки, следует хорошо понимать принцип её работы. Для правильного подбора насосной станции для своих конкретных нужд, следует иметь в виду 2 фактора: технические параметры насосной станции и нюансы имеющейся скважины. Среди технических параметров, как всегда, речь ведут, в первую очередь, о производительности. Это значит, что станция должна поднимать на высоту такой объём воды, который обеспечит все необходимые для дома и придворных построек нужды. Для характеристик скважины важную роль играют производительность, её глубина, статистический уровень воды (если насос вне работы), динамический уровень воды (если насос в работе), тип фильтра и Ø трубы. Стандартные насосные станции поднимают воду эффективно с глубины скважины макс. 9 м. Они могут быть оснащены или самовсасывающим центробежным насосом, или самовсасывающим вихревым насосом. Относительно мощности станции можно сделать следующий вывод, который нам подсказывает практика: для дома, где проживает семья из четырёх человек, достаточно будет приобрести насосную станцию малой или средней мощности, 2-4 м³/ час, и с напором 45-55 метров.

Насосные станции с накопительным баком считаются уже устаревшими, но такие станции еще встречаются. Накопительный бак очень громоздкий, уровень воды в нем и напор контролирует поплавок, данные выводятся на датчик, который, срабатывая, дает сигнал на подкачку воды. Это всегда была популярная система водоснабжения, однако недостатков у этой системы было множество:

• всегда низкий напор, так как вода поступает в бак самотеком;
• большие размеры бака;
• сложная установка бака, ибо он должен размещаться выше уровня самой станции;
• при выходе из строя датчика переполнения вода начинает переливаться в помещение.

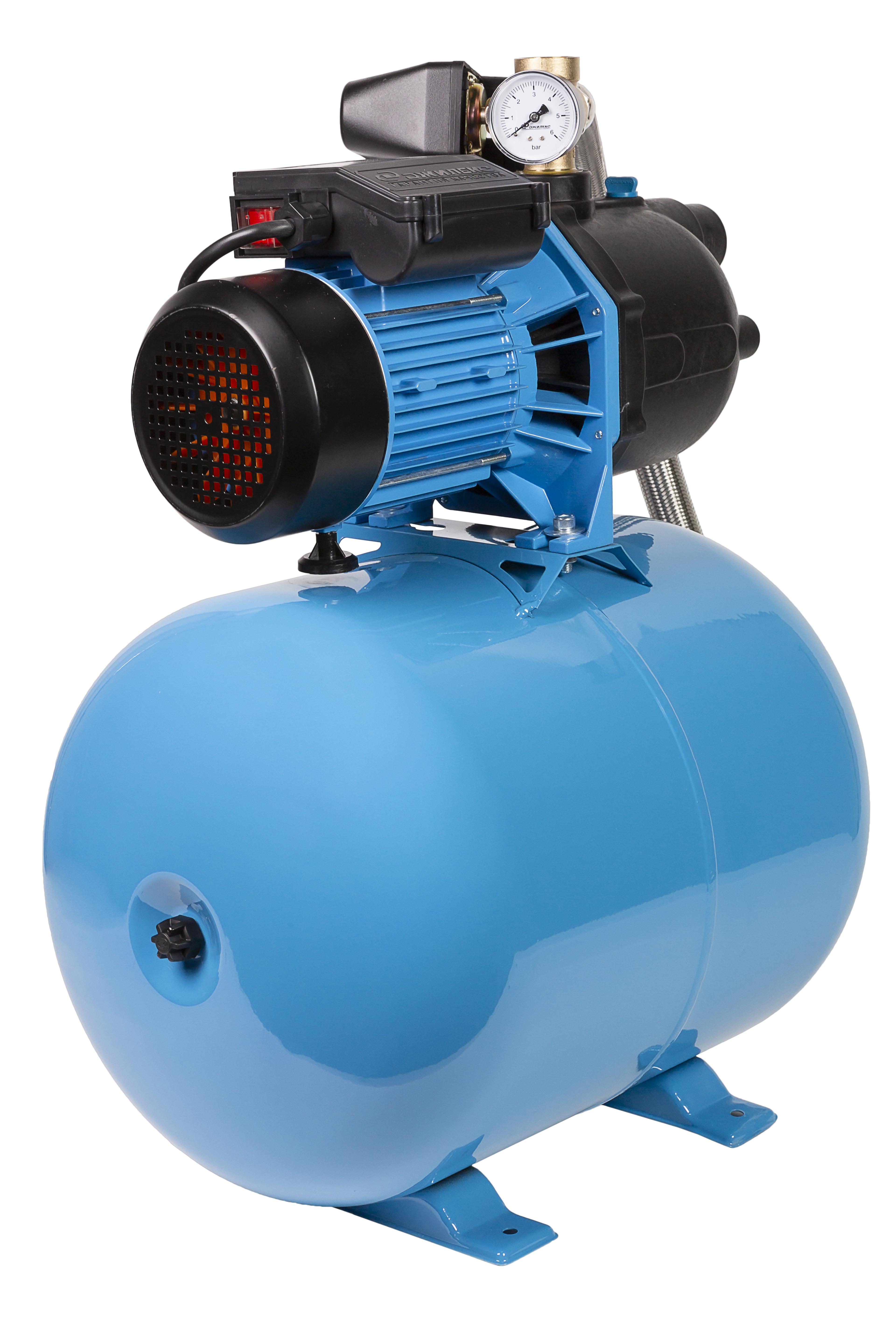

Современные насосные станции снабжаются гидроаккумулятором. Суть состоит в том, что на станции устанавливается реле давления. Станции, оснащённые гидроаккумулятором, считаются станциями прогрессивными и имеют гораздо меньше недостатков. Реле контролирует верхнюю границу давления окружающего воздуха, который сжимается в гидроаккумуляторе под давлением воды. После установки необходимого давления насос отключается, и включается снова только при поступлении сигнала от реле о нижней границе давления.

Итак, все равно, какая насосная станция, с накопительным баком или гидроаккумулятором, она укомплектовывается насосным агрегатом, мембранным баком под напором, реле давления, манометром, кабелем и разъемами для подключения. Различают насосные станции также по типу рабочего насоса, который может быть с эжектором и без эжектора. Если эжектор встроенный, то вода поднимается за счет созданного разряжения. У этих насосных станций довольно высокая стоимость, однако она вполне оправданная, они могут подавать воду с глубины 20-45 метров. Оборудование этих станций высокопроизводительное, довольно компактное, но работает очень шумно, и в связи с этим его лучше размещать в подсобных помещениях.

Имеются также насосы для насосных станций с выносным эжектором, который погружают вместе с двумя трубами в скважину или колодец. Вода поступает в эжектор по одной трубе, образуя всасывающую струю. В системе не должно быть воздуха и песка, КПД этих насосов намного ниже, чем у стандартных насосных станций. Такая станция может быть установлена дома, она работает бесшумно.

На самом же деле насосов, из которых комплектуют насосные станции, существует огромное количество.

В последние годы заметно улучшилось производство в нашей стране пожарных автомобилей, эффективность работы которых определяет, как правило, качественный показатель насосной установки, которая является, как бы, не самым главным элементом пожарной машины. Насосные установки, используемые в технике пожаротушения, представляют собой совокупность инженерных коммуникативных систем, способных обеспечить безопасность людей в здании в момент начавшегося пожара. Основной целью подобных конструкций является ликвидация распространяющегося возгорания, качественное тушение пожара и быстрое удаление дыма и углекислого газа из здания.

Раньше пожарные машины оснащались обычным пожарным насосом. Пожары бывают разные, и, соответственно, их тушение также обладает рядом отличительных особенностей, что обусловлено различными требованиями к работе насосных установок. Чтобы ликвидировать пожар на верхних этажах, нужна насосная установка с высоким давлением. А для ликвидации крупных лесных пожаров нужна пожарная машина с высокопроизводительной насосной установкой (70 — 100 л/с). И будет достаточно одной машины, а не двух по 40 литров в секунду каждая.

В конструкциях последних моделей пожарных насосных установок, изготавливаемых мировыми лидерами в данной области, следует отметить оснащение их новыми системами контроля и дистанционного управления, регулирование давления в автоматическом режиме, автоматика водозаполнения и дозировки пенообразующего вещества, вывод данных на жидкокристаллический экран. Однако такую технику тяжело эксплуатировать в наших условиях, когда речь идёт о пожарах глобального уровня, например, в условиях сибирского климата. Какой жидкокристаллический экран насосной установки выживет после пожара в таких условиях?

Одним из важных элементов насосной установки пожарной машины считается вакуумная система водозаполнения, работающая от открытого водоема. Вакуумный способ водозаполнения может быть ручным и автоматическим, в качестве вакуумного насоса установки могут работать поршневые, мембранные, шиберные, водокольцевые, газоструйные насосы и др. Каждая из этих систем в оснащении насосной станции для пожарных автомобилей подходит для определенных условий работы.

Работа вакуумной системы водозаполнения, в частности, уровень и скорость вакуумирования, непосредственно связана с функцией привода двигателя, или скорости оборотов данного двигателя. Это связано с определенными неудобствами в техническом обслуживании пожарной техники, необходима ежедневная проверка на «сухой вакуум». Насосы вакуумной насосной станции представляют собой автономную вакуумную систему и были разработаны недавно по заказу МЧС России. Они снабжены автономным электроприводом, получающим питание от аккумулятора пожарной машины. Электрические сигналы, управляя насосами, автоматизируют почти все процессы, входящие в операции по пожаротушению, и являются на сегодня самыми перспективными в вопросе водозаполнения. Это уже отметили все известные производители пожарных машин в России.

Насосная станция

Насосная станция

Насосная станция — символьный объект тепловой сети, моделирует работу насосного агрегата или насосной станции в зависимости от Способа задания (заданным напором, напорно-расходной характеристикой). Насосная станция может работать как комбинация насоса и регулятора давления, поддерживая давление в указанной точке. Возможно указать удалённый узел регулирования, используя Указатель узла измерения регулятора.

Условное обозначение насосной станции −

Насосная станция в однолинейном изображении представляется одним узлом, но во внутреннем представлении в зависимости от заданных параметров в семантической базе данных, может быть установлена на одном или на обоих трубопроводах (Рисунок 41, «Сверху: однолинейное изображение сети, снизу- внутреннее представление.»). Если значение напора на одном из трубопроводов равно нулю, то насос на этом трубопроводе отсутствует.

Рисунок 41. Сверху: однолинейное изображение сети, снизу- внутреннее представление.

На пьезометрическом графике Рисунок 42, «Моделирование работы насоса напором» видно, как направления входящих и выходящих из насоса участков влияют на результат расчета. Когда задается способ значение напора на насосе, он остается неизменным независимо от проходящего через насос расхода.

Рисунок 42. Моделирование работы насоса напором

Изображение насосной станции

Направление участков, входящих в него должно совпадать с направлением работы насоса (Рисунок 43, «Неправильное и правильное изображение насоса»).

Рисунок 43. Неправильное и правильное изображение насоса

В насосную станцию обязательно должен входить и выходить только один участок, как показано на Рисунок 44, «Слева: неправильное изображение насоса, справа – правильное».

Рисунок 44. Слева: неправильное изображение насоса, справа – правильное

Последовательно и параллельно работающие насосы

При последовательной установке все насосы необходимо изобразить на схеме, как показано на Рисунок 45, «Слева: последовательно работающие насосы, справа: параллельно работающие разные марки насосов» слева.

Рисунок 45. Слева: последовательно работающие насосы, справа: параллельно работающие разные марки насосов

Если насосы установлены на станции параллельно, но имеют разные марки или характеристики, каждый необходимо изобразить на схеме, как на Рисунок 45, «Слева: последовательно работающие насосы, справа: параллельно работающие разные марки насосов».

Если же насосы установлены параллельно и имеют одинаковые характеристики, то на схеме их можно обозначить одним объектом, задав количество параллельно работающих насосов.

НС с указателем узла измерения

Для способов задания 3, 4, 5 возможно указать удалённый узел регулирования, с помощью вспомогательного участка: Указатель узла измерения регулятора.

Рисунок 46. Изображение НС с Вспомогательным участком

Графический тип объекта — символьный, относится к объектам инженерных сетей и классифицируется как узел. Уникальный номер (ID) в структуре слоя тепловой сети – ID 4.

Смотрите также:

Канализационная насосная станция объект недвижимости

]]>

Подборка наиболее важных документов по запросу Канализационная насосная станция объект недвижимости (нормативно–правовые акты, формы, статьи, консультации экспертов и многое другое).

Судебная практика: Канализационная насосная станция объект недвижимости

Статьи, комментарии, ответы на вопросы: Канализационная насосная станция объект недвижимости Открыть документ в вашей системе КонсультантПлюс:
Статья: Некоторые вопросы установления сервитута на земельный участок
(Фомина Н.)
(«Жилищное право», 2017, N 6)При рассмотрении спора судами установлено, что участки истца и ответчика смежные, образованы при разделе одного участка, на котором находились объекты недвижимости, приватизированные разными лицами. После раздела и приватизации земельных участков собственниками объектов недвижимости на земельном участке предпринимателя оказались расположены часть инженерных сетей канализации и канализационно-насосная станция, используемые обществом в целях обслуживания принадлежащих ему объектов недвижимости и земельного участка под ними. Судами также установлено, что предприниматель неоднократно обращался к обществу с предложением о переносе названных станции и части инженерных сетей, а также о распределении расходов на соответствующие работы. Кроме того, из заключения эксперта следовало, что технически возможно перемещение инженерных сетей и насосной станции со спорного участка на земельный участок общества в целях обеспечения потребностей последнего по отводу сточных вод. Использование же обществом указанных объектов при их нахождении на участке предпринимателя приводит к существенному ограничению в использовании предпринимателем своего участка и здания, расположенного на нем.

Нормативные акты: Канализационная насосная станция объект недвижимости «Обзор судебной практики по делам об установлении сервитута на земельный участок»
(утв. Президиумом Верховного Суда РФ 26.04.2017)При рассмотрении спора судами установлено, что участки истца и ответчика смежные, образованы при разделе одного участка, на котором находились объекты недвижимости, приватизированные разными лицами. После раздела и приватизации земельных участков собственниками объектов недвижимости на земельном участке предпринимателя оказались расположены часть инженерных сетей канализации и канализационно-насосная станция, используемые обществом в целях обслуживания принадлежащих ему объектов недвижимости и земельного участка под ними. Федеральный закон от 21.07.2005 N 115-ФЗ
(ред. от 02.07.2021)
«О концессионных соглашениях»
(с изм. и доп., вступ. в силу с 22.08.2021)5. Концессионным соглашением, объектом которого являются объекты теплоснабжения, централизованные системы горячего водоснабжения, холодного водоснабжения и (или) водоотведения, отдельные объекты таких систем, может предусматриваться предоставление концедентом во владение и (или) в пользование концессионера водопроводных сетей и насосных станций, канализационных сетей, канализационных насосных станций, тепловых сетей в составе объекта концессионного соглашения и (или) в составе иного передаваемого концедентом концессионеру по концессионному соглашению недвижимого имущества, технологически и функционально связанного с объектом концессионного соглашения, принадлежащего концеденту на праве собственности и (или) находящегося во владении и (или) в пользовании государственного или муниципального унитарного предприятия на праве хозяйственного ведения или оперативного управления, государственного или муниципального бюджетного или автономного учреждения на праве оперативного управления, учредителем которых является концедент, не прошедшего в установленном законодательством Российской Федерации порядке государственного кадастрового учета и (или) государственной регистрации прав, сведения о котором отсутствуют в Едином государственном реестре недвижимости (далее — незарегистрированное недвижимое имущество), при выполнении следующих условий:

Насосные станции.

Что нужно знать о них?. Статьи компании «ООО «СибГазКомплект»»

 Обеспечение частного дома или коттеджа водой зависит не только от наличия на участке скважины или колодца, но и от оборудования, которое способно поднять эту воду на поверхность, отфильтровать и подать в систему водоснабжения. Для выполнения такого действия существуют электрические насосные станции.

 Обычно у потребителя на первом этапе знакомства с насосными станциями возникает вопрос, что такое насосная станция в ее бытовом понятии, и чем она отличается от обычного насоса. Специалисты говорят так: насосная станция – это устройство, способное поддерживать постоянное давление воды в системе водоснабжения автоматически, то есть без вмешательства человека. В основе насосной станции лежит конечно насос, но в нее входит так же ряд дополнительных устройств: датчики давления, гидроаккумуляторы, которые управляют работой насоса и реагируют на повышение или понижение давления воды. При этом в такой системе может использоваться любой конструктивный тип насоса.

Критерии выбора насосной станции

 Если в доме нет централизованного водоснабжения, без насосной станции не обойтись. Но выбор насосной станции – дело ответственное, и нужно понимать, какими параметрами при этом руководствоваться.

 Главный критерий насосной станции – ее производительность. Объема поднимаемой воды должно хватать на нужды жителей дома. При этом следует помнить, что количество подаваемой воды зависит не только от характеристик насосной станции, но и от характеристик скважины, из которой происходит забор воды. Возможности скважины надо знать и учитывать – производительность, глубину, статический и динамический уровень воды, диаметр трубы и тип фильтра. Большинство насосных станций рассчитаны на подъем воды из скважин глубиной до 9 метров.

 Жесткой классификации насосных станций официально не существует, но специалисты делят их на:

— самовсасывающие центробежные насосы;
— самовсасывающие вихревые насосы.

 И те и другие бывают моноблочные и консольные. Моноблочной называется насосная станция, в которой гидравлическая часть насоса находится на одном валу с электродвигателем. Специалисты так же разделяют насосные станции на станции первого, второго и реже третьего подъема. Первый подьем осуществляется из колодца или скважины, второй создает напор в системе выше уровня земли, например, на втором или третьем этажах, если нужно поднять воду выше, то может быть и насос третьего подъема. В этом случае работает несколько насосов в одной цепочке.

 Забор воды может производиться не только из скважины или колодца, но и из резервуара или даже водопровода. Наиболее востребованным являются насосные станции на базе самовсасывающего насоса.

 В большинстве случаев для обеспечения потребностей дома, где проживает 3–4 человека, хватает насосной станции малой или средней мощности с объемом гидроаккумулятора до 20 литров. Производительность станции измеряется в метрах кубических. Большинство насосных станций предназначенных для частного использования, имеют производительность от 2 до 4м3 в час и напор в 40–55 метров.

 При выборе насосной станции следует обращать внимание на качество сборки и на материал изготовления. Как правило, из экономии многие детали станций делают из пластика. Но как показала практика, пластик менее долговечен. Предпочтительней агрегаты из чугуна или нержавеющей стали. Такие насосные станции дороже, но долговечней и менее шумные в работе.

 Чаще всего насосные автоматические станции для дома производят на базе центробежных самовсасывающих насосов, оснащенных встроенными эжекторами. Они обладают ощутимым преимуществом, благодаря большому напору (от 40 м) и глубине всасывания до 9м. Такие насосные станции так же не слишком критичны к присутствию воздуха в системе.

Устройство насосной станции

 В большинстве случаев насосная станция для дома состоит из самого насосного агрегата, мембранного напорного бака, который ограничивает количество циклов запуска насоса, реле давления и манометра. В комплект поставки так же входит кабель, разъем для подключения и клеммы для заземления. Насосная станция может быть укомплектована накопительным баком, хотя этот вариант считается устаревшим и встречается не часто. Насосная станция может иметь гидроакумулятор.

 Вариант с накопительным баком характерен тем, что накопительный бак достаточно громоздкая конструкция, а количество и напор воды в нем контролируется поплавком. Датчик в таком баке включает подкачку, если уровень воды снизился ниже заданного. Этот тип устройства имеет ряд недостатков, а именно:

— низкий напор, так как вода идет самотеком;
— сложность в установке;
— значительные габариты;
— необходима возвышенность выше уровня жилых помещений для установки бака;
— реальную опасность представляет отказ датчика переполнения бака, что может привести к затоплению дома.

 Использование насосной станции для дома с гидроакумулятором и реле давления более прогрессивный вариант, имеющий гораздо меньше недостатков. Специальное реле в такой станции контролирует верхний предел давления воздуха, который в гидроакумуляторе сжимается давлением воды. Как только установилось заданное давление, насос прекращает работу до тех пор, пока не поступит сигнал от реле нижнего предела давления. При малом расходе воды насос включаться не будет, а в кран будет поступать вода из бака.

 Автоматические насосные станции, которые используется для водоснабжения дома, реагирует на включение водопроводного крана. Как только кран открыт, насос начнет работать и автоматически выключится после его закрытия. Таким образом, достигается бесперебойное водоснабжение в любом необходимом объеме.

Разновидности насосных станций

 Насосные станции имеют несколько разновидностей по типу основного насоса. Они могут быть с эжектором и без него. Насосы с встроенным эжектором поднимают воду из скважины за счет создаваемого разряжения. Их применяют для откачки воды из глубоких (до 20-45 м) колодцев и скважин. Они производительны, но имеют высокий уровень шума, поэтому, как правило, их стараются установить в подсобном помещении, а лучше вообще за пределами жилого дома. Чаще всего насосные станции с встроенным эжектором применяют для садово-огородных нужд.

 Насосы с выносным эжектором позволяют поднимать воду с глубины до 34 метров. Сам эжектор с двумя трубами опускают в колодец или скважину. Одна из труб служит для подачи воды вниз в эжектор и создания всасывающей струи. К недостаткам станций такого типа можно отнести чувствительность к содержанию воздуха и песка, а так же достаточно малый КПД. Зато такую станцию можно размещать внутри дома, даже если колодец расположен на расстоянии до 20-40 м.

 Если насосная станция не оснащена эжектором, то всасывание воды проходит по совсем другой схеме и обеспечивается с помощью специальной многоступенчатой конструкции гидравлической части. Такие насосы, пишет iBud.ua, практически бесшумны, при этом потребляют меньше энергии при соизмеримых параметрах напора и производительности.

 В продаже так же нередко можно встретить насосные станции, оснащенные одно-, двух- или многоступенчатыми центробежными (вихревыми) насосами. У вихревых насосов небольшая производительность по дебиту, но они способны дать достаточно серьезный напор воды в системе, поэтому такие насосные станции используются в цепях повышения давления в водопроводе дома. Они невелики по размерам и производят мало шума во время работы и не боятся воздуха в трубах.

 Единственный существенный недостаток таких насосных станций – они весьма критичны к попаданию в систему песка. При этом в последних моделях применяются такие новинки как охлаждение электродвигателя перекачиваемой водой и встроенная защита насоса от сухого хода.

Установка и эксплуатация насосной станции

 Для достижения устойчивого и надежного водоснабжения дома с помощью насосной станции необходимо не только выбрать соответствующую модель насосной станции, но и правильно ее установить, выполнять определенные требования в процессе эксплуатации. Например, принципиально важно работая со скважиной, установить обратный клапан (желательно с сетчатым фильтром), который не позволит воде сливаться из системы в скважину, если насос выключен. Иначе перед каждым запуском насос будет 3-5 минут работать вхолостую, а воды в кране не будет. Выход из строя насосной станции по причине попадания мусора в систему не является гарантийным случаем.

 Необходимо предпринять меры по недопущению замерзания системы в холодное время года. Для этого насосная станция должна быть постоянно при плюсовой температуре, а трубопровод уложен ниже глубины промерзания грунта. Перед первым запуском насосной станции необходимо заполнить водозаборный шланг водой, а так же заполнить водой рабочую часть насоса. Если этого не сделать, насосная станция может выйти из строя.

 Насосные станции в корпусах из тонколистовой стали способны резонировать, усиливая шум, возникающий при кавитации. Это не является неисправностью, но и особо не радует хозяев. Насосы с корпусами из чугуна шумят намного меньше.

 Часто встречается вопрос, имеет ли смысл собирать насосную станцию самостоятельно из отдельных комплектующий, например, в целях экономии. iBud.ua не советовал бы этого делать. Конечно, на каждый насос найдется свой Кулибин. Но у заводской насосной станции преимущество в том, что она не только собрана, но и протестирована в заводских условиях на стационарных стендах, и потому вероятность выхода ее из строя намного меньше. Кроме того, насосную станцию можно будет отремонтировать на правах гарантии. Желательно, во избежание сухого хода в летнее время снабдить насосную станцию датчиком, который автоматически отключает двигатель при падении уровня воды ниже водозаборного шланга. Такое устройство называется гидроконтроллер.

 Важно понимать и то, что данные о ресурсных испытаниях, статистику отказов и другие интересные сведения о выпускаемых насосных станция никто из производителей, увы, не афиширует. Поэтому к рекламной информации в буклетах и на сайтах стоит относить весьма критически.

Характерные ошибки при установке и подборе насосной станции:

— некорректный подбор оборудования, ошибки в глубине погружения водозаборной системы, в результате чего можно просто испортить скважину. В этом случае подрываются фильтры, скважина начинает песочить, а песок в системе очень быстро выводит из строя оборудование, в системе падает давление и требуется капитальный ремонт;

— завышенное потребление воды (большее, чем может дать насос). В результате падает давление в системе;

— если насосная станция не правильно подключена и работает в запредельном режиме, она быстро выходит из строя. Частота включения может быть выше, чем допустима по инструкции (как правило, рекомендована не более 20 раз в час). Гидробак должен нивелировать частоту включения, но на практике это бывает не всегда.

Насосную станцию надо беречь от перебоев с подачей электроэнергии и от падения напряжения. Это способно вывести из строя электрооборудования и двигатель, потому необходимо иметь резервную систему питания. Падение напряжения в сельской местности, подсадка линии явление для Украины типичное. Насос может сгореть, а может и не запускаться. Нужно иметь альтернативные источники питания, стабилизаторы и автоматы защиты насосной станции по току. Если выполняются все требования по эксплуатации и не допускаются грубые нарушения, то такая техника должна работать бесперебойно минимум 5-7 лет.



НАСОСНАЯ СТАНЦИЯ — это… Что такое НАСОСНАЯ СТАНЦИЯ?

НАСОСНАЯ СТАНЦИЯ

комплекс сооружений, машин и устройств для напорного перемещения жидкостей; обычно состоит из приёмного устройства (водозабора), всасывающих труб, насосов, двигателей, напорных трубопроводов и комплектующего оборудования (приборов, регуляторов и др.). Н. с. входят в состав систем водоснабжения, канализации, мелиорации, гидротехнич. сооружений, нефтепроводов и т. д. Различают Н. с. наземные, заглублённые и глубокие (шахтного типа). В с. х-ве для полива применяют передвижные Н. с. (самоходные, прицепные и навесные). В СССР выпускаются передвижные Н. с. СНП-50/40 (в числителе расход воды в л/с, в знаменателе — номин. напор в м), СНП-50/80 (см. рис.) и др. с расходом воды до 360 л/с и напором до 110 м. Эти Н. с. подают воду к дождев. машинам и установкам.

Передвижная насосная станция СНП-50/80: 1 — всасывающий трубопровод; 2 — лебёдка; 3 — насос; 4 — топливный бак; 5 — задвижка; 6 — напорный трубопровод; 7 — двигатель; 8 — разборный напорный трубопровод; 9 — эжектор (для заполнения всасывающей линии)

Большой энциклопедический политехнический словарь. 2004.

• НАСОС ТРЕНИЯ
• НАСОСНО-АККУМУЛИРУЮЩАЯ ЭЛЕКТРОСТАНЦИЯ

Смотреть что такое «НАСОСНАЯ СТАНЦИЯ» в других словарях:

• Насосная станция — Van Sasse в Граве, Нидерланды Насосная станция  комплексная система для перекачки жидкостей из одного места в другое, включает в себя здание и оборудование: насосные агрегаты (рабочие и резервные)  …   Википедия

• Насосная станция —         (a. pump station; н. Pumpenhaus, Pumpstation; ф. station de pompage; и. estacion de bombeo) единый комплекс, включающий насосное и вспомогат. оборудование. B состав H. c. входят осн. и вспомогат. (подпорные, резервные и т.п.) насосы, сеть …   Геологическая энциклопедия

• насосная станция — Комплекс гидротехнических сооружений и оборудования для подъема воды насосами. [ГОСТ 19185 73] [СО 34.21.308 2005] станция насосная Комплекс сооружений, машин и устройств для напорного перемещения жидкостей [Терминологический словарь по… …   Справочник технического переводчика

• НАСОСНАЯ СТАНЦИЯ — здание, в к ром установлены насосные агрегаты. Располагается Н. с. на не затопляемом весенними водами месте, возможно ближе к водоприемнику с целью сокращения длины всасывающей и самотечной линий. Для уменьшения высоты всасывания очень часто в Н …   Технический железнодорожный словарь

• насосная станция — 3.8.1 насосная станция: Комплекс гидротехнических сооружений и оборудования для подъема воды насосами. Источник: СО 34.21.308 2005: Гидротехника. Основные понятия. Термины и определения 3.15 насосная станция: Комплекс гидротехнических сооружений… …   Словарь-справочник терминов нормативно-технической документации

• насосная станция — siurblinė statusas T sritis Energetika apibrėžtis Kompleksas pastatų, mašinų ir įrenginių (ėmimo įrenginių, įsiurbimo vamzdžių, siurblių, variklių ir kt.), slėgiu skysčiams perkelti (pumpuoti). Šiluminėse ir atominėse elektrinėse siurblinės… …   Aiškinamasis šiluminės ir branduolinės technikos terminų žodynas

• Насосная станция — ► pumping facility (plant, station) Единый комплекс, включающий насосное и вспомогательное оборудование. В состав станции входят основные и вспомогательные (подпорные, резервные и т. п.) насосы, сеть технологических трубопроводов, запорная… …   Нефтегазовая микроэнциклопедия

• Насосная станция —         сооружение, состоящее, как правило, из здания и оборудования насосных агрегатов (См. Насосный агрегат) (рабочих и резервных), трубопроводов и вспомогательных устройств. Здания Н. с. бывают наземные (фундаменты стен и агрегатов не связаны… …   Большая советская энциклопедия

• НАСОСНАЯ СТАНЦИЯ — комплекс гидротехнич. сооружений, машин и механизмов для забора воды и подачи её на более высокие отметки. Н. с. подразделяют на: мелиоративные оросительные (подают воду в оросительную сеть или к дождевальным машинам) и осушительные (отводят воду …   Сельско-хозяйственный энциклопедический словарь

• НАСОСНАЯ СТАНЦИЯ ДОКА — состоит из нескольких агрегатов насосов для откачки воды из дока и из насосов для осушки дока и удаления фильтрационной воды, проникающей в док во время ремонта судна. Н. С. Д. располагается над водосборным колодцем, обыкновенно вблизи самого… …   Морской словарь

Книги

• Журнал «Дом» №06/2019, Отсутствует. «Дом» – ежемесячный журнал о строительстве и ремонте дома, посвящённый архитектуре построек, экологии и эргономике жилища, строительным материалам и приёмам работы с ними. Журнал полезен и… Подробнее  Купить за 84 руб электронная книга

Как работает канализационная насосная станция?

Обычно насосные станции используются для транспортировки жидкостей из одной точки в другую. Они играют неотъемлемую роль в некоторых инфраструктурных системах, включая канализацию. Многие канализационные системы полагаются на насосные станции или подъемные станции для перемещения сточных вод из точки A в точку B, особенно в тех случаях, когда сила тяжести не может переместить поток из низко расположенной области на возвышенность.

Итак, как именно работают подъемные станции?

Канализационные насосные станции оборудованы большим подземным приемным резервуаром, обычно называемым мокрым колодцем, для сбора сточных вод из домов и зданий, расположенных на низких высотах.Электрический насос настроен на срабатывание, когда влажная скважина заполняется до заданной точки в течение определенного периода времени, что определяется с помощью электрических приборов. Насос и система трубопроводов под давлением или канализационная магистраль поднимают сточные воды вверх на возвышенность, присоединяясь к другим близлежащим сточным водам в канализационной магистрали на пути к установке для очистки. В периоды пикового расхода и в сезон влажной погоды могут срабатывать дополнительные насосы для перемещения излишков жидкости.

Насосные станции представляют собой надежное решение в районах, где гравитация не может использоваться для транспортировки сточных вод из-за топографии земли или расположения местной инфраструктуры.И они обеспечивают более доступное и гораздо менее разрушительное решение, чем земляные работы для установки самотечных канализационных линий.

Видео предоставлено: Экологическая служба столичного совета (MCES)

M Непрерывные канализационные насосные станции

Как и вся остальная канализационная система, насосные станции необходимо контролировать, чтобы обеспечить правильную работу и избежать каких-либо сбоев. Многие насосные станции оснащены системами дистанционного мониторинга, поэтому операторы могут понять их состояние, не выезжая на место.Электрические приборы, используемые для запуска насоса, также обычно способны предупредить операторов о возникновении проблемы до того, как возникнет более серьезная проблема, например, переполнение.

«Работа лифтовой станции обычно автоматизирована, поэтому на объектах не требуются операторы», — сообщает компания Sensaphone, производящая решения для удаленного мониторинга. «Операторы часто проводят еженедельные проверки для выявления потенциальных проблем. Во время этих проверок они проверяют насосы, двигатели и приводы на предмет необычного шума, вибрации, нагрева и утечек.Они также могут искать утечки в напорных линиях и проверять переключатели на панели управления, скорость насоса, всасывание, скорость нагнетания и давление ».

Ответственность муниципалитета

Количество насосных станций и насосов в системе сточных вод муниципалитета сильно различается в зависимости от топографии, возраста и местоположения обслуживаемой территории, а также других факторов.

«В зависимости от размера обслуживаемых населенных пунктов муниципальным предприятиям по очистке сточных вод может потребоваться обслуживание сотен подъемников в удаленных местах», — сообщает Sensaphone.«Маленькие станции, которые обрабатывают менее 700 галлонов в минуту, обычно имеют два насоса, в то время как более крупные подъемные станции с большим притоком используют гораздо больше насосов».

Канализационные системы необходимы для благополучия сообщества. Они помогают транспортировать сточные воды, наполненные бактериями, из зоны в место для очистки, чтобы чистую воду можно было безопасно распределить обратно в окружающую среду. Но на поддержание этой важной инфраструктуры нужно многое, и каждая ее часть требует регулярных проверок и обслуживания для защиты сообщества, которое она обслуживает.

---

Ищете более прочное и универсальное инспекционное оборудование для удовлетворения уникальных потребностей вашей инфраструктуры сточных вод? Ознакомьтесь с нашей полной линейкой продуктов и запланируйте личную демонстрацию сегодня:

Что такое насосная станция?

Насосная станция — это электромеханическое устройство, используемое для подъема и распределения сточных вод или сточных вод, когда сила тяжести не переносит их естественным образом с места.

Насосные станции используются для самых разных целей, в том числе в жилых домах, школах, больницах, коммерческих объектах и ​​даже жилых домах.

Помимо того, что они используются в ситуациях, когда сточные воды не могут быть доставлены самотеком в канализационную систему, они могут быть установлены там, где канализация проходит под уклоном, или просто тогда, когда это более экономичное решение, чем традиционная самотечная канализационная система.

Как работает насосная станция?

Во-первых, сточные воды собираются и хранятся в камере. Когда он достигает заданного уровня, встроенный насос использует давление для подъема сточных вод через систему выпускных труб и перекачивает жидкость в самотечный канализационный коллектор или в очистные сооружения.

Уровни тщательно контролируются датчиком уровня жидкости или поплавковым выключателем, который включает и выключает насосную станцию. Насосные станции могут использовать один или несколько насосов в зависимости от области применения.

Подходящие насосные станции против частных насосных станций

В общих чертах насосные станции можно разделить на две основные категории — адаптируемые насосные станции и комплексные насосные станции.

Подходящие насосные станции

разработаны для крупномасштабных применений и соответствуют всем требованиям компании по водоснабжению, спецификациям канализационных сетей и DCG (Design Construction Guide), что делает их пригодными для использования на общественных землях.

Пакетные или частные насосные станции используются для удаления сточных вод из частных построек, будь то жилые или коммерческие объекты.

Иногда право собственности на насосные станции передается в результате юридического процесса, известного как принятие насосной станции. Например, право собственности на жилой комплекс может быть передано от застройщика местным водохозяйственным органам. Тогда они будут нести ответственность за текущее обслуживание насосной станции.

Какая насосная станция мне нужна?

Выбор насосной станции — сложный процесс, который включает в себя множество факторов, таких как местоположение, требуемый приток и право собственности.

Хотя подземные насосные станции представляют собой дискретное и эффективное решение, наземные станции могут использоваться там, где это не является жизнеспособным вариантом.

Обладая более чем 60-летним опытом работы в отрасли, TT Pumps и наши обученные инженеры могут предоставить экспертные консультации по лучшим вариантам для вашего конкретного применения, тем самым обеспечивая максимальную эффективность и долгосрочную надежность.

Чтобы выбрать правильное решение для вашего индивидуального применения, свяжитесь с нашей командой экспертов по телефону +44 (0) 1630 647200 .

Насосные станции | Официальный сайт города Фрамингем, Массачусетс,

Осмотр и ремонт

В городе Фрамингем работает 48 насосных станций для сточных вод. Насосные станции ежедневно проверяются техническими специалистами отдела водоснабжения и канализации.

Техники проверяют и ремонтируют насосы и связанное с ними оборудование для поддержания потоков из многих жилых кварталов. Насосные станции сточных вод используются для перекачивания сточных вод, когда сточные воды не могут течь под действием силы тяжести.Сточные воды собираются на насосных станциях по всему городу от жилых и коммерческих пользователей и перекачиваются туда, где они могут течь самотеком.

Управление водных ресурсов штата Массачусетс

Фрамингем является частью системы сточных вод Управления водных ресурсов штата Массачусетс (MWRA). Наши сточные воды сбрасываются в канализационные коллекторы MWRA, которые поступают на очистные сооружения острова Дир.

Мониторинг системы

Насосные станции контролируются и контролируются центральной компьютерной системой, которая обменивается данными на радиочастоте УВЧ.Система круглосуточно контролирует насосные станции на предмет:

• Надлежащих потоков
• Работающих насосов
• Безопасность

Во время события технический специалист автоматически получает вызов для ответа на конкретную проблему станции.

Ежедневное управление

Программа насосных станций для сточных вод направлена ​​на поддержание и улучшение активов системы, включая систематическое обновление электронных средств управления и компонентов насосов на многих насосных станциях для сточных вод.Чтобы смягчить воздействие образования сульфидов и связанной с ними коррозии, на насосной станции Worcester Road была спроектирована и построена система подачи химикатов.

Проблемы

Персонал насосной станции сталкивается с проблемами, специфичными для конкретной площадки, при выполнении своих проверок и работ по техническому обслуживанию, таких как:

• Потребность в резервном питании
• Замкнутые пространства
• Возраст и разнообразие оборудования
• Накопление смазки
• Сульфидная коррозия

Персонал программы выполняет постоянный ремонт и техническое обслуживание устаревших компонентов станции.

Насосные станции и накопители энергии

Резервное питание — одно из преимуществ накопителей энергии. В связи с участившимися ураганами, наводнениями и лесными пожарами существует риск потери электроэнергии для водонасосных станций. Пепел от лесных пожаров попадет в водотоки, питающие водоочистные сооружения. В результате это приводит к перегрузке энергосистемы, которая обеспечивает работу этих водонасосных станций и очистных сооружений.

Накопитель энергии обеспечивает резервное питание путем разряда энергии при необходимости.Стоимость систем хранения энергии падает из-за того, что такие штаты, как Калифорния, требуют хранения, а также из-за увеличения выработки энергии ветра и солнца в электрической сети. Пришло время городам, отвечающим за водоочистные сооружения и очистные сооружения, воспользоваться этим снижением затрат и рассмотреть вопрос о хранении энергии как части инструментария для решения проблем отказоустойчивости и резервного питания.

Объявление

Воздействие стихийных бедствий на водную инфраструктуру

Водонасосные станции перекачивают воду из источника (обычно реки) и сбрасывают воду в озера и ручьи в качестве входа в водоочистные сооружения. Если водонасосные станции не работают, последствия могут быть фатальными, как видно из этих примеров ураганов, наводнений из-за ураганов и лесных пожаров.

В 2012 году, во время урагана «Сэнди» в Нью-Йорке, «42 из 96 насосных станций, удерживающих ливневую воду, сточные воды или комбинированные сточные воды, проходящие через систему, временно вышли из строя из-за того, что они были повреждены или потеряли электроэнергию», — говорится в книге. «Рисковать: Побережье после урагана Сэнди». Аналогичным образом летом 2019 года ураган Барри обрушился на водонапорные станции в Новом Орлеане.

Наводнение нанесло ущерб очистным сооружениям в Южной Каролине из-за урагана «Флоренс» в декабре 2018 года. Агентство по охране окружающей среды США также ссылается на наводнение в марте 2010 года вдоль реки Потуксет в Род-Айленде в «Контрольном списке действий в случае наводнения».

Лесные пожары в Сиднее, Австралия, в декабре 2019 года также вызывают беспокойство у местных водоканалов. Water Новый Южный Уэльс (NSW) «установил защитные барьеры для улавливания потенциальных стоков мусора», чтобы избежать попадания сгоревшего материала, связанного с лесным пеплом, в водные потоки, питающие Сидней.

Объявление

В западной части США исследователи EPA выражают обеспокоенность тем, что «65% запасов пресной воды в регионе происходит из засаженных деревьями водосборов, которые, в зависимости от условий, могут быть очень восприимчивы к лесным пожарам», согласно веб-сайту агентства. Очевидно, что стихийные бедствия имеют последствия, с которыми необходимо бороться.

Ежегодно Региональная служба водоснабжения Сент-Пола (SPRWS) оценивает, что она перекачивает 39 миллионов галлонов воды и имеет общую мощность 90 миллионов галлонов.По оценкам Службы водоснабжения Миннеаполиса (WTDS), она перекачивает 21 миллиард галлонов воды в год. Что касается энергии, это означает 31 500 МВт / ч годового потребления энергии. В среднем на 1 миллион галлонов воды, перекачиваемой, транспортируемой и распределяемой, потребляется энергия примерно 1500 кВтч. Это число кажется небольшим, но с учетом текущих и будущих потребностей в воде, а также количества насосных станций, потребляемая энергия складывается.

Контекст хранения энергии

В прошлом накопителями энергии в масштабах электросетей в основном были гидроаккумуляторы или накопители энергии сжатого воздуха мощностью в сотни мегаватт.Если гидроэлектростанция мощностью 100 МВт разряжает энергию в течение четырех часов, то она называется электростанцией мощностью 400 МВт · ч. Мегаваттное сетевое хранилище меняется на хранилища меньшего размера в киловаттных размерах из-за того, что такие штаты, как Калифорния, требуют хранения как для коммунальных сетей, так и для категорий за счетчиком. Хранилище для водонасосных станций будет относиться к последней категории, за счетчиком коммунальных услуг

.

Более широкое распространение возобновляемых источников энергии, таких как энергия ветра и солнца, требует накопления для зарядки, когда погода позволяет производить, и для разгрузки, когда потребность в них высока. Зарядка от ископаемого топлива противоречит цели наличия возобновляемых источников энергии в электрической сети. Цены на аккумуляторные батареи также снижаются отчасти из-за возросшего предпочтения потребителей в пользу транспортных средств с нулевым уровнем выбросов, а также из-за желания крупных промышленных потребителей снизить затраты на электроэнергию за счет снижения платы за пиковое потребление. Это способствует большему накоплению энергии в батареях в меньших мегаваттных и больших киловаттных масштабах. Свинцово-кислотные батареи больше не являются нормой. Они уступают место литий-ионным батареям. Фосфат лития-железа (LFP, F для Ferrous, который представляет железо) и никель-марганец-кобальт (NMC) являются популярными химическими соединениями для решений для хранения в жилых помещениях.Также снижаются затраты на хранение энергии.

В 2008 году стоимость батареи составляла 1000 долларов за кВтч. Сегодня цены находятся в диапазоне от 100 до 200 долларов за кВтч, в зависимости от заявки. В конечном итоге потребители выигрывают от этих более низких цен на батареи, потому что их водоснабжение не увеличит расходы на воду и канализацию.

WTP Установки для хранения энергии

Не все задумываются об накоплении энергии для водонасосных станций. Но люди, пережившие стихийные бедствия, приняли меры, чтобы избежать повторения своих трудностей.Шесть последних установок, представленных ниже, используют аккумуляторы энергии на своих водоочистных сооружениях и очистных сооружениях.

1. Irvine Ranch Water District (IRWD) в Ирвине, Калифорния, в 40 милях к юго-востоку от международного аэропорта Лос-Анджелеса, устанавливает батареи Tesla мощностью 6,25 МВт или 35,7 МВтч, принадлежащие и эксплуатируемые Advanced Microgrid Solutions, на водонасосных станциях и станциях очистки воды. и установки по обороту воды. Основной движущей силой является экономия затрат на электроэнергию в размере 500 000 долларов в год для района водоснабжения.

2. Станция очистки сточных вод Колдуэлл в Колдуэлле, штат Нью-Джерси, в получасе езды к северо-западу от международного аэропорта Ньюарк, установила аккумуляторную батарею Eos мощностью 250 кВт / 1 МВтч с 896 кВт солнечной энергии для резервного питания. Здесь основной движущей силой является «предотвращение попадания неочищенных сточных вод в местные водоемы во время длительных (до 10 дней) отключений электроэнергии», согласно веб-сайту коммунального предприятия.

3. Сооружение очистки сточных вод Пола Р. Ноланда (восточный Фейетвилл) и водоочистное сооружение Вестсайд в Фейетвилле, штат Арканзас, в 200 милях к востоку от Оклахома-Сити, недавно установили 10 МВт солнечной энергии и 24 МВт-ч аккумуляторов энергии.Это совместный проект Fayetteville, Ozarks Electric Cooperative и Today’s Power Inc. Основной движущей силой является изменение климата, но также достигается экономия в размере 180 000 долларов в год.

4. Водоочистное сооружение в деревне Ваппингерс-Фолл, в двух часах езды к северу от Нью-Йорка, оснащено цинковой гибридной катодной аккумуляторной батареей мощностью 250 кВт и 1000 кВтч для своей микросети. Основным драйвером здесь является отказоустойчивость и непрерывная работа этого объекта.

5. Коммунальное управление округа Атлантик, расположенное в 10 милях от казино в Атлантик-Сити, штат Нью-Джерси, также устанавливает аккумуляторную систему хранения энергии мощностью 1 МВт. Основной движущей силой является устранение возможного повторного попадания неочищенных сточных вод в реки, заливы и океан Нью-Джерси.

6. Город Юджин, штат Орегон, признал преимущество накопления энергии для обеспечения отказоустойчивости в начальной школе, которая была предназначена для колодца. Скважина улучшит доступность чистой питьевой воды во время перебоев в подаче электроэнергии. «Этот проект также является частью долгосрочных усилий EWEB по планированию отказоустойчивости по созданию общественных точек распределения воды по всему городу Юджин, которые будут использоваться его клиентами во время восстановления после крупномасштабного бедствия», — говорится в пресс-релизе NEC Energy Solutions.

Объявление

Точка перегиба

Как показывают шесть хранилищ на очистных сооружениях, мы находимся на переломном этапе (см. Рисунок 1 выше).

Стоимость системы накопления энергии снижается, в то время как затраты на погодные события растут. Это идеальное время, прежде чем возникнут перебои в работе водоканала, чтобы заранее запланировать резервное питание на водоочистных сооружениях и очистных сооружениях. Хранение энергии обеспечивает эту резервную мощность.

Рисунок 1: Точка перегиба затрат на хранение и затрат из-за погодных явлений

Мейсон, Огайо | приточная насосная станция

Приточная насосная станция — это место, где сточные воды из городской системы сбора (приток) попадают на перерабатывающий завод и перекачиваются в начало процесса очистки.

Несколько насосов, таких как этот, все еще в ящиках, были установлены на приточной насосной станции

Одним из первых шагов, которые необходимо было рассмотреть при проектировании новой городской водомелиоративной установки (WRP), было то, как и где сточные воды будут попадать на установку.Факторы, которые следует учитывать, включают топографию площадки очистных сооружений, возможность использования силы тяжести для перемещения воды как по городу, так и внутри станции, какой тип откачки может потребоваться и потребности будущего роста в городе.

Когда вы можете позволить сточным водам стекать вниз, вы позволяете силе тяжести двигаться. Поскольку вода не течет в гору, необходимо использовать насосы, когда воду необходимо переместить на большую высоту. Гравитация свободна; насосные станции не только стоят денег на строительство, они требуют регулярного обслуживания и ремонта.Чем больше вы можете позволить гравитации перемещать воду, тем меньше насосных станций потребуется.

Неровные высоты в городе Мейсон требуют использования некоторых насосных станций. Канализационные трубы по всему городу под действием силы тяжести направляют воду к одной из нескольких насосных станций. На станции воду перекачивают на более высокую высоту, где она снова может течь под действием силы тяжести. Некоторые насосные станции имеют глубину 30 или более футов.

Все сточные воды, поступающие в новую городскую водопроводную станцию, будут поступать на насосную станцию ​​на заводе, чтобы поднять ее на более высокую высоту, чтобы она могла течь через оставшуюся часть завода под действием силы тяжести.Топография площадки новой очистной станции, а также текущая и будущая глубина притока канализационных стоков определили расположение и глубину внутризаводского насосного оборудования. Углубив внутризаводскую насосную станцию ​​до 40 футов, можно исключить большую отдельную удаленную насосную станцию ​​для обработки потоков из будущих зон роста на US 42. Предполагается, что это небольшое изменение при строительстве завода сэкономит 3 миллиона долларов в будущем.

Заводская насосная станция перемещает сточные воды с нижней отметки водозабора на более высокую отметку на другом конце станции.Оттуда жидкость может течь под действием силы тяжести через остальную часть растения. Ключевые компоненты новой насосной станции включают две мокрые скважины, шесть погружных насосов, трубопроводы с соответствующими клапанами, источник питания, средства управления оборудованием и систему аварийной сигнализации. Новая насосная станция способна перекачивать пиковый поток 26 миллионов галлонов в день.

Шесть погружных насосов различаются по размеру для экономии энергии при малых расходах. Насосы меньшего размера с расходом от 1500 до 3000 галлонов в минуту (галлонов в минуту) автоматически включаются при малых расходах. Насосы большего размера с расходом до 7000 галлонов в минуту будут автоматически включаться, когда потоки достигнут назначенного более высокого потока. Насосы спроектированы для попеременной работы, чтобы обеспечить равномерный износ и смазку всех деталей. В целях безопасности и эффективности насосная станция была спроектирована и построена таким образом, чтобы городской обслуживающий персонал мог поднимать насосы для выполнения планового технического обслуживания и ремонта, не заходя в мокрые колодцы.

Входящая в установку канализационная линия имеет диаметр 54 дюйма.Силовая магистраль, выходящая из насосной станции, имеет диаметр 36 дюймов и направляет сточные воды в здание сортировки и удаления песка.

Все, что нужно знать о канализационных насосных станциях

Покупка подходящей насосной станции может оказаться сложной задачей, особенно если у вас нет предварительных знаний или опыта в этой области. У вас обязательно возникнет много вопросов о доступных продуктах, и — здесь, в JT Pumps — мы обнаруживаем, что потенциальные клиенты снова и снова задают одни и те же вопросы.

В следующем блоге мы подробно рассмотрим каждый из этих вопросов, предлагая всю информацию, необходимую для покупки канализационной насосной станции и (надеюсь!) Немного устраняя путаницу.

Что такое комплектная насосная станция?

Насосная станция представляет собой механическое устройство, сконструированное из ударопрочного полиэтилена и состоящее из большой камеры (или резервуара), внутренних трубопроводов, поплавкового выключателя и одного или двух насосов.

Нужно ли будет покупать насос и насосную станцию ​​отдельно?

Короче говоря, нет. Если вы впервые собираетесь купить насосную систему, лучший вариант — выбрать одну из наших комплектных насосных станций. Они поставляются с предварительно установленными необходимыми трубопроводами и переключают и на один или два канализационных насоса (например, одинарные и двойные модели).

У нас также есть широкий ассортимент насосов для сточных вод, измельчителей и погружных насосов, которые можно купить отдельно; возможно, например, если вам нужно заменить насос на существующей станции.

Как работает насосная станция?

По сути, компоненты насосной станции для сточных вод работают вместе, перемещая сточные воды из одного места в другое. Сточные воды постепенно собираются внутри камеры, и, как только они достигают заданного уровня, срабатывает поплавковый выключатель, и автоматически включается насос.

Затем этот насос создает давление, достаточное для выведения сточных вод из резервуара, заставляя их подниматься вверх и / или горизонтально по трубопроводу (против силы тяжести) к основной канализационной линии.

Нет необходимости включать и выключать насосную станцию ​​вручную. Благодаря добавлению поплавкового выключателя он просто активируется, когда это необходимо, и выключается, как только работа будет выполнена.

Нужна ли насосная станция?

Как правило, канализационная насосная станция необходима, если нельзя полагаться на силу тяжести для перемещения сточных вод к основной канализационной линии. Обычно это происходит из-за того, что трубопровод идет вверх или горизонтально; например, от ванной комнаты в подвале до первого этажа дома.

Также может быть хорошей идеей инвестировать в насосную станцию, если ваша канализационная линия проходит через выступы и неровности, или если завершение фундамента будет слишком дорогостоящим. Вместо того, чтобы устанавливать совершенно новую канализационную систему с гравитационным потоком, обычно гораздо дешевле (но столь же эффективно) купить насосную станцию ​​ в корпусе — например, те, что доступны в JT Pumps.

Где можно установить канализационную насосную станцию?

Канализационные насосные станции бывают разных размеров и спецификаций и, как таковые, подходят для использования в различных бытовых и коммерческих условиях.Это включает в себя все, от домов, квартир и пристроек до школ, больниц, жилых домов, многоквартирных домов и многого другого. Если ваша собственность не подключена к канализации или находится ниже основной канализационной линии, здесь, в JT Pumps, будет соответствующая насосная система для очистки сточных вод.

Какая насосная станция мне подходит?

При выборе комплектной насосной станции для жилой или коммерческой недвижимости следует учитывать ряд важных факторов.К ним относятся:

• Количество спален внутри объекта
• вязкость отходов, с которыми вам нужно справиться
• расстояние, которое должны пройти отходы, чтобы добраться до основной канализационной линии
• тип подъемника, который вам нужен (т.е. нужно ли перекачивать сточные воды в гору и / или горизонтально)
• объем жидкости, который необходимо переместить

В настоящее время компания JT Pumps предлагает широкий выбор различных насосных станций, подходящих для самых разных областей применения.После того, как вы определитесь со всем вышеперечисленным, наша команда экспертов может помочь выбрать идеальную модель, соответствующую вашим конкретным потребностям и требованиям.

Мне понадобится один или два насоса?

Это зависит от объема сточных вод, которые необходимо удерживать и откачивать. Например, если ваша канализационная насосная станция предназначена для использования в частном доме с 3 спальнями, вероятно, будет достаточно одного насоса. Напротив, если насосная станция предназначена для использования в большом многоквартирном доме, коммерческом здании или более чем в одном доме, вместо этого вам потребуется двойная система.

Свяжитесь с JT Pumps сегодня для высококачественных насосных станций

При покупке готового продукта, будь то новая насосная станция или что-то еще, важно сначала провести исследование. Вы должны быть уверены, что покупаете правильный продукт для себя, и поэтому мы всегда стремимся предоставить клиентам как можно больше информации.

Надеюсь, мы ответили на некоторые из ваших самых злободневных вопросов в этом блоге.Но если вы хотите подробнее обсудить наши комплектные насосные станции, пожалуйста, свяжитесь с нами. Позвоните нам сегодня по телефону 0844 414 5800 или отправьте электронное письмо по адресу sales@jtpumps. co.uk.

Что такое канализационная насосная и как она работает?

В CountyClean мы являемся экспертами в установке, техническом обслуживании, обслуживании и ремонте канализационных насосных станций. Если вы ищете дополнительную информацию о том, как работают эти системы, ниже приводится все, что вам нужно знать!

Канализационная насосная станция put просто перемещает сточные воды из одного места в другое, горизонтально и / или вверх, когда сила тяжести не может быть использована для выполнения работы.

Обычно канализационная сеть зависит от силы тяжести, чтобы отходы перетекали из домов и предприятий в основной коллектор. Однако в низколежащих районах, где магистральный коллектор находится на более высоком уровне, чем соединяющиеся канализационные линии, отходы необходимо транспортировать с помощью насосных станций.

Как работает насосная станция?

Самый распространенный тип насосной станции состоит из мокрого колодца (или резервуара), поплавковых выключателей и одного или двух насосов, система управляется панелью управления, расположенной рядом с мокрым колодцем.

Сточные воды из собственности и зданий будут стекать во влажный колодец, при повышении уровня они активируют поплавковые выключатели, которые были установлены на заранее установленный уровень. Это активирует насос, который, в свою очередь, переместит жидкость из колодца в магистраль канализации.

Когда вам нужна канализационная насосная станция?

Насосная станция необходима всякий раз, когда необходимо переместить жидкие отходы на более высокий уровень.

Требуется ли обслуживание насосных станций?

Насосные станции будут нуждаться в регулярном техническом обслуживании и обслуживании из-за механических частей, необходимых для работы системы, поддержания ее работы на оптимальном уровне и предотвращения поломок.

Регулярный уход и техническое обслуживание насосных станций любого размера могут как повысить эффективность системы, так и продлить ее общий срок службы.

Важно знать, что попадает в канализацию, нас часто вызывают из-за поломки насосной станции из-за большого количества ТРЯПИНЫ (влажные салфетки среди других непромывных предметов), они могут застрять в насосах и вызвать их потерпеть неудачу.
