Где поставить насосную станцию. | САН САМЫЧ

Идеальное место для насосной станции.

Вопрос только на первый взгляд кажется простым.  Для того чтобы найти место для насосной станции, я имею в виду насосную станцию в сборе, нужно учитывать несколько трудно совместимых условий, а именно:

  1. Место должно быть теплым круглый год и, желательно, без дополнительных источников энергии.
  2. Место должно быть легко доступным для профилактических осмотров и ремонта станции, в случае необходимости.
  3. Желательно размещать насосную станцию поближе к источнику водоснабжения (колодцу или скважине) для устойчивого и надежного всасывания воды.
  4. Желательно размещать насосную станцию поближе к раздаточному коллектору водоснабжения для уменьшения потерь давления на сопротивление трубопроводов.
  5. Хотелось бы не слышать звука работающего насоса при пользовании водой на кухне или в ванной. (Не знаю как других, меня это очень раздражает, особенно ночью.)

Сразу оговорюсь, что техническую сторону вопроса: расчет глубины всасывания и потери давления, мероприятия для предотвращения замерзания воды в насосной станции и трубопроводах, способы решения возникающих при этом проблем, я в этой статье рассматривать не буду.

Это тема для отдельного разговора. Мне бы хотелось рассказать о возможных местах расположения насосной станции, их достоинствах и недостатках с точки зрения удобства её обслуживания и эксплуатации.

       Отдельное помещение в доме.

Идеальным местом расположения насосной станции, учитывающим все приведенные выше условия, является котельная, расположенная в центре дома, с хорошей звуко- и теплоизоляцией. Правда, тогда источник воды (скважина) должен располагаться прямо под котельной, и покидать дом в сильные морозы или отключать отопление в доме больше чем на трое суток не рекомендуется, иначе все замерзнет.

Собственно, отдельное техническое помещение в доме – котельная, где бы оно ни располагалось, в любом случае будет неплохим местом для размещения насосной станции, вне зависимости от расположения других элементов системы, если вы постоянно проживаете в своем доме. Проблемы звукоизоляции помещения (если для вас это важно) и теплоизоляции трубопроводов легко решаются, только не забудьте об этом.

     Использование общих помещений в доме.

Если же отдельного технического помещения нет, можно поставить насосную станцию на кухне, в ванной, в туалете, в коридоре – в любом отапливаемом помещении дома, только придется мириться с жужжанием насоса при любых манипуляциях с водой. Источник же водоснабжения в этом случае должен располагаться не слишком далеко от дома, ну, или решать проблему подачи воды на всас насоса придется каким-либо другим способом.

Безусловным плюсом в этом случае будет то, что напорный трубопровод и вся разводка по дому всегда будет находиться в тепле. Недостаток же также всегда будет слышен в доброй половине, если не во всем доме.

Установка насосной станции в подполе (подвале).


 Неплохой вариант поставить насосную станцию в подполе или подвале. При выполнении всех необходимых профилактических мероприятий против замерзания воды в насосе и трубопроводах, утеплении подвала и устранения всех возможных сквозняков хотя бы на зиму, а также при условии, что у вас настелены полы, хорошо изолирующие звук работающего насоса, вы получите почти идеальное расположение насосной станции. Но, как и в случае расположения станции в котельной, о помещении, в котором она будет стоять, нужно позаботиться заранее. И лучше об этом подумать еще на стадии проекта дома, потому что приспосабливать готовое подвальное помещение и затратно, и трудоемко.

Использование тепла земли.

 Еще один неплохой вариант размещения насосной станции – поставить её на специальной площадке внутри колодца или в специально сделанном для этого кессоне у выхода скважины. Если глубину расположения площадки или кессона правильно рассчитать, то и станция, и трубы не замерзнут в самые лютые морозы. Звук работающего насоса при этом почти не доходит до поверхности, и уж тем более не слышен в доме.

Крышка кессона и навершие колодца должны быть утеплены, чтобы избежать проникновения холодного воздуха. А тепла земли на глубине ниже уровня промерзания вполне хватит для комфортной работы насосной станции.

 Единственной проблемой в этом случае остается давление воды в доме, которое зависит от длины, диаметра напорного трубопровода и мощности насоса.

Но я бы отнес это к чисто технической стороне вопроса.

А вот обслуживание насосной станции при таком расположении будет затруднительным. Придется придумывать какую-нибудь переносную или стационарную лестницу, по которой можно было бы спуститься к насосу для его осмотра или ремонта.

   Расположение насосной станции на поверхности.

Конечно, можно поставить насосную станцию в навершие колодца или в ящике (будке, домике) у выхода скважины на поверхность земли, но мне кажется, что это чисто летний, дачный вариант. Единственный плюс этого расположения – доступность насосной станции, причем не только хозяевам. Эксплуатировать насос, находящийся на поверхности, круглый год, мягко говоря, затруднительно. Хотя я знаю экстрималов, которые зимой грели будку с насосной станцией масляным обогревателем, чтобы она не замерзла. Но к чему вам лишняя головная боль. Уж лучше поставить тогда насосную станцию в доме и мириться с её жужжанием, чем отогревать не только насос, но и трубы, выходящие на поверхность земли.

Подводя итог этой статьи, скажу, что, скорее всего ни для кого я «Америки не открою»: чем раньше вы задумаетесь о схеме водоснабжения дома вообще, и размещении насосной станции в этой схеме, тем качественней будет результат и тем меньше головных болей будет потом, в процессе эксплуатации и обслуживания вашего оборудования. В идеале, работает станция и работает. Раз в год проверили по манометру создаваемое ею давление, проверили давление воздуха в гидроаккумуляторе – вот и все обслуживание. Мне бы очень хотелось, чтобы именно так было и у вас.

Схема установки насосной станции в Сочи. Проектирование и монтаж насосных станций

Чтобы понимать, как устроена та или иная насосная установка, нужно внимательно изучить ее схему. На ней указаны все элементы, места их установки и соединений. Также, как правило, на схемах насосных установок обозначается местонахождение помещения для установки гидроемкости, фильтра, вентилей, насосов и другого оборудования. Каждый агрегат сопровождается специальным паспортом, в котором указывается информация:

  • о монтаже;
  • о технических осмотрах;
  • о неисправностях оборудования;
  • об изменениях в его составе;
  • оценка текущего состояния.

Таким образом, в любой момент можно будет уточнить сведения о системе и получить нужные данные. Чтобы понимать, на что в первую очередь нужно будет обратить внимание при монтаже и эксплуатации установки, проконсультируйтесь с опытными специалистам компании «РостИнпром». Мы поможем подобрать оборудование и расскажем об особенностях заинтересовавших вас моделей.

Схема установки насосной станции

Современные производители предлагают насосные станции с накопительной емкостью или с гидроаккумулятором. Первый тип неудобен громоздкостью конструкции, сложностью монтажа и тем, что напор воды здесь отмечается достаточно низкий. Кроме того, если в процессе установки допустить серьезные ошибки, вода будет выливаться из бака.

Модели с гидроаккумулятором более удобны и в монтаже, и в эксплуатации. Они компактнее, имеют в составе реле, отвечающее за воздушное давление, благодаря чему предотвращаются аварийные ситуации: при максимальных показателях давления насос отключается, а когда они понижаются – работа возобновляется.

Также насосы подразделяются на варианты с выносным, встроенным эжектором или без него. Выносной опускается к самому месту забора воды и может сломаться, если в ней содержится много песка либо других включений. Основной плюс данного агрегата – в возможности его размещения максимально близко к дому.

Встроенный эжектор рассчитан на работу на значительной глубине. Более мощный и работоспособный, но довольно шумный. Однако для частных домов этот вариант остается одним из лучших.

Насосы без эжектора отличаются иным, более сложным принципом забора воды. Ключевую роль играет гидравлическую часть. Плюсы таких моделей – экономия энергопотребления и тихая, даже бесшумная работа.

Очень важный момент – выбор места под установку насосной станции. Насос нужно устанавливать или в доме (в подвальном помещении) или во дворе, но на определенной глубине в земле, чтобы избежать промерзания и выхода из строя. Этот элемент установки необходимо защитить от осадков и морозов. Также позаботитесь о том, чтобы он не подтапливался в период паводков.

Монтаж на удалении от стен исключит вибрацию. Выполняя монтаж, помните о том, что доступ к узлам станции должен быть свободным, поскольку периодически нужно будет проводить их осмотр и, возможно, ремонт. Планируя установочные работы, помните:

  • укладка труб должна выполняться под уклоном относительно места забора воды;
  • в стенах здания нужно заранее проделать входные отверстия под трубопровод;
  • трубы должны быть правильно подсоединены к насосу, чтобы не произошло разгерметизации соединений.

Чтобы все работы были выполнены корректно и без ошибок, надо выполнить точные расчеты. Далее, в процессе монтажа, обязательно перепроверяйте надежность всех креплений. На практике возможны ситуации, когда станцию нужно подключить к водопроводу. Лучше всего доверить установку профессионалам. Они сориентируются в любой ситуации, справятся с задачей качественно и оперативно.

Позаботьтесь о наличии фильтров в системе — они задержат все плохие вещества и включения, но будут забиваться и требовать периодической замены. Мы поможем подобрать все необходимое оборудованием и выполним профессиональный монтаж – доверьте дело специалистам «РостИнпром», и останетесь довольны.

Системы канализации бывают раздельные, полураздельные и комбинированные, мы спроектируем дренажную систему загородного (дачного) дома в Севастополе.

Предлагаем сорбент для сбора нефтепродуктов по доступной цене в Сочи, а также биологические загрузки и сорбционные фильтры различных моделей.



Схемы монтажа канализационных насосных станции для коттеджа

Канализационные насосные станции для коттеджа

Канализационные насосные станции в коттеджах используются для сбора и отвода коммунальных стоков до очистных сооружений или сброса в общий канализационный коллектор, проходящий в коттеджном поселке. Различается два типа канализационных насосных станций, это канализационные насосные установки, которые устанавливаются внутри дома и наружные канализационные насосные станции. Основное требование, которое возлагается на них – надежность.

Часто бывает так, что необходимо отвести стоки от санузлов расположенных в подвальных помещениях, которые располагаются ниже основного канализационного коллектора, лучшим решением для этого будут компактные канализационные насосные станции:





Рис. Компактная канализационная насосная станция HOMA Saniflux

Если требуется отведения большого количества стоков, сразу же от нескольких санузлов, джакузи или купелей, лучше всего использовать более мощные канализационные насосные установки:





Рис. Канализационная насосная станция HOMA Sanipower

Компактные канализационные насосные станции, также помогут Вам, если необходимо произвести сброс канализационных стоков со всего дома в поселковый канализационный коллектор, минуя сборные колодцы на участке, портящие ландшафтный дизайн, а иногда и создающие неприятный запах на территории вашего проживания. Для этого достаточно подключить мощную канализационную насосную станцию к общему стояку Вашего коттеджа, которая под напором будет перекачивать стоки непосредственно в поселковый коллектор или на очистные сооружения, если требуется очистка стоков. За счет встроенных в насосную установку фекальных насосов с измельчителем, вы можете использовать для прокладки коллектора трубы малого диаметра.





Рис. Канализационные насосные станции HOMA Sanistar, Saniboy G, Sanimaster G

В случае, когда необходимо собрать канализационные стоки сразу с нескольких строений на вашем участке, используют сборные канализационные колодцы, в которые устанавливают фекальные насосы необходимой мощности. У нас есть готовое решение – это модульная канализационная насосная станция, состоящая из готового пластикового колодца, в комплекте с полной обвязкой для подключения фекального насоса необходимой мощности. Полная герметичность и простота монтажа, модульной канализационной насосной станции обеспечат Вам надежный и своевременный отвод стоков от Ваших строений.





Рис. Модульная канализационная насосная станция HOMA SKB

Канализационные насосные станции позволяют нам перекачивать стоки, как от отдельных санузлов, так и от всего здания и построек на участке к автономным канализационным очистным сооружениям (септикам), а также позволяют перекачивать стоки на большие расстояния, если необходимо производить сброс в общие очистные сооружения, расположенные на значительном расстоянии. Производительность канализационных насосных станций и установок рассчитывается исходя из характеристик санузлов и количества людей проживающих в доме, и лучше всего, если канализационную насосную станцию Вам рассчитают и подберут профессионалы. Помните, что только использование надежного насосного оборудования для канализации вашего дома – гарантия вашего многолетнего комфортного проживания.  Мы предлагаем профессиональное немецкое насосное оборудование HOMA Pumpenfabrik GmbH, Европейского лидера в производстве насосов для канализации.

Установка насосной станции • OMHI AQWA POMPY

Установка насосной станции

В независимости от вида водоснабжения современные технологии позволяют сконструировать эффективную систему подачи воды, которая обеспечит все потребности пользователей. Поэтому и тема установки насосной станции своими руками особенно актуальна.



Выбор места установки насосной станции

Монтаж насосной станции осуществляют в кессоне, подвале, специальном помещении в доме. Самым оптимальным вариантом будет установка насосной станции в подвале. В этом случае обязательно нужно будет защитить устройство от подъема грунтовых вод. Рекомендуем установить станцию на полку так, чтобы она не прикасалась к стенам (для избежания вибраций). В подвале должно быть отопление. При монтаже станции в кессоне (глубиной не меньше 2 м) — станцию устанавливать ниже уровня промерзания грунта.


Если колодец или скважина имеют глубину максимум 10 м — используйте однотрубную модель станции, при глубине 10-20 м — двухтрубную с эжектором. Перед монтажом станции — нарисуйте схему подключения насосной станции.

Подключение насосной станции к колодцу или скважине

  1. Соберите эжектор
  2. Установите сетчатый фильтр в нижнем секторе эжектора
  3. В верхней части эжектора есть пластиковый раструб, на который нужно одеть сгон
  4. Соберите сгон необходимого диаметра
  5. На выходе сгона установите муфту через которую выполняется переход на полиэтиленовую трубу
  6. Резьбовые соединения должны быть герметичные (примените уплотняющую пасту или лен)
  7. Вырыть траншеи глубиной ниже порога промерзания грунта
  8. В траншеи положить трубы (берите длину с запасом)
  9. Обсадную трубу оборудовать оголовком
  10. С помощью муфт присоединить трубы к эжектору
  11. Другой конец трубы просунуть в колено под углом 90º. Для герметизации пространства заполнить монтажной пеной. Потом соединить трубу с угловым переходником, соединенным с внешней частью трубопровода.
  12. Опустить эжектор в скважину или колодезь на нужную глубину
  13. На обсадной трубе укрепить оголовок трубы с помощью сантехнического скотча.

Могут возникнуть следующие ошибки при установке:

  • — не учтен запас длины труб;
  • — резьбовые соединения не достаточно затянуты ключом;
  • — при снижении в гидроаккумуляторе давления ниже 1,2-1,5 Атм, необходимо его повысить с помощью компрессора или автомобильного насоса.

Подключение насосной станции к водопроводу

Если в централизированном водопроводе не достаточно давления для нормальной работы отопительного оборудования — подключают насосную станцию. Перед монтажом нужно купить и установить накопительный бак.

  1. Выбрать место для установки станции
  2. Разъедините водопроводную трубу
  3. Окончание городской магистрали подсоедините к накопительному баку
  4. Из бака вода попадает на вход насоса. К выходу присоедините конец трубы идущей к дому
  5. Провести электропроводку
  6. Настройте и отрегулируйте станцию

Регулировка насосной станции заключается в установке оптимального давления в системе. Подробнее об этом читайте в статье “Регулировка насосной станции”.
Чтобы правильного подключить насосную станцию нужно учитывать также физические и химические характеристики воды. Если в воде есть вредные примеси — установить фильтр на всасывающем устройстве.

Установка и запуск насосной станции. Как подключить насосную станцию: схема подключения и монтажа

Владельцам загородных домов, как правило, приходится сталкиваться с проблемой водоснабжения не только для бытовых нужд, но и для полива сада и огорода. Если участок дачный и используется только летом, а семья состоит из двух человек, то в таком случае можно приобрести обычный бытовой насос. Этот агрегат без труда обеспечит своих хозяев необходимым количеством воды.

Для обеспечения живительной влагой большой семьи, да к тому же если необходимость в этом возникает не только летом, но и круглый год, так просто вопрос не решишь. В таком случае понадобится устройство целой сети водоснабжения, бесперебойная работа которой станет возможной только в том случае, если будет установлена бытовая, небольших размеров насосная станция. С ее помощью можно решить все вопросы снабжения воды, доставляя ее к точкам разбора быстро и без каких-либо перебоев.

Для тех, кто хочет сэкономить деньги и осуществить подключение насосной станции своими руками, и предназначена эта статья.

Необходимость установки

Зачем нужна для загородного жилища насосная станция? Любое подобное устройство способно самостоятельно откачивать из источника и доставлять воду к любой точке ее разбора. Кроме того, установка такой станции способствует повышению давления во всей системе водопровода при нехватке мощности глубинного или поверхностного насоса, который является основным.

Каковы же преимущества станций? Они заключаются в возможности работы в течение некоторого времени даже при отключении электроснабжения. Привлекательно и то, что устройство способно создать напор, с которым осуществляется нормальное водоснабжение дома и участка. При всех этих положительных качествах агрегат обладает малым весом, что позволяет проводить его монтаж в любом удобном для этого месте. В накопительных системах насосная станция работает как бак, периодически включаясь и отключаясь. Такая функция значительно снижает износ оборудования. Насосная станция отработает длительное время, избавив при этом от необходимости вручную носить воду.

Устройство и принцип действия

Человеку, хотя бы немного понимающему в технике, разобраться в основных элементах насосной станции не доставит особого труда. Что представляет собой данный агрегат? Основным его элементом является насос поверхностного типа, снабженный эжектором. Он способен подать воду с глубины 10 м и доставить ее в нужную точку. Именно поэтому по поверхностному насосу определяется мощность насосной станции. Как она работает? От насоса к источнику отходит всасывающая магистраль. На ее конце, который находится в толще воды, устанавливают сетку и обратный клапан. В комплекте с насосом предусмотрен стальной напорный бак. Емкость имеет замкнутую структуру, состоящую из разделенных мембраной двух полостей. В одну из них поступает вода, а в другую под давлением — воздух.

Для чего служит такой напорный бак? Он необходим для выполнения следующих функций:

  • защиты труб и соединений водопровода от возможного гидравлического удара ;
  • накопления некоторого количества воды, которая находится под давлением в одном из отсеков, что позволяет не прекращать ее подачу в случае отключения электроэнергии.

Благодаря свойству накопления жидкости в баке его называют еще и гидроаккумулятором. В некоторых насосах объем такой емкости доходит до 500 л.

Помимо вышеперечисленных элементов в насосной станции имеется реле давления. Для чего предназначена эта деталь? При падении давления до отметки ниже критической реле включает насос. Также оно способно отключить агрегат. Это происходит при подъеме давления до определенного уровня.

Кроме того, насосная станция обязательно имеет манометр. Этот прибор показывает давление воды, которое поддерживается в магистрали.

Насосы «Джилекс Джамбо»

Для того чтобы обеспечить водой загородный дом или дачу, можно использовать различные модели этого оборудования. Насосная станция «Джилекс Джамбо» выпускается российским производителем. Такое оборудование с легкостью обеспечивает доступность воды, не уступая в этом вопросе городским квартирам.

Насосная станция «Джилекс Джамбо» востребована для перекачивания других жидкостей, а также для полива сада и огорода.

Бак, который служит для наполнения воды, в этом оборудовании выполняется из высококачественной стали, способной выдержать высокое давление. С одной стороны такой емкости имеется ниппель. Он предназначен для возможности создания и поддержания необходимого для нормального водоснабжения давления.

Насосы «Грундфос»

Это оборудование выпускается датским концерном Grundfos, основанным еще в 1945 г. На сегодняшний день этот производитель является лидером на рынке насосного оборудования. При этом высокий покупательский спрос на такие устройства вызван их высоким качеством и широким ассортиментом.

Бытовая насосная станция Grundfos находит свое применение в индивидуальных хозяйствах. При этом она выполняет задачи по обеспечению горячего и холодного водоснабжения, канализации и дренажа.

Если насосная станция Grundfos смонтирована грамотно, а после проводилось ее регулярное сервисное обслуживание с заменой изношенных уплотнений и подшипников, то она способна прослужить долгие годы и радовать хозяев своей бесперебойной работой.

Место расположения

Как правило, агрегаты, подающие воду в дом и на участок, располагают в подвалах или кессонах. Как при этом должна быть установлена насосная станция? Схема подключения предусматривает обязательное сохранение как можно большего расстояния от такого оборудования до стены. В противном случае насос может повредиться из-за его сильных вибраций.

То место, в котором будет установлена станция, подающая воду, должно соответствовать некоторым параметрам, а именно:

  • из-за достаточно громкой работы насоса помещение должно быть изолировано от шума;
  • здесь должно быть сухо, тепло и иметься возможность регулярного проветривания;
  • находиться на расстоянии, как можно меньшем от скважины или от колодца, что позволит всасывать воду с максимальной мощностью;
  • иметь достаточные размеры для проведения работ по ремонту оборудования и принятия профилактических мер.

Для размещения насосных станций могут быть использованы разные варианты:

  1. Подвальные помещения. Это идеальное место для установки насоса, которое стоит предусмотреть заранее, на этапе проектирования дома. В нем монтаж может быть произведен без особого труда. Только стоит помнить о том, что подвал должен быть теплым и сухим.
  2. Кессон. Это не что иное, как специальная площадка, которая располагается непосредственно у поверхности скважины. Основное преимущество такого места заключается в тепле, выделяемом верхним слоем почвы.
  3. Схема подключения насосной станции к колодцу предусматривает обустройство в нем специальных отделений. Данный вариант является дешевым и достаточно простым. Но стоит помнить о том, что подобное расположение насосной станции не позволит получить доступ к ней для проведения необходимых ремонтных и профилактических работ, а также снизит уровень давления при подаче воды в дом.
  4. Весьма удобным и практичным вариантом является размещение насосной станции в самом доме. Но при этом стоит позаботиться о шумоизооляции такого помещения.

Не должны действовать на агрегат и различные механические факторы. При расположении дорогостоящего оборудования в подвале понадобится сделать для него подставку. Такой пьедестал защитит механизмы и бак от грунтовых вод.

Что еще необходимо учесть, когда устанавливается насосная станция? Схема подключения предусматривает ее расположение от скважины на расстоянии не более 10 метров.

Подключение оборудования

Выбрать агрегат для подкачки воды и определиться с местом его установки — это далеко не все требуемое, для того чтобы начала работать насосная станция. Схема подключения ее должна быть также выполнена правильно. В противном случае вся система работать будет с перебоями или недостаточно эффективно.

Какой будет схема подключения насосной станции? В каждом конкретном случае она зависит от места, выбранного для размещения оборудования. Но вне зависимости от этого в такую схему будет входить следующее:

  • всасывающий трубопровод, опускаемый в колодец или скважину и идущий до насосной станции;
  • само оборудование;
  • трубопровод, который идет далее к потребителям.

Такова общая схема, по которой производится подключение насосной станции для частного дома. Обвязки же в каждом конкретном случае могут быть различными. Ниже будут рассмотрены наиболее распространенные случаи.

Подключение к колодцу

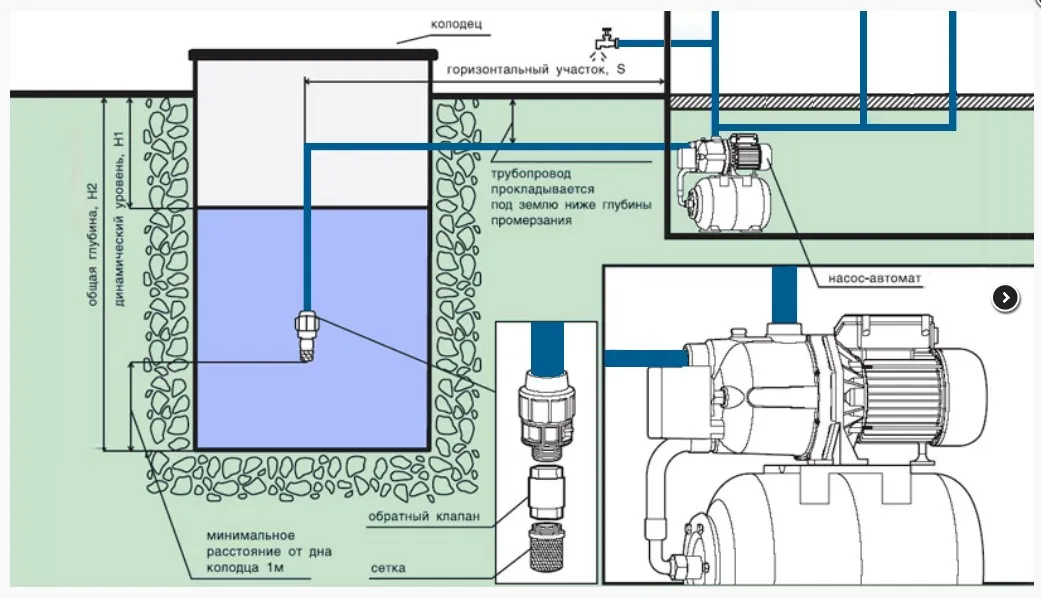

При установке насосной станции в доме или же в кессоне используется одна и та же схема. Ее началом является подающий трубопровод, который опущен в колодец. На нем устанавливают фильтр, как правило, сетчатого типа. После этого элемента находится обратный клапан. Далее идет труба.

Фильтр в данном случае необходим в качестве защиты от механических примесей. Установка обратного клапана понадобится для того, чтобы при отключении оборудования вода из бака не стекала обратно в колодец. Это позволит насосу реже включаться и продлит срок его службы.

Подающую трубу выводят через стену колодца. При этом ее глубина должна быть немного ниже существующего уровня промерзания почвы. Далее от колодца к месту установки оборудования копается траншея. Она имеет ту же глубину, что и подающая труба. Прокладка траншеи должна быть заранее запроектирована. В ней необходимо предусмотреть минимальное количество поворотов. Это позволит снизить величину падения давления и качать воду с большей глубины. Для большей надежности работы системы трубопровод рекомендуется утеплить. Для этого на него сверху укладывают листы пенополистирола, которые потом засыпаются слоем песка и покрываются грунтом.

Схема подключения насосной станции к колодцу при входе в дом предусматривает прохождение подающей трубы через фундамент. Это место после должно быть обязательно утеплено. В самом доме трубы уже могут быть подняты к тому месту, где установлено оборудование.

Если установлена насосная станция по инструкции, то описанная выше система будет работать без всяких сбоев. Единственным неудобством при этом явится копка траншеи и ввод трубопровода через стену здания. Сложно также будет локализовать повреждение трубопровода в случае его течи. Для того чтобы минимизировать вероятность возникновения данных проблем, потребуется укладка качественных труб, а в местах их соединения — обустройство смотрового колодца. Если на участке отмечен высокий уровень грунтовых вод, то траншею для подающих труб нужно будет выкопать выше их уровня. При этом для недопущения промерзания водопровода возле него прокладывают греющий кабель. Утеплить понадобится и крышку колодца, а также его кольца.

Подключение к водопроводу

Насосные станции порой устанавливают и на централизованном водоснабжении. В этом случае они нужны для повышения уровня давления подачи жидкости в дом. Схема подключения насосной станции к водопроводу аналогична той, которая применяется при водозаборе из колодца. Только в этом случае на вход оборудования подходит водопроводная труба. В ней также предусматривается фильтр и клапан. Выход идет на потребителей.

Однако в данном случае на входе рекомендуется установка шарового запорного крана. Этот элемент позволит отключить всю систему, например, для ремонта. Перед самой насосной станцией ставят второй запорный кран. Он необходим в случае ремонта оборудования или трубопровода. Имеет смысл поставить шаровый кран и на выходе. Такая мера позволит в случае необходимости отключить потребителей. Воду из труб при этом сливать не придется.

Подключение к скважине

Как правильно произвести работы в данном случае? Подключение насосной станции к скважине ничем не отличается от предыдущих схем. Только трубопровод должен выходить в месте, в котором заканчивается обсадная труба. Именно здесь, как правило, и устраивают кессон, где может быть размещена насосная станция.

Как и во всех описанных выше схемах, на конце трубы устанавливают фильтр, а также обратный клапан. На входе для удобства первого запуска можно поставить через тройник заливной кран.

Подключение автоматики

Существует 2 наиболее часто используемые схемы, с помощью которых на насосную станцию устанавливается необходимое контролирующее оборудование. Для проведения подобных работ следует изучить сопроводительную документацию к агрегату. В ней обязательно будет указан способ, рекомендуемый производителем.

Подключение реле давления насосной станции должно проводиться в определенной последовательности. Сначала его необходимо присоединить к водопроводу, а после — к сети электричества.

При первом способе установки реле монтируют непосредственно на трубопроводе. Монтаж проводят с использованием тройника, который оснащен штуцером.

Существует и второй способ. При его использовании гидроаккумулятор оснащают штуцером с пятью выходами для подающего и распределяющего трубопровода, манометра, реле, а также для самого гидроаккумулятора. Для того чтобы измерить давление в насосной станции, реле подключают к источнику электропитания 220 В.

ых консультаций приобрел насосную станцию Grundfos MQ 3-45. От менеджеров наслышался много разного…
Для грамотной эксплуатации пытаюсь понять алгоритм ее работы (то бишь как она родимая включается/выключается).
Внимательно проштудировал прилагаемое «Руководство по монтажу и эксплуатации». Особой ясности сей мануал не дал.

Выдержки из «Руководство по монтажу и эксплуатации».

2. Общие сведения

Насос автоматически включается при возникновении в системе водоснабжения водопотребления и отключается, когда в водопотребление прекращается.
Насос MQ имеет встроенную защиту от перегрева и работы всухую.

5.2 Выключение насоса

Насос имеет встроенную защитную функцию электронной системы управления, которая дает команду на отключение насоса в следующих случаях:
при работе всухую,
при перегреве,
при перегрузке электродвигателя,
при блокировке электродвигателя/насоса,
частые пуски/остановы (индикатор «Аlarm» мигает), это может происходить из-за:
— течи во всасывающем трубопроводе,
— текущем кране или — унитазе.

Выдержки из «Service instruction» дали более внятную информацию.

Имеющиеся датчики (сенсоры)

Pressure switch. P open contact. (Tolerance: 1.8 — 2.2 bar)
P > 2 bar => closed contact. (Tolerance: 1. 8 — 2.2 bar

Реле давления.
P контакт разомкнут. (допустимое отклонение: 1.8 — 2.2 bar)
P> 2 bar => контакт. замкнут. (допустимое отклонение: 1.8 — 2.2 bar

Flow sensor. (Датчик потока)

4.2 Start
The pump starts when
the consumption is higher than 1.2 l/min or
the pressure is lower than 2 bar.

4.2 Включение
Накачка начинается когда
потребление выше чем 1.2 l/min или
давление ниже чем 2 bar.

4.3 Stop
The pump stops when
the consumption is lower than 1.2 l/min.

4.3 Выключение
Накачка останавливается когда
потребление ниже чем 1.2 l/min.

4.4 Alarm
The pump stops in case of
dry running (if the pressure falls below 2 bar and the consumption below 1.2 l/min, an alarm will be given
after 60 seconds)
overtemperature (thermal switch in motor)
overloaded motor (thermal switch in motor)
seized-up motor/pump (thermal switch in motor).

4.4 Авария
Накачка останавливается в случае
сухой ход (если давление падает ниже 2 bar и потребления ниже 1.2 l/min, тревога будет дана
после 60 секунд)
сверхтемпература (тепловой выключатель в двигателе)
перегруженный двигатель (тепловой выключатель в двигателе)
заел двигатель/насос (тепловой выключатель в двигателе).

Для проверки вышеизложенного собрал простейший стенд.
Всасывающая магистраль – труба ПНД 32, компрессионные фитинги, обратный клапан с защитной сеточкой на конце.
Напорная магистраль-Труба ПНД 32, компрессионные фитинги, шаровой кран на выходе.
Ванна имитирует мой неиссякаемый источник водоснабжения (далее по тексту – колодец).
Залил согласно мануала около 5 литров воды в корпус НС.

Включение №1. (фото 1)
Выходной кран открыт.
Включаю станцию в электророзетку, дрожащей рукой нажимаю главную (единственную и неповторимую) пымпочку On\Off. Вражеский девайс ожил, зажужжал, забулькал и выплюнул целую Ниагару обратно в колодец.
Ура, счастливый иду на перекур.

Включение №2.
Выходной кран закрыт.
Нажимаю волшебную кнопочку. Насос жужжит, секунды кажутся вечностью, резиновая заглушка на лишнем отверстии компрессионного тройника прогибается, станция скрипит зараза и не выключается. Забоялся. Выключил принудительно – пымпочкой.
Иду на перекур.
Шевелю серыми клетками – решение не дрейфь, обожди чуть подольше, ни хрена с ней не будет – приходит само собой.

Включение №3.
Включаю, жду – УРЯ! С громким щелчком станция выключилась.
Выводы – девайс как бы рабочий. Сказка о плавном пуске и остановке двигателя которую втирали многие «менеджеры – консультанты» плавно испарилась как вода в скважине с хилым дебитом.

Включение №4. (фото 2) (писающий Grundfos)
Сказка «менеджеров» о НЕ ВКЛЮЧЕНИИ станции и впадании ее в коматозное состояние (Alarm) при очень маленьком расходе.
Включаю -девочка подымает давление – отключается. Открываю немножко кран. Водичка писает тоненькой (игольной струйкой). От датчика потока станция не включается. При снижении давления ниже 2 bar (ориентировочно, манометр отсутствует) мотор включается нагоняет давление и благополучно тушится. Секунд 27 давление травится и секунд за 7 набирается. Оставил в таком режиме на 3 часа — ни одного сбоя!
Эксперимент полностью подтверждают пункт 4.2 Service instruction — при расходе больше 1.2 l/min станция включается датчиком потока.
При малом расходе – включает реле давления при падении давления ниже 2bar.

Включение №5
Проверка сухого хода.
Зеркало воды опустил ниже обратного клапана. Выходной кран приоткрыт. Включаю станцию. Бульканье, шкрюканье и ровно через 60 сек согласно пункта 4.4 Service instruction станция выключается с индикацией «Alarm»

Мои впечатления о станции.

Позитивные:
Симпотный внешний вид, немедленное включение датчиком потока при расходе.
Четкая (пока) работа в ситуациях описанных в Service instruction, мощная…

Негативы:
Шумит. Заверения некоторых «консультантов» – будет жужжать не громче современного холодильника — мягко говоря враки.
Пластиковый напорный штуцер и гайка (слесарь дядя Ваня с его газовым ключем и паклей на красочке – чреват).
При сливе воды через штатное сливное отверстие остается не менее 0,5 литра жидкости в корпусе. Приходится наклонять корпус станции для полного слива воды.
Выключение станции датчиком потока.
На MQ страшно смотреть вернее слушать ее последние натужные обороты для достижения максимального давления и прекращения движения воды в корпусе для остановки горемычного датчика.

Подача воды на дачу, в баню, в дом, на участок — из колодца или скважины — происходит при помощи насоса. Но для обеспечения работоспособности системы необходимы также другие компоненты — датчики, контролеры, накопительный бак и т.д. Все это можно подбирать отдельно, а можно приобрести насосную станцию.

Насосная станция — это все оборудование для обеспечения дома водой в сборе. Ее плюс состоит в том, что она может поддерживать постоянное давление в системе независимо от расхода.

Состоит оборудование из насоса (тип — любой подходящий под ваши условия), емкости для хранения запаса воды и датчиков контроля. Уровень комфортности системы во многом определяется типом используемого резервуара. Он бывает:

  • с накопительными баками;
  • с гидроаккумуляторами.

Накопительный бак — обычная емкость, в которой уровень воды контролируется поплавком. Повышается уровень, насос выключается, понижается — включается. Но такая система обеспечивает очень низкое давление. Оно зависит от перепада высот, который вам удалось обеспечить. Из-за низкого давления нагревателями и другой бытовой техникой пользоваться невозможно. Хотя, если установить ее достаточно высоко, можно создать перепад высот достаточный для того чтобы принять душ. Вторая неприятная деталь использования такого бака — при неисправности поплавкового механизма есть реальная угроза залить дом. Эта проблема решается — устанавливается отводящий патрубок, но система все равно недостаточно надежна.


Более современные модификации насосных станций используют гидроаккумуляторы. Они позволяют создавать и поддерживать стабильное давление. Такая система также позволяет реже включать подкачку, что продлевает срок эксплуатации оборудования.

Гидроаккумуляторы в насосных станциях — это баки мембранного типа. В нем емкость поделена на два сектора эластичной мембраной. В одной части содержится газ (изначально он находится под каким -то давлением), во вторую закачивается вода. Также есть датчик, контролирующий давление. На нем выставляется верхний и нижний предел давления.

При закачке воды мембрана в баке растягивается, сжимая газ и создавая еще большее давление. При достижении верхнего порога, установленного на датчике, насос отключается. В баке с водой при этом тоже создано определенное давление. Если где-то открыт кран, вода с хорошим напором подается в точку раздачи. Объем воды уменьшается, снижается напор на мембрану. При достижении нижнего порогового значения срабатывает реле, включается насос, снова его повышая.

Эта система позволяет поддерживать стабильный напор независимо от того, сколько кранов открыто. Потому при установке оборудования с мембранным водяным баком можно использовать любого типа, а также автоматические стиральные машины и другую бытовую технику, предъявляющую требования по давлению воды.

Как устанавливается

Большинство насосов шумят достаточно сильно, потому желательно устанавливаться станции в нежилом помещении с хорошей звукоизоляцией. Если речь идет о снабжении водой дачи сезонного проживания, то можно оборудование поставить недалеко от колодца, только обеспечив защиту от осадков и солнца (делают обычно небольшой приямок, который закрывают крышкой). Если же вода нужна для дома или для бани, в которую собираются приезжать и зимой, придется озаботиться отдельным помещением (или утепленным приямком, но таким, чтобы насос не замерзал).


Выбирая модель, насосной станции для дома, обратите внимание на металл, из которого изготовлен корпус насоса. Сталь обычно сильно шумит, а вот чугунные корпуса гасят почти все звуки. Они доставляют меньше хлопот, хоть и стоят больше. Но лучшим вариантом является корпус из нержавеющей стали. С ним хлопот меньше всего, хоть он и более шумный, чем чугунный.

Вся система собирается следующим образом: в скважину или опускается труба. Вода подается на вход насосной станции, оттуда попадает в мембранный бак, а потом уже разводится по дому и участку.

Как подобрать

Нормальное обеспечение водой дома, дачи или бани возможно только при правильном подборе всех параметров. А выбрать нужно:


Прежде всего, нужно узнать, достаточно ли быстро прибывает вода в колодец или скважину. Если дебет колодца или скважины меньше 1,7 м 3 /час (количество поступающей воды за один час), требуемое давление обеспечить не удастся. Оборудование рассчитано на более высокую производительность.

Подбор типа насоса

Один из самых сложных и ответственных этапов — выбор насоса. Он должен создавать достаточное давление, чтобы поднять воду на необходимую высоту. При этом его производительность должна обеспечивать потребности в воде, но в то же время, не должна превышать мощности скважины или колодца.

В насосных станциях используют самовсасывающие насосы вихревого и центробежного типа. И те и другие могут быть в моноблочном или консольном исполнении. Но такие насосы могут поднимать воду с относительно небольшой глубины:

  • насос со встроенным инжектором обеспечит подачу с глубины 8-9 метров;
  • нормально всасывающий с глубины 7-8 метров.

Если подавать воду нужно с большей глубины, необходимо будет использовать погружной насос. Его покупают, и на его основе собирают насосную станцию, второй выход — поставить агрегат с выносным инжектором.


Насос — один из главных компонентов системы

При использовании выносного инжектора поднять воду можно будет с глубины порядка 42 метров, но КПД системы получается невысоким, а затраты электроэнергии гораздо выше — работают по сути два насоса одновременно. Но иногда это — лучший выход.

Система с погружным насосом при большой глубине колодца будет самым лучшим вариантом. Она эффективна и «тянет» немного энергии. Единственный нюанс: погружное оборудование достаточно чувствительно к чистоте воды. Чтобы внутрь не попадал песок ил и другие посторонние частицы, на входной патрубок насоса устанавливают специальную сетку-фильтр.

Выбор мощности

Производительность подбирают из учета максимального расхода воды. Прикиньте, сколько одновременно может быть открыто кранов, посчитайте, объем воды, который через них уходит. Это и будет требуемая мощность насоса. Вообще, этот параметр лучше брать с запасом, так как работа на пределе резко сокращает «жизнь» оборудования.

В среднем, для семьи из 3-4 человек расход составляет 2-4 м 3 /час, соответственно выбирается и оборудование.

Выбор объема гидроаккумулятора

Вообще, желательно устанавливать как можно более объемный бак. Это обеспечит более редкое включение насоса. Ведь, чем реже он включается, тем дольше будет служить: пусковые токи на мотор действуют разрушительно. С другой стороны, большой гидроаккумулятор нужно где-то устанавливать, а еще он стоит приличных денег. Зато при отключении электропитания у вас в системе будет запас воды, равный объему вашего бака.

Только будьте внимательны. Есть мембранные расширительные бачки для газовых котлов. Они стоят намного дешевле, но делают воду непригодной для питья. Да и не рассчитаны они на работу с жидкостью, так что скоро выйдут из строя.

Подобрав все эти компоненты, можете приступать к выбору насосной станции, которая будет удовлетворять вашим требованиям.

Подключение насосной станции

Как говорилось выше, система проста: в скважину или колодец погружается труба (чаще полипропилен 32 мм, но бывает и 40 мм — зависит от производительности насоса). Она подается на вход станции, а с выхода подается в гребенку водопровода.

Но все далеко не так просто. Нам необходимо обеспечить ремонтопригодность системы:

  • Сделать все так, чтобы можно было перекрывать ненужные ветки.
  • Предусмотреть возможность слива воды на зиму. Так как в системе обязательно присутствует обратный клапан, требуется сделать отвод немного выше.
  • На входе и выходе в насосную станцию поставить отсечные краны. Перекрыв их, можно будет снять оборудование на профилактику без особых трудностей.

Так как большинство компонентов системы неподвижны, то соединение всех элементов происходит при помощи американок с накидными гайками. Иначе собрать, а потом при необходимости разобрать, очень и очень сложно.


Одна из схем подключения насосной станции изображена на фото. Назначение большинства элементов понятно, за исключением кранов «отсечка 1» и «отсечка 2». Они используются при заполнении системы во время первого пуска. Вот как происходит процесс:

  • Кран «отсечка 2» и кран слива открыты, «отсечка 1» закрыт. При таком положении вентилей, заливая воду в соответствующий вход, заполняем нижнюю часть системы. Часть воздуха при этом выходит через кран слива.
  • Теперь закрываем «отсечка 2» и кран слива и на 5-7 секунд включаем насос. Через 5 секунд открываем «отсечка 1». Таким способом создается в системе повышенное давление, которое выдавливает воздух из системы (пару кранов должны быть открыты).
  • Второй цикл запуска: открыт кран «отсечка 2»,закрыт «отсечка 1» и кран слива. Снова включаем на непродолжительное время насос.
  • Через 5-7 секунд работы насоса открываем кран «отсечка 1». Система должна запуститься. Если воздуха осталось все еще много, можно повторить второй цикл запуска.

В рабочем состоянии «отсечка 2» и сливной кран закрыт, «отсечка 1» открыт.


В этой схеме больше внимания уделили очищению — на входе в дом стоит фильтр тонкой очистки

Вторая схема подключения насосной станции в комментариях почти не нуждается. В качестве заливной системы тут установлена воронка, а пуск начинают после того, как вода заполнит всю емкость внутри насоса. Пусков может понадобиться несколько, чтобы весь воздух выдавило из системы.

Интересна эта система продуманной системой очистки: на ветке, которая идет в дом, установлен фильтр для воды. В результате в кране имеем чистую воду без примесей.

Популярные производители и отзывы о работе насосных станций

Как обычно кроме трудностей с подбором параметров оборудования возникают затруднения с выбором марки. Продавцы не всегда советуют то что лучше, пытаясь часто продать то, что дороже. Часто единственным источником более-менее достоверной информации служат отзывы пользователей.

Насосные станции


Эти агрегаты имеют корпус из чугуна, устойчивые ножки, защиту двигателя от перегрева. Работают автоматически, не требуют настойки параметров. Выпускаются три серии с разними насосами для разных глубин:

  • Серия RSM — с глубины 8 метров поднимет до 100 литров/мин.
  • Серия АРМ — насосы с погружным инжектором для скважин глубиной более 30 метров. Управляет работой реле давления.
  • Стойкая к коррозии серия САМ имеет бронзовое рабочее колесо, может поднять воду с глубины до 30 метров.

Так как вопрос водоснабжения напрямую влияет на жизнеобеспечения загородного дома, то при выборе оборудования потребитель отдает предпочтение в первую очередь надежным устройствам, и в этом ряду лидерство, безусловно, за продукцией датской торговой марки, тем более что предлагаемый ассортимент позволяет каждому домовладельцу выбрать модель станции с учетом его потребностей. А сфера применения оборудования достаточно широка и не ограничивается лишь снабжением дома водой: с помощью насосной станции легко можно организовать автоматическую систему полива в огороде или теплице, обеспечить обслуживание бассейна, также интерес к насосным станциям могут проявлять и владельцы городских квартир со слабым или неустойчивым напором в системе.

Для частного дома оптимальным выбором может стать насосная станция Grundfos 45 серии MQ, которая может использоваться для источников с глубиной до 8 м, при этом мощности устройства достаточно для того, чтобы обеспечить перекачку воды на расстояние до 45 метров. Модель этой же серии MQ 3-35 имеет более низкую мощность и устанавливается, если расстояние до водозабора не превышает 35 м. Также можно использовать эти модели и с целью повышения давления как для дома с автономной системой водоснабжения, так и для квартиры с централизованной подачей. Отличным выбором дачников или садоводов могут стать модели серии Grundfos JP с производительностью, достаточной как для организации автономного водоснабжения в доме, так и для автоматического полива или заполнения специальных резервуаров бассейнов на участке. Важно обратить внимание на то, что изделия этой серии отличаются не только мощностью и производительностью, но и объемом гидробака.

Быструю популярность среди потребителей завоевала и насосная станция Scala2, обеспечивающая отличный напор в частном доме со средним водопотреблением. Допускается ее эксплуатация с большим числом точек водоразбора – до 8 единиц, при этом установка отличается низким уровнем шума, который не создает дискомфорта в доме. Мощность прибора составляет 2 кВт, при производительности 3,6 м2/ч, максимальная глубина подъема воды равна 8 м. Напор равный 45 м позволяет устанавливать такие станции как в одноэтажных домах, так и в двухэтажных коттеджах.

Серия оборудования Grundfos CMB и CMBE относится к самовсасывающим моделям, важным отличием которых является наличие частотного преобразователя. Основные функции этого устройства которого сводятся к корректировке работы двигателя в зависимости от интенсивности водопотребления.

Продукция торговой марки Grundfos в широком ассортименте представлена в интернет-магазине компании АЛЬФАТЕП, а правильно выбрать модель насосной станции для дома с учетом особенностей и объемов водопотребления всегда готовы помочь наши специалисты. Связаться с ними можно по телефону горячей линии, а также – задав интересующий вопрос на сайте интернет-магазина сайт, в разделе обратной связи.

По желанию клиентов, доставка оборудования объект покупателя может осуществляться транспортной службой компании АЛЬФАТЕП, а в том случае, если потребуется помощь в установке и подключении насосной станции, то рекомендуем обращаться к нашим опытным мастерам.

На чтение 7 мин.

Система подачи воды в частных домах и дачах обустраивается в первую очередь. Установка насосной станции на даче обеспечит всех жильцов удобствами в виде постоянной подачи воды из гидросистемы вне зависимости от давления в ней. Еще одна функция насосной станции – .

От правильности монтажа зависит долговечность конструкции и качество подачи жидкости. Прежде, чем приступать к установке, необходимо изучить информацию по этому вопросу.

Классификация станции по месту и способу монтажа

В зависимости от источника жидкости, станция может быть подключена к трем видам источников:

  • колодец;
  • скважина;
  • водопровод.

Расположение агрегата может быть:

В первом варианте агрегат располагают на возвышенности. Это необходимо для предотвращения соприкосновения сточных вод с аппаратом. Для предотвращения вибраций, аппарат не должен касаться стен помещения в котором он находится. Температура в помещении должна быть плюсовой, то есть необходимо отапливаемое помещение.

Во втором варианте размещение происходит на глубине два метра и больше. Это связано с промерзанием грунта.

Варианты конструкции станций:

  • однотрубная;
  • двухтрубная.

Первая используется при глубине скважины до десяти метров.

Вторая устанавливается при глубине скважины от десяти до двадцати метров. Модель снабжается эжектором. Смета на монтаж и расположение трубопровода рассчитывается на этапе планирования.

Конструкция

Конструкция насосной станции состоит из следующих частей:

  1. Обеспечивающий подачу воды из колодца или скважины центробежный насос.
  2. Гидроаккумулятор, который регулирует давление при отключении и включении агрегата.
  3. Реле давления, которое отключает аппарат при высоком давлении и включает его, если показатели занижены.
  4. Манометр, устройство измеряющее давление.
  5. Водозаборная система с обратным клапаном.
  6. Труба, соединяющая нагнетатель с водозаборной системой.

Как подключить насосную станцию?

Самое первое действие – должна быть разработана схема размещения установки. Механизм располагают максимально приближенно к источнику. Перед тем, как установить насосную станцию, ее размещают на резиновом коврике. Это действие предупредит вибрации устройства и предотвратит от попадания аппарата в воду. При размещении аппарата в колодце, его прикручивают болтами к полке, на которой он будет размещаться.


Подключение насосной станции к колодцу, как и установка насосной станции в скважине, состоит из следующих действий:

  1. Яма для размещения труб вырывается глубиной ниже промерзания грунта. Длину труб для трубопровода подбирают с запасом. В вырытую траншею укладывается трубопровод.
  2. На глубине ниже промерзания грунта в колодце и фундаменте здания производятся отверстия для магистрали.
  3. На противоположной стороне от отверстия в колодце прикрепляется полка для агрегата.
  4. Прокладывается трубопровод.
  5. Насосная станция крепится к полке с помощью болтов. Это действие предостерегает аппарат от движения и попадания в колодец.

Прокладка трубопровода и установка станции

При установке насосной станции в частном доме необходимо учитывать длину трубопровода, включая повороты. Любое соединение должно быть плотно затянуто с помощью ключа. При снижении давления до 1,2 атмосферы, его повышают за счет компрессоров. Давление гидроаккумулятора контролируют с помощью манометра. Для этого к ниппелю присоединяют манометр и производят замер.

Необходимое давление насосной станции для создания напора составляет 1,5 атмосферы. Если давление воды в системе будет выше, то у пользователя будет возможность использовать душ, при этом нагрузка на оборудование будет повышенная, что приведет к изнашиванию. При пониженном давлении система не изнашивается, но водоснабжение будет на низком уровне комфорта. Для комфортных показателей необходимо . Подключение насосной станции к скважине проводят после тщательного изучения схем.

Настройка и запуск агрегата

После закрепления оборудования и соединения с магистралью выполняется подключение. Эта операция состоит из следующих пунктов:


  1. Для правильного функционирования водозаборной трубы и всей системы на ее конец крепиться сетка-фильтр.
  2. Обратный клапан обеспечивает заполнение патрубка водой. С наружной стороны он прикрепляется с помощью муфты.
  3. Конец трубы помещается в колодец или скважину.
  4. К нагнетателю подключается заборный шланг, а с его обратной стороны крепится обратный клапан.
  5. Все стыки герметизируются с помощью специальной пасты.
  6. Насос подключается к трубопроводу.

После завершения монтажа и подключения, тестируют всю систему. Для проверки насос, гидроаккумулятор и магистраль наполняется водой. Включается мотор. Мотор отключается, когда показатели давления достигнуты, до этого момента система наполняется водой. Для обеспечения автоматического отключения и включения механизма по достижению определенных показателей регулируется .

Реле давления регулируется таким образом:

  1. В случае самостоятельной сборки станции необходимо задать показатели отключения и включения. Под верхней крышкой находится две пружины. Большая отвечает за регулирование нижнего давления, маленькая за разницу давлений.
  2. Аппарат включается. После достижения гидроаккумулятором необходимых показателей, бак подключается к системе и включается. Показания манометра контролируются. Допустимые значения давления не должны быть превышены. В случае превышения, насос для дома отключается.
  3. После отключения нагнетателя проводится регулирование реле. Для выстраивания давления отключения, гайку с обозначением «Р» вращают по часовой или против часовой стрелки. Если показатель давления нужно увеличить-вращают по часовой. Для уменьшения-против часовой стрелки.
  4. Для регулировки показателей нижнего предела давления и последующего включения нагнетателя необходимо вращать гайку с показателем «ДP». Для понижения показания вращаем по часовой стрелке, для повышения-против часовой стрелки.

Есть правило выставления показателей давления, которое позволяет предупредить быстрое изнашивание мембраны. Разница между показателями давления включения и отключения агрегата составляет десять процентов в пользу показателя включения.

Монтаж и запуск насосной станции в подвале (видео)

Как подключить насосную станцию к водопроводу?

Установка насосной станции своими руками к водопроводной системе уместна при недостаточном давлении в общей системе водоснабжения. При необходимости к системе подсоединить бойлер или домашний водонагреватель, напор должен быть достаточным.

Для подключения к магистрали используют способ врезки или тройника. Если водопровод представляет собой полиэтиленовую трубу диаметром тридцать два миллиметра(это стандарт для такого материала), в таком случае используют способ с тройником. Если водопровод состоит из стальной трубы, а его диаметр больше тридцати двух миллиметров, в таком случае используется способ врезки в систему. Обязательно все соединения уплотняются резинкой для предотвращения протечек.

Для подключения станции к врезке присоединяют кран шаровый. К крану подсоединяют трубу, с двух концов присоединенную к муфтам. Крайнюю муфту крепят к аппарату.

К выходу агрегата с помощью футорки крепят шаровый кран. К нему вкручивается цанга, подходящая к трубе из пластика и прикрепляют саму трубу ведущую в помещение.

Нюансы при подключении

Установку производят с накопительным баком. Бак накопления необходимо подключать к общей системе водоснабжения. Прежде чем попасть в жилье, вода, проходя через емкость, идет к насосной станции. После этого должен устанавливаться провод и настройка аппаратуры. Установленный водонасосный агрегат настраивается. Подключение насосной станции к водопроводу без регулированного давления не будет функционировать.


Регулировку давления на насосной станции осуществляют следующим образом: после наполнения улитки двумя литрами воды контролируют отключение и включение аппарата. Показатели отключения три бара, показатель включения-до двух бар. Для регулировки давления включения предназначен винт Р, для регулировки отключения винт ДР. Винт используется как регулятор давления.

При установке насосная станция обязательно обеспечивается фильтром для предварительного очищения воды. Фильтр устанавливается на всасывающем агрегате. Монтаж насосной станции сопровождается очисткой фильтра, поскольку его загрязнение повлечет за собой загрязнение всей системы и снижения напора в ней. Регулировку насосной станции проводят кропотливо для качественной работы всего механизма.

Установив насосную станцию на даче, пользователь получает постоянный напор в кране и комфортное пользование водой. Правильно отрегулированный и настроенный агрегат, прослужит долгое время.

Как правильно сделать насосную станцию. Сборка и установка насосной станции своими руками. Подключение насосной станции к водопроводу

Жизнь за городом временно или постоянно – это приятно, но есть в ней некоторые сложности. Ведь далеко не в каждом дачном поселке имеются централизованные коммуникации. Жителям коттеджей и частных домов довольно часто приходится самостоятельно улучшать свои условия жизни.

Одним из важных пунктов комфортной жизни является постоянное наличие воды. Помочь в этом может насосная станция, которую совершенно несложно установить самостоятельно.



Особенности

Насосная станция способна подавать воду в систему водоснабжения дома, а также автоматически поддерживать в ней заданное давление. За счет этого можно делать сеть водопровода разветвленной, облегчая подключение к ней различной бытовой техники, например, бойлера, душевой кабины, стиральной машины и так далее.

Насосная станция представляет собой насос, гидроаккумулятор, автоматику, фильтр, трубопроводы. В качестве источника для забора воды подойдет скважина или колодец. Можно использовать воду из открытых водоемов или других резервуаров. В том случае, если забор воды делается из речки, озера или пруда, ее необходимо применять только для хозяйственных нужд или полива. Воду из колодца или скважины лучше сдавать на анализы, результаты которых покажут, является она хозяйственной или питьевой.




В основном на участках глубина скважин составляет около 20 метров, что является оптимальным значением для установки автоматического оборудования. Данные параметры позволяют доставлять воду к точкам разбора без какого-либо дополнительного оснащения.

Насосная станция работает циклами, каждый из которых разделяется на два этапа. Когда насос включается, вода поднимается из источника, заполняет систему и гидробак. Это происходит, пока давление не превысит верхнюю границу. Как только это произошло, реле давления отключает насос, и вода прекращает поступать.



В момент открывания кранов или использования водопотребляющей техники поступление воды происходит из емкости гидроаккумулятора. Жидкость из гидробака будет расходоваться, пока не достигнет нижней границы. Затем насос снова включается и поднимает воду в гидробак.

Необходимо следить, чтобы число циклов в час не превышало максимально допустимое число включений для насоса, который используется.


Преимущества насосной станции очевидны:

  • обеспечивает автономное водоснабжение в доме;
  • позволяет повысить эффективность системы водоснабжения;
  • позволяет более безопасно эксплуатировать оборудование и трубопроводы;
  • позволяет сделать некоторый запас воды и осуществить ее подачу, даже если электроснабжение отключено;



  • обеспечивает стабильный напор воды и поддерживает постоянное давление;
  • увеличивает срок службы приборов и бытовой техники, подключенных к системе водоснабжения;
  • снижает затраты на электроэнергию и износ оборудования;
  • дает возможность выбрать место для монтажа агрегата;
  • имеет компактные размеры и небольшой вес;
  • просто монтировать.



Как выбрать?

Насосная станция для дачи или частного дома должна справляться со своими функциями, поэтому ее следует выбирать, исходя из своих потребностей. В первую очередь стоит обратить внимание на ряд следующих критериев.

Технические характеристики станции

Причем наибольшее значение имеет производительность устройства. Лучше всего остановить свой выбор на насосной станции, которая обеспечивает напор воды из скважины, удовлетворяющий все потребности в доме и на придомовом участке.

Для нормальной жизни четырех человек подойдет устройство со средней или малой мощностью. Как правило, такие агрегаты снабжены гидроаккумулятором на 20 литров. Подобные станции подают воду из скважины в размере 2-4 кубометра в час и обеспечивают напор в 45 и более метров. Также стоит учитывать размер станции, уровень воды при работающем и отключенном насосе, разновидность фильтра, ширину трубы.




Особенности скважины, колодца

Готовая насосная станция представляет собой установку с поверхностным насосом, который осуществляет забор воды из скважины путем разрежения. При этом эжектор может присутствовать в конструкции насоса или быть выносным и его нужно располагать в скважине. Однако, если собирать и монтировать насосную станцию самостоятельно, можно воспользоваться скважинным или погружным насосом. Особенно это актуально, если он уже есть в наличии.

Насосные станции, имеющие встроенный эжектор, позволяют поднимать воду только с глубины не более 8 метров. Однако они обеспечивают хороший напор, который превышает 40 метров. Такие установки не боятся попадания воздуха, поэтому их необязательно наполнять водой перед началом работы. Они спокойно сперва прокачивают воздух, а затем уже и воду.


Среди положительных отличий также можно отметить высокую надежность и производительность. Конечно, и недостатки тоже имеются. Один из них – это сильный шум, поэтому подобные станции монтируются в доме, исключительно в подсобных помещениях с хорошей звукоизоляцией.

Станции с внешним эжектором необходимы для забора воды с глубины от 20 и более метров. В таком случае эжектор помещается в колодец или скважину, становясь частью заборного узла. К нему от установки идут напорный и всасывающий (вакуумный) шланги. По напорному шлангу вода попадает в эжектор и в камере всасывания формируется область разрежения, а по всасывающему вода поднимается вверх из скважины.



Для таких станций характерен низкий уровень шума и малое потребление энергии. Однако КПД таких устройств не превышает 40 процентов.

Насосные станции с погружным насосом также практически не шумные. Забор воды они могут осуществлять с любой глубины и даже при значительном удалении источника воды от здания. При этом им не страшны подсос воздуха и небольшие протечки в трубопроводе. Однако для них важна чистота воды, а значит, понадобится мощная фильтрационная система и регулярная чистка. Из минусов также стоит отметить высокую стоимость таких насосов и возможные трудности при ремонте и обслуживании.



Схемы монтажа

До монтажа необходимо подобрать место, которое оптимально подойдет для насосной станции.

При этом необходимо учесть:

  • удаленность станции от скважины или колодца;
  • температуру и влажность в месте, где будет установлен насос;
  • наличие свободного пространства под ремонт и обслуживание устройства;
  • возможность звукоизоляции помещения.



После того как место установки станции выбрано, начинается ее монтаж.

Сложностей при монтаже готовой насосной станции обычно нет.

  • Как правило, сперва ведутся подготовительные работы. Они заключаются в том, что под перекачивающее устройство изготавливают прочное основание, например, из бетона и кирпича или дерева. При этом оно должно иметь ровную поверхность. Также можно пользоваться специальным кронштейном из металла.
  • Когда насос работает, он достаточно сильно вибрирует, в итоге в местах соединений трубопровода могут образовываться течи. Чтобы снизить вибрацию и ее разрушительное действие, необходимо под опоры насоса уложить резиновый коврик или подкладки. Можно еще закрепить ножки более надежно при помощи анкерных болтов.
  • Чтобы насосная станция работала без перебоев, необходимо обеспечить постоянное поступление воды из источника. При круглогодичном потреблении воды следует позаботиться о защите от промерзания. Для этого роется траншея от колодца или кессона скважины до фундамента дома, в которую затем будет уложен трубопровод, желательно диаметром 32 миллиметра. Обязательно, чтобы траншея шла прямо, без загибов и поворотов, которые приводят к снижению давления.



  • Закапывать трубы необходимо ниже уровня, на который промерзает почва в данной местности. Также, формируя траншею, надо учесть уклон в сторону водозабора, чтобы в период консервации сливалась вода из трубопровода. В том случае, если грунтовые воды располагаются близко, необходимо трубопровод проложить выше их критического уровня. Однако при этом трубы надо утеплить и использовать греющий кабель.
  • Если трубопровод необходимо вести выше уровня земли, необходимо организовать хорошую теплоизоляцию и обогрев. В данном случае в качестве теплоизоляционного материала можно использовать минеральную вату на базальтовой основе.



  • Водозаборный узел в станции со встроенным эжектором и поверхностным насосом собирается путем подсоединения к внешней стороне полипропиленовой трубы металлической сеточки и обратного клапана. Сеточка в данном случае является фильтром грубой очистки, а обратный клапан необходим, чтобы трубы стабильно заполнялись водой. Клапан можно зафиксировать при помощи муфты, имеющей наружную резьбу. Если используется погружной (скважинный) насос, понадобятся только обратный клапан и труба, а фильтр грубой очистки уже есть в его конструкции.
  • Насос имеет немалый вес, поэтому его необходимо подвесить на прочный трос. При опускании водозаборного узла в устройстве с поверхностным насосом надо учесть, что минимальное расстояние от дна источника до него должно быть не менее 1 метра. Для погружного насоса данное расстояние составляет 0.5 метра. Необходимо также учитывать изменения уровня водяного зеркала на протяжении всего года, к примеру, летом он обычно становится ниже.



  • Когда трубопровод подсоединен к насосу, устанавливают гидроаккумулятор и блок управления. Соединять их лучше всего при помощи пятивыводного штуцера, который монтируется в напорный трубопровод в удобном месте. В него вкручивают манометр и реле давления, а к боковому входу штуцера подсоединяют гидроаккумулятор.
  • При монтаже поверхностных элементов станции необходимо учесть, что все дополнительные приборы лучше всего устанавливать через обратные клапаны или шаровые краны с американкой. Это нужно для того, чтобы легко снимать устройства при замене или ремонте, при этом без необходимости сливать воду из системы.
  • Конечно, возможность слива воды из системы рекомендуется предусмотреть заранее. Для этого необходимо в трубопроводе сформировать отвод, установив тройник с подключенным к нему сливным краном. При этом на подающий трубопровод следует установить фильтр грубой очистки, а на напорный – фильтр тонкой очистки.



  • Далее проводится подключение потребителей к насосной станции. Как правило, самый первый – это раздающий коллектор воды.
  • Перед запуском насосной станции необходимо учесть, что электродвигатель насоса обладает большой мощностью, поэтому для всей конструкции лучше выделить собственную линию электропитания, сделать заземление, а также установить стабилизатор напряжения.
  • При монтаже следует проверить давление воздушной камеры гидроаккумулятора. Его значение должно быть на 10 процентов ниже, чем давление включения насоса. Данная настройка делается в рабочем режиме. Что касается предварительных значений, то они должны быть для гидробака емкостью 20-30 литров – от 1.4 до 1.7 бар, а при емкости 50-100 литров – от 1.7 до 1.9 бар.


  • Перед тем как первый раз запустить установку с поверхностным насосом, необходимо заполнить водой рабочую часть системы. Это делается путем выкручивания заглушки из заливного отверстия, которое располагается в верхней части насоса. Если трубопровод оснащен заливной воронкой, то можно использовать ее. Воду заливают до тех пор, пока она не начинает выливаться. После этого необходимо плотно закрыть вентиль (отверстие).
  • При запуске насос надо подключить к электросети. Остатки попавшего в воронку воздуха удаляют, немного приоткрывая вентиль заливной воронки трубопровода.
  • После включения устройства из выходного отверстия напорного трубопровода или открытого крана водопровода в течение двух-трех минут должна потечь вода. В том случае, если вода не потекла, насос выключают и в систему доливают воду, а затем снова включают. Когда запуск оборудования успешно осуществлен, надо его «обкатать», а затем провести регулировку настроек реле давления и гидроблока.




Как собрать?

Чтобы собрать насосную станцию самому, сперва необходимо понять, что она собой представляет и как работает. Также следует заранее предусмотреть уровень интенсивности использования воды.

Основные функциональные узлы станции:

  • насос центробежного типа, который поднимает и транспортирует воду в дом;
  • гидроаккумулятор, который смягчает гидравлический удар;
  • реле давления;
  • электродвигатель, соединенный с насосом и реле давления;
  • манометр, позволяет определить давление;
  • система водозабора с обратным клапаном;
  • магистраль, которая соединяет водозабор и насос.



Реле давления позволяет контролировать его уровень в системе. Например, когда давление понижается по сравнению с определенным параметром, запускается двигатель, а если повышается – выключается. При помощи манометра можно производить регулировку давления. Самым обязательным элементом является гидроаккумулятор. Иногда в насосных станциях вместо него используют накопительный бак, но такая конструкция устарела из-за большого количества недостатков.

Станции с гидроаккумуляторами более надежны и практичны. К тому же они имеют небольшие размеры, что упрощает монтаж.



Как установить?

Установка насосной станции своими руками в доме зачастую проводится в отапливаемом помещении. Самым идеальным вариантом станет котельная с хорошей звукоизоляцией. Можно, конечно, установить и в коридоре, прихожей, кладовой или ванной. Главное, подальше от спален.

Нередко для расположения насосной станции выбирают подвал или цокольный этаж. Однако это при условии, что они тепло-, звуко- и гидроизолированы. Можно также провести установку в специальный короб, который размещается в подполе и имеет люк, чтобы был доступ к оборудованию.


Для частного дома спасет положение. Разводку труб к сантехническим приборам в доме и поднятие воды из недр объединяют в одну систему. При этом обеспечивается постоянное давление в системе. Если насос просто накачивает воду из колодца в емкость, то насосная станция представляет систему, в которой работой механизма руководит автоматика, поддерживающая расход и давление в водопроводе.

Оборудование насосной станции и принцип работы

На фото изображено оборудование и схема подключения насосной станции для частного дома. В комплект входит:

  • насос:
  • бак-аккумулятор или напорный резервуар;
  • манометр;
  • реле давления;
  • управляющая автоматика.

Оборудование подбирается с учетом максимального разбора из всех кранов, пиковой нагрузки. Необходимо знать, что параметры, напор и производительность насоса, взаимозависимы. Наличие автоматики упрощает обслуживание системы подачи воды. Насосная станция для частного дома устанавливается в подсобном помещении или приямке рядом со . Там же выполняется разводка схемы.

Насосные станции зарубежного производства, в зависимости от производительности, стоят 400-500 долларов.

Насос в комплектации выбирают не только по мощности и высоте подъема столба, но и по конструкции:

  1. Насос со встроенным эжектором поднимет воду с 45 метров. Вода проталкивается в аккумулятор за счет разряжения в трубе. Насос работает шумно, устанавливать его можно в кессоне или в хозблоке.
  2. Насос с выносным эжектором работает бесшумно, так как блок находится на линии всаса внизу. Но перекачивать таким насосом можно чистую воду, без взвеси.
  3. Насос без эжектора используют для поднятия воды с глубины до 10 метров. Работают аппараты бесшумно, стоят недорого.

Емкость под воду в комплекте с насосом бывает или отдельно стоящим накопителем, или гидроаккумулятором. Накопительная емкость устанавливается на высоте, чтобы обеспечить стабильное давление в системе. Уровень регулируется поплавком. Стоит такой накопитель недорого, но риск залить помещение в случае неисправности поплавка высок.

Гидроаккумулятор имеет малый объем, управляется датчиком давления. Компактная емкость не требует особого места размещения.

Насосная станция для частного дома с гидроаккумулятором – лучшее решение.

Работой станции управляет автоматика. После запуска системы включается насос, вода поступает в гидроаккумулятор, заполняет систему. При достижении нужного давления в трубопроводах, автоматика отключает насос. Давление в водопроводе поддерживается за счет бака-аккумулятора. Давление в баке отрегулировано производителем в диапазоне 2-3 бара. Контролируется давление в магистрали манометром. Таков принцип работы насосной станции.

Выбор насосной станции

Производители предлагают большую линейку оборудования. Не всегда пользователи выбирают станцию. Так, для дачников с сезонным проживанием насос подходит больше. Создать комфортные условия в сельском доме без продуманной системы водоснабжения невозможно. Как выбрать насосную станцию для частного дома? Необходимо определить потребность в воде и глубину залегания водоносного слоя, расстояние от колодца до насосной станции. Потребуются данные из паспорта скважины:

  • глубина шахтного колодца;
  • статистический уровень зеркала;
  • динамический уровень воды.

Расход воды из кранов определяют из расчета 4 л/мин из крана и 12 л/мин на душ. по производительности должны ненамного превосходить потребность. Большая производительность повышает стоимость, расход на энергию. При этом есть вероятность осушения скважины.

Статистика показывает, семье из 4 человек требуется станция производительностью до 4 куб. м в час, с напором в 50 м. Гидроаккумулятор объемом 20 л справится с задачей. Бытовые насосные комплексы имеют мощность 0,6 – 1,5 кВт.

Установка насосной станции в частном доме должна удовлетворять следующим требованиям:

  • обеспечивать производительность 2-6 куб. м/час;
  • объем накопительного бачка должен обеспечить резерв на случай отключения электричества;
  • предусмотрена защита от сухого хода;
  • иметь удобный способ управления – автоматический, ручной или дистанционный.

Производители насосных станций

Все зарубежные насосные станции следует подключать к сетевому электричеству только через стабилизатор напряжения. Электрооборудование европейских производителей рассчитано на питание от сети в 230 вольт и стабильные параметры.

Пользователи выбирают оборудование известных производителей. Лучшими насосными станциями для частного дома считают следующие установки:

  1. Итальянские станции Marina поднимают воду с глубины 25 м. Они имеют чугунный корпус, надежную систему автоматического регулирования. Мощность установки 1,1 кВт, производительность 2,4 куб. м/час.
  2. Станции Pedrollo выпускают под различные запросы. Глубина подъема воды 9 – 30 м, производительность 2,4 — 9,6 куб. м/час. Аккумуляторы в комплекте объемом 24-60 л.
  3. Насосные станции Karcher являются наиболее востребованными, считаются лучшими для частного дома. Стальные гидроаккумуляторы емкостью 18 -40 литров, автоматическое регулирование, производительность 3,8 куб. м/час – все параметры рассчитаны на семью из 4 человек.
  4. Немецкая компания Wilo – старейший производитель насосного оборудования. На оборудовании высокая степень защиты и надежности. Мощность станций 0,55 – 1,6 кВт, есть возможность выбрать подходящую модель в пластиковом или стальном корпусе.
  5. Российская компания «ДЖИЛЕКС» выпускает насосные станции, но они уступают в качестве зарубежным моделям. Их достоинство в возможности перекачки мутной воды и адаптированность к особенностям электрических сетей. Сборка станции сложна, запчасти не всегда доступны.

Выбирая насосную станцию, необходимо учесть, металлический корпус и металлический бак прослужат дольше.

Обязательно нужно выбирать производителя, поставляющего продукцию с родины бренда. Изготовленные в третьих странах изделия не имеют гарантии от производителя.

Правильный монтаж станции

Как установить насосную станцию в частном доме? От правильного монтажа зависит дальнейшая работа без вибрации и лишнего шума.

Установка поступает в торговлю готовой к подключению. Все системы отлажены. Остается определить место установки и оборудовать его. Для станции создается монолитный фундамент. Коммуникации подводятся к месту подключения. На всасе насоса необходимо установить обратный клапан, чтобы система была под заливом. На трубе устанавливают фильтр для исключения попадания гальки в крыльчатку. Устанавливать оборудование нужно с помощью анкерных болтов с применением виброгасителей.

Собранную установку заземляют. Трубопровод всаса заливают водой через воронку. Включив станцию, проверяют герметичность всех соединений. Лучше монтаж системы вести с привлечением опытного специалиста. Необходимо предусмотреть обогрев помещения в зимнее время. Если оборудование установлено в приямке или кессоне, температура там не упадет ниже 0 градусов, но крышку следует утеплить сверху.

Выбор насосной станции для дома — видео

Отвечая на вопрос, как собрать насосную станцию своими руками, необходимо понимать, из каких частей она состоит, и почему ее так называют. Начнем с того, что насосная станция – это оборудование по перемещению воды по водопроводу в определенном количестве с определенным давлением. И самое главное, чтобы вода в водопроводе быть обязана постоянно в независимости от условий эксплуатации самого оборудования. Поэтому насосная станция (своими руками собранная) – это в первую очередь насос, во вторую очередь накопительная емкость, в третью блок автоматики, всасывающие рукава, запорная арматура и трубы.

Простейшие насосные станции своими руками

Выбор элементов для насосной станции

Начинать надо с того, что в состав насосной станции могут входить разные насосы: скважинные, погружные или поверхностные. Главная их задача – заниматься водозабором из гидротехнического сооружения. Но тут надо выбрать и сам источник воды.

  • Если вода будет использоваться только для бытовых нужд и полива зеленых насаждений, то источником можно выбрать открытый естественный или искусственный водоем.
  • Если вода будет использоваться для питья и приготовления пищи, то придется выкапывать колодец или бурить скважину.

Из открытых водоемов воду качать можно поверхностными насосами или погружными. То же самое касается колодцев и неглубоких скважин. Из артезианских воду качать можно только глубинными (скважинными) насосами. То есть, сначала определяетесь с источником воды, затем делаете выбор по марке насоса.

Водозабор из открытого источника

Накопительная емкость

Все приходит в сравнении, поэтому о накопительных емкостях надо говорить в двояком смысле. Сегодня на рынке емкости этого вида представлены двумя моделями: обычные баки из металла или пластика и гидроаккумуляторы. Поэтому перед тем как собрать насосную станцию, надо определиться с выборов между двумя этими приборами.

Накопительные баки используются уже давно. Это обычный резервуар с поплавковым датчиком уровня воды. Чтобы он создавал давление в системе водопровода, необходимо емкость установить выше уровня установки потребителей. И чем выше, тем больше будет давление на выходе из кранов, смесителей и других сантехнических приборов.

Накопительный бак

Но тут есть один момент. Монтаж на высоте не всегда возможен, хотя для этого приспосабливают чердачные помещения. Правда, они не всегда являются отапливаемыми, поэтому придется сам бак и подводящие к нему трубы утеплить, что увеличит себестоимость проводимых операций.

В этом плане гидроаккумулятор проще. Это готовое устройство, создающее автоматически давление внутри водопроводной сети. Его можно установить в любое место в независимости от высоты. Горизонтального типа гидроаккумуляторы изготавливаются с готовыми станинами под насосы, так что последние можно установить прямо на бак, что уменьшает место монтажа всей насосной станции.

У гидроаккумуляторов есть и другие положительные качества.

  • Они выравнивают давление при запуске насоса, что защищает водопроводную разводку от гидроударов.
  • С их помощью снижается количество включений и отключений насоса. А это влияет на продолжительность его эксплуатации.
  • И, конечно, это определенный запас воды, на случай выхода из строя насоса или отсутствия подачи электричества на него.

Что касается цены, то у гидроаккумулятора она выше, чем у пластиковой бочки. Но это разовые вложения, которые себя окупят быстро. Поэтому специалисты рекомендуют при сборке самодельной насосной станции выбирать все же гидроаккумулятор.

Гидроаккумуляторы

Блок управления

Нельзя устанавливать насосную станцию, не использовав блок автоматики. Ведь разговор идет о современном водопроводе, а значит, все в нем должно работать в автоматическом режиме. Человек должен лишь провести настройку данного режима. А все остальное система должна делать сама.

В принципе, стандартный блок автоматического управления насосной станции – это реле давления, его-то и надо будет настроить, и манометр, который показывает давление воды в системе. В самом релейном блоке всего лишь два контакта, которые включают или отключают насос для насосной станции. Они подключены к пластинам, на которые давят металлические пружины. Но перед тем как настроить насосную станцию, необходимо разобраться именно с этим блоком.

  • Большая пружина отвечает за высокое давление воды, она и отключает насос.
  • Малая, наоборот, отвечает за низкое давление, поэтому с ее помощью агрегат включается.

Настройка блока автоматики

Поджимая или ослабевая гайки над пружинами, производится настройка, при которой выставляется порог высокого и низкого давления. По сути, вся насосная станция работает по вот такому принципу.

Производится запуск насосной станции. Вода начинает поступать в гидроаккумулятор и в саму водопроводную систему. В баке создается давление до 6 атм., потому что вода собой заполняет резиновую грушу, между которой и стенками металлического корпуса резервуара закачен воздух под давлением 1,5 атм. При сжимании воздуха его давление увеличивается больше.

Если в блоке управления был выставлен показатель 4,5 атм., то насос отключится, как только воздух в гидроаккумуляторе достигнет этого значения. Конечно, при этом вода полностью резиновую мембрану не заполнит. Она заполнит ее при давлении 6 атм. То есть, настройка давления будет влиять на количество закачиваемой воды.

То же самое относится и к нижнему порогу давления. То есть, если данный предел будет преодолен, насос тут же включится, и вода будет поступать в гидроаккумулятор. Все очень просто.

Внимание! Если говорить о правилах выбора блока автоматики, то специалисты рекомендуют выбирать тот, в опции которого дополнительно входит отключение насоса при холостом ходе.

Кстати, в плане выбора горизонтального или вертикального гидробака. Никакой разницы нет, обе модели собраны по одной и той же конструкции, поэтому работают по одному и тому же принципу. Здесь предпочтение надо отдавать в плане места, которое вертикальный образец занимать будет меньше.

Производится только после изучения характеристик насоса. Особенно это актуально перед повышением давления необходимого для его включения, чтобы понять сможет ли насос такое давление развить. Если нет, то станция не сможет выключиться, поскольку такого давления достигнуть невозможно, и реле тоже не сработает по этой же причине. Как правило, характеристики насоса указываются в паспорте или на упаковке. Единицей измерения берут метр водяного столба, который равен примерно 0,1 бар. При регулировке не рекомендуется закручивать гайки до крайнего положения – это может вывести реле из строя.

Насосная станция с вертикальным гидроаккумулятором

Сборка самодельной насосной станции

Понятно, что собрать насосную станцию для частного дома своими руками – проблема не самая серьезная. Сложность будет зависеть от выбранных элементов. Если был выбран скважинный насос, то в первую очередь придется его установить в скважину, что уже не так просто, как может показаться на первый взгляд. Ведь это подключение трубы, питающего электрического кабеля. После чего к насосу крепится трос, а уже после вся эта сборная конструкция опускается в ствол сооружения.

С поверхностным агрегатом проще. Для него главное – теплое помещение, где температура не опускается ниже +5С. Это может быть даже подвал дома. Его устанавливают на прочное основание, а затем подключают к другим элементам насосной станции. Вся трубная разводка в обоих случаях – это пластик. Для удобства проведения обслуживания, ремонта и чистки каждый элемент необходимо с двух сторон отрезать запорной арматурой на съемных крепежах, к примеру, установку надо проводить на американки.

Насосная станция и с накопительным баком, и с гидроаккумулятором

Обязательными элементами в домашнем водопроводе считаются фильтры: грубой очистки лучше установить до насоса, тонкой после гидроаккумулятора или накопительного бака. Обязательно надо предусмотреть сливной кран, который лучше установить ближе к канализации. Пользоваться им придется нечасто, но при проведении ремонтных работ на некоторых участках придется сливать воду из водопровода.

Обязательно, перед тем как запустить насосную станцию и сам домашний водопровод, необходимо проверить все на предмет протечек. Для этого через любой потребитель вода из ведра заливается в систему, пока она не заполнится. Обычно так делают, если водопроводная трасса не очень длинная и разветвленная. В принципе, все, можно включать насос и пользоваться водопроводом. На этом можно считать, что ответ на вопрос, как из насоса и бака сделать насосную станцию, получен.

Имея в наличии только электрический насос для забора воды из колодца или скважины, можно обеспечить регулярное водоснабжение дома, если носить переключатель подачи электроэнергии на насос и бухту провода с собой. При этом двигатель помпы быстро перегорит, а трубы для подачи воды в местах соединений с арматурой будут разорваны. Применение насосных станций потребует существенных расходов, но навсегда избавит вас от вышеуказанных проблем.

Рис 1. Насосная станция заводского изготовления

Насосная станция может быть компактно размещена в одном месте и при установке занимают небольшой объем в помещении. При работе она выполняет следующие функции:

  • Автоматизирует процесс забора и подачи воды к потребителю.
  • Задает необходимый режим работы, включая и отключая подачу воды в зависимости от величины давления или потока воды в водопроводной системе.
  • Защищает насосное оборудование от выхода из строя при отсутствии жидкости в водозаборной емкости — для этого применяют встроенные реле и датчики.
  • Позволяет избежать гидроударов, возникающих в магистрали при резкой остановке потока воды — их последствием может стать разрушение стыков и соединений элементов водопровода.
  • Упрощает контроль за работой системы с помощью встроенных датчиков и ее обслуживание.

Рис 2. Подключение насосного оборудования

Комплектующие для насосной станции

Перед тем, как собрать насосную станцию своими руками, необходимо определить нужные приборы и комплектующие.

Электронасос. Автоматическая станция водоснабжения собирается своими руками для поверхностных и погружных видов насосов. Промышленностью выпускаются готовые насосные станции со встроенными поверхностными электронасосами цетробежного типа, при этом все приборы размещаются сверху гидробака. Для погружных моделей станцию собирают своими руками из отдельных элементов.


Рис.3 Электронасосы

Гидроаккумулятор. Металлический бак различной емкости с резиновой эластичной мембраной выполняет в системе несколько функций. Он защищает магистраль от гидроударов, забирая воду и тем самым снижая скачок давления в системе после резкой остановки потока. Накопительный бак является стабилизирующим элементом, сглаживающим резкие перепады давления в водопроводной магистрали. Это удобно для потребителя воды и не позволяет насосу слишком часто включаться и отключаться, что увеличивает ресурс его работы.


Рис 4. Расширительный бак

Реле давления. Незаменимый элемент всех насосных водозаборных систем. Прибор позволяет автоматизировать процесс водоснабжения при помощи встроенных регулировок, обеспечивает защиту электронасоса от работы в режиме сухого хода. Реле позволяет настроить систему для работы с определенной маркой помпы путем установки диапазона ее включения — отключения.


Рис. 5 Реле давления

Реле сухого хода. Для защиты скважинных насосов, не имеющих встроенного поплавкового выключателя, используют реле сухого хода, отключающего электронасос при отсутствии воды в системе.


Рис. 6 Реле сухого хода

Манометр. Прибор используется для контроля работы водозаборного оборудования и водопроводной системы, позволяя выявить неисправности и протечки при изменении показаний. Манометр служит для настройки реле давления, позволяя устанавливать верхнюю и нижнюю границу его срабатывания.


Рис. 7 Манометр

Фильтры. При заборе воды из скважин и колодцев нередки случаи попадания в систему частиц песка и ила. Это может случиться даже с самым чистым источником, если потребление водных ресурсов резко возрастает. Поэтому использование фильтров грубой и тонкой очистки в системах индивидуального водоснабжения — обязательное условие. Фильтр грубой очистки имеет небольшие габаритные размеры и состоит из сеточки и небольшого отвода, куда ссыпается задержанный песок. Устройства для тонкой очистки воды имеют большие габаритные размеры, очистка осуществляется при помощи сменных картриджей.


Рис. 8 Фильтр грубой и тонкой очистки

Сантехническая арматура. Для соединения и подключения приборов понадобится сантехническая арматура в виде шаровых вентилей, соединительных муфт, кранов, фитингов, штуцеров (пятивыводной пятерник), тройников и коллекторов, пластиковых полипропиленовых труб и гибких соединительных шлангов.


Рис. 9 Сантехническая арматура

Насосная станция для погружного электронасоса

После приобретения всех комплектующих можно приступать к сборке оборудования для подключения погружного электронасоса. Насосная станция своими руками монтируется при помощи простейшего инструмента в виде разводного ключа и льняной пакли. Основная сложность при работах состоит в пайке пластиковых труб и настройке реле давления — в этом случае понадобится помощь специалиста.

Систему водоснабжения в загородном доме считают одной из самых важных, поэтому ее устанавливают в первую очередь. Благодаря современным технологиям можно создать эффективный водопровод, которые обеспечит все потребности семьи. Обязательным элементом водопроводной системы считается насосная станция, которую сделать можно . Предлагаем узнать, какие бывают насосные станции для дома и схемы подключения.

Что такое насосная станция

Насосные станции различаются по видам. Они бывают промышленными и бытовыми.
Промышленные станции устанавливаются только специалистами, а для использования дома подойдёт бытовая станция. Такая станция обеспечивает стабильное водоснабжение для питья, использования воды для хозяйственных и бытовых нужд, а также снабжения водой отопительной системы.

Подключение данной установки зависит от типа водоподачи. Источники бывают трёх типов, это центральная водоснабжающая магистраль, колодец и скважина. Насосная станция работает в автоматическом режиме или управляется вручную. Это напрямую зависит от объёма потребления воды ежедневно.

Где устанавливается насосная станция

Станцию для водоснабжения дома можно монтировать в подвальном помещении, цокольном этаже, кессоне, либо отдельно отведённом помещении. Если станция устанавливается в подвальном помещении, она защищается от попадания влаги при любых возможных подтоплениях или подъёме грунтовых вод. Для этого монтируется полка или же подставка. Станция не должна касаться стен. Также помещение должно иметь отопление.

Если же это — кессон, то он предварительно утепляется. Станция размещается ниже глубины уровня промерзания почвы, как минимум на 20 сантиметров. Глубина кессона должна составить около 2 — 2,5 метров. Если скважина 10-метровая, подходит однотрубная станция. Если же 20-метровая, то ставится двухтрубная эжекторная станция.

Схема подключения станции насосной

Для сбора эжектора, то есть литого узла с 3 подсоединяющими выходами, в него вставляется фильтр из сетки. Сгон с диаметром в 32 миллиметра, одевается сверху эжектора и закрепляется на раструбе из пластмассы. У сгона идут две части со специальными переходниками. На выходе у него крепится муфта из бронзы. Муфта соединяет сгон с трубой из полиэтилена. Для надёжности, на резьбу наматывается (наносится) уплотнитель из льна, ленты, пасты.

Траншея выкапывается глубже промерзания почвы. В готовую траншею прокладывается труба. Её длина должна идти с запасом. Если труба будет без запаса, впоследствии трубопровод может протечь. Все возможные повороты и изгибы, толщина стен, всё должно учитываться. Для обсадной же трубы нужен оголовок, одеваемый на неё. Если оголовка нет, можно взять колено с небольшим уклоном. Для присоединения трубы с эжектором используются специальные муфты. Второй конец ведётся в колено с уклоном 90 градусов. Образовавшееся пространство запенивается пеной для монтажа. После этого труба соединяется переходниками с углом наклона 90 градусов и снаружи совмещается с трубой.

Схема подключения насосной станции

Эжектор помещается в колодец (скважину) на отмеченную заранее глубину. Оголовок закрепляется армированным скотчем на обсадной трубе, другой материал не подходит. Если давление в гидроаккумуляторе опускается меньше 1,2 атмосферы, необходимо повысить давление при помощи насоса для автомобиля или компрессора.

При необходимости или желании подсоединения насоса к центральной магистрали, например, для снабжения водой системы отопления или когда воды в скважине не достаточно для постоянного напора нужно установить накопитель в виде бака. Может также не хватать воды из-за старого оборудования или прироста в семье (повышения потребления воды).

Подготавливается место для разъёма трубы водопровода. Конец выведенной трубы от магистрали подсоединяется к накопителю. Из накопителя вода выводится на вход насосной станции. На выходе же присоединяется трубопровод, идущий к домовладению.

Смотрите видео:Автономная система водоснабжения. Насосная станция и накопительный бак


Когда эти манипуляции сделаны, производится монтаж проводки электричества. Затем настраивается оборудование. Выравнивается давление. В улитку через специальное отверстие вливается небольшое количество воды. При включении и выключении насоса нужно проверить давление. Для начала работы должно идти 1,5 барреля, для окончания, около, 2,7 барреля. При несовпадении показателей давление уменьшается. Для этого снимается крышка с реле насоса и подкручивается в ту или другую сторону винт.

Для долговечной работы насоса, нужно обязательно поставить фильтр. Для выбора подходящего фильтра, проводится анализ воды на все содержащиеся в ней компоненты. Все вредные примеси должны быть очищены перед подачей воды в насос. Для этого, на всасывающее устройство станции устанавливается фильтр. Песок и глина при попадании в насос вскоре приведут его к поломке. Вибрационная насосная станция ломается в таком случае быстрее всего.

Как сделать водоснабжение дома

Любой фильтр понижает давление, напор становится меньшим.Чтобы это минимизировать, нужно фильтр регулярно очищать. Иначе, загрязнённый фильтр забьётся, и насос сломается. При покупке качественного оборудования для водоснабжения и правильном его монтаже, вскоре вся система окупит себя и будет работать без перебоев.

Теперь вы знаете особенности монтажа насосной станции , поэтому если хотите сэкономить, сможете ее установить самостоятельно. Используйте пошаговую схему и советы из этой статьи, тогда в вашем доме или на даче будет полноценный водопровод. Благоустраивайте собственный загородный дом, тогда сможете в нем находиться не только во время уик-энда, но и провести полноценный отпуск в кругу семьи.

Внутри насосной станции выпаса телят, 1888.

Шахтное здание и насосная станция около 1880-х гг.
(Источник: Элиот Кларк, Главные дренажные сооружения города Бостона, 1888 г. .) (Щелкните, чтобы увеличить изображение)

Новая канализационная система Бостона, построенная в 1870-х и 1880-х годах, была спроектирована для удаления городских отходов и утилизируйте его за много миль от местного населения. На карте ниже показаны недавно построенные коллекторы, которые стекали в единственную канализацию, ведущую к Теленьему пастбищу.Гравитация позволяла отходам перемещаться из кварталов в центре Бостона, расположенных на возвышенности, к пастбищу телят в Дорчестере на более низкой возвышенности.

После того, как сточные воды достигли насосной станции пастбища телят, им еще предстояло пройти большое расстояние до конечного пункта назначения, острова Луны, к западу от полуострова в заливе Куинси. Чтобы совершить последний этап этого путешествия, массивные насосы станции подняли сточные воды на тридцать пять футов, чтобы они могли отправиться в путь от густонаселенного города, мимо колеблющихся приливов, к Лунному острову.

На этой карте показана перехватывающая канализационная труба, которая была построена для вывоза отходов из старых выходов гавани. (Нажмите, чтобы увеличить изображение) Внутренний план насосной станции выпаса телят. (Нажмите для увеличения)

Что в насосной станции? Как это работает? Чертеж здания 1888 года иллюстрирует различные функции большого здания.

Угольный дом содержал гигантские бункеры для хранения угля, который создавал паровую энергию для работы котлов и встроенных насосов.Насосная станция была достаточно большой, чтобы хранить сразу 2500 тонн угля, поскольку насосная станция сжигала более шести тонн угля каждый день. Неподалеку на полуострове стояли суда, которые доставили новые партии угля на эстакаду насосной станции.

Этот огромный объем угля заправлял два основных насоса Leavitt , которые работали непрерывно в течение дня. Каждый двигатель мог перекачивать до 25 миллионов галлонов сточных вод в день. В середине 1880-х годов два двигателя перекачивали в среднем чуть менее 37 миллионов галлонов в день.

Один из двух основных насосов, которые перекачивали сточные воды вверх и наружу, чтобы завершить свой путь к Лунному острову. (Нажмите, чтобы увеличить изображение)

В некоторых случаях из-за избытка ливневой воды насосы работали на пределе своих возможностей. Готовясь к такой возможности, инженеры установили два дополнительных аварийных насоса . Эти два небольших насосных двигателя для штормового режима использовались экономно, потому что они были менее экономичны, чем основные двигатели Leavitt. Тем не менее, они оказались критически важными, когда через станцию ​​хлынуло неожиданное количество воды.

Два больших основных насоса и два резервных насоса поменьше, размещенные внутри насосной станции пастбищ для телят. (Щелкните, чтобы увеличить изображение)


Источники для консультации:

  1. «Бостонская канализационная система и основные дренажные сооружения». Научный Америкэн . нет. 28 (1887): 351.
  2. Кларк, Элиот К. Главные дренажные сооружения города Бостона . Бостон: Рокуэлл и Черчилль, 1888.

Фото:

  1. Кларк, Элиот К. Главный дренаж города Бостона . Бостон: Рокуэлл и Черчилль, 1888.

Веб-сайт проекта тоннеля

— город Форт-Уэйн

16 декабря — Рабочие завершили строительство 1000-го бетонного кольца. На этой фотографии вы можете увидеть соединенные между собой бетонные кольца футеровки.

, 19 ноября 2019 г. — В шахте для извлечения воды возле парка Фостер подметают пыльную дорогу, прибывает второй резервуар для обезвоживания, который помещается в зону строительства.Эти резервуары помогают с грунтовыми водами в шахте.

18 ноября 2019 г. — корзина для людей и насос готовы к опусканию на подъемной шахте.


6 ноября 2019 г. — Мамаджо преодолел 3/4 мили и находится у первой шахты сброса, расположенной в Восточном Центральном парке. На фото показана установка анкерного болта на подъемном валу.

31 октября 2019 г. — Оборудование опускается в приемный вал, чтобы помочь с установкой насоса.

, 23 октября 2019 г. — Бригады строят ограждение безопасности на северной стороне шахты выдачи.

, 16 октября 2019 г. — Рабочие на шахте для извлечения (Фостер-парк) сверлят отверстие для водоотведения.

, 9 октября 2019 г. — Рабочий закрепляет анкерный болт на подъемном валу.

10 сентября 2019 г. — Продолжаются работы на шахте для извлечения (Фостер Парк), поскольку она продолжает строительство вниз.На фото рабочий изучает продвижение на высоте 650,5 над уровнем моря.

14 августа 2019 г. — На всех участках маршрута ведутся работы. На ночном снимке видны бригады на валу насоса (Dwenger & Glasgow), висящие на стене кронштейнами для труб. Внутри туннеля бригады продолжают работать, а MamaJo продвигается вперед.

8 августа 2019 г. — Продолжаются работы на соседних опускных шахтах, шахты будут перехватывать поток, который в настоящее время идет в реку, и опускать его в туннель.На этом фото работы по заливке швов ведутся в шахте 6 возле Кэмп Аллен Драйв на Вест-Мейн-стрит.

25 июля 2019 г. — MamaJo под Мауми возле плотины Хоси сегодня. Несколько представителей СМИ посетили, чтобы наблюдать за прогрессом.

13 июля 2019 г. — На фото над землей вдалеке видны бетонные вкладыши, а внутри MamaJo вы можете увидеть, как вкладыши встают на место.

, 9 июля 2019 г. — Рабочий опускается в шахту насосной станции диаметром 65 футов и фото бывших в употреблении фрезерных головок Mamajo и новых, которые будут использоваться для продолжения резки коренной породы.

8 июля 2019 г. — Камень удален после взрыва в поисковой шахте в Фостер-парке.

5 июля 2019 г. — На фотографиях ниже показаны части бетонной облицовки на месте, части облицовки, готовые к установке, и вид изнутри MamaJo.

26.06.2019 — Работы ведутся одновременно по всему маршруту тоннеля. От рабочей шахты на Двенгер-авеню до опускных шахт вдоль пятимильного маршрута до Фостер-парка — места забойной шахты, изображенной ниже.

25.06.2019 — Установка удлинителя рельсовой системы.

24 июня 2019 г. — По мере того, как MamaJo все дальше удаляется от рабочего вала, рельсовая система имеет важное значение для доставки рабочих к их повседневной работе. На нижнем фото показана платформа с бетонными сегментами футеровки туннелей.

, 22 июня 2019 г. — На фотографии ниже виден спускной вал, расположенный в районе Хедвотерс-Парк-Уэст. На протяжении пятимильного маршрута туннеля имеется 7 дропшотов.Сбросные шахты будут доставлять комбинированные сточные воды в туннель, откуда они поступают на очистные сооружения. Он не позволяет объединенным сточным водам попадать в реку.

20 июня 2019 г. — Следите за историей MamaJo на новой карте-истории. Cleic по этой ссылке MamaJo Story Map

18 июня 2019 г. — Какое отношение имеет реконструкция улицы Хаффман-стрит, недалеко от Уэллса, к туннелю? Камень, раздробленный и извлеченный из туннеля MamaJo, является идеальным заполнителем для дорожного проекта и не позволяет нам тратить дополнительные средства на покупку камня для заполнения.У Хаффмана был проект по разделению канализации и на этой неделе; бригады восстанавливают разорванную на реставрацию улицу. Первая фотография смотрит на запад от Уэллс-стрит, а вторая — на восток от Шорт-стрит.

14 июня 2019 г. — На фотографиях показан установленный дополнительный контур для навозной жижи и сегменты, доставляемые железнодорожным вагоном в туннель для разгрузки.

13 июня 2019 г. — Установлена ​​вентиляционная линия для перменента, которая теперь подключена к порталу 12 (конец MamaJo, проходческого станка для туннелей).

6 июня 2019 г. — Рабочие MamaJo расширяют линии для навозной жижи, и на второй фотографии видна рабочая шахта, когда последняя часть MamaJo находится на месте. (фото на рабочий вал — Dwenger Avenue)

, 4 июня 2019 г. — Рабочий внутри MamaJo устанавливает сегментное кольцо в туннеле на Двенгер-авеню.

3 июня 2019 г .— Бурение первых скважин в поисковой шахте Foster Park.

30 мая 2019 г. В городе ведется много работ — ниже грузовик доставляет оборудование для извлечения шахты в Фостере, в то время как бригады выстилают опускную шахту в лагере Аллен, к югу от Мейн-стрит на втором фото.

, 29 мая 2019 г. — Рабочие взбираются на стены шахты для извлечения в парке Фостер.

, 9 мая 2019 г. — Работа продолжается, поскольку MamaJo продолжает добавлять дополнительные порталы. На фотографиях этой недели показаны бригады, соединяющие портал 6 и выгрузка дополнительных сегментов лайнера.

19 апреля 2019 г. — MamaJo впервые врезается в скалу.Щелкните по этой ссылке, чтобы увидеть выступающие скалы. MamJo впервые врезался в скалу 19 апреля Нажмите на это видео для анимации Анимация показывает, как режущая головка работает

15 апреля 2019 г. — Порталы перемещают бетонную облицовку вперед по конвейеру. Каждая деталь будет прикреплена и соединена в кольцо. Нажмите на эту ссылку, чтобы посмотреть, как это работает. Анимация — Как сегменты соединяются

1 апреля 2019 г. — Вид на внутренние детали № 2 и 3 прилагается.Это сборные железобетонные изделия, которые мы показали на предыдущих фотографиях. После прикрепления они имеют внутренний диаметр прибл. 16 футов.

27 марта 2019 г. — На фото ниже показаны первые соединяемые элементы облицовки. Экипажи работают на проходческой машине.

20 марта 2019 г. — На фото ниже представлены порталы, размещенные в районе насосной станции. Насосная станция находится к востоку от рабочей шахты, где уже соединены части Мамаджо.В порталах размещается сегментный питатель для транспортировки кусков бетонной облицовки для установки. На порталах также находятся шламовый насос, шкаф управления, система подачи бентонита и гидравлические насосы.

12 марта 2019 г. — На фото ниже показаны три части Мамджо, соединенные и готовящиеся к пятимильному путешествию.

11 февраля 2019 г. — На прошлой неделе два куска Мамаджо были отправлены в рабочую шахту.На фото ниже показана машина после того, как были установлены некоторые соединения.

4 февраля 2019 г. — Строительные бригады начали спуск MamaJo через рабочий вал на проспекте Двенгер. Сильный ветер и минусовые температуры задержали спуск Мамаджо из-за веса фрезерной головки — 200 тонн. Наконец, Мамаджо был спущен на 220-футовую рабочую шахту. Вот два видео спуска и фото ниже. Щелкните: MamaJo подняли, чтобы начать путешествие Щелкните: Mamjo сидит над рабочим валом перед тем, как опустить

18 декабря 2018 г. — Продолжаются работы по подготовке Мамаджо к раскопкам.На этой фотографии показаны элементы облицовки из бетона, которые будут устанавливаться по мере продвижения Mamajo. Опоры 5X7 соединяются, образуя облицовку туннеля.

25 октября 2018 г. — Продолжаются работы на рабочем валу и валу насосной станции, а также на соседних опорных валах. Все опорные валы, кроме одного, находятся в стадии строительства. На этой фотографии показано оборудование, установленное на перекрестке улиц Берри и Тиме.

.

21 сентября 2018 г. — На этой неделе начинаются работы на опускной шахте в западно-центральном районе.Шесть из семи опускных шахт в районе сейчас находятся в стадии строительства. НАЖМИТЕ здесь, чтобы посмотреть ВИДЕО недавнего тура MamaJo 9-9-18

10 сентября 2018 г. — Сообщение от MamaJo: «Спасибо всем, кто вышел на встречу со мной в воскресенье, 9 сентября — и, черт возьми, вас было много. Я НИКОГДА не запомню все ваши имена. . Возможно, вам пришлось долго ждать, чтобы увидеть меня, но я надеюсь, что оно того стоило и что вам не стало слишком холодно. Я слышал, что зимой здесь может быть очень холодно, поэтому я с нетерпением жду уйти под землю до наступления зимней погоды.

Если вы сфотографировались со мной, нажмите здесь, чтобы загрузить фотографии. Наши фотографы загружают фотографии сегодня, и это может занять некоторое время, поэтому проявите терпение. Еще раз спасибо за то, что посетили меня, и я с нетерпением жду возможности держать вас в курсе, пока я готовлюсь к своему подземному путешествию ».

7 сентября 2018 г. — MamaJo готов к приему посетителей в воскресенье 9 мая с 11.00 до 15.00. Экскурсия занимает около 35 минут. Пожалуйста — никаких шлепанцев.Экскурсия будет на троллейбусе с тремя остановками. Это займет около 35 минут. Парковка находится перед заводом по борьбе с загрязнением окружающей среды, рядом с площадкой для посадки на троллейбусы.

31 августа 2018 г. — Тур MamaJo 9 сентября. Экипажи работают, чтобы подготовить ее к вашему приезду. Кроме того, бригады заняты работой на опускных шахтах возле Хэдуотерс-Парк-Уэст и возле Гилдон-парка. Кликайте по ссылкам для просмотра видео.

Подготовка Мамаджо, Drop Shaft на проспекте Майклс — Гилден Парк, вид с эстакады MamaJo

7 августа 2018 г. — Сегодня компания City Utilities обнародовала название машины для проходки туннелей длиной 400 футов — MamaJo! Голосование было подано ранее в этом году, и имя MamaJo победило, набрав более 43% голосов.Кроме того, вы сможете лично увидеть MamaJo! В воскресенье, 9 сентября, с 11:00 до 15:00. на участке работающей шахты недалеко от пересечения улиц Двенгер и Глазго-авеню компания City Utilities проведет экскурсии по этому объекту. Дополнительная информация будет позже.

26 июля 2018 г. — На этой неделе рабочий вал опускается примерно на 220 футов, а вал насосной станции — примерно на 190 футов. В соседних шахтах наблюдается большая активность, и на следующей неделе они будут загружены.На Хейл-авеню бригады приступят к футеровке III фазы, Camp Allen — к фазе II — бурение скальных пород и установка стальной обсадной трубы продолжится в Восточном Центральном парке. Посмотреть работы на шахте

18 июля 2018 г. — На этой неделе рабочий вал туннеля находится на высоте около 198 футов, а вал насосной станции на этой неделе — на 173 футов. Конечный пункт назначения находится на глубине около 220 футов. Работы продолжаются в третьем районе возле пересечения улиц Кумбс и Кокран-стрит, куда в конце прошлой недели был доставлен 50-тонный стальной корпус (футеровка опускного вала), охватывающий 80 футов в длину и 12 футов в диаметре.Нажмите, чтобы увидеть, как обсадная труба пересекает мост Текумсе.

18 июля 2018 г. — На этой неделе рабочий вал туннеля находится на высоте около 198 футов, а вал насосной станции на этой неделе — на 173 футов. Конечный пункт назначения находится на глубине около 220 футов. Работы продолжаются в третьем районе возле пересечения улиц Кумбс и Кокран-стрит, куда в конце прошлой недели был доставлен 50-тонный стальной корпус (футеровка опускного вала), охватывающий 80 футов в длину и 12 футов в диаметре. Нажмите, чтобы увидеть, как обсадная труба пересекает мост Текумсе.

11 июля 2018 г. — На следующей неделе начнутся работы в шахте к югу от реки Моми в Ривер-Сити.На этой неделе рабочий вал опускается примерно на 180 футов, а вал насосной станции — на 160 футов. Щелкните по этой ссылке Режущая головка в действии — чтобы увидеть, как проходит испытания туннельно-расточной машины на заводе-изготовителе в Германии. Камни вытащили из шахт тоннеля

29 июня 2018 г. — Были построены участки туннеля для строительства первого испытательного кольца для проверки. Это будет внутренняя стена туннеля диаметром 1 фут.

15 июня 2018 г. — Вал для падения в лагере Аллен, недалеко от Мэйн-стрит и церкви Св.Река Марыс, продвигается. На этой неделе была установлена ​​50-тонная обсадная колонна. Нажмите здесь, чтобы посмотреть видео о Camp Allen Casing

Кусочки туннельно-бурового станка, прибывающие с полицейским конвоем

Работа в Foster Park возобновится в сентябре. Оборудование, используемое на валу насоса, будет перемещено в Фостер для этой работы.

Таллеменко


Насосные и гидравлические решения для орошения и водоснабжения

Проектирование насосных станций и трубопроводов

Насосные станции

Все мы слышали, что « масел не масла ».Ну, точно так же и насосные станции — это не просто насосные станции. Каждый — уникальное творение.

Tallemenco проектирует насосные станции с использованием планировщика на 132 точки, разработанного собственными силами Роба на основе более чем 50-летнего опыта Роба в проектировании, установке, эксплуатации и техническом обслуживании насосных станций.

Соответствие назначению

Конструкции Tallemenco соответствуют назначению , то есть наиболее подходящему типу насосов, соответствующему размеру трубопровода, для измерения расхода и фильтрации, использование нержавеющей стали или металлы с покрытием , все в удобном для обслуживания положении внутри здания или территории, в которой они будут размещены.

Предотвращение коррозии также имеет большое значение в наших конструкциях.

Менеджер Tallemenco, Роб Велке, за последние 3 десятилетия спроектировал более 120 насосных станций мощностью до 525 кВт и физически построил, установил и ввел в эксплуатацию не менее половины из них по всей Австралии и Юго-Восточной Азии.

Ввод в эксплуатацию большой насосной системы, которую Роб спроектировал и построил для плантации масла чайного дерева, Nth Qld, вместе с Hydrotech, 1998 г. Фото, R Welke

Чертеж САПР насосной станции, курорт Hope Island, SE Qld.Чертеж R Welke

Система всасывания вакуума для всасывающего насоса, спроектированная и построенная Робом (механика) и сыном Клинтоном (логика ПЛК) в Hydrotech Aust. Фото, R Welke

Все проекты поставляются в комплекте с рабочими чертежами , , спецификациями и Спецификацией материалов (или График количеств ), чтобы клиент мог найти подрядных установщиков и поставщиков компонентов.

Хотя Роб больше не строит насосные станции, его обширные знания гарантируют, что ваш проект не будет пробным или непроверенным экспериментом и, следовательно, сэкономит вам деньги в долгосрочной перспективе! Свяжитесь с Tallemenco для получения предложения по проектированию и Project Управляйте своей насосной станцией и сэкономьте деньги в долгосрочной перспективе!

Некоторые из 120+ спроектированных и построенных насосных станций:

Golf Pump Systems
Hope Island Resort GC, QLD (74 кВт) 2 вертикальные турбины, спроектированные только
Royal Adelaide GC, SA (61 кВт), 4 верт., Многоступенчатый, инст. / Ком.
Kooyonga GC, SA (103 кВт), 4 верт., Многоступенчатый, inst / com
Glenelg GC, SA (77 кВт), 4 верт., Многоступенчатый, inst / com
Wirrina Cove Resort GC, SA (175 кВт), 6 верт., Многоступенчатый, 4 торцевых всасывания inst / com
Royal Canberra GC, ACT (132 кВт) 6 верт, многоступенчатый
Woodend GC, VIC (52 кВт) 4 верт. Многоступенчатый
Tamworth GC, NSW (54 кВт), 4 верт., Многоступенчатый
Canowindra GC NSW (52 кВт), 4 верт., Многоступенчатый
Подводные аппараты Tallwoods GC NSW (153 кВт) 4 горизонта inst / com
Dumbea GC, Новая Каледония (45 кВт) подводные аппараты 4 горизонта ком
Sentul Hill GC, Индонезия (90 кВт) 3 вертолета

Turf Pump Systems
Sanctuary Cove Resort, QLD (50 кВт) 3 вертолета, com
Brisbane Airport Corporation QLD (30 кВт) 2 x многоступенчатая вертолетная конструкция / com
Ipswich Blue Gum Reserve QLD (7.5 кВт) 1 погружной в банке

Насосные системы для садоводства
Governor Gens Residence, ACT (36 кВт) Многоступенчатая установка, 4 верт., Установка
Australian Vintage, Loxton, SA (525 кВт), разъемный корпус, 3 горизонта, inst / com
Орландо, Лангхорн-Крик, Южная Америка (330 кВт), 3 торцевых всасывания, инст / ком
Виноградники, Молонг, Новый Южный Уэльс (131 кВт), 3 концевых отсоса, com
Плантации чайного дерева, Nth Qld (315 кВт), 5 концевых отсосов, com
Милдара Бласс, Озеро Александрина С.А. (56 кВт) 1 торцевое всасывание, 1 верт. Многоступенчатый ком
Southcorp Vines, Glen Lofty, VIC (48 кВт), 1 торцевое всасывание, 1 верт., Многоступенчатый, inst / com
Thomsons Vines, Waikerie, SA (500 кВт) 3 торцевых всасывания inst / com
Kirribilly Vineyards, Clare SA (200 кВт), 6 верт, многоступенчатый инст / ком

Проектирование трубопроводов

Tallemenco использует EPANet для проектирования трубопроводов.Это специальное программное обеспечение для водопровода, которое помогает в выборе диаметра трубы с учетом требуемых расходов и значений трения в трубопроводе. Опыт Роба в области испытаний на трение в трубопроводе позволяет вносить реалистичные данные в его конструкции.

EPANet позволяет включать в конструкцию реальные характеристики насоса с различными гидравлическими клапанами. Конечная конструкция может быть испытана, прежде чем она попадет на землю.

Исходя из опыта Роба в проектировании трубопроводов и управлении проектами, все физические требования к установке трубопровода, такие как осевое усилие и напор, учитываются в проектах Tallemenco.

Свяжитесь с Tallemenco для получения информации о вашей насосной станции и требованиях к проектированию трубопровода.

Программное обеспечение EPANet позволяет включить характеристику насоса, трение в трубопроводе и потери в клапанах в проектные расчеты, чтобы насосную / трубопроводную систему можно было «испытать» перед установкой.

АБН 92 105 345 506

Последнее обновление
6 января 2021 г.

Tallemenco Pty Ltd, Виндзорские сады, ЮЖНАЯ АВСТРАЛИЯ, 5087.
ABN: 92 105 345 506
Мобильный 0414 492 256
Международный: сотовый +61 414 492 256
Skype: robwelke

НАСОСНЫЕ СТАНЦИИ TALLEMENCO NO LONGER DESIGNS

% PDF-1.5 % 7637 0 obj> эндобдж xref 7637 129 0000000016 00000 н. 0000008757 00000 н. 0000009007 00000 н. 0000002939 00000 н. 0000009052 00000 н. 0000009728 00000 н. 0000009876 00000 н. 0000009974 00000 н. 0000010052 00000 п. 0000010166 00000 п. 0000010278 00000 п. 0000010563 00000 п. 0000011191 00000 п. 0000011275 00000 п. 0000011353 00000 п. 0000011403 00000 п. 0000011453 00000 п. 0000012025 00000 п. 0000019333 00000 п. 0000027159 00000 п. 0000035015 00000 п. 0000042554 00000 п. 0000051398 00000 п. 0000059461 00000 п. 0000067554 00000 п. 0000075176 00000 п. 0000079937 00000 н. 0000080194 00000 п. 0000080277 00000 п. 0000080333 00000 п. 0000080590 00000 п. 0000080673 00000 п. 0000080729 00000 п. 0000080827 00000 п. 0000081546 00000 п. 0000081803 00000 п. 0000081886 00000 п. 0000081942 00000 п. 0000082020 00000 н. 0000082840 00000 п. 0000109213 00000 п. 0001529084 00000 н. 0001531734 00000 п. 0001535232 00000 п. 0001537881 00000 п. 0001544574 00000 п. 0001544644 ​​00000 п. 0001544714 00000 п. 0001544787 00000 п. 0001544892 00000 п. 0001545023 00000 п. 0001545196 00000 п. 0001545339 00000 п. 0001545522 00000 п. 0001545571 00000 п. 0001545698 00000 п. 0001545809 00000 п. 0001546040 00000 п. 0001546089 00000 п. 0001546210 00000 п. 0001546299 00000 н. 0001546533 00000 п. 0001546582 00000 п. 0001546715 00000 п. 0001546818 00000 п. 0001547007 00000 пн 0001547055 00000 п. 0001547144 00000 п. 0001547233 00000 п. 0001547354 00000 п. 0001547402 00000 п. 0001547513 00000 п. 0001547560 00000 п. 0001547607 00000 п. 0001547744 00000 п. 0001547792 00000 п. 0001547929 00000 п. 0001547977 00000 п. 0001548025 00000 п. 0001548073 00000 п. 0001548168 00000 н. 0001548216 00000 н. 0001548433 00000 н. 0001548481 00000 п. 0001548570 00000 п. 0001548699 00000 н. 0001548820 00000 н. 0001548869 00000 н. 0001548976 00000 п. 0001549025 00000 п. 0001549164 00000 п. 0001549213 00000 н. 0001549378 00000 п. 0001549427 00000 н. 0001549548 00000 н. 0001549597 00000 п. 0001549728 00000 п. 0001549776 00000 п. 0001549979 00000 п. 0001550027 00000 н. 0001550174 00000 п. 0001550222 00000 п. 0001550369 00000 п. 0001550417 00000 п. 0001550465 00000 п. 0001550514 00000 п. 0001550563 00000 п. 0001550611 00000 п. 0001550762 00000 п. 0001550811 00000 п. 0001550946 00000 п. 0001550995 00000 п. 0001551044 00000 п. 0001551093 00000 п. 0001551222 00000 п. 0001551271 00000 п. 0001551396 00000 п. 0001551445 00000 п. 0001551582 00000 п. 0001551631 00000 п. 0001551680 00000 п. 0001551729 00000 п. 0001551892 00000 п. 0001551941 00000 п. 0001552112 00000 п. 0001552161 00000 п. 0001552210 00000 п. 0001552259 00000 п. 0000008455 00000 н. трейлер ] >> startxref 0 %% EOF 7640 0 obj> поток xY} TS! H0 | 7g ֱ cEu> # QLE = δ8L-m = gt ڞ} ޛ = g {8 =

Город Хантингтон-Бич, Калифорния

Поделиться

Название проекта: CC-1370 Уорнер-авеню Гравитационная канализационная станция / подъемная станция «C» Проект

Расположение: Warner Avenue, между Brightwater Drive и Pacific Coast Highway И Pacific Coast Highway между Warner Avenue и Coral Cay.

Проектная потребность: Проект предлагает много способов улучшения окружающей среды и лучшего обслуживания клиентов. Четыре существующие насосные станции будут выведены из эксплуатации, а сточные воды будут подаваться самотеком в новую насосную станцию, расположенную недалеко от пересечения улиц Брайтвотер Драйв и Уорнер-авеню. Насосные станции требуют серьезного обслуживания и часто становятся причиной разлива канализационных сетей в случае их выхода из строя. Самотечная линия, заменяющая насосные станции, требует минимального обслуживания и практически исключает разливы канализации.Новая линия также увеличит пропускную способность для жителей и предприятий в этом районе.

Название подрядчика: Artukovich & Sons

Объем: Построить 4 000 футов новой магистрали самотечной канализации вдоль Уорнер-авеню и шоссе Тихоокеанского побережья. Линия силы тяжести будет проложена методом «открытой траншеи», при котором будет использовано 10 отдельных этапов управления движением, чтобы минимизировать влияние движения транспорта. Новая гравитационная линия позволит отказаться от 4 существующих проблемных насосных станций.Новая подземная насосная станция «C» будет построена на стоянке яхт-клуба Huntington Beach. Благоустройство территории для проекта будет выполнено организацией Bolsa Chica Conservancy, обладающей уникальной квалификацией для восстановления местных растений в пределах городской полосы отчуждения, прилегающей к землям Conservancy. The Conservancy имеет доступ к местному семенному фонду, а также имеет опыт утилизации и восстановления местных растений на нарушенных территориях.

Дата начала: Ноябрь 2013

Предполагаемая дата завершения: Осень 2014 г.

Стоимость: 11 миллионов долларов

Источник финансирования: Местные канализационные фонды


Текущий этап незавершенных работ:

По состоянию на 12 января 2014 г.

Насосная станция:

Тестирование эксплуатационных характеристик завершено, и этап тестирования системы продолжается.Этот этап продлится до конца января. После того, как все системы будут завершены и различные испытания и проверки будут выполнены, установка будет сдана в эксплуатацию и передана городу.

Warner Avenue:

Ведется снос 2 существующих насосных станций, расположенных недалеко от заповедника Болса-Чика и «Джека в коробке». К контракту был добавлен новый люк, расположенный недалеко от Брайтуотер, который объединит несколько существующих люков, которые будут снесены и должны помочь уменьшить запахи.В течение следующих нескольких недель следует ожидать периодического закрытия полос движения, чтобы приспособиться к различным видам работы. На пересечении улиц PCH и Warner могут возникнуть заторы из-за работы на проезжей части, и всем автомобилистам рекомендуется искать альтернативные маршруты в течение рабочего дня.

Pacfic Coast Highway

Установка нового основного канализационного трубопровода и связанных с ним отводов канализации завершена. Отремонтированы участки проезжей части и завершен окончательный ремонт бордюров.Существующая насосная станция, расположенная рядом с винным магазином, в настоящее время сносится. В течение следующих нескольких недель следует ожидать периодического закрытия полос движения, чтобы приспособиться к различным видам работы. На пересечении улиц PCH и Warner могут возникнуть заторы из-за работы на проезжей части, и всем автомобилистам рекомендуется искать альтернативные маршруты в течение рабочего дня.

Пожалуйста, остерегайтесь медленного движения и рабочих на проезжей части. Подрядчик прилагает все усилия, чтобы завершить работу безопасно и в кратчайшие сроки, чтобы минимизировать неудобства для всех участников.

Просмотреть предыдущие обновления WAGS

Есть вопросы?

Контакт:

Руководитель строительного проекта: Dudek, Inc., Эрик Хонор
760-889-7429

Департамент общественных работ 714-536-5431

Администратор контракта, Джозеф Дейл
714-536-5915

Bentley — Документация по продукту

MicroStation

Справка MicroStation

Ознакомительные сведения о MicroStation

Справка MicroStation PowerDraft

Ознакомительные сведения о MicroStation PowerDraft

Краткое руководство по началу работы с MicroStation

Справка по синхронизатору iTwin

ProjectWise

Справка службы автоматизации Bentley

Ознакомительные сведения об услуге Bentley Automation

Bentley i-model Composition Server для PDF

Подключаемый модуль службы разметки

PDF для ProjectWise Explorer

Справка администратора ProjectWise

Справка службы загрузки данных ProjectWise Analytics

Коннектор ProjectWise для ArcGIS — Справка по расширению администратора

Коннектор ProjectWise для ArcGIS — Справка по расширению Explorer

Коннектор ProjectWise для ArcGIS Справка

Коннектор ProjectWise для Oracle — Справка по расширению администратора

Коннектор ProjectWise для Oracle — Справка по расширению Explorer

Коннектор ProjectWise для справки Oracle

Коннектор управления результатами ProjectWise для ProjectWise

Справка портала управления результатами ProjectWise

Ознакомительные сведения по управлению поставками ProjectWise

Справка ProjectWise Explorer

Справка по управлению полевыми данными ProjectWise

Справка администратора геопространственного управления ProjectWise

Справка ProjectWise Geospatial Management Explorer

Ознакомительные сведения об управлении геопространственными данными ProjectWise

Модуль интеграции ProjectWise для Revit Readme

Руководство по настройке управляемой конфигурации ProjectWise

Справка по ProjectWise Project Insights

ProjectWise Plug-in для Bentley Web Services Gateway Readme

ProjectWise ReadMe

Таблица поддержки версий ProjectWise

Справка по ProjectWise Web и Drive

Справка по ProjectWise Web View

Справка портала цепочки поставок

Управление эффективностью активов

Справка по AssetWise 4D Analytics

Справка по услугам AssetWise ALIM Linear Referencing Services

AssetWise ALIM Web Help

Руководство по внедрению AssetWise ALIM в Интернете

AssetWise ALIM Web Краткое руководство, сравнительное руководство

Справка по AssetWise CONNECT Edition

AssetWise CONNECT Edition Руководство по внедрению

Справка по AssetWise Director

Руководство по внедрению AssetWise

Справка консоли управления системой AssetWise

Руководство администратора мобильной связи TMA

Мобильная справка TMA

Анализ моста

Справка по OpenBridge Designer

Справка по OpenBridge Modeler

Строительное проектирование

Справка проектировщика зданий AECOsim

Ознакомительные сведения AECOsim Building Designer

AECOsim Building Designer SDK Readme

Генеративные компоненты для справки проектировщика зданий

Ознакомительные сведения о компонентах генерации

Справка по OpenBuildings Designer

Ознакомительные сведения о конструкторе OpenBuildings

Руководство по настройке OpenBuildings Designer

OpenBuildings Designer SDK Readme

Справка по генеративным компонентам OpenBuildings

OpenBuildings GenerativeComponents Readme

Справка OpenBuildings Speedikon

Ознакомительные сведения OpenBuildings Speedikon

OpenBuildings StationDesigner Help

OpenBuildings StationDesigner Readme

Гражданское проектирование

Помощь в канализации и коммунальных услугах

Справка OpenRail ConceptStation

Ознакомительные сведения по OpenRail ConceptStation

Справка по OpenRail Designer

Ознакомительные сведения по OpenRail Designer

Справка по конструктору надземных линий OpenRail

Справка OpenRoads ConceptStation

Ознакомительные сведения по OpenRoads ConceptStation

Справка по OpenRoads Designer

Ознакомительные сведения по OpenRoads Designer

Справка по OpenSite Designer

Файл ReadMe OpenSite Designer

Строительство

ConstructSim Справка для руководителей

ConstructSim Исполнительный ReadMe

ConstructSim Справка издателя i-model

Справка по планировщику ConstructSim

ConstructSim Planner ReadMe

Справка стандартного шаблона ConstructSim

ConstructSim Work Package Server Client Руководство по установке

Справка по серверу рабочих пакетов ConstructSim

Руководство по установке сервера рабочих пакетов ConstructSim

Справка по управлению SYNCHRO

SYNCHRO Pro Readme

Энергия

Справка по Bentley Coax

Справка по Bentley Communications PowerView

Ознакомительные сведения о Bentley Communications PowerView

Справка по Bentley Copper

Справка по Bentley Fiber

Bentley Inside Plant Help

Справка Bentley OpenUtilities Designer

Ознакомительные сведения о Bentley OpenUtilities Designer

Справка по подстанции Bentley

Ознакомительные сведения о подстанции Bentley

Справка конструктора OpenComms

Ознакомительные сведения о конструкторе OpenComms

Справка OpenComms PowerView

Ознакомительные сведения OpenComms PowerView

Справка инженера OpenComms Workprint

OpenComms Workprint Engineer Readme

Справка подстанции OpenUtilities

Ознакомительные сведения о подстанции OpenUtilities

PlantSight AVEVA Diagrams Bridge Help

Справка по мосту PlantSight AVEVA PID

Справка по экстрактору мостов PlantSight E3D

Справка по PlantSight Enterprise

Справка по PlantSight Essentials

PlantSight Открыть 3D-модель Справка по мосту

Справка по PlantSight Smart 3D Bridge Extractor

Справка по PlantSight SPPID Bridge

Promis.e Справка

Promis.e Readme

Руководство по установке Promis.e — управляемая конфигурация ProjectWise

Руководство пользователя sisNET

Руководство по настройке подстанции

— управляемая конфигурация ProjectWise

Инженерное сотрудничество

Справка рабочего стола Bentley Navigator

Геотехнический анализ

PLAXIS LE Readme

Ознакомительные сведения о PLAXIS 2D

Ознакомительные сведения о программе просмотра вывода 2D PLAXIS

Ознакомительные сведения о PLAXIS 3D

Ознакомительные сведения о программе просмотра 3D-вывода PLAXIS

PLAXIS Monopile Designer Readme

Управление геотехнической информацией

Справка администратора gINT

Справка gINT Civil Tools Pro

Справка gINT Civil Tools Pro Plus

Справка коллекционера gINT

Справка по OpenGround Cloud

Гидравлика и гидрология

Справка Bentley CivilStorm

Справка Bentley HAMMER

Справка Bentley SewerCAD

Справка Bentley SewerGEMS

Справка Bentley StormCAD

Справка Bentley WaterCAD

Справка Bentley WaterGEMS

Конструкция шахты

Справка по транспортировке материалов MineCycle

Ознакомительные сведения по транспортировке материалов MineCycle

Моделирование мобильности

LEGION 3D Руководство пользователя

Справка по подготовке САПР LEGION

Справка по построителю моделей LEGION

Справка по API симулятора LEGION

Ознакомительные сведения об API симулятора LEGION

Справка по симулятору LEGION

Моделирование

Bentley Посмотреть справку

Ознакомительные сведения о Bentley View

Анализ морских конструкций

SACS Close the Collaboration Gap (электронная книга)

Ознакомительные сведения о SACS

Анализ напряжений в трубах и сосудов

AutoPIPE Accelerated Pipe Design (электронная книга)

Советы новым пользователям AutoPIPE

Краткое руководство по AutoPIPE

AutoPIPE & STAAD.Pro

Завод Дизайн

Ознакомительные сведения об экспортере завода Bentley

Bentley Raceway and Cable Management Help

Bentley Raceway and Cable Management Readme

Bentley Raceway and Cable Management — Руководство по настройке управляемой конфигурации ProjectWise

Справка по OpenPlant Isometrics Manager

Ознакомительные сведения об OpenPlant Isometrics Manager

Справка OpenPlant Modeler

Ознакомительные сведения для OpenPlant Modeler

Справка по OpenPlant Orthographics Manager

Ознакомительные сведения об OpenPlant Orthographics Manager

Справка OpenPlant PID

Ознакомительные сведения о PID OpenPlant

Справка администратора проекта OpenPlant

Ознакомительные сведения для администратора проекта OpenPlant

Техническая поддержка OpenPlant Support

Ознакомительные сведения о технической поддержке OpenPlant

Справка по PlantWise

Ознакомительные сведения о PlantWise

Реальность и пространственное моделирование

Справка по карте Bentley

Ознакомительные сведения о карте Bentley

Справка по мобильной публикации Bentley Map

Справка консоли облачной обработки ContextCapture

Справка редактора ContextCapture

Ознакомительные сведения для редактора ContextCapture

Мобильная справка ContextCapture

Руководство пользователя ContextCapture

Справка Декарта

Ознакомительные сведения о Декарте

Справка карты OpenCities

Ознакомительные сведения о карте OpenCities

OpenCities Map Ultimate для Финляндии Справка

Карта OpenCities Map Ultimate для Финляндии: ознакомительные сведения

Структурный анализ

Справка OpenTower iQ

Справка по концепции RAM

Справка по структурной системе RAM

STAAD Close the Collaboration Gap (электронная книга)

STAAD.Pro Help

Ознакомительные сведения о STAAD.Pro

Программа физического моделирования STAAD.Pro

Расширенная справка по STAAD Foundation

Дополнительные сведения о STAAD Foundation

Детализация конструкций

Справка ProStructures

Ознакомительные сведения о ProStructures

ProStructures CONNECT Edition Руководство по внедрению конфигурации

ProStructures CONNECT Edition Руководство по установке — Управляемая конфигурация ProjectWise

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
