ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π½Π° ΡˆΠΈΠ»ΡŒΠ΄ΠΈΠΊΠ°Ρ… насосов PEDROLLO

БВАНДАРВНЫЕ ΠœΠžΠ”Π•Π›Π˜

  • ΠžΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹ΠΉ:
  • 230 Π’ – 50 Π“Ρ† с встроСнной Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠΉ Π·Π°Ρ‰ΠΈΡ‚ΠΎΠΉ (Π°Π²Π°Ρ€ΠΈΠΉΠ½Ρ‹ΠΉ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ элСктродвигатСля).

  • Π’Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹ΠΉ Π΄ΠΎ 4,0 ΠΊΠ’Ρ‚: 230 Π’/400 Π’ – 50 Π“Ρ†
  • Π’Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹ΠΉ Π΄ΠΎ 5,5 ΠΊΠ’Ρ‚: 400 Π’/690 Π’ – 50 Π“Ρ†

FK – Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ элСктронасоса Franklin Electric (БША), Π½Π΅ рСмонтируСтся, статор ΠΌΠΎΠ½ΠΎΠ±Π»ΠΎΡ‡Π½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ°

PD – Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ элСктронасоса – Pedrollo (Π˜Ρ‚Π°Π»ΠΈΡ), ΠΏΠ΅Ρ€Π΅ΠΌΠ°Ρ‚Ρ‹Π²Π°Π΅ΠΌΡ‹Π΅, Π² Π²Π°Π½Π½Π΅ ΠΈΠ· масла ΠΏΠΈΡ‰Π΅Π²ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° (ESSO MARCOL 82)

HYD – скваТинный насос (насос Π±Π΅Π· двигатСля)

  • m – ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹ΠΉ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ 220 Π’

Π₯ – насос с Ρ€Π°Π±ΠΎΡ‡ΠΈΠΌ колСсом ΠΈΡ… Ρ‚Π΅Ρ…Π½ΠΎΠΏΠΎΠ»ΠΈΠΌΠ΅Ρ€Π°

INT – элСктродвигатСли с Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΌ ΠΈ ΠΊΠ°Π±Π΅Π»Π΅ΠΌ питания с Π»ΠΈΡ‚ΠΎΠΉ Π²ΠΈΠ»ΠΊΠΎΠΉ Π¨ΡƒΠΊΠΎ

NZ – Π°Π»ΡŽΠΌΠΈΠ½ΠΈΠ΅Π²Ρ‹ΠΉ ΠΏΠΎΠ΄Π°ΡŽΡ‰ΠΈΠΉ пистолСт ΠΈ 4‑мСтровй шланг, усилСнный ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠΉ ΡΠΏΠΈΡ€Π°Π»ΡŒΡŽ

NEW – новая модСль, (Π½ΠΎΠ²ΠΈΠ½ΠΊΠ°)

GE – внСшний ΠΏΠΎΠΏΠ»Π°Π²ΠΊΠΎΠ²Ρ‹ΠΉ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ

GM – внСшний ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΉ ΠΏΠΎΠΏΠ»Π°Π²ΠΊΠΎΠ²Ρ‹ΠΉ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ

I (INOX) – корпус насоса ΠΈΠ· Π½Π΅Ρ€ΠΆΠ°Π²Π΅ΡŽΡ‰Π΅ΠΉ стали

LA – насос для агрСссивной срСды

Bz – корпус насоса ΠΈΠ· Π±Ρ€ΠΎΠ½Π·Ρ‹

Bs – корпус насоса ΠΈΠ· Π»Π°Ρ‚ΡƒΠ½ΠΈ

Q – ΠΏΠΎΠ΄Π°Ρ‡Π°, ΠΌ3/час (Π». с.)

H – ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ, ΠΌ

HS – высота всасывания, ΠΌ

BP – байпас

Байпас – (Π°Π½Π³Π». bypass, Π±ΡƒΠΊΠ². – ΠΎΠ±Ρ…ΠΎΠ΄) ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‰ΠΈΠΉ линию, ΠΏΡ€ΠΎΠ»ΠΎΠΆΠ΅Π½Π½ΡƒΡŽ ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎ какому‑либо участку сСти, Π² Ρ‚ΠΎΠΌ числС Π² ΠΎΠ±Ρ…ΠΎΠ΄ элСмСнтов систСмы. НаиболСС часто байпас ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ Π² случаях, ΠΊΠΎΠ³Π΄Π° Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΡ€Π΅Π΄ΡƒΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ элСмСнта систСмы Π±Π΅Π· прСкращСния Π΅Π΅ Ρ€Π°Π±ΠΎΡ‚Ρ‹. ΠŸΡ€ΠΈΠΌΠ΅Ρ€ΠΎΠΌ ΠΌΠΎΠΆΠ΅Ρ‚ ΡΠ»ΡƒΠΆΠΈΡ‚ΡŒ байпас водяного счСтчика, благодаря ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌΡƒ ΠΌΠΎΠΆΠ½ΠΎ Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ счСтчик Π±Π΅Π· ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ водоснабТСния, ΠΈΠ»ΠΈ байпас сСтСвого насоса Π² систСмС отоплСния ΠΊΠΎΡ‚Ρ‚Π΅Π΄ΠΆΠ°, ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‰ΠΈΠΉ ΠΏΠ΅Ρ€Π΅ΠΉΡ‚ΠΈ Π½Π° Ρ€Π°Π±ΠΎΡ‚Ρƒ ΠΏΡ€ΠΈ СстСствСнной циркуляции ΠΏΡ€ΠΈ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡΡ… элСктроэнСргии.

Π•Ρ‰Π΅ ΠΎΠ΄Π½ΠΈΠΌ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠΌ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠΉ байпаса являСтся Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ расхода Ρ‡Π΅Ρ€Π΅Π· элСмСнт систСмы, для этого Π½Π° байпасС устанавливаСтся ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π°Ρ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π°. Π’ Π΄Π°Π½Π½ΠΎΠΌ случаС ΠΏΡ€ΠΈΠΌΠ΅Ρ€ΠΎΠΌ примСнСния ΠΌΠΎΠΆΠ΅Ρ‚ ΡΠ»ΡƒΠΆΠΈΡ‚ΡŒ байпас с тСрмостатичСским Π²Π΅Π½Ρ‚ΠΈΠ»Π΅ΠΌ для рСгулирования расхода тСплоноситСля Ρ‡Π΅Ρ€Π΅Π· ΠΎΡ‚ΠΎΠΏΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€. Π­Ρ‚ΠΎΡ‚ ΠΆΠ΅ байпас позволяСт Ρ‚Π°ΠΊΠΆΠ΅ Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ ΠΈΠ»ΠΈ ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ ΠΎΡ‚ΠΎΠΏΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€ (ΠΏΡ€ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠΈ Π΄Π²ΡƒΡ… ΠΊΡ€Π°Π½ΠΎΠ² Π½Π° Π΅Π³ΠΎ присоСдинСниях) Π±Π΅Π· ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ стояка ΠΈΠ»ΠΈ систСмы отоплСния Π² Ρ†Π΅Π»ΠΎΠΌ.

Π‘ΠΌΠΎΡ‚Ρ€ΠΈΡ‚Π΅ Ρ‚Π°ΠΊΠΆΠ΅

ΠœΠΠ ΠšΠ˜Π ΠžΠ’ΠšΠ Π¦Π•ΠΠ’Π ΠžΠ‘Π•Π–ΠΠ«Π₯ ΠΠΠ‘ΠžΠ‘ΠžΠ’ — Π‘ΠΏΡ€Π°Π²ΠΎΡ‡Π½ΠΈΠΊ Ρ…ΠΈΠΌΠΈΠΊΠ° 21

    Для ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ Π΄Π°Π½Π½ΠΎΠ³ΠΎ ΡƒΠ·Π»Π° тСхнологичСского процСсса Ρ‚ΠΈΠΏ насоса Π²Ρ‹Π±ΠΈΡ€Π°ΡŽΡ‚ с ΡƒΡ‡Π΅Ρ‚ΠΎΠΌ ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹Ρ… Π²Ρ‹ΡˆΠ΅ особСнностСй Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… насосов. Π’Ρ‹Π±ΠΎΡ€ часто облСгчаСтся Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ прСйскуранты ΠΈΠ»ΠΈ ΠΊΠ°Ρ‚Π°Π»ΠΎΠ³ΠΈ насосов Π²ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ Π±ΠΎΠ»Π΅Π΅ ΠΈΠ»ΠΈ ΠΌΠ΅Π½Π΅Π΅ ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½Ρ‹Π΅ свСдСния ΠΎ Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΈ ΠΈΡ… ΠΈ условиях примСнСния. Иногда Π² самой ΠΌΠ°Ρ€ΠΊΠ΅ насоса указываСтся Π΅Π³ΠΎ Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅. Π’ частности, ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½Ρ‹Ρ… насосов, изготовляСмых для нСфтяной ΠΈ Π½Π΅Ρ„Ρ‚Π΅ΠΏΠ΅Ρ€Π΅Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°ΡŽΡ‰Π΅ΠΉ ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΡΡ‚ΠΈ, проводится ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ. ΠŸΠ΅Ρ€Π²Π°Ρ Ρ†ΠΈΡ„Ρ€Π° ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ Π²ΡΠ°ΡΡ‹Π²Π°ΡŽΡ‰Π΅Π³ΠΎ ΠΏΠ°Ρ‚Ρ€ΡƒΠ±ΠΊΠ° Π² ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€Π°Ρ…, ΡƒΠΌΠ΅Π½ΡŒΡˆΠ΅Π½Π½Ρ‹Π΅ Π² 25 Ρ€Π°Π·, Π±ΡƒΠΊΠ²Π° Н ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ насос Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ ряда для нСфтяной ΠΈ Π½Π΅Ρ„Ρ‚Π΅ΠΏΠ΅Ρ€Π΅Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°ΡŽΡ‰Π΅ΠΉ ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΡΡ‚ΠΈ.
Π”Π°Π»Π΅Π΅ ΠΏΠΈΡˆΠ΅Ρ‚ΡΡ Π±ΡƒΠΊΠ²Π° Π“, Ссли насос ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½ для Ρ€Π°Π±ΠΎΡ‚Ρ‹ с горячими ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ‚Π°ΠΌΠΈ ΠΏΡ€ΠΈ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π°Ρ… ΠΎΡ‚ 200 Π΄ΠΎ 400Β° Π‘ (Ссли насос ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½ для ΠΏΠ΅Ρ€Π΅ΠΊΠ°Ρ‡ΠΊΠΈ ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ‚ΠΎΠ² ΠΏΡ€ΠΈ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π°Ρ… Π΄ΠΎ 200Β° Π‘, Π±ΡƒΠΊΠ²Ρƒ Π“ ΠΎΠΏΡƒΡΠΊΠ°ΡŽΡ‚) Π±ΡƒΠΊΠ²Π° Д—Ссли ΠΏΠ΅Ρ€Π²ΠΎΠ΅ Ρ€Π°Π±ΠΎΡ‡Π΅Π΅ колСсо двухстороннСго Π²Ρ…ΠΎΠ΄Π° Тидкости, Π·Π°Ρ‚Π΅ΠΌ Π±ΡƒΠΊΠ²Π° Π’, которая ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ насос Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½Ρ‹ΠΉ, ΠΈΠ»ΠΈ Π±ΡƒΠΊΠ²Π° К, Ссли насос консольного Ρ‚ΠΈΠΏΠ° (ось Π³ΠΎΡ€ΠΈΠ·ΠΎΠ½Ρ‚Π°Π»ΡŒΠ½Π°). 
[c.165]

β€‚β€‚β€‚β€‚ΠœΠΠ ΠšΠ˜Π ΠžΠ’ΠšΠ Π¦Π•ΠΠ’Π ΠžΠ‘Π•Π–ΠΠ«Π₯ ΠΠΠ‘ΠžΠ‘ΠžΠ’β€‚[c.677]

    В ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ΅ Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½Ρ‹Ρ… насосов Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ часто ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ Π·Π°Π³Π»Π°Π²Π½Ρ‹Π΅ Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅ обозначСния ΠΈ ΠΈΡ… сочСтания  [c.677]

    В ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ΅ Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½Ρ‹Ρ… насосов Π² послСднСС врСмя ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ обозначСния  [c.677]

    Вак, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½Ρ‹Ρ… насосов, изготовляСмых для Π½Π΅Ρ„Ρ‚Π΅-Π³Π°Π·ΠΎΠΏΠ΅Ρ€Π΅Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°ΡŽΡ‰Π΅ΠΉ ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΡΡ‚ΠΈ, производится ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ. [c.328]

    ЦСнтробСТный насос ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ соСдинСн с Ρ€Π°Π·Π»ΠΈ ΡˆΡ‹-ΠΌΠΈ Ρ‚ΠΈΠΏΠ°ΠΌΠΈ элСктродвигатСля, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, насос К20/30 — с Ρ‡Π΅Ρ‚Ρ‹Ρ€ΡŒΠΌΡ Ρ‚ΠΈΠΏΠ°ΠΌΠΈ элСктродвигатСлСй. Вопрос ΠΎ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ΅ элСктродвигатСлСй ΠΌΠΎΠΆΠ½ΠΎ Π½Π°ΠΉΡ‚ΠΈ Π² ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ Π»ΠΈΡ‚Π΅Ρ€Π°Ρ‚ΡƒΡ€Π΅ (см. Ρ€Π°Π·Π΄. 3, ΠΏ. 3.8.2). [c.677]

β€‚β€‚β€‚β€‚ΠŸΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΡΡ‚ΡŒ выпускаСт Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½ΠΎ-Π²ΠΈΡ…Ρ€Π΅Π²Ρ‹Π΅ насосы Ρ‚ΠΈΠΏΠ° Π¦Π’ ΠΈ Π¦Π’Π‘. Π’ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ΅ Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½ΠΎ-Π²ΠΈΡ…Ρ€Π΅Π²Ρ‹Ρ… насосов ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅ обозначСния ΠΈ Ρ†ΠΈΡ„Ρ€Ρ‹. На 

[c.688]

    Вопрос ΠΎ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ΅ Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½Ρ‹Ρ… насосов, выпускаСмых Ρ„ΠΈΡ€ΠΌΠ°ΠΌΠΈ Ρ€Π°Π·Π»ΠΈ ΡˆΡ‹Ρ… государств, ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Ρ€Π΅ΡˆΠ΅Π½ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ послС ознакомлСния с Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½ΠΎΠΉ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ†ΠΈΠ΅ΠΉ этих Ρ„ΠΈΡ€ΠΌ. [c.677]

    Напомним, Ρ‡Ρ‚ΠΎ согласно Π½ΠΎΠ²ΠΎΠΉ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ΅ Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½Ρ‹Π΅ насосы ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ, Π³Π»Π°Π²Π½Ρ‹ΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Π² систСмах ΠΎΠ±ΠΎΡ€ΠΎΡ‚Π½ΠΎΠ³ΠΎ водоснабТСния ΠΈ Π²Ρ‹ΠΏΡƒΡΠΊΠ°ΡŽΡ‚ΡΡ Ρ‚ΠΈΠΏΠΎΠ² К ΠΈ КМ — ΠΊΠΎΠ½ΡΠΎΠ»ΡŒΠ½Ρ‹Π΅ (КМ — объСдинСн с Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΌ Π² ΠΌΠΎΠ½ΠΎΠ±Π»ΠΎΠΊ) Π” — с двухсторонним ΠΏΠΎΠ΄Π²ΠΎΠ΄ΠΎΠΌ Π²ΠΎΠ΄Ρ‹ ΠΊ Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌΡƒ колСсу ПН ΠΈ ПНБ — многоступСнчатыС (ПНБ — многоступСнчатыС сСкционныС) Π’ — Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½Ρ‹Π΅. Π¦ΠΈΡ„Ρ€Ρ‹, стоящиС послС Π±ΡƒΠΊΠ²Ρ‹ (ΠΈΠ»ΠΈ Π±ΡƒΠΊΠ²), ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ ΠΏΠΎ порядку ΠΏΠΎΠ΄Π°Ρ‡Ρƒ (ΠΌ Ρ‡) ΠΈ Ρ€Π°Π·Π²ΠΈΠ²Π°Π΅ΠΌΡ‹ΠΉ Π½Π°ΠΏΠΎΡ€ (ΠΌ). [c.80]

    НСфтяныС Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½Ρ‹Π΅ насосы ΠΎΠ±ΡŠΠ΅Π΄ΠΈΠ½Π΅Π½Ρ‹ Π² Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ряд ΠΈ ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ ΡƒΠ΄ΠΎΠ²Π»Π΅Ρ‚Π²ΠΎΡ€ΠΈΡ‚ΡŒ потрСбности всСх тСхнологичСских процСссов Π½Π΅Ρ„Ρ‚Π΅Π³Π°Π·ΠΎΠΏΠ΅Ρ€Π΅Ρ€Π°Π±ΠΎΡ‚ΠΊΠΈ.

Насосы Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ рядя ΠΈΠΌΠ΅ΡŽΡ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΡƒΡŽ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ. ΠŸΠ΅Ρ€Π²Π°Ρ Ρ†ΠΈΡ„Ρ€Π° Π² ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ΅ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ Π²ΡΠ°ΡΡ‹Π²Π°ΡŽΡ‰Π΅Π³ΠΎ ΠΏΠ°Ρ‚Ρ€ΡƒΠ±ΠΊΠ°, ΡƒΠΌΠ΅Π½ΡŒΡˆΠ΅Π½Π½Ρ‹ΠΉ Π² 25 Ρ€Π°Π· ΠΈ ΠΎΠΊΡ€ΡƒΠ³Π»Π΅Π½Π½Ρ‹ΠΉ Π±ΡƒΠΊΠ²Π° Н β€” нСфтяной (ΠΈΠ»ΠΈ насос для кислотных ΠΈ Ρ‰Π΅Π»ΠΎΡ‡Π½Ρ‹Ρ… насосов) Π“ β€” горячий Π” β€” ΠΏΠ΅Ρ€Π²ΠΎΠ΅ колСсо с двусторонним ΠΏΠΎΠ΄Π²ΠΎΠ΄ΠΎΠΌ Тидкости Π’ β€” Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½Ρ‹ΠΉ К β€” ΠΊΠΎΠ½ΡΠΎΠ»ΡŒΠ½Ρ‹ΠΉ КЭ β€” ΠΊΠΎΠ½ΡΠΎΠ»ΡŒΠ½Ρ‹ΠΉ Π² ΠΎΠ΄Π½ΠΎΠΌ Π±Π»ΠΎΠΊΠ΅ с элСктродвигатСлСм М β€” многоступСнчатый. ΠŸΠ΅Ρ€Π²Π°Ρ Ρ†ΠΈΡ„Ρ€Π° послС Π±ΡƒΠΊΠ² ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ коэффициСнт быстроходности, ΡƒΠΌΠ΅Π½ΡŒΡˆΠ΅Π½Π½Ρ‹ΠΉ Π² 10 Ρ€Π°Π·. Π¦ΠΈΡ„Ρ€Π° Π² ΠΊΠΎΠ½Ρ†Π΅ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ послС Π·Π½Π°ΠΊΠ° умноТСния соотвСтствуСт числу ступСнСй, Π° стоящая Π·Π° Π½Π΅ΠΉ Π±ΡƒΠΊΠ²Π° К —насос ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½ для ΠΏΠ΅Ρ€Π΅ΠΊΠ°Ρ‡ΠΊΠΈ кислот ΠΈ Ρ‰Π΅Π»ΠΎΡ‡Π΅ΠΉ, Π‘ —для сТиТСнных Π³Π°Π·ΠΎΠ². НСфтяныС Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½Ρ‹Π΅ насосы принято ΠΊΠ»Π°ΡΡΠΈΡ„ΠΈΡ†ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΠΎ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠ°ΠΌ  [c.71]

    ВаТным Π²ΠΊΠ»Π°Π΄ΠΎΠΌ Π² Π΄Π΅Π»ΠΎ ΠΏΠ»Π°Π½ΠΎΠ²ΠΎΠ³ΠΎ развития Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½Ρ‹Ρ… химичСских насосов явилась Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚ΠΊΠ° государствСнного стандарта Π“ΠžΠ‘Π’ 10168β€”68 Насосы Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½Ρ‹Π΅ для химичСских производств. Π’ΠΈΠΏΡ‹ ΠΈ основныС ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ . Π’ этом Π“ΠžΠ‘Π’Π΅ ΠΎΠ±ΠΎΠ±Ρ‰Π΅Π½ Π±ΠΎΠ³Π°Ρ‚Ρ‹ΠΉ ΠΎΠΏΡ‹Ρ‚ создания ΡƒΠ½ΠΈΡ„ΠΈΡ†ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹Ρ… Ρ‚ΠΈΠΏΠΎΡ€Π°Π·ΠΌΠ΅Ρ€Π½Ρ‹Ρ… рядов насосов ΠΈ ΡƒΡ‡Ρ‚Π΅Π½Π° Ρ€Π°ΡΡˆΠΈΡ€ΠΈΠ²ΡˆΠ°ΡΡΡ ΠΏΠΎΡ‚Ρ€Π΅Π±Π½ΠΎΡΡ‚ΡŒ Ρ…ΠΈΠΌΠΈΠΈ Π² Π½ΠΎΠ²Ρ‹Ρ… Ρ‚ΠΈΠΏΠΎΡ€Π°Π·ΠΌΠ΅Ρ€Π°Ρ… ΠΈ Ρ‚ΠΈΠΏΠ°Ρ… насосов.

Новый стандарт Ρ€Π°ΡΡˆΠΈΡ€Π΅Π½ Π·Π° счСт Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ насосов, ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Π½Ρ‹Ρ… для пСрСкачивания ТидкостСй с содСрТаниСм Ρ‚Π²Π΅Ρ€Π΄Ρ‹Ρ… Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΉ, увСличСния Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π° примСнимости Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Ρ‚ΠΈΠΏΠΎΡ€Π°Π·ΠΌΠ΅Ρ€Π½Ρ‹Ρ… рядов ΠΏΠΎ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π΅ ΠΏΠ΅Ρ€Π΅ΠΊΠ°Ρ‡ΠΈΠ²Π°Π΅ΠΌΠΎΠΉ срСды, Ρ‡Π΅Ρ‚ΠΊΠΎΠΉ Ρ€Π΅Π³Π»Π°ΠΌΠ΅Π½Ρ‚Π°Ρ†ΠΈΠΈ Ρ‚ΠΈΠΏΠΎΠ² ΡƒΠΏΠ»ΠΎΡ‚Π½Π΅Π½ΠΈΠΉ Π²Π°Π»Π° насоса, уточнСния ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ насосов с ΡƒΡ‡Π΅Ρ‚ΠΎΠΌ ΠΈΡ… Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… исполнСний ΠΏΠΎ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρƒ ΠΏΡ€ΠΎΡ‚ΠΎΡ‡Π½ΠΎΠΉ части ΠΈ Ρ‚ΠΈΠΏΡƒ уплотнСния. [c.329]


β€‚β€‚β€‚β€‚ΠŸΡ€ΠΈΠΌΠ΅Ρ€Ρ‹ обозначСния ΠΈ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ насосов 8НГ-10 X 2 β€” Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½Ρ‹ΠΉ насос, Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ Π²ΡΠ°ΡΡ‹Π²Π°ΡŽΡ‰Π΅Π³ΠΎ ΠΏΠ°Ρ‚Ρ€ΡƒΠ±ΠΊΠ° 200 ΠΌΠΌ, нСфтяной, горячий (для Тидкости с Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€ΠΎΠΉ 220β€”400Β° Π‘), коэффициСнт быстроходности 100, число ступСнСй 2. 
[c.64]

    На соврСмСнном Ρ€Ρ‹Π½ΠΊΠ΅ Π½Π°Π³Π½Π΅Ρ‚Π°Ρ‚Π΅Π»Π΅ΠΉ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° ΠΎΠ΄Π½ΠΎΡ‚ΠΈΠΏΠ½Ρ‹Ρ… насосов, выпускаСмых Ρ€Π°Π·Π½Ρ‹ΠΌΠΈ производитСлями, ΠΌΠΎΠΆΠ΅Ρ‚ нСсколько Ρ€Π°Π·Π»ΠΈΡ‡Π°Ρ‚ΡŒΡΡ. Π‘ особСнностями ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ насосов ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠ·Π½Π°ΠΊΠΎΠΌΠΈΡ‚ΡŒΡΡ ΠΏΠΎ ΠΊΠ°Ρ‚Π°Π»ΠΎΠ³Π°ΠΌ (см. список Π»ΠΈΡ‚Π΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹), Π° самыС соврСмСнныС Π΄Π°Π½Π½Ρ‹Π΅ Π½Π΅Ρ‚Ρ€ΡƒΠ΄Π½ΠΎ Π½Π°ΠΉΡ‚ΠΈ Π½Π° сайтах Π·Π°Π²ΠΎΠ΄ΠΎΠ²-ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²ΠΈ-Ρ‚Π΅Π»Π΅ΠΉ Π² сСти Π˜Π½Ρ‚Π΅Ρ€Π½Π΅Ρ‚. БоотвСтствиС ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½Ρ‹Ρ… насосов Ρ€Π°Π·Π½Ρ‹Ρ… Π»Π΅Ρ‚ выпуска ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½ΠΎ Π² Ρ‚Π°Π±Π». 6.Π—.2.Π—. [c.376]

    БоотвСтствиС ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½Ρ‹Ρ… насосов Ρ€Π°Π·Π½Ρ‹Ρ… Π»Π΅Ρ‚ выпуска [c.377]

β€‚β€‚β€‚β€‚ΠŸΡ€ΠΈΠΌΠ΅Ρ€Ρ‹ обозначСния ΠΈ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ насосов 6НГ-10 X 4 β€” Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½Ρ‹ΠΉ насос, Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ Π²ΡΠ°ΡΡ‹Π²Π°ΡŽΡ‰Π΅Π³ΠΎ ΠΏΠ°Ρ‚Ρ€ΡƒΠ±ΠΊΠ° 150 ΠΌΠΌ, нСфтяной, горячий (Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π° ΠΎΡ‚ 250 Π΄ΠΎ 400Β°), коэффициСнт быстроходности 100, число ступСнСй 4. [c.17]

    Для ΠΏΠ΅Ρ€Π΅ΠΊΠ°Ρ‡ΠΊΠΈ химичСски агрСссивных ТидкостСй ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»ΡΡŽΡ‚ Π±Π΅ΡΡΠ°Π»ΡŒΠ½ΠΈΠΊΠΎΠ²Ρ‹Π΅ гСрмСтичСскиС Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½Ρ‹Π΅ насосы ЦНГ, ΠΎΠ±ΡŠΠ΅Π΄ΠΈΠ½Π΅Π½Π½Ρ‹Π΅ Π² ΠΎΠ΄Π½ΠΎ Ρ†Π΅Π»ΠΎΠ΅ с Π²Π·Ρ€Ρ‹Π²ΠΎΠ·Π°Ρ‰ΠΈΡ‰Π΅Π½Π½Ρ‹ΠΌ элСктродвигатСлСм Π’ΠΠž, с ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΎΠΉ Π’Π—Π“, Π½Π° напряТСниС 380 Π’, с частотой вращСния 3000 ΠΎΠ±/ΠΌΠΈΠ½. Π Π°Π±ΠΎΡ‡ΠΈΠ΅ колСса насоса ЦНГ (рис. Π›Π§ΠŸ.1) Π·Π°ΠΊΡ€Π΅ΠΏΠ»Π΅Π½Ρ‹ Π½Π° Π²Π°Π»Ρƒ элСктродвигатСля. Насосная Ρ‡Π°ΡΡ‚ΡŒ 1 крСпится ΠΊ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠ΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŽ 2 шпильками. Внутри 

[c.199]

    НСфтяныС Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½Ρ‹Π΅ насосы (рис. 11.1,Π°,Π±,Π²) ΠΎΠ±ΡŠΠ΅Π΄ΠΈΠ½Π΅Π½Ρ‹ Π² Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ряд ΠΈ Π² ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠΈ своих Ρ€Π°Π±ΠΎΡ‡ΠΈΡ… характСристик ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ ΡƒΠ΄ΠΎΠ²Π»Π΅Ρ‚Π²ΠΎΡ€ΠΈΡ‚ΡŒ потрСбности всСх процСссов, Π²ΡΡ‚Ρ€Π΅Ρ‡Π°ΡŽΡ‰ΠΈΡ…ΡΡ Π² Π½Π΅Ρ„Ρ‚Π΅- ΠΈ Π³Π°Π·ΠΎΠΏΠ΅Ρ€Π΅Ρ€Π°Π±ΠΎΡ‚ΠΊΠ΅. Π­Ρ‚ΠΈ насосы ΠΈΠΌΠ΅ΡŽΡ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΡƒΡŽ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΡƒΡŽ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ. ΠŸΠ΅Ρ€Π²Π°Ρ Ρ†ΠΈΡ„Ρ€Π° Π² ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ΅ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ Π²ΡΠ°ΡΡ‹Π²Π°ΡŽΡ‰Π΅Π³ΠΎ ΠΏΠ°Ρ‚Ρ€ΡƒΠ±ΠΊΠ°, ΡƒΠΌΠ΅Π½ΡŒΡˆΠ΅Π½Π½Ρ‹ΠΉ Π² 25 Ρ€Π°Π· Π±ΡƒΠΊΠ²Ρ‹ послС ΠΏΠ΅Ρ€Π²ΠΎΠΉ Ρ†ΠΈΡ„Ρ€Ρ‹ ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ Н β€” нСфтяной (ΠΈΠ»ΠΈ насос для кислотных ΠΈ Ρ‰Π΅Π»ΠΎΡ‡Π½Ρ‹Ρ… насосов), Π“ β€” горячий, Π” β€” Ρ€Π°Π±ΠΎΡ‡Π΅Π΅ колСсо с Π΄Π²ΠΎΠΉΠ½Ρ‹ΠΌ ΠΏΠΎΠ΄Π²ΠΎΠ΄ΠΎΠΌ Тидкости, К β€” ΠΊΠΎΠ½ΡΠΎΠ»ΡŒΠ½Ρ‹ΠΉ, Π’ β€” Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½Ρ‹ΠΉ, пСрвая Ρ†ΠΈΡ„Ρ€Π° послС Π±ΡƒΠΊΠ² ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ коэффициСнт быстроходности, ΡƒΠΌΠ΅Π½ΡŒΡˆΠ΅Π½Π½Ρ‹ΠΉ Π² 10 Ρ€Π°Π· Ρ†ΠΈΡ„Ρ€Π° Π² ΠΊΠΎΠ½Ρ†Π΅ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ послС Π·Π½Π°ΠΊΠ° умноТСния ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ число ступСнСй Π² насосС. Π‘ΡƒΠΊΠ²Π° К Π² ΠΊΠΎΠ½Ρ†Π΅ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ насос ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½ для ΠΏΠ΅Ρ€Π΅ΠΊΠ°Ρ‡ΠΊΠΈ кислот ΠΈ Ρ‰Π΅Π»ΠΎΡ‡Π΅ΠΉ, Π‘ β€” для сТиТСнных Π³Π°Π·ΠΎΠ², Π‘Π’ β€” насос с Ρ‚ΠΎΡ€Ρ†ΠΎΠ²Ρ‹ΠΌ ΡƒΠΏΠ»ΠΎΡ‚Π½Π΅Π½ΠΈΠ΅ΠΌ. 

[c.328]

    ДинамичСскиС насосы для сточных ТидкостСй Π±ΠΎΠ»Π΅Π΅ ΠΏΠΎΠ·Π΄Π½ΠΈΡ… Ρ‚ΠΈΠΏΠΎΠ² ΠΈΠΌΠ΅ΡŽΡ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΡƒΡŽ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ Π‘Π”-Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½Ρ‹Π΅ Π‘Π”Π‘ — свободновихрСвыС. Насосы ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»ΡΡŽΡ‚ΡΡ с Π³ΠΎΡ€ΠΈΠ·ΠΎΠ½Ρ‚Π°Π»ΡŒΠ½Ρ‹ΠΌ располоТСниСм Π²Π°Π»Π°, с Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½Ρ‹ΠΌ располоТСниСм Π²Π°Π»Π°, ΠΏΠΎΠ»ΡƒΠΏΠΎΠ³Ρ€ΡƒΠΆΠ½Ρ‹ΠΌΠΈ (П), с Ρ‚ΠΎΡ€Ρ†Π΅Π²Ρ‹ΠΌ ΡƒΠΏΠ»ΠΎΡ‚Π½Π΅Π½ΠΈΠ΅ΠΌ Π²Π°Π»Π° (Π’), одноступСнчатыми ΠΈ двухступСнчатыми. Насосы Π‘Π” ΠΈ Π‘Π”Π‘ ΠΈΠΌΠ΅ΡŽΡ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ тСхничСскиС ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΠΈ ΠΏΠΎΠ΄Π°Ρ‡Π° 2-Π΅-3000 Π»/с Π½Π°ΠΏΠΎΡ€ 5 Ρ‡-100 ΠΌ ΠšΠŸΠ” 45 Ρ‡- 80%. ΠžΠ±Ρ‰ΠΈΠΉ Π²ΠΈΠ΄ насосов Ρ‚ΠΈΠΏΠ° Π‘Π” ΠΈ Π‘Π”Π’ ΠΏΠΎΠΊΠ°Π·Π°Π½ Π½Π° рис. 2.105 ΠΈ 2.106. [c.723]

    Насос Ρ‚Π°ΠΊΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° обозначаСтся А, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ артСзианский. Π’ΠΎ Π²Ρ‚ΠΎΡ€ΠΎΠΌ случаС ΠΊ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠ΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŽ свСрху ΠΏΠΎ особому кабСлю подводится Ρ‚ΠΎΠΊ. Π’Π°ΠΊΠΈΠ΅ насосныС Π°Π³Ρ€Π΅Π³Π°Ρ‚Ρ‹ Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ΡΡ ΠΏΠΎΠ³Ρ€ΡƒΠΆΠ½Ρ‹ΠΌΠΈ ΠΈΠ»ΠΈ ΠΏΠΎΠ΄Π²ΠΎΠ΄Π½Ρ‹ΠΌΠΈ ΠΌΠΎΡ‚ΠΎΡ€-насосами. Насос этого Ρ‚ΠΈΠΏΠ° обозначаСтся Ап (артСзианский ΠΏΠΎΠ³Ρ€ΡƒΠΆΠ½ΠΎΠΉ β€” прСТняя ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ°) ΠΈ новая Сдиная сСрия Π­Π¦Π’ (Π­ β€” ΠΏΡ€ΠΈΠ²ΠΎΠ΄ ΠΎΡ‚ ΠΏΠΎΠ³Ρ€ΡƒΠΆΠ½ΠΎΠ³ΠΎ элСктродвигатСля Π¦ β€” Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½Ρ‹ΠΉ Π’ β€” для подъСма Π²ΠΎΠ΄Ρ‹). Насосы ΠΌΠ°Ρ€ΠΊΠΈ Ап Π²Ρ‹ΠΏΡƒΡΠΊΠ°ΡŽΡ‚ΡΡ сСйчас наряду с насосами ΠΌΠ°Ρ€ΠΊΠΈ Π­Π¦Π’. 

[c.29]

    НовочСркасским элСктродным Π·Π°Π²ΠΎΠ΄ΠΎΠΌ Π²Ρ‹ΠΏΡƒΡΠΊΠ°ΡŽΡ‚ΡΡ Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½Ρ‹Π΅ Π³ΠΎΡ€ΠΈΠ·ΠΎΠ½Ρ‚Π°Π»ΡŒΠ½Ρ‹Π΅ одноступСнчатыС насосы с ΠΏΡ€ΠΎΡ‚ΠΎΡ‡Π½ΠΎΠΉ Ρ‡Π°ΡΡ‚ΡŒΡŽ ΠΈΠ· АВМ-1. Насосы ΠΈΠΌΠ΅ΡŽΡ‚ Π·Π°Π²ΠΎΠ΄ΡΠΊΡƒΡŽ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ ГННЭЗ-5/16 ΠΈ ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ собой ΠΌΠ°ΡˆΠΈΠ½Ρƒ консо.яьного Ρ‚ΠΈΠ½Π°. ΠœΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π» ΠΏΡ€ΠΎΡ‚ΠΎΡ‡Π½ΠΎΠΉ части ΠΈ конструкция насоса ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Π΅Π³ΠΎ для ΠΏΠΎΠ΄Π°Ρ‡ΠΈ кислот Π² химичСских производствах, связанных с ΠΏΠ΅Ρ€Π΅Ρ€Π°Π±ΠΎΡ‚ΠΊΠΎΠΉ хлористого Π²ΠΎΠ΄ΠΎΡ€ΠΎΠ΄Π°, ароматичСских вСщСств, ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ‚ΠΎΠ² ΠΏΠ΅Ρ€Π΅Ρ€Π°Π±ΠΎΡ‚ΠΊΠΈ дрСвСсины ΠΈ Π½Π΅Ρ„Ρ‚Π΅ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ‚ΠΎΠ².  [c.131]


ΠΊΠ°ΠΊ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ Π·Π°ΠΊΠ°Ρ‡ΠΊΠ°, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ Ρ€Π°Π·ΠΎΠ±Ρ€Π°Ρ‚ΡŒ, устройство, установка Π² систСму, ΠΏΠΎΡ‡Π΅ΠΌΡƒ Π½Π΅ гоняСт Π²ΠΎΠ΄Ρƒ

Π’ соврСмСнных ΠΈΠ½Π΄ΠΈΠ²ΠΈΠ΄ΡƒΠ°Π»ΡŒΠ½Ρ‹Ρ… систСмах отоплСния (ΠΊΠΎΡ‚Ρ‚Π΅Π΄ΠΆΠ°Ρ…, ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π°Ρ…, Π½Π΅Π±ΠΎΠ»ΡŒΡˆΠΈΡ… мастСрских, ΠΌΠ°Π³Π°Π·ΠΈΠ½Π°Ρ…) ΡˆΠΈΡ€ΠΎΠΊΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ водяныС насосы.

Π˜Ρ… главная Π·Π°Π΄Π°Ρ‡Π° β€” ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ ΠΏΠΎΡΡ‚ΠΎΡΠ½Π½ΡƒΡŽ Ρ†ΠΈΡ€ΠΊΡƒΠ»ΡΡ†ΠΈΡŽ тСплоноситСля Π²Π½ΡƒΡ‚Ρ€ΠΈ ΠΎΠ±ΠΎΠ³Ρ€Π΅Π²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ устройства.

Π₯арактСристики водяных насосов для систСм отоплСния

Насосы для систСмы отоплСния ΠΏΠΎΠ΄Π±ΠΈΡ€Π°ΡŽΡ‚ΡΡ ΠΏΠΎ массС ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ².

НСобходимо ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ, Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ Ρ‚Ρ€ΡƒΠ±, условия Ρ€Π°Π±ΠΎΡ‚Ρ‹, Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠ·Π°Ρ†ΠΈΠΈ, ΠΊΠΎΠ½Ρ„ΠΈΠ³ΡƒΡ€Π°Ρ†ΠΈΡŽ, Ρ‚Ρ€Π΅Π±ΡƒΠ΅ΠΌΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΈ массу ΠΈΠ½Ρ‹Ρ… Ρ„Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ².

Π’Π°ΠΆΠ½ΠΎ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Ρ‚ΡŒ всС элСмСнты, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ, Π² ΠΏΡ€ΠΎΡ‚ΠΈΠ²Π½ΠΎΠΌ случаС систСма Π±ΡƒΠ΄Π΅Ρ‚ Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ Π½Π΅ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΈΠ»ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹Π΅ ΠΈ эксплуатационныС Π·Π°Ρ‚Ρ€Π°Ρ‚Ρ‹ окаТутся нСобоснованно Π²Π΅Π»ΠΈΠΊΠΈ.

НапримСр, насос с большим запасом мощности Π±ΡƒΠ΄Π΅Ρ‚ Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π΄ΠΎΡ€ΠΎΠ³ΠΈΠΌ, Π½ΠΎ ΠΈ слишком ΡˆΡƒΠΌΠ½Ρ‹ΠΌ.

Как Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚

Циркуляционный насос устроСн просто. Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½Ρ‹ΠΉ ΠΈΠ»ΠΈ Π²ΠΈΡ…Ρ€Π΅Π²ΠΎΠΉ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ. Π’ΠΎ Π΅ΡΡ‚ΡŒ, Π½Π° Π²Π°Π» элСктродвигатСля установлСна нСбольшая Ρ‚ΡƒΡ€Π±ΠΈΠ½Π°, которая ΠΈ заставляСт ΠΏΠΎΡ‚ΠΎΠΊ Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ Тидкости Ρ‚Π΅Ρ‡ΡŒ Π² Π·Π°Π΄Π°Π½Π½ΠΎΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ. ВсС эти элСмСнты Π·Π°ΠΊΠ»ΡŽΡ‡Π΅Π½Ρ‹ Π² корпус ΠΈΠ· стойкого ΠΊ ΠΊΠΎΡ€Ρ€ΠΎΠ·ΠΈΠΈ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°.

Насосы Ρ€Π°Π·Π»ΠΈΡ‡Π°ΡŽΡ‚ Π³Π»Π°Π²Π½Ρ‹ΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ:

  • По ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ (ΠΊΠ°ΠΊΠΎΠΉ объСм ΠΎΠ½ΠΈ способны ΠΏΡ€ΠΎΠΏΡƒΡΡ‚ΠΈΡ‚ΡŒ Π·Π° Π΅Π΄ΠΈΠ½ΠΈΡ†Ρƒ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ). Π’Π΅Π»ΠΈΡ‡ΠΈΠ½Π° измСряСтся Π² Π»/ΠΌΠΈΠ½.
  • Напору. Π­Ρ‚ΠΎ ΠΌΠ΅Ρ‚Ρ€Ρ‹ ΠΈΠ»ΠΈ ΠΌΠ΅Ρ‚Ρ€Ρ‹, ΡƒΠΌΠ½ΠΎΠΆΠ΅Π½Π½Ρ‹Π΅ Π½Π° 10. Π’ΠΎ Π΅ΡΡ‚ΡŒ, Ρ†ΠΈΡ„Ρ€Π° 100 Π±ΡƒΠ΄Π΅Ρ‚ Π·Π½Π°Ρ‡ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ насос способСн ΡΠΎΠ·Π΄Π°Ρ‚ΡŒ Π½Π°ΠΏΠΎΡ€, достаточный для ΠΏΠΎΠ΄ΡŠΡ‘ΠΌΠ° Π²ΠΎΠ΄Ρ‹ Π½Π° 10 ΠΌΠ΅Ρ‚Ρ€ΠΎΠ².
  • ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½ΠΎΠΌΡƒ давлСнию Π² систСмС. Π’ΡƒΡ‚ ΠΈΠ»ΠΈ атмосфСры, ΠΈΠ»ΠΈ bar.
  • ΠŸΠΎΡ‚Ρ€Π΅Π±Π»ΡΠ΅ΠΌΠΎΠΉ мощности. НСкоторыС ΠΌΠΎΠ΄Π΅Π»ΠΈ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½Ρ‹ ступСнчатыми ΠΈΠ»ΠΈ элСктронными рСгуляторами, Ρ‡Ρ‚ΠΎ Π΄Π°Ρ‘Ρ‚ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒ Π³ΠΈΠ±ΠΊΡƒΡŽ настройку систСмы.
  • Π”ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Ρƒ Ρ€Π΅Π·ΡŒΠ±ΠΎΠ²Ρ‹Ρ… ΠΏΠ°Ρ‚Ρ€ΡƒΠ±ΠΊΠΎΠ², Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹Ρ… для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ.

Устройство

ΠŸΠ΅Ρ€Π²Ρ‹Π΅ ΠΎΡ‚ΠΎΠΏΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ систСмы Ρ€Π°Π±ΠΎΡ‚Π°Π»ΠΈ ΠΏΡ€ΠΈ СстСствСнной циркуляции тСплоноситСля. Подобная схСма проста Π² ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ΅ ΠΈ Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ ΠΌΠΈΠ½ΠΈΠΌΡƒΠΌ оборудования, Π½ΠΎ Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Π² сСбя ряд Π²Ρ€ΠΎΠΆΠ΄Π΅Π½Π½Ρ‹Ρ… эксплуатационных ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡Π΅Π½ΠΈΠΉ:

  • Π£ всСх магистралСй присутствуСт большоС сСчСниС (Ρ‡Ρ‚ΠΎ утяТСляСт ΠΊΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡŽ ΠΈ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ Π΅Π΅ ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ).
  • Π’ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚ΠΎΠ³ΠΎ ΠΊΠΎΠ½Ρ‚ΡƒΡ€Π° (с Ρ€Π°ΡΡˆΠΈΡ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ Π±Π°Ρ‡ΠΊΠΎΠΌ).
  • Для ΠΎΠ±Ρ€Π°Ρ‚Π½Ρ‹Ρ… магистралСй трСбуСтся ΡƒΠΊΠ»ΠΎΠ½, Π° ΠΊΠΎΡ‚Π΅Π» слСдуСт Ρ€Π°ΡΠΏΠΎΠ»Π°Π³Π°Ρ‚ΡŒ Π² самой Π½ΠΈΠ·ΠΊΠΎΠΉ Ρ‚ΠΎΡ‡ΠΊΠ΅ систСмы.
  • Π Π°Π·ΠΌΠ΅Ρ€Ρ‹ ΠΎΡ‚Π°ΠΏΠ»ΠΈΠ²Π°Π΅ΠΌΠΎΠ³ΠΎ объСма ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡Π΅Π½Ρ‹.

Π”ΠΎΠ²ΠΎΠ»ΡŒΠ½ΠΎ слоТно ΠΎΡ€Π³Π°Π½ΠΈΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΌΠ½ΠΎΠ³ΠΎΡƒΡ€ΠΎΠ²Π½Π΅Π²ΠΎΠ΅ ΠΎΡ‚ΠΎΠΏΠ»Π΅Π½ΠΈΠ΅, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π½Ρ‹ΠΉ Π³Ρ€Π°Π΄ΠΈΠ΅Π½Ρ‚ Π²Π±Π»ΠΈΠ·ΠΈ ΠΊΠΎΡ‚Π»Π° ΠΈ Π½Π° максимальном ΡƒΠ΄Π°Π»Π΅Π½ΠΈΠΈ ΠΎΡ‚ Π½Π΅Π³ΠΎ ΠΊΡ€Π°ΠΉΠ½Π΅ Π²Π΅Π»ΠΈΠΊ. НСобходим Ρ‚Ρ‰Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ расчСт ΠΏΠΎΠ»Π½ΠΎΠΉ конструкции, Π½ΠΎ любоС Π²ΠΌΠ΅ΡˆΠ°Ρ‚Π΅Π»ΡŒΡΡ‚Π²ΠΎ Π² ΠΊΠΎΠ½Ρ„ΠΈΠ³ΡƒΡ€Π°Ρ†ΠΈΡŽ (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, со Π²Ρ€Π΅ΠΌΠ΅Π½Π΅ΠΌ измСнилось сСчСниС Ρ‚Ρ€ΡƒΠ±Ρ‹) ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ Π½Π΅ΠΊΠΎΡ€Ρ€Π΅ΠΊΡ‚Π½ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‚Π΅ всСго ΠΎΠ±ΠΎΠ³Ρ€Π΅Π²Π°.

Π€ΠΎΡ‚ΠΎ 1. Устройство циркуляционного насоса с ΠΌΠΎΠΊΡ€Ρ‹ΠΌ Ρ€ΠΎΡ‚ΠΎΡ€ΠΎΠΌ. Π‘Ρ‚Ρ€Π΅Π»ΠΊΠ°ΠΌΠΈ ΡƒΠΊΠ°Π·Π°Π½Ρ‹ составныС части ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°.

Π Π΅ΡˆΠΈΡ‚ΡŒ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΡƒ ΠΏΠΎΠΌΠΎΠ³Π»Π° ΠΏΡ€ΠΈΠ½ΡƒΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ циркуляция тСплоноситСля Π² систСмС. Π­Ρ‚ΠΎ ΠΏΠΎΠ·Π²ΠΎΠ»ΠΈΠ»ΠΎ Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΡΠ½ΡΡ‚ΡŒ ограничСния ΠΏΠΎ этаТности конструкции, Π½ΠΎ ΠΈ ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚ΡŒ Π΅Π΅ ΠΈΠ½Π΅Ρ€Ρ†ΠΈΠΎΠ½Π½ΠΎΡΡ‚ΡŒ. Π’Π΅ΠΏΠ΅Ρ€ΡŒ ΠΏΡ€ΠΎΠ³Ρ€Π΅Π² ΡƒΠ΄Π°Π»Π΅Π½Π½ΠΎΠ³ΠΎ ΠΎΡ‚ ΠΊΠΎΡ‚Π»Π° помСщСния Π·Π°Π½ΠΈΠΌΠ°Π΅Ρ‚ Π½Π΅ часы, Π° ΠΌΠΈΠ½ΡƒΡ‚Ρ‹. Π”Π° ΠΈ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΠΈ стал ΠΏΡ€ΠΎΡ‰Π΅ β€” достаточно Π²Ρ€Π°Ρ‰Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΊΠ»Π°ΠΏΠ°Π½Π° Π½Π° магистрали ΠΈΠ»ΠΈ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎΠΌ Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Π΅. Π’Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π° тСплоноситСля Π²Ρ‹Ρ€ΠΎΠ²Π½ΡΠ»Π°ΡΡŒ, Ρ‡Ρ‚ΠΎ снизило Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ Π½Π° всС элСмСнты систСмы ΠΈ ΡƒΠ±Ρ€Π°Π»ΠΎ ΠΈΠ½Π΅Ρ€Ρ†ΠΈΠΎΠ½Π½ΠΎΡΡ‚ΡŒ.

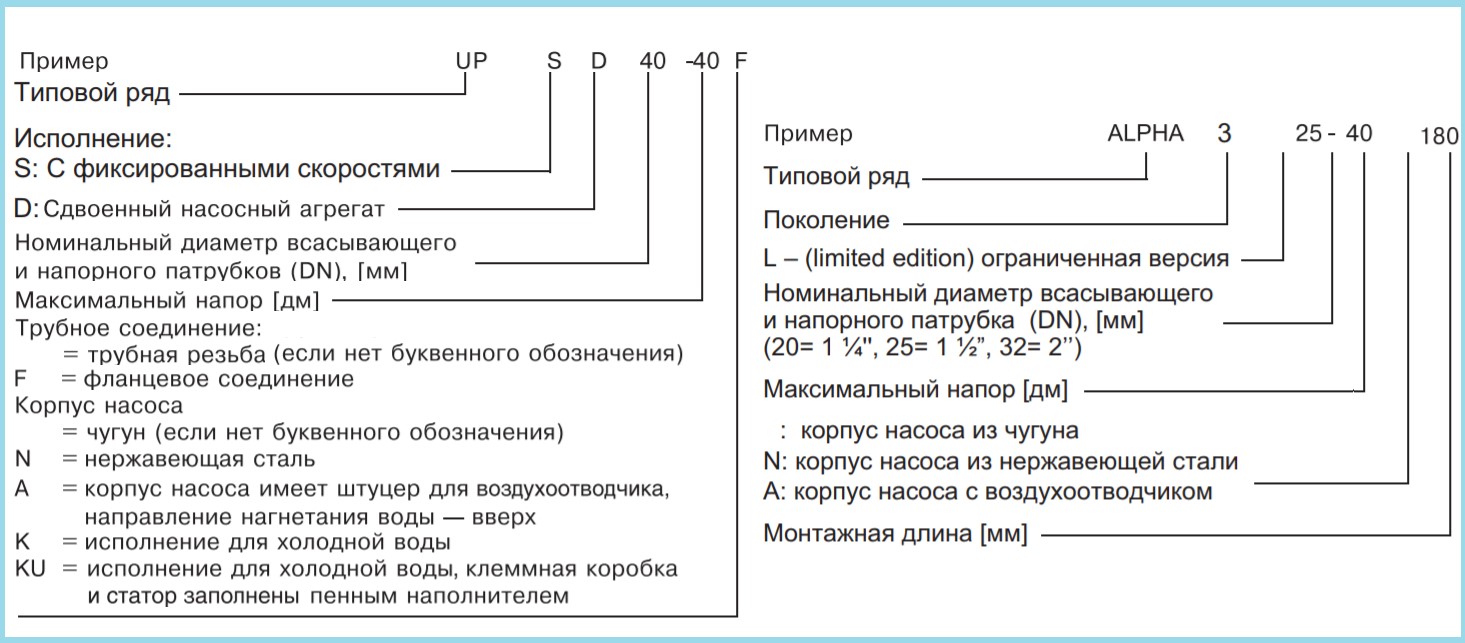

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ°

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° оборудования Ρƒ ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ производитСля своя. Для ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π° Π½ΠΈΠΆΠ΅ приводится систСма условных ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ ΠΊΠΎΠ½Ρ†Π΅Ρ€Π½Π° Grundfos, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ ΠΈΡ… насосы Π·Π°Π½ΠΈΠΌΠ°ΡŽΡ‚ ΠΏΠΎΠ»ΠΎΠ²ΠΈΠ½Ρƒ ΠΌΠΈΡ€ΠΎΠ²ΠΎΠ³ΠΎ Ρ€Ρ‹Π½ΠΊΠ°.

  • UP β€” циркуляционный.
  • S β€” ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ рСгулятором частоты вращСния Ρ€ΠΎΡ‚ΠΎΡ€Π°.
  • D β€” спарСнный.
  • 30 β€” Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΠ°Ρ‚Ρ€ΡƒΠ±ΠΊΠΎΠ².
  • 60 β€” ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Π½Π°ΠΏΠΎΡ€ Π² Π΄Π΅Ρ†ΠΈΠΌΠ΅Ρ‚Ρ€Π°Ρ….
  • F β€” ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ Ρ‚Ρ€ΡƒΠ± Ρ‡Π΅Ρ€Π΅Π· Ρ„Π»Π°Π½Π΅Ρ† (Π±ΡƒΠΊΠ²Π° отсутствуСт ΠΏΡ€ΠΈ Ρ€Π΅Π·ΡŒΠ±Π΅).
  • N β€” ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π» корпуса (отсутствиС Π±ΡƒΠΊΠ²Ρ‹ Π³ΠΎΠ²ΠΎΡ€ΠΈΡ‚ ΠΎ Ρ‡ΡƒΠ³ΡƒΠ½Π½ΠΎΠΌ каркасС), N β€” ΠΈΠ· Π½Π΅Ρ€ΠΆΠ°Π²Π΅ΡŽΡ‰Π΅ΠΉ стали.
  • B β€” корпус Π±Ρ€ΠΎΠ½Π·ΠΎΠ²Ρ‹ΠΉ.
  • A β€” насос ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ ΠΊΡ€Π°Π½ΠΎΠΌ для выпуска Π²ΠΎΠ·Π΄ΡƒΡ…Π°.
  • K β€” ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠ΅ исполнСниС каркаса, Π΄ΠΎΠΏΡƒΡΠΊΠ°ΡŽΡ‰Π΅Π΅ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Π°Π½Ρ‚ΠΈΡ„Ρ€ΠΈΠ·Π°.

ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ Ρ‚ΠΈΠΏΡ‹ насосов для Π·Π°ΠΊΠ°Ρ‡ΠΊΠΈ ΠΈ пСрСмСщСния Π²ΠΎΠ΄Ρ‹

ВсС циркуляционныС насосы дСлятся Π½Π° Π΄Π²Π΅ большиС Π³Ρ€ΡƒΠΏΠΏΡ‹, Ρ€Π°Π·Π»ΠΈΡ‡Π°ΡŽΡ‰ΠΈΠ΅ΡΡ ΠΏΠΎ устройству Ρ€ΠΎΡ‚ΠΎΡ€Π°.

  • Π‘ сухим Ρ€ΠΎΡ‚ΠΎΡ€ΠΎΠΌ.
  • Π‘ ΠΌΠΎΠΊΡ€Ρ‹ΠΌ.

Π’ ΠΏΠ΅Ρ€Π²ΠΎΠΌ случаС Ρ€ΠΎΡ‚ΠΎΡ€ двигатСля Π½Π΅ соприкасаСтся с Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒΡŽ. ΠœΠΎΡ‚ΠΎΡ€ соСдинён с ΠΏΠΎΠΌΠΏΠΎΠΉ Ρ‡Π΅Ρ€Π΅Π· ΠΌΡƒΡ„Ρ‚Ρƒ, Π² ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒ ΠΏΠΎΠ³Ρ€ΡƒΠΆΠ΅Π½ΠΎ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Ρ€Π°Π±ΠΎΡ‡Π΅Π΅ колСсо.

Π’ΠΎ Π²Ρ‚ΠΎΡ€ΠΎΠΌ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚Π΅ ΠΌΠ΅ΠΆΠ΄Ρƒ Ρ€Π°Π±ΠΎΡ‡ΠΈΠΌ колСсом ΠΈ Ρ€ΠΎΡ‚ΠΎΡ€ΠΎΠΌ элСктропривода ΠΌΡƒΡ„Ρ‚Ρ‹ Π½Π΅Ρ‚, поэтому ΠΈ Ρ€ΠΎΡ‚ΠΎΡ€, ΠΈ Ρ€Π°Π±ΠΎΡ‡Π΅Π΅ колСсо ΡΠΎΠΏΡ€ΠΈΠΊΠ°ΡΠ°ΡŽΡ‚ΡΡ с тСплоноситСлСм Π² систСмС.

Π‘ сухим Ρ€ΠΎΡ‚ΠΎΡ€ΠΎΠΌ

ΠŸΡ€Π΅ΠΆΠ΄Π΅ всСго стоит ΠΎΡ‚ΠΌΠ΅Ρ‚ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ Ρ‚Π°ΠΊΠΈΠ΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ устроСны слоТнСС своих Β«ΠΌΠΎΠΊΡ€Ρ‹Ρ…Β» одноклассников. Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, ΠΎΠ½ΠΈ Π΄ΠΎΡ€ΠΎΠΆΠ΅ ΠΈ ΠΈΡ… ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ Π΄ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ Π΄ΠΎ 500 Ρƒ. Π΅. ΠΈ Π²Ρ‹ΡˆΠ΅. ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚Ρ‹ Ρ‚Ρ€Π΅Π±ΡƒΡŽΡ‚ особого ΡƒΡ…ΠΎΠ΄Π° β€” рСгулярной смазки ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΌ составом Ρ€ΠΎΡ‚ΠΎΡ€Π° ΠΈ ΡƒΠΏΠ»ΠΎΡ‚Π½ΡΡŽΡ‰ΠΈΡ… элСмСнтов.

Π’Ρ‚ΠΎΡ€ΠΎΠΉ нСдостаток ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠΎΠ² с сухим Ρ€ΠΎΡ‚ΠΎΡ€ΠΎΠΌ β€” ΠΈΡ… ΡˆΡƒΠΌΠ½ΠΎΡΡ‚ΡŒ. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ ΠΏΡ€ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ΅ слСдуСт Ρ‚Ρ‰Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π²Ρ‹Π±ΠΈΡ€Π°Ρ‚ΡŒ мСсто β€” Π»ΡƒΡ‡ΡˆΠ΅ Π² ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎΠΌ ΠΏΠΎΠΌΠ΅Ρ‰Π΅Π½ΠΈΠΈ.

Π’Π°ΠΆΠ½ΠΎ! Насосы с сухим Ρ€ΠΎΡ‚ΠΎΡ€ΠΎΠΌ ΠΈΠΌΠ΅ΡŽΡ‚ мСньший срок слуТбы. Π₯отя, ΠΏΡ€ΠΈ Π΄ΠΎΠ»ΠΆΠ½ΠΎΠΌ ΡƒΡ…ΠΎΠ΄Π΅ ΠΈ ВО, ΠΎΠ½ всС Ρ€Π°Π²Π½ΠΎ исчисляСтся Π³ΠΎΠ΄Π°ΠΌΠΈ.

Но, с ΡƒΡ‡Ρ‘Ρ‚ΠΎΠΌ нСдостатков, эти ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΡ‹ ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‚ ΠΈ сущСствСнными прСимущСствами. Π’ΠΎ-ΠΏΠ΅Ρ€Π²Ρ‹Ρ…, Ρƒ Π½ΠΈΡ… ΠΎΡ‡Π΅Π½ΡŒ высокий ΠšΠŸΠ”. Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, систСма с Ρ‚Π°ΠΊΠΈΠΌ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠΌ Π² нСсколько Ρ€Π°Π· экономичнСС. Π’ΠΎ-Π²Ρ‚ΠΎΡ€Ρ‹Ρ…, насос с сухим Ρ€ΠΎΡ‚ΠΎΡ€ΠΎΠΌ ΠΌΠ½ΠΎΠ³ΠΎ ΠΌΠΎΡ‰Π½Π΅Π΅ своих ΡΠΎΠ±Ρ€Π°Ρ‚ΡŒΠ΅Π². А ΠΏΠΎΡ‚ΠΎΠΌΡƒ сфСра ΠΈΡ… примСнСния β€” Π²Ρ‹ΡΠΎΠΊΠΎΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅, большиС систСмы отоплСния ΠΊΠΎΡ‚Ρ‚Π΅Π΄ΠΆΠ΅ΠΉ ΠΈΠ»ΠΈ ΠΌΠ½ΠΎΠ³ΠΎΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π½Ρ‹Ρ… Π΄ΠΎΠΌΠΎΠ².

Помимо ΠΏΡ€ΠΎΡ‡Π΅Π³ΠΎ, насосы с сухим Ρ€ΠΎΡ‚ΠΎΡ€ΠΎΠΌ Π½Π΅Ρ‡ΡƒΠ²ΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ ΠΊ качСству ΠΏΠ΅Ρ€Π΅ΠΊΠ°Ρ‡ΠΈΠ²Π°Π΅ΠΌΠΎΠΉ Тидкости ΠΈ способны Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ ΠΏΡ€ΠΈ Π±ΠΎΠ»Π΅Π΅ высоких Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π°Ρ… тСплоноситСля. И Π΄Π°ΠΆΠ΅ с агрСссивными срСдами ΠΈΠ»ΠΈ ΠΏΡ€ΠΈ ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… градусах.

Π€ΠΎΡ‚ΠΎ 2. Циркуляционный насос для систСм отоплСния с сухим Ρ€ΠΎΡ‚ΠΎΡ€ΠΎΠΌ. ΠŸΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ Wilo.

Π’Π°ΠΌ Ρ‚Π°ΠΊΠΆΠ΅ Π±ΡƒΠ΄Π΅Ρ‚ интСрСсно:

Π‘ ΠΌΠΎΠΊΡ€Ρ‹ΠΌ Ρ€ΠΎΡ‚ΠΎΡ€ΠΎΠΌ. Как Π΅Π³ΠΎ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ?

Π£ Ρ‚Π°ΠΊΠΈΡ… Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΠΎΠ² Ρ€ΠΎΡ‚ΠΎΡ€ двигатСля находится Π² Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ Тидкости. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ ΠΎΠ½ΠΈ ΠΏΡ€ΠΎΡ‰Π΅, ΠΊΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Π΅Π΅ ΠΈ дСшСвлС. Π‘Ρ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ начинаСтся ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ ΠΎΡ‚ 80 Ρƒ. Π΅., зависит ΠΎΡ‚ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ.

Рабочая ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒ являСтся ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ ΠΈ смазкой, ΠΈ ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π΅ΠΉ срСдой. А ΠΏΠΎΡ‚ΠΎΠΌΡƒ, Ρ‚Π°ΠΊΠΎΠ΅ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅ Π½Π΅ Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ обслуТивания. И ΠΏΡ€ΠΈ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΌ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ΅ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½ΠΈΡ€ΡƒΠ΅Ρ‚ ΠΎΡ‡Π΅Π½ΡŒ Π΄ΠΎΠ»Π³ΠΎ β€” 20 Π»Π΅Ρ‚ считаСтся Π²ΠΏΠΎΠ»Π½Π΅ Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΌ сроком.

ΠœΠΈΠ½ΡƒΡ схСмы β€” Π½ΠΈΠ·ΠΊΠΈΠΉ ΠšΠŸΠ” (порядка 50%), Ρ‡Ρ‚ΠΎ нСприятно, Π½ΠΎ ΠΏΡ€ΠΈ ΠΎΠ±Ρ‰ΠΈΡ… нСвысоких показатСлях энСргопотрСблСния Π½Π΅ΠΊΡ€ΠΈΡ‚ΠΈΡ‡Π½ΠΎ. ΠžΠ±Ρ‹Ρ‡Π½Π°Ρ потрСбляСмая ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ β€” ΠΎΡ‚ 10 Π΄ΠΎ 100 Π’Ρ‚. Зависит ΠΎΡ‚ ΠΌΠΎΠ΄Π΅Π»ΠΈ ΠΈ Ρ€Π΅ΠΆΠΈΠΌΠ° Ρ€Π°Π±ΠΎΡ‚Ρ‹.

Π’Ρ‚ΠΎΡ€ΠΎΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚ β€” Ρ‡ΡƒΠ²ΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ ΠΊ качСству Π²ΠΎΠ΄Ρ‹ ΠΈΠ»ΠΈ Π΄Ρ€ΡƒΠ³ΠΎΠΉ Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰Π΅ΠΉ Тидкости.

Π’Π½ΠΈΠΌΠ°Π½ΠΈΠ΅! ΠŸΡ€ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ΅ насосов с ΠΌΠΎΠΊΡ€Ρ‹ΠΌ Ρ€ΠΎΡ‚ΠΎΡ€ΠΎΠΌ ΠΏΠ΅Ρ€Π΅Π΄ Π½ΠΈΠΌΠΈ всСгда ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ сСтчатый грязСвой Ρ„ΠΈΠ»ΡŒΡ‚Ρ€, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΈΠ·Π±Π΅ΠΆΠ°Ρ‚ΡŒ Π·Π°ΠΊΠ»ΠΈΠ½ΠΈΠ²Π°Π½ΠΈΠ΅ Ρ€ΠΎΡ‚ΠΎΡ€Π° частичками грязи.

ΠšΡ€ΠΈΡ‚Π΅Ρ€ΠΈΠΈ Π²Ρ‹Π±ΠΎΡ€Π°

ΠžΠ±Ρ‹Ρ‡Π½ΠΎ Π² систСмС стоит ΠΎΠ΄ΠΈΠ½ циркуляционный насос. Π’ случаС Ссли ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ нСсколько ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΊΠΎΠ½Ρ‚ΡƒΡ€ΠΎΠ² (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π΄Π²Π° нСзависимых ΠΊΡ€Ρ‹Π»Π° здания ΠΈΠ»ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ Ρ‚Ρ‘ΠΏΠ»ΠΎΠ³ΠΎ ΠΏΠΎΠ»Π°), количСство циркуляционных насосов ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΈΠ½Ρ‹ΠΌ. Но общая Ρ„ΠΎΡ€ΠΌΡƒΠ»Π° ΠΏΠΎΠ΄Π±ΠΎΡ€Π° ΠΎΠ΄Π½Π°.

Π€ΠΎΡ‚ΠΎ 3. Π”Π²Π° циркуляционных насоса с ΠΌΠΎΠΊΡ€Ρ‹ΠΌ Ρ€ΠΎΡ‚ΠΎΡ€ΠΎΠΌ, установлСнных Π² ΠΎΡ‚ΠΎΠΏΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ систСмС.

Π‘Π»ΠΎΠΆΠ½ΠΎ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ ΠΈΠ½Π΄ΠΈΠ²ΠΈΠ΄ΡƒΠ°Π»ΡŒΠ½Ρ‹Π΅ особСнности ΠΎΠ±ΠΎΠ³Ρ€Π΅Π²Π°Π΅ΠΌΠΎΠ³ΠΎ помСщСния: количСство ΠΎΠΊΠΎΠ½, качСство уплотнитСля ΠΈ тСплоизоляционныС характСристики стСн, ΠΏΠ΅Ρ€Π΅ΠΊΡ€Ρ‹Ρ‚ΠΈΠΉ. Для этого Π΅ΡΡ‚ΡŒ слоТныС Ρ‚Π°Π±Π»ΠΈΡ†Ρ‹, ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°ΡŽΡ‰ΠΈΠ΅ массу Ρ„Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ². Π’Π°ΠΆΠ½ΠΎ ΠΎΡ‚ΠΌΠ΅Ρ‚ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ Ρ‡Π°Ρ‰Π΅ всСго ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Π±ΠΎΠ»Π΅Π΅ простая Ρ„ΠΎΡ€ΠΌΡƒΠ»Π°.

Π‘Π½Π°Ρ‡Π°Π»Π° Π²Ρ‹ΡΡ‡ΠΈΡ‚Ρ‹Π²Π°ΡŽΡ‚ Ρ‚Π΅ΠΏΠ»ΠΎΠΏΠΎΡ‚Π΅Ρ€ΠΈ Π΄ΠΎΠΌΠ°. Π˜Ρ… принято ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Ρ‚ΡŒ Π»ΠΈΡ‚Π΅Ρ€ΠΎΠΉ Π€.

Для вычислСния Π΄Π°Π½Π½ΠΎΠΉ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ сначала трСбуСтся Π²Ρ‹ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ, ΡƒΡ‡Π°ΡΡ‚Π²ΡƒΡŽΡ‰ΡƒΡŽ Π² тСплопотСрях. ΠŸΡ€ΠΎΡ‰Π΅ говоря, Π½ΡƒΠΆΠ½ΠΎ Π²Ρ‹Ρ‡ΠΈΡΠ»ΠΈΡ‚ΡŒ всю внСшнюю ΡΠΎΠ²ΠΎΠΊΡƒΠΏΠ½ΠΎΡΡ‚ΡŒ Π΄ΠΎΠΌΠ°.

Π’Π°ΠΆΠ½ΠΎ! Π‘Ρ‡ΠΈΡ‚Π°ΡŽΡ‚ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π½Π°Ρ€ΡƒΠΆΠ½ΡƒΡŽ ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ: ΠΊΡ€Ρ‹ΡˆΠΈ, пСрСкрытия ΠΏΠ΅Ρ€Π²ΠΎΠ³ΠΎ этаТа, Π²Π½Π΅ΡˆΠ½ΠΈΡ… стСн. ΠžΠ±Ρ‰Π°Ρ ΡΠΎΠ²ΠΎΠΊΡƒΠΏΠ½ΠΎΡΡ‚ΡŒ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½Π° латинской Π±ΡƒΠΊΠ²ΠΎΠΉ S.

ΠšΠΎΠ½Π΅Ρ‡Π½ΠΎΠ΅ ΡƒΡ€Π°Π²Π½Π΅Π½ΠΈΠ΅:

Π€ = U*S*(Π’ΠΊβ€”Π’Π½), Π³Π΄Π΅:

Π€ β€” ΠΎΠ±Ρ‰ΠΈΠ΅ Ρ‚Π΅ΠΏΠ»ΠΎΠΏΠΎΡ‚Π΅Ρ€ΠΈ Π΄ΠΎΠΌΠ° Π² Π’Ρ‚/ΠΌ2, S β€” внСшняя ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ помСщСния,

U β€” коэффициСнт Ρ‚Π΅ΠΏΠ»ΠΎΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ,

Π’ΠΊ β€” трСбуСмая комнатная Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π°,

Π’Π½ β€” уличная Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π° Π²ΠΎΠ·Π΄ΡƒΡ…Π°.

Если ΠΊΠΎΠΌΡƒ-Ρ‚ΠΎ слоТно ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΠΏΠΎ Ρ‚Π°ΠΊΠΎΠΉ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅, Ρ‚ΠΎ для Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π° СвропСйской Ρ‚Π΅Ρ€Ρ€ΠΈΡ‚ΠΎΡ€ΠΈΠΈ ΠΌΠΎΠΆΠ½ΠΎ просто ΡƒΠΌΠ½ΠΎΠΆΠΈΡ‚ΡŒ ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒ S Π½Π° 21. ΠŸΡ€Π°Π²Π΄Π°, Π² этом случаС Ρ‚Π΅ΠΏΠ»ΠΎΠΏΠΎΡ‚Π΅Ρ€ΠΈ Π±ΡƒΠ΄ΡƒΡ‚ Π½Π΅ Π² Π’Ρ‚/ΠΌ2, Π° Π² ΠΊΠΊΠ°Π». Π§Ρ‚ΠΎ придётся ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ ΠΏΡ€ΠΈ ΠΏΠΎΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… вычислСниях.

Π’Ρ‚ΠΎΡ€ΠΎΠΉ шаг β€” расчёт расхода тСплоноситСля, Π²Ρ‹Ρ€Π°ΠΆΠ΅Π½Π½Ρ‹ΠΉ Π² ΠΌ3/час. Он высчитываСтся ΠΏΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅:

Q = Π€*0,86/(Π’Π½β€”Π’ΠΎ), Π³Π΄Π΅:

Q β€” расход тСплоноситСля,

Π€ β€” Ρ‚Π΅ΠΏΠ»ΠΎΠΏΠΎΡ‚Π΅Ρ€ΠΈ помСщСния Π² Π’Ρ‚/ΠΌ2,

0,86 β€” коэффициСнт ΠΏΠ΅Ρ€Π΅Π²ΠΎΠ΄Π° Π’Ρ‚/ΠΌ2 Π² ΠΊΠΊΠ°Π»,

Π’Π½ β€” Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π° тСплоноситСля Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ ΠΈΠ· ΠΎΡ‚ΠΎΠΏΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΊΠΎΡ‚Π»Π°,

Π’ΠΎ β€” Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π° тСплоноситСля Π² ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΉ магистрали.

БоотвСтствСнно, зная ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Q, ΠΌΠΎΠΆΠ½ΠΎ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ насос ΠΏΠΎ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ.

Π”Π°Π»Π΅Π΅ ΠΏΠΎΠ΄Π±ΠΈΡ€Π°ΡŽΡ‚ ΠΏΠΎ Π½Π°ΠΏΠΎΡ€Ρƒ. Или, ΠΊΠ°ΠΊ принято Π½Π°Π·Ρ‹Π²Π°Ρ‚ΡŒ этот ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ Π² Π½Π°ΡƒΡ‡Π½Ρ‹Ρ… ΠΊΡ€ΡƒΠ³Π°Ρ…, «динамичСскому давлСнию». Π’ΡƒΡ‚ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ Π²Ρ‹Π±ΠΎΡ€Π° прост: насос Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΊΠΎΠΌΠΏΠ΅Π½ΡΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΠΎΡ‚Π΅Ρ€ΠΈ Π½Π°ΠΏΠΎΡ€Π° Π² систСмС.

Π§Ρ‚ΠΎ ΠΈΡ… Π²Ρ‹Π·Ρ‹Π²Π°Π΅Ρ‚? Π’ΠΎ, Ρ‡Ρ‚ΠΎ прСпятствуСт ΠΏΠΎΡ‚ΠΎΠΊΡƒ, стоит Π½Π° Π΅Π³ΠΎ ΠΏΡƒΡ‚ΠΈ. А ΠΈΠΌΠ΅Π½Π½ΠΎ: всС ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅, систСмы Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠΊΠΈ, Ρ‚Ρ€ΡƒΠ±Ρ‹, ΠΈΠ·Π³ΠΈΠ±Ρ‹. УсрСднСно ΠΌΠΎΠΆΠ½ΠΎ ΡΠΊΠ°Π·Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΠΏΠΎΡ‚Π΅Ρ€ΠΈ Π±ΡƒΠ΄ΡƒΡ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌΠΈ:

  • Π’ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎΠΌ ΠΊΠΎΡ‚Π»Π΅ β€” ΠΎΡ‚ 1 Π΄ΠΎ 5 кПа.
  • Π’ ΠΊΠΎΡ‚Π»Π΅ ΠΊΠΎΠΌΠΏΠ°ΠΊΡ‚Π½ΠΎΠΉ конструкции β€” ΠΎΡ‚ 5 Π΄ΠΎ 15 кПа.
  • Π Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€ отоплСния Π΄Π°Ρ‘Ρ‚ ΠΏΠΎΡ‚Π΅Ρ€ΠΈ β€” 0,5 кПа.
  • Π’Π΅Π½Ρ‚ΠΈΠ»ΡŒ Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Π° β€” 10 кПа.
  • Клапан систСмы Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠΊΠΈ β€” Π΄ΠΎ 20 кПа.
  • ΠžΠ±Ρ€Π°Ρ‚Π½Ρ‹ΠΉ ΠΊΠ»Π°ΠΏΠ°Π½ β€” Π΄ΠΎ 10 кПа.
  • ГрязСвой Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ (чистый) β€” 20 кПа.
  • ΠŸΠΎΡ‚Π΅Ρ€ΠΈ Π² Ρ‚Ρ€ΡƒΠ±Π°Ρ… зависят ΠΎΡ‚ протяТённости ΠΈ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Π°. ΠœΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ ΠΎΡ‚ 0,1 Π΄ΠΎ 6 кПа Π½Π° ΠΏΠΎΠ³ΠΎΠ½Π½Ρ‹ΠΉ ΠΌΠ΅Ρ‚Ρ€ (ΠΏΡ€ΠΈ Π΄ΠΈΠ°Π³ΠΎΠ½Π°Π»ΠΈ Ρ‚Ρ€ΡƒΠ±Ρ‹ ΠΎΡ‚ 3/8 Π΄ΠΎ ΠΏΠΎΠ»ΡƒΡ‚ΠΎΡ€Π° дюймов).

ВСхнология ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ° ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ циркуляционного ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°

ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ циркуляционный насос ΠΊ систСмС отоплСния своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ Π½Π΅ Ρ‚Π°ΠΊ ΡƒΠΆ ΠΈ слоТно. Достаточно ΡΠΎΠ±Π»ΡŽΠ΄Π°Ρ‚ΡŒ простыС ΠΏΡ€Π°Π²ΠΈΠ»Π°.

Π’Π½ΠΈΠΌΠ°Π½ΠΈΠ΅! Насос ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ Π½Π° ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΉ магистрали ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΊΠΎΡ‚Π»ΠΎΠΌ ΠΈ Ρ€Π°ΡΡˆΠΈΡ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ Π±Π°ΠΊΠΎΠΌ (Ссли ΠΎΠ½ Π΅ΡΡ‚ΡŒ). Π­Ρ‚ΠΎ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ срок слуТбы оборудования.

ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ насос Ρ‡Π΅Ρ€Π΅Π· ΠΎΠ±Π²ΠΎΠ΄Π½ΡƒΡŽ ΠΌΠ°Π³ΠΈΡΡ‚Ρ€Π°Π»ΡŒ β€” байпас ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ Ρ€Π°Π·ΡŠΡ‘ΠΌΠ½ΠΎΠ³ΠΎ соСдинСния β€” Π°ΠΌΠ΅Ρ€ΠΈΠΊΠ°Π½ΠΊΠΈ. Π­Ρ‚ΠΎ ΠΏΠΎΠ·Π²ΠΎΠ»ΠΈΡ‚ ΠΌΠ΅Π½ΡΡ‚ΡŒ ΠΈ Ρ€Π΅ΠΌΠΎΠ½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ насос.

Π€ΠΎΡ‚ΠΎ 4. Π—Π°ΠΏΠΎΡ€Π½Ρ‹ΠΉ ΠΊΡ€Π°Π½ Π°ΠΌΠ΅Ρ€ΠΈΠΊΠ°Π½ΠΊΠ° для систСм отоплСния. ΠŸΠΎΠ·Π²ΠΎΠ»ΡΠ΅Ρ‚ ΠΏΠ΅Ρ€Π΅ΠΊΡ€Ρ‹Ρ‚ΡŒ доступ тСплоноситСля.

Π’ Ρ€Π°Π·Ρ€Ρ‹Π² ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΉ магистрали ставят ΡˆΠ°Ρ€ΠΎΠ²Ρ‹ΠΉ ΠΊΡ€Π°Π½ (ΠΈΠ»ΠΈ ΠΊΠ»Π°ΠΏΠ°Π½ β€” для автоматичСского ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Ρ€Π΅ΠΆΠΈΠΌΠΎΠ² Ρ€Π°Π±ΠΎΡ‚Ρ‹), ΠΏΠ΅Ρ€Π΅ΠΊΡ€Ρ‹Π²Π°ΡŽΡ‰ΠΈΠΉ Π΅ΡΡ‚Π΅ΡΡ‚Π²Π΅Π½Π½ΡƒΡŽ Ρ†ΠΈΡ€ΠΊΡƒΠ»ΡΡ†ΠΈΡŽ. А Π² ΠΎΠ±Π²ΠΎΠ΄ этого ΠΊΡ€Π°Π½Π° Π΄Π΅Π»Π°ΡŽΡ‚ ΠΎΠ±Π²ΠΎΠ΄Π½ΡƒΡŽ ΠΌΠ°Π³ΠΈΡΡ‚Ρ€Π°Π»ΡŒ. И ΡƒΠΆΠ΅ Π² Π½Π΅Ρ‘ Π²ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ циркуляционный насос. ΠŸΡ€ΠΈ ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚ΠΎΠΌ ΠΊΡ€Π°Π½Π΅ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Π° СстСствСнная циркуляция, ΠΏΡ€ΠΈ Π·Π°ΠΊΡ€Ρ‹Ρ‚ΠΎΠΌ β€” Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΡ€ΠΈΠ½ΡƒΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ Ρ‡Π΅Ρ€Π΅Π· байпас.

На Π²Ρ…ΠΎΠ΄Π΅ ΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Π΅ байпаса ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ставятся Π·Π°ΠΏΠΎΡ€Π½Ρ‹Π΅ ΡˆΠ°Ρ€ΠΎΠ²Ρ‹Π΅ ΠΊΡ€Π°Π½Ρ‹ β€” Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΌΠΎΠΆΠ½ΠΎ Π±Ρ‹Π»ΠΎ ΡΠ½ΡΡ‚ΡŒ насос, Π½Π΅ Π½Π°Ρ€ΡƒΡˆΠ°Ρ Ρ€Π°Π±ΠΎΡ‚Ρ‹ систСмы. ΠŸΠ΅Ρ€Π΅Π΄ насосом ΠΊΡ€Π°ΠΉΠ½Π΅ рСкомСндуСтся ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ грязСвой сСтчатый Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ β€” ΠΎΠ½ ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚ Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ ΠΎΡ‚ заклинивания. Π’ΡƒΡ‚ ΠΆΠ΅ ΠΌΠΎΠ½Ρ‚ΠΈΡ€ΡƒΡŽΡ‚ Ρ€ΡƒΡ‡Π½ΠΎΠΉ ΠΈΠ»ΠΈ автоматичСский ΠΊΠ»Π°ΠΏΠ°Π½ для удалСния Π²ΠΎΠ·Π΄ΡƒΡ…Π°.

Π’Π°ΠΆΠ½ΠΎ ΠΏΡ€ΠΎΡΠ»Π΅Π΄ΠΈΡ‚ΡŒ Π·Π° Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Ρ€ΠΎΡ‚ΠΎΡ€ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° находился Π² строго Π³ΠΎΡ€ΠΈΠ·ΠΎΠ½Ρ‚Π°Π»ΡŒΠ½ΠΎΠΌ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ, ΠΏΡ€ΠΈ отклонСниях ΠΎΡ‚ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΠ³ΠΎ полоТСния, Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ Π²ΠΎΠ·Π½ΠΈΠΊΠ½ΠΎΠ²Π΅Π½ΠΈΠ΅ участков (Π² насосС с ΠΌΠΎΠΊΡ€Ρ‹ΠΌ Ρ€ΠΎΡ‚ΠΎΡ€ΠΎΠΌ), Π³Π΄Π΅ смазка ΠΈ ΠΎΡ…Π»Π°ΠΆΠ΄Π΅Π½ΠΈΠ΅ окаТутся нСдостаточными.

Π­Π»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ Ρ‡Π°ΡΡ‚ΡŒ насоса ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ нСпосрСдствСнно ΠΊ ΠΏΠΈΡ‚Π°ΡŽΡ‰Π΅ΠΉ сСти Ρ‡Π΅Ρ€Π΅Π· Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΈΠ»ΠΈ ΠΊ устройствам Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠΊΠΈ β€” Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠΌΡƒ Ρ€Π΅Π»Π΅ ΠΈΠ»ΠΈ Ρ‚Π°ΠΉΠΌΠ΅Ρ€Ρƒ. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ ΠΊΠ»Π΅ΠΌΠΌ простыС: N β€” Π½ΡƒΠ»Π΅Π²ΠΎΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ (синий), L β€” Ρ„Π°Π·Π° (красный). Π—Π°Π·Π΅ΠΌΠ»Π΅Π½ΠΈΠ΅: Π·Π΅Π»Ρ‘Π½Ρ‹ΠΉ ΠΈΠ»ΠΈ пёстрый ΠΏΡ€ΠΎΠ²ΠΎΠ΄, ΠΈΠΌΠ΅Π΅Ρ‚ Ρ‚Ρ€Π°Π΄ΠΈΡ†ΠΈΠΎΠ½Π½ΡƒΡŽ ΠΎΠ±Ρ‰Π΅Π½Π°Ρ€ΠΎΠ΄Π½ΡƒΡŽ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ.

БнятиС ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°, ΠΊΠ°ΠΊ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ Π΅Π³ΠΎ Ρ€Π°Π±ΠΎΡ‚Ρƒ ΠΏΠ΅Ρ€Π΅Π΄ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΉ установкой

​

Π’ процСссС эксплуатации ΠΈΠ½ΠΎΠ³Π΄Π° Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒ ΡΠ½ΡΡ‚ΡŒ насос. Для этого Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΎΡ‚ сСти. ΠžΡ‚ΠΊΡ€Ρ‹Π²Π°Π΅Ρ‚ΡΡ ΠΊΡ€Π°Π½, ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‰ΠΈΠΉ Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ систСмС Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ СстСствСнной циркуляции.

ΠŸΠΎΡ‚ΠΎΠΌ ΠΏΠ΅Ρ€Π΅ΠΊΡ€Ρ‹Π²Π°ΡŽΡ‚ΡΡ ΠΎΠ±Π° ΠΊΡ€Π°Π½Π° Π½Π° байпасС, отсСкая насос ΠΎΡ‚ основной магистрали. ΠžΡ‚Π²ΠΈΠ½Ρ‡ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π³Π°ΠΉΠΊΠΈ Π°ΠΌΠ΅Ρ€ΠΈΠΊΠ°Π½ΠΊΠΈ β€” ΠΏΡ€ΠΈΠ±ΠΎΡ€ снят.

ΠžΠ±Ρ€Π°Ρ‚Π½Ρ‹ΠΉ ΠΌΠΎΠ½Ρ‚Π°ΠΆ производят Π² ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΉ ΠΆΠ΅ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ. Но ΠΏΠ΅Ρ€Π΅Π΄ пуском Ρ‚Ρ‰Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡΡŽΡ‚ отсутствиС Π²ΠΎΠ·Π΄ΡƒΡ…Π° Π² систСмС. Π›ΡƒΡ‡ΡˆΠ΅ всСго ΠΏΡ€ΠΈ ΠΏΠ΅Ρ€Π²ΠΎΠΌ пускС Π΄Π°Ρ‚ΡŒ насосу ΠΏΠΎΡ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ нСсколько ΠΌΠΈΠ½ΡƒΡ‚, Π° Π·Π°Ρ‚Π΅ΠΌ Π²Ρ‹ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ ΠΈ снова ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ систСму Π½Π° Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ Π²ΠΎΠ·Π΄ΡƒΡ…Π°.

ΠŸΠΎΡ‡Π΅ΠΌΡƒ насос ΡˆΡƒΠΌΠΈΡ‚ ΠΈΠ»ΠΈ Π½Π΅ гоняСт Π²ΠΎΠ΄Ρƒ

Часто нарСкания Π²Ρ‹Π·Ρ‹Π²Π°Π΅Ρ‚ излишняя ΡˆΡƒΠΌΠ½ΠΎΡΡ‚ΡŒ насоса. ΠŸΡ€ΠΈΡ‡ΠΈΠ½ нСсколько:

  • ΠΠ΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Π½Π½Ρ‹Π΅ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ устройства. Он ΠΈΠ»ΠΈ излишнС ΠΌΠΎΡ‰Π½Ρ‹ΠΉ, ΠΈΠ»ΠΈ постоянно Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ Π½Π° ΠΏΡ€Π΅Π΄Π΅Π»Π΅ возмоТностСй. НСдуг лСчится Π·Π°ΠΌΠ΅Π½ΠΎΠΉ оборудования.
  • НаличиС Π²ΠΎΠ·Π΄ΡƒΡ…Π° Π² насосС. НуТно ΠΏΠΎΠΏΡ‹Ρ‚Π°Ρ‚ΡŒΡΡ ΡƒΠ΄Π°Π»ΠΈΡ‚ΡŒ Π²ΠΎΠ·Π΄ΡƒΡ… ΠΈΠ· систСмы Ρ‡Π΅Ρ€Π΅Π· встроСнный ΠΊΠ»Π°ΠΏΠ°Π½ ΠΈΠ»ΠΈ Ρ‡Π΅Ρ€Π΅Π· ΠΎΠ±Ρ‰ΠΈΠΉ систСмный.
  • ПопаданиС Π² Ρ€Π°Π±ΠΎΡ‡ΡƒΡŽ Π·ΠΎΠ½Ρƒ колСса частиц мусора. Для ΠΈΡ… удалСния Π½Π°Π΄ΠΎ ΡΠ½ΡΡ‚ΡŒ насос ΠΈ ΠΏΡ€ΠΎΠΌΡ‹Ρ‚ΡŒ чистой Π²ΠΎΠ΄ΠΎΠΉ. Если мСроприятия окаТСтся нСдостаточно, ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°Π·ΠΎΠ±Ρ€Π°Ρ‚ΡŒ насос для ΠΏΠΎΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅ΠΉ Π΄Π΅Ρ„Π΅ΠΊΡ‚ΠΎΠ²ΠΊΠΈ. Π’ этом случаС трСбуСтся ΠΎΡ‚Π²Π΅Ρ€Π½ΡƒΡ‚ΡŒ Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅ Π²ΠΈΠ½Ρ‚Π° Π½Π° корпусС (ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΠ½Π°Π΄ΠΎΠ±ΠΈΡ‚ΡŒΡΡ Ρ‚ΠΎΡ€Ρ†Π΅Π²ΠΎΠΉ ΠΊΠ»ΡŽΡ‡β€”ΡˆΠ΅ΡΡ‚ΠΈΠ³Ρ€Π°Π½Π½ΠΈΠΊ ΠΈΠ»ΠΈ Π·Π²Ρ‘Π·Π΄ΠΎΡ‡ΠΊΠ°) ΠΈ элСктричСская Ρ‡Π°ΡΡ‚ΡŒ отдСляСтся ΠΎΡ‚ мСханичСской, давая доступ ΠΊ подшипникам ΠΈ Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌΡƒ колСсу ΠΏΠΎΠΌΠΏΡ‹.

​

БущСствуСт нСсколько ΠΏΡ€ΠΈΡ‡ΠΈΠ½, ΠΈΠ·-Π·Π° ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… циркуляционный насос пСрСстаСт Π³ΠΎΠ½ΡΡ‚ΡŒ Π²ΠΎΠ΄Ρƒ:

  • ΠŸΠΎΡΡ‚ΠΎΡ€ΠΎΠ½Π½ΠΈΠΉ ΠΏΡ€Π΅Π΄ΠΌΠ΅Ρ‚ Π·Π°Π±Π»ΠΎΠΊΠΈΡ€ΠΎΠ²Π°Π» колСсо;
  • Насос сильно загрязнился;
  • Π’ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‚ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΡ‹ с элСктропитаниСм.

Как Ρ€Π°Π·ΠΎΠ±Ρ€Π°Ρ‚ΡŒ для ΠΏΠΎΡ‡ΠΈΠ½ΠΊΠΈ

Для Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Ρ€Π°Π·ΠΎΠ±Ρ€Π°Ρ‚ΡŒ циркуляционный насос, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π²Ρ‹ΠΏΠΎΠ»Π½ΠΈΡ‚ΡŒ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΉ порядок дСйствий:

  1. Насос Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ ΠΎΡ‚ элСктросСти;
  2. ΠŸΠ΅Ρ€Π΅ΠΊΡ€Ρ‹Ρ‚ΡŒ ΠΏΠΎΠ΄Π°Ρ‡Ρƒ Π²ΠΎΠ΄Ρ‹ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ Π±ΠΎΠΊΠΎΠ²Ρ‹Ρ… Π²Π΅Π½Ρ‚ΠΈΠ»Π΅ΠΉ;
  3. Π‘Π»ΠΈΡ‚ΡŒ остатки Π²ΠΎΠ΄Ρ‹ ΠΈΠ· систСмы;
  4. Π‘Π½ΡΡ‚ΡŒ насос ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ ΠΎΡ‚Π²Π΅Ρ€Ρ‚ΠΊΠΈ-ΡˆΠ΅ΡΡ‚ΠΈΠ³Ρ€Π°Π½Π½ΠΈΠΊΠ°;
  5. Аккуратно Π²Ρ‹Π½ΡƒΡ‚ΡŒ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠ΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ с ΠΊΡ€Ρ‹Π»ΡŒΡ‡Π°Ρ‚ΠΊΠΎΠΉ.

ПолСзноС видСо

ΠŸΠΎΡΠΌΠΎΡ‚Ρ€ΠΈΡ‚Π΅ Π²ΠΈΠ΄Π΅ΠΎ, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ рассказываСтся, ΠΊΠ°ΠΊ ΠΈ ΠΊΡƒΠ΄Π° ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ циркуляционный насос.

ПослСдняя памятка ΠΏΠΎ эксплуатации

ЦиркуляционныС насосы способны ΠΏΡ€ΠΎΡ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ Π±Π΅Π· Π½Π°Ρ€Π΅ΠΊΠ°Π½ΠΈΠΉ дСсятилСтия. Для этого потрСбуСтся Π³Ρ€Π°ΠΌΠΎΡ‚Π½ΠΎ ΠΈΡ… ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Ρ‚ΡŒ, ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ ΠΈ Π² процСссС эксплуатации Π½Π΅ Π΄ΠΎΠΏΡƒΡΠΊΠ°Ρ‚ΡŒ загрязнСния тСплоноситСля, установив грязСвыС Ρ„ΠΈΠ»ΡŒΡ‚Ρ€Ρ‹, ΠΈ рСгулярно ΠΏΡ€ΠΎΠΌΡ‹Π²Π°Ρ‚ΡŒ систСму ΠΏΠ΅Ρ€Π΅Π΄ Π½Π°Ρ‡Π°Π»ΠΎΠΌ ΠΎΡ‚ΠΎΠΏΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ сСзона.

Циркуляционный насос Wilo STAR-RS 25/4 с Π³Π°ΠΉΠΊΠ°ΠΌΠΈ

Π­Ρ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΠ΅ ΠΎΡ‚ΠΎΠΏΠ»Π΅Π½ΠΈΠ΅ ΠΏΠΎΠΌΠ΅Ρ‰Π΅Π½ΠΈΠΉ большой ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ с участиСм циркуляционного насоса. Π£Π΄Π°Ρ‡Π½Ρ‹ΠΌ ΠΏΡ€ΠΈΠΌΠ΅Ρ€ΠΎΠΌ являСтся модСль Wilo STAR-RS 25/4 с Π³Π°ΠΉΠΊΠ°ΠΌΠΈ.

ΠŸΡ€Π΅Π΄ΡΡ‚Π°Π²Π»Π΅Π½Π½Π°Ρ модСль относится ΠΊ Β«ΠΌΠΎΠΊΡ€ΠΎΠΌΡƒΒ» Ρ‚ΠΈΠΏΡƒ, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ Ρ€ΠΎΡ‚ΠΎΡ€ Π½Π΅ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΈΡ€ΡƒΠ΅Ρ‚ нСпосрСдствСнно с ΠΆΠΈΠ΄ΠΊΠΎΠΉ срСдой. Рабочая Ρ‡Π°ΡΡ‚ΡŒ ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π½Π° уплотнитСлями Π² Π²ΠΈΠ΄Π΅ ΠΊΠΎΠ»Π΅Ρ†. ПослС запуска двигатСля ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Ρ€Π°Ρ‰Π°ΡŽΡ‰ΠΈΠΌΠΈΡΡ ΠΊΠΎΠ»ΡŒΡ†Π°ΠΌΠΈ образуСтся Ρ‚ΠΎΠ½Ρ‡Π°ΠΉΡˆΠ°Ρ ΠΏΠ»Π΅Π½ΠΊΠ°, ΡΠΎΠ·Π΄Π°ΡŽΡ‰Π°Ρ Π°Π±ΡΠΎΠ»ΡŽΡ‚Π½ΡƒΡŽ Π³Π΅Ρ€ΠΌΠ΅Ρ‚ΠΈΡ‡Π½ΠΎΡΡ‚ΡŒ. ΠŸΡ€ΠΈ эксплуатации ΠΊΠΎΠ»ΡŒΡ†Π° ΡΠ°ΠΌΠΎΠΏΠΎΠ΄Π³ΠΎΠ½ΡΡŽΡ‚ΡΡ. Π’Π°ΠΊΠΎΠ² основной ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ дСйствия.

Π Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²ΠΊΠ° ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ

НазваниС ΠΌΠΎΠ΄Π΅Π»ΠΈ ΠΈΠΌΠ΅Π΅Ρ‚ сочСтаниС Π±ΡƒΠΊΠ², чисСл, Ρ†ΠΈΡ„Ρ€. Π’ сСрии STAR-RS всС ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅ – это циркуляционныС насосы с Ρ€ΠΎΡ‚ΠΎΡ€ΠΎΠΌ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ Β«ΠΌΠΎΠΊΡ€Ρ‹ΠΌΒ». Они ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½Ρ‹ для примСнСния Π² систСмах отоплСния.

Β· Π‘ΡƒΠΊΠ²Ρ‹ RS ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠΈΡ€ΡƒΡŽΡ‚ покупатСля ΠΎ Π½Π°Π»ΠΈΡ‡ΠΈΠΈ ΡˆΡ‚ΡƒΡ†Π΅Ρ€Π½ΠΎΠ³ΠΎ соСдинСния Π² насосС.

Β· Число 25 – это Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ ΠΏΠ°Ρ‚Ρ€ΡƒΠ±ΠΊΠ°, ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½Π½Ρ‹ΠΉ Π² ΠΌΠΌ.

Β· ПослСдняя Ρ†ΠΈΡ„Ρ€Π° ΡƒΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Π½Π° Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Π½Π°ΠΏΠΎΡ€ ΠΏΡ€ΠΈ Π½ΡƒΠ»Π΅Π²ΠΎΠΌ расходС составляСт 4 ΠΌ.

Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, вся информация ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ становится понятной.

ΠžΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΠΈ ΠΌΠΎΠ΄Π΅Π»ΠΈ

Wilo STAR-RS 25/4 ΠΏΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‚ для использования Π² систСмах водяного отоплСния, охлаТдСния, кондиционирования, ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΠΉ циркуляции ΠΆΠΈΠ΄ΠΊΠΈΡ… носитСлСй.

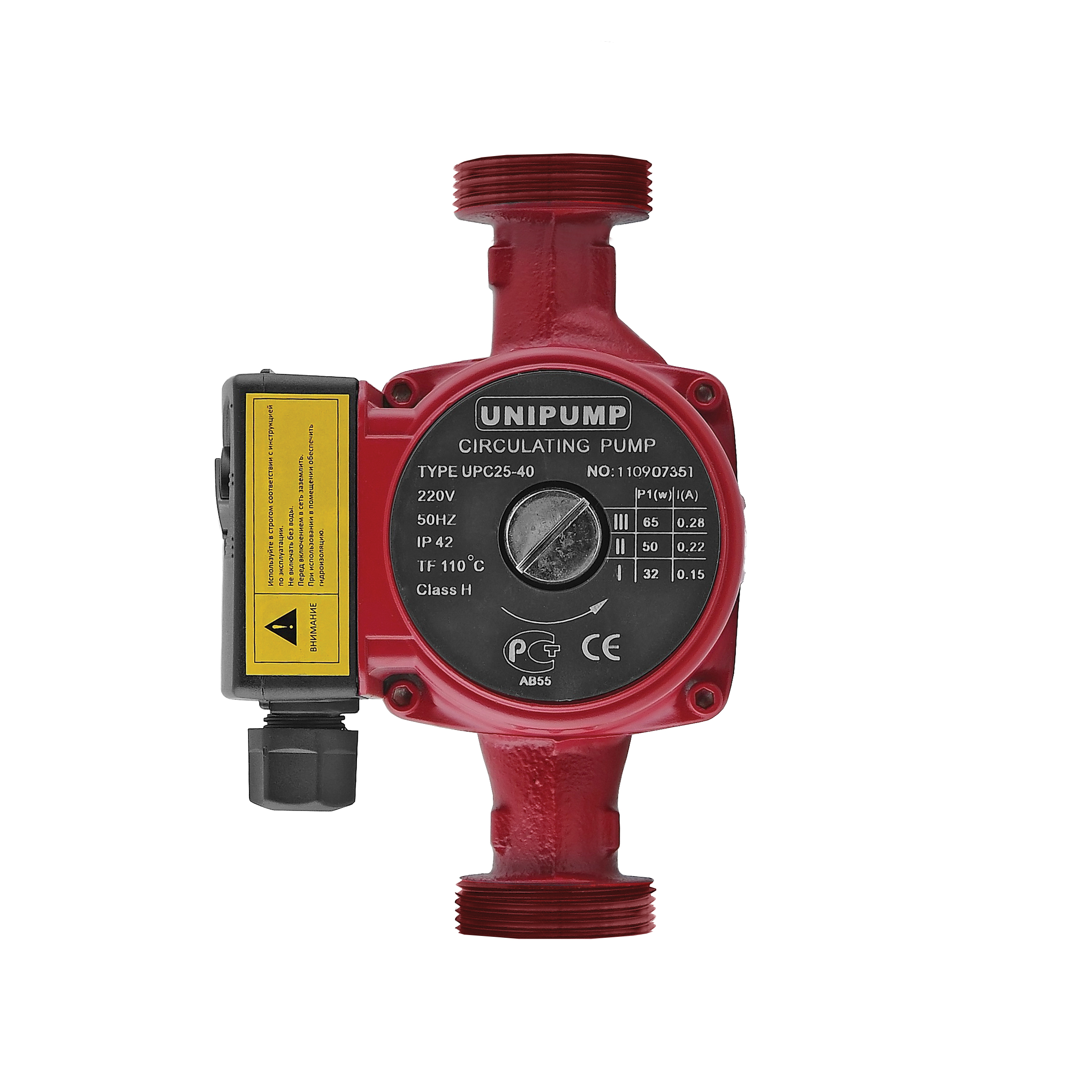

ΠŸΡ€ΠΈ эксплуатации насос Π½Π΅ Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ обслуТивания, Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ. На ΠΊΠ»Π΅ΠΌΠΌΠ½ΠΎΠΉ ΠΊΠΎΡ€ΠΎΠ±ΠΊΠ΅ всСй сСрии ΠΈΠΌΠ΅ΡŽΡ‚ΡΡ Ρ€ΡƒΡ‡Π½Ρ‹Π΅ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠΆΠ½ΠΎ Ρ„ΠΈΠΊΡΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π² 3 полоТСниях. ΠŸΠ΅Ρ€Π²ΠΎΠ΅ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ обСспСчит ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½ΡƒΡŽ частоту вращСния, Π²Ρ‚ΠΎΡ€ΠΎΠ΅ ΠΈ Ρ‚Ρ€Π΅Ρ‚ΡŒΠ΅ — ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½ΡƒΡŽ частоту. ΠŸΡ€ΠΈ самой малСнькой частотС вращСния количСство ΠΎΠ±ΠΎΡ€ΠΎΡ‚ΠΎΠ² ΠΈ расход энСргии ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ΡΡ Π½Π° 50 %.

Насос ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ Ρ†ΠΈΡ€ΠΊΡƒΠ»ΡΡ†ΠΈΡŽ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… ΠΆΠΈΠ΄ΠΊΠΈΡ… срСд:

Β· Π²ΠΎΠ΄Ρ‹, ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π΅ΠΉ трСбованиям VDI 2035;

Β· смСси Π²ΠΎΠ΄Ρ‹ с гликолями Π² ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠΈ 1:1;

Β· тСплоноситСля с Π΄ΠΎΠ±Π°Π²ΠΊΠ°ΠΌΠΈ Ρ€Π°Π·Ρ€Π΅ΡˆΠ΅Π½Π½Ρ‹Ρ… Π°Π½Ρ‚ΠΈΡ€ΠΎΠΊΠΎΡ€Ρ€ΠΎΠ·ΠΈΠΎΠ½Π½Ρ‹Ρ… Ρ€Π΅Π°Π³Π΅Π½Ρ‚ΠΎΠ².

Π’ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ использованиС Π»ΡŽΠ±Ρ‹Ρ… Π΄Ρ€ΡƒΠ³ΠΈΡ… ΠΆΠΈΠ΄ΠΊΠΈΡ… составов, Π΄ΠΎΠ±Π°Π²ΠΎΠΊ Π½ΡƒΠΆΠ½ΠΎ ΠΎΠ±ΡΡƒΠΆΠ΄Π°Ρ‚ΡŒ с прСдставитСлями ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΉ.

Насос ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ ΠΊ элСктричСской сСти с 1~230 Π’, 50 Π“Ρ†. ΠžΠ΄Π½ΠΎΡ„Π°Π·Π½ΠΎΠ΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ Π²Ρ‹ΠΏΠΎΠ»Π½ΠΈΡ‚ΡŒ практичСски любой Ρ‡Π΅Π»ΠΎΠ²Π΅ΠΊ, ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΠΉ элСмСнтарныС знания ΠΏΠΎ элСктротСхникС.Β

ΠŸΠΎΡ‚Ρ€Π΅Π±Π»ΡΠ΅ΠΌΠ°Ρ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½Π΅Π²Π΅Π»ΠΈΠΊΠ°. Она составляСт всСго 68 Π’Ρ‚, Ρ‡Ρ‚ΠΎ являСтся ΠΈΡΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΡ€ΠΈΠ²Π»Π΅ΠΊΠ°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»Π΅ΠΌ ΠΏΠΎ ΡΡ€Π°Π²Π½Π΅Π½ΠΈΡŽ с любой Π΄Ρ€ΡƒΠ³ΠΎΠΉ Ρ‚Π΅Ρ…Π½ΠΈΠΊΠΎΠΉ для Π΄ΠΎΠΌΠ°.

Π”ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ Ρ€Π°Π·ΡŠΠ΅ΠΌΠ° Ρ€Π°Π²Π΅Π½ 1″. Π­Ρ‚ΠΎ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ соотвСтствуСт Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Ρƒ Π²Ρ…ΠΎΠ΄Π½Ρ‹Ρ… Ρ‚Ρ€ΡƒΠ± Π²ΠΎ всСх отСчСствСнных Π΄ΠΎΠΌΠ°Ρ…. Π‘ΠΎΠ΅Π΄ΠΈΠ½Π΅Π½ΠΈΠ΅ выполняСтся элСмСнтарно просто.

МаксимальноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ давлСния достигаСт 10 Π±Π°Ρ€, Ρ‡Ρ‚ΠΎ позволяСт ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ насос Π΄Π°ΠΆΠ΅ ΠΊ систСмС Ρ†Π΅Π½Ρ‚Ρ€Π°Π»ΠΈΠ·ΠΎΠ²Π°Π½Π½ΠΎΠ³ΠΎ отоплСния.

Π—Π° ΠΎΠ΄ΠΈΠ½ час насос ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π°Ρ‚ΡŒ 3 ΠΌ3 тСплоноситСля. ОбъСм ΠΏΠ΅Ρ€Π΅ΠΊΠ°Ρ‡ΠΈΠ²Π°Π΅ΠΌΠΎΠΉ Тидкости достаточСн для обСспСчСния отоплСния нСбольшого Π΄ΠΎΠΌΠ° Π² 150 ΠΌ2.Β

ВСплоноситСли ΠΌΠΎΠ³ΡƒΡ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½ΡƒΡŽ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρƒ ‐10 Β°C, ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹Π΅ значСния +110 Β°C. Π­Ρ‚ΠΎ ΡˆΠΈΡ€ΠΎΠΊΠΈΠΉ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ возмоТностСй, ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°ΡŽΡ‰ΠΈΠΉ количСство допустимых Π²ΠΈΠ΄ΠΎΠ² Ρ€Π°Π±ΠΎΡ‚.

Для изготовлСния насоса ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Π½Ρ‹ высококачСствСнныС ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρ‹. ΠšΠΎΡ€ΠΏΡƒΡ сдСлан ΠΈΠ· Ρ‡ΡƒΠ³ΡƒΠ½Π° сСрой ΠΌΠΎΠ΄ΠΈΡ„ΠΈΠΊΠ°Ρ†ΠΈΠΈ, Ρ€Π°Π±ΠΎΡ‡Π΅Π΅ колСсо — ΠΈΠ· ΠΏΠΎΠ»ΠΈΠΌΠ΅Ρ€Π°, состоящСго ΠΈΠ· ΠΏΠΎΠ»ΠΈΠΏΡ€ΠΎΠΏΠΈΠ»Π΅Π½ΠΎΠ²ΠΎΠ³ΠΎ пластика с 40% содСрТаниСм ΡƒΠ³Π»Π΅Π²ΠΎΠ»ΠΎΠΊΠ½Π°, Π²Π°Π» – ΠΈΠ· Π½Π΅Ρ€ΠΆΠ°Π²Π΅ΡŽΡ‰Π΅ΠΉ стали (сплав X46Cr13), подшипники – ΠΈΠ· ΠΌΠ΅Ρ‚Π°Π»Π»ΠΈΠ·ΠΈΡ€ΠΎΠ²Π°Π½Π½ΠΎΠ³ΠΎ Π³Ρ€Π°Ρ„ΠΈΡ‚Π°. На корпус нанСсСно ΠΏΠΎΠΊΡ€Ρ‹Ρ‚ΠΈΠ΅ ΠΊΠ°Ρ‚Π°Ρ„ΠΎΡ€Π΅Π·Π½Ρ‹ΠΌ способом.

Π’ стандартный ΠΊΠΎΠΌΠΏΠ»Π΅ΠΊΡ‚ входят: сам насос, уплотнСния,Β Π³Π°ΠΉΠΊΠΈ, инструкция.

ВСс ΠΌΠΎΠ΄Π΅Π»ΠΈ нСбольшой, всСго 2,4 ΠΊΠ³. ВсС гСомСтричСскиС ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ (ΡˆΠΈΡ€ΠΈΠ½Π°, высота, Π΄Π»ΠΈΠ½Π°) ΡƒΠΊΠ»Π°Π΄Ρ‹Π²Π°ΡŽΡ‚ΡΡ Π² Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ ΠΎΠ½ ΠΎΡ‚ 10 см Π΄ΠΎ 18 см. ΠšΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Ρ‹Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ насоса ΡƒΠ΄ΠΎΠ±Π½Ρ‹. МодСль ΠΌΠΎΠΆΠ΅Ρ‚ ΡΠΊΡΠΏΠ»ΡƒΠ°Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒΡΡ ΠΏΡ€ΠΈ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π΅ ΠΎΠΊΡ€ΡƒΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ Π²ΠΎΠ·Π΄ΡƒΡ…Π°, Π½Π΅ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅ΠΉ 40 Β°C.

ΠœΠΎΠ½Ρ‚Π°ΠΆ выполняСтся Π»Π΅Π³ΠΊΠΎ благодаря Π½Π°Π»ΠΈΡ‡ΠΈΡŽ Π³Π°Π΅ΠΊ ΠΈ Ρ‚ΠΎΠΌΡƒ, Ρ‡Ρ‚ΠΎ Π½Π° корпусС прСдусмотрСны ΡƒΠ΄ΠΎΠ±Π½Ρ‹Π΅ ΠΎΡ‚Π»ΠΈΠ²Ρ‹ для ΠΊΠ»ΡŽΡ‡Π°. ΠŸΡ€ΡƒΠΆΠΈΠ½Π½Ρ‹Π΅ ΠΊΠ»Π΅ΠΌΠΌΡ‹ ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ Π»Π΅Π³ΠΊΠΎ ΠΈ просто ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒΡΡ ΠΊ систСмС элСктроснабТСния.

ΠŸΡ€Π΅Π΄ΡΡ‚Π°Π²Π»Π΅Π½Π½Π°Ρ модСль являСтся самой вострСбованной Π² Π΄Π°Π½Π½ΠΎΠΉ сСрии. ΠšΡƒΠΏΠΈΡ‚Π΅ Wilo STAR-RS 25/4Β ΠΈ Π²Ρ‹ обСспСчитС Ρ‚Π΅ΠΏΠ»ΠΎΠΌ помСщСния Π² самыС суровыС Π·ΠΈΠΌΡ‹. ΠœΡ‹ ΠΏΡ€Π΅Π΄Π»Π°Π³Π°Π΅ΠΌ Π»ΡƒΡ‡ΡˆΠ΅Π΅ ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ Ρ†Π΅Π½Ρ‹, качСства Ρ‚ΠΎΠ²Π°Ρ€Π° ΠΈ сСрвиса. Π—Π²ΠΎΠ½ΠΈΡ‚Π΅, оформляйтС заявку. Π—Π° доставкой Π΄Π΅Π»ΠΎ Π½Π΅ станСт. Наши сотрудники осущСствят Π΅Π΅ Π² минимально Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹Π΅ сроки.

Π“ΠžΠ‘Π’ 2.782-96 Π•Π‘ΠšΠ”. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ условныС графичСскиС. ΠœΠ°ΡˆΠΈΠ½Ρ‹ гидравличСскиС ΠΈ пнСвматичСскиС

ΠœΠ•Π–Π“ΠžΠ‘Π£Π”ΠΠ Π‘Π’Π’Π•ΠΠΠ«Π™ БВАНДАРВ

Π•Π”Π˜ΠΠΠ― Π‘Π˜Π‘Π’Π•ΠœΠ ΠšΠžΠΠ‘Π’Π Π£ΠšΠ’ΠžΠ Π‘ΠšΠžΠ™ Π”ΠžΠšΠ£ΠœΠ•ΠΠ’ΠΠ¦Π˜Π˜

ΠžΠ‘ΠžΠ—ΠΠΠ§Π•ΠΠ˜Π― Π£Π‘Π›ΠžΠ’ΠΠ«Π• Π“Π ΠΠ€Π˜Π§Π•Π‘ΠšΠ˜Π•.

МАШИНЫ Π“Π˜Π”Π ΠΠ’Π›Π˜Π§Π•Π‘ΠšΠ˜Π• И ΠŸΠΠ•Π’ΠœΠΠ’Π˜Π§Π•Π‘ΠšΠ˜Π•

Π“ΠžΠ‘Π’ 2.782-96

ΠœΠ•Π–Π“ΠžΠ‘Π£Π”ΠΠ Π‘Π’Π’Π•ΠΠΠ«Π™ Π‘ΠžΠ’Π•Π’ ПО Π‘Π’ΠΠΠ”ΠΠ Π’Π˜Π—ΠΠ¦Π˜Π˜,
ΠœΠ•Π’Π ΠžΠ›ΠžΠ“Π˜Π˜ И Π‘Π•Π Π’Π˜Π€Π˜ΠšΠΠ¦Π˜Π˜

Минск

ΠŸΠ Π•Π”Π˜Π‘Π›ΠžΠ’Π˜Π•.

1. Π ΠΠ—Π ΠΠ‘ΠžΠ’ΠΠ Научно-ΠΈΡΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΡΠΊΠΈΠΌ ΠΈ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π½ΠΎ-конструкторским институтом ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Ρ… Π³ΠΈΠ΄Ρ€ΠΎΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΎΠ² ΠΈ Π³ΠΈΠ΄Ρ€ΠΎΠ°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠΊΠΈ (ΠΠ˜Π˜Π“ΠΈΠ΄Ρ€ΠΎΠΏΡ€ΠΈΠ²ΠΎΠ΄), ВсСроссийским Π½Π°ΡƒΡ‡Π½ΠΎ-ΠΈΡΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΡΠΊΠΈΠΌ институтом стандартизации ΠΈ сСртификации Π² ΠΌΠ°ΡˆΠΈΠ½ΠΎΡΡ‚Ρ€ΠΎΠ΅Π½ΠΈΠΈ (Π’ΠΠ˜Π˜ΠΠœΠΠ¨).

ВНЕБЕН Госстандартом России.

2. ПРИНЯВ ΠœΠ΅ΠΆΠ³ΠΎΡΡƒΠ΄Π°Ρ€ΡΡ‚Π²Π΅Π½Π½Ρ‹ΠΌ Π‘ΠΎΠ²Π΅Ρ‚ΠΎΠΌ ΠΏΠΎ стандартизации, ΠΌΠ΅Ρ‚Ρ€ΠΎΠ»ΠΎΠ³ΠΈΠΈ ΠΈ сСртификации (ΠΏΡ€ΠΎΡ‚ΠΎΠΊΠΎΠ» β„– 10 ΠΎΡ‚ 4 октября 1996 Π³.).

Π—Π° принятиС проголосовали:

НаимСнованиС государства

НаимСнованиС Π½Π°Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΎΡ€Π³Π°Π½Π° ΠΏΠΎ стандартизации

АзСрбайдТанская РСспублика

Азгосстандарт

РСспублика АрмСния

Армгосстандарт

РСспублика БСлоруссия

БСлстандарт

РСспублика ΠšΠ°Π·Π°Ρ…ΡΡ‚Π°Π½

Госстандарт РСспублики ΠšΠ°Π·Π°Ρ…ΡΡ‚Π°Π½

ΠšΠΈΡ€Π³ΠΈΠ·ΡΠΊΠ°Ρ РСспублика

ΠšΠΈΡ€Π³ΠΈΠ·ΡΡ‚Π°Π½Π΄Π°Ρ€Ρ‚

РСспублика Молдова

ΠœΠΎΠ»Π΄ΠΎΠ²Π°ΡΡ‚Π°Π½Π΄Π°Ρ€Ρ‚

Российская ЀСдСрация

Госстандарт России

РСспублика ВадТикистан

ВадТикский государствСнный Ρ†Π΅Π½Ρ‚Ρ€ ΠΏΠΎ стандартизации, ΠΌΠ΅Ρ‚Ρ€ΠΎΠ»ΠΎΠ³ΠΈΠΈ ΠΈ сСртификации

ВуркмСнистан

ВуркмСнглавгосинспСкция

Π£ΠΊΡ€Π°ΠΈΠ½Π°

Госстандарт Π£ΠΊΡ€Π°ΠΈΠ½Ρ‹

3. Настоящий стандарт соотвСтствуСт ИБО 1219-91 Β«Π“ΠΈΠ΄Ρ€ΠΎΠΏΡ€ΠΈΠ²ΠΎΠ΄, ΠΏΠ½Π΅Π²ΠΌΠΎΠΏΡ€ΠΈΠ²ΠΎΠ΄ ΠΈ устройства. УсловныС графичСскиС обозначСния ΠΈ схСмы. Π§Π°ΡΡ‚ΡŒ 1. УсловныС графичСскиС обозначСния» Π² части гидравличСских ΠΈ пнСвматичСских машин.

4. ΠŸΠΎΡΡ‚Π°Π½ΠΎΠ²Π»Π΅Π½ΠΈΠ΅ΠΌ ГосударствСнного ΠΊΠΎΠΌΠΈΡ‚Π΅Ρ‚Π° Российской Π€Π΅Π΄Π΅Ρ€Π°Ρ†ΠΈΠΈ ΠΏΠΎ стандартизации, ΠΌΠ΅Ρ‚Ρ€ΠΎΠ»ΠΎΠ³ΠΈΠΈ ΠΈ сСртификации ΠΎΡ‚ 7 апрСля 1997 Π³. β„– 123 мСТгосударствСнный стандарт Π“ΠžΠ‘Π’ 2.782-96 Π²Π²Π΅Π΄Π΅Π½ Π² дСйствиС нСпосрСдствСнно Π² качСствС государствСнного стандарта Российской Π€Π΅Π΄Π΅Ρ€Π°Ρ†ΠΈΠΈ с 1 января 1998 Π³.

5. Π’Π—ΠΠœΠ•Π Π“ΠžΠ‘Π’ 2.782-68.

6. ΠŸΠ•Π Π•Π˜Π—Π”ΠΠΠ˜Π•. Π―Π½Π²Π°Ρ€ΡŒ 1998 Π³.

Π‘ΠžΠ”Π•Π Π–ΠΠΠ˜Π•

1. ΠžΠ±Π»Π°ΡΡ‚ΡŒ примСнСния. 2

2. НормативныС ссылки. 2

3. ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΡ. 2

4. ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ полоТСния. 2

ΠŸΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ А ΠŸΡ€Π°Π²ΠΈΠ»Π° обозначСния зависимости направлСния вращСния ΠΎΡ‚ направлСния ΠΏΠΎΡ‚ΠΎΠΊΠ° Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ срСды ΠΈ ΠΏΠΎΠ·ΠΈΡ†ΠΈΠ΅ΠΉ устройства управлСния для Π³ΠΈΠ΄Ρ€ΠΎ- ΠΈ пнСвмомашин. 8

ΠŸΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ Π’ ΠŸΡ€ΠΈΠΌΠ΅Ρ€Ρ‹ обозначСния зависимости направлСния вращСния ΠΎΡ‚ направлСния ΠΏΠΎΡ‚ΠΎΠΊΠ° Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ срСды ΠΈ ΠΏΠΎΠ·ΠΈΡ†ΠΈΠΉ устройства управлСния для Π³ΠΈΠ΄Ρ€ΠΎ- ΠΈ пнСвмомашин. 8

Π“ΠžΠ‘Π’ 2.782-96

ΠœΠ•Π–Π“ΠžΠ‘Π£Π”ΠΠ Π‘Π’Π’Π•ΠΠΠ«Π™ БВАНДАРВ

Единая систСма конструкторской Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ†ΠΈΠΈ.

ΠžΠ‘ΠžΠ—ΠΠΠ§Π•ΠΠ˜Π― Π£Π‘Π›ΠžΠ’ΠΠ«Π• Π“Π ΠΠ€Π˜Π§Π•Π‘ΠšΠ˜Π•.

МАШИНЫ Π“Π˜Π”Π ΠΠ’Π›Π˜Π§Π•Π‘ΠšΠ˜Π• И ΠŸΠΠ•Π’ΠœΠΠ’Π˜Π§Π•Π‘ΠšΠ˜Π•.

Unified system for design documentation.
Graphic designations. Hydraulic and pneumatic machines.

Π”Π°Ρ‚Π° ввСдСния 1998-01-01

Настоящий стандарт устанавливаСт условныС графичСскиС обозначСния гидравличСских ΠΈ пнСвматичСских машин (насосов, компрСссоров, ΠΌΠΎΡ‚ΠΎΡ€ΠΎΠ², Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€ΠΎΠ², ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚Π½Ρ‹Ρ… Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΉ, ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»Π΅ΠΉ, вытСснитСлСй) Π² схСмах ΠΈ Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆΠ°Ρ… всСх отраслСй ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΡΡ‚ΠΈ.

Π’ настоящСм стандартС ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Π½Ρ‹ ссылки Π½Π° ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ стандарты:

Π“ΠžΠ‘Π’ 17398-72 Насосы. Π’Π΅Ρ€ΠΌΠΈΠ½Ρ‹ ΠΈ опрСдСлСния.

Π“ΠžΠ‘Π’ 17752-81 Π“ΠΈΠ΄Ρ€ΠΎΠΏΡ€ΠΈΠ²ΠΎΠ΄ ΠΎΠ±ΡŠΠ΅ΠΌΠ½Ρ‹ΠΉ ΠΈ ΠΏΠ½Π΅Π²ΠΌΠΎΠΏΡ€ΠΈΠ²ΠΎΠ΄. Π’Π΅Ρ€ΠΌΠΈΠ½Ρ‹ ΠΈ опрСдСлСния.

Π“ΠžΠ‘Π’ 28567-90 ΠšΠΎΠΌΠΏΡ€Π΅ΡΡΠΎΡ€Ρ‹. Π’Π΅Ρ€ΠΌΠΈΠ½Ρ‹ ΠΈ опрСдСлСния.

Π’ настоящСм стандартС ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½Ρ‹ Ρ‚Π΅Ρ€ΠΌΠΈΠ½Ρ‹ ΠΏΠΎ Π“ΠžΠ‘Π’ 17752, Π“ΠžΠ‘Π’ 17398 ΠΈ Π“ΠžΠ‘Π’ 28567.

4.1. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ ΠΎΡ‚Ρ€Π°ΠΆΠ°ΡŽΡ‚ Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ (дСйствиС), способ Ρ€Π°Π±ΠΎΡ‚Ρ‹ устройств ΠΈ Π½Π°Ρ€ΡƒΠΆΠ½Ρ‹Π΅ соСдинСния.

4.2. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ Π½Π΅ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ Ρ„Π°ΠΊΡ‚ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ ΠΊΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡŽ устройства.

4.3. ΠŸΡ€ΠΈΠΌΠ΅Π½ΡΠ΅ΠΌΡ‹Π΅ Π² обозначСниях Π±ΡƒΠΊΠ²Ρ‹ ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ собой Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅ обозначСния ΠΈ Π½Π΅ Π΄Π°ΡŽΡ‚ прСдставлСния ΠΎ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°Ρ… ΠΈΠ»ΠΈ значСниях ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ².

4.4. Если Π½Π΅ ΠΎΠ³ΠΎΠ²ΠΎΡ€Π΅Π½ΠΎ ΠΈΠ½Π°Ρ‡Π΅, обозначСния ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ Π½Π°Ρ‡Π΅Ρ€Ρ‡Π΅Π½Ρ‹ Π² любом располоТСнии, Ссли Π½Π΅ искаТаСтся ΠΈΡ… смысл.

4.5. Π Π°Π·ΠΌΠ΅Ρ€Ρ‹ условных ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ стандарт Π½Π΅ устанавливаСт.

4.6. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ, построСнныС ΠΏΠΎ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹ΠΌ ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠ°ΠΌ, Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½Ρ‹ΠΌ Π² Ρ‚Π°Π±Π»ΠΈΡ†Π΅ 1.

Если Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΡ‚Ρ€Π°Π·ΠΈΡ‚ΡŒ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ дСйствия, Ρ‚ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ обозначСния, ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½Ρ‹Π΅ Π² Ρ‚Π°Π±Π»ΠΈΡ†Π΅ 2.

4.7. ΠŸΡ€Π°Π²ΠΈΠ»Π° ΠΈ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρ‹ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ зависимости ΠΌΠ΅ΠΆΠ΄Ρƒ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ вращСния, Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ ΠΏΠΎΡ‚ΠΎΠΊΠ° Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ срСды ΠΈ ΠΏΠΎΠ·ΠΈΡ†ΠΈΠ΅ΠΉ устройства управлСния для насосов ΠΈ ΠΌΠΎΡ‚ΠΎΡ€ΠΎΠ² ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Ρ‹ Π² прилоТСниях А ΠΈ Π‘.

Π’Π°Π±Π»ΠΈΡ†Π° 1

НаимСнованиС

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅

1. Насос Π½Π΅Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ:

- с нСрСвСрсивным ΠΏΠΎΡ‚ΠΎΠΊΠΎΠΌ

- с рСвСрсивным ΠΏΠΎΡ‚ΠΎΠΊΠΎΠΌ

2. Насос Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ:

- с нСрСвСрсивным ΠΏΠΎΡ‚ΠΎΠΊΠΎΠΌ

- с рСвСрсивным ΠΏΠΎΡ‚ΠΎΠΊΠΎΠΌ

3. Насос Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ с Ρ€ΡƒΡ‡Π½Ρ‹ΠΌ ΡƒΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ ΠΈ ΠΎΠ΄Π½ΠΈΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ вращСния

4. Насос, Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ ΠΏΠΎ давлСнию, с ΠΎΠ΄Π½ΠΈΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ вращСния, Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΠΎΠΉ ΠΏΡ€ΡƒΠΆΠΈΠ½ΠΎΠΉ ΠΈ Π΄Ρ€Π΅Π½Π°ΠΆΠΎΠΌ (см. прилоТСния А ΠΈ Π‘)

5. Насос-Π΄ΠΎΠ·Π°Ρ‚ΠΎΡ€

6. Насос ΠΌΠ½ΠΎΠ³ΠΎΠΎΡ‚Π²ΠΎΠ΄Π½Ρ‹ΠΉ (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Ρ‚Ρ€Π΅Ρ…ΠΎΡ‚Π²ΠΎΠ΄Π½Ρ‹ΠΉ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ насос с ΠΎΠ΄Π½ΠΈΠΌ Π·Π°Π³Π»ΡƒΡˆΠ΅Π½Π½Ρ‹ΠΌ ΠΎΡ‚Π²ΠΎΠ΄ΠΎΠΌ)

7. Π“ΠΈΠ΄Ρ€ΠΎΠΌΠΎΡ‚ΠΎΡ€ Π½Π΅Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ:

— с нСрСвСрсивным ΠΏΠΎΡ‚ΠΎΠΊΠΎΠΌ

- с рСвСрсивным ΠΏΠΎΡ‚ΠΎΠΊΠΎΠΌ

8. Π“ΠΈΠ΄Ρ€ΠΎΠΌΠΎΡ‚ΠΎΡ€ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ:

- с нСрСвСрсивным ΠΏΠΎΡ‚ΠΎΠΊΠΎΠΌ, с Π½Π΅ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΌ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠΎΠΌ управлСния, Π½Π°Ρ€ΡƒΠΆΠ½Ρ‹ΠΌ Π΄Ρ€Π΅Π½Π°ΠΆΠΎΠΌ, ΠΎΠ΄Π½ΠΈΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ вращСния ΠΈ двумя ΠΊΠΎΠ½Ρ†Π°ΠΌΠΈ Π²Π°Π»Π°

9. ΠŸΠΎΠ²ΠΎΡ€ΠΎΡ‚Π½Ρ‹ΠΉ Π³ΠΈΠ΄Ρ€ΠΎΠ΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ

10. ΠšΠΎΠΌΠΏΡ€Π΅ΡΡΠΎΡ€

11. ΠŸΠ½Π΅Π²ΠΌΠΎΠΌΠΎΡ‚ΠΎΡ€ Π½Π΅Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ:

- с нСрСвСрсивным ΠΏΠΎΡ‚ΠΎΠΊΠΎΠΌ

- с рСвСрсивным ΠΏΠΎΡ‚ΠΎΠΊΠΎΠΌ

12. ΠŸΠ½Π΅Π²ΠΌΠΎΠΌΠΎΡ‚ΠΎΡ€ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ:

- с нСрСвСрсивным ΠΏΠΎΡ‚ΠΎΠΊΠΎΠΌ

- с рСвСрсивным ΠΏΠΎΡ‚ΠΎΠΊΠΎΠΌ

13. ΠŸΠΎΠ²ΠΎΡ€ΠΎΡ‚Π½Ρ‹ΠΉ ΠΏΠ½Π΅Π²ΠΌΠΎΠ΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ

14. Насос-ΠΌΠΎΡ‚ΠΎΡ€ Π½Π΅Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ:

- с ΠΎΠ΄Π½ΠΈΠΌ ΠΈ Ρ‚Π΅ΠΌ ΠΆΠ΅ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ ΠΏΠΎΡ‚ΠΎΠΊΠ°

- с рСвСрсивным Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ ΠΏΠΎΡ‚ΠΎΠΊΠ°

- с Π»ΡŽΠ±Ρ‹ΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ ΠΏΠΎΡ‚ΠΎΠΊΠ°

15. Насос-ΠΌΠΎΡ‚ΠΎΡ€ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ:

- с ΠΎΠ΄Π½ΠΈΠΌ ΠΈ Ρ‚Π΅ΠΌ ΠΆΠ΅ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ ΠΏΠΎΡ‚ΠΎΠΊΠ°

- с рСвСрсивным Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ ΠΏΠΎΡ‚ΠΎΠΊΠ°

- с Π»ΡŽΠ±Ρ‹ΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ ΠΏΠΎΡ‚ΠΎΠΊΠ°, с Ρ€ΡƒΡ‡Π½Ρ‹ΠΌ ΡƒΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ, Π½Π°Ρ€ΡƒΠΆΠ½Ρ‹ΠΌ Π΄Ρ€Π΅Π½Π°ΠΆΠΎΠΌ ΠΈ двумя направлСниями вращСния

16. Насос-ΠΌΠΎΡ‚ΠΎΡ€ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ, с двумя направлСниями вращСния, ΠΏΡ€ΡƒΠΆΠΈΠ½Π½Ρ‹ΠΌ Ρ†Π΅Π½Ρ‚Ρ€ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ΠΌ нуля Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ объСма, Π½Π°Ρ€ΡƒΠΆΠ½Ρ‹ΠΌ ΡƒΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ ΠΈ Π΄Ρ€Π΅Π½Π°ΠΆΠΎΠΌ (сигнал n Π²Ρ‹Π·Ρ‹Π²Π°Π΅Ρ‚ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π΅Π½ΠΈΠ΅ Π² Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ N ) (см. прилоТСния А ΠΈ Π‘)

17. ОбъСмная Π³ΠΈΠ΄Ρ€ΠΎΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π°:

- с Π½Π΅Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΌ насосом ΠΈ ΠΌΠΎΡ‚ΠΎΡ€ΠΎΠΌ, с ΠΎΠ΄Π½ΠΈΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ ΠΏΠΎΡ‚ΠΎΠΊΠ° ΠΈ ΠΎΠ΄Π½ΠΈΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ вращСния

- с Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΌ насосом, с рСвСрсивным ΠΏΠΎΡ‚ΠΎΠΊΠΎΠΌ, с двумя направлСниями вращСния с измСняСмой ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒΡŽ

- с Π½Π΅Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΌ насосом ΠΈ ΠΎΠ΄Π½ΠΈΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ вращСния

18. Π¦ΠΈΠ»ΠΈΠ½Π΄Ρ€ одностороннСго дСйствия:

- ΠΏΠΎΡ€ΡˆΠ½Π΅Π²ΠΎΠΉ Π±Π΅Π· указания способа Π²ΠΎΠ·Π²Ρ€Π°Ρ‚Π° ΡˆΡ‚ΠΎΠΊΠ°, пнСвматичСский

- ΠΏΠΎΡ€ΡˆΠ½Π΅Π²ΠΎΠΉ с Π²ΠΎΠ·Π²Ρ€Π°Ρ‚ΠΎΠΌ ΡˆΡ‚ΠΎΠΊΠ° ΠΏΡ€ΡƒΠΆΠΈΠ½ΠΎΠΉ, пнСвматичСский

- ΠΏΠΎΡ€ΡˆΠ½Π΅Π²ΠΎΠΉ с Π²Ρ‹Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠ΅ΠΌ ΡˆΡ‚ΠΎΠΊΠ° ΠΏΡ€ΡƒΠΆΠΈΠ½ΠΎΠΉ, гидравличСский

- ΠΏΠ»ΡƒΠ½ΠΆΠ΅Ρ€Π½Ρ‹ΠΉ

- тСлСскопичСский с односторонним Π²Ρ‹Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠ΅ΠΌ, пнСвматичСский

- тСлСскопичСский с двухсторонним Π²Ρ‹Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠ΅ΠΌ

19. Π¦ΠΈΠ»ΠΈΠ½Π΄Ρ€ двухстороннСго дСйствия:

- с односторонним ΡˆΡ‚ΠΎΠΊΠΎΠΌ, гидравличСский

- с двухсторонним ΡˆΡ‚ΠΎΠΊΠΎΠΌ, пнСвматичСский

- тСлСскопичСский с односторонним Π²Ρ‹Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠ΅ΠΌ, гидравличСский

- тСлСскопичСский с двухсторонним Π²Ρ‹Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠ΅ΠΌ

20. Π¦ΠΈΠ»ΠΈΠ½Π΄Ρ€ Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΉ (ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ ΠΏΠ»ΠΎΡ‰Π°Π΄Π΅ΠΉ ΠΏΠΎΡ€ΡˆΠ½Ρ со стороны ΡˆΡ‚ΠΎΠΊΠΎΠ²ΠΎΠΉ ΠΈ Π½Π΅ΡˆΡ‚ΠΎΠΊΠΎΠ²ΠΎΠΉ полостСй ΠΈΠΌΠ΅Π΅Ρ‚ пСрвостСпСнноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅)

21. Π¦ΠΈΠ»ΠΈΠ½Π΄Ρ€ двухстороннСго дСйствия с ΠΏΠΎΠ΄Π²ΠΎΠ΄ΠΎΠΌ Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ срСды Ρ‡Π΅Ρ€Π΅Π· ΡˆΡ‚ΠΎΠΊ:

- с односторонним ΡˆΡ‚ΠΎΠΊΠΎΠΌ

- с двухсторонним ΡˆΡ‚ΠΎΠΊΠΎΠΌ

22. Π¦ΠΈΠ»ΠΈΠ½Π΄Ρ€ двухстороннСго дСйствия с постоянным Ρ‚ΠΎΡ€ΠΌΠΎΠΆΠ΅Π½ΠΈΠ΅ΠΌ Π² ΠΊΠΎΠ½Ρ†Π΅ Ρ…ΠΎΠ΄Π°:

- со стороны ΠΏΠΎΡ€ΡˆΠ½Ρ

- с Π΄Π²ΡƒΡ… сторон

23. Π¦ΠΈΠ»ΠΈΠ½Π΄Ρ€ двухстороннСго дСйствия с Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΌ Ρ‚ΠΎΡ€ΠΌΠΎΠΆΠ΅Π½ΠΈΠ΅ΠΌ Π² ΠΊΠΎΠ½Ρ†Π΅ Ρ…ΠΎΠ΄Π°:

- со стороны ΠΏΠΎΡ€ΡˆΠ½Ρ

- с Π΄Π²ΡƒΡ… сторон ΠΈ ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ΠΌ ΠΏΠ»ΠΎΡ‰Π°Π΄Π΅ΠΉ 2:1

ΠŸΡ€ΠΈΠΌΠ΅Ρ‡Π°Π½ΠΈΠ΅ – ΠŸΡ€ΠΈ нСобходимости ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ ΠΊΠΎΠ»ΡŒΡ†Π΅Π²ΠΎΠΉ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ ΠΏΠΎΡ€ΡˆΠ½Ρ ΠΊ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ ΠΏΠΎΡ€ΡˆΠ½Ρ (ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ ΠΏΠ»ΠΎΡ‰Π°Π΄Π΅ΠΉ) ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Π΄Π°Π½ΠΎ Π½Π°Π΄ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ ΠΏΠΎΡ€ΡˆΠ½Ρ

24. Π¦ΠΈΠ»ΠΈΠ½Π΄Ρ€ Π΄Π²ΡƒΡ…ΠΊΠ°ΠΌΠ΅Ρ€Π½Ρ‹ΠΉ двухстороннСго дСйствия

25. Π¦ΠΈΠ»ΠΈΠ½Π΄Ρ€ ΠΌΠ΅ΠΌΠ±Ρ€Π°Π½Π½Ρ‹ΠΉ:

- одностороннСго дСйствия

- двухстороннСго дСйствия

26. ΠŸΠ½Π΅Π²ΠΌΠΎΠ³ΠΈΠ΄Ρ€Π°Π²Π»ΠΈΡ‡Π΅ΡΠΊΠΈΠΉ Π²Ρ‹Ρ‚Π΅ΡΠ½ΠΈΡ‚Π΅Π»ΡŒ с Ρ€Π°Π·Π΄Π΅Π»ΠΈΡ‚Π΅Π»Π΅ΠΌ:

- ΠΏΠΎΡΡ‚ΡƒΠΏΠ°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ

- Π²Ρ€Π°Ρ‰Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ

27. ΠŸΠΎΡΡ‚ΡƒΠΏΠ°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒ:

- с ΠΎΠ΄Π½ΠΈΠΌ Π²ΠΈΠ΄ΠΎΠΌ Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ срСды

- с двумя Π²ΠΈΠ΄Π°ΠΌΠΈ Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ срСды

28. Π’Ρ€Π°Ρ‰Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒ:

- с ΠΎΠ΄Π½ΠΈΠΌ Π²ΠΈΠ΄ΠΎΠΌ Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ срСды

- с двумя Π²ΠΈΠ΄Π°ΠΌΠΈ Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ срСды

29. Π¦ΠΈΠ»ΠΈΠ½Π΄Ρ€ с встроСнными мСханичСскими Π·Π°ΠΌΠΊΠ°ΠΌΠΈ

Π’Π°Π±Π»ΠΈΡ†Π° 2

НаимСнованиС

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅

1. Насос Ρ€ΡƒΡ‡Π½ΠΎΠΉ

2. Насос ΡˆΠ΅ΡΡ‚Π΅Ρ€Π΅Π½Π½Ρ‹ΠΉ

3. Насос Π²ΠΈΠ½Ρ‚ΠΎΠ²ΠΎΠΉ

4. Насос пластинчатый

5. Насос Ρ€Π°Π΄ΠΈΠ°Π»ΡŒΠ½ΠΎ-ΠΏΠΎΡ€ΡˆΠ½Π΅Π²ΠΎΠΉ

6. Насос аксиально-ΠΏΠΎΡ€ΡˆΠ½Π΅Π²ΠΎΠΉ

7. Насос ΠΊΡ€ΠΈΠ²ΠΎΡˆΠΈΠΏΠ½Ρ‹ΠΉ

8. Насос лопастной Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½Ρ‹ΠΉ

9. Насос струйный:

— ΠΎΠ±Ρ‰Π΅Π΅ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅

— с Тидкостным внСшним ΠΏΠΎΡ‚ΠΎΠΊΠΎΠΌ

— с Π³Π°Π·ΠΎΠ²Ρ‹ΠΌ внСшним ΠΏΠΎΡ‚ΠΎΠΊΠΎΠΌ

10. ВСнтилятор:

— Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½Ρ‹ΠΉ

— осСвой

А.1. НаправлСниС вращСния Π²Π°Π»Π° ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ концСнтричСской стрСлкой Π²ΠΎΠΊΡ€ΡƒΠ³ основного обозначСния ΠΌΠ°ΡˆΠΈΠ½Ρ‹ ΠΎΡ‚ элСмСнта ΠΏΠΎΠ΄Π²ΠΎΠ΄Π° мощности ΠΊ элСмСнту ΠΎΡ‚Π²ΠΎΠ΄Π° мощности. Для устройств с двумя направлСниями вращСния ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΎΠ΄Π½ΠΎ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ»ΡŒΠ½ΠΎ Π²Ρ‹Π±Ρ€Π°Π½Π½ΠΎΠ΅ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅. Для устройств с Π΄Π²ΠΎΠΉΠ½Ρ‹ΠΌ Π²Π°Π»ΠΎΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ Π½Π° ΠΎΠ΄Π½ΠΎΠΌ ΠΊΠΎΠ½Ρ†Π΅ Π²Π°Π»Π°.

А.2. Для насосов стрСлка начинаСтся Π½Π° ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½ΠΎΠΌ Π²Π°Π»Ρƒ ΠΈ заканчиваСтся остриСм Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ Π»ΠΈΠ½ΠΈΠΈ ΠΏΠΎΡ‚ΠΎΠΊΠ°.

А.3. Для ΠΌΠΎΡ‚ΠΎΡ€ΠΎΠ² стрСлка начинаСтся Π½Π° Π²Ρ…ΠΎΠ΄Π½ΠΎΠΉ Π»ΠΈΠ½ΠΈΠΈ ΠΏΠΎΡ‚ΠΎΠΊΠ° ΠΈ заканчиваСтся остриСм стрСлки Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΌ Π²Π°Π»Ρƒ.

А.4. Для насосов-ΠΌΠΎΡ‚ΠΎΡ€ΠΎΠ² ΠΏΠΎ А.2 ΠΈ А.3.

А.5. ΠŸΡ€ΠΈ нСобходимости ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π΅Π΅ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ·ΠΈΡ†ΠΈΠΈ устройства управлСния ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ Π²ΠΎΠ·Π»Π΅ острия концСнтричСской стрСлки.

А.6. Если характСристики управлСния Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ для Π΄Π²ΡƒΡ… Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΉ вращСния, ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ для ΠΎΠ±ΠΎΠΈΡ… Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΉ.

А.7. Π›ΠΈΠ½ΠΈΡŽ, ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‰ΡƒΡŽ ΠΏΠΎΠ·ΠΈΡ†ΠΈΠΈ устройства управлСния, ΠΈ обозначСния ΠΏΠΎΠ·ΠΈΡ†ΠΈΠΉ (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, М — Γ† — N) наносят пСрпСндикулярно ΠΊ стрСлкС управлСния. Π—Π½Π°ΠΊ Γ† ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ ΠΏΠΎΠ·ΠΈΡ†ΠΈΡŽ Π½ΡƒΠ»Π΅Π²ΠΎΠ³ΠΎ Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ объСма, Π±ΡƒΠΊΠ²Ρ‹ М ΠΈ N ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ ΠΊΡ€Π°ΠΉΠ½ΠΈΠ΅ ΠΏΠΎΠ·ΠΈΡ†ΠΈΠΈ устройства управлСния для максимального Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ объСма. ΠŸΡ€Π΅Π΄ΠΏΠΎΡ‡Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Ρ‚Π΅ ΠΆΠ΅ обозначСния, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ нанСсСны Π½Π° корпусС устройства.

Π’ΠΎΡ‡ΠΊΠ° пСрСсСчСния стрСлки, ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‰Π΅ΠΉ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ ΠΈ пСрпСндикулярной ΠΊ Π»ΠΈΠ½ΠΈΠΈ, ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ Β«Π½Π° складС» (рисунок 1).

Рисунок 1.

Π’Π°Π±Π»ΠΈΡ†Π° Π‘.1

НаимСнованиС

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅

1. ΠžΠ΄Π½ΠΎΡ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΠ΅ устройство (ΠΌΠΎΡ‚ΠΎΡ€).

Π“ΠΈΠ΄Ρ€ΠΎΠΌΠΎΡ‚ΠΎΡ€ Π½Π΅Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ, с ΠΎΠ΄Π½ΠΈΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ вращСния.

2. ΠžΠ΄Π½ΠΎΡ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΠ΅ устройство (машина).

Π“ΠΈΠ΄Ρ€ΠΎΠΌΠ°ΡˆΠΈΠ½Π° нСрСгулируСмая, с двумя направлСниями вращСния.

Показано ΠΎΠ΄Π½ΠΎ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ вращСния, связанноС с Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ ΠΏΠΎΡ‚ΠΎΠΊΠ°.

3. ΠžΠ΄Π½ΠΎΡ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΠ΅ устройство (насос).

Гидронасос Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ (с ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ΠΌ Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ объСма Π² ΠΎΠ΄Π½Ρƒ строку), с ΠΎΠ΄Π½ΠΈΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ вращСния.

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ·ΠΈΡ†ΠΈΠΈ устройства управлСния ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΈΡΠΊΠ»ΡŽΡ‡Π΅Π½ΠΎ, Π½Π° рисункС ΠΎΠ½ΠΎ ΡƒΠΊΠ°Π·Π°Π½ΠΎ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ для ясности.

4. ΠžΠ΄Π½ΠΎΡ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΠ΅ устройство (ΠΌΠΎΡ‚ΠΎΡ€).

Π“ΠΈΠ΄Ρ€ΠΎΠΌΠΎΡ‚ΠΎΡ€ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ (с ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ΠΌ Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ объСма Π² ΠΎΠ΄Π½Ρƒ сторону), с двумя направлСниями вращСния.

Показано ΠΎΠ΄Π½ΠΎ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ вращСния, связанноС с Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ ΠΏΠΎΡ‚ΠΎΠΊΠ°.

5. ΠžΠ΄Π½ΠΎΡ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΠ΅ устройство (машина).

Π“ΠΈΠ΄Ρ€ΠΎΠΌΠ°ΡˆΠΈΠ½Π° рСгулируСмая (с ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ΠΌ Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ объСма Π² ΠΎΠ±Π΅ стороны), с ΠΎΠ΄Π½ΠΈΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ вращСния.

Показано Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ вращСния ΠΈ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π°Ρ позиция устройства управлСния, связанныС с Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ ΠΏΠΎΡ‚ΠΎΠΊΠ°.

6. ΠžΠ΄Π½ΠΎΡ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΠ΅ устройство (машина).

Π“ΠΈΠ΄Ρ€ΠΎΠΌΠ°ΡˆΠΈΠ½Π° рСгулируСмая (с ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ΠΌ Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ объСма Π² ΠΎΠ±Π΅ стороны), с двумя направлСниями вращСния.

Показано ΠΎΠ΄Π½ΠΎ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ вращСния ΠΈ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π°Ρ позиция устройства управлСния, связанныС с Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ ΠΏΠΎΡ‚ΠΎΠΊΠ°.

7. Насос-ΠΌΠΎΡ‚ΠΎΡ€.

Насос-ΠΌΠΎΡ‚ΠΎΡ€ Π½Π΅Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ с двумя направлСниями вращСния.

8. Насос-ΠΌΠΎΡ‚ΠΎΡ€.

Насос-ΠΌΠΎΡ‚ΠΎΡ€ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ (с ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ΠΌ Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ объСма Π² ΠΎΠ΄Π½Ρƒ сторону), с двумя направлСниями вращСния.

Показано ΠΎΠ΄Π½ΠΎ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ вращСния, связанноС с Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ ΠΏΠΎΡ‚ΠΎΠΊΠ°, ΠΏΡ€ΠΈ Ρ€Π°Π±ΠΎΡ‚Π΅ Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ насоса.

9. Насос-ΠΌΠΎΡ‚ΠΎΡ€.

Насос-ΠΌΠΎΡ‚ΠΎΡ€ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ (с ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ΠΌ Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ объСма Π² ΠΎΠ±Π΅ стороны), с ΠΎΠ΄Π½ΠΈΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ вращСния.

Показано Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ вращСния ΠΈ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π°Ρ позиция устройства управлСния, связанныС с Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ ΠΏΠΎΡ‚ΠΎΠΊΠ°, ΠΏΡ€ΠΈ Ρ€Π°Π±ΠΎΡ‚Π΅ Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ насоса.

10. Насос-ΠΌΠΎΡ‚ΠΎΡ€.

Насос-ΠΌΠΎΡ‚ΠΎΡ€ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ (с ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ΠΌ Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ объСма Π² ΠΎΠ±Π΅ стороны, с двумя направлСниями вращСния.

Показано ΠΎΠ΄Π½ΠΎ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ вращСния ΠΈ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π°Ρ позиция устройства управлСния, связанныС с Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ ΠΏΠΎΡ‚ΠΎΠΊΠ°, ΠΏΡ€ΠΈ Ρ€Π°Π±ΠΎΡ‚Π΅ Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ насоса.

11. ΠœΠΎΡ‚ΠΎΡ€.

ΠœΠΎΡ‚ΠΎΡ€ с двумя направлСниями вращСния: Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ (с ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ΠΌ Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ объСма Π² ΠΎΠ΄Π½Ρƒ строку) Π² ΠΎΠ΄Π½ΠΎΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ вращСния, Π½Π΅Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹ΠΉ Π² Π΄Ρ€ΡƒΠ³ΠΎΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ вращСния.

ΠŸΠΎΠΊΠ°Π·Π°Π½Ρ‹ ΠΎΠ±Π΅ возмоТности.

ΠšΠ»ΡŽΡ‡Π΅Π²Ρ‹Π΅ слова: обозначСния условныС графичСскиС, ΠΌΠ°ΡˆΠΈΠ½Ρ‹ гидравличСскиС ΠΈ пнСвматичСскиС

Насос для Ρ‚Π΅ΠΏΠ»ΠΎΠ³ΠΎ ΠΏΠΎΠ»Π° – ΠΊΠ°ΠΊΠΎΠΉ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ, ΠΊΠ°ΠΊ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ

Π§Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚Ρƒ ΡΠΌΠ΅ΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΡƒΠ·Π»Π°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΠΎΠ½ΠΈΠΆΠ°Π΅Ρ‚ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρƒ тСплоноситСля для Ρ‚Π΅ΠΏΠ»ΠΎΠ³ΠΎ ΠΏΠΎΠ»Π°, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ циркуляционный насос. ΠšΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ Π² основном ΠΈ обСспСчиваСтся Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠ΅ тСплоноситСля ΠΏΠΎ ΠΊΠΎΠ½Ρ‚ΡƒΡ€Π°ΠΌ (пСтлям) ΠΎΡ‚ΠΎΠΏΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Ρ‚Ρ€ΡƒΠ±ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°.

Π’ Ρ‚ΠΎΠΌ случаС, ΠΊΠΎΠ³Π΄Π° Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π° тСплоноситСля формируСтся Π½Π΅ ΡΠΌΠ΅ΡΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ ΡƒΠ·Π»ΠΎΠΌ, Π° ΠΊΠ°ΠΊ-Ρ‚ΠΎ ΠΈΠ½Π°Ρ‡Π΅ (Π Π’Π›-Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΠ°, ΠΊΠΎΡ‚Π»ΠΎΠΌ, солнСчным ΠΊΠΎΠ»Π»Π΅ΠΊΡ‚ΠΎΡ€ΠΎΠΌ, внСшним смСситСлСм), Ρ‚ΠΎ насос Π² ΠΊΠΎΠ½Ρ‚ΡƒΡ€Π΅ Ρ‚Π΅ΠΏΠ»ΠΎΠ³ΠΎ ΠΏΠΎΠ»Π° скорСС всСго Π½Π΅ ΠΏΠΎΠ½Π°Π΄ΠΎΠ±ΠΈΡ‚ΡŒΡΡ, достаточно Π±ΡƒΠ΄Π΅Ρ‚ ΠΈ ΠΎΠ±Ρ‰Π΅Π³ΠΎ Π² ΠΎΡ‚ΠΎΠΏΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ систСмС.

Но Ρ‡Π°Ρ‰Π΅ всСго Ρ‚Π΅ΠΏΠ»Ρ‹Π΅ ΠΏΠΎΠ»Ρ‹ ΡΠΎΠ·Π΄Π°ΡŽΡ‚ΡΡ со своим нососно-ΡΠΌΠ΅ΡΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ ΡƒΠ·Π»ΠΎΠΌ.

Какой насос ΠΏΠΎΠ΄ΠΎΠΉΠ΄Π΅Ρ‚

Π’ ΡΠΌΠ΅ΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΌ ΡƒΠ·Π»Π΅ Ρ‚Π΅ΠΏΠ»Ρ‹Ρ… ΠΏΠΎΠ»ΠΎΠ² примСняСтся ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹ΠΉ циркуляционный насос, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΡ€ΠΈΠ³ΠΎΠ΄Π΅Π½ ΠΈ для Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Π½ΠΎΠΉ систСмы отоплСния.

Π­Ρ‚ΠΈ Π°Π³Ρ€Π΅Π³Π°Ρ‚Ρ‹ ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ ΠΌΠ°Π»ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ, нСбольшим Π½Π°ΠΏΠΎΡ€ΠΎΠΌ ΠΈ нСбольшим расходом Тидкости. БоотвСтствСнно ΠΈ потрСбляСмая ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½Π΅Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Π° (40 – 150 Π’Ρ‚), ΡˆΡƒΠΌ ΠΏΡ€ΠΈ Ρ€Π°Π±ΠΎΡ‚Π΅ ΠΏΠΎΡ‡Ρ‚ΠΈ отсутствуСт.

ВсС циркуляционныС насосы для Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠΉ ΠΎΡ‚ΠΎΠΏΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ систСмы (Π² Ρ‚.Ρ‡. ΠΈ для Ρ‚Π΅ΠΏΠ»Ρ‹Ρ… ΠΏΠΎΠ»ΠΎΠ²) ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ΡΡ ΠΏΠ°Ρ€ΠΎΠΉ Ρ†ΠΈΡ„Ρ€, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, β€” 25/40.

Π“Π΄Π΅ пСрвая 25 β€” Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ Ρ€Π΅Π·ΡŒΠ±Ρ‹ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π² ΠΌΠΌ (ΠΈΠ½Π°Ρ‡Π΅ β€” 1 дюйм). Π”ΡŽΠΉΠΌΠΎΠ²ΠΎΠ΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ β€” Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ Ρ…ΠΎΠ΄ΠΎΠ²ΠΎΠ΅ Π² Π±Ρ‹Ρ‚Ρƒ для Π³Π»Π°Π²Π½Ρ‹Ρ… магистралСй, Ρ‚Π°ΠΊΠΎΠΉ ΠΆΠ΅ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ Ρ€Π΅Π·ΡŒΠ±Ρ‹, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Ρƒ ΠΊΠΎΠ»Π»Π΅ΠΊΡ‚ΠΎΡ€ΠΎΠ² для Ρ‚Π΅ΠΏΠ»ΠΎΠ³ΠΎ пола….

Вторая Ρ†ΠΈΡ„Ρ€Π° ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Π½Π°ΠΏΠΎΡ€ Π² Π΄ΠΌ. Ρ‚.Π΅. 40 β€” 4 ΠΌΠ΅Ρ‚Ρ€Π° водяного столба, ΠΈΠ»ΠΈ 0,4 Π°Ρ‚ΠΌ.

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° 25/60 ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ ΡƒΠΆΠ΅ Π±ΠΎΠ»Π΅Π΅ ΠΌΠΎΡ‰Π½ΡƒΡŽ модСль – Π΄Π°ΡŽΡ‰ΠΈΠΉ Π½Π°ΠΏΠΎΡ€ Π² 6 ΠΌΠ΅Ρ‚Ρ€ΠΎΠ².

Напор ΠΈ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ

Π’Ρ€Π΅Π±ΡƒΠ΅ΠΌΡ‹Π΅ характСристики насоса ΠΈ Π΅Π³ΠΎ ΠΌΠ°Ρ€ΠΊΠ° Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π±Ρ‹Ρ‚ΡŒ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Ρ‹ Π² ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π΅ Π½Π° Ρ‚Π΅ΠΏΠ»Ρ‹ΠΉ ΠΏΠΎΠ» исходя ΠΈΠ· Ρ‚Π΅ΠΏΠ»ΠΎΠΏΠΎΡ‚Π΅Ρ€ΡŒ, ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ, количСства ΠΊΠΎΠ½Ρ‚ΡƒΡ€ΠΎΠ², ΠΌΠ°Ρ€ΠΊΠΈ Ρ‚Ρ€ΡƒΠ±, Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Π° Ρ‚Ρ€ΡƒΠ±, Π΄Π»ΠΈΠ½Ρ‹ ΠΏΠ΅Ρ‚Π΅Π»ΡŒ, Ρ€Π°Π·Π½ΠΈΡ†Ρ‹ тСмпСратур…

Но ΠΏΡ€ΠΈΠΎΠ±Ρ€Π΅Ρ‚Π΅Π½ΠΈΠ΅ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π°, ΠΈΠ»ΠΈ Π΄Π°ΠΆΠ΅ ΠΏΡ€ΠΎΠ²Π΅Π΄Π΅Π½ΠΈΠ΅ простых расчСтов, для ΠΌΠ½ΠΎΠ³ΠΈΡ… Π½Π΅ ΠΆΠ΅Π»Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ Π·Π°Ρ‚Ρ€Π°Ρ‚Ρ‹ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ, Π΄Π΅Π½Π΅Π³ ΠΈ сил.

МногиС ΠΆΠ΅Π»Π°ΡŽΡ‚ Π·Π½Π°Ρ‚ΡŒ «здСсь ΠΈ сСйчас Π½Π΅ΠΌΠ΅Π΄Π»Π΅Π½Π½ΠΎΒ», β€” ΠΊΠ°ΠΊΠΎΠΉ насос Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ для Ρ‚Π΅ΠΏΠ»ΠΎΠ³ΠΎ ΠΏΠΎΠ»Π°.

Но вопрос Π½Π΅ слоТный, β€” прСдстоит Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ всСго лишь ΠΌΠ΅ΠΆΠ΄Ρƒ 25/40 ΠΈ 25/60 (для Π±ΠΎΠ»ΡŒΡˆΠΈΡ… ΠΏΠ»ΠΎΡ‰Π°Π΄Π΅ΠΉ Π»ΡƒΡ‡ΡˆΠ΅ ΠΏΠΎΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Π΄Π²Π° ΠΈ Π±ΠΎΠ»Π΅Π΅ Β«ΠΌΠ°Π»Π΅Π½ΡŒΠΊΠΈΡ…Β» насосно-ΡΠΌΠ΅ΡΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΡƒΠ·Π»ΠΎΠ²), β€” Π΄Ρ€ΡƒΠ³ΠΈΡ… подходящих Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠ² просто Ρ‚Ρ€ΡƒΠ΄Π½ΠΎ Π½Π°ΠΉΡ‚ΠΈ.

Если Π±Ρ€Π°Ρ‚ΡŒ Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Π½ΡƒΡŽ систСму, Ρ‚ΠΎ Π² силу Π΅Π΅ простоты Π²Ρ‹Π±ΠΎΡ€ насоса упрощаСтся. Π”ΠΎ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ Π΄ΠΎΠΌΠ° Π΄ΠΎ 160 ΠΌ ΠΊΠ². потянСт ΠΈ 25/40. Π’ ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… 160 β€” 250 – ΠΌ ΠΊΠ²., – 25/60 ΠΈ Ρ‚.Π΄.

«ДСтская болСзнь Π΄ΠΎΠΌΠ°ΡˆΠ½ΠΈΡ… ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½ΠΈΠΊΠΎΠ²Β» β€” ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ циркуляционныС насос «с запасом Π½Π° всякий случай». Π’Π°ΠΌ, Π³Π΄Π΅ достаточно 20, ставят 80, β€” ΠΏΠΎΠ»ΡƒΡ‡Π°ΡŽΡ‚ ΠΎΡ‡Π΅Π½ΡŒ сущСствСнный пСрСрасход элСктроэнСргии, ΡˆΡƒΠΌ Π² Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Π°Ρ… ΠΈ трубах…

Π‘ Π²Ρ‹Π±ΠΎΡ€ΠΎΠΌ насоса для Ρ‚Π΅ΠΏΠ»ΠΎΠ³ΠΎ ΠΏΠΎΠ»Π° Π΄Π΅Π»ΠΎ обстоит ΠΏΠΎΡ‡Ρ‚ΠΈ Ρ‚Π°ΠΊΠΆΠ΅ просто. Π₯ΠΎΡ‚ΡŒ здСсь большС разнообразия Π² исходных Π΄Π°Π½Π½Ρ‹Ρ… – Π΄Π»ΠΈΠ½Π° ΠΊΠΎΠ½Ρ‚ΡƒΡ€ΠΎΠ² ΠΌΠΎΠΆΠ΅Ρ‚ ΠΌΠ΅Π½ΡΡ‚ΡŒΡΡ сущСствСнно ΠΎΡ‚ 20ΠΌ Π΄ΠΎ 140ΠΌ, запросы ΠΏΠΎ разности Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€ ΠΏΠΎΠ΄Π°Ρ‡ΠΈ ΠΈ ΠΎΠ±Ρ€Π°Ρ‚ΠΊΠΈ ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ Ρ€Π°Π·Π½Ρ‹ΠΌΠΈ, большС влияСт ΡƒΡ‚Π΅ΠΏΠ»Π΅Π½Π½ΠΎΡΡ‚ΡŒ самого ΠΏΠΎΠ»Π° ΠΈ Π΄Ρ€.

Для ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΠΈΠ·Π°Ρ†ΠΈΠΈ разности Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€ ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠΎΠ΄Π°Ρ‡Π΅ΠΉ ΠΈ ΠΎΠ±Ρ€Π°Ρ‚ΠΊΠΎΠΉ Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ Π±ΠΎΠ»Π΅Π΅ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ насос.

Какой Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ расход ΠΈ Π½Π°ΠΏΠΎΡ€

Π ΡƒΠΊΠΎΠ²ΠΎΠ΄ΡΡ‚Π²ΡƒΡΡΡŒ ΠΎΠΏΡ‹Ρ‚ΠΎΠΌ создания Ρ‚Π΅ΠΏΠ»Ρ‹Ρ… ΠΏΠΎΠ»ΠΎΠ² ΠΌΠΎΠΆΠ½ΠΎ ΡΠΊΠ°Π·Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ насоса для достаточного ΠΎΠ±ΠΎΠ³Ρ€Π΅Π²Π° «срСднСутСплСнного здания» Π² ΠΊΠ»ΠΈΠΌΠ°Ρ‚Π΅ срСднСй полосы Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅ΠΉ.

Π’.Π΅. – для ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ Π² 100 ΠΌ ΠΊΠ². частного Π΄ΠΎΠΌΠ° Π² срСднСй полосС потрСбуСтся насос с ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒΡŽ ΠΎΡ‚ 1,5 ΠΌ ΠΊΡƒΠ±. Π² час.

НапримСр, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ 7 ΠΊΠΎΠ½Ρ‚ΡƒΡ€ΠΎΠ² отоплСния, Ссли расход дСлится ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ ΠΏΠΎΡ€ΠΎΠ²Π½Ρƒ, Ρ‚ΠΎΠ³Π΄Π° ΠΎΠ½ составляСт Π½Π΅ΠΌΠ½ΠΎΠ³ΠΈΠΌ Π±ΠΎΠ»Π΅Π΅ 0,2 ΠΌ ΠΊΡƒΠ± Π² час Π² ΠΊΠ°ΠΆΠ΄ΠΎΠΌ ΠΊΠΎΠ½Ρ‚ΡƒΡ€Π΅.

Π’ Ρ‚Π°Π±Π»ΠΈΡ‡ΠΊΠ΅ ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Ρ‹ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½Ρ‹Π΅ Π΄Π°Π½Π½Ρ‹Π΅ ΠΏΠΎ падСнию Π½Π°ΠΏΠΎΡ€Π° Π² ΠΊΠΎΠ½Ρ‚ΡƒΡ€Π°Ρ… Ρ‚Π΅ΠΏΠ»ΠΎΠ³ΠΎ ΠΏΠΎΠ»Π° с использованиСм Ρ‚Ρ€ΡƒΠ±Ρ‹ 16 ΠΌΠΌ.

ВСроятно, ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½Ρ‹ ΠΏΠ΅Ρ‚Π»ΠΈ с Π΄Π»ΠΈΠ½ΠΎΠΉ 70 – 80 ΠΌ. Расход Π² ΠΊΠ°ΠΆΠ΄ΠΎΠΌ ΠΊΠΎΠ½Ρ‚ΡƒΡ€Π΅ ΠΎΠΊΠΎΠ»ΠΎ 3 Π»ΠΈΡ‚Ρ€ΠΎΠ² Π² ΠΌΠΈΠ½ΡƒΡ‚Ρƒ (0,18 ΠΊΡƒΠ±/час), соотвСтствСнно ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Π½Π°ΠΏΠΎΡ€ согласно Ρ‚Π°Π±Π»ΠΈΡ†Ρ‹ β€” ΠΎΠΊΠΎΠ»ΠΎ 2 ΠΌ Π². ст.

Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, для 100ΠΌ ΠΊΠ². этой «срСднСохлаТдаСмой» ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ Π½Π°ΠΌ Π½ΡƒΠΆΠ΅Π½ насос, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π±Ρ‹ Π΄Π°Π²Π°Π» расход Π² 1,5 ΠΌ ΠΊΡƒΠ± ΠΏΡ€ΠΈ Π½Π°ΠΏΠΎΡ€Π΅ Π² 2 ΠΌΠ΅Ρ‚Ρ€Π° водяного столба.

ΠŸΠΎΠ΄Π±ΠΎΡ€ ΠΏΠΎ характСристикам

Рассмотрим Π³Ρ€Π°Ρ„ΠΈΠΊΠΈ характСристик циркуляционых насосов Грундфос (Grundfos) ΠΏΠΎΠ΄ Π½Π°Π·Π²Π°Π½ΠΈΠ΅ΠΌ Π‘ΠΎΠ»Π°Ρ€.

Π’ΠΈΠ΄ΠΈΠΌ, Ρ‡Ρ‚ΠΎ «самый младший» насос 25/40 способСн Π²Ρ‹Π΄Π°Ρ‚ΡŒ расход 1,7 ΠΌ ΠΊΡƒΠ±./час ΠΏΡ€ΠΈ Π½Π°ΠΏΠΎΡ€Π΅ Π² 2 ΠΌΠ΅Ρ‚Ρ€Π°. Π­Ρ‚ΠΎ ΠΎΠ½ сдСлаСт Π½Π° Π²Ρ‚ΠΎΡ€ΠΎΠΉ скорости, потрСбляя 50 Π’Ρ‚ час.

Π’Ρ‹Π±ΠΈΡ€Π°Π΅ΠΌ насос 25/40 для Ρ‚Π΅ΠΏΠ»ΠΎΠ³ΠΎ ΠΏΠΎΠ»Π° Π΄ΠΎ 100 ΠΌ ΠΊΠ². (7 ΠΊΠΎΠ½Ρ‚ΡƒΡ€ΠΎΠ² ΠΏΠΎ 12 β€” 13 ΠΌ ΠΊΠ².) Π‘Π²Ρ‹ΡˆΠ΅ 120 ΠΌ ΠΊΠ². – соотвСтствСнно 25/50 Π΄ΠΎ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ 160 ΠΌ ΠΊΠ².

По ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½Ρ‹ΠΌ ΠΏΡ€ΠΈΠΊΠΈΠ΄ΠΊΠ°ΠΌ, ΠΌΡ‹ Π²Ρ‹Π±Ρ€Π°Π»ΠΈ подходящий насос для Ρ‚Π΅ΠΏΠ»ΠΎΠ³ΠΎ ΠΏΠΎΠ»Π°.
А Ρ‡Ρ‚ΠΎ скаТСт ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ? Π’ΠΎΡ‚ ΠΎΡ„ΠΈΡ†ΠΈΠ°Π»ΡŒΠ½Π°Ρ Ρ‚Π°Π±Π»ΠΈΡ†Π° Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄Π°Ρ†ΠΈΠΉ ΠΎΡ‚ Grundfos.

Π’Π°Ρ€ΠΈΠ°Π½Ρ‚Ρ‹ Π²Ρ‹Π±ΠΎΡ€Π°, соврСмСнныС насосы

ΠŸΡ€ΠΈ использовании соврСмСнных ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ ALPHA, Π²Π°ΠΆΠ½ΠΎ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ Ρ€Π΅ΠΆΠΈΠΌΡ‹ Β«ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΠ΅ Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅Β» ΠΈ Β«AUTOADAPTΒ» просто Π½Π΅ подходят ΠΊ Ρ‚Π΅ΠΏΠ»ΠΎΠΌΡƒ ΠΏΠΎΠ»Ρƒ, β€” устанавливайтС подходящий Ρ€Π΅ΠΆΠΈΠΌ.

Если Ρ‚Π΅ΠΏΠ»ΠΎΠΏΠΎΡ‚Π΅Ρ€ΡŒ большС ΠΈΠ»ΠΈ Π΄ΠΎΠΌ (Ρ‚Π΅ΠΏΠ»Ρ‹ΠΉ ΠΏΠΎΠ») ΠΏΠ»ΠΎΡ…ΠΎ ΡƒΡ‚Π΅ΠΏΠ»Π΅Π½, соотвСтствСнно Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ Ρ‚Π΅ΠΏΠ»ΠΎΠ³ΠΎ ΠΏΠΎΠ»Π°, ΠΏΡ€ΠΈ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ Π½ΡƒΠΆΠ½ΠΎ ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒ с ΠΎΠ΄Π½ΠΎΠ³ΠΎ насоса Π½Π° Π΄Ρ€ΡƒΠ³ΠΎΠΉ, смСщаСтся Π² ΠΌΠ΅Π½ΡŒΡˆΡƒΡŽ сторону… ΠšΠ»ΡŽΡ‡Π΅Π²ΡƒΡŽ Ρ€ΠΎΠ»ΡŒ Π² этом ΠΈΠ³Ρ€Π°Π΅Ρ‚ ΡΡ‚Π΅ΠΏΠ΅Π½ΡŒ утСплСнности самого Ρ‚Π΅ΠΏΠ»ΠΎΠ³ΠΎ ΠΏΠΎΠ»Π°.
Как ΡƒΡ‚Π΅ΠΏΠ»ΠΈΡ‚ΡŒ Ρ‚Π΅ΠΏΠ»Ρ‹ΠΉ ΠΏΠΎΠ» ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ
Но Π±ΠΎΠ»Π΅Π΅ Ρ‚ΠΎΡ‡Π½Ρ‹Π΅ значСния ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ тСплотСхничСским расчСтом ΠΈ расчСтом Ρ‚Π΅ΠΏΠ»ΠΎΠ³ΠΎ пола…. ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠ½ΠΎΠ³ΠΈΠ΅ ΡΡ‡ΠΈΡ‚Π°ΡŽΡ‚ просто ΠΈΠ·Π»ΠΈΡˆΠ½ΠΈΠΌΠΈβ€¦

ΠžΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΡŒ конструкции насоса ΠΈ установки

ЦиркуляционныС насосы Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°Ρ‚ΡŒΡΡ Ρ‚Π°ΠΊ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ось Ρ€ΠΎΡ‚ΠΎΡ€Π° Π½Π°Ρ…ΠΎΠ΄ΠΈΠ»Π°ΡΡŒ Π² Π³ΠΎΡ€ΠΈΠ·ΠΎΠ½Ρ‚Π°Π»ΡŒΠ½ΠΎΠΌ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ. НСваТно какая Π±ΡƒΠ΄Π΅ ΠΏΠΎΠ΄Π²ΠΎΠ΄ΠΊΠ° Ρ‚Ρ€ΡƒΠ± ΠΊ насосу β€” Π³ΠΎΡ€ΠΈΠ·ΠΎΠ½Ρ‚Π°Π»ΡŒΠ½Π°Ρ, Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½Π°Ρ, ΠΏΠΎΠ΄ ΡƒΠ³Π»ΠΎΠΌ β€” Ρ€ΠΎΡ‚ΠΎΡ€ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ Π³ΠΎΡ€ΠΈΠ·ΠΎΠ½Ρ‚Π°Π»ΡŒΠ½Ρ‹ΠΌ.

Π’ насосС ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ отвСрстиС, Π·Π°ΠΊΡ€Ρ‹Ρ‚ΠΎΠ΅ ΠΏΡ€ΠΎΠ±ΠΊΠΎΠΉ β€” для выпуска Π²ΠΎΠ·Π΄ΡƒΡ…Π°.

Из Ρ‚ΠΈΠΏΠΈΡ‡Π½Ρ‹Ρ… ΠΏΠΎΠ»ΠΎΠΌΠΎΠΊ циркуляционных насосов ΠΌΠΎΠΆΠ½ΠΎ Π²Ρ‹Π΄Π΅Π»ΠΈΡ‚ΡŒ засорСниС отлоТСниями. Π—Π° Ρ‚Π΅ΠΏΠ»Ρ‹ΠΉ сСзон, ΠΊΠΎΠ³Π΄Π° насос стоит, ΠΈΠ· Π²ΠΎΠ΄Ρ‹ Π²Ρ‹ΠΏΠ°Π΄Π°ΡŽΡ‚ соли, ΠΈΠΌΠΈ ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ ΠΏΡ€ΠΈΡ…Π²Π°Ρ‡Π΅Π½ Π²Π°Π» Ρ€ΠΎΡ‚ΠΎΡ€Π°. Из-Π·Π° нСбольшой мощности насос Π² Ρ‚Π°ΠΊΠΎΠΌ состоянии ΠΌΠΎΠΆΠ΅Ρ‚ Π½Π΅ Π·Π°ΠΏΡƒΡΡ‚ΠΈΡ‚ΡŒΡΡ.

НС Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ циркуляционный насос, β€” Ρ‡Ρ‚ΠΎ Π΄Π΅Π»Π°Ρ‚ΡŒ?
ΠžΡΡ‚Π°Π΅Ρ‚ΡΡ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π·Π°ΠΊΡ€Ρ‹Ρ‚ΡŒ подводящиС ΠΊΡ€Π°Π½Ρ‹, ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚ΡŒ ΠΏΡ€ΠΎΠ±ΠΊΡƒ ΠΈ ΠΏΡ€ΠΎΠ²Π΅Ρ€Π½ΡƒΡ‚ΡŒ ΠΊΡ€Ρ‹Π»ΡŒΡ‡Π°Ρ‚ΠΊΡƒ, послС Ρ‡Π΅Π³ΠΎ насос, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚.

Как ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ насос Ρ‚Π΅ΠΏΠ»ΠΎΠ³ΠΎ ΠΏΠΎΠ»Π°

Насос устанавливаСтся ΠΌΠ΅ΠΆΠ΄Ρƒ Ρ‚Ρ€Π΅Ρ…Ρ…ΠΎΠ΄ΠΎΠ²Ρ‹ΠΌ ΠΊΠ»Π°ΠΏΠ°Π½ΠΎΠΌ ΠΈ ΠΊΠΎΠ»Π»Π΅ΠΊΡ‚ΠΎΡ€ΠΎΠΌ Ρ‚Π΅ΠΏΠ»ΠΎΠ³ΠΎ ΠΏΠΎΠ»Π°. Волько Π² этом случаС Π±ΡƒΠ΄Π΅Ρ‚ Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ вся систСма Ρ‚Π΅ΠΏΠ»ΠΎΠ³ΠΎ ΠΏΠΎΠ»Π°.
Π‘ΠΌΠ΅ΡΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΡƒΠ·Π΅Π» для Ρ‚Π΅ΠΏΠ»ΠΎΠ³ΠΎ ΠΏΠΎΠ»Π° – конструкция

Если ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ насос ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ΠΌ ΠΊ Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Π½ΠΎΠΉ сСти ΠΈ Ρ‚Ρ€Π΅Ρ…Ρ…ΠΎΠ΄ΠΎΠ²Ρ‹ΠΌ ΠΊΠ»Π°ΠΏΠ°Π½ΠΎΠΌ, Ρ‚ΠΎ ΡΠΌΠ΅ΡΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΡƒΠ·Π΅Π» окаТСтся Π½Π΅ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹ΠΌ, Ρ‚Π΅ΠΏΠ»Ρ‹ΠΉ ΠΏΠΎΠ» Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚.

Насос крСпится Π·Π° Ρ„Π»Π°Π½Ρ†Ρ‹ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Π½Π°ΠΊΠΈΠ΄Π½Ρ‹Ρ… Π³Π°Π΅ΠΊ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΈΠ΄ΡƒΡ‚ Π² ΠΊΠΎΠΌΠΏΠ»Π΅ΠΊΡ‚Π΅. Установка насоса ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌ Π½Π΅ Π²Ρ‹Π·Ρ‹Π²Π°Π΅Ρ‚, Ссли ΠΏΠΎΠ΄Π²ΠΎΠ΄ΠΊΠ° Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π° ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ, с Π²Ρ‹Π΄Π΅Ρ€ΠΆΠΊΠΎΠΉ Π½ΡƒΠΆΠ½Ρ‹Ρ… расстояний.

Π‘Ρ…Π΅ΠΌΡ‹ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ°

ΠžΠ±Ρ€Π°Ρ‚ΠΈΡ‚Π΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½Π° ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ насоса ΠΈ Π΅Π³ΠΎ Π·Π°ΠΊΡ€Π΅ΠΏΠ»Π΅Π½ΠΈΠ΅ Π² Ρ„ΠΈΡ€ΠΌΠ΅Π½Π½ΠΎΠΌ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠΈ для Ρ‚Π΅ΠΏΠ»ΠΎΠ³ΠΎ ΠΏΠΎΠ»Π° для нСбольшого Π΄ΠΎΠΌΠ°.

Π’ систСмС ΠΎΠ±ΠΎΠ³Ρ€Π΅Π²Π°Π΅ΠΌΡ‹Ρ… ΠΏΠΎΠ»ΠΎΠ² ΠΊΡ€Π°Π½Ρ‹ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π½Π° Π²Ρ…ΠΎΠ΄Π΅ Π² ΡΠΌΠ΅ΡΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΡƒΠ·Π΅Π» ΠΈ Π½Π° ΠΊΠ°ΠΆΠ΄ΠΎΠΌ ΠΊΠΎΠ½Ρ‚ΡƒΡ€Π΅ ΠΊΠΎΠ»Π»Π΅ΠΊΡ‚ΠΎΡ€Π°. Π‘Π»ΠΈΠ² тСплоноситСля ΠΈΠ· насосно-ΡΠΌΠ΅ΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΡƒΠ·Π»Π°, ΠΏΡ€ΠΈ Π·Π°ΠΌΠ΅Π½Π΅ Π΅Π³ΠΎ оборудования Π½Π΅ ΠΊΡ€ΠΈΡ‚ΠΈΡ‡Π΅Π½. Но ΠΏΠΎΠ»Π΅Π·Π½ΠΎ ΠΏΠ΅Ρ€Π΅Π΄ насосом, ΠΊΠ°ΠΊ ΠΈ Π² Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Π½ΠΎΠΉ систСмС ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€.

Π’Π°ΠΊΠΆΠ΅ Π²Π°ΠΆΠ½ΠΎ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΡΠΌΠΎΠ½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ схСму. Π’ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ΠΌ насоса запускаСтся ΠΈ ΠΎΡ‚ΠΎΠΏΠ»Π΅Π½ΠΈΠ΅ Ρ‚Π΅ΠΏΠ»Ρ‹ΠΌΠΈ ΠΏΠΎΠ»Π°ΠΌΠΈ. Он Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ постоянно, ΠΏΠΎΠΊΠ° Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΎΠ±ΠΎΠ³Ρ€Π΅Π² ΠΏΠΎΠ»ΠΎΠ².

Он ΠΌΠΎΠΆΠ΅Ρ‚ Π²ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒΡΡ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠΊΠΎΠΉ, β€” ΠΏΠΎ ΠΊΠΎΠΌΠ°Π½Π΄Π°ΠΌ тСрмостатов Π² ΠΊΠΎΠΌΠ½Π°Ρ‚Π΅ ΠΈ Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠΎΠ² Π² Ρ‚Π΅ΠΏΠ»ΠΎΠΌ ΠΏΠΎΠ»Ρƒ. Π’Π°ΠΊΠΆΠ΅ Π½Π΅ Ρ€Π΅Π΄ΠΊΠ° схСма, ΠΊΠΎΠ³Π΄Π° насосом Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ управляСт Π°Π²Π°Ρ€ΠΈΠΉΠ½ΠΎΠ΅ Ρ€Π΅Π»Π΅ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ, β€” ΠΏΡ€ΠΈ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΠΈ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹ Π½Π° ΠΏΠΎΠ΄Π°ΡŽΡ‰Π΅ΠΌ ΠΊΠΎΠ»Π»Π΅ΠΊΡ‚ΠΎΡ€Π΅, Ρ†Π΅ΠΏΡŒ размыкаСтся.
Π•Ρ‰Π΅ информация β€” ΠΊΠ°ΠΊ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ Ρ‚Ρ€ΡƒΠ±ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄ для ΠΎΡ‚Π°ΠΏΠ»ΠΈΠ²Π°Π΅ΠΌΠΎΠ³ΠΎ водяного ΠΏΠΎΠ»Π°

Π’Ρ‹Π±ΠΎΡ€ циркуляционного насоса, ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ циркуляционного насоса.

Выбирая циркуляционный насос ΠΏΠΎ Π΅Π³ΠΎ тСхничСским ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°ΠΌ, ΠΏΠΎΠΊΡƒΠΏΠ°Ρ‚Π΅Π»ΡŒ Π½Π΅ всСгда Ρ…ΠΎΡ€ΠΎΡˆΠΎ ΠΏΠΎΠ½ΠΈΠΌΠ°Π΅Ρ‚ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠ³ΠΎ ΠΈΠ»ΠΈ ΠΈΠ½ΠΎΠ³ΠΎ Ρ‚Π΅Ρ€ΠΌΠΈΠ½Π°, Π½Π΅ осознаСт физичСский смысл, ΡΠΊΡ€Ρ‹Π²Π°ΡŽΡ‰ΠΈΠΉΡΡ Π·Π° Ρ†ΠΈΡ„Ρ€Π°ΠΌΠΈ. Вакая Π½Π΅ΠΊΠΎΠΌΠΏΠ΅Ρ‚Π΅Π½Ρ‚Π½ΠΎΡΡ‚ΡŒ Π½Π΅Ρ€Π΅Π΄ΠΊΠΎ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ Π²Ρ‹Π±ΠΎΡ€Ρƒ устройства, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Π½Π΅ ΠΌΠΎΠΆΠ΅Ρ‚ эффСктивно Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π² ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠΉ систСмС отоплСния. О Ρ‡Π΅ΠΌ Π½ΡƒΠΆΠ½ΠΎ ΠΈΠΌΠ΅Ρ‚ΡŒ прСдставлС

На Ρ„ΠΎΡ‚ΠΎ:

ΠŸΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ Ρ‚Ρ€ΡƒΠ±ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°

Π’Π°ΠΆΠ½ΠΎ Π·Π½Π°Ρ‚ΡŒ ΠΎΠ±Ρ‰ΡƒΡŽ высоту ΠΈ ΠΏΡ€ΠΎΡ‚ΡΠΆΠ΅Π½Π½ΠΎΡΡ‚ΡŒ Ρ‚Ρ€ΡƒΠ±ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² , Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ расстояниС ΠΎΡ‚ Π²ΠΎΠ΄ΠΎΠ³Ρ€Π΅ΠΉΠ½ΠΎΠ³ΠΎ устройства Β Π΄ΠΎ самой высокой, Π° Ρ‚Π°ΠΊΠΆΠ΅ Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ ΡƒΠ΄Π°Π»Π΅Π½Π½ΠΎΠΉ Ρ‚ΠΎΡ‡ΠΊΠΈ систСмы соотвСтствСнно. Π’Π°ΠΊ, Ссли ΠΊΠΎΡ‚Π΅Π» установлСн Π² ΠΏΠΎΠ΄Π²Π°Π»Π΅, общая высота Ρ‚Ρ€ΡƒΠ±ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ Ρ€Π°Π²Π½Π° Ρ€Π°ΡΡΡ‚ΠΎΡΠ½ΠΈΡŽ ΠΎΡ‚ ΠΏΠΎΠ΄Π²Π°Π»Π° Π΄ΠΎ Π²Π΅Ρ€Ρ…Π½Π΅Π³ΠΎ ΠΎΡ‚Π°ΠΏΠ»ΠΈΠ²Π°Π΅ΠΌΠΎΠ³ΠΎ этаТа.

ΠšΡ€ΠΎΠΌΠ΅ этого, слСдуСт ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ Ρ‚Ρ€ΡƒΠ±, ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… состоит ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½Ρ‹ΠΉ ΠΊΠΎΠ½Ρ‚ΡƒΡ€ Π² систСмС, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π», ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Ρ‹ ΠΊΠ°ΠΊ Ρ‚Ρ€ΡƒΠ±Ρ‹, Ρ‚Π°ΠΊ ΠΈ Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Ρ‹ Β ΠΈ ΠΊΠΎΠ»Π»Π΅ΠΊΡ‚ΠΎΡ€Ρ‹.

ГидравличСскоС сопротивлСниС

Высота Ρ‚Ρ€ΡƒΠ±ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° Π·Π°Π΄Π°Π΅Ρ‚ гидравличСскоС сопротивлСниС всСй схСмы водяного отоплСния, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ ΠΈ прСдстоит ΠΏΡ€Π΅ΠΎΠ΄ΠΎΠ»Π΅Π²Π°Ρ‚ΡŒ циркуляционному насосу.

На Ρ„ΠΎΡ‚ΠΎ:

Π‘Ρ…Π΅ΠΌΠ° располоТСния циркуляционных насосов Ρ„Π°Π±Ρ€ΠΈΠΊΠΈ Grundfos Π² систСмС отоплСния ΠΈ Π“Π’Π‘ частного Π΄ΠΎΠΌΠ°.

Π­Π½Π΅Ρ€Π³ΠΎΠΏΠΎΡ‚Ρ€Π΅Π±Π»Π΅Π½ΠΈΠ΅ класса А ΠŸΡ€Π΅ΠΆΠ΄Π΅ шкала ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ энСргоэффСктивности ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΠ»Π°ΡΡŒ ΠΈΡΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ для Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠΉ Ρ‚Π΅Ρ…Π½ΠΈΠΊΠΈ. Но Ρ‚Π΅ΠΏΠ΅Ρ€ΡŒ Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π½Ρ‹ΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΡƒΡŽΡ‚ ΠΈ ΡΠ½Π΅Ρ€Π³ΠΎΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ циркуляционных насосов. ΠŸΠ΅Ρ€Π²ΠΎΠΉ систСму ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ ΠΏΡ€Π΅Π΄Π»ΠΎΠΆΠΈΠ»Π° компания Grundfos. ΠšΠΎΠ»ΠΈΡ‡Π΅ΡΡ‚Π²ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½Π½Ρ‹Ρ… ΠΊΠΈΠ»ΠΎΠ²Π°Ρ‚Ρ‚-часов, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ насос Ρ‚Ρ€Π°Ρ‚ΠΈΡ‚ Π·Π° Π³ΠΎΠ΄, оцСниваСтся ΠΏΠΎ шкалС ΠΎΡ‚ A Π΄ΠΎ G, ΠΏΡ€ΠΈ этом ΡΠ½Π΅Ρ€Π³ΠΎΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ срСдних циркуляционных насосов соотвСтствуСт классу D. Π’ ΠΎΡ‚Π»ΠΈΡ‡ΠΈΠ΅ ΠΎΡ‚ Π½ΠΈΡ…, насосы класса A ΠΌΠΎΠ³ΡƒΡ‚ ΡΠΎΠΊΡ€Π°Ρ‚ΠΈΡ‚ΡŒ энСргопотрСблСниС Π½Π° 80%.

На Ρ„ΠΎΡ‚ΠΎ: Экономия ΠΎΡ‚ использования ΡΠ½Π΅Ρ€Π³ΠΎΡΠ±Π΅Ρ€Π΅Π³Π°ΡŽΡ‰ΠΈΡ… циркуляционных насосов класса A, B, C.

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ циркуляционного насоса

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½Π΅ являСтся самым Π²Π°ΠΆΠ½Ρ‹ΠΌ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ Π²Ρ‹Π±ΠΎΡ€Π° циркуляционного насоса. ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ опрСдСляСт, ΠΊΠ°ΠΊΠΎΠ΅ количСство элСктроэнСргии насос Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΡ‚ΡŒ Π² процСссС Ρ€Π°Π±ΠΎΡ‚Ρ‹ (ΠΊ слову, эти Π°Π³Ρ€Π΅Π³Π°Ρ‚Ρ‹ довольно экономичны — ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΡŽΡ‚ Π² срСднСм ΠΌΠ΅Π½Π΅Π΅ 1 ΠΊΠ’Ρ‚Β·Ρ‡ Π·Π° сутки).

ОбъСмная ΠΏΠΎΠ΄Π°Ρ‡Π°

Π‘ΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ циркуляции Тидкости (ΠΈΠ»ΠΈ объСмная ΠΏΠΎΠ΄Π°Ρ‡Π°) являСтся ΠΎΠ΄Π½ΠΈΠΌ ΠΈΠ· основных ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² циркуляционного насоса. Π­Ρ‚ΠΎ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ Ρ‚ΠΎΠ³ΠΎ, ΠΊΠ°ΠΊΠΎΠΉ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ объСм тСплоноситСля устройство ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΎΠ³Π½Π°Ρ‚ΡŒ ΠΏΠΎ систСмС отоплСния Π·Π° Π΅Π΄ΠΈΠ½ΠΈΡ†Ρƒ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ. Π—Π°Π²ΠΈΡΠΈΠΌΠΎΡΡ‚ΡŒ скорости циркуляции Тидкости ΠΎΡ‚ Π½Π°ΠΏΠΎΡ€Π° прСдставлСна Π² Π²ΠΈΠ΄Π΅ Π³Ρ€Π°Ρ„ΠΈΠΊΠ°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ приводится Π² инструкции ΠΊ насосу: зная высоту, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ Π½ΡƒΠΆΠ½ΠΎ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΠ΄Π½ΠΈΠΌΠ°Ρ‚ΡŒ ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒ, ΠΌΠΎΠΆΠ½ΠΎ Π»Π΅Π³ΠΊΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡƒΡŽ ΠΎΠ±ΡŠΠ΅ΠΌΠ½ΡƒΡŽ ΠΏΠΎΠ΄Π°Ρ‡Ρƒ, ΠΈ Π½Π°ΠΎΠ±ΠΎΡ€ΠΎΡ‚.

Максимальная ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ циркуляции достигаСтся ΠΏΡ€ΠΈ минимальном сопротивлСнии систСмы, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ ΠΏΡ€ΠΈ Π½ΡƒΠ»Π΅Π²ΠΎΠΉ высотС ΠΏΠΎΠ΄Π°Ρ‡ΠΈ. ΠŸΡ€ΠΈ ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΠΈ высоты объСмная ΠΏΠΎΠ΄Π°Ρ‡Π° Π½Π΅ΡƒΠΊΠ»ΠΎΠ½Π½ΠΎ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ΡΡ.Β

Π£Ρ‡Ρ‚ΠΈΡ‚Π΅! ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½ΠΎΠΌΡƒ Π½Π°ΠΏΠΎΡ€Ρƒ соотвСтствуСт минимальноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ объСмной ΠΏΠΎΠ΄Π°Ρ‡ΠΈ.

Π’ΠΎ Π΅ΡΡ‚ΡŒ Ссли ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Π½Π°ΠΏΠΎΡ€ насоса Π±ΡƒΠ΄Π΅Ρ‚ Ρ€Π°Π²Π΅Π½ ΠΎΠ±Ρ‰Π΅ΠΉ высотС Ρ‚Ρ€ΡƒΠ±ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² отоплСния, Ρ‚ΠΎ ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ циркуляции Π² Π²Π΅Ρ€Ρ…Π½Π΅ΠΉ Ρ‚ΠΎΡ‡ΠΊΠ΅ систСмы снизится Π΄ΠΎ нуля – двиТСния Тидкости просто Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚.

Π£ΠΊΠ°Π·Π°Π½Π½Ρ‹Π΅ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ для циркуляционного насоса слСдуСт Π²Ρ‹Π±ΠΈΡ€Π°Ρ‚ΡŒ с Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ запасом. ΠœΡ‹ ΡƒΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎ Π½Π΅ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΠΌ здСсь Ρ†ΠΈΡ„Ρ€Ρ‹, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΈΡ… ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡŽΡ‚ ΠΈΠ½Π΄ΠΈΠ²ΠΈΠ΄ΡƒΠ°Π»ΡŒΠ½ΠΎ для ΠΊΠ°ΠΆΠ΄ΠΎΠΉ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠΉ систСмы водяного отоплСния, ΠΈ Ρ€Π΅ΡˆΠ΅Π½ΠΈΠ΅ этой Π·Π°Π΄Π°Ρ‡ΠΈ Π»ΡƒΡ‡ΡˆΠ΅ ΠΏΠΎΡ€ΡƒΡ‡ΠΈΡ‚ΡŒ спСциалисту.

ΠžΠ±Ρ‰Π°Ρ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π° Β«Ρ‡Π΅ΠΌ ΠΌΠΎΡ‰Π½Π΅Π΅ – Ρ‚Π΅ΠΌ Π»ΡƒΡ‡ΡˆΠ΅Β» Π² Π΄Π°Π½Π½ΠΎΠΌ случаС Π²ΠΏΠΎΠ»Π½Π΅ справСдлива, Π½ΠΎ ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½Π½ΠΎ Π½Π΅ΠΎΠΏΡ€Π°Π²Π΄Π°Π½Π½Π° с экономичСской Ρ‚ΠΎΡ‡ΠΊΠΈ зрСния. Для Π²Π»Π°Π΄Π΅Π»ΡŒΡ†Π° Π΄ΠΎΠΌΠ° ΠΎΠ½Π° ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ ΠΏΠΎΠΊΡƒΠΏΠΊΡƒ Π±ΠΎΠ»Π΅Π΅ Π΄ΠΎΡ€ΠΎΠ³ΠΎΠ³ΠΎ устройства ΠΈ ΠΏΡƒΡΡ‚ΡŒ Π½Π΅ΡΡƒΡ‰Π΅ΡΡ‚Π²Π΅Π½Π½ΡƒΡŽ, Π½ΠΎ ΠΎΠΏΠ»Π°Ρ‚ΡƒΒ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ элСктроэнСргии.


Π’ ΡΡ‚Π°Ρ‚ΡŒΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Π½Ρ‹ изобраТСния wilo.com,Β grundfos.com, lainginc.itt.com

Π—Π°ΠΌΠ΅Π½Π° рСмня Π“Π Πœ водяного насоса

Π—Π°ΠΌΠ΅Π½Π° рСмня Π“Π Πœ водяного насоса — ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ совСты ΠΈ инструкции

Π˜Ρ‚Π°ΠΊ, водяной насос приводится Π² дСйствиС Π²Ρ€Π°Ρ‰Π΅Π½ΠΈΠ΅ΠΌ рСмня Π³Π°Π·ΠΎΡ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ°; обСспСчСниС Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π°Ρ ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒ двигалась Ρ‡Π΅Ρ€Π΅Π· Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ.

Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, позволяя Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŽ ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Ρ‚ΡŒ ΠΏΠΎΡΡ‚ΠΎΡΠ½Π½ΡƒΡŽ ΠΈ ΠΎΠΏΡ‚ΠΈΠΌΠ°Π»ΡŒΠ½ΡƒΡŽ Ρ€Π°Π±ΠΎΡ‡ΡƒΡŽ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρƒ.
Но водяной насос ΠΈΠ»ΠΈ Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π“Π Πœ Π½Π΅ прослуТат Π²Π΅Ρ‡Π½ΠΎ ΠΈ со Π²Ρ€Π΅ΠΌΠ΅Π½Π΅ΠΌ ΠΈΠ·Π½Π°ΡˆΠΈΠ²Π°ΡŽΡ‚ΡΡ ΠΈ выходят ΠΈΠ· строя.Много Ρ€Π°Π· Π½Π°Ρ‡ΠΈΠ½Π°Π» Ρ‚Π΅Ρ‡ΡŒ ΠΈΠ»ΠΈ ΡˆΡƒΠΌΠ΅Ρ‚ΡŒ. ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, ΠΎΠ½ΠΈ Ρ€Π΅Π΄ΠΊΠΎ ΠΈΠ·Π½Π°ΡˆΠΈΠ²Π°ΡŽΡ‚ΡΡ ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ.

Но вСдь водяной насос ΠΈ Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π“Π Πœ Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ вмСстС; обычная рСкомСндация — Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ ΠΎΠ±Π° ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ.

ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, ΠΎΠ±Π° ΠΎΠ½ΠΈ доступны Π² ΠΎΠ΄Π½ΠΎΠΉ ΠΈ Ρ‚ΠΎΠΉ ΠΆΠ΅ области вашСго двигатСля; Π’Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΡΡΠΊΠΎΠ½ΠΎΠΌΠΈΡ‚ΡŒ Π½Π° Ρ‚Ρ€ΡƒΠ΄ΠΎΠ·Π°Ρ‚Ρ€Π°Ρ‚Π°Ρ…, замСняя Π΄Π²Π΅ части ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ.

Π—Π°ΠΌΠ΅Π½Π° рСмня Π“Π Πœ водяного насоса — ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ совСты ΠΈ инструкции

Π₯отя Π±ΡƒΠ΄ΡƒΡ‚ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ различия Π² зависимости ΠΎΡ‚ ΠΌΠ°Ρ€ΠΊΠΈ ΠΈ ΠΌΠΎΠ΄Π΅Π»ΠΈ вашСго автомобиля; Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²ΠΎ Ρ€Π΅ΠΌΠ½Π΅ΠΉ Π“Π Πœ слуТат ΠΎΡ‚ ΡˆΠ΅ΡΡ‚ΠΈΠ΄Π΅ΡΡΡ‚ΠΈ Π΄ΠΎ дСвяноста тысяч миль; ΠΏΠΎ большСй части Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ ваш водяной насос прослуТит Ρ‚Π°ΠΊ ΠΆΠ΅ Π΄ΠΎΠ»Π³ΠΎ, ΠΈΡΠΊΠ»ΡŽΡ‡Π°Ρ Π»ΡŽΠ±Ρ‹Π΅ досадныС ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΡ‹.

Π—Π°ΠΏΠΎΠΌΠ½ΠΈΡ‚Π΅ — это Ρ‚ΠΎΠ»ΡŒΠΊΠΎ рСкомСндация. Π˜Ρ‚Π°ΠΊ, процСсс Π·Π°ΠΌΠ΅Π½Ρ‹ водяного насоса ΠΈ рСмня Π“Π Πœ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΡ‚Π»ΠΈΡ‡Π°Ρ‚ΡŒΡΡ Π² вашСм Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅. Если ΡΠΎΠΌΠ½Π΅Π²Π°Π΅Ρ‚Π΅ΡΡŒ, ΠΏΡ€ΠΎΠΊΠΎΠ½ΡΡƒΠ»ΡŒΡ‚ΠΈΡ€ΡƒΠΉΡ‚Π΅ΡΡŒ с ΠΏΡ€ΠΎΡ„Π΅ΡΡΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹ΠΌ ΠΌΠ΅Ρ…Π°Π½ΠΈΠΊΠΎΠΌ; ΠΈ выполняйтС Ρ€Π°Π±ΠΎΡ‚Ρ‹ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² Ρ‚ΠΎΠΌ случаС, Ссли ΡƒΠ²Π΅Ρ€Π΅Π½Ρ‹ Π² Ρ€Π°Π±ΠΎΡ‚Π΅ с двигатСлями.

Основная Π·Π°ΠΌΠ΅Π½Π° водяного насоса ΠΈ рСмня ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° Π“Π Πœ

БСгодня Π΅ΡΡ‚ΡŒ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ приобрСсти ΠΏΠΎΠ»Π½Ρ‹Π΅ ΠΊΠΎΠΌΠΏΠ»Π΅ΠΊΡ‚Ρ‹ рСмня Π“Π Πœ. Π’ Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π΅ случаСв Π²Ρ‹ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚Π΅ всС Π΄Π΅Ρ‚Π°Π»ΠΈ для Ρ€Π°Π±ΠΎΡ‚Ρ‹, Π²ΠΊΠ»ΡŽΡ‡Π°Ρ всС ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΠΈ ΠΈ уплотнСния.

ΠŸΠΎΠ»Π½Ρ‹ΠΉ ΠΊΠΎΠΌΠΏΠ»Π΅ΠΊΡ‚ рСмня Π“Π Πœ

РСшСниС Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ Ρ€Π΅ΠΌΠ΅Π½ΡŒ сСйчас, Π½ΠΎ Π½Π΅ Π·Π°ΠΌΠ΅Π½ΡΡ‚ΡŒ водяной насос — ΠΏΠ»ΠΎΡ…ΠΎΠ΅ Ρ€Π΅ΡˆΠ΅Π½ΠΈΠ΅. ΠŸΠ΅Ρ€Π΅Π΄ Π·Π°ΠΌΠ΅Π½ΠΎΠΉ водяного насоса ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΎΠ·Π½Π°ΠΊΠΎΠΌΡŒΡ‚Π΅ΡΡŒ с рСкомСндациями производитСля автомобиля. КаТдая конструкция двигатСля ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ ΡΠΎΠ±ΡΡ‚Π²Π΅Π½Π½ΡƒΡŽ ΠΊΠΎΠ½Ρ„ΠΈΠ³ΡƒΡ€Π°Ρ†ΠΈΡŽ систСмы Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π°, поэтому ΡΠΎΠ±Π»ΡŽΠ΄Π°ΠΉΡ‚Π΅ всС ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½Ρ‹Π΅ инструкции.

ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ шаги для Π·Π°Π²Π΅Ρ€ΡˆΠ΅Π½ΠΈΡ Ρ€Π°Π±ΠΎΡ‚Ρ‹:
Π‘Π½Π°Ρ‡Π°Π»Π° ΠΏΠΎΠ΄Π³ΠΎΡ‚ΠΎΠ²ΡŒΡ‚Π΅ свой Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΡŒ ΠΈ Ρ€Π°Π±ΠΎΡ‡Π΅Π΅ мСсто:

Π—Π°ΠΌΠ΅Π½Π° рСмня Π“Π Πœ ΠΈ водяного насоса ΠΌΠΎΠΆΠ΅Ρ‚ Π·Π°Π½ΡΡ‚ΡŒ ΠΎΡ‚ 1 Π΄ΠΎ 3 часов; Π² зависимости ΠΎΡ‚ вашСго уровня мастСрства.Π˜Ρ‚Π°ΠΊ, ΡƒΠ±Π΅Π΄ΠΈΡ‚Π΅ΡΡŒ, Ρ‡Ρ‚ΠΎ Ρƒ вас Π΅ΡΡ‚ΡŒ врСмя ΠΈ мСсто для выполнСния Ρ€Π°Π±ΠΎΡ‚Ρ‹. Π‘Π΅Π·ΠΎΠΏΠ°ΡΠ½ΠΎΡΡ‚ΡŒ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ΅ всСго: всСгда ΠΆΠ΄ΠΈΡ‚Π΅, ΠΏΠΎΠΊΠ° Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ остынСт, ΠΏΡ€Π΅ΠΆΠ΄Π΅ Ρ‡Π΅ΠΌ ΠΏΡ€ΠΈΡΡ‚ΡƒΠΏΠΈΡ‚ΡŒ ΠΊ Ρ€Π°Π±ΠΎΡ‚Π΅ с ΠΊΠ°ΠΊΠΎΠΉ-Π»ΠΈΠ±ΠΎ Ρ‡Π°ΡΡ‚ΡŒΡŽ систСмы охлаТдСния. ΠŸΠΎΠ΄Π½ΠΈΠΌΠΈΡ‚Π΅ ΠΏΠ΅Ρ€Π΅Π΄Π½ΡŽΡŽ Ρ‡Π°ΡΡ‚ΡŒ автомобиля, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ доступ ΠΊ Ρ…ΠΎΠ΄ΠΎΠ²ΠΎΠΉ части ΠΏΠΎΠ΄ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΌ.

ΠŸΠΎΡΡ‚Π°Π²ΡŒΡ‚Π΅ Π²Π΅Π΄Ρ€ΠΎ ΠΏΠΎΠ΄ водяной насос, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΏΡ€ΠΈ Π΅Π³ΠΎ снятии ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π°Ρ ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒ Π±ΡƒΠ΄Π΅Ρ‚ Π²Ρ‹Ρ‚Π΅ΠΊΠ°Ρ‚ΡŒ.

Π‘Π»ΠΈΠ²Π½ΠΎΠΉ ΠΏΠΎΠ΄Π΄ΠΎΠ½ для сбора ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π΅ΠΉ Тидкости

ΠŸΠΎΠ΄Π³ΠΎΡ‚ΠΎΠ²ΡŒΡ‚Π΅ всС свои инструмСнты ΠΈ Π΄Π΅Ρ€ΠΆΠΈΡ‚Π΅ ΠΏΠΎΠ΄ Ρ€ΡƒΠΊΠΎΠΉ сумки ΠΈ Ρ€ΡƒΡ‡ΠΊΡƒ; для ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ ΠΈ хранСния Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ, снятых с двигатСля.Π’ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ (Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ½ Π½Π΅ проворачивался ΠΏΡ€ΠΈ снятии рСмня Π“Π Πœ) ΠΈ Π²ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ Ρ€ΡƒΡ‡Π½ΠΎΠΉ Ρ‚ΠΎΡ€ΠΌΠΎΠ·.

БнятиС рСмня:

РСмСнь вСнтилятора ΠΈ Ρ€Π΅ΠΌΠ΅Π½ΡŒ гидроусилитСля руля находятся рядом с ΠΊΠΎΠΆΡƒΡ…ΠΎΠΌ; Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ находятся Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π“Π Πœ ΠΈ водяной насос, поэтому сначала ΠΈΡ… Π½ΡƒΠΆΠ½ΠΎ ΡΠ½ΡΡ‚ΡŒ. Иногда ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΎΠ²Π°Ρ‚ΡŒΡΡ ΡΠ½ΡΡ‚ΡŒ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ ΠΈ насос гидроусилитСля руля.

ΠžΡΠ»Π°Π±ΡŒΡ‚Π΅ Π±ΠΎΠ»Ρ‚Ρ‹, ΡƒΠ΄Π΅Ρ€ΠΆΠΈΠ²Π°ΡŽΡ‰ΠΈΠ΅ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ Π² Π½ΡƒΠΆΠ½ΠΎΠΌ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ. Π—Π°Ρ‚Π΅ΠΌ остороТно постучитС ΠΏΠΎ Π½Π΅ΠΌΡƒ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΡΠ»Π°Π±ΠΈΡ‚ΡŒ Ρ€Π΅ΠΌΠ΅Π½ΡŒ вСнтилятора ΠΈ ΡΠ½ΡΡ‚ΡŒ Π΅Π³ΠΎ.

Π£Π΄Π°Π»Π΅Π½ΠΈΠ΅ Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ с Π΄ΠΎΡ€ΠΎΠ³ΠΈ

Π‘Π΄Π΅Π»Π°ΠΉΡ‚Π΅ Ρ‚ΠΎ ΠΆΠ΅ самоС с Ρ€Π΅ΠΌΠ½Π΅ΠΌ Ρ€ΡƒΠ»Π΅Π²ΠΎΠ³ΠΎ управлСния с гидроусилитСлСм. Π‘Π΄Π²ΠΈΠ½ΡƒΡ‚ΡŒ Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π² сторону, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π΄ΠΎΠ±Ρ€Π°Ρ‚ΡŒΡΡ Π΄ΠΎ Π“Π Πœ ΠΈ шкива ΠΊΠΎΠ»Π΅Π½Ρ‡Π°Ρ‚ΠΎΠ³ΠΎ Π²Π°Π»Π°. ΠžΡΠ»Π°Π±ΡŒΡ‚Π΅ шкив ΠΊΠΎΠ»Π΅Π½Ρ‡Π°Ρ‚ΠΎΠ³ΠΎ Π²Π°Π»Π°. Π’Π°ΠΌ понадобится Ρ…ΠΎΡ€ΠΎΡˆΠΈΠΉ Π΄Π»ΠΈΠ½Π½Ρ‹ΠΉ Π³Π°Π΅Ρ‡Π½Ρ‹ΠΉ ΠΊΠ»ΡŽΡ‡, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΡ€ΠΎΠ½ΠΈΠΊΠ½ΡƒΡ‚ΡŒ Π² Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ ΠΈ ΠΎΡ‚ΠΊΡ€ΡƒΡ‚ΠΈΡ‚ΡŒ Π±ΠΎΠ»Ρ‚.

БнятиС ΠΊΡ€Ρ‹ΡˆΠΊΠΈ ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° Π“Π Πœ (Ρƒ вас ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ вСрхняя ΠΈ ниТняя ΠΊΡ€Ρ‹ΡˆΠΊΠΈ):

ΠšΡ€Ρ‹ΡˆΠΊΠ° Π“Π Πœ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π·Π°ΠΊΡ€Ρ‹Π²Π°Π΅Ρ‚ Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π“Π Πœ ΠΈ водяной насос, поэтому Π΅Π΅ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡΠ½ΡΡ‚ΡŒ. Π’Π΅ΠΏΠ΅Ρ€ΡŒ, ΠΊΠΎΠ³Π΄Π° Ρ€Π΅ΠΌΠ½ΠΈ сняты ΠΈ шкив ΠΊΠΎΠ»Π΅Π½Ρ‡Π°Ρ‚ΠΎΠ³ΠΎ Π²Π°Π»Π° ослаблСн, это Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ довольно простой Π·Π°Π΄Π°Ρ‡Π΅ΠΉ.

ΠŸΡ€ΠΈΠΌΠ΅Ρ‡Π°Π½ΠΈΠ΅. НС всС Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΠΈ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Ρ‹. Π’ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ, Π²Π°ΠΌ Ρ‚Π°ΠΊΠΆΠ΅ придСтся ΡΠ½ΡΡ‚ΡŒ ΠΊΡ€ΠΎΠ½ΡˆΡ‚Π΅ΠΉΠ½Ρ‹ крСплСния двигатСля.

Π—Π°Ρ‚Π΅ΠΌ ΠΎΡΠ»Π°Π±ΡŒΡ‚Π΅ Π±ΠΎΠ»Ρ‚Ρ‹ ΠΈΠ»ΠΈ Π²ΠΈΠ½Ρ‚Ρ‹, ΡƒΠ΄Π΅Ρ€ΠΆΠΈΠ²Π°ΡŽΡ‰ΠΈΠ΅ ΠΊΡ€Ρ‹ΡˆΠΊΡƒ ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° Π“Π Πœ Π½Π° мСстС. Как Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π²Ρ‹ это сдСлаСтС, Π²Ρ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΡƒΠ²ΠΈΠ΄Π΅Ρ‚ΡŒ Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π“Π Πœ ΠΈ водяной насос.

ΠžΡ‚ΠΌΠ΅Ρ‚ΠΊΠ° Π²Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹Ρ… ΠΌΠ΅Ρ‚ΠΎΠΊ для ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠ³ΠΎ совмСщСния:

ΠŸΠ΅Ρ€Π΅Π΄ Ρ‚Π΅ΠΌ ΠΊΠ°ΠΊ ΠΎΡΠ»Π°Π±ΠΈΡ‚ΡŒ шкив ΠΈ ΡΠ½ΡΡ‚ΡŒ Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π“Π Πœ; Π₯ΠΎΡ€ΠΎΡˆΠ°Ρ идСя — ΠΏΠΎΠΌΠ΅Ρ‚ΠΈΡ‚ΡŒ ΡˆΠ΅ΡΡ‚Π΅Ρ€Π½ΠΈ ΠΈ Ρ€Π΅ΠΌΠ΅Π½ΡŒ краской. Π£Π±Π΅Π΄ΠΈΡ‚Π΅ΡΡŒ, Ρ‡Ρ‚ΠΎ Π²Ρ‹ Π΄Π΅Π»Π°Π΅Ρ‚Π΅ это Π²ΠΎ всСх Ρ‚ΠΎΡ‡ΠΊΠ°Ρ…, Π³Π΄Π΅ Ρ€Π΅ΠΌΠ΅Π½ΡŒ совпадаСт с ΡˆΠ΅ΡΡ‚Π΅Ρ€Π½Π΅ΠΉ.

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ

Π£Π±Π΅Π΄ΠΈΡ‚Π΅ΡΡŒ, Ρ‡Ρ‚ΠΎ Π²Ρ‹ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΡƒΠ΅Ρ‚Π΅ Ρ€Π΅ΠΌΠ΅Π½ΡŒ ΠΈ ΡˆΠ΅ΡΡ‚Π΅Ρ€Π½ΡŽ. Π­Ρ‚ΠΎ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ упростит ΠΏΠΎΠ²Ρ‚ΠΎΡ€Π½ΡƒΡŽ сборку, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΡˆΠ΅ΡΡ‚Π΅Ρ€Π½ΠΈ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π±ΡƒΠ΄Π΅Ρ‚ идСально ΠΎΡ‚Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ Ρ…ΠΎΡ€ΠΎΡˆΡƒΡŽ Ρ€Π°Π±ΠΎΡ‚Ρƒ двигатСля.

Π‘Π½ΡΡ‚ΡŒ Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π“Π Πœ:

ΠžΡΠ»Π°Π±ΡŒΡ‚Π΅ Π±ΠΎΠ»Ρ‚ натяТитСля, ΡƒΠ΄Π΅Ρ€ΠΆΠΈΠ²Π°ΡŽΡ‰ΠΈΠΉ Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π½Π° мСстС. Ослабляя Π±ΠΎΠ»Ρ‚, Π½Π°Π΄Π°Π²ΠΈΡ‚Π΅ Π½Π° ΠΏΡ€ΡƒΠΆΠΈΠ½Ρƒ ΠΈ ΡΠ΄Π²ΠΈΠ½ΡŒΡ‚Π΅ Π΅Π΅ Π²Π½ΠΈΠ·. Π—Π°Ρ‚Π΅ΠΌ затянитС Π±ΠΎΠ»Ρ‚, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π·Π°Ρ„ΠΈΠΊΡΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π΅Π³ΠΎ Π½Π° мСстС. Π­Ρ‚ΠΎ ослабит Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π“Π Πœ, ΠΈ Π²Ρ‹ смоТСтС Π΅Π³ΠΎ ΡΠ½ΡΡ‚ΡŒ.

РСмСнь Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΏΠΎΡ‚Π΅Ρ€ΡΡ‚ΡŒ натяТСниС ΠΈ Π»Π΅Π³ΠΊΠΎ ΡΠ½ΠΈΠΌΠ°Ρ‚ΡŒΡΡ.

Π‘Π½ΠΈΠΌΠΈΡ‚Π΅ Ρ€Π΅ΠΌΠ΅Π½ΡŒ ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° Π“Π Πœ

ΠžΡΡ‚ΠΎΡ€ΠΎΠΆΠ½ΠΎ Π²Ρ‹Π΄Π²ΠΈΠ½ΡŒΡ‚Π΅ Π΅Π³ΠΎ, ΡΡ‚Π°Ρ€Π°ΡΡΡŒ Π½Π΅ ΠΏΡ€ΠΎΠ²ΠΎΡ€Π°Ρ‡ΠΈΠ²Π°Ρ‚ΡŒ ΠΊΠ°ΠΊΠΈΠ΅-Π»ΠΈΠ±ΠΎ ΡˆΠ΅ΡΡ‚Π΅Ρ€Π½ΠΈ.

Π£Π΄Π°Π»Π΅Π½ΠΈΠ΅ старого водяного насоса:

Π‘Π½ΠΈΠΌΠΈΡ‚Π΅ всС ΠΎΡΡ‚Π°Π²ΡˆΠΈΠ΅ΡΡ шланги. ΠŸΡ€ΠΈΡˆΠ»ΠΎ врСмя ΡΠ½ΡΡ‚ΡŒ водяной насос. ΠŸΠ΅Ρ€Π΅Π΄ Ρ‚Π΅ΠΌ ΠΊΠ°ΠΊ это ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ, ΡƒΠ±Π΅Π΄ΠΈΡ‚Π΅ΡΡŒ, Ρ‡Ρ‚ΠΎ ΠΏΠΎΠ΄ Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΌ стоит Π²Π΅Π΄Ρ€ΠΎ; для улавливания ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π΅ΠΉ Тидкости / Π°Π½Ρ‚ΠΈΡ„Ρ€ΠΈΠ·Π° ΠΏΡ€ΠΈ ΠΎΡ‚ΠΊΡ€ΡƒΡ‡ΠΈΠ²Π°Π½ΠΈΠΈ водяного насоса. ΠŸΠΎΡΡ‚Π΅ΠΏΠ΅Π½Π½ΠΎ ослабляйтС Π±ΠΎΠ»Ρ‚Ρ‹ Π½Π° водяном насосС, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΌΠ΅Π΄Π»Π΅Π½Π½ΠΎ ΡΠ»ΠΈΡ‚ΡŒ ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰ΡƒΡŽ ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒ. ПолноС ΡƒΠ΄Π°Π»Π΅Π½ΠΈΠ΅ Π±ΠΎΠ»Ρ‚ΠΎΠ² ΠΌΠΎΠΆΠ΅Ρ‚ привСсти ΠΊ ΡΠΈΠ»ΡŒΠ½ΠΎΠΌΡƒ Ρ€Π°Π·Π±Ρ€Ρ‹Π·Π³ΠΈΠ²Π°Π½ΠΈΡŽ ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π΅ΠΉ Тидкости.

Π˜Ρ‚Π°ΠΊ, Π½Π΅ Ρ‚ΠΎΡ€ΠΎΠΏΠΈΡ‚Π΅ΡΡŒ ΠΈ Π΄Π°ΠΉΡ‚Π΅ систСмС врСмя ΡΡ‚Π΅Ρ‡ΡŒ, ΠΏΡ€Π΅ΠΆΠ΄Π΅ Ρ‡Π΅ΠΌ ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ ΡΠ½ΠΈΠΌΠ°Ρ‚ΡŒ насос. Когда ΠΏΠΎΡ‚ΠΎΠΊ ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π΅ΠΉ Тидкости снизился Π΄ΠΎ ΠΊΠ°ΠΏΠ»ΠΈ; ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ ΠΎΡ‚ΠΊΡ€ΡƒΡ‚ΠΈΡ‚ΡŒ Π±ΠΎΠ»Ρ‚Ρ‹ ΠΈ Π²Ρ‹Π½ΡƒΡ‚ΡŒ водяной насос. Π£Π΄Π°Π»ΠΈΡ‚Π΅ староС ΡƒΠΏΠ»ΠΎΡ‚Π½Π΅Π½ΠΈΠ΅ / ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΡƒ ΠΈΠ»ΠΈ остатки старого Π³Π΅Ρ€ΠΌΠ΅Ρ‚ΠΈΠΊΠ° ΠΈ ΡƒΠ±Π΅Π΄ΠΈΡ‚Π΅ΡΡŒ, Ρ‡Ρ‚ΠΎ монтаТная ΠΏΠΎΠ²Π΅Ρ€Ρ…Π½ΠΎΡΡ‚ΡŒ чистая. ΠŸΠ΅Ρ€Π΅Π΄ установкой Π½ΠΎΠ²ΠΎΠ³ΠΎ водяного насоса осмотритС Π΄Ρ€ΡƒΠ³ΠΈΠ΅ запасныС части систСмы охлаТдСния: шланги ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π΅ΠΉ Тидкости, тСрмостат ΠΈ Π³Π΅Ρ€ΠΌΠ΅Ρ‚ΠΈΡ‡Π½ΡƒΡŽ ΠΊΡ€Ρ‹ΡˆΠΊΡƒ (ΠΈ).

Π£ΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ Π½ΠΎΠ²Ρ‹ΠΉ водяной насос:

Π’Ρ‰Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ слСдуйтС инструкциям ΠΏΠΎ установкС.НаноситС Π³Π΅Ρ€ΠΌΠ΅Ρ‚ΠΈΠΊ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² Ρ‚ΠΎΠΌ случаС, Ссли это ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎ Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΠΎΠ²Π°Π½ΠΎ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΌ транспортного срСдства. Π Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΠΎ затянитС Π±ΠΎΠ»Ρ‚Ρ‹ водяного насоса с крутящим ΠΌΠΎΠΌΠ΅Π½Ρ‚ΠΎΠΌ, ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹ΠΌ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΌ.

Π£ΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ Π½ΠΎΠ²Ρ‹ΠΉ Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π“Π Πœ:

БовмСститС Π½ΠΎΠ²Ρ‹ΠΉ ΠΈ старый Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π“Π Πœ. ΠŸΠ΅Ρ€Π΅Π½Π΅ΡΠΈΡ‚Π΅ ΠΎΡ‚ΠΌΠ΅Ρ‚ΠΊΠΈ, оставлСнныС Π½Π° старом Ρ€Π΅ΠΌΠ½Π΅, Π½Π° Π½ΠΎΠ²Ρ‹ΠΉ. Π’Π΅ΠΏΠ΅Ρ€ΡŒ установитС Π½ΠΎΠ²Ρ‹ΠΉ Ρ€Π΅ΠΌΠ΅Π½ΡŒ, ΡƒΠ±Π΅Π΄ΠΈΠ²ΡˆΠΈΡΡŒ, Ρ‡Ρ‚ΠΎ всС ΠΎΡ‚ΠΌΠ΅Ρ‚ΠΊΠΈ ΡΠΎΠ²ΠΏΠ°Π΄Π°ΡŽΡ‚. Π’Π΅ΠΏΠ΅Ρ€ΡŒ ΠΎΡΠ»Π°Π±ΡŒΡ‚Π΅ Π±ΠΎΠ»Ρ‚ Π½Π° натяТитСлС, ΠΎΠ½ вСрнСтся Π² исходноС ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅, натягивая Π½ΠΎΠ²Ρ‹ΠΉ Ρ€Π΅ΠΌΠ΅Π½ΡŒ.Π£Π±Π΅Π΄ΠΈΡ‚Π΅ΡΡŒ, Ρ‡Ρ‚ΠΎ ΠΌΠ΅Ρ‚ΠΊΠΈ всС Π΅Ρ‰Π΅ ΡΠΎΠ²ΠΏΠ°Π΄Π°ΡŽΡ‚ с Ρ€Π΅ΠΌΠ½Π΅ΠΌ Π“Π Πœ, Π½Π° мСстС ΠΈ натянутым.

Π’Π΅ΠΏΠ΅Ρ€ΡŒ, ΠΊΠΎΠ³Π΄Π° Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π“Π Πœ вСрнулся Π½Π° мСсто, ΠΎΡΡ‚Π°Π»ΠΎΡΡŒ просто Π²Π΅Ρ€Π½ΡƒΡ‚ΡŒΡΡ Π² исходноС ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅; для соСдинСния ΠΊΡ€Ρ‹ΡˆΠΊΠΈ Π“Π Πœ, шкива ΠΊΠΎΠ»Π΅Π½Ρ‡Π°Ρ‚ΠΎΠ³ΠΎ Π²Π°Π»Π°, ΠΊΡ€ΠΎΠ½ΡˆΡ‚Π΅ΠΉΠ½ΠΎΠ² крСплСния ΠΌΠΎΡ‚ΠΎΡ€Π° ΠΈ Ρ€Π΅ΠΌΠ½Π΅ΠΉ.
Π—Π°ΠΏΡ€Π°Π²ΠΊΠ° систСмы охлаТдСния ΠΈ ΡƒΠ΄Π°Π»Π΅Π½ΠΈΠ΅ Π²ΠΎΠ·Π΄ΡƒΡ…Π°:

ПослСдний шаг — Π·Π°ΠΏΡ€Π°Π²ΠΈΡ‚ΡŒ систСму охлаТдСния свСТСй высокоэффСктивной ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π΅ΠΉ ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒΡŽ / Π°Π½Ρ‚ΠΈΡ„Ρ€ΠΈΠ·ΠΎΠΌ. Π‘Π½ΠΈΠΌΠΈΡ‚Π΅ ΠΊΡ€Ρ‹ΡˆΠΊΡƒ ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π΅ΠΉ Тидкости / Π°Π½Ρ‚ΠΈΡ„Ρ€ΠΈΠ·Π° ΠΈ Π΄ΠΎΠ»Π΅ΠΉΡ‚Π΅ Π±Π°Ρ‡ΠΎΠΊ Π΄ΠΎ ΠΎΡ‚ΠΌΠ΅Ρ‚ΠΊΠΈ максимального уровня.

ΠŸΡ€ΠΈ снятой ΠΊΡ€Ρ‹ΡˆΠΊΠ΅ Π΄Π°ΠΉΡ‚Π΅ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŽ ΠΏΠΎΡ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ 5-10 ΠΌΠΈΠ½ΡƒΡ‚.

Π­Ρ‚ΠΎ ΠΏΠΎΠ·Π²ΠΎΠ»ΠΈΡ‚ ΡƒΠ΄Π°Π»ΠΈΡ‚ΡŒ Π²ΠΎΠ·Π΄ΡƒΡ… ΠΈΠ· систСмы ΠΈ ΡƒΠ±Π΅Π΄ΠΈΡ‚ΡŒΡΡ, Ρ‡Ρ‚ΠΎ ΠΎΠ½Π° ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ Π·Π°ΠΏΠΎΠ»Π½Π΅Π½Π°.

ΠŸΡƒΠ·Ρ‹Ρ€ΠΈ Π² Rad

Если Π² систСмС охлаТдСния ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Π»ΠΈΡΡŒ Π²ΠΎΠ·Π΄ΡƒΡˆΠ½Ρ‹Π΅ ΠΊΠ°Ρ€ΠΌΠ°Π½Ρ‹, это ΠΌΠΎΠΆΠ΅Ρ‚ привСсти ΠΊ ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΡŽ Π½ΠΎΠ²ΠΎΠ³ΠΎ водяного насоса, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π²Ρ‹ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Ρ‡Ρ‚ΠΎ установили. Π˜Ρ‚Π°ΠΊ, ΡƒΠ±Π΅Π΄ΠΈΡ‚Π΅ΡΡŒ, Ρ‡Ρ‚ΠΎ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ пяти ΠΌΠΈΠ½ΡƒΡ‚, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡƒΠ΄Π°Π»ΠΈΡ‚ΡŒ Π²ΠΎΠ·Π΄ΡƒΡ….

Если ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π΅ΠΉ Тидкости / Π°Π½Ρ‚ΠΈΡ„Ρ€ΠΈΠ·Π° ΡƒΠΏΠ°Π» послС запуска двигатСля, Π΄ΠΎΠ»Π΅ΠΉΡ‚Π΅ Π΅Π³ΠΎ ΠΏΠ΅Ρ€Π΅Π΄ Π·Π°ΠΊΡ€Ρ‹Ρ‚ΠΈΠ΅ΠΌ ΠΊΡ€Ρ‹ΡˆΠΊΠΈ.И Π²Ρ‹ сдСлали!

Π—Π°ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅

ΠžΠ±ΡΠ»ΡƒΠΆΠΈΠ²Π°Π½ΠΈΠ΅ систСмы охлаТдСния ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΠΌΠΎΡ‡ΡŒ ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ Π½Π΅ΠΏΡ€Π΅Π΄Π²ΠΈΠ΄Π΅Π½Π½Ρ‹Π΅ нСисправности водяного насоса. Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π°Ρ ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒ двигатСля Ρ‚Π°ΠΊΠΆΠ΅ являСтся смазкой для водяного насоса ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ² систСмы охлаТдСния.

ΠŸΡ€ΠΎΠ²Π΅Ρ€ΡŒΡ‚Π΅ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΡΡ‚ΡŒ ΠΈΠ½Ρ‚Π΅Ρ€Π²Π°Π»ΠΎΠ² Π·Π°ΠΌΠ΅Π½Ρ‹ рСмня Π“Π Πœ ΠΈ водяного насоса Π² руководствС ΠΏΠΎ эксплуатации. Как ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, ΠΏΡ€ΠΈ Π·Π°ΠΌΠ΅Π½Π΅ рСмня Π³Π°Π·ΠΎΡ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ° всСгда слСдуСт Π·Π°ΠΌΠ΅Π½ΡΡ‚ΡŒ натяТныС Ρ€ΠΎΠ»ΠΈΠΊΠΈ, Π½Π°Ρ‚ΡΠΆΠΈΡ‚Π΅Π»ΡŒ ΠΈ водяной насос.

НаконСц, Π² Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π΅ случаСв Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π“Π Πœ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ Π² дСйствиС водяной насос.Π˜Ρ‚Π°ΠΊ, самоС врСмя Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ водяной насос. Π’Π°ΠΊΠΆΠ΅ рСкомСндуСтся ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΌ.

Бпасибо!

ΠŸΡΡ‚ΡŒ ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠΎΠ² нСисправности водяного насоса Cummins

Мало Ρ‡Ρ‚ΠΎ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Π½Π°ΡΡ‚ΠΎΠ»ΡŒΠΊΠΎ Ρ€Π°Π·Ρ€ΡƒΡˆΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ для Ρ€Π°Π±ΠΎΡ‚Ρ‹ дизСльного двигатСля, ΠΊΠ°ΠΊ внСзапная ΠΏΠΎΠ»ΠΎΠΌΠΊΠ° насоса ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π΅ΠΉ Тидкости. ΠžΡ‚ΠΊΠ°Π· водяного насоса ΠΌΠΎΠΆΠ΅Ρ‚ быстро привСсти ΠΊ мноТСству Π΄Ρ€ΡƒΠ³ΠΈΡ… ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌ, Ρ€Π΅ΠΌΠΎΠ½Ρ‚ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ Π±ΠΎΠ»ΡŒΡˆΠΈΡ… Π·Π°Ρ‚Ρ€Π°Ρ‚.

Π’ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ Cummins ΠΎΡ‚ΠΊΠ°Π· водяного насоса ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΠ·Π½Π°Ρ‡Π°Ρ‚ΡŒ Ρ‡Ρ‚ΠΎ ΡƒΠ³ΠΎΠ΄Π½ΠΎ, ΠΎΡ‚ Π²Π½Π΅Π·Π°ΠΏΠ½ΠΎΠ³ΠΎ ΠΏΠ΅Ρ€Π΅Π³Ρ€Π΅Π²Π° двигатСля Π΄ΠΎ Π±ΡƒΠΊΠ²Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ Π²Π·Ρ€Ρ‹Π²Π° Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ Π½Π° ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΉ части Π±Π»ΠΎΠΊΠ° Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€ΠΎΠ², Π² зависимости ΠΎΡ‚ рассматриваСмого двигатСля ΠΈ Ρ‚ΠΈΠΏΠ° нСисправности.

Π’ΠΎΠ΄ΠΈΡ‚Π΅Π»ΠΈ ΠΈ ΠΎΠ±ΡΠ»ΡƒΠΆΠΈΠ²Π°ΡŽΡ‰ΠΈΠΉ пСрсонал Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΡ‚ΡŒ рСгулярныС профилактичСскиС осмотры ΠΈ Π²ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ водяной насос Π² свои ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ. Π’ΠΎΡ‚ ΠΏΡΡ‚ΡŒ Π²Π΅Ρ‰Π΅ΠΉ, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ стоит ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅:

1. Π£Ρ‚Π΅Ρ‡ΠΊΠ° Ρ‡Π΅Ρ€Π΅Π· Π΄Ρ€Π΅Π½Π°ΠΆΠ½ΠΎΠ΅ отвСрстиС

ВсС водяныС насосы дизСльного двигатСля ΠΈΠΌΠ΅ΡŽΡ‚ «сливноС отвСрстиС» Π² корпусС водяного насоса, располоТСнноС Π²ΠΎΠΊΡ€ΡƒΠ³ Π²Π°Π»Π°, Ρ‡Ρ‚ΠΎ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ΡŒ ΠΊ ΠΎΡ‡Π΅Π½ΡŒ ΠΌΠ΅Π΄Π»Π΅Π½Π½ΠΎΠΉ ΡƒΡ‚Π΅Ρ‡ΠΊΠ΅. Π­Ρ‚Π° мСдлСнная ΡƒΡ‚Π΅Ρ‡ΠΊΠ° Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ ΠΈΠ·-Π·Π° прохоТдСния ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π΅ΠΉ Тидкости Ρ‡Π΅Ρ€Π΅Π· Π²Ρ€Π°Ρ‰Π°ΡŽΡ‰Π΅Π΅ΡΡ ΡƒΠΏΠ»ΠΎΡ‚Π½Π΅Π½ΠΈΠ΅ Π²Π°Π»Π°. ΠžΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π°Ρ ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒ Π±ΡƒΠ΄Π΅Ρ‚ Β«Π²Ρ‹Ρ‚Π΅ΠΊΠ°Ρ‚ΡŒΒ» ΠΈΠ· этого мСста, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ находится Π½Π° Π½ΠΈΠΆΠ½Π΅ΠΉ сторонС корпуса насоса (Ссли ΠΎΠ½ установлСн).

Π₯отя слСды ΡƒΡ‚Π΅Ρ‡ΠΊΠΈ ΠΈΠ· сливного отвСрстия Π½Π΅ всСгда ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚, Ρ‡Ρ‚ΠΎ водяной насос Π²Ρ‹ΡˆΠ΅Π» ΠΈΠ· строя, ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ это Ρ…ΠΎΡ€ΠΎΡˆΠΈΠΉ ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€ износа уплотнСния Π²Π°Π»Π° ΠΈ самый простой способ Π²ΠΈΠ·ΡƒΠ°Π»ΡŒΠ½ΠΎ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚Ρƒ водяного насоса.

2. Π£Ρ‚Π΅Ρ‡ΠΊΠ° с установочной повСрхности

Как ΠΈ ΡƒΡ‚Π΅Ρ‡ΠΊΠ° Ρ‡Π΅Ρ€Π΅Π· сливноС отвСрстиС, ΡƒΡ‚Π΅Ρ‡ΠΊΠΈ с ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½ΠΎΠΉ повСрхности ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠ±Π½Π°Ρ€ΡƒΠΆΠΈΡ‚ΡŒ Π²ΠΈΠ·ΡƒΠ°Π»ΡŒΠ½ΠΎ (Π² Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π΅ случаСв). Π­Ρ‚ΠΈ ΡƒΡ‚Π΅Ρ‡ΠΊΠΈ ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ Π±ΠΎΠ»Π΅Π΅ стойкими ΠΈΠ»ΠΈ ΠΎΡ‡Π΅Π²ΠΈΠ΄Π½Ρ‹ΠΌΠΈ, Ρ‡Π΅ΠΌ ΡƒΡ‚Π΅Ρ‡ΠΊΠΈ Ρ‡Π΅Ρ€Π΅Π· сливноС отвСрстиС. Они ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ Π½Π° Π±ΠΎΠ»Π΅Π΅ Π½Π΅ΠΈΠ·Π±Π΅ΠΆΠ½ΡƒΡŽ Π½Π΅ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒ ΠΈ Π±ΠΎΠ»Π΅Π΅ ΡΠ΅Ρ€ΡŒΠ΅Π·Π½ΡƒΡŽ ΠΌΠ΅Ρ…Π°Π½ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΡƒ с самим насосом ΠΈΠ»ΠΈ Π΅Π³ΠΎ ΡƒΠΏΠ»ΠΎΡ‚Π½Π΅Π½ΠΈΠ΅ΠΌ ΠΊ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŽ.

3. Π‘Π»Π°Π±ΠΎΠ΅ ΠΊΡ€Π΅ΠΏΠ»Π΅Π½ΠΈΠ΅ ΠΊ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŽ

ΠšΠ°ΠΆΠ΄Ρ‹ΠΉ Ρ€Π°Π·, ΠΊΠΎΠ³Π΄Π° водяной насос подвСргаСтся Π²ΠΎΠ·Π΄Π΅ΠΉΡΡ‚Π²ΠΈΡŽ Π²ΠΎ врСмя тСхничСского обслуТивания ΠΈΠ»ΠΈ Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π°, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡΡ‚ΡŒ Π΅Π³ΠΎ ΡƒΠΏΠ»ΠΎΡ‚Π½Π΅Π½ΠΈΠ΅ ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π±Π»ΠΎΠΊΠ°. ЀизичСски схватив водяной насос ΠΈ покачивая Π΅Π³ΠΎ Ρ€ΡƒΠΊΠΎΠΉ, часто ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠ±Π½Π°Ρ€ΡƒΠΆΠΈΡ‚ΡŒ нСисправный, Π½ΠΎ Π½Π΅ совсСм нСисправный насос.

НСкоторыС насосы ΠΈΠΌΠ΅ΡŽΡ‚ вязкоС ΡƒΠΏΠ»ΠΎΡ‚Π½Π΅Π½ΠΈΠ΅, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Π½Π΅ сильно ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°Π΅Ρ‚ Π²ΠΎ врСмя Ρ€Π°Π±ΠΎΡ‚Ρ‹, Π΄Π°ΠΆΠ΅ ΠΊΠΎΠ³Π΄Π° насос ослаблСн, Π½ΠΎ Ρ€ΡƒΠΊΠ° ΠΌΠ΅Ρ…Π°Π½ΠΈΠΊΠ°, ΡΡ…Π²Π°Ρ‚ΠΈΠ²ΡˆΠ°Ρ насос ΠΈ ΠΏΠΎΠΊΠ°Ρ‡ΠΈΠ²Π°ΡΡΡŒ Π²Π²Π΅Ρ€Ρ…-Π²Π½ΠΈΠ· ΠΈΠ»ΠΈ ΠΈΠ· стороны Π² сторону, ΠΎΠ±Π½Π°Ρ€ΡƒΠΆΠΈΡ‚ нСбольшоС Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠ΅.ΠžΡΠ»Π°Π±Π»Π΅Π½Π½Ρ‹ΠΉ насос — это ΠΎΠΆΠΈΠ΄Π°Π΅ΠΌΡ‹ΠΉ ΠΎΡ‚ΠΊΠ°Π·, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ шкив / ΡˆΠ΅ΡΡ‚Π΅Ρ€Π½Ρ Π½Π΅ Π²Ρ‹Ρ€ΠΎΠ²Π½Π΅Π½Ρ‹, вызывая напряТСниС Π²Π°Π»Π° ΠΈ, вСроятно, пСриодичСски мСняя ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ насоса, Ρ‡Ρ‚ΠΎ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΠ²Ρ€Π΅Π΄ΠΈΡ‚ΡŒ лопасти Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ колСса.

4. Π‘ΠΊΡ€ΠΈΠΏ ΠΈΠ»ΠΈ скрСТСт ΡˆΠ΅ΡΡ‚Π΅Ρ€Π½ΠΈ / шкива

ΠžΡΠ»Π°Π±Π»Π΅Π½Π½Ρ‹ΠΉ ΠΈΠ»ΠΈ ΠΏΠ»ΠΎΡ…ΠΎΠΉ шкив ΠΈΠ»ΠΈ нСисправныС подшипники приводят ΠΊ скрСТСту ΠΈΠ»ΠΈ скрипу ΠΏΡ€ΠΈ Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‰Π΅ΠΌ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅. Π­Ρ‚ΠΎ Π»Π΅Π³Ρ‡Π΅ всСго ΠΎΠ±Π½Π°Ρ€ΡƒΠΆΠΈΡ‚ΡŒ, ΠΊΠΎΠ³Π΄Π° ΠΊΠ°ΠΏΠΎΡ‚ ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚ ΠΈ ΠΌΠ΅Ρ…Π°Π½ΠΈΠΊ ΠΈΠ»ΠΈ Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ стоит ΠΏΠ΅Ρ€Π΅Π΄ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΌ ΠΈΠ»ΠΈ рядом с Π½ΠΈΠΌ.

Π’ ΠΊΠ°Π±ΠΈΠ½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΡΠ»Ρ‹ΡˆΠ½ΠΎ Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ ΡˆΡƒΠΌΠ° дизСльного двигатСля, выходящСго Π·Π° Ρ€Π°ΠΌΠΊΠΈ стандартного Π³Ρ€ΠΎΡ…ΠΎΡ‚Π°, ΠΈ случайноС Π·Π°Π²Ρ‹Π²Π°Π½ΠΈΠ΅ Ρ‚ΡƒΡ€Π±ΠΈΠ½Ρ‹, поэтому ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ попроситС ΠΊΠΎΠ³ΠΎ-Π½ΠΈΠ±ΡƒΠ΄ΡŒ ΠΏΠΎΡΠ»ΡƒΡˆΠ°Ρ‚ΡŒ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ снаруТи, Ссли подозрСваСтся Π½Π΅ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒ.

5. ΠšΠΎΡ€Ρ€ΠΎΠ·ΠΈΡ Π²Π½ΡƒΡ‚Ρ€ΠΈ корпуса насоса

МСнСС распространСны, Π½ΠΎ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ краснорСчивы, ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠΈ ΠΊΠΎΡ€Ρ€ΠΎΠ·ΠΈΠΈ. Π­Ρ‚Π° коррозия, называСмая Β«ΠΊΠ°Π²ΠΈΡ‚Π°Ρ†ΠΈΠ΅ΠΉΒ», происходит, ΠΊΠΎΠ³Π΄Π° смСсь ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π΅ΠΉ Тидкости Π½Π΅ совсСм ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Π°Ρ ΠΈΠ»ΠΈ ΠΊΠΎΠ³Π΄Π° Π΅ΡΡ‚ΡŒ ΡƒΡ‚Π΅Ρ‡ΠΊΠ° Π²Π°ΠΊΡƒΡƒΠΌΠ° Π²Π½ΡƒΡ‚Ρ€ΠΈ самой систСмы охлаТдСния.

ΠŸΠΎΠ΄Π°Ρ‡Π° Π²ΠΎΠ·Π΄ΡƒΡ…Π° Π² систСму охлаТдСния часто ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ Π±ΠΎΠ»Π΅Π΅ высокоС Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅, создаваСмоС водяным насосом, ΠΊΠΎΠ³Π΄Π° ΠΎΠ½ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π°Π΅Ρ‚ Ρ…Π»Π°Π΄Π°Π³Π΅Π½Ρ‚, создаСт ΠΏΡƒΠ·Ρ‹Ρ€ΡŒΠΊΠΈ (Β«ΠΏΠ°Ρ€ΠΎΠ²Ρ‹Π΅ полости») Π² Тидкости.Π—Π°Ρ‚Π΅ΠΌ ΠΎΠ½ΠΈ Ρ€Π°Π·Ρ€ΡƒΡˆΠ°ΡŽΡ‚ΡΡ с нСбольшими Π²Π·Ρ€Ρ‹Π²Π°ΠΌΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠ³ΡƒΡ‚ ΠΎΡΡ‹ΠΏΠ°Ρ‚ΡŒ ΠΌΠ΅Ρ‚Π°Π»Π». Π­Ρ‚ΠΈ оспины, особСнно ΠΊΠΎΠ³Π΄Π° ΠΎΠ½ΠΈ Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‚ Π½Π° ΡƒΠΏΠ»ΠΎΡ‚Π½Π΅Π½ΠΈΠΈ корпуса насоса Π½Π° Π±Π»ΠΎΠΊΠ΅ Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€ΠΎΠ², ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΠΎΠ΄Π²Π΅Ρ€Π³Π½ΡƒΡ‚ΡŒΡΡ ΠΊΠΎΡ€Ρ€ΠΎΠ·ΠΈΠΈ ΠΈ привСсти ΠΊ ΡΠ΅Ρ€ΡŒΠ΅Π·Π½Ρ‹ΠΌ поврСТдСниям.

Π›ΡŽΠ±Ρ‹Π΅ ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠΈ ΠΊΠΎΡ€Ρ€ΠΎΠ·ΠΈΠΈ, Π²ΠΊΠ»ΡŽΡ‡Π°Ρ обСсцвСчиваниС ΠΈ Β«ΡˆΠ΅Ρ€ΠΎΡ…ΠΎΠ²Π°Ρ‚ΠΎΡΡ‚ΡŒΒ» ΠΊΡ€Π°Π΅Π² корпуса водяного насоса, ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠΎΠΌ Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎ Π΄Π΅Π»Π° ΠΌΠΎΠ³ΡƒΡ‚ ΠΈΠ΄Ρ‚ΠΈ ΠΏΠ»ΠΎΡ…ΠΎ.

Если Π²Ρ‹ испытываСтС любой ΠΈΠ· этих 5 симптомов ΠΈ Π²Π°ΠΌ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ водяной насос, ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚Π΅ Π·Π°ΠΌΠ΅Π½Ρƒ OEM-качСства, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΎΠ΄ΠΈΠ½ ΠΈΠ· ΠΌΠΎΡ‰Π½Ρ‹Ρ… водяных насосов GMB.Если Ρƒ вас Π΅ΡΡ‚ΡŒ ΠΊΠ°ΠΊΠΈΠ΅-Π»ΠΈΠ±ΠΎ вопросы ΠΎ нашСй Π»ΠΈΠ½Π΅ΠΉΠΊΠ΅ водяных насосов HD, Π½Π΅ ΡΡ‚Π΅ΡΠ½ΡΠΉΡ‚Π΅ΡΡŒ ΠΎΠ±Ρ€Π°Ρ‰Π°Ρ‚ΡŒΡΡ ΠΊ Π½Π°ΠΌ!

ΠœΡ‹ Π±ΡƒΠ΄Π΅ΠΌ Ρ€Π°Π΄Ρ‹ ΡƒΡΠ»Ρ‹ΡˆΠ°Ρ‚ΡŒ ваши ΠΎΡ‚Π·Ρ‹Π²Ρ‹! Π‘Π²ΡΠΆΠΈΡ‚Π΅ΡΡŒ с [адрСс элСктронной ΠΏΠΎΡ‡Ρ‚Ρ‹ Π·Π°Ρ‰ΠΈΡ‰Π΅Π½], Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ΄Π΅Π»ΠΈΡ‚ΡŒΡΡ своими мыслями!

Как Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ водяной насос? Π§Ρ‚ΠΎ …

Π”ΠΎΠ±Ρ€ΠΎ ΠΏΠΎΠΆΠ°Π»ΠΎΠ²Π°Ρ‚ΡŒ Π² 2CarPros.

Π­Ρ‚ΠΎ нСпросто, ΠΏΠΎΡ‚ΠΎΠΌΡƒ Ρ‡Ρ‚ΠΎ насос приводится Π² дСйствиС Ρ€Π΅ΠΌΠ½Π΅ΠΌ Π“Π Πœ. Π­Ρ‚ΠΎ ΠΎΠ±ΡˆΠΈΡ€Π½ΠΎ. Однако я Π΄Π°ΠΌ указания. Для Π½Π°Ρ‡Π°Π»Π° Π½Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎ Π±ΡƒΠ΄Π΅Ρ‚ ΡΠ½ΡΡ‚ΡŒ Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π“Π Πœ. НаправлСния, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ я ΠΏΠ΅Ρ€Π΅Ρ‡ΠΈΡΠ»ΡΡŽ ΠΏΠ΅Ρ€Π²Ρ‹ΠΌΠΈ, ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Ρ‹ для этой ΠΏΡ€ΠΎΡ†Π΅Π΄ΡƒΡ€Ρ‹.Π­Ρ‚ΠΎ слоТная Ρ‡Π°ΡΡ‚ΡŒ. Помпа проста ΠΈ Π±ΡƒΠ΄Π΅Ρ‚ ΡƒΠΊΠ°Π·Π°Π½Π° ΠΏΠΎΠ·ΠΆΠ΅ Π² указаниях. Π’Π°ΠΊΠΆΠ΅ ΠΈΠΌΠ΅ΠΉΡ‚Π΅ Π² Π²ΠΈΠ΄Ρƒ, Ρ‡Ρ‚ΠΎ ΠΏΠΎΠΌΠΏΠ° Π±ΡƒΠ΄Π΅Ρ‚ Π·Π°ΠΌΠ΅Π½Π΅Π½Π° Π² сСрСдинС направлСния рСмня Π³Π°Π·ΠΎΡ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ°.

_______________________________

БнятиС ΠΈ Π·Π°ΠΌΠ΅Π½Π° рСмня Π“Π Πœ. ΠŸΡ€ΠΈΠΌΠ΅Ρ‡Π°Π½ΠΈΠ΅: я Π½Π°ΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎ Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΡŽ Π·Π°ΠΌΠ΅Π½ΡΡ‚ΡŒ Ρ€Π΅ΠΌΠ΅Π½ΡŒ, ΠΊΠΎΠ³Π΄Π° ΠΎΠ½ Ρƒ вас Ρ€Π°Π·ΠΎΠ±Ρ€Π°Π½. НС знаю, ΠΎΡ€ΠΈΠ³ΠΈΠ½Π°Π»ΡŒΠ½Π° Π»ΠΈ Π½Ρ‹Π½Π΅ΡˆΠ½ΡΡ, ΠΈ Π²Π°ΠΌ Π½Π΅ захочСтся Π΄Π΅Π»Π°Ρ‚ΡŒ это снова. ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, осмотритС натяТныС устройства ΠΈ всС связанныС с Π½ΠΈΠΌΠΈ ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹ ΠΈ Π·Π°ΠΌΠ΅Π½ΠΈΡ‚Π΅ всС ΠΈΠ·Π½ΠΎΡˆΠ΅Π½Π½Ρ‹Π΅.ΠŸΡ€ΠΈΠ»Π°Π³Π°Π΅ΠΌΡ‹Π΅ изобраТСния ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‚ этим направлСниям. ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, Π½Π΅ ΡΡ‚Π΅ΡΠ½ΡΠΉΡ‚Π΅ΡΡŒ ΡΠΎΠΎΠ±Ρ‰Π°Ρ‚ΡŒ ΠΌΠ½Π΅, Ссли Ρƒ вас Π²ΠΎΠ·Π½ΠΈΠΊΠ½ΡƒΡ‚ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΡ‹, потрСбуСтся ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° ΠΈΠ»ΠΈ потрСбуСтся ΠΏΠΎΠΌΠΎΡ‰ΡŒ Π² любой части этой ΠΏΡ€ΠΎΡ†Π΅Π΄ΡƒΡ€Ρ‹. ΠŸΡ€ΠΈ пСрСустановкС рСмня Π³Π°Π·ΠΎΡ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ° ΠΎΡ‡Π΅Π½ΡŒ Π²Π°ΠΆΠ½ΠΎ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ Π½Π°ΡΡ‚Ρ€ΠΎΠΈΡ‚ΡŒ ΡΠΈΠ½Ρ…Ρ€ΠΎΠ½ΠΈΠ·Π°Ρ†ΠΈΡŽ двигатСля, поэтому, поТалуйста, слСдуйтС инструкциям. ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, ΠΏΠ΅Ρ€Π΅Π΄ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ΠΈΠ΅ΠΌ этой Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π²Π°ΠΌ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡΠ»ΠΈΡ‚ΡŒ ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰ΡƒΡŽ ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒ.

______________________________

РСмСнь Π“Π Πœ
БнятиС
1. ΠžΡ‚ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ массы аккумуляторной Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ.
2. Π‘Π½ΠΈΠΌΠΈΡ‚Π΅ ΡƒΠ·Π΅Π» Π²ΠΎΠ·Π΄ΡƒΡˆΠ½ΠΎΠ³ΠΎ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€Π°.
3. Π‘Π½ΠΈΠΌΠΈΡ‚Π΅ Π²Π΅Ρ€Ρ…Π½ΠΈΠΉ ΠΊΠΎΠΆΡƒΡ… вСнтилятора Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Π° с Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Π°.

Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ 1

4. Π‘ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Π³Π°Π΅Ρ‡Π½ΠΎΠ³ΠΎ ΠΊΠ»ΡŽΡ‡Π° пСрСмСститС Π½Π°Ρ‚ΡΠΆΠΈΡ‚Π΅Π»ΡŒ ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½ΠΎΠ³ΠΎ рСмня Π² ΡΠ²ΠΎΠ±ΠΎΠ΄Π½ΡƒΡŽ сторону, Π·Π°Ρ‚Π΅ΠΌ снимитС ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½ΠΎΠΉ Ρ€Π΅ΠΌΠ΅Π½ΡŒ.
5. Π‘Π½ΠΈΠΌΠΈΡ‚Π΅ Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅ Π³Π°ΠΉΠΊΠΈ Π±Π»ΠΎΠΊΠ° вСнтилятора охлаТдСния, Π·Π°Ρ‚Π΅ΠΌ снимитС Π±Π»ΠΎΠΊ вСнтилятора охлаТдСния.
6. Π‘Π½ΠΈΠΌΠΈΡ‚Π΅ ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½ΠΎΠΉ шкив вСнтилятора охлаТдСния.
7. Π‘Π½ΠΈΠΌΠΈΡ‚Π΅ холостой шкив Π² сборС.
8. Π‘Π½ΠΈΠΌΠΈΡ‚Π΅ ΡƒΠ·Π΅Π» натяТитСля Π·ΠΌΠ΅Π΅Π²ΠΈΠΊΠΎΠ²ΠΎΠ³ΠΎ рСмня.
9. Π‘Π½ΠΈΠΌΠΈΡ‚Π΅ шкив ΠΊΠΎΠ»Π΅Π½Ρ‡Π°Ρ‚ΠΎΠ³ΠΎ Π²Π°Π»Π° с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ дСрТатСля ΠΊΠΎΠ»Π΅Π½Ρ‡Π°Ρ‚ΠΎΠ³ΠΎ Π²Π°Π»Π° J-8614-01, удСрТивая шкив ΠΊΠΎΠ»Π΅Π½Ρ‡Π°Ρ‚ΠΎΠ³ΠΎ Π²Π°Π»Π°, снимитС Ρ†Π΅Π½Ρ‚Ρ€Π°Π»ΡŒΠ½Ρ‹ΠΉ Π±ΠΎΠ»Ρ‚, Π·Π°Ρ‚Π΅ΠΌ шкив.
10. ΠžΡ‚ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚ΡŒ Ρ€Π°Π·ΡŠΠ΅ΠΌ ΠΆΠ³ΡƒΡ‚Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΉ ΠΊΡ€Ρ‹ΡˆΠΊΠΈ ΠΏΡ€Π°Π²ΠΎΠ³ΠΎ рСмня Π³Π°Π·ΠΎΡ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ°.
11. Π‘Π½ΠΈΠΌΠΈΡ‚Π΅ ΠΏΡ€Π°Π²ΡƒΡŽ ΠΊΡ€Ρ‹ΡˆΠΊΡƒ рСмня Π“Π Πœ ΠΈ Π»Π΅Π²ΡƒΡŽ ΠΊΡ€Ρ‹ΡˆΠΊΡƒ рСмня Π“Π Πœ.
12. Π‘Π½ΠΈΠΌΠΈΡ‚Π΅ ΠΊΡ€ΠΎΠ½ΡˆΡ‚Π΅ΠΉΠ½ вСнтилятора.

Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ 2

13. Π‘Π½ΠΈΠΌΠΈΡ‚Π΅ Ρ‚ΠΎΠ»ΠΊΠ°Ρ‚Π΅Π»ΡŒ.

Π’ΠΠ˜ΠœΠΠΠ˜Π•: Π’ΠΎΠ»ΠΊΠ°Ρ‚Π΅Π»ΡŒ ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‰Π°Π΅Ρ‚ ΠΏΠΎΠΏΠ°Π΄Π°Π½ΠΈΠ΅ Π²ΠΎΠ·Π΄ΡƒΡ…Π° Π² ΠΌΠ°ΡΠ»ΡΠ½ΡƒΡŽ ΠΊΠ°ΠΌΠ΅Ρ€Ρƒ. Π•Π³ΠΎ ΡΡ‚Π΅Ρ€ΠΆΠ΅Π½ΡŒ всСгда Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ Π²Π²Π΅Ρ€Ρ….

14. Π‘Π½ΠΈΠΌΠΈΡ‚Π΅ Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π“Π Πœ.

Π’ΠΠ˜ΠœΠΠΠ˜Π•:
1. НС сгибайтС ΠΈ Π½Π΅ ΠΏΠ΅Ρ€Π΅ΠΊΡ€ΡƒΡ‡ΠΈΠ²Π°ΠΉΡ‚Π΅ Ρ€Π΅ΠΌΠ΅Π½ΡŒ, ΠΈΠ½Π°Ρ‡Π΅ Π΅Π³ΠΎ сСрдцСвина ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½Π°. РСмСнь Π½Π΅ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΈΠ·Π³ΠΈΠ±Π°Ρ‚ΡŒΡΡ с радиусом ΠΌΠ΅Π½Π΅Π΅ 30 ΠΌΠΌ (1.2 дюйма).
2. НС допускайтС ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π° масла ΠΈΠ»ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… химичСских вСщСств с Ρ€Π΅ΠΌΠ½Π΅ΠΌ. Они сократят Тизнь.
3. НС ΠΏΡ‹Ρ‚Π°ΠΉΡ‚Π΅ΡΡŒ ΠΏΠΎΠ΄Π΄Π΅Ρ‚ΡŒ ΠΈΠ»ΠΈ Ρ€Π°ΡΡ‚ΡΠ½ΡƒΡ‚ΡŒ Ρ€Π΅ΠΌΠ΅Π½ΡŒ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΎΡ‚Π²Π΅Ρ€Ρ‚ΠΊΠΈ ΠΈΠ»ΠΈ любого Π΄Ρ€ΡƒΠ³ΠΎΠ³ΠΎ инструмСнта Π²ΠΎ врСмя установки.
4. Π₯Ρ€Π°Π½ΠΈΡ‚Π΅ Ρ€Π΅ΠΌΠ΅Π½ΡŒ ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° Π“Π Πœ Π² ΠΏΡ€ΠΎΡ…Π»Π°Π΄Π½ΠΎΠΌ ΠΈ Ρ‚Π΅ΠΌΠ½ΠΎΠΌ мСстС. Никогда Π½Π΅ ΠΏΠΎΠ΄Π²Π΅Ρ€Π³Π°ΠΉΡ‚Π΅ Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π²ΠΎΠ·Π΄Π΅ΠΉΡΡ‚Π²ΠΈΡŽ прямых солнСчных Π»ΡƒΡ‡Π΅ΠΉ ΠΈΠ»ΠΈ Ρ‚Π΅ΠΏΠ»Π°.

Установка

ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ 3

ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ 4

ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ 5

ΠŸΡ€ΠΈΠΌΠ΅Ρ‡Π°Π½ΠΈΠ΅: для ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΉ установки рСмня Π±ΡƒΠΊΠ²Π° Π½Π° Ρ€Π΅ΠΌΠ½Π΅ Π΄ΠΎΠ»ΠΆΠ½Π° Ρ‡ΠΈΡ‚Π°Ρ‚ΡŒΡΡ, Ссли ΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ спСрСди автомобиля.

1. УстановитС Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π“Π Πœ.

Рисунок 6

1. БовмСститС ΠΊΠ°Π½Π°Π²ΠΊΡƒ ΡΠΈΠ½Ρ…Ρ€ΠΎΠ½ΠΈΠ·ΠΈΡ€ΡƒΡŽΡ‰Π΅Π³ΠΎ шкива ΠΊΠΎΠ»Π΅Π½Ρ‡Π°Ρ‚ΠΎΠ³ΠΎ Π²Π°Π»Π° (2) с ΠΌΠ΅Ρ‚ΠΊΠΎΠΉ Π½Π° масляном насосС (1).
БовмСститС ΠΌΠ΅Ρ‚ΠΊΡƒ Π½Π° шкивС ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° Π“Π Πœ (3) с ΠΌΠ΅Ρ‚ΠΊΠΎΠΉ (бСлая пунктирная линия) Π½Π° Ρ€Π΅ΠΌΠ½Π΅ ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° Π“Π Πœ (4).
Π—Π°ΠΊΡ€Π΅ΠΏΠΈΡ‚Π΅ Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π΄Π²ΠΎΠΉΠ½Ρ‹ΠΌ Π·Π°ΠΆΠΈΠΌΠΎΠΌ ΠΈΠ»ΠΈ Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π½Ρ‹ΠΌ Π·Π°ΠΆΠΈΠΌΠΎΠΌ.

ΠŸΡ€ΠΈΠΌΠ΅Ρ‡Π°Π½ΠΈΠ΅: Когда установочныС ΠΌΠ΅Ρ‚ΠΊΠΈ совмСщСны, ΠΏΠΎΡ€ΡˆΠ΅Π½ΡŒ β„– 2 окаТСтся Π² Π²Π΅Ρ€Ρ…Π½Π΅ΠΉ ΠΌΠ΅Ρ€Ρ‚Π²ΠΎΠΉ Ρ‚ΠΎΡ‡ΠΊΠ΅.

2. БовмСститС ΠΌΠ΅Ρ‚ΠΊΡƒ совмСщСния Π½Π° шкивС ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Π²Π°Π»Π° ΠΏΡ€Π°Π²ΠΎΠ³ΠΎ ряда (2) с ΠΌΠ΅Ρ‚ΠΊΠΎΠΉ совмСщСния ΠΏΡ€Π°Π²ΠΎΠΉ ΠΊΡ€Ρ‹ΡˆΠΊΠΈ Π³ΠΎΠ»ΠΎΠ²ΠΊΠΈ Π±Π»ΠΎΠΊΠ° Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€ΠΎΠ² (3).
ΠœΠ΅Ρ‚ΠΊΠ° совмСщСния шкива Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Π²Π°Π»Π° Ρ‚Π°ΠΊΠΆΠ΅ Π΄ΠΎΠ»ΠΆΠ½Π° ΡΠΎΠ²ΠΏΠ°Π΄Π°Ρ‚ΡŒ с ΠΌΠ΅Ρ‚ΠΊΠΎΠΉ совмСщСния Π½Π° ΠΊΡ€Ρ‹ΡˆΠΊΠ΅ Π³ΠΎΠ»ΠΎΠ²ΠΊΠΈ Π±Π»ΠΎΠΊΠ° Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€ΠΎΠ².

Рисунок 7

3. БовмСститС ΠΌΠ΅Ρ‚ΠΊΡƒ совмСщСния (бСлая линия) Π½Π° Ρ€Π΅ΠΌΠ½Π΅ Π³Π°Π·ΠΎΡ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ° (1) с ΠΌΠ΅Ρ‚ΠΊΠΎΠΉ совмСщСния Π½Π° шкивС ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Π²Π°Π»Π° ΠΏΡ€Π°Π²ΠΎΠ³ΠΎ ряда (2) (с Π»Π΅Π²ΠΎΠΉ стороны, Ссли ΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ спСрСди автомобиля) ΠΈ Π½Π°Π΄Π΅Ρ‚ΡŒ Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π“Π Πœ Π½Π° шкив ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° распрСдвала.
Π—Π°ΠΊΡ€Π΅ΠΏΠΈΡ‚Π΅ Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π΄Π²ΠΎΠΉΠ½Ρ‹ΠΌ Π·Π°ΠΆΠΈΠΌΠΎΠΌ ΠΈΠ»ΠΈ Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π½Ρ‹ΠΌ Π·Π°ΠΆΠΈΠΌΠΎΠΌ.
4. БовмСститС ΠΌΠ΅Ρ‚ΠΊΡƒ совмСщСния Π½Π° шкивС ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Π²Π°Π»Π° Π»Π΅Π²ΠΎΠ³ΠΎ ряда (2) с ΠΌΠ΅Ρ‚ΠΊΠΎΠΉ совмСщСния Π»Π΅Π²ΠΎΠΉ ΠΊΡ€Ρ‹ΡˆΠΊΠΈ Π³ΠΎΠ»ΠΎΠ²ΠΊΠΈ Π±Π»ΠΎΠΊΠ° Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€ΠΎΠ² (3).
ΠœΠ΅Ρ‚ΠΊΠ° совмСщСния шкива Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Π²Π°Π»Π° Ρ‚Π°ΠΊΠΆΠ΅ Π΄ΠΎΠ»ΠΆΠ½Π° ΡΠΎΠ²ΠΏΠ°Π΄Π°Ρ‚ΡŒ с ΠΌΠ΅Ρ‚ΠΊΠΎΠΉ совмСщСния Π½Π° ΠΊΡ€Ρ‹ΡˆΠΊΠ΅ Π³ΠΎΠ»ΠΎΠ²ΠΊΠΈ Π±Π»ΠΎΠΊΠ° Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€ΠΎΠ².

Рисунок 8

5. БовмСститС ΠΌΠ΅Ρ‚ΠΊΡƒ совмСщСния (бСлая линия) Π½Π° Ρ€Π΅ΠΌΠ½Π΅ Π³Π°Π·ΠΎΡ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ° (1) с ΠΌΠ΅Ρ‚ΠΊΠΎΠΉ совмСщСния Π½Π° шкивС ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Π²Π°Π»Π° Π»Π΅Π²ΠΎΠ³ΠΎ ряда (2).
ΠŸΡ€ΠΈ совмСщСнии ΠΌΠ΅Ρ‚ΠΎΠΊ газораспрСдСлСния ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ Π³Π°Π΅Ρ‡Π½Ρ‹ΠΉ ΠΊΠ»ΡŽΡ‡, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ²Π΅Ρ€Π½ΡƒΡ‚ΡŒ шкив ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Π²Π°Π»Π°, Π·Π°Ρ‚Π΅ΠΌ установитС ΠΌΠ΅Ρ‚ΠΊΡƒ синхронизации ΠΌΠ΅ΠΆΠ΄Ρƒ Ρ€Π΅ΠΌΠ½Π΅ΠΌ Π³Π°Π·ΠΎΡ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ° ΠΈ шкивом ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Π²Π°Π»Π° ΠΈ Π½Π°Π΄Π΅Π½ΡŒΡ‚Π΅ Ρ€Π΅ΠΌΠ΅Π½ΡŒ ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° Π³Π°Π·ΠΎΡ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ° Π½Π° шкив ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Π²Π°Π»Π°.
Π—Π°ΠΊΡ€Π΅ΠΏΠΈΡ‚Π΅ Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π΄Π²ΠΎΠΉΠ½Ρ‹ΠΌ Π·Π°ΠΆΠΈΠΌΠΎΠΌ ΠΈΠ»ΠΈ Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π½Ρ‹ΠΌ Π·Π°ΠΆΠΈΠΌΠΎΠΌ.

ΠŸΡ€ΠΈΠΌΠ΅Ρ‡Π°Π½ΠΈΠ΅. Для упрощСния установки рСкомСндуСтся Π·Π°ΠΊΡ€Π΅ΠΏΠΈΡ‚ΡŒ Ρ€Π΅ΠΌΠ΅Π½ΡŒ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Π΄Π²ΠΎΠΉΠ½ΠΎΠ³ΠΎ Π·Π°ΠΆΠΈΠΌΠ° ΠΈΠ»ΠΈ Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π½Ρ‹Ρ… Π·Π°ΠΆΠΈΠΌΠΎΠ² послС Π΅Π³ΠΎ установки Π½Π° ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ шкив.

6. Π’Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ установитС шкив ΠΊΠΎΠ»Π΅Π½Ρ‡Π°Ρ‚ΠΎΠ³ΠΎ Π²Π°Π»Π° ΠΈ Π²Ρ€ΡƒΡ‡Π½ΡƒΡŽ затянитС Ρ†Π΅Π½Ρ‚Ρ€Π°Π»ΡŒΠ½Ρ‹ΠΉ Π±ΠΎΠ»Ρ‚ (Π½Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ Π³Π°Π΅Ρ‡Π½Ρ‹ΠΉ ΠΊΠ»ΡŽΡ‡).
ΠŸΠΎΠ²Π΅Ρ€Π½ΠΈΡ‚Π΅ шкив ΠΊΠΎΠ»Π΅Π½Ρ‡Π°Ρ‚ΠΎΠ³ΠΎ Π²Π°Π»Π° ΠΏΠΎ часовой стрСлкС, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π΄Π°Ρ‚ΡŒ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ провисаниС рСмня ΠΌΠ΅ΠΆΠ΄Ρƒ шкивом Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Π²Π°Π»Π° ΠΊΠΎΠ»Π΅Π½Ρ‡Π°Ρ‚ΠΎΠ³ΠΎ Π²Π°Π»Π° ΠΈ ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½Ρ‹ΠΌ шкивом Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Π²Π°Π»Π° ΠΏΡ€Π°Π²ΠΎΠ³ΠΎ ряда.
2. УстановитС Ρ‚ΠΎΠ»ΠΊΠ°Ρ‚Π΅Π»ΡŒ ΠΈ затянитС Π±ΠΎΠ»Ρ‚ с ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹ΠΌ крутящим ΠΌΠΎΠΌΠ΅Π½Ρ‚ΠΎΠΌ.
ΠšΡ€ΡƒΡ‚ΡΡ‰ΠΈΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚: 25 Нм (18.4 Ρ„ΡƒΡ‚ΠΎ-Ρ„ΡƒΠ½Ρ‚Π°)
1. УстановитС Ρ‚ΠΎΠ»ΠΊΠ°Ρ‚Π΅Π»ΡŒ, приТимая натяТной Ρ€ΠΎΠ»ΠΈΠΊ ΠΊ Ρ€Π΅ΠΌΠ½ΡŽ.

Рисунок 9

2. Π’Ρ‹Ρ‚Π°Ρ‰ΠΈΡ‚ΡŒ ΡˆΡ‚ΠΈΡ„Ρ‚ ΠΈΠ· толкатСля.

ΠŸΡ€ΠΈΠΌΠ΅Ρ‡Π°Π½ΠΈΠ΅. ΠŸΡ€ΠΈ ΠΏΠΎΠ²Ρ‚ΠΎΡ€Π½ΠΎΠΌ использовании толкатСля Π½Π°ΠΆΠΌΠΈΡ‚Π΅ Π½Π° Ρ‚ΠΎΠ»ΠΊΠ°Ρ‚Π΅Π»ΡŒ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ Π½Π° 100 ΠΊΠ³, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π²Ρ‚ΡΠ½ΡƒΡ‚ΡŒ ΡΡ‚Π΅Ρ€ΠΆΠ΅Π½ΡŒ, ΠΈ Π²ΡΡ‚Π°Π²ΡŒΡ‚Π΅ ΡΡ‚Π΅Ρ€ΠΆΠ΅Π½ΡŒ (1,4 ΠΌΠΌ (0,055 дюйма) Ρ€ΠΎΡΠ»ΡŒΠ½Π°Ρ ΠΏΡ€ΠΎΠ²ΠΎΠ»ΠΎΠΊΠ°).

Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ 10

ПослС освобоТдСния толкатСля ΠΎΡ‚ стопорного ΡˆΡ‚ΠΈΡ„Ρ‚Π° выступ ΡˆΡ‚ΠΎΠΊΠ° составляСт ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ 6 ΠΌΠΌ (0,2362 дюйма).
3. Π‘Π½ΠΈΠΌΠΈΡ‚Π΅ Π΄Π²ΠΎΠΉΠ½Ρ‹Π΅ Π·Π°ΠΆΠΈΠΌΡ‹ ΠΈΠ»ΠΈ Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π½Ρ‹Π΅ Π·Π°ΠΆΠΈΠΌΡ‹ со шкивов рСмня Π³Π°Π·ΠΎΡ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ°.
ΠŸΡ€ΠΎΠ²Π΅Ρ€Π½ΠΈΡ‚Π΅ шкив ΠΊΠΎΠ»Π΅Π½Ρ‡Π°Ρ‚ΠΎΠ³ΠΎ Π²Π°Π»Π° Π½Π° ΡˆΠ΅ΡΡ‚ΡŒ ΠΎΠ±ΠΎΡ€ΠΎΡ‚ΠΎΠ² ΠΈ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡŒΡ‚Π΅ совмСщСниС установочной ΠΌΠ΅Ρ‚ΠΊΠΈ.
3. УстановитС ΠΊΡ€ΠΎΠ½ΡˆΡ‚Π΅ΠΉΠ½ вСнтилятора ΠΈ затянитС ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ½Ρ‹Π΅ Π±ΠΎΠ»Ρ‚Ρ‹ с ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹ΠΌ крутящим ΠΌΠΎΠΌΠ΅Π½Ρ‚ΠΎΠΌ.
ΠšΡ€ΡƒΡ‚ΡΡ‰ΠΈΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚: 22 Нм (16 Ρ„ΡƒΠ½Ρ‚-Ρ„ΡƒΡ‚ΠΎΠ²)

ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ 11

ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ 12

4. УстановитС ΠΊΡ€Ρ‹ΡˆΠΊΡƒ рСмня ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° Π“Π Πœ.
Π‘Π½ΠΈΠΌΠΈΡ‚Π΅ шкив ΠΊΠΎΠ»Π΅Π½Ρ‡Π°Ρ‚ΠΎΠ³ΠΎ Π²Π°Π»Π°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π±Ρ‹Π» установлСн Π½Π° шагС 1, ΠΏΠΎΠ·. 5.
ЗатянитС Π±ΠΎΠ»Ρ‚Ρ‹ с ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹ΠΌ ΠΌΠΎΠΌΠ΅Π½Ρ‚ΠΎΠΌ.
ΠœΠΎΠΌΠ΅Π½Ρ‚ затяТки: 19 Нм (14 Ρ„ΡƒΠ½Ρ‚-Ρ„ΡƒΡ‚ΠΎΠ²)
5. УстановитС шкив ΠΊΠΎΠ»Π΅Π½Ρ‡Π°Ρ‚ΠΎΠ³ΠΎ Π²Π°Π»Π° с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ J-8614-01, ΡƒΠ΄Π΅Ρ€ΠΆΠΈΠ²Π°ΠΉΡ‚Π΅ шкив ΠΊΠΎΠ»Π΅Π½Ρ‡Π°Ρ‚ΠΎΠ³ΠΎ Π²Π°Π»Π° ΠΈ затянитС Ρ†Π΅Π½Ρ‚Ρ€Π°Π»ΡŒΠ½Ρ‹ΠΉ Π±ΠΎΠ»Ρ‚ с ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹ΠΌ крутящим ΠΌΠΎΠΌΠ΅Π½Ρ‚ΠΎΠΌ.
ΠœΠΎΠΌΠ΅Π½Ρ‚ затяТки: 167 Нм (123 Ρ„ΡƒΡ‚ΠΎ-Ρ„ΡƒΠ½Ρ‚Π°)
ΠœΠΎΠΌΠ΅Π½Ρ‚ затяТки:
Π‘ΠΎΠ»Ρ‚ M8: 22 Нм (16 Ρ„ΡƒΡ‚ΠΎ-Ρ„ΡƒΠ½Ρ‚)
Π‘ΠΎΠ»Ρ‚ M10: 46 Нм (34 Ρ„ΡƒΡ‚ΠΎ-Ρ„ΡƒΠ½Ρ‚Π°)
6. УстановитС Π±Π»ΠΎΠΊ вСнтилятора охлаТдСния ΠΈ затянитС Π±ΠΎΠ»Ρ‚Ρ‹ / Π³Π°ΠΉΠΊΠΈ с ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹ΠΌ крутящим ΠΌΠΎΠΌΠ΅Π½Ρ‚ΠΎΠΌ.
ΠšΡ€ΡƒΡ‚ΡΡ‰ΠΈΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚: 22 Нм (16 Ρ„ΡƒΠ½Ρ‚-Ρ„ΡƒΡ‚ΠΎΠ²) для шкива вСнтилятора ΠΈ ΠΊΡ€ΠΎΠ½ΡˆΡ‚Π΅ΠΉΠ½Π° вСнтилятора.
ΠšΡ€ΡƒΡ‚ΡΡ‰ΠΈΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚: 10 Нм (7,4 Ρ„ΡƒΠ½Ρ‚-Ρ„ΡƒΡ‚ΠΎΠ²) для вСнтилятора ΠΈ сцСплСния Π² сборС.

Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ 13

Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ 14

7. ΠŸΠ΅Ρ€Π΅ΠΌΠ΅ΡΡ‚ΠΈΡ‚Π΅ Π½Π°Ρ‚ΡΠΆΠΈΡ‚Π΅Π»ΡŒ ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½ΠΎΠ³ΠΎ рСмня Π½Π° ΡΠ²ΠΎΠ±ΠΎΠ΄Π½ΡƒΡŽ сторону с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Π³Π°Π΅Ρ‡Π½ΠΎΠ³ΠΎ ΠΊΠ»ΡŽΡ‡Π°, Π·Π°Ρ‚Π΅ΠΌ установитС ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½ΠΎΠΉ Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π² Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎΠ΅ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅.
8. УстановитС Π²Π΅Ρ€Ρ…Π½ΠΈΠΉ ΠΊΠΎΠΆΡƒΡ… вСнтилятора Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Π°.
9. УстановитС ΡƒΠ·Π΅Π» Π²ΠΎΠ·Π΄ΡƒΡˆΠ½ΠΎΠ³ΠΎ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€Π°.

________________________________________________

Π’Π΅ΠΏΠ΅Ρ€ΡŒ самоС простоС. Π—Π°ΠΌΠ΅Π½Π° водяного насоса.

Водяной насос

ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ 15

Водяной насос ΠΈ связанныС Π΄Π΅Ρ‚Π°Π»ΠΈ

Π”Π΅ΠΌΠΎΠ½Ρ‚Π°ΠΆ
1. ΠžΡ‚ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅ кабСль зазСмлСния аккумуляторной Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ.
2. Π‘Π»ΠΈΡ‚ΡŒ ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰ΡƒΡŽ ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒ.
3. Π¨Π»Π°Π½Π³ Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Π° (со стороны впускного ΠΏΠ°Ρ‚Ρ€ΡƒΠ±ΠΊΠ°).
4. Π‘Π½ΠΈΠΌΠΈΡ‚Π΅ Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π“Π Πœ.
5. Π‘Π½ΠΈΠΌΠΈΡ‚Π΅ холостой шкив.
6.Π‘Π½ΠΈΠΌΠΈΡ‚Π΅ ΡƒΠ·Π΅Π» водяного насоса.
7. Π‘Π½ΠΈΠΌΠΈΡ‚Π΅ ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΡƒ.

ΠžΡΠΌΠΎΡ‚Ρ€
ΠŸΡ€ΠΎΠΈΠ·Π²Π΅Π΄ΠΈΡ‚Π΅ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹ΠΉ Ρ€Π΅ΠΌΠΎΠ½Ρ‚ ΠΈ Π·Π°ΠΌΠ΅Π½Ρƒ Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ, Ссли Π²ΠΎ врСмя осмотра Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠ±Π½Π°Ρ€ΡƒΠΆΠ΅Π½ ΡΠΈΠ»ΡŒΠ½Ρ‹ΠΉ износ ΠΈΠ»ΠΈ ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠ΅. ΠŸΡ€ΠΈ Π²ΠΎΠ·Π½ΠΈΠΊΠ½ΠΎΠ²Π΅Π½ΠΈΠΈ любой ΠΈΠ· ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ вСсь ΡƒΠ·Π΅Π» водяного насоса.
Π’Ρ€Π΅Ρ‰ΠΈΠ½Π° Π² корпусС водяного насоса
Π£Ρ‚Π΅Ρ‡ΠΊΠ° Π•Π‘ ΠΈΠ· уплотнСния
Π›ΡŽΡ„Ρ‚ ΠΈΠ»ΠΈ Π°Π½ΠΎΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΡˆΡƒΠΌ Π² подшипникС
Π’Ρ€Π΅Ρ‰ΠΈΠ½Ρ‹ ΠΈΠ»ΠΈ коррозия Π² Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌ колСсС

Установка
1. УстановитС ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΡƒ, очиститС ΡΠΎΠΏΡ€ΡΠ³Π°Π΅ΠΌΡƒΡŽ ΠΏΠΎΠ²Π΅Ρ€Ρ…Π½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΠΈ ΠΏΠ΅Ρ€Π΅Π΄ установкой.

Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ 16

2. УстановитС ΡƒΠ·Π΅Π» водяного насоса ΠΈ затянитС Π±ΠΎΠ»Ρ‚Ρ‹ с ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹ΠΌ ΠΌΠΎΠΌΠ΅Π½Ρ‚ΠΎΠΌ.
ΠœΠΎΠΌΠ΅Π½Ρ‚ затяТки: 25 Нм (18,4 Ρ„ΡƒΠ½Ρ‚-Ρ„ΡƒΡ‚ΠΎΠ²)
ΠŸΠΎΡ€ΡΠ΄ΠΎΠΊ затяТки
ΠŸΠΎΡ€ΡΠ΄ΠΎΠΊ затяТки ΠΏΠΎΠΊΠ°Π·Π°Π½ Π½Π° ΠΈΠ»Π»ΡŽΡΡ‚Ρ€Π°Ρ†ΠΈΠΈ.

ΠŸΡ€ΠΈΠΌΠ΅Ρ‡Π°Π½ΠΈΠ΅: Π§Ρ‚ΠΎΠ±Ρ‹ ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ ΡƒΡ‚Π΅Ρ‡ΠΊΡƒ масла, нанСситС LOCTITE 262 ΠΈΠ»ΠΈ Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π½Ρ‹ΠΉ Π½Π° Ρ€Π΅Π·ΡŒΠ±Ρƒ Ρ„ΠΈΠΊΡΠΈΡ€ΡƒΡŽΡ‰Π΅Π³ΠΎ Π±ΠΎΠ»Ρ‚Π°, ΠΎΡ‚ΠΌΠ΅Ρ‡Π΅Π½Π½ΡƒΡŽ стрСлкой.

3. Π₯олостойкий шкив
УстановитС холостой шкив ΠΈ затянитС Π±ΠΎΠ»Ρ‚ с ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹ΠΌ ΠΌΠΎΠΌΠ΅Π½Ρ‚ΠΎΠΌ.
ΠšΡ€ΡƒΡ‚ΡΡ‰ΠΈΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚: 52 Нм (38,4 Ρ„ΡƒΠ½Ρ‚-Ρ„ΡƒΡ‚ΠΎΠ²)
4. РСмСнь ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° Π“Π Πœ
УстановитС Ρ€Π΅ΠΌΠ΅Π½ΡŒ ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° Π“Π Πœ.
5. ΠŸΠΎΠ΄ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅ Π½Π°Π»ΠΈΠ²Π½ΠΎΠΉ шланг Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Π° ΠΈ Π΄ΠΎΠ»Π΅ΠΉΡ‚Π΅ EC.
6. ΠŸΠΎΠ΄ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅ Π·Π°Π·Π΅ΠΌΠ»ΡΡŽΡ‰ΠΈΠΉ кабСль аккумуляторной Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ.

_________________________________________________

Π‘ΠΎΠΎΠ±Ρ‰ΠΈΡ‚Π΅ ΠΌΠ½Π΅, Ссли это ΠΏΠΎΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΠ»ΠΈ Ρƒ вас Π΅ΡΡ‚ΡŒ вопросы.

Π‘Π΅Ρ€Π΅Π³ΠΈ сСбя,
Π”ΠΆΠΎ

Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΡ (НаТмитС, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΡ‚ΡŒ)

Π‘ΠŸΠžΠΠ‘Π˜Π Π£Π•ΠœΠ«Π• Π‘Π‘Π«Π›ΠšΠ˜

Π’ΠΎΡΠΊΡ€Π΅ΡΠ΅Π½ΡŒΠ΅, 14 апрСля 2019 Π³., 13:37

Π—Π°ΠΌΠ΅Π½Π° водяного насоса

Π—Π°ΠΌΠ΅Π½Π° водяного насоса

Гэри Ѐишман

Π‘Ρ‚Π°Ρ‚ΡŒΠΈ ΠΏΠΎ Ρ‚Π΅ΠΌΠ΅

Водяной насос Miata находится Π·Π° Ρ€Π΅ΠΌΠ½Π΅ΠΌ Π“Π Πœ.К соТалСнию, Ссли ваш водяной насос сломаСтся, Π²Π°ΠΌ придСтся ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π“Π Πœ. МногиС вСрят Π² ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½Π° профилактичСская Π·Π°ΠΌΠ΅Π½Π° водяного насоса ΠΏΡ€ΠΈ Ρ€Π΅ΠΌΠ½Π΅ Π“Π Πœ. ИдСя Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Π²Ρ‹ ΡƒΠΆΠ΅ Π΄Π΅Π»Π°Π΅Ρ‚Π΅ 90% Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΏΠΎ Π·Π°ΠΌΠ΅Π½Π΅ рСмня, Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ Ρ€Π°Π±ΠΎΡ‚Π° насос Π½Π΅ Ρ‚Π°ΠΊ ΡƒΠΆ ΠΈ ΠΌΠ½ΠΎΠ³ΠΎ. Π‘ Π΄Ρ€ΡƒΠ³ΠΎΠΉ стороны, Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ Π²Ρ‹Π±Ρ€ΠΎΡΠΈΡ‚ΡŒ ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½Π½ΠΎ Ρ…ΠΎΡ€ΠΎΡˆΠΈΠΉ водяной насос. Π·Π°Π΄ΠΎΠ»Π³ΠΎ Π΄ΠΎ Ρ‚ΠΎΠ³ΠΎ, ΠΊΠ°ΠΊ это Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ. Наш водяной насос ΠΏΡ€ΠΎΠ΅Ρ…Π°Π» 170 000 миль. ΠœΡ‹ Π±Ρ‹ выбросили Ρ…ΠΎΡ€ΠΎΡˆΠΈΠ΅ водяныС насосы Π½Π° 60 000 ΠΈ 120 000 ΠΌΡ‹ Π·Π°ΠΌΠ΅Π½ΠΈΠ»ΠΈ ΠΈΡ… Π² Ρ‚ΠΎ врСмя.Π’Π΅ΠΌ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅, это Π»ΠΈΡ‡Π½ΠΎΠ΅ Ρ€Π΅ΡˆΠ΅Π½ΠΈΠ΅, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Π²Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎ ΠΏΡ€ΠΈΠ½ΡΡ‚ΡŒ.

ΠšΠΎΠΌΡƒ Π·Π°ΠΌΠ΅Π½ΠΈΡ‚Π΅ водяной насос, Π½Π°Ρ‡Π½ΠΈΡ‚Π΅ с инструкций ΠΏΠΎ Ρ€Π΅ΠΌΠ½ΡŽ Π“Π Πœ. Как Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π²Ρ‹ Π΄ΠΎΠΉΠ΄Π΅Ρ‚Π΅ Π΄ΠΎ Ρ‚ΠΎΡ‡ΠΊΠΈ, Π³Π΄Π΅ Π²Π°ΠΌ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΡ€Π΅Π΄Π»ΠΎΠΆΠ΅Π½ΠΎ Β«Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ водяной насос», ΠΏΡ€ΠΈΡ…ΠΎΠ΄ΠΈΡ‚Π΅ Π½Π°Π·Π°Π΄ сюда.

ΠœΡ‹ Π½Π΅ ΡƒΠ²Π΅Ρ€Π΅Π½Ρ‹, Π½ΡƒΠΆΠ½ΠΎ Π»ΠΈ это ΡΠ½ΠΈΠΌΠ°Ρ‚ΡŒ, Π½ΠΎ Ρ€Π°Π±ΠΎΡ‚Π° — это Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΡ‰Π΅, Ссли Π²Ρ‹ ΡƒΠ΄Π°Π»ΠΈΡ‚Π΅ ΠΊΡ€Ρ‹ΡˆΠΊΡƒ, ΠΏΠΎΠΌΠ΅Ρ‡Π΅Π½Π½ΡƒΡŽ полоТСниями E / I для синхронизации ΠœΠ΅Ρ‚ΠΊΠΈ. Если Π²Ρ‹ Π·Π°ΠΌΠ΅Π½ΠΈΠ»ΠΈ ΠΊΡƒΠ»Π°Ρ‡ΠΊΠΎΠ²Ρ‹Π΅ уплотнСния, ΠΎΠ½ΠΈ всС Ρ€Π°Π²Π½ΠΎ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π±Ρ‹Π»ΠΈ ΠΎΡ‚ΠΎΡ€Π²Π°Ρ‚ΡŒΡΡ.

Π‘Π½ΠΈΠΌΠΈΡ‚Π΅ натяТной Ρ€ΠΎΠ»ΠΈΠΊ рСмня Π“Π Πœ ΠΈ Π½Π°Ρ‚ΡΠΆΠΈΡ‚Π΅Π»ΡŒ. шкив.НС потСряйтС ΠΏΡ€ΡƒΠΆΠΈΠ½Ρƒ натяТитСля — ΠΎΠ½Π° ​​вам понадобится Π½Π° Π½ΠΎΠ²ΠΎΠΌ водяном насосС.

ΠŸΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ Π²Ρ‹Π²Π΅Ρ€Π½ΠΈΡ‚Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Π½Ρ‹ΠΉ Π±ΠΎΠ»Ρ‚ ΠΈΠ· силового насос гидроусилитСля. НС отсоСдиняйтС маслопроводы, Π° ΡƒΠ±Π΅Ρ€ΠΈΡ‚Π΅ насос PS ΠΈ Π·Π°ΠΊΡ€Π΅ΠΏΠΈΡ‚Π΅ это ΠΎΡ‚. Π’Π°ΠΌ понадобится доступноС пространство, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡΠ½ΡΡ‚ΡŒ Ρ„Π»Π°Π½Π΅Ρ† впускной Ρ‚Ρ€ΡƒΠ±Ρ‹ для Π²ΠΎΠ΄Ρ‹.

ΠžΡ‚ΠΊΡ€ΡƒΡ‚ΠΈΡ‚ΡŒ Π·Π°Π»ΠΈΠ²Π½ΠΎΠΉ ΠΏΠ°Ρ‚Ρ€ΡƒΠ±ΠΎΠΊ для Π²ΠΎΠ΄Ρ‹. Ρ„Π»Π°Π½Π΅Ρ† Ρ‚Ρ€ΡƒΠ±Ρ‹. Π’Π΅Ρ€Ρ…Π½ΠΈΠΉ Π±ΠΎΠ»Ρ‚ Π½Π΅ Ρ‚Π°ΠΊ ΡƒΠΆ ΠΈ ΠΏΠ»ΠΎΡ… — Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Π³Π½Π΅Π·Π΄ΠΎ Π½Π° ΡƒΠ΄Π»ΠΈΠ½ΠΈΡ‚Π΅Π»Π΅. Π’ Для Π½ΠΈΠΆΠ½Π΅Π³ΠΎ Π±ΠΎΠ»Ρ‚Π° потрСбуСтся Π½Π°ΠΊΠΈΠ΄Π½ΠΎΠΉ ΠΈΠ»ΠΈ Ρ€ΠΎΠΆΠΊΠΎΠ²Ρ‹ΠΉ Π³Π°Π΅Ρ‡Π½Ρ‹ΠΉ ΠΊΠ»ΡŽΡ‡. Π­Ρ‚ΠΎ Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ слоТно.

ΠžΡ‚ΠΊΡ€ΡƒΡ‚ΠΈΡ‚Π΅ 4 Π±ΠΎΠ»Ρ‚Π° крСплСния водяного насоса Π²ΠΏΠ΅Ρ€Π΅Π΄. ΠΌΠΎΡ‚ΠΎΡ€Π°. ΠžΡΡ‚ΠΎΡ€ΠΎΠΆΠ½ΠΎ снимитС водяной насос с двигатСля. НСмного Π²ΠΎΠ΄Ρ‹ Π²Ρ‹Π»ΡŒΠ΅Ρ‚ΡΡ, Π½ΠΎ Ρƒ вас ΡƒΠΆΠ΅ Π΅ΡΡ‚ΡŒ ΠΏΠΎΠ΄Π΄ΠΎΠ½ Π²Π½ΠΈΠ·Ρƒ, Π²Π΅Ρ€Π½ΠΎ? ΠžΡΡ‚Π°Π²ΡŒΡ‚Π΅ ΡΡ‚Π°Ρ€ΡƒΡŽ ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΡƒ Π½Π° водяной насос — Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ, Π²Π°ΠΌ придСтся Π²Π·Π³Π»ΡΠ½ΡƒΡ‚ΡŒ Π½Π° Π½Π΅Π³ΠΎ ΠΏΠΎΠ·ΠΆΠ΅, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡƒΠ·Π½Π°Ρ‚ΡŒ, ΠΊΠ°ΠΊ новая ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΠ° крСпится ΠΊ Π½ΠΎΠ²Ρ‹ΠΉ насос.

Π•ΡΡ‚ΡŒ Π΅Ρ‰Π΅ ΠΎΠ΄Π½Π° входная Ρ‚Ρ€ΡƒΠ±Π° мСньшСго Ρ€Π°Π·ΠΌΠ΅Ρ€Π°, идущая ΠΈΠ·-ΠΏΠΎΠ΄ Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠΉ экран. Π­Ρ‚Π° Ρ‚Ρ€ΡƒΠ±Π° удСрТиваСтся Π²ΠΎ Ρ„Π»Π°Π½Ρ†Π΅ ΡƒΠΏΠ»ΠΎΡ‚Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ ΠΊΠΎΠ»ΡŒΡ†ΠΎΠΌ. Π’Ρ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π½Π΅ΠΆΠ½ΠΎ потянитС Ρ„Π»Π°Π½Π΅Ρ† ΠΊ ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΉ части автомобиля, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΡΠ²ΠΎΠ±ΠΎΠ΄ΠΈΡ‚ΡŒ ΡƒΠΏΠ»ΠΎΡ‚Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ ΠΊΠΎΠ»ΡŒΡ†ΠΎ.Новый водяной насос поставляСтся с Π½ΠΎΠ²Ρ‹ΠΌ ΡƒΠΏΠ»ΠΎΡ‚Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ ΠΊΠΎΠ»ΡŒΡ†ΠΎΠΌ. Π—Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ ΡƒΠΏΠ»ΠΎΡ‚Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ ΠΊΠΎΠ»ΡŒΡ†ΠΎ. НС ΠΏΡ‹Ρ‚Π°ΠΉΡ‚Π΅ΡΡŒ ΠΏΡ€ΠΈΠΆΠ°Ρ‚ΡŒ Ρ„Π»Π°Π½Π΅Ρ† ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ ΠΊ ΡƒΠΏΠ»ΠΎΡ‚Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ ΠΊΠΎΠ»ΡŒΡ†ΠΎ ΠΏΠΎΠΊΠ° Ρ‡Ρ‚ΠΎ. ПозТС Π±ΡƒΠ΄Π΅Ρ‚ Π»Π΅Π³Ρ‡Π΅.

Be ΡƒΠ±Π΅Π΄ΠΈΡ‚Π΅ΡΡŒ, Ρ‡Ρ‚ΠΎ ΠΏΠΎΠ²Π΅Ρ€Ρ…Π½ΠΎΡΡ‚ΡŒ Ρ„Π»Π°Π½Ρ†Π° чистая с остатками старой ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΠΈ Ρ‚Ρ‰Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ соскоблил. Π­Ρ‚ΠΎ для Ρ„Π»Π°Π½Ρ†Π° Ρ‚Ρ€ΡƒΠ±Ρ‹ ΠΏΠΎΠ΄Π°Ρ‡ΠΈ Π²ΠΎΠ΄Ρ‹, Π° Ρ‚Π°ΠΊΠΆΠ΅ для отвСрстия Π² ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΉ части двигатСля, Π³Π΄Π΅ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ водяной насос.

Π‘ΠΎΠ²Π΅Ρ‚ ΠΎΡ‚ Π”ΠΆΠΎΠ½Π° Π―ΠΊΠΎΠ±ΠΈ:

ΠŸΡ€ΠΈ Π·Π°ΠΌΠ΅Π½Π΅ водяной насос, Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ Π³Π΅Ρ€ΠΌΠ΅Ρ‚ΠΈΠΊΠ° Π½Π° водяной насос, Π³Π΄Π΅ ΠΈΠ΄Π΅Ρ‚ основная ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΠ° ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‚ΠΈΡ‚ ΡΠΎΡΠΊΠ°Π»ΡŒΠ·Ρ‹Π²Π°Π½ΠΈΠ΅ ΡƒΠΊΠ°Π·Π°Π½Π½ΠΎΠΉ ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΠΈ, ΠΊΠΎΠ³Π΄Π° Π²Ρ‹ Π½Π°ΠΆΠΈΠΌΠ°Π΅Ρ‚Π΅ водяной насос Π½Π° Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ.Π― случайно ΠΏΠΎΡ€Π²Π°Π» ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΡƒ, Π½Π΅ сдСлав этого, ΠΈ ΠΌΠ½Π΅ ΠΏΡ€ΠΈΡˆΠ»ΠΎΡΡŒ вся Ρ€Π°Π±ΠΎΡ‚Π° снова.

Π‘Π½Π°Ρ‡Π°Π»Π° ΠΏΡ€ΠΈΠΊΡ€ΡƒΡ‚ΠΈΡ‚Π΅ Ρ„Π»Π°Π½Π΅Ρ† впуска Π²ΠΎΠ΄Ρ‹ ΠΊ Π½ΠΎΠ²ΠΎΠΉ Π²ΠΎΠ΄Π΅. насос, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡ Π½ΠΎΠ²ΡƒΡŽ ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΡƒ, ΠΏΠΎΡΡ‚Π°Π²Π»ΡΠ΅ΠΌΡƒΡŽ с насосом. ЗатянитС Π΄ΠΎ 14-19 Ρ„ΡƒΠ½Ρ‚-Ρ„ΡƒΡ‚ΠΎΠ². Π—Π°Ρ‚Π΅ΠΌ установитС водяной насос Π½Π°ΠΏΡ€ΠΎΡ‚ΠΈΠ² отвСрстиС двигатСля с Π΄Ρ€ΡƒΠ³ΠΎΠΉ Π½ΠΎΠ²ΠΎΠΉ ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΠΎΠΉ Π½Π° мСстС, Π² Ρ‚ΠΎ ΠΆΠ΅ врСмя обСспСчивая Ρ‡Ρ‚ΠΎ ΡƒΠΏΠ»ΠΎΡ‚Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ ΠΊΠΎΠ»ΡŒΡ†ΠΎ справа Π²Ρ…ΠΎΠ΄ΠΈΡ‚ Π² Π΄Ρ€ΡƒΠ³ΡƒΡŽ сторону Ρ„Π»Π°Π½Ρ†Π°. НадавитС Π½Π° Ρ„Π»Π°Π½Π΅Ρ† ΠΊ ΡƒΠΏΠ»ΠΎΡ‚Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΌΡƒ ΠΊΠΎΠ»ΡŒΡ†Ρƒ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ Π΅Π³ΠΎ ΠΊΠ°ΠΊ ΠΌΠΎΠΆΠ½ΠΎ Π³Π»ΡƒΠ±ΠΆΠ΅.К настоящСму Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ Π²Ρ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π±Ρ‹Ρ‚ΡŒ Π² состоянии ΠΏΡ€ΠΈΠΊΡ€ΡƒΡ‚ΠΈΡ‚ΡŒ водяной насос ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ Π½Π° мСсто. ЗатянитС с усилиСм 14-19 Ρ„ΡƒΠ½Ρ‚-Ρ„ΡƒΡ‚ΠΎΠ². ΠŸΡ€ΠΈ Π·Π°ΠΊΡ€ΡƒΡ‡ΠΈΠ²Π°Π½ΠΈΠΈ водяного насоса ΠΊ Π±Π»ΠΎΠΊΡƒ ΡƒΠΏΠ»ΠΎΡ‚Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ ΠΊΠΎΠ»ΡŒΡ†ΠΎ закончится Π² Π½ΡƒΠΆΠ½ΠΎΠΌ мСстС. Π”Π²Π°ΠΆΠ΄Ρ‹ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡŒΡ‚Π΅ это, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π±Ρ‹Ρ‚ΡŒ ΡƒΠ²Π΅Ρ€Π΅Π½Π½Ρ‹ΠΌ.

ДвухмСстный ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡŒΡ‚Π΅ Π±ΠΎΠ»Ρ‚Ρ‹ Π½Π° Ρ„Π»Π°Π½Ρ†Π΅ впуска Π²ΠΎΠ΄Ρ‹ ΠΈ Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅ Π±ΠΎΠ»Ρ‚Π°, крСпящиС водяной насос ΠΊ Π±Π»ΠΎΠΊΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ. (14-19 Ρ„ΡƒΠ½Ρ‚-Ρ„ΡƒΡ‚ΠΎΠ²)

Π—Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ натяТной Ρ€ΠΎΠ»ΠΈΠΊ ΠΈ Π½Π°Ρ‚ΡΠΆΠΈΡ‚Π΅Π»ΡŒ рСмня Π³Π°Π·ΠΎΡ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ°. шкив.

Π’Π΅ΠΏΠ΅Ρ€ΡŒ Π²Ρ‹ Π³ΠΎΡ‚ΠΎΠ²Ρ‹ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΠΆΠΈΡ‚ΡŒ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ΠΈΠ΅ ΠΎΡΡ‚Π°Π²ΡˆΠΈΡ…ΡΡ шагов ΠΏΠΎ Π·Π°ΠΌΠ΅Π½Π΅ рСмня Π“Π Πœ.


Ρ‚ΠΎΡ‡Π΅ΠΊ ΠΎΡ‚ΠΊΠ°Π·Π° водяного насоса | Π—Π½Π°ΠΉ свои запчасти

Π£Ρ‚Π΅Ρ‡ΠΊΠΈ ΡΠ²Π»ΡΡŽΡ‚ΡΡ Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ частым ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠΎΠΌ нСисправности водяного насоса, Π½ΠΎ ΠΊΠ°ΠΊΠΎΠΉ Ρ‚ΠΈΠΏ ΡƒΡ‚Π΅Ρ‡ΠΊΠΈ Π²Ρ‹ Π²ΠΈΠ΄ΠΈΡ‚Π΅ ΠΈ Ρ‡Ρ‚ΠΎ это ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚?

Π£Ρ‚Π΅Ρ‡ΠΊΠ° ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π΅ΠΉ Тидкости ΠΈΠ· Π΄Ρ€Π΅Π½Π°ΠΆΠ½ΠΎΠ³ΠΎ отвСрстия являСтся ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠΎΠΌ нСисправности подшипника ΠΈΠ»ΠΈ уплотнСния водяного насоса. Π­Ρ‚ΠΎ сливноС отвСрстиС часто находится ΠΌΠ΅ΠΆΠ΄Ρƒ уплотнСниями, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΎΡ‚Π΄Π΅Π»ΡΡŽΡ‚ ΠΌΠ°ΡΠ»ΡΠ½ΡƒΡŽ сторону ΠΎΡ‚ стороны ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π΅ΠΉ Тидкости. НСбольшоС количСство «сухого» просачивания Π²ΠΎΠΊΡ€ΡƒΠ³ отвСрстия ΠΌΠΎΠΆΠ½ΠΎ ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΌ, Π½ΠΎ это Ρ‚ΠΎΠ»ΡŒΠΊΠΎ вопрос Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ, ΠΊΠΎΠ³Π΄Π° ΡƒΠΏΠ»ΠΎΡ‚Π½Π΅Π½ΠΈΠ΅ станСт Π΄Π΅Ρ„Π΅ΠΊΡ‚Π½Ρ‹ΠΌ, ΠΈ просачиваниС прСвратится Π² ΠΏΠΎΠ΄Ρ‚Π΅ΠΊ.

Π£Ρ‚Π΅Ρ‡ΠΊΠ° ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π΅ΠΉ Тидкости Π² области ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΉ ΠΊΡ€Ρ‹ΡˆΠΊΠΈ, связанной с масляным ΠΊΠ°Ρ€Ρ‚Π΅Ρ€ΠΎΠΌ, ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ Π½Π°Ρ€ΡƒΠΆΠ½ΠΎΠ΅ ΡƒΠΏΠ»ΠΎΡ‚Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ ΠΊΠΎΠ»ΡŒΡ†ΠΎ Π²Ρ‹ΡˆΠ»ΠΎ ΠΈΠ· строя. Π­Ρ‚ΠΎ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΠΌΠΈΡ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΡƒΡ‚Π΅Ρ‡ΠΊΡƒ ΠΈΠ· ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΠΈ Π³ΠΎΠ»ΠΎΠ²ΠΊΠΈ Π±Π»ΠΎΠΊΠ° Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€ΠΎΠ².

РастрСскиваниС ΠΎΡ‚ ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π΅ΠΉ Тидкости

Π”ΠΎΠ±Π°Π²Π»Π΅Π½ΠΈΠ΅ Ρ…ΠΎΠ»ΠΎΠ΄Π½ΠΎΠΉ ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π΅ΠΉ Тидкости Π² ΠΏΠ΅Ρ€Π΅Π³Ρ€Π΅Ρ‚Ρ‹ΠΉ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ ΠΌΠΎΠΆΠ΅Ρ‚ Π²Ρ‹Π·Π²Π°Ρ‚ΡŒ Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠΉ ΡƒΠ΄Π°Ρ€ ΠΈ Π²Ρ‹Π·Π²Π°Ρ‚ΡŒ ΡƒΡ‚Π΅Ρ‡ΠΊΡƒ Ρ‡Π΅Ρ€Π΅Π· ΡƒΠΏΠ»ΠΎΡ‚Π½Π΅Π½ΠΈΠ΅ Π΄Π°ΠΆΠ΅ Π² Π½ΠΎΠ²ΠΎΠΌ водяном насосС. Π’Π°ΠΊΠΎΠΉ ΠΆΠ΅ эффСкт ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ запуск двигатСля Π²ΠΎ врСмя Π·Π°ΠΌΠ΅Π½Ρ‹ водяного насоса ΠΏΠ΅Ρ€Π΅Π΄ Π΄ΠΎΠ±Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π΅ΠΉ Тидкости. Π’ качСствС Π΄ΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒΡΡ‚Π²Π° ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚Π΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½Π° Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½Ρƒ Π»ΠΈΠ±ΠΎ Π½Π° повСрхности уплотнСния, Π»ΠΈΠ±ΠΎ Π½Π° стыковочном ΠΊΠΎΠ»ΡŒΡ†Π΅.

Π”Π°ΠΉΡ‚Π΅ ΠΏΠ΅Ρ€Π΅Π³Ρ€Π΅Ρ‚ΠΎΠΌΡƒ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŽ ΠΎΡΡ‚Ρ‹Ρ‚ΡŒ ΠΏΠ΅Ρ€Π΅Π΄ Π΄ΠΎΠ±Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π΅ΠΉ Тидкости. Π—Π°Ρ‚Π΅ΠΌ пСрСзапуститС Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ ΠΈ Π΄Π°ΠΉΡ‚Π΅ Π΅ΠΌΡƒ ΠΏΠΎΡ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ, ΠΌΠ΅Π΄Π»Π΅Π½Π½ΠΎ добавляя остаток.

ΠŸΠΎΠ²Ρ€Π΅ΠΆΠ΄Π°ΡŽΡ‰Π°Ρ сила Ρ€ΠΆΠ°Π²Ρ‡ΠΈΠ½Ρ‹

АбразивныС частицы ΡƒΡΠΊΠΎΡ€ΡΡŽΡ‚ износ уплотнСния водяного насоса. НапримСр, систСмы, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π½Π΅ находятся ΠΏΠΎΠ΄ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ΠΌ Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅ΠΌ, ΠΏΡ€ΠΎΠΏΡƒΡΠΊΠ°ΡŽΡ‚ Π²ΠΎΠ·Π΄ΡƒΡ… ΠΈ ΡΠΏΠΎΡΠΎΠ±ΡΡ‚Π²ΡƒΡŽΡ‚ ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Π½ΠΈΡŽ Ρ€ΠΆΠ°Π²Ρ‡ΠΈΠ½Ρ‹. Или, Ссли Π²ΠΎΠ΄Ρƒ с высоким содСрТаниСм ΠΌΠΈΠ½Π΅Ρ€Π°Π»ΠΎΠ² Π΄ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ Π² систСму ΠΈ Π½Π°Π³Ρ€Π΅Ρ‚ΡŒ, ΠΎΠ½Π° Π½Π°Ρ‡Π½Π΅Ρ‚ ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Ρ‹Π²Π°Ρ‚ΡŒ отлоТСния, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π±ΡƒΠ΄ΡƒΡ‚ Π½Π°ΠΊΠ°ΠΏΠ»ΠΈΠ²Π°Ρ‚ΡŒΡΡ ΠΈ Π²Ρ‹Π·Ρ‹Π²Π°Ρ‚ΡŒ ограничСния прохоТдСния.Оба ΠΎΠ½ΠΈ Π²Ρ€Π΅Π΄Π½Ρ‹ для Ρ‚ΡŽΠ»Π΅Π½Π΅ΠΉ.

Π₯отя Ρ€ΠΆΠ°Π²Ρ‡ΠΈΠ½Ρƒ Ρ‚Ρ€ΡƒΠ΄Π½ΠΎ ΡƒΠ΄Π°Π»ΠΈΡ‚ΡŒ, Π΅Π΅ слСдуСт ΠΊΠ°ΠΊ ΠΌΠΎΠΆΠ½ΠΎ Ρ‚Ρ‰Π°Ρ‚Π΅Π»ΡŒΠ½Π΅Π΅ Π²Ρ‹ΠΌΡ‹Ρ‚ΡŒ ΠΈΠ· систСмы, ΠΏΡ€Π΅ΠΆΠ΄Π΅ Ρ‡Π΅ΠΌ ΡΠ½ΠΈΠΌΠ°Ρ‚ΡŒ старый водяной насос.

ΠžΠ±Ρ€Π°Ρ‚ΠΈΡ‚Π΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½Π° ΡƒΠΏΠ»ΠΎΡ‚Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΊΠΎΠ»ΡŒΡ†Π°

ΠŸΡ€ΠΈ Π·Π°ΠΌΠ΅Π½Π΅ насоса ΡƒΠΏΠ»ΠΎΡ‚Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΊΠΎΠ»ΡŒΡ†Π° Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡΠΌΠ°Π·Π°Ρ‚ΡŒ маслом ΠΈΠ»ΠΈ ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰Π΅ΠΉ ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒΡŽ. НС ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ силикон ΠΈΠ»ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ Π³Π΅Ρ€ΠΌΠ΅Ρ‚ΠΈΠΊΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠ³ΡƒΡ‚ Π·Π°Π±Π»ΠΎΠΊΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π΄Ρ€Π΅Π½Π°ΠΆΠ½ΠΎΠ΅ отвСрстиС.

ΠŸΡ€ΠΎΠ±Π»Π΅ΠΌΠ° с ΠΏΡƒΠ·Ρ‹Ρ€Π΅ΠΌ

ΠšΠ°Π²ΠΈΡ‚Π°Ρ†ΠΈΡ — это ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Π½ΠΈΠ΅ ΠΏΠ°Ρ€ΠΎΠ²Ρ‹Ρ… полостСй Π² Тидкости Π² Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ сил, Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΡ… Π½Π° ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒ, Ρ‚Π°ΠΊΠΈΡ… ΠΊΠ°ΠΊ быстрыС измСнСния давлСния.ΠŸΠΎΠ»ΠΎΡΡ‚ΠΈ ΠΎΠ±Ρ€Π°Π·ΡƒΡŽΡ‚ΡΡ ΠΏΡ€ΠΈ ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π½ΠΈΠ·ΠΊΠΎΠΌ Π΄Π°Π²Π»Π΅Π½ΠΈΠΈ, Π° Π·Π°Ρ‚Π΅ΠΌ, ΠΊΠΎΠ³Π΄Π° ΠΎΠ½ΠΈ ΠΏΠΎΠ΄Π²Π΅Ρ€Π³Π°ΡŽΡ‚ΡΡ Π±ΠΎΠ»Π΅Π΅ высокому давлСнию, пустоты Π²Π·Π»Π°ΠΌΡ‹Π²Π°ΡŽΡ‚ΡΡ ΠΈ ΠΌΠΎΠ³ΡƒΡ‚ Π³Π΅Π½Π΅Ρ€ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΈΠ½Ρ‚Π΅Π½ΡΠΈΠ²Π½ΡƒΡŽ ΡƒΠ΄Π°Ρ€Π½ΡƒΡŽ Π²ΠΎΠ»Π½Ρƒ. Π§Ρ‚ΠΎ это Π·Π½Π°Ρ‡ΠΈΡ‚ для водяного насоса?

Π­Ρ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ водяного насоса ΠΌΠΎΠΆΠ΅Ρ‚ сильно Π·Π°Π²ΠΈΡΠ΅Ρ‚ΡŒ ΠΎΡ‚ конструкции ΠΊΡ€Ρ‹Π»ΡŒΡ‡Π°Ρ‚ΠΊΠΈ ΠΈ корпуса. Если ΠΏΡ€ΠΈ циркуляции Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ колСса водяного насоса Ρ‡Π΅Ρ€Π΅Π· ΠΎΡ…Π»Π°ΠΆΠ΄Π°ΡŽΡ‰ΡƒΡŽ ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒ Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ чрСзмСрная Ρ‚ΡƒΡ€Π±ΡƒΠ»Π΅Π½Ρ‚Π½ΠΎΡΡ‚ΡŒ, ΠΌΠΎΠΆΠ΅Ρ‚ Π²ΠΎΠ·Π½ΠΈΠΊΠ½ΡƒΡ‚ΡŒ кавитация, которая сниТаСт ΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ пСрСкачивания ΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ Π²Ρ‹Π·Π²Π°Ρ‚ΡŒ Π΄Π°Π»ΡŒΠ½Π΅ΠΉΡˆΡƒΡŽ ΡΡ€ΠΎΠ·ΠΈΡŽ Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ колСса ΠΈ корпуса Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ колСса.

Обвязка Ρ€Π΅ΠΌΠ½Π΅ΠΌ Π“Π Πœ

ВодяныС насосы слуТат Π² качСствС натяТного шкива Π½Π° ΠΌΠ½ΠΎΠ³ΠΈΡ… двигатСлях, ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½Π½Ρ‹Ρ… рСмнями Π“Π Πœ, ΠΈ ΠΈΠ·-Π·Π° ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌ с доступом Π½Π° ΠΌΠ½ΠΎΠ³ΠΈΡ… ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½Ρ‹Ρ… двигатСлях ΠΈ Ρ‚Ρ€ΡƒΠ΄ΠΎΠ·Π°Ρ‚Ρ€Π°Ρ‚, связанных с Π·Π°ΠΌΠ΅Π½ΠΎΠΉ рСмня Π“Π Πœ (особСнно ΠΏΡ€ΠΈ ΠΈΠΌΠΏΠΎΡ€Ρ‚Π΅), экономичСски Π²Ρ‹Π³ΠΎΠ΄Π½ΠΎ ΠΈΠ½Π²Π΅ΡΡ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π² Π½ΠΎΠ²Ρ‹ΠΉ водяной насос Ρ‚Π°ΠΊΠΆΠ΅, особСнно Ссли насос находится рядом с Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΠΎΠ²Π°Π½Π½ΠΎΠΉ ΠΎΡ‚ΠΌΠ΅Ρ‚ΠΊΠΎΠΉ Π·Π°ΠΌΠ΅Π½Ρ‹ ΠΎΡ‚ 100 000 Π΄ΠΎ 150 000 миль.

Часы для ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΊΠΈ ΠΏΠΎΠΊΠ»ΠΎΠ½Π½ΠΈΠΊΠΎΠ²

ВодяныС насосы ΠΈΠ½ΠΎΠ³Π΄Π° ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Ρ‚ΡŒ мСханичСский вСнтилятор. Если Π±Π»ΠΎΠΊ вСнтилятора ΠΊΠ°ΠΊΠΈΠΌ-Π»ΠΈΠ±ΠΎ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ Π΄Π°Π΅Ρ‚ сбои, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΈΠ·-Π·Π° ΠΏΠΎΠ³Π½ΡƒΡ‚ΠΎΠΉ лопасти вСнтилятора ΠΈΠ»ΠΈ сильно ΠΏΠΎΡ‚Ρ€Π΅ΡΠΊΠ°Π²ΡˆΠ΅Π³ΠΎΡΡ ΡƒΠ·Π»Π°, это ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΠ²Π»ΠΈΡΡ‚ΡŒ Π½Π° подшипники. Π’ качСствС Π΄ΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒΡΡ‚Π²Π° ΠΏΠΎΠΈΡ‰ΠΈΡ‚Π΅ ΠΎΠ±Ρ€Ρ‹Π² ΠΎΡ‚Π»ΠΈΠ²ΠΊΠΈ Π²ΠΎΠΊΡ€ΡƒΠ³ ΠΎΠΏΠΎΡ€Ρ‹ подшипника, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ это ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π²Ρ‹Π·Π²Π°Π½ΠΎ Ρ‡Ρ€Π΅Π·ΠΌΠ΅Ρ€Π½ΠΎΠΉ Π²ΠΈΠ±Ρ€Π°Ρ†ΠΈΠ΅ΠΉ ΠΈΠ»ΠΈ дисбалансом, Π²Ρ‹Π·Π²Π°Π½Π½Ρ‹ΠΌ сильно ΠΈΠ·Π½ΠΎΡˆΠ΅Π½Π½Ρ‹ΠΌ вСнтилятором ΠΈΠ»ΠΈ ΠΌΡƒΡ„Ρ‚ΠΎΠΉ. Π§Ρ‚ΠΎΠ±Ρ‹ ΡƒΡΡ‚Ρ€Π°Π½ΠΈΡ‚ΡŒ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΡƒ, осмотритС шкив, Π²Ρ‹Ρ€Π°Π²Π½ΠΈΠ²Π°Π½ΠΈΠ΅ рСмня ΠΈ ΡƒΠ·Π΅Π» ΠΌΡƒΡ„Ρ‚Ρ‹ вСнтилятора / вСнтилятора, Π·Π°ΠΌΠ΅Π½ΠΈΠ² всС ΠΈΠ·ΠΎΠ³Π½ΡƒΡ‚Ρ‹Π΅ ΠΈΠ»ΠΈ ΠΈΠ·Π½ΠΎΡˆΠ΅Π½Π½Ρ‹Π΅ Π΄Π΅Ρ‚Π°Π»ΠΈ.

ИзмСнСниС Ρ†Π²Π΅Ρ‚Π° Π½Π° синий?

ΠžΠ±Π΅ΡΡ†Π²Π΅Ρ‡ΠΈΠ²Π°Π½ΠΈΠ΅ Π²Π°Π»Π° водяного насоса синим Ρ†Π²Π΅Ρ‚ΠΎΠΌ ΠΌΠΎΠΆΠ΅Ρ‚ ΡƒΠΊΠ°Π·Ρ‹Π²Π°Ρ‚ΡŒ Π½Π° Ρ‡Ρ€Π΅Π·ΠΌΠ΅Ρ€Π½ΠΎΠ΅ Ρ‚Π΅ΠΏΠ»ΠΎΠ²Ρ‹Π΄Π΅Π»Π΅Π½ΠΈΠ΅ Π² Ρ‚Π΅Ρ‡Π΅Π½ΠΈΠ΅ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ, Ρ‡Ρ‚ΠΎ Π² ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎΠΌ ΠΈΡ‚ΠΎΠ³Π΅ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ ΠΏΠΎΠ»ΠΎΠΌΠΊΠ΅ Π²Π°Π»Π°. Π­Ρ‚ΠΎ Π½Π°ΠΊΠΎΠΏΠ»Π΅Π½ΠΈΠ΅ Ρ‚Π΅ΠΏΠ»Π° ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Π²Ρ‹Π·Π²Π°Π½ΠΎ ΠΎΠ³Ρ€ΠΎΠΌΠ½Ρ‹ΠΌΠΈ Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ±Π΅ΠΆΠ½Ρ‹ΠΌΠΈ силами, создаваСмыми дисбалансом, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠΆΠ°Π΅Ρ‚ подшипник ΠΈ выдСляСт Ρ‚ΠΎΠ½Π½Ρ‹ Ρ‚Π΅ΠΏΠ»Π°. Чистый Ρ€Π°Π·Ρ€Ρ‹Π² ΡƒΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Π½Π° Β«ΠΌΠ³Π½ΠΎΠ²Π΅Π½Π½Ρ‹ΠΉΒ» ΠΏΠ΅Ρ€Π΅Π»ΠΎΠΌ, Π²Ρ‹Π·Π²Π°Π½Π½Ρ‹ΠΉ Π²Π½Π΅Π·Π°ΠΏΠ½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ ΠΈΠ»ΠΈ дисбалансом подшипника.

Π§Ρ‚ΠΎΠ±Ρ‹ ΡƒΡΡ‚Ρ€Π°Π½ΠΈΡ‚ΡŒ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΡƒ, ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡŒΡ‚Π΅ ΡˆΠΊΠΈΠ²Ρ‹ Π½Π° ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΡΡ‚ΡŒ Ρ†Π΅Π½Ρ‚Ρ€ΠΎΠ²ΠΊΠΈ, ΠΏΡ€ΡΠΌΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½ΠΎΡΡ‚ΡŒ ΠΈ ΡƒΡΡ‚Π°Π»ΠΎΡΡ‚ΡŒ.ΠžΡΠΌΠΎΡ‚Ρ€ΠΈΡ‚Π΅ вСнтилятор / ΠΌΡƒΡ„Ρ‚Ρƒ вСнтилятора Π² сборС Π½Π° Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ ΠΏΠΎΠ³Π½ΡƒΡ‚ΠΎΠ³ΠΎ ΠΈΠ»ΠΈ ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½Π½ΠΎΠ³ΠΎ вСнтилятора, изношСнной проставки ΠΈΠ»ΠΈ изношСнной ΠΈΠ»ΠΈ ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½Π½ΠΎΠΉ ΠΌΡƒΡ„Ρ‚Ρ‹ вСнтилятора.

ΠŸΠΎΡ‡Π΅ΠΌΡƒ выходят ΠΈΠ· строя подшипники Π²Π°Π»Π°

Π¨ΡƒΠΌ подшипников Π²Π°Π»Π° — вторая ΠΏΠΎ частотС ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π° ΠΈΠ· строя водяного насоса. Π‘ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²ΠΎ подшипников Π²Π°Π»Π° выходят ΠΈΠ· строя ΠΈΠ·-Π·Π° Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ износа подшипника ΠΈΠ»ΠΈ ΠΈΠ·-Π·Π° Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ окислСния смазки Π½Π° повСрхностях подшипника. Π’ Ρ€Π΅Π΄ΠΊΠΈΡ… случаях Π²Ρ‹Ρ…ΠΎΠ΄ ΠΈΠ· строя подшипника ΠΌΠΎΠΆΠ½ΠΎ ΡƒΡΠΊΠΎΡ€ΠΈΡ‚ΡŒ, пСрСтянув ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹Π΅ Ρ€Π΅ΠΌΠ½ΠΈ ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° Π²ΡΠΏΠΎΠΌΠΎΠ³Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… Π°Π³Ρ€Π΅Π³Π°Ρ‚ΠΎΠ².

ΠŸΡ€ΠΎΡΠΊΠ°Π»ΡŒΠ·Ρ‹Π²Π°Π½ΠΈΠ΅ Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ колСса Π² Π²Π°Π»Ρƒ

МСнСС распространСнной Π½Π΅ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒΡŽ водяного насоса являСтся ΠΏΡ€ΠΎΡΠΊΠ°Π»ΡŒΠ·Ρ‹Π²Π°Π½ΠΈΠ΅ ΠΊΡ€Ρ‹Π»ΡŒΡ‡Π°Ρ‚ΠΊΠΈ Π½Π° Π²Π°Π»Ρƒ водяного насоса.Π₯ΠΎΡ€ΠΎΡˆΠ°Ρ ΠΊΡ€Ρ‹Π»ΡŒΡ‡Π°Ρ‚ΠΊΠ° водяного насоса Π²Ρ‹Π·ΠΎΠ²Π΅Ρ‚ ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΠ΅ давлСния ΠΏΡ€ΠΈ ускорСнии двигатСля. Если Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅ Π½Π΅ увСличиваСтся, ΠΊΡ€Ρ‹Π»ΡŒΡ‡Π°Ρ‚ΠΊΠ° ΡΠΊΠΎΠ»ΡŒΠ·ΠΈΡ‚ ΠΏΠΎ Π²Π°Π»Ρƒ ΠΈΠ»ΠΈ ΠΎΡ‚ΡΡƒΡ‚ΡΡ‚Π²ΡƒΡŽΡ‚ лопасти ΠΊΡ€Ρ‹Π»ΡŒΡ‡Π°Ρ‚ΠΊΠΈ. Как ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, Ρ…ΠΎΡ€ΠΎΡˆΠΈΠΉ водяной насос Π΄ΠΎΠ»ΠΆΠ΅Π½ Ρ€Π°Π·Π²ΠΈΠ²Π°Ρ‚ΡŒ Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ 10 Ρ„ΡƒΠ½Ρ‚ΠΎΠ² Π½Π° ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚Π½Ρ‹ΠΉ дюйм ΠΏΡ€ΠΈ скорости вращСния Π²Ρ‹ΡˆΠ΅ 2000 ΠΎΠ± / ΠΌΠΈΠ½.

ΠŸΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Ρ€Π°Π±ΠΎΡ‡Π΅Π΅ колСсо ΠΈ Π²Π°Π» ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ собой запрСссованный ΡƒΠ·Π΅Π», ΠΏΡ€ΠΎΡΠΊΠ°Π»ΡŒΠ·Ρ‹Π²Π°Π½ΠΈΠ΅ Ρ‡Π°Ρ‰Π΅ всСго происходит Π² ΠΌΠΎΠ΄Π΅Ρ€Π½ΠΈΠ·ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹Ρ… водяных насосах. Π’ любом случаС ΠΏΡ€ΠΎΡΠΊΠ°Π»ΡŒΠ·Ρ‹Π²Π°Π½ΠΈΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ Π½ΠΎΡΠΈΡ‚ΡŒ прСрывистый Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ ΠΈ сильно Π·Π°Π²ΠΈΡΠ΅Ρ‚ΡŒ ΠΎΡ‚ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹ ΠΈ скорости двигатСля.

НСкоторыС смСнныС Ρ€Π°Π±ΠΎΡ‡ΠΈΠ΅ колСса ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Ρ‹ ΠΈΠ· нСкачСствСнных ΠΌΠ΅Ρ‚Π°Π»Π»ΠΎΠ², ΠΏΠΎΠ΄Π²Π΅Ρ€ΠΆΠ΅Π½Π½Ρ‹Ρ… ΠΊΠΎΡ€Ρ€ΠΎΠ·ΠΈΠΈ Ρ€ΠΆΠ°Π²Ρ‡ΠΈΠ½Ρ‹. Π’ Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π΅ этих случаСв лопасти Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ колСса Π½Π°Ρ‡ΠΈΠ½Π°ΡŽΡ‚ ΠΎΡ‚Π»Π°ΠΌΡ‹Π²Π°Ρ‚ΡŒΡΡ ΠΎΡ‚ Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ колСса ΠΈΠ·-Π·Π° состояния сквозной Ρ€ΠΆΠ°Π²Ρ‡ΠΈΠ½Ρ‹, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ сниТСнию ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ насоса ΠΈ ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΡŽ загрязнСния систСмы охлаТдСния Ρ€ΠΆΠ°Π²Ρ‡ΠΈΠ½ΠΎΠΉ.

Насосы с ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΎΠΉ CE


НАБОБЫ


Π₯Π²Π°Ρ‚ΠΈΡ‚ Π³Π°Π΄Π°Ρ‚ΡŒ, ΠΊΠ°ΠΊΠΈΠ΅ Π΄ΠΈΡ€Π΅ΠΊΡ‚ΠΈΠ²Ρ‹ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ ΠΊ насосам, ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΠΌΡ‹ΠΌ Π² дСйствиС элСктродвигатСлями ΠΈΠ»ΠΈ двигатСлями Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅Π³ΠΎ сгорания

Π’ зависимости ΠΎΡ‚ Ρ‚ΠΎΠ³ΠΎ, ΠΊΠ°ΠΊ насосы приводятся Π² дСйствиС ΠΈ Π³Π΄Π΅ ΠΎΠ½ΠΈ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ, ΠΎΠ½ΠΈ ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΠΎΠ΄ΠΏΠ°Π΄Π°Ρ‚ΡŒ ΠΏΠΎΠ΄ дСйствиС любой ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΠΈ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… Π΄ΠΈΡ€Π΅ΠΊΡ‚ΠΈΠ²: Π”ΠΈΡ€Π΅ΠΊΡ‚ΠΈΠ²Ρ‹ ΠΏΠΎ ΠΌΠ°ΡˆΠΈΠ½Π½ΠΎΠΌΡƒ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΡŽ, Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½ΠΎΠΌΡƒ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΡŽ, ЭМБ ΠΈΠ»ΠΈ ATEX.Π§Ρ‚ΠΎΠ±Ρ‹ ΡƒΡΡ‚Ρ€Π°Π½ΠΈΡ‚ΡŒ Π»ΡŽΠ±Ρ‹Π΅ сомнСния, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠ³ΡƒΡ‚ привСсти ΠΊ ΠΏΠΎΡ‚Π΅Ρ€Π΅ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ ΠΈ усилий ΠΏΡ€ΠΈ создании содСрТимого вашСго ВСхничСского Ρ„Π°ΠΉΠ»Π°, ΠΏΡ€ΠΈΠΌΠΈΡ‚Π΅ Π²ΠΎ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅Π΅:
  1. ВсС насосы ΠΈ Π±Π΅Π½Π·ΠΈΠ½ΠΎΠ²Ρ‹Π΅ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΠΈ ΠΏΠΎΠ΄ΠΏΠ°Π΄Π°ΡŽΡ‚ ΠΏΠΎΠ΄ дСйствиС Π”ΠΈΡ€Π΅ΠΊΡ‚ΠΈΠ²Ρ‹ ΠΏΠΎ ΠΌΠ°ΡˆΠΈΠ½Π½ΠΎΠΌΡƒ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΡŽ.
  2. Насосы, ΠΏΠΈΡ‚Π°Π΅ΠΌΡ‹Π΅ ΠΎΡ‚ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ Π·Π°Π·Π΅ΠΌΠ»Π΅Π½Π½Ρ‹Ρ… Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΉ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, ΠΏΠΎΠ΄ΠΏΠ°Π΄Π°ΡŽΡ‚ ΠΏΠΎΠ΄ дСйствиС Π”ΠΈΡ€Π΅ΠΊΡ‚ΠΈΠ² ΠΏΠΎ ΠΌΠ°ΡˆΠΈΠ½Π½ΠΎΠΌΡƒ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΡŽ ΠΈ Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½ΠΎΠΌΡƒ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΡŽ, Ссли ΠΎΠ½ΠΈ Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ Π² Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π΅ ΠΎΡ‚ 50 Π΄ΠΎ Π’ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°.
  3. Насосы с ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΎΠΌ ΠΎΡ‚ Ρ‰Π΅Ρ‚ΠΎΡ‡Π½Ρ‹Ρ… элСктродвигатСлСй постоянного Ρ‚ΠΎΠΊΠ° ΠΈΠ»ΠΈ элСктродвигатСли, ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΠΌΡ‹Π΅ Π² дСйствиС ΠΈΠ½Π²Π΅Ρ€Ρ‚ΠΎΡ€Π°ΠΌΠΈ, Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‰ΠΈΠΌΠΈ Π² Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π΅ напряТСний ΠΎΡ‚ 75 Π΄ΠΎ 1500 Π’ постоянного Ρ‚ΠΎΠΊΠ°, ΠΈ Π±Π΅Π½Π·ΠΈΠ½ΠΎΠ²Ρ‹Π΅ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΠΈ ΠΏΠΎΠ΄ΠΏΠ°Π΄Π°ΡŽΡ‚ ΠΏΠΎΠ΄ дСйствиС Π”ΠΈΡ€Π΅ΠΊΡ‚ΠΈΠ² ΠΏΠΎ ΠΌΠ°ΡˆΠΈΠ½Π½ΠΎΠΌΡƒ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΡŽ, Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½ΠΎΠΌΡƒ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΡŽ ΠΈ элСктромагнитной совмСстимости.Насосы, Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‰ΠΈΠ΅ ΠΎΡ‚ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΉ постоянного Ρ‚ΠΎΠΊΠ°, Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‰ΠΈΡ… ΠΏΡ€ΠΈ напряТСнии Π½ΠΈΠΆΠ΅ 75 Π’ постоянного Ρ‚ΠΎΠΊΠ°, ΠΏΠΎΠ΄ΠΏΠ°Π΄Π°ΡŽΡ‚ ΠΏΠΎΠ΄ дСйствиС Π”ΠΈΡ€Π΅ΠΊΡ‚ΠΈΠ² ΠΏΠΎ ΠΌΠ°ΡˆΠΈΠ½Π½ΠΎΠΌΡƒ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΡŽ ΠΈ элСктромагнитной совмСстимости.
  4. Насосы с ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΎΠΌ ΠΎΡ‚ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΉ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ ΠΈΠ»ΠΈ постоянного Ρ‚ΠΎΠΊΠ°, ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Π½Ρ‹Π΅ для использования Π² ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎ взрывоопасных срСдах, ΠΏΠΎΠ΄ΠΏΠ°Π΄Π°ΡŽΡ‚ ΠΏΠΎΠ΄ дСйствиС ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΠΉ Π”ΠΈΡ€Π΅ΠΊΡ‚ΠΈΠ², описанных Π²Ρ‹ΡˆΠ΅, ΠΈ Π”ΠΈΡ€Π΅ΠΊΡ‚ΠΈΠ²Ρ‹ ATEX. Насосы с Π±Π΅Π½Π·ΠΈΠ½ΠΎΠ²Ρ‹ΠΌΠΈ двигатСлями вряд Π»ΠΈ Π±ΡƒΠ΄ΡƒΡ‚ Ρ€Π°Π·Ρ€Π΅ΡˆΠ΅Π½Ρ‹ Π² областях, Π³Π΄Π΅ Π΅ΡΡ‚ΡŒ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎ взрывоопасныС атмосфСры, ΠΈ Π² качСствС Π°Π»ΡŒΡ‚Π΅Ρ€Π½Π°Ρ‚ΠΈΠ²Ρ‹ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ Π·Π°Ρ‰ΠΈΡ‰Π΅Π½Π½Ρ‹Π΅ Π΄ΠΈΠ·Π΅Π»ΡŒΠ½Ρ‹Π΅ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΠΈ.
  5. Насосы, ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΠΌΡ‹Π΅ Π² дСйствиС двигатСлями ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ ΠΈΠ»ΠΈ постоянного Ρ‚ΠΎΠΊΠ° ΠΈΠ»ΠΈ Π΄ΠΈΠ·Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ двигатСлями, для использования Π² Π·ΠΎΠ½Π°Ρ… 1 Π½Π°Π΄ Π·Π΅ΠΌΠ»Π΅ΠΉ, Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π±Ρ‹Ρ‚ΡŒ спроСктированы Π² соотвСтствии с трСбованиями для оборудования ΠšΠ°Ρ‚Π΅Π³ΠΎΡ€ΠΈΠΈ 2 ΠΈ ΡƒΡ‚Π²Π΅Ρ€ΠΆΠ΄Π΅Π½Ρ‹ СвропСйским ΡƒΠΏΠΎΠ»Π½ΠΎΠΌΠΎΡ‡Π΅Π½Π½Ρ‹ΠΌ ΠΎΡ€Π³Π°Π½ΠΎΠΌ.
  6. Насосы, ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΠΌΡ‹Π΅ Π² дСйствиС двигатСлями ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ ΠΈΠ»ΠΈ постоянного Ρ‚ΠΎΠΊΠ° ΠΈΠ»ΠΈ Π΄ΠΈΠ·Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ двигатСлями для использования Π² Π½Π°Π΄Π·Π΅ΠΌΠ½Ρ‹Ρ… Π·ΠΎΠ½Π°Ρ… Π—ΠΎΠ½Ρ‹ 2, Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π±Ρ‹Ρ‚ΡŒ спроСктированы Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡƒΠ΄ΠΎΠ²Π»Π΅Ρ‚Π²ΠΎΡ€ΡΡ‚ΡŒ трСбованиям ΠšΠ°Ρ‚Π΅Π³ΠΎΡ€ΠΈΠΈ 3, ΠΏΡ€ΠΈ этом Π½Π΅ трСбуСтся участия СвропСйского ΡƒΠΏΠΎΠ»Π½ΠΎΠΌΠΎΡ‡Π΅Π½Π½ΠΎΠ³ΠΎ ΠΎΡ€Π³Π°Π½Π°.

Π—Π΄Π΅ΡΡŒ ΠΌΠΎΠΆΠ½ΠΎ Π½Π°ΠΉΡ‚ΠΈ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ ΠΎ Π΄ΠΈΡ€Π΅ΠΊΡ‚ΠΈΠ²Π΅ ATEX 94/9 / EC.PDF-Ρ„Π°ΠΉΠ».
Π‘Π²ΡΠΆΠΈΡ‚Π΅ΡΡŒ с Π½Π°ΠΌΠΈ для получСния Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ




Π Π•Π¨Π•ΠΠ˜Π•: Как Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ водяной насос? — Mazda Protege

1989-1994 Π³Π³.

Π’ΠΎΡ‚, ΠΎΡ‡Π΅Π½ΡŒ

1. Π’Π°ΠΌ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΠΎΠ΄Π½ΡΡ‚ΡŒ Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΡŒ Π΄ΠΎΠΌΠΊΡ€Π°Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡΠ½ΡΡ‚ΡŒ ΡˆΠΈΠ½Ρƒ с Π»Π΅Π³ΠΊΠΎΠ²ΠΎΠ³ΠΎ автомобиля. совмСститС ΠΌΠ΅Ρ‚ΠΊΡƒ Π“Π Πœ с Π²Π΅Ρ€Ρ…Π½Π΅ΠΉ ΠΌΠ΅Ρ€Ρ‚Π²ΠΎΠΉ Ρ‚ΠΎΡ‡ΠΊΠΎΠΉ с ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΉ ΠΊΡ€Ρ‹ΡˆΠΊΠΎΠΉ рСмня Π“Π Πœ.

2. Π’Π°ΠΌ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΡΠ»Π°Π±ΠΈΡ‚ΡŒ ΡˆΠ°Ρ‚ΡƒΠ½Π½Ρ‹ΠΉ Π±ΠΎΠ»Ρ‚ ΡƒΠ΄Π°Ρ€Π½Ρ‹ΠΌ Π³Π°Π΅Ρ‡Π½Ρ‹ΠΌ ΠΊΠ»ΡŽΡ‡ΠΎΠΌ ΠΈΠ»ΠΈ Π·Π°ΠΊΡ€Π΅ΠΏΠΈΡ‚ΡŒ ΠΌΠ°Ρ…ΠΎΠ²ΠΈΠΊ ΠΈ ΠΎΡΠ»Π°Π±ΠΈΡ‚ΡŒ ΡˆΠ°Ρ‚ΡƒΠ½Π½Ρ‹ΠΉ Π±ΠΎΠ»Ρ‚.

3. Для ослаблСния (4) Π³Π°Π΅ΠΊ водяного насоса понадобится короткая Π³ΠΎΠ»ΠΎΠ²ΠΊΠ° Π½Π° 1/4 дюйма Π½Π° 10 ΠΌΠΌ ΠΈΠ»ΠΈ Π³Π°Π΅Ρ‡Π½Ρ‹ΠΉ ΠΊΠ»ΡŽΡ‡.

4. Π’Π΅ΠΏΠ΅Ρ€ΡŒ я Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΡŽ Π²Π°ΠΌ ΠΎΡΠ»Π°Π±ΠΈΡ‚ΡŒ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€, ΡΠ½ΠΈΠΌΠ°Ρ‚ΡŒ Π΅Π³ΠΎ Π½Π΅ Π½ΡƒΠΆΠ½ΠΎ.

5. Если Ρƒ вас Π΅ΡΡ‚ΡŒ ΠΊΠΎΠ½Π΄ΠΈΡ†ΠΈΠΎΠ½Π΅Ρ€ … ΠΏΡ€Π΅Π΄Π»Π°Π³Π°ΡŽ ΠΎΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Π΅Π³ΠΎ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹ΠΌ. снимаСм Ρ€Π΅ΠΌΠ΅Π½ΡŒ

6. Π³ΠΈΠ΄Ρ€ΠΎΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒ Ρ€ΡƒΠ»Π΅Π²ΠΎΠ³ΠΎ управлСния Ρ‚ΠΎΠΆΠ΅ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΡΠ»Π°Π±ΠΈΡ‚ΡŒ,

7. ПослС снятия шкива ΠΊΠΎΠ»Π΅Π½Ρ‡Π°Ρ‚ΠΎΠ³ΠΎ Π²Π°Π»Π° Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΡƒΠ΄Π°Π»ΠΈΡ‚ΡŒ 10-ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ²Ρ‹Π΅ пятна ΠΈΠ· ΠΊΡ€Ρ‹ΡˆΠ΅ΠΊ рСмня Π³Π°Π·ΠΎΡ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ° / водяного насоса. Π’Π°ΠΌ Ρ‚Π°ΠΊΠΆΠ΅ потрСбуСтся ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠ°Ρ‚ΡŒ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ ΠΈ ΡΠ½ΡΡ‚ΡŒ Π²Π΅Ρ€Ρ…Π½ΡŽΡŽ ΠΎΠΏΠΎΡ€Ρƒ двигатСля со стороны пассаТира.

8. Π’Π΅ΠΏΠ΅Ρ€ΡŒ Π²Ρ‹ ΡƒΠ²ΠΈΠ΄ΠΈΡ‚Π΅ Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π“Π Πœ. Π‘Π½ΠΈΠΌΠΈΡ‚Π΅ Π΅Π³ΠΎ, ослабив натяТной Ρ€ΠΎΠ»ΠΈΠΊ (Π±ΠΎΠ»Ρ‚ 14 ΠΌΠΌ). Π£Π±Π΅Π΄ΠΈΡ‚Π΅ΡΡŒ, Ρ‡Ρ‚ΠΎ ΠΊΡ€ΠΈΠ²ΠΎΡˆΠΈΠΏ находится Π² ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ tdc. Но Π²Π°ΠΌ просто Π½ΡƒΠΆΠ½ΠΎ ΡƒΠ±Π΅Π΄ΠΈΡ‚ΡŒΡΡ, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈ ΠΏΠΎΠ²Ρ‚ΠΎΡ€Π½ΠΎΠΉ установкС Π½ΠΎΠ²ΠΎΠ³ΠΎ рСмня Π“Π Πœ (Ρ‡Ρ‚ΠΎ Π»ΡƒΡ‡ΡˆΠ΅ Π΄Π΅Π»Π°Ρ‚ΡŒ, ΠΊΠΎΠ³Π΄Π° Π²Ρ‹ Π΄Π΅Π»Π°Π΅Ρ‚Π΅ водяной насос) … ΡƒΠ±Π΅Π΄ΠΈΡ‚Π΅ΡΡŒ, Ρ‡Ρ‚ΠΎ ΡˆΠΊΠΈΠ²Ρ‹ выпускного ΠΈ впускного распрСдвала Π²Ρ‹Ρ€ΠΎΠ²Π½Π΅Π½Ρ‹. (Выпускной шкив спСрСди сторона автомобиля, впуск сзади.) (e-для выпуска, i-для впуска …. ΠΎΠ½ΠΈ Π²Ρ‹Ρ€ΠΎΠ²Π½Π΅Π½Ρ‹ ΠΏΠΎ Ρ†Π΅Π½Ρ‚Ρ€Ρƒ Π΄Ρ€ΡƒΠ³ Π΄Ρ€ΡƒΠ³Π° (Ρ†Π΅Π½Ρ‚Ρ€ двигатСля). снимитС Ρ€Π΅ΠΌΠ΅Π½ΡŒ Π“Π Πœ сСйчас

9.снимитС 5 Π±ΠΎΠ»Ρ‚ΠΎΠ² 12 ΠΌΠΌ с водяного насоса. чистая ΠΏΠΎΠ²Π΅Ρ€Ρ…Π½ΠΎΡΡ‚ΡŒ.

10. УстановитС Π² ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΌ порядкС. Π― Π΄Π΅ΠΉΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΡŽ Π²Π°ΠΌ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ Π³Π΅Ρ€ΠΌΠ΅Ρ‚ΠΈΠΊ для ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΎΠΊ RTV Π½Π° ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΠ΅ водяного насоса. НачнитС со снятия Π΄Π²ΡƒΡ… Ρ€Π΅ΠΌΠ½Π΅ΠΉ, снимитС ΠΎΠΏΠΎΡ€Ρƒ двигатСля, снимитС насос гидроусилитСля Ρ€ΡƒΠ»Π΅Π²ΠΎΠ³ΠΎ управлСния, шкив ΠΊΡ€ΠΈΠ²ΠΎΡˆΠΈΠΏΠ°, Π·Π°Ρ‚Π΅ΠΌ снимитС ΠΊΡ€Ρ‹ΡˆΠΊΠΈ рСмня Π³Π°Π·ΠΎΡ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ° вмСстС с натяТитСлями. Π‘Π½ΠΈΠΌΠΈΡ‚Π΅ ΠΊΡ€Ρ‹ΡˆΠΊΡƒ ΠΊΠ»Π°ΠΏΠ°Π½Π°. ΠΠ°Ρ‚ΡΠΆΠΈΡ‚Π΅Π»ΡŒ рСмня Π“Π Πœ, Ρ‚Π΅ΠΏΠ΅Ρ€ΡŒ Ρƒ вас Π΅ΡΡ‚ΡŒ доступ ΠΊ водяному насосу. Π·Π°ΠΏΠΎΠΌΠ½ΠΈΡ‚Π΅ свои Π²Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹Π΅ ΠΌΠ΅Ρ‚ΠΊΠΈ, ΠΏΡ€Π΅ΠΆΠ΄Π΅ Ρ‡Π΅ΠΌ ΡΠ½ΠΈΠΌΠ°Ρ‚ΡŒ. ΠŸΡ€ΠΈ установкС рСмня Π“Π Πœ ΡƒΠ΄Π΅Ρ€ΠΆΠΈΠ²Π°ΠΉΡ‚Π΅ Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ Π²Π°Π»Ρ‹ тисками для совмСщСния.установка противополоТная ΡΠ½ΡΡ‚ΠΈΡŽ.

Π•Ρ‰Π΅ я Π±Ρ‹ посовСтовал Π²Π°ΠΌ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ ΠΌΠ°Π½Π½Π°ΡƒΠ» Haynes для Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΠΎΠΊΠ°ΠΆΠ΅Ρ‚ Π²Π°ΠΌ Π±ΠΎΠ»Π΅Π΅ ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½Ρ‹Π΅ инструкции, Π° Ρ‚Π°ΠΊΠΆΠ΅ Ρ„ΠΎΡ‚ΠΎΠ³Ρ€Π°Ρ„ΠΈΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΠΎΠΌΠΎΠ³ΡƒΡ‚ Π²Π°ΠΌ Π² этом. http: //www.youtube.com/watch? v = c_QfsWd37 … ΠΏΠΎΠΊΠ°ΠΆΠ΅Ρ‚ 1996 Π³ΠΎΠ΄, Π½ΠΎ это ΠΏΠΎΠΌΠΎΠΆΠ΅Ρ‚ Π²Π°ΠΌ ΠΎΠ·Π½Π°ΠΊΠΎΠΌΠΈΡ‚ΡŒΡΡ с Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎ происходит …. Π£Π΄Π°Ρ‡ΠΈ

.

Π”ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ ΠΊΠΎΠΌΠΌΠ΅Π½Ρ‚Π°Ρ€ΠΈΠΉ

Π’Π°Ρˆ адрСс email Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠΏΡƒΠ±Π»ΠΈΠΊΠΎΠ²Π°Π½. ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ поля ΠΏΠΎΠΌΠ΅Ρ‡Π΅Π½Ρ‹ *
