чертежи и фото, пошаговая инструкция

Автор Мария На чтение 10 мин. Просмотров 333 Опубликовано 06.03.2018

Какой же загородный участок или дача без металлического мангала. Он пользуется огромным спросом во время отдыха и приготовления горячих блюд. Конструкция кованных мангалов и барбекю позволяет быстро приготовить пищу на углях, отличающуюся изысканным вкусом. При этом строение простое, а с изготовлением справится и новичок.

Черный мангал из металла на дачном участке

Содержание

1. Особенности мангалов
2. Важные моменты
3. Где поставить
4. Как выбрать размер
5. Сварка самодельного мангала
6. Неразборная конструкция
7. Складной чемодан
8. Мангал-бочка
9. 1 способ
10. 2 способ

Особенности мангалов

Приобретение готового изделия в магазине достаточно дорогое удовольствие, однако не всегда оно оправдывает ожидания. Мангал из металла, сделанный своими руками по чертежам и фото с пошаговой инструкцией, способен прослужить вам долго, так как рассчитан именно под ваши нужды. [info]Конечно, лучшим вариантом для загородного участка была бы печь барбекю из кирпича, однако она достаточно громоздкая и занимает много места. Мангал же используется, как правило, сезонно, поэтому может долго лежать без надобности. Располагать его можно, где угодно: в беседке или под открытым небом.[/info]

Барбекю на даче

Виды по конфигурации:

• Стационарный. Не отличаются функциональностью, но отлично вписываются в загородный ландшафт. Такой мангал станет украшением вашего участка, а если добавить несколько элементов, может получиться настоящая гриль или коптильная. Эти изделия обладают большим весом, однако за счет множества декоративных деталей и модификаций смотрятся особенно красиво. Это кованые конструкции, могут быть изначально встроены в крышу или каркас.
• Разборный. Эти устройства мобильны, транспортабельны и компактны. Их можно перевозить с места на место, положить в багажник или небольшую дорожную сумку.
• Складной. Такой разборный мангал быстро складывается в кейс обтекаемой формы. Отлично подойдут для путешественников, туристов и любителей организовывать походы с палатками. Изготавливают из легкой нержавейки, ее легко чистить от загрязнений.
• Переносной. Это изделие может как частично, так и полностью разборным.

Технические характеристики и особенности строения:

• Различные размеры. Можно выбрать крупный мангал для большой компании или семьи, а также компактную складную конструкцию для романтического вечера на двоих.
• Вариации форм. Различные модификации в виде трубы, геометрических фигур, бочек и т.д.
• Встроенные дополнительные элементы. Мангал из металла, сделанный своими руками по чертежам и фото с пошаговой инструкцией, можно дополнить всевозможными бортиками, навесами, держателями, отсеками и дымоходом.
• Транспортабельность. Все возможные модели переносных, разборных, складных и раздвижных конструкций, каждый найдет что-то для себя. Для складных мангалов применяют огнестойкую нержавейку небольшой толщины, благодаря чему изделие имеет небольшой вес.

Важные моменты

В зависимости от типа конструкции при изготовлении мангала могут возникнуть спорные вопросы. Что важно знать всем пользователям:

1. Чем глубже мангал, тем маловероятнее факт возможного подгорания блюда. В глубокой конструкции набирается достаточное количество жара, а пища при этом размещается на оптимальной высоте. Так она быстро приготовится, но не пригорит.
2. Все пользователи должны знать, что металл быстро изнашивается во время горения дров. Многие готовят угли заранее на костре или покупают в магазине, чтобы оборудование прослужило дольше.
3. Секретом всех мангалов являются отверстия для проникновения воздуха. Ведь именно благодаря им блюда приобретают такой неповторимый вкус. Таким образом, воздух, регулярно попадая внутрь, позволяет сохранять внутри жар и поддерживать необходимую температуру.
4. Качественный поддон не позволит углям осыпаться на дно корпуса, также регулируя при этом циркуляцию воздуха. Как правильно сделать мангал из металла своими руками по фото, схемам и чертежам, показано на видео ниже.
5. Грамотно расположенные выемки для шампуров дают возможность готовить пищу, располагая ее в разных позициях. Благодаря этому она обжаривается равномерно с каждой стороны и не пригорает.
6. Размер мангала сильно повлияет как на процесс приготовления, так и на результат. От размера будет зависеть количество жара внутри и размер порций.

[youtube]https://www.youtube.com/watch?v=dN9Ny4KVooM[/youtube]

Чем привлекательны такие кулинарные устройства:

• Простая технология изготовления. Следуя инструкциям, используя готовые чертежи и схемы, можно самостоятельно создать мангал своей мечты в самые короткие сроки, даже если вы новичок в этом.
• Доступные цены на материалы и инструменты. Все можно найти в строительных магазинах за небольшую стоимость.
• Огнеустойчивость. Эти изделия пожаробезопасны за счет использования огнеупорного металла. Повышенная огнестойкость материала
• Транспортабельность большинства моделей. Мангал можно разместить в любой удобной локации и переносить несколько раз при необходимости.
• Красота и стиль. Многим по душе и стационарные конструкции, которые часто вмонтированы в жесткое основание. Это массивные изделия с коптильней различных форм, размеров и конфигураций, отличаются длительным сроком службы, стойкостью к подгоранию и деформации. Можно подобрать модель под любой ландшафт и выбрать понравившиеся встроенные декорации. Такой мангал также можно изготовить своими руками из металла по чертежам с фото.
• Электрические изделия. Эту модель стоит рассматривать отдельно. Шампура вращаются автоматически, можно выставлять несколько режимов. При этом роль углей могут играть самонагревающиеся спирали.
• Одноразовое использование. Существуют и такие мангалы, которые рассчитаны лишь на одно применение. Подойдут для любителей ходит в походы.
• Функция копчения. Дополнительной функцией устройств с коптильной является возможность копчения продуктов.
  Чтобы изготовить такую конструкцию, необходимо сделать крышу и полочки с решеткой. На дно кладутся деревянные сухие ветки, а на решетке располагается пища, которую нужно приготовить. После чего мангал плотно накрывают крышкой, а под ним начинают разводить огонь. Веточки начинают тлеть, а продукты коптиться и обжариваться.
• Возможность готовить барбекю. Модели «американское барбекю» также весьма популярны сегодня. Жарить можно на открытом огне, а не на углях. Корпус мангала, как правило, округлой формы, а не привычной прямоугольной.Американские барбекю на даче

Где поставить

Металлические приспособления для жарки и копчения можно разместить не во всех местах, существуют требования безопасности и рекомендации для более качественного использования. Профессионалы рекомендуют:

• Нельзя ставить вблизи кустарников и деревьев, так как возможно возгорание.
• Если вы используйте навесы, не выбирайте в качестве материала пластик, текстиль или полиэтилен.
• Мангал, сделанный своими руками из металла, должен стоять во дворе таким образом, чтобы дым от жарки не проникал в окна ближайших домов. Поэтому стоит учитывать направление ветра.
• Организуйте вокруг металлической установки небольшое место для отдыха со столиком и скамейками. Для детей можно установить качели или надувной бассейн.
• Ставьте мангал на каменную поверхность или керамическую плитку. Это не только безопасно, но и удобно в случае осадков.

Какими бывают жаровни по своему виду:

1. Коробка без верхней части. Самое распространенное в использовании.
2. Желоб с округлым днищем.
3. Цилиндрическая форма с верхней частью в виде горловины.
4. Цилиндра, стоящий вертикально, имеющий в середине столб.
5. Дизайнерские исполнения по индивидуальным чертежам.

Как выбрать размер

Габариты металлического устройства очень важны для начинающего мастера. Важно учитывать количество человек в компании или семье для расчета количества мангалов и размеров самой конструкции. Рекомендации по стандартным размерам:

• Желаемая глубина корпуса – от 25 или 30 сантиметров, иначе продукты могут подгореть.
• Бортики должны быть на высоте от 50 до 70 сантиметров от поверхности, также встречаются стационарные модели на расстоянии до 120 сантиметров. Однако многое будет зависеть от роста мастера-повара.
• Стандартный вертикальный мангал, сделанный своими руками из металла по чертежам и фото, должен иметь шампура длиной от 25 до 30 сантиметров.Оптимальные размеры разборного прямоугольного мангала

Сварка самодельного мангала

При помощи сварочного аппарата можно создать прочную и надежную конструкцию, которая устойчива к резким перепадам температуры и способна прослужить вам долго. В конце процесса сварки все швы между деталями тщательно проверяются и шлифуются.

Из каких материалов можно изготовить домашний мангал:

• Стальная бочка.
• Обрезки широкой металлической трубы.
• Пустой баллон.
• Бак от стиральной машинки.
• Массивная швейная машинка.
• Кованая столешницы или полочки из металла.

[youtube]https://www.youtube.com/watch?v=uAWvNWtuZpg[/youtube]

Неразборная конструкция

Для изготовления стационарного мангала нам понадобятся:

1. Прочный металлический лист (из стали).
2. Сварочная установка.
3. Мощная дрель.
4. Углы для стоек или куски арматуры.
5. Хорошо работающая болгарка.

Прежде чем начать собирать конструкцию, нужно составить чертеж с размерами и расстоянием между деталями. Например, между отверстиями для вентиляции в нижней части корпуса должно быть от 7 до 8 сантиметров. На фото показано применение дополнительной подставки.

Определяем количество шампуров, у нас их будет не больше 8 штук в одной закладке. Порядок действий:

• Наносим разметку на металлический лист.
• Вырезаем детали нужного размера.
• При помощи дрели делаем вентиляционные отверстия.
• По верхнему краю обеих самых длинных стенок делаем углубления.
• Для удобства делаем подставку.
• Свариваем все элементы мангала.
• При помощи болгарки подрезаем ножки, делая их концы немного заостренными.
• Свариваем стойки и короб.

С помощью видео мастер-класса можно изготовить отличный мангал для вечерних посиделок с друзьями.

[youtube]https://www.youtube.com/watch?v=pTOYS6Nxl3s[/youtube]

Складной чемодан

Мангал складной своими руками из металла можно сделать по чертежам с фото. У вас получится удобная в использовании установка-дипломат, она транспортабельна и мобильна. Конструкция складывается вовнутрь, тем самым скрывая все пачкающиеся поверхности и детали. В такой чемодан можно разместить шампура и переносить в любое место, просто держась за ручку.

Складной металлический кейс

Как изготовить:

• Выбираем длину мангала 65 сантиметров, а ширину 40.
• Чтобы сделать днище, нужен металлический лист толщиной до 3 мм.
• Для длинных стенках вырезаем отверстия для вентиляции. Чтобы грани складывались, при помощи сварки или болтов необходимо установить навесы.
• Стенки крепим к днищу при помощи зажимов, они должны в последующем легко сниматься.
• Чтобы монтировать ножки, к днищу крепим гайки М8. Длину прутьев выбирайте до 60 сантиметров. В месте крепления с дном делаем резьбу, а на другом конце ножки немного заостряем, чтобы хорошо входили в землю.
• Ручка для транспортировки также фиксируется к днищу мангала. Процесс изготовления показан пошагово на видео ниже.

[youtube]https://www.youtube.com/watch?v=HDPzmooCT28[/youtube]

Мангал-бочка

Нам понадобится бочка с толстыми стенками и хороший чертеж. Существует 2 метода вырезания бочки: срезается только верхняя часть (создание крышки) или бочка обрезается ровно пополам (самый распространенный). Мы рассмотрим оба.

1 способ

Рассмотрим процесс сборки мангала своими руками из металла с крышей из бочки:

• В качестве ножек-подставок можно использовать трубы.
• Вырезаем из цельной бочки ровный отрезок прямоугольной формы.
• Привариваем корпус бочки к ножкам.
• К краям основной части привариваем уголок для создания полки для шампуров.
• Сверху конструкции размещаем сетку для барбекю.
• Прорезаем отверстия в нижней стенке для циркуляции воздуха.
• Для закрепления прямоугольной крышки вверху устанавливаем петли.

2 способ

Изготовление происходит так, как и в первом случае. Единственным отличием будет разрезание бочки на две равные части. Вторую деталь можно оставить и использовать в качестве крышки. Тогда ее следует обварить, монтировать в нее ручку и крепеж держателя. Пошаговая инструкция в видео мастер-классе.

[youtube]https://www.youtube.com/watch?v=HWHN1DRb-Jg[/youtube]

За домашним мангалом необходимо бережно ухаживать, чтобы увеличить срок службы. Удаляйте загрязнения мягкими тряпками, смазывайте установку время от времени специальным маслом. А также не забывайте про финишную покраску и декор, ведь мангал должен быть не только функциональным, но и красивым.

[youtube]https://www.youtube.com/watch?v=ANBVvFxM6Jw[/youtube]

чертежи с размерами, а также инструкция как сварить самодельный навес

Что бы пожарить вкусный шашлык, нужен хороший мангал
Любим мы, если погода позволяет, с друзьями пожарить на открытом воздухе шашлыки. Впрочем, если погода не позволяет, тоже…жарим. Но в любую погоду шашлыки без мангала — дело несерьезное. Если есть у вас частный дом или дача, сделать можно стационарную солидную установку, совмещающую мангал и барбекюшницу. Их делают обычно частично из кирпича или природного камня, частично из металла. Если нет желания возводить нечто серьезное, можно сварить жаровню из металла и поставить недалеко — на заднем дворе под навесом, в гараже, в кладовке и т.д. Если вы любитель отдыха на природе в любом виде, вам без переносного мангала не обойтись. Причем такого, который удобно будет переносить/перевозить. Вот о том, как сделать мангал из металла своими руками и пойдет речь дальше.

Шашлыки жарим и когда погода позволяет, и когда нет… потому и мангал нам нужен в любое время года

Особенности металлических конструкций

Мангалы из металла могут быть как стационарными для дачи, так и передвижными или складными. Первый вариант проще в сборке, так как требует лишь прикрепления ножек, забетонированных (или просто вкопанных) в грунт. В этом случае достаточно 2 опор, погруженных на глубину 50-70 см.

Передвижные конструкции устанавливают на более устойчивые опоры в форме салазок или 4 ножек. Колеса крепятся к нижней части опор. Иногда ставят все 4, реже — 2 колеса, чтобы мангал не перемещался при любом нажатии на боковую сторону.

Складной металлический мангал — это ящик для углей, у которого ножки либо вовсе отсоединяются, либо установлены на фиксируемых опорах. Этот вариант конструкции удобен для любителей выезжать на природу, устраивать пикники, походы.

Чертежи

И напоследок несколько чертежей. Размеры меняйте по своему усмотрению, никакого криминала в этом нет.
Чертеж железного мангала на высоких ножках

Чертеж мангала-чемодана из металла

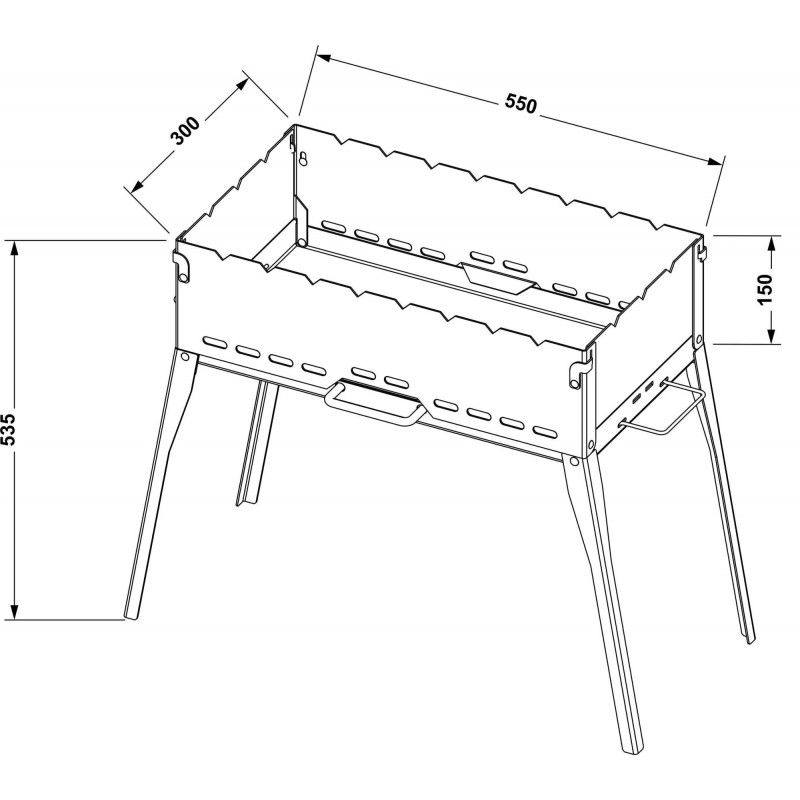

Чертеж разборного мангала

Размеры и типовые схемы

При самостоятельном изготовлении мангала можно ориентироваться на следующие параметры и особенности их расчета.

Ширина

Определяется величиной шампуров. Длина типовых изделий составляет 45-50 см, из которых полезная или рабочая длина всего 30-35 см.

Следовательно, наибольшая допустимая ширина типового мангала — 40 см. Тогда мясо будет занимать максимум пространства над углями, и жар не будет рассеиваться впустую.

Длина

Ее нужно рассчитывать исходя из среднего количества шашлыков. Рекомендуемое расстояние между двумя шампурами — 5-10 см. Для 6 шампуров лучше сделать мангал 60 см длиной.

На большую компанию, когда мясо жарится на 10 шампурах одновременно, подойдет метровый мангал. А для барбекю-решеток оптимальна жаровня длиной 40 см.

Глубина жаровни

Идеальное значение — от 15 до 20 см. Для жарки мяса достаточно слоя углей 5-10 см высотой, а рекомендуемое расстояние между шампурами и топливом составляет 8 см.

Для мангалов на дровяном топливе глубину увеличивают, но тогда для хорошей прожарки потребуется больше углей.

Высота мангала

Этот параметр подбирается индивидуально под повара. Считается, что жаровня должна находиться на уровне пояса человека, тогда работать с мангалом будет удобно.

В зависимости от роста повара высота мангала может колебаться от 80 до 120 см.

Толщина стенок жаровни

Для стационарных мангалов работает правило: чем толще стенки топки (жаровни) мангала, тем лучше. Желательно использовать листы металла толщиной 5-10 мм. Такой мангал будет лучше сохранять тепло и дольше прослужит.

Если вы хотите сварить переносную конструкцию, подойдут листы толщиной 3-4 мм. Тогда конструкция будет меньше весить.

Как делать мангал на подставке с разделочным столиком

В жаровне, установленной на подвижную подставку с разделочным столиком, предусмотрено практически все:

• возможность подготовить продукты, поставить посуду, специи;
• удобно, «под рукой», разместить аксессуары, повесив их на крючки;
• хранить запас топлива и кухонную утварь;
• перевозить шашлычницу в пределах участка.

В случае дождя неиспользуемую жаровню, чтобы не ржавела, можно перевернуть вверх дном, установив в то же посадочное место.

Чертеж мангала:

Технология изготовления жаровни аналогична предыдущему варианту:

1. Вырезаем заготовки корпуса из листа толщиной 4 мм.
2. Свариваем корпус.
3. Привариваем ручки из уголка 25х25 мм длиной 100 мм.

На чертежах схематично показаны отверстия в мангале для поступления воздуха и расстояния между ними, а также пазы под шампуры. Почему их делать не обязательно читайте в статье «Идеальные размеры мангала».

Как сделать жаровню мангала своими руками смотрите в 11-минутном видео
Подставка под мангал: чертежи с размерами.

Изготовление каркаса из трубы 20х20 мм:

1. Нарезаем трубу по размерам, указанным в спецификации чертежа, с учетом углов соединения деталей.
2. Свариваем объемный каркас рамы. По углам с внутренней стороны укрепляем верхнюю конструкцию, прихватив 4 пластинами. Привариваем ручку. Устанавливаем 2 колеса.
3. Свариваем разделочный столик из 4 кусков трубы, изнутри по углам прихватываем 4 пластины. Привариваем к нему 2 детали для крепления к подставке и крючки.
4. Раскраиваем деревянные части столешницы и нижнего основания.
5. Собираем конструкцию:

• устанавливаем жаровню,
• монтируем деревянные элементы.

Достоинства и недостатки мангала из металла

Достоинства:

• простота и большое количество вариантов конструкции;
• высокая скорость сборки;
• возможность самостоятельного изготовления;
• сравнительно малая стоимость при изготовлении своими руками;
• высокая ремонтопригодность.

Недостатки:

• материал склонен к коррозии, поэтому его приходится периодически подкрашивать. При этом, нанесение защитного покрытия на внешнюю сторону угольного ящика бесполезно, от сильного нагрева защита отгорает;
• для изготовления необходимо владеть соответствующими навыками и умением работать с инструментами.

Металлические мангалы популярны и удобны, передвижные модели можно убирать на зиму. Однако, сама конструкция не слишком привлекательна, ящик покрывается копотью и не украшает участок.

Красивые мангалы с коваными элементами

Кованые элементы придают изделию своеобразие, легкость и индивидуальный стиль. Даже простая накладка или завитая ручка на жаровне делает ее непохожей на остальные шашлычницы.

Кованые элементы носят не только декоративный характер, а и придают прочности конструкции. Советы мастера как правильно сварить мангал с применением готовых кованых элементов смотрите в динамичном 7-минутном видео:

Как изготовить мангал без сварки своими руками читайте в статье «Разборный мангал».

Инструкция по самостоятельному изготовлению

Рассмотрим процесс сборки мангала из металла. Для изготовления простой модели нужен минимум материалов и инструментов.

Инструменты и материалы

Листы металла толщиной 5 мм для днища и 3 мм для стенок

Стальные трубы для изготовления опор

Металлический уголок на 20 мм для оформления бортиков (можно также усилить соединение днища и бортиков)

Болгарка с отрезным кругом

Сварочный инвертер с набором электродов

Лопата или бур для изготовления гнезд под опоры

Рубероид, битумная мастика для гильзования гнезд и нанесения защитного покрытия на опоры

Защитная краска для нанесения на мангал

Мнение эксперта

Валерий Гармаш

Шеф повар ресторана «Grill House», гриллер

Как правило, для покраски используют термостойкую краску черного цвета, чтобы обгоревшие бортики не выделялись и не создавали контраст с основным покрытием.

Пошаговая инструкция

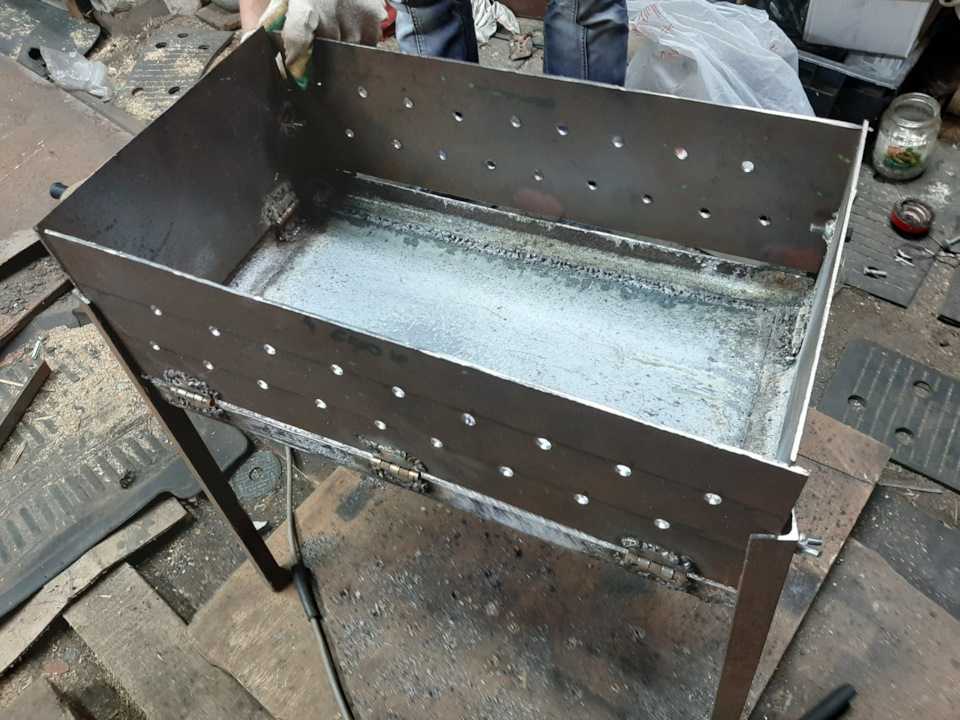

Мы покажем, как самостоятельно собрать простой мангал. Его конструкция настолько проста, что изготовить его сможет любой начинающий мастер.

Для этого на металлобазе был куплен лист металла толщиной 2 мм. Мы советуем для мангала использовать металл толщиной не менее 3 мм.

Так как этот мангал (в нашем примере) будет использоваться не очень часто, то металла толщиной 2 мм нам вполне хватит. Перед началом работы для удобства составили небольшую схему раскроя.

Для получения ровного реза в качестве направляющей шины, можно закрепить обычную железную полосу.

При работе не забывайте использовать соответствующие средства защиты.

За счет своей конструкции самодельные струбцины очень помогают в работе.

Когда все панели нарезаны, самое время заняться сверлением отверстий. Для пробы решили заказать комплект ступенчатых сверл.

Оптимальная высота бортов мангала 150 мм. Ряд отверстий находится на высоте 50 мм от основания. Шаг отверстий 60 мм. Диаметр 12.4 мм.

Первое впечатление от этих сверл пока положительные. Стружка, как положено, выходит из отверстия целыми ленточкам. С помощью зенковки убираю заусенцы.

Углубление под шампуры располагаем также с шагом 60 мм.

Боковины лучше всего обрабатывать пакетом, предварительно сжав струбцинами.

Когда все детали готовы можно переходить к сварке.

Для фиксации деталей очень удобно использовать магнитные уголки.

Собираем короб на прихватки.

Теперь можно обваривать.

Проваривать полностью все швы не обязательно. Нам лишь хотелось лишний раз попрактиковаться в сварке. Сбиваем шлак и зачищаем сварные швы.

Из 10 квадрата мы делаем ручки для удобной переноски.

Ножки мангала мы изготовим из 15 профильной трубы, длина их будет 80 см. Торцуем заготовки с помощью аккумуляторной дисковой пилы.

Получить настолько ровный рез обычной болгаркой будет непросто.

Крепиться ножки будут посредством болтов М6.

При необходимости это позволит хранить и транспортировать мангал в сложенном виде.

Для крепления ножек удобнее всего использовать гайку-барашек.

При приготовлении шашлыка дополнительная рабочая поверхность никогда не бывает лишней. Из 10 квадрата арматуры на скорую руку было сварена небольшая полочка. Устанавливается она одним движением в два отрезка 15 профтрубы.

Когда все работы завершены, очищаем все детали и покрываем жаростойкой эмалью. Дожидаемся полного высыхания краски и можно мангал собирать.

Мангал получился очень прочный и достаточно устойчивый. Его размеры следующие: высота 80 см, длина 50 см, ширина 30 см, глубина 15 см.

При первом розжиге в течение 15 минут происходит обжиг краски, и она набирает полную механическую прочность.

Мангал получился очень удачным. Конструкция его настолько простая, что изготовить такой мангал, сможет, даже начинающий сварщик.

Иногда над мангалом устанавливают тент или навес, чтобы защитить жаровню от дождя. Также мангал можно покрасить термоустойчивой краской для защиты от коррозии.

Полезные советы

От выбора вида металла зависит долговечность мангала. Поэтому эксперты рекомендуют использовать жаропрочную сталь. Чугун по долговечности, надёжности, способности удерживать тепло соответствует всем требованиям, но для работы с ним необходимы профессиональные навыки. По поводу оцинкованной стали однозначного мнения нет. Одни считают, что она опасна, так как при высокой температуре возможно выделение вредных веществ. Другие полагают, что нагреть жаровню дровами до такой степени невозможно. С тем, что нержавеющая сталь самый лучший материал согласны все. Мангал, сделанный из неё, прослужит несколько десятков лет.

С места, где установлен мангал, нужно убрать сухую траву, ветки и прочий легковоспламеняющийся мусор, а рядом поставить ящик с песком. Если в конструкции использованы деревянные детали, они должны располагаться на расстоянии не менее 20 см от корпуса. Чтобы дым не мешал отдыхать, рекомендуется установить вытяжку с короткой трубой. Она по площади равна мангалу и крепится к его корпусу.

При уходе за мангалом необходимо соблюдать следующие правила:

• нельзя заливать угли водой, так как это приведёт к деформации металла,
• потёки жира удаляются тряпкой с песком,
• для защиты от неблагоприятных погодных воздействий нужно мангал регулярно смазывать растительным маслом.

Для изготовления металлического мангала не требуется высочайшая квалификация и дефицитные материалы. Возможно, что первый экземпляр получится кривобоким, но не надо опускать руки. Следующий мангал получится не хуже заводского.

Чем окантовать грядки

Выбираем ровную площадку. На ней будем устанавливать высокую грядку.

Борта грядки можно делать из кирпича, шифера, бревен. Главное — оградить грядку. Лично я взял бревна от старого дома: внутри древесина начала разлагаться, а вот для грядки они подойдут и простоят как минимум 15 лет.

Бревна устойчиво укладываем на земле, их можно даже при необходимости заглубить. Бревна скрепляем между собой шурупами или гвоздями.

Многие спрашивают, на сколько хватает таких досок или бревен. Сейчас продается много антикоррозийных средств. Обработав ими, можно существенно продлить срок службы такой грядки.

Если покрасить грядку-короб (известью или краской на водной основе) это не только сделает вашу грудку-короб более эстетичной, предохранит дерево от гниения, но и не позволит бортам нагреваться в жаркие дни. Белый цвет отталкивает солнечные лучи. Так, например, картофель не любит, когда земля сильно прогревается с боков.

Дополнительный функционал

Навес

Защищает в любую погоду. От жаркого солнца, осадков, во время готовки. От сильного ливня не убережёт, но при небольшом дожде отказываться от шашлыков не придётся.

Мангал с крышкой

Наличие крышки сокращает время жарки, защищает продукты от насекомых, высыхания, случайного возгорания углей. С ней мясо пропитывается ароматом дыма, приобретает слегка копчёный вкус.

Двойное дно

Для него характерна воздушная прослойка, с которой процесс накаливания углей равномерен.

Ручки

Простые разборные мангалы можно дополнить ручками, чтобы удобно было его поднимать. Они или привариваются, или крепятся с помощью болтовых соединений. Выполнить их можно в виде кованых завитков. И тогда конструкция станет не только функциональной, но и красивой.

Совок и кочерга

Можно выполнить из того же квадрата диаметром 10 мм. Ручки для большей декоративности скручиваются в спираль на Торсионе.

Мангал с казаном

Мангал легко дополнить местом под казан. К боковой или задней стенке приваривается кольцо, в которое можно вставить пруток с держателем. Лишний расход металла отсутствует. Есть посложнее вариант: в конструкции предусматривается увеличение длины, печка приваривается в боковой части. С такой моделью ко столу будет и плов, и рагу, и жаркое.

Полочка

Полочка внизу выполняет не только декоративную функцию, но и прикладную. Во-первых, увеличивает жёсткость каркаса. Во-вторых, можно сложить дрова, и если они сырые, то от жара огня высохнут быстро.

Колёса

Можно использовать колёса со старой тачки, либо взять мебельные ролики. Или изготовить самому из колец разного диаметра, для соединения добавив железные спицы. Чтобы прикрепить их, к ножкам приваривается ось, на которой уже размещаются колёса.

Кроме перечисленного, мангал может быть доработан многими полезными вещами. К примеру, ящик для золы, специальные полочки, труба, ручки, крючки, щипцы и т.д.

Возможности устройства аппарата

Металлические очаги могут быть:

• стационарными. Отличительной чертой служит прочная фиксация на грунте, здесь пригодится железобетонный фундамент. Конструкция обладает существенными габаритами, позволяющими кроме шашлыка приготовить на мангале блюда в казане, закоптить рыбу и мясо;
• разборными. Активно используются как на садовых участках, так и в выездных пикниках, они очень компактны, за счет чего идеально приспособлены к транспортировке. Подвидом разборных очагов являются складные модели, также имеющие небольшой вес и скромные габариты;
• переносными. Такие жаровни актуальны в теплое время года, имеют колеса или ножки, благодаря которым конструкцию можно переместить в одиночку.

Вне зависимости от выбранного чертежа сооружение будет состоять из основания (оно же дно), крышки, рамы, колосников, ножек, бортиков. Столик откидного или выдвижного типа существенно облегчит эксплуатацию, для декора можно использовать кованые элементы.

Голосование: какой сварочный инвертор самый лучший?

Что бы вы выбрали из сварочных инверторов или посоветовали бы приобрести?

Eurolux IWM190

0.00 % ( 0 )

Fubag IQ200

0.00 % ( 0 )

Ресанта САИ-220

100.00 % ( 1 )

Искра MIG-305SP

0.00 % ( 0 )

Blue Weld Starmig 210 DualSynergic

0.00 % ( 0 )

AuroraPRO Overman 200

0.00 % ( 0 )

Сварог ProMIG 200 Synergy

0.00 % ( 0 )

Fubag IRMIG 200 Syn

0.00 % ( 0 )

AuroraPRO Inter TIG 202

0.00 % ( 0 )

Сварог Real TIG 200

0. 00 % ( 0 )

Ресанта САИ-250АД AC/DC

0.00 % ( 0 )

Wert MMA 200

0.00 % ( 0 )

Кедр MIG 175GD

0.00 % ( 0 )

Quattro Elementi MultiPro 2100

0.00 % ( 0 )

размеры и чертежи, пошаговая инструкция изготовления, как приготовить самому

1. Особенности
2. Устройство и принцип работы
3. Типы конструкций
4. Чертежи и размеры
5. Пошаговая инструкция изготовления
6. Советы по эксплуатации
7. Красивые примеры

Мастера барбекю могут приготовить это блюдо даже посреди дремучего леса без единого для этого приспособления. Но все же гораздо приятнее и удобнее пользоваться надежными, проверенными и долговечными устройствами для приготовления пищи на природе. Но чаще всего этот процесс происходит с участием жаровни.

Особенности

Самым распространенным устройством для барбекю является металлический мангал.

Это его основные преимущества.

• Простота. Чаще всего мангал представляет собой ящик на ножках, внутрь которого насыпают дрова или угли, разводят костер, а сверху кладут шампуры с мясом или решетку с овощами.
• Мобильность. Некоторые металлические модели можно использовать где угодно: на земле, на бетонной площадке, на террасе и даже на песчаном пляже.
• Функциональность. Даже самые простые изобретения можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сеток. Можно соорудить конструкцию с крышей или с дополнительными полками.

• Безопасность. Металл не горит, не плавится и не создает пожаров. И это большой плюс.
• Рентабельность. Даже при отсутствии необходимого материала и желании сделать мангал из металла самостоятельно, на его покупку вы потратите небольшую сумму денег.

К недостаткам можно отнести не всегда эстетичный вид и хрупкость некоторых моделей. Однако все эти нюансы устраняются и настраиваются индивидуально для каждого пользователя и для каждого случая.

Уникальная особенность металлических мангалов заключается в том, что их легко можно изготовить самостоятельно.

Для этого не нужно иметь никаких специальных знаний или навыков. Вам просто нужно определиться с моделью и материалами, прислушаться к советам профессионалов или просто знающих людей, а также быть уверенным, что ваша идея реализуется на все 100%.

Устройство и принцип работы

Начиная рассматривать устройство снизу вверх, обязательно обратите внимание на ножки. Как правило, это четыре металлических уголка, заостренных вниз, чтобы их можно было воткнуть в землю. Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садовых магазинах вам наверняка попадутся стандартные универсальные модели длиной от 80 до 120 см. В качестве этого элемента иногда выбирают металлические арматурные прутья, некоторые умельцы прибегают к кованому исполнению основания мангала.

Встречаются также уникальные самодельные конструкции, устанавливаемые на нижнюю железную часть швейных машин, неприспособленные столы и так далее. Используется практически все, что устойчиво держится на любой поверхности и способно выдержать массу металлического ящика и его содержимого при приготовлении пищи на огне.

Стальной короб, состоящий из четырех сторон и дна, является основой конструкции мангала. Часто нижнюю часть этого короба делают усиленной, чтобы увеличить срок службы всей конструкции. Боковые стенки обязательно перфорированы, чтобы тепло не скапливалось в одном месте и происходила циркуляция воздуха. Таким образом создается своеобразный поддувал, как в печах.

На верхних кромках длинных сторон металлического ящика делаются углубления, в которые потом очень удобно вставляются шампуры. Это сводит к минимуму движение мини-вертелов по металлу.

Принцип работы таких мангалов известен каждому. На дно металлического ящика укладываются угли или поленья дров, разжигается костер. Когда огонь утихнет, и в мангале останутся только угли, зола и жар от них, на конструкцию стройными рядами выкладываются шампуры с заранее подготовленным мясом или овощами. Тепло в очаге поддерживается подручными средствами, которые создают мощный поток воздуха внутри конструкции, но не разжигают огонь на золе.

Виды конструкций

Что касается различных конструкций, подразумевающих комфортное приготовление мангала, то здесь в первую очередь следует разобраться с основными видами металлических мангалов.

Всего их четыре типа.

• Одноразовые. Жаровня на скорую руку. В ход идет все, что можно найти поблизости – от консервных банок до двух П-образных металлических профилей.
• Стационарный. Второй шаг в эволюции металлических жаровен. Простой, экономичный, устойчивый. Можно использовать как на открытом воздухе, так и под навесом. При необходимости его можно дополнить крышей, вытяжкой (или даже дымоходом), прихваткой и двойным дном.

• Складной. Отличается от стационарного способом крепления элементов мангала друг к другу. В первом случае все стыки свариваются точечной сваркой. Во втором они прикручиваются металлическими болтами или петлями, что позволяет разобрать его на то время, когда он не будет использоваться.
• Складной. Оригинальные модели мобильных мангалов из металла, которые очень удобно хранить прямо в багажнике автомобиля на случай внезапной поездки на природу. Представляют собой чемоданы, внутрь которых можно сложить шампуры и ножки складной металлической конструкции.

Каждая из модификаций имеет как положительные стороны, так и недостатки. Делая металлический мангал своими руками, вы берете на себя ответственность за его конструкцию и эксплуатацию. И это играет вам на руку.

Решившись на этот ответственный шаг, можно планировать коптильню или гриль-барбекю.

Некоторые проекты также включают крышку в общий дизайн мангала. Накрыв мангал-барбекю, вы сможете добиться максимально быстрого приготовления вашего блюда и быть уверенным, что в нем сохранятся все самые ценные и полезные свойства и витамины.

Чтобы внутри металлического короба мангала происходила правильная циркуляция воздуха, внизу боковин конструкции лучше сделать прорези, называемые поддувалом. В дне делаются специальные отверстия диаметром 10-12 мм, чтобы кислород, поступающий в эти отверстия, выгорал, тем самым обогащая мясо над огнем.

Для ножек мангалов иногда легко используются металлические прутья или даже трубы. Главное правильно вырезать, приварить или прикрутить к основной конструкции.

Мастера делают металлические мангалы практически из воздуха.

Итак, есть варианты из бочки, газового баллона и даже из барабана стиральной машины-автомата.

Чертежи и размеры

Перед началом производственного процесса стоит определиться с моделью, размерами, материалом. Следующим шагом будет создание небольшого, но правильного плана проекта, в котором нужно отобразить все нюансы и необходимые цифры. На эскизе нужно схематично изобразить будущую конструкцию.

Рассмотрим основные узлы и инструменты, которые потребуются вам для работы.

• Лист металла или его куски. Толщина материала, по рекомендациям профессионалов, колеблется от 3 до 5-7 мм. Разумеется, чем выше этот показатель, тем дольше будет срок службы самой металлоконструкции. Удобно в этом случае изготовление сборной конструкции, когда дно можно сделать плотнее, а стенки тоньше.
• Металлические уголки или профильные трубы. Первые подходят как для устройства ножек мангала, так и для укрепления тонкостенных бортов ящика. Трубы годятся только для создания двух пар ножек, на которых будет стоять вся конструкция.

• Болгарка с дисками по металлу.
• Дрель для сверления вентиляционных или монтажных отверстий.
• Сварочный аппарат, если вы решили изготовить стационарную решетку из одного или нескольких листов металла.

Основные размеры стандартного стационарного металлического мангала указаны на схеме. Но чтобы делать свои замеры, нужно понимать, почему были выбраны именно такие числа. Ширина коробки всегда ориентируется на длину шампуров минус 8-10 см. В среднем это будет где-то 30 см.

Длина зависит от количества шампуров, которые будут одновременно использоваться при приготовлении шашлыка. Здесь также учитывается расстояние от одного полуфабриката до другого, ведь они не должны плотно прилегать друг к другу. Итак, за основу взята цифра – 10 см на одну нанизанную шпажку.

Глубина металлического ящика мангала рассчитана четко и имеет параметры 20-25 см. Этого расстояния достаточно, чтобы поджарить мясо, но не сжечь его. Если глубину сделать более 25 см, увеличится расход топлива и время на шашлык.

Также есть оригинальные мини-модели, все размеры которых придется резать в зависимости от уменьшения самого макета.

У них обычно короткие ноги, и они расположены близко к земле. Но даже такие конструкции выглядят красиво и практично благодаря системному и тщательному подходу к изготовлению и сборке.

Пошаговая инструкция изготовления

Стоит разобраться в пошаговом процессе создания стационарных металлических мангалов своими руками.

Первый шаг — разметка. На цельном листе металла намечаем силуэт будущей конструкции в разобранном состоянии. У вас должен получиться крест.

На втором этапе вырезаем нарисованную фигуру с помощью болгарки. Далее нужно согнуть все стороны и сварить их между собой. Коробка готова.

Затем сверлим в дне отверстия для воздуха и вырезаем в стенках ящика тесаный камень. Здесь также важно соблюдать определенную систему. Отверстия должны находиться примерно на одинаковом расстоянии друг от друга и от краев коробки. Примерно 60 мм на ряд.

Учитывая, что отверстия расположены в шахматном порядке, расстояние от низа до верха составляет всего 30 мм. Это необходимо для того, чтобы кислород поступал в жаровню равномерно.

Следующим шагом нарезаем пазы для стабильной фиксации шампуров на решетке. Эти «зубья» расположены в верхней части длинных сторон конструкции. Изготовление и крепление ножек планируется сделать в последнюю очередь.

Стационарный металлический мангал готов. К нему можно приделать дополнительные ручки (для удобства перемещения с места на место), крючки, решетки и даже колеса для транспортировки.

Разборный железный мангал для дачи можно сделать своими руками.

Все работы выполняются в четыре этапа.

1. Разметка и вырезание стенок и дна. Все элементы должны быть вычерчены с учетом припуска на изгиб швов.
2. Изготавливаем воздуходувки и воздуховоды в стенах и днище.
3. На припусках, оставленных при раскрое элементов, делаются отверстия для крепления их друг к другу.
4. Ножки тоже будут крепиться без сварки. Здесь подойдет металлический уголок, который будет прикручен к коробу огнеупорными шурупами или саморезами. Также отличной идеей будет использовать трубы, на которых нужно сделать резьбу, а к конструкции приварить болты и вкрутить в них трубки-ножки.

Самодельный разборный железный мангал можно использовать по прямому назначению сразу после завершения всех работ.

После приготовления его можно легко сложить и убрать в сарай или гараж. Он не займет много места и не будет мешать.

Дорожный футляр также легко сделать в домашних условиях. Для этого нужно сделать чертеж на металлическом листе, где к каждой стороне прибавляется по 4 см. На длинных сторонах делаются отверстия. Дно и стенки скреплены между собой дверными навесами. К днищу приварены болты для крепления ножек. Дополняем конструкцию крючком и петлей, чтобы сам мангал не разложился. Сбоку привариваем ручку, чтобы удобно было носить металлический «чемодан», даже если вы едете на природу на общественном транспорте.

Сделать оригинальный мангал из подручных материалов проще простого. Самыми популярными проектами сегодня признаны мангал из металлической бочки, из газового баллона и барабана стиральной машины.

Конструкция бочки может совмещать в себе сразу две функции: барбекю и коптильни.

Есть как минимум три способа сделать это. На первом ствол кладут на бок, вырезают его верхнюю часть, оставляя концы нетронутыми. Вырезанная крышка крепится к основному корпусу будущего мангала обычными дверными навесами. К концам бочки привариваются ножки, например, металлические прутья. По линии среза верхней части сварочным аппаратом крепятся уголки, на которых делаются насечки для фиксации шпажек.

Второй вариант обрезки ствола — разделить его на две части. Положив основание мангала на ровную поверхность, делаем вертикальный пропил от верхнего торца к нижнему. Процентное соотношение частей может быть разным: от 30/70 до 50/50. Но нижняя часть должна быть больше или равна верхней. Далее весь процесс идентичен.

Сделать идеальную коптильню тоже несложно. Но для этого потребуется две бочки. Один станет основанием для коптильни, внутри которой будет разводиться огонь. Второй разрежется на две части по горизонтали и станет собственно коптильней. На дно этой бочки необходимо положить опилки. Крышка должна находиться в закрытом положении на протяжении всего процесса.

Изготовление металлического барбекю из использованного газового баллона схематически очень похоже на такой же процесс для бочки.

Главный нюанс, на который следует обратить внимание, это подготовка использованной тары к работе.

Баллон должен быть объемом не менее 50 литров, чтобы мангал получился качественным. Следующим шагом будет очистка бака от остатков газа.

Для этого нужно сделать три шага.

1. выпустите оставшийся газ через вентиль и переверните баллон вверх дном;
2. смочите клапан мыльным раствором, если появились пузыри или соответствующий запах, газ еще не вышел, нужно подождать;
3. промыть пустой контейнер.

Для максимально безопасного выполнения третьего шага рекомендуется выполнять эту процедуру с помощником.

Прежде всего, пока один отпиливает болгаркой кран, другой периодически поливает место среза водой, чтобы искры не попали внутрь и не вступали в реакцию с остатками газового вещества на стенках крана. цилиндр.

В полученное отверстие вставляется шланг, из которого под хорошим напором подается вода. Пока жидкость течет внутрь, цилиндр периодически встряхивают, чтобы тщательно промыть все стенки. Перелейте в полную емкость и оставьте на несколько дней. По истечении отведенного времени вода сливается, но помните, что это уже яд. Чтобы убрать резкий запах газа из баллона, его сжигают внутри перед тем, как начать делать из него мангал. Дальнейшие манипуляции выглядят и производятся так же, как и в случае с металлической бочкой.

Оригинальные конструкции мангалов получаются из старых автомобилей. Используя капот и переднюю часть старого автомобиля, можно получить отличный термостойкий и необычный мангал с крышкой.

Самым простым считается мангал, сделанный из подручных средств.

Самым быстрым и долговечным в этой категории является автоматический барабанный жаровня. Среднее время обработки 10-15 минут. Главное условие – найти барабан. Вы можете использовать его полностью, а можете отрезать ненужную часть, если считаете ее слишком высокой. Что касается опоры, то удобство этого варианта в том, что ее можно ставить прямо на землю, кирпичи или камни. А можно сделать ножки специально для него из прутьев арматуры. Оба варианта достойны внимания. Подбирайте индивидуально для себя.

Советы по эксплуатации

Невозможно обойтись простой сборкой составных частей металлического гриля. В работе этого устройства есть ряд особенностей, которые необходимо принять и внедрить для улучшения его функциональных качеств и производительности.

После окончания всех работ по изготовлению необходимо очистить готовую решетку от грязи и ржавчины. Для удаления последних используйте болгарку или дрель со специальной насадкой.

Внутренние стенки мангала не нужно очищать от нагара в процессе эксплуатации. Считается, что именно это придает шашлыку особый аромат и «здоровье».

Металлоконструкции рекомендуется окрашивать только термостойкими лакокрасочными материалами. Чтобы вызвать красоту, проводится процесс, называемый воронением.

Проходит в два этапа:

1. обезжиривание поверхности;
2. выдерживание элементов мангала в растворе едкого натра около полутора часов.

Такая обработка позволит не только получить специальную термостойкую пленку, но и защитить металл от коррозии на весь период эксплуатации устройства.

Если в общей конструкции используются деревянные детали, особое внимание следует уделить их обработке различными антисептическими, влагостойкими и термоотталкивающими средствами.

Место, где планируется разместить мангал, необходимо заранее освободить от сухой травы, веток или других легковоспламеняющихся предметов и установить рядом с ним емкость с песком, который будет тушен в случае пожара.

Чтобы едкий дым от костра не мешал готовить и наслаждаться природой, можно самостоятельно соорудить вытяжку для металлического мангала. Он сделан из того же материала, что и приспособление для приготовления пищи на природе. Отличается от стандартных конструкций барбекю, устанавливаемых внутри помещения, тем, что внешне напоминает обрезанную трубу. Площадь колпака вытяжки обычно равна площади самого мангала. Это максимально сводит к минимуму выброс дыма за пределы зоны приготовления пищи. Купол колпака приварен к корпусу мангала. Также важно учитывать массу конструкции, чтобы все вместе стояло устойчиво.

Красивые примеры

Оригинальный стационарный мангал из металла, выполненный с элементами ковки. В данном случае кованые детали представляют собой стол-подставку для мангала. Под столом есть место для заготовки дров или угля, чтобы не бегать далеко за ними. Такой мангал будет непростым, но достаточно мобильным. То есть его не составит труда переставить в удобное место или поставить на зиму в сарай. Кованые изделия про

Металлический мангал с крышей позволяет готовить еду на костре даже в непогоду. Если у вас во дворе нет сарая или беседки, а хочется мяса или овощей, пожаренных на костре, этот вариант — отличное решение. Кроме того, конструкция оснащена подставкой для установки казана, а также удобным местом для размещения топлива.

Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно крепятся два больших колеса. Имитируя садовую тачку, устройство легко перемещается по вашему участку и надежно и устойчиво стоит там, где вам это нужно.

Такая конфигурация металлических жаровен в форме сапога довольно распространена. Он сочетает в себе шашлычницу, шашлычницу и даже возможность приготовления мяса на вертеле. Удобный стол-сетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.

Складной металлический мангал в собранном виде напоминает чемодан. Это позволяет брать его с собой куда угодно и когда угодно. При необходимости внутрь можно сложить шампуры и другие нужные мелочи. Единственным недостатком этой конструкции является высота. Она максимально компактна, а потому готовить на ней придется только в сидячем положении.

Еще один пример чемодана-барбекю, который уже оснащен ножками. Эти дополнительные детали удобно складываются внутрь коробки, которая закрывается на специальную застежку, чтобы ничего не развалилось. На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в использовании.

Вместительный стационарный мангал из листового металла с добавлением кованых узоров. Также он оснащен приспособлением для приготовления пищи в казане, имеет удобный приставной столик и место для дров или посуды под самим ящиком.

Оригинальный способ установки выхлопной трубы над мангалом. Подойдет тем, кто не хочет крепить мангал на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде. Здесь уже учтены все нюансы. Некоторые производители даже предлагают скамейки и стулья в одном стиле.

Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептически настроенного покупателя. Однако цена такой кованой модели может оказаться не самым приятным значением. Из особенностей данной конструкции можно отметить наличие крышки на мангале-барбекю.

Оригинальный под очаг получается из передней части автомобиля. Это позволяет не только удивить своих гостей, но и получить удобный прибор для приготовления пищи на огне. Благодаря такому нестандартному подходу вы также избавляетесь от ненужного транспортного средства, которое только занимало место.

Шикарный кованый мангал в виде каравана, оснащенный крышей и дымоходом, станет настоящим украшением вашего участка. Конструкция громоздкая, но позволяет готовить сразу на большую компанию как на шампурах, так и на сетке для барбекю.

Есть много красивых и практичных металлических мангалов. Важно помнить о всех важных мерах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями. Изготовление металлических мангалов для личного пользования своими силами и руками – процесс ответственный и творческий, требующий сосредоточенности, осторожности и индивидуального подхода.

О том, как сделать металлический мангал своими руками, смотрите в видео ниже.

Комментарий успешно отправлен.

Рекомендуем прочитать

Бруклинский музей

Искусство Азии

Этот лакированный дорожный сундук мог быть использован проницательным, элитным путешественником по древнему Шелковому пути. Изготовленный в Китае, вероятно, для среднеазиатского рынка, на багажнике под передней крышкой имеется надпись: «Сделано семьей Оу из Вэньчжоу, улица Синьхэ, округ Аньнинг». Вэньчжоу в провинции Чжэцзян на юго-востоке Китая был центром производства лака со времен династии Северная Сун (9 г. до н.э.).60–1127). На центральном медальоне спереди изображены благоприятные китайские мотивы, в том числе мифологический лев, преследующий парчовый шар, а крышка украшена фениксами ( fenghuang ). Используемые здесь декоративные приемы называются «гравированное золото» ( qiangjin ) и «гравированный цвет» ( qiangcai ), при которых сусальное золото, порошок или пигментированный лак помещаются в линии, выгравированные на лаковом грунте; они также используются в производстве обложек исламских книг. Мотивы дизайна связаны с шелковыми тканями из Средней Азии, бело-голубым фарфором и другой керамикой Китая и Юго-Восточной Азии. Подобные китайские лаки экспортировались в Египет, восточный Иран и Среднюю Азию с середины четырнадцатого века как предметы роскоши и отражают обмен мотивами и техниками на мировых торговых путях.

СРЕДНЯЯ Лак на коже, бамбуке, дереве, с металлическими креплениями

Место производства: Китай

ДАТЫ ок. 1250-1290

ДИНАСТИЯ Южная Сун или династия Юань

ПЕРИОД Южная Сун до династии Юань

РАЗМЕРЫ 17 1/4 x 29 x 16 1/4 дюйма (43,8 x 73,7 x 41,3 см) (показать масштаб)

НАДПИСИ Надпись под передней стороной обложки: «Вэньчжоу xinheijie anningfang xia Ou jia shenghuo» (Сделано семьей Оу из Вэньчжоу, улица Синьхэ, район Аньнин)

КОЛЛЕКЦИИ Азиатское искусство

АРТИКУЛ 1996. 68

КРЕДИТНАЯ ЛИНИЯ Подарок Азиатского художественного совета

ОПИСАНИЕ КАТАЛОГА Выгравированы животные и цветы в кругах на густом цветочном фоне. Сундук или сундук путешественника, в основном прямоугольной формы, с боковыми, передними и тыльными сторонами, плавно вздымающимися и изгибающимися к плоскому дну; верхняя часть слегка выпуклая, закреплена сзади двумя металлическими петлями-петлями, а спереди — подвесным клапаном, защищенным металлической пластиной и надетым на две металлические петли для удерживания лизуна. Спереди и сзади по две широкие плоские петли, используемые для крепления ремней или шнуров, обвязанных вокруг туловища. Вся внешняя часть сундука, за исключением, возможно, дна, покрыта искусным граффити, выполненным цветным лаком. Различные цвета, в том числе красный, зеленый, желтый, золотой и белый, покрываются слоем черного, а рисунок прорезается сквозь черный, чтобы показать цвет под ним. Таким образом, все видимые поверхности украшены густыми узорами и рисунками, а однотонный черный цвет закрывает области, скрытые за перекрывающимися краями крышки. Сложный декор состоит из вариаций ряда элементов дизайна. Фоны заполнены густыми красными цветочными орнаментами из пятилепестковых цветов и маленьких листьев, растущих на извилистых стеблях. Сверху, сзади и спереди они контрастируют с геометрическим орнаментом, основанным на цветочных узорах, а основная часть окружена узкими полосами, образующими завитки пальметто. Углы верхней, задней и передней части украшены вариациями остроконечного «облачного воротника»: дизайн, состоящий из чередующихся простых изгибов и широких спиралей. Каждая из этих форм спереди и сзади заполнена сплошным стилизованным цветком и листом. Углы верхней части заполнены узором в виде «рыбьей чешуи». Широкие области рисунка выделены тщательно нарисованными кругами, каждый из которых открывает в центре точечное отверстие компаса, используемого для рисования границ кругов. Округлые узоры включают различные стилизованные шести- и восьмилепестковые цветы, медальоны из цветов и листьев, а также осесимметричный абстрактный рисунок, возможно, изображающий двух птиц, кружащихся друг вокруг друга. В центре задней панели расположен четырехконечный медальон с изображением летящего гуся с длинным стеблем травы в клюве. На лицевой стороне аналогичная панель с изображением мифологического льва, преследующего парчовый шар с длинными лентами. Вверху находится панель с двумя кружащимися китайскими фениксами «фэнхуан», отличающимися деталями оперения как самца и самки. Под клапаном спереди находится 13-символьная надпись, также прорезанная через черный верхний слой цвета, гласящая: «Вэньчжоу xinhejie anningfang xia Ou jia shenghuo», то есть «Сделано семьей Оу из Вэньчжоу, улица Синьхэ, район Аньнин». .» Песня (960-1279) и династии Юань (1279-1368) лаки с надписями, указывающими место их изготовления, в том числе Вэньчжоу в провинции Чжэцзян, были раскопаны в Китае в последние годы. В описании столицы Северной Сун в Кайфэне от 1147 года конкретно упоминается лак, перевозимый примерно в 600 милях от Вэньчжоу. Состояние: Чемодан был очищен и законсервирован Роджером Болтон-Смитом, Лондон. Как правило, лакированные поверхности в местах утери или капитального ремонта закрепляются простой черной краской.

МУЗЕЙ РАСПОЛОЖЕНИЕ Этот товар не отображается

ЗАГОЛОВОК Дорожный сундук , ок. 1250-1290 гг. Лак на коже, бамбуке, дереве, с металлическими креплениями, 17 1/4 x 29 x 16 1/4 дюйма (43,8 x 73,7 x 41,3 см). Бруклинский музей, дар Азиатского художественного совета, 1996. 68. Creative Commons-BY (Фото: Бруклинский музей, 1996.68_SL1.jpg)

ИЗОБРАЖЕНИЕ общий, 1996.68_SL1.jpg. Бруклинский музей, фотография

«CUR» в начале имени файла изображения означает, что изображение было создано куратором. Эти учебные изображения могут быть цифровыми фотографиями типа «наведи и снимай», когда у нас еще нет высококачественной студийной фотографии, или они могут быть сканами старых негативов, слайдов или фотоотпечатков, обеспечивающих историческую документацию объекта.

ЗАЯВЛЕНИЕ О ПРАВАХ Creative Commons-BY

Вы можете загружать и использовать изображения этой трехмерной работы Бруклинского музея в соответствии с лицензией Creative Commons. Также может применяться добросовестное использование в соответствии с Законом США об авторском праве. Пожалуйста, включите в заголовок информацию с этой страницы и укажите Бруклинский музей. Если вам нужен файл с высоким разрешением, пожалуйста, заполните нашу онлайн-форму заявки (взимается плата). Для получения дополнительной информации об авторском праве мы рекомендуем ресурсы в Библиотеке Конгресса США, Корнельский университет, 9.0396 Авторское право и учреждения культуры: рекомендации для библиотек, архивов и музеев США и Copyright Watch. Для получения дополнительной информации о проекте прав Музея, в том числе о том, как назначаются типы прав, см. наши сообщения в блоге об авторском праве. Если у вас есть какая-либо информация об этой работе и правах на нее, пожалуйста, напишите по адресу copyright@brooklynmuseum.
