Как сделать мангал из газового баллона своими руками? Чертеж и размеры мангала

Здравствуйте, гости моего блога! Думаю все у кого есть дача или свой огород возле дома мечтают о классном и красивом мангале. Который в свою очередь прослужит очень долго. А самое главное такому искусству можно позавидовать.

В одной из моих статей уже было рассказано, как сделать мангал из металла своими руками. Но по просьбе читателей, которых интересуют такие заготовки,  было решено показать ещё интересные способы изготовления.

Но запомните, так как будем работать с газовым баллоном, то будьте предельно осторожны. Следуйте всем инструкциям, чтобы не произошло взрыва и других не нужных последствий, вроде травм.

Что нам нужно, чтобы собрать красивый и качественный мангал? Ну конечно же сам газовый баллон. Без болгарки и сварочного аппарата с электродами тоже не обойтись. Также мел, карандаш или чертилку по металлу. Ну и соответственно куски листового железа с профильными трубами. А чтобы навести приятный вид и красоту, это конечно же зачистной диск и термостойкая краска.

Да кстати, не забудьте определиться с местом куда его поставить. Так как он очень тяжёлый и с одного места на другое, одному человеку мангал не потаскать. Ну ладно не будем ходить вокруг  да около, давайте уже приступим к самому устройству.

Содержание

Самодельный мангал из газового баллона с чертежами и размерами

Когда-то у нас в доме был сжиженный газ в баллонах. Но совсем не давно протянули природный и сами газовые ёмкости стали практически не нужны. Долго думал, что с ними делать, хотел уже продавать. Но пересмотрел интернет, посоветовался с друзьями и было решено сварить мангал. Можете посмотреть, что из этого получилось.

Но прежде чем начать, нужно подготовить баллон к разрезу. А чтобы это было безопасно нужно следовать точным инструкциям.

Помните, любая газовая ёмкость, полная или пустая, очень опасна. Поэтому открытый огонь или механическое повреждение может стоить жизни.

Что нам сделать, чтобы обезопасить себя:

1. Для начала нужно открыть вентиль. Делается это против часовой стрелки, как показано на каждом баллоне.

2. В открытом состоянии оставляем его на сутки, чтобы все газы максимально улетучились.

3. Теперь нужно слить конденсат, как его ещё называют газолин. Он тоже сильно горюч, поэтому очень опасен. Практически не испаряется, примерно такой же как бензин.

Когда будете его сливать, то лучше делать это где-нибудь подальше от гаража. Так как запах очень не приятный и остаётся на долгое время. Вашим соседям такое точно не понравится.

4. Теперь избавляемся от остатков газа. Лучше всего это сделать наполнением баллона водой. Но для этого нам нужно осторожно спилить ножовкой по металлу фиксатор на вентиле. Их может быть один или два.

С другой стороны вытаскиваем стержень фиксатора.

5. Гаечным ключом откручиваем верхушку вентиля.

6. У нас появилось отверстие, через которое мы будем заливать воду.

7. Чтобы, как можно быстрее залить воду в баллон, идём в авто магазин и покупаем переходник для топлива.

Болгаркой по всей длине делаем на нём насечки

8. Надеваем на трубку тоненький шланг, а саму её втыкаем в баллон. Таким образом заполняя ёмкость водой, скопившиеся газы будут выходить через проделанные разрезы. Далее берём ведро с водой и краном и надеваем на него другой конец шланга. Заполняем баллон жидкостью.

9. Переходим к распилу. В верху где был вентиль, болгаркой аккуратно пилим по кругу. Воду из баллона выливать не нужно. Делаем это вместе с ней.

Не нужно делать сразу глубокий рез, иначе диск от болгарки закусит, он может разлететься, а это приведет к травмам.

10. Теперь, когда вентиль срезали, можно сливать воду и приступать к разметке баллона. Но в начале с помощью болгарки и лепесткового круга нужно очистить его от родной краски. Конечно работа не из лёгких, так как на это было затрачено 2,5 часа.

11. Далее меняем диск на отрезной и удаляем нижний ободок. Также счищаем ржавчину и краску.

12. Разметку и чертёж баллона начинаем от центрального сварочного шва, который идёт по всей его длине. С помощью рулетки в одну из сторон от шва отмечаем 24 см., делаем это и снизу и сверху. Затем соединяем эти две отметки.

13. Теперь в обратную сторону, уже от нашего шва, также откладываем черту на 24 см. с двух сторон и проводим линию.

14. Далее на линии, которую чертили последней, делаем отметку по 3 см. от верхнего и нижнего сварочного шва баллона.

15. От этой отметки, только уже которая сверху, каждые 8 см. отмечаем чёрточки. В этом месте можно будет сверлить отверстия под шампуры.

16. Ну и это ещё не всё. От длинной линии, где у нас отмечены отверстия под шампура, делаем отметки сверху и снизу по 10 см. чертим также полоску.

17. На этой линии от сварного шва откладываем по 4 см. с одной и с другой стороны. Это будет крышка.

18. На том этапе нам нужно крутануть баллон до той черты, которую мы первой чертили и также сверху отступить от шва по 4 см.

Делаются отступы для того, чтобы при резке крышки нам не попасть на металл, который находится вторым слоем внутри баллона. Когда будем резать крышку.

19. Далее малярным скотчем соединяем метку от первой линии, до метки линии, которую мы чертили рядом с чертой под шампура.

20. Вырезаем крышку.

Обратите внимание, резать нужно рядом с той линией, которая была отложена на 10 см. от шампуров. То есть задняя часть крышки. И ещё один секрет, после первого реза по всей длине, чтобы в последствии не ловить крышку нужно сразу приварить шарниры.

21. Отрезаем нашу крышку, но не до конца. Нужно оставить 1 см., не срезая его, чтобы в последствии, когда будем дальше резать она у нас не открывалась и не закрывалась.

22. Прожигаем сваркой отверстия, где мы чертили под шампура. Если хотите, чтобы они были аккуратней, то лучше их высверлить. Сразу же их с помощью болгарки зачищаем.

23. Чтобы крышка не откидывалась далеко назад, возле шарнира привариваем кусочки уголка, примерно по 2 см.

24. Верхняя часть нашего мангала готова. Осталось вырезать отверстия для попадания воздуха.

Кстати, лучше всего сделать это сбоку а не на дне. Так оно будет меньше забиваться жирами от шашлыка.

25. Делаем разметку под отверстия для воздуха. От длинного сварного шва с каждой стороны отмечаем 10 и 20 см. Обе эти линии соединяем.

26. По этим двум линия делаем чертёж, каждые 5 см. Полученные метки соединяем.

27. Теперь болгаркой нужно прорезать короткие чёрточки от длинной до длинной линии.

28. С другой стороны от сварного шва проделываем тоже самое.

29. Закрываем наше отверстие, которое осталось у нас после срезанного вентиля. Его лучше сделать, чтобы оно было съёмным и через него можно было выкинуть весь шлак.

30. Теперь кусочек металла, который мы оставляли 1 см. спиливаем и открываем крышку.

31. С другой стороны, напротив отверстий, куда кладётся крышка, проделываем маленькие треугольнички для передней части шампуров. Примерная глубина пропила 8 мм.

Источник: https://youtu.be/eJsLXkFAVRQ

32. Теперь давайте сделаем подставку под мангал. Для этого из профильной трубы 20 мм. отрезаем четыре штуки по 75 см., шесть шт. по 60  и две по 24 см. Ещё нам понадобится кольцо, которое мы срезали с баллона. Для его углубления в нашу конструкцию.

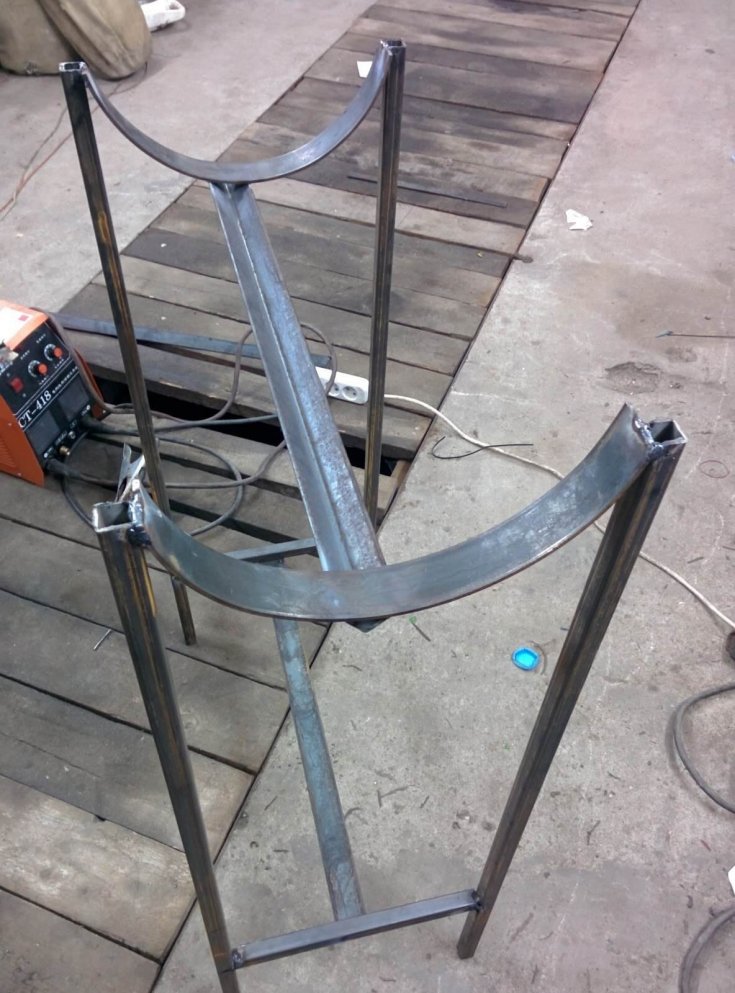

33. Свариваем конструкцию, как показано на фото. Сварные швы зачищаем. Чтобы баллон не шевелился, к нему можно приварить пластины.

34. В принципе, мангал и подставка под него  готова, можно уже красить термостойкой краской. Но кому интересно, можно сделать колёсики для переноса нашей шашлычницы и полки. Будет вообще круто. Также из черенка от лопаты можно приделать ручку для открывания крышки.

Ну вот и всё переходим к следующей главе. Думаю первый способ вам очень понравился. Если что не понятно, спрашивайте  в комментариях.

Мангал из маленького газового баллона (27 литров)

Если вы мечтаете о перевозном и более лёгком мангале, чем вариант выше, предлагаю посмотреть, как сделать из маленького 27 литрового баллона. Кому-то такой подойдёт больше. Но в начале нужно его приобрести. Думаю в наше время это не составит большого труда.

Нам понадобится:

  • Болгарка
  • Лепестковый круг
  • Отрезной круг
  • Молоток
  • Ключ на 30
  • Рулетка
  • Маркер
  • Аппарат сварочный с электродами

1. Для начала, стравливаем остатки газа с баллона. Скажу сразу процесс не такой быстрый. Нам необходимо удалить всё.

2. Кладём его на землю и ключом на 30 откручиваем вентиль.

3. Всю оставшуюся жидкость в баллоне выливаем. Только делать возле дома этого не нужно. Так как запах может стоять очень долго и соседям такое может не понравится. Оставляем на неделю просто постоять.  Многие выжигают газ из него. Я же даю ему постоять, чтобы оставшиеся газы улетучились.

4. Дальше заливаем его водой до самого края и забиваем вместо вентиля деревянную заглушку.

5. Приступаем к чертежу и разметке баллона. На нём имеются сварочные швы, 2 кольцевых и один продольный, вот от них и начнём размечать наш будущий мангал. От продольного отступаем 8 см. и проводим линию.

6. Берём  болгарку и разрезаем по линии которую чертили. После этого нужно приварить петли, но предварительно зачистить краску в местах сварки.

Если мы не приварим шарниры сейчас, то после того, как дальше очертим и разрежем, это будет сделать не удобно.

7. Продолжаем дальше делать разметку на баллоне. Теперь уже от разрезанной линии по кольцевым швам чертим с двух сторон примерно до половины баллона и  соединяем их. Далее с помощью болгарки делаем разрез и открываем крышку. Вот что у нас должно получится.

Источник: https://youtu.be/yRdIdSw_nTE

8. Очищаем лепестковым диском родную краску с баллона, она не нужна так как будет гореть.

Не забудьте очистить крышку от заусенцев, чтобы не порезаться и не получить травму.

9. Далее как показано в первом варианте с большим баллоном делаем разрезы для забора воздуха. Просверливаем или выжигаем под шампура отверстия. Ну и конечно же красим готовый мангал.

Кстати, ручку на крышку лучше сделать деревянную, чтобы не обжигать руки при открывании.

Видео о том, как сделать мангал-коптильню своими руками

Не давно лазил по интернету и нашёл интересное видео, как сделать гриль, мангал, барбекю и даже коптильню. Но и это ещё не всё, самое интересное то, что это вся конструкция из одного автомобильного газового баллона. Поэтому удобная и лёгкая в эксплуатации. Автор всё хорошо и подробно рассказывает. Посмотрите и увидите сами, какой нужный мангальчик получился.

Думаю видео всем понравилось. Если смастерить такой мангал, то его можно брать на природу, отдых, дачу и готовить в нём не только шашлык, но и другие вкусные блюда.

Ну вот и всё на сегодня выбирайте нужный для себя вариант, изготавливайте и пользуйтесь. Вкусного вам шашлыка! Кстати, как его сделать можно посмотреть в этой статье.

🔥 барбекю и гриль своими руками, чертежи

Неудивительно, то, что на частной территории имеется газовый баллон, но удивительно, что он до сих пор не превратился в полезную вещь для создания ароматных сочных шашлыков и других блюд.

Не будем терять время и узнаем, как сделать мангал из газового баллона своими руками.

Зачем озадачиваться поиском места для ставшего ненужным баллона, если можно сделать из него функциональную и очень нужную вещь?

Какие мангалы из баллонов бывают

Можно сделать разные виды мангалов, используя ненужный газовый баллон.

Самое простое решение — сделать ёмкость без крышки. Она может выглядеть незамысловато и просто, хотя никто не запрещает проявить фантазию и сотворить буквально произведение искусства.

Пропановый баллон становится простым мангалом

Кто любит проводить время за барбекю, тот соответственно и подбирает аналогичный тип жаровни. Часть баллона срезают, превращая её в дверцу на петлях. На ёмкости располагают сетку, а под ней угли.

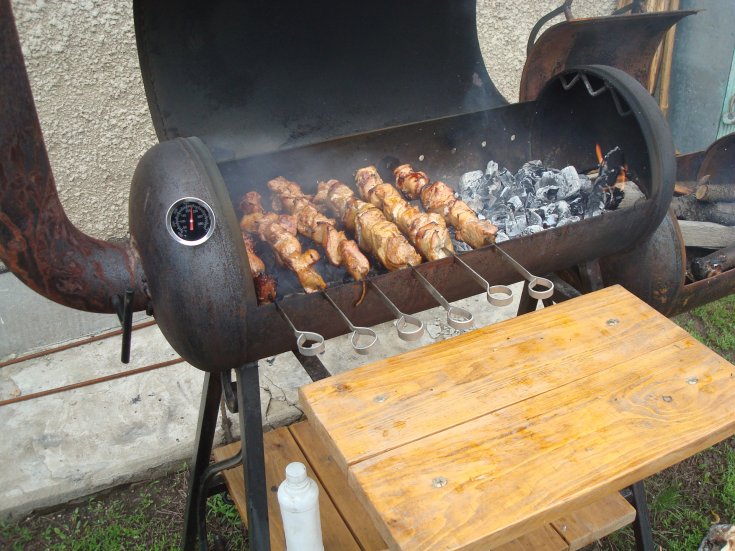

Можно сделать и барбекю

Более сложно сделать коптильню и смокер, но труд окажется полезным. В коптильне нужно соорудить топку, чего нет в обычном мангале. Важно соблюсти герметичность изделия. Чтобы соорудить такую разновидность можно приварить к первой ёмкости другую и обустроить дымоход.

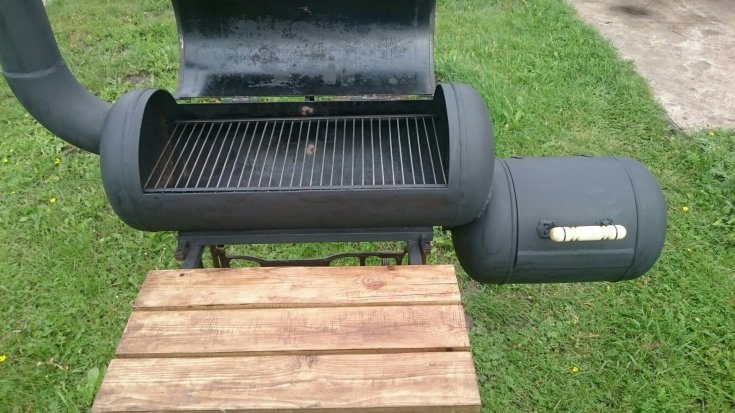

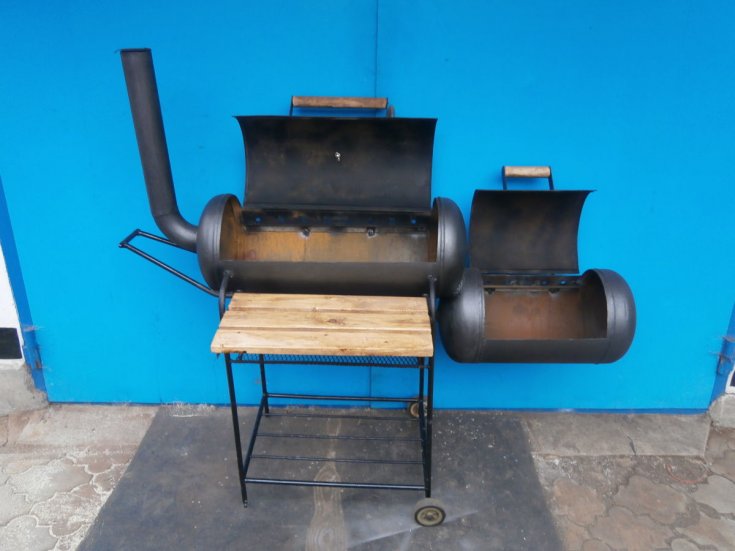

Смокер тоже аналог «паровоза», но гораздо функциональнее остальных типов мангала: здесь можно и жарить, и обжаривать, и коптить, и делать гриль.

Времени на работу над таким мангалом много не требуется

Газовый баллон прочен, долговечен, легко выдерживает высокую температуру, потому это прекрасный материал для шашлычницы.

Вам будет интересно: Печка из автомобильных дисков

Для того, чтобы сделать всё-таки желаемое изделие, разбираются, из каких элементов состоит мангал из баллона:

  • съёмная или открывающаяся и закрывающаяся крышка;

  • ручка для крышки и ручки для переноса самого агрегата;

  • петли для крышки или стойки для съёмной детали;

  • уголки, которые используются в нескольких целях;

  • продукты горения могут вырываться вверх, через открытую крышку, но лучше сделать дымоход;

  • без ножек тоже никуда: они могут быть стационарными и грандиозными, или тонкими и прочными, но мобильными. По высоте ножки не должны вызывать боли в спине во время готовки;

  • полочка для топлива будет очень кстати;

  • Дополнительно можно соорудить и навес, тогда колдовать над приготовлением пищи можно будет в любую погоду. Полочки для продуктов тоже будут полезными.

Если организовать рядом столик, то можно счесть самого себя счастливцем.

Работа интересная, а, главное, нужная

Необходимый для работы инструмент

При создании оборудования, нужно разработать эскиз будущего изделия, приготовить набор инструментов.

Баллон может быть любой, но цилиндрический, с объёмом в 50 л. Идеально подойдёт ёмкость для хранения пропана. Никто не запретит оборудовать себе небольшую шашлычницу из традиционного баллона в 27 л. Можно брать автомобильный баллон для газа на 50-80 л.

Благо использованный баллон можно и приобрести, и просто забрать у того, кому он стал не нужен

Для нашей цели подходит высоколегированная и низкоуглеродистая сталь, именно из такой и сделаны газовые баллоны. Такое изделие будет служить долго и исправно, коррозия его вряд ли побеспокоит.

Кроме основного агрегата нужны отрезки стальных труб, металлические уголки и ручки. Если планируется откидная крышка, то можно приготовить дверные петли к баллону.

Если утром начать работу, то с финишной отделкой, на следующий день можно будет уже готовить шашлык

Когда решено оборудовать изделие дымоходом, нужно рассчитывать на трубу с Ø 100 мм и коленом в 90°.

Если хочется барбекю, предусматривают решётку

Для фиксации можно пользоваться болтами, гайками, заклёпками. Декоративность обретается за счёт разных элементов, а также грунта, краски и растворителей.

Но ничего не выйдет без варочного аппарата, электрической болгарки, дрели и подходящими свёрлами, электродов в 3-4 мм, струбцины, дисков под болгарку, кёрна, разводных и гаечных ключей.

Подготовительные работы

Первым делом создаётся эскиз — нужно представлять себе результат работы.

Детальная проработка вряд ли имеет смысл, достаточно чертежа с указанием габаритов, размещения поддувала и наброском декоративных элементов. Чертёж помогает разобраться, как присоединить все детали.

Делаем всё по чертежу

Схема коптильни

После того, как чертёж и весь инструментарий готов к активным действиям, начинают избавляться от газа внутри ёмкости, если таковой там имеется.

Как выкачать газ из газового баллона

Сначала вспомним о мерах предосторожности, взрыв в наши планы не входит. Кажется, что раз вентиль откручен, то и газа внутри не осталось — резка металла подождёт. В ёмкости могут остаться пропан и конденсаты.

Мыльная пена подскажет, есть ли опасность в виде остатков газа.

Вопросы безопасности на первом месте

Для удаления конденсата нужно перевернуть тару на некоторое время. А взрывоопасные вещества окончательно покинут её если на несколько часов залить баллон водой. Только потом начинают резку и сварку. Во время спила нужно лить на место резки воду.

Разметка баллона

Если мы говорим о ёмкости в 50 л, то диаметр её наружной части будет равен 96 см. Этот показатель делят на 4, получив 24 см. Разметка производится относительно продольного шва. Эта линия и укажет, где делать замеры, что исключит перекосы.

На самом деле нет ничего сложного в изготовлении мангала

От шва отмеряют в обе стороны по 24 см, проводя там линии. После тару ставят в горизонтальное положение, шов должен оказаться внизу. Под шампура также производят разметку.

От круговых швов отмеряют 3 см в каждую стороны. Дальше отмечают по 8 см, в результате получится 6 точек, в которых создаётся по отверстию с диаметром в 1 см.

И никаких расчётов, всё уже готово

Там, где проходит линия для разметок, высчитывают 10 см вверх. Но можно сделать проще, отмерив от центрального шва 34 см.

После размечают местонахождение крышки. Нас интересует первая и последняя отмеченные линии. Между ними чертят линии, которые расположатся в 3 см от кругового шва.

Распил газового баллона под мангал

Баллон нужно разделить на два элемента. Делают это, двигаясь максимально близко вдоль сварного шва. Боковые стенки не трогают, они прекрасно заслоняют от пламени и помогут в поддержании температуры.

Процесс недолгий

Нельзя повреждать боковые кольца, ведь они являются опорой для крышки.

Делаем крышку мангала

После распила приступают к сборке самодельного изделия и сварке его деталей. Начинают с крышки и ручки мангала. Если работа производится одним человеком, нужно на время зафиксировать крышку посредством заклёпок. Петли нужно расположить на одинаковом удалении друг от друга.

Пользоваться мангалом с отрывающейся крышкой очень удобно

Если планируется сделать съёмную крышку, то петли не нужны. Крепятся металлические планки поперёк, они не дадут крышке проваливаться внутрь.

Можно предусмотреть фиксацию крышки мангала цепями или уголками

Ручки должны быть только металлическими: и дерево, и пластик не выдержат подобной эксплуатации длительное время. Для фиксации ручек пользуются болтами. Для них нужны отверстия и крепёж.

Делают ручки из металлического прута, сгибая его и просто приваривая к крышке.

Ручка может быть из металла и деревянного бруска, в идеале обработанного антипиреновым составом

Струбцины позволят образоваться плотному соединению деталей, без зазоров, что позволяет делать работу качественно.

На этом же этапе внутри на продольных краях приваривают уголки, которые исключат возможную деформацию. Также это удобно из-за образующегося выступа, который послужит для размещения решётки или шампура.

Приварка ножек

Высота мангала должна быть удобной для эксплуатации. Определив её, занимаются ножками. Прекрасно подходят ножки от старинной швейной машинки или профильные трубы. В любом случае для устойчивости жаровни понадобится приварить площадки к ножкам. Это нужно для того, чтобы предотвратить продавливание изделия в грунт.

Ножки от машинки «Зингер» восхитительны в тандеме с мангалом

Для комфортной эксплуатации мангала удобнее всего сделать ножки высотой в 30 см.

Для прикрепления нужно просверлить в нижнем основании ёмкости четыре отверстия. В каждое вставляются болты резьбой наружу. По желанию элементы затягиваются или привариваются. Наверху каждой ножки крепятся болтовые гайки, а их уже прикручивают к дну изделия.

Можно подойти к работе над мангалом из-под баллона от газа более масштабно

Как сделать дымоход к мангалу

Где был вентиль, производится установка дымоходной трубы. Её приваривают. Стоит сказать, что это не обязательный элемент, ведь шашлык можно жарить и при открытой крышке.

Просто, удобно

Дымоотводная труба облегчает создание вкусного блюда, ведь продуктам дым придаёт особенный аромат, а вот любителей дышать им нет.

Площадка для шампуров и сетки

Отверстия для шампуров должны быть сделаны заранее. Стандартно располагают 6 шампуров, это очень удобно. Если ранее отверстия сделаны не были, то отступаем 10 см вниз от верха ёмкости без учёта крышки, на месте её выреза.

Сетка удобна и позволит сделать больше видов блюд

Отступают по 10 см с каждой стороны, точки соединяются и делается разметка: метки ставят через 9-10 см. Отверстия делают дрелью, сначала используя сверло 4 мм, а затем на 10 мм. Фаски можно сбить сверлом на 12 мм. Пазы вырезают болгаркой с наружной стороны.

Теперь требуется закрыть крышку и перенести на неё отметки и сделать по ним вырезки — когда шампура установлены, крышка будет закрываться достаточно плотно.

Ещё один оригинальный подход к обустройству места под шампура

Под гриль и барбекю нужна сетка, можно выйти из положения, приварив металлические полки как раз между отверстиями для шампуров. Нужен уголок, из которого понадобится нарезать несколько заготовок по 3 см. Их следует приварить к стенкам. Сетка должна встать ровно по периметру, для неё нужно всего шесть точек опоры.

Для аккуратности сварки места зачищаются, острые углы срезаются.

С такими отверстиями под шампура очень удобно готовить

Если есть готовая сетка из нержавейки, ячейки которой имеют размер 10×10 мм, 15×15 мм, то это прекрасно: изделие приваривается по периметру посадочных мест.

Система поступления воздуха

Мы уже сделали разметку линии, которая укажет место для подачи воздуха. Напомним, что линию можно найти в 10 см поблизости продольного сварочного шва с обеих сторон.

Для работы берут сверло в 8 мм и делают отверстия по отметке. Если брать диаметр, превышающий это значение, то в процессе эксплуатации мангала из газового баллона можно столкнуться с тем, что горящие угли будет высыпаться через них наружу.

Отверстия для поступления воздуха сверлят на любом этапе создания жаровни

Покраска и декор готового мангала

Само изделие готово к эксплуатации, но останавливаться на этом этапе совсем нецелесообразно. Поверхность покрывают кремнийорганической эмалью, которая должна обладать отличной термостойкостью. Переживать за сохранность покрытия не стоит, оно выдержит нагрев до 600°С.

Обычно красят в чёрный, серебристый

Так же при возможности пользуются порошковой термокраской, но есть сложности в таком нанесении, здесь нужен обжиг под очень высокой температурой в печных условиях.

Как вариант подходит оксидирование, которое служит антикоррозийной обработкой изделия.

Без обработки нельзя

От ржавчины небольшой мангал можно защитить обработкой его корпуса раствором серной кислоты (5%). После этого изделие кипятят в хозяйственном мыльном растворе с высокой концентрацией. Затем нужно проваривать ёмкость полчаса в едком натрии.

Мангал обрабатывают в любом случае, ведь даже самое хорошее железо и сталь со временем начинают ржаветь.

После обработки изделие всё равно в холодное и ненастное время года прикрывают от погодных явлений или переносят под укрытие.

Пользуясь изделием, сделанным собственными руками для любимого загородного дома или дачи соблюдают правила. Когда разводят огонь, внутреннюю зону делят на 2 части: в одной будет собираться жар, там готовят мясо, а другая образует более низкую температуру, на ней запекаются рыбные блюда и овощи.

Видео об изготовлении мангала из газового баллона

Фото мангалов и барбекю из газовых баллонов

Интернет пестрит оригинальными решениями мангалов из газовых баллонов, сделанных руками, как любителей, так и опытных мастеров. Ограничением служит только фантазия и, конечно, навыки. Если вам хочется не просто функциональную жаровню, а нечто более поразительное, то вот ряд интересных решений.

Классный поезд-мангал, таким можно украсить любой участок

На таком мангале-самолёте и мясо вкуснее

Ещё вариант паровоза-мангала

Креативное решение благодаря трём дымоходам с отделкой под головы Змея-Горыныча

Элегантность и функциональность шикарного и аккуратного мангала

А каким будет ваш мангал из пропанового баллона?


От профи: мангал из газового баллона своими руками, фото, чертежи C:\Users\User\Desktop\мои роботы\IMG_20180213_082343.jpg

Доброго времени суток уважаемые читатели нашего журнала.

Меня зовут Ростислав, мне 37 лет и я – строитель с двенадцатилетним стажем. Сегодня поговорим с Вами об отдыхе на природе. А природа как известно — это друзья, семья и шашлыки. Чтобы приготовить мясо на природе, можно использовать всякие подручные средства — кирпичи или палки, а можно  сделать  своими руками красивый мангал из газового баллона для барбекю и удивить всех. Если такой мангал будет стоять во дворе, то он сразу привлечёт внимание Ваших гостей и соседей. Также такой мангал достаточно компактный для того, чтобы взять его с собой в багажник легкового автомобиля.

Изготовление мангала своими руками не займёт много времени и труда, нужно просто уметь пользоваться болгаркой и сварочным аппаратом или попросить специалиста. Все фото и чертежи такого мангала из газового баллона прилагаются.

C:\Users\User\Pictures\2018-02-21 001\IMG_20180213_110327.jpg

Итак, что нам для этого нужно:

Материалы:

  1. Газовый баллон.
  2. Труба, диаметр 90мм. Длина – 0.7м
  3. Ручки, 3 шт.
  4. Труба профильная, 30х30мм. Длина – 4м
  5. Уголок, 40мм полка. Длина – 1м
  6. Листовой метал, 2мм толщиной, 1м2
  7. Грибок на трубу.
  8. Навесы.
  9. Грунт. Краска эмаль по металлу.
  10. Краска термостойкая, температура использования до 600градусов.
  11. Цепь, длина не более 0.7м

Инструменты:

  1. Сварочный аппарат, электроды.
  2. Болгарка, отрезные диски и зачистной диск.
  3. Рулетка
  4. Карандаш.
  5. Ножовка по металлу.
  6. Дрель, сверло на 4,8,10,12мм.
  7. Перчатки, защитные очки, сварочная маска.
  8. Кусочек мела.
  9. Струбцина зажимная.
  10. Угольник.

Итак: приступаем к роботе.

Для начала роботы нам нужен пустой газовый баллон ёмкостью 50 литров. Такие баллоны использовались ранее в хозяйстве в частных секторах. Он состоит из трёх частей: вентиля, резервуарной ёмкости и цилиндрической подставки.

C:\Users\User\Pictures\2018-02-21 001\IMG_20180213_110327.jpg



Разметка газового баллона для мангала

Газовый баллон, даже если он пустой — ОЧЕНЬ ОПАСЕН, поэтому категорически запрещается пользоваться открытым огнём вблизи баллона, а также наносить механические повреждения. Это может стоить ЖИЗНИ!!!

Дело в том, что в примеси природного газа используют так называемый газолин, который предназначен для отличия запаха газа. Газолин, сам по себе такой же горючий газ, который впитывается в металл и даже если баллон на проверке пустой, всё равно пары газолина, присутствуют в нём. Поэтому ещё раз повторюсь, работать с газовым баллоном нужно очень осторожно, не пренебрегая правилами техники безопасности.

Вернёмся к нашей разметке. Если посмотреть на баллон, можно увидеть что по всей его высоте проходит сварочный шов. Этот шов мы берём как первую линию начала нашей разметки. Если взять рулетку и измерить длину окружности баллона (длина окружности – это протяжение наружной или внутренней линии круга.) она будет равна 96 см. От этой линии — шва, с помощью рулетки отмечаем в каждую сторону по 24 см. Вверху и внизу баллона ставим отметки и проводим линию мелом. Затем от этой линии-шва отступаем в каждую сторону по 10см. и также проводим линию мелом, — это у нас линия для отверстий подачи воздуха.

Следующий этап: определяем где у нас будет лицевая сторона мангала и добавляем к задней линии, которую мы разметили, отступая 24 см ещё 10 см. Это у нас будет линия реза. Внизу и наверху баллона есть также сварочные швы, которые идут по кругу баллона. Расстояние между ними стандартное 61 см. Отступаем от этих швов 3 см, ставим по две точки и проводим линию. Дело в том, что в середине баллона по окружным швам проходит лента усиления шва и нам нужно её не повредить.

Таким образом, у нас нарисована крышка будущего мангала, ширина которой будет равна 38 см (96-24-24-10), а длина – 55 см (61-3-3) как указано на чертеже.

C:\Users\User\Pictures\2018-02-21 001\IMG_20180213_110327.jpg

C:\Users\User\Pictures\2018-02-21 001\IMG_20180213_110327.jpg

Готовим к порезке баллон для мангала

Прежде чем делать первый рез, нужно обезопасить себя. Для этого необходимо набрать в баллон воду. Как это делается? Перед тем, как начать роботу, надо убедится что баллон пуст. Для этого открываем запорный кран, который находится в верхней части баллона и на слух определяем нет ли шипения газа. Далее так же, с открытым краном переворачиваем его вниз краном, чтоб вытекла вся имеющееся жидкость изнутри.

Запорный кран изготовлен из сплава бронзы, а бронза очень мягкий в обработке металл. Поэтому мы берём ручную ножовку по металлу и в нижней части крана —  там, где он закручивается в баллон, срезаем кран полностью. У нас образовалось входное отверстие, в которое мы можем вставить лейку или шланг для заполнения водой. Нужно понимать, что вода которая будет наполнять баллон, будет вытеснять воздух насыщенный газолином, поэтому запрещается при этой операции курить или пользоваться открытым или скрытым огнём!!!

Баллон должен быть полностью наполнен водой. После этого изготовляем пробку. Здесь нам может помочь корковая пробка от бутылки вина или что-то вроде этого. Немного подтесав её, плотно забиваем молотком в отверстие. Потом укладываем баллон в горизонтальное положение и делаем рез.

Изготовляем крышку мангала

При старте резки баллона надо учитывать, что при сквозном прорезе потечёт вода. Поэтому максимально убираем электрические провода и лучше резать на наклонном основании, контролируя поток воды. Да, я согласен, что мероприятие «мокрое», но это максимально безопасный метод разрезания газового баллона.

Делаем рез болгаркой по нашим размеченным линиям. Они у меня на схеме отмечены красным цветом. Диск для болгарки нужно выбрать потолще, как минимум 1.6 мм. Ширина реза компенсируется за счёт расширения металла при нагревании. Надо помнить, что метал на баллоне при сваривании «напрягается» и при резке может немного подклинивать диск, поэтому пользуемся клинышками. Заодно срезаем резьбовое соединение для крышки запорного крана. Оно находится сверху баллона.

C:\Users\User\Pictures\2018-02-21 001\IMG_20180213_110327.jpg

Итак, когда крышка мангала у нас вырезана из листового металла, вырезаем полосы шириной 3см длиной один метр — три штуки, и привариваем по периметру крышки так, чтоб край полосы выступал на 1.5 см за края крышки. С помощью струбцин периодически прижимая полосу к крышке. Это не даст крышке проваливаться в середину мангала. Также привариваем ручку. Сварочные места подчищаем с помощью болгарки и зачистного диска. Установив крышку на баллон, нужно её отцентровать и приварить завесы, предварительно отступив одинаковые размеры от краёв баллона.

C:\Users\User\Pictures\2018-02-21 001\IMG_20180213_110327.jpg

Рекомендую по краям крышки приварить стопорную цепь, которая при открытой крышке будет фиксировать её положение и тем самым снимать всё напряжение с навесов и не выламывать их.


Со стороны верха газового баллона, там, где мы срезали резьбовое соединение, можно сделать задвижку, которая будет регулировать выход дыма, то есть степень прокопчённости мяса. Из листового металла вырезаем три полоски по 10см и плоскогубцами или в тисках подгибаем край так, чтоб примерно получился уголок и обварим по периметру отверстия соблюдая ровность размеров. И с того же листового металла вырезаем саму задвижку, делая припуск в размере не более 1см чтобы был свободный ход.

С нижней части газового баллона есть цилиндрическая подставка, которую мы тоже срезаем с помощью болгарки. Она приварена разрывным швом по окружности баллона.

Приваривание ножек

Ножки или подставку можно сварить из подручного материала,  можно сделать разборную или стационарную, со столиками или без. Можно даже использовать подставку от старой швейной машинки, но я обошёлся самым экономным вариантом.

Берём уголок и отрезаем две заготовки по 14 см, находим на баллоне продольный сварочный шов, который мы брали за линию отсчёта. Выставляем баллон на горизонтальную площадку или на стол, так чтоб шов был внизу и, приставив параллельно площадке уголок, привариваем его отступив условное расстояние от края баллона так, чтоб центр полки уголка совпадал со сварочным швом баллона. Так же  делаем со второй стороны. Так получилась у нас база крепления ножек. А теперь смотрим если нам нужно сделать ножки не раздельные с мангалом, то мы просто нарезаем трубу 30х30 или уголок в длину, которая нам будет удобная для высоты мангала — порядка от 50 до 70 сантиметров. Далее привариваем её к уголку, который на баллоне.

А если мы планируем сделать разборную конструкцию, то также нарезаем заготовки на ножки только не привариваем их к уголку, а сверлим отверстия примерно на 8 миллиметров в верхней части ножки и в уголке, приваренном к баллону. Таким образом у нас получается разборная конструкция: баллон отделяется от ножек и может легко поместится в багажнике автомобиля для выезда на барбекю на природу. Следует заметить что ножки нужно монтировать также соблюдая идентичность размеров и диагонали конструкции. В нижней части ножек   желательно приварить опорные пятачки, предварительно вырезав их из листового металла и выставив мангал на ножках на ровную площадку. Это необходимо для того, чтобы мангал под своим весом не проваливался в грунт и имел хорошую устойчивость к опрокидыванию. Для более удобной транспортабельности можно на двух ножках смонтировать небольшие колёсики.

Монтаж дымоходной трубы для мангала

Дымоходная труба — это не обязательный элемент нашего самодельного мангала, но она придаёт более эстетичный вид и работает как регулятор степени копчёности приготовляемого продукта.

C:\Users\User\Desktop\мои роботы\IMG_20180213_110914.jpg

Для изготовления этого элемента вполне подходит труба с наружным диаметром 90м. и длиной 70см. Так как заводские углы имеют очень плавный поворот, острый угол можно сварить самому, предварительно вырезав сегмент трубы, который от точки поворота размечается с помощью угольника в две стороны по 45 градусов по окружности трубы. Вырезав болгаркой сегмент, загибаем меньшую часть к большей, с помощью уголка проверяем угол 90 градусов и свариваем их в месте. После этого выставляем трубу к месту приварки, там, где мы установили заслонку, и хорошо свариваем по кругу трубу. Следует заметить что каждый шов нужно зачищать зачистным диском. Так он приобретает более эстетичный вид и хорошо просматривается качество сварного шва.

Когда труба приварена, устанавливаем защитный колпак. Он фиксируется зажимным болтом.

Места под шампура и гриль-сетки для барбекю

Для комфортного расположения шампуров на задней стенке нашего мангала мы сверлим отверстия. Шампур имеет спереди заостренную часть, которая чётко входит в эти отверстия и устойчиво там держится. Как мы видим на фото выше — на мангале удобно размещается шесть шампуров. Для этого мы делаем разметку, отступив от верхнего края нашей вырезки крышки мангала, 10см. вниз с двух сторон, ставим отметки и проводим линию мелом. Это уровень отверстий. Потом отступая от края радиусного прореза 4см. и ставим отметку сверления. И потом через каждые 10см ставим такие же метки. С помощью дрели и сверла сверлим отверстия по меткам. Для этого используем сначала тонкое сверло, к примеру, 4мм, а потом рассверливаем сверлом на 10мм, и в окончании сбиваем фаски отверстия с помощью сверла на 12мм. или круглым напильником. С лицевой стороны мангала также делаем разметку на верхней грани мангала и вырезаем болгаркой пазы под шампура. Когда эта операция выполнена, накрываем крышкой мангал и переносим отметки мест, где сделана вырезка на крышку мангала. Так же делаем вырезку. Это нужно сделать для того чтобы при установленных шампурах крышка мангала более плотно закрывалась.

Так же можно сделать посадочные места под гриль – сетку. Для этого нам нужно просто приварить полочки из металла между отверстиями под шампура. Из уголка вырезаем заготовки длиной по 3см, и привариваем их к стенкам мангала, предварительно разметив места приварки так, чтоб сетка имела шесть точек опоры по периметру мангала. Зачищаем места приварки и срезаем острые углы.

Для приготовления мяса на гриль-сетке, можно использовать нержавеющую сетку, с ячейкой 10х10,или 15х15мм, предварительно вырезав по размеру периметра посадочных мест как на фото ниже.

C:\Users\User\Desktop\мои роботы\IMG_20180131_205525.jpg

Отверстия для подачи воздуха

В разделе «разметка», мы с Вами размечали линию для подачи воздуха. Эта линия находится на расстоянии по 10см от продольного сварочного шва по обеим сторонам. Потом берём сверло диаметром 8мм. и рассверливаем эти отверстия. Я считаю, что диаметра отверстия 8мм вполне достаточно для подачи воздуха, так как более больший диаметр может повлиять на высыпание горящих углей во время горения жара в мангале. Эти отверстия можно сверлить как вначале нашей сборки мангала, так и в конце работ.

Также можно добавить ручки, по бокам мангала — для удобства перемещения по территории.

Покраска мангала

Мангалы эксплуатируются на открытом воздухе. Поэтому после установки приспособления сразу определяемся с тем, какой краской покрасить мангал.

Покрытие убережет его от атмосферных осадков, повышенной влажности и перепадов температуры. Конечно, красить мангал следует лишь снаружи. Внутри него, при использовании, температура слишком высока для любого типа краски.

К выбору покрытия нужно подходить предельно внимательно.

Оно должно отвечать нижеследующим требованиям

  1. Краска должна иметь в своем составе модификаторы, защищающие металл от ржавчины. Отделка не должна расплавляться, т. е. иметь высокую огнеупорность. Инструкция на этикетке краски должна указывать на ее термостойкость не менее +500°. Еще лучше, если этот показатель будет составлять +800°.
  2. Следует учитывать, что мангалы служат для приготовления пищи. Исходя из этого, покрытие должно быть экологически чистым и безопасным. Вступать в реакции с какими-либо веществами оно не должно.

Краски есть в продаже двух типов: аэрозольная и просто жидкая краска.

Аэрозольная краска продаётся в баллончике, в котором присутствует давление воздуха и при покраске просто направляем струю баллона на окрашиваемую поверхность на расстоянии 20 – 30см. А жидкая краска в банке, наносится обыкновенной малярной кистью.

Предварительно нужно очистить наш мангал от грязи и пыли, проверить зачистку всех сварочных швов, и самое главное: очистить мангал и крышку мангала от старой краски. Дело в том, что газовые баллоны окрашены не термостойкой краской, а нанесение термостойкой на нетермостойкую краску, грозит последующим расплавлением и выгоранием нижнего слоя краски, что повлечёт неприятные последствия.

Также нужно учитывать, что термостойкой краской можно покрасить только сам мангал, площадь которого не более 1.5м2. Поэтому нам будет достаточно одного баллона. А ножки и имеющиеся дополнительные элементы можно покрасить обыкновенной краской по металлу. Это немного уменьшит затраты, так как термостойкая краска в цене намного выше обыкновенной эмали по металлу.

Во время и после покраски следует избегать попадания пыли на окрашенную поверхность и работы проводить при температуре не ниже 10 градусов Цельсия в безветренную погоду.

На этом наши работы по изготовлению мангала из газового баллона можно считать оконченными, но от себя хочу добавить, что в интернете очень много схем и примеров по изготовлению такого типа мангалов. Однако мангал из газового баллона может быть уникальным в своём роде тогда, когда делаешь его сам и проявляешь фантазию для реализации проектов по  дополнительным элементам конструкции. Вот так получился мангал из газового баллона своими руками у меня:

C:\Users\User\Desktop\мои роботы\IMG_20180211_164202.jpg

C:\Users\User\Desktop\мои роботы\IMG_20180213_082343.jpg

Вопросы и дополнения пишите ниже. Буду рад слышать Ваше мнение.


Рекомендуем вам еще:

Мангал из газового баллона своими руками

Лето… В воображении сразу возникает отдых за городом с непременным шашлыком.  Магазины наперебой предлагают необходимое оборудование, но есть альтернативный вариант, простой и долговечный– изготовить мангал из газового баллона своими руками. При отсутствии в собственном хозяйстве его можно поискать по объявлениям, купить в пунктах вторичный черный метал или у соседей по даче.

Преимущества и недостатки мангала

У мангала, переделанного из газового баллона, целый ряд преимуществ перед покупными образцами. Переделки практичны, оригинальны, изготавливаются с большой выдумкой.

Как сделать своими руками мангал из газового баллона

Достоинства мангала:

  • Универсальность –можно приготовить шашлык, гриль, барбекю, запечь овощи, использовать в качестве коптильни
  • Закрывается крышкой, мясо равномерно обжаривается и остается сочным, угли тлеют дольше, поэтому остывшее блюдо можно подогреть
  • Толстостенные металлические стенки хорошо держат тепло, устойчивы к деформации
  • Сделать мангал из газового баллона своими руками проще, в магазине выбор изделий ограничен, предлагаемые образцы либо дороги, либо примитивны и ненадежны
Как сделать своими руками мангал из газового баллона

Критические замечания сводятся к тому, что на полукруглом дне неудобно раскладывать дрова. Тонкие ценители также считают, что аромат мяса при такой форме раскрывается не полностью. Из-за громоздкости хранение подобного мангала в квартире или вывоз на природу в багажнике машины затруднительно либо вовсе невозможно.

Размеры мангала из баллона

Для изготовления берут пропановый баллон вместимостью 50 л. Менее емкий мангал получится из баллона объемом 27 л. Конструкция включает от одного до трех баллонов.Высоту подбирают таким образом, чтобы работа с углями или шампурами не доставляла проблем. Как правило, расстояние от поверхности земли до шампуров не превышает 1 м.

Как сделать своими руками мангал из газового баллона

Чертежи и схемы мангалов из баллона

Стандартная схема. Одна баллонная конструкция, предназначена для шашлыка, гриля, барбекю.

Как сделать своими руками мангал из газового баллонаЧертеж мангала из газового баллона со стандартной схемойКак сделать своими руками мангал из газового баллона

Мангал с казаном.Дополнительно предусмотрена печь, на которую ставят толстостенный котел с полукруглым дном для приготовления плова или супов.

Как сделать своими руками мангал из газового баллона

Мангал с вертелом.Используется для приготовления больших кусков мяса. Вертел устанавливается на стойках, для вращения подключается переносной электродвигатель.

Смокер. Вариант с коптильней, состоит из двух или трех последовательно соединенных баллонов. Включает дымогенератор, гриль и коптильню.

Как сделать своими руками мангал из газового баллона

Чертеж мангала из двух газовых баллонов

Как сделать своими руками мангал из газового баллонаКак сделать своими руками мангал из газового баллонаКак сделать своими руками мангал из газового баллона

Из чего сделать опоры для мангала из газового баллона

Подходящий материал для опор – профильная труба прямоугольного сечения, квадратный пруток, уголок. Иногда берут станину от швейной машинки старого образца с ножным приводом. Основное требование к опорной конструкции – надежность и устойчивость.

Варианты опорной конструкции:

  • С двумя ножками. Из трубы или прутка сваривают опорную раму, похожую на сечение двутавра. В перекрестьях двутавра приваривают вертикальные ножки.
  • Как сделать своими руками мангал из газового баллона
  • С четырьмя ножками. Опоры ставят вертикально по углам, внизу стягивают перемычками. На перемычках устанавливают полочку для дров или посуды.Можно сделать две полочки, верхнюю и нижнюю. Если к двум ножкам прикрутить колесики и приделать рукоятку для приподнимания и транспортировки, мангал станет перевозным.
  • Как сделать своими руками мангал из газового баллона
  • Х-образная. Напоминает козлы для распилки дров.
  • Как сделать своими руками мангал из газового баллона

Для установки баллона сверху на опорах монтируют раму либо крепят дуги из полосы.К раме можно дополнительно присоединить столик, удобнее сделать его складным.Рама из профильной трубы подходит для установки съемного столика на уголках или хранения шампуров.

Мангал из газового баллона своими руками по шагам

В приведенной ниже пошаговой инструкции изложено примерное руководство, как изготовить мангал по стандартной схеме.

Подготовка баллона

Перед началом преобразований подготавливают необходимые материалы, средства защиты, противооткатные автомобильные упоры для удобства работы. Потребуется сварочный аппарат, болгарка, дрель, измерительный и разметочный инструмент.

Как сделать своими руками мангал из газового баллона
Удаление конденсата

Перед тем как сделать мангал из газового баллона,из емкости надо обязательно удалить весь оставшийся газ. Даже простоявший несколько лет с открытым вентилем баллон представляет опасность, потому что газ впитывается в металлические стенки.Из баллона извлекают вентиль, стравливают остатки газа, заполняют емкость водой и оставляют на сутки-двое. Воду сливают, а после разметки для безопасной резки заливают повторно.

Разметка

Баллон размечают мелом или узким малярным скотчем.Замеряют длину окружности шнуром или рулеткой, полученный результат делят на 4 части.

Отступают одну часть от продольного шва по окружности и наносят по линейке или уровню параллельную шву линию. На ней будут намечены отверстия для острых концов шампуров.

Как сделать своими руками мангал из газового баллона

Теперь отступ на одну часть делают в противоположную от шва сторону и наносят еще одну параллельную линию. Тут пройдет вырез передней части крышки.Продольный шов расположится в самой нижней точке будущего мангала.

Как сделать своими руками мангал из газового баллона

От линии отверстий для шампуров делают отступ 100 мм в сторону линии переднего выреза и наносят еще одну параллельную черту. По этой черте пропилят вырез для задней части крышки с петлями.

Как сделать своими руками мангал из газового баллона

От поперечных швов на торцах баллона делают отступ 25–30 мм по направлению к центру и соединяют уже размеченные линии передней и задней части. По этим двум нанесенным чертам в дальнейшем сделают вырезы боковых сторон крышки.

Как сделать своими руками мангал из газового баллона

На линии для шампуров наносят крайние метки сверления отверстий с небольшим отступом от боковых сторон в сторону крышки. Промежуточные метки располагают между ними на равном расстоянии через каждые 60–80 мм.

Отметки поперечных поддувальных прорезей для подачи воздуха делают на расстоянии 80–100 мм от дна по окружности. Снизу они быстро забьются углями и воздух перестанет поступать. Ориентировочное расстояние между соседними прорезями 50 мм, длина прорезей 100 мм.

Разрезка баллона

Для полной безопасности рекомендуется резать емкость, заполненную водой. Первоначально болгаркой вырезают горловину вентиля, отрезают защитный колпак, если он есть, и опорный башмак. Иногда башмак вместе с вентилем оставляют.

Как сделать своими руками мангал из газового баллона Так мангал удобно переносить, на вентиль можно что-то вешать, но смотрится подобная конструкция не слишком эстетично.

Прорезать крышку начинают с той стороны, где располагаются петли.

Как сделать своими руками мангал из газового баллона Остальные стороны пропиливают после приваривания петель крышки со скобами для крепления ручки, чтобы не испытывать неудобств в процессе сварки.Как сделать своими руками мангал из газового баллона

Петли сначала прихватывают, проверяют соосность, затем приваривают намертво. Покупные петли можно заменить самодельными, изготовленными из двух отрезков трубы и круглого прутка. Отверстия для шампуров накернивают и высверливают дрелью.

Как сделать своими руками мангал из газового баллона

Напротив отверстий на ребре образовавшегося в баллоне выреза под шампуры пропиливают П-образные или треугольные прорези.

Как сделать своими руками мангал из газового баллона

Заканчивают разрезку пропилом поддувальных отверстий.

Как сделать своими руками мангал из газового баллона

После окончания процесса резки баллон прожаривают на открытом огне и зачищают от старой краски.

Как сделать своими руками мангал из газового баллона

Крепление крышки и других элементов

К баллону под петлями приваривают фиксирующие уголки, ограничивающие угол откидывания. Вместо уголков можно приварить к петле отрезок прутка или арматуры, установить декоративные ограничители либо купить петли со стопором.

Как сделать своими руками мангал из газового баллона

К приваренным при вырезе крышки скобам прикрепляют деревянную ручку, которая не дает рукам обжечься при открывании нагретого мангала. Если готовой ручки нет, ее можно сделать из отрезка черенка для лопаты.

Как сделать своими руками мангал из газового баллона

С внутренней стороны крышки возле боковых краев приваривают поперечные распорки из двух отрезков арматуры. Распорки стягивают крышку и придают ей жесткость при нагреве.

С внешней стороны крышки по периметру приваривают точечной сваркой полосу, не дающую крышке провалиться внутрь при закрывании. Полоса также препятствует прохождению тепла с дымом наружу, с ее помощью крышке придают декоративность. Часто в крышке дополнительно устанавливают термометр в боковой горловине баллона или специально прорезанном отверстии.

Как сделать своими руками мангал из газового баллона

Под прорезями и отверстиями для шампуров внутри баллона можно приварить уголки или профильную трубу, играющие роль ребер жесткости и держателей решетки для барбекю.К опорной раме по желанию приваривают держатели сетки для барбекю или кочерги, а с торцов баллона ручки для переноски мангала.

Как сделать своими руками мангал из газового баллона

Сварку надо вести осторожно, чтобы не прожечь корпус. Места сварки предварительно зачищают. Наплывы от сварки убирают болгаркой.

Обеспечение циркуляции кислорода

Для усиления циркуляции воздуха в баллоне предусматривают вытяжную трубу с приточным отверстием. Чаще такой вариант применяют для смокеров, но при стандартной схеме он также возможен.

Как сделать своими руками мангал из газового баллона

Трубу для вытяжки дыма приваривают к оставшемуся после демонтажа вентиля отверстию. Если установка трубы не запланирована, отверстие заваривают.

Приточное отверстие с закрывающейся вбок крышкой на болтовом креплении делают в нижней части противоположного торца. Через него не только поступает воздух, но и удобно выгребать остывшие угли в ведерко.

В процессе работы при желании изделие украшают коваными элементами. Переделанный баллон приваривают к раме и окрашивают термостойкой эмалью, лучше черного цвета, чтобы не были видны следы копоти.Завершается процесс преобразования опробованием результатов труда на практике.

Изготовление мангала с коптильней(видео)

Мангал из газового баллона: как сделать барбекюшницу и гриль своими руками, изготовление из пропана

Что может быть прекраснее отдыха на природе вместе с родными и друзьями? В такие моменты наслаждаешься общением, хорошей компанией и вкусным шашлыком. Естественно, в такой ситуации просто не обойтись без добротного мангала. В сегодняшней статье мы поговорим о том, как сделать собственный мангал из обычного газового баллона. Поверьте, это не сложно.

Главные преимущества

Любители отдыха на природе отдают предпочтение самодельным мангалам из газовых баллонов не просто так. Такой выбор представляет следующие преимущества:

  • Существенная экономия – приобретая в магазине самый обычный мангал, будьте готовы выложить немало. Если же в вашем распоряжении есть ненужный газовый баллон, вы сможете потратить минимум времени и средств для изготовления качественного, практичного и удобного мангала.
  • Простота изготовления. Благодаря нижеприведенной подробной инструкции, данное изделие сделать не составит труда даже новичку. Все что для этого нужно, это приготовить необходимые для работы инструменты и материалы.
  • Возможность установки дополнительных устройств. Делая мангал своими руками, можно установить дополнительные дополнения для большего удобства эксплуатации.
  • Возможность легкой транспортировки. Изготовленное приспособление довольно легко транспортировать и перемещать, так как оно отличается компактностью;
  • Повышенная прочность и долговечность. Дело в том, что применяемая сталь для изготовления баллонов имеет повышенный уровень прочности, чтобы выдержать давление сжиженного газа;
  • не нужно волноваться о том, что в вашей шашлычнице со временем прогорит дно.

Как видите, вышеперечисленные преимущества свидетельствуют в пользу самодельных мангалов. Если приложить немного усилий, то у вас получится действительно качественное и надежное изделие для жарки шашлыка на природе, заднем дворе дома или возле дачной бытовки.

С чего начать?

Первым делом нужно отыскать подходящий баллон для сжиженного газа. Это не составит большого труда, если вы хоть раз заправляли плиту газом из баллонов. Достаточно лишь заглянуть в свой гараж. Если вы не имеете в распоряжении пустой емкости для хранения сжиженного газа, не беда, пустой баллон можно приобрести в пунктах сбора металла. Чтобы изготовить качественный гриль, вам потребуется емкость 50 литров.__

Выбор емкости баллона зависит от того, какая именно шашлычница вам нужна. Если в предпочтении переносной гриль, который легко транспортировать на большие расстояния, то можно использовать емкости 20-30 литров.

Смиритесь с тем, что изготовленный мангал не будет выглядеть презентабельно. Но это отнюдь не повлияет на качество приготовленного шашлыка. Конечно же, если приложить чуть больше усилий и внимательности в процессе изготовления гриля, то он будет иметь более опрятный вид. Необходимо предусмотреть место для размещения мангала или гриля.

Также стоит учесть то, что начало предстоящих работ предусматривает наличие сварочного аппарата, без него просто не обойтись. Если у вас нет данного оборудования, можно обратится за помощью к специалисту по сварочным работам. На сегодняшний день это не проблема. Существует масса объявлений, где высококвалифицированные сварщики предлагают свои услуги за сравнительно скромную плату.

Перед тем, как приступить к основным работам, необходимо убедиться, что баллон совершенно пуст. Предварительно выпустите газ с пустой емкости, от этого зависит ваша безопасность.

__

Даже пустой баллон может иметь внутри остатки газов или конденсат. Чтобы его полностью опустошить достаточно лишь открутить вентиль и подождать пока газ полностью не выйдет. Эти действия нужно делать на свежем воздухе, не выбирайте для этого закрытые и тесные помещения. Также необходимо убедится, что поблизости нет источников открытого огня или искр, ведь это может привести к самовоспламенению газа.

Для определения того, что газа не осталось в емкости, необходимо использовать раствор мыльной воды. Если помазанный мыльным раствором клапан не выделяет пузырьки, в таком случае дело сделано, емкость совершенно пуста. Но на этом еще не все.

Далее, необходимо перевернуть баллон клапаном вниз, чтобы накопившийся внутри конденсат мог полностью выйти наружу. После этого емкость необходимо заполнить до верха обычной водой и оставить на пару дней. Для этого пригодится обычный шланг с напором воды. Как правильно класть тротуарную плитку своими руками на бетон расскажет эта статья.

Лишь после вышеприведенных действий последующие работы с емкостью будут максимально безопасными. Стоит подчеркнуть, что упомянутые действия обязательны к выполнению, от этого зависит ваша безопасность и окружающих людей.

__

После этого можно приступить к не менее важному моменту – созданию чертежа или проекта. Этот процесс индивидуальный, так как каждый человек может для дальнейшего удобства пользования мангалом внести некоторые коррективы в чертеж. Определите все основные параметры будущего изделия и запишите их на листе бумаге. При этом ничего не должно быть упущено.

__

Также стоит позаботиться о том, чтобы под рукой были все необходимые инструменты, к которым относятся:

  • электрическая дрель;
  • болгарка с диском по металлу;
  • отвертка или шуруповерт;
  • петли нужных размеров;
  • труба;
  • металлические заклепки;
  • аппарат для сварочных работ.

Естественно, главное, что еще потребуется, это сам баллон. Как упоминалось выше, предпочтительно использовать емкость на 50 литров, однако можно выбрать и баллоны меньших размеров.

Последующая разметка

Далее нужно разметить нашу емкость. Для примера мы выберем модель на 50 литров. Данный объем подойдет для того, чтобы изготовить приблизительно 6 порций шашлыка. Диаметр данной емкости составляет 96 см. Для обеспечения ровности разметки делайте отступы от продольного шва. Данный диаметр можно поделить на четыре ровных части, по 24 см.

__

Сделайте равные отступы от шва и разметьте их мелом или маркером. После этого уложите изделие горизонтально, и пометьте места размещения для шампуров в количестве шести штук. В баллоне также присутствуют поперечные швы, от них необходимо отступать приблизительно по 3 см. Шаг между данными отметками можно выбрать в 8 см. Необходимо сделать отверстия нужного диаметра в помеченных зонах. Как сделать капельный полив из пластиковых бутылок своими руками читайте по этой ссылке.

Далее, нужно вернуться к первой ориентировочной линии, от нее делаем отступ в 10 см. Это расстояние необходимо для того, чтобы разместить на поверхности гриля крышку.

Лучше множество раз отмерять, нежели один раз отрезать. Отнеситесь более чем серьезно к процессу разметки. Перепроверьте вдоль и поперек правильность вычислений, прежде чем перейти к следующему этапу проводимых работ.

Распиливание

После того, как вы убедились в правильности нанесенной разметки, можно перейти к следующему, более ответственному этапу работ – распиливанию. Для этих целей идеально подойдет болгарка. Распиливайте строго по размеченным линиям, не отклоняясь от них ни на миллиметр. При работе с болгаркой важно использовать элементарные правила безопасности. При распилке металла болгаркой, мелкие осколки стружки могут попасть в глаза и на кожу. Из-за этих нюансов важно использовать специальные защитные очки, плотную одежду, головной убор и перчатки. Запомните, безопасность превыше всего. Как выбрать носос для полива огорода из бочки узнайте тут.

__

Распилить болгаркой баллон не составит особого труда, так как толщина его стенок около 3 мм. После того, как произведена распилка, можно приступить к последующим работам.

Приварка ручек и крышки

Стоит подчеркнуть, что не обязательно делать мангал с крышкой, можно обойтись и без нее. Но, если вы все-таки решили сделать шашлычницу с крышкой, то это правильный выбор. Благодаря крышке можно загасить пламя и уберечь внутреннюю часть гриля от попадания влаги.

Для того, чтобы крышка открывалась и закрывалась, вам понадобится пару прочных петель. В зависимости от выбранного количества петель, размещаются они на равно удаленном друг от друга расстоянии. Одна часть петли приваривается к поверхности гриля, а другая часть непосредственно к самой крышке. О правилах монтажа теплицы из поликарбоната расскажет этот материал.

__

При определении высоты тоже, важно учесть несколько нюансов:

  • удобство транспортировки гриля в транспорте;
  • комфорт при готовке блюд.

Если сделать слишком длинные ножки, мангал попросту не поместится в автомобиль. Если выбрать короткие ножки, вам будет не комфортно работать с грилем. В этом вопросе главное найти золотую середину. Практика показывает, что оптимальная высота конструкции составляет около 40 см.

Для того, чтобы изготовить ножки, можно выбрать обычную трубу, предварительно нарезанную на равные части. Чтобы концы ножек не углублялись в землю, на их концах сделайте плоские площадки. Для этого подойдет лист металла определенной толщины.

Ручки, при помощи которых удобно подымать гриль и открывать крышку, то их можно изготовить собственноручно или приобрести в магазине. Желательно использовать металлические ручки, так как они прослужат намного дольше и не придут в негодность из-за воздействия высоких температур. Про выращивание имбиря в домашних условиях читайте здесь.

Опасности

При изготовлении гриля из обычного баллона нужно учитывать потенциальные опасности, которые могут повлиять на качество изделия, а именно:

  1. Плохо проведенные сварочные работы обязательно скажутся на прочности гриля. Если вы не компетентны в данном вопросе, лучше всего воспользоваться услугами опытных специалистов.
  2. Используя термостойкое покрытие для своего изделия, вы существенно подымите его эстетический вид.
  3. Готовая конструкция будет иметь внушительный вес, что повлияет на удобство транспортировки.

Учитывайте вышеприведенные нюансы при изготовлении собственного мангала.

Мангал из баллона, видео

Изготовить собственными руками септик для загородного дома, как и гриль из баллона проще простого. Все что для этого нужно, это следовать вышеприведенным инструкциям, верить в собственные силы и проявить чуточку смекалки. Будьте уверенны, у вас все получится.

Мангал из газового баллона своими руками

Каждый человек, живущий в частном доме хоть раз задумывался над тем, что очень хотел бы себе гриль на заднем дворике. Американская культура приготовления пищи на гриле была очень романтизирована как фильмами и сериалами, так и всяческими клипами, или книгами.

Но на самом деле, данный вид досуга – довольно приятен. Он схож с нашей культурой приготовления шашлыков. А ведь по сути – что шашлыки, что стейки или сосиски, приготовленные на гриле, отображают одну и ту же потребность – свежий воздух и вкусная еда. Поэтому, если человек устал от привычных шашлыков, то гриль – отличная замена.

Содержимое обзора:

Гриль

Гриль – довольно интересная вещь. О нём можно рассказывать много и долго, но зачастую вопрос стоит в цене. Хоть Данный товар и сложно назвать дорогим, но наша душа повёрнута на экономии и мыслях в стиле: «Но можно найти дешевле», или «Дешевле будет самому сделать». А ведь и вправду, стоимость гриля будет больше стоимости нашей самоделки в несколько раз.

И так, давайте уже перейдём к выбору основы. Мангал? Нет, очень тонкий. Ведро? Та же проблема, в добавок – ведро – не очень уж удобно использовать. Тогда что?

Заглянув в гараж можно найти много чего интересного, как например старый газовый баллон, который может быть того же возраста, что и нашедший его человек.

Видов баллонов есть много и можно даже сделать мангал из маленького газового баллона своими руками, но использовать мы будем исключительно пропановый, просто был именно он.

Начнём

Для начала нужно избавиться от остатков газа. Даже с учётом того, что это может быть баллон, пустующий уже в течение нескольких лет, там скорее всего есть газ.

В некоторых видео изготовления мангала из газового баллона своими руками этот факт упускается, но он очень важен, ведь здоровье всегда должно быть на первом месте.

«>

Мангал из газового баллона своими руками


Привет всем любителям самоделок. В данной статье я расскажу о самой полезной самоделке летнего сезона, без которой практически не обходится ни одно мероприятие. Речь пойдет о изготовлении самодельного мангала из газового баллона. Затраты на данную сборку будут минимальными, а ненужный газовый баллон наверняка есть у многих.

Перед тем, как прочитать статью, предлагаю посмотреть видеоролик, где подробно показан весь процесс сборки данного мангала.

Для того, чтобы сделать мангал из газового баллона своими руками, понадобится:
* Газовый баллон
* Углошлифовальная машинка
* Отрезной диск на УШМ
* Защитные очки, перчатки
* Сварочный аппарат, электроды
* Сварочная маска, краги
* Электродрель, сверла по металлу диаметром 6 и 12 мм
* Трубогиб
* Рулетка, карандаш
* Металлический уголок с шириной полки 40 мм
* Металлический прут диаметром 14 мм
* Профильная труба размерами 20*20 мм
* Толстостенная труба с наружным диаметром 22 мм
* Ручные тиски
* Пара баллончиков черной термокраски
* Полуавтоматический керн
* Металлическая шина
* Станина от старой швейной машинки
* Отрезок арматуры диаметром 10 мм
* Черенок от лопаты
* Зачистной металлический круг на УШМ
* Токарный станок по металлу

Шаг первый.
Первым делом необходимо начать с газового баллона. В данном случае газовый баллон взят от автомобиля и не имеет нижней юбки и вентиля, в отличии от стационарного, а за счет достаточно широкой заливной горловины разбирать его безопаснее.


Чтобы в процессе работы баллон не катался по полу устанавливаем автомобильные откаты под него.

Затем при помощи шнурка измеряем окружность баллона, приложив к рулетке, после чего полученную цифру делим на два и отнимаем около 50 мм, получившееся значение и будет размером нашей дверцы.


Далее с помощью малярной ленты обклеиваем баллон по контуру и получаем такую разметку, которая видна при любом освещении.

Берем в руки углошлифовальную машинку с отрезным диском и делаем пропилы по разметке, полностью дверь не вырезаем, в углах оставляем буквально пару миллиметров, чтобы было удобнее приваривать петли. При работе с углошлифовальной машинкой будьте аккуратны, а также используйте средства индивидуальной защиты, такие как перчатки и защитные очки.

Шаг второй.
Теперь изготовим петли, на которых будет держаться дверца. Если же у вас нет токарного станка по металлу, то можете просто купить петли в строительном магазине, стоят они недорого. В данном случае токарный станок имеется, поэтому сделаем петли самостоятельно. Сначала протачиваем наружный диаметр толстостенной трубы, изначально ее диаметр равен 22 мм, затем подгоняем пруток диаметром 14 мм под отверстие в трубе.


Труба должна без заклиниваний вращаться на прутке, но без больших люфтов. Так из двух отрезков трубы и прутка получается одна мощная петля, для дверцы необходима пара таких, поэтому аналогично изготавливаем вторую.

При помощи зачистного металлического круга и углошлифовальной машинки зачищаем места, где будут крепиться петли. После этого подкладываем под петлю две тонкие пластинки для обеспечения нужного зазора и начинаем приваривать петли к дверце и баллону сварочным аппаратом. Сначала делаем прихватки, а затем, убедившись, что петли расположены соосно, окончательно провариваем их. При работе со сварочным аппаратом соблюдайте меры безопасности, используйте краги и сварочную маску.


Шлак со сварочного шва удаляем при помощи молотка и зачищаем металлической щеткой.

После того, как петли приварены отрезаем оставленные ранее 2 мм и дверь на этом готова.

Дверца открывается хорошо, перекосов и заеданий нет.

Шаг третий.
Для установки шампур в мангале необходимо сделать специальные отверстия и пропилы. При открытой дверце наносим разметку на баллон, расстояние между каждой прорезью составляет 70 мм, их делаем с помощью углошлифовальной машинки. Ширину прорезей стараемся делать одинаковой порядка 4 мм.

В процессе изготовления прорезей их глубина была увеличена еще на 5 мм, так как внахлест будет находится металлическая шина, которая перекрывает часть прорези.

С обратной стороны баллона делаем разметку под установку концов шампур, расстояние между ними также 70 мм, при этом отступ от края должен быть 25 мм.

Далее с помощью полуавтоматического керна делаем углубления по меткам и сверлим отверстия электродрель с установленным сверлом по металлу на 6 мм, а затем на 12 мм. В процессе сверления добавляем техническом масло на режущую кромку, так режущий инструмент дольше прослужит и не заклинит. При работе с электродрелью будьте осторожны, надевайте защитные очки и перчатки.



Шаг четвертый.
От нижней части баллона отмеряем 100 мм вверх и делаем разметку под раздувочные отверстия.

Далее также делаем кернение и сверлим отверстия диаметром 12 мм. В итоге получаем по 17 отверстий с каждой стороны, высота между рядами 50 мм, а расстояние между отверстиями одного ряда 65 мм.

Так как мангал иногда будет использоваться как барбекю, необходимо сделать упоры для сетки. Берем металлическую профильную трубу размерами 20*20 мм и прижимаем к стенке мангала ручными тисками в месте, где заканчиваются прорези.

Далее привариваем трубу сварочным аппаратом, а затем аналогично привариваем вторую с другой стороны.

Мангал практически готов, осталось сделать шинку, ручку, но сначала устанавливаем баллон на основание.

Шаг пятый.
Основанием для мангала послужит станина от старой швейной машинки, которая, я думаю, есть у многих.

От металлического уголка с шириной полки 40 мм отпиливаем четыре отрезка по 40 мм с помощью углошлифовальной машинки с отрезным диском. Данные уголки будут креплением для баллона к основанию.

Уголки прикручиваем к станине от швейной машинки, заранее просверлив отверстия с диаметр болта и скругляем края уголков, чтобы нечаянно не пораниться. Расстояние между уголками получилось 220 мм.

Далее устанавливаем баллон на уголки и делаем несколько прихваток сварочным аппаратом, после чего кладем мангал и окончательно обвариваем крепления. Молотком удаляем образовавшийся шлак в процессе сварки.

Так как температура в мангале достаточно высокая, было решено усилить дверцу, приварив две арматуры диаметром 10 мм по краям.

Металлическую шинку изгибаем на самодельном трубогибе из тисков.

После этого прижимаем ее к дверце мангала ручными тисками и привариваем точками с внутренней стороны, чтобы снаружи все выглядело красиво.


Аналогично привариваем шинку по периметру дверцы.

Шаг шестой.
Для того, чтобы можно было открывать дверцу мангала и не обжигаться делаем ручку. Берем черенок от лопаты и отпиливаем от него отрезок длиной 450 мм.

Позиционируем ручку посередине и начинаем приваривать крепления из листа металла, затем вставляем в черенок шпильку и прикручиваем ручку с двух сторон гайками.

Чтобы легче снять краску с баллона его нужно опалить, после чего с помощью металлической насадки на УШМ снимаем остатки краски.


В завершении после остывания баллона всю нашу самоделку красим термокраской черного цвета. На всю покраску ушло два баллончика краски.

В качестве заглушки на горловину была прикручена круглая металлическая пластина, в дальнейшем на этом месте будет установлен термометр.

В итоге получился такой симпатичный мангал сделанный своими руками. На данном мангале можно готовить шашлык, рыбу и все, что душе угодно, а дружная компания оценит вашу самоделку по достоинству и скажет спасибо.

На этом у меня все, всем спасибо за внимание и творческих успехов. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Отличный мангал из газового баллона своими руками — мастер-класс и фото | Своими руками

Хочу начать издалека. В 2008 году, во время европейского экономического кризиса, по роду своей деятельности я оказался в Финляндии.

К концу моего пребывания в этой стране у меня был один незаконченный бизнес в большом строительном супермаркете. Глава департамента, который неоднократно обслуживал нас, находился в очень подавленном состоянии — не зная причин своего разочарования, было совершенно правильно думать, что он похоронил всех своих родственников (простите за сарказм), и я, как Человек всегда готов помочь, спросил его: что случилось после всего?

Оказалось, что магазин временно закрыт, а весь персонал отправлен в отпуск на два месяца.Я, конечно, посочувствовал, сказал, что у нас такое тоже бывает — отправили в отпуск за свой счет. Но он меня не понял: «Как за свой счет ?! Мы отправлены с сохранением зарплаты на 100%!» Я чуть не упал со стула: «Так что же ты такой грустный ?!»

Да … Чем мы с ними разные. Ведь почти все они думают о государстве! Возможно, многие меня поправят — мол, так и должно быть. Я не буду спорить, пусть где-то получше, но я люблю свою страну со всеми ее «невзгодами и плохой погодой» и не буду обменивать ее ни на что!


См. Также: Каминопех с мангалом своими руками — композиции и рисунки


Я глубоко убежден, что мужчина, который работает на земле и искренне любит ее, просто не способен на подлость.И хотя есть такие люди, как вы, дорогие читатели, никакой кризис для нас не страшен! Это будет сложно — мы будем сажать больше картошки и капусты. Разводимся с кроликами, цыплятами, свиньями. У нас ведь «иммунитет» к разным изменениям! Я действительно хочу поблагодарить старшее поколение за то, что оно может привить нам любовь к земле!

Хорошо, теперь я расскажу вам историю, которая началась очень давно, когда мы хранили для резервуаров с пропаном вместимостью 50 л. Затем необходимость в них исчезла, и они стояли в сарае в течение нескольких лет: обменять их было невозможно, поскольку срок годности истек.А в прошлом году мы завершили строительство забора и остатки старого, металлического, решили сдать. Приехал представитель с металлической базы, мы все взвесили, помогли загрузить машину, а потом я вспомнил про цилиндры. Но он решительно отказался, утверждая, что заводы не берут их на переработку. И они остались без работы.

А потом я увидел статью о том, как один читатель сделал из шара печь для приготовления пищи на улице. Я тоже горел желанием.У меня есть печь, но теперь я хочу рассказать вам о том, без чего сейчас не обходится ни один частный дом или дача, — о гриле.

Сразу же прошу вас серьезно отнестись к моим словам: если кто-то решит сделать печь или шашлык из газового баллона, внимательно соблюдайте меры предосторожности! Во-первых, вам нужно удалить весь конденсат из контейнера, для чего вам нужно положить его горизонтально, полностью открутить кран и положить под кирпич пару кирпичей.

Лучше делать все это вдали от дома, потому что запах просто невыразим… Но поверьте мне, конечный результат стоит всех этих неудобств!

Затем я снял переходник со старой горелки (простая не работала, его оставили с резьбой) и прикрепил к шлангу с водой. Поставив цилиндр вертикально и слегка постукивая дросселем, он постепенно наполнил его водой, делая паузы, чтобы сбросить давление в баллоне. Полностью заполнив бак, я вернул его в горизонтальное положение и, положив кирпичи, дал воде полностью стечь. Я повторил эту процедуру три раза, и на четвертый, полностью заполнив цилиндр водой, просверлил отверстие с отверстием 5 мм, а затем сверлом 10 мм.

После затягивания плотного фитинга я промыл баллон проточной водой в течение 20 минут. Затем он сделал отметку на крышке барбекю и, вооружившись болгаркой, начал медленно срезать крышку. По углам я не обрезал до конца и оставил несколько миллиметров, чтобы сначала установить петли, чтобы открыть крышку — мне показалось, что было бы лучше закрыть пробелы на крышке. Закрепив петли и ручку крышки, я обрезал периметр крышки гриля до конца. Затем он обработал все острые края, на дне жаровни тоже сделал несколько надрезов — для подачи кислорода.А потом с помощью сварки он сделал подставку из остатков труб от старого забора. Желательно сделать его полым внутри, без перегородок: это также обеспечит дополнительный приток кислорода при сжигании дров.

В ходу все пошло — ручка от старой сковороды служила крючком для гриля, гриль из старой газовой плиты был полезен для приготовления овощей. Старые ножницы для разделки овец после снятия режущих поверхностей и сварки кусочков старой арматуры превращаются в щипцы, чтобы переворачивать мясо на гриле.

То, что произошло, вы можете увидеть на фото. Да, и снова: когда закончился первый «тест», и вся краска была сожжена снаружи, а все остатки внутри, мы решили жарить колбаски на следующий день. А потом пошел дождь.

Было трудно перенести жаровню на навес, и он нагрелся, и я решил поставить бревно побольше, оставив небольшое отверстие между крышкой и основанием для барбекю. Когда шел дождь, я открыл крышку, и буквально через 10 минут угли «подошли», так что никакой дождь нашего изобретения не страшен!

Возможно, кто-то еще что-то дополнит продуктом, потому что иногда бывает, что вы копаете на чердаке или в сарае и находите старую, на первый взгляд ненужную вещь.Но стоит подарить ей вторую жизнь, и она долго будет вам верно служить.

Желаю всем здоровья!


Смотрите также: Мангал своими руками — мастер-класс


Мангал из газового баллона своими руками — фото


МАНГАЛ-ПАРОВО СВОИМИ РУКАМИ ИЗ ГАЗОВОЙ БУТЫЛКИ

© Автор: Николай Абгарян, с. Родничок Саратовской обл. Автор фотографии

ЧАСТО С ДРУЗЬЯМИ И ДРУЗЬЯМИ СОБИРАЮТСЯ НА ДАЧЕ, ДЛЯ ОТДЫХА, ОТДЫХА С СВЕЖИМ ВОЗДУХОМ И, наконец, ПОЖАРА КАШАСЛИ ИЛИ КОЛБАСНЫЙ ГРИЛЬПОЭТОМУ НОВЫЙ НОВЫЙ МАНГАЛ-БАРБЕКЮ ОТ ЦИЛИНДРА.

  1. Я взял старый металлический контейнер (фото 1). В верхней части я выделил место под отверстием. Шлифовщик сделал надрезы (фото 2) и вырубил из баллона все лишнее.
  2. Верхняя вырезанная часть не была выброшена, она могла бы стать прочной и надежной крышкой для одной секции. По тому же принципу я вырезал еще одно отверстие рядом с ним — второй раздел. Очищенные ломтики измельчить.
  3. После установки деталей закрепите крышки каждой секции на стенке гриля (фото 3).Для этого я просверлил отверстия в нужных местах и ​​собрал конструкцию на шторы и болты с гайками. Контур крышки большего размера закрепил полоску олова с помощью палочки, чтобы она выступала на 1 (см. Фото 3). Эта сторона является декоративным элементом и в то же время закрывает щель. Крышка меньшего размера также по контуру выполнена с полосой.
  4. В нижней части жаровни по всей площади просверлите отверстия для удаления золы (фото 4)
  5. Из отрезанных кусков (можно использовать любой подходящий металлический гриль) я сделал вставку, которая выглядела как решетка (фото 5). Я не жестко закрепил ее внутри барбекю, чтобы можно было удалить золу и уголь.
  6. На болтах прикручены заглушки к ручке (фото 6). За большой заслонкой закреплена поперечная поперечина (фото 7). Она будет служить упором, чтобы крышка не опрокидывалась полностью и при необходимости ее было удобно закрывать.
  7. Весь очищенный мангал (фото 8) зажат в сверлильном патроне по кругу с металлическим ворсом.
  8. Заключительный этап — стенд. От обрезки профильной трубы сечением 40 × 20 мм сварили прямоугольную конструкцию нужной высоты.На его верхней части закреплен лист олова, на него рассыпется пепел, а под ним установлены две полки из брусьев сечением 40 × 25 мм. Другой для удобства размещен перед грилем.
  9. Вся конструкция, кроме деревянных деталей, была загрунтована и окрашена в черный цвет, а для барбекю использовалась термостойкая краска. На крышке меньшего сечения установлена ​​труба с клапаном для регулировки процесса сгорания. Осталось сделать первый запуск жаровни-локомотива.
Мангал из газового баллона своими руками Как сделать гриль из газового баллона своими руками

Легкий бодрящий ветерок, яркое солнце, простор и приятная приятная компания.Без шашлыков просто невозможно! И здесь вам нужен мангал. Нет необходимости покупать его вообще; Домашний мастер может сделать это самостоятельно из древностей или устаревших устройств. Например, из старого газового баллона, который сегодня не проблема купить.

Для изготовления барбекю нам понадобятся: рулетка, болгарка, дрель, сварочный аппарат, стальные трубы (для ножек барбекю) и газовый баллон емкостью 50 л.

Самое важное на первом этапе работы — обеспечить ее безопасность, то есть не допустить взрыва цилиндра при резке.Для этого нужно сначала выпустить газ, открутив клапан. Но даже после этого опасный конденсат может остаться на дне резервуара; Вы также должны избавиться от этого. Поэтому мы наливаем воду в шар и оставляем на сутки. И только после этого вы можете приступить к работе.

Весь процесс показан на фотографиях шаг за шагом. Я думаю, что это гораздо более информативно, чем чтение описания всех этапов производства мангала, даже в мельчайших деталях.

Мангал сделай сам из газового баллона Мангал сделай сам из газового баллона Мангал сделай сам из газового баллона

Как видите, ничего сложного нет, все получится, если вы двигаете мозгами, видите необходимое в бесполезном.И не бойтесь экспериментировать, фантазировать, добавлять оригинальные элементы, чтобы у продукта была своя, уникальная изюминка.

Вкусные шашлыки для вас, друзья!

© Автор: Дмитрий ДЕМЧУК, Житомир


МАНГАЛ С ЦИЛИНДРА СОБСТВЕННЫМИ РУКАМИ — ЗАМЕНИТЬ СТАРЫЙ

DIY газовый гриль-барбекю

Старое складное барбекю вышло из строя. Я решил сделать более прочную конструкцию цилиндра и станины из швейной машины. В результате он украсил зону отдыха и порадовал своих родственников.

  1. Он открутил клапан гаечным ключом и наполнил цилиндр водой, оставив отстаиваться на три дня.
  2. Сосредоточившись на двух поперечных и одном продольном шве, он нанес маркировку на стенку цилиндра, чтобы вырезать колпачок.
  3. Я распилил его с помощью мясорубки и сразу же приварил угловые упоры и петли для крышки (фото 1). Затем он наметил и установил ручку.
  4. Наконец я вырезал крышку и приварил к ней два угла изнутри (фото 2).Со стороны петель я разметил отверстия для шампуров, они должны быть на уровне противоположного края отверстия. Я просверлил отверстия, а внизу сделал прорези для подачи воздуха (фото 3), то же самое пилил со стороны, где крышка закрывается.
  5. Чтобы предотвратить выпадение крышки, к боковым краям отверстия была приварена пластина шириной 40 мм, а к переднему краю был приварен угол 36 × 36 мм и выпилены канавки для шампуров. Жаровня была закреплена на кровати со стороны машины с помощью подставок, сделанных из угла (фото 4).
  6. Он сделал выхлопную трубу съемной, так как у меня был защитный колпачок для клапана (фото 5). Я прикрутил его к жаровне, подрезал под прямым углом и приварил трубу к отверстию. Жаровня окрашена термостойкой краской в ​​несколько слоев.

© Автор: Вячеслав Василенко, Челябинск Фото автора.


МАНГАЛ-ПЕЧЬ-САМОВАР СВОИМИ РУКАМИ!

Когда вы отправляетесь в деревню, не проводя ночь — так сказать, на пикник, и хотите приготовить шашлыки для трех-четырех человек или пожарить пачку колбас, на это обычно уходит полтонны угля или даже Больше.

На мой взгляд, это иррационально! А в ветренную погоду жара иногда «уносится» так сильно, что температуры, необходимой для жарки мяса, просто недостаточно. Такой же эффект наблюдается при сильных морозах. В общем, производство этого домашнего продукта было обусловлено желанием избавиться от этих недостатков обычного шашлыка.

В результате вертикальное барбекю и духовка были объединены в один блок. И если, с другой стороны, где находится топка, сварить резервуар для воды, то самовар тоже будет добавлен.Вы можете топить углями (требуется всего лишь пара из них!) Или дровами. Более того, вам не нужно ждать, пока дрова сгорят и не образуются угли — вы можете готовить немедленно.

Я доволен результатом: барбекю оказалось мобильным, экономичным и экологически чистым. Кроме того, еда в нем готовится очень быстро благодаря закрытой варочной камере, то есть она также энергосберегающая.

Я расскажу вам больше о дизайне и процессе изготовления моей «чудо-кухни».В основе лежит цилиндр из-под фреона, валяющийся в зашашнике — он ушел в бизнес. На нем отмечена дверь высотой 250 мм.

Его ширина составляет 300 мм, при измерении по кругу отверстие будет равно 230 мм. Я сделал два вертикальных разреза на маркировке, установил петли и запор. В этом случае я использовал алюминиевые заклепки, поскольку температура в этом месте по моим оценкам не должна превышать 200–300 градусов по Цельсию (для перестрахования вы можете использовать стальные заклепки или болты с гайками).И только после этого он сделал горизонтальные надрезы, чтобы окончательно образовать проем кулинарного отсека. Это проще, чем вырезать все сразу, а затем регулировать дверь в проеме.

Мангал своими руками

Следующим шагом было установить перегородку, которая отделяет печь от печи. Для этого я сделал шаблон из картона, поместил его внутри контейнера, вырезал из него перегородку из стального листа толщиной 2 мм и приварил ее в нужном месте. Он сделал прорези для прохода тепла следующим образом: он сверлил отверстия диаметром 10 мм по их краям, а затем соединил их с помощью «шлифовальной машины» — получились длинные разрезы шириной 10 мм.

Разделительная решетка делит цилиндр на две неравные части: 60 и 170 мм, если посмотреть на диаметр цилиндра.

Меньший сектор — топка, больший — духовка. Сверло диаметром 8 мм сделало отверстия в стенке цилиндра от печи до высоты 100 мм от дна — они служат для подачи воздуха в камеру сгорания. Этого мне показалось мало, и для увеличения его объема и улучшения тяги печь была вытянута вверх на 120 мм.Плоская часть удлинительного шнура, которая служит продолжением решетки, выполнена из стали толщиной 2 мм, а полусферическая — из толстого листа, заклепанного стальными заклепками для цилиндра. (Я отмечу, принимая во внимание опыт эксплуатации: пока металл не выгорел, но лучше, конечно, использовать сталь толщиной 1,5–2 мм, и технологичнее сразу же сделать решетку для по всей длине гриля, исправляя все с помощью сварки.) По пути у нас также есть зона для приготовления пищи на сковороде, на ней можно варить чайник.Чтобы надежно поставить посуду на огонь, я приварила ручку (которая также служит для переноски барбекю) так, чтобы ее перекладина была на той же высоте, что и верхний срез расширения печи.

Так как металл цилиндра довольно тонкий, для армирования, чтобы не «играть», к двери приварена усиливающая пластина с внутренней стороны.

Мангал рассчитан на четыре шампура. Они расположены равномерно друг над другом, для чего на расстоянии 75 мм от решетки в стенке цилиндра выполнены четыре пары отверстий диаметром 12 мм.Они соединены узкими пазами (так что шампуры свободно проходят) с прорезью отверстия духовки.

Мангал своими руками

Он хорошо прокалил шашлык и накрыл его термокреком. Он считал, что она все еще не переносит жару, поэтому он не красил камеру сгорания.

Вся эта «красота» была зафиксирована на тормозном барабане. Жаровня оказалась немного тяжелой (весит около 5 кг), но была очень устойчивой. Для удобства и большей мобильности можно сделать отвинчивающиеся ножки.Но все же очевидно, что этот дизайн больше подходит для автомобильных прогулок на природе. И, вероятно, он не слишком прочный, потому что металл цилиндра, который я использую, не очень толстый. Можно взять более толстый газовый баллон на 12 литров, но тогда масса продукта значительно выскочит. Но этот вариант вполне может давно прижиться в качестве стационарного шашлыка на садовом участке. Здесь вам нужно выбрать, что важнее — мобильность или долговечность.

© Автор: Василий АБРАМОВ, Липецк


Жаровня

от газового баллона сделай сам — видео (опция)

© Автор: Руслан СИРОТИН, Курская обл.

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ДОМАШНЕГО ТОВАРА ОЧЕНЬ ДЕШЕВЛЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.

Ниже другие записи на тему «Как сделать своими руками — домохозяина!»

  • Мангал своими руками — просто и быстро Как сделать самый легкий мангал …
  • Мангал из стиральной машины своими руками (фото) Как сделать свой гриль …
  • Самодельный мангал — чертежи DIY Мангал — Рисунки это…
  • Жаровня металлическая — пошаговый Жаровня своими руками из металла прошлого …
  • Жаровня ручной работы из стиральной машины вручную — чертежи Как сделать гриль своими руками …
  • Мангал своими руками — как сделать рисунки и плюсы домашнего барбекю Как сделать самое простое …
  • Коптильня — вкладыш для мангала своими руками (фото + чертеж-схема) Как сделать коптильню в виде …

    Подписаться на обновления в наших группах и поделиться.

    Давайте дружить!

  • Основные детали двигателя | HowStuffWorks

    Сердцевиной двигателя является цилиндр с поршнем, движущимся вверх и вниз внутри цилиндра. Одноцилиндровые двигатели типичны для большинства газонокосилок, но обычно автомобили имеют более одного цилиндра (четыре, шесть и восемь цилиндров являются общими). В многоцилиндровом двигателе цилиндры обычно располагаются одним из трех способов: , рядные , , V или , плоские (также известные как горизонтально расположенные или боксерские), как показано на рисунках слева.

    Итак, четыре линейки, которые мы упоминали в начале, — это двигатель с четырьмя цилиндрами, расположенными в одну линию. Различные конфигурации имеют различные преимущества и недостатки с точки зрения гладкости, стоимости изготовления и характеристик формы. Эти преимущества и недостатки делают их более подходящими для определенных транспортных средств.

    Давайте рассмотрим некоторые ключевые детали двигателя более подробно.

    Свеча зажигания

    Свеча зажигания подает искру, которая зажигает смесь воздуха и топлива, так что может произойти сгорание. Искра должна произойти как раз в нужный момент, чтобы все работало правильно.

    Клапаны

    Впускной и выпускной клапаны открываются вовремя, чтобы впустить воздух и топливо и выпустить выхлоп. Обратите внимание, что оба клапана закрыты во время сжатия и сгорания, поэтому камера сгорания закрыта.

    Поршень

    Поршень представляет собой цилиндрический кусок металла, который перемещается вверх и вниз внутри цилиндра.

    Поршневые кольца

    Поршневые кольца обеспечивают скользящее уплотнение между внешним краем поршня и внутренним краем цилиндра. Кольца служат двум целям:

    • Они предотвращают утечку топливно-воздушной смеси и выхлопных газов в камере сгорания в поддон во время сжатия и сгорания.
    • Они предотвращают утечку масла в поддоне в зону сгорания, где оно будет сожжено и потеряно.

    Большинство автомобилей, которые «сжигают масло» и должны добавлять кварту каждые 1000 миль, жгут его, потому что двигатель старый и кольца больше не герметизируют вещи должным образом. Многие современные автомобили используют более современные материалы для поршневых колец. Это одна из причин, почему двигатели работают дольше и могут работать дольше между сменами масла.

    Шатун

    Шатун соединяет поршень с коленчатым валом.Он может вращаться на обоих концах, так что его угол может меняться при движении поршня и вращении коленчатого вала.

    Коленчатый вал

    Коленчатый вал превращает движение поршня вверх-вниз в круговое движение, точно так же, как это делает кривошип на домкрате.

    отстойник

    Масляный поддон окружает коленчатый вал. Он содержит некоторое количество масла, которое собирается на дне поддона (масляного поддона).

    Далее мы узнаем, что может пойти не так с двигателями.

    ,
    Типичные ошибки, которые следует избегать при сварке труб

    Сварка труб или изготовление труб — это метод, при котором две трубы соединяются вместе. Этот процесс достижим с помощью различных методов сварки, таких как дуговая сварка, MIG-сварка, TIG-сварка и ряд других методов сварки.

    Возможности трудоустройства для сварщиков возросли за эти годы благодаря быстро развивающейся промышленности.

    СВЯЗАННЫЕ: СВАРКА: ШВЕЙНЫЕ ПРИМЕНЕНИЯ, ПРЕИМУЩЕСТВА И НЕДОСТАТКИ

    Однако для сварки труб в промышленности требуются квалифицированные рабочие.Поскольку сварка является сложным процессом, запас возможных ошибок весьма значителен.

    Следовательно, точность и сопротивление являются ключевыми в этой области.

    Ошибки при сварке труб могут быть как у начинающих, так и у специалистов. Понимание их — лучший способ предотвратить такие случаи в первую очередь.

    Ошибки в сварке прокладывают путь к дефектам сварки. Недавно Honda пришлось отозвать некоторые из своих моделей CR-V из-за неисправного сварного шва, который мог привести к утечке топлива.Курская подводная катастрофа — еще один пример того, как дефекты сварки могут нанести огромный вред не только машинам, но и человеческим жизням.

    Процессы сварки труб должны быть начаты, потому что любая ошибка может привести к утечке полезной нагрузки. Давайте посмотрим на некоторые из распространенных ошибок в сварке труб в отрасли.

    Подготовка трубы очень важна, когда дело доходит до сварки трубы. Лишь немногие из сварочных процессов, которые не требуют подготовки заготовки перед сваркой.

    Эта подготовка труб начинается с обеспечения того, чтобы соединяемые края были гладкими и однородными.

    Во многих случаях соединяемые трубы подвергались бы какой-либо резке или сварке, прежде чем они попадут в руки сварщика. Поэтому перед фактическим процессом сварки часто используют процедуру шлифования поверхности, чтобы получить правильные края.

    Следующим шагом является очистка труб для удаления любых видов смазок, масел или других загрязнений, присутствующих на поверхности труб.

    Без соблюдения надлежащей практики подготовки труб сварные швы, вероятно, столкнутся с многочисленными проблемами, такими как включение водорода, улавливание шлака и отсутствие плавления. В конечном итоге это приводит к более слабым сварным швам и дефектам сварного шва.

    Несмотря на то, что материал наполнителя будет регулироваться для устранения незначительного выравнивания поверхностей, существует предел того, чего он может достичь. Когда детали не соединены с правильным выравниванием, мы видим такие случаи, как скос со слишком крутым углом.

    Сборка деталей является стандартной процедурой при сварке труб.Тем не менее, иногда мы видим, как сварщики спешат с процессом, и это приводит к смещению дефектов сварки, которые выглядят как неприглядно, так и конструктивно слабее по сравнению с надлежащим сварным швом.

    WPS или спецификация процедуры сварки — это документ, который содержит информацию, предназначенную для сварщиков, и помогает им делать сварные швы, соответствующие требованиям кода. Слишком часто опытные сварщики игнорируют такую ​​документацию.

    Но это не мудрый выбор. Сварка труб имеет много переменных от материала трубы до типа сварного шва, который используется в процессе.

    WPS будет иметь всю информацию, относящуюся к процессу сварки, такую ​​как тип сварки, позиции сварки, классификация присадочного материала, температуры предварительного нагрева, температуры после нагрева, обработка сварного шва и многое другое.

    Перед началом процесса сварки всегда рекомендуется обращаться к WPS.

    Подготовка суставов не имеет универсальной процедуры, которой вы можете следовать.Эти процедуры меняются в зависимости от типа используемой сварки.

    Подготовка соединения для сварки стержнем не такая, как в MIG-сварке. Они оба требуют различного набора подходов, и использование правильного для правильного сварного шва — единственный способ обеспечить идеальные сварные соединения труб.

    Без правильной процедуры сварки у вас могут возникнуть серьезные дефекты сварки.

    Защитный газ используется для защиты сварного шва от атмосферных газов, таких как водород и азот.Многие сварочные процессы, такие как лазерная сварка, используют защитные газы для создания лучших сварных швов.

    Однако одно из наиболее распространенных заблуждений, которые есть у многих сварщиков, заключается в том, что большее количество защитного газа обеспечит большую защиту. Однако это не так, а в некоторых случаях это может даже отрицательно повлиять на сварной шов.

    Сварочный газ высокого давления на полной скорости тратит много защитного газа без каких-либо преимуществ. Кроме того, сила от защитного газа может возбудить сварочную ванну.

    Всегда рекомендуется использовать регулятор потока, чтобы гарантировать, что сварной шов получает необходимое количество защитного газа.

    Многие сварщики обвиняют источники энергии в пористости сварных швов. Источник питания не может вызвать пористость сварного шва.

    Однако другие факторы, такие как замена катушки с проволокой, использование неправильного газа или отсутствие предварительной подготовки заготовок, часто приводят к пористости сварных швов.

    Это говорит о том, что сварщик должен соблюдать осторожность на каждом этапе процесса, чтобы обеспечить хорошее соединение труб. Вещи, которые кажутся безвредными, такие как кратковременное нарушение потока газа, могут создать пористость в сварных швах.

    Дуговая сварка часто вызывает образование шлака. Флюсовое покрытие играет основную роль в создании шлаковых включений.

    Сварщики должны использовать правильную скорость и угол, чтобы гарантировать, что производство шлака ограничено минимальными уровнями. Включение шлака также можно предотвратить, если использовать правильное количество напряжения для сварочной проволоки.

    Очистка между сварочными проходами — это еще один способ предотвращения накопления шлака.

    Сварка труб требует прочного и идеального шва.Почему это важно, легко понять, потому что плохие сварочные работы приводят к утечкам, которые могут вызвать серьезные повреждения из-за жидкости, которая будет удерживаться.

    СВЯЗАННЫЕ: ХОЛОДНАЯ СВАРКА: СОЕДИНЕНИЕ МЕТАЛЛОВ БЕЗ ТЕПЛА

    Следовательно, ошибки не возможны. Как сварщик, вы должны убедиться, что каждый шаг процесса сделан до совершенства.

    Когда вы выполняете каждый шаг с осторожностью и совершенством, вы не оставляете места для ошибки.

    4 Различия между современными и старыми автомобильными двигателями

    Задумывались ли вы когда-нибудь, в чем разница между старыми и новыми автомобильными двигателями? Как и в случае с любой технологией, эффективность и сложность постепенно улучшаются, как и следовало ожидать. Как оказалось довольно много.

    Несмотря на то, что базовая концепция остается относительно неизменной, современные автомобили со временем претерпели ряд небольших улучшений. В следующей статье мы сосредоточимся на 4 интересных примерах.

    Давайте посмотрим под капотами времени, не так ли?

    Если это не сломано, не чините это

    Основные принципы самых первых автомобилей все еще используются сегодня. Одно из главных отличий заключается в том, что современные автомобили являются результатом необходимости повышения мощности двигателей и, в конечном итоге, эффективности использования топлива. Частично это было давление рынка со стороны потребителей, а также более крупные рыночные силы.

    Может быть полезно подумать об аналогии между волком и собакой. Они имеют одно и то же наследие, имеют схожие характеристики, но в современном пригороде было бы непросто, а другой процветал бы.

    Прежде чем мы начнем, мы дадим краткий обзор того, как работает двигатель внутреннего сгорания.

    4 Differences Between Modern and Older Car Engines Герой Александрийского раннего парового двигателя. Источник: Research Gate

    Двигатель внутреннего сгорания, по сути, берет такой источник топлива, как бензин, смешивает его с воздухом, сжимает и зажигает его. Это вызывает серию небольших взрывов, которые, в свою очередь, приводят в движение поршни вверх и вниз. Эти поршни прикреплены к коленчатому валу, который переводит возвратно-поступательное линейное движение поршней во вращательное движение, поворачивая коленчатый вал.Коленчатый вал, в свою очередь, передает это движение через трансмиссию, которая передает мощность на колеса автомобиля. Просто верно?

    Ну, это намного сложнее, чем вы ожидаете.

    Вот простое объяснение основ:

    Интересно, что преобразование возвратно-поступательного усилия во вращательное усилие не является чем-то новым. Очень ранний паровой двигатель был разработан героем Александрии в 1-м веке нашей эры (на фото выше).

    Предполагается, что даже более старые устройства коленчатого вала были созданы во времена династии Хань в Китае.

    1. Современные двигатели более эффективны

    Сжигание топлива, как и бензина, не особенно эффективно. Из всей потенциальной химической энергии в нем около , 14-30%, превращается в энергию, которая фактически движет автомобиль. Остальное теряется на холостом ходу, паразитных потерях, жаре и трении.

    Современные двигатели прошли долгий путь, чтобы выделять как можно больше энергии из топлива.Например, технология прямого впрыска не позволяет предварительно смешивать топливо и воздух до достижения цилиндра, как старые двигатели. Скорее, топливо впрыскивается непосредственно в цилиндры. Это дает около 1% улучшения .

    Турбокомпрессоры используют выхлопные газы для питания турбины, которая выталкивает дополнительный воздух (то есть больше кислорода) в цилиндры для дальнейшего повышения эффективности до 8% . Изменение фаз газораспределения и деактивация цилиндров дополнительно повышают эффективность, позволяя двигателю использовать столько топлива, сколько ему действительно нужно.

    2. Максимальная мощность

    Как однажды сказал Джереми Кларксон: «В настоящее время все дело в MPG, а не в MPH», или, возможно, это был не он.

    Современные автомобили лучше экономят топливо, они также намного мощнее.

    Например, Chevrolet Malibu 1983 года имел 3,8-литровый V-6 двигатель мог извергать 110 лошадиных сил . Для сравнения, версия 2005 года имела 2,2-литровый рядный четырехцилиндровый двигатель мощностью 144 лошадиных сил. Не слишком потертый.

    3. Размер это все, или это?

    Этот привод, не рассчитанный на каламбур, для повышения эффективности двигателей также со временем уменьшил свои размеры. Это не совпадение. Производители автомобилей узнали, что вам не нужно делать что-то большее, чтобы сделать его более мощным.

    Все, что вам нужно сделать, это заставить объект работать умнее. Та же самая технология, которая сделала двигатели более эффективными, имела побочный эффект от их уменьшения.

    Грузовики Ford F-серии являются отличным примером.F-150 имел две версии в 2011 году. 3,5-литровый V-6 двигатель, который генерирует 365 лошадиных сил и 5,0-литровый V-8 , который генерирует 360 лошадиных сил .

    Хорошо, вы могли бы сказать, но разве не было 6,2-литрового V-8 , который давал 411 лошадиных сил р? Почему, да, но факт, что V-6 двигатель может почти конкурировать с большим V-8 по мощности, говорит о многом.

    4. Уход от старого

    Современные двигатели также являются результатом постепенной замены механических частей на электронные.Это связано с тем, что электрические детали, как правило, менее подвержены износу, как механические.

    Они также требуют менее частой настройки, как таковой. Такие детали, как насосы, все чаще заменяются электронными, а не их аналоговыми предками.

    Карбюраторы заменены корпусами дросселей и электронными системами впрыска топлива. Распределители и крышки были заменены независимыми катушками зажигания, контролируемыми ЭБУ. Кроме того, датчики контролируют все, более или менее.

    Вы также можете утверждать, что новые автомобили менее безопасны.

    Последнее слово

    Хотя на базовом уровне современные и старые автомобильные двигатели работают по одному и тому же принципу, современные двигатели претерпели много постепенных улучшений с течением времени. Основной движущей силой была борьба за эффективность, а не за власть. Хороший набор побочных эффектов привел к тому, что современные двигатели стали относительно более мощными и в целом меньше. Постоянно растущая зависимость от электронных систем управления и мониторинга постепенно заменяет аналоговые, в лучшую или в худшую сторону.

    В целом современные автомобильные двигатели более эффективны, меньше, относительно мощнее, умнее и менее подвержены неизбежным механическим повреждениям. С другой стороны, ремонт и обслуживание теперь являются более высококвалифицированным и трудоемким делом. Если цена за повышение эффективности — это увеличение принятия сложности, только вы можете быть судьей.

    Через: Team-BHP, HowStuffWorks

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
