Стеновые панели | Дома ЛСТК | Framecad

Заказать строительство дома вы можете по телефонам или в нашем офисе.

Строительная технология ЛСТК, ранее применяемая в строительстве промышленных и жилых малоэтажных зданий, в настоящее время становится всё более востребованной в многоэтажном строительстве.

Компания «Дома ЛСТК» предлагает отличную альтернативу традиционным методикам — возведения наружных стен многоэтажных зданий из многослойных стеновых панелей ЛСТК.

Особенности стеновых панелей, обеспечивающие гарантированно высокое качество продукции:

Сталь. Для производства многослойных стеновых панелей используется только высоколегированная оцинкованная сталь от надежных производителей (1-ый класс цинкования, толщина цинкового покрытия – 275г/м2).

Использование более дешевой и менее качественной стали, несомненно, обеспечит определенную экономию, при этом значительно увеличив возможность появления коррозии и потери несущей способности конструкций.

Термопросечка. Термопрофиль для каркаса стеновых панелей МЕТТЭМ имеет 8-рядную перфорацию, позволяющую сократить путь прохождения теплового потока, предотвращая промерзание конструкций.

Способ нанесения перфорации – просечный. С просечной перфорацией в заготовке производится вырубка отверстий без деформации металла.

Маркировка. Каждый профиль имеет индивидуальную маркировку, нанесенную при производстве, что исключает ошибки при сборке каркаса.

Пуклёвка. Наличие пуклёвок, во-первых, позволяет значительно сокращать сроки сборки панелей и добиться точности размеров, во-вторых, каркасы, оснащенные пуклёвкой, обладают большей несущей способностью.

Высота боковой полки термопрофиля. Высота боковой полки направляющего профиля в каркасе панелей МЕТТЭМ составляет 63 мм, стоечного профиля – 50 мм, что увеличивает площадку для крепления обшивочных материалов и несущую способность конструкции в целом.

Усиливающие балки, раскосы. Панели производятся с использованием различных элементов усиления (балок, раскосов), что позволяет обеспечить дополнительную несущую способность конструкций и избежать малейших рисков их деформации под воздействием внешних факторов.

Звуко- и теплоизоляция. Используются минераловатные плиты базальтовых пород, обладающие лучшим соотношением «цена-качество» и обеспечивающие высокие значения показателей тепло- и шумоизоляции.

Защита от намокания. На каждой стеновой панели с внутренней стороны предусмотрен выпуск пароизоляционной пленки Brane D (30-40 см), или аналогичной, для укладки под стяжку. Торцы панелей закрыты ветровлагозащитной мембраной Brane A, или аналогичной, во избежание попадания влаги в утеплитель при монтаже.

Внутренняя обшивка. С внутренней стороны панель обшивается гипсостружечной плитой (1 слой х 10 мм) производства «Пешеланского гипсового завода», которая превосходит стандартный гипсокартон по показателям прочности.

Наружная обшивка. С наружной стороны панель обшивается фиброцементной плитой (1 слой х 8 мм) – как стандартной для дальнейшего монтажа навесного фасада, так и окрашенной, являющейся готовым фасадом.

Выбирая панели ЛСТК вы компленктом получаете массу преимуществ: это скорость и всесезонность строительства, вы экономите и на организации стройплощадки, плюс, дома, построенные по технологии ЛСТК, энергоэффективны (зимой тепло, летом не жарко) и экономичны в обслуживании.

Дома ЛСТК — проектирование, производство и строительство быстровозводимых зданий жилого и коммерческого назначения.

Сделать заказ Вы можете в любой день недели по телефону.

Монтаж каркаса ЛСТК

Дома, построенные на основе оцинкованного термопрофиля — долговечные, надёжные и тёплые. Но для того чтобы они отвечали заявленным характеристикам, необходимо провести грамотный монтаж каркаса ЛСТК.

Сборка металлического каркаса — несложная процедура. Двое-трое друзей соберут каркас за неделю по инструкции. Правда, мы всегда советуем доверять сборку опытным строителям – когда за спиной у монтажника не один и не два, а несколько десятков сборок, процесс ускоряется, а ошибки – обходят стройку стороной.

Подготовка к установке каркаса ЛСТК

Каркас ЛСТК специально создан для суровых климатических условий, он долгие годы способен выносить и зимние морозы, и летний зной. Естественно если его правильно собрать, поэтому перед началом монтажа нужно тщательно подготовиться:

  • проверить профили на дефекты
  • внимательно осмотреть фундамент
  • подготовить место для складирования и установки панелей
  • ознакомиться с проектной документацией
  • обзавестись необходимым инструментом

Как только все подготовительные работы будут выполнены, можно будет приступать к сборке панелей каркасного дома.

Сборка панелей каркаса ЛСТК

Прежде чем перейти к монтажу каркаса, нужно собрать все необходимые элементы для работы. Сборка панелей производится по заранее разработанным чертежам. У каждого профиля каркаса ЛСТК есть заводская маркировка и место установки, которое указано в схеме. Вам нужно собрать:

  • стеновые панели
  • панели перекрытия
  • стропильную систему

Подробное описание по сборке панелей каркаса есть в нашей инструкции. После того как все элементы будут собраны можно переходить к установке капитальной конструкции дома.

Установка каркаса ЛСТК

Сборка каркаса начинается с установки панелей первого этажа, затем идет монтаж перекрытия, после монтаж второго этажа (если есть), и последний этап — установка стропильной системы. Разберем каждый этап поподробнее:

1. Панели первого этажа

До начала монтажа панелей необходимо нанести разметку на фундамент. Под каждую несущую панель уложить битумную гидроизоляцию. И прикрепить к фундаменту закладные уголки для крепления временных раскреплений.

Сборка стеновых панелей начинается поэтапно с угла дома. Панели ставятся вертикально, а фиксируются благодаря временным раскреплениям. Нижний направляющий профиль необходимо прикрепить с помощью анкера или дюбеля к фундаменту. Сверху, снизу и по центру между стыками профилей устанавливаются проставки. С их помощью и соединяются все стеновые панели. Затем зазор между панелями запенивается.

2. Монтаж перекрытия

Во время установки перекрытия нужно убедиться, что все балки панели находятся над стойкой панелей стены. Затем они крепятся друг к другу саморезами, а скрытые полости утепляются минеральной ватой.

Следующий этап — это обрешёчивание перекрытия шляпным профилем. Затем обрешетка прикрепляется ко всем балкам, также с помощью саморезов. И по ней уже монтируется черновой пол ЦСП.

3. Панели второго этажа

На несущую часть панелей перекрытия ставятся панели второго этажа, затем они скрепляются с помощью всё тех же саморезов. После несущие перегородки второго этажа устанавливаются на такие же перегородки первого (иногда они монтируются на распределительную балку).

Важно! Запрещено монтировать несущие панели второго этажа на само перекрытие. Также необходимо заранее подготовить крепёжный узел в местах опирания стропил. Что касается обрешётки стен, то тут все также как с первым этажом.

4. Стропильная система

Для установки стропильной системы нужен кран. Если ось стропильной фермы совпадает с осью стойки панелей стены, то каркас ЛСТК до этого момента собран верно. Монтаж стропильной системы происходит так: первая ферма (стержневая система в строительной механике) крепится за счет раскреплений, а следующие фермы раскрепляются к ранее смонтированным.

Демонтаж временных раскреплений проводится только после того, как закончена установка обрешётки кровли.

Заключение

Если вы или строительная компания, которой вы доверились, сделали правильный монтаж каркаса ЛСТК, то дом будет служить вам долгие годы без необходимости постоянного ремонта. Что касается именно нас, то мы имеем собственное производство каркаса ЛСТК, мы более 15 лет строим по технологии ЛСТК, и, соответственно, знаем все нюансы работы.

Производтвенный комплекс линий для сборки ЛСТК

Автоматический штамповочно-профилировочный комплекс оборудования предназначен для изготовления гнутых С-, П- и «шляпного» омега-профилей для сборки ЛСТК (легких стальных тонкостенных конструкций).

Стоимость данного оборудования по запросу

Преимущества нашего комплекса

  • Комплексный подход «от проекта до объекта» (совместно с САПР Vertex BD)
  • Укрупненная сборка элементов каркаса в цехе
  • Этажность строительства — до 4 этажей
    без «леса» металлоконструкций
    , как это бывает из тонкого металла
  • Изготовление толстостенных до 2 мм профилей, что позволяет перекрывать большие пролеты
  • Изготавливаются все элементы каркаса в одном цехе
  • На сборочный стол для сборки одной панели одновременно подаются все необходимые С- и П- профили
  • Четкая геометрия профиля из единой петли металла без «распушений» профиля по краям — легкая сборка ЛСТК
  • Легкая переналадка линий (замена блоков штампов, блоков ножей, проставочных полуколец)

Комплексный подход в строительстве из ЛСТК

Схема размещения оборудования в цехе

Особенности нашего оборудования

В направляющих и стоечных профилях в соответствии с проектом пробиваются все необходимые отверстия для сборки конструкций, а именно — сервисное (для коммуникаций), под крепления саморезами, прямоугольное (для крестовых соединений).

Автоматическая система управления комплекса работает совместно с программным продуктом Vertex BD, предназначенным для проектирования зданий из ЛСТК. На выходе из Vertex вы получаете комплект чертежей и четкую спецификацию профилей, которая загружается в автоматику наших линий для их изготовления.

Сборка конструкций каркаса осуществляется в цехе. На сборочный участок подаются готовые профили в необходимой для сборки последовательности. Собранные конструкции каркасов отправляются на склад для дальнейшей отгрузки на объект.

Для производства профилей ЛТСК мы предлагаем 2 линии — отдельная линия для П- и отдельная линия для С-профилей. Ширина С- и П- профилей различается на 4 мм. для того, чтобы стоечный С-профиль легко вставлялся в направляющий П-профиль (для всех типов соединений, в том числе Т- и Х-соединений).

Альтернатива — изготавливать только С-профиль, вырубать лепестки и заминать края — не подходит для толстостенных профилей толщиной 2 мм., т.к. сборка конструкций, например, с Х-соединением значительно усложняется.

Виды строительных ЛСТК-профилей

Предлагаемый комплекс линий производит следующие профили:

  • С- и П-профили 100 х 63 х 1,2 мм – для внутренних стен
  • С- и П-профили 100 х 63 х 1,5 (2,0) мм – для ферм кровли и перекрытий
  • С- и П-профили 150 х 63 х 1,5 (2,0) мм – для наружных стен
  • С- и П-профили 200 х 63 х 2,0 мм – для панелей пола
  • «Омега»-профили высотой 20 мм (50 мм) – для обрешетки стен и кровли

Узлы и агрегаты линий ЛСТК (2 линии: одна — для С, вторая — для П-профилей)

Правильно подающая система

  • 1а — гидростанция
  • 1б – разматыватель рулона
  • 1в – заправочно-правильная машина
  • 1г – гидравлический прижим

Петельный компенсатор с подъемным столом

Перфорационно-подающая система

  • 3а – подающая машина
  • 3б – перфорационная система для отверстий с комплектами штампов под разные толщины металла
  • 3в – принтер для нанесения маркировки (ОПЦИЯ)
  • 3г – гидростанция

Петельный компенсатор с подъемным столом

Профилегибочная система

  • 5а – профилегибочный стан с комплектами проставок под другие типоразмеры
  • 5б – система автоматического управления (САУ)

Отрезная машина с комплектами блоков ножей

Разгружающий конвейер

Гидростанция для отрезной машины разгружающего конвейера

Виды реализуемых соединений ЛСТК на нашем оборудовании

Возможные конструкции ЛСТК, изготавливаемые при помощи нашего оборудования

Автоматизированный штамповочно-профилировочный комплекс позволяет изготавливать все необходимые профили для сборки каркасов внутренних и наружных стен, перекрытий и стропильных ферм.

В зависимости от конструкции каркаса, используются следующие профили:

Несущие стены из ЛСТК

Для изготовления каркасов используются профили 150 х 63 х 1,5 (2,0) мм. Для нижних этажей — профили толщиной 2 мм, для верхних – 1,5 мм.

Использование более тонкого металла увеличивает металлоемкость каркаса и трудоемкость сборки за счет увеличения количества используемых профилей.

Встраиваемая стеновая панель в несущий каркас здания

Для сборки стеновой панели требуются профили 150 х 63 х 1,5 мм.

Навесная конструкция стены с несущим каркасом здания

Каркас собирается из профилей 150 х 63 х 1,5 (2,0) мм. Толщина выбирается исходя из шага обрешетки и веса фасада.

Каркас внутренних стен (внутриквартирных и между разными квартирами) изготавливается из С- и П-профилей 100 х 63 х 1,2 мм. В стойках имеются сервисные отверстия для прокладки коммуникаций.

Конструкция перекрытий и полов из ЛСТК

Для изготовления панелей перекрытий используются толстостенные С-профили, которые позволяют перекрывать большие пролеты.

Каркас перекрытия изготавливается из С- и П-образных профилей 200 х 63 х 2,0 мм. Такие перекрытия могут перекрывать пролеты до 4,2 м. Если два С-профиля спаривать вместе, перекрытия могут достигать 8 м.

К нижнему поясу балок крепится “шляпный” профиль с шагом 400 мм, но не более 300 мм от стен. К “шляпному” профилю подвешивается потолок из ГВЛ.

К верхнему поясу С-профилей крепится профнастил С21, который создает жесткий диск перекрытия. Настил покрытия пола поверх профлиста – листы ОСВ.

В полость между балками и профилями подвески потолка укладывается легкий негорючий утеплитель слоем 250-300 мм, который дает звукоизоляцию 50-55 дБ.

Конструкция кровли из ЛСТК

Из С- и П- профилей возможно изготовление стропильных ферм и конструкций мансардного типа, как показано на рисунках.

Конструкции кровли, изготавливаемые из С-, П- и омега- профилей:

  • кровельные стропильные фермы;
  • кровельные балки с опиранием на внутренние и наружные несущие стены;
  • обрешетка “шляпным” омега-профилем.

Для сборки кровельных ферм и балок используются С- и П-профили 100 х 63 х 1,2 (1,5; 2,0) мм. Толщина по проекту выбирается исходя из длины фермы (балки) и снеговой нагрузки.

Опирание фермы (балки) производится на вертикальные стойки стен. Если оси стоек и ферм не совпадают, то под стропилами располагают усиленную перемычку.

“Шляпный” омега-профиль используется для устройства обрешетки кровли.

Полезные материалы

Предварительная заявка на комплекс линий ЛСТК

Предварительная заявка на расчет лизинга

ЛСТК — О технологии — Инструкция для сборки каркаса ЛСТК

Инструкция по сборке и монтажу конструкции

ВНИМАНИЕ: СПЕЦИФИКАЦИЯ СЛУЖИТ ТАБЛИЦЕЙ СООТВЕТСТВИЯ МЕЖДУ МАРКАМИ ЭЛЕМЕНТОВ УКАЗАННЫМИ НА ЧЕРТЕЖАХ И НОМЕРАМИ ЭЛЕМЕНТОВ УКАЗАННЫМИ НЕПОСРЕДСТВЕННО НА ЭЛЕМЕНТАХ.

     Монтаж металлических конструкций должен производиться специализированной монтажной организацией, имеющей лицензию на выполнение данного вида работ. Работы должны выполняться по разработанной ниже технологии сборки, в соответствии с требованиями Свода Правил 53-101-98 «Изготовление и контроль качества стальных строительных конструкций» и с соблюдением мер по технике безопасности в соответствии с требованиями СНиП III-4-80*.

     Очередность сборки элементов конструкции рекомендуемая и может быть изменена в зависимости от условий строительства по усмотрению Заказчика.

Этапы монтажа:

  1. Сборка и монтаж наружных и внутренних стеновых панелей первого этажа
  2. Монтаж междуэтажного перекрытия
  3. Сборка и монтаж наружных и внутренних стеновых панелей второго этажа
  4. Сборка и монтаж стропильной системы
  5. Монтаж термоконтура.

Все узлы, приведенные в данной инструкции, являются типовыми и предназначены только для иллюстрации ниже описанных действий. Все узлы и соединения элементов выполнять в строгом соответствии с индивидуальными узлами альбомов КМ и КМД  данного проекта

1. Сборка наружных, внутренних стеновых панелей и прегородок.

     Сборку панели производить на ровной, горизонтальной поверхности.

Очередность сборки стеновой панели:

  • Разложить элементы панели (профили) в соответствии с чертежом Альбома 2 КМД.
  • Стянуть саморезами. Саморезы 4,8х19 – 2шт на выдавку (рис.1).
  • Перевернуть панель
  • Проверить геометрические размеры (углы, диагонали).
  • Стянуть саморезами. Саморезы 4,8х19 – 2шт на выдавку (рис.1).





                       Типовое примыкание                                                     Типовое примыкание

                    направляющей к стойке                                      оконной направляющей к стойке

Рис. 1

  • Закрепить связи (металлическая лента в комплекте), к каждой стойке на 1 саморез 4,8х19. В концах ленты (углах панели) на 2 самореза.  (Рис. 2)

Рис.2

  • В случае если, панель имеет оконные или дверные проемы – связи (металлическая лента), устанавливаем в простенках. Крепим в каждую стойку по 1-му саморезу. В концах ленты (углах панели) по 2шт. Саморез 4,8х19.

    В случаях, если стойки панели имеют коробчатое сечение или расположены близко друг от друга на расстоянии менее 150мм, утеплитель необходимо закладывать в процессе сборки панели.

2. Требования к фундаментам

     Перед началом монтажа конструкций, проверить фундамент на соответствие следующим требованиям:

     Допустимое отклонение верхней отметки фундамента по всему периметру здания не более 10 мм. «Ровность» поверхности фундамента, увязанная с конкретным местом, должна соответствовать показателям:

  • на замеренной длине L равной или ниже  200  мм. +/- 2 мм.
  • на замеренной длине L равной или ниже 1000 мм. +/- 3 мм.
  • на замеренной длине L равной или ниже 2000 мм. +/- 5 мм.

     Если отклонения размеров превышают показания, то следует устранить дефект, например путем укладки цементного раствора в места завышения, долбления или шлифования в местах завышения.

     На поверхности фундамента разметить «Проектные Оси».

     Диагональные размеры позволяют проверить прямоугольность здания.

     В случае использования крана применять ленточные стропы.

3. Установка наружных и внутренних стеновых панелей

  • Установку начать с угловых панелей.
  • Собрать панель по чертежу и параграфу 1 данной инструкции.
  • На нижнюю направляющую стеновой панели наклеить изоляционную прокладку Линотерм 200 (100,150,60 зависит от ширины стеновой панели) х10мм
  • Установить  панели в проектное положение
  • Проверить вертикальность
  • Крепить панели к фундаменту саморазжимными анкерными болтами L=150, Dmin=10, с шагом 600 мм возле каждой стойки в шахматном порядке (Рис. 5).
  • Стык стеновых панелей между собой уплотняем прокладкой Линотерм 200 (100,150,60 зависит от ширины стеновой панели) х 4мм. Все стыки панелей выполнять в соответствии с узлами Альбома 1 КМ.
  • После установки наружных и внутренних панелей, на внешнюю сторону наружных панелей разложить ветрозащитную пленку и крепить обрешетку.



Рис.4

Обрешетка наружных стеновых панелей

Монтаж наружной обрешетки выполнить до «нагружения» панели (монтаж следующего этажа, монтаж междуэтажного перекрытия, покрытия), т.к. наружная обрешетка служит диафрагмой жесткости для стоек панелей.

Обрешетку наружных стеновых панелей выполнить из шляпного профиля высотой 25мм.

ВНИМАНИЕ: шляпный профиль высотой 25мм и саморезы для монтажа обрешетки в  комплект поставки не входят и поставляются отдельно.

Шляпный профиль поставляется длиной 3700мм, поэтому необходимо раскроить его по месту.

Обрешетку крепть к каждой стойке саморезами  «Клоп», по 2 самореза на узел.

Шаг обрешетки 300-500мм. Перехлест на стойке – 100мм!!!

Рис.5



Рис.6

     Утепление стеновых панелей производить после монтажа инженерных коммуникаций, если таковые предусмотрены в теле панелей. Раскладку утеплителя вести изнутри. Утепление перемычек и близко стоящих (спаренных) стоек производить в процессе сборки панелей. Пароизоляционную пленку раскладывать после утепления, в местах стыка склеивать с нахлестом.

  • Установку стеновых панелей следующего этажа производить только после монтажа перекрытия и обрешечивания панелей первого этажа.
  • Установку начать с угловых панелей.
  • Собрать панель по чертежу и параграфу 1 данной инструкции.
  • На нижнюю направляющую стеновой панели наклеить изоляционную прокладку Линотерм 200 (100,150,60 зависит от ширины стеновой панели)х10мм
  • Установить  панели в проектное положение
  • Проверить вертикальность
  • Крепить панель к верхней направляющей нижележащей панели двумя саморезами 5,5х25 возле каждой стойки.
  • Обшивку и утепление производить согласно вышеприведенным пунктам

4. Монтаж перекрытия

  1. Прикрепить направляющие «U» профиля к направляющей стеновой панели саморезами 5,5 х 25 между стойками с шагом 600 мм.
  2. Установить С-балки в проектное положение (напротив стоек стеновых панелей с обоих сторон).
  3. Скрепить с полкой направляющей по 1 саморезу 4,8х19 сверху и снизу.
  4. Крепим балки (С) через уголок 45х45х240х2,0 и через направляющую («U») к стойкам стеновых панелей по проекту. При необходимости разворачивая уголок 45х45х240х2,0 полкой в нужную сторону (кол-во саморезов – 10 шт.на полку уголка. Саморез: 5.5×25
  5. Саморезы в Стойку «крутить» по вертикали чтобы все 10 шт попали в стойку.
  6. Проверяем диагонали. Крепим связи (металлическая лента) в каждую балку по саморезу. В концах (углах панели) по 2шт.
  7. Пристенные балки (С) ОБЯЗАТЕЛЬНО крепим к каждой стойке по 4 самореза.





  • Настил пола выполнять из профнастила и двух слоев ГВЛ
  • Профнастил укладывать с направлением гофр поперек прогонов перекрытия и закреплять на 2 самореза 5,5х25 в каждой гофре к полке прогона. Стык профнастила по ширине  не менее чем на 1 гофру. По длине профнастил стыковать строго на прогонах, листы за погон заводить не менее чем на 150мм, перехлест листов не менее 350мм.
  • По профнастилу укладывать листы ГВЛ в два слоя.
  • Обрешотка потолка шляпным профилем 25мм, шаг обрешетки 400мм на саморезы 4,8х19



5. Балочная стропильная система

Обобщенная схема установки балочной стропильной системы





  • Крепить мауэрлат по верху стеновых панелей саморезами 5,5х25(по 2 самореза с шагом 600мм) При установке стоек мауэрлатов контролировать наличие и соосность опорной стойки панели в узлах опирания стоек мауэрлатов
  • Установить опорные стойки в соответствии с планом покрытия Альбома 1 КМ.
  •  Крепить стойки через опорный уголок 60x60x200x2.5 и мауэрлат к верхней направляющей стеновых панелей, саморезами 5,5х25 8шт. на полку уголка Опорный уголок в нашем случае располагать за монтажной стойкой
  • Установить стропильные ноги (балки покрытия) в проектное положение.
  • Крепить стропила к опорным стойкам мауэрлата саморезами 5,5х25  — 8(10) шт на узел. Расстояние между центрами винтов в любом направлении должно быть не менее 2-х диаметров пресс-шайбы винтов, а расстояние от центра винта до края элемента – не менее 1,5 диаметра пресс-шайбы винта. Все саморезы устанавливать не в перфорированную зону
  • После монтажа всех стропильных ног установить карнизный профиль КР.

     Карнизный профиль КР крепить полку к полке к вылету Стропильной Ноги (балки перекрытия) саморезами 4,8х19 по 2 самореза на узел.

6. Монтаж термоконтура

  • Монтаж термоконтура производить после установки всех стропильных элементов.
  • Панели термоконтура собарать по месту
  • Установить примыкающие к фронтонам направляющие балки U в проектное положение и прикрепить их к каждой стойке фронтона находящейся под данными балками саморезами 4,8х19 по 2 самореза в каждую стойку.
  • Рядовые прогоны S разложить по направляющим U и соединить полки прогонов с полками направляющих балок саморезами 4,8х19 (1 саморез на полку сверху и 1 саморез на полку снизу) – 2шт на узел
  • Прикрепить верхние полки прогонов S к нижним поясам стропильной конструкции (к каждой балке покрытия стропильной конструкции саморезами 4,8х19 по 2 самореза на крепление Стык прогонов производить строго на полках стропил

Обрешетка потолка

     Для балочной стропильной системы применять обрешетку из шляпного профиля высотой 45мм.
     Обрешетку крепить по 2 самореза 4,8х19 в каждую стропильную ногу.
     Шаг кровельной обрешетки – величина расчетная.
     ВНИМАНИЕ: шляпный профиль высотой 45мм и саморезы для монтажа обрешетки в комплект поставки не входят и поставляются отдельно.

Монтаж каркаса из ЛСТК



Вариант, когда используется бетонный фундамент.

На готовый бетонный фундаментнаносится разметка краской. Разметка определяет будущие границы стен каркаса здания.



Затем на площадке фундамента раскладывают все стеновые панели в соответствии со схемой монтажа.



Начиная от углов, на ленту гидроизоляции устанавливаются панели несущих стен. Нижний профиль панели крепится к фундаменту шпильками либо анкерными болтами длиной 100-150 мм. Шаг анкерных болтов определяется расчетами, обычно это значение равно 300 мм.



Между шайбой анкера и поверхностью профиля закладывают стальную пластину толщиной 3-5 мм, либо – если анкер располагается возле стойки – стальной уголок.



Последовательно на фундамент монтируют все несущие стеновые панели. Боковые профили смежных панелей крепятся между собой двумя рядами саморезов диаметром 4-5 мм с шагом 200-300 мм.  При необходимости усилить соединение панелей используют накладки или уголки из оцинкованной стали.



Затем по той же схеме на бетонную стяжку устанавливают стеновые панели внутренней планировки. Но для их крепления к фундаменту используют анкера меньшего калибра, либо крепят дюбелями при помощи пневмо-инструмента.

При монтаже конструкции важно уложить дополнительную пароизоляцию и гидроверозациту.





После возведения стен производится монтаж потолочных панелей ЛСТК (если они есть по проекту), либо в другом случае – монтаж стропильных ферм. При отсутствии потолочных панелей основой для устройства потолка будут служить нижние пояса ферм ЛСТК.



При монтаже ферм сначала устанавливают две базовые фермы по противоположным торцам здания, между которыми по коньку натягивают «струну», в последующем служащую уровнем для промежуточных ферм. Все стропильные фермы крепятся на несущих стенах саморезами при помощи дополнительных деталей (уголков, изогнутых под углом пластин), образуя тем самым специальные узлы ЛСТК.







Прогоны крепятся к фермам с шагом, необходимым для последующего монтажа кровли, но не больше, чем расчетный шаг. Каждое соединение прогон-ферма фиксируется парой саморезов.



Примеры стыковки панелей из профилей ЛСТК



Каркасы ЛСТК — ДИЛАРС

ЛСТК — это технология быстрого строительства.

Оперативность работы достигается благодаря многим факторам. Основу конструкции представляет несущий каркас, материалом, для изготовления которого служит стальной оцинкованный профиль. Для создания теплоизоляции используют термопрофиль, изготовленный из профилированного оцинкованного листа. Особенностью термопрофиля является наличие канавок, которые уменьшают теплопроводность сооружения. После возведения каркаса стены и перекрытия сооружения заполняют теплоизоляционными плитами, выбор которых зависит от климатических условий и назначения постройки. В качестве обшивки фасада зданий, построенных по технологии ЛСТК, могут использоваться любые отделочные листовые материалы и т.п. На сегодняшний день каркасное строительство является наиболее выгодным решением для создания быстровозводимых конструкций любого назначения. Сюда относятся объекты жилой и коммерческой недвижимости, складские помещения, кафе, производственные цеха.

Одним из важнейших преимуществ каркасного здания является его небольшой удельный вес. Это особенно актуально, если для строительства загородного дома выбрана площадка со слабым грунтом. В данном случае не понадобится дорогостоящий тяжелый фундамент, что значительно сэкономит средства. Каркасное строительство незаменимо и при создании быстровозводимых ангаров. Реализация проекта займет всего несколько дней, что позволит завершать строительные работы в самые сжатые сроки. Стоимость возведения конструкции невысока, но при этом Вы получаете функциональное и эстетичное сооружение с высокой степенью устойчивости к возгоранию и оптимальными температурными условиями. Готовое сооружение отличается высокой надежностью и экологичностью. При этом строительно-монтажные работы могут проводиться в любое время года, так как не требуют специальной подготовки площадки.

Для каркасов по технологии ЛСТК возможно применение любых мелкозаглубленных фундаментов таких как: монолитная плита, ленточный или на винтовых сваях с обязательным использованием различных ростверков. Это возможно благодаря тому, что конструкции имеют сравнительно малый вес. При сборке панелей каркаса по технологии ЛСТК достаточно всего лишь установить профиля согласно сборочным чертежам, совместить имеющиеся пазы на профилях, защелкнуть их друг в друга и закрепить саморезом. Ничего отмерять, сверлить или отрезать не требуется, все необходимые места соединения профилей уже предусмотрены программой при проектировании и изготовлены заводским способом. При монтаже панели с оконными или дверными проемами также не требуется, каких либо дополнительных работ с профилем. Все профиля изготовлены в размер на заводском оборудовании и имеют необходимые вырезы. Благодаря этому сборка любой панели ЛСТК занимает всего 10-15 минут.

Характеристики конструкций из ЛСТК:

  • Пожарная опасность: профиль относится к классу непожароопасных (К0).
  • Профиль изготавливается в соответствии с ТУ 1120-001-39510504-2007.
  • Срок эксплуатации конструкций — до 100 лет.
  • Сопротивление теплопередаче соответствуют требованиям региона строительства согласно СНиП 23-02-2003.
  • Звукоизоляция — поглощение звука обеспечивается согласно действующим санитарным нормам.
  • Огнестойкость конструкции обеспечивается согласно СНиП 21-01-97 в зависимости от требуемой степени огнестойкости здания с помощью облицовки.
  • Ветровая и снеговая нагрузка — в соответствии со СНиП 2.01.07–85.
  • Сейсмоустойчивость: конструкции могут устанавливаться и использоваться в районах с сейсмической активностью до 9 баллов включительно.
  • Максимальная длина пролета ферм — 15 м.
  • Максимальная этажность — 3 этажа.

Основой качества элементов системы является автоматизированное проектирование конструкций, которое позволяет создавать легкие и прочные здания. Проектирование элементов производится с помощью системы трехмерного моделирования. Программа, используемая при проектировании объектов, позволяет конструировать и рассчитывать каждый фрагмент объекта на прочность, устойчивость и прогиб. Программа позволяет рассчитывать конструкции по пространственной схеме, что значительно снижает вес элементов. Спецификация конструкций, составленная при помощи программы, отправляется на производство, где каждый элемент изготавливается, маркируется в точном соответствии с чертежом. Маркировка каждого элемента здания помогает быстро отыскать и установить его на строительной площадке без ошибок. Процесс изготовления элементов полностью автоматизирован, при этом сроки исполнения каждого заказа минимальные.

Элементы здания доставляются на строительную площадку в виде нарезанных и замаркированных профилей. Бригада строителей на ровной поверхности производит «укрупнительную» сборку конструктивных элементов (панелей стен, перекрытий и перегородок, ферм и стропильных узлов) при помощи шуруповерта и винтов–саморезов. В дальнейшем происходит стыковка панелей между собой на основании (фундаменте) будущего здания.

Основные характеристики профиля:

  • высота стенки — 150 мм
  • длина полок — 41 мм
  • толщина стали — от 0,7 мм до 1,6 мм
  • предел текучести стали — не менее 350 МПа
  • толщина цинкового покрытия — не менее 275 г/м2
  • длина отгиба — от 9,6 до 13,9 мм в зависимости от высоты профиля и толщины стали
  • вес 1 погонного метра профиля зависит от высоты стенки профиля и толщины стали: при толщине стали 1,2 мм, профиль на 150 мм — 2,35 кг.

Особенностью каркасного дома является разделение функций несущей и ограждающей конструкций. Несущие функции выполняет каркас, ограждающие берет на себя утеплитель в комбинации с ветро-, гидро- и парозащитными материалами. Благодаря такому распределению ролей каркасный дом из ЛСТК проще сделать теплым. Достаточно увеличить толщину слоя утеплителя, не наращивая «мощности» несущей конструкции.

Производство ЛСТК панелей, оцинкованные профили ЛСТК

Разработка и производство индивидуального каркаса здания под конкретный проект клиента с использованием самого современного оборудования и технологий.

Наша компания производит домокомплекты из ЛСТК на одном из лучших в мире оборудовании, что обеспечивает высокое качество и долговечность возведенных зданий. Также этому способствует то, что проектируются и оптимизируются наши конструкции с помощью специализированного инженерного программного обеспечения. Файл с рассчитанными для конкретного клиента конструкциями переносят на станок, который в автоматическом режиме лишь под контролем специалиста изготавливает профиль в абсолютном соответствии рабочей документации.

Более того, у нас лучшие условия для потребителей — гарантированное качество, очень привлекательная цена и небольшие сроки строительства.

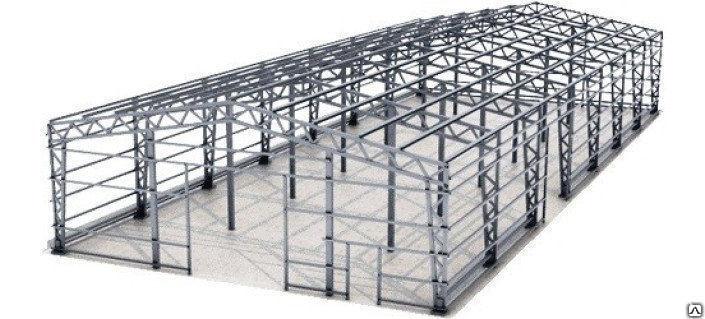

Сфера применения

от ангаров до гостиниц

Благодаря своим свойствам ЛСТК конструкции используются при возведении разнообразных архитектурных решений и зданий любой планировки. Это могут быть совершенно разные сооружения: ангары, гостиницы, офисные здания, частные дачи, рестораны, гаражи, торговые павильоны и тд.

Лёгкие стальные тонкостенные конструкции могут служить основной большинства типов зданий!

Мы производим каркас для

коттеджей
гостиниц
офисных зданий
общежитий
торговых павильонов
ангаров

Мы производим целый домокомплект из металлокаркасов за 1 сутки!

Это абсолютно готовый к сборке и установке конструктор высочайшего качества (со всеми разметками, монтажными отверстиями, крепежом, маркировкой и монтажными схемами).

Процесс изготовления ЛСТК конструкций

Этапы производства каркаса

На видео показан автоматический процесс изготовления профилей на оборудовании фирмы howick. Он включает в себя следующие этапы:

  1. Полоса металла подается в станок с катушки
  2. Из полосы металла с помощью штамповки получают профиль
  3. Профиль нарезается без каких-либо отходных материалов
  4. Производятся все необходимые вырезы и отверстия в профиле
  5. Все элементы каркаса маркируются

Весь процесс полностью автоматизирован!

Преимущества нашего оборудования

Процесс производства проходит на высокотехнологичном оборудовании фирмы Howick. Такие механизмы сводят к минимуму влияние человеческого фактора и позволяют выполнять проекты абсолютно любой сложности.

Наше оборудование позволяет корректно воплощать конструкторские и технологические решения с абсолютным соответствием проектной документации. А максимальная высота зданий, производимых нами, может достигать 11 этажей.

Все станки соответствуют стандартам Европейского Союза.

Преимущества работы с нами

Низкая стоимость

Благодаря собственному мобильному и стационарному производству мы можем предложить очень низкие цены на изготовление каркасов.

Быстрота производства

Наше современное производственное оборудование дает возможность производить каркас на не одну тысячу квадратных метров за 24 часа, что эквивалентно двум двухэтажным домам

Индивидуальность производства

С помощью собственного оборудования мы в состоянии разработать любой каркас, не выходя за рамки вашего проекта, учитывая все необходимые детали и особенности

Все готово к сборке

Мы предоставляем целиком готовый к сборке и установке каркас вашего собственного здания, вам останётся только собрать его с помощью болтов и гаек.

Фирма по производству ЛСТК в Сочи предлагает свои услуги различного строительного плана. Мы работаем только с современным оборудованием, которое соответствует требованиям работе с таким материалом как ЛСТК. Гарантируем отличное качество и невысокую цену.
Применение производства ЛСТК
На сегодняшний день огромным спросом пользуются частные дома, коммерческие предприятия , возведенные с помощью стальных каркасов. Производство ЛСТК – это новый экономичный стройматериал. Расчеты на строительство и изготовление материалов происходят автоматически. Сборка зданий производится по деталям, которые имеют определенную форму. В небольшие сроки возможно возвести объект, который будет пожароустойчив, экологически чистый и теплый.
ЛСТК применяются для построек дач, гаражей, гостиниц.
Изготовление ЛСТК профилей и панелей
Важную роль в строительстве играет качество материалов. Профили ЛСТК изготавливают из оцинкованной стали автоматически на станках. Производство ЛСТК профиля производится методом стесненного изгиба. Полоса металла запускается в станок. После чего при помощи штамповки получаем профиль, который нарезается по определенным размерам без каких-либо отходов. Это большое преимущество производства ЛСТК Сочи, потому что Клиенты имеют возможность купить ЛСТК профиль по размерам, подходящим им.
На ЛСТК профиле производятся вырезы и отверстия, которые необходимы.
Для производства ЛСТК панелей используются стандартные гнутые профили, имеющие три типа поперечного сечения. Панели складываются с помощью профилей и выходят отличные каркасы для построек.
Технология ЛСТК
Сборку конструкций по производству ЛСТК в Сочи можно проводить в любое время года. Для работы по сборке необходимы небольшие бригады – от двух человек. Все элементы каркаса собираются непосредственно на объекте. Стены могут иметь разную толщину, пространства которой заполняются утеплителями.
Преимущества ЛСТК:
• Конструкции имеют небольшой вес;
• Используются фундаменты любого типа;
• Высокая точность и скорость строительства ;
• Экологичность;
• Постройка производится в любое временя года ;
• Хорошая изоляция;
• Комфортность, долговечность.
Преимущества оборудования производства ЛСТК Сочи
Фирма предлагает услуги производства профиля ЛСТК по низким ценам. Ведущие специалисты индивидуально подходят к разработке каркасов заказчикам. Проект выполняется в кротчайшие сроки, при этом учитываются все детали и особенности данного каркаса. Это все выполняется с минимальными затратами как стоимости, так и времени.
Интернет-документация по

LS-PrePost | PartD

  • Рисунок 1 — Интерфейс PartD

Назначение: Этот интерфейс предоставляет различные функции, связанные с картой ключевых слов * PART в LS-DYNA.

Элементы управления:

  • Показать — Показать информацию о детали — количество элементов и узлов для выбранных деталей
  • Create — Создание типов: балка, оболочка, твердое тело, оболочка, масса, дискретный, ремень безопасности, инерция, rsurf, sphnd, жидкость
  • Modify — Изменить данные * PART, такие как: Title, MID, SecID, EosID, HgID, TmID
  • Sear — поиск выбранной части для SecID, MID, EosID, HgID и т. Д…
  • Assi — назначить SecID, MID и т. Д. Выбранным частям
  • Prop — Просмотр и изменение раздела, материала и т. Д.

  • Тип детали — Выберите тип детали


Del

Удалить выбранные части

Записать

Записать выбранные части в файл

Готово

Интерфейс Exit Part Data

Показать: нижняя панель

  • Рисунок 2 — Показать нижнюю панель

Crea & Modi: Нижняя панель

  • Рисунок 3 — Нижняя панель Crea & Modi
  • Название детали: Введите название детали

  • SECID: введите идентификатор раздела (откройте диалоговое окно ссылки, щелкнув синюю метку)
  • MID: введите идентификатор материала
  • EOSID: введите уравнение идентификатора состояния
  • HGID: Введите песочные часы / насыпную вязкость ID
  • TMID: введите идентификатор термического свойства материала

  • GRAV: выберите инициализацию детали для гравитационной загрузки
  • ADPOPT: выберите адаптивность детали

Sear & Assi: нижняя панель

  • Рисунок 4 — Нижняя панель Sear & Assi

Загрузить RefBy

Загрузить идентификаторы деталей, хранящиеся в выбранном эталонном буфере
  • Buffn: выберите буфер для загрузки идентификаторов деталей

Применить

Поиск деталей по параметрам, заданным пользователем

Опора: нижняя панель

  • Рисунок 5 — Нижняя панель стойки

  • AuMd — автоматическое изменение идентификаторов partID, которые ссылаются на это свойство

Изменить

Изменить текущие данные формы собственности

RefBy

Показать идентификаторы деталей, которые ссылаются на это свойство
Интернет-документация по

LS-PrePost | FAQ


  • Q: Как я могу масштабировать всю модель или ее часть?
  • 1.Загрузив файл ключевых слов, перейдите в интерфейс Page2 Scale Interface
  • .
  • 2. Выберите соответствующее локальное или глобальное направление масштабирования (например, Global XYZ)
  • 3. Введите желаемый масштабный коэффициент (например, 25,4)
  • 4. Выберите начало масштабирования по Укажите узел или NodeID или Координата XYZ (например: 0,0,0)
  • 5. Используйте нижнюю панель Gen Select Interface, чтобы выбрать часть модели для масштабирования.
  • 6.Нажмите Увеличить или Уменьшить
  • 7. Нажмите Применить или Готово для подтверждения операции

  • Q: Как я могу сохранить настройки отображения для модели, чтобы их можно было легко повторно применить позже?
  • 1. Загрузив файл ключевых слов или графики d3plots, выберите Разное. → Начать запись из верхней строки меню
  • 2. Введите имя макроса и нажмите Ok
  • 3. Делайте гашение, включайте / выключайте детали, меняйте цвета, меняйте прозрачность и т. Д…
  • 4. Выберите Разное. → Остановить запись
  • 5. Используйте Макроинтерфейс Page4 для загрузки или выполнения сохраненного макроса
  • Примечание: этот подход может быть полезен для быстрого повторного применения настроек после выполнения File → Update.

  • В: Как одновременно воспроизвести анимацию и отобразить соответствующую кривую результатов?
  • 1. Загрузите файлы d3plot
  • 2. Сгенерируйте желаемую кривую, используя интерфейс XY Plotting Interface
  • .
  • 3.Нажмите Oper
  • 4. Установите флажок «Временная шкала» в нижней правой части окна графика XY.
  • 5. Щелкните Play в интерфейсе элементов управления анимацией

  • В: Как получить кривую отклонения от силы?

A: При обработке файлов ASCII или данных хронологии отдельные или выбранные кривые могут быть сохранены с помощью параметра Сохранить в окне XY Plotting. Если у вас есть кривые сила-время и смещение-время, вы можете использовать опцию Cross в интерфейсе Page1 Xyplot.

  • В: Как я могу создавать фильмы (AVI)?
  • 1. Используйте меню «Файл» для загрузки графиков d3 (Файл → Открыть → Двоичный график).
  • 2. Выберите Файл → Фильм …
  • 3. Нажмите Пуск

  • В: Как я могу сохранять изображения (PNG, GIF, TIFF)?
  • 1. В меню «Файл» выберите «Файл» → «Печать».
  • 2. Выберите формат изображения (PNG, GIF, TIFF и т. Д.)
  • 3. Щелкните Печать

  • Q: Как я могу обрабатывать файлы истории времени ASCII?
  • 1.Перейдите на страницу 1, интерфейс ASCII
  • .
  • 2. Выберите тип файла из списка (glstat, matsum и т. Д.)
  • 3. Нажмите Загрузить файл или (первый загружает файл, если находится в текущем каталоге, последний открывает диалоговое окно выбора файла
  • 4. Выберите желаемый объект из первого списка (пример: идентификатор узла)
  • 5. Выберите требуемый компонент из второго списка (пример: смещение по оси x)
  • 6. Нажмите Plot (всплывает окно XY Plotting с кривой временной истории)

  • В: Как мне отфильтровать данные хронологии?
  • 1.В окне XY Plotting нажмите Filter
  • 2. Выберите тип фильтра (SAE, BW, FIR100, COS)
  • 3. Выберите соответствующие единицы времени (СЕКУНДЫ, МИЛЛИСЕКУНДЫ, МИКРОСЕКУНДЫ)
  • 4. Выберите желаемую частоту (20, 50, 60, 180, 300, 600, 1000) или введите желаемую частоту среза в текстовое поле
  • 5. Нажмите Применить

  • В: Как я могу проверить и исправить начальные проникновения?

A: См. Документацию по интерфейсу Conchk на странице 5

  • Q: Может ли LS-PrePost создавать поверхностную сетку?

A: Интерфейс SurMesh Page7 обеспечивает 2 типа построения сетки поверхностей: AMesh и TMesh.AMesh — это сетка топологии, а TMesh — инструментальная сетка, специально предназначенная для обработки металлов давлением.

  • Q: Как изменить нумерацию объектов модели (узлов, элементов, частей и т. Д.)?

A: Используйте интерфейс обновления страницы 2. Можно изменить нумерацию всей модели или изменить нумерацию или смещение отдельных типов ключевых слов. Все связанные данные будут скорректированы автоматически. Перенумерацию и / или смещение также можно выполнить при использовании диалогового окна «Сохранить ключевое слово».

  • В: Могу ли я запустить LS-PrePost в пакетном режиме?

A: Большинство операций можно выполнять в пакетном режиме. Обычно LS-PrePost используется в пакетном режиме для извлечения данных из файлов ASCII. Чтобы запустить LS-PrePost в пакетном режиме, используйте LS-PrePost c = commandfile -nographics, где «commandfile» — это файл, содержащий команды LS-PrePost.

  • Q: Как мне записать входной файл в деформированной конфигурации?
  • 1. Используя элементы управления анимацией, отобразите состояние вывода
  • 2.Перейти к интерфейсу вывода страницы 1
  • 3. Выберите формат (Ключевое слово, Movie BYU, Nastran, Dynain, InitDisp, STL)
  • 4. Выберите Только активные детали или Вся модель
  • 5. Выберите требуемые данные (элемент, узловые координаты и т. Д.)
  • 6. Щелкните Current , чтобы выбрать состояние
  • 7. Нажмите Записать (появится диалоговое окно выбора файла)
  • 8. Введите имя выходного файла и нажмите OK

  • В: Может ли LS-PrePost читать файл массовых данных Nastran?

A: Большая часть массовых данных Nastran преобразуется в данные ключевых слов LS-DYNA за некоторыми исключениями.Остальные данные обычно можно создать в LS-PrePost. В качестве альтернативы LS-DYNA имеет средства для чтения файлов Nastran с использованием * INCLUDE_NASTRAN. Это позволяет пользователям запускать входные файлы NASTRAN непосредственно в LS-DYNA, а все преобразования данных обрабатываются LS-DYNA. (Список поддерживаемых LS-PrePost карт Nastran)

  • Q: Может ли LS-PrePost анимировать несколько моделей одновременно?

A: Используя File → Open → Binary Plot, любое количество моделей может быть загружено в LS-PrePost.Все загруженные модели перечислены в интерфейсе модели Page1. Все модели или любую комбинацию выбранных моделей можно просматривать вместе, и каждую модель можно индивидуально переводить для проведения параллельных сравнений (модели, конечно, также могут быть непосредственно наложены). Используя интерфейс Page1 Color Interface, каждой модели можно присвоить уникальный цвет, чтобы помочь идентифицировать различия.

  • Q: Может ли LS-PrePost создать шестигранную сетку из данных поверхности САПР?

A: Возможности построения сетки HEX в настоящее время находятся в стадии разработки.Цель состоит в том, чтобы предоставить функции, аналогичные тем, которые были доступны в LS-INGRID.

  • Q: Может ли LS-PrePost выполнять построение сетки?

A: Тет-сетку можно выполнить с помощью интерфейса Page7 TetMesh. Входная сетка может быть твердой частью или частью оболочки. Если на входе ракушки, то они должны образовывать замкнутый объем.

  • Q: Как я могу наложить кривые (например, анализ на тест)?

A: Внешние данные XY можно импортировать в LS-PrePost с помощью интерфейса Page1 Xyplot.

  • Q: Могу ли я отобразить определения контактов графически?
  • A: Есть два метода:
  • 1. На странице Page3 * Contact Interface выберите тип из списка и нажмите Edit . Затем в форме ключевого слова щелкните Draw .
  • 2. Используйте PageD

  • Q: Как я могу объединить отдельные файлы ключевых слов в одну модель?
  • 1. Файл → Открыть → Ключевое слово
  • 2.Файл → Импорт → Ключевое слово
  • 3. Файл → Импорт → Ключевое слово
  • 4. и т.д …

  • Q: Как я могу анимировать разрез секции?
  • 1. Используйте интерфейс SPlane Page1
  • 2. Определите плоскость и щелкните Cut
  • 3. Используйте элементы управления анимацией на нижней панели для анимации

  • В: В чем разница между группировкой и представлением?

A: Группа означает набор полных частей.Представление может содержать полные и частичные части.

  • Q: Как я могу наложить деформированную форму на недеформированную форму?

A: Используйте интерфейс состояния страницы 1

  • Q: Как мне найти свободные ребра и объединить повторяющиеся узлы?

A: Нажмите Показать свободные края на странице 2 DupNod Interface

  • Q: Что делает интерфейс истории? Зачем мне это использовать?

A: Интерфейс истории страницы 1 предназначен для построения временных историй узлов, элементов, материалов (деталей) и глобальных данных.Эти данные могут быть из файлов d3plot, d3thdt или d3iff, которые представляют собой двоичные файлы, выводимые LS-DYNA.

  • В: Могу ли я рассчитать какой-либо критерий травмы в LS-PrePost?
  • A: HIC (критерий травмы головы) и CSI (индекс травмы грудной клетки) можно рассчитать 4 различными способами:
  • 1. Из файла d3thdt с использованием интерфейса истории страницы 1
  • 2. Из файлов ASCII с использованием файла nodout
  • 3. Из файлов ASCII с помощью файла rbdout
  • 4.Из окна XY Plotting, нажав Oper и используя Hic36

Необходимо выбрать гравитационную постоянную и единицы времени в соответствии с используемой системой единиц. Это можно сделать, настроив константу Hic / Csi. в интерфейсе настройки Page1.

  • Q: Могу ли я использовать свою собственную кривую предела деформации?

A: Файлы FLD можно импортировать через интерфейс FLD Page1, нажав Обзор

  • В: Могу ли я отображать узловые временные диаграммы относительно вращающейся системы координат?

А: Нет.Историю времени относительно вращающихся кадров координат необходимо запрашивать в виде вывода LS-DYNA с использованием * DATABASE_HISTORY_LOCAL или * ELEMENT_SEATBELT_ACCELEROMETER и * DATABASE_NODOUT во входных файлах LS-DYNA. Затем файл без вывода ASCII может быть обработан с использованием интерфейса ASCII страницы 1.

Расстояние между двумя узлами может быть измерено, а временные истории перемещений в глобальной и локальной системе координат могут быть построены с использованием интерфейса Page1 Measur. Это можно сделать, пока файлы d3plot загружаются для постобработки.

A: * PARAM — ключевое слово LS-DYNA. Он позволяет пользователям определять переменные, которым могут быть присвоены другие ключевые слова. Каждая форма ключевого слова имеет средства для назначения параметров. Эту возможность можно использовать для исследований по оптимизации.

  • Q: Как я могу использовать кривые, созданные в LS-PrePost, в 2dmesher?

A: Выбрав Blank в интерфейсе Page2 Curves и нажав Export To SB

  • В: Может ли LS-PrePost обрабатывать мастер-файлы сварных швов?

A: LS-PrePost поддерживает несколько форматов файлов masterweld.Пожалуйста, обратитесь к странице 7 Интерфейс SWGen.

  • Q: Как я могу выводить отображаемые части только в виде файла ключевых слов?

A: После того, как вы загрузили файл ключевых слов в LS-PrePost и отобразили некоторые части, вы можете вывести файл ключевых слов только для активных (отображаемых) частей, используя Файл → Сохранить активное ключевое слово.

  • Q: Могу ли я переставить кнопки меню?

A: Все кнопки на первых 6 главных страницах можно перенастроить, и это делается с помощью Разное → Назначить кнопку меню.Появится список кнопок меню. Сначала выберите кнопку на страницах 1-6. Во-вторых, выберите элемент из всплывающего списка, чтобы назначить его кнопке, выбранной на предыдущем шаге. Эту настройку можно сохранить в файле .lspostrc в текущем рабочем каталоге, нажав Сохранить .

  • Q: Как я могу поделиться частичным набором результатов или частичной анимацией, если мой полный набор d3plots слишком велик?

A: Используйте Файл → Сохранить post.db. Этот интерфейс позволяет сохранять файлы базы данных lspost для выбранных элементов или деталей.

  • Q: Как я могу просто сохранить смещения?

A: База данных lspost предназначена для удовлетворения этих потребностей. Файл lspost.db можно создать путем извлечения определенных данных из файлов d3plot или интерактивно в LS-PrePost. Только активная, а также вся модель может быть сохранена в виде файла lspost.db. Пожалуйста, обратитесь к документации командного файла для получения дополнительной информации.

  • Q: Может ли LS-PrePost проецировать узлы на сетку или кривую?

A: Используйте для кривой и для сетки в интерфейсе проекта Page2

  • Q: Если я поверну деталь, которая имеет напряжения от предыдущего прогона, поворачивает ли LS-PrePost напряжения?

A: Обычно в приложениях для обработки металлов давлением в конце моделирования штамповки выводится динамический файл, содержащий информацию о толщине, напряжениях и деформациях.Напряжения и деформации выводятся в определениях карточек ключевых слов, таких как * INITIAL_STRESS_SHELL и т. Д. Если такие данные присутствуют в модели, и эти части поворачиваются, LS-PrePost соответственно поворачивает данные о напряжениях и деформациях.


  • Q: Могу ли я анимировать формы колебаний на основе анализа собственных значений?

A: файлы d3eigv из анализа собственных значений LS-DYNA могут быть загружены как файлы двоичных графиков. После загрузки файлов d3eigv интерфейс управления анимацией LS-PrePost изменится автоматически, чтобы разрешить анимацию форм колебаний.

  • Q: Как я могу построить хронологию всех точек интегрирования по толщине оболочки?
  • 1. Выберите Int.pt в интерфейсе истории страницы 1
  • 2. Выделите на экране элементы оболочки, щелкнув левой кнопкой мыши.
  • 3. Нажмите График

  • В: В чем разница между File → Open и File → Import?

A: Открыть считывает модель как новую.Импорт добавляет данные в существующую модель.

  • В: Какие типы данных САПР можно импортировать и экспортировать с помощью LS-PrePost?

A: IGES и VDA

  • В: Как мне установить ремни на манекен?

A: Используйте интерфейс Page5 BeltFit

  • Q: Есть ли способ найти и удалить в моей модели данные без ссылок?

A: Выберите UnRef и щелкните Check на странице 2 Refchk Interface

  • В: Какие методы складывания подушек безопасности доступны в LS-PrePost?

A: тонкий, толстый, складной, спиральный и растягивающийся (см. Интерфейс ABFold на странице 5)

  • Q: Могу ли я создать начальные скорости в локальной системе координат?

A: Начальные скорости могут быть назначены узлам с помощью интерфейса Page5 IniVel.Используйте Create Type = Local и выберите локальную CS из списка (система координат должна быть предварительно определена).

  • Q: Когда я загружаю файл ключевых слов, некоторые кнопки на странице 3 синие, а другие черные. Почему?

A: синим цветом обозначены карточки с ключевыми словами, которые присутствуют в текущей модели. Черный текст означает, что ключевое слово не используется в текущей модели.

  • В: Могу ли я преобразовать единицы измерения модели в LS-PrePost?

A: Прямое преобразование единиц измерения в настоящее время недоступно в LS-PrePost, но LS-DYNA предоставляет метод преобразования единиц модели с использованием * INCLUDE_TRANSFORM, и это ключевое слово можно настроить в LS-PrePost.


Лютеранская школа богословия в Чикаго обращается к семинарии через призму «общественной церкви»

Новости

Лютеранская школа богословия в Чикаго обращается к семинарии через призму «общественной церкви»

4 октября 2021 г.

Лютеранская школа богословия в Чикаго (LSTC), расположенная в районе Гайд-парка в Чикаго, является ведущей городской лютеранской семинарией, готовящей студентов служить мировому сообществу.Верная своему лютеранскому наследию и построенная на основе интеллектуальной строгости, семинария готовит студентов к дальновидному служению. Ценности, которыми руководствуется учреждение, включают:

  • LSTC сосредоточен на Христе.
  • LSTC реагирует на свой контекст.
  • LSTC внимательно относится к разнообразию.
  • LSTC стремится к совершенству.

Ценности LSTC долгое время определяли их подход к знакомству со студентами именно там, где они находятся. Они предлагают шесть программ на получение степени, а также два совместных партнерства с другими учреждениями и одну программу сертификации.С осеннего семестра 2020 года занятия предлагаются онлайн и лично (когда это безопасно).

В дополнение к учебным программам, LSTC также предлагает студентам возможность участвовать в богослужении друг с другом через церковные службы несколько раз в неделю, учиться у различных докладчиков / экспертов в виртуальных и личных тренингах, семинарах и панелях и продолжать различать их звоните и практикуйте свое лидерство с выдающимися руководителями Церкви.

Учебная программа и опыт обучения в общественной церкви

LSTC позволяют студентам изучать передовые методы борьбы с коррупцией, называть грехи, жить в богословии благодати, делиться благой вестью об Иисусе Христе и выходить за пределы церковной публики во множество пересекающихся обществ.Их новаторская программа общественных церковных стипендиатов сочетает в себе студенческое служение в общественных некоммерческих или социальных организациях с преднамеренным размышлением в малых группах и формированием веры. Такое сочетание занятий дает студентам многочисленные возможности получить значимый опыт для своего служения.

Исследование компенсации пружинения штамповочных панелей Chrysler 300C с использованием LS-DYNA® на JSTOR

Абстрактный

РЕФЕРАТ Подробно представлены исследования компенсации пружинения на некоторых выбранных автомобильных панелях популярного Chrysler 300C.LS-DYNA® используется для прогнозирования упругого возврата и для выполнения итеративной оптимизации компенсации. Обсуждаются детали параметров моделирования с использованием LS-DYNA® для повышения точности прогнозов. Также подробно обсуждается алгоритм итеративной компенсации. Четыре примера компенсации с прогнозами моделирования и фактическими результатами измерений панели включены, чтобы продемонстрировать эффективность прогнозов LS-DYNA®. Алюминиевый внутренний кожух и высокопрочная стальная дуга крыши скомпенсированы, сконструированы и обработаны на основе прогнозов моделирования.Затем измерения на реальных испытательных панелях сравниваются с прогнозами моделирования, и достигается хорошая корреляция. Итерационные исследования компенсации также проводятся на внутренней части алюминиевого кожуха и внутренней крышки алюминиевого настила, чтобы продемонстрировать эффективность алгоритма компенсации LS-DYNA®.

Информация о журнале

Международный журнал материалов и производства SAE публикует авторитетные и глубокие исследования в области материалов, дизайна и производства, прошедшие экспертную оценку.Помимо аналитических выводов, журнал рассматривает интеграцию и внедрение научных и инженерных практик, которые продвигают современные достижения и приносят пользу обществу.

Информация об издателе

SAE International — это глобальная ассоциация, объединяющая более 128 000 инженеров и технических экспертов в аэрокосмической, автомобильной и коммерческой промышленности. Основные направления деятельности SAE International — обучение на протяжении всей жизни и разработка добровольных согласованных стандартов.Благотворительным подразделением SAE International является SAE Foundation, который поддерживает множество программ, в том числе A World In Motion® и Collegiate Design Series.

Джон О. Холлквист | Машиностроение и механика

Джон Холлквист получил степень бакалавра наук. Имеет степень магистра в области промышленного машиностроения с отличием в Университете Западного Мичигана в 1970 году.Он получил M.S. получил степень по инженерной механике в Мичиганском технологическом институте в 1972 году. Он продолжил свое высшее образование в Мичиганском технологическом институте и получил степень доктора философии. получил степень в области машиностроения и инженерной механики в 1974 году. Джон присоединился к оружейной лаборатории Ливерморской национальной лаборатории Лоуренса (LLNL) после получения степени в Мичиганском технологическом институте.В течение следующих пятнадцати лет он работал над математическими моделями, предсказывающими эффективность бомб. В Ливерморе он разработал массивную программу конечных элементов под названием LLNL DYNA 3D, которая моделировала столкновения и взрывы.

В 1987 году Джон оставил свою карьеру на государственной службе и основал Livermore Software Technology Corporation (LSTC), фирму, которая производит программное обеспечение для вычислительной механики мирового класса.Он также разработал следующие большие компьютерные программы: DYNA2D; NIKE3D и NIKE2, которые представляют собой неявные коды конечных элементов; INGRID, генератор сеток для DYNA и NIKE; и ORION, постпроцессор для DYNA и NIKE. Сегодня разработчики программного обеспечения в LSTC продолжают разработку преемника LLNL DYNA 3D, LS-DYNA, расширенного кода мультифизического моделирования, который можно использовать для решения множества задач.Это программное обеспечение для моделирования используется в приложениях, которые включают операции по биопротезированию сердечного ритма, автокатастрофы и сейсмическую инженерию. Клиентская база LSTC является всемирной и разнообразной, а инструменты анализа семейства LS-DYNA используются для самых разных приложений. Среди ее клиентов — многие лидеры автомобильной, аэрокосмической, производственной, металлургической, электронной, строительной, оборонной и потребительской промышленности.Джон является членом международного отделения ASM Golden Gate. Он был основным членом группы на конференции пользователей ANSYS 2000 года, на которой обсуждались «Будущие направления инженерного моделирования».

С 2001 г. Введение в машиностроительный факультет — Инженерно-механическая академия

белая нормативность — Мы говорим.Мы слушаем.

Один мудрый человек однажды сказал: : «К тому времени, когда вы думаете, что зло может быть вокруг, оно уже вошло внутрь и стало как дома». Это верно как для церкви, так и для любого другого места, и на прошлой неделе у нас было сильное напоминание об этом в моей домашней семинарии, лютеранской школе богословия в Чикаго. Я оставлю автора на этой неделе, M.Div. студент Эрик Олаф Тоне, чтобы дать вам подробную информацию — но будьте уверены, что в последнее время наступили важные дни. Святой Дух потрясает мою общину, но хорошо. Надеюсь, то, что написал Эрик, тоже потрясет вас. Пожалуйста, прочтите, комментируйте и поделитесь!

Преподобный доктор Линда Э. Томас — профессор теологии и антропологии, председатель комитета по разнообразию LSTC, редактор — «Мы говорим. Мы слушаем.»


Моя семинария, лютеранская школа богословия в Чикаго, является частью евангелическо-лютеранской церкви Америки — деноминации, где 96% ее членов — белые, — и на прошлой неделе эта реальность стала до некоторой степени очевидной. В среду, 20 апреля 2016 года, LSTC организовал группу преподавателей, чтобы обсудить проповедь «Закона и Евангелия» или то, как и когда христиане должны проповедовать милосердие, благодать и прощение, а не осуждение и необходимость действий. Это важный предмет для лютеран. Все профессора в группе были квалифицированы, чтобы обратиться к предмету, но панель отражала недостаток, часто наблюдаемый в ELCA — несмотря на небольшое количество цветных факультетов в кампусе — все участники были белыми.

По данным Pew Research, ELCA — это , буквально — самая белая христианская деноминация в США — вторая снизу на этой диаграмме.

Протестуя против этой постоянной проблемы, преподобный доктор Ричард Перри, афроамериканский пастор ELCA и профессор церкви, общества и городского служения в LSTC, предстал перед примерно 70 студентами, сотрудниками и преподавателями LSTC и зачитал тщательно подготовленное заявление, разъясняющее его разочарование тем, что, как это происходило во множестве других способов и событий в ELCA, его перспектива как афроамериканского лютерана (не говоря уже о любой неевропейской точке зрения) на самом деле не ценится как «лютеранская».”

Завершая свое выступление, он пригласил всех собравшихся посетить лекцию именно на эту тему — слияние белого цвета с лютеранской идентичностью — в его курсе «Современная христианская этика». После этого группа закрылась, а затем они и участники отправились в класс доктора Перри на оставшуюся часть дневного периода.

Я слышал разную критику действий моего профессора, однако, , сосредоточив внимание на обстоятельствах, окружающих эту комиссию, упускает из виду главное. Были ли другие члены комиссии квалифицированы или доктор Перри мог быть более тактичным в своем протесте, имеет значение не меньше, чем то, что Майкл Браун мог сказать полицейскому Даррену Уилсону ранее в Фергюсоне, штат Миссури, — хотя и невооруженным и невооруженным. на значительном расстоянии от машины Уилсона — он был убит. Как пишет Джим Уоллис в своей новой книге (которую я очень рекомендую): «Факты в конкретных случаях часто вызывают большие споры. Но реальность того, что наши правоохранительные органы обращаются с молодыми чернокожими мужчинами и женщинами иначе , чем с молодыми белыми мужчинами и женщинами, не подлежит сомнению.” [1]

Мемориал Майку Брауну на месте его расстрела — Фергюсон, Миссури 3/2015

В этот самый момент тревожная тень давит на совесть лютеранской школы теологии в Чикаго, и я надеюсь, что все это чувствуют. Не все присутствующие согласятся с моей интерпретацией слов и действий доктора Ричарда Перри здесь, в нашем кампусе, в прошлую среду. Не все присутствующие восприняли это как вдохновляющее пророческое явление, свидетелями которого нам посчастливилось стать. Я сделал. Не все присутствующие слышали надежду посреди его гнева, разочарования и боли.

Я сделал.

Некоторые критики потеряли себя в обсуждении «фактов» его пророческого излияния, но это избегание реальной проблемы является актом привилегии, доступной только тем из нас, кто является белым. Это уклонение является пассивным согласием с несправедливостью и самым разрушительным увековечиванием расизма. Мы должны спросить себя: сосредоточимся ли мы на пророческом послании или на способах пророка передать это послание? Сможем ли мы услышать благую весть пророка Исаии или отвергнем его, потому что нам не нравится его обнаженная драматизация (Исаия 20: 3)? Придержимся ли мы Царства Божьего, проповедуемого Иисусом, или согласимся с несправедливым, незаслуженным, утешительным и хорошим порядком статус-кво?

Пророки никогда не приводили конфликта и Др.Перри не доводил конфликт до LSTC. Тень расизма была вездесущей чумой для этой нации с момента ее основания. Это включает в себя кампус LSTC, земля которого раньше была домом для многих черных семей, которые не хотели уезжать. Это национальное и глобальное зло. Это церковная проблема. Это проблема LSTC. Это , а не проблема «где-то там»; это грех, глубоко укоренившийся в каждом из нас, людей, которые считают себя белыми, и чтобы напомнить нам, что доктор Перри принес меч из Матфея 10:34:

[Иисус говорил] Я пришел не для того, чтобы принести старый негативный мир, который ведет к застойной пассивности и смертоносному самоуспокоению. Я пришел, чтобы принести нечто иное, и всякий раз, когда я прихожу, возникает конфликт между старым и новым.Когда бы я ни приехал, происходит борьба между справедливостью и несправедливостью, между силами света и силами тьмы. Я пришел принести не отрицательный мир, но положительный мир, который есть [сообщество], которое есть справедливость, которое есть Царство Божье. [ 2]

«Только белизна имеет право определять, что значит быть лютераном в этой церкви. Этот. Является. Нет. Верно! »Преподобный доктор Ричард Перри младший, среда, 20 апреля 2016 г.

Доктор Перри проповедовал Закон, потому что если вы ищете справедливости, напряжение — это хорошо. Конфликт — это хорошо. Борьба — это хорошо. Быть неудобным. Доктор Мартин Лютер Кинг-младший мечтал о мире помимо отсутствия конфликта. Однако те из нас, у кого есть привилегия, обычно не желают приветствовать борьбу, которая ведет к этому позитивному миру.

Если кто и может претендовать на привилегию евроцентризма ELCA , то это я.

Одна из «замороженных избранных» Миннесоты, моя домашняя конгрегация Адвент-лютеранской церкви, проводит ежегодный обед с лютефисками.Я родился с лютеранской книгой поклонения в руках. В детстве я заснул под гимн Мартина Лютера «Могучая крепость — наш Бог». Я учился в колледже ELCA имени шведского короля Густава Адольфа. Я никогда не сижу в первом ряду скамеек. Мое второе имя Олаф! Скандинавское наследие следует праздновать, но если североевропейское происхождение отождествляется с лютеранством, тогда в ELCA никогда не будет места для доктора Перри или других цветных людей, и все разговоры о разнообразии — это обманчивый фасад. Далее, если какая-либо христианская деноминация является исключительной, явно или неявно, по отношению к определенной расе или этнической принадлежности, это противоречит Евангелию Иисуса Христа. Эта исключающая церковь больше не представляет Тело Христово, где «нет больше евреев и греков» (Галатам 3:28).

Преподобный доктор Ричард Перри младший

Это хорошее и верное дело — проводить веб-трансляции о борьбе с расизмом, проводить семинары по вопросам разнообразия и публиковать статьи в Facebook и Twitter, но, как говорит доктор Др.Перри так смело напомнил нам — мы не должны думать, что это означает, что мы каким-то образом вышли за рамки наших собственных расовых предрассудков. Действительно, за последние 8 месяцев в LSTC я говорил о расовой справедливости больше, чем когда-либо прежде в моей жизни, , но я начинаю понимать, что некоторые из этих разговоров являются просто утешением для людей белых. Хуже того, это может быть способом извиниться от честных личных размышлений о нашем собственном соучастии с привилегиями белых: «Я посетил акцию Black Lives Matter, учился за границей в Индии и выполнял миссионерскую работу в Южной Африке, так что я не могу. быть расистом.«Почему ты смотришь на опилку в глазах соседа и не обращаешь внимания на доску в своем собственном?» (Матфея 7: 3).

Я расист.

Мне было нелегко дойти до этих четырех слов, но я считаю, что если есть надежда для нашей школы, церкви и деревни, белые люди должны выйти за рамки нашей защиты и принять трудную правду: «Неважно, кто вы , где вы живете, как вы действовали — и даже если вы упорно боролись против расизма — вам никогда не избежать привилегий белых в Америке, если вы белый . Получить выгоду от угнетения — значит нести ответственность за его изменение. [3]

Я расист.

Расизм не означает, что ты плохой человек; это означает, что вы все еще становитесь тем, кем призваны быть, очищая себя от расизма, который является уделом каждого белого человека, рожденного в этой стране.

В тот день я попросил доктора Перри простить нас за соучастие в расизме, который он осуждал; это не так просто.В ответ он призвал всех нас закрыть двери туалета, упасть на колени, исследовать наши сердца и умы и искать прощения только у Бога. Сейчас не время для дешевой благодати. В этот момент у нас есть возможность для преобразующего покаяния. Этот момент может изменить курс нашей школы, Церкви и страны. В этот момент нас будут оценивать как пророков или пассивных служителей статус-кво .

По словам Др.Кинг: «Мы должны сделать выбор. Будем ли мы продолжать марш под барабанный бой соответствия и респектабельности, или мы, слушая удар более далекого барабана, перейдем к его гулким звукам? Пойдем ли мы только под музыку времени или, рискуя критикой и оскорблениями, пойдем к душе, спасающей музыку вечности? Сегодня более чем когда-либо перед нами бросают вызов вчерашние слова: «Не сообразовывайтесь с этим миром; но преобразуйтесь обновлением ума вашего» ». [4]


Ресурсы

Для всех, кто хочет получить копию Rev.Заявление доктора Перри в группе «Закон и Евангелие», не стесняйтесь, отправьте ему электронное письмо по адресу [email protected] Он является старейшим черным профессором, преподающим христианскую этику в ELCA, и после его выхода на пенсию в июле этого года семинария будет сильно скучать по нему.

У вас есть привилегия белого цвета? — это мощный веб-сайт с видео и ресурсами, созданный нашими соседями из Чикагской духовной семинарии (UCC).

Обучение толерантности — новая инициатива Южного юридического центра по вопросам бедности.

Джудит Батлер также недавно встретилась с New York Times, чтобы объяснить красоту #BlackLivesMatter в отличие от #AllLivesMatter.

Преподобный Джоэл Колвилл-Хансон написал статью о том, как нынешние лидеры ELCA создают мемы с хэштегом #DecolonizeLutheranism , с юмором и настойчиво оспаривая евроцентричность лютеранской идентичности в США …

…, что привело к разработке конференции по теме #DecolonizeLutheranism , которая состоится в LSTC осенью 2016 года.Для получения дополнительной информации обращайтесь по электронной почте [email protected]


Эрик Тон заканчивает свой первый год в LSTC в рамках M.Div. программа. Он очарован как кандидат на служение Синода Миннеаполиса ELCA. До прихода в LSTC он четыре года служил министром по делам молодежи и семьи в Лютеранской церкви «Люди веры» в Зимнем саду, штат Флорида.


[1] Джим Уоллес, Первородный грех Америки: расизм, привилегии белых и мост в новую Америку, 5.

[2] Мартин Лютер Кинг-младший «Любовь, закон и гражданское неповиновение», In A Testament of Hope, 51.

[3] Джим Уоллес, Первородный грех Америки: расизм, привилегии белых и мост в новую Америку, 35.

[4] Мартин Лютер Кинг младший, Сила любви , 20.


Библиотека LS-DYNA AVI

Модель (Труба для моделирования)
AVI # Сайт — AVI Имя Авторские права (c)
Предоставлено:
Размер
Приложения или сайты находятся в Альфа-порядке — первый раздел еще не размещен на сайте
dbc-1 даб-паб вид спереди STL Engineering
Deok-Byeong, Чаэ
1.23 МБ
dbc-2 даб-паб iso view 2,73 МБ
dbc-3 даб-паб вид слева 2,14 МБ
dbc-4 даб-паб вид справа 2.05MB
dbc-5 даб-паб вид сверху 2,55 МБ
Взрыв Анализ AVI (в настоящее время у нас нет специального сайта)
40 Корпус pdf информация X3DCAE LLC 3.2 МБ
40a Корпус X3DCAE LLC 1,6 МБ
Сайт: Авария Анализ
2-01 Подушка безопасности инфляция LSTC 5 МБ
21 Подушка безопасности развертывание LSTC 2.0 МБ
21а Подушка безопасности складной LSTC 4.77 МБ
22 Подушка безопасности развертывание с использованием сетки Эйлера LSTC 1,3 МБ
22а Сани Тест G. Monacelli 5.27MB
22b полюс Тест G. Monacelli 731KB
23 Самолет LSTC 762KB
23 Pedestiran / капот автомобиля СТРЕЛА 1.4 МБ
24 2D подушка безопасности LSTC 555KB
25 Калибровка ударный элемент для ноги DYNAmore 317 КБ
25а Калибровка манекена DYNAmore USSID DYNAmore 655 КБ
26 Поезд — Угол обзора ARA — CA 5.87 МБ
27 Поезд — Вид сбоку ARA — CA 3.75 МБ
28 Поезд Видео ARA — CA 1,99 МБ
29 Удар 2 ведущих локомотива Xiangdong Сюэ Шеффилд Univ. — UK 1,49 МБ
29a Удар между локомотивом / с жесткой стенкой Xiangdong Сюэ Шеффилд Univ.- UK 2,00 МБ
29b Удар локомотив / с жесткой стенкой / последующие туристические вагоны Xiangdong Сюэ Шеффилд Univ. — UK 728KB
29c Удар между вагонами Xiangdong Сюэ Шеффилд Univ. — UK 1,5 МБ
200 Вертолет Дж. Габрис, Дж. Шац — М. Сули, 937KB
201 прямоугольный ударная трубка
BS студент Тихомолов —
Проф.Н. Шабров
646 КБ
202

202C

Свет авария грузовика — переносной бетонный барьер Григорий Szuladzinski
Аналитический Service Pty Ltd
972KB

1,2 МБ

203 203a Car_Pole Часть 1 Car_Pole Часть 2 CompMechLab И А.Боровков 1.81 МБ 3.81 МБ
204 Сторона столкновение — легкий грузовик Gaurav Нилакантан 930 КБ
204a косой авария — легкий грузовик — ограждение Gaurav Нилакантан 1.10MB
Нет специальный сайт — Computational Fluid Dynamics
10 Завихренность LSTC 633 КБ
11 поток LSTC 300 КБ
12 Температура LSTC 259 КБ
Место: испытание на падение
50 Сотовая связь Телефон LSTC 2.07MB
51 Шина ETA 557 КБ
52 Пила — 1 LSTC 1,14 МБ
53 Пила — 2 LSTC 1 МБ
54 Шлем DYNAmore 641 КБ
56 Игрушка — Щенок LSTC 3.3 МБ
57 Стальная дека для проникновения ACTA 867 КБ
59 Ткань Воздействие RCC Гаурав Нилакантан 1,2 МБ
59a Платформа Испытание на падение — энергопоглощение Gaurav Нилакантан 715 КБ
59b динамический осевое дробление — цилиндрическая гильза Gaurav Нилакантан 784 КБ
ФРАГМЕНТАЦИЯ
612
612a
Фрагментация настила моста г.Szuladzinski
Аналитический Svc Pty Ltd
1,48 МБ
660 КБ
Место: анализ теплопередачи
70 Экструзия LSTC 455 КБ
71 Ковка LSTC 1.42MB
71a Мультипоковка LSTC 291 КБ
72 Сварка LSTC 755 КБ
73 Кастинг LSTC 3.4 МБ
74 1995 Кастинг LSTC 2.21MB
75 Тормоз дисковый LSTC 7,4 МБ
Сайт: Использование LS-DYNA (не размещено на сайтах)
С-60 Футбольный шлем LSTC 4,26 МБ
60 Контейнер — вода и воздух LSTC 1.38 МБ
60a-1 Открытие клапана / потока LSTC 442 КБ
60a Клапан с линейным сердечником OASYS
60b Bird Strike — передняя кромка крыла LSTC 637KB
60b1 60b2 Bird Strike-SPH Модель_на_Ti6Al4V
_ вращающиеся ножи
X3DCAE LLC 6.83 МБ

10,3 МБ

60c FAT EUROSID в санях тест DYNAmore 561 КБ
60d Манекен USSID в испытании салазок DYNAmore 449 КБ
60e Манекен падающая лестница Gaurav Нилакантана 2,5 МБ
60e1 3D Ткань Impact Gaurav Нилакантан 4.10
60e2 Прошитый 2D ткань с полотняным переплетением Impact Gaurav Нилакантан 4.12MB
60e3 2D Ткань полотняного переплетения Impact Gaurav Нилакантан 2,73 МБ
61 Бюстгальтер Анализ OASYS 539 КБ
61a Сегментная автоматическая связаться LSTC 2.25 МБ
61b Сегментная автоматическая связаться LSTC 2.03MB
62 3D осесимметричная форма Заряд LSTC 688 КБ
63 Заряд линейной формы LSTC 9,4 МБ
64 «Стандарт», форма BRL 81 мм. Заряд LSTC 1.06MB
65 Адаптивное изменение сетки LSTC 339 КБ
66 Адаптивное изменение сетки LSTC 1,24 МБ
69 Резка металла LSTC 1.06MB
69a Мягкая игрушка ERAB 694 КБ
601-606 все Контакты А.Боровков
601a
601b
602
603
604a
604b
605
606
4.54MB
макс
607 Mfg: всасывающий конус, используемый в добыча золота CompMechanicLab 2.06MB
607a Mfg: всасывающий конус, используемый в добыча золота CompMechanicLab 2,92 МБ
608_01 Анализ отказов — проникновение в смеситель CompMechanicLab 3,17 МБ
608_02 Анализ отказов — проникновение в смеситель CompMechanicLab 3.36 МБ
608_03 Анализ отказов — проникновение в смеситель CompMechanicLab 2.22MB
609 Дисковый тормоз LSTC 3,48 МБ
610 Обрушение здания Г. Шуладзинский
Аналитический Svc.Pty Ltd
5,40 МБ
612
612a
Фрагментация настила моста г.Szuladzinski
Аналитический Svc.Pty Ltd
1,48 МБ
660 КБ
612b миль на галлон

612b avi

Большой мина под военным кораблем Г. Шуладзинский
Аналитический Svc.Pty Ltd
8 МБ

3 МБ

614b Рельсовая пушка LSTC 2,6 МБ
614c Рельсовая пушка LSTC 2.6 МБ
Место: моделирование обработки металлов давлением
30 Дверь панель LSTC 1.06MB
30a Mfg. Modeling Pipe Проф. Чернявский
ЮУрГУ Челябинск, RU
2.07MB
31 Резка металла LSTC 2,9 МБ
31a ступеней для горячей штамповки листового металла Деталь Доктор.А. Шапиро 4 МБ
32 Моделирование камеры КОМАНДА CAE Foxconn / CN 368 КБ
33 Масляный поддон ETA 931KB
34 Разрез ETA 648 КБ
35 Толщина ETA 884 КБ
36 Штамповка ETA 336 КБ
37
38
39
Формовочный пресс CompMechLab И А.

Добавить комментарий

Ваш адрес email не будет опубликован.
