Дренаж. Система дренажа. Типы: поверхностный (линейный и точечный)
22.07.2019
Важную роль при обустройстве парков, скверов, придомовых территорий, дорог и пешеходных дорожек играют дренажные системы. Задачей, которую призвана она решать, является не только понижение уровня грунтовых вод, но и отвод дождевых и талых вод от участка. С помощью системы поверхностного водоотвода достигается защита территории от избытка влаги.
Качественная дренажная система в несколько раз увеличивает срок эксплуатации дорожных покрытий, отмосток и фундаментов зданий. Такие территории защищены от скопления дождевых и талых вод, что не только затрудняют передвижение по участку, но и являются угрозой отсыревания фундамента и цокольных этажей, их подтапливания и возникновение опасной плесени.
Предусмотреть поверхностный дренаж нужно еще на этапе проектирования объекта, так как монтаж относится к первоочередным мероприятиям по обустройству территорий.
Компания Стандартпарк работает на рынке с 2000 года. За это время за ней утвердилась репутация добросовестного партнера и производителя. Собственное конструкторское бюро постоянно работает над совершенствованием используемых материалов и технологий производства. Любая система водоотвода, изготовленная нашей компанией, соответствует требованиям европейских стандартов качества.
В ассортиментную линейку входят бетонные, полимербетонные, пластиковые лотки (для отвода жидкости с поверхности) и лотки из нержавеющей стали (для избавления от стоков внутри зданий), дождеприемники, водоприемные решетки, пескоуловители и другое оборудование для устройства системы водоотвода.
Стандартпарк объединяет:
Вся производимая продукция Стандартпарк характеризуются надежностью и долговечностью.
Основным принципом деятельности является неизменное качество при оптимальных ценах.
Конструктивно принято выделять следующие типы дренажа:
- линейный;
- точечный;
- внутренний;
- подземный.
Каждый из этих типов предназначен для решения определенных задач. Как правило, при строительстве и благоустройстве территории используется несколько вариантов ливневых систем, что обеспечивает комплексную защиту строении и открытых территорий от излишков воды.
Перейти в Каталог продукции компании Стандартпарк сейчас.

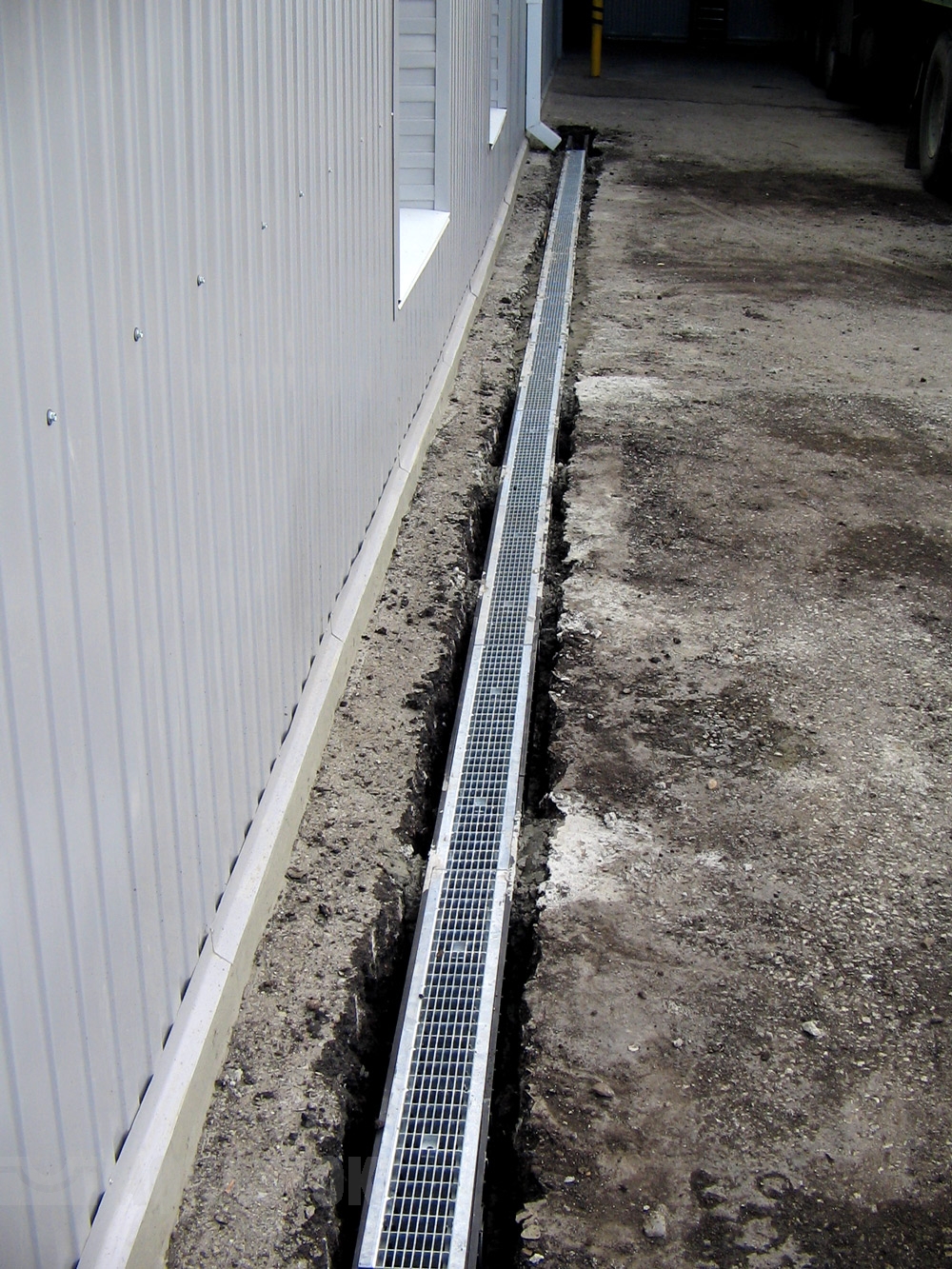

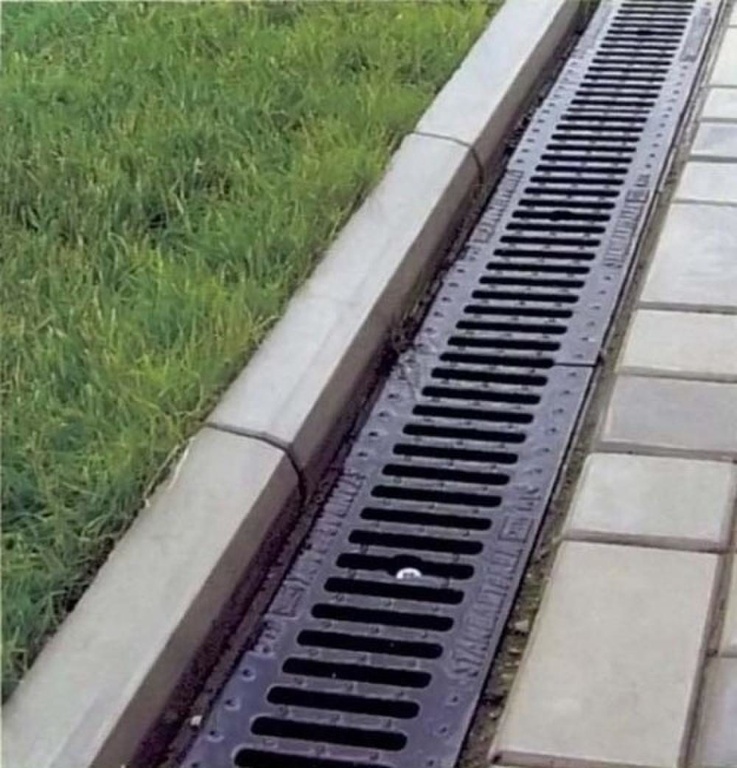

Линейный дренаж
Системы поверхностного водоотвода предназначены для отвода дождевых, талых, а также сточных и промышленных вод. Прямолинейный отвод широко применяется в строительстве дорог, тротуаров, обустройстве приусадебных участков, оборудовании промышленных цехов и открытых площадок.
Линейный водоотвод решает проблему образования луж и потоков после сильных дождей или таяния снега, что обеспечивает сохранность дорожного покрытия. Отвод воды непосредственно от зданий защищает отмостку и фундамент от разрушения, а подвалы и цокольные этажи – от подтопления.

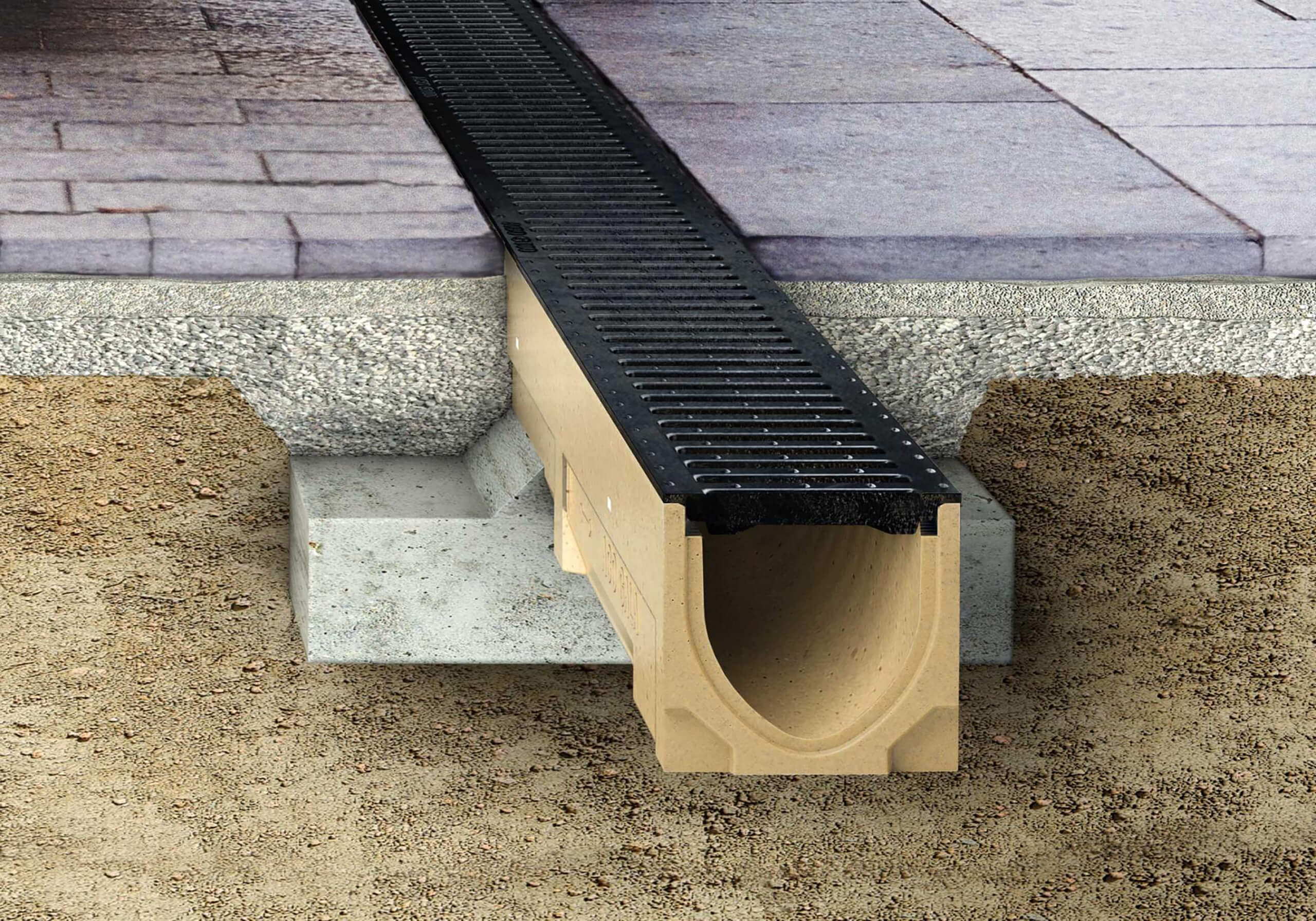

Представляет собой совокупность углубленных каналов, закрытых съемными решетками (или же монолитных блоков из полимербетона), и пескоуловителей. Пескоуловители предназначены для удержания принесенных водой песка и грязи. Съемные решетки не дают попадать внутрь крупному мусору и засорятся. Кроме того, решетки создают безопасные условия для передвижения людей и транспорта.
В зависимости от места установки и класса нагрузки территории, Вы можете подобрать каналы стандартной серии Basic, усиленных Drive и Max. В каждой категории предвидены все необходимые комплектующие и дополнительные элементы.
Для оттока воды система поверхностного дренажа соединяется с канализацией.
Точечный дренаж
При строительстве зданий обязательно применяется отвод стоков, устраиваемый с помощью дождеприемника. Точечный дренаж применяют для локального сбора воды под водосточными трубами, в придверных приямках и местах большой вероятности образования луж. Кроме того, может дополнять линейный водосток в тех местах, где требуется быстрое удаление излишков воды: на площадках перед входом в дом, автомобильных стоянках, на въездах и дорожках. Сверху дождеприемник обязательно закрывается ячеистой решеткой, выполненной из стали, чугуна или пластика.
Данная конструкция отводит поступающие стоки в ливневую канализацию.
Дополнительно дождеприемники, с помощью которых устроен точечный дренаж, могут быть оснащены сифонами-перегородками, предназначенными для удержания неприятного запаха из канализации, а также корзинами для сбора попадающего мусора.
Правильно спроектированный и реализованный водоотвод предохраняет фундамент и отмостку здания от разрушения, а также предотвращает попадание стоков в цоколи и подвалы.
Перейти в Разделы с продукцией стандартной серии Basic или усиленной Max.
Сертификаты на продукцию Стандартпарк

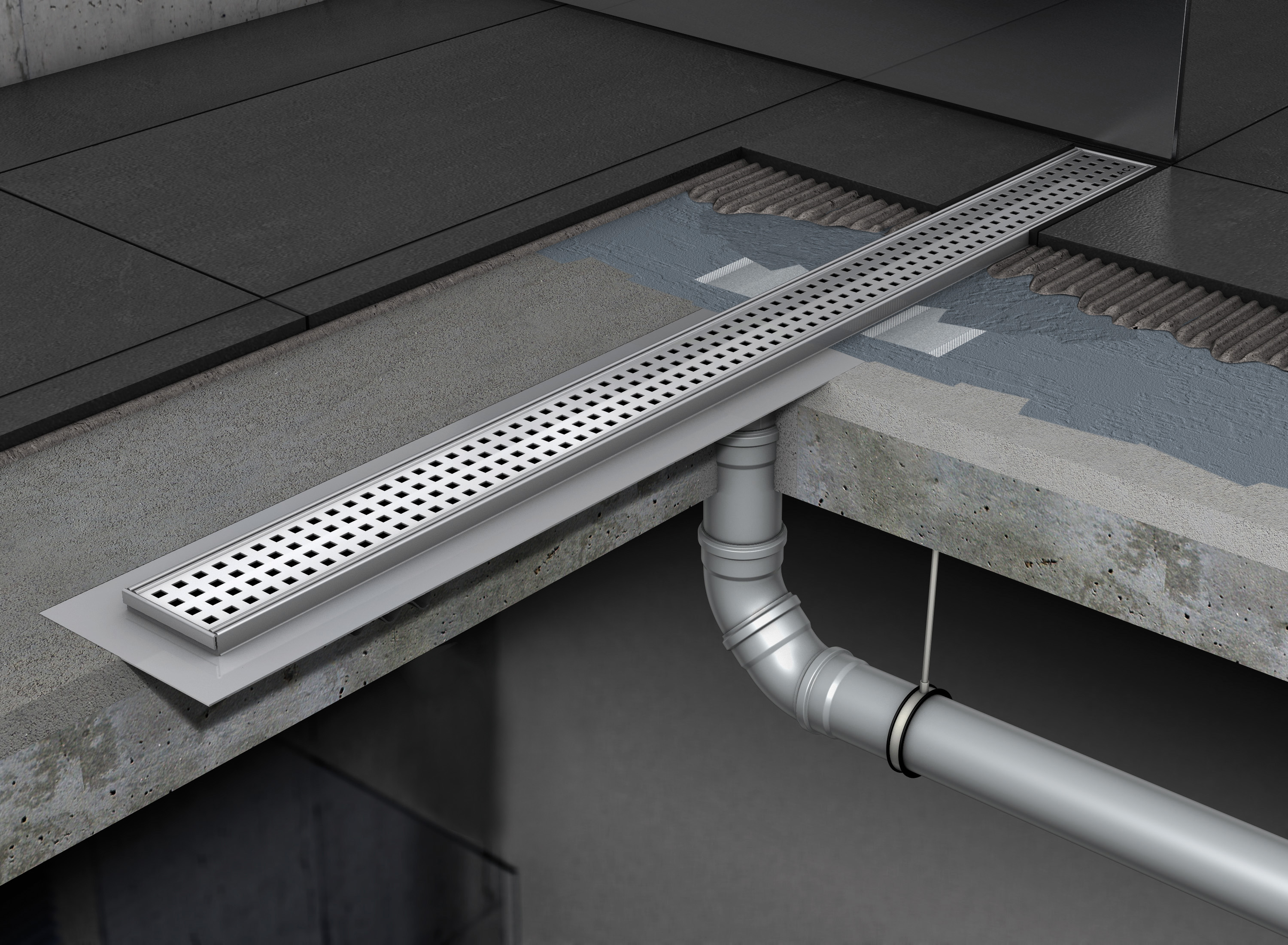

Внутренний дренаж
Внутренний водоотвод из нержавеющей стали
используется на промышленных предприятиях, на которых должен соблюдаться особый санитарно-гигиенический режим. Например, такая система необходима в пищевой или фармацевтической промышленности.Все комплектующие характеризуются повышенной стойкостью к окислению, гигиеничностью, простотой санитарной обработки и длительным сроком службы.
Внутренний дренаж включает в себя лотки, трапы и решетки. Лотки используются для сбора сточных вод и отвода их к трапу. Сверху каналы закрываются решетками, обеспечивающими безопасность персонала и защищающими от попадания посторонних предметов внутрь. Трапы выводят стоки непосредственно в канализацию, оборудуются уловителями механических примесей, гидрозатворами и сливными решетками.
Все элементы изготавливаются из высококачественной нержавеющей стали.
Такая канализация может быть использована не только при строительстве промышленных зданий, но и при их реконструкции и модернизации.
Перейти на сайт производителя Inoxpark
Подземный дренаж
Подземный дренаж представляет собой систему проложенных под землей каналов, которые служат для отвода грунтовых вод от участка. Является необходимым в том случае, если уровень грунтовых вод достаточно высок: например, вблизи водоемов или в болотистой местности. Он также необходим если в доме имеется подземный гараж или цокольный этаж.
Без подземной системы водоотвода можно обойтись при условии наличия песчаного, хорошо дренирующего грунта и грунтовых водах, залегающих в полутора и более метрах от поверхности. Элементами, что используются для этого выступают дренажные перфорированные трубы (с фильтром из геотекстиля или без него), колодцы, инфильтрационные блоки и тоннели.
Перейти в Раздел Дренажные трубы.
Услуги:
Специалисты Стандартпарк разработали удобный и надежный калькулятор. Теперь Вы легко и быстро сможете подобрать дренажные лотки из нужного материала и размеров за считанные секунды.
Рассчитайте необходимое количество герметика для герметизации линейных или точечных систем водоотвода с помощью нашего удобного калькулятора.
Проектная служба Стандартпарк предлагает техническое решение проблемы отвода поверхностных стоков, подтопления фундамента, расчета бытовой канализации.
Наши менеджеры организуют удобный для Вас способ доставки до Вашего объекта.
Возврат к спискуЛинейный дренаж — дренажные желоба и решетки
Линейный дренаж является одним из вариантов ливневой канализации. С помощью дренажных желобов, закрытых решетками система собирает воду вдоль дорог и вокруг дома, а затем отводит ее в канализацию.
Для защиты от засорения канализационных труб применяют пескоуловители — более глубокие лотки, в которых оседает песок и мусор.
В зависимости от места применения желоба и решетки испытывают разную нагрузку. На садовых участках она минимальна, а в промышленных зонах может быть очень большой. Класс нагрузки обозначают буквами:
| A | до 1,5т | Садовые участки, тротуары, скверы |
| B | до 12,5т | Частные гаражи, коттеджные поселки |
| C | до 25т | Автостоянки, обочины дорог |
| D | до 40т | Промзоны, автозаправки и т. д. |
Готовые решения
Наиболее востребованные для садовых участков решения можно приобрести в готовых комплектах:
| Желоб с металлической решеткой | Желоб с пластиковой решеткой |
| Пескоуловитель с металлической решеткой | Пескоуловитель с пластиковой решеткой |
Посмотреть все варианты
Для разных нагрузок разные материалы
| Дренажные решетки | |||
| пластик, штампованная сталь | А | пешеходные зоны, велосипедные дорожки, частные гаражи, приусадебные участки | |
| ячеистая сталь | В | тоже применение, что и категория А, плюс дороги, парковки с малой интенсивностью движения легкового транспорта | |
| чугун | С | категория А,В, плюс автодороги со средней интенсивностью движения, стоянки, АЗС | |
| чугун усиленный | D | промзоны высокой интенсивности, порты, доки | |
| Дренажные желоба | |||
| Пластик | C |
| |
| Бетон | C | Большой вес, промышленное назначение | |
| Полимеркомпозит | D | Высокопрочный полимер с кварцевой или песчаной крошкой. Сочетает хорошую упругость и высокую прочность. | |
Видео инструкции по монтажу
| | |
| Установка дренажных желобов — инструкция американского производителя |
Поверхностный дренаж участка, своими руками, линейный дренаж
Дренажные системы играют большое значение в вопросах благоустройства придомовых территорий, газонов, садовых участков, пешеходных дорожек скверов и парков. Они предназначены для эффективного понижения уровня грунтовых вод, отвода талых и дождевых вод. Поверхностный дренаж на дачном участке помогает защитить территорию вокруг дома от избытка влаги.
Устройство системы линейного дренажа можно сделать самостоятельно. При использовании дренажных труб без щебня привлечение спецтехники и оборудования не требуется.
Применение
На каждом современном объекте должна быть в наличии обязательная опция инженерного оснащения — сбор и отвод талой и дождевой воды. Дренажные системы применюется на объектах промышленного, гражданского, частного строительства. Поверхностный дренаж участка можно произвести своими руками, без помощи специалистов. Увеличить срок службы фундамента зданий, отмосток, дорожных покрытий можно с помощью грамотно установленной дренажной системы. Территория, оборудованная водоотводом, приобретает надежную защиту от скопления талых и дождевых вод, затрудняющих перемещение по участку, способных привести к отсыреванию цокольного этажа и фундамента дома.
Дренаж участка должен быть предусмотрен на начальном этапе разработки проекта. В плане мероприятий по благоустройству территории монтаж дренажной системы стоит на первых позициях.
Поверхностная дренажная система состоит из линейного и точечного водоотвода, каждая из них выполняет определенную задачу. Отведение с большой территории атмосферных осадков происходит посредством линейного дренажа, за локальный водоотвод отвечает точечный дренаж.
Точечный дренаж участка
Для локального сбора излишков воды устанавливают дренажи под поливочными кранами, водостоками, в приямках. С помощью данной системы повышается эффективность водоотвода с поверхности участка. В состав точечного дренажа входят:
- ливневые заслонки;
- сливные водоотводы;
- трапы;
- дождеприемники.
Устройство поверхностного линейного дренажа
В состав системы входят заглубленные каналы и пескоотделители, закрытые сверху съемными решетками. Применение решеток позволяет избежать засорения дренажа листвой, мусором. Технология устройства линейного дренажа предусматривает плоские уклоны от линии водостока.
Грамотный монтаж позволяет:
- снизить риск осадки грунта;
- уменьшить протяженность ливневой канализации;
- увеличить площадь водоотвода, за счет сбора вода по плоским уклонам в систему водосточных каналов.
По сравнению с ливневой канализацией монтаж и обслуживание линейных поверхностных водоотводов значительно проще. Линейные и точечные дренажные системы, работающие в тандеме, помогают снизить протяженность каналов и уменьшить объем земляных работ.
Фото
Видео
Линейный дренаж | Новости
Картинки по запросу Линейный дренаж
Это название скрывает систему бетонных или пластиковых водоотводов с чугунными или пластиковыми решетками соответственно, размещенных на осушаемой поверхности, соединенных с баком или канализационной системой.
Больший ассортимент различных лотков представлен на сайте торгово-производственной компании «Стандартпарк», ознакомится с которым можно, перейдя по ссылке https://www.standartpark.ru/catalog/beton-max-dn200/.
Линейный дренаж устанавливается только на ровных поверхностях, покрытых, например, брусчаткой, тротуарной плиткой или асфальтом, так как размещение лотков, например, на газоне, быстро заиливает всю систему. Сборные лотки длиной 50 или 100 см можно комбинировать в любые дренажные линии. При осушении больших площадей, например, проезжей части, дренажная линия будет проложена вдоль всей поверхности, которая должна иметь небольшой наклон внутрь. Также нужно создать уклон вдоль дороги, чтобы вода из дренажа могла сливаться автоматически. Не рекомендуется устанавливать дренажную линию на краю зеленой зоны, из-за заиления частицами почвы он будет не эффективен. На обоих концах осушаемой поверхности стоит разместить перпендикулярные поддоны, которые дополнительно будут собирать воду, стекающую по поверхности.
Прокладка дренажной линии проста. Лотки водоотводные должны быть уложены на бетонное основание толщиной не менее 8 см, а также стороны одинаковой толщины. После установки решетки ее верхняя поверхность должна находиться примерно на 5 мм ниже осушаемой поверхности. Линейная дренажная система также может использоваться для отвода воды из желобов — тогда под сливными трубами устанавливается дополнительная система для сбора воды.
В конце каждой дренажной линии должна быть песколовка, чтобы предотвратить засорение дренажных каналов. Из этого отстойника вода сливается через подземные трубы во внешнюю канализационную сеть или в абсорбирующую скважину.
Ленточный водоотвод вокруг дома должен быть очень хорошо продуман, потому что станет его защитой от, пусть временного, подтопления. Избыток воды может стать серьезной проблемой не только из-за неудобств при использовании участка или дома, но и может угрожать его строительству. Поэтому основной проблемой, с которой нам приходится сталкиваться, является слив воды — часто очень большого ее количества — за пределы нашего участка.
Линейный водоотвод — самые выгодные цены в Москве, доставка!
Очередные дожди вызывают у Вас ужас? Неудивительно, ведь после них Ваш участок превращается в болотную топь, а срок службы фундамента сокращается как минимум в 2 раза! По статистике, с этой проблемой сталкивается 97% домовладельцев, которые своевременно не позаботились о создании линейного водоотвода и дренажной системы вокруг дома. Как помочь участку пережить проливные дожди, и что для этого необходимо – прямо сейчас мы Вам об этом расскажем!Как распознать линейный водоотвод?
Линейный дренаж – один из типов поверхностного дренажа. Его обустройство требует выполнения плоских уклонов по обе стороны от линии водостока. Результатом является снижение вероятности просадки грунта, сокращение протяжённости каналов ливневого водоотвода и значительное увеличение площади водосбора.Что представляет собой линейный поверхностный водоотвод? Как он выглядит? Это система желобов (водоотводных лотков, каналов) и пескоуловителей – специальных ёмкостей для задержки вынесенного потоками воды мелкого мусора и песка, которые являются связующим звеном поверхностного водоотвода и расположенной под землёй ливневой канализацией.
Сверху лотки водоотводные и пескоуловители закрываются дренажными защитно-декоративными решётками.
6 преимуществ линейного водоотвода: узнайте их все!
- В отличие от точечного водоотвода, линейный можно монтировать на ровных участках: именно там он сможет проявить себя в полную силу.
- Равномерная функциональность всей системы – каждая ее часть будет выполнять качественное водоотведение.
- Линейный дренаж можно монтировать на нужной Вам глубине: в зависимости от характеристик участка.
- Система практически не подвержена засорению при условии правильного монтажа.
- Если такой дренаж все-таки засорится, его чрезвычайно просто очистить – для этого достаточно снять решетку с лотка.
- С целью улучшить дренирование участка, систему можно монтировать между двумя наклонными плоскостями.
Обратите внимание! При монтаже линейного водоотвода на неровной территории специалисты рекомендуют использовать его в сочетании с точечным дренажом.
Как понять, правильно ли установлен линейный водоотвод?
Эффективность работы подобной системы очевидна уже после первого дождя или ливня. Системы линейных дренажей значительно сокращают расходы на дополнительное обслуживание и ремонт сооружений и зданий, продлевают сроки их службы.Внимание! Когда линейная система водоотведения хорошо продумана и правильно установлена, подтопление фундаментов зданий и заболачивание почвы полностью исключено.
Системы линейного водоотвода способны легко и быстро справляться с излишней влагой. Представляем вашему вниманию системы линейного водоотвода общего назначения: наиболее экономичное и популярное решение проблемы сбора и отвода талых и дождевых вод. В нашем ассортименте лотки водоотводные с различной шириной гидравлического сечения: 70, 100, 200, 300 мм, решётки к лоткам, комплектующие.
Закажите монтаж системы линейного водоотвода у нас — сэкономьте свое время и деньги, ведь мы выполняем услуги на высшем уровне и с максимальной выгодой для Вас!
3 вида водоотводных лотков, которые взорвали мир!
- Бетонные лотки. Такие системы поверхностного водоотведения из бетона применяются для оборудования подъездных путей, пешеходных зон, спортивных сооружений, автостоянок. Ударостойкие и особо прочные серии предназначаются для промышленных зон, автомобильных дорог, складских терминалов и портов.
Такие системы поверхностного водоотведения из бетона применяются для оборудования подъездных путей, пешеходных зон, спортивных сооружений, автостоянок. Ударостойкие и особо прочные серии предназначаются для промышленных зон, автомобильных дорог, складских терминалов и портов.- Полимерные лотки. Прочность полимербетона намного больше, чем прочность бетона традиционного. Полимербетон легче, имеет лучшее сопротивление к истиранию, практически нулевое водопоглощение, устойчив к агрессивным средам и морозам.

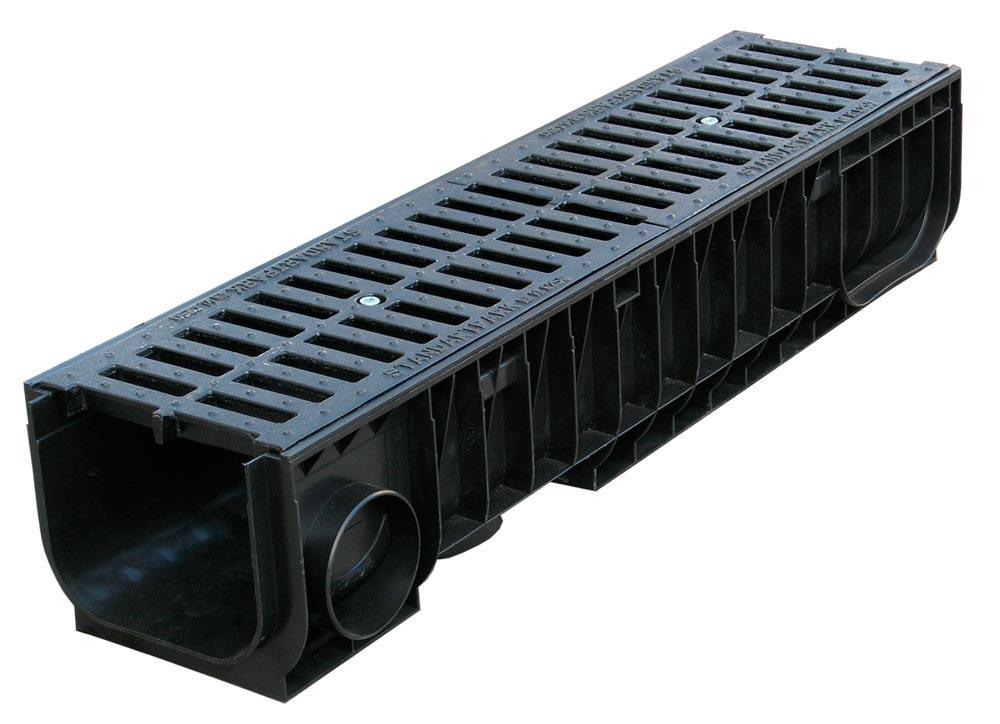

- Пластиковые лотки. Эти изделия широко применимы при обустройстве систем дренажа на участках со средней и малой интенсивностью передвижения. Пластиковые желоба отлично проявляют себя при низких температурах и высоких нагрузках. Желоба из пластика даже переносят температуру в 42°С и ниже!
Получите консультацию нашего опытного специалиста по выбору оптимальных водоотводных лотков для Вашего участка! Закажите качественные лотки в нашем Интернет-магазине по дилерской цене – до 17% ниже, чем на строительном рынке, и получите скидку на дренажные работы! Не пропустите свой шанс совершить выгодную покупку!
Линейный дренаж в Москве, цена в Подмосковье
Устройство линейного водоотвода – прекрасный способ для сбора ливневой воды.
Известно, что такая система развивалась с помощью инженерных технологий, пройдя путь от сточных канав до разработанных модульных систем, изготовленных из качественных и прочных смол. Наша компания проектирует и устанавливает линейный дренаж на открытых участках, предлагая доступные цены и используя качественные материалы.
| Наименование услуги | Ед.изм. | Цена | Цена у конкурентов |
| Поверхностный дренаж | м.п. | 478 | 955 |
| Глубинный дренаж | м.п. | 700 | 1 400 |
| Ливневая канализация с заглублением до 1 м. | м.п. | 600 | 1 200 |
| Ливневая канализация с заглублением до 1.5 м. | м.п. | 750 | 1 500 |
Установка коллекторного колодца (высота 3м. ) |
м.п. | 12 500 | 25 000 |
| Установка смотрового колодца до 1 | м.п. | 1 500 | 3 000 |
| Установка смотрового колодца до 3 м. | м.п. | 3 250 | 6 500 |
| Монтаж дождеприемника | м.п. | 500 | 1 000 |
| Дренаж фундамента | |||
| Стоимость кольцевого дренажа фундамента | |||
| Кольцевой дренаж фундамента, глубиной до 1м | м.п. | 750 | 1500 |
| Кольцевой дренаж фундамента, глубиной до 2м | м.п. | 900 | 1800 |
| Кольцевой дренаж фундамента, глубиной до 3м | м.п. | 1 750 | 3500 |
| Стоимость пристенного дренажа фундамента | |||
| Устройство пристенного дренажа фундамента глубиной до 1 м | м. п. |
1 000 | 2000 |
| Устройство пристенного дренажа фундамента глубиной до 2 м | м.п. | 1 750 | 3500 |
| Устройство пристенного дренажа фундамента глубиной до 3 м | м.п. | 2 250 | 4500 |
| Устройство коллекторного колодца для насоса | 1 изд | 12 500 | 25000 |
| Гидроизоляция фундамента | |||
| Земляные работы | м3 | 350 | 700 |
| Обмазочная гидроизоляция | м2 | 650 | 1300 |
Важность использования дренажной системы
Будучи наиболее эффективным способом сбора и отвода дождевой и теплой воды, линейный дренаж также является одним из самых востребованных. Доступная цена линейного дренажа также играет важную роль, но значимость использования системы заключается ив следующем:
- Линейный водоотвод необходим для того, чтобы защитить фундамент здания от подтопления и влаги;
- Такая система позволяет исключить риск размывания грунта на участке;
- Предотвращение разрушения отмостки и фундамента зданий.
Учитывая климатические особенности Московской области, в частности, частые дожди и ливни, очень трудно представить территорию частного дома или дачи, на которой нет дренажной системы. Более того, иногда в нашу компанию обращаются клиенты – представители складских комплексов, спортивных объектов, парков и даже аэропортов, чтобы воспользоваться этой услугой и обезопасить территории.
Заказать услугу в Москве: выгодные услуги на наших клиентов
Обратившись к нам, вы можете воспользоваться удобной услугой, которая принесет много пользы для вашего дачного участка или целой придомовой территории. Важно помнить о том, что своевременная установка дренажной системы на участке исключительно риск вымывания грунта, проседания.
Преимущества
- Без запаха и загрязнения кислорода
- Экологичен и проходит все нормы — полноценное очищение
- Удобство в любую погоду, прочный и герметичный
- Срок службы до 50 лет, максимально выгодно
- Не нарушает законодательство, безопасный на 100%
- Минимальные затраты на эксплуатацию и обслуживание
Своевременная установка поверхностного линейного водоотвода предотвращает вымывание грунтовой породы, исключая проседание дорожного или ландшафтного покрытия, сохраняя целостность полотна.
Все работы выполняются опытными мастерами, которые неоднократно справлялись с проектированием и внедрением водоотвода на участках.
Наша компания предлагает всем клиентам из МСК низкие цены, использует качественные строительные материалы и выполняет работы согласно указанным срокам.
Проживаете в Подмосковье или за его пределами? Не беда, ведь мы работаем по всей области! Звоните и договаривайтесь – бригада приедет на участок в согласованное с вами время и день!
Линейный водоотвод
Системы поверхностного водоотвода
| Наименование товара | Единица измерения | Цена за единицу измерения (в рублях) | |
| Лоток водоотводный 500х140х60 мм бетонный Gidrolica | шт. | 210,00 | |
| Лоток водоотводный 1000х145х135 мм пластиковый Gidrolica | шт. |
454,00 | |
| Лоток водоотводный 1000х140х125 мм бетонный Gidrolica | шт. | 419,00 | |
| Лоток водоотводный 1000х145х100 мм пластиковый Gidrolica | шт. | 398,00 | |
| Лоток водоотводный 1000х145х185 мм пластиковый Gidrolicа | шт. | 527,00 | |
| Водоотводный лоток пластиковый 1000х145х60 мм Gidrolicа | шт. | 334,00 | |
| Решетка водоприемная 500х136 мм чугунная Gidrolicа | шт. | 526,00 | |
| Решетка водоприемная 1000х136 мм стальная оцинкованная Gidrolicа | шт. |
410,00 | |
| Решетка водоприемная пластиковая 500х136 мм Gidrolicа | шт. | 187,00 | |
| Крепеж к лотку водоотводному бетонному Gidrolicа | шт. | 80,00 | |
| Крепеж к лотку водоотводному пластиковому Gidrolica | шт. | 70,00 | |
| Заглушка торцевая универсальная для лотка водоотводного пластикового Gidrolicа | шт. | 113,00 | |
Система пескоуловителей и желобов, защищенных решетками, повсеместно используется для поверхностного дренажа участка. Эта система носит название линейный водоотвод, и обойтись без нее не представляется возможным.
Линейный водоотвод – удобный и эффективный способ отведения поверхностных вод в ливневую канализацию. Ее преимуществом является простота обустройства – владельцу участка не придется проводить перепланировку ради организации этого водоотвода. При его планировании полезно в мельчайших деталях продумать все нюансы подземной канализации, а также обустройства поверхностного и точечного водоотвода для достижения лучшего результата. В зависимости от местоположения, рельефа и других особенностей участка можно выбрать наиболее подходящие лотки. Наши специалисты готовы помочь Вам в этом, предложив лотки, которые смогут наилучшим образом выполнять свои функции на Вашем участке.
Мы не рекомендуем пытаться вылить каналы самостоятельно – это требует специальной оснастки и наличия профессиональных навыков. Недорогие и качественные лотки доступны в ценовом отношении, поэтому нет никакой необходимости в подобной экономии.
Premium Wedgewire Grate — Линейные трапы LUXE
LUXE LINEAR DRAINS, LLC гарантирует, что этот продукт и его части не имеют дефектов материалов или изготовления в течение 10 лет с даты первоначальной отгрузки.
В течение этого периода LUXE LINEAR DRAINS, LLC бесплатно отремонтирует или заменит дефектные детали новыми или восстановленными деталями по усмотрению LUXE LINEAR DRAINS, LLC.
LUXE LINEAR DRAINS, LLC предоставляет 30-дневный период возврата (см. «Возврат исправных продуктов» ниже) и следующую ограниченную гарантию.Эта ограниченная гарантия распространяется только на первоначального покупателя.
Обратите внимание, что любые гарантийные услуги или вопросы должны сопровождаться номером заказа из транзакции, посредством которой был приобретен гарантийный продукт. Номер заказа служит номером гарантии и должен быть сохранен. LUXE LINEAR DRAINS, LLC не будет предлагать гарантийную замену без оригинального чека или доказательства покупки. Все сборы за доставку в LUXE LINEAR DRAINS, LLC и обратно в течение и после этого 30-дневного периода должны быть оплачены заказчиком.Все возвраты, как в течение 30-дневного периода, так и после него, должны регулироваться процедурами получения гарантийного обслуживания, описанными ниже.
LUXE LINEAR DRAINS, LLC не дает никаких гарантий и не делает никаких заявлений, явных или подразумеваемых, в отношении продукции или документации любого другого производителя, ее качества, характеристик, товарной пригодности, пригодности для определенной цели или соответствия каким-либо представлениям или описанию.
За исключением случаев, указанных ниже, LUXE LINEAR DRAINS, LLC не несет ответственности за какие-либо убытки, затраты, расходы, неудобства или ущерб, которые могут возникнуть в результате использования или невозможности использования слива.Ни при каких обстоятельствах LUXE LINEAR DRAINS, LLC не несет ответственности за любые убытки, стоимость, расходы, неудобства или ущерб, превышающие покупную цену слива.
Гарантия и средства правовой защиты, изложенные ниже, являются исключительными и заменяют все другие, устные или письменные, явные или подразумеваемые. Торговые посредники, агенты или сотрудники не имеют права вносить какие-либо изменения, продления или дополнения к этой гарантии.
Условия гарантии
Вышеуказанная ограниченная гарантия регулируется следующими условиями:
1.Правильная установка и нормальное использование.
2. Клиент предоставляет оригинал счета-продажи или другое доказательство покупки.
3. Гарантия не продлевается ни на какие запасные части, предоставленные покупателю в соответствии с данной гарантией.
Порядок получения гарантийного обслуживания:
ПолитикаRMA (разрешение на возврат товара):
Политика RMA (разрешение на возврат товара): если требуется ремонт, покупатель должен получить номер RMA и предоставить подтверждение покупки.RMA и услуги предоставляет только LUXE LINEAR DRAINS, LLC. Любые расходы по доставке по истечении 30 дней (начиная с первоначальной даты покупки) любого предмета, возвращенного для ремонта / замены, несет покупатель. Все возвращенные детали должны иметь номер RMA, четко отображаемый на внешней стороне упаковки, сопровождаемый письмом с подробным описанием проблем с продуктом и копией оригинального документа, подтверждающего покупку.
Пакеты наложенным платежом не принимаются. Никакая посылка не будет принята без номера RMA на внешней стороне упаковки.Номера RMA действительны только в течение 30 дней с даты выдачи.
Для получения услуги выполните следующие действия:
1. Найдите номер гарантии или счет-фактуру (номер заказа по транзакции, посредством которой продукт был первоначально приобретен) и обратитесь в службу поддержки клиентов LUXE LINEAR DRAINS, LLC по телефону 877-398-8110 или [email protected]
2. Если продукт необходимо отремонтировать, для отправки в наш ремонтный отдел будет выдан номер RMA (номер разрешения на возврат товара).Пожалуйста, следуйте инструкциям сотрудников службы технической поддержки LUXE LINEAR DRAINS, LLC, чтобы отправить ваш слив. LUXE LINEAR DRAINS, LLC не принимает отправления без номера RMA.
3. Упакуйте дефектный продукт в его оригинальную или хорошо защищенную коробку, как указано в Инструкциях по обратной доставке. LUXE LINEAR DRAINS, LLC не несет ответственности за повреждение / потерю любого продукта при транспортировке вне 30-дневного периода обслуживания, оплаченного LUXE LINEAR DRAINS, LLC.
Очень важно, чтобы номер RMA был четко написан или отображен на внешней стороне упаковки.Отправьте продукт вместе с копией вашего счета или другого документа, подтверждающего покупку, вашим именем, адресом, номером телефона, описанием проблемы (-ий) и полученным вами номером RMA по адресу:
LUXE LINEAR DRAINS, LLC RMA
Получение возврата со склада
RMA №____________
2800 The Bluffs
Austell, GA 31222
4. После получения продукта LUXE LINEAR DRAINS, LLC отремонтирует или заменит продукт (по усмотрению LUXE LINEAR DRAINS, LLC) и отправит его вам обратно в течение 3 недель (в зависимости от наличия деталей) через UPS.
5. Перекрестный обмен (только детали): Вам нужно будет предоставить действующий номер кредитной карты в качестве гарантии депозита при выдаче номера RMA. После получения одобрения на вашу кредитную карту детали будут отправлены UPS. Вам необходимо будет отправить дефектные детали обратно в LUXE LINEAR DRAINS, LLC в течение 15 дней, чтобы избежать списания средств с вашей кредитной карты.
Если такие расходы понесены, отгруженные детали будут выставлены в счет по текущей цене на тот момент.
6. Компания LUXE LINEAR DRAINS, LLC оплатит доставку к заказчику и от него только в течение первых тридцати дней после исходной даты отгрузки продукта.По истечении этого 30-дневного периода всю ответственность за доставку как по гарантийному, так и по послегарантийному ремонту несет покупатель. Клиент также принимает на себя полную ответственность за убытки или ущерб, возникшие в результате доставки, а также всю ответственность по получению вознаграждения за такие проблемы с выбранным им перевозчиком.
Исключения из гарантии:
LUXE LINEAR DRAINS, LLC не несет ответственности по данной гарантии, если какой-либо ущерб или дефект возник в результате (i) неправильного использования, неправильного обращения, небрежного обращения, неправильной доставки или установки; (ii) бедствия, такие как пожар, наводнение, молния или неправильный электрический ток; или (iii) обслуживание или изменение кем-либо, кроме уполномоченного представителя LUXE LINEAR DRAINS, LLC; (iv) ущерб, причиненный в результате безответственного использования или других нерекомендуемых действий. Ни при каких обстоятельствах LUXE LINEAR DRAINS, LLC не несет ответственности за любые возмещения или вознаграждения, превышающие первоначальную покупную цену продукта за вычетом любых сборов за доставку. LUXE LINEAR DRAINS, LLC не несет ответственности за опечатки в товарных квитанциях, талонах на ремонт или на нашем веб-сайте. LUXE LINEAR DRAINS, LLC прилагает все усилия, чтобы вся информация на нашем сайте верна.
Вставка для квадратной плитки — Линейные трапы LUXE
LUXE LINEAR DRAINS, LLC гарантирует, что этот продукт и его части не имеют дефектов материалов или изготовления в течение 10 лет с даты первоначальной отгрузки. В течение этого периода LUXE LINEAR DRAINS, LLC бесплатно отремонтирует или заменит дефектные детали новыми или восстановленными деталями по усмотрению LUXE LINEAR DRAINS, LLC.
LUXE LINEAR DRAINS, LLC предоставляет 30-дневный период возврата (см. «Возврат исправных продуктов» ниже) и следующую ограниченную гарантию. Эта ограниченная гарантия распространяется только на первоначального покупателя.
Обратите внимание, что любые гарантийные услуги или вопросы должны сопровождаться номером заказа из транзакции, посредством которой был приобретен гарантийный продукт. Номер заказа служит номером гарантии и должен быть сохранен. LUXE LINEAR DRAINS, LLC не будет предлагать гарантийную замену без оригинального чека или доказательства покупки. Все сборы за доставку в LUXE LINEAR DRAINS, LLC и обратно в течение и после этого 30-дневного периода должны быть оплачены заказчиком. Все возвраты, как в течение 30-дневного периода, так и после него, должны регулироваться процедурами получения гарантийного обслуживания, описанными ниже.
LUXE LINEAR DRAINS, LLC не дает никаких гарантий и не делает никаких заявлений, явных или подразумеваемых, в отношении продукции или документации любого другого производителя, ее качества, характеристик, товарной пригодности, пригодности для определенной цели или соответствия каким-либо представлениям или описанию.
За исключением случаев, указанных ниже, LUXE LINEAR DRAINS, LLC не несет ответственности за какие-либо убытки, затраты, расходы, неудобства или ущерб, которые могут возникнуть в результате использования или невозможности использования слива.
Ни при каких обстоятельствах LUXE LINEAR DRAINS, LLC не несет ответственности за любые убытки, стоимость, расходы, неудобства или ущерб, превышающие покупную цену слива.
Гарантия и средства правовой защиты, изложенные ниже, являются исключительными и заменяют все другие, устные или письменные, явные или подразумеваемые. Торговые посредники, агенты или сотрудники не имеют права вносить какие-либо изменения, продления или дополнения к этой гарантии.
Условия гарантии
Вышеуказанная ограниченная гарантия регулируется следующими условиями:
1. Правильная установка и нормальное использование.
2. Клиент предоставляет оригинал счета-продажи или другое доказательство покупки.
3. Гарантия не продлевается ни на какие запасные части, предоставленные покупателю в соответствии с данной гарантией.
Порядок получения гарантийного обслуживания:
ПолитикаRMA (разрешение на возврат товара):
Политика RMA (разрешение на возврат товара): если требуется ремонт, покупатель должен получить номер RMA и предоставить подтверждение покупки.
RMA и услуги предоставляет только LUXE LINEAR DRAINS, LLC. Любые расходы по доставке по истечении 30 дней (начиная с первоначальной даты покупки) любого предмета, возвращенного для ремонта / замены, несет покупатель. Все возвращенные детали должны иметь номер RMA, четко отображаемый на внешней стороне упаковки, сопровождаемый письмом с подробным описанием проблем с продуктом и копией оригинального документа, подтверждающего покупку. Пакеты наложенным платежом не принимаются. Никакая посылка не будет принята без номера RMA на внешней стороне упаковки.Номера RMA действительны только в течение 30 дней с даты выдачи.
Для получения услуги выполните следующие действия:
1. Найдите номер гарантии или счет-фактуру (номер заказа по транзакции, посредством которой продукт был первоначально приобретен) и обратитесь в службу поддержки клиентов LUXE LINEAR DRAINS, LLC по телефону 877-398-8110 или [email protected]
2. Если продукт необходимо отремонтировать, для отправки в наш ремонтный отдел будет выдан номер RMA (номер разрешения на возврат товара).
Пожалуйста, следуйте инструкциям сотрудников службы технической поддержки LUXE LINEAR DRAINS, LLC, чтобы отправить ваш слив. LUXE LINEAR DRAINS, LLC не принимает отправления без номера RMA.
3. Упакуйте дефектный продукт в его оригинальную или хорошо защищенную коробку, как указано в Инструкциях по обратной доставке. LUXE LINEAR DRAINS, LLC не несет ответственности за повреждение / потерю любого продукта при транспортировке вне 30-дневного периода обслуживания, оплаченного LUXE LINEAR DRAINS, LLC. Очень важно, чтобы номер RMA был четко написан или отображен на внешней стороне упаковки.Отправьте продукт вместе с копией вашего счета или другого документа, подтверждающего покупку, вашим именем, адресом, номером телефона, описанием проблемы (-ий) и полученным вами номером RMA по адресу:
LUXE LINEAR DRAINS, LLC RMA
Получение возврата со склада
RMA №____________
2800 The Bluffs
Austell, GA 31222
4. После получения продукта LUXE LINEAR DRAINS, LLC отремонтирует или заменит продукт (по усмотрению LUXE LINEAR DRAINS, LLC) и отправит его вам обратно в течение 3 недель (в зависимости от наличия деталей) через UPS.
5. Перекрестный обмен (только детали): Вам нужно будет предоставить действующий номер кредитной карты в качестве гарантии депозита при выдаче номера RMA. После получения одобрения на вашу кредитную карту детали будут отправлены UPS. Вам необходимо будет отправить дефектные детали обратно в LUXE LINEAR DRAINS, LLC в течение 15 дней, чтобы избежать списания средств с вашей кредитной карты. Если такие расходы понесены, отгруженные детали будут выставлены в счет по текущей цене на тот момент.
6. Компания LUXE LINEAR DRAINS, LLC оплатит доставку к заказчику и от него только в течение первых тридцати дней после исходной даты отгрузки продукта.По истечении этого 30-дневного периода всю ответственность за доставку как по гарантийному, так и по послегарантийному ремонту несет покупатель. Клиент также принимает на себя полную ответственность за убытки или ущерб, возникшие в результате доставки, а также всю ответственность по получению вознаграждения за такие проблемы с выбранным им перевозчиком./c261c9e3d4bb74d.s.siteapi.org/img/bf1261da48997a9c1f043a7b5f400c200d5622f6.jpg)
Исключения из гарантии:
LUXE LINEAR DRAINS, LLC не несет ответственности по данной гарантии, если какой-либо ущерб или дефект возник в результате (i) неправильного использования, неправильного обращения, небрежного обращения, неправильной доставки или установки; (ii) бедствия, такие как пожар, наводнение, молния или неправильный электрический ток; или (iii) обслуживание или изменение кем-либо, кроме уполномоченного представителя LUXE LINEAR DRAINS, LLC; (iv) ущерб, причиненный в результате безответственного использования или других нерекомендуемых действий.Ни при каких обстоятельствах LUXE LINEAR DRAINS, LLC не несет ответственности за любые возмещения или вознаграждения, превышающие первоначальную покупную цену продукта за вычетом любых сборов за доставку. LUXE LINEAR DRAINS, LLC не несет ответственности за опечатки в товарных квитанциях, талонах на ремонт или на нашем веб-сайте. LUXE LINEAR DRAINS, LLC прилагает все усилия, чтобы вся информация на нашем сайте верна.
Дренажный канал — Дренаж — Линейные дрены
Использование и классы
Линейный дренаж относится к системам, которые дренируют по всей своей длине, а не в одной конкретной точке, как в овраге.Большинство из них представляют собой вариации на тему закрытого канала, как правило, с U-образным поперечным сечением и некоторой формой решетки наверху.
Доступен огромный ассортимент: от простых полимербетонных блоков длиной полметра или метра для частных проездов до блоков из нержавеющей стали для медицинских помещений или помещений для приготовления пищи, а также комбинированных систем бордюров и дренажа.
Идеализированный линейный дренаж Они бывают разных размеров, от блоков глубиной 50 мм для водостока с крыши до водостоков на автомагистралях глубиной 250 мм, и из постоянно расширяющегося ассортимента материалов, включая полимербетон, бетон методом мокрого прессования, HDPE и нержавеющую сталь.Конечное использование слива определит, какой тип наиболее подходит для конкретного применения.
Классы нагрузки
Классы линейного сливаДоступно 6 «классов нагрузки», соответствующих европейскому стандарту DIN 19580 (эквивалентного BS не существует), и они показаны в таблице выше.
Обратите внимание, что общий рейтинг класса линейного слива зависит от того, соответствуют ли канал и решетка этим испытательным нагрузкам, а «вся конструкция» предполагает класс нагрузки более слабого компонента. Таким образом, решетка класса D на канале класса B будет иметь в целом рейтинг только класса B.
Существует два основных типа: со встроенным водопадом и с водопадом постоянной глубины по всей длине, поэтому их необходимо укладывать на водопад. Агрегаты со встроенным водопадом, как правило, используются для дренажа больших плоских площадей, таких как автостоянки, грузовые дворы, аэропорты и т.
Д., А тип с «обычной глубиной» используется для дренажа небольшой длины и на участках с водостоком. естественный уклон или водопад.
Решетки:
Можно с уверенностью сказать, что решеток больше, чем типов каналов. Независимо от области применения и бюджета, решетки найдутся подходящие, начиная с дешевых оцинкованных решеток класса А, которые входят в стандартную комплектацию каналов, продаваемых в навесах для дома, через сверхпрочный пластик (полипропилен), высокопрочный чугун, нержавеющая сталь, полимерные смолы и фрезерованный алюминий.
Алюминиевая решетка с узким проемом Решетка из ковкого чугуна класса C Декоративная решетка из ковкого чугуна Решетка из оцинкованной стали класса А Щелевые решетки из оцинкованной стали Решетка из нержавеющей стали с защитой от пяток Сдержанная щелевая решетка из полипропилена Стандартная решетка из полипропилена класса B Решетки обычно имеют длину, соответствующую длине канала, обычно 500 мм или 1000 мм, с одним или двумя блоками на каждый канал.
Решетки имеют такую же прочность, как и каналы (см. Таблицу 1 выше), поэтому канал класса C должен иметь решетку как минимум класса C.Размещение решетки с более низким рейтингом на канале, например, решетки класса B на канале класса D, дает готовому устройству более низкий рейтинг прочности, то есть в этом примере готовый слив будет иметь рейтинг B, несмотря на то, что канал имеет рейтинг. как класс D.
Для более увесистых металлических решеток обязательно стоит выбрать тип с запорным механизмом. Кажется, что у каждого производителя есть своя собственная система запирания с защитой от воров для своих элитных продуктов, но большинство из них полагаются на какой-то способ прикрепить решетку к каналу и, таким образом, обезопасить их от металлических бандитов, рыщущих по нашему городу и центры городов по ночам в поисках всего, что они могут «взвесить».
Самая распространенная система запирания — это запорная планка, которая вставляется в выемку внутри канала, которая затем использует болт, чтобы прикрепить решетку к запорной планке. Обычно к каждому решетчатому элементу прикрепляют два таких запорных стержня.
Дешевая решетка класса А, вероятно, была не лучшим выбором для этого водостока за дверью, где загружают и выгружают пивные бочонки!
Принадлежности и приспособления
Скошенный уголСоединить линейные дренажные каналы одной прямой линией относительно просто и просто, но как насчет изгибов, углов, углов и соединений? Многие из доступных сейчас систем предлагают стандартные угловые блоки 90 °, а также блоки с тройником 90 °.Некоторые диапазоны включают единицы радиуса для укладки на указанные дуги или предлагают изготовленные на заказ углы. Если ваш проект включает в себя несколько таких фитингов, вам следует проконсультироваться с производителями, чтобы определить, какие фитинги доступны в различных диапазонах на рынке.
Штуцер распределительной коробки для линейного канала Торцевой желоб 300×300 м для щелевого дренажа В некоторых проектах допустимо срезать такие углы, разрезая узел канала с помощью пилы.
Важно, чтобы смежные концы обоих каналов, встречающиеся под углом, были обрезаны до угла скоса, чтобы обеспечить сохранение ширины канала и отсутствие зазоров в канале.Полученный шов следует заделать подходящим герметиком, например полисульфидом или силиконовым каучуком, для сохранения водонепроницаемости.
А чтобы создать угол 90 ° ….. …. разрезать секции (канал + решетка) под 45 °
Расчет требований
Существует стандартное уравнение, используемое для расчета требований к линейному дренажу, основанное на интенсивности дождя (r мм / час) и размере осушаемой площади (A м²).Пропускная способность (Q) измеряется в литрах в секунду и рассчитывается таким образом ….
Q = (A x r) / 3600
В Великобритании используется типичная интенсивность дождя (r) 75 мм в час, поэтому для дорожного покрытия площадью 120 м² . …..
Q = (120 x 75) / 3600 = 2,5 литра в секунду
Это означает, что линейный сток для рассматриваемого здесь небольшого проекта должен иметь пропускную способность не менее 2,5 л / с, что вполне соответствует возможностям большинства систем.Некоторые из более крупных коммерческих систем способны обрабатывать потоки 200–1000 литров в секунду и более.
Однако мозговая работа еще не закончена. Пропускную способность любого заданного линейного слива можно рассчитать с помощью другого уравнения, которое учитывает размеры канала, шероховатость материала и уклон. Это уравнение выходит за рамки этих страниц, и обычно оно не требуется, поскольку производители предоставляют полную техническую поддержку для своих продуктов и имеют таблицы и графики, которые можно использовать для определения правильного слива и градиента для любой заданной пропускной способности. требование.Если у вас есть тротуар площадью 250 м² или более, мы рекомендуем вам связаться с одним из производителей, перечисленных на страницах с ссылками, для получения дополнительной информации.
Для небольших работ, таких как тротуар площадью 120 м², использованный в приведенном выше примере, обычно можно предположить, что стандартный канал глубиной 100 мм имеет пропускную способность около 4-5 л / с даже при относительно небольших уклонах, таких как 1 к 300. , поэтому подходят для большинства тротуаров площадью 200 м² или меньше.
Для проектов по укладке дорожного покрытия внутри дома эти готовые устройства можно легко приобрести у уважаемых поставщиков, таких как наш предпочтительный поставщик, дренажный канал.co.uk по цене менее 20 фунтов стерлингов за метр идеально подходят для использования на порогах гаражей или в местах, где вы хотите помыть автомобиль, фургон, лодку или что-то еще. Однако одно предупреждение; Типы «недорогих» линейных водостоков, которые можно получить из цепочек «сделай сам», как правило, имеют дешевые, тонкие, дрянные решетки, поставляемые с ними. По-настоящему хороший поставщик сможет поставить линейный водосток с решеткой для тяжелых условий эксплуатации класса B, как указано в таблице выше.
Фугование
Линейные трапы являются секционными, поэтому между соседними агрегатами имеется стык.Многие типы включают ту или иную форму соединения внахлест, так что отрезки канала имеют разные «охватываемый» и «охватывающий» конец, обычно это некоторая форма расположения пазов и гребней. Эти стыки можно оставить «сухими» в большинстве небольших приложений, поскольку они со временем запечатываются илом и детритом, но их следует герметизировать подходящим силиконовым или полисульфидным герметиком, если водонепроницаемость является проблемой.
Соединение внахлест Применяемая битумная шпаклевка Другие системы, как правило, большие дренажные системы для тяжелых условий эксплуатации, используют полисульфидный, силиконовый или битумный герметик между соседними блоками для образования водонепроницаемого соединения, и этот метод соединения также используется, когда участок дренажа разрезается по размеру, тем самым потеря совместных возможностей «перекрытия».
В некоторых специализированных областях применения, таких как участки обработки химикатов или участки приготовления пищи, непрерывные или бесшовные сливы могут быть изготовлены по индивидуальному заказу в соответствии с требованиями конкретного проекта.
Подключение к канализации
Очевидно, что линейный сток должен куда-то выходить, и в этом разделе рассматриваются некоторые из наиболее распространенных методов, используемых для соединения линейного стока с канализационной системой поверхностных вод.
Нижний выходВ небольших домашних условиях линейный слив обычно соединяется с основным канализационным каналом через торцевую заглушку соединения трубы или нижнюю выпускную секцию.Оба эти метода позволяют преобразовать дренаж из линейного дренажа в стандартную круглую канализационную трубу, которая заглублена под землю и подключена к системе SW, как описано на странице дренажа прокладки.
Концевая заглушка трубного соединения Ящик Outfall Для более крупных проектов доступны специальные водоотводящие устройства и иловые ящики, соответствующие ассортименту каждого производителя.
Они разработаны, чтобы справляться с самыми сильными потоками и подключаться к дренажам различных размеров и типов. Подробное описание широкого спектра иловых ящиков, грязеуловителей, жироуловителей и других фитингов, доступных в каждом диапазоне, выходит за рамки этих страниц, и мы предлагаем вам связаться с производителями, указанными на странице ссылок, или поговорить с поставщиком специального линейного канала, например как дренажный канал.co.uk.
Некоторые линейные каналы имеют простые «выбивные» отверстия в основании каждой секции, которые можно удалить постукиванием молотком (как показано напротив) или распиливанием, чтобы обеспечить легкое соединение с подповерхностной трубой. В приведенном ниже примере канал Clark-Drain 400 подключен к 100-миллиметровой трубе из ПВХ через фитинг с защелкой. Хотя фитинг с ловушкой не является обязательным при установке в SW-систему, в данном случае он использовался для устранения любых проблем с запахами и канализационными газами, исходящими из канализации.
После присоединения к трубе канал укладывается на бетонную подушку и опускается до необходимого уровня.
Застрявшее соединение с дренажной системой Линейный канал подключен к ловушкеЩелкните здесь, чтобы получить подробное руководство по установке линейной системы дренажа Aco Drive Drain на подъездной дороге к жилому дому.
Строительство
Метод строительства в целом идентичен для большинства форм линейного дренажа. Их необходимо уложить на бетонное основание C25 толщиной не менее 100 мм, а затем загнуть в зависимости от типа используемого покрытия.В качестве альтернативы их можно укладывать на слой раствора толщиной 12-40 мм поверх подготовленной бетонной дорожки.
Типичное наращивание для линейного дренажа канала — обратите внимание, решетка на 6 мм ниже уровня дорожного покрытия Ниже показаны три конструкции, которые в сочетании с приведенной выше покрывают большинство обычных типов мощения; Обратите внимание, что толщину бетонной основы, возможно, потребуется увеличить для классов D, E и F, в зависимости от условий площадки и конечного использования.
Обратите внимание, что канал и решетка находятся на 3-5 мм ниже уровня дорожного покрытия, чтобы вода могла попасть в канализацию.Это стандартная практика для всех дренажных фитингов, которые, как правило, устанавливаются на жесткое основание или основание (например, бетон), которое вряд ли осядет, тогда как многие формы дорожного покрытия включают несвязанный слой или подслой, который со временем может осесть. хоть немного. Имея дренажную арматуру на несколько миллиметров ниже, чем дорожное покрытие, даже если возникнет небольшая осадка дорожного покрытия, поверхностная вода все равно сможет попасть в канал / овраг / бункер.
Создание линейных каналов для мощения блоков Наращивание линейных каналов в битмач-дорожном покрытии Линейный канал в бетонном покрытии Каналы укладываются на подготовленное основание и стучиваются до уровня с помощью небольшого тротуара или резинового молотка.После того, как все каналы проложены, их загибают, чтобы они не двигались, затем подключают к системе поверхностных вод с помощью одного из методов, показанных выше, и, наконец, устанавливают решетки.
На фотографии напротив показан типичный линейный водосток класса B, укладываемый на бетонное основание и наклоненный в обе стороны. Пластиковая решетка класса B, подходящая для случайного движения, была установлена на блоке канала вместе с запорной планкой.
Полная инструкция по установке аналогичного канала у порога гаража находится на отдельной странице.
Детализация блочного тротуара
Если линейный водосток проходит через площадку, вымощенную блоками, дорожное покрытие следует подвести прямо к краю канала, как показано выше, вместо того, чтобы допускать использование «галтели» из бетона или раствора между дорожным покрытием и каналом. . Во многих случаях для добавления деталей вокруг линейного водостока используется ряды, которые могут быть выложены в том же блоке или контрастного цвета, в зависимости от схемы. Как вариант, блочный узор можно сохранить вплоть до края канала.
Предложения по врезке линейных водостоков при блочной укладке. Тротуар укладывается плотно к линейному каналу, создавая аккуратную отделку. Вблизи линейного канала мощение остановлено и заделано ужасным строительным раствором.Огромное спасибо дренажу-channel.co.uk за спонсирование этой страницы и за то, что сделали все это возможным.
Пожалуйста, учитывайте их при покупке линейных желобов для вашего проекта
SUDS Страницы
KBRS Линейный слив | KBRS Душевые Системы
Установка линейного слива
Общие положения
Линейные трапы лучше всего размещать у торцевой или боковой стены или порога душа.
Любой гидроизоляционный слой должен поддерживаться наклонным уклоном 1/4 дюйма на фут в сторону дренажа, независимо от того, находится ли водонепроницаемое мембранное покрытие под толстым слоем раствора или сверху.
Армирующая ткань всегда должна использоваться с жидкими мембранами для зазоров более 1/8 дюйма.
Рекомендуется использовать армирующую ткань там, где сливной фланец и слой раствора, а также для любых переходов от пола к стене для дополнительной прочности.
При установке душа без бордюра расположите слив параллельно входу (спереди, посередине или сзади душа), чтобы шаг доски не мешал ровному / ровному входу.
При размещении дренажа заподлицо со стенами — задняя и / или боковые стороны фланца должны быть установлены напротив шпилек или порога (центр сливной трубы должен быть на 2 1/4 дюйма наружу), а опорная плита должна быть установлена непосредственно поверх фланца. .
Учитывайте толщину плитки и тонкую укладку, чтобы внести необходимые коррективы. Готовая настенная плитка должна располагаться примерно на 1/16 дюйма от внутренней части стены дренажной полости, чтобы обеспечить правильное размещение решетки.
Установите напольную плитку на расстоянии 1/16 дюйма от края решетки, чтобы обеспечить плавную установку и снятие решетки.
(в комплекте с решетками из нержавеющей стали) следует использовать для установки решетки на нужной высоте, немного ниже уровня плитки на поверхности (прибл. 1/16 дюйма), чтобы обеспечить надлежащий дренаж.
Метод 1 — Традиционный первичный душевой поддон (несвязанная мембрана)
Гидроизоляция, уложенная под толстый слой раствора с помощью мембраны Liquid Applied. Этот метод должен использоваться с традиционным сливным устройством с зажимным кольцом и прозрачными дренажными отверстиями и выполняется точно так же, как и традиционный сливной слив для душа.
2-дюймовая резьбовая муфта используется для соединения корпуса линейного дренажа со сливным узлом (с зажимным кольцом). Раствор следует укладывать под корпус линейного слива, чтобы он оставался ровным и на месте.
Метод 2 — Установка слоя строительного раствора
Гидроизоляция укладывается на верхнюю часть строительного слоя с дощатым уклоном и приклеивается непосредственно к 1-дюймовому текстурированному соединительному фланцу линейного слива.
Либо жидкая мембрана, либо клееная листовая мембрана (ANSI 118.10) можно использовать для этого типа установки. При использовании жидкой гидроизоляционной мембраны рекомендуется использовать армирующую ткань там, где сливной фланец и слой раствора встречаются для наиболее прочного монтажа.
В этом методе 2-дюймовый выпуск линейного слива присоединяется к сливной линии с помощью 2-дюймовой муфты в соответствии со стандартами сантехнической промышленности. Раствор следует укладывать под корпус линейного слива, чтобы он оставался ровным и на месте. Нанесите жидкую или листовую мембрану на фланец, растворную подушку и душевую систему в соответствии с инструкциями производителя.
Совместное использование методов установки 1 и 2 для повышения безопасности
Многие профессионалы отрасли используют вместе как традиционный основной душевой поддон, так и гидроизоляцию на уровне поверхности для двойной защиты и душевного спокойствия. Гидроизоляция всей душевой кабины также может облегчить установку..jpg)
CE Center — Линейные дренажные системы для безбарьерных и влажных помещений
Определение линейной дренажной системы на основе функции
Какая линейная дренажная система лучше всего подходит для данного проекта? Это зависит от того, является ли ванная комната безбарьерной, и какой метод гидроизоляции будет использовать установщик.
Традиционная гидроизоляция против современной
Разница между традиционными и современными методами гидроизоляции заключается в возможности облицовки плиткой непосредственно на гидроизоляционной мембране (вместо вторичного слоя раствора), что позволяет сэкономить высоту пола при укладке и может быть полезным при проектировании безбарьерных душей.
Разница между традиционными и современными методами гидроизоляции заключается в возможности облицовки плиткой непосредственно на гидроизоляционной мембране (вместо вторичного слоя раствора), что позволяет сэкономить высоту пола при укладке и может быть полезным при проектировании безбарьерных душей.
Традиционные североамериканские методы гидроизоляции требуют нескольких уровней установки, набора навыков и ограниченного пространства в квадратных футах. Традиционный метод установки плиточного душа начинается с установки слоя раствора, который наклоняется к отверстиям для слива в прижимном сливе в полу. Гидроизоляционная мембрана, обычно называемая вкладышем поддона, затем помещается поверх этого «предварительного уклона» и зажимается в канализацию.
Методы гидроизоляции для конкретных регионов
Вкладыши поддонов могут состоять из металлов, таких как свинец и медь, или пластиков, таких как поливинилхлорид (ПВХ) и хлорированный полиэтилен (ХПЭ).В северо-восточной части США свинцовые или медные сковороды по-прежнему являются популярным способом сделать душ водонепроницаемым.
В некоторых регионах страны, особенно в Южной Калифорнии, установщики также используют системы горячей швабры, которые включают нанесение слоев асфальта и рубероида для создания футеровки поддона.
Вкладыши поддонов поднимаются на высоту не менее 3 дюймов над конечной высотой бордюра, и в них не должны выступать никакие крепежные детали. Вкладыши поддонов не предназначены для прямого нанесения керамической или каменной плитки.
Мембрана и вкладыш для поддона
Самый распространенный способ водонепроницаемости душа, который используется в большинстве душевых в Соединенных Штатах, — это виниловая или резиновая подкладка. В этом методе используется толстая, но гибкая мембрана, чтобы создать оболочку на полу душа и на небольшой части стен. Это почти как заворачивать подарок или делать оригами.
Существует два типа линейных водосточных систем, которые хорошо подходят для душевых с традиционными методами гидроизоляции: линейные водостоки определенного размера и линейные водостоки фиксированной длины.
Линейные дренажные системы для установки на стройплощадке
Линейные трапы небольшого размера работают при стандартной установке с использованием облицовки душевого поддона и зажимного трапа в полу для подсоединения к сливной линии.
Линейные водостоки, подходящие для установки на рабочем месте, обеспечивают большую гибкость при установке.
Эта система продается в виде полного комплекта, и на месте можно изменить длину и расположение розеток. Это обеспечивает максимальную гибкость в использовании дренажа для конкретных условий площадки.Это также позволяет подобрать размер слива на месте для идеального монтажа от стены к стене. Теоретически линейный водосток технически не обязательно должен идти от одной стены к противоположной стене. Однако установка «от стены к стене» выглядит приятнее глазу. И функционально, он обеспечивает истинный уклон пола в одну плоскость без скопления воды в углах душа. Это также обеспечивает полный отвод воды при размещении у порога душа без бордюра или барьера.
В этой системе каналы изготовлены из нержавеющей стали или ПВХ с нейтральным шагом (что означает канал с плоским дном).Поскольку выход находится на месте, канал не может быть предварительно подготовлен.
Распространено заблуждение, что канал для линейной дренажной системы требует большого наклона, чтобы вода направлялась к выходу. Вода всегда ищет свою нижнюю точку или уровень — это выход. Благодаря капиллярному действию, когда канал заполняется водой, он сам стягивается вниз по сливной трубе. В канале остаются капли воды, удерживаемые за счет поверхностного натяжения.
Рассмотрим установку линейного водостока с каналом из ПВХ.Этот «сэндвич» стиль монтажа характеризуется тем, что гидроизоляция «зажата» двумя слоями раствора. Таким образом, необходимо установить вторичный слой раствора, чтобы обеспечить распределение нагрузки и склеивающую поверхность для напольной плитки. Перед установкой вторичного слоя раствора вокруг дренажных отверстий зажимного дренажа в полу кладется мелкий гравий, чтобы предотвратить засорение. Эту установку можно охарактеризовать как «сэндвич-стиль»: строительный раствор, гидроизоляционная мембрана, строительный раствор. Строительный раствор — это хлеб сэндвича, а гидроизоляционная мембрана — это мясо.
Линейные водостоки для установки на стройплощадке могут поставляться с каналом из ПВХ или нержавеющей стали. В некоторых местных муниципалитетах, таких как Нью-Йорк, Чикаго и Сан-Франциско, требуются цельнометаллические компоненты сантехники. В этих случаях подходящим вариантом является линейный слив из нержавеющей стали соответствующего размера для стройплощадки.
Линейные дренажные системы фиксированной длины
Второй тип линейного водостока, который работает с традиционной гидроизоляцией и зажимным сливом в полу, — это линейная водосточная система фиксированной длины.
Показана конструкция для линейной дренажной системы фиксированной длины.
Это линейная дренажная система заданного размера с заданным выходом и расположением, что означает отсутствие гибкости на месте. Это может быть ограничение или помеха в индивидуальном доме или при ремонте высокого класса. Но для нового строительства, больших многоквартирных домов или гостиничных предприятий, где скорость монтажа является приоритетом, системы фиксированной длины могут быть хорошим вариантом.
В зависимости от производителя розетка располагается либо по центру, либо со смещением.
Линейные трапы фиксированной длины имеют заранее подготовленные каналы, так как расположение выхода заранее определено. На рисунке показана деталь со стороны слива фиксированной длины. Обратите внимание на использование зажимного слива в полу и установку типа «сэндвич». Канал представляет собой цельную сварную деталь, а не компоненты, такие как модель для стройплощадки. Каналы изготавливаются из ПВХ или нержавеющей стали, в зависимости от производителя, и большинство компаний при необходимости предлагают услуги изготовления на заказ.
Проблемы с использованием дренажной системы фиксированной длины включают достижение идеального монтажа от стены до стены и возможность приспособиться к нормальным строительным допускам.Если стена или выходное отверстие на какое-либо расстояние отклонено, указанный слив может больше не соответствовать пространству.
Это водостоки, которые работают с традиционными методами гидроизоляции.
Однако современные методы гидроизоляции требуют различных типов решений для линейных дренажных систем.
Выбор правильного дренажа канала проезжей части
Канальные желоба, траншеи или полосовые дрены — это линейные дренажные системы, используемые для предотвращения затопления поверхностных и дождевых вод гаражей, подвалов, проездов и садов.
Водостоки канала проезжей части
Дренажные каналы — это прямые дренажные полосы, которые собирают и отводят поверхностную воду. Их можно найти на подъездных путях, у бассейнов, на парковках и в других местах. Канальные стоки — это эффективный способ сбора воды до того, как возникнут проблемы с отводом. Избыточная вода вокруг дома может просочиться в подвал и вызвать повреждение водой. Вода также может скапливаться вокруг ландшафта и вызывать повреждение фасада дома.Дренажные каналы бывают шириной 5 дюймов, шириной 8 дюймов и шириной 12 дюймов.
Существует несколько производителей дренажных каналов, таких как NDS, Polycast и Swiftdrain.
Это может сбить с толку, когда вы найдете дешевые сливные каналы за 100 долларов на Amazon и задаетесь вопросом, в чем разница с теми, которые стоят дороже. Дело в том, что то, что вы тратите сейчас, — это то, что вы сэкономите во времени, затратах и восстановите работу позже. Существуют дешевые варианты дренажа канала, но они просто недолговечны. Базовые комплекты для дома стоят около 50 долларов.00 линейный фут. Это будет включать металлическую решетку, торцевую крышку, торцевое отверстие и канал. За 12-футовую секцию гаража можно рассчитывать заплатить около 600 долларов за материалы для дренажа канала.
Первое, что нужно учесть, — сколько воды нам нужно слить. Есть сложные и простые способы расчета стока воды. Простой способ можно рассчитать с помощью этой блок-схемы.
Нам нужно знать, сколько воды нам придется слить, чтобы правильно выбрать глубину, ширину и длину траншейной дренажной системы.Обычно достаточно канала шириной 6, 8 или 12 дюймов. Не слишком сходя с ума с блок-схемами и формулами, если у вас есть умеренные проблемы с объединением или дренажем, выберите 6-дюймовый или 8-дюймовый, а если у вас серьезные проблемы с объединением и дренажом, выберите дренажный канал шириной 12 дюймов.
Посмотреть комплекты дренажа канала проезжей части .
Дренажные каналы выпускаются с различными вариантами решеток
При выборе правильного дренажа канала необходимо учитывать следующее:
- Уклон поверхности, где идет сток канала
- Количество собираемой воды
- Что будет происходить через сток канала (машины, люди, животные)
- Уклон грунта, ведущего к дренажу канала, влияет на скорость и объем воды, переносимой каналом.Здесь можно найти простой и легкий способ определения расхода через решетки. Вообще говоря, для большинства жилых помещений достаточно системы дренажа траншей с уклоном от 0,7% до 1%.
- Количество воды, которую необходимо собрать, можно определить по блок-схемам уровня грунтовых вод. Это поможет нам определить ширину водостока. Для жилых помещений обычно выбирается ширина от 4 до 12 дюймов. Для большинства приложений 6 дюймов более чем достаточно.
- Следует учитывать то, что выходит за сток канала.Есть разные классы грузоподъемности.
Для большинства приложений 6 дюймов более чем достаточно.- A — Пешеходы
- B- Маленькие автомобили
- C- Легковые автомобили, внедорожники и грузовики
- D- Вилочные погрузчики с груженым грузом
Также, если у вас есть животные или домашние животные, которые постоянно прыгают через решетку. Решетки дренажа канала защиты от лапы были бы другим соображением.
Решетки дренажного канала
РешеткиADA или American with Disability Act — это решетки с отверстиями (щелями), размер которых меньше 1 x 1 дюйм.Это предотвращает застревание костылей и инвалидных колясок при переходе через дренажный канал.
Канальные сливные решетки изготавливаются из пластика, чугуна, оцинкованной стали, нержавеющей стали и бронзы.
Пластик подходит для пешеходного и легкового движения. Большинство производителей включают U.V. ингибиторы в решетке для увеличения срока ее службы. Солнечный свет может вызвать повреждение и деформацию решеток.
Driveway также могут поставляться с рамами или рельсами для дополнительной поддержки решеток, расположенных сверху.Это также увеличит срок службы слива и сведет к минимуму вероятность его переключения и поломки со временем. Теперь это небольшая дополнительная плата, которая со временем увеличивает срок службы слива.
Декоративные водосточные решетки также могут быть использованы для придания подъездной дорожке эстетического шарма. Urban Accessories, NDS и ACO предлагают полную линейку вариантов декоративных решеток. Решетки также могут быть неокрашенными, бронзовыми и с масляной отделкой, чтобы придать дополнительное ощущение дизайна.
Многие решетки на выбор
Принадлежности
Уловители также могут быть добавлены к канальной дренажной системе для сбора листьев и другого мусора до того, как они попадут в трубу.
Дренажные каналы должны иметь одну торцевую крышку, одно выходное отверстие, канал, решетки и винты.
Канальные водостоки V.S. Французские водостоки
Французский дренаж — это траншея, заполненная камнями, галькой или гравием, которая содержит перфорированную трубу и транспортирует поверхностную воду из точки A в точку B. Французский дренаж может иметь продольные трубы вдоль дна для отвода воды, просачивающейся в землю. система. Французские водостоки полезны для предотвращения скопления воды, повреждения фундамента, наращивания подпорных стен и других видов использования септических ям.
Размер слива французского производства зависит от ожидаемого объема воды. Обычно для слива достаточно 2 или 3 труб. Такие фильтры, как песок, гравий, камни и галька, используются для предотвращения попадания частиц из окружающей почвы. Гравий, камень и скала используются в качестве проницаемых материалов и размещаются вокруг трубы, чтобы облегчить течение воды.
Французские водостоки обычно закапывают вокруг стены фундамента с внешней стороны фундамента или устанавливают под цокольным этажом по внутреннему периметру подвала.
Французские водостоки могут быть полезным способом перекачки воды, но также имеют недостатки, такие как обширные выемки грунта, проблемы с засорением и необходимость в отстойнике. Мы видели, что канальные дренажные системы более успешны, чем французские дренажные системы.
Французский сток
Самыми популярными желобами являются Swiftdrain Sierra Series, NDS Pro Series, Josam и ACO 100. Эти желоба имеют каналы из полимера и HDPE с различными вариантами решеток на выбор.Серия 600 — лучший в своем классе дренаж желоба с уклоном.
ДренажDriveway Channel должен стоить около 500-1500 долларов за десятифутовую секцию в зависимости от используемых материалов. Это будет включать в себя все материалы, необходимые для успешной установки, включая канал из полиэтилена высокой плотности, металлические решетки, торцевую крышку и выходное отверстие.
Почему выбирают линейный дренаж?
Так что же такое линейный сток? Линейный слив представляет собой вытянутую прямолинейную форму для выхода (выхода) воды, которая максимально улавливает поток воды к единственному выходному отверстию для обеспечения наиболее эффективного удаления жидкости из душевого поддона.
Это новая тенденция в декоративной сантехнике, но идея уже давно используется в учреждениях и промышленности.
Важные особенности, которые вам необходимо знать при покупке линейных водоотводов.…
Линейные трапы не просто выглядят круто, и это не просто украшение, а улучшение.
Эта важная часть сантехнической системы вашего душа теперь является архитектурным центром не только для сточных вод, но и для улучшения общей эстетики пространства.
Линейный слив имеет множество аспектов, которые делают их уникальным интеллектуальным выбором из-за различных вариантов с точки зрения желаемой моды.
Линейные трапы — это усовершенствованный метод отвода воды, который придает минималистичный вид любому душевому кабелю.
Этот замечательный простой способ избавиться от лишней воды становится самым быстрорастущим сегментом элитной сантехники.
Чтобы идея стала практичным вариантом, она требует выбора и разнообразия.
Эти желоба доступны разной длины, стилей и отделки, чтобы удовлетворить потребности любого индивидуального потребителя и профессионала в области дизайна.
Хороший слив, сделанный из перерабатываемого материала, такого как нержавеющая сталь, может обеспечить большую ценность, функциональность и стиль.
Вот некоторые важные соображения и информация при выборе линейного стока .
В этом списке описаны некоторые важные преимущества, которые делают линейные водостоки разумной покупкой для вашего дома:
- Установка — простота установки — отличительная черта линейных водостоков точного размера.Говоря более технически, они требуют, чтобы пол в душе был наклонен в одном направлении к сливу, вместо того, чтобы центральный слив требовал наклона пола в четырех разных направлениях к сливу.
- Curbless / Barrier — Использование линейных водостоков устраняет традиционную ступеньку над бордюром в традиционной ванне или душе, так что вы можете иметь то, что они называют «безбарьерным» входом в душ. Это и легкий переход от сухого места к влажному теперь может быть у вас дома.
- Безопасность — 2.Ежегодно 5 миллионов человек получают травмы в результате несчастных случаев на дому в результате падения. Итоговая стоимость составляет 34 миллиарда долларов. К 2030 году каждый пятый американец будет старше 65 лет, поэтому устранение каких-либо препятствий имеет практический смысл. Улучшает качество жизни и устраняет фактор страха при принятии душа. Линейные водостоки обеспечивают доступ для инвалидных колясок и соответствуют требованиям ADA (Американский закон об инвалидах).
- Design Continuity — Дизайнеры любят использовать линейные водостоки. Та же напольная плитка, которая используется в ванной и душевой, может быть установлена с помощью опции Tile-in для линейных водостоков, чтобы поверхность не искажалась визуально.Нет ограничений на размер плитки или материал плиты, который можно использовать. Плитка в водостоке — один из самых популярных вариантов.
Это и легкий переход от сухого места к влажному теперь может быть у вас дома.
