чертежи, размеры, из металла и дерева, фото

Чертежи и размеры скамейки-трансформера обязательно понадобятся, если появилось желание изготовить такую необычную садовую мебель. Несмотря на свое простое устройство, конструкция все же считается сложной. Важно правильно рассчитать и сделать все узлы, чтобы трансформер свободно можно было сложить и разложить.

Плюсы и минусы лавочки-трансформера для дачи

Раскладная скамейка востребована дачниками, владельцами загородных домов.

Популярность трансформера обусловлена преимуществами:

  1. Основной плюс заключается в компактности. Скамейка в сложенном состоянии занимает мало места. Ее можно поставить у стены или просто вдоль тротуарной дорожки.
  2. Трансформер стараются изготовить из легких и прочных материалов. Из-за малого веса скамейку легко переносить на другое место.
  3. Третьим плюсом является возможность превращения скамейки со спинкой в стол с двумя лавочками без спинок. Трансформер выручит на природе, когда надо организовать застолье для гостей.

Наделена необычная скамейка и минусами:

  1. Потребуются для сборки стола скамейки трансформера своими руками чертежи с точными размерами. Если в схеме будет допущена ошибка, конструкция может не раскладываться или не полностью складываться.
  2. Использование толстостенных труб или массива из деревьев твердых пород увеличивают массу скамейки. Раскладывать ее становится труднее. Перенести трансформер на другое место с трудом получится только двум человекам.
  3. Со временем от частого пользования подвижные узлы скамейки ослабляются, появляется люфт. Трансформер становится шатким.

Взвесив все перечисленные факторы, проще определиться, нужна ли такая скамейка дома.

Виды дачных скамеек-трансформеров

Большинство раскладных скамеек устроено по одному принципу. Различается размер, отчего зависит количество посадочных мест. Еще одним нюансом трансформеров является устройство каркаса, подвижных узлов, материал изготовления.

Если говорить о различиях скамеек по общей конструкции, то чаще всего встречаются следующие варианты:

  1. Классикой считают трансформер стол скамейка для дачи, который легко разложить за 1-2 секунды. В сложенном состоянии конструкция занимает мало места. Используют ее вместо обычной удобной скамейки со спинкой. После раскладывания у трансформера появляется столешница с двумя лавочками друг против друга.
  2. Трансформер конструктор представляет собой каркас из труб, где на длинную перекладину нанизаны Г-образные деревянные детали. Они свободно вращаются, а в нужном положении элементы фиксируют. Конструктор позволяет выполнять четыре комбинации: превращение в длинную скамейку со спинкой, два широких кресла с подлокотниками или два узких кресла и столиком между ними, одно кресло со столиком сбоку.
  3. Трансформер с необычным названием «цветок» напоминает клавиши пианино. Конструкция состоит из большого количества планок, часть из которых вращается на перекладине каркаса. В сложенном состоянии получается обычная лавочка, удобная для транспортировки. Чтобы удобно отдохнуть, достаточно поднять часть планок и получится удобная спинка скамейки. Преимуществом является то, что поднятые лепестки можно зафиксировать под любым углом для более комфортного положения спины отдыхающего человека.

Существуют другие разновидности раскладных скамеек, например, радиусные. Однако такие трансформеры редко востребованы из-за сложности устройства и неудобной формы.

Что нужно для сборки лавочки-трансформера

Раскладная конструкция считается сложной в изготовлении. В первую очередь понадобится подетальный чертеж лавки трансформера, где указаны все узлы, размеры каждой детали. Что касается материалов, то скамейки изготавливают из дерева и металла. Оптимальным вариантом считается их комбинация. Для улучшения прочности каркас трансформера делают металлический, а сиденья и столешницу – деревянные.

Трубы желательно приобретать диаметром 20-25 мм с оцинкованным покрытием. Защитный слой предотвратит быстрое проявление ржавчины.

Совет! Лучшим материалом для каркаса раскладной скамейки является профиль. За счет граней увеличивается его прочность, что позволяет использовать трубу с тонкими стенками, уменьшая общий вес готовой конструкции.

Из пиломатериалов понадобится струганная доска толщиной 20 мм. Если каркас трансформера тоже делать деревянный, то используют брус из лиственницы, дуба, бука. Доску можно взять сосновую. На столешнице и сиденьях лавочек она долго прослужит.

Для работы еще нужен стандартный набор инструмента:

  • ножовка по дереву;
  • рубанок;
  • дрель;
  • шуруповерт;
  • рулетка;
  • молоток;
  • пассатижи;
  • отвертка.

Если каркас раскладной скамейки металлический, для сборки нужен сварочный аппарат. Болгарка поможет быстро распилить трубу.

Из расходных материалов потребуются болты, саморезы, наждачная бумага, сварочные электроды.

Чертежи и схемы сборки лавки-трансформера

Не имея опыта, самостоятельно составлять схему скамейки нежелательно. Оптимально найти готовый чертеж с указанными размерами каждой детали. Если такой трансформер есть у соседей, схему можно скопировать, но нужно внимательно отнестись к устройству подвижных узлов. Именно они создают основную сложность конструкции раскладной скамейки.

В общих чертах разные чертежи лавки трансформера с металлическим каркасом имеют сходство. Различаются чаще размеры классической скамейки. За основу можно взять предоставленный на фото чертеж всех деревянных элементов и самой готовой конструкции в сборе.

Размеры лавки-трансформера

Основное предназначение раскладной скамейки – обеспечить комфортный отдых. Размер конструкции играет немаленькую роль, так как от него зависит количество посадочных мест на трансформере. Здесь каждый хозяин руководствуется своими потребностями. Учитывают состав семьи, примерное количество приходящих гостей.

Чаще всего в классическом исполнении размеры лавочки трансформера из профтрубы следующие:

  • высота от земли до столешницы в разложенном состоянии – 750 мм;
  • ширина разложенного трансформера – 900-1000 мм;
  • ширина столешницы – 600 мм, каждого сиденья – 300 мм.

Длина трансформера – параметр сугубо индивидуальный. От размера зависит количество посадочных мест. Однако длиннее 2 м скамейки редко делают.

Как сделать лавку-трансформер своими руками

Когда чертеж и материалы будут подготовлены, приступают к созданию конструкции. Сборка каждой модели раскладной скамейки происходит в индивидуальном порядке. Важно понять, что общая пошаговая инструкция лавочки трансформера своими руками не существует. Процесс сборки узлов различных скамеек может сильно отличаться друг от друга.

На видео пример лавочки:

Самая удачная модель лавочки-трансформера

Для всех трансформеров действует одно правило: конструкция должна быть просто устроена, нетяжелая, легко раскладываться и складываться. В этом плане самой удачной моделью считается скамейка из профиля сечением 20 мм.

Сложностью изготовления этой модели трансформера является необходимость выгибания дуг. Согнуть аккуратно профиль дома не удастся. За помощью обращаются на производство, где есть трубогибный станок. Потребуется согнуть два полукруга для ножек и шесть дуг, образующих опору столешницы, а также одновременно исполняющих роль раскладного механизма скамейки.

Из прямых отрезков профиля сваривают рамки сидений лавочек и раму стола. Обшивку осуществляют многослойной влагостойкой фанерой, толстым текстолитом.

На видео лавочка трансформер своими руками в наглядной демонстрации:

Простая лавка-трансформер из металла

Вариант простой конструкции аналогично основан на сборке металлического каркаса. Все элементы скамейки сделаны из ровного профиля. Им можно придать слабоизогнутую форму без трубогиба. Чтобы простой трансформер приобрел оригинальность, на раму приваривают купленные кованые элементы. Столешницу обшивают фанерой, а сиденье каждой лавочки можно соорудить из двух досок.

Пример простого металлического трансформера показан на видео

Раскладная скамейка-трансформер из дерева

Деревянные трансформеры чаще изготавливают по одной схеме. Процесс состоит из следующих шагов:

  1. Для ножек отпиливают от бруса восемь одинаковых заготовок длиной 700 мм. На концах ножовкой или электролобзиком спиливают косые срезы. Они помогут установить скамейку под уклоном, обеспечивающим ей оптимальную устойчивость.

    Важно! Срезы на всех заготовках нужно выполнить строго под одним углом.

  2. Рамы для двух лавочек трансформера собирают из обрезной доски. Пиломатериал подвергают шлифовке. Отпиливают 4 заготовки длиной 400 мм, и 4 куска длиной 1700 мм. На досках срезают углы, чтобы при стыковке получалась продолговатая прямоугольная рама. В длинных заготовках сверлят по одному отверстию.
  3. Чтобы сиденья лавочек не прогибались, рамы усиливают брусками. Элементы крепят на расстоянии 500 мм друг от друга, разделяя прямоугольник на секции. Подготовленные бруски для ножек фиксируют на раму лавочек. Их устанавливают, отступив от каждого угла 100 мм. Ножки трансформера фиксируют тремя болтами. Чтобы головки и гайки не выступали на поверхность, их прячут внутри высверленных потайных отверстий.
  4. Следующую третью раму собирают для столешницы, которая в сложенном состоянии трансформера исполняет роль спинки скамейки. Здесь аналогично понадобится брус. Раму собирают прямоугольной формы размером 700х1700 мм. Обшивку на этом этапе делать рано. Она будет мешать сборке раскладного механизма скамейки.
  5. Когда рамы лавочек и стола будут готовы, их располагают на ровной площадке, соединяют в единую конструкцию. Чтобы трансформер складывался, соединения делают болтами. Гайки обязательно контрогаят, чтобы избежать самопроизвольной затяжки или раскручивания.
  6. Из брусков длиной 400 мм собирают конструкцию. Ее крепят между лавочкой и столешницей по углам. Элементы должны располагаться внизу столешницы, но сбоку скамейки. Для соединения заготовок используют саморезы.
  7. Из бруса отпиливают еще две заготовки длинной 1100 мм. Элементы крепят саморезами в центре другой лавочки. Крепеж с ближней стороны располагать нельзя. Не получится соединить две лавочки между собой.

Все готовые рамы трансформера соединяют в единую конструкцию. Из обрезной шлифованной доски саморезами крепят обшивку столешницы и сидений лавочек. Конструкцию проверяют на работоспособность, выполняют декоративную отделку скамейки.

Радиусная лавочка-трансформер

Скамейка радиусного типа образует полукруглую или круглую зону отдыха. Изготавливают каркас трансформера из профиля. Трубам придают радиусный изгиб. Обшивку лавочек осуществляют оструганной доской. Заготовки с одной стороны делают шире, чем на противоположном конце. Благодаря узкой стороне досок, получится добиться плавного радиусного изгиба сиденья во время крепления их на каркас.

Лавочки делают без спинки, что позволяет их устанавливать вокруг дерева, круглого стола или обратной стороной во внутренний угол, образованный ограждением участка, смежными стенами соседних зданий.

Лавочка-трансформер из профтрубы

Самой надежной считается классическая раскладная скамейка из профиля. Принцип изготовления аналогичен деревянной конструкции, но есть некоторые нюансы. На фото представлен чертеж трансформера скамейки из квадратной трубы, по которому проще будет собрать конструкцию.

Порядок сборки раскладной скамейки состоит из следующих шагов:

  1. Профильная труба не всегда идет с чистой поверхностью. От хранения на складе металл ржавеет. Во время погрузочно-разгрузочных работ возникают механические удары. На стенках появляются острые зазубрины. Все это нужно счистить болгаркой, установив шлифовальный диск.
  2. Согласно чертежу профиль режут болгаркой на заготовки нужной длины. Каждый элемент нумеруют, подписывая мелом.
  3. Из четырех заготовок сваривают каркас сиденья лавочки. При желании конструкцию можно усилить распоркой, но тогда увеличится вес трансформера, что не очень хорошо.
  4. Г-образную заготовку сваривают для спинки скамейки. Длинная ее сторона одновременно исполняет роль рамы столешницы.

    Совет! Г-образную заготовку лучше сварить не под прямым углом, чтобы спинка скамейки получилась комфортная.

  5. Для сиденья второй лавочки сваривают три куска профильной трубы. Получается конструкция неопределенной формы, как показано на фото.
  6. Все сваренные элементы рамы трансформера соединяют болтами длиной 60 мм. Под головки и гайки подкладывают металлические шайбы. Не забывают контрогаить, иначе во время работы подвижных узлов одна гайка будет затягиваться или раскручиваться.
  7. Металлоконструкцию обшивают доской толщиной 20 мм. Фиксацию деревянных заготовок осуществляют мебельными болтами.

Недостатком металлических ножек скамейки является погружение в грунт. Острые края металла царапают тротуарную плитку, продавливают асфальт. Чтобы этого не случилось, приваривают пятачки из пластинок размером 50х50 мм. Оптимально их закруглить, иначе об острые углы можно пораниться. Готовый трансформер шлифуют, окрашивают.

Оформление складной лавки-трансформера

Раскладную скамейку оптимально устанавливать под навесом, иначе подвижные узлы со временем начнут пропадать от воздействия природных факторов. При таком способе установки деревянные элементы окрашивают морилкой и лаком. Если трансформер летом будет стоять в саду без укрытия, оптимально покраску выполнить водостойкой эмалью для наружных работ. Дерево красят ежегодно, дополнительно пропитывают его антисептиком, защищающим от насекомых, грибков.

У металлического каркаса перед окрашиванием зачищают болгаркой сварочные швы. Конструкцию обезжиривают, грунтуют, окрашивают эмалью. Красивее смотрится каркас, покрашенный краскопультом или краской из баллончика.

Заключение

Чертежи и размеры скамейки-трансформера помогут создать работоспособную раскладную конструкцию. Если технология сборки соблюдалась правильно, изделие прослужит долгие годы, не сломается на подвижных узлах от частого использования.

Отзывы о скамейке-трансформере

Сергей Витальевич Шпак, 39 лет, г. Нижний Новгород

Раскладную скамейку со столом сделал из профтрубы. В каркасе немного не угадал с соединением лавочек. При складывании происходит зацепление. С первого раза все точно сделать не получается, очень сложно. Буду усовершенствовать, исправлять ошибки.

Людмила Евгеньевна Сыч, 59 лет, г. Тула

Изготовление трансформера заказывали местному умельцу. Мастер молодец, сделал на совесть. Лавочка удобная просто отдохнуть или усадить шесть человек гостей. Конструкция тяжеловатая для садовой мебели. Переставляем при необходимости с мужем вдвоем.

Скамейка-трансформер своими руками

   Скамейка-трансформер является приятным дополнением для любого загородного участка. Ведь очень удобно, когда из скамейки, расположенной в тени ветвистого дерева, за несколько секунд можно сделать стол с двумя лавочками и организовать импровизированное застолье с друзьями. Как сделать скамейку-трансформер своими руками – подробно рассмотрим в этой статье.

Делаем лавки скамейки-трансформера

    Скамейка-трансформер состоит из двух лавочек и стола. Причём одна лавочка шире, чем другая. Начнём собирать первую. Размеры первой лавочки:118 на 25 см, толщина доски 20 мм, из этого материала мы строили дачный туалет и душ. Отрежем 2 тесины длиной — 118 см, шириной — 12 см. Отшлифуем их болгаркой с насадкой для шлифования и отложим в сторону.

  Для изготовления ножек скамейки-трансформера подберём 2 тесины размером 37 на 11 см и 2 тесины — 34 на 11 см. Соединим их между собой металлическими пластинами и саморезами таким образом, чтобы высота ножек равнялась 45 см, а ширина — 37 см.

   Теперь возьмём 2 тесины для сиденья, которые мы отрезали ранее, прикрутим их саморезами к ножкам. Чтобы тесины не лопнули под саморезами, в местах крепления их нужно просверлить дрелью с тонким сверлом. Так как толщина тесины всего 20 мм, чтобы она не прогнулась под человеком, снизу укрепим её распорками. Лучше сделать скамейку-трансформер из доски – тридцадки, она будет крепче и выглядеть массивней, но в нашем случае выбора материала не было. Чтобы скамейка не разъезжалась, низ тоже укрепим распоркой.

   Итак, подведём предварительные итоги: внешняя ширина первой лавочки равна 118 см, внутренняя – 114 см. Сразу отметим, что все размеры нужно точно выдерживать, в противном случае скамейка-трансформер не соберётся.

    На следующем этапе сделаем вторую лавку скамейки-трансформера. Её ширина будет 109, длина — 22 см и состоять она будет тоже из двух тесин. Под ножки лавки возьмём деревянные бруски 40 на 40 мм (4 бруска длиной 32 см, 2 бруска длиной 22 см и 2 бруска для распорок произвольной длины), их мы использовали при изготовлении напольной подставки для цветов. Так же нам понадобятся две тесины размером 40 на 9 см. Сначала к брускам длиной 22 см при помощи деревянных шкантов, столярного клея и саморезов прикрепим на ребро доску с одного края.

   Так же сделаем и со второй доской.  После этого саморезами и уголками соединяем ножки в виде буквы А. Высота от земли до верхней точки должна быть 45 см.

   Прикрутим к ним саморезами две доски таким образом, чтобы они были заподлицо с тесиной, которая стоит на ребре. Ширина второй скамейки по сиденью равна 109 см, по ножкам – 113 см. Как делали ранее, закрепим для прочности распорки и укрепим сиденье.

   Проверяем правильность сборки лавок – для этого нужно их поставить вместе: если они соединились и стоят на одной высоте, образуя диванчик из четырёх досок, значит мы всё собрали правильно.

Спинка-столешница скамейки-трасформера

   Приступим к изготовлению столешницы. Она будет равна 126 на 57 см. Подберём 5 тесин подходящего размера, лишнее отрежем лобзиком (из остатков тесин мы сделаем навесной шкафчик) и хорошо их отшлифуем. Для соединения досок между собой нам понадобится 2 планки 57 на 4 см. Здесь нужно отметить, что ширину планки можно было сделать 8 см, так было бы проще в дальнейшем строительстве скамейки-трансформера. Положим 2 планки на ребро, разместим на них доски столешницы так, чтобы с каждого края было расстояние 4 см и закрепим саморезами.

  Теперь прикрутим столешницу к лавке. Для этого отрежем 2 доски размером 40 на 10 см. Это будут наши упоры для столешницы. С одной стороны упора сделаем срез на угол 115 градусов, таков  наклон спинки. Отступим от края столешницы 14 см и саморезами закрепим упоры с внутренней стороны планки. Установим спинку скамейки-трансформера на упоры ножек лавки и, плотно прислонив её к лавке, просверлим отверстие диаметром 7 мм в упоре спинки-столошницы и в вертикальной доске ножек лавки. Соединим конструкцию с помощью мебельного болта диаметром 6 мм, длиной 8 см и самоконтрящейся гайки. Между упорами поставим металлические шайбы. Под головку болта нужно рассверлить отверстие в упоре, чтобы он не выступал наружу. Проверим правильность установки спинки-столешницы, открыв её и зафиксировав с помощью какой-нибудь палки. Если всё открывается — закрывается, приступаем к завершающему этапу строительства.

Завершающий этап строительства скамейки-трансформера

  Соединяем две лавки вместе. На выступающих досках ножек лавки установим подлокотники. Вырежем из доски части для подлокотника: 2 дощечки размером 8 на 22 см, 4 дощечки — 6 на 27 см. С помощью деревянных шкантов и столярного клея (так мы делали деревянную дверь) соединим элементы между собой. Присоединим подлокотники к лавке при помощи тех же шкантов, чтобы они упирались в планки спинки-столешницы.

   Остался завершающий этап – установить так называемый рычаг для скамейки-трансформера. Выпилим из тесины отрезок размером 88 на 6 см. Здесь главное — длина, ширина может быть и больше. Примерим рычаг к скамейке, прислонив его к стойке ножки и к планке спинки-столешницы, они должны быть в одной плоскости. Отметим карандашом метки и просверлим отверстия диаметром 7 мм в рычаге, ножке и планке. У нас получились такие размеры: в рычагах отступили от края с одной стороны 1 см, с другой стороны 5 см, в планке отступили от края 12 см и 1 см. Соединим рычаги и лавку с помощью все тех же мебельных винтов и гаек, между элементами поставим шайбы. Саморезами соединим рычаг с подлокотником, чтобы он держался прочно.

   Пробуем разложить скамейку-трансформер. Если всё сделали правильно, получится стол с двумя лавками, опирающийся на подлокотники, если скамейка не раскладывается, ищем причину, устраняем и пользуемся.

   Когда на улице потеплеет, покрасим скамейку лаком и поставим в зону отдыха.

   Если статья понравилась, поделитесь ей в соцсетях.

    Видео








Скамейка трансформер — Чертежи, 3D Модели, Проекты, Интерьер и мебель

Лавка трансформер\~$ансформер. a3~

Лавка трансформер\Левый стул\~$вый стул.a3~

Лавка трансформер\Левый стул\Доска короткая стул.m3d

Лавка трансформер\Левый стул\Доска стул.m3d

Лавка трансформер\Левый стул\Левый стул.a3d

Лавка трансформер\Левый стул\Труба 1 — 1.m3d

Лавка трансформер\Левый стул\Труба 1.m3d

Лавка трансформер\Левый стул\Труба 3 -3.m3d

Лавка трансформер\Левый стул\Труба 3. m3d

Лавка трансформер\Левый стул\Труба 4 -4.m3d

Лавка трансформер\Левый стул\Труба 4.m3d

Лавка трансформер\Левый стул\Труба 8-8.m3d

Лавка трансформер\Левый стул\Уголок стуло.m3d

Лавка трансформер\Правый стул\Кронштейн.m3d

Лавка трансформер\Правый стул\Правый стул.a3d

Лавка трансформер\Правый стул\Труба 5 — 5.m3d

Лавка трансформер\Правый стул\Труба 5. m3d

Лавка трансформер\Правый стул\Труба 7 — 7.m3d

Лавка трансформер\Правый стул\Труба 7.m3d

Лавка трансформер\Стол\Доска стол.m3d

Лавка трансформер\Стол\Кронштейн.m3d

Лавка трансформер\Стол\Пластина.m3d

Лавка трансформер\Стол\Стол.a3d

Лавка трансформер\Стол\Труба 2.m3d

Лавка трансформер\Стол\Труба 6.m3d

Лавка трансформер\Стол\Труба 8. m3d

Лавка трансформер\Стол\Уголок стол.m3d

Лавка трансформер\Трансформер.a3d

Лавка трансформер\Левый стул

Лавка трансформер\Правый стул

Лавка трансформер\Стол

Лавка трансформер

Скамейка-трансформер своими руками — чертежи, размеры

Каждый хозяин хочет, чтобы ландшафтный дизайн в его саду был идеальным. Для этого очень часть люди прикладывают огромные усилия, вкладывая огромные деньги, но на практике вы можете обойтись гораздо меньшими расходами. Качественная скамейка-трансформер своими руками, чертежи, размеры которой находятся очень просто, сможет не только украсить ваш палисад, но и добавить массу удобств. О том, как оформить такую мебель, мы расскажем в этой статье.

к содержанию ↑

Преимущества конструкции

Перед тем тем, как переходить к изготовлению, стоит узнать преимущества данного вида конструкции:

  • Такая дачная мебель не займет много места — это говорит о ее компактности, практичности.
  • Также стоит упомянуть, что такой предмет уличной мебели легко перемещать.

Важно! Если изготовить скамейку правильным образом, то она будет достаточно тяжелой, но, в то же время, достаточно удобной как в переноске, так и в эксплуатации.

  • При необходимости — такое сиденье путем несложных манипуляций легко можно превратить в стол с двумя аккуратными скамейкам. Это, пожалуй, самый главный плюс данной конструкции.
к содержанию ↑

Материалы и инструменты

Чтобы изготовить скамейку-трансформер своими руками по чертежам, необходимо приготовить следующие предметы для работы:

  1. Обрезная доска.
  2. Брус.
  3. Ножовка по металлу и по дереву (можно заменить болгаркой).
  4. Рулетка.
  5. Электродрель, сверла.
  6. Наждачная бумага.
  7. Крестообразные отвертки.
  8. Гайки, болты.
  9. Краска нужного цвета.
  10. Широкая кисть.
  11. Лак для дерева.
  12. Морилка.
к содержанию ↑

Изготовление

При изготовлении самое трудное — это сохранение в голове абстрактного образа, как должен будет выглядеть конечный результат. Сделать это порой бывает очень сложно из-за того, что механизм подвижен. В самом начале работы необходимо подготовить все неподвижные элементы, которые в ходе работы будут соединяться друг с другом.

Итак, перейдем к изготовлению стола-скамейки трансформер своими руками по чертежам:

  • Первым делом необходимо изготовить элементы, которые потом будут служить ножками. Чтобы это сделать, необходимо вырезать 8 одинаковых отрезков по 70 см, сделать на всех косые срезы, которые будут располагаться снизу и сверху — так вы сможете добиться нужного равновесия при работе под уклоном.
  • Сделать раму под две скамьи из приготовленной обрезной доски. Для этой цели нужно вырезать четыре отрезка по 40 см и столько же по 170 см. Углы на каждом отрезке срезать так, чтобы была возможность сформировать два одинаковых продолговатых прямоугольника.

Важно! Во время соединения этих прямоугольников можно использовать гвозди или шурупы, причем во втором случае вам потребуется предварительно высверлить отверстие.

  • В каркасе сделать укрепляющие элементы, которые будут окончательно формировать сиденье. Для этого нужно использовать деревянный брус, его прибить с шагом 50 см. Так будет осуществлено не только дальнейшее разделение на секции, но и защита от деформации с боков.
  • Ножки раскладного стола-скамейки своими руками необходимо присоединить к сиденью ровно на 10 см от углов по диагонали. Это лучше делать таким образом, чтобы стыки находились или рядом со “швами” на сиденье, или немного поодаль. Качественной составляющей следует уделить наибольшее внимание, то есть крепить на 2 или 3 болта, которые проходят сквозь брус и, в то же время, верхнюю часть ножек. В приготовленном брусе сделать пазы — это нужно для того, чтобы спрятать шляпки от болтов. Под гайкой необходимо срезать все лишнее, используя ножовку по металлу.
  • Сделать прямоугольник 70 на 170 см из бруса, который изнутри был соединен дополнительными составляющими жесткости. Соединять на данный момент его ни с чем не нужно — поставьте его в сторону. Данный элемент будет играть роль спинки или столешницы, в зависимости от его дальнейшего положения.
  • Закрывать их щитами еще рано, иначе — их будет очень сложно соединить в единый механизм. Кроме того, переноска сильно осложнится, а это станет явным лишним расходом сил.
  • Перейдем к завершению процесса изготовления стола-лавочки-трансформер своими руками. Получившиеся три элемента необходимо объединить в одну систему. Данного вида работа достаточно сложная, так как вам предстоит работать с крупными составляющими. Желательно, чтобы вся работа проводилась на специальном столе, имеющего большую площадь, либо на полу — так будет намного удобнее. Итак, нужно отрезать два бруска по 40 см. Их скрепить между самой скамьей и большим щитом в угловых точках. Располагать их надо в нижней части щита, но сбоку самой скамейки.
  • Отрезать еще два бруска длиной 110 см. Прикрепить их у другой скамьи, но в этом случае крепление будет осуществляться не с ближайшей стороны скамейки, а по центру. В противном случае — у вас не получится правильным образом состыковать две скамейки друг с другом.
  • Когда сборка будет считаться завершенной, а действие каждой подвижной элемента проверенной, можно приступать обшивать конструкцию снаружи. Обычно для этого используют обрезную доску, но вы можете использовать как брус, так и ЛДСП. Технически изготовление стола-трансформера можно считать завершенным.

Важно! Нельзя использовать ЛДСП, если ваша скамейка будет находиться под открытым небом.

Используемое дерево необходимо предварительно отшлифовать, чтобы в дальнейшем не возникало никаких затруднений во время работы, а при эксплуатации вы не смогли получить занозу.

к содержанию ↑

Видеоматериал

Раскладные конструкции всегда пользовались популярностью как в доме, так и за его пределами. Если ваш раскладной стол-скамейка своими руками выполнен правильным образом, то он прослужит не менее 20 лет.

Поделиться в соц. сетях:

Изготавливаем скамью-трансформер по чертежам своими руками

В загородном доме или на даче каждый человек хочет иметь только качественную и многофункциональную садовую мебель, которая не будет занимать много места, и при этом будет выполнять максимум функций на приусадебном участке. Поэтому скамейка-трансформер будет прекрасным решением для совместного чаепития в кругу семьи. Тут вам одновременно и лавка, и стол, а главное, что смастерить такую конструкцию можно своими руками.

Скамья-трансформер — описание конструкции, принцип работы

Такая скамейка для загородного дома представляет собой достаточно простую конструкцию, которая может легко трансформироваться в стол с двумя удобными скамейками. А в сложенном варианте это обычная лавочка со спинкой и поручнями. Она не будет занимать много места на территории приусадебного участка и при этом сможет выполнять все свои функции в полном объёме.

Скамья — трансформер в собранном виде для загородного дома

Функции и удобство скамейки

Это компактная и практичная скамейка, которая легко превращается в достаточно вместительный стол и две комфортные лавочки. Благодаря высокой степени мобильности установить её можно в любом месте приусадебного участка.

Единственным недостатком такой скамейки является её немаленький вес, так как деревянных досок на изготовление такой сложной конструкции уйдёт немало, но зато она будет достаточно устойчивой, надёжной и прочной, если сделать всё правильно и точно по разработанной инструкции с соблюдением всех технологических процессов.

Скамейка — трансформер в разобранном виде для пикника

Подготовка к постройке конструкции: чертежи проекта с размерами

Перед тем как начинать сооружать скамейку — трансформер необходимо подготовить все материалы и инструменты, а также составить хороший чертёж или найти его в интернете.

Предлагаем вам типовой чертёж — схему скамейки — трансформера с указанными на нём размерами. Самым сложным действием является создание подвижного механизма, поэтому изначально необходимо подготовить все заготовки, которые потом будут собираться между собой в единую трансформационную конструкцию.

Чертёж набора деревянных элементов для изготовления скамейки — трансформера

Типовой чертёж скамейки — трансформера

Выбор материала для изготовления, советы по выбору

Для изготовления скамьитрансформера необходимо будет приобрести струганные обрезные доски и брус. Лучше всего для такой конструкции подойдёт лиственница, берёза, сосна, бук, ясень или дуб (если получится, так как он очень дорогой).

Доска должна быть хорошо отшлифована, иметь высокое качество и соответствовать всем стандартам соответствия. Если вы покупаете доску на лесопильном предприятии обязательно поинтересуйтесь наличием сертификата качества на их продукцию, так как под видом обрезной доски дуба вам могут продать совершенно другой товар, и если вы плохо разбираетесь в древесине, то лучше всего возьмите с собой плотника, который разбирается в видах доски и её качестве.

Расчёт материала и инструменты

Для сборки скамейки — трансформера нам понадобится:

  • Два бруса с сечением 90х45х1445 мм;
  • Пять брусков с сечением 90х32х1480 мм;
  • Два бруса с сечением 90х45х1445 мм.

Для работы нам понадобятся такие инструменты:

  • Болгарка или остро наточенная ножовка по дереву;
  • Универсальный шуруповёрт или отвёртки необходимого диаметра;
  • Электрическая дрель;
  • Строительный уровень, угольник, ножовка, стамеска;
  • Наждачная бумага (320) или шлифовальная машинка;
  • Саморезы, болты, гайки и другие крепёжные элементы;
  • Электрическая или бензиновая пила;
  • Краска или лак, кисточки или валик.

    Крепежные элементы для изготовления скамейки — трансформера

Этапы изготовления лавки-стола

  1. Первым шагом будет изготовление ножек каркаса. Для этого надо вырезать 8 абсолютно одинаковых брусков длиной по 70 см и на них сделать внизу и вверху косые срезы (также одинаковые), для того чтобы можно было получить идеальное равновесие при дальнейшей установке конструкции под определённым уклоном.

    Бруски для ножек скамейки

  2. Далее мы делаем раму под две скамейки из отшлифованной обрезной высококачественной доски. Вырезаем четыре отрезка по 40 см и столько же отрезков по 170 см. На всех досках углы надо срезать так, чтобы затем можно было сделать два совершенно одинаковых прямоугольника немного продолговатой формы. Для их стыковки используем специальные приготовленные шурупы или гвозди. Но для начала высверливаем дрелью одинаковые отверстия в досках (длина досок 1,7 метра).

    Доски для рамы скамейки

  3. В каркасе конструкции надо сделать несколько прочных укрепляющих элементов, которые будут в дальнейшем формировать удобное сидение. Для этого мы берём деревянный брус и прибиваем его с шагом в 500 мм. Так мы разделим конструкцию на секции и осуществим защиту будущей скамейки от боковой деформации.
  4. Ножки надо прикрутить к сидению на расстоянии 10 сантиметров от всех углов по диагонали. Делаем это так, чтобы стыки оказались возле «швов» или немного дальше. Здесь очень важно сделать максимально качественные элементы конструкции, то есть закрепить на 2 или 3 болта, которые проходят сквозь брус и верхнюю часть приготовленных ножек. В брусе надо сделать пазы, в которые мы будем прятать шляпки болтов. А под гайкой мы срезаем ножовкой лишнее.

    Прикручиваем ножки к планкам скамейки

  5. Далее делаем из бруса прямоугольный элемент размером 70х170 см, который с внутренней части соединяем дополнительными деталями, обеспечивающими жёсткость конструкции. В дальнейшем данный элемент мы используем для устройства спинки или столешницы.
  6. На данный момент каркас мы не закрываем щитами, так как будет тяжело собирать весь механизм в единое целое. Также осложнится перенос конструкции.
  7. Три получившихся элемента мы соединяем в общую систему. Эта работа достаточно сложная, так как надо будет работать с большими частями будущей скамейки — трансформера. Лучше всего всю работу производить на ровном полу или на специальном большом столе. Все соединения мы делаем подвижными и скрепляем их шарнирами или обычными болтами.

    Соединяем все элементы скамейки саморезами

  8. Отрезаем два бруска длиной по 40 см для крепления их между скамейкой и щитом стола по углам. Они будут находиться внизу щита, но с боковой стороны самой скамейки.

    Деревянный элемент скамейки

  9. Отрезаем ещё два бруска длиной по 110 см, чтобы спинка получилась наклонной. Крепим их саморезами или другими крепёжными элементами у другой скамьи, но в этом случае крепёж размещается не с ближней стороны, а в самом центре. Иначе мы не сможем правильно соединить две скамейки воедино между собой.
  10. После того как мы соберём всю конструкцию, а работу каждого подвижного элемента тщательно проверим, можно будет начинать обшивать каркас с внешней стороны. Для этого мы берём обрезную хорошо отшлифованную доску, но можно взять брус или ЛДСП (если скамейка — трансформер не будет постоянно стоять на улице). Таким образом, мы выполнили технический этап работы.

    Готовая деревянная скамейка — трансформер в собранном и разобранном виде

Советы по отделке

Скамейку — трансформер можно покрыть морилкой и затем водоотталкивающим лаком, которым красят палубы яхт. Лак сохнет около 36 часов. Но всё равно скамейку, покрытую лаком, не рекомендуется держать на улице под дождём и снегом.

Если вы планируете всё-таки установить её на постоянное место на приусадебном участке, то можно покрасить конструкцию водостойкой краской, которая будет сохнуть около суток. Один раз в несколько лет краску необходимо обновлять, чтобы деревянные элементы не начали гнить, покрываться плесенью и в них не заводились различные паразиты.

Если конструкция выполнена правильно, и вы будете за ней ухаживать, то она прослужит вам не менее 20–25 лет. Очень часто мастера заменяют дерево металлом, что смотрится не так красиво и эстетично, но срок службы существенно увеличивается.

Окрашиваем все элементы скамейки морилкой

Второй вариант скамейки-трансформера из металлического профиля и дерева

Материалы и инструменты для конструкции

Скамейка — трансформер из металлического профиля делается аналогично деревянной, но только с некоторыми изменениями.

Чертёж металлической скамейки — трансформера с деревянными сидениями

Для изготовления такой скамейки нам понадобится:

  • Квадратная труба металлическая с сечением 25х25х1,5 мм (4 отрезка по два метра и 2 отрезка по 1,5 метра). Так мы сможем сэкономить, и у нас будет минимальное количество отходов.
  • Деревянные доски — около 8 штук.
  • Кроме основных инструментов нам понадобится сварочный аппарат и набор электродов.
  • Болты, гайки, шайбы.
  • Краска для металла или водоотталкивающий лак.
  • Антисептические пропитки для дерева.
  • Шлифовальная машинка.

    Металлический профиль для изготовления скамейки — трансформера

Этапы изготовления конструкции

  1. Очищаем все металлические профили от ржавчины для того, чтобы затем нам было легко работать с материалом — варить трубы и красить их.

    Шлифуем и очищаем от ржавчины трубы

  2. А затем по составленному чертежу режем заготовки размер в размер.

    Заготовки для изготовления скамейки

  3. Изготавливаем каркас сидения. Для этого свариваем трубы как показано на рисунке и при необходимости усиливаем конструкцию.

    Изготавливаем конструкцию сидения скамейки

  4. В дальнейшем эта конструкция будет выполнять роль стола, а также спинку лавки. Также нам пришлось немного сменить угол.

    Свариваем элементы каркаса стола под определенным углом

  5. Свариваем ещё одно сидение.

    Два элемента сидения скамейки

  6. После осуществления всех сварочных работ мы начинаем сверлить отверстия и скручивать все на специальные мебельные болты (их длина должна быть не менее 60 мм). Затем мы вставляем шайбы между железными элементами конструкции, чтобы она легче раскладывалась.

    Предварительная сборка конструкции скамейки

  7. Здесь мы видим окончательный вариант скамейки — трансформера, где доварена дополнительная прочная нога к одной из лавок и несколько изменён угол и выпад ноги во второй лавке, так как в спинке был измене угол наклона, и он стал более крутым. Для того чтобы скамейка не перекидывалась, надо было переваривать конструкцию.

    Скамейка — трансформер в готовом собранном виде с прикручеными сидениями и спинкой

  8. Для ножек вырезаем «пятки» размером 50х50 мм из металлического листа для того, чтобы скамейка было более устойчивой и не «утопала» в землю, если будет стоять на мягком грунте.

    Готовая окрашенная скамейка — трансформер с приваренными металлическими «пятками» для устойчивости на мягком грунте

  9. В зависимости от размеров конструкции отрезаем доски и хорошо их отшлифовываем. Это будут наши сидения лавочек и поверхность стола.
  10. В результате получаем отличную готовую конструкцию скамейкитрансформера.

Отделка лавочки

Затем мы все доски хорошо пропитываем антисептическим средством, антипиреном и даём им высохнуть. Окрашиваем водоотталкивающим лаком, масляной или акриловой краской. Наносим лак или краску в несколько слоёв.

окрашиваем доски для сидения и спинки морилкой или лаком

Металлические элементы можно покрасить специальной эмалью с помощью пульверизатора. Перед покраской все швы необходимо хорошо зашлифовать, чтобы не было видно стыков.

Окрашиваем металлические элементы конструкции скамейки чёрной эмалью

Видео: Как сделать скамейку-трансформер своими руками

Какой бы вариант скамейки — трансформера вы ни выбрали, необходимо заметить, что она сможет быть полезной в любых случаях жизни. Весной или летом вы сможете собрать у себя на приусадебном участке своих друзей и устроить прекрасный «пир» с шашлыками, а раскладная лавочка поможет разместить легко около 6–8 человек и всем будет удобно. А в обычные дни вы сможете сложить её и просто использовать для отдыха после тяжёлой работы на своём приусадебном участке. Также вы сможете гордиться своей работой и быть уверенным в том, что конструкция, собранная своими руками, прослужит вам долгие годы.

Скамейка-трансформер, преимущества мебели, варианты дизайна

При оформлении приусадебного участка нельзя обойтись без удобных лавочек. Они являются важным элементом дизайна территории, позволяют наслаждаться красотами природы и отдыхом. Огромной популярностью пользуется скамейка-трансформер, которая раскладывается при необходимости. Благодаря разнообразию готовых чертежей, мастер-классов, схем можно изготовить конструкцию самостоятельно.

Особенности и преимущества изделия

Скамейки-трансформеры представляют собой простые, но функциональные конструкции. Главное отличие от обычной дачной мебели заключается в наличии специальных механизмов. В сложенном виде это простая лавка, в разложенном – вместительный столик с парой комфортных скамеек. Изделия отличаются мобильностью, поэтому подходят для установки в любом уголке участка. Складные модели скамеек обладают рядом преимуществ:

  1. Компактностью – в сложенном виде лавочка занимает совсем немного места.
  2. Многофункциональностью – дополнительные посадочные места и столик появляются за счет несложных манипуляций.
  3. Долговечностью – скамейки, выполненные из грамотно выбранного материала, отличаются длительным сроком эксплуатации.
  4. Простым механизмом – с ним способен справиться даже ребенок.
  5. Универсальностью – подходят для использования на даче, загородной усадьбе, в саду. Скамейки выполняют декоративную роль в ландшафтном дизайне и являются удобной мебелью для семейных посиделок.

Складная модель отличается привлекательным внешним видом. Она смотрится благородно даже без использования декора. К тому же, скамейку довольно просто изготовить самостоятельно.

Компактность Многофункциональность Долговечность Простота механизма Универсальность

Разновидности и интересные варианты дизайна

Чтобы выбрать подходящую скамейку-трансформер, необходимо учитывать количество людей, которые будут располагаться на ней. Число посадочных мест зависит от вида конструкции:

  1. Скамейка-стол с лавочками. Данная разновидность является наиболее распространенной. При помощи простых манипуляций модель превращается из одной скамьи в две со столиком. Преимущества: вмещает до 6 человек, не загромождает пространство. Недостаток скамейки – не слишком привлекательно выглядит в сложенном виде.
  2. Скамейка-конструктор. В разобранном состоянии обеспечивает посадочными местами до 6 человек, в сборном – двоих; дополняется столешницей. Преимущества: удобство использования, функциональность. Недостаток скамейки – более скромные возможности по сравнению с предыдущим вариантом.
  3. Скамейка-цветок. Похожа на конструктор, но есть и отличия – в собранном виде имеет форму бутона. Преимущества: регулировка элементов спинки, вмещает до 5 человек. Недостаток – выемки и ячейки на сидениях.

Существуют и другие варианты трансформера. Модель с двумя скамейками отличается простотой конструкции и изготовления. Угловое изделие может включать разное число поворотов, обеспечивает большое количество посадочных мест. Вариант в виде журнального столика отличается оригинальным дизайном, подходит для отдыха, чтения, работы за ноутбуком. Шестиугольный стол-скамейка привлекает внимание, вмещает до 8 человек.

Ценителям нестандартных решений придется по вкусу модель из двух стульев, которая трансформируется в обычную лавочку, скамью для размещения пары друг напротив друга, а также изделие с боковым столом.

Скамейка-стол с лавочками Конструктор Шестиугольная скамейка

Материалы изготовления

Чтобы сделать стол-трансформер своими руками, необходимо уделить особое внимание материалу, от которого зависит качество и долговечность конструкции. В большинстве случаев мастера используют:

  1. Деревянные доски и брус. Оптимальны для изготовления моделей скамеек в классическом стиле. Древесина легко поддается обработке, позволяя придавать изделию любую конфигурацию. Обычно для работы требуется два человека, поскольку материал довольно тяжелый.
  2. Палеты. Подойдут для создания скамеек в стиле кантри или прованс. Рекомендуется использовать сырье иностранного производства, которое не имеет отметок о токсичности, не издает неприятных запахов. Материал необходимо тщательно отшлифовать, обработать защитными пропитками, нанести на поверхность лакокрасочные составы.
  3. Металл. Прекрасным вариантом для дачи станут сварные скамейки с коваными элементами. Изготавливаются конструкции из прямоугольного, круглого или квадратного профиля. Используется материал с толстыми стенками для устойчивости к нагрузкам.

Чтобы создать дешевую скамью и стол своими руками, можно использовать подручные материалы. Старые стулья, двери, мебельные щиты, ненужные тумбочки – все зависит только от фантазии мастера.

Деревянные доски и брус Палеты Металл

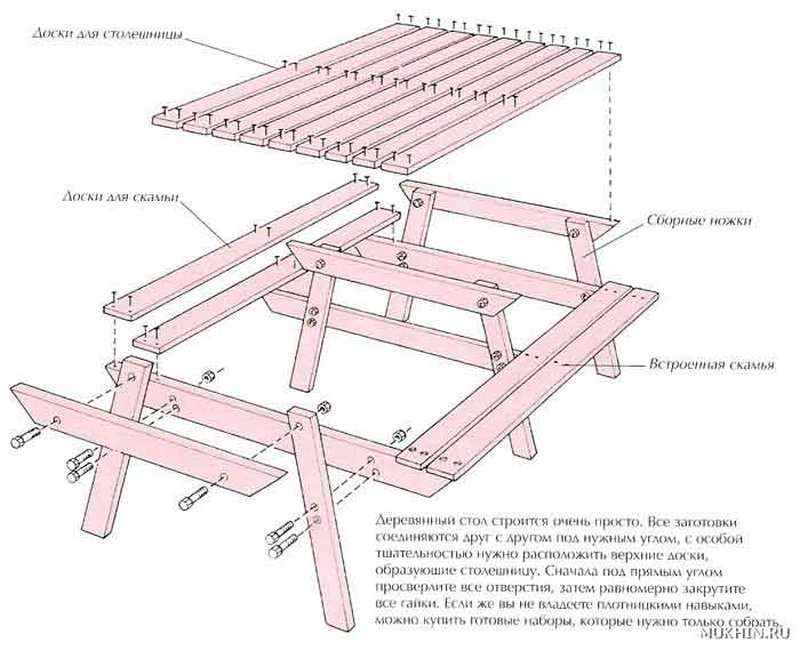

Схемы сборки и чертежи с размерами

При создании качественных скамеек-трансформеров своими руками чертежи имеют большое значение. В сети есть множество готовых схем, но при необходимости можно составить индивидуальный план. Для этого нужно иметь в виду следующую информацию:

  • в первую очередь необходимо продумать вариант конструкции с учетом количества посадочных мест, разновидности трансформации скамейки;
  • параметры лавочки должны полностью соответствовать площади участка, где впоследствии она будет располагаться;
  • на чертеже отмечается каждая деталь изделия и размеры скамейки;
  • определяются габариты подвижных элементов скамейки.

Типовая схема скамейки отображает весь процесс работы, вплоть до очередности выполнения того или иного действия, поэтому станет отличным помощником для начинающих. Чтобы рассчитать необходимое количество материала, учитывается его длина и сечение. Так, если толщина бруса – 8 см, то на создание одной ножки потребуются не менее 5 единиц.

Если сиденье скамейки производится из доски толщиной 4 см и шириной 9 см, для работы потребуется 5 дощечек длиной 150 см.

Элементы скамейки Типовой чертеж

Как сделать самостоятельно

Чтобы разобраться, как скамейку-трансформер сделать самостоятельно, необходимо использовать мастер-классы. Подробное описание включает в себя чертежи с размерами и фотографиями каждого этапа. Проще всего изготовить самостоятельно модели скамеек из дерева и металла.

Стандартная конструкция из дерева

Для работы потребуются следующие материалы и инструменты:

  • доски и брусья;
  • строительный уровень, рулетка;
  • винты;
  • саморезы;
  • маркер либо карандаш;
  • наждачная бумага;
  • металлические крепежи;
  • болгарка;
  • шуруповерт;
  • дрель.

Чтобы изготовить качественную лавку-стол, необходимо осуществлять все действия согласно инструкции:

  1. Две доски 120 х 12 см для сиденья тщательно шлифуются. Еще две – 37 х 10 см (для ножек) соединяются с металлическими крепежами так, чтобы они приобрели треугольную форму.
  2. Пара подготовленных досок прикручивается к ножкам саморезами. Отверстия просверливаются заранее.
  3. Нижняя часть сидений укрепляется распорками, которые фиксируются уголками и саморезами.
  4. Для второй лавки необходимы доски с параметрами 110 х 22 см. Ножки изготавливаются из бруса, присоединяются саморезами.
  5. К основанию прикручиваются доски, закрепляется сиденье, затем – распорки. Проверяется правильность сборки конструкции.
  6. Для столешницы берется 5 досок и 2 планки. Все элементы соединяются друг с другом. Столешница фиксируется к основанию.
  7. Устанавливается рычаг, отвечающий за трансформацию модели. Для этого потребуются две доски любой ширины длиной 88 см. Их концы закругляются.
  8. В рычаге, ножке и планке просверливаются отверстия диаметром 7 мм. Все элементы скамейки-трансформер соединяются при помощи мебельных винтов и гаек.

Для плотного крепления механизма необходимо прикрутить его к подлокотнику. После этого можно переходить к проверке функциональности готового изделия.

Точность соблюдения строительства стола с лавками определяется проверкой соответствия с чертежом. Внутренняя ширина конструкции должна составлять 115 см, внешняя – 120 см. Если эти параметры нарушаются, изделие складываться не будет.

Доски для сиденья отшлифовать, детали ножек соединить с металлическими крепежами Просверлить отверстия, саморезами прикрутить доски к ножкам, укрепить распорками Вырезать детали для второй лавки Изготовить ножки Соединить детали лавки Проверить правильность сборки Сделать столешницу Зафиксировать столешницу на основание Сделать подлокотники Установить рычаг Готовое изделие

Садовая мебель-трансформер из металлического профиля

Создание стола-скамейки трансформера своими руками – увлекательное занятие. Для работы потребуются следующие инструменты и материалы:

  • квадратные трубы 25 х 25 х 1,5 мм, всего шесть отрезков;
  • доски – 8 штук;
  • дрель;
  • болгарка;
  • шуруповерт;
  • шлифовальная машинка;
  • сварочный аппарат с набором электродов;
  • шайбы, гайки, болты;
  • краска по металлу.

Пошаговая инструкция поможет выполнить каждый этап работы правильно:

  1. Профили из металла зачищаются, удаляется ржавчина. Заготовки разрезаются в соответствии с планом.
  2. Для создания каркаса скамьи трубки свариваются. Высверливаются отверстия для мебельных болтов. Шайбы используются для более легкого раскладывания.
  3. Для ножек из металлического листа вырезаются элементы 50 х 50 мм. Все детали каркаса обрабатываются специальным составом.
  4. Доски нарезаются в соответствии с параметрами скамьи, шлифуются, пропитываются антисептиками и закрепляются на корпусе.

Металлическую конструкцию смогут сделать опытные мастера и новички, впервые столкнувшиеся с изготовлением садовой мебели. Желательно иметь опыт работы со сваркой. В противном случае изделие может получиться недостаточно прочным.

Чертеж Подготовить профиль Разрезать на заготовки нужных размеров Собрать каркас скамьи Сварить элементы Сделать второе сиденье Собрать конструкцию, установить доски Провести окончательную обработку всех деталей

Декорирование

Стол-скамья трансформер, который располагается на улице, нуждается в специальной обработке. Для дерева используется морилка, сверху – лак с водоотталкивающими свойствами. Но даже после этого не рекомендуется оставлять изделия под открытым небом. Капризы погоды негативно сказываются на ее долговечности и внешнем виде, поэтому можно перенести конструкцию на веранду или в беседку, закрыть навесом.

Если создается скамейка своими руками, можно украшать ее всевозможными способами. Наиболее привлекательно выглядит декор на сиденьях и спинках. Для этого используются:

  • изображения, нанесенные разноцветными акриловыми красками;
  • рисунки в технике декупаж;
  • очаровательные картинки, созданные электровыжигателем;
  • вырезанные на дереве растительные орнаменты, узоры;
  • фигурки животных, сказочных персонажей, выпиленные лобзиком.

Если конструкция была выполнена правильно, а уход за готовым изделием осуществляется регулярно, срок эксплуатации может достигать 25 лет и больше. Часто деревянные элементы скамеек заменяются металлическими, выглядит это не так привлекательно, но долговечность увеличивается в разы.  Удобная и практичная садовая скамейка всегда актуальна на дачном или загородном участке. Сидя на ней, можно наслаждаться отдыхом, любоваться живописными пейзажами, беседовать с близкими людьми. Изготовить такой полезный предмет мебели можно самостоятельно, что позволяет воплотить в жизнь самые интересные дизайнерские задумки.

Видео

Скамейка трансформер своими руками — чертежи, размеры: стол скамейка трансформер, скамья трансформер, скамейка стол трансформер

Конечно же, самостоятельно построение любого изобретение — повод для гордости. Тем более что при этом происходит экономия денежных средств и получение удовольствия. Однако стоит понимать, что необходимо учитывать некоторые нюансы, особенности. И чтобы процесс работы был максимально продуктивным, написана данная статья, где будет рассказано о том, что следует знать и на какие моменты стоит обращать внимание.

Содержание статьи

Скамья трансформер

Предварительно желательно представлять, как характеризуется себя конструкция и на какие классификации она разделяется. Скамейка трансформер своими руками — чертежи, размеры являются важными критериями достижения положительного и ожидаемого результата.

Разновидности

Каждый будущий пользователь подбирает для себя наиболее подходящую модель на свой взгляд. Некоторые предпочитают, чтобы она вмещала трёх персон, для кого-то важно наличие столешницы. Поэтому существуют следующие виды:

  • Классический. Можно заметить, что с внешней стороны такое устройство выглядит скромным. Нет лишних деталей и различных элементов. Но в функциональности она может порадовать каждого. Вместимость данного сооружения достаточно велика. Кроме этого, при отсутствии гостей, есть возможность сложить агрегат на два посадочных места. Также стоит не забывать о присутствии небольшого стола, на котором без проблем может смело уместиться ноутбук или другие подобные предметы.
  • Складной вариант (скамейка-цветок). Несмотря на то что представленное устройство максимально схоже с предыдущим, у этого есть свои неповторимые особенности. По названию можно догадаться, что конструкция похожа на распускающийся цветок. Главным преимуществом является возможность передвигать составляющие спинки так, как угодно пользователю. Кроме этого, агрегат в слаженном виде достаточно лёгок для переноски.

Стол скамейка трансформер

Что касается данной разновидности, так это масса присущих ей достоинств. Так, в считанные секунды можно разложить всю конструкцию, причём не приложив к этому много усилий. Тем более аппарат способен превращаться из одной скамейки в другую — с наличием стола и двух сидений, которые способны вместить до 6 человек. В современном времени такая модель считается наиболее распространённой, обладает довольно высоким спросом среди потребителей.

Скамейка трансформер своими руками

Чтобы выполнить весь процесс максимально точно, рекомендуется следовать следующему алгоритму в представленной последовательности.

Чертежи и размеры

Предварительно нужно тщательно подготовиться. В этот шаг входит как выбор желаемого масштаба конструкции, так и дальнейшее создание наброска, по которому легче будет ориентировать в работе. Таким образом, ниже изображена проверенная схема с примерными параметрами. Конечно же, самым сложным действием в этом деле будет построение самого механизма. Именно за счёт него будет происходить трансформация устройства.

Выбираем материалы

Чтобы не было просчётов, следует изначально подготовить все необходимые детали. К ним, прежде всего, относятся:

  • Электрическая дрель.
  • Стандартный шуроповерт (если его нет, можно использовать отвертку).
  • Строительный уголь.
  • Болгарка.
  • Пила любого типа.
  • Специальный лак.
  • Шлифовальная машинка.
  • Изделия для крепления (саморезы, шурупы, болты и гайки).

Что касается самого материала, так в качестве него может быть любого образца доски и брусья. Главное, чтобы они были струганными. Всё следует отдавать предпочтение сосне, лиственнице или же берёзе.

СПРАВКА! Если вы желаете сделать максимально прочное изделие, то также есть возможность использовать дуб.

Вот в каких количествах и параметрах потребуются детали:

  • Два бруска с показателями 90 на 45 на 1445 миллиметров.
  • Пять брусков 90 на 32 на 1480 мм.

Пошаговая инструкция

Теперь, когда все необходимые инструменты и детали находятся на готовности, можно приступать к основному этапу всего процесса — непосредственно изготовление.

  1. Для начала следует собрать ножки для конструкции. Чтобы это сделать, нужно из брусьев вырезать 8 одинаковых изделий, длина которых должна быть 70 сантиметров. Для равновесия можно создать небольшие срезы со всех сторон.
  2. После чего стоит приступить к строительству рамы. Нужно вырезать 4 части по 170 см и по 40. Далее их нужно состыковать и зафиксировать с помощью шурупов. Предварительно просверлив в них отверстия.
  3. Далее нужно взять брус и прибить его, тем самым разделив конструкцию на секции в 500 мм.
  4. Потом можно соединять ножки с сиденьем на расстоянии 10 мм от всех возможных углов. На это этапе желательно крепко затянуть все детали на 3 болта.
  5. После всего следует вооружиться бруском 70 на 170 и прикрепить его с дополнительными деталями.
  6. Все получившиеся изделия можно соединить в единую систему. Это рекомендуется делать с помощью болтов.
  7. Два материала, длины которых 40 сантиметров, нужно скрепить между скамейкой и щитом. А другие бревна (по 110 см) стоит прикрепить саморезами так, чтобы образовалась наклонная спинка.
  8. В завершение советуется проверить образовавшееся сооружение на прочность. Если результат удовлетворительный, можно приступать к обработке изделия. Тоесть следует взять машинку для шлифовки и выполнить технический этап.

Отделка

Чтобы обеспечить сооружению долговечность в эксплуатации, необходимо заняться качественной обработкой устройства. Для этого надо покрыть материал морилкой или же специальным лаком.

ВАЖНО! Средство высыхает в течение 36 часов, следовательно, пользоваться изобретением сразу после окраски нельзя.

В случае если вы собираетесь установить скамью на свежем воздухе, можно оснастить материал водостойкой краской. Это нужно для того, чтобы дерево не начало быстро гнить и покрываться плесенью. Кроме этого, при периодическом ухаживании, вы сможете гарантировать долгий срок службы конструкции.

Подпишитесь на наши Социальные сети

Публикационная библиотека | АББ США

Дата: 20.03.2019 Размер: 139,6 КБ Номер публикации: 9T11A1003G04-LBL

Чертеж этикетки трансформатора в формате .pdf

Дата: 06.04.2021 Размер: 393.88 КБ Номер публикации: 1TQC1933E0001

Чертеж этикетки трансформатора в формате .pdf

Дата: 06.04.2021 Размер: 382,97 КБ Номер публикации: 1TQC1933E0003

Рисунок этикетки трансформатора.pdf формат

Дата: 06.04.2021 Размер: 390,72 КБ Номер публикации: 1TQC1933E0005

Чертеж этикетки трансформатора в формате .pdf

Дата: 06.04.2021 Размер: 398.84 КБ Номер публикации: 1TQC1933E0007

Чертеж этикетки трансформатора в формате .pdf

Дата: 06.04.2021 Размер: 402,15 КБ Номер публикации: 1TQC1933E0009

Рисунок этикетки трансформатора.pdf формат

Дата: 06.04.2021 Размер: 392,76 КБ Номер публикации: 1TQC1933E0002

Чертеж этикетки трансформатора в формате .pdf

Дата: 06.04.2021 Размер: 387.11 КБ Номер публикации: 1TQC1933E0004

Чертеж этикетки трансформатора в формате .pdf

Дата: 06.04.2021 Размер: 395,03 КБ Номер публикации: 1TQC1933E0006

Рисунок этикетки трансформатора.pdf формат

Дата: 06.04.2021 Размер: 395.95 КБ Номер публикации: 1TQC1933E0008

Чертеж этикетки трансформатора в формате .pdf

Дата: 06.04.2021 Размер: 402.8 КБ Номер публикации: 1TQC1933E0010

Чертеж этикетки в формате .pdf

Дата: 01.10.2009 Размер: 175,43 КБ Номер публикации: 9T83B0002-LBL

Рисунок этикетки.pdf формат

Дата: 01.10.2009 Размер: 175,82 КБ Номер публикации: 9T83B0003-LBL

Деталь # 9T83B0011: AL 3P 15KVA 480-208Y / 120 DOE 2016 Табличка с паспортной табличкой сервисного центра

Дата: 22.09.2017 Размер: 129.33 КБ Номер публикации: 9T83B0011-LBL

Деталь № 9T83B0012: AL 3P 22,5 кВА 480-208Y / 120 DOE 2016 Табличка с паспортной табличкой сервисного центра

Дата: 01.10.2009 Размер: 129,23 КБ Номер публикации: 9T83B0012-LBL

Деталь № 9T83B0013: AL 3P 30KVA 480-208Y / 120 Этикетка с паспортной табличкой сервисного центра DOE 2016

Дата: 22.09.2017 Размер: 162.62 КБ Номер публикации: 9T83B0013-LBL

Деталь № 9T83B0021: AL 3P 15KVA 600-208Y / 120 DOE 2016 Этикетка с паспортной табличкой сервисного центра

Дата: 25.09.2017 Размер: 129,34 КБ Номер публикации: 9T83B0021-LBL

Деталь № 9T83B0022: AL 3P 22.5KVA 600-208Y / 120 DOE 2016 Паспортная табличка сервисного центра Этикетка

Дата: 25.09.2017 Размер: 129,55 КБ Номер публикации: 9T83B0022-LBL

Деталь № 9T83B0023: AL 3P 30KVA 600-208Y / 120 DOE 2016 Этикетка с паспортной табличкой сервисного центра

Дата: 25.09.2017 Размер: 129.59 КБ Номер публикации: 9T83B0023-LBL

Чертеж этикетки в формате .pdf

Дата: 01.12.2011 Размер: 162,84 КБ Номер публикации: 9T83B1157-LBL

Рисунок этикетки.pdf формат

Дата: 01.12.2011 Размер: 160,47 КБ Номер публикации: 9T83B1367-LBL

Чертеж этикетки в формате .pdf

Дата: 01.12.2011 Размер: 177,17 КБ Номер публикации: 9T83B2143-LBL

Рисунок этикетки.pdf формат

Дата: 01.12.2011 Размер: 184,07 КБ Номер публикации: 9T83B2610G03-LBL

Чертеж этикетки в формате .pdf

Дата: 26.04.2016 Размер: 144,67 КБ Номер публикации: 9T83B2610G13-LBL

Рисунок этикетки.pdf формат

Дата: 26.04.2016 Размер: 142,87 КБ Номер публикации: 9T83B2610G15-LBL

Консультации — Инженер по подбору | Выбор и расчет трансформатора

Рисунок 4: Это образец паспортной таблички трансформатора с коэффициентом К. Обратите внимание, что К-фактор четко определен. Предоставлено: NV5

Цели обучения

  • Изучите концепции проектирования для выбора и определения размеров электрических трансформаторов.
  • Ознакомьтесь с правилами и рекомендациями, связанными с конструкцией трансформатора.
  • Оцените профиль тематического исследования, чтобы выделить передовой опыт.

В США трансформаторы регулируются NFPA 70: Национальный электротехнический кодекс; в этом случае будет использоваться последняя версия кода, опубликованная в 2017 году. Трансформаторы являются основными компонентами многих различных коммерческих, промышленных и жилых электрических систем. Они позволяют «повышать» или понижать рабочее напряжение.Трансформаторы могут повышать или понижать напряжение за счет использования магнитного поля, пассивно создаваемого токонесущими обмотками.

Самая простая версия этой концепции может быть проиллюстрирована двумя медными петлями разного размера, одна внутри другой без контакта. Если через один из этих контуров проходит ток, то на выводах другого контура наблюдается индуцированное напряжение. Напряжение и ток во втором контуре пропорциональны напряжению и току, связанным с первым контуром.Количество петель или обмоток может быть изменено для создания различных напряжений для работы.

Обмотки трансформатора изготавливаются из алюминия или меди. Алюминий является обычным выбором, потому что он дешевле, но по своим электрическим характеристикам похож на медь. Алюминий легче меди, но обычно больше по физическим размерам.

Номинальная мощность силового распределительного трансформатора стандартизована во всей отрасли. Наиболее распространенным типом применения на коммерческом объекте являются понижающие трансформаторы, соединяющие трехфазную первичную обмотку со вторичной звездой.Стандартные промышленные размеры трансформаторов «звезда» на 480–120 / 208 вольт обычно составляют 15, 30, 45, 75, 112,5, 225, 300 и 500 киловольт-ампер.

Также доступны однофазные трансформаторы на 277 или 480 вольт на 5, 7,5, 10, 15, 25, 37,5, 50, 75 и 100 киловольт-ампер. Это не полный список, но он иллюстрирует разнообразие и ассортимент, которые имеются в продаже.

Рис. 1. Этот трансформатор для подавления гармоник не имеет виброизоляционных прокладок. Как правило, они отмечаются во время проверки компетентными органами или во время полевых наблюдений инженером.Предоставлено: NV5

В общем, трехфазные трансформаторы являются наиболее часто используемыми для приложений и выбора электрических проектировщиков. Однофазные трансформаторы обычно используются для специальных приложений или напряжений. Примером может быть единичное оборудование, для которого требуется однофазное напряжение 240 В, а рабочее напряжение составляет 120/208 В для трехфазного соединения звездой. Для такого особого случая, как это, обычно предусматривают только однофазный трансформатор для оборудования, потому что он не обслуживает множество нагрузок.Когда однофазный трансформатор используется для общего распределения, это может вызвать дисбаланс фаз при использовании трехфазной сети. В противном случае, если свойство обслуживается однофазным и используется трансформатор (например, для изоляции), то однофазный трансформатор будет подходящим.

Все трансформаторы должны иметь паспортную табличку с информацией, описанной в NEC 450.11 (A) (1-8). Эта информация включает наименование производителя, номинальные киловольт-амперы, частоту, первичное и вторичное напряжения, полное сопротивление трансформаторов 25 киловольт-ампер или больше, необходимые зазоры для трансформаторов с вентиляционными отверстиями, количество и вид изоляционной жидкости, если она используется.Для сухих трансформаторов — температурный класс системы изоляции.

Типоразмер трансформатора

Первым шагом к определению мощности трансформатора является определение нагрузки, которая будет обслуживаться на уровне ответвления, фидера или обслуживания. Это начинается с оценки или расчета нагрузки спроса с использованием статьи 220 NEC, а затем применения соответствующих коэффициентов спроса. В зависимости от типов обслуживаемых нагрузок факторы спроса уменьшают расчетную нагрузку для определения подходящего размера трансформатора.‘

Эта расчетная расчетная нагрузка представляет собой базовую нагрузку или начальную точку для выбора трансформатора. После того, как вы определили базовую нагрузку, в зависимости от типа проекта, необходимо будет учесть несколько соображений при определении окончательного размера трансформатора. Эти соображения включают будущую гибкость, доступное физическое пространство, стоимость и тип проекта.

Будущая емкость или расширение объекта недвижимости — один из наиболее важных факторов, влияющих на определение размера. Это важно, потому что и малоразмерный, и крупногабаритный трансформаторы работают с меньшим КПД и со временем могут привести к серьезным повреждениям оборудования.Крайне важно понимать, как владелец использует объект по назначению. Бывают случаи, когда недвижимость вряд ли расширится, и поэтому владельцам могут не потребоваться мощности для будущих нагрузок или оборудования.

Рис. 2: Образец паспортной таблички сухого трансформатора на 1500 киловольт-ампер со списком всех параметров, относящихся к конструкции и возможностям трансформатора. Предоставлено: NV5

Однако некоторые владельцы могут не использовать свои помещения на полную мощность по завершении проекта (например,, фармацевтическая лаборатория, заполненная наполовину), и было бы разумно предусмотреть мощность для будущего расширения на трансформаторе. Такие соображения относительно расширяемости должны обсуждаться и координироваться консультантом по проектированию с правом собственности в соответствии с их потребностями.

Кроме того, в зависимости от типа проекта (например, новое строительство, улучшение арендатора, реконструкция) может не хватить физического пространства для расширения. Добавление трансформатора к существующей собственности может быть дорогостоящим в зависимости от местоположения и размера.Расположение добавленного трансформатора требует согласования для вентиляции, размещения зазоров, требуемых согласно нормам, и может потребовать структурных распорок. Кроме того, трансформаторы выделяют избыточное тепло, которое инженер-механик должен оценить существующие системы, чтобы определить, будут ли они поддерживать достаточное охлаждение.

Еще одно соображение — это вес; некоторые трансформаторы меньшего размера весят менее 1000 фунтов и могут быть встроены с минимальной структурной координацией. Эти соображения следует оценить перед добавлением трансформатора к существующей электрической системе.Как правило, с точки зрения затрат и координации легче разместить трансформатор большего размера в новой строительной конструкции, но проект реконструкции может оказаться более дорогостоящим и потребовать большей координации.

И последнее, что важно учитывать владельцу, — это стоимость трансформатора. Обычно, чем больше размер трансформатора, тем выше стоимость оборудования и монтажа. Часто для трансформаторов больших размеров они также могут повлечь дополнительные затраты на проектирование и конструкцию.Например, трансформатор сухого типа на 225 киловольт-ампер, расположенный на верхнем этаже, обычно весит от 2 000 до 4 000 фунтов и потребует от инженеров-строителей и архитекторов учета веса и дополнительных распорок, необходимых для поддержки нагрузки оборудования.

В целом, как и в случае с большинством других аспектов электротехники, лучше всего быть консервативным и увеличивать размер на ранних этапах проекта, пока не будет проведена дальнейшая разработка проекта и окончательное решение не будет принято с учетом всех предыдущих пунктов.Стоит отметить, что легче уменьшить размеры трансформатора на более позднем этапе проектирования в целях согласования, чем увеличивать размеры трансформатора после предварительных этапов проектирования.

Информация об установке трансформатора содержится в NEC, статья 450. В статьях 450.3 (A) и (B) приведены таблицы для максимальных номинальных значений или уставок максимальной токовой защиты для трансформаторов с напряжением для обоих, равным / меньше и больше 1000 вольт. . Цифры, приведенные в таблицах, представляют собой проценты от номинального тока трансформатора, который получается путем деления номинальной мощности трансформатора в киловольт-амперах на напряжение фидера.

Излишне говорить, что первичный и вторичный фидеры трансформатора будут иметь разные требования к току, соответствующие их напряжению, за одним исключением — трансформаторы, используемые для силовой развязки. Первичная защита позволяет инженеру упростить конструкцию, но использование комбинации одиночной и вторичной защиты обеспечивает большую гибкость при использовании номинального тока трансформатора. Можно использовать полный номинал трансформатора, если фидеры по-прежнему защищены в соответствии с этими таблицами.

Рис. 4: Это образец паспортной таблички трансформатора с коэффициентом К. Обратите внимание, что К-фактор четко определен. Предоставлено: NV5

Типы трансформаторов

После того, как размер трансформатора определен, рассмотрите применение и типы нагрузок, которые будет обслуживать трансформатор. В коммерческом проектировании существует несколько широко используемых типов трансформаторов с характеристиками, описанными ниже:

Сухие трансформаторы используют окружающий воздух для охлаждения сердечника и обмоток.Эти трансформаторы, как правило, больше, чем трансформаторы, заполненные жидкостью, но, как правило, дешевле в материалах и затратах на установку.

Два обычно используемых сухих трансформатора герметизированы и вентилируются. Невентилируемые или инкапсулированные, полностью герметизированы с поверхностным охлаждением, подходят для смывных поверхностей и коррозионных, горючих или других вредных условий. Вентилируемые трансформаторы сухого типа имеют отверстия, позволяющие воздуху проходить внутрь, имеют больший размер, используют другие изоляционные материалы и содержат кожух для обмоток, обеспечивающий физическую защиту оборудования и персонала.

Трансформаторы с жидкой изоляцией используют жидкость для охлаждения и в качестве изолятора для сердечников. Минеральное масло и масла на биологической основе являются наиболее часто используемыми жидкостями. Трансформаторы с жидкостной изоляцией обеспечивают лучшее охлаждение, что позволяет получить более компактный трансформатор, чем трансформатор сухого типа.

Однако эти трансформаторы требуют периодического анализа масла, но считаются менее дорогостоящими для ремонта. Масла на биологической основе менее воспламеняемы и являются экологически безопасными в случае утечки.Считается, что менее воспламеняемыми считаются жидкости с температурой воспламенения не менее 300 ° C. Трансформаторы, устанавливаемые на внешней площадке, обычно используются с минеральным маслом и считаются горючими. Для трансформаторов с напряжением менее 35 киловольт для внутренней установки могут потребоваться минимальные требования, такие как автоматическая спринклерная система или зона удержания жидкости, в которой не хранятся горючие вещества.

NEC 450.23 покрывает требования для внутренней и наружной установки для этих типов с жидкой изоляцией.Кроме того, негорючие трансформаторы с жидкостной изоляцией, в которых используется негорючая диэлектрическая жидкость, требуют установки трансформаторного шкафа в помещении в соответствии с NEC 450.24. Трансформаторы с масляной изоляцией должны устанавливаться в трансформаторном шкафу согласно NEC 450.26 в помещении.

Рис. 5. Пример смонтированного на площадке трансформатора на 300 кВ с масляной изоляцией, установленного вне помещения на специальной площадке для оборудования. Предоставлено: NV5

Специальные приложения

Трансформаторы с номиналом

K и подавляющие гармоники обычно используются для гармонических, нелинейных нагрузок, таких как компьютеры / серверы с импульсными источниками питания, игровые игровые автоматы, светодиодное освещение, двигатели или частотно-регулируемые приводы.HMT могут использоваться для исправления гармонических проблем, вызванных нелинейными нагрузками.

С другой стороны, трансформаторы с номиналом

К не ослабляют гармоники, а позволяют создать более надежную систему, которая выдерживает гармоники. Отказ трансформатора из-за гармоник вызван чрезмерным и / или постоянным перегревом катушек, что приводит к более быстрому разрушению изоляции катушек. Электрические системы с чрезмерным количеством гармоник могут вызвать отказ электронных компонентов из-за искаженной синусоидальной волны.

Основное различие между трансформаторами с рейтингом K и HMT состоит в том, что трансформаторы с рейтингом K рассчитаны на то, чтобы выдерживать напряжения и деформации нелинейных нагрузок в зависимости от уровня. Между тем, HMT физически сконструированы таким образом, чтобы уменьшать или ослаблять гармонические токи от устройств, расположенных ниже по потоку, чтобы предотвратить электрические токи отключения перед трансформатором.

В настоящее время большая часть электронного оборудования питается от импульсных источников питания. SMSP преобразуют синусоидальный переменный ток в постоянный постоянный ток с помощью выпрямителей и конденсаторов, которые потребляют короткие и резкие всплески тока, которые изменяют исходную синусоидальную волну переменного тока.Эта измененная волна теперь представляет собой нелинейную нагрузку и имеет нечетные гармоники, которые могут стать вредными для трансформатора из-за увеличения тока в обмотках, что приведет к избыточному нагреву катушек трансформатора. HMT подавляют или уменьшают влияние этих нечетных гармоник, в частности третьей гармоники, которая добавляется к нейтральному проводнику.

Таблица 1: КПД низковольтных распределительных трансформаторов сухого типа регулируется Министерством энергетики. Предоставлено: NV5

Рекомендации по проектированию трансформатора

Местоположение: Важным фактором, который следует учитывать, является физическое расположение трансформатора.Следует учитывать тип окружающей среды / строительного материала, в котором расположен трансформатор, а также окружающие помещения или комнаты, прилегающие к трансформатору.

Например, для трансформатора с масляной изоляцией, установленного в помещении, требуются зоны локализации разливов, которые обычно являются более дорогостоящими. В частности, для трансформаторов с масляной изоляцией в соответствии со статьей 450.26 NEC требуется хранилище, если не выполнено хотя бы одно из шести исключений. Существуют преимущества и недостатки использования трансформаторного хранилища в зависимости от любого количества переменных, однако они требуют особого внимания и, как правило, приводят к значительным затратам, которые следует принимать во внимание.Хотя они не регулируются теми же правилами строительства зданий, которые предписаны NEC, коммунальные предприятия обычно используют трансформаторы с масляной изоляцией.

Кроме того, при размещении трансформатора следует учитывать его физическое расположение в здании и зону, в которой он предназначен для обслуживания и распределения электроэнергии. Трансформатор 277/480 вольт-треугольник лучше подходит для длительной эксплуатации в зданиях среднего размера из-за падения напряжения. Чтобы избежать подбора фидеров большего размера для более продолжительных работ, лучше использовать более высокое напряжение для распределения мощности по мере необходимости.

Линия «звезда» 120/208 обычно используется для непромышленных применений на уровне параллельной цепи, но более низкое напряжение делает ее субстандартной для распределения на большие расстояния. Средневольтные объекты, где напряжение относительно земли составляет 1000 вольт или более, обеспечивают передачу энергии от кластеров зданий по всему объекту.

Шум: Шум также следует учитывать, в зависимости от типа размещения в здании. Постоянная вибрация трансформатора может вызвать нежелательный шум для клиента или пассажиров.Например, при размещении в башне отеля трансформаторные комнаты на верхних этажах, где расположены номера, могут нуждаться в звукоизоляции или акустической обработке для уменьшения шума из электрического пространства.

Этого обращения с помещениями можно избежать, если трансформаторы расположены на уровне пола или на крыше в месте, обеспечивающем достаточное расстояние от трансформаторов и гостей. Другим решением может быть установка виброизоляционных прокладок, снижающих уровень шума до приемлемого для клиента уровня.Для уменьшения шума может быть привлечен инженер-акустик или консультант.

Конструкция помещения должна соответствовать требованиям, изложенным в статье 450 Части II NEC. В частности, для трансформаторов сухого типа, установленных в помещении, требуется расстояние не менее 12 дюймов от горючего материала для трансформаторов с номиналом менее 112,5 кВ в соответствии с NEC 450.21 (A). Для сухих трансформаторов мощностью более 112,5 кВ в помещении требуется огнестойкая конструкция, выдерживающая не менее одного часа в соответствии с NEC 250.21 (В).

Однако есть обычно применяемое исключение: устройства с классом 155 или выше, полностью закрытые, за исключением вентиляционных отверстий, не обязательно размещать в помещениях с ограниченным сроком службы. Рисунок 1 представляет один из этих трансформаторов; Таким образом, помещение, в котором он находится, не требует одночасовой огнестойкости.

Требования к энергоэффективности

Энергоэффективность сухих распределительных трансформаторов регулируется Министерством энергетики США.Таким образом, соответствующие трансформаторы имеют маркировку DOE-2016, чтобы обозначить их соответствие с 1 января 2017 года. В зависимости от мощности трансформатора и его количества фаз КПД варьируется от 97,0% до 98,9% при использовании 35% паспортной таблички. -Номинальная нагрузка. Помимо требований Министерства энергетики США к имеющимся в продаже трансформаторам, многие компетентные органы требуют, чтобы трансформаторы соответствовали этим требованиям.

Не все проекты будут следовать точной методологии, описанной здесь, но могут быть расширены для дальнейшего рассмотрения.Нет двух одинаковых свойств, и поэтому никакие два проекта не будут одинаковыми. Инженер-проектировщик несет ответственность за принятие соответствующих решений и консультации со своим клиентом в соответствии с их потребностями.

Трансформатор Eaton для монтажа на площадках

% PDF-1.6 % 114 0 объект >>> эндобдж 163 0 объект > поток False11.08.5122018-07-05T01: 26: 19.639-04: 00 Библиотека Adobe PDF 10.0.1Eaton61db4f641f7c41d9148a08c36a4be43faf3d55ac233159Adobe InDesign CS6 (Windows) 2018-07-03T15: 05: 05.000 + 08: 002018-07-03T03: 05: 05.000-04: 002015-07-17T13: 34: 56.000-04: 00application / pdf2018-07-05T01: 31: 02.373-04: 00

  • Eaton
  • Eaton, 2015 г. Все права защищены.
  • трансформатор
  • трехфазный
  • на подушках
  • секционного типа
  • envirotemp
  • fr3
  • 210-12
  • Трансформатор Eaton на подставке
  • xmp.Идентификатор: EDC9A305AA2CE51192178AE147F064B9xmp.did: 07801174072068118DBBAB668637C198proof: pdfuuid: d94781cb-f70e-46c2-9466-72727fd2ef30
  • преобразовано в приложение Adobe Adobe Flash / InDesign
  • / InDesign
  • / приложение CSBrom.0006 / InDesign для Windows xmp.iid: CE93DFC7A32CE51192178AE147F064B9xmp.did: 07801174072068118DBBAB668637C198defaultxmp.did: 07801174072068118DBBAB668637C198Adobe PDF Library 10.0.1 eatfonsen
  • eaton: ресурсы / маркетинговые ресурсы / брошюры
  • eaton: страна / азия / cn
  • eaton: таксономия продукции / решения для энергосистем и сетей / трансформаторы / трансформаторы на подставке
  • eaton: вкладки поиска / тип содержимого / ресурсы
  • eaton: language / en-us
  • конечный поток эндобдж 109 0 объект > эндобдж 110 0 объект > эндобдж 111 0 объект > эндобдж 32 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 34 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 37 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 42 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 45 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 47 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 49 0 объект > / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 50 0 объект > поток H * Tw6PH / Vw5PpWT

    Как правильно подобрать трансформатор

    В сфере отопления, вентиляции и кондиционирования воздуха мы обычно используем управляющие трансформаторы класса 2 для понижения напряжения до 30 вольт или меньше с номинальной мощностью 100 ВА или меньше.Это позволяет нам прокладывать низковольтную проводку вне шкафа без электропроводки.

    Первичное напряжение — это входное напряжение, обычно 120, 208, 240 или 460 вольт. Вторичное напряжение или выходное напряжение обычно составляет от 24 до 30 вольт. Фактическое выходное напряжение будет зависеть от фактического первичного напряжения. Мощность трансформатора определяется мощностью в ВА. ВА должна быть достаточно большой, чтобы удовлетворить требования к общей мощности управления, поэтому следует выбирать достаточно высокую ВА.

    Чтобы правильно рассчитать трансформатор, сначала необходимо выбрать первичное напряжение. Если напряжение первичной обмотки составляет 208 В, необходимо следить за тем, чтобы подключать провода только к отводу первичной обмотки 208 В. Если напряжение первичной обмотки составляет 240 В, необходимо следить за тем, чтобы подключать провода только к отводу первичной обмотки 240 В. Подключение 208 В к отводу 240 В приведет к низкому вторичному напряжению. Низкое вторичное напряжение вызовет дребезг контактора, реле или отказы. Это следует проверить при установке пакетного оборудования на 208/240 вольт.

    Чтобы определить требуемую ВА трансформатора, умножьте вторичное напряжение на требуемый ампер:

    Например, ВА = Вольт x Ампер или 28 В x 1.2 ампера = 33,6 ВА.

    Чтобы определить максимальный ток трансформатора, разделите ВА трансформатора на вторичное напряжение трансформатора.

    Ампер = ВА / вторичное напряжение или 40ВА / 28В = 1,43 ампера.

    Трансформаторы рассчитаны на отказ в случае короткого замыкания во вторичной обмотке или цепи управления. Если трансформатор выходит из строя, скорее всего, в цепи управления произошло короткое замыкание или перегрузка. Это следует найти и отремонтировать перед заменой трансформатора, поскольку трансформатор редко выходит из строя сам по себе.Встроенный предохранитель или трансформатор с автоматическим выключателем могут быть установлены для защиты нового трансформатора во время обнаружения проблемы.

    Вы домовладелец или владеете коммерческой недвижимостью? Посетите mybryantdealer.com/, чтобы найти ближайшего к вам дилера Bryant!

    2.0 Padmount Transformer Service

    Рисунок 1

    Монтаж 4-ходового ящика сборного железобетона

    Рисунок 2

    Типовая подземная инженерная установка на участке

    Рисунок 3

    Типовая схема трансформаторной ниши

    Рисунок 4

    Монтаж сборного железобетонного основания для 4-х ходовой 3-х фазной распределительной коробки 15 кВ (все варианты)

    Рисунок 5

    Монтаж сборного бетонного основания для 4-х ходовой 3-х фазной распределительной коробки 25 кВ (все варианты)

    Рисунок 6

    Монтаж сборного бетонного основания для 4-канального однофазного распределительного шкафа 15 кВ, 200 А, глухого переднего выключателя

    Рисунок 7

    Монтаж сборного бетонного основания для 4-канального однофазного распределительного щита мощностью 25 кВ на 200 ампер

    Рисунок 8

    Монтаж сборного железобетона для однофазных трансформаторов

    Рисунок 9

    Монтаж сборного железобетонного основания для трехфазных трансформаторов

    Рисунок 10

    Требования к сети заземления для распределительных ячеек 15 кВ и 25 кВ и трехфазных трансформаторов, расположенных рядом друг с другом

    Рисунок 11

    Детали конструкции ограждения

    Рисунок 25

    Требования к полосе отвода для однофазного распределительного шкафа, однофазного трансформатора или трехфазного трансформатора

    Рисунок 26

    Требования к полосе отвода для однофазного распределительного шкафа, однофазного трансформатора или трехфазного трансформатора с 2.0 м газ Полоса отвода

    Рисунок 27

    Требования к полосе отвода для трехфазного распределительного шкафа

    Рисунок 28

    Требование в полосе отвода для трехфазного распределительного шкафа с газом 2,0 м
    Полоса отвода

    Рисунок 29

    EPCOR 5 кВ, 15 кВ, 25 кВ и инженерные распределительные зоны в центре города

    Таблица 1

    Обязанности Заказчика / EDTI

    Таблица 1А

    Padmount трансформаторное обслуживание

    Таблица 2

    Максимально допустимая мощность двигателей

    Таблица 3

    Минимальная отключающая способность главного выключателя или прерывателя

    Таблица 4

    Часть 1: Стандарты первичного кабеля, воздуховода и вытяжной коробки
    Часть 2: Примеры стандартов первичного кабеля, воздуховода и вытяжной коробки

    Таблица 5

    Оборудование Padmount — максимальное расстояние возврата

    Стол 6

    Подземные жилые и многоквартирные дома — допустимые проводники

    Руководство по выбору однофазного управляющего трансформатора

    • Создан под заказ БЫСТРО за 1 неделю.
    • 10-летняя гарантия — срок службы гарантирован.
    • Медные обмотки — стандартны для всех устройств.
    • 130 ° C Класс изоляции, превышение температуры 80 ° C (модели 25-1000 ВА).
    • 155 ° C Класс изоляции, повышение температуры на 100 ° C (модели 1500-7500 ВА).
    • Easy Wiring — Прочные клеммы с комбинированными винтовыми соединениями.
    • Прозрачная маркировка клемм — обозначена дополнительной маркировкой полярности.
    • Универсальность — возможны модели с повышением напряжения первичной и вторичной обмоток.
    • Ламинирование кремниевой стали — минимизация потерь в сердечнике и повышение эффективности.
    • Превосходное регулирование — конструкции содержат слои прецизионных намотанных катушек и превышают требования NEMA.
    • Высокая эффективность и рассеивание тепла — каждая катушка намотана на шпульку с высокой точностью.
    • Универсальный монтаж — вертикально или горизонтально.
    • Сертифицировано CSA и внесено в список UL
    • Проверено CE до 5000 ВА включительно.

    Первичные (входные) напряжения: 600, 575, 550, 480, 240/480, 460, 230/460, 440, 220/440, 416, 208/416, 400, 380, 347/380, 347, 277 , 240, 120/240, 230, 115/230, 220, 110/220, 208, 200, 130, 120, 115 и 110.
    Вторичное (выходное) напряжение: 240, 120/240, 230, 115/230, 220, 110/220, 120, 115, 110, 48, 36, 32, 24, 16 и 12.
    Фаза: Одиночный
    Частота: 60 (некоторые блоки рассчитаны на 50/60 Гц)
    ВА: 25, 50, 100, 150, 200, 250, 350, 500, 750, 1000, 1500, 2000, 3000, 5000 , и 7500.
    K Номинал: 1
    Обратное соединение:
    Материал обмотки: Медь
    Электростатическое экранирование:
    Повышение температуры: 80 ° C (25-1000 ВА), 100 ° C (1500-7500 ВА)
    Система изоляции: 130 ° C (25-1000 ВА), 155 ° C (1500-7500 ВА)
    Класс защиты корпуса: Открытый
    Тип конструкции: Открытый — сердечник и катушка
    Тип монтажа: Основание / панель
    Охлаждение: Воздушное / сухое
    Одобрения агентства: Внесен в список UL, одобрен CSA, отмечен знаком CE (до 5000 ВА включительно)
    Гарантия: 10 лет

    Определение правильной нагрузки трансформаторов для неоновых вывесок

    Время чтения: 7 минут.

    Трансформаторы с неоновой вывеской отличаются от большинства других типов трансформаторов, с которыми можно встретиться.В отличие от более обычного трансформатора, для нормальной работы трансформатор с неоновой вывеской рассчитан на работу как с минимальной, так и с максимальной нагрузкой. Почему это? Чтобы понять это требование, мы должны посмотреть, что отличает трансформатор неоновой вывески от других типов.

    Основы

    Для работы неоновым лампам требуется высокое напряжение при низком токе. Эта мощность обеспечивается специализированным трансформатором. Вторичные напряжения обычно находятся в диапазоне от 1000 до 15000 вольт, а вторичные токи — от 20 до 60 миллиампер (и выше для трубок с «холодным катодом» большого диаметра).Ток, проходящий через неоновую трубку, необходимо каким-то образом ограничить, иначе, как только трубка загорится, ток возрастет до чрезмерно высокого значения. Это регулирование достигается путем вставки железного магнитного шунта (рис. 1) в сердечник трансформатора, так что магнитный поток от первичной обмотки имеет альтернативный (хотя и с высоким импедансом) путь вокруг вторичной обмотки. По мере увеличения тока, потребляемого вторичной обмоткой трансформатора, больше первичного магнитного потока отклоняется1 через магнитный шунт.Хотя это дает трансформатору плохие характеристики регулирования напряжения, он также имеет тенденцию поддерживать рабочий ток неоновой трубки на достаточно постоянном уровне. Мы можем электрически смоделировать этот тип трансформатора как обычный трансформатор, в котором катушка индуктивности включена последовательно с каждым из его высоковольтных вторичных выводов2 (рис. 2).

    Обратите внимание, что некоторые трансформаторы могут иметь более одной вторичной обмотки и более одного вторичного шунта. Если трансформатор имеет две вторичные обмотки, среднее соединение между вторичными обмотками может быть заземлено на корпус трансформатора.В зависимости от точной конфигурации шунтов и вторичных обмоток трансформатор может называться «сбалансированным» (рис. 3) или «несбалансированным» (рис. 4), и это, в свою очередь, определяет, какие типы вторичных обмоток могут использоваться методы подключения. См. Дополнительную информацию в документации производителя трансформатора.

    Такая природа постоянного тока трансформаторов неоновой вывески позволяет сильно изменять нагрузку на лампу трансформатора. К сожалению, можно радикально перегрузить трансформатор, и в краткосрочной перспективе он все равно будет работать.Обычно это приводит к длительному отказу трансформатора. Для любого данного трансформатора нагрузка на лампу должна находиться в указанных пределах. Он не должен быть слишком высоким или слишком низким 3. Вопрос в том, как определить правильную загрузку?

    Методы определения правильной загрузки

    Есть несколько ответов на этот вопрос. Наиболее часто используемый метод — это ссылка на таблицы загрузки, предоставленные производителем. Эти диаграммы показывают минимальную и максимальную общую длину неоновых трубок, которые могут использоваться на данном трансформаторе, в зависимости от диаметра трубки, давления наполнения газа и типа используемого газа (обычно либо прямой неон, либо пары аргона / неона / ртути смешивание).При использовании диаграммы вычитается некоторая длина трубки для каждой пары используемых электродов (что происходит, когда несколько трубок соединены последовательно). Другие практические правила позволяют компенсировать последовательное соединение трубок разного диаметра и газовых наполнений. Хотя этот метод нагрузки кажется простым и достаточно простым и, безусловно, является хорошей отправной точкой для определения правильной нагрузки трансформатора, он не всегда дает желаемые результаты. Это связано с тем, что неоновые трубки могут не демонстрировать стандартные характеристики, на которых основаны диаграммы загрузки, из-за вариаций обработки и других факторов.Поэтому нам нужно немного больше узнать о характеристиках трансформатора и рассмотреть некоторые альтернативные методы нагрузки.

    Проверка трансформаторов

    В США трансформаторы с неоновой вывеской оцениваются в первую очередь с точки зрения вторичного напряжения холостого хода и вторичного тока короткого замыкания. Хотя эти рейтинги специально предназначены для использования при расчете надлежащей нагрузки, они также полезны для определения того, правильно ли работает трансформатор с неоновой вывеской. Напряжение холостого хода можно измерить с помощью хорошего вольтметра, снабженного датчиком высокого напряжения.Как правило, трансформаторы с более высоким напряжением (6000 В и выше) имеют средние точки вторичной обмотки, заземленные на корпус трансформатора. Общий провод вольтметра подключается к корпусу, и измерение напряжения производится на любой вторичной клемме. Сумма этих показаний должна равняться вторичному рейтингу. Обязательно измерьте первичное напряжение, так как вторичное напряжение холостого хода будет изменяться пропорционально первичному напряжению.

    Вторичный ток можно измерить, подключив миллиамперметр переменного тока непосредственно к клеммам вторичной обмотки.Трансформатор выдержит это короткое замыкание в течение разумного периода времени, поскольку ранее описанные магнитные шунты допускают то, что в противном случае могло бы рассматриваться как неправильное использование первичной обмотки трансформатора. Опять же, значение тока должно быть достаточно близко к значению вторичного короткого замыкания, указанному на паспортной табличке трансформатора.

    Обязательно сверьтесь с литературой производителя, чтобы узнать о конкретных рекомендациях по тестированию трансформаторов типа SGFP, так как приведенные выше общие методы тестирования могут работать некорректно.

    Это подводит нас ко второму методу определения правильной нагрузки трансформатора. Для трансформаторов, произведенных в США, типичный рабочий ток вторичной обмотки трансформатора составляет примерно 80 процентов от номинального тока короткого замыкания. Для трансформатора, рассчитанного на 30 мА, это будет примерно 24 мА. Мы можем подключить миллиамперметр последовательно к ламповой нагрузке трансформатора и измерить этот ток. Различные производители делают высоковольтные миллиамперметры специально для этой задачи.

    Европейские методы

    Мне сказали, что в некоторых регионах Европы трансформаторы имеют несколько иные характеристики, чем в США.Обычно трансформатор рассчитывается по вторичному напряжению холостого хода, рабочему вторичному току и коэффициенту «G». Фактор «G» — это желаемое соотношение вторичного напряжения нагруженной цепи к напряжению холостого хода. Обычно коэффициент «G» составляет около 0,5 (хотя он может варьироваться), что означает, например, что трансформатор, рассчитанный на разомкнутую цепь 9000 вольт, должен работать с ламповой нагрузкой, подключенной примерно на 4500 вольт. Это удобно измерить с помощью вольтметра, снабженного высоковольтным зондом.Это предпочтительный метод проверки нагрузки на европейском трансформаторе, и на практике он несколько проще и чувствительнее, чем измерение рабочего тока лампы. Этот метод начинает завоевывать популярность и в США. К сожалению, производители в США не указывают фактор «G», но обычно можно принять значение 0,5.

    Одно небольшое примечание: при замене европейского трансформатора необходимо учитывать фактор «G». Заменяющий трансформатор с другим коэффициентом «G» не будет правильно работать с данной ламповой нагрузкой, даже если его номинальное вторичное напряжение холостого хода и рабочий ток могут быть такими же, как у исходного трансформатора.

    Выбор метода проверки нагрузки

    Можно подумать, что, используя диаграмму нагрузки в сочетании с измерением вторичного рабочего тока и напряжения, всегда можно определить правильную нагрузку трубки. К сожалению, это не всегда так. Есть еще одна переменная: паразитная емкость. Эта емкость возникает из-за непосредственной близости высоковольтной вторичной проводки к ее закрывающему трубопроводу (или другим заземленным металлическим предметам), а также между неоновой трубкой и металлическим листом вывески.Желательно минимизировать эту емкость, насколько это возможно. Это означает, что любая вторичная проводка, работающая при высоком напряжении относительно земли, должна быть как можно короче, поскольку емкость напрямую зависит от длины провода. Для достижения этой цели были разработаны различные стандартизированные методы подключения, такие как «возврат к средней точке» и «виртуальная средняя точка». Оба эти метода предполагают, что проводка между трансформатором и электродами на первой лампе должна быть как можно более короткой и прямой.Излишне говорить, что используемые методы электромонтажа должны соответствовать как методам, разрешенным производителем трансформатора, так и методам, разрешенным NEC (для установок в США), или соответствующим европейским нормам для проводимых там установок.

    Так что же происходит, когда в неоновой установке нарушается емкость? Две вещи, обе плохие. Во-первых, емкость имеет тенденцию противодействовать регулированию тока трансформатора неоновой вывески. В частности, он имеет тенденцию уменьшать индуктивность во вторичной цепи нашей ранее описанной модели трансформатора.Это может вызвать чрезмерный вторичный ток, а значит, и ток трубки. К сожалению, установщики стремятся противодействовать этому эффекту, добавляя дополнительную нагрузку к трансформатору или выбирая трансформатор меньшего размера. Хотя это имеет тенденцию восстанавливать рабочий ток, это происходит за счет рабочего напряжения, которое имеет тенденцию чрезмерно повышаться, что приводит к отказу трансформатора. Вот почему следует проверять как рабочее напряжение, так и ток.

    Для некоторых типов трансформаторов типа NEC 600-23 (b) SGFP паразитная емкость, наблюдаемая обоими выводами вторичной обмотки трансформатора, должна быть одинаковой.Дисбаланс может быть интерпретирован схемой защиты внутри трансформатора как неисправность, вызывающая «ложное срабатывание». Один из лучших способов избежать этой ситуации — обеспечить, чтобы провода GTO, подключенные к любому выводу вторичной обмотки трансформатора, были достаточно одинаковой длины, а также сделать их как можно короче.

    Во-вторых, паразитная емкость в сочетании с трансформаторами более высокого напряжения (обычно блоки более 9000 вольт), работающими с трубками, заполненными неоном, может вызвать колебания вторичной цепи трансформатора.Эти колебания иногда проявляются в виде мерцающих ламп и «жужжания» трансформаторов и чрезвычайно разрушительны как для трансформатора, так и для высоковольтной проводки. Ни вольтметр, ни миллиамперметр не могут однозначно определить это состояние. Эти колебания можно легко увидеть с помощью осциллографа4, снабженного высоковольтным пробником. Помимо максимального уменьшения емкости механическими методами, лучшим решением этой проблемы является изменение схемы разводки знаков для использования трансформаторов более низкого напряжения.Это, конечно, потребует использования большего количества трансформаторов для выполнения этой работы.

    Твердотельные трансформаторы

    Мы не включили так называемые «твердотельные» трансформаторы в наши обсуждения правильной нагрузки. Это связано с тем, что рабочие частоты, используемые этими трансформаторами, исключают использование обычных вольтметров и миллиамперметров, поскольку они плохо работают на этих частотах. Осциллограф по-прежнему работает хорошо, но они есть в немногих вывесках. С другой стороны, большинство этих трансформаторов рассчитаны на работу с различными нагрузками.При использовании этих трансформаторов лучше всего тщательно следовать рекомендациям, содержащимся в технических паспортах производителей.

    Благодарности

    Перед публикацией эта статья была передана на рассмотрение членам INA «Форум по кодам и установке». Я хотел бы поблагодарить всех, кто рецензировал эту статью, за содержание и точность. Ваша помощь очень ценится.

    1 Это немного упрощение, но для целей иллюстрации оно достаточно близко.

    2 В частности, это модель «сбалансированного» трансформатора с заземлением средней точки. См. Рисунок 3 для физической иллюстрации.

    3 Примечание по терминологии: установщики знаков относятся к трансформатору как к «перегруженному» или «недогруженному» трубкам. К сожалению, это относится к длине подсоединенной трубки, а не к электрическому состоянию, которое имеет тенденцию быть противоположным состоянию трубки. Это означает, что когда трансформатор «недогружен» трубкой, трансформатор имеет тенденцию потреблять чрезмерный ток первичной обмотки.

    4 К сожалению, в прошлом оборудование этого типа было дорогим и неудобным в использовании в полевых условиях. Появление на рынке нового компактного / портативного оборудования может сделать этот метод измерения более практичным в будущем.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
