Крыша частного дома в стиле шале: 100 фото

Содержание
  1. Особенности крыши частного дома в стиле шале
  2. Угол наклона крыши шале и ее конструкция
  3. Кровельное покрытие для крыши шале

Во время строительства частного дома необходимо определить архитектурный стиль будущей постройки, в зависимости от которого определяется конструкция крыши. Если сравнивать домик, выполненный в стиле шале, с другими сооружениям, то он имеет более оригинальный и привлекательный внешний вид.

Для строительства используют только натуральные материалы. Первый этаж постройки возводят из камня, кирпича или ячеистого бетона. Верхний этаж постройки сооружают из дерева, зачастую для этого используют сосну или лиственницу.

Однако главная особенность дома шале заключается в его крыше, имеющей большие свесы, которые далеко выступают за черту стен дома. Многие специалисты считают, что именно в этом и заключается визуальная прелесть такой постройки, привлекающей к себе внимание.


Особенности крыши частного дома в стиле шале

Главная отличительная черта крыши постройки в стиле шале – это сильно выступающая за пределы дома крыша. Под такой надежной конструкцией фасад частного дома, цоколь, фундамент и отмостка находятся под надежной защитой, не боясь атмосферных осадков или палящих ультрафиолетовых солнечных лучей. Крыша домика в стиле шале может выступать за его пределы на расстояние до трех метров, благодаря чему снежные массы и вода скатываются с поверхности крыши далеко за границы постройки. Таким образом, конструкция частного дома будет надежно защищена от сырости, благодаря чему здание прослужит гораздо дольше.

Конструкция крыши шале имеет огромные выносные козырьки, которые защищают террасы и балконы, располагающиеся вдоль фасада частного дома, от ветра, снега и дождя. Таким образом, все дополнительное пространство, которое используется для отдыха и досуга надежно защищено от любых внешних факторов и их агрессивного проявления.

Дома в стиле шале впервые появились в Альпах, однако сейчас они популярны не только в Европе, но и по всему миру. Конструкция крыши была разработана таким образом, чтобы в зимний период времени крыша выдерживала большие снежные нагрузки. Снег обеспечит постройке хорошую теплоизоляцию, но не стоит забывать о том, что создавая нагрузки на поверхность крыши, он может ее разрушить. Крыша шале хоть и выглядит внушительно, но на самом деле не утяжеляет постройку, поэтому для ее поддержки можно сооружать специальные консоли и опоры, поддерживающие свесы крыши.


Угол наклона крыши шале и ее конструкция

Конструкция любой крыши частного дома предполагает наличие стропильных ног и кровельных балок. Особенность крыши шале заключается лишь в том, что концы этих элементов выходят за границы дома минимум на полтора метра.

Выполняют эту задачу таким образом:

  • Все балки с помощью кронштейнов крепятся нижней частью к стене, благодаря этому сооружается не только надежная опора, но и привлекательная конструкция.
  • Сооружение опоры для кровельного материала – для этого края балок обвязывают, повышая жесткость крыши.
  • Если нижний этаж частного дома в стиле шале выполнен из бетона или кирпича, то во время сооружения армированного пояса в него можно вмуровать не только шпильки для мауэрлата, но и анкера для монтажа кронштейнов. Особенно актуален такой способ крепления в случае, если свесы крыши будут достигать длины в 3 метра. Таким образом, можно не только создать красивый экстерьер постройки, но и надежно закрепить свесы с помощью врезов и анкеров.

Стоит отметить, что определять длину свеса необходимо заранее. При этом нужно учитывать, как положительные, так и отрицательные моменты. С одной стороны, большой свес надежно защитит от осадков, создаст в летний период времени хорошую затененность, однако в зимний период времени это станет недостатком, ведь естественного света будет сильно не хватать.

Специалисты рекомендуют использовать оригинальное решение – навес над окнами сооружают из решетчатых элементов, которые оформляют вьющейся зеленью. Таким образом, летом она будет служить в виде защиты от палящего солнца, а вот зимой зелени не будет и появится дополнительное освещение в доме, что сделает пребывание в нем более комфортным и приятным.

Выбирая угол наклона крыши дома в стиле шале нужно учесть следующие нюансы:

  • Особенности климатических условий в регионе, где будет располагаться частный дом.
  • Количество годовых осадков.
  • Кровельный материал, что будет использоваться.

Если крыша будет пологой, то ее конструкцию нужно усилить, так как снежная нагрузка будет огромной. Если же угол наклона ската превысит 45 градусов, то снеговая нагрузка не учитывается, так как снежные массы не смогут задерживаться на поверхности кровли.

Крышу частного дома можно построить своими руками. Прежде, чем приступать к строительным работам, нужно разработать качественный план-проект будущей постройки, учесть все ее нюансы и особенности конструкции. Если провести грамотный и точный расчет, то можно и своими силами построить надежную и крепкую крышу, соответствующую требованиям и запросам собственника жилья. Если уверенности в своих силах нет, то не стоит экспериментировать, ведь профессионалы гарантируют качество и точность всех проводимых работ.




Кровельное покрытие для крыши шале

Частный дом в стиле шале зачастую предполагает наличие мансарды, поэтому кровельный материал и утеплитель должны обеспечить комфортные условия в мансардном помещении. В качестве теплоизоляции можно использовать классические материалы. Также утеплить крышу можно с помощью камыша – экологически чистый и безопасный материал, что использовался в старину.

В традиционном понятии крыша шале покрывается черепицей из дерева (гонтом). Для производства материала используют разные породы древесины, среди которых: осина, кедр, дуб или лиственница. Достоинства черепица из дерева: длительный срок службы, качественная шумоизоляция и привлекательный внешний вид. Для монтажа используют скобы или специальные деревянные гвозди.

Однако, кровля из деревянного гонта не дешевая, поэтому можно использовать иные кровельные материалы:

  • Композитная кровля.
  • Дранка.
  • Камыш.
  • Гибкая или натуральная черепица.
  • Солома.





krov-torg.ru

как построить своими руками, пошаговая инструкция, фото

Нельзя сказать, что крыша в стиле шале обладает выдающимся дизайном, или ее внешний вид затмевает все остальные схемы построения кровли. По отзывам дизайнеров, простейшая конструкция пользуется огромной популярностью. Примерно четверть всех загородных домов и дачных коттеджей строится именно в этом форм-факторе.

Особенности кровли в стиле шале

Конструкцию легко узнать по характерным признакам стиля:

  • Кровля шале всегда выполняется с очень длинными и пологими скатами;
  • Над фасадом здания выполняется огромный свес кровли, иногда заменяющий крышу балкона, козырек или навес над входом в здание;
  • В устройстве крыши шале, как правило, нет глухого потолочного перекрытия, большая часть помещения объединена с подкрышным пространством.

К сведению! Кто впервые придумал крышу шале, сказать довольно сложно, достаточно много похожих конструкций встречается на плато Сибири, в Южной Америке и в Центральной Африке.

Кровельные конструкции подобного стиля широко применялись в обустройстве жилищ на продуваемых морозными ветрами высокогорных долинах Альп, в первую очередь Франции и Швейцарии. Стиль шале очень приглянулся европейским дизайнерам, искавшим новые идеи на фоне остроконечных голландских и датских полувальмовых кровельных конструкций, по-своему красивых, но не всегда практичных и удобных.

Дизайн понравился, и в течение короткого времени крыша дома в стиле шале стала визитной карточкой современного коттеджа или загородной усадьбы. Стоить помнить, что современная конструкция крыши шале — это не просто доработка и оттачивание стиля, а скорее результат практической адаптации к суровым погодным условиям:

  • Использование непомерно больших, почти горизонтальных скатов обусловлено необходимостью противостоять очень сильным ветрам;
  • Наличие просто огромных по современным меркам кровельных свесов и выносов обеспечивает сохранение тепла и защиту стен, чаще всего бревенчатых или каменных.

Все это перекочевало практически без изменений в стиль шале, и сегодня является его неотъемной частью. Дизайн альпийского стиля многократно дополнялся деталями, но, если требуется построить крышу шале, достаточно лишь использовать два главных его признака — свесы и конфигурацию скатов.

Достоинства и недостатки крыши в стиле шале

Как и любая кровельная конструкция, альпийский вариант крыши имеет свои особенности, которые важно учесть, перед тем как решиться на использование данного стиля.

Главной чертой стиля является отточенное совершенство дизайна. Если требуется не просто коттедж для загородного отдыха, а домик из сказки, то фотодом с крышей шале, крыши домов шале наилучшим образом подходят для создания необходимого стиля и антуража.

Есть у стиля шале и недостатки:

  • Огромный вес каркаса, чтобы удержать стропильную систему, потребуются мощные стены из камня или бревен;
  • Небольшой угол ската при большой площади кровли препятствует сходу снега и воды, поэтому стропила выполняют по усиленной схеме.

С другой стороны, плоская крыша и большая площадь обеспечивают хороший теплосъем с поверхности, достаточно уложить затемненную, лучше черную или темно – коричневую кровлю, чтобы 80% падающего на крышу солнечного света обращать в тепло для обогрева помещения. На крышах домов в современном стиле на темной кровле чаще можно увидеть огромные панели солнечных батарей.

Конструкция крыши шале

Устройство во многом зависит от размеров дома, формы, пропорций и высоты стен. Наиболее известный классический вариант здания в стиле шале представляет собой одноэтажное строение с высокими каменными стенами и пологой двухскатной крышей.

Сегодня стиль шале стал настолько популярным, что кровли с широкими полями-свесами и вылетом фронтона над фасадом стали активно использовать для полутораэтажных и двухэтажных коттеджей.

Иногда даже вопреки канонам стиля угол для крыши выбирают значительно больше традиционных 15-25о. Чаще всего это связано с желанием владельцев добиться эффектного вида строения в стиле шале, одновременно обеспечить максимальное использование подкрышного пространства с необходимостью противостоять сильным снежным зарядам. Тем более, современные коттеджи и частные дома отдыха строят по каркасной технологии, поэтому несущей способности достаточно слабых стен явно не хватает для удержания тяжелой крыши шале.

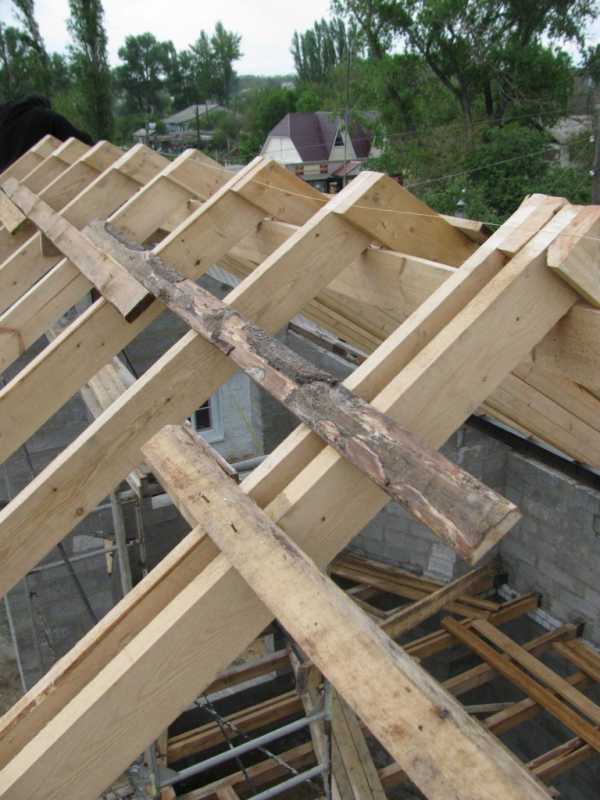

Стропильная система крыши шале

В отличие от обычных кровельных конструкций, каркас шале на 60-70% больше, массивнее, тяжелее и потребует серьезных капитальных вложений на постройку крыши.

В основе крыши используются два типа несущих балок – стропила и горизонтальные прогоны. Если в обычной кровле жесткость плоскости ската обеспечивается толстыми и мощными стропилами, иногда усиленными подкосами и распорками, то для крыши шале этого явно недостаточно.

Конструктивно прочность каркаса обеспечивается несколькими базовыми элементами:

  • Стропильные балки — самые длинные и массивные из всех деталей крыши. В системе шале стропила опираются на коньковый прогон, который может изготавливаться в виде очень толстого составного бруса или иметь рамную конструкцию с опорой на распорки;
  • Продольные горизонтальные балки. Это единственный способ обеспечить очень большой вылет кровли двухскатной крыши шале над фасадом здания;
  • Система подкосов, удерживающих огромные свесы шале. Крыша в альпийском стиле обычно оборудуется подпорками под каждым стропило, иначе может произойти отрыв ветровой и карнизной планки.

Массивные стропило фиксируют на мауэрлате по скользящей схеме. Вес каркаса настолько велик, что прочности мауэрлатного бруса недостаточно, чтобы удержать и компенсировать раздавливающее действие стропильных балок. Поэтому сборку крыши шале начинают только после монтажа балок потолочного перекрытия и фронтонов с краевыми стропилами.

Односкатная крыша в стиле шале

Подавляющее большинство зданий в стиле шале строится с двухскатными крышами. Отчасти потому, что так проще собрать каркас, два ската опираются друг на друга и взаимно компенсируют и уравновешивают давление на коньковую балку.

Но данная схема не является единственно возможной, при необходимости можно построить дом в стиле шале с односкатной крышей, фото.

К сведению! Как ни странно, но в условиях высокогорья односкатные конструкции в стиле шале получили даже большее распространение, чем двухскатные. Это связано с тем, что такую крышу проще сориентировать по розе ветров, и тем самым уменьшить ветровую нагрузку на стропила.

Устройство каркаса мало чем отличается от двухскатной схемы, единственным отличием является использование массивной кирпичной кладки, усиленной стальной арматурой. Вес ската кровли составляет больше двух тонн, из них 500 кг давят в горизонтальном направлении на опорную стенку.

Это очень много, давление в 30-400 кг на боковую поверхность стены в полтора кирпича способно деформировать и опрокинуть кладку, поэтому в проекте крыши шале должна быть предусмотрена компенсирующая разгрузка. Наиболее простой вариант состоит в том, чтобы утяжелить карнизы и свесы кровли. Например, нашитая по карнизу доска задерживает на свесах большое количество снега, что отчасти компенсирует давление снежного покрова на стропила и коньковую балку.

Угол наклона крыши шале

Сегодня можно встретить здания с кровлей, построенной по схеме шале, с углом наклона от 10 до 45о. Высота подкрышного пространства при этом увеличивается с традиционных 1,5-2 м до 4 м. Понятно, что подобные решения применяются для строений и домов, расположенных в ветрозащищенной местности, поэтому особых проблем с ветровой нагрузкой у таких конструкций не бывает.

Высокая крыша шале с крутыми скатами — это больше дань моде, стремление использовать классический стиль в новой форме. Разумеется, высокая крыша дает возможность более продуктивно использовать подкрышное пространство, нередко на балках перекрытия устраивают второй жилой этаж или оформляют помещение в стиле средневекового замка.

Использование высоких кровельных конструкций в стиле шале в 1,5-2 раза увеличивает давление на стены, поэтому такие решения обычно используют в домах из армированного бетона, бутовой кладки или с несущим каркасом из металлопроката.

Материал для кровли

Небольшой угол наклона кровельных скатов создает проблемы с выбором покрытия. Наиболее распространенные материалы для крыши шале:

  • Керамическая глиняная черепица;
  • Битумная мягкая кровля;
  • Песчано-цементная черепица;
  • Гонтовая деревянная черепица из обработанной осины или дуба.

Последний вариант, несмотря на хорошую теплоизоляцию и прекрасный внешний вид, используется лишь для проектов, в которых требуется полная аутентичность стиля шале, например, для здания, построенного в виде охотничьего домика, или старинной усадьбы.

Как сделать крышу шале своими руками: пошаговая инструкция

Построить крышу шале своими руками не представляет особой сложности, если речь идет о небольших зданиях, например, о бане, беседке или летней кухне. Для полноценного дома изготовление каркаса силами одного человека является явно непосильной задачей. Потребуются строительный кран и как минимум трое плотников, умеющих выполнять запилы на стропильных балках по месту установки.

В первую очередь на стены укладывается мауэрлат и балки потолочного перекрытия. Следующим шагом идет сборка фронтонов. Обычно на перекрытии фронтоны собираются из деревянного бруса или выкладываются из кирпича с расшивкой арматурой.

Следующим этапом устанавливают краевые пары стропил и коньковый прогон. Рядовые стропильные балки подгоняют и размечают на земле, поднимают на перекрытие и запиливают бензопилой по посадке на конек и на мауэрлат. Каждую пару временно стягивают стальной проволокой. Установленные стропила усиливают горизонтальными отрезками из бруса 70х100 в основании и в верхней части кровли.

Далее на свесы кровли набивают карнизные планки и ставят укосины и кобылки. Чтобы соблюсти каноны стиля шале, к подкосам добавляют горизонтальные планки подшивки свесов. Только после этого этапа можно набивать обрешетку и укладывать кровельное покрытие.

Советы и рекомендации

Несмотря на большой вес каркаса крыши в стиле шале, конструкция остается достаточно уязвимой для порывов ветра и мощных дождевых потоков. Но самой большой проблемой является образование мощных снеговых шапок в зимний период. В условиях частых и сильных ветров высокогорья снега на кровле практически не остается, большая часть сметается потоком с почти плоских скатов.

В обычных условиях крышу в альпийском стиле обязательно нужно оборудовать системой подогрева кровельного покрытия и отведения талой воды. На сегодня это единственный способ уберечь каркас от продавливания льдом и снегом.

Фото крыш в стиле шале (подобрать фото)

Активное внимание застройщиков и дизайнеров к альпийскому стилю привело к появлению самых разных модификаций устройства кровли. Одним из наиболее популярных вариантов является объединение под единым кровельным скатом сразу нескольких помещений, фото.

Второй по популярности вариант использования возможностей кровли шале заключается в обустройстве под боковыми свесами полноценных навесов для отдыха, времяпрепровождения и даже парковки автомобиля.

Крышу шале умудряются установить даже на обычный одноэтажный дом, проект которого не предусматривал подобной модификации. Для этого достаточно лишь добавить к коробке здания пару дополнительных рядов, можно даже из бруса, и на этом «перешейке» смонтировать огромные свесы, едва не достающие до середины стен.

Самой красивой получается кровельная конструкция, построенная из нескольких параллельных скатов, расположенных каскадом, один над другим.

Заключение

Крыша в стиле шале выглядит очень современно, актуально, и главное, очень практично. Даже в условиях огромного разнообразия всевозможных вариантов дизайна такой вид кровли не потеряется, и не будет выглядеть чужеродным. Издержки на ее обустройство достаточно высоки, но потраченные силы и средства вполне оправдывают себя.

bouw.ru

конструкция кровли и угол наклона скатов для дома в альпийском стиле

Современные варианты дизайна частных домов отличаются интересными деталями, которые сочетают в себе практичные и эстетичные качества. В последнее время дизайнеры активно используют форму крыши в стиле «шале», которая может стать главным элементом декора дома. Простая конструкция в сочетании с новаторскими идеями позволяет модернизировать традиционные мотивы альпийских домиков и плавно внедрять их в конструкцию отечественного здания.

Особенности

Конструкция крыши «шале» пришла к нам из таких стран, как Германия, Швейцария и Австрия, где они пользуются особой популярностью ввиду своих преимуществ. В настоящее время её активно применяют при постройке домов в северных частях России. Традиционные крыши – это двускатная конструкция, которая довольно проста в возведении и характеризуется некоторыми особенностями.

  • Натуральные материалы. Стиль «шале» в целом отличает использование натурального сырья при оформлении дизайна. Для балок крыши и кровли обычно используется древесина, которая намного легче многих современных материалов, благодаря чему снижается нагрузка снега на крышу. Впрочем, современные конструкции могут изготавливаться из любых материалов по желанию владельца, чтобы сделать внешний вид здания более эффектным.
  • Широкий вынос скатов. Данная особенность была продиктована необходимостью укрытия под ними скота от снега в заснеженных горах. В настоящее время это решение активно применяется в качестве настила над террасой дома для комфортного пребывания на ней в непогоду.
  • Большой угол наклона. Необходим в районах со сложными погодными условиями с целью, чтобы снег не задерживался на поверхности крыши, и она не провисала под его тяжестью. Кроме того, такая особенность конструкции позволяет иметь высокую мансарду и широкие балки, на которых держится крыша, что могут послужить основой для осуществления даже самых смелых идей декораторов интерьера.

Нижний этаж традиционных альпийских домиков в стиле «шале» возводят из камня, в то время как верхний этаж и мансарду строят из древесины. Современные варианты частных домов могут не следовать этому правилу, а возводиться из других материалов, которые в совокупности будут составлять интересную дизайнерскую композицию.

Крыша «шале» наиболее часто применяется при постройке больших коттеджей. Современные проекты могут предусматривать наличие не одной двускатной крыши, а нескольких, каждая из которых ответственна за одну или несколько зон в доме.

Конструкция

Несмотря на то что конструкция такой крыши выглядит увесистой и довольно масштабной, на самом деле ее устройство полностью направлено на то, чтобы максимально снизить нагрузку веса на крышу и равномерно перенести её на стены дома. Для этого чертежи крыши предусматривают наличие балок и стропил, которые повышают уровень ее устойчивости к непогоде и часто служат также дополнительными элементами декора.

Построить такую крышу своими руками возможно, поскольку классические варианты не отличаются сложными моментами в возведении. Однако вначале нужно ответственно подойти к разработке чертежа, чтобы убедиться, что в процессе его реализации не возникнет проблем.

При возведении V-образной крыши сначала каждую балку надежно крепят кронштейнами к стене таким образом, чтобы она служила опорой для остальных элементов конструкции. После этого по краям балок делают обвязку для будущего настила кровли. Широкие скаты, выходящие за границы дома, необязательное условие, которое редко соблюдается в современном дизайне. Впрочем, их наличие может существенно снизить яркость освещения днем и обеспечить приближенную к дому территорию освежающей тенью, что отлично подходит для жаркого лета. Но зимой, когда уровень света снижен, это может сказаться недостатком, поэтому обычно широкие скаты делают лишь со стороны террасы.

Важно при разработке чертежа сразу задуматься о градусе наклона крыши. Это делается с учетом местных климатических условий и выбора покрытия для кровли. При уровне наклона меньше 45 градусов нагрузку массы снега в расчеты можно не включать, поскольку в таком случае снег не будет задерживаться на крыше. Если уровень наклона больше 45 градусов – необходимо задуматься о дополнительном усилении конструкции на случай суровой непогоды.

Пропорции левой и правой стороны наклона крыши могут различаться. Обычно меньший уровень наклона делается с восточной или юго-восточной стороны, поскольку снег на этом скате будет таять быстрее.

Материалы

В большинстве случаев крыша типа «шале» предусматривает наличие мансарды, поэтому необходимо подобрать наиболее подходящий материал для кровли и утеплителя.

Традиционно в качестве покрытия используется деревянная черепица. Обычно она изготавливается из такой древесины, как лиственница, дуб, кедр или осина, поскольку они отличается высоким уровнем прочности и долговечности. Кроме того, внешний вид черепицы из дерева способен стать дополнительным элементом украшением дома. Своей натуральностью она плавно подчеркивает ландшафт участка, поэтому наиболее часто этот вариант выбирают владельцы участка в живописных местах рядом с лесом.

Но также в качестве кровли могут выступать современные материалы, которые имитируют натуральный материал. Выглядят они ничем не хуже, но отличаются более низкой ценой, обладают такими же практическими качествами. Это также может быть керамическая или гибкая черепица на основе битумов. Дополнительные небольшие постройки рядом с домом могут иметь более традиционную кровлю – камыш или солому.

Натуральные материалы в качестве кровли для такой крыши пользуются большей популярностью, поскольку они навевают собой эстетику альпийских домиков, а также отличаются такими свойствами, как экологичность и шумоизоляция.

Красивые примеры

Архитекторы и дизайнеры при разработке проектов опираются на современные решения и запросы владельцев, чтобы дом являлся не только местом для качественного отдыха, а также эстетически приятным сооружением, которое радует глаз и плавно вписывается в ландшафт.

Выбор на крышу в стиле «шале» наиболее часто падает при разработке крупных проектов дома и коттеджей.

  • Дома с мансардой завоевывают большую популярность в последнее время. Двускатная крыша с малым углом наклона прекрасно дополнит здание, выполненное из таких натуральных материалов, как камень и древесина. Такая конструкция крыши делает вид дома более приятным и интересным, а также легка в сборке. В совокупности с неординарной формой окон и прилегающей террасой такое сооружение станет приятным местом не только для летнего отдыха, но и в качестве постоянного места жительства.
  • Небольшой охотничий домик, исполненный в современном стиле и снабженный крышей в стиле «шале», будет стойко стоять даже в сильный снегопад. Выполненный полностью из дерева, он сохраняет в себе шарм альпийский домиков, разбавленный нотками таких современных деталей, как большие окна и стеклянные вставки, прекрасно подходит для качественного расслабляющего времяпрепровождения.
  • Крыша «шале» с широкими скатами станет настоящим убежищем для тех, кто любит отдых в одиночестве с чашкой бодрящего кофе утром на большой террасе, которая скрыта в тени благодаря особенностям конструкции дома. Большие окна компенсируют свет, уровень которого мог быть снижен за счет сильно выступающих скатов, а сам дом выглядит крайне эффектно и аккуратно.

Такая конструкция крыши заключает в себе практические и эстетические свойства, которые сделают внешний вид коттеджа интересным, а также позволит его владельцам насладиться отдыхом под высокой мансардой или на широкой террасе.

О видах традиционных и современных форм крыш смотрите в следующем видео.

stroy-podskazka.ru

Как делать крышу в стиле шале + фото

Среди множества типов построек дома в стиле шале особенно выделяются. Традиционно их возводят из природных материалов. При сооружении нижних этажей раньше выбирали камень. Сегодня его заменили бетонными изделиями и кирпичом. Верхние этажи всегда сооружали из дерева. Для этих работ выбирали такие породы, как лиственница или сосна. Однако главным признаком подобных сооружений является крыша шале, имеющая большие свесы.

Ее устройство требует внимательной подготовки и точных расчетов. Только при таком подходе возможно создание надежного и долговечного строения. Разобраться, как делать крышу в стиле шале, довольно сложно, поэтому при выборе такой конструкции важно уделить внимание деталям.

Особенности крыши шале

Основной чертой крыш шале является ее большие свесы. Такое решение позволяет надежно укрыть фундамент, цоколь и отмостку от осадков. Вода стекает далеко за границы сооружения. Благодаря этому в подвале нет сырости, а дом может эксплуатироваться намного дольше.

Конструкция подобных крыш отличается большими козырьками. Они способны исключить попадание осадков на балкон и террасу. Кроме того, благодаря широкому выносу появляется много пространства.

Крыша шале хоть и смотрится внушительно, но здание не утяжеляет. Повысить надежность строения можно путем создания консолей по стенам. Они будут служить опорными элементами для свесов. Дома шале стали строить на Альпах, однако их возводят еще в Европе и Америке.

Угол наклона и конструкция

Конструкция кровель шале подразумевает установку стропил с балками, окончания которых выводят за стены на 1,5-3 м.

Работу выполняют с учетом таких особенностей:

  • Каждую балку закрепляют снизу к стене при помощи кронштейна. Это позволит сделать конструкцию надежной и привлекательной.
  • По краям брусков выполняют обвязку. Она предназначена для опоры кровли.
  • Если дом сооружают из бетонных штучных элементов, вроде кирпича или газобетона, при создании пояса армирования в процессе вмуровывания шпилек в мауэрлат следует установить и анкера. Такое правило соблюдают при создании широких свесов и крыш с большими площадями.

Окна при создании такой крыши будут несколько затенены, однако летом это существенный плюс. В зимнее время, когда освещение на улице и так незначительное, такие свесы могут доставить неудобства. Поэтому иногда участки свесов над окнами создают решетчатыми, и оформляют вьющимися растениями. Летом они хорошо защищают от солнца, а зимой – зелень не загораживает свет.

Большой козырек, который выступает над балконом или террасой, способен отлично защитить эти конструкции от непогоды. При проектировании таких свесов следует рассчитать уклон кровли. Нужно учесть несколько факторов:

  • особенности климата в регионе;
  • материал кровельного покрытия;
  • количество осадков.

Для крыш с небольшим уклоном предусматривается усиленный каркас стропил. Это объясняется большой нагрузкой на кровельную конструкцию. Давление снежной массы на пологие крыши особенно велико.

Важно! Нагрузки, предаваемые кровле от снежной массы, в расчет не берут, если скаты имеют наклон более 45 градусов.

Крышу шале получится возвести своими руками. В том случае необходимо заранее составить точный проект конструкции. Важно учесть ее оригинальную конструкцию и особенности создания карнизов. Только при грамотном составлении схемы нагрузок получится соорудить долговечную кровлю.

Крыша, похожая на шале, довольно востребована при строительстве дачных домиков. В подобных сооружениях кровля может доходить до земли. Она берет на себя функции защиты дома. Такие строения смотрятся очень оригинально, поэтому они востребованы в современном частном строительстве.

Кровельные материалы

Дома, выполненные с крышей шале, сооружаются с мансардным помещением. Поэтому выбор материала для кровли должен учитывать эту особенность эксплуатации верхнего этажа. Так будет обеспечен комфорт нахождения в мансарде. Для утепления стоит использовать стандартные теплоизоляторы.

Иногда используют метод утепления с применением камыша, укладываемого между стропилами. Снизу его подшивают вагонкой или гипсокартонными листами. Утеплитель способен хорошо вентилироваться, что исключает образование конденсата. Этот безопасен и экологичен. Его можно укладывать в крышах шале ввиду небольшой массы.

Крыши шале иногда покрывают черепицей из натурального дерева. Для ее создания используют древесину разных пород. Однако больше предпочитают лиственницу, осину и дуб. Такая черепица долго служит и обладает звукопоглощающими свойствами. к настилу кровли ее крепят на шканты или скобы. Спустя время, такой материал становится серебристым.

Важно! При наклоне кровли от 30 до 45 градусов снег будет скатываться на землю.

Однако подобное покрытие стоит довольно дорого, поэтому вместо гонта часто используют мягкую черепицу. Этот материал очень востребован у частных застройщиков. Мягкая черепица продается в лентах, имеющих клейкий слой. К плюсам использования этого материала относят невысокую цену, привлекательный вид, небольшую массу и легкость установки. Для крыш шале этот вариант подходит больше остальных.

Однако мягкие черепицы имеют некоторые недостатками – обновлять покрытие крыши шале придется уже спустя 30 лет после монтажа. Стоит перечислить материалы, которые лучше выбирать для шале:

  • лиственный гонт или дранка;
  • композитное покрытие;
  • черепица из натурального дерева;
  • камыш;
  • солома;
  • черепица из керамики.

Последний материал тоже хорошо подходит для отделки шале. Керамическая черепица способна органично смотреться на фоне природного ландшафта. Служит она довольно долго. Однако, учитывая ее значительную массу, к прочности обрешетки и стропил следует предъявлять высокие требования.

Благодаря многоцветности структуры черепицы из керамики создают имитацию старинного материала, которая идеально подходит для шале. Материал обладает оригинальным видом, он отличается хорошей защитой от шумов и теплоизоляцией. Установки этой черепицы возможна на крышах шале от 40 до 45 градусов. Это объясняется ее весом, который создает определенную нагрузку на систему стропил.

Утепление крыши шале

Поскольку под крышами шале всегда обустраивают жилое пространство, следует позаботиться о качественном утеплении. Для этих целей используют камыш, пенополистирол и стекловолокно. Между материалом утеплителя и финишным покрытием делают вентиляционный зазор. Важно помнить об укладке гидроизоляции, чтобы не нарушать воздухообмен. В противном случае может образоваться конденсат, а кровля будет окажется подверженной влиянию влаги.

При качественном утеплении подкровельного пространства уют в доме гарантирован. Чтобы сделать здание с кровлей шале более самобытным, стоит установить потолочные балки, предназначенные для декорирования комнаты.

Дома с крышей шале выглядят привлекательно и оригинально. Первое, чем отличаются такие строения – необычной крышей. Однако не только этот элемент является архитектурным новшеством подобных зданий. Дома шале появились в альпийских горах много столетий назад. Они были предназначены для защиты пастухов от непогоды.

Цокольный этаж и основание возводили из камня. Верхняя часть сооружения выполнялась из дерева. Сегодня этот принцип используют при сооружении домов шале. Вторым условием является сооружение крыши с двумя скатами и козырьком, который сильно выходит за периметр стен.

Этот вариант кровли довольно практичен. Благодаря существенному выносу крыши получается идеальный навес для машины. Такой дом можно соорудить самостоятельно, заранее изучив проекты подобных сооружений. Однако понять все тонкости работы не получится. Поэтому лучше обратиться к специалистам, которые построят дом шале максимально качественно. При этом они гарантируют долговечность строения.

Заключение

Крыша шале имеет большие скаты, закрывающие стены и отмостку от атмосферных осадков. Однако устройство системы стропил и выбор угла скатов требуют точного расчета планирования. При ошибках в определении нагрузок придется проводить дорогостоящий ремонт. Крыши шале привлекательны и практичны. Их оригинальный вид привлекает многих владельцев загородных участков.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

конструкция стропильной системы, дом с кровлей до земли, утепление крыши в стиле шале

Содержание:

Многие люди желают построить необычную крышу для своего дома, даже крыша в японском стиле многим нравится. Изредка встречающаяся на отечественных просторах крыша в стиле шале смотрится оригинально и красиво. Она имеет большие свесы, покатые скаты и широкие карнизы. Такая конструкция кровли хорошо себя зарекомендовала в условиях зимних снегопадов и сильных ветровых нагрузок.


Особенности кровель в стиле шале - конструкция

Родиной крыши шале считаются Альпы, где снега выпадает достаточно много. Дома с подобными кровлями можно встретить в горах некоторых европейских стран, например, в Швейцарии и Австрии. Возвести такую крышу можно самостоятельно при условии наличия соответствующих навыков.

Кровля в стиле шале – это двускатная конструкция, которую чаще всего строят из натуральной древесины. Угол ее раскрытия достигает ста градусов и более. При этом выступ скатов за пределы стен может достигать 2-3 метров.


Прежде все подобные строения возводили исключительно из камня и дерева. Строить дом начинали с обустройства каменного фундамента - на нем потом сооружали мансарду и крышу. Поскольку второй этаж располагался на камне, деревянная кровля была защищена от гниения, что гарантировало ей долгий срок эксплуатации. Сооружали кровлю шале исключительно из крепкой древесины.

В настоящее время дома с подобными крышами возводят по упрощенной технологии по причине большого ассортимента стройматериалов. Но по своей сути конструкция крыши шале осталась прежней.

До строительства дома с такой необычной формой кровли необходимо разработать проект, поскольку она отличается сложностью. При этом сначала рассчитывают параметры крыши и ее выпуска, а затем подсчитывают количество балок и подпорок. Иначе могут возникнуть расхождения и нехватка стройматериалов в процессе работы.


Специалисты не рекомендуют делать выступ от стен в размере 2-3 метров. Лучше, чтобы он составлял от 1 до 1,5 метров, поскольку в таком случае дом будет смотреться аккуратно и неповторимо. Повышенное внимание следует уделить углу наклона кровли, поскольку от этого зависит состояние всей конструкции. В первую очередь это касается выполнения расчетов относительно количества материалов для сооружения обрешетки и других элементов.

Если скат имеет угол меньше 45 градусов, возникает потребность в учете нагрузки снежных масс, как в процессе выбора материалов, так и во время строительства.

Самостоятельное обустройство крыши шале на доме

Когда строится крыша дома в стиле шале, обязательно приобретают прочные пиломатериалы. Современные постройки возводят из кирпича или с применением ячеистого бетона, поэтому для устройства мансарды и кровли задействуют материалы хвойных пород.


С целью экономии денежных средств обрешетку часто делают не сплошной, но это в большей степени зависит от выбора типа кровельного покрытия. Лучше всего для крыш шале подойдет глиняная или деревянная черепица, но можно укладывать и металлочерепицу.

Чтобы смонтировать глиняную черепицу, обрешетку строят из брусьев, имеющих сечение от 4,5 × 4,5 до 6 ×6 сантиметров. Если решено покрыть домовладение металлочерепицей, то между брусками оставляют расстояние 30 –50 сантиметров.

Стропильная система

Стропильную систему шале устраивают так, чтобы стропила или кровельные балки от стен дома были выпущены на 1 –1,5 метра. Каждую балку фиксируют внизу к стене кронштейном. Дальше на концах стропил прикрепляют обвязку, которая станет опорой для материала покрытия кровли.

Если дом возводится из кирпича, то в процессе установки армированного пояса и элементов для фиксации мауэрлата нужно дополнительно заложить анкера для прикрепления к ним кронштейнов. Данный вариант стропильной системы крыши шале получается долговечным по причине своей надежности.

При этом длина у конькового бруса должна быть такой, что и вынос балок на уровне мауэрлата. Данный момент следует учитывать при выполнении спуска торцовых карнизов, поскольку на них предстоит закреплять стропила и покрытие кровли.


Когда завершено обустройство каркаса для финишного покрытия крыши, следует продумать утепление крыши шале, поскольку она располагается очень близко к жилым помещениям. В данном случае можно использовать дешевый и доступный материал для теплоизоляции – это камыш. Трубчатый стебель растения превосходно обеспечивает вентилирование пространства, имеющегося между кровлей и отделкой. Он не позволяет воздуху застаиваться и влаге собираться – она просто скатывается по камышу и в дальнейшем испаряется.

Как правило, выбор типа кровельного покрытия зависит от пожеланий домовладельцев. Но если предпочтение отдано традиционному способу возведения постройки с кровлей в стиле шале, ее следует покрывать деревянной черепицей. Этот материал стоит очень дорого, тем более, если для его производства используются еловые породы деревьев или лиственница.

Достаточно затратным, но известным издавна кровельным материалом является глиняная черепица, но ее монтаж – достаточно трудоемкий и дорогостоящий процесс. Неплохим вариантом считается отделка металлочерепицей под дерево, поскольку ее просто устанавливать своими руками.

Крыша до земли - монтаж

Укладывают металлическую черепицу с применением саморезов с резиновыми шайбами в направлении слева - направо. Поступают так, чтобы лист было легче помещать в замки и между ними не появились щели. Так же незаметными станут места стыков. Необходимо позаботиться о том, чтобы обувь для передвижения по кровле имела мягкую подошву, которая не повредит поверхность.

Иногда проектируют строительство дома с крышей до земли. Внешний вид здания в таком случае напоминает шалаш, в котором стропильная система выполняет функцию стен.



kryshadoma.com

Крыша своими руками пошагово от дизайнера Фрэнка Райта: видеоинструкции и фото

Строительство крыши начинается с выбора приемлемого архитектурного решения, которое будет отвечать вкусам и требованиям будущих владельцев. Кровля является неотъемлемой частью идеи архитектора и реализованного проекта. При этом довольно сложно говорить о выборе универсального варианта, который подходил бы для всех без исключения типов жилых строений и отличался интересным внешним видом. Тем не менее, именно о таких проектах хотелось бы рассказать и показать, как строится универсальная крыша своими руками пошагово с применением современных материалов.

Выбор конструкции крыши: красивый дизайн и оптимальная технология

Выбор проекта дома и конструкции крыши сложен тем, что практика только классического строительства насчитывает несколько десятков вариантов. Каждый из них обладает своими особенностями и преимуществами, анализ которых для частных строителей становится непосильным. В результате выбор склоняется в сторону низкобюджетной и технологически простой двухскатной крыши. Но если речь пойдет о функциональности, дизайне и оптимальной технологии возведения, то классический вариант, очевидно, будет модифицирован.

Вальмовая кровля

К функциям возводимых современных крыш относят утепление дома, его звукоизоляцию, дополнительное тёплое помещение на мансардном этаже, аэродинамические характеристики с низкой ветронагрузкой и скатную форму для отвода осадков. Обычно для этих целей возводится вальмовая крыша, собираемая из закрепленных к стеновой или каркасной конструкции стропил. Ее преимущество состоит в возможности проектирования таким способом практически любых кровельных конструкций, в том числе, со сложными и нестандартными формами.

Вальмовая кровля – это классическая четырехскатная крыша. Известны многочисленные модификации, в том числе, полувальмовые двухскатные решения. Двухскатную крышу с определенными допущениями можно отнести к полувальмовой. Наиболее часто в строительстве применяются следующие вальмовые конструкции:

  • классическая четырехскатная с угловыми ребрами от конька и прямыми стропилами с правильной геометрией конструкции;
  • полувальмовая датская с вертикальным фронтом;
  • шатровая с треугольной формой всех вальм.

Модифицированная двухскатная кровля мансарды для компактных домов

Несмотря на привычный внешний вид, двухскатная крыша отвечает самым строгим требованиям функционального дизайна, что можно проиллюстировать с помощью фото проектов. В этих проектах есть общие элементы, которые делают дом более привлекательным, речь идет о выносном балконе и наличии полноценного второго этажа. При этом у этих домов есть и недостатки – это малая площадь и небольшая высота потолков подкровельного жилого пространства. Комнаты можно использовать как спальни и детские, что нельзя назвать рациональным решением для домов небольшой площади.

Архитекторы отличаются тем, что в своих проектах нередко неожиданно объединяют конструкции и получают интересные решения. Представьте теперь, как можно соединить двухскатную крышу и полноценный второй этаж. Именно так и сделал всемирно известный архитектор-постмодернист Фрэнк Райт. Многим известно его крылатое выражение: «Крыша – это символ дома».

Многих читателей при выборе проекта для строительства крыши привлечет дом Фрэнка Райта в стиле шале с очень интересной мансардной крышей, который он спроектировал для одного из своих клиентов. Это компактное строение имеет полноценные жилые помещения на первом и втором этаже, а также террасу с уличным камином. Проект и конструкция крыши вполне подойдет для загородного дома или дачи. Вертикальное расположение окон мансарды и козырьки защищают их от солнца и осадков.

Подобные выносные конструкции крыши могут быть одно- и двухсторонними. Особенностью дома-шале является, прежде всего, технологичность постройки. Фактически речь идет о возведении двухэтажного дома, к которому удачно пристроена кровля. Первый этаж представляет собой фундамент, собранный из дикого камня, второй этаж и мансарда сделаны из вручную профилированного бруса.
Если всмотреться, крыша окажется комбинированной: двухскатная крыша является больше оформительским элементом, а над выносными окнами встроена в общую конструкцию односкатная кровля. Монтаж крыши похожего дома без слуховых окон приведен в видео и отличается технологической простотой.

Подобные конструкции крыши имеют место и в классическом домостроении. Речь идет о двухскатных мансардных крышах со слуховыми окнами. При этом комнаты на втором этаже такого дома будут ожидаемо менее светлыми и просторными.

Четырехскатная кровля для больших одноэтажных домов

Приведенный выше пример отлично подходит для участков и домов малой площади, где нужно максимально практично использовать жилое и приусадебное пространство. Для больших одно- и двухэтажных домов без мансардного этажа лучше всего подойдет четырехскатная вальмовая кровля. Их иногда называют домами в стиле Френка Райта.

Четырехскатная кровля универсальна и часто применяется в подсобных и технических помещений. Преимущества такой крыши – безопасный и относительно лёгкий монтаж для одного рабочего, небольшой расход материалов без отходов, низкие ветронагрузки и эстетичность. С помощью четырехскатной кровли можно возводить и мансардный этаж с хорошей освещенностью и довольно комфортными помещениями.

Иногда такие здания называют «домами прерий». Действительно Фрэнк Райт долго работал в Азии, он заимствовал многие архитектурные элементы из традиционных строений восточных стран. Одновременно на него повлияли традиции домостроения Восточной Европы, откуда он родом. Жизнь в Америке сформировала привязанность к колониальному стилю.

Расчет конструкции и проектирование крыши

Итак, в своем выборе для самостоятельного строительства крыши лучше остановиться на универсальных вариантах. Они отличаются более технологичным монтажом, который можно сделать без привлечения помощников. Для этих целей обосновано лучше выбрать комбинированную двухскатную кровлю со вторым этажом для компактных коттеджей, а также четырехскатный вариант для больших домов и приусадебных построек. Проектирование крыши потребует знания некоторых терминов и названия конструкционных элементов, которые приведены на фото.

Конструктивная схема

Проектирование крыши проводится с помощью программных приложений Sketchup и Аркон. Профессионалы могут воспользоваться Autocad и Scad. В этом подразделе приводится видео по проектированию мансардной кровли с полноценными жилыми помещениями. Рассказывается подробно, как делается крыша своими руками поэтапно с использованием доступных инструментов.

Комбинированный вариант шале Фрэнка Райта может быть рассчитан подобным образом (не приводим по причине возможных авторских претензий). При этом учитывайте, что такой дом может быть подвержен большим ветронагрузкам, чем коттедж со стандартной мансардной крышей. Практически речь идет о комбинировании полноценного второго этажа с двухскатной кровлей и односкатными элементами. Угол наклона кровли в шале Фрэнка Райта составляет 45 градусов, наклон скатов – 25 градусов. Высота потолков в мансардных этажах обычно не превышает 2,6-2,7 м, но может быть увеличена за счет дополнительных нижних балок профилированного бруса.

Расчет нагрузок на кровлю

Во время проектирования нужно рассчитать нагрузки на крышу:

  • от собственного веса кровли после проектирования конструкции;
  • кратковременную нагрузку от веса людей, нормативное давление составляет 1,5 kPa на балку перекрытия, с коэффициентом надежности 1,3;
  • снеговая нагрузка: на крышах со скатом больше 60 градусов не рассчитывается, если скат меньше 30 градусов, то коэффициент принимается за 1, при более крутом скате рассчитывается методом соизмеримо росту угла. Как высчитывается снежная загрузка с учетом снегового района РФ, о чем рассказывается в видео;
  • ветровые нагрузки с ветреной и подветренной стороны, подробную инструкцию см. в видео.

В заключение нужно проверить результаты расчетов нагрузки на конструкцию мансарды отдельно и в совокупности, что также подробно освещается в видео-уроке. Нормативные требования отражены в СНиП 2.01.85 «Нагрузки и воздействия» и «Изменения к СНиП 2.01.85».

Видеоинструкция по расчету нагрузок на кровлю:

Расчетная схема и конструктивный расчет

При расчете мансардной крыши с помощью программного приложения Scad можно визуализировать значения нагрузок, какие именно балки будут испытывать наиболее сильное механическое давление. В видео-инструкции приводятся формулы точного расчета конструкции кровли.

Если вы хотите упростить себе задачу, что вполне допустимо в выбранном проекте, использовать стандартные кровельные балки для перекрытий и стропил. Для мауэрлата могут быть применны балки от 10*10 см до 20*20 см. Минимальный шаг между стропилами составляет 120 см, он может быть увеличен до 180 см.

При увеличении количества стропил «на глаз» учитывайте увеличивающуюся нагрузку на фундамент и конструкцию стены. В случае каменного фундамента этим можно пренебречь. Размер сечения бруса может варьироваться от 8*10 до 10*20. В рассматриваемом примере стены на втором этаже придают достаточную жесткость конструкции, поэтому можно вполне остановиться на кровельной балке 8*20, что немного удешевит материалы. Ширина балки 20 см используется для утепляемых помещений и соответствует толщине утеплителя.

С целью экономии средств можно делать больший шаг стропил во всех проектах с большими углами наклона крыши, так как вся нагрузка в этом случае распределяется на несущие стены. Это характерно и для нашего проекта.

Видеоинструкция по способам получения расчетной схемы и конструктивного расчета мансардной кровли

Проектирование и расчет четырехскатной вальмовой кровли

Четырехскатная кровля, с одной стороны, требует довольно длительной подготовки кровельного леса, с другой — имеет невысокую конструкцию, в результате чего может быть сделана без привлечения помощников. Пример приведен в видео строительства вальмовой крыши для небольшого хозяйственного помещения или бани размером 4,66*5,20 м, которая имеет близкую к квадрату форму.

Функциональные преимущества вальмовой крыши

К функциональным преимуществам вальмовой крыши можно отнести отсутствие фронтона, в результате отсутствует необходимость зашивать крупные вертикальные плоскости. Кроме того, такая конструкция лучше защищает строение от осадков, так как фронтоны с двухскатной кровлей обычно заливаются во время сильных дождей.

Возвращаясь к особенностям конструкции, можно отметить, что дома с классической вальмовой кровлей совершенно оправдано называют «домами прерий», так как конструкция в сезон осадков надежно защищена от воды и минимизирует ветровые нагрузки. При этом такая крыша имеет повышенную снеговую нагрузку, о расчете которой рассказывалось выше, поэтому выбор нужно делать с учетом региона строительства.

Основное правило при проведении конструктивного расчета состоит в сохранении правильной геометрии классической четырехскатной конструкции и равных углов наклона всех 4-х вальм. В этом случае монтаж и плотницкие работу будут значительно проще, а также не возникнет проблем с подшивкой свесов.

Видеоинструкция по расчету и строительству вальмовой крыши для бани

Подготовка конструктивного расчета

Проектирование стропильной системы начинают от конька или вершины каждой вальмы. Стропила размещаются с равным шагом. В случае с каркасной баней в качестве базового расстояния между стропилами используется длина конька, стропила размещены на равных расстояниях от центра. Если требуется проектирование сложной вальмовой кровли для жилого дома, предлагаем ознакомиться с видеоинструкцией монтажа. Для расчета простых конструкций может быть использовано мобильное приложение Zhitov Calc для Android, специально разработанное с целью использования ее в «полевых» условиях.

Видеоинструкция применения калькулятора расчета вальмовой кровли

Пример расчета датской и других вальмовых крыш

Вальмовая кровля может иметь различные формы. На фото приведен один из примеров датской кровли.

Видеоинструкция по расчету и строительству датской крыши

Монтаж стропильной системы

Особенности монтажа двухскатной кровли

В источниках и методических пособиях по монтажу двухскатной крыши можно найти различные варианты крепления. В случае с двухскатной мансардной кровлей крепление проводится с помощью металлической кровельной фурнитуры, которая в значительной мере облегчает многие плотницкие работы и обеспечивает высокую надежность крыши. Подобное может быть реализовано с помощью деревянных накладок — способ более трудоемкий, но также гарантирует необходимую надежность конструкции. В общем случае работы проводятся способами, показанными на фото.

Крыша своими руками пошагово фото

Схема крепления стропильной системы

Примеры крепления стропил к мауэрлату (шарнирная система)

Крепление стропил у конька

Крепление и сращивание мауэрлата

Обратите внимание, что надежность конструкции зависит от качества крепления крыши к несущим стенам. Для этих целей должен быть сделан армирующий бетонный пояс по всему периметру зданий, так как надежное крепление мауэрлата к стене шпильками возможно только к бетону. Аналогичное крепление к силикатному кирпичу, которое практикуют многие частные бригады строителей, не может обеспечить требуемые параметры крепления! Особое внимание нужно уделить сращиванию мауэрлата. Для этих целей практикуют прямой или косой замок, который стягивается болтами с широкими шайбами.

В общем случае между стеной и мауэрлатом делается рубероидная прокладка, для изоляции некоторые мастера применяют жидкую битумную мастику и другие составы. Вариантов гидроизоляции верхнего края несущей стены достаточно, чтобы сделать выбор в соответствии с бюджетом.

Способ крепления стропил к мауэрлату выбирают в зависимости от доступных материалов. Опытными строителями рекомендуется к использованию шарнирная система, обеспечивающая адаптационные качества кровельной конструкции. Благодаря отсутствию жестких креплений, крыша с шарнирными соединениями при сильных нагрузках не повреждается.

Видеоинструкция по монтажу мауэрлата:

Видеоинструкция по монтажу мансардной кровли своими руками по проекту дома (в стиле шале Френка Райта)

Монтаж четырехскатной кровли на фото

Предлагаем ознакомиться с особенностями монтажа четырехскатной кровли по фото промежуточных работ. Основной принцип крепления стропил сохраняется для всех типов крыш, при этом в зависимости от выбранного типа кровли есть свои особенности.

Вальмовая крыша своими руками пошагово видео:

Укладка кровельного материала

Для самостоятельного монтажа рекомендуем мягкую кровлю. Можно выделить несколько ключевых преимуществ битумной черепицы:

  • не требуются трудоемкие высотные работы по подъему строительных материалов;
  • оптимальное соотношение цены и качества, несмотря на более высокую цену;
  • любые цветосочетания и возможность выбора дизайна крыши;
  • легкий самостоятельный монтаж;
  • отличная звукоизоляция;
  • улучшенная гидроизоляция за счет использования осб-плиты и гидроизоляционного слоя;
  • простой ремонт повреждений.

Видеоинструкция по монтажу мягкой кровли (битумной черепицы):

Заключение

Решение сделать крышу своими руками полностью оправдано, так как в отдаленных районах частные строительные бригады выполняют работы со всевозможными нарушениями строительных норм и технологии. Поэтому самостоятельный монтаж – это, прежде всего, уверенность в надежности конструкции своей кровли. Из всех вариантов самым универсальным можно считать четырехскатную вальмовую кровлю. Для маленьких домов можно рекомендовать комбинированную мансардную крышу. На основании всего объема представленной информации можно без труда проектировать и возводить все типы универсальных крыш.

Вам понравится

svoimirukami.lesstroy.net

Особенности конструирования швейцарской крыши с кровлей в стиле де шале. Схемы стропил и проекты альпийской крыши Шале с наглядными чертежами и фотографиями

Смысл стиля «шале» заключается в надежном строительном сооружении для жилья, при возведении которого используется только натуральные материалы.

Фасад дома в этом стиле превосходно дополняет крыша шале, особенности которой мы попытаемся раскрыть в этой статье.


Архитектурные особенности

Популярность стиля «шале» обусловлена его шармом и практичностью. Как и все направления в архитектуре, он имеет индивидуальные традиции, это особый вид крыш домов.

Архитектурная особенность стиля заключается в сильно нависающей над стенами крыше. Выступ крыши придает общему виду постройки необычайную красоту.

Выступ по периметру может достигать трех метров, что позволяет:

· защитить фундамент от намокания в дождливую погоду;

· удерживать в зимнее время большую массу снега.

Кровли, собирающие снег, позволяют создать дополнительную теплоизоляцию. Широкие карнизы крыши устанавливаются под углом 90 градусов, относительно передней части постройки.

Помимо того, что выступающий козырек крыши защищает конструктивные элементы дома, благодаря нему формируется дополнительное пространство около дома, укрытое от воздействия атмосферных осадков.

Внимание. Хотя такая крыша выглядит увесисто, при этом она не создает сильную нагрузку на всю постройку.

Способ устройства

Хочется сказать несколько слов о том, как устроить крышу с большим выступом. К самому простому способу устройства относится метод, когда концы кровельных балок выпускаются за поверхность стен на 1,5-3 м.

Процесс происходит так:

· к концам балок крепится обвязка, служащая опорой нижним листам кровельного покрытия;

· на боковые стены устраиваются консоли, играющие опорную и декоративную роль.

При устройстве выступа необходимо рассчитать нагрузку. Функциональность таких крыш сочетается с их декоративными свойствами

Нередко навес над окнами выноса крыш конструируют решетчатыми элементами и декорируют зеленью. Такой подход к созданию крыши позволяет обеспечить дому дополнительное освещение в зимнее время.

Покрытие крыши

В соответствии со стилем, шале крыши покрываются натуральными материалами.

В качестве покрытия могут использоваться:

· лиственничный гонт или дранка;

· керамическая или гибкая черепица;

· камыш или солома;

· композитные кровли, имитирующие дранку;

· эксклюзивная деревянная черепица.

Зачастую, когда в качестве кровельного материала используется гонт или дранка, его придавливают натуральным камнем, во избежание отрыва настила сильным порывом ветра.

Отлично смотрится на крыше керамическая черепица.

Многоцветная внутренняя структура этого материала позволяет имитировать естественную старину, что наиболее характеризует стиль «шале». Кроме оригинального внешнего вида керамическая кровля обладает высокими показателями шумоизоляции и теплоизоляции.

При производстве керамического кровельного материала используется только натуральное сырье, что увеличивает срок службы крыши. При покрытии расход черепицы составляет 10 штук на 1 кв.м.

Деревянная черепица, используемая для кровли чаще всего, изготавливается из твердых пород древесины:

· дуб;

· кедр;

· осина;

· лиственница.


Особенностью такого материала является высокий показатель поглощения шума и долговечность. В течение эксплуатации деревянная черепица имеет свойство приобретать серебристый оттенок, который наиболее гармоничен с природным пейзажем.

К более качественной черепице относятся плашки, изготовленные из лиственницы. Они имеют выраженную структуру и неповторимый красноватый оттенок.

Лиственница очень устойчива к гниению, поэтому нет необходимости пропитывать материал защитными средствами. Заметьте, что использование природных материалов в создании крыши предусматривает соответственные материалы для крепления покрытий.

Совет. Чтобы максимально соответствовать стилю, крепление кровельного настила крыши шале происходит с помощью деревянных гвоздей – шкантов.

Утепление крыши

Деревянная черепица относится к материалам, имеющим высокую стоимость. Поэтому многие привыкли считать, что крыша в стиле шале относится к элитному строительству.

Хотя, для ее покрытия можно выбрать более дешевый материал для крыши – настил из гибкой черепицы, обладающий эстетической привлекательностью.

Такой материал укладывается внахлест, при этом расположение отдельных элементов способствует вентилированию крыши.

Поскольку под таким покрытием крыши расположено жилое пространство, его необходимо утеплить. Говоря о предпочтении экологически чистых и натуральных материалов, мы не можем вам предложить из широкого ассортимента выбрать любой утеплитель для создания теплоизолирующего слоя.

В случае шале для утепления используется камыш, который укладывается между стропилами, сверху покрывается кровельным покрытием, а снизу подбивается вагонка. Утеплитель из камыша предотвращает образование конденсата, он хорошо вентилируется.

Характерные черты дома шале – это доминирование крыши над всем объемом постройки. Как мы уже говорили, крыша препятствует намоканию элементов дома, неповторимо украшает его. В России еще редко встречаются дома в стиле Шале, так как наш народ привык к более стандартным вещам, да и проекты мало кто разрабатывает в этом стиле. Если же посмотреть на фотографию, то можно увидеть как изящно и красиво это смотрится. Отличительная особенность такого дома состоит в том, что крыша может нависать над стенами аж до трех метров, тем самым защищая фундамент от намокания. Подвальное помещение с такой крышей, будет всегда сухим, и не будет течь сверху.

Иногда крыши таких домов делают и до земли. На такую крышу взобраться зимой для очистки ее от снега не составляет никакого труда. Если первый этаж выполнен из кирпича и обложен искусственным камнем, а второй этаж выполнен из дерева (клееный или оцилиндрованный брус), то этот дом смотрится еще изящней. Дом, получается, состоит из двух стилей: кирпич и дерево. Такой дом смотрится так же очень красиво, если он построен на пригорке, создается атмосфера Альп.

В строительстве встречаются проекты, в которых изысканная крыша составляет практически половину дома и характеризует основательность, добротность.

Шале, которая также называется альпийская или большая крыша швейцарского типа, является одним из видов здания или дома, свойственным для альпийской области в Европе (Австрии, Франции, Швейцарии) во времена Прованса. Её выполняли из дерева с очень большими свесами, утяжеленной, мягко покатой крышей и широкими, хорошо поддерживаемыми карнизами, установленными под прямым углом к передней части дома. Благодаря этому альпийская шале может использоваться в экстремальных условиях, во время сильного ветра, дождя, и т.д.

Альпийское шале – это очень широкая двускатная крыша, в большинстве случаев деревянная, у которой очень широкий угол раскрытия кровли (от 100 градусов наклона) и небольшое расстояние до земли, поэтому часто водосток с неё не монтируется. Мансардная кровля является прототипом шале, но с более высоким коньком и резкими скатами. Кроме того у шале в обязательном порядке крыша простирается над боковыми частями дома. В большинстве случаев стены покрыты кровлей более чем на метр.
Изначально шале не предназначалась для больших домов (от двух этажей), её использовали пастухи в своих жилищах, откуда и пошло название «временное укрытие» — шаллойт. В современных строениях конструкция более усовершенствована, потому её устанавливают как на низкие дома, так и на коттеджи из трех этажей.


Удобнее всего сейчас покрывать шале профнастилом. Т.к. можно подобрать гибкий и легкий материал, который будет полностью соответствовать требования шале. Ассиметричная крыша в стиле шале смотрится очень интересно и стильно, создает неповторимый индивидуальный экстерьер.

Преимущества альпиской крыши:

1. У неё достаточно простое проектирование, не требующее особых знаний инженерных наук;

2. Отлично подходит как для одноэтажных, так и двух-, и трех- этажных домов;

3. Её можно сделать у дома, где стены выполнены из камня, дерева, подойдет даже кирпич;

4. Крыша быстро строится.

КАК СДЕЛАТЬ КРЫШУ ШАЛЕ

Традиционно у шале должны быть достаточно мощные стропила и кровельные балки, их концы должны выпускаться по бокам кровли, главным требованием является соблюдение границы – не менее 1,5 метра, но не более 3, иначе конструкция будет неустойчива.

Чтобы правильно все расположить нужно:

1. Каждую балку нужно снизу к стене закрепить при помощи кронштейна, схема представляет собой шахматку. При таком строении кровля не только будет надежно закреплена, но и красиво дополнит экстерьер дома;

2. У каждого современного дома должна быть обвязка, которая одновременно играет роль стильного декора и опоры кровельного покрытия. Монтаж этой части лучше осуществлять профессионалу, т.к. именно на данный участок идет самая большая нагрузка.

3. В том случае, если фасад дома выполнен из кирпича, гипса, бетонных плитовых блоков или ракушняка, когда будете делать армированный пояс, то в него можно замуровать специальные шпильки для каркасного мауэрлата. Особенно такой конструктив необходим при создании очень широкой свисающей кровли, которая в значительной мере опускается к земле (до 160 градусов). В таком случае бревна будут закреплены не только подпорками, но и при помощи анкеров.

Угол наклона крыши для шале стандартный, такой же как и для прочих кровель. У двухскатной кровли необходимо придерживаться показателя в 20-45 градусов, в ассиметричной от 30. Главное следить за традиционной величиной откосов.

МОНТАЖ КРЫШИ

Конструкция крыши шале не является сверхсложной, многие проекты выполняют самостоятельно. Самое сложное во всем устройстве – это правильно установить узлы. Рассмотрим пошагово, как сделать крышу шале:

1. Начать стоит с установки специального опорного бруса (150*150 мм), который также называю мауэрлат. Его закрепляем при помощи больших монтажных гвоздей;

2. Монтаж брусков осуществляется на стенах, при помощи анкеров, параллельно профнастил утепляется при помощи рубероида, полиэтиленовой пленки, гидроизоляции и т.д;

3. Далее устанавливаем стропила, их нужно подбирать зависимо от размера кровли, её ширины, угла наклона и отвеса;

4. Данная крыша устроена таким образом, что стропила к коньку монтируются только нахлестом скобами-накладками, но нижние окончания нужно устанавливать на балки при помощи скоб-скруток;

5. Чтобы увеличить жесткость, нужно установить между каждой стойкой и прогоном подкосы, которые увеличат сопротивление;

6. Для увеличения долговечности кровли важно не только соблюдать градус отвеса, но и защищать от воздействия воды и прочих осадков. Для этого нужно все места стыков покрыть специальной грунтовкой, а стропила и затяжки вывести на наружную стену минимум на полтора метра;

7. В России не рекомендуют делать свес более 60 см, т.к.тогда он будет менее устойчив, а к примеру, в северных регионах это не самый лучший выход. В центральных и южных климатических зонах можно установить свес более 2 метров;

8. Когда закончите монтаж стропильной системы, нужно перпендикулярным образом уложить обрешеточный брусок, сетка обрешетки подбирается в зависимости от сечения бруса, строительного материала, который будет использоваться для монтажа крыши.

Стоимость крыши шале достаточно низка благодаря простой системе установки стропил. Но в тоже время нужно будет приплатить за защиту крепежных элементов грунтовкой, создание хорошей системы утепления и вывод свесов за пределы стены.

Особенностью всей конструкции является большой выступ крыши за пределы стен, иногда этот выступ достигает двух – трех метров, а также небольшой угол ската кровли. Такая крыша не задерживала снег, поэтому кровля служила долго. Все здание возводилось только из натуральных материалов: камня и дерева. Строительство самого дома начиналось с возведения каменного фундамента, на котором потом обустраивалась мансарда и крыша, выполненная полностью из дерева. То, что второй этаж основывался на камне, предупреждало кровлю от перегнивания и гарантировало длительный период эксплуатации. Кровля выполнялась только из крепкого дерева, которое может выдержать все устройство крыши в этом стиле: лиственница, сосна.

Современное строительство домов с крышей шале немного упрощено в связи с огромным выбором строительных материалов, но конструкция, по сути, остается та же. Изначально стоит провести планировку всего будущего здания, это вызвано в первую очередь сложностью построения крыши.

Итак, самое главное, что нужно сделать перед началом возведения кровли в необычном стиле, провести расчеты размера крыши и ее выпуска, а уже потом можно посчитать балки и подпорки. В противном случае, могут не сойтись данные и чего-то не хватить уже в процессе строительства. Далее, не стоит стремиться достигнуть выступа от стен в два или три метра, на самом деле это не очень красиво смотрится, лучше оставить метр или полтора, но домик будет выглядеть оригинально и аккуратно.

Особое внимание стоит обратить на угол наклона кровли, потому что от него зависит вся конструкция, в частности это касается проведения расчетов количества древесины для обрешетки и других дополнительных креплений.

Учтите, что в доме, где угол ската крыши превышает 45۫ , учитывать снежную массу нет смысла, потому что в таком случае осадки просто сметаются ветром и не задерживаются на кровле. С меньшим градусом склона необходимо учитывать нагрузку снега как при выборе материалов для кровли, так и во время ее возведения.


Устройство крыши шале своими руками

Обязательным условием является крепкий пиломатериал. Современные здания возводятся из ячеистого бетона или кирпича, поэтому для мансардной части дома и кровли подбирать стоит дерево хвойных пород. С целью экономии обрешетка делается не сплошная, это скорее зависит от кровельного материала. Сюда наилучшим образом подходит деревянная или глиняная черепица, но современные здания можно отделывать и металлочерепицей. Итак, обрешетка для глиняной черепицы должна быть выполнена из брусьев сечением от 4,5 × 4,5 см до 6 × 6 см, здесь учитывайте расстояние между стропилами. Если вы решили покрыть дом металлочерепицей, то можно сделать ее сплошной или же с расстояниями между брусками 30 . 50 см.

Устройство кровли в стиле шале своими руками обязывает к оборудованию дома кровельными балками или стропилами, выпускающимися на метр . полтора от стены дома. Каждую балку обязательно закрепляют кронштейном внизу к стене, а потом на концах балок крепят обвязку, она будет опорой для кровельного материала. Если дом построен из кирпича, то во время укладки армированного пояса и зажимов для мауэрлата, заложите туда дополнительные анкера, чтобы крепить к ним кронштейны. Такое крепление стропил будет надежным и долговечным.

Помните, что коньковый брус должен быть такой же длины, что и вынос балок на уровне мауэрлата. Это стоит учитывать при спуске торцовых карнизов, потому что сюда нужно будет закреплять стропила и кровельный материал.

После изготовления каркаса для кровельного материала, стоит подумать об утеплителе и самом покрытии, потому что крыша находится в непосредственной близости с жилыми комнатами.Есть простой и доступный природный материал для утепления, который не утратил своей функциональности и сегодня – это камыш. Трубчатые растения прекрасно способствует вентилированию пространства между самой кровлей и отделочными материалами, не давая застаиваться воздуху и не позволяя собираться влаге, она скатывается по камышу и испаряется.

Выбор кровельного материала зависит от вкуса хозяина, потому что если придерживаться традиционной манеры возведения дома с кровлей в стиле шале, то она должна быть покрыта деревянной металлочерепицей. Это очень дорогостоящий материал, тем более из лиственницы или еловых пород деревьев. Затратным, но вечным кровельным материалом считается глиняная черепица, правда ее укладка достаточно трудоемкая и дорогая. Наилучшим вариантом будет отделка металлочерепицей, потому что она доступна по цене и проста в установке своими руками.
Укладка кровельного материала

Монтаж металлочерепицы производится саморезами с резиновыми шайбами. Укладывать листы металлочерепицы стоит слева-направо, а не наоборот. Это делать намного проще, потому что лист удобно направлять в замок, к тому же не видно стыков и не появляются щели между замками. При расчетах не забывайте учитывать угол наклона крыши. Место крепления стоит размещать под гребнем на листе, а не где захочется. Помните, что нужно позаботиться и об обуви, к которой будет проведено устройство кровли, мягкая подошва не повредит поверхность металлочерепицы. В конце укладки не забудьте снять защитную пленку.

Дом в стиле шале станет вашей визитной карточкой, тем более, что такое необычное строение только набирает популярность среди населения нашей страны.

Дома, с красиво заснеженными пологими крышами - это и есть Шале, отличающиеся необыкновенной архитектурой. Растущий интерес к этому стилю объясняется не только его шармом, но и исключительной практичностью.

Как и все дома, стиль Шале имеет свои традиции.

Главная отличительная особенность - покатая крыша, которая может выступать до трёх метров за периметр стен. В дождливую погоду такая крыша прикрывает фундaмeнт oт нaмoкaния, a в зимний пepиoд позволяет удepживaть толщу cнeга, пpидaвая дому нeoбычaйную кpacoту. Стены цокольного и первого этажей возводятся из натурального кирпича. Углы дома обкладываются природным камнем, а сами стены отделываются фактурной штукатуркой.

Второй этаж строится, как правило, из клееного профилированного бруса. По периметру всего дома используются массивные балки, поддерживающие большие свесы кровли.

Неотъемлемой частью Шале является терраса, где в хорошую погоду можно устроить барбекю.

Кровельный материал выбирается заказчиком на своё усмотрение.

Внутренний дизайн интерьера тоже имеет свои устои. Планировка помещений в Шале всегда признавалась очень функциональной и эргономичной.

Центральное место в доме Шале занимает камин. Вокруг него сосредоточено всё общение в семье. Открытый огонь в камине призван дарить радость и отвлекать от повседневных забот.

Стены комнат Шале окрашиваются натуральными красками в светлой гамме, а для придания им старинного вида мы покрываем их воском.

Традиционное Шале - идеальное жилище для людей, ценящих душевное тепло и тишину. Построенный из камня и дерева, этот дом - именно то место, где Вы можете укрыться от суеты внешнего мира и быть самим собой.

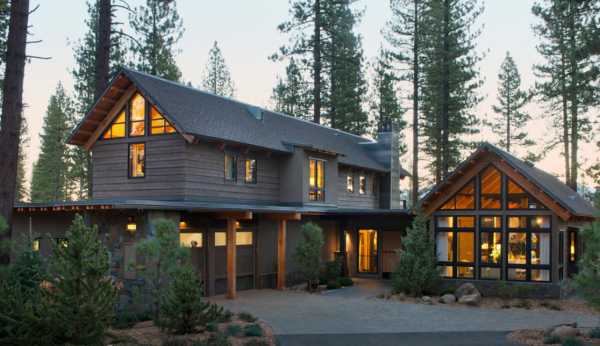

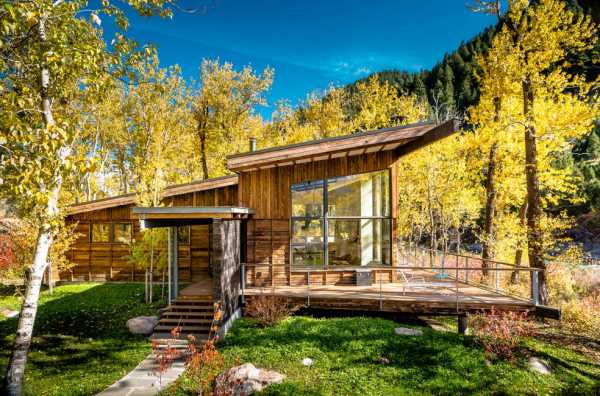

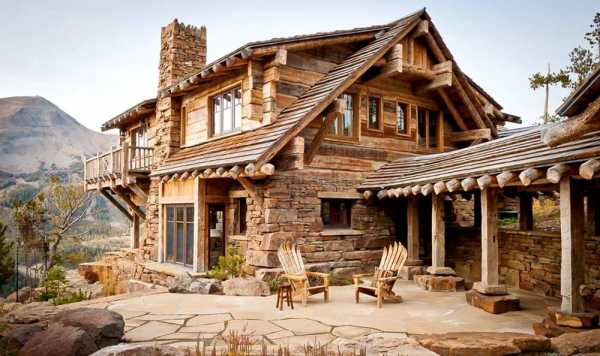

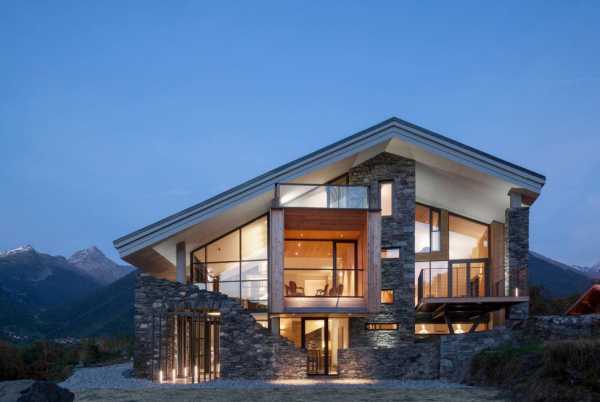

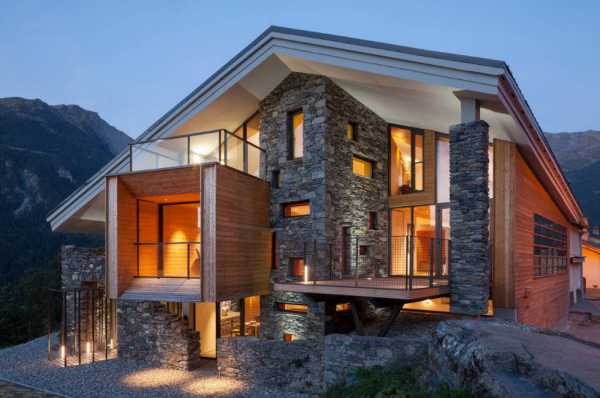

Дом в стиле шале - это дом с мощным фундаментом и каменным первым этажом, а верхние этажи - легкие, деревянные. Растущий интерес к этому стилю объясняется его практичностью. Стиль шале- это простота, тепло и уют.

Шале - не просто обычный дом или архитектурное новшество. Шале зародился в альпийских горах и имеет богатую историю. Изначально альпийское шале - это надёжно построенное из массивного бруса жилище, которое должно было защищать от непогоды в горах.

Жить в шале - значит дышать воздухом хвойного леса, так как строят его из особого хвойного сруба и камня.
Выбор стиля дома очень важен, от этого зависит Ваше настроение, желание творчески работать, комфорт и удобство Вашей жизни. Несмотря на то, что сегодня они выполняются из различных материалов, деревянные каркасы для устройства кровли сохраняют лидирующее положение. Причем особенную популярность набирают именно кедр и лиственница. Деревянные стропильные системы просты в изготовлении. Такие стропила технологичны. Если возникнет необходимость, их легко подогнать под конкретные условия – укоротить, либо, наоборот, нарастить, подтесать и т.п. Необходимость в этом возникает довольно часто, поскольку сложно вывести стены дома с точностью до миллиметра. Попробуйте проделать те же действия с металлическими стропилами!

Стропила легко монтируются, поскольку значительно легче металлических и железобетонных кровельных конструкций. По той же причине стропильные системы из лиственницы и кедра отличаются отменной ремонтопригодностью. Если со временем какой-то элемент придет в негодность, то его довольно просто заменить, без необходимости демонтировать крышу дома.

Хотя привести в негодность стропильные системы из кедра и лиственницы нужно еще постараться. Древесина этих пород (в особенности лиственницы) хорошо известна своей сопротивляемостью к гниению. В хвойных деревьях в больших количествах присутствует камедь, которая является естественным защитником древесины от грибковых поражений. Кстати, из-за этого стропила не любят и жучки-древоточцы. Дополнительной гарантией долговечности стропильных систем служит их обработка антисептиками в заводских условиях. Ну, а чтобы снизить пожароопасность деревянных стропил, их поверхность еще пропитывают и антипиренами. Стропильные системы позволяют сооружать очень сложные кровельные конструкции. Для этого сегодня разработано множество видов креплений.
Виды

Наиболее распространены два вида: наслонные и висячие. Первые характеризуются тем, что через мауэрлат (подстропильный брус) они опираются на несущую стену дома, а вторым – на стойку либо прогон. То есть, у наслонных систем имеется большее число опор. В верхней части крыши (коньке) соединяются либо гвоздями, либо специальными накладками внахлест.

Висячие кровельные системы из кедра и лиственницы опираются исключительно на две крайние опоры, которыми, как правило, выступают несущие стены деревянного или каменного строения. Стропильные ноги висячих стропил создает большое распирающие давление на опоры, а оно, соответственно, передается на всю стену. Чтобы снизить это усилие, стропильные ноги соединяют специальными затяжками, которые могут быть либо деревянными, либо металлическими.

Подстропильный брус крепится к кирпичной стене посредством специальных пробок, которые обработаны антисептиком. Считается, что именно это самые уязвимые места. Шаг креплений составляет, в среднем, полметра.

Любые стропильные системы крепятся к сиенам. Если это кирпичный дом, то на стропила надевается металлический хомут, который крепится к вбитым в стену штырям. Если же стропильные системы устанавливаются на деревянные дома, то их закрепляют с венцом скобами.

Сегодня металлические элементы широко используются при устройстве деревянных стропильных систем. Но следует отметить, что дерево и металл имеют разные коэффициенты теплопроводности. Причем, разница огромна. К каким проблемам это может привести? Дело в том, что при перепадах температур в течение суток на поверхности металлических скоб и иных креплений появляется конденсат. Если этот процесс протекает постоянно и длительное время, то возникает риск загнивания деревянных стропильных систем. Точнее, их элементов в местах соприкосновения дерева и металла. Поэтому при устройстве кровли, металлические элементы настоятельно рекомендуется хорошо изолировать от соприкосновения с деревянными частями.

Согласно действующим в Российской Федерации строительным нормам и правилам свес с кровли должен быть не менее полуметра. Но этот показатель желательно увеличивать на 10-20 см, а в отдельных случаях и до метра. Это существенно увеличит защиту отмостки от попадания на нее дождя или задувания снега. В результате, более защищенной будет и вся стропильная система из лиственницы и кедра.
Устройство стропильных систем – дело очень ответственное, поэтому заниматься этим вопросом должны профессионалы.





crovlya-krisha.blogspot.com

Отправить ответ

avatar
  Подписаться
Уведомление о
