Как крепить водосток к крыше — расчет площади и уклона (фото, видео)

Установка водосточной системы является заключительным этапом кровельных работ, главная задача которого – сбор воды, стекающей со ската кровли во время интенсивного таяния снега или дождя. Выполнять расчет, крепление водостока к кровле должен уметь каждый домовладелец, ведь только таким образом можно уберечь отделку стен, отмостку фундамента от влаги. Готовые комплекты, готовые к сборке, которые продаются в строительных магазинах значительно облегчают процесс монтажа, поэтому с ним справится даже человек без опыта или каких-либо строительных навыков. В этой статье мы расскажем, как крепить водосток к кровле, чтобы он прослужил долгие годы.

Содержание статьи

Устройство и функции

Водосток кровли представляет собой конструкцию, состоящую из водосточного желоба, сливов, а также водоприёмных воронок, которые герметично соединены между собой. Он устанавливается вдоль свесов крыши, чтобы выполнять сбор и транспортировку дождевой и талой воды в специально оборудованное место (ливневую канализацию, канаву или емкость).

Чтобы определить количество и размеры элементов водоотведения, выполняют несложный расчет, учитывающий уклон и площади скатов кровли и климатические условия в регионе строительства. Грамотно рассчитанный и установленный водосток выполняет следующие функции:

  1. Обеспечивает организованный отвод талой и дождевой воды с поверхности ската. Жидкость, стекая с крыши попадает в водосточные желоба и сливы, транспортирующие ее в специально отведенные места. Если дом оборудовать системой водоотведения, во время дождя вода с крыши не обольет случайных прохожих.
  2. Оберегает отмостку и фундамент от разрушения. Крепление водостока не дает воде, падающей с высоты кровли, проникнуть в бетон отмостки и фундамента. При контакте с водой в сновании дома со временем образуются микротрещины, чтобы устранить эти дефекты, понадобятся большие вложения денег и труда.
  3. Сохраняет отделку внешних стен. Организованный водосток предотвращает попадание талой или дождевой воды на поверхность фасада дома.
    Если расчет выполняли правильно, то жидкость не покидает пределы желоба, за счет чего стены сохраняют эстетичный внешний и целостность дольше.

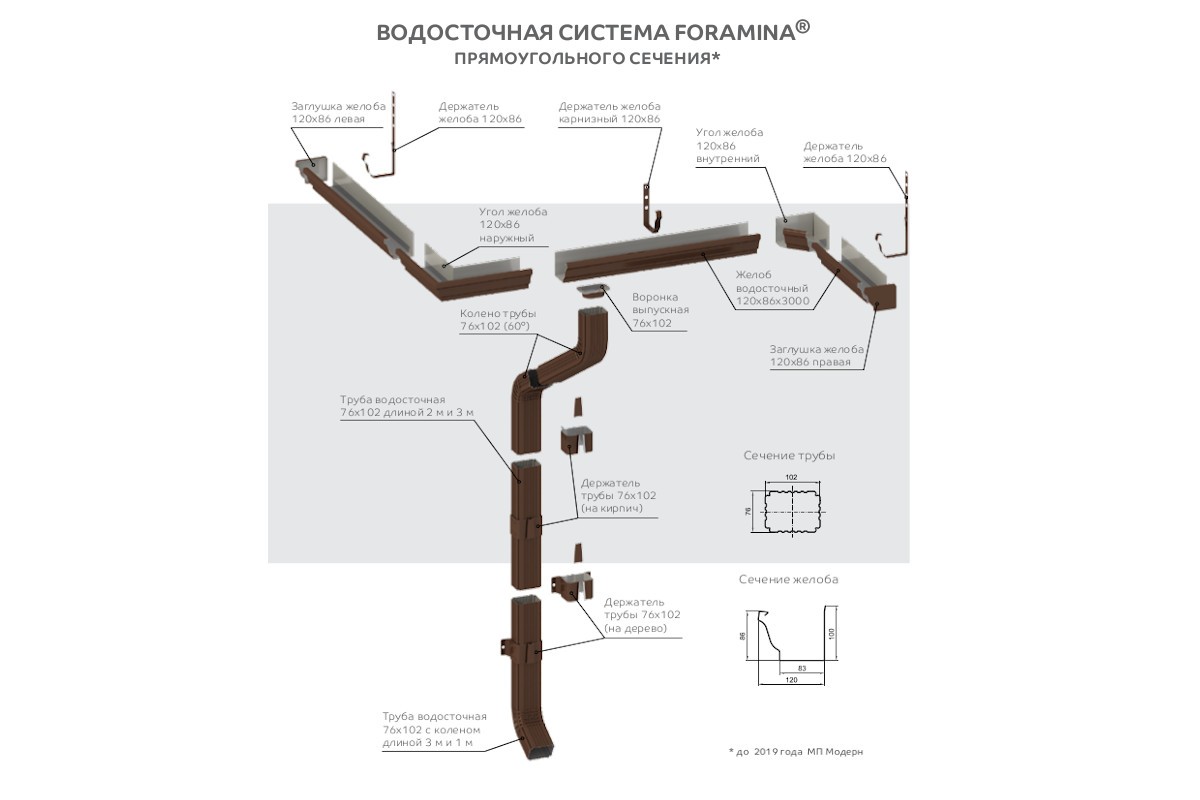

Устройство системы водоотведения

Обратите внимание! Профессиональные кровельщики утверждают, что все скатные крыши нужно обязательно оборудовать системой водоотведения. Исключение можно сделать, если кровельные свесы дома превышают 80-90 см и выходят за пределы бетонной отмостки фундамента. Водосток должен быть установлен при любой площади и уклоне скатов.

Выбор и расчет

Перед тем, как осуществить крепление водостока к кровельному свесу, нужно выбрать модель, которая лучше всего подойдет для конкретных условий. Производители предлагают обширный ассортимент комплектующих для сборки систем водоотведения из пластика, меди, оцинкованной стали, они выпускают модели с круглым и прямоугольным сечением. Чтобы водосток работал максимально эффективно, при выборе нужно обращать внимание на следующие аспекты:

  • Диаметр. Чтобы определить диаметр желоба и трубы, которые подойдут для конкретной крыши, нужно выполнить расчет площади скатов. Чем больше кровля, тем больше должен быть, в разумных пределах, размер элементов водоотведения. Выполняя расчет, необходимо учитывать количество осадков, выпадающих в регионе.

    Площадь водосбора труб и желобов разных диаметров

  • Материал. Оцинкованные модели монтируют на кровли из металлочерепицы и профнастила, водосточные желоба и трубы из пластика лучше «работают» с рулонными материалами, а медные устанавливают, если покрытие крыши выполняется из этого же металла.
  • Рабочая температура. Пластиковые модели эксплуатируют при температуре от -40 до +50 градусов, а металлические от -50 до +150. Поэтому водостоки из металла считаются универсальными: они выдерживают суровый климат крайнего севера и жару экваториальных стран.
  • Срок эксплуатации. Срок службы элементов водоотведения из пластика составляет 25-30 лет, оцинкованные водостоки служат всего 10-15 лет, а медные сохраняют эксплуатационные качества более 100-150 лет.

Сравнение разных систем водоотведения

Важно! Материал и размер элементов водостока влияют на цену изделий. Самыми дешевыми считаются пластиковые модели, следующее место по стоимости занимают оцинкованные желоба. Стоимость увеличивается также за счет дополнительных функций: окрашивания, покрытия полимерными пленками, обогрев, установки фильтров. Диаметр или количество элементов, которые понадобятся для монтажа, определяет расчет.

Монтаж

После покупки водостоков, необходимо выполнить крепление элементов к крыше дома. Оно производится во время кровельных работ. Порядок монтажа зависит от конструкции водостока, он подробно описывается в инструкции, предоставляемой производителем. Чтобы водосточная система прослужила долго, не сломалась в самый неподходящий момент, крепление осуществляют следующим образом:

  1. Сначала выполняют проектные работы. Обмеряют длину свесов крыши, выполняют расчет необходимого количества желобов, сливов, воронок, заглушек, а также кронштейнов.
  2. Осуществляют разметку. Сначала определяют места установки водоприемных воронок, они располагаются посредине или по краям свеса кровли. От этих точек к противоположному углу дома протягивают трассировочный шнур, учитывая, что уклон водостока должен составлять 3-5 градусов. Расчет необходимого количества сливов определяют по числу внешних углов дома.

    Правила разметки водостока

  3. На расстоянии 15 см от места крепления воронок на концы стропильных с помощью саморезов фиксируют кронштейны. После монтажа первого держателя их закрепляют каждые 50-60 см. Чем тяжелее водосток, тем меньше шаг между кронштейнами. Если элементы водостока металлические, то между ними и стропилами прокладывают гидроизоляционный слой.

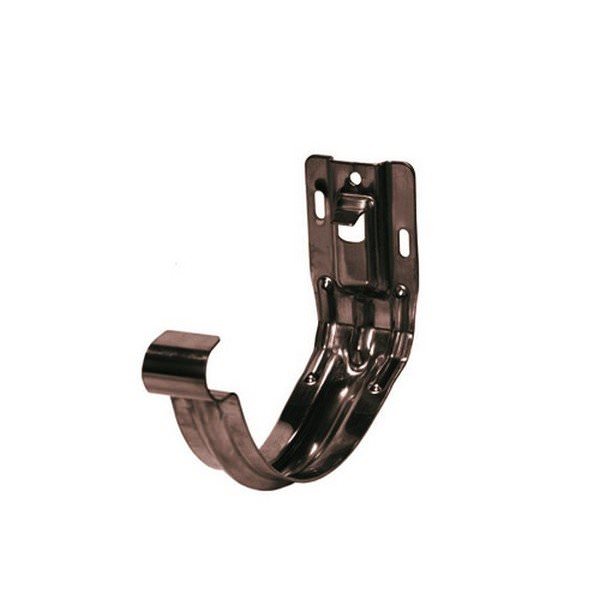

    Способы крепления кронштейнов

  4. После установки на кровлю кронштейнов устанавливают водоприемные воронки и начинают сборку водосточного желоба. Крепление между элементами из пластика делают с помощью компенсаторов, которые нивелируют линейные изменения размеров желоба при температурных колебаниях. Конец водосточного желоба, который находится напротив воронки, закрывают заглушкой.

    Схема установки водосточного желоба

    Схема сборки водосточных труб

  5. К водосточным воронкам присоединяют сливы такой длины, чтобы расстояние от оголовка трубы до грунта не превышало 40-50 см. Трубы вставляют в кронштейны, а затем прикрепляют к стене дома. На конец слива надевают закругленный наконечник, который называют капельник.

Обратите внимание! После завершения монтажа водосток проверяют на герметичность соединений, соблюдение уклона. Для этого на скат крыши выливают бутылку воды, а затем наблюдают, как она передвигается. Если вся вода достигла ливневой канализации, водосточная система кровли работает правильно. Если часть воды осталась в желобе или протекла через соединительные швы, нужно поработать над устранением дефектов.

Видео-инструкция

Крепление водостока к крыше

Даже самый качественный и совершенный вариант водостока требует небольшого завершающего усилия, прежде чем он сможет радовать вас своим внешним видом и совершенной работой. Конструкцию нужно правильно и надежно крепить по периметру крыши, и вывести трубу в заранее подготовленное место, подальше от фундамента дома и пешеходной зоны участка.

Процедура установки

Зачастую крепление водостока не воспринимается владельцами, как работа, требующая внимания и терпения. Следует напомнить, что соответствующие услуги специалистов фирм, занимающихся продажей и последующим креплением систем водостоков на крыше, стоят примерно, как половина всей купленной системы водоотвода. Это потому, что главным компонентом крепления желобов и труб является настройка работы водостока.

Процесс установки водостока предусматривает последовательное выполнение основных этапов крепления:

  • Разметка положения водосборных элементов на крыше и точек крепления кронштейнов;
  • Определение мест установки водоприемных воронок, основываясь на объеме дождевой воды, сходящей с каждого ската крыши, и наиболее удобного места для крепления водосточной магистрали;
  • Изготовление и крепление на стену кронштейнов сливной трубы водостока;
  • Определение направления сброса и способа утилизации потока дождевой воды.

Важно! Перед любой, даже самой простой сборочной работой, рекомендуется изготовить монтажный чертеж или эскиз, который поможет ориентироваться в параметрах установки направляющих труб, точных координат точек крепления.

Способы установки водостока

Наиболее распространенным вариантом крепления пластиковых или стальных желобов под свесом кровли является использование кронштейнов и крюков, закрепленных к деревянным кобылкам нижней части стропил крыши. В этом случае используется крепеж в виде навесных крюков, идущих в комплекте к водостоку, или приобретенных отдельно под конкретные размеры водосборников.

Самый надежный способ крепления

Существует еще один способ крепления системы водоотвода, с помощью навесного металлического каркаса. Для изготовления металлической рамы потребуется определенное количество стальной ленты в 10*2 мм, сварочный аппарат и несколько часов дополнительной работы. Он более сложный и затратный, но обладающий целым рядом очевидных преимуществ:

  1. Система водостока на крыше будет опираться на центральный стальной остов, обеспечивающий высокую жесткость даже самым слабым желобам из пластика. Для полимерных желобов и труб жесткость никогда не бывает избыточной, поломка и смятие профиля пластиковой конструкции напором воды является наиболее распространенной причиной выхода из строя водостока на крыше;
  2. Количество точек крепления стального каркаса и место их расположения можно выбрать наиболее оптимальным, позволяющим закрепить конструкцию водосборных элементов в наиболее удобных для этого местах на крыше. Использование стандартных кронштейнов требует соблюдения минимально допустимого расстояния между точками, которые чаще всего не совпадают с шагом установки стропил.
  3. Используя каркас, можно всегда отрегулировать и подстроить угол наклона профиля, особенно, если с момента установки водостока на крыше прошло немало времени.

Важно! Каркас поможет сохранить пластиковый желоб в случае схода лавины со ската крыши. При правильном расположении крепления система водостока поможет разбить поток льда и снега на неопасные фрагменты, а иногда даже остановить сползание ледяной и снежной корки по крыше.

Существует две разновидности каркаса для желобов. В первом варианте каркас под водосборник формируется в виде двух параллельных направляющих полос с несколькими дугообразными перемычками. Крепеж выгибают под профиль желоба так, чтобы дно желоба опиралось на перемычки, а края – на две полосы.

Для крепления на крышу можно использовать стандартные кронштейны, идущие в комплекте к водостоку. Если в конструкции каркаса использован довольно тяжелый профиль, например, лента 15х3мм, для надежности крепление лучше изготовить самостоятельно в виде стандартных крюков или петель в виде капли.

Второй вариант каркаса предусматривает наличие третьей полосы металла, проходящей под днищем профиля. Жесткость такого каркаса намного выше первого варианта, но он тяжелее и слегка изменяет внешний вид водостока на крыше. Поэтому использовать такое устройство лучше в местах на крыше, где внешний вид водостока не особо бросается в глаза, а прочность желобов и способ крепления имеет решающее значение.

В каркасной системе крепления есть свои недостатки, особенно в случае использования тонкостенных пластиковых желобов. Стандартное крепление с кронштейнов в этом случае оказывается непригодным для охвата каркаса и желоба. Поэтому, зачастую, приходится брать увеличенные размеры. Например, если желоб выбран на 115мм, опорные кронштейны нужно покупать отдельно на размер не менее 125мм. Такой вариант позволит закрепить каркас и желоб в одной петле на крыше.

Крепление водостока на подвесных крюках

Использование системы крюков является наиболее простым и доступным вариантом крепления к деревянным стропилам крыши. Нужно просто правильно рассчитать и найти точки на торцах стропил, куда можно безболезненно вставить и зафиксировать крепление с помощью саморезов.

Если шаг стропильной ноги или конструкция свеса кровли не позволяет выполнить крепление на стропилах, придется использовать переходной деревянный брус 40х40мм или, лучше, доску 150х30мм, которую саморезами пришивают к нижней части свеса по всему периметру края крыши. Такое крепление немного усложняет процесс установки, но в будущем, при необходимости, позволит устанавливать кронштейны и крюки в любом месте и в необходимом количестве. Профиль на крыше закроет промежуточный брус, и он не будет виден даже с вертикального положения. В любом случае, перед установкой его нужно будет тщательно обработать антисептиком и пропитать хорошим консервирующим раствором на органическом растворителе. На брус будет регулярно попадать большое количество влаги, поэтому без защиты крепление очень скоро набухнет и может потерять первоначальную прямолинейную форму. Соответственно, будет нарушена геометрия крепления желобов, их выгнет, и вода начнет просто выливаться с крыши на голову.

Совет! В любом варианте крепления категорически не следует сверлить отверстия в пластиковых желобах для их крепления на крыше, даже если нагрузка на болты и саморезы будет минимальной.

Любое отверстие моментально ослабит пластиковый профиль и через короткий срок станет источником возникновения трещины.

Регулировка уровня крепежа водостока к крыше

Главное требование при установке крепежа — нужно точно выдерживать угол наклона желоба, обычно его рекомендуют в 1-3о. Это означает, что на каждом метре желоба высота крепления профиля уменьшается на 2-3 мм. Процедура установки угла довольно проста:

  • Перед монтажом крепежа установите на ровной плоской поверхности строительную линейку и уровень, иногда в инструментах хорошего качества эти два прибора объединены в один;
  • На отметке в 1 метр положите под линейку – уровень обычную спичку, без головки. Из-за возникшего наклона пузырек в уровне сместится на несколько миллиметров в сторону;
  • Заметьте маркером точное положение пузырька в колбе уровня и при установке и регулируйте наклон стока в нужную сторону по показания уровня.

Для установки водосборников можно использовать метод уменьшения высоты установки на каждой точке, но такой способ сложнее и требует очень точного измерения уровней кронштейнов.

Заключение

Фирменные системы закрепления водостоков на крыше очень легко установить, но основной проблемой, как показывает практика, является регулярная подстройка и выравнивание углов водостока. Чаще всего после установки водостока на крыше хозяева забывают о его существовании, считая, что подобные устройства должны служить безотказно без вмешательства человека в их работу. Но убирать мусор из сеток и воронок и выравнивать угол наклона профиля приходится в любых, даже очень дорогих водостоках из меди или нержавейки.

Крепление водостока к крыше, к стене и к сэндвич панели. Крепления багажника на водостоки.

Водосток является неотъемлемой частью любого строения. С его помощью производится сбор воды с крыши, что ограничивает стены от повреждений осадками.

Для того чтобы водосток полноценно функционировал, необходимо провести его правильное крепление.

Крепления багажника на водостоки

Водосток является очень важной частью здания. У многих потребителей очень часто возникает необходимость в креплении багажника на водостоки.

Это приспособление позволяет выращивать растения на крыше, а также уберегает ее от негативных воздействий осадков.

При креплении багажника на водостоки ограничивается возможность падения большого количества снега, который собирается на крыше.

В этом случае багажник выступает задерживающим снег элементом. При наличии багажника снег понемногу тает, а вода в небольших количествах поступает в водосток.

При выборе багажника лучше всего отдавать предпочтение изделиям из металла. Этот материал очень устойчив к негативным воздействиям окружающей среды, а также способен задерживать осадки на соответствующем уровне.

Благодаря наличию краскового покрытия на багажнике обеспечивается высокий уровень устойчивости этой конструкции к коррозии.

Крепление водостока к стене

Для крепления водосточных труб к стенам используются хомуты. Материалом производства хомутов может выступать металл или пластик, который армируется металлом. Металлические хомуты характеризуются наличием одного длинного метиза, а хомуты из пластика имеют два отверстия для крепления.

При креплении систем водостока к стене необходимо производить монтаж труб сверху вниз. Изначально в стенах здания проделываются отверстия, в которые крепятся штыри.

На эти штыри будет производиться закрепление хомутов. Монтаж крепления для водосточных труб производится под небольшим уклоном. Это объясняется необходимостью укладки на него труб, которые должны быть под уклоном для качественного слива воды.

В том случае, если производится строительство нового дома, то крепежные элементы укладываются во время возведения стен. Монтаж хомутов необходимо производить таким образом, чтобы они не охватывали очень плотно водосточную трубу.

Это объясняется тем, что водосточные трубы под воздействием температур могут сжиматься, в результате чего на них появятся трещины.

Для того чтобы смонтировать крепление аккуратно, лучше всего использовать электродрель для сверления дыр в стенах. Производить это действие необходимо только лишь после произведения разметки на стене, иначе можно набить лишние дыры, которые испортят внешний вид стены.

Крепление водостока к сэндвич панели

Металлические водостоки являются идеальным вариантом для монтирования на сэндвич панели. При монтаже водостоков на сэндвич панели возникают некоторые трудности. Это объясняется тем, что сэндвич панель состоит из облицовки из металла и пенополиуретана, который имеет достаточно низкую механическую прочность.

В том случае, если на сэндвич панели нет облицовочного покрытия, то необходимо создать замкнутую и прочную полость, на которой будет производиться крепеж водосточной системы.

Это действие требует использования фассоннного элемента, который накладывается на облицованную часть панели. Крепление производится с помощью саморезов.

При этом по месту соединения необходимо накладывать герметик, а полость полностью заполнять монтажной пеной. Далее к этой части необходимо прикрепить держатель подвесного короба.
